Системы парового отопления – 43 Системы парового отопления, их классификация.

Содержание

43 Системы парового отопления, их классификация.

В
системах парового отопления используется
свойство пара при конденсации выделять
скрытую теплоту фазового превращения.
При конденсации в нагрев приборе 1 кг
пара помещение получает около 2260 кДж
теплоты. По сравнению с системами
водяного отопления системы парового
отопления имеют следующие преимущества:

1)
благодаря малой плотности пара он
перемещается с большими скоростями,
вследствие чего требуются меньшие
диаметры теплопроводов, чем при водяном
отоплении, поэтому стоимость теплопроводов
в системах парового отопления ниже, чем
в системах водяного отопления; 2)
больший коэффициент теплоотдачи от
пара к стенкам отопительного прибора
(за счет высокой величины скрытой теплоты
фазового превращения), благодаря этому
и высокой температуре пара площадь
поверхности отопительных приборов в
системах парового отопления приблизительно
на 25-30% меньше, чем и системах водяного
отопления; 3)
быстрый прогрев помещений и выключение
системы из работы 4)
возможность исп систем отопления в
зданиях повыш этажн вследствие малой
плотности пара.

Однако
наряду со всеми перечисленными
положительными свойствами, пар имеет
ряд существенных недостатков:

1)
невозможность регулирования теплоотдачи
отопительных приборов путем изменения
температуры теплоносителя, то есть
невозможность качественного регулирования;
2)
постоянно высокая температура (100 °С и
более) поверхности теплопроводов и
отопительных приборов, что вызывает
разложение оседающей органической
пыли, 3)
увеличение бесполезных теплопотерь
паропроводами, когда они проложены в
необогреваемых помещениях; 4)
шум при действии систем, особенно при
возобнов работы после пернрыва 5)
сокр срока службы теплопроводов;
Вследствие этих недостатков система
парового отопления не допускается к
применению в жилых, общественных и
административно-бытовых зданиях, а
также в производственных помещениях с
повышенными требованиями к чистоте
воздуха.

Классификация
систем парового отопления
.
По
величине начального давления пара
,
подаваемого в систему отопления,
различают системы отопления высокого
(> 0,07 МПа), низкого (0,005- 0,07 МПа) давления
и вакуум-паровые (< 0,1 МПа). По
способу возврата конденсата

системы парового отопления подразделяют
на замкнутые (конденсат благодаря
наклону трубопроводов самотеком
возвращается из отопительных приборов
в котел или в тепловую сеть) и разомкнутые
(конденсат поступает сначала в
конденсаторный бак, а затем перекачивается
насосом в котел или в тепловую сеть). По
месту расположения паропроводов и схеме
стояков:

с верхним, нижним и промежуточным
распределением пара при однотрубной и
двухтрубной схемах обслуживания
отопительных приборов.

44) Система парового отопления низкого давления.

Системы
отопления, в которых давление пара не
превышает 0,07 МПа, называются системами
низкого давления, а системы, в которых
давление пара более 0,07 МПа — системами
высокого давления. На рис. 3.10. показана
схема замкнутой системы парового
отопления низкого давления с промежуточным
распределением пара. Пар из котла по
главному стояку 1, вследствие разностей
давлений в котле и отопительных приборах,
поднимается в магистральный паропровод
2 и далее по паровым стоякам 5 подается
в отопительный прибор. Здесь пар
конденсируется, отдавая в отапливаемое
помещение скрытую теплоту парообразования.
Образующийся при этом конденсат по
конденсатным стоякам 3 и сборному
конденсатопроводу 6, прокладываемому
с уклоном не менее 0,005 в направлении
его движения, самотеком возвращается
в котел. Для нормального удаления воздуха
из системы диаметр конденсатопровода
должен быть таким, чтобы стекающий
конденсат заполнял не больше половины
диаметра трубы. Соблюдение этого условия
позволяет воздушному пространству
конденсатопровода сообщаться с атмосферой
с помощью воздушной трубки 8. Место
присоединения воздушной трубки к
конденсатопроводу должно быть выше
уровня воды в трубе 7, питающей котел
конденсатом. При этом условии магистральный
конденсатопровод никогда не будет
заполняться полностью водой, то есть
будет так называемым «сухим»
конденсатопроводом. Такой конденсатопровод
прокладывают либо под потолком подвала,
либо под полом первого этажа. На
подводках к отопительному прибору
устанавливается тройник с

пробкой
4 для проверки наличия пара в конденсационной
подводке, которого там быть не должно.
Система парового отопления низкого
давления с нижним распределением пара
отличается от систем с верхним и
промежуточным распределением главным
образом расположением магистрального
паропровода, при котором устраивают
специальный гидравлический затвор
или устанавливают водоотводчик у
дальнего стояка для отвода конденсата
из стоя-ков и магистрального паропровода.

studfiles.net

Паровое отопление. Виды и работа. Применение. Плюсы и минусы

С названия такой системы отопления становится понятно, что здесь в качестве теплоносителя выступает пар. Сейчас паровое отопление запрещено использовать в многоквартирных домах, но на производстве оно встречается довольно часто. В частых домах запрета на установку такого вида отопления нет, поэтому многие люди используют пар для обогрева своего жилья.

Виды

Существует несколько видов систем, в которых теплоносителем является водяной пар. Для установки в частном доме, обычно используются системы с низким давлением пара (100-170 кг/м2). Кроме этого, для небольших коттеджей можно использовать вакуумно-паровые системы, в них давление пара до 100 кг/м2. Для отопления большого дома придется устанавливать систему с высоким давлением пара, здесь оно может достигать 600 кг/м2.

Паровое отопление по способу возвращения конденсата:
  • Открытые системы. Здесь конденсат накапливается в специальном баке, а после охлаждения, он снова подается в котел.
  • Закрытые системы. Конденсат в отопительный котел возвращается самотеком, поэтому необходимо использовать трубы большего диаметра.
По способу организации схем отопления:
  • Одноконтурная, она используется только для обогрева помещения.
  • Двухконтурная, в этом случае не только обогревается дом, но и нагревается вода для бытовых нужд.
Устройство системы

Если говорить об устройстве, то паровое отопление почти ничем не отличается от водяного, кроме того, что здесь теплоносителем является пар, а не вода.

Надо сказать, что эффективность такого отопления будет выше, чем водяного. Это связано с тем, что в процесс остывания воды выделяется намного меньше тепловой энергии, чем при конденсации пара.

Так как теплоносителем является перегретый пар – это выдвигает особенные требования к такой системе:
  • Материал, используемый для ее создания, должен быть прочным, поэтому подойдут только стальные или медные трубы, пластиковые и металлопластиковые трубы в этом случае использовать нельзя.
  • Радиаторы также должны быть прочными, лучше всего чугунные, стальные батареи или оребренные трубы, алюминиевые или биметаллические радиаторы использовать нельзя.
Принцип действия

В частных домах устанавливают паровой котел низкого давления. После нагрева пара, он движется по системе трубопроводов в радиаторы. Там происходит конденсация пара, при этом выделяется большое количество тепла, поэтому происходит эффективный обогрев помещения.

После конденсации пара, в зависимости от того какая была выбрана схема отопления, он либо собирается в специальном баке, а потом перекачивается в котел, либо стекает в него самотеком.

В зависимости от типа используемого парового котла, давление в системе может быть меньше атмосферного (вакуумно-паровой котел) или достигать 6 атм. (паровой котел низкого давления). Для контроля подачи пара используются автоматические устройства, при помощи которых проводится регулировка нагрева помещения.

Области применения

Паровое отопление обычно устанавливается в том случае, когда люди находятся в помещении временно, например, в банях, прачечных и т.д. Также оно эффективно используется на различных предприятиях, складах и в частных домах.

В больницах, учебных заведениях такое отопление использовать нельзя, так как здесь предъявляются высокие санитарно-гигиенические требования, а оседающая на радиаторах органическая пыль, будет разлагаться. Нельзя использовать такой тип обогрева и в многоэтажных домах.

Кроме этого, ограничение использования такого способа обогрева завязано с тем, что сложно регулировать температуру в системе. Сделать это можно только временным прекращением подачи пара, но такие перерывы приводят к колебаниям температуры в отапливаемом помещении, а это негативно влияет на комфортность пребывания в нем.

При использовании систем высокого давления, в них возникает шум и гидравлические удары, что также не улучшает комфортность пребывания в таком здании.

Особенности выбора

Если вы решили установить у себя в доме паровое отопление, то учтите, что пар в ней будет нагреваться до 1000 С и больше, поэтому использовать пластиковые или металлопластиковые трубы, а также алюминиевые или биметаллические радиаторы нельзя.

При выборе материалов, используемых для монтажа такой системы, надо приобретать их только в специализированных магазинах, только там вы сможете купить надежный и качественный товар. Монтаж парового отопления должны выполнять только профессионалы, так как здесь очень важна прочность и надежность всех стыков и соединений.

При выборе парового котла, надо учитывать количество обогреваемых помещений и их объем. Скорость обогрева будет зависть от количества производимого пара. Если в вашем регионе суровые зимы, то надо приобретать более производительный котел.

Данное оборудование может работать на газе, твердом или жидком топливе. Большое влияние на стоимость парового отопления имеет то, какие трубы будут использоваться для его создания. Медные трубы прочные, надежные, не подвергаются коррозии, поэтому имеют большой срок службы, но стоимость у них будет высокой. Оцинкованные и нержавеющие трубы соединяются при помощи специальных фитингов, имеют высокую надежность и стоимость у них немного ниже, чем у медных. Самым доступным вариантом являются стальные трубы, но здесь потребуются сварочные работы и высококвалифицированный специалист. Хотя стоимость стальных труб и невысокая, но они подвергаются коррозии, поэтому имеют меньший срок службы.

Если в помещении устанавливается паровое отопление, то стены должны быть кирпичными или отделаны керамической плиткой, их огнестойкость до 75 минут. В нем должны быть двери и окно на улицу, хорошая вентиляция, высота не менее 2,2 м, при этом от котла до потолка должно быть не менее 1 м.

Достоинства и недостатки

Одним из главных преимуществ, которое имеет паровое отопление, является то, что такую систему нельзя разморозить. Это очень удобно, например, в дачном доме, где люди постоянно не проживают. Хотя в трубах и остается немного воды, но очень мало и даже если она замерзнет, то не сможет повредить систему.

Кроме этого, паровое отопление обладает достоинствами:
  • Высокая эффективность, в жидкостных системах тепло распространяется за счет конвекции, а здесь еще и волновым спектром излучения.
  • Возможность работать без насоса, а с его применением практически нет теплопотерь.
  • Невысокая стоимость, так как нет большого количества запорной и регулировочной арматуры, можно использовать радиаторы меньшего размера и трубы меньшего диаметра, чем при установке водяного отопления.

Но есть ряд недостатков, из-за которых был введен запрет на использование этого вида отопления в многоквартирных домах и помещениях, где уделяется большое внимание к санитарно-гигиеническим требованиям:

  • Температура радиаторов достигает 100 и более градусов, это опасно для человека, так как при соприкосновении с трубами можно получить ожоги.
  • Использование пара приводит к высокой коррозии, в связи с этим часто возникают порывы системы, а это приводит к травмам и ожогам, поэтому в многоквартирных домах такой вид обогрева использовать запрещено.
  • Во время работы присутствует определенный шум, который возникает из-за работы котла и во время движения пара.

Так как паровой котел может работать на любом виде топлива, это позволяет установить его для обогрева дома, независимо от того, есть в нем газ или электричество или нет. Это оптимальное решение для отопления дачи дома или бани, то есть там, где люди находятся временно. Высокая производительность и простота устройства, делают такое отопление и в наше время популярным способом обогрева дома.

Похожие темы:

tehpribory.ru

Паровое отопление — плюсы системы и особенности подключения

Паровое отопление – один из наиболее эффективных способов обогрева помещений. Оно предусматривает использование нагретого пара в качестве теплоносителя, и состоит из стандартных элементов: котла, трубопровода, выпускного клапана, радиаторов. Его схема очень похожа на систему водяного отопления, но отопление паровое имеет свои особенности монтажа и эксплуатации, которые мы и рассмотрим в этой статье.

Достоинства и недостатки системы парового отопления

Главное достоинство, которое отличает паровое отопление частного дома – его эффективность. По сравнению с отоплением работающем на воде, этот способ обеспечивает более высокий КПД и экономичность.

Основные преимущества паровой системы отопления:

  • высокая эффективность;
  • естественная циркуляция теплоносителя;
  • низкая стоимость монтажа за счет использования труб небольшого диаметра;
  • возможность быстрого нагрева большого помещения.

Паровое отопление идеально подходит для помещений, которые не должны обогреваться постоянно. Если вода замерзает во время отсутствия отопления, и может повредить радиаторы и трубы, то пар абсолютно безопасен в этом отношении. Даже если небольшое количество воды, содержащееся в паре, замерзнет, оно никоим образом не причинит вреда системе.

К недостаткам паровой системы отопления относят ее небезопасность в быту. Горячий пар очень сильно нагревает радиаторы, температура которых вызывает ожоги при прямом контакте с кожей. Кроме этого, пар в смеси с водой способствует возникновению коррозии, и система отопления паровая может разгерметизироваться в любой момент. Через возникшее отверстие вырывается горячий пар под высоким давлением, что также может привести к травмам.

Государственными службами запрещено использование паровой системы в многоквартирных домах.

Что касается частных домов, то их владельцы могут использовать систему отопления, которая им больше всего подходит. Давайте подробнее рассмотрим, как сделать своими руками паровое отопление в частном доме.

Установка парового отопления своими руками

Проблему как сделать отопление паровое самостоятельно, можно решить несколькими способами. Существует два способа монтажа парового отопления: закрытый и открытый.

Закрытая система

Эта схема парового отопления частного дома предполагает наличие котла и замкнутого трубопровода. Пар, который подается из котла, преобразуется в воду, и стекает естественным образом по трубам «обратки». Такая закрытая система отопления с естественной циркуляцией позволяет сохранить постоянный объем жидкости без ее утрат. Циркулируя по трубам, теплоноситель просто превращается и одного природного состояния в другое, но никоим образом не исчезает из системы.

Открытая система

Данная схема парового отопления не предусматривает автоматического обратного поступления жидкости в котел. Конденсат, который образуется в процессе нагрева, собирается в отдельный резервуар, из которого с помощью водяной помпы накачивается обратно в котел. В отличии от схемы отопления частного дома с естественной циркуляцией здесь происходят определенные утраты воды. В некоторых случаях, когда оплата за количество истраченной воды отсутствует, конденсат может просто выливаться в почву или ближайший водоем. Для открытой системы отопления можно использовать тепловые насосы.

При монтаже паровой системы используется однотрубная или двухтрубная схемы, как и в отоплении с применением воды.

Однотрубная система более простая, в ней приток пара и отток конденсата происходит по единой трубе. Эта схема имеет свои недостатки, одним из которых является довольно высокая шумность такой схемы. Для больших зданий предпочтительней двухтрубная система, где подача теплоносителя производится по одному каналу, а отток по другому. Такая схема парового отопления двухэтажного дома более эффективна и надежна.

Материал труб и радиаторов парового отопления должен соответствовать их высокой температуре. Пластиковые трубы и соединения здесь не подойдут, так как они не справляются с такими высокими температурными нагрузками. Для этого используются стальные конструкции и элементы из меди. Хорошо подходят для этих целей и обычные чугунные батареи.

Котел парового отопления в доме

Данный вид отопления нуждается в специальном отопительном приборе. Это может быть электрический паровой котел, прибор, работающий на жидком топливе или паровой котел газовый. Альтернативой газовому котлу может быть газовый конвектор, более подробно о котором можно прочитать здесь. В любом случае, при выборе котла следует правильно рассчитать его мощность. Она будет напрямую зависеть от необходимого температурного режима, количества и размеров помещений, погоды в данном регионе, и выбранного типа топлива.

Стандартная конструкция котла включает в себя резервуар барабанного типа для холодной воды, коллектор в нижней части прибора, трубы и сепаратор для отделения пара от воды. Если паровое отопление в частном доме на угле, или другом твердом топливе, котел оборудуется топкой, если на жидком материале – заливной горловиной.

Нагретая смесь пара и воды имеет большую плотность, чем холодная, поэтому она выталкивается в верхнюю часть резервуара естественным способом. Сепаратор отделяет пар от воды, и он поступает в паровые трубы, где нагревается от камеры сгорания до очень высокой температуры. При нагреве пара создается высокое давление, что позволяет газу продвигаться вперед по системе и постоянно циркулировать в трубах.

Выбирая нагревательный прибор для парового отопления, следует учитывать не только его технические характеристики, но и уровень безопасности агрегата. Так как горячий пар способен стать причиной несчастного случая, следует уделять этому моменту особое внимание.

spetsotoplenie.ru

расчет для частного доа, принцип работы, как установить на фото и видео

Содержание:

1. Особенности парового отопления

2. Принцип работы парового отопления

3. Варианты схем парового отопления

4. Самостоятельный монтаж паровой системы

5. Виды паровых систем

Паровое отопление по-прежнему востребовано в частном жилом секторе, с помощью эффективной схемы парового отопления обогревают загородные коттеджи, дачные дома. Тем самым владельцы недвижимости предпочитают использовать в качестве носителя тепла пар.

Одно время принцип работы парового отопления использовался для теплоснабжения крупных зданий. Пар для этой цели получался в результате работы специальных устройств – парогенераторов или же он был побочным продуктом некоторых производственных процессов. Сейчас такой тип теплоснабжения успешно используется в собственных домовладениях.

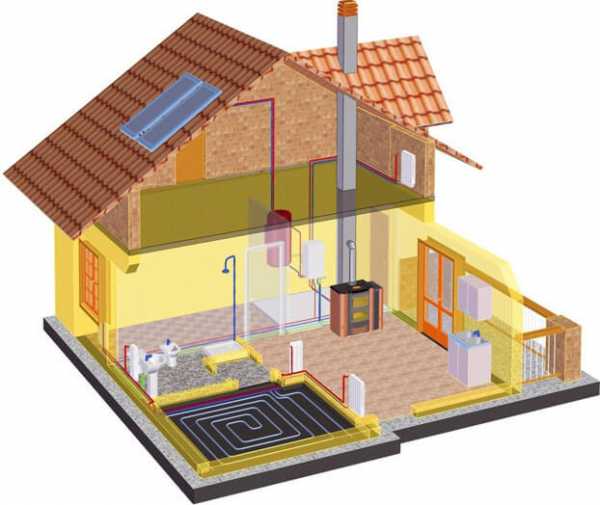

Схема парового отопления частного дома состоит из обогревательных котлов компактных размеров и ее конструктивные элементы отличаются доступностью, поэтому она способна составить достойную конкуренцию традиционно используемым водяным системам.

Особенности парового отопления

В настоящее время схема парового отопления в частном доме представляет собой недорогое и одновременно эффективное решение проблемы теплоснабжения загородного строения.

Подобные отопительные системы обладают массой преимуществ, среди которых хочется выделить следующие:

  • высокий КПД. Оборудование способно работать на протяжении длительного времени без потери первоначальных характеристик. Использовать его выгодно по причине высокой производительности;
  • в конструкции отсутствуют затраты теплоты. Данные положительные моменты достигаются в результате использования труб с меньшим сечением. Пар, в отличие от воды имеет хорошие теплоаккумулирующие характеристики, он отлично передает тепло посредством радиаторов;
  • даже самое большое помещение прогревается очень быстро. Согласно инструкциям, прилагаемым к паровому оборудованию, пар характеризуется невысокой инерционностью, поэтому и обогреваются комнаты с высокой эффективностью за короткое время.


Принцип работы парового отопления



До того, как установить паровое отопление самостоятельно, необходимо разобраться с принципом его действия. Сначала воду в паровом котле доводят до состояния кипения, и она начинает испаряться. Затем пар поступает в трубы и радиаторы, а благодаря конденсации возвращается назад в нагревательный котел.

Воздух в трубах паровых отопительных конструкций не задерживается, поскольку вытесняется паром, подаваемым под высоким давлением, и поэтому проблемы с завоздушиванием в них отсутствуют. Наружу воздух выводится по воздухоотводным трубам.

Варианты схем парового отопления

В настоящее время существует большое количество отопительных схем, функционирующих при помощи такого теплоносителя как пар. Естественно, что цена создания системы теплоснабжения и ее эффективность напрямую зависят от того, какая задействована схема парового отопления.



В небольших по площади коттеджах и собственных домах часто пользуются отопительными системами с применением пара под низким давлением, порядка 100-170 кг/ кв.м. Не меньшей популярностью пользуются вакуумно-паровые конструкции – в них давление достигает 100 кг/кв.м.


Когда домовладение большое, разумным будет решение установить систему, работающую с высоким давлением такого теплоносителя как пар. Если создается паровое отопление — схема по такому типу предусматривает, что давление в магистралях может достигать 600 кг/кв.м.


Также паровые отопительные системы отличаются по способу возврата конденсата в нагревательный котел.

Они бывают:

  • открытыми (разомкнутыми) – конденсат собирается в специальном баке и перекачивается после охлаждения в котел для последующего нагрева;
  • закрытыми (замкнутыми) – в них монтируют широкого диаметра трубы, по которым конденсат возвращается в нагревательный агрегат самотеком.

Самостоятельный монтаж паровой системы

Самостоятельно обустроить паровую систему отопления несложно. Главное во время работы уделять внимание каждой детали и придерживаться определенных правил.

Создание парового теплоснабжения производится поэтапно:

Составление проекта. Данный документ необходимо утвердить в соответствующих государственных органах контроля. В нем указывают места расположения радиаторов, впускного клапана, нагревательного котла. Также потребуется чертеж отопительной конструкции и расчет парового отопления.

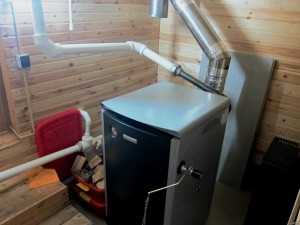

Подготовка котельной. Как видно на фото, при обустройстве помещения важно обеспечить его защиту. Для этого стены обшивают негорючим материалом, например, можно использовать листовой асбест. На этом этапе также заливают фундамент для монтажа котла.

Установка котла. Его помещают ниже уровня расположения трубопроводов и радиаторов. Это позволяет передвигаться пару по отопительной конструкции вверх. Одновременно конденсат станет направляться в котел самотеком.  Читайте также: «Принцип работы и устройство парового котла – различия, преимущества».

Монтаж трубопроводов и установка отопительных радиаторов. Основное, на что обязательно нужно обратить внимание – это правильный выбор типа труб (предпочтение желательно отдать медным изделиям) и диаметр изделий. Их необходимо монтировать в здании. Запрещено использовать пластик, который не способен выдерживать высокое давление в системе.

Когда создается паровое отопление в частном доме – схема предусматривает монтаж радиаторов путем использования сварки или резьбового соединения. Главное в этом вопросе – соблюдение герметичности, в противном случае трубы, находясь под высоким давлением, станут пропускать пар.  Читайте также: «Как сделать паровое отопление в частном доме своими руками – виды систем, выбор котлов, труб».

Установка нагревательного котла и датчиков. На теплоагрегате должен иметься манометр и прочие регулирующие устройства.

Тестирование работоспособности отопительной системы. Обычно для проведения таких работ следует пригласить профессионалов. Специалисты соответствующей квалификации выполнят правильно процедуру первого пуска агрегата и отопительной системы в полном соответствии с существующими нормами и стандартами.

Когда в процессе стартового запуска возникнут проблемы, тогда их срочно требуется устранить. Иначе эксплуатировать конструкцию теплоснабжения запрещено. На каждой батарее должно быть установлено два крана – один для регулировки температуры, а второй – для отключения системы.


Виды паровых систем



Котлы, которые используются, когда обустраивается схема парового отопления одноэтажного дома или здания большей этажности, представлены сегодня на рынке в широком ассортименте.

С их использованием оборудовать можно два типа схем:

  • одноконтурную систему – обеспечивает обогрев дома паром;
  • двухконтурную конструкцию – пар применяется не только для обогрева дома, но и для нагрева воды. Эти схемы удобны, практичны, функциональны и производительны.

Нагревательные котлы для паровых систем работают на разных видах топлива, например, угле и природном газе. Оборудовать паровой системой можно любой дом, вне зависимости от расстояния до газовой магистрали.


teplospec.com

Паровое отопление – есть ли смысл использовать в частном домостроении

Многие обыватели, используя термин «паровое отопления», подразумевают под ним водяное. И это неправильно. Это похожие системы, только в первом случае в качестве теплоносителя используется насыщенный водяной пар с температурой +130°С (не больше). К тому же котел, который доводит воду до состояния пара, также имеет совершенно другую конструкции, сильно отличающуюся от котлов водяного отопления. Чтобы в дальнейшем наши читатели понимали, о чем идет речь, разберемся с паровым отоплением по всем позициям.

Особенности паровой системы

Если рассматривать систему парового отопления с чисто технологического процесса, то необходимо отметить, что тепловая энергия выделяется из двух процессов:

  • Непосредственно от пара.
  • И от процесса конденсации пара на внутренних стенках радиаторов.

Кстати, в процессе конденсации происходит высвобождение тепловой энергии, равной 2,3 МДж/кг. Это очень большая величина.

Паровой котел

Оборудование для выработки пара

Теперь можно перейти к основному источнику вырабатываемого тепла. В настоящее время промышленность предлагает три основных вида оборудования:

  1. Паровой котел.
  2. Паровая турбина. Она отличается от котла способом отбора пара.
  3. Редукционно-охладительная установка (РОУ). По сути, эта установка отдельно от котла не работает. Ее основное назначение – снизить давление и температуру пара до необходимых показателей.

Внимание! В настоящее время система парового отопления в жилых помещениях не используется. Поэтому, если кто-то пытается его организовать в своем доме, то знайте, это запрещено законодательными актами.

Паровые установки применяются в производствах различного назначения, на больших заводах и фабриках. И то чаще всего это побочная система, которая снабжается паром, как отходом основного производства.

Стандартная схема

Классификация систем парового отопления

Мы уже упомянули о том, что кроме пара в качестве теплоносителя используется и конденсат. Так вот все системы парового отопления делятся на две группы, в основе которых лежит способ возврата конденсата в отопительный котел, где он пускается в повторный оборот.

  1. Замкнутая. В этой схеме конденсат самотеком поступает по обратным трубам в котел.
  2. Разомкнутая. Здесь конденсат собирается в специальной емкости, откуда насосом подается в котел.

Все остальные элементы отопления ничем не отличаются от водяного. В ней присутствуют трубы, радиаторы, запорная арматура и так далее.

Самодельная паровая система отопления

Отопление паром своими руками

В жилых помещениях использовать этот вид отопления нельзя, а, значит, в нежилых можно. Поэтому многие домашние мастера используют этот вариант для обогрева бань, гаражей, кладовок и сараев. Тем более, этот вид отопительной сети имеет ряд достаточно весомых преимуществ.

Преимущества

  • Компактные габариты котла и системы в целом.
  • Используются трубы небольшого диаметра.
  • Низкая инертность.
  • Быстрый нагрев помещений.

Недостатки

Без недостатков тоже не обошлось.

  • Высокая температура приборов отопления. Есть большая вероятность получить ожоги.
  • Невозможно регулировать температуру радиаторов.
  • При движении пара по схеме создается шум.
  • Невысокий срок службы всех элементов отопительной системы за счет высокой температуры теплоносителя.
  • Сложная схема парового отопления, особенно обратного контура, по которому возвращается конденсат.

С достоинствами и недостатками парового отопления разобрались, возвращаемся к основному вопросу, можно ли соорудить паровое отопление своими руками? Ничего сложного в этом нет, если разобраться со схемой и с материалами, которые используются в ней. Начнем со схем. Их несколько видов, просто перечислим.

  • Распределительный паропровод расположен вверху.
  • Внизу.
  • Используется как промежуточный паропровод.
  • С прокладкой сухого или мокрого конденсатопровода.

Оптимальный вариант для домашнего использования позиция номер один. По сути, физика движения пара точно такая же, как и у горячей воды, так что не стоит здесь изобретать велосипед. Это самый простой и эффективный вариант.

Медные трубы для парового отопления

Теперь переходим к выбору котла. Для домашнего использования вам понадобится агрегат низкого давления. Эти приборы сегодня вы можете найти на рынке, проблем здесь нет. Можно соорудить паровой котел своими руками. Правда, это не самая простая конструкция. И если вы в этой сфере не специалист, то не стоит даже и начинать его сборку. Тем более, пар – это по своему агрессивный источник тепловой энергии, поэтому не рекомендуется устанавливать самодельные агрегаты. Используйте только сертифицированное оборудование.

Обращаем ваше внимание на технические характеристики паровых котлов:

  • Давление пара на выходе – 6 атм.
  • Температура теплоносителя – 130°С.

Внимание! Паровой котел обязательно устанавливается ниже уровня установки радиаторов и прокладки трубопроводов. В подвале устраивать котельную не стоит, лучше возвести дополнительное помещение с хорошо действующей вентиляцией.

Хотелось бы обратить ваше внимание, что паровые котлы могут работать на любом виде топлива. Поэтому производители выпускают различные модели. Хотя предпочтение отдается газовым котлам и твердотопливным.

Паровой котел в сборе

Комплектация

В первую очередь разберемся с трубами. Так вот пластиковые изделия в этой системе не устанавливаются. Они просто не выдержат такой высокой температуры. Бюджетный вариант – стальные трубы. Правда, у них очень низкий срок эксплуатации. Лучше всего, если будут использованы трубы из нержавейки или меди. Но это дорого.

В технологии сооружения трубной разводки самым главным критерием является создание герметичной отопительной системы. Поэтому трубы рекомендуется сваривать между собой. Можно использовать и резьбовое соединение, но необходимо, чтобы оно соответствовало высоким требованиям устойчивости к воздействию пара. Все то же самое относится и к запорной арматуре, манометрам и термометрам.

Что касается радиаторов отопления, то и тут выбор достаточно большой. Главное, чтобы они соответствовали техническим характеристикам котла, то есть вырабатываемому давлению и температуре теплоносителя. С давлением проблем возникнуть не должно, потому что стандартные батареи спокойно выдерживают 6 атм. Если хотите иметь запас прочности, тогда выбирайте модели, которые могут выдержать большее давление до 16 или 25 атм. Хотя во многих случаях это излишне.

Заключение по теме

Отопление с помощью насыщенного пара – дело реальное. Конечно, это не самый простой вариант, к тому же он требует больших денежных вложений, плюс высокое потребление топлива. Ведь, чтобы нагреть воду до +130°С, надо потратить большое количество энергоносителя. Расход получается двойной. Может быть, поэтому еще этот вид отопительной системы не очень популярен среди наших соотечественников.

Не забудьте оценить статью:

Загрузка…

otepleivode.ru

Паровое отопление частного дома своими руками: схема + видео

При внешней благоустроенности городских квартир у каждого современного горожанина имеется тайное желание построить собственный загородный дом. Может быть это зов предков, которые селились на вольных просторах, а может просто усталость от городского столпотворения и шумных соседей. Конечно же, загородный дом должен быть благоустроенным – никто не хочет мерзнуть ночами под одеялом или ходить в туалет во дворе. Важнейшим элементом благоустройства дома является отопление. Существует масса современных вариантов создания автономного отопления в частных загородных домах. Одним из надежных и эффективных способов обогрева помещений частного дома является паровое отопление. Давайте рассмотрим, как правильно произвести установку всех необходимых элементов, чтобы все функционировало максимально эффективно и экономично!



Схема парового отопления в частном доме

Типы автономных отопительных систем

Вообще современный строительный бизнес и руководства по постройке предлагают массу вариантов по созданию автономных отопительных систем, пригодных для использования в загородных домах.

Прежде всего, любая отопительная система различается по наименованию теплоносителя, посредством которого нагрев от бойлеров или котлов переносится к радиаторам отопления, расположенным непосредственно в помещениях вашего дома. Так, по типу теплоносителя можно различать следующие системы:

  • С жидким теплоносителем: это может быть обычная вода с присадками или антифриз.
  • С переносом теплого воздуха (тепловые завесы)
  • С открытым огнем (например, обыкновенный камин)
  • Паровые системы отопления.

Системы отопления с открытым огнем или с переносом теплого воздуха обладают локальным действием. Они нагревают помещение только вокруг того места, где они расположены сами. Это может быть выходом для небольшого домика, расположенного в теплом регионе, но в нашей стране необходимо качественно нагревать весь дом (если вы, конечно, не хотите ютиться всей семьей в одной комнате).

Схема парового отопления без насоса

Поэтому, при строительстве загородного дома, состоящего хотя бы их нескольких комнат, а тем более из нескольких этажей необходимо проектировать и строить отопительную систему, имеющую отдельный котел нагрева теплоносителя и развитую система переноса тепла. Одним из надежных и эффективных вариантов являет перенос нагретого пара, то есть паровое отопление. Приятным бонусом можно считать тот факт, что все эти виды отопительных систем вы вполне в состоянии установить своими руками, это не так уж и сложно, а мы поможем вам в этом!

Суть системы парового отопления

Рассмотрим, каким образом можно спроектировать и построить систему парового отопления в частном доме. Это система с довольно солидной историей, которая стала использоваться чуть ли не с самого начала создания систем централизованного отопления.

Если понять суть и особенности паровой системы отопления в частном доме, то ее вполне можно сделать своими руками, имея при этом минимальные технические навыки. Принципы ее работы очень просты – нагретый водяной пар переносится по трубам от котла, постепенно охлаждаясь, а потом обратно попадая в котел.

Элементы конструкции системы парового отопления

Конструкционные элементы паровой отопительной системы зависят от его проекта:

В одноконтурной системе горячий теплоноситель поступает исключительно для отопления помещений,

В двухконтурной системы теплоноситель используется и для бытовых целей – то есть для получения теплой воды для мытья.

Учтите, что система парового отопления предусматривает очень высокую температуру теплоносителя. В отдельных элементах температура нагретого пара может достигать тысячи градусов. Вследствие этого такая система должна комплектоваться надежными трубопроводами и радиаторами отопления, способными выдерживать высокие температуру и давление. Если провести паровое отопление в доме, используя некачественные материалы — минимальный ущерб, который вы получите, это поломка системы. А теперь представьте, что выход из строя произошел в зимний период, вы хотите так рисковать?

Схема проводки трубопровода

В проекте паровой системы отопления можно заложить верхнюю или нижнюю схему разводки трубопроводной системы – это не принципиально, но в любом случае полностью вся конструкция будет включать в себя вертикальные и горизонтальные элементы.

Котел для парового отопления

Ключом к системе парового отопления в частном думе будет отопительный котел. Именно от его грамотного выбора во многом зависит эффективность и надежность работы системы. Он должен подбираться исходя из инженерного расчета, который должен учитывать объем воздуха в помещениях, подлежащих отоплению и климатические условия.

нагревательный котел

Мощность котла должна соответствовать его задачам:

Так для отопления дома с площадью до 200 кв. метров необходимо ставить нагревательный котел с мощностью не менее 25 киловатт.

Если вы планируете увеличить площадь нагрева до 300 кв.метров, то и мощность котла необходимо поднять до 30 киловатт.

При площади жилища в 600 кв.метров – выберите котел с мощностью в 60 киловатт,

И, наконец, при отоплении особняка или другого большого сооружения с площадью в 1200 кв.метров – необходим котел с мощностью в 100 киловатт.

Вид топлива, который будет использовать нагревательный котел отопительной паровой системы в общем-то не имеет значения. Вы можете ставить котел с газовой горелкой, с электрическим ТЭНом, с форсункой, работающей на жидком топливе или старый добрый угольный котел. Предпочтение можно отдать только комбинированным котлам, так как при их использовании вы сможете легко переходить с одного вида топлива на другое.

Любой котел для создания системы парового отопления будет иметь несколько единых частей – топку, зольник и горелку. Но, кроме того, котлы для паровых отопительных систем могут быть жаротрубными, дымгарными, или их комбинацией. Совместно с котлом монтируется система измерительных приборов, блок автоматических предохранителей и система трубопроводов.

Установка трубопроводов

При монтаже системы парового отопления в частном доме — можно использовать несколько типов материалов.

трубы

Так, самыми высокими показателями в области надежности и прочности отличается стальной трубопровод. Его монтаж необходимо производить исключительно с использованием сварочного аппарата. Однако стали при контакте с нагретым водяным паром очень быстро подвергается коррозии, что значительно снижает срок службы таких систем.

В системе трубопроводом парового отопления можно использовать можно использовать оцинкованные трубы или трубы, изготовленные из нержавеющей стали. В связи с особенностями материала изготовления – такие трубы соединяются участками на резьбе. Это довольно надежная и долгоживущая система, но по сравнению со стальным трубопроводом она имеет повышенную цену.

Также при создании паровых отопительных систем можно использовать и трубопроводы из меди. Этот материал очень надежен и практически никак не реагирует на присутствие нагретого пара. Между собой медный трубы в единую систему собираются при помощи небольшой паяльной лампы. Такой трубопровод может даже помещаться в штробу в стене, срок его службы очень и очень высок. Именно поэтому такие системы очень дорого стоят и используются, как правило исключительно в роскошных особняках.

Чертим схему парового отопления

Для того, чтобы ваша система автономного парового отопления служила вам верой и правдой, прежде всего необходимо составить ее грамотный проект. Он должен быть просчитан до мельчайших деталей и включать в себя даже такие сведения, как длину используемых труб и количество соединительных элементов всех конфигураций (двойников и тройников).

При работе парового котла – создаваемый в нем водяной пар попадает на паровую турбину или на редукционно0охладительную установку. С помощью этих устройств происходит отбор пара, который подается в отопительные приборы. Ими могут служить конвекторы, радиаторы, ребристые или простые гладкие трубы.

После прохождения по отопительным приборам пар постепенно охлаждается, превращаясь в конденсат и следует обратно к источнику нагрева. Перемещение пара и конденсата может происходить как самотеком (такие системы называются замкнутыми), так и при помощи циркуляционного насоса (такие системы парового отопления называются разомкнутыми).

схема трубопроводов

Поскольку нагретый пар в системе имеет довольно большую проникающую способность – доставлять его к отопительным приборам можно при помощи трубопроводов довольно небольшого диаметра, а поскольку в грамотно спроектированных системах пар не подается под высоким давлением – то и стенки таких трубопроводов не должны быть особенно толстыми.

Небольшой совет

При всей надежности грамотно спроектированной и построенной системы парового отопления – существенную роль в сроке ее службы и безаварийности будет играть надежность конструкционных материалов. Поэтому приобретайте только сертифицированное оборудование, проверенное компетентными организациями.

Хорошая система парового отопления станет для вас экономичным и надежным способом обеспечения теплом своего домашнего очага.

Видео: Схема отопления частного дома: горизонтальная и вертикальная

kamin-expert.ru

Паровое отопление: устройство и принцип работы

В этой статье мы рассмотрим:
Паровое отопление: как оно работает
Паровое отопление в частном доме: плюсы и минусы
Два вида систем парового отопления
Схемы прокладки парового отопления

С середины прошлого столетия применение парового отопления в жилых многоквартирных домах и общественных зданиях запрещено – для этого имеется ряд причин, связанных с особенностями их эксплуатации. Скажем прямо, они небезопасны для человека, и именно по этой причине встретить их сегодня можно только в производственных помещениях. Запрета использовать паровое отопление в частных домах не существует – в них хозяева вольны делать все, что заблагорассудится. Но прежде чем принимать решения в пользу использования подобных отопительных систем, с ними нужно ознакомиться – как говорится, выявить их сильные и слабые стороны. Чем мы и займемся в этой статье, в которой вместе с сайтом stroisovety.org разберемся с их преимуществами и недостатками, принципом работы и, если уж на то пошло, то и монтажом.

Паровое отопление фото

Паровое отопление: как оно работает

По большому счету, системы парового отопления мало отличаются от традиционных в наше время жидкостных отопительных контуров – все тот же котел, все та же разветвленная сеть трубопроводов и то же оборудование в виде манометров, термометров и циркуляционных насосов. Разница между ними заключается исключительно в используемом теплоносителе и, как результат, особенностях системы – в качестве транспортировочного элемента для тепловой энергии здесь используется перегретый пар. Он как бы впрыскивается в систему трубопроводов под давлением, где конденсируется на стенках труб, отдавая свое тепло – дальше, как и в обыкновенной системе водяного отопления с естественной циркуляцией, конденсат самотеком сбегает к котлу на очередной цикл превращения в пар.

Если говорить об эффективности такого цикла нагрева и охлаждения жидкости, то в целом она в несколько раз превосходит традиционный нагрев воды. Судите сами, при остывании одного килограмма воды на 50 градусов выделяется всего на всего 100кДж тепловой энергии, а вот в процессе образования конденсата из одного килограмма пара выделяется 2300кДж тепловой энергии. Улавливаете разницу? Такое большое количество тепловой энергии зачастую даже создает некоторые проблемы, о которых мы поговорим немного позже, изучая преимущества и недостатки паровых отопительных систем. Также огромное количество выделяемой энергии выдвигает некоторые требования к системе трубопроводов.

  • Первое и самое главное – это материал, из которого собирается система. Скажем прямо, современным пластиковым трубам здесь не место – монтаж парового отопления производится либо с помощью металлических труб, либо посредством медных. Выбор не богат, но что поделаешь, если перегретый пар просто-напросто расплавляет и металлопластик, и полипропилен, и полиэтилен.
  • Второе – это батареи парового отопления. Как и в случае с трубами, многим современным отопительным приборам в системах парового отопления места нет. Исключить однозначно нужно биметаллические радиаторы, алюминиевые батареи и стальные конвекторы – оптимальным вариантом в таких системах являются чугунные батареи или просто оребренные трубы.

    Батареи парового отопления фото

О том, что котел для парового отопления тоже нужен специальный, я уже не упоминаю, это подразумевается автоматически.

Паровое отопление в частном доме: плюсы и минусы

Самым главным фактором, определяющим выбор человека в пользу парового отопления, является то, что такую систему невозможно заморозить – если идет речь о системе отопления дачного дома, которая большую часть холодного времени года попросту бездействует, то лучшего варианта найти достаточно сложно. Здесь сказывается малое количество воды в трубопроводах, которая даже если и умудряется замерзнуть, все равно никакого вреда причинить не в состоянии. Но кроме этого достоинства, системам парового отопления свойствены и другие достоинства.

  1. Эффективность парового отопления в несколько раз больше. Если в обычных жидкостных отопительных системах практически вся тепловая энергия распространяется в помещениях по принципу конвекции воздуха, то в паровых отопительных системах эффект теплоотдачи усиливается еще и волновым спектром теплового излучения.
  2. Теплообменники (батареи) в системах парового отопления без насоса или с ним работают практически без теплопотерь.
  3. Более низкая стоимость самой системы. На этот фактор оказывает влияние возможность использования труб меньшего диаметра, меньшего количества секций батарей и отсутствие необходимости установки большого количества регулировочной и запорной арматуры.

    Паровое отопление самодельное фото

В принципе, это и все достоинства, но глядя на них, поневоле думаешь, какими же такими серьезными недостатками должно обладать паровое отопление, чтобы от него не то что отказались, а вообще запретили. Они должны быть не менее весомыми.

  1. Высокая температура отопительных приборов – можно сказать, что для человека она запредельная. Как правило, речь идет о ста и более градусов Цельсия. Достаточно часто это приводит к ожогам.
  2. Высокая степень коррозии. Пар – это не что иное, как вода вперемешку с воздухом. Это как раз те факторы, которые обеспечивают быстрое ржавление трубопроводов. Результатом этого являются достаточно частые порывы и, как результат, травмы с ожогами. Именно благодаря такой неутешительной статистике власти приняли решение отказаться от использования в быту парового отопления.

И в завершение добавлю – системы парового отопления довольно шумные. Неприятные звуки издает и сам котел, и движение пара по трубопроводам.

Два вида систем парового отопления

Вопрос, как сделать паровое отопление своими руками, можно решить двумя способами – вернее сказать, что существует два типа паровых отопительных систем, которые с успехом применялись (да и сейчас иногда используются) для обогрева частных домов и производственных помещений. Это открытая и закрытая системы, о которых мы поговорим немного подробнее.

  1. Закрытая система парового отопления своими руками строится по такому же принципу, как и стандартный отопительный контур водяного теплоснабжения дома – имеется подача теплоносителя и, соответственно, обратка, по которой конденсат стекает в котел для последующего цикла преобразования в пар. Основным преимуществом данной системы обогрева является экономный расход жидкости – она никуда не исчезает из системы, а только преобразуется из одного агрегатного состояния в другое. Что касается недостатков, то их практически нет, если, конечно, не считать увеличенный диаметр обратного трубопровода для сбора конденсата, который котел не успевает физически перерабатывать в очередную порцию пара – это своего рода расширительный бак, который несколько портит внешний вид помещения.
  2. Открытое паровое отопление своими руками. В отличие от предыдущего решения вопроса, как провести паровое отопление в доме, этот вариант не предусматривает закольцованное движение теплоносителя по трубопроводам – здесь конденсат просто сбрасывается в накопительный резервуар, где он аккумулируется и по достижению определенного уровня отправляется посредством насоса в котел. Как вариант, если вопрос в оплате за потребленные водные ресурсы остро не стоит, конденсат вообще можно сбрасывать в грунт или еще куда-либо.

    Системы парового отопления фото

Схемы прокладки парового отопления

Кроме всего прочего, системы парового отопления можно разделить и по способу прокладки магистральных трубопроводов. В этом отношении выделяют целых пять схем монтажа.

  1. С верхним паропроводом. Такая схема считается наиболее оптимальной, но вместе с этим и наиболее неудобной – в жилых помещениях расположенные под потолком трубы смотрятся не очень эстетично.
  2. С нижним паропроводом. Недостатком данной схемы разводки парового отопления является низкая эффективность, вызванная встречным движением пара и конденсата в отопительном приборе. Этот нюанс достаточно часто приводит к появлению гидроударов, что негативно отражается на работе системы.
  3. Схема с промежуточной прокладкой паропровода. Она используется редко и единственным ее преимуществом является возможность скрыть подающий и обратный трубопровод вместе с батареями единым коробом. Такое возможно исключительно при использовании медных труб – черный металл лучше вообще не прятать, так как риск порывов в паровом отоплении достаточно велик.
  4. Схема с сухим собирающим конденсат трубопроводом. Недостатком сухого трубопровода является его высокая подверженность коррозии.
  5. Отопление с мокрым трубопроводом для сбора конденсата. Это оптимальный вариант, при котором обратный трубопровод паровой отопительной системы частично заполнен водой, в результате чего снижается воздействие на металл коррозии.

    Котел для парового отопления фото

В принципе, все. Остается добавить немного – как и обыкновенные водные отопительные системы, паровое отопление может быть двухконтурным или одноконтурным. Не трудно догадаться, что двухконтурная система парового отопления дополнительно способна подогревать воду – для этой цели используется специальный водонагревательный бак, в котором энергия тепла посредством теплообменника передается воде, находящейся в накопительном резервуаре, из которого и производится разбор горячей воды.

Автор статьи Александр Куликов

stroisovety.org

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
