Устройство и принцип работы трехходового крана для отопления

Трехходовой кран (тройник) – это специальное устройство, регулирующие температуру потока воды. Он используется для перераспределения горячего потока в системе отопления. С его помощью происходит оптимизация работы полностью всего механизма, предотвращение и профилактика от гидравлических ударов.

Тройник применяется:

1. в системах водоснабжение горячей водой;
2. в контурах отопления;
3. в системах водопровода.

Как правило, устройство такого типа используется для отопительных конструкций с несколькими узлами и контурами, чтобы стабилизировать температуру во всех радиаторах. Использование такого изделия позволяет контролировать поток горячей воды, распределять ее по разным участкам (например, дом, летняя кухня, гараж) и регулировать температурный режим каждого радиатора, расположенного в любой комнате.

Преимущества трехходового крана

К положительным качествам устройства принадлежат:

1. Компактный размер.
2. Высокий уровень функциональности.
3. Простота в использовании и техобслуживании.
4. Хорошая степень герметичности затвора.
5. Длительный период использования.
6. Низкий уровень гидравлического отпора.
7. Отсутствие зон застоя.
8. Легкий монтаж.
9. Нет необходимости в ежедневном уходе.
10. Удобное и легкое переключение.

Но, несмотря на все плюсы, существует несколько минусов в его работе.

Недостатки крана с тройным ходом

К минусам относят:

1. Заклинивание вентиля из-за некорректной эксплуатации.
2. Дешевые изделия очень быстро выходят из строя.
3. Установка, как правило, происходит в отопительных системах с маленьким диаметром трубопровода.

Конструкция крана

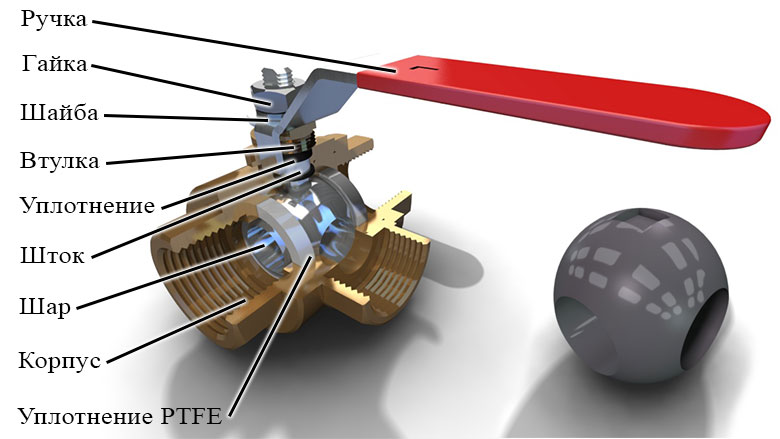

Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок. Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».

Изделие включает в себя несколько частей:

1. Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
2. Затвор с разными по форме проходными каналами.
3. Три патрубка (отверстия):
   • выходное;
   • с подводом горячей воды;
   • с подводом холодной воды.

Тройник обладает и дополнительными характеристиками, которые прописываются на его упаковке. К ним принадлежат:

1. Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
2. Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
3. Механика (посадка) в затворе (натяжная либо сальниковая).
4. Метод управления (ручной, привод или электроника).
5. Форма клапана-заглушки (S, T, L).
6. Укомплектованность дополнительными датчиками или устройствами.

Схема включения трехходового клапана в систему отопления

Принцип действия

Чтобы изделие работало, к нему следует одновременно подсоединить холодный и горячий потоки воды. Сама схема монтажа представлена в виде стрелочек, обозначающих направление потоков. Поток с горячей водой выступает как теплоноситель (подача, которая идет от котла), а холодный – обратка.

Между патрубками крана установлен вентиль, который регулирует, чтобы вода подавалась в два отверстия из трех. В соответствии с положением установки и ее подключения подразделяют две функции:

1. смешивание потоков холодной и горячей воды;
2. разделение с одной линии на два выхода.

В зависимости от положения вентиля возможны следующие ситуации:

1. вентиль открыт наполовину – у выходящего потока средняя температура воды;
2. вентиль открыт полностью – горячий поток идет напрямую из котла и вода имеет максимальную температуру;
3. вентиль закрыт – в выходящий поток идет только холодная вода.

Разновидности кранов

Классификация изделия по разным признакам:

1. В зависимости от вентиля, различают:
   • Регулирующий. Он оборудован электромеханическим устройством, которое открывает нужные клапаны. Еще в его комплектацию входит шток с ручной или автоматической регулировкой. Важно! Шток не выбить даже самым сильным давлением воды, поскольку он расположен внутри устройства.
   • Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды. Особенность этого устройства в том, что его устанавливают на системы с низким давлением. Оно очень простое в конструкции, требует постоянного ухода и быстро изнашивается.
2. По материалу изделия:
   • Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.
   • Углеродистая сталь – прекрасная альтернатива латуни.
   • Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.
   • Бронза – материал с длительным периодом эксплуатации.
3. В зависимости от способа монтажа:
   • муфтовый;
   • фланцевый;
   • цапковый;
   • под приварку;
   • штуцерно-торцовый.
4. Для системы отопления используют такие виды, как:
   • С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.
   • С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды. Он больше подойдет тем, для кого имеет значение количество.
5. От варианта проточной части устройства:
   • пробно-спускной;
   • полнопроходной.
6. От типа встроенного затвора:
   • конусный;
   • цилиндрический;
   • шаровой.
7. По форме клапана-заглушки различают такие типы:
   • T-образные;
   • L-образные;
   • S-образные.
8. От механики затворного элемента:
   • Сальниковые – контролирует регулировку водяной струи сверху арматуры за счет сальника;
   • Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.
9. В зависимости от обогрева корпуса:
   • с обогревом;
   • без обогрева.
10. В зависимости от технических показателей различают такие вентили:
    • Т-образный – регулировочная ручка может быть в 4-х положениях;
    • Г-образный – ручка регулировки имеет два режима, включая угол поворота на 180 градусов.
11. От механизма контроля устройства:
    • Ручной
      – поводит соединение потоков воды в приблизительных пропорциях, дешевый, выглядит как стандартный шаровой вентиль;
    • Электропривод – для работы используется дополнительное оборудование двигатель либо магнитный способ, существует возможность получить удар от тока;
    • Пневмопривод – самый оптимальный для использования вариант. Важно! С электроприводом можно с легкостью сбалансировать тепло так, чтобы уровень температуры в дальних от котла комнатах, был такой же, как и в ближних.

Выбор крана

Чтобы купить правильный тройник следует:

1. Измерить диаметр трубы магистрали, на которую будет установлен устройство. Как правило, он находится в пределах 20-40 мм. Если требуется другой размер, дополнительно купите соответствующий переходник.
2. Узнайте способность пропуска трубопровода в контурах отопления. Для этого понадобиться вычислить, какой объем воды способна пропустить через себя каждая труба за определенный промежуток времени.
3. Узнайте, существует ли возможность подключить сервопривод, позволяющий работать устройству в автоматическом режиме. Этот вариант особо актуален для теплых полов.
4. Обратите внимание и на другие показатели, которые были рассмотрены в классификации изделия.

Если не можете справиться самостоятельно, обратитесь за помощью к консультантам.

При сварке при монтаже не допускайте, чтобы поток температуры в местах стыков был более 100 градусов

Особенности установки и эксплуатации

Для правильной установки трехходового крана, следует знать несколько особенностей:

1. Ориентируйтесь на схему стрелок, изображенных на корпусе. Они указывают, в каком направлении происходит движение потока воды.
2. При сварке при монтаже не допускайте, чтобы поток температуры в местах стыков был более 100 градусов. Следите, чтобы при сварке внутрь устройства не попали грязь и окалины.
3. Выбирайте для установки такое место, к которому можно без проблем добраться при необходимости.
4. Если кран будет работать с низким по качеству теплоносителем, понадобится дополнительно установить фильтры.
5. Прикрутить изделие можно как вертикально, так и горизонтально – это не отразится на его работоспособности.
6. В отопительной системе вентиль устанавливается перед циркуляционным насосом.

Правильное и корректное использование устройства продлит период его эксплуатации и будет исправно служить.

Принцип работы трехходового крана и его конструкция

Для того, чтобы перенаправлять потоки жидкости в системах водоснабжения или отопления, используют трехходовые клапаны.

Они действуют подобно железнодорожной стрелке, подключая к входному патрубку один или другой выходной. Такие краны могут полностью переключать поток воды, а могут плавно регулировать распределение между двумя контурами.

Назначение и области использования

Трехходовые клапаны применяются в следующих областях:

• В магистральных тепловых сетях. С помощью устройства к основному потоку теплоносителя добавляют некоторое количество из обратного контура. Это делают, когда нужно понизить температуру прямого потока без изменения напора и режима работы бойлера. Краны оснащают электромагнитным приводом или термочувствительным сенсором.
• В бытовых системах отопления. Используется термостатический привод, посредством которого регулируют температуру теплоносителя, направляемого, например, в оборудование «теплого пола» или в настенные батареи. Установка модуля дистанционного управления значительно упрощает контроль над микроклиматом. Точное управление температурой жидкости в возвратном трубопроводе позволяет существенно снизить расходы на отопление. Это помогает также ограничить максимальную температуру теплого пола, защищая его от перегрева.

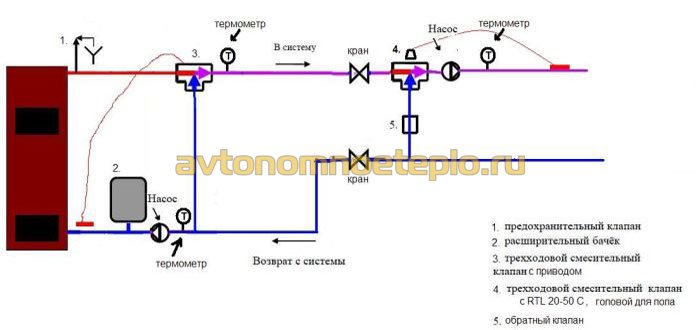

Рисунок 1. Схема включения трехходового крана в систему отопления

• Для водоснабжения при регулировании температуры воды. Самый известный пример- это обычный смеситель.
• Для водоподготовки. Для переключения контура протекания воды в обход фильтра на время сервисных работ, например, по замене картриджей.

Используются трехходовые клапаны и в трубопроводах технологического назначения, везде, где требуется временно или постоянно перенаправлять потоки жидкостей или газов, а также смешивать такие потоки в определенных пропорциях.

Принцип работы и устройство трехходового крана для систем отопления

В основе конструкции трехходового крана лежит обычный Т-образный тройник. Два входящих патрубка (на схеме справа и сверху) служат для подачи холодной и горячей воды. Выходящий патрубок (на схеме слева) отводит смешанный поток. В центральной камере на оси вращается регулирующий сектор, частично перекрывающий входящие патрубки. На рисунке видно, как работает секторный трехходовый кран

Рисунок 2. Принцип работы секторного клапана

Перекрытие может составлять от 0 до 100%. Особенность конструкции в том, что чем больше открывается просвет для одного из входящих патрубков, тем меньше становится просвет для другого. Если сектор стоит в среднем положении, пропускается по 50 % каждого потока. Смещая сектор, например, к верхнему патрубку, можно получать пропорции холодная/горячая:

И так далее до полного перекрытия холодной воды (0/100%), в этом случае в выходной патрубок будет поступать только горячая вода

Управление клапаном может осуществляться вручную и помощью биметаллического термостатического устройства.

Рисунок 3. Схема работы клапана с термостатическим управлением.

Такую функцию можно выполнить и с помощью двух двухходовых кранов и обычного тройника, используемых совместно. Именно так происходит в двухвентильных смесителях. Чтобы обеспечить постоянный напор и точно управлять пропорцией смешения горячего и холодного потока, следует обеспечить открывание двух кранов в противофазе (один открывается- другой пропорционально закрывается), например, насадив их на единую ось.

Трехходовые клапаны разделяются на две большие группы. Они могут быть:

• Разделительные. Служат для пропорционального разделения входящего потока на два выходящих.
• Смесительные. Предназначены для смешивания двух входящих потоков в один суммирующий

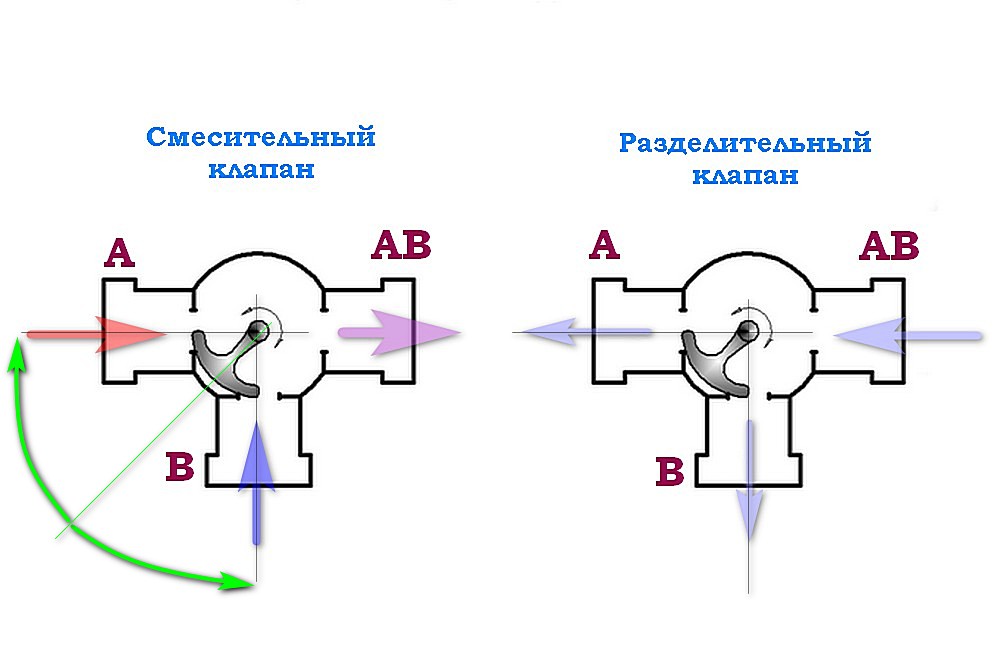

Рисунок 4. Схема работы смесительного и разделительного трехходового клапана

Из схемы видно, что конструкция смесительного и разделительного клапана практически идентична. Различаются они лишь направлениями потоков. При правильном монтаже смесительный клапан буде работать и в качестве разделительного. Нужно только правильно настроить систему управления. В случае ручного управления никаких проблем не будет. Сложнее, но также возможно будет настроить и электронное управление. А вот термостатический модуль управления в случае подключения по разделительной схеме будет распределять потоки в зависимости температуры входящего потока. Это придется учитывать при проектировании системы отопления.

Сколько положений имеет секторный кран с электроприводом, показано на рис. 5

Рисунок 5. Варианты использования крана с электроприводом

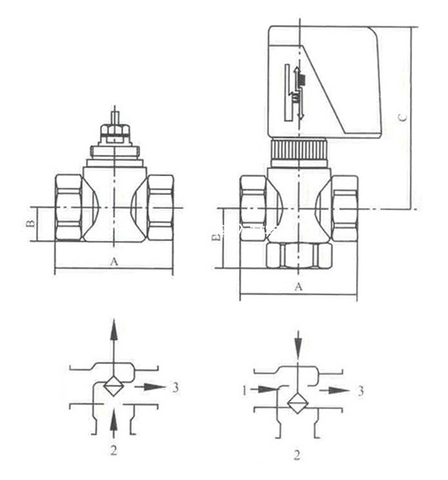

Кроме секторных трехходовых кранов, выпускаются также и седельные. Принцип действия у них такой же, но имеются конструктивные различия.

Рисунок 6. Седельный, или шаровый тип крана

Смесительный седельный кран имеет двигающийся на штоке шарообразный рабочий орган, он запирает по очереди седла, через которые в камеру и далее в выходной патрубок проходят смешиваемые потоки. Разделительный клапан снабжен двумя рабочими органами, закрепленными на едином штоке и перекрывающие выходные потоки. Чем больше перекрыт один, тем больше открыт другой. Седельные клапаны не могут быть взаимозаменяемыми.

Кроме того, трехходовые устройства подразделяются по способу управления:

Электрические. Сектор поворачивается с помощью электродвигателя с редуктором. Такие устройства подключаются к компьютеризированной системе управления, считывающей показания датчиков температуры и в соответствии со встроенным алгоритмом управляющей потоком.

Рисунок 7. Кран с электроприводом

• Ручные. Применяются в простых схемах с постоянной пропорцией распределения или смешения потоков. Угол поворота сектора выставляется вручную поворотом маховика.

Рисунок 8. Ручное управление

• Термостатические. Управление осуществляется автономным термостатом. Его устанавливают на определенную температуру при настройке системы, в дальнейшем он самостоятельно поддерживает ее, перепуская часть входящего потока из радиатора по обходному патрубку (байпасу).

Рисунок 9. Трехходовой кран Esbe с термостатическим управлением

При необходимости поворотом маховика можно изменить заданную температуру. Часто устанавливается на входе радиаторов отопления для подстройки комфортной температуры в каждой комнате.

Как выбрать

Выбирая трехходовой кран, необходимо учитывать несколько параметров. В процессе выбора хорошо заручиться помощью опытного инженера-сантехника.

Прежде всего нужно оценить назначение устройства- разделительный или смесительный. Следующим шагом следует определить место установки на схеме системы, а также способ управления устройством. Если планируется автоматизированное управление отоплением, надо решить, каким образом будет управляться данный кран- электроприводом, термостатом или вручную.

Далее анализу подлежат следующие технические характеристики:

• Пропускная способность магистрали. Это объем жидкости, проходящий за единицу времени. Пропускная способность крана должна быть не меньше. Слишком маленький просвет создаст нежелательное сопротивление потоку и затруднит работу всей системы.
• Максимальное и рабочее давление. Также должно соответствовать расчетным величинам для системы отопления.
• Присоединительные размеры. Если точного соответствия диаметров достичь не удалось, то применяют переходники-фитинги.
• Диапазон регулировки рабочих температур.

Руководствуясь перечисленными параметрами, нужно отобрать из десятков рыночных предложений несколько моделей, соответствующих заданным требованиям.

На этом этапе настает время сравнивать цену, гарантийный срок, доступность сервиса и, конечно, репутацию фирмы- производителя. Гарантированным качеством обладают такие лидеры рынка, как:

• Honeywell. Американская компания второе столетие производит, поставляет, монтирует и обслуживает широкий спектр компонентов и целых систем управления отоплением, вентиляции, безопасностью.
• Esbe. Шведская фирма также более 100 лет поставляет точные и очень надежные клапана, арматуру и компоненты систем, специализируясь на отопительной технике. Скандинавские традиции тщательной и высококачественной работы сочетаются с инновационными подходами к конструированию.
• Valtec- Российско- итальянское предприятие удачно совмещает высокое итальянское качество с семилетней гарантией и доступными ценами. Полностью локализованное производство с европейской системой контроля качества не давно появилось на рынке, но уже успело завоевать популярность.

На рынке присутствует также множество поставщиков, не успевших завоевать столь безупречную репутацию. Экономия на стоимости клапана может в дальнейшем привести к его нестабильной работе, повышенным расходам или даже к выходу из строя всей системы.

Монтаж

Обычно при монтаже трехходовых кранов выбирают одну из типовых, хорошо отработанных схем.

Безнапорный коллектор или гидравлический разделитель

В такой схеме в контуре №2 предусмотрен насос, обеспечивающий циркуляцию теплоносителя. Его обозначение- два синих равносторонних треугольника, соединенных вершинами.

Рисунок 10. Схема монтажа с безнапорным коллектором

Прямое подключение к источнику тепла

Важно! Если кран подключается непосредственно к бойлеру на байпасе, подключенному к патрубку В, перед манометром придется смонтировать клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла.

Рисунок 11. Прямое подключение к источнику

В противном случае начнутся колебания расхода теплоносителя на участке A-B. Они будут вызываться колебаниями штока.

Регулятор перепада давления

В случае высокого давления со стороны источника тепла между напорным коллектором и клапаном устанавливается манометрический дросселирующий регулятор, компенсирующий избыточный напор теплоносителя.

Рисунок 12. Схема с дросселирующим регулятором

Специалисты применяют и другие схемы подключения, исходя из назначения системы и соотношения параметров источника тепла, трубопроводной системы, клапана и потребителя.

Трехходовой кран – что это такое, устройство, принцип работы, для чего нужен, положения

При обустройстве отопительной системы частных и многоквартирных домов используют вспомогательные узлы и разветвления. Одно из самых популярных – трехходовой кран. Его задача заключается в том, чтобы перераспределять потоки горячей и холодной воды.

Что такое трехходовой кран?

По-другому механизм именуют тройником. Его основные задачи:

1. Смешивать разные потоки воды в системе ГВС, отопительных магистралях и так далее. Упрощенно система работает, как смесительный клапан на кухне. Различие крана в том, что он выводит воду не в раковину, а в трубопровод.
2. Разделять поток воды по разным веткам и разводить по направлениям.

Устройство трехходового крана

По форме стандартная конструкция напоминает букву Т, поэтому строители называют ее еще кран тройник. Он включает в себя следующие основные элементы:

1. Герметичный корпус. Он защищает всю систему от попадания влаги и негативных условий внешней среды.
2. Затвор, имеющий несколько проходных каналов.
3. Несколько отверстий – входное и для холодной, горячей воды.

Читайте также:  Почему бойлер не греет воду: причины неисправностей и их устранение

Ошибочно полагать, что тройник перекрывает краны, подключенные к нему. Основная задача механизма – перераспределять жидкость, не отвечать за блокировку ее поступления. В простых системах радиатор подключают к котлу двумя вариантами: простым и параллельным. Настройку элементов выполняют одновременно, в противном случае получится наладить температуру только в котловом резервуаре.

Главное назначение конструкции – регулировать степень нагрева теплоносителя. Это помогает поддерживать комфортную температуру в квартирах и частных помещениях. Тройник можно по-другому назвать контроллером тепловой мощности. Устройство незаменимо для прокладки теплого пола и монтажа сложных отопительных контуров для поддержания в них оптимального температурного режима.

Тройник нужен и в системе ГВС, работающих с бойлером. Он является обязательным защитным элементом фонтанных систем и инфузионных магистралей, использующихся в медицинской отрасли. Трехходовой кран для отопления получил широкое распространение и в промышленной, и аграрной сфере. Ими комплектуют привычную для нас бытовую технику, например стиральные машины и сложные механизмы – корабли, автомобили нового поколения.

Количество рабочих позиций определяется формой конструкции. Трехходовой смесительный кран может быть:

Необходимо знать отличия между разными конструкциями, поскольку при выборе легко сделать ошибку. По внешним характеристикам трехходовые краны мало чем отличаются. Все они имеют 3 ответвления. По принципу работы конструкции сильно отличаются. Они делятся на смесительные и запорные.

Есть и другие критерии, по которым классифицируют устройства. В зависимости от материала герметичного корпуса изделия бывают:

Отдельно стоит рассмотреть классификацию конструкций по виду запорного устройства, так, по этому критерию можно выделить:

По принципу трехходовый кран бывает ручным и автоматическим. Первый имеет поворотные ручки, которые контролируют поток теплоносителя. Таким образом изменяются пропорции воды, подаваемые из нескольких линий. Главный недостаток конструкций с ручным управлением – долгое и неравномерное прогревание радиаторов. Автоматические трехходовые краны обеспечивают качественную работу отопительной системы без участия человеческого фактора. Управление трехходовым краном осуществляется посредством сервопривода или термостата.

Конструктивные особенности устройства заключаются в том, что у него есть 1 вход и 2 выхода. Внутри происходит не смешение потоков, а их разделение, поэтому этот трехходовой кран на отопление еще называют распределительным. Клапаны внутри системы работают поочередно, один из них открывает проход, второй же блокирует магистраль.

Сферы использования крана рассматриваемого типа:

Этот вид конструкций напротив имеет 2 входа и 1 выход. По-другому регулировочный кран – это смеситель. Функции, которые он выполняет:

Устройства подобного типа могут быть ручными или автоматическими. Первые необходимы для того, чтобы принудительно контролировать температуру. Для автоматического управления применяют несколько видов приводов: пневматический, гидравлический и электрический. Последний используется в бытовых отопительных системах с мощностью 12 и 24 В. С помощью электрического привода можно точнее контролировать температуру.

Такой вид крана поддерживает нужный температурный режим. Он не изменяет имеющуюся в терморегуляторе температуру, но позволяет поддерживать комфортные условия в жилом помещении. Трехходовой кран с термоголовкой не ставят на чугунные батареи, так как на них он неэффективен. Это связано с тем, что материал обладает слишком высокой тепловой инерцией. Подходящие радиаторы для установки кранов с терморегулятором – биметаллические и стальные.

Устройство изделия простое. На его верхней части расположен рычаг для контроля температуры. При повышении показателя жидкость расширяется и поступает в резервуар, который также увеличивается в размерах и давит на шток. Под его давлением открывается патрубок и через него поступает холодная вода. При снижении температуры открывается левый патрубок, пропускающий горячую воду. Терморегуляторы делятся на механический и электронные. Первые дольше служат, и их проще использовать. Электронный терморегулятор точнее, в нем больше функций и настроек.

Для того чтобы работы по установке прошли успешно, нужно следовать чертежам и планам. Стоит придерживаться важных правил, как установить трехходовой новый кран:

Источники: http://housetronic.ru/otoplenie/element/termoregulyatory/trexxodovoj-kran.html, http://znatoktepla.ru/truby/printsip-raboty-trehhodovogo-krana.html, http://womanadvice.ru/trehhodovoy-kran-chto-eto-takoe-ustroystvo-princip-raboty-dlya-chego-nuzhen-polozheniya

Трехходовой кран для отопления: назначение, принцип работы, устройство

Чтобы создать комфортную температуру в отапливаемом помещении, необходимо грамотно распределить потоки воды в контуре обогрева. Например, иногда вода в контуре слишком горячая, поэтому ее можно разбавить остывшей водой, взятой из обратки. Эту и подобного рода функции выполняют элементы запорно-регулирующей арматуры, в частности, трехходовой кран для отопления. Благодаря перераспределению жидкостей, удается добиться нужной температуры теплоносителя, подаваемого к радиаторам отопления.

Таким образом, можно перечислить основные функции трехходового крана:

• регулировка температуры теплоносителя, поступающего на радиаторы, посредством его смешивания;
• перераспределение потока теплоносителя в системе.

Конструкция и принцип работы

Регулировочный трехходовой кран конструктивно состоит из следующих элементов:

• металлический корпус;
• затвор, в котором имеются проходные каналы;
• 3 патрубка. Два из них предназначены для подключения холодной и горячей воды, а третий — для выхода теплоносителя (в зависимости от вида крана назначение патрубков может отличаться).

Принцип работы трехходового крана в системе отопления заключается в следующем. Предполагается, что к распределительному крану подводятся жидкости от отопительного котла и от обратки. В зависимости от положения крана, через него будет проходить теплоноситель разной температуры:

Устройство и принцип работы трехходового крана

1. При полностью открытом положении крана горячий теплоноситель будет поступать к радиаторам отопления. Его температура будет соответствовать температуре в котле.
2. При полностью закрытом кране к радиаторам будет подаваться остывшая вода от обратки.
3. Если установить какое-то промежуточное положение затвора, вода будет смешиваться. Так можно регулировать ее температуру.

Разновидности трехходовых кранов

Поскольку сейчас в продаже имеются распределительные краны различного предназначения, необходимо понимать разницу между ними, знать конструктивные особенности данных устройств. В этом случае можно будет сделать правильный выбор трехходового крана. Ниже мы рассмотрим, чем различаются изделия разных моделей.

По назначению и принципу работы

Внешне разные типы кранов ничем не отличаются, так как у них имеется 3 патрубка, но принцип работы у них прямо противоположный:

1. Смесительный кран (регулировочный). Производит смешивание двух потоков теплоносителя. Подвод осуществляется по двум патрубкам, а выход — по одному. Внутри прибора имеется шток с клапаном.
2. Распределительный кран (запорный). Не смешивает, а разделяет один поток на 2 части. В патрубках установлены клапаны. Когда один клапан открывает проход для теплоносителя, второй перекрывает свою магистраль. Теплоноситель входит в кран через один патрубок, а выходит через два. Такие устройства часто используются для обвязки водонагревателей, в системах с установленными бойлерами, для распределения тепла на несколько помещений.

Ручной шаровой трехходовой кран

Совет: Не пытайтесь разобрать кран, так как это не предусмотрено его конструкцией. Механическое воздействие приведет к поломке устройства.

Материал корпуса

1. Латунь. Это наиболее популярный сплав металлов, который отличается надежностью и практичностью.
2. Сталь. Можно встретить гораздо реже. Характеризуется повышенной прочностью, но меньшей, нежели у латуни, долговечностью.
3. Чугун. В быту не используется. Применяется для монтажа промышленных систем обогрева, в которых трубы имеют диаметр более 40 мм.

По способу монтажа

1. С помощью муфт.
2. Фланцевое соединение.
3. Сварной тип соединения.

Тип механики затвора

1. Натяжной.
2. Сальниковый.

Тип запорного устройства

1. Шаровый.
2. Конусный.
3. Цилиндрический.

По принципу управления

Трехходовой кран для домашнего отопления может различаться по способу управления:

1. Ручное управление. Изделия такого типа имеют поворотные ручки, которыми и осуществляется управление потоками теплоносителя. При повороте ручки изменяется пропорция подаваемой из разных линий воды. Недостатком таких механизмов является неравномерное и долгое прогревание отдаленных радиаторов. Такая арматура отличается простым устройством и невысокой стоимостью.

2. Автоматическое управление. Краны, управляемые автоматикой, позволяют обеспечивать обогрев помещений до нужной температуры без участия человека. Причем, обогрев становится более эффективным, радиаторы прогреваются равномерно, нет необходимости постоянно контролировать работу отопительного контура. Управление распределительным краном может осуществляться посредством сервопривода, а также с помощью гидродинамического или пневматического термостата. Ниже мы рассмотрим особенности каждого их таких устройств.

Трехходовой кран с электроприводом

В качестве управляющего элемента используется сервопривод, представляющий собой электрический двигатель. От блока электронного управления на сервопривод поступает команда, согласно которой двигатель изменяет положение шара или штока внутри устройства. Блок управления определяет температуру на выходе из клапана или вычисляет оптимальную настройку по температурам обратки и поступаемой из котла воды.

Трехходовой кран с сервоприводом

Разумеется, устанавливать трехходовой кран для системы отопления с электроприводом без наличия управляющего блока не имеет смысла.

На заметку: Сервоприводом может быть оснащен почти любой трехходовой кран, но рекомендуется использовать для этой цели только специально предназначенную для этого арматуру. Она адаптирована для установки на ней электропривода.

Распределительный кран с терморегулятором

Такое устройство представляет собой кран с термоголовкой, в которую помещены газ или специальная жидкость. Данные компоненты реагируют на изменение температурных показателей окружающей среды. В результате колебаний температуры изменяется объем жидкости или газа, что приводит к автоматическому срабатыванию клапана.

При установке прибора требуется его тщательная настройка. Определяются предельные значения температуры, которые связываются с крайними положениями крана. Тем самым определяется рабочий диапазон, в пределах которого трехходовой кран для отопления с терморегулятором будет изменять температуру теплоносителя. С этой целью производится ручная регулировка давления в термоклапане.

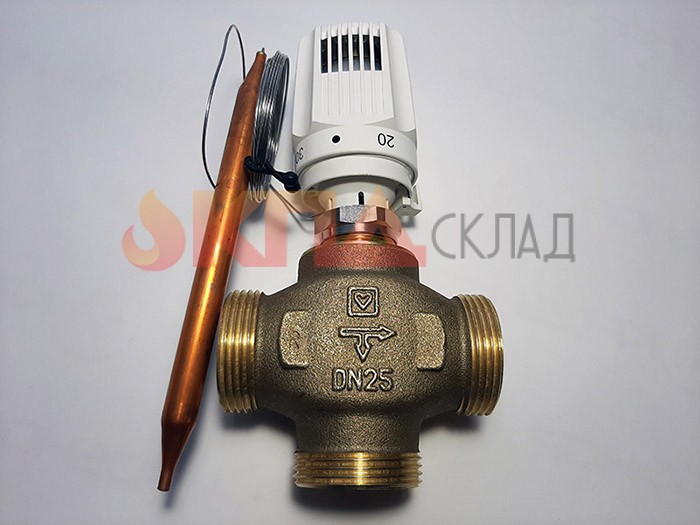

Трехходовой кран для системы отопления с терморегулятором

Теплоноситель циркулирует через устройство до тех пор, пока его температура не изменится до установленного значения. Как только температура выйдет за эти пределы, пропорция смешивания холодной и горячей воды в кране изменится.

Преимущество крана с терморегулятором состоит в том, что для его работы не требуется наличие блока управления. Такие устройства работают автономно, а также обладают приемлемой стоимостью.

Особенности выбора

Для обеспечения максимальной отдачи от отопительного трехходового крана, необходимо его правильно подобрать. Для этого следует придерживаться некоторых рекомендаций:

• Диаметр крана должен соответствовать диаметру трубопроводов. В этом случае не будет страдать пропускная способность контура, а монтаж будет произведен без использования переходников;
• Тип соединения должен соответствовать имеющемуся. Например, штуцерное соединение невозможно будет согласовать с фланцевыми разъемами крана;
• Заранее необходимо решить, будет ли на кране монтироваться сервопривод;
• Не покупайте бытовые трехходовые краны для систем с высокими показателями давления теплоносителя. Для таких систем существует специальная арматура. Такие же ограничения рекомендуется соблюдать, если диаметр трубопровода превышает 4 см.

Рекомендации по установке

Чтобы добиться максимальной эффективности работы трехходового крана, его не только следует правильно выбрать, но и подсоединить должным образом.

Установка этого изделия ничем не отличается от установки другой арматуры. Желательно в процессе работы принимать в учет следующие рекомендации:

• Можно не задумываться о пространственном расположении крана. На работу прибора не оказывает влияния его вертикальное или горизонтальное положение;
• Чтобы установить кран в нужном направлении, взгляните на его корпус. На нем будет видна стрелка, указывающая на направление потока теплоносителя;
• Регулирующее устройство крана должно располагаться так, чтобы к нему был обеспечен свободный доступ;
• Если установка проводится сварным способом, важно не допустить попадания внутрь трубопровода окалины или прочего мусора;
• В процессе сварочных работ необходимо оберегать кран от нагревания. Для этого можно обеспечить ему какой-либо теплоотвод;
• Перед началом каждого отопительного сезона необходимо проверить работу всей регулирующей и запорной арматуры.

Установив в контур своей отопительной системы качественный трехходовой кран, вы сможете по своему желанию регулировать температуру различных отопительных приборов, контролировать и изменять температуру в отдельных помещениях.

Управление трёхходовым клапаном | LAZY SMART

Трёхходовой клапан (кран) — устройство смешения или разделения потоков рабочей среды (жидкости или газа). В быту чаще всего он  используется в системах вентиляции, отопления, ГВС и тёплых полов. С помощью трёхходового крана можно плавно менять расход воды через теплообменник, регулируя тем самым температуру в системе.

Проще говоря, трёхходовой кран применяют тогда, когда нужно перераспределять поток рабочей среды, а не просто открывать или закрывать, как в случае с обычным краном. Это позволяет поддерживать постоянную циркуляцию в системе, улучшить теплосъём и оптимизировать работу отопительных приборов.

Принцип работы трёхходового клапана

Трёхходовые клапаны бывают двух видов: смесительные и разделительные.

Как понятно из названия, первые смешивают два потока, а вторые, наоборот разделяют один поток на два. При этом они имеют схожий принцип работы: внутренний клапан перекрывает два отверстия в определённой пропорции. В этой же пропорции смешиваются или разделяются потоки.

Трёхходовой клапан с электроприводом

Для того чтобы управлять трёхходовым краном автоматически, на него устанавливают электропривод, который позволяет позволяет поворачивать кран на необходимый угол.

Сигналы управления формирует интеллектуальное устройство (контроллер или регулятор), примеры которых будут рассмотрены ниже.

Привод крана может управляться напряжением 220 В или 24 В.

По типу сигнала управления различают два вида приводов трёхходовых клапанов:

• привод с импульсным управлением
• привод с управлением аналоговым сигналом 0-10 В или 4-20 мА

Привод трёхходового клапана с импульсным управлением

Этот тип привода управляется с помощью электрических импульсов разной длительности. Электронная плата привода имеет два дискретных входа, один из которых отвечает за закрытие, а другой — за открытие.

При подаче напряжения на один из дискретных входов клапан начинает открываться или закрываться( в зависимости от того, на какой вход подано напряжение), и делает это до тех пор, пока управляющее напряжение не будет «снято» со входа. Подача напряжения на другой вход приведёт к началу вращения привода в противоположном направлении.

Таким образом, чем дольше подавать управляющее напряжение на вход, тем на больший  угол привод успеет повернуть клапан. Подача на дискретные входы импульсов различной длительности позволяет открывать (или закрывать) клапан «по чуть-чуть». Полное время закрытия/открытия клапанов сильно различается и может составлять от нескольких секунд до нескольких минут.

Приводы с импульсным управлением чаще всего имеют датчик положения, для определения текущей степени открытия клапана.  Сигнал с этого датчика может использоваться в контроллере для улучшения качества управления или визуализации положения клапана.

Привод трёхходового крана с аналоговым управлением

Электроника такого привода «принимает» на вход унифицированный аналоговый сигнал. Это либо токовый сигнал 4-20 мА, либо сигнал напряжения 0-10 В, либо может управляться любым из этих сигналов.

Принцип управления в данном случае достаточно прост: чем больше ток управляющего сигнала в диапазоне от 4 до 20 мА — тем больше открыт клапан. При сигнале тока 4 мА, он будет полностью закрыт, а при 20 мА — полностью открыт.

С управляющим сигналом по напряжению (0-10 В) всё аналогично.

В таких приводах датчик положения не так важен, поскольку по значению поданного управляющего напряжения можно однозначно определить его положение.

Контроллер управления трёхходовым клапаном

Для того чтобы управлять трёхходовым клапаном по температуре в системе, используют интеллектуальное устройство (контроллер или регулятор).

Для примера рассмотрим систему отопления. В качестве регулятора возьмём «ТРМ12» компании «ОВЕН».

Датчик температуры измеряет температуру в помещении и передаёт показания на регулятор, который управляет трёхходовым клапаном.

Если клапан будет полностью открыт, вся горячая вода от котла потечёт через теплообменник (показано красным цветом на схеме) и мощность нагрева будет максимальной. При полностью закрытом клапане вода будет циркулировать по малому кругу (показан синим цветом) через теплообменник, постепенно остужаясь. При понижении температуры в помещении регулятор будет приоткрывать трёхходовой вентиль, подмешивая горячую воду от котла в поток теплоносителя, циркулирующий через радиатор.

В результате регулятор «подберёт» такое положение вентиля, при котором количество подмешиваемой горячей воды обеспечит заданную температуру в помещении.

ТРМ12 работает по принципу ПИД-регулятора (о нём можно почитать тут). Пользователь задаёт необходимое значение температуры в помещении с управляющей панели прибора. По текущему значению температуры, полученному от датчика, и заданию пользователя контроллер вычисляет, на сколько нужно открыть трёхходовой кран, и посылает управляющие импульсы необходимой длительности.

Для управления приводом клапана с аналоговым входным сигналом ТРМ12 не подходит. Вместо него можно выбрать, например ТРМ10. Вот его функциональная схема:

Как видите, этот регулятор имеет универсальный аналоговый выход (о-10 В или 4-20 мА).

---

---

Подробно про трехходовые клапаны для отопления

Для контроля потока воды в батареях в системах отопления используют трехходовой кран. Он контролирует соотношение прохода горячей и холодной воды.

Принцип действия

Трехходовой кран для отопления представляет собой устройство с тремя отверстиями, одно из которых для выхода потока теплоносителя, остальные два — для входа. Регуляцию потока в устройстве выполняет шток или шар. Первый двигается в вертикальном направлении, второй — поворачивается.

Трехходовой кран используют для регуляции тепла, регулируя температуру воды поступающей в отопление. К агрегату подключают горячую и холодную воду. Горячая вода от котла — подача, а холодная вода — это остывшая, которую называют обраткой. Если устройство открыто полностью, то два типа воды смешиваются и в отопительную систему попадает оптимальный по температуре теплоноситель.

Картинка, поясняющая принцип действия

Трехходовой кран на системе отопления можно регулировать самостоятельно, тем самым изменяя температуру теплоносителя в батареях. Возможно использование крана с электродвигателем,  с автоматической регулировкой необходимой температуры помещения. Это позволяет более точно подобрать необходимый температурный режим воды в системе. Такое устройство с автоматическим регулятором часто устанавливают при системе «теплый пол», что значительно упрощает уровень контроля  оптимального нагрева и работы этого отопительного прибора.

По принципу действия различают:

• смесительное устройство — обладает основными характеристиками трехходового клапана, смешивает воду и подает ее в систему в нужном соотношении;
• разделительное устройство — такой клапан имеет всего один вход и два отверстия для выхода теплоносителя. Обычно такое устройство используют при наличии бойлера.

Материалами для изготовления могут служить сталь, латунь, чугун. Латунные приборы, как правило, выполняются небольших размеров, чугунные же наоборот — созданы для больших трубопроводов.

Установка клапана

При установке трехходового крана используют приварной, фланцевый или муфтовый вариант монтажа. При присоединении конструкции необходимо четко установить, как будет направляться поток теплоносителя. Пометки о потоке есть на корпусе крана. Устанавливают такой клапан как вертикальном, так и в горизонтальном направлении. Работа крана может производиться от регулирования рычага на 90 или 180 градусов. Рычаг можно устанавливать в любом требуемом положении.

Особенность работы заключается в том, что его эксплуатация в системе отопления позволяет теплоносителю постоянно циркулировать в батареях, поток воды не перекрывается. Это препятствует замораживанию и выходу из строя системы обогрева дома при низких температурах. Регулировка происходит только на внутренние показатели теплоты системы. Этим такой тип клапана отличается от двухходового.

Трехходовой кран для отопления может быть продаваться по разной цене, это зависит от модели, производителя, материала изготовления.

Производители трехходовых кранов

Основные торговые марки:

1. Клапан Danfoss — устройства могут быть резьбовое или фланцевое. Преимущественно изготавливают латунные или чугунные.
2. Трехходовой кран для отопления ESBE — шведское производство, надежные и качественные клапаны, приемлемые цены. Соединения резьбовые или фланцевые. Материал латунь или чугун.
3. Кран Honeywell — устройства американской компании, можно устанавливать как для разделения, так и смешивания потоков.
4. Oventrop — клапаны немецкого производства, могут использоваться как универсальное устройство для распределения потоков.

Подробно работа такого оборудования показана на видео. Рекомендуем посмотреть.

Надеемся, что данный материал поможет вам выбрать необходимое оборудование. Будем сильно признательны, если поделитесь статьей в социальных сетях. Кнопки для этого находятся ниже.

Трехходовой кран для отопления. Как работает четырехходовой клапан Трехходовые шаровые краны

В сложных системах отопления (пола с подогревом), системах холодного и горячего водоснабжения – это регулирование потоков горячей и холодной воды, при помощи различного типа приводов, для достижения заданной пользователем температуры.

Современный кран с электроприводом (12 вольт), сервоприводом или пневмоприводом является качественной заменой обычным . Каждый из них имеет свои особенности строения и функционирования, установить которые можно и своими руками, проконсультировавшись у специалиста.

Cодержание статьи

Общие сведения

Трехходовые клапаны делятся на два основных типа: смесительный и распределительный (разделительный). предназначен для качественной регулировки в отопительных системах за счет смешивания двух потоков воды различной температуры.

Для производственных или централизованных мощностей лучше всего подходит чугунный или стальной пневмопривод – клапаны с пневмоприводом обладают большой мощностью и выносливостью. имеет наивысшую пропускную способность.

За счет равномерного вращения шарового элемента, достигается идеальное смешивание потоков (а в итоге необходимая пользователю температура). Шаровые детали всегда равномернее распределяют силы потоков (во избежание перегрузок системы водоснабжения). Также происходит профилактика солевых отложений на стенках клапана и возникновение конденсата.

Укомплектованный трехходовой шаровой клапан уже готов к установке. Если же вы покупаете клапан и шаровый сервопривод отдельно, тщательно ознакомьтесь с продуктом. имеет паспорт с указанием характеристик и результатами тестирования.

Тот, кто хоть раз пытался изучить различные схемы отопительных систем, наверняка сталкивался с такими, где подающий и обратный трубопроводы чудесным образом сходятся воедино. В центре этого узла стоит некий элемент, к которому с четырех сторон подключаются трубы с теплоносителем разной температуры. Этот элемент — четырехходовой клапан для отопления, о назначении и работе которого пойдет речь в данной статье.

О принципе работы клапана

Как и его более «скромный» трехходовой собрат, четырехходовой клапан изготавливается из качественной латуни, но вместо трех присоединительных патрубков имеет целых 4. Внутри корпуса на уплотнительной втулке вращается шпиндель с цилиндрической рабочей частью сложной конфигурации.

В ней с двух противоположных сторон сделаны выборки в виде лысок, так что посередине рабочая часть напоминает заслонку. Сверху и снизу в ней сохранена цилиндрическая форма, чтобы можно было выполнить уплотнение.

Шпиндель со втулкой прижимается к корпусу крышкой на 4 винтах, снаружи на конец вала насаживается регулировочная рукоятка либо устанавливается сервопривод. Как выглядит весь этот механизм, поможет хорошо представить показанная ниже детальная схема четырехходового клапана:

Шпиндель вращается во втулке свободно, поскольку не имеет резьбы. Но при этом выборки, сделанные в рабочей части, могут открывать проток по двум проходам попарно либо позволять смешиваться трем потокам в разных пропорциях. Как это происходит, показано на схеме:

Для справки. Существует и другая конструкция четырехходового клапана, где вместо вращающегося шпинделя задействован нажимной шток. Но подобные элементы не могут смешивать потоки, а только перераспределять. Они нашли свое применение в газовых двухконтурных котлах, переключая поток горячей воды с отопительной системы на сеть ГВС.

Особенность нашего функционального элемента состоит в том, что поток теплоносителя, подведенный к одному из его патрубков, никогда не сможет пройти к другому выходу по прямой. Поток всегда будет поворачивать в правый или левый патрубок, но никак не попадет в противоположный. При определенном положении шпинделя заслонка позволяет теплоносителю проходить сразу вправо и влево, смешиваясь с потоком, идущим из противоположного входа. В этом и заключается принцип работы четырехходового клапана в системе отопления.

Следует отметить, что управление клапаном может осуществляться двумя способами:

вручную: требуемого распределения потоков добиваются путем установки штока в определенное положение, ориентируясь по шкале, находящейся напротив рукоятки. Способ используется редко, поскольку эффективная работа системы требует периодической корректировки, постоянно производить ее вручную невозможно;

автоматически: шпиндель клапана вращается сервоприводом, получающим команды от внешних датчиков либо контроллера. Это позволяет придерживаться заданных температур воды в системе при изменении внешних условий.

Практическое применение

Везде, где нужно обеспечить качественное регулирование теплоносителя, могут применяться клапаны четырехходового типа. Качественное регулирование – это управление температурой теплоносителя, а не его расходом. Добиться необходимой температуры в системе водяного отопления можно лишь одним способом – смешиванием горячей и остывшей воды, получая на выходе теплоноситель с нужными параметрами. Успешное выполнение данного процесса как раз и обеспечивает устройство четырехходового клапана. Приведем пару примеров установки элемента для таких случаев:

• в системе радиаторного отопления с твердотопливным котлом в качестве источника тепла;
• в контуре нагрева теплых полов.

Как известно, твердотопливный котел в режиме разогрева нуждается в защите от выпадения конденсата, от которого стенки топки подвергаются коррозии. Традиционная схема с байпасом и трехходовым смесительным клапаном, не позволяющим холодной воде из системы проникать в котловой бак, может быть усовершенствована. Вместо байпасной линии и смесительного узла ставится четырехходовой клапан, как это изображено на схеме:

Возникает закономерный вопрос: какая польза от такой схемы, где придется ставить второй насос, да еще и контроллер для управления сервоприводом? Дело в том, что здесь работа четырехходового клапана подменяет собой не только байпас, но и гидравлический разделитель (гидрострелку), буде в таковом есть нужда. В результате мы получаем 2 отдельных контура, обменивающихся между собой теплоносителем по мере необходимости. Котел дозировано получает охлажденную воду, а радиаторы – теплоноситель с оптимальной температурой.

Поскольку вода, циркулирующая по греющим контурам теплых полов, нагревается максимум до 45 °С, то запускать в них теплоноситель напрямую от котла недопустимо. С целью выдержать такую температуру перед распределительным коллектором обычно ставится смешивающий узел с трехходовым термостатическим краном и байпасом. А вот если вместо этого узла установить четырехходовой смесительный клапан, то в греющих контурах можно использовать обратную воду, идущую от радиаторов, что и показано на схеме:

Заключение

Нельзя сказать, что установка четырехходового крана проста и не требует финансовых вложений. Наоборот, реализация подобных схем выльется в ощутимые финансовые затраты. С другой стороны, они не настолько велики, чтобы отказаться от преимуществ таких систем – эффективности работы и в результате – экономичности. Важное условие – наличие надежного электроснабжения, так как без него перестанет работать привод клапана.

Сделать заказ

Помимо проходных (двухходовых) шаровых кранов разработаны и производятся трехходовые и четырехходовые шаровые краны. Наиболее распространены трехходовые краны.

Многоходовые шаровые краны применяются для смешения или разделения потоков рабочей среды, их перенаправления по различным трубопроводам. Функционирование трехходового крана определяется формой проходного отверстия в шаровой пробке и расположением патрубков и характеризуется таким понятием как схема работы крана (см. рисунок).

Трехходовые шаровые краны

Трехходовые краны имеют три патрубка. В зависимости от конструкции крана оси патрубков могут располагаться в одной плоскости, либо средний патрубок располагается снизу (трехходовой шаровой кран с нижним расположением патрубка).

Четырехходовые шаровые краны

Возможны конфигурации с углом поворота шара 90° либо 180°. По желанию клиента возможно изготовление кранов практически с любым направлением потока.

Трехходовые и четырехходовые шаровые краны изготавливаются из различных материалов (углеродистая и нержавеющая сталь, латунь, чугун, титан) с любым типом присоединения, DN 6-300мм PN 1-200 кгс/см 2 .

Широкое применение многоходовые шаровые краны находят на предприятиях химии и нефтехимии, а также пищевой промышленности.

Управляются трехходовые и четырехходовые краны как вручную (рукоятка, редуктор), так и при помощи электро- и пневмопривода.

Для создания комфортной температуры в доме необходимо внедрить в свою систему отопления один из вариантов регулировки тепловой мощности. Менять настройки котла не эффективно, при этом совсем не учитываются различия в теплопотерях и соответственно в необходимости обогрева отдельных комнат.

Лучше воспользоваться другим подходом, использовать рециркуляцию теплоносителя, подмешивая в основной ток, идущий к радиаторам, часть остывшей обратки. Для этого используется трехходовой кран для отопления, способный в одном узле реализовать все необходимые процессы.

Принцип работы

Трехходовой кран оборудован тремя патрубками для подключения линий. Между ними устанавливается вентиль регулирующий подачу воды в два из трех ответвлений. В зависимости от ориентации крана и его подключения он выполняет две функции:

• смешивание двух потоков теплоносителя на один выход;
• разделение с одной линии на две выходные.

Трехходовой кран, как и четырехходовой, не осуществляет перекрытие каналов, подведенных к нему, а только перенаправляет жидкость от входа к одному из выходов. Единовременно может быть закрыт только один из выходов, либо частично перекрыты оба.

В самом простом варианте радиаторы напрямую подключаются к котлу, последовательно или параллельно. Настраивать отдельно каждый радиатор по тепловой мощности нельзя, допустимо только регулировать температуру теплоносителя в котле.

Чтобы все-таки регулировать отдельно каждую батарею, можно вставить байпас параллельно радиатору и после него регулирующий кран игольчатого типа, с помощью которого контролировать количество теплоносителя, проходящего через него.

Байпас при этом нужен для сохранения общего сопротивления всей системы, чтобы не нарушать работу циркуляционного насоса. Однако такой подход весьма накладно реализовывать и сложно эксплуатировать.

Трехходовой клапан фактически совмещает точку подключения байпаса и регулирующей арматуры, делая подключение компактным и легким в управлении. Кроме этого за счет плавной регулировки легче добиться целевой температуры в ограниченном контуре, содержащем один или два радиатора в конкретном помещении.

Принцип работы клапана

Если ограничить часть тока теплоносителя от котла и дополнить его обраткой, водой, возвращающейся от радиатора к котлу, то снижается температура обогрева. Котел при этом продолжает работать в прежнем режиме, поддерживая установленный нагрев воды, скорость обращения воды в нем не снижается, зато уменьшается потребление топлива.

Если используется один циркуляционный насос на всю систему отопления, то он располагается со стороны котла по отношению к включению трехходового клапана. Устанавливают его на обратном входе котла, по которому поступает уже остывшая вода от радиаторов, выступая в роли разделителя потока.

По входу к нему подается горячий теплоноситель от котла, в зависимости от настройки клапана поток разделяется на две части. Часть воды идет к радиатору, а часть сразу же сбрасывается в обратный ход. Когда нужна максимальная тепловая мощность клапан переводят в крайнее положение, при котором соединены вход и выход, ведущий к радиаторам.

Если обогрев не нужен, то весь объем теплоносителя поступает по байпасу в обратку, котел работает только на поддержание температуры в отсутствие реальной теплоотдачи

Недостаток такого подключения – сложная балансировка отопления, чтобы в каждое ответвление и к каждому радиатору поступало одно и то же количество теплоносителя, кроме того при последовательном подключении к крайним радиаторам доходит уже остывшая вода.

Для теплого пола

В многоконтурных системах проще всего разрешить проблему с неравномерным распределением тепла – использование коллекторной группы с циркуляциями насосами на каждом отдельном контуре. Это особенно важно в домах с двумя и более этажами и большим числом радиаторов или при наличии теплого пола.

Трехходовой клапан при этом работает на смешивание двух потоков. По одному вводу подключается линия от котла, а по второму от трубы обратки. Смешиваясь, вода поступает на выход, подсоединенный к теплообменнику.

Такая схема подключения особенно актуальна при подключении теплого пола. Она дает возможность ограничить максимальную температуру воды в контуре, что особенно важно, учитывая максимально допустимое значение в 35ºС при температуре теплоносителя от котла в 60ºС и выше.

Циркуляция воды в трубах теплого пола постоянно поддерживается, что необходимо для равномерного нагрева без перекосов. Фактически горячая вода от котла поступает лишь для подогрева остывающего теплоносителя в контуре теплого пола, а излишек сбрасывается обратно к котлу.

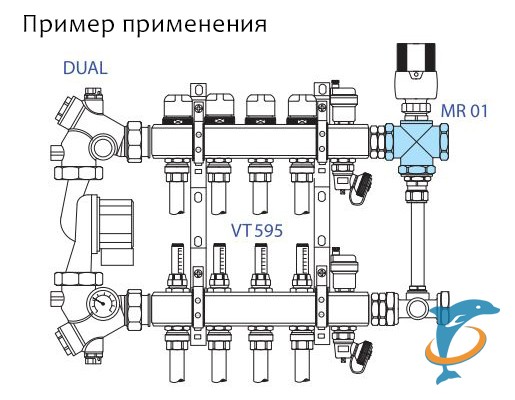

Схема тёплых полов с трёхходовым клапаном

Таким образом, даже в высокотемпературном отоплении, где котел греет воду до 75-90ºС, есть возможность обустроить теплые полы с нагревом 28-31ºС.

Конструкция

Изготавливаются краны для систем отопления низкого давления из:

• нержавеющей стали;
• чугуна;
• латуни.

Больше всего востребованы латунные клапаны, за счет свей долговечности и малых габаритов и массы. Альтернативой становятся стальные устройства. Чугун задействован в водопроводах и системах отопления с большим диаметром магистральных труб диаметром от 40 мм и выше, что в частном доме не востребовано.

По внешнему виду трехходовой кран похож на обычный тройник с утолщением посередине. Внутри имеется три канала, объединенных в одной камере, где располагается регулирующий или запорный механизм. Это может быть кран:

• штоковый;
• шаровой.

В штоковых кранах внутри центральной камеры имеется седловина с разделительными перепонками и двумя проходами. Между проходами закреплен на штоке резиновый клапан или шар. Шток может подниматься или опускаться. В крайнем верхнем и нижнем положении полностью перекрывается один из регулируемых выводов. Вода из свободного канала попадает на выходной патрубок.

Подобная конструкция обеспечивает надежное перекрытие каналов, а заодно является надежной и долговечной, однако есть один существенный недостаток.

Седловины имеют достаточно малый радиус, канал в этом месте получается сильно зауженным, что создает дополнительное сопротивление току жидкости. В целом если неправильно подобрать клапан по размеру и пропускной способности, то можно чересчур нагрузить циркуляционный насос, что приведет к перерасходу электроэнергии и снижению запаса прочности.

Стоит учесть, что внешний диаметр отводов трехходового клапана со штоком может быть любого размера и сильно отличаться от фактического диаметра внутреннего прохода.

Утройство трехходового крана

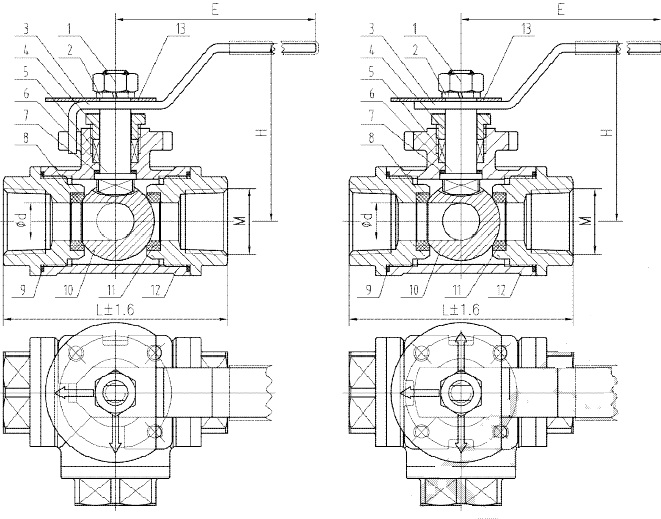

В шаровых кранах шар или иногда цилиндр проворачивается вокруг своей центральной оси в специальной камере, ограниченной тефлоновыми вставками. Внутри шара или цилиндра, выполненного из нержавеющей стали, имеются ходы специальной формы. При повороте одна часть внутреннего канала всегда обращена частично к входу.

Основное достоинство шаровых клапанов в повышенной точности установки, особенно при настойке частичного смешения воды из нескольких источников или разделении основного потока. Однако долговечность шарового крана ниже.

В центральном положении, когда оба выходных канала чуть приоткрыты на пути движения воды, находится гладкая поверхность шара. Если на ней со временем образуется твердый соляной налет, то при дальнейших регулировках повредится уплотнитель, выполненный из тефлонов, а за этим неизбежно последует нарушение герметичности крана.

Автоматические клапаны

Управление трехходовым краном по умолчанию выполняется вручную, для чего используется вывод штока с одной из сторон крана с поворотной ручкой или гайкой. Однако не всегда удобно пользоваться таким вариантом.

Процесс настройки мощности контура с помощью трехходового клапана не линейный и зависит от температуры обратки, подающей магистрали и мощности теплоотдачи. Если говорить проще, то ручным управлением определяется исключительно пропорция, в которой смешивается вода из разных линий, температура на конечном участке при этом может меняться достаточно долго и не всегда равномерно.

Эффективно управлять клапаном можно автоматически с помощью сервоприводов или специальных гидродинамичных и пневматических термостатных головок, которые смогут быстро и постоянно менять настройку трехходового кран в зависимости от температуры на выходе.

С электроприводом

Сервопривод является прямой аналогией ручному управлению, только сигнал к действию дает не человек напрямую, а электронный блок управления. Это двигатель, способный проворачивать шток и изменять его позицию в зависимости от пришедшего управляющего сигнала.

Практически любой трехходовой клапан с ручным управлением можно оборудовать сервоприводом, однако лучше использовать специальные конструкции, обладающие компактными размерами и оптимизированными для установки электропривода.

Блок управления ориентируется по показаниям температуры на выходе клапана в целевом контуре или же на температуру подающей линии и обратки для вычисления оптимальной настройки.

Как только получено нужное значение на сервопривод приходит управляющий сигнал, и он меняет положение штока или поворот шара внутри крана. Естественно без электронного блока управления использовать сервоприводы попросту бессмысленно.

Преимущество сервоприводов в возможности максимально автоматизировать работу системы отопления. При включении автоматики в систему «Умный дом» появляется возможность даже устанавливать параметры обогрева со своего мобильного гаджета.

С терморегулятором

Автоматическое регулирование трехходового крана достаточно доверить пневматическому или гидродинамическому термостату. Это механический способ управления. Используется термоголовка, наполненная жидкостью или газом, сильно реагирующим на изменение температуры окружающей среды. Основная реакция – это изменение объема.

Термоголовка соединена посредством канала с поршнем и подвижным клапаном трехходового крана. При изменении объема термочувствительной среды изменяется и установка крана.

Трехходовые краны с терморегуляторами требуют тщательной предварительной настройки. После установки важно определить предельные значения температуры в точке измерения и привязать к ним крайние положения крана, тем самым определяя диапазон регулировки.

Установка целевой температуры контура с радиаторами или теплого пола производится вручную, регулируя давление в термоголовке. Далее при изменении значения текущего нагрева уже автоматически регулируется пропорция для смешения горячей воды и обратки в трехходовом кране.

Трехходовые краны с терморегулятором востребованы там, где необходимо снизить энергозависимость отопления или же снизить общую стоимость монтажа, так как они дешевле устройств с сервоприводами и не требуют дорогого контроллера для своего функционирования.

Установка

Трехходовой кран устанавливается по тем же правилам, что и вся остальная арматура в системе. Следует подвести к месту установки трубы, подготовить фитинги американки и подсоединить кран.

Важно, чтобы шток с регулирующим устройством или поворотной ручкой выходил в ту сторону, где к нему будет свободный доступ.

Обязательно предусматривается пространство для возможности быстрой замены и обслуживания клапана.

Важно учитывать особенности большинства трехходовых кранов. Так как канал по выходу или одному из входов существенно заужен по отношению к диаметру подходящих труб, то сопротивление системы увеличивается, что скажется на производительности циркуляционного насоса.

Схема установки трёхходового клапана

При необходимости перемычку, идущую от обратки к крану, дублируют параллельным байпасом из трубы чуть меньшего диаметра. Так постоянно поддерживается ток через байпас по меньшему контуру со стороны циркуляционного насоса и всего часть потока используется для регулировки температуры.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как работают сервоприводы и трехходовые клапаны В этой статье я расскажу, как понять работу трехходовых клапанов и сервоприводов (электроприводов). Что такое клапан? Клапан — это механизм, который служит для того чтобы пропустить или не пропустить жидкость или газ из одного пространства в другое. Причем клапан может быть открыт или закрыт на определенный процент. То есть клапаны могут служить для регулировки прохода жидкостей или газа. Движение жидкости или газа осуществляется за счет разности давления между сторонами клапана. В системе отопления существуют два самых распространенных вида клапанов: Седельный (седловой) тип – имеет в себе втулку и непосредственно объемное тело, которое перекрывает проход. Шаровый (или вращательный) тип – имеет тело, которое за счет вращения его приводит к открытию или закрытию прохода. Шаровые клапана имеют самую высокую пропускную способность по отношению к седловому типу клапана. То есть в шаровых клапанах достигается меньшее гидравлическое сопротивление. Клапаны бывают: Двухходовые клапаны – имеют два соединения по разные стороны от клапана. Например, служат для пропуска жидкости или газа на одном контуре. То есть закрывают или открывают одну ветку системы водоснабжения или отопления. Трехходовые клапаны – Имеют три соединения. Служат в основном для смешивания или разделения потоков жидкости или газа. Основная работа трехходового клапана необходима или для получения определенной температуры или для перенаправления потоков. В системах отопления контроль температуры нужен для того, чтобы регулировать климат в помещении. Перенаправление потоков служит обычно для перенаправления нагретого теплоносителя из системы отопления в бойлер косвенного нагрева. Существует также множество других задач… Четырехходовые клапаны – Имеют четыре соединения. Выполняют такую же работу, как и трехходовые клапаны. Но могут быть и другие задачи. Связь между сервоприводами и клапанами В системе отопления существует несколько способов взаимосвязи между клапанами и элементами контроля клапанов (сервопривод и термомеханика): 1. Термостатический смеситель – обычно называют механизм, имеющий в себе сразу и клапан и устройство, которое меняет положение клапана в автоматическом режиме. Меняет в зависимости от температуры жидкости или газа. В этом устройстве есть механизм, который под действием температуры меняет силу упругости и из-за этого происходит движение клапана. В зависимости от сервопривода такой клапан не требует участия электричества. Температура регулируется вращением рукоятки. Обычно некоторые клапаны рассчитаны на небольшой диапазон температур. Максимум до 60 градусов. Могут быть исключения у других производителей. 2. Способы использовать отдельные элементы, не прибегая к сервоприводам. Например, термостатический вентиль с термоголовкой. Существуют термоголовки, которые имеют выносной датчик. 3. Клапаны и сервоприводы это отдельные элементы. Сервопривод прикрепляется к клапану и регулирует клапан. Что такое сервопривод? Сервопривод – это прибор, который осуществляет работу движения клапана. Клапан в свою очередь или пропускает или не пропускает жидкость или газ. Или пропускает его в определенном количестве в зависимости от давления, положения клапана и гидравлического сопротивления. Какие бывают сервоприводы? Существуют также термоприводы, которых тоже называют сервоприводами. Но мы в этой статье разберем только электроприводы (сервоприводы) Электроприводы бывают двух направлений: Полный пакет (комплект) – это когда в устройство уже заложен полный набор функций. Например, в комплекте уже имеется контроллер температур, электрический термодатчик. Есть возможность сразу настроить его на нужную температуру. Настройка времени проверки для движения клапана. Подключается сразу к сети переменного тока 220 Вольт с частотой 50 Герц. Стандарт для России. Есть возможность настроить его в различных направлениях движения клапана шарового типа. Есть возможность настроить его на поворот 90 или 180 градусов. Можно выставить любое значение, даже 49 градусов или 125 градусов. И делается это внутри черной коробочки. Подробности ищите в инструкции. Это я Вам рассказал один из вариантов. Конечно, существует дюжина других вариантов… Также сервоприводы различаются по скорости закрывания и открывания клапанов. Данный пример служит для плавной регулировки клапана, чтобы смешивать потоки разной температуры, чтобы получить контрольную температуру. Такой вариант служит для перенаправления потоков теплоносителя. Этот вариант используется для перенаправления потока теплоносителя из котла либо в направление радиаторного отопления либо на нагрев бойлера косвенного нагрева. Указанный сервопривод нуждается в сигнале 220 Вольт. Причем имеются три контакта. Один общий, а два других для перенаправления движения. Самый легкий вариант, когда нужно перенаправлять потоки в системе отопления по требованию от термореле бойлера косвенного нагрева. Сервоприводы бывают по типу движению на седловой тип клапана или на шаровый (вращательный) тип клапана. Если будите подбирать сервопривод к клапану, обязательно уточняйте вид движения сервопривода. Также не всегда седельный тип сервопривода совпадает ко всем типам седельных клапанов. С шаровыми вращательными вроде имеется универсальный стандарт, а вот с седельными клапанами все не так просто. Нету одного стандарта. Электропривод как отдельное звено в автоматике. Рассмотрим аналоговый сервопривод от Valtec арт. VT.M106.R.024 Такой сервопривод нуждается в постоянном питании 24 Вольт и управляющем сигнале от 0 до 10 Вольт. То есть если напряжение 0 Вольт, то поворотный механизм находится в положении 0 градусов. Если 5 Вольт то 45 градусов. Если 10 Вольт то 90 Градусов. Такому сервоприводу подается сигнал от специального контроллера, на котором есть функция подачи сигнала 0-10 Вольт. В зависимости от температуры и настройки контроллера по температуре, контроллер подает различное напряжение от 0 до 10 Вольт. Есть настройка вращения: Почасовой и против часовой. Конечно для того, чтобы найти более подробную информацию о сигналах и схеме подключения требуйте у производителя паспорта с подробной схемой управления сигналами. Повторюсь… Что указанные в этой статье, описаны не все сигналы. Существует множество других сигналов… Что же такое контроллер? Контроллер – это устройство предназначено для управления сигналами для различной логической задачи. Контроллер это мозг автоматической системы. Он определяет в зависимости от программы, какие сигналы нужно подавать в тот или оной момент. Существует различное множество контроллеров, которые выполняют различные задачи. Для системы отопления обычно выполняются такие задачи: Самая распространенная задача – это получить настроечную температуру теплоносителя. В зависимости от температуры получать какой-либо сигнал (Например, отключить котел или насос). Контроллер может содержать контактное реле. То есть сухой контакт. Этим контактным реле можно задавать сигналы для получения любого напряжения. Например, 220 Вольт включать или отключать насос или подавать сигнал на сервопривод для перенаправления потоков. Также можно использовать контроллер для отключения котла в случаях критических температур. Сигнал от контроллера отправляется на питание мощных контакторов, а те в свою очередь питают мощные электрические котлы. Самый дешевый контроллер серии ТРМ Продает ОВЕН у них много чего интересного можно подчерпнуть. owen.ru Логика работы очень обширная… В будущем планирую еще написать и разработать полезный материал по системам автоматики систем отопления и водоснабжения. Записывайте свои E-mail чтобы получать уведомления о новых статьях. Серия видеоуроков по частному дому Часть 1. Где бурить скважину? Часть 2. Обустройство скважины на воду Часть 3. Прокладка трубопровода от скважины до дома Часть 4. Автоматическое водоснабжение Водоснабжение Водоснабжение частного дома. Принцип работы. Схема подключения Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения Расчет самовсасывающего насоса Расчет диаметров от центрального водоснабжения Насосная станция водоснабжения Как выбрать насос для скважины? Настройка реле давления Реле давления электрическая схема Принцип работы гидроаккумулятора Уклон канализации на 1 метр СНИП Схемы отопления Гидравлический расчет двухтрубной системы отопления Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана Гидравлический расчет однотрубной системы отопления Гидравлический расчет лучевой разводки системы отопления Схема с тепловым насосом и твердотопливным котлом – логика работы Трехходовой клапан от valtec + термоголовка с выносным датчиком Почему плохо греет радиатор отопления в многоквартирном доме Как подключить бойлер к котлу? Варианты и схемы подключения Рециркуляция ГВС. Принцип работы и расчет Вы не правильно делаете расчет гидрострелки и коллекторов Ручной гидравлический расчет отопления Расчет теплого водяного пола и смесительных узлов Трехходовой клапан с сервоприводом для ГВС Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п. Конструктор водоснабжения и отопления Уравнение Бернулли Расчет водоснабжения многоквартирных домов Автоматика Как работают сервоприводы и трехходовые клапаны Трехходовой клапан для перенаправления движения теплоносителя Отопление Расчет тепловой мощности радиаторов отопления Секция радиатора Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления Новые насосы работают по-другому… Расчет инфильтрации за счет перепада давления Расчет температуры в неотапливаемом помещении Регуляторы тепла Комнатный термостат — принцип работы Смесительный узел Что такое смесительный узел? Виды смесительных узлов для отопления Характеристики и параметры систем Местные гидравлические сопротивления. Что такое КМС? Пропускная способность Kvs. Что это такое? Кипение воды под давлением – что будет? Что такое гистерезис в температурах и давлениях? Что такое инфильтрация?

Трехходовой клапан для отопления с терморегулятором: схема работы

Тщательно продуманная система отопления гарантирует комфортные условия проживания. В её состав, кроме основных элементов, к которым относится котёл, трубопровод, батареи, входит специальная запорно-регулирующая арматура. Особого внимания заслуживает трёхходовой клапан для отопления с терморегулятором. Схема и принцип его работы зависят от конструктивных особенностей конкретной модели. Предлагаем ознакомиться с основными видами устройств, предлагаемых ведущими производителями.

Трёхходовой клапан позволяет стабилизировать систему отопления

Читайте в статье

Для чего необходимо регулировать тепловой поток в системе отопления

Наличие трёхходового клапана с терморегулятором позволяет повысить эффективность системы отопления. С его помощью регулируется тепловой поток, и, как следствие, обеспечивается комфортная температура воздуха в помещении.

На первоначальном этапе проектирования системы отопления в обязательном порядке выполняется расчёт, учитывающий квадратуру конкретной комнаты и существующие теплопотери. Его результаты станут исходными данными при выборе мощности и типа приобретаемого оборудования исходя из требуемой производительности отопительного контура.

Даже самые точные расчёты не могут гарантировать стабильность работы системы на протяжении всего отопительного сезона. На работу радиаторов оказывают влияние:

• солнечная активность;
• скорость ветра;
• изменение температуры снаружи дома;
• приборы, вырабатывающие тепло в процессе эксплуатации.

Каждый из перечисленных факторов способен нарушить температурный баланс в комнате. Восстановить его можно путём изменения параметров теплоносителя, транспортируемого по отопительному контуру.

Регулирование теплового потока позволяет поддерживать комфортную температуру в доме

Трёхходовой клапан для отопления с терморегулятором: схема подключения, назначение, сферы применения

Клапан к системе отопления подключается в той точке, где происходит деление потока на два контура. У первого потока температура постоянная, у второго – может изменяться. Постоянная температура у того контура, где качество и объём теплоносителя должен быть неизменными.

Для такой запорной арматуры характерна широкая сфера применения. Электромагнитные устройства и трёхходовые клапаны с термоголовкой монтируются на современных магистралях. С их помощью производится корректировка соотношения смешивания двух потоков жидкости. При этом объём теплоносителя и мощность системы остаются неизменными.

Схема подключения трёхходового клапана

В быту наиболее востребованы смесительные приборы, позволяющие отрегулировать температуру теплоносителя. Последний может транспортироваться не только по трубопроводу системы отопления, но и внутри тёплого пола. Наличие специального клапана позволяет контролировать температурные параметры без особых проблем.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Введение в состав системы отопления трёхходового клапана позволит стабилизировать её работу и обеспечит уменьшение эксплуатационных затрат.

«

Для некоторых отопительных систем данное устройство является необходимым. Трёхходовой смесительный клапан для тёплого пола позволяет избежать перегрева напольного покрытия с поддержанием температуры на комфортном уровне. Такие регулирующие устройства актуальны для системы водоснабжения. С его помощью можно поддерживать температуру потока на требуемом уровне.

Поддерживать температуру на заданном уровне несложно

Предел регулировки теплового потока

Принцип работы трёхходового крана не позволяет изменять температуру радиатора бесконечно. Степень нагрева теплоносителя может меняться в установленном пределе, численное значение которого продиктовано техническими характеристиками устройства. Максимальная теплоотдача продиктована характеристиками конкретного радиатора.

Предел регулирования температуры ограничен конструктивными особенностями

Устройство и принцип работы трёхходового клапана в системе отопления

Трёхходовой клапан представляет собой латунный либо бронзовый тройник с регулировочной шайбой, располагающейся на верхней части запорной арматуры. Под шайбой находится термочувствительное устройство, с помощью которого активируется рабочий шток, располагающийся в конусообразной направляющей, закреплённой в седле. Такие клапаны называют седельными. Вместо штока может использоваться вращающийся шар либо сектор. Изделия с таким механизмом называют поворотным. В состав трёхходового клапана, кроме перечисленных компонентов, входит уплотнительный компонент, а также камера разгрузки по давлению, являющаяся основными элементом.

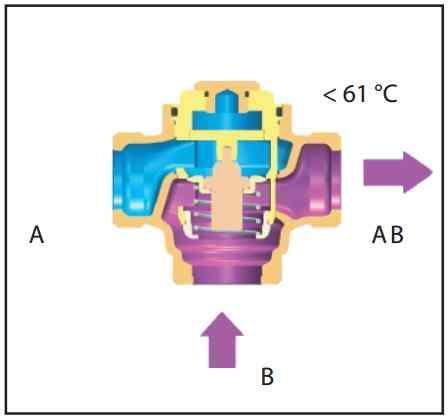

Устройство трёхходового клапана

Принцип работы трёхходового клапана в системе отопления продиктован его назначением. Данная арматура позволяет смешивать либо разделять потоки. С помощью разделительного клапана регулируется объём теплоносителя. При необходимости, некоторое количество жидкости вместо прямого пути направляется по байпасному. В этом случае два патрубка являются выходными, а один – входным.

Принцип работы обусловлен конструктивными особенностями

Смесительное устройство с термоголовкой в процессе работы смешивает потоки, добавляя в более горячий теплоноситель холодный либо наоборот. В результате степень нагрева теплового потока меняется в зависимости от того, в каком соотношении смешивался горячий и холодный поток. У таких систем два патрубка являются входными, а один – выходным.

Использование трёхходового клапана для твердотопливного котла актуально, если вначале топки выпадает конденсат. При его наличии удаётся временно отсечь холодный теплоноситель, пустив часть нагретой жидкости по короткому контуру.

Актуален для твёрдотопливных котлов

Основные функции трёхходового клапана в системе отопления

Запорная арматура данного вида обладает широкими функциональными возможностями. Прежде чем отдать предпочтение конкретной модели, стоит познакомиться с особенностями качественной и количественной регулировки системы отопления. В зависимости от выбранного варианта решается вопрос о типе приобретаемого клапана.

С конструктивными особенностями приобретаемого клапана стоит определиться заранее

Поддержание комфортной температуры

Отрегулировать количество тепла, выделяемого радиаторами, можно двумя путями:

• изменив режим работы радиаторов;
• количественно отрегулировав объём выделяемого тепла.

Оба способа предполагают определённое воздействие на жидкость, циркулирующую по трубам. Предлагаем ознакомиться с возможными вариантами и их отличительными особенностями.

Основная функция: поддержание комфортной температуры

Изменение режима работы радиаторов

Если необходимо отрегулировать микроклимат во всём доме, иногда бывает достаточно изменить режим работы отопительного оборудования, чтобы увеличить или уменьшить температуру теплоносителя, проходящего через радиаторы. В результате батареи начнут отдавать больше либо меньше тепла, в зависимости от желаемого изменения.

Количество тепла, отдаваемого радиаторами, можно увеличить

Количественная регулировка теплового потока

Не каждый котёл позволяет изменить степень нагрева теплоносителя, проходящего через радиаторы. Добиться желаемого эффекта можно путём регулировки его количества. С такой ситуацией позволяет справиться трёхходовой регулирующий клапан.

При его наличии в системе отопления можно изменить количество воды, проходящей через контур. В результате радиатор начинает отдавать больше либо меньше тепла, в зависимости от выбранного ограничения.

Допустима установка трёхходового клапана отдельно от регулятора температуры. Однако для частного дома или квартиры предпочтительным вариантом является установка комбинированной арматуры.

Регулирующие устройства позволяют увеличить температуру теплоносителя

Типы исполнительного механизма трёхходовых клапанов

Производители предлагают устройства с различным типом исполнительного механизма, определяющим принцип работы клапана.

Типы исполнительного механизма	Принцип функционирования	Устройства
Седельный	Имеет шток, который в процессе работы совершает поступательные движения вверх-вниз.	Седло, расположенное внутри корпуса, перекрывается конусом, закреплённым на выходной части рабочего штока.
Поворотный	Есть шар или сектор, способный совершать вращательные движения.	В процессе работы шар, имеющий специальный проём, закрывает или частично открывает проём между патрубками.

Внимание! Для бытовых целей можно смело приобретать клапан с поворотным исполнительным механизмом.

Устройства с поворотным механизмом актуальны для бытовых систем

Типы приводов трёхходовых клапанов

Трёхходовые клапаны оснащаются приводами различного типа. Выбор конкретного варианта оказывает непосредственное влияние на удобство эксплуатации системы отопления загородного дома. Предлагаем ознакомиться с каждыми из них и их особенностями.

Трёхходовые термостатические смесительные клапаны

Такой тип нашёл наибольшее распространение при оснащении бытовых систем отопления. По принципу действия смесительные трёхходовые клапаны могут быть:

• прямыми;
• косвенными.

Датчиком системы является щуп, находящийся внутри трубопровода. Как только температура теплоносителя начнёт возрастать, жидкость, находящаяся внутри «сильфона», расширившись, надавит на шток клапана. При уменьшении температуры теплоносителя шток будет совершать обратное движение.

Трёхходовое термостатическое устройство

Трёхходовые клапаны с электроприводом

Электрический привод в устройствах может быть различного типа. Производители предлагают:

• трёхходовые краны с электроприводом, в качестве которого выступает электрический магнит;
• трёхходовые клапаны с сервоприводом, базой которого является электрический мотор.

Температурные датчики либо управляющий контроллер напрямую передают команду исполнительному узлу. С точки зрения точности регулирования теплового потока, наиболее эффективными являются трёхходовые клапаны с электроприводом.

Внимание! Если в комплект поставки трёхходового клапана не входит привод, его всегда можно приобрести дополнительно, выбрав модель с подходящими характеристиками.

К преимуществам такой арматуры стоит отнести стабильность циркуляции теплового носителя, независимо от положения штока. Однако уменьшить расход с его помощью не получится.

Клапан с электроприводом

Разновидности терморегуляторов для радиатора

Монтаж данных устройств осуществляется на проходные пробки радиаторов. Они позволяют перекрыть поток теплоносителя, который проходит через батарею. При необходимости, проход может быть перекрыт полностью.

В зависимости от способа установки,клапаны для отопления могут быть:

1. Механическими. Сильфон и возвратная пружина обеспечивают движение штока. Предустановку выполняют на рукоятке с делением.
2. Ручными. По принципу работы аналогичны обычному крану. При необходимости, термоголовка может быть заменена на устройство с автоматическим режимом работы при изменении условий работы.
3. Электронными. Работают от батареек. Имеют цифровую панель. Позволяют запрограммировать режим работы в зависимости от температуры теплоносителя.

Терморегуляторы принято делить на:

• жидкостные и газовые, в зависимости от того, какое активное вещество находится в сильфоне;
• для одно- и двухтрубных систем, в зависимости от назначения;
• прямые и угловые.

Терморегуляторы для радиатора имеют различное конструктивное исполнение

Статья по теме:

Терморегулятор для радиатора отопления. В статье подробно рассмотрим конструкцию, современные модификации, особенности применения, параметры устройств для радиатора, обзор современных моделей и секреты правильной установки регулятора самостоятельно без ошибок.

Принцип работы терморегулятора

На эффективность работы регулятора влияют точность и скорость реакции термоголовки на выполненные изменения. Чем быстрее устройство позволяет изменить режим работы системы и оперативнее обеспечить внесение изменений в её функционирование, тем больше за него придётся заплатить.

Основными элементами терморегуляторов являются вентили (клапаны) и термоголовка. Принцип работы устройства зависит от вида используемого элемента.

Элемент	Функциональные возможности	Устройство	Принцип действия
Вентили либо клапан	Запирающий механизм	Включает седло, конус, шток.	Уменьшение потока обеспечивается движением рабочего штока, который, задвигаясь, уменьшает зазор между конусом и седлом. Если надо увеличить поток, шток совершает обратное движение для увеличения величины зазора.
Термоголовка	Управление штоком	Внутри «сильфона», имеющего цилиндрическую форму, помещено термочувствительное вещество.	Используется принцип теплового расширения газа и жидкости. Горячий теплоноситель воздействует на вещество, находящееся в «сильфоне», заставляя его расширяться. В результате начинает двигаться поршень, соединённый с «сильфоном» специальной пружиной. Поршень оказывает воздействие на шток, заставляя его двигаться в нужном направлении.

Принцип работы терморегулятора зависит от его конструктивных особенностей

Преимущества и недостатки трёхходовых клапанов с терморегулятором и электроприводом

Клапаны данного вида являются наиболее удачными вариантами такой запорной арматуры. К их основным преимуществам стоит отнести:

1. быстрый отклик системы отопления на внесённые изменения;
2. простота корректировки режима работы;
3. возможность регулирования температуры в небольшом диапазоне.

К недостаткам следует отнести определённые требования к порядку выполнения монтажных работ. При невыполнении указанных требований устройство будет работать некорректно.

Температура может регулироваться в достаточно большом диапазоне

Как правильно выбрать трёхходовой клапан

Если необходима ручная регулировка системы, достаточно приобрести обычный шаровой кран. От простого он отличается наличием дополнительного выхода. С его помощью можно обеспечить принудительное регулирование отопительного контура.

Для автоматической регулировки стоит выбрать трёхходовой термостатический клапан, в состав которого входит электромеханический прибор, позволяющий изменить положение штока. При правильном подключении к термостату пользователь получает возможность изменить температурный режим в частном доме.

При выборе прибора следует уделить внимание:

1. Присоединительному диаметру. Он может составлять 2–4 см. При отсутствии в продаже устройства с нужным размером можно воспользоваться специальными переходниками.
2. Пропускной способности трубопровода, показывающей, какой объём жидкости способен пройти через поперечное сечение трубы за определённое время.
3. Возможности установки сервопривода. В таком случае трёхходовой клапан сможет работать в автоматическом режиме.

При несоответствии присоединительных размеров следует использовать переходники

Обзор моделей и производителей трёхходовых кранов

Трёхходовые клапаны предлагают многие производители. Отдавая предпочтение известным товарным знакам, можно рассчитывать на высокое качество сборки устройств, длительный срок службы и стабильность работы. Предлагаем ознакомиться с проверенными производителями, чья продукция пользуется устойчивым покупательским спросом.

Стоит доверять проверенным производителям

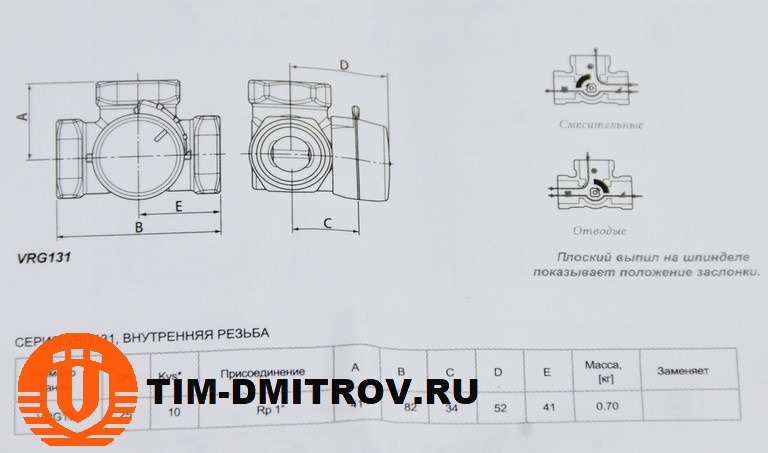

Трёхходовой клапан Esbe с электроприводом и без

Устанавливается в отопительных и холодильных системах. Трёхходовые клапаны Esbe с электроприводом отличаются высоким качеством сборки. Для изготовления серии 3MG используется латунный сплав. Они могут использоваться в системе, к которой предъявляются высокие санитарно-гигиенические требования. VRG актуальна для систем общего назначения.

Клапана Esbe – неизменно высокое качество и точность

Трёхходовые клапаны Навьен

Компания Navien предлагает качественные отопительные котлы, а также специализированную запорную арматуру. Отличительной особенностью трёхходовых клапанов Навьен является возможность изменения приоритета двухконтурных котлов. При необходимости, выбор делается в пользу либо системы водоснабжения, либо отопления. Выбирать арматуры данного производителя следует обязательно, если все элементы отопительной системы выпущены под данным брендом. В этом случае можно будет обеспечить стабильность работы конструкции в течение длительного периода.

Navien – стабильность работы отопительной системы

Трёхходовые клапаны Danfoss

Актуальны для системы отопления и водоснабжения. К преимуществам клапанов данного производителя стоит отнести:

1. устойчивую и точную регулировку;
2. возможность сочетания с другими элементами отопительной системы данного производителя;
3. длительный срок службы;
4. надёжность эксплуатации;
5. простота выполнения монтажных работ;
6. возможность автоматизации процесса.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Монтаж на трубопровод может производиться в любом положение, кроме клапана вниз.

„Danfoss – стабильная работа долгое время

Обзор цен, каталогов

Ценатрёхходового клапана для отопления с терморегулятором может меняться в достаточно широком диапазоне. Стоимость зависит от его характеристик, места покупки и производителя. Предлагаем познакомиться со средними ценами на данную запорную арматуру, чтобы вы могли заранее спланировать свой семейный бюджет.

Нюансы установки трёхходового клапана в системе отопления своими руками

Для правильного монтажа всех элементов системы отопления следует ознакомиться с возможными нюансами. Только в таком случае можно гарантировать бесперебойность функционирования контура. К каждому такому изделию производитель прикладывает инструкцию, в которой подробно прописаны все основные требования.

Чтобы установка трёхходового клапана в системе отопления была выполнена правильно, следует обеспечить вентилю правильное положение, обратив внимание на подсказки, которые есть на каждом корпусе. Они указывают на направление движения потока воды. Расшифровать данные обозначения можно следующим образом:

1. А – прямой ход.
2. В – байпасное либо перпендикулярное направление.
3. АВ – совмещённый выход либо вход.

При этом следует учесть, какую модель клапана предстоит установить. Они могут быть с:

• Т-образной, либо симметричной схемой;
• L-образной, либо ассиметричной схемой.

В первом случае монтаж выполняется таким образом, чтобы термоноситель смог поступать внутрь клапана через торцевые отверстия, а выходить − через центральное. Во втором входными являются один торцевой и нижний, а выходным – второй торцевой.

Ещё один нюанс, который следует учесть в процессе установки: пространственное положение термостатической головки или привода. Они не должны быть направлены вниз.

Внимание! До начала работ следует обязательно перекрыть воду и убедиться в отсутствии внутри трубопровода остатков теплоносителя.

Располагать клапан следует в том месте, где к нему будет свободный доступ. Местоположение арматуры должно позволять выполнить все необходимые манипуляции.

Таким образом, трёхходовой клапан можно смело назвать обязательным элементом отопительной системы. Если вы используете термосмесительный клапан для тёплого пола, делитесь в комментариях, какому производителю отдали предпочтение и почему. Также интересно будет узнать особенности его установки.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Трехходовой кран принцип работы

Кран трехходовой: рабочий принцип и виды

За температурное регулирование носителя тепла в системах отопления отвечает автоматика котла. Однако в работе встречаются отопительной схемы с несколькими контурами, в каждом из которых требуется вода с конкретной температурой. Чтобы это возможным стало, в систему внедряют кран трехходовой. Рабочий принцип данного устройства построен на делении жидкостей с различной степенью нагрева.

Конструкция трехходового крана

Снаружи это устройство смотрится, как простой тройник из латуни или бронзы с установленным на верхней его грани вентилем. Он жестко объединен с регулировочным сектором – сферообразной пластинкой из металла, которая и смешивает два потока жидкости. Смесительный тройник имеет два входных отрезка трубы для холодной и горячей воды, и один выход – для подачи смешанного носителя тепла.

Показатель, по которому выделяется группа, к у которых в собствености кран трехходовой, – рабочий принцип. Он построен на изменении положения вентиля, одновременно с которым меняется и положение регулировочного сектора. Кран в различной степени закрывает два потока жидкости.

Изменением количества холодной и горячей воды, которая поступает в ключевую систему, и выполняется температурное регулирование носителя тепла. В зависимости от типа управления, подчеркивают:

• ручной;
• электрический;
• термостатический кран трехходовой.

Рабочий принцип каждого устройства имеет важные отличия.

Ручные трехходовые краны

Ручные краны имеют специализированные поворотные ручки – барашки, — которыми и выполняется управление потоками носителя тепла. Установив вентиль в конкретное положение, получается поменять кол-во нагретой и холодной воды, которая поступает в систему.

Неравномерное и продолжительное нагревание отопительных приборов, размещенных на большом удалении от котла, – главный минус, коим обладает ручной кран трехходовой. Рабочий принцип данного устройства не дает возможность регулярно варьировать кол-во поступающей жидкости с различной степени нагрева.

Электрические трехходовые краны

Основным отличием кранов названного типа считается наличием сервопривода и электронного управляющего блока, благодаря которым и выполняется температурное регулирование носителя тепла. Важное достоинство устройства состоит в способности поддерживать заданную нагревательная степень жидкости в режиме автомат.

Сервоприводом может быть оборудован любой трехходовой кран. Рабочий принцип подобных устройств базируется на взаимном действии блока управления и электрического двигателя. Блок меряет температуру среды на выходе и подает команды движителю. Тот, меняя собственное положение, изменяет кол-во тёплой и холодной жидкости, поступающей в систему.

Термостатические трехходовые краны

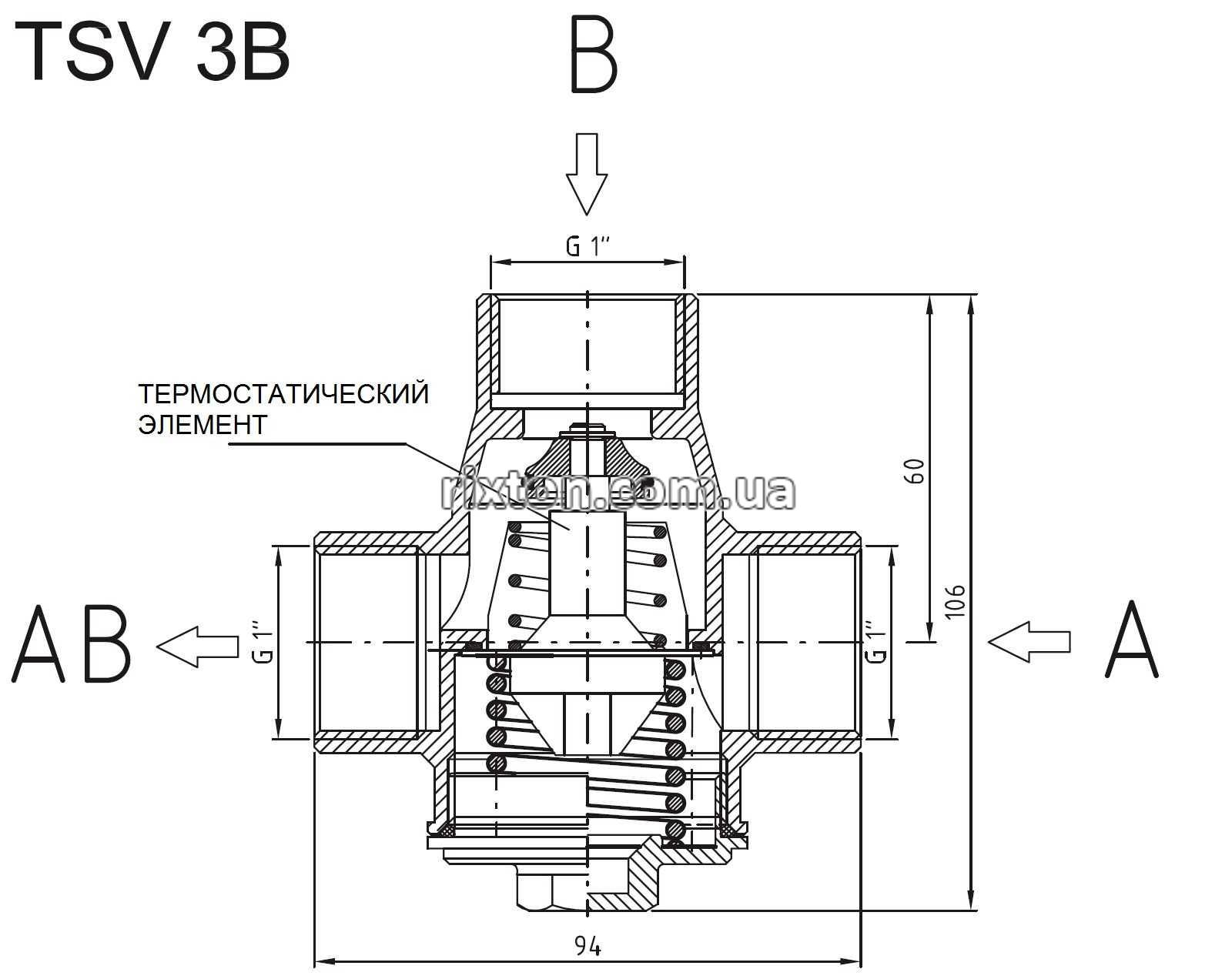

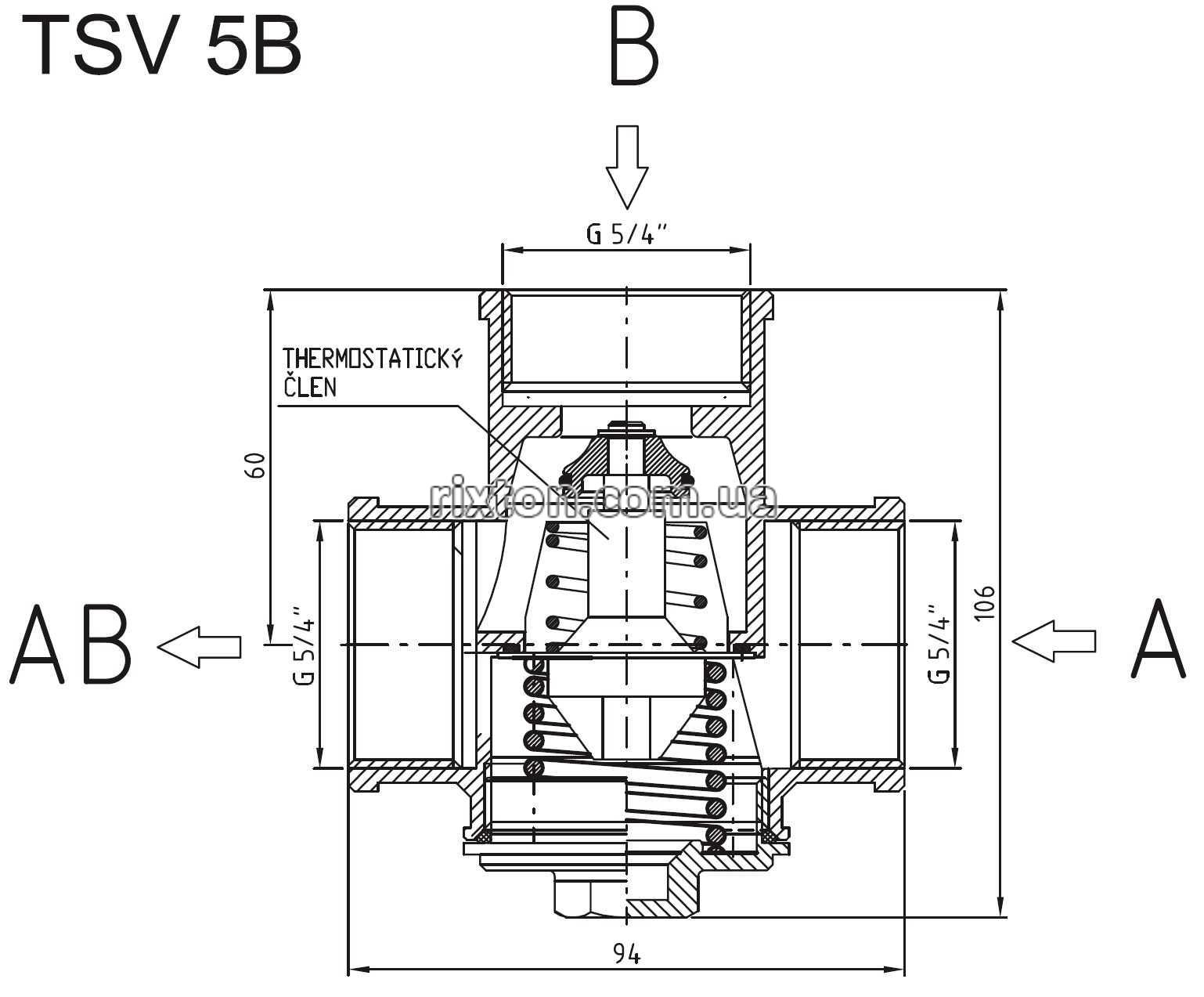

В конструкции представленного крана есть внешний водяной термостат – газ или специализированная жидкость. Она помещена в отведенную для этого полость изнутри клапана и реагирует даже на маленькие изменения нагрева текущей среды.

Как только температура увеличивается жидкость или газ становится шире и толкает специализированный поршень, который закрывает доступ к горячей воде.

Рабочий принцип трехходового клапана с внешним водяным термостатом просит точной его настройки перед внедрением в систему. Для этого устанавливают предельные значения температур, таким образом регулируя нагревательная степень носителя тепла. Важное преимущество устройства – безусловная автономность.

Разделительный трехходовой кран

Описанное выше оборудование предназначается для смешивания жидкостей разной температуры. Рабочий принцип трехходового клапана разделительного типа имеет пару значительных отличий. Как понятно из названия, он применяется для отделения одного водного потока от иного. В отличии от смесительных приборов, в разделительном кране есть лишь один входной отрезок трубы и два выходных, которые размещены на одной оси.

В данных устройствах регулировочный раздел с изменением температуры ключевой жидкости закрывает отверстия выходных патрубков. Данное оборудование очень часто применяют для переключения потока жидкости из одной трубопроводные системы в иную, что дает возможность настраивать кол-во воды одновременно в самых разных контурах теплоснабжения и в иных конструкциях.

Важные факторы подбора устройств

Во первых, на что стоит обратить собственное внимание, подбирая трехходовой клапан, – рабочий принцип устройства. Конструкции с ручным управлением подходят для недорогих систем отопления, к примеру, для дома на даче, где вы бываете 1 раз в сезон.

Электрические устройства можно применять в контурах отопления строений, которые предназначены для систематического проживания. Если же вы выполняете ставку на легкость эксплуатации и надежность, то лучше подбирайте краны с внешним водяным термостатом.

Для систем с большой температурой носителя тепла не рекомендуется покупать трехходовой кран, рабочий принцип которого построен на расширении жидкости или газа – они долго не проработают. В подобные конструкции должна ставиться специализированная арматура.

Главное, чтобы диаметр трубопроводом совпадал с диаметрами входных и выходных патрубков крана. Лишь в данном варианте не сможет пострадать пропускная способность контура, а процесс установки будет сделан без сопутствующих элементов.

Большой популярностью как у наших сограждан, так и по всему миру, пользуется трехходовой кран Esbe, рабочий принцип которого построен на расширении терморегуляционной жидкости. Подобного рода устройства выделяются большой надежностью и точностью, подходят для многих систем отопления.

Серьезно подходите к выбору трехходовых клапанов для непростых отопительных схем. По-другому вы рискуете получить неэффективную систему, которая не будет справляться с собственными задачами.

Как не прекращает работу трехходовой термостатический смесительный клапан в системе обогрева

Трехходовой клапан для отапливания

На выходе из котельной тепловой носитель имеет конкретную температуру, которая автоматично поддерживается в границах заданного клиентом значения. Однако очень часто для нескольких контуров системы обогрева требуется вода с разной температурой, что не может быть гарантировано автоматикой котла. В этом случае в схему добавляется трехходовой термостатический смесительный клапан, чьей задачей считается поддержание нужных показателей носителя тепла в малом контуре котельной и контурах системы обогрева.

Конструкция и рабочий принцип трехходового крана

Очень часто изделие напоминает с виду простой тройник из латуни или бронзы, сверху которого поставлена регулировочная шайба. Под ней находится термочувствительный компонент, который нажимает на рабочий шток, выходящий из корпуса. Изнутри на штоке закреплен конус, плотно входящий в седло. Чтобы понимать, как не прекращает работу трехходовой клапан, необходимо выучить его строение в разрезе:

Трехходовой термостатический смесительный клапан

Вода двигается через фронтальный и правый отрезки трубы до той поры, пока ее температура не вырастет или понизится до заданного значения. Задача и рабочий принцип трехходового клапана состоит в том, чтобы удержать температуру носителя тепла на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого отрезка трубы. Когда параметры носителя тепла выходят за указанные пределы, наружный привод нажимает на шток. При его перемещении конус выходит из седла и открывает сообщение между всеми тремя каналами. Процесс длится до полного перекрывания фронтального входного отрезка трубы, если температурные параметры воды не перестанут изменяться.

Трехходовой клапан с термоголовкой

Есть внутренний механизм клапана иного типа, по конструкции он схож на кран шаровый. Такой трехходовой переключающий клапан взамен седла с конусом имеет изнутри шар с выборкой специализированной формы. Для перераспределения потоков носителя тепла в подобных изделиях привод должен не жать, а вращать шток, на котором закреплен шар. Клапаны с шаровым элементом не изготавливаются с высокой пропускной способностью и используются, в основном, в бытовых отопительных системах. Иная разновидность механизма – на штоке поставлен не шар, а раздел, чья рабочая часть закрывает полностью или отчасти один или два потока исходя из этого.

Работа трехходового клапана

Типы приводов

Во время работы управление трехходовым клапаном по температуре выполняется внешним приводом, он бывает нескольких типов:

• Простой термостатический привод нажимает на шток за счёт увеличения размещенной в нем жидкой среды, чувствительной к температурному изменению. В большинстве случаев домашние трехходовые термостатические смесительные клапаны маленьких диаметров с самого начала снабжены таким типом привода, его можно не прилагая больших усилий снимать для установки иного вида устройства.
• Взамен штатного привода краном может управлять термостатическая головка, имеющая свой нежный компонент, реагирующий на температуру окружающего воздуха. Чтобы совершать регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным термопреобразователем. Заключительный помещен в провод труб с тепловым носителем и объединен с приводом капиллярной трубкой. Такое управление считается более точным.
• Влиять на шток может и электрический привод, управляемый контроллером. Электрические датчики, именуемые преобразователями температуры, постоянно измеряют параметры носителя тепла и сообщают об их превышении контроллеру, от которого зависит работа трехходового клапана с электрическим приводом. Самый популярный и самый точный способ регулирования.
• Очень простая разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница состоит в отсутствии контроллера, привод управляет краном прямо, получая сигналы от термопреобразователя. Очень часто используется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный компонент.

Использование и схемы подсоединения

Для того чтобы холодный тепловой носитель не попадал в рубашку котла на твердом топливе при его разогреве, применяется схема подсоединения трехходового клапана с первичным контуром циркуляции:

Подключение трехходового клапана

Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на стенках внутри камеры котла на твердом топливе не появлялся конденсат, который способна заметно уменьшить служебный срок агрегата. Тепловой носитель двигается в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, в большинстве случаев это 40—50 ?С. По достижении этой температуры термостатический клапан действует на шток, поэтапно приоткрывая поток холодной воды из системы обогрева. Для гидравлической настройки всей системы в небольшой контур врезан балансировочный вентиль. Для нормальной работы схемы обвязки котла циркулярный насос должен ставиться после трехходового крана, а не перед ним, это очень типичная ошибка.

Продолжением данной схемы может быть организация вторичного контура циркуляции, в котором задействован свой насос и трехходовой клапан для отапливания. Подключение выполняется по такой схеме:

Трехходовой переключающий клапан

Во вторичном контуре происходит подмешивание в систему обогрева горячей воды от котла если для этого есть необходимость, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает информацию о параметрах носителя тепла от датчиков. Отбор воды для электрического водонагревателя выполняется между 2-мя контурами, где тепловой носитель имеет самую большую температуру, подключение трехходового клапана к котлу в первичном контуре делается, как это было показано в предыдущей схеме.

Большинство производителей оборудования для котельной устанавливают в собственных отопительных агрегатах добавочный контур для оснащения потребителей ГВС. С целью выдерживать параметры горячей воды на подаче в дом оборудование для переключения ключевого трубного змеевика на контур ГВС и обратно ставится изнутри котла. Рабочий принцип и устройство трехходового клапана газового водогрея, задействованного в данном процессе, мало чем разнится от изделий, выше описанных. Есть маленькая разница в конструкции, которая собой представляет прямой коллектор, изнутри него двигается компонент, перекрывающий боковые отрезки трубы. Шток крутится при помощи сервопривода по команде от встроенного управляющего блока котла.

Еще одна область использования – управление отоплением пола, чтобы это сделать в большинстве случаев применяется трехходовой клапан с термоголовкой и выносным термопреобразователем. Общая схема смотрится подобным образом:

Трехходовой смесительный клапан с термоголовкой

Схема обеспечивает подачу во все жилые помещения носителя тепла с одной и той же температурой. Трехходовой кран необходим, чтобы не позволить перегрева, так как для напольных отопительных систем не потребуется подобная горячая вода, какая поступает из котельной. Насос выполняет циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий тепловой носитель если для этого есть необходимость. Такой смесительный узел – один из упрощенных вариантов подсоединения, схема затрудняется, когда потребуется температурная регулировка во всех помещениях отдельно.

Заключение

Трехходовые клапаны, как приспособления для приготовления носителя тепла требуемых показателей, не имеют себе альтернативы. Они используются в смесительных узлах разного типа и для самых разных температур воды. Необходимо лишь выбрать правильно клапан, схему включения и вид привода, задействованного в данной схеме.

Трехходовой кран для отапливания: рабочий принцип, главные типы и процесс установки

Температурное регулирование в доме путем настройки мощности котла не всегда приводит к желаемому результату, особенно если есть наличие нескольких веток теплоснабжения. Более эффектно будет установить трехходовой кран для отапливания, дающим возможность организовать частичную рециркуляцию носителя тепла.

Рабочий принцип

Трехходовой кран позволяет распределять тепловой носитель на две независимые линии, либо перемешивать два потока в один. Это достигается благодаря применению вентиля, поставленного между входным отрезком трубы и 2-мя выходными. Изменением состояния вентиля можно достигнуть распределения потока со входного отрезка трубы на 2 выходных в нужных пропорциях. Более того, при помощи трехходового крана можно направить весь поток на один выход, полностью перекрыв второй.

Аналогичная схема дает прекрасную возможность подмешивания горячей воды, поступающей от котла, к потоку обратки. Регулируя положение клапана, можно настраивать температуру, не прибегая к изменению настроек котла отопления. Таким образом получается создать хороший рабочий режим оборудования для отопления и сберечь возможность температурного регулирования нагрева отопительных радиаторов. Заодно это приводит к большой экономии источников энергии.

Если есть наличие в системе единственного насоса циркуляционного его располагают на линии обратки между котлом и трехходовым краном. Такое подключение предоставляет возможность работы системы для отопления в трех режимах:

• самая большая мощность, когда вода которая нагрелась в полном объеме поступает в отопительные приборы. Тепловой носитель со входного отрезка трубы трехходового крана направляется в отрезок трубы, идущий к отопительным приборам. Отвод на обратку перекрыт;
• комбинированный режим. Трехходовый кран распределяет горячий тепловой носитель между отопительной магистралью и отводом в обратку. При этом возникает возможность плавного температурного регулирования нагрева отопительных приборов;
• рециркуляция. Отрезок трубы отвода на магистраль теплоснабжения закрыт, весь поток сразу направляется в обратку. Такой режим используется если понадобится временного выключения теплоснабжения без выключения котла.

Возможности трехходовых клапанов применяются при организации теплоснабжения полами с подогревом. Самая большая температура в контуре пола с подогревом не может быть больше 35С. В радиаторной же системе температура достигает 60С и более.

Трехходвый кран в случае с полами с подогревом позволяет перенаправит ключевой поток носителя тепла в обратку или в радиаторную систему. При этом в контуре пола с подогревом проток значительно уменьшается, не давая возможность разогреваться ему сверх заданного уровня.

Конструкция

Очень часто краны делаются из такого материала:

Самые популярные латунные модели, потому как данный металл дешев, однако при этом легок и прочный. Нержавейка используется в моделях подороже. Чугунные клапаны используются на очень производительных системах с трубами крупного диаметра.

Снаружи трехходовый кран напоминает тройник с вентилем или краном, установленным в точке пересекания трех патрубков. Бывают 2-ух типов:

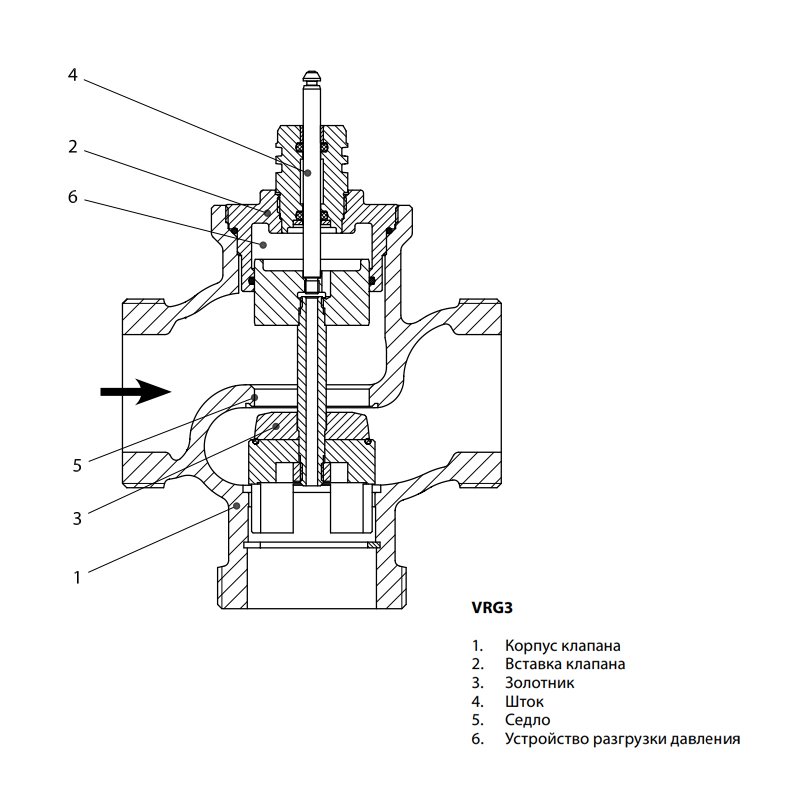

Штоковые модели имеют центральную камеру с разделительными стенками и 2-мя отводами. Между отводами передвигается шток с резиновым или шариковым клапаном. При изменении положения штока происходит перераспределение водного потока между выпускными патрубками.

Положительным качеством штоковых кранов считается точность регулирования и большая надежность. Однако необходимо тщательно подходить к его выбору. Диаметр патрубков и радиус седловины могут быть намного меньше, чем диаметр внешнего подсоединения патрубков крана. Это приведет к уменьшению рабочей эффективности системы для отопления и увеличению нагрузки на циркулярный насос.

В шаровых моделях поток разделятся шаром или цилиндром со сквозным отверстием. Шар крутится в камере с тефлоновыми прокладками. Такая конструкция дает возможность точно и быстро настроить систему, однако в плане надежности шаровые модели уступают вентильным. Недолговечность поясняется возникновением налета или накипи на поверхности шара и тефлоновом уплотнитель, что ухудшает непроницаемость.

Автоматизированные клапаны с электрическим приводом

Для поддерживания в доме стабильной температуры требуется периодическая подстройка положения трехходового крана, которая связана с изменением температуры улицы. Управление можно автоматизировать, если присоединить его к контроллеру, способному выдавать управляющие сигналы при изменении температуры окружающей среды.

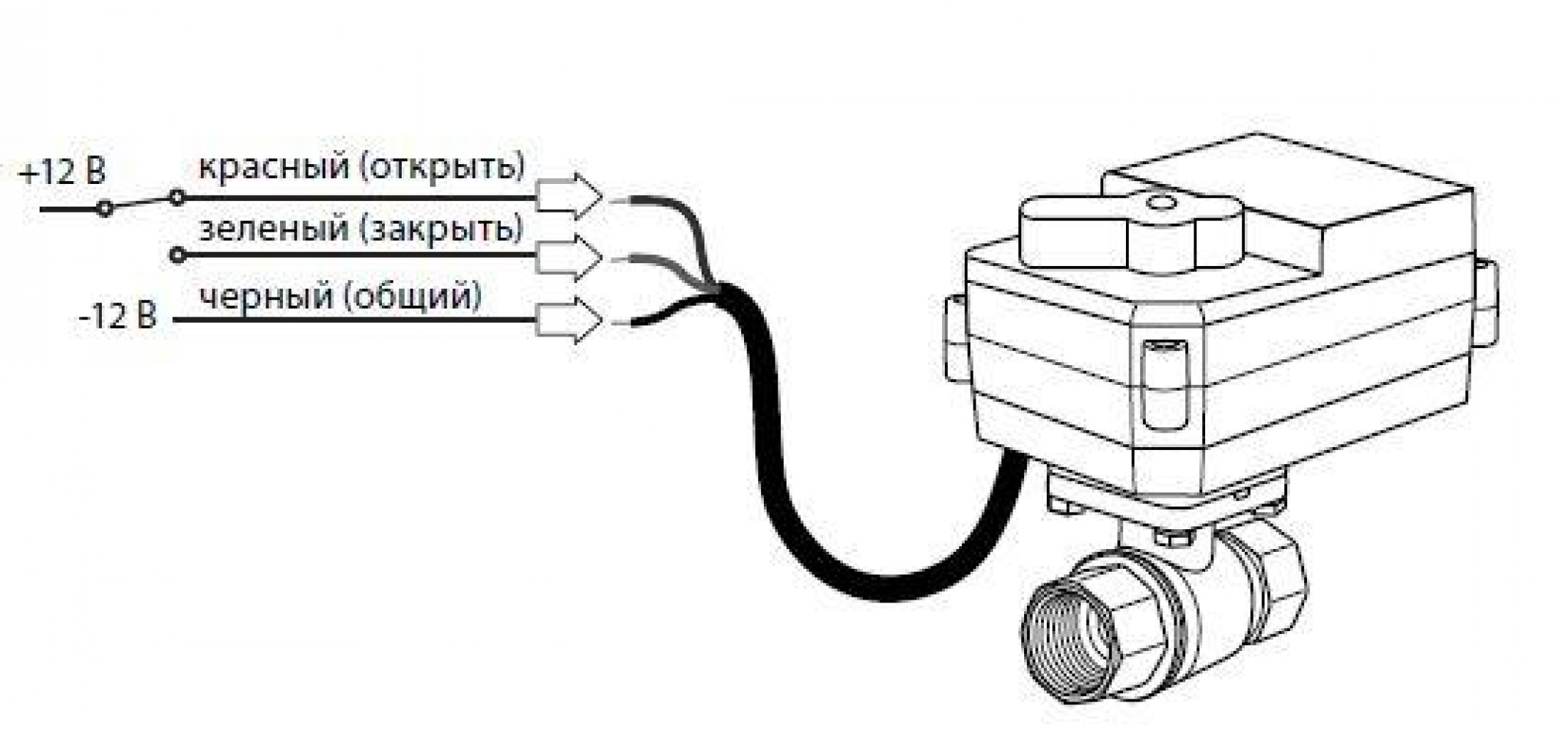

Конкретно управление краном выполняется при помощи электрического сервопривода. Ставится он на шток или на ось в случае с шаровой моделью. Процесс установки сервопривода возможен почти что на любой трехходовый кран. Однако систем автоматизации отопления лучше всего задействовать трехходовые краны, с самого начала разработанные под установку сервопривода. Это упростит процесс установки и выполнит всю конструкцию очень компактной.

Автоматизированные клапаны с внешним водяным термостатом

Кроме сервопривода, управлять трехходовым клапаном может быть при помощи термостатической головки. Это устройство в рабочем состоянии за счёт увеличения жидкости или газа, находящихся в специализированной камере. По мере нагрева меняется объем таких жидкостей или газов, что приводит к вращению управляющего штока.

Применение термостатов спасает от надобности использовать электронные контроллеры и сервоприводы, просящие подсоединения электрического снабжения. Кроме того, подобные системы намного дешевле.

Однако первоначальная настройка аналогичных устройств более трудна, потому как просит выбора благоприятного давления в головке, нужного для достижения необходимого уровня термочувствительности.

При установке трехходового крана главное держаться единых правил работы с отопительной арматурой:

• для облегчения процесса установки и последующего обслуживания лучше всего применять фитинги-американки;
• трубы подводятся максимально точно под размеры крана;
• требуется обеспечить запас свободного места для оснащения возможности снятия крана;
• управляющий шток обязан быть обращен в сторону с максимально свободным доступом.

Более того, есть смысл организовать циркулярный насос с запорным краном. Этак конструкция даст возможность сберечь трудоспособность системы обогрева на время выполнения строительных работ на трехходовом кране.

ПРИ ВЫБОРЕ ШАРОВОГО КРАНА, ВАЖНО ЗНАТЬ КАК РАБОТАЕТ ТРЕХХОДОВОЙ

Навигация по записям

Схемы потоков трехходового шарового крана

Выберите правильный 3-ходовой многоходовой шаровой кран для смешивания или отвода потока

Опубликовано: 6 сентября 2018 г.
Последнее обновление: 30 декабря 2021 г.

Проток через трехходовые шаровые краны

Двухходовые и трехходовые шаровые краны являются наиболее распространенными типами шаровых кранов. Трехходовые шаровые краны особенно полезны, поскольку их можно настроить таким образом, чтобы упростить управление потоком газа и жидкости.Например, их можно использовать для перенаправления потока нефти из одного резервуара в другой.

Наши онлайн-каталоги и каталоги клапанов в формате PDF обеспечивают доступ к большому разнообразию миниатюрных клапанов, типов соединений, материалов и размеров.

Трехходовые шаровые краны банка

• Отключение или перекрытие потока
• Переключение потока между двумя разными источниками
• Объединить поток из двух разных источников
• Альтернативный поток между двумя разными пунктами назначения
• Перенаправление потока из одного источника в другой пункт назначения
• Разделить поток, поступающий из одного источника, между двумя исходящими пунктами назначения

В этом посте основное внимание уделяется основным конструктивным различиям между L-образным (L-образным) и Т-образным (T-образным) потоком в трехходовых шаровых кранах.Я также опишу некоторые способы использования положения рукоятки в сочетании с диапазоном поворота рукоятки для управления потоком через типичные конструкции трехходовых шаровых кранов.

В дополнение к электронной книге в формате PDF, содержащей эту статью, ISM также предлагает новый связанный справочный ресурс. Это наша схема трехходового шарового крана .

Типичный трехходовой шаровой кран с рукояткой, вращающейся параллельно плоскости портов клапана, вид спереди. Их также называют клапанами горизонтального типа, горизонтальной версии, горизонтального прохода и боковой версии.





Вид спереди трехходового шарового крана другого распространенного типа. Он имеет ручку, которая поворачивается под прямым углом к ​​плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальным отверстием, вертикальными и вертикальными тройниками.





Чем трехходовой шаровой кран отличается от двухходового шарового крана?

Двухходовые шаровые краны широко используются в качестве запорной арматуры для газов или жидкостей (сред), движущихся по закрытым системам труб или трубопроводов.Это связано с их простотой и надежностью. Двухходовые клапаны имеют два порта или отверстия, через которые к клапану подсоединяется трубка или трубка. Шар в двухходовых шаровых кранах имеет единственное прямое отверстие, через которое жидкость или газ (среда) проходит через клапан.

Не уверены, подходит ли трехходовой шаровой кран для вашей области применения? Получите несколько советов и идей по выбору миниатюрных шаровых кранов .

Поток через шаровой кран со стандартным портом несколько ограничен, поскольку проходное отверстие шара внутри клапана меньше диаметра труб, подсоединенных к портам клапана.Одним из вариантов уменьшения или устранения сопротивления потоку через шаровой кран является использование полнопроходного шарового крана.

Узнайте больше о полнопроходных шаровых кранах и стандартных шаровых кранах . В этом сообщении блога описываются различия между полнопроходными или полнопроходными шаровыми кранами и стандартными проходными клапанами. Он также включает список часто задаваемых вопросов, описывающих некоторые основы проектирования шаровых кранов.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень.Смешивайте и подбирайте дюймовые и метрические соединения. Посмотреть видео.



Трехходовые шаровые краны имеют три порта или патрубка для трубы. Как правило, трехходовые клапаны могут решать более сложные задачи управления потоком, чем двухходовые клапаны. Это делает их полезными для многих типов технологических приложений.

Например, один тип трехходового шарового крана можно использовать для смешивания очищенной воды из одного источника с концентратом сока из другого источника.Немного другая конструкция трехходового клапана может перенаправлять поток топлива из одного бака в другой, но при этом иметь возможность полностью перекрыть поток топлива, если это необходимо.

При выборе правильного трехходового шарового крана важно понимать основные варианты конструкции трехходового крана и планировать, как будут использоваться клапаны. Во-первых, некоторые основы.


Что такое трехходовой шаровой кран?

Трех-, четырех- и пятиходовые шаровые краны называются многоходовыми.Трехходовой шаровой кран является наиболее распространенным многоходовым шаровым краном. Трехходовой шаровой кран имеет три порта или отверстия, которые соединены с трубопроводом или трубкой для прохождения потока газа или жидкости (среды). Эти порты обычно описываются как один впускной и два выпускных порта или один выпускной и два впускных порта в зависимости от направления потока через клапан.

Трехходовые шаровые краны

популярны, потому что они представляют собой экономичный и простой способ обеспечения как перекрытия, так и управления направлением потока в одном корпусе клапана.

Шаровой кран. Узнайте о плавающих шаровых кранах и шаровых кранах с креплением на цапфе в HardHat Engineer
Хотя этот технический блог предназначен для конструкция трехходового шарового крана.

Управление потоком через трехходовой клапан осуществляется с помощью комбинации настройки трубопровода, поворота рукоятки шара клапана и пути потока через шар клапана (отверстие шара или отверстия).

Используя правильный тип и настройку клапана, можно управлять потоком таким образом, чтобы он соответствовал одному или нескольким различным технологическим требованиям, таким как

.

• Полностью перекрыть поток
• Смешанный поток из двух разных источников
• Перенаправление потока из одного пункта назначения в другой
• Разделить поток из одного источника между двумя разными пунктами назначения
• Поочередно блокировать поток в одном направлении, позволяя потоку продолжаться в другом

Существует одно простое, но ключевое внутреннее конструктивное отличие, которое определяет возможности трехходового шарового крана.Это важное конструктивное отличие заключается в схеме потока или форме порта через шар внутри клапана. Большинство трехходовых шаровых кранов имеют шары клапанов со схемами потока в форме заглавной буквы L (L-образный поток, L-образный поток, L-образный порт, два направления) или заглавной буквы T (T-образный поток, T-образный поток, T). -порт, три направления).

Я опишу основы трехходовых шаровых кранов как с L-образным, так и с Т-образным потоком, но сначала я опишу шаровые краны с L-образным потоком. Четкое понимание L-образного потока значительно облегчает понимание T-образного потока.



Шаровые краны L-образной формы имеют протоки в форме заглавной буквы L

Типичный шар клапана L-образной формы

Обратите внимание, что паз штока для поворота шарового клапана находится сверху. Это означает, что шар изготовлен для трехходового клапана горизонтального типа. Если бы он предназначался для клапана вертикального типа, прорезь штока располагалась бы напротив одного из отверстий (отверстий на пути потока шара).

Схемы потока

L, иногда называемые 90-градусными шарами, чаще всего используются для обеспечения потока из одного общего впускного порта в один из двух разных выпускных портов. Вот почему трехходовые шаровые краны L-образной формы часто называют отводными клапанами.

Что такое отводной клапан?

Отводные, селективные или направляющие клапаны — это альтернативные названия, используемые для шаровых кранов L-образной формы. Это связано с тем, что эта конструкция клапана широко используется для отклонения или изменения потока, выходящего через один из двух разных выходов или портов клапана. Ручные трехходовые шаровые краны L-образной формы, используемые в качестве отводных клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего или входного порта.



В этом трехходовом шаровом кране L-образной формы имеются два пути потока: слева или справа

Шаровые краны L-образной формы

с ручками, которые могут поворачиваться на 90 градусов (четверть оборота ручки), также называются двухпозиционными клапанами. Они могут отводить поток как влево, так и вправо одним поворотом рукоятки на 90 градусов.

Серия PMBV – шаровые отводные краны (спецификация) от ISM
Пластиковые трехходовые шаровые краны серии PMBV представляют собой типичные шаровые краны с L-образным проходом, предназначенные для использования в качестве отводных клапанов без положения отсечки.

Когда их ручкам разрешен дополнительный поворот на 90 градусов, всего 180 градусов (половина оборота ручки), они могут полностью остановить поток. Их обычно называют трехпозиционными клапанами.

Если размах поворота рукоятки не ограничен встроенными упорами рукоятки клапана, шаровой кран L-образной формы также можно поворачивать либо на 270 градусов (поворот рукоятки на три четверти), либо на 360 градусов (полный оборот рукоятки). рукоять). Эта свобода вращения обеспечивает два возможных положения отключения.



Трехходовой шаровой кран L-образного горизонтального исполнения имеет два возможных запорных положения.

В четырехпозиционном клапане эти два положения отключения клапана отстоят друг от друга только на 90 градусов или на четверть оборота.



Большинство клапанов горизонтального типа L имеют рукоятки, угол поворота которых ограничен 180 градусами. Это обеспечивает три варианта потока:

• Левый поток
• Правый поток
• Отрезать или перекрыть поток

Опять же, этот тип трехходового шарового крана L-образной формы обычно называют трехпозиционным клапаном.



Вид спереди типичного трехходового шарового крана L-образной формы с вертикальным потоком

Вертикальные трехходовые шаровые краны L-образной формы имеют два возможных пути потока и два возможных положения закрытия.



У шарового крана L-образного вертикального типа нижний или общий порт всегда открыт. Поворот рукоятки клапана на 180 градусов (пол-оборота) отклоняет поток либо влево, либо вправо (см. предыдущие изображения).Однако, если клапан повернут только на 90 градусов (четверть оборота) в любом направлении, рукоятка обращена либо к передней, либо к задней части клапана. В этих положениях рукоятки поток через клапан перекрывается.

Многие вертикальные Г-образные проточные клапаны имеют рукоятки, которые могут поворачиваться только на 180 градусов, то есть на пол-оборота. Это обеспечивает все три варианта: левый поток, правый поток и одно выключенное положение.

Хотите узнать больше о плюсах и минусах пластика по сравнению с пластиком?металлические шаровые краны?

Рассмотрим подробнее L-образный поток горизонтального типа

В этом трехходовом шаровом кране горизонтального типа с Г-образным потоком положение рукоятки по умолчанию обеспечивает поток между общим портом клапана внизу и левым портом клапана.

Если рукоятку клапана повернуть против часовой стрелки на 90 градусов, шар L-образного потока внутри клапана также повернется на 90 градусов против часовой стрелки. Затем он отклоняет поток вправо.Теперь поток проходит между общим или нижним портом и правым портом.



Что представляют собой двухпозиционные шаровые краны L-образной формы?

Тут начинаются сложности. Базовый трехходовой шаровой кран L-образной формы (см. выше) часто ограничен только поворотом рукоятки на 90 градусов. Этот очень простой трехходовой шаровой кран обычно называют двухпозиционным. Его также называют отводным, селективным или направляющим клапаном.



Какое значение имеют ручки для трехходовых шаровых кранов?

Ограничения на то, насколько далеко может вращаться ручка шарового крана, обеспечиваются какими-либо упорами ручки (красные стрелки).Обычно это продолжение рукоятки и верхней части корпуса клапана. Они функционируют, препятствуя вращению ручки. Эти упоры предотвращают поворот рукоятки за пределами установленного диапазона движения.



Упоры рукоятки, встроенные в этот клапан, и его рукоятка (красные стрелки) мешают движению рукоятки клапана, ограничивая ее поворот на 90 градусов.



Трехпозиционные шаровые краны L-образной формы

Также доступны трехпозиционные трехходовые шаровые краны L-образной формы.У них есть ограничение на поворот ручки на 180 градусов.

В такой конструкции положение рукоятки может начинаться со свободного пути потока между нижним портом и левым портом (положение 1). Поворот рукоятки клапана на 90 градусов против часовой стрелки во второе положение по-прежнему позволяет потоку проходить через клапан, но на этот раз поток проходит между нижним портом и правым портом.

Поворот клапана еще на 90 градусов против часовой стрелки, всего 180 градусов (положение 3), перекрывает весь поток через клапан.Такие шаровые краны L-образной формы обычно называют трехпозиционными: исходное положение, поворот на 90 градусов и поворот на 180 градусов.

180-градусный (трехпозиционный) L-образный трехходовой шаровой кран имеет два направления потока и одно положение отсечки.



Четырехпозиционные шаровые краны L-образной формы

Когда ручка поворачивает шар клапана на 90 градусов против часовой стрелки (положение 2), путь потока изменяется, и теперь поток может проходить между нижним общим портом и правым портом.

При повороте рукоятки еще на 90 градусов против часовой стрелки (положение 3), на 180 градусов от исходного положения, шар клапана поворачивается в положение, при котором поток между любым из портов клапана отсутствует, и этот клапан теперь «закрыт».

Если ручку можно повернуть еще на 90 градусов против часовой стрелки (позиция 4), всего 270 градусов, шар клапана все равно не будет пропускать поток, и клапан все равно будет закрыт.

Поворот ручки этого клапана еще на 90 градусов против часовой стрелки, всего 360 градусов, возвращает его в исходное исходное положение.Поток снова может проходить через клапан между нижним общим портом и левым портом.

В целом трехходовые шаровые краны описываются по их характеристикам:

• Схемы потока (L-образный или Т-образный поток)
• Ориентация ручки (горизонтальная или вертикальная)
• Сколько поворотов или положений на 90 градусов разрешено рукоятке

Типичные варианты положения рукоятки указаны в описаниях клапанов:

• Две позиции (90 градусов)
• Три положения (180 градусов)
• Четыре положения (270 или 360 градусов)

Для многих шаровых кранов L-образной формы дополнительная гибкость обычно обеспечивается за счет возможности изменения положения рукоятки. Эти клапаны имеют ручки, которые можно снять со штока клапана, а затем снова прикрепить в другом исходном положении.

Далее я хотел бы описать основы трехходового шарового крана Т-образной формы потока.



Т-образные пути потока шариков имеют форму заглавной буквы Т

Типичный шар Т-образного клапана

Обратите внимание, что паз штока для поворота шарового клапана находится сверху. Это означает, что шар изготовлен для трехходового клапана горизонтального типа. Если бы он предназначался для клапана вертикального типа, паз штока располагался бы напротив дна или общего отверстия.



Т-образные проточные шары

, иногда называемые 180-градусными шарами, широко используются для объединения двух впускных потоков и их объединения для вытекания через одно общее выпускное отверстие. В зависимости от требований процесса возможно и обратное. То есть разделить поток, поступающий из одного общего порта, на два исходящих потока, каждый из которых выходит из клапана через отдельный порт клапана.

Т-образные клапаны

предназначены не только для разделения потока. Они также могут действовать как расходные клапаны L-образной формы и перенаправлять поток из одного выпускного отверстия в другое.

Как и клапаны L-образной формы, проточные клапаны T-образной формы меняют направление потока поворотом рукоятки на четверть оборота. В зависимости от допустимого диапазона движения рукоятки они могут обеспечивать отводной поток, смешанный или разделенный поток, а также прямоточный поток.

В одном важном аспекте шаровые краны с Т-образным типом потока сильно отличаются от шаровых кранов с L-образным типом потока. Типовые Т-образные проточные клапаны не могут обеспечить отсечное управление. Они могут либо ограничивать поток через любые два из трех портов клапана, либо пропускать поток через все три порта клапана одновременно.Вот почему шаровые краны с Т-образным потоком иногда называют смесительными клапанами.



Что такое смесительный клапан?

Смесительные клапаны — это альтернативные названия, используемые для шаровых кранов Т-образной формы. Это связано с тем, что эта конструкция клапана широко используется для смешивания или объединения потоков, поступающих из двух разных источников. Обычные ручные трехходовые шаровые краны Т-образной формы, используемые в качестве смесительных клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего выходного порта.

Как и в шаровых кранах L-образной формы, каждый поворот рукоятки на 90 градусов изменяет направление потока через клапан.И, как и в клапанах Г-образной формы, повороты рукоятки могут быть ограничены конструкцией с помощью упоров рукоятки.



Горизонтальный трехходовой шаровой кран Т-образного типа имеет четыре возможных направления потока.

Обратите внимание, что каждое изменение схемы потока слева направо соответствует одному повороту рукоятки на 90 градусов против часовой стрелки. Каждый поворот ручки вызывает соответствующий поворот шара клапана на 90 градусов. Это изменяет путь потока через клапан.



Т-образные проточные каналы для трехходовых шаровых кранов вертикального типа

Шаровой кран Т-образного вертикального типа немного отличается от кранов горизонтального типа. У вертикальных Т-образных клапанов нижний или общий порт всегда открыт. Поворот рукоятки клапана на 180 градусов не меняет направление потока. Однако, если клапан повернут только на 90 градусов в любом направлении, когда рукоятка обращена либо к передней, либо к задней части клапана, поток перекрывается.



Типовой трехходовой шаровой кран вертикального типа с Т-образной схемой потока

Вертикальные трехходовые шаровые краны Т-образного типа имеют один возможный путь потока и одно возможное закрытое положение.Исходное положение рукоятки слева. Слева направо каждое изображение представляет собой поворот рукоятки клапана на 90 градусов против часовой стрелки.

Большинство Т-образных расходных клапанов вертикального типа имеют рукоятки, которые могут поворачиваться только на 90 градусов (одно положение) или на 180 градусов (два положения). Это обеспечивает оба варианта потока:

• Отсечка потока
• Поток между всеми тремя портами

Т-образные проточные клапаны вертикального типа иногда называют клапанами с тройником или клапанами с шарами на тройнике.



Общее применение шарового крана с L-образным отверстием:

Отводные клапаны, запорные клапаны, перепускные клапаны, переключающие клапаны, ходовые клапаны

• Перенаправление потока из одного резервуара в другой резервуар
• Изменить источник потока с одного насоса на другой насос
• Изменить источник потока с одного резервуара на другой резервуар
• Отвод потока от чиллера или нагревателя для удовлетворения сезонного спроса
• Отрезать весь поток, сохраняя при этом возможность выбора между двумя пунктами назначения потока или двумя источниками потока



Общее применение шара с Т-образным отверстием:

Пробоотборные клапаны, продувочные клапаны, смесительные клапаны, перепускные клапаны, клапаны постоянного потока

• Объединение потока из двух разных источников
• Разделить поток между двумя разными пунктами назначения
• Переменный поток между двумя разными источниками
• Разрешить смешивание потоков из двух разных источников
• Альтернативный поток между двумя разными пунктами назначения



Заключение

Как правило, трехходовые шаровые краны описываются на основе их схемы потока (L-образная или Т-образная схема потока), ориентации рукоятки (горизонтальный тип или вертикальный тип) и количества поворотов рукоятки на 90 градусов, которые разрешено поворачивать:

• Две позиции (90 градусов)
• Три положения (180 градусов)
• Четыре положения (270 или 360 градусов)

В зависимости от того, как просверлен шар клапана и конфигурации трубопровода, потоки газа и жидкости могут быть отведены, смешаны, заблокированы в одном направлении или полностью перекрыты. Многопортовые клапаны экономят место и позволяют отказаться от дополнительного тройника и клапана. Понимание основных вариантов конструкции трехходового шарового крана упрощает выбор правильного трехходового крана и упрощает планирование его установки.



Другие похожие сообщения в блоге

• 7 советов по выбору миниатюрного шарового крана >>
  Нужен небольшой шаровой кран, но вы не знаете, что важно? Получите советы и информацию, которые помогут вам быстро начать сужение вариантов.Узнайте больше о конструкциях, спецификациях, материалах и многом другом.

• Пять советов по выбору правильного клапана >>
  Ознакомьтесь с некоторыми советами по выбору правильного типа клапана для вашей области применения. Выбор правильного клапана начинается с понимания роли, которую он играет. Знание его назначения и еще нескольких ключевых соображений упростит и ускорит любой процесс выбора клапана.

• Полнопроходные шаровые краны по сравнению со стандартным проходом >>
  Различия между полнопроходными или полнопроходными шаровыми кранами и стандартными проходными кранами.Включает часто задаваемые вопросы, описывающие некоторые основы конструкции шарового крана.

• Миниатюрные шаровые краны: пластик, латунь или нержавеющая сталь? >>
  Обзор того, что важно при выборе материала корпуса шарового крана. Температура, давление и коррозионная стойкость являются ключевыми факторами при выборе между пластиком и металлом. Когда металл определенно является подходящим вариантом, наиболее распространенными металлами корпуса мини-шарового крана являются латунь и нержавеющая сталь. У каждого есть свои плюсы и минусы.

• Прессованная, кованая или холоднотянутая латунь для миниатюрных клапанов >>
  Обзор формовки, обработки и придания формы латуни для изготовления миниатюрных шаровых и обратных клапанов. Латунь — отличный выбор материала для миниатюрных клапанов. Узнайте больше о том, почему латунь является таким полезным металлом для изготовления клапанов. В этом посте также рассматриваются некоторые основы наиболее важных методов промышленной штамповки латуни.

• Материалы из нержавеющей стали для миниатюрных регулирующих клапанов >>
  Материалы из нержавеющей стали прочны, устойчивы к давлению и температуре, прочны, менее реактивны и более долговечны, чем чугун, ковкий чугун, латунь или медь.Они являются отличным выбором металла для регулирующих клапанов потока жидкости и газа.



Как ISM может помочь вам подобрать подходящий миниатюрный клапан для вашего применения

Индивидуальное обслуживание клиентов и ресурсы, доступные на веб-сайте ISM, могут оказать большую помощь при выборе клапана. Доступные онлайн-ресурсы включают справочные руководства по химической совместимости, габаритные чертежи и спецификации продуктов. Наши онлайн-каталоги и каталоги клапанов в формате PDF предоставляют доступ к широкому спектру миниатюрных клапанов, типов соединений, материалов и размеров.



Об авторе

Стивен С. Уильямс, бакалавр наук, технический писатель и специалист по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщике миниатюрных пневматических, вакуумных и Компоненты жидкостных цепей OEM-производителям и дистрибьюторам по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

« Вернуться на главную страницу блога

Клапан трехходовой для твердотопливного котла: принцип работы

В процессе проектирования систем отопления внушительной протяженности необходимо учитывать главный минус, заключающийся в возможности неравномерного распределения тепла. Это объясняется тем, что при прохождении длинного трубопровода теплоноситель теряет тепло. Для того чтобы решить эту проблему, можно использовать довольно сложную систему, в которой основная роль отведена трехходовому клапану для твердотопливного котла.Функция этого устройства заключается в переключении теплового потока.

Принцип действия

Если вас интересует трехходовой клапан для твердотопливного котла, вам следует более подробно ознакомиться с принципом его работы. Это устройство выступает своеобразным тройником, который с помощью запорного механизма работает на разводку воды в системе отопления.

Существуют устройства, работающие в переменном и постоянном режимах гидравлического давления. Если речь идет о постоянном гидравлическом давлении, то потребитель получает теплоноситель определенной температуры в определенном объеме.В случае переменного режима температура теплоносителя существенной роли не играет, так как здесь важен объем жидкости.

Трехходовой кран для твердотопливного котла имеет специальный элемент, который выступает штоком. Он не перекрывает поток теплоносителя при определенном гидравлическом давлении, но справляется, когда возникает необходимость перекрыть поток воды, где гидравлическое давление переменное по параметрам. Этот элемент позволяет регулировать расход теплоносителя и интенсивность напора.

Основные характеристики клапанов

Для того, чтобы трехходовой клапан для твердотопливного котла исправно выполнял свои основные задачи, к нему подключают одновременно систему трубопроводов холодной и горячей воды. Важной информацией является то, что в некоторых случаях схема подключения представляет собой стрелку, указывающую направление движения воды. При этом теплоносителем служит теплая вода, которая движется от газового или твердотопливного оборудования, а вот остывшая вода считается обраткой.

В трехходовой клапан для твердотопливного котла одновременно подается и горячий, и холодный теплоноситель, в этот момент вода смешивается, и на выходе ее температура приобретает среднее значение. Это становится возможным только при частично открытом клапане. При полностью открытом устройстве теплоноситель поступает в систему отопления от оборудования, что обеспечивает максимально возможный нагрев отопительных приборов, например радиаторов. Если клапан закрыт, в батарею будет поступать только холодная вода, которая считается обраткой.

Что еще нужно знать о функционировании клапанов

В некоторых случаях трехходовой термостатический клапан для твердотопливного котла заменяют двумя отдельными устройствами, их называют двухходовым клапаном.При этом работа ведется по определенному принципу, заключающемуся в том, что при открытии крана второй закрывается.

Основные типы арматуры трехходового типа и особенности их эксплуатации

Очень распространенным является описываемое в статье устройство, которое используется в паре с котлами. В продаже можно найти такие агрегаты, представленные двумя разновидностями. Первый разделительный, а второй смесительный. Первый вариант устройства используется, когда есть необходимость направить поток воды из одной трубы в другую.Для этого принято использовать шаровой фитинг. В таких моделях сложно произвести плавную регулировку из-за конструктивных особенностей замкового механизма.

Смесительный трехходовой клапан для твердотопливного котла «Герц» имеет определенные отличия. Они заключаются в том, что сепаратор имеет два клапана, а также шток. Альтернативный смесительный узел имеет один шток и один клапан. Элемент расположен в центре устройства и предназначен для перекрытия основного потока теплоносителя.

В сепараторе клапаны на выходах. В момент, когда один из них открывает подачу воды, второй его закрывает. В роли примера выступает обычный смеситель, входящий в состав диспенсера в ванной или на кухне.

По способу управления данные агрегаты можно разделить на аппараты с электрическим и ручным управлением. Электромеханическое устройство обеспечивает перемещение золотника регулирующего клапана, когда во время работы открываются только необходимые каналы подачи жидкости или газа.

Консультация специалиста

Для решения бытовых задач наиболее часто используется вариант ручного управления. Трехходовой смесительный клапан для твердотопливного котла служит регулятором тепла полов и помещений, а также отдельных строений. Он отвечает за работу теплого пола. Без этого устройства не обойтись, если есть необходимость в обогреве отдельных помещений. В данном случае речь идет об теплице или жилом доме, а также о зимнем саду.

Для справки

Вне зависимости от типа описываемое устройство обеспечивает постоянный приток воды, который сопровождается движением вещества, за счет последнего и передается тепло.Это актуально зимой, когда температура внутри системы достаточно меняется. Таким образом, при использовании аналогичного клапана в газовом или твердотопливном оборудовании система не размораживается.

Рекомендации по выбору

Если вы решили приобрести и установить трехходовой кран для твердотопливного котла самостоятельно, то вам следует ознакомиться с особенностями выбора и некоторыми техническими характеристиками. Среди них можно выделить диаметр присоединения к трубопроводной системе и оборудованию, он может варьироваться от 20 до 40 миллиметров.Если вы не можете найти нужный диаметр, то можно использовать специальные переходники.

Также важно учитывать пропускную способность, определяющую объем жидкости, проходящей через трубу за определенный промежуток времени. Приобретая трехходовой клапан для твердотопливного котла, принцип работы которого был описан выше, специалистам желательно продумать возможность монтажа сервопривода, требуется, чтобы клапан функционировал в автоматическом режиме. режим.Это крайне важно при монтаже системы водяного теплого пола.

Дополнительные критерии выбора

Прежде чем купить трехходовой термостатический смесительный клапан для твердотопливных котлов, необходимо выяснить тип привода. Это будет зависеть от схемы обвязки отопительного оборудования. В простейших схемах подключения используется именно термостатическое устройство, обвязка установки с тепловым аккумулятором предполагает начало нагрева воды только при нагреве котла до определенной температуры. Как только теплоноситель приобретает заданную температуру, клапан, настроенный на определенный режим работы, открывает подачу холодной воды. При этом горячая поступает в емкость тепловой батареи, заменяя собой холодную воду. Если использовать более сложную схему обвязки, то она будет предполагать использование котла с клапаном, который управляется внешним контролем. Применяются краны с двумя типами привода, они работают по двум схемам циркуляции воды.

Один из них устанавливается непосредственно возле источника тепла, работает по принципу, который был рассмотрен выше.Если речь идет о втором, то он имеет электропривод и управляется контроллером, который зависит от информации, поступающей от датчиков. В этом случае работа клапана направлена ​​на поддержание определенного уровня температуры воды в контуре.

В первом контуре иногда применяют устройства с электроприводом, но в этом случае в котельной должны работать две или несколько установок, которые управляются одним контроллером.

Заключение

Важно учитывать еще один критерий, который актуален при выборе трехходовых клапанов.Он выражается в диапазоне используемых температур. В данном случае речь идет об устройствах с термостатическим приводом, которые также используются в системах теплых полов, а также в обвязке котлов.

Зачем нужен трехходовой клапан в системах отопления » Топка

Двух-, трех- и четырехходовые клапаны имеют переменную пропускную способность в зависимости от положения плунжера клапана. Запорно-регулирующая арматура данного типа может выполнять запорную, регулирующую, разделительную, распределительную и смесительную функции.Управление осуществляется с помощью привода, который может быть гидравлическим, электрическим, пневматическим или электромагнитным. Дискретный и аналоговый тип управления может использоваться для управления двух-, трех- и четырехходовыми клапанами. Сигнал об изменении положения конуса подается микроконтроллером, в результате клапан занимает заданное положение. Давайте разберемся, Зачем нужен трехходовой клапан в системах отопления? И когда его заменят на четырехполосный.

Конструктивные особенности двух-, трех- и четырехходового клапана

Несмотря на изначально одинаковый принцип действия, в силу различных конструктивных и функциональных особенностей, двух-, трех- и четырехходовые клапаны имеют разное назначение и применение.

Двухходовой клапан

Двухходовой кран работает по тому же принципу, что и шаровой кран. Внутренний конус изменяет коммуникационную способность клапана и, соответственно, расход проходящей через него жидкости. Но этот тип клапанов используется не только в отоплении, рабочим телом может быть любая термодинамическая среда.

Двухходовые клапаны показали особенно высокую эффективность в системах отопления и вентиляции. Применяются для изменения и регулирования параметров тепловых цепей, применяются в качестве смесительных, регулирующих, запорных, распределительных устройств, изменяющих условия рабочей среды.

Трехходовой клапан

Трехходовой клапан имеет другое конструктивное решение, хотя по сути это два двухходовых клапана в одном. Используется для разделения и смешения потоков с нужной степенью проникновения сред друг в друга. Благодаря трехходовым клапанам сырая вода смешивается в системах отопления и горячего водоснабжения. По аналогии с двухходовым клапаном рабочей средой может быть воздух, жидкость или газообразная среда. Клапан управляется микроконтроллером и сервоприводом. Метод регулирования аналогичен двухходовому клапану.

Чаще всего трехходовые клапаны используются в системах отопления в качестве узла управления регулируемым изменением теплоотдачи от отопительных приборов, вентиляции, теплообменников. Трехходовой клапан имеет три патрубка, два входных и один выходной. Рабочая среда подается на входные патрубки, где перемешивается в зависимости от настроек и положения конуса. Теперь становится понятнее, для чего нужен трехходовой клапан.

В некоторых случаях трехходовые клапаны совмещают в себе функции обратного запорного устройства для предотвращения обратного потока жидкости. По характеру возможностей клапанный узел может иметь смесительную, разделительную и переключающую функции. Трехходовые клапаны широко используются в автоматических системах. Важной характеристикой и показателем качества является герметичность клапана, обеспечиваемая внутренними уплотнениями.

Типы трехходовых клапанов

На практике часто используются следующие аналоговые устройства на основе 3-ходового клапана:

• Смесительный клапан для гидравлически корректного смешивания теплоносителя с различными значениями температуры.Защищает контуры отопления от перегрева;
• Термостатический клапан поддерживает постоянный уровень температуры в теплых полах и радиаторах. Его часто устанавливают на входе в котел, чтобы гарантировать стабильные температурные показатели теплоносителя. Используется в различных смесительно-делительных узлах;
Клапан теплого пола
• , используется для снижения температуры теплоносителя и поддержания ее в заданном диапазоне значений. Если используется электронный вариант, то появляется возможность регулировать параметры в каждой комнате.Это касается только стабильной температуры теплоносителя; теплообмен в этом случае не учитывается.

Для чего нужен трехходовой кран, можно разобраться на примере конкретной системы отопления, хорошо разобравшись в его функциях и принципах выбора данного типа запорной арматуры.

Четырехходовой клапан

У потребителей часто возникает вопрос о целесообразности использования в системе трех- или четырехходового клапана. Чаще всего их используют в случае автоматизации и поддержки специальных параметров в контуре отопления и ГВС.Четырехходовые клапаны используются, например, для регулирования работы твердотопливных котлов.

В некоторых случаях для этих целей достаточно обычного клапана.

Сравнение 3- и 4-ходовых клапанов

Например, для чего нужен трехходовой клапан и когда используется четырехходовой клапан:

• для получения стабильной температуры на входе и выходе котла. Принцип работы трехходового клапана заключается в подмешивании теплоносителя из «обратки».Показания датчиков температуры передаются на контроллер, который контролирует «перегрев» контура отопления и регулирует состояние трехходового клапана, его положение и пропускную способность;
Трехходовые клапаны
• некоторых производителей поддерживают дополнительные управляющие сигналы и бывают, например, двух- и трехпозиционными. При двухпозиционном регулировании клапан либо открыт (есть смесь), либо закрыт (смесь отсутствует). Эти клапаны имеют тот недостаток, что они не могут занимать промежуточное положение при небольшой примеси.Эти клапаны не используются в системах со стабильной температурой подачи и обратки. Поскольку эффективность смешения зависит от ряда параметров (диаметр трубы, расход, сопротивление теплоносителя), требуется более точная регулировка, обеспечиваемая трехпозиционным трехходовым или четырехходовым клапаном.
Клапаны трехходовые
• трехпозиционные применяются для газовых котлов с модулирующей горелкой или в подобных случаях, в том числе в пеллетных твердотопливных котлах (в том числе каскадное подключение котлов ) когда автоматика плавно снижает мощность горения и отключает котел безопасно для оборудования, поддерживающего работу насоса и другого сопутствующего оборудования;
Клапаны трехходовые
• используются для поддержания температуры на входе в твердотопливный котел. Например, регулятор твердотопливного котла FR124 (Honeywell) позволяет автоматизировать процесс, но не позволяет удерживать температуру. Для этого используются трехходовые клапаны. Отметим, что при перепадах температуры также наблюдается выпадение конденсата, что грозит коррозией теплообменного контура и увеличивает отложение накипи. Трещины могут появиться в чугунных теплообменниках, а также в сварных соединениях котлогенератора.

Заменяем трехходовую на четырехходовую

Вместо трехходового клапана на входе в котел в последнем случае можно использовать четырехходовой клапан.В его задачи входит не только регулирование параметров климат-контроля, но и внутренних физических характеристик контура котла и связанной с ним системы отопления. На рисунке представлена ​​типовая схема теплового подключения. твердотопливный котел и бак ГВС, выход котла подключается к прямой котловой линии, где делится на ГВС и отопление. Разделение как раз и осуществляется с помощью четырехходового клапана, обеспечивающего постоянную циркуляцию в котле и отопительном контуре и регулярную подачу горячего теплоносителя в бак ГВС для поддержания температуры.

Типовые тепловые схемы

Рис. 1. Тепловая схема подключения твердотопливного котла к системе отопления с принудительной циркуляцией и четырехходовым клапаном.

Легенда:

1 — котел; 2 — блок автоматики управления котлом; 3 — датчик температуры охлаждающей жидкости; 4 — комнатный термостат; 5 — циркуляционный насос; 6 — потребитель тепла; 7 — дифференциальный клапан; 8 — четырехходовой смесительный клапан; 9 — расширительный бачок; 10 — водогрейный котел; 11 — насос котла; 12 — запорная арматура; 13 — фильтр.

Рис. 2. Принципиальная схема применения термостатического трехходового клапана для твердотопливных котлов с целью выравнивания температуры

Легенда:

ТК — твердотопливный котел; ГК — газовый котел; 1 — четырехходовой клапан; 2 — датчик температуры; 3 — насосы котла; 4 — потребитель тепла; 5 — циркуляционный насос; 6 — контроллер.

Примеры, для чего нужен трехходовой клапан и подробная схема работы четырехходового клапана рассмотрены в статье «Автоматика для системы отопления» .

3/2-ходовой пневматический клапан — Принцип работы

Рисунок 1: 3/2-ходовой пневматический клапан

3/2-ходовой клапан имеет три порта и два положения, которые могут управляться пневматически, механически, вручную или электрически через электромагнитный клапан. Они используются, например, для управления цилиндром простого действия, приводом пневматических приводов, продувкой, сбросом давления и вакуумными приложениями. Клапан используется для наполнения цилиндра, а также для его последующего выпуска, чтобы можно было реализовать новый рабочий ход.Следовательно, клапан с двумя портами не подходит. Для вентиляции требуется третий порт. Существует два типа клапанов 3/2: моностабильные и бистабильные. Моностабильные 3/2-ходовые клапаны также могут быть нормально закрытыми или нормально открытыми, как и 2/2-ходовые клапаны.

Содержание

Функция цепи трехходовых воздушных клапанов

3/2-ходовой пневматический клапан имеет три соединительных порта и два состояния. Три порта:

• вход (П, 1),
• выход (А, 2)
• выхлоп (R, 3)

Два состояния клапана: открыто и закрыто.Когда клапан открыт, воздух проходит от входа (P, 1) к выходу (A, 2). Когда клапан закрыт, воздух поступает из выпускного отверстия (A, 2) в выпускное отверстие (R, 3). Клапан, который закрыт в неактивированном состоянии, называется нормально закрытым (Н.З.), противоположное ему состояние называется нормально открытым (Н.О.).

Рис. 2: Принцип работы моностабильного нормально закрытого 3/2-ходового клапана

Большинство клапанов являются моностабильными и возвращаются в исходное положение, когда они не приводятся в действие, это достигается с помощью пружинного механизма.Бистабильные 3/2-ходовые клапаны сохраняют свое положение при потере питания и требуют отдельного действия для переключения состояния клапана. Следовательно, они не могут быть обозначены как нормально закрытые или нормально открытые. Бистабильные пневматические электромагнитные клапаны обычно имеют катушку в каждом положении и работают в импульсном режиме. Подводя итог, различные функции 3/2-ходового клапана:

• 3/2-ходовой моностабильный НЗ
• 3/2-ходовой моностабильный NO
• 3/2-ходовой бистабильный

Функции контура могут быть показаны с помощью символов клапана.Для трех вышеупомянутых функций ниже показан символ электромагнитного клапана непрямого действия. Вы можете найти подробную информацию о других символах пневматических клапанов и их пояснения в нашей статье о символах клапанов.

Рис. 3: Обозначения 3/2-ходовых пневматических электромагнитных клапанов слева направо: нормально открытый, моностабильный (слева), нормально закрытый, моностабильный (в центре), бистабильный (справа).

3/2-ходовые клапаны могут приводиться в действие различными способами, такими как:

• пневматический
• вручную
• механически
• электрически (электромагнитный клапан)

Кроме того, клапаны могут иметь прямое или непрямое управление.При непрямом управлении клапан использует входное давление для переключения состояния клапана.

Дизайн

3/2-ходовые клапаны

доступны в нескольких исполнениях. Уплотнительный механизм клапанов может быть тарельчатым или золотниковым. Основными частями клапана являются: корпус, уплотнения, тарелка (или золотник) и привод

.

В клапанах прямого действия золотник или тарелка перемещаются непосредственно приводом. Возможны несколько типов приводов:

• Соленоид (катушка)
• Кнопка
• Рычаг
• Ножная педаль и т. д.

Клапан закрывается или открывается при перемещении золотника или тарелки. Моностабильные клапаны возвращаются в исходное положение за счет усилия пружины. В случае непрямого управления золотник не приводится в действие непосредственно соленоидом. Клапан использует давление в системе для перемещения золотника. Для этого используется дополнительный пилотный клапан. Этот пилотный клапан представляет собой небольшой 3/2-ходовой клапан прямого действия. Пилотный клапан подает сжатый воздух в небольшой воздушный цилиндр внутри клапана. Сжатый воздух в этом цилиндре давит на поршень и приводит в действие соленоид для переключения клапана. Таким образом, для переключения клапана можно использовать относительно небольшой соленоид. Моностабильные клапаны имеют одну катушку, бистабильные клапаны — две катушки. В корпусе NAMUR (корпус со стандартной площадью основания) клапан может быть закреплен непосредственно на приводе, который также соответствует стандарту NAMUR. Коллекторы можно использовать для экономии места и для группировки клапанов. Мало того, что несколько 3/2-ходовых клапанов могут быть встроены в один коллектор, есть возможность комбинировать клапаны.Например, вы можете установить 5/2-ходовой клапан рядом с 3/2-ходовым клапаном. Возможные комбинации зависят от типа и конструкции коллектора.

Вы всегда должны помнить об окружающей среде пневматической системы. При наличии в окружающей среде агрессивных веществ корпус клапана и уплотнения должны быть устойчивы к коррозии. В чистых помещениях, в средах ATEX и в пищевой промышленности применяются специальные клапаны.

5/2-ходовой клапан можно использовать как 3/2-ходовой клапан, используя только один впускной и соответствующий выпускной порт.Два 2/2-ходовых клапана могут имитировать работу 3/2-ходового клапана.

Типичные области применения

3/2-ходовые клапаны

подходят для нескольких задач: приведения в действие пневматических приводов, продувки, сброса давления и создания вакуума.

Управление цилиндром одностороннего действия

Работа с цилиндром одностороннего действия является типичным применением 3/2-ходовых клапанов. Цилиндр одностороннего действия имеет один пневматический порт для заполнения и опорожнения воздушной камеры. Цилиндр движется в одном направлении, заполняя воздушную камеру, и возвращается под действием силы пружины.3/2-ходовой клапан либо заполняет воздушную камеру, либо выпускает ее в атмосферу. Базовую пневматическую схему для цилиндра одностороннего действия можно найти на рисунке ниже.

Рисунок 4: Схематическое изображение цилиндрового привода одностороннего действия с 3/2-ходовым клапаном

Управление цилиндром двойного действия

Цилиндр двустороннего действия имеет две воздушные камеры. Цилиндр перемещается, заполняя одну воздушную камеру и вентилируя другую. Каждая камера имеет свой соединительный порт, поэтому в большинстве случаев для управления цилиндром двойного действия используется 5/2-ходовой клапан.Однако это также можно сделать с помощью двух 3/2-ходовых клапанов, каждый из которых соединяется с портом цилиндра. Один клапан переводит шток поршня в выдвинутое положение (a ₁ ), другой клапан возвращает поршень в исходное положение (a ₀ ) (см. рисунок ниже). Одно из преимуществ этих схем заключается в том, что на порты цилиндра можно подавать два разных давления без установки регулятора давления между клапаном и цилиндром. Еще одним преимуществом является то, что две воздушные камеры могут вентилироваться одновременно, что обеспечивает свободное перемещение штока поршня.с 5/2-ходовым клапаном это невозможно.

Для перемещения поршня с двумя НЗ-клапанами из положения a ₀ в положение a ₁ , один клапан должен быть запитан (включен, 1), а другой должен быть обесточен (выключен, 0). Выключенный клапан позволяет выпускать сжатый воздух через порт (R,3). Поэтому поршень движется в нужном направлении. Дополнительные состояния приведены в таблицах ниже.

По крайней мере, один из двух клапанов должен находиться в положении «выпуск», чтобы одновременно не создавать давление в обоих портах цилиндра.Когда оба порта цилиндра находятся под давлением, движение поршня зависит от предыдущего состояния поршня, величины давления, типа цилиндра и т. д.

Один НЗ и один НО пневматический электромагнитный клапан, управляющий цилиндром двойного действия

НЗ Клапан «левый»	НО Клапан «правый»	Положение поршня
0	0	а 0
1	0	Нет стабильного состояния
0	1	Свободное перемещение между 0 — 1
1	1	а 1

Рис. 5: Цилиндровый привод двойного действия с 1 НЗ и одним НО клапаном

Два НЗ пневматических электромагнитных клапана, управляющих цилиндром двойного действия

НЗ клапан «левый»	Клапан NC «правый»	Положение поршня
0	0	Свободное перемещение между 0 — 1
1	0	а 1
0	1	а 0
1	1	Нет стабильного состояния

В приведенных выше таблицах цифры означают следующее:

• 0 = клапан не активирован
• 1 = клапан активирован

Рисунок 6: Пневматический цилиндр двойного действия с двумя НЗ клапанами

Продувка, сброс давления и вакуум.

3/2-ходовые клапаны

подходят для продувки, сброса давления и создания вакуума. В большинстве случаев необходимы клапаны с внешним или прямым управлением, поскольку они не требуют минимального перепада давления. Взгляните на схемы ниже для продувочных, выпускных и вакуумных клапанов. В вакуумном контуре вакуумный насос подключен к порту (P,1), атмосферное давление подключено к порту (R,3). Вакуум будет нарушен, когда порт (A,2) соединится с портом (R,3).Вакуумная подушка захватывает объект, когда включен вакуумный насос (порт P (1)).

Рис. 7. Продувочный 3/2-ходовой клапан с внешним управлением (слева), предохранительный клапан с внешним управлением (справа)

Обозначение клапана 3/2-ходового клапана, используемого для работы с вакуумом: вакуумный фильтр (A), вакуумная прокладка (B), фильтр с сепаратором, ручной слив (C), вакуумный насос

Часто задаваемые вопросы

Что такое 3/2-ходовой клапан?

3/2-ходовой клапан

имеет три соединительных порта и два положения, которыми можно управлять через электромагнитный клапан.Они используются для управления цилиндром простого действия, для привода пневматических приводов, используются в качестве продувочного клапана, клапана сброса давления и в вакуумных приложениях.

Как работает 3-ходовой 2-позиционный клапан?

3-ходовой 2-позиционный клапан имеет 3 порта и два положения и может быть как нормально закрытым, так и нормально открытым. Нормально закрытый клапан открывается при подаче питания и закрывается за счет натяжения пружины. Нормально открытый клапан закроется при подаче питания и снова откроется за счет натяжения пружины.Третий порт обычно используется для вентиляции.

В чем разница между 2-ходовым и 3-ходовым клапаном?

Двухходовой клапан — это клапан любого типа с двумя портами: впускным и выпускным. Трехходовой клапан имеет три порта внутри корпуса клапана, которые используются как впускной, выпускной и выпускной.

---

Ежемесячный информационный бюллетень Tameson

• Для кого: Вы! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
• Почему Ежемесячный информационный бюллетень Tameson: Он четкий, без всякой чепухи и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
• Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!

Подписаться на рассылку

Клапан трехходовой на систему отопления: подключение и принцип работы

Регулировка подачи тепла – важнейшая составляющая любой системы отопления. Эту функцию выполняет тройник, предназначенный специально для перераспределения теплоносителя, трехходовой кран на системе отопления.Основными отличительными чертами этого устройства являются простота в эксплуатации, функциональность и компактные размеры.

Описание и назначение

Кран для системы отопления трехходовойУстанавливается непосредственно в систему отопления для возможности регулирования температуры воды. Применяют такие устройства в контурах отопления, водоснабжения, а также в системах горячего водоснабжения.

Изделие оснащено одним выходным патрубком и пробкой с отверстиями, через которые протекает поток теплоносителя.

В чем разница между трехходовым клапаном и двухходовым клапаном?

В отличие от двухходового, работа трехходового клапана имеет совершенно другой принцип. Шток в этом случае не перекрывает постоянный поток гидравлического режима. Он постоянно открыт и настроен на определенную сумму. В результате потребители получают определенную сумму в количественном и качественном эквиваленте. Другими словами, клапан не может блокировать движение в обычном гидравлическом контуре.В то же время он может охватывать переменное направление, что позволяет контролировать поток и напор.

Клапан трехходовой на систему отопления был Получается путем объединения пары двухходовых устройств. Только оба обязательно должны работать последовательно — когда один закрывается, второй начинает свою работу.

Области применения

Благодаря своей функциональности это устройство можно встретить практически во всех сферах жизнедеятельности человека, в частности, в каждом доме, оборудованном системой индивидуального отопления: трехходовой кран для котла, для теплых полов и т. д. .

Кроме того, данные сантехнические устройства устанавливаются на разветвленных контурах систем отопления, где требуется периодическое перенаправление потока и изменение состояния среды. Также без них не может обойтись промышленность.

Клапан трехходовой: принцип работы

В целом принцип работы этой сантехники можно описать несколькими предложениями. Обратный и подающий трубопроводы подходят к двум входам тройника. Необходимый температурный режим регулируется с помощью регулирующих механизмов.

При первом проходе охлаждающая жидкость идет по мере необходимости. На обратном пути он уже охлаждается, что сразу сказывается на общей температуре охлаждающей жидкости. В течение нескольких секунд датчик реагирует на изменение температуры и увеличивает наполнение системы ГВС. Клапан будет открыт до тех пор, пока вода в системе отопления не достигнет приемлемой температуры.

Основное преимущество трехходового клапана, — принцип работы: это устройство автономно и неприхотливо, так как работает самостоятельно. Требуются только настройки и проверка его работоспособности при установке.

Преимущества

1. Простота установки.
2. Прочность.
3. Функциональность.
4. Практичность.
5. Возможность регулировать состояние системы с помощью простых действий.

недостатки

1. Клапан трехходовой на систему отопления не предназначен для работы с загрязненной средой.
2. Стоимость этого устройства находится на высоком уровне.

Смесительный тип

Эти сантехнические устройства имеют два основных подвида. Каждый из них выполняет свою функцию: разделяющую и перемешивающую. В общем, по названию можно понять, в чем смысл их работы.

Смесительное устройство состоит из одного выхода и двух входов. Его основная функция – смешение двух потоков, что требуется для снижения температуры теплоносителя. Это достигается изменением соотношения горячей и холодной воды. Этот вариант незаменим при монтаже системы теплых полов и считается идеальным оборудованием, так как способен создать необходимую температуру.

Температура стоков достаточно легко регулируется. Чтобы получить требуемую температуру на выходе, необходимо знать температуру входящих потоков, и постараться как можно точнее рассчитать пропорции каждого из них.

Если установка и подключение трехходового клапана выполнены правильно, он также может служить делителем потока.

Разделительный тип

Разделительный клапан трехходового типа предназначен для разделения на две части основного потока.Для этого устройство имеет два выхода и один вход. Этот вариант необходим для распределения потоков теплоносителя на два потока. Если в систему входят бойлеры, конвекторы, то без такого вентиля не обойтись. Разделительный клапан выполняет функцию в системе горячего водоснабжения для разделения жидкости. Довольно часто используется в связках воздухонагревателей.

Ручной и электрический привод трехходового клапана

По способу управления трехходовые клапаны делятся на устройства, оснащенные ручным и электрическим приводом. Самой популярной является ручная версия. Внешне похож на классический шаровой кран, имеет три патрубка (выхода).

В частных домовладениях часто можно встретить именно автоматические системы с электрическим управлением процессом распределения тепла. Например, можно регулировать температуру по комнатам и распределять теплоноситель в зависимости от степени удаленности помещения от отопительного оборудования (котла). Может сочетаться с системой теплых полов. Устройства повышенной проходимости устанавливаются на тепловых трубах между домами.

Как и любое другое устройство, трехходовой кран на систему отопления подбирается в зависимости от давления теплоносителя и диаметра подающего трубопровода. Поэтому применять его нужно по ГОСТу. Несоблюдение требований ГОСТа является грубым нарушением.

Возможности подключения

Перед покупкой трехходового клапана желательно ознакомиться с его характеристиками. К ним относятся:

1. Возможность установки сервопривода (если кран установлен для работы в автоматическом режиме).
2. Пропускная способность трубопроводов.
3. Диаметр трубопровода, к которому должен быть подключен клапан (2-4 см).

При подключении трехходового клапана необходимо учитывать направление теплоносителя. На корпусе этого устройства есть маркировка в виде стрелки. Клапан может быть установлен как горизонтально, так и вертикально. Расположение устройства никоим образом не повлияет на выполнение его прямой функции.

При приварке арматуры обеспечивается сохранность внутренних полостей от попадания в них наплавленного грунта и окалины.В месте стыка клапана с трубопроводом температура теплоносителя не должна быть более 100°С.

В системе отопления трехходовой клапан устанавливается перед циркуляционным насосом.

Клапаны следует периодически проверять на стабильность и работоспособность. На объектах их обслуживание осуществляется соответствующей организацией в определенном порядке.

Важно, чтобы эксплуатация устройства осуществлялась в строгом соответствии с инструкцией.

Советы по выбору

Перед тем, как купить данное сантехническое оборудование, необходимо убедиться, что вы разбираетесь в трехходовом кране, понимаете его характеристики и определились с типом конструкции. Также многие обращают внимание на производителей. Действительно, может ли производитель с хорошей репутацией быть плохим товаром или товаром с браком. Его это просто не интересует.

Особенности конструкции и механизма клапана на выбор существенно не влияют.Выбор того или иного металла полностью зависит от ваших предпочтений. Бронза и латунь дорогие, но они не поддаются коррозии и более долговечны. Сталь дешевле и прочнее, но всем известны последствия ее взаимодействия с водой. Чугун характеризуется большим весом и низкой стоимостью.

Самым важным моментом является выбор типа привода. Клапаны с ручным управлением дешевле, при этом у них меньше функций. Трехходовые краны с электроприводом стоят дороже и могут сломаться, но от их множества функций большинство потребителей в восторге.

Типы приводов и подключение трехходового клапана для твердотопливного котла.

Что такое автономная система отопления, особенно где в основе лежит твердотопливный котел — знают далеко не все. Это достаточно сложный и запутанный механизм, который состоит из огромного количества взаимосвязанных деталей и узлов, отвечающих за определенные функции. Что касается трехходовых клапанов, то в этой иерархии ему отведена роль смесителя, где регулируется температура теплоносителя, благодаря чему трубы равномерно прогреваются и воздух в помещениях будет равномерно нагреваться.Без его использования вода при прохождении через теплообменник будет нагреваться неравномерно, и в разных помещениях будет разная температура.

Как работает клапан?

Клапан трехходовой для котлов, независимо от комплектации и приводов, работает по стандартной схеме: смешивает холодную и горячую воду до заданной пользователем температуры. Вода внутри клапана перетекает из одного патрубка в другой до тех пор, пока ее температура не изменится и не достигнет заданных значений.После этого привод начинает плавно открывать подачу с третьего патрубка, откуда уже идет подача воды с заданной заданной температурой. Именно поэтому этот клапан для твердотопливных котлов называется трехходовым. .

Устройство вентиля котла

Клапан трехходовой устанавливается на все типы котлов, будь то газовые или твердотопливные. Отличается он только размерами, при этом конфигурация его стандартизирована. Это значит, что не важно кто производитель котла ( Аристон, Навьен, Беретта и т.), он будет выглядеть одинаково снаружи.

Характеристики следует проверять в технической документации, которая идет в комплекте с котлом. Не рекомендуется пытаться установить в него запчасть любого типоразмера, так как никто не гарантирует его нормальное функционирование, но финансовые затраты от возможной поломки из-за него будут довольно значительными.

В качестве теплоносителя в 100% случаев используется обычная водопроводная вода , так как всегда есть в наличии и проблем с эксплуатацией нет, поэтому нет смысла изобретать велосипед, особенно когда отопление исправно и принцип работы проверен годами эксплуатации не на одном котле .

Трехходовой клапан изготавливается из нержавеющей стали или бронзы. Существуют также изделия на полимерной основе, но они пока не очень распространены. Правда, такие устройства, возможно, получат в ближайшее время более широкое распространение, если хорошо зарекомендуют себя на котлах.

Каждый трехходовой клапан для котлов имеет два входа и один выход, а внутри имеет специальную мембрану (привод), отвечающую за регулирование поступающих потоков с целью достижения оптимальной температуры.

Тип клапана

Как было сказано ранее, распределение потоков в клапане происходит с помощью привода, который бывает нескольких типов:

Также есть автоматические и механические модели:

• в автоматическом клапаны, мембрана движется сама по себе, в зависимости от температуры;
• в механических сепараторах устанавливается вручную, что требует термометра на каждой входящей трубе для контроля температурных показателей.

Как выбрать вентиль?

Прежде чем приступить к выбору клапана для твердотопливного или газового котла, необходимо уточнить рабочие характеристики теплоносителя, его расход и схему обвязки. Расход и температуру теплоносителя можно найти в проектной документации, а при ее отсутствии — температуру воды на обратном трубопроводе, указанную изготовителем в паспорте котла. Обычно этот показатель составляет 45-50°С. Это необходимо для того, чтобы правильно выбрать трехполосное устройство, исходя из его пропускной способности…Если данных нет, то достаточно прибегнуть к простому расчету по формуле G = 3600Q/c(∆t) , где:

Не следует забывать, что для воды показатели массы и объема являются одинаковыми величинами, и поэтому расход может быть указан как в кг/ч, так и в кубических дециметрах (дм 3 /ч). Рассчитав расход, его следует сравнить со значениями пропускной способности крана, что отражено в паспорте.

Также трехходовой блок следует выбирать исходя из диапазона устанавливаемых температур. Имеются в виду термостатические клапаны, используемые как в котлах, так и в системах отопления. Производители часто предлагают клапаны с различными диапазонами регулировки, например от 20 до 45°С, от 35 до 60°С и т.д. При покупке следует обратить внимание на этот нюанс. Что касается твердотопливных котлов, то для них рекомендуется второй вариант.

Прежде чем приступить к установке вентиля в котел, его следует предварительно проверить. Сделать это очень просто: достаточно установить минимальные значения температуры из регулируемого диапазона и залить горячую воду в патрубок №1.3. Если все в порядке, то скоро закроют. Проверить можно и непосредственно на котле, измерив температуру воды в обратке на входе в котел – ее значения должны совпадать с установленными на термостате.

Вместо тотала

Трехходовое устройство для твердотопливных котлов играет очень важную роль и, к сожалению, не имеет аналогов. Элеваторные системы давно ушли в историю, так как их КПД на порядок ниже трехходовых клапанов. Поэтому именно твердотопливный котел остается незаменимым агрегатом, способным быстро и качественно решить необходимые задачи.

В качестве отопительных систем используются современные котлы; они могут иметь в своем корпусе отдельный котел для нагрева воды для жилья. Их универсальность позволяет приобретать и эксплуатировать в самых разных помещениях — обычных жилых домах, небольших офисах и крупных фабриках. Для каждого из перечисленных типов зданий или отдельных помещений необходимо просто приобрести модель котла необходимой мощности, в противном случае полезность его работы будет минимальной.

Для чего нужен трехходовой кран

Возможность удобной и универсальной эксплуатации котлов основана на том, что их можно легко подключить непосредственно к системе отопления.

Единственным нюансом будет правильность выполняемого действия, а также обеспечение необходимого уровня защиты при возникновении различных форс-мажорных обстоятельств. Для обеспечения этой системы, а точнее ее функционирования при любых условиях и ситуациях, для твердотопливного котла используется трехходовой клапан. .. Применяется в схемах обвязки и должен приобретаться (использоваться) в обязательном порядке, вне зависимости от модели, мощности или производителя самого котла.

При отсутствии в системе данного элемента это может привести к печальным последствиям – серьезной поломке котла, снижению его производительности или даже возникновению опасной ситуации, угрожающей жизни и здоровью людей в отапливаемых помещениях и непосредственно возле самого котла.

Какие бывают клапаны трехходовые

На сегодняшний день существует множество самых разных вариантов, отличающихся как по комплектации, так и по внешнему виду, однако принцип работы неизменен.Самым простым является смесительный клапан, его можно разделить всего на 2 типа:

• Трехходовой смесительный клапан;
• Клапан предварительной настройки.

(в первом случае регулировка осуществляется в штатном режиме, во втором — регулировка возможна по усмотрению пользователя).

Отличить клапан от других деталей, предлагаемых на рынке, достаточно просто — клапан всегда имеет 3 патрубка:

• На первый подается горячий поток;
• Во второй подается холодный поток;
• Третий патрубок является выходным и по нему проходит смешанный, сбалансированный по температуре поток.

Основной задачей этой детали является защита от попадания холодной жидкости в рубашку котла в момент его начального прогрева.

Если не использовать вентиль, или поставить его неправильно, горячая вода не будет поступать в систему, соответственно — ни о каком нагреве не может быть и речи.

За счет клапана теплоноситель будет циркулировать в первом контуре до тех пор, пока не прогреется до необходимой температуры – в зависимости от типа котла это значение может варьироваться от 40 до 50 градусов.

После достижения температуры термостат (отвечающий за проверку текущего градуса в контуре) взаимодействует со штоком, который, в свою очередь, откроется для удаления холодной воды из существующей системы отопления.

Как работает деталь

Доступно множество типов клапанов, в зависимости от типа используемого привода, конфигурации, метода управления и т. д. В зависимости от системы управления, а также типа привода существует несколько моделей.

Одним из самых распространенных является клапан, использующий термостатический привод, иными словами, в детали устанавливается привод, управляемый термостатом.Такое устройство работает за счет расширительного эффекта элемента (в случае расширения шток клапана прижимается, после чего жидкости смешиваются с разной температурой). Этот тип клапана является самым популярным.

Второй тип, не менее распространенный, это техника электрического управления. В этом случае шток клапана срабатывает после сигнала электронного блока управления.

Третий тип отличается элементом управления — шток прижимается с помощью термостатической головки.Реакция протекает в зависимости от изменения температуры воздуха, которое определяется самой головкой, либо с помощью датчика, вынесенного наружу с помощью капиллярной трубки.

Такой привод наиболее актуален в случае установки и дальнейшей эксплуатации. напольные системы отопления.

Клапан необходим еще и потому, что препятствует образованию нагара (если на рубашку будет поступать холодная вода, то появившийся на ней конденсат будет смешиваться с золой, создавая тем самым нагар, а это, в свою очередь, снижает эффективность теплообмена, что снижает КПД самого котла и системы, в которой он установлен).

Как правильно выбрать

Перед тем, как приступить к непосредственной покупке клапана, следует выяснить массу моментов, касающихся используемого котла и особенностей системы отопления, это повысит КПД системы, иначе это может привести к ухудшению стандартных характеристик.

Главное в этом вопросе определить рабочие параметры теплоносителя (это легко узнать по имеющейся документации). Кроме того, необходимо учитывать расход тепла и саму схему обвязки.

Расход и температуру теплоносителя можно определить по конструкторской документации. Если такового нет, можно воспользоваться рекомендациями, которые указаны в паспорте самого котла, который используется в системе.

Все эти параметры нужны для того, чтобы правильно подобрать клапан (выбирать приходится чисто по пропускной способности).

Система управления приводом выбирается в зависимости от типа системы отопления и обвязки самого котла.Самые простые модели и варианты предполагают использование обычного термостатического клапана (хотя бывают и исключения). И, как уже было сказано, для обеспечения качественной работы теплого пола следует использовать изделие с термостатической головкой.

Если вы планируете работать со сложной системой трубопроводов, производители рекомендуют использовать клапан с внешним контроллером управления.

Так или иначе, в любой современной системе отопления обязательно должен быть трехходовой клапан, который является важным компонентом всей системы и заменить его просто нечем — альтернативы не придумали.

Исключением являются бывшие в употреблении лифтовые системы, которые уже давно не используются и считаются морально устаревшими (из-за их низкой эффективности и удобства).

Следует учитывать, что имеется не только смесительный, но и разделительный клапан. Рассмотренный выше первый вариант подразумевает возможность смешивания двух потоков в один, а второй вариант, разделительный клапан, предлагает возможность разделить один поток на два, при этом регулируя поток на каждый из выходов.

Оба типа клапанов могут использоваться в системе. Однако смешивание необходимо в любом случае, а разделение редко используется в простых системах отопления.

Правильным выбором клапана можно назвать, если пользователь выбирает покупку не только по пропускной способности, но и по температуре. Если первый критерий выбора является основным — без его учета нельзя рассчитывать на функциональность системы в целом, то второй критерий подразумевает продолжительность работы клапана — если он не предназначен для работы в система, где температура выше допустимой температуры самого клапана – деталь быстрее изнашивается и потребует замены, либо вообще не будет функционировать.

В контакте с

В современных системах отопления трехходовой клапан для твердотопливного котла служит средством регулирования теплоносителя, но не его расхода, а температуры. Ведь лучшим способом экономии является подача нагретой до оптимальной температуры воды к радиаторам отопления. Перегрев и закипание теплоносителя – одна из самых актуальных проблем техники, работающей на твердом топливе.

Принцип действия и типы приводов клапанов

Конструктивно трехходовые клапаны представляют собой некую комбинацию пары двухходовых клапанов, работающих ступенчато.Основное отличие в том, что трехходовой клапан не перекрывает поток воды, а позволяет регулировать скорость потока, чтобы добиться необходимых температурных показателей.

На основании различий во внутренней конструкции трехходовые устройства делятся на два типа:

• с системой управления «шток-седло»;
• с системой «шар-гнездо».

Клапаны типа «шток-седло» являются смесительными устройствами, положение штока регулируется перемещением его вверх или вниз.Движение штока обычно управляется электромеханическим приводом, что позволяет максимально автоматизировать работу и регулирование системы.

Принцип работы трехходового клапана

В качестве разделительных клапанов используются шаровые краны, положение шара изменяется вращением шара. Конструкции такой модификации, по сути, считаются запорной арматурой, но в системах отопления, используемых в быту, краны могут выполнять функцию устройств с секторным затвором, то есть смешивать холодную и нагретую воду.

Принцип действия

Клапан для твердотопливных котлов трехходового типа изготавливается в различных комплектациях с разными типами приводов, но неизменным остается назначение и принцип работы изделия: смешение двух потоков с разной температурой в общий поток с температурой устанавливается потребителем.

Жидкость в клапане движется от первого патрубка ко второму до тех пор, пока ее температура не повысится и не достигнет необходимого значения.Затем привод постепенно впускает воду из третьего сектора, поддерживая температуру выходящей воды в необходимом диапазоне. Весь процесс осуществляется в три этапа, из-за чего кран получил название «трехходовой».

Типы приводов

Любой трехходовой смесительный клапан состоит из пары входных и одного выходного. Теплоноситель распределяется приводом одного из следующих типов:

• гидравлический;
• руководство;
• электромеханический;
• пневматический.

Электромеханические приводы выпускаются следующих типов:

Термостатическая головка

В термостатическом приводе, наиболее часто используемом в бытовых системах, из-за воздействия температуры чувствительный элемент расширяется, надавливая на шток клапана и открывая его — так смешиваются потоки холодной и нагретой воды. Термостатическая головка оснащена датчиком температуры выносного типа, который устанавливается дополнительно вместо термостата.

Внимание! Регулирование потока с помощью термостатического привода, не использующего электричество, является наиболее популярным методом, в первую очередь благодаря его точности и простоте.

В моделях с электроприводом сигнал на смешение потоков подается с блока управления. Самый востребованный тип привода, к тому же самый точный.

Сервоклапаны

по своей сути считаются модифицированным и упрощенным вариантом идентичных конструкций с контроллерами с одним существенным изменением — управление клапаном осуществляется напрямую.

В смесительном клапане с головным приводом трехходовой клапан, управляемый нажатием головки на шток. Этот метод управления используется при монтаже системы теплого пола.

Ручной привод работает за счет вращения специального колпачка, установленного на клапане.

Критерии выбора

Подбор смесительного трехходового клапана осуществляется с учетом ряда критических параметров, связанных как с работой регулирующей арматуры, так и с работой самого твердотопливного котла.

На выбор влияют такие параметры :

• материал изготовления;
• расход охлаждающей жидкости;
• модификация привода;
• применена схема обвязки;
• ТТХ.

Типы трехходовых смесительных клапанов

Материал изготовления

Материал, из которого изготовлен клапан, сильно влияет на его технические и эксплуатационные характеристики.

Какой материал предпочесть? Лучше, если устройство будет изготовлено из меди или чугуна. Но следует учитывать, что медные вентили стоят достаточно дорого.

Расход и температура

Расчетную температуру теплоносителя и его расход можно проверить в документации на системы отопления.При отсутствии проекта эти параметры обратного трубопровода берутся из техпаспорта на котел. Температура обычно 45-50°С.

Расход теплоносителя необходим для подбора устройства по его пропускной способности — объему жидкости, который термосмесительный клапан способен пропустить за определенное время.

Тип привода и схема обвязки

Тип привода необходимо выбирать с учетом того, что ему соответствует определенная схема, в соответствии с которой устроена обвязка.

Упрощенная обвязка работает следующим образом… Трехходовой термостатический смесительный клапан подает жидкость из третьей трубы в первую. Теплоноситель начинает нагреваться после того, как прогреется вода в бойлере. При доведении теплоносителя до требуемой температуры из второго патрубка проходит поток не подогретой воды, производится обмен: из бака с тепловым аккумулятором отводится холодная вода, а подается нагретая вода.

Наглядная схема подключения клапана

Обвязка усложняется установкой контроллера на кран.Для реализации такой схемы необходимы двухконтурные и двухприводные смесители. Один из контуров размещен в непосредственной близости от источника тепла и является термостатическим. Второй привод (электрический) управляется контроллером, который посылает сигналы с датчика. При этом термостатический клапан поддерживает необходимую температуру теплоносителя. Обвязка с электроприводом может быть реализована и в первом контуре, если более двух тепловых пунктов работают под общим регулятором в котельной.

Внимание! Самый важный момент при покупке клапана – выбор наиболее подходящего привода. Ручные приводы намного дешевле, но их функциональность оставляет желать лучшего. Цены на электрические модели значительно выше, они быстрее выходят из строя, но их многофункциональность всегда привлекает покупателей.

Рабочие параметры

Еще одним важнейшим критерием выбора трехходового клапана являются пределы устанавливаемых температур. Это касается устройств с термостатическим приводом, применяемых как в обвязке котлов, так и в системах горячего водоснабжения, полов с водяным отоплением.Обычно Максимальная температура составляет 90°С, но она не доводится до такого значения даже при самых экстремальных отрицательных температурах.

При покупке необходимо обратить внимание на температурный диапазон. В зависимости от назначения клапаны выпускаются с разными диапазонами регулирования температуры, например, 20-43°С или 35-60°С. В приведенном примере для твердотопливных котлов лучше подходит второй вариант.

Рабочие параметры смесительного клапана

Важную роль играет внешний и внутренний диаметры подключения к системе.Для котлов, работающих на твердом топливе, значение этих показателей напрямую зависит от пропускной способности вентиля и составляет 20-40 мм. Если вы не можете найти нужный диаметр устройства, вы можете приобрести подходящий переходник.

Желательно выбирать клапан, к которому можно подключить сервопривод, что позволит ему работать в авторежиме – эта функция хорошо себя зарекомендовала при монтаже водяного теплого пола.

Правила эксплуатации

Эксплуатация твердотопливных котлов с трехходовым краном должна осуществляться при строгом соблюдении определенных требований и правил, которые позволят продлить срок службы оборудования и обеспечат безопасность его эксплуатации.

Правила следующие:

• следует периодически проводить визуальный осмотр, при котором необходимо проверить устойчивость всей системы;
• использование прибора не по назначению, указанному в инструкции, не допускается;
• подбор и приобретение оборудования необходимо производить в строгом соответствии с основными техническими параметрами и типом котла;
• между системой отопления и расширительным баком установка любой запорной арматуры не допускается;
• котел должен соответствовать всем действующим нормам безопасности, для чего в систему отопления дополнительно встроен аварийный предохранительный клапан, предназначенный для экстренного понижения давления в системе;
• установка системы отопления на обратке не допускается, так как это может привести к неисправности, аварийному отключению, взрыву котла, выходу из строя труб;
• на выходе из котла, подающего горячую воду в трубы, должна быть установлена ​​система безопасности, для которой в качестве запорной арматуры может быть установлен обычный шаровой кран.

Трехходовой клапан подходит для всех типов котлов, используемых в системах отопления. Устройство повышает эффективность использования охлаждающей жидкости, благодаря чему значительно снижается потребность в топливе. Кроме того, простое на первый взгляд устройство служит еще и элементом, обеспечивающим безопасную работу твердотопливных котлов и увеличивающим срок их службы.

Статья по теме: Принцип работы трехходового клапана.

Вскипание теплоносителя из-за перегрева – частая проблема при эксплуатации твердотопливных котлов.Для поддержания необходимой температуры к отопительному оборудованию подключают сразу несколько контуров, для твердотопливных котлов применяют термостатический вентиль.

Для чего нужен трехходовой клапан для твердотопливного котла?

В котлах, работающих на твердом топливе, достаточно сложно добиться стабильной температуры нагрева теплоносителя. Еще сложнее обеспечить постоянные параметры на подаче и обратке водяного контура.

Клапан трехходовой в системе отопления с твердотопливным котлом предназначен:

• Предотвращать аварийные ситуации и выход из строя котла, из-за большой разницы температур подачи воды на подаче и обратке система обогрева.Чугунные теплообменники особенно чувствительны к изменениям нагрева.
• Обеспечить стабильные параметры отопления при одновременном подключении нескольких водяных контуров. При подключении теплых полов в обязательную схему обвязки включается трехходовой кран. Если требуется отапливать несколько отдельно стоящих зданий одновременно, применяются и регулирующие клапаны этого типа.

Заменить трехходовой кран в системе отопления можно установкой двух двухходовых устройств.При этом обязательным условием является работа якоря на реверс. При открытии одного клапана второй должен закрыться и т.д.

Принцип работы трехходового термоклапана для котла ТТ

Температурный предохранительный клапан для твердотопливных котлов, имеет несколько назначений. Тип выбранного устройства влияет на место установки и принцип работы.

В зависимости от принципа работы клапана принято классифицировать два типа регулирующей арматуры:

• Клапан термостатический распределительный трехходовой для твердотопливного котла, служит для разделения потока циркуляционной жидкости для двух отопительных контуров, работающих на одинаковая температура нагрева.Клапан имеет один вход и два выхода и работает, в зависимости от конструкции, при постоянном или переменном давлении в системе отопления.
• Клапан смесительный трехходовой для твердотопливного котла необходим при одновременном подключении полов с подогревом, с максимальным ограничением температуры 55°С (оптимальный показатель 45°С) и радиаторной системой, работающей на 80-90°С. Поток, идущий на теплые полы, разбавляется холодной водой, что позволяет снизить интенсивность обогрева. Устройство трехходового клапана имеет два входа (для подключения горячей и холодной воды) и один выход.

Принцип работы клапана напоминает обычный тройник, только со сложным внутренним устройством. Теплоноситель течет внутри корпуса от входа к выходу до тех пор, пока его температура не достигнет значения, заданного пользователем. После этого поток частично перекрывается штоком. При этом открывается второй подводящий патрубок, подсоединенный к холодной воде, разбавляющей теплоноситель.

Варианты использования термостатического смесительного предохранительного клапана перегрева в трубопроводе зависят от отопительного контура.Но, в основном, устанавливается устройство:

1. Для подачи или обратки в теплые полы.
2. К линии подачи от котла.

Установка осуществляется по стрелкам и маркировке на корпусе клапана. В инструкции подробно описаны разные схемы обвязки.

Как выбрать трехходовой клапан для котла

Для выбора клапана потребуется учитывать несколько важных характеристик, связанных как с работой самого котла, так и с регулирующей арматурой.На выбор влияют следующие параметры:

• Рабочие параметры теплоносителя указаны в технической документации, прилагаемой к котлам. Обычно температура обратки составляет 45-50°С.
• Пропускная способность.
• Тип привода — смесительный трехходовой энергонезависимый клапан, имеет механический регулятор. Обеспечивает стабильную температуру теплоносителя, независимо от интенсивности обогрева помещения. Трехходовой термостатический смесительный клапан для твердотопливного котла в комплекте с шаровым датчиком-насадкой, реагирующим исключительно на температуру поступающего теплоносителя.Используется в бытовых условиях.
  Устройства с электронным управлением, позволяют задавать параметры отопления по комнатам. Такие трехходовые термостатические смесительные клапаны для твердотопливных котлов с выносным датчиком подключаются к сервоприводу, комнатным термостатам.

Электронный клапан чувствителен к изменениям температуры в жилом помещении. Установка устройства с сервоприводом, подключенного к термодатчику, экономит 10-25% затрат на отопление.

Какую марку термосмесительного клапана поставить на котел ТТ

Запорно-регулирующая арматура изготавливается несколькими зарубежными и отечественными производителями… На основе отзывов покупателей были выбраны самые популярные модели клапанов. Постоянным спросом пользуется продукция следующих производителей:

• ESBE – шведская компания, поставляющая запорную и регулирующую арматуру практически во все страны мира. Основное внимание компания делает на технологиях энергосбережения и автоматизации управления.
  Потребителю предлагается модельный ряд термосмесительно-распределительной арматуры, со встроенными и выносными датчиками, и возможностью подключения к сервоприводу. Продукция ESBE отличается высоким качеством, надежностью и экономичностью.
• Watts — американская компания с тремя крупными подразделениями. Запорно-регулирующая арматура производится в Германии и полностью соответствует требованиям, действующим в странах ЕС.
  Особенностью продукта является выпуск отдельной серии запорной арматуры, предназначенной для подключения к теплым полам и радиаторам. Потребителю под маркой Watts предлагаются все необходимые для монтажа узлы и устройства, в том числе датчики температуры, сервоприводы и т.д. , Будерус, Вайлант, Грундфос.Особое внимание компания уделяет производству клапанов и водораспределительных узлов для теплых полов. Ассортимент продукции включает полный смесительный узел.
  Компания производит оборудование для бытовых и промышленных объектов. Термостатические клапаны Caleffi разработаны с учетом особенностей работы твердотопливных котлов.
• Valtec — совместное итало-российское предприятие, созданное в 2002 году с целью производства запорной и регулирующей арматуры для систем отопления и водоснабжения.Популярность продукции обусловлена ​​оптимальным соотношением стоимости и качества предлагаемого сантехнического оборудования.
  На все термосмесительные клапаны распространяется 10-летняя заводская гарантия. Риски покрываются обязательным страхованием всего производимого оборудования. Продукция Valtec предлагается отечественному потребителю по самой доступной стоимости среди аналогов.
• Herz — один из старейших производителей сантехнического оборудования в Европе. Австрийская компания работает с 1896 года. Herz владеет несколькими запатентованными инновациями, которые повлияли на экономичность, внешний вид и срок службы устройств.
  Компания специализируется на энергосберегающих технологиях. Дополнительным «бонусом» является красивый внешний вид регулирующей арматуры, выпускаемой под брендом DE LUXE.
• Danfoss — компания, которая была создана как небольшой семейный бизнес в Дании в 1933 году. На данный момент штат компании насчитывает более 24 тысяч человек. Продукция поставляется более чем в 100 стран мира.
  Продукция Danfoss предназначена для обогрева бытовых и промышленных систем. Ассортимент включает термостатические клапаны с механической и электронной регулировкой.Потребителю предлагаются сервоприводы и датчики температуры.
• Systemair — норвежская компания, основанная в 1974 году, активы которой постоянно увеличиваются. В 2000 году продукция концерна стала доступна отечественному потребителю. Производственные цеха, выпускающие продукцию для России, расположены в Литве, Турции, а с 2011 года и в Российской Федерации, что позволило снизить себестоимость продукции.
  Вся сантехническая арматура Systemair подлежит обязательной сертификации.Осуществляется постоянный контроль качества.
• Barberi — итальянская компания, производящая простые устройства управления с высокой степенью надежности. Особой популярностью пользуются смесительные узлы со встроенными термочувствительными элементами.
  Механические термосмесительные клапаны Barberi, предназначенные для открытых и закрытых систем отопления. Серия L-comfort, предназначенная для подключения к теплым полам.

Как и где устанавливается термостатический клапан котла ТТ?

Для правильного подключения трехходового клапана термозащиты от перегрева к твердотопливному котлу необходимо определить, для каких целей будет использоваться регулирующий клапан:

• Защита котла — правильная установка регулирующего клапана осуществляется для подачи теплоносителя, открытым отверстием в сторону котла.Смесительный узел устанавливается исключительно на обратке. Сразу после включения котла теплоноситель циркулирует по малому кругу системы отопления, после нагрева клапан начинает пропускать жидкость в водяной контур.
• Регулирование температуры в контурах отопления — гидравлическое соединение предусматривает установку коллектора между котлом и вентилем. Смесительный узел в данном случае устанавливается исключительно на подачу. Схема подключения с трехходовым термосмесительным клапаном, подразумевает установку после блока управления.На обратной линии установлен контрольный перепускной клапан.

Для облегчения монтажа на корпусе клапана указана схема движения теплоносителя с трехходовым термосмесительным или распределительным клапаном, стрелками или буквенными обозначениями. Узел можно устанавливать только в указанном направлении.

Клапан термостатический – необходимое обвязочное устройство твердотопливного котельного оборудования. Установка клапана требуется и при одновременном подключении нескольких отопительных контуров с разными температурными характеристиками.

В процессе проектирования магистральных систем отопления всегда следует учитывать главный их недостаток – это неравномерность распределения тепла. Это объясняется тем, что при прохождении по трубопроводу теплоноситель охлаждается. Для решения этой проблемы стали использовать сложную схему, в которой основная роль отводится трехходовому клапану для твердотопливного котла, функция которого заключается в переключении теплового потока.

Принцип работы

Схема работы трехходового клапана

Кран трехходовой представляет собой разновидность тройника, который с помощью запорного механизма распределяет теплоноситель в системе отопления.В то же время, устройства, которые работают в постоянном режиме гидравлического давления и переменного. При постоянном гидравлическом давлении потребителю подается горячая вода определенной температуры и в необходимом объеме. При переменном режиме работы температура подтоварной воды существенной роли не играет, здесь важно количество подаваемой жидкости.

В конструкции трехходового клапана имеется специальный элемент – шток, который не способен перекрыть поток воды при постоянном гидравлическом давлении.Зато хорошо справляется, когда требуется перекрыть подачу воды, где гидравлическое давление переменное. Это дает возможность контролировать расход воды и ее напор.

Чтобы данное устройство выполняло свою основную функцию, к нему одновременно подключается трубопровод с горячей и холодной водой.

В большинстве случаев схема подключения представлена ​​в виде стрелок, показывающих направление движения теплоносителя.

При этом в роли теплоносителя выступает горячая вода, направляемая непосредственно от твердотопливного или газового котла, а остывший теплоноситель – это так называемая обратка.

В открытый клапан одновременно подается холодная и горячая вода, где она смешивается, в результате чего ее температура на выходе имеет среднее значение. Это возможно только при частично открытом клапане. При полностью открытом устройстве вода поступает в систему отопления непосредственно из котла, что гарантирует максимальный нагрев отопительных приборов. Если клапан закрыт, к нагревательным приборам поступает исключительно охлажденная вода из обратки.

Иногда трехходовой клапан можно заменить двумя устройствами, называемыми двухходовым клапаном.В этом случае их работа происходит по следующему принципу – когда один кран открыт, второй должен быть закрыт.

Разновидности трехходовых клапанов

Клапан трехходовой для котлов отопления сегодня представлен в двух разновидностях – смесительного и разделительного действия.

Устройство разделительного действия служит для направления потока теплоносителя из одной трубы в другую, используя для этого специальное шаровое устройство. В таких моделях достаточно сложно осуществить плавную регулировку из-за конструктивных особенностей запирающего механизма.

Смесительное устройство имеет существенное отличие по своей конструкции от клапана первого типа. Если разделительное устройство имеет два клапана и один шток, то смеситель может иметь только один клапан с одним штоком. Этот элемент находится в центре устройства и способен перекрыть основной проход потока воды.

В делительном устройстве задвижки расположены в выходных патрубках и в момент, когда одна из них открывает доступ к воде, другая закрывается. Примером может служить обычный смеситель любого раздаточного крана на кухне или в ванной.По способу управления эти устройства делятся на устройства с ручным управлением и электрические.

3-ходовой смесительный клапан HEIMEIER

Клапан регулирующий — движение крана осуществляется с помощью электромеханического устройства, когда во время работы открываются только необходимые каналы для подачи газа или жидкого вещества. В быту чаще всего используется вариант ручного управления.

В системе отопления трехходовой клапан играет роль регулятора тепла помещений и полов, между отдельно возводимыми зданиями, а также отвечает за функционирование теплого пола.Кроме того, без него не обойтись, если нужно обогреть несколько отдельных помещений, например, Зимний сад и жилой дом или теплицу.

Клапан трехходовой, независимо от его типа, гарантирует постоянный поток тепла, который сопровождается постоянным движением теплоносителя. Особенно это актуально в холодное время года, когда температура в системе может сильно меняться. Другими словами, при использовании такого клапана в твердотопливном или газовом котле система отопления никогда не разморозится.

Особенности выбора клапана

Перед приобретением трехходового клапана следует ознакомиться с его техническими характеристиками:

• Диаметр присоединения трубопровода к котлу, он может быть в пределах от 20 до 40 мм, все зависит от отопительных систем. Если нужный диаметр не найден, то для этого используются специальные переходники.
• Пропускная способность — это количество жидкости, которое может пройти через трубу за заданный промежуток времени.
• Возможность установки сервопривода, необходимого для работы клапана в автоматическом режиме. Это очень важно, особенно при установке системы водяного пола.

Заключение

Обеспечить равномерное распределение тепла в системе отопления, увеличить срок эксплуатации твердотопливного котла и защитить его от слишком низких температур теплоносителя – вот обязанности, возложенные на трехходовой кран. Сегодня отечественный рынок предлагает большой выбор таких товаров, в широком ценовом диапазоне, поэтому выбрать подходящий товар не составит труда.

Трехходовой разделительный клапан в смешанном режиме. Применение трехходового термостатического клапана в различных инженерных системах. Системы подключения к системам

Кран трехходовой (иногда его называют тройником или краном трехходовым) на систему отопления представляет собой смеситель для формирования стабильного потока воды с заданной температурой. Этот узел прост, но играет важную роль в работе различных систем с контурами циркуляции воды. Это связано с необходимостью компенсации неравномерности распределения тепла по объему здания в целом и по контуру отопления в частности.Наиболее типичными представителями таких изделий являются обычные бытовые смесители.

Область применения трехходового клапана

Тройные клапаны могут использоваться в системах водоснабжения. В отличие от отопительных контуров, такие элементы служат не смесителями, а разделителями потоков.

Правда есть одно замечание: любой тройной клапан может работать в разных системах. , Все зависит от подключения и выбора параметров настройки. Но при всей множественности схем их родственники связаны общим назначением – защита пользователей от ожогов и, самое главное, разделение циркуляции потока по контурам.

В одном контуре поддерживается постоянный гидравлический режим, в другом — этот режим переменный. Иными словами, в схеме переменного режима к форсункам подключаются потребители с количественными показателями контроля параметров, а схема постоянного режима обслуживает потребителей с качественной регулировкой.

Микшер не может перекрывать постоянный контур, имея жесткую настройку. Но если смеситель оснащен термоголовкой, то такое перекрытие становится возможным. Есть инструмент для контроля величины давления и расхода.

Кроме того, трехходовые клапаны иногда могут быть лишены функции стабилизации температуры . Тогда эти узлы служат для простого перераспределения потоков жидкости в системе.

Принцип работы трехходового крана

Принцип работы трехходового смесительного крана в системе отопления заключается в смешивании потоков воды:

Из описания схемы работы трехходового смесителя, вывод: данный прибор должен работать под управлением системы управления , соблюдая величину нагрева воды.

Преимущества трехходового смесительного узла:

• простота монтажа;
• высокая функциональность;
• долговечность эксплуатации;
• простая регулировка;
• практичный дизайн.

Недостатки узла трехстороннего смешения:

• высокая цена;
• чувствительность к загрязнению охлаждающей жидкости.

Трехходовая конструкция

Трехходовые краны, принцип действия которых рассмотрен ранее, концептуально представляют собой соединение последовательно работающей пары двухходовых кранов.В отличие от них он не перекрывает полностью , лишь позволяя регулировать его интенсивность для обеспечения необходимых температурных параметров.

По внутреннему устройству клапаны трехходовые делятся на два основных типа:

• изделия с регулировкой «Санто Седло»;
• изделия с регулировкой «Шар-гнездо».

Изделия первого типа относятся к смесительным клапанам, регулировка положения штока производится перемещением вверх-вниз. Как правило, шток управляется электромеханическим приводом, что позволяет добиться высокой степени автоматизации настройки системы.

Изделия второго типа используются в качестве разделительных клапанов, контроль положения шара осуществляется вращением. Такие конструкции относятся к классу запорной арматуры. Однако в бытовых системах отопления Б. При относительно небольшом водопотреблении эти краны могут работать и со смесителями, а также их тип — краны с секторными запорами.

Привод штока двух типов:

• электромеханический;
• гидравлический;
• пневматический
• ручной.

В свою очередь электромеханические приводы делятся на группы:

• Термостатические. Часто в легкочувствительном варианте встречается в арматуре бытовых систем отопления.
• Термостатическая головка с выносным датчиком температуры, установленным в трубопроводе. Обычно такие головки устанавливаются по требованию заказчика. На трехходовых клапанах вместо штатных термостатических приводов. Кстати, эта схема широко используется в схемах наружного отопления.
• Электропривод под контроллер с датчиками температуры.Будучи наиболее распространенным, этот тип привода клапана триммера является наиболее точным.
• Сервопривод. Сервоклапан по сути представляет собой упрощенную версию аналогичных конструкций с регуляторами. В отличие от них сервопривод напрямую без контроллера управляет трехосным клапаном. Чаще такая система применяется в конструкциях с шаровым или сегментным регулятором расхода.

Ручной привод осуществляется вращением пластикового колпачка.

Информация о продукции основных производителей

Смесители трехлинейные с электроприводом ESBE

Применяются не только в системах отопления, но и в холодильных системах.3мг серии изготовлены из специального латунного сплава Что позволяет использовать такие смесители в системах с повышенными санитарно-гигиеническими требованиями. Латунные устройства ВРГ применяются в системах общего назначения. Изделие VRG131, например, можно купить за 65-70 долларов. Серия F представляет собой компактные смесители из чугуна.

В целом, смесители этой линейки давно зарекомендовали себя на высоком уровне качества, долговечности и надежности.

Смесители производства Valtek

Компания Valtek появилась в результате тесного и успешного сотрудничества российских и итальянских разработчиков.Несмотря на молодость, компания за короткое время завоевала популярность, высокое качество продукции сочетается с доступной ценой. Ручной образец может стоить 40-50$. На продукцию Valtek действует семилетняя гарантия.

Смесители Danfoss, HONEWELL и HEIMEIER

Продукцию Danfoss можно приобрести за 40-70 долларов. По популярности компания приближается к Valtek. Что касается продукции от HONEWELL, то эта линейка также отличается долговечностью. Его продукция. Управление смесителями этой фирмы отличается простотой и надежностью.Смесители HONEWELL также компактны.

Смесители HEIMER с термостатической головкой стоит 35-40$. Немецкое качество этого товара покупателя не разочарует.

В системах отопления трехходовой клапан незаменим в качестве регулятора температуры. При правильном подборе модели и оптимальной схемы установки системы ожидаемый эффект обязательно будет достигнут.

Дальнейшим развитием трехходовых миксеров являются Имеющие повышенную функциональность.Но описание этих продуктов выходит за тематические рамки статьи.

Выслать материал Вам на E-mail

В широком ассортименте запорной арматуры, применяемой в тепловых сетях, есть один редко используемый элемент. По форме он похож на тройник, но внутреннее наполнение от последнего отличается. Да и назначение у него совсем другое. Это трехходовой клапан для отопления с термостатом. Схему его установки, а также принцип работы рассмотрим в сегодняшнем обзоре.

Клапан трехходовой с термоголовкой зонального типа

В основном трехходовые клапаны делятся по принципу действия. Здесь три положения:

• смешение,
• деление
• переключение.

Первые смешивают два потока теплоносителя с разной температурой в один, вторые, наоборот, разделяют один поток на два. А третий просто переключает движение воды с одного направления (контура) на другое.Две первые разновидности внешнего вида Схема приложена друг к другу, поэтому к их корпусу приложена схема, которая показывает, для каких целей необходимо использовать устройство.

Что касается третьей позиции, то ее легко отличить от остальных. Дополнительно имеет блок, с помощью которого происходит переключение. Клапан такого типа обычно устанавливают в двухконтурной, когда необходимо перенаправить поток из системы отопления в и наоборот.

Статья на тему:

Устройство и принцип работы трехходового клапана в системе отопления

Итак, в первую очередь разбираемся с устройством.Чтобы легче было понять, что внутри клапана, необходимо рассмотреть фото ниже, на котором устройство показано в разрезе. Он состоит из трех труб (две боковые одна снизу), между которыми расположена смесительная камера. С четвертой стороны (сверху) расположена термоголовка, отвечающая за контроль температуры теплоносителя.

Внутрь прибора от термостата идет подпружиненный шток с двумя плоскими клапанами распада. Их диаметр соответствует диаметру седел форсунок.Вместо этого можно установить один шаровой кран, расположенный внутри смесительной камеры между двумя седлами. При напоре клапана клапаны частично перекрываются с нижнего патрубка и открываются сверху. Все равно же наоборот, если стержень поднимается вверх.

Но тут надо разобраться, по каким законам работает работа, под действием какой силы она опускается или повышается. Все дело в термоголовке. Внутри него находится датчик температуры, заполненный специальной жидкостью.Он чувствителен к теплу. Как только температура теплоносителя начинает повышаться, жидкость расширяется и поднимается по капиллярной трубке в специальный сильфон (емкость), который находится в термоголовке. Сам резервуар начинает расширяться, тем и давит на шток. Последний опускается и открывает нижний патрубок, из которого из трехходового клапана поступает холодная вода. Горячий идет из левого патрубка (см фото).

Конечно, просто, при любом повышении температуры воды давления быть не может.Для этого термоголовка имеет градацию по температуре, которая настраивается вручную. Именно параметром является момент нажатия на шток.

Итак, шток реагировал на изменение температуры теплоносителя в подающем патрубке, открывал нижний для холодной воды, а внутри клапана происходило смешение горячей и холодной сред до необходимой температуры. То есть получается, что температура теплоносителя на входе не изменилась, а на выходе стала меньше.

В случае, если охлаждающая жидкость продолжает нагреваться, шток может опуститься в самое нижнее положение.То есть он полностью закроет подачу горячей воды и полностью откроет подачу холодной. И так будет продолжаться до тех пор, пока теплоноситель внутри системы отопления не опустится до нужной температуры. После этого открывается верхний вентиль, пускает горячую воду.

Так работает трехходовой клапан регулировки смешивания. Что касается разделительной модели, то принцип работы почти такой же, только наоборот. В одну форсунку он включает теплоноситель, внутри корпуса устройства разделяется на два потока и выходит из двух соседних сопел.

Этот тип запорной арматуры устанавливается на тех участках, где поток теплоносителя должен разделяться на два контура. Один из них будет с постоянным тепловым режимом, другой с переменным. Во-первых, это поток жидкости, к которому предъявляются требования к качеству. Второй с требованиями по количеству. В то же время чисто структурный поток с постоянным гидродистоном никогда не перекрывается, так как в конструкции устройства длина штока выполнена такой, что клапан не перекрывает постоянный контур.

Но надо указать, что длину штока можно регулировать. Это дает возможность регулировать необходимый объем теплоносителя на постоянном контуре. Что касается переменной, то она может полностью перекрываться. Таким образом регулируется расход и давление теплоносителя в системе отопления. Как видите, принцип работы трехходового крана достаточно прост. Главное точно подобрать тип устройства и установить его в нужном месте схемы.

Принцип работы трехходового термостатического клапана в системе «Теплый пол»

Чтобы было понятно, как работает схема клапана, можно привести пример циркуляции теплоносителя в системе теплого пола. Трехходовой клапан для теплого пола — смесительный. Схема циркуляции Вот:

• горячая вода через коллектор поступает в кучную систему;
• он должен иметь определенную температуру, которая отслеживается в процессе прохождения через трехходовой клапан;
• как только его значение превышает допустимое, клапан открывает один из контуров, который подключен к реверсу отопления;
• внутрь поступает охлажденный теплоноситель, понижая температуру,
• после этого смешанная вода поступает в контур отопления теплого пола;
• как только температура падает до нужной, внутри клапана перекрывается петля контура с обраткой.

Клапаны трехходовые с приводами

Специалисты утверждают, что регулировка трехходового клапана с помощью термоголовки и датчика является наиболее простой и точной. Кроме того, у него нет затрат на электроэнергию. Именно поэтому такой тип трехходовых клапанов сегодня популярен. Но контролировать процесс можно и другими способами. Простой из них — ручной. Скажем прямо, не самый точный вариант, так как диапазон глубины погружения штока задается рукояткой, расположенной снаружи корпуса клапана.

Внимание! Клапан с такой регулировкой рекомендуется использовать только в тех системах отопления, где перепады температур незначительны.

Второй вариант — регулирование температурного режима с помощью электроприводов. Они получают команды от контроллера.

Клапан трехходовой с электроприводом

Устанавливаемые на клапаны двигатели часто называют сервоприводами. По сути, это обычные электродвигатели, у которых вал не крутится, а в определенной степени поворачивается.Следует отметить, что в эту категорию входят любые типы двигателей, например, тепловые. Главное выполнять условие вращения, а не вращения.

Сегодня производители предлагают две позиции относительно комплектации. Первый представляет собой полный комплект, включающий в себя контроллер и датчик температуры. Есть возможность сразу настроить прибор на нужную температуру, а также угол поворота, например, от 0 до 180°. При этом возможны любые промежуточные значения.Второй — это отдельный накопитель с датчиком внутри, к которому необходимо добавить контроллер, как отдельный элемент.

Что касается контроллера, то это устройство, которое решает задачи управления сигналами. В случае обогрева он реагирует на изменения температуры, которые датчик температуры сигнализирует датчику температуры. Он обрабатывает сигналы и решает, что делать — открыть вентиль или закрыть, а точнее повернуть по часовой стрелке или против. Сегодня производители предлагают огромный модельный ряд трехходовых кранов с электроприводом.Одним из самых популярных брендов является «ESBE» (Швеция).

Трехходовой клапан ESBE с электроприводом

В первую очередь необходимо обозначить, что у данной марки клапанов внутри находится шар со сквозными прорезями. Последние открывают или закрывают два канала, третий всегда остается открытым. Через него теплоноситель поступает в систему отопления. Градус вращения — 90 ÷ 180°.

В магазинах клапан этой модели продается отдельно от сервопривода, поэтому перед установкой их соединяют путем вставки оси (вала) привода в верхнюю часть штока.Имеет отверстие под ось. После этого необходимо точно по инструкции, прилагаемой к устройству, произвести настройку по температурному режиму.

На сегодняшний день производитель предлагает достаточно широкий модельный ряд трехходовых клапанов ESBE с приводом и без него:

Другие модели трехходовых клапанов

Еще одна известная марка – трехходовой кран Roven от южнокорейской компании. Следует отметить, что данное устройство является неотъемлемой частью двухконтурного котла данного производителя.И устанавливается внутри отопительного оборудования. Его основное назначение – разделение теплоносителя для подачи в сеть отопления и для горячего водоснабжения.

Внимание! Клапаны Naven ремонту не подлежат. Основная причина поломки – зубчатая передача от двигателя к штоку. Запчасти нигде не продаются. Когда устройство выходит из строя, его необходимо заменить.

Датская компания Danfoss – известный производитель трехходовых клапанов.Предлагает четыре модели, предназначенные для разных систем:

Фото	Модель	Назначение
	ВФ3.	Применяется в системах кондиционирования и теплоснабжения. Материал изготовления — чугун. С фланцевым соединением.
	Vmv	Применяется только в системах отопления. Материал изготовления — бронза или нержавеющая сталь.
	ВРБ3.	Это смеситель, который также используется в системах отопления и холодильниках.Материал — нержавеющая сталь.
	ВРГ3.	Устанавливается в тепловых сетях или при транспортировке хладагента. Материал или нержавеющая сталь, или чугун.

Цепи подключения трехходового клапана к тепловой сети

После всех анализов относительно конструкции клапана и принципа его действия появилось понимание, как его можно использовать в различных системах отопления. Чаще всего его используют в трех случаях.

• В самой теплой системе температура теплоносителя должна быть в пределах +45°С. Именно такой режим поддерживается с помощью устройства. Об этом упоминалось выше, и было показано, как это должно работать.
• Для защиты от образования внутри топки конденсата. Бывает, когда в теплообменник генератора поступает относительно сильно холодная вода обратным ходом. От этого на наружных поверхностях образуются капли воды из сконденсировавшегося пара. Допускать нельзя, так как конденсат снижает срок службы оборудования.
• При необходимости поддержания разного температурного режима в разных частях системы отопления.

Первого варианта не будет, потому что он уже описан. Что касается второго случая, то за основу необходимо взять фото ниже.

На схеме двойного контура: один большой проходит через радиаторы, второй короткий сквозной (это вертикальная красная линия, начало которой вверху к радиаторам, конец упирается в вентиль внизу).Пока котел не прогрелся, теплоноситель движется по короткому контуру. Температура поднялась до необходимой, клапан перекрывает байпас и открывает реверс (нижняя синяя линия).

И третья позиция, которая основана на распределении теплоносителя по потребителям, в них требуемая температура не всегда одинакова. Например, для бойлера косвенного нагрева требуется вода с большей температурой, для батарей с меньшей, а для теплых полов и меньше.

Внимание! В такой схеме нет необходимости устанавливать перед котлом регулирующую запорную арматуру.

Схема разводки при установке трехходового клапана должна быть примерно такой, как показано на фото ниже.

Клапаны отопления трехходовые с фиксированной температурой теплоносителя

Это так называемый бюджетный вариант. По цене дешевле 30-35% аппаратов с приводами. Чем он отличается от всех остальных. В его конструкции нет ни стержней, ни датчиков, ни термоголовок. Внутри установлен так называемый термостатический элемент, который настраивается на определенную температуру теплоносителя.Например, это может быть либо +45°С, либо +65°С. То есть показатель может быть любым в зависимости от требований потребителя горячей воды.

Элемент выбирается на заводе и устанавливается там, поэтому на клапане необходимо указать, какая температура на выходе будет после него. Например, если вам нужен клапан теплого пола, то выбираем с температурой +45°С. Положительной стороной этих устройств является их дешевизна. Минус – невозможность регулировать температурный режим воды.

Внимание! Если клапан такого типа установлен на байпасе твердотопливного котла, то перед покупкой необходимо изучить паспорт самого генератора. Основным показателем для клапана является температура воды в обратном контуре. Именно на нем выбирается устройство.

Размер: пикс.

Начать показ со страницы:

Стенограмма.

1 Клапан разделительный трехходовой Клапан регулирующий трехходовой термостатический для систем отопления и холодоснабжения

2 IMI Heimeier / Головки термостатические и вентили радиаторные / Клапан разделительный трехмассовый Клапан трехмассовый размерный Клапан разделительный трехмассовый для распределения массового расхода жидкости в системах отопления и холодоснабжения.Основные характеристики >> Корпус из литьевой бронзы, коррозионная стойкость и безопасность >> Шток из нержавеющей стали с двойным кольцевым уплотнением >> Внешнее кольцевое уплотнение может быть заменено без дренажной системы Описание Трехходовой разделительный клапан предназначен для распределения потока жидкости в системах отопления или охлаждения, изготовленных из бронзы и снабженных защитным колпачком. Шток клапана изготовлен из нержавеющей стали и снабжен двойным кольцевым уплотнением. Наружное кольцевое уплотнение можно заменить без дренажа системы.Модели: с плоским уплотнением, плоским уплотнением с тройником. Соединение резьбовыми фитингами, фитингами под пайку или сварку. Модели: с коническим уплотнением N 15, с наружной резьбой G 3/4. Соединение компрессионными фитингами IMI HEIMEIER для пластиковых, медных или тонкостенных стальных труб. Максимально допустимое рабочее давление 10 бар. Номинальное низкое давление 110 C / 0,5 бар. Допустимый перепад давления N 15 = 1,20 бар N 20 = 0,75 бар N 25 = 0,50 бар Конструкция трехходового разделительного клапана (черный защитный колпачок) II III 2

3 Принцип работы Электротермический привод ЭМО Т (брошюра: «ЭМО Т») Используется для двухточечного управления с использованием внешнего источника излучения.В модели с нормально открытым (НО) клапаном прямой канал I-II трехходового разделительного клапана открыт при отсутствии подачи напряжения, а криволинейный выходной канал I-III закрыт. В нормально-закрытой (НЗ) модели клапана прямой канал I-II трехходового делительного клапана закрыт при отсутствии напряжения питания, а угловой выходной канал I-III открыт. Термостатические головки (брошюра «Термостатическая головка К с контактным или погружным датчиком» и/или «термостатические головки») используются для пропорционального регулирования без использования внешнего источника эмитализации.При работе также возможны промежуточные положения штока клапана. При повышении температуры прямой канал I-II закрывается, а угловой выходной канал I-III открывается. Электротермические приводы ЭМО 1, ЭМО ЭИБ, ЭМОЛОН и/или ЭМО 3/ЭМО 3/230 используются для пропорционального регулирования и/или трехступенчатого регулирования с использованием внешнего источника эмитализации. Фактическое направление штока определяется типом регулятора или типом соединений ЭМО (проспект «ЭМО», «ЭМО ЕИБ», «Эмолон»).Применение Функция распределения Переключение между устройствами, потребляющими тепло, такими как отопительные контуры и ГВС KNTRTur, или между различными устройствами, производящими тепло, такими как водонагреватели, тепловые насосы или системы солнечной энергии. Управляйте выходными параметрами теплообменников, регулируя расход теплоносителя/теплоносителя, например, для воздухонагревателей, воздухоохладителей или других теплообменников. Поддерживается стабильный объемный расход в первичном контуре. Функция смешивания Регулировка смешивания с помощью обратной трубы (внешняя точка смешивания).Примерно равный объемный расход во вторичном контуре. Принцип действия Обратите внимание на направление потока. Функция распределения Функция смешивания I II МИШПУНКТ 9 III 10 III II I 3

4 IMI Heimeier / Термостатические головки и радиаторные клапаны / Варианты трехходового разделительного клапана для применения ABCE 1. Медь на жидком/газовом топливе 2. Контур отопления 3. Водогрейный котел 4. Котел на твердом топливе 5. Теплообменник 6. Подогреватель воздуха 7. Фанкойл 8. Балансировочный клапан Ta STA 9. Первичный контур 10. Вторичный контур Примечание Согласно Директиве VI 2035 состав теплоносителя не должен вызывать коррозионное разрушение систем отопления, а также исключать возможность образования накипи в системе ГВС.Для промышленных и магистральных энергосистем действуют нормы ВДТУВ 1466/АГФВ 5/15. Загрязненная минеральными маслами или смазками охлаждающая жидкость может оказывать сильное негативное воздействие на уплотнения из резины ЭПМ, что, как правило, приводит к нарушению герметичности клапанов. A. Переключение между тепловыми трубками. Например, между отопительными контурами и водогрейными котлами с помощью привода ЭМО Т (НО). B. Переключение между теплогенераторами. Например, между водонагревателями на жидком/газовом топливе или водонагревателями на твердом топливе, используя привод ЭМО Т (НЗ).C. Контроль расхода теплоносителя для регулировки температуры теплого воздуха в пушках-носителях с помощью термостатической головки на оборудованную контактным датчиком.. Регулировка термостатической головки на оснащенную контактным датчиком температуры, расход воды в первом контуре при заданной температуре подачи во втором контуре для обогрева контуров ГВС, промышленных водоемов и бассейнов. E. Управление гидравликой Управление (кондиционеры/конвекторы с принудительным движением воздуха) с помощью привода ЭМО Т (НО).При использовании разрешенных, неагрессивных антифризов (нейровенитных растворов на основе этиленгликоля) особое внимание обращайте на требования производителя, указанные в документации, в частности, % концентрации и добавки ингибиторов. четыре

5 Технические характеристики Номограмма клапана разделительного трехходового с приводом 50 Н 25 (КВС 5,12) Н 20 (КВС 3,48) Н 15 (КВС 2,47) Н 15 (КВС 2,25), p [кПа] 0,3 3 0, 2 2 0, m [кг/ч] p [мбар] p [мм Water Walb] трехходовой разделительный клапан с термостатической головкой K *) трехходовой разделительный клапан с погружным/контактным датчиком Значение KV P-диапазон [K] 2 .0 4,0 6,0 8,0 Н 15 0,60 1,20 1,71 2,10 2,47 Н 15 с тройником 0,57 1,11 1,58 2,00 2,25 Н 20 0,70 1,50 2,39 3,10 3,48 Н 25 1,08 2,28 3,25 4,48 *) Значения KV соответствуют расходу в направлении I-II при заданных отклонениях системы. В моделях без тройника КВС соответствует расходу в направлении I-II при полностью открытом клапане и в направлении I-III при закрытом клапане. В моделях с тройником величина KV/KVS соответствует потоку в направлении I-II. КВС Пример расчета Находим: Потеря давления ПВ Дано: трехходовой разделительный клапан Н 25 с термоэлектрическим приводом ЭМО Т Тепловой поток Q = Вт Регулировка температуры Т = 20 К (70/50 С) Решение: Массовый расход М = Q / (C ΔT) = 21000 / (1,163 20) = 903 кг/час Потери давления по номограмме PV = 31 мбар 5

6 IMI Heimeier / термостатические головки и радиаторные клапаны / трехходовой разделительный клапан артикулы изделий Три Клапан разделительный проходной с плоским уплотнением н изделие с тройником, с плоским уплотнением н изделия с коническим уплотнением, с компрессионным фитингом под медный трубопровод Ø 15 мм н изделия с коническим уплотнением, с наружной резьбой G3/4 н изделия

7 Дополнительное оборудование для трехходовых клапанов Соединительный штуцер для трехходовых разделительных клапанов с плоским уплотнением N Изделия Резьбовой штуцер 15 (1/2) R1 / (3/4) R3 / (1) R Напыление для пайки 15 ( 1/2) (1/2) (3/4) (1) Приварной штуцер 15 (1/2) 20, (3/4) 26, (1) 33, доп.оборудование для трехходовой смесительные клапаны с коническим уплотнением Компрессионный фитинг для медных и стальных тонкостенных труб.Соединение с наружной резьбой G3/4. Никелированная латунь. При толщине стенки трубы 0,8 1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации производителя. Продукция Опорная втулка для медных или стальных тонкостенных труб с толщиной стенки 1 мм. Латунь. L изделия 12 25, компрессионный фитинг для медных и стальных тонкостенных труб. Соединение с наружной резьбой G3/4. Мягкое уплотнение. Никелированная латунь. Продукция Компрессионный фитинг для пластиковых труб. Соединение с наружной резьбой G3/4.Коническое уплотнение с уплотнительным кольцом. Никелированная латунь. Продукты 14x xxxx

8 IMI Heimeier / Термостатические головки и радиаторные клапаны / Трехмассовый разделительный клапан Pasmers Плоское уплотнение Плоское уплотнение с тройником Коническое уплотнение SW L1 H SW L2 HH L4 LL L3 NL L1 L2 L3 L4 H SW 15 G3 / , 5 26, G, 5 31, G1 1 /, 0 33,5 47 SW = размер ключа LL Штуцер резьбовой R1/2 27,5 13,2 R3/4 30,5 14,5 R, 8 L l Штуцер на пайке L д штуцер под приварку 20 , ассортимент, тексты, фотографии, графики и диаграммы могут быть изменены IMI Hydronic Engineering без предварительного уведомления и объяснения причин.Дополнительную информацию о компании и продукции вы можете узнать на сайте

Клапаны термостатические трехходовые возвратные Клапан разделительный трехходовой для систем отопления и холодоснабжения с балансировкой и регулированием давления Термостатика Инжиниринг Авантаж

Клапан разделительный трехходовой термостатический Клапан разделительный трехходовой для систем отопления и холодоснабжения Арматура регулирующая зональная Клапан разделительный трехходовой Engneerng

Трехходовой смесительный клапан термостатические трехходовые регулирующие клапаны для систем отопления и холодоснабжения IMI Heimeier / Термостатические головки и радиаторные клапаны / трехходовой смесительный

Клапан смесительный трехходовой термостатический регулирующий трехходовой с предочисткой или без нее, для систем отопления и холодоснабжения IMI HEIMEIER/ТЕРМОСТАТИЧЕСКИЕ Головки

Термостатические трехходовые возвратные клапаны Трехходовой смесительный клапан с предварительной обработкой или без нее для систем отопления и холодоснабжения, обеспечивающих балансировку и регулирование давления

Vekotec арматура для радиаторов с фитингами для нижнего подключения радиаторов со встроенными термостатическими вентилями IMI Heimeier / термостатические головки и радиаторные вентили / vekotec vekotec

С низким гидравлическим сопротивлением Термостатические радиаторные клапаны Термостатические клапаны без предварительной настройки IMI Heimeier / Термостатические головки и радиаторные клапаны / малые

Термостатические трехходовые клапаны Термостатические радиаторные клапаны без предварительной настройки, с автоматическим управлением байпасом IMI HEIMEIER / ТЕРМОСТАТИЧЕСКИЕ ГОЛОВКИ И РАДИАТОРНЫЕ КЛАПАНЫ / ТЕРМОСТАТИЧЕСКИЕ

С возможностью предварительной настройки для систем отопления и охлаждения, чтобы быть точным.Описание Трехходовой смесительный клапан HEIMEIER с функцией предварительной настройки предназначен для смешивания.

Multi V термостатические клапаны для радиаторов Термостатический клапан с нагнетательным конусом imi heeimeier / термостатические головки и радиаторные клапаны / Multi V Multi V Multi V термостатический

Клапан разделительный 31-целевой для систем отопления1 и холодного обвязки Клапан разделительный 3-х ходовой (с черным защитным колпачком) применяется с термостатами и приводами с резьбой М30Х1,5.

Коллекторы системы RTL Ограничитель температуры обратного потока теплого пола IMI Heimeier / регулировка высоты / RTL Ограничитель температуры теплоносителя RTL предназначен для

A-EXACT Термостатические клапаны радиатора Термостатический клапан с ограничителем IMI Heimeier / Термостатические головки и радиаторные клапаны / A-EXACT Термостатический клапан A-EXACT A-EXACT оснащен

Клапаны радиаторные термостатические с низким гидравлическим сопротивлением Клапаны термостатические без предгерметичного обслуживания Выравнивание давления и контроль термостатической техники

Клапан E-z Термостатические вентили с подключением к радиаторам для однотрубных и двухтрубных систем отопления IMI Heimeier / Термостатические головки и радиаторные вентили / вентиль E-Z вентиль E-Z вентиль

REGUTEC F Радиаторные запорные вентили Радиатор Отсечно-регулировочный вентиль IMI Heimeier / Термостатические головки и радиаторные вентили / Regutec f Regutec F Радиаторный запорный вентиль

Фитинги Vekotrim для радиаторов с фитингами с функцией перекрытия потока для нижнего подключения радиаторов со встроенными термостатическими вентилями IMI HEIMEIER / термостатические головки и радиатор

Mikrotherm ручные радиаторные клапаны Радиаторные клапаны ручной работы с предустановкой IMI HEIMEIER / термостатические головки и радиаторные клапаны / MIKROTHERM MIKROTHERM Радиаторный клапан MIKROTHERM Б/у

Радиаторные вентили Mikrotherm F с ручным управлением Радиаторный вентиль ручной работы с предустановкой IMI HEIMEIER / Термостатические головки и радиаторные вентили / Mikrotherm F Mikrotherm F Gate Mikrotherm f применяется

Термостатические вентили Duolux 50 с подключением к радиатору Комплект вентилей для двухтрубных систем отопления IMI Heimeier / Термостатические головки и радиаторные вентили / Duolux 50 Duolux 50 Duolux

Термостатические радиаторные клапаны Обратные клапаны Термостатические клапаны с предварительной защитой и без нее Поддержание балансировки давления и контрольный термостат ENGINEERING ADVANTAGE

Термостатические радиаторные клапаны Calypso Exact Термостатический клапан с предварительной настройкой IMI Heimeier / Термостатические головки и радиаторные клапаны / Calypso Exact Термостатический Calypso Exact

Термостатические радиаторные клапаны Calypso без предварительной настройки IMI Heimeier / Термостатические головки и радиаторные клапаны / Calypso Calypso Термостатический клапан CALYPSO применим к

Обратные клапаны Термостатические радиаторные клапаны Термостатические клапаны с предварительной конфигурацией и без нее IMI Heimeier / Термостатические головки и радиаторные клапаны / обратные клапаны

Eclipse F Термостатические клапаны радиатора Термостатический клапан с ограничителем IMI Heimeier / Термостатические головки и радиаторные клапаны / Eclipse F Термостатический клапан Eclipse F Eclipse

TA-COMPACT-T Клапан регулирующий комбинированный балансировочный со встроенным терморегулятором для систем охлаждения IMI Ta / регулирующие клапаны / TA-Compact-T TA-COMPACT-T

Арматура Vekolux для радиаторов со встроенными вентилями Арматура для нижнего подключения с дополнительным дренажным устройством, для радиаторов со встроенными термостатическими вентилями IMI Heimeier

Термостатические вентили Multilux с радиаторами с двойным подключением для однотрубных и двухтрубных систем IMI Heimeier / термостатические головки и радиаторные вентили / Multilux Multilux

Multibox 4 Регуляторы для систем Теплый пол Индивидуальный комнатный регулятор с возможностью отключения поверхности нагрева IMI HEIMEIER / Управление теплым полом / MultiBox 4 MultiBox 4 RTL и K-RTL

Клапаны термостатические с подключением к радиаторам Duolux 50 Комплект клапанов для двухтрубных систем отопления, обеспечивающих балансировку давления и регулировку термостата Engineering Advantage Duolux

Термостатические вентили Duolux с радиаторами соединительные вентили для подключения радиаторов IMI Heimeier / термостатические головки и радиаторные вентили / Duolux Duolux для двухтрубных систем

Eclipse F Термостатические клапаны для радиаторов Термостатический клапан с ограничителем расхода IMI HEIMEIER / Термостатические головки и радиаторные клапаны / Eclipse F Термостатический клапан Eclipse F

Комплект Multilux 4 design series для двойного нижнего подключения к радиаторам IMI Heimeier / Design series / Multilux 4 set Multilux 4 Set Multilux 4-set предназначен для подключения к радиаторам с нижним двойником

Комплект для наружного отопления Коллекторы для системы Теплый пол для контроля Регулируемая температура теплоносителя IMI Heimeier / Тепловое регулирование отопления / Комплект для наружного отопления

Термостатические радиаторные клапаны Calypso Exact с предварительной настройкой IMI Heimeier / Термостатические головки и радиаторные клапаны / Calypso Exact Термостатический клапан Calypso Exact Применяется

REGULUX Отсечные клапаны радиатора Отсечной клапан радиатора с дренажом IMI Heimeier / Термостатические головки и радиаторные клапаны / Regulux Regulux Regulux применяется в сетке

Термостатические клапаны Eclipse с ограничителем IMI HEIMEIER / термостатические головки и радиаторные клапаны / Eclipse Eclipse Термостатический клапан Eclipse оснащен уникальным встроенным клапаном

Multilux -clipse-Set дизайн серии C двойное подключение для двухтрубных систем отопления, с автоматическим ограничителем расхода IMI HEIMEIER / Design / Multilux -Clipse-Set Multilux -Clipse-Set

Стандартные термостатические радиаторные клапаны Термостатические клапаны без предварительной настройки IMI Heimeier / Термостатические головки и радиаторные клапаны / Стандарт Стандартный Термостатический клапан

Система Dynacon для системы Распределительный узел для теплых полов с автоматическим регулированием расхода IMI HEIMEIER / Управление теплым полом / Dynacon Dynacon Dynacon обеспечивает автоматический

Термостатические радиаторные клапаны Термостатический клапан A-EXACT Ограничитель Поддержание балансировки и контроля давления Термостаты Технические преимущества Термостатический клапан A-EXACT

Термостатические вентили с подключением к радиаторам Duolux Комплект вентилей для подключения радиаторов Поддержание балансировки давления и управление термостатом Engineering Advantage Duolux Full

Regutec Клапаны для резки радиаторов Клапаны для резки радиаторов IMI Heimeier / Термостатические головки и клапаны для радиаторов / Regutec Regutec Клапаны для отсечки радиаторов Regutec

Vekotec Eclipse Арматура для радиаторов со встроенными вентилями Арматура с автоматическим ограничением расхода для радиаторов с нижним подключением, со встроенными термостатическими вентилями IMI Heimeier

Запорный вентиль радиатора Regutec Запорный вентиль радиатора Поддержание балансировки давления и контроль термостата Engineering Advantage Запорный вентиль радиатора

Коллекторы системы Warm Paul Dynacon Распределительный блок с автоматическим управлением Расширение обслуживания Балансировка и контроль давления Термостаты Технические преимущества

Термостатическая головка с контактным или погружным датчиком Термостатические головки для регулирования в среднем диапазоне температур IMI Heimeier / Термостатические головки и радиаторные клапаны

Multilux Eclipse Термостатические вентили для подключения радиаторов с двойным подключением для двухтрубных систем отопления, с автоматическим ограничителем расхода IMI Heimeier/термостатическими головками

MultiBox AFC Регуляторы для систем Теплый пол Встроенный индивидуальный регулятор температуры с автоматическим ограничителем расхода для теплого пола IMI Heimeier / Heavy Paul Регламент

Термостатическая головка с контактным или погружным датчиком Термостатические головки M30x1.5 соединение с контактным или погружным датчиком IMI Heimeier / Термостатические головки и радиаторные клапаны

Радиационная обвязка Описание двухтрубная система Однотрубная система Распределитель с запорным устройством без него. Осевой клапан с черным защитным колпачком. Напорная труба и зажимные резьбовые соединения.

V-EXACT II Термостатические радиаторные клапаны Термостатический клапан с предварительной настройкой IMI Heimeier / Термостатические головки и радиаторные клапаны / V-EXACT II V-EXACT II Термостатический

Клапан балансировочно-регулирующий комбинированный TBV-C для двухпозиционной регулирующей / регулирующей арматуры imi-Ta / TBV-C TBV-C Клапан TBV-C, предназначен для установки на потребителей системы

Gobo Ball Cranes Кран шаровой из бронзы IMI EIMEIER / Запорная арматура / Gobo Gobo Шаровой кран Gobo применяется в напорных системах водяного отопления в качестве универсального запорного устройства.

Регуляторы MultiBox для систем Теплый пол Встраиваемый блок управления температурой воздуха в отдельном помещении Для систем теплого пола IMI HEIMEIER / Тяжелые полы / MultiBox

Коллекторы системы Dynalux Распределительный вал теплого пола IMI HEIMEIER интерпретация / деформация / DYNALUX Блок управления DYNALUX DYNALUX напрямую регулирует потребление в отдельном отоплении

Арматура для подключения отопительных приборов С клапанной вставкой, если быть точным. Описание Арматура для подключения отопительных приборов с вентильной вставкой HEIMEIER VEKOTEC с функцией отключения.

Регуляторы MultiBox Eclipse для систем Теплый пол Встроенный индивидуальный регулятор температуры с автоматическим ограничителем расхода для наружного отопления IMI Heimeier / Регламент Heavy Floor

Клапан балансировочно-регулирующий ТВВ-С Клапан балансировочно-регулирующий для установки на потребителе для двухпозиционного регулирования Поддерживающий давление балансировочный и регулирующий термостат

Комплект вентилей для подключения радиаторов к Be Precise. Содержание Стр. Описание клапанов 3 Двухтрубная система Описание 4 Конструкция 4 Область применения 5 Эксплуатация 5 Номера продуктов 6 Технические характеристики

Комбинированные балансировочно-регулирующие клапаны Балансировочно-регулирующий клапан, независимый от перепада давления / регулирующие клапаны / балансировочно-регулирующий клапан, независимый

Комбинированные балансировочные регулирующие клапаны (DN 15-25) Балансировочно-регулирующий клапан, независимый перепад давления / регулирующий клапан / балансировочно-регулирующий клапан,

Калис-ТС 7761 0999 Калис-Ц BC 7761 AA 37,5 Ø 75 1001 LLL 6220/6221 6236 6240/6241 ABC 1 7761 01 1/2 «3/4» 30 30 22 1 7761 02 3/4 «1» 37 , 5 34 22 л 1 6220 21 1/2 дюйма 31 1 6220 11 1/2 дюйма 40 1 6220 12 3/4 дюйма

Клапан распределительный трехходовой Calis TS RD 100% для систем отопления и охлаждения Нормальный 7761 Rd Издание 1007 размеры, мм Заказ Размер R A B C KVS P Макс.(бар) 1 7761 38 1/2 3/4 30

В процессе проектирования системы отопления рассчитывается необходимая мощность тепловых приборов. Так удается обеспечить комфортные условия проживания в помещении. Однако могут присутствовать внешние факторы, из-за которых температурный режим в доме может меняться. Для поддержания заданной температуры в помещении нужно отрегулировать температуру теплоносителя в контуре отопления. Для этого предназначен трехходовой кран для отопления.Применяя термостат, температура контроля температуры становится более удобной.

Еще одним назначением такого клапана является распределение теплоносителя по разным контурам. Например, в радиаторы отопления должна поступать вода одной температуры, а в системе «теплый пол» температура теплоносителя должна быть другой. Трехходовой клапан не служит для уменьшения расхода рабочей среды, а лишь смешивает несколько потоков в один, доводя его до заданной температуры.Либо разделяет один поток на два, идущих по разным контурам.

Конструктивно трехходовой кран для отопления с термостатом или без металлического корпуса с тремя патрубками. Внутри корпуса находится механизм, контролирующий потоки теплоносителя в автоматическом режиме. Этот механизм бывает двух типов:

1. Седло . Он управляется рабочим штоком, который перемещается вверх и вниз. Конец штока выполнен в виде конуса. Внутри клапана имеется седло, которое в процессе его движения перекрывается частично или полностью коническим наконечником штока.
2. Токарная обработка . Ею служит шар или сектор, имеющий отверстие для прохода жидкости. Выворачивается этот шарик, открывая или перекрывая поток теплоносителя. Принцип работы такой же, как у обычного шарового крана.

Кратко рассмотрим, как трехходовой клапан имеет термостат. Температура теплоносителя поддерживается краном в заданных пределах. При изменении температуры относительно этого предела происходит изменение объема расширяющейся жидкости (газа), находящейся в термостате.Жидкость давит на шток, который открывает магистраль с холодной или горячей жидкостью. Таким образом, температура снова выравнивается до заданных показателей.

Типы клапанов

По принципу действия данная арматура делится на 2 вида:

Внутренняя конструкция клапанов двух типов заметно отличается. В клапане смесительного типа установлен шток с одним перекрывающимся элементом, который перемещается между двумя подающими патрубками. В разделенном кране на одном стапеле 2 таких элемента.Когда один клапан открывает первый проход, второй клапан автоматически перекрывает второе сопло.

Управление трехходовым клапаном

Трехходовой клапан для отопления с установленным термостатом может управляться вручную или автоматически:

1. Ручное управление . Такой трехходовой термостатический смесительный клапан практически ничем не отличается от обычного шарового крана. На его назначение даются всего 3 насадки на корпусе. Хозяева помещения могут самостоятельно регулировать степень нагрева радиаторов и системы «теплый пол», температуру в других контурах.Для этого достаточно повернуть ручку в соответствующее положение. Несмотря на то, что такие краны стоят недорого, пользоваться ими не совсем удобно. Необходимо постоянно следить за температурой теплоносителя и регулировать ее.

2. Автоматическое управление . Такой трехходовой клапан работает без постороннего вмешательства. Всего один раз настроил. Существуют следующие разновидности внешних приводов кранового действия:

ОСОБЕННОСТИ МАНДАТА УГРОЗНОГО КЛАПАНА

Клапан трехходовой в системе отопления может монтироваться как в одноконтурной, так и в многоконтурной разводке теплоносителя.Например, этот вариант отлично подойдет для двухконтурной системы, в которой теплоноситель направляется на радиаторы отопления, а также в систему «теплый пол».

Читайте в отдельной статье: — Различные схемы.

Установка клапанов особой сложности не представляет. На корпусе крана имеется стрелка, указывающая направление движения теплоносителя в системе. Следовательно, установить клапан неправильно невозможно. Единственное, на что нужно обратить внимание, так это на расположение клапана.Он должен быть встроен в магистраль к циркуляционному насосу. Это гарантирует нормальную работу системы отопления.

При установке трехходового клапана необходимо следить, чтобы внутрь крана не попали посторонние предметы или мусор. Это требование особенно актуально, если клапан монтируется сварным способом. Кусочек окалины или капля расплавленного металла могут нарушить нормальную работу крана и даже привести к его заклиниванию. Именно поэтому резьбовое соединение предпочтительнее.

За регулирование температуры теплоносителя в системах отопления отвечает однако, на практике встречаются схемы отопления с несколькими контурами, для каждого из которых требуется вода с определенной температурой. Чтобы это стало возможным, в систему вводится трехходовой кран. Принцип работы этого устройства основан на разделении жидкостей с разной степенью нагрева.

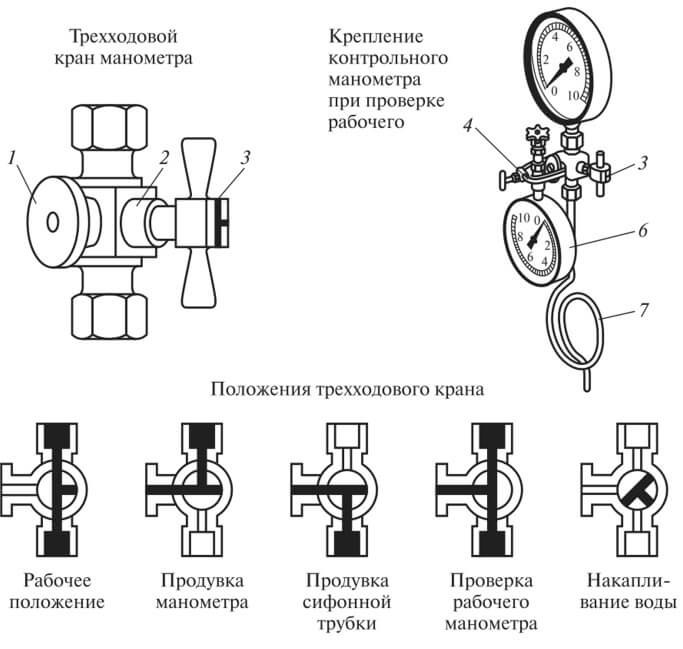

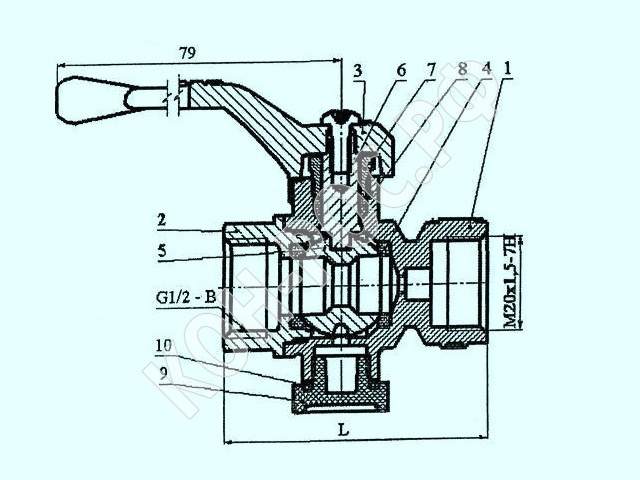

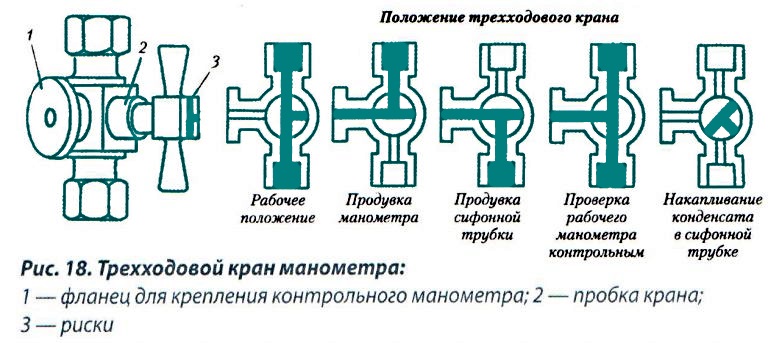

Конструкция крана трехходового

Внешне это устройство представляет собой обычный тройник из латуни или бронзы с установленным на его верхней грани вентилем.Он жестко связан с регулировочным сектором — сферической пластиной из металла, которая смешивает два потока жидкости. Смесительный тройник имеет два входных патрубка для горячей и холодной воды и один выходной для подачи смешанного теплоносителя.

Показатель, по которому выделяется группа, к которой относится трехходовой кран, является принципом работы. Он основан на изменении положения клапана, вместе с которым изменяется положение сектора регулировки. Кран в той или иной степени перекрывает два потока жидкости.

Путем изменения количества горячей и холодной воды, поступающей в магистральную систему, регулируется и температура теплоносителя. В зависимости от типа управления выделяют:

• ручное;
• электрический;
• Кран термостатический трехходовой.

Принцип работы каждого устройства имеет принципиальные отличия.

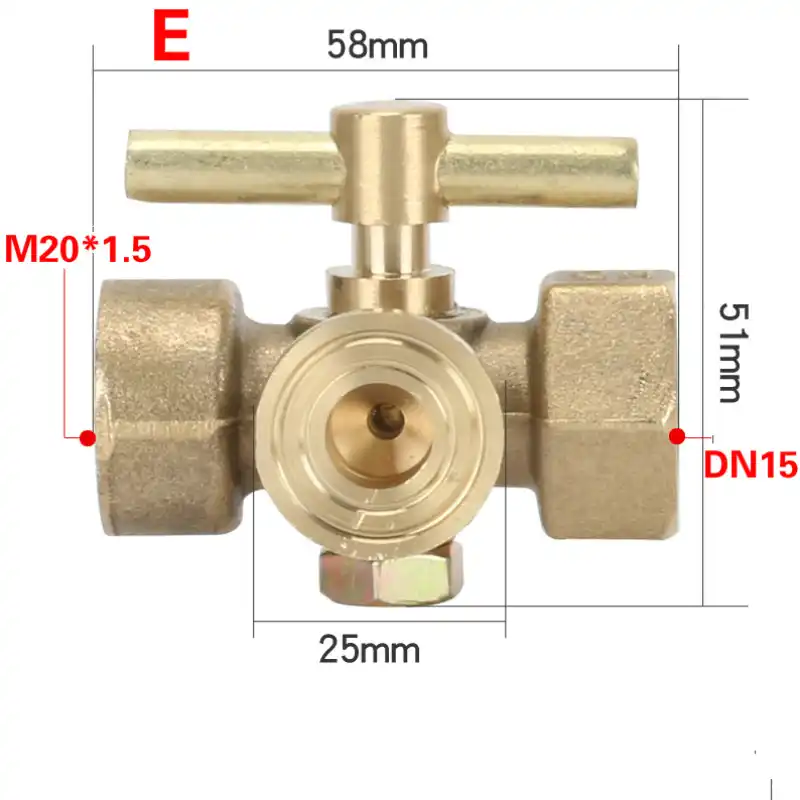

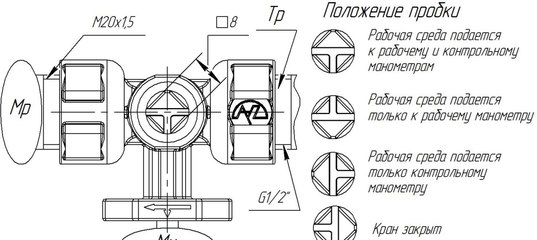

Краны ручные трехходовые

Краны ручные имеют специальные поворотные рукоятки — барашки — которые управляются за счет управления потоками теплоносителя.Установив вентиль в определенное положение, можно изменить количество поступающей в систему нагретой и холодной воды.

Неравномерный и длительный прогрев радиаторов, расположенных на значительном расстоянии от котла, является основным недостатком, которым обладает ручной трехходовой кран. Принцип работы этого устройства не позволяет постоянно варьировать количество поступающей жидкости при разной степени нагрева.

Краны электрические трехходовые

Основным отличием кранов названного типа является наличие сервопривода и электронного блока управления, с помощью которых осуществляется регулирование температуры теплоносителя.Основным преимуществом устройства является возможность поддержания заданной степени нагрева жидкости в автоматическом режиме.

Сервопривод может быть оснащен любым трехходовым краном. Принцип работы таких устройств основан на взаимодействии блока управления и электродвигателя. Блок измеряет температуру выходящей среды и отдает команды движителю. Тот, меняя свое положение, регулирует количество теплой и холодной жидкости, поступающей в систему.

Краны трехходовые термостатические

В конструкции представленного крана имеется термостат — газовый или специальный жидкостный. Он помещается в отведенный для этого вентиль и реагирует даже на незначительные изменения нагрева текущей среды.

При повышении температуры жидкость или газ расширяются и толкают специальный поршень, который перекрывает доступ к горячей воде.

Принцип работы трехходового клапана с термостатом требует его точной настройки перед введением в систему.Для этого устанавливают предельные значения температуры, тем самым регулируя нагрев теплоносителя. Основное преимущество устройства – абсолютная автономность.

Кран разделительный трехходовой

Описанное выше оборудование предназначено для смешивания жидкостей. различные температуры. Принцип работы трехходового клапана разделительного типа имеет несколько серьезных отличий. Как ясно из названия, он используется для отделения одного потока воды от другого. В отличие от смесителей в разделительном кране имеется только один входной патрубок и два выходных, которые расположены на одной оси.

В этих устройствах регулирующий сектор с изменением температуры основной жидкости перекрывает отверстия выпускных патрубков. Такое оборудование чаще всего используется для переключения потока жидкости с одной системы трубопроводов на другую, что позволяет регулировать количество воды одновременно в различных контурах отопления и в других сооружениях.

Особенности выбора устройств

Первое, на что следует обратить внимание, выбирая трехходовой клапан, это принцип работы устройства.Ручные конструкции подходят для бюджетных систем отопления, например, для загородного дома, где вы бываете один раз в сезон.

Электрические устройства могут применяться в цепях отопления зданий, предназначенных для постоянного проживания. Если вы делаете ставку на простоту эксплуатации и надежность, то лучше выбирайте краны с термостатом.

Для С. Системы высоких температур СОЖ не рекомендуется приобретать трехходовой кран, принцип действия которого основан на расширении жидкости или газа — они быстро выйдут из строя.В такие конструкции следует устанавливать специальную арматуру.

Важно, чтобы диаметр трубопровода совпадал с диаметрами входного и выходного патрубков крана. Только в этом случае не пострадает пропускная способность контура, и установка будет производиться без дополнительных элементов.

Особой популярностью как у наших соотечественников, так и во всем мире пользуется трехходовой кран ESBE, принцип работы которого основан на расширении терморегулирующей жидкости.Такие устройства отличаются высокой надежностью и точностью, подходят для большинства систем отопления.

Грамотно подойдите к выбору трехходовой арматуры для сложных схем отопления. В противном случае вы рискуете получить малоэффективную систему, которая не справится с вашими обязанностями.
