Колпаковая печь Кузнецова: порядовка, фото, схема

Большой вклад в развитие печного дела внес И.В. Кузнецов, посвятивший практически всю свою жизнь изобретению и совершенствованию большого количества новых конструкций печей. Он целенаправленно трудился над тем, чтобы его разработки эффективно работали и приносили пользу людям.

Усовершенствование спроектированных ранее тепловых конструкций основывается на оснащении их более рационализованными возможностями. Таким образом, у некоторых моделей претерпевала изменения топка, повышалась сохранность тепла, добавлялось определенное оборудование и прочее. То, что конструкции, созданные Кузнецовым, работают качественно, уже давно доказано их большой популярностью и многими годами эксплуатации. Положительные отзывы о печах Кузнецова мотивируют многих на самостоятельное изготовление бытовых тепловых устройств. В таком случае можно немного сэкономить, но нужно правильно подбирать материалы и неукоснительно выполнять схему порядовки печей Кузнецова.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера. При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха. После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.

Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

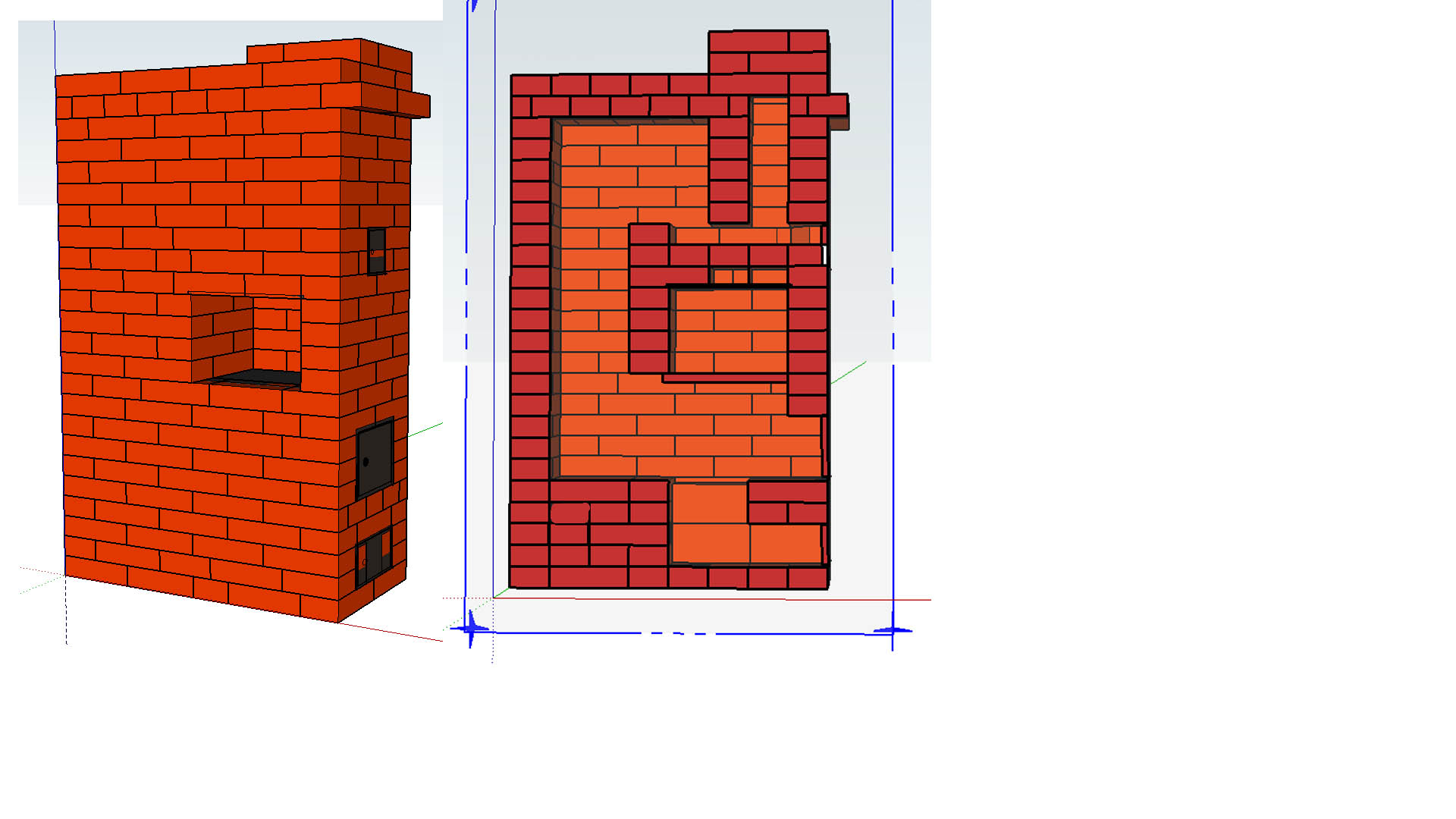

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Разновидности печей

Колпаковые печи Кузнецова, спроектированные в основном с целью использования в быту, сооружаются для выполнения определенных функций. Различают следующие виды таких конструкций:

• варочного типа – для приготовления пищи;
• отопительные – для обеспечения жилого помещения теплом;
• банные печи Кузнецова – для обогрева бань;
• уличные печи имеют вид простых барбекю или целых печных комплексов;
• для выпекания хлеба часто совмещаются с другими видами печей;
• печи-камины, выполняющие скорее эстетическую роль.

Здесь названы лишь наиболее распространенные виды кузнецовских печей. Часто специалисты создают комбинированные варианты таких конструкций, отличающихся своей многофункциональностью. Хорошо всем знакома, например, отопительно-варочная печь, благодаря которой можно и дом обогреть, и пища приготовлена.

Сильные стороны кузнецовских печей

Более конкретно можно выделить следующие преимущества конструкций Кузнецова:

1. Колпаковая печь кузнецова с котлом и хлебной камерой. Источник

   Коэффициент полезного действия достигает 80%.

2. Не требуется использование промышленных технологий и уникальных материалов для обеспечения высокой температуры сгорания топлива.
3. В колпаковой печи любой вид топлива превращается в золу с образованием минимального количества сажи.
4. Уход за колпаковой отопительной печью Кузнецова совсем несложен из-за практически полного сгорания сажи. Чистку конструкции можно проводить раз в несколько лет.
5. По сравнению с централизованной системой отопления, обладающей такой же теплоотдачей, как и кузнецовская отопительная печь, в доме, где она установлена, температура воздуха более стабильна. При этом нормальное суточное функционирование конструкции Кузнецова обеспечивается всего лишь двумя топками.
6. Экономия средств, идущих на приобретение материала для обустройства короткого дымохода (поскольку тяга и так хороша), а также удобство монтажа такого элемента конструкции.
7. Водогрейный контур встраивается в печь без какого-либо ущерба для технических параметров сооружения.
8. Внешний вид и изящность двухколпаковой печи Кузнецова позволяет решать различные задачи, стоящие перед дизайнером и касающиеся стилистического оформления помещения.

Самостоятельное изготовление

Пример работы. Источник

Прежде чем начать строительство колпаковой печи Кузнецова своими руками, нужно четко знать, какую роль в доме или на приусадебном участке она будет выполнять. Во всеобщее пользование представлено более 150 чертежей печей, разработанных Кузнецовым. Каждый может выбрать себе наиболее приемлемый вариант, но здесь мы рассмотрим технологию строительства достаточно простой колпаковой печи Кузнецова своими руками для отопления жилого помещения.

Проектируя установку двухколпаковой печи Кузнецова своими руками на первых этапах строительства дома, позаботьтесь о том, чтобы она смогла равномерно обогреть все помещения жилого назначения. Не совсем удобно сооружать такую конструкцию в уже выстроенном полностью доме. Тем не менее, если возникла такая необходимость, то почему бы и не постараться над таким проектом. Важно только при определении места обустройства дымохода обратить внимание на расположение несущих конструкций и балок.

Фундамент под печь нужно планировать или вместе с возведением основы для дома, или в уже готовом здании, но следует подготовиться к тому, что процесс будет трудоемкий и затратный по времени.

Подготовительные работы

Колпаковая печь Кузнецова своими руками на начальном этапе возведения предполагает закладку фундамента. Для выполнения этого процесса нужно запастись штыковой и совковой лопатой, а также следующими материалами:

• песком (3 части), цементом (1 часть) и водой для приготовления раствора;
• армирующим прутом среднего сечения;
• полиэтиленовой пленкой;
• доской для сооружения опалубки.

Работы по обустройству фундамента должны выполняться в следующем порядке:

1. нужно выкопать котлован с ровными стенками на глубину до 1 м. Минимальные размеры должны составлять: в ширину 1 м, в длину 1,5 м. При необходимости увеличения периметра ямы следует соблюдать пропорции.
2. Дно котлована нужно засыпать слоем песка (высота 15 см) и оставить в таком виде на пару дней для свободного оседания.
3. Соорудить опалубку можно как из досок и фанеры, так и из подходящих изделий из древесины (старых дверей, отдельных элементов отжившей свой век мебели и прочее).
4. Из-за того, что конструкция печи Кузнецова отличается небольшим весом, армирующий прут можно брать не особо толстый.
5. Заливать раствор нужно медленно, по ходу выпуская пузырьки воздуха за счет перекапывания его лопатой. Такие действия приведут к укреплению фундамента. В итоге поверхность фундамента должна иметь вид ровной гладкой плиты, уровень которой на 2 кирпича не доходит до пола.

После заливки свежеприготовленный фундамент нужно оставить в покое на 5-7 дней, а то и более (на 20-25). Время, отведенное для полного застывания и высыхания основы, важно предусмотреть заранее. В этом случае не стоит торопиться. Чем дольше выстоится фундамент, тем выше будет его прочность и устойчивость всей конструкции печи.

Выполнение основных требований

Некоторые моменты при возведении:

1. Кирпич, из которого сооружается внутренняя огнеупорная оболочка, при нагревании склонен к расширению. Поэтому так важно обеспечить независимость этой части печи от всей ее конструкции.
2. Огнеупорную оболочку внутри печи создает шамотный кирпич, установленный на ребро. Чертежи не всегда передают этот момент, однако его следует учесть. При установке простых кирпичей из глины допускается свобода действий со стороны мастера.
3. Используя проволоку, нужно в каждом 3 ряду кирпичей выполнять их связку.
4. При установке всех металлических приспособлений важно оставить место с учетом их возможного расширения. Специальной прокладкой ограничивают касание изделий из металла к кирпичной кладке.
5. По окончании сооружения печи Кузнецова своими руками рекомендуется использовать огнеупорный состав для обработки кирпичей.
6. Запускать колпаковую печь в работу нужно постепенно, начиная с разогрева на минимальной температуре, а затем ее повышая.

Подготовка инструментов и основных материалов

Основательно подготовиться к сооружению печи Кузнецова своими руками можно только тогда, когда под рукой будет в наличии болгарка, оснащенная алмазными дисками, и перфоратор с насадкой в виде миксера. Кроме того, к месту установки отопительного устройства нужно доставить следующие материалы:

1. кирпич двух видов: огнеупорный (шамотный) и простой глиняный марки М150. Количество этого материала рассчитывается в соответствии с чертежом, разработанным специалистом.
2. Глина хорошего качества – в пределах 100 кг.
3. Песок, очищенный от камушков и различных примесей. Его потребуется в 2 раза больше, чем глины.
4. Вместо предыдущих двух компонентов можно воспользоваться уже готовой сухой смесью, предлагаемой строительными магазинами, для приготовления раствора. Такой вариант заготовки песка и глины удобен тем, что производители товара уже предусмотрели нужные пропорции этих материалов. Готовую смесь можно брать из расчета примерно 0.2 куб. м на 500 штук кирпича.
5. Различная фурнитура, изготовленная из металла, представлена поддувальной и топочной дверкой, задвижкой, колосником, обычной стальной и заборной пластиной. Кроме этих изделий нужно еще запастись проволокой длиной 5 м, а также стальными уголками в количестве 2 штук.

Важные моменты

Правильная порядовка колпаковой печи Кузнецова позволит добиться равномерного прогревания стен и обеспечить отличную тягу.

Перед тем как начать кладку, многие мастера стелят рубероид. Однако мы рекомендуем уложить слой фольги, которая, обладая способностью к отражению, позволит лучше сохранить тепло.

Теплоотдача устройства во многом зависит от количества отделений, созданных в нем. Однако, для сооружения самой теплой колпаковой печи при их выстраивании важно соблюсти порядок кладки и условия объема.

Как выглядит. Источник

Чтобы сохранить эстетичность внешнего вида и физические параметры конструкции, которые изначально заданы на чертеже, следует своими руками шлифовать каждый кирпич перед тем, как выстраивать из него кладку.

Не допускается никаких изменений в порядовке. Однако от 23 до 27 уровня можно применить свою фантазию для декорации сооружения.

Выполнение кладки колпаковой печи

После окончательного застывания фундамент покрывается фольгой, отражающей вверх нисходящий поток тепла. Такое покрытие может слегка выступать за периметр фундамента. По окончании строительных работ излишек фольги уберется.

Как уже не раз упоминалось, кладка колпаковой печи Кузнецова выстраивается со схемой, предложенной изобретателем конструкции:

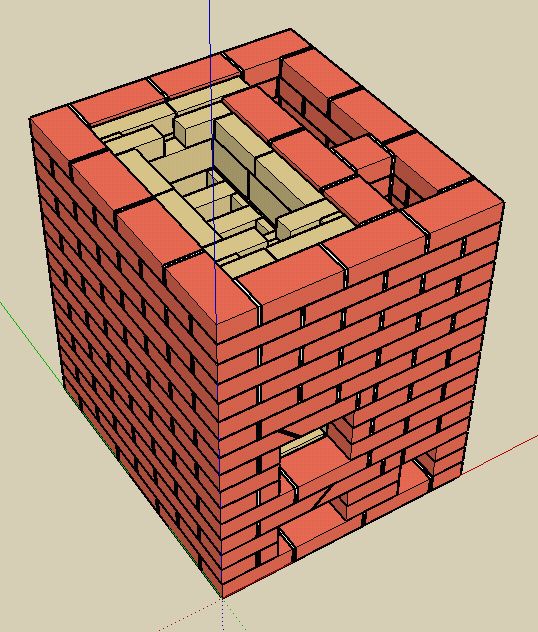

Порядовка колпаковой печи Кузнецова

1. при возведении боковых стенок используется ложковый способ выкладывания кирпича. Работа выполняется справа налево. Таким образом, начало передней и задней стенок представлено четырьмя, левой – тремя, а правой – двумя кирпичами. Последняя пара располагается между крайними кирпичами фасадной и задней стороны печи.
2. В этот ряд вставляется поддувальная дверца и закладывается проем для чистки печи от сажи. Такое окошко можно располагать с любой стороны конструкции, но только ниже уровня топки.
3. Этим рядом продолжается выстраивание стенок по примеру предыдущего уровня.
4. Пространство над поддувалом суживается и достигает в ширину размеров 1,5 кирпича.
5. Отдаленный от топки угол обустраивается перегородкой, которая будет выполнять роль трубы, ведущей из нижнего в верхний отсек.
6. Кладка боковых стенок продолжается равномерно, а для сброса продуктов горения в поддувало делается ободок из огнеупорных кирпичей и укладывается колосник.
7. Следующим рядом образуется начало топки, из которой дымоход выводится в соседнее пустотное отделение.
8. Аналогичный предыдущему ряду.
9. Огнеупорная оболочка создается из выложенного в полкирпича шамота и выполняется накрытие топки.
10. Выполняется аналогично.
11. Происходит смена кладки в полкирпича на целую единицу.
12. В полкирпича из огнеупорного материала выполняется решетка.
13. Кладка продолжается без изменений.
14. На месте решетки образуются 2 дымохода.
15. Кладка продолжается аналогично предыдущему ряду.
16. Боковые стенки огнеупорной оболочки продолжают выстраиваться в целый кирпич, и выполняется перекрытие дымоходов, ведущих в воздушное отделение.
17. Плотно устанавливается стальная пластина, перекрывающая допуск дыма на верхний уровень. Выход к нижнему дымосборнику закрывается с помощью кирпича. Теперь дым может выйти наверх только через ход, заложенный в 5 ряду.
18. Этим рядом начинается верхний уровень конструкции и фиксируется стальная пластина с трех сторон кирпичом, а с четвертой – раствором.
19. В дымосборник укладывается кирпич в качестве опоры для верхнего покрытия печи. В один кирпич выкладывается пазуха для выхода дыма в трубу из верхнего дымосборника.
20. Продолжение кладки.
21. Закладывается выход в трубу.
22. Стальной пластиной, которой предназначена роль поддержки кирпича под паросборник, накрываются передние стенки духовки.
23. Выкладывается в четверть кирпича вытяжка для паросборника, а для остальной части потолка делается перекрытие.
24. Идет ровная кладка.
25. Между дымоходом и паросборочной трубой устанавливается закрытое соединение.
26. Последующие два ряда аналогичны 24 и 23.
27. Труба оснащается пластиной-заборником.
28. Создается сплошное перекрытие из кирпича.
29. Этот ряд аналогичен предыдущему и усиливает его кладку.
30. Последующими рядами выкладывается труба сечением в 1 кирпич.

Похожие статьи:

чертежи и порядовки печей из кирпича

Русская печь всегда славилась в своем Отечестве, но и далеко за его рубежами. Настоящие мастера-печники создавали не просто кладку для обогрева дома и приготовления пищи, они выкладывали изразцами целые произведения искусства, вкладывая в них свою душу.

Где-то к середине прошлого столетия, в связи с приходом в наши дома парового отопления и газовых плит, профессия печника практически исчезла. Но, что интересно, именно в это время, в шестидесятые годы 20-го века начал свою деятельность уникальный конструктор и проектировщик печей И.В. Кузнецов. Всю свою жизнь мастер посвятил разработке и усовершенствованию печей. Им была создана особая технология, которая пользуется большим спросом и в наши дни.

Создание печей по этой технологии и чертежам обеспечивает великолепный прогрев современному жилищу и придает ему неподражаемый шарм. Давайте подробнее разберемся в его авторских печах в этой статье на нашем сайте.

Главное, к чему всегда стремился Кузнецов — это повышение эффективности работы своих печей. У одних печей он повышал теплосбережение, у других совершенствовал топку, к третьим добавлял какое-то новое оборудование. В результате именно печь Кузнецова доказала временем высокое качество своей конструкции, ее надежность и безупречность внешнего вида.

Печь Кузнецова из кирпича

Особенность печей Кузнецова

В печках мастера была усовершенствована система движения газов. Теплый воздух должен сохранить тепло, а холодный выйти наружу. Данные печки стали называть «колпаковыми», поскольку внутри них образовывался, так называемый колпак — тепло выделяемое пламенем и нижними деталями печи.

Этот колпак, можно сказать, производил разделение газа на холодный и горячий. Последний удерживался в колпаках, сберегая теплый воздух. За счет этого повышается температура горения в колпаках и коэффициент полезного действия доходит до 95%, тогда как у обычной простой печи этот показатель не превышает 40%.

Созданная Кузнецовым система движения газов препятствует возникновению сажи и способствует прогреву печи равномерно по всему объему.

Свободное движение газов в печи

Процессы и условия работы системы свободного движения газов по Кузнецову выглядят следующим образом:

1. Форма и объем колпака может быть любой
2. Перенос тепловой энергии происходит естественным путем
3. Процесс турбулентного движения газов в колпаке
4. Горячие газы поднимаются в самую верхнюю точку внутри колпака
5. Холодные газы собираются в нижней точке колпака
6. При повышении температуры в колпаке, поднимается и давление в нем

7. Равномерный нагрев стенок колпака
8. Сам источник нагрева колпака должен обязательно располагаться снизу него
9. Источников нагрева колпака может быть несколько
10. Способность колпака создавать эффект «газовой вьюшки»

Какие достоинства имеют печи Кузнецова:

— равномерный прогрев дома или другого помещения
— существует больше пространства при монтаже стального нагревательного элемента
— процесс горения происходит без копоти и дыма
— не нужно постоянно чистить печь
— небольшие теплопотери
— экономичное расходование топлива
— устойчивость к проявлению трещин
— можете изменить внешний облик вашей печи

Все известные нам бытовые печи подразделяются на несколько видов:

— варочные (для разогрева или приготовления еды)
— отопительные (обогрев помещения)
— банные
— уличные (барбекю, духовки)
— хлебные

Необходимо подчеркнуть, что печи конструкции Кузнецова позволяют производить многофункциональные устройства, например,

отопительно-варочные печи.

Кузнецов в своих работах сумел создать не только варочную панель, а и духовку. Отопительно-варочную печь отличает достаточно замысловатое строение, и далеко не любой специалист решится на ее изготовление самостоятельно.

Тут просчитан буквально каждый кирпич, учтена жирность глиняного раствора. Из-за появления дополнительного духового шкафа усложнилась система колпаков, которых стало не один, а целых три штуки.

Печь-камин — это уже изобретение для большой комнаты или гостиной в доме. Такой вариант печи способен обогреть большой объем помещения. И пусть в нем нет специального приспособления для приготовления еды, наличие особого лежака сделает ваше времяпрепровождение у такого печи-камина приятным и полезным.

Банные печи Кузнецова отличаются очень высоким уровнем теплоотдачи. Поэтому одна печь согревает сразу три помещения: саму парилку, помывочную и помещение для отдыха. Такие печи в наше время используются для получения эффекта русской бани.

Они долго удерживают тепло и в процессе данных процедур, уже нет необходимости в дополнительной подкидке дров. По чертежам и схемам Кузнецова дымоотвод отработанных газов происходит благодаря естественной тяге. Чем больше сам колпак, тем лучше прогревается печь.

Основной эффект получается общей площадью стен колпаков и внешнего пространства. Поэтому печь Кузнецова никогда не ставится ко внешней стене дома. При возведении такой печи необходимо учитывать внутреннюю замкнутость и максимальный доступ ко всем колпакам для чистки.

Как собрать печь Кузнецова своими руками

Это вполне реально, только сначала определитесь, для решения каких задач будет использоваться эта печь в вашем доме. Ведь автором разработано более полутора сотен разных печей и чертежей к ним. Выберите вариант, необходимый вам.

Схема отопительно-варочной печи Кузнецова

Конструкция наиболее простой печи Кузнецова

Внимательно рассмотрите схему помещения, где вы предполагаете установить печь. Если дом находится в состоянии проектирования, спланируйте ее расположение так, чтобы все помещения в доме были прогреты в итоге одинаково. Делать такое отопление в уже существующий дом не рекомендуется, хотя и возможно.

Обязательно заранее позаботьтесь о фундаменте. Он должен быть выполнен из бетона, и должен выступать по краям на 100 мм от габаритов вашей будущей печки. Возложение фундамента — задача не из легких, поэтому целесообразней все-таки пригласить профессионала.

При самостоятельном изготовлении печи конструкции Кузнецова, необходимо запомнить
главные условия по ее сборке:

1. Внутренняя огнеупорная оболочка печки должна как будто бы зависнуть в воздухе и быть абсолютно свободной с любой стороны. Обязательно сделайте это, т.к. всем нам известно свойство кирпича расширяться при нагревании

2. При использовании шамотного кирпича огнеупорная кладка внутри печки производится только «на ребро». Кладка кирпичом из глины не регламентируется.

3. При помощи стальной проволоки необходимо усиливать связку через каждые 2 ряда кирпича

4. На заключительном этапе работ нужно обработать кирпич специальным огнеупорным составом

5. Первую топку печки производить, начиная с небольшой температуры, разогревая печь постепенно

Принцип работы печи Кузнецова понять не сложно, просто при изготовлении качественного сооружения нужно безоговорочно использовать чертежи, схемы и, так называемые, порядовки.

Порядовка для печи — это набор чертежей, показывающих мастеру поэтапную выкладку каждого ряда кирпича отдельно. Автор методики трудился над этим много лет, вам предстоит выбрать лишь нужный чертеж и строго ему следовать.

Порядовка кладки печи с 1-го по 20-й ряд

Материал для сборки печи своими руками

1. Кирпич шамотный огнеупорный для внутренней кладки. Его количество необходимо просчитать самим по чертежу.

2. Кирпич из глины для наружной кладки марки М150. Не рекомендуем покупать низкокачественный кирпич.

3. Глина (около 100 кг), тоже лучше купить качественный, тем более, что ассортимент ее в магазинах позволяет это сделать. Дело в том, что приобретение низкокачественного товара негативно скажется уже при первом обжиге новой плиты — раствор просто потрескается.

4. Песок. Его необходимо в два раза больше, чем глины. Или замените его на уже готовый глинопесчаный раствор. На 1000 кирпичей надо порядка 0,4 м3 глины и песка.

5. Металлическая фурнитура для печей (задвижки, дверки, колосники, проволока из стали и 2 уголка)

Отличие печей Кузнецова от других печек

Таких отличий при сборки печи по конструкции Кузнецова совсем не так и много. Канал между первым и вторым ярусом собирается в четверть кирпича для удлинения топки. На 21-ом ряду надо оставить два небольших прохода по бокам внутренних стенок. Они необходимы для розжига печи. Собрав печь Кузнецова своими руками по чертежам вы поймете, как это несложно и необычайно приятно.

Смотрим видео про сборку печи из кирпича

nomortogelku.xyz

Читайте также:

порядовка колпаковой, двухколпаковой, отопительно варочной, для бани, схемы и чертежи

Вы просматриваете раздел Кузнецова, расположенный в большом разделе Виды печей.

Начиная с 1962 года И. В. Кузнецов разработал около 150 разновидностей моделей печей особенной экономичной конструкции.

Высокая эффективность (КПД до 80–90%) его изобретений помогла им получить популярность в целом мире.

Печки авторства Кузнецова применяются во всех сферах жизни человека – для отопления, нагрева воды, приготовления пищи.

Существуют специальные конструкции для бани, уличные варианты для установки в летней кухне. Данные приборы отличаются довольно сложным устройством, но, если внимательно следовать инструкции и рекомендациям, их вполне можно сделать самостоятельно.

Схема колпаковой печи Кузнецова

Принцип действия устройств Кузнецова учитывает естественные свойства горячего воздуха и, выделяющихся при сгорании топлива, газов. Конструкция кирпичной печки отличается тем, что дым удерживается внутри самой печи. Для этого оборудуется так называемый колпак — топочная камера, представляющая собой закрытый купол, куда поднимается наиболее раскаленный воздух, вытесняя остывающий через нижний боковой отвод.

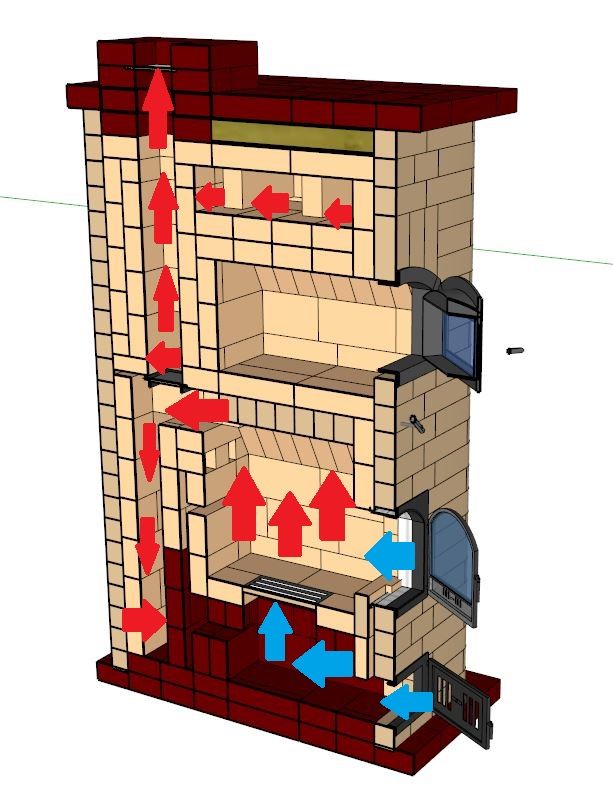

Фото 1. Схема колпаковой печи Кузнецова, показаны особенности движения газовых потоков в устройстве.

Вентиляционное отверстие под днищем топки обеспечивает постоянный приток холодного воздуха. Из-за того, что раскаленный воздух удерживается в печке как можно дольше, эффективность теплоотдачи увеличивается в три раза по сравнению с другими подобными устройствами.

Добиться таких результатов конструкторы пытались и в случае традиционных печей — для этого разработаны модели с системой дымоходных каналов. В них горячий воздух также задерживается внутри устройства, но удлинение дымохода естественным образом ухудшает вытяжку, поэтому эффективность обогрева вырастает ненамного.

В случае устройств Кузнецова тяга не нарушается, а горячий воздух удерживается не за счет увеличения длины канала. Это происходит благодаря естественным свойствам раскалённых газов подниматься и вытеснять более холодные. Размеры такого типа печи могут варьироваться в зависимости от необходимой мощности и площади помещения, которое требуется отапливать. Модели с одним колпаком обычно компактны и подойдут для обустройства небольшого дачного домика.

Двухколпаковая печь

Наиболее распространенный вариант для качественного отопления частного дома — устройство Кузнецова с двумя колпаками.

Его КПД значительно выше за счет более длительного удержания горячего воздуха.

Колпаки из термостойкого кирпича располагаются один над другим с небольшим смещением — вытесняемый из первого колпака воздух сразу попадает во второй, из которого уже уходит в вытяжную трубу.

Размер такой печки имеет прямую зависимость от площади дома, возможна даже постройка с внутренним объемом до 5 куб. м. Топливник обычно занимает всю площадь основания, это помогает увеличить мощность нагрева воздуха в печи.

Справка. В конструкции двухколпаковой печи часто устанавливают специальные задвижки, позволяющие изолировать второй колпак и снизить теплоотдачу устройства. Это необходимо в более теплое время года, когда уже не требуется большой мощности обогрева.

При использовании задвижек горячий воздух из первого колпака направляется прямо в дымоход.

Отопительно-варочный вариант устройства

Особенностью такой конструкции будет измененное расположение первого колпака — он делается выступающим и в его своде устанавливается варочная поверхность, чаще всего из чугуна.

Плита обязательно должна быть цельной, так как из-за конструкции дым не вытягивается из колпака, поэтому будет неизбежно поступать в помещение через разъемные конфорки.

Иногда устанавливают плиту и над вторым колпаком — она не так сильно нагревается и не может служить для приготовления пищи, но будет превосходным средством для сушки овощей, фруктов, грибов и трав. Там часто делают нишу для хранения поленьев и их подсушки перед использованием.

Вам также будет интересно:

С хлебной камерой

Такой вариант почти не отличается от стандартной отопительно-варочной печи, но дополнительно снабжен духовым шкафом, монтирующимся в пространстве первого колпака. Камеру обычно делают из чугуна или особо прочной стали, изнутри футеруют шамотным кирпичом для обеспечения более мягкого жара для выпекания.

Помимо хлебной камеры, часто устанавливают бак для нагрева воды — для этого подходит также область второго колпака. В зависимости от количества дополнительных функций размеры печи будут увеличиваться, она потребует больших затрат на топливо.

Печь Кузнецова для бани

По принципу действия банная печь не отличается от описанных выше вариантов. Но всё же она имеет несколько особенностей:

• в нижний колпак устройства вмонтирован поддон с камнями;
• в устройстве предусмотрен доступ для воды и отверстия для выхода пара;
• обладает более толстыми стенками для максимального прогрева камней и во избежание перегрева помещения.

Чертежи печей

Фото 2. Чертёж и порядовка двухколпаковой печи Кузнецова. Устройство представлено в цельном виде и в разрезе.

Фото 3. Чертёж колпаковой печи Кузнецова. Также устройство оснащено системой дымоходных каналов.

Постройка своими руками, порядовка устройства

Прежде чем браться за выполнение работ, необходимо правильно рассчитать проект устройства, для этого учитываются следующие факторы:

1. Мощность печи — зависит от общей площади помещения и качества его теплоизоляции.
2. Количество колпаков — в печах Кузнецова их нередко делают три и больше, что значительно увеличивает КПД обогрева, почти не требуя лишнего расхода топлива. Учитывается только изменение массивности устройства.
3. Основная функция печи — будет ли прибор использоваться только для отопления или понадобятся дополнительные возможности: приготовление пищи, нагрев воды.

Фото 4. Пошаговая порядовка печи Кузнецова. Также показано устройство в готовом виде с разных ракурсов.

Частый вариант для постройки — двухколпаковая печь с варочной плитой. Она функциональна при довольно компактных габаритах и хорошо подходит для размещения в небольших загородных домах.

Материалы

Внутри области колпаков образуется очень высокая температура, поэтому для кладки прибора подойдет только огнеупорный кирпич и шамотная глина с мелкофракционным песком для кладочного раствора. Смесь собственного приготовления часто рекомендуется заменить готовыми смесями из строительных магазинов — так уменьшается риск того, что колпак растрескается при эксплуатации и потеряет герметизацию.

Для выкладки внешних стен и верхних ярусов достаточно будет обыкновенного керамического кирпича с плотностью М150 и цементного раствора.

При работе нельзя забывать, что укладка обычного и шамотного кирпича в один ряд исключена — они имеют разные показатели расширения и при эксплуатации кладка разрушится.

Помимо материалов для кладки, понадобится приобрести дополнительные элементы — металлические уголки, дверцы и петли, задвижки, варочную поверхность. Все это доступно для покупки в специализированных магазинах. Понадобится армированная проволока для выполнения связывания кладки.

Инструменты

Для выполнения всех типов работ требуется заранее подготовить набор инструментов:

• емкость для приготовления раствора и лопата для его перемешивания;
• печной молоток-кирка для разбивания кирпичей;
• болгарка с отрезным диском по камню;
• плоскогубцы и ножницы по металлу для нарезки проволоки;
• мастерок для накладывания раствора;
• правило для разравнивания;
• защитные перчатки и очки.

Для проверки правильности кладки понадобятся также различные измерительные инструменты: рулетка, строительный уровень, отвесы, шнуры и т. д.

Подготовка места

Сооружение кирпичной печи всегда начинается с оборудования основания. Под кузнецовку подойдет фундамент стандартного типа — глубиной полметра и со сторонами, выходящими за границы периметра будущей кладки на 10 см. Порядок работы:

1. Подготавливается котлован, дно на 15—20 см закрывает дренаж — слой песка и битого щебня.
2. На хорошо утрамбованный дренаж ставится деревянная опалубка, выступающая над поверхностью на 20 см.
3. Фундамент заливается бетонной смесью и оставляется для застывания.
4. После правильной закладки фундамента получается ровная площадка, выступающая над поверхностью пола на 10—15 см (зависит от усадки).

Поверхность основания закрывается слоем гидроизоляции (хорошо подойдет рубероид), затем укладывается отражающий слой металлической промышленной фольги. В случае с постройкой кузнецовки жар от печи будет сильнее, чем от обычных приборов, особенно в нижнем ярусе, поэтому фундамент защищают от перегрева.

Соседние с будущим местом расположения устройства стены закрываются термоизоляционным материалом, на пол перед топкой рекомендуется набить металлический лист, чтобы избежать риска возгорания от выпадающих угольков. Заранее рассчитывается местоположение дымохода — его не рекомендуется располагать рядом с коньком крыши.

Выполнение кладки

После того как подготовлен фундамент, начинаются работы по возведению самого устройства:

1. Замешивается раствор в приготовленной емкости — перед началом работ глину замачивают на двое суток. Помимо лопаты, для перемешивания эффективным будет использование строительного миксера.
2. При выполнении кладки рекомендуется каждый ряд сначала класть на сухую поверхность для точного определения размеров нарезки кирпичей. Первый ряд основания делается сплошным.
3. Начиная со второго ряда выкладывается поддувало, а затем область первого колпака. По мере необходимости устанавливаются петли для топочной дверцы. Каждый третий ряд кладки связывается проволокой, нарезанные куски которой закладываются в раствор.
4. Внутренняя часть топки выкладывается шамотным кирпичом, наружная — обычным керамическим. Между этими слоями нет связующего раствора, оставляется небольшой зазор. Кирпичи из двух рядов также не должны выступать, пересекаться с соседним слоем.
5. Внутри свода первого колпака на опоры из шамотного кирпича устанавливается варочная чугунная поверхность, которая герметично фиксируется раствором.
6. После выполнения свода первого колпака, начинается выкладка основания для второго с небольшим смещением (на ширину варочной плиты).
7. Выкладывается второй колпак, колонна дымохода, устанавливаются задвижки для изоляции второго уровня в летнее время года.

После выкладки навершия и установки трубы дымохода, готовую печь оставляют на просушку, которая занимает не менее месяца. Первые две недели устройство просушивается при открытых окнах и дверях, начиная с третьей недели производят постепенное протапливание, увеличивая объем топлива, пока он не дойдет до полноценной закладки.

Возможные сложности

Кладка кузнецовки отличается некоторой спецификой, поэтому при отсутствии опыта часто допускаются ошибки:

• Не оставляется зазор между стенами топки и наружными — шамотный кирпич расширяется при нагреве, поэтому может разрушить кладку.
• Не используется проволока для связки кладки — из-за большей степени нагрева стены печи могут растрескаться.
• Не оставлен зазор при установке металлических деталей — также приводит к расширению металла при сильном нагреве и появлению трещин.
• Неправильный прогрев нарушит процесс просушки кладки и приведет к возникновению деформаций, трещин.
• Не проведена правильная термоизоляция стен и перекрытий (в месте установки дымохода) — из-за большой температуры нагрева риск возгораний в случае использования кузнецовки выше, чем у простой печи.

Внимание! Из-за высокой теплоотдачи готовую печь необходимо снаружи покрыть огнеупорным составом, это поможет снизить риски возникновения пожароопасной обстановки, а также улучшить декоративные качества устройства.

Полезное видео

Посмотрите видео, в котором демонстрируется процесс кладки печи Кузнецова на заранее залитый фундамент.

Преимущества печей Кузнецова

После завершения всех работ получается высокоэффективное устройство, идеально отвечающее условиям жизни за городом. Многофункциональность, простота в эксплуатации и ухода будут выгодным дополнением к отличным отопительным качествам.

Благодаря очень высоким температурам внутри топочной камеры, большая часть золы и сажи прогорает, позволяя снизить периодичность чисток.

Одно из достоинств кузнецовки — возможность выбора любого доступного на данный момент твердого топлива: дров, сухих кусков торфа, опилок.

При небольших изменениях конструкции существует возможность установки системы нагрева газом или электричеством. Доступно подключение печи к водяному контуру, что позволит качественно прогревать отдаленные помещения. Несомненным плюсом будет сравнительно невысокая стоимость материалов, возможность выполнить все этапы работ самостоятельно.

чертежи порядовки и описание кладки печи. Печи кузнецова своими руками порядовка Печи кузнецова официальный

Экология потребления. Усадьба: Печи инженера Кузнецова известны не только на родине, но и во всем мире с 60-х годов прошлого века. Причем актуальность разработок полувековой давности нисколько не стала меньше, а наоборот — печи Кузнецова все более популярны.

Печи инженера Кузнецова известны не только на родине, но и во всем мире с 60-х годов прошлого века. Причем актуальность разработок полувековой давности нисколько не стала меньше, а наоборот — печи Кузнецова все более популярны. Целью модернизации старинной конструкции русской печи при не столь значительном изменении ее внутреннего устройства было создание отопительного агрегата с более высоким КПД при экономии топлива. Возможно, это было предвидение — поскольку тенденция к удорожанию всех видов энергоресурсов, в том числе и биологического топлива, упорно говорит о том, что экономить ресурсы нам придется, и со всей серьезностью? Но полвека назад слова «энергоэффективность» и «энергонезависимость» в контексте жилого дома были не так знакомы, как сегодня.

Внешний вид колпаковой печи Кузнецова практически не отличается от моделей традиционных русских печей. Но теплотехнические параметры несколько иные — всего один пример:

• для обогрева дома, имеющего площадь до 100 м2, достаточно одной колпаковой печи Кузнецова, вырабатывающей примерно 4-5 кВт
• по справочным данным: для отопления данного объема нужен агрегат с показателем не менее 10 кВт тепловой мощности

Плюсы печей Кузнецова:

• Очень высокий КПД, применительно для печей, работающих на дровяном топливе — не менее 80%
• Топливо сгорает при высоких температурах
• Печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.
• Сгорание топлива до минимального зольного остатка, как следствие — не только экономия топлива, но и упрощение эксплуатации, поскольку чистить печь от золы нужно намного реже
• При периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением. Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками
• Совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике. Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности
• Конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей
• Особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено. И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры
• Самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация. Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом»

Перераспределяется тяга по особой схеме, которая является уникальной особенностью конструкции печи. В устройство введены каналы, которые называются низовыми. По этим низовым каналам воздушные потоки, подчиняясь тяге, проходят рядом с нагретыми частями печи. При наличии огня в топливном отсеке печи этот огонь «притягивает» на себя часть воздушных потоков

По материалоемкости печи данной конструкции также имеется интересный факт: колпаковая печь Кузнецова имеет больше свободного пространства внутри, она более «пустая» по сравнению с большинством многоканальных моделей. Порядовки могут иметь вариации, но по расчетам видно, что печь Кузнецова требует меньше стройматериала для возведения, примерно в 1,4-1,5 раза на единицу вырабатываемого тепла.

Особенности устройства печи Кузнецова

Известно, что устройство дымоходных труб в виде длинных и узких канальных конструкций имеет одной из целей — экономию. Вихревой поток раскаленных дымовых газов не доберется до выхода из дымоходной трубы, пока не оставит всю свою энергию и тепло в печи. Все классические печи, имеющие сложные многооборотные дымоходные каналы (например, пятиоборотные голландские печи) имеют в той или иной степени турбуленцию потоков в своих сложных трубах. Печь часто гудит зимой, эту «музыку» слышали все, кто отапливается большими печами.

Конструкции оборотных протяженных дымоходных каналов и длинных дымовых труб работают на то, чтобы заставить дымовой газ отдать все тепло внутри печки — в теории. Но на практике часто получается не совсем так, и в итоге отклонений КПД печи дает процент меньше ожидаемого — до 55-60%. Причина одна — большая часть энергии все же улетает в атмосферу через дымоход. Выделение тепла огромно, но в канальной конструкции только его часть идет на нагрев теплоносителя в теплообменнике и на обогрев воздуха помещения. Другая часть летит в трубу, по разным схемам, но ни одна из этих схем устраивать не может:

1. Раскаленный турбулентный поток вылетает в трубу, практически не успев остынуть
2. Дымовой газ остынуть успевает, но слишком быстро — и дымовые остатки в твердых частицах просто огромны, а сажевые наслоения заставляют чистить дымоход чаще, чем планировалось

Даже непонятно, какой из вариантов менее желателен. Когда инженеры-теплотехники шутят, то можно услышать сравнение канальной конструкции печи ни много ни мало, а с ядерным реактором. А вот кузнецовки сравнивают с термоядерным, причем вся выданная топливом энергия и все тепло идут в обогреваемое помещение. Но более важно то, что тепловой энергии выделяется необходимое количество — столько, сколько нужно и не более. Такая схема возможна по причине особой организации движения дымового газа — он не крутится многократно в каналах, а подается в тело печи сразу.

Колпаковая модель печи, сравнение

Колпаковая печь как модель известна давно, и в печах кузнецова используется та же схема — внутренняя полость печи устроена таким образом, чтобы топочных газ перемещался свободно. Но одновременно организован и пиролиз, и в результате топливо сгорает до мельчайших частиц.

Если рассматривать как пример двухколпаковую печь Кузнецова, то пиролизный процесс, причем саморегулирующийся, идет сразу под первым колпаком. Схема «регулировки» такова: как только горючее в топливной камере разгорается сильнее, заполняющий колпак топочный газ двигается книзу. Сдерживаемый колпаком газ не может уйти кверху, и не просто увеличивается в объеме, а становится плотнее и давит всей массой на огонь, который при этом не может не терять часть интенсивности. В результате процесс горении стихает до определенного значения, и давление газов ослабевает, затем весь процесс повторяется.

По мнению специалистов, в идеале двухколпаковые печки должны иметь круглое сечение. Тогда вторым колпаком будет служить наружный свод, или стенка агрегата, где будут нейтрализоваться генераторные газы — угарный газ СО и окиси азота. В дымоходную трубу при этом будет выходить только водяной пар и углекислый газ. Но при этом круглое сечение печи создает некоторые проблемы при возведении и эксплуатации:

1. Чистка круглой печки — неудобна, это отмечают владельцы таких печей
2. Дверцы смонтировать сложнее, чем в плоской стенке

В результате поступают практичнее — соединяют оба колпака дымоходом, установив их друг над другом. КПД при этом будет меньше, порядка на 2-3%. при желании интегрировать печку в отопительную водяную систему дома или иметь горячую воду от печи — проточные теплообменники устанавливают под вторым колпаком, а не под первым, который дает основной выход тепловой энергии. второй свод имеет температуру нагрева всего от 300 до 400 градусов, поэтому теплообменник выбирается сравнительно попроще, в том числе и по материалу. кроме того, под вторым сводом не будет сажевых наслоений, и металл встроенного теплообменника прослужит дольше.

Модификаций печей Кузнецова разработано очень много — причем не исключительно домовые печи для обогрева жилья. Имеется целый ряд моделей для бань, печки с лежанками. Отдельное место занимает популярная линейка отопительно-варочный печей. Но по принципу внутреннего устройства — все варианты сходны.

Некоторые нюансы по возведению печи Кузнецова:

• Тело печи возводят из красного печного кирпича, марка не ниже М150
• Для топочного отдела необходим жаростойкий и огнестойкий кирпич, практически единственный вариант — шамот. Марка Ш-5; Шб-8, размеры не имеют особого значения, поскольку топка конструкционно не связана с телом печи
• Вся конструкция топки должна быть отделена от тела печи, вариант — плавающая конструкция. Причем не просто отсутствует перевязка печных и шамотных кирпичей, а оба модуля принципиально отделены — недопустимы никакие крепежи, выступы или опорные части. Раствора между шамотной кладкой и печным кирпичом также быть не должно, а только компенсационные зазоры, заполняемые жаростойким материалом (базальтовый, каолиновый или другие виды картона или ваты). Причина — слишком большая разница характеристик теплоемкости и линейного теплового расширения шамота и керамики. Усилия и деформации в зоне контакта нагретого до высоких температур шамотного и керамического кирпича настолько велики, что приводят к разрывам в кладке стен печки. Разделение и устройство по плавающему принципу эту проблему решает.

Небольшой минус колпаковых печей — при уменьшении их объема немного снижается и КПД, даже при выборе идеальной формы печки — круглой в сечении. В небольших комнатах устанавливают обычно небольшие печи, поэтому некоторое снижение эффективности неизбежно. Интересная альтернатива изготовить печь Кузнецова из металла пока не имеет достойного воплощения в жизнь. Конструкция и форма кузнецовки никак не обуславливает напряжений сдвига, и это только один довод в пользу сварного металлического корпуса печи. Стоимость материала, конечно, слега пугает, но более дешевый чугун невозможен по причине массивности и хрупкости, в том числе и некоторой тепловой хрупкости.

Модель кузнецовки из стального листа, окрашенная порошковой краской — перспектива заманчивая, но и технические проблемы имеются, и одна из них — сложности выполнения эффективной футеровки сводов небольших печек. А первый колпак кузнецовки имеет под сводом очень высокие температуры, топочные газы слишком сильно раскалены и без футеровки металл долго не выдержит. Таким образом, кирпич для моделей печей Кузнецова пока не имеет конкуренции. опубликовано

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта .

Так называемые «Кузнецовки» появились в далеком 1962 году. Игорь Кузнецов — изобретатель данных печей, занимается их разработкой и усовершенствованием до сегодняшнего дня. В настоящее время существует порядка 50 изобретений, которые охватывают практически весь диапазон бытовых печей. Давайте рассмотрим более подробно, что такое печи Кузнецова. Порядовки популярны и на сегодняшний день, поэтому тема крайне актуальна.

Чем «Кузнецовки» лучше других?

Потребители всегда задаются вопросом: почему стоит купить именно эту продукцию, а не ту, что стоит рядом. Вполне закономерный и логичный вопрос. Мы всегда перед покупкой смотрим на сильные и слабые стороны продукции, а только потом делаем соответствующие выводы. Что же касается печей Кузнецова, то они славятся своим высоким КПД. Как правило, идет речь о таких цифрах, как 80% и более. К примеру, стандартная порядовка на 4 кВт может обогреть дом площадью 100 квадратных метров. При этом западные фирменные топки должны иметь мощность не менее 10-12 кВт. Кстати, заказы на «Кузнецовки» из США, Швеции, Канады и ряда других стран — не редкость. Нельзя не упомянуть о том, что печи Кузнецова (порядовки) являются «всеядными», то есть в качестве топлива могут использоваться низкосортные горючие материалы, к примеру, опилки. Также имеется возможность обеспечивающего ГВС. При этом эксплуатационные характеристики не ухудшаются.

Основа — прежде всего

Именно Кузнецов впервые использовал автоматическое распределение тяги по каналам. Этот метод хорош тем, что угар исключен, поэтому вьюшку можно держать открытой. Система таких дымоходов отличается не только своей уникальностью, но и простотой. Если печи со сложной конфигурацией дымохода обычно имеют КПД порядка 60%, то «Кузнецовки» — 80% и выше. Кроме того, отсюда вытекает принцип свободного прохода газов. Именно поэтому порядовки нередко сравнивают с Дело в том, что энергия газов, в отличие от газовой вьюшки, не закручивается в вихрь, а сразу же пропитывает печь. Естественно, что выделяемое тепло уходит или на нагрев помещения, или же на ГВС, в зависимости от потребностей.

Двухколпаковые печи Кузнецова: порядовка и ее особенности

Принцип постройки печей, в которых возможно реализовать закон свободного хода газов, известен относительно давно. Самый распространенный и известный вариант — двухкоплавкая печь.

Принцип ее работы заключается в том, что воздух из окружающей среды поступает через поддувало в топку. На первой стадии горения, когда сгорают самые легкие фракции топлива, процесс чем-то напоминает пиролиз. Этот режим и является наиболее эффективным. Но до Кузнецова мало кто пользовался этими преимуществами. А вот порядовки имеют такую конструкцию, которая позволяет работать им в пиролизном режиме. В результате пиролизные газы горят под куполом третьего колпака. Интересным является сам процесс. Его особенности — в том, что горение является саморегулируемым. Если пламя слишком разошлось, то ухудшается тяга, и процесс горения замедляется, если жара недостаточно — тяга увеличивается, и процесс горения усиливается. Двухколпаковые печи Кузнецова (порядовка) имеют второй купол для того, чтобы не нарушался процесс горения. Температура во втором колпаке при КПД примерно в 80% достигает 300-400 градусов, а этого вполне достаточно для передачи тепла теплоносителю.

Многоколпаковые печи

Нередко обычная изготавливается многокаскадной. Каждый каскад представляет собой два колпака, имеющих отверстие сверху. Наличие трех каскадов позволяет назвать эту печь классической порядовкой, так как тут присутствует свободное течение газов. Практически в любом режиме топки такое оборудование имеет очень высокое КПД, достигающее 97%. При этом практически не играет роли используемое топливо. Это может быть мазут, уголь и что-либо еще.

Обычно четное количество колпаков позволяет добиться 90% КПД. При этом многое зависит от режима горения и используемого топлива. Однако основной недостаток такого метода заключается в том, что печи довольно сложны в обслуживании. Зачастую возникают проблемы во время чистки колпаков от нагара. Кроме того, первый колпак (при четном количестве) является очень маленьким, температура под ним будет порядка 1500 градусов, в результате чего металл ее не выдержит, а футеровка на весу является ненадежной.

Ну вот мы уже и разобрались с тем, что такое колпаковые печи Кузнецова. Порядовка нередко строится и в домашних условиях. Давайте посмотрим, как это сделать и на что обратить внимание.

Кузнецова: порядовка своими руками

Прежде чем приступать к выполнению работ, необходимо определиться с основной функцией печи. Давайте рассмотрим обычное отопительное оборудование наиболее простой конструкции. Хотелось бы отметить, что вместе с домом желательно сразу строить печи Кузнецова своими руками. Порядовка также может быть возведена и в случае, если здание уже стоит — это, конечно, нежелательно, но возможно.

На первом этапе необходимо подготовить фундамент. Он должен быть выполнен из бетона и иметь ширину на 10-15 см больше, нежели размеры печи. Это одна из наиболее трудоемких работ, которые вам придется выполнять, поэтому в отдельных случаях имеет смысл вызвать специалиста. Фундамент не должен связываться с основанием дома, не забывайте об этом. Также недопустимо его отсутствие, так как полы не выдержат высокой нагрузки. Дальше крайне важно правильно обустроить дымоход на крыше дома. Для выполнения этих работ желательно воспользоваться смехами и советами профессионалов. Давайте же посмотрим, как возводятся печи Кузнецова. Порядовки в своем простейшем исполнении изготавливаются достаточно просто и быстро.

Необходимый материал

Крайне важно подобрать качественный материал, в частности, Он должен выдерживать высокие температуры. Так, для внутренней кладки используют Его количество определяется согласно чертежу. Нередко встречаются конструкции из обычного кирпича, что делается в целях экономии. Это допустимо, однако долговечность кладки сокращается. Для внешней кладки подойдет М150 — глиняный кирпич.

Не обойтись и без 100-130 килограммов глины. Лучше потратить немного больше средств и заплатить за качественный материал. В этом случае при обжиме глина не потрескается и будет служить довольно долго. В два раза больше, чем глины, понадобится песка. Примерно на 500 кирпичей необходимо делать смесь глины с песком в объеме 0,2 кубических метра.

Остается только металлическая фурнитура. Сюда входят задвижка, стальные уголки, колосник и две дверки. Ну а сейчас мы рассмотрим, как изготавливается порядовка Кузнецова.

Кладка и проверка

Если вы уже имели опыт кладки печей, то проблем у вас не возникнет. Единственное, на что стоит обратить внимание, так это на качество связки. Для улучшения этой характеристики на каждый 2-й ряд кирпича необходимо прокладывать проволоку. Для прокладки канала из первого яруса лучше класть по ¼ кирпича. Это позволит несколько увеличить длину топки. При этом верхнее перекрытие между ярусами организовывается на 17-18 ярусе.

По окончании кладки необходимо выждать некоторое время, пока раствор не застынет. Затем можно монтировать дверки и другие металлические изделия. Только после этого приступают к первой растопке. На этом этапе проверяется, насколько хорошо работает печь. Смотрят на тягу, герметичность задвижек, дверок и т. п. В принципе, это все, что можно рассказать о том, как выкладываются печи Кузнецова. Порядовки, изготовленные своими руками, могут иметь разную мощность.

Кое-что еще о кладке

Нередко изготавливаются печи Кузнецова для бани. Порядовка такого назначения очень редко возводится собственноручно. Обусловлено это довольно сложной конструкцией. Но стоит понимать, что грамотно сделанная банная печь выполняет огромное количество задач. К примеру, она обеспечивает обогрев нескольких помещений: парилки, предбанника, моечного помещения. Помимо этого, она готовит пар, обеспечивает вентиляцию и греет воду.

Как ни странно, но со всем этим справляется всего одна банная печь Кузнецова. Порядовка практически не имеет каких-либо принципиальных отличий, но важна точность изготовления.

Заключение

Вот мы с вами и рассмотрели двухколпаковые и колпаковые печи Кузнецова. Порядовка же, изготовленная своими руками, встречается не так часто, как хотелось бы. Зачастую такие печи можно увидеть на дачах и в деревнях. Иногда они носят исключительно декоративный характер, так как выполняются в виде камина.

Тем не менее такое отопительное оборудование не стоит оставлять без внимания. Учитывая его высокую эффективность по сравнению с некоторыми другими печами, имеющими более высокую стоимость, это лучшее решение для загородного дома. Тем более что построить самому такую печь можно, а иногда даже нужно. Так вы сможете не только эффективно обогреть свой дом, но и набраться драгоценного опыта.

Это все, что можно рассказать о том, чем славятся и как кладутся печи Кузнецова. Порядовки хороши и, без сомнения, будут популярны еще долго.

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Печи Кузнецова хорошо известны не только печникам – они обогревают множество домов в России и за ее пределами. И. В. Кузнецов работает над усовершенствованием печей с 1962 г. и собрал вокруг себя крепкий коллектив единомышленников. В активе команды – более полутораста разработок, охватывающих едва ли не весь диапазон бытовых печей, см. рис.

Многие хотели бы сложить какую-то из печей Кузнецова своими руками, и эта статья – им в помощь. Но мы не собираемся раскрывать некие потаённые секреты «кузнецовок» – их просто нет. На сайте Игоря Викторовича stove.ru желающие бесплатно найдут огромный массив печной информации: от сведений по конструированию и строительству печей до подробных чертежей и рекомендаций по установке печи в доме и устройстве отмостки вокруг здания с печным отоплением. Не намерены мы также что-то в этой домашне-печной энциклопедии критиковать или поправлять: нам до И. В. Кузнецова по печному делу, мягко говоря, далековато.

Цель настоящей статьи – дать к своду сведений Кузнецова своего рода введение, позволяющее свободнее ориентироваться в исходном материале. Поясним на примере, зачем это нужно.

Допустим, я автомеханик-универсал с большим опытом и хочу передать его другим интересующимся. Автомобиль – штука сложная. Если я начну по ходу изложения отвлекаться, подробно объясняя, что как обкат и кастер (положим, читатели не совсем уж чайники, ездят-то теперь все) влияют на управляемость и путевую устойчивость машины, а диаграмма газораспределения – на расход топлива в зависимости от дорожных условий, и прочее в том же духе, я в конце концов запутаюсь до того, что сам перестану понимать, как работает автомобиль, на котором я езжу. Волей-неволей мне придется излагать материал пусть и «на пальцах», но по-профессиональному бегло.

Однако читать его будет тяжеловато даже таким же, как и я, специалистам, а у дилетанта вообще голова кругом пойдет. Поэтому мне в помощь понадобится некто, кого можно условно назвать «получайником». На самом деле он вовсе не чайник, может сам и подвеску отрегулировать, и толкатели клапанов выставить. Но в данном случае его задача – описать, как вся начинка машины собирается в одно целое, управляемое по принципу: «Рулем рулить, газом газовать, тормозом тормозить».

В автомобилестроении СССР подобная ситуация возникла в конце 50-х – начале 60-х, когда промышленность начала выпуск автомобилей для широкой продажи населению. Тогда вышел в свет супербстселлер того времени – «Как работает автомобиль». Под редакцией не кого иного, как самого главного конструктора легендарной «Победы» А. А. Липгарта.

Информация «от получайника» еще не позволит приступить к работе: она не дает глубоких знаний, которые позволят хотя бы интуитивно прикидывать по ходу дела нужные значения численных параметров. Но она по сути своей фундаментальна: владея ею, профессиональный текст читается уже с пониманием и быстрее. И, если где-то что-то в нем непонятно еще, это уже не вызывает потерянности и метаний, а просто отметку в уме: вот об этом нужно разузнать подробнее.

О печах и печном отоплении правительство пока никаких эпохальных постановлений не принимало. Но их роль в бытовой теплоэнергетике во времена дефицита энергоресурсов несомненна: уже отопительная печь с КПД 70% при массовом использовании даст экономию топлива в масштабе государства, т.к. в проекты новеньких теплоцентралей закладываются потери тепла в магистралях в 35%, и уменьшить их пока нет возможности. Так что с популяризацией печных знаний приходится выкручиваться самому, не будучи ни Липгартом, ни Кузнецовым. Что ж, попробуем.

Почему – кузнецовки?

Но стоит ли останавливаться особо на печах именно Кузнецова? Стоит, потому что они того стоят. Игорь Викторович с самого начала рассматривал не как охраняемый реликт прошлого или дорогой предмет роскоши, но как непременный атрибут экономичной энергетики будущего, которое ныне – настоящее. Остальные спохватились, что называется, когда жареный петух клюнул.

В результате – кузнецовка на 4 кВт обогревает дом в 100 кв. м. так же, как фирменная «оттуда» топка на 12 кВт. Что, кстати, говорит не об изобретении вечного двигателя, а о том, что фирменные рекламисты свои проспекты творят, пожалуй, вынюхав «дорожку счастья». Во всяком случае, факт, что Кузнецову постоянно поступают заказы из США, Канады, Швеции, Финляндии, которые по печам сами не в хвосте плетутся. Конкретно же преимущества кузнецовок заключаются в следующем:

• Высокий КПД – 80% для печей Кузнецова не диво.
• Высокая температура сгорания топлива без использования технологий и материалов, требующих промышленного производства.
• Как первое следствие из предыдущего – всеядность. В кузнецовках до золы сгорает любое топливо, а осаждение сажи минимально.
• Второе следствие – несложный уход: т.к. сгорает и сажа, печи Кузнецова можно не чистить годами.
• Меньшая материалоемкость в сочетании с равномерной теплоотдачей между топками: в городской квартире с центральным отоплением температура в течение суток колеблется больше, чем в доме, отапливаемом кузнецовкой при 2-х топках в сутки.
• Широкие возможности встраивания водогрейного контура без ухудшения технических параметров печи.
• Хорошая тяга при коротком дымоходе, что удешевляет и упрощает строительно-монтажные работы при ее постройке.
• Пластичность конструкции и внешнего вида как следствие двухколпаковой схемы (см. далее): не ухудшая печи, ее можно сконструировать практически под любое помещение и требования дизайна.
• Автоматическое перераспределение тяги по каналам при переходе от протопки к остыванию, что гарантирует от угара: вьюшку почти никогда не требуется закрывать, она предусмотрена более для нештатных режимов работы.

Примечание: изобретенный И. В. Кузнецовым способ перераспределения тяги в корне отличается от известной газовой вьюшки. По нему поток, создаваемый тягой, пропускается мимо нагретых частей тела печи специальными низовыми каналами, а когда в топке горит пламя, конвекция от него оттягивает поток воздуха на себя. В результате не требуется отдельная система вентиляции помещения. Кроме того, газовую вьюшку может выдуть обратной тягой при задувании в трубу, или, наоборот, вытянуть при сильном ветре, а в кузнецовке любой поток воздуха пройдет мимо всего, что он мог бы выстудить.

Основа основ

Большинство преимуществ печей Кузнецова дает принцип свободного прохода газов. Поясним опять на примере.

Представим себе печь со сложной системой дымовых ходов: утермарковку, четырех-пяти оборотную . В этом тесном лабиринте неизбежно будут возникать сильные завихрения. Слыхали, как печь гудит? Это лишь незначительное проявление бушующей в ней вихревой энергии. А взяться ей неоткуда, кроме как из закладки топлива. Если каналы достаточно длинные и узкие, то на первый взгляд ничего тут страшного нет: вихри, пока доберутся до трубы, рассеются, остывая, и все равно отдадут свою энергию телу печи, а оно – в помещение. Но на деле проявляются нюансы, о которых будет сказано далее в тексте. Из-за них КПД канальной печи свыше 60% – исключительная редкость.

В канальной печи, пока она топится, мечется огромный поток энергии, и на отопление или подогрев воды можно, не нарушая ее работы, взять лишь небольшую ее часть. Такая печь в чем-то похожа на ядерный реактор. Не пугайтесь, только по синергетике, т.е. по путям циркуляции энергии в ней. В ядерный реактор приходится закладывать топлива в десятки раз больше, чем необходимо для обеспечения проектного энерговыхода. Иначе нейтроны просто вылетят наружу, не успев встретить готовые их принять атомы урана. В канальной печи – горячие вихри, не успев остыть, вылетят в трубу или, наоборот, остынут сразу, дав дым и сажу.

А вот кузнецовки (о подробностях ниже) по синергетике уже ближе к термоядерным реакторам будущего. «Термояд» звучит страшновато, но это только по ассоциации с водородной бомбой. На самом деле теромядерные реакторы вполне безопасны.

Почему? Потому, что в них вырабатывается энергии ровно столько, сколько должно уйти потребителю, а технологический запас по мощности для разреженной плазмы нужен мизерный. Если вдруг камера токамака или стелларатора внезапно полностью разрушится, плазма полностью высветится (тяжелых-то атомов в ней нет) и остынет, прежде чем дойдет до стен помещения. Ремонтники выругаются – то ли дело в дежурке лясы точить – но уже через 5 мин. смогут притупить к ликвидации без защитных средств.

Так что же общего у печей Кузнецова с термоядерными реакторами? То, что энергия дымовых газов благодаря принципу свободного прохода не прокручивается много раз в потоке, пока не протолкнется в тело печи, а пропитывает его сразу же . И деться ей оттуда теперь некуда, кроме как в помещение и/или водогрейный регистр.

Первое: колпак на колпаке

Принцип построения печи, позволяющий реализовать преимущества свободного хода газов, известен давно. Это – двухколпаковая печь, схема устройства которой показана на рис. Начнем разбор с левой его поз.

Наружный воздух поступает через поддувало 1 в топку 2. Топка может быть снабжена сужающимся соплом – хайлом – в котором в одноколпаковой печи образуется газовая вьюшка: легкие нагретые газы под колпаком своим давлением не пускают «на продув» тяжелый наружный холодный воздух, как воду в опрокинутый стакан. Но в двухколпаковых печах газовая вьюшка из-за тяги со стороны второго колпака часто оказывается неустойчивой. Поэтому двухколпаковые печи до Кузнецова строили редко.

Сразу после растопки, когда горят самые легкие и энергичные фракции топлива, горение происходит в режиме, близком к наиболее эффективному пиролизному. В печах Кузнецова – в пиролизном режиме, они специально так и сконструированы. Пиролизные газы догорают под сводом 4 первого колпака 3. Подсводное пространство первого колпака аналогично дожигателю чисто .

Пиролизное горение под колпаком получается саморегулирующимся: если топливо очень уж разгорелось, «подушка» догорающих газов расширяется вниз; вверх не дает свод колпака. Из-за этого затрудняется отток дымовых газов, он ведь идет вниз. Соответственно, слабеет и тяга, горение немного утихает. Если же горение ослабевает, все происходит наоборот.

При переходе горения в малоактивный режим или дотлевание углей оба колпака работают уже просто как теплоприемники канальных печей, добирая остаточное тепло топлива. Но в голландках и оно большей частью «просвистывает» в трубу: согласно всем известному гидродинамическому закону Бернулли, в узком канале скорость потока будет больше. А под колпаками остаточные газы будут неторопливо ворочаться, пока их тепло не уйдет в кирпич.

Примечание: в канальных печах при сильном ветре снаружи часто приходится выгребать из топки еще тлеющие уголья и закрывать вьюшку, иначе все тепло «высвистит», пока топливо догорит до золы. В колпаковых печах этого вредного эффекта нет – резкое расширение от дымохода в колпак не позволяет ветру разгуляться в печи, и можно спокойно ждать, пока топливо не отдаст свой запас энергии до последней калории.

Идеальная двухколпаковая печь – круглая в плане. Тогда ее тело 5 является одновременно и вторым колпаком. В нем также есть невидимая зона термохимических реакций 6 под сводом. В ней нейтрализуются остатки моноокиси углерода (угарного газа) и окислов азота, образующихся в топке вследствие значительно более высокой, чем в пламенной печи, температуры сгорания. В дымоход 7 уходят только углекислый газ и пары воды.

Хотя круглую обычного типа сложить можно, но, если она двухколпаковая, устроить в ней прочистные дверцы сложно, а чистить ее (когда-то же, да придется) трудно. Поэтому на практике двухколпаковые печи выполняют, если привлечь аналогию с электроникой, не по параллельной, а по каскадной последовательной схеме: второй колпак водружают на первый и соединяют колпаки между собой дымоходами (или одной сплошной широкой щелью) с тыла печи, правая поз. на рис. КПД кирпичной печи при этом падает всего на 1-2 процентных пункта.

Примечание: чтобы в круглой двухколпаковке газовая вьюшка была устойчивой, кроме ураганных ветров, кольцевой зазор L2 между первым и вторым колпаками должен быть шире такого же L1 между топкой и первым колпаком.

В том и другом случае во второй колпак можно безо всяких опасений встраивать водогрейный регистр любого типа. Основное тепло телу печи передается под сводом первого колпака. Это, кстати, тоже одна из причин, почему раньше двухколпаковки не были в употреблении: при дешевом топливе небольшое повышение КПД не окупало сложности работы, а мыться на кухне в корыте тогда было делом обычным.

И в то же время газы под второй колпак подходят, с одной стороны, достаточно остывшие и прореагировавшие, чтобы теплообменник можно было выполнять из обычных конструкционных материалов, не опасаясь его прогорания и осаждения сажи на нем. С другой – температура во втором колпаке при КПД печи в 80% будет в пределах 200-400 градусов, что дает как раз достаточный температурный градиент для эффективной передачи тепла воде.

О многоколпаковках

В принципе возможно круглую колпаковую печь выполнить многокаскадной; каждый каскад – 2 колпака, с отверстием в своде и глухой сверху, как показано на рис. При трех каскадах (6 колпаков), конструкцию, которую можно условно назвать печью со свободным ходом газов (левая поз. на рис.) возможно сделать самонастраивающейся под любое топливо, от мазута до кизяка, с КПД до 97-98% в любом режиме топки. Однако точному аналитическому расчету она не поддается, а компьютерное моделирование требует достаточно мощной аппаратной и программной платформы.

Печь с четными (с отверстием в своде) колпаками, доведенными до ее пода (правая поз. на рис.), способна, в принципе, показать КПД в 85-90%, в зависимости от режима горения и вида топлива. Но и ту, и другую, во-первых, очень сложно чистить. Во-вторых, первый колпак получается очень маленьким, и температура под ним будет вполне пиролизной, около 1500 градусов. Никакой металл ее не выдержит, разве что платина. Вольфрам и тот сгорит, как нитка лампочки с разбитой колбой. А будет ли держаться на весу футеровка для пиролизных печей, на опыте пока никто не определял.

Примечание: черные пунктирные линии на рисунках – не металлоконструкции. Это образующие (параболы и прямые) соответствующих размеров: диаметров дымовых отверстий и расстояний нижних обрезов колпаков от пода.

Видео: пример проекта двухколпаковой отопительно-варочной печи

Второе: тепловая нагрузка

На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: , двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.

С одной стороны, это хорошо, кирпич-то с денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.

Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.

Примечание: И. В. Кузнецов позволяет свободно копировать свои материалы для себя, для постройки, но возражает против переизданий. Однако картинки на рис. маленькие. Дилетант по ним ничего не соорудит, а мастер знает, где можно взять полноценные чертежи. Поэтому надеемся, что Игорь Викторович простит нам это небольшое заимствование ради пользы дела.

Третье: шаг вправо, шаг влево…

Высокие нагрузки на материал в печах Кузнецова требуют не просто тщательной разработки конструкции, но и соблюдения при этом некоторых основополагающих уже конструкторских принципов. Главный из них – плавающая топка из шамотного марки ШБ-8 или Ш-5. Тело печи выкладывается из керамического кирпича марки не ниже М150.

Что значит плавающая топка? Во-первых, вокруг нее целиком, или в точно рассчитанных автором местах, должен быть сухой шов. Сделать его не так-то просто: по выкладке последнего ряда шамота (если иное не оговорено в спецификации на печь) глиняный раствор из швов между шамотным и обычным кирпичом выковыривается, а вместо него вставляются прокладки из минерального картона – базальтового, каолинового и т.п.

Во-вторых, нужно неукоснительно соблюдать принцип несвязности модулей. Что это такое, показывает рис. Никакие выступы шамота не должны входить в пазы обычного кирпича, и наоборот, даже с демпфирующими швами. ТКР и теплоемкость шамота существенно отличаются от «кирпичных», и топка, связанная с телом печи, порвет кладку при растопке. Топка «кузнецовки» должна представлять собой компактный модуль, установленный в гнездо из обычного кирпича. Как при этом устроить ее выход в дымоход, автор подробно объясняет на сайте.

Также неукоснительно нужно следовать его рекомендациям касательно выбора и подготовки материалов. «Кузнецовки» хоть и кирпичные, но высокотехнологичные, и терпят замену на эрзацы и небрежность не более, чем ракета или подлодка – замену титана и композитов жестянкой. Последствия, правда, не будут столь катастрофическими, но и видеть их придется дома, а не вычитывать в новостях. И платить из своего кармана.

В целом по технологии: печь Кузнецова может соорудить старательный, внимательный и аккуратный новичок. Но действительно опытный печник, с полупьяна, но бездумно выкладывающий действительно очень хорошую плиту или голландку, на печи Кузнецова обязательно осечется.

О последователях

Тем не менее, «кузнецовки» не есть некое чудо несказанное. Уже нашлось немало любителей и мастеров-профи, не только повторяющих оригинальные конструкции Игоря Викторовича, но и создающие свои самостоятельно. На рис. справа – чертеж, а на рис. в разделе – порядовка одной из них.

У нее две особенности. Первая – растопочные ходы на 21-м ряду. Они вполне аналогичны холостым воздушным ходам Кузнецова, но включаются в работу при растопке, ускоряя и облегчая ее. На пламени или тлении их пропускная способность не позволяет обеспечить выход газов, и канальчики эти заглушаются газовыми пробками.

Вторая – пиленые вдоль, да еще и на угол, кирпичи в 17-м, 28-м и некоторых других рядах. Вообще-то и печники, и просто строители знают, что кирпичи вдоль не пилят. Но это убеждение сложилось во времена, когда и понятия «угловая дрель», она же болгарка, не было. Об алмазном инструменте тогда только слыхали, что, мол, применяется такой где-то в секретных цехах военных заводов.

Но пилить кирпич вдоль болгаркой на весу все равно нельзя, его прочность упадет ниже предельно малой из-за биений инструмента в руках. Тут два варианта, первый: установить инструмент в станину с ходящим в вертикальной плоскости рычагом, чтобы получится отрезной станок. Такую можно сделать самому, есть и готовые в продаже.

Другой способ годится, если на хозяйстве имеется циркулярка хотя бы на 1500 обмин, а лучше – на 2500-3000. Тогда алмазный круг по камню заправляют в нее вместо штатного пильного зубчатого. Этот вариант предпочтительнее: опорная доска с уголковым упором обеспечивают рез гораздо более чистый и точный. И при необходимости можно допилить с другой стороны, не рискуя получить на спиле высокую ступеньку.

Видео: процесс кладки печи 3 х 3,5 кирпича

Еще о кругленьких

Круглые печи теоретически вообще имеют массу преимуществ, только в доме не очень-то удобны. Однако немал спрос и на компактные передвижные печи, и вот тут предельно высокий КПД круглых многоколпаковок может оказаться решающим фактором, ведь при уменьшении размеров печи ее КПД резко падает из-за закона квадрата-куба.

Такие печи, разумеется, пришлось бы делать . Это решает проблему чистки, печку можно выполнить разборной. Но выбор металлов, подходящих по соотношению теплоемкости и теплопроводности, крайне ограничен. Из недорогих – только чугун, но он тяжел и хрупок.

Однако есть металлический материал полегче и попрочнее с подобными свойствами. Это – продукция порошковой металлургии. Применительно к ножам-ножницам «порошковая дрянь» вполне оправдано, но для печи, в которой ничего не работает на сдвиг, порошковые детали могут оказаться находкой.

Вторая проблема, о которой уже говорилось – жаростойкая футеровка на своде первого колпака. Если удастся решить и ее, то, возможно, труды и старания Игоря Викторовича Кузнецова дадут плоды более обширные и весомые, чем сейчас кажется.

Traks , любое испытание печи для выявления ее характеристик, а так же эксплуатация, проходят на дровах по влажности определенных ГОСТ. Если вы хотите топить сырыми дровами ваше право, но о последствиях вы будете предупреждены производителем и естественно не получите тех характеристик, которые были заявлены, ну и сами намучаетесь и печь угробите.
Равносильно что в авто, где написано бензин не ниже 91 лить 80, да еще забодяженный в деревне. Какая разница? Ведь бензин.
Долго ли прослужит ваша машина?
Ну это лирика.
А если разогреть топливник до определенной температуры, то и сырые в дело пойдут, но для этого печь д.б уже не отопительная для дома, а совершенно другой конструкции.

Теперь о вашем индексе Д/В
Деньги — понятие относительное. Для кого то и 1000р. дорого.
В регионах примерно сложилось расчитывать стоимость работ печника от кирпича. И это верно. Но печка печке рознь, так же как и мастерство печника. Поэтому говорить о стоимости в отрыве от требований заказчика не этично. Если взять эконом-класс, т.е. без вычурности, строгий конструктив, например в размерах всем известной шведки, то думаю не более 60 т.р в прошлом годе за печь.
Время — так же относительно. Каменщик сложит объем в 2 куба за 2 дня, печник — в день не более 60-80 кирпичей. Разный подход, разная техника, разное мышление…да и технология кладки не позволит, если конечно не нарушать технологический процесс (напр. добавить цемент в раствор, замесить на шамотной глине и. т.д) Поэтому на печь около 3 недель на круг с трубой, ПП разделками, замывкой и сдачей.
Это норма и закон для печника.

Теперь Д/В на эксплуатацию
Деньги в основном на приобретение обслуживающего инструмента (кочерга, ведро, топор, совок, метла, краги сварщика утепленные..) и покупку и складирование горючего материала.
Печь не бочка для сжигания мусора! И если вы расчитываете ее топить отбросами со стройки, тем более отпливать и создавать комфорт рабочим при строительстве, то сразу считайте что печку вам угробят. Безответственность она никогда не приводила к добру.
Качество топлива должно соответсвовать.
Время — открыть задвижку печи, открыть топочную дверцу, положить дрова в топку, зажечь кусок бересты, закрыть дверцу топки, открыть поддувальную дверцу на определенный погодными условиями угол, через час закрыть дверцу и задвижку.
Выгребать пепел из поддувала по мере накопления, раз в год контролировать состояние внутренних стенок печи. Как правило при правильной эксплуатации чистить печь придется не ранее чем через пять лет.
Норов у печи д.б автоматизирован до предельно понятного пользователем и держать истопника, а так же делать в конструкции печи более 2 задвижек никчему хорошему вас не приведут.
Ну а если в кармане не густо и хочется качественную печь, так для этого Кузнецов и выложил у себя на сайте порядовки. Только все же рекомендую для начала почитать теорию, спросить у печников на профильном форуме, сделать для себя порядовку в карандаше или в компьютерной программе, а лучше собрать макет. Вот тогда все встанет на свои места. И строить в зависимости от навыка будете не меньше 2-3 недель. Вот и посчитайте свое время в деньги.

А вот эффективность печи деньгами не измерить.
Если печь прогревается в горизонтальном разрезе по ряду со всех сторон одинаково, преимущественно снизу, не остывает быстро при открытой задвижке печи и равномерно в течение суток отдает тепло — то можно говрить об этом.
Если вы мучаетесь не можете растопить, постоянно из дверцы идет дым, необходимость в контроле горения в топке, однобокий прогрев и как правило выше головы или только район топливника, трещины после первой же холодной ночи, утром сам под одеялом с носом — то о какой эффективности можно говорить.

Содержание:

Мечта любого горожанина — иметь загородный участок с комфортным и благоустроенным жилым домом. Однако комфорт и благоустроенность обеспечиваются, в первую очередь, подключением такого дома к центральной отопительной системе и газовой магистрали. При этом если почти все современные загородные дома подключены к электричеству, то центральные отопительные системы и газоснабжение для них — случай все-таки редкий.

Конечно, в такой ситуации для обогрева дома и приготовления пищи можно использовать соответствующие электрические приборы или построить в доме камин. Однако наилучшим многоцелевым решением будет установка кирпичной печи.

Описание

Печь Кузнецова — Кирпичный обогреватель представляет собой высокоэффективный теплосохранитель построенный из керамического кирпича. Горячие газы, образующиеся во время быстрого и чистого сжигания топлива в топке оснащённой герметичной каминной дверкой,проходят через серию каналов и камер, насыщая каменные массы теплом. Правильная печь из кирпича затем излучает тепло в область помещения. Высокая термическая масса сохраняет постоянную тепловую мощность, как правило, достаточно одной топки в день. Преимущество таких кирпичных обогревателей,высокая тепловая мощность устройств, поскольку количество тепла, получаемого от одной топки распределяется равномерно от 12 до 24 часов. Высокая эффективность и низкий уровень выбросов сажи в этих отопительных печах является преимуществом для энергоэффективных домов с использованием разных видов топлива, таких, как древесина и т.д.

Большие кирпичные правильные кузнецовские печи, системы отопления, лучше всего использовать на ежедневной основе. Такие обогреватели занимают много времени,с полной загрузкой топлива, чтобы быть разогретыми до нормальных эксплуатационных температур в холодном состоянии, и как таковые не очень подходят для случайного использования. Периодическое использование, таких обогревателей не рекомендуется!

Свободное перемещение газов в печи

Правильное расположение

Главная цель любой печи отопление, ее место должно быть выбрано для обеспечения тепла наиболее эффективным способом. Печь Кузнецова являются инфракрасными обогревателями, которые обеспечивают наибольшее тепло путем прямого излучения. Таким образом, максимальная мощность достигается при правильном расположении. Поэтому центр помещения — это всегда правильный выбор. Мудрое решение- это размещение в качестве разделителя функционального пространства, таких как кухня и гостиная или гостиная и спальня.

Старайтесь избегать размещения кладки печи рядом с наружной стеной или, что еще хуже — расположить его в нишу в наружной стене (типичное место для обычных каминов) если вы хотите сохранить тепло внутри помещения.

Выбор печи того или иного типа и ее месторасположения в доме, помимо предпочтений владельца, зависит от целевого назначения печи, размеров дома и уровня его теплоизоляции, количества и размеров окон. Кроме того, для нормальной работы и ремонта доступ к печи должен быть свободным со всех сторон, то есть ни одна из сторон печи не должна одновременно входить в какую-либо из внешних стен дома.

Преимущества

Оптимальная теплопроводность;

Длительный срок службы без ремонта;

Простота обслуживания;

Отсутствие внешних коммуникаций;

Возможность использования для приготовления пищи с особенными вкусовыми качествами;

Уникальный дизайн и максимальный уют.

Типы кирпичных печей кузнецова

Предназначенные исключительно для обогрева дома;

Предназначенные исключительно для приготовления пищи;

Комбинированные — для обогрева дома и приготовления пищи.

Наиболее популярными типами кирпичных печей являются:

Традиционные Русские теплушки РТИК . Они используются для обогрева дома, приготовления пищи, и имеют особую полку, используемую для «теплого» отдыха, сушки и хранения дров и других целей;

— Отопительно варочные печи ОВИК . Они используются для обогрева дома и приготовления пищи, имеют конфорочную плиту, духовку и отделения для сушки грибов. Преимуществом шведской печи следует считать существенно меньший размер.

Существуют как различные типы отопительных печей ОИК и отопительных печей с камином ОИК К, так и иные типы печей для домов, как комбинированных, так и целевых, в России они используются очень часто (Хлебные ХК , каменки для бань, восточные для приготовления пищи в казане и др.).

Процесс строительства

Несмотря на такое разнообразие, обязательными составными частями всех печей кузнецова являются:

Сплошной железобетонный или ленточный из бутового камня фундамент, отдельный от фундамента дома. Обычно устройство печи планируется одновременно со строительством дома, если же такая идея возникает при уже выстроенном доме, фундамент для печи следует устанавливать отдельно. При этом фундамент выдвигается на 5 и более см за ее края, на него укладывается изоляционный слой (обычно рубероид), затем асбест, кровельное железо и подкладка из минеральной ваты или войлока;

Топка, размер которой строго увязывается с размером печи;

Поддувало для золы, требующее постоянной и тщательной чистки;

Колосник для размещения на нем твердого топлива;

Дымоход, также требующий регулярной и качественной очистки.

Укладка каждого ряда кирпича при строительстве печи — наиболее сложный процесс. Это тот единственный случай, когда каждый кирпич каждого ряда и каждый встраиваемый элемент печи укладываются в строго определенной последовательности и по точной технологии.

Так, первый и второй ряд кирпича устанавливаются на фундамент сплошной плитой, причем образующиеся в середине пустые участки не рекомендуется заполнять боем; на второй ряд устанавливается дверца поддувала для золы, а само поддувало конструируется с третьего по пятый ряд и т.д.

Порядок и очередность такого строительства установлен так называемыми схемами — порядовками; при этом специалисты рекомендуют сначала выстроить всухую модель печи, а затем, разобрав и пронумеровав каждый кирпич и каждую деталь, выкладывать печь уже вживую.

Видео-Проект колпаковой печи Кузнецова:

Безопасность

Основным требованием к печи любого типа является ее безопасность. Кроме того, что использование в доме постоянного открытого огня всегда резко увеличивает опасность пожара, при горении любого вида топлива образуется чрезвычайно опасный для человека углекислый газ, что при пороках конструкции или неправильной эксплуатации приводит к угарному отравлению.

Поэтому если у владельца дома нет навыков печного строительства, постройку печи следует поручить мастеру, несмотря на дороговизну этой работы. Только специалист сможет уложить кирпич в печи правильно с минимальными зазорами и верно установить дымоход и трубу с учетом всех возможных нюансов ее эксплуатации, в том числе и преимущественного направления ветра.

Об авторе-изобретателе

КУЗНЕЦОВ ИГОРЬ ВИКТОРОВИЧ- автор множества изобретений, касающихся конструкций бытовых кирпичных колпаковых печей различного назначения и разной мощности: отопительных, отопительно-варочных, русских печей -теплушек, печей для бань с регулированием нагрева воды и регулированием температурно — влажностного режима в парилке бани. Им запатентованы указанные конструкции, совмещённые с каминами, при этом стенки камина обогреваются и являются частью печи. И. В. Кузнецов разработал печи различного функционального назначения с встроенными водяными котлами для использования в качестве резерва в системах с водяным отоплением. Ныне он является председателем социально ориентированного НП «Развитиесистемы Печи Кузнецова»

Печи кузнецова, особенности колпаковой печи, принцип действия и виды

Банные печи Кузнецова

Есть множество самых разнообразных проектов печей Кузнецова. Созданы множество печей разных размеров и назначения. Только стандартных банных печей Кузнецова (БИК) есть 17 разновидностей. К ним нужно добавить две разновидности БИК БК, 14 вариантов БИК ПК. Чем они отличаются? Размерами, расположением топки, духовки для камней, наличием или отсутствием камина, варочной поверхности и еще некоторыми особенностями. Есть и банные печи Кузнецова с выносным баком или встроенным,  и печи Кузнецова для бани по-черному или с открытой каменкой. Их в действительности так много, что более-менее подходящую печь можно выбрать из уже готовых, при необходимости немного доработав под свою баню.

Печи Кузнецова. Разнообразие

Почему же банные печи Кузнецова популярны? Тому есть немало причин:

• Они практически «всеядны». В них до золы сгорает любое топливо. И если топить баню каким-либо «левым» топливом кроме дров не рекомендуется, то для топки дома подойдет любое.
• Такое эффективное сгорание топлива делает БИК очень экономичными, при этом нагревается не только баня, но также вода (до 170 литров), камни.
• Даже при использовании не очень качественного топлива сажа образуется мало. Если же топить хорошими сухими дровами (для бани ведь выбираешь самое лучшее) чистить печь нужно гораздо реже, чем печи других конструкций при аналогичных условиях эксплуатации.
• Печь прогревается равномерно из-за чего, во-первых, долго сохраняется тепло, во-вторых, редко появляются трещины.
• Печи для бани Кузнецова не только готовят баню и долго держат тепло. Они высушивают помещение после процедуры. Все это благодаря большой теплоемкости. При этом еще на следующий день вода в баке остается достаточно теплой, чтобы в ней можно было купаться.
• Длительный срок службы гарантирован при минимуме железных деталей. Все дело в чересчур большой разнице при температурном расширении: металлические детали расширяются намного сильнее, как результате в кладке вокруг возникают трещины.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.
Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Строительство печи Кузнецова своими руками

Схемы и чертежи печей из кирпича – правильная кладкаПоследовательность действий следующая:

Сначала изучают план помещения, где планируется установка отопительного прибора. В том случае, когда дом не возведен, необходимо обеспечить равномерный обогрев всех комнат. В готовое здание встраивать теплоагрегат нежелательно, но при необходимости можно

Но при этом следует принять во внимание расположение несущих конструкций и балок при обустройстве дымохода.
Затем подготавливают фундамент для отопительного устройства. Его создают из бетона, при этом ширина должна на 10 сантиметров превышать размер прибора

Желательно проектировать фундамент под печь на стадии планирования дома.

Разновидности печей Кузнецова

По выполняемым функциям кирпичные печи Кузнецова можно разделить на несколько основных групп:

Банные. Принцип работы банных печей Кузнецова остается неизменным – естественное перемещение газов через два колпака. Другое дело, что здесь присутствует каменка, которую нужно хорошенько прогревать для получения качественного пара.
Разработчиком предложено и по сей день используется оптимальное техническое решение, где каменная засыпка располагается в духовке из жаропрочной стали. Духовка располагается непосредственно над топливником.
Тепловая энергия, аккумулирующаяся в нижнем и верхнем колпаках, используется для подогрева воды и отопления не только помещения парной, но и всех прилегающих комнат. Змеевик для воды устанавливается под первым колпаком таким образом, чтобы его можно было легко отремонтировать или заменить.
Место установки можно определить, изучив чертежи печей.

• Камины.
• Грили и барбекю.
• Комбинированные конструкции, комплексы.
• Пожалуй, наиболее востребованными являются отопительно-варочные печи Кузнецова. Они и дом согреют, и голодными не оставят.

Отопительно-варочный вариант наиболее востребован как дачниками, так и жителями сельской местности. Здесь имеет место простая практичность: если огонь уже есть, почему бы не воспользоваться им дополнительно для приготовления пищи.

У Кузнецова также есть такие проекты.

Прежде чем приступать к постройке, убедитесь, что это именно тот вариант, который вы хотите видеть у себя дома.

Подобные печи подразумевают наличие удобного выступа с чугунной поверхностью, с возможностью частичного открытия отверстий для повышения температуры. Также возможно сделать дверцу для казана, по типу старинных русских печей.

Выкладка отопительно-варочных печей требует своего подхода и индивидуальных чертежей.

Колпаковые печи можно возводить практически в любых помещениях. Это может быть квартира, жилой дом, хозяйственная постройка или же баня. Например, для бани колпаковая печь станет идеальной заменой обычной стандартной печки.

Построив данную печь для бани, можно решить сразу несколько проблем. Эта конструкция способна обогреть несколько помещений: мойку и парилку, а также комнату для отдыха. Помимо всего, на печи очень удобно разогревать воду, создавая параллельно пар в необходимом количестве.

В доме можно оборудовать двухколпаковое отопление при помощи печи, данная установка является очень функциональной. Прежде чем возводить такую конструкцию, необходимо тщательно проработать проект.

Систему, которая сжигает сырьевое топливо нужно организовать самым оптимальным способом. В печи необходимо всегда поддерживать правильную температуру, иначе газы, которые образуются после горения могут трансформироваться во вредоносные отходы сажи и смолы.

Печи с водяным отоплением

Современные печи Кузнецова с водяным отоплением серии КИК (кирпичные котлы) представляют особый интерес. По сути, это колпаковый котел, выложенный из кирпича и обладающий неплохим КПД – порядка 70—80%, то есть, аналогичным своим железным «собратьям». Как достигается столь высокая эффективность, было нами описано выше.

В тело печи встраивается 1 или 2 регистра из стальных труб (в зависимости от мощности). Готовые модификации котлов имеют ряд мощностей 17, 34 и 63 кВт. Кроме того, автором предлагаются и двухконтурные модели с возможностью подогрева воды для хозяйственных нужд. В своих рекомендациях по строительству подобных обогревателей И.В. Кузнецов указывает, что для повышения экономичности и эффективности работы корпус кирпичного котла стоит утеплить базальтовым волокном.

В большинстве купольных моделей печей внедрено современное техническое решение, обеспечивающее дожигание горючей составляющей дымовых газов. С этой целью под свод верхнего колпака или другое место, в зависимости от конструкции, организована подача вторичного воздуха. При использовании древесины соответствующего качества такой тепловой прибор будет функционировать как пиролизная печь.

Какая печь лучше: колпаковая или канальная?

Не все виды печей первоначально были изготовлены для снабжения теплом дома. Например первая разработка и применение “кузнецовки” было в металлургии. За счет высокой производительности и быстрому прогреву поверхности, она очень успешно применялась в плавлении руды. Конструкции канального типа изначально были приспособлены для бытовых нужд и первоочередными их задачами были: снабжение помещения теплом, готовка еды. Учитывая эти особенности, многие пользователь постоянно задаются вопросом: какая же из двух вариаций лучше?

Для того, чтобы ответить на этот вопрос, отметим основные технические показатели, плюсы и минусы обеих печей.

Канальная печь. Принцип функционирования такого устройства заключается в движении нагретого воздуха из топки в систему дымоотведения. Минус подобного процесса — это образование и выделение большого количества дыма при растопке. Это обусловлено тем, что тяга возникает только в случае, если канал хорошо прогрет. Еще один недостаток заключается в том, что дымоходная труба обязательно должна быть высокой.

Колпаковая печь. Данная печка работает по принципу естественной циркуляции нагретых воздушных масс. Горячий воздух поднимается вверх и направляется в колпак, отдает стенкам тепло и опускается в нижнюю часть конструкции, в систему дымоотведения через подвертки. Как уже отмечалось, выпускаются и модели с несколькими колпаками, которые отличаются еще большей производительностью. Достоинство такой печи в том, что для обеспечения нормального функционирования, ее не нужно прогревать. Дымоходная труба может быть расположена ниже, поверхность нагревается в максимально короткие сроки, однако не так равномерно, как в канальной печи.

https://youtube.com/watch?v=tpqzcNvB3ik

Таким образом, колпаковая печь Кузнецова является хорошим вариантом для отопления дома или бани, а также предоставляет возможность готовить пищу.

Печи Кузнецова можно устанавливать в небольших по площади помещениях. Чтобы уместить такой агрегат в маленьких комнатах, необходимо уменьшить его габариты. Это приводит к существенному снижению продуктивности, что негативно сказывается на эффективности всей отопительной системы.

Чтобы избавить колпаковую печку от этого недостатка, рекомендуется выполнять ее из металла. В данном случае не желательно использовать чугун. Он не только хрупок, но и довольно тяжел. Предпочтительней сделать корпус агрегата из стали и обработать его порошковой краской. Высокая прочность и надежность колпаковых моделей из стали обеспечивается отсутствием больших нагрузок на сдвиг.

Единственная проблема стальной печи Кузнецова – устройство свода первого колпака. Именно в этом месте собираются отработанные газы, имеющие большую температуру. Сделать футеровку таких печек довольно сложно, особенно если они характеризуются небольшими габаритами. Поэтому кирпичные колпаковые модели никогда не утратят актуальности.

Виды печей

Колпак в качестве элемента системы каналов используется довольно давно. В разных вариантах исполнения, от кирпичного свода в печи до чугунной плиты или засыпки камнем. Наиболее простая банная колпаковая печь может иметь встроенный стальной или медный свод, существенно улучшающий условия для движения раскаленных газов.

Дополнительная полость может быть надстроена над топкой для лучшего подогрева камней или встроенного бака для воды.

Кирпичные банные печи Кузнецова отличаются от классических версий топок с колпаком по трем условиям:

• В конструкции колпака обязательно происходит дожигание несгоревших газов, поэтому кузнецовские печи для бани всегда имеют высокую, слишком вытянутую вверх форму корпуса;
• Колпак в печи Кузнецова создает минимальное сопротивление прохождению газов, потому тяга в дымоходе выше, чем у классических моделей топок и каменок для бани;
• У Кузнецова дополнительный карман внутри корпуса печи всегда оформляется в виде отдельной полости, она может быть выполнена рядом с топкой или перенесена в верхнюю часть.

Колпаковую печь – каменку, работающую по схеме Кузнецова, легко отличить по наличию дополнительного окошка с дверцей, расположенного рядом с зольником.

Важно! Считается, что дополнительная полость колпака не только улучшает условия сжигания для дров, но и компенсирует пульсации горячих газов внутри дымохода.

Это означает, что при правильно выбранной своими руками порядовки банной печи Кузнецова можно полностью избежать столь неприятных явлений, как появление обратной тяги в трубе и набрасывание сажи из дымохода на крышу бани.

Особенности приготовления рыбы в автоклаве

При работе с автоклавом следует учесть некоторые нюансы, которые помогут избежать неприятностей при работе с аппаратом и приготовить вкусные домашние консервы из рыбы:

Приготовление консервов в автоклаве происходит под высоким давлением и при высокой температуре

Именно поэтому следует соблюдать все меры предосторожности при работе с ним.
Перед тем как зажигать огонь под аппаратом, сначала нагнетают давление и проверяют герметичность автоклава.
Открывать аппарат можно только тогда, когда температура внутри снизится до 30 градусов.
Рыбные консервы в автоклаве готовятся при температуре 100-120 градусов. Время приготовления зависит от того, каким вы желаете видеть окончательный результат: разваренную тушенку или целые кусочки с мягкими косточками.
Не стоит укладывать сырье в банки доверху, необходимо оставлять пару сантиметров от края

В противном случае крышку с банки может сорвать.
Банки в автоклаве заливают водой полностью, даже выше крышек на 2 см.

Для большинства рецептов достаточно закладывать в банки сырую почищенную рыбу – она сварится в процессе стерилизации до полной готовности, включая размягчение костей. Температурный режим обеспечит уничтожение всех микроорганизмов. Автоклавирование позволяет сохранить вкус и полезные свойства рыбных консервов. Кроме того, доступна масса рецептов: можно готовить рыбку в масле и в томате, делать из нее тушенку и паштет.

Мелкую рыбу можно консервировать в автоклаве, элементарно выпотрошив – даже плавники можно не обрезать, ведь они тоже разварятся. Если консервируется рыба кусочками в масле, лучше слегка обжарить ее без панировки – это поможет сохранить форму. Для этой же цели можно добавлять в каждую банку чуть-чуть сахара. Чтобы вкус был более насыщенным, стандартные приправы – лавровый лист и перец – можно разнообразить кориандром либо тмином.

Деревянная полка в ванную: олицетворение неподдельной красоты и изысканности

Компьютер

Компьютерные провода очень сильно портят интерьер комнаты и если немного пофантазировать, можно довольно красиво их спрятать.

Первая идея – замаскируйте все шнуры от монитора, системного блока и модема под крышкой стола, закрепив их с помощью клипс на саморезы либо двухсторонний скотч. Эту идею наглядно показали на фото примере:

Еще один просто способ скрыть все лишнее под крышкой стола Вы можете увидеть на этом видео уроке:

Как убрать лишние шнуры от «компа»?

Не хотите портить стол? Можно скрыть провода от компьютерной техники в коробке из-под обуви, оригинально украсив ее под интерьер спальни.

Как сделать такую коробку своими руками, Вы можете узнать, просмотрев данное видео:

Чем может пригодится обувная коробка?

Помимо этого оригинальной идеей считается покупка специального чехла для удлинителя, который довольно просто крепится к крышке письменного стола.

Если Вам мешает шнур от колонок, его запросто можно спрятать в соответствующем чехле, который крепится к задней стороне стола.

Все лишние шнуры, в том числе и зарядку, можно красиво убрать со стола, используя обыкновенные зажимы, как на картинке ниже:

Еще одна идея – продеть всю кучу проводов через шланг. В этом случае хаос под столом спрячется в одну единственную оболочку, которая не так сильно испортит интерьер комнаты либо даже офиса.

Используя все эти советы можно замаскировать электрические провода и сделать рабочее место более аккуратным. Ничего же сложного нет в том, чтобы просто поместить шнуры и кабели в коробку или закрепить под столом! Помимо того, что Вы таким способом наведете порядок на компьютерном столе, так еще и маскировка позволяет защитить шнуры от собак и кошек, которые любят грызть зарядку, наушники и т.д.

1

Капительные меры – скрытая проводка в стене

Многие стараются решить подобные вопросы еще на стадии первоначального ремонта в помещении

Ведь спрятать провода от телевизора на стене необходимо именно так, чтобы они не только не привлекали внимание, но и были надежно защищены. Ни кошка, ни маленький ребенок тогда не смогут достать и повредить шнур

По этой причине скрытая проводка – это один из самых популярных решений проблемы, хотя данный метод и является очень сложным в плане исполнения и затратным в плане финансов.

Чтобы добиться максимального уровня безопасности расположения проводов, их рекомендуется прятать в специально проделанные штробы

Этот метод является самым технологичным и аккуратным, все работы выполняются на стадии ремонта, поэтому в дальнейшем останется лишь осторожно положить шнур от приемника в проштробленные отверстия. Еще одним важным достоинством является тот факт, что необходимость в долблении всей стены отсутствует

Телевизор обычно устанавливается на высоте максимум до двух метров, поэтому штробить потребуется отрезок приблизительно такой длины.

Действия по осуществлению задуманного можно проводить в следующем порядке:

Для начала следует точно определиться с местом расположения телевизора и, как следствие, кронштейна, на котором данный прибор будет располагаться. Важным моментом является сам кронштейн. Существует достаточно много различных вариантов этого крепежного устройства, хотя мировым стандартом является кронштейн типа VESA. Данное оборудование включает в себя необходимые точки креплений

Большое внимание следует уделять размерам и форме крепежа. В противном случае кронштейн может оказаться слишком большим для вашего ТВ или даже мешать прокладке коммутаций.Рекомендуется покупать телевизор заранее, чтобы иметь возможность все отмерять четко и без ошибок.Далее следует отметить точками на стене места, где будут располагаться электрические розетки.Теперь можно приступать непосредственно к сверлению стен

Используя углошлифовальную машинку, более известную как болгарка, делаем две полосы от кронштейна до будущих розеток. Расстояние между полосами находится в пределах от 2 до 3 сантиметров.Для получения штробы следует ударной дрелью или перфоратором выбить внутреннюю часть между сделанным полосами.Теперь остается лишь сделать несколько отверстий с использованием алмазных коронок для телевизионной розетки. Если к данному выходу будет подключаться другая бытовая техника, рекомендуется сразу же установить необходимое количество точек питания.

Процесс штробления не является самым сложным, но немного времени все же потратить придется. В конце всех работ остается лишь от телевизора на стене спрятать провода

Для этого осторожно укладываем их в проделанное отверстие и закрепляем скобами, чтобы они не вываливались и не мешали при финишной обработке стен. Штробы обрабатываются гипсовой штукатуркой, после чего можно приступать к дальнейшей отделке стен

Рекомендуем

Как спрятать провода от телевизора на стене – оригинальные решения. Часть 2Камин в интерьере: интересные решения для вашего домаКамин в интерьере: интересные решения для вашего дома

10 лучших рецептов заготовок для домашнего консервирования в автоклаве

Возведение «кузнецовок»: схемы и порядовки

Создавая «продукт» для массового пользователя, автор позаботился о практическом применении своих изысканий, создав огромный набор схем и чертежей. Для точного возведения великого множества модификаций колпаковых печей используют порядовки – пошаговые схемы с изображением каждого ряда кирпичей.

В отличии от русских печей, «кузнецовки» менее габаритны и, соответственно, занимают минимум места. Количество кирпича также уменьшено, что объясняется большим количеством свободного внутреннего пространства. Благодаря оптимальной толщине стенки прогреваются быстро, а что особенно ценно – остывают довольно медленно. Если вы внимательно проанализируете купольные порядовки, то увидите, как много незаполненного кирпичом места находится внутри конструкции.

Часть свободного пространства занимают колпаки, зафиксированные в горизонтальном или вертикальном порядке, не обязательно симметричном. Размер куполов может быть одинаковым или разным. Вертикальное расположение часто применяют для экономии места в помещении, особенно если запланировано устройство духовки или сушилки. Благодаря вариативности установки куполов можно возвести сооружение любой формы, спроектированное под конкретное помещение или специальные условия.

Пространство под вторым колпаком часто используют для монтажа теплообменников, варочных поверхностей, хлебных духовок и т.д. В проектах, составленных для бани, в нем устанавливают бак для горячей воды или каменку.

Если правильно «прочитать» порядовку, составленную опытным мастером, можно достичь поразительных результатов. Например, для поддержания комнатной температуры в доме из оцилиндрованного бревна в зимний период потребуется 2 топки (утром и вечером) всего по 5-6 поленьев, в межсезонье достаточно одной топки.

Подготовительные работы

Прежде чем приступить к строительству, выбирают место и определяют конструкцию и расположение дымохода (как в помещении, так и на крыше). После этого можно начинать работы по обустройству основания печи. Если отопительный агрегат возводится вместе с домом, то заливают общий фундамент. В случае когда печь кладут в жилом помещении необходимо удалить часть пола, которая приходится на «кузнецовку». При этом внешний контур основания печи должен быть на 10–15 см больше его габаритов.

Для обустройства фундамента делают углубление 20–25 см, на дно которого насыпают песчаную подушку толщиной 10 см, которую проливают водой и утрамбовывают. После этого на высоте 5 см укладывают армирующую сетку, по внешнему периметру устанавливают опалубку и заливают конструкцию бетоном. Приступать к кладке можно сразу же после его полного схватывания, которое в зависимости от температуры происходит примерно за 2–3 суток.

Кроме заливки основания, перед началом кладки потребуется подготовить раствор. Для этого берут чистую глину и просеянный речной песок. Глину высыпают в большую металлическую ёмкость, разминают и замачивают в небольшом количестве воды. После того как она хорошо раскиснет, добавляют песок и доводят консистенцию раствора до состояния очень густой сметаны. Чаще всего печники используют пропорцию 3 части глины на 1 часть песка, но правильное соотношение компонентов зависит от типа глины — чем выше её жирность, тем больше потребуется добавлять песка (вплоть до соотношения 2:1).

Приступая к работе, лучше распечатать порядовки на бумаге, в процессе строительства зачёркивая каждый уложенный ряд

Особое внимание уделяют местам установки футеровочного слоя — на схемах они выделяются пунктиром или другим цветом. Учтите, что если вместо огнеупорного материала будет использован обычный кирпич, то такая печь будет не только недолговечной, но и малопроизводительной

Подготовка автоклава к работе

Рекомендации по установке телевизора на стену

Установка телевизора на стену – идеальное решение для экономии пространства и обеспечения максимального простора в небольшом помещении. Выполнить грамотный монтаж ТВ-приемника, укладку проводов и определить оптимальное расстояние между смотрящим и ТВ-приемником помогут советы эксперта.

Подведем итоги

Всё про Печи Кузнецова

Загородный дом способен подарить горожанину просто небывалое наслаждение в весенне-летний период. Свежий воздух и красоты родной природы могут любому вскружить голову.

Но ведь зимний пейзаж не менее завораживает своим изяществом и тишиной. Почему бы, к примеру, не встретить Новый год на даче?

От самой идеи до ее воплощения в жизнь достаточно установить в загородном доме отопительную печь Кузнецова, на которой можно приготовить любые блюда для праздничного стола. Но самое главное — эта чудо-печь в любой мороз обогреет даже дачные домики, предназначенные исключительно для летнего проживания. Заинтригованы? Данная статья будет посвящена различным разновидностям печей Кузнецова.

Колпаковая печь — краткое описание и принцип действия

В печах, разработанных и усовершенствованных И. В. Кузнецовым, используется принцип свободного движения газов.

В колпаковых печах Кузнецова, в отличие от традиционных (канальных) печей, движение горячих газов происходит благодаря их собственной силе тяжести, а не из-за действия тяги дымовой трубы.

Таким образом, под перекрытием колпака скапливаются более легкие и горячие газы, а самые тяжелые и холодные газы находятся внизу колпака. Между ними происходит циркуляция газов, имеющих промежуточную температуру. Иными словами, внутри колпака образуется турбулентное движение газов, благодаря которому улучшается восприятие теплоты стенками колпака. Именно струи газа и переносят тепловую энергию (конвективный способ теплопередачи).

Коэффициент полезного действия (КПД) колпаковой печи Кузнецова достигает 93%. Для сравнения: КПД большинства современных печей не превышает 70-80%, русской печи — 30%.

Однако высокий показатель КПД является не единственным достоинством колпаковых печей Кузнецова. Эти печи выгодно отличаются следующими характеристиками:

• Простота в обслуживании (не требуется чистка протяженных каналов).
• Долговечность.
• Эстетичный внешний вид.
• Высокая эффективность.

Варочный вариант — верность традиции или дань моде?

Варочная печь несколько утратила свою актуальность с течением времени, уступив пальму первенства газовым и электрическим плитам. Не составляет исключения и варочная печь Кузнецова. Она имеет более сложную конструкцию (по сравнению с отопительной печью) и более трудоемкое исполнение.

У варочной печи в обязательном порядке присутствует кухонная плита, иногда — духовой шкаф.
Варочная печь Кузнецова, как и остальные его печи, сконструирована по принципу описанного выше свободного движения газов. Она обладает теми же достоинствами, что и колпаковая печь Кузнецова, маня при этом волшебным ароматом пышных блинов и наваристых щей.

Печь с камином — универсальное решение?

Печи с каминами Кузнецова обладает очень высоким КПД. Помимо этого, их в любое время года можно использовать в качестве отопительного устройства либо камина. Печь с камином из кирпича можно топить и с открытой, и с закрытой дверкой.

В теплое время года, когда возникает желание просто посидеть возле открытого огня, используется исключительно лучистое тепло, а весь избыток тепла удаляется на улицу через печь.

Подобные печи могут выполнять следующие полезные для человека операции:

• Варить.
• Жарить.
• Коптить.
• Запекать.
• Сушить.
• Греть воду.
• Лечить (при использовании в качестве «лежанки»).

Печь Кузнецова с камином позволила решить многие технические вопросы. В частности, в этом устройстве удалось повысить тягу, снизить температуру уходящих газов и повысить теплоотдачу каминов и печей. А ее эксплуатационные качества, конечно же, просто не могут не вызывать восхищение.

А что подойдёт для бани?

Печь Кузнецова для бани способны отопить сразу три помещения: мойку, парилку и комнату отдыха. Кроме отопительной функции они предназначены для вентилирования помещений, нагрева воды и создания пара различных параметров. Многие печи для бань обеспечивают регулирование температурного и влажностного режимов, очень быстро нагревают помещения, поддерживая в автоматическом режиме необходимую температуру.

К достоинствам печи для бани по технологии Кузнецова можно отнести возможность генерации электричества. А банная печь с камином, помимо описанных выше достоинств, предоставит возможность приготовить пищу в камине на разогретых углях. Опыт практического использования показал, что печь для бани Кузнецова способна создать режим и влажной сауны, и паровой сауны (русская баня).

Печь ОВИК — комплексное решение

Отопительно-варочные (ОВИК) печи Кузнецова несут в себе двойную функциональную нагрузку.

• Во-первых, они предназначены для обогрева помещения и поддержания комфортной для проживания температуры.
• Во-вторых, эти печи могут служить для приготовления пищи, используя различные температурные режимы.

Данный тип печей представляет собой комплексное решение по обеспечению уюта и комфорта в помещении. Они способны справиться с такими дополнительными функциями, как лежанка, сушильная камера, духовка, полочки, встроенный камин.

Существует огромный модельный ряд отопительно-варочных печей Кузнецова, отличающихся своим функциональным предназначением, устройством и размерами. Для их обозначения в названии после буквенной части «ОВИК» используется цифровое обозначение той или иной модели печи.

Возможно ли сложить  своими руками?

Такое ответственное мероприятие, как возведение печи, большинство рядовых граждан предпочитают доверять специалистам своего дела. В последнее время увеличились масштабы частного строительства, а вместе с ними приобрела большую востребованность такая редкая и творческая профессия, как печник. Печатные и электронные средства массовой информации запестрели объявлениями о профессиональном возведении печей.

Стоит признать, что услуги печника очень даже не дешево стоят. Многих заказчиков кроме финансовой стороны вопроса интересует, конечно же, квалификация печника. Ведь низкий уровень мастерства способен доставить заказчику массу ненужных проблем, вплоть до полной потери времени, средств, а в худшем случае и привести к пожарам.

Как же поступить? Может попробовать сложить печь по системе Кузнецова из кирпича самостоятельно, используя типовые проекты и методическую литературу? Безусловно, практические навыки не менее важны, чем теоретические. Так, опытный печник сможет на ощупь оценить качество готового раствора.

Однако тем, кто решил собрать печь самостоятельно, не стоит отступать от своего решения. В интернете, в том числе и на сайте Кузнецова, можно найти огромное множество типовых проектов печей, включающих всевозможные разрезы, порядовки и комментарии. На том же сайте представлены различные материалы по принципу работы и устройству различных модификаций печей Кузнецова. Более того, можно найти десятки специализированных форумов, на которых опытные печники охотно поделятся некоторыми секретами мастерства. Главное — это желание! Внизу статьи я выложу порядовки и чертежи данной печи.

посмотрите видео — как сделать печь по системе Кузнецова:

Многие рядовые обыватели и специалисты сходятся во мнении, что печи Игоря Кузнецова принадлежат к числу самых качественных и эффективных отопительных приборов, придуманных за всю историю человечества.

Печи Кузнецова получили широкое распространение не только на территории Российской Федерации, но и за ее пределами. Практический опыт эксплуатации показал, что строительство данных печей дает внушительный экономический эффект.

В заключении статьи выкладываю чертежи порядовку Печи Кузнецова для самостоятельной кладки:

нажмите на фото для увеличения

Раскрыта правда о колпаковых печах Кузнецова

Что такое печи Кузнецова, что такое колпаковые печи?

Если открыть советскую энциклопедию, то термин «колпаковые печи» означает следующее: — «нагрев под переносным колпаком, на котором смонтированы горелки или электрические нагреватели». У самого Кузнецова (по его словам), в его домашней печи установлены как раз электрические нагреватели, но другим он рекомендует дрова, хотя свое здоровье бережет.

Важным в энциклопедическом определении является и слово «переносной». Если поискать описания колпаковых печей в технической литературе, ГОСТах, легко найти и другие уточнения. Например, проф. Аше Б.М. в ответе про колпаковые печи будущему проф. Семенову Л.А. отмечает: — само слово «колпак» обозначает пустой объем под кожухом, оболочкой. Известный специалист-печник Трухачев А.П. объясняет как родилось название «колпаковые» для бытовых отопительных печей. Он дает научное объяснение термину «буржуйка» — печи времянки из кирпича, сейчас называться «буржуйками» считают за честь называть свои печи производители и продавцы металлических печей, таких как Теплодар, Термофор, Ферингер и многие, включая заграничных железяк. Именно «железяками», в отличие от благородных буржуечных кирпичных печей-времянок называли все металлические переносные печи. К слову, – любители бань должны знать, что в банях установка «переносных» печей была давно категорически запрещена – бань много сгорела от таких времянок. Так вот, Трухачев А.П., описывая «новейшие печи» в 1930 году и дал объяснение появлению термина «колпаковые печи» – печи-времянки для бараков и землянок, выполняющие роль экономайзеров – теплоуловителей тепла от примитивных топливников печей-времянок. Если места мало в помещении и развешивать длинные металлические трубы неудобно или невозможно, то для утилизации высокой температуры дымовых газов устанавливают компактные металлические экономайзеры или кирпичные-времянки. Если место позволяет разместить колпак над топливником – то это будет жароколпаковая печь, если размещают колпак сбоку от топливника или со смещением от центрального хайла (выхода дыма по центру топливника) то такие колпаковые времянки для бараков называются печи плоско-удлиненного типа с насадными колпаками, есть еще по  классификации Трухачева еще удлиненные колпаковые печи плоского типа на два, три колпака, мелкоколпаковые печи с бесчисленным количеством колпачков (любит их всучивать, как элитные «буржуйки», печник Селиван – до 10 колпачков соединяет). Селиван в книгах утверждает, что его гинекологические колпачки поднимают тягу, когда она упала, прямо так и пишет — с его колпачками тяга падает, а потом она в колпачках поднимается сама, правда не указывает, чего или к кому тяга поднимается.

Есть еще и печи колпакового типа с колпаками решетчатой конструкции – там колпачков может быть и больше – каждая дырка (пустое место по проф. Б.М.Аше) как колпак.

Русская печь, голландская, шведская, колпаковая, преимущества и недостатки, правила эксплуатации

Несмотря на общие моменты, присущие всем типам печей, у каждой есть свои особенности, достоинства и недостатки. В этой же статье мы подробно рассмотрим каждый из этих аспектов. Это поможет выбрать устройство всем потенциальным покупателям.

Разновидности кирпичных печей

Содержание статьи

• Разновидности кирпичных печей
  • Русская печь
  • Голландский
  • Шведский
  • Колокол
• Преимущества и недостатки кирпичной печи в доме
• Правила эксплуатации кирпичных печей на дровах

Видов кирпичных печей для дома много – моделей много, но всех их объединяет одна функция – исключительное использование для обогрева помещений. Единственное, это возможность дополнить конструкцию в виде варочной поверхности или лежанки. Фото печей можно найти в интернете.

Русская печь

Для начала отметим аспект, связанный с приготовлением пищи. Блюда, приготовленные с помощью такого агрегата, получаются с необычным вкусом и запахом дымка – то есть на любителя. Для достижения результата в области кулинарии необходимо переворачивать кухонную утварь, что помогает достать посуду с продуктами из специальной, достаточно глубокой части.

Теплоноситель — дрова или уголь, их укладывают в обычную топку. При их поддержке начинается процесс обогрева помещения. Что касается габаритов, то это традиционно массивность устройства, а также громоздкость, которая чаще всего отталкивает людей.

Голландский

Существенным отличием от всех конкурентов является спиральная трубка, которая позволяет дыму долго не выходить наружу. Это объясняет самое важное и существенное преимущество, а именно исключительную тепловую отдачу. Благодаря этой технологии утеплить особняк даже в самые морозы можно за 10 часов. Кроме того, и поддерживать нужную температуру в течение всего дня. При этом не следует забывать, что кирпич задерживает тепло, что, соответственно, также способствует сохранению тепла. К его положительным качествам следует добавить длительный срок службы, который может немного превышать 25 лет. Стоимость такого удовольствия оправдана – сумма не маленькая. Особенно если браться за строительство в индивидуальном порядке.Строительные материалы также стоят больших денег.

Шведский

Является наиболее распространенной версией фритюрницы. Из названия понятно, что представленный дизайн родом из Швеции. Кроме того, он занимает минимальное количество места (длина и ширина = 1 метр, высота = 2 метра), благодаря чему достигается высокая эффективность, благодаря чему прогреваются смежные помещения площадью более 30 кв. Эта способность обусловлена ​​наличием сложной системы дымоходов. Используя его, вы также можете легко приготовить еду.Для этого специально предназначена варочная панель с духовкой. Практичность данной установки проявляется в допустимости сушки белья, для чего предусмотрена полка. Однако есть у «шведа» один небольшой минус – небольшая пожаробезопасность. Хотя его легко устранить, установив демпферы.

Колокол

Принцип действия осуществляется по теории Кузнецова, согласно которой движение газов происходит свободно. То есть внутри конструкции есть две заглушки, останавливающие горячий воздух.Когда он остывает, он опускается вниз, тем самым тормозя процесс горения. Можно сказать, что градус регулируется самостоятельно, однако температура снижается быстро. Несмотря на это, ощущается значительная экономия топлива.

Преимущества и недостатки кирпичной печи в доме

Начнем с положительных сторон использования этих дополнений.

1. Все вышеперечисленные разновидности буржуев имеют высокие временные показатели в службе эксплуатации. Просто какие-то из них менее подходят по количеству лет, а какие-то больше.
Теплоемкость
2. также важна. Даже при сильных морозах можно один-два раза в сутки протапливать большую площадь здания, и этого будет достаточно.
3. Не сушит воздух. После использования не будет затруднений с эффектом затрудненного дыхания.
4. Не требует огромной массы источников тепла. Расход дров сходится к минимальному уровню.

Из минусов:

1. Для таких юнитов нужно отдельное место.
2. При самостоятельной выверке потребуется много сил и труда, а при использовании печных услуг — денег.
3. Особая осторожность при обращении с топкой.

Правила эксплуатации кирпичных печей на дровах

ВНИМАНИЕ! Желательно следовать рекомендациям, чтобы обезопасить свою жизнь и окружающих вас людей, а также само устройство.

• Для первоначальной растопки следует использовать мелкие щепки и бумагу.
• Не забывайте регулярно чистить дымоход.
• Не стоит пренебрегать трещинами и при первом обнаружении их следует замазать раствором.
• Закройте вентиль, как только прогар закончится.
• Остерегайтесь взрывчатых веществ. Их запрещено использовать внутри аппарата, особенно при розжиге.

Microsoft Word — одобренная диссертация к публикации 24.07.08.doc

%PDF-1.6 % 2372 0 объект > эндообъект 1538 0 объект > эндообъект 2369 0 объект >поток 2008-08-04T16:13:22+02:002008-07-31T14:34:48+02:002008-08-04T16:13:22+02:00PScript5.dll Версия 5.2.2application/pdf

Microsoft Word — утвержденная диссертация для публикации 24.07.08.doc

Донат

uuid: 2c99e0bd-334a-4f8d-b0fd-7a5c8b3d6160uuid: 6a77bee5-111d-40f4-97a5-590e94abddeaAcrobat Distiller 8.1.0 (Windows) конечный поток эндообъект 2373 0 объект >/Кодировка>>>>> эндообъект 2283 0 объект > эндообъект 1548 0 объект > эндообъект 1549 0 объект > эндообъект 1550 0 объект > эндообъект 1551 0 объект > эндообъект 1552 0 объект > эндообъект 1553 0 объект > эндообъект 1554 0 объект > эндообъект 1555 0 объект > эндообъект 1556 0 объект > эндообъект 1557 0 объект > эндообъект 1558 0 объект > эндообъект 1559 0 объект > эндообъект 1560 0 объект > эндообъект 1561 0 объект > эндообъект 1562 0 объект [1639 0 Р] эндообъект 1563 0 объект [1640 0 Р] эндообъект 1564 0 объект [1641 0 Р] эндообъект 1565 0 объект [1642 0 Р] эндообъект 1566 0 объект [1643 0 Р] эндообъект 1567 0 объект [1644 0 Р] эндообъект 1568 0 объект [1645 0 Р] эндообъект 1569 0 объект [1646 0 Р] эндообъект 1570 0 объект [1647 0 Р] эндообъект 1571 0 объект [1648 0 Р] эндообъект 1572 0 объект [1649 0 Р] эндообъект 1573 0 объект [1650 0 Р] эндообъект 1574 0 объект [1651 0 Р] эндообъект 1575 0 объект [1652 0 Р] эндообъект 1576 0 объект [1653 0 Р] эндообъект 1577 0 объект [1654 0 Р] эндообъект 1578 0 объект [1655 0 Р] эндообъект 1579 0 объект [1656 0 Р] эндообъект 1580 0 объект [1657 0 Р] эндообъект 1581 0 объект [1658 0 Р] эндообъект 1582 0 объект [1659 0 Р] эндообъект 1583 0 объект [1660 0 Р] эндообъект 1584 0 объект [1661 0 Р] эндообъект 1585 0 объект [1662 0 Р] эндообъект 1586 0 объект [1663 0 Р] эндообъект 1587 0 объект [1664 0 Р] эндообъект 1588 0 объект [1665 0 Р] эндообъект 1589 0 объект [1666 0 Р] эндообъект 1590 0 объект [1667 0 Р] эндообъект 1591 0 объект [1668 0 Р] эндообъект 1592 0 объект [1669 0 Р] эндообъект 1593 0 объект [1670 0 Р] эндообъект 1594 0 объект [1671 0 Р] эндообъект 1595 0 объект [1672 0 Р] эндообъект 1596 0 объект [1602 0 Р] эндообъект 1597 0 объект [1598 0 Р] эндообъект 1598 0 объект > эндообъект 1599 0 объект > эндообъект 1373 0 объект > эндообъект 2368 0 объект > эндообъект 1375 0 объект >поток HlWˎe 7 ?3″/ba8tt=+PTD}~ |ß^埿oo}_>}}| 1z)&(rM}JW||]?Lt#KE’QZyLRDI

Radiochimica Acta Volume 89 Issue 7 —

Требуется аутентификация Нелицензированный Лицензия 25 сентября 2009 г.

Аннотация

Гидролиз, коллоидообразование и растворимость Np(IV) исследованы в водных растворах HClO 4 -NaClO 4 (log [H + ] = от 0 до -2.5) методом спектроскопии поглощения в диапазоне длин волн 680-1000 нм. С применением лазерно-индуцированной фотоакустической спектроскопии (ЛФАС) в диапазоне 680-760 нм исследование распространяется на низкие концентрации Np(IV) 10-6 моль/л в растворах DClO 4 -NaClO 4 -D 2 O до log [ Д + ]=-3,3. Обнаружение индуцированного лазером пробоя (LIBD) демонстрирует образование коллоидов Np(IV), когда концентрация Np(IV) превышает растворимость Np(OH) 4 (am) при заданном pH. Одновременное уменьшение полос поглощения Np(IV) при 723 и 960 нм не может быть объяснено образованием моноядерного комплекса Np(OH) 3+ , как это предполагается в литературе.Установлено, что это вызвано полинуклеацией. В недосыщенных растворах Np(IV) ниже 10 -4 моль/л положение и интенсивность максимума поглощения при 723 нм практически не чувствительны к изменению рН. В пересыщенных растворах полоса поглощения значительно уменьшается. Спектроскопически определяемая рН-зависимая равновесная концентрация моноядерных соединений Np(IV) над свежеобразованными твердыми или коллоидными частицами Np(IV) указывает на то, что Np(OH) 2 2+ является преобладающим веществом в диапазоне рН 1.5-3. Этот вывод согласуется с константами гидролиза Np(IV), приведенными в литературе по результатам исследования экстракции растворителем со следовыми концентрациями 239 Np(IV). Произведение растворимости свежеобразованных частиц Np(OH) 4 (am) составляет log K’ sp = -54,4 ± 0,4 в 0,1 М HClO 4 -NaClO 4 и log K ° sp = -56,5 ± 0,4 (в пересчете на I =0, применяя SIT).

Рецепт самодельного огнеупора — Страница 2 — Изоляция и огнеупоры

Привет. Не уверен, что кто-то все еще наблюдает за этим разговором, начавшимся в 2007 году или около того, но я нашел его, так что, может быть…

Я подхожу к вопросам несколько с другой стороны: хочу построить Кузнецовскую русскую (каменную) печь. (Зайдите на сайт www.scheve.ru, если интересно, и нажмите маленькую кнопку Aa, чтобы перевести на английский). Это будет высокотемпературный дровяной обогреватель. Я полагаю, что температура в топке может превышать 2500 градусов по Фаренгейту. Цель состоит в том, чтобы горячий огонь нагревал массу каменной кладки, которая затем излучалась, нагревая пространство в течение многих часов.Эти печи обычно строятся в виде внутреннего слоя огнеупорного кирпича, узкого разрыва расширения и внешнего слоя обычного строительного кирпича, камня или другого материала большой массы. Так что огнеупорный кирпич предназначен не столько для утепления, сколько просто как жесткая внутренняя оболочка, выдерживающая суровые условия горения древесины. Настоящие полные шамотные кирпичи стоят около 6 долларов за штуку, плюс доставка, и мне может понадобиться пара сотен кирпичей, поэтому я ищу альтернативу для моей первой попытки построить один из них. Кроме того, есть вероятность, что какой-нибудь бродячий строительный или страховой инспектор приедет и скажет мне разобрать его, поэтому я не хочу тратить такие деньги на эксперимент и планирую делать свои собственные кирпичи. Я выкопал немного глины на заднем дворе, но я не совсем уверен, что смешать. У меня есть перлит, древесная зола, песок и минеральная вата или каменная вата. Немного отклоняюсь от перлита, так как я чувствую, что мне нужен плотный, не очень изолирующий кирпич. О золе здесь мало кто говорит, но мне кажется, хорошая добавка — она ​​уже сгорела, что с ней может быть? Я просеял его через оконную сетку, так что он довольно чистый, но в нем все еще есть крошечные кусочки древесного угля, что может быть неплохо, так как они будут гореть внутри кирпича и создавать крошечные воздушные карманы, чтобы придать некоторую теплоизоляцию.Мне было бы интересно прочитать чьи-либо мысли по поводу любой части этой идеи. Спасибо!

Рабы кирпичной печи Пакистана

Церковное вмешательство

В июне 2020 года отец Абид Танвир, генеральный викарий Фейсалабадской епархии, присоединился к епархиальной команде Каритас для раздачи продовольственных наборов среди 35 семей работников кирпичной печи в Хуррианвале.

В следующем месяце Амджад Гулзар, исполнительный директор «Каритас Пакистан», присоединился к епархиальному подразделению Лахорской архиепархии, чтобы раздавать наборы для питания детям, проживающим в доме бхатта в Шейхупуре.

Амджад Гулзар (стоит третий справа), исполнительный директор Каритас Пакистан, у кирпичной печи в Шейхупуре после раздачи пакетов помощи для детей в печи.

Церковные комиссии, такие как Комиссия по справедливости и миру на конференции главных религиозных лидеров, пытаются бороться с распространенным кабальным трудом с помощью информационных сессий.

Комиссия с 2004 года защищает права работников кирпичных заводов в Пенджабе и помогает подготовить их национальные удостоверения личности и документы социального обеспечения.

За последние семь лет комиссии удалось получить национальные удостоверения личности для 20 000 кирпичников и карточки социального обеспечения для 400 подневольных рабочих.

Он также обеспечил свободу примерно 1000 рабочих, отказавшись от их авансовых платежей по решению суда.

С марта исполнительный секретарь комиссии Гиацинт Питер открыл 10 домов для кирпичников-католиков и их вдов в деревне Франсисабад в провинции Пенджаб.

«Многим кирпичникам приходится жить рядом с печами, потому что нет ни работы, ни жилья.Covid-19 ограничил финансирование проекта. Мы используем личные ресурсы для строительства небольших однокомнатных домов, чтобы предоставить им приют, где они могут жить достойно», — сказал Питер.

Гиацинт Питер (слева), исполнительный секретарь Комиссии Справедливости и Мира Высшей конференции религиозных лидеров, открывает дом для семьи кирпичников во Франсисабаде, провинция Пенджаб.

«Рабочие кирпичной печи подвергаются физическим пыткам и сексуальным домогательствам, если кому-либо из членов их семьи мужского пола удается сбежать из печи.Владельцы угрожают нам суровыми последствиями, если мы потребуем повышения в обмен на наш труд.

«Долговые цепи питают кирпичную промышленность дешевой рабочей силой и постоянным притоком молодых рабочих. Возможность получения авансов привлекает большинство рабочих, которым часто приходится просить дополнительные ссуды, которые потом невозможно погасить. Если рабочий умирает, долг переходит на детей. Семейные кредиты могут передаваться из поколения в поколение. Они следуют своему долгу от одной печи к другой».

По данным Комиссии по правам человека Пакистана, дети, работающие в кирпичных печах, имеют более высокий уровень смертности, а каждый 20-й ребенок теряет зрение.Комиссия заявила в своем последнем пресс-релизе, что около 35 процентов работниц кирпичных заводов стали жертвами пыток и домогательств.

Скрытая звезда

21-летний Шамун Манша подвергся пыткам со стороны владельца печи для обжига кирпича в Бате после того, как в 2006 году его отец помог новостному каналу снять документальный фильм об их печи.

«Он скрывался два года после того, как владельцы печи объединили усилия, чтобы принять меры против посредника. Меня били палкой и заставляли раскрыть его местонахождение. Но я оставался непреклонен. Позже владелец согласился не причинять вреда моему отцу», — сказал он.

Манша начал работать в печи для обжига кирпича, когда ему было четыре года. Пакистанская комиссия по реабилитации и улучшению ситуации (BRIC Пакистан), неправительственная организация, управляющая центрами грамотности для несовершеннолетних производителей кирпича, поддержала христианскую семью и помогла выплатить их долг в размере около 600 долларов в 2009 году.

его визит в Швецию в качестве члена жюри Всемирного детского приза ребенка.

В 2016 году Манша была выбрана членом жюри Всемирной детской премии «Детский» — шведской программы, которая обучает детей и помогает им стать творцами перемен. С 2017 года он трижды посещал Швецию вместе с Лиакатом Джаведом, основателем БРИК Пакистан.

«Это была мечта разделить сцену с королевой Сильвией и Асой Регнер, бывшим шведским министром по делам детей и престарелых. Мое знакомство изменило мою жизнь», — сказал шестиклассник, который сейчас руководит пакистанским центром грамотности БРИК для других детей в своем собственном доме в Бате.

«Впервые я увидел, что к людям относятся как к людям. У меня есть сотни друзей со всего мира, которые поддерживают наше дело. Сейчас мои братья работают на швейных фабриках и в промышленной зоне рядом с деревней. Я помогаю молодежи найти похожую карьеру с более выгодными условиями работы за пределами печей».

БРИК Пакистан

С момента своего основания в 1997 году БРИК Пакистан обеспечил свободу 70 кирпичникам, таким как отец Манши, выплатив их кредиты.Двадцать из них мусульмане. Джавед, христианин, исполнительный директор BRIC в Пакистане, раньше делал кирпичи в Бате. Отец троих детей до сих пор носит шрам от лопаты на левой ноге.

«У моей семьи был долг в 24 000 рупий, но они приняли меня в ближайшую государственную школу. Я помогал им лепить кирпичи, когда они возвращались домой во второй половине дня», — сказал он.

Учась в 12 классе Христианского колледжа Формана в Лахоре, Джавед писал колонки и занимался социальными услугами, чтобы вернуть кредит. Сейчас он ведет девятимесячные курсы в 10 центрах грамотности в провинции Пенджаб. Тридцать первичных центров работают в общинах для обжига кирпичей для детей младшего возраста. Более 1000 человек получили базовое образование в центрах, расположенных в общинах, занимающихся обжигом кирпича.

В отместку владельцы кирпичных печей возбудили против Джаведа три полицейских дела. В 2004 году он подвергся нападению у печи, защищая свободу семьи.

«Младший брат хозяина печи не знал о моих переговорах с его семьей и собрал более 10 вооруженных рабочих.Получив оплату, они попытались вырвать мой мобильный телефон и бумажник. К тому времени, когда прибыл владелец, я был ошеломлен», — сказал он.

В отношении него также было возбуждено два полицейских дела.

«Подневольный труд также широко распространен в производстве хирургических инструментов. Дети в возрасте 12 лет изготавливают хирургические инструменты в опасных условиях, в тесных мастерских, наполненных металлической пылью и шумом шлифовальных, полировальных станков и генераторов. Правозащитные группы в Пакистане больше внимания уделяют печам для обжига кирпича», — сказал Джавед.

В апреле председатель Федерации торгово-промышленной палаты Пакистана заявил, что экспорт хирургических товаров и медицинских инструментов достиг 500 миллионов долларов в прошлом финансовом году.

В 2012 году в Лахоре была застрелена шведская миссионерка Биргитта Алмеби из Церкви Ассамблей Полного Евангелия (FGA). Сторонники BRIC в Пакистане помогли многим производителям кирпича научиться шитью и другим навыкам в технических учебных центрах FGA. Она умерла в Стокгольме после того, как ее доставили обратно в Швецию для оказания специализированной медицинской помощи.

«В 1997 году неправительственная организация забрала мою сестру и ее подругу в Швецию, где средства массовой информации представили их лидерами перемен», — сказал Джавед, которого молодые каменщики прозвали Ча Ча (дядя).

«По возвращении в Аэропорт Лахора. Им угрожал правительственный чиновник, критикующий их деятельность. Их снова заставили работать на кирпичной печи со своими семьями», — сказал он.

Джавед сказал, что бедственное положение его сестры и ее подруги вынудило его основать собственную неправительственную организацию, чтобы добиваться прочной свободы рабочих кирпичных заводов.

Украинское еврейское наследие: история еврейских общин в Украине

село Рыкунь входит в состав поселка городского типа Дымер в Киевской области, Украина. Основан как еврейское земледельческое поселение в Киевском уезде Киевской губернии в 1853 году. С 1980-х годов — село Дымерского района Киевской области. Расчетное население города составляет 275 человек (по состоянию на 2001 год).

Начало

Происхождение названия села неизвестно.Краевед из Дымера Григорий Алексеенко считает, что Рыкунь — фамилия одного из первых еврейских поселенцев, пришедших сюда из Умани. Эта версия была впервые предложена после визита потомка эмигранта из Умани Джонатана Дж. Рикуна, фамилия которого похожа на название села. В качестве представителя Комиссии по американскому наследию он посетил открытие мемориала Холокоста в Даймере в 2011 году.

В 1850 году в селе проживало 32 семьи, в Рыкуне в 1898 году проживало 323 человека (34 семьи).В 1917 году их было 288 человек. Начиная с 1941 года количество жителей уменьшалось до 150 человек.

Начиная с 1853 г. в предместьях Дымера каждой семье колонистов выделялось в пользование 11 земельных наделов и подлежало бессрочное «компенсирование» за пользование их землей. Государственная земля не отличалась особой продуктивностью и составляла 16,2 десятины (против 54-108 десятин, которые были закреплены за первыми колонистами в Южной Украине и Бессарабии). Поселенческое хозяйство было нерентабельным, и большинство еврейских колонистов, не разбиравшихся в сельском хозяйстве, сдавало земельные участки в аренду местным крестьянам.Некоторые евреи даже покинули это фермерское поселение; большинство из тех, кто остался, вернулись к своим прежним занятиям: ремеслам, торговле деревом, перепродаже продуктов питания и товаров.

Берл Орлов (1857, Остер-1930, Киев) и Фейга Лизица (1864, Рикин-1938, Киев). Фото сделано в Киеве в 1920-х годах

В 1863 г. еврейских колонистских семей насчитывалось 236. Через 14 лет общая площадь казенных земель, обрабатываемых колонистами, составляла 585,4 акра, а число семей, занимавшихся земледелием, росло и достигало почти 70% всех жителей в 1898 г.Колонисты выращивали рожь, пшеницу и ячмень. Были в селе и две кирпичные печи, где евреи успешно производили кирпич и продавали его в другие села и города.

Еврейские погромы

В начале ХХ века частые погромы охватили юго-западные территории Российской империи, и Рыкунь не остался в стороне. В ноябре 1905 г. от погрома пострадали 62 еврейские семьи, ущерб еврейской общине составил 18 000 рублей. Во время очередного погрома в 1919 году были расстреляны четверо евреев.

«… 16 ^{сентября} вооруженное крыло во главе со Струком вошло в еврейское поселение Рыкунь и потребовало золото и серебро у проходивших мимо евреев. Солдаты резали евреев плитами и кнутами. Четверо из них были застрелены». (из «Истории погромного движения в Украине» И.Черикова)

До сих пор существует прошение на имя командующего генерала А. Драгомирова. В нем евреи-пахари – колонисты Рикуна просили вернуть колонии 10 лошадей, несколько коров и 60 голов крупного рогатого скота, отнятых солдатами.«Если не вернут лошадей и скот, колония перестанет существовать», — писали колонисты. Не знаем, вернули скот или нет…

  После гражданской войны

В 1929 году в Рыкуне был организован колхоз имени Шолом-Алейхема, в котором всего за год работало 237 человек и который просуществовал до начала Великой Отечественной войны в Советском Союзе в 1941 году. Первым комсомольцем в поселке был Еврейская девочка по имени Пейсахл (фамилия ее неизвестна).

Кусты на месте бывшего еврейского колхоза

В период между двумя войнами, Первой и Второй мировыми войнами, большинство евреев покинули Рыкунь и перебрались в более крупные города в поисках лучшей жизни.

Ниже рассказы некоторых евреев села Рыкунь:

Моисей Ласбин вступил в Красную Армию (большевистскую армию) в возрасте 15 лет, пережил Вторую мировую войну и имел звание полковника.

Янкель Нухимович Лисица (1871, Рыкунь – 1943, Куйбышев)

Цейтлин Самуил (Ефимович – сын Ефима) – родился в 1894 году в Рыкуне.Жил в Ленинграде, работал главным инженером лаборатории ленинградских телефонных узлов. В мае 1937 года НКВД и прокуратура СССР арестовали его, осудили и 15 декабря ^-го года Цейтлин Самуил был расстрелян. Его имя появилось в списке Великой чистки 1937 года.

Лисист Авраам Аронович (1905, Рыкунь – 1975, Киев)

Елик Гершович Левитас (1909-1969) – один из 7 евреев Рыкуня, призванных на фронт в 1941 году (год начала Великой Отечественной войны на территории СССР).

Холокост

За первые три месяца войны в восточные районы СССР эвакуировано около 50 евреев.

После оккупации Рыкуня фашистами местные начальники милиции Василий Павлусенко, Тимофей Марченко, Яков Дмитренко составили список евреев, не покинувших село. Всех их согнали на ул. Гагарина, 39, где в течение 3 дней держали без еды и воды под охраной немецких солдат. Местные украинцы помнят 50 евреев, собравшихся в одной хате.Некоторые местные жители пытались передать им еду. Позже всех евреев перевезли в Дымер и держали в школьном подвале. Затем их отправили в Бабий Яр и там расстреляли. Российская еврейская энциклопедия сообщает, что в 1941 г. было расстреляно 93 еврея села Рыкунь. Имущество расстрелянных евреев было разграблено местными украинцами.

В этом здании в 1941 году трое суток без еды и воды содержались местные евреи.

Последняя еврейка, жившая в Рыкуне в 2016 году, вспомнила только 6 имён расстрелянных: Гесия Медникова; Фира Левитас и двое ее детей Нуник и Бетя; Мотик Ласбин (жена-украинка сама привела его в гестапо).

Яд Вашем перечисляет 22 человека, родившихся в поселке Рыкун, в основном тех, кто покинул село в период 1914-1941 годов.

Анатолий Кузнецов в своей документальной повести «Бабий Яр» вспоминает, как во время войны скрывался в Рыкуне. Он описывает место, где были расстреляны евреи из соседнего Дымера. Это место было недостроенным аэродромом.

«…….добросердечная женщина по имени Гончаренко из села Рыкунь встретила меня у себя дома. Вот так я снова попал в деревню…

…….Длинный ров частично засыпан, частично смыт весенним приливом. В этом рву были расстреляны евреи и другие жители близлежащих деревень. Вася повез меня на место показать их местный маленький Бабий Яр. Канава выглядела как обычная. Соседние поля простирались до самого горизонта. Мы заметили что-то просачивающееся из земли. Это была черная липкая человеческая нога в испорченном сапоге. Мы убежали.

За рвом находился недостроенный военный аэродром.Строили его заключенные по приказу НКВД. Это был засекреченный объект и приближаться к аэродрому было запрещено. Теперь огромный аэродром был мертв. Далеко тянулись длинные очереди и сплошные бетонные взлетно-посадочные полосы. Повсюду были груды чада и цемента, твердого как камень; ручные тачки, мотыги, лопаты лежали так, будто их бросили несколько минут назад. Все выглядело так, как будто люди исчезли как выстрел…».

После Второй мировой войны

После освобождения села в 1943 году колхоз имени Шолом-Алейхема был распущен и больше никогда не существовал.

После освобождения большинство уцелевших евреев не вернулись в село, так как их дома были разрушены или заняты местными жителями.

Рукин в 2016 году

По данным Российской еврейской энциклопедии, в Рыкунь вернулись только 10 эвакуированных евреев. В 2016 году были найдены имена 4 евреев, вернувшихся домой. Это: Евдокия и Ента Талалай, Соня Левитас (1915-1985) и Пейсахл Ласбин (1912-1998).

Елик Левитас, семья которого была расстреляна в 1941 году, вернулся с передовой и женился на вдове своего двоюродного брата Пейсахл Ласбин.После войны у них родилось двое детей.

В 2016 году в Рыкуне жила всего одна пожилая еврейка….

Нравится:

Нравится Загрузка…

Комментарии

комментариев

Дорога к экологически чистому бетону вымощена глиной миллионов тонн цемента в год, который используется для строительства всего, от плотин и мостов до небоскребов и стадионов.

Это помогло сделать Argos крупнейшим производителем цемента в Колумбии, но также и основным производителем выбросов углекислого газа.

Цемент и CO2 вытекали из Риокларо без перерыва более 20 лет, когда исполнительный директор Argos встретил академика по имени Карен Скривенер, у которого была простая идея: изменить рецепт цемента, чтобы включить глину, и сократить углерод след. Она назвала его LC3, или известняковый кальцинированный глиняный цемент.

После четырех лет разработки в этом году модернизированный завод в Риокларо был запущен в эксплуатацию, используя глину, добытую примерно в 10 милях отсюда и перерабатываемую в недавно построенной печи.Аргос говорит, что эта технология снижает потребление энергии на 30% и снижает выброс углерода почти наполовину. «Это имело смысл», — говорит Томас Рестрепо, глава бизнеса компании в Колумбии. «Меньше CO2 означает меньше угля или топлива, поэтому это более выгодно. Изменения в окружающей среде лучше всего происходят, когда есть еще и экономический стимул».

Трудно переоценить важность очистки цементной промышленности. Люди потребляют столько же цемента, сколько и продуктов питания — 4 миллиарда тонн в год — и на его производство приходится около 7% глобальных выбросов углерода.Сокращение, которое потребует множества маленьких шагов, от сокращения выбросов углерода цементными заводами до пересмотра правил, чтобы они более реалистично учитывали структурные потребности зданий. По некоторым оценкам, глобальное потребление цемента можно было бы сократить вдвое, если бы для каждой работы применялся правильный цемент, а бетон не заливался больше, чем необходимо.

Бетон «очень дешев, и люди систематически злоупотребляют им», — говорит 62-летний Скривенер, профессор Федеральной политехнической школы в Лозанне, Швейцария.«Мы можем сократить производство цемента, а затем сократить количество цемента, которое мы закладываем в бетон, и количество бетона, закладываемого в здание».

Конечно, есть альтернативы: Норвегия построила 280-футовую деревянную башню, и исследователи экспериментируют с бамбуком, переработанными строительными отходами и даже грибами для разработки более экологичных строительных материалов. Но нереально представить себе полную замену бетона в ближайшее время, особенно там, где основная часть роста произойдет в ближайшие десятилетия — в таких странах, как Китай, Индия и Нигерия, — у которых нет другого выбора, кроме бетона для их домов, больниц и автомагистралей.«Сказать, что мы не собираемся использовать цемент, — это то же самое, что сказать, что вы можете продолжать использовать транспорт, но без шин», — говорит Джон Провис, профессор материаловедения Шеффилдского университета в Англии. «Мы должны производить более эффективный цемент».

Цемент производится путем смешивания измельченного известняка с горсткой других ингредиентов и обжига при температуре 1450 градусов Цельсия (более 2600 градусов по Фаренгейту). В результате получается каменистое вещество, называемое клинкером, которое напоминает брикеты древесного угля, используемые в барбекю на заднем дворе.Клинкер измельчают в порошок и смешивают с несколькими другими минералами для производства цемента.

Этот процесс, мало изменившийся с тех пор, как английский каменщик Джозеф Аспдин запатентовал то, что он назвал портландцементом в 1824 году, наносит двойной удар по выбросам CO2. И топливо, используемое для обжига печей, и сам известняк, образовавшийся миллионы лет назад из морских кораллов и моллюсков, при сжигании выделяют углекислый газ. На каждую тонну производимого цемента в атмосферу выделяется 600-800 кг СО2.

Бетон, в свою очередь, производится путем смешивания цемента с песком и камнем, а затем добавления воды, чтобы запустить химическую реакцию, которая позволяет ему затвердевать в вездесущее и бесконечно универсальное вещество.Аспдин, британский каменщик, выбрал название «портландцемент», потому что он чувствовал, что его готовый продукт напоминает портландский камень, популярный в то время строительный материал в Англии. Его изобретение позволило строителям отказаться от перевозки массивных кусков скалы. Вместо этого бетон легко транспортируется в виде клейкой жидкости, которую можно заливать и формировать в виде тротуаров, автомагистралей, мостов, фундаментов зданий, стен, потолков и почти всего остального; по крайней мере, некоторое количество бетона используется практически в каждой конструкции в промышленно развитых странах.

LC3 может уменьшить углеродный след отрасли двумя способами: глина содержит очень мало углерода, поэтому при нагревании почти ничего не выделяется, и ее можно сжигать при более управляемой температуре 800 °C, потребляя меньше топлива. «В конце концов, с помощью LC3 вам придется расщеплять меньше известняка, и именно известняк дает вам большую часть выбросов CO2», — говорит Скривенер в своем офисе в Лозанне, где куча книг, папок, бумаг и пустого чая. кружки и бутылки с водой. «Конечно, для его производства нужно тепло, но не так много, как для портландцемента.”

Введение налогов на выбросы углерода и торговых схем будет стимулировать внедрение, говорит Скривенер. В Европе промышленным объектам, таким как сталелитейные заводы и цементные заводы, разрешено выбрасывать определенное количество углерода. Если они выбрасывают меньше, они могут продать свои лишние мощности, но если они превышают норму, они должны покупать разрешения у другого производителя. За последние три года цены на углерод в Европе выросли более чем в три раза и, вероятно, продолжат расти по мере того, как ЕС будет снижать лимиты.

«Вещи будут намного жестче, особенно в Европе, и это окажет большее влияние на принятие решений», — говорит Ян Райли, генеральный директор торговой группы World Cement Association. «LC3 даст нам немного времени, хотя нам понадобятся другие вещи».

По словам Скривенера, запасы глины во всем мире практически неограниченны, большая ее часть уже добыта и доступна в виде материала, который отвергается керамической промышленностью или производителями бумаги, которые используют ее для покрытий. У многих производителей бетона тонны глины лежат рядом с песком и гравием в их карьерах.

В трехэтажной лаборатории Скривенера в EPFL, строгом бетонном пространстве с видом на Женевское озеро и французские Альпы, студенты смешивают партии цемента и оценивают их с помощью точных инструментов, таких как сканирующие электронные микроскопы и спектрометры. Одной из первых задач лаборатории было тестирование материалов для плотин швейцарских гидроэлектростанций, поэтому в одном углу есть бассейн, где десятилетиями находились образцы бетона, чтобы посмотреть, как они выдержат. (У них все хорошо, — говорит Франко Зунино, чилийский аспирант, работающий со Скривенером четыре года.). Горячая комната ускоряет процесс старения для изучения долговечности. В подвале массивные машины разбивают или уплотняют образцы, чтобы проверить их на прочность.

В проекте LC3 эти машины доказали, «что мы можем производить более прочный цемент с меньшим количеством клинкера», — говорит Зунино.

Завод в Аргосе является первым крупномасштабным предприятием по производству кальцинированной глины, но по всему миру строятся новые предприятия. Португальский производитель Cimpor проводит пробные запуски на заводе LC3 в Кот-д’Ивуаре. Lafarge-Holcim, крупнейший производитель цемента в Европе, планирует добавить печи для обжига глины на заводах во Франции и Швейцарии в следующем году.Куба строит более 20 небольших заводов, которые будут производить глиняную смесь, которую можно смешивать со стандартным цементом на строительных площадках — по стоимости, которая примерно на одну пятую ниже, чем традиционные формулы, по словам Фернандо Мартины, кубинского профессора инженерии, который работал на идее более десяти лет.

«Мы использовали этот цемент всеми возможными способами, — говорит Мартина. «Мы сделали бетонные блоки, отполировали бетонные полы, даже целый дом».

Скривенер может быть поразительно прямолинейной, защищая то, что стало делом ее жизни: на конференциях она известна своими вспышками вроде: «Это самая глупая идея, которую я когда-либо слышал.Она говорит, что работа коллеги, которая поддерживает конкурирующую технологию, «граничит с преступностью». О теориях другого исследователя она говорит: «Очевидно, что это никуда не денется, но эти люди построили свою академическую репутацию на этих материалах». Она видит в кальцинированной глине единственную реальную надежду для отрасли, которая медленно меняется.

Не у всех такой энтузиазм. Бетон, изготовленный с использованием LC3, часто проявляет меньшую прочность, чем традиционные составы, в течение первых семи дней, говорит Вандерли Джон, профессор строительных материалов в Университете Сан-Паулу в Бразилии.Прочность может наверстать позже — для полного затвердевания бетона требуется месяц или больше — и ее можно повысить с помощью добавок или глины более высокого качества. Но задержки обходятся дорого. «Чем короче период строительства, тем выше доход для инвесторов», — говорит Джон.

А бразильская компания Votorantim Cimentos сообщает, что ее программа с использованием технологии, аналогичной LC3, замедлилась из-за отсутствия подходящей глины. «Это не так просто, как говорит Карен, — говорит Вольфрам Шмидт, инженер Федерального института исследований и испытаний материалов Германии в Берлине.«Каждая глина индивидуальна».

Даже Скривенер признает, что LC3 — это лишь частичное решение, поэтому исследователи во всем мире ищут другие способы сократить выбросы углерода в отрасли. Одним из вариантов является вулканический пепел — так называемая пуццолана, названная в честь итальянского города Поццуоли недалеко от горы Везувий — ключевой компонент цемента, который римляне использовали для строительства своей империи. И компании уже давно заменили часть клинкера шлаковыми отходами выплавки чугуна или золой угольных электростанций.Оба работают хорошо, но запасы истощаются, говорит Вольфганг Динеманн, директор по исследованиям HeidelbergCement. «Шлак дорожает, а летучая зола исчезает, — говорит он. «Мы приближаемся к моменту, когда кальцинированная глина становится все более актуальной».

В обширной исследовательской лаборатории Lafarge-Holcim недалеко от французского города Лион около 200 ученых, среди которых когда-то был Скривенер, работают над сокращением выбросов CO2 компанией на 15% к 2030 году. Более двух пятых из 1300 патентов Lafarge по производству цемента и бетона служат для ограничения выбросов углерода, говорит руководитель исследований Эделио Бермеджо.«Мы должны продвигать более экологичные решения», — говорит Бермеджо. «Но мы должны сделать это без ущерба для качества».

Десятки проектов лаборатории варьируются от 3D-печати бетонных элементов до альтернативных способов нагрева цементных печей, таких как сжигание мусора или старых шин. Одна группа производит бетон, который требует меньше воды. Другой добавляет в смесь древесную стружку. В-третьих, исследуются более совершенные способы измельчения песка и гравия, чтобы для производства бетона требовалось меньше цемента.

В помещении, похожем на склад, Винсент Мейер и его команда превращают старую проблему с бетоном в решение.Со временем бетон повторно поглощает часть CO2, выделяемого при производстве цемента, делая его более кислым, что может вызвать коррозию стальных арматурных стержней внутри. Мейер использует обломки снесенных зданий, чтобы поглощать углерод из дымовых труб на цементных заводах. «Одна тонна переработанного бетона может поглотить 50 кг CO2», — говорит он.

Что-то вроде работы Мейера — то, что в отрасли называется улавливанием и хранением углерода, — будет необходимо, чтобы производство цемента стало нулевым. Идея состоит в том, чтобы отделить углекислый газ, сжать его и поместить глубоко под землю, возможно, в истощенные нефтяные и газовые скважины.Международное энергетическое агентство сообщает, что за период до 2070 года на улавливание углерода будет приходиться 60 % сокращения выбросов в цементной промышленности, хотя эта технология все еще далека от зрелости.

Скривенеру идея использования глины для производства цемента казалась многообещающей, но у нее была фундаментальная проблема: полученный бетон был не таким прочным, как традиционные сорта. Затем, в 2009 году, у Скривенер было то, что она называет «моментом ага». Добавив немного ненагретого известняка в смесь глины и клинкера, она обнаружила, что может ускорить реакцию и повысить прочность бетона.«Мы получили это сенсационное улучшение», — вспоминает Скривенер. «Тогда мы спросили себя: «Что нам теперь делать?»

Она начала общаться с производителями и проповедовать на конференциях и выставках. Первоначальная реакция была скептической. Интенсивная конкуренция в цементной промышленности привела к снижению маржи, и многие производители закрыли исследовательские лаборатории, так что мало кто интересовался чем-либо, что могло бы увеличить затраты. В конце концов Скривенер нашел заинтересованные группы в Индии и на Кубе и сумел убедить нескольких продюсеров попробовать его.

«Карен — это движущая сила, наш наставник и проводник», — говорит Соумен Майти, исследователь из индийской некоммерческой организации «Технологии и действия для развития сельских районов» и ведущий евангелист LC3 в этой стране. «Можно сказать, что она паровоз поезда, и мы все сплачиваемся за ней, давая дополнительный пар».

Работая над созданием конкурентоспособного продукта, Скривенер столкнулась с множеством неудач. Ранее опасения заключались в том, что глина может придать бетону красноватый оттенок. Хотя некоторым покупателям это может понравиться, он отличается от традиционного серого цвета.Поэтому команда Скривенера обратилась к многовековым методам изготовления кирпича, чтобы устранить проблему, изменив способ охлаждения глины после нагрева.

И производители часто предпринимали лишь поверхностные попытки найти необходимую глину, прежде чем решить, что у них ее нет. Ответом Скривенера стала программа для оценки глины, присланной кем угодно со всего мира. Она получила примерно 50 заявок примерно от 20 компаний и обнаружила, что почти все они содержат достаточное количество каолина, минерала, делающего глину липкой.

«Несмотря на то, что эти глины имеют разные характеристики и очень сложны, есть один определяющий параметр, который можно просто измерить, — это содержание каолина», — говорит она.
