Печь-лежанка своими руками: чертежи и порядовка

На сегодняшний день существует огромное количество схем и чертежей, на основании которых можно выложить печь-лежанку. Справиться с поставленной задачей сможет даже новичок. О таких сооружениях пойдёт речь в сегодняшней статье.

Содержание статьи:

Преимущества печи с лежанкой

Можно выделить несколько достоинств, которыми обладает данный агрегат:

Небольшие затраты на укладку. Низкая стоимость материалов.
Возможность использовать различное топливо помимо обычных дров.
С помощью печи-лежанки можно отопить помещение, приготовить пищу. Также сооружение используется в качестве кровати.
Большой перерыв между топками. Одной топки хватает на целый день.
Положительно влияет на здоровье человека.

Обратите внимание! В процессе укладки нужно следовать правилам, выполнение которых существенно повысит безопасность всей конструкции.

Основные виды

В зависимости от выполняемых целей выделяют несколько печей, которые оборудованы лежанкой. О них пойдёт речь далее.

Печь «Шведка»

Данная модель оборудована специальным щитком, выполняющим роль отопителя. В нём находятся вертикальные и горизонтальные газовые каналы. По этим трубам распространяется дым, который впоследствии нагревает все элементы печи. Благодаря этому обстоятельству удаётся равномерно отопить помещение. В процессе работы повышается КПД, а топливо расходуется медленно.

Дополнительная информация! Шведка имеет маленькие размеры. Поэтому печной механизм можно установить практически в любое помещение. Также радует эффективность работы, которая достигается благодаря дымоотводной системе.

Русская печка

Это сооружение обладает внушительными размерами. Для её установки потребуется много пространства. Правильно установленный механизм отлично справляется с поставленной задачей, сохранять тепло на протяжении нескольких часов. Данная цель достигается благодаря варочной камере, которая расположена в глубине печки. Некоторые модели оборудованы специальными дымовыми заслонками. Эти элементы отлично защищают комнату от распространения дыма.

Важно! Русская печка с лежанкой оборудована дополнительными элементами для приготовления пищи. Для этой цели на неё устанавливают деревянную плиту.

Чугунная печь-камин

Каминопечь с лежанкой регулярно совершенствуется. Эти устройства относятся к механизмам длительного горения, которые прекрасно справляются с выполнением своих функций. Уровень температуры воздуха становится неизменным на протяжении пяти часов после первой закладки.

Печка-камин для дачи оборудована камерой, в которой происходит сжигание топлива. Благодаря герметичным дверцам процесс тления дров протекает более эффективно. При этом углекислый газ, который образуется при горении, не выходит наружу. Дымовые газы направляются в топочную камеру. В итоге протекания всех процессов вырабатывается большое количество тепла.

Обратите внимание! Печь-камин эффективнее, чем другие типы печек с лежанкой. На некоторых моделях установлена варочная панель. С её помощью можно легко приготовить или разогреть еду.

Как сделать печь своими руками

Чтобы сделать печь самостоятельно, необходимо соблюдать определённые правила кладки. О них пойдёт речь далее.

Элементы конструкции

В состав печи входят следующие обязательные компоненты:

Лежанка.
Духовник.
Варочная плита.
Отсек для хранения золы.

Устройство фундамента

Русская печка может весить несколько тонн. Для такого веса необходимо надёжное основание. Причём его площадь должна быть немного больше, чем у печного механизма.

Дополнительная информация! Печка для дома не должна вплотную прилегать к стене. Необходимо выдержать расстояние не менее 15 см.

На этом расстоянии нужно вырыть яму. Впоследствии её дно засыпается щебнем и песком. Затем переходят к трамбовке. Половина глубины заливается бетоном.

Фундамент сохнет один месяц. В течение этого времени приступать к дальнейшим работам не рекомендуется.

После высыхания нужно перейти к гидроизоляции фундамента. Благодаря этому этапу грунтовые воды не смогут проникнуть внутрь печки.

Порядок кладки печи с удобной лежанкой

В процессе кладки механизма зачастую применяется красный кирпич. Он обладает хорошей долговечностью и повышенной износоустойчивостью. Также используют глину.

Чтобы оборудовать механизм лежанкой, необходимо следовать вышеуказанной схеме.

Обратите внимание! Во время укладки русской печи из кирпича с лежанкой понадобится уровень. С помощью данного инструмента можно добиться ровности кладки как в горизонтальном, так и в вертикальном направлении.

Процесс изготовления устройства заключается в выполнении пошаговой инструкции:

Кладётся первый ряд печи. От правильности кладки зависит качество дальнейшей работы.
Установка дверцы поддувала.
Происходит укладка следующего ряда согласно предыдущему принципу.
Начинается укладка топочного отсека. Монтируются каналы, поддувальная заслонка, которая должна перекрываться кирпичом.
Происходит установка дверок для очистных камер.
Монтируется дверь топливника.
Продолжается устройство колпаков и формирование следующего ряда.
Выкладывается защитная стена.
Происходит укладка дымохода. После этого процедуру укладки печи можно считать выполненной.

Важно! Перед самостоятельным возведением печного механизма не помешает проконсультироваться с опытными печниками. Они подскажут основные принципы и методы, которые необходимо соблюдать.

Нюансы при устройстве печи с лежаком

Дымоход рекомендуется изготавливать из силикатного кирпича. Этот материал отлично переносит перепады температур.

Большинство людей украшают печи. Для этой цели подойдёт жаростойкая плитка. Украсить сооружение можно изразцами. Благодаря такому украшению значительно повышается теплоотдача.

Ещё один вариант это покраска механизма специальной краской. Дверцы изделия потребуется смазать герметиком.

Советы пользователей

Перед укладкой печки-лежанки необходимо прислушаться к рекомендациям людей, которые уже эксплуатируют данный агрегат. Среди них выделяют несколько советов:

Печь с лежанкой можно использовать в летнее время года, чтобы приготовить пищу. Также на неё необходимо установить специальную задвижку, благодаря которой будет нагреваться только лежак. Остальная конструкция останется в холодном состоянии.
Зимой задвижку лучше вообще убрать. Благодаря этому удастся достичь максимального прогрева помещения.
Красный или шамотный кирпич, которые были использованы во время укладки, повышают срок службы конструкции. Кирпичная печь быстрее обогревает помещение.
Необходимо прочищать зольник хотя бы один раз в месяц.

Таким образом, печь с лежаком это отличный механизм, который при соблюдении правил эксплуатирования прослужит на протяжении долгих лет.

Печи из кирпича с лежанкой: чертежи, материалы

Среди широкого ассортимента отопительных систем именно проекты печки с лежанкой в последнее время достигли пика популярности среди заказов у печников. Кроме того, что устройство считается полноценной альтернативой стандартных видов отопления. На нем готовятся обеды, а лежанка представляет собой тот элемент интерьера, что идеально подходит для отдыха, где приятно расслабиться холодными осенними вечерами. Закладка своими руками — процесс определенно трудоемкий и затратный, потребуется изучение не одной сложной схемы и достаточные навыки в строительстве.

Преимущества печей из кирпича с лежанкой

Отопительно варочная печь с лежанкой закладывается в соответствии с разными проектами, каждый из которых отличается набором положительных преимуществ перед конкурентами. Принимая во внимание технические свойства устройств, выделяют общие плюсы использования:

Здоровье. Учеными доказано, что, кроме расслабления и чувства комфорта, печь шведка благотворно сказывается на работе опорно-двигательного аппарата и кровеносной системе человека.
Приготовление блюд. Если кладка русской печи предусматривает вариант включения в устройство плиты, то на ней можно и готовить. Каждое блюдо отличается непередаваемым вкусом, которые газовые или электрические печи с духовкой воссоздать не в состоянии.
Сушка белья. Немаловажным моментом является возможность просушить белье после холодного проливного дождя или после обычной стирки. Не каждая усадьба оборудована сушилками, поэтому если установить специальные крючки, то процесс сушки будет налажен.
Элемент в интерьере. Груба с лежанкой — особенность в домашнем оформлении, которую могут позволить не многие люди.

Вернуться к оглавлению

Как сделать своими руками?

Общие рекомендации

Шведка с лежанкой для дома обеспечит жильцов дома приятным теплом в любое время года, для этого следует помнить о некоторых важных моментах:

Топку нужно закладывать с использованием глиняного раствора.

Заслонки. Не забывать про использование заслонок в независимости от режима работы печи. Все необходимое для этого элемента печной системы должно быть правильно установлено на этапе закладки.
Кладка топочной части печи выполняется с использованием глинистого раствора, цементный не подходит.
Дверки конструкции монтируются на проволоку, которую также важно правильно закрепить на начальных этапах работы.
На высоте примерно в 90 см от полов устанавливаются колпаки, которые длительный промежуток времени поддерживают температуру горизонтальной поверхности печки.
Для возведения печи лежанки своими руками важно использовать лучший огнеупорный кирпич.

Вернуться к оглавлению

Материалы и инструменты

Отопительная печь с лежанкой включает использование такое сырье и предметы инвентаря:

Среди строительных материалов нужно не забыть приобрести чугунную плитку.

кирпич керамический полнотелый обязательно без сколов и малейших трещин;
раствор: включает цемент, песок, глину и другие материалы;
огнеупорный кирпич;
листы гидроизоляции для фундамента;
чугунная плитка на 2 конфорки;
сталь разных видов;
дверца для топки и поддувала;
колосниковые решетки;
задвижки желательно с отверстием;
бак из стали для нагрева воды.

Вернуться к оглавлению

Этапы работы

Чертежи и схема

До того как приступить к какому-либо этапу работу, необходимо разобраться с устройством строительного плана. Без четкого осознания того, что делается и в какой последовательности даже к закупке материалов прибегать бесполезно. Кирпичная печь с лежанкой и плитой отличается множеством аналогов и модификаций, которые, в свою очередь, построены по четким схемам и чертежам. Важно понять процесс кладки, так как правильная порядовка играет важную роль в процессе работы.

Упустив один момент, можно получить в итоге устройство, функционирующее не должным образом или нефункционирующее вообще.

Вернуться к оглавлению

Фундамент

Насколько постройка будет устойчивой, зависит от прочности фундамента.

Порядовка печи с лежанкой играет важную роль, но не основную. Далеко не последнее место в списке по важности занимает оформленный по всем требованиям фундамент. На нем базируется вся постройка, и оттого насколько правильно заложена основа, зависит устойчивость печи в будущем. Как только застройщики определяют тип конструкции и расположение печки в пространстве, самое время вырыть котлован, который должен быть на 100 мм больше основной постройки.

Глубина и структурная составляющая зависят всецело от типа почвы и характера внутренних вод. На дно ямы принято засыпать щебень (в качестве альтернативы используется также битый кирпич), после чего добавляется песок и тщательно утрамбовывается. Весь периметр ямы окружают деревянным каркасом, который не позволит бетону вытекать за границы. После необходимо приготовить цементный раствор и залить яму. В конце работы устанавливают армирующую сетку, обкладывают гидроизоляцией и ждут полного высыхания конструкции.

Вернуться к оглавлению

Укладка кирпича

Печь-камин с лежаком укладывается в соответствии со схемой. В сети достаточное количество материала с различными вариантами порядовок. Окончательную версию подбирает застройщик на основании пожеланий заказчика и характеристиками помещения. Каждый этап подробного излагается в схемах, поэтому если был опыт работы с укладкой кирпичных конструкций, сложить отопительную систему и лежак не будет сложным делом. Каждый новый этап порядовки контролируется и измеряется строительным уровнем для исключения ситуаций с отклонением конструкции.

Вернуться к оглавлению

Дымоход в системе

Грубка из кирпича не обходится без формирования трубы, которая бы отводила газы и обеспечивала нормальную тягу. Установка дымохода представляет собой процесс повышенной сложности, в сравнении с закладкой базовой печи, так как закладка и установка трубы предусматривает опасную работу на высоте, где не каждый человек решается вести строительный процесс. Правильно заложенный дымоход — гарант безопасного отведения газов из топочной камеры, исключение риска угорания и появления неприятного запаха в помещение. Дымоход рекомендуется делать без лишних ответлений, высотой от 5-ти метров в независимости от выбора материала. При этом несколько раз за год важно очищать дымовой проход от сажи, так как это влияет на эффективность работы печной системы в целом.

Печь с лежанкой.

Особенности конструкций и эксплуатации. | Сергей Печникpetropech.ru

petropech.ru

Хорошо погреться, на лежанке, в морозный день.

Говорят, тепло от кирпичной лежанки, лечит простуду и прочие хвори.

В детстве, я помню, сильно простыл и поэтому, спал, на жарко натопленной лежанке Русской печи.

И очень боялся, что придёт усатый таракан и меня съест.

Таракан не пришёл и выздоровел довольно скоро.

Аспирин и лежанка хорошо договорились и хворь ушла.

Сейчас мы редко строим печи с лежанками.

Популярность их прошла.

Дома стали теплее. Электрические обогреватели приборы во многом заменили, прежние, дровяные печи.

Но иногда, встречаются, ещё ценители тепла от лежанки и я всегда с радостью принимаюсь за постройку таких печей.

Рассмотрим особенности, принципы работы и устройства печи с лежанкой.

Печь с лежанкой это теплоёмкая конструкция печи.
Различные конструкции печей с лежанкой.

1. Печь с лежанкой теплоёмкая печь.

Для всех теплоёмких печей очень важен отопительный режим.

Отопительный режим теплоёмкой печи – это соблюдение регулярности и длительности топки печи для наилучшего КПД (коэффициента полезного действия).

Пользователю теплоёмкой отопительной печи обязательно нужно понимать что значит отопительный режим печи и как он поддерживается.

Без соблюдения отопительного режима теплоёмкая печь не будет выдавать своих полных характеристик.

Приезжая на дачу в пятницу вечером и растапливая вышедшую из отопительного режима теплоёмкую печь, пользователь, сможет полноценно получать тепло, от этого прибора, только к утру.

При этом длительная топка печи не улучшает результат, а только разрушает печь.

При длительной топке, теплоёмкой печи, происходит перетоп.

Во время горения огня в печи, температура распределена неравномерно.

При длительной топке, кирпичной печи, возникает локальный перегрев некоторых участков.

В топке и в ближайших к ней каналах, температура гораздо выше и кирпич в этих местах испытывает повышенные температурные нагрузки.

Из за перегрева кирпичная кладка начинает разрушаться.

Если вы решили строить теплоёмкую печь нужно быть готовым выполнять правила топки теплоёмких печей.

Инструкцию “Как правильно топить теплоёмкую печь” смотри здесь.

2. Наиболее популярные конструкции теплоёмких печей с лежанкой.

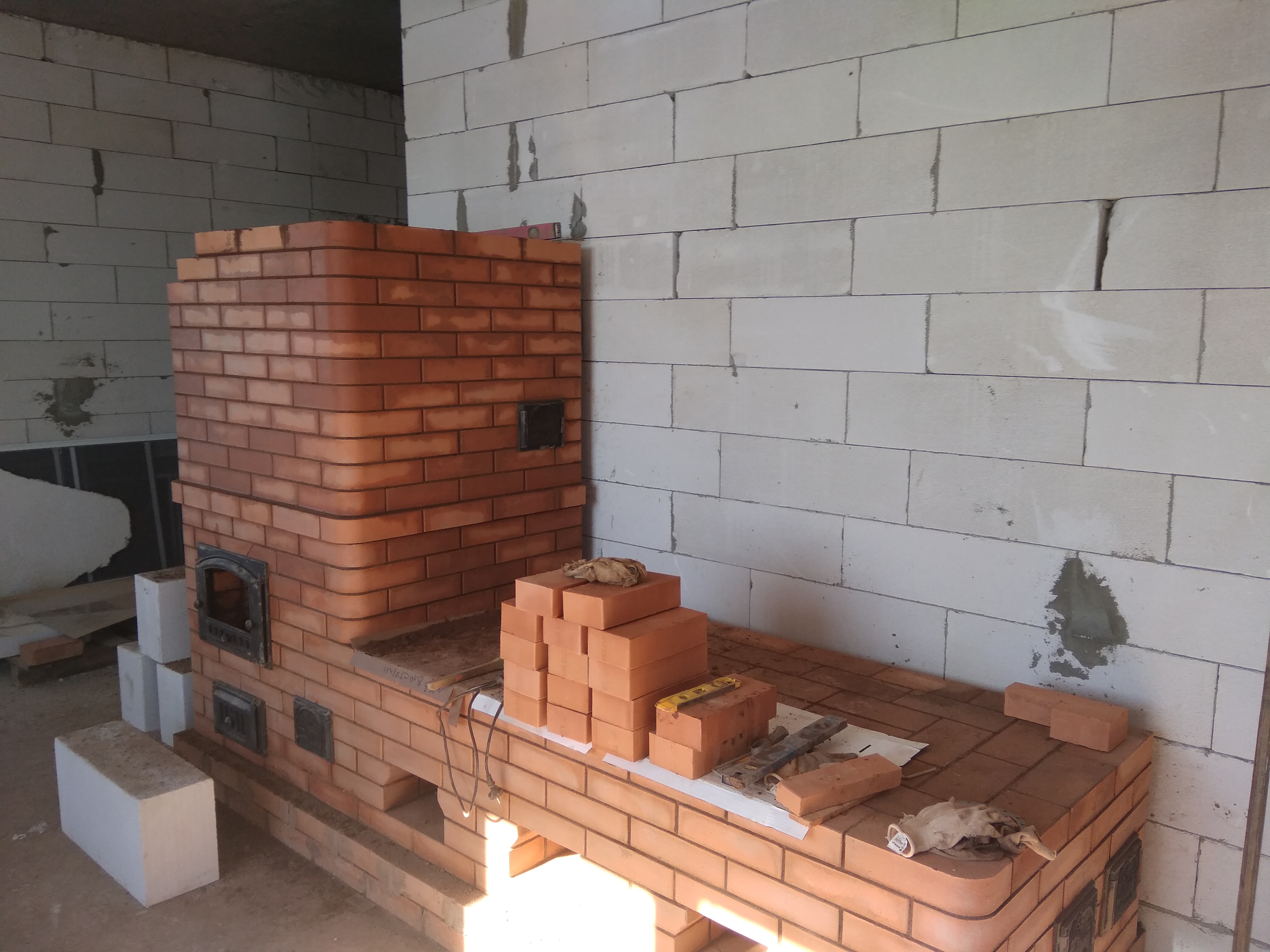

Печь лежанка.

Классическая печь лежанка это кирпичный корпус лежанки длиной от полуметра до двух и высотой от 0. 7 до 1 метра.

Лежанка с отопительным щитком и буржуйкой

Топка в такой печи располагается непосредственно внутри лежанки.

Из за такого расположения топки, лежанка, может нагреваться, очень эффективно, т.к. жар от топки идёт на нагрев корпуса лежака.

Однажды я видел, старую, печь лежанку на которой, сверху лежака, был постелен лист толстой фанеры.

Таким образом хозяева боролись с излишней горячестью поверхности.

Решение , конечно, спорное с точки зрения противопожарной безопасности, но по другому на том лежаке было не усидеть.

На мой взгляд, ценность лежанки, вовсе, не в возможности полежать, а в том, что при таком устройстве у нас появляется оставить внизу большую часть тепла.

Опустить источник тепла ниже очень важно для климата в помещении и печь лежанка удачное решение для этого.

Плюс, на поверхности лежака удобно посушить сырую одежду и пр.

Часто к печи лежанке пристраивают отопительный щиток.

Отопительный щиток даёт больше аккумуляции тепла.

Русская печь с лежанкой.

Простая русская печь, это:

печь подовая,
с большим сводчатым топливником (горнилом),
лежанкой на перекрыше печки
шестком перед топливником, над которым располагалась труба.
Вся эта конструкция покоилась на деревянном опечье.

Если вы, в каком то из старых деревенских домов и увидите “Русскую печь”, то скорее всего это будет усовершенствованная русская печь, не имеющая деревянного подпечья и с дополнительно пристроенной, перед горнилом или сбоку печи, варочной плитой.

Русская печь. Теплушка.

Русская печь.

Теплушка.

Русская печь. Теплушка.

Такая конструкция называется “Теплушка” разработана она И.С. Подгородниковым.

В конструкции “Теплушки” в отличие от классической “Русской печи” прогревался низ печи, что сильно улучшало её КПД, климат в доме с такой печью был более комфортным.

Все «Теплушки» предусматривают возможность разогрева всей печи, или ее частей, в зависимости от времени года или желания хозяйки, а также выбор режима работы.

Плита варочная с лежанкой.

В такой печи дым из варочной плиты пускается через оборот в лежанке.

Плита варочная с лежанкой

Отопительно-варочная печь с лежанкой

На мой взгляд, дымооборот через лежанку даёт очень хороший результат для отопления помещения.

Низкая лежанка опускает тепло ближе к полу, что очень важно для микроклимата помещения.

Но, горизонтальный дымооборот сильно замедляет поток, поэтому нужно внимательно рассчитывать его длину.

Если сделать горизонтальный дымооборот слишком длинным, печь будет плохо растапливаться и может терять тягу.

При этом, скорость потока будет недостаточной и в дымоходе начнёт выпадать конденсат.

Конденсат очень вреден для кирпича, поэтому, следует правильно рассчитывать дымовые каналы.

Для подобных печей я, всегда, советую делать растопочный ход.

То есть, ставить дополнительную задвижку открыв которую можно пустить дым напрямую в трубу, минуя лежанку.

С прямым ходом, растопка печи станет легче.

На самом деле, лежак, можно пристроить к любой теплоёмкой печи.

Такая печь, при определённом умении пользования, вполне, подойдёт и для дачи и для небольшого дома постоянного проживания.

Больше материалов о печах на сайте печника: petropech.

Печь шведка с лежанкой (61 фото)

Печь шведка с духовкой и лежанкой

Русская печь с лежанкой

Печь шведка 2

Колпаковая отопительно варочная печь с лежанкой

Печь с камином е.Докторова

Печь шведка с лежанкой г.Резник

Печь шведка с камином отделка

Печка голландка с лежанкой

Печь шведка с камином

Готовые проекты кирпичных печей с лежанкой

Печи с лежанкой из кирпича

Варочная печь камин

Кирпичная печь шведка

Кирпичная печь шведка с лежанкой

Шведка с лежанкой порядовка

Печь ОВП шведка

Печь шведка с лежанкой и варочной

Кирпичная печь с варочной плитой

Печь голландка с лежанкой

Печь с хлебной камерой и лежанкой

Финская печь с лежанкой

Каминопечь голландка

Маленькая печка с лежанкой и плитой

Маленькая русская печь с лежанкой

Печь шведка с духовкой и лежанкой

Печь шведка отопительно-варочная с лежанкой

Отопительно-варочная печь с лежанкой

Печь столбянка с лежанкой

Беленые русские печи с подтопком

Печь с лежанкой и варочной плитой

Русская печь с лежанкой порядовка

Печь шведка 900х1100

Порядовка отопительно-варочной печи

Печь столбянка с лежанкой

Кирпичные сварочной духовкой лежанкой

Кирпичная русская печь

Печь шведка с духовкой и лежанкой

Печь Малютка

Ртик 6 с лежанкой печь

Русская печь Кузнецова с лежанкой

Печь кирпичная отопительная дровяная

Кирпичная печь шведка с лежанкой

Кирпичная варочная печь шведка

Кирпичная печь шведка отопительно-варочная

Печь шведка с камином и лежанкой

Кузнецовская печь с лежанкой

Андрей Макаров печник в СПБ

Печки для дачи дровяные из кирпича

Печки обнимаю

Печь камин Кузнецова 2 с лежанкой

Печка голландка с плитой и духовкой с лежанкой

Русские печи с лежанкой и плитой

Печь голландка с лежанкой

Отопительно-варочная печь с лежанкой.

Сделал печь по проекту с порядовкой

отопительно варочная с лежанкой, камином. духовкой

Содержание проекта:

Вешний вид изделия.

Порядовка с описанием и пояснениями.
Комплектация необходимых материалов для монтажа.
Дополнительные чертежи
Рекомендации по кладке печей.
Эксплуатация печи.

Дополнительные услуги

Редактируем готовые проекты из магазина
Разрабатываем индивидуальные проекты по фото.
Составление сметы.
Монтаж печей, каминов, барбекю.
Консультация и выезд специалиста на объект.
Ремонт и обслуживание печей.

Комплектация материалов

Наименование	ед. изм	колич
Кирпич полнотелый «без трубы» М-150	Шт.	1350
Кладочная смесь	Кг.	700
Дверка топочная 260х210	Шт.	1
Дверка поддувальная 260х140	Шт.	1
Дверка прочистная 150х70	Шт.	4
Колосник 300х200	Шт.	4
Плита варочная 710х400	Шт.	1
Задвижка печная 150х260	Шт.	2
Задвижка печная 260х260	Шт.	2
Савок для золы у камина 240х350	Шт.	1
Дверка стеклянная 500х410 «Кува»	Шт.	1
Духовой ящик 380х340х450	Шт.	1

Кладка печи по порядовке своими руками

Пиролизный котел длительного горения своими руками

Как устроена печь Шведка

Печь шведка с лежанкой своими руками: порядовка, фото

Главное преимущество, которое имеет печь шведка в сравнении с русской, – компактный размер. Действительно, благодаря небольшим габаритам устройство быстрее накаляется и, соответственно, начинает отдавать тепло. Рассмотрим более детально, из чего состоит печь шведка, какую роль она может сыграть в отопительной системе. Также попробуем повнимательней разобраться, как делается печь шведка своими руками.

Виды и особенности

Итак, какие бывают печи, какие их особенности? Начнем, пожалуй, с того, что печка шведка – это традиционное устройство, которое использовалось в скандинавских странах. Причем в некоторых селениях используется до сих пор. Именно большая популярность среди «северных народов» дала печке такое название – шведка.

Конструкция, которую имеет печь шведка, рассчитана на размещении в простенках. Причем, так как в данном устройстве имеются:

оборудованная варочная поверхность;

Печь шведка с варочной поверхностью

одна или две духовки;

Печь шведка с двумя духовками

отопительные каналы с отапливаемой лежанкой.

Печь шведка с лежанкой и особой отделкой

Описание устройства печи шведки с лежанкой.

Печь шведка размещается между кухней и жилыми комнатами. В большинстве случаев размеры комнаты для кухни препятствуют установке печки шведки своими руками, и там остается лишь варочная панель и духовка. Однако от такого положения кухня не проигрывает тепло. Наоборот, за время приготовления печка шведка способна хорошо прогреть помещение.

Примечание: Если планируется печка шведка своими руками, стоит задуматься о камине или специальном лежаке. Во многих регионах, даже на современных дачах, в коттеджах, принято устанавливать шведку с лежанкой. Это удобно, аутентично, к тому же можно сделать дополнительное комфортное спальное место для гостей в виде экзотики.

Шведки могут быть различных видов. Работа своими руками также будет зависеть от выбранного варианта. Рассмотрим более подробно каждый вид, глядя на примеры на фото:

1. Современная печка шведка – это компактный, стильный инструмент интерьера, дающий к тому же тепло.

Конструкция представляет собой аккуратную «плиту», в которой вместо газа или электричества используется металлическая варочная панель, а также духовка, а в некоторых моделях и несколько духовок. Это очень удобно, ведь еда, приготовленная в печи, значительно отличается от аналогичной, сделанной с использованием газовой либо электрической духовки. Выглядит ее корпус как сочетание привычной «плиты» и прямоугольной вытяжки по всей высоте комнаты. В их изготовлении используют талькомагнезит либо титан. Это самостоятельные устройства, которые не требуют особо сложных инженерных решений. Особенно если есть уже подготовленные дымовые каналы. Такие печки шведки не нужно делать своими руками. Они продаются в специализированных магазинах и, несмотря на свою дороговизну, достаточно популярны.

Печь шведка современного образца

2. Классическая печка шведка обычно делается своими руками либо по заказу. В ее изготовлении в большинстве случаев используется огнеупорный кирпич и такая же облицовка.

Классическая печь шведка с варочными поверхностями

3. Декоративная печка шведка миниатюрная, почти «сувенирный» вариант стандартной классической печки. Чаще декоративная модель устанавливается как вспомогательное средство для приготовления пищи и запасное устройство отопления. Например, в частном доме, где постоянно работает подстанция, есть свет и даже газ. В таких случаях своя печка будет изюминкой кухне. Ее делают из огнеупорных материалов, облицовывают изразцами, которые отлично подчеркивают домашний уют кухни.

Печь шведка с отделкой

Делать своими руками тот или иной вариант можно с соблюдением основных рекомендаций в производстве. Все-таки нельзя забывать, что конструкция будет контактировать с прямым огнем, а значит, должна быть максимально безопасной для жильцов, не теряя своей функциональности. Потому еще при составлении первых чертежей стоит учитывать, где будет размещаться варочная часть, духовки, камин, лежанка и т. д. Только таким образом можно получить хорошее добротное и полезное устройство.

Рекомендации по изготовлению печи шведки с тремя режимами топки

Принцип работы и составные части

У печи имеются специальные каналы, которые уходят в стену. Именно по ним движется теплый воздух от камеры сгорания, проходя через духовки. Чаще всего конструкция печи такая:

Камера сгорания топлива.
1-я духовка.
2-я духовка.
Ниша над варочной частью.
Каналы движения теплого воздуха.
Дымоотвод.

Печь шведка и ее составные части

Благодаря тому, что огонь и продукты горения не попадают в духовки, пища получается насыщенной собственным вкусом без примеси других ароматов. При организации печи важны порядовки кладки.

Использование

Шведка, как и любая печь, требует первоначального ввода в эксплуатацию. И тут важно запомнить несколько простых рекомендаций:

Растапливать печь сразу после кладки нельзя. Очень важно, чтобы все хорошенько просохло. Причем, если период работы припадает на дождливые дни, стоит выждать время, пока погода не будет сухой и теплой.
В течение 10–14 недель непрерывная топка маленькими порциями топлива. Это необходимо для того, чтобы конструкция достаточно просохла.
Положить в прочистные дверцы смятую бумагу или газеты. За время сушки температура не достигает того уровня, чтобы бумага загорелась, однако такой ход поможет понять, когда заканчивать цикл. Как только бумага стала сухой и более не сыреет, печь просушена.

В заключение остается сказать пару слов о выборе отделки. Материалы важно использовать пожаробезопасные, так как шведка – это не только «внутренний огонь», но и «внешний» – от конфорок, например. Поэтому легко воспламеняющиеся отделочные материалы выбирать не стоит.

Устройство отопительно-варочной печи шведка

Печь с лежанкой | Кладка камина

Отопительно-варочная печь с лежанкой предназначена в основном для садоводов или просто дачных домиков.

В классическом переводе лежанка печи, как и у русской печи, это перекрытие верха печи, куда нужно было залесть, поставив лестницу. Это правило всегда выполнялось при строительстве русской печи.

Но в основном сейчас делают немного другую форму печи. Все больше, если позволяет комната дома строится лежанка нижняя, т. е. около печи, высотой её 70-90 см. На такую лежанку достаточно удобно сесть, да и лечь без опаски упасть, особенно для пожилых или детей

В схемах печей, по принципу свободного движения газов, лежанка печи делается как продолжение нижнего колпака печи, соединеного с топкой печи, поэтому лежанка может быть в длину до 2 м, без нежилательного воздействия на принцип теплоотдачи самой печки. Можно лежанку печи сделать чуть меньше роста человека, а голову класть на приставной деревянный подголовник,чтобы голова не «вскипела» от жары.

Такую печь с лежанкой успешно делают и в деревнях, где она остается любимым местом отдыха.

Лежанка нагревается через 2-3 часа после первой топки и держит нагрев достаточно длительное время. В морозную погоду на ней удобно сушить обувь и прочие веши. Кроме того, на лежанке печи вполне можно сушить разные травы, грибы, фрукты, но сначала пропустив через духовку.

Печь с лежанкой топится разными породами дерева. Летом, чтобы не греть всю площадьпечи, а следовательно здание, открываются 2 чугунные задвижки.

Для того, чтобы перевести на «зимний режим» работы, спустя десять минут уже после того, как печка разгорится и перекрываем задвижку летнего режима работы печи.

Труба к этому времени нагреется, и появившейся тяги будет хватать , чтобы качественно топилась вся печь с лежанкой. Перемещаясь по каналам, газы разогреют лежанку печи, варочную плиту, а остатки тепла останутся в колпаке над плитой. При необходимости лежанку печи можно сделать больше.

Площадь печьи,равняется, 180×130 см, габариты лежанки 180×65см. Такая печь способна отопить дом обшей площадью 20-30 м2.

Порядовка печи с лежанкой

Для кладки печи с лежанкой своими руками Вам потребуется:

Кирпич красный — 800 шт.
Задвижка дымовая. — 2 шт.
Дверка топочная 21х25 см. — 1 шт.
Плита 2-конфорочная 41×71 см. — 1 шт.
Дверка поддувальная 13х25 см. — 1 шт.
Колосниковая решетка 25х25 см. — 1 шт.
Духовой шкаф 28х37х31 см. — 1 шт.
Стальной уголок 50х50х5х720 мм. — 2 шт.
Кирпич огнеупорный — 150 шт.
Глна + песок — по потребности
Задвижка дымовая 13х25 см. — 2 шт.
Стальная полоска 50х5 мм. — 4.7 пог.м.

Русские печи с лежанкой применяются не только в качестве отопительного прибора для дома. Лежанка может быть применена как для сна и отдыха, так и для сушки различных вещей, овощей и других предметов обихода. В данном, конкретном примере лежанку печи можно прогреть отдельно от печи. То есть по мере необходимости можно прогреть нужную часть печи, обе управляются с помощью чугуных задвижек. В такой печи есть места для дров, в которые можно хранить сухие, готовые к растопке поленья, что дает нам порядок и не может не понравиться хозяйкам. Внешний вид печи можно отделать плиткой, которая способна держать большую температуру, можно и поштукатурить её. Возможно и изменение формы лежанки или вообще просто отделить от печи, для самостоятельного существования. Все тонкости можно обговорить с опытным печником при встрече, с желающими, иметь у себя печь с лежанкой.

Преимущества печи с лежанкой

Отопительно-варочная печь с лежанкой, назначений для использования такой конструкции может быть огромное количество. Она может быть использована для прогрева Вашего дома, для оздоровления организма (на лежанке), так и для готовки кулинарных блюд, как на варочной плите, так и в духовке сомой печи. В печи можно жарить разнообразные блюда из мяса. На печи можно тушить и жарить, выпекать и запекать, так как еда, сделаная в такой печи, обязательно повлияет на вкус продуктов. А лежанку можно применять в качестве сушку для одежды, овощей и фруктов так и в своё удовольствие просто грется. С помощью кирпичной лежанке можно делать ингаляции и применить аромо терапию. Просто, положить лечебные растения на лежанку, сверху засыпать чистый песок, ну и само собой растопить печь. С растениями все ясно, а вот тёплый чистый песок ибавляет от различных заболеваний опорно-двигательного аппарата и простуду.

Отопительно-варочная печь и камин, отопительный щиток, а за ней лежанка печи. Неплохое, удобное расположение, всё расположено не далеко друг от друга. Сразу можно готовить еду, топить камин и любоваться огнём и просто отдохнуть на лежанке. Есть удачно расположенные печи, находясь в углу, это экономит много места. Лежанка достаточно большая, хотя и выглядит маленькой, расположена в укромном месте и не кидается в глаза.

Перед строительством печи с лежанкой, нужно чтобы печник приехал к вам в дом. Осмотрел комнаты, он подскажет, где и как лучше сделать печь, посмотрит какие габариты печи вам нужны, расскажет, какой нужен для этого фундамент. Чтобы печь с лежанкой прослужила вам долго и не было проблем, соблюдайте правила эксплуатации и чистите её, а она со своей стороны сделает всё возможное, для того чтобы Ваш дом был теплым и уютным.

Печь лежанка своими руками

Есть неплохой вариант печи с лежанкой. Габариты в основании составляет 4,5х3 кирпича, лежанки 7х2,5 кирпичей. При этом коофициент теплоотдачи печи будет примерно 3500 Вт,это позволяет отапливать большое помещение площадью около 35 м2. Есть 2 режима работы печи – «летний» и «зимний». Чтобы повысить качество топки и прилегающие к ней каналы сделаны из огнеупорного кирпича.

Видео: Порядовка Печи с лежанкой.

автор видео Золотарев Николай

Печь с лежанкой / Kadka-kamina.ru

Утеплитель из сплошного бетона для внешних сидений

TCWhitcroft
Гость

Сообщение TCWhitcroft на

8 января 2016 г. 11:57:56 GMT -8

Мне интересно узнать, пытался ли кто-нибудь создать ракетный нагреватель массы для наружных сидений, заключив выхлопные трубы в заливную бетонную скамейку. Я живу в Онтарио, Канада, и хочу создать ракетный нагреватель в форме буквы «С», чтобы обогреть скамейку на открытом воздухе.Скамейка будет напоминать типичную кострище на уровне земли, но в холодные вечера будет согревать ягодицы гостей.

время
Новый член

Сообщений: 32

Сообщение по времени на

8 января 2016 г. 19:22:05 GMT -8 Я также заинтересован в этом. но я не могу решить, лучше ли сделать сиденья в виде бетонного колокола или использовать выхлоп, как вы предложили.

Есть у кого мысли?

докбб
Младший член

Вернулся из ZA

Сообщений: 92

Сообщение docbb на

13 февраля 2016 г. 7:34:22 GMT -8 Я также заинтересован в этом. но я не могу решить, лучше ли сделать сиденья в виде бетонного колокола или использовать выхлоп, как вы предложили.

Есть у кого мысли?

Теплопроводность:
кирпич: от 0,6 до 1,3 Вт/мК
бетон: от 1,4 до 1,74 Вт/мК
Мыльный камень: 6,4 Вт/мК
гранит: от 3 до 3,5 Вт/мК
песок/гравий: 2 Вт/мК mK
Но я предполагаю, что это однородный материал. Потому что воздух должен значительно уменьшить это значение.
Ну а между кирпичом и бетоном принципиальной разницы нет.
То, что песок слишком долго сохраняет тепло, тоже нехорошо.
Чем дольше вы держите тепло, тем больше будет увеличиваться размер огня(коробки). Нет?

или
en.wikipedia.org/wiki/Теплопроводность

докбб
Младший член

Вернулся из ZA

Сообщений: 92

Сообщение docbb на

13 февраля 2016 г. 7:56:41 GMT -8 и отличие колокола от трубчатого колокола
!
в колоколе вы пытаетесь получить расслоение
в трубе вы пытаетесь получить циркуляцию

колокол может быть тупиковым туннелем

Дровяная печь Vermont | ВермонтВудПечь.com

Ничто не сравнится с дровяной печью Vermont, сделанной из мыльного камня.

Наши каменные обогреватели и дровяные печи быстро стали самым популярным способом обогрева ВАШЕГО дома в Америке.

Это самый безопасный, экономичный и эффективный способ обогреть это особенное место… ваш дом.

Наша самая маленькая модель из мыльного камня, которая действительно работает, – это Vermont Bun Baker . Это не только дровяная печь, печь для запекания и жаровня из мыльного камня , но и поверхность можно использовать в качестве варочной панели, и вы также можете нагревать горячую воду с помощью дополнительного внутреннего циркуляционного бака для горячей воды из нержавеющей стали.Все это окружено красивой облицовкой из натурального мыльного камня, которая излучает тепло после того, как огонь погаснет. Он также имеет право на программу налогового кредита.

Нажмите, чтобы узнать больше о Vermont Bun Baker…

Каменный нагреватель из мыльного камня Сан-Марино.

Нажмите здесь для получения дополнительной информации!

Наши «обогреватели для кирпичной кладки из мыльного камня» разработаны в Германии опытной командой экспертов с использованием лучшего оборудования, технологий и опыта для разработки наиболее эффективных конструкций внутреннего воздушного потока и максимально возможных возможностей теплопоглощения из мыльного камня.Они весят от 4 до 8000 фунтов. Нажмите здесь, чтобы узнать больше о наших обогревателях из массивного стеатита, состоящего из 100% стеатита…

Наши различные типы дровяных обогревателей предназначены для приготовления пищи, выпечки и отопления дома, и в то же время недвусмысленно привносят красивую эстетическую привлекательность в фокус любого дома. Мы гордимся тем, что предлагаем широкий выбор размеров и типов дровяных печей, в том числе полноразмерную печь Sinatra «Masonry Heater» — с отделением для духовки и без него, а также эргономичными полками с подогревом.

Мыльный камень — это уникальный камень, который сохраняет тепло, а затем распределяет лучистое тепло в течение всего дня и ночи при минимальном использовании древесины и минимальном внимании. Наши установщики доступны по всей Северной Америке и Европе. Доставка и/или установка обычно занимает 6-8 недель для наших нагревателей для каменной кладки и 1-2 недели для наших массивных дровяных печей из мыльного камня и пекарни Vermont Bun Baker.

Мы также приглашаем вас позвонить нам по телефону 518-499-0160 для получения дополнительной информации

10 Easy Pieces: Отдельностоящие дровяные печи

Не дровяная печь вашей бабушки.Новое поколение дровяных печей отличается высокой эффективностью использования топлива, высокими температурами горения и низким уровнем выбросов. Это мощные, экономичные и экологически безопасные обогреватели для вашего дома.

Многие из этих новых печей сочетают в себе лучшее из старого (полки для выпечки/подогрева, хранение дров) с новыми технологиями, которые значительно снижают золу, выбросы углерода и потери тепла. Лучше всего то, что когда действует запрет на сжигание, печи, сертифицированные EPA, могут продолжать гореть.

N.B.: Разные печи производят разное количество тепла.Обязательно рассмотрите печь с тепловой мощностью, соответствующей размеру помещения, в котором она будет расположена.

Вверху: дровяная печь Wittus Shaker, разработанная Антонио Читтерио, изготовлена в Германии из черной стали. Предлагая внешний вид камина с эффективностью дровяной печи, он доступен с короткой скамейкой под дверью (как показано) или длинной скамьей, чтобы вы могли удобно сидеть рядом с огнем; 4860 и 5430 долларов соответственно.

Вверху: дровяная печь Rondo от компании Rais из Дании — это современная классика.Благодаря новейшим технологиям управления воздушным потоком и горением, она предлагает наибольшую тепловую мощность среди печей Rais среднего размера. Rondo имеет в нижней части место для хранения дров (с дверцей) и полку для выпечки с плитой из талькохлорита в качестве стандартного оборудования; 4610 долларов. Эта конструкция также доступна с вращающимся основанием в качестве дополнительной опции. Свяжитесь с Rais, чтобы найти ближайшего к вам дилера.

Вверху: Дровяная печь Rais Gabo имеет плоские боковые стороны и изогнутую переднюю часть с герметичной топкой, обеспечивающей оптимальный контроль горения.Он имеет конвекционную решетку над камерой сгорания и пространство для хранения дров под ней. Доступный в черной или серой стали; 3890 долларов. Свяжитесь с Rais, чтобы найти ближайшего к вам дилера.

Вверху: Дровяная печь Rais X-Basic, изготовленная из черной стали с верхним вентиляционным отверстием, имеет большую площадь поверхности и эффективно обогревает большие помещения; 10 900 долларов. Свяжитесь с Rais, чтобы найти ближайшего к вам дилера.

Вверху: Нам нравится простота дровяной печи Stuv 16-H.Эта высокоэффективная модель от бельгийской компании Stuv сконструирована таким образом, что дымовые газы обеспечивают помещение как можно большим количеством тепла. К сожалению, в настоящее время он доступен только в Европе (не одобрен для продажи в США). Свяжитесь со Stuv, чтобы узнать о торговых точках.

Вверху: В США доступна еще одна модель Stuv. Дровяная печь Stuv 30 имеет уникальную многофункциональную дверцу из стекла и стали, которая работает в трех положениях: открытое стекло, закрытое стекло или закрытая сталь для замедления горения; $5495 через дилеров в США, включая AJ Fireplaces.

Вверху: Кубические дровяные печи Wittus являются работой датского архитектора Андерса Нюргаарда. Все три модели используют одну и ту же высокоэффективную топку и сертифицированы EPA. Они оснащены термической системой «промывки воздухом», которая самоочищает прозрачную стеклянную дверцу топки, предотвращая появление сажи. Прохладная на ощупь дверная ручка почти невидима и управляется кончиками пальцев. Отдельно стоящие модели доступны в трех размерах и стоят от 4740 до 5820 долларов.

Вверху: Разработанная в Норвегии современная дровяная печь Jotus F-370 с тонким пьедесталом имеет чугунную конструкцию и трехпанельную стеклянную конструкцию; 3800 долларов. Свяжитесь с Jotul, чтобы найти розничных продавцов.

Вверху: Наши читатели из Великобритании могут рассмотреть Dovre Astroline 350CB, чисто горящую, высокоэффективную чугунную дровяную печь с небольшой площадью основания. Доступен с антрацитовой отделкой; 1125 фунтов стерлингов. Свяжитесь с Dovre, чтобы узнать о торговых точках.

Вверху: Традиционный скандинавский дизайн: крошечная классическая лесная печь от Morso, созданная по проекту 1930-х годов, но с использованием новейших технологий сжигания для значительного сокращения выбросов дыма.Эта плита высотой 28 дюймов, шириной 13 дюймов и глубиной 28 дюймов является хорошим выбором для небольшого пространства; 1700 долларов. Свяжитесь с Morso, чтобы найти дилера.

Вверху: Доступным вариантом является дровяная печь Englander 17-vl. Эта отдельно стоящая печь с верхним вентилированием, изготовленная из черной стали, будет обогревать помещения площадью до 1200 квадратных футов. Это высокоэффективная конструкция, соответствующая стандартам EPA; 549 долларов в Home Depot.

Хотите согреть руки у костра? Взгляните на нашу предыдущую публикацию «Игра с огнем: любимые кострища и миски» на сайте Gardenista.

Примечание: этот пост является обновлением; Оригинальная история вышла 19 декабря 2012 года в рамках нашего выпуска «Зимние домики».

Дровяная печь в массовом обогревателе

Кико Дензер и я были наняты, чтобы построить обогреватель в теплице для нескольких очень заядлых садоводов. Они экспериментировали с использованием дровяной печи, но в печке просто не оставалось достаточно тепла, чтобы обогревать теплицу изо дня в день в течение всей зимы. Наша задача состояла в том, чтобы включить старую дровяную печь, в основном используя стеклянную дверцу и топку, которые она предлагала, и подключить ее к системе с каналами и достаточной массой, чтобы поглощать достаточно тепла для обогрева теплицы с одной топкой в день.В этой статье рассказывается о построении и результатах.

Здесь вы можете увидеть длинный путь, который дым проделывает через скамейку после того, как он вышел из оригинальной печи. В противном случае все тепло, удерживаемое скамьей, ушло бы прямо в дымоход. Имеется двухходовая заслонка, которая действует как клапан и обеспечивает прямое попадание в дымоход при холодном пуске.

Посещение зимой

Следующие фотографии были сделаны 3 декабря в долине Уилламетт штата Орегон.Вы можете увидеть, как помидоры и перцы созревают внутри теплицы, а земля снаружи покрыта снегом.

Пошаговые фотографии процесса строительства

Сухая выкладка. Я аккуратно вытянул нагреватель, и мы залили прокладку до запланированных размеров… но всегда все равно важно проверить, чтобы все совпадало, как планировалось.

Оригинальная дровяная печь, вдохновившая на создание проекта. Я использовал шлифовальную машину 4 x 1/2 дюйма с металлическим режущим диском, чтобы вырезать полку-перегородку, которая была внутри.

Мы приготовили столько блюд, сколько могли, за дровяной печью, прежде чем поставить ее на место, потому что знали, что не сможем добраться туда, чтобы работать, когда она будет там.

Теперь мы разместили дровяную печь, которая будет служить нашей топкой. Мы изучаем, как будет проходить линейный курс.

Вы можете видеть на этой фотографии и на следующей, что мы завернули печь в 1? одеяло из керамической ваты. Это делается для того, чтобы у металлической печи было достаточно места для расширения и сжатия в новом кирпичном корпусе, а также для повышения температуры в топке, что будет способствовать более чистому горению.На этом фото мы начинаем полностью обкладывать печь кирпичом и начинаем определять нижние и верхние каналы, которые будут входить в лавку и выходить из нее.

В нижней части нисходящего потока устанавливается очиститель. Мы используем сажевую дверь Pisla и каменную раму, которая ее окружает.

Деталь первого вкладыша дымохода в кирпичной кладке. Мы использовали керамическую вату, чтобы герметизировать соединение, давая возможность двум разным материалам двигаться при нагревании. Плитки дымохода скреплены раствором друг с другом, но минимально скреплены раствором с окружностью скамейки.

На следующей паре фотографий показано, как мы делаем отметки на дымоходе для углового разреза, используя воду в тачке, чтобы нанести нам отметки по всей форме. Каждый доводит дымоход до наших отметок.

Обработка углов, а также вставка медного теплообменника, который сделал Эд для подогрева воды для начала полива и рассады.

Сборка дымохода завершена.Прочистки в конце скамейки для доступа к обоим горизонтальным участкам. Обрамление и усиление бетонной подушки, которая будет выступать в качестве столешницы.

Это важная фотография, на которой показан базовый дизайн. Вы можете видеть топку и колпак, который будет образовываться над ней, а также нижний и восходящий каналы. Нагреватель спроектирован по размеру кирпичных блоков, чтобы свести к минимуму разрезы и сложность.

Двухходовая заслонка установлена на место. В открытом состоянии дымовые газы направляются прямо в дымоход.

Мы использовали плиты из литого огнеупора, чтобы закрыть «колокол» над топкой и входом в нисходящий поток. Для врезки дымохода установлена анкерная плита с запорной заслонкой.

Нагреватель близок к завершению.

Макс пишет в Hand Print Press, где впервые появилась эта статья. Он также занимается дизайном веб-сайта. Он также строитель, ремесленник и музыкант. Его услуги включают в себя строительство каменных обогревателей, дровяных печей, столярные изделия с круглыми столбами и дизайн веб-сайтов.Чем больше он сможет быть на ферме или в саду, тем лучше! Узнайте больше о нем на Firespeaking.

Чтобы прочитать статью полностью с дополнительными фотографиями, посетите сайт www.handprintpress.com/featured/greenhouse-heater

Дополнительные ресурсы

Книга о пермакультуре своими руками

Простое искусство изготовления земляной печи

Как сделать уличную кирпичную печь из вторсырья

Строительство традиционной дровяной глиняной печи

Часы: Жизнь вне сети

Стальные скамьи для печей — Stovax & Gazco

Главная » Продукция » Аксессуары для каминов, печей и очагов » Стальные скамейки для печей

Скамья высотой 250 или 350 мм с ножками шириной 60 мм и прочной стальной конструкцией позволяет не только подобрать скамейку в соответствии с имеющимся пространством, но и удовлетворить индивидуальные требования к стилю. Например, приборы можно расположить по центру скамейки или сместить в одну сторону. Стальные скамейки, выполненные в прочном матовом черном цвете, могут стать идеальным дополнением или создать яркий контраст в зависимости от выбора цвета вашей печи.

Код продукта	Продукт	Ш ^(мм)	В ^(мм)	D ^(мм)
RVACLB100BHT	Скамья 100 низкая *	1000	250	420
RVACB100BHT	Скамья 100 высотой *	1000	350	420
RVACLB120BHT	Скамья 120 низкая *	1200	250	420
RVACB120BHT	Скамья 120 высотой *	1200	350	420
RVACLB140BHT	Скамья 140 низкая *	1400	250	420
РВАКБ140БХТ	Скамья 140 высотой *	1400	350	420
RVACLB180BHT	Скамья 180 низкая *	1800	250	465
РВАКБ180БХТ	Скамья 180 высотой *	1800	350	465
РВАКЛБ120БХТ-ДП	Низкая скамья 120 (глубина 500 мм)	1200	250	500
РВАКБ120БХТ-ДП	Скамья высотой 120 (глубина 500 мм)	1200	350	500
РВАКЛБ140БХТ-ДП	Низкая скамья 140 (глубина 500 мм)	1400	250	500
РВАКБ140БХТ-ДП	Скамья высотой 140 (глубина 500 мм)	1400	350	500
РВАКЛБ180БХТ-ДП	Низкая скамья 180 (глубина 500 мм)	1800	250	500
РВАКБ180БХТ-ДП	Скамья высотой 180 (глубина 500 мм)	1800	350	500

*Не подходит для моделей Elise 680

Как это работает | Ракетный обогреватель Gamera

Все модели печей Gamera основаны на принципах так называемых ракетных обогревателей с Г-образной камерой сгорания.

Топливо загружается вертикально внутрь камеры первичного сгорания , где происходят те же процессы, что и в обычной печи, но в перевернутом виде. Воздухозаборник находится в центре костровой ямы, и тяга направляет воздух вниз, вокруг топлива и впрыскивает пламя в горизонтальный туннель на нижней задней стороне камеры первичного сгорания . Низкий горизонтальный туннель ведет продукты первичного сгорания (тепло, древесный газ и дым) в вертикальную часть камеры сгорания ( стояк тепла ), которая действует как внутренний дымоход.Он изготовлен из высокотермостойкого материала с дополнительной теплоизоляцией. Вторичное сжигание происходит внутри нагревательного стояка , который нагревается до 1000°C. Весь дым и газы, выделяющиеся из топлива при первичном сгорании , здесь самосгорают, выделяя в два раза больше тепла и разлагаясь до 99% СО2 и водяного пара.

После выхода из теплового стояка выхлопные газы (99% Н3О и СО2) попали в верхнюю металлическую пластину корпуса печи.Послесловие протекает через зазор между корпусом камеры горения и металлическим корпусом печи. Металлический корпус выполняет роль теплообменника. Здесь не происходит горения. Поскольку горячие газы циркулируют по всему телу, они охлаждаются. Это приводит к отличному тепловыделению с одной стороны и создает собственную тягу с другой. Выхлопные газы выходят из печи через выпускное отверстие в нижней части печи со средней температурой около 140°С.

Анимация лучше показывает, что происходит в камере сгорания.Попадая в нагретые стенки стояка , дым и древесный газ сгорают, а в газе остается 99% паров воды и СО2, которые оборачивают металлический кожух наизнанку через дымоход.

Благодаря высокому КПД отопитель потребляет в 2-3 раза меньше топлива и не образует копоти на дымоходах.

Так как в печах Gamera используется относительно тонкая древесина, нет необходимости покупать обычные дрова. Гораздо более дешевую альтернативу можно найти в виде обрезков деревообрабатывающей промышленности, оставшихся веток или обрезков строительной древесины.В таких случаях стоимость отопления может быть снижена в десятки раз!

Эко-брикеты

также являются отличным топливом. Они очень удобны, более калорийны, чем дрова, при том же объеме, имеют более длительный период заправки и дешевле пеллет. Пеллеты не являются подходящим топливом!

Сердечник изготовлен из вспененного вермикулита толщиной 25 мм. Его максимальная рабочая температура до 1100С. Он может выдерживать 1200C в течение коротких периодов времени.

Корпус изготовлен из черной стали толщиной от 1,5 мм до 4 мм. Он разработан для оптимального теплообмена, долговечности и веса.

Печи

Gamera рассчитаны на срок службы не менее десяти сезонов при нормальной эксплуатации и хранении.

Основным недостатком ракетного обогревателя является необходимость частого дежурства.

По своему классу эффективности он конкурирует только с пеллетными обогревателями, но не зависит от электричества и не ограничивается одним видом топлива.

Прототип водяной рубашки (котла) находится в стадии разработки и испытаний.

Нравится:

Нравится Загрузка…

Камин, топки и дровяные печи Bellingham, WA

ПРИМЕЧАНИЕ. Наши выставочные залы в Ферндейле и Берлингтоне ОТКРЫТЫ, или вы можете запланировать ВИРТУАЛЬНЫЕ ТУРЫ ПО ВЫСТАВОЧНЫМ ЗАЛАМ, если хотите. Не позволяйте вашему проекту останавливаться, назначьте встречу с экспертом Firelight Hearth уже сегодня!

«Дедушка Дэн очень гордился своим мастерством, следя за тем, чтобы каждый камин или печь, которую он устанавливал, действительно были сердцем дома его клиента.» – Брэд Бэррон, главный операционный директор и Бэррон в четвертом поколении в Barron Heating & Air Conditioning

Сегодня компания Barron Heating продолжает эту традицию, предлагая искусно изготовленные изделия для очага через свое подразделение Firelight by Barron.Предлагая самые известные американские бренды печей, каминов и вставок, эксперт Barron Firelight поможет вам создать идеальное пламя.

С чего начать?

1. Найдите свой идеальный камин

Просмотрите наш каталог или посетите демонстрационный зал Barron, чтобы просмотреть наши рабочие дисплеи и бесконечные варианты. Мы поможем вам найти идеальный камин, соответствующий вашим потребностям, стилю дома и бюджету.

2. Бесплатный домашний макет

Мы приедем к вам домой, чтобы просмотреть ваше пространство для проекта и оценить требования вашего проекта, чтобы получить полное представление о вашем плане с самого начала.

3. Бесшовная установка

Наши специалисты по пожарным очагам возьмут на себя все аспекты установки, от электрических и газовых труб до каменной кладки, проверок и многого другого. Вы можете быть уверены, что выбранный вами камин, печь или вставка будут установлены лицензированным профессионалом, имеющим опыт в этой области.

4. План членства

Регулярное техническое обслуживание обеспечивает безопасную и эффективную работу вашего камина, печи или топки. Вот почему Barron предлагает комплексный годовой план обслуживания в рамках планов участия Silver и Gold Shield.

Бесконечные варианты

Каминные топки | Отдельно стоящие печи | Встроенные Камины

Каминные топки

У нас есть бесконечные варианты для вашей каминной топки, образцы которых вы можете найти в нашем онлайн-каталоге или посетив один из наших выставочных залов. Если вы хотите сделать свой нынешний дровяной камин более эффективным, вам нужна качественная каминная топка и опытная и лицензированная команда для ее установки.

«Огненный свет» от Бэррона — это команда.Во всей нашей компании наши сотрудники сосредоточены на вашей безопасности. Когда дело доходит до установки камина и каминной топки, это жизненно важное качество. Мы сделаем ваше благополучие нашим главным приоритетом и оперативно реагируем на ваши потребности.

Газовая вставка для камина | Жара и Гло

Отдельностоящие печи

Firelight от Barron включает в себя широкий ассортимент красиво украшенных отдельно стоящих печей для удобного размещения практически в любом доме в районе Беллингема. Самым большим преимуществом добавления отдельно стоящей печи или камина в жилое пространство является то, что их можно разместить практически в любом месте!

Кроме того, они безвредны для окружающей среды, просты в использовании и предназначены для обеспечения высокоэффективного обогрева вашего дома.Не можете решить, какой размер или тип отдельно стоящей печи подходит для вашего дома? Наши специалисты по очагам готовы помочь! Общее эмпирическое правило заключается в том, чтобы на каждые 1000 квадратных футов площади, которую вы хотите обогреть, увеличиваться. Посетите один из наших демонстрационных залов для получения более подробной информации и получения квалифицированного руководства.

Отдельностоящая плита | Сияние

Встроенные камины

Вы хотите приобрести и установить встроенный камин, но не знаете, с чего начать? Для начала посетите один из наших демонстрационных залов и поговорите с нашими экспертами по очагам.Мы здесь, чтобы помочь вам найти лучший камин для ваших конкретных потребностей, стиля дома и бюджета. Личное знакомство с вашими вариантами камина поможет вам понять свой выбор.

Оттуда наши специалисты приедут к вам домой, чтобы ознакомиться с проектным пространством, оценить требования к проекту, понять ваше видение и определить четкие ожидания от работы.

Вы можете рассчитывать на бесшовную установку! Наши специалисты по камину выполнят соответствующие соединения электрических и газовых труб, установят каменную кладку и проверят ваш встроенный камин на предмет его надлежащего и безопасного функционирования.С нашей командой вы можете быть уверены, что любой встроенный камин, печь или топка, которую вы выберете, будут установлены высококвалифицированным подрядчиком с соответствующей лицензией.

Встроенный камин | Доблесть

Посетите наши местные выставочные залы

Часы работы выставочного зала Понедельник – пятница: с 9:30 до 17:00, суббота: с 10:00 до 16:00

5100 Pacific Hwy
Ferndale, WA 98248

560 S Burlington Blvd.
Берлингтон, Вашингтон 98233

Мэрисвилл –
НОВОЕ РАСПОЛОЖЕНИЕ – СКОРО ОТКРЫТИЕ

Самые известные бренды Америки

Бесплатная консультация

Независимо от того, строите ли вы новый дом, работаете над реконструкцией или модернизацией или надстройкой, эксперт Barron Firelight всегда готов помочь с любым проектом.Свяжитесь с нами сегодня, и мы подготовим для вас почву для создания воспоминаний, которые останутся на века.
