Кран термостатический для радиатора: назначение, принцип работы + установка

Содержание

термостатическая головка, принцип работы термокрана, установка крана, как работает, как установить вентиль

Содержание:

Проблема энергосбережения является актуальной во многих странах, Россия в этом плане – не исключение. В нашей стране большое количество вырабатываемых энергоресурсов тратится на отопление и вентиляцию зданий. К сожалению, этот показатель намного выше, чем во многих развитых странах, несмотря на постоянно растущую стоимость энергоносителей.

В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Принцип работы термоклапана

Регулировать температуру можно с помощью термоголовки для радиатора отопления.

Первые термостаты для установки на радиаторы отопления были выпущены компанией DANFOSS в середине 20-го века, а уже в конце того же столетия устройства претерпели модернизацию и стали более точными.

Устройство состоит из клапана и термоголовки, соединенных посредством специального фиксирующего механизма. Принцип работы термоголовки для радиатора отопления заключается в измерении и анализе температуры в батарее и регулировки ее с помощью клапана, который перекрывает поток теплоносителя.

Варианты регулировки радиатора отопления термоголовкой

Регулировка может быть двух видов: количественной и качественной.

Принцип первого метода заключается в изменении температуры за счет изменения количества теплоносителя, проходящего через радиатор.

Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой.

Эта среда может быть жидкостной или газонаполненной.

Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.

Правила выбора термостатической головки

Выбирать устройство нужно с учетом особенностей отопительной системы и ее монтажа. На основании этого для управления температурой используется клапан и термостатическая головка для радиаторов. При этом сочетаться они могут в разных вариантах.

Например, для однотрубных систем лучше использовать клапаны с высокой пропускной способностью. Аналогичные элементы подходят для двухтрубных систем с естественной циркуляцией рабочей среды. Для двухтрубных систем с принудительным перемещением теплоносителя лучшим вариантом будет установка термоголовки на радиаторы, позволяющей регулировать пропускную способность.

К выбору термоголовки для радиатора также следует подходить ответственно. Самыми распространенными можно назвать следующие варианты:

С установленным внутри термоэлементом.
Программируемые.
С внешним датчиком температуры.
Антивандальные.
С внешним регулятором.

Классическим вариантом можно назвать терморегулятор, имеющий внутренний датчик, и расположенный по горизонтали. Не рекомендуется выполнять подключение термоголовки к радиатору в вертикальном положении. В этом случае поднимающееся тепло может стать причиной некорректной работы терморегулятора.

Если нет возможности выполнить горизонтальную установку термоголовки на радиатор отопления, то дополнительно монтируют выносной датчик со специальной капиллярной трубкой.

Выносной датчик температуры

Использование выносного датчика необходимо еще в нескольких случаях:

Радиаторы отопления с терморегулятором закрыты плотными шторами.
В непосредственной близости расположен дополнительный источник тепловой энергии.
Батарея располагается под большим подоконником.

Иногда радиаторы отопления закрывают декоративными экранами. Такая ситуация наблюдается в помещения с повышенными требованиями к интерьеру. В этом случае расположенный внутри терморегулятор регистрирует только температуру за декоративной обшивкой. Кроме того затрудняется доступ к термоголовке. Для решения проблемы устанавливают термоголовку для радиатора отопления с выносным датчиком.

Что касается программируемых устройств, то они оснащены дисплеями для визуального контроля и также делятся на два вида. Одни их них оснащены встроенным блоком управления, у других этот элемент съемный. Второй вариант имеет некоторое преимущество: отсоединенный блок управления продолжает работать в прежнем режиме. При этом важно контролировать, как работает термоголовка на радиаторе отопления.

Такие модели позволяют регулировать температуру индивидуально для определенной ситуации. Например, днем можно уменьшить температурные значения, а ночью – увеличить. В результате экономия получается довольно серьезная.

Антивандальные устройства идеально подходят для домов, где есть маленькие дети, которые все трогают и крутят. Поэтому важно знать и понимать, как установить термостатическую головку на радиатор. Терморегуляторы такого вида не позволяют сбить настройки при неосторожном обращении. Также этот вариант используется в зданиях общественного назначения, включая детские сады и больницы.

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран.

Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
Для фиксации термоголовки нужно слегка нажать на устройство.
О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

С помощью дюбелей к стене крепят пластину.

На пластине закрепляют корпус устройства.
Посредством хомутов на стене фиксируют капиллярную трубку.
Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке устройства позволяют устанавливать наименьшее и наибольшее значение. При этом за установленные пределы колесико уже не повернется.

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

кран, прямой вентиль, регулятор, видео-инструкция по подключению своими руками, принцип работы встраиваемого клапана, установка головки, фото и цена

Начнём с того, что между клапанами есть разница, так, термостатические клапаны для радиаторов, в отличие от регулировочных, являются дискретными, то есть, у них только два основных рабочих положения – play-off, то есть, либо открыто, либо закрыто.

Такие механизмы не регулируют мощность потока на трубе подачи и, если циркуляция происходит, то она идёт в полную силу, либо её нет вообще, так как запорный механизм останавливает подачу теплоносителя до тех пор, пока его температура не опустится ниже заданного ручкой регулировки режима.

Термостатический комплект для подключения радиатора в разобранном виде

Здесь всё очень просто, но мы всё-таки разберёмся в этом конкретнее, а кроме того, посмотрим видео в этой статье.

Термоголовки для отопительных приборов

Термостат в разрезе

Примечание. Для всех видов принцип работы термостатического клапана для радиатора одинаковый. При помощи ручки, на которую нанесены деления, вы выставляете нужный вам режим, например, на цифру 3, что соответствует 20ᶷ C .

В таком случае, если воздух в помещении (он проходит через решётчатую поверхность ручки) нагревается до 21ᶷ C , то шток давит на клапан и перекрывает циркуляцию воды, а когда воздух охлаждается до 19ᶷ C , то шток открывается и циркуляция возобновляется.

Механические приборы

Термостатический регулятор на радиатор механического типа

В первую очередь, следует отметить, что прямой термостатический вентиль для радиатора 1 2 с веществом твёрдого типа (парафин, стеарин, озокерит) имеет, как бы замедленную реакцию. То есть, его разогрев или охлаждение происходят в течение 40 минут, что может вызывать погрешности в заданной температуре воздуха в данном помещении, но зато его считают наиболее надёжным механизмом.
Кроме того, агрегат обладает рядом недостатков, например, после его монтажа своими руками вас ждёт достаточно сложная процедура настройки (пояснения даёт инструкция по эксплуатации). Кроме того, на его чувствительность оказывают влияние такие факторы, как сквозняки, солнечные лучи, находящиеся рядом бытовые отопительные приборы, холодильник, а также ГВС и отопительный контур.

Прибор RAW-K с жидким наполнением

По сравнению с приборами на твёрдых элементах, жидкостные механизмы реагируют на изменение температуры воздуха в комнате гораздо быстрее – им для этого необходимо порядка 25 минут, а ёмкость сильфона (термостатирующего элемента) здесь несколько меньше.

В этом отношении термостатический радиаторный клапан газового типа можно считать более надёжным, к тому же влияние посторонних факторов, таких как сквозняки, солнечные лучи, находящиеся рядом бытовые отопительные приборы, холодильник, а также ГВС и отопительный контур здесь менее значительно. Погрешность такого прибора, в зависимости от параметров, заданных производителем, составляет всего 0,9-1,5ᶷC.

RA2994 – прибор с газовым наполнением

Наиболее быстрым в реагировании, а, следовательно, наиболее точным при соблюдении параметров, заданных на тот или иной период эксплуатации, считается термостатическая головка для радиаторов с газовым наполнением.

Причиной такой точности можно назвать тот момент, что капсула со сжиженным газом, который здесь является термостатическим элементом, расположена на максимальном отдалении от стенок прибора, следовательно, изменения в температуре корпуса, вызванные влиянием посторонних факторов, здесь не мешают. Именно поэтому, среди трёх типов механических агрегатов, газовый прибор рассматривается, как самый точный.

Преимущества и настройка

Фото прибора в разрезанном виде

Для таких приборов не требуется техническое и/или профилактическое обслуживание, а для их монтажа нет необходимости каким-то образом изменять структуру контура системы отопления. Кроме того, они эргономичны – имеют компактные внешние параметры, просты в эксплуатации и имеют традиционную цветовую гамму, что позволяет вписываться практически в любой интерьер.

Термостат позволяет равномерно распределить теплоноситель по контуру системы отопления, следовательно, оптимизирует работу всего оборудования (котла и насосов), а для котла отсутствует риск работы с пиковыми нагрузками.

В каждом отдельном помещении есть возможность установки определённого микроклимата, а диапазон регулируемой температуры составляет от +5ᶷC до +300ᶷC, с точностью до ±1-20ᶷC.

Настройка прибора после установки

Для того чтобы осуществить стартовую настройку после того, как была осуществлена установка термостатической головки на радиатор, нужно закрыть все окна и двери в помещении, чтобы не создавать постороннего влияния на изменения температурного режима. Прибор не должен быть закрыт мебелью, шторами или находиться вблизи нагревательных приборов (плитки, холодильники).

После этого клапан следует открыть полностью, повернув головку влево до упора, а котел отопления при этом должен функционировать в штатном режиме (так работа радиатора будет производиться с максимальной отдачей и в помещении начнёт быстро подниматься температура).

Когда разница от первоначальной температуры повысится, минимум, на 5ᶷC, ручку поворачивают до упора вправо, полностью перекрывая клапан – в этот период следует дождаться наиболее оптимальной температуры в комнате, которая вам подходит. После этого медленно поворачиваете клапан влево, пока не услышите шум поступающей воды – оставьте его в таком положении.

Электронный терморегулятор

Электронный термостатический кран радиаторов – принцип действия

Термостатические регуляторы электронного типа бывают двух типов – с открытой и закрытой логикой, то есть, они либо подлежат программированию, либо нет, безусловно, для бытового потребления используются регуляторы последнего типа.

Основным недостатком у таких приборов можно назвать их высокую стоимость(цена, как вы понимаете, влияет на качество) и зависимость от источника питания – батарейки или аккумулятора, зато точность здесь необычайно высока.

Программируемые приборы используют для систем автономного отопления, как центральный контроллер, что позволяет регулировать работу циркуляционных насосов и температуру теплоносителя в отопительном контуре. Через дистанционные термодатчики, установленные в каждой комнате, в центр передаётся информация о температуре для коррекции работы запрограммированного прибора.

Заключение

Если использовать встраиваемый термостатический клапан для стальных радиаторов или алюминиевых секционных в автономном отоплении, то помимо чётко заданного микроклимата в каждой комнате, вы получите значительную экономию энергоресурсов. Вам не придётся открывать окна, потому что в ваше отсутствие в доме стало слишком жарко и сэкономленное тепло сбережёт ваш семейный бюджет.

Обзор термостатических клапанов Herz Armaturen

Радиаторные регуляторы температуры – термостаты – выполняют две важные функции: обеспечивают комфортную температуру в помещении и следят за экономией тепловой энергии. Установка термостатов возможна как на одном отдельно взятом радиаторе, так и на ветке подающей теплоноситель к нескольким отопительным приборам. Комфортные условия достигаются поддержанием заданной температуры воздуха в помещении, а также возможностью задавать дневной и ночной режимы. Теплоноситель начинает циркулировать в радиаторе только при снижении температуры в помещении ниже заданной, что приводит к экономии тепловой энергии до 30%!

Как же работают радиаторные термостаты и какие виды термостатов существуют?

Рассмотрим устройство простейшего радиаторного термостата, обычно это два элемента — термостатическая головка (1) и термостатический клапан (5). Принцип работы его следующий: при увеличении температуры в помещении чувствительный элемент (2) в термостатической головке расширяется и передает давление через стержень (3) на шток (6) буксы (4) клапана (5), тем самым отверстие в термостатическом клапане перекрывается и поток теплоносителя уменьшается. Тепло не поступает в радиатор и следовательно температура в помещении не растет.

Бренд HERZ предлагает несколько видов термостатических клапанов для подключения к радиаторам:

TS-90 – простой клапан для двухтрубных систем,

TS-90-V– клапан со скрытой предварительной гидравлической настройкой,

TS-98-V – клапан с открытой предварительной гидравлической настройкой,

TS-E – клапан с увеличенным проходом для однотрубных и гравитационных систем,

Calis-TS — 3х ходовой клапан для систем с байпасом

Термостатический клапан HERZ TS-90

Простейший из термостатических клапанов для двухтрубных систем — TS-90 — клапан без предварительной настройки; при смонтированной термостатической головке пропускная способность клапана варьируется в пределах от 0 до 1 м3/час. Для того чтобы гидравлически увязать радиаторы на одной ветке, в паре с таким клапаном на подаче следует применять запорно-регулирующий вентиль RL-5 на обратке.

Термостатический клапан HERZ TS-98-V

Клапаны TS-90-V и TS-98-V имеют возможность предварительной гидравлической настройки: посредством муфты, внутри которой ходит шток клапана, можно задать максимальное значение пропускной способности, тем самым, ограничив расход теплоносителя через радиатор. Отличие клапанов TS-90-V и TS-98-V состоит в способе преднастройки: у первого она скрытая, у второго — открытая.

Термостатический клапан HERZ TS-90-V

Скрытая преднастройка осуществляется при помощи специального ключа 1680967, что защищает систему от несанкционированного вмешательства и, как следствие, от разрегулировки системы.

Использовать данные клапаны рекомендуется в жилищном строительстве, где высок риск вмешательства жильцов в гидравлическую увязку на стояках.

Термостатический клапан HERZ TS-E

Для термостатирования в однотрубных системах отопления служит TS-E — клапан с увеличенным проходом.

Диапазон пропускной способности у клапана составляет от 0 до 5,1 м3/час, что позволяет использовать его в безнапорных системах.

Совместно с клапаном рекомендуется использовать термоголовку 1726200, которая предусматривает увеличенный ход штока клапана при термостатировании, что приводит к увеличению процента затекания теплоносителя в прибор отопления.

Можно ли использовать в однотрубной системе отопления клапаны для двухтрубной системы, ведь они дешевле?

Термостатические клапаны для двухтрубной системы не рекомендуется использовать в однотрубной т.к. у клапанов для двухтрубной слишком маленькое отверстие для прохода теплоносителя, и возможна ситуация когда весь теплоноситель пойдет в байпас, минуя радиатор.Линейка продукции Герц затрагивает не только новое строительство, но также и модернизацию существующих систем отопления. Например, для регулирования температуры помещения в системах с однотрубной стояковой разводкой с использованием байпаса могут применяться трехходовые клапаны HERZ.

Термостатический клапан HERZ Calis TS

Клапан Calis-TS осуществляет регулирование и распределение теплоносителя в узле «прибор-байпас» следующим образом: если температура в помещении достигла заданного уровня (выставляется на термоголовке), то поток теплоносителя направляется в байпас, как только температура упала — байпас перекрывается (но не полностью) и основной поток устремляется в прибор отопления. Установка клапанов Calis-TS в существующую систему отопления (при этом, не меняя трубы, радиаторы, прочую арматуру) позволяет добиться значительной экономии тепла в отдельно взятом здании.

Термостатический вентиль для радиаторов | Гид по отоплению

Термостатический вентиль для радиаторов необходим для автоматической или ручной регулировки объема подачи теплоносителя в радиатор. Он оптимизирует температурный режим в помещении, снижает затраты на отопление. Существует несколько видов данных устройств, возможна модернизация, установка внешних модулей.

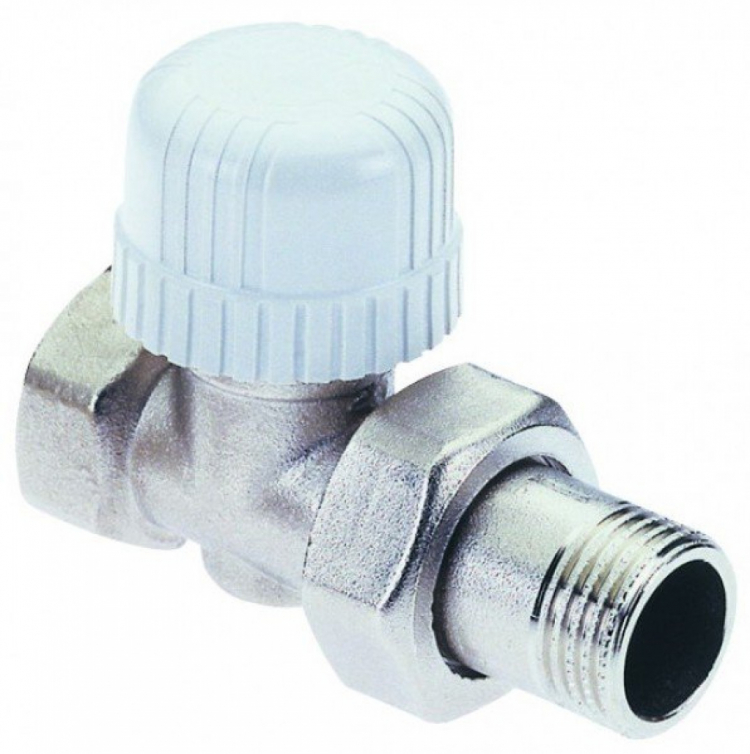

Прямой радиаторный клапан Valtec VT.008 LN.

Принцип работы

Прибор состоит из двух компонентов – клапана и термостатической головки. В последней установлен термочувствительный элемент. Это может быть полость с газом или жидкостью. При его нагревании происходит расширение, давление на шток. Результат – клапан, соединенный со штоком, частично перекрывает поток горячей воды в радиатор, снижая его степень нагрева. Когда температура достигает значения, ниже требуемого, термочувствительный элемент перестает давить на шток, происходит увеличение объема проходящей жидкости.

Основные характеристики термостатического вентиля:

температура теплоносителя – до +110°С;
давление в системе – до 10 бар;
пропускная способность – до 2,5 м3/час;
регулирование температур в диапазоне +20-60°С;
время срабатывания – 8-30 мин.

Последний параметр зависит от типа термостатического элемента. Самое короткое время срабатывания у газонаполненных – до 8 мин. У твердотельных моделей максимальное значение – 60 мин. Но они надежнее, наработка на отказ при ручном управлении составляет 8000 циклов.

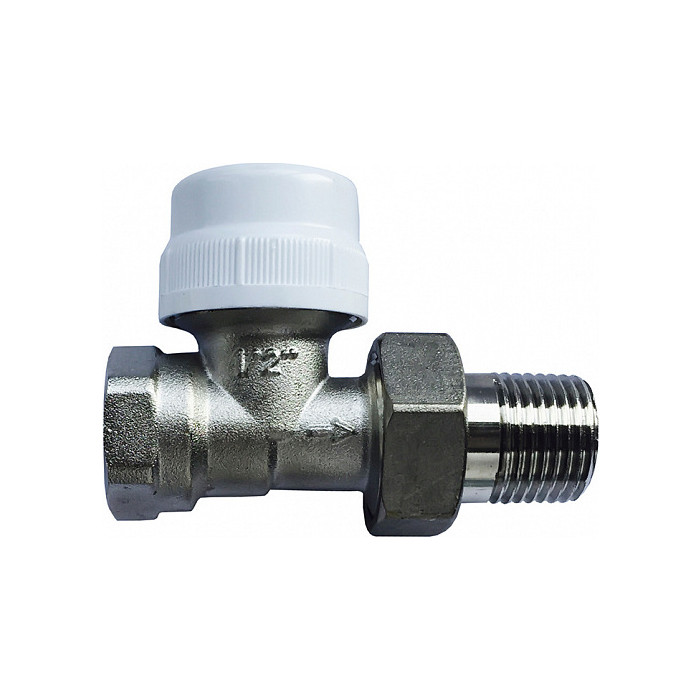

Прямой термостатический клапан.

Виды термостатических вентилей для радиаторов

Термостатические вентили работают в ручном или автоматическом режиме. В первом случае пользователь изменяет уровень температуры радиатора поворотом регулирующей головки. Во втором устанавливается значение нагрева с помощью меток на устройстве. Дальнейшая регулировка происходит автоматически.

Виды термостатических клапанов для радиаторов:

Для однотрубных систем. Имеют большую пропускную способность, до 5,1 м3/час. Допускается монтаж в открытых схемах отопления.
Для двухтрубных систем. Самый распространенный вид вентилей, выбирают по техническим параметрам, сверив их с характеристиками теплоснабжения.
Трехходовые. Монтируют вместе с байпасом, выполняют функции распределения теплового потока в системе.
С возможностью гидравлической регулировки.
С подключением внешнего термометра.

Вентили отличаются по способу монтажа – угловые, осевые. Выбор влияет на способ подключения к радиатору, где расположен входной и выходной патрубок. Возможна установка дополнительного запорного клапана, одно иди двухтрубных обводов. Это позволит оптимизировать работу теплоснабжения, повысит безопасность.

Установка вентиля

Первый этап – выбор места установки. Не нужно монтировать вентили на каждый радиатор, это не приведет к требуемому результату. Регулирование мощности должно происходить в приборах, которые занимают 50 % и более в системе генерации тепла. Т.е., если в комнате есть два радиатора, термостатический вентиль можно поставить на один.

Не рекомендуется применять эти устройства для чугунных батарей отопления. Причина – низкая теплопроводность чугуна. Инерция нагрева и остывания большая, поэтому искусственное регулирование тепла будет малоэффективно.

Монтаж термостатических вентилей для радиаторов осуществляется на стадии установки всей системы отопления. Если они интегрируются в трубопровод, рекомендуется сделать опрессовку. Это защитит соединение от гидравлического удара, резкого перепада давления.

Порядок монтажа

Проверить работоспособность устройства.
Подключение клапана к подающему патрубку радиатора.
Монтаж термоголовки.
Крепление антивандального терморегулятора.
Установка выносного датчика температуры.
Последний крепится на высоте до 1,5 м от пола, не на несущей наружной стене. Он должен показывать среднюю температуру в помещении, а не минимальную. После этого выполняется опрессовка, проверяется работа вентиля. В некоторых моделях можно установить предельные значения температуры, дальше которых термоголовка не будет поворачиваться.

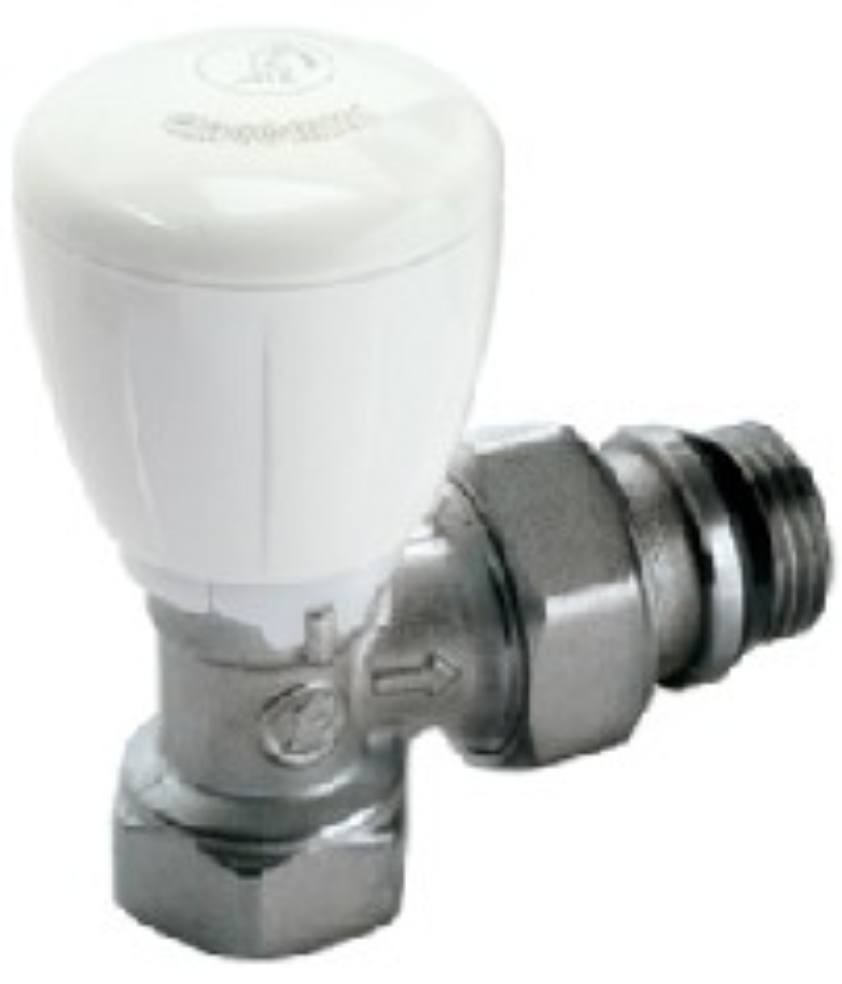

Угловой радиаторный клапан Valtec VT.007 LN. Предназначен для плавной ручной настройки расхода теплоносителя.

Плюсы и минусы

Главное достоинство прибора – автоматическая работа и простота установки. Он может работать несколько отопительных сезонов без специального обслуживания или ремонта. Чаще всего возникают проблемы с формированием отложений на штоке, что искусственно тормозит работу термостатического вентиля для радиатора. Это можно решить очисткой перед началом отопительного сезона.

Другие преимущества:

небольшие размеры;
автоматическая регулировка нагрева воздуха в комнате;
распределение температуры в каждом помещении отдельно;
возможность интегрирования в любую водяную отопительную систему.

Недостаток – неправильная работа под воздействием внешнего источника тепла. Резкое охлаждение или нагрев воздуха в области установки термостатического вентиля приведут к сбою. Но такие ситуации возникают редко и являются исключением.

Видео

Клапан термостатический для радиатора угловой 1/2’с предварительной настройкой (VT.

037.N.04)

Код товара 48098

Артикул VT.037.N.04

Производитель VALTEC

Страна Италия

Наименование

Упаковки

Сертификат RU Д-IT.БЛ08.B00184-18

Тип изделия Клапан термостатический

Исполнение Угловое

Резьба 1/2′

Тип соединения Резьбовое

Вид резьбы ВН

Рабочее давление, бар 10

Максимальная рабочая температура, C 110

Материал изделия Латунь никелированная

Сфера применения Для систем теплого пола и отопления

Среда применения Системы водоотведения и отопления

Все характеристики

Характеристики

Код товара 48098

Артикул VT. 037.N.04

Производитель VALTEC

Страна Италия

Наименование

Упаковки

Сертификат RU Д-IT.БЛ08.B00184-18

Тип изделия Клапан термостатический

Исполнение Угловое

Резьба 1/2′

Тип соединения Резьбовое

Вид резьбы ВН

Рабочее давление, бар 10

Максимальная рабочая температура, C 110

Материал изделия Латунь никелированная

Сфера применения Для систем теплого пола и отопления

Среда применения Системы водоотведения и отопления

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

A Праймер на термостатические клапаны радиатора | 2018-06-04

Термостатические радиаторные клапаны, возможно, являются одними из самых недооцененных гидравлических компонентов на современном рынке. И все же они такие простые, недорогие и полезные.

Кажется, все сосредоточены на электронном управлении зонированием системы. Большинство систем, с которыми я сталкиваюсь в полевых условиях, имеют зональные клапаны или зональные насосы. Термостат низкого напряжения будет размещен в месте, которое лучше всего отображает температуру этой зоны.

Термостат подключен к панели управления зоной. Эта панель получает запрос тепла от термостата и открывает клапан зоны или включает насос для подачи нагретой воды в соответствующую зону. Панель управления зоной одновременно посылает сигнал котлу или источнику тепла, чтобы обеспечить подогретую воду для зоны.

Вот чем отличается TRV. Это неэлектрическое механическое устройство, которое регулирует поток в зависимости от температуры окружающей среды. Когда комната нагревается, TRV начинает замедлять поток, а когда комната остывает, TRV позволяет потоку увеличиваться.

TRV можно использовать для управления одним излучателем тепла или для управления несколькими излучателями в зоне. Многие люди думают, что они предназначены только для использования с радиаторами, как следует из названия. Нет ничего более далекого от правды.

Я полагаю, что TRV получили подходящее название, когда они были изобретены Данфосс в 1943 году. Почти у всех были эти величественные чугунные радиаторы, излучающие тепло в каждую комнату их дома. И это то, для чего изначально были разработаны TRV — управление теплопроизводительностью от радиаторов, чтобы помочь сбалансировать систему и обеспечить зонирование комнаты за комнатой.Отсюда и название.

Я бы поспорил, что в современном мире их следует переименовать в «Клапаны безэлектрических зон». Не только для того, чтобы получить большее признание на рынке, но и для того, чтобы название стало более точным в современных приложениях.

Рис A

Рис B

Вероятно, большинство TRV, с которыми вы столкнулись, были установлены на радиаторе и выглядели примерно так, как показано на рисунке A.

Исторически это была одна из самых распространенных конфигураций. Тем не менее, сегодня они бывают самых разных конфигураций, подходящих для самых разных приложений. Все, от клапанов с прямым корпусом до трехходовых отводных клапанов до клапанов с дистанционными датчиками и клапанов с телами дистанционного управления.

На рисунке B показана настенная управляющая головка с 16-футовой капиллярной трубкой, соединяющей привод. Нетрудно увидеть, как такой элемент управления в сочетании с клапаном с прямым корпусом может использоваться для управления зоной нагрева с несколькими эмиттерами.

Как они работают?

Давайте разберем их и посмотрим, как они работают. Чтобы получить наглядное представление, посмотрите на картинку C.

Внутри сенсорной головки находится сенсорный элемент. Это небольшой контейнер, наполненный расширяющейся жидкостью или воском. Жидкость / воск будет расширяться при повышении температуры и сжиматься при понижении температуры. Когда это происходит, он будет открывать и закрывать диск клапана в соответствии с повышением или понижением температуры окружающей среды.

Контрольная головка на рисунке B работает примерно так же. Однако вместо крепления управляющей головки непосредственно к корпусу клапана и непосредственного приведения в действие клапана для открытия и закрытия клапана используется капиллярная трубка, заполненная несжимаемой жидкостью.

По мере того, как термический элемент в головке датчика нагревается, он расширяется, давя на диафрагму. С другой стороны диафрагмы находится несжимаемая жидкость, которая проталкивается через капиллярную трубку и давит на диафрагму в приводе. Эта диафрагма, в свою очередь, будет давить на шток корпуса клапана, толкая диск клапана к седлу клапана и закрывая клапан.

Когда сенсорная головка остывает, происходит прямо противоположное. Как правило, есть пружины, которые заставляют клапан открываться при остывании термоэлемента.

Так TRV контролирует и модулирует поток.

Рис C

Какими бы простыми они ни были, многие люди хотят их усложнить.Я помню, как потратил не менее часа на споры с одним из моих продавцов о том, закрываются ли TRV при достижении заданной точки или частично открываются в этот момент.

Я сказал: «Они модулируют. Они никогда не закрываются полностью во время отопительного сезона, если температура в помещении не превышает заданное значение из какого-либо другого источника ».

Он сказал: «Неправда! Они открываются и закрываются на всем пути. Если в помещении задано заданное значение, клапан закрыт. Когда в комнате понижается температура, она открывается.Вот как они работают ».

Ни один из нас не уступал, и я не зарабатывал деньги, спорив. Итак, я ушел. Я связался с производителем TRV. Я предполагал, что они должны знать ответ лучше, чем кто-либо другой.

Вот что мне сказали: когда в комнате достигается заданная температура, клапан все еще открывается на долю, позволяя пропускать лишь небольшой поток. Они также сказали, что клапан обычно работает в пределах последнего миллиметра своего хода, модулируя поток с мельчайшими изменениями температуры в помещении.

Зачем мне их использовать?

Почему бы и нет? Есть много преимуществ. Они недорогие для начала. Не нужно прокладывать провода. Вы можете легко обеспечить управление зонами для каждой комнаты без группы термостатов, панелей управления зонами и зональных клапанов. Они также обеспечивают превосходный контроль комфорта в системе водяного отопления.

И электричество тоже не используют!

Как мне настроить мою систему TRV?

Это зависит от того, о каком типе системы идет речь.Давайте рассмотрим несколько из них.

Высокотемпературная радиаторная система.

В системах этого типа обычно используется неконденсирующийся высокотемпературный источник тепла. Может использоваться ограниченная кривая сброса наружного воздуха или фиксированная температура воды. Вы захотите установить TRV на каждом радиаторе, кроме одного в самой холодной комнате. В этой комнате вы установите термостат для включения и выключения бойлера и насоса.

Если вы управляете котлом с помощью ODR (управление сбросом наружного воздуха) и у него есть функция WWSD (отключение в теплую погоду), вы можете установить TRV на каждый радиатор и установить перемычку на клеммы TT котла.Затем котел будет включаться и выключаться в зависимости от перепада уставки верхнего предела и при необходимости добавлять тепло. Когда на улице станет тепло, котел отключится.

Для этой настройки также следует использовать насос с регулируемой скоростью. Тот, который работает с пропорциональным давлением или технологией «Auto Adapt».

Также следует отметить, что данный тип установки лучше всего подходит для высокотемпературного котла, имеющего достаточную тепловую массу, например, для чугунного котла. Некоторые котлы без конденсации, например, с медными оребрениями, имеют небольшую массу и имеют минимальный расход, которого необходимо строго придерживаться.

Высокотемпературная плинтусная система.

Давайте посмотрим на систему этого типа, котел и насос того же типа, что и в первом примере. Однако вместо радиаторов в качестве излучателей тепла используется плинтус из ребристых труб. ТРВ здесь могут работать так же хорошо, как и с радиаторами, но мы их устанавливаем немного иначе.

Большинство плинтусов с ребристыми трубами в моем районе устанавливаются последовательно. Это означает, что ряд плинтусов соединены последовательно, охватывая несколько комнат. Обычно в центре этих комнат находится термостат для управления этой зоной.

Рис D

Мы все еще можем использовать TRV для управления температурой в отдельной комнате, но они будут другого типа, чем вы привыкли. Для этого мы должны использовать TRV с корпусом трехходового переключающего клапана, показанного на рисунке D.

Клапан должен быть установлен на питании каждого обогревателя плинтуса.Затем вам необходимо установить байпасную трубу, соединенную с байпасным портом на TRV, и ввести в обратную трубу плинтуса.

Для этого доступно несколько различных вариантов контрольной головки. Один тип требует, чтобы вы просверлили отверстие в лицевой стороне или конце торцевой крышки плинтуса. Головка датчика TRV будет выступать через отверстие, позволяя измерять и регулировать температуру.

Если у вас есть несколько обогревателей плинтуса в одной комнате, вы можете установить трехходовой TRV с выносной настенной панелью управления. Обводная труба будет идти от клапана TRV к возврату последней плинтуса в комнате.

Расположенный в центре термостат все еще может использоваться для включения и выключения котла в этой настройке. TRV будут служить в качестве устройств динамической балансировки и распределять BTU по дому пропорционально настройке температуры в каждой комнате.

Также нет проблем с потоком со стороны котла, так как поток воды скорее отводится, чем замедляется. Это увеличивает вашу гибкость при выборе котла, обеспечивая хорошие результаты как с котлами с малой массой, так и с котлами большой массы.

Микрозоны.

TRV — один из лучших инструментов для устранения проблем, связанных с микрозонами.

Что такое микрозона? Микрозона — это именно то, что вам нужно. Это миниатюрная зона, если сравнить тепловую нагрузку этой зоны с тепловой нагрузкой всей конструкции.

Поскольку размер котла соответствует потребности в отоплении всей конструкции, он невероятно велик для микрозоны. Если микрозона требует тепла, в то время как ни одна из других зон не вызывает, бойлер будет работать в режиме короткого цикла.Это быстрее изнашивает котел и снижает эффективность.

Вот как это настроить: используйте TRV, который лучше всего подходит для приложения, и используйте его для управления потоком, идущим в микрозону. Трубопровод, идущий к излучателям тепла в микрозоне, должен быть привязан к распределительному трубопроводу котла таким образом, чтобы он пропускал поток при каждом включении любой из других зон.

Это позволит комнате получать тепло в любое время, когда есть потребность в тепле в здании, а TRV предотвратит перегрев помещения.Микрозона не может послать запрос на нагрев котла и, следовательно, не вызовет проблем с короткими циклами.

Одно из моих любимых применений для этого приложения — в ванных комнатах в домах с лучистым теплом пола. В ванных комнатах часто не так много места на полу, и кажется, что в них всегда есть окно и большая внешняя стена. Это увеличивает тепловую нагрузку и соответствующие потребности в БТЕ / час на квадратный фут по сравнению с остальной частью дома.

Вместо того, чтобы размещать трубы на расстоянии 8 дюймов, я мог бы разместить их на расстоянии 4 дюймов, чтобы увеличить тепловую мощность и сделать пол более равномерной температурой.TRV контролирует поток, проходящий через трубки, и предотвращает нагревание помещения, сохраняя при этом пол в большей степени теплым.

Несколько лет назад я занимался модернизацией системы отопления в доме, который ремонтировали. Это был старый исторический дом с высокими потолками, кирпичными стенами и гигантскими старыми чугунными батареями.

В какой-то момент дом был разделен на две квартиры, и после многих лет аренды он потерял большую часть своего первоначального величия.Дом был продан, и новый владелец решил вернуть ему первоначальную красоту.

Он нанял меня, чтобы я составил план системы отопления. Он хотел сохранить радиаторы, но избавиться от гигантских стальных трубопроводов и чудовищного котла в подвале. На этом котле были насосы такие большие, что я просто стоял и смотрел некоторое время. Я не привык видеть что-то такого размера в жилом доме.

В следующем выпуске мы рассмотрим расчеты, проектирование системы, трубопроводы и стратегии управления, которые мы использовали для оживления этой системы.

Харви Рамер является владельцем Ramer Mechanical (RM) LLC. RM специализируется на системах лучистого и водяного отопления. Компания также предоставляет другие механические услуги жилому и легкому коммерческому рынку. Рамер также предоставляет услуги по проектированию систем отопления и консультации по всей стране. Свяжитесь с ним по адресу [email protected].

Направляющая для термостатического клапана

| Только радиаторы

Добро пожаловать в блог Only Radiators, где на этой неделе мы исследуем термостатический клапан радиатора, или TRV.

Введение в термостатические клапаны

Термостатическая головка клапана радиатора — это квинтэссенция радиаторной техники. Это один из многих возможных регуляторов отопления для регулирования температуры воздуха в помещении. Благодаря своей высокой стоимости и простоте использования, он является одним из самых популярных.

Вы найдете или установите свой TRV сбоку от радиатора, а правильная установка позволит вам максимально использовать один котел и наслаждаться разными температурами в разных комнатах.

Как работают термостатические клапаны радиатора?

TRV — это саморегулирующийся клапан, то есть он регулирует поток воды в радиатор в зависимости от настройки.

Головка термостатического клапана находится на верхней части корпуса клапана. При изменении температуры в помещении головка клапана расширяется, регулируя штифт в корпусе клапана, чтобы он открывался или закрывался.

Расширение при нагревании помещения блокирует корпус клапана, чтобы в радиатор поступало меньше горячей воды.

Сокращение при охлаждении комнаты открывает корпус клапана, чтобы получить больше горячей воды в радиатор.

TRV бывают двух основных исполнений. Они могут быть восковыми или жидкостными, причем жидкостные термостатические радиаторные клапаны являются более поздней разработкой. Их главный плюс по сравнению с восковыми термостатическими клапанами — более быстрая регулировка в соответствии с изменениями температуры.

Как восковые, так и жидкостные термостатические радиаторные клапаны предлагают автоматическую регулировку в отличие от стандартного ручного радиаторного клапана.

Термостатические клапаны: преимущества и недостатки

Ключевым преимуществом термостатических радиаторных клапанов является их энергосберегающий потенциал.Максимально используйте настройки TRV для контроля температуры в отдельных помещениях и сэкономьте деньги, избегая перегрева, обычно вызываемого ручными клапанами.

Настраиваемые привилегии TRV

Гибкость — это движущая сила установки термостатических радиаторных клапанов в вашем доме. Избегайте потерь энергии и предотвращайте повреждения от мороза, плесени и других климатических проблем, которые могут затруднить обслуживание дома. Вот два ключевых сценария…

В более загруженных помещениях, таких как ваша гостиная, которые больше нагреваются движениями вашей семьи, приборами и даже солнцем, сияющим через окна, TRV можно установить на более низкую температуру.Ваш TRV ограничит поток воды по мере достижения нужного тепла, и вы избежите перегрева самых горячих участков вашего дома.

Затем в менее населенных помещениях, таких как запасные спальни или внешние общие зоны, вы можете установить TRV еще ниже и избежать обогрева помещений, которые не так часто используются вашей семьей.

Термостатические радиаторные клапаны демонстрируют свой экономический потенциал, позволяя вам сэкономить деньги и топливо, наслаждаясь комфортом отапливаемого дома.

Проблемы с потенциальным термостатическим клапаном радиатора

При правильном обслуживании термостатического клапана радиатора недостатков нет.Однако могут возникнуть проблемы.

Старые термостатические клапаны можно легко спутать с температурой в помещении. Сквозные сквозняки или вентиляция мешают работе клапана, вызывая гораздо более горячие или холодные показания, чем в действительности.

И эти простые устройства могут повлиять на серьезные проблемы, связанные не только с поломкой, но и с поломкой.

Если термостатический клапан радиатора перестает работать при выключении, радиатор не включается и может вызвать образование конденсата, плесень, мороз и другие проблемы, связанные с холодом.И если ваш TRV сломается, когда он включен, он будет непрерывно перекачивать горячую воду через радиатор и вызывать серьезный перегрев.

По этой причине выполняйте частые проверки TRV, чтобы обеспечить точное определение температуры окружающей среды, и не оставляйте их на высоких настройках, когда находитесь вне дома в течение значительного периода времени.

Ванные: A TRV №-№

Не совершайте ошибку, устанавливая термостатический вентиль радиатора в своей ванной, так как тепло, производимое вашим душем или ванной, нанесет ущерб термостату TRV. Вместо предотвращения конденсации, которая часто мешает ванных комнатах, TRV отключится и ничего не сделает.

Еще одно соображение — не устанавливать термостатические радиаторные клапаны в той же комнате, что и ваш основной термостат. Этот блок подключается напрямую к вашему котлу, поэтому вы непреднамеренно создаете конкуренцию между вашим TRV и центральным термостатом. В этой монументальной битве проигрывает только домовладелец!

Обещание современного TRV

Термостатические радиаторные клапаны прошли долгий путь со времен базовых восковых клапанов.Теперь мы рекомендуем TRV большинству наших клиентов из-за их передовых технологий, надежности и безошибочной настройки. Вот электронный термостатический вентиль радиатора…

Ведущие бренды домашнего отопления, такие как Honeywell, продвинули TRV дальше, чем когда-либо. Термостат с батарейным питанием и более совершенным датчиком нагрева обеспечивает более высокую точность работы TRV, чем любой традиционный термостатический радиаторный клапан.

Электронные ТРВ

также можно подключать к набирающим популярность интеллектуальным системам отопления.Благодаря постоянно расширяющимся возможностям систем умного дома и Интернета вещей теперь вы можете управлять своими автомобилями TRV с помощью смартфона, не вставая с дивана — или даже во время путешествия, — чтобы в вашем доме постоянно работало отопление.

Как отремонтировать термостатические клапаны

Далее мы рассмотрим две основные проблемы с термостатическим клапаном радиатора и способы их устранения. Если вам нужен более подробный совет, наша дружная команда всегда доступна по телефону для поддержки.

TRV не являются сложными элементами, и диагностика обычно очень проста.Просто потратьте несколько минут, чтобы оценить ситуацию, прежде чем искать в сети вопрос «как снять радиатор с термостатическим клапаном?» и затопление вашего дома, когда было бы достаточно простого решения.

Как открепить термостатический клапан радиатора?

Заедание клапана, вероятно, является наиболее частой проблемой термостатического клапана радиатора. Независимо от того, открыт он или закрыт, в конечном итоге он доставит массу хлопот. Обычно это происходит при настройке клапана впервые за долгое время, например, после продолжительных холода или лета (часто одного и того же!).

Чтобы исправить это, установите TRV на максимальное значение, затем отверните гайку для снятия термостата вручную. Вы обнаружите поршень, который обычно плавно подпрыгивает и сжимается. Возьмите немного WD40 и нанесите небольшое количество, пока оно снова не станет плавным.

Не реагирующий поршень означает, что вам следует заменить свой TRV. Оставайтесь с нами до конца этой статьи, когда мы представим нашу подборку TRV, занимающих лидирующие позиции на рынке…

Термостатический клапан не включается или не выключается?

Если поршень движется плавно, но ваш ТРК не работает, вероятно, внутренние детали капут.Это случается время от времени, особенно в старых моделях, поэтому воспользуйтесь этой возможностью, чтобы модернизировать домашнее отопление и воспользоваться правильной функцией TRV. Установите новый TRV, убедитесь, что клапан работает, и вас ждут годы беспроблемного модулированного отопления.

Чтобы не узнать, что ваш термостатический клапан сломан слишком поздно, а также предотвратить заедание TRV, сезонно проверяйте и смазывайте поршень клапана. Также важно, чтобы вентиляционные отверстия вокруг головки клапана были свободными от пыли и другого мусора, поскольку это может снизить точность показаний TRV.

Стоит ли иметь TRV в моем доме?

Совершенно верно! В доме с несколькими радиаторами, обогревающими помещения с различной интенсивностью движения, термостатические клапаны для радиаторов — это легкая задача! Тепло там, где хочешь, никаких потерь там, где нет.

Благодаря простому техническому обслуживанию, о котором мы упоминали, ваши TRV будут безупречно работать в течение многих лет. А если у вас есть интеллектуальная система отопления дома, комплект электронных термостатических радиаторных клапанов станет вашим лучшим решением для значительной экономии энергии и денег.

Помогите окружающей среде, заботясь о собственном обогреве. Вот почему наше правительство поощряет использование TRV в новых строительных нормах. Мы в Only Radiators глубоко заботимся о сохранении нашей планеты — по этой причине мы полностью поддерживаем TRV!

Наш ассортимент термостатических клапанов радиатора

Просмотрите наш полный ассортимент радиаторных клапанов и откройте для себя идеальный продукт для отопления вашего дома сегодня.

А пока давайте взглянем на несколько наших бестселлеров..

Преимущества термостатических радиаторных клапанов для старых систем водяного отопления

Если у вас старый дом с водяным отоплением и только один термостат на весь дом, поддержание равномерной температуры может быть затруднено, поскольку в некоторых комнатах / зонах слишком жарко или слишком холодно по отношению к другим. При установке системы отопления каждый радиатор был подключен к одному набору труб, что не позволяло осуществлять индивидуальный контроль. В готовом доме может быть трудно выполнить повторную прокладку труб без значительных разрушений и затрат на строительство, поэтому одно из решений, которое может сработать, — это установка термостатических регулирующих клапанов (ТРК) на отдельных радиаторах.

Новая установка TRV

TRV — это саморегулирующийся клапан, который работает, изменяя поток горячей воды к одному радиатору. Он состоит из двух частей: головки клапана и корпуса клапана, при этом головка расположена поверх корпуса. При изменении температуры капсула в головке клапана сжимается или расширяется, что приводит к перемещению штифта в корпусе клапана, заставляя его открываться или закрываться.

Honeywell eTRV

Традиционного ТРВ работать без необходимости электрической энергии и устанавливается путем удаления старого ручных запорного клапана и заменить его ТРЕТ, которая легко контролируется поворот диска для регулировки температуры.Как и многие другие устройства сегодня, существуют также электронные «умные» версии. Эти клапанные головки, известные как eTRV, могут питаться от батарей или подключаться к домашней электросети. Их можно запрограммировать с настройками времени и температуры, и есть даже версии, которые можно программировать и контролировать с помощью приложения для смартфона, как интеллектуальный термостат для всего дома или зонированной системы, такой как Nest или Honeywell Lyric.

Есть два места, где нельзя устанавливать TRV — первое — в ванных комнатах.Это связано с тем, что тепло, производимое ванной / душем, заставляет TRV отключать тепло от радиатора, что означает, что он не сможет бороться с конденсацией. Второе место — в той же комнате, где находится главный термостат отопления. Главный термостат напрямую связан с котлом, поэтому, имея TRV в той же комнате, они будут бороться за контроль, и если TRV победит, отопление для всего дома отключится.

Наряду с созданием более комфортной и сбалансированной отопительной среды с помощью термостатических радиаторных клапанов мы можем сэкономить деньги за счет сокращения потерь тепла, попадающих в комнаты, которые обычно перегреваются, или комнаты, которые не используются часто, такие как гостевая спальня или дополнительная комната.

Переосмысление ТРВ для систем парового отопления

Опубликовано: 16 января 2017 г. — Дэн Холохан

Категории: Steam

В 1992 году я написал книгу под названием «Утерянное искусство парового отопления». Я согласился с этим. Люди до сих пор его покупают.

У меня есть раздел об использовании термостатических радиаторных клапанов с паровыми радиаторами. Сначала я покажу вам то, что я сказал много лет назад, а затем поделюсь с вами тем, что недавно сказал мой друг Пол Шей.У Пола есть настоящий хороший сантехник в Нью-Йорке, и он один из лучших паровщиков, которых я когда-либо знал. Он получает свои знания, изучая и пробуя разные вещи. Когда это срабатывает, он обычно дает мне знать об этом, и это всегда вызывает у меня улыбку.

Итак, сначала давайте вернемся к тому, что я написал в 1992 году:

Вы можете защитить однотрубный радиатор от перегрева, установив термостатический радиаторный клапан (TRV) между вентиляционным отверстием и радиатором.

TRV состоит из двух частей. Первый — это подпружиненный нормально открытый клапан. Вы ввинчиваете его в радиатор вместо вентиляционного отверстия. Затем вы устанавливаете воздухоотводчик в корпус клапана.

Лучше использовать воздуховыпускное отверстие с прямой стойкой вместе с TRV, чтобы конденсат мог легче стекать. Другими словами, не используйте вентиляционные отверстия углового типа, которые есть на радиаторе. Покупайте новые.

Вторая часть TRV представляет собой регулируемый неэлектрический термостат, который надевается на шток клапана.Термостат регулируется в диапазоне (обычно) от 50 до 90 градусов по Фаренгейту. Владелец здания настраивает его так, как ему удобнее, а затем оставляет его в покое.

Термостат заполнен термочувствительной жидкостью или воском. Когда воздух вокруг радиатора нагревается, жидкость или воск в термостате расширяется. Усилие расширения передается через сильфон и на шток клапана.

Шток закрывает клапан и предотвращает выход воздуха из радиатора.Поскольку воздух больше не может выходить из радиатора, в радиатор больше не может попадать пар, поэтому помещение не перегревается.

Сама простота.

Вы не используете ни один из этих клапанов в комнате, где имеет электрический термостат. Эта комната должна быть самой холодной в здании. Это «диспетчерская» системы.

Имейте в виду, TRV не выделяют тепло; все, что они делают, — это предотвращает перегрев.Они также не уравновешивают системы. Системы подбора размеров труб и балансировки главных вентиляционных отверстий. Но TRV делают здания более удобными и экономят энергию, потому что люди менее склонны открывать окна, когда поднимается пар.

Для однотрубного пара я предпочитаю ТРВ со встроенным вакуумным прерывателем. Это очень важная деталь. Как только TRV закрывается по температуре, воздух не может попасть обратно, потому что вентиляционное отверстие находится с другой стороны закрытого TRV. Когда пар конденсируется в радиаторе, образуется частичный вакуум.Если у вас нет способа разрушить этот вакуум, в радиатор попадет больше пара, потому что высокое давление переходит в низкое. Всегда! Результат? Вы получаете перегретый радиатор. Встроенный вакуумный прерыватель решает эту проблему.

Если вы используете TRV и все равно обнаружите, что радиатор перегревается, проверьте набивку штока на подающем клапане. Негерметичная набивка может служить вентиляционным отверстием и пропускать больше пара в радиатор.

Никто не делает ТРВ для входной стороны однотрубного радиатора (все делают их для двухтрубных радиаторов).Это потому, что вы не можете дросселировать впускной клапан однотрубного радиатора без гидроудара.

Если вы решите использовать TRV, не уменьшайте котел , чтобы компенсировать пониженную потребность. Вы не можете этого сделать, потому что при первом запуске системы все TRV будут широко открыты. Они также будут широко открыты в очень холодный день.

Вам все равно необходимо подобрать запасной котел в соответствии с подключенным радиатором, а также с коэффициентом включения — так же, как если бы TRV не было.

Вот что написал мне Пол Шэй:

«Дэн, я делал снимок неправильного и правильного способа установки второго радиатора (на странице 96« Потерянного искусства »), чтобы отправить его конкретному человеку, который просто не любит физику. Я пришлю вам то, что я ему только что отправил, и вы будете смеяться.

«Потом я заметил ваш раздел о добавлении ТРВ к однотрубной паровой системе. Я не читал этот раздел много лет, поэтому перечитал его снова.

Я знаю, что вы написали это очень давно, и, вероятно, не планируете обновлять эту книгу, но есть несколько вещей, которые я узнал в процессе установки TRV на однотрубный пар.

«Самым важным является то, что они не работают хорошо, если давление в котле превышает давление в один или два фунта на квадратный дюйм. Я начал предупреждать своих клиентов много лет назад, что если здание посылает им давление в бойлере пять фунтов, радиаторы все равно нагреется. Давление частично проникает в радиатор, конденсируется и пропускает еще больше пара.

«В проекте площадью 120 000 квадратных футов, который мы реализовали прошлым летом (NYSERDA финансировала его), мы установили магистраль 112 Gorton # 2 вентиляционные отверстия, 300 TRV и 1200 футов стекловолоконной изоляции толщиной три дюйма.Это самая трехдюймовая изоляция, которую я когда-либо устанавливал, и я был очень впечатлен тем, насколько лучше работала система по сравнению со зданиями с изоляцией толщиной в один дюйм, которую мы обычно устанавливаем. NYSERDA потребовала, чтобы мы использовали трехдюймовые, и я кое-чему научился.

«Нам пришлось полностью опуститься до 1 фунта на квадратный дюйм на паростате, прежде чем TRV фактически предотвратил нагрев 98% радиатора. Теперь мы работаем в системе при высоком давлении всего 14 унций.

» Другой Меньший (более придирчивый) момент, который я хотел бы сделать, это то, что TRV действительно помогают сбалансировать систему, когда вы мастер вентилируете здание. TRV без главной вентиляции, безусловно, будет катастрофой.

«В« Затерянном искусстве »вы говорите, что TRV делают здания более удобными, но то, что делает людей комфортными, — это сбалансированная система, и TRV действительно помогает в этом.

« Я знаю, что третий пункт очень спорен и не имеет отношения к TRV, но я подумал, что упомяну об этом. В самом конце того, что вы писали о ТРВ и паровых системах, вы упоминаете о важности подбора котла в соответствии с подключенной нагрузкой. Когда вы впервые подняли эту концепцию 24 года назад, она вложила некоторые научные знания в определение размеров котла.По сравнению с методами, использовавшимися в то время, такими как определение размеров системы с помощью пальцев или просто увеличение на размер больше, чем то, что было там, когда вы приехали, то, что вы написали, было революционным.

«Тем не менее, промышленность, кажется, одержима важностью определения размеров котлов с подключенной нагрузкой. Они утверждают, что вы должны заполнить все радиаторы паром, но я спрашиваю, почему? Если радиаторы больше, чем вам нужно для обогрева комнаты, а в совокупности больше, чем нужно для обогрева всего здания, зачем вам наполнять их паром?

«На мой взгляд, борьба заключается в том, чтобы убедиться, что вы не наполняете их паром, потому что если вы делать, вы перегреете здание. Мы действительно должны заполнить все распределительные трубы паром, и для этого очень важно иметь котел правильного размера, главную вентиляцию и надлежащую изоляцию из стекловолокна. Поэтому я сравниваю подключенную нагрузку с простым расчетом теплопотерь и смотрю, куда это меня приведет. Я каждый раз понимаю это правильно, и часто котел меньше, чем показывает подключенная нагрузка.

«Просто мои мысли».

И прекрасное мышление, Пол.

У меня никогда не будет достаточно лет, чтобы по-настоящему узнать все, что нужно знать об этих старых системах, но это путешествие само по себе является наградой, и на этом пути действительно можно встретить очень умных людей.

Термостатические радиаторные клапаны для многоквартирных жилых домов

Вы хотите расширить свои знания и / или отточить свои навыки в определенной области HVACR? Есть ли у вас требования к сертификации? Вот список предстоящих отраслевых образовательных и учебных мероприятий (обновлен на январь 2021 г. ) .

ЯНВАРЬ 2021

20-22

ОТЛОЖЕНО В АВГУСТ И ВИРТУАЛЬНО: Legionella Conference 2021 ; NSF International

25-27

CANCELED-2021 AHR Expo: Международная выставка кондиционирования, отопления и охлаждения , Чикаго; Международная Выставочная Компания.

ОТМЕНЕНА — Ежегодное собрание AMCA 2020 , Чикаго; Международная ассоциация воздушного движения и контроля

27-29

ОТМЕНА: Конференция по технологиям MCAA , Остин, Техас; Ассоциация механических подрядчиков Америки

ФЕВРАЛЬ 2021 г.

7-11

Ежегодная конференция CTI 2021 , Новый Орлеан; Институт технологий охлаждения

9-11

ПЕРЕНЕСЕННЫЙ И ВИРТУАЛЬНЫЙ- 2021 Зимняя конференция ASHRAE ; Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха

15-18

ИЗМЕНЕНО И ВИРТУАЛЬНО: Ежегодное собрание и выставка IAQA 2021; Ассоциация качества воздуха в помещениях

16-18

ВИРТУАЛЬНО: CampusEnergy 2021 , Сан-Франциско; Международная региональная энергетическая ассоциация

21-24

ОТЛОЖЕНО ДО 2022 ГОДА: Конференция и выставка ACCA 2021 ; Подрядчики по кондиционированию воздуха Америки

21-27

Национальная неделя инженеров , по всей стране; Национальное общество профессиональных инженеров

23-25

RESCHEDULED & VIRTUAL-WWETT Show 2021 ; Informa Exhibitions

Познакомьте девушку с инженерным днем , по всей стране; Национальное общество профессиональных инженеров

МАРТ 2021 г.

7-9

Весеннее собрание PPFA , Тусон, Аризона.; Ассоциация пластиковых труб и фитингов

7-13

Национальная неделя женщин в строительстве , общенациональная; Национальная ассоциация женщин в строительстве

9-10

ВИРТУАЛЬНО: Конференция по легионелле 2021 Специальная сессия: Предотвращение заболеваний и травм от патогенов, передающихся через воду во время чрезвычайного кризиса здравоохранения ; NSF International

10-11

VIRTUAL-2021 Hot Water Forum , Сан-Диего; Американский совет по энергоэффективной экономике

Всемирный день сантехника , глобальный; Всемирный совет по сантехнике

15-21

Fix a Leak Week , по всей стране; U.S. Агентство по охране окружающей среды / WaterSense

15-26

Национальная конференция преподавателей и инструкторов VIRTUAL-2021 в области HVACR ; HVAC Excellence

17-18

Форум горячей воды VIRTUAL-2021 , Сан-Диего; Американский совет по энергоэффективной экономике

22-25

Виртуальная образовательная конференция MCAA: необходимое обучение в нестандартные времена ; Ассоциация механических подрядчиков Америки

22-26

VIRTUAL-ISH Франкфурт, Германия; Messe Frankfurt

МАЙ 2021

2-5

RESCHEDULED-WWETT Show 2021 , Индианаполис; Informa Exhibitions

АПРЕЛЬ 2021 г.

18-20

Техническая конференция NCPWB , Скоттсдейл, Аризона.; Национальное бюро по сварке труб

Возьмите ребенка на работу, день , по всей стране

МАЙ 2021 г.

3-7

Неделя безопасности строительства , по всей стране; Группа по безопасности в строительной отрасли / Форум руководителей без происшествий и травм

3-7

Национальные меры безопасности для предотвращения падений в строительстве , по всей стране; Управление по охране труда и технике безопасности США

10-12

ОТЛОЖЕНО НА НОЯБРЬ-MCAA 2021 Производственная конференция , Де-Мойн, Айова; Ассоциация механических подрядчиков Америки

11-12

Симпозиум по развивающимся водным технологиям , Сан-Антонио

12-14

ISH Китай , Пекин; Messe Frankfurt

23-24

Конференция «Женщины в энергетике» , Атлантик-Сити, Н. J.

24-26

ВИРТУАЛ-Восточная энергетическая выставка Образовательный саммит и рынок ; Специалисты в области нефтегазовой промышленности, Atlantic Region Energy Expo и нефтяная ассоциация Пенсильвании

25-26

Весеннее собрание AHRI 2021 , Вашингтон; Институт кондиционирования воздуха, отопления и охлаждения

ИЮНЬ 2021 г.

14-17

HYBRID-IDEA 2021 Национальная конференция и торговая выставка , Вашингтон; Международная региональная энергетическая ассоциация

20-23

2021 Конференция по естественному охлаждению и выставка тяжелого оборудования , Палм-Спрингс, Калифорния.; Международный институт аммиачного охлаждения

21–23

Конференция «Женщины в механической промышленности 2021» , Остин, Техас; Ассоциация механических подрядчиков Америки

ИЮЛЬ 2021

13-15

Летнее исследование 2021 года по энергоэффективности в зданиях , Детройт; Американский совет по энергоэффективной экономике

28-30

WQA 2021 Convention & Expo , Лас-Вегас; Ассоциация качества воды

СЕНТЯБРЬ 2021 г.

30–2 октября

MCAA Форум GreatFutures , Сиэтл; Ассоциация механических подрядчиков Америки

ОКТЯБРЬ 2021 г.

18-21

2021 Национальная конференция по энергоэффективности как ресурсу , Филадельфия; Американский совет по энергоэффективной экономике

НОЯБРЬ 2021 г.

Национальный день STEM & STEAM , по всей стране

8-10

RESCHEDULED-MCAA 2021 Fabrication Conference, Iowa, Des Moines, , Des Moines Ассоциация механических подрядчиков Америки

В чем разница между термостатическими и ручными радиаторными клапанами? Как узнать, какой у меня клапан радиатора — термостатический или ручной?

Термостатические радиаторные клапаны имеют датчики, содержащие воск или жидкость, которые расширяются при повышении температуры в помещении и сужаются при понижении температуры.Когда датчик сжимается, клапан открывается автоматически, чтобы позволить большему количеству горячей воды поступать в радиатор, а когда он расширяется, поток горячей воды ограничивается.

Таким образом, термостатический радиаторный клапан (TRV) определяет температуру в помещении и автоматически регулирует поток горячей воды к радиатору для поддержания постоянной температуры в помещении.

tado ° Smart Радиаторные термостаты несовместимы с клапанами RTL , которые используются в системах теплого пола.

Интеллектуальные радиаторные термостаты

измеряют температуру окружающего воздуха, а клапаны ограничителя температуры возврата (RTL) измеряют температуру воды в подключенной трубе.

Ручной клапан (нетермостатический) представляет собой простой двухпозиционный клапан, который работает как кран. Он регулирует подачу горячей воды к радиатору и изменяет температуру в помещении только при ручном включении или выключении.

Хотя большинство термостатических радиаторных клапанов имеют номера , экраны или другие кнопки управления , ручные клапаны обычно не имеют номеров или или кнопок. На ручном клапане могут быть знаки плюса и минуса (или включения и выключения), указывающие направление, в котором необходимо его повернуть.

После отвинчивания головки клапана, если клапан имеет штифт, который можно вставлять и выдвигать, вы можете быть уверены, что ваш клапан термостатический.

Радиаторный термостат tado ° Smart работает только с термостатическими радиаторными клапанами , и он заменяет имеющуюся у вас головку термостатического клапана.

Если ваш радиатор оснащен ручным клапаном, подумайте о замене его на термостатический клапан радиатора, который затем позволит вам установить термостат tado ° Smart Radiator Thermostat.

Совет : Заменив ручной клапан на термостатический радиаторный клапан M30 X 1,5 мм, вы сможете установить интеллектуальный радиаторный термостат напрямую, без адаптера.

Если вы не уверены, термостатические или ручные клапаны радиатора у вас, пожалуйста, обратитесь к этому руководству для получения дополнительной информации.

Дополнительная информация:

Термостатический радиаторный клапан серии 2200 от ISTEC Corporation Специалисты по системам измерения и контроля расхода

Термостатические клапаны ISTEC поддерживают температуру в помещении, регулируя поток горячей воды или пара в комнату.

Корпус клапана изготовлен из коррозионно-никелированной бронзы / латуни, а шток клапана и пружина — из нержавеющей стали. Диск клапана и Уплотнительное кольцо изготовлено из высокотемпературного EPDM.

Приводы доступны в неэлектрическом и электрическом вариантах. Они поставляются в виде автономного термостата с 6-дюймовым колпачком и устройствами дистанционного измерения и регулировки. Клапаны доступны с прямым, угловым и горизонтальным углом.

Картридж клапана ISTEC можно заменить, когда клапаны установлены и система находится под давлением, с помощью специально разработанного инструмента «демонстрационный блок».

Специальная конструкция корпуса клапана
Предотвращает шумы потока
Оптимизированные значения CV
Сменное уплотнительное кольцо сальника под давлением системы
можно заменить без опорожнения системы с помощью инструмента «Demo-Bloc»

	Модель 2260 — Термостат с внутренним датчиком, используемый, когда воздух в помещении может проходить свободно Над датчиком
	Модель 2270 — Термостат с дистанционным управлением 6 футов Капиллярный датчик
	Модель 2290 — Устройство дистанционного зондирования и настройки для Контроль недоступных клапанов

Термостатические клапаны ISTEC не нуждаются во внешнем питании, они поддерживают температуру в помещении, контролируя поток горячей воды или пара.
Корпус клапана изготовлен из коррозионностойкой никелированной бронзы / латуни. Шток клапана и пружина изготовлены из нержавеющей стали. Диск клапана и уплотнительное кольцо изготовлены из высокотемпературного EPDM.

Клапаны доступны с прямыми, угловыми и горизонтальными углами. Картридж клапана ISTEC можно заменить во время установки клапана и система испытывает давление из-за использования специально разработанного инструмента «демоблок».

ТИП	РАЗМЕР	ПУНКТ.	ПРИМЕЧАНИЯ
Угловой клапан	1⁄2 «NPT 3⁄4 «NPT 1 «NPT 1-1 / 4 «NPT	2202 2212 2222 2231	с NPT и внутренней резьбой NPT
Клапан прямого действия	1/2 «NPT 3/4 «NPT 1 «NPT 1-1 / 4 «NPT	2200 2210 2-22 2230	с NPT и внутренней резьбой NPT
Клапан с обратным углом	1/2 «NPT 3. 4 «NPT	2204 2214	с NPT и внутренней резьбой NPT
Однотрубный паровой клапан		2240	1/8 «NPT
Демо-блок для всех клапанов		2350	для замены картриджей
Автономный термостат		2260	со встроенным датчиком
Дистанционный датчик		2270	6 ‘Капиллярная трубка
Пульт дистанционного управления датчиком		2290	6 ‘Капиллярная трубка
Электротермический привод		2280	24 В нормально закрытый
Запасная вставка		2358	Подходит для любого клапана

Скачать PDF версию
