Принцип работы биметаллических радиаторов: виды, устройство, особенности, характеристики, принцип работы, монтаж

Содержание

Принцип работы радиатора/батареи отопления

Как работает радиатор отопления?

Отопительный радиатор стоит в каждом доме, однако далеко не все пользователи знают, как работают такие системы. Между тем знать об этом важно, чтобы выбрать оптимальную для своей квартиры батарею.

Общие принципы работы отопительных радиаторов

Подходы к отоплению в системах отличаются, но есть общие принципы, по которым работают все радиаторы:

  • В систему подается теплоноситель, чаще всего им служит горячая вода.
  • Теплоноситель нагревает поверхность радиатора.
  • Нагретая батарея передает тепло в пространство помещения.
  • Постепенно теплоноситель остывает, после чего перетекает в общую систему, где проходит повторный нагрев.

Это упрощенный принцип работы, схема распределения тепла в различных радиаторах будет отличаться.

Как работают батареи из чугуна

При подключении радиаторов, изготовленных из чугуна, наиболее часто используется односторонняя схема.

То есть нагретая вода подается и возвращается в общую систему с одной стороны. Выглядит это так:

  • Нагретая вода подается в радиатор.
  • Вода остывает, благодаря физическим процессам перетекая по конструкции батареи.
  • Теплоноситель вытекает в другую трубу, попадает обратно в общую систему.

Это наиболее простая схема. Для существенного нагрева и поддержания оптимальной температуры требуется значительный объем теплоносителя. Однако такие радиаторы медленнее остывают, способны долго сохранять тепло даже при экстренном отключении отопления. Также чугун нетребователен к качеству теплоносителя, однако не способен выдерживать сильные гидроудары, которые нередко случаются в центральных системах отопления.

Как работают батареи из стали, алюминия и биметаллические модели

Данные радиаторы могут подключаться по различным схемам, а работа их также основана на передаче тепла в окружающее пространство. В отличие от чугунных, такие типы батарей требуют минимум теплоносителя (примерно 350 г), что не только упрощает монтаж и демонтаж, но и делает их экономичными.

Экономия теплоносителя происходит за счет тонкой трубки, по которой течет вода. При этом площадь соприкосновения с воздухом остается значительной, потому радиаторы из стали, алюминия или совокупности этих металлов отличаются лучшей теплоотдачей.

Примечательно, что биметаллические радиаторы характеризуются более высоким коэффициентом теплоотдачи. Высокие показатели достигаются благодаря их устройству: теплоноситель перетекает по стальному сердечнику, который передает тепло алюминиевой оболочке (оболочка не контактирует с водой, потому защищена от коррозии).

Как работают вакуумные радиаторы

Нагрев при помощи вакуумной батареи отличается от всех озвученных выше типов, поскольку здесь используется принцип двойной теплопередачи.

Используемая в роли теплоносителя вода проходит наиболее короткий путь (по запаянной прямой трубе), что обеспечивает быстрый нагрев. С трубой контактирует жидкость внутри, которая и проводит тепло.

Непосредственно батарея – это герметичные секции, в которых нет воздуха, что не позволяет жидкости внутри системы быстро остывать. Из-за отсутствия воздуха жидкость закипает при более низкой температуре. Работает радиатор по принципу:

  • Теплоноситель нагревает жидкость внутри батареи вплоть до кипения.
  • Пар заполняет собой внутреннюю конструкцию, оседает в виде конденсата на её стенках, после чего перетекает вниз.
  • Цикл нагрева повторяется.

Поскольку батарея нагревается равномерно, теплоотдача вакуумных систем крайне велика, а используемый объем теплоносителя мал.


Читайте так же:
Отзывы — биметаллические радиаторы
Отзывы — алюминиевые радиаторы
Отзывы — радиаторы отопления

Биметаллические радиаторы: устройство, назначение, преимущества (+видео)

Заметил, что при монтаже систем отопления все чаще используют биметаллические радиаторы. Хотелось бы узнать, почему они получили такое распространение, ну и до кучи их сильные и слабые стороны? Заранее благодарен за ответ.

От выбора приборов (радиаторов, конвекторов и пр. ) зависит правильность устройства и надежность эксплуатации системы обогрева жилья или административных и офисных помещений.

Выбор радиаторов представлен многочисленными видами, марками и производителями, но сегодня мы поговорим только о наиболее популярных радиаторах – биметаллических. При их производстве были учтены все положительные качества и устранены недостатки других типов отопительных устройств.

Биметаллический радиатор в разрезе

Говоря простым языком, биметаллический радиатор – это теплопередающий элемент отопительной системы, который состоит из стальной внутренней части (по которой движется теплоноситель), и алюминиевого каркаса (оребрения), который не контактирует с водой, и служит только для улучшенной отдачи тепла.

Реже вместо алюминиевого верхнего слоя могут использоваться ребра из других металлов. Основная идея применения разных металлов в одном устройстве – это различные физические и структурные свойства этих материалов.

Устройство и принцип работы биметаллического радиатора

Перед прочтением, рекомендуем вам посмотреть видео о том, какой радиатор выбрать:

В биметаллическом радиаторе теплоноситель пускается по более прочной конструкции – стальному внутреннему трубопроводу, и тому есть несколько причин:

  • Стали не страшны перепады давления в отопительной системе;
  • Стыковые соединения “сталь-сталь” гораздо лучше переносят повышение давления, чем алюминиевые соединения.

Актуальность последнего постулата можно увидеть в домах с централизованным отоплением, когда в ремонтный период проводится испытание плотности и герметичности всех частей системы (гидравлические испытания) Делается это путем повышения давления в отопительной системе на отметку в 1,25 от рабочих параметров. Это дает достаточно серьезную нагрузку на стыки трубопроводов, в результате чего алюминиевый радиатор и его сочленения могут дать течь.

Кроме этого, сталь лучше переносит электрохимические воздействия, из-за которых внутренняя поверхность приборов, выполненных из алюминия, быстро коррозирует, и они выходят из строя.

Разрушение металла вследствие электрохимических факторов еще более заметно при использовании в системе медных элементов (например, теплообменное устройство котельного агрегата). Благодаря этому, установка биметаллических приборов будет целесообразна и при любой комплектации системы теплоснабжения.

Биметаллические радиаторы имеют разные размеры, благодаря чему могут быть установлены в любом помещении

Что касается алюминиевой оснастки таких радиаторов, то этот материал более теплоинертен. Это его и положительная черта и, в некотором роде, недостаток.

Алюминиевые поверхности очень быстро реагируют на изменение температуры. Плюс здесь в том, что такая инертность дает возможность оперативной регулировки температурных параметров в помещении. Это удобно при значительной автоматизации системы отопления (установка температурного регулирования по параметрам внешней среды и пр.

).

Алюминий – один из самых эффективных металлов для передачи тепла, поэтому его применение для оребрения наиболее оправдано.

Высокая теплоотдача удобна еще и тем, что требует меньшее количество теплоносителя при эквивалентном тепловом потоке чем от чугунных радиаторов, к примеру. Это позволяет выполнить размеры и конфигурацию прибора с алюминиевым корпусом изящно и не громоздко. Такие радиаторы аккуратно встраиваются в ниши и удобны при обогреве небольших помещений. Объем воды в одном отсеке (секции) биметаллического радиатора обычно составляет до 150 мл.

Главным минусом при быстром прогреве и остывании выполненных из алюминия ребер является нагрузка на автоматику (пускового механизма котла, автоматических устройств и механизмов системы теплоснабжения и пр.). При повышенной частоте включений-выключений возрастает износ деталей автоматики (реле, механизмы розжига газа и т. д.)

Оребрение радиатора

Большое значение для эффективной передачи тепла от нагревательной части радиатора помещению имеет конфигурация ребер биметаллического изделия. Теплоотдача осуществляется с помощью более охлажденных воздушных масс помещения, проходящих через ребра.

Ребра радиатора специальной конфигурации лучше отдают тепло

Опытным путем и расчетами производители смогли достичь наиболее удобного конструктива для оптимального пути прохождения воздуха. Здесь важную роль играет захват холодного (снизу) и распределение горячего воздуха после обтекания нагретых поверхностей. При наиболее длинном его пути следования через радиатор (а это и является основной трудностью при расчетах и подборе конфигурации ребра радиатора) в разы растет эффективность раздачи тепла по помещению.

Преимущества биметаллических радиаторов

При промывании системы перед осенне-зимней эксплуатацией, биметаллические радиаторы говорят о себе, как более удобные, чем однокомпонентные. Стальные внутренние элементы прибора гораздо надежнее реагируют на промывку перед сезоном обогрева.

Низкая шероховатость стальной поверхности препятствует образованию налета на ней и лучше очищается. Это в разы продлевает службу радиаторов, учитывая ненадлежащую чистоту, химсостав и качество теплоносителя централизованной системы отопления.

Широкое применение нашли радиаторы производства Grandini, Rifar, Global, Sira и некоторые другие. Интересную динамику демонстрирует торговая марка Kraft. Ее радиаторы все чаще используют при новом монтаже и замене старых систем отопления. Конкурентная борьба обусловила относительно ровный уровень цен у разных компаний при достаточно высоком уровне качества продуктовой линии.

Один из лидеров на рынке – радиатор Rifar

При формировании сметы на устройство системы отопления может показаться, что с установкой биметаллических радиаторов существенно завышена среднестатистическая стоимость системы (особенно, если это большие объекты), но такая калькуляция не учитывает долговечность и безремонтный период эксплуатации. Биметаллические элементы служат гораздо дольше своих собратьев. Выгода такого применения чувствуется с годами.

Превосходства биметаллических радиаторов перед алюминиевыми, чугунными и другими “коллегами” не сказываются на их доступности и адекватной стоимости. Когда стоит выбор, какие радиаторы применить соотнеся качество и цену, биметаллические с большим отрывом опережают остальные варианты.

Применение высокопрочного покрытия позволяет радиаторам не терять свой внешний вид. Заводская обработка радиаторов делает ненужными покрасочные работы в дальнейшей эксплуатации.

Также компании не перестают радовать и удивлять потребителей новыми дизайнами биметаллических приборов, которые обязательно впишутся в оформление самого изысканного интерьера.

Не прихотливы биметаллические радиаторы и в монтаже. Типоразмеры радиаторных соединений подходят под любую арматуру и серийные фитиги. В конструкции приборов на стадии производства предусмотрена возможность разностороннего подключения к системе.

Возможные схемы подключения биметаллических радиаторов к системе отопления

Широкий ряд радиаторов биметаллической серии позволяют производить замену существующих приборов других типов при реконструкции или ремонте без нарушения проектной и гидравлической схемы. По схожему температурному потоку (в производственном ряде одной модели обычно представлено большое количество разносекционных приборов) гидравлическому сопротивлению можно подобрать необходимый биметаллический радиатор без дальнейших негативных изменений в работе системы в целом.

В споре о приобретении обычного радиатора или биметаллического – выбор очевиден и прост. До приобретения подумайте, что для вас важнее – начальная незначительная экономия или дальнейший многолетний комфорт и тепло без проведения утомляющих и затратных ремонтных работ.

Наилучший ли выбор для систем обогрева? Особенности устройства биметаллических радиаторов отопления

Биметаллические радиаторы устойчиво занимают лидирующую позицию среди отопительных систем. Они оставили далеко позади чугунные, алюминиевые и стальные аналоги.

Производители успешно совмещают в этих изделиях все инновационные технологии, получая в итоге лёгкий, компактный и прочный, надёжный элемент отопления.

Основная идея этого устройства состоит в использовании двух видов металла с разными физическими и структурными свойствами. Материал корпуса обладает высокой теплоотдачей, а металл внутреннего каркаса более устойчив к коррозии и перепадам давления, часто возникающим в системе отопления.

Конструкция биметаллических радиаторов отопления

Основное отличие таких батарей — их оригинальное внутреннее устройство. Оно представляет собой стальной или медный каркас, который помещён в алюминиевую оболочку. Каркас состоит из вертикальных и горизонтальных труб, соединённых при помощи дуговой сварки и заполненных теплоносителем. При этом исключена возможность контакта теплоносителя с алюминиевыми деталями. Корпус радиатора имеет специальную форму, позволяющую получить максимальное количество тепла.

Фото 1. Схема устройства биметаллического радиатора отопления. Стрелками показаны составные части конструкции.

Использование в конструкции стального каркаса обусловлено следующими причинами:

  • Сталь не реагирует на перепады давления, периодически возникающие в системе отопления.
  • Для стыковых сварных соединений типа «сталь-сталь» характерна высокая прочность.
  • Сталь может контактировать с любым теплоносителем, она практически не подвержена химическим воздействиям.
  • Стальные элементы не подвержены коррозии.

Алюминиевая оснастка биметаллических радиаторов быстро реагирует на изменение температуры, тем самым обеспечивая эффективную теплоотдачу. Соответственно требуется меньшее количество теплоносителя, чем, например, при использовании чугунного радиатора. Эта особенность позволяет снизить габариты конструкции, сделать её более изящной, не сокращая тепловой поток.

Виды устройства биметаллических радиаторов

Все биметаллические батареи по конструкции можно разделить на две группы:

  • секционные — изготовлены из стального каркаса и алюминиевой оболочки;
  • цельные — сердечник из меди, покрытой алюминием.

Как устроены секционные батареи

Каждый сегмент батареи состоит из сердечника, по которому транспортируется теплоноситель.

Сердечник представляет собой две короткие стальные трубы, соединённые вертикальной колонкой небольшого диаметра.

На концах горизонтальных элементов имеется специальная резьба, при помощи которой секции совмещаются в единую конструкцию.

Каждый сердечник помещён в оболочку из алюминия со специально разработанной системой конвекционных лепестков для максимальной теплоотдачи.

Достоинство секционной конструкции — возможность соединять необходимое количество элементов для получения требуемой мощности.

Сталь не реагирует на перепады давления в системе отопления, не подвержена коррозии, обладает устойчивостью к воздействию химических примесей, встречающихся в теплоносителях. Алюминий прекрасно проводит тепло, поэтому секционные биметаллические радиаторы очень быстро обогревают помещение.

Цельные устройства

В данной конструкции вместо стальных деталей используются медные. В качестве оболочки применяется алюминий, который одновременно служит и теплообменником. Между собой медные элементы спаиваются, поэтому такая батарея не разбирается. Это не совсем удобно, однако, стоимость цельных биметаллических радиаторов гораздо выше, чем секционных.

Объясняется это тем, что медь обладает более высокой теплопроводностью и ещё меньше подвержена коррозии, чем сталь. Внутренняя поверхность медных труб более гладкая, поэтому не происходит накопления карбонатных отложений, следовательно, срок службы такого устройства будет ещё дольше.

Фото 2. Биметаллическая батарея отопления цельного типа. Конструкция закреплена на стене.

Вам также будет интересно:

Особенности оребрения

Для того чтобы максимально повысить площадь теплоотдачи батареи, используется оребрение.

Теплоотдача увеличивается в несколько раз, благодаря профилированию конвекционных каналов, проходящих между рёбрами радиатора, а также вводу в схему дополнительных алюминиевых рёбер специальной конфигурации. В результате площадь нагрева трубы возрастает в несколько раз, увеличивая продуктивность устройства.

Внимание! Подбирая размер радиатора, не забывайте о технических нормах: прибор должен быть установлен на расстоянии не менее 10 см от подоконника и 6 см от пола.

При помощи инженерных расчётов, подкреплённых практическими методами, производители сумели получить наиболее эффективную конструкцию для оптимального пути следования воздушного потока. В ней предусмотрен захват холодного воздуха, поступающего с нижней стороны устройства и равномерное распределение нагретого воздушного потока, полученного после обтекания горячих поверхностей.

Комплектующие: запорные устройства, фитинги и другие

Любые батареи нуждаются в дополнительных элементах, которые используются при установке или эксплуатации системы отопления. Биметаллические радиаторы не являются исключением.

Современные комплектующие подразделяются на три вида:

  • крепёжные элементы;
  • запорная арматура;
  • регулирующие устройства.

Кронштейны могут быть напольными и настенными, в зависимости от места установки радиатора. На каждые 3 секции предусмотрен верхний и нижний кронштейн. Напольные крепления применяются редко.

Запорные устройства (заглушки) служат для того, чтобы можно было перекрыть поток теплоносителя в случае необходимости. Они входят в комплект радиатора.

Задача регулирующих устройств — определение оптимального пути для теплоносителя. К ним принадлежат удлинитель потока и байпас.

Фитинги являются важной частью любой сети коммуникаций. Это крепёжная составляющая с двусторонней внутренней резьбой, которая служит для скрепления элементов трубопровода.

Полезное видео

Посмотрите видео, в котором рассказывается, на что обращать внимание при выборе биметаллического радиатора отопления.

Заключение

При выборе комплектующих надо помнить, что экономить на их качестве не стоит, это может привести к серьёзной аварии и выходу из строя всей системы отопления.

Преимущества биметаллических конструкций — их высокая теплоотдача, длительный срок службы, элегантный внешний вид.

Обзор современных биметаллических радиаторов

Биметаллический радиатор идеален для всех систем отопления — как для центральной, так и для автономной. Что значит биметалл? Корпус радиатора сделан из алюминия, благодаря чему он обладает высокой теплоотдачей, а внутренние коллекторы (места, где радиатор соприкасается с теплоносителем) выполнены из стали. Стальной коллектор позволяет без опаски устанавливать данный радиатор в центральную систему отопления. Биметаллический радиатор не боится некачественного теплоносителя и выдерживает высокое давление, 25-50 атмосфер, в зависимости от производителя. Этот вид радиатора долговечнее стального и алюминиевого.

Преимущества биметаллических радиаторов:
  • высокая теплоотдача (от 170 до 190 Вт при межосевом расстоянии 500 мм) позволит вам извлечь максимум пользы даже при низкой температуре теплоносителя
  • высокое рабочее давление позволяет использовать радиаторы в домах и с автономным, и с центральным отоплением
  • элегантный дизайн
  • устойчивость к химическому составу теплоносителя
  • маленький объем теплоносителя

Принцип действия

В основу работы биметаллических радиаторов заложен конвекционный способ. С помощью алюминия обеспечивается поток теплого воздуха. Сердцевина оборудования выполнена из стали. С ее помощью нагревается корпус и подается горячая вода. За счет особенностей конструкции устройства воздух движется не параллельными слоями, а с завихрениями. Это позволяет ему гораздо лучше прогреваться даже при невысокой температуре радиатора. Алюминиевые пластины ребер радиатора изготовлены с определенным шагом, позволяющим создать своеобразную систему воздуховодов, обеспечивающую максимальную вертикальную тягу. При этом снизу радиатора втягивается холодный воздух, а наверх он выходит нагретым. За счет использования материалов разной проводимости и распределения температур по плоскостям нагрева воздуха удается избегать образования положительной ионизации, неблагоприятно сказывающейся на самочувствии людей.

Биметаллические радиаторы специально были разработаны для высотных домов и рассчитаны на подачу воды под высоким давлением. Это достигается благодаря наличию стальной сердцевины. Она не проявляет чувствительности к загрязняющим веществам и к общей системе слива. Еще одно преимущество биметаллических радиаторов состоит в том, что в них содержится очень мало воды. За счет этого они разогреваются быстро и реагируют на термозапорный клапан с минимальным запаздыванием. Использование биметаллических радиаторов позволяет в десятки раз уменьшить количество воды в системе. Такие объемы нагревать и гонять гораздо легче, чем то количество, в котором нуждаются чугунные радиаторы.

Есть некоторые особенности и в конструкции. Биметаллические радиаторы имеют секционную сборку. Это позволяет легко вписываться в интерьер любого помещения с дизайнерской задумкой.

По завершению процесса монтажа радиатора следует провести их наладочное пробное включение. Краны следует открывать максимально плавно. Если кран открывать резко, то внутреннее проточное сечение труб будет забиваться при наличии старых труб в системе. В новой системе резкое открытие сантехнических кранов приведет к возникновению гидравлического удара.

Внимание! Биметаллические радиаторы более тяжелые, чем стальные и алюминиевые, поэтому требуют большего количества крепления при монтаже.

Требования к эксплуатации биметаллических радиаторов:

Установка перед радиатором декоративных панелей и дополнительных ограждений или завешивание его шторами не рекомендуется, т.к. в этом случае, как правило, имеет место ухудшение тепловых и гигиенических характеристик радиатора и искажение работы термостата.

После окончания отделочных работ необходимо тщательно очистить радиатор от строительного мусора и прочих загрязнений, т.к. они снижают тепловой поток радиатора.

В процессе эксплуатации следует производить очистку радиатора в начале отопительного сезона и 1-2 раза в течение отопительного периода. При очистке биметаллических радиаторов нельзя использовать абразивные материалы.
Категорически запрещается дополнительная окраска радиатора «металлическими» красками (например, «серебрянкой»), т. к. при этом тепловой поток радиатора снижается на 8-12%.
Не рекомендуется допускать полного перекрытия подвода теплоносителя к радиатору из системы отопления.
Как и для всех радиаторов, в которых теплоноситель соприкасается со сталью, для «биметалла» вредно повышенное содержание кислорода в теплоносителе, который способствует развитию коррозии стали. Поэтому здесь необходима установка на радиатор автоматического или ручного (кран Маевского) воздухоотводчика.

Несмотря на относительно высокую стоимость биметаллические радиаторы становятся всё более популярными, ведь по сравнению с другими радиаторами они обладают неоспоримыми преимуществами: высокой теплоотдачей, надежностью и элегантным дизайном.


Биметаллические радиаторы отопления — технические характеристики, производители и свойства

От надежности отопительной системы в жилом доме зависит уровень комфорта и удобства. Ее главной задачей является поддержание нормальной температуры в помещении, которая должна помочь вам с уютом пережить холодные зимние дни. В этой статье рассматриваются технические характеристики радиаторы отопления биметаллические разных типов.

Чтобы создать в своем доме или квартире уютную обстановку, чтобы система отопления не подводила в самую неподходящую минуту, необходимо «с умом» подбирать для дома источники теплоты. На рынке можно встретить широкий ассортимент различных типов биметаллических радиаторов.

Некоторые особенности биметаллических радиаторов

Биметаллические радиаторы отличаются от своих аналогов тем, что при производстве для них в качестве материала применяется качественная сталь и алюминий. Благодаря такому сочетанию элементов достигается высокий уровень теплопередачи, и это при наименьших потерях теплоты. Благодаря своим уникальным свойствам и характеристикам подобные отопительные приборы имеют целый ряд преимуществ среди своих аналогов. Более подробно о производителях биметаллических радиаторов мы уже писали здесь.

Из главных достоинств можно выделить их «живучесть» и мощность биметаллических радиаторов отопления, а также их надежность. Особой популярностью на рынке пользуются радиаторы отопления биметаллические радиаторы глобал, которые зарекомендовали себя как качественный и надежный товар.

Например, биметаллические радиаторы отопления alcobro способны без проблем прослужить более двадцати лет! И это без какого либо технического обслуживания или непредвиденного ремонта. У этих радиаторов очень высокий показатель КПД в плане теплоотдачи. Несмотря на маленькие габариты, биметаллические радиаторы имеют чрезвычайно высокий показатель отдачи тепла (170-190 Вт). Они очень крепкие, прочные, способны выдержать различного рода механические нагрузки и практически не ломаются.

А биметаллические радиаторы отопления global имеют современную и красивую форму, которая удачно впишется в дизайн вашего помещения. Они абсолютно не подвержены коррозии. Достигается такая надежность благодаря использованию при производстве радиаторов качественной стали, которая внутри покрывается слоем специального вещества.

Высокое давление — не проблема!

Для примера можно взять биметаллические радиаторы рифар технические характеристики и свойства которого, способны выдержать большие нагрузки. В ней используются стальные трубы, которые обшиваются алюминием. Таким образом, с теплоносителем контактируют только стальные трубы, благодаря надежности которых можно не волноваться при повышениях давления в отопительной    системе. Именно сталь позволяет биметаллическим радиаторам выдерживать предельные значения давления системы и увеличивать количество теплоотдачи при необходимости. Такие радиаторы отопления биметаллические монолит рифар не страшатся даже возможного гидроудара в системе, биметаллический радиатор xtreme без проблем выдержит такую нагрузку, и более того, он не изменит свои свойства.

Виды радиаторов из стали и алюминия

Биметаллические батареи устанавливаются очень легко и без посторонней помощи. В магазинах на территории нашей страны предлагаются различные варианты радиаторов, рассмотрим два из них:

  1. радиаторы, в конструкцию которых входит стальной каркас. В данном случае (согласно инструкции) практически полностью исключается вероятность контакта теплоносителя с алюминиевой батареей, в следствии чего достигается высокое значение сопротивляемости воздействию коррозии;
  2. батареи, в конструкции которых входят только усиленные сталью каналы. Благодаря этому достигается усиленная фиксация стальных вкладок. В свою очередь это предотвращает возникновению проблем, таких как закупорка коллектора. Но и цена на такие радиаторы существенно больше.

На просторах интернета представлено множество фото и видеоматериалов касательно радиаторов. Здесь можно увидеть не только радиаторы, сделанные из алюминия и стали, но и современные модели батарей, изготовленных с применением меди вместо стали. Преимущество таких батарей в том, что медь может выдержать более интенсивные нагрузки, а также она более устойчива к ржавчине и обладает превосходной теплоотдачей.

Батареи из алюминия и меди заслуживают особого внимания, такие радиаторы способны без проблем прослужить немало лет, при этом не вызывая каких-либо проблем и неудобств, а только выполняя свое основное предназначение — поддержание необходимой теплоты в доме.

Как выбирать правильно и какие технические характеристики существуют?

Нужно предельно тщательно выбирать биметаллический радиатор характеристики которого должны идеально подойти для определенного помещения.

К примеру, если нужно приобрести радиаторы отопления биметаллические радиаторы global, или другие варианты для дома или иного помещения, нужно подобрать именно ту модель обогревателя, технические характеристики которого идеально подойдут для данного помещения.

Рассмотрим некоторые технические характеристики, на которых в первую очередь нужно обратить внимание: степень теплоотдачи — этот показатель указывается в ваттах и обозначает уровень выделяемой теплоты в процессе функционирования системы. Рабочее давление — это показатель допустимого значения давления в радиаторе для эффективной работы, в биметаллических радиаторах он варьируется в пределах 16-35 атмосфер.

Но для автономных систем это значение может составлять всего 10 атмосфер, в то время как в централизованных может достигнуть 14 атмосфер. Также в инструкции обозначается и емкость радиатора отопления под обозначением V. Обычно изготовителями бывает предусмотрено приличный запас прочности, чтобы стабильно функционировала система отопления разных типов.

Как правильно рассчитать количество секций?

Когда ставятся дома батареи отопления биметаллические расчет секций для них производится следующим образом: сперва нужно рассчитать объем помещения, для этого нужно измерить ширину и длину, полученную площадь умножают на высоту потолка. К примеру, если площадь составила 18 квадратных метров, а высота — 3, то делаем вычисления: 18*3=54 кубических метров получается объем помещения.

А чтобы определить необходимую мощность обогревателя, нужно объем помещения умножить на 41 (по нормам СНиП минимальный показатель мощности), получится следующее: 54*41=2214 Вт. Теперь нужно рассчитать нужное количество секций. Это зависит от мощности самого радиатора, например если мощность одной секции составит 160 Вт, то нужно 2214/160=13.83, округленно можно установить 14 штук.

Межосевое расстояние — это промежуток от нижнего коллектора радиатора до верхнего и измеряется в миллиметрах. Обычно такие параметры бывают стандартов: 200; 300; 350; 500 и 800 миллиметров.

Рекомендация: при выборе габаритных размеров батареи, необходимо от напольного покрытия и оконных проемов оставить по 15 сантиметров отступы.

В противном случае отопительная система не будет соответствовать требованиям и правилам пожарной безопасности.

Для всех типов отопительных радиаторов, таких как радиаторы отопления биметаллические global styleplus 500 нужен уход. Если вода в системе будет плохого качества и с большим содержанием камня, она со временем будет оседать внутри радиатора, что негативно может повлиять на эффективность работы. Существуют и водяные конвекторы отопления, встраиваемы в пол, более подробно о которых можно прочитать здесь.

Из всего выше рассказанного следует — биметаллические радиаторы являются отличным и дешевым способом для поддержания необходимой температуры у себя дома или на даче, а также в квартире или в офисе. Отличные технические характеристики, малая цена и надежность, уникальность и легкость монтажа делают биметаллические радиаторы лидерами на территории России.

Биметаллические радиаторы отопления. Какие лучше фирмы, выбор дешевых биметаллических радиаторов.

К покупке батарей и последующей их установке нужно подходить с большой ответственностью, так как зачастую это не только вопрос их стоимости и качества тепла, но и долговечности, и безопасности работы.

Начинать следует не с определения того, биметаллические радиаторы или алюминиевые покупать, а для какой системы отопления они нужны.

Свойства биметаллических радиаторов

Как правило, собираясь установить новые отопительные устройства, потребители выбирают их, основываясь на пяти основных характеристиках, которыми они должны обладать:

  1. Они обязаны обеспечивать необходимую температуру при любых перепадах давления в системе и сбоях в теплосети.
  2. Радиаторы должны быть устойчивыми к механическим повреждениям.
  3. Обладать долгим сроком эксплуатации.
  4. Батареи отопления должны выглядеть достаточно стильно, чтобы вписаться в любой интерьер.
  5. Стоимость конструкции должна быть доступной.

Уже опираясь на эти критерии, потребители задумываются, какие купить радиаторы отопления – алюминиевый или биметаллический. Чтобы получить ответ на этот вопрос, нужно знать строение и свойства каждого из них.

Особенностью биметаллических батарей является их устройство. Очень долгое время на рынке тепловых технологий были представлены радиаторы из одного вида металла, например, чугуна, стали, алюминия или меди.

Если верить продавцам, то первыми свели воедино два металла в одной конструкции итальянские производители. Это привело к тому, что всего за несколько лет самым частым при покупке стал выбор биметаллических радиаторов отопления для квартиры. Для этого было несколько причин:

  • Конструкция этого обогревателя такова, что он состоит из двух частей – внутренней и внешней. Первая – это горизонтальные коллекторы и вертикальные каналы для теплоносителя. Они выполнены из нержавеющей стали, которая с легкостью переносит гидроудары до 40 атмосфер и даже выше. Так же ей не страшна коррозия от воды. Вторая часть – это верхний корпус, который выполнен из алюминия. Этот металл был выбран не зря, так как он обладает вторым после меди уровнем теплопроводности.

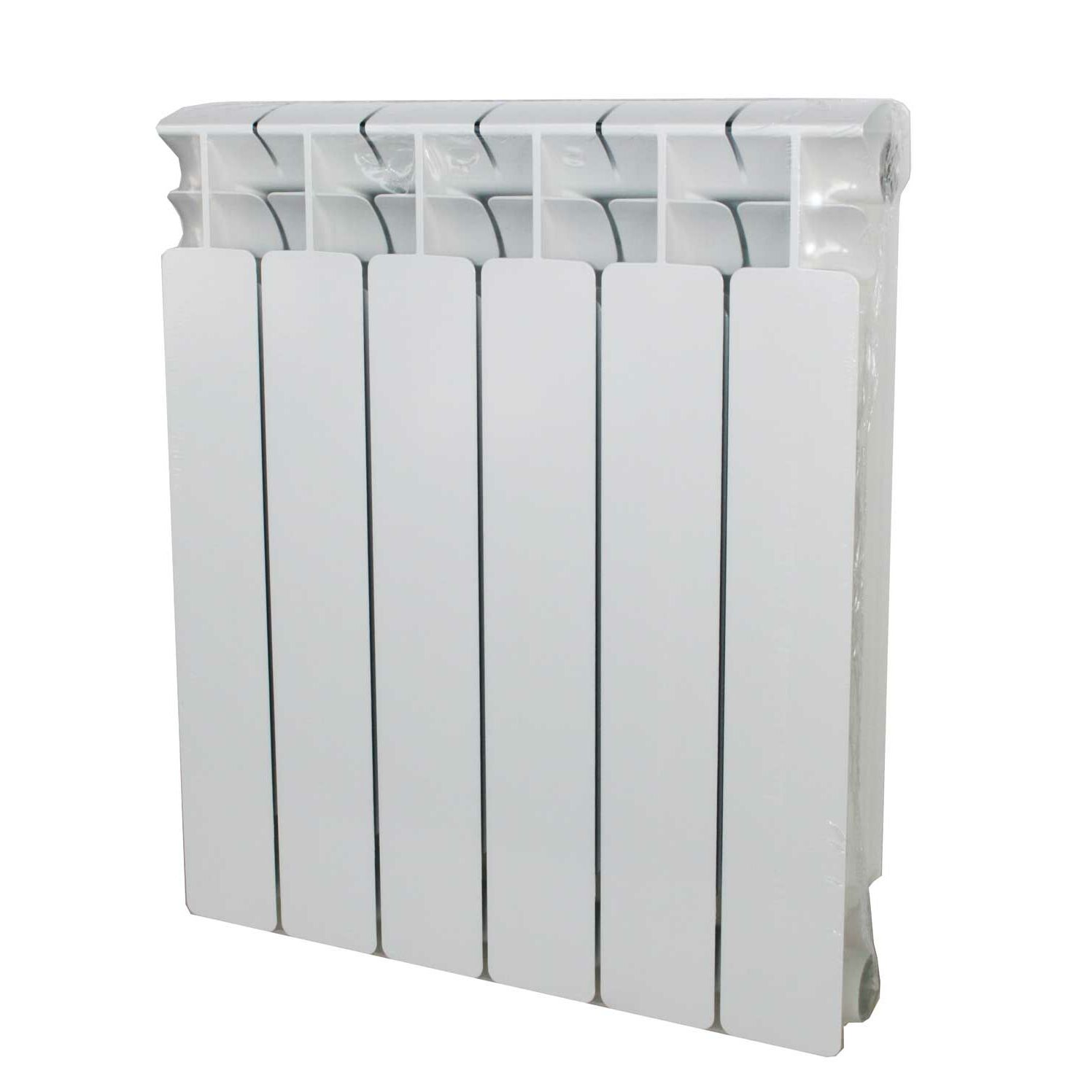

Внешне биметаллический радиатор очень похож на аналог из алюминия. Отличить их можно по весу, так как первые тяжелее примерно на 50% из-за стальных «внутренностей», и по цене.

  • Гарантийный срок службы батарей из биметалла длится от 20 до 50 лет, что придает им еще больше привлекательности в глазах потребителей.
  • Они стильно смотрятся и могут быть, как монолитного, так и секционного типа.
  • Если определять по уровню теплоотдачи, какие радиаторы лучше, алюминиевые или биметаллические, то у первых она выше, хотя и незначительно.

Стойкость этого типа обогревателей к высокому давлению в отопительной системе и толерантность к качеству теплоносителя сделала их «любимчиками» у жителей многоквартирных домов, подключенных к центральной отопительной системе.

Сравнение биметалла с алюминиевыми аналогами

Если проводить параллели между этими видами отопительных устройств, то следует учесть, что у них совершенно разное предназначение. Так для квартиры вполне естественным станет выбор биметаллического радиатора, и связано это будет с дефектами, которыми обладает централизованное отопление. В частном доме устанавливать этот тип обогревателей совершенно нецелесообразно, во-первых, потому что там не бывает сильных перепадов давления, и во-вторых, у них слишком высокая стоимость.

Зато, если сравнить радиаторы отопления алюминиевые и биметаллические для автономного типа отопления, то первые обладают явным преимуществом:

  • Они легкие, что делает их крайне удобными, как для транспортировки, так и для установки.
  • Они недорогие – основной критерий, на который ориентируется большинство потребителей.
  • Они стильные.
  • Срок эксплуатации составляет 10-15 лет.

При таких достоинствах, алюминиевые батареи отопления, тем не менее, проигрывают биметаллическим по такому важному параметру, как зависимость от качества теплоносителя. Даже в частном доме, где им и место, придется следить за его составом или ставить фильтры.

Еще один существенный недостаток алюминиевых радиаторов в том, что максимальное давление, которое они способны выдерживать, да и то не все модели, это 16 атмосфер, что ограничивает зону применения их исключительно в системах обогрева частных домов.

Никогда не стоит основывать выборы радиаторов отопления (биметаллических особенно) по цене. Опираться следует на тип теплосети. Не правильно подобранный вид отопительных устройств может привести к серьезным авариям.

Разница между стальными и биметаллическими радиаторами

Прошли те времена, когда во всех строительных магазинах можно было купить исключительно чугунные батареи в форме «гармошки». Сегодня даже они выглядят более стильно, хотя тяжелый вес так и остался при них. При смене старых батарей жители многоэтажек задаются вопросом, стальные или биметаллические радиаторы, что лучше для монтажа в квартире.

Ответом на это послужит сравнение этих типов обогревателей:

  • По уровню теплоотдачи они практически схожи, так как сделаны из одного металла. В биметаллическом варианте теплоноситель течет по сердечнику и каналам из нержавеющей стали, что уравнивает их в этом показателе.
  • Качество теплоносителя так же им безразлично. Оба вида радиаторов не подвержены коррозии.
  • Мощность одной секции – это первый показатель, по которому они расходятся. У батарей из стали он составляет всего 85 Вт, тогда как из биметалла – 199 Вт.
  • Еще одно существенное отличие – это рабочее давление. У стальных радиаторов оно составляет 9-12 атмосфер, а у биметаллических – 20-40 атмосфер.

Поэтому не следует задавать вопрос, какие радиаторы лучше, стальные или биметаллические. Он должен звучать по-другому: для каких отопительных систем они подходят?

Если монтаж предстоит в частном или малоквартирном доме, то стальные радиаторы – это прекрасный выбор и по цене и по качеству. Устанавливать их в высотных зданиях категорически не рекомендуется.

Лучшие итальянские фирмы

Как выбрать биметаллические радиаторы для квартиры, если на рынке представлены десятки брендов разных стран. В этом случае можно обратиться к истокам. Если итальянцы придумали этот тип обогревателей, значит, с них и начинать.

Сегодня на рынке представлено несколько брендов, которые уже зарекомендовали себя, как надежные изготовители, которые отвечают за качество своей продукции. Самые популярные из них:

  • Компания Global, основанная в 70-х годах прошлого века, с 1994 года на отечественном рынке представляет отопительные устройства из биметалла, гарантийный срок которых 25 лет.
  • Фирма Royal Thermo знаменита тем, что производит биметаллические радиаторы для стран с холодным климатом, что как раз необходимо жителям северных регионов России.
  • Компания Sira Group, по слухам, является изобретателем батарей отопления из биметалла.

Выбирая итальянские биметаллические радиаторы отопления, какие лучше решить сложно. Европейское качество говорит само о себе, так что в данном случае можно ориентироваться на цену и срок эксплуатации.

Стоимость радиаторов

Говоря об обогревателях этого типа, сразу же стоит упомянуть, что дешевые биметаллические радиаторы не бывают. На рынке можно встретить аналоги с довольно симпатичной ценой, но стоит быть готовыми к тому, что это своего рода «обманка». Некоторые производители изготавливают модели, в которых стальной только сердечник, тогда как каналы, как и корпус, выполнены из алюминия.

Эта технология значительно удешевляет производство радиаторов, но при этом сокращает срок их эксплуатации с 20 лет до 7-10. Это связано с тем, что в данных вариантах батарей металл соприкасается с водой, которая вызывает у него постепенное образование коррозии.

В полностью биметаллических радиаторах алюминиевый корпус отделен от теплоносителя стальным сердечником. Проводя сравнение биметаллических радиаторов отопления разных фирм, следует уделить внимание внутреннему строению их изделий и их цене.

Хотя биметалл появился на отечественном рынке сравнительно недавно, радиаторы этого типа уверенно лидируют в продажах, несмотря на их высокую стоимость. Это говорит о том, что качество и безопасность – это главные критерии, которые определяют хорошую батарею отопления.

Полезное видео

Установка биметаллических радиаторов отопления – характеристика и монтаж

Длительность отопительного сезона в нашей стране вынуждает владельцев жилья тщательно подходить к подготовке всего обогревательного оборудования. Наладка и ремонт системы осуществляется в весенне-летний период. В это время часто проводится замена или установка биметаллических радиаторов отопления. Они изготовлены по прогрессивной технологии, позволяющей максимально эффективно использовать тепловую энергию от теплоносителя.

Общая информация

С помощью качественно установленных элементов отопления удается поддерживать комфортный температурный режим в комнатах на уровне 200С. При необходимости можно проводить корректировку в большую или меньшую сторону. Нельзя забывать о качественной теплоизоляции помещения. Перед тем, как правильно установить биметаллический радиатор отопления, также необходимо минимизировать потери тепла, возникающие вследствие слабой герметизации.

Основной объем тепла теряется через стены – в некоторых случаях он достигает 50%. Почти 20% теряется через радиаторы, которые отапливают улицу. Ниже на термограмме видно, что большой объем тепла уходит через стену. Такое явление чревато для некачественно утепленных стен. Даже если в данный момент времени у вас нет возможности утеплить фасад и стены своего дома, прикрепите за каждым радиаторов фольгированный лист, который будет служить теплоотражающим экраном.

Технические требования

Установка биметаллического радиатора является наиболее практичным и обоснованным выбором для обогрева практически любого помещения. Одновременно с функциональными обязанностями эти элементы имеют эстетичную внешность для всех типов комнат.

Основными требованиями, которые выдвигаются, если проводится установка биметаллических радиаторов, являются следующие пункты:

  • габаритные параметры;
  • механическая прочность;
  • способность выдерживать заданное давление;
  • параметры соединений.

В центральном отоплении, показатели давления существенно выше, чем для индивидуальных систем, поэтому сборка биметаллических радиаторов отопления своими руками в такой ситуации предусматривает повышенные требования к надежности соединений.

Как правило, давление в квартирных батареях доходит до 10 атмосфер. Приобретаемые модели в большинстве случаев имеют возможность эксплуатироваться в пиковых значениях на уровне 40-50 атмосфер.

Конструкционные особенности

Потребительские характеристики обеспечивают работу этому типу конструкции, используя лучшие качества от алюминиевых и стальных изделий. В итоге установка биметаллических радиаторов обеспечит следующие преимущества:

  • практически бесперебойный срок эксплуатации до 20 лет;
  • высокие гидродинамические и механические показатели;
  • значительный уровень теплоотдачи;
  • эргономичная внешность;
  • высокая коррозионная стойкость;
  • возможность работы под давлением, которое не используется для чисто алюминиевых батарей.

Необходимо понимать, что стойкость к высокому давлению позволяет не столько эксплуатировать их в системах с пятидесяти атмосферным давлением, а обеспечивает защиту от возможных гидравлических ударов, периодически возникающих в системе.

Для справки! Гидравлический удар (гидроудар) – резкое изменение в заполненной жидкостью системе, в результате чего мгновенно меняется скорость потока. Гидроудар может быть следствием резкого открытия или закрытия задвижки, что впоследствии приводит к образованию трещин в трубе повреждению заглушек, разных элементов трубопровода. Критическими для центральной системы отопления является начало и окончание отопительного сезона.

Разбираясь, что такое биметаллические радиаторы отопления, необходимо учесть их характерную особенность. Проходные каналы внутри батарей имеют малый пропускной диаметр. Такое решение обеспечивает необходимость в меньшем объеме теплоносителя. В практическом плане это обеспечивает быструю реакцию температуры на действие термостата.

Стоимость биметаллических изделий выше, чем алюминиевых или других аналогов, но ценник компенсируется более длительной бесперебойной эксплуатацией.

Варианты разводки радиаторов

Установка биметаллических радиаторов отопления может проводиться несколькими способами:

  • Нижнее подключение. Данная методика используется при спрятанной разводке под уровень пола либо за плинтус. При этом нет необходимости поднимать трубы к верхним отверстиям. Выходные патрубки с обеих сторон радиатора направлены вниз.
  • Одностороннее боковое. Подобный тип монтажа биметаллических радиаторов отопления считается наиболее распространенным среди строителей. Согласно схеме подвод выполнен к верхнему отверстию, а отвод сделан от нижнего отверстия. Во время подачи к нижнему отверстию будет падение мощности на уровне 6%. При слабом прогреве многосекционных батарей допускается монтаж в качестве усилителя удлинителя протока.
  • Диагональное подключение. Это подключение биметаллических радиаторов востребовано для многосекционных элементов с количеством более 12 штук в сборке. Смысл заключается в том, что подвод идет к верхнему отверстию с одной стороны, а отвод патрубка выполнен снизу второй стороны.
  • Перед тем, как установить биметаллический радиатор с последовательным подключением, понадобится с одной из сторон вмонтировать кран Маевского. Движение воды осуществляется за счет давления в системе. Отрицательным фактором в этой ситуации является то, что при возникновении проблем с радиатором, придется полностью останавливать систему.
  • Параллельная разводка. Данный тип позволяет подачу теплоносителя через теплопровод, встроенный в систему отопления. Также делается его отвод. Монтаж кранов на входном и выходном патрубках создаст возможность отключения радиатора в любой момент от системы. Отрицательная сторона такого монтажа заключается в слабом прогреве.

Монтажные работы

Монтаж биметаллических радиаторов должен проводиться по определенным правилам. Они предполагают обеспечение достаточного притока воздуха в обогреваемую зону. Для этого понадобится выдерживать контрольные расстояния:

  • Верхняя часть радиатора должна располагаться примерно на расстоянии 7-10 см от установленного подоконника.
  • Перед тем, как правильно подключить биметаллический радиатор, замеряем зазор между нижней его точкой и полом. Интервал должен быть в пределах 7-12 см.
  • Тыльная сторона радиатора отслоняется от стены на расстояние 2-6 см. В некоторых случаях хозяева параллельно монтируют на стену отражатель с теплоизоляцией. В этой ситуации потребуются удлиненные монтажные крюки.

ВИДЕО: Какие инструменты и материалы нужны для установки

Алгоритм работы будет следующий:

  • удаляют старый радиатор, если он занимает место;
  • под крепежные элементы выполняется разметка и сверление;
  • осуществляем монтаж кронштейнов и навешиваем по уровню радиатор;
  • далее патрубки соединяют по заранее выбранной схеме.

Чтобы точно высчитать количество элементов, принято использовать такую формулу: для каждых двух квадратных метров площади комнаты, имеющей высоту 2,7 м, должна стоять минимум одна секция. Согласно данной схеме для комнаты в 20 квадратных метров под окном обязано висеть минимум 10 секций.

Почему батареи ставят под окном

Принцип работы любого радиатора, неважно, речь идет о чугунных или биметаллических, секционных и других, заключается в способности воздуха к циркуляции. Все помнят из школьного курса физики, что холодный воздух тяжелее теплого и опускается вниз, тогда как теплый поднимается вверх.

Холодный воздух с улицы сразу начинает опускаться на пол, нагревается за счет работы системы отопления и поднимается к потолку. Циркуляция эта не останавливается ни на мгновение. Поскольку у окна теплопередающая поверхность больше, холодного воздуха с улицы также поступает больше и при отсутствии батареи под окном он не успевает прогреваться до нужной температуры. Если же радиатор стоит на положенном ему месте – под окном, то холодный воздух просто не успевает распространиться по всей комнате до того момента, пока он не нагреется исходящим теплом.

Ну а что же касается биметаллических приборов, предлагаем посмотреть видео, где очень подробно описан процесс монтажа

Как работают биметаллические термометры | Tameson.com

Рисунок 1: Биметаллические термометры

Термометр биметаллический – прибор для измерения температуры. Он преобразует температуру среды в механическое перемещение с помощью биметаллической пластины. Биметаллическая полоса состоит из двух разных металлов, имеющих разные коэффициенты теплового расширения. Биметаллические термометры используются в бытовых устройствах, таких как кондиционеры, духовки, и промышленных устройствах, таких как нагреватели, нагревательные провода, нефтеперерабатывающие заводы и т. д.Это простой, надежный и экономичный способ измерения температуры.

Содержание

Строительство и проектирование

Биметаллический термометр работает, используя два основных свойства металла:

  1. Тепловое расширение металла
  2. Коэффициент теплового расширения разных металлов различен при одной и той же температуре.

Основным компонентом биметаллического термометра является биметаллическая пластина.Биметаллическая полоса состоит из двух тонких полос из разных металлов, каждая из которых имеет разные коэффициенты теплового расширения. Тепловое расширение – это свойство металла изменять свою форму или объем при изменении температуры. Металлические полосы соединяются по длине сплавлением или клепкой. Полосы закреплены на одном конце и свободно перемещаются на другом конце.

Обычно используются два металла: сталь и медь, но также можно использовать сталь и латунь. Поскольку их тепловое расширение различно, длина этих металлов изменяется с разной скоростью при одной и той же температуре.Благодаря этому свойству при изменении температуры металлическая полоса с одной стороны расширяется, а с другой нет, что создает эффект изгиба. Это видно на рисунке 2.

При повышении температуры полоса будет поворачиваться в сторону металла с более низким температурным коэффициентом. При понижении температуры полоса изгибается в сторону металла, имеющего более высокий температурный коэффициент. Отклонение полосы указывает на изменение температуры. Это изгибающее движение связано с циферблатом термометра, отображающим температуру среды.Калибровка является важным шагом для обеспечения правильного показания температуры.

Рисунок 2: Биметаллическая полоса: фиксированный конец (A), свободный конец (B), отклонение (C), биметаллическая полоса (D)

Преимущества и недостатки биметаллических термометров

К преимуществам биметаллических термометров относятся:

  1. Простая и надежная конструкция
  2. Дешевле других термометров
  3. Они полностью механические и не требуют источника питания для работы.
  4. Простота установки и обслуживания
  5. Почти линейная реакция на изменение температуры
  6. Подходит для широкого диапазона температур

Некоторые недостатки биметаллических термометров:

  1. Не рекомендуется использовать при очень высоких температурах.
  2. Может потребоваться частая калибровка.
  3. Может не давать точных показаний при низкой температуре.
  4. Калибровка нарушается при грубом обращении

Типы биметаллических термометров

Существует два типа биметаллических термометров: биметаллический термометр со спиральной полосой и биметаллический термометр со спиральной полосой.Спираль и спиральные полоски используются, чтобы удерживать размер термометра в разумных пределах.

Биметаллический термометр со спиральной лентой

Как следует из названия, биметаллическая пластина в форме спирали используется для измерения температуры в термометрах этого типа. Указатель соединен через вал со свободным концом планки. Лента спирально намотана внутри стержня, как показано на рисунке 3. По мере повышения температуры спиральная полоса ощущает изменение температуры. Металл полосы с более высоким коэффициентом теплового расширения расширяется и наматывается вдоль штока, вращая вал.Это вращение приводит к перемещению указателя на циферблате, что указывает на температуру носителя. При понижении температуры металл с меньшим коэффициентом теплового расширения сжимается и вращает вал. Затем указатель показывает более низкую температуру на циферблате.

Они в основном используются для промышленного применения, так как их можно поместить внутрь защитной гильзы, которая обеспечивает работу в условиях высокой температуры и давления.

Рисунок 3: Биметаллический термометр со спиральной лентой: биметаллическая спираль (A), колба (B), стрелка (C), температурная шкала (D)

Биметаллический термометр со спиральной полосой

Спиральная полоска используется для измерения температуры в биметаллическом спиральном термометре, как показано на рисунке 4.При повышении температуры две металлические полоски расширяются по-разному. Это создает эффект изгиба, и полоса скручивается таким образом, что металл с более высоким термическим коэффициентом образует внешнюю сторону дуги. При понижении температуры металл с более низким термическим коэффициентом образует внутренний слой дуги. Стрелка и циферблат, прикрепленные к спирали, считывают эту деформацию, которая указывает температуру среды.

Они в основном используются для термостатов или измерения температуры окружающей среды, поскольку они чувствительны к более низким колебаниям температуры.

Рис. 4. Биметаллический термометр со спиральной полоской: биметаллическая полоска (A), фиксированный конец (B)

Критерии выбора

При выборе биметаллического термометра для вашего приложения следует учитывать следующие критерии выбора:

  1. Диапазон температур : Биметаллический термометр должен находиться в пределах верхнего и нижнего пределов температуры. Из-за экстремальных температур металлы могут достичь своих пределов расширения и не отскочить, что приведет к необратимому повреждению термометра.
  2. Стержень : Длину и диаметр стержня термометра с биметаллическим стержнем следует определять в соответствии с требованиями применения. Для этого может потребоваться определение глубины погружения или глубины резервуара, в котором будет использоваться термометр.
  3. Защитные гильзы : Защитная гильза представляет собой цилиндрический трубный фитинг, который защищает датчики температуры, установленные в промышленных целях. Он действует как барьер для защиты дорогого термометра от любого потенциального повреждения технологической жидкостью.Защитные гильзы следует использовать там, где шток может подвергаться воздействию экстремальных температур, давлений, высокой скорости или жидкости коррозионного характера. При установленной защитной гильзе термометры можно легко снимать и заменять без остановки процесса. Поскольку защитная гильза защищает термометр, она служит дольше, что снижает затраты на техническое обслуживание и замену.
  4. Тип термометра : Биметаллический термометр может иметь спиральную полоску или спиральную полоску. Термометр со спиральной лентой предпочтителен для промышленных применений, таких как нефтеперерабатывающие заводы, масляные горелки и т. д.Биметаллические полосы спирально намотаны внутри штока и могут поддерживаться защитными гильзами для работы при экстремальных температурах и давлениях. Спиральные ленточные термометры используются в термостатах из-за их чувствительности к колебаниям низких температур.

Калибровка биметаллического термометра

Наиболее точным методом калибровки биметаллического термометра является метод ледяной точки. Чтобы откалибровать биметаллический термометр с помощью этого метода, полностью наполните стакан льдом, добавьте холодную воду и оставьте на 4–5 минут.Затем вставьте стержень термометра в ледяную воду. Убедитесь, что ножка не касается дна или стенок стакана. Подождите, пока циферблат не перестанет двигаться. Если термометр точен, он должен измерять 0°C или 32°F. Если нет, поверните гайку, расположенную под циферблатом, чтобы она показывала 0°C. Проверяйте регулярно, чтобы обеспечить точность. Еженедельная или ежемесячная калибровка термометра должна проводиться в зависимости от требований вашего приложения.

приложений

Биметаллические термометры используются как в жилых, так и в коммерческих целях.Они обычно используются в:

  1. Кондиционеры
  2. Термостаты
  3. Устройства управления
  4. Нагреватель
  5. Духовки
  6. Горячие провода
  7. Нефтеперерабатывающие заводы
  8. Масляные горелки

Ежемесячный информационный бюллетень Tameson

  • Для кого: Тебе! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
  • Почему Ежемесячный информационный бюллетень Tameson: Он четкий, без всякой ерунды и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
  • Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!
Подписаться на рассылку

Радиатор — обзор | ScienceDirect Topics

12.

4.2 Панельные радиаторы

Панельные радиаторы представляют собой отопительные панели, используемые в циркуляционных системах водяного отопления европейских домов. В своей простейшей форме они состоят из формованных полых стальных панелей.Более сложными являются радиаторы с расширенной поверхностью, в которых гофрированный металлический лист приварен точечной сваркой к задней части панелей для получения большой, горячей, «расширенной» поверхности, от которой может происходить конвекция. Затем идут двойные радиаторы, состоящие из пар параллельных панелей с расширенными поверхностями между ними или без них. Даже с учетом этих сложностей панельные радиаторы остаются по существу ламинарными и пригодными для погружного применения.

Стандарты внешнего вида хорошие, но не обязательно самого высокого качества.В некоторых странах покупатели домов красят радиаторы еще до их использования, чтобы они соответствовали их предпочтительным схемам декорирования. Таким образом, покрытие должно иметь внешний вид финишного покрытия, но выполнять роль грунтовки и допускать перекрашивание декоративными красками для дома. Покрытия должны быть стойкими к ударам и царапинам, но другие защитные требования скромны. Однако очень важно хорошее покрытие всех частей иногда сложной формы. Экономия важна в процессе окраски. Темпы производства умеренные.

Благодаря форме панели радиаторы идеально подходят для погружения.В течение нескольких лет самым популярным методом было погружение в трихлорэтиленовые краски. Этот растворитель имеет высокую плотность паров, и, хотя испарение из краски все еще происходит легко (температура кипения 87 °C, скорость испарения в шесть раз выше, чем у бутилацетата), пары не улетучиваются из правильно сконструированного резервуара, а висят над поверхностью воды. жидкий слой. По мере извлечения радиатора из краски, он проходит через эту зону, насыщенную парами трихлорэтилена, и испарение растворителя из краски задерживается и происходит легкое вытекание краски на радиатор.Когда радиатор выходит из парового слоя, испарение происходит быстро и поток прекращается. Общий результат этого заключается в том, что получается гораздо более равномерная толщина пленки, чем при обычном погружении. Смоляные системы представляют собой алкидно-аминополимерные или стирол- или винилтолуол-модифицированные алкиды.

В последнее время производителей беспокоит как токсичность хлорированных растворителей, так и способность покрытия покрывать все углубления радиаторов более сложной современной конструкции.В результате электроосаждение стало наиболее часто используемым методом покрытия, обеспечивая полное покрытие всех поверхностей и хороший контроль толщины пленки в сочетании с полной автоматизацией. Обычно предпочтительны анодные акриловые или полиэфирные покрытия, поскольку обычно наносятся бледные цвета (почти белые), а системы катодной смолы склонны к обесцвечиванию при обжиге. Эти покрытия требуют высокой температуры прокаливания (170÷180 °C) и времени сушки около 20 минут для пленок толщиной 20–25 мкм. Механизмы отверждения обычно влекут за собой сшивку полимеров с гидроксильными функциональными группами аминосмолами.

Металл хорошего качества обезжиривается, а затем предварительно обрабатывается фосфатом железа для повышения адгезии и достаточной степени защиты от коррозии при минимальных затратах.

Существует растущая тенденция к полностью законченным радиаторам, на которые электрокоагуляция или акриловая грунтовка на водной основе покрываются полиэфирным распылением или порошковым покрытием [10,11].

Радиаторы биметаллические: отзывы и принцип работы

В преддверии холодного сезона многие задумываются о тепле и надежности системы отопления не только во всем доме, но и в собственной квартире в частности.Однако лучше сделать это как можно раньше, когда еще есть время на выполнение ремонтных работ. Ведь вам понадобится время не только для того, чтобы выбрать конкретную модель, но и для того, чтобы она была установлена ​​своевременно. При выборе радиаторов для отопления следует учитывать отзывы других владельцев этих устройств.

Сегодня производители предлагают большое количество таких изделий, которые изготавливаются из стали или алюминия. Первые отличаются более высокой надежностью и, следовательно, сроком службы, но их теплоотдача может вас не устраивать. Последние более эффективно отдают свое тепло окружающему пространству, но интенсивно разрушаются в результате коррозии.

Однако уже сейчас можно совместить преимущества обоих видов, установив дома биметаллические радиаторы, отзывы о которых не отрицательные. Если и возникают какие-то проблемы в эксплуатации, то они могут быть вызваны только несоблюдением технологии монтажа. Цена на такие устройства может быть немного выше, особенно если они произведены за границей. Но радиаторы биметаллические в России тоже начали выпускать некоторое время назад.Эти продукты имеют меньшую стоимость и могут быть доступны всем без исключения группам населения.

Какой принцип работы у биметаллических радиаторов, отзывы о которых положительные? В первую очередь следует отметить, что в их производстве используются два разных материала: сталь и алюминий. Благодаря этому они и получили свое название.

Используется в производстве стальных труб, способных выдерживать давление и противостоять коррозии. Особые условия производства этих элементов позволяют устанавливать их в готовое изделие в предварительно напряженном состоянии.Благодаря этому материал труб способен выдерживать значительное давление в системе отопления. Он также может компенсировать неизбежно возникающую разницу в деформации стали и алюминия под воздействием тепла, сохраняя одинаковым тепловой поток в окружающее пространство. Контакт алюминиевого элемента с водой практически отсутствует, поэтому биметаллические радиаторы отзывы имеют только самые лучшие (с точки зрения их надежности и срока службы).

В процессе работы этих устройств теплоноситель, которым часто бывает горячая вода, иногда пар, циркулирует по стальным трубам.Затем эти трубки передают тепло ребрам, покрывающим их внешнюю поверхность, при изготовлении которых использовался высококачественный алюминиевый сплав. Результатом этой работы является оптимальная температура в помещении, где работает биметаллический радиатор.

Стоит отметить отличный дизайн этих устройств. Их можно гармонично вписать в любое помещение вне зависимости от стилистического оформления и других важных особенностей.

Итак, если вас интересуют биметаллические радиаторы, отзывы о которых вас полностью устраивают, самое время приступить к выбору подходящей модели как по внешнему виду, так и по стоимости.Вы можете выбрать из таких производителей, как ВитаТерм, Теплотерм, Глобал Стайл или Коннер.

Данные устройства состоят из секций, сборка которых может производиться непосредственно на месте монтажа системы отопления. Это значительно облегчит вам выбор, так как аккумулятор можно переставить в зависимости от вашего вкуса и предпочтений. Возможно, вы решите купить секции с другим дизайном, чтобы создать свой единственный дизайн. В любом случае установка биметаллических радиаторов в вашем доме поможет создать теплую, комфортную обстановку, в которую захочется поскорее вернуться.

р>>

Охлаждающий вентилятор: определение, функции, компоненты, работа

Благодаря конструкции и компоновке автомобильной системы охлаждения все тепло, поглощаемое двигателем, накапливается в радиаторе, откуда его выдувает охлаждающий вентилятор. Вентилятор охлаждения также известен как вентилятор радиатора, потому что в некоторых схемах двигателя он установлен непосредственно на радиаторе. Как правило, вентилятор располагается между радиатором и двигателем, поскольку он отводит тепло в атмосферу.

В переднеприводных автомобилях охлаждающий вентилятор представляет собой электрический компонент, питаемый от аккумуляторной батареи.Обычно он устанавливается поперечно, то есть выход фаз двигателя направлен в сторону автомобиля. в заднеприводных автомобилях с продольно расположенными двигателями охлаждает радиатор вентилятором с приводом от двигателя. Он предназначен для управления вязкостной муфтой с термостатическим управлением. Что ж, дальше будет подробно рассказано. Это сделано для того, чтобы вы знали, что существуют различные типы вентиляторов охлаждения радиатора.

Сегодня мы рассмотрим определение, функции, компоненты, схему, типы, принцип работы, а также признаки неисправного вентилятора охлаждения радиатора.

Подробнее: Что нужно знать о генераторе переменного тока

Что такое вентилятор радиатора?

Вентилятор охлаждения является жизненно важным компонентом системы охлаждения автомобиля, который помогает отводить все тепло, поглощаемое двигателем, с помощью охлаждающей жидкости. Вся его работа выполняется через радиатор путем проталкивания или проталкивания воздуха через радиатор. Вентилятор охлаждения радиатора находится в передней части автомобиля и работает от электричества, ну, в зависимости от конструкции автомобиля.

В современных двигателях вентилятор охлаждения активируется двумя способами: термостатом или электрической системой.Термостат, расположенный между двигателем и радиатором, помогает контролировать рабочую температуру двигателя. Электронная система определяет, когда охлаждающая жидкость в двигателе очень горячая, и затем включает вентилятор через электрический переключатель реле.

Обратите внимание, что система находится в состоянии покоя, пока двигатель не станет чрезмерно горячим или пока автомобиль не остановится. Затем он включается, когда термостат пропускает горячую охлаждающую жидкость в радиатор. Функциональный датчик играет жизненно важную роль, поскольку охлаждающий вентилятор может определить, когда включить питание.

Подробнее: система зарядки автомобильного двигателя

Функции вентилятора охлаждения радиатора

Ниже приведены основные функции вентилятора охлаждения радиатора:

  • Основной функцией вентилятора охлаждения радиатора является отвод избыточного тепла, поглощаемого двигателем. Охлаждающая жидкость поглощает тепло и поступает в радиатор, где тепло сдувается.
  • Система работает при остановленном двигателе, когда воздух не может проходить через решетку.
  • Охлаждающие вентиляторы помогают получить внешний поток воздуха при слишком медленном движении.
  • Электрические вентиляторы системы охлаждения регулируют температуру автомобиля, когда он включается и выключается в зависимости от температуры двигателя.

Компоненты вентилятора охлаждения радиатора

В этой статье мы объясняем как электрический, так и механический вентилятор охлаждения. Как упоминалось ранее, механический вентилятор охлаждения используется на старых автомобилях, а электрический — на новых автомобилях.

Компоненты механического вентилятора охлаждения представляют собой просто ребра охлаждения, установленные на двигателе, приводимые в действие коленчатым валом двигателя.Хотя он крепится на выточенной чашке с помощью болтов. Эта чашка может вращаться вместе с насосом двигателя и служит шкивом для приводного ремня, который приводит в действие другие важные компоненты автомобиля

.

Электровентилятор охлаждения радиатора представляет собой автономное устройство, состоящее из различных частей. Части включают кожух охлаждающего вентилятора, двигатель и охлаждающий вентилятор или вентилятор. Кожух вентилятора охлаждения служит кареткой, так как остальные детали крепятся к нему и он направлен к радиатору. Другие компоненты будут объяснены в разделе принципа работы вентилятора охлаждения радиатора.

Подробнее: Система охлаждения в двигателях внутреннего сгорания

Схема вентилятора охлаждения радиатора:

Типы автомобильных вентиляторов

Ниже приведены типы охлаждения радиатора, используемые в автомобильном двигателе:

Механические вентиляторы радиатора:

Механический вентилятор радиатора — старая конструкция автомобильных вентиляторов, которая используется и сегодня. Он крепится непосредственно к шкиву водяного насоса на двигателе и приводится в движение ремнем. Мощность, которая вращает вентилятор охлаждения, получается от коленчатого вала двигателя, поэтому, когда он вращается, вентилятор также вращается.

Эти типы вентиляторов радиатора используются во многих приложениях, помимо автомобилей, поскольку они менее сложны и требуют только механической энергии для их вращения. Механический вентилятор радиатора всегда включен, пока работает двигатель. В зависимости от конструкции он либо втягивает, либо выталкивает воздух для охлаждения охлаждающей жидкости в радиаторе.

Однако муфты вентилятора позволяют механическому охлаждающему вентилятору включаться и выключаться при необходимости. Это по температуре двигателя. Два типа муфт механических вентиляторов охлаждения:

Эти типы сцеплений работают с гидромуфтой, позволяя вентилятору включаться, когда двигатель достигает определенной температуры.Эти муфты вентилятора содержат биметаллический датчик, который работает как термостат. Если двигатель холодный или при холодном пуске, сцепление выключается, и вентилятор работает на выбеге. Когда двигатель нагревается, биметаллический датчик позволяет включить вискомуфту. Это заставляет шкив вращаться вместе с прикрепленным к нему вентилятором.

Подробнее: Что нужно знать об автомобильном термостате

Муфты электрических вентиляторов работают аналогично порочным типам, но они могут включаться и выключаться блоком управления двигателем (ECU) в зависимости от текущего состояния двигателя.Это дает ему больше оборотов, чем первый тип, поскольку позволяет жестко контролировать работу механического охлаждения.

Электрический вентилятор охлаждения радиатора

Электрический вентилятор системы охлаждения — это автономное устройство, которое питается от электрической системы двигателя, а не от двигателя. система крепится непосредственно к радиатору для эффективного охлаждения, отлично затягивается болтом и гайкой. В этих типах вентиляторов охлаждения радиатора используется двигатель постоянного тока, который включается и выключается в зависимости от температуры двигателя. Это достигается либо блоком управления двигателем, либо датчиком температуры охлаждающей жидкости. Устройство может быть установлено спереди или сзади радиатора вместе со встроенным кожухом вентилятора.

Подробнее: Что нужно знать о приводном ремне

Принцип работы

Из приведенного выше пояснения становится очевидным, что работа автомобильного вентилятора менее сложна и ее легко понять. Конечно, теперь у вас есть четкое представление о том, как работает система.Но вы все равно посмотрите видео, встроенное ниже, чтобы лучше понять.

Видео о том, как работает автомобильная система охлаждения:

Признаки неисправного или неисправного вентилятора охлаждения/радиатора

Ниже приведены признаки неисправности и выхода из строя вентилятора охлаждения двигателя автомобиля:

Вентилятор охлаждения не включается:

Обычный и очевидный признак — не работает вентилятор охлаждения при включенном зажигании двигателя. Эта проблема часто возникает из-за двигателя вентилятора или электрического соединения системы.когда это происходит, происходит перегрев, так как горячая охлаждающая жидкость не охлаждается должным образом. Водители часто замечают эту проблему, когда не слышали звук компонента при включенном зажигании автомобиля.

Перегорел предохранитель:

Большинство электрических компонентов автомобиля работают с плавким предохранителем, в число которых входит вентилятор охлаждения. Если этот предохранитель перегорел или сгорел, двигатель охлаждающего вентилятора перестает работать, что является одним из распространенных способов отключения устройства. Иногда выход из строя или бросок двигателя приводит к перегоранию предохранителя, чтобы предотвратить повреждение других компонентов.Предохранитель необходимо заменить, чтобы вернуть вентилятор охлаждения к жизни.

Перегрев автомобиля:

Это еще один распространенный признак неисправности вентилятора охлаждения радиатора; двигатель начинает перегреваться, так как охлаждение источника выключено. Это также происходит при перегорании двигателя вентилятора охлаждения или отключении вентилятора. Двигатель — это то, что вращает лопасти, чтобы проталкивать или проталкивать воздух через радиатор. Таким образом, если двигатель выходит из строя или слаб, лопасть не будет вращаться или генерировать достаточно воздуха для охлаждения горячей охлаждающей жидкости.

В современных автомобилях вентиляторы системы охлаждения снабжены термостатами, которые включаются и выключаются в зависимости от температуры двигателя.Таким образом, при достижении определенной температуры вентилятор должен начать работать. Если он отказывается работать, температура двигателя будет продолжать расти, пока двигатель не перегреется.

Подробнее: Разница между приводным ремнем и ремнем ГРМ

В заключение, вентилятор охлаждения радиатора необходим в системе охлаждения двигателя, иначе радиатор был бы бесполезен. Но, при эффективном охлаждении вентилятора обеспечивается циркуляция теплоносителя. в этой статье мы увидели определение, функции, а также компоненты автомобильного вентилятора.Мы также увидели типы, работу и симптомы неисправного или неисправного вентилятора охлаждения.

Что такое биметаллический термометр? Принцип работы, конструкция и применение

Биметаллические термометры используют два основных принципа:

  1. Все металлы расширяются или сжимаются при изменении температуры.
  2. Температурные коэффициенты расширения неодинаковы для всех металлов и, следовательно, их скорости расширения или сжатия различны. Это свойство разницы в скоростях теплового расширения используется для создания отклонений, пропорциональных изменениям температуры.

Биметаллический термометр состоит из биметаллической пластины, которая изготовлена ​​путем соединения двух тонких полосок из двух разных металлов таким образом, что они не могут двигаться друг относительно друга. Биметаллические полосы могут быть расположены в различных формах, таких как плоские, спиральные и одиночные спиральные конфигурации, а также конфигурации с несколькими спиральными витками. По мере увеличения температуры, прикладываемой к полосе, свободный конец полосы будет прогибаться. Длина обоих металлов будет меняться в зависимости от их индивидуального коэффициента теплового расширения.Пусть «а» будет обозначением, используемым для коэффициента теплового расширения. Поскольку один конец биметаллической полосы закреплен, полоса будет изгибаться на свободном конце, но в сторону металла с низким коэффициентом теплового расширения. Обратное произойдет, если произойдет снижение температуры. Прогиб свободного конца прямо пропорционален двум величинам,

  1. Квадрат из металлической полосы,
  2. Изменение температуры.

Фг. 1 показана биметаллическая полоса в виде прямой консольной балки.Когда один конец закреплен, изменение температуры вызывает отклонение свободного конца.

(а)

(б)

Рис. 1: Плоский биметаллический термометр (a) Атмосферные условия, (b) Источник тепла расположен на свободном конце

Факторы, влияющие на реакцию термочувствительного элемента биметаллического термометра
  • Значения коэффициента теплопередачи.
  • Теплопроводность чувствительного элемента температуры, как низкая, так и высокая.
  • Изменение физических размеров из-за изменения температуры может отрицательно сказаться на измеренных показаниях и точности измерительных приборов.
  • Площадь поверхности на единицу массы чувствительного элемента температуры.

СПИРАЛЬНЫЙ БИМЕТАЛЛИЧЕСКИЙ ТЕРМОМЕТР

Рабочий диапазон : от 30°C до 300°C

На рис. 2 показан биметаллический термометр Helix, в котором биметаллическая полоса намотана в виде спирали. Один конец спирали крепится к корпусу колбы, а другой конец соединяется с стрелкой.При нагревании биметаллической спирали разница в тепловом расширении металлов вызывает ее раскручивание. Благодаря этому стрелка перемещается или перемещается по круговой шкале, указывая измеренное значение температуры.

Рис. 2: Биметаллический термометр Helix

Применение биметаллического термометра спирального типа
  • Используется в промышленности для измерения температуры.
  • Используется на нефтеперерабатывающих заводах, горячих резервуарах, водонагревателях и т. д.
Преимущества спирального или спирального типа

Биметаллический термометр поверх простого биметаллического термометра Обычный биметаллический термометр не подходит для использования в промышленности по следующим причинам:

  1. Меньше отклонения указателя и
  2. Низкая чувствительность.

В случае простого биметаллического термометра отклонение стрелки очень мало и ограничено из-за малой длины используемой биметаллической полоски. Это связано с тем, что прогиб свободного конца прямо пропорционален квадрату длины металлической полосы. то есть 1-2. Следовательно, чтобы иметь больший прогиб и измерять высокие температуры, необходимо значительно увеличить длину биметаллической полосы. Но такой длинный плоский биметаллический термометр займет больше места и его практическое использование нецелесообразно.Эта трудность преодолевается в случае биметаллических термометров спирального или спирального типа.

Чувствительность можно увеличить, увеличив длину полоски. Поэтому, если требуемая длина полосы слишком велика, то ей можно придать форму спирали или спирали, чтобы инструмент был компактным по размеру. Такая компоновка позволяет уместить очень длинную полосу в довольно маленьком пространстве.

СПИРАЛЬНЫЙ БИМЕТАЛЛИЧЕСКИЙ ТЕРМОМЕТР

Рабочий диапазон: от 30°C до 550°C

Рис.3 показан спиральный биметаллический термометр. Здесь спиральный биметаллический (полосовой) элемент крепится к стрелке, установленной в корпусе со шкалой. При нагреве спиральный биметалл изгибается в сторону металла, имеющего низкий коэффициент теплового расширения, и вращается по часовой стрелке. Таким образом, прикрепленная к нему стрелка также перемещается по калиброванной шкале, показывая показания температуры.

Рис. 3 Спиральный биметаллический термометр

Применение спирального биметаллического термометра
  • Дома и офисы для измерения температуры окружающего воздуха.
  • Коммерческое и промышленное применение.

Преимущества биметаллических термометров

  • Низкая стоимость.
  • Простота установки и обслуживания.
  • Хорошая точность до ± 0,5 %.
  • Широкий диапазон температур.
  • Способность выдерживать воздействие более высокой температуры, в 1,5 раза превышающей расчетную температуру, для которой он изготовлен.
  • Не легко ломается.
  • Простой и компактный прибор.
  • Прочная конструкция.

Недостатки биметаллических термометров
  • Биметаллические термометры не способны измерять быстро меняющиеся температуры. Поэтому их не рекомендуется использовать для измерения быстроменяющихся температур.
  • Материалы биметаллических термометров могут подвергаться остаточной деформации или деформации, вследствие чего они не могут быть восстановлены до первоначальных размеров. В таких условиях измеренные и показанные температуры могут быть неправильными или неправильными.
  • Низкая скорость отклика.

Применение биметаллических термометров
  • Термостаты типа ON или OFF.
  • Системы контроля температуры.
  • Переключатели управления в бытовых духовках, электрических утюгах, холодильниках и т. д.
  • Промышленное применение, такое как нефтеперерабатывающие заводы, мазутные горелки и т. д.
  • Мигающие лампы.
  • Цепи задержки времени.

Связанные темы

  • Предохранитель HRC — работа, схема, конструкция, преимущества и применение

    В этом разделе вы изучаете определение, работу, схему, конструкцию, преимущества и применение предохранителя HRC.В…

Охлаждение двигателя: какие детали?

Радиатор автоматической коробки передач

Радиатор трансмиссионного масла часто размещается в радиаторе автомобилей с автоматической коробкой передач. Это небольшой бак, заключенный в один из основных баков радиатора. Поскольку трансмиссионная жидкость более горячая, чем охлаждающая жидкость двигателя, тепло отводится от жидкости, когда она проходит через радиатор и охладитель.

В радиаторах с нисходящим потоком радиатор трансмиссионного масла расположен в нижнем баке.В радиаторах с поперечным потоком он находится в бачке с крышкой радиатора. Оба резервуара являются выпускными резервуарами охладителя.

Фитинги от охладителя проходят через бачок радиатора наружу. К этим штуцерам подключаются металлические магистрали от АКПП. Масляный насос коробки передач нагнетает жидкость через трубопроводы и охладитель


Вернуться к началу

Антифриз

Антифриз или этиленгликоль-ингибитор смешивают с водой для получения охлаждающей жидкости двигателя.Антифриз выполняет несколько функций.

Предотвращение замерзания зимой. Антифриз предохраняет охлаждающую жидкость от замерзания в очень холодную погоду (температура наружного воздуха ниже 0 o С).

Замерзание охлаждающей жидкости может привести к серьезному повреждению системы охлаждения или двигателя. По мере образования льда он расширяется. Это расширение может производить тонны силы. Корпус водяного насоса, головка блока цилиндров, блок цилиндров, радиатор или другие детали могут быть треснуты и испорчены.

Предотвращает ржавчину и коррозию. Антифриз также предотвращает ржавчину и коррозию внутри системы охлаждения.Создает защитную пленку на поверхностях деталей.

Смазывает водяной насос. Антифриз действует как смазка для водяного насоса. Увеличивает срок службы подшипников и уплотнений водяного насоса.

Охлаждает двигатель. Антифриз лучше проводит тепло, чем обычная вода, и, следовательно, лучше охлаждает двигатель. Обычно рекомендуется в жаркую погоду.

Смесь антифриза и воды. Для идеального охлаждения и зимней защиты от замерзания обычно рекомендуется смесь воды и антифриза 50/50.Он обеспечивает защиту от образования льда примерно до -35 o C. Более высокие пропорции антифриза могут привести к еще более низким температурам замерзания, но такая защита обычно не требуется.

ПРИМЕЧАНИЕ! Обычная вода НИКОГДА не должна использоваться в системе охлаждения, иначе четыре функции защиты от замерзания не будут обеспечены.


Вернуться к началу

Приводные ремни

Приводные ремни используются для привода всех вспомогательных устройств, приводимых в движение двигателем.например Водяной насос, вентилятор, насос гидроусилителя руля и кондиционер.

Их можно найти в двух формах: клиновой ремень или многоклиновой ремень, как показано здесь. Многоклиновые ремни могут иметь от 3 до 7 канавок в ремне.

Ремни изготовлены из резины с армирующей прокладкой через резину.


Вернуться к началу

Электрические вентиляторы

Электрический вентилятор использует электродвигатель и переключатель вентилятора радиатора (термостатический переключатель) для обеспечения охлаждения.Электровентилятор необходим на переднеприводных автомобилях с поперечным (боковым) расположением двигателей. Водяной насос обычно расположен вдали от радиатора.

Двигатель вентилятора представляет собой небольшой двигатель постоянного тока. Большинство блоков электровентиляторов крепятся к кронштейну, влитому в кожух радиатора, который крепится к радиатору. На конце вала двигателя крепится металлическая или пластиковая лопасть вентилятора.

Электрический вентилятор двигателя экономит энергию и повышает эффективность системы охлаждения.Он работает только тогда, когда это необходимо. Ускоряя прогрев двигателя, он снижает выбросы и расход топлива. В холодную погоду электровентилятор может отключаться на высоких скоростях. Через решетку автомобиля может проходить достаточно прохладного воздуха, чтобы обеспечить адекватное охлаждение.


Вернуться к началу

Вентилятор и шкив

Вентилятор и шкивы находятся в системах с приводом от двигателя. Иногда между вентилятором и шкивом находится муфта с регулируемой скоростью.

Шкив прикручивается к ступице водяного насоса, а вентилятор прикручивается к шкиву.

Вентилятор прогоняет воздух через сердцевину радиатора и над двигателем, помогая отводить тепло. Это увеличивает объем воздуха, проходящего через радиатор, особенно когда автомобиль стоит на месте.

Может быть изготовлен из стали или пластмассы.

Вентилятор обычно приводится в действие тем же ремнем, что и водяной насос.


Вернуться к началу

Прокладки

Прокладка представляет собой гибкий кусок материала или, в некоторых случаях, мягкий герметик, помещаемый между двумя или более частями. Когда детали стянуты вместе, любые неровности (деформированные места, царапины, вмятины) будут заполнены прокладочным материалом для создания герметичного соединения.

В конструкции прокладок используется множество материалов. Сталь, алюминий, медь, пробка, резина (синтетика), бумага, войлок и жидкий силикон. Материалы можно использовать по отдельности или в комбинации.

В системе охлаждения можно найти следующие прокладки: прокладка водяного насоса и прокладка термостата


Вернуться наверх

Хомуты для шлангов

Хомуты для шлангов используются для крепления шлангов радиатора к впускным и выпускным патрубкам системы охлаждения. двигатель и радиатор.


Вернуться к началу

Радиатор

Радиатор передает тепло охлаждающей жидкости наружному воздуху. Радиатор обычно устанавливается перед двигателем. Прохладный наружный воздух может свободно проходить через него.

Радиатор обычно состоит из:
  • Сердцевина — центральная часть радиатора, состоящая из трубок и ребер охлаждения.
  • Резервуары — металлические или пластиковые концы, которые надеваются на концы центральной трубы для хранения охлаждающей жидкости и фитингов для шлангов.
  • Заливная горловина — отверстие для заливки охлаждающей жидкости, а также крышка радиатора и переливная трубка.
  • Масляный радиатор — внутренний бак для охлаждения жидкости автоматической коробки передач или коробки передач.
При нормальных условиях эксплуатации горячая охлаждающая жидкость двигателя циркулирует через бачки радиатора и основные трубы. Тепло передается в трубы и ребра сердечника. Поскольку более холодный воздух проходит через ребра радиатора, тепло отводится от радиатора. Это снижает температуру охлаждающей жидкости перед ее возвратом в двигатель.

Два типа радиаторов: перекрестный и нисходящий.

Баки радиатора с нисходящим потоком расположены сверху и снизу, а основные трубы проходят вертикально. Горячая охлаждающая жидкость от двигателя поступает в верхний бачок. Охлаждающая жидкость течет вниз по трубам сердечника. После охлаждения охлаждающая жидкость вытекает из нижнего бачка обратно в двигатель.

Радиатор с поперечным потоком представляет собой более современную конструкцию, баки которой расположены сбоку от активной зоны. Центральные трубы расположены с горизонтальным потоком теплоносителя.Бачок с крышкой радиатора обычно является выпускным бачком. Радиатор с поперечным потоком может быть короче, что позволяет установить капот автомобиля ниже.


Вернуться к началу

Крышка радиатора

Крышка радиатора (также известная как напорный клапан крышки радиатора) состоит из подпружиненного диска, который соприкасается с заливной горловиной. Пружина вдавливает клапан в горловину, образуя уплотнение.

Под давлением температура кипения воды повышается. В норме вода кипит при 100 o С.Однако на каждые 10 кПа повышения давления температура кипения повышается на 2 o С. По этому принципу работает крышка радиатора.

Типичное давление в крышке радиатора составляет от 90 до 110 кПа. Это повышает температуру кипения охлаждающей жидкости двигателя примерно до 120–130 o C. Многие поверхности внутри водяных рубашек могут иметь температуру выше 100 o C.

открывается . Избыточное давление вытесняет охлаждающую жидкость через переливную трубку в резервуар или на землю.Это предотвращает разрыв радиатора, прокладок, уплотнений или шлангов высоким давлением.

Вакуумный клапан крышки радиатора открывается, позволяя обратному потоку возвращаться в радиатор, когда температура охлаждающей жидкости падает после работы двигателя. Это клапан меньшего размера, расположенный в центре нижней части крышки.


Вернуться к началу

Выключатель вентилятора радиатора

Выключатель вентилятора радиатора или термовыключатель представляет собой чувствительный к температуре переключатель, который управляет работой двигателя вентилятора.Когда двигатель холодный, переключатель разомкнут. Это предотвращает вращение вентилятора и ускоряет прогрев двигателя. После прогрева переключатель замыкается, чтобы включить вентилятор и обеспечить охлаждение.


Вернуться к началу

Шланги радиатора

Шланги радиатора подают охлаждающую жидкость между водяными рубашками двигателя и радиатором. Будучи гибкими, шланги могут выдерживать вибрацию и раскачивание двигателя без разрыва.

Верхний шланг радиатора обычно соединяется с корпусом термостата на впускном коллекторе двигателя или головке блока цилиндров.Другой его конец подходит к радиатору.

Нижний шланг соединяет впуск водяного насоса и радиатор. Шланговая пружина часто используется в нижнем шланге, чтобы предотвратить его сжатие. Нижний шланг подвергается всасыванию от водяного насоса. Пружина гарантирует, что внутренняя оболочка шланга НЕ оторвется, не закроется и не прекратит циркуляцию.

Обводные шланги проходят от корпуса термостата к водяному насосу или тройнику в нижних шлангах. Перепускной шланг обеспечивает циркуляцию охлаждающей жидкости, когда термостат закрыт.

Хомуты для шлангов удерживают шланги радиатора на фитингах.


Вернуться к началу

Кожух радиатора

Кожух радиатора обеспечивает подачу воздуха вентилятором через радиатор. Он крепится к задней части радиатора и окружает область вокруг вентилятора.

Когда вентилятор вращается, пластиковый кожух препятствует циркуляции воздуха между задней частью радиатора и передней частью вентилятора. В результате через сердцевину радиатора проходит огромный объем воздуха.Без кожуха вентилятора двигатель может перегреться.


Вернуться к началу

Резервуар

Герметичные системы, также называемые системами регенерации охлаждающей жидкости, включают резервуар, соединенный с вентиляционным отверстием в верхнем бачке радиатора. Обычно он сделан из пластика, чтобы можно было увидеть уровень охлаждающей жидкости. Высокие и низкие уровни отмечены снаружи резервуара.

При эксплуатации автомобиля охлаждающая жидкость нагревается и расширяется. Затем некоторое количество охлаждающей жидкости течет из радиатора в бачок, повышая уровень в бачке.Когда автомобиль останавливается, температура охлаждающей жидкости в системе падает, и охлаждающая жидкость поступает из бачка обратно в радиатор. При таком расположении система охлаждения постоянно поддерживается полностью заполненной.


Вернуться к началу

Термостат

Термостат определяет температуру двигателя и регулирует поток охлаждающей жидкости через радиатор. Он уменьшает поток охлаждающей жидкости, когда двигатель холодный, и увеличивает поток, когда двигатель горячий. Термостат обычно помещается под корпус термостата между двигателем и концом верхнего шланга радиатора.

Термостат имеет таблетку, заполненную воском. Шарик содержится в блоке цилиндра и поршня. Пружина удерживает поршень и клапан в нормально закрытом положении.

При нагревании термостата гранула расширяется и открывает клапан. По мере того как гранула и термостат охлаждаются, натяжение пружины преодолевает расширение гранулы, и клапан закрывается.

Высокие температурные диапазоны термостата используются в современных автомобилях, поскольку они снижают выбросы выхлопных газов и повышают эффективность сгорания.

Когда двигатель холодный, термостат закрыт, и охлаждающая жидкость не может циркулировать через радиатор. Вместо этого охлаждающая жидкость циркулирует внутри блока цилиндров, головки цилиндров и впускного коллектора, пока двигатель не прогреется.

По мере достижения температурного диапазона термостата горячая охлаждающая жидкость двигателя вызывает расширение шарика внутри термостата. Термостат постепенно открывается и позволяет охлаждающей жидкости течь по системе.

Поскольку степень открытия термостата зависит от температуры двигателя, точную рабочую температуру двигателя можно точно контролировать.

Перепускной клапан или перепускной шланг обеспечивают циркуляцию охлаждающей жидкости через двигатель, когда термостат закрыт. Если охлаждающая жидкость не сможет циркулировать, внутри двигателя могут образоваться точки перегрева.


Вернуться к началу

Корпус термостата

Корпус термостата изготовлен из металла и крепится болтами к выпускному отверстию двигателя. Для герметизации этого соединения используется прокладка.

Корпус термостата предназначен для покрытия термостата и направления охлаждающей жидкости в верхний шланг радиатора, когда охлаждающая жидкость открывает термостат. Верхний шланг радиатора соединяется с выходным патрубком корпуса и фиксируется хомутом.


Вернуться к началу

Привод вентилятора с регулируемой скоростью

Термостатическая муфта вентилятора имеет термочувствительную биметаллическую пружину, которая управляет работой вентилятора. Пружина регулирует поток масла в муфте вентилятора. В холодном состоянии пружина заставляет сцепление проскальзывать, ускоряя прогрев двигателя. После достижения рабочей температуры блокирует сцепление, обеспечивая принудительную циркуляцию воздуха.


Вернуться к началу

Водяной насос

Водяной насос представляет собой крыльчатку или центробежный насос, который нагнетает охлаждающую жидкость через блок цилиндров, головку цилиндров, впускной коллектор, шланги и радиатор. Обычно он приводится в движение ремнем вентилятора, спускающимся со шкива коленчатого вала.

К основным частям типичного водяного насоса относятся:
  • Рабочее колесо – диск с веерообразными лопастями, который вращается и создает давление и поток.
  • Вал — стальной вал, передающий вращающее усилие от ступицы к рабочему колесу.
  • Уплотнение — предотвращает утечку охлаждающей жидкости между валом насоса и корпусом насоса.
  • Подшипники — подшипники скольжения или шариковые подшипники, обеспечивающие свободное вращение вала насоса в корпусе.
  • Ступица — обеспечивает место для крепления ременного шкива и вентилятора.
  • Корпус – отливка из чугуна или алюминия, образующая основной корпус насоса.
Водяной насос обычно крепится к передней части двигателя. На некоторых двигателях с поперечной (боковой) установкой он может болтаться сбоку от двигателя и выступать вперед.

Прокладка водяного насоса устанавливается между двигателем и корпусом насоса для предотвращения утечки охлаждающей жидкости. Вместо прокладки можно использовать силиконовый герметик.

Работа водяного насоса — вращающийся шкив коленчатого вала двигателя заставляет ремень вентилятора вращать шкив водяного насоса, вал насоса и рабочее колесо. Охлаждающая жидкость, попавшая между лопатками рабочего колеса, выбрасывается наружу. Это создает всасывание в центральной части корпуса насоса. Он также создает давление во внешней области корпуса.

Поскольку впускное отверстие насоса находится ближе к центру, охлаждающая жидкость вытягивается из радиатора через нижний шланг в двигатель.После выброса наружу и повышения давления охлаждающая жидкость поступает в двигатель. Он циркулирует через блок, вокруг цилиндров, вверх через головки цилиндров и обратно в радиатор.


Радиаторы отопления биметаллические: виды, размеры. Биметаллические радиаторы

Правильно подобранные размеры алюминиевых радиаторов влияют на эффективность отопления, на необходимость проведения изменений труб, по которым течет теплоноситель.

Какие должны быть размеры

Для максимального обогрева размеры должны быть такими:

  1. Длина должна быть больше 70-75% ширины оконного проема.
  2. Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и в то же время между подоконником и ним было 6-12 см.

При длине менее 70% ширины оконного проема батарея не сможет создать тепловую завесу, способную блокировать движение холодного воздуха, поступающего через окно.В комнате появятся холодная и теплая зоны. Окна будут постоянно покрыты паром.

Если окно имеет ширину 2 м, то длина батареи должна быть не менее 1,4 м.

Основные размеры

Под размерами понимают:

  1. Внутреннее расстояние.
  2. Высота.
  3. Глубина.
  4. Ширина секции.

Межсценовое расстояние (его еще называют международным или межцентровым) не следует путать с высотой батареи отопления.Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота – это расстояние между самой низкой и самой высокой точкой сечения.

Алюминиевые радиаторы отопления имеют размеры:

  1. Межосевое расстояние составляет от 150 до 2000 мм . Очень высокие батареи встречаются редко. Радиаторы с межоперационным расстоянием 500 мм пользуются наибольшей популярностью, поскольку активная система труб тепловой сети создавалась под чугунные батареи, имеющие такое же межцентровое расстояние.Этот показатель очень важен, и поэтому производители указывают его в наименовании аккумулятора (RAP-500, ROCOCO 790, MAGICA 400 и др.).
  2. Высота в диапазоне 245-2000 мм . По этому критерию аккумулятор можно разделить на низкий, средний и высокий.
  3. Глубина секции составляет от 52 до 180 мм .
  4. Ширина секции 40-80 мм .

См. также: Расчет количества секций алюминиевых радиаторов отопления

Низкие алюминиевые радиаторы

Такие устройства для обогрева помещения имеют высоту от 200 до 450-500 мм. Самые низкие представители имеют аварийное расстояние, равное 150 мм. Наименьшая ширина сечения 40 мм. Глубина существенно отличается от вариантов со средней и большой высотой. Иногда она может достигать 0,18 см. Это сделано для компенсации недостатка тепловой мощности из-за малой высоты.

Немногие производители выпускают радиаторы с многоэлементным расстоянием 150-250 мм. Основные из них Сира, Глобал, Рифар. Самые маленькие изделия сначала имеют высоту 245 мм. Межстрочное расстояние 200 мм.Глубина зависит от модели. ALUX имеет глубину 8 см, а Rovall 10 см. Самые маленькие конвекторы двух других производителей имеют практически одинаковые габариты.

Если рассматривать радиаторы отопления с межосевым расстоянием 300 мм и более, то их выпускают практически все фирмы.

Стандартные или средние батареи

Их характеристики:

  1. Высота — 0,57-0,585 см.
  2. Наиболее распространенная ширина 80 мм.
  3. Глубина 52-100 мм. Стандартные размеры в этом плане составляют 80-100 мм.
  4. Межцентронное расстояние 500 мм.

Алюминиевые батареи средней высоты стандартизированы среди всех типов батарей. Сравнивать колебания высоты и глубины чугунных отопительных приборов, многое другое. Только глубина варьируется в пределах 90-140 мм .

Среди всех разновидностей радиаторов самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Изготавливаются они из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов.Биметаллические радиаторы очень популярны, а продажи превышают аналоги. Все потому, что у них отличные технические характеристики, а это главное, на что обращают внимание при покупке.

Рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы. Если вы не знакомы с этими продуктами, то благодаря статье можете провести о них презентацию и выбрать для себя подходящий вариант.

Характеристики и виды радиаторов отопления

Радиаторы отопления биметаллические внешне напоминают обычные алюминиевые.Их прекрасный внешний вид дополняется плюсами как стальными, так и алюминиевыми. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым происходит теплоноситель, а также из алюминиевых панелей. Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в помещении.

Алюминиевый кожух выполняет две функции: скрывает систему труб и делает биметаллический радиатор, а также лучше распределяет тепло.И в отличие от стальных или чугунных батарей, биметаллические значительно легче, поэтому и монтаж намного проще.

Внимание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора. Модели могут отличаться друг от друга, в зависимости от производителей и характеристик.

На прилавках магазинов можно встретить два вида биметаллических радиаторов:

  1. Биметаллические — Батареи, имеющие стальной сердечник из труб, который окружен алюминиевой оболочкой.Их преимущество в том, что они очень прочные и исключают протечки. Такие модели выпускают компании из Италии (Global Style, Royal Thermo Biliner). Даже отечественные компании из России также производят этот продукт. Один из представителей: Сантехпром БМ.
  2. Semichetallic — Считаются «полукровками», так как у этих радиаторов только стальные трубы, увеличивающие вертикальные каналы. В этом случае алюминий будет контактировать с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%.И к тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Радиатор отопления каждого вида имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше. Каждый в чем-то хорош. Важно учитывать, какой тип отопления используется – централизованный или индивидуальный. Например, технические характеристики биметаллических радиаторов делают изделия устойчивыми к химии и некачественному централизованному теплоносителю.Если говорить о высоком давлении в системе, то лучше себя показывает алюминий, однако он требует качественного теплоносителя. Ясно одно: если система отопления состоит из старых труб, которым уже более 40 лет, в основном используют прочные биметаллические батареи.

Цельные или секционные

Существует еще одно отличие биметаллических радиаторов, касающееся их конструктивных особенностей. В основном изделия выпускаются с определенным количеством секций. Чем их больше, тем больше будет тепла.Они могут быть разборными, то есть при необходимости радиатор можно уменьшить или увеличить. Изготовление производится полностью каждой секции, после чего они соединяются ниппелями. Количество секций пара.

Но есть и второй тип радиаторных батарей — сплошные. Их сердцевина делается определенного размера, и в дальнейшем изменить ее невозможно. После этого стальные трубы линяют фигурной оболочкой из алюминия, покрытого эмалью. Подобный радиатор не лопнет даже в случае скачка давления до 100 атмосфер.

Обзор технических характеристик

Теперь рассмотрим биметаллические радиаторы и их свойства подробно. Это необходимо учитывать в первую очередь перед покупкой того или иного образа. Чем же отличаются эти продукты и почему их называют одними из лучших? Давайте разберемся.

Революция тепла

Возможно, именно для этого и покупаются радиаторы для обогрева помещения. Поэтому в первую очередь на эти характеристики нужно обращать особое внимание.Тепло, которое отдает радиатор, охлаждающая жидкость которого имеет температуру 70 градусов, измеряется в ваттах. Биметаллические батареи имеют отличные показатели теплоотдачи, так как средний показатель находится в пределах 170-190 Вт.

Сам процесс теплоотдачи достаточно прост: он заключается в нагреве воздуха, а за счет особой конструкции батареи имеется условность.

Рабочее давление

Зависит от параметров и производителя. Тем не менее в среднем батарея выдерживает давление 16-35 атмосфер.Этого вполне достаточно, ведь централизованная система способна выдать не более 14 атмосфер, а автономная – около 10. А для того, чтобы при скачках давления радиатор не лопнул, параметр сделан с запасом.

Расстояние между осями

Размеры биметаллических радиаторов отопления могут быть самыми разными. А вот что касается межкадрового расстояния, то здесь стандартные значения:

  • 200 мм;
  • 300 мм;
  • 350 мм;
  • 500 мм;
  • 800 мм;

Что это за расстояние? Это зазор от верхнего коллектора до нижнего.Можно сказать, что это высота биметаллического радиатора. Благодаря этим разным размерам можно подобрать изделие для любого интерьера и для разных нужд.

Максимальная температура охлаждающей жидкости

Понятно, что температура охлаждающей жидкости внутри редко доходит до 100 градусов Цельсия. Однако практически все изделия способны выдержать показатель в 90 градусов. Все в порядке. И если вы видели, что производитель заявляет до 100 градусов, то можно понять, что это слегка плавится, так как больше 90 градусов как таковые радиаторы не выдерживаются.

Срок службы и надежность

Если принять во внимание технические характеристики, характеристики и производителя, то можно быть уверенным, что аккумулятор можно использовать 20 лет без обслуживания. Но это не предел. При правильной эксплуатации они способны прослужить очень долго.

Простой монтаж

В целом биметаллические радиаторы отопления можно устанавливать самостоятельно. Тем не менее от габаритов, веса и наличия инструкции зависит простота и удобство.Радует, что секции батареи идентичны, а значит, их можно устанавливать как слева от нагревательной трубки, так и справа. Нужно только подключить трубу к радиатору с правой стороны, а с противоположной подключить заглушки и кран Маевского для управления.

Внимание! Кран Маевского очень полезная штука. Благодаря ему аккумулятор можно вообще отключить, либо в случае подрезки, позволяет удалить воздух из системы.

Кроме того, есть изделия с насадками внизу.Все комплектующие, патрубки и кронштейны должны идти в комплекте с радиатором.

Преимущества и недостатки биметаллических радиаторов

В завершение предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов. Начнем с преимуществ:

  1. Имеют высокую прочность.
  2. Наличие индикаторов высокого давления в системе.
  3. Радиаторы отопления способны служить долго.
  4. Эффективно справляется с теплопередачей.
  5. Устойчив к механическим повреждениям.
  6. Отлично смотрятся и не выпадают из салона.
  7. Большой ассортимент товаров, что позволяет подобрать оптимальный вариант.
  8. Одни из лучших среди аналогов.

Что касается недостатков, то они тоже есть:

  • основной из них — высокая стоимость. Но, учитывая технические характеристики и качество продукции, цена вполне оправдана;
  • сердечник из стальных труб под воздействием хладагента и воздуха может ржаветь.Такое бывает при ремонте или аварии в системе. В этом случае приходится сливать воду, а воздух начинает воздействовать на трубы. А ржаветь они могут от антифриза, который используется в частных домах. В этом случае лучше выбирать цельнолитые батареи или чистый алюминий;
  • последний минус это маленький проход сопла.

Это радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока им просто нет равных по характеристикам, работе, внешнему виду и параметрам на рынке.Многие пользователи, купившие товары, вполне довольны своей покупкой.

При выборе радиатора Для дома люди чаще всего обращают внимание на марку или страну производства, на материал, из которого он изготовлен.

Также необходимо знать технические характеристики , такие как тепловая мощность, объем воды в сечении и вес, при этом не менее важен размер радиатора.

Зависит от того, будет ли помещение хорошо отапливаться И насколько эффективной будет его служба.

Размер радиатора зависит От трех характеристик:

  • расстояние между осями;
  • ширина сечения;
  • глубинная секция.

В зависимости от производителя эти характеристики могут различаться . Расстояние между осями может достигать 800 миллиметров, но чаще всего это 350 или 500 миллиметров.

Ограничений по длине обогревателя практически нет, и от этого показателя во многом зависит мощность аккумулятора. Для увеличения мощности Если это действительно необходимо, вы всегда можете приобрести дополнительные нагревательные секции.

Производители предлагают алюминиевые радиаторы разных типоразмеров Например, модели Глобал имеют аварийное расстояние от 350 до 800 мм, длина одной секции 80 мм, а глубина от 80 до 180 мм.

Алюминиевый радиатор СВ — 500/12 фирмы Оазис, одна из самых раскрученных китайских компаний на российском рынке, имеет следующие габариты: 580 х 80 х 80. Эта модель с 12 секциями способна уменьшить помещение до 24 м 2 .

Модели алюминиевых радиаторов российской фирмы Apriori. Имеют одинаковое межкадровое расстояние — 500 мм, ширина и глубина различаются на 70-80 мм и 70-96 мм соответственно.

Радиаторы ELSOTHERM Напротив, они имеют одинаковую для всех алюминиевых моделей ширину 80 мм. Их межосевое расстояние составляет 200, 350 и 500 мм, что видно из названия (например, ELSOTHERM 200 — алюминиевый радиатор с миллиметровым расстоянием между осями 200 мм).

Итальянские алюминиевые батареи Имеют одинаковую глубину (80 мм) и ширину (97 мм). Их отличает расстояние между осями, определяющее высоту батареи. Эта компания выпускает 2 вида радиаторов высотой 425 мм и 565 мм.

Внимание! Расстояние между осями определяет высоту обогревателя, а также его вес. Важно помнить, что чем жестче секции радиаторов, тем сложнее их монтировать.

Расчет количества секций радиатора

Количество секций Необходимо для того или иного помещения зависит от его площади и размера секций радиатора. Если их недостаточно – батарея не прогреет помещение в зимние морозы.

Подсчет Подходит для помещений с низкими потолками до 2,6 м. Для того, чтобы рассчитать количество энергии на всю комнату, вам необходимо:

где S – площадь отапливаемого помещения, q – тепловая мощность 1-й секции и N – необходимое количество секций.

Результат деления округляется до увеличения , Для таких помещений, как кухня, возможно округление в меньшую сторону.

Расчет количества секций для помещения С высоким потолком производится по его объему. По рекомендации СНиП для обогрева 1 м 3 жилых помещений требуется 41 Вт (34 Вт на м 2 для квартир с современным стеклопакетом и наружным утеплением) тепловой мощности:

где V – объем отапливаемого помещения, q – тепловая мощность 1-й секции, N – желаемое количество секций.

Округление Выполняется по тому же принципу, что описан выше — в меньшую сторону для кухни и в большую для остальных комнат. С примерами расчета количества секций радиаторов можно ознакомиться в статье «.

В первую очередь при выборе радиатора стоит измерить расстояние от пола до подоконника, если батарея будет располагаться под окном. Это необходимо для того, чтобы рассчитать оптимальную высоту батареи. Согласно нормативным документам Расстояние от пола до радиатора должно быть не менее 10-15 см, а от его вершины до подоконника столько же. Это важно для того, чтобы нагретый воздух беспрепятственно поступал в помещение.

Итак, выбирая алюминиевый радиатор отопления обязательно нужен Обратите внимание На размер секций, так как от него зависит, сможет ли радиатор обогревать воздух в помещении даже в мороз.

Даже если изначально расчеты производились неправильно, можно исправить ситуацию .К счастью, всегда есть возможность добавить одну или несколько секций с помощью ключа для радиатора. Их можно приобрести, но если найти подходящие невозможно – это можно сделать самостоятельно.

Всё равно гораздо проще Изначально правильно рассчитать количество разделов, и в этом случае ничего не надо исправлять или переделывать.

Расчет алюминиевых радиаторов по площади смотрите в видео ниже:

Из алюминия сегодня делают много полезных вещей.Вот и в наши дома уже прибыли радиаторы из сплава этого металла — красивые, легкие, быстро нагревающиеся. Однако при выборе данных отопительных приборов необходимо знать и грамотно подбирать размеры алюминиевых радиаторов отопления. Давайте разберемся, какие бывают размеры и как их правильно подобрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первый важный размер — это расстояние между осями. Чаще всего в продаже встречаются алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.

Есть модели, у которых этот показатель составляет 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически неограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длина радиатора зависит от требуемой мощности, размера сечения алюминиевых радиаторов отопления и их мощности.

Для стыковки радиатора с трубами системы отопления используйте монтажный комплект.

  • 1. Кронштейны (2 или 4 шт.) для подвешивания радиатора на стене.
  • 2. Кран специальный для избыточного воздуха стрелы (кран Маевского).
  • 3. Ключ для крана
  • 4. Пробки радиаторных каналов диаметром 3/4 или 1/2. Они могут быть левыми или правыми.
  • 5. Пробки радиаторные (глухие пробки).
  • 6. Иногда еще дюбель для крепления кронштейнов.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или штампованным.

1. Литье делает устройство более прочным и надежным. В этом случае секции делаются целыми отдельными от себя частями, которые собираются в один радиатор. Нижняя часть батареи приварена в самом конце.

2. Применение экструзионного оборудования предполагает прессование нагретого сплава алюминия через металлическую пластину с отверстиями — матрицу. Это позволяет получить алюминиевый длинномерный профиль нужной формы. После остывания его необходимо порубить на сегменты, соответствующие размерам радиатора.Затем сварите верхнюю и нижнюю части. Радиатор в этом случае не отрегулировать, секции от него не отнять. Их редко можно встретить в продаже, но они все же есть.

Размеры алюминиевых радиаторов различных производителей и их моделей

Ниже в таблицах указаны как размеры сечения алюминиевого радиатора, так и размеры радиаторов в сборе.

Алюминиевые радиаторы Roval

Эта компания, входящая в концерн Sira Group, производит алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см.В комплект для их установки (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединения секций), кронштейны для крепления к стене и кран Маевского.

  • Предельное рабочее давление — 20 бар.
  • Давление при испытании устройства — 37,5 бар.
  • Предельная температура воды 110°С.

Характеристики Rovall Alux 200 — расстояние между осями 200 мм:

Размеры алюминиевых радиаторов отопления и их секций


Общеизвестно, что размеры алюминиевых радиаторов отопления влияют на их характеристики.Рассмотрим это подробнее, чтобы оптимально подобрать радиаторы для своего помещения.

Размеры биметаллических радиаторов отопления: методы расчета количества секций

Габариты биметаллических радиаторов являются важной характеристикой, влияющей на качество обогрева помещений.

Какие габариты выпускают Аккумулятор для отопления?

Имеют ли они стандартные значения Или отличаются от каждого производителя?

Размеры биметаллических радиаторов отопления

Размеры биметаллических радиаторов описываются следующими основными параметрами : монтажная высота, глубина и ширина.

Высота и глубина зависят от размера секции , а ширина — от их количества.

Высота батареи Зависит от расстояния между вертикальными каналами. Имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

Расстояние между вертикальными каналами — Разрез между центрами впускного и выпускного отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. Таблицу 1).

Бронерасстояние Большинство производителей указаны в названии модели. А вот высота крепления отличается и указывается в спецификации к радиатору.

Ширина радиатора Зависит от количества секций. Так, для 8-секционного радиатора параметр составляет 640 мм, для 10-секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность секции радиатора Зависит от ее габаритных размеров.При расстоянии между вертикальными осями в 350 мм параметр колеблется в пределах 0,12-0,14 кВт, при расстоянии 500 мм — в пределах 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кВ. метров площади требуется тепловая мощность не менее 0,1 кВт.

С учетом этого требования используется формула. для расчета количества секций :

где S – площадь отапливаемого помещения, q – тепловая мощность 1-й секции и N – необходимое количество секций.

Например, в помещение кв 15 м 2 Планируется установка радиаторов с секциями тепловой мощности 140 Вт. Подставляя значения в формулу, получаем:

Н = 15 м 2 * 100/140 Вт = 10,71.

Скругление Выполняется в большую сторону. Учитывая стандартные формы, нужно установить биметаллический 12-секционный радиатор.

Более точный расчет Получаются путем определения количества секций не по площади помещения, а по его объему.Согласно требованиям СНиП для обогрева одного кубометра помещения необходима тепловая мощность в 41 Вт. Учитывая эти нормы, получаем:

где V – объем отапливаемого помещения, q – тепловая мощность 1-й секции, N – желаемое количество секций.

Например, расчет для комнаты все тот же квадрат 15 м 2 и высота потолков 2,4 метра. Подставляя значения в формулу, получаем:

Н = 36 м 3 * 41/140 Вт = 10.54.

Увеличено снова в одну сторону : Нужен радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартиры. При расчете учитывается коэффициентов теплопроводности Каждый материал, используемый при строительстве кровли, стен и пола.

При выборе размеров Следует учитывать требования по установке батарей:

  • расстояние от верхнего края до подоконника должно быть не менее 10 см;
  • расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание подбору размера биметаллических радиаторов. Габариты аккумуляторов каждого производителя имеют незначительные отличия, которые учитывают при покупке. Правильный расчет позволит избежать ошибок .

Размеры биметаллических радиаторов отопления: как рассчитать?


Размеры биметаллических радиаторов отопления и расчет количества секций.

Биметаллические радиаторы — характеристики, выбор, применение

Если вы читали нашу статью о характеристиках алюминиевых радиаторов, то, наверное, помните, что при всех своих положительных качествах эти приборы имеют ряд существенных недостатков, не позволяющих полноценно использовать их в городских квартирах. Теперь поговорим об их биметаллических аналогах, которые помогут преодолеть все технические ограничения при установке в многоэтажных жилых домах, подключенных к инженерным сетям.

Устройство биметаллических радиаторов

Биметаллический радиатор выглядит так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и окрашен под краску. Отличить его можно только по весу — тут уже сказывается внутреннее устройство устройства, внутри которого находятся стальные вставки, предохраняющие алюминий от прямого контакта с теплоносителем. Именно благодаря им аккумуляторная секция не подвергается разрушительному действию различных примесей, переносимых вместе с теплоносителем в инженерную сеть.Кроме того, сталь гораздо более устойчива к воздействию кислот и щелочей, которыми также богаты городские системы отопления и не взаимодействует с медными трубами и теплообменниками.

Устройство биметаллического радиатора на примере изделия Rifar

Использование стального сердечника для прохождения теплоносителя обеспечивает другие полезные характеристики биметаллических радиаторов:

  • Прочность . Предельное давление, которое может выдержать корпус биметаллического радиатора, составляет 30-40 атмосфер.Этому устройству не страшны никакие гидроупоры;
  • Эконом . Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания энергозатрат на обогрев и тепловой инертности радиатора;
  • Прочность . Устойчивость стальных внутренних полостей к коррозии и разрушению позволяет производителям задавать своим изделиям длительный срок службы – в среднем 20 лет.

Если добавить к этому преимущества, перешедшие от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, то можно однозначно сказать, что биметаллические радиаторы – лучший выбор для отопления городской квартиры на сегодняшний день.

Для выбора биметаллического радиатора большое значение имеют его габаритные размеры. Обычно отопительные приборы устанавливают под окном, чтобы создать тепловую завесу из холодного воздуха, проходящего через остекление. Радиатор должен вписаться в имеющуюся нишу и обеспечить необходимые характеристики по теплоотдаче.

Размер высоты высота радиаторов имеет стандартные значения. Выпускаются устройства с межосевым расстоянием 200, 350 и 500 мм. Обычно эти цифры содержатся в названии модели.

Размеры секции радиатора

Однако следует иметь в виду, что межкулисное расстояние — это не полная высота корпуса, а только длина отрезка между центрами входного и выходного коллекторов. Реальную высоту устройства можно получить, прибавив 80 мм к межсюжетному расстоянию.

Так, например, на радиатор с маркировкой 350 уйдет около 430 мм, а на 500-ю модель около 580 мм.

Следует иметь в виду, что техническими нормами предусмотрено расстояние не менее 100 мм от устройства прибора до подоконника и не менее 60 мм от корпуса до пола.

Ширина батареи зависит от количества секций, которое определяется расчетом. Мы поговорим об этом в следующем разделе.

Расчет радиатора

Определение количества секций для всех типов радиаторов осуществляется одинаково.

Технические требования к ведению хозяйства в средней полосе России определяют мощность, необходимую для обогрева 1 м 2 площади, равную примерно 1 кВт.

Для каждой батареи производитель обычно указывает значение мощности той же секции.Иногда этот параметр называют немного по-другому – сечением теплопередачи. Зная мощность, количество секций можно рассчитать по формуле:

где n – желаемая сумма, S – площадь помещения, Q – мощность одной секции.

Стандартная ширина части большинства моделей биметаллических радиаторов составляет 80 мм, теплоотдача обычного 500-мм сечения около 180 Вт. Таким образом, если наша комната, например, имеет площадь 20 м 2, то для его обогрева потребуется 12 секций, а ширина такого радиатора составит около 1 м.

Конструктивные особенности

Как мы уже говорили, биметаллический радиатор отличается от алюминиевого тем, что на его внутренней поверхности проложены стальные выступы, защищающие материал коррозионного корпуса.

Стальные вкладки могут быть установлены в разных частях радиатора:

В простых моделях стальной сердечник присутствует только в вертикальных каналах. Это так называемые полу- или псевдобиметаллические радиаторы, по своим характеристикам хотя и превосходящие алюминиевые аналоги, но по степени защиты корпуса и прочности они все же недостаточны;

Вместимость секции и присоединительные размеры

Благодаря наличию стальных вставок внутри биметаллического радиатора емкость секции даже меньше, чем у алюминиевой. С одной стороны, это хорошо, и мы уже отмечали, чем лучше малый размер сечения, тем меньше необходимого количества теплоносителя и термической инертности, и как следствие, комфорт в управлении и энергосбережение. Но не нужно забывать, что слишком узкие каналы могут забиваться мусором и шламом, которые неизбежно присутствуют в современных тепловых сетях.

Ширина канала зависит от толщины стенок стальной вкладки. Чем толще стенка, тем лучше характеристики прочности и долговечности радиатора, но каналы для теплоносителя уже есть.

Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку трубы крана. В этом случае мощность выделения зависит от расстояния между кадрами:

  • Для батареи с расстоянием 200 мм — 0,1-0,16 л;
  • Для 350-мм батарей — 0,15-0,2 л;
  • Для 500 мм — 0,2-0,3 л.

Как видим, объем теплоносителя в таких радиаторах действительно небольшой. Например, популярный 10-секционный нагреватель Rifar высотой 350 мм вмещает всего 1. 6 литров. При этом он способен отапливать площадь до 14 м 2 , а его ширина составляет 80 см. Правда весить он будет 14 кг. Это как раз показательно, что биметаллический радиатор обычно тяжелее алюминиевого в 1,5-2 раза.

Большинство биметаллических радиаторов продаются по одной секции. Это удобно, так как вы можете купить ровно столько секций, сколько вам необходимо для обеспечения требуемой мощности. Каждая секция имеет два входных и два выходных отверстия внутренним диаметром ¾ или 1 дюйм в зависимости от модели. Для удобства сборки две из них имеют правую резьбу, а две — левую.

Установка биметаллического радиатора имеет смысл только в городской квартире. Если у вас частный дом и собственный отопительный котел, лучше купить алюминиевую батарею.

При выборе биметаллического радиатора с необходимой теплоотдачей рекомендуется учитывать следующие характеристики:

  1. Рабочее давление. Обычно она не превышает 15 атмосфер. Радиатор должен выдерживать такую ​​нагрузку;
  2. Мощность. Необходимо рассчитать количество секций по вышеуказанной методике;
  3. Размеры.Ширина радиатора определяется количеством секций, а высота – межосевым расстоянием. Для стандартных подоконников высота 80 см – это высота 500 см, но если не подходит – нужно брать 350-ю модификацию;
  4. Толщина стальных выступов. Убедитесь, что он не слишком мал. Косвенным показателем толщины вкладки является вес устройства;
  5. Цена. Обычно биметаллические радиаторы стоят как минимум на 15-20% дороже алюминиевых.

Если все сделать правильно и выбрать подходящий радиатор, тепло в вашем доме не будет укорачиваться даже в сильные морозы.

Радиаторы отопления биметаллические — характеристики: размеры, мощность, теплоотдача


Устройство, характеристики, преимущества и особенности выбора биметаллического радиатора.

Все о биметаллических радиаторах

Среди разных типов батарей особое место занимают биметаллические радиаторы. Сочетание положительных характеристик двух металлов — алюминия и стали — позволяет добиться выдающихся показателей прочности и теплоотдачи. Рассмотрим устройство и особенности этих устройств и познакомимся с правилами выбора и подключения биметаллических батарей.

Устройство и свойства биметаллического радиатора

Биметаллические радиаторы имеют комбинированную конструкцию — их внутренняя часть, контактирующая с теплоносителем, выполнена из стали; Внешняя часть, отвечающая за качество теплопередачи, выполнена из алюминия. Такое распределение материалов позволяет максимально использовать положительные качества обоих металлов, нивелируя их недостатки.

Из алюминиевых биметаллических радиаторов отопления получено:

  • высокая температура;
  • отличная теплопередача;
  • быстрая реакция на контроль температуры батареи.

Сердечник из стали придал аккумулятору следующие характеристики:

  • устойчив к перепадам давления и гидроударам;
  • устойчивость к электрохимическому воздействию;
  • Непревзойденное качество охлаждающей жидкости;
  • прочность.

В отличие от алюминиевых радиаторов, биметаллические батареи прекрасно переносят условия централизованных систем отопления.

Помимо перечисленных достоинств можно отметить следующие положительные характеристики биметаллических батарей:

  • верхний предел порога давления — 30-40 атмосфер;
  • большая мощность при малых габаритах;
  • эффективность
  • за счет малого сечения каналов;
  • удобство конструкции, позволяющей быстро снимать отдельные секции ремонтного устройства;
  • легко рассчитывается количество секций, необходимое для качественного утепления помещения.
  • длительный срок службы – до 25 лет;
  • современный и привлекательный внешний вид.

Всеми этими достоинствами обладают биметаллические радиаторы марки Stout. Отопительные приборы производятся на крупнейшем в России заводе «РИФАР», адаптированы специально для условий эксплуатации в нашей стране. Каждое изделие проходит строжайший контроль на всех этапах технологического процесса производства. Радиатор дважды с высоким давлением — первый раз до покраски, второй раз — после.Это гарантирует 100% надежность каждого устройства.

Доступное количество секций — от 4 до 14, эффективная работа с теплоносителем до 135°С, выдерживает давление до 100 атмосфер. Продуманная система логистики, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страхование напрямую от производителя делают марку Stout лучшим выбором.

Совет: Так как внешне биметаллический секционный радиатор практически не отличим от алюминиевого, понять какой радиатор перед вами в первую очередь можно по весу.Биметаллическое устройство со стальным сердечником значительно тяжелее алюминиевого аналога.

Возможные проблемы во время работы

Устройства

Bimetal обладают большим количеством преимуществ. Какие их особенности можно отнести к недостаткам?

  1. Несмотря на возможность использования биметаллических аккумуляторов в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на продолжительности срока службы устройства.
  2. Различный коэффициент расширения металлов, присутствующих в конструкции аккумулятора, может со временем привести к нестабильности теплообмена, снизить прочность устройства.
  3. Использование некачественного теплоносителя в системе может привести к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи могут иметь две разновидности конструкции.

  • Более дешевые модели отличаются наличием стального сердечника только в вертикальных каналах. Такие радиаторы иногда называют полухенталлическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые устройства, они все же не обладают достаточной прочностью, присущей полностью биметаллическим батареям.
  • Реальные биметаллические отопительные приборы имеют цельный стальной каркас, в процессе производства заполненный алюминиевым сплавом под давлением.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие типы батарей. Они обладают отличной коррозионной стойкостью, отличной теплоотдачей и долгим сроком службы, но высокая стоимость не позволила им получить широкое распространение.

Размер батареи

Габариты устройства важны, так как при необходимых вам параметрах мощности оно должно поместиться в нише под окном.Каких размеров могут быть биметаллические батареи?

Биметаллические радиаторы отопления характеризуются стандартными размерами высоты. Устройство имеет маркировку, указывающую межосевое расстояние устройства – 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межсценовое расстояние – это зазор между входным и выходным отверстиями аккумулятора, не соответствующий всей высоте корпуса. Чтобы узнать реальную высоту прибора, нужно к значению дальнозоркости прибавить 80 мм.

Полная высота устройства с другой маркировкой:

  • маркировка 200 — Реальная высота 280 мм;
  • 350 — высота прибора 430 мм;
  • 500 — высота 580 мм.

Ширина отопительного прибора будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Подбирая размер радиатора, не забывайте, что в соответствии с техническими нормами прибор необходимо устанавливать на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько секций радиатора из биметалла может полностью обогреть помещение? Расчет биметаллических радиаторов требует знания двух параметров:

  • сколько квадратных метров занимает площадь помещения;
  • мощность одной секции устройства.

По строительным нормам для обогрева 1 кв.м жилой площади требуется мощность примерно 100 Вт.Для того чтобы узнать общую мощность, необходимую для обогрева помещения, площадь умножают на 100. Полученный результат делят на мощность выбранной секции радиатора.

Узнаем, сколько секций прибора понадобится для комнаты 25 кв. м. При использовании биметаллического устройства, мощность одной секции которого 170 Вт.

  1. 25 х 100 = 2500 Вт — необходимая мощность.
  2. 2500:170 = 14,7 — округляем до 15 — получаем необходимое количество секций.

Учитывая тот факт, что параметры системы могут меняться из-за износа оборудования или засоров, можно добавить 20% на склад. Секции большего размера могут понадобиться для обогрева угловой квартиры, помещений с большим количеством окон, высокими потолками. Для регионов с суровым климатом необходимое количество секций будет более чем в 1,5-2 раза.

Важно! Так как батареи с количеством секций более 10 недостаточно эффективны, желательно установить несколько радиаторов с меньшим количеством секций.

На что обратить внимание при выборе

Итак, какие характеристики биметаллического радиатора необходимо изучить при покупке.

  1. Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбрать прибор с максимальным значением рабочего давления.
  2. Для расчета их количества необходима номинальная мощность секции.
  3. Размеры.Для стандартного подоконника высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
  4. Толщина стальных вкладок. Чем толще стена, тем прочнее устройство и тем дольше оно прослужит.
  5. Цена. Биметаллические радиаторы стоят как минимум на 20% дороже алюминиевых. Если цена ниже, скорее всего, это некачественная «полушелуха».

Установка радиаторов

Какие трубы лучше всего подходят для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубками.Допускается использование стальных и металлопластиковых труб на цанговых соединениях, но в этом случае нужно быть готовым к протечкам и облачности. В силу своей надежности оптимальным методом соединения при соединении является метод точечной сварки.

Традиционно принято размещать радиатор под окном строго по центру. Это позволяет устройству создать тепловую завесу, создающую препятствие проникновению холодного потока воздуха через окно.

Какие могут быть варианты подключения биметаллического радиатора?

  • Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук).При большем количестве секций участок, удаленный от подающей трубы, будет тепло прогреваться.

  • Нижнее подключение менее эффективно с точки зрения рекуперации тепла, применяется только в случае особой конфигурации системы.

  • Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.

Перед подключением к каждой биметаллической батарее необходимо установить вентиль для воздуха или кран Маевского, а также переходники для соединения труб.

Порядок подключения радиатора:

  1. После демонтажа старого оборудования просверливаются отверстия под кронштейны путем установки кронштейнов для установки нового прибора.
  2. Кронштейны крепятся к стене с помощью дюбелей и цементного раствора.
  3. Аккумулятор подключается к питающим коммуникациям, в месте подключения ставится кран или термостат.

Важно! Поскольку биметаллический секционный радиатор имеет узкие внутренние каналы, которые очень легко забиваются мусором из системы отопления, перед подключением перед каждой батареей необходимо установить фильтр грубой очистки.

Радиаторы биметаллические


Радиаторы биметаллические: устройство, выбор и правила подключения. Положительные и отрицательные характеристики. Расчет количества секций батарей.

Чтобы расчет системы отопления был произведен максимально точно, необходимо будет опираться на общую площадь дома. Правильный расчет системы отопления предполагает выбор нужного размера отопительных приборов, мощности приборов, количества и так далее.После этого уже можно считать, насколько эффективна система отопления. Для того, чтобы отопление было более эффективным, необходимо будет прикрыть поверхность радиаторов, отдающую тепло. Это можно сделать с помощью решетки или кожуха. Обычно радиаторы отопления монтируют возле специально отведенного для них окна. Поэтому радиатор должен иметь такие размеры, чтобы по высоте не доходил до подоконника, а по ширине не превышал ширины окна.

Расчет количества радиаторов отопления

При расчете необходимо обратить внимание на следующие факторы:

  • Площадь помещения, которое необходимо обогреть.Чтобы этот расчет был более точным, необходимо определить размер помещения в кубометрах.
  • Площадь поверхности радиаторов, отдающих тепло в помещение.
  • Температурный режим у радиатора отопления 200 мм.

Если для определения точного расчета не столь принципиально, можно воспользоваться более старым методом. Изначально определитесь с площадью дома или квартиры. Если радиаторы отопления 200 мм относятся к такому типу, как секционные, то размеров секции одного будет достаточно для обогрева 2 кВ.Метров квадратных. Считаем количество и прибавляем к полученному результату около 10%. Эта цифра делает его компенсирующим то тепло, которое будет выделяться через окна или двери.

Выбор размера радиаторов отопления

Размеры такого нагревательного элемента устанавливаются исходя из тепловой мощности, которую они выделяют. Если радиаторы отопления монтируются в проем под окном, то необходимо будет рассчитать такие размеры как:

  • Расстояние от подоконника до верха радиатора не должно быть более 100 см.
  • Расстояние от пола до нижнего края радиатора отопления должно быть не менее 60 см.
  • Ширину радиаторов нужно выбирать так, чтобы они перекрывали ширину окна примерно на 60-70%.

Есть несколько правил:

  • Если под окном установить более узкие небольшие батареи отопления, то они могут не создавать тепловой завесы. Это повлияет на то, что маленькие радиаторы отопления не смогут предотвратить поток холодного воздуха, проникающего через радиаторные блоки.
  • Если известны такие цифры, как тепловая мощность радиатора отопления и его высота, то можно выбрать конкретную модель ТЭНа с определенным количеством секций.
  • Если нужной модели нет в продаже, можно выбрать радиаторы отопления 200мм, которые будут мощнее. Главное не занижать эту цифру.
  • Если в доме или квартире нет места, где можно смонтировать радиаторы отопления высотой 250 мм, или необходимо обогревать достаточно большое количество воздуха, то вам понадобятся высокие радиаторы отопления.Чаще всего такие радиаторы отопления монтируют в комнатах или в больших спортивных залах.

Батареи высокого отопления бывают двух типов:

  • Тип РД характеризуется нижними соединениями;
  • Тип R — характеризуется боковыми соединениями.

Радиаторы, имеющие большую высоту радиатора отопления, отличаются высокой конвекцией и высокой тепловой отдачей. Этот тип радиаторов может достигать высоты 760, 940 и 1120 мм, а в ширину может быть от 400 до 1400 мм.В глубине все высокие радиаторы имеют стандартный размер батарей отопления — 90 мм.

Низкие батареи — это радиаторы отопления 300-450 мм. Как правило, невысокие модели ставят под окнами, когда окно занимает почти всю стену стены. Такие малонагревательные радиаторы, конечно же, больше уступят в экономичности моделям, поэтому, если вы будете использовать такие радиаторы, вам придется увеличить их количество. Стоит отметить, что маломощные батареи отопления более равномерно прогревают помещения. Ведь в этом случае длинные радиаторы отопления создадут более эффективную тепловую завесу, и в результате этого теплый воздух будет распределяться по помещению, не оставляя холодных мест.

Но все же стоит отметить, что чаще встречаются радиаторы отопления высокие и узкие. Такие радиаторы отопления высотой 2000 мм можно установить везде, где позволяют размеры помещения. Однако такие радиаторы, в отличие от таких, как длинные батареи отопления, не будут столь эффективно распределять тепло.

Именно поэтому, если разместить радиаторы отопления 350 высокого типа несложно, то будет такая ситуация, когда в батарее будет неимоверно жарко, а в остальных местах помещения холодно.

Оптимальные схемы установки элементов отопления

Если необходимо снизить затраты на такие операции, как установка радиаторов отопления 350 мм и их дальнейшее подключение, то можно остановить свой выбор на однотрубной системе разводки. Такая система, однако, предполагает обязательное наличие байпасной линии.

В верхних точках будут установлены клапаны, через которые будет производиться выпуск воздуха. Такой клапан будет работать в автоматическом режиме, они будут производить воздух, а вход воздуха будет перекрыт напором воды.

Запорный вентиль создаст преграду на пути теплоносителя, а также повысит теплоотдачу.

Такой клапан потребуется и при различных демонтажных работах. В случае однотрубной системы разводки такой вентиль лучше всего подключать по диагонали.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
