Радиатор отопления в нишу (под окном или в стене)

При монтаже системы отопления в квартире или доме всегда исходят из соображений не только эффективности и надежности, но и эстетичности. В связи с этим очень часто производится установка радиатора в нише. Однако такое размещение оказывает существенное влияние на термодинамические характеристики отопительного прибора. Поэтому очень важно правильно выбрать радиаторы и обеспечить их правильный монтаж.

Особенности установки батареи в нише

Большое значение для эффективности отопления имеет достаточная вентиляция радиатора. Ниша под батарею затрудняет движение воздуха вокруг прибора. Это приводит снижению теплоотдачи. Если не учитывать этот фактор при выборе и установке радиатора, то он не будет отдавать воздуху требуемое количество тепловой энергии. Таким образом, в помещении будет недостаточно тепло, а в соседних комнатах возможен избыточный обогрев.

Монтаж радиатора в глубокую нишу под окно приводит к потере в среднем 5-10% его тепловой мощности. Кроме того, в случае установки декоративного экрана теряется еще 15-20% тепловой энергии. Эти потери компенсируются увеличением количества секций, что необходимо обязательно учитывать при расчете.

Важную роль играет также правильное размещение прибора в нише под радиатор. В этом плане предъявляются следующие основные требования:

• размер батареи по ширине должен составлять 50-75% ширины ниши;
• ось радиатора должна совпадать с осью ниши;
• расстояние от радиатора до пола должно быть не менее 12 см;
• расстояние до подоконника — не менее 5 см;
• расстояние между стеной и задней частью батареи — 2-5 см.

Монтировать в нишу лучше всего радиаторы, обладающие высокими характеристиками теплоотдачи. Оптимальным решением для установки будут алюминиевые (для автономных систем) и биметаллические (для централизованных систем) радиаторы Ogint.

Благодаря высокой теплоотдаче их использование не потребует значительного наращивания количества секций, что имеет большое значение, учитывая ограниченные размеры ниши. При этом все радиаторы Ogint характеризуются высокой надежностью и длительным сроком службы.

Радиаторы отопления Ogint в нишу:

алюминиевый, биметаллический, чугунный, видео-инструкция по монтажу своими руками, кронштейн, фото и цена

При обустройстве системы отопления крайне важно правильно выполнить монтаж радиаторов отопления. Процесс их крепления к стене во многом зависит от материала, из которого выполнены несущие конструкции. Ниже мы подробно рассмотрим несколько способов,как закрепить радиатор отопления на стене.

Монтаж батареи

Общие сведения

От качества монтажа батарей зависит не только их эстетичность, но и степень теплоотдачи. Поэтому установку необходимо выполнять с учетом требования СНиП:

Параметры	Значения
Расстояние от пола	В пределах 10-15 см
Расстояние от стены	В пределах 2-5 см
Расстояние до подоконника	От 10 см.

Конечно же, батареи должны быть закреплены прочно и надежно, так как от этого зависит долговечность прибора и теплопровода.

Нанесение разметки для монтажа батарей

Монтаж

Подготовка

Перед тем как осуществить крепление радиатора отопления к стене,необходимо выполнить некоторые подготовительные работы:

• Прежде всего нужно подготовить проект системы отопления. На схеме надо обозначить не только расположение приборов, но и теплопровода, а также все остальные элементы системы.
• Затем нужно нанести разметку на участки, где будут располагаться приборы.
• Далее выполняется подготовка самих приборов – их нужно извлечь из упаковки, вкрутить пробки, и кран Маевского.

На этом подготовительные работы завершены.

Чугунная батарея

Монтаж чугунных батарей

Прежде всего рассмотрим, как выполняется крепление чугунных радиаторов к стене, так как они и по сей день остаются одними из наиболее распространенных.

Итак, данный процесс выполняется в такой последовательности:

• Крепление чугунных радиаторов отопления к стене усложнено их большим весом. Поэтому для них необходимо использовать специальные усиленные крепежные элементы.

Монтажные работы начинаются с нанесения разметки под крепежи. При этом их положение необходимо проверить уровнем.

Затем нужно высверлить отверстий под крепежи, для этого можно воспользоваться перфоратором.

• Затем в отверстия следует забить дюбеля и вкрутить в них кронштейны, на которых подвешивается прибор.

Монтаж кронштейна

• После монтажа батареи следует проверить ее положение строительным уровнем. Если имеется отклонение, положение следует подкорректировать. Для этого на кронштейн можно уложить резиновую прокладку.

На фото – проверка положения кронштейнов

• После этого нужно лишь соединить прибор с теплопроводом. Ниже подробней рассмотрим как это делается.

Обратите внимание! Для приборов размером до одного квадратного метра достаточно одного кронштейна. Если размер больше, то к каждому квадратному метру добавляется один кронштейн.

На этом процесс монтажа завершен. Если необходимо выполнить крепление радиаторов отопления к стене из газобетона, следует воспользоваться не крюками, а специальными монтажными планками.

Крепежные планки

Причем для их крепления следует использовать специальные дюбеля для газобетона. На один квадратный метр следует установить не менее трех таких планок.

Стойки для напольного монтажа

Еще один вариант монтажа чугунных батарей– это их установка на пол при помощи специальных ножек.

Как правило, ножки фиксируются саморезами или дюбелями к полу и при этом удерживают батарею при помощи специальных регулируемых скоб или цепей. Следует отметить, что такой способ установки смотрится оригинально и симпатично, особенно в классических интерьерах.

Обратите внимание! Зачастую монтажными работами занимаются компании, которые продают приборы отопления. Однако, в этом случае их цена последних значительно увеличивается. Поэтому целесообразней выполнить работу самостоятельно.

Биметаллические радиаторы

Монтаж биметаллических и алюминиевых батарей

Теперь рассмотрим, как осуществляется крепление алюминиевых радиаторов к стене, а также биметаллических батарей. Данный процесс мало чем отличается от креплений чугунных приборов, однако, для этих целей используются специальные кронштейны.

Процесс осуществляется в таком порядке:

• Перед тем как крепить биметаллический радиатор к стене, следует приложить кронштейны и отметить места расположения дюбелей.
• Далее выполняются отверстия под дюбель-гвозди, после чего забиваются сами дюбеля.
• Затем прикладываются кронштейны и в дюбеля забиваются дюбель-гвозди. Каждый кронштейн для крепления радиатора к стене должен быть прочно зафиксирован. Как и в предыдущем случае, положение кронштейнов необходимо проверить строительным уровнем.

Кронштейн для биметаллических приборов отопления

• Затем осуществляется непосредственно крепление биметаллических радиаторов к стене, которые подвешиваются на установленные кронштейны.

Обратите внимание! Полиэтиленовую пленку, в которой поставляются изделия, не стоит снимать до окончания монтажных работ.

Вот, собственно, и вся информация о том, как осуществляется крепление радиатора к стене. Надо сказать, что биметаллические и алюминиевые панели также можно установить на пол при помощи специальных стоек.

Последние бывают нескольких типов, некоторые из них крепятся к полу, а некоторые – фиксируются к стене, но при этом основная нагрузка все же приходится на пол. Такой способ крепления является отличным решением, если стены выполнены, к примеру, из гипсокартона.

Совет! Перед креплением прибора на стене желательно закрепить пенофол (вспененный полиэтилен, покрытый с одной стороны фольгой). Материал должен располагаться фольгой к помещению. Это позволить увеличить теплоотдачу, так как тепло  будет отражаться.

Подключение радиаторов

Особенности подключения

После установки приборов необходимо подключить их к теплопроводу.

Краткая инструкция по выполнению этой процедуры выглядит так:

• Во вход и выход вкручиваются переходники для тех или иных типов трубопровода. В некоторых случаях прямо ко входу подключается регулирующий термический клапан.

На данном этапе важно обеспечить герметичность резьбовых соединений. Для уплотнения можно использовать лен с термостойким герметиком или фум-ленту.

• Далее переходник или термоклапан соединяется с трубопроводом, как правило, резьбовым соединением.
• Между входящей и выходящей требой желательно выполнить перемычку (байпас).
• После подключения своими руками батарей, следует заполнить их теплоносителем и включить систему. Открывать краны нужно плавно, чтобы не возникло гидроударов и забивания внутреннего сечения.
• В процессе заполнения системы приборов необходимо выпустить воздух через краны Маевского.
• Затем нужно включить обогрев. В процессе тестирования системы желательно включить нагрев до максимальной температуры и при этом тщательно осмотреть все соединения. В случае обнаружения капель теплоносителя необходимо отключить систему, слить воду и выполнить уплотнение соединения.

Обратите внимание! В процессе подключения нельзя зачищать смежные поверхности абразивными материалами, так как это приведет к не герметичности соединений.

На этом процесс подключения батарей  завершен.

Вывод

Крепеж радиаторов отопления к стене не представляет никакой сложности – для этого нужно установить на одном уровне кронштейны, согласно требованиям СНиП. Если батарею невозможно закрепить на стене, можно воспользоваться напольными стойками. Особое же внимание необходимо уделить подключению приборов отопления.

Ознакомиться с дополнительной полезной информацией по обозначенной теме можно из видео в этой статье.

Крепление радиаторов отопления к стене

При строительстве и подготовке к эксплуатации любого здания, предназначенного для жизни и работы в нём людей, крепление к стене радиаторов отопления становится одним из важнейших этапов. Чтобы выполнить работу правильно, мастер обязан не только знать, как крепить радиатор отопления, но и разбираться в разновидностях батарей, в вариантах крепления, видах крепежей, соединительных элементах трубопровода и прочих тонкостях этой процедуры.

Какими бывают радиаторы отопления

Главным показателем качества радиаторов считается показатель их теплоотдачи. Он целиком и полностью зависит от материала, из которого изготовлен отопительный прибор. Наиболее популярными являются:

1. Чугунные батареи. Достоинства: огромный срок  эксплуатации за счёт очень толстых стенок изделия, высокая стойкость к коррозии, отдача тепла какое-то время даже после выключения отопления. Недостатки: большой вес и связанные с ним трудности монтажа, неэстетический внешний вид;
2. Алюминиевые батареи. Достоинства: высочайший коэффициент теплоотдачи, низкий вес, очень быстрый монтаж, высокое допустимое давление — до 20 бар, возможность объединять неограниченное количество секций, изящный вид. Недостатки: низкие антикоррозийные показатели и быстрая порча алюминия в местах соприкосновения с другими металлами;
3. Стальные батареи. Достоинства: относительно небольшой вес, начало теплоотдачи после включения за очень короткое время. Недостатки: слабое сопротивление пневмо- и гидроударам, низкая температура нагрева, быстрое остывание, максимальное давление — 10 бар, низкий срок службы;
4. Биметаллические радиаторы. Наиболее универсальная разновидность, сочетающая преимущества всех вышеупомянутых типов батарей. Внутренний слой изготовлен из стали, которая защищает радиатор от коррозии и повышает рабочее давление. Внешняя часть — кожух — сработан из алюминия, отличающегося высочайшей теплоотдачей. Биметаллические радиаторы без труда выдерживают сильные перепады давления и очень просты в установке. Классическим примером такого изделия являются радиаторы отопления global style plus 500 отзывы о которых сугубо положительные.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

• подготовить оборудование и материалы;
• рассчитать местоположение;
• установить кронштейны;
• повесить радиатор;
• произвести герметизацию или опайку мест стыка;
• проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

1. в 3-5 сантиметрах от стены;
2. в 10 сантиметрах от пола;
3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

• боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
• нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

зачем они нужны, их виды, оптимальный выбор

Эффективность теплоснабжения напрямую зависит от исправной работы радиаторов отопления, установленных в отапливаемых помещениях и от их монтажа, включающего в себя не только подсоединение батарей к отопительному контуру, но и их правильный крепёж.

Для этого используются кронштейны различной конструкции, позволяющие надёжно зафиксировать их на полу или стене.

Характеристика

Кронштейны для батарей отопления представляют собой крепёжные элементы произвольной конструкции, формы, и размера, выполненные из стали, чугуна либо иных металлов или сплавов.

Изделия подразделяются на:

• навесные крепежи, предназначенные для закрепления радиатора на стене;
• напольные стойки.

Существуют как регулируемые, так и нерегулируемые держатели обеих разновидностей.

Важно! Залог правильного монтажа любой батареи отопления — подбор крепежей, подходящих под характеристики устанавливаемой модели. Оптимально использовать те, что идут в комплекте с радиатором.

Крепление на стену

Настенный способ крепления батарей наиболее распространен при монтаже отопительных систем. Подбор крепежей осуществляется с учётом массы батареи и материала из которого она изготовлена.

Крепежи для чугунных батарей

Эти фиксаторы отличаются массивностью и повышенной прочностью. Как правило, в прайс-листах они имеют пометку «усиленный».

Фото 1. Кронштейны для чугунных радиаторов отопления. Изделия отличаются высокой прочностью.

Для настенного крепления чугунных радиаторов используют следующие разновидности крепёжных элементов:

• Нерегулируемые литые чугунные крепления.
• Регулируемые, выполненные из стали. Они позволяют изменять расстояние между стеной и радиатором, что даёт возможность производить корректировку по высоте и горизонтали.
• Штыревые держатели, выполненные из стали.
• Держатели на планке. Это стальная полоса с двумя крюками для крепления верхнего и нижнего коллекторов батареи, которая к стене крепится вертикально.

Внимание! При установке чугунных радиаторов важен не только выбор подходящих крепежей, но и учёт материала стен. Для кирпичных и бетонных, как правило, достаточно стандартных навесных кронштейнов. Для гипсокартонных либо деревянных стен используют усиленные напольные крепежи, способные принять основную нагрузку.

Для алюминиевых и биметаллических радиаторов отопления

В отличие от чугунных аналогов, крепёжные элементы легче и менее массивны.

Для настенного крепления используются фиксаторы следующих разновидностей:

• Угловые крепления, выполненные из стали. В зависимости от массы радиатора, используются обычные либо усиленные модели. Имеют две выемки, позволяющие фиксировать его как за нижний, так и за верхний коллектор.
• Стальные штыревые держатели. Делятся на формованные и круглые модели.
• Универсальные настенные крепежи с полимерным покрытием. Сами кронштейны выполнены из стали, а полимерная накладка служит для предотвращения смещения батареи вследствие теплового расширения.

Напольный способ крепления

Используется значительно реже по сравнению с навесным.

Основные причины выбора напольной установки:

• Несоответствие материала стен требуемой нагрузке. Актуально для газобетонных и гипсокартонных стен.
• Необходимость усиления настенного крепежа. Используют для моделей повышенной массы, прежде всего — чугунных.
• Невозможность размещения на стене ввиду нехватки места.
• Отсутствие подходящей стены (в помещении установлено панорамное окно).
• Дизайнерское решение.

Среди основных видов напольных держателей выделяются:

• Регулируемые фиксаторы. Некоторые модели комплектуются пластиковыми накладками.
• Нерегулируемые держатели. Некоторые модели также комплектуются пластиковыми накладками.
• Комбинированные держатели.
• Специальные держатели шириной от 80 до 100 мм.

Фото 2. Кронштейны для напольной установки батарей отопления. Представляют из себя стойки, которые крепятся к полу.

Напольные типы изготавливаются из чугуна, стали или других сплавов, рассчитанных на вес определённых моделей батарей.

Вам также будет интересно:

Расчёт необходимого количества кронштейнов

Как правило, самостоятельный расчёт не требуется, поскольку данная информация содержится в технической документации к радиатору. А также там приведены рекомендации в части использования кронштейнов тех или иных моделей.

Расчёт для крепления на стену:

• Для чугунных батарей, где количество секций от 2 до 9 требуется 3 штуки, два из которых держат батарею сверху, один — снизу. В случае если количество секций больше, кронштейны добавляются из среднего расчёта: 1 крепёж на 3 секции.
• Для алюминиевых батарей с количеством секций от 2 до 12 также требуется 3 кронштейна: сверху и снизу — 2 и 1 соответственно. Дополнительные держатели добавляются из среднего расчёта: 1 крепёж на 4—5 секций.

• Для биметаллических радиаторов количество крепежей аналогично алюминиевым если секций меньше десяти. Дополнительные держатели добавляются из расчёта: 1 крепёж на 4—5 секций.

Количество стоек для установки на пол подбирается из расчёта: 2 держателя на батарею с количеством секций до 10. На каждые 4 последующие секции добавляется 1 крепёж.

Разметка и монтаж

Для размещения батарей отопления оптимальными считаются участки, расположенные непосредственно под окнами.

Для эффективной работы важны следующие параметры:

• расстояние от нижней грани батареи до пола — от 80 до 120 мм;
• расстояние от верхней грани до подоконника — от 60 до 100 мм;
• расстояние от стены до корпуса радиатора — от 30 до 50 мм.

Настенное крепление

Не зависит от типа, но важна совместимость кронштейнов с устанавливаемой батареей. Разметка начинается с определения вертикальной линии, разделяющей оконный проём пополам, после чего данная линия отмечается на стене под окном.

Дальнейшая разметка зависит от разводки отопительного контура:

• Если в помещении разводка нижнего типа — на стене горизонтальной линией, параллельной полу, отмечается верхняя грань радиатора.
• Если разводка боковая — горизонтальная линия идёт в соответствии с осью подающей трубы.

Затем производится замер расстояний между точками крепежа на радиаторе и получившиеся отрезки проецируются на ранее прочерченные линии горизонтали и вертикали.

Начальные и конечные точки отрезков определяют места крепления фиксаторов к стене.

После в них при помощи перфоратора высверливаются отверстия, в которые устанавливаются дюбели и вкручиваются сами кронштейны. При правильном выполнении процедуры, трубы подачи и обратки будут чётко совпадать с соответствующими штуцерами на корпусе батареи. После навешивания проверьте надёжность крепления и удостоверьтесь в отсутствии люфтов.

Напольное крепление

Процедура напольного монтажа во многом схожа с настенной установкой и включает в себя следующие этапы:

1. Определение вертикальной линии, разделяющей окно пополам и проецирование её на пол.
2. Замер расстояния между точками крепежа на радиаторе и проецирование получившегося отрезка (или нескольких, если используется больше двух кронштейнов) на оси труб разводки с учётом ранее прочерченной линии. По аналогии с настенным креплением, начальная и конечная точки получившегося отрезка — места крепления кронштейнов к полу.
3. Сверление отверстий, установка и фиксация держателей.
4. Установка и последующая проверка радиатора на устойчивость.

Полезное видео

Посмотрите видео, в котором рассказывается, как именно установить радиаторы на кронштейны.

Оптимальный выбор

Выбор подходящих креплений несложен и под силу каждому.

​

Однако стоит помнить, что от правильного выбора крепёжных элементов зависит эффективность работы и безопасность эксплуатации отопительного оборудования.

Для минимизации возможных рисков воспользуйтесь услугами квалифицированных специалистов, способных подобрать подходящие крепления и выполнить монтажные работы с учётом всех нюансов, порой неочевидных для непрофессионалов.

Кронштейн для радиатора из стали, чугуна, биметалла и алюминия: как повесить

На чтение 7 мин. Просмотров 134 Опубликовано 20.09.2019 Обновлено 19.09.2019

Для качественной эксплуатации радиатора нужно правильно выбрать кронштейны. Крепежных элементов существует множество. Все они различаются по типу конструкции, способу монтажа, а также функциональности. Некоторые изготовлены специально под конкретную конструкцию.

Виды крепления батарей

Настенный кронштейн для чугунного радиатора

Конструкции для фиксации отопительных секций принято разделять на два типа. Каждый из них выполняет свою функцию и используется в индивидуальных условиях.

Настенные крепления для радиаторов отопления считаются достаточно надежными, при условии нормальной крепости перегородки. В список подобных фиксаторов входят:

• Анкерные кронштейны. Бывают длинными и короткими в зависимости от того, какого размера и массы требуется установить обогреватель.
• Специальные элементы с возможностью регулировать высоту навешивания батареи. В конструкции предусматривается специальная пластина и подвижный механизм.
• Держатели с “антишумом”. Стандартная по внешнему виду конструкция имеет прорезиненные детали. С помощью них поглощается шум и вибрация, исходящая от радиаторов и стен.
• Угловые крепежи. Это небольшие металлические конструкции, предназначенные для крепления малогабаритных батарей с низким показателем массы.

Напольный кронштейн для радиатора

Напольные кронштейны для радиаторов отопления используются в индивидуальных случаях. Например, если отсутствует возможность зафиксировать батарею на стене из-за конструкционных особенностей помещения. Среди таких деталей выделяют:

• Подставки с подошвой. Они предназначены для тяжелых радиаторов, прикручиваются непосредственно к полу длинными дюбелями.
• Дополнительные напольные крепления, которые применяются на случай, если настенных фиксаторов для удерживания батареи недостаточно.
• Стойки с регулятором и без. Их конструкцией предусмотрены крюки, которые фиксируются не только к полу, но и к стене.
• Детали в виде обыкновенной подставки с широкой подошвой. Они не фиксируются на полу. Используются для небольших обогревателей.
• Держатели на треноге. Удобный напольный кронштейн, отличающийся устойчивостью. Такой часто применяют, если радиатор нужно установить в дали от перегородки.

Напольные конструкции используются также, если в помещении имеются панорамные окна либо стены изготовлены из гипсокартона. Такие элементы не способны выдержать радиаторы.

Разметка места монтажа

Определение места для установки батареи

Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.

• При установке настенного радиатора стоит учитывать, что его центр должен располагаться по центру подоконника. Допустимая погрешность — не более 20 мм.
• Рекомендуется приобретать радиаторы, размеры которых будут соответствовать 75% длины подоконника.

• Расстояние от напольного покрытия до нижней части батареи должно быть не менее 60 мм. Это важно учитывать при разметке перед установкой кронштейна.
• Обязательно присутствие зазора между стеной и радиатором. Предположительное расстояние 30-50 мм.
• Промежуток от подоконника до радиатора необходимо оставлять минимум 50 мм.
• Количество крепежей должно выбираться в зависимости от числа секций. Например, для 8 штук достаточно расположить два кронштейна в верхней части и один снизу. Тип крепления может быть любым.

Проведение разметки для мест крепления новой батареи

При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.

После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.

1. Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
2. При наличии нижней разводки, выполняют горизонтальную линию, по ней будет проходить верхний край батареи.
3. Если присутствует дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.

Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.

Любая настенная радиаторная батарея может устанавливаться на напольные держатели. При этом высота от пола до середины отопительного оборудования должна составлять 140-190 мм.

Как повесить радиатор на кронштейн

Установка кронштейна для чугунного радиатора

Способы крепления радиаторов различаются в зависимости от типа выбранной батареи. Для каждого варианта существует своя пошаговая инструкция.

Зачастую чугунные радиаторы устанавливаются под окном. Это дает возможность добиться правильной циркуляции воздуха по всему помещению.

1. В первую очередь определяются с точками, где должны быть установлены крепления. Кронштейн для чугунного радиатора должен находиться именно в том месте, где между собой соединяются секции чугунного радиатора.
2. Фиксируют кронштейн для чугунных батарей на 2-3 мм выше центра сечения входной трубы отопления в батарею. Таким же образом устанавливают все крепежи.
3. Нижние держатели устанавливаются по такой же технологии.
4. Чтобы кронштейны имели герметичное сцепление со стеной, необходимо предварительно высверлить отверстие нужной длины с диаметром на 1-1,5 мм меньше диаметра резьбы крепежной детали.
5. В подготовленные отверстия вставляют дюбеля, в которые в дальнейшем вкручивают резьбовые кронштейны.
6. Убедившись в надежности установленных элементов, выполняют навешивание чугунного радиатора. После того как он надежно сядет в пазы, можно приступать к спайке коммуникаций для отопления.

Кронштейн для крепления секционных радиаторов к полу

Стальные батареи крепятся на настенные и напольные кронштейны. Выполняется такая работа поэтапно.

1. Подготавливаются отверстия и в них вкручиваются саморезы. Зазор между шляпкой и стеной должен составлять 3-5 мм.
2. Далее навешиваются кронштейны на стену, после чего саморезы вкручиваются до упора.
3. Выполняется навешивание радиатора на настенные крепежи.
4. Устанавливается напольный фиксатор и подгоняется к батарее.

После монтажа батареи проводится припой труб и дополнительных элементов радиатора – термостатов, регуляторов.

В частных домах стальные радиаторы отопления принято устанавливать на металлические длинные кронштейны. Они предназначены сразу для нижней и верхней фиксации. Устанавливаются на стену с помощью саморезов.

Крепление кронштейна для алюминиевого радиатора к стене

У алюминиевых батарей присутствует специальный держатель прямо на корпусе. Кронштейны часто идут в комплекте. Чтобы повесить батарею отопления на стену, необходимо:

1. Отмерить центр окна и соотнести его с осевой частью отопительного прибора.
2. Поставить границы простым карандашом на стене в соответствии с размерами конструкции.
3. Отступить на две секции от краев батареи, отметить взятое расстояние и перенести его на стену от нарисованной границы радиатора.
4. В обозначенных местах высверлить отверстия, после чего зафиксировать в них кронштейны.
5. После этого навешиваются батареи и коммутируются с общей системой отопления.

Перед установкой биметаллического радиатора на стену обязательно устанавливаются такие кронштейны, которые будут выдерживать вес отопительной конструкции. Здесь важно руководствоваться следующими правилами.

1. Расстояние от радиатора до стены должно быть не менее 50 мм.
2. Конструкция навешивается с небольшим уклоном вперед, соответственно и крепления устанавливаются похожим способом.
3. Заглушки должны располагаться в точности на том же уровне, что и трубы системы.

Уклон делается, чтобы в биметаллических радиаторах не возникло завоздушивания. При этом принцип монтажа остается таким же, как и для других батарей.

Сколько потребуется кронштейнов

Количество крепежных элементов рассчитывается с учетом числа секций радиатора. Обычно батареи состоят из шести секций, поэтому потребуется по два кронштейна на каждую сторону (нижний и верхний).

При выборе крепления обязательно учитывается вес радиатора. После навешивания он не должен прогибаться или болтаться в подготовленном отверстии. Если стены не позволяют выполнить надежную фиксацию нагревателей, лучше воспользоваться напольным вариантом крепления.

виды, характеристики, плюсы и минусы

Ни одно жилое помещение не может обойтись без отопления, которое поддерживает температуру на необходимом уровне. Часть такой системы обогрева в квартире или доме представлена радиатором. Чтобы данный агрегат приносил пользу, производится подбор в соответствии с особенностями помещения.

Эффективными и адаптивными средствами обогрева жилища считаются вертикальные радиаторы. Кроме организации улучшения коэффициента полезного действия, устройство без затруднений вписывается в дизайн интерьера, так как имеет множество модификаций форм и размеров.

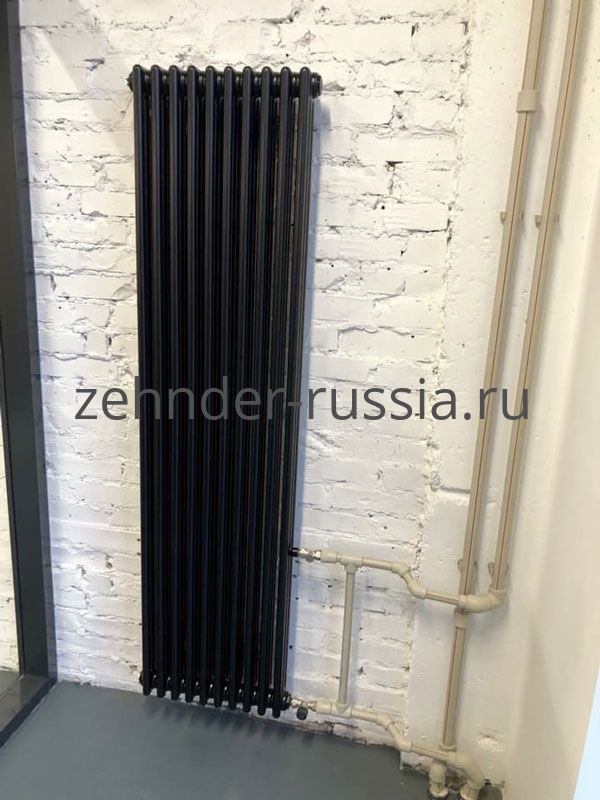

Виды вертикальных радиаторов отопления

Конструкции, которые оправдали себя в использовании:

1. Секционный вертикальный. Состоит из отдельных частей, которые соединяются в единое устройство – набор трубок, соединенные вместе сверху и снизу трубами в два раза большего диаметра;
2. Панельные. Это целостный каркас, внутри которого отдельные секции соединяются между собой. Иногда на лицевой части каркаса делаются дополнительные углубления. Таким образом, увеличивается площадь поверхности обогрева;
3. Трубчатый. Состоит из нескольких трубок, которые соединены между собой;
4. Пластинчатая вертикальная батарея. Одна пластинка объединяет до двадцати трубок, отсеки комбинируются в одно устройство. По-другому пластинчатые радиаторы называют конвекторами.

Каждый из видов представлен особенностями строения: волнистые, изогнутые, веерные, разветвлённые. Таким образом, можно изменить площадь обогрева.

1. Водяные. Подключаются к центральной отопительной системе. Используются в частных домах с газом. Экономичны, за короткое время нагревают воздух в помещении. Возникают проблемы с монтажом.
2. Масляные. Используются как дополнительное устройство для обогрева. Плохо нагревают воздух в помещениях с большой площадью, а в маленьких не используются в целях безопасности – помещение должно обладать площадью ни больше, ни меньше тридцати квадратных метров.
3. Электрические. Как и масляные используются в качестве вспомогательных систем обогрева. Прогревают часть воздуха помещения, поэтому используются как точечные источники тепла. Потребляют много электроэнергии.

При небольших недостатках функциональных видов в отдельных случаях они становятся оптимальным решением.

Характеристики вертикальных радиаторов отопления

Кроме экономии пространства и разнообразия ассортимента форм и размеров, устройства обладают следующими характеристиками:

• Метод обогрева;
• Выбор материала для изготовления;
• Способы монтажа;
• Метод излучения.

Существуют особенности, которые касаются самого монтажа. В зависимости от метода и способа подключения, уменьшается потеря тепла.

Подключение бывает двухтрубчатым и однотрубчатым. Для однотрубчатого подключения характерна экономичность, но возникают проблемы с монтажом самого агрегата. Двухтрубчатое подключение определяется скоростным нагревом воздуха, но чревато большими затратами энергии.

Подача воды, если это паровое отопление, может быть верхней, нижней и смешанной. Ни один из видов ощутимых преимуществ не даёт –  качество нагрева и работа зависит от отопления.

Внедрение воплощается несколькими способами: диагональным, боковым и нижним. Для экономии тепла и оптимизации работы прибора используют принцип: верх – ввод, низ – вывод.

Монтаж осуществляется близко к источнику тепла – сразу подключается к трубам отопления, без удлинения. Или удалённо, тогда добавляется труба для соединения. Лучше использовать близкое подключение.

Принцип работы

Принцип работы данной части отопительной системы не отличается от стандартной батареи. Нагрев самого устройства осуществляется за счёт распространения горячего вещества по трубкам, из которых состоит конструкция. В свою очередь, нагретая поверхность каждой трубки отдаёт тепло окружающей среде.

Изначально происходит нагрев верхних воздушных масс комнаты, а потом тёплый поток разносится по остальной площади благодаря процессу конвекции.

Дизайнерские решения

С помощью замысловатой формы вертикального радиатора изменяется функциональное свойство обогрева данного прибора. Но и эстетика остается важным условием, поэтому разработаны модели вертикальных радиаторов, которые смогут непросто стать частью, но и дополнить интерьер.

Проще экспериментировать с водными батареями. Таким устройствам придается любая форма и размер. Говорить, что такие замысловатые конструкции будут нагревать помещение, так же как и стандартные, не приходится.

Кроме изменения формы, на дизайнерские вертикальные радиаторы монтируются дополнительные элементы – стеклянные щитки, зеркала, деревянные рамы.

Фантазии дизайнеров дошла до того, что они увеличивают функциональность батарей, изготавливая их в виде полочек, подставок, вешалок. Иногда вертикальные радиаторы используют в качестве перегородок, которые зонируют помещение

При этом возникает дилемма: использовать батарею в роли необычного и интересного элемента интерьера или для нагрева помещения. Две функции выполнять прибор одновременно не сможет из-за модифицированных параметров.

Реформаторы в области смены интерьера сразу же захотят поменять стандартную батарею на вертикальную. Но вот некоторые люди не рискуют.

Чаще изготавливают из стали, чугуна и алюминия. Последние десять лет используют облегчённые материалы – металопластик, пластик, лёгкие, но прочные металлы. Конечно же, батарея из чугуна, стали или алюминия будет служить намного дольше, чем другие варианты.

Увеличить площадь теплой поверхности вертикального радиатора можно без особых проблем, добавив секции и увеличив высоту. Стандартную батарею тоже увеличивают за счёт добавочных секций, но спектр расширения небольшой.

Ограничения для данных систем отопления – это неукреплённая или неутепленная стена. Стена из гипсокартона станет ненадёжным крепежом для стоящей батареи.

А ведь гипсокартон постоянно используется в отделке стен при ремонтных работах. Зато стандартная часть отопления крепится к такой стене без проблем.

Плюсы и минусы вертикальных радиаторов отопления

Преимущества

1. Увеличивается площадь теплоотдачи, поэтому нагрев воздуха осуществляется за короткое время;
2. Благодаря особенностям размещения (вертикальный радиатор можно установить в любой точке помещения), можно утеплить более холодные зоны;
3. Лёгкость материала, из которого изготавливаются отопительные конструкции, позволяет упростить метод монтажа;
4. Благодаря разнообразию крепёжных приспособлений, а также их простой конструкции, установку радиатора можно произвести без помощи специалиста;

Недостатки

1. Высокая цена на вертикальное устройство отопления;
2. Занимает большую площадь поверхности;
3. Неравномерное распределение нагретого воздуха в помещении;
4. Проблемы с регулированием микроклимата;
5. Необходимо провести наружное утепление, так как большое количество тепла, которое излучает вертикальная батарея, тратится на нагрев самой стены.

Заданные характеристики улучшаются, изменив некоторые параметры этой части отопления, можно достичь необходимого результата. Кроме этого, вертикальные радиаторы используют в модифицированных отопительных системах. Таким образом, кроме стандартного газового радиатора, можно установить масляный или электрический.

Монтаж

Вертикальная система отопления устанавливается на укреплённых стенах, иначе агрегат упадёт и вырвет часть стены. При установке продумывается способ регулирования термопроцессов. Для этого на входных трубах устанавливают клапаны и краны. Если по какой-то причине произойдёт сбой в работе, то только этими приспособлениями устраняются неполадку.

Среди количества приспособлений для укрепления вертикального устройства обогрева, выбираются те, которые изготовлены из прочного материала с продуманными фиксаторами к поверхностям. Лучше, если они изготовлены из стали или чугуна. Когда крепежи зафиксированы в стене, приступают к заделыванию пустых промежутков.

Обязательно устанавливается клапан, через который выводится воздух из батареи, так как такой застой может снизить нагрев. Желательно сразу же позаботиться обо всех приспособлениях ввода-вывода, так как ремонт и доработка стоят дорого.

Произвести монтаж самостоятельно невозможно, так как делаются специальные расчёты на массу и размеры, чтобы установка не упала при нагрузке потока воды из отопления. Поэтому лучше обратиться за помощью к специалистам.

Меры предосторожности

Главное – правильно и крепко монтировать устройство, так как данное приспособление тяжёлое. Лучше произвести установку как можно ниже от пола. Стена, к которой крепится батарея, дополнительно укрепляется, отделывается огнеупорным материалом. Лучше, когда поверхность стены штукатурят глиной.

Точки крепления радиатора должны равномерно распределяться по всей площади устройства. Чем больше, тем лучше. Они должны быть надёжными и крепкими, иначе устройство со временем деформируется под собственным весом и упадёт.

Если модель дешёвая, то возникают проблемы с регулированием тепла, которое выделяется, так как отсутствует механизм климат-контроля. В таких случаях дополнительно монтируются краны и воздухоотводники.

Масляные устройства обогрева помещения также устанавливаются в местах, где минимизирован риск возгорания. Нельзя подвергать конструкцию механическим повреждениям. Чтобы не обжечься, лучше использовать защитные сетки, которые закрывают экран приспособления. Тщательно следить за исправностью электрической составляющей и целостностью механизма.

В электрических радиаторах возможно короткое замыкание. Нельзя использовать в помещениях с повышенной влажностью, и ставить следует подальше от источников подачи воды.

Неисправности и их решения

Чаще неисправности возникают в радиаторах, которые подключены к отоплению. Происходят из-за проблем с жёсткостью воды, что приводит к засору трубок. В этом случае устройство частично демонтируют и прочищают. Причиной охлаждения бывает скопление воздуха, тогда открывается воздухоотвод, проделывая процедуру каждый час на протяжении шести часов.

Если нагревательная способность не улучшиться, придётся вызывать мастера. Иногда поломка кроется в конструкции самого устройства – смещение арматуры деления. Решить проблему сможет только мастер.

В масляных приспособлениях причиной неисправности становится утечка масла, неисправность электросистемы. Электробатареи ломаются только из-за неисправности электрического обустройства внутренней части.

Реклама от спонсоров: // // //

Утопить радиатор в стену

Нужен совет!Меняли радиаторы,фото прилагается.Радиаторы биметалл 3 штуки по 10 секций,трубы железные,клапана Бугатти 3/4 резьба внутренняя со сгоном

Интересные предложения

Комментарии

по фото плохо видно, но судя по шириине откосов и плитам на потолке у вас дом кирпичный. Если так, значит толщина внешней стены минимум в полтора кирпича, а скорее всего в 2 кирпича. Если так, то штробить ниши в общем-то можно, но без фанатизма, ибо в кирпичных домах обычно внешние стены несущие.

Алгоритм достатоно прост.

1.Под трубы делается штроба, под батарею вырубается ниша (не более чем в пол кирпича). Ниша под батарею штукатурится. Можно клеить листы влагостойкого гипрока, это если штукатурить лень. Ниша под батарею должна быть такой ширины, чтобы уместился байпас с кранами. Грубо говоря ширина батареи плюс пол метра.

2. вешается батарея, естетсвенно центруется.

3. делается обвязка батарей. Вот тут самое интересное. Если хотите оставить стальные трубы без сварки вам не обойтись, лучше варить газом — надежнее. По любому под самым потолком и у пола (примерно в 5см) трубы придется резать и варить отводы (уголки). Но я бы вам рекомендовал отказаться от стальных труб в пользу полипропилена. Это будет дешевле, проще и надежнее. Учтите что трубы (любые) при нагревании расширяются. Чтобы трубы не порвали стены нужно перед тем как залепить штробы и прочие дыры на трубы надеть термоизоляцию, лучше всего из вспененного полиэтилена (есть в строителных магазинахв отделах водоснабжения). Можно сделать проще, просто вокруг трубы запенить. Эффект тот же, даже еще и лучше, ибо не остается пустот.

Вам придется подумать над тем как обыграть торчащие обрубки отводов на полу и на потолке. Если на потолке можно их спрятать под гипрочный или натяжной потолок (короб), то на полу все так и останется. А вообще, лично я не вижу совершенно никакой пользы от такого рода вмешательства в систему. Это было модно и популярно лет 10 назад, сейчас такими делами уже редко заморачиваются, тем более что формально это является нарушением СНиПов. При желании при такого рода перепланировках вас легко могут взять на цугундер.

Да, и еще. Про всякие там модные термоголовки. Лучше от них отказаться. Толку от них не много, срок службы обычно не более 3-5 лет. Прицип работы у всех механический (вентиль), все остальное маркетинг. Если же все же решитесь на термоголовы, обязательно в системе обвязки должны быть американки, иначе лет через 5 будет жуткий головняк. Да, и краны тоже обязательно с американками, причем второго поколения ( с резинками).

Думаю это не такая большая проблема что трубы у вас будут видны, зашивать, утапливать лишние труды. Последние фото которые вы привели для образца там разводка труб по полу горизонтальная там уместно вывести трубы из стены. А когда стояки по старинке тут уж как есть. Нашивать разные короба не факт что будет красиво.

Потом когда ремонт закончится вы их покрасите в белый цвет они будут выглядить аккуратно, радиатор под подоконником тоже, обои красивые, шторы все это сольется и стояки ваши потеряют столько внимания. После ремонта красивая комната все совсем по другому!

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

у нас в стене. Тепло, если в окнах щелей нет. У нас в одной комнате было прохладно, поменяли окно на пластиковое, все дырки заделали, сейчас у меня почти всю зиму окно на проветривании (в сильные холода на микропроветривании) стоит, иначе жара.

Недостаток есть такой: есть шанс, что не самые качественные обои могут благополучно от этой стены отлететь из-за перепада температур. ¶

Если вы решили спрятать радиатор в нишу или стену, значит на то есть причины. Но как правильно утопить батареи в стену? Не будут ли ли они хуже греть? Что посоветуют специалисты?

В некоторых домах и квартирах изначально запланирована ниша для радиатора отопления, что позволяет сэкономить место. Но что делать, если такой вариант не предусмотрен? В этой статье мы расскажем, как правильно утопить трубы и батареи в стену, чтобы избежать теплопотерь. Настоятельно рекомендуем прочитать советы экспертов в конце статьи!

Стоит ли прятать батарею в стену?

Считается что радиатор, утопленный в наружной стене, отдает много тепла на улицу. Такое может быть только в том случае, если стенка тонкая и недостаточно утеплена. При правильной теплоизоляции теплопотерь практически не будет.

Считается что расположение радиатора в нише мешает естественной конвекции. Отчасти это так, но, если подобрано правильное место расположения и размеры ниши, ничто не помешает нормальной циркуляции нагретого воздуха.

Размер ниши под радиатор

Есть два варианта расположения батареи в нише – когда он немного выступает относительно стены внутрь помещения, и когда находится заподлицо с ней или глубже. Какой из них выбрать – зависит от толщины стены.

Обустройство ниши под окном не несет опасности для конструкции здания. Если делать нишу в наружной несущей стене – стоит проконсультироваться со специалистом. От толщины и материала, а также от испытываемой нагрузки, зависит, как глубоко можно утопить батарею отопления в стену. Не стоит забывать, что от толщины и материала стены зависит, какой вес она сможет выдержать. Например, вес чугунного радиатора не позволит его установить на перегородке толщиной в полкирпича.

Глубина ниши должна быть такой, чтобы за батареей поместился теплоотражающий экран или слой хорошего утеплителя. Расстояние от него до радиатора должно быть не менее 2 см.

Если стенка наружная, то утеплить стоит верх и боковины ниши. Для этого подойдет пенополистирол, пенопласт или аналогичный материал толщиной 2-3 см. Он не столько утеплит нишу, сколько не позволит нагретому воздуху охлаждаться.

Наличие экрана позволит существенно повысить производительность тепловой энергии радиатором. Многие считают, что батареи греют так, как указано в спецификации или инструкции изготовителя. На деле же реальная мощность радиатора ниже указанной в техпаспорте.

Расстояние от пола до батареи должно быть не менее 5 см. Но лучше сделать его большим, чтобы удобнее было убирать пыль и мыть полы.

Полностью утопленная в стену батарея

В данном случае расстояние до верха ниши должно быть:

• Не менее 10 см для радиатора без отсекателей воздуха;
• Не менее 5 см для радиатора с отсекателями воздуха.

Расстояние до боковых стенок не менее 5 см, но желательно порядка 10 см. Как вариант, можно сделать откосы под 45 градусов, но внешне они смотрятся не так привлекательно.

Выступающий радиатор

Если батарея выступает из ниши, расстояние до ее верхней части должно быть:

• Не менее 5 см для радиатора без отсекателей воздуха;
• Не менее 3 см для радиатора с отсекателями воздуха.

Расстояние до боковых стенок должно быть 3-8 см, в зависимости от того, насколько утоплен радиатор. Примерно можно рассчитатьт так — глубина ниши от основной стены должна быть такой же, как расстояние от боковых перьев радиатора. Но минимальных 3 см необходимо оставить в любом случае.

Как утопить трубы отопления в стену

Многие считают, что утапливать трубы в стену – слишком опасно. Но если все сделать правильно, то проблем можно избежать.

Используйте только качественные и долговечные материалы, а монтаж не доверяйте кому ни попадя. Если магистраль расположена внутри стены, к ней не так просто добраться.

Все материалы имеют свойство расширяться и сужаться при колебаниях температуры. Поэтому трубы отопления нельзя цементировать или замазывать штукатуркой – они будут быстро изнашиваться, а стыки и соединения будут обрываться.

Трубы должны быть покрыты качественной теплоизоляцией, чтобы избежать потерь тепла. Предпочтительно использовать материалы с верхним теплоотражающим экраном из металлической фольги.

Закрывать штробу лучше всего гипсокартоном, чтобы при необходимости можно было легко добраться до магистрали.

В штробе таких размеров поместится труба в термоизоляции и останется достаточно места для зашивки ее гипсокартоном.

Установка радиаторов во внутренних стенах

Внутренние стенки и перегородки имеют меньшую толщину, чем наружные и несущие стены. Поэтому при установке радиатора нет опасности ослабления общей конструкции дома.

При обустройстве теплового экрана с тыльной стороны батареи могут возникнуть проблемы – иногда стены довольно тонкие и придется просто зашивать заднюю стенку. Лучше всего использовать для этого пенополистирол.

Как правило, утопленный в перегородку радиатор отдает часть тепла в смежное помещение. Соответственно, нужно подбирать количество секций и место расположения. Для этого вы можете воспользоваться онлайн-калькулятором подсчета количества секций радиатора.

Проблемы коснутся и звукоизоляции. Чтобы ее улучшить, можно использовать специальные многослойные композитные звукопоглощающие материалы. Поэтому при расчете глубины ниши учтите толщину звукоизоляции.

В некотоых случаях имеет смысл визуально спрятать батарею, а не устанавливать ее внутри стены.

Как правильно утопить батарею в стену — рекомендации специалистов

Ремонт и обслуживание батареи, которая утоплена в стену – сложнее, чем обычной. Поэтому используйте только долговечные радиаторы, монтажные детали, трубы, вентили и т.д.

Если при обустройстве ниши в бетонной стене вы наткнулись на арматуру – не срезайте ее, лучше сделайте нишу меньшей глубины и подберите более тонкий радиатор.

Несмотря на то, что радиатор утоплен в стену, он должен иметь свободный доступ воздуха. Поэтому нельзя закрывать его мебелью, бытовыми приборами и т.д.

Если вы обустраиваете нишу для радиатора отопления под окном, широкий подоконник нарушит конвекцию воздуха. Можно сделать отверстия в подоконнике и закрыть их декоративной решеткой, либо подобрать батарею с большей теплоотдачей и количеством секций.

Для звуко- и теплоизоляции радиаторов, утопленных во внутренние стены, можно использовать специальные композитные плиты. Они позволят сэкономить пространство и утопить радиатор в стену поглубже.

Плиты, которые выполняют функции тепло- и звукоизоляции — идеальное решение при установке радиатора в межкомнатной перегородке.

Не забудьте поделиться публикацией в соцсетях!

16 Дизайнерских радиаторов, которые выглядят как произведения искусства

Найдите идеальные радиаторы для вашего следующего проекта на новой торговой площадке Architizer для строительных изделий. Производители: ознакомьтесь с последними новостями о строительстве и зарегистрируйтесь сейчас .

Классический чугунный радиатор может быть очаровательным скульптурным элементом, который часто привносит характер и историю в пространство. Однако, если вы ищете что-то другое — возможно, более декоративное, компактное, современное или просто уникальное — для текущего проекта, обратите внимание на эти предложения.И, не беспокойтесь, американские архитекторы: хотя многие из этих дизайнерских радиаторов из Европы , некоторые модели доступны прямо здесь, в Северной Америке.

Удар от Cordivari Design

Это изделие, спроектированное Жаном-Мари Массо, можно легко принять за скульптуру Аниша Капура. Изысканная, полированная плита из нержавеющей стали с неровной поверхностью, напоминающей воду, имеет размер 500 на 1700 миллиметров и может быть горизонтально или вертикально прикреплена к стене.Также доступен для систем центрального отопления, Blow достигает максимальной температуры 95 градусов Цельсия.

Играть Джага

Ноконвуд, автор Jaga

Слева направо: Ноконвуд и Луна из Джаги

Играть, Ноконвуд и Луна от Jaga

В

Jaga найдется что-то для всех и каждого помещения. Возьмем, к примеру, его радиаторы Play , отделанные в цветах, которые дополняют детские спальни и игровые зоны (хотя доступны и нейтральные цвета).Play может похвастаться меньшим потреблением энергии из-за меньшего количества воды в системе. Как и ожидалось от устройства, удобного для детей, в нем есть блокируемое управление термостатом, закругленные углы и корпус, который не сильно нагревается.

Между тем, Knockonwood — это элегантная деревянная система с мягким каскадным профилем дуги и простой конструкцией решетки. Доступный в трех типах шпона (дуб, бук и клен), радиатор выпускается в шести размерах, все с тем же теплообменником с низким содержанием h3O, что и конструкция Play.

Наконец, для тех, кто хочет замаскировать радиатор под настенную скульптуру, Moon имеет органический узор, отлитый из «полибетона» (минеральный композитный материал) и отделанный белым, черным, белым золотом, желтым золотом или коричневым.

Книга и буклет от Caleido

Представленные на выставке Cersaie в Болонье, Caleido Book и Booklet были спроектированы архитектором Марко Пива как монолиты с тонкими фасадами из алюминиевого листа, ограниченными одним или двумя загнутыми углами (как книжная страница).Подходящие как для жилых, так и для коммерческих помещений, элегантные блоки бывают трех размеров и мощностью 360, 530 и 670 в различных цветах RAL. Также доступны электрические и водогрейные версии с низким содержанием воды.

Бриллиант от FOURSTEEL

Геометрическое украшение для глаз, Diamond отличается объемной граненой передней частью из стали. Он доступен в трех форматах — XS (900 на 1040 миллиметров), 1200 H (горизонтальная конфигурация размером 1500 на 1200 миллиметров) и 1500 В (вертикальный размер 1200 на 1500 миллиметров) — из матового металла, текстурированный черный, белый, золотой, старый. золото или цвет RAL.Версии с центральным отоплением работают от 568 или 1205 Вт, в то время как электрические блоки потребляют от 600 до 2000 Вт.

Блум от HOTECH DESIGN

Салливан, HOTECH

Блум и Салливан от HOTECH DESIGN

Разработанный для HOTECH Джованни Томазини, Bloom имеет беспорядочный узор из выпуклых звездочек разного размера (или пятиконечных звезд, в зависимости от того, как на это смотреть). Он выпускается в одном размере 1800 на 600 мм в черном или белом цвете и потребляет 820 Вт.

Sullivan , разработанный Диего Падерно, Арианной Филиппини и Федерикой Равера, представляет собой современный триптих с резным цветочным узором. Его размеры 1800 на 560 миллиметров, он поставляется в алюминиевом или черном исполнении и потребляет 865 Вт.

Расти от Eskimo

Сталь Cor-Ten, Rusty является частью коллекции Outline от Eskimo и патинирована вручную для получения поразительного эффекта ржавого металла, а затем покрыта маслом с твердым воском. Доступный в различных размерах, с различной мощностью, радиатор в форме плиты также может быть выполнен в зеркальном или деревянном исполнении.

Камелия от Walney

С абстрактным силуэтом распускающегося стебля, Camellia легко подходит для настенного искусства. Его вертикальное основание предлагается в 14 размерах с отделкой из хрома, меди, бронзы, золота, бронзы, матовой или зеркальной нержавеющей стали или в любом из 20 цветов RAL. Между тем, декоративный стержень бывает трех размеров. Мощность варьируется от 648 до 2120 в зависимости от модели.

Trame by Tubes Radiatori

Milano by Tubes Radiatori

Надстройка от Tubes Radiatori

Trame, Milano и дополнительное оборудование от Tubes Radiatori

Tubes создает впечатляющую коллекцию устройств, сотрудничая со всемирно известными дизайнерами.Одним из примеров является Trame , созданный Стефано Джованнони, промышленным дизайнером, который создавал популярные продукты для различных брендов, включая Magis, Fiat, Laufen, Moooi, Samsung, Sodastream и Toto, а также многих других. Для Trame он использовал волнистые перекладины, которые напоминают тканую деталь любого из 110 цветов.

Milano Антония Астори и Никола де Понти представляет собой колонну, напоминающую перевернутую ножку элегантного стола. Скульптурное извилистое изделие можно закрепить на стенах, подвесить к потолку или оставить на полу на опоре. Оно изготовлено из стали, отделанной пятью изысканными нейтральными оттенками.Доступны как водяная, так и электрическая версии.

И Сатьендра Пахале задумала Add-On , продукт, удостоенный награды Red Dot Design, который играет на тему модульности с множеством конфигураций, которые варьируются от простых прямоугольников до произвольных асимметричных форм. Для этого дизайна предлагается пять нейтральных цветов.

Бонус: Радиаторы, похожие на… Радиаторы

Если вы ищете продукты, которые на самом деле выглядят как радиаторы — хотя и более гладкие, острые или более сложные — одно из этих предложений может соответствовать всем требованиям:

Гусиное перо от BISQUE

Элегантный Quill состоит из отполированных трубок из нержавеющей стали со скошенными вершинами, напоминающими трубы большого органа.Встроенная петельная направляющая удерживает и согревает полотенца, благодаря чему этот прибор лучше всего подходит для оформления ванной комнаты.

рупий Eskimo

Высокопроизводительный радиатор Ron состоит из алюминиевых трубок неправильной формы, вдохновленных как авиационными технологиями 1950-х годов, так и радиаторами школьных зданий. Модульная система может быть расширена по ширине и доступна в шести вариантах высоты, что позволяет дизайнерам идеально разместить устройство практически в любом месте, от низкого подоконника до высокой угловой ниши.Доступный в различных цветах RAL, Ron также можно заказать в матовом или полированном алюминии, золоте или металле, полученном методом абразивоструйной обработки.

Слоан из Хадсон Рид

Слоан Хадсон Рид

Sloane — это плоский панельный радиатор антрацитового или белого цвета, напоминающий штакетник. Выбирайте из нескольких размеров в одно- или двухпанельной конфигурации. Этот блок центрального отопления подходит для использования только в системах с принудительной циркуляцией и замкнутым контуром.

Ищите лучшие продукты для хранения на новой торговой площадке Architizer для строительных продуктов. Нажмите здесь, чтобы зарегистрироваться сейчас . Вы производитель систем хранения и хотите связаться с архитекторами? Щелкните здесь .

Как снять радиатор при покраске стены

Все любят красить стены и украшать свой дом новым красивым цветом! Часто последнее, что вам мешает, — это радиатор на стене.Вы можете рисовать вокруг него. Вы можете использовать специальные ролики, чтобы спуститься за ним как можно дальше. Однако ничто не обходит стороной того факта, что для правильного выполнения этой работы вам необходимо снять радиаторы со стены, чтобы она работала должным образом. В этой статье мы расскажем, как это сделать.

Ниже есть полное видео-описание того, как выполнить это задание от Джеймса. Это должно быть все, что вам нужно, чтобы снять радиатор со стены и кисть за ним. Если вы все еще немного запутались, прочтите ниже полное текстовое описание.Наслаждаться!

Все еще немного запутались после описания видео? Тогда читайте дальше!

Этот конкретный наконечник будет работать только в том случае, если радиаторные трубы в стене имеют достаточную «гибкость». То есть они немного покачиваются. Иногда вы узнаете об этом только после того, как сняли вентиль с радиатора. Так что попробуйте и убедитесь.

1. Системы под давлением. Если вы работаете в системе, находящейся под давлением (с манометром на котле или рядом с ним с расширительным баком и контуром наполнения), запишите давление перед запуском.Таким образом, вы будете знать, насколько усилить давление, когда закончите. Также рекомендуем проводить всю процедуру, когда система остыла.

2. Закройте радиаторные краны. Используйте гаечный ключ, полотенце и, возможно, небольшой противень и ведро (чтобы собрать воду). Закройте запорный экран, повернув его по часовой стрелке (или плотно) до упора. Подойдите к концу TRV (термостатический клапан радиатора) и полностью закройте его.

3.Докажите, что клапаны радиатора держатся. Мы не хотим получать воду повсюду, открывая сейчас радиаторные вентили. Так что возьмите ключ для прокачки радиатора и откройте вентиляционное отверстие. Должно вытечь небольшое количество воды, а затем остановиться. Если он продолжает работать, один из клапанов пропускает, и вы не сможете продолжить. На данный момент вы собираетесь к , вам нужен сантехник.

4. Ослабьте гайку клапана радиатора со стороны радиатора. На всякий случай разложите полотенце и формы для жарки под вентилями радиатора с обоих концов. Ослабьте клапан , взявшись за корпус клапана радиатора и открутив гайку на клапане, обращенном к радиатору. Однако не отменяйте его полностью. Вы можете сделать это с любого конца.

5. Слить воду из радиатора. Используйте ведро и форму для запекания, чтобы поймать струйку воды. В зависимости от размера радиатора время, необходимое для этого, может варьироваться.

6. Снимите радиатор. Когда струйка прекратится, вы можете ослабить оба конца клапана радиатора и снять радиатор.

ПОЛУЧИТЕ ЖИВОПИСЬ!

7. Снова повесить радиатор. Когда краска высохнет, и вы будете довольны, снова повесьте радиатор и затяните гайки в обратном порядке. Убедитесь, что вентиляционное отверстие на радиаторе закрыто.

8. Залейте в радиатор. Если у вас открытая вентилируемая система, она должна заполняться автоматически. Как мы уже говорили, если это система под давлением, вам нужно будет пополнить давление из заправочного контура в вашем котле или рядом с ним. Также неплохо добавить в это время ингибитор.воды в системе отопления никогда не может хватить. Сделайте это, сняв сливной штуцер и опрокинув бутылку прямо в радиатор.

9. Включите отопление. Как только все будет заполнено и готово, включите обогрев и проверьте, работает ли радиатор. Убедитесь, что система хорошо сбалансирована.

ВЫ СДЕЛАНО!

Сантехника

— Быстрый громкий стук в стену, прилегающую к радиатору, — когда арендатор настраивает

Привет и спасибо за ответ.

У меня очень громкий, а иногда и частый стук в стену. Дом двухэтажный, я на нижнем этаже (конец водопровода). 1 год назад надо мной переехал арендатор (менеджер) — стал регулировать радиатор 4-5 раз в день тяжелым инструментом, часто с лязгом. Это небольшие чугунные радиаторы, они встраиваются в стену (радиаторы трубчато-ребристые конвекторные?)

Проверьте звук: https://www.youtube.com/watch?v=kEGlqRcmPTI&feature=youtu.быть — это тихое нажатие и не такое быстрое, как бывает … проблемы с публикацией новых видео обновятся, когда я разберусь с Mac.

У нас одинаковая планировка помещения, одинаковое расположение радиаторов… 2 радиатора на одной стене, один в BR, один в DR. Отопление горячей водой. Не знаю, водяное ли это циркуляционное отопление — не знал, какие рекламные / поисковые теги использовать — врезки радиатора не было. Главный котел в подвале — сантехник сказал, что это водяное отопление — пара в трубах нет.

Шум от постукивания находится на стене, примыкающей к радиатору. Нажатие различается по расположению стены, середины стены или близко к потолку и в децибелах. Когда менеджер регулирует радиаторы, я слышу или нет. Я записал время регулировки — что в течение 5 минут после регулировки постукивание прекратится или начнется. Недавно сантехнику пришлось устранять течь в радиаторе у менеджеров кв. Шла 18 часов без постукивания — погода стояла морозная, ее тут не было, чтобы регулировать радиатор.У меня нет децибел-тестера или смартфона, чтобы записать, насколько он громкий, но записал это с помощью видеомагнитофона.

Кран посередине стены или потолок вызван разными радиаторами?

Если повернуть радиатор наполовину, можно ли создать врезку? Мне сказали, что частичная регулировка радиатора может привести к врезке и протечкам.

При включении радиатора возникает постукивание?

Или, отключив радиатор отопления создайте врезку? Стена сильно нагревается, и я думаю, что она накапливается в стене.

Есть ли еще какое-то исправление, кроме открывания стены?

Владелец здания не хочет ремонтировать расширяющиеся трубы, что, кажется, является проблемой — вскройте стену. Я живу здесь 24 года, и это новая проблема, так как менеджер переехал сюда 1 год назад. Менеджер категорически отрицал включение и выключение радиатора, и владелец не будет проводить расследования. Если постукивание может быть вызвано частичным открытием и закрытием радиатора, это легко исправить.

Я зарегистрировал время, даты, обстоятельства запуска и остановки постукивания за последние 2 недели.Многие окна открываются и закрываются вместе с регулировкой, я понятия не имею, включает она или выключает обогрев, чтобы получить постукивание.

спасибо.

Как выбрать радиатор для основной платы Runtal

Если вы один из многих домовладельцев, которые модернизируют радиаторы или обогреватели плинтуса в своем доме, возможно, вам стоит подумать о замене старого настенного блока на электрический или водяной обогреватель плинтуса Runtal. Радиаторы Runtal предлагают непревзойденный комфорт лучистого тепла и элегантный дизайн в европейском стиле по доступной цене.

Определите мощность и BTUH, необходимые для размера вашего помещения

На эффективность вашего обогревателя влияет ряд факторов, таких как недостаточная теплоизоляция, сквозняки в окнах и высота потолка. Чтобы определить, какого размера обогреватель будет правильно обогревать ваше пространство, вам сначала нужно определить размер комнаты, которую вы хотите отапливать.

Шаг 1 — Измерьте комнату

Измерьте длину и ширину своей комнаты с помощью рулетки.

Шаг 2. Вычислите квадратные метры

Умножьте длину на ширину вашей комнаты (в футах). Это даст вам размер в квадратных футах. Например, если ваша комната имеет размеры 12 футов в длину и 10 футов в ширину, общая площадь комнаты составляет 120 квадратных футов.

Шаг 3 — Изоляция

Изоляция жизненно важна для предотвращения потери тепла в вашем доме. Плохо изолированные помещения будут использовать больше энергии для их обогрева, в то время как хорошо изолированные помещения требуют меньше тепла для поддержания тепла. В старых домах, как правило, будет плохая изоляция, если только дом не был недавно отремонтирован. Чем больше утеплитель, тем меньше тепла уходит и тем меньше ватт вам понадобится для правильного обогрева помещения.Чтобы рассчитать необходимую мощность, вам нужно умножить площадь комнаты в квадратных футах на 10. Таким образом, для комнаты площадью 120 квадратных футов потребуется 1200 Вт, чтобы сохранить тепло.

Для помещений с недостаточной изоляцией необходимо коэффициент тепловой энергии 12,5 Вт на квадратный фут для эффективного обогрева помещения. Для домов с изоляцией R-11 (толщиной 3½ дюйма) в стенах и изоляцией R-19 (толщиной 6–6 дюймов) в потолке вам потребуется 10 ватт на квадратный фут. В новых энергоэффективных домах, спроектированных с полной изоляцией в соответствии с современными стандартами (R-19 в стенах и R-38 (толщиной 12 дюймов) в потолках), вам понадобится всего 7.5 Вт на квадратный фут. Как правило, для обогрева плохо изолированных помещений требуется примерно на 25% больше мощности. Полностью изолированные помещения потребуют на 25% меньше электроэнергии.

Шаг 4 — Внесите необходимые корректировки

Указанная выше мощность, необходимая на квадратный фут, рассчитана для средней комнаты, такой как гостиная или спальня. Если ваша комната — это ванная, то вам нужно использовать обогреватель мощностью не менее 1000 Вт. Если ваши потолки выше 8 футов, вам нужно будет увеличить мощность обогревателя на 25% на каждые дополнительные два фута высоты.Кроме того, если вы живете в регионе с более суровыми зимами, вам понадобится более мощный обогреватель, чтобы компенсировать более низкие температуры. В более холодных регионах требуется не менее 12 Вт / кв. Фут, в умеренных регионах — не менее 10 Вт / кв. Фут, а в теплых регионах — не менее 7 Вт / кв. Фут.

Выбор нагревателя

Теперь, когда у вас есть общее представление о необходимой мощности, следующим шагом будет выбор обогревателя. Модели Runtal оцениваются в BTUH (британские тепловые единицы в час), которые измеряют тепловую энергию, необходимую для обогрева комнаты, а не мощность.Вы конвертируете мощность в BTUH. Один BTUH составляет примерно 0,293 Вт. И наоборот, один ватт преобразуется примерно в 3,412 БТЕ в час.

• Определите высоту и длину участка стены, который вы хотите использовать для радиатора (ов).
• Разделите потребность помещения в BTUH (британских тепловых единицах в час) на общую длину пространства стены, выбранного для размещения радиатора. Это установит требуемую BTUH на фут.
• Выберите модель, у которой номинальное значение BTUH на фут находится в пределах ± 10% от уровня, рассчитанного для устройства (обратите внимание, что BTUH для вертикальной панели рассчитывается на фут ВЫСОТЫ, а другие — на фут ДЛИНЫ).

Ниже приведены две удобные диаграммы, в которых указаны размеры и тепловая мощность различных гидравлических и электрических моделей Runtal.

	UF-2 600 BTUH / фут	UF-3 770 БТЕЧ / фут	UF-4 930 BTUH / фут	UF-6 1430 BTUH / фут	UF-8 1810 BTUH / фут
Длина	Высота
	6 ″	9 ″	12 ″	18 ″	24 ″
2 ′	1200	1540	1860	2860	3620
2. 5 ′	1500	1925	2325
3 ′	1800	2310	2790	4290	5430
3,5 ′	2100	2695	3255
4 ′	2400	3080	3720	5720	7240
5 ′	3000	3850	4650
6 ′	3600	4620	5580
7 ′	4200	5390	6510
8 ′	4800	6160	7440
9 ′	5400	6930	8370
10 ′	6000	7700	9300
11 ′	6600	8470	10230
12 ′	7200	9240	11160
13 ′	7800	10010	12090
14 ′	8400	10780	13020

Один BTUH приблизительно равен 0.293 Вт

Длина	Модель
	EB3-120D	EB3-208D	EB3-240D
36 ″	1500	1500	1500
48 ″	2000	2000	2000
60 ″	2500	2500	2500
72 ″	3000	3000	3000
84 ″	3500	3500	3500
96 ″	4000	4000	4000
108 ″	4500	4500	4500
120 ″	5000	5000	5000

Один BTUH приблизительно равен 0. 293 Вт

Важно убедиться, что напряжение в электропроводке такое же, как и на электрическом нагревателе плинтуса. Подключение электрического радиатора плинтуса на 208 В к источнику питания 240 В увеличит мощность обогревателя; подключение нагревателя на 240 вольт к источнику питания 208 вольт снизит мощность нагревателя.

Дополнительная информация

Обогреватель Runtal можно использовать как прямую замену обогревателям с ребристыми трубами или чугунным плинтусом, а также его можно использовать при температуре воды до 140 градусов по Фаренгейту (что делает его прекрасной альтернативой или дополнением к обогреву пола).Обогреватели для плинтусов Runtal бывают высотой 6, 9 и 12 дюймов, а также длиной от 2 до 14 футов. Стеновые панели бывают высотой 18 и 24 дюйма и длиной 2, 3 или 4 дюйма.

Унифицированные фитинги позволяют подключить каждый водяной радиатор к вашей системе восемью различными способами. Непрерывный монтаж устраняет необходимость в подкладке. Устройство легко установить, просто закрепите его на стене с помощью прилагаемого оборудования. Все фитинги труб имеют ½ ″ NPT с вентиляционными фитингами ⅛ ″ NPT. Также вы можете заказать кожухи для труб.

Советы по установке плинтуса / стеновых панелей

Черновая обработка — размеры черновой обработки одинаковы для всех пяти значений высоты.

• Всегда планируйте трубопровод прямо в радиатор.Следует избегать U-образных форм.
• Всегда проверяйте схему трубопроводов заранее, чтобы убедиться в отсутствии зазоров до балок и т. Д.

Монтаж — Система крепления идентична на всех пяти уровнях высоты.

• Используйте все кронштейны K-12, поставляемые с каждым радиатором.
• Поместите по одному кронштейну на расстоянии 6 дюймов с каждого конца, оставив на одинаковом расстоянии остальные.
• По возможности закрепляйте кронштейн на шпильках (используйте соответствующий метод для монтажа без шпилек с помощью анкеров для настенного монтажа).
• Установите радиаторы на расстоянии 3 ″ от пола, чтобы обеспечить оптимальную эффективность, простоту вакуумирования и правильную посадку декоративной крышки. (Однако допускается расстояние не менее 1 дюйма между радиатором и чистым полом.)
• Обязательно установите регулировочный болт (K-45) до трубопровода радиатора.

Трубопровод — к каждому радиатору можно подключить восемь различных трубопроводов.

• Количество трубопроводов должно быть сведено к минимуму, и их следует планировать в соответствии со стандартными обрезками.
• Всегда устанавливайте вентиляционное отверстие (входит в комплект) напротив приточной стороны радиатора.
• Убедитесь, что заглушки для промывки (прилагаются) в неиспользуемых фитингах должным образом закрыты (требуются шестигранные ключи на 3/8 ″ и 3/16 ″).
• Не забудьте оставить место для труб внутри углов. Вам понадобится как минимум 2–3 ″ плюс рабочая комната.

Вертикальные крышки

Стандартно они имеют высоту 3 и 10 дюймов и предназначены для перекрытия прямой вертикальной трубы между радиатором и полом. Их можно легко резать в полевых условиях на высоте, отличной от 3 ″ и 10 ″.

• Оберните оголенные трубы изоляцией.
• Отогните триммеры вниз и наденьте крышку на трубу.
• После установки сожмите крышку до ее первоначальной формы и отогните выступы в исходное вертикальное положение (выступы предотвращают вращение накладной детали на трубе).

Горизонтальные крышки

Стандартные планки просто встают на место. Прямые триммеры (используемые в качестве торцевых и центральных тримов) имеют длину 12 дюймов. Внутренние углы имеют размер 12 ″ x 12 ″, а кромки торцевых крышек — 6 ″ x 2 ″ (правая сторона) или 2 ″ x 6 ″ (левая сторона).Внешние угловые элементы и другие специальные элементы доступны по запросу.

• Горизонтальные планки требуют перекрытия радиатора не менее 2 дюймов для правильной установки.
• После установки радиаторов, возможно, будет проще приобрести отделку, но следует позаботиться о том, чтобы все трубопроводы были выполнены с учетом стандартных конфигураций отделки.

Система

— Runtal будет хорошо работать как в высокотемпературных, так и в низкотемпературных замкнутых системах.

• Перед влажным испытанием всегда проверяйте систему воздухом под максимальным давлением 50 фунтов на квадратный дюйм.
Плинтус
• Runtal можно использовать с ребристой трубкой, но ребристая трубка будет работать лучше, если Runtal будет в конце петли.
• Runtal совместим с чугунными плинтусами и чугунными радиаторами.
• При последовательной установке длина отдельного контура не должна превышать 30 000 BTUH или семи радиаторов.

Замена старого радиатора на новый обогреватель плинтуса Runtal поможет вам согреться этой зимой, сэкономив при этом деньги на отоплении, и придаст вашей комнате обновленный, элегантный вид.У нас есть большой выбор моделей Runtal различных размеров с электрическими и жидкостными обогревателями плинтуса

.

Как снять радиатор со стены для отделки

Удаление радиатора может показаться сложной задачей, которую многие из нас стараются избегать при отделке, хотя мы знаем, что эта работа будет намного проще, если радиатор можно будет снять.

Мы все испробовали множество различных инструментов и кистей, чтобы при покраске зайти за радиатор, и неловко пытались наклеить обои за радиатором на те секции, до которых мы можем дотянуться.

По правде говоря, работа никогда не бывает такой хорошей, как снятие радиатора и возможность получить доступ ко всей области.

Это также вызывает дополнительные проблемы, когда вы случайно попадаете краской на радиатор, а затем вам нужно покрасить радиатор.

Возможность легкого снятия радиатора позволяет без лишних усилий провести декорирование, которое займет гораздо меньше времени.

Как снять радиатор для украшения?

Ниже приведен пошаговый процесс снятия радиатора со стены.

Подготовка к снятию радиатора со стены

Чтобы снять радиатор для отделки, вам понадобится водонепроницаемая крышка для пола, чтобы предотвратить образование пятен от воды, так как в большинстве случаев вода, выходящая из радиатора, не чистая.

Вам понадобится контейнер или поддон, чтобы слить воду из радиатора, и большую тазу или ведро, чтобы опрокинуть ее содержимое.

Убедитесь, что отопление на радиаторе, который вы хотите снять, выключено. Для этого необходимо полностью закрыть впускной и выпускной клапаны, чтобы перекрыть поток воды.

Убедитесь, что два клапана на радиаторе закрыты, это можно проверить, открыв вентиляционное отверстие в верхней части радиатора, чтобы проверить, работают ли клапаны. Вода должна перестать выходить.

Оборудование для снятия радиатора

Вам понадобится гаечный или трубный ключ, чтобы ослабить гайки на клапанах радиатора, а также ключ для прокачки или отвертку.

Кроме уже упомянутых поддонов, ведра и напольного покрытия, убедитесь, что вы можете физически поднять радиатор или получить помощь от кого-то еще, чтобы вы могли поднять его вместе.

Снятие радиатора со стены

Поместите поддоны для воды под радиаторные клапаны, затем ослабьте гайку на впускном клапане, затем используйте спускной ключ, чтобы контролировать поток воды из радиатора, впустите воздух в радиатор.

Когда вода перестанет вытекать, поместите поддон под противоположный конец, ослабьте гайку, чтобы слить только оставшуюся воду.

Затем закройте спускной клапан, отсоедините кожух радиатора и разъемы клапана от радиатора, затем снимите радиатор с настенных кронштейнов.

Переверните радиатор вверх дном, чтобы в радиаторе оставалась вода, и переместите ее, чтобы не пролить.

Вы должны оставить поддон под клапаном термостата на тот случай, если он позволит воде течь автоматически, если вы не закрыли его крышкой.

Установка радиатора обратно на стену

Перед тем, как снова повесить радиатор на стену, советуем одноразово установить Ротарад. Это позволяет вам снять радиатор со стены менее чем за минуту для любой будущей отделки и тщательной очистки.

Чтобы заменить радиатор, вы снова устанавливаете радиатор на настенные кронштейны, затем снова подсоединяете разъемы клапана и затягиваете гайки с обоих концов.

Затем откройте выпускной клапан, откройте впускной клапан, пока не пойдет вода, затем откройте выпускной клапан, в некоторых случаях может потребоваться повторное давление в системе.

Видео — Снятие радиатора со стены и установка Ротарада

Если вы все равно планируете снять радиатор, то сейчас лучшее время для одноразовой установки Ротарада.Это дает вам легкий доступ для будущей отделки и очистки, позволяя одному человеку уронить радиатор менее чем за минуту.

Ниже приведено видео, чтобы показать вам, как снять радиатор со стены и как установить Ротарад при установке радиатора обратно на стену.

Настенные электрические радиаторы от 199 £

Выберите лучшие электрические радиаторы: по цене, качеству и обслуживанию клиентов

Если вы хотите купить настенные электрические радиаторы, не ищите дальше.Best Electric Radiators — ведущий бренд на рынке электрических радиаторов со значительным опытом работы в этой области. Мы гордимся тем, что прислушиваемся к нашим клиентам и консультируем их по всему ассортименту нашей продукции, чтобы гарантировать, что они получат наиболее подходящий электрический радиатор для своих нужд.

Лучшее для обслуживания клиентов

Мы получили 5/5 звезд на Trustpilot за обслуживание клиентов, что сделало нас самой высоко оцененной компанией по производству электрических радиаторов в Великобритании по мнению наших клиентов.

«Я перешел со старых накопительных нагревателей на электрические радиаторы, то есть я мог перейти с экономичного тарифа на энергию 7 на нормальный тариф, поэтому я был доволен, что сделал решительный шаг.Best Electric были действительно полезны, терпеливы и информативны по телефону, без всякого давления, чтобы покупать. Я очень доволен своей новой системой отопления ».

«Отлично — как нельзя лучше»

«Мы заказали два Slimline Curve для начала, чтобы попробовать, и они были великолепны, просты в установке и выглядели так потрясающе, что мы заказали еще два !!»

«Они выглядят намного аккуратнее и аккуратнее, чем большие обогреватели для хранения, очень довольны, и доставка на следующий день была такой быстрой отгрузкой и обслуживанием.”

Лучшее по цене

Наши очень конкурентоспособные цены достигаются за счет максимального использования современных методов продаж. Мы работаем только в Интернете, что снижает накладные расходы и означает, что мы можем передать экономию нашим клиентам. Наши настенные электрические радиаторы являются одними из самых доступных на рынке без каких-либо компромиссов по качеству.

От склада до порога за 48 часов

При покупке у Best Electric Radiators НЕТ скрытых дополнительных услуг. Каждый продукт доставляется на ваш адрес в Великобритании совершенно бесплатно.Цены, которые вы найдете на нашем веб-сайте, — это цены, которые вы заплатите, без всяких уловок.

Без компромиссов в отношении качества — гарантировано

Мы хотим, чтобы все, кто покупает у нас, были абсолютно спокойны. Вот почему мы предлагаем 10-летнюю гарантию на корпус всех наших настенных электрических радиаторов и 2-летнюю гарантию на электрические части. Наша служба поддержки клиентов будет рада помочь вам, если ваш радиатор не соответствует вашим ожиданиям.

Мы ставим клиентов на первое место

Мы упоминали, что занимаем первое место в Trustpilot по обслуживанию клиентов? Когда вы покупаете у нас, вы можете рассчитывать на хорошее общение и быстрые ответы от вашего первоначального запроса до доставки выбранных вами радиаторов. Наш колл-центр в Великобритании укомплектован ежедневно высококвалифицированным персоналом, хорошо знающим продукцию. Они будут рады ответить на ваши вопросы и никогда не будут заставлять вас покупать. Они также будут готовы помочь, если вам понадобится помощь после покупки у нас. Вы можете связаться с нами по электронной почте [адрес электронной почты защищен] или по телефону 01423 733000.

Вы не найдете наши радиаторы где-либо еще.

Настенные электрические радиаторы, которые мы продаем, доступны только в Best Electric Radiators.Мы выбрали три лучших продукта на рынке, каждый из которых доступен в различных цветах и ​​размерах:

1. Slimline Curve — самый тонкий радиатор в Великобритании. Ультра энергоэффективный и бесшумный с интеллектуальной технологией управления теплом.

2. Slimline Digital — недорогой радиатор, продано уже более 25 000 единиц.

3. Комфортное управление — масляное или керамическое покрытие для сохранения тепла, как традиционный радиатор, но простое в установке и питание от сети.

Воспользуйтесь нашим онлайн-калькулятором, чтобы спланировать свое отопительное решение.

Вы заблудились, когда дело доходит до определения того, какие радиаторы и сколько их вам понадобятся? Наш онлайн-калькулятор разработан, чтобы избавить вас от лишних хлопот и догадок при выборе настенных электрических радиаторов. Вы можете найти его внизу каждой страницы наших продуктов. Просто введите несколько основных сведений о своем помещении, и мы поможем вам выбрать наилучшие электрические радиаторы.

Как ухаживать за радиаторами — Old House Journal Magazine

Перед тем, как приступить к техническому обслуживанию или ремонту старых радиаторов, важно знать, есть ли у вас паровые или водяные радиаторы.Самый простой способ определить это — посмотреть на количество труб, идущих от вашего радиатора: если труба только одна, значит, это паровая система. Две трубы могут указывать на пар или горячую воду, при этом конденсированная или охлажденная вода возвращается в котел по второй трубе.

Радиатор горячей воды в Рутмере, доме изящного искусства 1910 года в Элкхарте, штат Индиана, демонстрирует типичное нижнее соединение трубы.

Joseph Hilliard

Радиаторы горячей воды 101

В водяных радиаторах редукционный клапан между городской водой и системой водяного отопления постоянно поддерживает ее наполнение.В большинстве двухэтажных домов требуется давление 12 фунтов на квадратный дюйм, и это заводская настройка клапана. Если в вашем старом доме три этажа и на верхнем этаже установлены радиаторы, вам может потребоваться отрегулировать клапан для подачи воды под давлением 18 фунтов на квадратный дюйм, чтобы убедиться, что радиаторы наверху заполнены.

После заполнения циркуляционный насос перемещает нагретую воду из бойлера в радиаторы и обратно. Раньше во многих системах водяного отопления не было циркуляционных насосов; вода текла под действием силы тяжести, при этом горячая вода поднималась и холодная вода падала.По этой причине у многих отдельно стоящих чугунных радиаторов соединения трубопровода находятся в нижней части радиатора. Нагретая вода поступает в радиатор и поднимается за счет конвекции, тогда как более холодная вода внутри радиатора падает обратно в котел.

До появления циркуляционных насосов путем наименьшего сопротивления воде всегда были радиаторы верхнего этажа. Старожилы замедлили поток к самым верхним радиаторам, вставив металлическое отверстие (кусок металла размером с никель с маленьким отверстием) внутрь клапана подачи радиатора.Друг-подрядчик сказал мне, что его дед будет делать их из табачных банок Prince Albert. Он использовал ножницы, чтобы вырезать круг, а затем пробить отверстие гвоздем — работало как заклинание.

Проблема, однако, заключается в том, что, когда вы добавляете насос в систему, путь наименьшего сопротивления перемещается к радиаторам на первом этаже, и это часто приводит к тому, что радиаторы наверху становятся холодными. Там, где нет потока горячей воды, нет тепла. Если вы выпускаете воздух, но воздух не поступает, а радиатор по-прежнему не нагревается, скорее всего, проблема в этом.Профи знают это, и при вызове для устранения неполадок большинство снимет отверстия с радиаторов верхнего этажа и установит их на радиаторах нижнего этажа, чтобы сбалансировать систему.

Паровые радиаторы 101

Труба на этой стене, вероятно, питает радиатор, расположенный на полу над этим однотрубным паровым агрегатом.

Alli Coate

Если у вас есть паровое отопление, каждый из ваших радиаторов будет иметь одну или две трубы. Во всех паровых радиаторах используется сила тяжести, чтобы вернуть сконденсированный пар (так называемый «конденсат») в котел.Ключ к тому, чтобы все это работало, — поддерживать низкое давление в системе. Если вы не можете отапливать свой старый дом давлением 2 фунта на квадратный дюйм или меньше (это давление, которое использует Эмпайр-стейт-билдинг), что-то не так.

Пар под высоким давлением может удерживать вентиляционные отверстия в однотрубной паровой системе закрытыми, а при закрытых вентиляционных отверстиях воздух не может выходить из системы. Если воздух не выходит, пар не может попасть внутрь. Высокое давление также может привести к тому, что конденсат останется в системе, а это может привести к звукам ударов и большим счетам за топливо.

Устройство, которое контролирует давление, — это «Pressuretrol», и оно находится на котле. Для отопления дома всегда должно быть минимально возможное значение.

Однотрубные паровые радиаторы

Секции паровых радиаторов однотрубные часто соединяются только через их днище. Раздел подобен отдельному ломтику буханки хлеба. Пар легче воздуха, поэтому, когда он входит в однотрубный паровой радиатор через подающий клапан в нижней части радиатора, он поднимается, выталкивая воздух вперед.Воздух будет выходить из радиатора через вентиляционное отверстие, которое находится на последней секции и примерно на трети пути вниз от верха. Почему? Если бы вентиляционное отверстие было на самом верху этой последней секции, пар легче воздуха закрывал бы его до того, как большая часть радиатора нагрелась. Помните: если воздух не выходит, пар не может попасть внутрь.

Двухтрубные паровые радиаторы

Двухтрубные паровые радиаторы имеют клапан подачи пара либо вверху радиатора, либо (реже) внизу.Возврат — труба, по которой конденсат самотеком возвращается в котел — всегда находится в нижней части радиатора. Это может быть конденсатоотводчик или то, что мы называем «паровым» устройством, которое встречается в десятках форм и размеров.

В отличие от однотрубных радиаторов, на двухтрубном радиаторе можно настроить подающий клапан на пропускание большего или меньшего количества пара, что является основным преимуществом этой системы. В однотрубном радиаторе пар и конденсат разделяют это ограниченное пространство внутри однотрубного подающего клапана, и если вы дросселируете этот клапан, вы получите много шума и разбрызгивания вентиляционных отверстий, когда пар разбрасывает воду. в плотных пределах частично закрытого клапана.

Паровые радиаторы, подключенные сверху и снизу, можно легко переоборудовать для работы на горячей воде.

Clare Martin

Преобразование радиаторов

Поскольку двухтрубные паровые радиаторы имеют соединения как сверху, так и снизу каждой секции радиатора, их можно переоборудовать для работы на горячей воде. (Однотрубные радиаторы, с другой стороны, не могут быть переделаны, в первую очередь потому, что они подключаются только снизу.)

Старые паровые радиаторы, как правило, требуют больше ухода, чем их водогрейных коллеги (в том числе промывки низкой воды отсечки котла один раз в неделю, чтобы котел не забивает и сгореть), поэтому много подрядчиков рекомендуют преобразование.

Тем не менее, прежде чем это сделать, нужно о многом подумать. Поскольку радиаторы с горячей водой должны работать при более низкой температуре, ваш радиатор должен быть достаточно большим, чтобы обеспечивать достаточное количество тепла в самые холодные дни. Поскольку большинство паровых радиаторов изначально имеют слишком большие размеры (см. «Внешний вид — это все» ниже), обычно это не проблема.

Самый большой вопрос, который следует рассмотреть, — выдержат ли ваши паровые радиаторы и старые трубы давление от 12 до 18 фунтов на квадратный дюйм, необходимое для системы горячего водоснабжения.До сих пор эта старая паровая система работала с давлением менее 2 фунтов на квадратный дюйм. Если есть утечки, вы заметите их, когда переключитесь на горячую воду, поэтому лучше искать утечки, пока у вас еще есть пар. Простой способ сделать это — поднять давление (только временно!) До 10 фунтов на квадратный дюйм и провести тщательный поиск утечек.

Внешний вид — это все

Деревянные крышки, такие как эта от Wooden Radiator Cabinet Co., обеспечивают привлекательный способ замаскировать радиаторы, но они также сокращают выходную мощность на целых 30 процентов.

Радиаторы увеличенного размера

Когда прибыла пандемия испанского гриппа 1918 года, унесшая жизни 675 000 американцев, многие люди стали бояться воздуха в своих домах — и не зря. В 1919 году Совет здравоохранения отреагировал на это, настаивая на том, чтобы зимой люди держали окна приоткрытыми, чтобы впускать свежий воздух. Следовательно, радиаторы стали больше — достаточно большими, чтобы обогреть весь дом в самый холодный зимний день, часто с открытыми окнами. (В более мягкие дни термостат отключит однотрубные паровые радиаторы до того, как они полностью нагреются.)

Избыточные радиаторы были нормой во время Ревущих 20-х годов, но когда наступила Великая депрессия — и поскольку испанский грипп так и не вернулся, — люди начали закрывать окна, чтобы сэкономить топливо, и все эти негабаритные радиаторы, работающие сверхурочно, сделали внутри довольно жарко.

Радиаторы с бронзированием

Люди вскоре узнали, благодаря докладу Национального бюро стандартов за 1935 год, что краска, содержащая металлические хлопья, может снизить мощность радиатора до 20 процентов. Они начали бронировать свои радиаторы алюминиевой или золотой бронзовой краской, поэтому многие старые радиаторы окрашены в серебристый или бронзовый цвет.

Кожухи радиатора

Люди также обнаружили, что установка кожуха над радиатором снижает его выходную мощность. Простая полка над чугунным радиатором снижает его мощность на 20 процентов. Классический кожух радиатора, который имеет сплошную верхнюю часть и металлическую перфорированную переднюю часть, снижает мощность на 30 процентов, поэтому мы находим их во многих домах.

Удаление воздуха из радиатора.

Ремонт радиаторов: прокачка

Если вы обнаружите, что ваши радиаторы для горячей воды не такие теплые, как вам хотелось бы, им может потребоваться для удаления воздуха .Поскольку холодная вода содержит больше воздуха, чем горячая, при нагревании этот воздух выходит из раствора и поднимается вверх, обычно находя место в батареях отопления. Оказавшись там, он может заблокировать поток воды, в результате чего некоторые радиаторы останутся холодными. «Стравливание» — это процесс открытия вентиляционного отверстия, чтобы позволить захваченному воздуху выйти, чтобы поток мог продолжаться.

Как удалить воздух из радиатора горячей воды:

1. найдите вентиляционное отверстие в верхней части.
2. Выключите термостат, чтобы вода не текла.
3. Приготовьте небольшое ведро и тряпку, чтобы уловить любые брызги, а затем откройте вентиляционное отверстие с помощью отвертки или вентиляционного ключа (старомодные ключи с заводным заводом часто подходят для вентиляционных отверстий радиатора).
4. Как только воздух перестанет разбрызгиваться и начнет течь вода, все готово.

Все паровые радиаторы изначально полностью заполнены воздухом, и они будут стравливать воздух автоматически, пока система работает правильно. Однотрубные радиаторы пропускают воздух через вентиляционные отверстия; воздуховод из двухтрубных радиаторов проходит через устройство, которое вы видите на выпускной стороне радиатора (это труба, ближайшая к полу).

Ремонт радиаторов: утечки

Когда дело доходит до устранения утечки радиаторов, нет простого решения — все зависит от того, где находится утечка и насколько она серьезна. Паровые радиаторы, поскольку они находятся под гораздо меньшим давлением, чем радиаторы с горячей водой, обычно легче ремонтировать.

Для начала определите место утечки. Смотровое зеркало (доступное в вашем местном хозяйственном магазине) может помочь, так как оно позволит вам заглядывать за углы и в труднодоступные места.Если утечка — это всего лишь точечное отверстие, а не серьезная катастрофа из-за сильного замораживания, возможно, вы сможете ее исправить.

Нет продуктов, которые можно было бы залить в радиатор, чтобы остановить утечку, но представитель J-B Weld Company из Сульфур-Спрингс, штат Техас, говорит, что многие из их клиентов добились большого успеха, используя J-B Weld для ремонта старых чугунных радиаторов. Несколько профессионалов, с которыми я разговаривал, также сообщают, что использовали его для успешного устранения утечек радиатора. Однако этот процесс немного сложен.

Как исправить утечку радиатора:

1. Сначала слейте воду из радиатора и удалите всю краску, грунтовку или ржавчину с места утечки.
2. Очистите поверхность очистителем, не содержащим нефтепродуктов, например ацетоном или разбавителем для лака, чтобы удалить всю грязь, жир и масло.
3. Обработайте поверхность напильником.
4. Смешайте два элемента продукта вместе в пропорции 50/50 и нанесите его толщиной не менее 1/32 дюйма, стараясь не попасть на кожу или в глаза.
5. Дайте ему высохнуть не менее 15 часов и проверьте, что у вас получилось.

Я спросил, может ли продукт справиться с колебаниями температуры и, как следствие, с расширением и сжатием, обычными для чугунных радиаторов.Представитель сказал мне, что продукт действительно «размягчается» при нагревании и будет двигаться вместе с металлом. Однако это не то смягчение, которое вы заметите.
