Расстояние от радиатора до стены: Имеет ли значение зазор между стеной и радиатором? — Идеи ремонта — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения в Москве

Расстояние от радиатора до стены: Имеет ли значение зазор между стеной и радиатором? — Идеи ремонта

Содержание

Межосевое расстояние радиатора и остальные параметры для правильного монтажа

Хозяева, выбирающие радиаторы, чаще всего ориентируются на их материал, теплоотдачу и цену, и считают выбор завершенным, если при этом отопительные приборы вписываются в имеющееся пространство. В моей профессиональной практике бывали ситуации, когда они игнорировали межосевое расстояние радиатора; что это неправильно и чревато, как минимум, снижением эффективности системы, приходилось каждый раз пояснять. Предлагаю поближе взглянуть на значимые для установки параметры, и разобраться в тонкостях установки радиаторов.

Что называют межосевым расстоянием

Каждому профессиональному строителю известно, что установка конструкций и монтаж коммуникаций регламентируются правилами СНиПов и ГОСТов. Существуют рекомендации и для радиаторов; они касаются расстояний до стены, подоконника и пола, и при этом связываются с межосевым расстоянием, с параметром самого устройства.

Важность соблюдения рекомендуемых расстояний неоспорима. Если батарея плотно ходит в нишу, для воздушной конвекции остается мало места. Циркуляция воздуха замедляется, а эффективность обогрева снижается. Несоблюдение правил приводит к невозможности создать дома комфортный температурный режим, а то и к снижению безопасности.

Параметр межосевого расстояния настолько важен, что его нередко прописывают в наименовании модели радиатора (например, Kermi Line 200). Ответ на вопрос, что такое межосевое расстояние в радиаторах отопления, не содержит сложных технических понятий, а смысл легко продемонстрировать наглядно.

Каждый, кто когда-нибудь видел батарею отопления, знает, что она присоединяется к системе (к подающей и обратной трубе) через два патрубка (вход и выход). Дистанция между центрами патрубков – это и есть расстояние между осями радиатора.

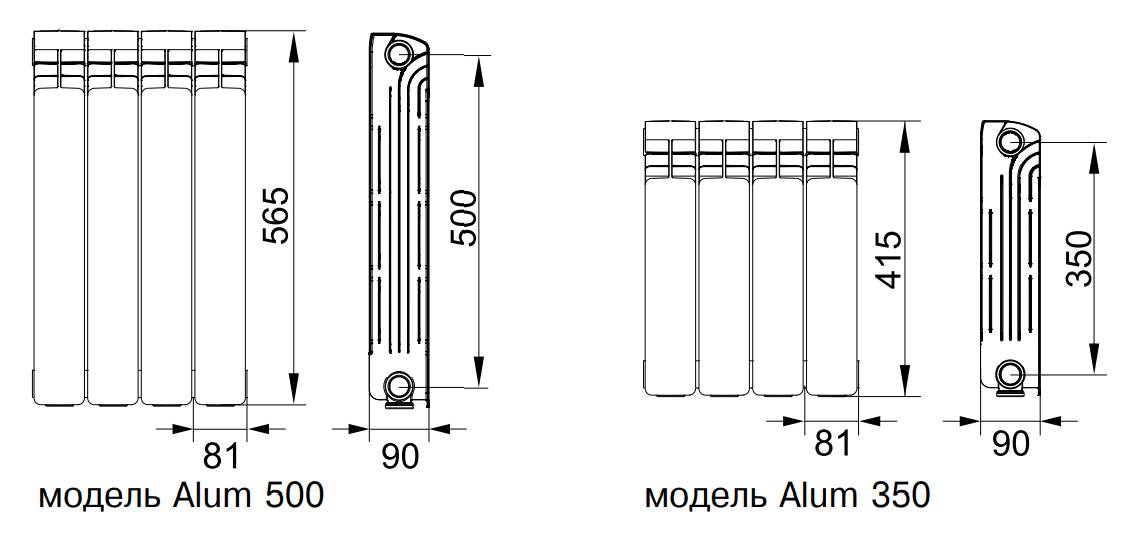

Параметр измеряется в миллиметрах и, что важно знать, для каждого типа радиатора существуют его стандартные значения.

Как правило, производители придерживаются следующих цифр:

Для алюминиевых и биметаллических радиаторов: 350 и 500 мм.
Для панельных моделей характерно большее разнообразие: 250, 350, 450, 550 и даже 850 мм.
Для чугунных и трубчатых: 300 и 500 мм.

Значение межосевого расстояния

Поскольку межосевое расстояние – величина унифицированная, необходимо еще до покупки определиться с габаритами отопительного прибора, с его длиной и высотой. А для этого нужно рассчитать теплоотдачу и знать габариты подоконной ниши (если подразумевается установка под окном).

Промежуток между осями особенно важен в системах отопления с гравитационной (естественной) циркуляцией, какие часто ставят в частных домах. Чем больше промежуток, тем лучше циркулирует вода и выше КПД системы. Чем он меньше, тем медленнее перемещается теплоноситель, хуже удаляется из системы воздух. Застой приводит к опасному состоянию с возможностью повреждения всей системы.

Важно понимать, что межосевой параметр практически не соотносится с габаритами батареи. Внешние характеристики отопительного прибора определяются техническими условиями, поставленными перед инженерами и дизайнерами на производстве. А установка проводится на так называемой монтажной высоте, которая как раз и включает величину межосевого расстояния радиатора, и всегда превышает его по значению.

Размеры радиаторов и расстояния при установке

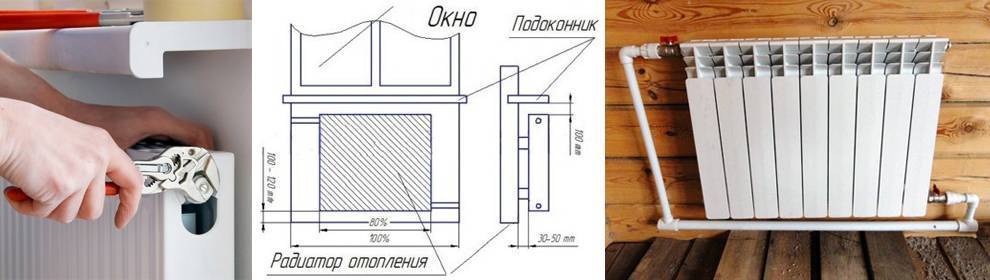

В большинстве случаев батареи монтируются под окнами, в местах с наибольшими теплопотерями. Чтобы теплоотдача устройства была максимальной, рекомендовано соблюдать следующие пропорции и расстояния:

По длине батарея должна перекрывать оконный проем не менее, чем на 70-75%.
Между прибором отопления и подоконником сохраняют зазор 60-100 мм.
Между радиатором и полом выдерживают не менее 60 и не более 120 мм.
Расстояние от радиатора до стены (от задней плоскости) сохраняют в пределах 30-50 мм.
Если в одном помещении (на одном этаже) ставят несколько устройств, их верхние плоскости должны иметь одинаковую высоту.

Понятие межосевого расстояния можно встретить в техническом описании. Характеристика важна, если нет нужды менять подводящие трубы. Если подобрать модель с такими же межосевыми данными, то переваривать подводку не придется. Для правильного монтажа батареи важно не только учитывать ее глубину и ширину, но и определить монтажную высоту.

Монтажная высота прописывается в паспорте. Она складывается из высоты радиатора от пола и его собственной высоты. Чтобы установить батарею, на стене намечают монтажную высоту, от которой вниз последовательно откладывают линии установки верхних и нижних кронштейнов.

Установку выполняют с учетом рекомендаций от производителя (расстояния от подоконника, пола, стены). Можно ориентироваться на нормы СНиП 3.05.01-85 («Внутренние санитарно-технические системы»).

О межосевом расстоянии в следующем видео:

Коротко о главном

Эффективная работа отопительной системы в доме или квартире обеспечивается не только качеством оборудования, но и правильностью его монтажа. Первостепенное значение (особенно для гравитационных систем) приобретает установка радиаторов.

При этом учитывается расстояние от батареи до стены, до пола, до подоконника. При расчетах принимают во внимание межосевое расстояние, которое зависит от особенностей модели, а также от материала, из которого она изготовлена. Параметр измеряется в миллиметрах; чем он больше, тем выше буде КПД отопительной системы, но его размер ограничивается внешними условиями.

Напишите в комментариях, как думаете – почему нежелательно изменять размер зазора между батареей и поверхностью стены?

крепление, определение требуемого зазора, установка напольных и настенных видов Расстояние от отопительных приборов

Существует два типа радиаторов по монтажному расположению – напольные и настенные, поэтому, второй вариант подразумевает, что должна соблюдаться определённая высота установки радиатора от пола, которая позволит без каких-либо проблем подключить его к системе отопления.

Радиаторы биметаллические — высотой секции 570 мм можно использовать на лоджии

Сразу следует сказать, что если вы ждёте по данному параметру чётких указаний, то это напрасно, так как их просто-напросто не существует, и в основном зависит от монтажа отопительного контура, и от высоты подоконников и, в конце концов, от высоты самой секции. Хотя, нельзя сказать, что этот параметр не имеет никакого значения, в чём мы и предлагаем вам сейчас разобраться, а также посмотреть видео в этой статье.

Монтаж технических трубопроводов и оборудования

Рекомендация. При монтаже системы, если размеры радиаторов отопления по высоте и длине позволяют устанавливать их под окнами, то поступайте именно так.
Батарея под окном создаёт нечто вроде тепловой завесы, ограничивающей движение потоков холодного воздуха со стороны стёкол.

То, на какой высоте от пола устанавливать радиаторы, закладывается при разводке отопительного контура , а ещё это зависит от того, будет ли у вас врезан циркуляционный насос. Если система будет работать без принуждения, то, вполне естественно, что там должен быть уклон по трубам, значит, нужно оставить место для уклона трубы возврата, если система двухтрубная, или трубы подачи, если она однотрубная.

В «ленинградке» (однотрубной системе на 3-4 радиатора) батареи тоже располагаются с понижением , так как в таких случаях специального отвода для отопителя не делают – контур проходит прямо через них с нижним боковым подключением.
Разные системы и монтаж подразумевают, что если отступить от пола 10-15 см, то высота установки радиаторов отопления по СНиП 3.05.05-84 («Технологическое оборудование и трубопроводы») будет вполне нормальной для любых контуров . Точнее, сам контур следует монтировать так, чтобы было возможно соблюдать данные параметры.

Какими бывают контуры

По большому счёту существует два вида радиаторных контуров – однотрубный и двухтрубный, а всё остальное, это уже модификация существующей системы, будь то смешанная (тёплый пол – радиаторы) или коллекторная система отопления.

В любом из этих случаев инструкция требует использования либо одного, либо другого контура, просто туда вносятся различные дополнения в виде сантехнического оборудования в виде трёхходовых или четырёхходовых кранов и гребёнок.

Если используется однотрубная система, как на верхнем схематическом изображении, то весь теплоноситель закольцовывается в одной трубе – она выходит из котла на подачу, и она же заходит обратно, транспортируя уже охлаждённую воду для подогрева.

В пути следования в неё врезаются радиаторы, причём тип подключения здесь не имеет совершенно никакого значения – под столбовым, тепловым или принудительным давлением вода, проходя мимо отводов, заходит в них и проходит через батарею, возвращаясь обратно в трубу.

Проблема здесь состоит в том, что теплоноситель, пройдя через отопительный прибор, уже теряет свою прежнюю температуру, следовательно, дальше он идёт уже слегка остывшим и чем больше приборов в такой системе, тем холоднее они будут, отдаляясь от котла.

Для того чтобы была возможность демонтировать радиатор во время отопительного сезона, не сливая при этом воду, перед ним устанавливают байпас – это труба, которая закольцовывает систему и ее хорошо видно на верхнем фото, а перед самой батареей ставят запорную арматуру.

Помимо помощи в демонтаже, байпас также частично способствует сохранению температуры теплоносителя, ведь вода, проходя через него, не попадает в радиатор. Но в многоэтажных домах это приспособление порой используют неправильно – на нём ставят кран и перекрывают, пропуская весь поток через радиатор, следовательно, те, кто живёт дальше, получают уже более холодную воду.

В двухтрубной системе проблем с охлаждением не существует, точнее, оно-то есть, но зависит только от длины самой трубы и, в общем, получается столь незначительным, что на него даже не обращают внимания – в магистрали защищены теплоизоляцией и там потери тоже минимальны.

Всё дело в том, что горячий теплоноситель поступает по трубе во все радиаторы, но охлаждённая, прошедшая через батарею вода, не возвращается обратно, а сбрасывается в трубу возврата, таким образом, сохраняя первоначальную температуру на протяжении всего контура, сколько бы там ни было точек.

Но здесь есть один нюанс – цена на монтаж и эксплуатацию будет несколько выше, так как, во-первых, добавляется вторая труба и, во-вторых, приходится нагревать большее количество воды, а параметры прибора не имеют значения, это может быть высота радиаторов отопления 250 мм или 1200 мм – всё равно.

Примечание. Если есть потребность в совместном подключении радиаторов и системы тёплого пола, то в таком случае применяется двухтрубная система, но перед контуром водяного пола устанавливается термостатический трёхходовой кран, который перераспределяет теплоноситель в зависимости от его температуры.

Правила установки

Все четыре схемы подключения радиаторов, которые вы видите на верхнем изображении, применимы, как для однотрубной, так и для двухтрубной системы отопления — способ, который вы будете использовать, больше зависит от расположения контура.

Тем не менее, в автономных однотрубных системах отопления предпочтение отдаётся либо нижнему, либо нижнему боковому подключению, но это просто связано с удобствами монтажа и не более. Кроме того, на ваш выбор может повлиять высота алюминиевых радиаторов отопления (или из другого металла) – как мы уже говорили, здесь всё сводится к эргономике.

Если вы выбрали радиаторы отопления высотой 800 мм, то в 99% случаев, они не поместятся под окном, так как вам нужно отступить не только от пола, но и от подоконника, как минимум, 10 см, поэтому такие отопительные приборы чаще используют в качестве тёплой декорации на стенах.

Поэтому, самая распространённая высота биметаллических радиаторов отопления 600 мм – так у вас получится выдерживать расстояние и от пола, и до подоконника, хотя ничего не мешает также использовать приборы высотой 400 или 500 мм.

Правила для успешной установки батарей в доме. Правильно выбрав мощность отопительных радиаторов мы часто не получаем желаемого тепла в доме. От чего зависит их эффективная работа?

Для того чтобы система отопления работала корректно и эффективно нужно правильно разместить и смонтировать радиаторы. Независимо от того, какой отопительной системой вы пользуетесь (автономной или централизованной) правила установки радиаторов неизменны.

Расположение радиаторов отопления

Радиатор нужно установить так, чтобы он работал со 100% отдачей. Оптимальный вариант установки – под окном. Наибольшие теплопотери в доме происходят через окна. Расположение отопительных батарей под окном предотвращает потери тепла и появление конденсата на стеклах. При больших окнах используют радиаторы высотою 30 см, или размещают их непосредственно возле окна.

Рекомендуемое расстояние от пола до радиатора – 5-10 см, от радиатора до подоконника – 3-5 см. От стены до задней поверхности батареи 3-5 см. Если вы планируете за радиатором наклеить какой-либо теплоотражающий материал, то можно сократить расстояние между стеной и батареей до минимального (3 см).

Радиатор должен быть установлен строго под прямыми углами, как по горизонтали, так и по вертикали – любое отклонение приводит к скоплению воздуха, что приводит к коррозии радиатора.

Трубы в системе отопления

Совет тем, у кого в доме центральное отопление. Обычно для отопительных систем многоквартирных домов используются металлические трубы.

Если в квартире труба стояка металлическая – нельзя переходить на полипропиленовые отопительные трубы!

В центральном отоплении часто возникают перепады температуры теплоносителя и его давления – квартирная разводка и радиаторы выйдут из строя в течение года.

Также ни в коем случае не используйте неармированные полипропиленовые трубы – они рассчитаны на эксплуатацию для водоснабжения и при температуре теплоносителя от +90°С разрушаются.

Фурнитура для радиаторов отопления

Для того чтобы вам было комфортно во время отопительного сезона необходимо установить терморегуляторы на каждый радиатор. Так вы сможете экономить, перекрыв батареи в неиспользуемых помещениях и управлять температурой в доме. Можно приобрести программируемые терморегуляторы – они будут выключать/включать радиатор, поддерживая необходимую температуру.

Установка терморегуляторов на каждый радиатор возможна в двухтрубной системе отопления. В однотрубной (в многоквартирных и высотных домах) системе для терморегуляции устанавливают перед батареей перемычку – байпас. Байпас – это труба, установленная перпендикулярно между подачей и «обраткой». Труба для байпаса обязательно должна быть меньшего диаметра, чем трубы, использованные в разводке отопительной системе.

Также на батарею устанавливают клапан Маевского – клапан для отводки воздуха из системы. Эти элементы упрощают управление радиатором и облегчают их ремонт.

Преграды для отопления помещения

На эффективную теплоотдачу влияют и преграды, которые мы сами создаем. Сюда можно отнести длинные шторы (70% теплопотери), выступающие подоконники (10%) и декоративные решетки. Плотные шторы до пола препятствуют циркуляции воздуха в помещении – вы просто отапливаете окно и цветы на подоконнике. Этот же эффект, но с меньшими последствиями создает подоконник, полностью накрывающий сверху батарею. Плотный декоративный экран (особенно с верхней панелью) и размещение батареи в нише понижают эффективность радиатора на 20%.

Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла. Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.

Независимо от того, какой системой вы пользуетесь, или , автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению .

Правильная установка радиаторов отопления в нише

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.

Декоративная решетка должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

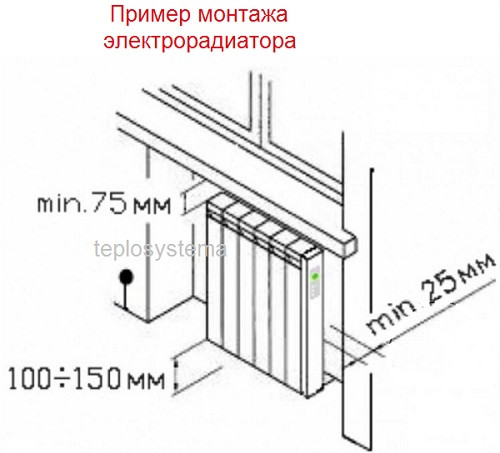

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.

Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух и не даст ему распространиться по квартире.
Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Если радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.

Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

От правильности установки отопительного прибора зависит эффективность его работы и комфортная температура в помещении. Для эффективной работы отопительной системы важна не только правильность ее сборки, качество оборудования и герметичность соединений, но и соблюдение нормируемых расстояний от отопительных приспособлений до окружающих конструкций (пола, стен, подоконника). Особенно важно соблюдать расстояние от батареи до подоконника, потому что преграды сверху могут мешать нормальной циркуляции конвекционных потоков. Мы перечислим нормы установки радиаторов отопления в квартире и частном доме.

Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов.

Они также подразделяются по способам установки и бывают следующих видов:

Напольные приборы имеют специальные ножки для установки на пол в комнате. Такие радиаторы в любом случае устанавливаются на некотором расстоянии от стеновой поверхности и выступающих горизонтальных конструкций оконного проема.
Навесные радиаторы крепятся на несущие кронштейны, закрепленные на стенах помещения. Обычно они монтируются под оконными проемами, чтобы восходящие конвекционные потоки создавали тепловую завесу перед окном, ведь именно через остекление помещение теряет больше всего тепла.

В любом случае при монтаже отопительного прибора нужно соблюдать правила установки батарей. Проще всего соблюсти требуемое расстояние от стены до агрегата при навешивании на стены, потому что в этом случае применяются специальные кронштейны, которые за счет своей конфигурации обеспечивают нужный зазор. При установке напольного прибора расстояние придется регулировать вручную.

Для чего нужен зазор между прибором и стеной?

Человеку, не разбирающемуся в теплотехнике, непонятно, почему так важна правильная установка радиатора отопления под окном. Нужно понимать что, если неправильно навесить радиатор, то это может привести к увеличению расходов на отопление постройки.

Наружные ограждающие конструкции постоянно контактируют с холодными воздушными массами, из-за чего сильно охлаждаются. Если радиатор закрепить вплотную к наружной стене, то большая часть тепловой энергии будет расходоваться на обогрев ограждающей конструкции, но не воздуха в помещении. Именно поэтому так важно соблюдать нормируемое расстояние от батареи до стены.

Важно! Бетонные конструкции обладают высокой теплопроводностью, поэтому при установке радиатора без зазора около 70% тепла будет расходоваться впустую. При соблюдении необходимого расстояния воздушная прослойка не позволит тепловой энергии уходить в конструкцию стен.

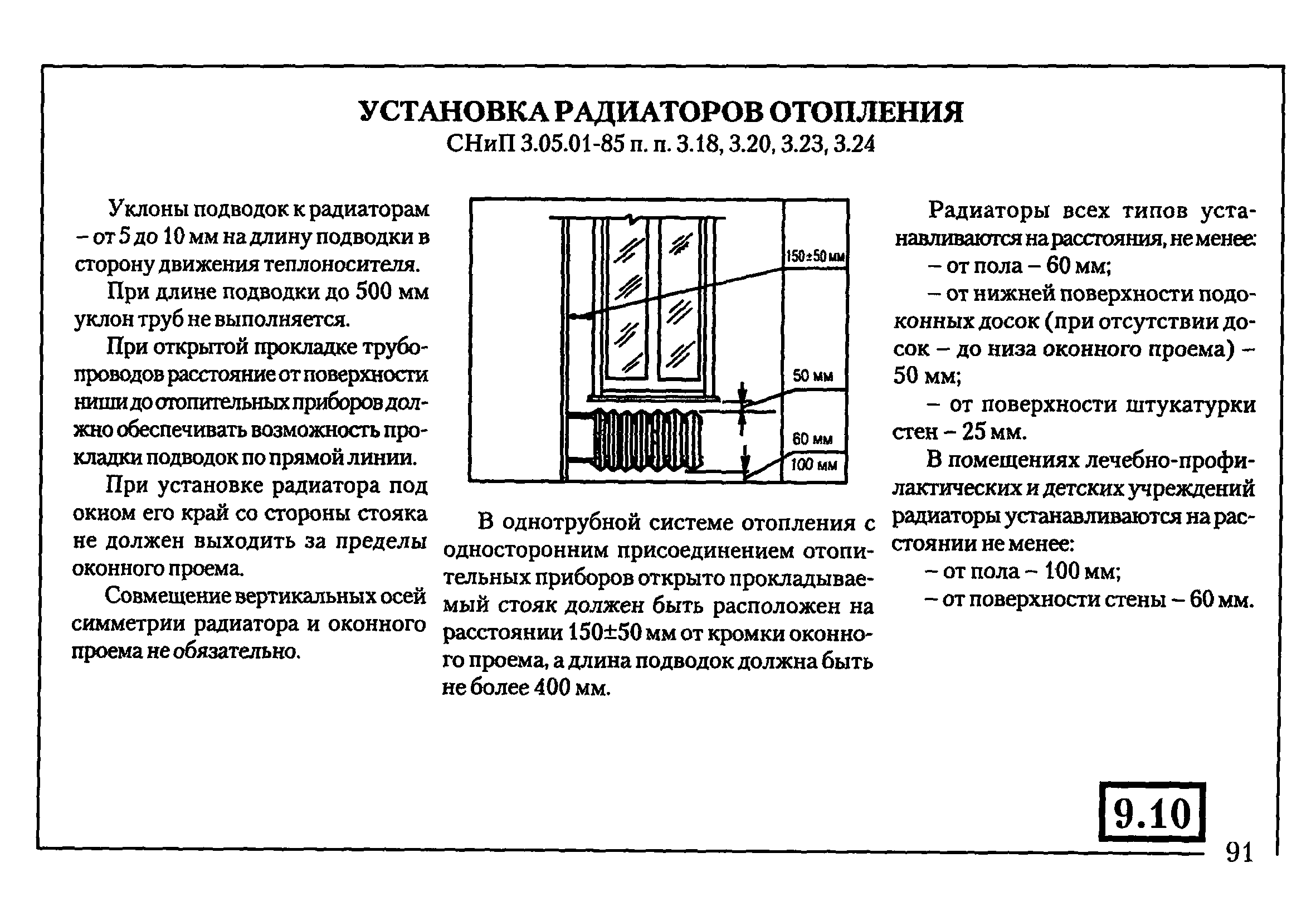

Как определить точное расстояние?

Чтобы узнать, на какой высоте от пола вешать радиаторы отопления в частном доме, нужно обратиться к СНиП 3.05.01-85. Кроме этого параметра в нем указываются и другие нормативные расстояния, которые нужно соблюдать при монтаже радиаторов.

Ниже приведены самые важные нормативы:

Отопительные приборы устанавливают под оконными проемами. Желательно, чтобы центральная вертикальная ось радиатора совпадала с центром окна.
Батарея должна занимать не более 70% ширины ниши под окном (если таковая имеется).
Высота батареи от пола составляет 10-12 см, но не более того.
Нормируемое расстояние от подоконника до радиатора равно 5 см.
От стены отопительный прибор устанавливается на расстоянии 20-50 мм.

При выборе оптимального расстояния, на котором батарея будет устанавливаться от стены, учитывают различные параметры. Определяя зазор, обязательно учитывайте материал ограждающих конструкций и габариты подоконной доски. Так, если подоконник очень короткий (то есть не сильно выступает относительно стены), то нет смысла делать прибор выступающим далеко за его пределы, но все же не стоит забывать о нормируемом расстоянии от стены.

Совет! Зазор между прибором и стеной можно уменьшить, если стеновую поверхность дополнительно обшить фольгированным утеплителем. Причем этот материал располагают отражающим слоем внутрь помещения.

Установка отопительного прибора

После того как мы разобрались, на какой высоте вешать радиаторы отопления, можно подробно рассмотреть процесс их установки. В процессе монтажа не забывайте соблюдать нормируемые расстояния. Это важно учесть еще на этапе установки крепежных элементов в случае использования навесного прибора.

Монтаж напольной разновидности радиаторов

Напольные отопительные приборы обычно отличаются внушительным весом, поэтому не навешиваются на стены. Чаще всего такие агрегаты делают из чугуна, потому что этот материал обладает хорошей теплоемкостью. Прибор имеет съемные или стационарные ножки, фиксирующиеся на полу. При креплении ножек к напольному покрытию учитывают, из какого материала оно выполнено. Также нужно учесть материал основания пола. Для фиксации в зависимости от материала используют саморезы по дереву, дюбель-гвозди или крепежные элементы с пластиковыми дюбелями.

Чтобы такой отопительный прибор случайно не перевернулся, его дополнительно закрепляют настенным кронштейном на требуемой высоте. Чтобы правильно рассчитать место установки держателя, измеряют расстояние от пола до места его фиксации на отопительной конструкции. После этого на стеновой поверхности выполняют разметку мест установки крепежных элементов, сверлят отверстия, вбивают крепежи и закрепляют держатель.

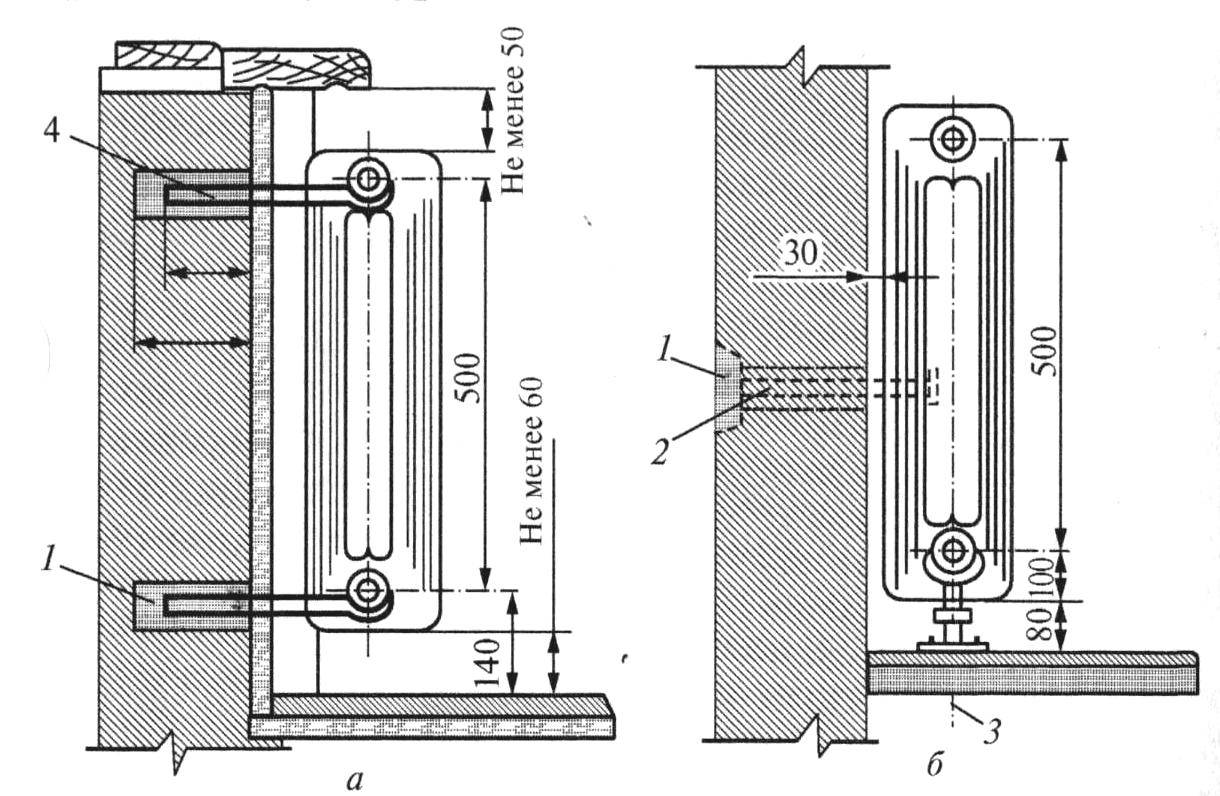

Установка настенной батареи

В комплекте к новому отопительному прибору идут кронштейны, на которые он крепится к стенам. Они сразу рассчитаны на массу радиатора из определенного материала. Однако если вы планируете добавлять дополнительные секции, то придется докупить держатели, потому что вес прибора увеличится. В противном случае в самый неожиданный момент агрегат может рухнуть и повлечь за собой трубы, вызвав разгерметизацию системы.

Важно! При самостоятельном изготовлении кронштейна подсчитывайте вес прибора не только с учетом материала, из которого он сделан, но и вместе с объемом циркулирующего теплоносителя. Иначе держатели могут не справиться с нагрузкой, что приведет к аварии в отопительной системе дома.

Перед закреплением радиатора на стене нужно точно определиться с местом установки и соблюсти все нормируемые расстояния от соседних конструкций и выступающих элементов.

Для этого сделайте следующее:

Найдите центр оконного проема и проведите через него условную вертикальную ось. Отметьте это места на стеновой поверхности под окном, чтобы проще было совместить центральную ось прибора и окна.
Измеряем расстояние от нижней грани радиатора до верхней поверхности и прибавляем к этому числу 120 мм. Этот размер откладываем от пола вверх и чертим горизонтальную линию. Причем ее горизонтальность нужно проверить при помощи уровня, поскольку от этого зависит эффективность циркуляции теплоносителя в батарее.
Измеряем расстояние между местами под крепежи на батарее и делим его на два. Откладываем полученную величину в каждую сторону от вертикальной оси на стене. Иными словами, на горизонтальной линии ставим точки в местах установки кронштейнов и сверлим там отверстия. Для работы используем перфоратор с победитовым сверлом. В отверстия вбиваем дюбели и закрепляем держатели на саморезах.

Крепление радиаторов можно выполнять только на стены из прочных материалов – кирпича, бетона. В рыхлых пористых основаниях кронштейны не получится надежно зафиксировать. Это касается стен из газобетона или гипсокартона. В таком случае в конструкции стены стоит заранее предусмотреть дополнительные несущие профили, к которым и будут крепиться держатели.

Установка отопительных приборов в частных домах во многих случаях производится своими руками, однако не все застройщики знают, какое расстояние между стеной и радиатором считается наиболее оптимальным. От данного показателя на самом деле будет зависеть тепловая отдача батареи, поэтом в ходе работ этому следует уделять пристальное внимание.

Если отступ сделан правильно

Когда прибор отопления находится в непосредственной близости со стеной, существенная часть теплового излучения поглощается. Поэтому специалисты стали задумываться о том, на каком расстоянии от стены вешать радиатор, чтобы улучшить эффективность обогрева помещения.

С увеличением зазора снижаются тепловые потери, так как боковая поверхность нагревается меньше. Однако слишком большой отступ обязательно скажется на эстетических характеристиках.

С учетом вышеизложенных обстоятельств рекомендуется оставлять пространство в пределах 3-5 см.

При таком расстоянии в значительной степени улучшается тепловая отдача отопительных приборов.
Подобный зазор предоставляет возможность осуществлять уборку за радиаторами в комфортных условиях.
Пространство от 3 до 5 см позволяет сохранить полезную площадь, не нарушая эстетическое восприятие конструкций.

Радиатор системы обогрева жилища будет работать максимально эффективно, если от пола есть отступ не менее 7 см. Благодаря такому зазору также облегчается уборка нижней части помещения.
От подоконника до прибора рекомендуется оставлять не менее 10 см свободного пространства. Тогда тепловые потери будут минимальными, а значит, на отоплении жилища удастся экономить.
Если стены строения изготовлены из материалов, обладающих небольшим запасом прочности, то желательно устанавливать батареи на пол, используя при этом специальные кронштейны.
Для достижения максимальной эффективности следует при подключении к общей системе использовать диагональную схему. При таком варианте входной трубопровод присоединяется к верхней части, а отводной – к нижней.
Не рекомендуется применять декоративные экраны для отопительных приборов, если уровень тепловых потерь здания очень высок. Также необходимо избегать устройства скрытой подводки.
Отражающую теплоизоляцию не следует фиксировать мелкими скобами или гвоздями, чтобы не нарушать целостность полотна. Лучше всего использовать различные клеевые составы, имеющие надежное сцепление с поверхностью.
При инсталляции кронштейнов и крюков на бетонное основание необходимо применять дюбели для крепления. К стенам и полам из дерева элементы системы могут монтироваться посредством одних саморезов.
При необходимости перед установкой осуществляется наращивание секций. В таком случае для соединения модулей используется радиаторный ключ. Между составными частями обязательно располагается прокладка.
Стыковка радиаторов с трубопроводами из полипропилена производится с предварительной инсталляцией муфты. В нее вставляются проводящие элементы и фиксируются при помощи пайки.

Радиатор отопления в нишу (под окном или в стене)

При монтаже системы отопления в квартире или доме всегда исходят из соображений не только эффективности и надежности, но и эстетичности. В связи с этим очень часто производится установка радиатора в нише. Однако такое размещение оказывает существенное влияние на термодинамические характеристики отопительного прибора. Поэтому очень важно правильно выбрать радиаторы и обеспечить их правильный монтаж.

Особенности установки батареи в нише

Большое значение для эффективности отопления имеет достаточная вентиляция радиатора. Ниша под батарею затрудняет движение воздуха вокруг прибора. Это приводит снижению теплоотдачи. Если не учитывать этот фактор при выборе и установке радиатора, то он не будет отдавать воздуху требуемое количество тепловой энергии. Таким образом, в помещении будет недостаточно тепло, а в соседних комнатах возможен избыточный обогрев.

Монтаж радиатора в глубокую нишу под окно приводит к потере в среднем 5-10% его тепловой мощности. Кроме того, в случае установки декоративного экрана теряется еще 15-20% тепловой энергии. Эти потери компенсируются увеличением количества секций, что необходимо обязательно учитывать при расчете.

Важную роль играет также правильное размещение прибора в нише под радиатор. В этом плане предъявляются следующие основные требования:

размер батареи по ширине должен составлять 50-75% ширины ниши;
ось радиатора должна совпадать с осью ниши;
расстояние от радиатора до пола должно быть не менее 12 см;
расстояние до подоконника — не менее 5 см;
расстояние между стеной и задней частью батареи — 2-5 см.

Монтировать в нишу лучше всего радиаторы, обладающие высокими характеристиками теплоотдачи. Оптимальным решением для установки будут алюминиевые (для автономных систем) и биметаллические (для централизованных систем) радиаторы Ogint.

Благодаря высокой теплоотдаче их использование не потребует значительного наращивания количества секций, что имеет большое значение, учитывая ограниченные размеры ниши. При этом все радиаторы Ogint характеризуются высокой надежностью и длительным сроком службы.

Радиаторы отопления Ogint в нишу:

Kermi FTV220316 стальные радиаторы. Цены, отзывы, описание > Каталог оборудования > Санкт-Петербург

Код товара:

10129

Артикул производителя:

FTV220301601R2Z(FTV220301601R2K)

Гарантия:

10 лет

Страна-производитель:

Германия

Производитель:

Kermi

Количество, шт:

Купить

Купить в 1 клик

Напечатать

Добавить в закладки

Добавить в сравнения

Информацию по наличию и срокам поставки данного оборудования необходимо получить у менеджера

Доставим грузовым транспортом за 700 руб (в пределах КАД)

Возможен самовывоз

Подробнее Нужен совет? Позвоните нам!

+7 (812) 401-66-31 (многоканальный) или
+7 (800) 333-56-06 (бесплатный по России)

Заказать обратный звонок

Основные характеристики оборудования Стальные радиаторы Kermi FTV220316

Материал:

стальные

Подключение:

нижнее подключение

Конструкция:

панельные

Особые виды радиаторов:

традиционные

Происхождение бренда:

Германия

Мощность :

1635 Вт

Глубина :

100 мм

Межосевое расстояние :

250 мм

Информация об оборудовании Стальные радиаторы Kermi FTV220316

FTV 22 300 1600

Стальные радиаторы Kermi FTV — панельные радиаторы нового поколения со встроенным разводом и вентильным терморегулятором. Они имеют нижнюю подводку с наружной резьбой R ¾» и осевым расстоянием между присоединительными коллекторами 50 мм. Это решение делает возможным присоединение сразу на двухтрубную систему, а при использовании специальной присоединительной арматуры — осуществить присоединение на однотрубную систему.
В комплектацию входит правосторонний встроенный термоклапан и не входит термостатический элемент (шаг резьбы для термостатического элемента М 30 х 1,5).

Применение радиаторов Kermi FTV

Радиаторы Kermi FTV с нижним подключением подходят для эксплуатации в закрытых системах водяного отопления жилых, административных и общественных зданий.

Технические особенности:

Высота радиаторов: 300, 400, 500, 600, 900 мм
Длина радиаторов: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 мм
Глубина радиаторов: тип 10 – 33 мм, 11 – 59 мм, 12 – 64 мм, 22 – 100 мм, 33 – 155 мм
Рабочее давление: 10 бар
Испытательное давление: 13 бар (во время производства), 12 бар (после установки)
Максимальная температура: 110°С
Цвет: белый, другие – на заказ
Обработка поверхностей: KTL II – катафорез второго поколения
Тепловая мощность указана для температурного режима 75/65/20°C

Маркировка

Условные обозначения радиаторов Kermi FTV включают шесть цифры, из которых первая пара цифр обозначает тип радиатора по глубине (от 61 до 155 мм), вторая — общую высоту радиатора, третья — его длину.

Например, маркировка FTV220309 обозначает радиатор Kermi FTV нижнего подключения со встроенным термовентилем, 22 типа, с высотой 30 см и длиной 900 см.

Глубина радиаторов Kermi FTV в зависимости от типа:

Тип 11 — глубина 61 мм
Тип 12 — глубина 64 мм
Тип 22 — глубина 100 мм
Тип 33 — глубина 155 мм

Условия эксплуатации

Монтаж стальных радиаторов Kermi FKV рекомендуется доверять специализированной монтажной бригаде, имеющей соответствующие лицензии
Устанавливаются радиаторы Kermi FKV в системы с закрытым расширительным баком (разрешается установка радиаторов Kermi FKV в систему с открытым расширительным баком, при соблюдении защиты системы антикоррозионными средствами)
При монтаже Kermi FKV необходимо обеспечить следующие минимальные расстояния: от пола до низа радиатора — 15 см, от стены до задней стороны радиатора — 5 см, от верхней части ниши или подоконника до верха радиатора — 10 см
В течение всего срока эксплуатации отопительная система должна быть заполнена теплоносителем. При необходимости опорожнения системы сливайте теплоноситель только с той части системы, из которой необходимо и заполняйте ее вновь при первой же возможности. Температура теплоносителя не должна превышать 110°C
Вентили, устанавливаемые на входе/выходе радиаторов Kermi FKV используются в качестве терморегуляторов и для отключения радиаторов от магистрали в профилактических целях или в случае аварии

Наша компания предлагает широкий ассортимент товаров, который может понадобиться Вам при покупке оборудования стальные радиаторы Kermi FTV220316, значительная часть из которого имеется у нас в наличии:

С этим товаром покупают

Установка радиаторов в деревянном доме

Комфортность проживания в доме в значительной степени определяется тем, насколько эффективной является система обогрева постройки. Важной ее частью выступают радиаторы отопления в деревянном доме. Необходимо отметить, что в процессе строительства необходимо не только правильно подобрать их вид, но и грамотно рассчитать необходимое количество.

Виды применяемых в деревянных домах радиаторов

Вполне очевидно, что перед тем, как приступать к работам по устройству системы обогрева, необходимо определить, какие радиаторы в деревянный дом лучше приобрести. Сегодня на строительном рынке представлено сразу несколько различных вариантов, отличающихся как по конструкции, так и по материалу изготовления. Облегчить выбор типа радиатора отопления может краткое перечисление их плюсов и минусов:

Панельные и секционные. Главные преимущества – доступная цена и компактные размеры в сочетании с достаточно высокой теплоотдачей;
Трубчатые батареи. Обладают более высокой стоимостью, однако, при этом надежнее, долговечнее и, как привило, практичнее;
Алюминиевые. Плюсы использования материала – малый вес, высокая тепловая мощность, ускоренное нагревание и стильный дизайн. Минус – быстрое остывание;
Чугунные. Преимущества – долговечность, устойчивость к перепадам давления и температуры, износостойкость, стильный дизайн, длительное сохранение тепла. Недостатки — установка в деревянном доме радиаторов из чугуна требует их ежегодной прочистки;
Биметаллические. Сочетают достоинства алюминиевых и стальных конструкций. Единственным минусом выступает достаточно высокая цена;
Стальные. Также обладают серьезной стоимостью, которая компенсируется наличием отменных эксплуатационных параметров и эффективностью использования.

Помимо выбора типа отопительных приборов, крайне важно правильно определить количество радиаторов в деревянном доме. Это напрямую влияет как на эффективность системы обогрева, так и на уровень эксплуатационных расходов.

Расчет количества радиаторов отопления в деревянном доме

Перед тем, как начать выполнение работ по монтажу отопительных приборов, требуется выполнить расчет количества секций радиатора. Это не составляет особого труда, так как в большинстве случаев используется достаточно простая формула. Она состоит в том, что для эффективного отопления помещения, обеспечивающего комфортность пребывания человека, достаточно мощности в 20 Вт на 1 куб. м. пространства.

В результате расчет радиаторов отопления в деревянном доме осуществляется без каких-либо проблем. Это объясняется тем, что вычислить объем комнаты несложно, а мощность секции указывается в сопроводительных документах на приобретенные батареи. При желании владельца можно заложить небольшой запас, однако, нужно понимать, что это приведет к увеличению расходов на обогрев.

Основные правила монтажа

При выполнении работ по установке радиаторов отопления в деревянном доме следует выполнять несколько достаточно простых правил. Во-первых, нагревательный прибор должен находится на расстоянии не менее 10-15 см от поверхности пола. Во-вторых, минимальная дистанция от верхней части радиатора до подоконника составляет 10 см.

В-третьих, расстояние от боковой поверхности отопительного прибора до стены не должны быть меньше, чем 2 см. Важно отметить, что радиаторы рекомендуется устанавливать под каждым окном, расположенным в помещении. Кроме того, для увеличения эффективности использования приборов поверхность стен может быть оклеена фольгой или каким-либо фольгированным утеплителем. В этом случае тепло отражается внутрь постройки, дополнительно нагревая воздух в комнатах.

27/12/2017

Руководство по подвешиванию радиатора

При покупке новых радиаторов их необходимо прикрепить к стене и повесить на кронштейны. Вот наше простое руководство о том, как установить кронштейны прямо и ровно, чтобы радиатор висел в правильном положении.

Шаг 1. Запомните трубы

Чаще всего трубы для радиатора находятся под полом, и только две выхлопные трубы выступают для подачи и слива радиатора. Однако для этой демонстрации трубопровод останется над полом, чтобы его было легче увидеть.

Шаг 2. Сделайте центральную точку

Чтобы определить центральную линию, по которой будет располагаться радиатор, используйте спиртовой уровень, чтобы сделать прямую отметку на стене карандашом. Следите за тем, чтобы метка была маленькой, так как при установке вы не хотите ее видеть.

Шаг 3. Измерьте высоту

Теперь вам нужно измерить высоту установки радиатора, известную как заданная высота. Не забудьте указать расстояние от нижней части радиатора до нижней части кронштейна.В нашей демонстрации мы отмерим 245 мм от пола и сделаем небольшую отметку. (Обратите внимание, что это расстояние может отличаться для вас в зависимости от того, насколько высоко вы его устанавливаете, но оно должно быть не менее 100 мм от земли).

Шаг 4. Сделайте базовую линию

Снова используя спиртовой уровень, проведите небольшую горизонтальную линию поперек отметки вашего роста, чтобы использовать ее в качестве базовой линии.

Шаг 5. Измерьте радиатор

Теперь найдите центр радиатора и измерьте расстояние до центра опорного кронштейна с одной стороны.Теперь отметьте стену, соответствующую этим измерениям, вдоль базовой линии.

Шаг 6. Сделайте линии скобок

С помощью уровня проведите две прямые линии вверх от отметок. Опять же, не слишком большой, так как вам нужно скрыть их.

Шаг 7. Осмотрите скобы

Два кронштейна одинаковые, нет левого и правого. Однако у каждого есть большая сторона и маленькая сторона. Вы должны подвешивать радиатор с широкой стороны, так как это удерживает радиатор дальше от стены, обеспечивая лучший поток воздуха и тепла.

Вы можете использовать маленькую сторону, если висите за дверью или в ограниченном пространстве

Шаг 8. Гибкое исправление

При креплении к стене сначала используйте большое овальное отверстие внизу. Это позволит вам перемещать кронштейн вверх и вниз, влево и вправо, чтобы получить окончательное положение. Только после того, как вы заняли окончательное положение, вы можете вставить второй винт через отверстие в верхней части. Это зафиксирует кронштейн на месте.

Не вставляйте винты в оба овальных отверстия на каждом кронштейне

Шаг 9.Выравнивающий кронштейн

Поместите скобу на базовую линию и выровняйте внешний край с вертикальной линией. Теперь отметьте овальное отверстие карандашом, чтобы указать, куда вкручивать.

Шаг 10. Вверните

Плотно, но не слишком туго закрутите кронштейн. Затем используйте уровень, чтобы убедиться, что он ровный. После этого привинтите верхнюю часть, используя круглое верхнее отверстие.

Шаг 11. Установите второй кронштейн

Поднимите вторую скобу и используйте уровень поверх, чтобы убедиться, что все ровно.Отметьте овальные и круглые отверстия карандашом и прикрепите их к стене таким же образом.

Трубные центры | Трубы радиатора

Если вы вообще искали радиатор, вы, возможно, слышали термин «трубные центры», и, как и я, когда я впервые услышал его, вы, возможно, почесали затылок.

Проще говоря, центры труб — это измерение, которое точно говорит вам, насколько далеко друг от друга должны быть две трубы вашего радиатора, чтобы правильно установить радиатор, который вы хотите.

Центры труб — слева направо

Первый фактор, когда речь идет о центрах труб, — это расстояние между ними слева направо, если смотреть спереди. Измерение описывает расстояние от центра левой трубы до центра правой трубы.

Если патрубки радиатора расположены сбоку, то вы берете ширину радиатора (точнее, ширину между патрубками), а затем добавляете размеры клапанов.

В большинстве случаев комплект клапанов добавляет 40 мм к обеим сторонам радиатора, что означает, что вы часто можете взять ширину радиатора и просто добавить к ней +80 мм, чтобы получить центр трубы. Чтобы быть на 100% точным, вы должны измерить клапан и добавить это измерение с обеих сторон.

Однако, если радиатор имеет патрубки на нижней стороне, производитель всегда будет указывать, насколько они удалены друг от друга, и вам не нужно ничего добавлять или вычитать для учета размера клапанов.

Центры труб – от стены к трубе

От стены до трубы – это очень простое измерение, которое показывает расстояние от стены, на котором должен находиться центр трубы.

Опять же, здесь не нужно учитывать размеры радиаторных клапанов и это фиксированное измерение, основанное на расстоянии от стены до отверстия радиатора после того, как оно было установлено на кронштейны.

Важно отметить, что это расстояние от стены , и не запутаться и не начинать отмерять от плинтуса, потому что естественно радиатор будет крепиться к стене, а не к плинтусу, (если только у вас нет массивный плинтус или миниатюрный радиатор…).

Как обогреть под окнами

 _edit_lock: Array
(
    [0] => 1643634247:24
)

 _edit_last: Массив
(
    [0] => 24
)

 _wp_page_template: Массив
(
    [0] => по умолчанию
)

 dfiFeatured: Массив
(
    [0] => a:4:{i:0;s:103:"/2016/05/lake-district-private-residence-13-150x150. jpg,/2016/05/lake-district-private-residence -13.jpg";i:1;s:103:"/2019/10/grace-6-column-485mm-soft-pewter-2-150x150.jpg,/2019/10/grace-6-column-485mm -мягкое олово-2.jpg";i:2;s:101:"/2016/05/озерный-район-частная-резиденция-1-150x150.jpg,/2016/05/озерный-район-частная-резиденция-1.jpg";i :3;s:101:"/2019/10/rococo-iii-485mm-natural-pewter-1-150x150.jpg,/2019/10/rococo-iii-485mm-natural-pewter-1.jpg";}
)

 _yoast_wpseo_title: Массив
(
    [0] => %%title%% %%sep%% %%sitename%%
)

 _yoast_wpseo_metadesc: Массив
(
    [0] => Ознакомьтесь с нашим профессиональным руководством по правильному замеру, если вы думаете о размещении радиаторов под окнами, в том числе в нишах и изогнутых нишах.)

 _yoast_wpseo_content_score: Массив
(
    [0] => 90
)

 _thumbnail_id: Массив
(
    [0] => 15988
)

 gdlr-core-page-builder: массив
(
    [0] => а:0:{}
)

 _wpmf_gallery_custom_image_link: Массив
(
    [0] => https://www.castrads.com/us/florence/
)

 _gallery_link_target: Массив
(
    [0] => _blank
)

 html_lang: Массив
(
    [0] => ru
)

 html_region: Массив
(
    [0] => США
)

 _last_editor_used_jetpack: массив
(
    [0] => редактор блоков
)

 _yoast_wpseo_focuskw: Массив
(
    [0] => установка радиаторов под окнами
)

 _yoast_wpseo_linkdex: Массив
(
    [0] => 68
)

 _yoast_wpseo_estimated-reading-time-minutes: Массив
(
    [0] => 7
)

 hreflang-en_US: Массив
(
    [0] => https://www. castrads.com/ru/inspiration/how-to-heat/под окнами/
)

США

 hreflang-en_GB: Массив
(
    [0] => https://www.castrads.com/ru/inspiration/how-to-heat/under-windows/
)

Великобритания

5 распространенных ошибок при установке и выборе радиаторов

Опубликовано Jaga — 08 февраля 2016 г. Советы и рекомендации

Привет.Меня зовут Энди Уильямс, и я работаю в Jaga последние 5 лет, но я работаю в отрасли HVAC уже более 15 лет, поэтому я сталкивался со своей долей ошибок при установке.

Этот блог (надеюсь) поможет читателям избежать наиболее распространенных ошибок при выборе и установке радиаторов для дома.

Ошибка 1 – Выбор размера радиатора
Среди мастеров-любителей (и некоторых сантехников) распространено заблуждение, что можно «угадать» размер (и под размером я подразумеваю выходной, а не физический размер) радиатора. радиатор в зависимости от размера комнаты.Но это далеко не конец этой конкретной истории. Хотя размер комнаты важен и может дать вам ориентир, другие факторы включают, но не ограничиваются, размером окон, конструкцией окон. , конструкция стен, пол, тип потолка, что сверху и снизу, что по другую сторону стен, температура контура горячей воды, и этот список можно продолжить.
Важно правильно подобрать размер радиатора, чтобы в пространстве, в котором он расположен, поддерживалась комфортная температура в любое время.
Эмпирические методы часто позволяют увеличить размер радиатора, чтобы убедиться, что нет жалоб на то, что помещение остается холодным, но никто никогда не говорит вам, что слишком большой радиатор может вызвать другие проблемы в системе.
В качестве практического примера вышеизложенного; если у вас есть окно шириной 1,2 м и высотой 1 м с высококачественным двойным остеклением из НПВХ, в этой части комнаты потребуется радиатор мощностью 58 Вт только для того, чтобы компенсировать потери окна, но если окно было более низкого качества, с одинарным остеклением, алюминиевой рамой (например), вам потребуется около 210 Вт — почти в 4 раза больше. Это всего лишь один небольшой аспект пространства, поэтому вам нужно будет рассчитать все аспекты по отдельности, чтобы получить точное требование.
Что касается горячей воды, как и всего остального, вы получаете только то, что вкладываете. С увеличением количества установок, использующих возобновляемый источник тепла (например, тепловой насос), размер радиатора становится еще более важным, потому что, если они меньшего размера, вы не можете просто увеличить температуру котла, чтобы получить от них немного больше. 75 ° C, но тепловые насосы работают при гораздо более низкой температуре (около 45 ° C), и поэтому радиатор, как правило, должен быть больше, чтобы выдержать это, если вы не используете что-то вроде Jaga Play с DBE, который дает повышенную мощность без увеличения размера.Увеличение размера может быть в 2 или 3 раза, а НЕ только на 30%, как рекомендуют многие установщики.
Существует множество доступных веб-сайтов, которые обеспечат вам потерю тепла, но просто помните, что результат зависит от информации, которую вы вводите. Чем больше информации вы должны ввести, тем лучше будет результат.
Ошибка 2 – Ориентация радиатора
Некоторые радиаторы можно устанавливать в любом положении, но другие необходимо устанавливать в определенном направлении.Важно знать, правильный ли радиатор вы выбрали. Если вы установите радиатор в неправильной ориентации, это может привести к снижению мощности, шуму от системы отопления или даже, в крайних случаях, вы можете получить радиатор, который не работает. не делать ничего, кроме как занимать место на стене. Это также относится к клапанам. Некоторые клапаны двунаправленные (это означает, что вода может течь через них в обоих направлениях), а другие нет. Если установлен не двунаправленный клапан в обратном направлении вы услышите стук клапана при его открытии и закрытии.Хотя это не наносит никакого ущерба системе, это очень раздражает.
Чтобы не допустить этой ошибки, проверьте всю информацию, доступную для радиаторов и клапанов. Инструкции по установке бесценны для такого типа информации.
Ошибка 3. Балансировка
Когда я говорю «балансировка», я не имею в виду стояние на одной ноге, пытаясь повесить радиатор. Балансировка — это процесс установки ВСЕХ радиаторов в системе таким образом, чтобы все они необходимый расход воды.Распространенная ошибка установщиков (как профессионалов, так и самодельщиков) состоит в том, чтобы добавить радиатор и ничего не делать с остальной частью системы. В 4 из 5 бытовых установок это не было бы проблемой, но в одном случае это проблема, это может быть большой проблемой.
В основном вода ленива, и ей потребуется самый простой способ вернуться к котлу. Вешалки для полотенец, вероятно, являются главными виновниками проблем с балансировкой. Поскольку вешалка для полотенец и клапаны настолько открыты, они оказывают очень мало сопротивления воде.Это создает очень легкий путь для циркуляции воды и, следовательно, предотвращает попадание воды к другим радиаторам. Если вы можете представить, что вы едете из одного города в другой. это путь, по которому вы пойдете. Но если затор был на автомагистрали, то и А-дороги будут такими же быстрыми, а если на автомагистрали заторы большие, а на А-дорогах небольшие, то и проселочные дороги будут такими же быстрыми. как быстро. Тот же принцип применим и к балансировке системы отопления.Все радиаторы, клапаны и связанные с ними трубопроводы должны иметь одинаковое сопротивление (выдерживать нагрузку), чтобы не было возможности ускориться, срезав путь.
Это очень распространенная ошибка при добавлении радиаторов в систему, например, при расширении или преобразовании чердака. Ее можно легко преодолеть, уравновешивая радиаторы. другой путь.
Ошибка 4 – Размеры труб
Существует эмпирический метод определения размеров трубопроводов для систем отопления на основе количества радиаторов.Но все радиаторы разные. Точно так же, как корзина для покупок подходит для 5 пакетов чипсов, она далеко не подходит для 5 пакетов угля. Само собой разумеется, что радиатор мощностью 1 кВт меньше, чем радиатор мощностью 4 кВт, поэтому, если Если у вас было 10 радиаторов мощностью 4 кВт, то это имеет гораздо более высокие требования к водяному контуру, чем 10 радиаторов мощностью 1 кВт. В некоторых случаях вы можете даже услышать свистящий звук в трубах во время работы системы.Как правило, эмпирические методы основаны на радиаторах мощностью 1,5 кВт, поэтому радиатор мощностью 4 кВт стоит прибл. 2,5 радиатора при использовании эмпирического правила. Если вы помните об этом при прокладке трубопровода, все должно быть в порядке. Альтернативой является правильный расчет размеров труб, но это, вероятно, потребует много дополнительных стоимость и время, если вы не знаете, как сделать это самостоятельно.
Ошибка 5 – Расположение
Хотя размещение радиатора обычно считается декоративным решением, существует практическое соображение, которое многие упускают из виду.Почти во всех домах, в которых я когда-либо был, радиаторы расположены под окнами. Это в основном потому, что окно уже «разрушило» это конкретное пространство на стене, так почему бы не поставить радиатор и там. И хотя это приемлемо. для внешнего вида это не всегда лучшее положение для функциональности радиатора, особенно если радиатор затем «спрятан» мебелью или шторами. Если радиатор стального панельного типа, то любое препятствие перед радиатором будет остановлено тепло от проникновения в комнату.Если вы используете конвекторный радиатор, такой как Jaga Knockonwood, то не проблема поставить что-то перед ним. радиатор зависит от тепла, излучаемого в пространство, и поэтому все, что находится на пути, остановит излучение.
При выборе стиля радиатора важно учитывать, для чего будет использоваться помещение и какая еще мебель будет в нем.Это может означать, что радиатор, который вы хотите, необходимо переместить.
Так что, если вы сможете избежать всех этих ошибок, все будет в порядке. Удачи
Чугунные радиаторы | Как измерить радиатор » вики полезно Совет по радиаторам
Размещено: Среда, 6 января 2021 г.
Поделиться: Facebook, Twitter
Когда вы ищете новый радиатор или радиатор на замену, выбор красивой модели — это одна из последних вещей, которые вам следует делать.
Размеры радиатора — это то, что вам необходимо знать, прежде чем приступать к ремонту или установке новых радиаторов в комнате. Убедившись, что у вас есть примечание о правильных размерах вашего существующего радиатора, вы получите основу для замены. Но как добиться точности измерений?
Что ж, Trads здесь, чтобы помочь обеспечить замену или новый радиатор, идеально вписывающийся в вашу домашнюю систему отопления…
Зачем мне менять радиатор?
Иногда вы вынуждены покупать новый радиатор из-за возраста и плохо работающего обогревателя или вам нужен радиатор, который больше соответствует вашему домашнему декору.Замена вашего радиатора зависит от качества вашей установки, самого устройства и от того, хорошо ли он обслуживался, включая его возраст.
Если вы заметили неравномерное распределение тепла или полное его отсутствие, скорее всего, радиатор нуждается в замене. Радиаторы можно считать само собой разумеющимся, потому что они могут служить десятилетиями, но у них редко бывает один крупный отказ, их эффективность снижается с годами.
Некоторые из основных причин замены радиатора могут включать:
Ржавчина, коррозия и засоры радиатора, которые больше не подлежат ремонту
Радиатор больше не эффективен по сравнению с вариантами на рынке
Необходимость соблюдения правил качества и безопасности
Это новый дом, поэтому вам могут понадобиться новые светильники
Улучшите внешний вид радиаторов, чтобы они соответствовали дизайну комнаты
Повышение эффективности как тепла, так и воды
Как измерить радиатор
Прежде всего, вам нужно знать, что вы измеряете не только радиатор, вам также нужны трубы и вентили в ваших измерениях. Вот четыре основных шага для измерения радиатора:
Измерить ширину
Измерить высоту
Измерение центров труб
Измерение стены до центров труб
Измерить выступ
Высота и ширина радиатора
Всегда важно знать базовую высоту и ширину радиатора, измеряете ли вы уже установленный в вашем доме или выбираете новый для установки.
Площадь стен комнаты, в которой вы хотите установить или заменить радиатор, будет иметь ограниченную площадь поверхности.Поэтому важно, чтобы вы знали общую длину и ширину радиатора, который поместится туда, не мешая вам поставить столы или другие предметы у стены.
Этот шаг очень прост. Просто проведите рулеткой через самую дальнюю точку радиатора, от одной стороны к другой, для точного измерения ширины. Затем сделайте то же самое для высоты, используя рулетку от основания радиатора до его самой высокой точки.
Измерение радиатора по самой высокой и самой широкой точкам гарантирует, что ваш радиатор поместится в отведенном для него пространстве. Затем вы можете сравнить это с измерениями нового или сменного радиатора.
Совет: это удобно, если вы планируете вертикальный радиатор.
Центры труб
Если вы имеете дело со стандартным радиатором, который будет подключаться к вашей водопроводной системе центрального отопления с горячей водой, важно измерить «центры труб» радиатора.
Измерение центра трубы — это расстояние между двумя входными отверстиями трубы на обоих концах вашего радиатора, где радиатор подключен к вашей системе центрального отопления.Если вы заменяете старый радиатор, то новый радиатор с такими же размерами центра трубы позволит вам установить его прямо на существующие трубы.
Снова измерьте с помощью рулетки расстояние от середины левого впускного отверстия до середины правой впускной трубы, чтобы записать точное измерение центра трубы. Центр трубы будет расстоянием между парой входных отверстий трубы.
Центры от стены к трубе
Этот размер соответствует расстоянию от стены, на котором находятся впускные патрубки радиатора, когда они входят в клапаны радиатора. Вы должны измерить расстояние от середины входного отверстия трубы до стены, чтобы определить, насколько далеко от стены находится ваш трубопровод. Это помогает избежать каких-либо инвазивных изменений сантехники при замене радиаторов.
Выступ
Измерение проекции — это, в основном, расстояние, на которое ваш радиатор выступает из стены, включая зазор между стеной и вашим радиатором — расстояние до стены. Эти измерения проводятся от стены до передней или самой дальней точки радиатора.
Измерение выступа не является решающим аспектом замены радиатора, но оно полезно, если ваши новые радиаторы или полотенцесушители устанавливаются в компактном помещении с ограниченным пространством, например, в ванной или коридоре. Просто измерьте самую дальнюю точку на лицевой или передней стороне радиатора от стены.
Расстояние от стены — полезный показатель, поскольку он показывает, сколько места останется за радиатором после его установки на место. Просто измерьте расстояние от задней части радиатора до стены, чтобы точно определить размер зазора. Это может помочь, если вы повесите белье сушиться на радиатор.
Что еще следует учитывать при выборе нового радиатора?
После того, как вы точно измерите свой радиатор, вы сможете использовать его с пользой и заменить радиатор без необходимости регулировки сантехники. Но есть и другие вещи, которые вам необходимо учитывать.
Рассчитайте свою БТЕ
Чтобы рассчитать BTU, показатель тепловой мощности радиатора, он будет зависеть от того, сколько радиаторов установлено в вашей комнате.В качестве альтернативы, введя конкретные данные, такие как размеры помещения, вы можете узнать, сколько радиаторов вам понадобится.
Если у вас уже есть радиаторы в комнате и вы хотите обновить их все, вам нужно будет разделить общую потребность помещения в БТЕ на количество радиаторов. Это позволит рассчитать среднее количество БТЕ, необходимое для каждого радиатора.
Вы можете использовать наш калькулятор БТЕ, чтобы определить размер и количество радиаторов, необходимых для помещения. Вам необходимо убедиться, что у вас есть следующие данные:
Размеры помещения, включая длину, ширину и высоту
Выберите тип номера
Любые дополнительные факторы
Не пора ли обновить радиаторы? Здесь, в Trads, у нас есть отличный выбор красивых чугунных и стальных радиаторов, чтобы обновить ваш дом!
Интернет-магазин здесь
Смело звоните по номеру , свяжитесь с нами по номеру , если вам нужна помощь в выборе радиатора
< Вернуться к блогу
Помощь и консультации по полотенцесушителям и полотенцесушителям
В дополнение к широкому ассортименту полотенцесушителей и дизайнерских полотенцесушителей мы также предлагаем экспертные консультации, техническую помощь и руководство для всех наших клиентов и посетителей веб-сайта.Наш раздел помощи и советов полон полезной информации, технических деталей и ресурсов, которые помогут вам узнать больше о радиаторах для ванных комнат и о том, как они используются. Это не только поможет вам понять ваши собственные требования, но и поможет вам сделать правильный выбор и приобрести правильные детали.
Существует 3 возможных способа установки полотенцесушителя в ванной комнате. Первым и наиболее распространенным вариантом является прямое соединение типа « центральное отопление ».Однако, если вы живете в квартире и в вашем доме нет газоснабжения, вы все равно можете установить полотенцесушитель, переделав его на тип использования « только электрический ». Третьим и последним вариантом будет соединение типа «двойное топливо », при котором полотенцесушитель подключен к вашему центральному отоплению, но в нем также установлен электрический нагревательный элемент, который можно использовать в летние месяцы, когда центральное отопление отключено. выключенный.
Используйте цветные поля ниже, чтобы узнать больше о каждом типе использования и необходимых деталях.Чтобы помочь вам понять, какая часть куда идет, и дать вам некоторую визуальную помощь, мы создали нашу страницу типов подключения , на которую вы можете перейти, нажав на зеленое поле ниже. На этой странице показаны возможные типы подключения для радиаторов для ванных комнат . Вы также можете ознакомиться с нашим 5-шаговым руководством покупателя для получения дополнительной информации.
Если вы все еще не уверены, какой продукт подходит вам больше всего, или просто у вас есть дополнительные вопросы, вы также можете посетить наш раздел « Полотенцесушители: часто задаваемые вопросы » или же позвонить в наш отдел продаж по телефону 020 8892 0932 , где есть член нашей команды будут рады помочь вам.
Полотенцесушители Adige Технический чертеж
Все наши стандартные полотенцесушители и дизайнерские полотенцесушители ADIGE имеют собственные технические чертежи, которые можно просмотреть, выбрав вкладку «Технический чертеж» на странице сведений о каждом продукте. Ниже приведен образец чертежа, на котором показаны некоторые важные размеры наших стандартных вешалок для полотенец.

нажмите, чтобы увеличить
Ш = Ширина полотенцесушителя
В = Высота полотенцесушителя
Г = Глубина полотенцесушителя (30 мм)
PC = Центры полотенец радиатор
C = Соединительная резьба (1/2″ BSP)
X = Рекомендуемый зазор между вертикальной планкой и настенным кронштейном (30 мм)
Y* = Расстояние между стеной и центром вентиляционного отверстия (выпускной клапан)*
*Все полотенцесушители поставляются с 4 регулируемыми кронштейнами, позволяющими регулировать расстояние между стеной и центром радиатора (центр вентиляционного отверстия — выпускной клапан) в пределах от 75 мм до 95 мм.
Обратите внимание, что фактический выступ от стены до передней части радиатора составляет минимум 90 мм и максимум 110 мм. Эти цифры относятся только к радиаторам FLAT . Вам нужно будет добавить дополнительные 30-60 мм к ИЗОГНУТЫМ радиаторам . то есть изогнутый радиатор шириной 400 мм будет выступать примерно на 30 мм дальше, чем плоские модели, тогда как изогнутый радиатор шириной 700 мм будет выступать примерно на 60 мм больше, чем у плоской версии. Пожалуйста, обратитесь к техническому чертежу отдельных элементов для получения точной информации.
Руководство по быстрой установке настенных кронштейнов на стандартных полотенцесушителях
Крепления радиаторов к различным типам внутренних стен
Можно найти несколько различных типов внутренних стен; кладочная штукатурка, каркасная стена (гипсокартонная или токарно-гипсовая), сухая облицовка гипсокартоном — см. нашу страницу, которая объясняет эти различные виды стены. Какой тип стены у вас есть, повлияет на то, как вы закрепите кронштейны радиатора, но прежде всего вам нужно определиться с положением радиатора и его кронштейнов.
Установка радиатора
Радиаторы обычно устанавливаются в центре элемента; окно, ниша или стена — там, где дверь выходит на стену, радиаторы обычно располагаются по центру открытой стены с открытой дверью. Ничто из этого не является критическим и может быть проигнорировано, если будет принято решение о более подходящей позиции.
Первое, что нужно сделать, это отметить на стене вертикальную центральную линию радиатора.
Затем на задней стороне радиатора измерьте расстояние между серединами опорных креплений, разделите это расстояние на 2, чтобы установить необходимое смещение в обе стороны от линии, отмеченной на стене.
При вертикальном расположении радиатора нижняя часть радиатора обычно находится на высоте от 4 до 6 дюймов над полом — старайтесь использовать ту же высоту, что и для любых существующих радиаторов.

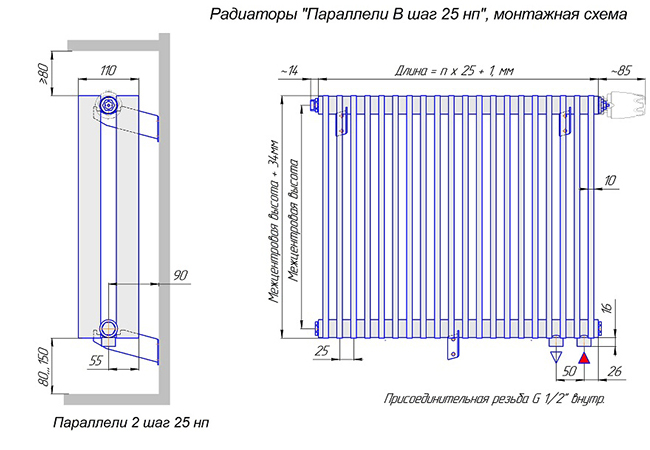

На задней стороне радиатора измерьте расстояние от низа до нижнего края опорного кронштейна. Это расстояние плюс требуемое расстояние от пола составляет требуемую высоту от пола для нижней опоры на настенном кронштейне.

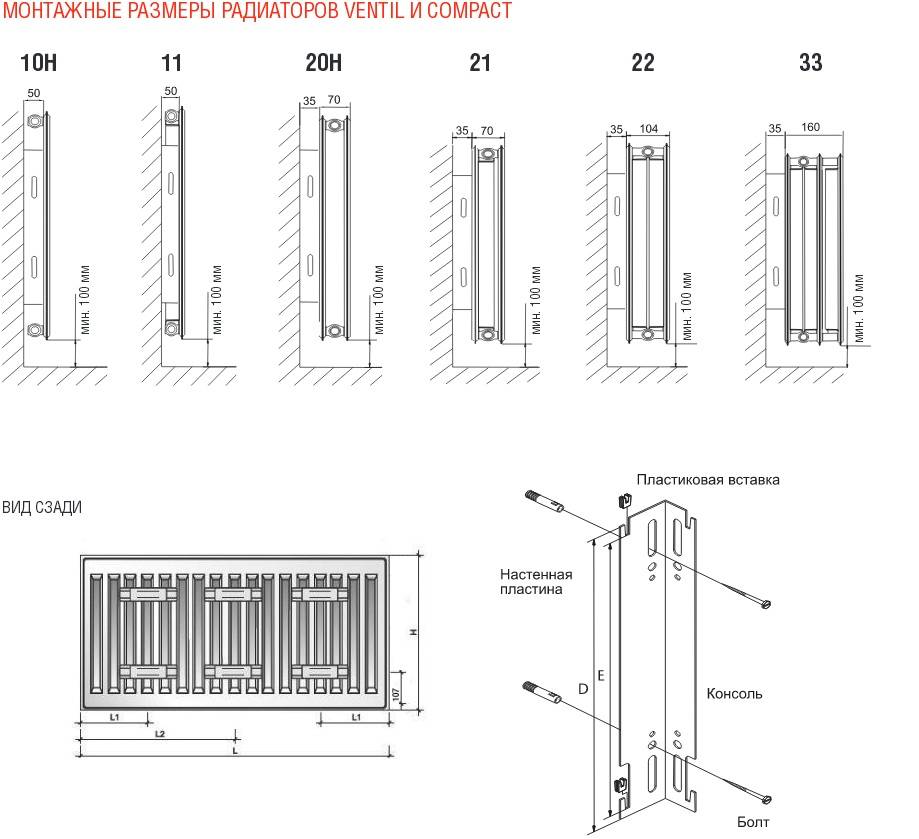

Обратите внимание, что большинство настенных кронштейнов радиатора имеют поверхности разной глубины, обе обработаны для поддержки радиатора — не имеет значения, какая опорная поверхность используется, но более глубокая может быть необходима для труб, ведущих к радиатору, чтобы не было плинтуса.
Способ крепления кронштейнов к стене зависит от типа конструкции стены – см. ниже для стен из гипсовой кладки, каркасных стен или сухих облицовочных стен из гипсокартона.
После того, как кронштейны закреплены на месте, повесьте радиатор на кронштейны, убедившись, что он опирается как на верхнюю, так и на нижнюю опоры. См. эту страницу для установки клапана, заглушек и т. д. на новые радиаторы.
Кирпичная штукатурка стен:
К большинству каменных стен можно легко прикрепить прочные крепления с помощью шурупов и дюбелей.

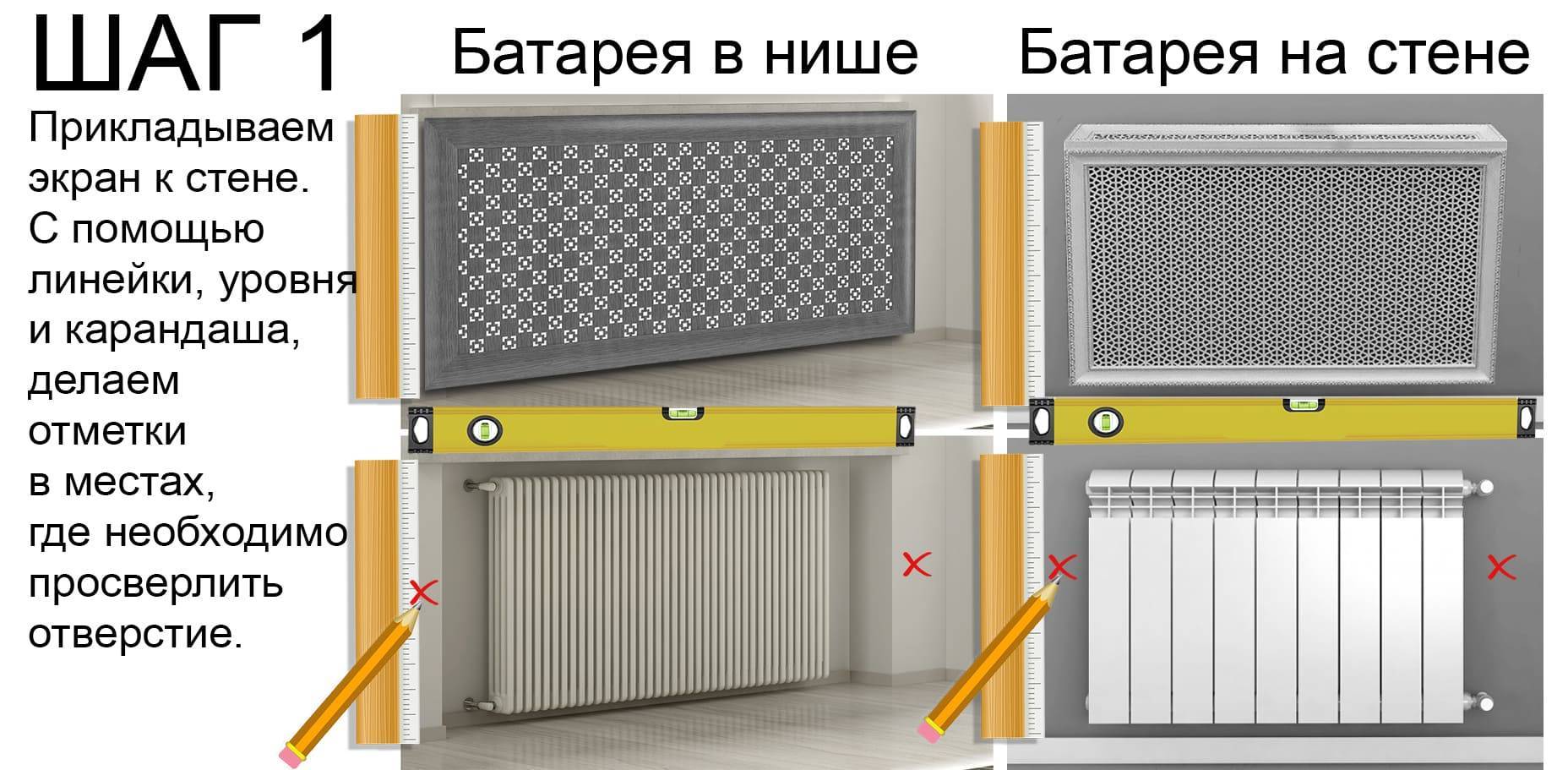

Установите каждый кронштейн на стену по очереди, совместите монтажную поверхность с вертикальными линиями, отмеченными на стене, и высотой нижней опоры на необходимом расстоянии от пола. Кронштейн на конце радиатора с выпускным клапаном должен быть немного выше другого, чтобы воздух мог выходить через клапан. Отметьте точки крепления — там, где у кронштейнов есть прорези и отверстия, используйте отверстие вверху и прорезь внизу.
Просверлите и закрепите дюбелями стену, затем прикрутите кронштейны на место.Убедитесь, что у вас есть хорошие прочные крепления, и не забудьте проверить наличие труб, кабелей и т. д. в стене перед сверлением.
Если одно из верхних отверстий попадает в растворный шов между кирпичами/блоками, это может быть слабым местом, особенно при использовании известкового раствора – лучше всего переместить такое отверстие в кирпич/блок, используя один из альтернативных способов. монтажные отверстия/пазы в кронштейне, убедившись, что вертикальная высота кронштейна остается необходимой.
Некоторые глиняные кирпичи (в основном старые) и настоящие бетонные блоки содержат твердые частицы (кремни и т. д.), из-за которых сверло может соскочить с линии — это не должно вызывать проблем, поскольку опоры радиаторов на задней стороне радиаторов обычно имеют диаметр 50 мм или настолько широкий, чтобы можно было легко компенсировать любое небольшое боковое смещение.
Некоторые блоки (например, современные типы с высокой изоляцией) очень мягкие, всегда сверлите их осторожно, чтобы не слишком увеличить отверстие, и используйте специальные дюбели.
Каркасные стены (как токарные, так и из гипса и гипсокартона)
Не крепите радиаторы только к гипсокартону (или токарному станку и штукатурке), достаточная опора может быть достигнута только при креплении кронштейнов либо к вертикальным балкам (шпилькам), либо к рейкам, прикрепленным к стойкам по всей передней поверхности стены.
Стойки
обычно устанавливаются на одинаковом расстоянии друг от друга — на старых опорных стенах расстояние между ними обычно не превышает 405 мм (16 дюймов), тогда как в более современных опорных стенах максимальное расстояние составляет около 600 мм (24 дюйма).
Чтобы найти положение стоек за гипсокартоном, слегка постучите по стене, двигаясь боком — стойки должны звучать твердо, а промежутки между ними должны звучать глухо. Найти шпильки, удерживающие токарную и гипсовую отделку, не так просто, так как нет заметной разницы в звуке стука.Когда ничего не помогает, последним средством является проведение горизонтальной линии там, где требуется крепление, и просверливание небольших отверстий вдоль линии на расстоянии около 25 мм (1 дюйм) друг от друга до тех пор, пока не будет обнаружена твердая древесина (например, шпилька). Как только первая шпилька будет обнаружена, измерьте вдоль линии расстояние, кратное 405 мм (16 дюймов), и просверлите его, чтобы подтвердить расположение следующей шпильки. Если дальнейшие шпильки не могут быть расположены таким образом, единственный вариант — просверлить еще одну серию. маленьких отверстий, пока шпилька не будет найдена.
Возможно (хотя и маловероятно), что две шпильки совпадут с расстоянием по горизонтали, необходимым для кронштейнов радиатора, в этом случае:
Установите каждый кронштейн по очереди на соответствующие шпильки на нужной высоте и промаркируйте крепежные отверстия в кронштейнах.
Аккуратно просверлите сквозные отверстия в гипсокартоне (или на токарном станке и в гипсе).
Прикрепите кронштейны к вертикальным стойкам. Токарные и гипсовые стены могут треснуть, когда кронштейны затягиваются на поверхность по мере сжатия токарных станков.
Если расстояние между шипами не совпадает:
Приложите каждый кронштейн по очереди к стене и отметьте высоту крепежных отверстий в кронштейнах.
Изготовьте 2 деревянные горизонтальные рейки – сделайте рейки достаточно длинными, чтобы их можно было прикрепить к стойкам за пределами позиций для монтажных кронштейнов.Отметьте и просверлите отверстия в каждой рейке так, чтобы они совпадали с каждой вертикальной стойкой по всей ее длине.
Совместите центр каждой рейки с отметками высоты отверстий для крепления кронштейна, отметьте рейку.
Аккуратно просверлите сквозные отверстия в гипсокартоне (или на токарном станке и в гипсе). Прикрепите рейки к вертикальным стойкам с помощью шурупов. Токарные и гипсовые стены могут треснуть, когда рейки затягиваются на поверхность по мере сжатия токарных станков.
Расположите и закрепите кронштейны на горизонтальных рейках на соответствующей высоте.
Сухая облицовка стен
Сухая обшивка, возможно, является наиболее сложным типом стены для крепления радиатора, поскольку поверхность гипсокартона поддерживается только «каплями» клея, гипсокартон сам по себе не обеспечивает адекватной поддержки, и любая попытка опустить кронштейны на неподдерживаемую поверхность гипсокартон деформируется.
Практическим решением является:
Определите на стене место крепления.
Поднимите каждую скобу по очереди и разметьте вокруг нее, затем вырежьте гипсокартон примерно на 5 мм в пределах отмеченного профиля.
Изготовьте деревянные распорки, которые заполнят зазор между блоком за гипсокартоном и лицевой поверхностью гипсокартона. Вырезы и прокладки, будучи меньше, чем кронштейны, будут скрыты кронштейнами.
