Регулятор температуры на радиаторе: Регуляторы температуры для батарей отопления: виды и монтаж

Содержание

Что такое автоматический радиаторный терморегулятор?

Отопительный прибор (например, радиатор) системы водяного отопления должен подавать в помещение тепло в строгом соответствии с текущей потребностью. Зимой требуемый уровень тепла выше, весной – ниже, поэтому температура теплоносителя в системе отопления должна меняться.

Регулирование температуры должна осуществлять автоматика индивидуального генератора тепла (котла), который является источником тепловой энергии в доме.

Однако не все котлы оснащаются подобными устройствами: часто автоматика лишь поддерживает температуру воды на постоянном уровне, либо отсутствует вовсе. В результате в помещениях становится то жарко, то холодно. Даже если регулирование на котле все-таки есть, нередко бывает сложно добиться баланса: теневая сторона дома холоднее, солнечная – теплее, поэтому приходится открывать форточки и выпускать уже оплаченное потребителем тепло наружу. Как лучше поступить в данной ситуации?

На радиаторах можно установить вентили или шаровые краны. С их помощью легко уменьшается подача горячей воды в приборы отопления. Сложно представить, чтобы у радиатора постоянно будет дежурить человек и закрывать кран, когда выйдет солнце, затопят камин или придут гости, а потом вновь открывать его, когда станет холоднее.

Такую работу берет на себя автоматический радиаторный терморегулятор. Устройство не только помогает поддерживать постоянную  комфортную температуру в помещении без участия  человека, но и экономит тепло и деньги на его оплату: счета становятся на 20% ниже. Для отопления используется «бесплатное» солнечное тепло, теплопоступления от людей, электроприборов и т.д. Кроме того, воздух вокруг вашего дома станет чище за счет сокращения выбросов дымовых газов от сжигания лишнего топлива.

Строительные нормы не случайно предписывают установку регулирующих устройств перед отопительными приборами, а в жилых зданиях – именно автоматических радиаторных терморегуляторов.

Устройство и принцип работы радиаторного терморегулятора

Радиаторный терморегулятор состоит из двух основных частей: термостатической головки (термоголовки) и регулирующего клапана.

Регулирующий клапан устанавливается на входе теплоносителя в радиатор. Под воздействием термоголовки он изменяет количество горячей воды, проходящей через прибор.

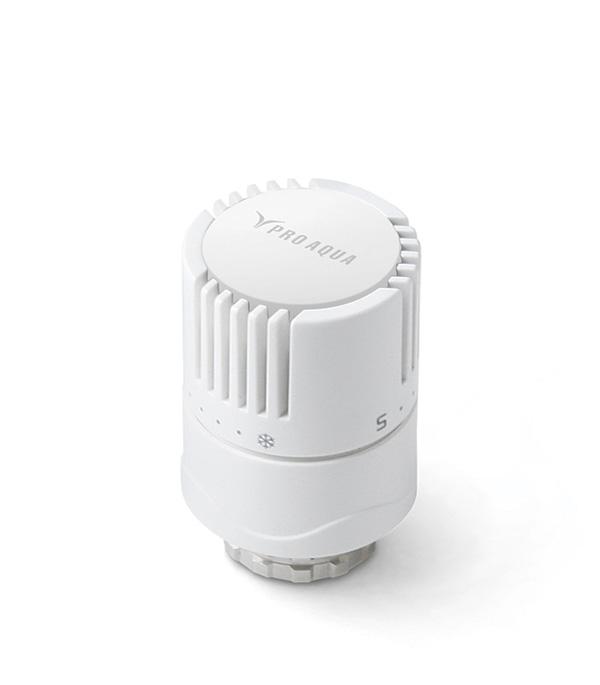

Термоголовка – главный элемент автоматического регулирования. С помощью соединительной гайки она закрепляется на регулирующем клапане и, реагируя на отклонения температуры воздуха в помещении от заданного значения, перемещает затвор регулирующего клапана.

Внутри термоголовки находится гофрированная, заполненная термочувствительной жидкостью емкость (сильфон), иногда в сочетании с ее парами. Через настроечную пружину сильфон связан с нажимным штоком, а тот в свою очередь – со штоком и затвором регулирующего клапана.



Когда температура воздуха в помещении становится выше заданного значения, жидкость в сильфоне расширяется, он сжимается и перемещает шток и затвор клапана в сторону уменьшения протока воды. Радиатор остывает, температура в помещении снижается. При падении температуры на улице происходит обратный процесс: жидкость уменьшается в объеме, сильфон растягивается, высвобождая шток клапана, который под воздействием возвратной пружины поднимается. Проток воды через радиатор увеличивается и, вслед за этим, температура в помещении восстанавливается.

Изменяя силу сжатия настроечной пружины простым поворотом рукоятки термоголовки, можно установить любую желаемую температуру. Терморегулятор будет поддерживать ее без вашего участия. Для этого на корпусе термоголовки нанесена шкала, цифры которой соответствуют температуре настройки.



Как видно, диапазон настройки температуры широк и, в зависимости от типа термоголовки, составляет от 2 до 29оС. Однако следует помнить, что если радиатор изначально рассчитан на поддержание 22

оС, то терморегулятор в любом случае не сможет обеспечить более высокую температуру. Для этого радиатор должен иметь определенный запас.

При необходимости диапазон настройки может быть ограничен с обеих сторон – для этого в комплекте поставляются специальные штифты.

Термоголовки бывают трех разновидностей: со встроенным температурным датчиком, с выносным датчиком и головка дистанционного управления.

  • Первый тип применяется, когда радиатор располагается открыто под окном, и воздух помещения свободно омывает термочувствительный элемент термоголовки.
  • Если радиатор завешен глухими шторами или заставлен мебелью, температура вокруг обычной термоголовки будет выше, чем в помещении – регулятор может работать некорректно. В этом случае используется термоголовка с выносным датчиком, который должен располагаться на свободной стене примерно на высоте 1,5 м от пола, а сама головка – на клапане терморегулятора.
  • Термоголовка дистанционного управления представляет собой обычную головку, размещаемую на стене по тому же принципу, что и выносной датчик. Она связана с клапаном терморегулятора через капиллярную трубку гидропривода. Такая термоголовка применяется для удаленного управления температурой в помещении, когда доступа к радиатору и клапану терморегулятора нет вовсе.

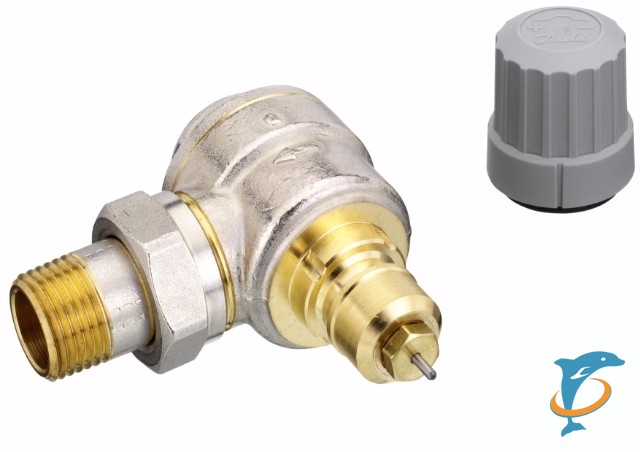

Регулирующий клапан – исполнительное устройство терморегулятора, которое устанавливается на входе теплоносителя в радиатор и изменяет количество горячей воды, проходящей через отопительный прибор.

Клапан терморегулятора нормально открытый нажимного действия (закрывается  под воздействием термоголовки, открывается за счет возвратной пружины).

Правильный выбор радиатора и терморегулятора поможет поддерживать в вашем доме комфортную температуру и сделает жизнь удобней и проще.


Установка терморегулятора на радиатор отопления: типы регуляторов, установка терморегулятора

Установив терморегулятор на радиатор отопления, вы можете всегда контролировать температурный режим в вашем помещении.

Настраивать можете самостоятельно или автоматическим способом. Используя терморегулятор для батареи, в вашем помещении всегда будут комфортные условия.

 Содержание:

  1. Принцип работы и виды
  2. Типы регуляторов
  3. Как правильно располагать регуляторы
  4. Установка терморегулятора
  5. Как настроить прибор

Принцип работы и виды

Выделяют два типа регуляторов для радиаторов отопления:

  1. Ручной регулятор температуры для батареи отопления.
  2. Автоматический кран на радиатор отопления.

При ручном регуляторе регулировать температуру радиатора отопления необходимо самостоятельно. Сделать это можно следующим способом:

  • Привести в действие шток клапана можно, повернув маховик вентиля;
  • Диаметр прохода седла после такого действия изменится. А значение будет равняться температуре.

Ручной регулятор температуры, как и любое устройство, имеет некоторые недостатки:

  1. Если часто открывать и закрывать регулятор температуры для батареи отопления, то его колпачок, который используется в качестве защиты быстро выйдет из строя.
  2. Автоматический кран для радиаторов намного эффективней в работе, чем ручной регулятор.

В автоматическом кране устроена термоголовка. В данном типе регулятора температурный вентиль будет работать совместно с термоголовкой.

Благодаря такому устройству как сильфон в помещении будут фиксироваться любые перепады температуры. Если температура начнет понижаться, то содержимое баллончика будет постепенно сужаться. Вследствие чего расход теплоносителя будет увеличиваться, так как шток клапана начнет втягиваться. После такого процесса температура в помещение будет постепенно увеличиваться.

При повышении температуры в помещении содержимое термического баллона будет расширяться и, следовательно, теплоотдача радиатора уменьшиться.

Типы регуляторов

Терморегуляторы для батарей отопления также различают по способу поступающего сигнала. Есть несколько вариантов поступления сигнала на термостатический компонент:

  1. От воздуха в здания.
  2. От теплоносителя.
  3. От воздуха поступающего снаружи.

Первый регулятор, который применяли, получал сигнал только от теплоносителя. Точность такой регулировки была 1-7°

Но таких данных было недостаточно для точных значений. Поэтому стали применять регулировочные краны для батарей отопления, которые могут контролировать изменения и поддержание температурного режима в помещении. Такие терморегуляторы более востребованы, чем ручные. Ведь они не требуют постоянного присутствия человека, а регулируют температуру самостоятельно и поддерживают комфортные условия в помещении.

Не менее популярным является прибор, состоящий из нескольких элементов: терморегулятор для радиаторов отопления и датчик. Он реагирует также быстро на перепады температуры, как и автоматический регулятор.

Из конструктивных особенностей термостата их можно разделить на несколько видов. Поэтому регуляторы могут быть:

  1. Прямого действия.
  2. С электрическим управлением.

Термостат прямого действия устраивают перед радиатором отопления. Такое устройство получает сигнал об изменениях температурного режима от теплоносителя.
Регулировка температуры радиатора отопления происходит за счет закрытия или открытия подачи теплоносителя. Устроенный на регуляторе клапан оборудован шкалой, которая установлена на головке прибора. На шкале указаны цифры при помощи, которых можно устанавливать нужную температуру в помещении.

Терморегуляторы для радиаторов отопления с электроуправлением делятся на две категории:

  1. Регуляторы способные управлять нагревом или насосом котла.
  2. Регуляторы, которые могут послать сигнал клапану. Клапан устанавливается перед батареей на трубе. Регулировочный вентиль регулирует подачу тепла. А размер клапана зависит от диаметра используемой трубы.

Как правильно располагать регуляторы

Если ваша батарея отопления не прикрыта, то устанавливать терморегуляторы лучше на отопительный прибор.

Если же оборудование имеет термостат с дистанционным датчиком, то клапан можно располагать на расстоянии до 0,8см.

Устанавливать терморегулятор можно вертикально и горизонтально, но обязательно на вводе трубы перед радиатором. При горизонтальной установке устраивают регулятор на входе в батарею отопления.

Установка терморегулятора

Перед установкой или регулировкой радиатора отопления обязательно следует перекрыть подачу воды. Затем следует произвести слив воды в системе отопления. После этого можно приступать к установке крана на радиатор отопления. Устройство происходит следующим образом:

  • Производится срезка трубы на небольшое расстояние, затем трубы батареи отсоединяют.
  • Если кран был устроен на радиаторе отопления, то следует произвести его демонтаж.
  • Клапаны терморегулирующего и запорного типа имеют хвостовики, которые нужно отсоединить. После этого их заворачивают в пробки батареи.
  • Затем производится сбор обвязки и установки на нужное место.
  • Последним этапом установки является устройство термоголовки на разводку горизонтального типа. Такие трубы имеют обвязку от стояка.

Как настроить прибор

Рассмотрим, как правильно производить регулировку радиаторов отопления. В инструкции любого прибора есть рекомендации по регулировке температурного режима. Помимо инструкции по регулировке будут советы по устройству прибора, а также технические характеристики и функции.

Перед регулированием температурного режима в радиаторе отопления, следует закрыть двери и окна, для того чтобы минимизировать утечку тепла из здания.

Рекомендуется установить термометр в помещении для измерения температуры. При ручном клапане необходимо его открыть до самого упора, таким образом, воздух в помещении постепенно начнет нагреваться. После того как вы заметите увеличение температуры на термометре примерно на 5 градусов, то необходимо закрыть клапан.

Затем вы услышите шум воды в радиаторе, а клапан заметно нагреется. В таком случае нужно запомнить, как расположена головка клапана. Тогда вы сможете регулировать температуру прибора самостоятельно. А именно убавлять и прибавлять температуру в радиаторе отопления.

Терморегулятор батареи отопления является необходимой вещью. При использовании автоматического крана вы можете не беспокоиться о регулировке температуры в вашем помещении.

Читайте также:

Как установить терморегулятор на радиатор

Терморегуляторы на радиаторах позволяют поддерживать заданную температуру в помещении и экономят расходы на отопление. Но применять термоголовки можно лишь в индивидуальной системе отопления частного дома или квартиры.

В квартирах с централизованным отоплением, устанавливать терморегуляторы смысла нет, так как вместе с ними необходимо установить и теплосчетчик на квартиру, для учета потребленного количества тепла. А это в большинстве случаев не целесообразно из-за большой стоимости.

Особенности использования терморегуляторов


Необходимо учитывать, что современные модели терморегуляторов чувствительны к наличию мусора в теплоносителе. Они могут засориться и выйти со строя.

Поэтому их можно использовать в индивидуальной системе отопления (для одного дома или квартиры), сделанной без использования трубопроводов из обычной стали и устаревших радиаторов из чугуна.

Также в такой системе должен обязательно присутствовать фильтр очистки теплоносителя. Заливка водопроводной водой должна быть выполнена через фильтр.

Для централизованных схем подачи тепла, с наличием теплосчетчика на квартиру, должна быть установлена система очистки, не допускающая проникновение мусора к радиаторам внутри квартиры.

Термоголовка может работать как совместно с водой, так и с незамерзающими жидкостями на основе этиленгликоля, пропиленгликоля, а также на основе антифриза, хоть он и не рекомендуется к применению в жилых домах.

Обычная конструкция и размещение


Терморегулятор включает в себя клапан, который может перекрывать поступление теплоносителя к радиатору, и управляющего устройства, которое учитывает температуру воздуха внутри помещения. Но есть модели, которые могут также учитывать и температуру теплоносителя, температуру воздуха снаружи помещения, и температуру воздуха в других помещениях или на определенном расстоянии от радиатора (выносные датчики).

Терморегулятор или только его закрывающий клапан устанавливается на подающем трубопроводе радиатора, обычно на входе в сам радиатор.

При монтаже новой системы отопления длины трубопроводов создаются с учетом длины термоголовки. А если его нужно вставлять в уже действующую систему отопления, то подающий трубопровод придется обрезать и на его конце устанавливать (впаивать, обжимать, нарезать резьбу) соответствующее соединение.

Или же придется смещать сам радиатор, а на обратке устанавливать вставку равную величине смещения.

Направление установки клапана должно быть указано стрелочками на корпусе, по направлению тока жидкости.

Порядок монтажа

Как устанавливается терморегулятор на радиатор своими руками показано на фото.

На входе в радиатор (подача) устанавливается хвостовик с накидной гайкой. Он вкручивается в радиатор шестигранным ключом 12 мм. Это соединение «металл- металл» нужно уплотнить ФУМ-лентой.

К накидной гайке подсоединяется исполнительный клапан, гайка затягивается ключом 22 мм, уплотнитель – обычно силиконовая шайба на торце трубы.

С клапана снимается верхний защитный колпачек.

Затем, в соответствии с инструкцией по установке, термоэлемент настраивается, после чего термоголовка надевается на клапан, при этом поджимается кольцо с лепестками до щелчка.

Подключается труба подачи теплоносителя с уплотнением фум-лентой.

Какие бывают термоголовки, их характеристики

В продаже можно найти как простые механически терморегуляторы, так и с электронным управлением, программируемые и снабженные дисплеем. Эта термоголовка можно программировать наперед, а не просто задавать температуру как на механических моделях. Поэтому можно экономить еще больше, например, уменьшая температуру, когда в помещении никого нет, чтобы тепло не расходовалось бесполезно.

Терморегуляторы характеризуются чувствительностью к изменению температуры, — чаще 1,0 – 0,5 градусов, и скоростью реакции на изменение температуры в помещении на минимальный предел чувствительности, – обычно в районе 1 минуты.

Также учитывается и диапазон регулировки температуры в помещении, — обычно находится в пределах +5 — +30 град С. Дорогие системы снабжаются и блокировкой от детей и возможностью выноса датчика.

Выносной датчик обязательно понадобится, если радиаторы установлены за декоративной решеткой. В этом случае температура у радиатора будет отличаться в большую сторону от температуры в комнате, а КПД радиатора будет ниже.

Если индивидуальная система отопления из современных трубопроводов и радиаторов не была снабжена термоголовками, то это нужно исправить, — зачем выбрасывать значительные деньги на никому не нужное тепло? Возможно, что исходя из конкретной обстановки, целесообразно установить терморегуляторы только в каких-то отдельных комнатах …

Регулятор температуры для радиатора отопления: автоматический, ручной, механический

Основная функция регуляторов отопления – изменение степени обогрева помещения посредством изменения количества теплоносителя, проходящего через радиаторы. Грамотно установленные и правильно используемые термостатические регуляторы способны сделать более эффективным отопление в квартире, частном доме и других помещениях.

Основные составные части терморегуляторов для радиаторов – это:

  • терморегулирующий вентиль, или термоклапан;
  • с помощью которого осуществляется воздействие на шток клапана.

Регулятор отопления внешне похож на обычный кран, который устанавливается на входе и выходе труб из батарей, но вместо стандартного вентиля термостатические регуляторы оснащены быстросъемной гайкой, при помощи которой на корпусе закрепляется термоэлемент. Регулировка степени нагрева радиаторов и температурного режима в помещении становится более наглядной, благодаря градуировке, которая имеется на термостатической головке.

Почему использовать термостатические клапаны для батарей выгодно?

Во-первых, при помощи регулятора для батареи отопления происходит более тонкий контроль над микроклиматом в помещении, так как можно изменять температурный фон не во всей комнате сразу, а по отдельности в тех зонах, где установлены радиаторы.

Во-вторых, локальные термостатические регуляторы, в отличие от централизованной системы управления отоплением, учитывают и такой фактор, как нагрев помещения солнцем, что исключает возможность перегрева комнаты в солнечную погоду.

В-третьих, для каждой комнаты в доме или квартире регулировка обогрева может проводиться по особой программе. Для помещений с небольшой проходимостью и посещаемостью обычно выставляется минимальная теплоотдача радиаторов. Там, где члены семьи проводят больше времени, необходима более интенсивная работа батарей, то есть больший объем циркулирующего в них теплоносителя (воды).

Достойная альтернатива обычным запорным кранам

Для того чтобы сэкономить на организации обогрева помещения, вместо регулятора температуры батарей отопления на входе трубы в нагревательный элемент врезают обычный кран. Этот механический способ регулирования ухудшает качество отопления, потому что:

  • запорная арматура быстро выйдет из строя, если ее часто открывать и закрывать;
  • использование чревато «завоздушиванием» всего стояка;
  • после установки механического регулятора возможен будет только ручной контроль работы радиаторов, а это – лишние временные затраты;
  • с его помощью выставляется лишь приблизительная температура в помещении.

Особенности регулятора

Регулятор температуры отопления, который устанавливается на батарею, работает в автоматическом режиме – необходимо лишь вначале выбрать требуемую степень нагрева радиатора при помощи градуированной шкалы на термоголовке.

Современные термостатические регуляторы отопления работают таким образом, что никогда не перекрывают подачу теплоносителя в батареи полностью, а лишь увеличивают или уменьшают ее, в зависимости от температуры в помещении.

Термоклапан – это прибор для самого тонкого контроля над нагревом радиатора отопления. Погрешность при определении температурного режима в комнате будет минимальной.

По какому принципу работают?

Одна из ключевых деталей термоклапана – шток, оснащенный уплотнительной прокладкой из резины. Этот шток подвижный, он может опускаться и подниматься, при этом изменяя диаметр отверстия, через которое в батареи попадает вода.

Если открыть клапаны, в радиаторах будет циркулировать больший объем теплоносителя, и они будут сильнее обогревать. Регулятор температуры с опущенным штоком уменьшит количество проходящей воды. Для радиатора отопления это означает менее интенсивный нагрев.

Ручные и автоматические

Менять температуру в помещении термостатическим регулятором можно вручную (механический способ) или автоматически. Ручной термоклапан для изменения положения штока требует поворота маховика вентиля. Следует учитывать, что защитный колпачок, имеющийся на клапане, может выйти из строя вследствие частых поворотов вентиля.

Автоматический регулятор – это более эффективный способ изменения температуры на радиаторе отопления. В клапанах такого типа термоголовка оснащена сильфоном – резервуаром, стенки которого представляют собой «гармошку». Внутреннее содержимое сильфона (газ или жидкость) мгновенно реагирует даже на незначительные изменения температуры в помещении.

Когда воздух прогрелся до определенного уровня, газ или жидкость в сильфоне расширяется, растягивает «гармошку», которая, в свою очередь, выталкивает и опускает шток. Шток давит на вентиль, и подача теплоносителя в батарею уменьшается.

Когда воздух начинает остывать, регуляторы температуры работают по обратному алгоритму: содержимое сильфона уменьшается в объеме, «гармошка» сжимается, шток поднимается. Для батарей отопления это означает начало более интенсивной подачи теплоносителя. Следовательно, и температура в помещении начинает подниматься.

При выборе терморегуляторов необходимо учитывать, как именно расположены радиаторы в данном помещении. Инструкция по монтажу термоклапанов включает следующее обязательное условие: термоголовка должна устанавливаться горизонтально. Такое положение обеспечит наилучшую циркуляцию воздушных потоков вокруг нее, а терморегулятор будет работать более четко и тонко.

Существуют термоклапаны с прямой и угловой термоголовкой, благодаря чему в разных системах отопления удается установить регулятор так, чтобы он находился в горизонтальной плоскости.

Особенности для двухтрубных схем отопления

Регуляторы для двухтрубных систем отопления должны обязательно иметь устойчивость к перепадам давления. Гидравлическая балансировка в двухтрубной системе происходит посредством снижения давления в районе клапана, поэтому у него должно быть высокое гидравлическое сопротивление и проходное отверстие не слишком большого диаметра. К регуляторам для однотрубных систем столь жесткие требования не предъявляются.

Более эффективными в работе считаются те термоклапаны для двухтрубных систем, которые можно настраивать дополнительно, в зависимости от особенностей помещения. Так удастся минимизировать обогрев комнат. Следовательно, отопление дома или квартиры станет более рациональным и экономным.

Терморегулятор для радиатора отопления в системах различных домов

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В некоторых домах даже в сильные морозы можно видеть открытые форточки. «Топить улицу» во времена повальной установки счетчиков — это ничем не оправданная роскошь. Чтобы поддерживать благоприятную температуру в помещении, используют терморегулятор для радиатора отопления. С помощью этого механизма можно добиться комфортной среды в доме, попутно сэкономив немалую сумму на отоплении.

Терморегулятор позволяет поддерживать оптимальную температуру в помещении

Принцип действия терморегулятора

Существует два метода регулирования микроклимата в помещениях — качественный и количественный. В первом случае меняется сама температура воды в системе. Делается это с помощью смесительного узла, установленного в котельной. Количественный метод подразумевает контроль над поступлением теплоносителя в батарею. Это и есть основная функция терморегулятора для радиатора отопления.

Статья по теме:

При повышении температуры окружающей среды в электронном приборе срабатывает специальный термоэлемент, частично перекрывающий просвет крана. Поступление горячей воды уменьшается, и батарея остывает. При понижении температуры воздуха процесс запускается в обратном порядке. Все операции производятся без участия человека.

Полезный совет! Терморегуляторы в частных домах лучше устанавливать на батареи панельного типа, имеющие небольшую емкость.

Принцип работы терморегулятора

Виды запорно-регулирующей арматуры

Установка регулирующих устройств перед радиаторами обеспечивает не только управление температурным режимом, но и решение вопросов аварийной безопасности. Если батарея потекла, требует замены или ремонта, ее можно отключить от системы одним поворотом крана.

Управление потоком теплоносителя производится с применением следующих элементов:

Шаровый кран

Годится только для отключения батареи, поскольку функционирует в двух режимах — «открыто» и «закрыто». Как терморегулятор для радиатора отоплениянеэффективен. Затвор нельзя держать полуоткрытым. Причина в том, что шаровой элемент крана, стоящий в промежуточном положении, постепенно приходит в негодность. Его повреждают твердые частицы, циркулирующие по трубам вместе с теплоносителем. Они неизбежно оставляют царапины на полированном шаре, вследствие чего теряется герметичность запора.

Схема установки радиатора с терморегулятором

Конусный вентиль

В целом достаточно функциональное и малозатратное решение. Регулировать подачу воды можно, но все операции приходится проделывать вручную. Никакой разметки на запорном устройстве нет. Нужно опытным путем подбирать положение вентиля, чтобы снизить или повысить температуру радиатора. Постоянные манипуляции краном также не проходят для него бесследно — чаще всего ломается защитный колпачок прибора.

Конусный вентиль — вид в разрезе

Автоматический терморегулятор для радиатора отопления

Это оптимальный вариант для современного жилья. Механизм прибора состоит из двух частей — чувствительной тепловой головки и клапана. Они взаимодействуют друг с другом без участия какой-либо энергии. Термоголовка (сильфон) представляет собой полый гофрированный цилиндр, заполненный газом или жидкостью.

Если в комнате повысилась температура воздуха, то жидкость в цилиндре расширяется, и сильфон увеличивается. Этим приводится в движение шток, затворяющий клапан. Поток теплоносителя в батарею частично перекрывается, что позволяет скорректировать температуру воздуха в сторону понижения. Если стало прохладно, объем рабочей среды в головке уменьшается. Шток встает на место, клапан открывает проход теплоносителю. Батарея нагревается.

Автоматический терморегулятор для радиатора отопления

Тепловые головки имеют большой запас прочности. Они выдерживают около миллиона циклов расширения и сжатия. Прибор и за 100 лет не выработает такого ресурса.

Полезный совет! В первую очередь терморегуляторы устанавливают в помещениях с нестабильной температурой (на кухне или в комнатах с окнами на солнечную сторону). В частных коттеджах приборы монтируют на радиаторы верхних этажей, куда поднимается теплый воздух. За счет этого выравнивается температурный режим во всем доме.

Электронный терморегулятор для батарей

Технические особенности автоматических термостатов

Принцип действия терморегуляторов для радиаторов отопления один и тот же, но имеется ряд конструктивных различий.

По способу управления

Термостаты с ручной регулировкой. У таких приборов есть головка вентиля, на которую нанесены деления от 0 до 5. Повернув маховик крана, мы увеличиваем или уменьшаем проходное отверстие для теплоносителя.

Ноль обозначает полностью перекрытую батарею, остальные цифры — регулируемый диапазон температур от 14 до 24 градусов.

Строение терморегулятора для радиатора отопления

Электронный прибор. Работает от батареек или аккумулятора. Это самое массивное и дорогостоящее устройство из всех, но и возможности его расширены. Термостат оснащен датчиком температуры, выносным или встроенным. При изменении внешних условий датчик подает сигнал на микропроцессор, и терморегулятор срабатывает.

Стоимость прибора быстро окупается за счет экономии теплоэнергии. Устройство можно запрограммировать на изменение температуры в течение суток, а также по дням недели. К примеру, с 9 до 17 часов выставить температуру на 10-15 градусов, а позже поднять ее до комфортных 22 градусов.

Пример подключения термостата к чугунной батарее отопления

По составу рабочей среды

В сильфоне может находиться жидкость или газ. Газовый терморегулятор для радиатора отопления быстрее откликается на повышение-понижение температур. Но жидкостные реле лучше реагируют на давление сильфона. Кроме того, они проще в производстве, поэтому выпускаются в расширенном ассортименте.

Регуляторы в однотрубной и двухтрубной системах отопления

В домах со старой однотрубной системой батареи подключены последовательно. Это значит, что терморегулятор, приостановив подачу теплоносителя в один радиатор, фактически прекращает циркуляцию горячей воды по всей системе. Замена старых батарей на современные конвекторы должна сопровождаться установкой байпаса — трубы, соединяющей входной и выходной канал трубопровода.

Для такой системы выбирают терморегуляторы с большим внутренним диаметром, обладающие малым сопротивлением. Если не учесть этот момент, то весь теплоноситель пойдет через байпас, а батареи останутся холодными.

Примеры установки терморегуляторов в однотрубной и двухтрубной системе отопления

В двухтрубной системе радиаторы подсоединены параллельно. Отключение одной батареи никак не скажется на работе остальных. Байпас здесь не нужен, а для эффективного регулирования температуры можно вмонтировать термостат с высоким гидравлическим сопротивлением.

Полезный совет! Намного эффективней работают регуляторы на алюминиевых, биметаллических и стальных радиаторах, имеющих низкую тепловую инерцию.

Подключение автоматического термостата к батарее своими руками

Правила установки терморегулятора

Любую запорно-регулирующую арматуру монтируют с учетом направления движения теплоносителя. На приборе имеется стрелка, курс которой должен совпадать с направлением потока горячей воды. Монтируют регулятор только в этом положении.

Устройство должно располагаться горизонтально, параллельно полу. Если кран будет стоять вертикально, то термоголовка окажется в потоке теплого воздуха от трубы. В результате прибор не сможет точно реагировать на изменение температуры. При постоянно полуоткрытом клапане температура в комнате будет ниже заданной.

Схема правильной установки терморегулятора

Нельзя закрывать термостат декоративными панелями и тяжелыми шторами. Если это все же необходимо, то лучше приобрести регулятор с выносным датчиком, который устанавливается на расстоянии от клапана.

В заключение. Эффективность отопительных приборов, оборудованных терморегуляторами, многократно возрастает. Установка термостатов позволяет сэкономить на оплате счетов, упрощает ремонт системы и создает благоприятную микросреду в доме.

Терморегулятор для радиатора отопления (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

как установить и принцип работы

Вопрос, как установить терморегулятор на батарею, интересует и людей, проживающих в многоквартирных домах, и владельцев частного жилья с автономной системой отопления. Терморегулирующее устройство позволяет поддерживать в помещениях комфортную температуру, а во втором случае – еще и экономить затраты на энергоноситель.

Терморегулятор имеет смысл ставить на батареи любого типа за исключением чугунных – они отличаются высокой тепловой инерцией, из-за чего регулировка становится неэффективной.

Терморегулятор для батареи отопления

Особенности регулировки

Нагрев радиатора происходит за счет циркуляции жидкости, нагретой отопительным котлом. Теплоноситель отдает значительную часть тепловой энергии прибору отопления, который обеспечивает прогрев воздуха в помещении.

Чем меньше горячей жидкости пройдет через батарею в единицу времени, тем слабее она нагреется. Принцип количественной регулировки и лежит в основе функционирования терморегулятора. До изобретения термостатического клапана для этих целей использовался сантехнический вентиль.

Обратите внимание! Шаровой кран рассчитан на работу только в двух положениях – полностью открытом и полностью закрытом. При использовании шарового крана в качестве вентиля для регулировки потока теплоносителя, он быстро выйдет из строя.

Принцип работы современного термостатического клапана тот же, что и у вентиля – специальное устройство в корпусе ограничивает или полностью перекрывает поток теплоносителя. Основная разница заключается в принципах управления – в случае использования сантехнического вентиля температуру батарей приходится регулировать поворотом ручки, то терморегулятор для радиатора отопления работает без вмешательства человека, достаточно его правильно установить и настроить.

Конструкция терморегулятора

Терморегулятор представляет собой клапан, оснащенный термоголовкой, которая управляет его работой.

Клапаны различаются по конструкции корпуса, в зависимости от особенностей места установки используется клапан:

  • стандартный прямой;
  • угловой горизонтальный;
  • угловой вертикальный;
  • угловой, у которого головка и патрубки расположены по трем перпендикулярным осям (левый и правый вариант).
Обратите внимание! Клапаны для однотрубной системы отопления (маркировка литерой G) отличаются повышенной пропускной способностью, из-за чего их корпус имеет больший объем. Они также подходят для двухтрубных систем с естественной циркуляцией. Если система оборудована насосом для принудительной циркуляции теплоносителя, требуются клапаны, маркированные литерами N или D, они рассчитаны на высокое давление.

В корпусе из сплава, устойчивого к коррозии, имеется седло клапанной части, которое может быть полностью перекрыто тарельчатым клапаном при его полном опускании. При изменении высоты расположения тарелки изменяется количество жидкости, проходящей через клапан за единицу времени.

Устройство регулятора температуры

Тарелка закреплена на штоке, который приводится в действие штифтом-толкателем, его верхняя часть выступает из корпуса клапана. В стандартном исполнении штифт прикрыт колпачком. Его снимают и устанавливают выбранный механизм управления клапаном.

Важно! Рекомендуется ставить клапаны из латуни, нержавеющей стали, бронзы. Силумин хрупок и ненадежен. При выборе изделия также обратите внимание на монтажные размеры патрубков – они должны соответствовать параметрам трубопровода.

Выбор управляющего механизма

Терморегулятор для батарей отопления требуется оснастить подходящим механизмом управления:

  • запорная рукоятка;
  • термоголовка сильфонного типа;
  • головка с сервоприводом;
  • электронная термоголовка.
Запорная рукоятка

Она превращает терморегулятор в обычный вентиль. Рукоятка обычно используется при необходимости надежно перекрыть клапан для проведения ремонтных работ или для замены прибора отопления. Ее можно рассматривать как съемный вспомогательный атрибут.

Термоголовка с сильфоном

Взглянув на разобранный термостат, можно увидеть сильфон – эластичную емкость, заполненную жидкостью или газом с высокой термочувствительностью. Если температура воздуха в районе термоголовки повышается, сильфон расширяется и нажимает на штифт-толкатель, благодаря чему тарельчатый клапан перемещается вниз. При охлаждении сильфона идет обратный процесс. Установленный на радиаторе терморегулятор такого типа энергонезависим, его достаточно один раз настроить, и уровень нагрева батареи будет поддерживаться автоматически с достаточно высокой точностью.

Головка с сервоприводом

Шток клапана перемещает вверх или вниз миниатюрный электрический двигатель, который получает соответствующие сигналы от электронного блока управления. Такая система позволяет обеспечивать очень точную регулировку нагрева теплоносителя. Установка требует прокладки кабеля для электропитания двигателя и передачи сигналов управления. Устройство подходит для использования в составе комплекса «умный дом».

Электронная термоголовка

Отопительный прибор, оснащенный электронной термоголовкой, меняет уровень нагрева помещения в зависимости от заданной программы. К примеру, работать в течение дня в экономном режиме и подогревать воздух до нужных значений к приходу хозяев дома с работы. Такая термоголовка с электронным дисплеем работает автономно, электропитание обеспечивают батарейки.

Установка терморегулятора на радиатор отопления

Рассмотрим, как монтировать и настраивать термоголовку с сильфоном – это наиболее популярный вариант благодаря доступной стоимости.

У большинства термоклапанов в верхней части имеется резьба под гайку М30х15 – именно с ее помощью устанавливается автоматическая механическая термоголовка. Ее неподвижная часть крепится к корпусу клапана, а верхняя свободно вращается вокруг своей оси. В пластиковой головке предусмотрены отверстия для того, чтобы воздух попадал к сильфону, заставляя его сжиматься или расширяться.

Установленный терморегулятор

Монтаж термоклапана выполняется на этапе подсоединения радиатора отопления к трубопроводу. Он ставится на подающую трубу, фиксируется переходником «американкой» - такое соединение при необходимости легко разобрать. На корпусе устройства обозначено направление потока теплоносителя – это обязательно следует учесть. Перед монтажом изучите паспорт изделия – если термоклапан не имеет функции полной блокировки потока, до него на подводящую трубу требуется установить шаровой кран.

Обратите внимание! Термоголовка обязательно должна располагаться горизонтально, иначе нагретый воздух, поднимающийся от радиатора, будет постоянно воздействовать на сильфон.

Свободным патрубком клапан подсоединяется к батарее. Затем с термоклапана снимается защитный колпачок и устанавливается сильфонная термоголовка путем закручивания накидным ключом соответствующей гайки. Если в модели предусмотрена установка методом защелкивания, головку требуется повернуть в положение «max», приставить и надавить до щелчка.

Правильное положение термоголовки

После монтажа выполняется настройка. Положение штока, штифта-толкателя и сильфона относительно корпуса термоклапана можно менять, вращая подвижную часть головки. На нее нанесена температурная шкала и метка для ориентира, что дает возможность ставить требуемую температуру с точностью до градуса. Подходящий режим работы батареи определяется на практике.

Важно! Производители термоголовок предлагают различные варианты преднастройки – при помощи штифтов или специального ключа сразу после установки задается допустимый температурный диапазон работы радиатора. Это позволяет избежать проблем, связанных с перегревом помещений или полным остыванием системы в результате вмешательства маленьких детей или из-за случайного контакта с подвижной частью термоголовки.

Существуют разные варианты исполнения термоголовки.
Если радиатор перекрывается плотными шторами, мебелью или конструкциями, устанавливая регулятор, можно использовать термоголовку с выносным датчиком-зондом. Датчик, соединенный с сильфоном капиллярной трубкой, размещается на расстоянии до 2 метров от батареи.

Терморегулятор на батарею отопления также может быть оснащен вынесенным пультом управления, который можно смонтировать в любом удобном месте. Такая модель снабжена двумя сильфонами (на клапане и в пульте управления), соединенными капиллярной трубкой.

Монтаж терморегулятора не сложно выполнить самостоятельно, если речь идет об автономной отопительной системе. В доме с центральным отоплением такое возможно в ситуации, когда на подающей трубе после байпаса установлен шаровой кран. В противном случае требуется вызвать специалистов и договориться о временном перекрытии подачи теплоносителя по стояку.

Зачем нужен регулятор температуры на радиаторе отопления

Благодаря этому маленькому устройству, можно не только устанавливать комфортный микроклимат в квартире, но и уменьшать расходы на оплату за отопление.

Для чего нужен регулятор температуры

Идеально спроектированная система отопления работает, как хорошо отлаженный часовой механизм, обеспечивая оптимальную температуру во всех комнатах. К сожалению, идеальной система получается весьма нечасто, вследствие чего во многих домах наблюдается типичная картина:

  • на кухне и в гостинной – Ташкент;
  • в спальнях – Владивосток.
Зачем котлу терморегулятор и как он экономит ваши деньги

Причина проста – «мастер» посчитал необходимое количество секций радиаторов отопления, исходя лишь из квадратуры комнат, без учета специфики их эксплуатации. Таким образом, в помещениях, где люди проводят больше всего времени, стоит жара, а там, куда заходят только для сна, – холод.

Установка регуляторов температуры на батареи отопления исправит такую ситуацию с одной оговоркой: это поможет снизить показания градусника до необходимого уровня, а вот повысить – увы, никак. Ведь, по сути, устройство представляет собой обычный кран. Он регулирует степень нагрева радиатора, уменьшая объем проходящего через него теплоносителя.

В чем заключается экономия

Во многих домах есть нежилые комнаты, используемые только во время приезда гостей, или вообще для хранения ненужных вещей. Зачем тратить лишние деньги и отапливать их наравне с жилой частью? Установив регулятор температуры на радиатор отопления, можно уменьшить ее до минимальных 10-15°C, что за сезон даст существенную экономию газа.

Да и в «жилых» комнатах часто мы вынуждены оставлять распахнутыми форточки, чтобы избавиться зимой от лишнего тепла, исходящего от пышущих жаром батарей. Такое охлаждение с натяжкой можно назвать целесообразным, даже если отсутствует счетчик, а расчет за теплоэнергию производится по нормативным тарифам.

Сейчас же, все больше людей приобретает приборы учета или переходят на индивидуальное отопление, ведь оплата по фактическому потреблению намного выгоднее оплаты по нормативам. Однако, чтобы получить максимальный эффект в экономии средств, необходимо установить на радиаторы регулятор. Он позволяет добиваться оптимального диапазона температуры в помещении и обеспечивать его постоянство в течение суток.

Зачем нужен электрический полотенцесушитель с терморегулятором

Как установить кран на батарею отопления

Регулирятор монтируют прямо на радиатор. Работы по установке состоят из таких этапов:

  1. отключение стояка, через который подается вода в батареи;
  2. сливание оставшейся воды;
  3. отрезание горизонтальной трубы;
  4. отсоединение трубопровода от радиатора;
  5. отсоединение хвостовиков вместе с гайками от клапана прибора и запорного клапана, и заворачивание их в пробки батареи;
  6. собирание трубной обвязки и монтирование ее в предназначенное место;
  7. соединение обвязки трубами подводки, которые расположены горизонтально.

Системы отопления бывают однотрубные и двухтрубные, это следует учесть, устанавливая прибор терморегулирования. Для однотрубной системы придется изменить схему, по которой подключены радиаторы. Для этого нужно установить прямую и обратную перемычки, которые соединяют подводки регулятора температуры. Это так называемый байпас, благодаря которому горячая вода сможет беспрепятственно курсировать по трубам, независимо от положения крана.

Когда пора включать отопление в квартире

Настройка регулятора температуры

После установки, кран нужно настроить на необходимую температуру. Для этого сначала необходимо убедиться, что все окна и двери закрыты, что предотвратит выход тепла. Комнатный термометр помещают в той части помещения, где будут сниматься показатели. Регулятор полностью открывают, повернув головку влево и двигаясь до упора. В этом положении горячая вода может свободно курсировать по трубам, а воздух в комнате начнет постепенно нагреваться.

Когда столбик термометра поднимется на 5°С– 6°С, кран нужно закрыть, поворачивая головку вправо и доводя ее до конца. Теперь температура будет падать. Когда нужный градус будет достигнут, можно открывать регулятор, стараясь делать это медленно. Настройку устройства можно считать законченной, если в нем слышится шум протекающей воды, а на термометре установились необходимые вам показания.

Секреты эффективной экономии на отоплении

Установить прибор терморегулирования можно и самостоятельно, но лучше поручить это специалистам, которые имеют опыт выполнения таких работ. Они смогут увидеть погрешности в системе отопления и вовремя их устранить. Грамотная установка регулятора позволит не только добиться комфортной температуры в квартире, но и получить ощутимую экономию средств.

Controlling Steam Radiators - The New York Times

Во время учебы в докторантуре. Шесть или семь лет назад Маршалл Кокс, занимаясь электротехникой в ​​Колумбийском университете, регулировал температуру в своей комнате зимой, как это делают большинство жителей Нью-Йорка с помощью паровых радиаторов. Он открыл окно.

Но затем его брат-близнец Джереми переехал в Нью-Йорк, чтобы танцевать в «Come Fly Away» на Бродвее. Его брат «постоянно», - сказал мистер Кокс, - жаловался, что «он закипал или замерзал, много раз и то, и другое в течение ночи.Это побудило Маршалла Кокса изобрести Cozy, крышку радиатора, которая может удерживать тепло в перегретой комнате и переносить ее в недогретую комнату. Cosy, которую г-н Кокс назвал «прославленной прихваткой для духовки» и которая продается в ограниченном количестве, выиграла M.I.T. за 220 000 долларов. Премия «Чистая энергия» в 2012 году.

Победа Cosy понятна. Он решает проблему, которая беспокоит жителей Нью-Йорка с начала 1900-х годов, когда в соответствии с директивой Совета здравоохранения, требовавшей открывать окна даже в самые холодные зимние дни, требовались радиаторы увеличенного размера.Это было тогда, когда «свежий воздух» считался универсальным панацеей.

Но сегодняшние жильцы квартир и кондоминиумов не должны страдать. Благодаря современным технологиям, программам энергосбережения и горстке мастеров, разбирающихся в вековых сантехнических технологиях, существует множество способов приручить вышедшие из строя радиаторы.

Большая часть проблемы перегрева Нью-Йорка может быть связана с эпидемией испанского гриппа 1918 года, - сказал Дэн Холохан, историк отопления и автор 18 книг по этой теме.«Впервые я заметил это в своих инженерных книгах 1920-х годов, - сказал он. «Авторы упоминают« движение свежего воздуха »и предупреждают, что и котлы, и радиаторы теперь должны были быть намного больше из-за необходимости держать окна открытыми по приказу Совета здравоохранения».

Считалось, что свежий воздух защищает от болезней, передающихся воздушно-капельным путем, таких как грипп. Несмотря на то, что «испанский грипп» утих в 1920 году, инженерные стандарты, предписывающие использование радиаторов большего размера, остались.

Теперь, когда старший сантехник Джон Катанео отвечает на звонок, «Я могу написать сценарий почти для каждого звонящего», - сказал он.«Я киплю, не могу спать по ночам, и здание бесполезно».

Теоретически паровое отопление - это просто, эффективно и легко в обслуживании. Бойлер нагревает воду примерно до 212 градусов. Он становится паром под давлением и проходит через контур труб. Часть пара попадает в радиаторы, подключенные к контуру. Пар передает тепло металлу радиатора, который нагревает воздух в помещении. Эта передача заставляет пар остывать, и он снова превращается в воду, называемую конденсатом.Конденсат возвращается в котел для повторения цикла.

Но правильно работающая паровая система отопления - это тонкий баланс. Многочисленные радиаторы подключены к единому источнику пара. Сложно подать нужное количество пара в каждый радиатор, когда для каждого может потребоваться разное количество. Уменьшение количества пара в одной комнате может привести к чрезмерному выбросу пара в другую. «Это действительно просто, - сказал г-н Холохан, - но на практике очень легко облажаться».

Годы частичного ремонта часто приводят к грохотам, лязгам и неравномерному нагреву, столь обычным в довоенных зданиях.

Действия, необходимые для улучшения перегретой квартиры, зависят от того, какая у вас радиаторная система - однотрубная или двухтрубная.

В двухтрубной системе тепло отводится клапаном, который представляет собой двухпозиционную ручку, которая пропускает пар. Клапаны по своей природе регулируются.

В более распространенной однотрубной системе тепло отводится вентиляционным отверстием, которое выглядит как миниатюрная торпеда, торчащая из конца радиатора и выпускающая воздух, освобождая место для входа пара.

Один потенциал fix - это вентиляционное отверстие, которое позволяет контролировать температуру радиатора.«В однотрубной системе регулируемое вентиляционное отверстие может быть очень недорогим решением; это часть 25 долларов », - сказал Хантер Ботто, бывший президент Ассоциации подрядчиков по сантехническому отоплению и охлаждению штата Нью-Йорк.

Однако стоимость рабочей силы поднимает цену. По словам Пола Шэя, главного сантехника и консультанта по отоплению, вам придется заплатить от 250 до 750 долларов за детали и установку регулируемых вентиляционных отверстий на каждом радиаторе.

Проблема с клапанами и регулируемыми вентиляционными отверстиями заключается в том, что ими легко злоупотреблять.«Люди прибегают к крайностям», - сказал г-н Катанео. Когда людям становится холодно, они полностью включают клапаны, пока в комнате не становится слишком жарко, а затем полностью их выключают. По его словам, из-за массы радиатора «в этой штуке осталось еще полчаса тепла». Когда в комнате становится слишком холодно, процесс повторяется. «Лучше всего установить их и дать им несколько часов, чтобы они отреагировали на корректировку», - сказал г-н Катанео. «Эти устройства могут обеспечить большой комфорт - им просто нужно время, чтобы поработать.”

Эти проблемы можно уменьшить, используя правильно установленный термостатический радиаторный клапан, известный в торговле как TRV. Эти клапаны оснащены термостатом, который автоматически включает или выключает клапан в зависимости от температуры в помещении. По словам сантехников, недостатком является то, что клапаны TRV часто устанавливаются неправильно и менее долговечны, чем более простые регулируемые вручную клапаны.

Существуют также распространенные проблемы с нагревом пара, которые нельзя устранить с помощью TRV. Паровые системы смешивают металлические трубы, воду и воздух - рецепт ржавчины, которая может повредить клапаны и вентиляционные отверстия.Если ржавчина не покрывает их, маляры печально известны тем, что срывают их слоем краски.

В то время как жители квартир могут попытаться управлять своим собственным отоплением, предпочтительным решением проблемы перегрева в квартирах в Нью-Йорке является обслуживание всей системы, за которое многие арендодатели не хотят платить, но город Нью-Йорк предпринимает шаги, которые могут способствовать модернизации.

Паровые системы обогревают около 70 процентов больших зданий в городе и являются одними из основных источников потерь энергии. Чтобы справиться с этой неэффективностью использования энергии, местный закон № 87 Нью-Йорка в конечном итоге потребует, чтобы 23 400 зданий площадью 50 000 квадратных футов и более прошли энергетический аудит.

В то время как местный закон не требует от домовладельцев капитального ремонта отопления, энергоаудиты покажут, сколько можно сэкономить за счет модернизации, и позволят арендодателям узнать, какая помощь может быть доступна для оплаты обновлений.

Кооперативная доска 860 и 870 Западная 181-я улица, пара кирпичных довоенных зданий в непосредственной близости от моста Джорджа Вашингтона, не дождалась проведения обязательного энергоаудита для модернизации системы отопления. Здание прошло энергетическую оценку и в 2012 году подало заявку на получение государственных средств через Управление энергетических исследований и разработок штата Нью-Йорк для обновления здания, включая капитальный ремонт системы парового отопления.

Инженеры оценили экономию от модернизации теплоцентрали, которая включала изоляцию труб и котла, а также добавление ТРВ на 126 блоках, в более чем 36 000 долларов в год. Государственные власти предоставили 63000 долларов на эти и другие обновления, которые помогли покрыть расходы. И за это приходит комфорт. «Иметь TRV, где мы можем регулировать наши радиаторы, это действительно здорово», - сказала Джейн Мейзел, член правления и учитель кооператива. За эти годы г-жа Мейзел и некоторые из ее соседей сняли радиаторы отопления, чтобы избавиться от перегрева квартир.«Теперь некоторым людям, вроде меня, вероятно, придется добавить немного», - сказала она.

Что касается мистера Кокса, то у него есть бруклинская компания Radiator Labs, которая производит и продает его крышки радиаторов Cozy, которые были установлены и исследованы в двух зданиях в Верхнем Манхэттене. Cosy работает как изолятор, задерживая тепло в радиаторе, поэтому оно не уходит в жаркую комнату. Когда комната охлаждается, вентилятор Cozy циркулирует воздух, чтобы радиатор мог обогреть комнату. По данным Radiator Labs, в зданиях, протестированных на данный момент, Cozy снизил расходы на отопление на 24-33%.

На данный момент Cozies доступны только для установки во всех зданиях, и в этом случае они стоят около 500 долларов за каждый радиатор. Каждый из них должен быть подогнан специально обученным специалистом, что делает их изготовление для отдельной квартиры дорогим. Г-н Кокс работает над разработкой регулируемой модели, которую можно было бы производить серийно, для работы с радиаторами разных размеров.

Контроль температуры радиатора по выгодной цене - Отличные предложения по контролю температуры радиатора от глобальных продавцов регуляторов температуры радиатора

Отличные новости !!! Вы попали в нужное место для контроля температуры радиатора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний регулятор температуры радиатора в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели контроль температуры радиатора на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в контроле температуры радиатора и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести контроль температуры радиатора по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Регуляторы температуры, системы, алгоритмы, методы и типы термостатов

Термостаты (или регуляторы температуры) - это устройства, которые используются для измерения и регулирования температуры воздуха, жидкости, такой как вода, или другого процесса. В то время как термометры обеспечивают считывание или значение температуры, термостаты предназначены для повышения или понижения температуры до желаемой точки по сравнению с ее текущим значением.

Типы контроля температуры

Изображение предоставлено: Fahroni / Shutterstock

Термостаты находят применение в различных продуктах и ​​отраслях промышленности, некоторые из которых являются привычными потребительскими товарами. В этом руководстве кратко описаны распространенные типы термостатов как по применению, так и по конструкции / функциональности. Кроме того, в этом руководстве также представлена ​​дополнительная информация о типах регуляторов температуры, используемых в производственных процессах.

Типы термостатов (регуляторов температуры) по применению

Термостаты контроля нагрева

Контроль температуры нагревателя, пожалуй, наиболее распространенная область применения термостатов, и, конечно, та, с которой знакомо большинство людей.Термостаты регулирования температуры используются для регулирования температуры воздуха в помещении. Эти устройства подключаются к системе контроля температуры отопления, такой как котел или печь, и отправляют электрический сигнал в эту систему, когда есть запрос на тепло, что означает, что термостат обнаружил, что температура в помещении упала ниже желаемого (установленного ) температура. Этот сигнал активирует реле управления, чтобы начать процесс розжига котла или печи и передачи тепла через принудительный воздух или через радиаторы.Когда температура повысится до желаемой, сигнал с термостата отключается и котел или печь отключается.

Термостаты регулирования температуры

Другие распространенные продукты включают термостаты для регулирования температуры. Термостаты электрических нагревателей определяют температуру и включают в себя питание электрических нагревательных элементов по мере необходимости для обогрева помещения. Вентиляторы охлаждения оснащены термостатами управления вентиляторами, которые можно использовать для включения и выключения вентилятора по мере необходимости в зависимости от температуры воздуха в помещении.Термостаты электрогрелки работают аналогичным образом, ограничивая температуру, до которой может нагреваться электрогрелка, с целью предотвращения случайных ожогов. Термостаты для бассейнов используются в нагревателях бассейнов для определения температуры воды в бассейне, когда она циркулирует через нагреватель бассейна. Как и в случае с термостатами системы контроля температуры нагрева, описанными ранее, термостат бассейна будет включать и выключать нагреватель бассейна по мере необходимости, чтобы повысить температуру воды до желаемой уставки.В бытовых системах горячего водоснабжения используются термостаты горячей воды, также называемые аквастатами, которые определяют, когда водонагреватель должен включиться, чтобы создать горячую воду для использования.

Автомобильные термостаты

В автомобильной промышленности термостаты играют важную роль и появляются в нескольких местах. Автомобильные термостаты контролируют температуру в салоне и используются для добавления тепла или активации системы кондиционирования воздуха для поддержания уровня комфорта в салоне. Термостаты систем охлаждения автомобилей и самолетов стремятся регулировать температуру охлаждающей жидкости в автомобиле или самолете, оставаясь закрытыми в условиях запуска холодного двигателя, а затем открываясь, чтобы позволить жидкости циркулировать к радиатору или теплообменнику при повышении температуры двигателя.В системе охлаждения используется дополнительный термостат, который измеряет температуру охлаждающей жидкости или двигателей, активируя электрические вентиляторы, чтобы втягивать дополнительный воздух через радиатор для охлаждения жидкости по мере необходимости.

Контрольные термостаты

Термостатический контроль также применяется к критическим компонентам системы. Масляные термостаты предназначены для контроля температуры смазочной жидкости в машинах и двигателях, чтобы гарантировать защиту двигателя. Вращающиеся валы, поддерживаемые подшипниками, могут использовать термостаты подшипников для контроля температуры подшипника, что может помочь предсказать наступление условий, требующих обслуживания.Термостаты дизельных двигателей предназначены для поддержания надлежащей температуры двигателя на больших транспортных средствах, таких как тягачи с прицепами, где потребность в охлаждении будет зависеть от рабочей нагрузки. В некоторых конструкциях используются два термостата, которые функционируют как клапаны с регулируемой температурой и регулируют количество охлаждающей жидкости, поступающей в радиатор автомобиля.

Термостаты используются в других учреждениях, например, в лабораториях, для поддержания температуры процесса. Термостаты для опасных зон используются там, где существует риск наличия взрывоопасной атмосферы.Существуют даже термостаты торговых автоматов, которые используются для контроля температуры внутри этих автоматов, чтобы сохранять напитки холодными или предотвращать таяние закусок, таких как шоколадные батончики.

Типы термостатов по конструкции / функциям

Существует несколько конструкций термостатов, в которых используются различные материалы и их свойства, чтобы определять изменения температуры и отправлять управляющие сигналы в другие системы.

Термостаты Mercurial

Один из старейших типов термостатов - это ртутные термостаты.В этой конструкции используются тепловая катушка и ртутный переключатель, который управляется ручным диском или рычагом на термостате. Когда установка температуры повышается поворотом шкалы, действие приводит к закрытию ртутного переключателя и отправке сигнала системе обогрева на включение. Когда воздух начинает нагреваться, изменение температуры вызывает разматывание тепловой катушки, что размыкает ртутный переключатель и отключает систему обогрева.

Биметаллические термостаты

Еще одна испытанная конструкция термостата - биметаллический термостат.Биметаллическая полоса содержит два металла, такие как латунь и железо, коэффициенты теплового расширения которых различны. Когда термостат настроен на нагрев, контур замыкается. При повышении температуры в помещении биметаллическая полоса изгибается и размыкает электрическую цепь, в результате чего система отопления отключается.

Электронные термостаты

В то время как ртутные и биметаллические термостаты являются электрическими термостатами и управляются вручную, большинство современных термостатов представляют собой электронные термостаты, в том числе программируемые цифровые термостаты.Преимущество этих устройств заключается в том, что они дают возможность создавать профили для отопления и охлаждения, соответствующие потребностям жителей здания. Эти термостаты предлагают отдельные настройки для разного времени дня и дней недели, так что вечером может быть прохладнее, когда люди спят, и тепло утром или днем, когда люди бодрствуют. Новейшие технологии для термостатов иногда называют интеллектуальными термостатами и используют беспроводную связь, что позволяет пользователям использовать мобильные телефоны и планшеты для изменения температурных условий по запросу.

Некоторые конструкции термостатов называются термостатами линейного напряжения, что означает, что сам термостат переключает электрические сигналы на стандартном уровне рабочего напряжения (120 В / 240 В в жилых помещениях в США). Напротив, большинство термостатов переключают сигнал управления с более низким напряжением. , отправив его в цепь реле, предназначенную для переключения сетевого напряжения, например, для управления циркуляционными насосами в котлах.

Пневматические термостаты

Пневматические термостаты будут регулировать давление воздуха на выходе в зависимости от температуры воздуха в помещении.Пневматические термостаты бывают двух типов - прямого действия (DA) и обратного действия (RA). Устройства прямого действия будут производить более высокое давление на выходе при повышении температуры в помещении; устройства обратного действия производят более низкое выходное давление при повышении температуры в помещении.

Погружные термостаты

В погружных термостатах

обычно используется погружной нагреватель / охладитель и насос для регулирования температуры ванны с жидкостью в лабораторных, медицинских или научных целях.

Дистанционные термостаты

Термостаты с выносной лампочкой и термостаты с дистанционным зондированием имеют термодатчик, расположенный на некотором расстоянии от блока управления термостатом, который в некоторых случаях отправляет показания по беспроводной сети.

Методы контроля температуры для производственных операций

Контроль температуры на производстве - важнейшая часть правильного формирования продукта. Если температура опускается выше или ниже идеального диапазона, необходимого для определенного этапа производственного процесса, результаты могут быть вредными - неправильно приклеенные покрытия, ослабленный основной материал или общий скомпрометированный компонент - поэтому становится все более важным, чтобы производитель не только определять правильную температуру для каждого этапа, но также контролировать температуру внутри машины и получать соответствующую обратную связь.

Контроллеры температуры

в производственных операциях выполняют именно эту функцию: они обеспечивают правильную работу машины, измеряя температуру на разных этапах процесса и сравнивая данные с запрограммированными температурными характеристиками. В результате производители могут быстро и легко обнаруживать неисправности оборудования, связанные с температурой, и устранять их по мере необходимости.

Существует три основных типа регуляторов температуры, которые используются для контроля температуры во время производственных процессов: двухпозиционные, пропорциональные и ПИД-регуляторы.

Включение / выключение контроля температуры

Двухпозиционный регулятор температуры является наименее дорогим из всех типов регулирования, а также наиболее простым с точки зрения принципа действия. Управление либо включено, либо выключено - если температура опускается ниже определенной точки, система управления подает сигнал машине, чтобы она включила повышение температуры. Аналогичным образом, если температура поднимается выше определенной точки, срабатывает управление, чтобы дать машине команду снизить температуру. Типичным примером двухпозиционных систем является бытовой термостат.Когда температура опускается ниже определенной точки, контроллер запускает нагреватель, чтобы поднять температуру до запрограммированного значения. С кондиционированием воздуха все работает по-другому: если температура поднимается выше определенной точки, контроллер включает кондиционер, понижая температуру до запрограммированной нормы.

Регуляторы включения / выключения

часто используются в процессах, где изменение температуры происходит очень медленно, и точный контроль температуры не требуется.

Пропорциональный контроль

В отличие от регуляторов включения / выключения, которые реагируют только при достижении установленного предела, пропорциональные регуляторы предназначены для реагирования на изменение температуры до того, как она выскользнет из желаемого диапазона.По сути, пропорциональные регуляторы увеличивают или уменьшают подачу питания, когда температура достигает своего верхнего или нижнего предела или уставки, что замедляет или ускоряет нагреватель и помогает стабилизировать температуру.

Температурный диапазон, в котором пропорциональные регуляторы либо уменьшают, либо увеличивают подачу питания на медленный или быстрый нагрев, известен как «диапазон пропорциональности». Если температура достигает нижнего или верхнего заданного значения, регулятор затем функционирует как полный контроль включения / выключения - температура либо полностью включается для повышения температуры, либо полностью выключается, чтобы понизить температуру.Когда температура находится в пределах диапазона пропорциональности, а электропитание уменьшается или увеличивается, нагрев увеличивается или уменьшается в зависимости от того, насколько далеко температура от заданного значения.

ПИД-регулятор (пропорционально-интегрально-производная) Управление

Этот регулятор сочетает в себе пропорциональное регулирование с интегральным и производным регулированием (ПИД). Система PID, работающая в пределах диапазона пропорциональности так же, как и пропорциональное управление, имеет две дополнительные функции, которые улучшают общее регулирование температуры.Пропорциональная функция позволяет контроллеру реагировать на текущие обстоятельства и соответствующим образом настраиваться. Интегральное значение учитывает сумму недавних событий (другими словами, прошлые ритмы пропорционального управления), а производное значение определяет соответствующую реакцию, основанную на скорости изменения прошлых ритмов. Вместе эти три используют текущие данные, прошлые данные и скорость, с которой данные меняются, чтобы установить алгоритм контроля температуры для конкретного случая. Компенсация температурной погрешности между параметром процесса и уставкой позволяет поддерживать стабильную температуру.

Соображения

При принятии решения о том, какой вид управления лучше всего подходит для конкретного процесса, следует помнить о нескольких моментах. Во-первых, рассмотрите тип входного датчика (термопара или RTD) и температурный диапазон, который требуется для процесса. Во-вторых, рассмотрите форму, в которой должен быть представлен выход: электромеханическое реле, SSR или аналоговый выход. В-третьих, определитесь, какой алгоритм регулирования температуры нужен (вкл / выкл, пропорциональный, ПИД). Наконец, примите во внимание количество и тип выходов, необходимых для приложения, таких как нагрев, охлаждение, тревога и ограничение.Как только эти факторы будут определены, будет намного проще определить, какой тип регулятора температуры подходит для конкретного применения.

Сводка

В этой статье представлен краткий обзор наиболее распространенных типов термостатов с разбивкой по применению и дизайну / функциям. Кроме того, был представлен обзор регулирования температуры в производственных процессах. Для получения информации по дополнительным темам обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:
  1. http://asecertificationtraining.com/diesel-engine-thermostats/
  2. https://www.trane.com
  3. https://www.globescientific.com/images/files/Immersion%20Thermostats.pdf
  4. http://www. airheaters.info/thermostats-and-humidistats/remote-bulb-thermostats.html
  5. https://www.alanmfg.com/blog/zone-control-systems/

Прочие «виды» изделий

Больше от Instruments & Controls

Какой температуре соответствуют цифры или шкала на термостатическом вентиле радиатора? - Энергид

Цифры или шкалы на термостатических вентилях радиатора не соответствуют точной температуре, а скорее соответствуют уровню комфорта.Путем проб и ошибок вы найдете настройку, которая соответствует вашим потребностям!

Приблизительный перевод в градусы Цельсия

Невозможно точно перевести шкалу термостатического клапана радиатора в градусы Цельсия. Это почти полностью зависит от планировки вашей комнаты.

Однако приблизительный пересчет можно произвести. Например, положение клапана * соответствует температуре защиты от замерзания , а положение 3 t o приблизительно 20 ° C . Принимая это в качестве руководства, вот приблизительная таблица преобразования с комнатами и видами использования, для которых рекомендуются эти настройки.

Положение клапана Эталонная температура Рекомендуемая настройка для
* 6 ° С Защита от замерзания
0-1 12 ° С Подвал, лестница
1 15 ° С Нежилое помещение, прачечная, ниша
2 17 ° С Прихожая, коридор
2-3 18 ° С Спальня
3 19-20 ° С Кухня
3-4 20-21 ° С Гостиная, детская спальня
4 22 ° С Ванная комната
5 Максимум. Клапан полностью открыт

Почему на термостатических клапанах радиатора не указана температура?

Чтобы понять это, вам нужно быстро познакомиться с работой вашего термостатического клапана радиатора: внутри вашего клапана находится термостатическая груша, содержащая жидкость, гель или газ. Эта лампочка расширяется или сжимается в зависимости от температуры окружающей среды. При этом он открывает или закрывает клапан, который пропускает нагретую воду в радиатор или предотвращает ее попадание.

Реакция термостатической лампочки зависит от планировки вашей комнаты. Таким образом, на лампу влияет тепло, излучаемое радиатором, температура воды, холодное излучение стены или окна.

Вот почему невозможно точно измерить термостатический клапан в градусах Цельсия. Поэтому ваш термостатический вентиль радиатора имеет такие маркировки, как: *, 1, 2, 3, 4, 5.

Как правильно настроить термостатические клапаны радиатора?

Действуйте следующим образом:

  1. немного поиграйте вначале, пока не найдете подходящую для вас температуру;
  2. держитесь подальше от этого;
  3. не поддавайтесь искушению полностью открыть вентиль, когда вы заходите в комнату утром и находите ее слишком холодной;
  4. не устанавливайте клапан на минимум, когда он слишком горячий;
  5. пусть термостатическая лампочка делает свою работу естественным образом.

Если вы используете только комнатный термостат, поскольку ваше отопительное оборудование еще не имеет термостатических клапанов, всегда рекомендуется установить некоторые из них. Узнайте, почему термостатические клапаны в сочетании с комнатным термостатом - лучший способ правильно отапливать ваш дом!

Z-Wave Термостат Радиаторный клапан (TRV) для интеллектуального отопления • Aeotec

Беспроводное управление и с батарейным питанием, Радиаторный термостат предлагает умные автоматизация, планирование, и точный комнатная температура анализ, который может уменьшить счета за электроэнергию до 30%.

Встроенное открытое окно обнаружение, наряду с необязательный, дополнительный датчики, отключить нагрев когда окна открыл, спасая вас энергия и деньги.

Измеряйте и управляйте от 8º до 28º.Радиатор Термостат держит вас идеально теплый и ваша собственность совершенно безопасно от повреждение морозом.

Вы хотите контролировать ситуацию, но не хотите, чтобы все контролировали ее. Радиатор Термостат предлагает функции блокировки использования позволяя вам предотвратить его использование дети или гости.

Smart TRV Термостатический контроллер клапана радиатора Термостат Zigbee Голосовое управление температурой нагревателя Работает с Alexa Google Home

Tuya ZigBee 3.0 Интеллектуальный программируемый термостат Контроллер температуры нагревателя Нагрев Точное питание от батареи Термостатический контроллер клапана радиатора TRV Голосовое управление с Alexa Автор: Moes

Характеристики продукта: 1.Smart Tuya ZigBee Радиаторный термостат: Радиаторный термостат с ЖК-дисплеем.Он состоит из трех секций батареек типа АА, который представляет собой специальный клапан, использующийся совместно с радиатором отопления. Искусственно установленная температура в помещении, в основном используется в системе напольного отопления для управления закрытием и открытием трубы. 2. Обязательно работать с концентратором беспроводного шлюза Tuya ZigBee: беспроводной концентратор ZigBee необходим для подключения к клапану, а также различные интеллектуальные продукты ZigBee, которые, как доказано, являются мостом и центром управления для интеллектуальных Homes, который играет незаменимую роль для всех продуктов ZigBee и обеспечивает полную связь вашего дома, действительно хорошая замена нестабильной сети Wi-Fi. 3. Программируемое расписание с выбором еженедельного программирования: поддерживает ручную настройку расписания на 5 + 2,6 + 1 и 7 дней в неделю, обеспечивая максимальное удобство для различных ситуаций и настраивая индивидуальное расписание для температуры вашего дома. 4. Голосовое и дистанционное управление для беспроводного шлюза Tuya ZigBee: поддерживает дистанционное управление приложениями через ваш смартфон, а также голосовое управление без помощи рук через Alexa и Google Assistant после успешного подключения вашего клапана к приложению «Smart Life» на основе один беспроводной шлюз Tuya ZigBee.5.Обнаружение открытого окна: когда комнатная температура внезапно падает до температуры. порог, клапан закроется на 15 минут. После этого, если темп. все еще ниже, чем темп. Threshold, он будет поддерживать этот режим. Кроме того, на цифровом дисплее легко читается температура по Цельсию. Полная 2-летняя гарантия для всех интеллектуальных термостатов MOES, 60-дневная гарантия возврата денег, ваше полное удовлетворение является целью MOES для всех своих клиентов.

Параметр: Питание: 3 * 2 щелочные батареи AA * 1,5 В (не входят в комплект) Максимальный ток: 90 мА Рабочая температура: - 10 ~ 60 ° C Точность отображения :: 0.5 ℃

Диапазон регулировки температуры по умолчанию: 5 ~ 35 ° C Датчик датчика: NTC (10k) 1%

Диапазон отображения температуры: 0 ~ 70 ° C

Размер резьбы: M30 * 1,5

Состояние изоляции: Нормальные условия

Размер (мм): 66 * 52 * 82 + 20 мм

Рабочая программа: устанавливается на 1 неделю в виде цикла

Максимальный проход: 4,5 мм

Перечень упаковки:

1 * Радиаторный термостат 1 * сумка для аксессуаров 1 * Руководство пользователя

Q&A:

1. Q: Могу ли я использовать свой собственный концентратор для соединения с клапаном?

A: Нет, этот радиаторный термостат можно использовать только с нашим концентратором беспроводного шлюза Moes Tuya ZigBee, поэтому мы предлагаем вам их приобрести.

2. В: Можно ли настроить этот термостат на отображение Фаренгейта?

A: Нет, он может отображаться только в градусах Цельсия. 3.В: Могу ли я сам запрограммировать расписание?

A: Да, наш термостат можно программировать. Вы можете свободно программировать свое расписание. 4.В: Могу ли я управлять термостатом, если меня нет дома?

A: Да, после успешного подключения к концентратору вы сможете управлять своим устройством через приложение для смартфона. 5.В .: Есть ли у этого термостата блокировка экрана, чтобы гости или дети не пытались изменить настройки?

A: Да, это так.Он имеет полностью заблокированный режим, который предотвращает любые изменения или неправильное использование детьми. 6.Q: Батарея в комплекте?

A: Нет, из-за ограничения поставки продукт не оснащен аккумулятором.

Тип продукта: Датчик для умного дома

Как это работает - Термостатические клапаны радиатора

Термостатический клапан радиатора (TRV) состоит из двух частей. Термостатическая головка содержит привод, который расширяется и сжимается при повышении и понижении температуры. Корпус клапана имеет внутри подпружиненный поршень, который закрывает и открывает подачу воды (или пара в двухтрубных установках) в радиатор.

Вверху - термостатическая головка (слева) и корпус клапана (справа).

Когда они соединены вместе, подача тепла в радиатор автоматически регулируется в зависимости от температуры в помещении. Когда в комнате достигается желаемая температура, клапан закрывается и радиатор перестает нагреваться. Затем комната остывает, клапан открывается, и радиатор снова начинает нагреваться.

Вверху: Технические чертежи термостатической головки (привода) и корпуса термостатического клапана.

Поворот ручки термостатической головки регулирует расстояние, на которое привод должен расшириться, чтобы закрыть клапан. Многие TRV имеют шкалу от 1 до 5, где 1 соответствует наименьшему расстоянию, а 5 - наибольшему. Чем больше расстояние, тем теплее должно быть в помещении до закрытия клапана.

Термостатические клапаны предназначены для пропускания небольшого количества воды, когда в помещении холодно, для защиты от мороза. Если вам необходимо полностью закрыть вентиль, например, при снятии радиаторов с системы, чтобы украсить их, используйте колпачок декоратора, поставляемый с вентилями.


Функция с формой

Не все TRV имеют шкалу от 1 до 5. Наши клапаны Windsor TRV - наш самый популярный клапан - работают точно так же, как традиционные термостатические клапаны, но с более дискретной шкалой. Кольца на шее обозначают настройки от 1 до 5. После установки вам обычно не нужно сильно трогать TRV, поэтому отсутствие видимости не является проблемой.

Windsor TRV Natural Brass

Стабильная внутренняя температура в любую погоду

Прелесть TRV в том, что их не нужно регулировать при изменении наружной температуры.Термочувствительный элемент автоматически адаптируется к изменяющейся температуре и дольше сохраняет радиаторный обогрев при понижении наружной температуры.

Управляют ли котлы ТРВ?

Нас часто спрашивают об этом, и мы отвечаем «нет». Обычные ТРВ (читайте об интеллектуальных ТРВ ниже) - это простой механический клапан, который не имеет электронных компонентов и не может связываться с котлом. Все системы отопления нуждаются в каком-то электронном термостате, который сообщает источнику тепла, когда подавать горячую воду или пар в радиаторы. Мы рекомендуем обучающийся термостат, такой как Nest.


Термостатические радиаторные клапаны работают полностью независимо от котла и не имеют прямого контроля за его работой.


Существует косвенная связь - TRV контролируют температуру в каждой комнате и, следовательно, влияют на температуру, измеряемую настенным термостатом. Вот почему часто рекомендуется не использовать термостатические клапаны в помещении, где установлен настенный термостат.

Florence 3 Column в Little Greene Cordoba с антикварной латуни Niva и интеллектуальным клапаном Genius

Подключенный дом с интеллектуальными TRV

Самым большим обновлением TRV с момента их изобретения в 1970-х годах стали интеллектуальные технологии - Интернет вещей.Теперь можно использовать электронный привод для управления радиаторами, обеспечивая детальное управление со смартфона или ноутбука в любой точке мира.

Основная концепция такая же, как у традиционных TRV, но уровень контроля намного более детализирован. Мы работаем с Genius Hub, предлагающим интеллектуальную систему управления, которая без проблем работает с большинством котлов и тепловых насосов, и, конечно же, с нашими радиаторами.


TRV на однотрубном пару

В отличие от двухтрубных паровых радиаторов и радиаторов горячей воды, однотрубные паровые радиаторы регулируются не на входе, а на выходе.Регулировка размера отверстия в однотрубном паровом радиаторе вызывает проблемы со сливом конденсата, поэтому вместо этого мы контролируем выходящий из него воздух.

Перед запуском отопительного цикла однотрубные радиаторы заполняются воздухом. Если этот воздух не выходит, пар не может попасть внутрь. Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет контролировать количество воздуха, которое может уйти, и, как следствие, количество пара, который входит радиатор.


Если воздух не выходит, пар не может попасть внутрь.


Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
