Виды лампочек и типы цоколей

Покупая в магазине тот или иной светильник, мы в первую очередь должны обращать внимания, на то, какие лампочки к нему подойдут. В комплекте с прибором они отсутствуют, поэтому важно знать те их разновидности, которые представлены сегодня в продаже. Отличаются лампочки формой, размерами, мощностью, а также цоколем, которым они закрепляются в патроне светильника. Через него в лампу поступает электрический ток.

Сами цоколи делают металлическими или керамическими. Внутри них имеются контакты для подачи тока на рабочий элемент лампы. Каждый светильник оборудуется одним или несколькими патронами для крепления ламп. Цоколи приобретаемых лампочек должны по форме и размерам им соответствовать. Поэтому при покупке светильника важно ориентироваться в том, какие виды лампочек и типы цоколей к нему подойдут.

Важно правильно определиться с типом лампы для осветительного прибора

Кроме того, большинство ламп требуется время от времени менять, поскольку они не обладают большой долговечностью. Чтобы сделать оптимальный выбор и не заблудиться во всем их многообразии, важно знать, какие вообще существуют виды ламп и типы цоколей. Кроме цоколя, при покупке лампы нужно учитывать еще потребляемую мощность лампы, напряжение, ее габариты и схему подключения к люстре.

Какие бывают типы цоколей

Существует большое многообразие типов цоколей ламп, которые сегодня применяются в тех или иных областях. В связи с этим имеется их классификация, согласно которой все типы можно поделить на несколько групп. При этом в повседневной жизни мы чаще всего сталкиваемся только с двумя из них: резьбовыми и штырьковыми. Рассмотрим подробнее каждый из этих двух типов.

Резьбовой цоколь

Традиционным принято считать резьбовой цоколь, или по-другому — винтовой. Его маркируют латинской буквой Е. Такой тип цоколя широко применяется во многих видах ламп, включая большинство бытовых. После буквы обязательно должно идти число, которое означает диаметр резьбового соединения. В бытовых лампочках используется два размера резьбового соединения — Е14 и Е27. Для более мощных ламп, например, уличного освещения существуют цоколи Е40.

Размеры резьбовых цоколей

Резьбовой тип цоколя мы привыкли видеть практически во всех домашних осветительных приборах. Большинство современных ламп снабжены именно такой конструкцией соединения. Она считается наиболее удобной для широкого потребления. Размеры резьбовых соединение для ламп не изменялись несколько десятков лет, поэтому даже современная светодиодная лампочка, которую вы приобрели сегодня, вполне может быть ввинчена в старинную раритетную люстру 30 – 40-х годов прошлого века. Это очень важно для тех, кто увлекается возрождением старинных вещей.

В США и Канаде размеры цоколей не совпадают с европейскими. Это обусловлено тем, что там напряжение в сети 110 В. Поэтому, во избежание случайного вкручивания европейских лампочек, диаметр у них: Е12, Е17, Е26 и Е39.

Штырьковый цоколь

Это тоже достаточно популярный цоколь, который с успехом используется в различных видах ламп. Представляет собой он два металлических штырька, которые играют одновременно роль электрических контактов. Удержание лампы в патроне осуществляется этими штырьками, так как они вставляются в патрон достаточно плотно. Штырьки могут быть различными по диаметру и расстоянию между ними. Отсюда и маркировка буквой G, которая и означает, что это штырьковый цоколь, а число после нее определяет промежуток между двумя штырьками. Например, цоколи G4, G9 или G13.

Штырьковые цоколи

Данный вид цоколей встречается практически у всех типов ламп: накаливания, люминесцентные, галогенные, светодиодные.

Помимо традиционных, перечисленных выше, существует еще несколько более редких типов цоколей, которые менее популярны, но, тем не менее, применяются в некоторых видах ламп.

• Цоколи, имеющие утопленный контакт (R). Они используются, в основном, в приборах с высокой интенсивностью работы, которые питаются от переменного тока.
• Штифтовые цоколи (В) дают возможность максимально удобно и быстро заменить лампочку в патроне благодаря тому, что их боковые контакты несимметричны. По сути это усовершенствованный аналог резьбового типа цоколя.
• Одноштырьковые (F), которые бывают трех различных подвидов: цилиндрические, с рифленой поверхностью и особой формы.
• Софитные цоколи (S) применяются в светильниках различных отелей и осветительных приборах автомобилей. Их отличает своеобразное двустороннее симметричное расположение контактов.
• Фиксирующие (P) цоколи применяются в специальных мощных прожекторах и фонарях.
• Телефонными (Т) цоколями оснащают лампочки для различных пультов управления, той или иной подсветки, сигнальные лампы, вмонтированные в щитки автоматики.

Так выглядит софитная лампа

Зачастую, имеющаяся на цоколе, маркировка лампы состоит из нескольких букв. Вторая буква чаще всего означает подвид данного осветительного прибора:

• V – цоколь, имеющий конический конец.
• U – энергосберегающая люминесцентная.
• A – автомобильная лампочка.

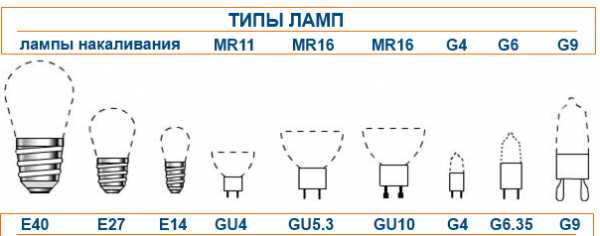

Различные типы цоколей бытовых ламп

Виды осветительных лампочек

Речь пойдет о самых часто встречающихся лампах, которые мы обычно используем дома, в офисах и различных производственных помещениях. Можно к ним отнести лампы накаливания, энергосберегающие, галогенные, люминесцентные и светодиодные. Разберем подробнее каждый из названных видов.

Обычная лампа накаливания

Наверное, это самая распространенная лампа, несмотря на то, что ее возраст уже более 150 лет, а за последние 100 лет она практически не претерпела существенных изменений, мы пользуемся ею до сих пор. Все дело в том, что ее производство очень дешево, а конструкция простая. Она представляет собой колбу без воздуха, в которую помещена вольфрамовая нить. Под действием электрического тока она раскаляется до высоких температур и излучает свет. У современных ламп накаливания с вольфрамовой нитью есть одна особенность: при комнатной температуре сопротивление в нити вольфрама очень низкое, примерно, в 15 раз ниже рабочего, что повышает риск ее перегорания при прохождения более сильного тока в момент включения. В первых лампах использовались графитовые нити, сопротивление которых наоборот уменьшалось с ростом температуры. Это давало эффект постепенного увеличения яркости. В тоже время, графитовые нити быстрее вырабатывали свой ресурс.

Устройство простейшей лампы накаливания

По своим техническим характеристикам лампы накаливания сильно уступают другим видам ламп. Срок службы обычной лампочки составляет примерно около 1000 часов. Примечательно, что в пожарной части небольшого города Ливермор, что в Калифорнии, есть лампочка, которая непрерывно горит с 1901 г. Это, конечно же, исключение из правил. Кроме короткого срока эксплуатации, лампы накаливания со временем мутнеют из-за образующихся в колбе паров. Это сильно снижает их светимость. Лампы накаливания светят желтым светом, что близко к спектральным характеристикам солнечного света. Практически все лампы накаливания выпускают с цоколями Е14 и Е27. Исключение составляют маленькие лампочки, которые пару десятилетий назад вкручивали в фонарики и елочные гирлянды. Сегодня уже сложно найти патрон под такие лампочки.

Среди ламп такого типа встречаются особые рефлекторные лампы. Их отличительной особенностью является посеребренная внутренняя поверхность колбы. Такие приборы используют для создания луча направленного света, когда необходимо осветить какой-нибудь объект. На полках магазинов встречаются рефлекторные лампы, которые имеют маркировку R50, R63 и R80, где число – это диаметр лампы. Что касается цоколя, то он такой же, как и у простых ламп накаливания. Некоторые лампочки имеют матовое стекло для получения более рассеянного света. Встречаются и разноцветные лампы, применяемые для создания различных световых эффектов.

Галогенная лампа

Такая лампочка может прослужить примерно в четыре раза дольше, чем обычная лампа накаливания. Производители утверждают, что срок ее эксплуатации может составлять около 4000 часов, а так называемый индекс цветопередачи – 100%. По своему устройству такая лампа мало чем отличается от обычной, но в колбу добавлены пары таких веществ, как йод или бром. Это сильно повышает светоотдачу и срок службы. Современные галогенные лампы обладают светоотдачей 20-30 лм/ватт, которая сохраняется на протяжении предусмотренного срока эксплуатации и не теряется со временем, как у обычной лампочки накаливания.

Галогенные лампы

Чаще всего галогенные лампы гораздо меньше обычных по размеру. У них существует множество разнообразных форм, а цоколи бывают: G9, G4, R7S, GU10. Есть даже лампы с галогеном, встроенные в колбу обычной лампочки с цоколем Е27.

Галогенная лампа с цоколем Е27, изготовленная внутри обычной колбы

Недостаток у галогенных ламп один – это низкочастотный шум при использовании совместно с диммерами, которыми регулируется светимость. Самое широкое применение такой тип ламп нашел в автомобильной промышленности. Современные фары головного света автомобилей оборудуются именно галогенными лампами.

Люминесцентные трубчатые лампы

Эти источники света имеют характерную вытянутую форму в виде трубки различной длины и диаметра. Последний обозначается буквой Т на маркировке. Например, T12 (диаметр 12/8 дюйма=3,8 см). Для таких ламп требуются специальные светильники с пусковым устройством. Оно требуется для того, чтобы создать внутри колбы электромагнитное поле, способное вызвать свечение люминофора под воздействием паров ртути. В таких лампах отсутствуют накаливающиеся части, что в разы увеличивает их экономичность и КПД, так как необходимость в разогреве вещества отпадает и практически вся энергия преобразуется в световой поток. Цоколи у такого типа ламп чаще всего штырьковые и расположены с двух сторон колбы.

Трубчатые люминесцентные лампы

Энергосберегающие типы ламп

Этот термин принято использовать в отношении маленьких люминесцентных ламп. Они сегодня приобрели высокую популярность, так как способны сократить энергозатраты очень значительно. Продаются они в любых магазинах, а установить их в обычный патрон с резьбой не проблема, поскольку они снабжены такими же цоколями.

Энергосберегающая лампа

Благодаря современным технологическим разработкам, энергосберегающие лампочки обладают весьма компактными размерами, различными вариациями мощности, большим многообразием форм, но определенно длительным сроком службы и необычайной эффективностью. Однако нужно помнить, что такие осветительные приборы «не любят» слишком частого включения и отключения, а также, как и все люминесцентные лампы, требуют специальных условий утилизации, так как пары ртути, содержащиеся в них очень опасны для человека и окружающей среды. Сегодня имеются энергосберегающие лампы с любыми типами цоколей: Е14, Е27, GU10, G9, GU5.3, G4, GU4.

Светодиодные лампы

Их тоже можно назвать «энергосберегающие», но это не главное их преимущество. При значительной экономии электроэнергии, они обладают поистине огромным сроком службы, который может исчисляться десятками тысяч часов и годами. От 25 000 до 100 000 часов прослужит светодиодная лампа, что равняется 3-12 годам непрерывной работы. К тому же светоотдача у них практически стопроцентная. Светодиоды не используют нагрев, поэтому такие лампы совершенно безопасны в пожарном смысле. Большинство светодиодных ламп оборудовано стандартными цоколями, что позволяет использовать их в любых светильниках. Они полностью экологически безопасны, так как не содержат никаких вредных веществ.

Светодиодные лампы

Из недостатков следует отметить только очень высокую стоимость. Это, конечно, компенсируется очень долгим сроком эксплуатации. Приобретать же более дешевые светодиодные лампы не рекомендуется, так как за счет экономии на конденсаторах они светят невидимым мерцанием, что в скрытом виде влияет на зрение. Еще одним недостатком можно считать смещенный в сторону синего цвета спектр излучения, что не соответствует естественному солнечному свету. Светодиоды светят достаточно холодным неестественным светом.

Использование энергосберегающих источников освещения позволяет сильно сэкономить на электроэнергии. В тоже время, при их покупке следует быть внимательным к выбору производителя и покупать только известные модели, так как иначе многие достоинства становятся не столь очевидными.

stroyvopros.net

Основные типы и виды цоколей ламп

Покупая лампочку, всегда необходимо обращать внимание какой у нее тип цоколя.
Чтобы закрепить лампочку в патроне необходимо чтоб цоколь лампы и патрона были одного типа.

Цоколь изготовлен из метала, иногда из керамики или же с частями керамики.
В большинстве своем все цоколи резьбовые, но бывают еще винтовые, штифтовые, штырьковые, и т. д.

Первая буква в маркировке цоколя определяет его тип:

    E — резьбовой цоколь (лампа Эдисона)
    G — штырьковой цоколь
    R — цоколь с утопленными контактами
    B — штифтовой цоколь (он же байонет)
    S — софитный цоколь
    P — фокусирующий цоколь
    T — телефонный цоколь
    K — кабельный цоколь
    W — безцокольные лампы

После первой буквы могут быть еще пометки о типе использованной лампы:

U – энергосберегающая лампочка
V – цоколь с коническим концом
A – автомобильная лампа
и др.

После букв, как правило идет цифра с помощью которой определяют диаметр цоколя или расстояние между штырьками (контактами) в зависимости от типа цоколя.

Иногда после цифр можно встретить еще одну букву — с помощью нее определяют количество контактов.

s – 1
d — 2
t — 3
q — 4
p — 5

Винтовой цоколь Е

Самый популярный цоколь Эдисона (первых лампочек)

E27 — самый популярный и самый распространенный тип цоколя в быту, изобретенный еще Эдисоном. Кроме классических ламп накаливания, такой цоколь теперь используется в компактных энергосберегающих лампах, галогенных лампах, газоразрядных, диодных и других в виду того что почти все люстры, бра и светильники используют этот цоколь.

Е14 — второй по популярности тип цоколя в быту. В быту к нему привязалось прозвисько «миньон». Лампы с таким цоколем могут иметь как обычный — классический, так и декоративный, в виде свечи. Сейчас этот тип цоколя широко встречается как среди обычных ламп накаливания так и среди энергосберегающих и светодиодных ламп.

E40 — самый крупный цоколь с категории типа «E». Применяют его в основном для внутреннего промышленного освещения и наружного освещения улиц, площадей, парков и дорог. Сегодня этот цоколь применяют в лампах накаливания повышенной мощности, ртутных, металлогалогенных и натриевых лампах. Все они предназначены для освещения большой площади.

Штырьковой цоколь G

В цоколе этого типа используется не винтовая резьба, а штыревая система соединения лампы с патроном. Такой тип применяется в маленьких галогеновых лампочках, в встроенных и точечных светильниках.
 G4 — этот тип цоколя создан специально для миниатюрных галогенных ламп, которые широко используются для декоративного светового оформления интерьеров благодаря своему яркому точечному излучению. В основном такие лампы росчитаны на напряжение 12 вольт.

GU5.3 — применяют в маленьких галогеновых лампах, а с недавнего времени и для светодиодных ламп в декоративном освещение. Благодаря своим компактным размерам применяют такой тип в небольших потолочных светильниках для освещения внутренних помещений, для акцентированного освещения витрин магазинов, стендов и выставок.

G9 — данный тип используют в основном в сети 220Вт для декоративных светильников и люстр. Работают без трансформаторов.

GU10 — используют для монтажа в декоративные точечные светильники и некоторые виды настенных светильников. Установка лампы осуществляется путем поворотного соединения с патроном светильника.

G13 —  применяют для установки стандартных люминесцентных ламп Т8, диаметром колбы 26мм. Такие лампы используют для внутренних помещений. Люминесцентные газоразрядные лампы отличаются высокой экономичностью, долговечностью и большой площадью осветительной поверхности по сравнению с подобными лампами накаливания.

G23 — применяют в компактных люминесцентных лампах, форма колбы которых напоминает «U». Внутри цоколя находится стартер, для запуска лампы необходим только электромагнитный дроссель который как правило находится уже в корпусе светильника. Такие лампы выпускаются мощностью 5 — 14 Вт. В основном используются в настольных лампах.

Цоколь с утопленным контактом R

Такой тип цоколей используют в некоторых разновидностях кварцевых галогенных лампах, а также в осветительных приборах высокой интенсивности.
С помощью цифр в маркировке определяют полную длину лампы.

Штифтовой цоколь B

Этот тип цоколей возник в процессе эволюции цоколя Эдисона. Его разработали для того, чтобы ускорить процесс замены лампочек и сделать их более компактными.
Характерной его особенностью есть несимметричные боковые контакты с помощью которых закрепляют лампу в держателе (патроне) в строго заданном положению, например для фокусировки светового потока, к примеру в автомобильных двух спиральных лампах «ближнего-дальнего» света.

Софитный цоколь S

Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или для освещения автомобиля и номерных знаков.
Контакты в нем расположены с обеих сторон.
Цифрами обозначают диаметр корпуса (S6, S7, S8,5)

Фокусирующий цоколь P

Такой тип цоколя применяют в навигационных огнях, кинопроекторах, прожекторах и фонарях.
С помощью сборной линзы, которая помещена внутри цоколя, фокусируется световой поток в заданную сторону. Цифры в маркировке типа цоколя определяют диаметр фокусирующего фланца или части корпуса цоколя.

Телефонный цоколь Т

Такой тип цоколей применяют в основном для подсветки в пультах управления и щитках автоматики

Кабельный цоколь K

Нестандартных цоколей, используемых в некоторых проекционных лампах

Без цокольный тип W

Здесь контакт с патроном происходит прямо через токовые вводы, которые находятся на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

Кроме основных типов цоколя, существует и характерные обозначения популярных сейчас типов ламп:

MR16  — галогеновая или светодиодная лампа с отражателем.
Обычно, цоколь используется штырьковый (типа G).
Используют обычно в подвесных потолках и мебельных конструкциях

R50 —  рефлекторная лампа направленного света.
Цифра определяет диаметр лампы. Цоколь типа E (резьбовой).

2D — компактная люминесцентная газоразрядная лампа.
Колба лампы выполнена в форме двух дуг. Как правило цоколь G10q или GR8.

Среди люминесцентных газоразрядных ламп выполнених в форме продолговатой стеклянной трубки различают по диаметру и типу цоколя, существуют такие обозначения:

T5 (диаметр 1.59 см)
T8 (диаметр 2.54 см)
T10 (диаметр 3.17 см)
T12 (диаметр 3.80 см)

elektt.blogspot.com

Цоколи светодиодных ламп: виды, маркировка, параметры, выбор

Цоколь — это та часть лампы, которой они подсоединяются к патрону. Изделия обеспечивают плотное прилегание контактов, через которые светильник получает питание. Все существующие патроны разделены на категории и могут работать только в тандеме с лампой, имеющей подходящий цоколь.

Поэтому, при выборе осветительного прибора прежде всего обращают внимание именно на этот параметр. Предлагаем разобраться, какие бывают цоколи светодиодных ламп, какова специфика применения различных устройств, и как подобрать подходящий вариант.

Содержание статьи:

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают , является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.

Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

Характеристики держателей с резьбой

Резьбовые изделия — наиболее покупаемые варианты цоколей. Оборудуют ими торшеры, настольные лампы, светильники, фонари. В бра, малогабаритных настольных лампах, навесных светильниках и люстрах чаще используют .

Лампы LED с таким переходником постепенно вытесняют из домашнего обихода лампы накаливания, «экономки».

Источник света с цоколем Е27 — более совершенный аналог 90 Вт лампы накаливания. При мощности 11 Вт, она выдает такую же освещенность, как и ее более мощный прототип

Для светильников большой мощности наиболее подходящими являются . Их применяют в промышленных цехах, в уличном освещении.

Есть и менее востребованные виды резьбовых цоколей:

• Е10, Е12, Е17 — мелкие с диаметрами 10, 12 и 17 мм соответственно;
• Е5 — микроскопический с диаметром 5 мм;
• Е26 — средний.

Резьбовой цоколь прикреплен к колбе посредством клеевого соединения. Если потребуется заменить лампу, нужно делать это осторожно, иначе цоколь может отколоться. В случае когда такое все же произойдет, нужно обесточить осветительный прибор.

Следующее, что нужно сделать — аккуратно выкрутить поврежденный цоколь при помощи плоскогубцев. А лучше во избежание подобных ситуаций советуют при замене лампы резьбу натирать графитом.

Особенности GU10, GU5/3, G13 и G23

GU10. В светодиодных лампах держатель GU10 устроен нестандартно. На концах контактов у него имеются расширения, прочно удерживающие осветительный элемент в патроне.

Цоколь этого вида — штырьковой. Его контакты расположены на расстоянии 1 см. Дополнение в виде буквы U говорит о наличии конструкционных особенностей прибора (+)

Светодиодный источник света с этим цоколем наряду с такими же параметрами, как у галогенного аналога, обладает рядом преимуществ.

У нее более интенсивный свет, значительно большая продолжительность эксплуатации, минимальное энергопотребление. Основное достоинство заключается в том, что она практически не нагревается.

Питаются приборы с цоколем GU10 от сети 110 – 220 В. Обычно лампы с таким держателем укомплектовывают отражателем для придания свету определенной направленности.

Выпуском низковольтных осветительных элементов занимается ограниченное число производителей. Объясняется это узкой сферой востребованности — сугубо локальная система освещения.

Используют их дизайнеры для интерьерной подсветки. Они идеально подходят для приборов освещения типа «сплот».

GU5/3. В керамическом основании GU5/3 находятся провода, заключенные в защитную оболочку. Импортные изделия эксплуатируют при напряжении 12/24 В.

Но в России больше распространены лампы с таким цоколем, адаптированные к привычным 220 В. С сетью их соединяют посредством клеммников, что более надежно.

Штырьковый цоколь G4 часто присутствует в маленьких точечных светильниках, которые нашли применение в декоративном оформлении

Светодиодные часто используют для замены низковольтных галогеновых светильников в люстрах.

Контакты расположены на расстоянии 5,33 мм друг от друга. Люминесцентные лампы, в которых использованы GU5/3 представляют собой аналог галогенных рефлекторов мультифацетных и являются энергосберегающими.

G13 и G23. Устанавливают их не только в светодиодные лампы Т8, но и в осветительные приборы типа «Армстронг», ЛСП, другие. Расстояние между контактами — 1,3 см.

G23 предназначены для ламп в форме “U”. В его конструкцию включен стартер. Пуск осуществляется при помощи дросселя, обычно размещенного в корпусе светильника. Мощность таких приборов составляет от 5 до 14 Вт, вкручивают их в основном в лампы настольные.

Цоколь штифтовый байонет

На корпусе этого соединительного устройства имеются специальные штифты. С их помощью цоколь подсоединяют к патрону. При разработке изделия была поставлена конкретная цель — сделать так, чтобы осветительный прибор приобрел более компактные формы, а время замены лампочек сократилось.

Круглые боковые штифты (2 шт.) расположены на основе симметрично. Их закрепляют в предназначенных для этого прорезях патрона, а далее проворачивают на ¼ оборота для лучшей фиксации.

На фото светодиодная лампочка с цоколем bayonet, маркировка – BA15D. размеры светильника – 22*60 мм, напряжение – 0,5-1 В

Одним из видов штифтового изделия является цоколь ВА с несимметричными боковыми контактами. Применяют его в автомобилях. Своеобразная конструкция позволяет особым образом вставить лампу в патрон и фокусировать световой поток фар.

В некоторых странах, в основном англоязычных, штифтовые соединители обозначают BC, сокращение от Bayonet Cap, в Европе — B22d, в России — 2Ш22.

Аналогом европейскому B15d является отечественный 2Ш15 и на английском — SBC, полное название — Small Bayonet Cap. MBC/MBB соответствует российский 1Ш9 и европейский Ba9s.

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.

Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.

Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.

Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Как расшифровать маркировку?

В обозначение этих изделий входит несколько символов в виде букв и цифр. Последние говорят о расстоянии между контактами или диаметре соединительной части.

Символы, свидетельствующие о принадлежности цоколя к определенному типу, расшифровываются следующим образом:

• «Е» — цоколь «Эдисона, т.е. резьбовой;
• «G» — штырьковой;
• «R» — оснащенный утопленным контактом;
• «Р» — цоколь фокусирующий, позволяющий расположить лампу в нужном положении;
• «В» — байонет или штифтовой;
• «F» — имеет один штырек;
• а — штырек имеет форму цилиндра;
• b — оснащен рифленым контактом;
• с — указывает на оригинальную форму штыря;
• «S» — софитный.

Число контактов обозначает определенный символ: один контакт — s (single), d — пара (duo), t (tres), q (quatro), p (penta) — три, четыре и пять контактов на торце соответственно.

Уточнения обозначают буквами U, V, A. Первой маркируют энергосберегающие лампы, второй — прибор, имеющий конический конец, третий — лампы автомобильные.

При обозначении цоколя используют схему A00bC , где первый символ (А) — тип цоколя, второй — его размеры, b — количество контактов, C — дополнительные данные. Последнего маркера может и не быть (+)

Штырьковые модели с символом «Х» присутствуют в точечных светильниках. Поскольку поток имеет четкое направление, с их помощью расставляют нужные акценты в помещении. В лампах специального использования применяют модели «Y» и «Z».

Лампа светодиодная с разъемом Е27. Используется без дополнительных устройств в сети 220 В. Не работает при наличии электронных диммеров

Надпись E14U обозначает, что цоколь винтовой имеет диаметр 14 мм. Сама лампа энергосберегающая. Маркировка BA9 указывает на диаметр 9 мм, круглые штифты, размещенные симметрично.

Как правильно подобрать нужный цоколь?

По этому критерию выбор осуществить довольно просто: нужно учитывать параметры светильника, имеющегося в наличии.

Производители выпускают множество светодиодных осветительных устройств. Ими можно заменить как лампы накаливания, так и галогенные.

Для первой группы взаимозаменяемыми являются цоколи Е14, Е27, Е40. Для второй — GU10, G4, GU5.3. В лампах встраиваемых, используемых для подсветки мебели, применяют цоколь GX53

При выборе следует знать некоторые нюансы:

1. Модели с держателями G9 рассчитаны только на 220 В.
2. Если в схеме присутствуют электронные выключатели и диммеры, нельзя использовать маленькие лампы, имеющие цоколи Е14 и Е27.
3. Поскольку существует много вариантов осветительных приборов со штырьковым разъемами, при выборе можно легко допустить ошибку. По этой причине не нужно избавляться от перегоревшей лампы.

К светодиодным источникам света производители адаптировали почти все виды цоколей. Чтобы прибор работал стабильно и долго, нужно учитывать и допустимую мощность для определенного светильника.

Так, если ограничение по этому параметру составляет 40 Вт, то нельзя устанавливать лампу на светодиодах, рассчитанную на 6 Вт.

О дополнительных параметрах выбора светодиодных светильников читайте в .

Выводы и полезное видео по теме

Обзор основных типов цоколя:

Особенности выбора на примере светодиодных ламп Philips:

При покупке светодиодных ламп необходимо, прежде всего, смотреть на цоколь. Его геометрия должна совпадать с конфигурацией патрона. Когда осветительные приборы нужны для мощного оборудования, ориентиром должна служить техническая документация.

Подыскиваете светодиодные лампы для дома или квартиры? Или есть опыт выбора и удачного применения таких светильников? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

sovet-ingenera.com

список с картинками + видео инструкция

Здравствуйте, уважаемые читатели, сегодня мы поговорим о многообразии типов осветительных ламп, а так же о главном крепеже и источнике питания лампы — цоколе. Еще со школьной скамьи мы знаем, что изобретатель Томас Эдисон в 1870 годах положил начало электрическим осветительным приборам, которые до сих пор используются по всему миру.

Рядовому обывателю тяжело разобраться в типовом разнообразии ламп, ведь они отличаются не только по мощности и спектру, но и по типу крепежа. Давайте рассмотрим, что такое цоколь и зачем он нужен лампе.

Читайте также про то, как избавиться от скрипа полов.

Содержание статьи

Зачем лампе цоколь

Для начала разберемся, зачем лампе цоколь? Цоколь очень важный элемент в конструкции лампы, он выполняет функцию крепежа лампы в патроне светильника, а также обеспечивает надежное подключение лампы к электросети.

Цоколи ламп делают из множества материалов, например из металла, или керамики. Еще цоколь выполняет функцию герметизации, ведь в лампу закачан специальный газ и попадание туда кислорода приводит к порче лампы.

Цоколи ламп — список с картинками

Современный рынок предлагает нам огромное количество ламп с различными цоколями, и запомнить все типы крепежей очень тяжело. Для этих целей мы подготовили для вас статью, в которой схематично изображены все виды цоколей и их соответствующая маркировка. Рекомендуем вам добавить данную статью в закладки, вероятно, вам не раз еще придется столкнуться с поиском аббревиатуры какой либо осветительной лампы.

Одна только аббревиатура лампы может многое рассказать о характеристиках лампы. Почти всегда первая буква обозначения ламы указывает на тип цоколя.

После буквы мы видим число, которое обозначает диаметр цоколя.

Если после числа мы видим еще буквенную аббревиатуру, то эта буква обозначает количество контактов в лампе.

Нажмите на картинку для увеличения

Количество контактов:

• S – 1
• D – 2
• T – 3
• Q – 4
• P – 5

На современных лампах часто можно увидеть дополнительную маркировку после первой буквой, обозначающей тип цоколя. Эта аббревиатура обозначает специфические особенности лампы:

• A – лампа для автомобителей.
• V – конец цоколя имеет коническую форму.
• U – энергосберегайка.

Для понимания технических маркировок

рассмотрим пример:

Н12А – автомобильная лампа с цоколем для ксеноновых ламп, диаметром двенадцать миллиметров.

Все лампы по типу цоколей делятся на две большие группы – цоколи с резьбой и с контактами на поверхности. Далее мы поговорим более конкретно о каждом типе цоколя.

Самые популярные цоколи

Далее мы рассмотрим самые популярные виды более подробно:

Цоколи с резьбой (аббревиатура Е)

Самый популярный в быту тип ламп с 1870 годов. К этому стандарту принадлежат самые популярные в 1980 годах лампы накаливания, и пришедшие к ним на смену энергосберегающие лампочки.  Цоколь за все это время никак не изменился и современные энергосберегающие лампы без проблем подойдут к советским светильникам.

Представляем вашему вниманию таблицу с основными обозначениями.

Штифтовой цоколь (аббревиатура G)

Штифтовой тип крепления встречается у многих видов ламп, начиная от галогенок, и заканчивая обычными люминесцентными лампами. Важно помнить, что некоторые виды ламп очень похожи, но отличаются расстоянием между двумя контактами. Естественно, каждому светильнику соответствует свой тип цоколя лампы.

Аббревиатура G – есть не что иное, как расстояние между контактами в миллиметрах.

Утопленный контакт ^®

В повседневной жизни такой тип ламп встречается не часто, обычно это кварцевые лампы или галогенки. Данные лампы имеют большую мощность и более высокую степень нагрева, чем у аналогичных ламп.

Цоколь (W)

Чаще всего данные тип используется в мелком быту (например, фонарики), или же в автомобильных фарах.

Контакты в этой лампе выведены напрямую через стеклянную колбу. Цифры на лампе обозначают размер цоколя в миллиметрах.

Цоколи автомобильных ламп

Для увеличения нажмите на картинку

• Самые распространенные типы цоколей на авто относятся к Н4 и Н7.
• К противотуманкам относятся Н8,10,11.
• Т10, Т4W — габариты и повороты.
• W21W, T20 — задний ход.

Все авто лампочки на одной картинке

Без маркировки

К сожалению, не все виды ламп имеют техническую маркировку цоколя. Часто бывает так, что на лампе указывает не тип цоколя, а тип самой лампы. Соответственно, вам нужно провести обратную процедуру идентификации, то есть по типу лампы определить тип цоколя.

Например, лампы Т5 и Т8, которые очень часто используют в бытовом освещении и аквариумистике, имеют следующие технические характеристики:

• Т5 – диаметр 159 мм,
• Т8 – диаметр 254 мм,
• Т10 – диаметр 317 мм,
• Т12 – диаметр 380 мм.

Как вы видите, за все время существования осветительных приборов, было изобретено множество видов ламп. Но сейчас прогресс переключился на новый вид осветительных приборов – светодиодов. Не пройдет и несколько десятилетий, как устаревшие лампочки выйдут из нашего обихода и уступят место новым источникам света – более экономичным и мощным.

Читайте так же о том, как украсить арку декоративным камнем за 1 день.

Видео

Вконтакте

Facebook

Twitter

Google+

Одноклассники

pro-remontnik.com

Цоколи ламп (типы, виды, расшифровка) список с картинками

 Всем известный Эдисон уже давно изобрел свою первую лампочку. С тех пор и уже навсегда общество не сможет отказаться от ламп освещения. Конечно, лампы меняются, меняется принцип их свечения, форма, рабочая мощность, напряжение и, конечно, их цоколь . Именно о цоколях ламп, о их видах, маркировке мы и расскажем в данной статье.
 информация приведенная здесь позволит вам определить какой же цоколь применен у вашей лампы, а значит в итоге, вы сможете искать уже к приобретению лампу именно с цоколем, который подходит именно вам. Согласитесь это важно и нужно, а значит мы не будем тратить вашего внимания на болтовню, а приступим к информативной части нашей статьи.

Что такое цоколь лампы и его цели?

Цоколь лампы – конструктивный элемент обеспечивающий установку лампы в патроне, а также ее питание посредством токопроводящих контактов. Цоколь может быть сделан из металла, керамики, пластика. В некоторых случаях цоколь лампы выполнен совместно с плафоном ламы, то есть из стекла, но его цели всегда аналогичны.
 Кроме того, стоит сказать и о функции герметизации цоколем. Фактически цоколь при пропускании тока по своим контактам внутрь плафона, для питания лампы, должен обеспечивать герметичность вокруг них, так как в лампе часто закачен инертный газ или создан вакуум.

Типы цоколей ламп и их обозначение

Конечно же, на протяжении всей истории существования ламп нельзя было пользоваться одним стандартным видом цоколя, хотя пожалуй, это было в каких-то  случаях и удобно. Новые цоколи создавались в связи с новыми параметрами ламп, в соответствии с их габаритами.  О том, какие они стали сегодня мы и хотим рассказать, кроме того затронуть вопросы обозначения и маркировки цоколя.
 И так, что же обозначает маркировка цоколя и что она может «рассказать» обывателю. Первая буква указывает на тип цоколя:

E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F – цоколь с одним штырьком
a – цилиндрический штырёк
b – рифленый штырёк
c – штырёк специальной формы
S – софитный цоколь
K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.
Последующее число указывает диаметр соединительной части цоколя или расстояние между контактами.
 Если далее идут буквы, то они указывают на количество контактных пластин, штырьков или гибких соединений:

s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Иногда к первой букве добавляется еще одна буква, уточняющая (для некоторых типов):

U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.

Пример расшифровки цоколя лампы: E14U – лампа энергосберегающая с резьбовым цоколем, диаметром 14 мм.

 Если разделять цоколи ламп глобально, то существуют резьбовые цоколи и цоколи с поверхностными контактами (штыковые, с утопленным контактом и т.д.)  Далее и поговорим более конкретно, о каждом из типов цоколей.
 В зависимости от популярности мы будем приводить соответственное количество изображений и информаций о описываемых цоколях ламп. Также до того как мы начали рассказывать конкретно о каждом из них, предлагаем вам ознакомиться с возможными видами цоколей ламп.

Время от времени подглядывайте в нее, когда подойдете к соответствующему описанию цоколя.

Резьбовые цоколи ламп (Е)

 С дней Эдисона, до настоящего времени наиболее распространенный у потребителей цоколь лампы. Как все же изначально, удачно он был выбран.  Ранее с таким цоколем изготавливали лампы накаливания, теперь делают энергосберегающие лампы, но стандарт резьбового цоколя остался прежним.  Как уже говорили, цифра следующая за обозначением (буквой Е) резьбового цоколя обозначает его диаметр.
 Далее в таблице приведены выпускаемые резьбовые цоколи.

Штыковой цоколь (G)

Штырьковый цоколь G использовался для разных видов ламп, начиная от маленьких галогенных, заканчивая потолочными люминесцентными. Так как существует множество штыковых цоколей с разницей между контактами всего в несколько миллиметров, то их легко спутать, но делать этого нельзя. Обозначение в цифрах после буквы G соответствует расстоянию в миллиметрах между контактами.
 О разновидности и типоразмерах штыковых цоколей, а также о их применяемости в различных лампах, вы узнаете из таблицы ниже.

Еще один вид штыкового цоколя 2G11. Такие цоколи и лампы с ними часто применяются в настольных лампах. При этом в зависиомсти от мощности, они могут быть разной длины. Так бывают лампы с таким цоколем длиной 227 мм, 327мм, 415мм и более… Поэтому обращайте внимание не только на цоколь, но и на длину лампы.

Как вы уже увидели на фото, такие цоколи начал применяють производитель OSRAM.

Цоколь с утопленным контактом (R)

 Как правило, цоколи применяемые в таких лампах рассчитаны на высокую мощность и соответственно высокую температуру. Обычно это трубчатые  кварцевые, галогенные лампы.
 Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.
После обозначения цоколя R7s (штыревой, диаметром 7 мм, с 2 контактами), маркируются цифры: 78 или 118, указывающие на расстояние строительной длины лампы в мм.

Софитный  штифтовой цоколь (S)

 Софитный цоколь S может быть расположен с двух сторон трубчатой лампы или как одиночный цоколь с одной стороны. Применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5 и т.д.).
 Кроме того, такой цоколь распространен и на автомобильных лампах. (SV – то есть с коническим окончанием, например для подсветки салона ВАЗ 2110, Приора и другие)

Фокусирующий цоколь (P)

 Цоколь очень схож с предыдущим с софитным цоколем, но имеет дополнительную рассеивающую площадку.
  Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь (Т)

Лампы с такими цоколями применяются обычно как лампы подсветки.  Например в комбинации и панели приборов автомобилей. Цифры означают измеренную внешнюю ширину основания, на котором установлены контактные выводы.

Цоколь типа (W)

 Этот цоколь фактически является элементом ламы. Проволочные, питающие  контакты выведены через ее колбу наружу. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.
 Лампы с такими цоколями также активно применяются на автомобилях (указатели поворотов)

Обозначение специфических ламп без указания маркировки цоколя

Также  существует  ряд нестандартных цоколей, используемых в некоторых проекционных лампах. Например цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.
 В некоторых случаях вместо типа цоколя указывается тип лампы, а уже по нему определяется тип цоколя.

MR16 (цифры могут варьироваться) — стандартный типоразмер галогенных ламп накаливания с отражателем.  Обычно, цоколь используется штырьковый (типа G).
R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп.
Они служат для создания направленного света. Цоколь типа E (резьбовой).
2D — это компактные люминесцентные лампы.  Колбы ламп выполнены в форме двух дуг.
Цоколь G10q или GR8.

Лампы колбы. Представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).

Теперь, когда вы ознакомились со всевозможными видами цоколей ламп, необходимо сказать об их применяемости. Здесь можно сказать, что исторически складывалось так, что каждый цоколь был создан в свое время, для определенного вида ламп. Будь то лампа накаливания, галогенная лампа, энергосберегающая или светодиодная. Однако сегодня ситуация сложилась так, что в большинстве случаев производители, да и сами потребители, переходят на энергосберегающие варианты. Таким вариантом, который может быть выполнен с любым цоколем и соответствующими габаритными размерами, при этом обеспечивать номинальный световой поток, будет светодиодная лампа. Именно на светодиодные лампы необходимо обращать внимание при выборе ламп с необходимым вам цоколем.
 В этом случае вы гаранитруете себе долгую и беспроблемную эксплуатацию ваших световых приборов, при этом с оптимальными затратами.

xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai

как не ошибиться с выбором лампы

При выборе лампочки необходимо обращать внимание на тип ее цоколя, иначе она может попросту не подойти к патрону светильника. Какими бывают цоколи лампочек и как разобраться в существующем многообразии цоколей разного типа.

Существую следующие типы цоколей:

1) Первая буква указывает на тип цоколя:

E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F– цоколь с одним штырьком
      a – цилиндрический штырёк
      b – рифленый штырёк
      c – штырёк специальной формы
S – софитный цоколь
K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.

2) Число в обозначении цоколя указывает диаметр соединительной части или расстояние между штырьками.

3) Строчные буквы на конце показывают количество контактных пластин, штырьков или гибких соединений (только для некоторых типов):
      s – один контакт
      d – два контакта
      t – три контакта
      q – четыре контакта
      p – пять контактов

4) Иногда к первой букве добавляется еще одна буква, уточняющаяя (для некоторых типов):
U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.

Светодиодные лампы имеют стандартные цоколи, которые подходят к большинству применяемых в быту патронов.

Резьбовой цоколь Е (Эдисона):

Цоколь Е10 – это самый маленький из резьбовых цоколей. Каждый из нас в детстве наверняка вворачивал миниатюрные лампочки с этим цоколем в елочные гирлянды. А еще они применяются в карманных фонарях.

Цоколь Е14 – так называемые «миньоны» для миниатюрных классических ламп, чаще всего используемых в небольших светильниках, бра и люстрах. Современные светодиодные лампы также изготавливаются в таком цоколе, ими можно заменить любую стандартную лампу накаливанию, при этом произойдет существенная экономия электроэнергии. Их отличает наибольшее разнообразие типов: грушевидная, свечеобразная, каплевидная, шарообразная, зеркальная и др.

Цоколь Е27 – осветительные приборы с таким цоколем наиболее распространены, они подходят под стандартные патроны, которые установлены в каждом помещении. Светодиодные лампы с таким цоколем максимально напоминают стандартные и привычные нам лампы накаливания, они подойдут к любому светильнику с аналогичным патроном. Можно также приобрести лампы с цоколем Е26, который предназначен для напряжения в 110 В.

Цоколь Е40 – цоколь «голиаф». Используется в основном в уличных светильниках, и для освещения производственных помещений. При замене обычной лампы на светодиодную с аналогичным цоколем, вы сэкономите затраты на электроэнергию в 10 раз, и получите лампу с долгим сроком службы – более 10 лет.

Штыковой цоколь G:

Штырьковый цоколь G использовался ранее для установки трубчатых люминесцентных ламп. Здесь для соединения лампы и патрона используется штыревая система. Цифрой обозначается расстояние между контактами. Буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!

Цоколь G13 – В серии светодиодных ламп созданы трубки Т8 и Т10, которые идеально подходят для установки в патрон G13. На эти лампы легко заменить ранее использовавшиеся люминесцентные лампы. Помимо общего цоколя светодиодные трубки имеют схожий внешний вид с люминесцентными.

Цоколь G53 – Наиболее актуальной заменой галогенных ламп для освещения эксклюзивных бутиков является светодиодная лампа с цоколем G53, она обеспечивает яркий и приятный цвет, показывая товар в самом привлекательном свете.

Цоколь GU10 – имеет утолщения на концах контактов для поворотного соединения с патроном. Такой вид цоколя имеют стандартные потолочные светильники. В серии светодиодной продукции с таким цоколем можно приобрести лампы серии GL-BR.

Цоколь GU5,3 – наиболее часто встречается в галогеновых лампах накаливания MR16. Такой цоколь используется в ювелирных магазинах, для освещение витрин, подсветки для картин, акцентного освещения, в мебельных светильниках, в подвесных и натяжных потолках. Светодиодные лампы с таким цоколем представлены достаточно широкой линейкой, поэтому они смогут полноценно заменить галогенные лампы.

Штифтовой цоколь B:

Этот вид ламповых цоколей появился в процессе эволюции конструкции Эдисона. Он был разработан для того, чтобы ускорить процесс замены лампочек и сделать их более компактными. В его основе — пара симметрично расположенных круглых боковых штифтов, которые вставляются в соответствующие им прорези патрона. Затем цоколь фиксируют, прокручивая на четверть оборота.

Цоколь ВА – разновидность штифтового цоколя лампы накаливания, применяемая в автомобилях. Этот подтип обладает несимметричными боковыми контактами, что позволяет закрепить лампу в патроне определённым образом и сфокусировать световой поток автомобильных фонарей, фар, навигационных судовых огней и т.д.

Цоколь с утопленным контактом R:

Помимо основных, существуют достаточно редкой встречающиеся такие типы цоколей, как цоколь с утопленным контактом R. Основные представители ламп с цоколем R7s – кварцевые галогенные лампы. Они используются в осветительных установках высокой интенсивности. Такие лампы маленькие и легкие, их применяют в сетях переменного тока 220 В, 50Гц. Обратите внимание, после обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм.

Софитный цоколь S:

Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).

Фокусирующий цоколь P:

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь Т:

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.

Цоколь типа W:

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.

При создании светодиодных ламп были учтены различные варианты цоколей. Светодиодные лампы производятся под самые распространенные различные виды патронов. Поэтому решив заменить любую из ранее используемых вами ламп, вам не составит труда найти аналогичную замену в линейке светодиодных ламп с подходящим для вас цоколем.

Вернуться к списку

www.neolight.ru

Виды цоколей ламп освещения: маркировка, размеры

Категория: Разное

Цоколь – базовый элемент электрической лампочки, на который устанавливается светящаяся колба. По функциональным, эксплуатационным и дизайнерским причинам сегодня существуют разнообразные виды цоколей для ламп освещения. Некоторые из них имеют специфическую сферу использования, другие же – широко распространены.

Существующие виды цоколей и их маркировка

Говоря о том, какие бывают по конструкции и назначению цоколи для ламп, следует отметить, что это разнообразие постоянно дополняется и изменяется. Но наиболее распространенными на сегодня остается 7 типов, которые маркируются следующими обозначениями:

• E – резьбовой, широко известный по бытовым лампам накаливания;
• G – штырьковый;
• P – с фокусирующей конструкцией;
• S – софитный;
• R – с утопленным контактом;
• T – телефонный;
• W – бесцокольная лампа.

Помимо буквенного кода, маркировка сообщает размеры цоколей ламп и количество функциональных элементов. Следующая за буквой цифра обозначает диаметр/ширину погружаемой в патрон части или расстояние между контактами в миллиметрах. Например, E-27 – традиционная лампа для большинства источников освещения. Количество дополнительных элементов (пластин, штырьков, контактных частей) обозначается прописными буквами:

• s – 1;
• d – 2;
• t – 3;
• q – 4;
• p – 5.

В качестве материала для изготовления, в основном, используется металл с антикоррозийным слоем, а внешние электроды монтируются на керамическую, пластиковую или стеклянную основу.

Резьбовой цоколь

Конструкция этой разновидности цоколей была разработана Томасом Эдисоном в процессе работы над созданием лампы накаливания. С тех пор такое исполнение стало классическим и не теряет популярность в наши дни, используясь в накаливаемых, энергосберегающих, галогенных и других типах светильников.

Наиболее распространенная модель E-27 имеет диаметр вкручиваемой части 27 мм. Такую лампу можно встретить в квартирах, офисах, на производственных предприятиях и т.д. Еще пару десятилетий назад, когда у ламп накаливания не было альтернатив в России продавались, по сути, только E27. Дело в том, что такая лампа очень сильно греется и требует большой поверхности для охлаждения, которой не обладали модели с меньшим диаметром . Сегодня E14 обретает все большую популярность, потому что появились такие виды ламп, которые не выделяют много тепловой энергии.

Оба указанных диаметра традиционны для сети с напряжением 220 В. E17 и E26 востребованы там, где рабочее напряжением равняется 110В. Малогабаритные варианты E5, E10 и E12 в быту не используются. Они актуальны для подсветки оборудования и работы фонарей при малой освещаемой площади. Лампы с диаметром цоколя 40 мм используются для освещения улиц и объектов промышленного назначения.

Штырьковый цоколь

Такой цоколь лампочки имеет два штырька, выведенных из корпуса, через которые и происходит подача электрического тока. Помимо буквы G маркировка может содержать символы U, X, Y, Z, которыми описывается тип или особенности конструкции. Цифры, следующие за ними, обозначают, насколько удалены друг от друга контакты. Если указаны цифры с точкой – это диаметр окружности, проходящий по центрам штырьковых контактов.

Типы цоколей ламп с маркировкой G очень разнообразны и не могут быть заменены друг другом. К примеру, GX53 не получится вставить в патрон для G53, и наоборот.

Популярные модели ламп такого типа:

• G6.35 и GU5.3 широко востребованы в светодиодных системах освещения витрин, потолков, ниш и т.п.;
• лампа G4 с маленьким цоколем используется в монтаже декоративных осветительных проектов, в которых нужны источники света с минимальными габаритами;
• GU10 – цоколь, защищающий лампу от выпадения из-за внешнего воздействия. При монтаже лампы её нужно дополнительно зафиксировать поворотным движением внутри патрона;
• в подвесные потолки встраивают лампы с цоколями GX70 и HX53, отличающиеся плоской конструкцией с большим числом светодиодов.

Фокусирующий цоколь

Этот тип цоколя разработан для светильников, излучающих направленный свет. Это кинопроекторы, автомобильные фары, фонари, прожекторы и т.п. Конструкцию отличает то, что в ней есть отражатель или линза, которые и задают световому потоку направление. Цифрами в маркировке обозначается диаметр фокусирующего фланца.

Софитный цоколь

Этот тип цоколя используется для создания осветительных контуров в автомобилях (в салоне или вокруг номера), зеркалах или сценическом оборудовании. Числами в маркировке сообщается диаметр корпуса. Сегодня на софитных цоколях, в основном, работают светодиодные лампочки.

Цоколь с уплотненным контактом

Распространены эти цоколи у лампочек кварцевого или галогенного типа, которые имеют большую мощность. Сфера их применения – это объекты с необходимостью интенсивного светового потока: автомобильные фары, навигационные огни кораблей, прожектора на промышленных объектах, стадионах, в концертных залах и т.п. В маркировке указываются, помимо диаметра и типа цоколя, длина лампы и число контактов (буквой), например R7s118.

Телефонный цоколь

Эта разновидность применяется в миниатюрных индикаторных лампочках, встраиваемых в устройства индикации, телевизионные пульты, джойстики, приборные панели электронного оборудования и т.д. Цифрами в маркировке отмечается ширина основания, на котором располагаются контактные выводы. Как правило, отечественные лампы с телефонными цоколями имеют ширину основания в 6,8 мм, а импортные – от 4,6 до 5,5 мм.

Стремительное развитие и удешевление технологий светодиодного освещения ведет к тому, что индикаторные лампочки с телефонными цоколями постепенно выводятся из использования и реже встречаются в новом электронном оборудовании.

Цоколь W

В данной конструкции цоколь, как деталь лампы, являющаяся посредником между колбой и входными контактами, отсутствует. Токовые выводы напрямую проведены внутрь колбы, а место их введения запаяно. Маркировка ламп W содержит цифры, обозначающие толщину стеклянной части, а также ширину основания (места введения) в миллиметрах, например W2.1×9.5.

Иностранная маркировка цоколей

Российские правила маркировки действуют на территории большинства стран мира, поскольку общими являются не только метрическая система, но и ЛЭП, рабочие характеристики тока, схемы расположения потребителей и т.п. В зарубежных странах, типы цоколей ламп, в основном, обозначаются по тому же принципу, что был приведен выше. Однако есть небольшие особенности в части маркировок, которые есть на иностранном рынке:

• в Соединенных Штатах Америки цоколи E27 и E12 могут обозначаться в магазинах одной буквой – M и C соответственно;
• байонетный цоколь (Bayonet Cap) зарубежные производители маркируют символом B. На российском рынке такие лапы встречаются под маркировкой Ш, например 2Ш22 – это B22d. Маленькие байонетные цоколи обозначаются также. Так, отечественный -2Ш15 соответствует импортному B15d;
• миниатюрный байонетный цоколь (Miniature Bayonet Base/Cap обозначается через добавление к символу B прописной буквы a. Российские производители также используют букву Ш для обозначения этих ламп, например 1Ш9 – это Ba9s.

Конечно, существует ряд других тонкостей маркировки, однако российский потребитель редко с ними сталкивается, поскольку лампы с нестандартными обозначениями редко попадают на отечественный рынок.

Выбор лампы с учетом типа цоколя

Первое, на что следует обратить внимание – это характеристики сети, в которой будет работать лампа, так как некоторые цоколи разработаны для специфических условий. Как правило, в схемах освещения помещений применяются лампы с классическим резьбовым элементом. Это не только позволяет покупать лампочки на замену из широкого ассортимента на рынке, но и переходить с ламп накаливания на энергосберегающие, так как патрон одинаково подходит для обоих типов.

При покупке энергосберегающих, светодиодных и галогеновых ламп нужно выбирать цоколь, исходя из конфигурации патрона. В случае с натяжными и подвесными потолками рекомендацию может дать электрик, который проводил установку светильников.

В более редких ситуациях, как подбор лампы для прожектора, мощного осветительного оборудования, уличных фонарей, автоматики и электронных панелей, следует ориентироваться на техническую документацию к оборудованию, где такая информация обязательно указывается.

simplelight.info
