Как правильно подключить скважинный насос: Схемы подключения насоса на скважину с автоматикой и реле.

Содержание

Схема подключения глубинного насоса. Как правильно подключить скважинный насос

Артезианская скважина является идеальным источником для систем автономного водоснабжения и пользуется огромной популярностью у многих владельцев загородных домов и коттеджей. Существенный спрос на услуги бурения этих сооружений при их достаточно высокой стоимость объясняется просто.

Во-первых, артезианка, в отличие от неглубоких скважин на песок, может прослужить несколько десятилетий, требуя лишь минимального обслуживания. Во-вторых, она является источником воды, обладающей отличными органолептическими свойствами, позволяет сэкономить на фильтрующем оборудовании. Совсем обойтись без него у вас вряд ли получится, но вот снизить расходы, приобретая менее дорогие устройства, можно без особых проблем.

Чтобы получать качественную воду из артезианской скважины, потребуется монтаж в нее глубинного насоса. Выбор этого устройства зависит от нескольких факторов, основными среди которых являются требуемая мощность и давление.

Установка оборудования относительно проста, поэтому справиться с ней вы можете и своими силами, не привлекая специалистов. Для этого достаточно лишь следовать нашим рекомендациям.

Поверхностные и погружные насосы для скважин

В случае бурения упомянутой выше скважины на песок возможна также установка поверхностного насоса, который может поднимать воду с глубины до 8-10 метров. Выпускаемые сегодня устройства такого типа работают достаточно надежно, но, как уже говорилось, песчаные скважины сами по себе недолговечны. Кроме того, они требуют применения дорогостоящего фильтрующего оборудования.

В артезианскую скважину возможен монтаж исключительного погружного насоса. В его качестве можно использовать как импортное оборудование, так и отечественные изделия марок ЭЦВ или Водолей. Эти устройства пользуются популярностью на рынке, благодаря доступной цене, а также постоянно совершенствующимся технологиям изготовления, расширению функциональности.

Как правильно осуществить монтаж изделия в скважину? Внимательно изучите нашу инструкцию, посмотрите видео, и вы обязательно сумеете справиться с этой задачей.

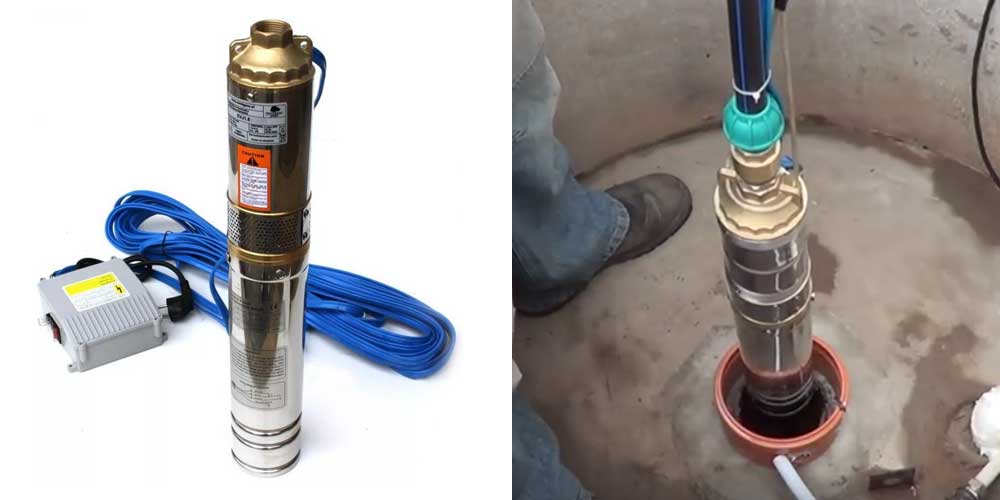

Процесс установки насоса в скважину

Для того чтобы максимально качественно выполнить монтаж, вам понадобится следующее:

  • трубы ПНД, по которым будет осуществляться подача воды в систему водоснабжения;
  • соединительные элементы – фитинги;
  • полный комплект оголовка, устанавливаемого на скважину;
  • шланги и трос в металлической оплетке, используемой для повышения прочности конструкции;
  • шаровой вентиль для регулировки давления воды;
  • стабилизатор напряжения, который позволит обеспечить бесперебойную работу насосного оборудования и продлит срок его эксплуатации.

При наличии необходимого оборудования, материалов и инструмента, монтаж водяного насоса выполняется быстро и без особых проблем:

  • демонтаж оголовка, а также установка на скважину (вернее, на ее обсадную трубу) фланца и уплотнительного кольца;
  • подключение насоса к ПНД-трубе. Переход с последней на устройство обязательно должен быть выполнен из устойчивой к коррозии стали. Кроме того, потребуется использование забивной втулки, препятствующей уменьшению диаметра трубы при сжатии;
  • подключение кабеля. Многие модели насосного оборудования реализуются уже с подсоединенными электрическими проводами, чтобы значительно облегчает монтаж;
  • погружение насоса в скважину. На данном этапе необходимо действовать очень аккуратно, чтобы исключить любые удары по оборудованию, перекручивание между собой ПНД-трубы, троса и электрического кабеля;
  • обвязка трубы с использованием фитингов из полиэтилена низкого давления, стальных угольников, шарового вентиля;
  • подключение насоса к сети и проверка его работоспособности;
  • монтаж оголовка на скважину, фиксация фланца крышки на обсадной трубе специально подобранными болтами.

Рекомендации по бесперебойному использованию погружного насоса

Если вы хотите избежать нежелательных аварийных ситуаций, в процессе установки насосного оборудования следует учитывать все перечисленные ниже требования:

  • наличие заземления, исключающего аварии в электрической сети;
  • увеличение длины кабеля, опускаемого в скважину, должно осуществляться посредством пайки. После завершения процесса провод обязательно защищается от воздействия влаги специальной гидромуфтовой изоляцией;
  • запуск насосного оборудования должен выполняться только в том случае, если вы полностью уверены в наличии в скважине воды;
  • обязательно используйте стабилизатор, так как он даст возможность предотвратить возникновение неисправностей насосного оборудования из-за перепадов напряжения в электрической сети.

В скважину или колодец необходимо совершить некоторые приготовления наверху.

Сперва к насосу необходимо присоединить напорный трубопровод. Какой именно трубопровод выбрать, зависит от поставленных задач и соответственно, глубины установки погружного насоса. Если насос предполагается использовать только для полива и наполнения емкостей, то оправдано присоединение обычного поливочного шланга через переходную пластиковую муфту. Шланг гибкий, легкий, удобный в обращении имеет здесь свои несомненные плюсы, тем более напоры насосов, используемых таким образом, невелики. При временной установке также оправдано применение шланга, так как в этом случае погружной насос будет легче опускать, поднимать и переносить с места на место. В случае, если погружной насос должен быть установлен стационарно и предназначен для работы совместно с гидроаккумулятором, лучше использовать пластиковую или металлическую трубу. При этом максимальный напор насоса не должен быть больше максимального давления, на которое рассчитана труба.

Погружные насосы Водолей серии БЦПЭ 0,5 и БЦПЭУ 0,5 имеют выходной патрубок диаметром 1″ (при этом номинальный расход всех насосов этой серии составляет 1,8 м³/ч). Для любого погружного насоса трубу лучше выбирать таким образом, чтобы не было заужения внутреннего диаметра выходного патрубка насоса. В нашем случае лучше установить пластиковую трубу с внешним диаметром 32 мм (внутренний диаметр такой трубы составит около 26 мм, что и соответствует выходу насоса в 1″). Однако и здесь могут быть исключения, так как определяющим фактором является не диаметр трубы сам по себе, а потери давления, зависящие от диаметра трубы и расхода насоса.

Подробнее об этом написано в статьях «Подбор насоса для колодца» или «Подбор насоса для скважины», где также размещены таблицы потерь напора.

Погружные насосы Водолей не имеют встроенного на заводе обратного клапана, поэтому при их использовании в замкнутых напорных систем водоснабжения, установка обратного клапана обязательна.

Обратный клапан можно установить непосредственно в напорный патрубок насоса или врезать в напорный трубопровод, на расстоянии до 1 метра от выходного патрубка насоса. Устанавливать обратный клапан на поверхности можно только в случаях погружения насоса Водолей в непосредственной близости от поверхности земли (до 3 метров) , во всех остальных случаях пользуйтесь вышеуказанными рекомендациями. В любом случае, мы рекомендуем выбирать обратный клапан с латунным седлом.

Соединяем насос с трубой с помощью муфты (пластиковой или, что предпочтительнее, латунной) соответствующего размера 32-1″. Те же соображения относятся к погружным насосам Водолей БЦПЭ 1,2 , которые имеют выходной патрубок диаметром 1¼» (при этом номинальный расход всех насосов этой серии составляет 4,3 м³/ч).

В этом случае труба должна быть с внешним диаметром не менее 40 мм, а требуемая муфта для погружного насоса будет иметь обозначение 40-1¼».

К верхнему концу трубы присоединяем аналогичную ответную муфту и соединяем её с оголовком (конечно оголовок нужен только при монтаже погружного насоса в скважину).

Кабель насоса желательно закрепить в напорной трубе с помощью скоб. Это облегчит погружение насоса Водолей и предотвратит риск механического повреждения кабеля. Важно знать, что опускать и поднимать насос за электрический кабель запрещено, поэтому кабель крепится к трубе с небольшими провисаниями по всей длине, с целью избежать даже минимальных нагрузок на кабельный ввод в погружной насос.

К проушинам погружного насоса Водолей (расположенным наверху по бокам от напорного патрубка) прикрепляем страховочный трос. Можно воспользоваться капроновым тросом (который идет в комплекте с насосом), а можно присоединить трос из нержавеющей стали (достаточно сечения в 3 мм). В скважине трос, как и кабель, не должен висеть внатяг, так как основная функция троса — страховка. В колодце же напротив, именно трос зачастую выполняет функцию поддержки насоса.

Завершив эти приготовления, раскладываем все на участке в прямую линию рядом со скважиной. Затем начинаем аккуратно опускать насос в скважину. При погружении на небольшую глубину установки, с этой операцией может справиться один человек, хотя лучше все делать вдвоем. В этом смысле с колодцами справится проще, так как они, как правило, имеют меньшую глубину.

Остается нерешенным вопрос, на какую глубину погружать насос?

С одной стороны есть ограничения производителя: насос Водолей нельзя погружать ниже, чем на 0,4 метра до дна, при этом уровень воды над насосом не должен быть выше 10 метров.

Этим рекомендациям и надо следовать, что в случае установки погружного насоса Водолей в колодец, не вызывает вопросов. Однако надо учесть, что колодцы бывают разные, в том числе и по возрасту. Где-то насос надо устанавливать и на 1 метр выше дна колодца, ввиду его заилености, иначе насос будет подавать мутную воду.

При погружении насоса в скважину, надо руководствоваться паспортом скважины, выданным буровой организацией. Там указан дебит скважины, динамический уровень воды (при откачке насосом с определенной производительностью) и рекомендуемая глубина установки погружного насоса. Если конструкция скважины позволяет, то лучше установить насос на 4-5 метра ниже динамического уровня воды, указанного в паспорте. При этом никогда не устанавливайте насос в зоне фильтра скважины или ниже этого уровня (зона фильтра отмечена в паспорте скважины).

Почему нужно обратить внимание на конструкцию скважины?

Потому что зачастую скважина сделана из обсадных труб разного диаметра. Например, внизу скважины начиная с определенной отметки (в паспорте есть чертеж скважины с размерами и диаметрами обсадных труб), может быть установлена труба с диаметром меньшим, чем диаметр погружного насоса Водолей (здесь можно обратить внимание по насосы Водолей БЦПЭУ 0,5 с внутренним диаметром 95 мм). Это важно учитывать.

После определения глубины погружения насоса, мы отмеряем это расстояние, обрезаем напорную трубу, и соединяем этот конец трубы с оголовком с помощью фитинга, как уже было сказано выше.

Закрепляем оголовок на обсадной трубе и все — насос установлен. Как произвести первый пуск погружного насоса Водолей написано в статье «

Глубинный скважинный насос создает напор, достаточный, чтобы поднять воду с большой глубины (даже до 100 м) и реализовать ее подачу в систему водоснабжения. Многие модели насосов рассчитаны на перекачку воды, включающей примеси песка или глины.

  • вибрационные;
  • центробежные.

Первый тип используется для скважин с малой глубиной. Цена таких насосов вполне доступна, но качество невысокое. В основном вибрационный насос применяют для добычи воды в небольших объемах. Например, для сезонного водоснабжения дачи или приусадебного хозяйства. Одним из недостатков подобного типа насосов является разрушающее воздействие на стенки скважины за счет вибрации.

Центробежные насосы обладают большей производительностью, чем вибрационные. Их можно использовать для водоснабжения дома изо дня в день, весь год. Модели, в которых все детали выполнены из нержавеющей стали, способны выдерживать абразивное действие песка и других примесей.

Практически каждый может самостоятельно выполнить подключение глубинного насоса, независимо от его типа. Рассмотрим основные правила подключения, но сначала несколько слов об использовании гидроаккумуляторов.

Зачем нужен гидроаккумулятор?

Принцип работы глубинного насоса предполагает его включение в момент понижения давления воды в системе водоснабжения. При этом частое открытие-закрытие крана приводит к частому включению-выключению насоса. Даже при открытом кране насос создает напор, достаточный для автоматического отключения, поэтому может несколько раз включаться и отключаться. Результат такого режима работы: преждевременный износ двигателя насоса. Именно поэтому для защиты двигателя от частых перепадов давления подключение насоса осуществляется через гидроаккумулятор.

Этот прибор представляет собой емкость, разделенную на две части специальной гибкой мембраной. В одной части находится воздух, в другой – вода. Работающий насос заполняет часть гидроаккумулятора водой до тех пор, пока воздух, находящийся в другой части не уравновешивает давление жидкости. При открытии крана, воздух выталкивает воду. Применяются также гидроаккумуляторы, в которых накопитель воды выполнен в виде груши, расположенной в наполненном воздухом баке.

Гидроаккумулятор выполняет три задачи:

  • поддерживает давление воды в системе на одном уровне;
  • служит хранилищем воды;
  • предотвращает гидроудар в системе водоснабжения.

Поскольку аккумулятор поддерживает постоянное давление, насос включается реже и меньше изнашивается. Объем необходимого гидроаккумулятора рассчитывается исходя из количества потребляемой воды. Для частного дома обычно достаточно 100 л.

Общие правила подключения глубинного насоса

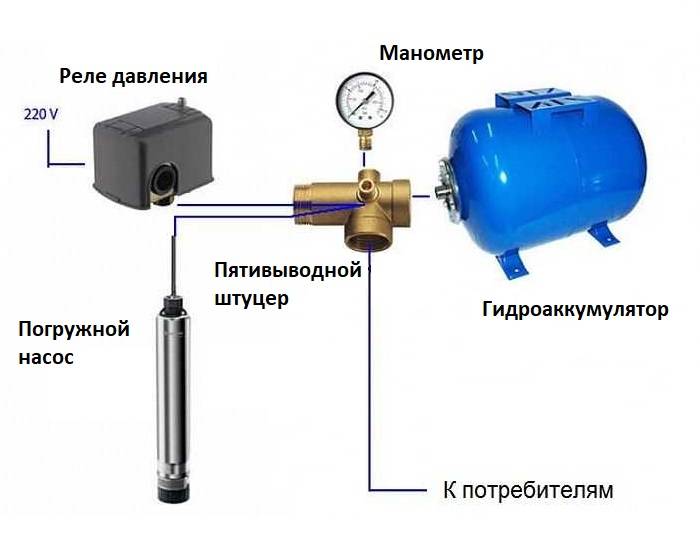

На схеме подключения глубинного насоса показано, в каком порядке выполняется соединение всех деталей. Глубина залегания грунтовых вод определяет глубину скважины. Минимальное расстояние насоса от дна скважины должно быть 1 м. Расстояние от верхней точки грунтовых вод до поверхности земли называется динамическим уровнем.

Подробно порядок подключения глубинного насоса представлен на фото ниже.

Для обеспечения возможности зимнего использования скважины, оборудуется специальный колодец (кессон), глубина которого должна быть ниже глубины промерзания слоя почвы. Труба скважины на выходе в кессон подрезается и соединяется с трубой, прокладываемой в траншее. Таким образом, траншея для трубопровода прокладывается на уровне нижней границы колодца (кессона), ниже глубины промерзания. В траншее необходимо закладывать две трубы: водяную и для электропроводки насоса.

Обязательна установка фильтра грубой очистки перед узлом регуляции давления с гидроаккумулятором. Фильтр очистки воды также устанавливается на отрезке после гидроаккумулятора перед подачей ее в систему водоснабжения дома, хотя и это необязательно.

Последовательность соединения электропроводов производится согласно электрической схеме подключения глубинного насоса. Пульт управления насосом размещается в котельной. Для электропитания насоса используется водопогружной кабель (провод), обеспечивающий надежное заземление. Обычный влагозащищенный провод не подойдет. Длина провода равна сумме динамического уровня насоса плюс расстояние от скважины до котельной.

Кабель припаивается к глубинному насосу. Изоляция производится с помощью термоусадочной гидромуфты. Не рекомендуется выполнять термоусадку самостоятельно, поскольку процесс довольно деликатный. Превышение времени термоусадки чревато потерей эластичности и водостойкости. Недостаточная термоусадка приводит к неполной гидрозащите кабеля.

Если отклонение от номинального напряжения высокое, то необходимо установить стабилизатор напряжения с трехкратным превышением мощности насоса. Желательно, чтобы электроподключение проводил квалифицированный электрик.

Подключение гидроаккумулятора к глубинному насосу производится через реле давления и манометр. Проходной пятерник служит узлом соединения между подачей, разбором, гидроаккумулятором, манометром и реле давления. Заводские настройки реле давления: нижнее — 1,5 Бар, верхнее – 2,8 Бар.

Если предполагается отвод на полив, можно установить добавочный гидроаккумулятор в кессоне, через который будет осуществляться подача поливной воды. Возможно использование одного гидроаккумулятора, который регулирует давление воды для полива и для дома, и находится в колодце. Но для удобства обслуживания и контроля давления лучше помещать гидроаккумулятор в котельной.

Спуск глубинного насоса в скважину

Подключение насоса к трубе подачи воды осуществляем через соединение: бочонок + обратный клапан + фитинг. Все резьбы уплотняются лентой ФУМ, за исключением перехода металл-пластик. Здесь применяется паста Анпак плюс льняная пакля.

После подрезки трубы скважины, но перед спуском насоса, на отрезок трубы надевают нижнюю часть оголовка и резиновое кольцо-уплотнитель. Все соединения тщательно герметизировать, чтобы защитить систему от протечек.

Спуск насоса в скважину осуществляется с помощью троса из нержавеющей стали диаметром 4-5 мм. Длина троса определяется с запасом 2-3 м, чтобы закрепить его на концах. Один конец троса закрепляете на верхней части насоса, протягивая через специальные отверстия. Для прочности делается заклепка с медной трубой, но можно использовать специальные зажимы (не меньше двух). Зажимы тщательно заматывают изолентой. На другом конце троса также монтируются зажимы или заклепка.

Трубу, подающую воду от насоса, необходимо выпрямить на ровной поверхности. Затем разматываете кабель и также располагаете на ровной поверхности. Так же с тросом. Насос готов к спуску.

Трос и кабель закрепляются в трубе через каждые 1,5-2 м с помощью строительных стяжек. После спуска на обсадную трубу надевают скважинный оголовок. Можно водный шланг, трос и кабель заранее продеть через отверстие оголовка, перед спуском. Оголовок будет предохранять скважину от попадания мусора.

Подключите конденсатор и проверьте работу насоса. Если вода выкачивается, значит можно обрезать трубу возле оголовка и соединять ее с трубой, проложенной в траншее для подачи воды в котельную. Соединение производится через муфту с цанговым зажимом.

Пуск насоса после сборки системы

Подключаем розетку. На панели управления загорается сигнальная лампа. Включаем подачу воды для того, чтобы выпустить воздух из системы. Насос начинает работать, и вода поступает в гидроаккумулятор. Должен быть слышен шум воды.

После выпуска воздуха начинает течь вода. Закрываем кран. Следим за показаниями манометра: отключение насоса происходит после нагнетания давления 2,8 Бар. Затем пускаем воду из крана и проверяем работу насоса после снижения давления до 1,5 Бар. Насос снова в работе. Итак, цикл работы повторяется.

Если вы герметично подключили всю систему, то включение и выключение насоса будет осуществляться в соответствии с его настройками. Подключение насоса успешно завершено.

Наглядно процесс подключения глубинного насоса продемонстрирован на видео:

Для того чтобы обеспечить загородный дом или дачу требуемым количеством воды, используемой для бытовых нужд и для полива зеленых насаждений на приусадебном участке, необходим источник водоснабжения, в качестве которого может выступать колодец или скважина. Если решение вопросов с обустройством такого источника лучше всего доверить квалифицированным и опытным специалистам, то установка насоса в скважину, который будет откачивать из нее воду, вполне может быть выполнена самостоятельно.

Как правильно установить насос в уже подготовленную скважину? Прежде всего необходимо приобрести устройство, технические характеристики которого соответствуют параметрам обустраиваемой системы автономного водоснабжения. Только если насос подобран правильно, а монтаж насоса в скважину выполнен должным образом, можно рассчитывать на эффективную и бесперебойную работу такого устройства на протяжении продолжительного периода.

Как установить насос в скважину и выполнить пусконаладочные работы

После бурения скважины в нее устанавливают обсадную трубу, в которую и опускают глубинный насос. Прежде чем приступать к установке глубинного насоса в скважину, следует убедиться, что на всем протяжении внутренней поверхности обсадной трубы отсутствуют сужения и кривизна, которые могут не только затруднить монтаж, но и значительно сократить срок эксплуатации насосного оборудования.

Перед установкой погружного насоса в скважину следует определить разницу между внутренним диаметром обсадной трубы и наружным диаметром корпуса гидромашины. Если такая разница слишком маленькая, то все дефекты, имеющиеся на внутренних стенках обсадной трубы, будут негативным образом отражаться на работе устройства. Если зазор между корпусом насоса и стенками трубы слишком большой, это может стать причиной выхода оборудования из строя. Вода, которую глубинный насос откачивает из скважины, должна двигаться с достаточной скоростью для того, чтобы обеспечивать эффективное охлаждение насоса, поэтому при установке зазор между его корпусом и внутренними стенками обсадной трубы должен иметь оптимальное значение. Такое значение, как правило, указывается в техническом паспорте на каждую модель погружного насоса.

Установка погружного насоса в скважину осуществляется при помощи полиамидного шнура, который привязывается к корпусу гидромашины. Выбирая такой шнур для установки насоса в скважину своими руками, следует иметь в виду, что данное изделие должно выдерживать нагрузку на разрыв, значение которой как минимум в пять раз превышает вес устанавливаемого насосного оборудования. Чтобы исключить риск всасывания во внутреннюю часть гидромашины узла, при помощи которого полиамидный шнур крепится к ее корпусу, такой узел следует завязать на расстоянии около 10 см от входных отверстий устройства, а концы шнура оплавить.

Если глубина скважины, в которую монтируется глубинная помпа, не превышает 10 метров, то помимо полиамидного шнура при установке насоса необходимо использовать пружинящую подвеску, привязываемую к корпусу устройства. В качестве такой подвески, которая необходима для того, чтобы погасить вибрации работающего погружного насоса, можно использовать медицинский жгут или ленту, выполненную из гибкой резины. Однако в этой функции нельзя применять проволоку или трос, изготовленные из металла. Объясняется это тем, что элементы такой подвески, отличающиеся высокой твердостью, могут просто разбить крепежные отверстия на корпусе насоса.

Монтаж глубинного насоса предполагает, что вместе с самой гидромашиной, установку которой в скважину выполняют при помощи полиамидного шнура, в обсадную трубу опускаются шнур электропитания и металлопластиковая труба, соединенная с нагнетательным патрубком. Все три опускаемых в скважину вместе с насосом элемента (полиамидный шнур, шнур питания и труба) скрепляются между собой при помощи изоляционной ленты, при этом шаг, с которым выполняются такие крепления, может находиться в диапазоне 70–130 см. Располагать первую связку, соединяющую полиамидный шнур, провод электропитания насоса и трубу, следует на расстоянии не менее 20–30 см от нагнетательного патрубка.

Поскольку резьбовые соединения снижают прочностные показатели труб, скважинный насос стараются устанавливать без их использования. Как правило, монтаж погружного насоса в скважину осуществляется с применением соединений фланцевого типа, которые отличаются высокой надежностью и долговечностью. Крепежные болты в соединениях данного типа вставляют через верхний фланец, а гайку накручивают на него снизу. Необходимость соблюдения такой рекомендации объясняется тем, что если открутившийся болт упадет в шахту скважины, то он нанесет ей значительно больше вреда, чем упавшая в нее гайка.

Прежде чем подвергать установке скважинный насос, следует сначала замерить, на какой глубине в подземном источнике находится вода. Для осуществления такого замера используется колонна из газовых труб, опускаемая в шахту скважины через отверстие в опорной плите.

Следует также знать, как опустить насос в скважину, чтобы не повредить корпус устройства при установке. Лучше всего при опускании насоса в скважину надеть на его корпус резиновое кольцо, которое защитит его от повреждений при ударах о стенки обсадной трубы. После того как погружной насос опущен в скважину на требуемую глубину, верхний конец подвески, на которой держится такое устройство, привязывают к специальной перекладине, закрепленной на поверхности земли.

При оснащении подземного источника воды насосным оборудованием важно знать, как установить насос в скважину, а также как правильно подключить такое устройство к трубопроводной системе, которую оно будет обслуживать. Монтаж скважинного насоса, выполняемый после того, как оборудование уже находится на требуемой глубине подземного источника воды, осуществляют по следующему алгоритму.

  • Верхний конец трубы, соединенной с нагнетательным патрубком насоса, крепится к опорной плите, которой оснащена скважина.
  • Если в конструкции насоса не предусмотрен встроенный обратный клапан, то его приобретают отдельно для установки на нагнетательной магистрали.
  • Кроме того, необходима установка на нагнетательной трубе задвижки, отводного колена и манометра, при помощи которого будет измеряться давление жидкости.
  • После того как все вышеперечисленные действия выполнены, можно подсоединить колено, отходящее от нагнетательной трубы, к самому трубопроводу, по которому откачиваемая из скважины вода будет поступать к точкам ее потребления.

Перед тем как подключить помещенный в скважину насос к станции электропитания и управления таким устройством, желательно замерить сопротивление обмотки его приводного двигателя и электрического кабеля, погруженного в жидкую среду. Выполнить такую процедуру, завершающую установку скважинного насоса своими руками, можно с помощью мегаомметра. После проверки электрокабель насоса подключается к станции управления. Затем выполняют пробный запуск установленного оборудования.

Как определить требуемую глубину источника

Установка скважинного насоса должна осуществляться на определенной глубине источника воды. При использовании в качестве источника водоснабжения скважины учитывают статический и динамический уровни расположения в ней откачиваемой жидкой среды. Под статическим уровнем понимают расстояние, на котором зеркало воды, находящейся в спокойном состоянии, располагается от поверхности земли. На динамическом уровне вода в скважине находится после того, как ее начинают откачивать.

Погружное насосное оборудование, чтобы оно эффективно функционировало и качественно охлаждалось посредством перекачиваемой им жидкой среды, следует располагать в скважине на отметке, находящейся как минимум на 30 см ниже динамического уровня. Если толщина водного слоя позволяет, то будет лучше, если установка глубинного насоса будет выполнена на отметке, расположенной ниже динамического уровня на 2–3 м. При этом следует учитывать, что насос, установленный в скважине, должен находиться на расстоянии не менее 1–2 м от ее дна.

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

  • неправильно выполненная установка насоса погружного типа в скважину;
  • неправильно подобранные элементы автоматического управления насосным оборудованием;
  • неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

При выборе погружного насоса для скважины его диаметр имеет принципиальное значение. В узкую обсадную трубу пройдет далеко не каждый корпус. Если водозабор не глубже 7-9 м, то можно установить поверхностное оборудование. Это очень удобно, т.к. в эксплуатационную трубу не придется монтировать сам прибор, достаточно опустить водозаборный шланг. Для более глубоких гидротехнических сооружений необходим погружной насос, поскольку поверхностное оборудование не способно создать в трубе нужное давление, чтобы вытолкнуть воду на поверхность. Какие бывают диаметры погружных насосов для скважин? Как подбирать тросы для их крепления?

Схема установки погружного насоса

Как выбрать диаметр эксплуатационной трубы

Возможность установить то или иное оборудование просчитывается еще на этапе планирования гидротехнического сооружения. Если глубина залегания водоносного горизонта больше 9 м, то можно монтировать только погружные насосы или поверхностные, дополнительно оснащенные инжектором. Исходя из планов относительно оборудования, и нужно решать, какой диаметр трубы подойдет для конкретной скважины. От этого зависят расходы на бурение. Чем уже труба, тем дешевле обойдется строительство источника.

Какие скважины наиболее распространены

Чаще всего скважины строят диаметром 60, 90, 108 или 125 мм. Самый малый из возможных – 50 мм. Однако он подходит для установки поверхностных насосов с внешним эжектором. Считается, что диаметр трубы влияет на производительность источника. Это не совсем так. Напрямую влияет не сам размер конструкции, а наличие фильтра. С течением времени фильтр забивается, нуждается в ремонте и может ограничивать производительность водозабора.

Фильтры под конструкции большого диаметра необходимы потому, что труба неплотно устанавливается в грунте, т.к. диаметр бура больше. После бурения пространство за эксплуатационной колонной засыпают, однако уплотнить грунт на всю глубину невозможно и, чтобы защитить воду от загрязнений и плывунов, приходится устанавливать фильтр. Особенно актуально это для водозаборов с пластиковыми колоннами.

График производительности насоса

Что необходимо учитывать при выборе труб

Чтобы точно определиться с желаемым диаметром трубы, для начала необходимо выбрать материал, из которого она должна быть изготовлена, т.к. это может сказаться на выборе конструкции самого источника. Обычно используют три типа труб:

  • стальные;
  • асбоцементные;
  • пластиковые.

Окончательное решение можно принимать после объективной оценки глубины залегания пласта, технологии строительства, структуры грунта. Главным критерием выбора материала служит цена. Сколько бы ни обсуждались достоинства и недостатки разных труб, речь все равно идет о стоимости – покупки, эксплуатации, ремонта и т.д.

Сталь остается одним из самых надежных и востребованных материалов

Особенности скважин с разными колоннами

Самыми надежными по-прежнему остаются трубы из черной стали. Они не выделяют вредных веществ в воду, как оцинкованные; не лопаются, как пластиковые; не настолько толсты, как асбоцементные. При этом сталь служит до 50 лет, а трехвалентное железо, которое может появиться в воде со временем, легко удаляется фильтрами и отстаиванием.

Однако сталь дорожает с каждым годом, и люди ищут иные варианты. Самым дешевым из них кажется пластик. Пластиковые трубопроводы действительно удобны, легки, герметичны, но плохо переносят сдвиги грунта. Поэтому, если выбран пластик, желательно строить скважину из двух колонн: пластиковой эксплуатационной и стальной обсадной. Определившись, можно рассчитать необходимый диаметр трубы и, соответственно, корпуса насоса.

Малый диаметр – экономия или расходы

Снижая стоимость строительства скважины, можно добиться строго противоположного эффекта. Чем меньше диаметр трубы, тем сложнее подобрать для нее насос. Кроме того, обслуживание узкой скважины обходится дороже, уменьшается ее потенциальный срок службы. Специалисты не рекомендуют строить сооружения диаметром менее 4 дюймов, оптимальный вариант – 110 и более мм.

Выбирая погружное оборудование, легко убедиться, что трехдюймовые насосы стоят дороже четырехдюймовых, а их производительность обычно ниже. Из трехдюймовых приборов самыми лучшими считаются Grundfos. Ассортимент четырехдюймовых моделей от надежных производителей значительно шире. А сравнение цен на бурение скважин 90 и 110 мм показывает, что разница не настолько велика, чтобы из-за нее создавать себе проблемы с выбором насоса и будущим обслуживанием гидротехнического сооружения.

Тросы для скважинных насосов

При выборе модели водоподъемного оборудования обратите внимание и на диаметр троса для скважинного насоса. Ориентироваться следует на прочность материала, ведь вес трубы, заполненной водой, может достигать 80 кг и более. Наибольшим спросом пользуются нейлоновые, капроновые и ПВХ-тросы. Они прочны, не подвержены коррозии, в отличие от стальных аналогов. Недостаток синтетических материалов заключается в их постепенном растягивании. Многие владельцы скважин перестраховываются и при монтаже насоса складывают трос вдвое или втрое.

Подбор и подключение пускозащитного устройства (ПЗУ) к насосу
