Как сварить полипропиленовые трубы: схема и полезные советы

Полипропиленовые трубы и фитинги

Пластиковые трубы в системе отопления стали использоваться сразу, как только они появились на рынке. О преимуществах данного вида изделий говорить много не нужно, поскольку сама жизнь сделала их наиболее популярными и лучшими на сегодня. Нас же будет интересовать один вопрос, который волнует многих потребителей — как правильно сварить полипропиленовые трубы, чтобы они прослужили долго. Ведь именно этот вид труб сегодня делает возможным их монтаж своими руками без потери качества работ.

Но не все так просто, как может показаться на первый взгляд. Поэтому будем разбираться в этом вопросе досконально.

Сварка полипропиленовых труб

Начнем с того, что для соединения полипропиленовых труб вам обязательно понадобятся пластиковые фитинги. Без них данный процесс не провести. Это переходные элементы в виде угольников, тройников или муфт.

Самое важное для новичков — понять, что сами трубы нагреваются снаружи, а фитинги только изнутри.

По сути, при нагреве материала под действием высокой температуры происходит его диффузия, то есть размягчение. Нагретые таким образом предметы вставляются друг в друга, и уже буквально через 2–3 секунды получается плотное и прочное соединение с высоким показателем герметичности стыка. А это очень важно.

Некоторые задают вопрос — можно ли спаять две трубы без фитинга? В принципе, стык в стык запаять трубы можно, и такая технология существует. Но прочность подобного соединения очень низкая. Так что прослужит трубопровод недолго.

Этапы сварки

В первую очередь разогревается сварочный аппарат. Но перед этим на него надевается специальная насадка, которая представляет собой нагревательную пару в виде муфты и дорна. В зависимости от того, какого диаметра трубы, надевается и соответствующая насадка. Опытные мастера аппарат прочно закрепляют на станине, чтобы он не двигался, потому что при сварке на него будут действовать определенные механические нагрузки.

Затем сварочный аппарат включается в розетку напряжением 220 вольт, а тумблером устанавливается необходимая для сварки температура. Обычно это 260С.

Каких важных критериев правильной сварки вы должны придерживаться?

1. Точно выдерживать время нагрева материала. Чуть меньше или чуть больше, и за качество можно уже не отвечать.
2. Соблюдение температурного режима.

Кстати, специальная насадка для сварочного аппарата — это прибор, одна сторона которого нагревает внутренний диаметр трубы, а вторая внешний. Для пайки двух труб без использования фитингов вам понадобится соответствующая насадка. Это для информации.

Теперь, когда сварочный аппарат готов, можно переходить к процессу сварки.

Для этого одновременно нужно на дорны насадки надеть с одной стороны конец трубы, а с другой фитинг. Запомните, что это делается одновременно. Вставлять в насадку два предмета надо с небольшим усилием и давить до тех пор, пока они оба не упрутся в ограничительную планку с каждой из своих сторон. Через несколько секунд их можно снять и соединить между собой. Это самый важный момент.

Внимание! Нельзя стыковать трубу и фитинг между собой, прокручивая их друг относительно друга. Нужно просто один вставить в другой, доведя соединение по длине до конца. Именно это дает гарантию, что стык будет стопроцентно герметичным.

Некоторые особенности

Этапы варки труб

Если проводятся ремонтные работы в системе отопления, где смонтированы полипропиленовые трубы, то велика вероятность, что на стыке труб может оказаться вода. Варить такой стык нельзя, потому что вода под действием высоких температур превращается в пар. А он обязательно в теле стыка образует воздушные поры, которые снижают качество и герметичность соединения.

Опытные мастера, чтобы избавиться от влажности внутри трубы, используют обычный хлебный мякиш. Они из него делают пробку, которая поглощает воду. Как только отопительная система начнет работать, мякиш попросту растворится в теплоносителе. Но учтите, что мякиш долго не сможет сдерживать влагу, потому что он имеет высокий показатель поглощения. Секунд 10–15 у вас есть, так что сварить трубы вы успеете.

Теперь несколько слов о времени для сварки. Период, который выделяется на нагрев трубы и фитинга зависит от толщины изделий и их диаметра. Понятно, что на толстые трубы времени уйдет больше, чем на тонкие. Для примера — полипропиленовая труба диаметром 20 мм нагревается 2–3 секунды, а диаметром 32 мм 5–6 секунд. Здесь важно как не перегреть, так и не сократить нагрев.

И еще один момент. При нагреве полипропиленовых труб происходит их линейное расширение. Обычно один стык удлиняется на 5 миллиметров, и это необходимо учитывать при проведении монтажного процесса. Есть в линейке пластиковых изделий полипропиленовые трубы с металлическим армирующим слоем. Так вот они не имеют линейного расширения, поэтому среди производителей и специалистов носят название стабильных.

Полезные советы

Монтаж ПЕ труб

• Монтаж полипропиленового трубопровода обычно проводится участками и зависит от конфигурации проводки отопительной системы. Обычно этим материалом выполняется весь контур. Но если в системе обогрева установлен отопительный котел, то подключение к нему возможно только через металлический патрубок. К тому же длина этого патрубка не должна быть меньше 1,5 м.
• Оптимальный вариант — насаживать полипропиленовые трубы на специальные пластиковые хомуты. Это крепежные трубные элементы, которые не только надежны, но и стоят недорого.
• Рекомендуем перед началом сваривания трубной системы, если вы в этом деле новичок, немного потренироваться. Для этого купите несколько лишних фитингов, отрежьте от трубы несколько кусков и попробуйте их сварить. Обязательно тщательно подготовьтесь. Приобретите все необходимые элементы в большем количестве, чем требуется.
• Точно по схеме разрежьте полипропиленовые трубы и разложите их по требуемому порядку. Концы труб и фитингов очистите от грязи и пыли. Если обнаружили масляные пятна или включения, обязательно обезжирьте их, используя любой растворитель. Если вы будете сваривать пластиковые трубы с металлическим армированием, то верхний полипропиленовый слой и металлический на концах труб надо обязательно снять.
  Если в качестве армокаркаса используется стекловолокно, то эту процедуру делать не надо.
• Ни в коем случае не пытайтесь остудить стык какими-нибудь быстрыми способами — холодным воздухом или водой. Все должно происходить естественно. Быстрое охлаждение пластика может привести к образованию внутри напряжений, которые просто-напросто снизят надежность и прочность соединения.
• И последнее — это соосность. Старайтесь сварить трубы так, чтобы они представляли собой прямолинейный отрезок. Нарушение данного показателя может привести к образованию складок, трещин и других дефектов, снижающих качество проведенной работы.

Заключение по теме

Как видите, ничего сложного нет. Но обязательно прислушайтесь к тем советам, которые прозвучали в статье. Сварочный стык — это не резьбовое соединение, которое можно легко разобрать и переделать. Если уж что-то пошло не так, то это потребует дополнительных расходов — и временных, и трудовых, и денежных. Так что не стоит торопиться, сваривая полипропиленовые трубы не спеша.

Дешевле будет.

Сварка пластиковых труб

Рассказываем о подготовке к сварке полипропиленовых труб и этапах работы.

---

Подготовка к работе

Перед началом монтажа необходимо подготовить специальные ножницы для резки металла или ножовку по металлу.

Ножницы для резки металла

Специальные ножницы для резки труб очень удобно использовать для разреза трубы перпендикулярно ее продольной оси.

Ножовка по металлу

При использовании ножовки на торце труб могут образоваться заусенцы, которые нужно будет после зачистить.

Перед сваркой полипропиленовые трубы зачищают специальным инструментом, удаляя с них тонкий слой полипропилена и алюминия в месте сварки.

Зачистной инструмент для полипропиленовых труб

Зачистными инструментом также снимается антикоррозийное покрытие и слой старой краски.

Сварка труб

Сварка труб производится с помощью специального сварочного аппарата.

Свариваемые поверхности труб должны быть сухими, чистыми и обезжиренными

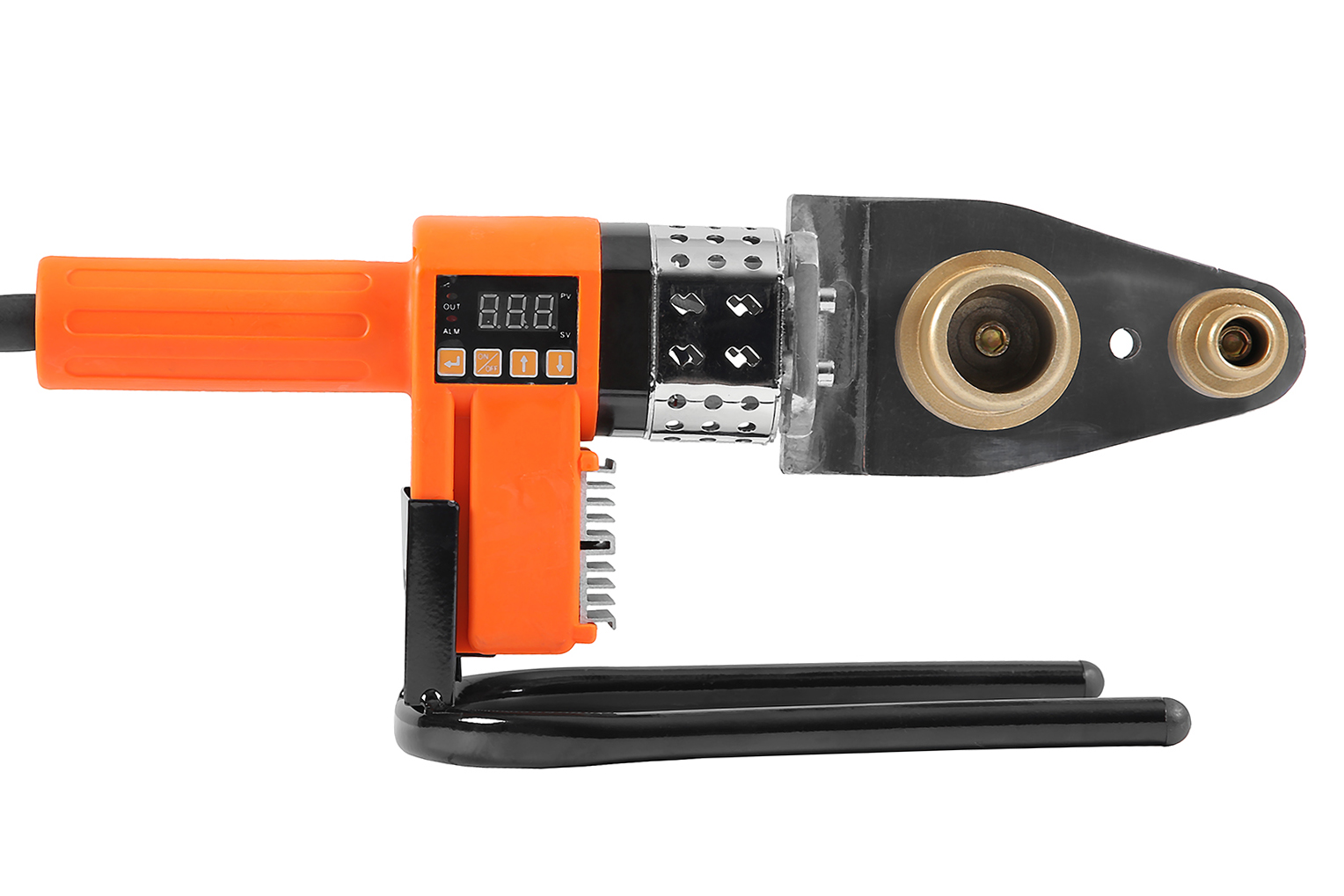

Аппарат для сварки пластиковых труб

Сборка аппарата осуществляется по инструкции, сам аппарат крепится к специальной подставке, затем одеваются насадки необходимого размера.

Есть аппараты, на нагревательный элемент которых можно закрепить до трех насадок одновременно.

Этапы работы

Этап 1

Отрезаем часть трубы необходимой длины.

Отрезаем часть трубы

Этап 2

Измеряем и записываем глубину насадки для труб, затем включаем аппарат.

Пока аппарат нагревается отмеряем глубину насадки от торца трубы, прибавляет еще пару миллиметров и делаем отметку.

Делаем отметку по длине насадки

Этап 3

По индикатору определяем, нагрет ли аппарат. После его готовности к работе один отрезок трубы вставляем одновременно в насадку с одной стороны, фитинг — с другой.

Вставка элементов в сварочный аппарат

Смотрим, чтобы продольные оси трубы и фитинга совпадали с продольной осью насадок. Постепенно направляем свариваемые элементы к друг другу. После полного вхождения, засекаем время для сварки.

Ожидание нужного времени нагревания

Время для сварки зависит от диаметра трубы:

• 20 мм — 5 с
• 25 мм — 7 с
• 32 мм — 8 с
• 40 мм — 12 с
• 50 мм — 18 с
• 63 мм — 24 с.

Этап 4

После снимаем трубу и фитинг с насадки, вводим в отверстие фитинга трубу до обозначенной отметки. Фиксируем на 7 с до схватывания элементов.

Соединение элементов

Замечания

Не рекомендуется проводить сварку при температуре +50 С и выше для труб диаметром 50 мм. Для лучшей сварки с этом случае стоит ножом в торце снять фаску под углом 45 градусов.

Продольные оси фитинга и трубы совпадают при правильной сварке. Расплавленный пластик не должен свисать с внутренней стороны в просвете трубы. Ровный круг пластика выдавливается с внешней стороны на месте контакта фитинга с трубой.

Правильно выполненное соединение

Аппараты для сварки полипропиленовых труб

Сварка полипропиленовых труб проводится следующим способом:

• На сварочный аппарат устанавливаются нагревательные элементы необходимого диаметра, и прибор включается в сеть 220В. Для контактной сварки пластиковых труб следует применять устройства, способные обеспечить температуру сменных нагревательных гильз +260 °С с расхождением не более ±5°С;
• Полипропиленовая труба обрезается в нужный размер специальными ножницами и на торцах снимается фаска под углом 30 градусов. Отклонение торца обрезанной полипропиленовой трубы от плоскости, перпендикулярной плоскости трубы, не должно превышать 0.5 мм;
• Свариваемые поверхности и внутреннюю поверхность раструба фитинга очищают и обезжиривают;
• Раструб фитинга насаживают на дорн, а торец трубы вводят в гильзу нагревательного элемента, следя за соосностью трубы и дорна. Отклонение не должно быть больше пяти градусов;
• Заготовки нагреваются паяльником до температуры плавления, после снимаются и стыкуются вручную. Материал схватывается и застывает, образуя надежное соединение на молекулярном уровне. Уже через несколько минут после сварки конструкцию можно устанавливать и использовать.

Примечание: Сварка полипропиленовых труб должна выполняться при температурах не ниже 0°C. Сварка пластиковых труб вручную рекомендуется только до номинальных диаметров 40 мм включительно. Сварка больших диаметров должна осуществляется с помощью приспособлений, которые обеспечивают соосность трубы и нагревательной гильзы.

Как выбрать паяльник полипропиленовых труб?

Перед покупкой нужного аппарата для сварки пластиковых труб, обратите внимание на его технические параметры. Самым важным является диаметр наконечников. Исходя из этого, понятно какого диаметра трубы можно будет им сваривать. Аппараты для сварки полипропиленовых труб можно приобрести как для домашнего использования, так и в профессиональных целях. Любительские устройства для периодического использования отличаются от промышленных аппаратов меньшей комплектностью и надежностью. Качественные паяльники пластиковых труб, как правило, дополнительно оснащаются набором нагревательных «пар» различного диаметра, подставкой, обеспечивающей удобную работу, специальным инструментом для резки труб и замены насадок и прочным кейсом для хранения и транспортировки.

Основы сварки ХПВХ горячим воздухом

Сварка горячим воздухом — это метод соединения, при котором используется высокая температура для достижения плавления материала хлорированного поливинилхлорида (ХПВХ). Сдвинутые вместе в течение определенного времени при определенном давлении, этот метод позволяет поверхностным молекулам двух частей сцепиться, сплавляя их вместе.

Сварка горячим воздухом является важным методом изготовления листов из ХПВХ, а также может использоваться для соединения труб и других геометрических форм, когда другие методы соединения не подходят.

Сварка горячим воздухом и цемент на основе растворителей

Хотя цемент на основе растворителя является предпочтительным методом соединения для систем ХПВХ, он эффективен только при посадке с натягом — когда две части могут естественным образом прижаться друг к другу.

Чаще всего это случается с трубами и фитингами. Поскольку фитинг слегка сужается, когда труба входит внутрь, он сильно контактирует со стенкой фитинга, удерживая две части вместе.

В этих условиях цемент на основе растворителя может размягчить две детали и использовать внутреннее давление стыка для создания прочного однородного соединения.

В ситуациях соединения, когда постоянное давление и контакт между двумя сторонами невозможны, рекомендуется сварка горячим воздухом. Хотя это очень универсальный метод соединения, он наиболее часто используется для соединения листов ХПВХ для:

• Листовое производство
• Футеровка резервуаров
• Скрубберы
• Выхлопные системы (например, кожухи вентиляторов)

Ключевые факторы эффективности сварки горячим воздухом

Хотя цементация на основе растворителя — довольно простой процесс, которому можно научиться за короткий период времени, сварка требует большего опыта и детализации для получения высококачественных соединений.Для надежной сварки горячим воздухом необходимо:

1. Используйте качественное оборудование

Для получения стабильных результатов необходимо высококачественное оборудование для сварки горячим воздухом, поскольку эти инструменты могут обеспечить:

• Чистый сухой воздух без масла и влаги
• Постоянный воздушный поток подается при низком давлении и большом объеме.
• Оборудование для точного контроля температуры для поддержания заданной температуры термопласта.

2. Следуйте правильным инструкциям перед процессом сварки конструкций

Перед началом сварки изготовители должны внимательно:

Подготовьте материал. Сделайте фаску на концах прилегающих деталей в соответствии с рекомендуемой конфигурацией стыка в зависимости от типа стыка и наполнителя. После снятия фаски сборку необходимо очистить от остатков.

Выберите сварочный стержень. Этот выбор зависит от конкретного материала и производителя. Например, сварка горячим воздухом Corzan ^® CPVC требует использования сварочных стержней Corzan CPVC. Более прочные соединения создаются за счет использования стержней меньшего диаметра с несколькими бортами, поскольку они уменьшают вероятность образования зазоров. После выбора убедитесь, что диаметр сварочного наконечника соответствует диаметру сварочного стержня.

Приварите шов прихватками. В зависимости от длины кривизны шва можно начать прихваточную сварку.Прихваточные швы — это прерывистые точечные сварные швы вдоль шва, которые удерживают материал на месте. Этот процесс помогает предотвратить скольжение, которое может произойти в процессе сварки конструкций.

3. Выбирайте опытных сварщиков или изготовителей с опытом

Во многих случаях сварка горячим воздухом настолько хороша, насколько хорош ее производитель. Подобно тому, как сварка стали требует обучения и навыков, опытные сварщики термопластов должны постоянно добиваться надежных сварных швов горячим воздухом. В противном случае неотъемлемые свойства CPVC и ожидаемая ценность жизненного цикла могут быть не полностью признаны.

4. Рассмотрим процесс отжига

В процессе производства, обращения и сварки термопластические материалы могут подвергаться новым нагрузкам, которые со временем могут постепенно нарушать работу системы. Чтобы учесть это, изготовленные детали можно медленно нагревать в печи для отжига в течение нескольких часов или более, а затем аналогичным образом постепенно охлаждать.

Хотя отжиг не всегда необходим или выполняется, он снижает любое внутреннее напряжение, которое могло возникнуть в процессе изготовления.

Подробнее о сварке горячим воздухом

Чтобы найти квалифицированного изготовителя или обсудить требования к вашей системе, наша группа специалистов по продукту и инженеров готова назначить бесплатную консультацию. Они будут рады объединить вас со сварщиками в вашем районе и посоветовать наиболее эффективный подход к изготовлению системы.

Обратитесь к нашему руководству по сварке ХПВХ горячим воздухом, чтобы узнать больше об этой важной технике соединения.
