погружные для грязной воды, как разобрать и ремонт своими руками, принцип работы и устройство поплавка

Область эксплуатации дренажных насосов огромная, именно поэтому данный инструмент должен быть у каждого хозяина частного дома. Предназначен насос для принудительной откачки дождевых вод и сточных жидкостей из всевозможных емкостей и углублений. Есть бытовые приборы с маленькой мощностью, а есть также промышленное оборудование, рассчитанное на масштабные работы.

Назначение и особенности

Большая часть загородных домов оснащена автономными системами водоснабжения. Главными рабочими элементами данных систем являются бытовые дренажные насосы.

Именно от эффективности их работы зависит долговечность всей постройки.

С помощью помпы, предназначенной для выполнения дренажа, можно реализовать целый ряд задач:

• выкачка с подтопленных участков воды, которая появляется в результате сильных осадков, таяния снег или же поднятия уровня грунтовых вод;
• выкачка воды из траншей и котлованов, созданных во время строительства;
• осушение участков, расположенных в низине;
• для грязной воды, которую выкачивают из погребов и подвалов;
• очистка колодцев от отложений на стенах шахт и в донной части;
• переброска грязной жидкой среды между модулями локальных очистных конструкций;
• выкачка жидкости из природного водоема для дальнейшей ее эксплуатации в качестве полива растений.

Дренажные насосы со встроенным поплавковым выключателем можно также использовать для перекачивания чистой воды, к примеру, для наполнения накопительных емкостей.

Сфера эксплуатации насосов огромная, это и делает их популярными среди владельцев загородных домов и дач. Все оборудование, независимо от типа, имеет похожее устройство. К главным комплектующим относится ротор, нагнетательная камера, рабочее колесо, статор двигателя и поплавковый выключатель. Эффективность и долговечность работы инструмента, как правило, зависит от качества сальников, предназначенные для воздухонепроницаемости электродвигателя от сточных вод. В дорогих моделях их производят из керамики. Корпус производится из нержавеющей стали или чугуна, которые отличаются устойчивостью к образованию коррозии и к механическим воздействиям.

Управляется насос с помощью поплавкового выключателя, который в автоматическом режиме включает и выключает привод. Данный элемент – это коробка из пластика, внутри которой расположен шарик из стали и электрический переключатель.

Суть работы дренажного насоса заключается в том, что жидкость, которая откачивается, переливается в функционирующую камеру, где под влиянием насоса и поворотов работающего колеса перемещается вверх – в сторону выводящего трубопровода, охлаждая привод.

Разновидности

Все дренажные насосы со встроенным поплавковым выключателем разделяются в зависимости от варианта их расположения – выделяют погружные и поверхностные инструменты.

• Погружной – оснащается герметичным корпусом, благодаря чему он может работать даже при полном погружении в воду. Отличается большой мощностью, во время функционирования практически не издает шум. Стоит также отметить высокую эффективность и универсальность. Но, если корпус повредится, отремонтировать его сложно, в некоторых случаях даже невозможно. Насос быстро загрязняется, поэтому его надо часто чистить.
• Оборудование с внутренним поплавком – устройство включает в себя резиновый шланг или трубу из ПВХ, которая погружается в сточную жидкость, корпус же остается на поверхности грунта. Плюсом инструмента является простая установка и обслуживание. Но во время перекачки жидкости, такой насос издает много шума.
• Фекальные насосы – предназначены для откачивания жидкости из септиков и выгребных ям. К преимуществам относится высокая мощность. В устройстве есть дополнительная деталь – сетка, измельчающая крупные отходы. Бывает погружной и поверхностный насос.
• Вертикальные модели – оснащаются вертикальным поплавковым выключателем, который осуществляет автоматическую выкачку жидкости из замкнутых пространств. Зачастую такое оборудование применяют для осушения сломанных трубопроводов. Также их можно использовать, как обычные дренажники.

Схема подключения каждого оборудования отличается, перед эксплуатацией рекомендуется изучить инструкцию или проконсультироваться со специалистом.

Критерии выбора

Чтобы выбрать качественный дренажный насос, который будет соответствовать вашим требованиям и сможет эффективно выполнять свою работу, надо внимательно отнестись к выбору оборудования.

Учитывайте следующие нюансы:

• Не стоит гнаться за слишком высокой мощностью, она отражается на параметрах инструмента, потреблении электроэнергии и на быстром нагреве оборудования. Как правило, насосы такого класса предназначены для обычной сети 220 вольт, а мощность стартует от 350 до 400 Вт. Трехфазные модели частными лицами эксплуатируются очень редко.
• Особенно важно учитывать коэффициент создаваемого на выходе напора жидкости. Он измеряется в метрах водяного столба, в технических атмосферах или барах. Давления должно быть достаточно не только для поднятия воды, но и для преодоления гидравлического сопротивления горизонтальных элементов трубы.
• Не забудьте узнать максимальную глубину, на которую может опускаться оборудование.
• Чем выше производительность, тем будет выше скорость перекачки жидкости.
• Учтите, что некоторые насосы не способны перерабатывать твердые большие отложения. Лучше выбирайте нож, чем режущую кромку.
• Напор и глубина погружения – от этих показателей зависит высота поднятия перекаченной жидкости.
• Стоит изучить внимательно особенности эксплуатации – как ухаживать за оборудованием, как менять его элементы и ремонтировать.

Как правило, для производства современных дренажных насосов применяется чугун и нержавеющая сталь совместно с другими материалами,

которые понадобятся для сборки корпуса оборудования и других комплектующих:

• нержавеющая сталь – качественный прочный материал, который прослужит много лет;
• чугун – отличается высокой прочностью, но весит много и стоит дорого;
• пластик – бюджетный вариант, который прослужит сравнительно недолго.

Популярно оборудование, корпус которого пластиковый, а колесо стальное. Такая модель идеально сочетает в себе доступную цену и высокое качество. Не так давно на рынке появились такие модели с полимерными рабочими лопастями, они дешевле своих технологичных аналогов. Отличаются длительным сроком эксплуатации, прочностью и надежностью.

Поплавок

Дренажные насосы с поплавковыми выключателями функционируют в автоматическом режиме, благодаря чему предотвращается переполнение накопительной емкости и предотвращает работу двигателя, если нет воды. Поплавок – это специальный датчик, который встраивается в корпус или отдельно устанавливается, с его помощью пользоваться оборудованием легче. Автономные поплавковые выключатели делятся в зависимости от плотности сточной воды на легкие и тяжелые. Зависимо от модели насоса, поплавки оснащаются кабелями длиной 2–10 метров.

Если оборудование не работает или конкретные его детали вышли из строя, например, поплавок, его нужно разобрать. Отремонтировать его своими руками несложно. Чтобы устройство вовремя выключалось, необходимо выполнить регулировку. Минимальный уровень отключения лучше установить выше 0,5 см. Такой показатель предотвратит перегрев оборудования при непредвиденной ситуации.

От чего зависит количество?

На количество эксплуатируемых поплавков воздействует установленный пульт управления и модель насоса. Также в большой степени количество дополнительных деталей и число выключателей. Чтобы сделать работу оборудования более эффективной, специалисты советуют монтировать дополнительные штанги, от которых зависит работоспособность инструмента. Места их монтажа и количество фиксируются в проектном решении или же определяются по ходу установки.

Когда применяется?

Поплавковый выключатель предназначен для следующих целей:

• поплавок, присоединенный к насосу для заполнения резервуара, отключает при всплытии и подключает при достижении нижней границы оборудование;
• для автоматической станции – включение при достижении верхней границы уровня воды и отключение на нижней;
• клапаны с сервоприводом – выключатель сигнализирует о закрытии, когда емкость полностью наполнена и открытии, когда резервуар практически пустой;
• диспетчерский пункт – контроль превышения и недостатка воды.

Допускается вариант подключения двух насосов к одному поплавку. Один насос будет наполнять емкость, когда поплавок будет находиться внизу, второй будет выкачивать воду, когда поплавок поднимется вверх. Такой способ покажет хороший результат только, если вода будет подаваться в емкость без сбоев.

Принципы работы и монтаж

Монтаж оборудования надо, прежде всего, начинать с измерения уровня тока, он должен быть ниже допустимого. Специалисты советуют монтировать поплавок в углублении.

Для установки понадобится кабель и маленький грузик, который есть в наборе:

• груз нанизывают на шнур, после чего определяется ход поплавка;
• защелка закрепит грузик;
• кабель фиксируется с внешней стороны;
• выключатель подключается к насосу.

Устанавливать поплавок самостоятельно можно только в том случае, если оборудование не зависает внутри емкости. Если одновременно устанавливается несколько поплавков, их располагают в специальной штанге. Для этого применяют пластиковую трубку. Для правильной установки надо самостоятельно выставить поплавок, отрегулировать его, установить так, чтобы радиус работы поплавков не соприкасался, закрепить кабели хомутами.

Вмонтированный в системе аппарат может присоединяться к поплавку двумя способами:

• если мощность меньше 1,2 кВ, то подключается он напрямую через сетевой провод;
• если мощность выше 1,2 кВ, подключение выполняется через электромагнитное реле или другое коммутирующее звено.

Поплавковый выключатель работает следующим образом:

• Насос со встроенным поплавком при наполнении емкости отключает выключатель при всплытии, когда резервуар полностью наполняется водой. При опускании на дно оборудование включится при пустом баке.
• Если резервуар полностью наполнится, то поплавковый выключатель окажется на поверхности, оборудование функционирует автоматически. Когда резервуар опустошится, устройство остановит свою работу.
• Выключатель дает команду и клапан закрывается в случае поднятия на поверхность. В такой ситуации резервуар наполняется. При попадании на дно клапан открывается и емкость опустошается.

Обслуживание и ремонт

Зачастую поплавок выходит из строя, из-за того, что он забивается грязью. Отремонтировать поплавок своими руками несложно. Для этого надо пропустить через поплавок струю чистой жидкости. Если после данных процедур, деталь не стала работоспособной, при этом, что повреждений никаких не видно, проще заменить механизм новым. Потому что сложная, как правило, обходится дорого.

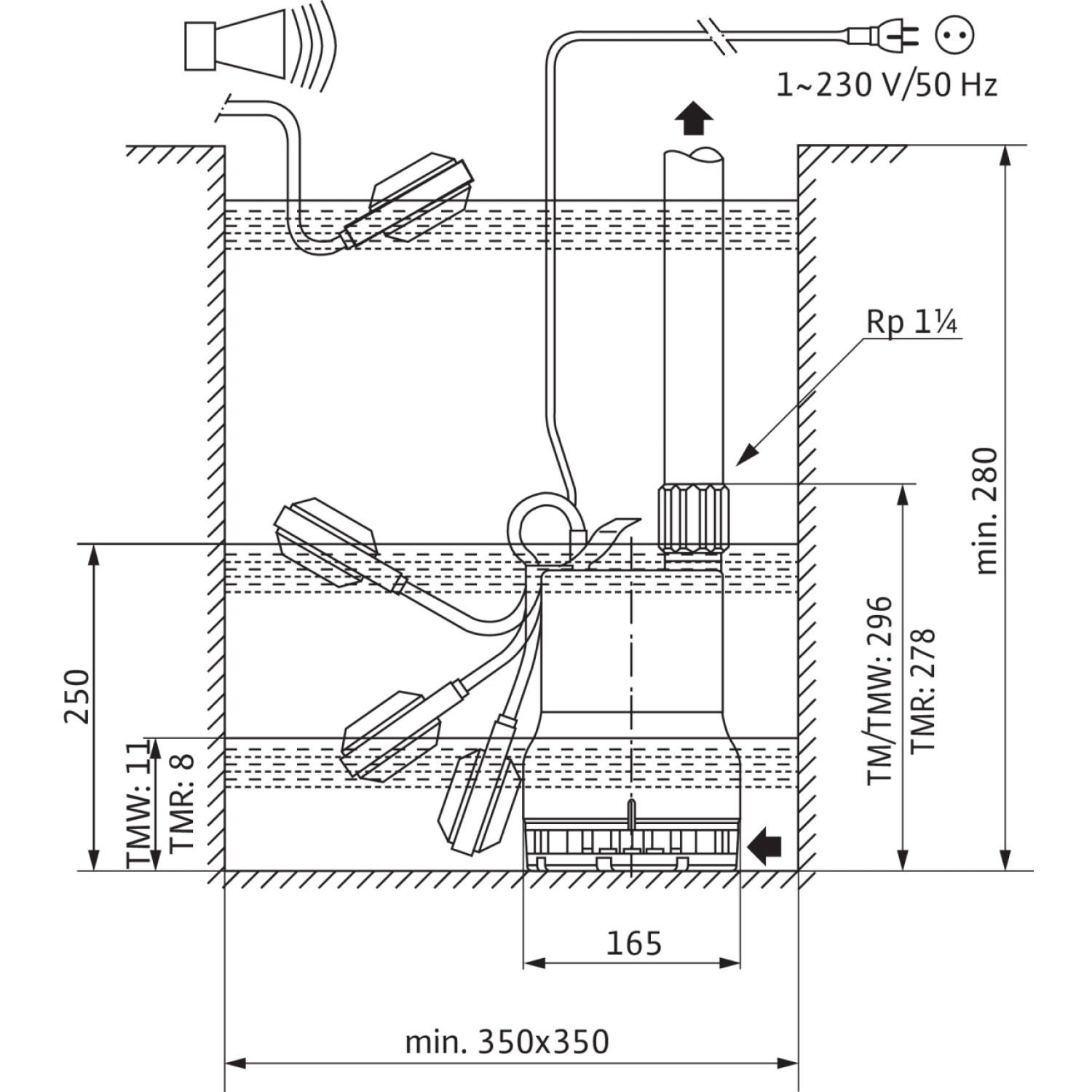

Обзор дренажного насоса Wilo TM 327 с поплавковым выключателем смотрите в видео ниже.

Насос для откачки воды из колодца: установка дренажного и погружного своими руками, как пользоваться и как подвесить

Чтобы  обеспечить  городской комфорт в частных домах требуется надёжная система водоотведения. Обычно, некоторые проблемы появляются не при прокладке коммуникаций, а во время приобретения насосов. Поэтому, к его подбору очень важно  подойти со всей серьёзностью. Дренажные насосы – это аппараты, призваны для откачки из  резервуаров жидкости. Работа данных агрегатов построена на работе электрического двигателя, который вращает крыльчатку. За счёт этого действия и происходит процесс движения жидкости. Часто применяется для колодцев. Рассмотрим подробнее установку насоса в колодец.

Сфера применения дренажного насоса для колодца

Дренажные насосы являются многофункциональными, поэтому, обрели широкую популярность во многих сферах. Они применяются для водоснабжения частных домов, для полива огорода из колодцев на территории загородного дома. В основном, их эксплуатируют для:

1. Откачивания воды из резервуаров. Очень часто их применяют для осуществления откачки жидкости из различных водоёмов или бассейнов. Существуют специальные модели, что оборудованы поплавковым выключателем, что регулирует действия насоса, и при достижении определённого  уровня воды, выключит его;
2. Во многих случаях возможна эксплуатация для полива огородов и других участков. Это позволяет экономить время и деньги, поэтому данные приборы очень востребованы среди дачников, фермеров и жителей сельской местности;
3. Обезвоживания строительных участков или откачки вод из котлованов под здания на первых этапах строительных работ. Позже их можно применять для снабжения водой для бытовых целей и замешивания растворов;
4. Откачивания воды из подтопленных подвалов, кладовых, гаражей и других помещений;
5. Ускорения окислительных процессов и очищения водоёмов.

Установка насоса для отвода грязной воды

При применении  насоса с целью выкачивания  воды с подвалов или других помещений, рекомендуется обеспечить резервное электроснабжение.  Во время отсутствия электричества,  резервное питание обеспечит насос питанием для выкачивания воды.

Виды для водоснабжения дачного участка

Данные устройства можно разделить на:

• погружные;
• поверхностные.

Как использовать погружные насосы

Погружные насосы предназначен для эксплуатирования при частичном или полном погружении в воду. В зависимости от конструктивных особенностей данных агрегатов, погружение допустимо на уровень до 300 м под водой. Через отверстия, которые находятся  в днище насоса, происходит процесс всасывания воды. Дно защищено от попадания различных твёрдых предметов  сетчатым фильтром.

Схема установки погружного насоса в колодце

В зависимости от конкретных условий, глубина установки дренажных насосов может разниться, но следует помнить, что чем ниже он установлен, тем легче работать с ним, и при необходимости, насос можно быстро извлечь из колодца.

Работа прибора является автоматической, начинается при скоплении определённого объёма жидкости. Чтобы предупредить возможные неполадки, каждая модель должна быть снабжена качественной электроизоляцией.  Одним из главных преимуществ данных насосов является  их бесшумная работа.

Схема работы погружного насоса

По отличиям в конструкции, погружные насосы бывают таких типов:

1. Штанговые. Такие приборы оборудованы независимым двигателем, который устанавливается  отдельно;
2. Бесштанговые. В таком насосе все элементы собраны  одном корпусе и полностью погружаются под воду.

Схема установки погружного насоса

Благодаря особой продолговатой форме данного аппарата,  возможна установка внутри обсадной трубы скважины, размеры которых, в большинстве случаев, достигают не более 200 мм.  Технические характеристики погружных насосов сильно превышают характеристики других видов. Так, самые дешёвые модели погружных насосов могут выдавать напор в 30-40 метров, в то время как для поверхностных моделей это является очень неплохим результатом.

Монтаж поверхностных насосов

Монтаж поверхностных дренажных устройств происходит на поверхности земли. На дно резервуара опускается шланг, через который происходит откачка воды.  Они оснащены входной трубой, через которую вода высасывается из резервуара, и выходной, что предназначена для вывода жидкости за его пределы.  В случае попадания жидкости в двигатель насоса, неизбежны его поломки, поэтому откачка воды должна быть быстрее, чем поднятие её уровня в резервуаре.

Для того чтобы продлить срок эксплуатации насоса, рекомендуется следить за состоянием фильтра, который необходимо регулярно чистить.

Установка поверхностного насоса

Для автоматической работы, такие насосы оснащаются поплавковым механизмом. После поднятия воды до определённой отметки, начинается процесс её откачки.  Одним из главных преимуществ  поверхностных насосов является их мобильность.  Оборудование без труда можно переместить в другое место.

Существует несколько разновидностей данных аппаратов:

1. центробежные;
2. вихревые;
3. винтовые.

Данные типы насосов способны выполнять большинство функций, и встречается чаще всего. Конструкция вихревых насосов является более сложной, из-за чего, их цена может быть немного выше.

Установка в колодце и подключение

Для самостоятельной установки дренажного насоса в колодец, необходимо придерживаться определённой последовательности действий и правил безопасности. Для установки в колодец нельзя эксплуатировать агрегаты для скважин, так как при схожему внешнему виду, у таких моделей совсем различные особенности  работы и разрешаемая мощность.  Если в колодец был установлен насос для скважины, за некоторое время он попросту сгорит.  Также не рекомендуется использовать дешёвые модели с сомнительным качеством  сборки.

Установка дренажного насоса в колодце

Очень важным параметром при выборе погружных насосов является диаметр скважины или у обсадной трубы. Необходимо подобрать насос, диаметр которого хотя бы на несколько миллиметров  меньше.  Стоит обратить внимание на то, что диаметр насосов задаётся в дюймах, а труб в миллиметрах.

Модели для погружения в колодец отличаются своей  простотой в монтировании и эксплуатации, но для качественной и бесперебойной работы необходимо додерживаться приведённых ниже правил:

• С помощью соединительных элементов, необходимо закрепить напорную магистраль;
• Если в насосе установлен поплавковый выключатель, то устанавливается напорная магистраль.
• Если насос обладает трёхфазным электродвигателем, нужно осуществить контроль  подключения фаз. Прибор включается, после чего нужно определить сторону, в которую крутится вал. Если вращение происходит по часовой стрелке,  значит устройство  подключено правильно.
• Если вращение происходит против часовой стрелки, нужно отсоединить насос от электрической сети, после чего поменять порядок подключения фаз;
• Монтирование снаряжения необходимо осуществлять  в вертикальном положении.
• Напорный патрубок нужно направить вверх. После этого следует осуществить спуск насоса на дно сооружения.

Схема стационарной установки дренажного насоса

Чистка колодца с помощью дренажного насоса

При покупке  насосов для осуществления чистки колодцев,  нужно внимательно прочитать руководство по использованию, ведь многие модели предназначены только для откачивания чистой воды. Кроме этого, есть насосы, которые справляются только с водой, которая содержит загрязнения и небольшие включения.

Чистка колодца будет более простой, если  есть поплавок, что плавает на поверхности воды.  В то время как при работе насоса без эксплуатирования данного поплавка нужно вести непрерывный  контроль, при его наличии, насос автоматически выключится при завершении перекачки воды. Если вовремя не выключить насос, его двигатель может перегреться и прийти в неисправное состояние, ведь вода осуществляет охлаждение насоса

Чистка колодца дренажным насосом

Для уменьшения уровня шума, издаваемого во время работы  насоса можно задействовать гибкий резиновый переходник между насосом и отводной трубой.  Это также увеличит его срок эксплуатации.

Сама процедура является достаточно несложной, но очень важно додерживаться следующих правил:

1. Сначала насос необходимо погрузить в глубину, не доходя до дна 0,5 м;
2. Насос включается, после чего начинается очистка колодца от загрязнений;
3. Насос необходимо регулярно поднимать и очищать его фильтр до тех пор, пока на нем не образуется илистый осадок.

Выбор и установка насоса в колодце, видео

В особых случаях, чтобы поддерживать чистоту воды, насос нужно оставить на дне колодца. В данном случае, раз в год необходимо поднимать насос и осуществлять очистку его фильтра от загрязнений. Большого распространения заслужила практика, когда колодец очищают от засорений один раз в несколько лет. В среднем, очистка занимает несколько дней, после чего насос хранится в помещении.

При покупке, дренажного насоса, рекомендуется ориентироваться не только на технические характеристики, но и на ремонтопригодность аппарата.   Нужно уточнить, есть ли в продаже комплектующие к нему, узнать расположение ближайшего сервисного центра. Также следует помнить, что модели от известных компаний  являются более надёжными и долговечными.

Как работает поплавок на дренажном насосе. Все о поплавках

Поплавковый выключатель обеспечивает автоматическую работу насоса без постоянного контроля со стороны пользователя: отслеживает уровень воды и, при необходимости, приостанавливает работу агрегата (при критически низком уровне жидкости) или запускает его (при подъеме воды). Этот прибор, как правило, устанавливается на насосах погружного типа.

Дренажные насосы со встроенными поплавковыми выключателями бывают облегченного и тяжелого типа. Первые имеют помпу с поплавком и используются для перекачки чистой и слабозагрязненной воды. Тяжелые насосы предназначены для жидкостей с большим количеством примесей и используются в сложных условиях: в канализации, при осушении затопленных помещений, выкачивании сточных и дождевых вод.

Поплавковый выключатель состоит из нескольких элементов:

• пластиковый корпус, наполненный воздухом,

• переключатель с рычагом (размыкатель),

• шарик из стали,
• провода (подключаются к открытому и закрытому контакту).

При опускании или поднятии поплавка стальной шарик меняет свое положение и переключает рычаг, который воздействует на контакты переключателя. От последнего тянутся провода непосредственно к насосу. Переключатели бывают 2- и 3-хпроводные. С их помощью происходит разрыв электроцепи (выключение насоса) и соединение (включение), в зависимости от уровня воды. 2-хпроводные отслеживают только критическое снижение массы жидкости, 3-хпроводные более функциональны, так как защищают не только от сухого хода, но и от избытка воды и перелива. В этой системе 3-й провод является общим.

Кабель, идущий от поплавка к насосу, должен быть влагостойким, а сам корпус поплавка быть полностью герметичным. Полость ввода кабеля заполнена полимерной смолой, которая препятствует попаданию воды к проводам. Сам кабель и корпус поплавка устойчивы к воздействию агрессивных веществ: фекальных масс, технических жидкостей, спирта, кислот и др. Поверхность корпуса непористая, поэтому не цепляет грязь, песок и другие твердые частицы.

Как работает поплавок на дренажном насосе

Процесс работы поплавкового выключателя: при погружении насоса в резервуар с достаточным количеством воды поплавок всплывает на поверхность и включает насос. При снижении уровня жидкости поплавок начнет опускаться, и когда опустится ниже минимального уровня, устройство активизируется и остановит работу насоса.

При желании можно подключить один поплавок к двум насосам, но такая конструкция имеет низкую эффективность.

Обслуживание поплавкового выключателя

Правильная эксплуатация поплавкового выключателя обеспечит долговечность устройства. При использовании насоса для перекачивания чистой и слабозагрязненной воды можно не беспокоиться об обслуживании поплавка. Если же прибор используется в канализации вместе с фекальным насосом, его следует очищать не реже 1 раза в месяц под сильной струей воды. Данные манипуляции позволят избежать опускания поплавка под тяжестью грязи, а также его прилипания к насосу или к трубе. Поплавковый выключатель, не справляющийся со своими функциями, подлежит обязательной замене, желательно специалистом.

При обнаружении мелких неисправностей можно выполнить ремонт насоса самостоятельно:

1. застревание прибора – освободить его своими руками;

2. слабое крепление амортизатора – открыть поплавок дренажного насоса и плотнее закрутить гайки;

3. не работает амортизатор – заменить его;

4. заклинивание крыльчатки – очистить ее от налипшего мусора;

5. обрыв или неисправность кабеля – отключить от сети насос и путем прощупывания найти поврежденный участок под изоляционным слоем. Замотать его изолентой.


Не следует самостоятельно пытаться исправить следующие неисправности:

Это серьезные поломки, которые требуют вмешательства специалиста. Кроме того, ремонт и запчасти могут обойтись в ту же сумму, сколько стоит новый агрегат, поэтому в данном случае рациональнее будет приобрести новый насос.

Смотрите также:

как выбрать, ремонт, характеристики, устройство

Все дренажные насосы Джилекс оснащены поплавковым выключателем, он необходим для автоматизации работы насоса. Поплавковый выключатель включает насос при повышении уровня воды, и выключает его при отведении стоков. На рукоятке насоса расположена прорезь для крепления электрокабеля поплавкового выключателя. Регулировка поплавка должна осуществляться таким образом, чтобы при отведении стоков из приямка примерно 1/3 корпуса насоса была погружена в воду. Связано это с тем, что при засорении воздушного клапана и заполнении приямка водой, в нем образуется «воздушный мешок», поэтому благодаря постоянному погружению насоса в воду запуск насоса будет облегчен.

Все насосы серии «Дренажник» укомплектованы водозащищенным кабелем, длина которого составляет 10 метров.

Монтаж и эксплуатация.

Максимальная глубина погружения насоса «Дренажник» под зеркало воды не более 8 метров, а перекачиваемая жидкости должна быть иметь температуру в пределах от +1°С до +40°С.

Все рабочие колеса в насосах серии «Дренажник», а также насосы «Качок», выполнены из стекло-наполненного полипропилена и не обладают режущими свойствами.

Минимальный допустимый диаметр шланга, либо трубы для отвода дренажных вод, должен быть не менее 25 мм внутреннего диаметра. Оптимальная же работа насоса серии «Дренажник» достигается при использовании шлангов диаметром 32-40 мм. Причем, заявленные максимальные характеристики насоса можно получить только при использовании трубопровода диаметром не менее 32 мм.

Чем больше диаметр подающей магистрали, тем меньше гидравлическое сопротивление. Оптимальным трубопроводом для насосов серии «Дренажник» является шланг, либо труба диаметром 40 мм. Для насоса серии «Качок», оптимальным будет шланг или труба с внутренним диаметром – 65 мм.

Минимальный допустимый диаметр дренажного приямка для корректной работы поплавка должен быть не менее 45 см.

В ручном режиме работы насос «Дренажник» оставит порядка 1 см воды. Насос «Дренажник» с индексом «Ф» оставит примерно 5 см. В автоматическом режиме воды в приямке будет оставаться около 15-20 см.

Техническое облуживание насоса Джилекс Дренажник.

Необходимо регулярно проверять состояние воздушного клапана, а при необходимости производить его очистку. При длительном бездействии насоса необходимо слить остатки воды из трубопровода и насоса, промыть чистой водой и высушить. Данные процедуры позволят облегчить пуск насоса при дальнейшей эксплуатации.

Поплавковый выключатель для электронасосов это элемент общей системы насосной станции и регулирует уровень воды в ёмкости. Также они важнейшая защита от сухого хода насоса с поплавком, позволят увеличить эксплуатационный срок устройства.

Выключатели помогают уменьшить засорение из-за попадания песка в систему. Они выполняют несколько необходимых функций, а в некоторых насосных станциях используется сразу несколько поплавков.

Описание поплавкового выключателя

Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

• контроль за работой главной помпы;
• контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
• датчик уровня;
• датчик перелива.

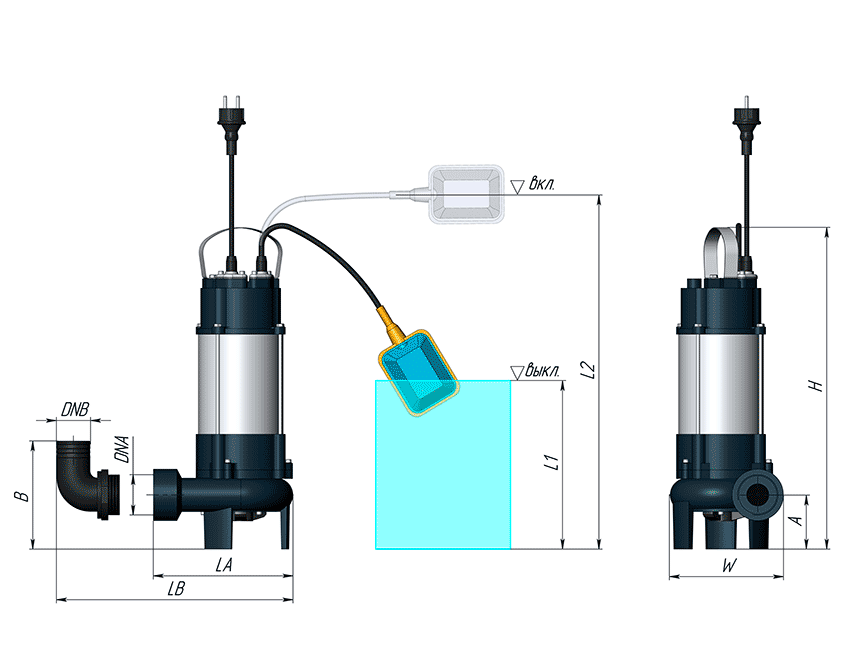

Схема работы поплавкового выключателя
Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам, вплоть до короткого замыкания.

Разновидности поплавков для насосов

Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.

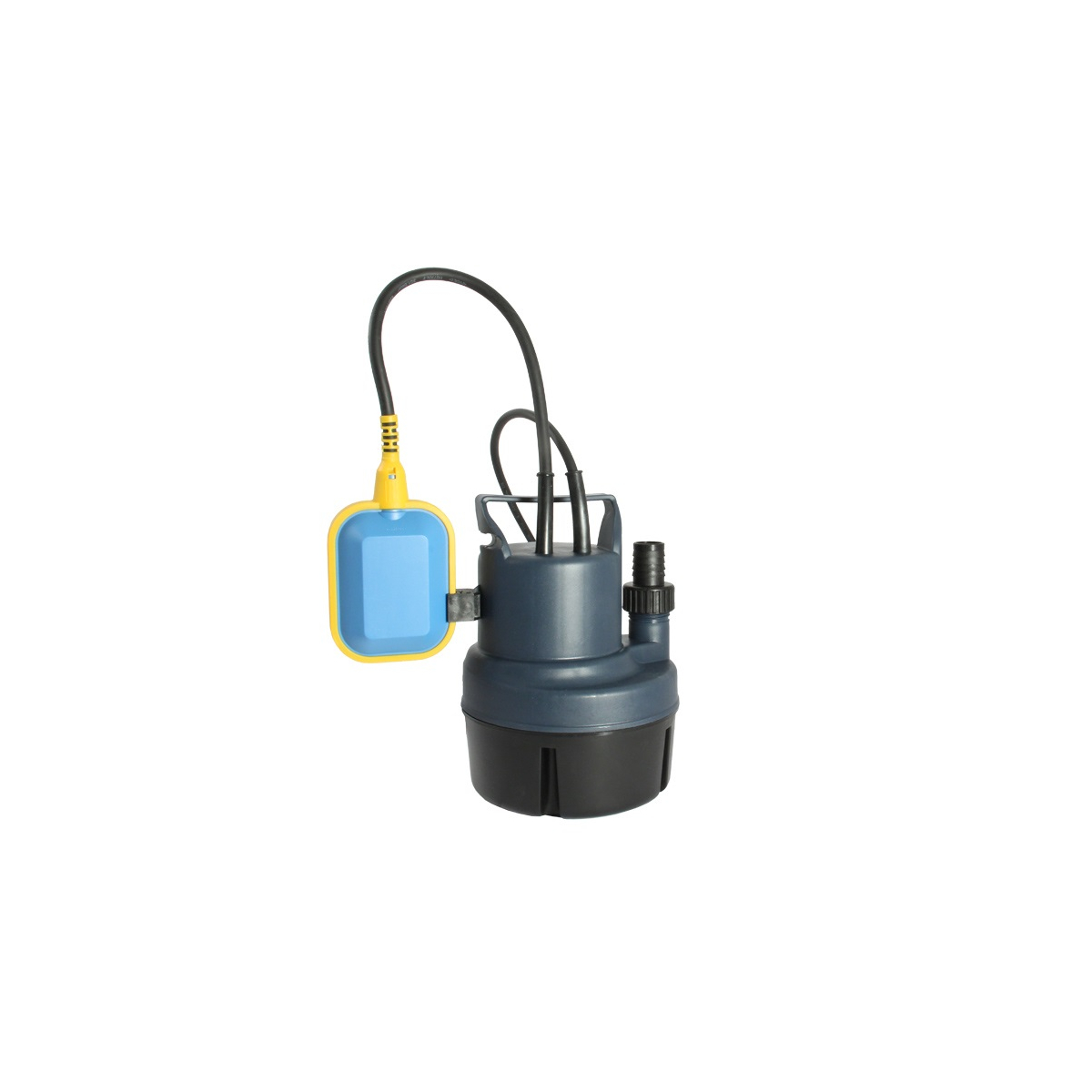

Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.

Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.

Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

• плавающий корпус из пластика;
• электрический переключатель;
• рычаг для контактов переключателя;
• стальной шарик;
• три провода в кабеле.

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Степень автоматизации

По степени автоматизации дренажные насосные установки можно разделить на устройства двух основных типов:

• дренажный насос без поплавка;
• дренажный насос с поплавковым выключателем.

Если использовать дренажный насос, к которому не будут подключены датчики-поплавки, то он не будет защищен от «сухого хода», что в случае возникновения такой внештатной ситуации быстро приведет к перегреву устройства и его выходу из строя. Именно поэтому, приобретая дренажный насос для дачи или загородного дома, выберите модель, в которой предусмотрен автоматический режим работы.

Устройство поплавкового выключателя

Преимущества, которыми обладает дренажный насос с вертикальным выключателем (или, как его еще называют, с поплавковым датчиком уровня жидкости), неоспоримы.

• При повышении уровня жидкой среды в резервуаре выше нормативного показателя насос с таким датчиком автоматически включается на откачивание.
• После того как уровень откачиваемой жидкости в резервуаре вернется к минимальному показателю, насос автоматически отключится, что и не даст ему работать на холостом ходу.

Уровень срабатывания поплавкового выключателя устанавливается путём изменения длины свободного конца кабеля

Подключение и ремонт поплавка для насоса

Подсоединение поплавкого выключателя в системы, где используются погружные насосы для откачки воды, ничем не отличается от подключения к дренажным, канализационным системам. Подключение к насосу производится следующим путём:

• грузило цепляется на провод и опытным путём регулируется длина от грузила до устройства;
• кабель следует надёжно зафиксировать, чтобы избежать его задевания за трубы и другие устройства внутри ёмкости;
• если устройство двухфазное то следует использовать два (или больше) агрегата – один на закачивание воды в ёмкость, другой для выкачивания. В колодцах и самовосполняющихся резервуарах можно установить один двухфазный;
• подключение проводков к насосу.

При подключении к насосу используются влагозащитные клеммы. Проводки и места подключения на насосе обозначены, сложности могут возникнуть лишь с подключением двухфазного поплавка к трёхфазному насосу. Два важных пункта выбора устройств:

1. Одинаковое потребление тока в амперах у насоса и поплавка (или даже чуть меньше у последнего).
2. Одинаковое количество фаз подключения.

Следует учитывать и мощность насоса.

Поплавок в разобранном виде

Установленный в системе аппарат может быть подсоединён к поплавку двумя путями:

• если его мощность менее 1,2 киловатт, то подключение идёт напрямую через сетевой провод;
• если же мощность выше 1,2 киловатт, в таком случае соединение происходит через электромагнитное реле или другое коммутирующее звено.

Многие неисправности вызываются загрязнением. Отремонтировать поплавок от погружного насоса в случае засорения несложно. Для этого достаточно пропустить через него струю чистой воды. Если после разборки и прочистки поплавка его функции не восстановились, а повреждения не заметны, то рекомендуется заменить механизм другим, поскольку сложная починка чаще обходится в ту же стоимость.

Поплавковый выключатель своими руками

Чтобы сделать поплавок для насоса своими руками потребуется:

• 2 корпуса;
• металлический шарик;
• два магнита;
• контактные пластины.

Контактные пластины изготавливаются из меди, луженой жести, латуни и другого электропроводящего материала. Располагаться они должны по бокам корпуса внутри, таким образом, чтобы шарик, попадая между ними, замыкал контакт. Для пружинистости полоски металла можно отбить молотком, положив на напильник.

Магниты подбираются из расчёта, чтобы они не могли поднять шарик, но держали его под углом в 60-70 градусов, даже находясь с обратной стороны корпуса устройства. Сам же корпус можно изготовить из пластика, текстолита, любого не проводящего электричество материала.

Устройство дренажного насоса с поплавком

К контактам припаиваются провода с сечением жилы не больше 2 мм. Их изолируют и эту структуру помещают в общий поплавковый корпус из пластика или подобного материала. Самое главное – тщательно заизолировать внутренний корпус, чтобы не было короткого замыкания. Внутрь полости поплавка заливается монтажная пена, и внешний корпус также изолируется.

По торцам главного корпуса устанавливаются петли. В зависимости от того к какой петле подсоединять шнур – со стороны контактов или обратной, – насос является наполняющим или же осушающим.

Дренажные насосы с поплавковым выключателем

Дренажный насос с поплавковым выключателем в первую очередь приспособлен откачивать дождевую либо сточную воду из соответствующих ёмкостей. Перекачка производится с помощью двух подсоединённых труб – выталкивающей и всасывающей. Самое важное, что стоит смотреть при выборе агрегата – это изоляция провода и герметичность пластиковой коробки. При покупке в комплекте поставляется оборудование для снятия механического напряжения с проводов устройства.

Дренажный насос с наличием встроенного поплавка бывает двух видов, как и сами поплавки, – тяжёлым и лёгким, в зависимости от предназначения. Лёгкие применяют для питьевой или же поливочной воды. А дренажные насосы со встроенным тяжёлым поплавковыми выключателями используются для систем очистки стоков и засорённой, грязной воды. Самые известные производители: Джилекс, Gardena, Grunsfos, Makita, Pedrollo, AL-KO, Karcher, Вихрь, HERZ.

• производительность от 6000 до 33000 литров воды в час;
• высота подачи от 5 до 27 метров;
• потребляемая мощность от 200 до 2000 ватт;
• вес от 3 до 14 килограмм;
• погружение до 27 метров;
• длина кабеля 10 метров.

Выводы и полезное видео по теме

Видеоролики от народных умельцев помогут вам правильно организовать разборку насосов различных марок и самостоятельно устранить неисправности.

Перегрев статора из-за нарушения интервального режима эксплуатации:

Особенности ремонта насоса Pedrollo:

Как починить дренажный насос Вихрь:

Разборка насоса Praktika DNG-400:

Ремонт дренажного насоса своими руками вполне возможен и желателен, если для починки достаточно произвести чистку или сменить запчасть. Сложные аварийные случаи – разрыв корпуса или вращающегося вала – самостоятельному ремонту не подлежат. Устранение серьезных проблем нужно доверить специалистам, а если замена нецелесообразна, то купить новый насос.

Если после изучения нашего материала остались вопросы, или вы сталкивались с поломкой дренажного насоса и знаете как выйти из подобной ситуации, пожалуйста, оставляйте комментарии. Нам очень интересно узнать ваше мнение.

Источник: sovet-ingenera. com

Назначение и особенности

Большая часть загородных домов оснащена автономными системами водоснабжения. Главными рабочими элементами данных систем являются бытовые дренажные насосы. Именно от эффективности их работы зависит долговечность всей постройки.

С помощью помпы, предназначенной для выполнения дренажа, можно реализовать целый ряд задач:

• выкачка с подтопленных участков воды, которая появляется в результате сильных осадков, таяния снег или же поднятия уровня грунтовых вод;
• выкачка воды из траншей и котлованов, созданных во время строительства;
• осушение участков, расположенных в низине;
• для грязной воды, которую выкачивают из погребов и подвалов;
• очистка колодцев от отложений на стенах шахт и в донной части;
• переброска грязной жидкой среды между модулями локальных очистных конструкций;
• выкачка жидкости из природного водоема для дальнейшей ее эксплуатации в качестве полива растений.

Дренажные насосы со встроенным поплавковым выключателем можно также использовать для перекачивания чистой воды, к примеру, для наполнения накопительных емкостей.

Сфера эксплуатации насосов огромная, это и делает их популярными среди владельцев загородных домов и дач. Все оборудование, независимо от типа, имеет похожее устройство. К главным комплектующим относится ротор, нагнетательная камера, рабочее колесо, статор двигателя и поплавковый выключатель. Эффективность и долговечность работы инструмента, как правило, зависит от качества сальников, предназначенные для воздухонепроницаемости электродвигателя от сточных вод. В дорогих моделях их производят из керамики. Корпус производится из нержавеющей стали или чугуна, которые отличаются устойчивостью к образованию коррозии и к механическим воздействиям.

Управляется насос с помощью поплавкового выключателя, который в автоматическом режиме включает и выключает привод. Данный элемент – это коробка из пластика, внутри которой расположен шарик из стали и электрический переключатель.

Суть работы дренажного насоса заключается в том, что жидкость, которая откачивается, переливается в функционирующую камеру, где под влиянием насоса и поворотов работающего колеса перемещается вверх – в сторону выводящего трубопровода, охлаждая привод.

Как разобрать дренажный насос

Разбор производится в несколько последовательных этапов:

1. Переворачиваем насос фильтрами вверх и аккуратно зажимаем корпус в тисках. Снимаем фильтрующую сетку, затем защитный кожух, под которым установлено рабочее колесо. У разных моделей он крепиться на болтах, клипсах, или закручивается с помощью резьбы.
2. Откручиваем фиксирующую гайку, удерживающую крыльчатку на штоке. Такие гайки имеют левую резьбу, поэтому откручиваются они поворотом по часовой стрелке. Снимаем крыльчатку, и, если она износилась, заменяем на новую.
3. Когда рабочее колесо целое, следует продолжить разборку до выявления причины неисправности. Откручиваем соединительные болты на корпусе, в результате чего он разделяется на две составляющие, соединённые друг с другом шлейфом разноцветных проводов. Если потребуется их отсоединять, следует предварительно сфотографировать их расположение.
4. Чтобы отделить электродвигатель от корпуса, следует слегка постучать по штоку молотком, поскольку он впрессовывается в корпус весьма плотно. После изъятия мотора из корпуса производится диагностика электрической части насосного оборудования.

Разновидности

Все дренажные насосы со встроенным поплавковым выключателем разделяются в зависимости от варианта их расположения – выделяют погружные и поверхностные инструменты.

• Погружной – оснащается герметичным корпусом, благодаря чему он может работать даже при полном погружении в воду. Отличается большой мощностью, во время функционирования практически не издает шум. Стоит также отметить высокую эффективность и универсальность. Но, если корпус повредится, отремонтировать его сложно, в некоторых случаях даже невозможно. Насос быстро загрязняется, поэтому его надо часто чистить.
• Оборудование с внутренним поплавком – устройство включает в себя резиновый шланг или трубу из ПВХ, которая погружается в сточную жидкость, корпус же остается на поверхности грунта. Плюсом инструмента является простая установка и обслуживание. Но во время перекачки жидкости, такой насос издает много шума.
• Фекальные насосы – предназначены для откачивания жидкости из септиков и выгребных ям. К преимуществам относится высокая мощность. В устройстве есть дополнительная деталь – сетка, измельчающая крупные отходы. Бывает погружной и поверхностный насос.
• Вертикальные модели – оснащаются вертикальным поплавковым выключателем, который осуществляет автоматическую выкачку жидкости из замкнутых пространств. Зачастую такое оборудование применяют для осушения сломанных трубопроводов. Также их можно использовать, как обычные дренажники.

Схема подключения каждого оборудования отличается, перед эксплуатацией рекомендуется изучить инструкцию или проконсультироваться со специалистом.

Критерии выбора

Чтобы выбрать качественный дренажный насос, который будет соответствовать вашим требованиям и сможет эффективно выполнять свою работу, надо внимательно отнестись к выбору оборудования.

Учитывайте следующие нюансы:

• Не стоит гнаться за слишком высокой мощностью, она отражается на параметрах инструмента, потреблении электроэнергии и на быстром нагреве оборудования. Как правило, насосы такого класса предназначены для обычной сети 220 вольт, а мощность стартует от 350 до 400 Вт. Трехфазные модели частными лицами эксплуатируются очень редко.
• Особенно важно учитывать коэффициент создаваемого на выходе напора жидкости. Он измеряется в метрах водяного столба, в технических атмосферах или барах. Давления должно быть достаточно не только для поднятия воды, но и для преодоления гидравлического сопротивления горизонтальных элементов трубы.
• Не забудьте узнать максимальную глубину, на которую может опускаться оборудование.
• Чем выше производительность, тем будет выше скорость перекачки жидкости.
• Учтите, что некоторые насосы не способны перерабатывать твердые большие отложения. Лучше выбирайте нож, чем режущую кромку.
• Напор и глубина погружения – от этих показателей зависит высота поднятия перекаченной жидкости.
• Стоит изучить внимательно особенности эксплуатации – как ухаживать за оборудованием, как менять его элементы и ремонтировать.

Поплавок

Дренажные насосы с поплавковыми выключателями функционируют в автоматическом режиме, благодаря чему предотвращается переполнение накопительной емкости и предотвращает работу двигателя, если нет воды. Поплавок – это специальный датчик, который встраивается в корпус или отдельно устанавливается, с его помощью пользоваться оборудованием легче. Автономные поплавковые выключатели делятся в зависимости от плотности сточной воды на легкие и тяжелые. Зависимо от модели насоса, поплавки оснащаются кабелями длиной 2–10 метров.

Если оборудование не работает или конкретные его детали вышли из строя, например, поплавок, его нужно разобрать. Отремонтировать его своими руками несложно. Чтобы устройство вовремя выключалось, необходимо выполнить регулировку. Минимальный уровень отключения лучше установить выше 0,5 см. Такой показатель предотвратит перегрев оборудования при непредвиденной ситуации.

От чего зависит количество?

На количество эксплуатируемых поплавков воздействует установленный пульт управления и модель насоса. Также в большой степени количество дополнительных деталей и число выключателей. Чтобы сделать работу оборудования более эффективной, специалисты советуют монтировать дополнительные штанги, от которых зависит работоспособность инструмента. Места их монтажа и количество фиксируются в проектном решении или же определяются по ходу установки.

Когда применяется?

Поплавковый выключатель предназначен для следующих целей:

• поплавок, присоединенный к насосу для заполнения резервуара, отключает при всплытии и подключает при достижении нижней границы оборудование;
• для автоматической станции – включение при достижении верхней границы уровня воды и отключение на нижней;
• клапаны с сервоприводом – выключатель сигнализирует о закрытии, когда емкость полностью наполнена и открытии, когда резервуар практически пустой;
• диспетчерский пункт – контроль превышения и недостатка воды.

Допускается вариант подключения двух насосов к одному поплавку. Один насос будет наполнять емкость, когда поплавок будет находиться внизу, второй будет выкачивать воду, когда поплавок поднимется вверх. Такой способ покажет хороший результат только, если вода будет подаваться в емкость без сбоев.

Самостоятельный ремонт дренажного насоса

Основное преимущество дренажных насосов состоит в простоте их устройства.

Они состоят из трёх основных конструктивных частей:

• Электродвигатель – вращает вал и лопасти, создающие напор воды.
• Выключатель-поплавок, предназначенный для автоматического выключения аппарата при осушении скважины.
• Перекачивающий узел, состоящий из вала с нанизанными на него лопастями.

Все перечисленные узлы агрегата, за исключением поплавка, располагаются в прочном металлическом или полимерном корпусе. Поплавок же может быть либо встроенным в корпус, либо выносной. Самыми распространёнными неисправностями насосной аппаратуры, предназначенной для дренажных работ, следует признать:

• Сгорание обмотки электродвигателя. Возможно при длительном безостановочном использовании аппарата, либо вследствие работы на сухую.
• Износ механических частей и узлов.
• Забивка фильтров и полостей насоса крупными механическими фрагментами, песком или илом.

Диагностика

Произвести ремонт дренажного насоса собственными силами можно в ситуациях, когда поломка не столь существенна. Для этого потребуется произвести диагностику работы прибора, выявить неисправность и попытаться устранить её. Например, не составит особого труда заменить износившуюся или сломанную деталь, либо произвести очистку фильтров. Также в домашних условиях возможно произвести несложный ремонт электрики – заменить перебитый электрокабель, конденсатор.

А вот если в корпусе аппарата появилась трещина, сгорела обмотка электромотора, или перестал действовать клапан – лучше обратиться в специализированную мастерскую, либо приобрести новый насос.

Разрыв питающего электрокабеля устранить достаточно просто, если он переломился около вилки. Труднее ликвидировать разрыв будет на погружных моделях дренажного насоса, в подводном месте. Здесь, из-за вероятности замыкания, нельзя соединять обрыв с помощью простой скрутки.

Потребуется обрезать шнур по месту перелома и присоединить его заново к двигателю. Для этого придётся снять крышку и удалить отрезанный остаток кабеля. Вместо него, при помощи натяжного элемента, прикрепляем длинный шнур с вилкой, после чего ставим крышку на место, аккуратно и тщательно затягиваем крепёжные болты.

Насос работает но не качает воду

В случае, когда электрическая часть насоса, судя по звуку, работает исправно, но вода на поверхность не подаётся, либо напор её существенно слабее, чем ранее.

Причин этому бывает несколько:

• Забилась водоподающая магистраль – шланг или патрубок. Потребуется отсоединить шланг, подающий воду наверх, от патрубка и прочистить их от загрязнений. Если новый насос не может создать нужного напора, вероятно, длина водопроводных труб превышает технически рекомендованные показатели, и аппарат попросту не может создать нужное давление. Аналогичная причина кроется в чересчур малом диаметре трубопровода. Для увеличения напора потребуется уменьшить длину магистрали, либо увеличить диаметр труб (шланга).
• Износ рабочего механизма – водонапорного колеса. У него, вследствие постоянного контакта с механическим мусором, содержащимся в воде, со временем могут износиться, погнуться, отломиться лопасти. Устранить такую неполадку можно лишь заменив деталь на новую.
• Трудности с подачей воды могут возникнуть из-за слишком низкого расположения насоса или его всасывающей трубки. У дна колодца всегда наблюдается повышенная концентрация ила, взвешенного песка и глины. Подобная взвесь с трудом проходит сквозь фильтры, и напор падает. Для решения такой проблемы следует поднять насос повыше от дна скважины.
• Забились фильтры. Промыть их можно мощьной струёй проточной воды. В особо «тяжёлых» случаях придётся разобрать корпус и прочистить механизм вручную.
• При снижении мощности электромотора, возможно, произошла разгерметизация корпуса или водяных шлангов, вышли из строя подшипники, недостаточное напряжение в питающей электросети.
• Неисправности электрической части можно определить, «прозвонив» проводку аппарата при помощи специального прибора – омметра. Он покажет обрыв проводки или сгоревшую обмотку электромотора.

Для точного определения неисправности и самостоятельного ремонта дренажного насоса придётся произвести его разборку. Делать это следует аккуратно, чтобы не повредить детали и узлы аппарата.

Принципы работы и монтаж

Монтаж оборудования надо, прежде всего, начинать с измерения уровня тока, он должен быть ниже допустимого. Специалисты советуют монтировать поплавок в углублении.

Для установки понадобится кабель и маленький грузик, который есть в наборе:

• груз нанизывают на шнур, после чего определяется ход поплавка;
• защелка закрепит грузик;
• кабель фиксируется с внешней стороны;
• выключатель подключается к насосу.

Устанавливать поплавок самостоятельно можно только в том случае, если оборудование не зависает внутри емкости. Если одновременно устанавливается несколько поплавков, их располагают в специальной штанге. Для этого применяют пластиковую трубку. Для правильной установки надо самостоятельно выставить поплавок, отрегулировать его, установить так, чтобы радиус работы поплавков не соприкасался, закрепить кабели хомутами.

Вмонтированный в системе аппарат может присоединяться к поплавку двумя способами:

• если мощность меньше 1,2 кВ, то подключается он напрямую через сетевой провод;
• если мощность выше 1,2 кВ, подключение выполняется через электромагнитное реле или другое коммутирующее звено.

Поплавковый выключатель работает следующим образом:

• Насос со встроенным поплавком при наполнении емкости отключает выключатель при всплытии, когда резервуар полностью наполняется водой. При опускании на дно оборудование включится при пустом баке.
• Если резервуар полностью наполнится, то поплавковый выключатель окажется на поверхности, оборудование функционирует автоматически. Когда резервуар опустошится, устройство остановит свою работу.
• Выключатель дает команду и клапан закрывается в случае поднятия на поверхность. В такой ситуации резервуар наполняется. При попадании на дно клапан открывается и емкость опустошается.

Пошаговые инструкции по подключению поплавкового выключателя

Управление насосами с помощью стандартного тросового подвесного поплавкового выключателя, честно говоря, является головной болью. Вам понадобится как минимум два из них, чтобы выполнить работу, с контроллером, который обрабатывает всю логику. Вы должны привязать их к какому-то проводу, чтобы они не запутались. И процент отказов тоже не велик.

Большинство специалистов по техническому обслуживанию ожидают, что они выйдут из строя через два-три года эксплуатации.

Вот почему поплавковый переключатель Kari такой классный.Он может иметь до четырех точек переключения в одном поплавке, встроенный гистерезис для обработки логики, и его не нужно закреплять на кабелепроводе, поскольку обычно вам нужна только одна.

И служат они очень долго. Некоторые поплавковые выключатели Kari находятся в эксплуатации более 20 лет.

Они также просты в использовании. Простой груз действует как точка привязки и может быть отрегулирован для увеличения расстояния между точками переключения. Это не намного больше, чем это.

Однако есть некоторые нюансы, о которых полезно знать и которые помогут вам быстрее выполнить работу.Вот пошаговые инструкции по установке поплавкового выключателя – для контроля опорожнения и контроля заполнения.

Установки поплавкового выключателя Kari для контроля опорожнения (форма A, нормально открытый)

Предположим, у вас есть KA-3H. Эта модель имеет встроенный гистерезис для управления опорожнением колодца или резервуара с высокой сигнализацией — все в одном поплавке.

Шаг 1. Определите нижнюю точку

Вы должны начать с самой низкой точки, потому что вы никогда не хотите, чтобы уровень опускался ниже требуемого чистого положительного напора на всасывании (NPSH) для вашего насоса.По сути, NPSH — это давление всасывания, необходимое вашим насосам, чтобы избежать кавитации и других проблем.

В резервуарах и колодцах уровень жидкости равен давлению, поэтому найдите этот уровень и убедитесь, что вы не опускаетесь ниже него — ради вашего насоса.

Совет: Если у вас есть вопросы, позвоните нам по поводу NPSH. Мы можем помочь вам рассчитать уровень жидкости, необходимый для удовлетворения требований вашего насоса.

Шаг 2: Установка поплавкового выключателя

Установка поплавкового выключателя требует, чтобы вы установили устройство с каким-либо способом фиксации кабеля над резервуаром или колодцем.Для поплавкового выключателя Kari доступен монтажный кронштейн, в котором используется плотный клин для фиксации кабеля на месте. Этот кронштейн можно прикрепить к стене или рейке с помощью простого болта или винта.

Самая нижняя допустимая точка — это хорошее место, чтобы повесить нижнюю часть поплавка, когда он находится в вертикальном положении. Мы будем называть эту точку эпицентром. Отсюда нижний переключатель для модели KA-3H активируется на высоте 9 дюймов над землей. Это произойдет на «низком» уровне.

Если вы выберете модель с сигнализацией низкого уровня (на уровне «низкий низкий»), эта точка переключения сработает на высоте 5 дюймов над нулевой точкой.Следующая нижняя точка («низкий» уровень) активируется на высоте 9 дюймов над нулевой отметкой или на 4 дюйма выше нижнего предела тревоги.

Шаг 3: отрегулируйте свой вес

Положение груза определяет расстояние между двумя верхними точками. KA-3H, например, использует обе эти точки переключения для включения насоса на «высоком» уровне и для активации аварийного сигнала высокого уровня на «высоком-высоком» уровне.

Пространство между «низким» и «высоким» уровнями называется дифференциалом переключения.Стандартные точки переключения Kari имеют минимальный перепад 10 дюймов и максимальный 50 дюймов.

Перемещение груза вверх и вниз по кабелю влияет как на расстояние между двумя верхними переключателями, так и на дифференциал переключения.

Чтобы дать вам общее представление, нижняя часть груза будет примерно в 6 дюймах или около того от нижней части поплавка, или эпицентра, когда дифференциал переключения составляет 10 дюймов. При таком положении груза расстояние между двумя верхними точками переключения будет около 4 дюймов.

В отличие от этого, вес должен находиться на расстоянии 35 дюймов от нуля, чтобы получить максимальный 50-дюймовый дифференциал переключения. В результате между «высоким» и «высоко-высоким» уровнями будет около 8 дюймов.

Шаг 4: Подключение

После того, как вы определились с положением груза и уровнями переключения, вам необходимо установить проводку поплавкового выключателя на водонепроницаемый корпус. Убедитесь, что кабельный ввод закрыт кабельным сальником.

Инструкции по подключению см. в руководстве пользователя или в нашем новом руководстве по подключению поплавкового выключателя.

Каждая модель поплавкового выключателя Kari будет иметь разное количество проводников, которые необходимо подключить в разных местах. Как правило, они имеют общий провод для замыкания цепи. Однако некоторые модели имеют изолированные точки переключения, которые можно подключить, например, к цепи сигнализации с более низким напряжением.

Установка поплавкового выключателя Kari для контроля заполнения (форма B, нормально замкнутый)

Вы будете следовать тем же основным шагам, что и для пустого контроля, но вам придется изменить способ определения уровней. Давайте воспользуемся KA-4L5E, который будет управлять дуплексными насосами с сигнализацией низкого уровня. Он также имеет встроенный гистерезис для управления логикой включения/выключения.

Шаг 1: определите высшую точку

Вам необходимо предотвратить переполнение резервуара, поэтому начните с выбора времени выключения насоса. Для KA-4L5E это уровень «высокий высокий».

Шаг 2: отрегулируйте свой вес

Положение груза будет определять расстояние от вашей самой высокой точки до эпицентра или положение нижней части поплавкового выключателя Kari, когда он висит вертикально.

Итак, сначала мы отрегулируем вес, используя тот же метод, который мы изучили в шаге 3 для пустого элемента управления. Однако вам придется думать в обратном направлении:

.

Какое расстояние необходимо между точками переключения? Насколько это толкает поплавок вниз?

Шаг 3: Установка поплавкового выключателя

После того, как вы определились с точками переключения, используйте зажим или монтажный кронштейн, чтобы закрепить кабель над колодцем или резервуаром, при этом нижняя часть поплавка висит точно в нужном положении (нулевая точка).

Шаг 4: Проводка поплавкового выключателя

В зависимости от модели Kari подсоедините кабель к соответствующим клеммам в блоке панели управления. Обратитесь к нашему руководству по подключению поплавкового выключателя, как указано выше, для получения дополнительной помощи.

Преимущество поплавкового выключателя Kari

Вам не нужно беспокоиться о подвешивании нескольких поплавковых выключателей в одном и том же колодце или резервуаре или о том, чтобы все связать, чтобы они не запутались. Вы даже можете пропустить контроллер в приложениях для резервного управления насосом из-за встроенного гистерезиса.

Ничего подобного на рынке нет. Сообщите нам, как мы можем помочь с установкой поплавкового выключателя или выбором правильного устройства.





Объяснение французского дренажного насоса

Вам интересно, что такое дренажный насос? Возможно, он есть у вас дома, и вам нужно знать, как его обслуживать, или вам просто интересно, как он туда попал и для чего он нужен. В худшем случае, возможно, вы столкнулись с водой в подвале и хотите узнать, как лучше всего предотвратить это.Дренажные насосы — отличное решение для поиска! Здесь мы предлагаем объяснения обо всем, что касается дренажных насосов. Ознакомьтесь с нашими идеями о работе дренажных насосов и о том, как поддерживать работу ваших насосов для безопасного сбора и откачки воды из вашего дома.

Зачем нужны дренажные насосы

Один из наиболее часто упускаемых из виду компонентов в современных жилых домах находится ниже уровня земли, и он работает достаточно хорошо — до тех пор, пока не перестанет работать. Эти простые, но мощные системы могут иметь решающее значение для защиты вашего дома от повреждений, связанных с попаданием воды на нижние уровни.Я говорю о всемогущем дренажном насосе.

Первая история погружного насоса:

Французские стоки

, как их часто называют, имеют очень мало общего со страной, как можно предположить из их названия. На самом деле французские водостоки — американское изобретение. Их популяризировал Генри Флэг Френч (1813-1885), который родился и вырос в Конкорде, Массачусетс. Они были разработаны в ответ на дома, построенные в конце 1700-х и 1800-х годах, прежде чем фундаменты были построены из железобетона.Результатом такого строительства часто были затопленные комнаты, в основном подвалы, некоторых из наиболее важных людей Массачусетса.

Как работает дренажный насос?

Вверху этой страницы находится ранний рисунок французского дренажа мистера Френча.

Как видите, цель была довольно проста. Создайте дренажную линию по всему периметру пола для излишней дождевой воды, которая попала в дом, давая ей другой выход. Вначале для понижения уровня воды в доме использовался ручной насос, вода собиралась в резервуар, предназначенный для обработки больших объемов стока воды.Резервуар-накопитель (глубиной несколько футов или около того) затем снова откачивался за пределы дома и фундамента, часто на расстояние в несколько футов, чтобы избежать проникновения возвращающейся влаги.

Типы дренажных насосов

Когда дело доходит до фактической конструкции насоса в вашей системе водоотливных насосов, обычно встречаются два основных типа водоотливных насосов. Конструкция вашего насоса будет варьироваться в зависимости от размера вашего отстойника и от того, требуется ли насос, который можно расположить под водой или вне воды.Эти два типа насосов представляют собой пьедестал и погружные насосы.

Дренажные насосы на пьедестале

Дренажные насосы на пьедестале — это тип дренажного насоса, в котором двигатель насоса расположен над резервуаром для воды, и он лучше всего подходит для отстойника меньшего размера или ямы. Этот тип дренажного насоса, как правило, является самой простой конструкцией для работы, если требуется какое-либо техническое обслуживание, а также самой быстрой в эксплуатации.

Погружные насосы

В отличие от стационарных насосов, погружной дренажный насос размещается под водой в отстойнике и может использоваться для отстойника или ямы гораздо большего размера. Погружной насос может работать медленнее и с ним сложнее выполнять работы по техническому обслуживанию, чем с пьедесталом, из-за того, как погружной дренажный насос расположен в бассейне (из-за того, что к погружному насосу трудно добраться).

Как я получил французский дренаж в своем доме?

Установка французского водостока по внутреннему периметру чаще всего выполняется после того, как дом построен. Чаще всего это делается в ответ на влажный подвал или непосредственно перед выполнением отделки подвала.Чтобы установить этот вид водостока, периметр цокольного этажа забивается отбойным молотком до основания и удаляется бетон. Укладывается слой камня, а поверх него укладывается перфорированная водосточная труба. Вода собирается из стыка пола стены подвала по мере ее поступления, а насос устанавливается в отверстии в самой нижней точке подвала, чтобы отводить воду от вашего дома и от фундамента и предотвращать затопление вашего подвала.

Как часто используются дренажные насосы?

За исключением недавних «Штормов века», таких как ураган «Сэнди» в 2012 году, в течение многих лет отвод избыточной воды от типичного шторма осуществлялся насосами или, точнее, водоотливными насосами. Типичный дренажный насос часто подключается к системе резервного питания от батарей, чтобы помочь в случае отключения электроэнергии на короткое время, пока продолжаются дождевые воды или ливни. Я знаю людей, которые держат наготове до 4 резервных батарей для своего дренажного насоса на случай, если питание отключится на значительный период времени.

Срок службы погружного насоса

Не пренебрегайте этой важной задачей, чтобы ваш подвал оставался сухим даже в самые сильные ураганы. Срок службы дренажного насоса обычно составляет 5-10 лет и более.Простой способ проверить (при условии, что ваш насос был установлен таким образом, что он НЕ попадает в канализацию, что является нарушением в масштабах штата) — просто дождаться сильного шторма и найти кусок пластика (чаще всего серого ПВХ) или труба, выкачивающая воду из дома наружу.

Батарея дренажного насоса

Дренажный насос может работать как от аккумулятора, так и от бытовой электросети, в зависимости от доступного источника энергии. Аккумуляторные ящики обычно стоят на полке (часто самодельные), и быстрая проверка выходной мощности аккумулятора позволит определить, достаточно ли напряжения для приведения в действие поплавкового устройства для удаления лишней воды.Иногда рядом с основной системой устанавливается резервный водоотливной насос на случай выхода из строя насосной системы.

Приоритеты, которые следует учитывать при покупке дренажного насоса или замены:

1) Размер насоса

Найдите правильный размер для поддержки вашего дома. Не ведитесь на недорогие альтернативы, рекомендованные вашим сантехником, стоимость повреждения водой и устранения затопленного подвала не будет стоить денег, сэкономленных на покупке дренажной насосной системы, которая не подходит для вашего дома. .Цена часто варьируется в зависимости от мощности насоса и скорости потока, и вам не нужен насос, у которого не будет достаточно мощности для откачки воды из дома, когда вам это действительно нужно. Выгребная яма также должна быть достаточно большой, чтобы собирать и обрабатывать тот объем воды, к которому привык ваш дом.

2) Установка

Надлежащая установка должна выполняться обученным персоналом. Насосная часть погружного насоса основана на двигателе, который вращает крыльчатку (вентилятороподобный компонент).Эта крыльчатка направляет поток воды через выпускную трубу с хорошим напором. Важен не только насос правильного размера и выгребная яма, но и выпускная труба, как следует из названия, представляет собой трубу, предназначенную для отвода избыточной воды из вашего дома. Одним словом – размер имеет значение! Вы также не хотите, чтобы много мусора скапливалось в сливе, головке клапана или системе труб и препятствовало потоку воды.

3) Поплавок и переключатели

Отказ поплавка и/или отказ переключателя редки, но могут произойти.Насос опирается на систему поплавка, который автоматически включает и выключает его функции (не реле давления). Когда выгребная яма или резервуар начинают заполняться, поплавковое устройство поднимается вместе с водой, чтобы включить переключатель, чтобы начать насосное действие. Он будет плавать в резервуаре до тех пор, пока вода не достигнет определенного уровня, превышающего точку безопасности, и в этом случае переключатель поднимается и активирует автоматический насос. Дренажный насос также может иметь датчик давления для выполнения этой функции вместо поплавка.В некоторых домах, которые расположены ниже уровня грунтовых вод, вероятно, будет периодически работать дренажный насос, чтобы не допустить попадания этой непрерывной воды в дом.

Если вы один из счастливчиков, которым не нужно полагаться на свой водоотливной насос, потому что вы живете намного выше уровня грунтовых вод — ОТЛИЧНО! Но не поддавайтесь самоуспокоенности и не забудьте проверить это. Не реже одного раза в год, а лучше дважды, используя шланг или ведро, наполняйте выгребную яму так, чтобы переключатель был поднят, и вы могли быть уверены, что вы , вероятно, в безопасности от наводнения в подвале, а выключатели работают.Но не забывайте, что если вы потеряете электроэнергию в течение значительного периода времени, вам придется полагаться на резервную батарею, чтобы ваш дренажный насос оставался включенным для использования, поэтому убедитесь, что батарея также полностью заряжена и готова к работе.

4) Трубы

В зимние месяцы рекомендуется быть особенно осторожным, так как трубка для удаления замерзшей воды также бесполезна. Если приближаются заморозки, а в трубе или выпускных трубах есть вода, есть вероятность, что она не замерзнет, ​​поскольку движущаяся вода обычно забирает тепло от дома по мере своего движения и, таким образом, не замерзает.Но внезапный заморозок в течение ночи может сделать его бесполезным и, в худшем случае, привести к затоплению вашего подвала. Мусор в трубах также может вызвать закупорку или даже засорение давления воды, о чем вы можете не подозревать, особенно если не работает обратный клапан. Попробуй это! — Не угадаешь.

Советы по обслуживанию дренажного насоса

Белый уксус, налитый в бак/приямок отстойника и активированный путем ручного вытягивания поплавкового выключателя до тех пор, пока он не станет пустым, удалит любой мусор или потенциальные засоры в трубах или головке клапана.Один или два раза в год давайте вашему насосу для откачки хорошую заправку для салата, как эта, без масла, конечно.

Возможно, вы захотите добавить резервный водоотливной насос в качестве дополнительного шага, чтобы защитить свой дом от затопления в случае выхода из строя компонента основного водоотливного насоса. Дополнительные меры предосторожности никогда не помешают.

Что вы делаете, если не установили его?

Если ему больше десяти лет, оно все еще может нормально работать. Но, следуя процедурам производителя, технический специалист Muccia Plumbing тщательно проконсультирует вас по всем вашим вариантам, выборам и затратам.Предотвращение попадания мусора в ваши системы водоотливных насосов и предотвращение замерзания или выхода из строя компонентов — лучший способ гарантировать, что ваш дом защищен от повреждения водой. Это небольшая цена за душевное спокойствие.

Обратитесь в Muccia Plumbing за техническим обслуживанием и обслуживанием дренажного насоса

Позвоните в Muccia Plumbing по телефону 201-243-1414. За небольшую плату мы проверим текущее состояние вашего водоотливного насоса. Большинство, если не все дренажные насосы, имеют на этикетке штамп с датой, чтобы наши специалисты знали, в каком возрасте они были установлены.Мы предлагаем первоклассные работы и обслуживание дренажных насосов, чтобы помочь вам установить, обслуживать или отремонтировать вашу систему дренажных насосов, если это необходимо. Мы здесь, чтобы помочь в любое время в случае чрезвычайной ситуации, а также устраняем многие проблемы, связанные с HVAC. У нас есть другие статьи с советами по обслуживанию всех этих систем дома или в офисе, и мы приглашаем вас ознакомиться с ними. Возьмите это от экспертов!

Замените существующий механический поплавковый выключатель этим простым в установке электрическим поплавковым выключателем

.

Часто задаваемые вопросы

В. «Могу ли я использовать электронный выключатель коммунального насоса вместо существующего механического поплавкового выключателя?»
А. Да. Вы можете заменить свой механический поплавковый выключатель в большинстве типов применений, включая выгребные ямы и канализационные ямы, при условии, что номинальная сила тока вашего насоса не превышает номинальную для этого переключателя.

Q. «Откуда «Электронный выключатель вспомогательного насоса» знает, чтобы предупредить вас, если двигатель вашего водоотливного насоса выходит из строя?»
A. При первоначальной установке электронного переключателя вспомогательного насоса модуль управления измеряет потребляемую мощность двигателей насосов и сохраняет эту информацию.Каждый раз, когда откачивающий насос активируется и включается, электронный переключатель вспомогательного насоса измеряет текущую потребляемую мощность двигателя насоса и сравнивает ее с первоначально сохраненной информацией. Если потребляемая мощность изменится на 12 %, электронный выключатель вспомогательного насоса издаст устойчивый, медленный повторяющийся звуковой сигнал. Если потребляемая мощность изменится на 25 %, электронный переключатель вспомогательного насоса будет издавать звуковой сигнал с более высокой скоростью.

Q. «Что произойдет, если у вас отключится электроэнергия? Будет ли электронный выключатель коммунального насоса работать правильно, когда питание будет восстановлено?»
А. Вся информация хранится в электронном блоке управления, и сбой питания не сотрет память. Электронный выключатель вспомогательного насоса вернется в нормальный режим работы после восстановления подачи электроэнергии.

Q. «Мы приобрели электронный выключатель коммунального насоса и очень им довольны. Но есть ли что-нибудь на случай отключения электроэнергии?»
A. Мы предлагаем резервный водоотливной насос производства Zoeller, а также насос Liberty Pumps.Резервная аккумуляторная система Little Giant Emergency Sump Pump System очень надежна, и мы не слышали о каких-либо проблемах с ними. Компания Zoeller также производит 12-вольтовый опорный водоотливной насос с резервным питанием от аккумуляторной батареи, который зарекомендовал себя на практике в течение 25 лет и имеет тысячи довольных клиентов. Мы также предлагаем аварийный сигнал отказа цепи, который подает сигнал тревоги при отказе цепи. Он предназначен для использования в холодильниках, морозильных камерах, джакузи, тепловых лампах для животных, насосах и т. д. Его можно использовать с любым прибором на 110/120 В, где важно знать, не перегорел ли выключатель или предохранитель (или какое-либо отключение электроэнергии) .

Q. «Работает ли электронный выключатель коммунального насоса в масле вместо воды?»
A. К сожалению, по заявлению производителя, #HC7000 не работает в масле. Электрический ток не будет проходить через масло, и этот переключатель работает за счет электропроводности воды. Переключатель активирует насос, когда датчик обнаруживает воду, измеряя электрическое сопротивление между кончиком зонда датчика и заземлением. Коммутатор #HC7000 использует сам насос в качестве электрического заземления.Когда вода касается датчика, сопротивление между датчиком и насосом очень низкое. Когда вода падает ниже наконечника датчика, сопротивление очень велико. Когда датчик обнаруживает низкое сопротивление воды, он запускает модуль управления для включения насоса.

Zoeller 105-0001 — 1/3 л.с.

(M53) Система выносного сливного/дренажного насоса с вертикальным поплавковым выключателем

Детали

Zoeller M105-0001 Особенности и преимущества



• Применения включают насос лотка для белья, раковину с барной стойкой, туалет, удаление конденсата кондиционера и удаление воды из осушителя.Также может использоваться совместно с посудомоечными машинами и мусоропроводами.
• Нет входных фильтров или сеток для очистки
• Дополнительный вход сверху или сбоку
• Может быть установлен с внутренним сифоном
• Автоматические насосы с уплотнениями шнура бака
• Все крепежные детали для легкой сборки
• Раковина и крышка из полипропилена
• Внутренняя сливная трубка к крышке
• Обратный клапан (30-0181) В комплекте
• Простая установка, нет необходимости копать отстойник



Характеристики насоса (модель 53)



• Пропускает ворс для белья
• Автоматический поплавковый механический выключатель
• 9 футов (3 м), внесен в список UL, 3-жильный кабель и вилка (стандартный шнур 15 футов [5 м] для модели 98)
• Винты из нержавеющей стали, защитный кожух, рукоятка и рычаг переключателя
• Проходит 1/2” (12. 7 мм) сферические твердые тела
• Выход 1-1/2” NPT
• 1550 об/мин для серии 50
• Незасоряющаяся вихревая крыльчатка
• Стеклонаполненное полипропиленовое основание со встроенным сетчатым фильтром
• Номинальная температура 130 °F (55 °C)
• Насос, внесенный в список UL и cCSAus



Бассейн:



• Полипропиленовая конструкция
• Коррозионностойкий
• Высокая производительность
• Герметичная крышка из полипропилена
• Вентиляционное отверстие 2” NPT
• Выход 1-1/2” NPT
• 1-1/2” компрессионная накладка для верхнего и бокового впуска.
• Резьбовые соединения для легкой установки
• Может быть установлен с внутренним сифоном для экономии места
• Крышка газонепроницаемая
• Номинальная температура 130 °F (55 °C)
• Подходит для большинства раковин
• Бассейн выдерживает испытание штабелем высотой 10 футов (3 м) – Модели 104 и 132 не проходят испытание штабелем высотой 10 футов (3 м)



Обратный клапан (30-0181)



• Исполнение «Полнопоточный»
• 1-1/2” или 1-1/4” скользящее соединение x скользящее соединение
• Конструкция из ПВХ

  Zoeler M53 (в комплекте) Технические характеристики

База

Мин.
Мин. Морс

лошадиных сил: 3/10
Volt: 115
Этап: 1Ph
Hertz: 60Hz
Runing Amps: 9.7
Эксплуатация: Автоматический
Об/мин: 1550
Тепловая защита: ДА
Длина шнура питания: 9 футов No
NO
Начало AMP: 25.9
Насос Насос

Материал жилья: Чугун. 2680
галлонов в час при 10 футах: 2040
галлонов в час при 15 футах: 1140
Макс. напор: 19.25 футов
Макс. скорость потока: 43 гал/мин
Макс. рабочая температура: 130 °F (54 °C)
Размер выпускного отверстия: 1-1/2 дюйма
Встроенный обратный клапан: НЕТ
поплавок поплавок на: 7,25 дюйма
9. 25 дюймов
Off

Ручное управление: NO
Обзор
Сделано в США: Да
Вес: 22lbs
Длина продукта: 10,2 дюйма
Ширина изделия: 7.5 дюймов
Высота изделия: 10,2 дюйма







Предотвращение повреждения водой с помощью поплавкового выключателя

Участник PURE вернулся домой после работы и обнаружил огромное количество воды по всему дому. Кондиционер, расположенный на чердаке, протекал, испортив паркетные полы по всему дому, а также изготовленные на заказ шкафы в его недавно отремонтированной кухне. Ущерб составил более 113 000 долларов — затрат, которых можно было бы избежать, если бы был установлен поплавковый выключатель.

Что такое поплавковый выключатель?

Система HVAC производит конденсат, поскольку она работает для охлаждения, осушения и обогрева дома. Этот избыток конденсата обычно безопасно сливается, но естественный мусор, такой как пыль и ржавчина, иногда может вызывать замедление или засорение слива, что приводит к утечке. Учитывая, что один блок HVAC может превратить до 20 галлонов влаги в конденсат в день, легко представить, какой ущерб может быть нанесен, если эта вода не сливается должным образом.

Поплавковый выключатель — это недорогое устройство, предназначенное для обнаружения протечек в агрегате и предотвращения значительных повреждений путем его отключения.

Как следует из названия, поплавковый выключатель включается (активируется), когда уровень воды в поддоне системы ОВК поднимается выше определенного уровня и механизм переключателя начинает плавать. Затем переключатель посылает сигнал на блок HVAC, отключая его, чтобы остановить процесс фазового преобразования и остановить образование избыточного конденсата.В это время причина утечки может быть устранена до того, как произойдет какое-либо повреждение водой.

Где установлен поплавковый выключатель?

Горизонтальные блоки ОВКВ часто оснащены поддоном для сбора капель, который размещается под блоком, чтобы предотвратить повреждение небольшого количества избыточного конденсата. Однако в случае серьезной утечки поддон может вместить только столько, сколько нужно, прежде чем он переполнится. Поплавковый выключатель, установленный на поддоне, может предотвратить серьезные повреждения в такой ситуации.

Для вертикального блока HVAC или горизонтального блока без поддона для сбора капель можно установить поплавковый выключатель на сливной трубе из ПВХ блока, который сработает, если поток воды будет затруднен. Блок HVAC также может быть оснащен насосом для конденсата, который активно откачивает избыток конденсата из блока вместо того, чтобы пассивно полагаться на гравитацию для его отвода. Такой насос также включает в себя механизм, похожий на поплавковый выключатель, который работает таким же образом, отключая блок ОВКВ и предотвращая возникновение серьезных повреждений, вызванных водой.



Независимо от того, где находится ваш блок HVAC, важно установить поплавковый выключатель или, если это подходит для вашего блока, насос для отвода конденсата. Перелив на верхнем уровне вашего дома может нанести значительный ущерб нижним этажам и привести к росту микробов, плесени и опасным условиям жизни. Тем не менее, протечки на первом этаже также могут легко нанести большой ущерб.

Сколько стоит поплавковый выключатель?

Поплавковые выключатели

можно недорого добавить в систему HVAC.Сама деталь обычно стоит менее 50 долларов, и ваш специалист по HVAC сможет установить ее менее чем за полчаса. Ваш специалист по HVAC также может определить, может ли ваш агрегат получить пользу от насоса для отвода конденсата.



Члены PURE

, у которых есть вопросы или нужна помощь в отношении поплавковых выключателей или конденсатных насосов , могут связаться с адвокатом участника PURE ^® по адресу [email protected] или 888. 813.7873 (PURE).

Как прикрепить противовес поплавкового выключателя

Стенограмма видео

Привет, меня зовут Тоби из T-T Controls

Сегодня я расскажу вам, как установить поплавковый выключатель, в том числе прикрепить противовес поплавкового выключателя.

Прежде чем приступить к работе, убедитесь, что вы обладаете необходимой квалификацией в области электрики и механики.

В нашем ассортименте есть четыре типа поплавковых выключателей, которые используются для наполнения и опорожнения, например, для управления насосом или для индикации предупреждения о высоком и низком уровне.

Начиная с черно-желтого поплавкового выключателя, это наш поплавковый выключатель FLO101, одобренный ATEX/IECEx, для применений в зоне 0 и слаботочных переключений.

Затем у нас есть универсальный поплавковый выключатель FLO102.

Поплавковый выключатель FLO106 предназначен для использования в дизельном топливе и жидком топливе.

Наконец, в конструкции FLO107 используются материалы, одобренные WRAS, что делает его идеальным выбором для использования с питьевой водой.

Итак, приступим. Прежде всего, убедитесь, что вы с самого начала оцениваете риск поставленной задачи, в случае электромонтажных работ, а если вы работаете в ограниченном пространстве, например, в насосной скважине, проконсультируйтесь или наймите любых специализированных рабочих, необходимых для выполнения задачи. .Убедитесь, что вы изолируете все источники питания во время работы с системой.

Вам потребуется прикрепить поплавковый выключатель, подвешенный к верхней части камеры или насоса, а для устойчивости используйте поплавковый выключатель противовес . У нас есть пять противовесов для различных поплавков, и их конкретную пригодность можно подробно узнать на нашем веб-сайте, просто нажав на ссылку ниже.

Противовесы поплавкового выключателя T-T

Сейчас я покажу вам, как установить противовес T-T 4 на трос поплавкового выключателя.Этот противовес поставляется с металлическим внешним корпусом и резиновой втулкой, которую можно просто установить на кабель в любой точке, например. На втулке есть прорезь, чтобы ее можно было установить на кабель, а затем надеть металлический внешний корпус на втулку, которая зафиксирует противовес на месте.

В качестве альтернативы можно снять резиновую втулку и прикрепить противовес прямо к поплавку.

Я надеюсь, что это помогло вам и дало вам полезные советы по установке противовеса на поплавковый выключатель.Если вам нужна дополнительная информация, пожалуйста, позвоните нам по телефону 01630 647200 или просмотрите наш ассортимент онлайн, используя ссылки ниже.

Серия поплавковых выключателей T-T

FLO101

FLO101 — это поплавковый выключатель, одобренный ATEX/IECEx, для применения в зоне 0 и слаботочных переключений. Он содержит специальный слаботочный микропереключатель, который при использовании с барьером, одобренным ATEX/IECEx. Он совместим с требованиями по напряжению и току искробезопасных систем, таких как зоны, обозначенные как опасные газовые среды.

Воспользуйтесь приведенной ниже ссылкой, чтобы ознакомиться с полным ассортиментом FLO101:

Поплавковый выключатель FLO101

FLO102

FLO102 — поплавковый выключатель общего назначения, не содержащий ртути. Он состоит из полипропиленового корпуса, формованного из трехжильного кабеля из синтетического каучука, и содержит внутренний микропереключатель и привод с катящимся шариком.

Воспользуйтесь приведенной ниже ссылкой, чтобы ознакомиться с полным ассортиментом FLO102:

Поплавковый выключатель FLO102

FLO106

FLO106 — поплавковый выключатель, не содержащий ртути, предназначенный для использования в дизельном топливе.Он состоит из полипропиленового корпуса, сформованного из трехжильного полиуретанового кабеля с изоляцией из этиленпропиленового каучука, и содержит внутренний микропереключатель и привод с катящимся шариком.

Воспользуйтесь приведенной ниже ссылкой, чтобы ознакомиться с полным ассортиментом FLO106:

Поплавковый выключатель FLO106

FLO107

FLO107 — поплавковый выключатель, не содержащий ртути, предназначенный для использования в системах с питьевой водой. Он изготовлен из материалов, одобренных WRAS, состоит из полипропиленового корпуса, сформованного для трехжильного кабеля EPDM, и содержит внутренний микропереключатель и привод с катящимся шариком.

Воспользуйтесь приведенной ниже ссылкой, чтобы ознакомиться с полным ассортиментом FLO107:

Поплавковый выключатель FLO107

Что такое поплавковый выключатель дренажного насоса и как он работает?

Если у вас есть подвал, то, скорее всего, ваша собственность также оборудована дренажным насосом. Помимо их очевидных преимуществ для владения подвалом, есть несколько вещей, которые вы должны знать и понимать о своем дренажном насосе на случай, если что-то пойдет не так, и вам нужна информация для быстрого исправления.

Одна из тех частей информации, которые вам могут понадобиться в будущем, — это понимание того, что такое поплавковый выключатель дренажного насоса и как он работает. Не только это, но вам также может понадобиться знать, что происходит в случае отказа поплавкового выключателя насоса, и как его можно исправить и избежать в будущем.

Что такое поплавковый выключатель насоса?

Белый цилиндр действует как поплавковый выключатель водоотливной помпы

Поплавковый выключатель насоса — это устройство внутри отстойника, которое обнаруживает затопление самого отстойника.Все это зависит от использования круглого поплавка внутри отстойника, который всегда будет плавать на уровне поверхности воды. Если вода в вашем отстойнике начнет подниматься, то и поплавок поднимется вместе с ней.

Это похоже на поплавок, который вы можете найти в традиционной цистерне, за исключением того, что в этом случае, когда поплавок достигает заданной высоты в отстойнике, автоматически активируется поплавковый выключатель, который затем разгружает насосы, смывая встроенную воду. воды и собранной жидкости внутри.

Обычно это полностью автоматизированная система, и в зависимости от местоположения вашей собственности, где установлен дренажный насос, и частоты, с которой он заполняется из-за дождя или влажности почвы, он может автоматически опорожняться сотни или тысячи раз в год. без прерывания или даже уведомления с вашей стороны.

Итак, что происходит, когда вы замечаете, что в вашем подвале появляется вода из-за неисправности насосной системы. Что могло привести к выходу из строя поплавкового выключателя?

Почему поплавковые выключатели дренажного насоса выходят из строя?

На самом деле не существует одной причины, по которой поплавковый выключатель дренажного насоса может выйти из строя.Фактически, это может быть связано с рядом различных факторов, каждый из которых может по-своему влиять на внутреннюю работу поплавкового выключателя дренажного насоса.

Чрезмерное использование и старость

Во-первых, ваш поплавковый выключатель может выйти из строя в дренажном насосе просто из-за чрезмерного использования и старости. Износ всегда является фактором, когда речь идет о движущихся и рабочих частях, и здесь все не так.

После большого количества циклов подъема и опускания поплавкового выключателя внутри самого водоотливного насоса вы можете обнаружить, что либо трос, соединяющий поплавок с выключателем, рвется, либо сам поплавок перестает реагировать на подъем и опускание воды. уровень.

В этой ситуации с дренажным насосом произойдет одно из двух. Либо поплавковый выключатель сломается во время промывки резервуара, и в этом случае насос останется в рабочем состоянии, поэтому двигатель дренажного насоса часто остается включенным, даже когда резервуар пуст. В этой ситуации вы вполне можете увидеть, как сгорит ваш мотор в откачивающей помпе.

Другой вариант: поплавковый выключатель выходит из строя при выключении насоса. Здесь вы обнаружите, что, когда поплавок достигает уровня, назначенного вашим насосам для запуска насоса, ничего не происходит, и вместо этого вы встречаетесь с затопленным подвалом.

Механическая неисправность

Вы также можете обнаружить, что причиной отказа поплавкового выключателя является механическая неисправность. Основной причиной здесь может быть сам поплавок, зажатый между насосом и стенкой резервуара, что делает его неподвижным и, следовательно, неспособным подать сигнал насосу о начале откачки.

Это происходит из-за вибраций, смещающих поплавок при нормальной работе, и в результате вы вполне можете столкнуться с затоплением, так как вода переливается из вашего водоотливного насоса.

Отключение питания

Еще одна распространенная причина, по которой поплавковый выключатель не работает в дренажном насосе, довольно проста – отключение электроэнергии. Поплавковый выключатель (и сам насос) питаются от электричества, и если у вас нет резервного двигателя от аккумуляторной батареи для погружного насоса, отключение питания может означать, что ваш погружной насос выйдет из строя в самые критические моменты — как в электрические грозы, оставив вас на милость затопленного подвала.

Все это разные, но вполне возможные причины того, что поплавковый выключатель дренажного насоса может выйти из строя в любой день в вашем подвале.Теперь вы знаете, почему поплавок может выйти из строя, но каковы последствия?

Что произойдет, если поплавковый выключатель моего дренажного насоса выйдет из строя?

Есть две вполне реальные возможности, с которыми вам, возможно, придется столкнуться, если поплавковый выключатель вашего дренажного насоса выйдет из строя и ваш дренажный насос останется неподвижным. Давайте рассмотрим, что произойдет, если поплавковый выключатель сначала подведет вас, когда он будет заблокирован в положении «включено».

Если ваш водоотливной насос выходит из строя, когда поплавковый выключатель установлен на разрешение откачки, то сначала вы можете не заметить проблемы.На самом деле, большая часть воды, которая попадает в ваш насос, будет смыта и удалена от вашей собственности, как и должно быть, но что в конечном итоге произойдет из-за постоянного включения двигателя, так это то, что насос сгорит двигатель при постоянном использовании.

Дренажные насосы не предназначены для постоянного использования — они включаются при нажатии поплавкового выключателя, и постоянное использование (особенно, когда резервуары дренажного насоса сухие) могут привести только к повреждению.

Что еще хуже, так это то, что из-за того, что двигатель был включен постоянно, вы могли не заметить проблему.

Итак, когда наступит период сильного дождя после того, как двигатель сгорит, вы можете спуститься вниз в затопленный подвал, а также двигатель, который остро нуждается в замене. Вам не только придется починить дренажный насос, но теперь вам также придется иметь дело со стоимостью затопленного подвала.

Затопленный подвал станет постоянной темой, когда речь зайдет о неисправных поплавковых выключателях в водоотливных насосах. В случае отказа, когда дренажный насос не находится в положении «включено», ваш дренажный насос станет бесполезным.Ни в коем случае отстойник не распознает, что он полон, и не должен начинать откачку.

Именно здесь вам предстоит столкнуться с затопленным подвалом. Теперь вы сталкиваетесь не только с поврежденным имуществом и любыми вещами, которые могут храниться в подвале, но и с разрушительным воздействием сырости на имущество. Сырость может привести к разрушению кирпичной кладки, повреждению фундамента и распространению черной плесени в вашем доме — всех факторов, которых можно было бы избежать с полностью функционирующим дренажным насосом.

Как избежать отказа поплавкового выключателя дренажного насоса?

Самый простой способ для любого домовладельца или владельца собственности избежать или устранить неисправность поплавкового выключателя в водоотливном насосе — плановое и плановое техническое обслуживание, проводимое экспертами в этой области. Квалифицированные инженеры не только смогут обнаружить поплавковый выключатель, нуждающийся в ремонте, на любом водоотливном насосе, но также смогут заняться сгоревшим двигателем, пока не стало слишком поздно.

Чтобы убедиться, что вы полностью защищены от поломки вашего водоотливного насоса, свяжитесь с командой подвальных отстойников и насосов, чтобы убедиться, что вы записаны на регулярное техническое обслуживание и текущий ремонт.Позвоните по телефону 0800 019 9949, чтобы поговорить с нашей квалифицированной командой сегодня.

Связанные статьи

.
