Как включить теплый пол: советы по первому запуску

Теплый пол в последнее время стал использоваться все чаще. Однако его первое включение – довольно ответственная процедура и не многие знают, как с ней справиться.

Если пол выполнен из дерева или настильной системы, то после заполнения теплоносителем можно сразу переходить к эксплуатации. Если же используется водяной пол на основе бетонной стяжки, процедура первого запуска будет значительно отличаться.

В данной статье мы рассмотрим, как правильно включить теплые полы первый раз и более подробно изучим эту процедуру.

Процедура запуска теплого пола

Процесс первого запуска можно условно разделить на следующие этапы:

• заполнение системы теплоносителем;
• настройка системы;
• прогрев и сушка стяжки покрытия.

Давайте более подробно изучим каждый этап.

Заполнение системы теплоносителем

Откройте все вентили системы

Перед тем, как приступать к заполнению пола теплоносителем, понадобится открыть все краны конструкции.

В их число входят:

• вентили, которые установлены на коллекторе;
• запорные краны трубы конструкции;
• трехходовой клапан смесительного узла;
• автоматизированные отводчики воздуха на всех участках отопления.

Если на трехходовом клапане установлена термостатическая головка, понадобится выставить максимально возможное значение. Если головка отсутствует, выкрутите вентиль как можно сильнее. Схема теплого пола выглядит следующим образом.

Дальнейшие процессы зависят от того, что планируется применять для отопления, воду или антифриз. Также влияет тип отопления, который может быть открытый или закрытый.

Давайте боле подробно изучим все возможные варианты заполнения.

Заполнение закрытой системы отопления

Дождитесь, когда весь воздух выйдет из системы

Первым делом, как уже обговаривалось выше, понадобится открыть все необходимые вентили. Во время этого будет слышан звук перемещающейся воды по трубам и вывод воздуха из воздухоотвода.

Необходимо переждать до тех пор, пока воздух полностью не выйдет из системы. Затем потребуется включить циркуляционный насос. Воздухоотвод вновь возобновит свою работу, при этом будет слышан прохождения воздуха через насос.

Продержите насос в таком режиме порядка 3-х минут, пока большая часть воздуха не выйдет из системы.

После закройте все вентили, кроме одного.

Это поможет насосу сконцентрироваться на одной петле, чтобы остатки воздуха вышли с нее.

После откройте следующую петлю, а предыдущую закройте. Такие же процедуры выполните для остальных вентилей.

По завершении работы системы будет заполнена, и можно переходить к настройке системы для дальнейшего использования.

Заполнение открытой системы отопления

В открытой системе имеется сливной кран

Система отопления считается открытой, если в конструкции имеется специальный бак, куда по мере испарения добавляется теплоноситель для дальнейшей эксплуатации конструкции.

Для работы такой системы необходимо наличие сливного крана в нижней части конструкции. Заполнение выполняется через него с использованием специального шланга от водоснабжения. Однако первым делом необходимо заполнить пол с помощью крана на коллекторе. Для этого также понадобится применить шланг.

Контуры теплого пола заполняются по той же схеме, что и у закрытой системы. По мере вывода воздуха из системы понадобится иногда добавлять воду, так как ее уровень будет постепенно уменьшаться.

Если в конструкции установлены радиаторы, понадобится также извлечь из них воздух.

Заполнение антифризом

Применение антифриза имеет одно существенное преимущество. Он не замерзнет при минусовой температуре. Что является особо важным критерием, если вы проживаете в помещении на непостоянной основе.

Для заполнения системы потребуется опрессовщик, который зачастую берется в аренду. Шланг от него подключают к коллектору, заливается антифриз и начинается накачивание. При этом в процессе по мере надобности добавляют теплоноситель. После того, как вся конструкция будет заполнена, включается насос, чтобы избавиться от лишнего воздуха.

Настройка системы теплого пола

После того, как система теплого водяного пола будет заполнена, понадобится перевести трехходовой клапан в минимальное положение. Если на коллекторе установлены расходомеры, рекомендуем распределить потоки теплоносителя. Эту процедуру необходимо выполнять во время работы циркулирующего насоса. Подробнее о настройке смотрите в этом видео:

Учитывайте, что теплый пол имеет гидросопротивление, поэтому мощность насоса может отличаться от заявленной производителем. Из-за этого полученные результаты понадобится слегка занизить.

После того, как расходомеры будут отрегулированы, можно будет делать какие-то выводы.

Если коллектор был собран самостоятельно, на нем должны присутствовать вентили для регулирования. Первым делом необходимо произвести первоначальную настройку с учетом длины каждого контура.

Контуры, которые прогреты меньше, открываем больше, а прогретые наоборот прикручиваем. После каждой процедуры регулирования понадобится подождать несколько часов, чтобы стяжка нагрелась. Регулировка выполняется до тех пор, пока каждый контур не будет прогрет одинаково.

Прогрев и сушка стяжки покрытия

Запустить водяной пол можно только после сушки стяжки. Из-за этого до первой эксплуатации водяного теплого пола напольное покрытие стелить нельзя. Начать процедуру сушки нужно с температуры порядка 20-ти °C.

Каждый день температуру повышают на 5°C, пока она не станет одинаковой с показателями теплого пола. Нагревая стяжку постепенно, вы предотвратите растрескивание и просыхание стяжки пола.

После того, как процедура будет завершена, можно переходить к настилу покрытия.

Как видите, запуск водяного пола – довольно простой процесс, однако он требует внимания и ответственности.

С настилом напольного покрытия ни в коем случае нельзя торопиться. Процедура сушки стяжки является крайне важной, именно от нее зависит будущая эксплуатация теплого пола.

Запуск теплого пола

Главная Запуск, сервис и обслуживание системы теплого пола

Вернуться к списку вопросов.

1. Когда можно включать теплый пол?

Гидравлическую часть (узел смешения, коллекторную группу, трубы) можно включить сразу же после монтажа последнего соединения и заполнения системы теплого пола водой.

Это позволит увидеть работу узлов «в живую» и проверить циркуляцию в каждом контуре на предмет отсутствия в трубе посторонних предметов.

Однако хотим предостеречь от того, чтобы без стяжки, на открытую давать в контур горячий теплоноситель, так как это приведет к тепловому удлинению контура и смещению самих труб, что в некоторых случаях способствует отрыву крепежных шпилек от пенополистирола.

2. Как правильно включить теплый пол?

Правильное включение подразумевает под собой две важные составляющие:

• выведение температуры теплоносителя теплого пола на расчетный (проектный) рабочий режим.


  Ввод системы в эксплуатацию начинают с температуры теплоносителя, подаваемой на вход раздающего коллектора, равной 20 — 25 ^оС. Затем каждый день температуру увеличивают на 5 — 10 ^оС, доводя до проектной.

• удаление воздуха из петель теплого пола.
  Чтобы ускорить процесс удаления воздуха, нужно включать каждый контур по отдельности.
  Для этого перед включением нужно закрыть вентили всех контуров, кроме одного, и включить насос. Вы услышите, как зашипят воздухоотводчики. После того, как насос проработает некоторое непродолжительное время, остановите его. Вновь услышите шипение воздуха. И снова включите насос на 5 — 10 мин. Проделайте эту процедуру с каждым контуром. Работая с одним, закрывайте остальные! После выполнения всех процедур, можете открыть вентили подачи и обратки всех контуров.

3. Если система разморозится, что будет с трубами теплого пола?

• Если трубы из металлопластика, они придут в негодность.

• Если трубы из сшитого полиэтилена, с ними ничего не будет.

4. Нужно ли на лето сливать воду из теплого пола?

Этого делать не нужно. Как и не нужно на лето сливать воду со всей системы отопления.

Есть такое понятие как «мертвая» вода. То есть вода, которая больше не вступает или вступает по минимуму в химические реакции с элементами системы.

Свежая вода, содержащая растворенный в ней кислород и другие химические вещества, при первом, начальном заполнении системы отопления начинает интенсивно взаимодействовать со всеми узлами. Через некоторое время этот процесс постепенно заканчивается. Вот такой теплоноситель особенно «ценен» для отопления.

5. Как слить всю воду с контуров теплого пола?

Причины возникновения необходимости слить воду из системы теплого пола могут быть разные.

Одна из них — глубокая консервация системы отопления без включения в ближайший отопительный период. Другая связана с невозможностью проведения быстрого ремонта вышедшего из строя узла или элемента системы отопления (нет запчастей на котел).

Чтобы слить воду с труб теплого пола нужно воспользоваться воздушным компрессором. Куда нужно подключить шланг компрессора? На коллекторе (особенно если весь коллекторный блок, как готовый единый элемент выпущен производителем, а не был собран на коленках) помимо запорно-регулировочных вентилей, есть также вентили для слива воды с коллектора, по одному на каждом. Вот ими и воспользуемся.

Выкрутив сбросники и закрутив вместо них переходник, подсоединяем к коллектору подачи шланг компрессора. Не наоборот!

В большинстве коллекторных блоков, выпускаемых производителями, вентиля на подаче и обратке имеют специальную конструкцию, направляющую движение теплоносителя в одну сторону и предотвращающую обратное течение. По принципу обратного клапана.

Если в таком блоке переставить коллекторы подачи и обратки местами, то ваш теплый пол не будет работать. Подающий и обратный коллекторы помечают специальными метками обычно разного цвета: для подачи — красный, для обратки — синий.

К сброснику коллектора обратки прикрутим шланг, который направим в канализацию, на улицу или просто в ведро.

Откроем вентили подачи и обратки контура теплого пола, с которого будем сливать воду. Остальные вентили должны быть закрытыми! Включаем компрессор, и вода начинает под давлением выходить из контура.

Компрессор должен работать до тех пор, пока вместо воды не пойдет распыленная воздушно-капельная смесь.

Эти действия нужно повторить с каждым контуром теплого пола, поочередно закрывая и открывая их.

Ввиду того, что внутреннее сечение труб теплого пола небольшое и влага, оставшаяся на внутренних стенках трубы, стечет и соберется в капельки, которые, в свою очередь, могут образовать водяное перекрытие сечения трубы, процедуру можно повторить дважды.

Не забудьте слить воду также и с других элементов отопительной системы!

6. Как промыть трубы теплого пола?

В большинстве случаев такой необходимости не возникает. Но если все же такая необходимость возникла, воспользуйтесь методом, описанным в ответе на предыдущий вопрос «Как слить всю воду с контуров теплого пола?» Вместо компрессора подключаете воду под давлением.

как включить, настроить и выключить теплый пол на коллекторе

На чтение 5 мин Просмотров 240 Опубликовано 5 февраля, 2019 Обновлено 25 декабря, 2020

С одной стороны, пол с подогревом, конечно, может быть индивидуально сконфигурирован с учетом выделяемого тепла, как классический радиатор. С другой стороны, вы все равно можете сэкономить много энергии в «фоновом режиме», если вы настроите обогрев пола или эта настройка была произведена непосредственно специалистом. Температура наружного воздуха играет решающую роль. Кроме того, такие факторы, как фаза прогрева и фаза охлаждения, также важны. В данной статье вы можете прочитать о подключении и настройках теплого пола, которые вы должны сделать для наилучшего эффекта.

Отрегулируйте теплый пол с помощью термостата

Настройки могут быть сделаны для потребителя непосредственно на комнатном термостате напольного отопления . В общем, пол с подогревом имеет отдельный от основного радиатора термостат. Таким образом, они могут регулироваться независимо друг от друга. Информация, приведенная здесь, особенно с точки зрения времени, является грубым стандартом. В зависимости от модели может случиться так, что пол с подогревом от одного производителя ведет себя немного иначе, чем другая модель от другого производителя. В качестве приблизительного среднего эта информация определенно помогает, если вы хотите отрегулировать свой теплый пол.

Обратите внимание на фазу охлаждения и прогрева

Настройки времени могут быть сделаны на термостате. Убедитесь, что период охлаждения обычно занимает два часа . Если вы не хотите больше нагревать с 22 часов, вам следует отрегулировать подогрев пола таким образом, чтобы он отключался уже в 20 часов. В то же время, подогреватели пола имеют период прогрева около трех часов до достижения желаемой температуры. Это также должно быть учтено, например, если вы хотите проснуться утром в приятной атмосфере.

Отрегулируйте теплый пол, используя кривую отопления

Теплый пол потребляет, конечно же, как и любой другой нагревательный элемент, энергию, как только он начинает работать. Каждый, кто желает сэкономить на потреблении, может значительно снизить свои энергозатраты. Для этого стоит обратить внимание на правила напольного отопления . Очень важным компонентом является настройка так называемой кривой нагрева . Это термин формирует соотношение температуры подачи энергоносителя и наружной температуры. Здесь поток описывает температуру, с которой нагревается вода на пути от источника тепла к подогреву пола. Кстати, температура потока в теплых полах значительно ниже по сравнению с другими радиаторами.

Современные теплые полы работают в зависимости от погоды

В зависимости от температуры наружного воздуха, температура подачи регулируется с помощью фактической потребности в тепле. Конечно, важно не только то, насколько холодно или мягко на улице, но и то, как выглядит индивидуальное отопление. Например, нужно ли вам немного более высокую комнатную температуру или затраты на обогрев помещения особенно велики? Если кривая нагрева должна быть установлена ​​вручную, это означает: когда температура наружного воздуха падает, поток должен быть установлен выше . Современные модели полов также делают эти настройки автоматически.

Это принципиально важно, потому что на основе температуры наружного воздуха, температура потока должна адаптироваться для того, чтобы фактически достичь желаемой температуры настолько быстро и экономично, насколько это возможно. Если температура в помещении в периоды самых холодных зимних дней зимой падает слишком быстро, необходимо увеличить крутизну кривой отопления. Это обеспечивает достижение желаемой температуры с наименьшими потерями.

В регулировке теплых полов нет единого эмпирического правила для кривой отопления

Чем круче кривая нагрева, тем выше температура потока в градусах Цельсия. Практического эмпирического правила не существует с кривой отопления. Потому что реально ощущаемое тепло варьируется в зависимости от разных аспектов. Есть люди, которые, как правило, переносят холод хуже, чем другие. В то же время, активность также играет свою роль. Потому что, тот кто больше двигается по дому, меньше испытывает холод. Таким образом, кривая отопления должна, если вы хотите отрегулировать подогрев пола под себя, всегда основываться на личных предпочтениях и обстоятельствах.

Другие важные факторы

В дополнение к настройкам на термостате и кривой нагрева пола, другие факторы также играют роль. Следует заранее отметить, что подогрев пола имеет разные контуры отопления. Здесь также поток и возврат разделены. Они встречаются в так называемом контуре отопления . Это позволяет владельцам жилища по-разному регулировать пространство.

Если необходимо выполнить гидравлическую балансировку нагревателя, которая обеспечивает оптимальное распределение температуры, это также необходимо учитывать. Кстати, это всегда должен делать специалист, который устанавливает разное давление для каждого контура. Так какой же должен быть расход, чтобы он стал достаточно теплым?

Следует отметить следующие факторы:

• Требуемая мощность обогрева в соответствующей комнате
• Скорость потока
• Длина труб
• Заземление и его толщина
• соответствующая температура подачи

Заключение

Регулировка подогрева пола имеет много преимуществ на практике. Это даст вам больше комфорта, внеся изменения в термостат с точки зрения автоматизации. Кроме того, приведенные выше настройки, конечно, также могут снизить затраты на электроэнергию, особенно если отключение выбрано намеренно. Изменение кривой отопления, однако, обеспечивает идеальный прогрев помещения и оптимальное использование энергии, в зависимости от сезона.

Подключение водяного теплого пола своими руками

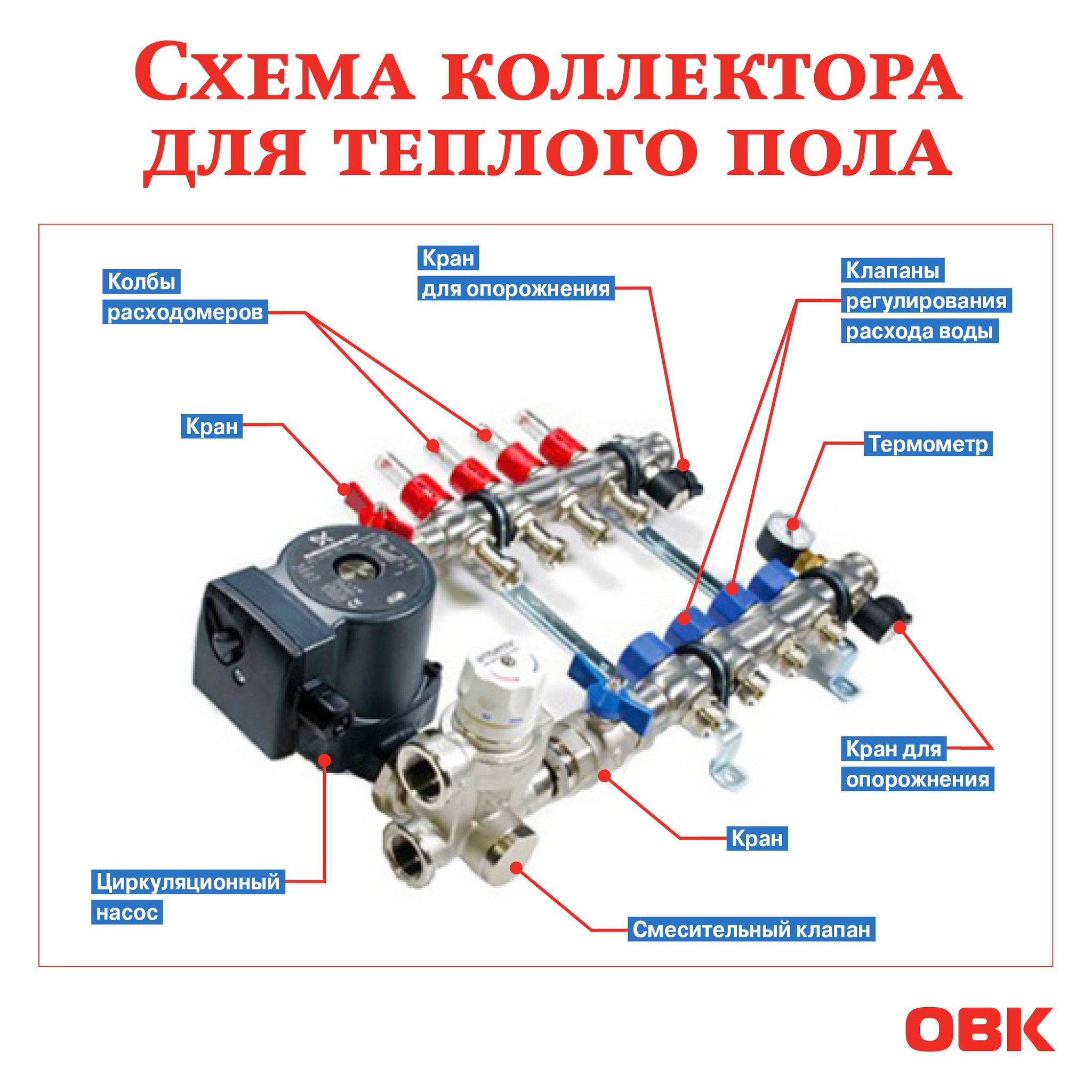

Коллекторная система подключения водяного теплого пола

Весь процесс подключения водяного теплого пола сводится к тому, что нужно соединить трубы с коллекторами, а коллекторы соединить с трубами, идущими от котла.

Коллекторный шкаф должен быть в таком месте, чтобы в него без проблем заходили подающая и обратная трубы. К трубам нужно подключить боковые выходы коллекторов на подачу и «обратку» (обратный ход). Но перед этим на коллекторы нужно установить запорные краны (запорные вентили). Конструкция запорного вентиля может включать термометр для удобства контроля температуры.

Желательно купить готовый коллекторный набор (например, REHAU, Watts, Valtec), включающий в себя запорные краны не только на выходах подачи и обратки, но и на всех выходах для подключения труб-теплоносителей теплого пола. Это позволит отключить на ремонт один контур всей конструкции, чтобы остальные продолжали работать.

Краны, трубы, коллекторы соединяются друг с другом при помощи компрессионных фитингов. Трубы теплого пола могут соединяться с коллекторами через специальные соединители. В состав соединителя входит опорная втулка, зажимное кольцо, латунная гайка. Если соединяются разные диаметры, используются фитинги-переходники. Самая простая конструкция будет состоять из простых коллекторов с запорными кранами. Трубы подачи и обратки соединяются с запорными кранами и коллекторами, коллекторы соединяются с трубами-теплоносителями водяного теплого пола. Вот и все.

Вышеописанная схема является самой простой и самой нежелательной для использования. Она полностью зависит от котла (разве что запорный кран можно немного закрыть, чтобы подача жидкости была меньше, и пол слабее нагревался). Но если уж делать водяной теплый пол, то с полным контролем.

Полноценная система коллекторов в сборе включает, помимо запорных вентилей на трубах, насосно-смесительный узел (либо трехходовой смеситель), сливной кран, воздухоотводчик, циркулярный насос для облегчения циркуляции жидкости в трубах.

Вместо запорных кранов на входе и выходе можно установить термостатические регулировочные вентили. Они имеют термобаллон с парафином, который сужаясь или расширяясь от температуры в помещении, задает пропускную способность вентиля.

Насосно-смесительный узел нужен для подмешивания остывшей жидкости из обратки в подачу, снижая температуру слишком горячего теплоносителя. Людям, живущим в холодных районах, смеситель необходим обязательно, поскольку котел будет работать на сильный обогрев, а температура теплоносителей водяного теплого пола не должна превышать 55 градусов.

Смесительный насос нужно устанавливать между коллектором подачи и трубой подачи. Третий выход идет на обратку перед отдающим коллектором. Таким образом, насос будет забирать жидкость с минимальной температурой, и добавлять ее в подачу.

Схемы подключения водяного теплого пола

Схема с трехходовым смесительным клапаном

Вместо смесительного насоса можно установить трехходовой смеситель (смесительный клапан), который выполняет ту же задачу, только без насоса (применяется, если циркуляция хорошая, не требующая дополнительного насоса). Трехходовой смеситель устанавливается там же, где и насосно-смесительный узел – на выходе из коллектора обратки.

С одной стороны коллекторы подключены к трубам от котла. С другой стороны на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключается воздухоотводчик. Воздухоотводчик, как понятно из названия, нужен для отвода случайных пузырьков воздуха. С нижней стороны разветвителя устанавливается сливной кран. Сливной кран нужен для слива воды при ремонте.

В принципе, все вышеописанные дополнительные элементы можно найти в комплекте с коллекторами. Лучше один раз заплатить дороже, но спокойно подключить готовую нормально функционирующую систему коллекторов, чем подбирать все элементы по отдельности. Тем более что по отдельности они стоят еще дороже.

Схема с циркулярным насосом

Если вам не требуется смеситель, но напор воды не очень сильный, можно просто установить циркулярный насос (желательно с термостатом для удобства регулировки температуры). Если вы подключаетесь к центральной системе отопления, то насос нужно устанавливать на обратке. Почему именно на обратке? Потому что если установить на подаче, то насос будет забирать лишнюю жидкость из центральной системы отопления, и тогда в радиаторах будет меньше тепла. Хотя, если вам нужно именно это, тогда ничего страшного.

Когда вся коллекторная система смонтирована и подключена к трубам от котла и к водяному теплому полу, остается проверить ее работоспособность. Проверка должна проводиться несколько часов, чтобы вы смогли убедиться в герметичности трубной системы, а также в максимальной температуре нагрева.

Дальше больше!

температура, как настроить термостат, как отрегулировать регулятор, фото и видео

Содержание:

Благодаря напольному покрытию с водяным обогревом в помещении можно создать комфорт и уют. Достигнуть такого результата позволяет равномерное распределение тепловой энергии. Но для обеспечения эффективного функционирования системы необходимо разобраться, как выполняется регулировка водяного теплого пола.

В холодное время года температура воздуха на улице постоянно меняется, поэтому и возникает потребность в корректировке степени обогрева комнат и других помещений. Для этих целей используют такие устройства, как терморегуляторы, у них еще есть другое название — регуляторы и термостаты, но функциональное назначение у всех одинаковое.

Регулировка нагрева водяных полов

Чаще всего для обустройства водяного обогрева пола используют соединение отопительных контуров посредством коллектора, на который заходят оба конца трубопровода: один из них подает теплоноситель, а второй — возвращает его обратно. На вход в каждый из отопительных контуров поступает горячая вода, имеющая одинаковую температуру.

Поскольку протяженность трубопроводов разная, то каждое из помещений прогревается до разной температуры. Например, для ванной данный параметр должен составлять 25 градусов, а для жилых комнат он не может превышать 22 градуса. Чтобы добавить или убавить степень обогрева помещения, нужно изменить количество носителя тепла, подаваемого в контур.

Наиболее простым способом, как регулировать температуру водяного теплого пола, считается оснащение коллектора специальными вентилями на вход и выход (подробнее: «Схема коллектора теплого пола – как всё должно работать»). Путем поворота их головок можно корректировать количество носителя тепла, подаваемого в каждый из контуров. В этом случае ориентироваться приходится только на собственные ощущения, а такой способ регулировки обогрева нельзя назвать удобным.

Последовательность действий при этом следующая:

• регулировочные вентили подкручивают;
• ожидают в течение некоторого времени, пока не прогреется пол;
• оценивают результат;
• снова подкручивают вентили и т.д.

Поскольку температура на улице практически никогда не бывает одинаковой в течение даже одних суток, хозяевам дома приходится вращать вентили очень часто, причем вручную.

С целью автоматизации и механизации регулировки подачи тепла применяют специальные регулировочные устройства: контролирующий и управляющий термостат для водяного теплого пола, и исполнительный сервопривод

Термостаты, изображенные на фото, обычно размещают в каждом помещении, где смонтировано напольное покрытие с водяным обогревом. В свою очередь сервоприводами оснащают каждый контур на гребенке подачи носителя тепла. Они согласно сигналам увеличивают либо уменьшают количество воды, поставляемой в контур. Термостаты связывают с конкретными сервоприводами и подают на них команды управления.

Регуляторами контролируется либо температура теплого водяного пола, либо воздушной массы в комнате. При этом отслеживать температурный режим воздуха в комнате приходится тогда, когда обогрев напольной поверхности является единственным способом отопления в доме.

В продаже имеются модели, которые способны одновременно отслеживать оба показателя. В данном случае, основным параметром оценки до того, как настроить водяные теплые полы, является температура воздуха, а вторичным – пола.

Принцип функционирования регулятора пола с обогревом:

1. На корпусе оборудования устанавливают нужную температуру (напольной поверхности или воздуха в зависимости от конкретной модели).
2. В случае отклонения параметра в ту или иную сторону, на сервомоторы приходит сигнал, после чего подача носителя тепла либо увеличивается, либо снижается. В итоге через некоторый временной период температура приходит в норму.

Когда трубы залиты стяжкой, необходимо время на то, чтобы весь бетонный массив нагрелся или остыл. При наличии настильной системы обогрева пола инерционность меньше и тогда изменения наступают быстрее.

Разнообразие регуляторов водяной конструкции пола

Принципиальное отличие разных регулирующих устройств заключается в способе выставления необходимой температуры:

1. Механические модификации. Эти приборы редко ломаются и доступны по стоимости. Такого типа регулятор водяного теплого пола имеет простую шкалу, делающую процесс настройки легким и понятным. Необходимую температуру выставляют при помощи вращающегося диска. Иногда на лицевой панели терморегуляторов для водяного пола с обогревом имеется рычаг, предназначенный для его включения/отключения. Других функций у таких устройств нет. В среднем цена на них составляет 15 евро.
2. Электронные приборы. Их функционал аналогичен механическому варианту, но реализован он иначе. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или устанавливаемые параметры. Также на устройствах можно увидеть несколько кнопок. На них могут находиться стрелки со знаками «вверх» и «вниз», служащими для постепенного изменения температурного режима. Ориентировочная стоимость – 20 евро.
3. Модели с программированием. Регулировка температуры теплого пола при помощи такого устройства позволяет, как поддерживать стабильный нагрев, так и менять его в автоматическом режиме в зависимости от времени. Продаются модели, имеющие возможность программировать температурный режим в течение суток и по дням недели. Данная функция позволяет экономить энергоресурсы, а значит, деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда все члены семьи отсутствуют дома, а перед их возвращением – повысить. Некоторые модификации помимо стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже имеются модели, которыми корректируют работу посредством компьютера или планшета. Простейшая модификация, которая предусматривает возможность установки температуры пола по времени обойдется не менее, чем в 40 евро, а навороченной устройство может стоить более одной тысячи.
4. Мультизональные модификации. Такие термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
5. Сенсорные модели. Выполняемый данными приборами перечень функций тот же, что и у электронных моделей. Но они оборудованы сенсорными кнопками, а не тактильными. Стоимость более высокая.
6. Радио термостаты и контроллеры. Подобные системы, поставляемые европейскими производителями, являются новинками на отечественном рынке. Например, системы фирмы Uponor состоят из сервомеханизмов, управляемых при помощи радиосигналов, радио термостата, который отслеживает показания датчиков и радио контроллера, принимающего данные от термостата и передающего их дальше на сервоприводы. В комплект также входит SMS-модуль, позволяющий управлять системой посредством мобильной связи и следить за ее состоянием.

Датчики термостатов водяного пола

До того, как пользоваться регулирующим устройством, необходимо узнать, как регулировать температуру теплого пола и из каких элементов состоит система.

Датчики терморегуляторов отслеживают температуру:

• пола с обогревом;
• воздуха в помещении.

Как правило, датчики, контролирующие состояние воздуха, располагаются в корпусе термостата. В этом имеется как положительный момент (нет проблем с установкой), так и отрицательный (возникают некоторые сложности). Читайте также: «Какой датчик температуры для теплого пола выбрать и как его установить правильно».

Дело в том, что при монтаже термостата необходимо соблюдать ряд условий:

• в непосредственной близости от прибора не должны находиться источники холодного или теплого воздуха;
• на него не может падать солнечный свет;
• отсутствие сквозняков;
• его нужно разместить так, чтобы устройство могло максимально достоверно отображать температуру в данном помещении, а значит, оно должно быть установлено на высоте от 1 до 1,5 метра от напольной поверхности.

Выносной датчик температуры пола — это небольшой приборчик, прикрепленный к концу длинного кабеля. Данное устройство необходимо закреплять на полу на расстоянии не меньше, чем 50 сантиметров от стен. Оно должно быть установлено на равном расстоянии по отношению к ближайшим трубам с носителем тепла. Противоположный конец кабеля подводят к терморегулятору и подсоединяют к нужным клеммам (прочитайте: «Правильная установка терморегулятора теплого пола и условия эксплуатации»).

Монтируют датчик пола перед заливкой стяжки при укладке отопительного контура. Но поскольку приборы могут ломаться, для обеспечения возможности замены их желательно помещать в специальный гофрированный рукав. Конец находящегося в стяжке рукава следует заизолировать, иначе в него может попасть цементный раствор

Второй конец укладывают в штробу на стене и заводят на монтажную коробку прибора. Такая последовательность монтажа датчиков водяного пола является непростым делом, но при поломке устройства менять его можно будет быстро и легко.

В том случае, когда использовалась настильная система обустройства теплого пола, способ монтажа применяется аналогичный. В этом случае гофрированный рукав необходимо прикрепить к системе и не допускать его пережима.

Иногда при условии, что не будет задействован гофрорукав, в зависимости от высоты бетонной стяжки и вида напольной поверхности (мягкая или твердая) возникает потребность в использовании провода с разной плотностью защитной оболочки. Производители выпускают изделия жесткие и мягкие, а также модификации проводов, устойчивые к агрессивным средам.

Сервоприводы для систем теплого пола

Не существует способа, как отрегулировать теплые полы в автоматическом режиме без сервопривода (другое название сервомотор). Это электротермическое устройство, основное назначение которого заключается в открытии и закрытии подачи горячего теплоносителя.

Основной элемент сервопривода – эластичный сильфон, который имеет форму герметичного цилиндра. Он наполнен веществом, способным изменять объем в зависимости от температуры.

Вокруг сильфона имеется электрический нагревательный элемент, на который подается питание после поступления с термостата сигнала. Когда он включился в работу, вещество, находящееся в цилиндре, начинает нагреваться и расширяться. Сильфон, который увеличился в размерах, оказывает давление на шток, расположенный ниже, а тот перекрывает подачу теплоносителя. Поскольку в работе данных приборов используется только тепловая энергия и электричество, их принято называть термоэлектрическими.

Бывают сервоприводы нормально закрытыми и нормально открытыми. Их название говорит о положении клапана во время отсутствия электропитания. В первом случае клапан в обычном положении открыт, а после получения сигнала закрывается. Во втором случае все происходит наоборот, сначала он закрывается, а потом открывается.

Специалисты рекомендуют в отечественных условиях функционирования использовать нормально открытые сервомоторы. Объясняется такой выбор тем, что в случае поломки прибора теплоноситель не перестанет циркулировать по системе, и она не разморозится.

Каким образом подключают сервоприводы

На практике используют разные схемы подключения сервомоторов, что зависит от типа монтируемого термостата. Когда этот прибор управляет только одним отопительным контуром, его соединяют проводами напрямую с конкретным сервоприводом. Если задействуют термостат мультизональный, тогда провода подсоединяют к конкретным клеммам.

Чтобы упорядочить расположение проводов монтируют коммутаторы теплого водного пола. Помимо обычных функций подключения и соединения различных устройств, они выполняют и защитную роль. Читайте также: «Оптимальная схема подключения теплого пола – делаем правильный выбор».

Когда все отопительные контуры находятся в закрытом положении, поступает команда отключить циркуляционный насос. Данный способ удобен, если предусмотрена установка автоматического отопительного котла.

Что касается систем с твердотопливными котлами обычной конструкции, то в них не допускается отключение насосов, иначе отопительная конструкция взорвется. В таком случае монтируют байпас и перепускной клапан, который настраивают на показатель давления немного меньший, чем максимальное давление циркуляционного насоса.

После достижения нужного значения в системе (если открытыми остается незначительное число отопительных контуров) перепускной клапан начинает частично заворачивать в обратную трубу теплоноситель и подавать его назад на котел.

Вышеописанная схема будет функционировать с любыми моделями нагревательных котлов. Для твердотопливных агрегатов – это единственный, причем недорогой, способ, позволяющий не перегреть систему.

Когда требуется регулировка теплого пола с расходомерами, необходимо, чтобы подающий коллектор имел воздухоотводчик автоматического типа и был подсоединен к обратному аналогу байпасом с перепускным клапаном (прочитайте: «Как выбрать и установить расходомер для теплого пола»).

Подводя итоги, следует отметить, что наиболее простым вариантом как настроить теплый пол и отрегулировать температуру теплоносителя можно назвать установку ручных кранов. Более комфортными в пользовании являются автоматические регулирующие устройства — термостаты с датчиками и сервоприводами. Также следует задействовать перепускной клапан и коммутационный узел.

Как включить теплый пол водяной

Как запустить теплый водяной пол правильно после заливки: подача теплоносителя в систему, тестовый запуск, первый прогрев

Установка теплого водяного пола в качестве основной или дополнительной отопительной системы требует максимального внимания и знания последовательности действий.

Если что-то пойдет не так, то слишком трудно и дорого будет внести изменения, особенно после укладки финишного покрытия. Чтобы этого избежать, надо знать, как включить водяной теплый пол.

Подача теплоносителя в систему

Способ заливки воды в систему зависит от того, как она устроена. Чаще всего для этого устанавливается кран, подающий теплоноситель от водопровода к трубам теплого водяного пола.

Система водяных полов не нуждается в ежегодном сливе воды после отопительного сезона, но специальный кран для этого должен быть на выходном коллекторе.

Перед тем, как систему наполнить водой, ее нужно тщательно промыть, ведь при укладке труб в них мог попасть мелкий строительный мусор. Чтобы от него избавиться, нужно заливать и сливать воду до тех пор, пока она не станет чистой.

Производители рекомендуют обновлять теплоноситель с каждым новым сезоном и если следовать их совету, то такую промывку нужно делать каждый раз. Но, как показывает практика, достаточно проводить такие работы раз в 3-4 года, хотя некоторые потребители не сливают воду десятилетиями, и система работает отлично.

Следующий этап работ – это тестированный запуск водяного теплого пола после заливки в него теплоносителя.

Тестовый запуск

Опрессовка – это проверка под давлением всей системы на возможное наличие протечки в трубах и в местах их соединения.

Без этого этапа заливать раствор и стелить финишное покрытие просто бессмысленно. Он проводится, когда все трубы подсоединены к распределительному коллектору.

Каждый обогревательный контур по отдельности нужно наполнять жидкостью до тех пор, пока из него не выйдет весь воздух. Для этого вентили, как регулирующие, так и термостатные, нужно открыть и закрыть.

Для каждого вида труб теплого водяного пола необходим свой тип опрессовки:

1. Если применяется металлопластик, то для запуска используют холодную воду, подаваемую в систему под давлением 6 Бар. Если в течение суток оно не упало, то конструкция прошла испытание и можно приступать к дальнейшей работе – заливать стяжку поверх наполненных водой труб, которые находятся под давлением. На всем этапе проверки при таком давлении воздухоотводчики должны быть закрыты, иначе через них польется вода.
2. Для труб из сшитого полиэтилена проверка требует других действий:
   • во-первых, давление для опрессовки должно в два раза превышать рабочее, но не ниже, чем 6 Бар;
   • во-вторых, нужно следить, когда оно начнет падать (приблизительно 30 мин.) и снова поднять его;
   • в-третьих, такие действия следует провести трижды и только после этого нужно снова увеличить давление вдвое и оставить систему на сутки;

Если за это время давление упало не более чем на 1.5 Бара и не видно протечки, то система прошла испытание.

В виде дополнительной проверки опытные мастера рекомендуют применить испытание максимальным нагревом системы. Подобный первый прогрев водяного теплого пола покажет, насколько качественные трубы. Для этого нужно разогреть их до +80-85 градусов и оставить на полчаса. Если нигде не видно протечки или пара, то конструкция готова к заливке раствором.

Стяжку после всех проверок нужно заливать только на полные трубы, чтобы она «учла» их измененную форму.

Как запустить теплый водяной пол правильно?

Первый запуск теплого водяного пола проводится нагревом теплоносителя до +20-25 градусов. Нужно дать системе пару дней отстояться, после чего каждый день увеличивать этот показатель на 10 градусов, если используется вода и на 5, если теплоноситель – антифриз.

Весь процесс постепенного разогрева конструкции напрямую зависит от размера помещения. Если оно небольшое, то можно уложиться всего в пару дней, но так как запуск теплого водяного пола устраивается после всех проверок, заливки бетона и укладки напольного покрытия, то лучше не спешить с резким подъемом температуры. Это может вызвать появление трещин в стяжке.

Как выполнить запуск водяного тёплого пола?

Небольшая пошаговая инструкция по запуску системы отопления водяным тёплым полом.

Когда можно выполнять запуск тёплого пола?

Запуск тёплого пола можно делать не ранее чем ЧЕРЕЗ МЕСЯЦ после заливки бетонной стяжки. (Конечно, если система тёплого пола на деревянном основании, тогда ждать нисколько не нужно, можно запускать сразу после окончания монтажа.)

Что должно быть сделано перед запуском тёплого пола?

Система должна быть собрана полностью:

• установлен и подключен котёл;
• смонтиован трубопровод «котёл — коллекторная группа»;
• система заполнена теплоносителем;
• если тёплый пол с бетонной стяжкой, то выдержано время для застывания стяжки, как сказано выше.

Запуск тёплого пола шаг за шагом

1. Все краны от котла до коллектора должны быть открыты.

2. Колпачки на воздухоотводчиках открыты.

3. Запустить циркуляционный насос (или насосы, если их несколько) на смесительных узлах. При этом через воздухоотводчики будут выходить остатки воздуха. Давление же в системе будет падать, так что нужно подкачать теплоносителя. Постепенно воздух из системы выйдет, о чём скажет прекращение шипения на воздухоотводчиках, а значение давления станет постоянным.

4. Запустить котёл.

5. Трёхходовые клапаны в смесительных узлах можно поставить на максимум.

6. Сперва начнёт нагреваться подающий коллектор. А через некоторое время и обратный. Пробуя рукой, убеждаемся, что все обратные трубы на коллекторе нагреваются.

7. По достижении температуры обратки 30 градусов устанавливаем трёхходовой клапан на 3/4 от максимума. В этом положении оставляем систему на сутки. Если по истечении этого срока температура обратки осталась в районе 30 градусов, то всё хорошо, можно ничего не менять. Если же температура сильно больше или меньше, то поворачиваем рукоятку трёхходового клапана в соответствующую сторону. И так за пару-тройку раз мы наконец выставим нужную температуру, после чего менять положение рукояток уже не нужно.

Уточнение. Не обязательно добиваться 30 градусов на обратке. Вы можете отрегулировать ту температуру, при которой будет вам приятно ходить по тёплому полу.

8. Воздух из системы может выходить несколько недель, так что, выполнив запуск тёплого пола, всё это время нужно следить за давлением, при необходимости добавлять теплоноситель.

Запуск водяного теплого пола

Теплый пол в последнее время стал использоваться все чаще. Однако его первое включение – довольно ответственная процедура и не многие знают, как с ней справиться.

Если пол выполнен из дерева или настильной системы, то после заполнения теплоносителем можно сразу переходить к эксплуатации. Если же используется водяной пол на основе бетонной стяжки, процедура первого запуска будет значительно отличаться.

В данной статье мы рассмотрим, как правильно включить теплые полы первый раз и более подробно изучим эту процедуру.

Процедура запуска теплого пола

Процесс первого запуска можно условно разделить на следующие этапы:

• заполнение системы теплоносителем;
• настройка системы;
• прогрев и сушка стяжки покрытия.

Давайте более подробно изучим каждый этап.

Заполнение системы теплоносителем

Перед тем, как приступать к заполнению пола теплоносителем, понадобится открыть все краны конструкции. В их число входят:

• вентили, которые установлены на коллекторе;
• запорные краны трубы конструкции;
• трехходовой клапан смесительного узла;
• автоматизированные отводчики воздуха на всех участках отопления.

Если на трехходовом клапане установлена термостатическая головка, понадобится выставить максимально возможное значение. Если головка отсутствует, выкрутите вентиль как можно сильнее. Схема теплого пола выглядит следующим образом.

Дальнейшие процессы зависят от того, что планируется применять для отопления, воду или антифриз. Также влияет тип отопления, который может быть открытый или закрытый.

Давайте боле подробно изучим все возможные варианты заполнения.

Заполнение закрытой системы отопления

Первым делом, как уже обговаривалось выше, понадобится открыть все необходимые вентили. Во время этого будет слышан звук перемещающейся воды по трубам и вывод воздуха из воздухоотвода.

Необходимо переждать до тех пор, пока воздух полностью не выйдет из системы. Затем потребуется включить циркуляционный насос. Воздухоотвод вновь возобновит свою работу, при этом будет слышан прохождения воздуха через насос.

Продержите насос в таком режиме порядка 3-х минут, пока большая часть воздуха не выйдет из системы.

После закройте все вентили, кроме одного.

Это поможет насосу сконцентрироваться на одной петле, чтобы остатки воздуха вышли с нее.

После откройте следующую петлю, а предыдущую закройте. Такие же процедуры выполните для остальных вентилей.

По завершении работы системы будет заполнена, и можно переходить к настройке системы для дальнейшего использования.

Заполнение открытой системы отопления

Система отопления считается открытой, если в конструкции имеется специальный бак, куда по мере испарения добавляется теплоноситель для дальнейшей эксплуатации конструкции.

Для работы такой системы необходимо наличие сливного крана в нижней части конструкции. Заполнение выполняется через него с использованием специального шланга от водоснабжения. Однако первым делом необходимо заполнить пол с помощью крана на коллекторе. Для этого также понадобится применить шланг.

Контуры теплого пола заполняются по той же схеме, что и у закрытой системы. По мере вывода воздуха из системы понадобится иногда добавлять воду, так как ее уровень будет постепенно уменьшаться.

Если в конструкции установлены радиаторы, понадобится также извлечь из них воздух.

Заполнение антифризом

Применение антифриза имеет одно существенное преимущество. Он не замерзнет при минусовой температуре. Что является особо важным критерием, если вы проживаете в помещении на непостоянной основе.

Для заполнения системы потребуется опрессовщик, который зачастую берется в аренду. Шланг от него подключают к коллектору, заливается антифриз и начинается накачивание. При этом в процессе по мере надобности добавляют теплоноситель. После того, как вся конструкция будет заполнена, включается насос, чтобы избавиться от лишнего воздуха.

Настройка системы теплого пола

После того, как система теплого водяного пола будет заполнена, понадобится перевести трехходовой клапан в минимальное положение. Если на коллекторе установлены расходомеры, рекомендуем распределить потоки теплоносителя. Эту процедуру необходимо выполнять во время работы циркулирующего насоса. Подробнее о настройке смотрите в этом видео:

Учитывайте, что теплый пол имеет гидросопротивление, поэтому мощность насоса может отличаться от заявленной производителем. Из-за этого полученные результаты понадобится слегка занизить.

После того, как расходомеры будут отрегулированы, можно будет делать какие-то выводы.

Если коллектор был собран самостоятельно, на нем должны присутствовать вентили для регулирования. Первым делом необходимо произвести первоначальную настройку с учетом длины каждого контура.

Контуры, которые прогреты меньше, открываем больше, а прогретые наоборот прикручиваем. После каждой процедуры регулирования понадобится подождать несколько часов, чтобы стяжка нагрелась. Регулировка выполняется до тех пор, пока каждый контур не будет прогрет одинаково.

Прогрев и сушка стяжки покрытия

Запустить водяной пол можно только после сушки стяжки. Из-за этого до первой эксплуатации водяного теплого пола напольное покрытие стелить нельзя. Начать процедуру сушки нужно с температуры порядка 20-ти °C.

Каждый день температуру повышают на 5°C, пока она не станет одинаковой с показателями теплого пола. Нагревая стяжку постепенно, вы предотвратите растрескивание и просыхание стяжки пола.

После того, как процедура будет завершена, можно переходить к настилу покрытия.

Как видите, запуск водяного пола – довольно простой процесс, однако он требует внимания и ответственности.

С настилом напольного покрытия ни в коем случае нельзя торопиться. Процедура сушки стяжки является крайне важной, именно от нее зависит будущая эксплуатация теплого пола.

Запуск, сервис и обслуживание системы теплого пола

Вернуться к списку вопросов.

1. Когда можно включать теплый пол?

Гидравлическую часть (узел смешения, коллекторную группу, трубы) можно включить сразу же после монтажа последнего соединения и заполнения системы теплого пола водой.

Это позволит увидеть работу узлов «в живую» и проверить циркуляцию в каждом контуре на предмет отсутствия в трубе посторонних предметов.

Однако хотим предостеречь от того, чтобы без стяжки, на открытую давать в контур горячий теплоноситель, так как это приведет к тепловому удлинению контура и смещению самих труб, что в некоторых случаях способствует отрыву крепежных шпилек от пенополистирола.

2. Как правильно включить теплый пол?

Правильное включение подразумевает под собой две важные составляющие:

выведение температуры теплоносителя теплого пола на расчетный (проектный) рабочий режим.
Ввод системы в эксплуатацию начинают с температуры теплоносителя, подаваемой на вход раздающего коллектора, равной 20 — 25 о С. Затем каждый день температуру увеличивают на 5 — 10 о С, доводя до проектной.

3. Если система разморозится, что будет с трубами теплого пола?

Если трубы из металлопластика, они придут в негодность.

Если трубы из сшитого полиэтилена, с ними ничего не будет.

4. Нужно ли на лето сливать воду из теплого пола?

Этого делать не нужно. Как и не нужно на лето сливать воду со всей системы отопления.

Есть такое понятие как «мертвая» вода. То есть вода, которая больше не вступает или вступает по минимуму в химические реакции с элементами системы.

Свежая вода, содержащая растворенный в ней кислород и другие химические вещества, при первом, начальном заполнении системы отопления начинает интенсивно взаимодействовать со всеми узлами. Через некоторое время этот процесс постепенно заканчивается. Вот такой теплоноситель особенно «ценен» для отопления.

5. Как слить всю воду с контуров теплого пола?

Причины возникновения необходимости слить воду из системы теплого пола могут быть разные. Одна из них — глубокая консервация системы отопления без включения в ближайший отопительный период. Другая связана с невозможностью проведения быстрого ремонта вышедшего из строя узла или элемента системы отопления (нет запчастей на котел).

Чтобы слить воду с труб теплого пола нужно воспользоваться воздушным компрессором. Куда нужно подключить шланг компрессора? На коллекторе (особенно если весь коллекторный блок, как готовый единый элемент выпущен производителем, а не был собран на коленках) помимо запорно-регулировочных вентилей, есть также вентили для слива воды с коллектора, по одному на каждом. Вот ими и воспользуемся.

Выкрутив сбросники и закрутив вместо них переходник, подсоединяем к коллектору подачи шланг компрессора. Не наоборот!

В большинстве коллекторных блоков, выпускаемых производителями, вентиля на подаче и обратке имеют специальную конструкцию, направляющую движение теплоносителя в одну сторону и предотвращающую обратное течение. По принципу обратного клапана. Если в таком блоке переставить коллекторы подачи и обратки местами, то ваш теплый пол не будет работать. Подающий и обратный коллекторы помечают специальными метками обычно разного цвета: для подачи — красный, для обратки — синий.

К сброснику коллектора обратки прикрутим шланг, который направим в канализацию, на улицу или просто в ведро.

Откроем вентили подачи и обратки контура теплого пола, с которого будем сливать воду. Остальные вентили должны быть закрытыми! Включаем компрессор, и вода начинает под давлением выходить из контура.

Компрессор должен работать до тех пор, пока вместо воды не пойдет распыленная воздушно-капельная смесь.

Эти действия нужно повторить с каждым контуром теплого пола, поочередно закрывая и открывая их.

Ввиду того, что внутреннее сечение труб теплого пола небольшое и влага, оставшаяся на внутренних стенках трубы, стечет и соберется в капельки, которые, в свою очередь, могут образовать водяное перекрытие сечения трубы, процедуру можно повторить дважды.

Не забудьте слить воду также и с других элементов отопительной системы!

6. Как промыть трубы теплого пола?

В большинстве случаев такой необходимости не возникает. Но если все же такая необходимость возникла, воспользуйтесь методом, описанным в ответе на предыдущий вопрос » Как слить всю воду с контуров теплого пола? » Вместо компрессора подключаете воду под давлением.

как подключить к котлу, подсоединить к имеющейся батарее, от радиатора

Водяной тёплый пол — эффективный, а главное экономичный способ отопления. С ним помещения прогреваются равномерно, без «тёплых» и «прохладных» зон.

Об удобстве при его эксплуатации вообще говорить не приходится — пройтись босиком одно удовольствие. Но из-за разрешительной системы, особенностей монтажа, используется больше в частных домах, в квартирах значительно реже.

Принцип подключения водяного теплого пола в доме

«Нагревательный элемент» — труба, монтируется двумя основными способами:

1. В раствор. Чаще на бетонном черновом полу её заливают стяжкой.
2. На сухие основания. Обычно на деревянный черновой пол, в устроенные пазы укладывают трубу и накрывают напольными покрытиями.

Оптимальный материал — металлопластик либо полиэтилен, но есть и «элитные сорта»: гофрированные из нержавейки, и медные с полиэтиленовой изоляцией.

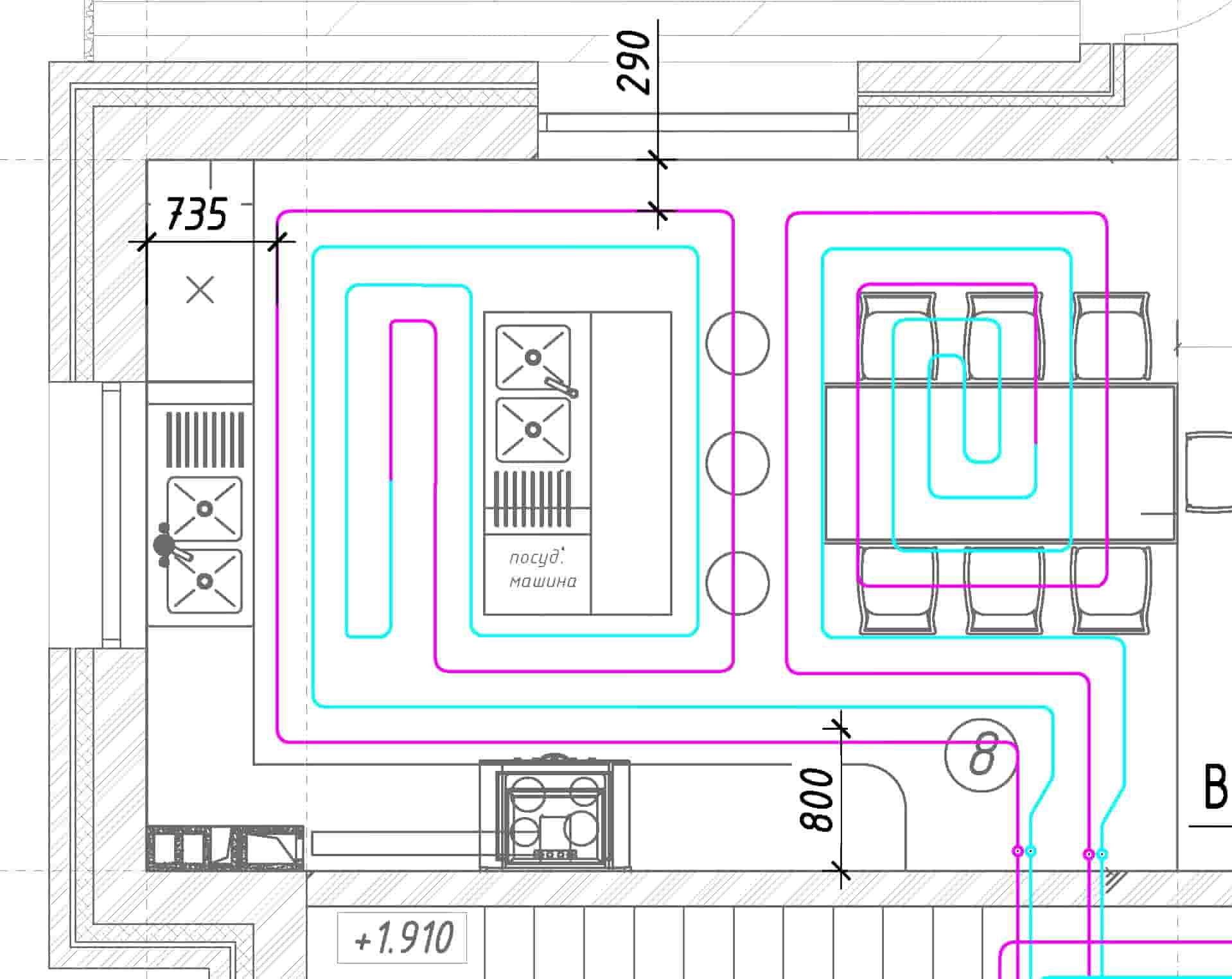

Труба раскладывается в контур двумя основными способами: улиткой и змейкой, этим сразу можно обеспечить равномерность или задать приоритетные для нагрева площади пола.

​

Фото 1. Слева изображена схема укладки теплого водяного пола типа «улитка», справа — «змейка».

Подключая тёплый пол к существующей системе нужно учесть, что контурам, в отличие от радиаторов, при интенсивном режиме отопления, требуется меньшая температура теплоносителя. Комфортный температурный режим достигается за счёт:

• использования теплоносителя, уже отдавшего большую часть тепла;
• установки клапана-термостата, ограничивающего подачу теплоносителя;
• подмеса в горячий, максимально остывшего теплоносителя.

Поэтому, планируя устройство тёплого пола, важно учитывать принципы подключения к различным видам существующих систем обогрева.

К существующей однотрубной системе отопления, как радиатор

К однотрубной Ленинградке возможно подключить небольшой контур тёплого пола как дополнительный радиатор.

Желательно последовательно с установленной батареей, но если нет технической возможности — то параллельно батарее, важно сделать это через вентили, чтобы иметь возможность «поджать» или полностью отключить его.

Полуавтоматический режим работы контурам задаётся изначально, если выполнить простые условия:

1. Тёплый пол забирает теплоноситель из обратки отопления, где температура меньше — во время интенсивного отопления полная мощность не нужна. Подключается ПОСЛЕ циркуляционного насоса перед котлом, а возвращает теплоноситель ПЕРЕД этим же насосом — происходит принудительная циркуляция.
2. Контуры не превышают 30 метров в длину, это обеспечит полный прогрев при пониженной интенсивности отопления.

Как подключить к двухтрубной системе

Подсоединение тёплого пола к двухтрубной системе возможно по любому способу для однотрубной схемы.

Обогреваемые площади значительно увеличатся, если контуры через управляющий модуль подключить непосредственно к подающему и обратному трубопроводам радиаторной системы отопления.

Это оптимальный вариант, когда, подогрев нужен сразу нескольким помещениям, ведь каждое из них предполагает, как минимум один контур.

Как подсоединить к имеющейся гравитационной схеме

Существует устойчивое мнение, что контуры тёплого пола плохо, или совсем не работают в безнасосных системах отопления, где теплоноситель циркулирует самотёком, за счёт конвекции. Но практика показывает успешную работу при соблюдении несложных условий:

1. Обратить внимание, что трубопроводы — «лежанки» конвекционных систем, всегда монтируются не строго горизонтально, а с небольшим уклоном от подачи к обратке. Желательно воспользоваться этим и сделать врезки в «лежанку» так, чтобы теплоноситель утекал под уклон. Поэтому нередко обратки контуров тёплого пола сводятся в одну гребёнку на удалении от отапливаемых помещений.
2. Черновой пол — основание на которое укладывается труба тёплого пола, должно быть строго горизонтальным и максимально ровным — чтобы не было «гравитационных» препятствий движению, и жидкости не приходилось течь «в гору».

3. ​

   Контуры — «улитки, змейки» по возможности максимально короткие — греются только нужные участки.
4. Труба диаметром 20—25 мм — закреплена без скачков, горбов и перепадов, плотно прижата к основанию, исключая образование воздушных пробок.
5. Все повороты плавные.

Основной недостаток — прогрев происходит медленней, но конвекционные системы сами по себе инертны, это плата за отсутствие циркуляционного насоса и независимость от электроэнергии.

Важно! Чаще всего для конвекционных систем отопления основные трубопроводы-лежанки делают металлические, поэтому «врезками» будут сгоны. Приварить их лучше не под прямым углом, а «по ходу» трубы, и на подаче и обратке.

Вам также будет интересно:

Комбинированная схема для квартиры

Абсолютное большинство благоустроенных квартир спроектированы исключительно с радиаторным отоплением.

Подключив к нему несколько или хотя бы единственный общий контур тёплого пола, уровень комфортабельности повышается во много раз.

Стоит ли говорить о надобности подогрева пола в санузлах или у входной двери в прихожей — это необходимый минимум, найдётся ещё «пара-тройка» мест, где бы тепло не помешало.

Как у любой комбинированной схемы, для понижения температуры теплоносителя контур тёплого пола подключается на обратку, через краны и насосно-смесительный узел. Коллекторы нужны, если контуров несколько.

Внимание! Всё это омрачается запретом ЖКХ на самовольное вмешательство, изменение схемы отопления помещений многоквартирного жилого дома, и грозит санкциями.

Однако, узаконить — получить разрешение на установку дополнительных отопительных приборов можно, но нужны веские причины и будет перерасчёт тарифов на оплату.

К котлу отопления

Случается, в доме «на перспективу» установлен двухконтурный котёл, но горячее водоснабжение реализовали электрическим водонагревателем, а второй контур так и не задействован для подогрева водопроводной воды.

На его основе возможно смонтировать независимую низкотемпературную систему тёплого пола. Конечно, не обойтись без управляющей системы и насоса.

Принцип работы: насос качает теплоноситель, движением жидкости запускается второй контур, по достижении заданной температуры нагревание прекращается, так как системой управления теплоноситель отсекается от котла, и зацикливается по контуру тёплого пола без подогрева. Отдав тепло, система управления вновь переключается на подогрев.

Несмотря на кажущуюся сложность, система отличается высокой стабильностью, надёжностью, так как работает в низкотемпературных режимах.

Условия подсоединения к батареям

Очевидно, что комфортабельность дома значительно повышается дополнением радиаторного отопления системой тёплого пола. Но для большинства случаев невозможно ограничиться простой «врезкой» в действующую систему, для качественного подключения придётся установить дополнительное оборудование, чтобы выполнить ряд условий для стабильной работы:

• обеспечить циркуляцию, в протяжённых и тонких трубах самотёк теплоносителя затруднён или невозможен;
• предотвратить гидроудары, выравнивая давление в подающем и обратном трубопроводах;
• автоматически удалять воздух из системы тёплого пола;
• фильтровать теплоноситель, особенно актуально в подключении к системе центрального отопления;
• снижать температуру теплоносителя, до оптимальной, для комфортного микроклимата в помещениях.

Поэтому система дополняется оборудованием, которое обычно для удобства управления концентрируется в одном месте.

Справка! Для универсальности подключения его вообще объединяют в единые модули, их можно приобрести готовыми, заводского исполнения и нужных параметров.

Устройство модуля подключения

Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.

Основные составляющие:

• циркуляционный насос;
• перепускной клапан;
• воздухоотводчик;
• фильтр;
• смеситель;
• запорные краны.

Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.

К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:

• точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
• между обратной и подготовленной — смешанной водой постоянный байпас;
• внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
• собственная защита от перегрева;
• встроенные сетчатые фильтры;
• крепление в любом положении.

Площадь обогреваемых полов зависит от мощности выбранного насоса.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается о том, как подключить систему теплого пола к котлу.

Своими руками — и без последствий

В подключении тёплого пола к готовой, действующей системе отопления ничего сверхъестественного нет. Подготовку, монтаж, даже самые ответственные и дорогостоящие узлы возможно сделать самостоятельно, при желании пытливый ум и умелые руки сделают своё дело. Но это не значит, что нужно отказаться от консультаций и услуг специалистов, особенно в многоквартирных домах.

Должен ли я выключить лучистое тепло ночью? — HVACseer.com

Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Системы приточного воздуха, являющиеся источником тепла для большинства домов, обычно отключаются ночью или днем, если дом пуст. В конце концов, зачем нагревать воздух, чтобы никому не было удовольствия? По мере того, как системы лучистого теплого пола становятся все более популярными, те, кто делает это, могут задаться вопросом — следует ли мне выключать лучистое тепло ночью или нет?

Хотя вам придется немного поэкспериментировать с термостатом, чтобы выяснить, что именно работает в вашем доме, краткий ответ — да.Выключение (но не выключение!) Излучаемого тепла ночью может сэкономить энергию и деньги, если все сделано правильно.

Продолжайте читать, чтобы узнать, насколько низко вы можете спуститься, какие факторы следует учитывать, и другую полезную информацию о лучистом тепле.

Как установить лучистое тепло в ночное время

Большие споры о том, следует ли снижать уровень излучаемого тепла, в значительной степени связаны с медленным временем включения для повторного нагрева. Лучистое тепло работает, потому что тепло передается по электрическим проводам или трубкам с горячей водой, расположенным под полом. Затем тепло поднимается через пол в комнату, обеспечивая тепло.

Это означает, что когда вы выключаете нагрев, вы не сразу чувствуете падение температуры, как в системе с принудительной подачей воздуха. То, что лежит под полом, что на самом деле нагревается за счет передачи тепла через систему лучистого тепла, требует часов (или больше), чтобы остыть и нагреться. Фактическая продолжительность зависит от таких факторов, как материалы и изоляция.

Это наводит некоторых людей на мысль, что отключение обогрева на ночь — пустая трата времени: к тому времени, когда все остынет, пора снова начинать обогрев (излучающие системы необходимо включать задолго до фактического времени пробуждения. , так как до достижения оптимальной температуры может потребоваться час или два).

По правде говоря, вы должны уменьшить (но не выключать) нагрев. Продолжая поддерживать теплоту под полом, «плита» под домом, проводящая тепло, никогда по-настоящему не остынет, но вы можете получить выгоду от меньших потерь энергии.

Вопрос о том, насколько сильно вы его выключите, зависит от некоторых экспериментов, поскольку каждый дом индивидуален. Одна из рекомендаций призывает использовать программируемый термостат, который устанавливает температуру воздуха в ночное время, чтобы она упала где-то в диапазоне 60 градусов, и запускает повторный нагрев до нормальной дневной температуры за пару часов до пробуждения.

Каковы плюсы и минусы лучистого отопления?

Плюсы

Постоянный нагрев

Лучистое отопление — это более однородное тепло. Системы с принудительной подачей воздуха выдувают горячий воздух из вентиляционных отверстий, что означает, что места прямо у вентиляционных отверстий остаются самыми теплыми, в то время как в других частях комнаты может быть холодно, если горячий воздух не достигает их. Поскольку лучистые полы нагревают весь пол при одной температуре, вся комната имеет постоянное тепло.

Тихая работа

Системы теплого пола очень тихие. Вам не нужно все время слушать, как громко включается и выключается топка.

Энергоэффективность

Некоторая часть тепла из систем принудительной подачи воздуха в конечном итоге утекает из воздуховодов, тогда как все тепло, производимое системой лучистого пола, направляется непосредственно на отопление. Это делает теплые полы энергоэффективным выбором. Лучистое тепло экономит около 15% от среднего счета за отопление.

Лучшее качество воздуха

Светлые полы не вызывают аллергии. Системы с принудительной подачей воздуха могут вызвать срабатывание у людей с аллергией.Весь этот горячий воздух, проходящий через воздуховоды и вентиляционные отверстия, также выдувает много пыли и других аллергенов.

Минусы

Требуется бойлер

Для водяного теплого пола необходим бойлер. Это может быть дорогостоящим отказом от установки лучистого тепла.

Может быть сложно / требует много времени для установки

Модернизация уже построенного дома с помощью теплых полов может быть затруднена. Многие люди не горят желанием поднимать пол для укладки.Из-за этой трудности некоторые компании начали удовлетворять спрос на лучистое тепло, не требующее капитального ремонта полов. Некоторые системы можно устанавливать через стены или потолок.

Дорого

Даже для тех, кто не возражает против дополнительной работы, это может быть дорого. Хорошая оценка стоимости установки лучистого теплого пола составляет от 10 до 20 долларов за квадратный фут.

занимает место

Чтобы вписаться в лучистую систему, вы потеряете немного места.Высота пола увеличена от 1/2 дюйма до 1 с 1/2 дюйма (количество изоляции, которую вы должны добавить для сохранения тепла, будет играть роль в изменении этих значений). Если у вас низкие потолки, это может стать проблемой.

Насколько надежен теплый пол?

Теплый пол считается очень надежным методом отопления дома. После установки проблемы возникают редко. Практически нет необходимости в обращении в службу поддержки, и многие системы имеют длительную гарантию. При надлежащем уходе лучистая система может прослужить более 35 лет.

Он надежен и в повседневной жизни. Поскольку тепло равномерно распределяется по полу, исключаются «горячие точки» у радиаторов или вентиляционных отверстий и «холодные точки» в других частях комнаты. В помещении будет одинаковая комфортная постоянная температура в течение всего дня.

Если вы хотите узнать больше о долговечности лучистого теплого пола, ознакомьтесь с нашей статьей Как долго прослужит лучистый пол с подогревом?

Какова оптимальная температура для теплого пола?

Если у вас есть термостат, настроенный на считывание температуры пола, большинство людей чувствуют себя комфортно при 75 градусах.Это соответствует примерно 70 градусам комнатной температуры. Как правило, вы можете предположить, что температура пола примерно на 5 градусов выше, чем температура в помещении (если вы хотите, чтобы в комнате было 72 градуса, установите пол на 77 градусов).

Важно отметить, что вы можете перегреть пол и повредить его. По этой причине вам следует избегать превышения температуры выше 85 градусов. Готовые деревянные полы особенно подвержены повреждениям.

Если ваш термостат настроен на измерение комнатной температуры, многие люди считают комфортным температуру около 68 градусов.

Вам нужен специальный термостат для лучистого тепла?

Вам понадобится термостат для теплого пола, желательно такой, который считывает температуру пола. Хотя иногда термостаты с принудительной подачей воздуха также можно использовать для лучистого отопления, это не совсем хорошая идея. Термостат с принудительной подачей воздуха работает, включаясь, когда температура воздуха опускается ниже определенной точки, и выключается, когда она поднимается выше определенной точки.

Это не подходит для лучистого теплого пола.Считывание температуры воздуха, который нагревается медленнее, чем пол, означает, что пол становится слишком горячим до того, как температура воздуха достигнет этого «остановочного» числа. Затем вы застреваете в ожидании, пока температура воздуха не упадет (что происходит после того, как пол начинает остывать). Это может быть очень неудобный цикл.

Термостаты для лучистого теплого пола будут давать лучшие результаты и тратить меньше энергии. Они обеспечивают большую точность и точность при поддержании желаемой температуры, поскольку созданы для идеальной работы с системой отопления.

Может ли термостат Nest контролировать излучаемое тепло?

Термостат Nest совместим с системами лучистого обогрева после подключения через приложение True Radiant. Согласно Google Nest, True Radiant включается автоматически, как только обнаруживает вашу систему лучистого тепла. Вы можете изменить настройки с помощью термостата Nest или приложения Nest.

Нажмите здесь, чтобы увидеть этот продукт на Amazon.

Закрытие

Вы можете сэкономить деньги и электроэнергию, выключив на ночь свой лучистый пол с подогревом, но не выключайте его полностью. Время, необходимое для повторного нагрева, недопустимо для его полного выключения.

Используйте программируемый термостат, чтобы установить температуру воздуха около 60 градусов ночью (хотя это будет зависеть от вашего личного уровня комфорта и того, насколько хорошо ваша система отопления сохраняет тепло), а также для нагрева до нормальной дневной температуры около 70 градусов за час или 2 до пробуждения.

Перед тем, как отправиться в путь, обязательно ознакомьтесь с другими статьями, которые могут вас заинтересовать:

Опасны ли полы с подогревом?

Сколько времени нужно для нагрева полов с подогревом? [По типу этажа]

Общие проблемы с внутрипольным лучистым отоплением

Лучистое напольное отопление стало очень популярным среди домовладельцев по ряду очевидных причин.

Это не только мягкое тепло, но и теплые, поджаренные полы в вашем доме очень приятно.

При ремонте систем водяного отопления могут возникнуть некоторые опасения из-за розеток, которые могут быть либо электрическим кабелем, либо матировкой под полом, либо трубками из полиэтилена PEX для гидравлических (водяных) систем.

Большинство ремонтов лучистого отопления в Пикеринге и регионе Дарем не должны вызывать беспокойства, поскольку они могут оказаться довольно несложным ремонтом для квалифицированного специалиста, например, в Advantage Airtech ClimateCare.

Хотите узнать больше о водяном теплом полу?

Загрузите БЕСПЛАТНУЮ копию «5 преимуществ систем водяного отопления» сегодня.

Ремонт электрического лучистого отопления

Лучистое отопление имеет два варианта нагрева: электрический или гидравлический, то есть горячей водой или паром.

Таким образом, ремонт для каждого типа системы отличается.Вот некоторые из наиболее распространенных проблем, связанных с электрическим лучистым отоплением, которые вы можете увидеть:

• Отключение автоматических выключателей — Хотя электрические лучистые полы не требуют большого количества избыточного электричества, все же необходимо иметь достаточно энергии от вашей электрической сети. коробка для поддержки системы. Средняя сила тока современных домашних электрических панелей составляет 200 ампер; Если ваша электрическая коробка не обеспечивает такое количество энергии, вы можете обновить ее перед установкой.

• Повреждение кабеля или электрического мата — То, что электрический кабель или электропроводящий мат находится под полом, не означает, что он не может быть поврежден.Несмотря на то, что эти материалы долговечны, они не являются прочными, и их можно повредить треснувшей плиткой или тяжелыми предметами.

Ремонт водяного радиационного отопления

Для работы гидравлической системы требуется бойлер.

Некоторые проблемы, которые могут возникнуть с жидкостной излучающей системой:

• Проблемы с зонными клапанами или циркуляционными насосами — Если у вас есть водяная водяная излучающая система, вашей системе требуются зональные клапаны или циркуляционные насосы, горячая вода из емкости котла в ваш трубопровод. Эти небольшие насосы могут сломаться по ряду причин, и это повлияет на качество вашего отопления.

• Воздушный затвор — Любая котельная система находится под давлением, и иногда внутри труб могут образовываться пузырьки воздуха. Когда это происходит, воздушный пузырек может блокировать поток горячей воды; это известно как воздушный шлюз.

Эксперты Advantage Airtech помогают клиентам с ремонтом систем отопления в Пикеринге и регионе Дарем с 1987 года.Если у вас возникли проблемы с лучистым отоплением, позвоните нам сегодня!

Примеры затрат на систему внутрипольного лучистого отопления

Одним из факторов, влияющих на стоимость системы лучистого отопления для пола, является метод, который будет использоваться для нагрева горячей воды.

В жилых проектах малого и среднего размера мы часто можем использовать имеющийся у вас водонагреватель. Устанавливаем блок под названием «лучистый X-Block» (X-Block). Он перекачивает горячую воду из водонагревателя через теплообменник для обогрева пола.Вода в полу не контактирует с остальной горячей водой. Стоимость X-Block и установки составляет приблизительно 3000 долларов США.

В более крупном проекте должна быть установлена ​​полная бойлерная система, которая может обогревать ваш лучистую, бытовую горячую воду, бассейн, подъездную дорожку и т. Д. Строительство котельной обычно будет стоить приблизительно 13 000 долларов США.

Когда требуется заливка гипса, существуют некоторые минимальные затраты, которые в конечном итоге делают затраты на квадратный фут несколько выше для небольших проектов.

Установка систем лучистого отопления во время строительства нового дома, как правило, более рентабельна по сравнению с модернизацией существующих домов или установками во время ремонта.

Ниже приведены несколько примеров типичных проектов, которые вы можете использовать, чтобы составить представление о затратах на парк мячей.

Чтобы узнать, сколько будет стоить ваш проект, позвоните нам по телефону 905-538-1661.

Пример № 1
Бетонный цокольный этаж существующего дома: 12 ‘x 24’ (288 кв. Футов)

Трубка прикреплена к полу, залить гипсобетоном толщиной 1 ½ ”, установить излучающий X-Block (X-Block).

Ориентировочная стоимость: 8000 долларов США или 28 долларов США за 1 кв. М.

Пример № 2
Бетонный цокольный этаж существующего дома: 1500 кв.м

Трубопровод, прикрепленный к полу, залить гипсобетонным покрытием толщиной 1 ½ дюйма, установить X-Block.

Приблизительная стоимость: 14 500 долларов США или 9,67 долларов США за 1 кв. Фут

Пример № 3
Полный подвал при строительстве нового дома: 1500 кв.м

Присоедините трубы к сетке, установите X-Block, домашний строитель заливает бетонный пол до покрытия.

Ориентировочная стоимость: 8800,00 долларов США или 5,86 долларов США за 1 кв. Фут

Пример № 4
Новый дом, включая подвал: 4000 кв. Футов

Оснастите весь дом лучистым подогревом пола и независимыми термостатами в каждой комнате. Установить настенный газовый котел с КПД 95,1% и подогревом горячей воды.

Приблизительная стоимость: 54 000 долларов США или 13,50 долларов США за 1 кв. Фут

Пример № 5
Полы с подогревом на первом этаже существующего дома

Установите трубы между балками с отражающей пленкой.

Приблизительная стоимость: 10–20 долларов за кв. Фут.

Чтобы запросить бесплатное, не обязательное предложение, позвоните нам по телефону 905-538-1661.

Взгляд на системы лучистого отопления

Реклама медной компании рекламирует уютные, привлекательные полы, которые лучистое тепло, переносимое медными трубами, может обеспечить в снежный зимний день.

Выросший в Хиксвилле, Лонг-Айленд (не смейтесь!), Я провел большую часть младших и старших классов средней школы в одном классе с Билли Джоэлом, ныне суперзвездой «Пианист». «Этот город — не только место моего единственного соприкосновения с музыкальной славой, но, как ни странно, также моя связь с местом, которое познакомило американских потребителей с революцией в комфорте: системами лучистого отопления.

Я отчетливо помню, как сидел рядом с Билли Джоэлом на уроке биологии. В то время нам было около 14 лет, и он пел новую песню Herman’s Hermit, постукивая ее на столе ластиком двух желтых карандашей. Он повернулся ко мне и заявил, что когда-нибудь станет более известным, чем Герман в то время.Я улыбнулся и кивнул. Несмотря на то, что мы были всего лишь парочкой пригородных ребят, тогда все казалось возможным.

Билли Джоэл жил в Левиттауне, Нью-Йорк, рядом с Хиксвиллом. Социологи написали книги о Левиттауне, потому что это привело к появлению первых домов массового производства в Америке, около 10 000 из них. Все дома были похожи друг на друга, и все, кто в них жил, были одного возраста. Ничего подобного еще не было.

Левиттаун, Лонг-Айленд, был первым жилым комплексом, в котором использовалось лучистое отопление. (Предоставлено: Time & Life Pictures)

Уильям Левитт быстро построил дома в дни, последовавшие за Второй мировой войной, заканчивая в среднем один дом каждые два часа, используя процесс сборки, подобный Генри Форду. Все дома были спроектированы для обогрева с помощью системы нового типа, называемой лучистым теплом; Левиттаун был первым в Америке застройкой домов с лучистым отоплением.

Гидравлическое лучистое тепло обеспечивает циркуляцию горячей воды по трубам, встроенным в стены, пол или потолок.Возникающее тепло нагревает дом от его костей, избегая использования воздуховодов с принудительной подачей воздуха или устаревших радиаторов отопления. По словам новообращенных, преимущества лучистого отопления включают более свежий воздух, меньшее количество пыли, с которой нужно бороться, и более низкие эксплуатационные расходы.

Мои собственные воспоминания о пользе лучистого тепла происходят с того момента, когда я впервые положил свое 16-летнее тело на пол в гостиной подруги в Левиттауне одним ветреным декабрьским днем. Северный ветер стучал в штормовые окна, но пол был таким невероятно теплым, будто лежал на пляже в июле.Я ненавидел вставать с этого этажа; это было лучшее место. По сей день я ассоциирую лучистое отопление со всем хорошим: теплом, уютом и молодой любовью.

Копия оригинальной излучающей системы. (Фото: Tarantino Architect)

Radiant для масс

В излучающей системе

Levittown использовались змеевидные медные трубы, встроенные в пол из бетонных плит, для подачи воды, которая накачивалась и нагревалась с помощью приземистого бойлера, который находился на кухне рядом с другими приборами.За разработку этого дизайна отвечал исполнительный вице-президент Уильяма Левитта Ирвин «Джал» Джалонак. Джалонак начал свою карьеру сантехником, затем стал инженером HVAC, и именно он принял решение использовать водонагревательные системы отопления на жидком топливе в Левиттауне. Он долго и упорно искал те маленькие котлы, которые бы поместились на кухне. Их производила компания York-Shipley, и в народе их окрестили «low-Yorks», потому что они были чуть выше стиральной машины. Большинство этих котлов продолжают отапливать дома Левиттов по сей день, те, которые все еще используют лучистое тепло.Думаю, можно сказать, что Джал был человеком, который принес в массы лучистое тепло в Америке. Цель Левиттауна как проекта заключалась в том, чтобы сделать доступные, экономичные в обслуживании дома для широкой публики, и лучистые полы с подогревом помогли добиться успеха.

Фрэнк Ллойд Райт использовал теплые полы для обогрева своих усонианских домов, таких как дом Ричардсона в Глен-Ридж, штат Нью-Джерси. (Фото: Tarantino Architect)

Подобная цель побудила Фрэнка Ллойда Райта использовать лучистое тепло для полов в своих усонианских домах.Последняя фаза дальновидной карьеры Райта, Усонианский дом был доступным домом, предназначенным для простого человека, а не для богатых людей, которые могли позволить себе индивидуальные услуги архитектора. Начиная с 1936 года, Райт спроектировал сотни скромных домов (в среднем 1750 квадратных футов), которые пытались быть максимально эффективными, используя изобретательные методы строительства, часто включающие геометрические конструкции и централизованное ядро ​​кухни / ванны, чтобы помочь покрыть расходы на строительство. В некоторых из этих домов до сих пор живут преданные Райта, которые тщательно восстанавливают первоначальные системы, включая лучистое тепло.Любовь Райта к лучистому теплу, объединяющему механическую систему с дизайном, объединяющему дом и его отопление, проистекала из того факта, что это соответствовало его теориям органической архитектуры.

Схема современного водяного излучающего пола включает планы обогрева гаража и проезжей части, а также дома. Radiant прошел долгий путь со времен Левиттауна, но он по-прежнему защищает от зимних холодов обнадеживающим теплом. (Предоставлено: Uponer Wirsbo)

В обеих попытках создания домов с лучистым обогревом в начале современности большая часть инженерных работ была экспериментальной.Архитекторы и подрядчики спроектировали многое из того, что они делали в те дни, по ходу дела. Например, в домах Левитта не использовалась никакая изоляция под или по краям бетонных перекрытий. В результате многие домовладельцы, чьи системы излучения все еще работают, могут выращивать тюльпаны на улице в феврале. Они думают, что у них зеленые большие пальцы, но я знаю, что у них серьезная потеря тепла. Левитт также не стал беспокоиться о пароизоляции под плитой, потому что это привело бы к слишком большим расходам.

Со временем некоторые из медных трубок начали протекать, и вода просачивалась в землю, а не поднималась через пол.Следовательно, домовладельцы не знали, когда произошла небольшая утечка, что в конечном итоге привело к серьезным проблемам. И в домах Левитта, и у Райта раньше были медные трубы, которые довели габариты до предела. Если рабочие, работающие в сжатые сроки, установят трубопровод со слишком большим люфтом, трубы могут легко сломаться. Фактически, сама природа взаимодействия меди с бетоном сделала возможным появление коррозии труб, если не будет установлен защитный барьер — процесс, который был усовершенствован намного позже.Как только начались утечки, их было почти невозможно исправить, что вынудило многих домовладельцев отказаться от систем и вместо них установить конвекторы на плинтусах.

Тонкая настройка старой идеи

Трубки

PEX теперь заменяют многие старые излучающие системы. (Фото: Tarantino Architect)

Оглядываясь назад, я понимаю, что те старые излучающие системы были примитивными, особенно с учетом текущих стандартов, которые мы устанавливаем для себя. Сегодня многие подрядчики используют трубки PEX (из сшитого полиэтилена) и резиновые трубки, которые могут выдерживать большее напряжение и напряжение, чем металлические трубки.У нас также есть простые, но невероятно умные элементы управления, которые могут нацеливать и точно поддерживать уровень комфорта в доме.

Имейте в виду, что когда был построен Левиттаун, лучистое тепло еще только зарождалось. Строители собрали эти дома быстрее, чем кто-либо мог себе представить. Качество изготовления и материалы были грубыми, и тем не менее эти системы прослужили десятилетия — некоторые из них продолжают работать и сегодня. Только представьте, как долго прослужит современная, правильно спроектированная и профессионально установленная система лучистого отопления.

Системы лучистого отопления стоят дороже, чем системы с принудительной подачей воздуха, но они также работают намного экономичнее. Они также лучше сохраняют тепло. Как только пол нагреется, он удерживает тепло и отдает его по мере необходимости даже после отключения электричества. Я часто наблюдал это явление, когда рос на Лонг-Айленде. Каждый раз, когда мы теряли силу во время ледяной бури, счастливчики из Левиттауна с их поджаренными бетонными плитами целыми днями сидели на своих нагретых камнях.

Это часть мистики лучистого тепла.Он постоянно радует своей экономичностью и надежным комфортом. И разве это не большая часть того, чего мы все хотим от дома? Место, где можно расслабиться и почувствовать себя уютно?

Я вырос в Хиксвилле, рядом с Левиттауном. В детстве мы играли на теплых полах и верили, что все возможно. Некоторые из нас стали известными рок-звездами, а некоторые из нас сочинили истории о лучистом отоплении. Все мы помним его комфорт. Если вы новичок в лучистом тепле, отдыхайте спокойно. Вы не первый, кто это испытал.Отнюдь не.

Ваш теплый пол требует ремонта?

Морозным утром нет ничего более роскошного, чем лучистый пол с подогревом. Он буквально согревает вас с ног до головы. Более того, этот тип отопления, который может быть основан на горячей воде («жидкостном») или электричестве, имеет тенденцию выходить из строя реже, чем другие системы отопления, вентиляции и кондиционирования воздуха, потому что в нем меньше движущихся частей. Тем не менее, время от времени вы обнаружите, что ваш теплый пол не работает должным образом.Вот как устранить слишком холодные или слишком горячие лучистые полы с подогревом.

Слишком холодно

Знайте, чего ожидать от теплого пола, чтобы отличить нормальную работу от неисправности.

1. Будьте терпеливы. Этот тип системы обогрева может занять от нескольких минут до целого часа, чтобы прогреть всю комнату, поэтому вы можете некоторое время чувствовать озноб даже после ее включения. Если вы хотите, чтобы температура была жаркой, как только вы встаете с постели или вернетесь с работы, подумайте об установке программируемого термостата, чтобы обеспечить полную работоспособность тепла к тому времени, когда оно вам понадобится.
2. Будьте внимательны. Теплый пол с подогревом создан для комфортного нейтрального ощущения под ногами ( не жарко, как можно было бы ожидать) во все дни, кроме самых холодных.
3. Будьте аккуратны. Избыток предметов на полу, таких как тяжелый ковер, кресла-мешки или просто беспорядок, будет препятствовать циркуляции тепла должным образом.

Если после учета этих трех факторов вы все еще зависаете, устраните проблему в соответствии с типом вашей системы.Температуру водяного теплого пола обычно можно повысить, подняв термостат водонагревателя. В случае электрического лучистого тепла у вас может быть перегрузка цепи; проверьте свой выключатель. (Частое отключение электроэнергии из-за перегрузки означает, что вам следует подумать о модернизации вашей панели. ) В случае, если проблема не связана с электрической системой вашего дома, ваш лучистый пол с подогревом может нуждаться в ремонте или настройке.

Слишком жарко

В очень холодные дни ожидайте, что ваш пол с лучистым обогревом будет теплым, а не нейтральным на ощупь; это не о чем беспокоиться.

Однако, если пол становится слишком горячим, это может быть признаком того, что ваша система лучистого теплого пола требует ремонта.

Самая частая причина — слишком высокая температура воды, поступающей в систему. Рекомендуемый максимум составляет 130-140 F. Смесительный клапан при необходимости снизит тепло воды, поступающей из вашего бойлера.

Другая причина, по которой пол с электрическим подогревом может стать чрезмерно горячим, заключается в том, что излучаемое тепло задерживается (например, когда большой прибор размещается над частью системы) и не может рассеиваться в воздухе.

Если ни одно из этих самостоятельных решений не решает проблему, обратитесь к надежному специалисту по обслуживанию систем отопления, вентиляции и кондиционирования воздуха. Когда пол с водяным подогревом становится слишком горячим, это может быть опасно для людей или животных, идущих по поверхности. Кроме того, чрезмерное нагревание увеличит ваши эксплуатационные расходы, сократит срок службы вашей системы отопления и, возможно, повредит пол.

Just Right

Нормальная температура для лучистого отопления составляет 75 F на уровне пола и на несколько градусов выше в очень холодные дни.Это означает, что вы, как правило, будете чувствовать себя комфортно, гуляя босиком по обогреваемому светом полу… и вашим питомцам это понравится! Еще одним преимуществом этого типа установки является то, что она будет излучать тепло с постоянной скоростью, а не при случайных порывах, как при принудительном нагреве воздуха. Однако важно знать, что по мере того, как теплый воздух поднимается вверх, он будет холоднее, чем на полу. Температура пола 75 градусов будет работать примерно до 68 F на уровне головы взрослого и 61 F на высоте потолка.

Лаура Фирст пишет для networx. com.

Обновлено 14 июня 2018 г.

Устранение неполадок в системе теплого пола

Система лучистого обогрева пола — популярный метод отопления домов и зданий. Он работает, излучая тепло от пола вверх и распределяя тепло по комнате. Они могут работать хорошо, но иногда вам нужно устранить неполадки в системе, чтобы она продолжала работать. Вот некоторые проблемы и решения, которые следует попробовать, если ваша система лучистого теплого пола не работает должным образом:

Проверьте, работают ли клапаны

Через 3 порта клапана (горячее, холодное и смешивающее) должна течь вода. через них при правильной температуре.Когда возникает проблема с клапаном, чаще всего это связано со смесительным клапаном. Он должен подавать теплую воду обратно в систему обогрева. Если это не так, регулируйте клапаны до тех пор, пока не получите нужную температуру тепла, которая должна проходить через них. Сравните температуру выходящей смеси с настройкой клапана, чтобы убедиться, что они совпадают. Если нет, замените именно этот порт.

Проверьте трубку

Трубка, установленная в системе, может заржаветь или покрыться плесенью, особенно если она сделана из стали или чугуна.Это может заблокировать ваши трубы. Лучше всего снять эти трубки и заменить их на трубки из этиленпропилендиамина, также называемые SoloRoll. Если они забиты, их легко обработать фунгицидом или продуть сжатым воздухом.

Изменение напольного покрытия

Температура воды для системы лучистого теплого пола различается в зависимости от типа пола, под которым она установлена. Если вы не подберете температуру для пола, у вас возникнут проблемы.Когда вы устанавливаете новые полы или меняете напольные покрытия, убедитесь, что тип вашего пола соответствует рекомендуемой температуре для вашего котла, чтобы убедиться, что система отопления работает должным образом.

Недостаточно тепла

Если система лучистого теплого пола не дает достаточно тепла, возможно, проблема связана с самим бойлером или температурой воды. Сначала проверьте, периодически ли включается и выключается ваш котел. Если он всегда включен, значит, ваш котел слишком мал для системы.Затем проверьте температуру воды, чтобы убедиться, что она не слишком горячая. Например, если температура превышает 110 градусов по Фаренгейту и идет к бетону или гипсокартону, это слишком жарко.

Нагнетательный насос

Если вы используете нагнетательный насос, может возникнуть проблема с датчиками на подающей и нагнетательной трубах, а также с соответствующими датчиками наружной температуры. Если наружный датчик неисправен, он не сможет обеспечить нужную температуру для подаваемой воды, что может вызвать слабый нагрев или другие проблемы.Вы можете проверить, работают ли ваши датчики с резистором, который сравнит показания в сопротивлении с рекомендованными температурами.

.
