Монтаж кухонной вытяжки своими руками: технология установки и крепления

Ни одна современная кухня не обходится без вытяжки. Они актуальны на отдельных кухнях, но особенно важны, когда квартира студия, где кухонное пространство объединено с жилой комнатой и все запахи сразу же распространяются по всему помещению. В статье будет рассказано о том, как правильно выбрать и как выполнить сборку вытяжки на кухне своими руками.

Содержание:

1. Виды кухонных вытяжек
2. Какую вытяжку выбрать
3. На какой высоте правильно установить вытяжку
4. Установка купольной вытяжки своими руками
5. Как установить встроенную вытяжку своими руками
6. Как установить плоскую рециркуляционную вытяжку
7. Полезные советы

Способ монтажа вытяжки напрямую зависит от ее модели. Поэтому вначале надо рассмотреть, какие виды вытяжек бывают.

Виды кухонных вытяжек

Вытяжка – это устройство, которое фильтрует воздух над плитой или варочной поверхностью.

Классифицируют их по нескольким параметрам.

Различие по способу очистки воздуха

• Вытяжки с проточной системой очистки. Они прекрасно справляются с очищением воздуха от маслянистых испарений и копоти. Подключаются напрямую к вентиляционной шахте. Для ее максимальной эффективности, размер вытяжки должен совпадать или быть больше, чем варочная поверхность. Чтобы проточная система справилась, на нее устанавливают мощные и довольно шумные моторы.

• Вытяжки рециркуляционные. Они имеют угольные фильтры. Проходя через них, воздух очищается и попадает обратно в помещение. Фильтрующие картриджи требуется часто заменять, мыть их невозможно. Чаще всего такой системой оборудованы плоские модели вытяжек.

Совет: фильтр есть в любом типе вытяжке. Но где-то он состоит из нескольких металлических решеток в сборе, которые можно мыть, а где-то он одноразовый угольный. Если в рециркуляционных моделях его функция ясна, то в проточных вытяжках он защищает вентиляционную шахту от крупных жировых частиц.

Важно. Современные модели вытяжек оборудованы специальной системой ARS. Как только на плите что-то пригорает, она автоматически включается. Кроме этого, она имеет датчик движения, стоит к ней приблизиться, подсветка загорается ярче.

Различие по способу крепления

• Купольные или каминные. Это высокомощные устройства. Нередко дополняются большими функциональными возможностями. Крепятся к стене над плитой, занимая все пространство над собой. Не нуждаются в смене фильтров.
• Встраиваемые. Эти компактные модели практически незаметны на кухонном гарнитуре, так как встраиваются в специальную нишу. Требуют прямого подключения к вентиляции, что позволяет им отлично справляться с жиром и неприятным запахом. Решетки металлические и требуется их регулярная чистка. Допускается мытье в посудомоечной машине.

• Островные. Требуют много места, так как крепятся к потолку над плитой. Они оборудованы мощным мотором, который максимально быстро может справиться с задачей очистки. Это связано с тем, что нередко их устанавливают посреди кухни, над рабочим островком. Вытяжки из этой категории имеют красивые дизайны и высокую цену.
• Плоские. Монтируют в том случае, когда нет доступа к вентиляционной шахте. Это самодостаточное устройство работает от сети. Имеет средний по мощности вентилятор, который прогоняет грязный воздух через сменные картриджи. Стоимость самих вытяжек невысокая, в отличие от фильтров, которые придется периодически покупать.
• Угловые. Актуальны, если плита расположена в углу кухонного гарнитура. Благодаря популярности формы, ее выпускают с проточной и рециркуляционной системами.

Важно. Выбирая модель надо обратить внимание на ее высоту. При установке она должна располагаться над газовой поверхностью на расстоянии 75-80 см, а над электрической – от 65 до 80 см.

Какую вытяжку выбрать

Вытяжку выбирают на этапе проектирования кухонного гарнитура. Нужно заранее знать ее точные размеры и способ крепления. Помимо этих параметров, стоит учитывать уровень шума (особенно важно для квартир-студий), способ управления и режимы работы.

Совет: мощность вытяжки должна быть рассчитана исходя из общих размеров помещения кухни.

Мощность

• Как правило, бытовые вытяжки все имеют практически одинаковую мощность. Но есть интерьерные модели, которые обладая красивым дизайном, являются маломощными и для очистки воздуха им потребуется работать в течение очень длительного времени.

• Если система очистки выбирается для мест общественного питания, тогда показатель мощности очень важен. Чем он выше – тем лучше.
• Чтобы точно рассчитать мощность, стоит прибегнуть к формуле, которая складывается из соотношения кубического объема кухни и производительностью вытяжки. Например, длина кухни 6 м, ширина 3 м, высота потолка 3 м. Кубический объем получается 54 м³. Получившееся значение умножают на 10 и получают 540 м³/ч. Именно в таком виде и указана мощность изготовителем в характеристиках. Полученное значение является нижним допустимым при выборе вытяжки, иначе модель не справится с очисткой воздуха.

Режимы работы

• Почти все современные вытяжки имеют несколько режимов работы. В некоторых случаях – это кнопочный переключатель, которым можно выбирать один из двух режимов. Но чаще – несколько кнопок (4 и более). Более дорогие вытяжки имеют сенсорное управление.

Уровень шума

• На степень шума влияет воздухопроизводительность (параметр, который высчитывается при объеме кухни) и мощность вентилятора. Чем они выше, тем и шум будет выше.
• Но, как правило, недорогие варианты шумят сильнее из-за более низкого качества используемых материалов. Поэтому, стоит проверить ее работу еще при покупке в магазине.

На какой высоте правильно установить вытяжку

Есть усредненные рекомендации по выбору высоты для кухонной вытяжки. Но к каждой модели производитель дает информацию, на какой именно высоте ее нужно закреплять и зависит это от ее мощности.

• В среднем ее нижний край должен быть выше плиты на 65-90 см. Чем ниже, тем эффективнее ее работа. Но если закрепить вытяжку ниже 65 см, могут испортиться ее отдельные элементы из-за высокой температуры, слишком сильного пара или жировых брызг. Да и готовить будет неудобно. Ставить выше 90 см можно только в том случае, если рост владелица высокий и мощность устройства достаточная.

Совет: если плита электрическая, то высота монтажа вытяжки 65-70 см, а если газовая, то 75-90 см.

Установка купольной вытяжки своими руками

• Купольные вытяжки имеют проточную систему фильтрации и требуют прямого подключения к вентиляционной шахте. Для работы вентилятора рядом с ней должна располагаться розетка.
• Перед тем, как собрать вытяжку, кухонный гарнитур уже должен быть установлен. Учитывая высоту и ширину изделия, под нее делают разметку.
• Вытяжка должна прочно прикрепляться к стене. Поэтому под крепления для вытяжки на кухне вначале высверливают отверстия (если стена деревянная) или выдалбливают перфоратором (если бетонная или кирпичная). В них вставляют дюбеля и к ним с помощью болтов прикручиваются крепления для вытяжки (которые идет в комплекте).

• Когда каркас зафиксирован на стене, настает этап подключения вытяжки своими руками. Для этого на верхнюю часть купола одевают гофру до воздуховода и герметично закрепляют хомутом. Второй конец подводят к решетке вентиляции и фиксируют. Чтобы  он встал герметично, продают пластиковые обводы.
• При помощи зажженной спички проверяют работоспособность вытяжки и если все хорошо, гофру закрывают декоративной накладкой, которая предоставлена в комплекте с вытяжкой.

Как установить встроенную вытяжку своими руками

В отличие от купольной вытяжки, встраиваемая практически незаметна на кухонном гарнитуре. Ее устанавливают либо в навесной ящик, либо в выдвижную панель.

Рассмотрим более простой способ установки в шкафчик.

• Навесной шкаф, в который встраивается вытяжка, заказывается строго по ее размерам. Эти характеристики должны прилагаться в инструкции к вытяжке.

Совет: если кухня уже готовая, то придется производить подгон по размерам. И если сам шкаф можно уменьшить самостоятельно, то его фасад придется заказывать заново.

• Так как вытяжка встраиваемая, ее нижний край должен быть по уровню шкафа. Поэтому дно поднимают на высоту устройства и прикручивают к нему. Вес конструкции довольно большой, надо выполнить сбор шкафа особенно тщательно. Дно рекомендуется фиксировать на евровинты.

• Шкаф будет маскировать воздуховод. В нем прорезают электролобзиком отверстие для гофротрубы. Если вентиляционная шахта расположена в стене за шкафом (так зачастую делают в загородных домах специально для вытяжки), то выпиливают и заднюю стенку. Если как в квартире у потолка, то верхнюю.
• Шкаф кладут на пол, на бок и к нему, на саморезы, прикручивают корпус вытяжки. Затем все водворяют на место и прочно закрепляют. Из-за высокого веса шкафа с вытяжкой, крепить его к стене на болты недостаточно. Для усиления, к стене сначала прикручивают металлический профиль для навесных шкафов, и уже на него навешивают конструкцию в сборе.
• Далее к вытяжке и вентиляции закрепляют гофротрубу. Вытяжку подключают к розетке и испытывают ее на работоспособность. Осталось прикрепить фасад шкафа, и работа на этом закончена.

Как установить плоскую рециркуляционную вытяжку

• Это подвесная конструкция, которая навешивается над варочной поверхностью. Так как система очистки в ней рециркуляционная, следовательно, она не имеет воздуховода и ее форма плоская.

Совет: для правильной работы, фильтры рекомендуется менять 2-3 раза в год.

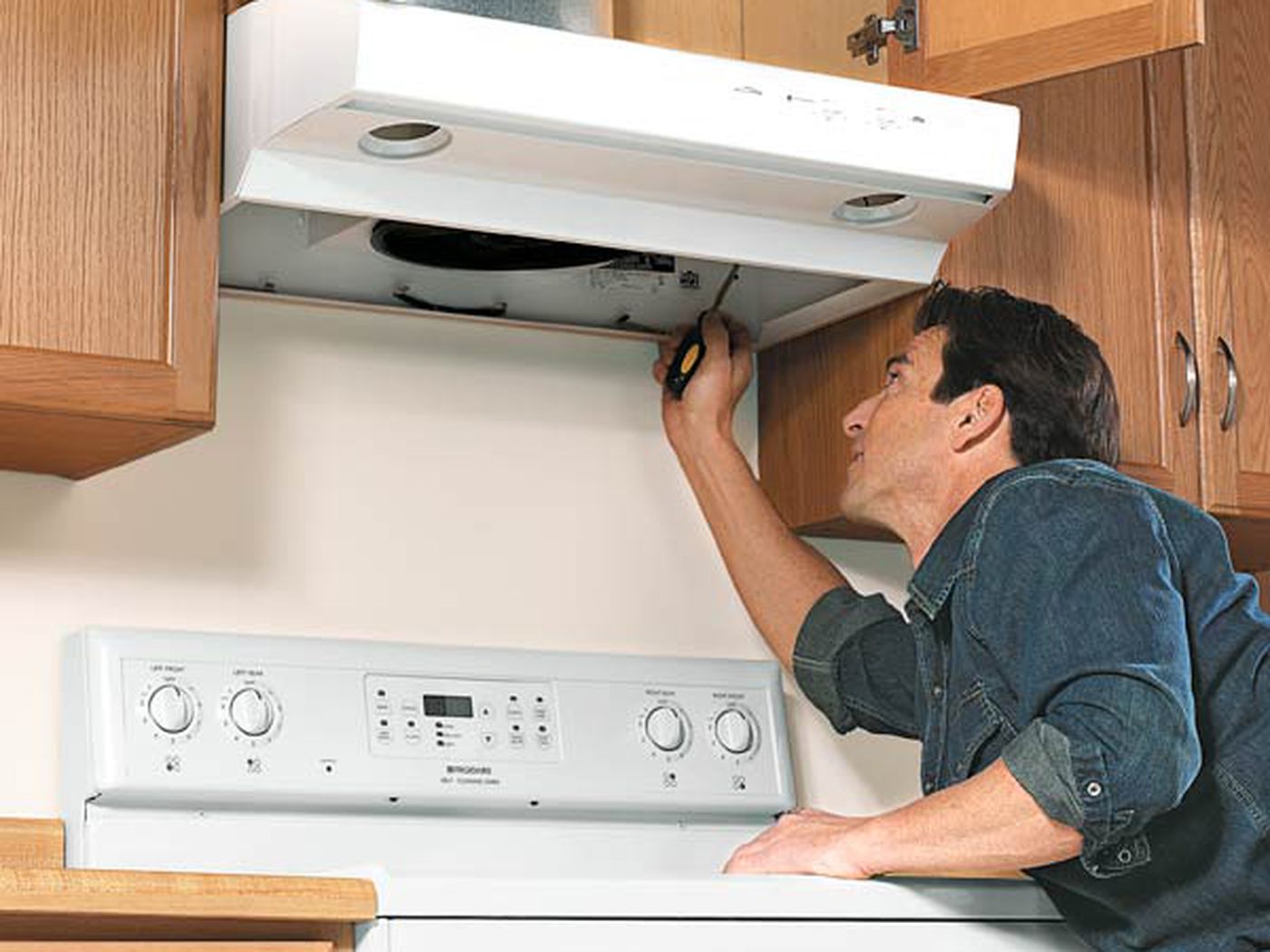

• На корпусе вытяжки имеются отверстия за ее крепления на стене. Под них в стене перфоратором делаются отверстия и вставляются дюбель-гвозди.
• К ним крепятся навесы (если они есть в комплекте) и на них закрепляется вытяжка.
• Остается только подключить ее к сети и вытяжка готова к эксплуатации.

Полезные советы

Принцип установки вытяжки прост, но есть нюансы, от которых будет зависеть качество ее работы и удобство использования.

Как правильно присоединить воздуховод к вытяжке

• Только при самостоятельном строительстве дома можно спроектировать вентиляционное отверстие на кухне под вытяжку таким образом, что оно будет располагаться рядом, и для соединения нужен лишь небольшой переходник. Во всех остальных случаях используется либо гибкая гофротруба, либо пластиковая жесткая труба для воздуховода.
• Если выбор пал на пластиковую гладкую трубу, то нужны фитинги в виде поворотных углов.  Также потребуется не менее 2 переходников, которые соединяет воздуховод с вытяжкой и вентиляцией.

• Все места соединения плотно прилегают друг к другу, но чтобы добиться полной герметичности их сажают на герметик.
• Главное преимущество такой трубу – красивый внешний вид, который не нуждается в дополнительном декорировании экранами и коробами.
• Намного проще работать с пластичной гофротрубой, но из-за низкой эстетичности, ее желательно замаскировать.
• Если для прокладки к вентиляции придется огибать трубы или углы, то гофротруба просто незаменима. Она легко обходит все препятствия без дополнительных соединительных элементов.
• Гофру продают разного диаметра, выбирать нужно по размеру отверстия на вытяжке.

Совет: чтобы снизить уровень шума, ее рекомендуется максимально растянуть перед установкой.

• Один конец гофры прикрепляют к вытяжке и затягивают хомутом. Фиксация получается прочная и дополнительной изоляции не потребуется. К вентиляции она крепится при помощи решетки.

Совет: если есть подозрение на ухудшение работы вытяжки, надо заменить гофру. При эксплуатации в ней оседает жир и гарь, которые препятствуют эффективной работе.

Как правильно присоединить воздуховод к вентиляции

• Вентиляция есть в каждой квартире, расположена в кухне и ванной комнате и представляет собой решетку и проем за ней, который уходит в вентиляционную систему шахт дома.
• Чтобы присоединить к ней вытяжку, в магазине хозтоваров покупается специальный щиток. Он такого же размера, как и решетка на вентиляции.
• Решетку удаляют и на ее место закрепляют щиток, который сделан из литого пластика с круглым отверстием под трубу воздуховода.

К сожалению, прямое подключение хоть и простое, но имеет важный недостаток. При проектировании старых домов, вентиляция не была предусмотрена на использование ее для вытяжек в каждой квартире. Поэтому через общий канал запах через вытяжку может затягиваться в соседние квартиры. К тому же, изменится давление воздушного потока в шахте, и вытянуть воздух в нее смогут только самые мощные вытяжки.

• Чтобы этого избежать, можно пригласить специалиста вентиляционщика, который после осмотра на месте даст рекомендации по выбору модели вытяжки, ее мощности. Возможно, и проведет необходимую чистку вентиляции.
• Также можно сделать вентиляцию самостоятельно, подключив воздуховод напрямую к улице через окно.
• Последний вариант – установка рециркуляционной вытяжки, которой не требуется воздуховод.

Совет: в современных домах предусмотрены индивидуальные вентиляционные каналы и таких проблем не возникнет.

Монтаж кухонной вытяжки своими руками видео

Где лучше расположить розетку для вытяжки?

• Очень часто, вытяжки имеют слишком короткий провод, чтобы дотянуться до обычной розетки. А в большинстве домов не предусмотрена специальная розетка для нее. Поэтому либо придется делать проводку и штробить стены, либо использовать удлинитель.
• Если делается ремонт в кухне, то целесообразно сделать под вытяжку отдельную розетку.
• Она не должна располагаться в непосредственной близости от плиты и мойки. Лучше всего сделать ее наверху, справа или слева от вытяжки.
• Для защиты от скачков напряжения и перегорания мотора, розетку заземляют.

Сборка и установка вытяжки это довольно простой процесс, с которым можно справиться самостоятельно. Но важно следовать инструкциям, которые даны к конкретной модели. И тогда кухня, и вся квартира, будут под надежной защитой от гари и сильных запахов.

Установки вытяжки на кухне своими руками: схема, инструкция, правила

Установка вытяжки своими руками – дело вполне посильное домашнему мастеру, даже если кухня уже оформлена и ремонта в скором времени не предвидится. При одном условии: вытяжка должна быть надежно заземлена или занулена (металлические части подключены к «глухой» нейтрали). Также нужно заранее определиться, какого типа вытяжка лучше подойдет для вашей кухни. С этого и начнем.

Типы и классификация кухонных вытяжек

По принципу действия вытяжки делятся на эвакуирующие и циркуляционные. Первые выбрасывают воздух наружу, вторые – прогоняют через фильтр с поглотителем запаха и выпускают обратно в помещение. Эвакуирующую вытяжку можно превратить в циркуляционную, поставив вместо воздуховода угольный фильтр, наподобие тех, что применяются в противогазах.

Циркуляционные вытяжки не мешают работать штатной вентиляции, но особой популярностью не пользуются: они дороже, фильтр не обеспечивает 100% очистки и требует периодической замены. Кроме того, эвакуирующая вытяжка выбрасывает заодно и избыточное тепло, а циркуляционная – нет.

По месту установки вытяжки делятся на встраиваемые (интегрированные), настольные, каминные и потолочные островные. Настольная вытяжка – горизонтально расположенный продолговатый раструб, являющийся частью технологического кухонного оборудования. Применяется в профессиональных кухнях.

Каминная вытяжка – отдельное устройство и неотъемлемая часть дизайна кухни. Каминные вытяжки ставят в элитных кухнях и часто проектируют индивидуально. Потолочная островная вытяжка – несколько воздухозаборников в потолке. Для устройства требует наличия фальшпотолка и развитой системы воздуховодов; монтаж ее своими силами сложен и требует немалых затрат.

Таким образом, для городской квартиры или частного дома средне обеспеченного владельца единственно приемлемый вариант – встроенная в кухонную мебель над варочной поверхностью вытяжка-колпак. В сущности, это та же каминная вытяжка, только попроще и подешевле.

Видео: немного о выборе вытяжки

Электробезопасность

Вытяжка для кухни относится к разряду электроприборов, создающих повышенную опасность поражения электротоком. В вытяжке непременно оседает жир и влага, это создает условия, благоприятствующие электрическому пробою с мотора вентилятора на металлический кожух. Кухня же, в свою очередь, является, с точки зрения электробезопасности, помещением с повышенной опасностью: в ней часто высокая температура воздуха сочетается с высокой его влажностью.

Поэтому кухонные вытяжки подключаются к сети электропитания тремя проводами: фаза, ноль, и земля, в желтой изоляции с продольной зеленой полосой. Перед установкой вытяжки необходимо обеспечить надежное ее заземление.

Если дом оборудован контуром заземления и евророзетками, проблем нет: при монтаже заземляющий провод подключается к «земляной» клемме штепселя; она обозначена специальным значком в виде трех параллельных линий разной длины. Но большинство жилых домов контура заземления не имеют. В таком случае нужно обеспечить заземление самому.

Устройство защитного заземления

Для защитного заземления вовсе не нужно рыть траншею и забивать в землю штыри. И ни в коем случае нельзя заземлять вытяжку на водопроводную, отопительную и уж тем более на газовую трубу. Нужно подключиться к глухой нейтрали.

Откройте вводный щиток в квартире или в подъезде (только осторожно – там 220 В!) Вы увидите, что электропровода в щиток выходят из замурованной в стене трубы. Скорее всего, на ней окажется и резьбовый штырь с какими-то уже подключенными заземлениями. Вот это и есть глухая нейтраль: эта труба отлично заземлена. От нее нужно подвести к месту установки вытяжки гибкий многожильный провод сечением не менее 2,5 кв.мм, а вытяжку подключить к сети через автомат-разъединитель на 6,3 А.

Предупреждение: если к глухой нейтрали подключены другие заземления, ни в коем случае не отключайте их, чтобы «посадить» свое. Это опасно для жизни как вашей, так и других потребителей. Накиньте свою клемму поверх и затяните гайкой. Если труба нейтрали гладкая – осторожно зачистите ее, и заземляющий провод притяните хомутом. Лучше всего, конечно, договориться об этом прямо с ЖЭКовским электриком.

Вопросы вентиляции

Установка кухонной вытяжки почти всегда нарушает штатную вентиляцию в квартире. Чаще всего рекомендуют пробить для нее дополнительное окно, ведущее либо в вентиляционный канал, либо на улицу. Оба эти способа проблемы не решают.

От дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны.

Кухонная вытяжка с клапаном-хлопушкой

Выброс же наружу, во-первых, требует согласованного с эксплуатантом здания проекта, так как затрагивается несущая стена. Во-вторых, при этом неизбежно оседание конденсата в воздуховоде и на моторе вентилятора, что приближает вероятность пробоя к 100%.

Между тем, выход из положения давно известен: дополнительный отрезок воздушного короба с клапаном-хлопушкой. Его устройство понятно из рисунка. Дадим лишь некоторые пояснения:

1. Окно под воздуховод вытяжки – квадратное со стороной, равной 3/4 диаметра воздуховода. В таком случае площадь его поперечного сечения будет равна таковой воздуховода, периметр будет чуть меньше длины окружности воздуховода, и подключение не вызовет трудностей.
2. Заслонка – из 0,5 мм алюминия (лучше) или тонкого и жесткого листового негорючего пластика: стеклотекстолита толщиной также 0,5 мм или фторопласта. Но лучшая заслонка – алюминиевая. Чем меньше удельный вес материала заслонки, тем четче срабатывает хлопушка.
3. Заслонка подтягивается тонкой слабой пружинкой так, чтобы она, насильно поднятая в верхнее положение и отпущенная, плавно опускалась на место. Жесткая слабо натянутая пружина не годится. Диаметр проволоки, из которой свита пружина, рекомендуется 0,2 – 0,3 мм, диаметр пружины – 3-5 мм, а ее длина – 120-150 мм.

Примечание: знакомые с электроникой мастера иногда делают заслонку с управлением электромагнитом, срабатывающим при включении вентилятора вытяжки. Смысла в этом нет: подпружиненная заслонка – саморегулирующаяся. Если при включенной вытяжке усилится естественный отток воздуха, поднятая до упора заслонка опустится в некоторое промежуточное положение, а в вентиляционный ход всегда будет поступать столько воздуха, сколько он способен пропустить.

О нейтрализаторах запаха

Вытяжка над плитой часто снабжается нейтрализатором запаха. Нейтрализаторы в продаже бывают трех типов: химические, электроионизационные и ультрафиолетовые. Рассмотрим, какой предпочтительнее.

• Химические нейтрализаторы требуют периодической, и довольно частой, замены: их активный элемент затягивается пленкой жира, еще не выработав свой ресурс. Кроме того, химические нейтрализаторы сами источают в воздух испарения, запаха не имеющие, но могущие оказаться вредными для здоровья.
• Электроионизационные нейтразизаторы устроены по тому же принципу, что и обычный ионизатор воздуха. Но, поскольку концентрация примесей в воздухе над варочной поверхностью много выше, чем в жилой комнате, разряд приходится создавать сильнее, вплоть до видимой глазом «короны». Сам же ионизатор находится ближе к человеку, работающему у плиты, и он может оказаться под воздействием электрического поля с напряженностью выше допустимой.
• Ультрафиолетовые нейтрализаторы требуют периодической очистки ламп от налета гари. Лампы приходится менять примерно раз в два года, цена же их не копеечная. Но ультрафиолетовый нейтрализатор совершенно безвреден и безопасен: ультрафиолета лампы излучают в несколько раз меньше, чем Солнце в ясный летний день. Попутно решается и вопрос подсветки варочной поверхности: кроме ультрафиолета, лампы излучают и видимый белый или чуть голубоватый свет.

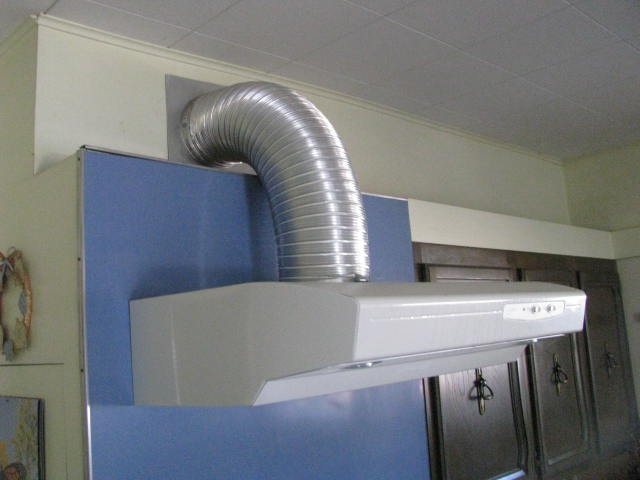

Воздуховод

Кухонные вытяжки воздуховодом не комплектуются. Лучший его вариант – гофрированная алюминиевая труба диаметром, равным диаметру верхнего отверстия колпака вытяжки. Аэродинамическое сопротивление гофра при длине его до 1,5 м совершенно теряется на фоне потерь от случайных завихрений в вентиляции. Но гофр можно резать обычными ножницами и просто пальцами сформовать в квадрат для сопряжения с хлопушкой. А самое главное – гофр никогда не зазвенит и не загудит, а у жесткого короба резонансные свойства могут неожиданно измениться, и хозяйке придется готовить под аккомпанемент монотонного зудящего звука.

Зачастую гофра вытяжки смотрится совсем неэстетично, поэтому лучше заранее подумать о расположении плиты или том, куда спрятать невзрачный элемент.

Как сделать вытяжку на кухне

Инструмент

Для устройства вытяжки вам нужно будет купить или взять напрокат электролобзик с пилой типа «чистый срез». Остальные инструменты – обычные домашние.

Хлопушка

Монтаж вытяжки на кухне начинаем с изготовления короба с хлопушкой. Материал – тонкий алюминий, жесть или оцинковка. Для удобства работы хлопушка должна лежать на шкафу над плитой. В дальнейшем в окно вентиляции хлопушка будет посажена на монтажной пене, а к шкафу приклеена монтажным клеем или силиконом; это исключит резонанс.

Но сначала хлопушку только примеряем, а на верхней доске шкафа размечаем отверстие, соответствующее ее нижнему окну. Это можно сделать карандашом прямо изнутри хлопушки, убрав на время заслонку. Также очерчиваем бока хлопушки – это нужно для точного окончательного монтажа.

Шкаф

Далее освобождаем шкаф, снимаем его, и в нижней доске вырезаем электролобзиком выем по размеру нижнего обрамления вытяжки. Для резки предварительно, внутри контура отверстия, сверлим вспомогательное отверстие диаметром 8-12 мм, просовываем в него пилку лобзика и вырезаем по контуру. Если вы не очень умелый мастер, не расстраивайтесь из-за огрехов: при описываемом способе монтажа они видны не будут.

Далее снимаем полки шкафа и вырезаем в них таким же способом круглые отверстия под воздуховод. Микронной точности не требуется: гибкий гофр все равно пройдет куда надо.

Следующий этап: в верхней доске шкафа вырезаем квадратное отверстие под окно хлопушки, с припуском по 3-5 мм в стороны. Здесь уже требуется некоторая доля аккуратности: если гофр слишком уж «уедет» от окна хлопушки, придется много «мазать» силиконом. Правда, снизу его все равно не будет видно.

Типичная схема расположения кухонной вытяжки



Установка гофра

Кладем шкаф «на спину», просовываем в круглые отверстия отрезок гофра нужной длины. Его верхний конец формуем руками в квадрат (или в прямоугольник, если из-за конфигурации вентиляционного окна заслонку и ее окно пришлось сделать продолговатыми), просовываем в верхнее отверстие. Углы на 1,5 – 2 см надрезаем ножницами и отгибаем наружу.

Установка хлопушки

Вешаем шкаф с гофром на место. На отогнутые полоски гофра вверху, и на дерево в уголках между ними наносим «колбаску» силикона без разрывов. Наклонив короб с хлопушкой вверх, вставляем в вентиляционное окно, опускаем на доску шкафа точно между метками. Если силикона по бокам выдавилось слишком много, тут же снимаем потеки тряпочкой, смоченной столовым уксусом.

Примерно через полчаса (строительный силикон схватывается довольно быстро) задуваем пеной зазор между краями короба хлопушки и краем вентиляционного окна. Лучше делать это с помощью пистолета для пены: у него длинный носик, и он дает тонкую струю.

Монтаж вытяжки

Вытяжку снизу вставляем в вырез шкафа. Гофр сразу одевать не нужно: патрубок вытяжки просто отожмет его вверх. Прикрепляем вытяжку саморезами к шкафу через монтажные отверстия. Надеваем на патрубок вытяжки гофр и закрепляем хомутом или просто обмотав мягкой проволокой. Герметизировать не нужно: это затруднит разборку для чистки, а в месте перехода патрубка в гофр по законам аэродинамики давление всегда будет меньше атмосферного. Кроме того, выступы гофра, сминаясь под хомутом или проволокой, сами по себе уже дадут достаточно плотное соединение.

Если шкафа нет и раструб большой

Шкаф над плитой вешают далеко не все, опасаясь возгорания. И вытяжка лучше работает, если раструб ее по размерам плиты. В таком случае под раструб к стене крепят П-образную раму из уголка 20-25 мм на пяти саморезах в дюбелях. Если стена с обшивкой – тоже на 5 цанговых шпильках диаметром 4-6 мм.

Воздуховод при этом прячут в ПВХ короб соответствующего размера; его потом обклеивают пленкой-самоклейкой нужного цвета и рисунка. Делать в стене штробу под трубу диаметром более 100 мм при современных толщинах стен нереально, а на верхний срез короба хлопушка укладывается ничуть не хуже, чем на шкаф.

Электромонтаж

Проводку для вытяжки нужно проложить заранее. Как – зависит от оформления кухни. Если вытяжка включается вилкой в розетку, то можно просто пробросить за мебелью. Если же подключение постоянное через автомат, то проводку нужно спрятать в ПВХ коробе, под плинтусом или за обшивкой стены.

При постоянном подключении автомат ОБЯЗАТЕЛЬНО должен быть включен в разрыв фазы, а при монтаже автомат выключен и концы питающих проводов, даже не оголенные, обмотаны изолентой.

При подключении вытяжки в первую очередь подключается заземление. Если, вдруг, вытяжка подключается двумя проводами, заземлительный провод нужно подключить, ослабив несколько саморезов сзади, просунув оголенный конец заземлительного провода под обрамление вытяжки и туго затянув саморезы. Главный принцип подключения защитного заземления: подключать там, где может ударить.

Чистка и уход

Вытяжку, примерно раз в полгода, нужно очищать от гари, иначе возможно возгорание. Для чистки смонтированной описанным способом вытяжки ослабляют держащий гофр на патрубке хомут, снимают гофр, вывинчивают саморезы, держащие колпак, и колпак вынимают. Теперь все части вытяжки легко доступны для чистки изнутри. Только гофр нужно чистить осторожно: он тонкий, и его легко повредить. Но и замена, если нужно, обойдется в копейки. Силиконовый же стык вверху без особых усилий режется тонким острым ножом.

Видео: пример установки кухонной вытяжки своими руками

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Пошаговая инструкция установки вытяжки на кухне своими руками: как правильно крепить прибор

Всем известно, что во время приготовления еды воздух на кухне должен находиться в постоянной циркуляции. Так как всякие различные запахи, например, от подгоревшего молока, от жареной курицы, просто пар от плиты или запотевшие окна не создают нужного уюта хозяйке. И находиться в такой кухне — никакого удовольствия, даже если в помещении сделан отличный ремонт. В этой статье вы узнаете, как установить вытяжку на кухне, чтобы избавиться от вышесказанных проблем.

Как установить кухонную вытяжку своими руками, знает любой мастер-ремонтник, но благодаря данной статье любой человек сможет понять, как сделать вытяжку на кухне и легко справиться с этой задачей, нужно только иметь примерное представление о правилах заземления. А также понимать, как осуществлять крепление на стену. Перед установкой вытяжки нужно определиться с типом изделия, которое подойдет именно на вашу кухню, кроме того, необходимо выбрать нужную мощность. Итак, приступим.

Виды кухонных вытяжек

От выбранного типа кухонной вытяжки будет зависеть способ монтажа изделия. Кухонные вытяжки можно разделить на несколько видов.

• Плоские или стандартные подвесные изделия, которые крепятся под полку над плитой.
• Встраиваемые кухонные вытяжки – эти изделия монтируются внутрь шкафа, висящего над плитой. Такие изделия прекрасно подойдут к любому типу дизайна.
• Настенные приборы – такие вытяжки нужно крепить на стену, где стоит плита. Настенные вытяжки могут иметь различную форму исполнения и дизайн.
• Угловые изделия – соответственно монтируются в угол.
• Островные вытяжки – предназначаются для кухонь с островом. Такое изделие можно крепить в любом месте кухни, достаточно прикрепить вытяжку к потолку.

Обратите внимание! Установку вытяжки необходимо производить на расстоянии в 70 сантиметров от варочной поверхности, а если в квартире установлена газовая плита, то расстояние должно составлять 80 сантиметров. Причем расстояние не зависит от типа изделия.

Основные режимы работы вытяжки

Помимо разделения изделий по видам, вытяжки имеют отличия в зависимости от режима их работы, т.е. режима вентиляции.

• Проточный режим вентиляции. Такой режим основан на том, что изделие вытягивает плохой и загрязненный воздух из помещения кухни в шахту вентиляции. Еще этот режим работы называют отводом воздуха или вытяжным режимом. Это самый эффективный и производительный режим вытягивания и очищения воздуха.
• Циркуляционный режим работы. В этом режиме изделия начинают пропускать грязный воздух через угольные фильтры, расположенные в корпусе на выходе вытяжки, тем самым получая уже очищенный воздух. Для таких изделий необязательно наличие вытяжной трубы на кухне. Осуществить монтаж такой вытяжки достаточно просто и легко. К сожалению, такие изделия являются малоэффективными в плане очистки воздуха.

Выбор мощности прибора

Мощность прибора является самым важным параметром, на который нужно обратить внимание при покупке. Кроме того, мощность отвечает за качество производства очистки воздуха. Измеряется такой параметр в кубических метрах в час. В принципе, становится понятно, что это значение говорит о том, сколько кубических метров грязного воздуха будет проходить через вытяжку за один час работы.

В Российской Федерации установлена норма обновления воздуха на кухне, которая составляет один раз в двенадцать часов, т.е. два раза в день. Благодаря этой простой формуле вы сможете легко рассчитать необходимую мощность нужного вам прибора очистки воздуха. Для расчета необходимо площадь кухни умножить на высоту потолка и умножить на 12.

Кроме этого, необходимо учитывать потерю мощности, которая будет происходить во время прохождения изгибов воздуховода и длины вентиляционной шахты. Чтобы рассчитать этот параметр, необходимо к полученному результату прибавить тридцать процентов.

Давайте попробуем рассчитать мощность прибора для небольшой кухни: допустим, площадь нашей кухни составляет шесть квадратных метров, а высота потолка равна два с половиной метра. Расчет будет иметь следующий вид: 6*2,5*12*1,3=234 кубических метра.

Обратите внимание! Обязательно при покупке узнайте уровень шума, который будет издавать вытяжка во время работы. Производители должны указывать этот параметр в децибелах. Не нужно приобретать модели приборов, издающих шум, который будет превышать 50 децибел. Существует огромный ассортимент выбора таких приборов, поэтому найти практически бесшумную вытяжку не составит труда. Кроме того, существуют специальные вытяжки, которые оборудованы прокладками, поглощающими звук.

Заземление прибора

Обязательно при установке вытяжки на кухню нужно учитывать нормы электробезопасности. Так как на кухне постоянно скапливается влага и там, как правило, всегда повышен уровень влажности, то в этом случае увеличивается шанс получить удар током. Это может произойти при неправильном подключении прибора к сети.

Вытяжка должна подключаться к сети электропитания при помощи трех проводов: провод, означающий фазу, провод – земля и провод – ноль. Как правило, провод заземления будет иметь желтый цвет. Обязательно нужно провести заземление перед началом работы прибора.

Осуществить заземление вытяжки не составит труда, если в вашей квартире установлены евро-розетки. Но что делать, если таковых нет?

Специально для таких случаев в многоквартирных домах в электрощитах предусмотрена специальная труба, из которой, как правило, выходят другие провода (будьте предельно внимательны, т.к. провода находятся под напряжением). Именно это труба очень хорошо заземлена. Что вам нужно сделать, это провести провод с минимальным сечением 2,5 мм от этой трубы к вашей вытяжке. А саму вытяжку нужно подключить через автомат на 6,3А, этого будет достаточно. Ни в коем случае не зануляйте прибор на какую-либо трубу или батарею, т.к. это чревато последствием получить удар током.

Вентиляция в квартире

Как правило, вытяжная вентиляция, устанавливаемая на кухне, может нарушить штатную вентиляцию. Для установки обычно приходится пробивать дополнительное отверстие, но это не решит проблемы, т.к. увеличение окна вытяжки не изменит сечения самой шахты. Но выход из этой ситуации есть – это установка дополнительного короба, который оборудован клапаном-хлопушкой.

Такой клапан действует по следующему принципу: при возникновении давления при работе вентилятора клапан закрывает одно окно, и тем самым осуществляется вентиляция при помощи вытяжки. Плюсом такой системы является то, что при работе вентилятора полностью отсутствует обратная тяга и сохраняется естественная вентиляция при выключенном приборе. Регулировка клапана осуществляется при помощи тонкой пружины. Для изготовления крышки используют легкие материалы, такие как пластик или алюминий.

Какой воздуховод выбрать

Существует два варианта воздуховодов.

• Пластиковый воздуховод из ПВХ – такие воздуховоды отличаются прочностью, легкостью и бесшумностью. Все это достигается благодаря их гладкой поверхности, которая не создает препятствий для прохождения воздуха. Существуют пластиковые жесткие короба и эластичные гибкие трубы из пластика.
• Алюминиевая гофрированная труба. Самый простой материал, который можно использовать для самостоятельного создания воздуховода. Такой материал можно свободно сгибать под необходимый размер. В отличие от жестких коробов, гофра не создает гула и вибрации. Минусом такого воздуховода является его некрасивый внешний вид, поэтому очень часто такие воздуховоды скрывают в гипсокартонные короба.

Монтаж вытяжки

Монтаж нужно начинать с изготовления короба для хлопушки. Сделать его можно из алюминия или оцинкованной стали. Если не хотите мучиться с коробом и устанавливать в него хлопушку, то стоит приобрести антивозвратный клапан, который устанавливается непосредственно перед вентиляционной шахтой.

Корпус можно установить на настенный шкаф, расположенный над плитой. Обязательно заделайте все щели монтажной пеной. Для начала просто примерьте корпус и нарисуйте разметку для проделывания будущих отверстий. После этого снимите шкаф и прорежьте отверстие электролобзиком. Если в шкафу есть полки, то в них также нужно сделать ровно такое же отверстие.

Следующий этап – это подключение воздуховода. Для этого нужно просунуть гофру в отверстия, которые вы прорезали в шкафу. После того как вы вставили гофру, шкаф можно повесить на место. Если в гофре есть стыки, их нужно заделать герметиком. Теперь нужно прикрутить саму вытяжку на шкаф при помощи саморезов.

При создании воздуховода своими руками старайтесь как можно меньше делать изгибов трубы, чтобы не терялась мощность тяги воздуха.

Вот и все. Вытяжка готова! Осталось сказать, что проводить чистку вытяжки необходимо как минимум два раза в год, чтобы обезопасить свое жилище от возгорания.

Установка вытяжки на кухне своими руками. Подключаем сами

Выбор режима работы вытяжки

Способ установки этого устройства будет зависеть от его режима работы, которых всего насчитывается 2:

1. Режим отвода

2. Режим рециркуляции

Установка вытяжки, которая работает в вытяжном режиме, включает в себя вывод воздуховода в систему вентиляции. Для этого очень важно правильно выбрать диаметр воздуховода — он не должен превышать допустимых параметров в 120-150 мм.

Совет! При установке воздуховода его не нужно ни сгибать, ни удлинять, так как все это значительно увеличивает потерю мощности: каждый поворот снижает мощность на целых 10 %.

Выбирая воздуховод, нужно отдавать предпочтение тем, которые имеют гладкую поверхность, потому как гофрированные жесткие трубы слишком громко «звучат» во время работы оборудования.

Установка вытяжки с угольным фильтром не требует вывода в вентиляцию, потому как весь воздух, который в нее попадает, очищается и вновь возвращается в помещение. Монтаж такой вытяжки довольно прост, однако периодически придется менять фильтры.

Не менее важно и то, как именно будет крепиться вытяжка, это зависит от ее вида.

Виды вытяжек

Вытяжки бывают:

Какие инструменты понадобятся

Для установки кухонной вытяжки нужны будут такие инструменты и материалы:

• Гофр и пара хомутов для его крепления

• Решетка для вентканала

• Перфоратор

• Шуруповерт

• Ножовка для резки металла

• Строительный уровень

• Отвертка

• Рулетка (для разметки).

Монтаж вытяжной вентиляции

Монтаж вытяжки начинают, как правило, с самого сложного — подключение вытяжки к вентиляционной шахте. И лучше всего будет не пробивать еще одно отверстие, увеличивая окно вентиляционной шахты, а установить дополнительный короб со специальным клапаном, который будет препятствовать возвращению воздуха обратно в помещение.

Вот его схематический вид:

Как все это работает? Если клапан закрыт (клапан — красная черта) — воздух просто выходит через отверстие вентиляции, а если вытяжка запускается, и начинает работать вентилятор, то он изменяет свое положение и закрывает одно из окон, а вентиляция в этом случае осуществляется при помощи самой вытяжки.

Основная задача всей этой системы — предотвращение возникновения обратной тяги и возможность осуществления естественной вентиляции, если вытяжка будет отключена.

Для сооружения механизма понадобится пружина и алюминиевый или пластиковый лист для сооружения клапана.

Какой воздуховод лучше

Из всех возможных видов воздуховодов лучше выбирать те, что изготовлены из пластика, либо же из алюминия.

Пластиковые трубы очень легкие и не создают шума при работе вытяжки, к тому же, прятать их не нужно, они отлично вписываются в дизайн помещения и не уродуют его.

Алюминиевые гофрированные трубы тоже не шумят во время работы, но имеют не очень привлекательный внешний вид, поэтому многие ломают голову над тем, как спрятать гофр от вытяжки. Одним из лучших способов считается его устройство в гипсокартонный потолок.

Прежде чем приступить к монтажу

Перед монтажом нужно выяснить все моменты, касающиеся подключения вытяжки к электричеству. При этом чрезвычайно важно соблюдать все нормы электробезопасности, ведь на вытяжку в процессе эксплуатации будут постоянно попадать капли жира, влага и все такое прочее, поэтому его корпус и требует обязательного заземления для отвода напряжения.

Для подключения вытяжки нужно 3 провода: фаза, ноль и земля. Нужно обязательно обеспечить оборудование заземлением. Сделать это можно при помощи заземляющего контура (если таковой имеется), просто подключив провод к соответствующей клемме.

Но что делать, если заземления в квартире нет? В этом случае придется подключить провод к глухой нейтрали. Для этого нужно открыть электрощиток со счетчиками и найти там трубу со всеми проводами или же специальную шину, как на картинке:

На ней нужно найти штырь, на котором уже находятся нулевые провода. Нужно будет накинуть поверх них свой провод и затянуть шайбу. После этого провод проводится на кухню, а сама вытяжка подключается через автомат-разделитель.

Установка вытяжки в шкаф

Прежде чем приступить к монтажу оборудования, необходимо заняться изготовлением короба-хлопушки. Он изготавливается в соответствии со схемой (рисунок выше), или же можно пойти более простым путем и приобрести антивозвратный клапан. Вся конструкция будет устанавливаться перед вентиляционным отверстием в стене.

После этого можно подготавливать шкаф. Для этого нужно разметить его нижнюю стенку и в соответствии с проставленными отметками просверлить там отверстие под вытяжку. Если в шкафу есть полки, то в них также нужно будет просверлить круглые или квадратные отверстия под воздуховод.

Верхняя стенка шкафчика должна быть просверлена в форме квадрата и с некоторым запасом (3-5 мм) — для короба-хлопушки.

Когда шкаф будет готов, можно приступать к подключению воздуховода. Для этого его нужно протянуть через все просверленные отверстия, обрезать трубу и загнуть ее края наружу. После этого шкафчик можно повесть на стену.

Важно! Все стыки воздуховода нужно обработать герметиком, чтобы впоследствии вытяжка не потеряла своей мощности.

Протянутый в шкафу воздуховод соединяется с вентканалом через антивозвратный короб. Хлопушка крепится на шкаф на силикон.

После того как основные элементы будут подключены, можно закреплять сам корпус вытяжки в шкафу. Прикручивается он на саморезы или дюбели. Гофр крепится к нему при помощи хомута.

Если же нужно закрепить не гофр, а пластиковый воздуховод, то следует просто правильно соединить все комплектующие:

Высота установки вытяжки над плитой

Очень важным фактором, который нужно учесть перед монтажом вытяжки, является ее высота над варочной поверхностью плиты. Этот параметр будет зависеть от типа самой плитки:

1. Если нужно установить воздухоочистительное оборудование над электрической плиткой, то расстояние между ними не должно быть менее 70 см.

2. Для газовой плиты этот параметр составляет 80 см.

Соблюдение этих параметров позволяет обеспечить эффективную очистку воздуха в кухне. Если же высота между плитой и вытяжкой будет менее 70-80 см, то нагретый воздух, исходящий от варочной поверхности, может повлиять на работоспособность прибора и повредить его важные элементы.

Как установить вытяжку на стену кухни

В случае монтажа устройства не в шкаф, а прямо на стену, можно воспользоваться встроенными креплениями или же соорудить П-образную раму из уголков. Такая рама будет служить надежной опорой для корпуса вытяжки.

В некоторых случаях обычные дюбели не подходят для закрепления, это является довольно частой проблемой для тех, у кого трубы газовой плиты мешают нормальному креплению. Для решения проблемы нужно воспользоваться длинными саморезами-шпильками. На одном из концов они имеют резьбу с гайкой к которой можно прикрутить корпус устройства.

Как подключить вытяжку к электросети

Окончательный этап — это подключение вытяжки к электросети. Он осуществляется двумя способами:

1. Через розетку

2. Через предохраняющий автомат

Очень важно помнить про заземление, о котором уже было указано выше статье. Благодаря ему можно убрать напряжение с корпуса и вентилятора вытяжки.

Как только все будет готово, можно оформить вытяжку в декоративный колпак и защитные воздуховоды и смело пользоваться всеми преимуществами этого оборудования.

Устройство кухонной вытяжки — это достаточно простая процедура, особенно при соблюдении всех правил электробезопасности и наличии необходимых инструментов и материалов. И единственное, что потом потребуется, так это 2 раза в год очищать оборудование от жира и копоти для предотвращения возгорания.

Установка вытяжки над газовой плитой — видео

Видео, которое поможет подробнее разобраться в установке вытяжки и подборе нужных элементов для монтажа:

Больше информации

Задать вопрос

Как установить вытяжку? — Кондиционеры Gree

В современных домах и квартирах наличие эффектной вытяжки над варочной поверхностью уже давно стало привычным. И, это не случайно: ведь помимо чисто дизайнерской функции, вытяжка выполняет ещё и роль «чистильщицы». Установка современной кухонной вытяжки  дарит  возможность дышать воздухом, лишённым терпкого привкуса борща, котлет, жареной картошки и прочих  блюд. На вопрос: «Можно ли обойтись без вытяжки?», мы ответим просьбой представить себе небольшую квартиру – студию, в которой кухонная зона и жилая комната объединены. Если в такой студии не установить вытяжку, то несложно догадаться, каким гастрономическим воздухом будет пропитано всё вокруг. Не говоря уже о соседях, которые всегда будут осведомлены о том, что Вы готовите на завтрак, обед и ужин. Чтобы избежать этого, мы подробно расскажем,  как и каким образом можно установить вытяжку на кухне исключительно своими руками.

Факторы, которые влияют на размещение вытяжки

При определении оптимального расстояния от поверхности плиты необходимо учитывать следующие факторы, которые влияют на размещение вытяжки:

• рост самого высокого человека в доме;
• высота потолка в кухне;
• размер плиты;
• тип плиты;
• тип и производительность вытяжки;
• особенности планировки помещения.

Кроме того, определяя месторасположение, нужно учитывать нормативные требования, которые предъявляют к электрическому оборудованию и системам принудительной вентиляции.

Рост человека

Возможно, можно усомниться, при чем здесь рост человека, если вытяжки обеспечивают отведение запахов, которые появляются при приготовлении пищи. Соответственно, такое оборудование нужно устанавливать на той высоте, которая обеспечит эффективную работу устройства. Однако не менее важно учитывать удобство эксплуатации вытяжки. То есть конструкцию нужно монтировать так, чтобы человек, который регулярно готовит на плите, не испытывал дискомфорта (не бился головой о корпус).

Высота кухни

Высота потолка на кухне не играет определяющей роли при выборе места установки оборудования. В данном случае необходимо учитывать рекомендации производителя. Единственное исключение — монтаж на кухне с низким потолком. В подобных ситуациях рекомендуют приобретать вытяжки, которые можно монтировать низко над плитой.

Размеры и тип варочной поверхности

Размер варочной поверхности также не играет определяющей роли. Этот параметр влияет на выбор оборудования, обеспечивающего принудительную вентиляцию. Однако от типа варочной панели зависит место, куда можно монтировать вытяжку.

Газовая плита

При выборе места монтажа газовой плиты рекомендуют учитывать следующие факторы:

• мощность прибора;
• удобство при приготовлении пищи;
• риск возгорания.

Каждый производитель дает собственные рекомендации по поводу выбора места установки. Компания Bosh, с целью повышения производительности собственных приборов, настаивает на необходимости монтажа на уровне 55 сантиметров, тогда как российский производитель Сатурн советует размещать на высоте в 75 сантиметров.

Электрическая плита

Высота установки вытяжки над электрической плитой зависит от типа конструкции системы вентиляции. Горизонтальные модели рекомендуют монтировать на расстоянии в 65 сантиметров, вертикальные — 40-55 сантиметров. При этом в обоих случаях необходимо учитывать как общие рекомендации производителя, так и рост человека.

Особенности планировки

Оптимально, если оборудование устанавливается в непосредственной близости от розеток и вентиляционной шахты, но оба фактора не играют ключевой роли, как и другие особенности планировки кухни. Важно лишь организовать отвод воздуха от оборудования до вентиляционной шахты, для чего прокладывают специальные короба.

Вид и мощность вытяжки

Наклонные модели вытяжек устанавливаются ближе к плите, чем горизонтальные; высота монтажа также определяется в зависимости от мощности прибора. Чем эффективнее устройство всасывает воздух, тем больше может быть расстояние от варочной панели до вытяжки.

Монтаж вытяжки в зависимости от типа

Порядок монтажа вытяжных устройств может меняться в зависимости от типа выбранной модели вытяжек.

Рециркуляционная вытяжка

Рециркуляционные вытяжки не выводят воздух из кухни. Устройства данного типа, за счет угольного фильтра, удаляют сторонние запахи. Воздух, проходя через рециркуляционную вытяжку, поступает обратно в кухню. Удобство эксплуатации подобных устройств заключается в том, что в ходе монтажа нет необходимости подводить короб от оборудования к вентиляционной шахте. Основной недостаток рециркуляционных моделей заключается в том, что угольные фильтры требуют регулярной замены.

Проточная вытяжка

Проточные модели вытяжек удаляют с кухни копоть и маслянистые испарения. Данные устройства требуют подведения короба к вентиляционной шахте. Проточные модели также комплектуются фильтром. Последний предотвращает проникновение жира в вентиляционную шахту. Чтобы проточная вытяжка работала эффективно, размеры устройства должны совпадать с габаритами варочной панели.

Комбинированная вытяжка

Комбинированные модели вытяжек объединяют в себе особенности двух предыдущих. За счет встроенного вентилятора такие вытяжки способны отводить большие массы воздуха. Из-за этого оборудование необходимо соединять с вентиляционной шахтой. А угольный фильтр позволяет включать режим рециркуляции воздуха.

Монтаж вытяжки в зависимости от вида

Вид вытяжки играет определяющее значение при выборе места и способа монтажа подобных устройств.

Монтаж вытяжки по форме

Перед выполнением монтажа, нужно понимать, что вытяжки бывают следующих форм:

• встраиваемая;
• островная;
• подвесная;
• выдвижная.

Благодаря такому многообразию форм можно подобрать вытяжку, которая будет соответствовать особенностям конкретной планировки кухни.

Монтаж встраиваемых вытяжек

Модели этого типа вытяжек встраиваются непосредственно в кухонную мебель, благодаря чему большая часть вытяжки прячется в шкафу. Такие устройства требуют прямого подведения к вентиляционной шахте. За фильтрацию воздуха в этих моделях отвечают металлические решетки, которые необходимо регулярно чистить от нагара и жира.

Встраиваемая техника удобная тем, что подходит практически для любого интерьера. Единственный недостаток заключается в том, что под подобное оборудование необходимо отдельно изготавливать соответствующий по размерам ящик.

Установка встраиваемой кухонной вытяжки начинается с выбора места для плиты и вытяжки относительно вентиляционной шахты. Кухонную мебель можно найти в продаже с уже готовыми под вытяжку отверстиями. Или же изготовить под заказ с учетом всех индивидуальных особенностей.

Если навесной шкаф уже куплен, его потребуется немного переделать под установку вытяжки – подрезать снизу боковины и вырезать коронкой одно или два отверстия под воздуховод.

Монтаж островных вытяжек

Дизайн некоторых кухонь предполагает установку варочной панели в центре помещения; в таких случаях рекомендуют монтировать островные вытяжные устройства, которые крепятся непосредственно к потолку.

Отличительная черта агрегата в том, что все коммуникации к нему ведутся по потолку и крепится он тоже к потолку. Воздуховод может быть проведен в открытую или скрываться под многоуровневым или натяжным потолком.

Важно! Высота островной вытяжки над плитой должна соответствовать стандартам (65 см для электрических и 75 см для газовых печей).

Подвесную вытяжку подвешивают к потолку с помощью шпилек с цангами. Также для этой цели используют прикрепленные к потолку тросики (при установке рециркуляционного агрегата). Иногда используют комбинированный вариант крепления.

Монтаж подвесных вытяжек

Подвесные модели считаются наиболее распространенными, такие устройства монтируются к стене над варочной панелью. От оборудования к вентиляционной шахте идет короб.

В случае с подвесной вытяжкой проточного типа перед ее установкой определитесь, нужно ли скрывать воздуховод. Изначально позаботьтесь о наличии короба или соответствующего шкафчика, подготовленного под укладку гофры.

Рециркуляционный воздухоочиститель подвесного типа можно повесить в любом месте независимо от расположения вентиляционной шахты. Все что ему нужно – это плита под ним и наличие рядом электрической розетки.

Монтаж выдвижных вытяжек

Такая вытяжка — это разновидность встраиваемой техники. Основная особенность такого оборудования заключается в том, что панель, обеспечивающая фильтрацию воздуха, задвигается внутрь конструкции, когда устройство не используется.

Монтаж угловых вытяжек

Угловой воздухоочиститель – это разновидность подвесного агрегата каминного или купольного тип; процесс установки такой вытяжки мало отличается от монтажа подвесного прибора кроме того, что крепится она не к одной стене, а к двум.

При выполнении разметки угол комнаты служит центральной линией и главным вертикальным ориентиром, где отмечают точки крепления.

Монтаж вытяжек по типу воздухоприемника

Вне зависимости от типа вытяжки, каждое такое оборудование бывает наклонного либо горизонтального типа; оба фактора определяют порядок и особенности монтажа кухонной техники.

Монтаж наклонных вытяжек

Модели наклонных вытяжек отличаются наличием ровной всасывающей поверхности, которая располагается под определенным углом к плите; указанная конструктивная особенность заставляет производителей монтировать вентиляторы в верхней части корпуса.

Привлекательность наклонных моделей обусловлена тем, что подобные устройства снижают риск возгорания и облегчают замену угольных фильтров.

Наклонная вытяжка должна висеть на расстоянии в 60 сантиметров от варочной панели. Эта высота обеспечивает максимальную эффективность работы устройства. Также на таком расстоянии человек не испытывает дискомфорта при приготовлении пищи.

Высота монтажа наклонных моделей играет важную роль при дальнейшей эксплуатации этой техники. Поэтому, если выбор пал на такую разновидность вытяжных устройств, необходимо заранее проработать план кухни.

Для наклонных вытяжек допустимы следующие параметры:

• высота над электрической плитой – 35-45 см;
• расстояние от газовых горелок – 55-65 см.

Расстояние от плиты до вытяжки фиксируется по расположению нижнего края агрегата.

Монтаж горизонтальных вытяжек

В горизонтальных моделях вытяжек всасывающая поверхность располагается параллельно полу; эти устройства можно встраивать и монтировать над кухонными островками.

Оптимально, если горизонтальные модели располагаются на удалении в 80 сантиметров от варочной панели. Однако этот параметр меняется в зависимости – как от конструктивных особенностей конкретной техники, так и рекомендаций производителя.

В частности, маломощное оборудование следует устанавливать ближе к варочной панели.

Кроме того, нельзя размещать горизонтальные приборы впритык к потолочному покрытию. Это требование распространяется и на рециркуляционные модели. При монтаже необходимо обеспечить отвод воздуха от вытяжки. То есть нужно проложить короб до вентиляционной шахты, для чего следует оставить свободное пространство между вытяжкой и потолочным покрытием.

Как установить вытяжку над плитой?

Если вытяжка подобрана грамотно, то по ширине она должна быть, либо равной плите, либо немного шире её; для того, чтобы осуществить установку вытяжной системы, её следует правильно не только разместить, но и закрепить. Располагаться она должна в точности над поверхностью плиты.

Параметры по высоте установки вытяжки напрямую зависят от типа варочной поверхности. Если у Вас газовая плита – то расстояние от варочной поверхности  до вытяжки, по высоте, должно составлять 75 см; а если плита электрическая – минимум 65 см. Таким образом, для того, чтобы повесить вытяжку над газовой плитой и плитой электрической, необходим учёт различных расстояний.

Решая вопрос о том, как установить вытяжку, надо перед установкой, определиться с высотой, исходя из показателей роста домохозяйки. Если женщина встанет прямо, то нижний край вытяжной системы должен быть немного выше её головы.  Мы не рекомендуем устанавливать ниже этого показателя. Если установить выше —  то будет не критично.

Отвечая на вопрос о том, как правильно установить вытяжку над Вашей газовой плитой, необходимо понимать следующий нюанс: если имеется необходимость установить систему выше, чем 90 см. от варочной поверхности, то необходимо приобрести вытяжку с увеличенной мощностью.

Крепёж вытяжной системы зависит от её типа:

1. Встроенную кухонную вытяжку следует крепить к поверхности специально предназначенного для этого шкафа.
2. Навесную систему (плоскую) и купольную (каминную) вытяжку крепят к поверхности стены.
3. Островную вытяжку крепят к поверхности потолка: при покупке, в комплекте, всегда даётся чёткая инструкция по установки, и вся система подвеса.

Основные этапы установки вытяжки

Рассмотрим, как правильно установить на кухне вытяжку более простой модели своими руками поэтапно – встраиваемую или настенную.

Подключение оборудования к электросети и воздуховоду производится по одним и тем же принципам, однако монтаж осуществляется по-разному: встраиваемая интегрируется в шкаф, настенная крепится к стене.

Подготовка инструмента и места установки вытяжки

Наибольших трудностей ожидайте именно от подготовки инструмента и места установки, так как придется или долбить капитальную стену под дюбеля, или вырезать в шкафчике монтажные отверстия; процедуры же по непосредственной установке корпуса вытяжки проводятся легко, сборкой и закручиванием саморезов или шурупов.

Итак, для работы потребуются:

• лазерный уровень;
• рулетка и маркер для разметки;
• для бетонной стены – перфоратор или ударная дрель, для деревянной – шуруповерт;
• комплект ключей и отверток;
• для обработки шкафа и пластиковых коробов – ножовка, электролобзик, фрезер, наждачка.

Воздуховод обычно имеет сборную конструкцию, так что пригодится и герметик, лучше силиконовый. Все работы рекомендуем производить в защитных перчатках, а сверление бетонных стен – в специальных очках.

Если монтаж производится на стену, проверьте ее на прочность. Обычно стена, возле которой устанавливают плиту – несущая, поэтому она не вызывает сомнений в надежности.

Однако облицовка может во время работы отпасть, если это плитка, декоративный экран из пластика или ламинированной плиты, который, к слову, не советуют размещать возле газовой варочной поверхности.

Для встраиваемой модели подготовьте шкаф – удалите нижнюю плоскость, проделайте отверстие вверху для выведения воздуховода наружу. Установите его на место – так же, как и соседние шкафы.

Если воздуховод будет «прятаться» за антресолями или встраиваться в подвесной потолок, это тоже следует учесть заранее. По этой причине монтаж подвесных конструкций обычно откладывают напоследок, потолки обустраивают уже после установки кухни.

Распаковка вытяжки и проверка комплектации

Чтобы убедиться, что процесс установки пройдет гладко, нужно достать вытяжку из упаковки и внимательно осмотреть все ее части, проверить комплектацию.

Иногда это один большой корпус с нишами для фильтров и коротким отводом, иногда – сложная сборная конструкция с большим экраном или куполом.

Особое внимание уделите панели управления и декоративным частям – царапины и небольшие вмятины порой являются следствием удара и свидетельствуют о возможных поломках.

Электрический провод с вилкой должен быть герметично закрыт изоляцией.

Проверьте наличие фильтров – они поставляются не со всеми моделями. Однако у циркуляционных и комбинированных вытяжек стартовый комплект обычно присутствует. В него включен антижировой элемент – металлическая сетка, а также угольные фильтры – 1-2 штуки.

Если все в порядке и не нужно докупать детали для установки, можно приступать к разметке.

Разметочные работы для установки вытяжки

Любой бытовой прибор будет работать со 100%-ой эффективностью, если его правильно установить, поэтому сначала берем уровень, рулетку, карандаш или маркер и чертим на стене две перпендикулярные линии, проводим разметочные работы.

Первая – это вертикаль, идущая от плиты к месту монтажа, которая отцентровывает вытяжку и плиту, а вторая – горизонталь рабочей поверхности вытяжного устройства.

Экран вытяжки и варочная поверхность должны располагаться строго одна над другой, параллельно. Смещение неправильно не только из-за требований безопасности или функциональности, но и с эстетической точки зрения.

Далее нужно заглянуть в инструкцию и, согласно схеме монтажа, обозначить места крепления кронштейна или другого приспособления для подвешивания к стене.

Если вытяжка встраивается в шкаф, то нужно просто взять ее корпус, приложить к стенкам шкафа и также обозначить места креплений.

На этом разметочные работы заканчиваются. Если планируется установить воздуховод, то рекомендуем заранее наметить путь прокладки и возможность фиксации труб или коробов к стене (шкафу).

Крепление вытяжки к поверхности

Процессы установки вытяжки на стену и встраивания в шкаф отличаются, поэтому рассмотрим оба способа крепления оборудования к поверхности.

Установка наклонной настенной вытяжки

Процесс установки наклонной настенной вытяжки – один из самых простых.

Порядок действий следующий:

1. Скотчем фиксируем на стене шаблон так, чтобы совпадали по высоте горизонтальные линии на бумаге и на стене, а также осевая линия.
2. По шаблону дрелью просверливаем отверстия в стене. Обычно их диаметр – 10 мм, но лучше уточнить в инструкции. Глубина – не менее 50 мм. Если стена облицована кафелем, сначала используем специальные сверла, чтобы не разломать плитку.
3. Убираем со стены шаблон, а в отверстия вставляем дюбеля 10 мм.
4. В отверстия вкручиваем саморезы так, чтобы между шляпкой и стеной оставалось небольшое расстояние для навешивания устройства.
5. Берем корпус вытяжки, снимаем и откладываем в сторону фильтры. С внутренней стороны корпуса находим монтажные отверстия, по форме напоминающие замочную скважину – подвешиваем за них вытяжку на стену.

Если планируется только циркуляционная эксплуатация прибора, на этом установка заканчивается.

Для подключения воздуховода нужно установить фальш-трубу.

Сначала устанавливаем воздуховод, а затем уже фальш-трубу. Для ее крепления используются два специальных отверстия с внутренней стороны вытяжки и два самореза, вкрученных в стену.

Когда все элементы вытяжки установлены, остается вставить фильтры, и можно приступать к следующим этапам – дальнейшей установке воздуховода и подключению к электропитанию.

Установка встроенной вытяжки

Встроенная вытяжка устанавливается по-другому:

1. Проверяем с помощью уровня, ровно ли относительно варочной поверхности установлен шкафчик.
2. Снимаем нижнюю панель шкафа – полочку, к которой он будет крепиться, и скотчем фиксируем шаблон.
3. Карандашом или шилом отмечаем по шаблону 4 монтажных отверстия – они буду находится по углам, а также центр большого отверстия, предназначенного для воздуховода.
4. Циркулем замеряем радиус, пользуясь тем же шаблоном, и чертим круг, чтобы затем вырезать отверстие.
5. Берем дрель, устанавливаем сверло 5 мм и высверливаем отверстия под саморезы в отмеченных местах, а затем электролобзиком, четко по окружности, – под воздуховод.
6. Надеваем на вытяжку переходник для подключения к вентиляционному коробу или трубе.
7. Если шкафчик небольшой, полочку сразу закрепляем на вытяжке, а затем уже все вместе фиксируем в модуль; если большой – сначала устанавливаем «дно» шкафа на место, а затем – вытяжку.
8. Монтируем шкаф на стену.

Завершающий этап – установка фильтров и подключение к электропитанию. Прокладкой воздуховода можно заняться сразу или позже.

Шкаф с вытяжкой не является чисто техническим, то есть его можно использовать для продуктов длительного хранения, посуды или кухонной утвари.

Установка воздуховода вытяжки

Воздуховод – канал для отвода испарений и продуктов горения наружу; одним концом при установке вытяжки он соединяется с переходником вытяжки, другим – с отверстием, ведущим в вентиляционную шахту или проделанным в стене дома.

Второй вариант подходит только для частных домов.

Подобрать детали необходимых размеров, произвести расчеты и составить схему несложно. Но важно учесть один момент: не перекрывать наглухо вентиляционное отверстие каналом от вытяжки, иначе будет нарушена естественная вентиляция помещения.

Существует два способа сохранения приточно-вытяжного воздухообмена:

• установить двойную решетку, одна половина которой остается открытой, а вторая представляет собой отверстие для подключения трубы;
• оборудовать выходное отверстие клапаном, который можно при необходимости открывать/закрывать.

Решетка хороша тем, что всегда открыта и не требует дополнительных действий.

Некоторые заводские модели решеток оснащены патрубком, облегчающим подключение трубы или короба.

Плюс в том, что можно подобрать модель по определенным размерам или форме отверстия.

Если вы озабочены эстетической стороной вопроса, то можете подобрать модель с обратным клапаном, который устанавливается со стороны шахты.

В качестве воздуховодов используют пластиковые короба, гофрированные трубы, специальные вентиляционные трубы с фитингами.

Как их соединять между собой и закреплять на стенах, потолке или шкафах, зависит только от вида каналов и условий монтажа.

Гофрированную трубу перед установкой желательно растянуть – надеть на патрубок, а затем максимально вытянуть в сторону вентиляционного отверстия. Множество впадин и выступов чревато тем, что воздуховод быстро забьется жиром и копотью.

Подключение вытяжки к электросети

Бытовые вытяжки по мощности не сравнить с теми же стиральными машинами или кондиционерами, поэтому для подключения устройства к электросети достаточно обычной розетки. Ее лучше установить рядом с прибором, правее или левее.

Если вытяжка встроена в шкаф, то розетку размещают под ним.

При устройстве электроточки нужно помнить о двух нюансах: высокой влажности и обязательном заземлении. Первое выполнить легко, купив электроустановку с классом защиты от IP44 и выше. Со вторым могут возникнуть проблемы, особенно если многоэтажка старая.

Самостоятельно производить какие-то действия не советуем, обязательно пригласите электрика. Он найдет выход из положения, а заодно установит недостающие автоматы защиты на бытовые приборы.

После монтажа вытяжки и подключения ее к электропитанию нужно произвести тестирование, установив предварительно фильтры.

Полезные советы и частые ошибки при установке вытяжки

Ниже описаны наиболее полезные советы и перечень частых ошибок, которые допускаются при установке вытяжки.

Гофра будет более интересным и эффективным материалом для создания вентиляционного канала по целому ряду причин. Например, она лучше справляется со своей задачей, чем трубы из пластика. Ее установка обойдется существенно дешевле, чем из других материалов. Также у нее нет никаких потерь эффективности, чего нельзя сказать о пластиковых трубах воздуховода. При монтаже ее можно довольно сильно растянуть, что существенно снизит уровень шума при работе системы.

Еще один полезный совет – чистку пластиковых труб и гофры следует производить хотя бы пару раз в год, дабы не допустить их забивания какими-то специфическими накоплениями и отходами.

Не следует также стесняться консультироваться со специалистами по вытяжным системам, если вы хотите осуществить самостоятельную установку. Будет хорошо, если у вас есть помощник, который уже сталкивался с какими-то проблемами при создании вентиляционной системы – тогда у вас будет с кем обсудить ту или иную проблему.

Вытяжки обычно оснащаются специальными нейтрализаторами запаха, которые могут быть:

• ультрафиолетовыми;
• на основе химии;
• электроионизационными.

Химические решения требуют постоянной замены, так как их активный элемент затягивается жировой пленкой. Такой вариант также может оказаться опасным для здоровья человека. Электроионизационные решения работают так же, как и обычный воздушный ионизатор. Такой вариант имеет недостаток, так как будет расположен близко к человеку, находящемуся у плиты – это ставит под угрозу безопасность.

Ультрафиолетовые решения требуют периодической очистки ламп от гари и жирового налета. Лампы необходимо менять раз у пару лет. Но подобный вариант будет совершенно безопасен и безвреден, так как ультрафиолетовое излучение здесь находится на очень низком уровне.

Кстати, использование такого решения может решить вопрос и подсветки плиты или варочной панели, так как кроме упомянутого излучения, ламы излучают еле заметный голубоватый или же белый цвет.

Следует и помнить о том, что каждый этап установки важен и его роль трудно переоценить по причине того, что стоит допустить малейшую ошибку или отклонение в процессе горизонтальной установки вытяжки, и это практически в 100% случаев приведет в будущем к неполадкам, которые поначалу могут показаться незаметными. Например, если вы нанесли малое количество герметика или оставили щели, которые не видны. Это точно скажется на работе всего механизма.

Наиболее частыми ошибками, которые допускаются строителями, являются следущие.

• В вентшахте замуровывается труба, а к ней напрямую подключается вытяжное устройство, где установлен клапан обратного типа. Если вытяжка не функционирует, то вентиляция помещения становится невозможной по причине того, что клапан просто перекрывает трубу, когда вентилятор неактивен.
• При установке часто применяют трубу, диаметр которой составляет 100 миллиметров. Этого мало. Необходимо для вентиляции использовать трубу 125-миллиметрового диаметра. Труба с указанным диаметром осуществляет удаление загрязненных воздушных масс объемом до 350 кубометров за один час.

В целом, две эти ошибки устранить сравнительно просто – достаточно просто расширить вход в вентшахту, а также осуществить монтаж спецрешетки для вытяжного механизма.

Процесс монтажа вытяжки на кухне сопряжен с определенными сложностями, которые не всегда может устранить человек, не имеющий определенных знаний. Именно поэтому не будет лишним при самостоятельной установке вытяжки на кухне привлечь специалиста либо хотя бы с ним консультироваться.

Заключение

Способ установки вытяжки зависит от ее типа. Воздухоочистители бывают подвесными, встраиваемыми, угловыми, настенными, островными и наклонными. У агрегатов бывает три режима работы – проточный, рециркуляционный и комбинированный. Каждый имеет достоинства и недостатки.

Для установки вытяжки для кухни с отводом в вентиляцию нужен воздуховод, который бывает в виде гофрированной трубы из алюминия или прямоугольного короба из пластика. У каждого свои нюансы при установке. Если воздуховод подводится к единственному вентканалу в помещении, рекомендуется установка клапана-«бабочки» для более эффективной работы вытяжки. Крепят прибор внутри шкафа или к стене на обычные саморезы или дюбели. При подключении не стоит забывать о заземлении.



Источники:

• https://aeroclima.ru/ventilyaciya/ustanovka-vytyazhki-na-kuhne-svoimi-rukami
• https://rem.ninja/kuhnya/tehnika/vse-ob-ustanovke-vytyazhki-na-kuhne.html
• https://hozzi.ru/obustrojstvo/tehnika/kak-ustanovit-vytyazhku-na-kuhne
• https://stroy-podskazka. ru/vytyazhka/kak-ustanovit-na-kuhne

Как установить вытяжку на кухне своими руками, монтаж вытяжки

Монтаж вытяжки на кухни – простое и довольно быстрое дело, если вы профессионал в этом, конечно. Но что делать, если вы не знаете, как крепятся кухонные вытяжки, но при этом также не хотите тратить деньги на услуги мастера. Попробуйте это сделать сами, руководствуясь советами из нашей статьи. Мы уверены, что у вас все получится!

Виды кухонных вытяжек, исходя из способа работы и крепления

Перед тем, как приступить непосредственно к советам по монтажу, давайте разберемся, какие вытяжки бывают по типу работы. Ведь этот параметр также напрямую влияет на процесс монтажа вытяжки своими руками.

Исходя из способа очистки воздуха в помещении, разделяют такие типы вытяжек:

1. Отводные. В эту категорию входят все модели вытяжек, которые выбрасывают воздух из помещения на улицу. Для этого вам необходимо организовать отводной канал с помощью гофры, которая будет посредником между вытяжкой и выводным отверстием за пределы комнаты.
2. Рециркуляционные. Все вытяжки, которые очищают воздух с помощью угольных фильтров. Фильтра устанавливаются на мотор вытяжки. Через них пропускается воздух и после очистки возвращается в помещение. Учитывая, что фильтра требуют регулярной замены, такой способ более дорогой.

Второй и самый важный критерий – это где будет размещена вытяжка. Именно место установки вытяжки глобально определяет, какой способ монтажа вам придется использовать.

Итак, основные способы установки вытяжки своими руками:

1. Пристенные. В эту категорию можно отнести все вытяжки, которые крепятся непосредственно к стене (наклонные, каминные, т-образные). Они могут крепиться как сразу к стене (менее габаритные модели) так и на специальную планку, которая идет в комплекте с массивными и тяжелыми моделями.
2. Врезные. Уже из названия следует, что такие модели врезаются. И врезаются они в кухонную мебель. Но тут также могут быть варианты – встраиваемые врезаются в днище кухонной тумбы, а телескопические устанавливаются вместо дна.
3. Потолочные. Устанавливаются непосредственно к потолку и только в кухнях-островах. Такой тип установки довольно трудный, ведь его сложно выполнить самостоятельно. Поэтому именно для потолочных вытяжек мы рекомендуем обязательно залучать мастера.

Стоит отметить, что монтаж кухонной вытяжки своими руками вполне реален в первых двух категориях и очень сложный в третьей. Если говорить о наиболее простом варианте, то это пристенные модели.

Для установки вытяжки своими руками вам понадобится следующий набор инструментов и приспособлений:

• Гофра и несколько хомутов.
• Уровень.
• Шуруповерт с функцией перфоратора.
• Карандаш, отвертка и рулетка.
• Электролобзик.

Крепления, саморезы и другие приспособления для установки вытяжки должны присутствовать в комплекте. Также в каждой модели есть инструкция и схема, с которыми необходимо ознакомиться перед началом установки.

Крепление вытяжки к стене

Самый простой и самый надежный способ установки вытяжки, который под силу каждому потребителю, если следовать инструкции:

• Измерьте расстояние от варочной поверхности до места, куда будет установлена вытяжка – расставьте метки. Мерить нужно до днища вытяжки. При этом высота зависит от типа варочной панели 70-80 см.
• Приставьте технику к меткам и разметьте позиции отверстий под дюбеля.
• Просверлите с помощью перфоратора отверстия под дюбеля.
• Вставьте дюбеля в отверстия, затем вкрутите саморезы. Оденьте «ушки» вытяжки на саморезы.
• Проверьте, надежно ли установлена вытяжка.
• Соедините вытяжку с выводным отверстием с помощью гофры.
• Установите декоративный короб, закрепив его винтами.

Надежней всего вешать вытяжку на железную планку. Особенно это касается случаев, когда установка производится на гипсокартон или другие «слабые» поверхности.

Монтаж телескопической вытяжки под шкафчик

Этот способ установки также довольно простой, ведь из нестандартных работ будет только вырезание отверстия под воздухоотвод, если вы планируете делать выброс воздуха за пределы помещения:

• Вам понадобиться шкафчик без дна.
• В верхней части и в полке шкафчика необходимо вырезать отверстие под гофру. Даже если у вас будут огрехи при вырезании отверстия электролобзиком, то они не будут в дальнейшем видны.
• С помощью крепежей (раздвижных ушек или саморезов) установите вытяжку в нижнюю часть шкафчика, предварительно точно замерив места под крепежи.
• Закрепите вытяжку до конца, а также соедините ее с гофрой.
• Проверьте, надежно ли закреплена вытяжка.

Прелесть телескопических вытяжек, а также других встраиваемых в том, что они имеют минимально влияние на интерьер кухни, а также позволяю сохранить еще один шкафчик. С пристенными вытяжками от шкафчика прийдется отказаться.

Монтаж встраиваемой вытяжки в шкафчик

По-факту, этот типа установки максимально похожий на телескопические, поэтому нет смысла описывать его по новой. Разница лишь в том, что вы устанавливаете вытяжку не вместо дна, а врезаете ее непосредственно в днище шкафчика. Естественно, предварительно вырезав в нем отверстие. Вставить вытяжку в отверстие, надежно закрепив с помощью крепежей, которые идут в комплекте.

Все последующие шаги и набор инструментов полностью соответствуют с предыдущим пунктом.

Как установить островную вытяжку на кухне своими руками?

Стоит отметить, что для установки островной вытяжки недостаточно только «своих рук». Если учесть габариты и вес вытяжки, а также место, где будет проводиться монтаж, то становится понятным, что самостоятельно это сделать нереально.

Менеджеры ТМ Вентолюкс считают, что установкой островной вытяжки должны заниматься профессионалы, учитывая сложность и даже, можно сказать, определенную опасность этой работы.

В целом, монтаж кухонной вытяжки своими руками – это вполне реальная и осуществимая затея, если Вы остановили свое внимание на более простых типах вытяжек. Если же Вы стали счастливым обладателем островной вытяжки, будьте готовы, что для ее установки понадобится помощь профессионального мастера.

Как правильно установить вытяжку на кухне своими руками

Для правильной циркуляции воздуха и создания комфортного микроклимата на кухне необходима установка вытяжной системы. Она препятствует проникновению запахов из кухни в остальные комнаты в квартире, особенно если кухня совмещена с другим помещением. Кроме того, вытяжная вентиляция на кухне препятствует оседанию жира на окружающей печку мебели, посуде, технике.

Необходимость кухонной вытяжки

Наличие вытяжной вентиляции на кухне обосновано серьёзными причинами:

1. Во время приготовления пищи газовая плита выделяет в воздух большое количество вредных веществ, способных нанести вред организму: угарного газа, остатков несгоревшего природного газа. Кроме того, возможны утечки газа из оборудования или трубопровода.
2. При готовке как на электрических, так и газовых плитах, происходит выделение кухонного чада при жарке продуктов, а также водяного пара. Последний не способен нанести большой вред организму, но нарушает нормальный микроклимат внутри помещения. Кухонный чад образует вредные вещества в воздухе, способных оседать не только на посуду, мебель и стены, но и внутри лёгких человека.

Наличие эффективно функционирующей вытяжной системы на кухне необходимо не только из соображений чистоты и гигиены, но и для безопасности здоровья человека.

Особенно пристальное внимание по поводу наличия хорошей тяги должны обратить владельцы кухонного газового оборудования.

Виды вытяжки

Виды вентиляции от вытяжки на кухне делятся на общеобменный и местный. В первом случае воздухообмен производится по помещению в целом, включая зону приготовления пищи, варочную поверхность, обеденную зону. Это менее производительный вариант, который требует дополнительного притока воздуха путём естественного вентилирования помещения. Второй вариант – это установка кухонной вытяжки непосредственно над варочной поверхностью.

Местная вытяжка, в свою очередь, делится на два типа:

1. Фильтрующая воздух, установка.
2. Вытяжной зонт.

Фильтр пропускает через себя загрязнённый воздух, оставляя внутри всю копоть и частицы жира. Зонт втягивает в себя отработанный воздух и выводит в вентиляционную шахту. С точки зрения эффективности очистки воздуха, предпочтительней монтаж вентиляции на кухне оборудования второго типа.

Правила установки вытяжной вентиляции

Перед тем как установить вытяжку на кухне своими руками, следует правильно её выбрать:

1. Необходимо определиться с диметром вентилятора. Для этого измеряется выход вентиляционной шахты, значение округляется в меньшую сторону – это будет нужный диаметр.
2. Для установки кухонной вытяжки необходимо вычислить производительность вентилятора. Для этого нужно рассчитать объем помещения, вычесть из него объем, который занимает мебель. Полученное значение нужно умножить на 6, и на 12. Получается два показателя нижней и верхней границы производительности вентилятора. Эти показатели помогут выбрать нужную модель вентилятора.
3. Чтобы через вентилятор не затягивался отработанный воздух, необходимо выбирать оборудование с обратным клапаном.
4. Не менее важными характеристиками оборудования для вытяжки являются: наличие сетки для предотвращения попадания насекомых; съёмная лицевая панель для удобства чистки; наличие таймера.

Выбрав нужное оборудование, можно приступать к монтажу вентиляции. При этом рекомендуется соблюдать некоторые правила установки вытяжки на кухне:

• Необходимо обеспечить надёжное заземление оборудования. Поэтому монтаж вытяжки на кухне осуществляется путём подключения к электрической сети тремя проводами: «фаза», «ноль», «земля» с проводами в жёлтой изоляции.
• Чтобы знать, как правильно сделать вытяжку, необходимо иметь представление о подсоединении к электропитанию. Особенно это касается тех проводов устройства, которые не оснащены вилкой. При этом подключение осуществляется через клеммную колодку. Для удобства розетку для клеммника можно сделать скрытой внутри корпуса вытяжки.
• Крепить вытяжку над электрической плитой нужно на высоте не менее 70 см, а над газовой варочной поверхностью необходимо соблюдать расстояние 80 см.
• Перед тем как установить кухонную вытяжку, воздуховоды здания нужно проверить на предмет засорения. Если тяга плохая, необходимо обратиться к специалистам ЖЭК для чистки шахты.
• Перед тем как сделать вентиляцию на кухне, важно выбрать правильный воздуховод. Можно выбрать алюминиевую гофрированную трубу круглого сечения или жёсткую пластиковую трубу. В первом случае преимуществом является более низкая стоимость и простой способ монтажа, во втором – экономия пространства во время монтажа, более эстетичный внешний вид и устойчивость к вибрациям.

Установка вытяжки на кухне

Монтаж кухонной вытяжки своими руками зависит от вида и расположения вентканала. Установить вентиляцию можно внутри кухонного шкафа или сделать отдельно расположенную модель в виде каминного колпака или наклонной панели.

Схема установки

Монтаж воздуховода для кухонной вытяжки часто нарушает ту вентиляцию, которая установлена в квартире. Если для монтажа вытяжки сделать ещё одно отверстие для воздухоотвода, качество воздухообмена не улучшится, поскольку сечение вентиляционной шахты после подобных манипуляций не изменится.

Чтобы не ухудшать воздухообмен, следует устанавливать дополнительный короб со специальным клапаном. Принцип его работы прост: когда вентилятор не работает, клапан открыт, при этом происходит естественная вентиляция. Когда вентилятор работает, под возникающим давлением клапан закрывается, и тем самым осуществляется принудительная вентиляция.

Такая схема установки вытяжки препятствует возникновению обратной тяги и осуществлению естественной вентиляции, когда вытяжное оборудование выключено.

Чтобы правильно подключить вытяжку на кухне, необходимо правильно установить обратный клапан: в горизонтальном канале ось крепления заслонки должна принять горизонтальное положение, а более тяжёлый участок был наклонен книзу. Без воздушного напора клапан будет закрыт.

Установка вентилятора

Самодельная вытяжка для кухни может изготавливаться из вентилятора, вмонтированного в стену. Для этого необходимо:

1. Отметить на стене место для установки вентилятора, затем проделать отверстие нужного диаметра.
2. В отверстие вставляется вентилятор, а свободное пространство между стеной и оборудованием заполняется монтажной пеной.
3. С внешней стороны устанавливается решётка.
4. После проведённых манипуляций вентилятор можно подключить к электросети.

Вытяжка на кухне своими руками

Сделать вытяжку на кухне своими руками можно, встроив её в шкаф или без него. Встроенная вентиляция выглядит органично с кухонным гарнитуром. Этапы её монтажа заключаются в следующем:

1. Изготавливается алюминиевый или металлический короб с обратным клапаном. Для удобства, его можно приобрести готовым.
2. На верхней доске шкафа размечается отверстие в соответствии с нижним окном «хлопушки». Для окончательного монтажа нужно очертить бока «хлопушки».
3. В нижней части шкафа вырезается отверстие по краю нижней части вытяжки.
4. Далее, снимаются полки шкафа и вырезаются лобзиком отверстия под воздуховод, чтобы монтировать вытяжку.
5. Сверху шкафной доски вырезается квадратное отверстие под окно «хлопушки» с припуском 3—5 мм по краям.
6. Устанавливается гофра: в округлые отверстия продевается гофра, верхний конец которой формируется руками по форме квадрата и просовывается в верхнее отверстие.
7. Шкаф с гофрой устанавливается на место.
8. Вытяжка на кухню своими руками вставляется в вырезанное отверстие шкафа. Все места соединения гофры, «хлопушки» с отверстиями необходимо обработать силиконовым герметиком, а затем монтажной пеной. Вытяжка для кухни своими руками прикрепляется к шкафу на саморезы.
9. На вытяжной патрубок надевается гофра и закрепляется хомутом. Герметизировать это соединение не нужно, поскольку это затруднит разборку для чистки вентиляции, а также будет создавать перепады давления на участке перехода патрубка в гофр.

При использовании не гофрированных, а пластиковых труб для воздуховодов, установка осуществляется путём соединения их с комплектующими уголками и дальнейшей проводкой до вентканала.

Если установка вытяжки на кухне своими руками осуществляется в виде монтажа отдельной конструкции, изготавливается металлическая рама из уголка 20–25 мм по размерам варочной поверхности. Она крепится к стене под раструб вытяжки. Сам воздуховод устанавливают под короб из гипсокартона. «Хлопушка» укладывается на верхний срез короба, так же, как на шкаф.

Чтобы знать, как самому сделать вытяжку на кухне, необходимо учитывать практические рекомендации и советы специалистов этой области. Резюмируя эти рекомендации, можно отметить следующее:

1. Вентиляция на кухне своими руками должна быть не только вытяжной, но и приточной.
2. При монтаже воздуховода необходимо избегать большого количества его изгибов, чтобы обеспечить хорошую тягу.
3. Чтобы обеспечить хорошую тягу, необходимо очистить шахту здания от засоров.
4. Противостоять подаче отработанного воздуха поможет установка обратного клапана.

Правильно выбранный вентиляционный клапан не имеет привода, пружины, но у него есть заслонка, со смещённой относительно центра осью поворота.

Как установить вытяжку, если воздуховода нет?

В этой ситуации вы можете установить вытяжку двух типов: вытяжку без воздуховода и вытяжку с воздуховодом.

Бесканальная вытяжка не требует воздуховодов; Он рециркулирует воздух обратно на кухню через угольные фильтры. Эти вытяжки можно без проблем установить за пару часов или даже быстрее.

Посмотрите наше видео ниже, чтобы узнать, как установить вытяжку без воздуховода.

Если вы предпочитаете вытяжку с вытяжкой и у вас нет воздуховодов или вентиляции на крыше, наймите профессионала для установки воздуховодов.Установка воздуховодов — сложный проект для самостоятельной работы, и в случае неудачной установки это может стоить вам времени и денег.

Хотя установка воздуховодов сложна, мы можем облегчить вашу работу с помощью некоторых полезных советов по установке.

Как установить воздуховод — 9 полезных советов

Прежде чем вырезать отверстия в доме, составьте план.

Как только вы начнете пилить стену, вы не сможете точно соединить эту стену — во всяком случае, это непросто. Поэтому жизненно важно определить, где может проходить ваш воздуховод.На всем участке воздуховода у вас не должно быть гигантских шпилек — кроме того, если вы наткнетесь на электрические провода или другую проводку, ваш воздуховод не сможет пройти через эту область. Вам нужно будет найти для этого другой путь. В идеале воздуховод должен беспрепятственно выходить за пределы дома.

Вы можете провести его через стену или потолок, о чем мы поговорим ниже.

Прежде чем вырезать дыры в доме, решите, где установить вытяжку.

Одна из первых задач, которую вам нужно выполнить, — это ответить на следующий вопрос: следует ли пропускать вытяжку через стену или крышу? Это, вероятно, будет определять местоположение вашего диапазона.Если у вас есть выбор относительно того, где проложить воздуховод, спросите себя, где путь наименьшего сопротивления? Каков самый короткий путь наружу, который не перекрыт никакими проводами или другими препятствиями?

Некоторые вытяжные колпаки могут быть установлены только с одним типом воздуховодов. Вытяжка островного типа должна выходить через потолок, в то время как настенные вытяжки могут выходить через стену или потолок, в зависимости от конфигурации вашей кухни.

Используйте жесткие воздуховоды.

Чтобы получить максимальную отдачу от вытяжки, установите ее с жесткими воздуховодами.Этот материал намного прочнее гибкого воздуховода, который, скорее всего, вызовет у вас проблемы в течение первого года после установки.

Для получения дополнительной информации о выборе правильного воздуховода для вытяжки, ознакомьтесь с этой статьей.

Оставьте расстояние 18 дюймов между коленями.

Следующие несколько советов направлены на максимальное повышение эффективности вашей вытяжной вытяжки. Оставьте 18 дюймов прямого участка воздуховода между каждым изгибом, чтобы уменьшить сопротивление внутри воздуховода.

Когда колена расположены слишком близко друг к другу, на стыках может скапливаться смазка, что снижает эффективность вытяжки. Кроме того, каждый изгиб добавляет сопротивление системе воздуховодов, поэтому воздух замедляется.

Фактически, он может не выйти за пределы вашего дома, что может привести к обратному черчению. Обратное вытягивание происходит, когда недостаточно мощности для вывода воздуха из кухни наружу. В результате кулинарный дым просачивается обратно на кухню, а не выходит за пределы вашего дома.

Первое колено должно находиться на расстоянии не менее 18 дюймов от вытяжки.

Важно оставлять пространство не только между локтями, но и от верхней части капюшона до первого локтя. В противном случае со временем в локтевом суставе будет скапливаться большое количество смазки, что резко снизит эффективность вентиляционного колпака.

Используйте не более двух колен.

Чтобы ваша вытяжка работала максимально эффективно, используйте в воздуховоде не более двух колен. Более двух локтей просто слишком большое сопротивление, и воздух не будет плавно выходить наружу.

В идеале, пока вы обслуживаете фильтры вытяжки, вам не нужно чистить воздуховод вытяжки. Более двух локтей отрицательно влияют на воздушный поток, еще больше нагружая двигатель вытяжки. Кроме того, может накапливаться смазка, и вам, возможно, придется заплатить за обслуживание воздуховода.

Очистка воздуховодов — это узкоспециализированная область, поэтому она может быть дорогостоящей. Если вы будете следовать этим советам по установке, вы будете в хорошей форме.

Установите не более 30 футов воздуховода.

Наш последний совет по самой системе воздуховодов касается длины. Подобно использованию слишком большого количества локтей, слишком длинный воздуховод увеличивает сопротивление. Конечная цель — обеспечить удаление всех нежелательных загрязняющих веществ за пределы дома, поэтому не забудьте установить 30 футов или меньше для ваших воздуховодов.

Для получения дополнительной информации об установке воздуховодов ознакомьтесь с нашим полным руководством здесь.

Купите заглушку на стену или крышу.

Настенная или потолочная крышка — это надежный вариант для поддержания ваших воздуховодов в отличном состоянии на протяжении всего срока службы вытяжки.

Если вы выпустили вытяжку через наружную стену, подумайте о покупке настенной крышки. Или, если вы выпустили вытяжку через потолок, купите крышечку на крышу. Это предотвратит попадание крупного мусора и мелких животных внутрь воздуховода, что может значительно снизить эффективность вытяжки в долгосрочной перспективе.

По этой ссылке мы исследовали и рассмотрели четыре из лучших крышек на рынке.

Установить демпфер.

Заслонка похожа на колпак крыши тем, что препятствует попаданию грязи и мусора в воздуховод.Основное различие между обратным клапаном и крышкой состоит в том, что обратный клапан находится внутри воздуховода.

Амортизатор не только защищает от мусора, но и предотвращает обратную тягу. Другими словами, это предотвратит попадание воздуха в воздуховод обратно в ваш дом. Обратный клапан представляет собой вентиляционное отверстие из нержавеющей стали, которое открывается, когда вытяжка работает, чтобы позволить воздуху выходить наружу, и закрывается, когда ваша вытяжка выключена.

При установке любой вытяжки в жилом помещении мы настоятельно рекомендуем демпфер вытяжки.Чтобы узнать больше о том, почему, ознакомьтесь с нашим полным руководством.

Чем выше CFM, тем больше воздуховод.

Последний совет касается размера воздуховода. С вытяжкой на 400 кубических футов в минуту установите воздуховод диаметром 4 дюйма. Между 600-900 кубических футов в минуту установите 6-дюймовый воздуховод. Между 900 и 1200 кубометров в минуту используйте воздуховод диаметром 8 дюймов. И, наконец, при 1200 кубических футах в минуту или более установите воздуховод диаметром 10 дюймов.

Вы всегда можете использовать воздуховоды большего размера; Самый важный совет заключается в том, что слишком маленькие воздуховоды будут забивать воздух, и ваша вытяжка не будет работать эффективно.

Если вам интересно узнать больше, мы подробно поговорим о размере воздуховода в этой статье.

Где купить вытяжку без воздуховода или с рециркуляцией

Возможно, вам не понадобится вытяжка с воздуховодом; в этом случае вам не придется мучиться с установкой воздуховода. Вместо этого вы можете приобрести новую бесканальную вытяжку.

В Proline Range Hoods есть десятки вытяжек профессионального качества с рециркуляцией. Вытяжка Proline — это красивое и функциональное обновление вашей кухни.

Просмотрите наши вытяжки без воздуховодов ниже.

Должна ли вытяжка выходить наружу?

Идеально для вентиляции вытяжки наружу. Вытяжки с воздуховодом намного эффективнее, мощнее и долговечнее, чем вытяжки без воздуховода. Но это не обязательно. Вы также можете приобрести вытяжку без воздуховода, которая пропускает воздух через угольные фильтры и рециркулирует его обратно на кухню. Иногда такая вытяжка идеальна, если у вас нет места для воздуховодов. Это зависит от вашей кухонной обстановки, но всегда выбирайте вытяжку с вытяжкой вместо вытяжки без воздуховода.

Моя вытяжка не поставлялась с инструкциями. Мы не знаем, как его установить.

Если ваша вытяжка не поставляется с инструкциями, позвоните производителю и попросите инструкции или посетите его веб-сайт. Вы также можете посмотреть это видео о том, как установить вытяжку.

У нас есть много обучающих видео, которые вы можете найти здесь. Если это не поможет, ознакомьтесь с нашим руководством по установке.

Я обновляю кухню, и мне нужно заменить старую вытяжку Fasco.Какой тип вытяжки будет совместим с моим существующим воздуховодом?

Обратитесь к производителю, чтобы узнать размер воздуховода заменяемой вытяжки. Он должен соответствовать размеру воздуховода вытяжки Fasco. В противном случае у вас может получиться слишком маленький воздуховод. Тогда воздуху будет трудно выйти за пределы вашего дома. Мы рекомендуем заменить старую вытяжку на вытяжку того же CFM. Таким образом, воздух может плавно выходить за пределы вашего дома.

Краткое содержание

На этом завершается наша статья об установке вытяжки, если воздуховода не существует.Независимо от того, устанавливаете ли вы вытяжку с воздуховодом или без нее, мы надеемся, что это помогло вам без проблем завершить установку.

Если у вас есть какие-либо вопросы, позвоните нам и поговорите с одним из наших агентов по обслуживанию клиентов или техников по телефону (877) 901 — 5530.

Если вы хотите узнать больше о вытяжках и вытяжках установки, ознакомьтесь с другими нашими статьями ниже.

Статьи по теме

Среднее время и стоимость установки вытяжки

Как установить вентиляционную вытяжку

Как установить потолочную опорную балку для островной вытяжки

Насколько сложно установить вытяжку, если ни одна из есть воздуховоды или вентиляция с крыши?

В этой ситуации вы можете установить два типа вытяжек: вытяжку без воздуховода и вытяжку с воздуховодом.

Бесканальная вытяжка не требует воздуховодов; Он рециркулирует воздух обратно на кухню через угольные фильтры. Эти вытяжки можно без проблем установить за пару часов или даже быстрее.

Посмотрите наше видео ниже, чтобы узнать, как установить вытяжку без воздуховода.

Если вы предпочитаете вытяжку с вытяжкой и у вас нет воздуховодов или вентиляции на крыше, наймите профессионала для установки воздуховодов. Установка воздуховодов — сложный проект для самостоятельной работы, и в случае неудачной установки это может стоить вам времени и денег.

Должна ли вытяжка выходить наружу?

Идеально для вентиляции вытяжки наружу. Вытяжки с воздуховодом намного эффективнее, мощнее и долговечнее, чем вытяжки без воздуховода. Но это не обязательно. Вы также можете приобрести вытяжку без воздуховода, которая пропускает воздух через угольные фильтры и рециркулирует его обратно на кухню. Иногда такая вытяжка идеальна, если у вас нет места для воздуховодов. Это зависит от вашей кухонной обстановки, но всегда выбирайте вытяжку с вытяжкой вместо вытяжки без воздуховода.

Настенные вытяжки для современной кухни

Обновите свою кухню с помощью настенной вытяжки

Вы перестраиваете всю кухню или просто хотите обновить существующую вытяжку? Какими бы ни были ваши планы, у IKEA есть доступные настенные вытяжки, которые отлично справятся с очисткой воздуха, уделяя при этом внимание вашей кулинарии. Смотрите наши полезные советы ниже!

Не стесняйтесь — продемонстрируйте свою любовь к кулинарии

В отличие от встроенных вытяжек, которые в основном скрыты в шкафах над плитой, настенные вытяжки делают смелое заявление на кухне.Приготовьтесь прожить свою лучшую жизнь шеф-повара стильно с настенной вытяжкой, которая создаст впечатление профессиональной кухни с выдающейся вытяжкой.

Эти настенные вытяжки делают больше, чем просто помогают вам легко дышать, освещая вашу кухню с помощью энергоэффективного светодиодного освещения. Они также значительно улучшат внешний вид вашей кухни. Что касается настенных вытяжек, IKEA предлагает два стильных варианта. Подберите чистый, полированный вид гладкой нержавеющей стали, чтобы гармонировать с другими приборами, или сочетайте черную нержавеющую сталь с роскошными гранитными или кварцевыми столешницами.

Выберите свою кухню (реконструкция) приключение

Готовка во время загруженной рабочей недели не всегда может быть такой сложной, как в выходные без рутинной работы. Иногда вы делаете что-то быстро из того, что есть под рукой, или выкладываетесь изо всех сил после посещения фермерского рынка или местного продавца сыра.

То же самое можно применить и к обновлению кухонной техники, которой вы доверяете, чтобы удивить семью и друзей. Если на вашей кухне нет воздуховодов, вы можете упростить задачу и сделать ее более доступной, выбрав бесканальную настенную вытяжку.Эта опция делает другие дополнения, например, вторую плиту, более плавными, поскольку их можно установить где угодно. В наших бесканальных вытяжках используется всасывающий вентилятор и угольные фильтры, сертифицированные HVI (Институт домашней вентиляции), для втягивания и улавливания жира, запахов и мусора при рециркуляции воздуха.

Хотите стать большим? Вы можете установить воздуховоды, чтобы получить выгоду от вытяжки, которая удаляет тепло, влажность и запахи с вашей кухни. Совет от профессионалов: Установите встроенный вентилятор дальше в воздуховоде, а не прямо над плитой, чтобы добиться еще более тихой настройки диапазона.Хотите сделать еще больше с ремонтом кухни? Посмотрите наши варианты потолочных вытяжек в сочетании с новым кухонным островом и плитой.

Готово. Набор. Знать.

Прежде чем выбирать настенную вытяжку, необходимо точно знать, что вам нужно. Первым шагом является измерение доступного пространства над и вокруг верхней части диапазона. Для максимальной эффективности вы хотите, чтобы вытяжка для настенного монтажа располагалась на расстоянии 30-36 дюймов от плиты. И хотя вам нужна глубина вытяжки, которая закрывала бы ваши задние конфорки, вы также хотите иметь возможность наклониться, чтобы проверить все свои сковороды или кастрюли, не ударяясь головой.Если вы много готовите, вы можете подумать о более широком вытяжном шкафу — скажем, еще на 3 дюйма с каждой стороны.

Также подумайте, сколько чистой мощности потребуется вашей вытяжке. Более высокие БТЕ, создаваемые газовыми плитами, по сравнению с электрическими плитами, требуют большей мощности вытяжки от вытяжки, как и большая кухня по сравнению с меньшей кухней.

7 соображений по выбору вытяжки

Если вы когда-нибудь включали дымовую сигнализацию на своей кухне, вы уже знаете, насколько на самом деле важно иметь вытяжку.Но как узнать, какая вытяжка вам подходит? При взвешивании вариантов помните об этих ключевых соображениях.

1. Выхлопная система

Канальная вытяжная система , также иногда называемая вентилируемой системой, использует воздуховоды для отвода воздуха из дома. Ключевое слово здесь — «Out». Другими словами, вы не можете выходить в другое внутреннее пространство вашего дома, например, на чердак. Если у вас есть система воздуховодов, вы, вероятно, уже догадались, что кухонную вытяжку лучше всего прикрепить к внешней стене.Таким образом воздуховод становится короче и эффективнее. Чем дальше от внешней стены, тем сложнее и дороже будет монтаж воздуховодов и вытяжки.

При использовании вытяжной системы без воздуховодов или без вентиляции воздух фильтруется, очищается и затем возвращается на кухню, а не направляется наружу. Как вы можете себе представить, эти системы обычно менее эффективны, чем системы с воздуховодом, и требуют большего обслуживания с регулярной очисткой и заменой фильтра.Так что хорошо знать заранее, чего вы можете ожидать.

2. План вашей кухни

План вашей кухни будет определять, сколько места вам нужно для работы и как лучше всего разместить вытяжку. Хорошее практическое правило — устанавливать вытяжку на высоте 24-30 дюймов над варочной панелью, но всегда читайте рекомендации производителя, чтобы быть уверенным.

В зависимости от конфигурации кухонные вытяжки могут быть установлены на стене, встроены в ваши шкафы, сделаны частью навеса или подвешены к потолку над островными варочными панелями.Существуют даже телескопические кожухи дымохода, которые можно расширить при использовании или убрать и спрятать, когда они не нужны. Еще один умный и компактный вариант — это кухонная вытяжка с опусканием вниз. Она предназначена для того, чтобы выниматься из специальной прорези на рабочей поверхности и удобно убирать, когда варочная панель не используется.

3. Мощность вентилятора

Размер помещения определяет, насколько мощным должен быть вытяжной вентилятор, чтобы очищать воздух и предотвращать появление резких запахов от готовки.Чтобы определить свои потребности, умножьте высоту потолка кухни на длину и ширину комнаты. Это придаст вам объем вашей кухни.

Кухня Высота потолка X Ширина комнаты = Объем кухни

В идеале вы должны выбрать вытяжку, которая способна заменять или очищать воздух в этом пространстве не менее восьми раз в час.

4. Расчет энергии кухонной вытяжки

Вы можете вычислить, сколько воздуха кухонная вытяжка может извлечь в час с помощью небольшой простой математики, а CFM вентилятора является мерой мощности вентилятора и означает «кубические футы в минуту.Например, вытяжной вентилятор с производительностью 1000 кубических футов в минуту может удалить весь воздух с площади 10 футов x 10 футов x 10 футов за одну минуту. Чтобы определить, сколько воздуха может вытеснить конкретный вытяжной шкаф за час, просто умножьте этот CFM на 60 (количество минут в час).

5. Учитывайте шум вытяжного шкафа

Вы можете выбрать чрезвычайно мощный вытяжной шкаф, но если каждый раз, когда вы его используете, это звучит так, как будто взлетает небольшой самолет, вероятно, оно того не стоит. Вместо этого эксперты предлагают выбрать модель, которая работает, притягивая воздух к краям или периметру капюшона, а не перемещая его по большим площадям.Это не только делает вытяжку более эффективной, но и помогает снизить уровень шума. По возможности, перед тем, как принести домой, протестируйте вытяжку в выставочном зале или магазине.

6. Стили вытяжки

Естественно, вам понадобится вытяжка, которая гармонирует с внешним видом вашей кухни и отвечает вашим личным вкусам. Итак, вы захотите рассмотреть различные варианты отделки, доступные на рынке, и способы ухода за ними, чтобы поддерживать их в чистоте. Такие вещи, как матовая или блестящая отделка, выбор материала, т.е.е., нержавеющая сталь или латунь и т. д. Вы также должны помнить об общем внешнем виде, то есть о том, является ли он современным или традиционным, например, или хорошо ли он сочетается с общим архитектурным стилем вашего дома. Наконец, вы можете подумать, насколько органично вы хотите, чтобы он был встроен в кухню. Если вы хотите сделать смелое заявление, вы можете выбрать что-то, что выделяется из остального декора, и выбрать эффектный цвет или видное место.

7.Учитывайте затраты

Стоимость, как и почти все остальное, что вы покупаете для дома, может сильно варьироваться. Размер, мощность, материалы и специальные характеристики вытяжки, такие как тепловые датчики, автоматическое отключение и тип встроенного освещения, повлияют на стоимость вытяжки. Изучите и сравните цены в Интернете, прежде чем идти в магазин, чтобы понять, на что вы можете рассчитывать потратить. Не забудьте учесть установку в уравнении. Возможно, эту работу лучше оставить экспертам. Просто помните, что затраты на рабочую силу и материалы, такие как соединители и фитинги, могут быстро превысить стоимость самой вытяжки.

Источники:

Houzz
DIY.Stack Exchange
Идеи модернизации кухни
Сегодняшний домовладелец
Оборудование Signtaure
Houzz

5 шагов для вентиляции вытяжки на внутренней стене

Для улучшения циркуляции воздуха на кухне необходимо установить вытяжку. С помощью хорошо установленной вытяжки удаляется горячий воздух, ужасный запах готовки и жирные поверхности шкафа.

В большинстве случаев многие выпускают вытяжку через потолок, но вы можете найти путь для ее вентиляционных трубок на внутренней стене.Здесь вы найдете советы о том, как вентилировать вытяжку на внутренней стене.

Как вентилировать вытяжку на внутренней стене

Ниже приведены шаги, которые необходимо предпринять, если вы хотите выпустить вытяжку через стену или крышу.

Шаг 1: Распустить новую вытяжку

Во-первых, необходимо разобрать вытяжку на части, чтобы облегчить установку и избежать порчи каких-либо деталей. Снимите двойной фильтр и снимите покрытие под капюшоном; затем снимите соединительную трубу и держите ее на одном месте.

Теперь выньте четырехугольный удлинитель трубы, который находится за ним. Но было бы лучше, если бы вы проявили осторожность, чтобы не согнуть и не повредить какие-либо пластиковые или железные детали вокруг удлинителя.

Шаг 2: Откройте отверстие

Сделайте пятнышко из верхней части кухонного гарнитура на стене. Отметьте под ним одну восьмую дюйма и проведите прямую линию через стену. С помощью этих двух оттисков отметьте еще одну прямоугольную форму длиной 25 см и высотой 10 см

.

Сделайте отверстие для трубы с помощью пилы для гипсокартона; старайтесь быть максимально осторожными, чтобы не натолкнуться на препятствия.Если вы наткнетесь на них, вы можете переместить за ними соединительную трубу назад или вперед, пока не возникнут препятствия. Этот процесс поможет вам избежать препятствий при создании отверстий для вытяжек.

Если после всего этого, и это не дало положительного результата, опустите блок в верхней части тракта трубы и поставьте вместо него рубрику. Сделайте отверстие в стене, чтобы обнажить барьер, а затем прорежьте 15 см сверху и 10 см под трассой соединительной трубы. Затем постройте рубрику, используя 2 лета 5х10 см, обернутых через 2-сантиметровую подкладку из тощей доски.

Убедитесь, что рубрика имеет длину, доходящую до двух концов барьера, а затем создайте двойной лист подоконника, связав более тонкий. Когда вы закончите с рубрикой, затяните триммер барьера высотой 5 см на весь размер барьера в стене. Эти триммеры должны идеально соответствовать высоте барьера сверху вниз.

Если триммеры барьера не входят в отверстие, расширьте его и затяните двойной порог в триммерах с помощью гаек или винтов.

Шаг 3: Поместите в Рубрику

Затяните рубрику винтом под болтом, свисающим сверху.В середине рубрики и подоконника закрепите две маленькие планки 5х10, чтобы они соответствовали всей длине барьера. Прикрутите их к верху и низу барьера один за другим и закройте отверстие, положив поверх него свежий гипсокартон.

Заклейте концы гипсокартона лентой для гипсокартона и шовной смесью. Повесьте блок, который вы сбили, и легко проделайте отверстие для трубы, так как вы позаботились о барьере. Создайте единое целое от внутренней стены к внешней и убедитесь, что труба может проходить через нее.

Шаг 4: Процедура установки

Более технический аспект завершен, и как только вы закончите с ним, установка не займет много времени.

Сначала пропустите электрические провода между овальным удлинительным отверстием на конце вытяжки. Убедитесь, что вы затянули провод зажимом, и, если они недостаточно длинные, добавьте два кабеля одного цвета, используя кабельные разъемы.

Прикрепите заземляющий кабель к нейтрали. Но обязательно сделайте это перед тем, как повесить вытяжку прямо под кухонным гарнитуром, и правильно затяните.

Также убедитесь, что гайки затянуты с внутренней поверхности на свое место. Затем перейдите на прогулку и наденьте настенный колпачок, чтобы полностью скрыть заплатку.

Нанесите равномерную каплю герметика на удлинитель настенной заглушки. После этого нажмите в отверстие в стене.

Убедитесь, что труба на заглушке стены входит в конец диапазона, соединяющего трубу. Если он не подходит из-за чрезмерной длины настенной заглушки, закрепите ножницами из сплава, но если длины недостаточно, добавьте к нему воздуховод.

Купите удлинитель воздуховода и отрежьте его по размеру. Затем закрепите его посередине настенной заглушки и соединительной трубы и закрепите специальной изолентой. Завершите процесс, прикрепив колпачок к стене шурупами.

Шаг 5: Восстановить электричество

Снова включите питание и проверьте, работает ли фитинг вентилятора вытяжки, а также проверьте свет, чтобы убедиться, что вы сделали правильное подключение.

Проверьте настенную крышку и убедитесь, что откидные крышки расширяются, когда вентилятор вытяжки работает, и отключается, когда он не работает.Протестируйте новый установочный модуль и убедитесь, что на вашей кухне по-прежнему ужасный запах, держу пари, что этого не произойдет.

Полезный совет при установке

• Когда вы узнаете необходимые параметры, будет проще выбрать подходящую вытяжку. Вы должны знать кубические футы в минуту (CFM) вытяжки, которую вы планируете купить. Затем попробуйте сравнить с кухонным пространством, чтобы убедиться в его пригодности; площадь вашей кухни, умноженная на два, дает точный CFM.
• Еще один фактор, который следует учитывать, — это размер кухонного гарнитура над газовой стойкой.Убедитесь, что ваша вытяжка имеет фланцы радиуса восьмого сантиметра вокруг газовой зоны и духовки. Этот аспект не имеет особого значения.
• Убедитесь, что вы отключили все электрические соединения, прежде чем демонтировать любой кухонный гаджет, например, ржавую или неисправную вытяжку. Возможно, вам придется пройти через панель управления, чтобы отключить электричество, а затем подтвердить это с помощью переключателя вытяжки. Когда он выключится, накройте вытяжку тканью и попытайтесь отсоединить провод питания.
• Найдите опорные гайки и ослабьте их, чтобы отсоединить кожух от места нахождения.

Заключение

Специального руководства по вентиляции вытяжки на внутренней стене не существует. Но это руководство, безусловно, познакомит вас с различными вариантами вентиляции вытяжки , кратко объясненными и легко понятными. Следуйте инструкциям по установке, если вы хотите установить вытяжку, будь то вытяжка под шкафом, и уверяю вас, что никаких проблем не возникнет.

Также помните об этих важных советах

• Всегда отключайте питание перед тем, как снимать старую вытяжку или устанавливать новую
• Убедитесь, что удлинитель настенной заглушки не слишком длинный или слишком короткий, чтобы вся работа не выглядела беспорядочно.
• Всегда будьте осторожны при опускании кухонного шкафа, чтобы не повредить его.

5 типов вытяжек для вашей кухни

Кухонные приборы, такие как плиты и варочные панели, позволяют готовить захватывающие блюда для друзей и семьи, но при этом помогают создавать одни из худших беспорядков на вашей кухне.Когда вы готовите, вы постоянно создаете дым и пар, а также позволяете жиру и другим веществам заполнять воздух вокруг вашей рабочей камеры. Чтобы бороться с этими загрязнителями в воздухе, вам обязательно стоит приобрести мощную вытяжку.

Вытяжки

обеспечивают надлежащую вентиляцию помещения для приготовления пищи, удаляя из воздуха пар, дым, жир и многое другое, делая вашу кухню комфортной и чистой. Подобрать подходящую вытяжку для вашего дома может быть непросто, особенно если вы не знаете о различных типах вытяжек, доступных на сегодняшнем рынке.Чтобы помочь вам получить информацию, мы собрали полезную информацию о пяти распространенных типах вытяжек для вашей кухни.

1. Вытяжки под шкаф

Вытяжки под шкафом можно найти во многих домах и, вероятно, являются наиболее распространенным доступным типом вытяжки. Эти вытяжки устанавливаются под кухонными шкафами над варочной панелью или плитой, предлагая привлекательный дизайн, адаптированный к вашим шкафам.

Вытяжки под шкафы выпускаются двух стандартных исполнений — канальные и бесканальные.Вытяжной воздуховод под шкафом имеет канал, по которому дым и переносимые по воздуху загрязнители выводятся наружу, в то время как бесканальные вытяжки просто фильтруют и рециркулируют грязный воздух. Вытяжка с воздуховодом под шкафом — отличный выбор, потому что систему воздуховодов обычно можно спрятать внутри ваших шкафов, придавая вашему дому пиковый стиль. Тем не менее, вытяжки без воздуховодов зачастую столь же эффективны. Эти блоки бывают самых разных стилей, размеров и дизайнов, что позволяет вам выбрать идеальный вариант для своего дома.

2.Настенные вытяжки

Если над местом для приготовления пищи нет кухонных шкафов, можно приобрести вытяжку для настенного монтажа.

Вытяжки

для настенного монтажа устанавливаются прямо в стену и согласовываются с уже существующей системой воздуховодов на кухне для вентиляции. Такие вытяжки иногда называют настенными дымоходами, так как по форме они напоминают традиционный дымоход. По сравнению с вытяжками под шкафами, вытяжки для настенного монтажа обычно шире снизу, что обеспечивает больший охват пространства для приготовления пищи.

3. Островные вытяжки

Вы можете положиться на островную вытяжку, чтобы обеспечить подходящую вентиляцию для варочной панели или плиты, не установленной у стены.

Эти вытяжки похожи по конструкции на вытяжки для настенного монтажа, но их необязательно устанавливать рядом со стеной. Островная вытяжка имеет вентиляционное отверстие, которое соединяется с воздуховодом в потолке, вытягивая грязный воздух вверх и из рабочей зоны. Эти вытяжки, как правило, дороже, чем их аналоги, но эта стоимость обычно сопровождается дополнительным стилем.Вытяжки Island часто имеют гладкий современный дизайн, что делает их идеальным выбором для элегантной изысканной кухни.

4. Вставные кожухи шкафа

Для большей индивидуализации вы можете рассмотреть возможность приобретения встраиваемого кожуха шкафа.

Эти блоки, иногда называемые блоками питания, предназначены для установки в существующий шкаф или вытяжку. Вставки в шкаф оснащены вентиляторами, а также регуляторами скорости и освещением, но не имеют полной системы вентиляции, которая поставляется с другими типами вытяжек.Встраиваемую вытяжку лучше всего использовать в качестве основы для индивидуально разработанной вытяжки, она обеспечивает основные функции, которые вам нужны, и позволяет спроектировать систему вентиляции в соответствии с планировкой вашей кухни.

5. Вытяжки с нисходящим потоком

Большинство вытяжек предназначены для отвода дыма вверх к потолку, но вытяжные шкафы с нисходящим потоком работают в противоположном направлении, вытягивая воздух из помещения для приготовления пищи в нисходящем направлении.

Эти вытяжки устанавливаются за варочной панелью и меняют направление восходящего воздуха, вытягивая его вниз и выталкивая через каналы под полом.Вытяжки с нисходящим потоком являются хорошим дополнением к кухням с встраиваемыми варочными панелями и обычно используются, когда варочная панель встроена в остров. Если на вашей кухне есть надлежащая система воздуховодов, вытяжка с нисходящим потоком может стать подходящим дополнением к пространству, предлагая необходимые вам возможности вентиляции в уникальном, привлекательном дизайне.

Мощные вытяжки для вентиляции вашей кухни

Ваша кухня должна быть удобной и чистой, и мощная вытяжка обязательно поможет воплотить это в реальность.Выбор правильной вытяжки может быть сложной задачей, но, обладая некоторой базовой информацией о распространенных типах вытяжек, вы будете в идеальном положении, чтобы найти правильную установку для своего дома.

Вы можете начать поиск идеального прибора с этой онлайн-коллекцией вытяжек. Для получения дополнительной помощи обязательно обратитесь к специалисту по бытовой технике.

Вытяжки

— Все товары

Вытяжки — Все | Maytag

ОДИН ЧЕЛОВЕК.БЕЗ ИЗМЕРЕНИЙ. ЛЕГКАЯ УСТАНОВКА.

Система FIT для кухонных вытяжек исключает необходимость измерения, обрезки и заполнения планок, что обеспечивает идеальную подгонку каждый раз

¹

^{1 На основе типовой установки с существующими электрическими и вентиляционными соединениями. Проконсультируйтесь с профессиональным установщиком, чтобы убедиться, что ваша установка соответствует требованиям кода.}

Содержание страницы изменено

Сортировать по

К сожалению, нет доступных товаров с этим критерием.

ПОМОГИТЕ ОЧИСТИТЬ ВОЗДУХ МОЩНЫМИ СТИЛЬНЫМИ ВЫТЯЖКАМИ ОТ MAYTAG

Правильная вытяжка не только поддерживает чистоту и хорошее освещение на кухне, но и сама по себе может стать стильным предметом для разговора. Maytag предлагает настенные и островные вытяжки, которые улучшают качество воздуха, а также увеличивают видимость благодаря встроенному светодиодному или галогенному освещению. Эти вытяжки позволяют фильтровать и рециркулировать воздух или выводить его наружу в соответствии с требованиями дизайна вашей кухни.Изучите нашу коллекцию и откройте для себя правильный облик вашего дома, включая современные вытяжки из нержавеющей стали или вогнутые стеклянные духовки. Какую бы кухонную вытяжку Maytag® вы ни выбрали, вы можете быть уверены, что ее мощность и долговечность помогут очистить воздух на вашей кухне на долгие годы. Просмотрите все варианты вытяжки, чтобы найти нужный стиль и особенности.

Связанные товары:

Товар добавлен в список сравнения, вы можете найти его в конце этой страницы

Модель:

Цвет:

Количество:

Итоговая цена:

Вытяжки для кухни — Все товары

Лучшее приспособление для кухни

Первая в отрасли низкопрофильная микроволновая вытяжка
Комбинация, которая подходит и вентилируется как вытяжка.

Начинать Изучение На основе минимальной установки 24 дюйма для вытяжек под шкаф и низкопрофильный Вытяжка для микроволновой печи.

Ищете лучшую кухонную вытяжку для своей семьи? В вытяжках Whirlpool ^® используются бесшумные вентиляторы, которые обеспечивают чистоту воздуха и одновременно освещают варочную панель.

Содержание страницы изменено

Сортировать по

К сожалению, нет доступных товаров с этим критерием.

Поиск устройств

Не знаете, какой из
вам нужен?

Поиск устройств

Не знаете, какой из
вам нужен?

Найдите лучшую вытяжку Whirlpool

^Ⓡ для вашей кухни

Лучшая кухонная вытяжка освещает вашу варочную панель, помогает очищать воздух и вписывается в уникальный стиль вашей кухни.Вот почему Whirlpool предлагает широкий выбор вытяжек и вентиляционных отверстий для каждой кухни. У всех наших вытяжек есть мощные двигатели и вентиляторы, которые помогают удалять пар, дым и запахи, чтобы на вашей кухне пахло как дома. Наши верхние вентиляционные отверстия также обеспечивают яркое и продолжительное освещение, улучшающее приготовление пищи. Сравните нашу технику, чтобы найти лучшую вытяжку для вашей кухни. Ищете комбинированную вытяжку / микроволновую печь? Наша низкопрофильная комбинация вытяжек для микроволновой печи — это первая в отрасли комбинация, которая сочетает в себе гладкий дизайн с большим количеством места для остатков еды, попкорна и других любимых блюд семьи.1На основе минимального размера установки 24 дюйма для вытяжек под шкафом и низкопрофильной вытяжки для микроволновой печи.

Верх

Товар добавлен в список сравнения, вы можете найти его в конце этой страницы

Модель:

Цвет:

Количество:

Итоговая цена:

.
