Как закачать воду в станцию: Как запустить насосную станцию: первый запуск и эксплуатация

Содержание

в первый раз, после зимы

Насосная станция в своем доме – это залог комфортной жизни. Затратив немного времени на ее установку и обслуживание, вы можете отдохнуть или заняться полезными делами, ведь больше не придется таскать воду ведрами. Насос закачает воду из колодца или скважины в накопительный бак, поможет работе центрального водопровода, увеличив напор. Он сам включится в нужный момент и отключится, когда давление в системе водоснабжения достигнет нормы. Однако всякое оборудование требует правильной эксплуатации, поэтому надо точно знать как правильно запустить или обслужить насосную станцию для подачи воды в любое время года.

Особенности и алгоритм действий при запуске насосной станции

Схема подключения насосной станции

Монтаж, заземление и запуск насосной станции должны осуществляться специалистом, имеющим допуск и квалификацию для проведения данных работ. При выполнении этого условия не будет поводов для отказа в гарантийном ремонте при поломке насоса. Однако грамотный и мастеровитый мужчина может самостоятельно подключить станцию, прочитав инструкцию и соблюдая меры безопасности.

Насосная станция устанавливается в утепленном помещении и защищается от воздействия отрицательных температур или затопления. Учитывая шумность агрегата, необходимо размещать его на удалении от жилых комнат или предусмотреть звукоизолирующий кожух, который, кстати, сможет одновременно служить утеплителем. Станция должна быть жестко закреплена на бетонном основании или стальном каркасе. Необходимо электроснабжение 220 В.

Насосная станция имеет 1 класс защиты, поэтому перед включением в сеть для обеспечения электробезопасности ее необходимо заземлять (занулять).

Перед тем как запустить новую насосную станцию первый раз необходимо в гидроаккумуляторе проверить давление воздуха. Оно должно находиться в пределах 1,4-1,7 атм. для небольших емкостей до 25 л; 1,7-1,9 атм. для более крупных. Для измерений применяется автонасос с манометром, им же можно подкачать воздух через клапан при необходимости.

Чтобы правильно запустить насосную станцию первый раз, следует поэтапно проделать следующие работы:

  1. Установить станцию на твердую ровную поверхность, закрепить.
  2. Проверить гидроаккумулятор. При незаполненном баке нормативное давление составляет 1,5 атм., если больше, надо стравить воздух через ниппель, меньше – подкачать.
  3. В начальной точке всасывания установить на трубе обратный клапан с фильтр-сеткой грубой очистки, опустить в водозабор. Должен соблюдаться угол наклона всасывающей магистрали от насоса к источнику 10 и более градусов к горизонту. Для всасывания используются жесткие металлические или ПНД трубы, а также армированные шланги диаметром 25-32 мм.
  4. Всасывающую магистраль подсоединить к входному патрубку на корпусе.
  5. Подсоединить напорную магистраль через соединительный штуцер.
  6. Заполнить насос и всасывающую трубу водой: на корпусе открыть отверстие для залива, закрытое пробкой или вентилем; лить пока жидкость не начнет вытекать обратно; плотно закрыть.
  7. Подключить кабель питания к заземленной розетке, нажать «пуск».
  8. Открыть ближайший кран, чтобы стравить остатки воздуха из водопровода.
  9. Через 3-5 минут работы насоса из крана должна политься вода. Если этого не произошло: отключить станцию, повторно залить воду, снова запустить.

Рабочий цикл: насос нагнетает давление в 3-4 атм. и отключается, включается только после открытия кранов в доме, чтобы снова нормализовать давление в системе.

Запрещается применять насосную станцию для перекачивания агрессивных химических или горючих жидкостей.

Настройка реле давления

При успешном запуске насосной станции следует настроить автоматику.

  1. Отключите станцию от сети, слейте воду, откройте реле давления, там находятся большая и малая регулировочные пружины.
  2. Включите насос, чтобы в бак стала набираться жидкость. Когда давление повысится и насос отключится, манометр покажет верхнее давление, запишите его.
  3. Для понижения давления в системе, откройте дальний кран или тот, который расположен на самом верхнем этаже. Спустя некоторое время реле подключит насос – на манометре отразится нижнее давление, запишите.

Сравните показания с эталоном. Нормативное давление отключения – 3 атмосферы или 2,8 бар, включения – 1,5 атм. или 1,4 бар, интервал между границами должен быть 1,5 атм. (1,4 бар).

Если показатели насосной станции не отличаются от нормы, ничего не изменяйте.

Если разница давлений меньше нормы, для увеличения следует при выключенном насосе слегка подтянуть гайку на малой пружине, для уменьшения разницы – ослабить.

Слишком высокое давление в баке станет причиной частых включений/отключений. Заниженное давление заставит насос работать без остановки. Любой вариант станет причиной быстрого износа оборудования

Во время проверки можно отрегулировать и напор. Слабый напор в системе приводит к тому, что вода из крана вытекает без энтузиазма – это некомфортно для пользователей. Чтобы его усилить, следует при отключенной станции немного затянуть гайку на большой пружине реле, для уменьшения напора – ослабить.

Не стоит сразу самостоятельно изменять заводские настройки гидроаккумулятора в большую или меньшую сторону. Новый агрегат должен поработать несколько дней, чтобы выявились все имеющиеся недостатки.

Чтобы подача воды не прекращалась в любое время года, водовод и насосную станцию следует защищать от отрицательных температур, так как замерзание воды в системе может полностью вывести оборудование из строя. Подобная поломка не подлежит гарантийному ремонту. Поэтому трубы холодного водопровода прокладываются в траншеях на глубине ниже точки промерзания почвы на 0,5 м или оснащаются электрокабелем для подогрева. Сама насосная станция устанавливается в отапливаемых помещениях, утепленных подвалах или сараях, а также кессонах или камерах, расположенных ниже уровня земли на 2 м.

При использовании системы водоснабжения сезонно, только в теплое время года, необходимо до наступления заморозков полностью слить воду из насосной станции и водопровода

После длительной консервации водопровода, если дом пустует, с окончанием дачного сезона происходит завоздушивание системы. Перед тем как вновь запустить насосную станцию после простоя или холодной зимы, следует провести подготовительные работы, направленные на очистку оборудования и вытеснение воздуха.

  1. Очистить фильтр-сетку обратного клапана, расположенную на горизонтальном участке всасывающей трубы в водозаборе. За время простоя водопровода она могла забиться мусором или заилиться.
  2. Проверить работоспособность всасывающей магистрали. Для этого нужно пролить через нее воду от точки входа в насосную станцию до точки выхода в водозабор. Не забудьте снять обратный клапан с фильтром. Если есть проблема: образовалась ледяная пробка, труба сплющилась, появились трещины или произошла разгерметизация стыков, – надо все устранить до момента подключения, иначе насос не сможет поднимать воду из скважины или колодца.
  3. Заполнить насос и всасывающий шланг через заливное отверстие или вентиль. Закончить заливать следует только после того, как вода польется через край и установится в горловине на постоянном уровне. Закрыть отверстие.
  4. Проверить давление воздуха в гидроаккумуляторе. При необходимости, повысить его до нормативного подкачав через клапан.

После проведения всех процедур можно спокойно запускать насосную станцию.

Распространенные ошибки при запуске станции и как их избежать

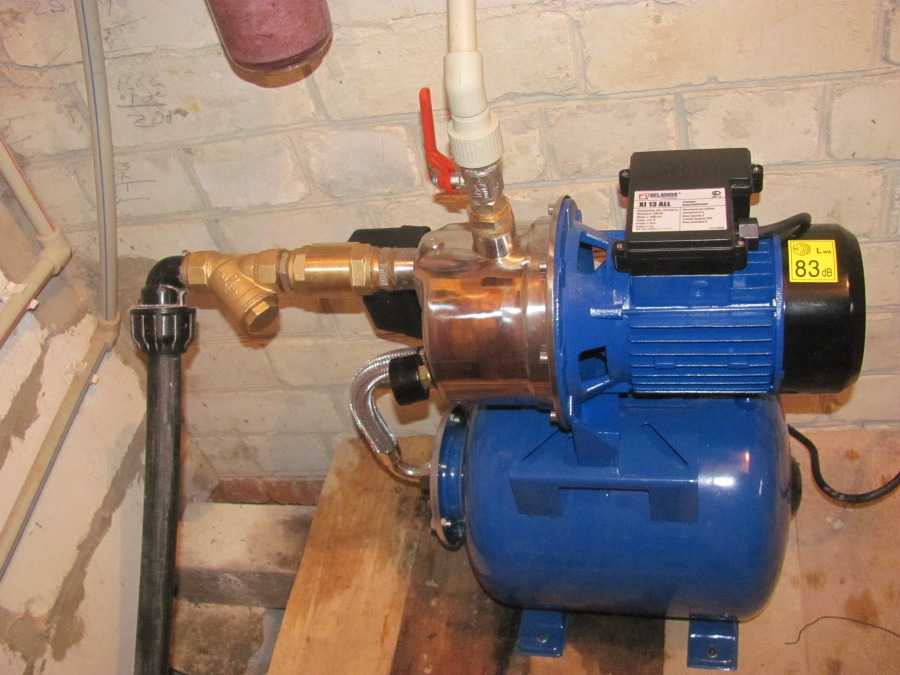

Для насосной станции следует оборудовать отдельное помещение

При запуске насосной станции проблемы могут возникнуть по разным причинам. Самые распространенные из них — неполадки в работе двигателя или насоса, например:

  • Двигатель не запускается. Проверьте включен ли он в розетку. Проверьте предохранители, замените при надобности. Если не крутится крыльчатка вентилятора, отключите двигатель от сети и проверните ее отверткой.
  • Двигатель работает, но вода не качается. Возможно, не заполнили насос водой при запуске. Надо отключить двигатель и залить воду.
  • Агрегат работает не отключаясь. Возможно, на реле выставлено более высокое верхнее давление. Необходимо отрегулировать.
  • Насос включается и отключается чаще 20 раз в час. Вероятная причина: в гидроаккумуляторе понижено давление, например, из-за повреждения мембраны. Надо заменить деталь и подкачать давление до нормы.

Иногда неполадки проще предупредить, чем устранить. Если осенью не провести консервацию станции и зимой хранить ее в неотапливаемом помещении, остатки неслитой воды при замерзании могут повредить важные детали механизма или водовода, весной придется покупать новую станцию или проводить дорогостоящий ремонт. Поэтому соблюдение правил эксплуатации позволит продлить срок жизни оборудования, существенно сократит расходы.

Как запустить насосную станцию в первый раз?

Насосная станция закачивает воду из колодцев и скважин, помогает осушить бассейн или строительный котлован, ускоряет полив огорода или парка. Она увеличивает напор жидкости и фильтрует примеси, автоматически включается и отключается в нужные моменты. Словом, насосные станции весьма полезны, если их правильно запустить в первый раз и регулярно обслуживать. В статье мы расскажем, как это делать.

Алгоритм действий

Монтаж. Главное правило — вызывать мастера для установки и заземления насосной станции. Если ее подключал мастер, вам вряд ли откажут в гарантийном ремонте.

Второе правило — ставить насосы в теплое помещение, чтобы защитить от мороза. Работающая станция будет шуметь, поэтому ее монтируют подальше от жилых комнат или помещают в звукоизолирующий кожух. Конструкцию ставят на бетонное основание или прикручивают к каркасу из стали и запитывают от сети 220 В.



Важно. Все насосные станции заземляют перед включением. Это — обязательное условие электробезопасности.



Первый запуск. Перед первым запуском проверяют автонасосом давление воздуха в накопительном баке. Рекомендуемое давление — до 1,7 атмосфер, если бак маленький, и до 1,9 атмосфер, если он большой. Лишний воздух стравливают через ниппель, при недостаточном давлении его подкачивают.

После этого делают так:

  1. Проверяют, зафиксировано ли оборудование на твердой ровной поверхности.
  2. Ставят на всасывающее отверстие обратный клапан с сетчатым фильтром. При этом следят, чтобы угол наклона всасывающей трубы от насоса к источнику был больше 10 градусов.
  3. Прикрепляют всасывающую трубу к входному отверстию на корпусе.
  4. С помощью соединительного штуцера прикрепляют напорную магистраль.
  5. Пускают воду в насос до тех пор, пока она не начнет вытекать. Для этого откручивают вентиль или вынимают пробку, дожидаются заполнения насоса и плотно заворачивают вентиль.
  6. Втыкают вилку в розетку и запускают станцию.
  7. Открывают кран, чтобы выпустить воздух.

Через пять минут из крана пойдет вода. Если вода не течет, насосы выключают, снова набирают воду и запускают еще раз.



Обратите внимание! Насосные станции не предназначены для перегонки едких или горючих жидкостей. Используйте их для чистой или грязной воды.



Настройка автоматики. Если станция успешно запустилась, поработала несколько дней и продемонстрировала какие-нибудь недостатки, приступают к настройке автоматики:

  1. Вынимают вилку из розетки, спускают воду и открывают реле давления, внутри которого стоят две пружинки — большая и маленькая.
  2. Станцию снова включают, чтобы запустить воду в бак. Когда давление достигнет необходимого уровня, станция сама выключится и покажет верхнее давление. Его запоминают.
  3. Для уменьшения давления откручивают дальний кран. Реле давления запустит насос, и станция покажет нижнее давление. Его тоже запоминают.

Верхнее и нижнее давление сравнивают с эталоном. По нормам насосы должны отключаться при 3 атмосферах и включаться при 1,5 атмосферах.

Если так и происходит, можно ничего не трогать. Если разница между верхним и нижним давлением маленькая, выключите насосы и немного подкрутите гайку на маленькой пружине. Если разница большая, ослабьте ее.



Важно! Повышенное давление в накопительном баке будет заставлять станцию часто включаться и отключаться. При пониженном давлении насосы будут работать беспрерывно. В обоих случаях узлы быстро износятся, и владельцу придется платить за капитальный ремонт.



Регулировка напора. Маленький напор воды в насосной станции приводит к тонкой струе из крана — это неудобно для жильцов. Для увеличения напора насосную станцию отключают и закручивают гайку на большой пружине.



Первый запуск насосной станции после долгой консервации

Если дом стоял пустым много месяцев подряд — например, в нем никто не жил холодной осенью и зимой — система «завоздушивается». Поэтому перед запуском оборудование готовят к пуску вот так:

  1. Снимают сетчатый фильтр, установленный на горизонтальном участке всасывающего шланга. Пока система не работала, в ней мог накопиться мусор или ил.
  2. Тестируют всасывающую магистраль. Снимают обратный клапан с фильтром и пропускают через магистраль воду от всасывающего до выходного отверстия. При любой проблеме вызывают мастера. Его помощь понадобится при ледяных пробках, сплющивании трубы, потрескавшемся корпусе и текущих соединениях. Если с поломкой не разобраться, станция не сможет втягивать воду.
  3. Заполняют водой насос и всасывающую трубу через входное отверстие или вентиль. Воду прекращают подавать, когда она потечет через край, и ее уровень на горловине станет постоянным. После этого закрывают отверстие.
  4. Измеряют давление воздуха в накопительном баке. Если оно низкое — повышают до нормального через клапан.

По окончании подготовительных процедур запускают насосы.



Популярные ошибки при пуске насосной станции



Чаще всего владельцы жалуются на неполадки в работе мотора или насосов:

  • Мотор не запускается. В такой ситуации проверяют, вставлена ли вилка в розетку, проверяют и меняют предохранители.

  • Мотор запускается, но не перегоняет воду. Может быть в насос не залили воду во время запуска. Нужно отключить станцию и заполнить ее водой.

  • Мотор работает, насосы не отключаются. Такое происходит из-за неправильной настройки реле давления. Нужно его открыть и уменьшить верхнее давление.

  • Мотор включается и отключается чаще, чем раз в три минуты. Частые включения-отключения происходят из-за поврежденной мембраны. Ее придется поменять и настроить давление в системе.

  • Обратите внимание! Проблемы с насосной станцией легче предотвратить, чем исправлять. Если по осени ее не законсервировать, а зимой оставить в холодном помещении, вода замерзнет и разорвет важные детали. По весне придется менять всю станцию или вызывать мастера и платить ему за капитальный ремонт. Грамотный первый запуск и своевременная консервация предотвратят серьезные поломки.



Правила эксплуатации насосной станции: чек-лист

  • Проверяйте давление в системе каждый месяц.
  • Регулярно удаляйте мусор из сетчатого фильтра. Если этого не делать, вода будет течь из крана неравномерно. Наглухо забитый фильтр заставит станцию работать на сухую, от этого она сломается.
  • Ставьте насосы в отапливаемое помещение.
  • Проследите, чтобы дно траншеи, по которой идут трубы, находилось ниже уровня промерзания грунта. Если организовать это не удается, утеплите трубы или положите греющий кабель.
  • Всегда сливайте воду с насосов до заморозков, если не будете жить в доме зимой.

Как работает насосная станция?

Водонасосные станции используются для транспортировки воды с одного объекта на другой. Эти устройства могут подавать воду в каналы, циркулировать воду в системах очистки и даже могут отводить воду из низин.

Водяные насосные станции, используемые при изменении земельных участков

Водяные насосы обычно рассматриваются только в тех случаях, когда дренаж за счет простой силы тяжести невозможен. Водонасосные станции редко используются для отвода воды с возвышенностей, поскольку во многих случаях гораздо проще просто выкопать канал и позволить воде течь естественным путем вниз к желаемому месту сбора. С другой стороны, очень распространены водяные насосные станции, подающие воду на возвышенность. Для жителей, живущих на склонах холмов, вода, которую они используют в своих домах, должна подниматься в гору, и в этом случае необходимы водонасосные станции.

Как они работают?

Насосная станция должна обеспечивать давление, достаточное для преодоления силы тяжести на воде. Когда этот уровень давления будет достигнут, давления будет достаточно для перемещения жидкости с необходимой скоростью потока. Для ввода необходимой информации используется электронный контроллер. Уравнение рассчитывается с учетом труб (их размеров), дополнительных фитингов, перепадов высот и любых других деталей, которые могут повлиять на давление в системе водоснабжения. Важно смотреть на входные размеры трубы, любые изменения направления трубы (45 и 90-градусные изгибы), различные типы клапанов, а также размеры любых выпускных отверстий вдоль системы должны быть приняты во внимание при расчете давления, необходимого для преодоления давления в системе и обеспечения движения воды. При работе с водой очень важно проверить коэффициент шероховатости, а также трение, которое жидкость оказывает на трубопровод. Жидкости, такие как вода, будут иметь очень небольшое трение.

Снижение рисков

В канализационных системах без достаточной откачки застойная вода накапливается и может быть причиной переноса бактерий и болезней. В такой ситуации могут накапливаться токсичные газы, такие как сероводород, которые при вдыхании представляют серьезную опасность для населения. Достаточная откачка обеспечивает движение неочищенных сточных вод с постоянной скоростью.

Источники питания

Все водяные насосы требуют определенной мощности. Даже сегодня водяные насосы, как правило, потребляют энергию, поэтому для их работы необходим надежный источник питания. Возможно, вам потребуется получить разрешение на использование водяного насоса, поскольку им может потребоваться собственное электроснабжение. Промышленные водонасосные станции обычно подключены к электросети, но могут иметь и собственные решения по питанию, чтобы они могли продолжать работать в случае чрезвычайной ситуации.

Узнайте больше о подъемных станциях и насосных станциях здесь.

Лучшие поплавковые выключатели для водоотливных насосов

Компания Waterline Controls™ предлагает серию надежных и точных переключателей и контроллеров для водоотливных насосов, которые удовлетворят любые ваши потребности — мы даже можем изготовить вертикальные поплавковые выключатели по индивидуальному заказу, если это то, что вам нужно. Наши конструкции обеспечивают надежность 99 % в течение 15-летнего жизненного цикла при минимальном техническом обслуживании и простоте установки.

насосных станций | SSWM — Найдите инструменты для устойчивой санитарии и управления водными ресурсами!

14 мая 2019 г.

Автор/составитель:

Beat Stauffer (seecon international gmbh)

Dorothee Spuhler (seecon international gmbh)

Краткое изложение

Насосные станции в системе водоснабжения необходимы там, где вода подается непосредственно в систему (например, из озере) или там, где давление должно быть увеличено из-за недостаточной разницы уровней воды в системах самотечного распределения. Существует два основных типа насосов: вертикальные турбинные насосы и центробежные насосы. Капитальные затраты высоки, но самая дорогая часть — это энергоснабжение насосов (в основном электрическое). Поэтому очень важно, чтобы насосы имели высокую степень эффективности и правильно обслуживались. Чтобы гарантировать безопасное качество воды, необходимо избегать перекрестного соединения систем питьевой воды и удаления отходов.

Преимущества

Позволяет транспортировать воду по водопроводу

Повышает давление воды там, где это необходимо

Недостатки

Высокие капитальные и энергетические затраты

Требует экспертных знаний и технической поддержки

Выход

Пресная вода, питьевая вода, энергия

Пресная вода, питьевая вода

Введение

Информационный бюллетень Корпус блока

Насосы — это устройства, используемые для перекачки воды из точки А в точку Б с давлением, преодолевающим сопротивление на ее пути. Важно понимать различные типы насосов, их применение, конструктивные различия и процедуры, используемые для их эксплуатации и технического обслуживания (ВСЕМИРНЫЙ БАНК, 2012 г.). Насосные станции используются для надежной и эффективной транспортировки и распределения пресной воды, чтобы гарантировать доступность для людей, промышленности и сельского хозяйства (ABB 2012) (см. также использование воды).

Основные принципы проектирования

Информационный бюллетень Корпус блока

По материалам GUYER (2012)

Главные насосные станции, подающие воду в распределительную систему, расположены рядом с водоочистным сооружением или хранилищем питьевой воды и перекачивают непосредственно в систему трубопроводов. Насосы, которые перекачивают непосредственно в линии электропередачи и распределительные системы, иногда называют насосами с высоким подъемом.

Бустерные насосы — это дополнительные насосы, используемые для локального или временного повышения давления. Бустерные насосные станции обычно располагаются удаленно от основной насосной станции, например, в холмистой местности, где требуются зоны высокого давления, или для обработки пиковых потоков в распределительной системе, которая в противном случае может справиться с нормальными требованиями к потоку.

Если к существующей установке добавляется насосная станция, перед проектированием добавления необходимо ознакомиться с предыдущим планированием и проектом, основанным на общем гидравлическом анализе системы (см. также проект сети и размеры).

Основной целью проекта «Мелен» (Стамбул, Турция) является обеспечение питьевой водой 15-миллионного города Стамбула до 2040 года. Речная вода из Мелена у Черного моря перекачивается по трубопроводу на 200 км. и две насосные станции производительностью макс. 720 000 м3/сутки на водоочистные сооружения в Джумхуриете. Затем очищенная вода перекачивается через подводный туннель под проливом Босфор в Стамбул. Источник: АББ (2012 г.)



The sizing of each component in the distribution system will depend upon the effective combination of the major system elements:

  • Supply source
  • Storage (e. g. in reservoirs)
  • Distribution piping
  • Pumping



Расположение насосной станции и водозаборного сооружения (см. также забор воды из озер и рек), а также предполагаемый напор и производительность являются основными факторами при выборе насосов. Функция насосной станции в общей работе распределительной системы также может влиять на определение пропускной способности.



Типы насосов

По материалам GUYER (2012)

Обычно для перекачки питьевой воды используются два типа насосов.

  • Насос турбинный вертикальный (линейный и погружной)
  • Насос центробежный горизонтальный или вертикальный с разъемным корпусом, предназначенный для обслуживания гидротехнических сооружений.



Более подробную информацию о насосах можно найти в: ВСЕМИРНЫЙ БАНК (2012 г.) (см. главу 14).



Напорная мощность насоса

Адаптировано из THE WORLD BANK (2012)

  • Если насос используется непосредственно для подачи воды без резервуара, производительность должна быть равна потребности в часы пик.
  • Если в системе водораспределения имеется резервуар, производительность насоса должна соответствовать максимальной суточной потребности.



Выбор насоса

По материалам THE WORLD BANK (2012)

  • Если уровень перекачиваемой воды менее 6 метров, используйте центробежный насос (максимальная высота всасывания = 6 метров).
  • Если уровень откачиваемой воды от 6 до 20 метров, используйте струйные насосы или погружной насос.
  • Если PWL превышает 20 метров, используйте погружной или турбинный насос с вертикальным валом.



Источник питания для насосов

Адаптировано из THE WORLD BANK (2012)

Электрические, бензиновые или дизельные двигатели обычно используются в качестве источников питания для насосов. Однако электродвигатель является наиболее предпочтительным источником энергии из-за его надежности, относительно низкой стоимости электроэнергии и экологических соображений, таких как чистота, относительно низкий уровень шума и низкий уровень выбросов загрязняющих веществ. Электрический насос также может работать от солнечной энергии. Тепловые датчики, устанавливаемые в обмотки при изготовлении, должны защищать электродвигатели. Эти датчики отключают двигатель в случае низкого напряжения или изменения фазы до того, как может быть нанесен ущерб.

Соображения стоимости

Информационный бюллетень Корпус блока

Насосная станция имеет смысл только при наличии правильно спланированной распределительной сети. Это требует большого количества строительных материалов, электричества, технического обслуживания и, конечно же, профессионального проектирования. Кроме того, стоимость строительства и монтажа высока. Следовательно, вся система является довольно дорогой и устойчивой только в том случае, если можно обеспечить эксплуатацию и техническое обслуживание (см. также эксплуатация и техническое обслуживание или обеспечение устойчивости).

Стоимость энергии является одним из крупнейших компонентов затрат в системе водоснабжения. Поскольку для перекачивания, транспортировки и подачи воды требуется большое количество электроэнергии, рентабельность некоторых предприятий, таких как ирригационные районы или рыбоводческие фермы, которые используют воду в качестве производственного ресурса, в значительной степени зависит от затрат на энергию (PULIDO-CALVO & GUTIERREZ). -ESTRADA 2011). Поэтому очень важно, чтобы степень эффективности насосов была очень высокой. В Швейцарии, например, высокоразвитая система водоснабжения требует 1/5 потребляемой населением электроэнергии (SCHNEEMANN 2011).

Аспекты здоровья

Информационный бюллетень Корпус блока

Следует избегать перекрестного соединения системы распределения питьевой воды и удаления отходов. Этот риск обычно выше в общественных, промышленных и коммерческих помещениях, где необходимо управлять двойными системами водоснабжения, циркуляционными насосами, токсичными отходами и другими факторами. Также существуют риски в многоэтажных зданиях, где используются бустерные насосы для повышения давления в сети, и в специальных системах, используемых в больницах, стоматологических и ветеринарных кабинетах. Однако даже стандартные односемейные жилые дома представляют опасность для здоровья как жильцов, так и соседей, если установлена ​​неисправная сантехника или если сантехника не обслуживается (ВОЗ, 2006 г.). Дополнительную информацию см. в разделе Предотвращение повторного загрязнения.

Эксплуатация и обслуживание

Информационный бюллетень Корпус блока

Управление насосом может быть ручным или автоматическим. Для небольших систем ручное управление может работать очень хорошо. Операторы могут запустить насос утром и, имея некоторый опыт работы, смогут оценить время, необходимое для удовлетворения утреннего пикового спроса и заполнения резервуара. Когда бак наполняется, насос отключается. Насос снова запускается, когда уровень воды в баке снижается до минимального уровня воды. При автоматическом управлении запуск и отключение насоса запускается либо поплавком, либо давлением, при этом оператору не требуется принимать или оценивать графики циклов откачки (ВСЕМИРНЫЙ БАНК, 2012 г. ). Насосы нуждаются в механическом обслуживании (например, смазке) по требованию производителя.

Принцип действия

Главные насосные станции перекачивают воду непосредственно в распределительную систему. Бустерные насосы помогают повысить давление в системе, т.е. перекачка воды с земли на крышу.

Мощность/достаточность

Необходимо для трубопроводных распределительных систем.

Производительность

Высокая, если насосы эффективны.

Затраты

Высокие (особенно питание).

Совместимость с самопомощью

Требуется экспертный надзор за проектированием и строительством.

O&M

Ручное (для небольших распределительных систем) или автоматическое управление насосом.

Надежность

Если в хорошем состоянии и построен, высокий.

Основная прочность

Обеспечивает постоянное давление в трубопроводной распределительной системе даже при пиковом расходе.

Основная слабость

Высокие капитальные и электрические затраты.

Применимость

Насосные станции необходимы там, где необходимо перекачивать большие объемы воды по трубопроводной системе распределения. Бустерные насосы необходимы там, где необходимо увеличить давление воды в распределительной системе (например, перекачка из наземного или подвального безнапорного резервуара в безнапорный резервуар на крыше) (ВОЗ, 2006 г.).

Ссылки на библиотеку

Продукты и решения для насосных станций. Повышение производительности, эффективности и надежности предприятия

Краткий документ о продуктах и ​​решениях АББ для насосных станций и некоторых крупномасштабных примерах.

АББ (2012): Продукты и решения для насосных станций. Повышение производительности, эффективности и надежности предприятия. Швейцария: АББ Швейцария URL-адрес [Дата обращения: 04.08.2012]

Знакомство с насосными станциями для систем водоснабжения

В этом документе представлены рекомендации и критерии проектирования насосных станций высокого подъема и повышения давления в системах распределения питьевой воды.

ГАЙЕР (2012): Введение в насосные станции для систем водоснабжения. Стоуни-Пойнт (Нью-Йорк): Непрерывное образование и развитие (CED), Inc. URL-адрес [Дата обращения: 07.05.2012]

Выбор и эксплуатация насосных станций систем водоснабжения

Стоимость энергии является одной из важнейших составляющих затрат в системах водоснабжения. Поскольку для перекачки, транспортировки и подачи воды требуется большое количество электроэнергии, прибыльность некоторых предприятий, таких как ирригационные районы или рыбоводческие фермы, которые используют воду в качестве производственного ресурса, в значительной степени зависит от затрат на энергию. Для проектирования и управления системами распределения воды следует искать методологии, которые могут максимизировать экономию затрат на энергию, удовлетворяя при этом критериям производительности системы. Некоторыми из этих методов могут быть: (а) улучшение выбора и/или эксплуатации насосных станций; и (b) включить регулирующий резервуар между источником водоснабжения и системой доставки. В этой главе представлена ​​одна модель, включающая обе альтернативы.

ПУЛИДО-КАЛЬВО, И. ; ГУТЬЕРРЕС-ЭСТРАДА, Х.К. (2011): Выбор и эксплуатация насосных станций систем водоснабжения. В: Журнал экологических исследований: Том 5 , 1-20. URL-адрес [Дата обращения: 07.05.2012]

Руководство по проектированию сельского водоснабжения. Том I

Настоящее РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ СЕЛЬСКОГО ВОДОСНАБЖЕНИЯ является первым из трех связанных томов, подготовленных для использования потенциальными и фактическими владельцами, операторами, руководством, техническим персоналом, консультантами, государственными планировщиками и подрядчиками малых систем водоснабжения Уровня III и Уровня II на Филиппинах. .

ВСЕМИРНЫЙ БАНК (2012): Руководство по проектированию сельского водоснабжения. Том I. Манила: Офис Всемирного банка в Маниле URL-адрес [Проверено: 11.03.2019] ПДФ

Effiziente Trinkwasserpumpenhelfen Strom und Geld Sparen

SCHNEEMANN, L. (2011): Effiziente Trinkwasserpumpenhelfen Strom und Geld Sparen. Уртенен-Шенбюль: Schweizerischer Gemeindeverband URL-адрес [Дата обращения: 07.05.2012]

Аспекты сантехники для здоровья

В этой публикации описываются процессы, связанные с проектированием, установкой и обслуживанием эффективных сантехнических систем. Он рекомендует ряд конструкций сантехнических систем и спецификаций по установке.

ВОЗ (2006): Аспекты здоровья сантехники. Женева: Всемирная организация здравоохранения (ВОЗ) URL-адрес [Дата обращения: 24.03.2011]

Дополнительная литература

Проектирование систем водоснабжения

В этом руководстве приведены рекомендации и критерии, которые инженеры-проектировщики должны использовать при подготовке планов и спецификаций для систем водоснабжения группы А, чтобы они соответствовали требованиям систем общественного водоснабжения группы А. Системы водоснабжения группы А обычно подают питьевую воду к 15 и более соединениям. В этом руководстве также разъясняются требования к представлению и рассмотрению инженерной документации.

Министерство здравоохранения (2009 г.): Проектирование системы водоснабжения. Тамуотер: Департамент здравоохранения штата Вашингтон (DOH) URL-адрес [Дата обращения: 09. 10.2012]

Знакомство с насосными станциями для систем водоснабжения

В этом документе представлены рекомендации и критерии проектирования насосных станций высокого подъема и повышения давления в системах распределения питьевой воды.

ГАЙЕР (2012): Введение в насосные станции для систем водоснабжения. Стоуни-Пойнт (Нью-Йорк): Непрерывное образование и развитие (CED), Inc. URL-адрес [Дата обращения: 07.05.2012]

Выбор и эксплуатация насосных станций систем водоснабжения

Стоимость энергии является одним из наиболее важных компонентов затрат в системах водоснабжения. Поскольку для перекачки, транспортировки и подачи воды требуется большое количество электроэнергии, прибыльность некоторых предприятий, таких как ирригационные районы или рыбоводческие фермы, которые используют воду в качестве производственного ресурса, в значительной степени зависит от затрат на энергию. Для проектирования и управления системами распределения воды следует искать методологии, которые могут максимизировать экономию затрат на энергию, удовлетворяя при этом критериям производительности системы. Некоторыми из этих методов могут быть: (а) улучшение выбора и/или эксплуатации насосных станций; и (b) включить регулирующий резервуар между источником водоснабжения и системой доставки. В этой главе представлена ​​одна модель, включающая обе альтернативы.

ПУЛИДО-КАЛЬВО, И. ; ГУТЬЕРРЕС-ЭСТРАДА, Х.К. (2011): Выбор и эксплуатация насосных станций систем водоснабжения. В: Журнал экологических исследований: Том 5 , 1-20. URL-адрес [Дата обращения: 07. 05.2012]

Руководство по проектированию сельского водоснабжения. Том I

Настоящее РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ СЕЛЬСКОГО ВОДОСНАБЖЕНИЯ является первым из трех связанных томов, подготовленных для использования потенциальными и фактическими владельцами, операторами, руководством, техническим персоналом, консультантами, государственными планировщиками и подрядчиками малых систем водоснабжения Уровня III и Уровня II на Филиппинах. .

ВСЕМИРНЫЙ БАНК (2012): Руководство по проектированию сельского водоснабжения. Том I. Манила: Офис Всемирного банка в Маниле URL-адрес [Проверено: 11.03.2019] ПДФ

Health Aspects of Plumbing

В этой публикации описываются процессы, связанные с проектированием, установкой и обслуживанием эффективных сантехнических систем. Он рекомендует ряд конструкций сантехнических систем и спецификаций по установке.

ВОЗ (2006): Аспекты здоровья сантехники. Женева: Всемирная организация здравоохранения (ВОЗ) URL-адрес [Дата обращения: 24.03.2011]

Тематические исследования

Продукты и решения для насосных станций. Повышение производительности, эффективности и надежности предприятия

Краткий документ о продуктах и ​​решениях АББ для насосных станций и некоторых крупномасштабных примерах.

АББ (2012): Продукты и решения для насосных станций. Повышение производительности, эффективности и надежности предприятия.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
