Электропроводка в деревянном доме своими руками

Чаще всего деревянные дома возводятся на дачных участках. Преимущество данных построек заключается в низких материальных затратах на возведение и высокой скорости строительства. Главный недостаток этого решения — высокая вероятность воспламенения в случае аварийной ситуации в электропроводке. В результате искрения и коротких замыканий стены и потолок легко загорятся. Отсюда и высокие требования к прокладке кабеля в сооружениях со сгораемыми поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТам и ПУЭ.

• Требования
• Основной процесс
• Создание схемы
• Прокладка линии от улицы к помещению
• Прокладка кабеля по комнатам
• Соединение проводов
• Подключение розеток и выключателей
• Сборка электрощита

Требования

В ПУЭ требования к электропроводкам в различных сооружениях прописаны в Главе 2.

1 (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7. При строительстве каркасных зданий руководствуются более свежим документом СП 31-105-2002.

Итак, основными требованиями к монтажу электропроводки в доме из дерева являются:

1. Проводники должны быть изолированы в несгораемый или трудносгораемый материал, на практике используется NYM или ВВГнг-LS.
2. Жилы обязательно должны быть медными.
3. Преимущество рекомендуется отдавать разводке открытой электропроводки в деревянном доме, более подробно смотри таблицу 2.1.3 ПУЭ.
4. Скрытая проводка в деревянном доме возможна (согласно той же табл. 2.1.3 ПУЭ), но при обеспечении её защиты со всех сторон несгораемым материалом (штукатурка, алебастр, металлические трубы), однако именно этот вопрос и вызывает больше всего споров и недоумений. При этом использовать металлорукав либо ПВХ гофру в деревянном доме запрещается поскольку они не обладают локализационной способностью при возгорании.
5. Правильно проводите расчет сечения токопроводящих жил кабеля.
   Рекомендуем выбирать толщину жил с запасом по току в 30% (лучше больше чем меньше, но без фанатизма).
6. Согласно нормам и стандартам, при постройке деревянного дома обязательно наличие заземления, систем TN-C-S или TN-S, а линии должны быть защищены такими устройствами, как автоматический выключатель и УЗО или дифавтоматом.
7. Если у вас деревянный дом каркасной конструкции, то согласно вышеуказанному СП можно прокладывать скрытую проводку в полостях заполненных утеплителем и т. п.

Важно! Скрытой проводкой является не только проводка в штробах под штукатуркой, но и проводка в пустотах конструкций, закрытая подвесными потолками и обшивками.

Основной процесс

Основной процесс электромонтажа не сложный. Все, что нужно, это сделать схему электропроводки в деревянном доме, приобрести все комплектующие, осуществить подготовительные работы и монтаж.

После данных операций, готовая линия согласовывается с Госэнергонадзором, и если замечаний не будет, в течении 5 дней Вас подключат к электросети.

Создание схемы

На специальной схеме электропроводки отмечается точное местонахождение всех элементов (от розетки до эл. счетчика), места прохождения кабеля по деревянном дому. Так же на проекте необходимо указать точные расстояния прохождения проводки возле дверных проемов, потолка, пола.

Рекомендуем Вам в качестве заготовки для схемы использовать план дома, т. к. в данном документе соблюдаются точные размеры комнат, дверных проемов, окон.

При составлении схемы электропроводки используйте следующие правила и советы:

1. Распределительный щит устанавливается в коридоре. Высота установки щитка должна быть такой, чтобы дети не достали до него (примерно 1,5 м над землей).
2. Розетки, как правило, устанавливаются на любой высоте от пола (ГОСТ, СНиП и ПУЭ не обговаривают данный момент). Сначала спланируйте расстановку мебели и бытовой техники, чтобы знать, где необходимо установить розетку (иначе после ремонта придется покупать удлинители).
3. Рекомендуемая высота крепления выключателей — 80 и 150 см. Все выключатели в доме должны находиться на одной высоте (с эстетических соображений). При входе в комнату изделие должно быть размещено со стороны дверной ручки.
4. Линия может проходить как внизу (20 см от пола), так и вверху стены (20 см от потолка), причем строго вертикально и строго горизонтально. Поворот трассы осуществляется под прямым углом.
5. На основании готовой схемы необходимо подсчитать точное количество элементов, после чего приобрести их и приступать к монтажу электропроводки в деревянном доме своими руками.

Прокладка линии от улицы к помещению

Существует 2 способа наружной прокладки кабеля: воздушный и подземный.

Первый вариант более дешевый, но в то же время чаще подвергается авариям (ЛЭП может повредиться при сильных порывах ветра либо падении дерева на столб). К тому же воздушная электропроводка может устанавливаться, если расстояние до объекта составляет не более 25 метров. Если расстояние к дому из дерева будет больше, придется самому устанавливать промежуточную опору (еще один столб), что может заметно «ударить по карману».

Подземная прокладка кабеля является более трудоемким и дорогим мероприятием, но в то же время обеспечит долгий срок службы Вашей электропроводки.

О том, как подключить электричество на участок, мы рассказывали в отдельной статье, с которой рекомендуем ознакомиться!

Прокладка кабеля по комнатам

Чаще всего осуществляется открытый электромонтаж в деревянном доме. Существует несколько способов монтажа проводки, а именно: в каналах, в гофре, на специальных изоляторах (роликах) либо в электротехническом плинтусе. На фото показаны все варианты, поэтому можете сразу же сравнить их между собой.

Кабель-каналы — удобный вариант для электромонтажа, легко фиксируются, а с правильным подходом не портят, а дополняют интерьер деревянного дома. Кстати существуют каналы с расцветкой «под дерево».

Преимущество прокладки проводки в электротехническом плинтусе в том, что так вы уменьшите количество кабель канала на стенах, тем самым скрыв проводку от глаз. Такой вариант и снижает вероятность механических повреждений линии, а если расположить розетки на высоте 15-20 сантиметров над уровнем пола — то проводка будет практически незаметна.

Выключатели при этом можно смонтировать на нужной высоте, проложив провод в нише дверного проёма, за обналичником в металлической трубе. Тогда проводку будет совсем не видно. Таким образом вы выполните и требования ПУЭ и интерьер ваш не пострадает.

Хорошо соответствует ПУЭ «ретро-проводка». То есть вам нужен витой шнур и керамические ролики (изоляторы). Это вариант для интерьера под старину. Но ретро-провод неоправданно дорогой, да и необходимость покупки роликов и другой фурнитуры только увеличит смету.

Рекомендуем Вам просмотреть данные видео инструкции, которые Вам наглядно покажут все нюансы монтажных работ:

Соединение проводов

В местах ответвления кабеля к розеткам и выключателям, а также в местах соединения двух жил необходимо устанавливать распределительные коробки. Данные изделия служат для скрепления нескольких контактов и их защиты.

Основными способами соединения проводов в распределительной коробке являются:

• соединение с помощью ваг;
• соединение сизами;
• опрессовка гильзами;
• сварка;
• пайка.

Важно! Соединение проводов с помощью скруток запрещено в любом сооружении, потому что со временем контакт ослабевает и начинает греться.

Если выполнять монтаж электропроводки в деревянном доме по ПУЭ, тут же и говорится о запрете скруток:

ПУЭ 2. 1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

СИЗы представляют собой изолирующие колпачки, которые накручиваются на скрутку жил. Они недорогие и очень практичные. Достаточно зачистить изоляцию на 2-3 см, и скрутить между собой оголенные контакты, после чего накрутить колпачок. О том, как соединить провода сизами, читайте в статье, на которую мы сослались.

Соединение клеммниками WAGO достаточно надёжное. Но учтите, что их лучше использовать в не слишком мощных соединениях. При монтаже обращайте внимание на номинальный ток клеммника и не пользуйтесь подделками. Подключение мощных приборов типа бойлеров, посудомоечных машин и котлов нужно выполнять винтовыми клеммниками, гильзованием, сваркой или пайкой, а еще лучше проложить от щитка целый неразрывный провод.

Гильзование, сварка или пайка являются лучшими вариантами из перечисленных при монтаже проводки в деревянных домах. О том, как опрессовать провода гильзами, читайте в нашей статье.

Про пайку и сварку проводов также есть отдельные публикации на сайте:

• https://samelectrik.ru/uchimsya-payat-provoda-rassmotrenie-vsex-nyuansov-pajki.html
• https://samelectrik.ru/svarka-mednyx-i-alyuminievyx-provodov.html

Подключение розеток и выключателей

После того, как вся электропроводка будет проведена, необходимо установить выключатели и розетки. Рекомендуем вам использовать все электроустановочные изделия в оформлении «под дерево». Разница в стоимости может быть не существенной, но в интерьере они будут выглядеть лучше, также можете обратить внимание на линейки розеток и выключателей Schneider Electric и Legrand. Продукция этих производителей впишется в любой интерьер.

Сборка электрощита

Правильно подобрать сечение кабеля и проложить кабельные линии хоть и важно, но это еще не будет означать что ваша проводка в доме из дерева в безопасности. Нужно грамотно подобрать защиту — автоматы, дифавтоматы, УЗО, реле напряжения и прочее. Это сэкономит затраты на ремонт в случае аварийных ситуаций, а также обезопасит вас и ваше жильё.

В случае повреждения изоляции кабелей грызунами — сработает защита и пожар не произойдет.

Поэтому нужно разделить проводку на группы:

1. Освещение
2. Розетки
3. Мощные электроприборы

Обязательно защитите эти группы индивидуальными автоматами и УЗО. Устройство защитного отключения обязательно нужно устанавливать на цепи, от которых запитан водонагреватель, электрокотёл, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.

Тогда для кабеля с сечением жил в 1.5 кв. мм (цепи освещения) выбирают автомат с номинальным током в 6-10 ампер, а для 2.5 кв. мм — 16 ампер.

Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а общее УЗО, его еще называют вводным или противопожарным выбирают с током утечки больше чем на групповых, например 100-300 мА.

Также на ввод иногда устанавливают селективное УЗО — оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше чем ток автомата, которым защищена эта группа, то есть АВ на 10А — УЗО на 16А, АВ на 16А — УЗО на 25А.

Схема сборки однофазного щита в деревянном доме:



Если вы провели 3 фазы на участок, схема распределительного щита может иметь вид:

После того, как проводка будет проведена, а щиток собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки. Далее нужно пройти приемо-сдаточные испытания, получить Акт допуска на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и вводного автомата.

Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполняйте электромонтаж по ПУЭ и другим существующим стандартам. Они разработаны и собраны на основании большого количества несчастных случаев, которых можно было избежать простым соблюдением правил. Надеемся, предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Рекомендуем Вам так же ознакомиться со статьей: отопление деревянного дома электричеством!

пошаговая инструкция разработки схемы и рекомендации по подключению

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Содержание статьи

• 1 Схема электропроводки в доме
  • 1.1 Где ставить вводный щит, требования к корпусу
  • 1.2 Организация ввода в дом
  • 1. 3 Разбиваем потребителей на группы
• 2 Виды электропроводки в деревянном доме
  • 2.1 Особенности закрытой проводки в деревянном доме
  • 2.2 Правила установки электропроводки кабель-каналах
• 3 Выбор сечения кабеля и его подключение
• 4 Выбор розеток и выключателей
• 5 Электропроводка в деревянном доме своими руками: правила монтажа

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

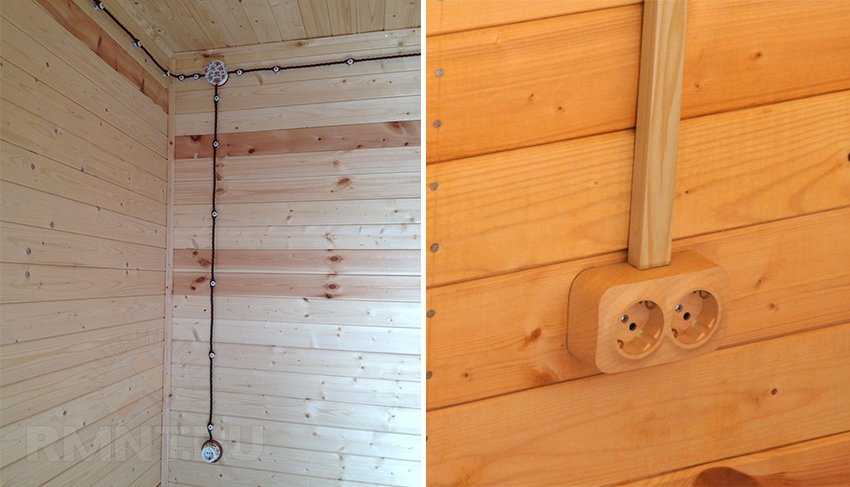

• Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

  Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

• Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

  Проводка в кабель-каналах

• Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

  Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм² толщина стенок может быть любой;
• при сечении до 4 мм² толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм² труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм² стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

Если покупать будете кабель европейского производства, там цвета другие:

• «земля» — желто-зеленый;
• «ноль» — белый;
• «фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

• Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие  короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
• Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
• Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
• При разделке кабеля оставляют запас длинны  — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
• Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

Электропроводка в деревянном доме своими руками

Согласитесь, частный загородный дом целиком из дерева – это, конечно, круто и красиво. Деревянная конструкция имеет множество преимуществ. Он теплый и прочный, с идеальным уровнем влажности, а по экологическому балансу ни один строительный материал даже не сравнится с натуральной древесиной. Но при всех достоинствах у такого дома есть один существенный недостаток, пожарные называют такие конструкции «горючим материалом». А так как электричество часто становится причиной пожаров, то самой актуальной проблемой была, есть и будет электропроводка в деревянном доме. По статистике пожарных организаций, на него приходится половина всех пожаров в зданиях, построенных из деревянного бруса.

Содержание

• Основные требования для проводки
• Основные этапы
• Проект
• Вход в дом
  • Поставка кабеля в земле
  • Ритрома воздушного кабеля
• Дистрибутивная доска
• Открыть внутреннюю склады трубы
• Распределительная коробка
• Открытый кабель

Скрытая внутренняя проводка

• Металлические трубы
• Под штукатурку

Выбор коммутационных аппаратов

Защитное заземление

Испытательные работы

Основные требования к электропроводке

Монтаж электропроводки в деревянном доме предъявляет особые требования. В связи с тем, что деревянные конструкции относятся к пожароопасным, условия прокладки силовых кабелей и проводов совершенно иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «нуля» или менять розетки с выключателями, то вся электрика в деревянном доме своими руками будет на ваше усмотрение.

Желательно, чтобы весь объем работ (от подвода электричества в дом и до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже немало хакеров, то каждому владельцу частного деревянного домостроения будет полезно знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить качество работа выполнена позже.

• Бытовая электропроводка в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень дымовыделения. Такой кабель легко отличить по маркировке; его аббревиатура должна содержать буквы «нг» (негорючий). Его внешняя оболочка изготовлена ​​из негорючего поливинилхлорида; такое качество достигается за счет использования при изготовлении специальных пластиковых компаундов. Проводники этого типа имеют пониженный уровень дымовыделения, что является особо опасным фактором при пожарах, так как дымовая завеса ухудшает светопропускание и мешает проведению аварийно-спасательных работ.
• Электропроводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения людей и домашних животных электрическим током.

• Запрещается прокладка электропроводки в деревянном доме вблизи отапливаемых поверхностей (дымоходов, печей, каминов).
• Необходимо полностью исключить возможность воспламенения кабеля и переноса огня на деревянные поверхности в случае короткого замыкания.
• Монтаж скрытой электропроводки в деревянном доме производится только на несгораемых конструкциях.
• Прокладываемые кабели и провода, а также устанавливаемые коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас по общей потребляемой мощности.
• Не допускать нагрева проводников и электрических соединительных узлов.

Важно помнить! Не стоит улучшать дизайн интерьера деревянного домостроения за счет снижения уровня безопасности. Попытка решить эстетические проблемы может привести к катастрофическим последствиям.

Основные этапы

Пошагово весь процесс монтажа электропроводки в деревянном доме можно разделить на несколько основных этапов:

• Расчет общей мощности, которая потребуется для всех потребителей электроэнергии (бытовые электроприборы, электроинструмент, осветительная сеть).
• Перед тем, как сделать электропроводку в деревянном доме, в обязательном порядке составляется схематический проект.

нажмите, чтобы увеличить

• На основании схемы и расчетных данных по нагрузке производится выбор и закупка материалов (проводов, кабелей, коммутационных аппаратов, элементов защиты).
• Выполнение ввода от магистральной линии электропередач в дом.
• Установка и сборка распределительного щита.
• Монтаж внутренней электропроводки (в деревянном доме используются варианты скрытой и открытой прокладки проводников).
• Монтаж коммутационного оборудования и элементов освещения (розетки, распределительные коробки, выключатели, люстры, светильники, бра).
• Установка защитного заземления и УЗО.
• Лабораторные испытания, проверка работы бытовой электросети и выдача соответствующей документации.

Проект

Электропроводка в деревянном доме своими руками начинается с составления проекта.

По сути, это должен быть план дома, на котором указаны все элементы освещения, расположение розеток и выключателей, а также бытовых электроприборов, требующих отдельной линии (кондиционер, варочная панель, духовка, водонагреватель) .

На чертеже желательно указывать максимальную мощность электроприборов.

Осветительная нагрузка подключается отдельной линией к отдельному автомату (если дом очень большой, их может быть несколько — на каждую комнату или на каждый этаж). Необходимо предусмотреть отдельный автомат для освещения двора.

нажмите, чтобы увеличить



Розетки в разных комнатах также питаются от отдельных линий. Если дом небольшой и комнат мало, все розетки можно подключить от одного автомата. Исключение составляет кухня, на ней так много мощной бытовой техники, что отдельная линия просто необходима.

Итак, вы разделили всю бытовую электрическую сеть вашего дома на группы, теперь рассчитайте максимальную нагрузку для каждой из них. Для этого суммируются мощности всех электроприборов, которые могут быть включены одновременно. На основании полученных цифр подбирается мощность входных и выходных автоматов.

Ввод в дом

Участок ввода от главной линии электропередач до распределительного щита считается наиболее ответственным. Есть два способа правильно провести электричество в свой дом.

Прокладка кабеля в земле

Это более надежный способ, так как проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме того, в случае короткого замыкания и возгорания исключена возможность травмирования людей или имущества. Благодаря такой высокой пожаробезопасности подземный ввод особенно рекомендуется для деревянного домостроения. Кроме того, это совершенно не портит внешний вид сайта.

При этом потребуются немалые затраты. Необходимо будет выкопать траншею глубиной не менее 0,8 м. Если проход в дом осуществляется через фундамент, потребуется толстостенная металлическая втулка. А сам кабель желательно защитить от химического воздействия почвы, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто укладывают в траншею, а предварительно протягивают в металлическую трубу или гофру.

Подземный способ целесообразно использовать на этапе, когда новый дом только строится, чтобы можно было заранее подумать о проходе всех коммуникаций.

Воздушная кабельная разводка

Если здание уже возведено, то более дешевым, удобным и простым вариантом будет воздушная линия. Отвод выполняется от ближайшей опоры магистральной ЛЭП.

Запомни главное! Ни вы, ни ваши знакомые, даже с высшим электротехническим образованием, не имеете права взбираться на эту опору для выполнения подключений. Эту работу выполняют электрики из числа сотрудников энергоснабжающей организации, обслуживающей данную ЛЭП (имеют на это специальное разрешение).

В качестве ввода рекомендуется использовать СИП (СИП).

Его изоляционный слой изготовлен из материала, стойкого к экстремальным температурам, солнечному свету и осадкам. Под слоем изоляции СИП имеет не только токопроводящие жилы, но и стальной трос, который обеспечит хорошую натяжку. В случае использования другого троса, его нужно будет закрепить хомутами на дополнительном несущем тросе, также натянутом между опорой и домом.

Еще один важный нюанс. Если пролет более 20 м, то необходимо установить дополнительную опору, иначе будет большой провес, что увеличивает механическую нагрузку на провод.

Воздухозаборник вводится в дом через просверленное в стене отверстие, в которое вставляется кусок металлической трубы. Очень важно, чтобы на пути прохождения проволоки не было высоких кустарников и деревьев, хозяйственных построек.

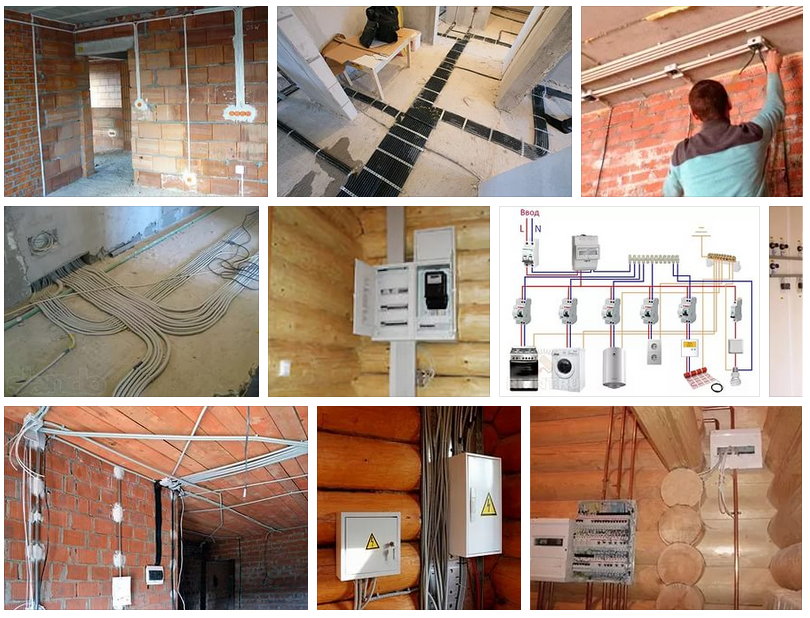

Распределительный щит

Сейчас Энергонадзор требует установки двух распределительных щитов в частных загородных домах. Один из них должен располагаться снаружи дома, в нем монтируется счетчик электроэнергии. Это сделано для того, чтобы в любой момент мог прийти контролер и проверить показания счетчика.

Второй щит находится внутри дома, он соединен с внешним электрическим кабелем. В нем разместятся автоматы ввода и вывода, устройства защитного отключения.

В деревянных зданиях следует устанавливать навесные распределительные щиты, которые должны быть защищены от влаги и пыли. Всегда должен быть свободный доступ к заслонке.

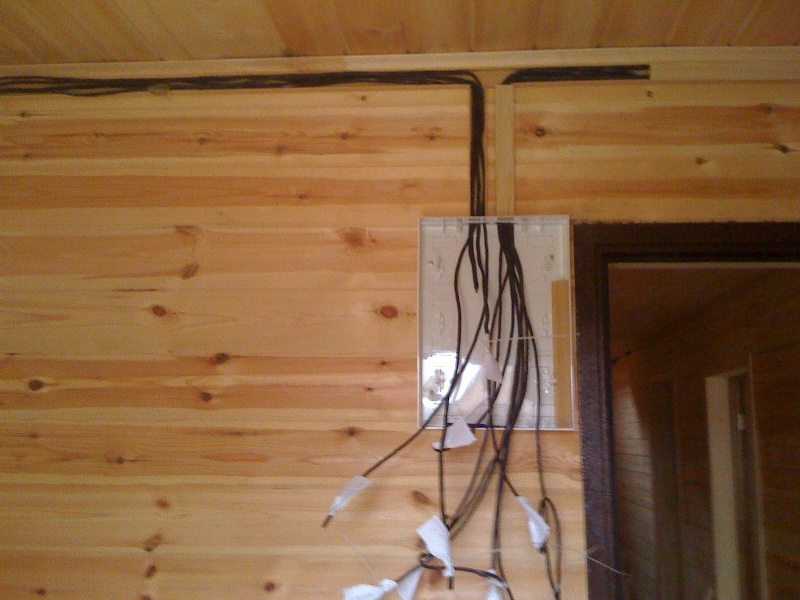

Открытая внутренняя проводка

Открытая электропроводка в деревянном доме (ее еще называют наружной) может быть выполнена тремя способами. Давайте кратко рассмотрим каждый из них.

Трубы электротехнические гофрированные

Теперь купить гофрированные гибкие трубы не проблема. Материал их изготовления – специальный пластик, не поддерживающий горение. В них необходимо проложить кабель, причем в одной трубе можно разместить два, а при необходимости и больше проводников.

Открытая электропроводка в деревянном доме быстро и просто делается своими руками, но имеет существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят вашему помещению эстетики. А с учетом того, какие сейчас нагрузки, и сколько в доме разных бытовых электроприборов, таких рядов может быть от пяти и более.

Кроме того, когда вы уже протянули кабель в гофротрубу, его ровно уложить практически не получится, он не будет натянут как струна, все равно в нескольких местах появятся провисы. Такие кривые тоже выглядят не очень красиво.

Еще одним недостатком является то, что гофрированная труба отлично собирает на своей поверхности пыль, убрать которую можно только с помощью пылесоса, но делать это не везде удобно.

Электрокоробка

Такие электрокоробки еще по-другому называют кабель-каналами. Наиболее распространены ящики из пластика, который не поддерживает горение и при плавлении не выделяет вредных веществ. Они доступны по цене, имеют разные цвета и бывают одной или нескольких секций (в таких секциях можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

Еще одним преимуществом коробок является то, что с их помощью электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не потребуются специальные инструменты, приспособления, опыт или навыки. Электрические коробки можно приклеить к поверхности стены (чаще всего для этого используют жидкие гвозди) или просверлить и закрепить саморезами. После этого жилы укладываются в кабель-каналы и закрываются сверху защелкивающейся крышкой.

Но и недостатков у электрошкафов хватает. Самое главное, что деревянный дом со временем неизбежно даст усадку. Это приведет к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы треснут.

Чтобы аккуратно выполнить монтаж коробов, потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит вашу комнату, вид все равно получается какой-то скучный, похожий на офисный.

Открытый кабель

Открытая проводка в деревянном доме, выполненная незащищенным кабелем непосредственно по поверхностям стен, считается оптимальным вариантом. Но такой внешний вид оказывается совсем унылым, потому что под трос необходимо монтировать металлическую или асбестовую прокладку.

Выполнить все требования безопасности и при этом сделать помещение оригинальным можно с помощью набирающей популярность в последнее время проводки в стиле ретро. На фарфоровые изоляторы укладывается специальный кабель, получается красиво, особенно если дизайн вашего интерьера соответствует стилю ретро.

Скрытая внутренняя электропроводка

Вообще скрытая электропроводка в деревянном доме не рекомендуется, но при соблюдении всех требований и норм пожарной безопасности, то такой способ вполне приемлем. Стоит сразу отметить, что это будет стоить дороже в плане материальных затрат. Но если вы не испытываете финансовых трудностей, вы можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Основное преимущество металлических труб в том, что в случае возгорания кабеля они надежно защищают деревянные поверхности и конструкции от возгорания.

Прокладываются в скрытых полостях и пустотах за обшивкой стен и потолка. Либо в стеновых поверхностях сверлятся углубления в виде каналов, в которые затем укладываются трубы. А уже внутри них кабель или провод.

Целесообразно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А чтобы не повредить изоляционный слой кабеля при протягивании его об острые края металлической трубы, необходимо использовать специальные заглушки из пластика, либо хорошо зачищать и шлифовать места среза.

Медные трубы

считаются наиболее технологичными; они хорошо гнутся без специальных инструментов.

Особенно это актуально, если скрытая проводка в деревянном доме имеет сложную разветвленную цепь. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена возрастает в разы, медные трубы далеко не дешевы. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать потери от пожара.

Под штукатурку

Есть еще один способ скрытой проводки — под штукатурку. Сейчас его используют все меньше и меньше. Технология кропотливая — надо брус крест-накрест переплести дранкой (это такие деревянные рейки толщиной 3-5 мм), а сверху накинуть слой глиняной штукатурки толщиной не менее 10 см. .Затем кабели укладываются в гофрированные трубы и сверху еще слой штукатурки, чтобы скрыть проводку… Лет 30-50 назад этот способ был популярен, вряд ли сейчас владельцы деревянных строений из красивого бруса захотят набрасывать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

Запомни главное! Монтаж скрытой проводки в деревянных домах через пустоты и перекрытия в гофрированных трубах или пластиковых коробах запрещен.

Для этого есть две веские причины:

1. При монтаже изоляционный слой жил может быть незначительно поврежден.
2. Грызуны могут повредить гофротрубу вместе с изоляцией кабеля (поверьте, мышам не составит труда прогрызть материал ПВХ).

Оба этих случая приведут к оголению проводников. А когда вы начнете эксплуатировать проводку на полную мощность, в местах повреждения изоляции кабель начнет перегреваться, что приведет к короткому замыканию и возгоранию.

Выбор коммутационных устройств

При выборе коммутационных аппаратов для деревянной конструкции первым критерием должна быть их пожаробезопасность. Возможно, это получится дорого и не совсем впишется в ваш дизайн, но подумайте еще раз о последствиях, которые могут случиться при малейшей искре в розетке, когда вокруг всего одно дерево.

Необходимо исключить искрообразование в коммутационных аппаратах, поэтому покупайте качественную продукцию проверенных фирм.

В деревянных домах нежелательно ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешев, не горит, но очень хрупок.

При включении и выключении коммутационное устройство периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. В этом случае фарфор покрывается трещинами и в определенный момент может лопнуть. За счет этого рабочая часть становится подвижной, что влечет за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых закреплена на термостойком пластике, устойчива к динамическим воздействиям и не деформируется со временем. Старайтесь не покупать подделку из дешевого пластика, который начинает плавиться в случае аварийного нагрева розетки. Качественный термостойкий пластик легко выдерживает температуру до 130 градусов.

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно выполнить своими руками. Ниже приведена пошаговая инструкция по установке заземления:

• Выкопать яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
• По углам треугольника вбить в землю металлические штыри или уголки длиной не менее 3 м.
• Сварить эти штифты с уголками длиной 1 м при помощи сварки.

• Просверлите отверстие в одном из углов и с помощью болтового соединения закрепите провод заземления.
• Введите этот проводник в распределительный щит и подключите к шине заземления. Затем вы подключите все заземляющие проводники к одной и той же шине.

В условиях эксплуатации такое заземление требуется большинству бытовых электроприборов, корпус которых выполнен из металла.

Тестовая работа

Электропроводка в доме своими руками обязательно требует проведения комплекса контрольно-измерительных работ. Вам нужно будет вызвать специалистов, и они сделают все необходимые замеры и анализы:

• измерить сопротивление изоляции;
• загрузить машины;
• измерить сопротивление заземляющего проводника;
• проверить петлю «фаза-ноль»;
• выполнить проверку УЗО.

После завершения всех испытаний должны выдать протокол, в котором указаны значения всех измерений и вердикт о том, что проводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится представителям энергоснабжающей организации, когда они придут пломбировать электросчетчик.

Наглядно о нюансах электропроводки в деревянном доме в видео:

Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электротехнике, не полагайтесь только на свои знания и силы. В некоторых моментах профессиональная консультация просто необходима.

Монтаж электропроводки в деревянном доме – проектирование и безопасность? | | Своими руками

Содержание ✓

• ✓ ЭЛЕКТРОПРОВОДКА – ПРАВИЛА
• ✓ Практическая реализация — Проводка кабелей
• ✓ Без провода
• ✓ Выбор метода проводки кабелей и кабелей на основе и конструкциях из горючих материалов в условиях пожарной безопасности (в соответствии с PUE -6)
• ✓ КУЛЬТУРА ЭЛЕКТРОМОНТАЖА
• ✓ ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ – ВИДЕО

Монтаж электросети в доме из горючего материала связан с определенными трудностями. В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанс в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и прорванной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже стремятся спрятать электропроводку, но тут есть офигенные проблемы. Прежде чем обсуждать их с установщиками, необходимо заглянуть в нормативные документы.

---

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

---

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открыто, используя изделия для накладного монтажа (2-4)

ЭЛЕКТРОПРОВОДКА — ПРАВИЛА

На строительных сайтах и ​​форумах электромонтажных организаций встречаются многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без привязки к конкретным страницам и пунктам этих документов. Давайте исправим эту ситуацию.

В ПУЭ (« Правил устройства электроустановок «) 7 редакция электропроводки в деревянных домах косвенно касается пункта 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются в качестве скрытой электропроводки.и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих локализационной способностью (т. е. способностью выдерживать короткое замыкание кабельных жил без перегорания. .), так и в закрытых ящиках» (очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 не являются полными и не учитывают многие нюансы электропроводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, которым в основном руководствуются на практике. Сокращенный вариант таблицы из главы 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых пунктов той же главы, мы приводим в статье. Также следует упомянуть, что пункт 2.1.23 предписывает сохранять доступ к точкам подключения и ответвлениям проводов, то есть распределительные коробки должны монтироваться открыто.

Кроме того, ГОСТ Р53315-2009 «Кабельная продукция. Требования пожарной безопасности», в разделе 6 которого установлено требование о применении в жилых помещениях кабеля марки ББГнг-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи необходимо оборудовать автоматами и УЗО, тщательно рассчитав номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПРОВОДКА КАБЕЛЕЙ

Сегодня в бревенчатых и бревенчатых домах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в надземных кабель-каналах. Они отличаются внешним видом проводки, а также стоимостью материалов и работы.

Скрытая электропроводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот способ значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность появления ржавчины на трубах при контакте с мокрой древесиной. Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум в два раза дороже обычных и часто поставляются только под заказ.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при оформлении в стиле классика и кантри). Витые провода (есть несколько цветов) и керамические изоляционные стаканчики стоят совсем недешево, но затраты на них компенсируются простотой монтажа.

Провода на изоляторах и выключатели под старину прекрасно сочетаются с деревянными стенами (9). Гофротрубка (10), в отличие от витого металлорукава (12), может обладать локализующей способностью и применяться в деревянном доме. Его соединение и фиксацию следует осуществлять с помощью резьбовых соединений (11) и хомутов (13)

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость разводки будет в 2-3 раза ниже, чем при скрытой прокладке. При необходимости открытую сеть можно легко дополнить новыми линиями.

Недостаток проводки на изоляторах в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и оборудовать все цепи в дом с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабель-каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий. Сегодня многие производители выпускают ряд электромонтажных изделий, кабель-каналов и специальных аксессуаров, позволяющих эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то проводку наиболее безопасно проводить в толще трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое выполнены кабельные пены, при этом последние отделены от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б. В местах расположения розеток и выключателей необходимо сделать выборку увеличенной глубины и закрыть горючую изоляцию, например, толстым слоем гипсовой штукатурки.

Избежать близости и контакта электропроводки, даже защищенной, с горючими паро- и гидроизоляционными материалами

БЕЗ ПРОВОДА

Значительно упростить электропроводку в деревянном доме и сделать электропроводку более надежной в условиях пожаротушения помогут беспроводные выключатели и регуляторы. Среди них – одно- и многоканальные радио- и ИК-датчики, работающие от батареек (замена батарей требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «приборы», для которых установлены специальные программы для контроля над домашней электрикой. Такие решения могут использоваться для управления отдельными устройствами или их группами (например, жалюзи или освещением) или входить в систему «умный дом», контролирующую всю электрику в помещении и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЮЧИХ МАТЕРИАЛОВ ПО УСЛОВИЯМ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

	Тип провода или кабеля	Тип проводки и способ установки
Открыть электропроводка	Незащищенные провода; Защищенные провода* и кабели в оболочке из горючих материалов	На роликах, изоляторах** или с футеровкой из негорючих материалов***
	Провода и кабели защищенные в оболочке из негорючих и трудногорючих материалов	Непосредственно над поверхностью
	Незащищенные и защищенные провода и кабели в оболочке из горючих, трудногорючих материалов	В трубах и коробках из негорючих материалов
Скрытый электропроводка	Незащищенные провода; Провода и кабели защищенные в оболочке из горючих материалов	С облицовкой из негорючих материалов и последующим оштукатуриванием или защитой со всех сторон сплошным слоем из других негорючих материалов
Провода и кабели защищенные в оболочке из трудносгораемых материалов		С облицовкой из огнеупорных материалов
То же из негорючего		Непосредственно над поверхностью
Незащищенные провода и кабели в оболочке из горючих, негорючих и негорючих материалов		В трубах и каналах из трудносгораемых материалов — с футеровкой из негорючих материалов и последующим оштукатуриванием; в трубах и коробках из негорючих материалов — непосредственно

---

Смотрите также: Как правильно сделать электропроводку в деревянном доме своими руками

---

КУЛЬТУРА ЭЛЕКТРОМОНТАЖА

Крайне важно, чтобы проводку в доме монтировали не инженеры-строители, а профессионалы электрики ознакомлены с требованиями стандартов.
