Обрыв проводки как найти и устранить

Существует множество причин неполадок электрической проводки, а все работы по удалению может сделать каждый. В данной статье мы рассмотрим способы определения повреждений и процесс их устранения.

Оглавление:

1. Какие могут быть причины обрыва проводки?
2. Как действовать при обрыве проводки
3. Как определить обрыв с помощью транзисторного приемника
4. Поиск обрыва проводки в разных сетях с помощью тестера
5. Как обнаружить обрыв в открытой проводке
6. Как определить обрыв в открытой проводке: поэтапный процесс
7. Как обнаружить обрыв в скрытой электрической сети
8. Общая инструкция поиска обрыва проводки
9. Как обнаружить обрыв в кирпичной или бетонной стене
10. Как устранить обрыв в проводке

Какие могут быть причины обрыва проводки?

Обрыв проводки может случиться в любые минуты, а также в то время, когда провода расположены под напряжением.

Причинами повреждения могут стать любые неисправности, например, брак провода, проведение некачественного электромонтажа и так далее. В местах повреждения кабеля, провода будут постоянно нагреваться, а в случае повышенного напряжения случается обрыв провода.

Причинами неполадок могут стать механические повреждения, чему предшествует забивание гвоздей или неточное высверливания дыр в стене. Также, иными причинами может стать отсутствие света или электричества в стене, что значит, что в системе перегорели все пробки, через повышения напряжения в сети. Это происходит, когда перегружается одна фаза или все. Повышение напряжения в электрической сети также может стать причиной обрыва проводки.

Как действовать при обрыве проводки

Если в электрической сети произошел обрыв проводки, то он может быть двух типов:

• обрыв в скрытой проводке;
• обрыв в открытой проводке.

Как определить обрыв с помощью транзисторного приемника

В случае со скрытой системой, нужно найти место неполадки в стене. Отыскать линию кабеля легко при содействии обыкновенного транзисторного приемника. Чтобы начать процедуру для начала нужно подсоединить к розетке любое устройство, например, электробритву. При этом свой приемник необходимо восстановить на средневолновый диапазон, и двигать им по всей поверхности, пока не найдете место неполадки. Определение обрыва проводки в конкретном пункте будет сопровождаться шумом и треском, когда вы будете проходить определенную местность.

Поиск обрыва проводки в разных сетях с помощью тестера

При отсутствии электричества в пределах квартиры, необходимо определить поддается ли напряжение на счетчик. Для этого необходимо индикаторным тестером прикоснуться к контактам счетчика, перед этим выключив автоматы в электрощите. Если при наведении тестера на счетчик напряжение отсутствует, то значит, что место повреждения находится перед счетчиком. В противном случае, когда напряжение показывается на счетчике, это обозначает, что обрыв случился в квартире.

В некоторых случаях, все исправности можно устранить заменой предохранителей. В более трудных вариантах необходимо провести устранение неполадки в системе, о чем позже расскажем.

Процесс обнаружения обрыва проводки в пределах дома иногда бывает сложно отыскать, особенно если причина в перегрузке системы или в механических неполадках провода. Место, где чаще всего встречается обрыв проводки – это разводные коробки. Это объясняется тем, что в моменты высокого сопротивления, провода способны перегореть.

Разумеется, в случае открытой проводки точку повреждения найти проще, а в варианте скрытой проводки доводится сдирать весь круг штукатурки в квартире или доме. Это необходимо затем, что провода имеют двухжильную пластмассовую изоляцию, отчего пункт неполадки найти довольно сложно. В таких случаях, рекомендуется обратиться за поддержкой к специалистам, ведь объем работы очень велик.

Как обнаружить обрыв в открытой проводке

Прежде чем начать все электромонтажные работы необходимо приготовить и найти следующие инструменты:

• тестер для обнаружения напряжения;
• специальная отвертка-индикатор;
• отвертка;
• пассатижи;
• нож с изолированной ручкой;
• материалы для изоляции;
• бесконтактный индикатор скрытого электрического провода.

Во многих моментах бесконтактный индикатор ввертывают в отвертку-индикатор. Но, для того чтобы определиться в эффективности и точности работы необходимо перепроверить стену на отсутствии металлических элементов, которые смогут помешать найти обрыв проводки.

Как определить обрыв в открытой проводке: поэтапный процесс

1. Для начала нужно определить вид поврежденного провода, например, фазный или нулевой.

2. Это осуществляется с содействием индикаторной отвертки, какая определяет все контакты включателей или розеток на их исправность.

3. Если определяется, что розетка под электрическим напряжением, то в ней присутствует лишь один из контактов. В случае с выключателем, в момент усиления мощности лишь единственный контакт будет отключен или все включены.

4. Если данная отвертка обнаруживает, что фаза работоспособная, это значит, что повреждение произошло на нулевом проводе.

В случае со скрытой электропроводкой, точку повреждения провода могут определить или исправить только электрики.

В ином случае, когда повреждение находится в открытой системе, поиск обрыва проводки проводится легко, используя электрический тестер.

5. Чтобы обусловить точку обрыва нужно, для основы в распределительной коробке отключить напряжение, а также и на проводе.

6. В пункте, где провод подключен к распределительной коробке делают основной надрез, то есть совершают насечку гидроизоляции. Это проводят с целью оголить кабель до металлического его основания.

7. После, примерно через метр делается новый надрез. На отмеченной области между двух насечек, тестером определяют электрический отпор. Если показатели слишком меленькие, значит разрыв расположен не здесь.

8. Далее, после второго надреза, через метр, нужно выработать еще одну насечку, и на новой области вымерить уровень напряжения. Подобная процедура осуществляется до того момента, пока вы не найдете пункт обрыва проводки, а на тестере не будет отображаться сопротивление. В пределах данного метра и будет находиться обрыв проводки.

9. Следующий этап предвидит ограничение линии поврежденного участка. Далее, таким же образом, необходимо делать надрезы на проводке, но уже с меньшим расстоянием между собой. Для начала, подойдет интервал в полметра. Так вы определите, какая часть показывает сопротивление. При определении области нужно опять провести процедуру с надрезами уже с меньшим расстоянием. Применяя электрический тестер в предоставленном случае, обрыв провода можно обусловить со значительной точностью, даже вымерить расстояние повреждения до миллиметра. Во многих случаях, надобность в точном измерении не нужно, ведь поврежденный участок находится ранее.

10. После этапа определения обрыва провода, починка устраняется, а все открытые участки обратно изолируются.

Как обнаружить обрыв в скрытой электрической сети

Обрыв скрытой проводки имеет больше сложностей, чем открытой системы. Обнаружение неполадок можно осуществить двумя способами:

• с содействием акустического метода;
• используя индукционный метод поиска.

Разыскивание повреждения кабелей можно осуществить, применяя акустический вариант. Для совершения этой процедуры требуется наличие данных элементов:

• генератор, который необходимо подсоединить к кабелю;
• наушники;
• акустический специализированный датчик.

Процесс происходит методом прослушивания поврежденного участка с помощью вышесказанных приборов. В пункте поиска обрыва скрытой проводки в наушниках будет слышно характерные щелчки. При этом важно, чтобы генератор смогли настроить на необходимую частоту.

В случае индукционного метода разрыва кабеля, генератор подключается к силовому кабелю. Ситуация подключения к системе может быть разной, о чем свидетельствует тип повреждения.  Выставляется уровень нагрузки, вслед за тем используется специализированный датчик и наушники для прослушивания. В момент высокой нагрузки, специалист услышит определенный сигнал в том пункте, где случился обрыв проводки в стене.

Общая инструкция поиска обрыва проводки

Существует определенный порядок поиска обрыва проводки, вне зависимости от типа повреждения и проборов поиска.

Итак, процесс поиска осуществляется следующим образом:

1. Прежде, чем приступить к поиску места повреждения, необходимо отключить электрическое кабельное питание с любых источников.

2. В отдельных случаях осуществляют прожиг кабельной изоляции, чтобы снизить уровень сопротивления;

3. Далее, с помощью тестера, транзисторного приемника для открытой проводки или акустическим методом и индукционным способом, используется один из этих приборов для поиска обрыва проводки.

4. В некоторых электромонтажных работах используют трассоискатели. С их содействием можно легко и скоро определить кабельную линию, а также отыскать все токопроводящие провода, которые имеют определенный уровень напряжения или нет. В данном случае, может быть использован для лучшего эффекта генератор, какой можно приобрести вместе с отдельными моделями трассоискателей.

В современном мире, особенно в европейских странах, начали использовать новую технологию проведения кабельных сетей. Она заключается в том, что в провода устанавливают некоторые маячки или маркеры. Применяя при поиске обрыва трассоискатели, эти элементы помогают точно определить местоположения неполадки. Это очень эффективно и удобно при электромонтажных работах, хотя в нашей стране такая система не установлена.

Как обнаружить обрыв в кирпичной или бетонной стене

Для определения пункта повреждения в бетонном или кирпичном основании стоит использовать бесконтактный индикатор для обнаружения скрытой проводки. Перед началом работ необходимо знать тот факт, что все кабели в подобных зданиях установлены в горизонтальном и вертикальном положении. При этом все повороты в расположении, сделаны под прямым углом. С одной стороны, это помогает предельно правильно обусловить схему расположения проводов и кабелей от коробки к розетке.

На вопрос: как найти обрыв проводки в стене в доставленном эпизоде, нужно использовать индикатор. Вдоль сети кабелей его передвигают по стене, а в районе, где случился обрыв, обязательно услышите характерный сигнал. Как правило, устройство в пунктах обрыва проводки перестает издавать звуковые сигналы.

Для обнаружения неисправностей в бетонном или кирпичном основании, могут использоваться и другие методы: колебательного разряда, емкостный метод, а также метод шаговых напряжений. В этих эпизодах, определение пункта повреждения и его исправления осуществляется с содействием компаний, которые занимаются электромонтажными работами и имеют лицензию на проведение данных процедур.

Специальные компании, как правило, имеют не только опыт в работе, но и необходимые инструменты, материалы, а также оборудование, которое предназначено для устранения всех проблем. В ситуациях, когда вы сами проводите электромонтажные работы необходимо помнить технику безопасности, а также следовать четким инструкциям. Главное, несколько раз убедитесь, что вы отключили электричество во всей квартире или доме.

Как устранить обрыв в проводке

С вопросом: как найти обрыв в проводке, мы разобрались. Это довольно важный этап, который требует внимательности и аккуратности в проведении работ. Процесс устранения обрыва проводки следующий:

1. Перед началом работ выключите фазный провод.

2. Используя молоток, необходимо убрать всю штукатурку с поверхности, включая правую и левую сторону от центра повреждения. Примерно, нужно освободить около 10 – 15 сантиметров.

3. Два конца прерванного провода разведите в разные края.

4. Применяя перфоратор и особую коронку, сделайте отверстие в стене, чтобы в него могла поместиться ответвительная коробка.

5. После этого в проем необходимо поместить коробку и закрепить ее с помощью алебастра.

6. В коробку аккуратно поместите провода.

7. При наличии запаса, поврежденные провода необходимо объединить по цветам и обмотать их изолентой.

8. После этого, коробку с восстановленными проводами нужно закрыть крышкой. Теперь ремонтное место можно покрыть штукатуркой. В ситуации, когда проводка находится в специальных трубках, то оборванные провода аккуратно вытягивают. Вместо них необходимо вставить новые провода, используя протяжное приспособление.

Мы рассмотрели процесс устранения неполадок с фазным проводом. Для осуществления ремонта нулевого провода все этапы остаются теми же, кроме первых. В начале работ, нужно отсоединить нулевой провод от шины и прикрепить к нему фазный провод. Далее, все этапы устранения неполадок остаются аналогичными.

Фактически, все работы с приборами для обрыва проводов и устранением неполадок завершены, после чего можно включать электричество в помещении.

Процесс нахождения обрыва провода, а также его устранение требует определенных знаний. В ситуации с открытой проводкой каждый сможет совершить все процедуры, а в моментах со скрытой проводкой лучше обратиться к специалистам. Надеемся, что данная статья поможет определить места обрыва, а также устранить их, используя специальные приборы.

Узнаем как найти обрыв провода в стене: эффективные способы и рекомендации

Электроэнергия в наше современное время играет важную роль, поскольку от нее многое зависит. Все мы пользуемся электрическими приборами, которые существенно упрощают нашу жизнь. К тому же, любая производственная сфера не обходится без данного вида энергии. Но время от времени может возникнуть вопрос – как найти обрыв провода в стене? В домах жилого сектора проводка бывает открытой либо скрытой, причем последний вариант встречается в большинстве случаев.

Для решения задачи не обязательно обладать профессиональными навыками либо вызывать на дом квалифицированного специалиста. Иногда достаточно простого желания и некоторых усилий, и тогда проводка станет «открытой для взора». Причем можно даже обойтись без использования специальных приборов.

Когда возникает необходимость

Необходимость в поиске скрытой проводки возникает обычно по разным причинам:

• проведение перепланировки;
• обрыв цепи;
• сверление перегородки.

Перепланировкой обычно занимаются те жильцы, которых со временем не устраивает их обстановка, и они желают привнести в свое жилище что-то новое. К примеру, сделать дверной проем в новом месте. Для этого необходимо знать способы, как найти проводку в стене, чтобы избежать неприятностей. Также есть и другие причины для проведения таких работ.

Что касательно обрыва цепи, то это настоящая проблема. Необходимо не только найти месторасположение проводки, но и определить, где именно произошел обрыв фазного либо нулевого проводника.

Необходимость в сверлении перегородки возникает при желании повесить настенное крепление для телевизора или прочей бытовой техники. Также это может быть актуально в случае монтажа настенных светильников, если надо повесить картину, полку и т. д. А поскольку в этом случае следует проделать несколько отверстий, следует знать, как располагаются провода. В противном случае это чревато многими неприятностями, включая и риск для жизни.

Подобная необходимость еще возникает при покупке новой квартиры, так как новый владелец должен знать все техническое оснащение своего жилища. И первым делом стоит знать, где именно проходит электрическая линия.

Характер неисправностей

Многих домашних мастеров интересует, как найти и устранить обрыв провода в стене своими руками. Но также важно понимать, что подразумевается под неисправностью электрической сети.

Как правило, неполадки обусловлены рядом факторов:

• неправильный монтаж;
• повреждение изолирующего слоя;
• обрыв проводов;
• нарушения целостности элементов цепи;
• высокая нагрузка на проводку.

Сами симптомы неисправности при этом следующие:

• отсутствие признаков наличия нуля либо фазы;
• нет ни фазы, ни нуля;
• наличие искр;
• короткие замыкания;
• защитные автоматические устройства срабатывают регулярно.

Зачастую причина неисправностей проводки заключается в нарушении технологии прокладки электросетей. Либо для монтажа и подключения было подобрано неверное сечение, либо использовалась старая добрая и известная многим домашним умельцам методика – скрутка проводов.

По этой причине, если квартира была приобретена на вторичном рынке, желание знать, как найти обрыв провода в стене своими руками, будет более чем оправдано. При необходимости лучше исправить сразу все недочеты после переселения на новое место.

Классификация неисправностей

В большинстве случаев поломки локализуются в местах соединения проводов с выключателями освещения, розетками. Также неисправность может быть в районе местонахождения распределительных коробок и на участках подключения проводки к автоматическим приборам электрощита. Данный характер поломок соотносят с I классом, что составляет более половины всех случаев проблем с электропроводкой.

II класс неисправностей – это проблемы в отношении скрытой проводки. В свою очередь это связано с проведением монтажных работ при ремонте, когда мастера вынуждены нарушать целостность бетонных перекрытий. К примеру, провод легко можно повредить в процессе вкручивания шурупа либо сверления дрелью, что приводит к нарушению его изоляции.

В результате это заканчивается коротким замыканием в стене. Причем сама проблема может начать проявляться не сразу после окончания ремонта, а гораздо позднее.

То есть нарушение изоляционного слоя проводов после контакта со сверлом или шурупом в полной мере даст о себе знать спустя несколько месяцев.

Как найти обрыв в скрытой проводке в стене? Здесь мы плавно переходим к III классу поломок, что обычно не связано с вмешательством сторонних предметов либо оборудования. К счастью, такое явление встречается достаточно редко и происходит в результате износа алюминиевых проводов либо повышенной нагрузки на электрическую сеть. В этом случае найти место обрыва без использования специальных приборов практически невозможно.

Самое безобидное, что может случиться в результате обрыва – это отсутствие напряжения на каком-либо участке цепи. А вот искрение и короткое замыкание — это уже более серьезная проблема.

Способы определения проводки

Если возникла необходимость найти скрытую проводку в квартире, то можно привлечь к делу специалиста, хотя все не так уж и трудно выполнить самостоятельно. Для этого стоит ознакомиться с разными способами. Причем как с привлечением дополнительных приборов, так и обходясь без их помощи.

Проверенные временем простые способы, как найти обрыв провода в стене, до сих пор пользуются успехом. Но какой из них стоит использовать зависит от конкретной ситуации.

Методика наших предков

Высокая стоимость профессиональных приборов не каждому домашнему мастеру по карману. И поэтому они ищут способы, как отыскать нужную проводку в стене без помощи специального оборудования. А ведь дедовские способы были не раз проверены временем на практике и хорошо себя зарекомендовали.

Это сейчас, когда прогресс шагнул далеко вперед, реализовано множество приборов и инструментов, а тогда, во время СССР такого многообразия не было. Наши деды и прадеды прекрасно обходились без специального технического оснащения. Но и в наше время старые методики могут прийти на помощь, и каждая из них отличается по степени точности.

Визуальная диагностика

Обычно такая методика работает в случае проведения запланированного капитального ремонта. Причем она актуальна по большей части в отношении кирпичных либо бетонных стен. Как найти проводку в стене без прибора своими руками? Для этого достаточно снять все старые обои и тщательно осмотреть стены.

Как правило, скрытую укладку проводов можно обнаружить сразу – ее выдают штробы, под которыми как раз и располагаются провода. Эти линии не так сложно заметить, так как они выделяются на общем фоне: шпаклевка в этих местах более шершавая, оттенок также другой.

«Прослушиваем» стены

При использовании данного метода понадобится радиоприемник, которые следует настроить на определенную частоту (100 кГц). Прибором следует провести вдоль стен, в местах предполагаемой электропроводки. Там, где есть напряжение, приемник начнет издавать шум.

Также в качестве хорошей альтернативы радиоприемнику можно воспользоваться микрофоном, подключенным к магнитоле. Технология здесь такая же – аккуратно вести его вдоль поверхности стен. При вхождении в зону с током будет слышен треск либо шум – электрическая сеть найдена.

При решении, как найти и устранить обрыв провода в стене посредством микрофона либо радиоприемника, следует учесть высокую погрешность – 150 мм. В связи с этим, руководствуясь сигналами с данных приборов, желательно соблюсти меры предосторожности. Во избежание поражения током следует немного отступить.

Логика в помощь

Отыскать месторасположение проводки можно, подключив толику логики. Если монтажом электрической сети занимался профессионал, то все провода обычно располагаются в горизонтальной либо вертикальной плоскости в перегородках квартиры или дома. При этом каждый специалист в области электрики знает, что все повороты должны делаться исключительно под прямым углом (90°).

Чтобы решить, как найти обрыв провода в стене, цепь логических рассуждений выглядит следующим образом:

1. От любого выключателя либо розетки провод поднимается вверх, а далее у самого потолка направлен в сторону распределительной коробки. В связи с чем, в данном месте лучше не вбивать гвозди, не вкручивать шурупы и не работать дрелью.
2. В соответствии с правилами, электрическая линия проходит в 10-15 см от потолка и в 10 см от пола.
3. С учетом всех определенных электрических точек можно визуально представить всю схему проводки, зарисовав ее на бумаге.

В то же время полностью безопасным данное визуальное восприятие назвать никак нельзя. Полученные сведения лучше закрепить проверенными дедовскими способами. Однако все же надежнее воспользоваться специальными приборами.

«Прозвонка» электропроводки или как найти место разрыва мультиметром

Данная методика по определению проводки в квартире или частном доме придется по вкусу многим радиолюбителям. Здесь потребуется использование мультиметра – данное устройство сочетает в себе функции нескольких электронных приборов (амперметр, омметр, вольтметр). Среди них наибольшее распространение получили модели:

1. LA-1014 – способен точно определить месторасположение не только электрической сети, но и обнаружить места обрыва. С его помощью можно оценить состояние компьютерной либо телефонной линии, а также места, где есть замыкание.
2. ПМВ-504Фб ПМВ-503б ПМЕ-92б МЗ-440 – с помощью этих приборов тоже можно найти места обрыва проводов и оценить состояние скрытых кабелей.

Естественно, профессиональные приборы стоят дорого, но для наших целей можно воспользоваться дешевым аналогом – подойдет любой китайский мультиметр. Также еще необходим полевой транзистор марки КП103А, КП303,2SK241.

Прибор следует перевести в режим измерения сопротивления (200кОм), а щупы соединить с контактами электронной детали – один с левым (сток), другой со средним (исток). Правый контакт используется как антенна.

Как найти обрыв провода в стене? Принцип действия основывается на следующем – как только полевой транзистор попадает в электромагнитное поле, его внутреннее сопротивление меняется. Это легко фиксируется мультиметром. Таким ручным приспособлением также следует водить вдоль стен, как при использовании радиоприемника или микрофона. И в том месте, где тестер покажет максимальное значение – проводка найдена. Прикрепив к свободному выводу кусочек медной проволоки, можно заметно повысить чувствительность прибора.

Специальные приборы

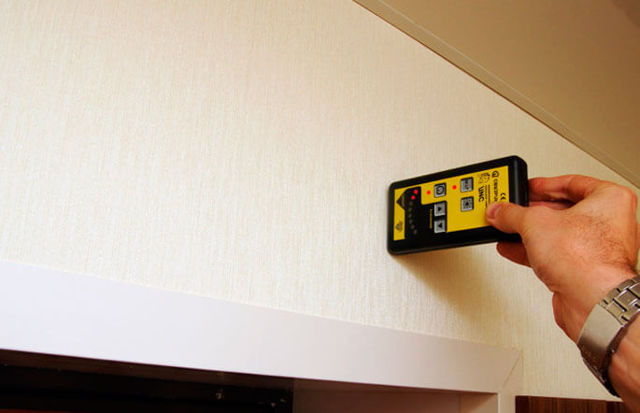

При использовании специальных приборов месторасположение проводки или даже разрыва будет обнаружено с высокой степенью точности. И если средства позволяют, стоит воспользоваться ими. И первое, что приходит на ум – металлоискатель. Как известно, провода делаются из металла, в силу хорошей проводимости материала. Следовательно, электросеть с помощью этого прибора легко обнаружить.

Однако не имеет смысла задумываться над тем, как найти обрыв проводки в отношении железобетонных стен – металла здесь очень много. Тем не менее, в большинстве случаев устройство считается практически незаменимым. К тому же у многих людей имеется такой прибор для разных целей.

Тепловизоры отличаются более точными результатами, однако их цена очень высока, чтобы применять их в быту. Рациональнее вызвать мастера на дом, что обойдется гораздо дешевле, нежели стоимость дорогой вещи. К тому же применять такое профессиональное оборудование придется в редких случаях, а поэтому эта трата в полной мере неоправданна. В то же время услуги специалиста тоже стоят недешево.

Доступные варианты

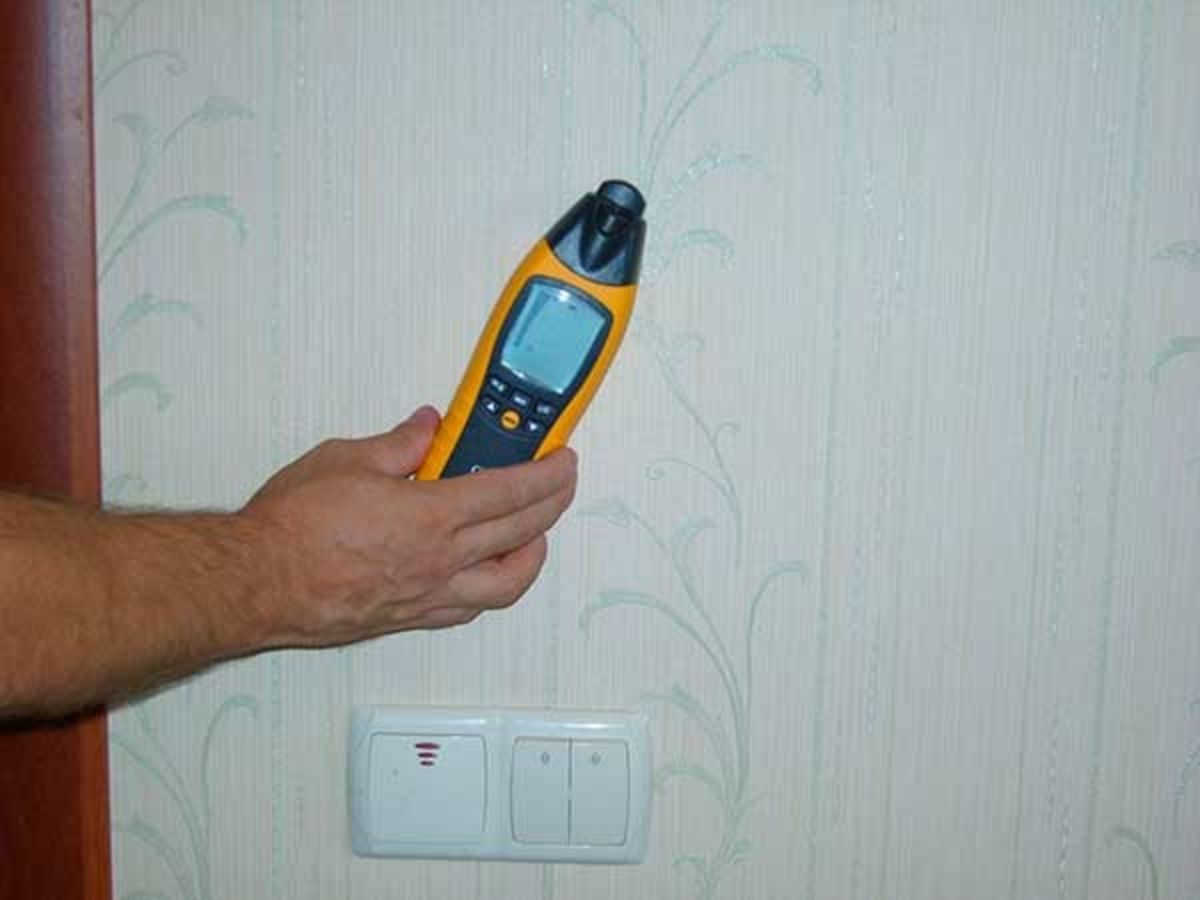

Такое устройство, как сигнализатор Е-121 или всем известный «Дятел» будет лучшим вариантом для поиска скрытой проводки в своей квартире либо доме. Соотношение цена-качество у такого прибора находится на оптимальном уровне. Причем с помощью данного детектора можно не только определить точное местонахождение проводов, но и обнаружить места их обрыва. Глубина залегания электрической линии, с которой способен работать прибор, составляет до 70 мм, чего более чем достаточно для большинства квартир.

Другой не менее полезный помощник в решении задачи, как найти обрыв провода в стене – это сигнализатор «MS» от китайского производителя. Только к такому тестеру следует приноровиться, поскольку устройство одинаково реагирует и на проводку, и на вбитый в стену гвоздь. «Набив руку», уже можно различать сигналы.

Прибор не способен находить провода, «одетые» в фольгированный экран, и поэтому многие электрики обходят его стороной. Однако в бытовых условиях использование сигнализатора оправдывает себя.

Кроме того, отыскать проводку можно индикаторной отверткой. Только способ работает при неглубоком залегании токопроводящих жил. К тому же обесточенные и экранированные провода данный инструмент тоже определить не способен.

Как найти обрыв проводки? | Ремонт квартиры своими руками

Ремонт квартиры

Сбои в слаженной работе электрической проводки обычно доставляют огромное количество неудобств. К еще большей проблеме можно отнести исследование участков обрыва кабелей, именно благодаря которым, приходит конец стабильному функционированию электроприборов. Найти обрыв электрической проводки нетрудно лишь тогда, когда у вас проложена открытая проводка и участок порыва виден визуально.



Содержание



В случае, если электрическая проводка проложена скрыто, то обнаружить порыв намного труднее. Определенно нам потребуется специальный прибор – трасса-искатель. В большинстве ситуаций приходится вызывать профессиональных электриков, однако в отдельных случаях в принципе, возможно, найти скрытый обрыв проводки и своими силами.



Как найти фазу и ноль в проводке

Во-первых, нужно понять, какой вид провода оборван – ноль или фаза. Для работы нам потребуется отвертка-индикатор, с помощью которой надо «прощупать» каждый отказавший контакт электрического оборудования. Если на розетку подан ток, то в ней обязан находиться только один из контактов. В аналогичной ситуации у выключателя, будет располагаться один контакт в выключенном состоянии, или же все контакты в состоянии включенном.

В случае если отвертка-индикатор определяет, что фаза – есть, то, следовательно, обрыв произошел на нулевом кабеле. Если электрическая проводка, кроме всего, скрытая, то обнаружить зону обрыва и починить неисправность способны лишь специалисты. Простому обывателю исправить обрыв фазы фактически нереально.



Как найти обрыв провода тестером

Если электрическая проводка организованна открытым способом, и провод на всей протяженности от распределительного узла до зоны обрыва хорошо просматривается, то в подобном случае для определения точки неисправности применяют электронный тестер. В первую очередь для проведения процесса поиска с тестером нужно отключить подачу тока сначала на распределительный узел, а потом – непосредственно на проводе. На участке вывода кабеля из распределительного узла нужно произвести первый надрез на изоляции. Он нужен для того чтобы появилась возможность добраться до металлической жилы, следующий надрез производиться примерно через один метр.

Затем нужно замерить сопротивление на этом отрезке провода. В случае если электросопротивление на данном отрезке небольшое, то, наверняка, тут обрыв провода отсутствует. После второго надреза, через метр, нужно произвести очередную насечку, и опять замерить на новом отрезке электросопротивление провода. По данной схеме, надо делать надрезы и замеры, пока Вы не определите полностью нулевое электросопротивление. Данный отрезок и будет зоной разрыва провода.



Как починить обрыв провода

Обследуем поврежденный отрезок провода. На нем тоже делаются надрезы, однако уже с более маленьким шагом. Так, между близкими надрезами на неисправном отрезке обязан быть промежуток полметра. Найдя подобным методом поврежденную зону, но уже на более маленьком по размеру отрезке провода, нужно опять повторить процесс с надрезами.

Точка обрыва электрической проводки с помощью данного способа определяется предельно точно, практически до одного миллиметра. Чаще всего точка обрыва находится гораздо раньше, и надобности в абсолютно четком нахождении участка обрыва не возникает. Затем проводятся ремонтные работы, и затем все надрезына проводе очень хорошо электроизолируют.



Как найти обрыв провода в стене из кирпича или бетона

Если провод с фазой расположен в стене из кирпича или бетона, то участок его обрыва возможно обнаружить, применив специальный бесконтактный прибор для работы со скрытой проводкой. Во время процедуры разведки учитывайте, что проводка скрытая в стенных конструкциях проходит строго вертикально и горизонтально, все изменения маршрута проводов производятся строго под углом девяносто градусов.

Это позволит с предельной точностью найти путь электрических проводов от распределительного узла до электрического устройства. Все, что необходимо сделать, — это двигать прибор над проводкой, по стенной поверхности, и на участке обрыва провода он непременно оповестит вас. Чаще прибор для работы со скрытой проводкой на участке обрыва отключает звуковую подачу сигнала.



Как починить нерабочую проводку?





Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Как найти проводку в стене, даже если у вас нет специального прибора?

Электрическая проводка в современных квартирах может быть скрытой и открытой. Как более безопасная и незаметная, в жилых помещениях, построенных из панелей или кирпича, чаще встречается скрытая.

Четкое знание местонахождения электропроводки поможет избежать коротких замыканий и несчастных случаев при эксплуатации жилья.

Блок: 1/4 | Кол-во символов: 326
Источник: https://moistenki.ru/otdelka-vnutri/kak-najti-provodku-v-stene.html

Основные причины поиска

Существует множество причин для того, чтобы самому искать скрытую электропроводку в бетонной стене.

Чаще всего проблема возникает в таких случаях:

• Перепланировка квартиры. К примеру, Вы решили вырезать дверной проем в другом месте, но не знаете, где именно проходят токоведущие жилы.
• Обрыв цепи. Одна из наиболее болезненных причин, т.к. в этом случае Вам потребуется не только найти электропроводку в стене, но и место обрыва нулевого либо фазного провода.
• Необходимость просверлить перегородку. Вдруг придется подключить настенное бра либо повесить телевизор на стену.
• Интерес к существующим коммуникациям. Если Вы только купили новое жилье и не имеете представления о том, какой кабель и как именно проходит по стенам и потолку, где установлена распределительная коробка и т.д.

В этих все случаях можно вызвать мастера, который даст Вам точное представление о линии электросети, а можно попробовать самостоятельно осуществить поиск проводки в стене. Отдаете предпочтение второму варианту? Тогда смотрите дальше, как определить расположение провода под плиткой, гипсокартоном и другими видами отделки.

Блок: 2/5 | Кол-во символов: 1130
Источник: https://samelectrik.ru/kak-najti-provod-v-stene-sovremennye-i-dedovskie-metody-poiska.html

В каких случаях это необходимо?

Поиск проводки в стене бывает необходим по следующим причинам:

• капитальный или косметический ремонт помещения;
• перемещение выключателей, розеток и др. ;
• работы по закреплению предметов или мебели на стене;
• отсутствие заземления;
• отсутствие схемы электрических коммуникаций;
• ремонт или удаление неисправной электропроводки.

Блок: 2/4 | Кол-во символов: 359
Источник: https://moistenki.ru/otdelka-vnutri/kak-najti-provodku-v-stene.html

2. 2. Обзор наиболее применяемых поисковых приборов

Не всегда «народные» способы, учитывая их большую погрешность, дают желаемый результат. В этом случае придется прибегнуть к помощи специальных приборов. Прежде, чем мы рассмотрим наиболее популярные из них, необходимо разобраться с принципом их действия. Различают три разновидности искателей:

• Электростатические – принцип их действия основан на улавливании электромагнитного поля, которое излучает ток, проходя по электрическому кабелю. Приборы, основанные на таком принципе, одни из самых простых и доступных по стоимости. Они наиболее распространены как среди профессиональных электриков, так и среди домашних мастеров. Точность определения у них довольно высокая. Пользоваться электростатическим прибором можно только при условии, что стены абсолютно сухие и не отсыревшие и в них нет посторонних металлических включений. Речь в первую очередь идет об арматуре, которая часто встречается в перестенках панельных домов.
• Электромагнитные приборы основаны на том же принципе действия, что и электростатические, но с одним отличием. Искомые провода обязательно должны находиться под нагрузкой не менее 1 кВт. То есть, прежде чем браться за поиски провода, ведущего к определенной розетке, необходимо включить в нее что-нибудь. Это может быть электрочайник, микроволновка или что-то иное.
• Металлоискатели – отличаются от предыдущих приборов тем, что сами являются излучателями электромагнитного поля. Когда метал, что находится в середине кабеля, попадет в зону действия магнитного поля, создаваемого прибором, он вызовет его изменения. Именно на эти сопротивления и реагирует металлоискатель. Преимуществом приборов такого типа является то, что нагрузка на провода не является обязательной. А явным недостатком станет то, что металлоискатель будет реагировать не только на метал в середине электрического кабеля, но и на всевозможные кусочки проволоки в стене, старые гвозди и арматуру. Поэтому приобретая такой прибор, лучше купить более профессиональную модель, которая позволяет определять и вид обнаруженного метала. Такая функция значительно упростит поиск.

Существуют и приборы с комбинированным принципом действия. Область их применения, а также их точность, значительно выше. С их помощью можно не только выявить местонахождения проводки, но и определить место обрыва или заземления, обнаружить фазный провод. Такой прибор станет незаменимым, если работа с электропроводкой – это ваша специализация.

Теперь рассмотрим более подробно отдельные модели поисковых приборов:

• Прибор «Поиск» основан на электростатическом принципе действия. Он оснащен 4 режимами разной чувствительности, с помощью которых можно определить место расположения кабеля, который лежит на глубине до 7 см. В качестве сигнализатора используется световая и звуковая индикация. Этот прибор очень прост в обращении и имеет ряд дополнительных функций. Для поиска проводки необходимо выбрать соответствующий режим, в данном случае четвертый, и просто водить прибором вдоль стены. Для домашнего использования «Поиск» очень даже неплох и имеет доступную стоимость. Но для профессиональных работ он не подойдет.
• Еще одной популярной моделью отечественного производства является прибор под названием «Дятел». Его могут использовать как домашние умельцы, так и специалисты. Он является одновременно и тестером, и сигнализатором. С его помощью можно обнаружить электрический кабель под слоем штукатурки до 8 см включительно. Устройство может осуществлять контроль работы предохранителей, выполнять поиск фазных кабелей, проверять фазность счетчика электроэнергии, искать неисправности электрики. Принцип его действия основан на электростатике переменного поля. Когда антенна прибора приближается к проводу, электродинамическая сила начинает работать и оборудование воспроизводит сигнал.
• Тестер СЕМ LA-1014 является проверенным и высокоточным прибором. С помощью него возможно обнаружить даже обесточенные провода под слоем штукатурки. Характерной особенностью этого прибора является то, что он способен находить неисправные и поврежденные участки кабеля, имеющие оплавления, места замыкания или обрыва. Недостатком тестера является его реагирование на прочие металлические предметы, которые могут находиться в стене.
• Один из любительских приборов, основанный на комбинированном принципе действия носит название МАГ-2. Прибор совмещает электростатический и электромагнитные принципы. Он имеет два режима работы, которые позволяют обнаружить кабель, находящийся под нагрузкой или без нее. Когда кабель будет найден, прибор оповестит об этом с помощью световой и звуковой индикации.
• Сигнализаторы китайских производителей серии MS. Например прибор MS-58М, который относится к категории тестер-пробник, легко сможет обнаружить как электрические провода, так и другие металлические предметы. Учитывая это, необходимо быть предельно внимательным при работе этим прибором и научится на слух различать сигналы, которые он подает. Например, сигнал, поступающий при обнаружении обычного шурупа в стене, будет отличным от сигнала, идущего от силового кабеля. К прибору просто необходимо привыкнуть. Интересным фактом является то, что он не сможет обнаружить предмет, который обернут в алюминиевую фольгу. Она служит экраном, который препятствует обнаружению металлических частиц.

Используя любой из вышеперечисленных приборов, вы довольно быстро и точно справитесь с поставленной задачей.

Блок: 3/5 | Кол-во символов: 5395
Источник: http://stroitelstvo21.ru/obzori/10344-4-soveta-kak-najti-skrytuyu-provodku-v-stene.html

Устройства

1. Пробник MS-158M, MS-48, MS-18 – помимо проводки способен определять наличие иных металлических вкраплений, например гвоздей, также отреагирует на арматурный каркас, если он располагается не глубже 5 см от поверхности стены.
2. CEM LA – 101 – отреагирует на электромагнитное поле, определит обрыв провода.
3. ПОСП-1 – выявляет присутствие переменного электричества, разрыв провода.
4. Е121 «Дятел» – глубина мониторинга данного прибора 7 см, способен определить наличие электромагнитного поля и обнаружить разрыв провода.
5. Бесконтактный датчик ExtechDA30 – находит электромагнитное поле и переменный ток. Обнаруживает проводку и определяет ее состояние даже если она находится в кабель-канале, а также способен выявлять провода с экранирующим покрытием.
6. MS58M – отреагирует на наличие металлов, присутствие тока в проводке не потребуется.
7. Оборудование по обнаружению скрытых проводок «ОСП» – максимально оперативно и точно обнаружит разрыв электропроводки. Также укомплектован генератором, который способствует поиску отключенных от электроэнергии проводов. Глубина поиска составляет 30 см.

К наиболее действенным и дорогим устройствам поиска электропроводки относятся тепловизоры.

Блок: 3/10 | Кол-во символов: 1187
Источник: https://build-blog.ru/chistaya-otdelka/kak-najti-provodku-v-stene.html

Методы выявления проводки в стене

Существует два пути как найти проводку в стене — силами привлеченного специалиста и своими силами. Однако и для одного и для другого варианта понадобятся специально разработанные устройства и инструменты. Выбор остается за собственником помещения.

Прибор Е121 «Дятел»

Блок: 2/10 | Кол-во символов: 302
Источник: https://build-blog.ru/chistaya-otdelka/kak-najti-provodku-v-stene.html

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

Приборы

1. Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др. ), реагируют на арматуру плит на глубине до 5 см.
2. Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
3. ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.
4. CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
5. Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
6. MS58M – реагирует на металлы, напряжение в проводах не требуется.
7. Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Сканер

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

1. Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
2. Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
3. Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
4. Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

1. Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
2. Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю, возникающему в проводах под напряжением.

статью о том, как посчитать площадь стены.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

Индикаторная отвертка

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

Удалить со стен обои и определить наличие проводки по неровностям штукатурки.

Такой способ применим, только если поверхность панели полностью не заштукатурена, а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку, и вертикально вверх, от розеток и выключателей.

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

Блок: 3/4 | Кол-во символов: 4316
Источник: https://moistenki.ru/otdelka-vnutri/kak-najti-provodku-v-stene.html

Включаем логику

Любой электрик знает, что монтаж электропроводки осуществляется строго в вертикальном и горизонтальном положении. Другими словами проводники проходят параллельно и перпендикулярно полу.

Исходя из этого, можно для себя отметить следующие наблюдения:

• Над розетками и выключателями линия проходит строго вверх, гвоздь вбивать здесь категорически запрещается.
• Обычно линию тянут на расстоянии 15 см от потолка (либо пола), тут тоже не стоит вести различного рода работы.
• На основании всех установленных электрических точек можно визуально представить картину и зарисовать, где находится провод в стене.

Обращаем Ваше внимание на то, что такие визуальные представления это крайне небезопасный вариант. Все Ваши наброски на бумаге должны будут подтвердиться хотя бы металлоискателем, сделанным своими руками, но лучше использовать специальные приборы и индикаторы.

Блок: 4/5 | Кол-во символов: 876
Источник: https://samelectrik.ru/kak-najti-provod-v-stene-sovremennye-i-dedovskie-metody-poiska.html

Сканер

Ключевым отличием сканирующих устройств от других приборов для определения проводки в стене является то, что они способны «разглядеть» не только электропровода.

Детектор F0150551AB

1. Детектор многофункциональный Black&Decker BDS300 – обнаруживает электрическую проводку, а также различные металлические элементы и древесину.
2. Тестер металла ZirconTriScannerPROSL – используется в поиске металлов, в каждом из имеющихся режимов способен произвести сканирование электропроводки под напряжением.
3. Детектор Skil 0550 AA – оснащен большим жидкокристаллическим дисплеем, обнаруживает различные металлы, древесные конструкции, режим обнаружения проводов под током всегда автоматически включен.
4. Цифровой детектор Bosch PDO Multi – наиболее экономичный вариант от данного производителя, способен определить провод фазу, наличие различных материалов в стене, а также на какой глубине она расположены.

Блок: 4/10 | Кол-во символов: 898
Источник: https://build-blog.ru/chistaya-otdelka/kak-najti-provodku-v-stene.html

4. 4. Любителям электротехники: мастерим поисковый прибор своими руками

Те, кто хоть немного разбирается в электротехнике, могут самостоятельно смастерить небольшой прибор из элементарных деталей. Для изготовления вам потребуется:

• Коробка из пластика;
• Алюминиевый скотч;
• Аккумуляторы;
• Лампочка;
• Транзистор.

Коробочка не должна быть слишком больших размеров. Подойдет и пластиковая коробочка от обычной лампочки. На одну из ее сторон необходимо наклеить небольшой кусочек алюминиевого скотча. Он необходим в качестве антенны. Установите аккумуляторы мощностью 4-5 Вт. Проделайте на одной из граней отверстие и вмонтируйте туда лампочку. Теперь необходимо установить сверхчувствительный транзистор и присоединить батареи и антенну к скотчу. В качестве антенны можно использовать проволоку. Когда все части займут свое место внутри коробочки, закройте крышку. Водите антенной получившегося прибора по стене. Когда вы прикоснетесь к месту расположения кабеля, лампочка загорится.

Еще один простейший прибор можно собрать из:

• Транзистора;
• Омметра;
• Динамика.

Обращая внимание на то, что прибор этот один из элементарных для понимающих людей, точность его будет соответствующей. Собрать цепочку необходимо согласно нижеприведенной схеме. Омметр лучше использовать стрелочного типа. Для удобства пользования можно заключить все компоненты в небольшую коробочку. Динамик подойдет и от старого стационарного телефона. Прибор будет реагировать на наличие провода в стене соответствующими шумами.

Электричество

Блок: 5/5 | Кол-во символов: 1491
Источник: http://stroitelstvo21.ru/obzori/10344-4-soveta-kak-najti-skrytuyu-provodku-v-stene.html

Авометр

Авометр (второе название мультиметр) является прибором, объединяющим в себе функционал нескольких устройств, а именно амперметра, омметра и вольтметра.

Найти проводку с помощью мультиметра

Из всего ассортимента таких приборов наиболее часто встречаются в поисках электрической проводки следующие:

1. Тестер – мультиметр LA-1014 – способен максимально точно найти расположение проводов, как под напряжением так и обесточенных. Также применяется для определения в каком состоянии находятся компьютерные и телефонные линии, выявляет обрывы и замыкания проводов.
2. Тестер GVD-504A, GVD-503 и их аналоги – проводит анализ технического состояния скрытой проводки, находит участки разрыва провода.

Существуем множество устройств, предназначением которых является обнаружение местоположения электропроводки, однако большая часть из них предполагает наличие соответствующих навыков эксплуатации, позволяющих правильно интерпретировать показания прибора.

Блок: 5/10 | Кол-во символов: 948
Источник: https://build-blog.ru/chistaya-otdelka/kak-najti-provodku-v-stene.html

С использованием мобильного телефона

Не многие знают, но еще один прибор для определения проводки в стене практически всегда находится под рукой — это смартфон или телефон, оснащенный магнитометром и на который установлено приложение Metal Detector, использующееся при поиске металлов.

С такой комплектацией телефон (смартфон) может выявить пролегание провода под напряжением, так как определяет наличие электромагнитного поля.
Если стоит задача как найти обрыв провода в стене, то можно воспользоваться данным искателем — найдет не только разрыв провода, но и выявит наличие арматуры в панельной стене.
К минусам можно отнести — не такое хорошее качество результата как у профессионального оборудования и наличие соответствующих навыков для использования. При эксплуатации телефона (смартфона) в данном качестве следует помнить, что результат будет зависеть и от того как расположить устройство относительно поверхности проверяемой стены.

Блок: 6/10 | Кол-во символов: 944
Источник: https://build-blog.ru/chistaya-otdelka/kak-najti-provodku-v-stene.html

Индикаторная отвертка

Индикаторная отвертка является самым бюджетным и простым вариантом поиска электропроводки. Способна точно обнаружить наличие электромагнитного поля в диапазоне поиска от десяти до двадцати сантиметров.
Основной способ как найти проводку в стене индикаторной отверткой — это зажать пальцами жало отвертки, а ее ручку, в которой расположен индикатор, перемещать по стене. Также отвертка может использоваться при определении наличия обрывов в электропроводке.

Найти проводку в стене индикаторной отверткой

Минусом индикаторных отверток является малая глубина выявления, а также то, что она не сможет обнаружить провода с экранирующим покрытием и те, которые не находятся под напряжением.

Блок: 7/10 | Кол-во символов: 709
Источник: https://build-blog.ru/chistaya-otdelka/kak-najti-provodku-v-stene.html

Без приборов

Такой способ обнаружения будет действенным только при удалении со стен обоев, и при условии что провода закладывались в штробы и не были до конца оштукатурены и имеются соответствующие неровности.

Найти проводку в стене без прибора

Еще одним способом как найти проводку в стене без прибора является использование схемы обозначения электрической проводки, однако гарантий, что она будет расположена именно таким образом нет, даже в новостройках.

Электрическая проводка должна размещаться на параллельной потолку линии на расстоянии не более пятнадцати сантиметров от линии потолка и идти по прямой вертикали от разъёмов электрической сети и выключателей, но на практике она может идти по самому короткому пути (для экономии проводов) либо беспорядочным образом (особенно характерно для вторичного жилья).

Блок: 8/10 | Кол-во символов: 817
Источник: https://build-blog.ru/chistaya-otdelka/kak-najti-provodku-v-stene.html

Как найти скрытую проводку видео

Блок: 10/10 | Кол-во символов: 43
Источник: https://build-blog.ru/chistaya-otdelka/kak-najti-provodku-v-stene.html

Кол-во блоков: 20 | Общее кол-во символов: 25643
Количество использованных доноров: 5
Информация по каждому донору:

1. https://samelectrik.ru/kak-najti-provod-v-stene-sovremennye-i-dedovskie-metody-poiska.html: использовано 2 блоков из 5, кол-во символов 2006 (8%)
2. http://stroitelstvo21.ru/obzori/10344-4-soveta-kak-najti-skrytuyu-provodku-v-stene.html: использовано 3 блоков из 5, кол-во символов 8988 (35%)
3. https://build-blog.ru/chistaya-otdelka/kak-najti-provodku-v-stene. html: использовано 8 блоков из 10, кол-во символов 5848 (23%)
4. https://seberemont.ru/kak-najti-provodku-v-stene/: использовано 2 блоков из 4, кол-во символов 3800 (15%)
5. https://moistenki.ru/otdelka-vnutri/kak-najti-provodku-v-stene.html: использовано 3 блоков из 4, кол-во символов 5001 (20%)

Как найти обрыв провода в стене

Уже больше 100 лет назад человечество провело электричество в свои дома. Освещение, обогрев, развлечения, помощь в домашнем хозяйстве основаны на поставке и потреблении электроэнергии. В жилых домах и городских квартирах по стенам, потолкам, под полом проложены провода, которые передают электроэнергию от источников к потребителям – лампочкам, телевизорам, электроплитам, вентиляторам и пр. И нередко случается, что в какой-то неожиданный момент без видимой причины потребитель электроэнергии перестаёт работать.

Причин этому на самом деле может быть множество. Например, поломка самого потребителя или срабатывание предохранителя при перегрузке линии, а может повреждение электропроводки при невнимательном обращении. При поиске причин отключения и проверки линии такие неприятности обнаруживаются и исправляются. Гораздо хуже ситуация, когда все видимые места проверены и в них ничего не обнаружено, а линия не работает. А проводка в доме скрытая, замурована в стене. Значит, произошёл обрыв скрытой линии электропередачи. Этот факт установить можно, а локализовать место обрыва сразу не удаётся, и логическими рассуждениями не всегда можно легко решить проблему. Как найти обрыв провода в стене, знают профессиональные электрики. Для этого нужно применить специальную технику.

Содержание статьи

Возможные причины неисправности проводки

Электропроводка может быть повреждена на любом этапе своего жизненного цикла. Например, на этапе проектирования разработчик по ошибке мог заложить провода из двух разных металлов – меди и алюминия, а нерадивый монтажник соединил их скруткой. Да ещё провода были разные по диаметру и количеству жил. Причиной обрыва провода могут быть и крутые повороты трассы, на которых провод изгибается под прямым или острым углом.   К эксплуатационным причинам обрыва следует отнести и возможную перегрузку линии. На неё подключили потребителей больше, чем линия способна по току выдержать. Или перегрев где-то в слабом месте привёл к пережогу провода. Также перегрузка могла произойти из-за возникшей неисправности в приборе-потребителе, и он потребовал больший ток.

ФОТО: stroyday.ruОбрыв провода, замурованного в стене

Кроме того, плохо затянутые контакты в соединительных коробках сначала искрят, потом обгорают. А пластмассовая изоляция на проводах от времени стареет и потихоньку начинает рассыпаться и перестаёт выполнять свою функцию по разделению параллельно проложенных проводов.

Очень частый случай повреждения проводов в стене – забивание в стену гвоздей и сверление отверстий без ознакомления с планом трассы. Можно даже не порвать провод, а только повредить изоляцию, но через время в этом месте может произойти обрыв. Поэтому при обустройстве новой квартиры или при серьёзном ремонте нужно обязательно сохранить план укладки электропроводов.

ФОТО: stroyday.ruОбгорание плохого контакта

Признаки обрыва провода в стене

Подтверждение того, что обрыв провода произошёл в стене, можно получить безошибочно, а найти место обрыва – гораздо сложнее. Как проверить проводку, знает каждый электрик и умеет это делать. Проверка факта обрыва ведётся с помощью мультиметра. Начало и конец каждого сегмента проводки всегда выведены наружу – или в розетку, или в соединительную коробку. К проблемной паре проводов нужно на входе подключить мультиметр в режиме измерения напряжения. Если на входе в сегмент проводки напряжения нет, то это означает, что данный сегмент в неприятностях не виноват. Если на входе напряжение есть, а на выходе нет, нужно определить, какой провод в этом виноват. Для этого следует включить мультиметр в режим измерения сопротивления, а щупы подключить к началу и концу любого провода. Сначала проверяется один провод, затем другой. Операция «прозвонка» безошибочно указывает на оборванный провод. Не исключён и такой случай, что порвались оба провода. Вот теперь можно начинать поиск точного места обрыва.

Как локализовать место обрыва

Поиск места обрыва провода является довольно сложной многошаговой процедурой. Сначала определяются те комнаты, в которых пропало электричество. Затем уточняется, что обесточено – розетки или освещение.

Повреждение фазного провода

Наличие или отсутствие фазы в розетке или на контакте светильника проверяется индикаторной отвёрткой.

Повреждение нулевой жилы

Если выяснено, что повреждён нулевой провод, нужно выключить автоматический выключатель повреждённой группы, отсоединить повреждённый нулевой провод от шины и подать на него «фазу». А потом проверить его индикаторной отвёрткой.

Неисправность в проводке освещения

Эта неисправность чаще всего вызывается некачественным монтажом. Плохо зачищенные, разлохмаченные и надломленные концы проводов в какой-то момент обламываются или выскакивают из гнёзд. Нужно внимательно подбирать всю арматуру (патроны, вилки, выключатели) и тщательно монтировать осветительную аппаратуру.

Поиск точного места обрыва

Лучше всего вести этот поиск с помощью специальной аппаратуры. Если нет собственной, можно взять в аренду.

Очистка стен

Для ускорения поиска места обрыва и повышения точности по возможности следует очистить часть стены от штукатурки вдоль предполагаемой трассы прохождения провода.

Использование профессионального оборудования и подручных приборов

Затем начинается приборная часть поиска.

Мультиметр

С помощью мультиметра можно найти лишь тот участок проводки, в котором произошёл обрыв. Точная локализация возможна только с помощью специальных приборов. Но иногда и этой общей информации достаточно для того, чтобы принять решение о замене участка провода от одной доступной клеммы до другой.

Металлоискатель

Металлоискатель довольно точно указывает на расположение провода в стене. Дорогие металлоискатели отличают чёрные металлы от цветных, т. е. медь и алюминий – от гвоздей и арматуры.

ФОТО: avatars. mds.yandex.netИспользование металлоискателя при поиске кабеля в земле

Детектор скрытой проводки

С этим прибором удобнее и быстрее всего искать место обрыва провода в стене. Нужно генератор прибора подключить к кабелю так, чтобы его минусовая клемма была на целом кабеле, а плюсовая – на повреждённом. К распредщиту подключается заземление. Теперь над кабелем нужно пронести приёмник прибора. Он уловит сигнал, который прервётся над местом разрыва провода. Место следует отметить и провести подобную операцию с другого конца кабеля. По двум проверкам уточняется реальная локация обрыва.

ФОТО: sovet-ingenera.comПоиск места обрыва с помощью детектора

Индикаторная отвёртка

Индикаторная отвёртка является самым простым и самым дешёвым инструментом. Но не самым точным. Она может выдать нулевой провод за фазный, если в нём окажется наведённый потенциал.

Радиоприёмник

Тоже доступный и тоже не очень точный метод поиска. Но с его помощью можно определить зону прохождения проводки. Нужно радиоприёмник настроить на частоту 100 кГц и тихонько проносить его вдоль стены. При приближении к проводам приёмник начнёт шуметь и трещать. Точность индикации – до 10 см.

Микрофон

Акустический метод поиска предполагает наличие микрофона. Даже медицинский стетоскоп можно использовать. Если в монтаже имеется дефектный искрящий контакт, то его треск будет зафиксирован микрофоном. Над дефектным участком разряды звуковых частот будут максимально громкими.

Народные методы, которые не работают

«Умельцы» и доморощенные «знатоки физики» предлагают водить вдоль   стены компас и следить за положением стрелки. Но в домашних условиях создать электромагнитную индукцию такой мощности, чтобы на неё смог среагировать обычный компас, практически невозможно.

Существуют предложения превратить смартфон в металлодетектор, но пока этот способ не дал положительных результатов.

Заключение

Проблема поиска проводки в стене очень актуальна. Специалисты и просто заинтересованные люди серьёзно пытаются найти новые эффективные решения. Несомненно, в недалёком будущем появятся и новые способы, и новые приборы, позволяющие видеть сквозь бетон и штукатурку.

Предыдущая

DIY HomiusИКЕА представила инструкции по сборке необычных вещей из обычной коробки

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Простой детектор электрического поля – схема для поиска обрыва провода на 220V в кабеле, шнуре питания

Все те устройства, что питаются от электрической сети имеют шнур питания, который соединяет нашу электротехнику с розеткой. Такие шнуры внутри себя содержать многожильные медные провода, что и позволяет этим шнурам перегибаться большое количество раз, оставаясь невредимыми. Но у любого электрического шнура, кабеля имеются наиболее слабые места, а именно там, где проводу приходится больше всего перегибаться. Со временем, какие бы хорошие провода у шнура, кабеля не были, все равно рано или поздно происходит обрыв медного проводника внутри этого кабеля.

Либо же повреждение может произойти из-за перегорания наиболее слабых мест самого провода (были переломлены несколько жил и рабочем состоянии остались только несколько токопроводящих жил), и при этом место такого обрыва может быть не видно невооруженному глазу. Либо же случаи, когда просто нужно определить местоположение электрического кабеля внутри стены, что его извлечь или просто не повредить во время сверлильных работ. И во всех этих случаях будет полезна простая схема детектора обрыва электрического кабеля, состоящая всего из нескольких деталей.

Принцип действия этой схемы, которая может обнаружить скрытую проводку в стене или обрыв медных жил в кабеле, достаточно прост. Это устройство улавливает электрические поля, которые существуют вокруг фазовых проводов. То есть, при наличии фазы на проводе вокруг этого проводника на некотором расстоянии имеется переменное электрическое поле. Если в это переменное поле ввести другой проводник тока (в нашем случае небольшую антенну из медного провода), то на его концах образуется небольшая разность потенциалов (электрическое напряжение). Поскольку это наведенное напряжение имеет очень маленькую величину, то возникает необходимость в усилении сигнала.

В итоге, схема детектора электрического поля, обнаруживает вокруг фазового провода это самое поле, после чего с антенны слабое переменное напряжение подается на вход, двух последовательно соединенных, простых транзисторных усилителей. Как известно транзисторы могут усиливать электрический ток. Причем это усиление даже у одного транзистора может быть десятки и сотни раз. А если эти транзисторы подсоединены друг за другом, то усиление становится еще больше и уже может достигать тысячи раз. Именно это усилительное свойство и применяется в данной схеме.

Как видно схема детектора электрического поля (скрытой проводки) состоит из антенны, двух усилительных транзисторных (биполярных) каскадов индикаторного светодиода и источника питания на 3 вольта, ну и еще кнопки включения схемы. Чувствительность схемы достаточно хорошая, и она еще также зависит от размеров антенны. Если в роли антенны использовать небольшую спираль, сделанную из небольшого куска медной проволоки  (намотанную допустим на ампулу обычной авторучки, содержащую 30 витков, и диаметр провода около 0,5 мм), как показано на рисунке схемы, то устройство может обнаруживать электрическое поле на расстоянии до 3-5 см. Для поиска обрыва медного провода внутри кабеля или шнура питания этого расстояния более чем достаточно, поскольку слишком чувствительный прибор также ухудшит точность нахождения места обрыва.

Биполярные транзисторы в схему лучше ставить любые маломощные, n-p-n проводимости с высоким коэффициентом усиления. На схеме я указал транзисторы типа C945 (зарубежные), или КТ3102, КТ315 (отечественные), или любые подобные. Если у вас имеются схожие транзисторы, но p-n-p проводимости, то в схему можно поставить и их, но при этом уже нужно изменить полярность подключения источника питания и светодиода на противоположную. Можно в схему поставить и один транзистор, но он должен быть составным (так называемые транзисторы Дарлингтона), которые имеют весьма большой коэффициент усиления. По сути в одно таком составном транзисторе располагаются два, также как и в нашей схеме.

Светодиод в этой схеме детектора обрыва сетевого провода выполняет роль индикатора этого самого электрического поля. То есть, как только мы антенну поднесли к фазному проводу, схема обнаружила электрическое поле, биполярные транзисторы открылись и светодиод зажегся. Параллельно светодиоду можно еще припаять обычную звуковую пищалку. В этом случае при обнаружении электрического поля устройство будет сигнализировать об этом и визуально, светодиодом, и звуком, через пищалку. Так что делайте, как вам будет удобней и лучше. Светодиод в схему можно поставить практически любой, лишь бы горел видимым светом.

Ну, и пару слов о том, как именно осуществлять поиск обрыва медного провода внутри электрического кабеля, шнура питания. Итак, мы имеем нерабочий кабель, на пример от сетевого удлинителя. Мы вилку удлинителя включаем в розетку. Как известно в розетке один контакт это фаза, а второй это ноль, ну и еще земля, если она есть. То есть, на удлинителе, по всей его длине (в случае его исправности) на одном проводе должна появится фаза. Вокруг этой фазы будет электрическое поле.

Когда мы антенной нашего детектора медленно будем проводить по всей длине кабеля удлинителя, то светодиод индикатора будет гореть, пока он видит наличие фазы в проводе. В месте обрыва, естественно, фаза прервется. И как только мы дойдем до места обрыва, после него светодиод просто погаснет. Если светодиод горит по всей длине кабеля, то значит один из двух проводов кабеля цел. Значит нужно вилку включить в розетку наоборот, то есть чтобы фаза появилась на другом проводе кабеля. После чего повторяем поиск обрыва. Если кабель действительно поврежден, то в любом случае вы это место обнаружите данной схемой детектора электрического поля.

Видео по этой теме:

P.S. Данная схема детектора поля позволяет легко обнаружить как обрыв провода в кабеле, шнуре питания, так и найти провод электрической проводки внутри стены. И даже при своей простоте и минимум деталей схема работает вполне нормально и хорошо. Изменяя длину антенны, можно также изменять чувствительность устройства. Хотя можно добавить еще одни транзистор и в этом случае чувствительность детектора увеличивается еще больше. Так что пробуйте, собирайте и используйте по своему назначению.

Как найти обрыв электрического провода в стене за штукатуркой

Перестала работать розетка или не включается свет? Вроде и автоматы включены и пробки не выбило. У Вашей электропроводки случился обрыв электрического провода. Иными словами, «пропал контакт». Вопрос только, гда его искать?

Если случился обрыв в розетках, как правило контакт пропал в ней же или в какой-то из розеток , так как они соединяются шлейфом, т.е. от одной к другой, от другой к третьей. Чаще такой контакт подгорает в самой розетке. Такой «обрыв» провода нужно зачистить заново и прижать винтовой клеммой. Но бывает так, что обрыв нельзя найти видимым способом, и нужно уже применять специальные приборы для обнаружения обрыва скрытой электропроводки. Разнообразие их невелико, так как они достаточно дорогостоящие. Лично я пользуюсь кабельным тестером CABLE TRACKER MS6812 (рис.1).

По поводу прибора, то им в основном пользуюсь. Удавалось находить обрывы за кафельной плиткой, плиточники попросту замуровали  ненужную розетку, которая выходила со строя, а через неё проходил контакт на розетку, которой пользовались. Или заштукатуренную распредкоробку, в которой пропадал контакт. Сам прибор состоит из генератора и приёмника. При использовании только приёмника, можно находить обрывы фазного провода глубиной до 2-3 см. Высокая точность обнаружения обрыва или прохождения провода +_ 1см, в отличии от «Дятла» . При использовании приёмника и генератора можно отслеживать трассу прохождения провода за штукатуркой без напряжения.

Обрывы электропроводки в 98% случаев происходят в местах соединения проводов, лишь 1% на перегнивание провода вследствие повышенной влажности (особенно алюминиевых проводов), и 1% на физическое разрушение, зависящее от человеческого фактора (засверлили стену, перебили и т. д.) Совсем малая доля обрыва электропровода приходиться на растяжение провода от ветра или длительного провисания. О том, как нужно правильно соединять провода, можно почитать здесь.

Поиск обрыва провода в разных местах.

В местах соединения проводов со временем вследствие подгорания контакта, получается «обрыв». Чаще всего контакт чернеет и оплавляется изоляция, или же окисляется, образуя бело-зелёный налёт. Главная задача — найти место обрыва провода, а остальное дело мастера-электрика.

Как найти обрыв провода в стене?

Обрыв провода в стене? Что это означает и как вы должны его найти, если вы не электрик и не имеете никаких навыков работы с электрикой? Провода составляют основу любой электрической цепи, и в случае их износа или повреждения они могут даже сломаться. Читайте дальше, чтобы узнать, что делать.

Как найти обрыв провода в стене?

Самый простой способ найти обрыв провода в стене — использовать стандартный мультиметр. Это электронный измерительный прибор, совмещающий в одном устройстве несколько измерительных функций. Обычно они могут измерять электрический ток, сопротивление и напряжение. Он также известен как вольт-омметр. Это портативное устройство. Как только вы найдете сломанный провод, вы можете заменить его или починить.

Step 1 : Первое, что нужно сделать перед тестированием, — это выключить устройство или питание, потому что мультиметр может подавать питание, необходимое для проведения теста.Отключение питания также поможет избежать поражения электрическим током.

Шаг 2: Включите мультиметр и установите для него параметр непрерывности, прежде чем размещать выводы через проводку или шнур. Черный конец мультиметра входит в круглый порт заземления устройства. Красный переходит в меньший из двух портов с прорезями. Чтобы он работал правильно, убедитесь, что провода подключены к металлу.

Step 3 : Если сопротивление равно нулю, значит, разрыв обнаружен, а если его нет, то вам нужно продолжить поиск вдоль шнура, пока не получите нулевое значение. Вот где обрыв провода

Причины обрыва провода

• Старение
• Повреждение сухой гнилью или более быстрое выветривание
• Грызуны грызут провода
• Плохо или неплотно припаянные соединения проводов отсоединяются

Как это исправить

Когда вы обнаружите обрыв провода, его, скорее всего, потребуется полностью заменить. При незначительных обрывах проволоки ее можно исправить с помощью проволочных стыков или сращиваний. Как только это будет сделано, вы можете припаять его и покрыть изолентой.Тип сращивания проводов, который вам понадобится, будет зависеть от того, какой провод вы фиксируете.

Общие вопросы о сломанных проводах

Безопасно ли обматывать оголенные провода изолентой? Для безопасности и здоровья вас, ваших близких и домашних животных необходимо прикрыть оголенные провода. Первое, что нужно сделать, это вынуть шнур из розетки, но не касаться оголенных проводов. Оберните оголенные провода изолентой, пока они не будут закрыты.

Что вы сделаете, если электрический провод попадет в стену? Первое, что нужно сделать, это немедленно убрать руки с гвоздя и выключить выключатель питания.Как только электричество отключат, можно вынимать гвоздь. Вырежьте в стене отверстие и перережьте провод в месте разрыва. Разъедините концы и оторвите концы от рамки.

Изолируйте оба конца провода, обмотав изолентой. Для устранения этой проблемы вам потребуется электрик. После того, как они будут покрыты изолентой, можно безопасно снова включить питание, пока электрик не доберется до места и не починит его.

Насколько опасны оголенные провода? Да, оголенные провода опасны, особенно для домашних животных и маленьких детей.Они могут получить удар электрическим током, который может убить их, если они коснутся оголенного провода. Разоблаченный

Что является ключом к устранению обрыва провода? Ключ к восстановлению связи. Это означает, что вам необходимо соединить провод как электрически, так и механически. Затем необходимо заизолировать стык. Если места мало, вы можете припаять провод, но если у вас есть место, вы можете использовать разъемы.

Зачем нужна изолента? Очень эффективен для длительного сохранения хорошей теплоизоляции.Лента должна иметь сертификат, что при перегреве она не горит. Вы можете обернуть его изолентой вокруг провода, чтобы электрический ток не прошел по ошибке от другого провода или на другой провод, что поможет предотвратить возгорание. Это должно быть временное решение, пока вы не попросите электрика починить его.

Заключение

Убедитесь, что у вас отключено электричество, прежде чем с ним возиться. Всегда надевайте перчатки. Если вы не уверены, что делаете, обратитесь к профессиональному электрику, чтобы устранить проблему.Вы должны быть уверены, что все сделано правильно, потому что, если это будет сделано неправильно, это может вызвать пожар или другие проблемы.

Использование только изоленты, а не скотча или других лент, может решить проблему или, если она находится в стене, она может изолировать два провода и сделать безопасным повторное включение электричества.

Использование устройства трассировки цепей для обнаружения обрыва электрического провода

Как найти поврежденный или оборванный электрический провод внутри стены? Локаторы электрических проводов и трассировщики цепей, что делать, если электрическая проводка была повреждена внутри стены.

Приборы контроля цепей можно использовать для обнаружения обрыва электрического провода
[ad # block] Электрический вопрос: Как найти поврежденный или обрыв электрического провода внутри стены?
Мне нужно определить, где в стене находится поврежденный или оборванный электрический провод.

• Я ищу инструмент, который определит, где в стене находится поврежденный или оборванный электрический провод.
• Например, когда кто-то повесил картину и ударил по электрическому проводу, что, в свою очередь, привело бы к срабатыванию выключателя.
• Я знаю, что есть такой инструмент, потому что помню, как у одного из рабочих был такой инструмент, когда я работал в строительной компании.
• Где я могу его получить и как он называется?

Спасибо.

Этот вопрос для электрического тестера был задан: Дебра, разнорабочая из Нью-Порт-Ричи, Флорида.

Ответ Дэйва:
Спасибо за ваш вопрос об электрическом тестере, Дебра.

Локаторы электрических проводов и устройства трассировки цепей

Приложение: Электрооборудование Поиск и устранение неисправностей и ремонт поврежденной электрической цепи .
Уровень квалификации: Продвинутый — Лучше всего выполняется лицензированным подрядчиком по электротехнике.
Необходимые инструменты: простые ручные инструменты для электрика, тестер напряжения или вольт-омметр и прибор для проверки цепей.
Расчетное время: зависит от типа и возраста дома, состояния электропроводки, а также доступа к цепям и проводке, которые необходимо оценить.
Меры предосторожности: Определите неисправную цепь, выключите ее, а затем пометьте ее примечанием, прежде чем выполнять какие-либо подключения, проверки или ремонт электрооборудования.Для устранения неисправностей и ремонта электрических цепей требуются специальные испытания электрических цепей.
Примечание: Ремонт домашней электропроводки должен производиться в соответствии с местными и национальными электротехническими нормами. Для установки новой или замены электропроводки может потребоваться разрешение и осмотры.

Как найти поврежденную электропроводку

• Если провод закорочен или оборван внутри стены , и вам нужно найти его, то трассировщик электрических цепей должен помочь найти провод.
• Диапазон цен на устройство для трассировки цепей действительно различается, однако есть несколько прекрасных датчиков со шпилькой, которые имеют встроенную функцию, которая позволяет обнаруживать электрические цепи под напряжением внутри стены за листовым камнем.
• Если ваш муж будет использовать тестер для обнаружения обесточенной проводки, то этот тип тестера будет немного дороже.
• Некоторые марки схемных трассировщиков — это Ideal, Greenlee и Amprobe, и это лишь некоторые из них.
• Эти типы тестеров цепей можно будет купить в Lowe’s, Home Depot или в местных оптовых магазинах.

Что делать, если внутри стены повреждена электрическая проводка

• Если вы подозреваете, что электропроводка была повреждена , когда гвоздь или шуруп использовался, чтобы что-то повесить на стене, тогда цепь следует выключить, а гвоздь или винт удалить, а отверстие пометить таким образом. стену можно открыть, чтобы можно было проверить и отремонтировать электропроводку при необходимости.
• Участки поврежденной проводки электрической цепи следует заменить, или, если возможно, можно выполнить электрическое соединение, установив доступную распределительную коробку и применив соответствующие материалы и методы для электрического сращивания для конкретной цепи.

Подробнее о ремонте электропроводки

Знакомство с электрическими тестерами

При работе с домашней электропроводкой использование тестеров напряжения может сыграть важную роль в обеспечении электробезопасности. Электрические тестеры позволяют идентифицировать электрические цепи и помогают предотвратить возможность случайного поражения электрическим током.
Типы электрических тестеров
Использование электрических тестеров

Ремонт домашней электротехники и устранение неисправностей электрической системы
Ремонт домашней электротехники — это просто! Легко понять поиск и устранение неисправностей электрооборудования с помощью электрических схем, пошаговых инструкций и электрических изображений.

Ремонт электропроводки

Устранение неисправностей и ремонт электропроводки Лицензированный электрик

раскрывает секреты успешных методов поиска и устранения неисправностей, связанных с электричеством, которые используются для решения большинства встречающихся домашних проблем с электричеством и неисправностей проводки.

Вам также могут быть полезны следующие данные:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу . Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки на 120 и 240 вольт 9004 900 Электромонтаж выключателей света Электромонтаж 3-проводного и 4-проводного электропроводки Электромонтаж 3-проводного и 4-проводного шнура осушителя и розетки осушителя Поиск и устранение неисправностей и ремонт электропроводки Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и будьте осторожны — никогда не работайте с электрическими цепями!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Как отследить провод без питания

Хотя пробивание отверстий в стене — эффективный способ найти провода, это не так эффективно с точки зрения бюджета на ремонт дома. Но есть и хорошие новости: есть простые методы отслеживания провода в вашем доме, поэтому вам не нужно превращать стены в швейцарский сыр, чтобы их найти.Что, если отключится электричество? Как вы отслеживаете провод без питания?

Как отследить провод без питания: инструменты, которые вам понадобятся

Чтобы найти проводку в вашем доме или собственности, лучший инструмент — это существующий план электропроводки, если он существует. Это даст вам лучшую карту размещения вашей проводки. Это особенно полезно, если у вас нет власти, поскольку вы можете свериться с планом.

Один из самых удобных инструментов для поиска проводов без питания — это электронный искатель шпилек.Большинство искателей шпилек приспособлены для поиска деревянных шпилек в стене, но некоторые можно использовать и для поиска проводов.

Чтобы определить, находится ли провод под напряжением, вам также понадобится датчик напряжения. Детекторы напряжения с неоновыми лампочками легко справятся с этой задачей и являются относительно недорогими. Тональные детекторы также могут определить, находится ли провод под напряжением, издав звук.

Если вы планируете выполнять обширные электромонтажные работы, для которых требуются инструменты, специально разработанные для отслеживания проводов, их также можно приобрести, но они, как правило, менее доступны.Это связано с тем, что их обычно покупают специалисты-электрики, которые часто работают с проводкой.

Простой метод отслеживания провода

Один из других ключевых способов отслеживания вашей проводки — использование автоматического выключателя. Этот метод особенно помогает, если ваш автоматический выключатель правильно промаркирован. Чтобы помочь в этом, мы создали удобное руководство по нанесению маркировки на панель автоматического выключателя.

Убедитесь, что все выключатели выключены, и включите ночник, если он включен, в розетку, от которой вы пытаетесь отследить провода.Включите и выключите каждый из выключателей по очереди, пока не включится ночник. После того, как вы определили цепь, в которой он находится, включите свет в соседние розетки, чтобы выяснить, в какой цепи они все, используя тот же метод. Цепи, подключенные к большим приборам, таким как сушилки для одежды, часто не имеют других розеток или приборов.

Теперь, когда вы знаете, к какой цепи подключены все розетки, используйте свой электронный искатель, чтобы отследить провода в стенах, а затем используйте датчик напряжения, чтобы проверить, какие провода находятся под напряжением.

Обязательно заранее ознакомьтесь с любыми законами, постановлениями или строительными нормами, касающимися ваших электромонтажных работ.

Выполняйте свои электромонтажные работы эффективно и безопасно с помощью нашей команды опытных профессионалов. Свяжитесь с нами сегодня, чтобы получить помощь с вашим следующим проектом!

Как найти обрыв провода в стене?

У вас возникла проблема с электропроводкой? Отследить обрыв провода в стене будет сложно без надлежащих инструментов и руководства.Что ж, это может быть опасное приключение, поэтому будьте очень осторожны. Очень часто поражение электрическим током происходит даже при малейшей ошибке.

Если вы уверены, что проблема заключается в проводах внутри стены, вам понадобится помощь умных инструментов. Инспекционная камера, неоновый тестер цепей или мультиметр, комплекты датчиков и магнитный искатель могут найти точное место внутри стены. В конечном итоге проблему с проводкой можно решить.

Признаки повреждения проводки внутри стены

• Частые срабатывания автоматических выключателей
• Запах гари из определенной зоны или розетки
• Выключатель кажется теплым
• Любые повреждения водой в прошлом
• Сгорели предохранители

Это явные признаки скрытых повреждений проводки.

Важные советы:

• Всегда используйте электрические перчатки, чтобы не пострадать от поражения электрическим током.
• Выключите прерыватель или главный выключатель, прежде чем прикасаться непосредственно к проводам.
• Ознакомьтесь с местными законами. Из соображений безопасности существуют определенные задачи, которые должны выполнять только лицензированные электрики.

Если есть неуверенность в том, какие инструменты покупать, разберитесь в функциях каждого из этих инструментов. Вот краткое руководство по каждому из полезных устройств:

1. Инспекционная камера
Это инструмент для экономии времени с гибкой трубкой с крошечной камерой на одном конце. Он проникает внутрь стен через небольшие отверстия и может дать вам отличную информацию.

2. Магнитный искатель гвоздей / электронный искатель гвоздей
Если кажется, что виноват какой-либо гвоздь в стене, спасет магнитный искатель гвоздей. Магниты притягивают металл, поэтому сильное притяжение будет показателем.
Также доступны электронные устройства для поиска контактов, которые могут обнаруживать электропроводку и металлы.

3. Наборы тональных сигналов и датчиков
Существуют наборы тональных сигналов и датчиков, которые помогают отследить провода внутри стен. Если есть необходимость отследить одиночный провод и проверить, есть ли в нем электрический ток, эти комплекты пригодятся.

4. Мультиметр / вольт-омметр или тестер неоновых цепей
Его назначение — измерять напряжение, сопротивление и ток. Как только проблемный провод обнаружен, это устройство может проверить, находится ли провод под напряжением. Тестер цепей
Neon также имеет аналогичную функцию обнаружения цепи под напряжением.

Поиск неисправной электропроводки с помощью инструментов

Поиск шпильки

Магнитный искатель гвоздей может определить, не повредил ли какой-либо спрятанный в стене гвоздь электропроводку. Если доступен электронный прибор для поиска шпилек, он может сэкономить время, обнаружив обрыв проводов.

Наборы тональных сигналов или датчиков

Если несколько проводов спутано, и один из них поврежден. Соедините компоненты комплектов тональных сигналов или датчиков одним концом провода, чтобы проверить, находится ли провод под напряжением.

Инспекционная камера

Другой вариант — инспекционная камера. Помогает, когда вы знаете примерное местоположение, но точное положение внутри стены вызывает сомнения. Просверлите небольшое отверстие и вставьте в стену трубку для камеры, чтобы увидеть, что происходит внутри.

Существуют средства отслеживания проводов, специально предназначенные для поиска скрытых проблем, связанных с проводами. Хотя это дорогое решение, но экономящее время.

Поиск обрыва провода в стене без инструментов

Если имеется чертеж электропроводки, вам не понадобится много инструментов; может работать только тестер цепей.

Связанные вопросы

Что произойдет, если кто-то случайно заденет / ударит по проволоке?

Огни могут начать мерцать, или вы можете почувствовать это по звукам цепи. Уберите руки, чтобы избежать риска для жизни. Как можно скорее выключите прерыватель или главный выключатель. Теперь вы можете прикоснуться к инструментам, если что-то есть на стене.

Как мгновенно исправить поврежденный провод?

Чтобы получить доступ к поврежденному проводу, проделайте отверстие в стене, а затем правильно соедините провод.Используйте изоленту, чтобы изолировать стык.

Как не повредить провода внутри стен?

Первый и самый простой способ — проверить схему электропроводки. Инструменты могут сэкономить ваше время и деньги. Используйте электронный детектор шпилек, чтобы найти провода, спрятанные внутри стены.

Заключение

Если вы не разбираетесь в электрических системах, обратитесь за помощью к профессионалу. Это может быть рискованно, и вы можете нанести больше вреда, чем пользы. Не забудьте проверить последние доступные инструменты, чтобы решить проблему с умом, если вы хотите сделать это самостоятельно.

Отслеживание и ремонт провода динамика в стене

Отслеживание и ремонт провода динамика в стене несложно. Вам просто нужно несколько инструментов и немного терпения.

Если вы переехали в дом, в котором провод для колонок уже протянут через гипсокартон, вы можете воспользоваться этим и подключить колонки в разных комнатах. Вам нужно будет проследить провод динамика из комнаты в комнату, чтобы определить, какие провода куда идут.

Проблема в том, как отследить, какой провод динамика идет к разным комнатам, а какие совпадают.Иногда вам повезет, и бывший владелец оставил таблицу или список или пометил провода, но это не всегда так.

Приобрести комплект тонального сигнала и датчика

Вам нужно будет купить набор тонального сигнала и пробника, который иногда называют тональным генератором и усилителем. Не забывайте батарейки. Это инструмент, состоящий из двух частей.

Одна часть прикрепляется к началу провода, а другая часть принимает сигнал, когда он проходит к другому концу провода.

Прикрепите тональный генератор к проводу динамика и генерируйте тон

Комплекты

Tone и Probe будут иметь зажимы типа «крокодил» для крепления тон-генератора к одному концу провода динамика.Оберните провод лентой, чтобы пометить его. Промаркируйте ленту номером или используйте цветную ленту. Затем вы пометите другой конец провода соответствующим номером, когда найдете его. Включите переключатель, и он будет генерировать тональный сигнал и отправлять этот тон через провод на другой конец.

Использование пробника усилителя для обнаружения линии

Включите пробник или усилитель. Начните с того места, где провод выходит из стены (там, где вы только что прикрепили зажимы из крокодиловой кожи), и продвигайте усилитель или зонд вдоль стены так же, как вы делаете это при помощи гвоздика.Если вы находитесь на проводе, вы услышите звуковой сигнал. По мере того, как вы удаляетесь от провода, ваш тон будет уменьшаться или прекращаться. Это похоже на игру в холод и горячее. На датчике также есть индикатор, который загорается, когда вы подключаетесь к кабелю.

Продолжайте перемещать датчик по разметке стены, используя небольшие кусочки ленты или карандашные метки. Следуйте по линии, пока на другом конце не появится проволока. Если сигнал прекращается в стене, возможно, поврежден провод или пережеван грызуном.

Ремонт сломанного провода динамика

Если вы все еще хотите использовать эту проводную линию динамика, вам придется отремонтировать ее. Было бы разумно найти все возможные варианты, прежде чем принимать решение. Начните с других точек в доме, где выходят провода громкоговорителей, и проводите процедуру тонального сигнала и проверки, пока все провода не будут промаркированы. Вы можете найти другой конец разорванного провода, прощупывая его с противоположного конца.

Вырезать отверстие в гипсокартоне и отремонтировать провод

После того, как вы определили место обрыва провода динамика, вам нужно будет вырезать отверстие в гипсокартоне с помощью ножовки для гипсокартона.Это небольшая остроконечная пила, которую можно просто воткнуть в стену и проделать маленькую дырочку. Не деформируйте его, потому что вам захочется вставить кусок обратно, как только вы закрепите провод.

Найдите оборванные концы провода динамика и вставьте новый кусок того же размера. Снимите изоляционный материал с концов, обнажив чистый неповрежденный прямой провод. Соедините концы друг с другом, скручивая как проволоку подобную проволоку. Закрепите соединение проволочной гайкой. Проволочные гайки — это те маленькие пластиковые колпачки, которые имеют цветовую маркировку в соответствии с калибром вашего провода.

Отремонтируйте гипсокартон, заменив заглушку и залатав швы вокруг нее с помощью набора для ремонта гипсокартона, который можно купить в строительном магазине.

6 предупреждающих знаков неисправности электропроводки в вашем доме

---

Устаревшая, поврежденная или иным образом неправильно установленная и обслуживаемая проводка — это не то, к чему следует относиться легкомысленно. По данным Национальной ассоциации противопожарной защиты (NFPA), «домашние пожары, связанные с отказом или неисправностью электросети, в 2012–2016 годах стали причиной примерно 440 смертей среди гражданского населения и 1250 ранений среди гражданского населения ежегодно, а также примерно 1 доллар США.3 миллиарда единиц прямого имущественного ущерба в год «. Не позволяйте вашей семье быть одним из них. Будьте внимательны к этим легко обнаруживаемым предупреждающим признакам неисправной электропроводки.

ВНИМАНИЕ: Эти предупреждающие знаки предназначены только для осмотра. Если вы обнаружите какие-либо проблемы с вашей электрической системой, не пытайтесь исправить или повозиться с ней самостоятельно. Обратитесь к местному специалисту-электрику IBEW / NECA.

• Отслеживайте срабатывания выключателя

  Домашний автоматический выключатель часто срабатывает.Вот для чего они предназначены — отключайте питание через цепь всякий раз, когда система перегружена. В большинстве случаев вы можете просто включить его и продолжить выполнение своих задач. Однако, если ваш автоматический выключатель срабатывает часто — несколько раз в месяц или чаще — это верный признак того, что существует более глубокая и потенциально опасная проблема в электропроводке вашего дома или вы обременяете эту цепь слишком большим количеством энергоемких устройств или приборов. .

• Посмотрите и прислушайтесь к мерцанию, жужжанию или затемнению света

  То, что ваш автоматический выключатель не сработал, не означает, что с вашей электропроводкой нет проблем.Еще один симптом устаревшей или поврежденной проводки — мигание, жужжание или тусклый свет. Если ваш свет гудит, когда он включен, или мерцает / тускнеет, когда вы используете несколько приборов, это верный признак того, что домашняя проводка требует профессиональной модернизации.

• Остерегайтесь изношенных или пережеванных проводов

  Обычно вызываемые грызунами, домашними животными и мастерами-любителями, любая подобная поврежденная проводка представляет собой значительную опасность поражения электрическим током и возгорания.Чрезвычайно важно, чтобы при обнаружении или подозрении в наличии каких-либо проблем такого рода вам следует связаться с лицензированным подрядчиком по электрике, чтобы осмотреть и заменить поврежденную проводку и поискать любые сопутствующие повреждения.

• Поиск обесцвечивания, ожогов и дыма

  Следите за точками розетки в вашем доме. Если вы заметили обесцвечивание или следы ожога на розетках, это признак того, что проводка в вашем доме каким-то образом повреждена и выделяет тепло.Эта жара уже наносит вред вашему дому, и если ее не остановить, она может стать еще хуже.

• На ощупь теплые или вибрирующие настенные розетки

  Еще один способ узнать, вышла ли из строя электропроводка в вашем доме, — это проверить на ощупь. Не касаясь проводов, прочувствуйте электрические розетки вашего дома на предмет тепла или вибрации. В любом случае обратитесь к электрику для проверки и замены ослабленной или поврежденной проводки.

• Запах гари и посторонние запахи

  Используйте свой нос, чтобы определить источник проблемы, если вы подозреваете, что у вас дома есть проблемы с электричеством.Почувствуйте запах гари, дыма или странных запахов в точках розеток, а также на вашей электрической панели. Запах гари означает, что повреждение от пожара, возможно, уже началось, и, если это так, необходимо немедленно обратиться к специалисту-электрику.

К сожалению, многие проблемы с неисправной проводкой могут быть связаны с установкой, выполненной людьми, не имеющими достаточной подготовки в области безопасной установки электрической инфраструктуры. Они соблазняют дешевой ценой, но оставляют вас с потенциально опасной для жизни скрытой опасностью.Когда придет время продать дом, любой уважаемый инспектор обнаружит несоответствующие кодам установки и опасности, связанные с проводкой, и потребует, чтобы вы наняли профессионала, чтобы это починить. Зачем жить с опасностью, если ее придется устранить, когда вы продаете свой дом? The Electrical Connection имеет самую большую базу данных лицензированных, соответствующих нормам электрических подрядчиков и квалифицированных электриков в районе Сент-Луиса. В рамках партнерства между Международным братством электриков, Local One (IBEW) и St.Луи, глава Национальной ассоциации подрядчиков по электротехнике (NECA), мы придерживаемся самых высоких стандартов безопасности при поставке электроустановок. Посетите наш Поиск по каталогу подрядчиков, чтобы начать работу и отремонтировать электрическую проводку сегодня.

Что делать, если электрический провод попал в стену | Руководства по дому

Автор: Даниэль Смит Обновлено 28 января 2021 г.

Ремонт дома своими руками может сэкономить деньги и доставить много удовольствия после завершения проекта.Однако есть одно главное предостережение, которому следует уделять первоочередное внимание при работе над такими проектами: безопасность превыше всего. Даже если вы делаете что-то столь же простое, как развешивание картинки, у вас могут возникнуть проблемы, если вы не примете определенные меры предосторожности. Новички, которые тратят время на изучение своих проектов перед тем, как начать, будут знать, что делать, если произойдет что-то неожиданное, например, обнаружив электрический провод внутри стены.

Предотвращение — ключ

Говоря о развешивании картин, компания Electrical Connection делится некоторыми полезными советами по вбиванию гвоздей в стену.Электрические провода обычно проходят горизонтально или вертикально рядом со стойками, которые представляют собой доски, поддерживающие стены. Стойки расположены на расстоянии 16 или 24 дюймов в стене между полом и потолком. Забивая гвозди, лучше всего вбивать их в стенную стойку.

Согласно Realtor.com, в большинстве домов за стенами проложены провода и трубы, и нет никаких гарантий относительно их местоположения. Никогда — никогда — не забивайте и не просверливайте стену, если вы точно не знаете, что находится за ней. Удар по проволоке или трубе может привести к серьезным травмам человека, держащего дрель, а также к повреждению дома. Помимо удара током и попадания в отделение неотложной помощи, может начаться пожар или ваш дом может быть затоплен.

Как правило, не работайте молотком или сверлом рядом с выключателями или розетками света, так как электрические провода часто проходят вертикально и горизонтально вокруг них. Вы также можете заглянуть в свой чердак и в подвал, где вы можете увидеть часть каркаса дома.Это может дать некоторое представление о том, где расположены провода и трубы. Самый безопасный вариант — купить прибор для поиска шпилек с режимом отслеживания проводов, который можно найти в хозяйственных магазинах. При использовании средства поиска шпилек включите режим «AC», и он покажет, где расположены провода.

Удар по электрическому проводу

Если вы ударяете молотком или сверляете стену и слышите треск или видите мерцающие огни, вам следует немедленно убрать руки с инструментов и отступить. Не трогайте ничего в рабочей зоне и выключите выключатель, который управляет цепью.Если вы не уверены, какой это прерыватель, просто отключите основной.

Еще раз проверьте, что питание полностью отключено, попробовав один или два выключателя света. Бесконтактный тестер напряжения — лучший способ проверить электрические токи под напряжением, и они есть у всех электриков. Он определенно может пригодиться в такой ситуации, но вызовите электрика, если у вас нет дома этого инструмента. Когда вы на 100 процентов уверены, что питание отключено, вытащите гвоздь.

Если вы не знаете, что делать дальше, и думаете, что задел провод, вам следует покинуть это место и вызвать электрика.Не пытайтесь произвести дальнейший ремонт и проинструктируйте кого-либо дома, чтобы они ни к чему не прикасались на рабочем месте.

Как оставаться в безопасности

Ремонт поврежденного электрического провода лучше всего доверить профессионалу. Поврежденный участок может состоять из одного провода или нескольких проводов в оболочке.
