Вступление

Открытая электропроводка в квартире это прокладка электрических проводов по поверхности стен и потолка квартиры на специальных креплениях или в специальных коробах, плинтусах и т.п. Открытая электропроводка часто используется в квартире, хотя это не самый эстетичный вариант прокладки проводов для розеток и освещения квартиры.

Отличительная привлекательность открытой проводки для жилой квартиры, это простота исполнения и отсутствие большого мусора от проведения работ. Проще проложить новую электрическую цепь видимой в специальном коробе, чем замуровывать электрический кабель в стену, производя при этом шум на весь дом и пыль со строительным мусором на всю квартиру.

Стоит отметить, что открытый монтаж инженерных коммуникаций применяются гораздо чаще, чем скрытый. Например, трубы водопровода или отопления открыто монтируются гораздо чаще, чем скрыто. Обусловлено это не только простотой монтажных работ и удобством последующего обслуживания.

Очень часто технологически невозможно скрыть инженерную коммуникацию. Например, скрыть электропроводку в деревянном срубе будет очень проблематично. Или водопроводный узел с запорной арматурой скрыть просто невозможно, ведь любая запорная арматура, как резьбовая, так и фланцевая должна быть доступна для обслуживания. И здесь не важно, используется качественная запорная арматура от производителя или наборное оборудование посредников, технологически скрывать такие инженерные коммуникации нельзя.

Открытая электропроводка в квартире – типы и виды

По технике выполнения открытую проводку в квартире можно разделить на следующие виды:

Открытая электропроводка в коробах

Открытая электропроводка в коробах разрешена во всех помещениях квартиры, если электропроводка выполняется электрическими кабелями. Если для проводки используется провода, то  нельзя прокладывать провода в коробах в ванной и санузлах. Это связано с влажностью в этих помещениях и как следствие, техникой безопасности электропроводки.

Короб пластиковый для прокладки электрокабелей

На кухне в отличие от ванной, можно проложить короба и в них сделать электропроводку проводами.

Важно! Используйте для проводки только специальные короба, именно для электропроводки. Они изготавливаются из негорючих материалов и безопасны в эксплуатации.

Кстати, в широких электрокоробах сделаны разделения на секции. Это позволит вам разделить силовую электропроводку и слаботочную проводку (телефон, антенна, компьютер) и тем самым, избавится от ненужных электрических помех на слаботочную разводку.

Открытая электропроводка на клипсах

Клипса это специальное крепление для закрепления кабеля на поверхности стен или потолка.

Металлические клипсы для крепления кабеляКлипса с дюбель-гвоздемПрижимы для кабеля.

Открытая электропроводка на клипсах разрешена и допустима во всех помещениях квартиры. В качестве совета, если делаете открытую проводку на клипсах, используйте электрический кабель с тройной, а не с двойной защитной изоляцией. Например, известный кабель NYM(НЮМ).

На следующем фото вы видите клипсу для крепления гофрированной трубы ( электротехнической гофры). Это тоже может быть элемент открытой проводки, только теперь в электротехнической гофре.

Зажим клипса для крепления гофры или пластиковых труб

Открытая электропроводка в плинтусах

Плинтусная электропроводка, в специальных электпроплинтусах, с доступом к прокладываемым проводам или кабелям также относится к открытой электропроводки.

Отсюда обычные правила.

• Плинтуса должны быть специально предназначены для электропроводки, то есть, выполнены из негорючих материалов или материалов не распространяющих горение.
• Также, советую, не прокладывайте в одной связке провода для электропроводки и слаботочные провода для телефона, компьютера и телевизионной антенны. Высока вероятность помех из-за электромагнитных возмущений от электропроводов.
• В электроплинтусе, для разделения электропроводки от слаботочных проводов, достаточно места.

Другие виды открытой электропроводки, например, на фарфоровых роликах, применяются только в деревянных домах.

Открытая проводка в лотках, характерна для промышленных помещений и гаражей.

Где запрещена открытая проводка

• Запрещена открытая электропроводка проводов в ванных и санузлах;
• Согласно технике безопасности электрика в частных домах, запрещена открытая электропроводка проводов в саунах и банях;
• Но хочу заметить, что во всех выше перечисленных помещениях, допускается открытая проводка электрическими кабелями.

Несмотря, на то, что открытая электропроводка в квартире зачастую бросается в глаза и может нарушать некоторые эстетические каноны дизайна, она остается востребованной особенно в обжитых квартирах.

©ehto.ru

Статьи по теме

Открытая электропроводка — 115 фото особенностей применения и назначение

Открытая проводка считается наиболее простым способом организации электрической коммуникации в доме. Однако увидеть в современном жилом строении ее можно крайне редко. Хотя метод открытого проведения не занимает много времени и сокращает трудозатраты. Кроме того, для проводки такого типа нет нужды делать штробление, что сохраняет целыми потолок и стены.

С дизайнерской точки зрения можно эффектно обыграть ту или иную часть стены, закрепив провода снаружи. Такое решение будет напоминать стиль ретро и позволит немного расширить электрическую линию в доме.

В противном случае обилие проводов на стенах несомненно испортит весь интерьер. Рассматриваемый способ организации электроснабжения требует соблюдения определенных правил, о чем пойдет речь ниже.

Правила установки электропроводки открытого типа

Рассмотрим основные требования к открытой электропроводке, которые следует неукоснительно выполнять. Если ими пренебречь, то высока вероятность возникновения аварийной ситуации, например, короткого замыкания и пожара.

Первое, что нужно иметь в виду, это запрет на прокладывание линии под трубопроводами, склонными к образованию конденсата. Стоит помнить, что источники тепла не должны располагаться поблизости от кабелей.

Месторасположение проводки определяет тип самого провода, он может быть жестким, гибким или экранированным. Соединение жил кабелей можно осуществлять только через специальные распределительные коробки. Крышки последних должны находится в доступной зоне.

При высоком уровне влажности улучшить герметичность позволят резиновые прокладки, монтируемые в крышку распределительной коробки. В обязательном порядке следует проверять целостность защитной оплетки провода по всей его длине. В случае обнаружения дефектов провод лучше заменить.

На некоторых фото открытой электропроводки видно, что ее крепление осуществляется при помощи специальных пластиковых скоб. Специалисты рекомендуют использовать пластиковый крепеж соответствующего размера. Расстояние между скобами делают с таким расчетом, чтобы во время эксплуатации линии не было провисаний проводки.

Около мест соединения проводов с выключателями, розетками и другими элементами требуется установить фиксаторы. При горизонтальной укладке не бронированного кабеля расстояние между крепежом должно быть не более 40 см; для бронированного расстояние увеличивается до 75 см.

При вертикальном размещении интервал между креплением не превышает метра.  Между фиксатором и электрическим элементом должно быть не больше 10 см. Только при указанных условиях возможно надежное крепление всей линии электропередачи.

Когда возникает необходимость согнуть провод (при обхождении препятствий), то минимальное значение радиуса изгиба должно быть 8 см. В случае пересечения неэлектрического трубопровода требуемый интервал должен составлять 3 см. При прохождении кабеля сквозь стену рекомендуется сделать дополнительную защиту в виде куска трубки, длина которого равна ширине стены.

Особенности монтажа

Если потолки в доме или квартире относятся к классу подвесных, то проводку в обязательном порядке ведут по стене. Когда количество проводов внушительно, рекомендуется использовать специальные пропускные каналы. При монтаже распределительных коробок следует помнить, что доступ к ним должен быть беспрепятственным, в противном случае техническое обслуживание будет трудно произвести.

Вообще основных способов монтажа электропроводки можно выделить несколько: уже упомянутый вариант со скобами, укладка в гофрированных трубах, использование специальных элементов (кабель-каналов, плинтусов и электротехнических коробов).

Крепление при помощи скоб и гофрированных труб имеет некоторые минусы. Во-первых, скобяной вариант не считается безопасным. Во-вторых, оба способа не дают эстетичного результата. Кабель-канал в этом плане будет более привлекательным вариантом.

Плюсы и минусы внешней электропроводки

Обустройство наружной электропроводки, как и всякий метод создания электрической коммуникации в доме, имеет свои преимущества и недостатки. Среди преимуществ выделяют:

• простоту установки;
• сохранение целостности стен и потолка;
• отсутствие необходимости в приобретении дополнительного оборудования.

Недостатками окажутся:

• не эстетичный внешний вид;
• необходимость строжайшего учета технических правил и норм для жилого помещения;
• необходимость обязательного соблюдения норм противопожарной безопасности.

Бесспорно, существуют презентабельные варианты обустройства наружной проводки. Винтажный стиль небольшого по длине куска электрической проводки в комнате может отлично дополнить интерьер и стать его изюминкой, добавив эффект старины.

Однако дополнительные элементы для качественного и эстетичного оформления могут существенно ударить по кошельку. Сочетание стилей тоже немаловажно.

Монтаж открытой электропроводки нуждается в тщательной подготовке. Если нет уверенности, то все расчетные и укладочные работы лучше доверить профессионалам. Однако, имея в виду все вышесказанное, можно попробовать сделать все самостоятельно.

Фото открытой электропроводки

Также рекомендуем посетить:

Открытая витая проводка: монтаж,виды фурнитуры

Когда розеток не хватает или старая проводка пришла в негодность, но штрабить стены не хочется, можно вспомнить о старом способе – прокладке проводов прямо поверх обоев или другого финишного покрытия. Но в наши дни открытая проводка может стать еще и изюминкой интерьера.

Привычка – вторая натура

Конечно, все мы привыкли к тому, что проводка надежно скрыта под толщей штукатурки. Внутри стены ее могут укладывать в специальные гофрированные трубы, или просто в проделанное углубление, главное, что если возникнет необходимость починить или заменить электрокабель, придется разрушить значительную часть стены. А это возможно только при основательном ремонте. Тем не менее, большинству людей именно скрытая проводка кажется наиболее эстетичной. Ведь ее как будто и нет совсем.

Но что делать, если ремонт не планировался, а для новой бытовой техники потребовалась дополнительная розетка? Вот тут и выручит открытая проводка. Главное знать несколько важных правил.

Счет на сантиметры

Есть два способа монтажа открытой проводки. В первом случае используются плоские провода, которые прибивают к стене маленькими гвоздями или специальными скобками. В целях безопасности под провод помещается асбестовая прокладка, она должна быть немного шире кабеля. Если требуется разместить параллельно сразу несколько проводов, то между ними нужно оставить зазор не менее 3-4 миллиметров.

скобы для крепления наружной проводки

Для декоративности этот вид открытой проводки сверху закрывают специальными пластиковыми коробами, которые подобрают в тон стенам или основным элементам декора комнаты.

Второй способ монтажа открытой проводки подразумевает крепление витых – одножильных проводов на специальные ролики-изоляторы. Такой способ выглядит более винтажно, а соответственно модно.

разновидности витой проводки

Важно чтобы ролики располагались на расстоянии 10 сантиметров друг от друга, а провода отставали от стены не менее, чем на сантиметр.

расстояние между роликами 10 см

Безусловными преимуществами открытой проводки являются ее доступность для смены и частичного ремонта, а также простота переноса или добавления розеток и выключателей.
Благодаря расположению она является и более безопасной, отчего именно открытая электропроводка чаще используется в частных деревянных домах.

Недостатком можно считать необходимость учитывать в дизайне интерьера. Кроме того, открытая проводка не позволяет поставить мебель вплотную к стене и собирает пыль на провода и ролики.



Фурнитура открытой проводки

Мода на все старое сделала открытую проводку одним из трендов, а потому производители постарались как следует поработать над дизайном самих проводов, роликов, выключателей, розеток и распаячных коробок. Подобрать одно под другое совсем нетрудно, поэтому открытую проводку сегодня можно увидеть не только в жилых домах и квартирах, но и в публичных местах, оформленных по последнему слову дизайна.
Подробнее остановимся на каждом из элементов открытой проводки.

фурнитура открытой проводки

Провода должны быть закрыты негорючей изоляцией, лучше в 2-3 слоя. Сейчас продают провода, у которых первый слой изоляции теплостойкий и пластиковый, а второй слой может быть как ПВХ, так и текстильный. При этом хлопчатобумажная или синтетическая оплетка пропитывается специальными составами, препятствующими горению. Цветовая палитра таких оплеток заставит завидовать профессиональных художников.

оплетка провода

Ролики с точки зрения пожарной безопасности и эстетики предпочтительнее керамические. Современные производители делают их не только традиционных белого, бежевого и коричневого цветов, но и имитируют мраморную расцветку, а также раскрашивают их в различные узоры. То же самое можно сказать и о распаечных коробках.

изоляторы керамические

Выключатели и розетки

Традиционные выключатели и розетки с утапливаемой в стену частью для открытой проводки не подойдут. Нужны специальные. Стоят они точно также, а иногда и дешевле, «скрытных» собратьев. Просто, как и провода, они полностью размещаются над стеной.
Что касается дизайна, то в продаже можно найти как традиционные клавишные выключатели, и самые обычные розетки, так и фурнитуру с интересными рамочками, и даже стилизованные «под старину» поворотные выключатели.

ретро розетки и выключатели

Таким образом. Если открытая проводка не противоречит вашим вкусам, вы можете привнести в интерьер дополнительный комфорт, безопасность и дизайнерскую изюминку.

Видео: способы крепления внешней проводки

Открытая проводка, наружная проводка, открытая прокладка кабеля

Существует множество способов проложить провод. Его закапывают в грунт, замуровывают в стену, крепят на несущие конструкции, подвешивают в воздухе. Мы рассмотрим самую простую с точки зрения монтажа технологию: открытая электропроводка.

Определение звучит так: это способ прокладки кабеля, при котором он не находится в несущих конструкциях, и не скрыт под отделочными материалами. При этом наружная проводка должным образом закреплена, то есть она не раскачивается под воздействием атмосферных явлений.

Стало быть, прокладка воздушных сетей между столбами к этому способу не относится. Технология называется «воздушная подвеска».

Правила устройства электросетей (ПУЗ) предусматривают следующие виды прокладки открытой (наружной) электропроводки:

1. На поверхности вертикальных стен или перекрытий (потолков). Способ предусматривает непосредственное закрепление провода к поверхности с помощью специальных приспособлений. Кабель вплотную прилегает к стене (потолку).
2. Прокладка с помощью точечных креплений: изолирующих роликах, подвесах. В этом случае открытая проводка не касается поверхности, но не имеет длинных свободно провисающих участков.
3. Прокладка на струнах. В отличие от свободной подвески, кабель по-прежнему не имеет провисающих участков. Принципиальное отличие от предыдущих способов: на несущей поверхности монтируется трос, а провод крепится к нему. Технология применяется при опасности механического воздействия на проводку.
4. Монтаж открытой электропроводки в специальных рукавах (трубах). Это может быть жесткая конструкция, либо гибкий гофр. Внутри кабель не закреплен, и может быть легко извлечен для замены или ремонта. Фиксация на стене организуется за наружную оболочку.
5. Открытая электропроводка может быть уложена в специальные лотки. Профессиональные электрики называют их кабельростами. Причем направляющие могут быть закреплены как вдоль стен (перекрытий), так и между объектами (опорами). Этот способ не относится к свободному подвесу, поскольку кабели не имеют возможности перемешаться.
6. Монтаж наружной электропроводки в специальных коробах. Пожалуй, самый распространенный способ при необходимости защитить провода от внешнего воздействия. Короба, как правило, имеют легкосъемные крышки. Это позволяет получать быстрый доступ к содержимому.
7. Открытая проводка в доме или квартире, может быть уложена в декоративные элементы: пустотелые наличники, плинтусы из электротехнического пластика.

Любой из перечисленных способов не противоречит требованиям ПУЭ, если соблюдены меры безопасности. Учитывая доступность, и слабую защищенность от механических воздействий, открытая проводка может стать причиной поражения электротоком.

Поэтому, соблюдение Правил — не просто формальность, а ваша жизнь и здоровье.

Меры безопасности при организации наружной проводки

Для начала определимся с терминологией, касающейся кабельной продукции:

• Кабель, это проводник в изоляции, имеющий вокруг дополнительное покрытие, часто бронированное. Оно должно выдержать воздействие внешней среды без нарушения изоляционных параметров. Как правило, кабели являются магистральными, для подключения конечного потребителя они применяются редко.
• Провод — это тот же проводник (чаще всего в изоляции, но применяются и неизолированные изделия: например, для заземления). Вокруг основных жил при необходимости может находиться внешняя оболочка. Особой прочности не требуется, просто дополнительная изоляция.

Если монтаж наружной проводки выполняется проводом, наличие второй оболочки крайне желательно (при напряжении более 42 вольт — обязательно). При механическом воздействии, есть шанс повредить лишь наружную изоляцию, но контакта с оголенным проводником не будет.

И теперь основные требования к безопасности:

• Монтаж открытой электропроводки на поверхности стен внутри помещения, допускается лишь с использованием кабеля, или провода с внешней оболочкой. При этом стены (или их отделка) не могут быть выполнены из горючего материала. Речь идет о способе крепления непосредственно к поверхности.

• Если стены поддерживают горение — крепление электрической проводки к стене производится с помощью изоляционных катушек, а сам провод не должен касаться поверхности. Идеальный вариант — укладка в стальные трубы или несгораемые гофры.
• В одном жгуте (коробе, кабельросте) не допускается прокладка взаиморезервирующих кабелей (проводов).
• Также нежелательно в одной магистрали укладывать силовые и слаботочные цепи.
• Опасно прокладывать фазные и нулевые провода одного потребителя по разным маршрутам.
• Все соединения кабелей (проводов) на маршруте укладки производятся только методом опрессовки, сварки или пайки. Простая скрутка недопустима. После соединения, необходимо восстановить изоляцию всех оболочек.
• В местах стыков, ответвлений, подходов к абонентским устройствам (конечному потребителю), наружная проводка должна иметь запас по длине (слабину), на случай ремонта. В этих местах вообще не допускается силовой натяг кабеля.
• Точки стыков и ответвлений должны быть доступны для ремонта и профилактического осмотра. Желательно, такие места проводки прятать в распределительные коробочки.
• Распаячные и разветвительные коробки подбираются в зависимости от условий внешней среды. Например, уличная прокладка с возможностью попадания влаги, должна иметь резиновые уплотнители.
• Вводы со стороны улицы организуются с защитой от попадания воды во внутренние магистрали.
• Если несущие стены могут перемещаться под воздействием смены температуры (пусть даже на несколько миллиметров), монтаж открытой проводки выполняется с учетом тепловых зазоров.
• Защитные короба, кабельросты, гофры и трубы, выполненные из металла, должны иметь антикоррозийное покрытие. Вполне достаточно качественной покраски, хотя производители подобной фурнитуры часто применяют оцинковку.
• Провода и кабели могут быть проложены в одном коробе по разные стороны. В одном гофре, магистральный кабель и абонентские провода, не прокладываются. Правильнее организовать «шлейф» из проводов разного назначения. Пусть это не всегда эстетично выглядит, зато проводка в безопасности.
• При выборе мест прокладки, не допускайте монтаж в непосредственной близости от источников нагрева. Кроме того, нельзя размещать открытую проводку под трубопроводами, на которых может сконденсироваться влага.

Рассмотрим несколько вариантов отрытой проводки на примерах

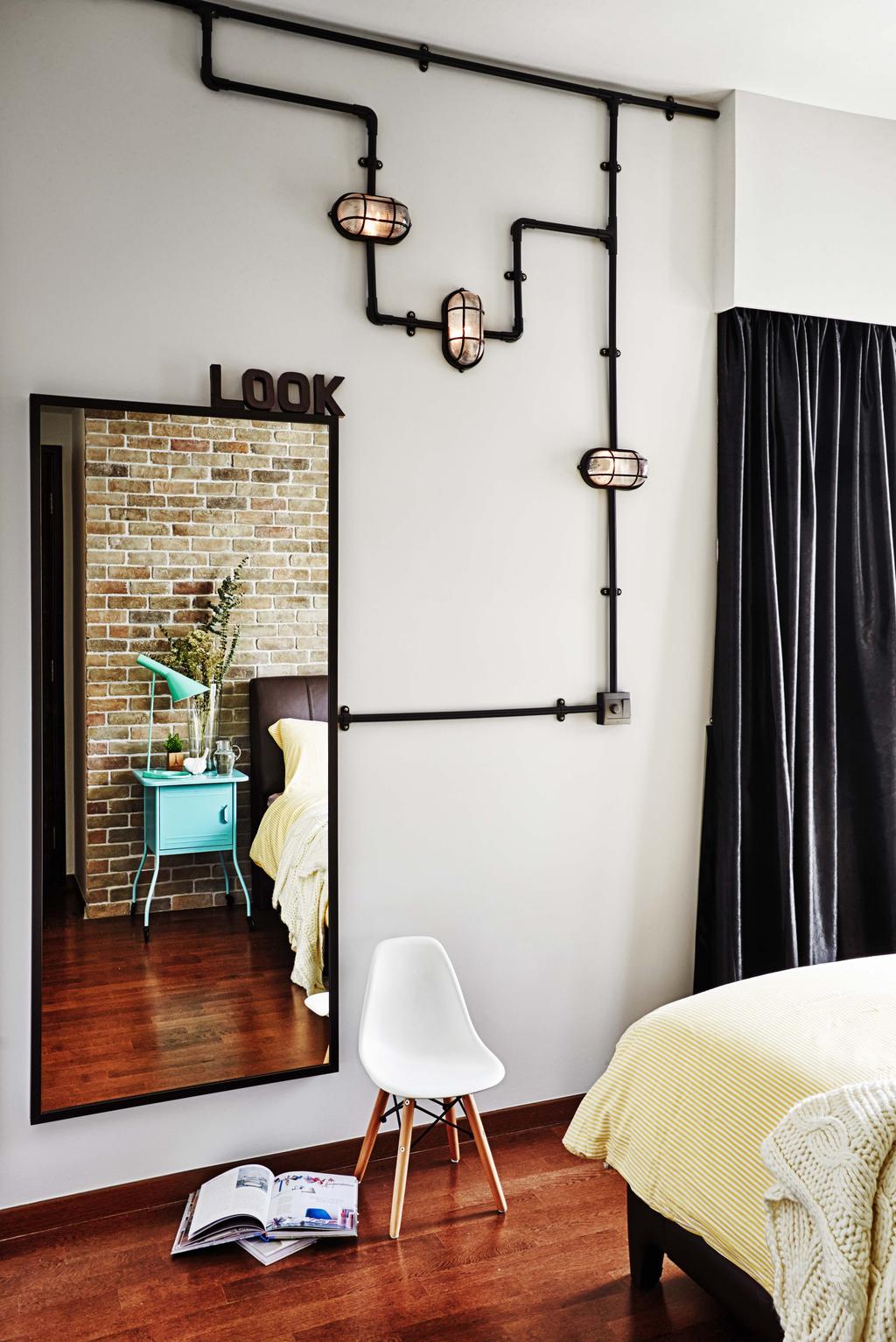

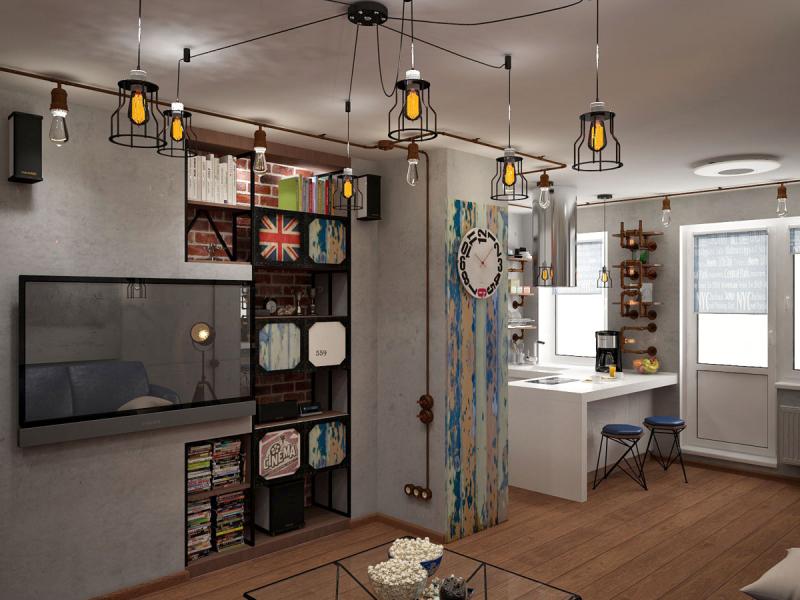

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

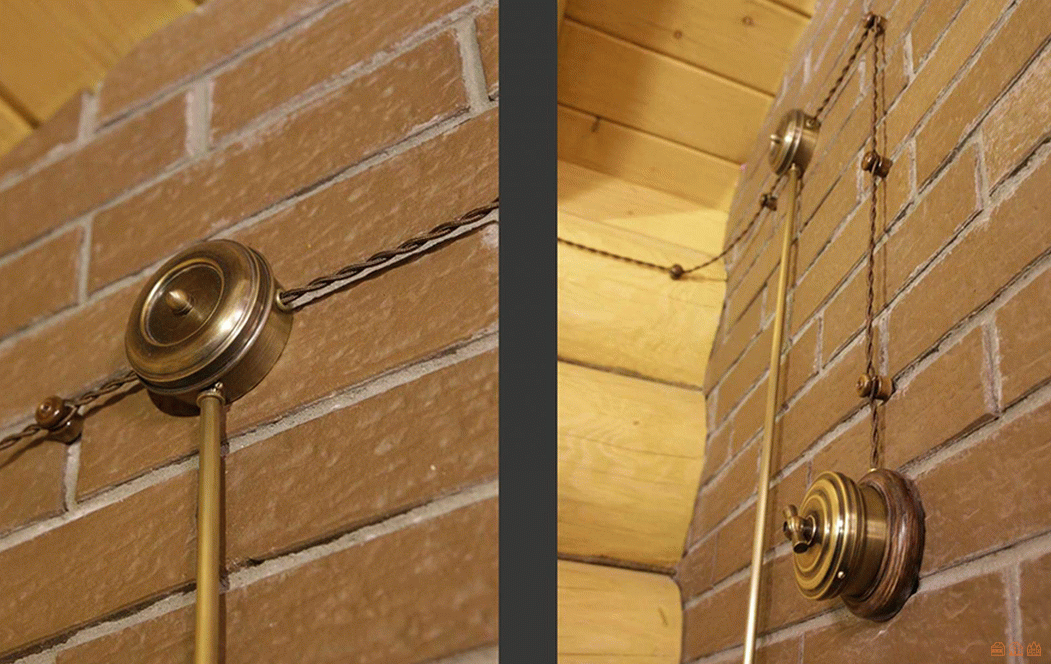

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей.

К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Важно! Укладка проводки в коробе имеет неоспоримые преимущества:

• Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
• Провода в коробе можно использовать без внешней оболочки — опять же, экономия.
• Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами.

Важно! При покупке подобного товара, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Совет! При совместной укладке в плинтус силового и сигнального (телефон, телевидение, интернет) провода, помните о взаимных наводках. Не помешают ферритовые фильтры на концах проводов.

И наконец, поговорим о преимуществах и недостатках подобного способа

Что мы имеем в плюсе:

• Простота монтажа. Никаких тяжелых и грязных работ, связанных с долблением стен, заглублением розеток и выключателей, и последующей штукатурки помещения.
• При организации новой проводки нет необходимости затевать ремонт помещения. Воздействие на интерьер минимально.
• Ревизионный доступ: проводка легко осматривается в любой момент времени.
• Возможность замены, модернизации, добавления новых линий. И все это в любой момент, без применения сложного оборудования.
• Если вы передумаете — провод всегда можно спрятать в стену. А вот обратный процесс затруднителен.
• Организация открытой проводки подходит для любых помещений. А вот скрытая в стенах, имеет ограничения. Например, ее нельзя проложить в деревянных домах.

Недостатки также имеются:

• Главный из них — нет 100% совместимости с дизайном помещения. Если вы не поклонник стиля «винтаж» или «лофт», для экспериментов с открытой проводкой остается разве что гараж.
• Какой бы прочной не была оболочка (кабельный короб, гофр и прочих), все равно, вероятность повреждения выше, чем у кабеля в стене.
• Возможность схватить провод руками, и получить поражение электротоком, ничтожна. Но она есть.

Какие материалы потребуются для монтажа открытой проводки

Кабельные короба крепятся обычными метизами, а то и просто на липкую ленту. Винтажные, и прочие «лофт» комплекты, уже снабжены не менее «старинными» керамическими роликами и клипсами. Для остальных способов придется подбирать наборы крепежа.

Гофр и кабельные трубы удобно монтировать на специальные хомуты.

Они имеют стандартную конфигурацию, и позволяют аккуратно организовать «дорожки» из любого количества проводов.

Крепление провода и кабеля непосредственно на стену, также осуществляется клипсами быстрого монтажа.

Под любой размер и форму. Просто сверлим отверстие в стене, и загоняем туда крепежный элемент.

Готовые кабельросты также не представляют сложности при монтаже.

Хотя в домашних условиях такую картину встретишь нечасто.

Итог

Не надо бояться открытой проводки, вы всегда можете определить по месту: какой способ прокладки подходит для вашего помещения. А на любой экстренный случай есть компромисс: плинтус с кабельным коробом внутри.

Видео по теме

Открытая проводка в квартире и доме: достоинства и недостатки

Открытая проводка — это самый простой способ закладки электрических линий. От скрытой данный вид отличается тем, что кабели проходят над толщиной строительной конструкции, а не внутри. Процесс менее трудозатратный, так как позволяет обойтись без штробления стен. В многоэтажных постройках такую проводку встретить сложно, но способ актуален для дачи, домов или помещений в стили ретро.

Достоинства и недостатки открытой проводки

К достоинствам можно отнести следующие моменты:

• Простота укладки. По сравнению со способом скрытого монтажа, открытая занимает меньше времени и позволяет оборудовать систему своими руками.
• Цена. Стоимость укладки выходит значительно меньше, так как исключаются множественные штробления по периметру помещения.
• Мобильность планировки. В любой момент, если появляется необходимость, можно перенести выключатель или розетку в другое место без усилий.
• Доступность. При неисправности замена неработающего элемента или узла производится без затруднений.

Недостатки заключаются в следующем:

• Внешний вид. Далеко не каждому понравятся линии проводов, проложенные по дому, за исключением заранее задуманных дизайнерских решений.
• Пожарная безопасность. Если проводка находится под присмотром, то она может быть заменена очень быстро. Главное — быть внимательными и не допустить ее повреждения. К тому же пожарная безопасность в деревянных домах требует от хозяев особой бдительности.

Требования к внешней проводке в квартире

В первую очередь, необходимо составить электрическую схему линий и элементов: розеток, выключателей и коробок. При составлении проекта нужно учитывать моменты:

• Линии проводки должны располагаться вертикально или горизонтально относительно плоскостей помещения. Другие варианты запрещены техникой безопасности.
• По стандартам они должны пролегать на расстоянии 15-20 см от углов, оконных и дверных проемов. Расстояние от уровня пола: розетки не менее 20 см, а выключатели — 60 см.
• Нельзя прокладывать кабели рядом батареями, обогревателями и другими элементами теплоизлучения. Изоляционный слой приходит в негодность от постоянной температуры и риск аварийной ситуации повышается до критического состояния.
• Под трубами, где скапливается конденсат, также запрещено проводить электрические элементы.
• Для помещений с повышенной влажностью элементы электропроводки должны иметь двойную или тройную изоляцию.
• Соединения и узлы проводов должны находиться только в распределительных коробках.
• Заранее на схеме располагают распределительную коробку в легкодоступное место.

Если система прокладывается не через трубы или защитные панели, то используются специальные скобы, продающиеся в специализированных магазинах. Они необходимы для предотвращения провисания проводов под тяжестью собственного веса. Расстояние скоб проводки горизонтального типа — каждые 30-40 см, а для вертикального — 60 см.

Что необходимо для монтажа открытой проводки

Как выбрать кабель

Кабель надо выбирать, отталкиваясь от предстоящей электрической нагрузки. Домашним электро — и осветительным приборам будет достаточно 2-3 жильного медного или алюминиевого кабеля с сечением 2.5 мм. Бытовая электроплита подключается кабелем с сечением 4-6 мм, а ветка подводится к отдельному предохранителю на 25А в распределительной коробке.

В выборе между медным и алюминиевым кабелем большинство предпочитают медный, поскольку он:

• устойчив к коррозии;
• выдерживает электрическую нагрузку при одинаковом сечении с алюминиевым;
• пластичный, что позволяет укладывать систему без риска переломить кабель.

Розетки

Розетки для открытой проводки называются накладными, потому что крепятся к стене в любом нужном месте. В отличие от погружных, у них контакты находятся внутри и они полностью изолированы.

Как и в случае погружных, штепсельные розетки с контактом заземления подойдут, соответственно, для электрических сетей с заземлением.

Если розетка не замыкающая в цепи и силовой провод идет от нее к следующей, то она называется проходной. Они устанавливаются при бескоробочном подключении.

Выключатели

Герметичные выключатели — не целенаправленная разработка для проводки открытого типа. Зачастую, имея скрытую систему кабелей, ставят закрытые выключатели. Делается это в местах повышенной влажности во избежание замыканий и предотвращения аварийных ситуаций.

Установка происходит так же, как у розеток для открытой проводки — пара отверстий в стене и выключатель надежно держится на нужном месте.

Способы монтажа

Существует несколько способов укладки проводов открытого типа. При выборе отталкиваться нужно от вида помещения — для офиса подойдут кабельные каналы, а ремонт в дизайнерском стиле потребует прокладку через плинтус или декоративные трубки.

Внешняя проводка в кабельном канале

Чаще применяют кабельно-канальный способ укладки проводов, так как они обладают важными эксплуатационными свойствами:

• нетоксичны;
• температуроустойчивы;
• имеют низкую цену.

Крепятся к стенам с помощью дюбелей или клея (в зависимости от поверхности). Внутри кабелей расположены канальные разделения для нескольких проводов. Сверху прикрываются крышкой. Заглушки и уголки элементов сети идут в комплекте или докупаются отдельно. Изготавливаются в разнообразных стилистиках и цветах, поэтому подойдут не только для офисов, но и хорошо впишутся в любой дизайн комнаты. Главное — подобрать подходящий тип и цвет.

Открытым проводом

Один из самых распространенных и старых способов. Раньше это делалось через согнутый кембрик, который прибивался маленькими гвоздиками к поверхности. Теперь его заменили пластиковые скобки, которые продаются сразу же с гвоздями внутри. Главное верно подобрать размер скобы, чтобы не пережать кабель, нарушив изоляционный слой. Расположение такое же — каждые 10 см. Если рядом проходят несколько проводов — расстояние между ними должно быть не менее 4-5 мм.

Какая проводка у вас дома?

Разводка через плинтус

Подходящий способ для сохранения внешнего вида комнаты. От обычного плинтуса данный вид разводки отличается наличием нескольких каналов и способом монтажа.

Предварительно основа крепится к стене по периметру пола. Необходимые провода протягиваются по специальным направляющим внутри плинтуса и прикрываются крышкой. Внешне ничем не отличается от обыкновенного строительного плинтуса, не считая пластиковых направляющих для розеток и выключателей, таких же, как в варианте с кабельными каналами.

Варианты дизайна и цвета подбираются непосредственно покупателем.

В трубах

Современная промышленность позволяет укладывать проводку разными способами, которые отвечают требования пожарной безопасности. Часто используется для этого гофрированная труба.

Но способ монтажа в трубах — процесс трудоемкий. Провод крепится к веревке, которая протаскивается внутри труб, а после выхода конца веревки протягиваются кабели.

Диаметр трубы должен быть в два раза больше, чем диаметр проводов в пучке. Крепление к поверхностям производится с помощью специальных клипс. При демонтаже достаточно будет потянуть за один конец трубы. Сама гофра оснащена металлическими нитями внутри, что позволяет сохранять форму при изгибах.

Помимо гофры есть еще несколько видов материала для изготовления труб, но они встречаются редко и по параметрам сильно уступают гофрированным даже в весе. А тяжесть проводки — важная деталь, поэтому чем легче она будет, тем лучше.

Стильная проводка в ретро и лофт стилях

При упоре на эффектность и выраженные элементы интерьера используют способ монтажа через керамические изоляторы и металлические декоративные трубы.

Таким способом прокладывали самые первые проводки. В старых деревенских домах до сих пор устанавливают электропроводку открытого типа. Мода на них возвращается снова. Два провода переплетаются друг с другом и протягиваются по периметру помещения, периодически огибая керамические изоляторы. По технике безопасности ролики-изоляторы монтируются на расстоянии 10 см друг от друга, а витой провод не менее 1.5 см. от поверхности.

К этому способу стоит прибегать, если дизайн комнаты выполнен в одном стиле или нет другого выбора, потому что метод с керамическими изоляторами самый небезопасный из всех.

В другом случае применяют декоративные металлические трубы, которые изготавливаются в разнообразных цветах и стилях. При монтаже придется потратить больше времени, чем с аналогом в виде гофры. Металлические трубки крепятся к поверхности через специальные штанги. Между собой скрепляются соединительными муфтами и уголками под 90 градусов.

Где запрещена такая проводка

Запрещается использовать метод открытой электропроводки в зонах повышенной влажности, например, в ванных комнатах, банях, саунах и кухнях. Также в больших складских помещениях и вблизи взрывоопасных веществ.

Если наружная проводка — единственно возможный способ электрического питания, то следует добавить несколько слоев изоляции (в случае со складами) и огнеупорных материалов (например, для заправок).

Таким образом, открытый тип проводки в квартирах, домах и других помещениях не уступает внутренней, а в чем-то даже превосходит.

Вопрос оснащения дома, квартиры или любого помещения электропроводкой уже давно касается не только безопасности, но и формирования дизайна комнаты. Современные находки в области дизайна интерьера позволяют превращать привычные вещи в эстетично выглядящие элементы общей задумки.

Популярное

Открытая и скрытая проводка

Каждый из нас с вами, заходя в магазин и выбирая розетку домой, задавался вопросом: что такое открытая или скрытая проводка, и что значат буквы ОП и СП. Эти буквы как раз и обозначают те самые вариации проводки. Оба варианта широко используются, но каждый предназначен под конкретные цели, нормы и задачи. Есть еще один вид проводки, который используется в дизайне помещений достаточно широко. Интересно? Как мы с вами помним, читать полезно, а значит читайте до конца.

Начнем со скрытой проводки. Сразу оговорюсь, что про кабели и провода, которые используются в той или иной проводке говорить сегодня не будем, так как это тема отдельной статьи. Оговоримся лишь, что провода и кабели бывают круглые и плоские. И от этого будем отталкиваться. Скрытая проводка — это очень распространённый способ прокладки инженерных сетей внутри бетонных, кирпичных и пеноблочных домов. То есть такая проводка проходит во всех многоквартирных домах по всему миру. Также, как правило, такая проводка имеет место быть в частных домах, построенных без использования деревянных материалов.

Провода и кабели при скрытой проводке, как правило, спрятаны в стену. Существуют разные способы скрыть проводку в толще стены. Так, обычно ее кладут в толще строительных конструкций — в каналах бетонных перекрытий, в перегородках из гипса и бетона и под штукатуркой.

Как проложить проводку в стене

Часто происходит так, что мы с вами покупаем новую квартиру, получаем план проводки, и он нас не устраивает. Нередко возникают случаи, когда просто от счетчика провод введен в квартиру и на этом точка. И дальше вам либо переделывать проводку, либо прокладывать ее. И тут начинается самое интересное. Для начала вам нужно начертить трассу, согласно которой будете прокладывать электрическую проводку. В ней должны быть учтены места, где будут установлены розетки, а также выводы под осветительные приборы. Имея на руках этот чертеж, можно переходить к следующему пункту.

Нам понадобится вооружиться штроборезом и перфоратором. Будем с вами штробить трассы между подрозетниками и выводами под светильники. Отметим, что провода прятать под штукатурку надо в гофрированной трубе. Замазывать жёлоб штукатуркой поверх трубы стоит так, чтобы слой штукатурки был примерно четыре миллиметра. Также прокладывать провод в гофрированной трубе надо так, чтобы он не занимал больше одной трети диаметра. Такие условия прокладки кабеля считаются оптимальными.

Немаловажно, что перед заливкой наливного пола и установкой натяжного потолка стоит позаботиться о проводке в них. Так как после окончания работ по заливке или установке, проводку сделать в этих местах значительно проблематичнее.

Далее перейдём к подрозетникам. Подрозетники, как правило, имеют диаметр 72 или 73 миллиметра. Также для установки подрозетника потребуется проштробить круглое отверстие чуть больше, чем диаметр самого изделия и туда установить его, отшпатлевав и оштукатурив. Далее провода со всех комнат собрать в щиток. Во все подрозетники установить выключатели и розетки, подключить освещение. И все, проводка готова.

Второй способ установки проводки более простой, и не менее распространённый — открытая проводка. При этом способе провод не прячется в стену, а проходит по поверхности стен и потолка. Как правило, такую проводку используют в деревянных дачных и частных домах. В деревянных домах по пожарным соображениям нельзя прятать провод в стену. Провод постоянно находится под напряжением, а если это еще и дом, где вы постоянно живете? Представьте, как провод под нагрузкой нагревается от стиральной машины, чайника, или других мощных электроприборов? Это попросту может привезти к пожару.

Такая проводка иногда рациональнее, так как все распаячные коробки и провода находятся на поверхности. И при возникновении аварии ее проще найти в открытой проводке, чем в скрытой. Для скрытой проводки нужно специальное устройство для «прозвона» кабеля. А если же вы въехали в квартиру уже с готовой проводкой, ее переделывал хозяин самостоятельно, а в управляющей компании могут предоставить только схему проводки при постройке? Так что даже при слегка менее «дизайнерском» виде открытой проводки, у нее много плюсов.

Открытая проводка, как правило, укладывается в кабель-канал, гофрированные и гладкие жесткие трубы. И если десять лет назад это были только белые и серые трубы, то сейчас все изменилось. Вы, придя в магазин, можете купить уже не только кабеленесущие системы с цветом под «дерево», но и любого, такого, как вам заблагорассудится.

Итак, нам понадобятся: кабель-канал или трубы, провода, распаячные коробки, выключатели и розетки. От главного щитка на вводе в дом пойдут трассы из кабель-канала, которые в нужных нам местах будут входить в распаячные коробки и там делиться на несколько трасс. Например, нам нужно одну ветку пустить на розетки, другую на выключатели, а третью провести к люстре. Вводим провода в распаячную коробку и там с помощью клеммных колодок делим ее на несколько.

Одно из огромных преимуществ такой сети — не нужно штробить стену под трубы и розетки. Розетки открытой проводки устанавливаются не в подрозетники, а на поверхность стены. И с этим, уж поверьте, справится даже ребенок. Хотя розетки детям не игрушка. С выключателями абсолютно такая же история.

А теперь про дизайнерский вид проводки. На самом деле, это просто вид ОП. Так называемая ретро-проводка. Тут используется специальный провод, похожий на тоненький канат. Держится он на специальных фарфоровых изоляторах. Также для такой проводки часто используются специальные выключатели и розетки. Они имеют фарфоровый корпус, и, как правило, очень красивые. Но важно понимать, что это не особенные розетки, там не может быть ничего особенного. Это самые обычные розетки и выключатели, просто исполненные из необычных материалов и имеющие красивый дизайн. Поэтому и стоят достаточно дорого. Но поверьте, это правда очень красивый вариант открытой проводки, да еще и очень оригинальный.

Наши менеджеры компании ГК ПрофЭлектро окажут специализированную помощь и помогут подобрать необходимый для вас товар. Чтобы сделать заказ или узнать стоимость звоните по телефону +7 499 707 14 60 или оставляйте заявку [email protected] и мы Вам перезвоним сами!

Открытая проводка: технология и сферы применения

Сегодня большинство из нас привыкло к скрытой проводке, однако технология открытой прокладки коммуникаций всё чаще используется в современных ремонтах. Её эксплуатационные преимущества и недостатки в целом имеют тот же баланс, что и у традиционной, однако стоимость монтажных работ и их скорость в данном случае будут меньше. Мы посвятили данную статью детальному анализу упомянутой технологии, чтобы помочь потребителям сделать выбор, каким образом лучше производить монтаж электрики в своей квартире.

Хотя у открытой проводки немало противников даже среди профессионалов, им противопоставляются и положительные отзывы. В наше время существует огромное разнообразие технических средств и материалов, позволяющих свести к минимуму потенциальный негативный эффект. Основная претензия зачастую состоит в том, что кабели и провода, скрытые под слоем штукатурки, меньше подвержены механическим повреждениям. Вместе с тем, многие забывают, что почти в 90% случаев целостность проводки нарушают… строители. В таком случае не важно, как именно она была проложена: при обычной эксплуатации электросети рядовые пользователи не склонны производить работы, несущие потенциальную опасность для проводов.

Вторая причина негодования многих людей – эстетическая. Мол, при скрытом монтаже не приходится наблюдать на стенах некрасивые провода. Однако следует помнить, что от этого недостатка сегодня можно избавиться двумя путями. Во-первых, многие фирмы выпускают специальные декоративные провода – двужильные и трёхжильные, с цветной или армирующей оплёткой, с оболочками, имеющими разный рисунок (под дерево, кирпич, металл, обои, штукатурку и пр.), что позволяет придать всей домашней электросети более визуально приятный вид. Более того, в случае прокладки ретро-проводки вообще используются специальные витые жилы и небольшие керамические изоляторы, которые намеренно контрастируют с окружением, подчёркивая внешний вид проводов. Во-вторых, для тех, кого волнует вопрос презентабельности, существует богатый ассортимент кабель-каналов, точно также имеющих разные расцветки и рисунки текстур. При необходимости визуально экранировать открытую проводку, это делается очень легко, быстро и с минимальными затратами.







Сущность технологии

В противовес сказанному ранее, у открытой проводки имеется сразу несколько важных преимуществ. На первое место среди них всегда выносят отсутствие необходимости в штроблении стен. Кроме того, что это весьма пыльный и продолжительный процесс, он требует определённых навыков от мастера и специального инструмента. При этом стоимость подобных работ также заметно сказывается на общем бюджете ремонта в жилище. Зато при открытом способе у мастера уйдёт минимум времени и сил на прокладку коммуникаций, а строительного мусора получится избежать практически полностью. Важно отметить, что в данных обстоятельствах не ставится запрет на использование открытой проводки для питания конкретных электропотребителей: так могут быть смонтированы линии, ведущие к розеткам и выключателям, люстрам и настенным светильникам, стационарным приборам и оборудованию. Без штробления стен монтажные задачи заметно упрощаются и удешевляются – вплоть до того, что многие работы может качественно выполнить даже человек с небольшими навыками в строительстве.

И если скорость, стоимость и сложность работ во многом взаимосвязаны и могут во многом считаться целостным аргументом «за» открытую проводку, то следующий фактор принадлежит к совершенно другой плоскости. Речь идёт о том, что коммуникации, проложенные поверх стен, можно при необходимости подвинуть, перенести, дополнить или полностью видоизменить в соответствии с новыми обстоятельствами жизни потребителей. Вся перепланировка, с учётом демонтажа и монтажа кабелей на новых местах, займёт совсем немного времени, мало затронет отделку стен и может быть осуществлена неоднократно. Если у жильцов возникнет необходимость в перестановке мебели, из-за чего существующая розетка или выключатель окажутся в недоступной зоне, данную электрофурнитуру вполне можно будет заблаговременно перенести в удобное место.

Разумеется, у открытого способа проводки есть свои особенности и ограничения. В частности, необходимо позаботиться о достаточной защите токоведущих жил от попадания влаги, а если в доме есть маленькие дети, то продумать их взаимную защиту друг от друга. Возвращаясь к эстетической составляющей, необходимо упомянуть сложность с размещением монтажных коробок. В отличие от проводов, их невозможно скрыть за гофрой или кабель-каналом. Среди популярных выходов из ситуации следует назвать применение цветных моделей, подходящих под цветовую гамму интерьера, позиционирование всей проводки по нижнему уровню (в нескольких сантиметрах над линией плинтуса) или скрытие распределительных коробок за натяжными потолками. Справедливости ради отметим, что последний подход, даже при всей оптимальности решения ключевого вопроса, далёк от идеала. Дело в том, что прятать ключевые электроузлы с разборными соединениями за фальш-перекрытием – во всех смыслах не лучшая идея. Кроме того, трудно себе представить помещение, в стилистике которого удастся органично сочетать современное натяжное полотно и считающуюся несколько старомодной отрытую проводку.

Вместе с тем, данный способ прокладки коммуникаций просто идеален для жилья в частном секторе, на дачах, в деревянных домах. Здесь совпадут и концепция визуального исполнения интерьера, и внешний вид проводки, и требования к безопасности. Учитывая традиционное обилие колонн и подпорок, неровностей стен и нечёткости радиусов архитектурных элементов, внешний монтаж заметно упростит работы и даже поможет скрыть недостатки. Все стыки и углы примыкания можно обойти проводкой красиво, без штробления канавок и сверления отверстий.







Отдельно необходимо сказать несколько слов об открытой проводке и сознательной стилизации. Если данный способ прокладки коммуникаций был выбран с целью удешевить монтажные работы и попутно оформить интерьер в ретро-стиле, то при минимальных усилиях органично это будет смотреться только в деревянной постройке или в загородном доме из кирпича. Попытка «убить двух зайцев», не предпринимая дополнительных мер по визуальному оформлению, не приведёт к желаемому результату. Для воссоздания желаемого дизайна необходимо будет приобретать розетки и выключатели в ретро-стиле, искать распределительные коробки с похожим стилистическим оформлением и пр. Всё это увеличит совокупную стоимость ремонта, а потому говорить, что открытая проводка «под старину» способна будет сама по себе обеспечить дополнительную экономию, в корне неверно.

Если анализировать способы недекоративной прокладки коммуникаций, то на сегодняшний день чаще всего используются три из них: на скобах, в коробах и в трубках, обычно – медных. Рассмотрим их далее в общих чертах.

• Открытая проводка при помощи скоб является наиболее бюджетным вариантом, самым технически простым и быстро реализуемым. При таком способе применяются кабели с привычным сечением: 1,5 кв. мм для осветительных контуров и 2,5 кв. мм – для монтажа розеток. Магистральные линии с диаметром свыше 3 кв. мм также могут фиксироваться скобами, только большего диаметра, соблюдая меньшие интервалы крепления вдоль длины проводника. Рекомендуется использовать провода не из самой бюджетной категории, поскольку такие изделия могут быть горючи, а потому под них при монтаже придётся дополнительно подкладывать специальные листовые прокладки – металлические или асбестовые. Лучше изначально купить провод в негорючей оболочке. Среди недостатков данного подхода можно назвать не самую высокую степень прочности крепления и сомнительную эстетичность. Скобы выпускаются в основном только в белом и сером цвете, что будет крайне неприятно контрастировать со многими интерьерами. Да и сам вид скоб не придаёт особого обаяния оформлению.
• Открытая проводка в коробах считается одним из наиболее защищённых способов. В качестве кабеленесущих систем могут использоваться специальные плинтусы, электротехнические короба, различные кабель-каналы и пр. Материалами для них зачастую являются металл и негорючие виды пластика. Данный способ весьма надёжен, выглядит достаточно эстетично и позволяет при необходимости легко открывать короб для осмотра целостности проводки. Кроме того, все распределительные коробки очень удобно вписываются и органично смотрятся в рамках такой конструкции. Единственным минусом можно назвать лишь то, что многие виды жёстких коробов изготавливаются в виде довольно длинных прямых каналов. Это не позволяет им незаметно огибать неровности стен, а наоборот подчёркивает все дефекты поверхностей.
• Открытая проводка в трубках предназначена для монтажа электросети с более свободной планировкой. Если речь идёт о гофре, то она за счёт гибкости позволяет легко обходить любые архитектурные формы и оставляет свободу для видоизменения маршрута проводки со временем. Металлические модели имеют заметно большую прочность и жёсткость, что не всегда позволяет использовать их как полноценную альтернативу пластику. Оба типа гофротрубок отлично подходят для проводки в бревенчатых деревянных домах, хозяйственных постройках, сараях, подвалах и погребах, мастерских и гаражах, но в большинство жилых интерьеров визуально не вписываются из-за недостаточной эстетичности.







Типичные ошибки домашних мастеров

Довольно часто дачники и владельцы жилья в частном секторе, прочитав о простоте технологии открытой проводки, берутся выполнять все работы самостоятельно. На практике они сталкиваются с тем, что минимальный навык обращения с инструментом и знание электрики всё же необходимы. Кроме того, любой электромонтаж сопряжён с необходимостью тщательного планирования работ. Именно поэтому напоследок мы сегодня хотели бы дать несколько советов тем, кто хочет произвести прокладку проводов собственноручно.

Базовая ошибка у всех одна: люди полагают, что открытая проводка не нуждается в планировании, поскольку не связана со штроблением перегородок. Обращаем внимание читателей, что проект должен быть в любом случае – не обязательно с идеальным чертёжным исполнением, но хотя бы с относительными размерами помещений, известным метражом кабелей и местами позиционирования электроузлов. Кроме того, что это поможет правильнее всё просчитать, оценить необходимое количество проводов и выстроить порядок работ, такой подход призван минимизировать число соединений. Хотя на современные клеммники можно полагаться гораздо больше, чем это было несколько десятилетий тому назад, лучше избежать фрагментарной разводки в пределах комнаты, которая присоединяется к питающей магистрали по принципу конструктора. Прокладка отдельных силовых линий не столь значительно увеличит стоимость ремонта, зато каждый электрический контур в доме будет более независим. Это позволит не только управлять им в отрыве от остальных, но и защитить отдельным автоматическим выключателем.

Если Вы планируете эксплуатировать мощные стационарные приборы, особенно в частном доме, лучше не вводить в схему такое дополнительное звено, как розетка. Правильнее будет отвести отдельную линию питания от вводного распределительного щитка, а защиту оборудования обеспечить за счёт установленного по месту автомата с необходимым амперажом. То же самое касается всей кабельной продукции: сечение проводников всегда должно быть достаточным, а запас метража при покупке составлять не менее 15-20%. Излишняя экономия на любом из этих пунктов приведёт к меньшей надёжности схемы: невысокой максимально допустимой мощности или вынужденным соединениям в цепях питания, что вряд ли добавит эстетики открытой проводке.

Наконец, не нужно забывать и о технике безопасности. Все электромонтажные работы необходимо производить при отключённой автоматике. Работать под напряжением не рискуют даже многие профессионалы, а для домашнего мастера это может быть чревато серьёзными травмами и угрозой здоровью.

Дом Электропроводка | Скрытая и открытая проводка

Нидхи Патель получила степень бакалавра гражданского строительства (BE) в 2018 году и работает автором контента в Gharpedia. Она инженер (гражданский) в SDCPL — Gharpedia. Помимо того, что она блоггер, она участвует в оценке и расчете стоимости в SDCPL. С ней можно связаться через LinkedIn, Facebook и Instagram.

Современная жизнь невозможна, ею не стоит наслаждаться при отсутствии оптимального света или освещения. Изобретение электрического света дало новое измерение всей цивилизации и образу жизни.Теперь жизнь отличается от той, которую раньше жил наш праотец.

Электропроводка — это процесс распределения электрической энергии от источника питания к таким приборам, как телевидение, лампы, кондиционеры и т. Д., Путем подключения различных приборов и оборудования для различных целей.

Одним из важнейших требований к любой системе электропроводки является безопасность. Прежде чем пытаться подключить свой дом, вы должны иметь четкое представление о правилах и стандартах безопасности, чтобы предотвратить ошибки, которые могут привести к ударам, травмам, повреждению или пожару и оказаться фатальными.

Также прочтите: 10+ важных советов по электробезопасности, которые сделают вашу домашнюю аварию безударной!

В большинстве штатов не разрешается проводить работы с электропроводкой электриков, не имеющих лицензии, поэтому перед началом любого проекта необходимо ознакомиться с «Национальным строительным электротехническим кодексом » вашего района.

Напряжение домашней электропроводки зависит от типа бытовой техники, используемой в доме. Существуют разные способы создания бытовой электросхемы.

Давным-давно открытая электропроводка была самым распространенным типом электропроводки в каждом доме.Но в наше время для домашней электропроводки популярна система скрытой проводки.

Здесь мы обсудим различия между скрытой и открытой проводкой, которые помогут вам в безопасном монтаже электропроводки в вашем доме.

• Как можно понять из слова «скрытый» означает «скрытый». Таким образом, эта проводка выполняется внутри полов / стен, и в дальнейшем она скрывается / скрывается путем оштукатуривания стены. Другими словами, использование пластиковой или электрической проводки внутри стены, потолка или пола с пластиковыми или металлическими трубопроводами называется скрытой проводкой из кабелепровода.

• Как следует из слов «открыть» — значит разоблачить. Это метод проводки с использованием скоб, ручек, трубок и гибких трубок для защиты и поддержки изолированных проводов, проложенных на стенах, а не скрытых или скрытых под какими-либо элементами здания.

• Система скрытой проводки из кабелепровода — самая популярная, эстетически красивая и прочная. Это наиболее распространенный тип электропроводки, используемый в настоящее время, поскольку поверхность выглядит аккуратной и чистой.

• Открытая система электропроводки не дает эстетичного вида. В настоящее время эта система используется редко.

• Для системы скрытой проводки профессиональный электрик / техник должен быть более квалифицированным.

• Здесь также нельзя отрицать потребность в квалифицированном профессиональном электрике / технике.

• В этой системе отсутствует риск получения механических травм.

• В этой системе существует риск получения механических травм для пользователей.

• В этой системе электропроводки отсутствует риск поражения пользователей электрическим током от кабеля.

• В этой системе электропроводки вероятность поражения электрическим током выше для пользователей.

• Скрытая проводка помогает сохранить эстетичный вид стен, так как они выглядят аккуратными и чистыми и делают поверхность ровной для дальнейшей отделки.

• Провод проходит по поверхности, что придает некрасивый вид. В случае этой системы эстетический вид стены может быть сохранен путем покрытия ее декоративными и защитными материалами, которые могут увеличить стоимость.

• Система скрытой проводки безопасна и долговечна.

• Система открытой проводки не так безопасна и долговечна по сравнению со скрытой проводкой.

• Риск возгорания из-за короткого замыкания внутри всегда выше.

• Риск возгорания из-за короткого замыкания также присутствует в открытой системе электропроводки. Но он хорошо виден, поэтому вероятность возгорания можно легко предотвратить или уменьшить.

• Эта система дорогая (дорогостоящая) по сравнению с системой открытой проводки.

• Эта система дешевле (дороже) по сравнению со скрытой проводкой.

• В этой системе не требуются каналы или желоба в стене. Таким образом, тратится меньше времени.

• В этой системе электропроводки все провода находятся в закрытом кабелепроводе, поэтому неисправность не может быть легко обнаружена и не может быть устранена быстро и легко.

• В этой системе электропроводки все кабели находятся на открытом воздухе, поэтому неисправность можно легко обнаружить и быстро устранить.

• Работать сложно по сравнению с открытой проводкой.

• В открытой системе электропроводки монтаж проводки на стене проще, чем при скрытой проводке.

• Вся система электропроводки не может быть заменена за короткий период времени, а материал электропроводки можно или нельзя повторно использовать в другом месте.

• Вся система электропроводки может быть заменена в короткие сроки, а материал электропроводки может быть повторно использован в другом месте.

• Дополнить / переделать скрытую проводку очень сложно.

• Дополнить / переделать открытую проводку несложно.

• Скрытая проводка — самая надежная и популярная электромонтажная система на сегодняшний день.

• Открытая электропроводка сегодня применяется редко.

• Погодные условия, такие как дождь, пар, влажность, химические воздействия, дым и т. Д., Не могут повлиять легко или медленно.

• Погодные условия, такие как дождь, масло, пар, пар, влажность, химические вещества и дым, могут легко и быстро повлиять на открытую систему проводки по сравнению с системой скрытой проводки.

• В этой системе электропроводки очень сложно обеспечить любое дополнительное подключение в будущем. Для дополнительных подключений вам потребуется помощь специалистов.

• В открытой системе электропроводки в будущем легко выполнить дополнительные подключения.

• В системе скрытой проводки изменить расположение приборов или выключателей довольно сложно.

• В открытой системе электропроводки изменить расположение приборов или выключателей достаточно просто.

• Скрытая проволока не провисает.

• Через некоторое время в открытой проволоке образуется провисание.

• Срок службы этой системы долгий, если используются качественные кабели.

• Срок службы этой системы короток до тех пор, пока качество провода не будет хорошим.

• Для работы со скрытой проводкой необходимо заранее спланировать, подготовить подробные чертежи и план.

• Чтобы работать с открытой системой электропроводки, вам нужно меньше планировать заранее, чем при скрытой проводке.

• Ремонт данной электропроводки очень сложен.

• Ремонт этой электропроводки очень прост.

• Для скрытой проводки стены разрезаются и продвигаются, что делает стены слабыми или плохими. Таким образом, увеличивается вероятность протечки воды и вероятность появления трещин в стенах.

• При открытых электромонтажных работах не требуется никаких гоночных работ, поэтому вероятность протекания воды и трещин исключена.

• Далее по мере того, как выполняются выемки после возведения стен; если не заполнить должным образом, вдоль желоба образовались бы трещины.

• В этой системе электропроводки нет необходимости в каких-либо гнездах. Открытая разводка выполняется при помощи сверления в стене. Если сверлить неправильно, то есть вероятность появления трещин в стене.

• Далее вода много раз проходит по трубопроводу и может подниматься к распределительному щиту, вызывая проблемы с безопасностью.Много раз появляются муравьи и другие насекомые и отправляются в погоню.

• В открытой проводке проблем такого типа не возникает.

Нидхи Патель получила степень бакалавра гражданского строительства (BE) в 2018 году и работает автором контента в Gharpedia. Она инженер (гражданский) в SDCPL — Gharpedia. Помимо того, что она блоггер, она участвует в оценке и расчете стоимости в SDCPL. С ней можно связаться через LinkedIn, Facebook и Instagram.

Продемонстрируйте свои лучшие разработки

Навигация по сообщениям

Еще из тем

Используйте фильтры ниже для поиска конкретных тем

Авиационный глоссарий — Открытая проводка

Добро пожаловать в глоссарий Dauntless Aviation! Редакция Dauntless ведет крупнейший в Интернете единый глоссарий авиационных терминов.Этот глоссарий построен на сочетании официальных, полуофициальных, и собственные источники (включая оригинальные материалы, которые мы разрабатываем сами). Уникально то, что мы часто предоставляем несколько определений данного термина, чтобы вы могли найти наиболее подходящее тебе. Чтобы максимально повысить эффективность вашего обучения, этот глоссарий (и аналогичные для наших международных пользователей) все больше и больше интегрирован в наши приложения для обучения авиации, в том числе наше программное обеспечение и приложения для подготовки письменных тестов FAA и практических тестов FAA.Если вам нравится этот глоссарий, вы полюбите их за их безупречную среду обучения и лучший и понятный контент в мире (пожалуйста, попробуйте). Ace Any Written Test! Актуальные вопросы FAA / бесплатные обновления в течение всего срока службы Лучшие объяснения в бизнесе Быстрое и эффективное обучение. Передайте свой чек-райд с уверенностью! Подготовка к практическому тесту FAA, отражающая фактические контрольные точки. Любой чек-райд: самолет, вертолет, планер и т. Д. Написано и поддерживается фактическими пилотами-экзаменаторами и главными CFI. Самый надежный электронный журнал в мире Будьте организованными, актуальными, профессиональными и безопасными. Широкие возможности настройки — от пилотов-студентов до профессионалов. Услуга бесплатного перехода для пользователей других электронных журналов. Заявление об ограничении ответственности: Хотя этот глоссарий в большинстве случаев может быть очень точным и полезным, иногда по любому количеству редакционных, транскрипционных, технических и других причин это может быть не так. Кроме того, иногда вы попадали на эту страницу через автоматическую систему сопоставления терминов, поэтому вы можете найти здесь определения, которые не соответствуют тексту или приложению, в котором вы видели исходный термин.Пожалуйста, руководствуйтесь здравым смыслом при использовании этого ресурса. © 2021 Dauntless Aviation • 4950C York Road 110, Buckingham, PA, 18912, USA • Связаться с нами • Политика конфиденциальности

Открытые сращивания проводов на чердаке опасны

Ползания и чердаки в наших домах — темные и влажные места, которые часто становятся постоянным местом обитания вредителей и грызунов. Идея посетить эти места не вызывает восторга, но, как сразу заметят многие хорошие электрические подрядчики в Атланте, большинство проблем с электричеством во многих домах возникают именно из-за этих мест.

Проблемы с электричеством обычно возникают после проекта реконструкции, поэтому, если вы воспользовались новой государственной политикой в ​​отношении налоговых льгот при ремонте дома и с тех пор испытываете проблемы с электричеством, сейчас самое время взять фонарик и проверить свой запущенный чердаки, так как есть большая вероятность, что ваша электрическая система может быть повреждена.

Неопытные электрики часто соединяют или разрезают электрические линии и делают соединения даже без использования распределительной коробки и крышки.Они думают, что никто никогда не залезет в эти пространства и не узнает, что они оставили. В результате эти неправильные соединения будут обнажены на чердаках и могут вызвать множество проблем. Открытые сращивания проводов, обнаруженные на чердаке вашего дома во время проверки, могут добавить вмятины на ваши банковские счета.

Если термин «открытое сращивание проводов» звучит для вас по-гречески, то, говоря простым языком, сращивание — это соединение, которое выполняется между двумя проводами. Соединения обычно выполняются с помощью небольших пластиковых приспособлений, которые выглядят как наперстки и известны как проволочные гайки.Эти соединения накручиваются на электрические провода для обеспечения надежного соединения.

В соответствии с национальными электротехническими нормами, эти соединения следует размещать внутри закрытого электрического ящика из пластика или металла. Провода должны быть помещены внутри закрытой коробки, потому что, если соединительные провода будут перегружены или ослаблены, они могут нагреться и вызвать искры. Если оставить эти провода на открытом воздухе, искры могут вызвать пожар.

Открытые сращивания проводов — это верный путь к аварийной ситуации, и их следует устранять сразу же после обнаружения проблемы.Если на чердаке есть открытые стыки проводки, обратитесь к опытному подрядчику по электрике в Атланте, чтобы быстро устранить проблему.

Определение соединений открытой проводки — Tim Kyle Electric

Ваши огни постоянно мигают или вы наткнулись на проводку, которая выглядит в вашем доме? В старых домах и домах, которые были куплены вторыми или третьими владельцами, обычно возникают некоторые сомнительные проблемы с электропроводкой на чердаках и в подвалах. Эти проблемы часто возникают из-за открытых стыков проводки, возникающих при выполнении любительских электромонтажных работ.

Что такое сращивание открытой проводки?

Когда две электрические линии соединяются вместе для завершения соединения, это называется стыковкой. Сама стыковка не является проблемой, но если срез остается непокрытым и соединительная коробка не используется, то это называется срезом с открытой разводкой. Неопытные электрики могут оставить провода таким образом, потому что это проще, и они не думают, что их когда-нибудь найдут. Открытые сращивания электропроводки чаще всего встречаются на чердаках и в подвалах.

Каковы опасности открытого соединения проводов?

Помимо неприглядного вида, существуют реальные проблемы, связанные с открытыми соединениями проводки.По крайней мере, они повредят стоимости вашего дома во время осмотра дома. В худшем случае они могут вызвать пожар в доме. Незащищенные соединения проводов будут искры, если они начнут разъединяться. Со временем тепло и ослабленные провода могут поджечь находящиеся поблизости материалы. Если у вас дома есть открытые сращивания проводов и у вас возник пожар, ваша страховка может отклонить ваше требование.

Связаться с Тимом Кайл Электрик

Теперь, когда вы понимаете, что открытые участки проводки важно исправить, у вас может возникнуть соблазн исправить это самостоятельно.Однако с этой задачей должен справиться квалифицированный электрик в округе Фредерик. Открытые соединения проводов часто представляют опасность поражения электрическим током, и их необходимо тщательно проверить, чтобы убедиться в устойчивости соединений. Затем они должны быть покрыты утвержденными электрическими разъемами, иначе они не будут закреплены. Компания Tim Kyle Co. Electrical Service имеет опыт решения этой проблемы по разумной цене. Свяжитесь с нами сегодня!

Монтаж и прокладка проводов, шнуровка и связывание пучков проводов — бортовая электрическая система

Монтаж и прокладка проводов

Открытая проводка

Соединительный провод используется в открытых жгутах «точка-точка», обычно внутри или в герметичном фюзеляже, причем каждый провод обеспечивает достаточную изоляцию, чтобы противостоять повреждениям при обращении и эксплуатации.Электропроводка часто устанавливается в самолетах без специальных ограждающих средств. Эта практика известна как открытая проводка и предлагает такие преимущества, как простота обслуживания и меньший вес.

Группы и связки проводов и трассировка

Провода часто устанавливаются связками, чтобы создать более организованный монтаж. Эти жгуты проводов часто называют жгутами проводов. Жгуты проводов часто изготавливаются на заводе или в электротехнической мастерской на монтажной доске, чтобы жгуты проводов могли быть предварительно скомпонованы для установки в самолет.[Рис. 1] В результате все привязные ремни для конкретной воздушной установки идентичны по форме и длине. Жгут проводов можно закрыть экраном (металлической оплеткой), чтобы избежать электромагнитных помех. Следует избегать группирования или связывания определенных проводов, таких как электрически незащищенная силовая проводка или проводка, дублирующая жизненно важное оборудование. Пучки проводов, как правило, должны быть менее 75 проводов или от 11⁄2 до 2 дюймов в диаметре, где это практически возможно. Когда несколько проводов сгруппированы в распределительных коробках, клеммных колодках, панелях и т. Д., идентичность групп внутри пакета может быть сохранена.

Рис. 1. Плата для крепления жгутов кабелей

Провисание пучков проводов

Электропроводку следует прокладывать с достаточным провисом, чтобы пучки и отдельные провода не находились под напряжением. Провода, подключенные к подвижному или амортизированному оборудованию, должны иметь достаточную длину, чтобы обеспечить полный ход без натяжения жгута.Проводка клеммных наконечников или разъемов должна иметь достаточный провисание, чтобы можно было провести два повторных подключения без замены проводов. Это провисание должно быть в дополнение к петле оттока и припуску для подвижного оборудования. Обычно группы или пучки проводов не должны отклоняться более чем на 1⁄2 дюйма между точками опоры. [Рис. 2] Это значение может быть превышено, если нет возможности соприкосновения группы или жгута проводов с поверхностью, которая может вызвать истирание. На каждом конце должен быть достаточный зазор, чтобы можно было заменить клеммы и упростить техническое обслуживание; не допускать механических нагрузок на провода, кабели, соединения и опоры; допускать свободное движение ударно-вибрационного оборудования; и позволять перемещать оборудование по мере необходимости для выполнения центровки, обслуживания, настройки, снятия пылезащитных крышек и замены внутренних компонентов при установке в самолет.

Рисунок 2. Провисание между опорами жгута проводов

Скрученные провода

Если это указано на инженерном чертеже или когда это делается на местном уровне, иногда необходимо скручивать параллельные провода. Ниже приведены наиболее распространенные примеры:

1. Электропроводка вблизи магнитного компаса или магнитного клапана
2. Трехфазная распределительная проводка
3. Некоторые другие провода (обычно радиопроводы), указанные на технических чертежах

Скрутите провода так, чтобы они плотно прилегали друг к другу, делая примерно такое количество витков на фут, как показано на рисунке 3.Всегда проверяйте изоляцию провода на предмет повреждений после скручивания. Если изоляция порвана или изношена, замените провод.

Рисунок 3.Рекомендуемое количество витков проволоки на фут

Соединения в пучках проводов

Соединение допускается на проводке, если это не влияет на надежность и электромеханические характеристики проводки. Соединение силовых проводов, коаксиальных кабелей, мультиплексной шины и проводов большого сечения должно иметь утвержденные данные. Сращивание электрического провода следует свести к минимуму и полностью избегать в местах, подверженных сильной вибрации. Сращивание отдельных проводов в группе или связке должно иметь инженерное разрешение, а место сращивания (-ов) должно быть расположено таким образом, чтобы обеспечивать возможность периодической проверки.

Для сращивания отдельных проводов доступны многие типы авиационных соединителей. Предпочтительно использовать самоизолированный соединительный элемент; однако можно использовать неизолированный соединительный элемент, при условии, что он покрыт пластиковой муфтой, закрепленной на обоих концах. Экологически закрытые соединения, соответствующие стандарту MIL-T-7928, обеспечивают надежное соединение в зонах SWAMP. Однако можно использовать неизолированный соединительный элемент, при условии, что он покрыт двухслойной термоусадочной муфтой из подходящего материала.

Между любыми двумя соединителями или другими точками разъединения не должно быть более одного стыка в одном сегменте провода. Исключения включают в себя присоединение к запасному гибкому выводу герметизированного разъема, при сращивании нескольких проводов к одному проводу, при регулировке размера провода для соответствия размеру обжимного цилиндра контактов разъема и при необходимости произвести утвержденный ремонт.

Соединения в пучках необходимо располагать в шахматном порядке, чтобы свести к минимуму любое увеличение размера пучка, не позволяя пучку поместиться в предназначенное для него пространство или вызывая перегрузку, которая отрицательно сказывается на обслуживании.[Рисунок 4]

Рис. 4. Стыки в пучке проводов, расположенные в шахматном порядке

Соединения не должны использоваться в пределах 12 дюймов от оконечного устройства, за исключением случаев присоединения к запасному выводу гибкого провода герметизированного оконечного устройства, для сращивания нескольких проводов к одному проводу или для регулировки размеров проводов так, чтобы они были совместимы с контактом. размеры обжимного ствола.

Радиусы изгиба

Минимальный радиус изгиба в группах или пучках проводов не должен быть менее чем в 10 раз больше наружного диаметра самого большого провода или кабеля, за исключением клеммных колодок, где провода разрываются на концах или в обратном направлении в пучке.Если провод имеет подходящую опору, радиус может быть в три раза больше диаметра провода или кабеля. Если нецелесообразно прокладывать проводку или кабели в пределах требуемого радиуса, изгиб должен быть заключен в изоляционную трубку. Радиус для провода термопары должен быть выбран в соответствии с рекомендациями производителя и должен быть достаточным, чтобы избежать лишних потерь или повреждения кабеля. Убедитесь, что радиочастотные кабели (например, коаксиальный и триаксиальный) изогнуты с радиусом не менее шести раз превышающего внешний диаметр кабеля.

Защита от натирания

Провода и группы проводов должны быть защищены от истирания или истирания в тех местах, где контакт с острыми поверхностями или другими проводами может повредить изоляцию или может возникнуть истирание корпуса или других компонентов. Повреждение изоляции может вызвать короткое замыкание, неисправность или непреднамеренное срабатывание оборудования.

Защита от высоких температур

Электропроводку необходимо прокладывать вдали от высокотемпературного оборудования и линий, чтобы предотвратить повреждение изоляции.Провода должны быть рассчитаны таким образом, чтобы температура проводника оставалась в пределах максимальной спецификации провода с учетом температуры окружающей среды и нагрева, связанных с допустимой нагрузкой по току. Также следует учитывать остаточный нагрев, вызванный воздействием солнечного света, когда воздушное судно находится на стоянке в течение длительных периодов времени. Провода, такие как те, которые используются в системах обнаружения пожара, пожаротушения, отключения подачи топлива и автономного управления полетом, которые должны работать во время и после пожара, должны быть выбраны из типов, которые соответствуют требованиям для обеспечения целостности цепи после воздействия огня. на указанный период.Изоляция проводов быстро разрушается при воздействии высоких температур.

Отделите провода от высокотемпературного оборудования, такого как резисторы, выхлопные трубы, нагревательные каналы, чтобы предотвратить пробой изоляции. Изолируйте провода, которые должны проходить через горячие участки, с помощью высокотемпературного изоляционного материала, такого как стекловолокно или ПТФЭ. Избегайте высокотемпературных зон при использовании кабелей с мягкой пластиковой изоляцией, например полиэтиленом, поскольку эти материалы подвержены износу и деформации при повышенных температурах.Многие коаксиальные кабели имеют такую ​​изоляцию.

Защита от растворителей и жидкостей

Дуговое замыкание между электрическим проводом и металлической линией горючей жидкости может пробить линию и привести к пожару. Необходимо приложить все усилия, чтобы избежать этой опасности, физически отделив провод от линий и оборудования, содержащих кислород, масло, топливо, гидравлическую жидкость или спирт. Электропроводка должна быть проложена над этими линиями и оборудованием с минимальным расстоянием 6 дюймов или более, когда это возможно.Когда такое расположение нецелесообразно, проводку необходимо проложить так, чтобы она не проходила параллельно жидкостным линиям. Расстояние между проводкой и такими линиями и оборудованием должно быть не менее 2 дюймов, за исключением случаев, когда проводка жестко зажата, чтобы поддерживать расстояние не менее 1⁄2 дюйма, или когда она должна быть подключена непосредственно к оборудованию, транспортирующему жидкость. Установите зажимы, как показано на рисунке 5. Эти зажимы не следует использовать в качестве средства поддержки пучка проводов. Дополнительные зажимы должны быть установлены для поддержки пучка проводов и зажимов, прикрепленных к той же конструкции, которая используется для поддержки линии (линий) жидкости, чтобы предотвратить относительное движение.

Рис. 5. Положительное разделение проводов и линий жидкости, а также зажимы для проводов

Провода или группы проводов должны входить в распределительную коробку или заканчиваться на части оборудования в восходящем направлении, где это практически возможно. Убедитесь, что имеется ловушка или капельная петля для предотвращения попадания жидкостей или конденсата на концы проводов или кабелей, которые наклонены вниз к разъему, клеммной колодке, панели или соединительной колодке.Капельная петля — это область, в которой провода проходят вниз, а затем вверх к соединителю. [Рис. 6] Жидкости и влага будут течь по проводам к нижней части контура и собираться там, чтобы капать или испаряться, не влияя на электрическую проводимость в проводе, соединении или подключенном устройстве.

Рисунок 6. Капельная петля.

Если провода должны быть проложены вниз к распределительной коробке или электрическому блоку, а капельная петля невозможна, вход должен быть герметизирован в соответствии со спецификациями производителя, чтобы предотвратить попадание влаги в коробку / блок.Провода и кабели, проложенные в трюмах и других местах, где собираются жидкости, должны прокладываться как можно дальше от самой нижней точки или иным образом иметь влагонепроницаемое покрытие.

Защита проводов в колесных арках

Провода, расположенные на шасси и в области колесной арки, могут подвергаться воздействию многих опасных условий, если не имеют соответствующей защиты. Там, где пучки проводов проходят через точки изгиба, не должно быть никаких напряжений в креплениях или чрезмерного провисания при полном выдвижении или втягивании деталей.Проводку и защитные трубки необходимо часто проверять и заменять при первых признаках износа.

Провода должны быть проложены так, чтобы жидкость вытекала из разъемов. Если это невозможно, разъемы необходимо заделать. Проводка, которая должна быть проложена в колесных арках или других внешних зонах, должна иметь дополнительную защиту в виде обшивки жгута и разгрузки от натяжения разъема. Кабелепроводы или гибкие рукава, используемые для защиты проводки, должны быть оборудованы дренажными отверстиями для предотвращения попадания влаги.

Во время осмотра техник должен проверить, что провода и кабели надлежащим образом защищены в колесных арках и других местах, где они могут быть повреждены от ударов камней, льда, грязи и т. Д. (Если изменение прокладки проводов или кабелей нецелесообразно, используйте защитную оболочку. может быть установлен). Этот тип установки должен быть сведен к минимуму.

Установка зажима

Провода и жгуты проводов должны поддерживаться зажимами или пластиковыми кабельными хомутами. [Рис. 7] Зажимы и другие основные опорные устройства должны быть изготовлены из материалов, совместимых с их установкой и окружающей средой с точки зрения температуры, сопротивления жидкости, воздействия ультрафиолетового (УФ) света и механических нагрузок на пучки проводов.Расстояние между ними не должно превышать 24 дюйма. Зажимы на пучках проводов следует выбирать так, чтобы они плотно прилегали, не защемляя провода [Рисунки 8–10]

Рисунок 7. Проволочные зажимы

Внимание: использование металлических зажимов на коаксиальных радиочастотных кабелях может вызвать проблемы, если зажимная посадка такова, что исходное поперечное сечение радиочастотного кабеля искажено.

Зажимы на пучках проводов не должны позволять пучку перемещаться через зажим при приложении небольшого осевого усилия.Зажимы на ВЧ-кабелях должны подходить без защемления и должны быть достаточно плотно прилегающими, чтобы кабель не мог свободно перемещаться через зажим, но может позволить кабелю проскользнуть через зажим при приложении небольшого осевого усилия. Кабель или жгут проводов можно обернуть одним или несколькими витками изоленты, если это необходимо для достижения такой посадки. Запрещается использовать пластиковые зажимы или кабельные стяжки, если их выход из строя может привести к нарушению работы подвижных органов управления, контакту жгута проводов с подвижным оборудованием или истиранию основных или незащищенных проводов.Их нельзя использовать на вертикальных участках, где непреднамеренное смещение провисания может привести к истиранию или другим повреждениям. Зажимы должны устанавливаться так, чтобы их крепежные детали располагались над ними, где это возможно, так, чтобы они не поворачивались в результате веса пучка проводов или натирания пучка проводов. [Рисунок 8]

Рисунок 8. Безопасный уголок для кабельных зажимов

Для поддержки пучка проводов вдоль участка следует использовать зажимы, покрытые неметаллическим материалом.Между зажимами можно использовать завязывание, но его не следует рассматривать как замену адекватного зажима. Клейкие ленты подвержены старению и поэтому неприемлемы в качестве зажимного средства. [Рисунок 9]

Рис. 9. Типовое крепежное оборудование для кабельных зажимов MS-21919

Задняя часть зажима, когда это возможно, должна опираться на конструктивный элемент. [Рис. 10] Для сохранения зазора между проводами и конструкцией следует использовать стойки.Зажимы должны быть установлены таким образом, чтобы электрические провода не соприкасались с другими частями летательного аппарата при воздействии вибрации. Следует оставить достаточный зазор между последним зажимом и электрооборудованием, чтобы предотвратить деформацию клемм и свести к минимуму неблагоприятные воздействия на ударно установленное оборудование. Если провода или пучки проводов проходят через переборки или другие конструктивные элементы, необходимо предусмотреть втулку или подходящий зажим для предотвращения истирания.

Рисунок 10.Установка кабельного зажима на конструкцию

Когда жгут проводов зажат в нужном положении, если между вырезом в перегородке и жгутом проводов имеется зазор менее 3⁄8 дюйма, необходимо установить подходящую втулку, как показано на рисунке 11. Втулку можно разрезать под углом 45 °. Угол ° для облегчения установки при условии, что он закреплен на месте и паз находится в верхней части выреза.

Рисунок 11.Зажим в отверстии перегородки

Осмотр проводов и кабельных зажимов

Проверьте надежность затяжки зажимов проводов и кабелей. Если кабели проходят через конструкцию или переборки, проверьте правильность зажима и втулки. Убедитесь в отсутствии достаточного люфта между последним зажимом и электронным оборудованием, чтобы предотвратить натяжение клемм кабеля и свести к минимуму неблагоприятное воздействие на ударно установленное оборудование. Провода и кабели поддерживаются подходящими зажимами, втулками или другими устройствами с интервалом не более 24 дюймов, за исключением случаев, когда они содержатся в желобах, каналах или трубопроводах.Опорные устройства должны быть подходящего размера и типа, а провода и кабели должны быть надежно закреплены на месте без повреждения изоляции.

Используйте металлические стойки, чтобы поддерживать зазор между проводами и конструкцией. Лента или трубка не подходят в качестве альтернативы стойкам для поддержания зазора. Установите фенольные блоки, пластиковые вкладыши или резиновые втулки в отверстия, переборки, полы или конструктивные элементы, где невозможно установить угловые зажимы для обеспечения разделения проводки.В таких случаях может использоваться дополнительная защита в виде пластика или изоляционной ленты.

Надежно закрепите фиксирующие болты зажима, чтобы движение проводов и кабелей ограничивалось расстоянием между точками опоры, а не паяными или механическими соединениями на клеммных штырях или разъемах.

Меры предосторожности при подключении подвижных элементов управления

Зажимы проводов, проложенных рядом с подвижными элементами управления полетом, должны быть закреплены стальной арматурой и должны располагаться на таком расстоянии, чтобы выход из строя одной точки крепления не мог повлиять на работу органов управления.Минимальное расстояние между проводкой и подвижными элементами управления должно составлять не менее 1⁄2 дюйма, когда пучок перемещается легким давлением руки в направлении элементов управления.

Трубопровод

Трубопроводы изготавливаются из металлических и неметаллических материалов, жестких и гибких форм. В первую очередь, его предназначение — механическая защита кабелей или проводов. Размер кабелепровода следует выбирать для конкретного применения пучка проводов, чтобы упростить обслуживание и возможное расширение схемы в будущем, указав внутренний диаметр (ВД) кабелепровода примерно на 25% больше, чем максимальный диаметр пучка проводов.[Рисунок 12]

Рис. 12. Гибкий трубопровод

Проблем с кабелепроводами можно избежать, следуя этим рекомендациям:

• Не размещайте канал, в котором пассажиры или обслуживающий персонал могут использовать его в качестве опоры для рук или ног.
• Обеспечьте дренажные отверстия в самой нижней точке кабелепровода. Заусенцы при сверлении следует аккуратно удалить.
• Поддерживающая труба для предотвращения трения о конструкцию и напряжения ее концевых фитингов.

Жесткий трубопровод

Поврежденные участки кабелепровода следует отремонтировать, чтобы предотвратить повреждение проводов или пучка проводов, которые могут занимать до 80 процентов площади трубы. Минимальные допустимые радиусы изгиба трубы для жесткого кабелепровода показаны на рисунке 13. Изогнутые или смятые изгибы в жестких кабелепроводах не рекомендуются и должны быть заменены. Изгибы трубок, которые были сплющены в форме эллипса и имеют меньший диаметр менее 75 процентов от номинального диаметра трубки, следует заменять, поскольку площадь трубки уменьшилась как минимум на 10 процентов.С сформированной и обрезанной до окончательной длины трубки следует удалить заусенцы, чтобы предотвратить повреждение изоляции провода. При установке сменных секций трубы с фитингами на обоих концах следует позаботиться о том, чтобы исключить механическое напряжение.

	Номинал радиус изгиба (дюймы)

Рисунок 13.Минимальный радиус изгиба жесткой трубы

Гибкий трубопровод

Гибкий алюминиевый кабелепровод, соответствующий спецификации MIL-C-6136, доступен двух типов: Тип I, гибкий гибкий кабелепровод без покрытия, и Тип II, гибкий трубопровод с резиновым покрытием. Доступен гибкий латунный кабелепровод, соответствующий спецификации MIL-C-7931, который обычно используется вместо гибкого алюминия там, где это необходимо для минимизации радиопомех. Также доступна гибкая пластиковая трубка. (Ссылка MIL-T-8191A.) Гибкий кабелепровод можно использовать там, где нецелесообразно использовать жесткий канал, например, в областях, в которых имеется движение между концами трубопровода или где необходимы сложные изгибы.

При разрезании гибких трубок ножовкой рекомендуется использовать прозрачную липкую ленту, чтобы свести к минимуму истирание оплетки. Лента должна быть отцентрирована над контрольной меткой разреза, при этом пила должна прорезать ленту. После разрезания гибкого кабелепровода необходимо удалить прозрачную ленту, обрезать потертые концы оплетки, удалить заусенцы изнутри кабелепровода и установить стяжную гайку и наконечник. Минимальные допустимые радиусы изгиба гибкого кабелепровода показаны на рисунке 14.

Номинал Внутренний диаметр кабелепровода (дюймы)	Минимум радиус изгиба внутри (дюймы)

Рисунок 14.Минимальные радиусы изгиба гибкой трубы из алюминия или латуни

Экранирование проводов

В обычных системах электропроводки цепи экранируются индивидуально, парами, тройками или квадратами в зависимости от требований к экранированию каждой цепи, указанных в технической документации. Обычно провод экранирован, если предполагается, что на цепь может повлиять другая цепь в жгуте проводов. Когда провода подходят близко друг к другу, они могут создавать достаточно помех, чтобы вызвать пагубное нарушение подключенной схемы.Этот эффект часто называют перекрестными помехами. Провода должны подойти достаточно близко, чтобы их поля могли взаимодействовать, и они должны быть в рабочем режиме, который вызывает эффект перекрестных помех. Однако вероятность перекрестных помех реальна, и единственный способ предотвратить перекрестные помехи — это экранировать провод. [Рисунок 15]

Рисунок 15. Перекрестные помехи

Склеивание и заземление

Одним из наиболее важных факторов при проектировании и обслуживании электрических систем самолета является правильное соединение и заземление.Неадекватное соединение или заземление может привести к ненадежной работе систем, электромагнитным помехам, повреждению чувствительной электроники электростатическим разрядом, опасности поражения персонала электрическим током или повреждению от удара молнии.

Заземление

Заземление — это процесс электрического соединения проводящих объектов либо с проводящей структурой, либо с каким-либо другим проводящим обратным путем с целью безопасного завершения нормальной или неисправной цепи. [Рис. 16] Если провода, по которым проходят обратные токи от различных типов источников, таких как сигналы генераторов постоянного и переменного тока, подключены к одной и той же точке заземления или имеют общее соединение в обратных путях, происходит взаимодействие токов.Следует избегать смешивания обратных токов от различных источников, поскольку шум передается от одного источника к другому и может стать серьезной проблемой для цифровых систем. Чтобы свести к минимуму взаимодействие между различными обратными токами, следует идентифицировать и использовать разные типы заземления. Как минимум, конструкция должна использовать три типа заземления: (1) возврат переменного тока, (2) возврат постоянного тока и (3) все остальные.

Рис. 16. Провода заземления

Для распределенных энергосистем точка возврата мощности для альтернативного источника энергии будет отделена.Например, в системе с двумя генераторами переменного тока (один с правой стороны, а другой с левой стороны), если правый генератор переменного тока подавал резервное питание на оборудование, расположенное с левой стороны, (левая стойка оборудования) резервный источник переменного тока возврат на землю должен быть помечен как «AC Right». Обратные токи для левого генератора должны быть подключены к точке заземления с надписью «AC Left».

При проектировании цепи заземления следует уделять столько же внимания, сколько и другим выводам цепи. Требование к правильному заземлению состоит в том, чтобы они поддерживали практически постоянный импеданс.Цепи заземления должны иметь номинальный ток и падение напряжения, достаточные для удовлетворительной работы подключенного электрического и электронного оборудования. Проблемы EMI, которые могут быть вызваны сетевым проводом системы, могут быть существенно уменьшены путем размещения соответствующего заземляющего провода рядом с источником силовой проводки (например, панели автоматического выключателя) и прокладки силового провода и его заземляющего провода в виде витой пары. Следует проявлять особую осторожность, чтобы обеспечить замену заземляющих заземляющих проводов. В этом отношении может помочь использование пронумерованных изолированных проводов вместо неизолированных заземляющих перемычек.Как правило, оборудование должно иметь внешнее заземление, даже если оно заземлено изнутри. Прямые соединения с магниевой конструкцией не должны использоваться для заземления, поскольку они могут создать опасность пожара.

Заземляющие соединения для генераторов, трансформаторных выпрямителей, аккумуляторов, внешних силовых розеток и других сильноточных нагрузок должны быть прикреплены к отдельным заземляющим скобам, которые прикреплены к конструкции самолета с помощью надлежащего крепления для соединения металла с металлом.Это крепление и окружающая конструкция должны обеспечивать адекватную проводимость, чтобы выдерживать нормальные токи и токи короткого замыкания в системе, не создавая чрезмерного падения напряжения или повреждения конструкции. Для крепления таких кронштейнов необходимо использовать не менее трех крепежных элементов, расположенных в форме треугольника или прямоугольника, чтобы свести к минимуму подверженность ослаблению при вибрации. Если конструкция изготовлена ​​из материала, такого как композит из углеродного волокна (CFC), который имеет более высокое удельное сопротивление, чем алюминий или медь, необходимо обеспечить альтернативный путь заземления для обратного тока питания.Особое внимание следует уделить составным самолетам.
Следует избегать подключения к заземлению или заземлению при токе короткого замыкания в зонах с воспламеняющимися парами. Если они должны быть выполнены, убедитесь, что эти соединения не образуют дуги, искры или перегрева при всех возможных условиях протекания тока или механических повреждений, включая индуцированные токи молнии. Должны быть установлены критерии для проверки и технического обслуживания для обеспечения постоянной летной годности в течение ожидаемого срока службы воздушного судна. Токи замыкания при обратном питании обычно представляют собой самые высокие токи, протекающие в конструкции.Это может быть полная токовая нагрузка генератора. Если полный ток короткого замыкания генератора протекает через локализованную область структуры из углеродного волокна, может произойти сильный нагрев и отказ. CFC и другие аналогичные материалы с низким сопротивлением не должны использоваться в обратных цепях питания. Дополнительные падения напряжения в обратном пути могут вызвать проблемы с регулированием напряжения. Аналогичным образом, повторяющийся локальный нагрев материала скачками тока может вызвать ухудшение качества материала. Обе проблемы могут возникать без предупреждения и не вызывать повторяющихся отказов или аномалий.

Следует избегать использования общих заземляющих соединений для более чем одной цепи или функции, за исключением случаев, когда можно показать, что связанные неисправности, которые могут повлиять на более чем одну цепь, не приводят к опасным условиям. Даже если потеря нескольких систем сама по себе не создает опасности, последствия такого отказа могут сильно отвлекать экипаж.

Склеивание

Соединение — это электрическое соединение двух или более проводящих объектов, которые иначе не соединены должным образом.

Необходимо учитывать следующие требования к склеиванию:

1. Подключение оборудования — пути с низким импедансом к конструкции самолета обычно требуются для электронного оборудования, обеспечивающего радиочастотные обратные цепи, и для большей части электрического оборудования, чтобы способствовать снижению электромагнитных помех. Корпуса компонентов, вырабатывающих электромагнитную энергию, должны быть заземлены на конструкцию. Чтобы гарантировать правильную работу электронного оборудования, особенно важно соблюдать технические условия установки системы, когда выполняются соединения, соединения и заземление.
2. Склеивание металлической поверхности — все токопроводящие объекты на внешней стороне планера должны быть электрически соединены с планером через механические соединения, токопроводящие шарниры или скрепляющие ремни, способные проводить статические заряды и удары молнии. Исключения могут быть необходимы для некоторых объектов, таких как элементы антенны, функция которых требует, чтобы они были электрически изолированы от планера. Такие предметы должны быть снабжены альтернативными средствами для отвода статических зарядов и / или токов молнии, в зависимости от ситуации.
3. Статические связи — все изолированные проводящие части внутри и снаружи самолета, имеющие площадь более 3 квадратных дюймов и линейный размер более 3 дюймов, которые подвергаются значительному электростатическому заряду из-за атмосферных осадков, жидкости или воздуха в движении, должны иметь механически надежное электрическое соединение с конструкцией самолета с достаточной проводимостью для рассеивания возможных статических зарядов. Сопротивление менее 1 Ом в чистом и сухом виде обычно обеспечивает такое рассеивание на более крупных объектах.Более высокие сопротивления допустимы при соединении более мелких объектов с конструкцией планера.

Тестирование облигаций и земель

Сопротивление всех соединений и заземления следует проверять после выполнения соединений перед повторной отделкой. Сопротивление каждого соединения обычно не должно превышать 0,003 Ом. Для точного измерения очень низких значений сопротивления требуется высококачественный испытательный прибор, AN / USM-21A или аналогичный.

Установка клеящей перемычки

Связывающие перемычки должны быть как можно короче и установлены таким образом, чтобы сопротивление каждого соединения не превышало.003 Ом. Перемычка не должна мешать работе подвижных элементов летательного аппарата, таких как наземные органы управления, а также нормальное перемещение этих элементов не должно приводить к повреждению перемычки соединения. [Рисунок 17]

Рисунок 17. Соединительные перемычки.

• Склеивающие соединения — чтобы обеспечить соединение с низким сопротивлением, непроводящие покрытия, такие как краска и анодирующие пленки, должны быть удалены с поверхности крепления, чтобы к ней соприкасался контактный зажим.Электропроводку нельзя заземлять непосредственно на магниевые части.
• Защита от коррозии — коррозия является одной из наиболее частых причин сбоев в соединении и заземлении электрической системы. Области вокруг завершенных соединений должны быть быстро обработаны подходящим финишным покрытием.
• Предотвращение коррозии — электролитическое воздействие может быстро вызвать коррозию соединения, если не будут приняты соответствующие меры. В большинстве случаев рекомендуются перемычки из алюминиевого сплава; однако следует использовать медные перемычки для соединения деталей из нержавеющей стали, стали с кадмиевым покрытием, меди, латуни или бронзы.Если нельзя избежать контакта между разнородными металлами, выбор перемычки и крепежа должен быть таким, чтобы коррозия была сведена к минимуму; Деталью, которая может подвергнуться коррозии, должна быть перемычка или связанное с ней оборудование.
• Крепление контактной перемычки — следует избегать использования припоя для крепления контактных перемычек. Трубчатые элементы должны быть скреплены зажимами, к которым крепится перемычка. Правильный выбор материала зажима должен свести к минимуму вероятность коррозии.
• Соединение с заземлением — когда соединительные перемычки пропускают значительный обратный ток заземления, номинальный ток перемычки должен быть определен как адекватный, и падение напряжения будет незначительным.[Рисунок 18]

Рис. 18. Крепление болта и гайки или заземление к плоской поверхности

Связки проволоки для шнуровки и завязывания

Стяжки, шнуровка и ремни используются для закрепления групп или пучков проводов, что упрощает обслуживание, осмотр и установку. Ремни нельзя использовать в зонах SWAMP, таких как колесные арки, около закрылков или складок крыльев. Их нельзя использовать в зонах с высокой вибрацией, где повреждение ремня может привести к перемещению проводки по частям, которые могут повредить изоляцию и вызвать загрязнение механических соединений или других движущихся механических частей.Их также нельзя использовать там, где они могут подвергаться воздействию ультрафиолетового излучения, за исключением случаев, когда ремни устойчивы к такому воздействию. [Рисунок 18]

Рисунок 18. Проволочная шнуровка

Метод одинарной шнуровки и обвязки лентой может использоваться для групп проволоки диаметром 1 дюйм или меньше. Рекомендуемый узел для начала метода одинарной шнуровки — это зубчатая зацепка, закрепленная двухпетлевым узлом сверху.[Рисунок 19, шаг A] Используйте метод двойной обвязки жгутов проводов диаметром 1 дюйм или больше. При использовании метода двойной шнуровки используйте в качестве начального узла боулин-на-бугорке. [Рисунок 20, шаг A]

Рисунок 19. Метод одинарной шнуровки

Рисунок 20. Двойная шнуровка

Связывание

Используйте группы проводов или связки пучков там, где опоры для проводов находятся на расстоянии более 12 дюймов друг от друга.Галстук состоит из зубчатой ​​петли вокруг группы проводов или связки, закрепленных квадратным узлом. [Рисунок 21]

Рисунок 21. Связывание

Проверка провода

Ремонтные работы на воздушном судне предъявляют серьезные требования к окружающей среде для электрического провода. Чтобы гарантировать удовлетворительную работу, ежегодно проверяйте провод на предмет истирания, дефектной изоляции, состояния концевых заделок и возможной коррозии. Следует уделять особое внимание заземляющим соединениям для силового, распределительного оборудования и электромагнитного экранирования, чтобы гарантировать, что сопротивление электрического соединения не будет значительно увеличено из-за ослабления соединений или коррозии.

СВЯЗАННЫЕ СООБЩЕНИЯ
Электрические схемы и типы проводов
Выбор размера провода
Идентификация провода
Концевая заделка провода

Монтаж и прокладка электропроводки (часть первая)

Установка и прокладка проводов
Открытая проводка

Соединительный провод используется в открытых жгутах от точки к точке, обычно внутри или внутри фюзеляжа под давлением, причем каждый провод обеспечивает достаточную изоляция для защиты от повреждений при обращении и эксплуатации.Электропроводка часто устанавливается в самолетах без специальных ограждающих средств. Эта практика известна как открытая проводка и предлагает такие преимущества, как простота обслуживания и меньший вес.

Группы проводов и связки и маршрутизация

Провода часто устанавливаются связками для создания более организованной установки. Эти жгуты проводов часто называют жгутами проводов. Жгуты проводов часто изготавливаются на заводе или в электротехнической мастерской на монтажной доске, так что жгуты проводов могут быть предварительно скомпонованы для установки в самолет.[Рис. 9-129] В результате все привязные ремни для конкретной установки самолета идентичны по форме и длине. Жгут проводов можно закрыть экраном (металлической оплеткой), чтобы избежать электромагнитных помех. Следует избегать группирования или связывания определенных проводов, таких как электрически незащищенная силовая проводка или проводка, дублирующая жизненно важное оборудование. Пучки проводов, как правило, должны быть менее 75 проводов или от 11⁄2 до 2 дюймов в диаметре, где это практически возможно. Когда несколько проводов сгруппированы в распределительных коробках, клеммных колодках, панелях и т. Д., идентичность групп внутри пакета может быть сохранена.

Рисунок 9-129. Доска для жгута проводов.

Провисание пучков проводов

Электропроводка должна быть проложена с достаточным провисом, чтобы пучки и отдельные провода не находились под напряжением. Провода, подключенные к подвижному или амортизированному оборудованию, должны иметь достаточную длину, чтобы обеспечить полный ход без натяжения жгута. Проводка клеммных наконечников или разъемов должна иметь достаточный провисание, чтобы можно было провести два повторных подключения без замены проводов.Это провисание должно быть в дополнение к петле оттока и припуску для подвижного оборудования. Обычно группы или пучки проводов не должны отклоняться более чем на 1⁄2 дюйма между точками опоры. [Рис. 9-130] Это значение может быть превышено, если нет возможности соприкосновения группы проводов или жгута с поверхностью, которая может вызвать истирание. На каждом конце должен быть достаточный зазор, чтобы можно было заменить клеммы и упростить техническое обслуживание; не допускать механических нагрузок на провода, кабели, соединения и опоры; допускать свободное движение ударно-вибрационного оборудования; и позволять перемещать оборудование по мере необходимости для выполнения центровки, обслуживания, настройки, снятия пылезащитных крышек и замены внутренних компонентов при установке в самолет.

Рисунок 9-130. Провисание между опорами жгута проводов. [щелкните изображение, чтобы увеличить]

Скручивание проводов

Если это указано на инженерном чертеже или когда это делается на местном уровне, иногда приходится скручивать параллельные провода. Ниже приведены наиболее распространенные примеры:

1. Электропроводка вблизи магнитного компаса или магнитного клапана
2. Трехфазная распределительная проводка
3. Некоторые другие провода (обычно радиопроводы), как указано на технических чертежах

Скрутите провода так, чтобы они плотно прилегают друг к другу, делая примерно такое количество поворотов на фут, как показано на Рисунке 9-131.Всегда проверяйте изоляцию провода на предмет повреждений после скручивания. Если изоляция порвана или изношена, замените провод.

Рисунок 9-131. Рекомендуемое количество витков проволоки на фут.

Соединения сращиванием в пучках проводов

Сращивание проводов разрешено при условии, что это не влияет на надежность и электромеханические характеристики проводки. Соединение силовых проводов, коаксиальных кабелей, мультиплексной шины и проводов большого сечения должно иметь утвержденные данные. Сращивание электрического провода следует свести к минимуму и полностью избегать в местах, подверженных сильной вибрации.Сращивание отдельных проводов в группе или связке должно иметь инженерное разрешение, а место сращивания (-ов) должно быть расположено таким образом, чтобы обеспечивать возможность периодической проверки.

Для сращивания отдельных проводов доступны многие типы авиационных соединителей. Предпочтительно использовать самоизолированный соединительный элемент; однако можно использовать неизолированный соединительный элемент, при условии, что он покрыт пластиковой муфтой, закрепленной на обоих концах. Экологически закрытые соединения, соответствующие стандарту MIL-T-7928, обеспечивают надежное соединение в зонах SWAMP.Однако можно использовать неизолированный соединительный элемент, при условии, что он покрыт двухслойной термоусадочной муфтой из подходящего материала.

В любом сегменте провода между любыми двумя разъемами или другими точками отключения не должно быть более одного стыка. Исключения включают в себя присоединение к запасному гибкому выводу герметизированного разъема, при сращивании нескольких проводов к одному проводу, при регулировке размера провода для соответствия размеру обжимного цилиндра контактов разъема и при необходимости произвести утвержденный ремонт.

Соединения в пучках необходимо располагать в шахматном порядке, чтобы свести к минимуму любое увеличение размера пучка, не позволяя пучку поместиться в предназначенное для него пространство или вызывая перегрузку, которая отрицательно влияет на обслуживание. [Рисунок 9-132] Рисунок 9-132. Соединения в пучке проводов расположены в шахматном порядке. [щелкните изображение, чтобы увеличить] Соединения не должны использоваться в пределах 12 дюймов от оконечного устройства, за исключением случаев присоединения к запасному выводу гибкого провода герметизированного оконечного устройства, для сращивания нескольких проводов к одному проводу или для регулировки размеров проводов таким образом, чтобы они совместимы с размерами цилиндров контактного обжима.

Радиусы изгиба

Минимальный радиус изгиба в группах или пучках проводов не должен быть менее чем в 10 раз больше наружного диаметра самого большого провода или кабеля, за исключением клеммных колодок, где провода обрываются на заделках или в обратном направлении в пачке. Если провод имеет подходящую опору, радиус может быть в три раза больше диаметра провода или кабеля. Если нецелесообразно прокладывать проводку или кабели в пределах требуемого радиуса, изгиб должен быть заключен в изоляционную трубку.Радиус для провода термопары должен быть выбран в соответствии с рекомендациями производителя и должен быть достаточным, чтобы избежать лишних потерь или повреждения кабеля. Убедитесь, что радиочастотные кабели (например, коаксиальный и триаксиальный) изогнуты с радиусом не менее шести раз превышающего внешний диаметр кабеля.

Защита от истирания

Провода и группы проводов должны быть защищены от истирания или истирания в тех местах, где контакт с острыми поверхностями или другими проводами может повредить изоляцию или может возникнуть истирание корпуса или других компонентов.Повреждение изоляции может вызвать короткое замыкание, неисправность или непреднамеренное срабатывание оборудования.

Летный механик рекомендует

Открытый паз — кабельные каналы различных размеров

WDOS-075-200	Кабельный канал с открытым пазом (с крышкой)	0,75 дюйма x 2 дюйма	0,98 (25)	2,09 (53)	78 FT	11 (5)	Производитель Direct
WDOS-075-200-TP	Канал для проводов с открытыми пазами с клеевым слоем (крышка в комплекте)	.75 дюймов x 2 дюйма	0,98 (25)	2,09 (53)	78 FT	11 (5)	Manufacturer Direct
WDOS-100-150	Кабельный канал с открытыми пазами (крышка В комплекте)	1 дюйм x 1,5 дюйма	1,14 (29)	1,61 (41)	78 футов	15,5 (7)	Производитель Direct
WDOS-100-150-TP	Канал для проводов с открытыми пазами и клейкой подложкой (крышка в комплекте)	1 дюйм x 1.5 «	1,14 (29)	1,61 (41)	78 FT	15,5 (7)	Manufacturer Direct
WDOS-100-200	Кабельный канал с открытыми пазами (крышка в комплекте)	1 дюйм x 2 дюйма	1,14 (29)	2,13 (54)	78 футов	19,84 (9)	Manufacturer Direct
WDOS-100-200-TP	Провод с открытым пазом Воздуховод с клейкой подложкой (крышка в комплекте)	1 дюйм x 2 дюйма	1.14 (29)	2,13 (54)	78 футов	19,84 (9)	Производитель Direct
WDOS-100-300	Кабельный канал с открытыми пазами (с крышкой)	1 дюйм x 3 «	1,14 (29)	3,11 (79)	52 FT	20 (9)	Производитель Direct
WDOS-100-300-TP	Канал для проводов с открытыми пазами с подложкой Клей (крышка в комплекте)	1 дюйм x 3 дюйма	1.14 (29)	3,11 (79)	52 FT	20 (9)	Производитель Direct
WDOS-100-400	Кабельный канал с открытыми пазами (с крышкой)	1 дюйм x 4 «	1,18 (30)	4,13 (105)	52 FT	24,25 (11)	Производитель Direct
WDOS-100-400-TP	Кабельный канал с открытыми пазами с подложкой Клей (крышка в комплекте)	1 дюйм x 4 дюйма	1.18 (30)	4,13 (105)	52 FT	24,25 (11)	Производитель Direct
WDOS-150-150	Канал для проводов с открытыми пазами (с крышкой)	1,5 дюйма x 1,5 дюйма	1,61 (41)	1,61 (41)	78 футов	17,65 (8)	Прямая поставка производителя
WDOS-150-150-TP	Кабельный канал с открытыми пазами с подложкой Клей (крышка в комплекте)	1,5 дюйма x 1.5 «	1,61 (41)	1,61 (41)	78 FT	17,65 (8)	Производитель Direct
WDOS-150-200	Кабельный канал с открытыми пазами (с крышкой)	1,5 дюйма x 2 дюйма	1,61 (41)	2,13 (54)	52 FT	20 (9)	Производитель Direct
WDOS-150-200-TP	Провод с открытым разъемом Воздуховод с клейкой подложкой (крышка в комплекте)	1.5 «x 2»	1,61 (41)	2,13 (54)	52 FT	20 (9)	Manufacturer Direct
WDOS-150-300	Кабельный канал с открытыми пазами (крышка В комплекте)	1,5 дюйма x 3 дюйма	1,54 (39)	3,11 (79)	52 FT	20 (9)	Производитель Direct
WDOS-150-300-TP	Канал для проводов с открытыми пазами и клейкой основой (крышка в комплекте)	1.5 дюймов x 3 дюйма	1,54 (39)	3,11 (79)	52 FT	20 (9)	Manufacturer Direct
WDOS-150-400	Кабельный канал с открытыми прорезями (крышка В комплекте)	1,5 дюйма x 4 дюйма	1,69 (43)	4,13 (105)	52 FT	24,25 (11)	Производитель Direct
WDOS-150-400-TP	Канал для проводов с открытыми пазами и клейкой подложкой (крышка в комплекте)	1.5 «x 4»	1,69 (43)	4,13 (105)	52 FT	24,25 (11)	Manufacturer Direct
WDOS-200-100	Кабельный канал с открытыми пазами (крышка В комплекте)	2 дюйма x 1 дюйм	2,13 (54)	1,10 (28)	78 футов	17,65 (8)	Производитель Direct
WDOS-200-100-TP	Канал для проводов с открытыми пазами и клейкой подложкой (крышка в комплекте)	2 «x 1»	2.13 (54)	1,10 (28)	78 футов	17,65 (8)	Производитель Direct
WDOS-200-150	Кабельный канал с открытыми пазами (с крышкой)	2 дюйма x 1,5 дюйма	2,13 (54)	1,61 (41)	52 FT	15,5 (7)	Производитель Direct
WDOS-200-150-TP	Кабельный канал с открытыми пазами с подложкой Клей (крышка в комплекте)	2 x 1,5 дюйма	2.13 (54)	1,61 (41)	52 FT	15,5 (7)	Производитель Direct
WDOS-200-200	Кабельный канал с открытыми пазами (крышка в комплекте)	2 дюйма x 2 «	2,13 (54)	2,13 (54)	52 FT	20 (9)	Производитель Direct
WDOS-200-200-TP	Канал для проводов с открытыми пазами с подложкой Клей (крышка в комплекте)	2 x 2 дюйма	2.13 (54)	2,13 (54)	52 FT	20 (9)	Производитель Direct
WDOS-200-300	Кабельный канал с открытыми пазами (с крышкой)	2 дюйма x 3 «	2,17 (55)	3,11 (79)	52 FT	26,46 (12)	Производитель Direct
WDOS-200-300-TP	Кабельный канал с открытыми пазами с подложкой Клей (крышка в комплекте)	2 «x 3»	2.17 (55)	3,11 (79)	52 FT	26,46 (12)	Производитель Direct
WDOS-200-400	Канал для проводов с открытыми пазами (с крышкой)	2 дюйма x 4 «	2,20 (56)	4,13 (105)	26 футов	15,5 (7)	Прямая поставка производителя
WDOS-200-400-TP	Кабельный канал с открытыми пазами с подложкой Клей (крышка в комплекте)	2 «x 4»	2.20 (56)	4,13 (105)	26 футов	15,5 (7)	Производитель Direct
WDOS-300-150	Канал для проводов с открытыми пазами (с крышкой)	3 дюйма x 1,5 дюйма	3,15 (80)	1,61 (41)	52 FT	24,25 (11)	Производитель Direct
WDOS-300-150-TP	Канал для проводов с открытыми пазами с подложкой Клей (крышка в комплекте)	3 «x 1,5»	3.15 (80)	1,61 (41)	52 FT	11,25 (24,25)	Производитель Direct
WDOS-300-200	Кабельный канал с открытыми пазами (с крышкой)	3 дюйма x 2 «	3,07 (78)	2,13 (54)	52 FT	24,25 (11)	Производитель Direct
WDOS-300-200-TP	Канал для проводов с открытыми пазами с подложкой Клей (крышка в комплекте)	3 дюйма x 2 дюйма	3.07 (78)	2,13 (54)	52 FT	24,25 (11)	Производитель Direct
WDOS-300-300	Канал для проводов с открытыми пазами (с крышкой)	3 дюйма x 3 «	3,15 (80)	3,15 (80)	52 FT	30,86 (14)	Производитель Direct
WDOS-300-300-TP	Кабельный канал с открытыми пазами с подложкой Клей (крышка в комплекте)	3 «x 3»	3.15 (80)	3,15 (80)	52 FT	30,86 (14)	Производитель Direct
WDOS-300-400	Кабельный канал с открытыми пазами (с крышкой)	3 дюйма x 4 «	3,15 (80)	4,13 (105)	26 футов	17,65 (12)	Производитель Direct
WDOS-300-400-TP	Кабельный канал с открытыми пазами с подложкой Клей (крышка в комплекте)	3 «x 4»	3.15 (80)	4,13 (105)	26 футов	17,65 (12)	Производитель Direct
WDOS-400-200	Кабельный канал с открытыми пазами (с крышкой)	4 дюйма x 2 «	4,21 (107)	2,13 (54)	26 футов	17,65 (8)	Производитель Direct
WDOS-400-200-TP	Канал для проводов с открытыми пазами с подложкой Клей (крышка в комплекте)	4 «x 2»	4.21 (107)	2,13 (54)	26 футов	17,65 (8)	Производитель Direct
WDOS-400-300	Кабельный канал с открытыми пазами (с крышкой)	4 дюйма x 3 «	4,21 (107)	3,15 (80)	26 футов	20 (9)	Производитель Direct
WDOS-400-300-TP	Канал для проводов с открытыми пазами с подложкой Клей (крышка в комплекте)	4 «x 3»	4.21 (107)	3,15 (80)	26 футов	20 (9)	Производитель Direct
WDOS-400-400	Кабельный канал с открытыми пазами (крышка в комплекте)	4 дюйма x 4 «	4,21 (107)	4,09 (104)	26 футов	22 (10)	Производитель Direct
WDOS-400-400-TP	Канал для проводов с открытыми пазами с подложкой Клей (крышка в комплекте)	4 «x 4»	4.21 (107)	4,09 (104)	26 футов	22 (10)	Производитель Direct
WDOS-400-500	Кабельный канал с открытыми пазами (с крышкой)	4 дюйма x 5 «	4,21 (107)	5,12 (130)	26 футов	26,5 (12)	Производитель Direct
WDOS-400-500-TP	Кабельный канал с открытыми пазами с подложкой Клей (крышка в комплекте)	4 x 5 дюймов	4.21 (107)	5,12 (130)	26 футов	26,5 (12)	Производитель Direct
WDOS-500-300	Кабельный канал с открытыми пазами (с крышкой)	5 дюймов x 3 «	5,16 (131)	3,07 (78)	26 футов	30,86 (14)	Производитель Direct
WDOS-500-300-TP	Кабельный канал с открытыми пазами с подложкой Клей (крышка в комплекте)	5 «x 3»	5. alexxlab Разное Зернистый стул у новорожденного: причины и что делать alexxlab 19.11.2024 0 Разное Смешанное вскармливание новорожденных: как правильно организовать alexxlab 15.11.2024 0 Разное Простуда у новорожденных: симптомы, причины и методы лечения alexxlab 13.11.2024 0 Разное Сколько должен набрать новорожденный: нормы роста и веса по месяцам alexxlab 12.11.2024 0 Разное Кровоточащий пупок у новорожденного: причины, лечение и советы по уходу alexxlab 12.11.2024 0 Разное Ортопедическая подушка для новорожденных: польза, виды и как сшить своими руками alexxlab 12.11.2024 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
