Поиск скрытой проводки

Так как чаще всего провода проходят внутри стен и за перегородками скрытно, иногда возникает проблема с их поиском. Само собой разумеется, что грамотно проложенные трассы проводников не нуждаются в поиске. Обычно опуски к розеткам и выключателям идут строго вертикально, сверху или снизу.

В каких случаях необходим поиск электропроводки?

• Нужно просверлить стену на кухне, а как проложены провода – неизвестно.
• Случилась авария и необходимо найти место обрыва электрических линий в стене
• За подвесными потолками остались провода, месторасположение их неизвестно, а люстру повесить надо.
• Проводка была проложена ранее, затем стены были обшиты гипсокартонном или вагонкой.

В нашей практике было несколько случаев поиска скрытой электропроводки.

В большом загородном доме все электрические линии на освещение остались за подвесными потолками из гипсокартона.

Провода выходили из подрозетников в стене, разветвлялись в распаечной коробке за потолком.

О дальнейшей их траектории оставалось только догадываться.

С помощью прибора для поиска проводки, все провода были найдены в течение часа.

Также, проводя электромонтажные работы в деревянном доме и выполнив первый этап по разводке электропроводки, мы ушли, оставив строителей зашивать стены.

Там, где рабочие оставаили метки на вагонке, провода нашлись без труда. В остальных местах не обошлось без поисков электропроводки, с помощью прибора.

Без него просто невозможно было бы установить точное нахождение электропроводки под вагонкой.

Что представляет из себя такой прибор для поиска электропроводки?

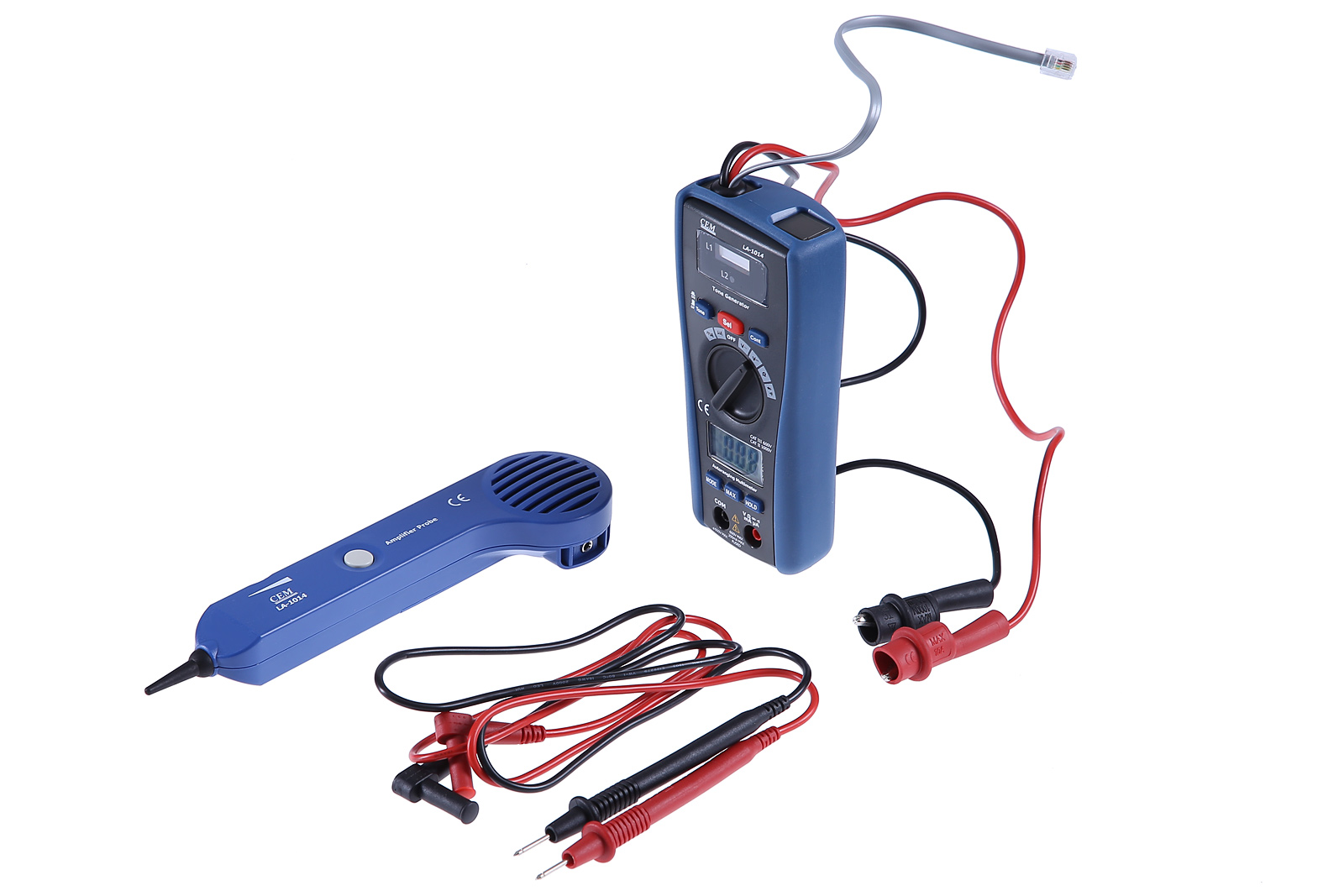

Устройство состоит из двух частей : генератора и приемника.

Генератор присоединяется к видимой части электропроводки, в подрозетнике или электрощите.

При включении он посылает в искомую цепь импульсы высокой частоты, которые улавливает приемник.

На приемнике есть экран, выводящий информацию для оператора : уровень сигнала и частотный канал, по которому происходит поиск.

Если ведется поиск провода, свернутого за гипсокартонной перегородкой, то по всей его длине приемник показывает максимальный уровень сигнала. А в тех местах, где сигнал слабый, провода нет.

Если необходимо найти обрыв электропроводки, то ведем приемник по траектории максимального сигнала, а там, где его уровень падает, и находится скрытый штукатуркой обрыв провода.

С помощью прибора для поиска скрытой электропроводки можно найти и обрыв электрических теплых полов. В этом месте можно снять плитку и устранить неисправность.

Из забавных случаев:

Попросили найти провода внутри стены на кухне. Напарник присоединил генератор в электрощите на отходящую линию, я же, с приемником, стал искать скрытую трассу проводников.

Находя максимальные уровни сигналов, я отмечал их карандашом на стене. Оказалось, что проводка для кондиционеров в соседнее помещение опускалась по стене кухни диагонально, сверху вниз.

Сборщиков мебели ожидал неприятный сюрприз при сверлении стен.

Увы, если вы столкнулись с услугами горе электриков, или прокладка проводки в вашем доме была в эпоху доисторического материализма, прибор для поиска электропроводки вам в помощь.

Звоните, поможем найти провода внутри стен, за перегородками и в полах.

Как найти провод в стене – современные и дедовские методы поиска | samelectrik.ru

Периодически у каждого домашнего мастера и у профессионалов возникает надобность в определении трассы прохождения скрытой проводки. При перепланировке помещении или сверлении стен возникает опасность повреждения проводки в стене. Что бы этого избежать существуют специальные методы:

• Использование самодельных приборов для поиска скрытой проводки.
• Поиск с помощью специализированных приборов для обнаружения проводки.
• Использование недорогих устройств с Аллиэкспресс.
• Поиск проводки с помощью тепловизора.
• Поиск с помощью логических умозаключений.
• Опыт старшего поколения.

Самодельный радио-электронный прибор, один из бюджетных вариантов. Саму схему в подробностях рассматривать не будем, сможете самостоятельно найти и изучить ее. Рассмотрим принцип поиска скрытой проводки.

Работа прибора основана на принципе генератора с индуктивной обратной связью, когда две катушки изменяют параметры обратной связи, при попадании в их поле металлически объектов. Следуя этим индикациям можно отследить наличие и направление проложенных проводников.

Также для поиска скрытой сети, можно использовать специальные приборы, которые помогут с большей точностью определить спрятанный кабель в стене. Одним из лучших приборов в соотношении доступной цены является сигнализатор Е 121 «Дятел». Данный прибор позволяет не только найти скрытую проводку, но также обнаружить место обрыва провода.

Немало интересных приборов предлагает китайский интернет магазин Алиэкспресс. Компактный детектор скрытой проводки «MS 258», чуть больше шариковой ручки, способен обнаруживать металлическую арматуру и провод, в бетонных и кирпичных стенах. Более профессиональные, отлично зарекомендовавшие себя, индикаторы для обнаружения проводки в стене — это Bosch DMF 10, GVT 92, ПОСП – 1.

Если вы имеете в своём распоряжении тепловизор, то с его помощью также можно определить расположение электрических сетей. Предварительно нагрузив участок мощным электроприбором, провод в свою очередь нагреет стену, что непременно станет заметно на экране прибора. Так же с его помощью, можно проверить проводку на утечку. Если какой-то элемент электросети теплее остальных, без видимой на то причины, возможно нагрев этого участка произошел из-за утечки части электроэнергии через плохую изоляцию.

Любой электрик профессионал знает о требованиях и правилах устройства электрических сетей. И из этих правил следует, что проводка располагается строго горизонтально или строго вертикально относительно пола. Из этого логически можно определить расположение проводки. Провод из розетки или выключателя, вертикально вверх поднимается к потолку, а дальше параллельно, на расстоянии 15 см, от потолка следует до ближайшей распределительной коробки.

Этот метод не дает 100 процентной гарантии, при определении скрытой проводки. Лучше перестраховаться, используя какой-либо детектор скрытой проводки.

Опыт прошлых поколений «дедовские методы»:

Основываясь на том, что раньше люди не так заботились о внешности жилища и отсутствие современных материалов, накладывает определенный отпечаток на их технологии. Так, при замазывании штробы штукатуркой, она давала усадку и со временем становилась визуально заметна. Так же метод простукивания стены молотком, давал свои результаты по обнаружению пустот или инородной замазки для скрытой электропроводки.

Использование радио приемника в качестве индикатора скрытой проводки также имеет место быть. Старенький приемник ДВ, с ферритовой антенной, можно использовать как детектор проводки. Поднося такой приемник к электрической сети, добавляется напряженность поля и появляется дополнительный шум в динамике.

Электродинамический микрофон и усилитель УНЧ, так же успешно использовался в качестве искателя скрытой проводки. Электрическое поле сети наводило напряжение на входе усилителя, и интенсивность шума подсказывало о наличии проводов под микрофоном.

Какой из методов применять решать вам, они все работают и в зависимости от сложности дают погрешность в обнаружении, достаточную чтобы не промазать, вешая полочку или картину на стене.

Как найти скрытую проводку в стене: способы на выбор

Преимуществ у скрытой проводки очень много, но есть и один важный минус – в случае неисправности электропроводки, перепланировки и отсутствия плана электрификации отыскать нужный участок под внутренней отделкой крайне сложно. Разбираемся, как найти проводку в стене, чтобы исключить вероятность её повреждения.

Эффективных способов определения электропроводки в помещении много и, чтобы выбрать подходящий вариант, ознакомимся с ними подробнее.

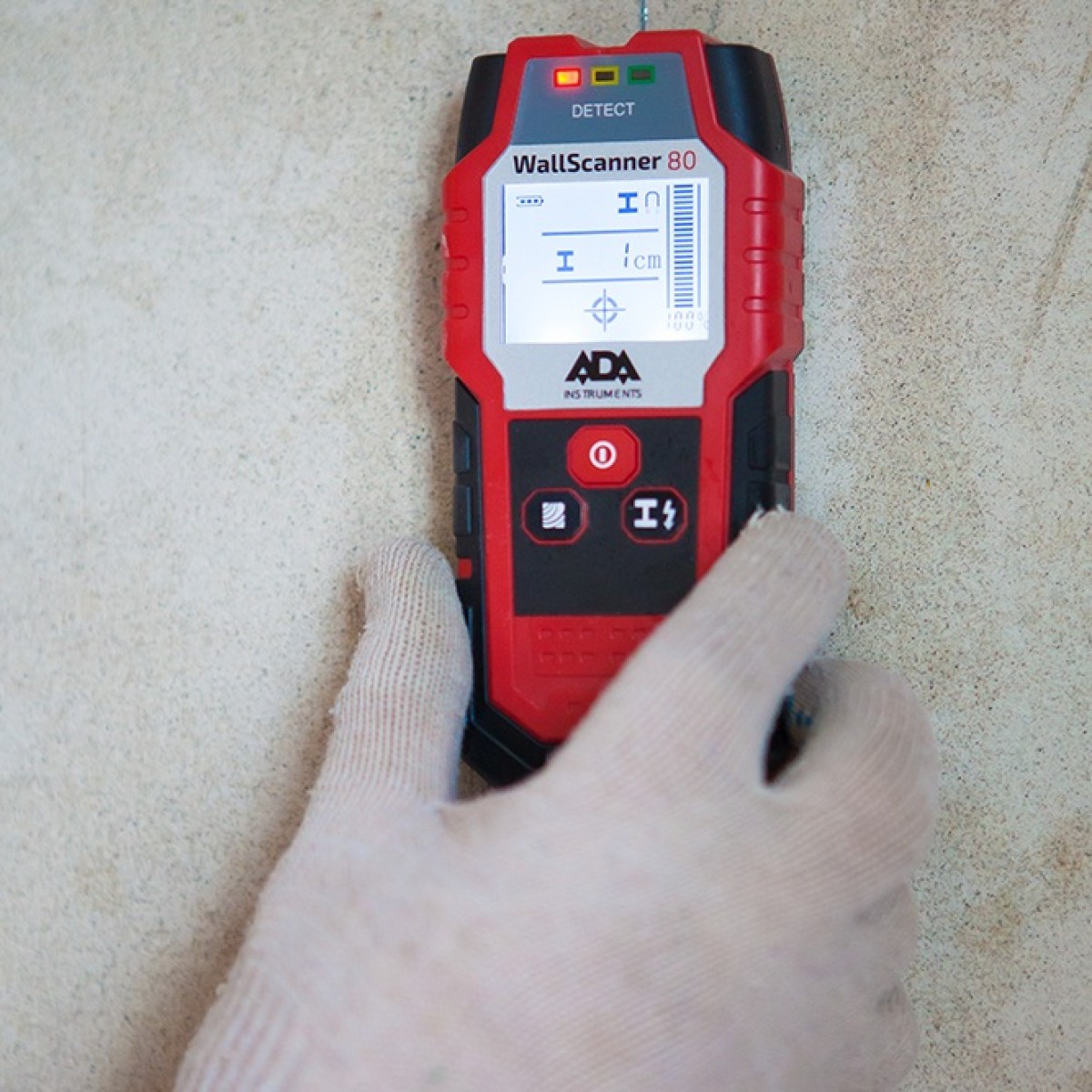

Обнаружение скрытой проводки специальным приборомИсточник googleusercontent.com

Преимущества скрытого монтажа и для чего надо знать, где идут провода

Задумывая ремонт или перепланировку в доме, зачастую встаёт вопрос, как найти скрытую проводку в стене. Внешнюю проводку в жилищах мастерили раньше, сейчас же используют редко, в основном как элемент дизайнерского решения, когда провода просто прикреплены к стене.

Так выглядит современная внешняя проводкаИсточник yandex.net

От метода внешней укладки проводов отказались и предпочли скрытый монтаж из-за его безопасности и эстетичности, когда кабели укладываются в штробы, а затем замазываются шпатлёвкой. При ремонтных работах приходится сверлить стены и чтобы не повредить электропроводку, необходимо знать о её местонахождении.

Сведения об электрификации необходимы в таких ситуациях:

• перепланировка всей схемы электропроводки;

• частичная замена электрики;

• перепланировка самого жилища;

• аварийные ситуации;

• изменение дизайна.


Если стоит задача полностью заменить электропроводку, то на расположение старых проводов можно не обращать внимания. Впрочем, всё равно надо следить, чтобы новая и старая проводки не пересекались.

Практичные и эффективные способы поиска электропроводки проводки в стене

Халатно относиться к поиску проводки, пренебрегать точным местоположением электропроводов категорически нельзя, дабы не столкнуться с тяжёлыми последствиями.

На основании СНиП и ПУЭ существует ряд правил и требований к монтажу электропроводки в помещении. Согласно этим требованиям провода от распределительной коробки обязаны быть проложены в различных направлениях, но только по вертикали или горизонтали, и ни в коем случае не по диагонали, а угол поворота должен быть равен 90 градусов.

Если есть уверенность, что электромонтаж соответствует всем требованиям и, зная такой принцип, найти спрятанную проводку будет легче.

Правильные штробы для электропроводкиИсточник kabanchik.by

Но не всегда электропроводку укладывают профильные специалисты, которые делают штробы строго вертикально или горизонтально. Очень часто такую работу выполняют отделочники, которые не являются специалистами в области электрики и которых не заботит, как хозяин помещения в дальнейшем будет сверлить стены, и чтобы он не наткнулся при этом на кабель. Вскрывать стену, делать в ней углубления и потом восстанавливать кабель, занятие не очень приятное, и достаточно затратное.

Существует несколько простых способов, как найти проводку в стене без прибора:

• Визуальный осмотр.


Этот способ хорош тогда, когда стены без обоев и можно добраться до штукатурки. Затем тщательно осмотреть стены на предмет неровностей или разности цвета штукатурки.

Так как при скрытой проводке провода укладываются в штробы, а потом замазываются, то эти участки могут иметь неровности и их можно обнаружить, проведя рукой или внимательно осмотрев стену. Обнаружив место, отбить аккуратно штукатурку слесарным молотком по всей штробе.

Если есть возможность удалить наружную отделку, то штробы будет видно невооружённым глазомИсточник fishkielektrika.ru

• Поиск радиоприёмником.


Метод недостаточно точный (в пределах 10 см), но проверенный и работает. Радиоприёмник включить, настроить на частоту 100 кГц и поднести к стене. Аккуратно проводить по длине, не касаясь поверхности до тех пор, пока повысится шум, появится треск.

Чем ближе линии связи, тем отчётливее и сильнее становятся звуки. Такие сигналы и изменения тональности будут говорить о наличии проводки. Если в радио есть антенна, то её концом нужно поводить по поверхности. Для применения такого метода необходимо соблюсти несколько условий: в комнате должна стоять тишина и провод должен быть под напряжением.

Таким радиоприёмником можно воспользоватьсяИсточник sankt-peterburg.sidex.ru

• Поиск с применением слухового аппарата.


Нужно найти слуховой аппарат старых марок. Метод достаточно точный и состоит в следующем: настроить аппарат на функцию «телефон», тогда он реагирует на электромагнитные колебания. Поднести аппарат к месту предполагаемой проводки и слушать до тех пор, пока не появятся характерные звуки.

• Использование мультиметра.


Для данного способа нужен мультиметр, транзистор. Первый включается на функцию определения сопротивления в 200 кОм, щупы подсоединить к стоку, истоку прибора. Крайний справа вывод исполняет роль антенны. Суть метода в том, что когда транзистор попадает в электромагнитное поле, его сопротивление меняется и это регистрируется прибором. Способ достаточно точный и составляет погрешность 6 см.

Для поиска скрытой проводки подойдёт даже самый простой мультиметр Источник allegroimg. com

• Поиск металлоискателем.


Принципом действия является регистрация сигнала, который отражает металлический предмет. Плюс металлоискателя в том, что спрятанный кабель обнаруживается даже без напряжения, нагрузки. Дешёвые модели будут реагировать на все металлические части: в панельном доме на арматуру в плите, в деревянном доме на гвозди. Дорогие модели распознают чермет и могут обнаружить медь и алюминий. Способ точный, погрешность не более 5 см.

• Чувствительная индикаторная отвёртка для работ с электрическими цепями.


Такими отвёртками легко пользоваться. Они работают по электростатическому принципу, поэтому фиксируют электромагнитное поле, излучаемое проводкой под напряжением. Когда нужно проверить, в каком именно месте проложен кабель, в руки берётся отвёртка и, прислоняя плотно к стене, проводится вдоль её поверхности. Индикатор засветится в месте прокладки кабеля.

Недостаток – маленькая глубина обнаружения всего около 2 см, высокая погрешность 10-20 см и найти провода в стене в панельных строениях таким методом практически невозможно.

Поиск с помощью индикаторной отвёрткиИсточник elektrik-a.su

Но помимо выявления скрытой электросети, есть ещё другие функции, которые выполняет этот прибор. Индикаторная отвёртка с функцией обнаружения скрытой проводки идентифицирует, где фаза (в этом месте индикаторная лампочка загорится), а где ноль (лампочка не загорится). Используя такую отвёртку, вопросов как найти обрыв провода в кабеле не будет. Делается это следующим образом: взять за зачищенный конец или за один контакт вилки, затем жалом отвёртки дотронутся до второго. Если индикаторная лампочка засветилась, значит, провод не повреждён, а если обрыв, то лампочка не загорится.

Видео инструкция по поиску скрытой проводки с помощью индикаторной отвёртки

Специализированные приборы для поиска электропроводки, принцип их работы

Профессиональное оборудование с большей точностью и быстротой определит спрятанную электропроводку. Детектор проводки в стене незаменим в строительных, монтажных и отделочных работах для обнаружения расположения электрического кабеля, металлической арматуры и пр. Приборы отличаются по принципу, действию работы, делятся на группы:

• Электростатические устройства улавливают электромагнитное поле, когда электрический заряд течёт по проводу. Приборы просты в эксплуатации, имеют хорошую точность и доступную цену. При пользовании нужно учесть, что поверхности должны быть сухие, в них не должно находиться других металлических частей.

• Электромагнитное оборудование имеет схожий принцип, но провода должны быть под нагрузкой от 1 кВт, то есть перед поиском включить любой электроприбор в розетку.


Приборы для поиска скрытой проводкиИсточник sense-life.com
Проводка в деревянном доме – особенности подключения и этапы работ

• Металлоискатели – сами излучают электромагнитное поле. Металл, находящийся в кабеле, реагирует на магнитное поле излучаемое оборудованием. Металлоискатель его опознает и регистрирует. Но минусом является то, что он будет реагировать на любые металлические вкрапления в кладке, будь то куски проволоки, гвозди, арматура.

• Оборудование разнонаправленного действия с высоким уровнем точности для профессионалов в своей области. Такое устройство обнаружит не только электропроводку, но и диагностирует заземление, участок обрыва, фазный провод.


Краткий обзор бюджетных моделей

Наиболее популярные бюджетные модели поискового оборудования:

Пользоваться прибором очень просто. Индикаторная лампочка меняет цвет, если прибор приближается к металлу. Если свет зелёный – опасности для сверления нет, если красный – то в этом месте находятся электропровода. Когда красный свет горит постоянно, не моргая, то это обычный металл, а если красная лампочка мигает, то проводка находится под напряжением. Прибор обнаружит скрытую проводку на глубине до 5 см, цветной металл до 6 см, чёрный металл – до 7 см.

Детектор Bosch Truvo Источник umkv.co.ua

• Зубр профессионал.


Прибор найдёт не только металл, но и дерево. Прибор обнаружит скрытую проводку на глубине до 5 см, цветной металл до 6 см, чёрный металл – до 10 см, дерево – до 2 см. Тип материала отображается на дисплее разными цветами. Указывает глубину залегания электропроводки.

Может определять не только металл, но и пластик. Имеет очень прочный корпус, который защищает от пыли, воды. Обладает хорошей точностью сканирования и точку подсвечивает лучом. Глубина обнаружения кабеля до 5 см, чермета – до 5 см, меди – до 4 см, дерева – до 2 см.

Применяется для поиска металла, напряжения, скрытых конструкций. Искатель скрытой проводки обнаружит линии связи до 7,5 см, чёрного металла – до 6 см, цветного металла – до 3 см.

Правила проведения штробления стен под проводку: выбор инструмента и технологии

Поиск обрыва кабеля в стене

Чтобы узнать, как найти обрыв провода в стене, начать следует с определения, какой проводник оборван – фаза, ноль. Для этого отвёрткой прозондировать контакты: фаза на месте, следовательно, оборван ноль.

Для поиска повреждений проводки в бетонных стенах используют различные индикаторы скрытой проводки. Прибор перемещается вдоль стен по горизонтали или вертикали. При нахождении проводки прибор издаёт специальный сигнал, а если звук прекратился, то обрыв найден.

Так работает специальное устройство – трассоискатель, который быстро и точно найдёт обрыв скрытой проводки. Принцип его работы заключается в зондировании электросети под напряжением и без него. Если кабель обесточен, то к нему подключают генератор, который подаёт в сеть напряжение нужной частоты, на которое в свою очередь реагирует специальный датчик, настроенный на определение электрического поля. Когда датчик находится над проводом под напряжением, то звучит сигнал. В месте обрыва провода напряжения и электрического поля не будет, и сигнал начнёт затихать.

Профессиональный трассоискатель MS6812-R Источник prom.st

Найти обрыв кабельной линии в стене задача непростая и трудоёмкая. Но для экономии времени лучше воспользоваться современным оборудованием, которые найдут неисправность в течение нескольких минут.

Заблуждения и ошибки по обнаружению электропроводки в стене

Выше описано, как найти провод в стене с помощью приборов и подручных средств. Но есть якобы «народные методы» обнаружения спрятанной проводки, которые совсем не помогут и займут лишнее время:

• Использование компаса. Существует теория, что применяя компас можно найти кабель. Но это миф, так как создать нужную магнитную индукцию в домашних условиях для реагирования компаса невозможно.


Обычным магнитным компасом иногда пытаются искать проводкуИсточник survival-mastery.com

• Применение магнита как искателя скрытой проводки. Существует гипотеза о привязанном на верёвке магните и его действии: если водить вдоль стены, то он будет отклоняться в том месте, где проходят электропровода. И следуя за колебаниями, отметить предполагаемые места залегания проводов. Но и этот метод не принесёт никакой пользы.

• Поиск скрытой проводки с использованием смартфона. Очень сомнительный метод, основанный на установленном специальном приложении, которое якобы сможет найти кабель. Смартфоны имеют встроенный магнитный датчик и, используя приложение, телефон превращается в металлоискатель. Но такое устройство будет давать реакцию на все, что содержит металлические части в стене.


Бюджетные способы поиска электропроводки

Сборка и монтаж распределительного щита в квартире или частном доме

Коротко о главном

Скрытая проводка безопасна и эстетична, но в ряде случаев необходимо знать, где она проходит. Узнать месторасположение электропроводки можно несколькими способами и нужно выбрать именно тот, который точно подойдёт.

Если делается капитальный ремонт, то проще всего найти штробы с проводкой просто посредством визуального осмотра стены. В остальных случаях используется специализированное оборудование, в частности, трассоискатель.

Также можно искать скрытую проводку радиоприёмником, слуховым аппаратом, мультиметром, металлоискателем и в некоторых случаях классической индикаторной отвёрткой.

Существуют и «мифические» способы поиска скрытой проводки — компасом, магнитом или с помощью приложения для смартфона. На поверку они не выдерживают никакой критики, поэтому не стоит тратить на них своё время.

В любом случае, не стоит считать, что эту работу можно запросто сделать самостоятельно, без знания основ электротехники. В лучшем случае это трата времени, а в худшем – неправильный результат, который может привести к короткому замыканию и пожару в доме. Поэтому, если есть сомнения в собственных силах, то лучше обратиться к профессионалам.

Поиск скрытой проводки | Полезные статьи

В жилых и офисных помещениях скрытая проводка применяется гораздо чаще, чем открытая, так как она куда более эстетично выглядит. Но при всех достоинствах у нее есть и один существенный недостаток: при повреждении проводки найти спрятанные в стенах кабели, очень затруднительно. Конечно, если нет подробного проекта с масштабом или размерами, а чаще всего их или не делают совсем, или теряют сразу же после завершения монтажа электропроводки.



Определение скрытой проводки

Причины, по которым может потребоваться определение скрытой проводки, могут быть разные, среди них:

• короткое замыкание или обрыв скрытой проводки;
• необходимость модернизации проводки;
• необходимость долбить или сверлить стены, для чего сперва нужно убедиться в отсутствии проводов под напряжением – это требование не только техники безопасности, но и просто здравого смысла.

Как найти скрытую проводку?

Нужно приобрести и применить специальный прибор для определения скрытой проводки, именуемый искателем, тестером или детектором скрытой проводки. Это простое устройство поможет обезопасить себя от внезапного поражения электрическим током, сберечь от повреждения проводку и наоборот, обнаружить обрыв провода. В целом схема искателя скрытой проводки довольно проста и зависит от принципа действия устройства.

Приборы, предназначенные для поиска скрытой проводки, по принципу действия делятся на три основные группы. Это будут устройства:

• реагирующие на электрическое поле проводников под напряжением;
• реагирующие на изменение магнитного поля;
• реагирующие и на ток, и на изменение магнитного поля.

При этом для всех типов приборов схема поиска скрытой проводки одинакова: нужно водить аппаратом по стене или возле нее и смотреть на индикатор или слушать интенсивность звукового сигнала, зависимо от того, какого типа оповещением оборудован определитель скрытой проводки.

Наиболее удобные в использовании тестеры

От принципа действия тестера зависит не только его конструкция, но и удобство использования. Вникать в схему прибора скрытой проводки для выбора не обязательно, но знать, какие аппараты наиболее эффективны, желательно.

Приборы, которые реагируют только на провода под напряжением, немного ограничены в применении, поскольку если провод обесточен, найти его не получится. Зато именно такими устройствами проще всего искать места разрыва проводки, если стоит такая цель.

Приборы, которые осуществляют поиск скрытой проводки, улавливая изменение магнитного поля возле проводника, реагируют не только на провода. Такой тестер скрытой проводки имеет принцип действия, как у металлоискателя. Аппарат сам создает магнитное поле, реагируя на его изменение, когда в поле действия попадает металл. Но это в стене может быть не только провод, но и гвозди, арматура, проч. С одной стороны, это проблема, но с другой, если надо что-то в стене сверлить, именно этот тестер оптимален, поскольку он покажет место без металла.

А вот комбинированные приборы можно назвать оптимальными, поскольку они вобрали в себя черты аппаратов первых двух групп. С их помощью можно и обрыв найти, и обесточенный провод, и даже арматуру в стене.

Дополнительно стоит отметить, что искать с помощью тестеров можно провода всех типов и марок, в том числе и наиболее распространенные в бытовом применении: ВВГ, NYM, ПУНП, АПР, АПВ, АППВ и проч.

Как проложить электрический провод через гипсокартон | Главная Справочники

Электрические провода неприглядны и опасны, поэтому их обычно прячут в стенах, где их нельзя ни увидеть, ни случайно повредить. Однако у этого подхода есть недостаток; когда на стене ведутся работы или нужно расположить провода, невозможно увидеть, где они находятся. Сверление провода под напряжением опасно и может привести к неприятному счету за ремонт! Эта проблема знакома строителям и электрикам, а также любителям рукоделия.Электронное решение проблемы в виде ручного детектора позволяет обнаруживать и отслеживать кабели с минимальными усилиями.

Вставьте батарейки в кабельный детектор в соответствии с инструкциями производителя. Если батареи уже установлены, проверьте их емкость с помощью функции зарядки батарей металлоискателя. Обычно это либо светодиод, указывающий на низкий уровень заряда батареи, либо звуковой сигнал, например, когда детектор не подает звуковой сигнал при включении. Если вы не уверены, обратитесь к инструкциям производителя.

Установите новые батареи, если существующие вызывают предупреждение о низком заряде батареи. Использование кабельного детектора с разряженными батареями может привести к неточным показаниям или вообще к отсутствию показаний.

Выберите точку на стене, с которой нужно начать поиск. Например, выключатели и розетки должны быть подключены к кабелям, как и настенные светильники и бытовая техника, поэтому, если вы найдете такую, начните с нее. Если очевидных подсказок нет, начните с удобного угла.

Включите кабельный детектор и поднесите его к стене так, чтобы головка детектора находилась на одном уровне с поверхностью. Медленно и методично водите головой по стене, стараясь не пропустить ни одной области. Перекрываются ли поисковые развертки или нет, не имеет значения, пока охвачена вся область.

Отметьте на стене каждое место, где детектор показывает наличие провода. Когда вся стена будет проверена, соедините метки вместе, чтобы проследить пути скрытых проводов.

Как узнать, где сверлить стену? Прочтите это (или рискуйте своими руками)

Если вы полностью готовы начать сверлить стену для своего следующего проекта «сделай сам», нажмите на тормоза.Установка нескольких фотографий в рамке или даже установка телевизора может показаться достаточно простой задачей, но каждый год тысячи незадачливых домовладельцев усваивают этот урок на собственном горьком опыте: вы никогда не должны — и мы имеем в виду никогда — сверлить стену, если вы не знаете, что находится за ней. Это. В конце концов, как узнать, где сверлить стену? Стоит ли сверлить шпильки? Как проложены электрические провода в стенах?

В большинстве домов есть несколько труб и проводов, проходящих через любую стену, и если вы не знаете, как их найти, вы рискуете поранить себя, серьезно повредить свой дом или и то, и другое.

Итак, прежде чем вы заведете дрель и будете готовы к работе, вот как узнать, где сверлить в стене, а также основные правила безопасности, чтобы избежать кошмара, связанного с самоделкой.

Как избежать сверления проводов? Обратите внимание на выключатели и розетки

«Основные опасности [сверления в стене] связаны с электрическим проводом, водопроводной или газовой трубой», — объясняет Изабель Уильямс , член бригады Fantastic Handyman UK. «Все эти сценарии могут привести к поражению электрическим током или затоплению.

К счастью, есть несколько приемов, которые помогут вам определить, что находится за стеной, не рискуя получить удар током.

Электрические провода, например, располагаются по определенной схеме.

«Одно общее правило — избегать сверления отверстий вокруг выключателей и розеток, поскольку электрические провода могут проходить горизонтально и вертикально вокруг этих светильников», — объясняет Уильямс. «Вы также можете получить представление о том, где проходят провода и трубы, заглянув на чердак и в подвал, чтобы увидеть, где они проходят вверх или вниз через каркас. ”

___

Смотреть: Как настенные анкеры могут спасти ваши амбиции по декорированию

___

Используйте искатель гвоздей

Также неплохо инвестировать в искатель гвоздей, прежде чем начинать какой-либо проект, связанный со сверлением в стены. Поиск стержней поможет вам найти стержни, которые представляют собой вертикальные балки, которые обрамляют и поддерживают ваш дом.

«Электрические провода часто проходят вертикально вдоль стоек», — говорит Мэтт Дейгл , основатель и генеральный директор сайта Rise, посвященного устойчивому развитию дома.«Искатель гвоздей — это удобный ручной инструмент, который позволяет быстро и легко найти гвозди, спрятанные за гипсокартоном».

Чтобы найти шпильку, просто включите устройство и переместите его горизонтально, пока он не укажет на шпильку. Отметьте расположение стойки карандашом и продолжайте двигаться вдоль стены, чтобы найти дополнительные стойки (при необходимости). Поскольку шпильки обычно располагаются на расстоянии от 16 до 24 дюймов друг от друга, вам не придется долго искать, чтобы найти свою первую.

Не забудьте вложиться в правильный искатель шипов.Хотя доступны магнитные (без питания) искатели шипов, Дейгл предостерегает от них.

«Магнитные искатели шипов идеально подходят для коммерческих зданий, где обычно используются металлические шипы, — говорит он, — но в домашних условиях они гораздо менее точны».

Убедитесь, что батарейки в вашем искателе шипов тоже заряжены, потому что разрядившиеся батарейки могут вызвать ошибки.

Будьте осторожны со стенами, которые соединяются с ванной или кухней.

Хотя поиск проводов может быть относительно простым процессом, найти трубы немного сложнее.Одно эмпирическое правило заключается в том, чтобы быть особенно осторожным при сверлении любых стен, которые соединяются с вашей ванной комнатой или кухней — в основном, любой стены, в которой могут быть трубы.

Если вы попали в трубку, говорит Уильямс, вы, вероятно, об этом узнаете.

«Даже если труба из мягкого металла, она все равно будет оказывать значительное сопротивление», — говорит Уильямс. «И если вы не ударите его там, где оно проходит через шпильку, ваше сверло, вероятно, отклонится от изогнутой поверхности».

Как узнать, можно ли сверлить стену, и когда следует вызывать профессионалов

Самое сложное в подвешивании тяжелых предметов заключается в том, что для их устойчивости может потребоваться стойка.Подвесить тяжелый предмет на шпильке можно, но нужно знать толщину шпильки, а также то, как к ней крепятся провода.

Это может сильно различаться в зависимости от года постройки вашего дома и уровня знаний, который использовался при его строительстве. Если другие части вашего дома кажутся спроектированными любителем, не стоит удивляться, если за стенами тоже есть скрытые несоответствия.

И хотя ваши стены могут казаться достаточно прочными, будь то стойки или нет, не превращайте гипсокартон в швейцарский сыр, пытаясь повесить тяжелые предметы.

«Гипсокартон не так устойчив, как бетонные или кирпичные стены, поэтому, если вы хотите что-то повесить, обязательно сначала проверьте, где находятся шпильки», — говорит Уильямс. «Иначе вы рискуете попасть в серьезную аварию с падающими предметами».

Если вы не подвешиваете очень легкую раму (для которой не требуется шпилька) или не уверены в своих способностях повесить что-то большее на шпильку, не порвав провода, вам следует подумать о найме профессионала, который поможет вам выполнить эту работу. Выполнено.

Как провести провод через стены

Одной из лучших причин для крепления вашего нового плоскопанельного телевизора на стене является гладкий и стильный вид, который он придает всей комнате. Только посмотрите, как он дополняет наш камин. Однако что не так гладко и стильно, так это все шнуры и кабели, свисающие из-под телевизора, идущие по мантии и вниз по стене. Какое бельмо на глазу. Чтобы скрыть их, мы собираемся провести эти провода через стену и до точки за телевизором, где они будут вне поля зрения, скрыты от нашего взгляда.

Сегодня, в этой первой из двух частей серии о подключении настенного телевизора с плоским экраном, мы собираемся подключиться к существующей электрической розетке и проложить новый электрический провод и телевизионные кабели через стену. Затем мы повернем на 90 градусов и протянем проводку через несколько шпилек, прежде чем доберемся до места назначения за телевизором. В следующем видео мы установим электрическую коробку и розетки и подключим провода и кабели. Теперь, прежде чем мы начнем, если у вас есть какие-либо сомнения по поводу работы с электричеством или подключения электрических компонентов, лучше всего вызвать лицензированного электрика для выполнения этой работы.Но если вы готовы поднять свои навыки работы с электрикой на несколько ступеней, то давайте начнем.

Первым шагом при работе с электричеством всегда является отключение питания цепи, с которой вы работаете, в распределительной коробке. Возможно, вам придется настроить рабочий свет, подключенный к розетке другой цепи. Прежде чем начать, проверьте розетку с помощью тестера, чтобы убедиться, что можно безопасно исследовать существующую розетку, к которой мы будем подключаться. К счастью для нас, он находится в конце цепи, что значительно облегчит подключение.Это видно по одножильному кабелю, входящему в электрическую коробку. Обычные типы кабеля для электромонтажных работ в жилых помещениях включают кабель с неметаллической оболочкой 14/2 и 12/2. Мы будем использовать 12/2, потому что это тот же калибр, что и существующий провод, питающий коробку. Первое число представляет собой сечение проволоки, чем меньше число, тем толще проволока. Во-вторых, количество жил внутри кабеля. Этот кабель также включает заземляющий провод. Мы также воспользуемся этой возможностью, чтобы установить двойные коробки на обоих концах, чтобы разместить как электрическую розетку, так и наш телевизионный кабель и проводку.Но об этом в следующем видео.

Наняв помощников, чтобы убрать телевизор и убрать все, что мешает, мы используем этот искатель гвоздей, чтобы найти гвозди в стене и любые другие препятствия, преграждающие путь. После расследования оказалось, что есть две стойки в стене, которые нам придется просверлить на пути к нашему конечному пункту назначения. Мы также убедились, что на пути нет водопроводных или электрических линий. Мы пометили все карандашом на стене, чтобы точно знать, где находятся все элементы каркаса.Теперь пришло время использовать нашу пилу для гипсокартона и вырезать несколько важных отверстий в гипсокартоне, чтобы было место для сверления отверстий в стенных шпильках, чтобы мы могли проложить нашу проводку и кабель.

Отверстие, которое мы вырежем, начинается прямо над существующей розеткой и заканчивается рядом с новой розеткой, которая будет размещена над нашим кронштейном для телевизора. Мы вырежем прямоугольную полосу через два отсека для стоек и стойки, которые мы будем просверливать, убедившись, что разрез остановился на последней стойке. Эта прямоугольная полоса должна быть около 8 дюймов в высоту, чтобы мы могли держать нашу линию и низковольтную проводку на расстоянии не менее 6 дюймов друг от друга. Это поможет избежать любых возможных электромагнитных помех, которые могут возникнуть между двумя проводами.

С помощью пилы для гипсокартона мы пробьем начальное отверстие и аккуратно обрежем его, чтобы можно было повторно использовать деталь на этапе ремонта гипсокартона в этом проекте. Непосредственно над шпильками мы будем использовать лезвие ножа. Использование нашего уровня в качестве линейки для наших разрезов поможет. Когда мы удалили гипсокартон, мы обнаружили, что у нас есть две шпильки рядом, что показывает, что вы никогда не знаете, что найдете, когда отрежете гипсокартон.В нашем случае это не будет проблемой.

Теперь воспользуемся угловым сверлом, которое мы взяли напрокат у нашего местного независимого продавца товаров для дома, и кольцевой пилой диаметром 1-1/2 дюйма, чтобы просверлить отверстие прямо через центр каждой стойки. Это создаст путь для нашей пластиковой трубки трубопровода. Для электрического кабеля 12/2 мы просверлим отверстие на 6 дюймов выше, используя это сверло 3/4 дюйма. Обязательно просверлите эти отверстия как можно более прямо и ровно, чтобы провода или кабелепровод не зацепились, когда мы его протянем. Чтобы узнать больше о сверлении шпилек, см. наш список часто задаваемых вопросов для этого видео.

Теперь вырежем отверстие для новой электрической коробки с другой стороны последней просверленной шпильки, используя электрическую коробку в качестве шаблона. Мы также вырежем отверстие для доступа, чтобы облегчить ловлю проводов и кабелей. Мы предварительно измерим кабель 12/2, чтобы увидеть, как далеко нам нужно проложить его по стене.

Настенный кронштейн для телевизора (часть 1)

На этом этапе мы протянем кабели через отверстия в гипсокартоне, которые мы только что создали. Мы начнем с самого высокого отверстия в стене и протолкнем кабель через отсек для стоек к отверстию, в котором будет размещаться наша новая электрическая коробка.Мы повторим тот же процесс для нашего пластикового кабелепровода, в который мы предварительно загрузили наши HDMI и коаксиальные кабели, скрепив их скотчем на концах, чтобы они не соскользнули в кабелепровод. Если мы столкнемся с какими-либо зацепками, мы будем использовать эту ленту, чтобы протянуть кабель или кабелепровод. Теперь пройдем через стену, сначала с нашим электрическим кабелем, затем с пластиковым кабелепроводом.

Вот оно. У нас есть проводка и она на месте. В следующем видео мы установим электрическую коробку и необходимые розетки для размещения и подключения наших электрических проводов и телевизионных кабелей.

Закрыть расшифровку

Проводка существующего дома через стены

Прокладка проводов в существующем доме

В этом руководстве объясняется, как провести провода через стены существующего дома после установки гипсокартона. Вы также можете прочитать некоторые другие наши руководства для получения дополнительной информации. Панель проводки обеспечивает подключение всех проводов к центральному месту вместо прокладки проводов из комнаты в комнату. На странице «Типы проводов» описаны различные типы проводов, которые вы можете использовать.В Руководстве по окончательной обработке объясняется, как заделывать провода (надевать концевые соединители) после того, как вы подведете их к розетке. В Руководстве по запчастям перечислено, что вам нужно для выполнения проекта. Как минимум, вам понадобится рыболовная лента, изолента, пила для гипсокартона и искатель гвоздей. Вам также может понадобиться молоток и долото, если вы будете вырезать шпильки или балки.

Планирование прокладки проводки

Сначала вам нужно будет выбрать начальное и конечное местоположение вашего провода, а затем определить путь, по которому будет проходить провод.Прежде чем прорезать какие-либо отверстия, важно учитывать путь провода. Некоторая гибкость в расположении розетки может значительно упростить прокладку сложного провода. Некоторые моменты, которые следует учитывать при прокладке провода:

• Используйте искатель стоек, чтобы определить точное расположение стоек в стене. Стойки имеют ширину 1 1/2 дюйма и обычно располагаются на расстоянии 16 или 24 дюймов друг от друга (за исключением необходимых окон, дверных проемов и других стен). Убедитесь, что вы не вырезаете отверстие прямо над шпилькой.
• Определите, что находится по ту сторону стены.Возможно, вам придется сделать некоторые творческие измерения, чтобы найти одно и то же место на обеих стенах. Иногда проще посчитать стойки на каждой стене, зная, что они находятся на расстоянии 16 или 24 дюймов друг от друга. Розетки не будут располагаться встык в одной стене. Кабина с лекарством может создавать помехи для встроенного в стену динамика. Работа воздуховодов может мешать всему.
• Затем определите, что находится внутри стены. Если это наружная стена, то она будет заполнена утеплителем. Это не означает, что вы не можете его использовать, но это усложняет рыболовную проволоку.Вы также должны пойти в подвал или чердак, чтобы увидеть, какие трубы и провода проходят через эту стену. Вы не хотите прорезать отверстия для динамика только для того, чтобы найти водопроводные трубы для ванной наверху, проходящие через эту стену. Кроме того, расположение розеток должно дать вам хорошее представление о том, где находятся провода. Розетка будет закреплена на стойке, а силовой провод будет проложен вверх или вниз от этой стойки. Любой кабель, интернет… провода должны быть проложены на расстоянии не менее 12 дюймов от силового провода. Когда вашим проводам необходимо пересечь электрический кабель, это должно быть под углом 90 градусов.
• Другая проблема заключается в том, что противопожарные упоры проходят горизонтально между двумя шпильками. Эти доски могут помешать вам провести провод по стене. Строители также иногда используют горизонтальные 2×4 по обеим сторонам двери, чтобы стена не тряслась, когда дверь захлопывается. Лучший способ найти противопожарную заглушку — использовать искатель стоек вверх и вниз по стене, где вы будете протягивать провод, особенно если эта стена находится рядом с дверью.
• Для проводов, проложенных внутри стен, следует приобрести огнестойкий провод, рассчитанный на прокладку через несколько этажей.Для проводов, проложенных рядом с дымоходом, вы можете приобрести провода с номинальным значением.
• Не отрезайте проволоку от катушки, пока не закончите протягивание проволоки. Если вы обрежете провод, а затем проложите его, вы почти всегда обрежете его слишком коротко. Лучше не резать, пока вы не закончите (или, по крайней мере, частично), а затем вы должны добавить пару футов к вашей оценке.
• Наконец, обязательно прочитайте это руководство до начала резки. На странице прокладки проводов также есть много полезных советов по идентификации проводов, труб и воздуховодов с фотографиями того, как они выглядят до установки гипсокартона.Вы также можете найти строящийся дом в вашем районе, чтобы пройтись по нему, чтобы ознакомиться с тем, как стены выглядят внутри.

Теперь, когда вы понимаете, что находится в стене, определите, является ли выбранное вами расположение розетки/динамика оптимальным. Будет ли перемещение выхода на другую сторону шпильки в любом направлении вызывать больше или меньше проблем? Неужели столько проблем, что провод не пустить? Есть альтернативы для очень сложных установок. Acoustic Research производит плоский провод динамика, который приклеивается к вашей стене, и вы можете закрасить его.При необходимости вы можете проложить провода, спрятанные под плинтусом, по внешней стороне комнаты.

Вырезание отверстий для розеток

В этот момент вы думаете, что знаете, что находится за стеной, но никогда не можете быть уверены. Вот почему я не люблю использовать какие-либо электроинструменты, чтобы прорезать гипсокартон. Вместо этого я использую универсальный нож / лезвие бритвы с глубиной лезвия, соответствующей толщине гипсокартона. Для розетки я сначала делаю отверстие размером 1 x 1 дюйм в центре коробки с помощью канцелярского ножа.Это отверстие достаточно большое, чтобы я мог видеть и нащупывать провода или трубы, но достаточно маленькое, чтобы его можно было легко залатать, если я допустил ошибку. Как только я убедился, что все в порядке, я обводил электрическую коробку, а затем вырезал оставшуюся часть отверстия с помощью пилы для гипсокартона или канцелярского ножа. Мне также нравится использовать универсальный нож для резки гипсокартона на внешних стенах. Таким образом, он не прорезает бумажный барьер изоляции.

При трассировке электрической коробки не включайте вкладки сверху или снизу.Не забудьте протянуть провода через коробку, прежде чем вставить коробку в отверстие. Затем затяните винты на передней части коробки, чтобы открыть выступы/створки, и потяните их к гипсокартону. Вот как это должно выглядеть из-за стены, когда вы закончите.

Сверление для доступа к стене сверху или снизу

Если у вас есть доступ к подвалу/подвалу и чердаку, вы сможете проложить провода без необходимости резать и латать гипсокартон. На втором этаже по стене с чердака протянуты провода.На первом этаже протяните провода вверх по стене из подвала. При необходимости используйте существующие воздуховоды или трубопроводы, чтобы вывести провода с чердака в подвал. Обо всем этом будет подробно рассказано ниже.

Красный : Провод с чердака в подвал возле дымохода
Синий : Провод от чердака к подвалу через обратку ОВКВ на втором этаже.
Зеленый : Провод от чердака к розетке второго этажа
Фиолетовый : Провод от подвала к розетке на первом этаже.

Для установки на первом этаже вам придется просверлить половицу, а затем подошву.Внизу в подвале нижняя часть половиц не дает хорошего указания, где стены. Измерить практически невозможно. Помните, что 2 дюйма в любом направлении, и вы просверлите свой ковер. Хороший способ отметить, где просверлить отверстие для провода, — сначала просверлить небольшое направляющее отверстие от первого этажа до подвала. Прямо под розеткой, где вы хотите отверстие для провода, просверлите небольшое отверстие под молдингом плинтуса на стыке стены и пола.Затем проденьте тонкую проволоку (или проволоку от вешалки) через это отверстие, а затем найдите эту проволоку, проходящую через потолок в подвале. Этот провод должен выйти прямо под гипсокартоном. Стойки имеют ширину 3 1/2 дюйма, поэтому сдвиньте их на 1 1/2–2 дюйма по направлению к стене, чтобы получить центр стойки. Опять же, не забудьте посмотреть, прежде чем сверлить пилотное отверстие. У вас должно быть приблизительное представление о том, где сверло пройдет через пол. Убедитесь, что в этой области подвала нет проводов или труб. Также не проталкивайте сверло через пол без необходимости.Толщина пола будет максимум 3/4 дюйма.

Установка на втором этаже проще, потому что вы сможете увидеть двойную верхнюю панель с чердака. Убедитесь, что вы просверлили прямо через эти доски. На самом деле я столкнулся с тройными верхними пластинами (общая толщина 5 1/2 дюйма), и небольшой угол сверла может привести к тому, что вы выйдете через потолок или стену, а не между стойками. Примечание. Всегда надевайте лицевую маску, когда находитесь рядом с изоляцией из стекловолокна на чердаке.

Иногда сверление сверху или снизу невозможно.Возможно, у вас нет подвала или чердака. Существуют гибкие сверла, которые предназначены именно для этой цели. Эти сверла могут иметь длину до 6 футов и могут использоваться для одновременного бурения нескольких стоек или балок. Вырежьте отверстие для выхода, а затем вставьте гибкое сверло в отверстие, чтобы просверлить шпильки вверх, вниз или вбок. Обратите внимание, что определение того, что находится внутри стены, еще более важно при использовании одного из этих длинных гибких наконечников. Если вы просверлите 3 шпильки за раз, не видя, что находится между ними, вы можете легко просверлить трубу, электрический провод или воздуховод.Ищите вентиляционные отверстия, розетки, раковины… выше и ниже места, где вы сверлите (на всех этажах), чтобы определить, может ли что-то быть в этой стене.

Протягивание проводов через стены

Теперь вы должны быть готовы ловить проволоку. Обычно это задание для 2 человек. Из подвала или чердака протолкните проволочную рыбную ленту через просверленное отверстие. Попросите кого-нибудь на другом конце просунуть руку через отверстие в гипсокартоне, взять рыболовную ленту и протянуть ее через отверстие примерно на фут.Затем прикрепите проволоку к рыбной ленте и протяните ее обратно.

Чтобы правильно замотать провод, сначала нужно снять изоляцию. Затем оберните проволоку вокруг крючка на рыболовной ленте, как показано выше. Наконец, заклейте все изолентой. Убедитесь, что на проводе нет выпуклостей, из-за которых он может застрять при протягивании. Убедитесь, что провод надежно закреплен, иначе он может потеряться в стене, и вам придется начинать все сначала. Большинство проводов (особенно коаксиальный кабель) не должен сгибаться под острым углом.Протянув проволоку, отрежьте согнутую часть проволоки и выбросьте ее.

Прокладка проводов с чердака в подвал

Теперь, когда вы проложили провода от розетки к подвалу или чердаку, вам может понадобиться проложить провод от чердака к подвалу. В идеале, ваш дом включает в себя будущую трубу, которая представляет собой трубу из ПВХ, идущую из подвала на чердак специально для этой цели. Если нет, то вам нужно будет найти существующую трубу или воздуховод, который уже проходит по всей высоте дома, чтобы вы могли провести свой провод в том же месте. Это может быть дымоход для печи/водонагревателя, радоновая труба, водопровод, отопительный канал/обратка или каминный дымоход. Не разрезайте дымоход или радоновую трубу, потому что это может привести к выбросу вредных химических веществ в ваш дом. Кроме того, дымоход и дымоход будут очень горячими и могут привести к возгоранию проводов. В этом руководстве рассматриваются два разных метода: прокладка провода рядом с дымоходом (красный провод в приведенном выше примере) и прокладка провода в обратке ОВКВ на втором этаже (синий провод в приведенном выше примере).

Если вам необходимо проложить провода рядом с дымоходом, всегда соблюдайте расстояние не менее 1 дюйма от дымохода и используйте огнестойкий провод. Для дымохода провод должен быть на расстоянии 12 дюймов от дымохода. С чердака опустите рыбную ленту до самого подвала, подключите провод, а затем протяните его обратно. Плотно закрепите провода с помощью скоб для проволоки внизу и вверху прогона, чтобы убедиться, что провод не изгибается посередине и не приближается к дымоходу. Иногда к доскам пола прикрепляют горизонтальный квадратный кусок листового металла, чтобы удерживать дымоход на месте.Если вам необходимо просверлить его, убедитесь, что он находится на расстоянии не менее 1 дюйма от самого дымохода. Острые края этого отверстия могут со временем перерезать провод, поэтому используйте втулку для защиты провода. Вы также можете обрезать края отверстия ножницами по металлу и отогнуть неровные края. Обратитесь к местным строительным нормам для получения дополнительной информации о прокладке проводов рядом с дымоходом. Строительные нормы различаются в разных городах и округах. Неправильная проводка может привести к тому, что вы не пройдете проверку дома и не сможете продать свой дом.

Прокладка проводов через возврат HVAC сложнее, но и безопаснее. Во-первых, найдите обратку на втором этаже по внутренней стене, проходящей во всю высоту дома. По сути, это означает найти вентиляционное отверстие (например, внизу слева), где, как вы знаете, есть стена на первом этаже прямо под стеной на втором этаже. Выверните винты и снимите решетку со стены. С фонариком и зеркалом посмотрите вниз по стене, чтобы убедиться, что путь к подвалу свободен.Строители будут использовать пространство между стойками и гипсокартоном для формирования обратного канала, поэтому для возврата не требуется листового металла, пока вы не доберетесь до подвала. Следующий шаг — найти дно этого воздуховода в подвале. Скорее всего, он будет закрыт куском листового металла, прибитым к двум балкам, как показано на рисунке ниже справа. Подденьте листовой металл, используя либо молоток с когтями, чтобы удалить гвозди, либо отвертку с плоской головкой, чтобы приподнять листовой металл. Нет необходимости удалять его полностью.Достаточно провести через него провод. Еще раз посветите фонариком через возврат на втором этаже и убедитесь, что вы видите его в подвале, чтобы убедиться, что это правильный воздуховод. Теперь, когда вы знаете, что воздуховод будет работать, просверлите отверстие через двойную верхнюю пластину на чердаке. Я предпочитаю воткнуть дрель в вентиляционное отверстие и просверлить чердак, а не сверлить с чердака. Только не бросай дрель. Прежде чем сверлить, зайдите на чердак и найдите верхнюю пластину 2×4, которая находится прямо над вентиляционным отверстием, и убедитесь, что прямо над ней не проходят провода, которые могут быть перерезаны дрелью.Теперь вы готовы проложить провода. Вы можете позволить гравитации сделать всю работу и просто вытолкнуть провода из вентиляционного отверстия на втором этаже, а затем протолкнуть другой конец через отверстие на чердак. Если это не сработает, используйте рыбную ленту. Когда вы закончите прокладывать провода, прибейте провод к одной из шпилек, чтобы он не был виден через решетку на возврате.

Проволока через потолок

Если вам нужно провести провод к потолку первого этажа (для потолочного динамика), вам придется вырезать и залатать гипсокартон.То, сколько гипсокартона вам нужно отрезать, зависит от того, насколько правильно вы выбрали путь провода. С помощью искателя гвоздей определите, в каком направлении балки проходят по потолку. Вы хотите провести провод вместе с балкой (зеленый провод внизу), а не против балки (красный провод внизу).

Сначала вам нужно будет просверлить отверстие из подвала через подошву в область между стойками, как если бы вы подключали розетку на первом этаже. Убедитесь, что у вас достаточно большого сверла для всех проводов, которые вы собираетесь проложить.Обычно 1-дюймовая насадка позволяет проложить несколько коаксиальных проводов и проводов категории 5. Затем вам нужно будет вырезать и удалить Г-образный кусок гипсокартона над тем отверстием, где стена встречается с потолком. При резке гипсокартона старайтесь вырезать его целиком и сделать как можно меньше повреждений. Повторное использование вырезанной секции облегчит исправление гипсокартона. Используя молоток и долото, проделайте дорожку в верхней пластине стены, чтобы можно было провести провод от стены к потолку. Затем выловите провод из подвала наверх стены и протяните его в комнату.

Если ваши балки идут неправильно, попробуйте вместо этого проложить провод в другой стене. Если вам необходимо проложить провод вдоль балок, вы можете использовать длинное гибкое сверло или вырезать секцию гипсокартона потолка на каждой балке и надрезать ее молотком и зубилом, чтобы освободить место для проволоки. Согласно кодексу, вы не можете делать надрезы на балках размером 2 x 6 дюймов или меньше. Более того, вы не можете надрезать более 1/6 его высоты. На самом деле вам не нужно делать надрезы более чем на 1/2 дюйма.

После того, как вы сделаете надрез в стойке или балке, закройте его металлической пластиной, чтобы потом случайно не просверлить или не прибить его гвоздями. Затем отремонтируйте гипсокартон над пластиной, используя тот же кусок гипсокартона, который вы вырезали, и немного шпаклевки.

Последним шагом будет вырезание отверстия под динамик. Используйте искатель стержней на потолке, чтобы найти балки. Потолочные балки могут располагаться на расстоянии 12 дюймов друг от друга или даже ближе. Иногда между балками едва хватает места для динамика. Для динамиков я предпочитаю сначала вырезать небольшое пилотное отверстие (точно так же, как и розетки) на случай, если отверстие находится в неудачном месте.Используя это маленькое отверстие, убедитесь, что в потолке нет воздуховодов или водопроводных труб, которые могли бы помешать вам установить динамик, и убедитесь, что балки действительно находятся там, где вы думаете. Затем вычертите отверстие динамика, используя шаблон, прилагаемый к динамику, и вырежьте гипсокартон потолка канцелярским ножом или пилой для замочной скважины в гипсокартоне. Используйте проволочную рыбку, чтобы протянуть провод динамика к отверстию для динамика, а затем прикрепите провода динамика, следуя инструкциям, прилагаемым к динамику.

Чтобы использовать гибкое сверло, сначала вырежьте отверстие для динамика, а затем протолкните сверло через это отверстие и просверлите балки из отверстия динамика. к стене. Если сверло недостаточно длинное, вам также может понадобиться сверлить от стены обратно к динамику. Чем больше балок вы просверлите, тем труднее будет позже выловить проволоку. Вы будете сверлить между лагами, не зная, что там есть, поэтому определите, есть ли стены (с розетками, воздуховодами…) или любые ванные комнаты над этой зоной на втором этаже. Если есть вероятность того, что между скрытыми балками может быть какая-либо сантехника, электрический провод или воздуховод, то это, вероятно, безопаснее. чтобы вместо этого разрезать гипсокартон и вырезать балки.

Вы также должны проверить нашу страницу о прокладке проводов в новом доме, где есть много реальных фотографий того, что вы можете найти в своих стенах.

Как проложить провода в существующих стенах и полах

Провода, идущие по полу, выглядят некрасиво и могут представлять угрозу безопасности.

Нужна новая телефонная розетка в спальне или установка динамиков для системы домашнего кинотеатра? Хотя вы можете просто протянуть провода вдоль пола, лучше всего прокладывать провода внутри стен или под полом.

Прокладка электропроводки в новой конструкции до укладки гипсокартона проще простого по сравнению с протаскиванием их через существующие стены и полы. Но с тщательным планированием, несколькими специальными инструментами и правильными методами прокладка проводов в стене вашего дома может быть проще, чем вы думаете.

Если вы не готовы принять вызов, подумайте о том, чтобы проложить провода в специальных полых молдингах, которые заменяют стандартные молдинги короны или четверть круга.

Инструменты

Рыбная лента

Инструменты, необходимые для запуска проводов:

• Сверла и биты
• Шпилька и поиск
• Измерительная лента
• Flashlight
• DrYWOALL Keyhole Sale
• Fish Tape или Wife Paird
• Изолента
• Веревка и рыболовный груз

Перед началом работы

• Ознакомьтесь со строительными нормами и правилами: В большинстве районов домовладельцы могут самостоятельно прокладывать низковольтную проводку, такую ​​как телефонные линии, кабели компьютерной сети и провода громкоговорителей, но проверьте, чтобы быть уверенным.
• Выберите правильный провод или кабель: Убедитесь, что вы используете внутреннюю проводку с рейтингом UL, соответствующую местным строительным и противопожарным нормам, включая CM, CMR или CMP для компьютерных сетей и CL2 или CL3 для динамиков.
• Отключите питание: Всегда выключайте выключатели в электрической коробке, прежде чем начать, чтобы уменьшить вероятность поражения электрическим током в случае случайного разрезания или сверления существующей проводки.
• Избегайте электрических проводов: Держите провода динамика, компьютера и телефона вдали от стандартной электропроводки по соображениям безопасности и для уменьшения помех.
• Выбор стен: По возможности прокладывайте электропроводку через внутренние стены, так как внешние стены содержат распорки и изоляцию.

Планирование

Начните с выбора наилучшего места для нового провода. Обратите внимание на существующие электрические розетки и убедитесь, что вы находитесь на безопасном расстоянии (следующая стойка или больше), чтобы избежать помех или ударов по существующим проводам.

Проверьте чердак на наличие невидимых проблем, таких как трубы и провода, скрытые в стене.

Затем осмотрите место с чердака, подвала или подвала, чтобы убедиться, что оно доступно и не имеет скрытой проводки или сантехники. Также может быть хорошей идеей просканировать стену с помощью металлоискателя для обнаружения препятствий, таких как медные водопроводные трубы и металлические воздуховоды, которые могут быть скрыты в стене.

После того, как маршрут будет составлен, рассчитайте необходимое количество проводов или кабелей. Измерьте расстояние от начала до конца, добавьте несколько дополнительных футов для соединений и дополнительные 10% или около того для неожиданных проблем или препятствий.Последнее, чего вы хотите, — это проиграть, так что допускайте лишнее и следуйте старой поговорке «семь раз отмерь и один раз отрежь».

Как ловить провода

1. Когда вы будете готовы начать, выключите питание и используйте искатель стержней, чтобы найти открытый участок в стене между стержнями.
2. Просверлите небольшое направляющее отверстие в том месте, где будет выход, и с помощью выпрямленной металлической вешалки нащупайте внутри стены любые непредвиденные препятствия. Если вы ищете предлог для приобретения новейшего высокотехнологичного инструмента, инспекционная камера с кабелем, такая как Ridgid SeeSnake, станет отличным способом заглянуть внутрь стены.
3. Если все выглядит хорошо, увеличьте отверстие для провода или розетки. Обязательно используйте розетки, предназначенные для крепления к существующей стене, но не устанавливайте их до тех пор, пока не будет проложен провод.


            Вырежьте отверстие в стене для выхода. Просверлите отверстие в стеновой пластине.

4. Теперь поднимитесь на чердак или спуститесь в подвал или подполье и просверлите отверстие в верхней или нижней пластине стены в той же полости стены, что и розетка.
5. Прикрепите провод или кабель к рыболовной ленте или вешалке с помощью изоленты и протяните его в отверстие, пока он не достигнет отверстия на другом конце. Если вы работаете с чердака, вы можете бросить утяжеленную нить в полость стены, затем прикрепить к ней проволоку и протянуть ее.
6. Протяните провод или кабель к месту назначения. Это может включать в себя ловлю его через другую стенную полость или небольшое отверстие, просверленное в полу.


          Просверлите целевое отверстие в полу.Пропустите провод через отверстие.

7. Пропустите провод через заднюю часть распределительной коробки, вставьте коробку в стену и закрепите ее на месте.
8. Зачистите провода и подсоедините их к настенной розетке или протяните их к устройству.

Очистка

Если вы просверлили направляющие отверстия, которые не сработали, заделайте их каплей шпаклевки. Отшлифуйте заплату до гладкости, когда она высохнет, и подкрасьте соответствующей краской. Заполните любые небольшие отверстия в полу подходящей шпаклевкой для дерева, а большие — смесью шлифовальной пыли и эпоксидного клея.

Как спрятать провода телевизора, не врезая их в стены — штепсельная вилка

Ничто так не портит вид дорогого телевизора с плоским экраном, как куча неприглядных проводов, торчащих сзади. Если вы только что купили новый телевизор, возможно, вам не захочется тратить еще больше на то, чтобы спрятать провода в стенах. Кроме того, вы не сможете сверлить стены, если находитесь в квартире или квартире, которая вам не принадлежит. Вот несколько дешевых и простых способов спрятать телевизионные провода, не разрезая стены.

Используйте зажимы для шнура, чтобы спрятать провода за подставкой для телевизора

Если ваш телевизор стоит на какой-либо подставке, вы можете легко спрятать провода с помощью зажимов для шнура. Эти небольшие пластиковые зажимы обычно имеют клейкую основу, поэтому вы можете приклеить их к задней части мебели, не беспокоясь о том, чтобы что-то повредить.

Все, что вам нужно сделать, это прикрепить эти зажимы для шнура к задней части вашей мебели и протянуть провода к сетевому фильтру или другим устройствам.Это также поможет вам держать шнуры в порядке и не даст им запутаться.

Используйте стяжки, чтобы провода не касались пола

Если подставка для телевизора имеет свободное пространство внизу, вы можете использовать стяжки, чтобы провода не касались земли. Все, что вам нужно сделать, это смотать провода и соединить их стяжкой посередине. Тем не менее, убедитесь, что есть достаточная слабина, чтобы вы могли выдвинуть подставку для телевизора и получить доступ к своим проводам.

Если вы не хотите перерезать стяжки каждый раз, когда вам нужно переместить провод, вы также можете использовать стяжки на липучке.А если вы хотите сэкономить еще больше места, вы можете использовать удлинитель плоской розетки, который позволяет подключать кабели сбоку. Это также может удвоить или утроить количество розеток, к которым вы можете подключить свои устройства.

Используйте коробку для укладки кабелей

Если вы не можете использовать кабельные зажимы или стяжки, чтобы скрыть провода, вы всегда можете использовать коробку для укладки кабелей. Эти небольшие пластиковые коробки достаточно велики, чтобы спрятать провода и даже небольшой сетевой фильтр.

Обязательно найдите кабельную коробку с отверстиями или прорезями по бокам, чтобы вы могли добавлять кабели в разных направлениях. Затем вы можете поместить крышку сверху, чтобы скрыть кабели и держать их в недоступном для детей или домашних животных месте. Обычно вы можете найти коробки для укладки кабелей разных размеров и цветов.

Используйте комплект для прокладки настенного шнура

Если ваш телевизор закреплен, вы можете использовать комплект для маскировки настенного шнура, чтобы скрыть провода, не разрезая стены. Этот тип кабелепровода обычно имеет клейкую основу, поэтому вы можете приклеить его к стене, не повредив ее. Затем вы можете спрятать в нем провода телевизора и другие кабели, прежде чем защелкнуть крышку.

Благодаря кабельному каналу вы также можете добавлять или удалять кабели в любое время. Однако это будет означать, что вашим кабелям предстоит пройти большее расстояние, поэтому вам, возможно, придется заменить существующие кабели на более длинные. Поскольку этот тип дорожки качения обычно изготавливается из пластика, вы можете легко обрезать его до идеального размера.

Чтобы получить дополнительные очки, вы также можете покрасить свою дорожку в тот же цвет, что и стена, чтобы она сливалась с фоном. Чтобы получить наилучшее сочетание краски, вы можете отрезать небольшой кусочек краски от стены и отнести его в местный хозяйственный магазин.Кроме того, вы должны использовать вертикальный уровень, чтобы убедиться, что ваша дорожка не кривая.

Спрячьте провода телевизора в кабельном канале плинтуса

Если ваши розетки не находятся за подставкой для телевизора, вы также можете использовать кабельный канал в плинтусе, чтобы спрятать провода, не прорезая стены. Этот тип дорожки для качения расположен прямо над плинтусом, не выглядя слишком навязчивым. Обычно они имеют клейкую основу и сделаны из пластика, поэтому их можно обрезать по размеру.

Плинтусные дорожки прекрасно впишутся в вашу стену, и никто даже не заметит, что они там есть.Вы даже можете обрезать их под углом 45 градусов, чтобы проложить кабели по углам. Вы можете найти эти направляющие различных цветов, которые подходят к большинству плинтусов, или вы можете покрасить их в цвет своих стен.

В качестве дополнительных очков вы можете рассмотреть возможность использования предмета мебели, чтобы скрыть провода в тех местах, где они выходят и должны подключаться к стене. Таким образом, никто не сможет сказать, что ваши провода вообще спрятаны в плинтусе.

Используйте тканевый консилер для шнура

Если ваш телевизор находится в центре комнаты или вы не можете использовать кабелепровод, вы можете подумать о простом тканевом чехле для шнура.Это простое решение не только спрячет ваши кабели, но и защитит их от детей и домашних животных. Кроме того, будет меньше шансов, что кто-то споткнется о ваши провода.

Тканевые чехлы для шнура обычно бывают разных цветов и размеров. У некоторых также есть молнии, которые позволяют легко снимать их, когда вы хотите добавить больше кабелей или удалить какие-либо. Хотя использование тканевого покрытия для кабеля означает, что вы не сможете уменьшить его размер, вы всегда можете добавить столько, сколько вам нужно, и оно по-прежнему будет выглядеть великолепно.

Используйте декор, чтобы скрыть провода телевизора

Один из самых простых и доступных способов скрыть провода телевизора, не врезая их в стены, — разместить их за декорациями. Например, если ваш телевизор установлен над столом или ящиками, все, что вам нужно сделать, это разместить несколько книг, мраморный бюст или какой-либо другой предмет декора, чтобы скрыть провода.

В качестве дополнительного бонуса вы также можете использовать декоративные коробки, чтобы скрыть приставку кабельного телевидения или другие устройства, подключаемые к телевизору.Однако убедитесь, что вы не блокируете какие-либо датчики на вашем телевизоре. Это может затруднить отправку сигнала пультом на телевизор.

Спрячьте провода телевизора за панелью

Если вы чувствуете себя хитрым, вы можете установить панель, чтобы скрыть провода, свисающие с телевизора. Панели бывают разных размеров и дизайнов. Вы можете выбрать один с ярким рисунком, а можете выбрать что-то простое.

Не можете найти понравившийся узор? Без проблем! Накройте панель или доску тканью, и все готово.Вы также можете покрасить его в цвет стены или выбрать дизайн, который выделит ваш телевизор. Если вы не хотите тратить деньги на панель и ткань, вы можете использовать деревянные поддоны, чтобы спрятать провода. Вы можете покрасить доску для поддонов или оставить ее естественной для фермерского дома или деревенского дизайна.

Спрячьте провода телевизора на видном месте

Эта идея идеальна для творческих людей. Проявив немного изобретательности, вы можете превратить запутанные телевизионные провода в произведение искусства. Все, что вам нужно сделать, это использовать прозрачные пластиковые кабельные зажимы, двухсторонний скотч, клей или любой другой ненавязчивый метод, чтобы создать дизайн из ваших проводов.

Если вы чувствуете себя более авантюрно, вы также можете создавать более сложные геометрические узоры или использовать телевизионные провода для создания линии горизонта города. Один из вариантов дизайна, который, без сомнения, понравится опытным домовладельцам, состоит в том, чтобы формировать шаблоны компьютерных чипов с помощью телевизионных проводов.

Спрятать телевизионные провода за стеной

Если есть возможность прорезать стены, это лучший способ спрятать телевизионные провода. Мало того, что ваши кабели будут вне поля зрения, но если вы используете встроенный в стену удлинитель питания с более чем одной розеткой, вы можете подключить больше устройств к задней панели телевизора.

Кроме того, этот метод также позволяет установить телевизор вровень со стеной. Это связано с тем, что большинство комплектов удлинителей питания утоплены, поэтому ваши кабели не будут ударяться о заднюю часть телевизора, когда вы убираете его обратно.

Хотя вы можете установить телевизор самостоятельно, это может быть трудным процессом, особенно если у вас большой телевизор с плоским экраном. Если вам неудобно монтировать телевизор самостоятельно, вы всегда можете обратиться к профессионалу HelloTech, который сделает это за вас. У нас есть тысячи специалистов по всей стране, готовых приехать к вам домой и установить для вас телевизор.

Редакторы HelloTech выбирают продукты и услуги, о которых мы пишем. Когда вы покупаете по нашим ссылкам, мы можем заработать комиссию .

Какой наименее навязчивый способ узнать, что находится в стене?

Проволока. Штукатурка. Луч. Воздуха. Сверление стены не обязательно должно быть игрой в угадайку. Есть простые и эффективные способы узнать, что скрывается в вашем доме. Эксперты DIY по телефону Stack Exchange дадут советы.

Иллюстрация Шона Галлахера .

Вопрос:

Я собираюсь повесить телевизор с плоским экраном на стену в гостиной и хочу провести через него различные кабели (например, динамики объемного звучания, HDMI и т. д.). Я ценю ВЕЛИКОЛЕПНЫЕ советы здесь, но я думаю, что упускаю что-то важное: как я могу узнать, что находится в стене, не причиняя ущерба или не создавая слишком большого беспорядка?

Меня беспокоит, что там может быть электропроводка, водопровод, изоляция или дохлые грызуны (шучу).

Нашему дому около 50 лет, и стена совмещена с кухней с другой стороны, но к этой стене нет раковины.Материал стен — гипсокартон.

— исходный вопрос Майка Б.

Ответ: Инспекционная камера

На рынке есть несколько электронных инспекционных камер (на фото справа). Может быть повод купить.

G/O Media может получить комиссию

Вам придется сделать одно или несколько небольших отверстий, чтобы вставить камеру.

— Ответил BrianK

Ответ: Устройство для поиска стержней

Устройство для поиска стержней совершенно ненавязчиво и даст вам хорошее представление о том, как построена стена.Проведите его горизонтально вперед и назад на нескольких разных высотах, чтобы отобразить, где находятся стойки, затем запустите его вертикально в недавно обнаруженных полостях для шипов, чтобы увидеть, не проходит ли между ними какая-либо древесина.

Вы можете догадаться, где может быть проводка, взглянув на электрические приборы по обеим сторонам стены. Если можете, посмотрите на основание стены из подвала или подполья и на верхушку с чердака, это может дать вам дополнительную информацию. Если строитель установил защитные пластины там, где провода проходят через шпильки, об этом сообщит магнит.Некоторые искатели шпилек также включают в себя детектор переменного тока, который поможет вам отследить любую электрическую проводку в стене, или вы можете приобрести автономный детектор.

По моему опыту, водопровод обычно проходит прямо туда, где он нужен, поэтому, если в подвале/подвальном помещении нет труб или вентиляционных отверстий, ведущих на чердак и на крышу, вероятно, в стене нет труб.

Как только вы найдете безопасное место, чтобы открыть стену, бороскоп или инспекционное зеркало позволят вам заглянуть внутрь полости.Бороскоп будет менее навязчивым, но инспекционное зеркало намного дешевле.

— ответил Найл С.

Ответ: Отрегулируйте перспективу

Если у вас есть чердак или подвал, заберитесь через/под стену и посмотрите.
