Настройка «теплого пола»: практические методы

М. Мацунич

Много написано и сказано о популярности и эффективности систем панельного обогрева. Ежегодно прокладываются километры трубопроводов и монтируются тысячи коллекторов. При этом не всегда такие системы функционируют правильно и эффективно, и главное – не создают необходимых условий комфорта. Причина – недостаточное внимание к настройке элементов системы. Узлов, которые необходимо настроить, немного – насосно-смесительный блок, распределительный узел и контроллер (если он присутствует в схеме). В данной статье мы расскажем о тонкостях настройки «теплого пола»

Мифы о настройке системы «теплый пол»

Все ветки должны иметь одинаковый расход теплоносителя
Это не так.

Расход отдельного контура зависит от тепловой мощности. На нее, в свою очередь, влияют длины контура и конфигурации помещений. В большинстве случаев помещения имеют разную площадь и расход теплоносителя для них будет не одинаков. Именно поэтому для напольного отопления применяются коллекторные блоки с расходомерами. С помощью последних и происходит простая и точная настройка петель.

Подпольное отопление не требует балансировки
Часто можно встретить мнение, что применение элементов автоматики (термостатов, сервоприводов, контроллеров) позволяет не балансировать контуры. При этом расход выравнивается сам. Частично это правда, но не совсем. При максимальной нагрузке все петли откроются на 100%. И тогда теплоноситель будет проходить в петлю с наименьшим сопротивлением. В итоге друге контуры будут испытывать дефицит тепла.

Балансировка системы возможна только на основе теплотехнического расчета
Конечно, грамотный просчет системы панельного обогрева дает четкие инструменты и цифры для настройки элементов системы.

Но это не отменяет тот факт, что наладку можно произвести и практическим путем, без гидравлических расчетов. Для этого потребуется затратить лишь больше времени.

Практический метод настройки «теплых полов»

Главной задачей балансировки системы является соотношение расходов воды по веткам. Финальная установка расходов для каждого контура происходит во время установки насосно-смесительного узла.

Настройка смесительных групп

Смесительный блок выполняет несколько функций:

  1. Создание отопительной подсистемы с отличающейся от значения основного отопления (более низкой) температурой теплоносителя. Понижение происходит путем смешивания горячей воды, поступающей от теплогенератора, и охлажденного теплоносителя после труб в полу.
  2. Поддержка температуры воды для напольного обогрева в автоматическом режиме. Этот процесс реализуется с помощью термостатической головы, сервопривода или трехходового клапана. Все зависит от конфигурации и типа смесительного блока.
  3. Подключение насоса для напольной подсистемы. Этот агрегат создает циркуляцию теплоносителя по петлям.

Настройку насосно-смесительных узлов следует проводить согласно указаниям по монтажу от производителя продукта, поскольку комплектация и дизайн узлов могут сильно отличатся. Следует отдавать предпочтение блокам, имеющим балансировочные клапаны как первичного, так и вторичного контуров, элементы автоматического удаления воздуха, дренажные краны и другие вспомогательные виды арматуры.

Настройка коллекторов «теплого пола» с расходомерами

После прохождения теплоносителем насосносмесительной группы он поступает в распределительный коллектор. Настройка расходов происходит с помощью запорных клапанов или расходомеров. Все зависит от комплектации набора. Лучше применять комплект с расходомерами. Например: VTc.596, VTc.589 или VTc.586 (рис. 1 а, б, в). Наличие этих устройств ускоряет и делает процесс балансировки контуров намного легче.

Рис. 1 Коллекторные блоки

Задача настройки коллектора – уравновесить соотношение расходов и соотношение тепловой мощности для всех контуров. Это просто сделать, когда имеется гидравлический расчет и известны тепловые нагрузки для каждого ответвления. Можно обойтись и без этой информации. Верный способ – выставить расходы пропорционально к длинам труб контуров.

Балансировка начинается с самой протяженной петли. Расходомер выставляется в максимально открытое положение. По нему будут настраиваться остальные контуры.

Для примера можно взять случай с наладкой коллектора с четырьмя выходами. Возьмем длины трубопроводов – 80, 60, 60 и 40 метров.

Первая петля открывается на максимум (так как она самая протяженная). Предположим, что в этом положении расход через эту петлю будет равен 4 л/мин. Считаем, какой же расход должен быть во втором контуре – (60/80) ⋅ 4 = 3 л/мин. Следовательно, расход на третьем контуре будет равен 3 л/мин, а на четвертом – 2 л/мин (рис. 2).

Рис. 2. Пример настроек расхода по длинам петель

Эта стадия настройки может быть не финальной. Еще многое зависит от сопротивления ветки – количество поворотов и т. д. Предположим, в третьем контуре (даже при максимально открытом расходомере) устанавливается расход 2,5 л/мин. В этом случае принимаем эту ветки за расчетную. Соответственно, значения расхода для остальных петель пересчитываются. Первая петля будет иметь расход 3,3 , вторая – 2,5 , четвертая – 1,6 л/мин (рис. 3).

Рис. 3. Пример откорректированных настроек

Настройка коллекторов с запорными вентилями

В этом случае управление настройкой петель происходи только при включенном котле. Желательно, чтобы был минимальный теплосъём. Для этого рекомендуется производить настройку при наружной температуре не ниже +5°С. Следует также ограничить сильные тепловые потери и теплопоступления.

Последовательность действия такая же. Но точность настройки – иная:

  • выбирается самая длинная петля. Запорный кран выкручивается на максимум;
  • потом настраиваются остальные ветки. Путем интуитивно-пропорционального прокручивания клапана в зависимости от длины контура. Короткие ветки закрываются сильнее, длинные – открываются.

После этого необходимо дать время системе для прогрева. На это может уйти несколько часов. Время зависит от размера объекта и количества помещений. Индикатор, после которого можно начинать финальную стадию наладки – стабилизация температуры воды в петлях «теплого пола».

На этом этапе необходимо оценить правильность установленной настройки запорных клапанов.

Вот главные показатели:

    • температура воды в «обратке»;
    • температура напольного покрытия.

Определить правильность температуры воды в обратном трубопроводе можно, исходя из разности температур. Она должна находиться в диапазоне 5-10°С. На практике зачастую это значение составляет около 7 градусов. Разность температур (или Δt), тепловая мощность и расход – взаимосвязаны. При уменьшении расхода Δt будет увеличивается. И наоборот.

Необходимо достигнуть такого состояния настройки, когда петли будут иметь одинаковую разность температур. Это означает, что расход и мощность настроены верно. Для точного определения температуры для отдельной ветки можно применять трубные термометры – VT.4615 (рис. 4). С помощью этого приспособления легко определяется температура «обратки». Первым делом проверяется основная петля (сама длинная). Значение температуры обратной линии можно принять за индикатор. Если на другом контуре эта температура ниже, следует увеличить расход, приоткрыв запорный клапан. Если же температура выше индикатора – клапан следует прикрыть.

Рис. 4. Коллекторный термометр

После этого необходимо дать системе время для стабилизации (30-40 минут). И если необходимо – повторить процедуру еще раз.

Также стоит помнить о таком важно параметре, как температура на поверхности пола. Она имеет четкие значения, которые не рекомендуется превышать, поскольку это влияет на физическое состояние и комфортные ощущения людей, пребывающих в этом помещении. Согласно ДБН 2567-2013, температура поверхности пола в помещении с постоянным нахождением людей должна быть меньше 29°С. Проверка настройки коллектора только с помощью температуры воды обратной линии не учитывает этот момент, так как напольное покрытие в различных помещениях может быть разным и температура пола, соответственно, тоже. Поэтому рекомендуется замерять это значение с помощью специальных устройств (пирометры, контактные термометры). Замеры необходимо проводить в 5-6 различных точках помещения. Если при замере прибор показывает значение температуры пола, следует запорный клапан прикрыть. В результате достигается требуемая температура на поверхности для каждого помещения.

После этого настройку системы напольного отопления можно считать оконченной. Как видно, процедура не сложна в понимании и реализации, но требует определенного времени.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 12 372
Вас может заинтересовать:

Вам также может понравиться


Заказ был отправлен, с Вами свяжется наш менеджер.

монтаж коллектора + схемы подключения

Удачной альтернативой радиаторному обогреванию дома является система теплых полов, рассчитанная как на одно помещение (ванную, детскую), так и на все здание. Она, будучи неотъемлемой частью общей системы теплоснабжения, тем не менее, является автономной, так как необходима специальная подготовка теплоносителя перед поступлением в обогревательный контур – комплект труб, вмонтированных в пол. Роль подготовительной станции выполняет тандем — смесительный узел для теплого пола (коллектор) плюс насосная группа. Предлагаем вам разобрать поподробнее, что это такое, как это работает и как правильно подключать коллектор.

Назначение смесителя для теплого пола

Визуально смесительный узел выглядит как группа или цепь трубопроводов, собранных в определенном порядке и имеющих единственную цель – соединить два разных потока теплоносителя в один общий.

Можно выделить три типа смешивания:

  • параллельный;
  • последовательный;
  • комбинированный.

Наиболее приемлемым считается последовательное смешивание, преимущественно из-за повышенной производительности: практически весь расход поступает к потребителю.

При последовательном типе смешивания теплоноситель насосом перекачивается от источника тепла к потребителю, при параллельном — линии теплоносителя разделены, из-за чего теряется часть энергии

Иногда используют и параллельный тип. Расход, поступающий к потребителю, непостоянный, зато можно установить двухходовой клапан с возможностью регулировки.

При комбинированном типе есть возможность использовать одновременно последовательное и параллельное смешивание или переключать процесс отдельно на один из них

Схема сборки коллекторной группы может быть различной, рассмотрим один из вариантов:

  • трубопроводы-тройники;
  • клапаны (смесительный, трехходовой, регулирующий) на обеих ветках – подающей и обратной;
  • насос циркулярного типа;
  • оборудование регулировки и автоматизации.

Циркуляционный насос качает воду, пока температура не достигнет заданного значения. Дальше срабатывает автоматика, клапаны закрывают доступ теплоносителя и процесс останавливается. Следует помнить, особенно при самостоятельной установке, что коллектор для водяного теплого пола должен быть оборудован дренажом и системой воздухоотвода.

В сложных обогревательных системах кроме коллекторного оборудования используют смесительный узел, которые соединяет систему теплого пола с радиаторным отоплением

Выбор и подключение коллектора

Модель коллектора полностью зависит от того, где и каким образом расположен теплый пол. Это в итоге влияет и на его стоимость, а также степень безопасности оборудования. Смесительный узел коллектора – главная и достаточно уязвимая его часть, так как в нем сосредоточен теплоноситель, различный по температуре. В процессе смешивания вода достигает определенной температуры, которая должна сохраняться в заданных параметрах. От выбранных материалов и качества сборки зависит дальнейшая работа системы, поэтому к таким деталям, как смесительный узел, насос или терморегулятор нужно отнестись с особым вниманием.

Коллекторный шкаф — весьма условное обозначение. Он может выглядеть как специальный металлический ящик или просто стенд для удобного монтажа оборудования

На что обращаем внимание при покупке?

На стоимость распределительных коллекторов для теплого пола оказывает влияние материал изготовления: некоторые модели состоят в основном из латуни, другие из нержавеющей стали. Также цена зависит от сложности оборудования — среди различных типов коллекторов есть простейшие, с минимальным набором элементов, а есть полностью укомплектованные дополнительными устройствами защиты (кранами Маевского), сливными кранами, датчиками регулировки и контроля расхода теплоносителя.

Популярностью пользуется оборудование, снабженное узлом терморегуляции, в состав которого входит комплект датчиков температуры и других измерительных приборов. Автоматика регулирует процесс распределения, а в нужный момент включает клапаны спуска воздуха или закрывает поток теплоносителя. Стандартная модель имеет в составе пару термометров, которые дают возможность экономить теплопотери.

Образцом коллектора из нержавеющей стали является изделие «Фонтерра», которое имеет возможность подключения трубопроводов с обеих сторон и установку сервопривода

Оптимальное расположение термометров для учета температуры воды — на обеих трубах, подачи и обратного хода; такое расположение позволяет контролировать нагревание воды до определенного показателя

Если отопительных контуров несколько, то рекомендуют каждый из них оборудовать специальным устройством терморегуляции, состоящим из гребенок (стальных или латунных) и датчиков расхода. В комплект подобного коллектора входит отводчик воздуха, смесительный вентиль, чехол для термометра и непосредственно термоголовка с зондом для погружения в теплоноситель. С помощью вентиля в контур поступает определенное количество горячей воды, а термоголовка контролирует процесс и предотвращает появление неисправностей.

Иногда один распределительный коллекторный узел обслуживает несколько контуров теплого пола. В этом случае длина каждой петли не должна превышать 120 м

Стоимость имеет для некоторых первостепенное значение – выше выделенного бюджета не прыгнуть, тем не менее, не забываем про такие важные нюансы, как площадь помещения и цели его использования. Например, для небольшого помещения (санузла, ванной) подойдет простой коллектор из пластика без сложной системы регулировки температуры. Если все же требуются расходомеры, их можно приобрести дополнительно за небольшую стоимость. В объемном помещении лучше использовать более надежную группу смесителей, имеющую точечную регулировку температуры, за счет которой достигается оптимальная балансировка контура.

Схема расположения двух коллекторов в большом помещении. Конструкция здания такова, что требует монтажа нескольких контуров теплого пола, соответственно, количество распределительных узлов увеличивается

Расположение коллекторного узла

Перед монтажом коллектора теплого пола необходимо установить металлический защитный шкаф — открытый или закрытый. Иногда коллекторный узел оставляют полностью открытым – доступ к нему легче, но страдает защита деталей и соединений. Место для шкафа выбирают, оценив расположение контуров водяного пола. Если веток несколько, то шкаф устанавливают посередине, в одинаковом удалении от рабочих контуров и в непосредственной близости к магистральным трубам. Такое серединное расположение гарантирует максимальную производительность гидравлического процесса.

Место расположения коллекторного узла рассчитывается еще на этапе проектирования. Если создать в стене специальную нишу, оборудование можно разместить в коридоре, на кухне или в любой жилой комнате

Идеальный вариант для размещения оборудования – защищенная с двух сторон стенная ниша, позволяющая аккуратно расположить детали коллектора и подвести трубопровод. Если теплые полы монтируются по всему дому, то для относительно больших помещений требуются отдельные распределительные узлы.

Особенности установки оборудования

В сети интернет можно найти множество инструкций по монтажу и наладке оборудования, вот одна из схем подключения коллектора теплого пола. Она позволяет полноценно собрать систему своими руками, последовательно соединив важнейшие части – трубопровод, распределительный узел и котел.

При установке коллектора следует обратить внимание на такие «мелочи», как место крепления термодатчиков и дополнительный источник электроэнергии для блока питания

Начинать лучше с монтажа термометра и запорных кранов, которые устанавливаются на всех контурных выходах. Как правило, данные детали, регулирующие работу подачи и обратки, входят в комплект коллекторного набора. Пользуясь схемой, можно быстро и грамотно произвести монтаж самого распределительного узла, выполнить подключение труб для подачи и отвода теплоносителя, а также создать возможность отключения по необходимости одного или нескольких обогревательных контуров.

Соединение частей производится при помощи компрессорных фитингов. Для фиксации некоторых соединений используют стандартный комплект из гайки, втулки и кольцевого зажима. Если диаметр деталей не совпадает, применяют переходники.

Примерная схема-инструкция

Элементарный схематический пример – простой коллектор с комплектом запорных вентилей.

Простая схема монтажа коллекторного оборудования хороша для небольших помещений, в которых нагрев воздуха производится непостоянно, например, для ванных комнат

Процесс установки выглядит следующим образом. Первоначально к распределительному узлу подключают две трубы – для подачи и обратки, затем присоединяют элементы обогревательного контура – ветки-теплоносители для теплого пола. Данная система полностью зависит от работы отопительного котла: любое понижение температуры в котле или ограничение подачи теплоносителя сказывается на снижении температуры пола в помещении.

Чтобы простейшая схема стала более функциональной, следует добавить насос циркулярного типа, отводчик воздуха, сливной кран, трехходовой смеситель. Такая подборка позволит контролировать обогревательный процесс в полном объеме.

Оцените статью: Поделитесь с друзьями!

Порядок подключения коллекторной группы при устройстве теплого пола

Каждый стремится создать в своем жилище отличные условия для проживания. Особое внимание уделяется теплоте и уюту. С этой целью создается теплый пол, который может быть представлен в различных вариантах. Но стоит отметить, что до этой процедуры очень важно провести все подготовительные мероприятия. Все начинается именно со стен, так как здесь устанавливается коллектор для теплого пола. Место должно быть подготовлено качественно и в соответствии с требованиями. Он представляется в виде шкафа, который крепится в стену в подготовленную нишу. Крепление осуществления у основания пола.

Предназначение



Никаких сложностей не должно возникнуть, чтобы устроить теплый пол смесительный собственными силами. Нужны лишь минимальные познаний и понимания технологии. Устанавливаемый шкаф предназначается для того, чтобы скрыть коллектор. Но дополнительно в нем происходит сокрытие всех нагревательных труб со всеми остальными компонентами снабжения дома теплом. Могут также устанавливаться устройства для регулирования системой теплого пола. Коллекторный шкаф имеет свои габариты, которые равны 60*40*12 см. Места он занимает незначительно, а роль играет существенную.

После завершения монтажа шкафа для коллектора теплого пола, в него помещаются подающие и возвратные трубы. Каждая из них имеет свое предназначение. Возвратная служит для того, чтобы собрать воду, отдавшую свое тепло в систему, вернуть ее в нагрев, где и повышает температуру. Подающая же играет противоположную роль – подача горячей воды из котла по всей системе. Она также имеет и другую основную функцию – поставка теплоносителя.

В коллекторном шкафу концы указанных выше труб должны быть закрыты запорными вентилями. Это позволяет убрать из отопительной системы какое-либо конкретное помещение в доме или квартире. Просто происходит закрытие обоих клапанов для теплого пола. Такие действия обычно проводятся с целью экономии энергии, а также при проведении ремонтных работ в одной из комнат.

Пластиковая труба должна надежно фиксироваться на металлическом вентиле. Здесь на помощь приходит компрессионный элемент (фитинг). Этими всеми составляющими следует запастить до начала проведения монтажа всей системы, чтобы в последующем никуда не отвлекаться.

В работе системы теплого пола должно быть постоянство. За это отвечает циркуляционный насос.

Понятие коллектора

Когда имеются все составляющие системы, можно приступать к изучению коллектора, как основного составляющего. Простым языком – это трубный отрезок, имеющий несколько выходов, расположенных по одну сторону. Происходит подсоединение к вентилю. Для этого используются специальные фитинги, через которые проходят контуры из металлопластика.

Распределительный коллектор представлен в виде отрезка трубы, имеющий ответвления. Ее противоположный конец будет иметь выход, который глушиться при помощи обычной заглушки. Не лишним будет вообще расположить там разветвитель.

Что касается разветвителя, то с его одной стороны можно установить кран для слива, а со второй – автоматический отводчик воздуха. Последний компонент системы коллекторного теплого пола способствует удалению непреднамеренного образования воздуха.

Описанное расположение всех элементом коллекторной системы относится к возвратному и подающему трубопроводу. Во время покупки гребенки для теплого пола, следует приобретать ее в паре. Есть и другие тонкости работы с коллектором. Некоторые из них могут подсказать в магазине при выборе отдельных компонентов системы. Многое будет зависеть от того, какая мощность теплого пола выбирается для установки в помещении.

Устройство

Когда осуществляется монтаж водяного теплого пола, работа может занимать незначительное время. Все будет зависеть от длины теплого пола, наличие соответствующего оборудования и материалов, а также навыков.

Коллектор с насосом для теплого пола относится к одной из составляющего всей системы для обеспечения подачи тепла в помещение. При этом он имеет своеобразный характер работоспособности со своими нюансами. Самый основной из них – подготовка трубопроводов осуществляется отдельно от всей системы. И это не смотря на то, что теплоноситель циркулирует по всем трубам одновременно.

Коллектор необходим для того, чтобы была возможность изолировать подающие и обратные трубы от водяной установки нагрева. В комплекте в обязательном порядке имеются следующие составляющие:

  1. Насосная группа.
  2. Распределитель греющего теплоносителя.
  3. Коллектор обратной остывшей воды.

Никто не задумывается о том, сколько стоит укладка теплого пола. Приобретать компоненты лучше всего в совокупности и от одного производителя. Только так можно будет получить высшее качество. К тому же в таком случае будет меньше и стоимость, вне зависимости от того, какая будет длина контура теплого пола.

Процесс монтажа

Коллекторные теплые полы могут быть монтированы самостоятельно или при помощи специалистов. Правда, в последнем случае придется оплатить в полном объеме услуги, которые будут возрастать в зависимости от того, какой будет установлен смесительный узел для теплого пола, а также, сколько метров теплого пола придется уложить на основание пола. При этом следует подумать о качестве поверхности, которую следует тщательным образом подготовить.

Неважно то, работа выполняется самостоятельно или специалистов. В том или ином случае самому следует обращать внимание на сам процесс, помня о тонкостях монтажа. Это позволит получить максимально лучший результат. Начальные работы будут зависеть от расположения магистрального трубопровода котельного приспособления, а также трубопровода отдельных комнат в квартире или доме. Именно с данного участка и будет старт всему процессу. Ориентир для контура теплого пола берется обычно в стене. При этом выбирается такой участок, который удален на одинаковое расстояние до длинных точек труб от конечных веток. Такое решение позволит решить вопрос с гидравлическим режимом работы. Вся система теплого пола должна иметь оптимальные составляющие.

Можно столкнуться с большим количеством комнат, которые будут отапливаться системой. В таком случае надо задуматься о том, сколько потребляет теплый пол. Лучший вариант – устроить не один, а сразу несколько узлов, позволяющих разделить теплоноситель. Такое решение принесет лучшую теплоотдачу, быстрейший прогрев, экономию средств.

Составляющие коллекторов

Устройство системы теплого пола с помощью коллектора включает в себя следующие основные компоненты, без которых обойтись нельзя:

  1. Подающий на пол коллектор. Его иначе можно назвать клапан регулировки расхода на отдельно взятую ветку.
  2. Смесительный узел, а также клапан на три хода.
  3. Клапан регулировки с сервоприводом. Это так называемый коллектор возврата, который по стоимости практически идентичен подающему.
  4. Циркуляционный насос, имеющий дренажное устройство.
  5. Группа автоматизации работы системы.
  6. Гребенки, но при необходимости. Они больше подойдут для подачи тепла в помещение при помощи радиаторов.

Клапаны автоматического управления позволяют прервать подачу носителя тепла в теплый пол после достижения определенной температуры. В контур он уже не попадает до остывания. Здесь уже неважно, сколько потребляет теплый пол, так как все показатели будут снижаться за счет постоянного контроля. Используют также расходомеры, позволяющие выставлять нужные параметры отдаваемого в помещение тепла. Настройка осуществляется очень легко и без лишних трудностей. Их располагают с обратной стороны гребенки.

Обе гребенки между собой соединяются при помощи циркуляционного насоса. Он позволяет воде постоянно циркулировать по систему теплого пола. Стоит отметить, что каждый из элементов коллекторной группы приобретается как отдельно, так и в совокупности. В последнем случае не стоит переживать о том, что чего-то не хватит и будет не доставать. Но самостоятельный сбор всей системы требует определенных знаний. Так, например, стоит знать о том, что придется приобрести в насосную группу дренажный сливной кран. Кроме этого потребуется до начала всех работ установить сам шкаф для коллектора, который дополнительно снабжается точкой отвода воздуха из системы.

Гребеночная система комплектуется различными измерительными и показательными приборами. Сюда входят манометры, термометры, датчики нагрева и прочее. Последние, кстати, устанавливаются в стяжке пола. Какой именно вариант заливки пола выбрать, следует ориентироваться из требования самой системы теплого пола, ее особенностей.

Качество устройства коллекторной группы для теплого пола скажется в последующем на работоспособности системы отопления. К тому же надежность водяного теплого пола строиться на всех ее составляющих. Пристальное внимание во время монтажа позволит получить желаемый результат, способный прослужить на протяжении длительного времени.

Проверка

Когда вся система установлена, и компоненты между собой соединены, располагаются на нужных местах, следует для начала выполнить пробный запуск системы. После прогрева можно обнаружить имеющие недочеты и дефекты работы. При этом давление в системе должно быть большим, чем рабочее примерно на четверть. Все стыки должны быть герметичны и не пропускать.

Когда все уточнено, можно запускать с нормальным режимом циркулирования теплого пола.

Видео:

Видео:

Видео:

Видео:

Видео:

Принцип работы коллектора водяного теплого пола / Советы по выбору / Винтерм

Рассматривая работу коллектора тёплого пола стоит сперва рассмотреть работу низкотемпературной системы отопления и работы системы совмещающей напольное с радиаторным отопление. Итак, отопление системой тёплый пол предполагает низкую температуру в контуре, максимум 55 градусов, обычно порядка 35-45 градусов. Далеко не любой котёл может поддерживать такую температуру по умолчанию. Современные конденсационные газовые котлы, системы с тепловыми насосами и современные электрические котлы нового поколения способны обеспечивать такие температуры в качестве “штатного” режима работы системы. Однако, возникает несколько нюансов:

  1. Это само по себе дорогое оборудование и его использование не отменяет необходимости установки коллекторов, т.к. в любом случае будет несколько контуров отопления.
  2. Если используются и радиаторы, и тёплый пол, требуется установка более дорогих радиаторов, рассчитанных под низкотемпературную систему отопления.
  3. Пункт 2 не отменяет необходимости развязки контуров и распределения теплоносителя согласно потребностей контуров.

Итак, определившись с назначением и необходимостью использования перейдём к внутреннему устройству оборудования, без которого монтаж теплого пола был бы проблематичен.

Устройство коллектора теплого пола

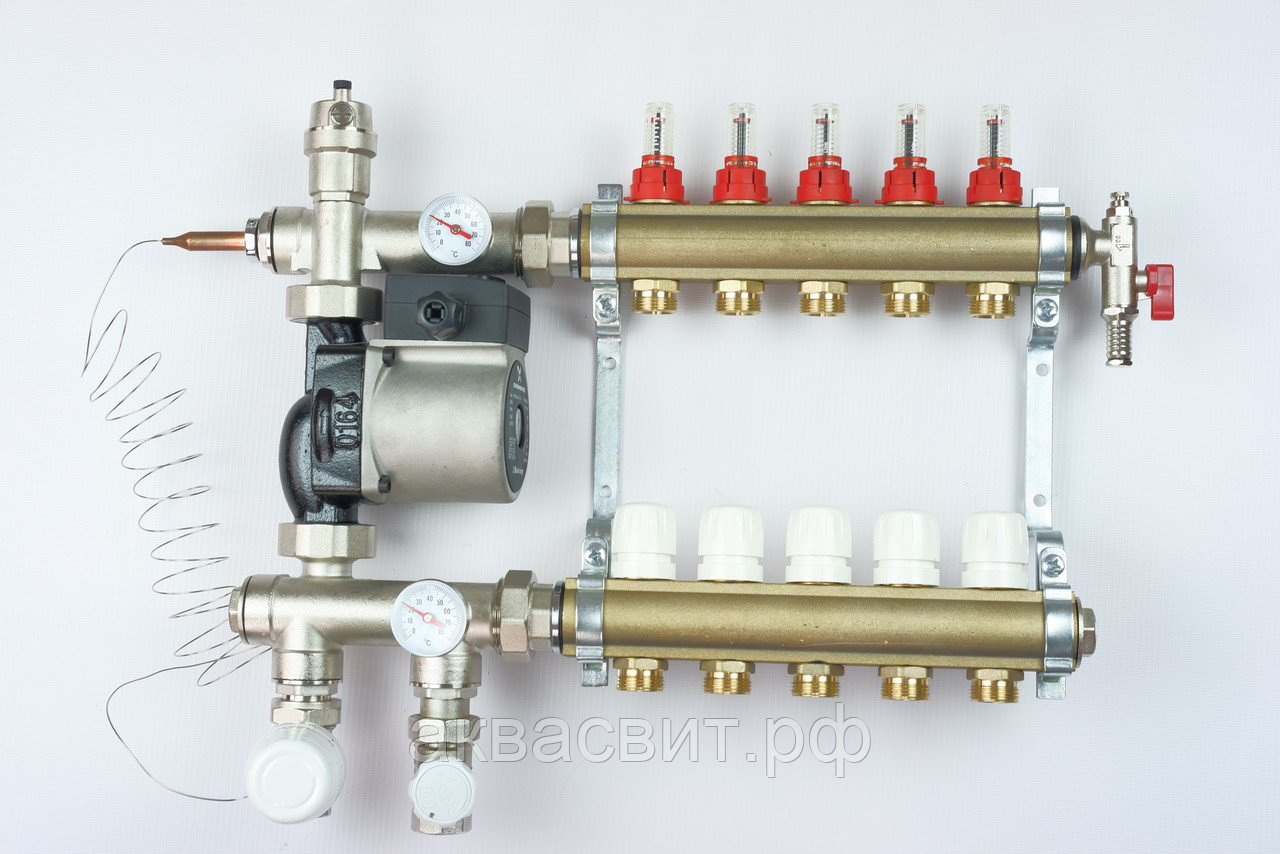

Коллекторный узел или гребёнка - в основе он представляет из себя две трубы с подключениями для контуров системы отопления. Первая труба – подающая, к ней подводится вода от котла и вводы отопительных контуров. Вторая труба служит для подключения обратного контура.

Поскольку функциональность узла зависит от в нём так же могут быть следующие элементы:

  • Воздухоотводчик – нужен для выпуска воздуха из системы, помогает избежать завоздушивания и связанных с этим проблем.
  • Циркуляционный насос – нужен если масштаб системы не позволяет поддерживать нужное давление с помощью одного насоса или отдельный контур требует собственного насоса.
  • Узел подмеса – узел с клапаном, сервоприводом и термодатчом для автоматизации регулирования поддержания нужной температуры в контуре.
  • Расходомеры - нужны для контроля расхода теплоносителя по каждому отдельному контуру.

Более подробно о вариантах комплектации можно прочитать в нашей статье “Какой коллектор для тёплого пола лучше”. Поскольку функциональные возможности могут наращиваться от базовой конструкции, то просто приведём в пример стандартный набор для распределительного узла включающего в себя гребёнку - термостатические вентили, ротаметры, шаровые краны, воздухоотводчики, термометры и шкаф в котором всё это будет смонтировано.

Устройство коллектора теплого пола - схема

  • Байпас
  • "Подача"
  • "Обратка"
  • Циркуляционный насос
  • Термоголовка
  • Выносной датчик
  • Расходомеры
  • Клапаны
  • Кран слива и заполнения
  • Воздухоотводчик

Принцип работы гребенки теплого пола

Схема работы с двухходовым клапаном

Данная схема основана на использовании смесительного 2 ходового клапана и циркуляционного насоса для контура напольного отопления.

Дополнительное оборудования для смесительного узла:

  1. Циркуляционный насос для теплого пола и термостат безопасности;
  2. 2 ходовой смесительный клапан;
  3. Термоголовка с датчиком температуры;
Этапы работы системы:
  1. Горячая вода подаётся от котла в контур теплого пола до достижения заданной температуры. Смесительный клапан открыт.
  2. При достижении установленной температуры клапан перекрывает поступление горячей воды в контур.
  3. Циркуляция в контуре поддерживается собственным насосом.
  4. При остывании воды ниже заданной температуры смесительный клапан открывается и происходит подмес горячей воды в контур.
Схема работы с трёхходовым клапаном

В отличии от схемы в двухходовым клапаном, смешивание воды происходит внутри трёхходового клапана, а не коллектора. При этом алгоритм работы повторяет приведённый выше, только за той разницей, что само регулирование происходит непрерывно, а не ступенчато. Лучшего результата при этом можно добиться, если используется автоматическая термоголовка. В противном случае сама пропорция подмеса будет оставаться неизменной и настраивается она вентилями и ротаметрами.

Регулировка теплого пола без расходомеров

Ранее мы рассматривали качественное регулирование, когда температура поддерживалась за счёт подачи и перекрытия горячей воды от котла в контур напольного отопления, без изменения пропорции подмеса. Теперь приведём пример количественного регулирования, когда меняется и объём подмешиваемого теплоносителя.

Итак, рассмотрим типовой случай применения - обычный газовый котёл, система отопления с температурой 60 градусов и выше.

  1. Автоматическое регулирование. Для регулирования понадобится узел со смесительным клапаном, который будет подмешивать нужный объём к остывающей воде горячую из подающего контура. Термодатчик и сервопривода, а так же блок управления, что будет отвечать за их работу в автоматическом режиме.
  2. Ручное регулирование. Так-же можно реализовать это с помощью кранов – вручную, контролируя интенсивность подачи для каждого контура. Однако, это примитивный способ требующий ручного регулирования, что крайне непрактично постоянно делать самому.

Итоги

Достаточно большая вариативность комплектации смесительных узлов создаёт огромное поле для выбора. От самых простых вариантов с ручным регулированием до автоматизированных систем, управляемых контроллерами с погодозависимым управлением, а также интеграцией с системами в доме. Разобрать все варианты в одной статье просто невозможно. Лучший вариант понять что вам нужно от системы и сколько она будет стоит - связаться с нашими инженерами. Они проконсультируют вас по техническим вопросам, помогут выбрать оптимальный вариант и смогут рассчитать для вас стоимость готовой системы. Обращайтесь по телефону (067) 226-7404 с понедельника по пятницу (09:00 - 19:00) и субботу (10:00-14:00). Или отправляйте проект вашего дома на e-mail [email protected]

смесительный узел, схемы и варианты

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70оС-85оС. Иногда выше, иногда ниже — зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50оС нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола — 40-45оС.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте — это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Смесительный узел

Разберемся с устройством смесительного узла.  Он может быть реализован двумя способами:

  • с использованием двух клапанов: двухходового и балансировочного;
  • трехходовым клапаном.

Обе схемы имеют достоинства и недостатки. Первая схема хороша тем, что к коллектору подается теплоноситель постоянной температуры. Но ее применение ограничено из-за того, что площадь обогрева не должна превышать 200м2 (из-за ограничения пропускной способности клапанов).  Система собранная по второму варианту пропускать может более значительные объемы, но регулировка температуры идет скачкообразно. С этим можно смириться, так как инерционность стяжки велика и скачки эти не ощущаются. Но в такой схеме возникают временами ситуации, когда постоянно подается горячая вода без подмеса (при сбоях автоматики и неисправностях клапана). Рассмотрим подробнее, как работают обе схемы.

Фабричный вариант смесительного узла от Valtec

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система — единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Если котел может выдавать температур теплоносителя 40-45оС, то его подключают напрямую к коллекторной группе

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол», необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

Осоенности монтажа теплого пола без смесительного узла (коллектора): регулятора подмеса, насоса

Что такое водяной теплый пол

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

  • Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
  • Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Монтаж смесительного узла

Установка смесительного узла тёплого пола не представляет большой сложности. Для этого можно использовать одну из нескольких схем подключения. Все подробности сборки смотрите в этом видео:

Место расположения

Оптимально установить коллектор между нагревательным котлом и теплым полом

Устанавливать систему в своём доме можно в любом месте, например, между водогрейным котлом и системой тёплых полов. Точки подключения смесительного узла могут находиться в следующих местах:

  • Непосредственно в помещении, оборудованном системой водяных полов.
  • В котельной, в любой удобной для этого точке.
  • В специальном шкафу, если с помощью коллектора осуществляется управление нагревательными контурами сразу в нескольких помещениях.

Статья по теме: Чем красиво и недорого отделать стены в туалете

Особенности установки коллектора

Не забудьте заземлить все электроприборы

Для правильной и безопасной работы системы при её монтаже следует соблюдать ряд нюансов:

  • клапан подмеса воды с термостатом устанавливается всегда на входе в тепловой контур;
  • все электрические приборы, входящие в состав узла, должны быть заземлены;
  • следует исключить в процессе эксплуатации любую возможность попадания влаги на электроприборы.

Собранный коллектор подмеса следует соединить с трубами подачи и обратки, согласно выбранной вами схемы монтажа. Если же вы не сильны в сантехнике или же не имеете возможности лично собирать смесительный узел из отдельных деталей, можно приобрести уже готовый узел в различных комплектациях. В этом случае вам останется лишь подключить его к отопительной системе. Подробнее о настройке автоматического терморегулятора смотрите в этом видео:

После того, как вы оснастили свой дом узлом регулировки теплоносителя, следует осуществить его подключение к электропитанию и настройку приборов.

Настройка приборов управления

Составные части системы отопления

Настройка смесительного узла производится в несколько этапов.

  1. Снимаем терморегулятор с сервоприводами, чтобы он не мог влиять на настройку клапанов.
  2. Устанавливаем перепускной клапан на максимальную отметку, чтобы он не сработал во время настройки системы.
  3. Регулируем балансировочный клапан. Принимая за основу показатели температуры на выходе из котла за 95 ºС, а максимальную температуру в трубах водяного обогрева пола на входе за 45, а на выходе — за 35ºС, после расчётов по представленной ниже формуле получаем коэффициент 4. Его и выставляем на нашем балансировочном клапане.
  4. Следующим шагом регулируем давление циркуляционного насоса. Ставим мощность насоса на минимум и постепенно увеличиваем её до тех пор, пока давление в системе не достигнет нужного показателя.
  5. Последним шагом производим настройку перепускного клапана. Выставляем на нём показание на 10% выше максимального рабочего давления в перепускном клапане.

Если смесительный узел обеспечивает работу нескольких обогревательных контуров, следует произвести балансировку давления в них, регулируя соответствующую запорную арматуру, установленную на входе каждого контура.

Схема 3. Разводка теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Комплектующие детали

Насосно-смесительный узел для теплового пола состоит из нескольких деталей, позволяющих при необходимости подмешивать холодную жидкость систему обогрева.

Циркуляционный насос

Циркуляционный насос

Он предназначается для создания давления в системе и перемещения теплоносителя в трубах. Также с помощью насоса производится принудительное смешивание холодного и горячего теплоносителей в коллекторе.

Блок коллектора

Основная часть коллекторной системы, включающая собранные в один блок отводы для всех необходимых приборов. Каждый блок рассчитан на определённое количество отопительных контуров – от 2-х и более.

В магазине сантехники можно приобрести готовое к установке устройство или изготовить своими руками. Для этого берётся кусок водопроводной трубы, который глушится с одной стороны. Далее на трубу приваривается несколько отводов – по два на каждый отопительный контур.

Принцип работы циркуляционного насоса

Но, как показывает практика, намного проще приобрести коллекторный блок в магазине, чем пытаться сделать его самому.

Термостат

Термостат имеет двух- или трехходовой клапан

Статья по теме: Установка окон в каркасном доме: как выполнить правильный монтаж?

Термостат служит для поступления горячей воды в коллектор при понижении температуры в нагревательных элементах ниже установленной границы. Клапан термостата может быть 2-х или 3-х ходовым.

2-х ходовый клапан обеспечивает подачу в обогревающий контур пола жидкости из обратного контура, а при необходимости поднимает рабочую температуру теплоносителя и добавляет в неё горячую воду из подающего контура. Такой клапан обладает небольшой пропускной способностью, поэтому изменение температуры воды в трубах водяного пола происходит постепенно.

3-х ходовый клапан совмещает в себе одновременно со смесителем и функции байпаса. Поэтому при его установке использовать дополнительный балансировочный клапан давления не нужно. Часто такой клапан имеет сервоприводы для управления термостатами и контроллерами. Также 3-х ходовый клапан может работать в комплексе с погода зависимыми датчиками — в случае похолодания клапан автоматически увеличивает подачу воды в питающий контур. О том, как можно регулировать температуру нагрева без смесителя, смотрите в этом видео:

В частном доме целесообразно применять 2-х ходовый клапан. Он способен обеспечить нормальную работу контура смесительного коллектора для дома с общей площадью помещений до 200 кв. м. При этом его стоимость существенно ниже, чем у 3-х ходового клапана.

Балансировочный клапан

Устройство балансировочного клапана

Балансировочный клапан предназначен для сброса излишков теплоносителя из подающего контура в обратный в случае превышения давления в коллекторе подмеса тёплого пола.

Кроме перечисленных деталей схема смесительного узла тёплого пола может включать фильтры, термометр, манометр, клапаны для сброса воздуха и иные дополнительные приборы контроля и управления.

Схема 4. Подключение теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения Комфорт Эффективность Монтаж и настройка Надежность Цена
Обычный газовый,ТТ или дизельный ± ± + ± +
Конденсационный котел или тепловой насос + + + ±
Трехходовой термостатический клапан ± ± + + ±
Насосно-смесительный узел + + ± +
Термомонтажный комплект ± + + +

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Как правильно выбрать трехходовой клапан

Ключевой параметр любого трехходового клапана – пропускная способность, т.е. объем воды, который устройство способно пропустить через себя в единицу времени. При выборе устройства следует соотносить этот параметр с производительностью котла.

Здесь стоит принимать во внимание еще один нюанс. Даже если диаметр входов и выходов клапана кажется подходящим по габаритам, это ни в коем случае не свидетельствует о реальной пропускной способности устройства. Данный параметр целиком и полностью определяется внутренним сечением отверстий, которые, в зависимости от конструкции, перекрываются шаровым запором или регулирующей головкой.

В некоторых моделях габариты этого отверстия могут быть меньше входного диаметра в 4 раза. Чтобы не ошибиться и не оказаться перед необходимостью переделки дорогостоящего узла, следует перед покупкой внимательно изучить сопроводительную документацию.

Другой важный параметр устройства – поперечное сечение. В идеале клапан должен точно подходить по габаритам к размерам труб отопительной системы. Если точного соответствия достичь не удается, придется докупать переходники.

Кроме этого, стоит обратить внимание на такие нюансы:

  • Обязательно проверять наличие сопроводительной документации: гарантийных талонов, инструкций по монтажу и эксплуатации, сертификатов и лицензий.
  • При выборе материала стоит отдать предпочтение латуни или бронзе. Именно эти металлы наилучшим образом сочетаются с горячими жидкостями, а также имеют малый уровень теплового расширения. Отличить изделия из цветных металлов можно по весу – они значительно тяжелее дешевой «штамповки» из порошковых прессованных материалов, которые не обладают должным уровнем прочности.

Что касается конкретных моделей, на рынке можно найти продукцию нескольких компаний, давно зарекомендовавших себя в качестве надежных производителей:

  • Esbe. Шведская компания, продукция которой отличается надежностью, хорошими эксплуатационными качествами и привлекательным внешним видом. Гарантийный срок эксплуатации – не менее 5 лет.
  • Valtec. Совместное российско-итальянское предприятие, выпускающее термосмесительные клапаны, совмещающие доступную стоимость и хорошие технические характеристики. Гарантия на весь ассортимент устройств – 7 лет.
  • Honeywell. Американский производитель, во главу угла поставивший удобство монтажа выпускаемых изделий. Трехходовые клапаны этой марки имеют яркий дизайн, высокую надежность, но и не менее высокую стоимость.

Рекомендуем ознакомиться: Изготовление теплицы из профильной трубы и поликарбоната своими руками

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Особенности применения

Теплые полы нагревают первым делом нижнюю поверхность и человека

Тёплые полы в отличие от настенных радиаторовотносятся к низкотемпературным отопительным системам. При превышении рекомендованного температурного режима в 30 – 35ºС люди в помещении будут испытывать явный дискомфорт. Всё дело в различии схем нагрева помещения при использовании этих двух способов отопления.

Настенные радиаторы, прежде всего, осуществляют прогрев верхней половины помещения. Поэтому в данном случае температура у пола может в разы отличаться от температуры воздуха у потолка.

Способы укладки труб теплого пола

Схема нагрева помещения при использовании тёплых полов совершенно противоположна – зона наибольшего прогрева в этом случае находится в нижней части помещения, там, где обычно располагаются люди. Поэтому превышение рекомендованной температуры теплоносителя приводит к ощутимому дискомфорту для обитателей жилья.

Статья по теме: Как своими руками собрать тумбу под раковину?

Кроме того, повышенная температура контура обогрева может привести к деформации финишного напольного покрытия или его отслаиванию. Во избежание этого и предназначается смесительный узел теплового пола. Тёплый пол без смесительного узла будет совершенно невозможно регулировать.

При установке максимального показателя температуры на термостате следует принимать во внимание характер напольного покрытия. Если полы в помещении застелены ламинатом, паркетом или коврами, это может значительно уменьшить теплоотдачу. В данном случае порог максимальной температуры нужно будет поднять до 40 – 55 ºС.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.

  1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
  2. Уложите гидроизоляцию, если того требуют местные нормативы
  3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
  4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
  5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
  6. Раскладывайте трубу теплого пола согласно утвержденной схеме
  7. Опрессуйте систему
  8. Заливайте стяжку

Как установить коллектор из PEX для отопления или бытовой питьевой воды

Горячий для установки коллектора PEX с трубкой Pex для лучистого отопления и бытового водоснабжения на настенный газовый комбинированный котел, как мы продаем. Поскольку это комбинированный бойлер, вы получаете горячую воду, поступающую в водопроводный коллектор для питьевой воды. Эта диаграмма также применима для других комбинированных водогрейных котлов. Единственное, что не так с этой картиной, заключается в том, что нет первичного контура, который сегодня требуется для всех котлов.

Коллектор лучистого тепла находится слева и имеет 8 контуров и забирает нагретую воду непосредственно из котла. Вы можете сделать это, потому что это конденсационный котел, и котел можно установить на любой низкий уровень, который вы хотите. Если у вас есть 2 температурные зоны, вы должны установить котел на самую высокую температуру зоны, а затем добавить смесительный клапан, чтобы уменьшить количество петель трубопровода PEX.

Сантехнический коллектор находится справа и 24 порта для холодной и горячей воды. Вы можете использовать 1/2 или 3/8 дюйма Plumbing PEX или их комбинацию.

Котел в данном примере представляет собой конденсационный комбинированный котел Embassy ONEX, что означает, что он может обогревать ваш дом и обеспечивать горячую воду. Эффективность более 95%.

Список материалов, необходимых для такого проекта (щелкните ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона горячего водоснабжения

Quantity X - Коллектор Viega Plumbing PEX для бытового водоснабжения (размер зависит от системы)

Quantity X - трубы HousePEX и Legend для бытового водоснабжения

Количество от 2 до 4 - шаровые краны для бытового водоснабжения

Количество от 1 до 2 - сливные и шланговые патрубки котла

Количество 1 - Клапаны сброса давления

Количество 1 - Расширительные баки для бытовой воды

Количество 1 - Смесительные клапаны водяного отопления для бытового водоснабжения

Quantity X - Медный фитинг и быстроразъемные фитинги Sharkbite

Сторона водяного обогрева (обшивка)

Количество 1 - Смесительные клапаны для систем водяного отопления (опция)

Количество от 2 до 4 - шаровые краны для стороны водяного отопления

Количество от 2 до 3 - сливные и шланговые патрубки котла

Quantity X - датчики температуры и тройники (дополнительно)

Количество 1 - Расширительный бак гидравлического отопления (опция - некоторые котлы имеют встроенный)

Количество 1 - чугунный насос (для стороны нагрева и в зависимости от системы)

Количество 1 - Фланцы насоса (для стороны нагрева и, скорее всего, 3/4 дюйма)

Qunatity 1 - Реле переключения гидравлического циркулятора

Количество 1 - Термостаты водяного отопления и датчики пола

Количество 1 - Гидравлические предохранители обратного потока и комбинированные клапаны автозаполнения

Количество X - труба и фитинги для первичного контура (не показаны)

Количество 1 - Гидравлические воздухоотделители, воздухоотделители, воздухозаборники и грязеуловители

Количество 1 - Гидравлические устройства предотвращения обратного потока и клапаны автозаполнения

Количество? - Трубки Hydronic Radiant Heat Pex (в зависимости от Systyem)

Quantity X - Трубка HousePEX PEX-A Pex для лучистого отопления

Количество 1 - Коллекторы лучистого отопления из PEX (в этом примере)

Quantity X - Принадлежности для крепления труб

Quantity X - Принадлежности для трубок PEX

X = различное количество необходимого продукта - в зависимости от фактической системы

Коллекторы для лучистого отопления, коллекторы из PEX для лучистого отопления

Подробнее о коллекторах для лучистого отопления

Коллекторы лучистого тепла предназначены для упрощения процесса установки и сокращения времени и затрат, связанных с установкой лучистого теплого пола, плинтуса или системы снеготаяния. Эти комплексные решения содержат все основные компоненты, необходимые для контроля, балансировки и обслуживания системы лучистого отопления без необходимости использования сложных трубопроводов или дорогостоящих компонентов.
Эти коллекторы подходят для широкого спектра установок, включая лучистое отопление в бетонных плитах, системы скрепления чернового пола, тонкие плиты (гипс) или панельные системы в полу и многие другие.

Размер

Чтобы выбрать коллектор лучистого тепла подходящего размера, сопоставьте количество контуров (контуров) труб из PEX в системе с размером ответвления коллектора.Общие рекомендуемые методы установки для систем лучистого отопления:
200-250 футов для трубок PEX 3/8 дюйма на контур.
300–350 футов для трубок PEX 1/2 дюйма на контур.
400-500 футов для трубок PEX 5/8 "на контур.

Для приложений снеготаяния:
250 футов для трубок PEX 5/8 "на контур.
300 футов для трубок PEX 3/4 дюйма на контур.

Например, на площади 900 кв. Футов с установленным PEX 1/2 дюйма с шагом 9 дюймов (по центру) потребуется примерно 1200 футов трубок 1/2 дюйма.Разделите это число на рекомендуемую длину цепи: 1200/300 = 4. Если число имеет десятичную дробь, округлите его до ближайшего значения. Число 4 указывает на то, что для системы лучистого тепла требуется комплект коллектора с 4 ветвями. Разделите общую длину трубки на количество ответвлений, и вы получите средний пробег трубки на контур: 1200/4 = 300 футов.

Установка

Правильная установка коллектора лучистого тепла гарантирует наилучшую производительность системы. Излучающий коллектор с балансировочными клапанами - это обратный коллектор, и он должен быть верхним.Приточный коллектор - это тот, у которого есть указатели расхода (расходомеры), он должен быть внизу. Если труба PEX установлена ​​на уровне или ниже уровня станции коллектора, такая конфигурация позволит воздуху выходить в самую высокую точку системы, которая является возвратным коллектором, где установлено устройство удаления воздуха.
Если коллекторная система расположена в подвале или ниже уровня системы отопления, подающий коллектор должен быть верхним, а обратный - нижним.

Одним из отличительных преимуществ системы крепления является то, что она смещает коллектор излучаемого тепла от стены и обеспечивает более удобный доступ, упрощенное обслуживание и более легкую установку трубок из полиэтиленгликоля. Индикаторы расхода служат вторичными клапанами и могут быть отрегулированы для увеличения или уменьшения расхода воды через отдельные ответвления. По умолчанию запорные шаровые краны расположены на 180 градусов (прямые). Клапаны 90 градусов (угол наклона) можно приобрести, чтобы произвести модернизацию.

Ручные балансировочные клапаны на коллекторе обратного лучистого тепла позволяют регулировать расход воды через индивидуально выбранную ветвь от 0% до 100%.Поскольку излучающие коллекторы часто обслуживают несколько зон или комнат, и практически невозможно иметь все контуры одинаковой длины, поток через ответвления коллектора следует отрегулировать, чтобы каждый контур получал надлежащее количество горячей воды (больше горячей воды для чем длиннее петля, тем меньше - чем короче).
Для автоматического регулирования расхода горячей воды для каждой ветви необходимо установить приводы коллектора лучистого тепла (автоматические балансировочные клапаны). Если коллектор обслуживает одну зону (т.е. одно большое помещение, склад или гараж), приводы не требуются, вместо них можно использовать однозонный клапан или зонирующий циркуляционный насос.

Обратите внимание, что этот тип коллектора PEX может быть установлен в перевернутом положении, где выходы трубок PEX направлены вверх, что удобно, когда коллектор расположен в подвале и нагревает пол над ним. Однако вентиляционные отверстия необходимо держать закрытыми, и необходимо установить отдельное устройство для удаления воздуха.

Механика многообразий | Блог Ecosolaris

24 января 2014 г. • Теплый пол, Лучистое отопление • Просмотры: 1178

Коллекторы играют важную роль в системе лучистого теплого пола.Как правило, в каждой системе используются подающий и обратный коллекторы. Проще говоря, коллектор - это устройство, в котором соединяются все подводящие или возвратные трубопроводы, и где большая труба как часть коллектора либо подает воду, либо возвращает воду из трубопровода к источнику тепла. Звучит достаточно просто, и это довольно просто, но это также важно. Расположение коллектора может иметь прямое отношение к общей стоимости установки системы. Планирование расположения коллектора требует, чтобы проектировщик системы продумал доступ и общее расположение трубопроводов.Коллекторы следует устанавливать в центральных местах, чтобы снизить затраты на установку трубок.

На место, выбранное для коллектора, влияет несколько факторов. В первую очередь следует обратить внимание на расположение трубопроводов. Разместите манифольд в таком месте, которое минимизирует количество трубок, необходимых для выполнения работы. Поскольку на коллекторах есть клапаны, они должны быть доступны. Это даже лучше, если сделать коллекторы легкодоступными. Закрывать коллектор стеной - плохая идея. Возможно, что доступ к коллектору может не понадобиться в течение длительного времени, но разумный доступ всегда должен быть доступен.

Некоторые подрядчики, в том числе и я, строят свои собственные коллекторы, по крайней мере, иногда. Другие подрядчики полагаются на складские коллекторы, которые можно приобрести у поставщиков материалов. Нет большого преимущества в создании собственного коллектора. Изготовление коллектора может быть немного дешевле, чем покупка предварительно собранного блока, но экономия обычно не стоит дополнительного времени, необходимого для изготовления коллектора.Конечно, если у вас мало работы и много времени, создание собственного коллектора может немного увеличить вашу прибыль. Основная мотивация для создания коллектора на рабочем месте - это контроль. Бывают случаи, когда коллектор, изготовленный на заказ, просто лучше подходит для работы.

Коллекторы сбивают с толку некоторых подрядчиков. Нет причин, почему это должно быть так. На самом деле коллекторы просты по своей природе и функциям. Вы можете представить коллектор как перекресток, на котором вода входит, а часть выходит.Подающая вода подается в коллектор, чтобы ее можно было распределять по всей системе отопления. Отчасти путаница может заключаться в том, что один коллектор выполняет оба конца работы. Но на каждую систему отопления приходится как минимум два коллектора. Есть подающий коллектор и обратный коллектор. Поскольку некоторые подрядчики называют эту пару коллекторной станцией, люди иногда думают об одной единице. Два блока часто расположены близко друг к другу и даже могут поддерживаться одними и теми же кронштейнами.

Коллектор может содержать только один кусок трубки, но к нему может быть подключено 10 или более трубопроводов.Если подрядчику требуется коллектор, который будет поддерживать большее, чем среднее количество соединений, коллектор должен быть либо изготовлен на строительной площадке, либо заказан со спецификациями, в которых подробно указано точное количество соединений. Если у подрядчика есть основания полагать, что система отопления может быть расширена позже, можно установить коллекторы с запасными портами для подключения. Неиспользуемые точки подключения можно закрыть крышками до тех пор, пока они не потребуются для расширения системы отопления.

Балансировочные клапаны часто устанавливаются с коллекторами.Клапаны позволяют регулировать индивидуальный расход в различных секциях нагревательной трубки. Если используется предварительно собранный коллектор, можно указать точные настройки для каждого балансировочного клапана. Целью этого является обеспечение надлежащего потока с точки зрения критериев проектирования. Дополнительные аксессуары для коллекторной станции могут включать в себя расходомер, устройства для удаления воздуха, термометры и продувочные клапаны, которые позволяют удалять воздух из системы, а также обеспечивать средства, с помощью которых можно слить воду из системы.

Приводы

устанавливаются вместе с коллекторными станциями. Привод позволяет контролировать отдельные зоны с помощью комнатного термометра. Приводы состоят из небольшого теплового двигателя 24 В переменного тока. Блок прикручивается к распределительному клапану. Это позволяет контуру трубопровода реагировать на запросы отдельных участков, оборудованных независимыми термостатами. Приводы можно приобрести с изолированными концевыми выключателями или без них, как и зонные клапаны. Когда комнатный термостат требует тепла, привод медленно открывает клапан в контуре коллектора.Этот процесс может занять до 5 минут. Устанавливая исполнительные механизмы на каждое соединение коллекторной системы, вы можете существенно разделить здание так, чтобы каждое соединение создавало свою собственную зону. Конечно, эта процедура может значительно увеличить стоимость системы отопления. Использование большого количества соединений может потребовать установки нескольких коллекторных станций.

Одной из причин использования более чем одной коллекторной станции может быть напольное покрытие. Если в здании есть ковровое покрытие в качестве напольного покрытия в одной части и плитка в качестве напольного покрытия в другой части, температура воды, необходимая для обеспечения комфортного тепла, будет другой. Трубки, установленные под плиточным полом, не должны выделять столько тепла, как трубки, установленные под ковровым покрытием. Если существует такая ситуация, желательно использовать две станции коллектора, одну для коврового покрытия и одну для выложенной плиткой области.

Конструкция и установка коллекторных систем различны. Одна переменная - это источник тепла. Если используемый источник тепла может без проблем принимать низкотемпературную обратную воду, можно использовать систему прямого трубопровода. Котел, для которого требуется обратная вода с высокой температурой, делает невозможным прямую систему трубопроводов.Однако существует несколько типов источников тепла, которые можно использовать с системами прямого трубопровода. Конденсационные котлы являются наиболее часто используемым источником тепла для системы прямого трубопровода. Гидравлические тепловые насосы и электрические котлы также могут использоваться с прямыми системами. Как водонагреватели, так и солнечные коллекторные системы могут использоваться для нагрева воды в системе прямого трубопровода.

Система лучистого отопления, использующая прямой трубопровод, должна иметь циркуляционный насос, который работает непрерывно.Системой можно управлять с помощью двухпозиционного регулятора или регулятора сброса. Когда используется двухпозиционный регулятор, он подключается последовательно с регулятором уставки, ограничивающим температуру, и это важно. Когда требуется тепло, включается источник тепла. Источник тепла будет продолжать производить тепло до тех пор, пока не будет удовлетворен запрос термостата. Если температура подаваемой воды поднимается слишком высоко, регулятор уставки определит это и отключит источник тепла. Как только температура подаваемой воды упадет до приемлемого уровня, регулировка уставки перезапустит источник тепла.

Регуляторы уставки защищают бетонные тепловые массы от растрескивания. Если система отопления работает с источником тепла слишком большого размера, температура воды в трубке отопления может стать слишком высокой. Комнатный термостат не распознает это тепло и, следовательно, не отключает источник тепла. Были случаи, когда температура горячей воды в системах лучистого отопления приводила к растрескиванию бетона. Регулировка уставки предотвращает это.

Электронное управление сбросом может использоваться вместо управления уставкой.Регулятор сброса поддерживает расчетную температуру подаваемой воды в подающий трубопровод. Подвод тепла в систему напрямую зависит от преобладающих тепловых нагрузок. Если вы хотите свести к минимуму колебания температуры отапливаемого помещения, управление сбросом работает очень хорошо. Если вам нужна система с прямым трубопроводом, используйте источник тепла, который будет принимать низкотемпературную обратную воду, который имеет непрерывную циркуляцию и оснащен либо контролем уставки, либо регулятором сброса.

Выбор места

Выбор места для установки манифольда не должен быть сложным процессом.Однако это решение, к которому нельзя относиться легкомысленно. Одно из соображений, которое следует учитывать, - это доступность манифольдной станции. Обычно станции устанавливают в полостях стен. В этом случае место должно быть доступно. Унитазы - идеальное место для установки коллекторной станции. Допустимо спрятать коллекторную станцию ​​за настенным покрытием, но должна быть съемная панель доступа, чтобы облегчить работу с коллекторами. Поскольку смотровые панели не всегда выглядят очень привлекательно, коллекторы целесообразно размещать в шкафу.

В домах с подвалами коллекторы можно размещать где-нибудь в подвале. Источники тепла обычно устанавливают в подвалах, когда есть подвалы. Размещение коллекторов в непосредственной близости от источника тепла может быть экономически эффективным. Если коллекторы устанавливаются в механическом помещении, их следует устанавливать открытым способом. Это делает клапаны легкодоступными. Вы должны сделать это всякий раз, когда есть смысл сделать коллекторную станцию ​​легкодоступной.

Предварительно собранные коллекторы иногда продаются с индивидуальными шкафами для их размещения. Эти шкафы похожи на те, которые используются для подключения стиральных машин. Металлический шкаф встраивается в каркасную стену. Коллекторы подачи и возврата устанавливаются внутри шкафа. Откидная крышка на передней части шкафа обеспечивает быстрый и легкий доступ к коллекторной станции. Это очень хороший способ, когда оставлять коллекторную станцию ​​полностью открытой нецелесообразно.

Унитазы не всегда доступны в местах, где должны быть установлены коллекторные станции.Если коллектор не может быть установлен в подвале, механическом помещении или туалете, вам нужно проявить немного больше творчества. Рассмотрите возможность установки распределительной станции в напольном шкафу на кухне или в ванной комнате. Станции с коллектором требуют места и доступа, но в базовый шкаф среднего размера можно поместить большинство станций с коллектором.

Творческая тактика строительства может иметь большое значение для сокрытия коллекторных станций. Например, вы можете соорудить место у окна в комнате, чтобы скрыть коллекторную станцию. Откидная верхняя часть сиденья у окна может обеспечить хороший доступ к коллекторам.Полки для растений могут быть построены, чтобы украсить комнату и скрыть коллекторную станцию. Съемная панель спереди полки для растений или книжного шкафа может скрыть коллектор. Если в доме есть отапливаемый гараж, можно установить коллекторную станцию ​​в гараже. Существует множество способов скрыть коллектор, поэтому не идите на компромисс с желаемым расположением коллекторов только потому, что нет очевидного места, где можно было бы спрятать компоненты системы отопления.

Плотные соединения в точках коллектора имеют решающее значение.Если вы покупаете предварительно собранный коллектор, не делайте никаких предположений относительно соединений. Осмотрите все существующие работы самостоятельно и проверьте соединения коллектора, прежде чем доверять им. Некоторые подрядчики не торопятся проверять соединения коллектора, которые они делают. Это может быть связано с предположением, что к коллектору можно получить доступ всякий раз, когда это необходимо. Не попадитесь в эту ловушку. Очень небольшая утечка со временем может нанести значительный ущерб. Многие коллекторы не у всех на виду. Это означает, что небольшие утечки дешевых канадских таблеток виагры могут оставаться незамеченными в течение недель или месяцев.Даже если вы застрахованы, вы не можете позволить небольшим утечкам разрушить ваш бизнес и репутацию. Никогда не скрывайте коллекторную станцию ​​до ее полного тестирования.

Механика коллекторов несложная. Даже при использовании нескольких коллекторов основные принципы остаются неизменными. Иногда более экономично разделить систему отопления на разные коллекторные станции. Это может быть связано с большими расстояниями в трубопроводах или разными типами напольных покрытий. Проще говоря, коллектор либо принимает воду от источника тепла и разделяет ее между подающими трубками, либо он принимает возвратную воду из труб и объединяет ее в единую трубу, которая возвращает воду к источнику тепла.Никаких загадок, связанных с множеством станций, действительно нет.

——————————————————-

Источник:

Теплый пол

Реальные ответы нужны подрядчику

Р. Додж Вудсон

Теги: теплый пол, лучистое отопление

Открытая система | | Теплый пол своими руками

Введение

В открытой системе используется один источник тепла, водонагреватель для бытового потребления, для обеспечения теплого пола и горячего водоснабжения.Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол. Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

КАЖДЫЙ нагревательный элемент, рекомендуемый и предлагаемый компанией Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная ... Компания Radiant Floor предоставит все необходимое !!!

Многозонная открытая система с электроприводом по запросу и расширительным баком для городского водоснабжения
Открытая система Схема потока воды с водонагревателем резервуарного типа
Еще один пример многозонной открытой системы с муниципальным резервуаром

Почему холодная вода поступает в систему отопления из бытового источника?

Вы заметите, что холодная вода из вашего бытового водопровода попадает в водонагреватель по трубопроводу пола. Мы прокладываем водопроводную систему таким образом, чтобы никогда не было шанса попадания застоявшейся воды в вашу бытовую систему. Пресная вода поступает в трубку каждый раз, когда вы используете горячую воду.

И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «подпиточной» водой вашего водонагревателя. Если в вашей бытовой системе нет открытых клапанов горячей воды, излучающая система по существу «закрыта».Другими словами, холодная вода не может попасть в систему, если ей некуда течь…. Где-нибудь в доме открыт кран горячей воды. Без открытого клапана горячей воды только циркуляционный насос, питающий лучистую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.

Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что пресная вода всегда течет через систему, даже летом. Имейте в виду, что горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому нет чистой потери энергии.А из-за большой тепловой массы пола небольшое количество холодной подпиточной воды, попадающей в трубки, не имеет возможности охладить пол… если, конечно, вы не приняли четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла в то же время, когда вы используете горячую воду, тогда циркуляционный насос все равно будет перекачивать горячую воду по контурам, и в конечном итоге теплая вода будет поступать в трубки вместо холодный.

Кстати, один из самых простых и наименее дорогих способов защиты компонентов в открытых системах, не говоря уже о домашней сантехнике, - это использование фильтра для всего дома.Обычные корпуса типа канистры можно купить в любом хозяйственном магазине, а фильтр на 20 микрон эффективно удаляет ил и другие частицы из поступающей в дом воды.

И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в незначительной части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX. Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными департаментами водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, степенью хлора (4 промилле), вы можете подумать о «закрытой» или «теплообменной» системе отопления.Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой, которую он выберет (дистиллированной или родниковой водой, или водой из какого-либо другого источника с низким содержанием минералов или без хлора).

Но если излучающие циркуляторы работают, не украдет ли пол горячую воду из моего душа?

Нет. Это потому, что наши циркуляционные насосы очень маломощные, несамовсасывающие. Они могут перемешивать воду вокруг излучающей системы, но не могут конкурировать с обычным давлением воды в быту.В результате использование горячей воды для бытового потребления всегда имеет приоритет.

Примеры и схемы открытых систем
Четырехзонная открытая система с использованием водонагревателя по запросу
Четырехзонная открытая система с использованием высокоэффективного водонагревателя Polaris.
Открытый первичный контур установлен в многозонной излучающей системе

Открытая 2-зонная система с первичным контуром И циркуляционный контур для ГВС.

Даже в больших излучающих системах большого объема можно использовать водонагреватель подходящего размера по запросу. На приведенной ниже схеме подробно описана конфигурация «первичного / вторичного» водопровода в открытой системе (т.е. отопление и горячее водоснабжение от одного блока).

Схема первичного контура

Электрическая мультизональная открытая система по запросу
Газ по запросу многозонная система

Примеры многозонных систем с первичным контуром.

«Radiant Ready» для одной зоны Открытая система

Open Radiant Ready для водонагревателя резервуарного типа

На изображении выше представлены несколько примеров наших однозонных открытых систем «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно смонтированный контроллер, различные клапаны и датчики. Вся система проходит испытания на герметичность, и всего пять паяных соединений могут привязать ее к вашей системе.

Использование водонагревателя по требованию для открытой системы

За последние несколько лет водонагреватели по запросу превратились в необычные источники тепла. Они намного эффективнее (95%), чем водонагреватели резервуарного типа (75% или меньше для большинства моделей), они меньше, мощнее, вентилируются с трубкой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря".

В отличие от водонагревателей резервуарного типа, установки по запросу управляются компьютером и могут регулировать работу своих горелок в зависимости от температуры поступающей воды для максимального повышения эффективности.Они также оснащены встроенными цифровыми дисплеями, которые показывают количество галлонов в минуту, протекающих через устройство (полезно для диагностики), температуру воды на входе и выходе и даже мигают коды ошибок, когда что-то не так. Поднять или понизить выходную температуру так же просто, как нажать кнопку.

Открытая система со схемой по требованию
Многозонная открытая система

На приведенной выше схеме подробно описаны все компоненты «открытой системы», за которой следует фотография, на которой показано, как система связана с зонным манифольдом.Горячая вода из блока по требованию поступает в смесительный клапан №1 (клапан слева), где она доводится до любой температуры, необходимой для пола. Горячая вода из нагревателя по запросу также поступает в смесительный клапан №2 (верхний клапан), поэтому горячая вода в домашнем хозяйстве может быть холоднее (или в некоторых случаях горячее), чем вода в полу. Такая конфигурация водопровода дает домовладельцу полный контроль над тепловой мощностью как для отопления помещений, так и для горячего водоснабжения.

На фото ниже показан другой вариант водонагревателя по требованию, но вместо газа в качестве топлива он использует электричество.Этот электрический агрегат специально разработан для излучающих полов, и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВт · ч или ниже), электрический обогреватель по запросу станет отличным источником тепла. .

Компания Radiant Floor также производит предварительно собранные системы с одной зоной «Radiant Ready» в 38 конфигурациях.На фото ниже Radiant Ready специально разработан для водонагревателя по запросу.

Radiant Ready разработан для систем по требованию
«Radiant Ready» для обогревателя по запросу

«Открытая» система с одной зоной Radiant Ready с использованием нагревателя по требованию

Насос ALPHA, «умный» радиантный циркулятор

Стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. Компания Radiant Floor будет внедрять циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.

Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Alpha pump

Заполнение открытой системы

Открытая система подключена к водопроводу дома, поэтому лучший способ заполнить новую излучающую трубку - открыть кран ГОРЯЧЕЙ воды где-нибудь в доме.

Когда горячая вода набирается из водонагревателя (по запросу или из резервуара), холодная вода поступает на ее замену.Но вместо того, чтобы идти непосредственно к водонагревателю, в открытой излучающей системе эта свежая подпиточная вода сначала проходит через излучающую трубку. Это исключает любую возможность застоя в системе, но при этом не оказывает вредного воздействия на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей домашней системы может удалять воздух из недавно установленной излучающей трубки.

Это делает заполнение открытой системы проще, чем заполнение закрытой системы, потому что нет необходимости в шлангах, коммунальных насосах или ведрах с предварительно приготовленным антифризом.

Но вы все равно хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.

Если у вас есть три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1. Помните, что простое открытие приспособления для горячего водоснабжения в любом месте дома заставит воду пройти через зону.

Если зона № 1 имеет несколько контуров трубопровода и каждый контур имеет шаровой клапан перед каждым контуром (например, на больших коллекторах плиты), то закройте все контуры зоны 1, кроме первого и направить воду в первый контур.

Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2.

Повторите этот процесс для каждой цепи в каждой зоне .

Любой случайный воздух, остающийся в системе, со временем будет естественным образом удален за счет обычного ежедневного использования горячей воды в доме.

Также имейте в виду, что если вы используете новый водонагреватель резервуарного типа, он будет заполнен воздухом. Ожидайте, что процесс продувки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью бытовой сантехники. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.

Запорные клапаны

Запорные клапаны

Мы называем различные клапаны на фотографии выше «запорные клапаны». Два клапана, похожие на насадки для шлангов, являются стоками котла. Один из сливного котла расположен на верхний (горячий «Out») трубы чуть ниже стандартный запорного клапана. Слива котла на нижней трубе (холодный / возврат «в») как раз над вторым запорным клапаном.

Эти стопорные клапаны позволяют домовладельцу промывать водонагреватель Takagi по требованию чистым белым уксусом в рамках программы периодического технического обслуживания, особенно в регионах с очень жесткой водой. Уксус имеет слабую кислоту и разрушает минеральные отложения, которые могли образоваться в теплообменниках Takagi.

Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:

1. Закройте оба запорных клапана.
2. Присоедините короткий шланг стиральной машины к сливу каждого бойлера.
3. Налейте 2-3 галлона чистого белого уксуса в чистое ведро на 5 галлонов.
4. Подсоедините шланг от «горячей» (от Takagi) линии к погружному отстойнику или насосу общего пользования.
5. Протяните шланг от «холодной» (в сторону Такаги) линии в 5-галлонное ведро.

Когда насос работает, он будет подавать уксус на ВЫХОДНОЙ порт водонагревателя и ВЫХОДИТ из порта ВХОДА, эффективно промывая теплообменники.Позвольте уксусу циркулировать таким образом в течение нескольких минут. В качестве альтернативы вы можете закачать уксус в обогреватель, закрыть оба запорных клапана и дать уксусу постоять в теплообменниках в течение часа или двух.

Наконец, замените уксус пресной водой и промойте нагреватель в течение 60 секунд.

Не забудьте открыть запорные краны в конце этой процедуры.

Циркуляционный контур

Циркуляционная петля

В домах с большой планировкой этажей источник тепла часто находится на большом расстоянии от устройств горячего водоснабжения.Пятьдесят, восемьдесят, даже сто футов медной трубы 1/2 или 3/4 дюйма или трубки PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды уходит в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.

Циркуляционный контур решает эту проблему за счет непрерывной циркуляции горячей воды между пользователем и источником тепла. Затем один или несколько устройств горячего водоснабжения ответвляются от основного контура, и горячая вода фактически становится доступной мгновенно.

Краткое руководство для многозонной системы (с расширительным баком ~ индивидуальное размещение)
Многозонная система с циркуляционным контуром

Но конечно сие чудо потребляет энергию. Для циркуляции требуется небольшой насос (около 80 Вт), а сам контур может излучать значительное количество тепловой энергии в окружающий воздух, если он не изолирован хорошо. В идеале таймер активирует контур (насос) только в периоды значительного потребления горячей воды, например, несколько часов утром и несколько часов ночью.

Наружные дровяные котлы с открытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть стандартный уличный дровяной котел, следующая схема может оказаться очень полезной.

«Открытая» конфигурация, используемая со стандартным дровяным котлом для установки вне помещений

Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозийным средством. В результате котловая вода не должна контактировать с питьевой водой в накопительном / резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (например, пропановая или масляная горелка срабатывает, когда дрова сгорают), резервный бак должен быть источником тепла, достаточно мощным, чтобы покрыть общую мощность дома. горячая вода и отопление.

На этой фотографии показана сторона теплообменника открытой системы с дровяным котлом

Изолированные трубопроводы подачи и возврата от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите. Чугунный циркуляционный насос (внизу слева) направляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру, поступающую в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.

Обратите внимание на «существующий комплект для заполнения системы», подключенный к возвратной линии. Эти клапаны упрощают наполнение или опорожнение бойлера при необходимости.

Второй циркуляционный насос из нержавеющей стали установлен на стороне бытового потребления / отопления теплообменника (верхний правый снимок). Датчик на накопительном баке , , возврат, , , контролирует температуру в баке. Когда температура в баке опускается ниже 140 градусов, включается насос из нержавеющей стали, и тепло отбирается из теплообменника.

Другой вариант темы дровяного котла - это «змеевик для горячей воды для бытового потребления» внутри самого котла. Некоторые марки бойлеров предлагают эту функцию, и, если в котел постоянно подается дрова, отдельный резервуар для горячей воды бытового потребления не требуется.

Открытая система с солнечной привязкой

Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемой энергии, такие как солнечная энергия. На схеме ниже показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.

В этом баке используются два внутренних теплообменника для нагрева воды для «открытой» излучающей системы.

В резервуарах с двумя змеевиками в основном две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до приемлемой температуры, а горячая вода отбирается по мере необходимости для бытовых и отопительных целей. Пресная вода поступает в резервуар прямо пропорционально количеству забираемой воды для ГВС . Очевидно, что когда горячая вода забирается из резервуара для лучистого отопления , она просто возвращается в резервуар для повторного нагрева.

Так как солнечная энергия, особенно весной, летом и осенью, может нагреть резервуар почти до кипения, смесительный клапан стабилизирует потенциально обжигающую воду до безопасного уровня.

С другой стороны, если период пасмурной погоды или отсутствия доступного солнца (также называемого зимой) не позволяет солнечной батарее нагреть резервуар до желаемой температуры, модуль Takagi on-demand (резервный) нагревает верхний змеевик. с использованием стандартного ископаемого топлива. В любом случае, горячая вода всегда доступна для бытовых нужд или лучистого отопления.

Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (непитьевые и / или незамерзающие) системы, соединенные с чистой питьевой водой, компоненты, необходимые в любой закрытой системе, включены в этот пакет, то есть расширительный бак, воздухоотделитель, наполнитель / сливные клапаны и др.

Добавление закрытой зоны антифриза или зоны таяния снега к коллектору открытой системы

Использование зонного коллектора для питания теплообменника

Говоря о закрытых системах, прикрепленных к «открытым» системам, некоторые излучающие системы требуют использования незамерзания. Примеры: тающий снег с проезжей части, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным, изолированным линиям… ..или, в основном, для любых отопительных задач , требующих защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.

Обычно ради эффективности (нагревание с помощью антифриза на 15% менее эффективно, чем с использованием чистой воды), вы не хотите, чтобы вся ваша система обогрева использовала антифриз только потому, что он может понадобиться одной или двум зонам.Решением является теплообменник, обогреваемый одной веткой зонного коллектора открытой системы ( см. Схему выше). Теплообменник передает тепло от питьевой воды антифризу без смешивания двух жидкостей.

Система снеготаяния проезжей части и парковки

На изображенной системе таяния снега обратите внимание на изоляционную пену XPS (экструдированный полистирол) под трубой и, что не менее важно, на вертикальные куски пенопласта по краям будущей плиты. Во всех областях применения лучистого отопления, особенно в энергоемких областях, таких как таяние снега и льда, крайне важно удерживать тепло и направлять его на выполнение своей основной задачи. В этом случае таяние снега с бетонной подъездной дороги и не тратя драгоценное тепло на землю ниже и вдоль кромок плиты стоит высоких затрат на обильную изоляцию.

Несколько источников тепла, подключенных к открытой системе

Удивительно, насколько многоуровневыми могут быть некоторые системы отопления.В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех различных источников тепла (в данном случае солнечной энергии, древесины и газа) в единую систему. На следующей схеме показано, как это можно сделать.

Обратите также внимание на то, как «высокотемпературный» излучатель тепла (фанкойл или радиатор плинтуса) может взаимодействовать с «низкотемпературным» излучателем (излучающий пол) посредством стратегического размещения смесительного клапана. А поскольку это открытая система, также предоставляется горячая вода.

Открытая система с тройными источниками тепла

Руководство по установке коллекторов водяного теплого пола

Если вы установили какие-либо системы водяного теплого пола, вы знаете, что коллектор является центральной частью. Это место, где сходятся трубопроводы из каждой зоны и где подается / смешивается горячая вода от источника тепла.

Выбор, установка и обслуживание коллектора могут быть трудными, и если вы сделаете это неправильно, то это может привести к появлению трещин и утечек, которые могут привести к неэффективной и неэффективной системе.

Итак, мы составили руководство, чтобы предоставить вам знания и информацию, необходимые для правильной установки коллекторов водяного теплого пола. В этом руководстве вы узнаете:

Как работает коллектор теплого пола?
Коллекторы

используются в системах напольного отопления для управления потоком воды через систему для обеспечения равномерного и комфортного тепла по всему полу. Коллектор действует как узел системы отопления, соединяющий подающую и обратную линии в центральном месте.

Коллектор состоит из впускного коллектора и обратного коллектора. Коллектор потока оснащен расходомерами, которые четко показывают расход, достигнутый в каждом контуре.

Каждый контур на возвратной планке имеет клапан для открытия / закрытия контура - обычно этим управляет приводной клапан, который отвечает на запрос тепла от комнатного термостата.

Выбор подходящего коллектора теплого пола
Коллекторы из нержавеющей стали

Ambiente предназначены для использования с водяными системами теплого пола.Их можно использовать либо вместе с насосом / смесителем, либо напрямую с централизованно смешиваемым / перекачиваемым источником тепла.

Коллектор изготовлен из штампованной нержавеющей стали и проходит строгие процедуры испытаний на протяжении всего производственного процесса. После завершения каждый манифольд испытывается под давлением 6 бар (типичное рабочее давление составляет менее 3 бар).

В стандартной комплектации коллектор поставляется с ручным вентиляционным отверстием, которое можно легко модернизировать до автоматической версии.Точка наполнения / слива со шланговым соединителем расположена как на подающей, так и на возвратной штанге.

Во многих системах напольного отопления вода перекачивается и смешивается локально в коллекторе. Это делается с помощью комбинированного блока насоса / смесителя, который крепится к одному концу коллектора.

Ambiente предлагает уникальный насос / блендер в виде CircoMax, который является уникальным для Ambiente и имеет следующие преимущества:

+ Насос можно поворачивать на 90 градусов, в результате получается очень тонкий общий профиль, который может поместиться в распределительный шкаф

+ Блок легко переносится с одной стороны коллектора на другую (левую или правую) без необходимости регулировки или изменения блока

+ Он оснащен новейшей насосной техникой Grundfos в виде автоматического насоса UPM3 25-70

+ Может перекачивать более длинные контуры, чем традиционные насосы с коллектором

+ Встроенный датчик температуры потока на штанге потока

+ Клапан смесителя имеет больший диапазон настройки температуры от 25 до 80 градусов, что является преимуществом для ввода в эксплуатацию и начальной настройки, что означает, что системы можно оставить работающими при низкой температуре потока, не создавая угрозы для чувствительных напольных покрытий.

+ Ambiente также предлагает распределительные шкафы для всех типоразмеров коллекторов

Размер и тип коллектора, необходимого для теплого пола, зависит от проекта, необходимо учитывать количество комнат, напольное покрытие и тип используемой системы теплого пола.

Ambiente может посоветовать лучший коллектор для ваших требований, свяжитесь с нами по телефону 01707 649 118 или по электронной почте [email protected] и сообщите нам подробности вашего проекта, и мы порекомендуем лучший коллектор для использования.

Стандартные размеры коллектора теплого пола

Схема коллектора теплого пола (Схема) Схема коллектора из нержавеющей стали Ambiente.

Кто должен устанавливать коллекторы теплого пола?

Только квалифицированные монтажники системы теплого пола, сантехники и инженеры-теплотехники должны устанавливать коллекторы теплого пола. Если вы выбираете систему водяного теплого пола, очень важно, чтобы квалифицированный специалист проложил трубы и установил коллектор.

Ambiente работает с высококвалифицированными и профессиональными установщиками и предлагает им множество ключевых ресурсов для обеспечения безопасной и успешной установки и ввода в эксплуатацию.

Как установить коллектор влажного теплого пола Коллекторы

Ambiente поставляются в собранном виде и их просто необходимо установить на кронштейны перед установкой. После того, как вы проложили перила и проверили планы системы теплого пола, чтобы увидеть количество и длину каждой необходимой петли, вы можете установить коллектор.

1. Начиная с одной стороны коллектора, подсоедините его к распределительной балке коллектора. Запишите, какую зону обслуживает петля, на прилагаемой бирке коллектора.

2. Проложите трубу, выбрав наиболее эффективный маршрут между коллектором и зоной. Начните укладывать трубу на клипсы в соответствии с конструкцией системы.

3. По завершении петли следуйте тем же маршрутом обратно к коллектору и подключитесь к возвратной планке (нижняя планка с синими колпачками), четко отметив фактическую длину петли, установленную на бирке коллектора.

4. Выполните ту же процедуру для всех петель, пока область не будет равномерно покрыта трубой UFH.

5. После того, как все контуры установлены и подключены к коллектору, система может быть испытана давлением.

Обратите внимание, что две планки коллектора смещены, так что трубы могут проходить за нижней планкой для соединения с верхней планкой - мы рекомендуем использовать верхнюю планку в качестве потока, а нижнюю планку в качестве возврата.

Как подключить коллектор теплого пола

Ambiente предоставляет установщикам электрические схемы, в которых показано, как подключать коллектор UFH для конкретной системы и термостата, который используется.

Вот пример схемы подключения однозонного коллектора с термостатом PRT / E.

Как сбалансировать систему теплого пола

Баланс достигается за счет регулировки расходомеров, чтобы гарантировать, что скорость потока, подаваемая в каждую зону, находится на оптимальном уровне, чтобы обеспечить равномерное и комфортное тепло по всему полу.

Расходы необходимо отрегулировать в соответствии с длиной трубы в каждом контуре, как указано в схемах расположения труб и руководстве по установке.Ознакомьтесь с главными советами Installer Online по установке и балансировке систем теплого пола.

Куда поставить коллектор теплого пола? Коллекторы

следует размещать в легкодоступном месте для обеспечения возможности обслуживания и ввода в эксплуатацию в будущем.

Мы рекомендуем оставлять минимум 200 мм между уровнем готового пола и дном коллектора, с зазором 75 мм сверху и не менее 50 мм с каждой стороны.

Распространенные проблемы коллектора теплого пола

Если система подогрева пола не работает должным образом, существует несколько общих проблем, которые могут быть причиной.К ним относятся:

+ Воздух в системе. Чтобы исправить это, вам необходимо выпустить воздух из системы с помощью вентиляционного отверстия на расходомере коллектора

.

+ Неправильный или несбалансированный расход. Они регулируются с помощью расходомеров на расходомере. Конструкция УВЧ даст правильные значения, с которыми они должны быть установлены

+ Блокировка в системе. Если засорение вызвано физическим предметом, а не воздухом, систему необходимо промыть, чтобы удалить мусор

Как отрегулировать коллектор теплого пола

Чтобы отрегулировать расход в коллекторе теплого пола, вам необходимо настроить расходомеры, поворачивая их для увеличения или уменьшения расхода.

Каждая петля на расходомере имеет расходомер, чтобы четко указать расход, достигнутый в каждом контуре - их можно использовать для балансировки системы на этапе ввода в эксплуатацию.

Расходы необходимо отрегулировать в соответствии с длиной трубы в каждом контуре, как указано в схемах расположения труб и руководстве по установке.

Как удалить воздух из коллектора теплого пола

Если вы подозреваете, что вам может понадобиться удалить воздух из системы теплого пола, чтобы выпустить воздух, застрявший в системе, вам необходимо проверить вентиляционные отверстия, их регулировка позволит вам удалить воздух.

Коллектор Ambiente из нержавеющей стали поставляется с ручным вентиляционным отверстием, которое можно легко модернизировать до автоматической версии. Точка наполнения / слива со шланговым соединителем расположена как на подающей, так и на возвратной штанге.

Заполнение и промывка системы:

1. Закройте запорные шаровые краны, которые подключены к коллектору на обеих стержнях.

2. Изолируйте все зоны, закрутив синие колпачки на нижней (возвратной) планке и расходомеры на верхней (проточной) планке.

3. Откройте первый расходомер (самый дальний от заправочного клапана) на верхней (расходной) планке (используйте красную манжету, чтобы полностью повернуть черную секцию против часовой стрелки, не используйте ручки - только вручную). Убедитесь, что все другие расходомеры закрыты, за исключением контура, который вы промываете.

4. Снимите черную пластиковую заглушку с заправочного клапана на верхней (проточной) штанге и установите шланговое соединение / шланг, который должен быть подключен к водопроводу. Откройте заправочный клапан с помощью ключа на обратной стороне крышки сливного клапана.

5. Подсоедините подходящий шланг к сливному клапану на нижней штанге.

6. Полностью ослабьте синий защитный колпачок на нижней планке в первой заполняемой зоне.

7. Откройте кран на водопроводной сети и откройте сливной кран на нижней планке, используя ключ на обратной стороне заглушки.

8. Пропустите воду через контур до тех пор, пока из системы не будет удален воздух, закрывая синие колпачки на каждом контуре по мере его продувки.

9. Теперь это можно повторить для каждой зоны, открыв следующую зону, закрыв промытую зону и повторив шаги 3-8.

10. На этом этапе систему можно проверить под давлением, если это необходимо, закрыв сливной клапан и открутив все синие защитные колпачки - давление должно расти медленно - дайте ему подняться до 4 бар, затем закройте заправочный клапан и перекрыть водопроводную воду. Его следует оставить на 24 часа, чтобы проверить наличие значительных падений давления.

Как обслуживать коллектор теплого пола

Для обслуживания коллектора теплого пола необходимо проверить давление в системе. Руководство по испытаниям давлением можно найти в руководствах по установке Ambiente.

Вам необходимо проверить работу насосов, проверить блокировку системы, проверить включение переключателей каждой зоны, проверить правильность настройки органов управления, найти утечки и удалить воздух из системы.

Коллекторы теплого пола должны устанавливаться только квалифицированными монтажниками теплого пола, сантехниками и теплотехниками.Ambiente может предоставить монтажникам всю документацию, руководства по установке, схемы электрических соединений и техническую поддержку, необходимую для идеального монтажа системы теплого пола.

Свяжитесь с Ambiente сегодня, чтобы запросить ценовое предложение!

Свяжитесь с нами

Вы нашли эту статью полезной? Ознакомьтесь с этими сообщениями в Руководстве для установщика по контролю термостата теплого пола, и что вы должны учесть перед установкой «модернизированного» теплого пола?

Эту статью написал Роберт Таффин.
Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.

Все, что вам нужно знать о коллекторах

Коллектор - самый важный компонент любой системы влажных полов. Здесь сходятся трубопроводы из каждой зоны вашей комнаты, и ваша горячая вода подается от источника тепла. Правильный выбор коллектора для теплого пола является ключевым моментом, и этот выбор будет влиять на вас в течение многих лет.Установка коллектора может быть трудной, и если она установлена ​​неправильно, вы столкнетесь с трещинами и утечками, которые приведут к снижению производительности всей системы. Правильный выбор, установка и обслуживание коллекторной системы теплого пола очень важны, поэтому мы составили это удобное руководство, которое поможет вам разобраться в том, что вам нужно знать.

Что такое коллектор?

Коллекторы являются жизненно важным компонентом всех систем водяного теплого пола.Они являются точкой соединения между контурами пола (трубопроводом теплого пола) и источником тепла, а также точкой подключения этих контуров. Коллекторы обеспечивают циркуляцию нагретой воды от источника тепла по всем подпольным контурам и помогают регулировать расход и давление. Если вы также используете смесительный блок, коллектор будет контролировать температуру контура.

Для чего нужен коллектор?

Коллектор регулирует поток горячей воды во всей системе теплого пола.Это помогает поддерживать комфортную и равномерную температуру на полу, а также сохраняет тепло и уют в доме. Коллектор является центром вашей системы отопления и действует как центральный «мозг», соединяющий линии подачи и возврата.

Каждый коллектор состоит из коллектора потока, который указывает расход каждого контура, и коллектора возврата. Каждый контур снабжен клапаном открытия / закрытия, который управляется приводным клапаном, управляемым главным термостатом.

Коллекторы

могут быть подключены непосредственно к перекачиваемому источнику тепла или использоваться вместе с насосом или смесителем.Большинство коллекторов изготовлено из штампованной нержавеющей стали, и все они проходят тщательные испытания перед поступлением на рынок. Это включает в себя испытание при давлении 6 бар (к сведению, типичное рабочее давление ниже 3 бар). В то время как некоторые коллекторы имеют автоматические вентиляционные отверстия, стандартные модели оснащены ручными вентиляционными отверстиями (их можно легко заменить на автоматические).

Вот некоторые из функций, которые вы хотите найти в коллекторе:

  • Насос, который вращается на 90 градусов и имеет тонкий профиль, который легко помещается в распределительный шкаф
  • То, что его легко переносить с одной стороны на другую без необходимости регулировки блока
  • Может перекачивать более длинные контуры, чем традиционные коллекторные насосные агрегаты +
  • Датчик температуры потока, встроенный в расходомер
  • Клапан блендера с диапазоном настройки температуры от 25 до 80 градусов

Какие компоненты коллектора?

Коллекторы для теплого пола состоят из множества различных частей. К ним относятся:

  • Дренажные клапаны и вентиляционные отверстия - Воздушные клапаны расположены на «подающей» и «обратной» рукавах коллектора. Они удаляют воздух из системы и обеспечивают его плавный поток. Дренажные клапаны выполняют начальное наполнение и слив.
  • Расходомеры - Расходомеры устанавливаются на каждое из рукавов потока, и по одному на контур. Они устанавливаются на место при установке системы и регулируют расход контура и обеспечивают тепловую мощность.Эта мощность определяется потерями тепла и напольным покрытием. Ваши расходомеры также служат для визуальной индикации расхода в контуре пола.
  • Термометр и манометры - Термометр и манометр двойного назначения прикрепляются непосредственно к коллектору, что обеспечивает точный контроль и простоту использования.
  • Смесительный блок в коллекторе - Смесительный блок используется для смешивания воды, перекачиваемой из источника отопления и контуров пола, и помогает поддерживать правильную температуру для всей системы. Он состоит из 3 компонентов - нижнего плеча, верхнего плеча и циркуляционного насоса.
  • Запорные клапаны коллектора - Запорные клапаны коллектора крепятся к смесительному узлу или рычагам коллектора. Они позволяют тестировать коллектор, не затрагивая ни одну из цепей первичного этажа.
  • Клапаны ввода в эксплуатацию - Эти клапаны регулируют поток воды через каждый из контуров пола, что затем позволяет проводить испытания под давлением, слив и заполнение системы.В этом процессе заглушки для ввода в эксплуатацию заменяются исполнительными механизмами, которые позволяют управлять отдельным контуром.
  • Привод - Привод прикреплен к пусковым клапанам коллектора и помогает открывать и закрывать каждый контур, позволяя воде эффективно течь через всю систему.
  • Центр коммутации - Центр коммутации отвечает за контроль и обслуживание всех электрических аспектов вашей системы теплого пола. Он работает, устанавливая соединение между коллектором, источником тепла и термостатом.

Сколько стоит манифольд?

Коллекторы

бывают разных цен и моделей, и стоимость будет зависеть от того, сколько портов вам нужно. Компания Trade Supplies предлагает все необходимое по очень конкурентоспособным ценам. Все их коллекторы напольного отопления были полностью одобрены Консультативной схемой по водным нормам (WRAS).

Цены будут отличаться у разных поставщиков, но наши коллекторы стоят от 95 фунтов стерлингов (114 фунтов стерлингов вкл.налог) до 265 фунтов стерлингов (318 фунтов стерлингов, включая налог, в зависимости от количества портов на коллекторе. Вы можете просмотреть наши цены на коллектор здесь.

Сводка

Коллектор - жизненно важный компонент любой системы теплого пола, позволяющий поддерживать температуру и расход воды. Правильный выбор модели поможет вашей системе теплого пола работать с максимальной эффективностью и без проблем прослужить долгое время.

часто задаваемых вопросов | Warmboard, Inc.

  • Что именно входит в состав системы комфорта Warmboard Comfort?

    WCS включает отмеченные наградами панели Warmboard (Warmboard-S или Warmboard-R в зависимости от необходимости), панели, трубки и механические конструкции, трубки PEX, коллекторы, приводы и большинство необходимых сантехнических компонентов (шаровые краны, латунный штуцер, давление редукционный клапан и т.д…).WCS также включает Warmsource (котел с насосом и расширительным баком и SRC), контроллеры коллектора, термостаты и мост. Все эти устройства предварительно настроены нами для беспроблемной интеграции после установки.

    Система WCS - это система с замкнутым контуром, которая используется только для обогрева полов и полностью изолирована от нужд горячего водоснабжения. Текущий стандартный прибор, используемый для нагрева горячей воды для бытового потребления, не изменится, а это означает, что использование автономного водонагревателя или нагревателя без бака будет по-прежнему установлено в обычном режиме.

  • Что такое SRC и как он работает?

    Расположенный внутри Warmsource, контроллер интеллектуального сброса (SRC) - это мозг, стоящий за системой. SRC поддерживает беспроводную связь с каждым устройством в вашем доме. Он имеет собственный алгоритм, который точно отслеживает изменение температуры в каждой зоне и регулирует температуру воды в котле, чтобы она была оптимальной для дома в момент подачи заявки на тепло. SRC также управляет контроллерами коллектора, чтобы открывать и закрывать клапаны по мере необходимости для подачи тепла в каждую зону.

  • Нужно ли подключать беспроводные термостаты к моей сети Wi-Fi?

    Нет. Компоненты, входящие в состав Warmboard Comfort System, обмениваются данными по собственной предварительно настроенной беспроводной сети. После того, как WCS запущен и работает, связь между этими устройствами происходит автоматически, и нет необходимости взаимодействовать с домашним беспроводным интернет-соединением. WCS использует беспроводной сигнал LoRa (большой диапазон, малое энергопотребление), который работает на частоте 915 МГц и был протестирован как очень безопасная технология.

  • Есть ли способ интегрировать кондиционирование воздуха с WCS?

    Да. WCS может управлять 2-мя зонами одноступенчатого кондиционирования.

  • Можно ли использовать Warmsource для таяния снегов?

    WCS не предназначен для таяния снега с крыш или снаружи, а только для отопления дома. Температуры и тепловыделение при таянии снега часто сильно отличаются от температур, необходимых для поддержания комфорта в помещении. Из-за этого таяние снега должно быть спроектировано как отдельная автономная система, которая может работать с перерывами, если этого требует снежный покров, при более высоких температурах.

  • Интегрируется ли WCS с геотермальной системой?

    Нет. Warmsource обеспечивает все элементы управления, а также горячую воду для системы, тем самым избавляя от необходимости вкладывать средства в геотермальные тепловые насосы или тепловые насосы типа вода-вода.

  • Могу ли я использовать свои собственные термостаты с WCS?

    Нет. Все компоненты Warmboard спроектированы и интегрированы в единое решение

  • Интегрируется ли WCS с другими системами домашней автоматизации?

    Не сейчас.

  • Есть ли приложение iOS / Android для управления системой?

    Приложение «Warmboard Vacation», которое позволяет всей системе включать / отключать режим «Vacation Mode» для собственности.

  • Что такое CFA?

    CFA, или «Кондиционированная площадь пола», - это юридическое определение общей площади (в квадратных футах) замкнутого помещения с температурным кондиционированием на всех этажах здания. Он измеряется на уровне каждого этажа до внешней стороны изолированной оболочки здания (обычно это внешняя поверхность стоек).Это наиболее широко используемый термин, используемый строительными чиновниками по всей Северной Америке для количественной оценки требований к отоплению здания. По этой причине мы используем CFA в качестве основы для нашей системы ценообразования, потому что CFA - это единственное число, которое наиболее тесно коррелирует со стоимостью материалов и инженерии, необходимых для обогрева дома определенного размера.

  • Как WCS экономит деньги?

    Насколько это дешевле, чем другие системы?

    Система Warmboard Comfort была спроектирована так, чтобы быть красивой, но при этом экономичной и простой в установке.Снижаются материальные затраты, сокращается время на стройплощадке и значительно снижаются затраты на рабочую силу. Свяжитесь с вашим региональным менеджером или менеджером проекта, чтобы лучше понять преимущества экономии для вашего конкретного проекта.

  • Кто устанавливает различные компоненты WCS?

    Каждая работа индивидуальна, и каждая бригада распределяет работу по-своему. Однако здесь довольно частая разбивка родов.
    • Бригада каркаса: панели
    • Сантехники: трубопроводы, коллекторы, медь, вентиляция (согласно руководству по ПВТ), конденсатные и газовые линии и Warmsource
    • Электрик: соединительные коробки, 110 В переменного тока на устройство, контроллеры коллектора, термостаты

  • Каковы минимальные зазоры для блока Warmsource?

    Мы рекомендуем минимальное расстояние 3 дюйма с каждой стороны, 12 дюймов ниже и 18 дюймов выше Warmsource. См. Страницу 5 нашего Руководства по установке для получения дополнительной информации

  • Почему вы не рекомендуете размещать Warmsource рядом с жилым помещением?

    Как любой прибор или бойлер, Warmsource издает некоторый шум. По этой причине мы рекомендуем размещать Warmsource в механическом помещении или гараже, а не вешать на стену с общим жилым пространством. Хотя Warmsource работает относительно тихо, его установка на общую стену может огорчить домовладельца.

  • Что нужно моему сантехнику / электрику?

    Несмотря на то, что подавляющее большинство компонентов входит в состав системы Warmboard Comfort, есть несколько элементов, которые необходимо приобрести в других местах.К ним относятся:
    • Впускной и выпускной трубопровод из ПВХ (для котла)
    • Медный трубопровод 1 ¼ "(для котла)
    • Распределительные линии подающего и обратного коллектора 3/4" или 1 "(медь или pex)
    • Линия отвода конденсата , газовая линия, линия нагнетания T&P, линия нагнетания устройства предотвращения обратного потока
    • Соединительные коробки и выпускные отверстия GFI (как указано на наших чертежах)

  • Какая у вас гарантия на эту систему?

    Гарантию на всю продукцию Warmboard можно найти здесь.

  • Кто может обслуживать WCS в случае возникновения проблем?

    Если возникнут какие-либо проблемы с WCS, первым делом нужно позвонить своему менеджеру проекта или по горячей линии технической поддержки Warmboard (1.844.482.7922). В то время как большинство проблем могут быть решены удаленно нашими сотрудниками, любые проблемы с самим котлом ПВТ могут быть устранены разветвленной сетью авторизованных установщиков ПВТ.

  • Что произойдет, если отключится электричество?

    Как и все устройства, для работы системе требуется электричество. Мы рекомендуем покупать генератор тем, кто живет в зонах повышенного риска перебоев в подаче электроэнергии. В случае отключения электроэнергии все пользовательские настройки будут сохранены и восстановлены, как только питание вернется в дом.

  • Какого времени следует ожидать при работе с Warmboard?

    Сроки выполнения могут варьироваться, но мы можем реализовать проекты даже в очень короткие сроки. Свяжитесь с вашим региональным менеджером или менеджером проекта, чтобы лучше понять и определить ожидания и цели в отношении дизайна и доставки.

  • Чем отличаются панели Warmboard-S и Warmboard-R?

    Warmboard-S - это структурная излучающая панель толщиной 1 1/8 дюйма, изготовленная из 7-слойной фанеры Douglas Fir, которая продается в листах размером 4 x 8 футов с полными шипами и пазами.Warmboard-R - это излучающая панель толщиной 13/16 дюйма, сделанная из осины и ориентированно-стружечной плиты (OSB), которая продается в виде панелей с квадратными краями размером 2 x 4 фута. Warmboard-S обычно используется в новом строительстве, в то время как Warmboard-R чаще всего используется при реконструкции. Оба продукта обладают одинаковыми превосходными характеристиками.

  • Какой тип изоляции я должен использовать под Warmboard?

    Мы рекомендуем стандартную изоляцию из стекловолокна с минимальным значением R-19. Одним из важных отличий является то, что изоляция на основе фольги НЕ требуется при использовании Warmboard.

  • Мешают ли панели Warmboard сигналам WiFi?

    В зависимости от дома алюминий Warmboard может мешать беспроводной связи. Однако хотим отметить, что мы редко, если вообще когда-либо, слышим жалобы по этому поводу. Современные WiFi-маршрутизаторы, использующие протоколы 802.11n (или более поздние версии), похоже, решили эту проблему. Если это произойдет, мы рекомендуем приобрести повторитель Wi-Fi (обычно 30–100 долларов США) для усиления сигнала.

  • Повреждаются ли когда-либо трубы PEX во время строительства?

    Трубки

    PEX становятся необычайно прочными после установки в модульные каналы Warmboard и выдерживают нормальный износ скважины на строительной площадке.Однако острые предметы, такие как незакрепленные винты и гвозди, могут проткнуть трубку, поэтому мы рекомендуем очищать рабочую площадку от лишнего мусора. В качестве дополнительной меры предосторожности некоторые профессионалы используют временные мазонитовые панели или тонкую фанеру для покрытия участков с интенсивным движением во время строительства.

  • alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
