Точка выпадения росы: Что такое точка росы и как она связана с пластиковыми окнами

Содержание

Что такое точка росы и как она связана с пластиковыми окнами

До появления на оконном рынке пластиковых конструкций повсеместно использовались деревянные конструкции, воздухообмен (инфильтрация) осуществлялся естественным образом: через щели между створками и рамой. При этом коэффициент инфильтрации значительно превышал необходимые нормы, что приводило к большим теплопотерям. Пришедшие на смену деревянным пластиковые оконные системы обладают высоким показателем герметичности, что снижает энергозатраты, но при несоблюдении требований к установке и эксплуатации ведет к возникновению проблем: появлению конденсата, плесени и промерзанию. Существенное влияние на создание оптимального микроклимата в помещениях оказывает точка росы.


Что такое точка росы?

Запотевание пластикового окна, с которым сталкиваются многие потребители, обычно вызвано нарушениями при монтаже оконной конструкции, в частности, неправильно проведенным расчетом точки росы. Под этой характеристикой подразумевают температуру, при достижении которой воздух, обладающий исходными температурными показателями и влажностью, перенасыщается влагой и ее избыток в виде конденсата (росы) оседает на поверхностях с более низким температурным значением.
В «зону риска» попадают окна, поскольку именно стекла, соприкасающиеся с холодным наружным воздухом, имеют в комнате самую низкую температуру.

Факторами, от которых зависит значение точки росы являются:

  • значение температуры воздуха в помещении и за его пределами;
  • относительная влажность в квартире;
  • температура стеклопакета.
Чтобы человек комфортно чувствовал себя в квартире, влажность воздуха при температуре 20°С должна находиться в пределах 45-60%. В этом случае значение точки росы составляет 7,5-9°С и, если поверхность стекла имеет более низкое температурное значение, на его поверхности появится конденсат. При увеличении влажности будет расти и температура точки росы.


Откуда берется влага в помещении?

Вода – основа жизни на нашей планете. Она присутствует во всем, что нас окружает, и при определенных условиях поглощается или испаряется. В квартире наиболее высокий уровень влажности наблюдается:
  • на кухне, где во время приготовления пищи в больших количествах происходит выделение водяного пара;
  • в ванной, где пар насыщает воздух при приеме водных процедур, сушке белья;
  • в спальне, где источником влаги является сам человек, выделяющий ее при дыхании во время сна.

Согласно проведенным исследованиям объем воды, выделяемой человеком за ночь, может достигать 1-2 литров. С учетом того, что температура в спальне обычно ниже, чем в других комнатах, это может стать одной из причин, почему потеют окна, появляется конденсат на поверхности мебели, расположенной у наружной стены здания.

Но не только человек и его деятельность вызывают появление влаги в комнатной атмосфере. Ее источником служат домашние питомцы, комнатные растения, сама мебель, ковры, другие бытовые вещи. В зависимости от температуры в помещении и других условий материалы поглощают влагу или выделяют ее.

Даже стены зданий могут служить «поставщиком» влаги, поскольку при строительстве, оштукатуривании поверхностей и проведении финишной отделки используются строительные материалы, в состав которых обязательно входит вода: цементные растворы, клей, краска и так далее. Испарение происходит на протяжении достаточно длинного промежутка времени.


Миф о причинах выпадения конденсата

Многие ошибочно полагают, что образование конденсата – это недостаток пластиковых окон, ведь на деревянных конструкциях этого не наблюдалось. Это абсолютно неверно.
Все дело в том, что у устаревших деревянных конструкций, которым была присуща естественная вентиляция, воздухопроницаемость составляла 0,4 м²чПа/кг. Избыточная влага вместе с теплым воздухом сквозь щели и структуру самого дерева выходила наружу, а на смену приходил более холодный, но и более сухой наружный воздух, на нагрев которого приходилось тратить дополнительную тепловую энергию. Это было и причиной увеличения затрат на теплоснабжение.

У ПВХ окон показатель воздухопроницаемости существенно ниже, всего 1 м²чПа/кг, что обеспечивает герметичность конструкции. Однако в этом случае влага остается внутри помещения и при повышенной влажности оседает капельками воды на холодных поверхностях.

Точка росы – это характеристика микроклимата, которая не зависит напрямую от того, какие оконные системы установлены в помещении.

Как избежать запотевания окна?

Появление конденсата на окнах – проблема, требующая обязательного решения.
И дело здесь не только в эстетической непривлекательности. Если не предпринимать никаких мер, то подоконник, рама и откосы покроются плесенью, что приведет к порче материала, росту грибка. Выделяемые плесенью вещества оказывают отрицательное воздействие на здоровье людей.

Решить проблему поможет комплекс мер, которые следует предпринимать не только на стадии монтажа пластиковой оконной конструкции, но и в процессе ее эксплуатации.

Перед установкой окон правильно рассчитать точку росы

Ее расчет проводится с использованием специальной формулы и является достаточно сложным, однако в интернете широко представлены разнообразные калькуляторы, предназначенные для облегчения выполнения этой процедуры. Но кроме точки росы следует учесть еще одно физическое понятие – изотерму. В данном случае под ней подразумевается линия, ограничивающая зону промерзания стены. Если окно установлено за этой границей, то вероятность появления конденсата резко возрастает.

Энергосберегающее стекло

Чтобы конденсат не образовывался на поверхности стекла, нужно увеличить его температуру. Сделать это можно укомплектовав оконную конструкцию специальным энергосберегающим стеклом. Оно имеет напыление, которое обеспечивает более высокую температуру на поверхности стеклопакета в отличие от обычного светопрозрачного заполнения.

Проветривание

Активная циркуляция воздуха, удаляя из помещения избыток влаги, предотвращает возникновение конденсата. Современные пластиковые окна позволяют осуществлять вентиляцию различными способами, самыми распространенными из которых являются проветривание с полностью открытыми створки или использование функции микрощелевого проветривания.

Следует учитывать, что, если открыть окно полностью всего на 5 минут, эффект будет более значительным, а теплопотери ниже, чем при использовании микрощелевой вентиляции в течение всего дня.

Повышение температуры возле окна

Обычно именно под окном устанавливают батареи. Теплый воздух, поднимающийся от них вверх, обогревает стекла изнутри, предупреждая запотевание. Однако в некоторых случаях этого оказывается недостаточно. Это может быть вызвано ошибками монтажа, неправильным выбором компонентов оконной системы:

  • доступ теплого воздуха перекрывается широким подоконником, не имеющим вентиляционных отверстий;
  • при выборе стеклопакета не были учтены климатические особенности региона;
  • на стекла не нанесено энергосберегающее напыление;
  • не эффективно работает система отопления, поэтому воздух, поднимающийся от батарей недостаточно горячий;
  • монтаж окон выполнен с нарушениями, следствием чего является появление щелей на стыках между рамой и откосом или под подоконником.

Снижение влажности

Как уже было сказано ранее, относительная влажность воздуха – один из наиболее значимых параметров, влияющих на величину точки росы. Чтобы снизить ее можно:

  • приобрести специальный прибор – осушитель воздуха;
  • чаще проветривать комнату;
  • предотвратить поступление влажного воздуха из ванной, кухни;
  • повысить температуру воздуха в квартире;
  • удалить другие источники влаги.


Отраслевая энциклопедия. Окна, двери, мебель

Точкой росы при данном давлении называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу.

Точка росы определяется относительной влажностью и температурой воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Пример из жизни— в теплое помещение заносится какая-либо предмет с мороза. Воздух над поверхностью такой вещи охлаждается ниже точки росы (для текущей влажности и температуры) и на поверхности образуется «роса». Чем выше в воздухе содержание влаги, тем меньше необходима разница температур между температурой воздуха и температурой того же предмета для того, чтобы начался процесс конденсации. В дальнейшем предмет нагревается до температуры помещения, и конденсат испаряется. Собственно, с этим и связана рекомендация не включать сразу бытовые приборы, занесенные с мороза.

Точка росы воздуха — важнейший параметр, который говорит о влажности и возможности конденсации в помещении, но при этом не поддается регулированию. Это физический термин. Точку росы можно найти на графиках, отражающих зависимость между влажностью и температурой в помещении.

Если температура внутреннего стекла в стеклопакете будет равна или ниже температуры точки росы, при существующей на данный момент относительной влажности внутреннего воздуха, то на стекле может появится конденсат.

Понизить влажность в помещении можно несколькими способами:

1. Рекомендуется поддерживать температуру воздуха в помещении не ниже 20°С , а относительной влажности не выше 30-40%.
2. Рекомендуется проветривать помещение не менее 3 раз в день по 10-15 минут. При покупке пластиковых окон поинтересуйтесь у менеджеров о дополнительных возможностях регуляторов микроклимата: гребенки, микропроветривание, зимнее проветривание, вентиляционные клапаны позволяют выбрать наиболее комфортный и эффективный способ проветривания помещения.


3. Вентиляционная вытяжка должна иметь тягу. Рекомендуется межкомнатные двери держать открытыми. (предусмотреть зазор 15-20мм между дверью и полом)
4. Отопительные приборы (батареи) следует освободить от загромождающих предметов (диванов, мебели, плотных штор и т.д)

Таблица точки росы. Пример: если температура в помещении +20°С, а относительная влажность 40%; точка росы, при которой может выпасть конденсат на стеклах составляет  +6°С

Вл./t 0 2,5 5 7,5 10 12,5 15 17,5 20 22,5 25
20 -20 -18 -16 -14 12 -9,8 -7,7 -5,6 -3,6 -1,5 -0,5
30 -15 -13 -11 -8,9 -6,7 -4,5 -2,4 -0,2 1,9 4,1 6,2
40 -12 -9,7 -7,4 -5,2 -2,9 -0,7 1,5 3,8 6,0 8,2 10,5
50 -9,1 -6,8 -4,5 -2,2 0,1 2,4 4,7 7,0 9,3 11,6 13,9
60 -6,8 -4,4 -2,1 0,3 2,6 5,0 7,3 9,7 12,0 14,4 16,7
70 -4,8 -2,4 0,0 2,4 4,8 7,2 9,6 12,0 14,4 16,8 19,1
80 -3,0 -0,6 1,9 4,3 6,7 9,2 11,6 14,0 16,4 18,9 21,3
90 -1,4 1,0 3,5 6,0 8,4 10,9 13,4 15,8 18,3 20,8 23,2
100 0,0 2,5 5,0 7,5 10,0 12,5 15,0 17,5 20,0 22,5 25,0

Парциальное давление водяного пара, содержащегося в воздухе помещения (абсолютная влажность внутреннего воздуха eв) зависит от температуры внутреннего воздуха tв и относительной его влажности <math>\varphi</math>в как

ев=E(t) <math>\varphi</math>

Зависимость представлена в графическом виде на рисунке 1:


При низкой температуре наружного воздуха, температура на внутренней поверхности остекления (τв. п.) окажется существенно ниже температуры воздуха внутри помещения ( в середине помещения на высоте 1,5м. о пола). В этом случае предельное значение парциального давления водяного пара Е, соответствующее температуре τв.п., может быть ниже, чем расчетное ев=f (tв,<math>\varphi</math>в), что приведет к выпадению «лишнего» водяного пара на холодной внутренней поверхности остекления в виде конденсата или изморози. Значение температуры, при котором Е=f(τв.п.) и ев=f (tв, <math>\varphi</math>в)будут равны, соответсвует температуре точки росы.
Давайте определим вероятность выпадения конденсата на внутренней поверхности однокамерного стеклопакета 4-12-4, установленного с температурой внутреннего воздуха tв=20°Си влажностью внутреннего воздуха <math>\varphi</math>в= 60%, при условии что наружная температура падает до значения tн=-30°С.

  1. Согласно ГОСТу 24866-99 «Стеклопакеты клееные» приведенное сопротивление теплопередаче стеклопакета 4-12-4 составляет Ro= 0,30 м 2°С/Вт
  2. Определяем точку росы при температуре внутреннего воздуха в помещении tв= 20°С и относительной влажности <math>\varphi</math>в=60%. В соответсвии с рисунком 1 предельное значение парциального давления водяного пара Е при температуре tв=20°С равно 17.53 мм.рт.ст. Согласно уравнению ев=E(t) <math>\varphi</math> абсолютная влажность воздуха е=17.53*0,6=10,52 мм.рт.ст, что соотвествует точки росы t=12.0°C
  3. Определяем температуру на внутренней поверхности стеклопакета.

τв.п. при понижении температуры наружного воздуха до -30°С. Полный температурный перепад в этом случае равен δТ=Твн=20+30=50°С.

Исходя из того, что падение температуры в толще ограждающей конструкции изнутри помещения наружу пропорционально изменению термического сопротивления, а именно

δtв=(δ. Т/Ro)xRв где

Rв=0,12- сопротивление теплопередаче у внутренней поверхности остекления.

Соотвественно, получем <math>\varphi</math>tв=(50/0,30)x0.12=19.99°C

Температура на внутренней поверхности стеклопакета будет равна τв.п.=20-19,99=0,01°С, что существенно ниже температуры точки росы для данного помещения (t=12°C)

Таким образом, температура на внутренней поверхности однокамерного  стеклопакета, установленного в помещении с температурой внутреннего воздуха tв=20°С и влажностью внутреннего воздуха <math>\varphi</math>в=60%, при условии падения наружной температуры до значения tн=-30°С, будет существенно ниже температуры точки росы, что приведет к выпадению обильного конденсата и образованию наледи на стекле изнутри помещения.

Итак, подводя итог, мы  можем сказать, что такие условия примера приемлимы для некоторых промышленных предприятий, автостоянок, торговых центров и т. п. то есть для помещений не предназначенных для постоянного пребывания людей[1]

Оконные фирмы сплошь и рядом сталкиваются с точкой росы — вечная проблема конденсата, особенно зимой (окна «текут», «плачут» в мороз, обильно выпадает конденсат на стеклах и рамах) никому не дает покоя. Особенно сильно эта проблема волнует тех, кто еще не установил себе окна и очень боится столкнуться с этой проблемой в будущем.

  1. ↑ И.В.Борискина, А.А.Плотников, А.В. Захаров «Проектирование современных оконных систем гражданских зданий»

Смирнова Дана

Почему в доме плесень — Welcome2BG.com

Многие из переехавших в более теплый и влажный климат, сталкиваются с этим неприятным явлением и пытаются с ним бороться. И не зря. Оно не только очень некрасиво эстетически, но и может повредить здоровью, особенно — маленьких детей. В данной статье мы постараемся ответить на следующие вопросы:

— Почему в доме сыро и плесень?
— Почему в доме тепло, но все равно сыро и плесень?. .)
— Как избавиться от пресловутой плесени в доме?

Для начала немного теории. Температура, при которой начинается образование конденсата в воздухе, называется «точкой росы». Она тесно связана с относительной влажностью воздуха. Чем выше влажность, тем точка росы выше и ближе к температуре окружающего воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. При относительной влажности 100%, точка росы совпадает с фактической температурой. Увеличение температуры воздуха также приводит к увеличению точки росы.

Для любителей цифр, вот упрощенная формула для вычисления точки росы в жилых помещениях:

Tp ≈ T — (1-RH) / 0,05

Tp = точка росы в градусах Цельсия
T = температура в градусах Цельсия
RH = относительная влажность в объёмных долях (0 < RH < 1,0)

Как это работает на практике. Вы заносите в дом предмет, температура которого равна или меньше точки росы — на предмете тут же образуется конденсат. Достаете что-то из холодильника — результат тот же. Просто заходите из прохлады в более теплое помещение — очки на носу (часы на руке) запотели. Знакомо? Теперь представьте, что в непогоду или холодное время года (если ваше жилище недостаточно утеплено), в качестве холодных предметов выступают окна и стены вашего дома.

Что обычно делают при наступлении холодов? Затыкают все возможные щели — в окнах, дверных проемах и пр., ну и конечно включают имеющиеся в наличии обогреватели. Однако влага в воздухе никуда не девается, более того, влажность в помещениях при этом увеличивается, т.к. естественная циркуляция нарушена (окна закрыты и законопачены). Согреть жилище полностью тоже не получается (в лучшем случае — воздух, но никак не стены, потолок и пол), т.к. из-за отсутствия утепления приходится отапливать улицу и своих соседей. Таким образом, все это (теплый, влажный воздух и холодные стены) приводит к образованию конденсата.

Влага конденсируется в углах, на стыках стен, в ванных комнатах, за мебелью, в районе окон и т. д. Если это происходит достаточно длительное время — ждите в гости плесень. Многие годами борются с ней, не понимая, что воевать нужно с причиной, а не следствием.

Что с этим делать? Как вы уже поняли, чтобы избежать выпадения влаги на стенах, нужно либо повысить их температуру, либо понизить относительную влажность в помещении (или сделать и то, и другое в комбинации). Конечно, поскольку речь идет о жилых помещениях, мы можем оперировать данными параметрами лишь в разумных пределах. Большинство людей, воспринимает комфортно относительную влажность в пределах от 35 до 45%, «комфортная» точка росы при такой влажности может варьироваться от 11 до 16 градусов.

Излишнюю влажность можно убрать с помощью различных тепловых приборов, «осушителей» и регулярном проветривании. Температуру можно повысить при помощи различных систем отопления. Их сейчас великое множество: камины, печки, инфракрасные, газовые, пеллетные, инверторные и пр. При этом очень важно понимать, что необходимо согреть не только воздух, но и стены, пол и потолки внутри помещений. Однако, как уже было сказано выше, если дом недостаточно или неправильно утеплен, это может оказаться очень трудоемкой или вовсе невыполнимой задачей. Вот почему даже при постоянно работающем отоплении, в доме может быть сыро и холодно.

Чтобы немного проиллюстрировать это, взгляните на фото:

На фотографии — пол открытой террасы над кухней, запорошенный первым снежком. Терраса была утеплена листами XPS (в Болгарии его обычно называют «Фибран»), но поскольку технология его укладки не была соблюдена, мы видим, как тепло из теплой кухни, пробивается наружу по так называемым «мостикам холода». Если у вас нет тепловизора, вы никогда не можете быть уверенными, что ваша теплоизоляция (если она вообще есть) выполняет свои функции на 100%.

К сожалению, в подавляющем большинстве случаев, теплоизоляция укладывается именно так. Пишу это исходя из своего опыта наблюдения за самыми разными стройками и самыми разными домами в Болгарии. Осенью и зимой, различные средства от плесени (плесень — «мухъл» по-болгарски), для многих становятся одними из предметов первой необходимости. Выводы делайте сами.

Теперь должно быть понятно, почему не имеет принципиального значения, какая у Вас система отопления, если дом не утеплен и нет нормальной системы вентилирования. Не ведитесь на недобросовестную рекламу, которая обычно активизируется каждую осень. Против законов физики не попрешь :).

В заключение, несколько простых советов из серии «что можно предпринять», если решить проблему комплексно пока нет возможности:

— Чаще проветривайте помещения. Даже если холодно на улице, это необходимо делать.
— Пользуйтесь вытяжками во влажных помещениях — на кухне и в ванной.
— Используйте осушители воздуха и тепловентиляторы, особенно в местах локализации проблемы.
— Проверьте труднодоступные места: на антресолях, за шкафами, за комодами и пр. Если плесень завелась там, необходимо ее уничтожить при помощи средств бытовой химии, высушить, а после — дать постоянный приток свежего воздуха в эти места (например — отодвинуть шкаф на несколько сантиметров от стены).
— Следите за чистотой. При высокой относительной влажности, плесень может начать образовываться еще до достижения точки росы и выпадения конденсата — она очень любит пыль и органическую грязь.
— Если «проблемное» жилье не ваше собственное, а, например, съемное — смените его.

P.S.: много полезной информации по данной теме можно найти на сайте: теплорасчет.рф

Точка росы — как не «попасть» при застеклении лоджии или балкона

Очень часто, снедаемые вполне понятным желанием обзавестись дополнительной полезной площадью, хозяева лоджий и балконов начинают их истово стеклить, утеплять и конопатить каждую щелку. Ведь о том, что конструкция этих помещений «холодная» знают все, а вот о вреде излишней герметизации – единицы. О том, что при полном отсутствии естественной вентиляции как-то нужно будет избавляться от водяных паров, неизбежно присутствующих в примыкающих помещениях, не задумывается никто, также как и о том, как и с какой стороны лучше утеплять. Только выпадение конденсата в самых неожиданных местах и загадочное «точка росы», произнесенное вызванным мастером, заставляет незадачливых балконовладельцев крепко задуматься над этими вопросами.

Чтобы никогда не слышать слов «точка росы» после окончания всех работ, позаботьтесь об этом еще на этапе планирования.

«Точкой росы» специалисты называют температуру, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в воду. Проще говоря, это те части утепленного балкона, где теплый, насыщенный воздух, идущий из жилого помещения, сталкивается с холодными поверхностями, образуя на них конденсат. Как правило, это оконные стекла, потолок и внешние стены. Правильно, они и есть — самые холодные поверхности в этом помещении, и именно они нуждаются в серьёзной тепло- и пароизоляции.

Оптимальным способом теплоизоляции внешних стен балкона или лоджии является наружное утепление, грубо говоря «с улицы». Наружное утепление предполагает обшивку внешних стен пенопластовыми плитами или минераловатным утеплителем с последующей герметизацией швов, обклейкой строительной сеткой и шпаклевкой. При таком расположении утеплителя «точка росы» находится снаружи, что исключает появление конденсата внутри помещения.

Однако, при расположении балкона или лоджии в многоквартирном доме, такой вариант утепления не всегда подходит, и владельцы вынуждены утеплять помещение изнутри. В этом случае поверхность с внутренней стороны должна иметь сплошной и долговечный пароизоляционный слой. Что это значит?

При внутреннем утеплении «точка росы» находится внутри, а влажный воздух, выходящий из прилегающего помещения, проходя через теплозащитный слой, достигает холодной наружной стены и превращается в воду, которая образует те самые «неизвестно откуда взявшиеся лужи». Для того чтобы этого не происходило, необходимо использовать утеплитель с обязательным пароизоляционным слоем из фольги или полиэтилена. Он есть у многих современных теплоизоляционных материалов. Или, если вам милее обычные утеплители (пенопласт, минераловата), позаботьтесь о том, чтобы пароизоляционный слой – та же самая фольга или пергамин – был проложен и с наружной, и с внутренней стороны утеплителя, а уж после этого смело обшивайте все гипсокартонном или пластиковыми панелями.

Но даже «грамотно» утеплив свою лоджию или балкон, вы не застрахованы от появления конденсата на оконных стеклах и плесени в углах прилегающего помещения.

Для обеспечения нормируемого воздухообмена в прилегающем помещении должен быть приток свежего воздуха через неплотности окна. Но так как теперь окно выходит в утепленную лоджию, в которой рамы по периметру герметично запенены монтажной пеной, а створки плотно закрыты, — налицо нарушение воздухообмена, что и приводит к серьезным проблемам.

С установкой пластиковых окон помещение лишилось системы принудительного проветривания сквозь щели в оконных рамах, поэтому интенсивное проветривание становится необходимой мерой для предотвращения образования конденсата.

Самым популярным окном сегодня является поворотно-откидное. Воздухообмен с помощью этого окна производится двумя способами: длительное проветривание — в откидном положении, и интенсивное — когда створка полностью открыта. Длительное проветривание не подходит для описываемого случая, так как чревато большими теплопотерями, а интенсивное никто не использует, так как для полного открытия створки нужно убрать все предметы с подоконника и иметь достаточно свободного пространства, чтобы открытая створка не мешала.

Самым лучшим решением для оптимального проветривания утепленной лоджии является среднеподвесное окно. Для интенсивного проветривания не нужно каждый раз убирать всё с подоконника, открытая створка не мешает и не занимает жилое пространство. Для таких окон, разработана специальная фурнитура, обеспечивающая регулируемый воздухообмен, с помощью изменения угла открывания створки. При этом происходит разделение воздушных потоков, и помещение проветривается одним порывом, без потерь тепла, возникающих при длительном проветривании. Использованный тёплый воздух выходит через верхнее отверстие в окне, а свежий холодный заполняет помещение через нижнее, завершая цикл воздухообмена.

Правильные окна и правильное остекление сами по себе не превратят вашу лоджию или балкон в полноценную комнату. Необходим источник тепла. А так как выносить батарею центрального отопления на лоджию совершенно запрещено, рекомендуется пользоваться радиаторами, конвекторами и другими тепловыми источниками, располагая их непосредственно на внутренней поверхности наружной стены или рядом. Тепловые потоки при этом направляются на стену. Так повышается температура внутренней поверхности ограждения, которая может оказаться даже выше температуры внутреннего воздуха, полностью исключая образование конденсата и наледи на стеклах.

Уважаемые владельцы лоджий и балконов! Если при утеплении своих дополнительных квадратных метров вы воспользуетесь вышеперечисленными рекомендациями, будьте уверены, что появление конденсата и плесени вам не грозит, также как и «точка росы», о которой вам не придется больше слышать никогда.

Автор: Мамчуева Оксана

Точка росы: калькулятор для расчета утепления

Одно из важнейших понятий в строительстве – точка росы. На этапе утепления стен это позволяет правильно подобрать вид и толщину теплоизоляционного материала, сформировать оптимальный микроклимат внутри строения. Определить точку росы можно несколькими способами. Однако нужно также знать, что делать с полученным результатом.

Небольшой экскурс в физику явления

Точка росы – это температура воздуха, при которой излишки содержащейся в нем влаги выпадают в виде конденсата. Почему ее становится слишком много? Дело в том, что теплый воздух удерживает большое количество водяных паров, холодный – гораздо меньше. Именно эта разница при перепаде температур образует конденсат. Примером явления служат капли воды на холодных водопроводных трубах или окнах, туман.

Что еще нужно знать про точку росы:

  • Чем выше влажность, тем она ближе к температуре воздуха, и наоборот.
  • Ее значение не может быть выше температуры воздуха.
  • Конденсат всегда появляется на холодных поверхностях. Это объясняется тем, что теплый воздух рядом с ними охлаждается, и его влажность снижается.

Единица измерения точки выпадения конденсата – градусы Цельсия.

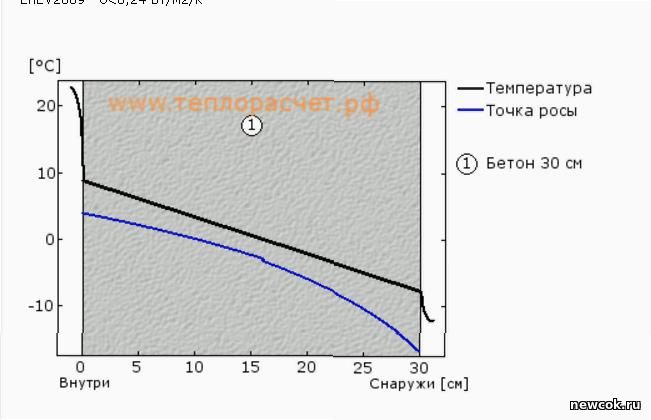

Точка росы в стене дома – почему ее важно знать

Большую часть года между температурно-влажностным режимом улицы и помещения есть существенная разница. Именно поэтому в толще стен с утеплителем нередко появляются участки конденсатообразования. При изменении погодных условий они сдвигаются ближе к наружной или внутренней поверхности стены. То есть, к более холодному или теплому участку.

Пример: температура воздуха стабильно равна 25°C, а влажность – 45%. В этом случае конденсат образуется на участке с температурой 12,2°C. При повышении влажности до 65% точка росы сдвигается на более теплый участок, где 18°C.

Почему так важно знать местонахождение точки выпадения конденсата? Потому что она определяет, какой именно слой стенового «пирога» подвергается разрушающему воздействию влаги. Самый плохой вариант – когда намокает утеплитель. При таких условиях большинство теплоизоляционных материалов теряет свои свойства. Они деформируются, пропускают холодный воздух, гниют, теряют упругость. Особенно подвержена этим процессам минеральная вата.

Варианты расположения проблемных зон

Точка росы имеет свойство смещаться, однако чаще всего выделяют три зоны ее расположения:

  • Ближе к наружной поверхности стены. Такой вариант имеет место, если стена не утеплена. Появление проблемной зоны возможно также при наружном утеплении недостаточной толщины.
  • Ближе к внутренней поверхности стены. При отсутствии утепления конденсат в этом месте легко образуется в период похолодания. Внутреннее утепление смещает участок конденсатообразования в область между поверхностью стены и утеплителем. При наружном утеплении это явление встречается редко, если все расчеты были выполнены правильно.
  • В толще утеплителя. Для наружной теплоизоляции это оптимальный вариант. При внутреннем утеплении велик риск появления со стороны комнаты плесени и, как следствие, нарушения микроклимата.

Обратите внимание! На образование конденсата в стене влияет не только температурно-влажностный режим со стороны улицы и помещения. Определяющими факторами являются также толщина конструкции, коэффициент теплопроводности применяемых материалов.

Расчет точки росы

Рассчитывают значение параметра несколькими способами. Это может быть онлайн-калькулятор, сводная таблица, специальный прибор, математическая формула.

Использование данных таблицы

Специальная таблица для расчета точки росы содержит приблизительные ее значения. Это обусловлено тем, что при их выведении учитывалась только температура воздуха и его относительная влажность. В левом столбце таблицы указана температура воздуха, в верхней строке – относительная влажность воздуха в процентах. На пересечении столбцов и строк как раз и получается нужное значение.

Существует несколько вариантов таблиц. Однако чаще всего диапазон температур составляет -5°C..+30°C, а влажности – 30-95%. Применение таблицы удобно, если нужно произвести расчеты быстро. При возможности результат лучше перепроверить другим способом, например, с помощью специального калькулятора в режиме онлайн.

Расчет по математической формуле

Математическая формула для вычисления температуры конденсатообразования – сложная и громоздкая. Для выполнения расчетов используют две константные величины, фактическое значение температуры воздуха и относительной влажности. Последнюю нужно брать в объемных долях.

В отличие от работы с таблицей, диапазон последних двух параметров больше. Формула позволяет учитывать температуру от 0 до +60°C, влажность – от 1 до 100%. Погрешность результата не превышает половины градуса Цельсия. Однако пользоваться формулой удобно лишь тогда, когда на это есть свободное время.

Расчет в программе-калькуляторе

Специальные калькуляторы позволяют в онлайн-режиме рассчитать точку росы в стене дома. Найти их можно на специализированных сайтах. Для расчета понадобится ввести ряд исходных данных. От ресурса к ресурсу они разнятся, но стандартный набор включает в себя информацию о следующих параметрах:

  • материал стены;
  • количество ее слоев и их толщина;
  • температура снаружи и внутри дома;
  • влажность в помещении и на улице.

Большинство калькуляторов не просто рассчитывают нужное значение. Они также выдают графики ее возможного перемещения и зоны конденсации влаги.

Применение приборов для выполнения расчетов

Вне зависимости от способа, которым будут выполняться расчеты, понадобятся исходные данные. Для их получения нужно запастись некоторыми приборами. Так, для определения температуры подойдет обычный термометр, а для определения влажности – гигрометр. Для удобства они объединены в таком устройстве, как цифровой термогигрометр. Все полученные значения выводятся на небольшой экран. Некоторые модели приборов определяют и температуру выпадения конденсата. Определить проблемную зону могут и некоторые модели строительных тепловизоров.

Как сдвинуть точку росы в стене

Если после проведения всех расчетов вас не устраивает расположение точки росы, стоит задуматься над ее смещением. Для этого можно:

  • увеличить слой утеплителя снаружи;
  • использовать материал с высокой паропроницаемостью;
  • демонтировать слой внутреннего утепления, перенеся его наружу;
  • корректировать микроклимат в помещении – установить принудительную вентиляцию, дополнительно нагревать воздух.

Подходящий вариант выбирают, исходя из климатических условий региона проживания, конструктивных особенностей дома, финансовых возможностей и используемых строительных материалов.

Игнорирование такого явления, как конденсация влаги в стеновом «пироге», может слишком дорого обойтись. Как минимум, это неприятный запах в помещении, постоянная сырость. Как максимум – большие колонии плесневых грибов, портящих внутреннюю отделку стен, разрушающих утеплитель и вредящих здоровью домочадцев. Таким образом, расчет точки росы имеет важное значение, если вы хотите возвести надежные и сухие стены для вашего дома.

Закладка Постоянная ссылка.

Точка росы в пластиковых окнах. Окна Германии


Что же такое точка росы в пластиковых окнах? Попробуем разобраться в этой статье. Люди, которые ещё со школы «не дружили» с физикой, наверно, пытаются представить себе какое-то конкретное место на пластиковом окне, которое и будет загадочной точкой росы. Точку росы нельзя увидеть на окне или стеклопакете.

В нашей жизни и быту мы постоянно сталкиваемся с «проделками» точки росы, например, наши очки запотевают, когда мы заходим с морозной улицы в тёплое помещение,  после душа обязательно мы протираем зеркало, ведь оно тоже запотело, таких пример каждый из вас может привести массу. Теперь вы понимаете, что понятия точка росы и конденсат как-то связаны между собой. Давайте разбираться подробно!

Точка росы – это температура, до которой охлаждается воздух, и содержащийся в нём пар насыщается и начинает конденсироваться. В строительстве термин «точка росы» означает температуру, при которой начинается образование конденсата в воздухе, и которая зависит от перепадов температуры и относительной влажности. Есть специальные таблицы, где рассчитана точка росы при заданной температуре и относительной влажности. Мы приведём таблицу для комфортных величин температуры  и влажности в квартире.



Как пользоваться таблицей? Рассмотрим пример, предположим, что температура воздуха в комнате +21 и влажность 50% (комфортные и здоровые показатели для жилых помещений), точка росы при таких условиях составит +10,2. Это означает, если температура какой-либо поверхности в помещении будет +10,2 и ниже, то на этой поверхности обязательно начнёт образовываться конденсат. В квартире обычно самой холодной поверхностью являются окна, а точнее стеклопакет, поэтому именно на нём в большинстве случаев выпадает лишняя влага.



Проблема выпадения конденсата на пластиковых окнах встречается довольно часто. Из определения точки росы можно сделать вывод, что бороться с конденсатом на окнах возможно по двум направлениям: понижение влажности в помещении и повышение температуры поверхности стекла.

Для того, чтобы влажность в помещении была в комфортном диапазоне, необходимо обеспечить нормальный воздухообмен. Лишняя влага от кипящих кастрюль и чайников, постиранного белья и т.д. должна выходить, а не накапливаться в помещении. Прежде всего, хотим отметить важность ежедневного проветривания помещения, которое помогает решить проблему лишней влаги в помещении и, в целом, создает благоприятный микроклимат. Вопрос проветривания каждый решает индивидуально. Мы можем рекомендовать проветривание два раза в день по 10 минут, установку функции щелевого проветривания на пластиковое окно для зимнего периода, а также использование специальных клапанов приточной вентиляции.

Нарушение воздухообмена в старых многоквартирных домах в большинстве случаев связано с нарушением работы вентиляционных систем. Многие люди не до конца понимают важность вентиляционных систем и довольно часто проводят перепланировку таким образом, что разбирают вентиляционные шахты. Ещё один важный момент – халатность работников ЖЭКов, которые пренебрегают своей обязанностью прочищать вентиляционные выходы на крышах и чердаках домов; воздуховоды попросту забиты старыми листьями, тополиным пухом, мёртвыми птицами и т.п. Проверьте дом на возможные источники сырости, например, стояние воды в подвале, затекание воды с крыши.



Теперь поговорим про температуру поверхности внутреннего стекла. Прежде всего, обратите внимание на стеклопакет. Использование однокамерного стеклопакета для нашей климатической зоны недопустимо. Экономия в этом вопросе неуместна. Устанавливайте качественные двухкамерные стеклопакеты, а лучше – двухкамерные со специальным энергосберегающим напылением. Разница цены между стандартным и энергосберегающим стеклопакетом незначительна, но преимущества второго очевидны.

Специальное покрытие отражает длинноволновое излучение от отопительных приборов обратно в помещение. Закачивание газа аргона в камеру стеклопакета замедляет передачу тепла между стёклами, тем самым температура внутреннего стекла увеличивается. В странах Европы, 90% стеклопакетов устанавливают с энергосбережением. Под окнами обязательно должны быть расположены отопительные приборы. Подоконник не должен перекрывать батареи, чтобы тёплый воздух мог свободно циркулировать вдоль стекла.



0 0 голоса

Оценка

Нас рекомендуют

Точка росы — Энциклопедия по машиностроению XXL

Температуру стенок труб воздухоподогревателя во избежание конденсации на них водяных паров из уходящих газов желательно поддерживать выше точки росы. Этого можно достичь предварительным подогревом воздуха в паровом калорифере либо рециркуляцией части горячего воздуха.[c.151]

Конденсация влаги на поверхности металла при температуре выше точки росы объясняется капиллярной конденсацией. Преимущественная конденсация влаги наблюдается в щелях, зазорах и т. п., т. е на вогнутых менисках воды.  [c.174]


Равновесие между жидкой и парообразной фазами кислорода (точка росы кислорода)ЗЛ)  [c.414]

Неопределенность состава, связанная с наличием различных изотопов и примесей, вызывает необходимость использовать точки кипения (исчезающе малая доля пара) для водорода и неона и точку росы (исчезающе малая доля жидкости) для кислорода (см. разд. III).  [c.414]

Тройную точку аргона можно использовать наряду с точкой росы кислорода.  [c.414]

Точка росы кислорода 90,188 —182,962 0,24379912  [c.416]

W—1 ккт бв), измеренных в тройной точке и в точке росы кислорода (или тройной точке аргона, см. примечание 4 табл. 1), а также из значения первой производной поправочной функции в точке росы кислорода, вычисленного по уравнению  [c.417]

Т ккт-бв), измеренных в точке росы кислорода и в точке  [c.417]

Влажный воздух, который не содержит при данном давлении и температуре максимально возможное количество водяного пара, называют ненасыщенным. Ненасыщенный влажный воздух представляет собой смесь сухого воздуха и перегретого пара, что видно из ри-диаграммы (см. рис. 15-1). Парциальное давление перегретого пара в смеси будет меньше давления насыщения при данной температуре. Количество перегретого пара в 1 воздуха численно равно плотности перегретого пара, но меньше численной величины плотности сухого насыщенного пара. Охлаждая воздух, а следовательно, и перегретый пар при каком-либо постоянном давлении р, например, по линии 7-8, можно довести перегретый пар до состояния насыщения, характеризуемой точкой 8. Это будет тогда, когда температура воздуха станет равной температуре насыщения при данном парциальном давлении водяного пара. Эту температуру называют температурой точки росы.  [c.238]

Понижая температуру ненасыщенного влажного воздуха (ф-с ) при постоянном давлении, его можно довести до состояния насыщения (ф = 1). Это произойдет в тот момент, когда температура воздуха станет равной температуре сухого насыщенного пара при данном парциальном давлении его в воздухе. При дальнейшем охлаждении влажного воздуха из него начнет выделяться вода в виде тумана или росы. Температура точки росы tp определяется при помощи гигрометра, а парциальное давление пара р при помощи психрометра. Зная температуру точки росы и температуру воздуха, по таблицам  [c.239]


При помощи г -диаграммы можно найти температуру точки росы. Для этого необходимо из точки, характеризующей данное состояние воздуха, провести вертикаль до пересечения с линией q) = 100%, и изотерма, проходящая через эту точку, будет определять температуру точки росы (точка 0).[c.243]

Что называется температурой точки росы  [c.243]

Впервые идея создания гигрометра, использующего для охлаждения чувствительного элемента холодный поток вихревой трубы, родилась в США. Оригинальная конструкция такого гигрометра, определяющего влажность воздуха по методу точки росы, основанного на фиксации начального момента появления конденсата и его замораживание в капилляре, запатентована (Пат. 3152475, США). Более совершенными являются гигрометры, разработанные в КуАИ под руководством профессора А.П. Меркулова. На рис. 6.11 температура точки росы фиксируется по моменту выделения конденсата на зеркальной поверхности чувствительного элемента. Газ, влажность которого требуется измерить, через патрубок I подается в цилиндрическую полость кор-  [c.296]

При использовании метода помутнения зеркала, применяемого в гигрометре ВГ-2 (КуАИ), охлаждаемый элемент (рис. 6.11,а) выполнялся в виде медного стержня 14, к торцевой поверхности которого была припаяна тонкая железная пластинка с хромированной зеркальной плоской поверхностью. Термопара 15 заделывалась под железную пластинку. Световой луч от лампочки 2 падает на зеркальную поверхность, отражается от нее и, пройдя через линзу 10, подается на фотоэлемент 9. В момент выпадения конденсата зеркальная поверхность излучит диффузию, что и зарегистрируется фотоэлементом и электронным индикаторным устройством, а по показанию соединенного с термопарой измерительного прибора фиксируется температура точки росы. В гигрометре ВГ-1 применен способ утечки тока. В этом варианте охлаждаемый элемент (рис. 6.11,6) изготавливается из металлической трубки 16, запаянной с одного торца и металлического стер-  [c.298]

Та температура, до которой надо охладить при постоянном давлении влажный воздух, чтобы он стал насыщенным (ф = 100%), называется точкой росы /р. Она, следовательно, может быть определена (по таблицам насыщенного пара) как температура насыщения при парциальном давлении пара.  [c.282]

Определить истинную температуру мокрого термометра и температуру точки росы.[c.294]

Для получения температуры точки росы необходимо влажный воздух охладить при постоянном давлении до состояния полного насыщения. Так как процесс охлаждения протекает при постоянном влагосодержании, то точка росы получается пересечением вертикали из точки А с кривой ф = 100% (точка С). Из диаграммы видно, что tp 18° С.  [c.295]

Для использования теплоты газов, уходящих из паровых котлов, в газоходах последних устанавливают водоподогреватели (водяные экономайзеры). Минимально допустимая температура воды, поступающей в экономайзер, должна быть по крайней мере на 10° выше температуры точки росы водяных паров, содержащихся в продуктах сгорания.  [c.295]

Точка росы. Так как давление насыщенного пара тем меньше, чем ниже температура, то при охлаждении воздуха нахо-  [c.88]

По точке росы можно найти давление водяного пара в воздухе Pi. Оно равно давлению насыщенного пара при температуре ii, равной точке росы. По значениям давления пара Pi и давления р насыщенного водяного пара при данной температуре можно определить относительную влажность воздуха  [c.88]

Точка росы 88 Траектория 4 Транзистор 159 Трансформатор 245 Турбина 112  [c.364]

При охлаждении влажного газа до определенной температуры (температуры точки росы) пар становится насыщенным, а в дальнейшем может и сконденсироваться.  [c.119]

Полное насыщение воздуха при его охлаждении ниже точки росы достигается не всегда, чаще всего на выходе из аппарата воздух оказывается ненасыщенным, хотя при охлаждении выпадал конденсат.  [c.155]

Когда к индивидуальному компоненту (например, углеводороду) добавляется второй, третий компоненты, т. е. вводятся новые переменные, фазовое состояние системы значительно усложняется. Например, для однокомпонентной системы кривая давления насыщения пара на графике давление—-температура (см. рис. 1.10) является одновременно кривой точек начала кипения и кривой точек росы (конденсации). Для бинарных или многокомпонентных систем кривые точек начала кипения и точек росы не совпадают. Эти кривые для многокомпонентных систем образуют сложную фазовую диаграмму, причем для каждого состава она своя. И знание ее при разработке нефтяных и газовых месторождений крайне важно.  [c.19]


Фазовая диаграмма такой многокомпонентной смеси показана на рис. 1.11. Кривая точек начала кипения и кривая точек росы сходятся в  [c.19]

В связи с разработкой мероприятий по снижению подвода теплоты к воздуху, в особенности на его пути от охлаждающих приборов к продукту, важно знать и локальные теплопритоки. Упомянем и о влиянии массо-обмена на перенос теплоты в ограждениях при достижении точки росы внутри теплоизоляции выпадает влага, что приводит к резкому возрастанию потоков тепла. Меры по гидроизоляции ограждений не всегда эффективны, и в этих случаях необходимо иметь средство для выявления мест проникновения влаги в изоляцию и ее накопления, т. е. средство для измерения локальных потоков теплоты и влаги.  [c.15]

Во избежание конденсации водяных паров из уходящих газов и связанной с этим наружной коррозии поверхностей нагрева температура воды на входе в котел должна быть выше точки росы для продуктов сгорания. В этом случае температура стенок труб в месте ввода воды также будет не ниже точки росы. Поэтому температура воды на входе не должна быть ниже 60 °С при работе на природном газе, 70 °С при работе на малосернистом мазуте и 110°С при использовании высокосернистого мазута. Поскольку в теплосети вода может охлаждаться до температуры ниже 60 °С, перед Е1ходом в агрегат к ней подмешивается некоторое количество уже нагретой в котле (прямой) воды.  [c.155]

В оросительных камерах тепловлажностная обработка воздуха произподится холодной или горячей водой, раз()рызги-ваемой форсунками, причем заданный режим достигается подбором температуры воды. Так, если температура воды равна температуре точки росы воздуха, то он будет охлаждаться без изменения своего влагосодержания. Если температура воды превышает температуру точки росы воздуха, то его влагосодержание будет расти за счет испарения разбрызгиваемой воды (произойдет доунлажне-ние воздуха). Доувлажнение позволяет также снизить температуру возд/ха (на испарение воды расходуется скрытая теплота парообразования, забираемая из воздуха). Оно широко применяется в системах кондиционирования />ля текстильной, полиграфической, химической и других отраслей промышленности.  [c.199]

Основная неопределенность при реализации точки кипения неона связана с недостаточной точностью данных об изотопическом составе природного неона. В положении о МПТШ-68 редакции 1968 г. его состав определялся следующим образом 90,9 % °Не, 0,26 % Ые и 8,8 % Ne, что было основано на измерениях, проведенных в 1950 г. [60]. Выполненная позже работа [75] утверждает, что более вероятным является следующий состав естественного неона 90,5 % Ne, 0,26 7о 2 Ые и 9,26 % 2=Ме. МПТШ-68 редакции 1975 г. основывается на этих новых значениях. Присутствие тяжелых фракций в неоне естественного состава, т. е. Ne и N0, приводит к слабой зависимости давления от соотношения жидкой и паровой фаз и от направления процесса испарения или конденсации жидкого образца. Температура исчезновения паровой фазы названа точкой кипения, а температура исчезновения жидкой фазы — точкой росы. При увеличении количества неона в камере различие между точкой кипения (жидкость естественного состава) и точкой росы (пар естественного состава) составляет 0,4 мК. Существует, однако.  [c.160]

Простейший конденсационный гигрометр состоит из металлического тонкостенного цилиндрического сосуда, стенки которого тщательно отполированы. Сосуд заполняется эфиром. Если через эфир прокачивать воздух, то часть эфира испарится и температура его понизится. Практически температура эфира равна температуре стенок цилиндра. Охлаждение эфира производят до тех пор, пока на полированной металлической поверхности сосуда не появится роса. В этот момент замечанзт температуру эфира, которая будет соответствовать температуре точки росы. Появление росы свидетельствует о переходе прилегающего слоя воздуха у стенок сосуда в состояние насыщения. Пользуясь таблицами для насыщенного водяного пара, можно по температуре точки росы определить парциальное давление водяного пара во влажном воздухе.  [c.240]

Основная часть влаги, находящаяся в сжатом воздухе, удерживается адсорбентом, конденсируясь на его поверхности, что значительно снижает точку росы. Осушенный воздух подается потребителю. Существует большое множество различных устройств для осушки сжатого воздуха на основе метода адсорбции. Недостаток таких устройств состоит в том, что адсорбент по мере насыщения теряет способность поглошать влагу и его необходимо периодически заменять или подвергать регенерации, что затрудняет их эксплуатацию и делает выгодным применение только в тех случаях, когда необходимо осушить воздух до точки росы -20- -60°С и ниже.  [c.254]

В более сложных системах предусматривают вымораживание влаги из воздуха в периодически переключающихся теплообменниках-вымо-раживателях. В последнем случае удается приблизить точку росы к  [c.258]

I oro воздуха (обычно ср н i) определить /, d и р . По зтой диаграмме можно также найти и точку росы. Для этого нужно из точки, характеризующей данное состояние воздуха, провести вертикаль (d = onst) до пересечения с линией ф = 100%. Изотерма, проходящая через эту точку, определяет температуру точки росы.  [c.287]

Способы снижения концентрации водорода в металле сварных швов главным образом основаны на устранении источников, снабжающих атмосферу дуги водородом. Это прокалка электродов с фтористо-кальциевыми покрытиями при 720…770 К, низкокремнистых флюсов при 870 К и фтористо-кальциевых при 1170 К в течение 3…5 ч осушение защитных газов селикагелем, чтобы их точка росы поддерживалась на уровне не выше 218 К, очистка свариваемых кромок и сварочной проволоки от ржавчины, масла и других загрязнений.  [c.543]


Состояние насыи. снного воздуха, полученное в процессе его охлаждения без подвода и отвода влаги (d = onst), называется точкой росы (точка R), а соответствующая ей температура — температурой точки росы (/д).  [c.155]

Если капельная влага по мере ее образования осаждается на холодной noeepxHO TJ воздухоохладителя (конденсация водяного пара), то охлаждение воздуха ниже точки росы будет сопровождаться уменьшением его влагосодержания, температуры и энтальпии при ф = 1. Следовательно, температура является возможным пределом охлаждения воздуха при неизменном влаго-содержании. Процесс дальнейшего охлаждения стремится идти по кривой насыщения R—В.  [c.155]

Во влажном воздухе водяной пар может быть перегретым, если температура влажного воздуха см больше температуры насыщения соответствующей парциальному давлению пара. Если температура влажного воздуха ниже температуры насыщения при данном парциальном давлении, то будет наблюдаться конденсирование водяных паров (выпадение росы). Температура, равная температуре насыщения при парциальном давлении во влажном воздухе, называется температурой точки росы.  [c.127]

При варке ветчины паро-воздушной смесью в производственной термокамере тепловые потоки меньше, чем при варке водой, и изменяются скачками из-за неудовлетворительного перемешивания пара и воздуха. Данные одного из опытов при температуре смеси 80…82°С представлены крестиками для сравнения с кинетикой теплоподвода при варке водой на рис. 7.12. Отсутствие четкой закономерности в изменении теплопритоков здесь указывает на необходимость принятия специальных мер по перемешиванию паровоздушной смеси и поддерживанию ее влажности такой, чтобы температура поверхности формы все время оставалась ниже точки росы.  [c.166]


Точка росы – обзор

3.7 Точка росы: температура конденсации

Температура точки росы , обычно называемая точкой росы , DP, представляет собой температуру, до которой порция влажного воздуха должна быть охлаждена при постоянном атмосферном давлении. и постоянное содержание водяного пара для насыщения .

В качестве альтернативы может быть определена как температура, при которой фактическое давление пара, содержащегося в воздушной посылке, равно давлению насыщения при постоянном атмосферном давлении и MR .

Хотя его обычно называют DP воздуха , это строго свойство пара . После этого он может распространяться на воздух, содержащий пар. Согласно определению, это консервативное свойство воздушного потока относительно изобарического нагрева или охлаждения без добавления или удаления пара. Он неконсервативен по отношению к адиабатическому расширению или сжатию. Конечно, в абсолютно сухой атмосфере нет никакой температуры, при которой вода может конденсироваться, и эта переменная не имеет смысла.

Эта переменная позволяет выразить влажность через температуру в °C. Это преобразование позволяет проводить прямое сравнение с другими измерениями температуры. Например, на психрометрической диаграмме MR лежит на одной горизонтальной линии с DP . DP можно легко вычислить из RH и температуры воздуха, как в следующих формулах. Действительно, учитывая, что DP достигается изобарическим процессом, давление пара при исходной температуре по сухому термометру равно давлению насыщения при DP , т.е.е. e ( T ) = e sat ( DP ). Подставив этот результат в формулу (3.38), с помощью формулы Магнуса и Тетенса получим:

(3.48)u=etesatt=eDPesatt=esat0×10aDP/b+DPesat0×10atb+t=10aDP/b+ DP-at/b+t

, следовательно,

(3.49)logu=aDPb+DP-atb+t

и

(3.50)DP=b+DPalogu+b+DPaatb+t≈b+talogu+t

, где было получено последнее приближенное определение путем замены t на DP в правой части первого тождества.Конечно, первый член отрицателен, так как u  < 1 и log u  < 0.

Другая формула может быть получена с учетом того, что происходит над испаряющейся поверхностью. Температура воздуха снижается, а увеличение MR повышает DP . Температура воздуха t продолжает снижаться до тех пор, пока не будет достигнута температура поверхности испарения, называемая температурой по влажному термометру , t w (см. раздел 3.9). Когда испарившийся пар достигает насыщения, t  =  t w . Исходя из уравнения Клапейрона и определения w и всегда учитывая разность DP  —  t w , после некоторых шагов и приближений получается следующая формула:

(3,51 DP≈b) +tlogu+atab-blogu-tlogu

, где a и b — коэффициенты Магнуса и Тетенса для пара, находящегося в равновесии с жидкой фазой.Уравнение (3.50) является лучшим приближением. Формулы могут быть использованы после того, как RH известен, и, очевидно,

(3.52) Logu = Logrh200 = Logrh-2

DP T и DP = T только при RH = 100%. DP определяется, когда известны температура воздуха T и RH , или когда известен только MR (или SH ). В частности, максимумы MR соответствуют минимумам DP и наоборот, так что DP можно использовать для диагностических целей вместо MR и может быть полезно для выражения содержания влаги в °C. .

Разброс точки росы (также называемый разброс ), т.е. разница Δ DP  =  T  —  DP в основном зависит как от фактической температуры воздуха T Следуя приближению (уравнение 3.50), его можно выразить как функцию температуры воздуха и RH

(3.53)ΔDP≈−b+talogu

Он физически показывает, насколько температура воздуха близка или далека от от, DP .Зоны с меньшим Δ DP более склонны к образованию конденсата, что способствует микробиологической жизни и более интенсивному выветриванию. Полезные карты этой переменной можно легко нарисовать для диагностических целей. Однако, хотя RH является совершенно другой, но связанной переменной, в целом области с максимумом RH совпадают с областями, в которых Δ DP минимален. Если кого-то не интересует, насколько окружающая среда выше точки росы, т. е. насколько температура стен (не температура воздуха!) должна быть повышена, чтобы избежать конденсации, карт RH достаточно, чтобы дать качественное представление о наиболее критических области.

Роса имеет типичную форму капель и особенно образуется на листьях во время ночного похолодания за счет инфракрасного ( IR ) излучения. Образованию росы на листьях способствует местный избыток влаги за счет устьичной транспирации. Поверхностное натяжение воды имеет тенденцию смещать более крупные капли к краям листьев и, в частности, к кончикам листьев, особенно ланцетовидных. Восходящая потеря IR в ясные ночи является очень эффективным механизмом охлаждения.Поверхности, на которых образуется роса, свободны от какого-либо верхнего экрана и практически такие же, на которые попадают осадки. Вот почему люди часто считают, что роса падает подобно мороси. Роса предпочтительнее на участках с растительностью, но также бывает и на монументах, когда температура их поверхности падает ниже DP . Когда температура поверхности падает ниже DP , в вязком слое, окружающем поверхность RH >100%, происходит конденсация.

указывает количество влаги в воздухе

Наблюдаемая температура точки росы показывает количество влаги в воздухе

Значение, выделенное желтым цветом, расположено в левом нижнем углу (на схеме выше) находится температура точки росы в градусах по Фаренгейту. В этом примере заявленная температура точки росы составляет 58 градусов.


Точка росы показывает количество влаги в воздухе. Чем выше точка росы, тем выше влажность воздуха. воздуха при заданной температуре.Температура точки росы определяется как температура, до которой воздух пришлось бы охлаждать (при постоянном давлении и постоянном содержании водяного пара) чтобы достичь насыщения. Состояние насыщения существует, когда воздух удерживает максимально возможное количество водяного пара при существующей температуре и давление.

Когда температура точки росы и температура воздуха равны, воздух говорят, что он насыщен. Температура точки росы НИКОГДА НЕ БОЛЬШЕ, чем температура воздуха. Поэтому, если воздух охлаждает, необходимо удалить влагу из воздуха и это достигается за счет конденсации .Этот процесс приводит к образованию мельчайших капель воды, которые могут привести к к развитию тумана, инея, облаков или даже осадков.

Относительная влажность можно определить по значениям точки росы. Когда температура воздуха и температура точки росы очень близки, воздух имеет высокую относительную влажность. Обратное верно, когда существует большая разница между температурой воздуха и точкой росы, что указывает на воздух с более низкой относительной влажностью. Места с высокой относительной влажностью указывают на то, что воздух почти насыщен влагой; облака поэтому вполне возможны осадки. Погодные условия в местах с высокой температурой точки росы (65 или больше) вероятно, будет некомфортно влажным.



Погода

облачный покров

Разница между точкой росы и влажностью

ТУСОН, Аризона (KGUN) — Метеорологическая группа «Первое предупреждение» часто ссылается на точку росы и влажность. Большинство людей знают, что эти термины имеют какое-то отношение к влаге, но многие люди на самом деле не понимают этих терминов.Не бойтесь, мы здесь, чтобы помочь объяснить!

Объяснение деталей точки росы и влажности может быть довольно запутанным, поэтому мы постараемся дать вам объяснение, которое легко понять. Мы начнем с влажности, потому что это термин, который большинство из нас слышали с детства.

Влажность можно рассматривать двумя способами… Абсолютная влажность и Относительная влажность. Национальная метеорологическая служба определяет абсолютную влажность как фактическое количество водяного пара в воздухе, независимо от температуры воздуха.Чем выше количество водяного пара, тем выше абсолютная влажность. Это показание выражается в граммах водяного пара на кубический метр объема воздуха.

Относительная влажность выражается в процентах и ​​измеряет водяной пар по отношению к температуре воздуха. Отсюда и термин относительная влажность. Это мера фактического количества водяного пара в воздухе по сравнению с количеством водяного пара, которое может существовать в воздухе при его текущей температуре.

Теплый воздух может удерживать больше влаги, чем холодный.Таким образом, воздух с одинаковой абсолютной влажностью будет иметь более высокую относительную влажность, если воздух холоднее, и более низкую относительную влажность, если воздух теплее. Говоря цифрами, относительная влажность 50% означает, что воздух удерживает половину водяного пара, который он способен удерживать.

Точка росы определяет точку, при которой воздух становится насыщенным и конденсируется. Другими словами, точка, в которой образуются капли воды. Если вы подвешены в воздухе, вы увидите, как образуются облака. Если температура воздуха и точка росы встречаются на такой поверхности, как стекло или лист, образуется роса, и вы увидите капли влаги на поверхности.Если температура воздуха ниже точки замерзания, конденсат будет выглядеть как иней или лед.

Мне нравится ссылаться на точку росы, потому что она действительно помогает определить наш уровень «комфорта». Чем ближе точка росы и температура, тем более влажным или «душным» будет ощущение. Особенно это заметно летом во время нашего муссона. К сожалению, в 2020 году мы не чувствовали себя особенно душным или липким воздухом, потому что наша точка росы редко была очень высокой.

На юго-востоке Аризоны в летние месяцы мы обычно наблюдаем точки росы выше 60 и ниже 70, поскольку субтропическая влага перемещается по региону. В сочетании с температурой воздуха 100° и выше такое сочетание может показаться довольно угнетающим. Это дни, когда у нас пот катится по лбу, даже если мы не напрягаемся. Это также дни, которые могут вызвать сильный дождь, если мы сможем поднять тяжелый влажный воздух.

В зимние месяцы мы обычно видим точки росы в виде однозначных цифр и подростков. Это время, когда наша кожа быстро высыхает, и кажется, что никакое количество лосьона для рук не поможет защитить руки от высыхания.Эти условия также наносят ущерб носовым пазухам людей, и обезвоживание наступает гораздо быстрее, чем во влажных условиях.

В холодную погоду из-за высокой точки росы становится еще холоднее. Если температура находится в пределах 30-40 градусов, и мы получаем всплеск влаги, который поднимает точку росы, может показаться, что намного холоднее из-за увеличения влажности. Это ночи, когда кажется, что воздух пробирает нас до костей, и только тарелка горячего супа или чашка горячего шоколада согреют нас!

Точка росы также играет ключевую роль в образовании тумана. Если температура воздуха и точка росы отличаются друг от друга на 2-3° F, воздух конденсируется и образуется облако. Помните, туман — это просто облако, близкое к земле. Если температура воздуха ниже нуля, мы увидим леденящий туман, из-за которого улицы обледенеют и все покроется слоем инея. Видеть ледяные кристаллы на всем подряд может быть довольно зрелищно! Вот фотография, которую я сделал в Национальном монументе Арки после туманного начала утра, когда температура была ниже нуля.

Выяснить разницу между точкой росы и влажностью может быть сложно. То, как точка росы и влажность соотносятся друг с другом, может сбивать с толку. Надеюсь, мы помогли прояснить эту довольно туманную тему! Просто помните, точка росы напрямую связана с тем, как мы ощущаем воздух. Если мы выходим на улицу и чувствуем себя очень влажно (или душно, как любят говорить некоторые люди), это означает, что точка росы действительно высока по сравнению с температурой воздуха. Если точка росы и температура воздуха будут отличаться друг от друга примерно на 3 ° F, мы, вероятно, увидим образование тумана.

Я надеюсь, что вскоре мы сможем говорить о более высоких точках росы, потому что это означает, что мы наблюдаем больше влаги, а чем больше влаги, тем выше вероятность дождя! На данный момент похоже, что нас ждет более низкая точка росы, что означает более сухую кожу. Продолжайте пить эту воду!

Промышленные средства управления » Точка росы в сжатом воздухе – часто задаваемые вопросы

Vaisala собрала некоторые часто задаваемые вопросы в примечаниях по применению, которые помогут вам понять, что такое точка росы и насколько важно измерять точку росы в приложениях со сжатым воздухом.Полный документ можно загрузить на веб-сайте Vaisala: Часто задаваемые вопросы о точке росы в сжатом воздухе

.

Вы когда-нибудь задумывались, что такое точка росы и рекомендуемые методы ее измерения в системе сжатого воздуха?

1. Что такое точка росы?

Температура точки росы является мерой того, сколько водяного пара содержится в газе. Вода обладает свойством существовать в жидком, твердом или газообразном состоянии в широком диапазоне условий. Чтобы понять поведение водяного пара, полезно сначала рассмотреть общее поведение газов.

В любой смеси газов общее давление газа равно сумме парциальных давлений составных газов. Это закон Дальтона, и он представлен следующим образом:

Количество любого газа в смеси можно выразить давлением. Основными компонентами воздуха являются азот, кислород и водяной пар, поэтому общее атмосферное давление складывается из парциальных давлений этих трех газов. В то время как азот и кислород существуют в стабильных концентрациях, концентрация водяного пара сильно варьируется и должна быть измерена для определения.

Максимальное парциальное давление водяного пара строго зависит от температуры. Например, при 20 ° C (68 ° F) максимальное парциальное давление водяного пара составляет 23,5 мбар. Значение 23,5 мбар считается «давлением насыщенного пара» при 20 °C (68 °F). В «насыщенной» среде с температурой 20 °C (68 °F) добавление большего количества водяного пара приводит к образованию конденсата. Это явление конденсации можно использовать для измерения содержания водяного пара.

2. В чем разница между точкой росы и «точкой росы под давлением»?

Приборы с графическим дисплеем полезны для мониторинга точки росы в течение длительного периода времени.

Термин «точка росы под давлением» встречается при измерении температуры точки росы газов при давлении выше атмосферного. Это относится к температуре точки росы газа под давлением. Это важно, потому что изменение давления газа изменяет температуру точки росы газа.

3. Как давление влияет на точку росы?

Повышение давления газа увеличивает температуру точки росы газа. Рассмотрим пример воздуха при атмосферном давлении 1013.3 мбар при температуре точки росы
-10 °C (14 °F). Из приведенной выше таблицы парциальное давление водяного пара (обозначается символом «е») составляет 2,8 мбар. Если этот воздух сжать и общее давление удвоить до 2026,6 мбар, то по закону Дальтона парциальное давление водяного пара e также удвоится до значения 5,6 мбар. Температура точки росы, соответствующая 5,6 мбар, составляет приблизительно -1 °C (30 °F), поэтому ясно, что повышение давления воздуха также увеличивает температуру точки росы воздуха.И наоборот, расширение сжатого газа до атмосферного давления снижает парциальные давления всех составляющих газов, включая водяной пар, и, следовательно, снижает температуру точки росы газа. Отношение полного давления к парциальному давлению водяного пара e можно выразить следующим образом:


Путем преобразования температуры точки росы в соответствующее давление насыщенного пара легко рассчитать влияние изменения общего давления на давление насыщенного пара.Затем новое значение давления насыщенного пара может быть преобразовано обратно в соответствующую температуру точки росы. Эти расчеты можно выполнять вручную с помощью таблиц или с помощью различного программного обеспечения.

4. Почему важно знать точку росы сжатого воздуха?

Значение температуры точки росы в сжатом воздухе зависит от предполагаемого использования воздуха. Во многих случаях точка росы не является критической (переносные компрессоры для пневмоинструмента, системы накачки шин на АЗС и т.). В некоторых случаях точка росы важна только потому, что трубы, по которым проходит воздух, подвергаются воздействию отрицательных температур, где высокая точка росы может привести к замерзанию и закупорке труб. На многих современных заводах сжатый воздух используется для работы различного оборудования, часть которого может выйти из строя, если на внутренних деталях образуется конденсат. Некоторые чувствительные к воде процессы (например, распыление краски), для которых требуется сжатый воздух, могут иметь особые характеристики сухости. Наконец, в медицинских и фармацевтических процессах водяной пар и другие газы могут обрабатываться как загрязняющие вещества, что требует очень высокого уровня чистоты.

5. Каков типичный диапазон температур точки росы для сжатого воздуха?

Температура точки росы в сжатом воздухе колеблется от температуры окружающей среды до -80 °C (-112 °F), иногда ниже в особых случаях. Компрессорные системы без возможности осушки воздуха, как правило, производят насыщенный сжатый воздух при температуре окружающей среды. Системы с рефрижераторными осушителями пропускают сжатый воздух через своего рода охлаждаемый теплообменник, в результате чего вода конденсируется из воздушного потока.Эти системы обычно производят воздух с точкой росы не ниже 5 ° C (23 ° F). Системы адсорбционной сушки поглощают водяной пар из воздушного потока и могут производить воздух с точкой росы -40 °C (-40 °F) и, при необходимости, более осушающий.

6. Каковы стандарты качества сжатого воздуха?

ISO8573.1 — это международный стандарт, определяющий качество сжатого воздуха. Стандарт определяет пределы для трех категорий качества воздуха:

  • Максимальный размер оставшихся частиц
  • Максимально допустимая температура точки росы
  • Максимальное остаточное содержание масла

Каждой категории присваивается номер класса качества от 1 до 6 в соответствии со справочными значениями, указанными в таблице ниже. Например, система, соответствующая стандарту ISO8573.1 и рассчитанная на класс 1.1.1, будет обеспечивать воздух с точкой росы не выше -70 °C (-94 °F). Все оставшиеся частицы в воздухе будут иметь размер 0,1 мкм или меньше, а максимальное содержание масла составит 0,01 мг/м3. Существуют и другие стандарты качества сжатого воздуха, такие как ANSI/ISA-7.0.01-1996 для приборного воздуха.

7. Как надежно измеряется точка росы в сжатом воздухе?

Некоторые принципы измерения точки росы применимы ко всем типам приборов, независимо от производителя:

  • Выберите прибор с правильным диапазоном измерения: Некоторые приборы подходят для измерения высоких, но не низких точек росы.Точно так же некоторые приборы подходят для работы с очень низкими точками росы, но при работе с высокими точками росы их характеристики ухудшаются.
  • Изучите характеристики давления прибора для определения точки росы: Некоторые приборы не подходят для использования при технологическом давлении. Они могут быть установлены для измерения сжатого воздуха после его расширения до атмосферного давления, но измеренное значение точки росы необходимо скорректировать, если точка росы под давлением является желаемым параметром измерения.
  • Правильно установите датчик: следуйте инструкциям производителя.Не устанавливайте датчики точки росы на концах патрубков или других «тупиковых» участках трубы, где отсутствует поток воздуха.



В дополнение к общим принципам, изложенным выше, при выборе и установке прибора для измерения точки росы учитывайте следующее:

  • Наилучшая установка для датчика точки росы изолирует датчик от линии сжатого воздуха. Это достигается установкой датчика в «ячейку для проб» и подключением ячейки к «Т» на линии сжатого воздуха в интересующей точке.Затем через датчик продувается небольшое количество сжатого воздуха. Ячейка должна быть изготовлена ​​из нержавеющей стали и соединена с Т-образной трубкой (1/4” или 6 мм). Полезно установить запорный клапан между кюветой и воздухопроводом. Это позволяет легко устанавливать и снимать датчик.
  • Устройство регулирования потока необходимо для управления воздушным потоком, проходящим мимо датчика. Желаемая скорость потока составляет всего 1 л/мин (2 станд. куб. фута в час). Регулирующим устройством может быть сливной винт или клапан. Для измерения точки росы под давлением после датчика устанавливается регулирующее устройство, так что при открытии запорного клапана датчик находится под давлением процесса.Для измерения точки росы при атмосферном давлении регулирующее устройство должно быть установлено перед датчиком точки росы.
  • Не превышайте рекомендуемую скорость потока. При измерении точки росы под давлением чрезмерный расход создаст локальный перепад давления на датчике. Поскольку температура точки росы чувствительна к давлению, это приведет к ошибке в измерении.
  • Лучшим материалом для труб является нержавеющая сталь (SS). Неметаллическая трубка может поглощать и десорбировать водяной пар, создавая задержку в отклике измерения. Если трубки из нержавеющей стали недоступны, рассмотрите возможность использования ПТФЭ или других материалов, не впитывающих воду. Избегайте использования прозрачных пластиковых трубок или желтых резиновых трубок.
  • Можно снизить затраты на установку приборов для измерения постоянной точки росы, установив датчик непосредственно в линию сжатого воздуха. В этих случаях важно выбрать место, где датчик имеет достаточный поток воздуха и где температура сжатого воздуха равна или близка к температуре окружающей среды.

8.Каковы явные признаки неисправности датчика точки росы?

  • Прибор, который все время отображает одно значение, как если бы выход или дисплей были заблокированы.
  • Прибор, у которого «дно» всегда показывает наименьшее возможное значение.
  • Неустойчивый прибор, быстро или беспорядочно меняющийся в широком диапазоне значений.
  • Прибор, который показывает невозможные значения сухой или влажной точки росы.

9. Как часто следует проверять или калибровать датчик точки росы?

Лучше следовать рекомендациям производителя.В зависимости от прибора предлагается интервал калибровки в один или два года. Иногда достаточно простой полевой проверки на откалиброванном портативном приборе, чтобы убедиться в правильности работы других приборов. Каждый раз, когда у вас возникают сомнения в работе ваших приборов для определения точки росы, имеет смысл проверить их калибровку.

Посетите веб-сайт www.vaisala.com/compressedair, чтобы ознакомиться с указаниями по применению, инфографикой, анимацией и информацией о продуктах, связанных с измерением точки росы в сжатом воздухе.

В чем смысл?… Точка росы!

Летом часто модным словом является влажность. Вы можете почувствовать это в воздухе, и в очень влажные дни это может действительно утянуть вас вниз. Это заставляет вас делать что-то медленнее, поэтому вы не перегреваетесь. Но действительно ли относительная влажность, о которой вы часто слышите по радио и телевидению, является лучшим способом сказать, насколько влажно вы чувствуете себя на самом деле?

Ну, если проанализировать само слово и определение термина, то можно увидеть, что это не так.Относительная влажность говорит о процентном соотношении влажности воздуха к температуре воздуха. Это делается путем сравнения точки росы с температурой воздуха, а это означает, что именно точка росы говорит вам, сколько влаги в воздухе и, следовательно, насколько влажно снаружи.

Точка росы – это температура, при которой вода конденсировалась бы, если бы температура воздуха понизилась. Когда вы видите росу на земле, это означает, что температура воздуха опустилась до точки росы, что обычно происходит в ясную ночь при слабом ветре.

Метеорологи используют точку росы для измерения количества водяного пара в атмосфере. Например, при точке росы 70 градусов в атмосфере содержится более чем в два раза больше водяного пара, чем при точке росы 50 градусов.

Предположим, что точка росы не будет сильно меняться в течение дня, как это часто бывает. По утрам, когда температура обычно самая низкая, температура воздуха и точка росы будут близки друг к другу. Это когда относительная влажность самая высокая.Когда температура достигает своей высокой точки во второй половине дня, точка росы и температура будут иметь наибольшую разницу, а относительная влажность будет низкой.

В теплый влажный день вы бы сказали, что в течение всего дня ощущается влажность и дискомфорт, даже когда относительная влажность составляет 90% утром и только 35% днем. Вы тоже правы, и это потому, что точка росы не изменилась. Точка росы является единственным верным показателем того, насколько влажным будет ощущение человека.

Знание точки росы каждый день и того, как она может меняться в течение дня и недели, даст вам отличное представление о том, насколько комфортным может быть день и как ваш уровень комфорта может измениться в будущем. Используйте соседнюю таблицу, чтобы определить, как точка росы заставит вас чувствовать себя каждый день.

WeatherBug — отличный источник для контроля точки росы. Обязательно проверяйте точку росы в реальном времени на экране прогноза погоды каждый день. Итак, этим летом, когда вы изнемогаете от жары и, что более важно, от влажности, обязательно проверьте точку росы!

(Примечание к изображению: есть два диапазона ощущений, потому что на западе обычно более сухой воздух (более низкие точки росы), поэтому на западе при более низких точках росы кажется жарче, чем на востоке.Конечно, если бы житель Востока жил на Западе, он все равно использовал бы таблицу «К востоку от Скалистых гор». Кроме того, поскольку Гавайи находятся в тропиках, жителям островов следует использовать «К востоку от Скалистых гор».)



Как преобразовать точку росы в относительную влажность?

Установки для насыщения и конденсации

Точка росы, или  температура точки росы , это температура, при которой при охлаждении газа образуется роса или конденсат. Если конденсат представляет собой лед, это известно как точка замерзания.

Относительная влажность  является отношением количества водяного пара,  e , в воздухе к количеству водяного пара,  e s , которое было бы в воздухе, если бы он был насыщенным при той же температуре и давление. Можно выразить

относительная влажность (в %) = e / e с × 100    (Уравнение 1)

К сожалению, не существует простой прямой формулы для преобразования точки росы в относительную влажность.Преобразование между этими двумя параметрами должно выполняться на промежуточном этапе оценки как фактического давления пара над водой, так и давления насыщенного пара при преобладающей температуре.

Для преобразования точки росы или инея в относительную влажность
  • Преобразование температуры точки росы и температуры окружающей среды в давление водяного пара с помощью уравнения 2 или 3 ниже (или уравнения 4 или 5 для большей точности)
  • Используйте эти значения давления пара в уравнении 1, чтобы найти относительную влажность

Для преобразования относительной влажности и температуры окружающей среды в точку росы
  • Используйте уравнение 2 или 3 ниже (или уравнение 4 или 5 для большей точности), чтобы найти давление насыщенного пара по температуре окружающей среды
  • Используйте уравнение 1 для расчета давления водяного пара по давлению насыщенного пара и известной относительной влажности
  • Используйте приведенное ниже уравнение 2 или 3 (или уравнение 4 или 5) для расчета температуры точки росы или инея по давлению пара (требуется повторение при использовании уравнений 4 или 5).

Давление пара можно рассчитать по формуле Магнуса.  В нем указано, что при температуре t  (в °C) давление насыщенного пара e w (t) в паскалях (Па) над жидкой водой составляет

ln e w (t)  = ln 611,2 + (17,62  t )/(243,12+ t )        (Уравнение 2)

Для информации, 100 Па = 1 миллибар (мбар)

Для диапазона от -45 °C до +60 °C значения, полученные по этому уравнению, имеют погрешность < ±0.6 % значения при доверительном уровне 95 %.

Над льдом,  e i (t)  есть

ln e i (t)  = ln 611,2 + (22,46  t )/(272,62+ t )          (Уравнение 3)

Для диапазона от -65 °C до +0,01 °C значения, полученные по этому уравнению, имеют неопределенность < ±1,0 % значения при доверительном уровне 95 %.

А подробнее…

Это более точная, но сложная альтернативная формула для определения давления паров (в паскалях) относительно точки росы (в кельвинах) для воды:

ln e w (T)  = -6096. 9385 T -1 + 21.2409642 — 2.711193 × 10 -2 T + 1.673952 × 10 -5 T 2 + 2.433502 LN T (Уравнение 4)

и для льда:

ln e i e i (t) = -6024.5282 T -1 + 29.32707 + 1.0613868 × 10 -2 T — 1.3198825 × 10 -5 T 2 — 0.49382577 ln  T           (уравнение 5)

(Формулы Sonntag, 1990, обновлены на основе формул, данных Wexler, 1976 и 1977.)

Неопределенности, связанные с этими уравнениями:

  • < 0,01 % значения, для воды от 0 °C до +100 °C
  • < 0,6 %, для переохлажденной воды ниже 0 °C до -50 °C
  • < 1,0 % для льда до -100 °C

при доверительном уровне 95%.

Точность этих расчетов незначительно зависит от давления и температуры рассматриваемого газа. Для воздуха, близкого к комнатной температуре и атмосферному давлению, коэффициент усиления водяного пара влияет на результат примерно на 0. 5 % от стоимости.

Вам также может понравиться

Наши исследования в области измерения влажности и влажности

Как точка росы влияет на сушку пластикового гранулята?

Содержание влаги [г] в м³ воздуха при различных температурах точки росы.

мес объясняет корреляцию между точкой росы и (остаточной) влажностью

Напомним, что при сушке пластикового гранулята учитываются четыре ключевых параметра: температура сушки, воздушный поток, температура точки росы и время сушки.Они должны быть тщательно сбалансированы, поскольку каждый из них влияет на процесс сушки и его результаты. Таким образом, если один параметр изменен, другие должны быть изменены соответствующим образом для достижения того же результата.



Прежде чем мы рассмотрим саму точку росы, важно отметить следующее:

  • Чем горячее воздух, тем больше воды (пара) он может содержать.
  • В результате максимальное содержание влаги зависит от температуры воздуха.
  • Отношение содержания влаги в воздухе (mh3O в г/м³) к максимально возможному содержанию влаги при данной температуре (m max(T)), называется относительной влажностью.Это соотношение выражается в процентах.

При охлаждении воздуха максимальное содержание влаги в нем падает. С уменьшением mmax относительная влажность воздуха увеличивается (см. формулу выше). Если воздух достаточно охлажден, чтобы относительная влажность достигла 100 %, влага конденсируется в виде капель, образуя росу, туман или дождь. Это происходит при температуре, называемой точкой росы. При 100% относительной влажности температура воздуха и температура точки росы идентичны. Если воздух для постконденсации нагревается, его температура точки росы и, следовательно, его абсолютная влажность остаются постоянными, а относительная влажность падает.



Точка росы или, точнее, температура точки росы, является функцией абсолютной влажности воздуха (г водяного пара на м³ воздуха), выраженной в °C. Следует отметить, что температура точки росы является мерой присутствующей влажности, а не реальной температурой. Это, скорее, температура, при которой воздух на 100% насыщен водяным паром. Отсюда следует, что для каждой температуры точки росы существует определенное содержание влаги (см. таблицу).



Зимой люди в очках часто обнаруживают, что их линзы запотевают, когда они входят в помещение.Основываясь на том, что мы узнали, мы теперь знаем, что когда это происходит, температура очков меньше или равна точке росы окружающего воздуха. Когда температура поверхности падает ниже точки росы, влага конденсируется.



В заключение, чем меньше содержание влаги в воздухе, тем ниже его точка росы. По мере того, как воздух становится суше, его точка росы снижается; это выгодно для процесса сушки пластикового гранулята. Для иллюстрации: при температуре воздуха 100°C его максимально возможное содержание влаги составляет 600 г/м³, а при 0°C всего 4.8 г/м³.



При сушке горячим воздухом точка росы зависит от климата окружающей среды, тогда как при сушке сухим воздухом с определенными пороговыми значениями и в закрытом помещении она остается стабильной независимо от погодных условий окружающей среды. Важно иметь в виду, что очень низкие температуры точки росы требуют значительных затрат энергии для осушения воздуха.



Температура точки росы около -20°C достаточна для сушки большинства гигроскопичных пластиков.По нашему опыту, при статических температурах сушки колебания температуры точки росы очень мало влияют на скорость сушки. Эти изменения и температура сушки определяют минимально возможную остаточную влажность (равновесие между влажностью гранул и сухим воздухом).



Мы рассмотрим эти отношения в следующем выпуске Mo’s Corner.



Есть вопросы по сушильному оборудованию? Дополнительную информацию см. на сайте www.motan-colortronic.com



.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
