Для чего нужен обратный клапан в вентиляции: выбор и установка. Вытяжные вентиляторы для ванных комнат и туалетов с обратным клапаном
выбор и установка. Вытяжные вентиляторы для ванных комнат и туалетов с обратным клапаном
Естественная вентиляция дома
Что собой представляет эта вентиляционная система? По сути, это комплекс воздуховодов в частном доме или система шахт в многоквартирном доме, в которых есть один основной стояк, протянутый от подвала до крыши. Именно он создает тягу за счет разности температуры внутри помещений и снаружи. И чем больше эта разница, тем сильнее работает вытяжка. Добавим ветровое перпендикулярное давление по типу перекрестных участков. Это когда ветер дует в горизонтальном направлении относительно стояка, и за собой он тянет воздух из вентиляции. То есть, отсос воздуха из помещений происходит естественным путем, а не при помощи дополнительного оборудования типа вентилятор.
Конечно, в такой системе должен присутствовать приток воздуха, чтобы внутри дома не образовался вакуум или не понизилась тяга. Поэтому в фундаменте оставляют отдушины или делают отверстия в полу первого этажа.
Для чего нужен на вентиляции обратный клапан
При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.
Обратный клапан на вентиляцию нужен для нормальной работы системы
Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться.
Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.Устройство и принцип работы
Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.
Это обратные клапаны на трубу воздуховода

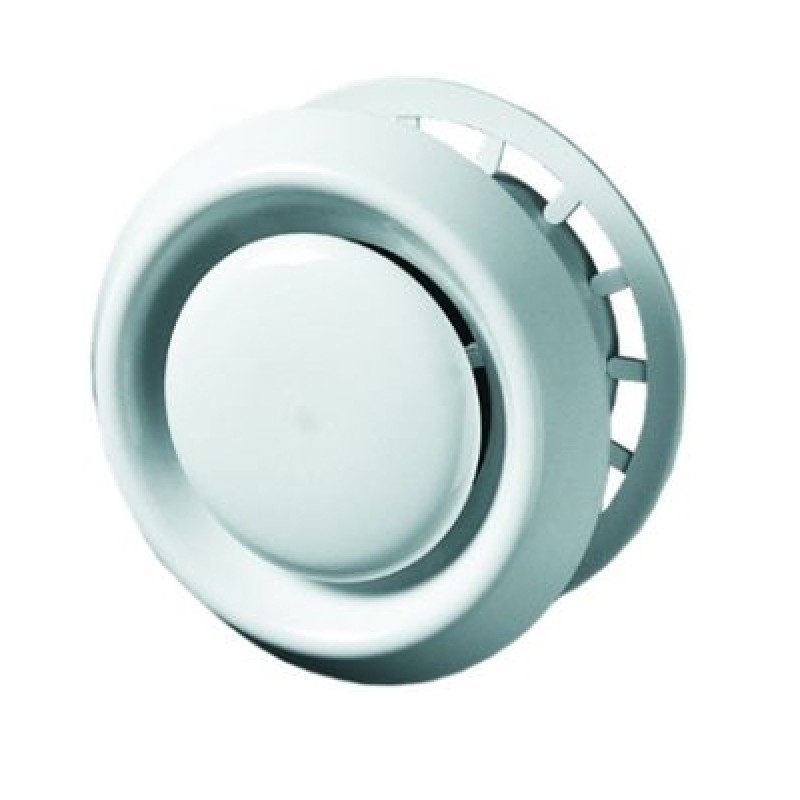

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.
Другие варианты
Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.
Классификация
При покупке важно знать тип вентилятора. Выделяют осевые, канальные, крышные, туннельные и радиаторные модели. Конкретный выбор зависит от области использования устройства.
Осевые модели
Такой электровентилятор представляет собой колесо с лопастями, заключенное в корпус цилиндрической формы. Рабочее колесо насажено на ось двигателя. При вращении колеса лопасти захватывают воздух и перемещают его вдоль оси. В радиальном направлении воздушные массы практически не перемещаются. КПД осевых модификаций довольно большое, а вот напорные характеристики невелики. Устанавливают такой девайс непосредственно в вентиляционную шахту. Недостаток этих устройств — высокий (30-50 дБ) уровень шума.
Радиальные
Вентилятор радиального типа оснащен лопаточным колесом, заключенным в спиральный кожух. При вращении колеса воздушная масса попадает в пространство между лопатками, направляется к периферии колеса, сжимается и отбрасывается центробежной силой внутрь спирального кожуха, а затем в нагнетательное отверстие.
Преимущество радиальных устройств — высокая энергоэффективность. По сравнению с другими типами вентиляторов, экономия электричества составляет 20%. Кроме того, они легко справляются с большими нагрузками по расходу воздуха.
Центробежные
Их отличительная особенность — хорошие показатели производительности в сочетании с простотой устройства. Если метраж помещения превышает 15 «квадратов», используют вентиляторы канального типа. Их монтируют под потолком и закрывают гипсокартонными конструкциями. Еще одно достоинство центробежных устройств — малошумная работа.
Неприятности, которые могут возникнуть
Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.
Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.
Виды
Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».
Обратный клапан на вентиляцию делают из пластика и металла
Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.
Способ открывания
Открываются обратные клапаны могут по-разному:
- Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
- С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
- Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.
Кроме механических, есть с ручным открыванием и электромеханическим
Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.
Если вытяжка выведена на улицу через стену
Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.
Формы механических клапанов
В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.
Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:
Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации.
Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.Факторы возникновения обратной тяги
Если вытяжная система дома спроектирована по действующим нормам, прошла проверку работоспособности после монтажа и входной контроль, то в процессе эксплуатации не может возникнуть проблем. Но бывают проблемы.
Если из вытяжного канала в ванной комнате дует в обратную сторону, то причинами могут быть:
- засор воздуховода, ведущего к общей вытяжной трубе;
- большое отклонение от вертикали воздуховодов (индивидуальных квартирных или общестояковых, при соединении с трубой на крыше), допущенное при проектировании или строительстве;
- неудачный проект конструкции крыши дома, из-за чего происходит задувание в воздушный канал капель дождя и снега, разрушение штукатурки, образование наледи – засорение воздуховода;
- нарушение системы вытяжки при ремонте соседних квартир;
- установка вентилятора с обратным клапаном, который создает эффект обратной тяги;
- высокие показатели теплообмена наружных стен дома – не создают требуемой разницы температур внутри квартиры и на улице;
- пластиковых окон – не впускают уличный поток кислорода.
Кроме этих явлений могут быть и многие другие, выявить которые обычному человеку не под силу. В любом случае потребуется вызов на дом мастера из ЖЭКа.
Способы решения проблемы
Таких не много. По крайней мере, вмешиваться в общую систему вентиляции многоквартирного дома имеет право только управляющая компания или лицо, уполномоченное последней на такие действия. Жильцу квартиры остаётся только произвести монтаж осевого вентилятора с обратным клапаном и обеспечить качественный приток. Последнего добиваются установкой оконных приточных клапанов или монтажом деревянных оконных рам.
Менять пластиковые оконные рамы на деревянные – это крайние меры и очень дорогостоящие. Лучше обратиться с письмом в РЭУ для выявления причины и её устранения.
Кроме этого можно произвести перепланировку квартирного помещения, чтобы поток приточного воздуха не имел препятствий.
Порядок обращения в РЭУ
Для начала надо узнать наличие у соседей такой же проблемы и заручиться их поддержкой. После этого пишется письмо с подробным описанием всех нюансов и подписывается несколькими жильцами с указанием даты заполнения документа.
Наличие единомышленников значительно расшевелит работников РЭУ и ускорит их выезд на дом.
В отделении РЭУ ваше письмо должны принять, зарегистрировать в журнале входящих обращений населения по вопросам жилья, проставить дату приёма на самом документе и входящую визу.
Документ пишется в двух экземплярах, один из которых возвращается жильцу, который обращался в РЭУ.
После этого работник управляющей компании направляется для проведения анализа и установления причин обратной тяги в квартирах, составляет акт неисправностей. Он в дальнейшем будет рассмотрен главным инженером РЭУ. Последний должен организовать в ближайшее время ремонтную бригаду, которая устранит все указанные неисправности.
Причины нарушения циркуляции воздуха
Если система вентиляции работает некорректно, значит, на то есть причина. Их много, но основных две:
- Отсутствует приточная вентиляция.
- Температура внутри помещений ниже, чем на улице. Обычно это случается летом, когда стоит жара.
Но основная все же причина – это отсутствие приточных потоков воздуха. Обычно в квартирах выводы в вентиляционную шахту производят через ванную, туалет и кухню. А приток воздуха происходил через окна (их неплотности) и входную дверь. Сегодня, когда вместо деревянных окон устанавливаются пластиковые с полной герметизацией стыков и соединений, проблема притока стала серьезной. Чаще всего обратная тяга появляется из-за этого. Эту проблему решают установкой в оконные системы приточных клапанов.
К другим причинам нарушения тяги и появления обратного потока относятся:
- неисправности самой системы;
- установка вентиляторов вместо решеток;
- установка проточной вытяжки, которую подсоединяют к вентканалу;
- отсутствие зонта на крыше или разрушение устья канала.
Причины неисправности вентиляции
К причинам неисправности можно отнести большое количество факторов. Главное надо понимать, что когда дует из системы вентиляции в квартире – это не одно и тоже, если этот же эффект появился в частном доме. То есть, неисправности в двух зданиях могут быть разными, потому что нарушение тяги в них имеет разные причины.
К примеру, в квартире чаще всего это происходит за счет установки вентилятора или вытяжки в кухне, который начинает давить по своему каналу, а воздух внутри, двигаясь к стояку с давлением, не успевает пройти всей массой вверх. То есть, частично он попадает в соседний канал туалета или ванной. Именно в этих помещениях и образуется обратный эффект. То же самое происходит в обратном направлении, если в кухне вентилятор отключен, а в туалете включен. Такое случается и с соседними квартирами, расположенными одна над другой.
Это говорит о том, что нельзя бездумно устанавливать дополнительные вытяжные приборы, не рассчитав их мощность. И чем мощнее вентилятор, тем сильнее обратная тяга системы вентиляции в квартире многоэтажного дома.
В частном доме произойти это по данной причине не может, потому что на стадии проектирования сегодня стараются вентиляционные каналы распределять по всем комнатам по отдельности. То есть, в кухне устанавливается свой стояк, в туалете и ванной свой отдельный. Но в доме иногда возникает другая проблема. Чаще всего стояки объединяют в один или два общих канала внутри чердака, а затем одну или две трубы выводят сквозь кровельное покрытие. И здесь в системе вентиляции появляются горизонтальные участки. Главная задача проектировщика – использовать как можно меньше такого типа воздуховодов, и довести до минимума угол наклона горизонтальных участков (снижение должно быть минимальным). То есть, чем круче этот участок, тем лучше движение воздуха вверх.
И еще три причины:
- Отсутствие теплоизоляции. Холодный воздух зимой проникает в воздуховоды, где замерзает, превращаясь в наледь. Это обычно происходит в устье канала. Последствия – уменьшение сечения.
- Отсутствие зонта (козырька), что может привести к заливе дождя и снижению тяги. Это нарушает воздухообмен.
- Вентиляция в доме замусорилась.
Причины появления обратной тяги
Как уже было сказано выше, обратная тяга в вентиляции появляется по двум основным причинам:
- Полная герметичность помещений.
- Установка дополнительных вытяжных приборов в вентканалы.
Все остальные причины являются второстепенными, одни из которых обратную тягу не создают, а просто вентиляция перестает работать. С вентиляцией в квартире сложнее, потому что сама система – это сложный комплекс каналов, часто изготовленных из бетона. От стояка по все квартиры отходят ответвления, по которым воздух из помещений должен удаляться на улицу. И если сосед на нижнем этаже установи мощную кухонную вытяжку, то обратный поток воздушных масс будет чувствовать не только он, но и соседи с ближних к нему этажей.
В частном доме возникает обратная тяга по другим причинам, потому что вентиляция в квартире отличается от вентиляционной системы частного дома. Именно здесь установка вентиляторов может решить проблему. Но только надо определить место установки по разным стоякам.
Самостоятельное определение тяги
Есть два способа:
- Самый простой – приложить ладонь с вентиляционному отверстию, и в случае исправной вентиляции, Вы должно почувствовать движение воздушного потока.
- Приложить к решетке салфетку или бумажный лист. Если первая держится на второй, значит, тяга хорошая, обратного эффекта нет.
Особенности монтажа
Монтаж вентилятора с обратным клапаном в санузле обычно проводится в вентиляционное отверстие стационарной системы. Следует тщательно ее проверить, так как если шахта забиты мусором, прибор не будет работать корректно. Также не следует сильно уменьшать размер вентиляционного отверстия – это может негативно сказаться на эффективности воздухообмена в помещении.
Чтобы установить вентилятор с обратным клапаном последовательно, нужно выполнить несколько непростых, в общем-то, операций.
- Подготавливают отверстие вентиляционного канала. Если прибор с большим сечением, то отверстие в стене расширяют при помощи перфоратора. Если же оно слишком большое – то можно воспользоваться строительной пеной.
- Подведение проводов и подключение к электросети. Все кабели и провода должны быть либо оштукатурены, либо спрятаны в кабель каналы. Схема и объем работ напрямую зависят от вида выбранного вентилятора, а также от наличия дополнительных опций. Например, при подключении прибора с ручным включением для удобства использования устанавливают 2 выключателя, один на свет, другой – непосредственно на вентилятор.
- Установка в стену или потолок и крепеж. Вентиляционное отверстие обязательно закрывают специальной накладной сеткой.
Ванная комната – одно из самых проблемных мест как в квартире или частном доме. Высокий показатель влажности может негативно влиять на общий микроклимат в жилище и вызвать появление опасной для здоровья обитателей плесени. Современные вентиляторы с обратным клапаном способны полностью решить эту проблему. Их легко установить самостоятельно, а срок службы некоторых моделей составляет 10 лет.
Параметры выбора вытяжного вентилятора
Ассортимент вентиляторов с обратным клапаном в магазинах очень хороший. Есть устройства практически на любой вкус и кошелек, разного качества, дизайна и функционала. Чтобы выбрать для себя лучший вариант, отвечающий всех предъявляемым к нему требованиям, стоит разобраться с несколькими вопросами.
Производительность
Этот параметр можно рассчитать, исходя из объема комнаты и коэффициента воздухообмена. Его диапазон рекомендован санитарными органами для жилых помещений в пределах от 6 до 8, это число полных смен воздуха в комнате в течение часа. Данная величина зависит от числа проживающих людей. Так, для двоих пользователей надо брать для расчета число 6, для троих и больше 7-8. Технически производительность зависит от мощности вентилятора (указывается в руководстве по эксплуатации). Его реальные возможности должны несколько превосходить расчетную величину.
Влагостойкость
Любой вариант санузла, будь то сауна или, казалось бы, сухой туалет – это помещение с агрессивными для электротехники условиями: высокая влажность, перепады температур и водяной пар, возможное попадание воды и моющих средств. Чтобы вентилятор работал бесперебойно в данных обстоятельствах, он должен иметь IP маркировку как можно выше. Она указывается на упаковке или в паспорте на конкретный прибор.
Уровень шума при работе
Данный прибор движется во время работы, значит шумит. Даже самые продвинутые устройства слышны, не существует абсолютно бесшумных вентиляторов. Чтобы действие вентилятора не доставляло неудобств, его следует вбирать с минимальным показателем уровня шума во время работы (указывается в паспорте).
Допустимый уровень шума в помещении по санитарным нормам составляет 55 дБА кратковременно и 40 дБА постоянно. Даже старенькие модели не выдают больше 35 дБА.
Санитарные нормы уровня шума
Другие параметры
Класс энергопотребления говорит о том, насколько экономично будет работать прибор.
Дополнительные опции устанавливаются на вентиляторы для их более комфортного и экономичного функционирования.
Датчик влажности подает сигнал на органы управления в тот момент, когда данный показатель в помещении превышает установленную границу, запуская тем самым прибор.
Вытяжной вентилятор с датчиком влажности
Датчик движения и/или освещенности позволяют организовать работу устройства именно в тот момент, когда пользователь находится в ванной комнате. Это не самое удачное решение, так как за кратковременное пребывание в комнате влажность может повыситься сильно, а проветриться за это время не успеет. Второй недостаток: датчик движения срабатывает на определенные действия человека и может просто «не увидеть» его.
Таймеры и автоматика включения/выключения срабатывают в предустановленном порядке. В данном случае можно рассчитать периодичность, исходя из объема помещения, частоты пользования им и других параметров.
ТОП лучших предложений
Важно купить хороший вентилятор, идеально подходящий по техническим характеристикам и дизайну для вашей ванной комнаты. А установить и подключить прибор можно и своими силами.
Поэтому предлагаем вам лучшую десятку бесшумных моделей, представленную на рынке. В рейтинговый лист попали наиболее продаваемые и популярные приборы российских и зарубежных производителей с обратным клапаном. Именно эти модели за последний год покупали чаще всего в интернет-магазинах и оффлайновых супермаркетах, специализирующихся на продаже домашней бытовой техники.
Место #1 — ERA FAVORITE 4C-01 16 Вт
Вытяжной прибор отечественного бренда комплектуется прочным корпусом из ABS-пластика с хорошей стойкостью к ультрафиолетовому излучению. Высокий уровень производительности и пониженный звуковой фон обеспечивает крыльчатка аэродинамической формы.
Агрегат оснащается подпружиненным обратным клапаном с двумя створками. Этот элемент предотвращает обратную тягу из основного вентиляционного канала и не дает проникать в помещение посторонним неприятным запахам.
Технические параметры:
- разновидность механизма – осевой
- с какой скоростью проходит воздухообмен – 95 м3/час
- мощностные характеристики – 16 Вт
- вариант управления – механика
- количество режимов скорости – 1
- полезные дополнения – с сетевым кабелем и выключателем
- звуковой фон – 35 дБ
- вес – 0,55 кг
Несмотря на высокую базовую мощность и способность быстро вытягивать из помещения неприятные запахи, дым и резкие ароматы, агрегат умеренно шумит и потребляет минимальное количество электрической энергии.
Стабильную и качественную работу обеспечивает современный шарикоподшипниковый двигатель с прогрессивной системой защиты от перегрева в процессе эксплуатации.
Резиновые прокладки надежно оберегают внутреннее пространство корпуса и электронные компоненты от воздействия влаги, прямых брызг и капель. Монтаж осуществляется накладным способом. Блок вставляется в воздухоотводный канал, а сверху фиксируется при помощи шурупов.
Нареканий на модель у пользователей нет. Наиболее эффективно блок ведет себя в небольших ванных комнатах, душевых и других малогабаритных санитарно-гигиенических помещениях.
Место #2 — HELIOS M1/100
Элегантный и стильный вытяжной вентилятор от известного германского бренда относится к премиумному сегменту бытовой техники. Отличается привлекательным и стильным внешним видом, экономно расходует электроэнергию и не шумит в процессе работы.
Эффективно удаляет из помещения излишнюю влагу, неприятные запахи, дым и навязчивые ароматы. Имеет два скоростных режима: стандартный и усиленный. При активации второго за 3-5 минут меняет затхлый воздух на более свежий и приятный для дыхания.
Технические параметры:
- тип рабочего механизма – осевой
- скорость обмена воздуха – 90 м3/час
- мощность – 9 Вт
- принцип управления – механический
- скоростной режим – 2
- важные дополнения – влагозащитный корпус, технология UltraSilence, обеспечивающая бесшумное функционирование даже при ускоренном режиме вращения вентиляторных лопастей
- уровень шума – 30 дБ
- вес – 0,8 кг
Изысканно-лаконичный дизайн внешней панели – одно из главных достоинств агрегата. Благодаря этому, вытяжной вентилятор гармонично вписывается в любое интерьерное решение ванной комнаты, душевой или санузла. Также пользователи отмечают практически бесшумную работу вентилятора и разумный расход энергоресурса при высокой эффективности воздухообмена.
Очень нравится возможность менять скоростной режим со стандартного на турбо для ускоренного удаления из навязчивых ароматов и неприятных запахов.
Как минус клиенты выделяют только высокую стоимость изделия, значительно превышающую цены на аналогичную отечественную продукцию.
Место #3 — ERA COMFORT 4C 16 Вт
Агрегат с обратным клапаном выгодно отличается от аналогичных приборов броским дизайнерским исполнением. Вентиляционное отверстие располагается по центру фасадной части, закрытой изогнутой пластиковой решеткой. Несмотря на столь необычную конфигурацию, прибор по эффективности и по рабочим качествам не уступает модулям, выполненным в стандартном стиле.
Вытяжной вентилятор представлен в белом цвете. Поэтому модель выбирают, когда она удачно сочетается с уже имеющимся декоративным оформлением.
Фасадная панель не требует сложного и кропотливого ухода. Ее можно легко снять, вымыть под проточной водой с помощью деликатного очищающего средства для пластика, просушить и быстро поставить на место.
Технические параметры:
- разновидность механизма – осевой
- с какой скоростью проходит воздухообмен – 95 м3/час
- мощностные характеристики – 16 Вт
- вариант управления – механический
- количество режимов скорости – 1
- полезные дополнения – защита от перегрева
- звуковой фон – 35 дБ
- вес – 0,5 кг
Выносливость и высокая работоспособность позволяют использовать прибор как для периодической, так и для постоянной вентиляции ванных комнат, санузлов и душевых.
Монтируется прибор в воздухоотводные шахты или вентиляционные магистрали. Демонстрирует высокую производительность и по этому параметру обгоняет многих одноклассников.
Компанией позиционируется как премиумный вариант, но продается по разумной цене. Имеет фирменную пятилетнюю гарантию и обслуживается в сертифицированных сервисных центрах.
Место #4 — ЭРА SLIM 4ET 14 Вт
От аналогичной продукции вытяжной вентилятор Slim отличается рекордно тонкой лицевой панелью. На стене выглядит элегантно и придает помещению современность и особый стиль. Подходит как для периодического, так и для постоянного обслуживания ванных комнат, санузлов и душевых.
Подпружиненный обратный клапан с двумя створками из ABS-пластика препятствует проникновению в помещение неприятных запахов из общей вентиляционной шахты.
Технические параметры:
- тип рабочего механизма – осевой
- скорость обмена воздуха – 90 м3/час
- мощность – 14 Вт
- принцип управления – механика
- скоростной режим – 1
- важные дополнения – таймер, максимальная температура работы 40 °C
- уровень шума – 39 дБ
- вес – 0,5 кг
Невысокий уровень шумового фона позволяет монтировать агрегат в малогабаритных квартирах и городских студиях, где ванная комната вплотную прилегает к спальне и гостиной.
Несмотря на ультра-тонкую конструкцию, вытяжной вентилятор работает очень эффективно и быстро удаляет из помещения все неприятные запахи. Внутренний двигатель отличается хорошей выносливостью и спокойно выдерживает интенсивную эксплуатационную нагрузку.
Для производства корпуса, крыльчатки и лицевой панели вентилятора используется современный ABS-пластик. Благодаря его прочности и специфическим физическим характеристикам, прибор хорошо выглядит и четко выполняет свои функции на протяжении всего периода использования.
Место #5 — Soler & Palau SILENT-100 CZ DESIGN
Изящный и стильный прибор от знаменитого испанского производителя аккуратно смотрится в интерьере. Внутренний мотор крепится к корпусу посредством резинометаллических втулок. Они смягчают вибрацию и нейтрализуют шумовой эффект.
Однофазный электрический двигатель комплектуется шариковыми подшипниками, работает без перебоев и не нуждается в обслуживании на протяжении всего эксплуатационного периода.
Вытяжной вентилятор с плоской внешней панелью удобен и практичен. Его очень легко содержать в порядке. Если на фасаде появились пятна или загрязнения, их можно быстро удалить салфеткой из микрофибры и деликатным моющим средством.
Технические параметры:
- разновидность механизма – осевой
- с какой скоростью проходит воздухообмен – 85 м3/ч
- мощностные характеристики – 8 Вт
- вариант управления – механика
- количество режимов скорости – 1
- полезные дополнения – класс безопасности IP45, шарикоподшипниковый двигатель повышенной выносливости, защитная решетка особой формы, снижающая шумовой эффект
- звуковой
установка в квартире вытяжки своими руками, что такое антивозвратный вентиляционный клапан для кухни
Обратный клапан для вентиляции является важным элементом вентиляционной системы и широко используется в установках вытяжного и приточно-вытяжного типа. Использование устройства надёжно защищает помещение от посторонних запахов и делает пребывание в нем приятным и комфортным.
Почему возникает обратная тяга?
Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.
Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.
Также эффект обратной тяги возникает при подсоединении нескольких ответвлений воздуховода к общему вентканалу. В таком случае часто образуется неравномерный напор, который и приводит к обратному захлёстыванию потоков. Нередки случаи присоединения к одному воздуховоду нескольких точек забора, одна из которых оснащена принудительной вытяжкой.
В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.
Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.
Что это такое и для чего нужен?
Обратный клапан представляет собой устройство, устанавливаемое на выходе из воздуховода, и состоящее из корпуса и заслонки. Корпус, в свою очередь, оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка имеет способность открываться под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока.
Обратные клапаны выпускаются в стандартных размерах и совместимы со всеми видами воздуховодов. Материалом изготовления приборов в основном является пластик. Существуют и металлические модели, но сфера их применения часто ограничена показателями влажности того или иного помещения. Хотя оцинкованные и хромированные изделия имеют антикоррозийное покрытие и наряду с пластиковыми могут использоваться в ванных комнатах, душевых и кухнях.
Принцип работы обратного клапана заключается в следующем: загрязнённый воздух выходит из помещения и, попадая сквозь накладку в корпус устройства, давит на заслонку и открывает её. Как только давление выходящего потока падает, заслонка закрывается и начинает служить прочной преградой для пыли, постороннего запаха и мелких насекомых. Кроме того, использование даже самого простого лепесткового клапана заметно снижает уровень внешнего шума, идущего из смежного помещения или с улицы. Крепление устройства производится на внутренний либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор.
Разновидности
Современный рынок вентиляционного оборудования представляет четыре типа обратных клапанов, каждый из которых имеет свои конструктивные особенности, а также сильные и слабые стороны.
- Одностворчатые лепестковые модели гравитационного типа. Устройства состоят из корпуса и одной створки, открытие которой происходит благодаря давлению воздуха, а закрытие – собственной силе тяжести. Гравитационный круглый клапан применяется в системах с естественной циркуляцией воздуха, что обусловлено низким сопротивлением открытия створки.
Одностворчатые модели выпускаются в двух модификациях. Первый вид представлен изделиями со смещённым относительно центра сечения положением оси, на которой держится планка, а второй отличается присутствием противовеса, находящегося внутри или снаружи прибора. Преимуществом данного вида является возможность установки на системы, не оснащённые принудительной вытяжкой, а к минусам относят необходимость фиксации устройства в строго вертикальном либо горизонтальном положении. В противном случае противовес будет западать, и потребуются более значительные усилия для открытия заслонки.
- Пружинные двустворчатые модели «бабочка». Конструктивно такие клапаны состоят из двух шторок, способных складываться при сильном давлении масс, и пружины, возвращающей створки в исходное положение при отсутствии воздушной циркуляции. «Бабочки» используются только в системах с принудительной вытяжкой, и в условиях естественной вентиляции неэффективны.
- Клапан с задвижкой-жалюзи. Принцип работы данного устройства основан на силе гравитации и чем-то напоминает принцип действия лепестковых одностворчатых приборов, с той лишь разницей, что вместо одной створки используется несколько расположенных друг за другом элементов. Изделия такого типа изготавливаются из металла, отлично переносят отрицательные температуры и предназначены для монтажа на наружную часть вентиляционного канала.
Клапаны мембранного типа являются особо чувствительными конструкциями и способны открываться при малейшем движении воздуха. В роли задвижки в них выступает тонкая мембрана, для открытия которой требуется совсем небольшое усилие. Мембранные модели предназначаются для установки в вытяжные вентиляции с естественной тягой и при монтаже в системы с принудительной циркуляцией требуют установки дополнительных рёбер жёсткости. В противном случае от воздействия сильной тяги тонкая мембрана быстро деформируется и вследствие неплотного прилегания начнёт пропускать воздух.
Следующим критерием классификации приборов является материал, из которого они изготовлены. По данному признаку выделяют две группы устройств: пластиковые и стальные.
- Наиболее распространёнными являются модели из пластика. Такие изделия не подвержены коррозии, легко монтируются, отличаются долгим сроком службы и низкой ценой. К минусам пластиковых устройств относят низкую устойчивость к воздействию отрицательных температур и недостаточную прочность конструкции.
- Приборы из оцинкованной стали гораздо мощнее своих пластмассовых аналогов и способны хорошо переносить низкие температуры. Кроме того, металлические модели обладают большим рабочим ресурсом и устанавливаются в мощные вытяжки с высоким давлением проходящих воздушных масс.
Ещё одним важным признаком, по которому различаются антивозвратные клапаны, является способ управления. По данному критерию модели подразделяются на ручные и электрические. Регулировка первых производится с помощью рычажка или задвижки, в то время как вторые оборудуются электроприводом и требуют наличия поблизости источника электрического питания.
Форма клапанов также бывает разной. Приборы выпускаются в круглом и прямоугольном исполнении, что позволяет без труда совмещать их с любыми типами воздуховодов.
- Круглые бытовые модели имеют размер сечения 100, 120, 125, 150 и более миллиметров, что соответствует большинству диаметров вентиляционных каналов. Промышленные устройства, используемые на мощных вытяжках торговых центров и производственных цехов, выпускаются диаметром до 1000 мм.
- Прямоугольные и квадратные модели чаще используются в высокопроизводительных установках различных предприятий и также выпускаются в большом разнообразии типоразмеров.
Кроме того, обратные клапаны различают по способу установки – приборы могут монтироваться как в вертикальной, так и в горизонтальной плоскостях, а также по пропускной способности, показывающей, какой объём воздуха способно пропускать устройство за единицу времени. Различаются приборы и по классу безопасности. Наряду с бытовыми и промышленными моделями, существуют взрывозащищенные или искробезопасные клапаны. Такие изделия предназначены для вентиляционных систем взрывоопасных зон класса В1, В1А и В1Б, в которых предполагается перемещение взрывоопасных смесей. Приборы способны выдерживать давление в 1500 Па при скорости движения потока, достигающей 6-20 м/сек.
Как сделать своими руками?
Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.
- Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
- Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.
- Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
- Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.
- После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
- Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.
Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.
Как осуществляется установка?
Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.
Важным условием размещения обратных клапанов является обеспечение к ним свободного доступа. Это требование продиктовано необходимостью регулярной чистки устройств от налипшего жира и пыли. Если чистку приборов производить редко либо вообще не освобождать их от грязи, то из-за налипших отложений створки перестанут плотно прилегать к клапану, и работа прибора станет неэффективной.
Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.
При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.
- Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
- Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
- Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
- Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
- Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.
Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.
Правильный выбор, грамотный монтаж и своевременное обслуживание обратного клапана способствуют эффективной защите квартиры от неприятных запахов, постороннего шума и пыли. Это позволяет значительно улучшить качество воздуха в помещении и приводит к созданию комфортного микроклимата внутри него.
О том, как сделать обратный клапан своими руками, смотрите в следующем видео.
Зачем обратный клапан на вытяжке
Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.
Для чего нужен на вентиляции обратный клапан
При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.
Обратный клапан на вентиляцию нужен для нормальной работы системы
Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.
Устройство и принцип работы
Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.
Это обратные клапаны на трубу воздуховода
На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.
Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.
Неприятности, которые могут возникнуть
Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.
- Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
- Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
Это самый тихий клапан — эластичная мембрана, но не слишком надежный
Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.
Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».
Обратный клапан на вентиляцию делают из пластика и металла
Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.
Способ открывания
Открываются обратные клапаны могут по-разному:
- Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
- С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
- Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.
Кроме механических, есть с ручным открыванием и электромеханическим
Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.
Если вытяжка выведена на улицу через стену
Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.
Формы механических клапанов
В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.
Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:
- С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.
Виды заслонок на обратном клапане для вентиляции
Мембранный клапан выглядит таким подвижным
Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.
Клапан на вентиляцию: где и как поставить
Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.
Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.
Естественная вентиляция работает за счет перепада температур и разности давления
В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.
Установка на кухне с вытяжкой
При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.
Как подключить вытяжку, чтобы осталась естественная вентиляция
Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.
При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.
Для ванной и туалета
Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.
Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом
Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.
Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.
Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.
Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.
Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.
Причины возникновения обратной тяги
Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.
Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.
Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.
Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.
Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.
Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.
В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.
Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.
Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.
В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.
Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.
Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.
Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.
Типы исполнения обратного клапана
В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.
Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.
Тип #1 — одностворчатый гравитационного действия
Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.
При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.
Существует два способа исполнения такой конструкции:
- смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
- наличие противовеса, расположенного внутри или снаружи устройства.
С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.
Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.
Тип #2 — двустворчатый с использованием пружин
Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.
Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.
Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.
Тип #3 — жалюзи на вентиляционную решетку
Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.
Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.
Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.
Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.
Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.
Тип #4 — гибкая мембрана
Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.
В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.
Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.
Особенности самостоятельного изготовления
Учитывая низкую стоимость обратных кл
устройство и принцип работы, виды, монтаж
Содержание статьи:
Основная функция вентиляционной системы – очищение воздуха от пыли, лишней влаги. Также она нужна для устранения неприятных запахов, которые могут остаться в кухне после приготовления пищи или в санузле. Иногда загрязненные воздушные массы проникают обратно через саму выводящую шахту. Чтобы этого не происходило, необходимо установить обратный клапан вентиляции.
Назначение обратного клапана
Обратный клапан для вентиляции нужен, чтобы в помещение не проникали посторонние запахи
Нередко в ванной или на кухне из центральной шахты появляется неприятный запах. Воздух может застаиваться из-за недостаточной естественной тяги, отсутствия приточного воздуха, засорения шахты. Запахи из канализации или газ могут проникать из соседних квартир. Чтобы этого не случалось, на вентиляционный канал и устанавливается клапан.
Дополнительно изделие регулирует скорость потока воздуха, проходящего через него. Клапан не пропускает в помещение холодный воздух из шахты, снижает уровень внешнего шума.
Устройство и принцип работы
Воздушный обратный клапан – устройство, которое монтируется на выходе из вентиляционного канала. Оно состоит из корпуса, оснащенного заслонкой, которая может открываться под давлением воздушного потока, а потом возвращаться первоначальное положение, и решеткой.
Клапаны бывают разных габаритов, поэтому они подходят для любых систем вентиляции.
Принцип работы устройства прост: грязный воздух выводится из помещения и давит на заслонку, вследствие чего она открывается. Как только давление прекращается, этот элемент возвращается на место и не дает пыли и запахам проникнуть обратно в дом.
Разновидности обратных клапанов
Так как вытяжки применяются в каждом доме, их оснащение обратным клапаном обязательно. Различаются устройства не только по материалу изготовления, но и по конструкции, форме, способу открывания.
По материалу изготовления
Разновидности обратных клапанов по материалу изготовления
Обратный клапан для вентиляции на кухне или в ванной изготавливается из силикона, пластика, оцинкованной стали. Эти материалы обладают такими особенностями:
- Пластик. Не поддается ржавлению и коррозии, быстро устанавливается. Для него характерен длительный срок эксплуатации, небольшая цена. Недостатком такого клапана является низкая механическая прочность и слабая устойчивость к воздействию низкой температуры.
- Нержавейка. Устойчива к воздействию холодного воздуха, прочная, имеет большой эксплуатационный ресурс. Устанавливать стальной клапан нужно, если применяется мощная вытяжка, обеспечивающая высокое воздушное давление.
- Силикон. Обычно он уже встроен в покупной вытяжной вентилятор. Элемент представляет собой тонкую пленку, закрепленную на задней части устройства. Так как силиконовая заглушка не закрывает вентилятор полностью, она не подходит для больших нагрузок.
В бытовых условиях отлично будет работать пластиковое изделие. Кроме того, за ним легко ухаживать.
По способу открывания
По способу открывания изделие бывает ручным, механическим и с электроприводом. Первый вид предусматривает наличие специального рычага, посредством которого заслонка открывается и закрывается. Недостатком изделия является неполная герметичность, а также неудобство эксплуатации.
Обратные клапаны на вентиляцию с электроприводом включаются вместе с вытяжным вентилятором. Их можно ставить, если вентиляция принудительная, а естественная циркуляция отсутствует.
Автоматический механический клапан является самым распространенным, так как работает за счет движения воздушных масс.
По конструкции и форме
Клапаны на вытяжку в кухне или ванной бывают разными по форме, все зависит от вентиляционной трубы. Для бытовых нужд используются круглые модели, диаметром от 100 мм. Промышленные варианты могут достигать сечения в 100 см. На высокопроизводительные воздуховоды чаще устанавливаются прямоугольные.
По конструкции выделяются такие изделия:
- Одностворчатые (гравитационные). Воздушный поток давит на створку клапана и открывает его. При наличии обратной тяги пластинка закрывается под воздействием собственного веса. Такое изделие надежное и простое. Устанавливать его можно даже при наличии естественной системы вентиляции. Конструкция имеет 2 исполнения: смещение положения оси происходит относительно середины сечения канала воздуховода или внутри устройства находится противовес.
- Двустворчатые пружинные. Оснащены двумя шторками, которые открываются при давлении воздуха и захлопываются под воздействием пружин. Монтаж такого изделия возможен под любым углом. Хорошая функциональность обеспечивается только при наличии принудительной системы вентиляции.
- В виде жалюзи. Изделие имеет гравитационный тип действия и оснащается несколькими створками. Устройство компактное, поставить его можно только на отверстие для естественной вентиляции или на всю решетку. Чаще используется для уличных частей воздуховода.
- Мембранные. В этом случае используется гибкая пластина, положение которой меняется под воздействием воздушного потока. Так как обратная тяга может деформировать мембрану, ее нужно оснастить дополнительными ребрами жесткости.
Выбор обратного клапана зависит от формы и размеров воздуховода, его пропускной способности и интенсивности движения воздушных масс.
Правила размещения и монтажа обратного клапана на вентиляции
Монтаж обратного клапана на выходе вентиляционного канала в кухне
Чтобы монтаж изделия был правильным, нужно учитывать место его локализации в системе. Формирование обратной тяги должно быть предотвращено при любых системах вентиляции и их сочетаниях. Если система имеет одно место забора воздуха, достаточно установки единичного клапана.
При наличии нескольких вытяжек размещение осуществляется по таким правилам:
- На каждую ветку, которая соединяет магистральный воздуховод и точку забора.
- На выходе из системы вентиляции.
Монтаж осуществляется так, чтобы к решетке был удобный доступ. Это нужно для периодической очистки приспособления от мусора и пыли, жирового налета. Если клапан установлен на вытяжке или вентиляторе, то дополнительный его монтаж на воздуховоде не требуется.
В многоквартирном доме обязательна установка обратного клапана возле входа в шахту системы общей вентиляции. Так как в нее попадает влажный воздух, а солнечные лучи нет, внутри конструкции могут развиваться патогенные микроорганизмы. В шахтах часто поселяются птицы или насекомые, поэтому формирование обратной тяги лучше предупредить.
Нюансы обслуживания
Необходим доступ к клапану для ухода или ремонта
Обратный клапан в кухонном помещении, ванной или туалете требует тщательного ухода. Внутрь устройства часто набивается грязь, пыль и жир. Все это не дает створкам плотно прилегать к решетке и ее функциональность ухудшается. Чтобы почистить изделие, нужно вытащить внутренний корпус, из которого вынимается шумоулавливатель и фильтр.
Процедура проводится в теплое время года, чтобы в квартиру не попадал холодный воздух. Если приспособление синтетическое, его достаточно помыть теплой мыльной водой и высушить. В это время проводится чистка самого воздуховода с использованием обычного пылесоса.
На решетках, расположенных на улице, в зимнее время часто образуется лед. Его нужно удалять, так как он препятствует полноценному закрытию створок. Можно использовать утеплитель, который будет смягчать холодный воздух. Если решетка на улице пластиковая, она быстро сломается, поэтому лучше использовать металлический вариант.
Изготовление обратного клапана своими руками
Проще всего изготовить гибкую мембрану и установить на выходе из вентканала
Существует большое количество обратных клапанов на строительном рынке, но сделать это приспособление можно собственноручно, особенно если вентиляционный канал имеет нестандартные габариты. Для работы потребуется декоративная решетка, лавсановая пленка. Изготовление предусматривает такие этапы:
- Изготовление эскиза. Для этого на листе картона очерчивается рамка. В центре заготовки рисуется прямоугольник, ширина и высота которого соответствует размерам вентиляционного отверстия. Из центра фигуры под прямым углом вниз прочерчивается линия. От нее в обе стороны делается отступ по 7 мм (сверху и снизу). Эти точки соединяются прямыми линиями.
- Подготовка шаблона. Обе части прямоугольника вырезаются, при этом перемычка остается целой.
- Изготовление створок. Из пленки вырезается 2 прямоугольника размером в половину большой заготовки. Фрагменты при помощи клея или строительного степлера фиксируются на боковых частях рамки так, чтобы они заходили на перемычку.
- Установка створок. К стене изделие крепится саморезами и располагается на торце вентиляционного канала. Створки должны открываться в сторону воздуховода.
- Монтаж решетки и проверка работы клапана.
Сделать самодельный вариант устройства нетрудно, если соблюдать инструкцию. Монтаж такого изделия обеспечит нормальное функционирование вентиляционной системы, а также предотвратит попадание загрязненного воздуха и пыли обратно в помещение в случае формирования обратной тяги.
как сделать своими руками, установка бытового элемента на кухню
Вытяжка представляет собой обязательный компонент любой современной кухни. Такое оборудование необходимо для поддержания порядка в этой зоне, а также избавления от неприятных запахов. Большинство моделей комплектуется так называемым возвратным клапаном, но степень пользы его вызывает определенные сомнения. Вытяжной вентилятор с обратным клапаном по внешнему виду и конструкционным особенностям почти ничем не отличается от аналогов.
Содержание статьи
Целесообразность установки клапанов
Ключевой особенностью, которая отличает вытяжку рассматриваемого вида, является присутствие устройства для контроля отвода и поступления воздуха. Сейчас появилась тенденция на вывод вентиляционного канала вытяжки через несущие стены. Воздух при этом идет напрямую в атмосферу. В такой ситуации антивозвратный клапан выступает необходимым компонентом системы.
В то же время единого мнения относительно необходимости указанных клапанов пока нет. Специалисты уверяют, что ставить его надо, если в вентиляционной системе часто имеет место обратная тяга. Воздушный поток из шахты несет с собой различные, не всегда приятные запахи, а защита позволяет от них избавиться. В целом этот компонент способен увеличить комфортность проживания в жилище.
Обратный клапан для вытяжки на кухне ставят тогда, когда в наличии имеется прямой воздуховод. Дело в том, что тяга будет нейтрализована при наличии вентиляционной решетки и различных изгибов трассы. Указанный элемент в такой системе является лишним.
Принцип действия
Это простое и недорогое приспособление позволяет избавиться от нежелательных ароматов. При этом провести перепланировку существующих каналов не требуется. Также сама манипуляция не предполагает каких-либо существенных денежных вложений. Можно поставить обратный клапан на кухонную вытяжку сразу в вентиляцию и решить таким образом имеющуюся проблему.
Ручная регулировка пропускаемых воздушных потоков на сегодня неактуальна из-за повсеместного использования вытяжных устройств. Есть несколько способов автоматического предотвращения тяги. У каждого из них имеются свои преимущества и недостатки, которые надо помнить, подбирая тот или иной вариант. Классификация предполагает следующие виды клапанов:
- Одностворчатый, отличающийся гравитационным действием.
- Лепестковый. Фактически это мини-жалюзи.
- Двухстворчатый пружинный. Такой механизм называют бабочкой.
- Мембрана с гибкой структурой.
Одностворчатый вариант
При выходе из помещения воздушного потока он давит на створку клапана, чем и открывает его. Если имеет место обратная тяга или же движения не наблюдается, створка не испытывает на себе какого-либо воздействия, а потому закрывается под влиянием силы тяжести.
Этой модели часто отдают предпочтение по причине того, что она надежная и простая. Одной створки вполне достаточно для решения необходимых задач. Если правильно ее установить, можно прибегать к помощи естественной вентиляции, так как сопротивление здесь будет небольшим. Есть два варианта исполнения таких моделей:
- Со смещением оси. На ней зафиксирована створка. Смещение осуществляется касательно сечения воздуховода.
- С противовесом. Соответствующий элемент находится снаружи или внутри прибора.
Если принимать во внимание, что сила тяжести играет ключевую роль в поддержании принципа закрытия створки, тройник с обратным клапаном для вытяжки надо ставить горизонтально или вертикально. Всё зависит от особенности конструкции. Для правильного выполнения манипуляции используется уровень. Если всё это не учесть, обеспечить полное закрытие не удастся. Также может иметь место ситуация, когда возникают большие усилия со стороны воздушного потока в системе для открытия створки. Особенно это актуально при применение противовеса.
Двустворчатый пружинный
Клапан, который называют «бабочка», имеет несколько шторок. Они раскрываются, если с определенной стороны наблюдается существенное давление. Если его нет, пружины способствуют его захлопыванию.
Указанные моменты не зависят от силы тяжести, но в отличие от предыдущего варианта, такая конструкция может быть зафиксирована под любым углом. Обычно нормальная работа этой модели гарантируется при использовании вытяжки с принудительной вентиляцией.
Прежде чем покупать такой клапан и использовать его в бытовых условиях, следует посмотреть, насколько чувствительны элементы шторки к давлению воздуха.
Проверять надо именно те потоки, которые характерны для воздуховода. Есть модификации, которые можно видоизменить, чтобы они приняли нужный параметр — в соответствии с силой действия пружин.
Жалюзи на решетку
Клапан нередко присутствует на решетке, которая закрывает собой вентиляционную шахту или выход непосредственно на улицу. По внешнему виду этот элемент имеет большое сходство с оконными жалюзями. По принципу действия он похож на одностворчатый вариант, так как функционирует в соответствии с принципом гравитации.
Здесь используется несколько створок, потому что в открытом виде конструкция получается довольно компактной. Это актуально в отношении элементов, которые располагаются снаружи. По своим размерам решётки рассчитаны на вентиляционные короба стандартных размеров. Имеются в виду конструкции, которые подходят для выведения воздуха через отверстия в стене. Жалюзи отличаются большим удобством использования. Створки хорошо выводят отработанный воздух наружу. Клапан для контроля обратной тяги можно ставить на отверстия естественной вентиляции либо зафиксировать на решетке целиком.
В продаже можно обнаружить модели с клапаном, выполненные в различных конструкциях. Но в случае отрицательных температур могут возникнуть значительные проблемы с использованием вариантов с мембраной. Соответственно, затвор типа жалюзи лучше всего подходит для уличной решётки.
Гибкая мембрана
Такой элемент работает в соответствии с принципом изменения положения пластины под влиянием воздушных потоков. После установки мембраны отверстие вентиляционной системы открывается, когда воздух движется в одном направлении.
При противоположном направлении оно закрывается. Элемент при этом вплотную лежит к поверхности. Примечательной особенностью является отсутствие необходимости большого усилия воздуха для открытия или закрытия. Получается, что это хорошее решение для естественной вентиляции.
Если имеется вероятность, что мембрана значительно деформируется под воздействием обратной тяги, требуются дополнительные рёбра жёсткости. На них она сможет опираться при закрытии отверстий вентиляции. Такую особенность следует учитывать, покупая мембранные модели, иначе заслонка подвергнется искривлению либо будет прилегать неплотно. Итогом станет пропускание обратного потока воздуха в определенных количествах.
Изготовление своими руками
Рассматриваемые клапаны стоят недорого, поэтому делать их своими руками имеет смысл только тогда, когда приходится иметь дело с нестандартными геометрическими показателями.
Стандартные размеры и формы для перехода считаются непрактичными. Быстрее и дешевле сделать для короба воздуховода клапан одностворчатого или мембранного типа из металла или пластика. Они отличаются достаточной жесткостью. Вот почему они хорошо подходят для использования в качестве створки. Таким моментам надо уделить особое внимание:
- Плотность прилегания к стенкам клапана пластины. Это важно, чтобы обеспечить оптимальный пропуск воздуха и избежать образования щели на фиксирующем выступе.
- Профилактика стука, который может издавать пластина. Этот момент важен, если движение воздуха регулярно меняется.
Чтобы сделать мембранный клапан, могут быть использованы такие материалы, как лавсановая пленка или плотная бумага. Первый вариант часто выбирают, так как он не теряет своих характеристик даже после продолжительного сгибания или воздействия влажности.
Полученные изделия должны по диаметру быть больше, чем вентиляционное отверстие. Если обратная тяга довольно сильна, для избежания деформации следует ставить решетку, которая создаст необходимую опору.
Правила установки
Вне зависимости от выбранной конфигурации системы необходимо провести правильную планировку места установки клапанов. Следует провести этот этап таким образом, чтобы при любых комбинациях включенных вытяжных систем и вентиляторов обратную тягу удалось заблокировать. От того насколько точно соблюдены все необходимые моменты, зависит напрямую эффективность вентиляции. Как вариант — вытяжной вентилятор с клапаном можно ставить в окно.
При наличии единственного места для забора воздуха в вытяжной системе, выходящего на улицу, достаточно установить один клапан для профилактики обратной тяги. Когда топология отличается большей сложностью, как это бывает при установке нескольких вытяжек, задействуют такие правила:
- Устанавливают обратный клапан на каждой ветви, которая объединяет магистральный воздуховод и место забора воздуха. Благодаря такой мере поток не перенаправляется в вытяжку, если она не была включена.
- При выходе из системы вентиляции устанавливается дополнительное устройство. В этом не возникает необходимости, если канал обустроен абсолютно герметично. Но в большинстве случаев добиться этого не удаётся, поэтому вышеуказанная мера считается целесообразной.
Обратный клапан следует устанавливать там, где доступ к нему будет наиболее простым. Это требуется ещё и для того, чтобы можно было своевременно очищать этот элемент от жира и пыли. Уборка является необходимостью, иначе при обратной тяге заслонка не будет закрываться полностью. Некоторые производители устанавливают такой клапан на вытяжку или вентилятор, моделируя воздуховод. Тогда дополнительной защиты создавать не требуется.
Элементы, которые монтируются в шахтах многоквартирных домов, заслуживают особого внимания. В систему общей вентиляции не попадает солнечный свет. Здесь постоянно господствуют положительные температуры. По каналам нередко проходит влажный воздух. Всё это в совокупности способствует созданию благоприятной среды для размножения болезнетворных микробов.
Иногда здесь могут жить грызуны и даже птицы. Качество воздуха, получаемого из таких систем, оставляет желать лучшего, так как управляющая компания не всегда своевременно проводит мероприятия по очистке этих шахт. Даже если санитарная обработка проводится регулярно, по возможности лучше избегать попадания воздуха в квартиру из этой системы.
Нюансы обслуживания
Чтобы обустроить готовую вентиляцию, используют воздуховоды со стандартными габаритами прямоугольной или круглой формы. Для них предусматриваются готовые модели, в которых имеется обратный клапан. Зафиксировать его можно на любом участке. Монтаж в этом случае будет аналогичным процессу установки любого другого компонента вентиляционной системы. При этом клапан ставится в фасонном элементе, роль которого выполняет соединитель прямых каналов.
Если естественная и принудительная вентиляция работают попеременно, можно поставить обратный клапа, в соответствии с двумя типовыми решениями. Варианты, которые делают это возможным:
- Тройник устанавливается около решётки вентиляции, при этом клапан фиксируется на отводке для естественной вентиляции.
- Покупается решетка с особой конструкцией, содержащей сразу два отверстия. Они подходят под любые варианты вентиляции.
- Чтобы смонтировать такую решетку, используются жидкие гвозди или обыкновенные саморезы. Второй вариант лучше, потому что он сделает более лёгким процесс ремонта, очистки и изменения конфигурации, если она потребуется. Для этого достаточно будет снять решетку. Если этот элемент установлен внутри помещения, требуется основательное уплотнение областей соединения стен и решётки.
В числе потенциальных проблем, связанных с решетками, установленными снаружи и имеющими жалюзи, является объединение. Способствует этому влага, содержащаяся в воздухе, выходящем из ванной или кухни. При отрицательных температурах она замерзает и тут же превращается в лёд. Какие проблемы это создает:
- Створки прилегают к отверстиям вентиляции недостаточно плотно. В результате обратно в помещение поступает меньший объем воздуха, даже если сравнивать с абсолютным отсутствием какой-либо защиты.
- Диаметр отверстия уменьшается в значительной степени. Соответственно, страдает и пропускная способность конструкции. Уменьшается воздухообмен. Кухонные вытяжки и вентиляторы испытывают увеличенные нагрузки.
Чтобы избежать такой ситуации, следует периодически проверять в холодное время года состояние решётки снаружи. Если обнаруживается наледь, ее следует удалить.
Механический способ для этого подходит лучше всего, но при этом есть вероятность повреждения стороны корпуса, особенно если они сделаны из хрупкого пластика. Лучше, если указанный элемент будет жестким. С этим требованием хорошо справятся металлические элементы.
Обратный клапан на вытяжку в системе вентиляции: основные типы, устройство
Система вентиляции — одна из основных составляющих в общей системе инженерного обеспечения жизнедеятельности зданий. Ее основное назначение заложено в самом термине, в переводе с латинского означающего «проветривание». Нормальная работа вентиляции должна обеспечить комфортные и отвечающие санитарно-гигиеническим требованиям условия проживания для населения, а для промышленных предприятий — соответствие нормативным и проектным показателям по содержанию вредных веществ, загазованности, допустимым выбросам, безопасности.
В функции вентиляционных систем входит обеспечение баланса объемов поступающего и отводимого воздуха с соблюдением требуемого показателя воздухообмена, обеспечение необходимой температуры, влажности, чистоты воздушной среды.
Классификация систем вентиляции
Системы вентиляции классифицируются как по назначению, так и по способу организации воздухообмена.
По назначению существуют следующие типы вентиляции:
- Приточная, которая обеспечивает подачу в здание или помещение определенного количества воздуха.
- Вытяжная, обеспечивающая удаление отработанного воздуха.
- Приточно-вытяжная — комбинированная система, в состав которой входят элементы обоих типов.
По способу организации воздухообмена вентиляция подразделяется на:
- Естественную, в которой степень воздухообмена определяет разница давлений воздуха снаружи и внутри здания. При этом естественная вентиляция может быть неорганизованной, при которой воздухообмен производится через неплотности или открытые двери, окна, форточки, или организованной — через систему вентиляционных шахт, каналов, проемов.
- Механическую, в которой разность давлений создается вентилятором, а работоспособность обеспечивается различными приборами и оборудованием — фильтрами, шумогасителями, регуляторами.
Проблема обратной тяги
Характерное для последних десятилетий развитие новых строительных технологий, появление новых строительных материалов и изделий, продвинутой и сложной бытовой техники заставили население расширить свои познания в теоретическом и практическом плане организации вентиляции своего жизненного пространства. Актуальной для владельцев квартир и частных домов стала борьба с «обратной тягой».
Обратная тяга — нарушение нормального режима воздухообмена, при котором происходит снижение скорости удаления воздуха вплоть до обратного поступления через вытяжные каналы в помещение. Причинами могут быть проектные просчеты, естественные причины (перепады давления как в сторону разрежения, так и в сторону ураганных порывов), различные дефекты строительных элементов (засорения, промерзания, разрушение каналов), а также самопроизвольное внесение изменений в конструкцию и проектный режим работы системы.
Примером последней причины является стандартная многоэтажка, для которой проектом установлен организованный естественный тип вентиляции. Не одному поколению знакомы деревянные двери и оконные рамы с форточками, сезонные акции по их утеплению, шпаклеванию и заклеиванию. Расчет воздухообмена подъездов и стояков выполнялся с учетом конструктивной неплотности этих элементов. Массовая установки герметичных пластиковых окон и более плотных по сравнению с деревянными металлических дверей внесла свои коррективы в установленный баланс.
Еще одним фактором стала активная установка вытяжных вентиляторов — на вентиляционных окнах в санузлах или в составе вытяжек над газовой плитой, последствием которой стал взаимный обмен букетом запахов между соседями, также свидетельствующий о нарушенном балансе воздухообмена.
Система защиты
Одним из наиболее эффективных методов борьбы с обратной тягой является установка обратного клапана., который пропускает среду в одном направлении и не допускает ее движения в обратном. Эти устройства по технической терминологии относятся к защитной арматуре, применяются в гидравлических и пневматических системах, к которым можно отнести и системы вентиляции.
Обратными клапанами в обязательном порядке оснащаются промышленные системы вентиляции, поэтому, чтобы удовлетворить возникшие потребности населения в этой продукции, не пришлось заново изобретать колесо. За основу были взяты существующие типы конструкций и адаптированы под бытовые нужды с учетом требуемых расходов, габаритов и требований дизайна. Применимыми для бытовой сферы оказались основные конструктивные исполнения, применяемые в промышленности:
- Лепестковые, в которых рабочим органом является закрепленный на оси диск. Вес диска рассчитан на его открывание потоком воздуха в нормальном режиме и захлапывание при возникновении обратной тяги.
- Решетки, устроенные по принципу жалюзи. Рабочие пластинчатые створки крепятся на осях, открытие и закрытие происходит от движения воздуха в прямом или обратном направлении.
- Мембранные клапаны работают по принципу решетки, створками служат одна или две мембраны из мягкого материала (пленка, пластикат, резина), закрепленные по одной из сторон.
Перечисленные конструкции могут применяться в системах и с естественной, и с приточно-вытяжной вентиляцией, а по механизму действия относятся к пассивным, в отличие от следующей, содержащей в своем составе активный элемент.
- Обратный клапан типа «бабочка» (тип «баттерфляй» для клапанов промышленного исполнения) — двухдисковый (равнозначно двухлепестковый, двустворчатый) с пружинами, обеспечивающими плотность закрытия створок. Для открытия пружины рассчитаны на определенный напор воздушного потока, как правило, создаваемый вентилятором, поэтому клапаны «бабочка» практически не применяются при естественной вентиляции.
Основными характеристиками обратного клапана, определяющими возможность его применения, являются проходное сечение, пропускная способность и плотность затвора при срабатывании.
Первые два параметра должны обеспечивать нормативные показатели воздухообмена, определенные санитарными и строительными правилами. Для жилых комнат этот показатель составляет 3 м. куб./час на 1 м. кв. площади или 30 м. куб./час на 1 человека, для стандартной кухни с 4-х конфорочной газовой плитой не менее 90 м. куб./час. Для бытовых систем вентиляции в основном применяются обратные клапаны диаметром от 50 до 150 мм (или соответствующего размера для квадратного или прямоугольного исполнения).
К сожалению, пропускную способность или коэффициент пропускной способности Ksv производители клапанов, выпускаемых для населения, в паспортах практически не указывают, в отличие от производителей промышленного назначения. Остается или довериться их профессионализму и ответственности, или самостоятельно проверить работоспособность клапана.
Стандартным индикатором для проверки нормальной тяги в вентиляционном канале является пламя спички или зажигалки или тетрадный листок. Горящий факел должен отклониться по направлению тяги, листок должен удерживаться силой разрежения. Если прислонить к вентиляционному проему обратный клапан любого типа, кроме «бабочки», его створки (жалюзи, мембрана) должны открыться. Если повторить операцию, развернув клапан на 180°, тяги должно хватить для его закрытия, а плотность можно проверить той же зажигалкой.
Указанный метод пригоден только для проверки обратного вытяжного клапана вентиляции как самостоятельного изделия. Для удобства и облегчения монтажа все чаще предлагаются модульные варианты — вентиляционная решетка с обратным клапаном, они же с вентилятором, блок воздуховода с ними же со встроенными фильтром, термодатчиком и так далее.
Проблемы вентиляции жилых помещений
Как правило, обратные клапаны устанавливаются на вытяжных воздуховодах или вентиляционных отверстиях и гораздо реже в качестве приточных. Это вполне объяснимо, так как изначально подразумевается поступление в дом или квартиру чистого и свежего воздуха, а устройства защиты необходимо устанавливать со стороны удаления загрязненного или отработанного воздуха.
Вообще, к устройству вентиляции или решению возникших проблем нужно подходить комплексно. Проблема обратной тяги чаще всего является следствием ошибок или нарушений в процессе монтажа или эксплуатации. Отсутствие комплексного подхода опять-таки характерно для ранее упомянутых многоэтажек. В отличие от систем электропитания, водоснабжения и отопления, система вентиляции неподконтрольна никаким коммунальным службам или инспекциям и не контролируется управляющими компаниями. В результате жильцы каждый по-своему решает проблемы, наслаивая свои ошибки на чужие, в том числе «запирая» с помощью вентиляторов и клапанов движение воздуха как соседям, так и себе.
Именно по этой причине для этих работ просто необходимо привлечение специалистов, начиная с расчетов и проектирования и заканчивая вводом систем и устройств в работу.
Признаки неисправности или отказа клапана вентиляции картера (PCV)
Клапан принудительной вентиляции картера (PCV) предназначен для отвода газа из картера двигателя. Клапан PCV направляет эти газы обратно в камеры сгорания через впускной коллектор. Это играет большую роль в эффективности двигателя, уменьшении выбросов и общей работе вашего автомобиля. Плохой клапан PCV повлияет на работу вашего автомобиля, поэтому есть несколько признаков, на которые следует обратить внимание, прежде чем клапан полностью выйдет из строя:
1.Чрезмерный расход масла и утечка
Неисправный клапан PCV может иметь течь, что приведет к чрезмерному расходу масла. Кроме того, вы также можете заметить, как масло просачивается через уплотнения и капает на пол вашего гаража. Это связано с тем, что давление в картере может увеличиваться при выходе из строя клапана PCV, поэтому масло выталкивается через уплотнения и прокладки, поскольку другого пути для сброса давления нет. Утечка приведет к сгоранию масла в автомобиле и утечке масла под ним.Если вы заметили что-либо из этого, обратитесь к профессиональному механику для замены клапана PCV.
2. Загрязненный фильтр
Фильтр, называемый сапуном, может быть загрязнен углеводородами и маслом, как только клапан PCV начинает выходить из строя. Это происходит из-за повышенного давления в картере, которое выталкивает водяной пар через сапун. Вода смешивается с газом, что вызывает скопление и может увеличить расход топлива в вашем автомобиле.Один из способов проверить эту деталь — физически проверить фильтр на предмет отложений. Другой способ — измерить расход топлива на вашем автомобиле. Если он начинает снижаться, казалось бы, без причины, клапан PCV может выйти из строя.
3. Общая низкая производительность
По мере того, как клапан PCV начинает выходить из строя, характеристики вашего автомобиля ухудшаются. Это может быть вызвано повышением давления в выхлопе или остановкой двигателя. Неисправный клапан PCV может не закрываться полностью, поэтому кислород может попасть в камеру сгорания.Когда это происходит, топливно-воздушная смесь становится разбавленной, что приводит к ухудшению работы автомобиля и снижению его нагрузки.
Если вы заметили, что в вашем автомобиле подтекает масло, потребляется большое количество масла, у вас загрязнен фильтр или автомобиль не работает должным образом, проверьте и замените клапан PCV. Это обеспечит плавность хода вашего автомобиля и сохранит экономию топлива на должном уровне. YourMechanic упрощает ремонт клапана принудительной вентиляции картера, приезжая к вам для диагностики или устранения проблем.Опытные специалисты YourMechanic также готовы ответить на любые возникающие вопросы. Вы можете заказать услугу онлайн 24/7.
Основное руководство по предотвращению выхода из строя обратного клапана
Добро пожаловать в Thomas Insights — мы ежедневно публикуем последние новости и аналитические материалы, чтобы наши читатели были в курсе того, что происходит в отрасли. Зарегистрируйтесь здесь, чтобы получать самые популярные новости дня прямо на ваш почтовый ящик.
Практически каждая отрасль, в которой используются трубопроводы для транспортировки жидкостей, полагается на использование обратных клапанов.Обратный клапан — также называемый односторонним клапаном, обратным клапаном или клапаном с защелкой — позволяет потоку течь только в одном направлении, предотвращая обратный поток или поток в противоположном направлении. Эти клапаны открываются и закрываются исключительно за счет гидравлического давления потока воды, действующего на клапанный механизм.
Обратные клапаны часто используются в паропроводах, конденсатопроводах, водяных линиях, системах отопления, вентиляции и кондиционирования воздуха и насосах для подачи химикатов, и это лишь несколько распространенных применений. Эти клапаны являются критически важными компонентами во многих ситуациях, так как обратный поток может нанести серьезный ущерб некоторому оборудованию.Поэтому важно, чтобы симптомы неисправности обратного клапана были обнаружены как можно раньше, чтобы предотвратить простои оборудования и дорогостоящий ремонт.
Общие проблемы с обратным клапаном
- Гидравлический удар — Гидравлический удар — это скачок давления или ударная волна высокого давления, которая возникает, когда движущаяся жидкость вынуждена останавливаться или внезапно менять направление. Обычно это происходит с обратными клапанами поворотного типа, в которых изменение направления потока ниже по потоку вызывает резкое закрытие клапана, что приводит к возникновению волны давления, распространяющейся по трубе.Гидравлический удар может привести к повреждению трубы, фитинга и клапана.
- Обратный поток — Обратный поток возникает, когда клапан позволяет воде течь обратно к стороне входа обратного клапана; Другими словами, через клапан проходит двусторонний поток. Это может быть вредным для такого оборудования, как нагнетательные насосы, в которых обратный поток в насос может вызвать вращение крыльчатки в другом направлении, что приведет к повреждению насоса.
- Неправильная установка, техническое обслуживание и сборка — Как и в случае любого механического оборудования, неправильная установка, техническое обслуживание и сборка обратных клапанов может привести к дорогостоящим и длительным повреждениям и, в конечном итоге, к поломке.Во время установки клапан должен быть ориентирован в правильном направлении для системы трубопроводов. Также важно помнить, что не все обратные клапаны работают одинаково. Необходимо учитывать требования к пропускной способности трубопровода, место установки клапана и то, будет ли клапан установлен в горизонтальном или вертикальном положении.
- Мусор в трубопроводе — Мусор в трубопроводе может застрять в обратном клапане, из-за чего он останется в открытом или закрытом положении.Кроме того, быстро перемещающийся мусор может повлиять на односторонний обратный клапан и повредить внутренний механизм. Это может привести к поломке или смещению частей клапана, что приведет к перемещению большего количества мусора в нижнем направлении.
Отказ обратного клапана также может быть результатом износа эластомеров и уплотнений седла, а также чрезмерно высоких рабочих температур.
Профилактические меры для предотвращения отказа обратного клапана
Ключом к предотвращению отказа обратного клапана и обеспечению долговечности клапана является правильное и регулярное профилактическое обслуживание.
Первый и наиболее эффективный шаг для предотвращения отказа клапана — поддержание чистоты трубопровода и клапанов и их отсутствия от мусора. Этого можно добиться, установив фильтры и крышки там, где это необходимо. Также может выполняться регулярная промывка системы трубопроводов для удаления осевшего мусора и минимизации накопления загрязняющих веществ.
Смазка клапана — еще один эффективный метод предотвращения преждевременного выхода клапана из строя. Обратные клапаны состоят из нескольких движущихся частей; Следовательно, минимизация трения между этими компонентами посредством смазки может продлить срок службы компонентов клапана, улучшить общую производительность и обеспечить эффективную работу.
Наконец, клапаны должны быть правильно установлены и использоваться в соответствии с указаниями. Неправильная установка клапана или использование обратного клапана неправильного типа может сократить срок службы клапана. Также следует соблюдать график регулярного технического обслуживания, чтобы гарантировать замену неисправных клапанов при первых признаках отказа.
Выбор правильного размера одностороннего обратного клапана
При выборе размера клапана не забудьте оценить обратный клапан в зависимости от конкретного применения, а не размера трубопровода.
Трубы большего размера — это обычная практика, учитывающая будущие требования к пропускной способности. Однако большие диаметры труб приводят к более низким расходам, а это означает, что скорость жидкости может быть недостаточной для полного открытия обратного клапана. Это может вызвать колебания поворотных клапанов, размер которых соответствует диаметру трубы, между частично открытым и закрытым положениями. Это явление известно как треп. Частота движений из-за вибрации может в конечном итоге увеличить скорость износа клапана и вызвать отказ компонентов, что приведет к дальнейшему повреждению другого оборудования, расположенного ниже по потоку.
Следовательно, обратные клапаны необходимо выбирать в зависимости от ожидаемого расхода. Это предполагает выбор клапана с соответствующим значением коэффициента клапана (CV). Значение CV описывает способность текучей среды полностью открывать клапан; чем выше CV, тем больше расход, необходимый для открытия клапана.
Также необходимо учитывать тип среды, которая будет проходить через клапан. Например, коррозионная или абразивная среда может потребовать использования определенных материалов клапана, таких как углеродистая сталь, нержавеющая сталь или латунь.Также необходимо учитывать свойства текучей среды, проходящей по трубопроводу, чтобы гарантировать, что поток может происходить непрерывно. Твердые тела, жидкости и газы различаются по вязкости, плотности, массе и так далее. Внутренний клапанный механизм должен позволять размещать эти уникальные среды.
Ориентация клапана также важна для определения правильного типа обратного клапана для конкретного применения. Некоторые клапаны могут не работать должным образом при установке в условиях вертикального потока. Кроме того, если клапан считается подходящим для вертикального потока, необходимо определить направление (вверх или вниз), поскольку эти условия предъявляют особые требования.
Типы обратных клапанов
Хотя все обратные клапаны выполняют одну и ту же функцию, они различаются тем, как их внутренние механизмы допускают односторонний поток. Каждый из этих механизмов подходит для разных ситуаций; поэтому важно понимать основной режим работы этих клапанов, чтобы определить их наиболее подходящие области применения.
К наиболее распространенным обратным клапанам относятся:
- Шар — Шаровые обратные клапаны состоят из шара, который прижимается пружиной к седлу в закрытом положении.Когда поток индуцируется на стороне входа, шарик перемещается, и пружина сжимается. Когда поток перекрывается, шар перемещается обратно в седло, чтобы предотвратить обратный поток.
- Двойная пластина (двойная дверца) — Обратные клапаны с двойной пластиной состоят из двух пластин, соединенных торсионной пружиной посередине. Жидкость открывает обратные клапаны и создает в пружине скручивающее напряжение. Когда поток останавливается или уменьшается, пружина высвобождает энергию, чтобы закрыть клапан.
- Рядный подпружиненный, форсунка, или бесшумный — Обратные клапаны с подпружиненным механизмом относительно новы по сравнению с другими механизмами внутреннего клапана.В этом типе клапана поток открывает клапан, противодействуя движению внутренней пружины. При постоянном и достаточном потоке клапан остается полностью открытым, а пружина удерживается в сжатом состоянии. Когда поток прекращается, пружина высвобождает накопленную потенциальную энергию, чтобы быстро перевести клапан в закрытое положение. Клапан закрывается перед реверсированием потока, что снижает вероятность гидравлического удара.
- Поршень или подъемник — В этом типе обратного клапана поток жидкости от верхнего по потоку поднимает поршень вверх, чтобы открыть клапан и позволить потоку ниже по потоку.Как только давление снимается, сила тяжести толкает поршень обратно в исходное закрытое положение, чтобы предотвратить обратный поток.
- Поворотные обратные клапаны — Поворотные обратные клапаны — самый старый и самый распространенный тип клапанов. Поток жидкости открывает диск, который вращается на шарнире, открывая клапан. Когда поток уменьшается, сила тяжести и обратный поток возвращают клапан в закрытое положение.
Важность правильного выбора и обслуживания обратного клапана
Различные типы обратных клапанов — хотя все они похожи по концепции — сильно различаются с точки зрения механизмов внутреннего клапана, давлений открытия (связанных с CV) и конструкционных материалов.Внутренние устройства этих клапанов также чувствительны к загрязнениям, скорости потока и скачкам давления. Следовательно, правильный выбор клапана и надлежащая регулярная проверка являются ключевыми факторами для предотвращения преждевременного отказа обратного клапана в любом типе применения.
Ресурсов:
Изображение предоставлено: Yuthtana artkla / Shutterstock.com
Расширение дает 400 рабочих мест в ОгайоСледующая история »Больше от Engineering & Design
Полное руководство по обратным клапанам
Содержание:
Обратные клапаны поворотного типа
В этом разделе рассматриваются обратные клапаны, которые по своей сути отличаются от почти всех других типов клапанов тем, что для выполнения заданной функции клапана не требуется никакого внешнего вмешательства.Обратные клапаны, которые более широко известны как обратные клапаны, предназначены для управления потоком жидкости так же, как и любой другой клапан, но их вклад в систему заключается в предотвращении возврата жидкости в том направлении, откуда она пришла. Этот принцип широко используется в природе; человеческое тело содержит ряд обратных клапанов.
В системах трубопроводов существует несколько способов предотвращения обратного потока без использования обратных клапанов. Любая система, которая течет под действием силы тяжести, автоматически защищается от обратного потока, если одна часть системы находится выше другой.Наличие воздушного зазора или места, где жидкость должна свободно падать из одной части системы в другую, является еще лучшим методом изоляции. Этот метод часто требуется там, где требуется абсолютное разделение, например, при подключении к системам питьевой воды, где чистая вода может использоваться для других целей, но где недопустимо иметь любую возможность попадания загрязненной воды обратно в питьевую воду.
Для более обычной промышленной системы трубопроводов, где все части системы находятся под давлением, необходим клапан определенного типа.Самый ранний тип обратного клапана, который был разработан, был основан на аналогии двери или затвора. Подобно двери, построенной так, чтобы открываться в одном направлении, но для остановки у подоконника или заклинивания, препятствующего ее повороту в обе стороны, поворотный обратный клапан имеет способность свободно открываться, когда жидкость толкает его. В одном направлении дверца или диск широко открывается, а в другом направлении диск раскачивается, пока не ударится о сиденье.
Многие обратные клапаны закрываются достаточно надежно, но в закрытом положении они действительно не закрываются плотно.Жидкость может пройти через диск обратного клапана намного легче, чем человек может пройти через закрытую дверь. В большинстве случаев так оно и есть, и вы мало что можете с этим поделать. Обратный клапан предназначен для замедления потока в обратном направлении или для уменьшения массового расхода примерно до 1 или 5 процентов в обратном направлении по сравнению с прямым потоком. В некоторых случаях требуется гораздо лучшая скорость отключения, и существует несколько разновидностей обратных клапанов, которые могут выполнять эту работу.
Обратные клапаны Swing по-прежнему занимают значительную часть рынка обратных клапанов, хотя есть много других типов обратных клапанов, которые являются улучшением по сравнению с Swing. Физически стандартный поворотный обратный клапан похож на большинство других клапанов. Он имеет фланцы или другие стандартные торцевые соединения, а также съемную крышку. Крышка или колпачок таковы — нет штока или других механизмов, которые могли бы приложить силу или крутящий момент извне. Диск прикреплен к поворотному рычагу или рычагу, который установлен на валу подшипника.Рычаг свободно вращается вокруг этого вала, и жидкость открывает или закрывает диск.
На самом деле, хотя так строятся почти все проверки качелей, эта упрощенная картина не совсем верна. Поскольку этот вал обычно должен быть вставлен снаружи корпуса в любом случае по причинам механической сборки, конец вала можно использовать для приведения в действие, как и любой другой клапан. Часто для начала работы проверки все еще требуется реверсирование потока, но для закрытия клапана можно использовать силовой привод.Иногда груз или пружина снаружи также могут использоваться в качестве внешнего, но все же пассивного средства срабатывания. Эти пружины или грузы могут использоваться либо для помощи в закрывании, либо для замедления закрывания, в зависимости от того, как они связаны и зачем они нужны. Теоретически, клапан построен как проверка свинга может быть приведен в действие с внешней стороны и используется в качестве запорного клапана, но из-за крутящий момент, необходимый для близкого такого клапана против потока линии, такая схема почти не используется.
Для внешнего рычага и груза или рычага и пружины требуется сальник, как и для любого другого клапана, который имеет приводной механизм снаружи.Однако, поскольку принудительное срабатывание не применяется, доступная сила по-прежнему ограничивается силой веса или пружины. Это означает, что иногда сила, прилагаемая сальником, достаточно велика, чтобы ограничить или ограничить поворотное движение. Поэтому конструкция внешнего рычага обычно применима только в больших клапанах. Он доступен в размерах до 6 дюймов. размер трубы (DN 150). Чаще всего он используется в транспортных и строительных трубопроводах. Когда в трубопроводе нефтеперерабатывающего завода требуется принудительное закрытие, чаще устанавливают другой тип чека, который по своей природе обладает лучшими характеристиками закрытия, или, альтернативно, какой-либо тип клапана с приводом, который закрывается по сигналу потока, обычно в дополнение к обратному клапану .
Обратите внимание, что при обычном поворотном контроле есть шарнир, который вставляется через стенку корпуса в том же месте, что и этот сальник, но там нет сальника, потому что стопорный штифт не проходит через стенку. Существует обычно просто стандартная заглушка на одной стороне, чтобы подключить отверстие, используемое, чтобы собрать стопорный штифт в клапан. Можно сконструировать удерживающее устройство поворотного рычага, которое полностью находится внутри корпуса, устанавливается сверху или прикрепляется к крышке и удерживается каким-либо привинченным или приваренным устройством.Эти конструкции немного дороже и потенциально более сложны, но определенно не обеспечивают путь утечки наружу, который представляет собой закупоренное отверстие. Было бы лучше, если бы с этой функцией было доступно больше проверок поворота, но обычно они не имеют ее, за исключением крышек с герметичным уплотнением и других конструкций с высоким давлением. Это правда, что все доступно, если вы этого достаточно сильно хотите и готовы принять повышенную стоимость и (особенно) время доставки, которые предполагает особый заказ.
Обычная поворотная заслонка имеет седло, наклоненное примерно под тем же углом, что и седло клиновой задвижки, и обычно имеет упор на крышке или внутренней части корпуса, так что диск перемещается примерно на 60 градусов или немного больше от от полностью закрытого до полностью открытого. Одна из причин наличия наклонного седла заключается в том, что, когда клапан установлен горизонтально с крышкой вверх, вес диска все еще оказывает некоторую силу, стремящуюся удерживать его напротив седла. По вертикальной линии при широко открытом диске диск должен оставаться неуравновешенным.То есть на диск все еще должна действовать некоторая сила тяжести, стремящаяся закрыть его, когда поток жидкости остановится. (Обратите внимание, что практически никакие обратные клапаны, за исключением нескольких очень специализированных, не могут работать в вертикальном положении с потоком вниз.)
Как и его запорные и проходные аналоги, поворотный обратный клапан доступен практически в любом номинале, материале и типе торцевого соединения и конструкции крышки. Физически поворотный клапан примерно такого же размера, как и шаровой клапан, начиная с фланца крышки и ниже.Таким образом, в нижних классах давления он несколько длиннее, чем задвижка. В более высоких классах давления существует потенциал для довольно высоких перепадов давления. Это может привести к тому, что диск станет тяжелее, его будет труднее раскачивать, и он может сильно захлопнуться. Поэтому обратные клапаны высокого давления, которые встречаются в технологических процессах с паром и высоким давлением, обычно имеют другую конструкцию, чем поворотные.
При малых размерах существует обратная проблема. Хотя поток жидкости обеспечивает большую часть силы для закрытия обратного клапана, большую часть времени также требуется сила тяжести.Маленькие обратные клапаны, скажем, под 2 дюйма. размер трубы, не имеют большой массы в диске и более подвержены некоторым механическим проблемам, препятствующим закрытию диска. В корпусах из нержавеющей стали и бронзы проверка поворота все еще довольно распространена, поскольку коррозия поворотного рычага и оси поворота маловероятна, но небольшие клапаны из углеродистой стали, скорее всего, будут другим типом проверки. Исключением является интересная небольшая проверка поворота, сделанная из той же поковки, которая используется для изготовления тройника, где весь механизм поворота, включая ось, вставляется с нижнего конца и приваривается.
К началу
Обратные клапаны с наклонным диском
Ближайшим родственником поворотного обратного клапана является обратный клапан с наклонным диском. Поворотный диск движется так же, как и качели, за исключением того, что поворотный рычаг проходит прямо через диск, а не над ним. Таким образом, общее движение диска меньше, а движение больше вращательное, чем поступательное. Ось должен быть смещен на определенное расстояние от центра сил, действующих на диск, чтобы диск открылся, но в поворотном диске это расстояние намного меньше.Центр масс диска намного ближе к точке поворота, и на самом деле обычно даже ближе к точке поворота, чем центр открывающих сил. Это означает, что поворотный диск открывается легче (с меньшим сопротивлением потоку и последующей потерей давления), чем поворотный чек. Конечно, все эти утверждения в равной степени применимы к замыкающим силам.
Проверка поворотного диска была, таким образом, первой проверкой без захлопывания, и по сей день ее главная привлекательность состоит в том, что она может закрываться более мягко, чем проверка качания.Он также может быть сконструирован так, чтобы закрываться очень быстро, так как относительные положения центра масс и центра силы могут изменяться способами, которые очень непрактичны при проверке поворота.
У него есть определенные недостатки, в основном то, что он не подлежит ремонту на линии, так как не имеет крышки. Шарнир корпуса расположен вдоль линии посадки под углом примерно 45 градусов к концам и центральной линии трубы. В остальном масса и размеры поворотного диска сопоставимы с контрольным механизмом поворота.Угловое седло также является одной из причин быстрого закрытия: в открытом положении диск поворачивается в направлении потока жидкости, как дроссельная заслонка, но в закрытом положении диск находится от 45 до 60 градусов от осевой линии трубы, не от 80 до 85 градусов, как при проверке качелей.
Обратный клапан с наклонным диском является довольно специализированным клапаном, поскольку в большинстве отраслей он используется только там, где необходимы его характеристики закрытия. Вероятно, его наиболее часто используют в водопроводах, таких как промышленная охлаждающая вода или городская вода, в качестве обратного клапана нагнетания насоса.Водопроводные линии, как правило, являются одними из самых больших линий в растении, а масса перемещаемой воды может быть довольно большой. Когда гидравлический удар и другие нарушения потока жидкости происходят в трубопроводах такого размера, силы, прикладываемые к трубопроводу, могут быть достаточными, чтобы вывести насосы из строя или выбить трубопроводы из их опор. Проверка с помощью поворотного диска предназначена для помощи в борьбе с этой проблемой, быстро закрываясь, почти сразу после того, как движущийся столб воды останавливается и прежде, чем у него появится возможность начать движение назад.Одним из вкладов в нагрузку на трубопровод является инерция водяного столба, когда он ударяется о неподвижный объект, диск обратного клапана, который закрывается в ответ на то, что вода начинает двигаться через него назад. Если клапан может закрыться в то время, когда движущаяся вода достигла своей самой низкой средней скорости, в результате будет наименьшее количество силы.
Существует вторая, связанная с этим ниша, которую занимает чек с наклонным диском. Высокие закрывающие силы, которые являются проблемой для больших масс воды, также являются проблемой для высокоскоростных потоков пара, подверженных внезапным колебаниям, например, при нагнетании компрессора.Здесь клапан обычно конфигурируется так, чтобы довольно медленно реагировать на изменения скорости потока, чтобы уменьшить тенденцию к захлопыванию, что очень разрушительно не только для клапана, но и для остальной системы трубопроводов, подверженной таким нагрузкам.
Доступен обратный клапан с наклонным диском диаметром до 4 дюймов. размер трубы (DN I00), но чаще всего используются размеры от 24 до 48 дюймов (от DN 600 до DN 1200) для коммунальной воды и проверки нагнетания насосов. В этих условиях клапан обычно изготавливается из чугуна или стали и обычно соответствует классу 125 (PN 10) или классу 150 (PN 16).Другая ситуация, когда появляется наклонный диск, требует стального корпуса, рассчитанного на высокое давление клапана, который часто стыковой сваркой с герметичной крышкой. Эти клапаны, кстати, больше похожи на обычные поворотные клапаны в том смысле, что номинальное давление делает разделенный корпус непрактичным, поэтому у них есть крышка или крышка и поворотный рычаг, доступный сверху. Эти два набора условий эксплуатации довольно сильно различаются по своим требованиям, и может быть очень трудно получить обратные клапаны с наклонным диском, которые находятся между этими двумя крайностями, например, в стальном корпусе класса 300 (PN 25).
К началу
Подъемные обратные клапаны
Обратный клапан подъема работает по совершенно иному принципу, чем обратный клапан поворота и наклона. Как следует из названия, подъемник поднимается, когда жидкость давит на него снизу. Это также известно как проверка поршня, поскольку диск движется вверх и вниз, как поршень.
В то время как проверка поворота аналогична дверной аналогии с задвижкой, проверка подъема более тесно связана с шаровым клапаном. Фактически, в небольших размерах, где чаще всего используется подъемная заслонка, корпус такой же, как у шарового клапана, только с крышкой вместо крышки, и часто диск или поршень такие же.
Поршень свободно движется вверх и вниз, но требуется какая-то направляющая. Направляющие состоят из внутренней направляющей, прикрепленной к крышке внутри поршня и занимающей пространство, в котором крепление штока будет проходить на шаровом клапане, или либо цилиндрической поверхности, либо трех или четырех направляющих ребер, внешних по отношению к поршню, и подшипников на цилиндрической части. область за пределами поршня над зоной посадки. Меньшие проверки лифта, 2 дюйма размер трубы (DN 50) и меньше, как правило, относится к первому типу, в то время как поршневой контроль больше 2 дюймов.размер (DN 50) чаще всего последнего типа. Поршневые чеки большего размера — это специальные конструкции, часто с демпфирующими устройствами и используемые, как и другие специальные чеки для пульсирующих потоков или случаев гидроудара.
Для размеров 2 дюйма (DN 50) и меньше проверка поршня является наиболее распространенным типом. Он доступен из любого материала, от латуни до высоколегированного, и практически любого номинала и типа торцевого соединения. Обратные клапаны не являются предметом большого объема по сравнению с запорными клапанами любого описания, поэтому способность подъемной проверки использовать тот же корпус, что и шаровой клапан того же размера, приносит с собой экономию, которая делает подъемную проверку дешевле, чем некоторые своих конкурентов.Он разделяет двойное изменение направления потока на 90 градусов с шаровым клапаном и, как следствие, потерю давления.
Подъемная проверка садового разнообразия работает за счет комбинации сил жидкости и силы тяжести, которая, вероятно, большую часть времени является более сильной силой. Поршень должен двигаться вертикально вверх и вниз, поэтому крышка клапана должна быть достаточно близко к вертикальному. По вертикали проверка не сработает — сила тяжести, удерживающая поршень вбок, слишком велика, чтобы поток жидкости мог ее преодолеть.Поршень обычно снабжен отверстием для выравнивания давления, расположенным на боковой стороне над зоной посадки. Это необходимо для того, чтобы давление в линии выше по потоку перешло за поршень и помогло его опустить.
Чтобы клапан работал лучше, над поршнем иногда устанавливают пружину, которая нажимает на нижнюю часть крышки. Это улучшает работоспособность клапана, поскольку помогает преодолеть любую тенденцию к заеданию в открытом положении и закрывается немного плотнее. Обычно это означает, что для открытия клапана требуется немного более высокий перепад давления (это называется давлением открытия).Обычно это давление составляет порядка долей фунта на квадратный дюйм (0,1–0,01 бар) и не стоит учитывать. Подпружиненный клапан может закрываться немного лучше в не вертикальном положении, но все же нельзя ожидать надежного закрытия в вертикальном положении.
Есть поршневой чек, который работает как в вертикальном направлении, так и в горизонтальном. Это проверка поршня Y-образной формы, и, конечно же, она одинаково хорошо работает как по вертикали, так и по горизонтали, потому что область поршня и пружины находится в абсолютно одинаковой ориентации независимо от того, в какой ориентации находятся торцевые соединения.Как правило, большинство маленьких поршневых чеков Y-образной формы подпружинены. У них есть то же преимущество, что и у шаровых клапанов Y-образной формы, то есть они имеют более прямой путь потока и меньший перепад давления, чем сопоставимая прямая или T-образная проверка. Они по необходимости больше, чем прямой узор. Дополнительным преимуществом Y-образной схемы является то, что с некоторого расстояния немного легче определить, в каком направлении должен быть поток на линии, поскольку тело Y-образной формы «указывает» вниз по потоку.И чек Y-образного образца также имеет тот же корпус и диск, что и глобус Y-образца.
Специалисты по спецификации чаще всего выбирают подъемник меньшего размера, примерно до I 1⁄2 дюйма. или 2 дюйма размер трубы (DN 40 или DN 50) и поворотные или двухстворчатые межфланцевые чеки большего размера. Но лифт или поршневые чеки на удивление часто встречаются в больших размерах для нескольких специализированных целей. Один из них предназначен для пульсирующего потока, когда скачки давления и объема в линии, например, от поршневого или диафрагменного насоса, могут привести к тому, что некоторые другие типы обратных клапанов открываются и закрываются с каждым циклом.Такое многоцикловое обслуживание является почти гарантией короткого срока службы обратных клапанов, которые не зависят ни от чего, кроме силы тяжести, чтобы противостоять силам потока жидкости. Поскольку поршневой клапан в любом случае должен иметь соединение между объемным пространством над диском и нижним по потоку участком линии, конструкторы клапана могут использовать текучую среду, текущую назад и вперед, для демпфирования движения поршня. Есть несколько способов сделать это; один состоит в том, чтобы вставить в поршень отверстие для контроля количества жидкости, которая втекает и выходит из области над ним и, таким образом, контролировать ее скорость, а другой, более регулируемый метод — это проложить линию, соединяющую два объема за пределами корпус клапана и поместите в линию небольшой дроссельный клапан, чтобы можно было регулировать время срабатывания поршня.У многих также есть пружина над диском, которая помогает гасить силы открытия.
Поршневые ограничители этого типа довольно часто используются при более высоких давлениях и меньших размерах, где в противном случае можно было бы использовать контроль поворота с внешним рычагом и грузом. Это связано с тем, что сальник, требуемый для проверки поворота, здесь не требуется, поэтому ничто не сковывает или не препятствует движению клапана или не обеспечивает путь утечки. В клапанах высокого давления даже без учета колебаний расхода можно эффективно использовать поршневую конструкцию, поскольку тяжелый диск, часто с пружиной, лучше подходит для большой силы открытия, часто встречающейся в таких клапанах.Эти клапаны часто имеют Y-образную форму, что не всегда верно для клапанов, предназначенных для пульсирующего потока. Клапаны, предназначенные для работы под высоким давлением, также часто имеют особые конструктивные особенности, такие как контуры, разработанные с учетом аэродинамических эффектов, и направляющие поверхности с твердым покрытием для уменьшения износа, вызываемого высокими силами.
Другой вариант подъемного механизма, который очень популярен в определенных приложениях, — это шаровой обратный клапан. Шаровая проверка — это все еще проверка подъема, часто с точно таким же телом.Разница в том, что поршень был заменен сферическим шариком, в основном шарикоподшипником. Он требует немного иной направляющей системы, чем поршень, и не требует вентиляции, потому что он никогда полностью не блокирует объем в верхней части клапана. Основные причины использования шаровой опоры заключаются в том, что, поскольку она имеет больший внутренний зазор, чем поршень, в вязких средах она не так легко склеивается и что, поскольку шарик каждый раз падает обратно на седло в разной ориентации, он обычно изнашивается. лучше в услугах с высокой ездой на велосипедеПо-прежнему можно использовать пружину для облегчения посадки.
Клапаны, специально разработанные для использования в вертикальных линиях, также являются шаровыми запорами, хотя и с другой конструкцией корпуса, поскольку обтекание шара и выход через верхнюю часть клапана легко осуществить. Для разборки этих клапанов требуется штуцер или другое соединение посередине, так как колпачок быть не может. Их можно устанавливать только там, где поток направлен вверх, поскольку сила тяжести является закрывающим механизмом. Есть несколько шаровых опор, которые подходят как для горизонтальной, так и для вертикальной установки вверх.
Тот же клапан, который используется в качестве обратного клапана с вертикальным потоком, можно разместить в горизонтальном положении, где он выполняет совершенно другую функцию. Его можно использовать в качестве обратного клапана избыточного потока, цель которого — не реагировать на потоки жидкости, когда они малы. Проверка активируется только при наличии высокоскоростного потока. По сути, поток жидкости сметает шар в седло и удерживает его там, тем самым перекрывая поток. Этот клапан полезен в местах, где могут произойти разрывы или утечки.Конечно, поскольку шар должен сесть на стороне выхода, он должен быть установлен в обратном направлении от любого обратного клапана.
К началу
Обратные клапаны с разрезным диском
Еще одна вариация на ту же тему — обратный клапан с разрезным диском, двухдверный или межфланцевый. Все эти названия обычно используются для описания одного продукта, и хотя термин «проверка пластины», вероятно, является наиболее распространенным, он также вводит в заблуждение, поскольку другие типы проверки могут относиться к основной части пластины. Здесь обсуждается конструкция, в которой есть два диска, каждый в форме полукруга и шарнирно закрепленный на прямой стороне, которая также является вертикальной центральной линией клапана, так что два диска открываются друг к другу.Эти диски также подпружинены, поэтому для работы клапана не требуется сила тяжести.
Обычно два диска устанавливаются на один и тот же шарнирный штифт, который вставляется через стенку корпуса таким же образом, как и штифт проверки поворота. Пружины также наматываются на этот штифт. Обычно есть второй штифт, называемый стопорным штифтом, сразу после стержня петли. Пружины обычно работают против этого пальца, создавая закрывающее усилие в дисках или дверях, как их чаще называют.Иногда одна пружина давит на оба диска, но чаще бывает две пружины, по одной на каждую дверь. В открытом положении две двери обычно упираются друг в друга, но в некоторых конструкциях для этой цели также используется стопорный штифт. Снаружи корпуса ввинчиваются маленькие заглушки, закрывающие места, куда вставляются штифты. Они изготовлены из того же материала, что и корпус штифтов m ·, который обычно бывает из того же материала, что и остальная часть трима клапана.
Снова обратимся к аналогии с дверью, гидравлическое усилие, необходимое для открытия клапана, намного меньше, чем при проверке поворота, поскольку каждая дверь имеет меньше половины пути, чем при проверке поворота, и не за счет подъема против силы тяжести (если клапан не находится на вертикальной линии).Таким образом, перепад давления меньше, чем при проверке качания. Поскольку детали физически меньше по размеру, их целесообразно устанавливать в корпусе вафельного типа, что значительно снижает массу всего клапана и, следовательно, его стоимость. Все эти факторы в совокупности делают двухстворчатую проверку одной из самых эффективных конструкций обратных клапанов.
Несколько клапанов, в основном в нефтяных месторождениях, но иногда и в трубопроводах из высоколегированных химических веществ, имеют поворотную конструкцию, но в виде пластин. Для таких клапанов требуется, чтобы диск отклонялся за пределы выходного конца плиточного клапана.Эти клапаны обладают преимуществом в весе, чем двойные дверные обратные клапаны, но в остальном они являются стандартными поворотными обратными клапанами в эксплуатации. Из-за ограниченного пространства внутри корпуса клапана многие из них изготавливаются с седлом под углом 90 градусов к оси клапана, а не с седлом с наклоном от 80 до 85 градусов в контрольных клапанах с фланцем. Чтобы компенсировать это расположение, которое заставляет диск свободно висеть рядом с седлом, вместо того, чтобы прикладывать к нему силу тяжести, иногда устанавливают уплотнительное кольцо из эластомера.По сути, единственная сила, доступная для удержания клапана, — это положительное противодавление. Эти клапаны, как правило, очень дешевы. Двухдверный чек доступен практически из всех материалов, а из-за его небольшой массы корпуса в высоколегированной конструкции его стоимость может быть значительно меньше, чем у эквивалентного чека с поворотным механизмом. Тем не менее, он имеет экономическое преимущество в больших размерах практически из любого материала, даже из чугуна. Пружины доступны из различных материалов, некоторые из которых делают пружины лучше, чем другие.Инконель, Инконель-X или некоторые другие разновидности сплава никель-хром-железо являются наиболее распространенными, поскольку они обладают хорошей упругостью и высокой коррозионной стойкостью. Пружины доступны из других коррозионно-стойких материалов, а также из жаропрочных сплавов, некоторые из которых подходят для работы при гораздо более высоких температурах, чем корпуса клапана.
Пружины являются источником одного из основных недостатков двухдверного клапана — они могут сломаться и выйти из строя. Этот прискорбный инцидент приводит к тому, что клапан в некоторой степени нефункционален, и потенциально может вызвать повреждение некоторой части оборудования, расположенного ниже по потоку.Раньше эта проблема возникала чаще, чем сейчас, хотя это всегда опасность. Когда каждая из двух пружин нажимает на стопорный штифт, тогда, если одна из них сломается, другая половина клапана все еще работает. Если только половина клапана работает, это не делает его на 50 процентов лучше, чем исправный клапан, но, возможно, на 5 процентов, если дверь со сломанной пружиной не закрывается. Обратный поток жидкости обычно закрывает клапан даже без пружины.
Пружины также могут иметь различную упругость, чтобы закрываться с большей или меньшей скоростью, что помогает для очень больших клапанов и для обеспечения устойчивости к колебаниям или толчкам.Как правило, более жесткие пружины используются для более быстрого закрытия клапана, чтобы противодействовать захлопыванию (клапан закрывается до того, как поток может создать какой-либо импульс в обратном направлении), а более мягкие пружины используются, если клапан закрывается слишком сильно против низкого потока.
В двухдверном клапане, как и в любом другом клапане, на посадочных поверхностях используется другой материал для большей устойчивости к износу и ударным нагрузкам. Однако, поскольку двери имеют меньшую массу и ходят меньше, чем при поворотной проверке, в первую очередь меньше нагрузка, поэтому часто требуется меньшая защита.Наплавка применяется редко. Часто требуется только повышенная коррозионная стойкость для сохранения целостности посадочных поверхностей. От 11 до 13 процентов хрома часто бывает достаточно для служб, требующих только корпусов из углеродистой стали. Поскольку металлическая масса в двухдверном чеке изначально довольно мала, при меньших размерах на самом деле дешевле изготовить весь корпус из хромистой стали, чем делать стальной корпус с сварными поверхностями сидений. И наоборот, в некоторых очень больших клапанах может быть дешевле изготовить двери из углеродистой стали и покрыть посадочные поверхности, а не отливать всю деталь из сплава, как это часто делается с клиньями задвижек.
Вафельный чек, конечно, сквозного типа. Используются очень длинные шпильки, а внешний диаметр корпуса клапана такой же, как и внутренний диаметр схемы крепления, который обычно совпадает с внешним диаметром посадочной поверхности прокладки или очень близок к нему. Это означает, что одна и та же отливка может использоваться для различных номиналов, каждая из которых обрабатывается до разного внешнего диаметра. Это также означает, что болтовые соединения полностью открыты в области между фланцами и снаружи стенки обратного клапана, что делает болтовые соединения более уязвимыми к тепловому расширению при пожарах или при эксплуатации при высоких температурах.Некоторые пользователи не разрешают проверку пластин выше определенной температуры, но другие просто предпочитают использовать наконечники. В обратных клапанах тип выступа служит тем же целям, что и у бабочек, то есть позволяет самому клапану быть фактически прикрученным к фланцу с обеих сторон, а не просто удерживаться между ними. Чтобы избежать теплового расширения от внешних источников тепла, вполне достаточно просверлить проушины и пропустить через них шпильки, а не использовать винты с головкой под ключ; здесь выступы предназначены просто для защиты болтового соединения.
Если четыре заглушки, используемые для фиксации шарнира и стопорных штифтов, считаются нежелательными путями утечки, их можно приварить герметично. Также можно построить двухстворчатую шахту, в которой эти штифты удерживаются внутренним фиксатором, в котором соединение не выводит во внешнюю атмосферу.
Во многих конфигурациях трубопроводов обратный клапан чаще всего встречается на выпуске насоса, и его цель состоит в том, чтобы не дать потоку жидкости вращать рабочее колесо насоса назад. Часто в этой точке трубопровод располагается вертикально, поэтому обратный клапан становится самой низкой точкой объема, который нужно слить.В стандартных проверках качения корпус просто просверливается и нарезается резьбой. Пластинчатую пластину можно также просверлить и нарезать резьбой, но по своей природе это сделать несколько сложнее. Доступное пространство очень мало, поэтому в клапанах ниже 6 дюймов. размер трубы (DN 150) стандартный размер слива может быть нестандартным. Кроме того, сливное соединение должно проходить между двумя болтами фланца. Таким образом, во многих случаях для обеспечения слива с клапаном требуется более длинный, чем обычно, патрубок. Слив на самом деле идет из области, расположенной непосредственно за плоскостью сиденья, и в некоторых случаях на самом деле слегка врезается в сиденье в точке между дверьми, чтобы не мешать сидению.Это, конечно, самая низкая точка слива.
К началу
Обратные клапаны с центрированной пружиной
Распространенным типом специализированных обратных клапанов является обратный клапан с центрированной пружиной. Этот клапан широко производится и используется в качестве стандартного обратного клапана в строительных трубопроводах и в ряде других промышленных применений. Этот тип также является самым простым обратным клапаном для очень малых размеров. Но наиболее важное его применение — предотвращение гидроудара.
Центрированный пружинный стопор работает как шаровой клапан или подъемный клапан, поскольку диск движется прямо в поток.В отличие от глобуса или проверки подъема, повороты под прямым углом не требуются. Это движение достигается с помощью центрирующего устройства, подвешенного по бокам клапана после седла и удерживающего короткий шток или направляющую, прикрепленную к диску или его часть. Усилие, которое перемещает диск в седло, создается пружиной, которая охватывает эту направляющую и толкает ее.
Значение этой конструкции заключается в том, что сила пружины прямо противоположна силе текущей жидкости. Когда поток жидкости замедляется, пружина начинает закрывать диск.Когда поток жидкости полностью прекращается, диск садится и остается на месте до тех пор, пока перепад давления жидкости не станет достаточным, чтобы поднять диск обратно с седла. Во многих других конструкциях обратных клапанов движения диска или дисков подпружинены или иным образом управляются силой, отличной от потока жидкости, но эти две силы не совпадают. Качель качания, например, перемещается под действием силы тяжести, но результатом его движения вниз и влияния поворотного рычага является действительная сила, противодействующая силе жидкости.Хотя это может показаться незначительным различием, различий в поведении действительно достаточно, чтобы оправдать использование специального обратного клапана там, где существует проблема гидравлического удара.
Следует отметить, что в ситуациях сильного гидроудара часто ни одно изменение не повлияет на лечение. Часто может потребоваться комбинация решений, включая специальные обратные клапаны, переориентацию трубопроводов для уменьшения гравитационного воздействия, лучшее закрепление насосов, добавление камер или трубопроводов для рассеивания ударных волн или другие изменения.
Дополнительным преимуществом обратного клапана с центрированной пружиной является отсутствие шума закрытия. Клапан действительно закрывается бесшумно или, по крайней мере, с гораздо меньшим шумом, чем при проверке поворота, но в целом шум является только признаком проблемы, а не самой проблемой. При строительстве водопровода в подвале отсутствие ударов обратных клапанов, вероятно, является значительным. Но что действительно делает это важным, так это то, что шум возникает из-за удара диска о седло. Когда клапан седла мягко, как и ряд других обратных клапанов при правильных условиях, происходит меньший износ и клапан служит дольше.Во многих случаях центрированная пружинная чеканка изготавливается вафельного типа, часто из железа с бронзовой накладкой для водоснабжения.
Другие типы обратных клапанов с центрированной пружиной более экзотичны, доступны из самых разных материалов и используются в пульсирующих или широко изменяющихся потоках. Некоторые из них выглядят как широкое пятно в трубопроводе или как змея, проглотившая крысу. Эта выпуклая конструкция очень распространена в Европе, но также импортируется в Соединенные Штаты. Также можно сконфигурировать этот клапан как регулирующий, введя поворотный шток с одной стороны и добавив реечную шестерню к скользящему штоку.С шестерней, прикрепленной к поворотному штоку, можно использовать стандартный поворотный привод для открытия и закрытия клапана. Благодаря обтекаемому пути потока можно получить очень низкий перепад давления.
Эти клапаны обычно изготавливаются из сварной или литой стали, иногда с компонентом с мягким седлом, но также и с седлом с твердым покрытием. Пружина также должна быть устойчива к температуре и коррозии. Благодаря обтекаемой конструкции они обычно имеют довольно низкий перепад давления и высокую пропускную способность.Однако они также несколько длиннее других клапанов.
Предохранительные клапаны обратного потока Другой специализированный тип проверки, известный как обратный клапан, представляет собой фактически два обратных клапана плюс один или два запорных клапана в одном. Предохранитель обратного потока — это установленное законом устройство для отделения систем питьевой воды от непитьевых систем. Как правило, устройство для предотвращения обратного слива используется всякий раз, когда есть жесткое трубопроводное соединение от муниципальных систем водоснабжения к промышленному водопользователю, например, в спринклерной системе здания, или в системах водоснабжения жилых домов для защиты от засасывания газонных химикатов обратно в бытовую систему водоснабжения. или в любой открытой водной системе, которая может быть заражена бактериями.
Многочисленные случаи болезни и смерти в результате зараженной воды не соответствуют требованиям, предъявляемым к устройствам для предотвращения обратного потока. Они производятся рядом производителей, специализирующихся на коммунальном хозяйстве, и обычно имеют фланцевый или резьбовой конец из чугуна или бронзы. Нормы здравоохранения обычно предписывают там, где они требуются, причем в некоторых штатах они требуются чаще или в большем количестве мест, чем другие.
Причина межблочных соединений в первую очередь заключается в том, что подача питьевой воды может быть доступна на короткие периоды времени для пожаротушения или подпитки.Часто устройство для предотвращения обратного потока не требуется, если нет постоянного соединения и обратный поток невозможен, например, если источник питьевой воды может течь под действием силы тяжести в резервуар.
Конструкция предохранителя обратного потока состоит из двух последовательно соединенных обратных клапанов, обычно с мягкими вставками в диске для более плотного прилегания, со сливом между ними, так что при закрытии клапанов слив открывается, чтобы предотвратить обратное просачивание вверх по потоку. . Запорные клапаны до и после обратных клапанов служат для усиления, чтобы убедиться, что нет возможности утечки на входе.В меньших размерах вся эта сборка выполнена как одно сплошное литье.
Корпуса обычно отливают из бронзы толщиной до 2 дюймов. размер (DN 50) и чугун с бронзовой накладкой в больших размерах, с доступными размерами от 1/2 дюйма. (DN12) примерно до 10 дюймов. размер трубы (DN 250).
Предохранитель обратного слива может быть выполнен в различных вариантах для различных условий эксплуатации. Многие бытовые модели спроектированы таким образом, чтобы поместиться в пространстве рядом с водомером или на линиях, ведущих к уличным смесителям.Большинство бытовых моделей рассчитаны на низкий уровень шума во время работы. Другие, более крупные для промышленного использования, имеют положительные средства, которые LO удаляют воду, застрявшую между двумя проверками, чтобы гарантировать, что существует воздушный зазор между различными системами водоснабжения, когда положительный поток (в правильном направлении) не возникает.
К началу
Другие обратные клапаны
Среди различных типов используемых обратных клапанов есть те, которые используются для сильно изменяющихся потоков. Эти клапаны должны открываться при относительно низких расходах, но при высоких расходах иметь низкие перепады давления.Чаще всего эти состояния возникают в линиях сжатия или нагнетания, где часто также возникает значительная проблема пульсации.
Существует ряд конструкций обратных клапанов компрессора, многие из которых изготавливаются самими производителями компрессоров для использования между ступенями компрессоров, но также необходимы на трубопроводе вне компрессора. Есть несколько производителей, которые специализируются на этом клапане. Обычно эти клапаны имеют много очень маленьких проходов, которые не только помогают подавить пульсации, но также обеспечивают очень маленькие проходы потока, через которые могут срабатывать контрольные механизмы.В некоторых конструкциях используется металлический язычок из пружинной стали, который защелкивается на каждом из проходов, когда поток останавливается. Другие используют пластину, которая содержит несколько язычков или пальцев, иногда дополнительно снабженных крошечными цилиндрическими пружинами, которые разбивают поток на множество небольших каналов и обеспечивают быстрое закрытие. Вся эта сборка обычно строится как пластина, которую затем устанавливают в корпус, который прикручивается к трубопроводу.
Все эти клапаны, особенно подпружиненные, должны быть спроектированы для конкретного места, в котором они будут установлены.Необходимо знать скорость потока, плотность газа, давление и количество пульсаций в терминах скорости и объема нагнетания цилиндра. Ориентация клапана в трубопроводе также является полезной информацией. Производители могут определять размер этих клапанов и определять величину пульсаций по размеру и скорости компрессора. Обычно это очень сложный расчет, почти всегда компьютеризированный.
Стандартные обратные клапаны не подходят для большинства линий нагнетания компрессоров, и если они установлены, то они почти всегда обречены на короткий срок службы.Поршневые компрессоры создают импульс давления при каждом разряде, и возникающие в результате волны давления создают шум, иногда даже усиливаемый трубопроводами из-за резонанса и вибрации. Обратные клапаны на нагнетании компрессора пластинчатого типа специально разработаны для гашения этих импульсов давления без значительных падений давления. Они также являются эффективным решением для нагнетательных линий центробежных компрессоров с широким диапазоном режимов работы, хотя пульсации давления в центробежных компрессорах практически отсутствуют.
Еще одна полезная конструкция — это устройство рециркуляции, которое представляет собой одновременно обратный клапан и клапан разделения потока. Его используют на нагнетательной стороне технологического насоса, где желателен или необходим определенный минимальный поток через насос. Проверка рециркуляции действует как проверка с центрированной пружиной в обратном направлении, с подпружиненным диском, который соединен с клеткой и заглушкой в центре клапана, с дополнительным боковым выпуском. При условиях полного потока, проверка широко открыта, и весь поток идет вниз нагнетательный насос линии.По мере того, как поток через клапан уменьшается, канал для потока, ведущий к линии рециркуляции, начинает открываться, и часть жидкости отводится в байпас насоса. Это позволяет по крайней мере некоторому количеству жидкости протекать через насос все время, даже если напорный трубопровод полностью заблокирован после проверки рециркуляции.
Еще один тип клапана, который работает аналогично пережимному клапану, — это обратный клапан. Эта проверка работает аналогично обратным клапанам в кровеносных сосудах.Он способен отключаться вокруг твердых предметов и открывается при очень небольших напорах воды.
К началу
Обратные клапаны / Обратные клапаны (NRV) — JoinOilandGas
18,0 ОБРАТНЫЕ КЛАПАНЫ
Обратный клапан имеет конкретное назначение, то есть защищать установки и оборудование от последствий условий обратного потока. Если поток обратный, давление жидкости поможет держать клапан закрытым.
Обратные клапаны обычно устанавливаются в нагнетательных линиях насоса, чтобы предотвратить возврат жидкости через насос в резервуар или резервуар с обратным давлением.Их также можно найти на устьевых узлах перед дроссельной заслонкой или после нее. Хотя обратные клапаны полезны при колебаниях давления, не следует полагаться на них для полной изоляции в случае выхода насоса из строя. Всегда закрывайте ближайший соответствующий клапан с ручным управлением. Чек — это только временное предохранительное устройство. Обратный клапан не является запорным. Обратные и обратные клапаны можно разделить по принципу действия на следующие типы.
- Заслонка
- Шар
- Подъемник
- Поворотный
- Разъем
- Поршень или пружина
18.1 откидной обратный клапан
Откидной обратный клапан имеет шарнирный диск, который поднимается жидкостью, проходящей через трубу. Фитинги низкого давления имеют контрольную крышку. Нормальный поток поднимает заслонку, но обратный поток сильно прижимает заслонку к ее седлу, закрывая клапан. Когда давление на входе возвращается в норму, заслонка снова поднимается, чтобы пропустить поток. Откидные клапаны используются в ситуациях с горизонтальным потоком.
18.2 Шаровой обратный клапан
Этот клапан не следует путать с шаровым запорным клапаном.Шаровой обратный клапан может использоваться как в горизонтальном, так и в вертикальном потоке. Дизайн для каждого вида разный. Шаровой обратный клапан с горизонтальным потоком имеет ступенчатый барьер с центральным отверстием под углом 90 ° к отверстию трубы. Свободно движущийся шарик сидит в отверстии и поднимается под действием давления потока выше по потоку. В шаровом обратном клапане с вертикальным потоком давление потока на входе поднимает шар над его седлом. Если происходит обратный поток, давление на выходе будет сильно прижимать шар к его седлу, перекрывая обратный поток жидкости.
18,3 Обратный клапан подъема
Обратный клапан подъема работает аналогично шаровому обратному клапану, но для закрытия клапана используется диск плунжерного типа, а не шар. Обратный клапан горизонтального подъема имеет ступенчатый барьер с центральным отверстием под углом 90 ° к отверстию трубы. Свободно движущийся плунжер находится в отверстии и поднимается за счет давления потока выше по потоку.
В обратном клапане вертикального подъема давление потока на входе поднимает плунжер над его седлом.Если возникает обратный поток, давление на выходе будет сильно прижимать плунжер к его седлу, чтобы перекрыть обратный поток жидкости.
РИСУНОК 18.3
КЛАПАН ОБРАТНЫЙ ПОДЪЕМНЫЙ
Этот тип обратного клапана потенциально быстро закрывается, потому что подъем клапана небольшой. Если грязь попадает в направляющую, по которой перемещается закрывающий элемент, закрывающий элемент может прилипнуть или закрываться поздно. Вязкие жидкости делают запорный элемент в его направляющей вялым.
18.4 поворотный (Y) обратный клапан
Поворотный обратный клапан аналогичен откидному обратному клапану. Он отличается тем, что шарнирный диск расположен под углом примерно 45 ° к отверстию трубы. Поворотный обратный клапан можно использовать только в горизонтальном положении. Давление потока выше по потоку открывает шарнирный диск, позволяя потоку. Если происходит обратный поток, давление на выходе закрывает диск и отсекает обратный поток.
Раздельный обратный клапан 18,5
Этот клапан состоит из двух полукруглых подпружиненных дисков, прикрепленных к центральной оси шарнира.Пружина удерживает диски в нормально закрытом положении.
Давление потока выше по потоку заставляет два диска открываться, пока они не станут параллельны направлению потока. Обратное давление закроет подпружиненные диски, чтобы предотвратить поток жидкости.
РИСУНОК 18.4
РАЗЪЕМ ОБРАТНЫЙ КЛАПАН
18,6 Поршневой обратный клапан
Поршневой обратный клапан состоит из корпуса или корпуса, содержащего движущийся поршень, прижатый вниз к его седлу посредством пружины.Клапан находится в открытом положении, когда давление под поршнем выше, чем натяжение пружины, и клапан поднимается из седла. Клапан закрывается автоматически, когда это давление становится ниже, например, из-за отказа насоса. Тогда противодавление системы будет поддерживать давление пружины. Поршневой обратный клапан закрывается намного быстрее, чем поворотный дисковый или шаровой обратный клапан, и обычно устанавливается на нагнетательных линиях компрессора. Он разработан для работы с жидкостями с высокими температурами (до 750 ° F) и давлениями (до 2000 фунтов на кв. Дюйм).
РИСУНОК 18.5
ТИП ПОРШНЯ С РУЧНЫМ КОЛЕСОМ
Некоторые из желательных характеристик обратного клапана включают:
- Безударный затвор
- Плотный затвор — не проходит
- Минимальный перепад давления — экономия энергии
- Не требует обслуживания
- Подходит для всех жидкостей и газов
- Быстро действует
- Установка в различных положениях — малый размер
- Широкий диапазон давления
- 7 Манометрический крановый клапан
- На рисунке 18 показан манометрический крановый клапан.Это особый тип клапана. Используется между сосудом и мерным стеклом сосуда.
- РИСУНОК 18.6
- КЛАПАН ИЗМЕРИТЕЛЬНОГО ПЕТОНА
- Его функция — автоматически изолировать измерительное стекло, если измерительное стекло начинает протекать или разбиваться.
Клапан манометрического крана имеет внутри небольшой металлический шарик. Если измерительное стекло разбивается, жидкость внутри сосуда вытечет через клапан и из измерительного стекла.Движение жидкости толкает металлический шар в выпускное отверстие клапана. Это закрывает клапан и тем самым останавливает утечку.
Клапан манометрического крана должен всегда находиться в полностью открытом положении, когда он работает, иначе он не сможет защитить систему. Если он открыт только частично, шток клапана будет препятствовать тому, чтобы шар закрыл выпускное отверстие.
Если измерительное стекло необходимо изолировать для очистки и т. Д., Манометрическим клапаном можно управлять вручную.
Руководство по клапанам— Клапаны — это механические устройства, которые контролируют поток и давление в системе или процессе.
Что такое клапаны?
Клапаны — это механические устройства, которые контролируют поток и давление в системе или процессе. Они являются важными компонентами системы трубопроводов, по которым транспортируются жидкости, газы, пары, шламы и т. Д.
Доступны различные типы клапанов: задвижки, проходные, пробковые, шаровые, дроссельные, обратные, мембранные, пережимные, предохранительные, регулирующие клапаны и т. Д. Каждый из этих типов имеет ряд моделей, каждая с различными характеристиками и функциональными возможностями. Некоторые клапаны являются самоуправляемыми, тогда как другие управляются вручную или с приводом, пневматическим или гидравлическим управлением.
Функции клапанов:
- Остановка и запуск потока
- Уменьшить или увеличить расход
- Управление направлением потока
- Регулировка расхода или рабочего давления
- Сбросить определенное давление в трубопроводной системе
Существует множество конструкций, типов и моделей клапанов для широкого диапазона промышленных применений. Все они удовлетворяют одной или нескольким функциям, указанным выше. Клапаны — дорогостоящие изделия, и важно, чтобы для их функции был указан правильный клапан, и он должен быть изготовлен из материала, подходящего для технологической жидкости.
Независимо от типа, все клапаны имеют следующие основные части: корпус, крышку, трим (внутренние элементы), привод и набивку. Основные части клапана показаны на изображении справа.
Корпус клапана
Корпус клапана, иногда называемый оболочкой, является первичной границей клапана давления. Он служит основным элементом клапана в сборе, потому что это каркас, который удерживает все части вместе.
Корпус, первая граница давления клапана, выдерживает нагрузки давления жидкости от соединительного трубопровода.Он принимает впускной и выпускной трубопровод через резьбовые, болтовые или сварные соединения.
Концы корпуса клапана предназначены для соединения клапана с патрубком трубопровода или оборудования с помощью различных типов торцевых соединений, таких как сварные встык или раструб, резьбовые или фланцевые.
Корпуса клапанов отливаются или кованы в различных формах, и каждый компонент выполняет определенную функцию и изготовлен из материала, подходящего для этой функции.
Крышка клапана
Крышка для отверстия в теле капота, и он является вторым наиболее важной границей клапана давления.Как и корпуса клапанов, крышки доступны во многих конструкциях и моделях.
Крышка служит крышкой корпуса клапана, она отлита или выкована из того же материала, что и корпус. Обычно он соединяется с корпусом с помощью резьбового, болтового или сварного соединения. Во время изготовления клапана внутренние компоненты, такие как шток, диск и т. Д., Вставляются в корпус, а затем прикрепляется крышка, чтобы удерживать все части вместе внутри.
Во всех случаях крепление крышки к кузову считается границей давления.Это означает, что сварное соединение или болты, соединяющие крышку с корпусом, являются деталями, удерживающими давление. Крышки клапанов, хотя и необходимы для большинства клапанов, представляют собой повод для беспокойства. Крышки могут усложнять производство клапанов, увеличивать размер клапана, составлять значительную часть стоимости клапана и являются источником потенциальных утечек.
Трим клапана
Съемные и заменяемые внутренние части клапана , которые контактируют с протекающей средой, вместе именуются Трим клапана .К этим деталям относятся седло (а) клапана, диск, сальники, распорки, направляющие, втулки и внутренние пружины. Корпус клапана, крышка, набивка и т. Д., Которые также контактируют с текучей средой, не считаются тримом клапана.
A Характеристики трима клапана определяются поверхностью сопряжения диска и седла и соотношением положения диска к седлу. Благодаря подгонке возможны основные движения и управление потоком. В конструкции трима с вращательным движением диск скользит вплотную к седлу, чтобы изменить отверстие для потока.В конструкциях трима с линейным движением диск поднимается перпендикулярно от седла, так что появляется кольцевое отверстие.
Детали трима клапана могут быть изготовлены из различных материалов, так как они обладают различными свойствами, необходимыми для противодействия различным силам и условиям. Втулки и сальники не подвергаются таким же нагрузкам и условиям, как диск клапана и седло (а).
Свойства проточной среды, химический состав, давление, температура, расход, скорость и вязкость — вот некоторые из важных соображений при выборе подходящих материалов для затвора.Материалы трима могут быть или не совпадать с материалом корпуса клапана или крышки.
Трим клапана API 600 №
Диск клапана и седло (а)
Диск
Диск — это часть, которая позволяет, ограничивает или останавливает поток, в зависимости от его положения. В случае пробки или шарового крана диск называется пробкой или шаром. Диск является третьей по важности первичной границей давления. При закрытом клапане к диску прикладывается полное давление системы, и по этой причине диск является компонентом, связанным с давлением.
Диски обычно кованые и в некоторых конструкциях имеют твердое покрытие для обеспечения хороших износостойких свойств. Большинство клапанов названы, конструкция их дисков.
Сиденье (а)
Седло или уплотнительные кольца обеспечивают посадочную поверхность для диска. Клапан может иметь одно или несколько седел. В случае шарового или обратного клапана обычно имеется одно седло, которое образует уплотнение с диском, чтобы остановить поток. В случае задвижки имеется два седла; один на стороне входа, а другой на стороне выхода.Диск задвижки имеет две посадочные поверхности, которые входят в контакт с седлами клапана, образуя уплотнение для остановки потока.
Чтобы улучшить износостойкость уплотнительных колец, поверхность часто наплавляется наплавкой путем сварки и последующей механической обработки контактной поверхности уплотнительного кольца. Для хорошего уплотнения при закрытом клапане необходима чистовая обработка поверхности посадочного места. Уплотнительные кольца обычно не считаются частями, ограничивающими давление, потому что корпус имеет достаточную толщину стенок, чтобы выдерживать расчетное давление, не полагаясь на толщину уплотнительных колец.
Шток клапана
Шток клапана обеспечивает необходимое движение для диска, плунжера или шара для открытия или закрытия клапана и отвечает за правильное положение диска. Он соединен с маховиком клапана, приводом или рычагом с одного конца, а с другой стороны с диском клапана. В задвижках или шаровых клапанах для открытия или закрытия клапана требуется линейное движение диска, в то время как в плунжерных, шаровых и дисковых затворах диск вращается для открытия или закрытия клапана.
Штоки обычно кованые и соединяются с диском резьбой или другими способами. Чтобы предотвратить утечку, в области уплотнения необходима чистовая обработка поверхности штока.
Существует пять типов штоков клапана:
- Подъемный шток с внешним винтом и вилкой
Наружная часть штока имеет резьбу, а часть штока в клапане гладкая. Резьба штока изолирована от рабочей среды уплотнением штока. Доступны два разных стиля этих дизайнов; один с маховиком, прикрепленным к штоку, чтобы они могли подниматься вместе, а другой с резьбовой втулкой, которая заставляет шток подниматься через маховик.Этот тип клапана обозначается буквами «О.С. и Й.» стандартная конструкция для клапанов NPS 2 и более. - Подъемный шток с внутренним винтом
Резьбовая часть штока находится внутри корпуса клапана, а уплотнение штока вдоль гладкой части, которая подвергается воздействию атмосферы снаружи. В этом случае резьба штока находится в контакте с текучей средой. При вращении шток и маховик поднимаются вместе, чтобы открыть клапан. - Невыдвижной шток с внутренним винтом
Резьбовая часть штока находится внутри клапана и не поднимается.Диск клапана движется по штоку, как гайка, если шток вращается. Резьба штока подвергается воздействию текучей среды и, как таковая, подвергается ударам. Вот почему эта модель используется, когда пространство ограничено для обеспечения линейного движения, а текучая среда не вызывает эрозии, коррозии или истирания материала штока. - Скользящий шток
Шток клапана не вращается и не вращается. Он скользит внутрь и наружу клапана, чтобы открыть или закрыть клапан. Эта конструкция используется в рычажных быстро открывающихся клапанах с ручным управлением.Он также используется в регулирующих клапанах, приводимых в действие гидравлическими или пневматическими цилиндрами. - Поворотный шток
Это обычно используемая модель в шаровых, пробковых и дисковых затворах. Движение штока на четверть оборота открывает или закрывает клапан.
В главном меню «Клапаны» вы найдете несколько ссылок на подробные (большие) изображения клапанов с восходящим и НЕ поднимающимся штоком.
Уплотнение штока клапана
Для надежного уплотнения между штоком и крышкой необходима прокладка.Это называется упаковкой, и она оснащена, например, следующие компоненты:
- Толкатель сальника, втулка, которая сжимает набивку, посредством сальника в так называемую сальниковую камеру.
- Сальник, разновидность втулки, которая сжимает сальник в сальник.
- Сальник, камера, в которой сальник сжимается.
- Уплотнение, доступное из нескольких материалов, таких как тефлон®, эластомерный материал, волокнистый материал и т. Д.
- Заднее сиденье — это сиденье внутри капота.Он обеспечивает уплотнение между штоком и крышкой и предотвращает повышение давления в системе против уплотнения клапана, когда клапан полностью открыт. Задние сиденья часто применяются в задвижках и запорных клапанах.
Важным аспектом срока службы клапана является узел уплотнения. Практически все клапаны, такие как стандартные шаровые, проходные, задвижки, пробки и дроссельные заслонки, имеют узел уплотнения, основанный на усилии сдвига, трении и разрыве.
Следовательно, упаковка клапана должна быть правильно упакована, чтобы предотвратить повреждение штока и потери жидкости или газа.Если уплотнение слишком ослаблено, клапан будет протекать. Если набивка будет слишком плотной, это повлияет на движение и может повредить шток.
Типовой уплотнительный узел
1. Сальник Follover 2. Сальник 3. Сальник с набивкой 4. Заднее сиденье
Совет по обслуживанию: 1. Как установить сальник
Совет по обслуживанию: 2. Как установить сальник
Бугель клапана и гайка бугеля
Хомут
Хомут соединяет корпус клапана или крышку с приводным механизмом.Верхняя часть вилки, удерживающая гайку вилки, гайку штока или втулку вилки, и шток клапана проходят через нее. Ярмо обычно имеет отверстия для доступа к сальниковой коробке, звеньям привода и т.д. Конструктивно ярмо должно быть достаточно прочным, чтобы выдерживать усилия, моменты и крутящий момент, развиваемые приводом.
Гайка хомута
Гайка траверсы — это гайка с внутренней резьбой, которая помещается в верхней части вилки, через которую проходит шток. Например, в задвижке гайка вилки поворачивается, а шток перемещается вверх или вниз.В случае шаровых клапанов гайка закреплена, а шток вращается через нее.
Привод клапана
Клапаны с ручным управлением обычно оснащены маховиком, прикрепленным к штоку клапана или гайке хомута, который вращается по или против часовой стрелки, чтобы закрыть или открыть клапан. Таким образом открываются и закрываются запорные и задвижки.
Ручные четвертьоборотные клапаны, такие как шаровые, заглушки или бабочки, имеют рычаг для приведения в действие клапана.
Есть приложения, в которых невозможно или нежелательно приводить в действие клапан вручную с помощью маховика или рычага.Эти приложения включают:
- Большие клапаны, которые должны работать при высоком гидростатическом давлении
- Клапаны должны управляться удаленно
- Когда время для открытия, закрытия, дросселирования или ручного управления клапаном больше, чем требуется по критериям проектирования системы
Эти клапаны обычно оснащены приводом.
Исполнительный механизм в самом широком смысле — это устройство, которое производит линейное и вращательное движение источника энергии под действием источника управления.
Базовые приводы используются для полного открытия или полного закрытия клапана. Приводы для управления или регулирования клапанов получают сигнал позиционирования для перемещения в любое промежуточное положение. Существует много различных типов приводов, но вот некоторые из наиболее часто используемых приводов клапанов:
- Редукторные приводы
- Приводы электродвигателей
- Пневматические приводы
- Гидравлические приводы
- Электромагнитные приводы
Для получения дополнительной информации о приводах см. Главное меню «Клапаны» — Приводы клапанов —
Классификация клапанов
Ниже приведены некоторые из наиболее часто используемых классификаций клапанов, основанных на механическом движении:
- Клапаны линейного перемещения.Клапаны, в которых запорный элемент, как в запорных, шаровых, диафрагменных, сжимающих и подъемных обратных клапанах, движется по прямой линии, чтобы позволить, остановить или дросселировать поток.
- Клапаны поворотного действия. Когда запорный элемент клапана перемещается по угловой или круговой траектории, как в дисковых, шаровых, плунжерных, эксцентриковых и поворотных обратных клапанах, клапаны называются клапанами вращательного движения.
- Четвертьоборотные клапаны. Некоторым поворотным клапанам требуется примерно четверть оборота, от 0 до 90 °, чтобы шток полностью открылся из полностью закрытого положения или наоборот.
Классификация клапанов на основе движения
Типы клапанов | Линейное движение | Вращательное движение | Четвертьоборотный |
Ворота | ДА | НЕТ | НЕТ |
Глобус | ДА | НЕТ | НЕТ |
Заглушка | НЕТ | ДА | ДА |
Мяч | НЕТ | ДА | ДА |
Бабочка | НЕТ | ДА | ДА |
Swing Check | НЕТ | ДА | НЕТ |
Мембрана | ДА | НЕТ | НЕТ |
защемление | ДА | НЕТ | НЕТ |
Безопасность | ДА | НЕТ | НЕТ |
Разгрузка | ДА | НЕТ | НЕТ |
Типы клапанов | Линейное движение | Вращательное движение | Четвертьоборотный |
Рейтинги класса
Номинальные характеристики клапанов «давление-температура» обозначены номерами классов.ASME B16.34, Клапаны с фланцевыми, резьбовыми и приварными соединениями — один из наиболее широко используемых стандартов клапанов. Он определяет три типа классов: стандартные, специальные и ограниченные. ASME B16.34 распространяется на клапаны классов 150, 300, 400, 600, 900, 1500, 2500 и 4500.
Сводка
На этой странице определен ряд основной информации от клапанов.
Как вы, возможно, видели в главном меню «Клапаны», вы также можете найти информацию о нескольких и часто используемых клапанах в нефтегазовой и химической промышленности.
Это может дать вам представление и хорошее понимание различий между различными типами клапанов и того, как эти различия влияют на работу клапана. Это поможет правильно применить каждый тип клапана во время проектирования и правильно использовать каждый тип клапана во время работы.
5 Признаки неисправного клапана PCV (и стоимость замены)
Последнее обновление 20 апреля 2020 г.
Клапан принудительной вентиляции картера, более известный как клапан PCV, связан с системой вентиляции картера.После того, как в двигателе происходит процесс внутреннего сгорания, образуются выхлопные газы, которые через выпускной клапан перенаправляются в выхлопную систему.
Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.
Каталитический нейтрализатор, находящийся в выхлопной системе, преобразует эти токсичные выхлопные газы в менее токсичные газы. Затем газы выпускаются из выхлопной трубы в наружный воздух.
Однако каталитический нейтрализатор не может преобразовывать все выхлопные газы, образующиеся при сгорании.Всегда будет небольшой процент выхлопных газов, которые просачиваются из камеры внутреннего сгорания из-за незначительной утечки давления.
Эти газы будут течь к блоку цилиндров (он же картер) и попадут в середину стенки цилиндра и поршневых колец. Если бы эти газы остались в блоке двигателя, они бы создали там слишком большое давление и в конечном итоге повредили бы двигатель.
Как работает клапан PCV
Клапан PCV — это компонент, который предотвращает попадание токсичных газов в блок двигателя.Крышка клапана двигателя — это место, где расположен клапан PCV. Существует вакуумный шланг, который соединяет впускной коллектор и клапан PCV вместе.
Когда выхлопные газы попадают в блок цилиндров, клапан PCV содержит подпружиненный плунжер, который перенаправляет поток газов из картера во впускной коллектор. Оттуда газы возвращаются в цилиндры сгорания двигателя, где они снова воспламеняются во время следующего процесса сгорания.
Распространенные признаки неисправности клапана PCV
Если вы хотите иметь максимально чистые выбросы, вам нужен полностью функциональный клапан PCV.К сожалению, клапаны PCV могут выйти из строя после того, как они использовались в течение нескольких лет.
Вам необходимо уметь распознавать симптомы неисправного клапана PCV в вашем автомобиле, если вы собираетесь заменить его на исправный. Большинство из этих симптомов не так сложно распознать. Просто убедитесь, что вы не игнорируете эти симптомы, потому что ваш двигатель может получить необратимые повреждения, если вы это сделаете.
Ниже приведены 5 основных симптомов неисправности клапана PCV.
# 1 — Утечка масла
Функциональный клапан PCV работает для понижения давления в картере.Но когда клапан PCV выходит из строя, он может быть не в состоянии выйти из закрытого положения, потому что он застрял. Это может произойти, если клапан засоряется или просто изнашивается со временем. В любом случае, когда это произойдет, давление в картере будет возрастать.
Чем больше создается давление, тем выше вероятность утечки масла. Уплотнения и прокладки — это то место, где вы можете ожидать этих утечек. Иногда в воздухоочиститель может просачиваться масло.
# 2 — Проверьте световой сигнал двигателя
Блок управления двигателем постоянно взаимодействует с кислородными датчиками вашего двигателя.Когда клапан PCV выходит из строя, это обычно приводит к попаданию слишком большого количества топлива или слишком большого количества воздуха в цилиндры сгорания двигателя.
Датчики передают эту информацию обратно в блок управления двигателем после воспламенения топливно-воздушной смеси. В результате на приборной панели загорится сигнальная лампа Check Engine.
# 3 — Двигатель глохнет
Клапан PCV имеет плунжер, который может оставаться открытым, когда он выходит из строя. Если это произойдет, в цилиндры сгорания будет поступать чрезмерное количество воздуха.
Это вызывает так называемую обедненную смесь воздуха и топлива, потому что в цилиндрах больше воздуха, чем топлива. Результатом этого будет остановка двигателя или резкий холостой ход.
# 4 — Плохая экономия топлива
Если ваш клапан PCV остается закрытым, это вызовет обогащение смеси воздуха и топлива в ваших цилиндрах сгорания. Это означает, что в цилиндрах больше топлива, чем воздуха. Поскольку расходуется больше топлива, это снижает экономию топлива и вынуждает платить больше денег за газ.Кроме того, ваш двигатель будет производить больше выбросов.
# 5 — Осадок
Когда токсичные газы от сгорания начинают просачиваться в середину стенки цилиндра и поршня, они смешиваются с маслом в двигателе. Когда масло и выхлопные газы сливаются, образуется осадок.
Этот осадок будет накапливаться до тех пор, пока не повредит ваш двигатель. Вы не заметите осадок, пока не осмотрите моторное масло и не заметите осадок самостоятельно.
Читайте также: Код неисправности: P2096 (Слишком обедненная система регулирования подачи топлива после катализатора, банк 1)
Стоимость замены клапана PCV
Вы будете рады узнать, что замена клапана PCV не будет стоить вам слишком много денег. Средняя стоимость замены клапана PCV составляет от 35 до 75 долларов. Сама деталь стоит всего около 10-15 долларов.
Если вы знаете, как заменить клапан самостоятельно, вы могли бы полностью сократить затраты на рабочую силу и заплатить только 10 или 15 долларов за замену.В противном случае автомеханик будет взимать с вас от 25 до 60 долларов за выполнение работы по замене.
Это не большие деньги, если речь идет о работе с автомобилями, но это определенно больше, чем стоимость детали клапана PCV.
