Расчет вентиляции производственного помещения одно из направлений деятельности нашей компании.

Мы более десятии лет профессионально занимаемся расчетами вентиляции для производств в Санкт-Петербурге (СПб) и области.

Условия труда в производственном помещении строго регламентируются нормативной документацией, поэтому вентиляция в производственном помещении – вопрос не только здоровья сотрудников, но и разрешения на работу и возможности использования самого помещения.

Система вентиляции на производственных объектах представляет собой сложную совокупность оборудования, воздуховодов, управляющих устройств, которые обеспечивают оптимальный воздухообмен в помещении, предназначенном для процессов производства.

Для помещения, используемого под промышленные нужды, важно точное определение оптимального воздухообмена. С одной стороны, слишком медленное полное замещение воздуха в помещениях приводит к неполному удалению вредных веществ, с другой – слишком мощная система создает сквозняк и приводит к заболеваниям сотрудников предприятия.



Поэтому грамотный расчет вентиляци и помещения – основа здоровья и максимальной производительности сотрудников.



Расчет вентиляции производственного помещения нужен для определения достаточного количества свежего и очищенного (если система вентиляции помещений предусматривает такую функцию) воздуха на работающих на данном производстве людей.



Расчет естественной вентиляции

Пример расчета естественной вентиляции производственных помещений.

Приведем пример простейшего расчета. Расчет эффективной вентиляции для помещения производится по формуле:

L  = n * S * H , где:

• L – кратность воздухообмена, м³/ч;
• n – кратность воздухообмена для данного объекта, для производственных площадей обычно берут n=2;
• S – площадь объекта, м²;
• H – высота объекта, м.

Иными словами, для расчета естественной вентиляции нужны данные о назначении объекта и его пространственные параметры – длина, ширина и высота.

Для расчета вентиляции помещения по количеству сотрудников в нем применяют формулу:

L = N * L_норм, , где:

• N – количество сотрудников в помещении;
• L_норм – нормативный расход воздуха на одного человека, м³/ч (при проектировании системы помещений расход воздуха в час на одного человека составляет 20-60 м³/ч).

Как известно, для проекта производственных помещений недостаточно естественных систем, поэтому прибегают к использованию механической производственной вентсистемы. Для механической общеобменной приточно-вытяжной системы расчет будет производиться по формуле:

L = 3600 * F * W_ср , где:

• F – общая площадь проемов вентиляции, м²;
• W_ср – средняя скорость втягивания воздуха, м/с.

В случае недостаточности общеобменной вентиляции оборудования локальных вытяжек расчет для каждой вытяжки выполняется отдельно.

Расчет вентиляции на производстве от специалистов компании «Нева Климат».

Наши профессионалы готовы качественно и в короткие сроки выполнить расчет для проектируемой вентсистемы Вашего производственного объекта.

Позвоните нам в рабочее время по телефону +7 (812) 611-07-37 или оставьте заявку на обратный звонок у нас на сайте, и мы выполним расчет Вашей будущей вентиляции, составим проект и проведем монтаж вентсистемы для помещений, а также проведем пуско-наладочные испытания и составим все необходимые документы для Вашей вентиляционной системы.

Грамотный расчет – основа профессиональной и долговечной вентсистемы помещений.

как рассчитать вентиляционную мощность вручную и на калькуляторе

Задача организованного воздухообмена комнат жилого дома либо квартиры – вывести лишнюю влагу и отработанные газы, заместив свежим воздухом. Соответственно, для устройства вытяжки и притока нужно определить количество удаляемых воздушных масс – произвести расчет вентиляции отдельно по каждому помещению. Методики вычислений и нормы расхода воздуха принимаются исключительно по СНиП.

Санитарные требования нормативных документов

Минимальное количество воздуха, подаваемое и удаляемое из комнат коттеджа вентиляционной системой, регламентируется двумя основными документами:

1. «Здания жилые многоквартирные» — СНиП 31-01-2003, пункт 9.
2. «Отопление, вентиляция и кондиционирование» — СП 60.13330.2012, обязательное Приложение «К».

В первом документе изложены санитарно-гигиенические требования к воздухообмену в жилых помещениях многоквартирных домов. На этих данных и должен базироваться расчет вентиляции. Применяется 2 типа размерности – расход воздушной массы по объему за единицу времени (м³/ч) и часовая кратность.

Справка. Кратность воздухообмена выражается цифрой, обозначающей, сколько раз в течение 1 часа полностью обновится воздушная среда помещения.

Проветривание — примитивный способ обновления кислорода в жилище

В зависимости от назначения комнаты приточно-вытяжная вентиляция должна обеспечивать следующий расход либо количество обновлений воздушной смеси (кратность):

• гостиная, детская, спальня – 1 раз в час;
• кухня с электрической плитой – 60 м³/ч;
• санузел, ванная, туалет – 25 м³/ч;
• для топочной с твердотопливным котлом и кухни с газовой плитой требуется кратность 1 плюс 100 м³/ч в период работы оборудования;
• котельная с теплогенератором, сжигающим природный газ, — трехкратное обновление плюс объем воздуха, потребного для горения;
• кладовка, гардеробная и прочие подсобные помещения – кратность 0.2;
• сушильная либо постирочная – 90 м³/ч;
• библиотека, рабочий кабинет – 0.5 раз в течение часа.

Примечание. СНиП предусматривает снижение нагрузки на общеобменную вентиляцию при неработающем оборудовании либо отсутствии людей. В жилых помещениях кратность уменьшается до 0.2, технических – до 0.5. Неизменным остается требование к комнатам, где расположены газоиспользующие установки, — ежечасное однократное обновление воздушной среды.

Выброс вредных газов за счет природной тяги — самый дешевый и простой способ обновлять воздух

В п. 9 документа подразумевается, что объем вытяжки равен величине притока. Требования СП 60.13330.2012 несколько проще и зависят от числа людей, находящихся в помещении 2 часа и более:

1. Если на 1 проживающего приходится 20 м² и более площади квартиры, в комнаты обеспечивается свежий приток в объеме 30 м³/ч на 1 чел.
2. Объем приточного воздуха считается по площади, когда на 1 жильца приходится меньше 20 квадратов. Соотношение такое: на 1 м² жилища подается 3 м³ притока.
3. Если в квартире не предусмотрено проветривание (отсутствуют форточки и открывающиеся окна), на каждого проживающего необходимо подать 60 м³/ч чистой смеси независимо от квадратуры.

Перечисленные нормативные требования двух различных документов вовсе не противоречат друг другу. Изначально производительность вентиляционной общеобменной системы рассчитывается по СНиП 31-01-2003 «Жилые здания».

Результаты сверяются с требованиями Свода Правил «Вентиляция и кондиционирование» и при необходимости корректируются. Ниже мы разберем расчетный алгоритм на примере одноэтажного дома, показанного на чертеже.

Определение расхода воздуха по кратности

Данный типовой расчет приточно-вытяжной вентиляции выполняется отдельно для каждой комнаты квартиры либо загородного коттеджа. Чтобы выяснить расход воздушных масс по зданию в целом, полученные результаты суммируются. Используется довольно простая формула:

Расшифровка обозначений:

• L – искомый объем приточного и вытяжного воздуха, м³/ч;
• S – квадратура помещения, где рассчитывается вентиляция, м²;
• h – высота потолков, м;
• n – число обновлений воздушной среды комнаты в течение 1 часа (регламентируется СНиП).

Пример вычисления. Площадь гостиной одноэтажного здания с высотой потолков 3 м составляет 15.75 м². Согласно предписаниям СНиП 31-01-2003, кратность n для жилых помещений равна единице. Тогда часовой расход воздушной смеси составит L = 15.75 х 3 х 1 = 47.25 м³/ч.

Важный момент. Определение объема воздушной смеси, удаляемой из кухни с газовой плитой, зависит от устанавливаемого вентиляционного оборудования. Распространенная схема выглядит так: однократный обмен согласно нормативам обеспечивает система естественной вентиляции, а дополнительные 100 м³/ч выбрасывает бытовая кухонная вытяжка.

Аналогичные расчеты делаются по всем остальным комнатам, разрабатывается схема организации воздухообмена (естественной или принудительной) и определяются размеры вентиляционных каналов (смотрим пример ниже). Автоматизировать и ускорить процесс поможет расчетная программа.

Онлайн-калькулятор в помощь

Программа считает требуемое количество воздуха по кратности, регламентируемой СНиП. Просто выберите разновидность помещения и введите его габариты.

Примечание. Для котельных с газовым теплогенератором калькулятор учитывает только трехкратный обмен. Количество приточного воздуха, идущего на сжигание топлива, нужно прибавлять к результату дополнительно.

Выясняем воздухообмен по числу жильцов

Приложение «К» СП 60.13330.2012 предписывает производить расчёт вентиляции помещения по простейшей формуле:

Расшифруем обозначения представленной формулы:

• L – искомая величина притока (вытяжки), м³/ч;
• m – объем воздушной чистой смеси в расчете на 1 чел., указанный в таблице Приложения «К», м³/ч;
• N – количество людей, постоянно находящихся в рассматриваемой комнате 2 часа в день и более.

Очередной пример. Резонно предположить, что в той же гостиной одноэтажного дома два члена семьи пребывают длительное время. Учитывая, что проветривание организовано и на каждого жильца приходится свыше 20 квадратов площади, параметр m принимается равным 30 м³/ч. Считаем количество притока: L = 30 х 2 = 60 м³/ч.

Важно. Заметьте, полученный результат больше значения, определенного по кратности (47.25 м³/ч). В дальнейшие расчеты следует включить цифру 60 м³/ч.

Результаты подсчетов лучше сразу нанести на планировку этажа здания

Если количество проживающих в квартире настолько велико, что каждому человеку отведено меньше 20 м² (в среднем), то представленную выше формулу использовать нельзя. Правила указывают: в данном случае площадь гостиной и других комнат следует умножить на 3 м³/ч. Поскольку общая квадратура жилища равна 91.5 м², расчетный объем вентиляционного воздуха составит 91.5 х 3 = 274.5 м³/ч.

В просторных залах с высокими потолками (от 3 м) обновление атмосферы считается двумя способами:

1. Если в помещении часто пребывает большое число людей, вычисляйте кубатуру подаваемого воздуха по удельному показателю 30 м³/ч на 1 чел.
2. Когда количество посетителей постоянно меняется, вводится понятие обслуживаемой зоны высотой 2 метра от пола. Определяете объем этого пространства (умножьте площадь на 2) и обеспечиваете требуемую нормами кратность, как описано в предыдущем разделе.

Пример расчета и обустройства вентиляции

За основу возьмем планировку частного дома внутренней площадью 91.5 м² и перекрытиями высотой 3 м, представленного выше на чертеже. Как рассчитать количество вытяжки / притока на здание целиком согласно методике СНиП:

1. Объем удаленного воздуха из гостиной и спальни, имеющей равную квадратуру, составит 15.75 х 3 х 1 = 47.25 м³/ч.
2. В детской комнате: 21 х 3 х 1 = 63 м³/ч.
3. Кухня: 21 х 3 х 1 + 100 = 163 м³/ч.
4. Санузел – 25 м³/ч.
5. Итого 47.25 + 47.25 + 63 + 163 + 25 = 345.5 м³/ч.

Примечание. Воздушный обмен в прихожей и коридоре не нормируется.

Наружная схема подачи воздуха и выброса вредных газов из комнат загородного дома

Теперь проверим результаты на соответствие второму нормативному документу. Поскольку в доме проживает семья из 4 человек (2 взрослых + 2 детей), в гостиной, спальне и детской долго находятся по 2 чел. Пересчитаем воздухообмен в указанных комнатах по количеству людей: 2 х 30 = 60 м³/ч (в каждом помещении).

Объем вытяжки из детской удовлетворяет требованиям (63 куба в час), а вот значения для спальни и гостиной придется откорректировать. Двум человекам недостаточно 47.25 м³/ч, берем 60 кубов и снова пересчитываем общую величину воздухообмена: 60 + 60 + 63 + 163 + 25 = 371 м³/ч.

Не менее важно правильно распределить воздушные потоки в здании. В частных коттеджах принято устраивать системы естественной вентиляции – это значительно дешевле и проще монтажа электрических нагнетателей с воздуховодами. Добавим лишь один элемент принудительного удаления вредных газов – кухонную вытяжку.

Пример организация воздухообмена в одноэтажном дачном доме

Как правильно организовать естественное движение потоков:

1. Приток во все жилые помещения обеспечим через автоматические клапаны, встроенные в оконный профиль либо прямо в наружную стену. Ведь стандартные металлопластиковые окна герметичны.
2. В перегородке между кухней и санузлом устроим блок из трех вертикальных шахт, выходящих на кровлю.
3. Под межкомнатными дверьми предусмотрим зазоры шириной до 1 см для прохода воздуха.
4. Установим кухонную вытяжку и подключим к отдельному вертикальному каналу. Она возьмет на себя часть нагрузки – удалит 100 кубов отработанных газов за 1 час в процессе готовки пищи. Останется 371 — 100 = 271 м³/ч.
5. Две шахты выведем решетками в санузел и кухню. Размеры труб и высоту рассчитаем в последнем разделе данного руководства.
6. За счет естественной тяги, возникающей в двух каналах, воздух устремится из детской, спальни и зала в коридор, а дальше — к вытяжным решеткам.

Обратите внимание: свежие потоки, изображенные на планировке, направляются из комнат с чистой воздушной средой в более загрязненные зоны, затем выбрасываются наружу через шахты.

Подробнее об организации природной вентиляции смотрите на видео:

Вычисляем диаметры вентканалов

Дальнейшие расчеты несколько сложнее, поэтому каждый этап мы сопроводим примерами вычислений. Результатом станет диаметр и высота вентиляционных шахт нашего одноэтажного здания.

Весь объем вытяжного воздуха мы распределили на 3 канала: 100 м. куб. принудительно удаляет вытяжка на кухне в период включения плиты, оставшийся 271 кубометр уходит по двум одинаковым шахтам естественным образом. Расход через 1 воздуховод получится 271 / 2 = 135.5 м³/ч. Площадь сечения трубы определяется по формуле:

• F – площадь поперечного сечения вентканала, м²;
• L – расход вытяжки через шахту, м³/ч;
• ʋ — скорость движения потока, м/с.

Справка. Скорость воздуха в каналах естественной вентиляции лежит в пределах 0.5—1.5 м/с. В качестве расчетного значения принимаем средний показатель – 1 м/с.

Как рассчитать сечение и диаметр одной трубы в примере:

1. Находим размер поперечника в квадратных метрах F = 135.5 / 3600 х 1 = 0.0378 м².
2. Из школьной формулы площади круга определяем диаметр канала D = 0.22 м. Выбираем ближайший больший воздуховод из стандартного ряда – Ø225 мм.
3. Если речь идет о заложенной внутрь стены кирпичной шахте, то под найденное сечение подойдет размер вентканала 140 х 270 мм (удачное совпадение, F = 0.0378 м. кв.).

Кирпичные шахты имеют строго фиксированные размеры — 14 х 14 и 27 х 14 см

Диаметр отводящей трубы под бытовую вытяжку считается аналогичным образом, только скорость потока, нагнетаемого вентилятором, принимается больше – 3 м/с. F = 100 / 3600 х 3 = 0.009 м² или Ø110 мм.

Подбираем высоту труб

Следующий шаг – определение силы тяги, возникающей внутри вытяжного блока при заданном перепаде высот. Параметр зовется располагаемым гравитационным давлением и выражается в Паскалях (Па). Расчетная формула:

• p – гравитационное давление в канале, Па;
• Н – перепад высот между выходом вентиляционной решетки и срезом вентканала над крышей, м;
• ρвозд – плотность воздуха помещения, принимаем 1.2 кг/м³ при домашней температуре +20 °С.

Методика расчета основана на подборе требуемой высоты. Вначале определитесь, на сколько вы готовы поднять трубы вытяжки над кровлей без ущерба внешнему виду здания, затем подставьте значение высоты в формулу.

Пример. Берем перепад высот 4 м и получаем давление тяги p = 9.81 х 4 (1.27 — 1.2) = 2.75 Па.

Теперь грядет сложнейший этап – аэродинамический расчет отводных каналов. Задача – выяснить сопротивление воздуховода потоку газов и сопоставить результат с располагаемым напором (2.75 Па). Если потеря давления окажется больше, трубу придется наращивать либо увеличивать проходной диаметр.

Аэродинамическое сопротивление воздуховода вычисляется по формуле:

• Δp – общие потери давления в шахте;
• R – удельное сопротивление трению проходящего потока, Па/м;
• Н – высота канала, м;
• ∑ξ – сумма коэффициентов местных сопротивлений;
• Pv – давление динамическое, Па.

Покажем на примере, как считается величина сопротивления:

1. Находим значение динамического давления по формуле Pv = 1.2 х 1² / 2 = 0.6 Па.
2.  Сопротивление от трения R находим по таблице, ориентируясь на показатели динамического напора 0.6 Па, скорости потока 1 м/с и диаметра воздухопровода 225 мм. R = 0.078 Па/м (обозначено зеленым кружочком).
3. Местные сопротивления вытяжной шахты – это жалюзийная решетка и отвод кверху 90°. Коэффициенты ξ этих деталей – величины постоянные, равные 1. 2 и 0.4 соответственно. Сумма ξ = 1.2 + 0.4 = 1.6.
4. Окончательное вычисление: Δp = 0.078 Па/м х 4 м + 1.6 х 0.6 Па = 1.27 Па.

Теперь сравниваем расчетный напор, образующийся в воздухопроводе, и полученное сопротивление. Сила тяги p = 2.75 Па значительно больше, чем потери давления (сопротивление) Δp = 1.27 Па, шахта высотой 4 метра слишком высока, строить такую бессмысленно.

Поскольку цифры отличаются вдвое (грубо), укоротим вентканал до 2 м, снова произведем перерасчет:

1. Располагаемое давление p = 9.81 х 2 (1.27 — 1.2) = 1.37 Па.
2. Удельное сопротивление R и местные коэффициенты ξ остаются прежними.
3. Δp = 0.078 Па/м х 2 м + 1.6 х 0.6 Па = 1.15 Па.

Напор природной тяги 1.37 Па превышает сопротивление системы Δp = 1.15 Па, значит, шахта двухметровой высоты станет исправно работать на естественную вытяжку и обеспечит нужный расход удаляемых газов.

Замечание. Укорачивать воздуховод до 1 м не стоит, соотношение изменится в другую сторону: p = 0.69 Па, Δp = 1.04 Па, силы тяги не хватит.

Канал вентиляции Ø225 мм можно разделить на 2 меньших трубы, но не по диаметру, а по сечению. Получаем 2 круглых вентканала 150—160 мм, как сделано на фото. Высота обеих шахт остается неизменной — 2 м.

Как упростить задачу — советы

Вы могли убедиться, что расчеты и организация воздухообмена в здании – вопросы довольно сложные. Мы постарались разъяснить методику в максимально доступной форме, но вычисления все равно выглядят громоздкими для рядового пользователя. Дадим несколько рекомендаций по упрощенному решению задачи:

1. Первые 3 этапа придется пройти в любом случае – выяснить объем выбрасываемого воздуха, разработать схему движения потоков и посчитать диаметры вытяжных воздуховодов.
2. Скорость потока принимайте не более 1 м/с и по ней определяйте сечение каналов. Аэродинамику одолевать необязательно — правильно рассчитайте диаметры и просто выведите воздухопроводы на высоту не менее 2 метров над заборными решетками.
3. Внутри здания старайтесь использовать пластиковые трубы – благодаря гладким стенкам они практически не сопротивляются движению газов.
4. Вентканалы, проложенные по холодному чердаку, обязательно утеплите.
5. Выходы шахт не перекрывайте вентиляторами, как это принято делать в туалетах квартир. Крыльчатка не даст нормально функционировать природной вытяжке.

Для притока установите в помещениях регулируемые стеновые клапаны, избавьтесь от всех щелей, откуда холодный воздух может бесконтрольно проникать в дом.

И не ошибиться в расчетах при приобретении оборудования? Тогда статья «Как посчитать объем воздуха в помещении?» как раз для Вас!

Для начала, давайте с Вами рассмотрим несколько интересных фактов: мы ежедневно вдыхаем и выдыхаем 20 000 л. воздуха. Все, чем мы дышим остается у нас в организме и возникает вопрос, а насколько пригоден вдыхаемый нами воздух?

Существует ряд основных показателей, определяющих качество окружающей нас воздушной среды, вот некоторые из них:

· Неприятные запахи ― создают ощущение дискомфорта и раздражают нервную систему, что негативно отражается на здоровье и работоспособности.

· Влажность воздуха. Пониженная влажность может вызывать неприятные ощущения. Пагубно она влияет и на людей с заболеваниями дыхательных путей, также может вызывать обострение болезней. Также из-за пониженной влажности двери, оконные рамы и мебель могут рассыхаться, а в помещениях с повышенной влажностью (бассейны, ванные комнаты), набухать.

· Температура воздуха, которая считается комфортной составляет 21-23°С в помещении. Отклонение от нормы влияет на физическую и умственную активность, а также на состояние здоровья.

· Подвижность воздуха. Повышенная скорость воздуха в помещении приводит к ощущению сквозняка, а пониженная ― к застою воздуха.

Теперь давайте рассмотрим с Вами, как высчитать и определить необходимые параметры вентиляции в Вашем помещении.

Итак, количество вентиляционного воздуха определяется для каждого помещения отдельно, учитывается содержание в воздухе вредных веществ и примесей. Если характер и количество вредных веществ невозможно подсчитать, то воздухообмен определяют по кратности (формуле):

Как узнать объем помещения?

Для начала необходимо вычислить общий объем помещения в метрах кубических. Используем формулу:

Длина х ширина х высота = объем помещения м3 A x B x H = V (м3)

К примеру: помещение длиной 8 м, шириной 5 м и высотой 2,8 м. Для определения объема воздуха, необходимого для вентиляции этого помещения, рассчитываем объем комнаты: 8 х 5 х 2,8 = 112 м3. Затем, используя приведенные ниже таблицы рекомендуемой кратности воздухообмена, определяем требуемую производительность вентилятора.

Определение воздухообмена в соответствии с количеством людей в помещении:

Где L1 – норма воздуха на одного человека, м3/ч*чел;

NL – количество людей в помещении.

Определение воздухообмена при выделении влаги можно расчитать по формуле:

Определение воздухообмена для удаления излишков тепла:

Таблица кратностей воздухообмена:

Определение воздухообмена в зависимости от предельно допустимой концентрации веществ:

Если у Вас возникнут вопросы, Вы можете «Климат-Маркет Украина» , которые квалифицированно и качественно проведут все необходимые расчеты и помогут Вам создать и установить систему вентиляции, не только соответствующую всем нормам и стандартам, но и Вашим эксклюзивным требованиям!!!

Если Вас заинтересовала данная статья, не забудьте также посмотреть и , которые предлагает в продаже «Климат-Маркет Украина» . По вопросам приобретения и установки оборудования, обращайтесь по !

Звоните и заказывайте!

Если расчет естественной вентиляции выполнен правильно, вы получите хорошо проветриваемое комфортное помещение. А для проектирования качественной и надежной системы, очень важно все грамотно учесть. В зависимости от того, как проведен расчет вентиляции, а также от соблюдения всех норм, можно обеспечить помещение необходимым объемом воздуха. А это создаст максимальный комфорт проживания в доме, даже если устроена неважно.

Что такое расчет вентиляции?

Каждому дому нужна качественная вентиляция. Расчет ее — это определение рабочих параметров всех системных элементов. Правильность проведения таких работ повлияет на эффективность функционирования всей системы. Процесс расчета имеет свои трудности, и сейчас мы рассмотрим, что он из себя представляет.

С чего начать?

Расчет вентиляции всегда нужно начинать с обозначения нужных параметров. Это назначение помещения, количество людей, находящихся в нем, количество приборов, которые выделяют тепло. Если мы сложим все эти значения, то получим производительность помещения по воздуху. Показатель этот поможет определить кратность воздухообъема — количество раз, когда полностью заменяется воздух в помещении за один час. Для жилых помещений нужная кратность воздухообмена — единица, а вот рабочим помещениям потребуется 2-3. Для всех помещений по все значения составляют производительность по воздуху, обычные значения которой составляют:

Офисы — 1000-10000 м 3 /ч;

Квартиры — 1000-2000 м 3 /ч;

Коттеджи — 100-800 м 3 /ч.

Проводим нужные измерения

Вам также придется рассчитать мощность калорифера. Учитывается при этом желаемая температура воздуха в помещении, а также нижняя величина температуры воздуха снаружи. Кроме того, выбирая оборудование, учтите рабочее давление, которое создает вентилятор, и необходимую скорость потока воздуха.

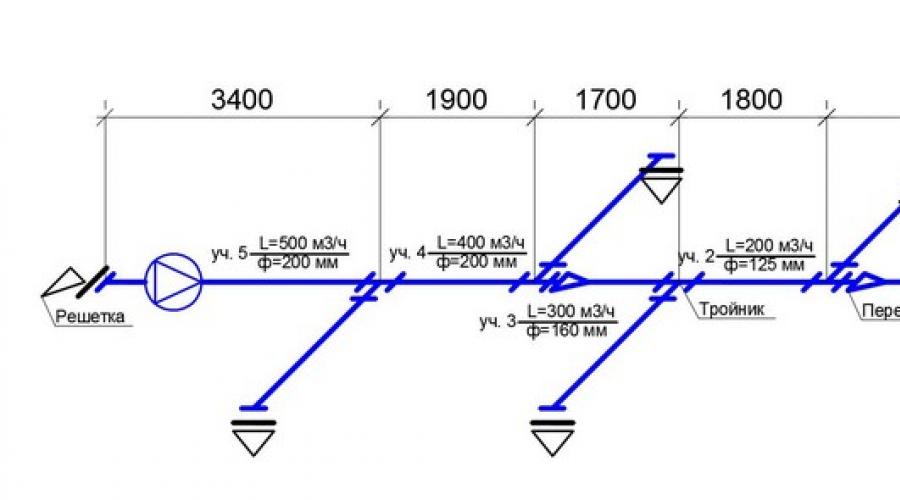

Проектируем воздухораспределительную сеть

Теперь можно переходить ко второму этапу — проектирование воздухораспределительной сети. В нее входят воздуховоды, переходники, распределители воздуха и др. Огромное значение при этом будут иметь диаметры воздуховодов и число переходов между разными диаметрами. Чем эти показатели больше, тем больше будет рабочее давление. Для тех, кто в данной терминологии, а также в особенностях сооружения систем вентиляции разбирается не очень хорошо, приводим формулу. Она поможет провести расчет вентиляции: мощность вентилятора в квартире должна быть равной объему комнаты, умноженному на два. Имейте в виду, что в случае с офисным помещением, одному человеку должно выделяться в один час 60 метров кубических свежего воздуха.

Находим оптимальные решения

Диаметр воздуховодов определяет среднюю скорость потока воздуха. Она, как правило, должна составлять 12-16 мм/с. При проектировании важно находить оптимальные соотношения между мощностью вентилятора и диаметрами воздуховодов. Рассчитывая мощность калорифера, учитывайте нужную температуру в помещении, нижний уровень температуры воздуха снаружи. Для квартир мощности калорифера находится в пределах от 1 до 5 кВт, а для офисов пределы — от 5 до 50 кВт.

Как видите, расчет вентиляции — сложный процесс, и если вы не уверены, что справитесь со всеми его тонкостями, лучше обратитесь к специалистам.

Основное требование к вентиляционной системе — обеспечить необходимый уровень обмена воздуха в помещении при соблюдении определенных климатических параметров внутри помещения. Именно от объема обработанного вентиляционной системой воздуха зависит и ее стоимость и последующие эксплуатационные расходы. Для ответа на сей непраздный вопрос мы определимся, что будем пока рассматривать требования к жилым и административным помещениям, а вот многовариантные требования к промышленным помещениям оставим и рассмотрим отдельно.

Итак, во-первых, всем понятно, зачем вообще необходим свежий воздух внутри помещения — конечно, для дыхания. И вот, руководствуясь именно этой основной задачей, и можно определить необходимый объем приточного воздуха в помещении. Очевидно, что он будет зависеть от количества людей в помещении. Итак, принято считать, что на одного взрослого человека необходимо 30 м 3 /час, на ребенка можно и 20 м 3 /ч. Эта цифра была подобрана почти опытным путем и закреплена в соответствующих документах, регламентирующих проектирование вентиляционных систем. (Представьте, что у среднего взрослого человека объем легких 4,5 литра или 0,0045 м 3 , и дышит он не чаще 1 раза в секунду, да и то неполной грудью, — это всего 16,2 м 3 . Но есть еще время, которое отработанный воздух будет находиться в помещении. Трудно же представить, что каждый следующий вдох будет свежим воздухом.)

Для жилых помещений в нашей стране определена также норма в 3 м 3 на кв.метр жилой площади, и она не лишена смысла, ибо точно определить количество людей в комнате невозможно, и эта величина отталкивается от принятых норм жилой площади на одного человека. Стоит учесть также, что вентиляция кроме подачи свежего воздуха производит удаление отработанного, который содержит в себе все вредности, выделяемые внутри помещения — от радиоактивного радона до ядовитых испарений современных моющих средств (один комет со своим замечательным хлором чего стоит!). Затронув проблему загрязнения внутреннего воздуха, мы подошли к следующему параметру вентиляционных систем — КРАТНОСТИ. Нормативные требования сводятся к 0,5-1 кратному обмену в жилых помещениях, и 3-кратному на кухнях. Но заметьте, что расчет на кратность не учитывает количество людей и интенсивность загрязнения внутреннего воздуха, расчет на количество людей не учитывает объемы помещений и также выделение вредностей в них.

Очевидно, необходим более точный расчет, который учитывает и то и другое, а стало быть, и более точное описание помещений. Однако, опыт, заключенный в регламентирующих документах ни в коем случае не стоит отвергать. Замечено, что при кратности воздухообмена в помещении менее 0,5 — человек ощущает духоту в жилом помещении, а в рабочем офисе рекомендуется кратность уже от 3 до 8. Ниже приведены рекомендованные значения рассмотренных параметров стандарту ASHRAE, DIN 1946, уважаемом во всем мире для определения объема вентиляции V.

Кратность воздухообмена. Объем V=s*Vp , где s- кратность, Vp — объем помещения.

Таблица 1.

Расчет на количество людей в помещении.

Объем вентиляции V =s s* Vi , гдеs s- количество человек, Vi — норма наружного воздуха на одного человека

Таблица 2.

Обратите внимание на значения в табл. 1 и табл. 2. Если принимать значения в табл.1 за основу, то, получается, они приводят к гораздо большему объему вентиляции, нежели тот, который бы получился при расчете от значений Vi по табл.2. Ну, например, офис — среднее рекомендованное значение воздухообмена 5,5 крат. Предположим, что в помещении площадью 100 м 2 и высоте потолков 3 м работают около 10 человек (10 м 2 на человека — достаточно плотно, при учете всей площади офиса). Тогда, отталкиваясь от расчета по табл.2, необходимый объем вентиляции 10*40 = 400 м 3 /час, а если отталкиваться от рекомендаций по табл.1, то получается 100*3*5,5 = 1750 м 3 /час — ничего себе разница! Но, что интересно, никакого парадокса здесь нет. Все дело в том, что рекомендации по табл. 1 основаны на основе усредненного учета всех параметров внутренней среды помещения, определяющих комфортные условия для находящихся там людей. Об этом мы говорили выше — температура, влажность, запахи, движение воздуха, температура ограждений (стен, потолка и т.п.).

Мечтаете, чтобы в доме был здоровый микроклимат и ни в одной комнате не пахло затхлостью и сыростью? Чтобы дом был по-настоящему комфортным, еще на стадии проектирования необходимо провести грамотный расчет вентиляции.

Если во время строительства дома упустить этот важный момент, в дальнейшем придется решать целый ряд проблем: от удаления плесени в ванной комнате до нового ремонта и установки системы воздуховодов. Согласитесь, не слишком приятно видеть на кухне на подоконнике или в углах детской комнаты рассадники черной плесени, да и заново погружаться в ремонтные работы.

В представленной нами статье собраны полезные материалы по расчету систем вентилирования, справочные таблицы. Приведены формулы, наглядные иллюстрации и реальный пример для помещений различного назначения и определенной площади, продемонстрированный в видеосюжете.

Причины проблем с вентиляцией

При правильных расчетах и грамотном монтаже вентилирование дома осуществляется в подходящем режиме. Это означает, что воздух в жилых помещениях будет свежий, с нормальной влажностью и без неприятных запахов.

Если же наблюдается обратная картина, например, постоянная духота, плесневый грибок в ванной комнате или другие негативные явления, то нужно проверить состояние вентиляционной системы.

Галерея изображенийРасчет и проектирование вентиляции выполняется на стадии проектирования строительства или перепланировки. Система нужна для обеспечения нормального микроклимата в помещенияхВо время проектирования и выполнения расчетов вентиляционной системы подбирается оптимальное сечение воздуховодов и мощность оборудованияВ вентиляционных системах с механическим побуждением воздуха за его движение отвечают вентиляторы. В приточных вентиляторы поставляют воздух в помещения, в вытяжных — отводят егоЕсли вентиляционная система сооружается параллельно системе кондиционирования или воздушного отопления, объем поставляемого ими воздуха должен быть учтен в расчетахКухонную вытяжку нельзя подключать к вентиляционному каналу. Это отдельные системы, каждая из которых решает собственные задачиТак как эксплуатационные условия разных по назначению помещений отличаются, то расчеты для них производятся отдельноВентиляционную систему разрабатывают не только для помещений, но и для отдельных конструкций здания. К примеру, вентиляцию подкровельного пространства устраивают для отвода конденсата из-под кровельного покрытияВ обязательном порядке вентиляционной системой оборудуют подвальные помещения и цоколь. Вентиляция продлит сроки службы заглубленных и контактирующих с грунтом конструкций, как следствие, увеличатся сроки эксплуатации постройкиВентиляция частного дома в стиле лофтВентканал в перекрытии каркасного домаКомпоненты приточной и вытяжной системыВентиляция в паре с кондиционированиемВентиляционная решетка и вывод вытяжкиВытяжной вентилятор в ванной комнатеВентиляция подкровельного пространстваПриточная труба для подвала

Немало проблем доставляет отсутствие характерных для окон и дверей тончайших зазоров, спровоцированное установкой герметичных пластиковых конструкций. В таком случае в дом поступает слишком мало свежего воздуха, нужно позаботиться о его притоке.

Засоры и разгерметизация воздуховодов могут стать причиной серьезных проблем с удалением отработанного воздуха, который насыщен неприятными запахами, а также избыточными водяными парами.

В результате в служебных помещениях могут появиться колонии грибка, что плохо отражается на здоровье людей и может спровоцировать ряд серьезных заболеваний.

Запотевшие окна, плесень и грибок в ванной комнате, духота – все это явные признаки того, что жилые помещения вентилируются неправильно

Но бывает и так, что элементы вентиляционной системы работают прекрасно, однако описанные выше проблемы остаются нерешенными. Возможно, расчеты вентиляционной системы для конкретного дома или квартиры были проведены неправильно.

Негативно может отразиться на вентилировании помещений их переделка, перепланировка, появление пристроек, установка уже упомянутых ранее пластиковых окон и т.п. При таких существенных изменениях не помещает повторно произвести расчеты и модернизировать имеющуюся вентиляционную систему в соответствии с новыми данными.

Один из простых способов обнаружить проблемы с вентилированием – проверка наличия тяги. К решетке вытяжного отверстия нужно поднести зажженную спичку или лист тонкой бумаги. Не стоит использовать для такой проверки открытый огонь, если в помещении используется газовое нагревательное оборудование.

Слишком герметичные внутренние двери могут препятствовать нормальной циркуляции воздуха по дому, рещить проблему помогут специальные решетки или отверстия

Если пламя или бумага уверенно отклоняется в сторону вытяжки, тяга имеется, если же этого не происходит или отклонение слабое, нерегулярное, проблема с отведением отработанного воздуха становится очевидной. Причиной могут быть засоры или повреждение воздуховода в результате неумелого ремонта.

Не всегда есть возможность устранить поломку, решением проблемы часто становится монтаж дополнительных средств вытяжного вентилирования. Перед их установкой также не помешает провести необходимые расчеты.

Определить наличие или отсутствие нормальной тяги в вытяжной вентиляционной системе дома можно с помощью пламени или листа тонкой бумаги

Как рассчитать воздухообмен?

Все расчеты по системам вентилирования сводятся к тому, чтобы определить объемы воздуха в помещении. В качестве такого помещения может рассматриваться как отдельная комната, так и совокупность комнат в конкретном доме или квартире.

На основании этих данных, а также сведений из нормативных документов рассчитывают основные параметры вентиляционной системы, такие как количество и сечение воздуховодов, мощность вентиляторов и т.п.

Существуют специализированные расчетные методики, позволяющие просчитать не только обновление воздушных масс в помещении, но и удаление тепловой энергии, изменение влажности, выведение загрязнений и т.п. Подобные расчеты выполняются обычно для зданий промышленного, социального или какого-либо специализированного назначения.

Если есть необходимость или желание выполнить настолько подробные расчеты, лучше всего обратиться к инженеру, изучившему подобные методики.

Для самостоятельных расчетов по жилым помещениям используют следующие варианты:

• по кратностям;
• по санитарно-гигиеническим нормам;
• по площади.

Все эти методики относительно просты, уяснив их суть, даже неспециалист может просчитать основные параметры своей вентиляционной системы. Проще всего воспользоваться расчетами по площади. За основу принимается следующая норма: каждый час в дом должно поступать по три кубических метра свежего воздуха на каждый квадратный метр площади.

Количество людей, которые постоянно проживают в доме, при этом не учитывается.

Вентиляционная система в жилых зданиях устраивается таким образом, чтобы воздух поступал через спальню и гостиную, а удалялся из кухни и санузла

Расчет по санитарно-гигиеническим нормативам тоже относительно несложен. В этом случае для вычислений используют не площадь, а данные о количестве постоянных и временных жильцов.

Для каждого постоянно проживающего необходимо обеспечить приток свежего воздуха в количестве 60 кубических метров в час. Если в помещении регулярно присутствуют временные посетители, то на каждого такого человека нужно прибавить еще по 20 кубических метров в час.

Несколько сложнее производится расчет по кратности воздухообмена. При его выполнении учитывается назначение каждой отдельной комнаты и нормативы по кратности воздухообмена для каждой из них.

Кратностью воздухообмена называют коэффициент, отражающий количество полной замены отработанного воздуха в помещении в течение одного часа. Соответствующие сведения содержатся в специальной нормативной таблице (СНиП 2.08.01-89* Жилые здания, прил. 4).

С помощью этой таблицы выполняют расчет вентиляции дома по кратностям. Соответствующие коэффициенты отражают кратность воздухообмена за единицу времени в зависимости от назначения помещения

Рассчитать количество воздуха, которое должно быть обновлено в течение часа, можно по формуле:

L=N*V,

Где:

• N – кратность воздухообмена за час, взятая из таблицы;
• V – объём помещения, куб.м.

Объем каждого помещения вычислить очень просто, для этого нужно умножить площадь комнаты на ее высоту. Затем для каждого помещения рассчитывают объем воздухообмена в час по приведенной выше формуле.

Показатель L для каждой комнаты суммируется, итоговое значение позволяет составить представление о том, сколько именно свежего воздуха должно поступать в помещение за единицу времени.

Разумеется, через вытяжные каналы должно удаляться точно такое же количество отработанного воздуха. В одной и той же комнате не устанавливают и приточную, и вытяжную вентиляцию. Обычно приток воздуха осуществляется через “чистые” помещения: спальню, детскую, гостиную, кабинет и т. п.

Вытяжную вентиляцию в ванной комнате или санузле устанавливают в верхней части стены, встроенный вентилятор работает в автоматическом режиме

Удаляют же воздух из комнат служебного назначения: санузла, ванной, кухни и т.п. Это разумно, поскольку неприятные запахи, характерные для этих помещений, не распространяются по жилищу, а сразу же выводятся наружу, что делает проживание в доме более комфортным.

Поэтому при расчетах берут норматив только для приточной или только для вытяжной вентиляции, как это отражено в нормативной таблице.

Если воздух не нужно подавать в конкретное помещение или удалять из него, в соответствующей графе стоит прочерк. Для некоторых помещений указано минимальное значение кратности воздухообмена. Если расчетная величина оказалась ниже минимальной, следует использовать для расчетов табличную величину.

Если проблемы с вентиляцией обнаружились уже после того, как ремонт в доме был проведен, можно установить приточные и вытяжные клапаны в стене

Разумеется, в доме могут найтись помещения, назначение которых в таблице не отображено. В таких случаях используют нормативы, принятые для жилых помещений, т.е. 3 куб.м на каждый квадратный метр комнаты. Нужно просто умножить площадь комнаты на 3, полученное значение принять за нормативную кратность воздухообмена.

Все значения кратности воздухообмена L следует округлить в сторону увеличения, чтобы они были кратными пяти. Теперь нужно посчитать сумму кратности воздухообмена L для помещений, через которые осуществляется приток воздуха. Отдельно суммируют кратность воздухообмена L тех комнат, из которых производится отведение отработанного воздуха.

Если результат вычислений не отвечает санитарным требованиям, производится установка приточного клапана,бризера или вытяжки через стену, модернизируется существующая система или выполняется ее чистка.

Холодный наружный воздух может отрицательно сказаться на качестве отопления в доме, для таких ситуаций используют вентиляционные устройства с рекуператором

Затем следует сравнить эти два показателя. Если L по притоку оказался выше, чем L по вытяжке, то нужно увеличить показатели для тех комнат, по которым при расчетах использовались минимальные значения.

Примеры расчетов объема воздухообмена

Чтобы провести расчет для вентиляционной системы по кратностям, для начала нужно составить список всех помещений в доме, записать их площадь и высоту потолков.

Например, в гипотетическом доме имеются следующие помещения:

• Спальня – 27 кв.м.;
• Гостиная – 38 кв.м.;
• Кабинет – 18 кв.м.;
• Детская – 12 кв.м.;
• Кухня – 20 кв.м.;
• Санузел – 3 кв.м.;
• Ванная – 4 кв.м.;
• Коридор – 8 кв.м.

Учитывая, что высота потолка во всех помещениях составляет три метра, вычисляем соответствующие объемы воздуха:

• Спальня – 81 куб.м.;
• Гостиная – 114 куб.м.;
• Кабинет – 54 куб.м.;
• Детская – 36 куб.м.;
• Кухня – 60 куб.м.;
• Санузел – 9 куб.м.;
• Ванная – 12 куб.м.;
• Коридор – 24 куб.м.

Теперь, используя приведенную выше таблицу, нужно произвести расчёты вентиляции помещения с учетом кратности воздухообмена, увеличив каждый показатель до значения, кратного пяти:

• Спальня – 81 куб.м.*1 = 85 куб.м.;
• Гостиная – 38 кв.м.*3 = 115 куб.м.;
• Кабинет – 54 куб.м.*1 = 55 куб.м.;
• Детская – 36 куб.м.*1 = 40 куб.м.;
• Кухня – 60 куб.м. – не менее 90 куб.м.;
• Санузел – 9 куб.м. не менее 50 куб.м;
• Ванная – 12 куб.м. не менее 25 куб.м.

Сведения о нормативах для коридора в таблице отсутствуют, поэтому в расчете данные по этому небольшому помещению не учтены. Для гостиной выполнен расчет по площади с учетом норматива три куб. метра на каждый метр площади.

Правильно организованная система вентиляции обеспечит достаточный воздухообмен в гостиной. При проектировании обязательно следует учитывать требования и нормы СНиПов

Теперь нужно отдельно суммировать сведения по помещениям, в которых осуществляется приток воздуха, и отдельно — комнаты, где установлены вытяжные вентиляционные устройства.

Объем воздухообмена по притоку:

• Спальня – 81 куб.м.*1 = 85 куб.м/ч.;
• Гостиная – 38 кв.м.*3 = 115 куб.м/ч;
• Кабинет – 54 куб.м.*1 = 55 куб.м/ч;
• Детская – 36 куб.м.*1 = 40 куб.м/ч;

Всего: 295 куб.мч.

Объем воздухообмена по вытяжке:

• Кухня – 60 куб.м. — не менее 90 куб.м/ч;
• Санузел – 9 куб.м. — не менее 50 куб.м/ч;
• Ванная – 12 куб.м. — не менее 25 куб.м/ч.

Всего: 165 куб.м/ч.

Теперь следует сравнить полученные суммы. Очевидно, что необходимый приток превышает вытяжку на 130 куб.м/ч (295 куб.м/ч-165 куб.м/ч).

Чтобы устранить эту разницу, нужно увеличить объемы воздухообмена по вытяжке, например, увеличив показатели по кухне. На практике это проводится, например, заменой воздуховодов на каналы бóльшего сечения.

Правила расчета площади воздушных каналов для замены или модернизации системы вентилирования приведены здесь. Советуем ознакомиться с полезным материалом.

После правок результаты расчета будут выглядеть следующим образом:

Объем воздухообмена по притоку:

• Спальня – 81 куб.м.*1 = 85 куб.м/ч.;
• Гостиная – 38 кв.м.*3 = 115 куб.м/ч;
• Кабинет – 54 куб.м.*1 = 55 куб.м/ч;
• Детская – 36 куб.м.*1 = 40 куб.м/ч;

Всего: 295 куб.мч.

Объем воздухообмена по вытяжке:

• Кухня – 60 куб.м. — 220 куб.м/ч;
• Санузел – 9 куб.м. — не менее 50 куб.м/ч;
• Ванная – 12 куб.м. — не менее 25 куб.м/ч.

Всего: 295 куб.м/ч.

Объемы по притоку и вытяжке равны, что соответствует требованиям при расчетах воздухообмена по кратностям.

Расчет вентиляционной системы для кухни также чрезвычайно важен. Особенно, если там используется газовое оборудование для приготовления пищи

Расчет воздухообмена в соответствии с санитарными нормами выполнить значительно проще. Допустим, что в доме, рассмотренном выше, постоянно проживают два человека и еще двое пребывают в помещении нерегулярно.

Расчет выполняется отдельно для каждого помещения в соответствии с нормой 60 куб.мчел для постоянных жильцов и 20 куб.мчас для временных посетителей:

• Спальня – 2 чел*60 = 120 куб.мчас;
• Кабинет – 1 чел.*60 = 60 куб.мчас;
• Гостиная 2 чел*60 + 2 чел*20 = 160 куб.мчас;
• Детская 1 чел.*60 = 60 куб.мчас.

Всегопо притоку — 400 куб.мчас.

Для количества постоянных и временных обитателей дома не существует каких-то строгих правил, эти цифры определяются исходя из реальной ситуации и здравого смысла.

Достаточный объем воздуха, своевременно поступающий в ванную комнату, и также своевременная эвакуация отработанного позволяет предотвратить образование затхлого воздуха и появление плесневелых грибов

Вытяжку рассчитывают по нормам, изложенным в таблице, приведенной выше, и увеличивают до суммарного показателя по притоку:

• Кухня – 60 куб.м. — 300 куб.м/ч;
• Санузел – 9 куб.м. — не менее 50 куб.м/ч;
• Ванная – 12 куб.м. — не менее 50 куб.м/ч.

Всего по вытяжке: 400 куб.м/ч.

Увеличен воздухообмен для кухни и ванной комнаты. Недостаточный объем по вытяжке можно разделить между всеми помещениями, в которых установлена вытяжная вентиляция. Или увеличить этот показатель только для одного помещения, как это было сделано при расчете по кратностям.

В соответствии с санитарными нормами воздухообмен рассчитывают подобным образом. Допустим, площадь дома составляет 130 кв.м. Тогда воздухообмен по притоку должен составлять 130 кв.м*3 куб.мчас = 390 куб.мчас.

Остается распределить этот объем на помещения по вытяжке, например, таким образом:

• Кухня – 60 куб.м. — 290 куб.м/ч;
• Санузел – 9 куб.м. — не менее 50 куб.м/ч;
• Ванная – 12 куб.м. — не менее 50 куб.м/ч.

Всего по вытяжке: 390 куб. м/ч.

Баланс воздухообмена — один из основных показателей при проектировании вентиляционных систем. Дальнейшие расчеты выполняются на основе этих сведений.

Как подобрать сечение воздуховода?

Система вентилирования, как известно, может быть канальной или бесканальной. В первом случае нужно правильно подобрать сечение каналов. Если принято решение устанавливать конструкции с прямоугольным сечением, то соотношение его длины и ширины должно приближаться к 3:1.

Длина и ширина сечения канальных воздуховодов с прямоугольной конфигурацией должны соотноситься как три к одному, чтобы уменьшить количество шума

Стандартная скорость перемещения воздушных масс по основному вентканалу должна составлять около пяти метров в секунду, а на ответвлениях — до трех метров в секунду. Это обеспечит работу системы с минимальным количеством шума. Скорость движения воздуха во многом зависит от площади сечения воздуховода.

Чтобы подобрать размеры конструкции, можно использовать специальные расчетные таблицы. В такой таблице нужно выбрать слева объем воздухообмена, например, 400 куб.мч, а сверху выбрать значение скорости — пять метров в секунду.

Затем нужно найти пересечение горизонтальной линии по воздухообмену с вертикальной линией по скорости.

С помощью этой диаграммы вычисляют сечение воздуховодов для канальной вентиляционной системы. Скорость движения в магистральном канале не должна превышать 5 м/сек

От этого места пересечения проводят линию вниз до кривой, по которой можно определить подходящее сечение. Для прямоугольного воздуховода это будет значение площади, а для круглого – диаметр в миллиметрах. Сначала делают расчеты для магистрального воздуховода, а затем – для ответвлений.

Таким образом расчеты делают, если в доме планируется только один вытяжной канал. Если же предполагается установить несколько вытяжных каналов, то общий объем воздуховода по вытяжке нужно разделить на количество каналов, а затем провести расчеты по изложенному принципу.

Эта таблица позволяет подобрать сечение воздуховода для канальной вентиляции с учетом объемов и скорости перемещения воздушных масс

Кроме того, существуют специализированные калькуляционные программы, с помощью которых можно выполнить подобные расчеты. Для квартир и жилых домов такие программы могут быть даже удобнее, поскольку дают более точный результат.

На нормальный воздухообмен оказывает влияние такое явление как обратная тяга, со спецификой которой и способами борьбы с ней ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Ролик #1. Полезные сведения по принципам работы системы вентилирования:

Ролик #2. Вместе с отработанным воздухом жилище покидает и тепло. Здесь наглядно продемонстрированы расчеты тепловых потерь, связанных с работой системы вентиляции:

Правильный расчет вентиляции — основа ее благополучного функционирования и залог благоприятного микроклимата в доме или квартире. Знание основных параметров, на которых базируются такие вычисления, позволит не только правильно спроектировать систему вентилирования во время строительства, но и откорректировать ее состояние, если обстоятельства изменятся.

Хотите поделиться собственным опытом в расчете и сооружении вентиляции? Возникли вопросы в ходе ознакомления с информацией? Нашли недоработки в тексте? Пишите, пожалуйста, комментарии в блоке, находящимся под текстом статьи.

Используемые источники:

• https://otivent.com/raschet-ventiljacii-pomeshhenija
• https://kvartalmuz.ru/ventilation-in-private-house/calculation-of-ventilation-by-room-volume-how-to-calculate-the-volume-of-air-in-the-room/
• https://sovet-ingenera.com/vent/raschety/raschet-ventilyacii.html

расчет выбор и варианты устройства естественной и принудительной систем

Одной из основных проблем, которые можно встретить при долгой экспликации ванной – большое количество влаги и тепла, которые в дальнейшем становятся причиной появления плесени и коррозии отделочных материалов. Для того, чтобы избежать такого исхода, необходимо позаботится о качественно вентиляции помещения. Соответственно, нужно знать, как устроена вентиляция в ванной комнате, и как правильно ее обустроить.

Какую вентиляцию выбрать

Для начала стоит рассмотреть, какая бывает вентиляция, и решить, какой из видов выбрать.

Всего разделяют два варианта:

1. Естественная система.
2. Принудительная.



Каждая из них имеет свои особенности, которые стоит учитывать.

Естественная вентиляция в ванной комнате обязательно должна быть предусмотрена еще при обустройстве (в дизайн-проекте комнаты).

Представляет собой вентиляционные шахты, которые монтируются в помещении и после закрываются декоративными решетками. Также предусматриваются обратный клапан, которые преграждают путь воздуху в другие помещения.

Вид обратного клапана

Свежий же воздух в таком случае попадает в комнату через решетку в двери или же через щель в дверной коробке. Стоит отметить, что естественной вентиляции вполне достаточно, чтобы полноценно грязный воздух с помещения в одноэтажной постройке.

Но в том случае, если здание имеет несколько этажей, то в обязательном порядке необходимо предусматривать принудительную вентиляцию, для этого общая система оснащается специальными вентиляторами.

Нормы состояния воздуха

Важным фактором становится обустройство вентиляции таким образом, чтобы она поддерживала нормальное состояние воздуха. Среди норм, стоит отметить:

1. Движение воздуха не более 30 сантиметров в секунду.
2. Влажность до 65%.
3. Температура воздуха в зимнее время 18 градусов, в летнее 25.
4. Непосредственно уровень воздухообмена должен достигать для ванной 25 кубических метров в час, в случае совмещения с туалетом 50 метров.

Также отметим необходимый уровень воздухообмена для использования отдельных элементов сантехники:

1. Ванна, душевая или джакузи – 75 метров.
2. Раковина – 25.
3. Унитаз – 50.

Важно учитывать, что это показатели для определения необходимого уровня воздухообмена в общем, но отметим, что приборы сантехники не используются все вместе и круглосуточно. Потому для обеспечения необходимого обмена вентиляторы устанавливаются мощностью не более 110 кубических метров в час.

Правильный выбор вентилятора

Для того, чтобы правильно выбрать вентилятор для вентиляции ванной комнаты, необходимо учитывать ряд факторов, а именно:

1. Шумность вентилятора. Такой параметр можно узнать непосредственно при покупке, указывается на упаковке. Измеряется этот показатель в децибелах. Обычно хорошие вентиляторы имею уровень шума не менее 40 дБ. Стоит отметить, что такой шум почти незаметен.
2. Вторым фактором становится двигатель. Он может быть скомбинирован на подшипниках или же на втулке. Лучшим становится первый вариант, такое устройство более бесшумное и надежное.
3. Следующим фактором отмечается производительность вентилятора. Определяется она объемом воздуха. Для правильного выбора этого значения необходимо провести расчеты, а именно, вычислить объем (о том, как это сделать поговорим немного позже).
4. И последним фактором становится вариант подключения.

И теперь немного подробней рассмотрим последние два фактора.

Выбор вентилятора по подключению

Всего отмечается несколько способов:

1. Подключение к выключателю. В таком случае вентилятор начинает работать при включении света в помещении. Соответственно при его выключении работа останавливается.
2. Следующим отмечается обустройство отдельного выключателя для системы вентиляции. Таким образом можно самостоятельно активировать работу системы, и выключать ее.
3. Третий вариант – автоматическая работа. В этом случае система начинят работать при превышении уровня влажности, который измеряется специальным датчиком. Продолжается работа до тех пор, пока микроклимат помещения не придет в норму.
4. И последним становится установка таймера. В этом случае подключение проводится таким же способом, как и в первом, но дополнительно устанавливается таймер. Таким образом после выключения света устройство работает в зависимости от настройки определенное время.

Также возможна и комбинация систем, таким образом, наилучшим вариантом считается установка с возможностью самостоятельного включения, при этом с дополнительным монтажом датчика влажности. Такое решение обусловлено тем, что вентиляция будет поддерживать необходимый микроклимат, и кроме того ее можно будет включить вручную, при наличии неприятных запахов для скорейшего выветривания.

Расчет необходимой производительности вентиляции

Как уже упоминалось ранее, важным фактором становится подбор необходимо производительности системы, что делается путем несложных расчетов. Выполняются они следующим образом:

1. Рассчитываем объем помещения, для чего необходимо перемножить длину, ширину и высоту.
2. После чего, полученное значение нужно умножить на кратность воздухообмена. Этот показатель указывает сколько раз за час должна проводится полная циркуляция воздуха.

Показатель кратности зависит от нескольких факторов:

1. Влажность помещения.
2. Интенсивность использования.

Стандартные значения:

1. Для ванной комнаты – 0,8.
2. Для туалета – 0,875
3. Для совмещенного сан. узла показатель 0,9

Таким образом, умножив объем помещения на кратность воздухообмена вы получите мощность вентилятора. К примеру, для комнаты 2,5*3 метра при стандартной высоте потолков 3м показатели будут следующие:

1. 2,5*3*3=22,5 (м³)
2. 22,5*0,9=20,25 (м³/ч)

Таким образом для небольшой ванной подойдет вентилятор с производительностью немного больше 20,25 м³/ч.

Рассчитать производительность и мощность вентилятора для помещения онлайн калькулятором.

Самостоятельный монтаж вентиляции

Теперь рассмотрим, как обустроить вентиляцию в ванной своими руками. Непосредственно вентиляционные каналы уже должны быть предусмотрены, и нам в этом случае остается только приобрести и установить вентилятор.

Перед установкой устройства необходимо знать несколько особенностей:

1. Находится оно должно на максимальной высоте.
2. Кроме того, расположение вентиляции должно быть, как можно дальше от источника воздуха, в противном случае эффекта от нее не будет.
3. Устройство нужно монтировать как можно дальше от источника воды, поскольку есть риск замыкания, и соответственно пожара.
4. Сам монтаж обуславливает некоторые трудности, потому задуматься над ним необходимо заблаговременно, еще до устройства отделки. В противном случае, на виду останется проводка, которую потом можно будет скрыть только при ремонте.

И теперь рассмотрим непосредственно сам процесс монтажа:

1. Снимите декоративную сетку, скрывающую вентиляционную шахту. Обычно она закреплена несколькими шурупами, который довольно легко открутить обычной отверткой.
2. Подготавливаем сам вентилятор. Закрепить его можно двумя способами, с помощью анкеров, а также строительным клеем.
3. Более легким способом будет использование клея. Наносится он по периметру крышки вентилятора.
4. Используется для этого специальный полимерный клей.
5. После нанесения сразу же вставляем его в канал вентиляции, прижимаем к поверхности крышку (на несколько секунд), после чего достаем.
6. Спустя минуту (чтобы клей немного начал схватываться) вставляем механизм в предназначенное для него место и плотно прижимаем.
7. В случае, если в шахте вентиляционной системы не предусмотрено электропитание, то подключить аппарат можно к светильнику. Для этого снимаем осветительный прибор.
8. От него выполняем разметку расположения короба для кабеля, после чего вырезаем и приклеиваем его.
9. Клеится он тем же клеем, что и вентилятор.
10. Теперь нужно протянуть кабель для подключения. Предварительно отключите электропитание в комнате.
11. Подсоединяем кабель с одной стороны к контактам осветительного прибора, для чего используем клеммы или специальный переходник (скручивать порода нельзя).
12. Теперь нужно подключить второй коне. Для этого снимаем лопасти прибора, под ними находится точка подключения.
13. Подводим провода к клемме, и закручиваем прибор обратно.
14. Проверяем работоспособность, если все в порядке, то можно прикручивать крышку, и закрепить обратно лампу.

На этом устройство вентиляции закончено.

Заключение

Запомните, правильный выбор вентиляционной системы, в частности – вентиляторов очень важен. Поскольку отсутствие такого оборудования в скором времени может привести к появлению запаха в квартире, грибка и коррозии материалов. Предлагаем наглядно посмотреть видео, как установить вентилятор самостоятельно.

Видео:

Видео:

.

как рассчитать и сделать своими руками

Для покраски изделий из металла (в частности автомобилей), используются специально оборудованные покрасочные камеры. К этим помещениям выдвигается ряд специфических технических требований. Правильно организованная вентиляция в покрасочной – один из основных показателей, без которого невозможна нормальная работа всей конструкции.

Функции вентиляционной системы

Чтобы конечный результат покраски был качественным, нужно поддерживать оптимальный уровень влажности в помещении, контролировать чистоту и интенсивность движения воздушных потоков. Все эти факторы влияют на результат. Продуманная вентиляция в покрасочной камере выполняет три основные функции:

1. Очистка помещения от токсичных паров, которые неизбежно выделяются в процессе. Такая очистка необходима для безопасности оператора, так как скопившиеся пары не только вредны для здоровья, но и могут оказаться причиной пожара или взрыва.
2. Постоянная циркуляция, без которой невозможно добиться хорошего результата – пыль и различные мелкие частицы будут оседать на свежей краске, и останутся в виде разводов, шагрени и прочих дефектов.
3. Регулирование температуры и влажности для разных технологических процессов.

Устройство вытяжки покрасочной камеры или гаража, если работа производится в нем, – один из самых важных этапов проектирования.

Основные требования

Существуют идеальные условия, при которых производительность покрасочной камеры будет максимальной:

1. Температура. Большинство производителей красок ориентируются на комнатную температуру – 22-24°С. Согласно схеме вентиляции, в покрасочной камере воздух интенсивно нагнетается с улицы, поэтому необходимо продумать систему обогрева.
2. Направленное и равномерное движение воздушных потоков. Именно его обеспечивает грамотная вентиляция покрасочной камеры. При таком движении покраска будет качественной, без повреждений и брака.
3. Влажность воздуха в пределах от 50 до 70 %. Слишком сухой воздух будет способствовать слишком быстрому высыханию краски.
4. Размещение системы вентиляции. Специалисты рекомендуют использовать для покрасочной камеры вертикальную систему обновления воздуха. Такая система предполагает подачу чистого воздуха через потолок и его отвод через решётки в полу. Однако в условиях непромышленного производства организовать такую систему проблематично. Решение – расположить вытяжку на уровне пола, а подачу чистого воздуха разместить за спиной у оператора.
5. Расчёт кратности воздухообмена – соотношения объёма удалённого/нагнетаемого воздуха и объёма помещения. Она показывает, сколько раз за час полностью обновится воздух в покрасочном боксе. Требования к кратности воздухообмена меняется в зависимости от размеров окрашиваемого изделия. Чем объект покраски больше, тем выше должна быть скорость обновления воздуха.

Соблюдение всех этих условий благоприятно отразится на качестве покрасочных работ.

Особенности вентиляции воздуха в покрасочных камерах

Существует ряд особенностей вентсистемы боксов для покраски. К ним относятся:

1. Возможность регулирования вентиляции окрасочных камер в соответствии с текущим технологическим процессом – для окраски нужен один режим, а для сушки – совсем другой.
2. Лучшим вариантом для вентиляции окрасочных камер является использование наборной системы (приток и вытяжка разведены), а не объединённой моносистемы.
3. В небольших помещениях вполне допустима установка вытяжки с естественной тягой и приточной вентиляции с механическим побуждением. Таким образом можно сделать вентиляцию в небольшом боксе или гараже, которая будет отлично работать и отвечать всем требованиям.
4. Установка вентиляции таким образом, чтобы воздушные потоки двигались вертикально – приток свежего воздуха сверху, а отвод отработанного – снизу.

Все эти параметры одинаковы как для работы с маленькими деталями, так и для покраски автомобиля в гараже.

Что нужно учитывать при проектировании?

В идеале покрасочный бокс – это чистое, хорошо вентилируемое помещение с определенным и постоянным микроклиматом. Чтобы добиться такого результата, выбору и установке вентиляции покрасочного бокса нужно уделить максимум внимания.

Во время покраски в воздух выделяется большое количество веществ: мельчайших частиц красок и растворителя, пыль и другие взвеси. Поэтому необходима установка хорошей системы фильтров. Важный момент: к фильтрам должен быть доступ, чтоб можно было их менять по мере изнашивания.

Даже если в покрасочном боксе установлена самая качественная система фильтрации, нельзя пренебрегать личными средствами защиты дыхания.

От точности расчётов зависит не только результат работы, но и безопасность маляров. Нельзя допускать возникновения зон, где воздушные потоки не циркулируют и застаиваются. Если такая зона образуется на уровне дыхательных путей, это может привести к отравлению оператора.

Типы вентиляционных систем и их сравнение

Существует три основных типа вентиляционных систем: одномоторные, двухмоторные и приточно-вытяжные.

Одномоторная система вентиляции организована следующим образом: воздух в помещение нагнетается сверху, и опускает окрасочный туман и все тяжёлые частицы вниз. В полу устанавливаются фильтры, которые улавливают все загрязнения и удаляют их. Установка такой системы будет оправдана в боксах с малой производительностью.

В отличие от одномоторной, двухмоторная система вентиляции имеет свои особенности вентсистемы боксов для покраски. Дополнительный мотор выводит отработанный воздух наружу. У этой системы производительность намного выше, однако её установка обойдётся в приличную сумму

Приточно-вытяжная система вентиляции покрасочной камеры обеспечивает несколько разных режимов воздухообмена. Это самый оптимальный вид вентиляции для больших объёмов работ.

Приточно-вытяжная вентиляция

Эта система вентиляции требует тщательного расчёта, так как есть большой риск появления «мёртвых зон» — мест, где нет достаточной циркуляции воздуха. Допускать их возникновения ни в коем случае нельзя. Расчёт нужен ещё и для того, чтобы при разных режимах воздухообмена покрасочное оборудование работало правильно.

Три режима функционирования:

• Циркуляция воздуха для его очистки и подготовки к работе;
• Поддержание температуры в помещении на одном уровне;
• Сушка готового изделия.

Важно! Соотношении мощности приточного вентилятора и вытяжного должно быть 3:1.

Приточно-вытяжная вентиляция для покрасочной камеры рекомендуется к установке в боксах с большим потоком заказов.

Как сделать систему вентиляции в покрасочной камере своими руками

Покрасочный бокс можно приобрести в готовом виде, однако стоит он недёшево. Более бюджетный вариант – оборудовать такую камеру в гараже своими руками.

Стены рабочего участка для окраски должны быть огнеупорными, чтобы избежать пожара. В самом начале работ необходимо организовать достаточное освещение. Желательно, чтобы источники света были расположены по всему периметру площадки – так маляру буде легче работать. Поверхность ламп также должна быть защищена плотным материалом, который выдерживает воздействие токсичных веществ (красок, растворителей) и высоких температур.

Оборудование пола играет огромную роль. Нужно сделать траншеи, которые будут выводить отработанный воздух, и прикрыть их специальными решётками. В качестве металлических перекрытий подойдёт арматурная сетка, которую можно сделать и самостоятельно.

Следующий этап – установка вентиляции. Главное – правильно рассчитать необходимый воздухообмен. К вентиляторам покрасочной камеры предъявляются высокие требования – они должны постоянно проверяться на исправность и правильность работы.

Вентиляторы, которые будут выводить загрязненный воздух, размещаются внизу, в специальных траншеях под решёткой. Подачу воздуха нужно осуществлять сверху. Также стоит дополнительно установить защиту воздухоотвода обратным клапаном.

Если есть такая возможность, стоит приобрести инфракрасные лампы для сушки готовой работы. Такие лампы сокращают срок сушки в несколько раз, а все мелкие частицы и окрасочный туман удаляются с помощью вентиляции.

Вентиляция в покрасочном цехе должна быть безопасна для оператора.

Расчет

Правильный расчёт необходим для подбора оптимальных параметров вентиляционной системы. Если подача воздуха будет чересчур интенсивной, нарушатся технологические процессы, при недостаточной вентиляции под угрозой оказываются операторы-маляры.

Чтобы сделать расчёт производительности вентиляция покрасочной камеры, нужно воспользоваться формулой    P=V×T×0.36, где T – температурная разница между подаваемым воздухом и тем, который требуется в окрасочной камере, V – объем воздуха в , а 0,36 – коэффициент кратности.

Зная этот параметр, легко установить необходимый режим воздухообмена. Расчет оптимального воздухообмена производится следующим образом: объем рабочего помещения умножается на средний показатель кратности движения воздуха.

В зависимости от результатов расчёта, можно понять, какой именно тип вентиляции подходит в конкретном случае. При соблюдении всех норм установки покрасочная камера будет максимально производительна и безопасна.

Как рассчитать вентиляцию — основные правила

Расчёт вентиляции выбор оборудования и установку системы вентиляции. Это достаточно сложный и важный процесс, требующий квалифицированного подхода. В процессе расчёта вентиляции определяется необходимый воздухообмен, составляется принципиальная схема вентиляции, которая оптимально отвечает всем аэродинамическим расчетам. В заключительной стадии производится подбор и установка оборудования и системы управления.

Существуют жёсткие правила по организации воздухообмена в различных помещениях, зависящие от количества людей в помещении, наличия тепловыделяющей техники и других параметров. При расчете вентиляции пользуются понятием кратности воздухообмена, которое показывает сколько раз обновляется воздух в помещении за один час. В жилых помещениях воздух должен обновляться в среднем 1 раз в час, в офисах — 3 раза и выше.

Немаловажное значение при расчёте вентиляции занимают этапы выбора модели и мощности для вентилятора и калорифера. Работающий в системе вентилятор должен производить минимум шума и при этом обеспечивать достаточное рабочее давление, необходимое для преодоления потоком воздуха всех местных сопротивлений в воздуховодах, возникающих на изгибах, стыках и местах смены диаметров. Калорифер должен справляться с нагревом до определённой температуры всего проходящего через него воздуха.

Специалисты нашей компании помогут вам рассчитать систему вентиляции в зависимости от ваших требований и пожеланий с учетом архитектурного строения здания. Разработают сразу несколько вариантов решения вопроса вентиляции помещения и предложат оборудование различной ценовой категории. Посмотреть из чего состоит система вентиляции вы можете здесь.

Заполните опросный лист для подбора нужного Ваш оборудования, кликнув по соответствующей ссылке

1. Расчёт стоимости вентиляционной установки
2. Расчёт стоимости осушителя воздуха
3. Расчёт стоимости пароувлажнителя воздуха
4. Расчёт стоимости кондиционера
5. Расчёт стоимости тепловой завесы
6. Расчёт стоимости вентиляционных агрегатов Hoval
7. Расчёт стоимости противопожарных клапанов

Типовые инженерные схемы климатических решений для:

Фотографии выполненных объектов инженерных систем

Аэродинамический расчет системы вентиляции | Техническая библиотека ПромВентХолод

Цель аэродинамического расчета

Целью аэродинамического расчета является определение потерь давления (сопротивления) движению воздуха во всех элементах системы вентиляции – воздуховодах, их фасонных элементах, решетках, диффузорах, воздухонагревателях и других. Зная общую величину этих потерь, можно подобрать вентилятор, способный обеспечить необходимый расход воздуха. Различают прямую и обратную задачи аэродинамического расчета. Прямая задача решается при проектировании вновь создаваемых систем вентиляции, состоит в определении площади сечения всех участков системы при заданном расходе через них. Обратная задача – определение расхода воздуха при заданной площади сечения эксплуатируемых или реконструируемых систем вентиляции. В таких случаях для достижения требуемого расхода достаточно изменения частоты вращения вентилятора или его замены на другой типоразмер.

Аэродинамический расчет

начинают после определения кратности воздухообмена  помещений и принятия решения по трассировке (схеме прокладки) воздуховодов и каналов. Кратность воздухообмена является количественной характеристикой работы системы вентиляции, показывает, сколько раз в течение 1-го часа объем воздуха помещения полностью заменится новым. Кратность зависит от характеристик помещения, его назначения и может отличаться в несколько раз. Перед началом аэродинамического расчета создается схема системы в аксонометрической проекции и масштабе М 1:100. На схеме выделяют основные элементы системы: воздуховоды, их фасонные части, фильтры, шумоглушители, клапана, воздухонагреватели, вентиляторы, решетки и другие. По этой схеме, строительным планам помещений определяют длину отдельных ветвей. Схему делят на расчетные участки, которые имеют постоянный расход воздуха. Границами расчетных участков являются фасонные элементы – отводы, тройники и прочие. Определяют расход на каждом участке, наносят его, длину, номер участка на схему. Далее выбирают магистраль – наиболее длинную цепь последовательно расположенных участков, считая от начала системы до самого удаленного ответвления. Если в системе несколько магистралей одинаковой длины, то главной выбирают с большим расходом. Принимается форма поперечного сечения воздуховодов – круглая, прямоугольная или квадратная. Потери давления на участках зависят от скорости воздуха и  состоят из: потерь на трение и в местных сопротивлениях. Общие потери давления системы вентиляции равны потерям магистрали и состоят из суммы потерь всех ее расчетных участков. Выбирают направление расчета – от самого дальнего участка до вентилятора.

Рассчитывают площадь сечения воздуховода F = Q / v рек, м². Здесь  Q – расход воздуха, м³/с, v рек – рекомендуемая скорость воздуха, м/с (справочная величина).

По площади F определяют диаметр D (для круглой формы) или высоту A и ширину B (для прямоугольной) воздуховода, м. Полученные величины округляют до ближайшего большего стандартного размера, т.е. D ст , А ст и В ст (справочная величина).

Пересчитывают фактические площадь сечения F факт и скорость  v факт.

Для прямоугольного воздуховода определяют т.н. эквивалентный диаметр DL = (2A ст* B ст) / (A ст + B ст), м.

Определяют величину критерия подобия Рейнольдса  Re = 64100* D ст* v факт. Для прямоугольной формы D L = D ст.

Коэффициент трения  λ тр = 0,3164 ⁄ Re-0,25 при Re≤60000,  λ тр = 0,1266 ⁄ Re-0,167 при Re>60000.

Коэффициент местного сопротивления  λм зависит от их типа, количества и выбирается из справочников.

Потери давления на расчетном участке Р = ((λтр*L) / Dст + λм) *0,6* v2 факт, Па. Здесь L – длина расчетного участка.

Суммируя потери давления участков, получим потери магистрали и  системы вентиляции.

Зная потери давления системы, выбирают вентилятор. Создаваемое им давление и расход воздуха принимаются с 10 % запасом. По его аэродинамической характеристике, представленной фирмой-изготовителем, определяют величину коэффициента полезного действия (КПД) n.

Подсчитывают N = (Q вент * P вент) / (3600 * 1000 * n), кВт, мощность, потребляемую электродвигателем вентилятора, сравнивают ее с  данными изготовителя. Здесь Q вент, P вент – расход воздуха и  давление, создаваемое вентилятором.

Также рекомендуем Вам следующий материал:

Расчет производительности вытяжного вентилятора — минимально необходимая мощность, формула подсчета

Вентиляционные системы — неотъемлемая часть любого помещения. И, конечно, в них используется такой прибор, как вытяжной вентилятор. Без него просто не обойтись. Чтобы приобрести систему нужной мощности, обязательно надо сделать расчет производительности вытяжного вентилятора.

Содержание статьи

Нормы и требования к вентиляции помещений

По нормам, установленным СНиП, при расчете производительности вентиляторов, кратность воздухообмена должна быть не менее 0,5 м³ в час для бытовых помещений.

Также есть определенные нормы для каждого типа жилых помещений.

• Ванная комната, совмещенная с туалетом — 50 м³/час.
• Ванная комната без туалета — 25 м³/час.
• Туалет — 25 м³/час.
• Кухня — от 60 до 90 м³/час (в зависимости от типа и мощности плиты).
• Другие помещения — 3 м³/час на 1 м³.

Учитывая указанную кратность воздухообмена и объем помещения, рассчитывается общий расход и производительность вытяжного вентилятора.

Расчет производительности вытяжного вентилятора в жилых помещениях

Чтобы узнать, какой должна быть производительность вашей вытяжной системы, необходимо предпринять следующее:

1. Узнать объем помещения.
2. Умножаем объем на необходимую норму воздухообмена.
3. Получившаяся цифра и есть необходимая нам производительность.
4. Еще необходимо учесть сечение воздуховодов, изгибы, сопротивление фильтров, если они есть в системе вентиляции.

Формула для расчетов будет выглядеть так:

L = n*V,

где

• L — требующаяся производительность, м³/час,
• n — необходимая норма воздухообмена, м³/час,
• V — объем помещения.

Например, рассчитаем производительность вытяжного вентилятора для трехкомнатной квартиры общей площадью 59 м², с ванной, туалетом, кухней и мебелью. 59 м² умножим на 3м (это высота), найдем объем. Он будет равен 177 м³.

Необходимая норма смены воздуха в час по СНиП — 10-12 раз в час. Умножим 177 на 12, получим 354 м³. Это и есть необходимая производительность. Но сюда нужно еще прибавить такие же расчеты по кухне, ванной и туалету. Это будет соответственно 108 м³, 144 м³ и 72 м³. Сложив все цифры, получим мощность нашей вытяжной системы — 678 м³/час.

Нужно будет учитывать, что каждый изгиб воздуховода снижает мощность, также и сопротивление фильтров.

Диаметр воздуховода влияет на его пропускную способность. Существует три наиболее распространенных размера:

• 100 мм — для вентилятора небольшой мощности, который постоянно работает;
• 125 мм — для эпизодического проветривания помещения вентиляцией малой и средней мощности;
• 150 мм — быстрое нерегулярное проветривание помещений с малым количеством людей.

Определение объема помещения

Объем помещения найти несложно. Для этого нужно перемножить длину комнаты на ширину и высоту.

V = a*b*c

Пример расчета производительности для ванной с площадью 9 кв.м

Рассчитаем мощность и осуществим подбор вентилятора по производительности для ванной комнаты. Площадь 9 м² умножим на высоту потолка 2,5, получим 22,5 м³. Это объем помещения.

Полностью воздух должен меняться каждые 5 минут, это 1/12 часа. Пропускная способность вентилятора будет равна — 22,5*12 = 270 м³.

Подбор вентилятора по минимально необходимой производительности

Нормы, которые требуются по расчетам, обычно завышены, и на практике не реализуются. На кухне или в ванной комнате во время приготовления пищи или принятия душа есть функция усиленной вытяжки. А для обеспечения минимальной установленной нормы достаточно хорошего притока воздуха и тяги в вентиляционном канале.

Чтобы рассчитать мощность вытяжного вентилятора, необходимо знать объем комнаты и необходимую норму воздухообмена.

Производительность равна произведению объема на кратность воздухообмена. Узнав, чему она равна, сравниваем ее с нормой по требованиям СНиП, и берем максимальное значение.

Если же нужно подобрать вентилятор по минимальной производительности, то берем минимальное требуемое значение.

Снизить расходы и подобрать вентилятор меньшей производительности можно, используя современные VAV-системы. Это вентиляционные системы, в которых возможна экономия энергии и воздухообмена путем полного или частичного отключения вентиляции некоторых помещений. Например, ночью в гостиной никого нет, поэтому можно временно отключить там вентиляцию.

Что влияет на производительность устройства?

Если смотреть на формулу расчета производительности, то она выглядит довольно простой. Но только расчеты по формуле не дают полного представления о том, какой именно вытяжной вентилятор подойдет в каком-то конкретном случае.

Есть еще некоторые факторы, влияющие на производительность устройства.

1. Принцип работы. Вентиляция может работать в режиме отвода воздуха и в режиме рециркуляции. Рециркуляционные вытяжки имеют меньшую производительность, им требуется больше мощности.
2. Расположение. От места, где находится вентилятор, также зависит его производительность. Например, на кухне вытяжка должна располагаться прямо над плитой на определенном расстоянии, иначе ее производительность будет снижена.
3. Потребляемая мощность. Чем меньше вентилятор потребляет мощности, тем меньше расход электроэнергии.

   Самыми выгодными с этой точки зрения являются осевые вентиляторы.

Расчет производительности вентилятора для особых промышленных условий

Чтобы рассчитать необходимую производительность вентилятора для промышленных условий, нужно разработать техническое задание и определиться с некоторыми важными моментами.

1. Место расположения объекта.
2. Назначение помещения.
3. Планировка и расположение внутри здания.
4. Материал, из которого построено помещение.
5. Количество людей, работающих на производстве.
6. Режим работы и технология процессов.

После этого производятся необходимые расчеты. Причем необходимо учесть еще такие факторы, как скорость потока воздуха, уровень шума, длину и диаметр воздуховодов и их изгибы, давление системы. Скорость потока воздуха считается стандартной, когда она равна 2,5 — 4 м/с.

Учет количества людей, находящихся в помещении

Рассчитать необходимую мощность вентилятора можно и по другой формуле:

L = N*L_H.

Этот расчет производится, учитывая количество людей в помещении.

• L — необходимая мощность,
• N — количество людей в помещении,
• L_H — норма воздуха на одного человека.

Норма воздуха в состоянии покоя составляет 30 м³/час, при физической активности — 60 м³/час.

Для жилых помещений используется показатель 60 м³/час, там, где человек отдыхает, например, спальня, допускается принять за норму 30 м³/час, так как во сне необходимо меньше кислорода.

За количество людей принимаются те люди, которые находятся в помещении постоянно. Если к вам пришли гости, не нужно из-за этого увеличивать мощность вентилятора.

Повышенное количество влаги

Оборудование ванной комнаты может отличаться от других видов вентиляции, так как там всегда повышенная влажность. Чтобы избежать короткого замыкания, необходимо использовать специальный брызгозащищенный вариант вентилятора. Он не позволит влаге попадать в воздуховод.

Современный рынок предлагает множество вариантов вытяжных вентиляторов. Они отличаются по производительности, потребляемой мощности, уровню шума, размерам и назначению. Выбрав необходимую вам модель, вы сможете обеспечить себя и близких вам людей свежим воздухом.

Апр 7, 2018ventsyst

Используйте расчет изменений воздуха в помещении CFM

Инженерный воздушный поток в помещении может представлять реальную проблему при балансировке системы отопления, вентиляции и кондиционирования воздуха. В большинстве расчетов для определения необходимого расхода воздуха используются только теплопотери или приток тепла в помещении, и часто не принимаются во внимание потребности в вентиляции помещения. Давайте посмотрим, как расчет воздухообмена может упростить этот этап балансировки воздуха.

Что такое воздухообмен?

Воздухообмен — это количество раз, когда воздух входит и выходит из комнаты из системы HVAC за один час.Или сколько раз комната заполнялась воздухом из регистров приточного воздуха за шестьдесят минут.

Затем вы можете сравнить количество изменений воздуха в помещении с приведенной ниже таблицей требуемых изменений воздуха. Если он находится в пределах допустимого диапазона, вы можете приступить к проектированию или уравновешиванию воздушного потока и получить дополнительную уверенность в том, что вы все делаете правильно. Если это выходит за пределы досягаемости, вам лучше еще раз взглянуть.

Формула изменения воздуха

Чтобы рассчитать воздухообмен в помещении, измерьте приток приточного воздуха в комнату, умножьте CFM на 60 минут в час.Затем разделите на объем комнаты в кубических футах:

Говоря простым языком, мы заменяем CFM на кубические футы в час (CFH). Затем мы вычисляем объем комнаты, умножая высоту комнаты на ширину и длину. Затем просто делим CFH на объем помещения.

Вот пример того, как работает полная формула:

Теперь сравните 7,5 воздухообмена в час с требуемым воздухообменом для этого типа помещения в таблице воздухообмен в час ниже .Если это комната для обеда или отдыха, где требуется 7-8 воздухообменов в час, вы точно попали в цель. Если это бар, который требует 15-20 воздухообменов в час, пора подумать.

Комнатная формула CFM

Давайте посмотрим на эту инженерную формулу по-другому. Например, что, если воздушный поток неизвестен, и вам нужно рассчитать необходимый CFM для комнаты? Вот четырехэтапный процесс расчета CFM помещения:

Шаг первый — Используйте приведенную выше таблицу изменения воздуха в час , чтобы определить требуемые изменения воздуха, необходимые для использования помещения. Допустим, это конференц-зал, требующий 10 воздухообменов в час.

Шаг второй — Рассчитайте объем комнаты (ДхШхВ).

Шаг третий — Умножьте объем помещения на требуемый объем воздухообмена.

Шаг четвертый. Разделите ответ на 60 минут в час, чтобы найти нужную комнату. CFM:

Вот пример того, как работать по формуле:

При проектировании или балансировке системы, требующей дополнительного воздушного потока для вентиляции, помните, что в этой комнате обычно требуется постоянная работа вентилятора, когда она занята.Это может представлять проблему для других комнат в той же зоне, поэтому примите это во внимание.

Для многих из этих помещений может потребоваться значительное количество наружного воздуха. Содержание БТЕ в этом воздухе должно быть включено в приток тепла или теплопотери здания при определении размера оборудования для обогрева и охлаждения.

Попрактикуйтесь в этих расчетах несколько раз в магазине или офисе. Затем выполните расчеты в полевых условиях несколько раз в течение следующей недели, чтобы проверить воздушный поток в помещениях с необычными требованиями к вентиляции. Изучите Таблицу изменений воздуха в час , чтобы ознакомиться с помещениями, в которых требуется больше вентиляции, чем требуется для обогрева или охлаждения.

R ob «Doc» Falke обслуживает промышленность в качестве президента National Comfort Institute, обучающей компании и членской организации, работающей в сфере отопления, вентиляции и кондиционирования воздуха. Если вы подрядчик или технический специалист по ОВКВ, заинтересованный в бесплатной процедуре расчета замены воздуха, , свяжитесь с доктором по телефону robf @ ncihvac.com или позвоните ему по телефону 800-633-7058. Посетите веб-сайт NCI nationalcomfortinstitute.com для получения бесплатной информации, статей и загрузок.

Шаг 3. Скорость вентиляции всего здания

Определите расход воздуха, необходимый для вентиляции всего здания

Система вентиляции всего здания заменяет заданное количество застоявшегося внутреннего воздуха на вентиляционный воздух снаружи. Он разработан для бесшумной работы в фоновом режиме для удаления влаги и загрязняющих веществ в помещении.Стандарт ASHRAE 62.2 предполагает, что в дом будет поступать наружный воздух в результате инфильтрации со скоростью 2 кубических футов в минуту / 100 кв. Футов. Механическая вентиляция используется для обеспечения дополнительного расчетного объема вентиляции всего здания.

ASHRAE Standard 62.2 предлагает два метода расчета необходимого расхода воздуха для вентиляции всего здания в кубических футах в минуту (куб. Фут в минуту). Использование приведенной ниже формулы обычно будет более точным, чем использование предписывающей таблицы (стандарт ASHRAE 62.2, таблица 4.1a) ниже, но оба метода приемлемы.Описан дополнительный метод расчета для снижения скорости вентиляции всего здания в существующем доме с высокой инфильтрацией.

Расчет расхода воздуха для многоквартирного дома? Просмотр дополнительной информации.

Приведенные ниже требуемые нормы вентиляции всего здания полезны только для расчета размеров непрерывно работающих систем. Если вы планируете систему вентиляции всего здания с прерывистой работой, размер вентилятора должен соответствовать графику работы.Чем короче периоды вентиляции, тем больший поток воздуха требуется для обеспечения эквивалентной вентиляции всего здания. (См. Циклы прерывистой вентиляции.)

Наилучшая практика

Рекомендация

Пропустить необязательные вычисления. Загерметизируйте дом максимально плотно. Установите локальную вытяжную вентиляцию на кухне, в ванных комнатах и ​​любых других помещениях с высоким уровнем загрязнения. Обеспечьте вентиляцию всего здания, по крайней мере, со скоростью, определяемой формульным или табличным методом.

Предупреждение о путанице

Вентиляционный вентилятор для всего здания , обычно от 30 до 130 кубических футов в минуту, отличается от охлаждающего вентилятора для всего дома , который представляет собой вентилятор мощностью 3000-5000 кубических футов в минуту, используемый для ночного охлаждения в жаркую погоду. Ссылки на требования норм Калифорнии для изолированных жалюзи на вентиляторах для всего дома относятся к большому отверстию на чердаке, необходимому для крупных охлаждающих вентиляторов для всего дома.

Метод формул

Требуемый расход для вентиляции всего здания можно рассчитать по следующей формуле из стандарта ASHRAE 62.2:

Скорость непрерывной вентиляции всего здания в куб. Футов в минуту =
площадь 100	+ (количество спален + 1) x 7,5

Табличный метод

Второй способ определить требуемый расход вентиляции всего здания в кубических футах в минуту — использовать предписывающую таблицу ASHRAE:

Стандарт ASHRAE 62.2 Таблица 4.1a Скорость непрерывной вентиляции всего здания, куб. Фут / мин
Общая площадь (кв. Футы)	Кол-во спален
	0–1	2–3	4–5	6–7	> 7
<1500	30	45	60	75	90
1501–3000	45	60	75	90	105
3001-4500	60	75	90	105	120
4501-6000	75	90	105	120	135
6001-7500	90	105	120	135	150
> 7500	105	120	135	150	165

Дополнительный расчет

Внимание!

Ежегодная оценка утечки воздуха через дверь воздуходувки является средней за все сезоны года. Использование дополнительных расчетов для снижения скорости вентиляции всего здания на основе этого среднего значения означает, что в мягкую погоду, вероятно, будет серьезно недостаточно вентиляции в доме.

Этот метод обычно используется в финансируемых из федерального бюджета программах по утеплению малообеспеченных домов для существующих домов с высокой степенью инфильтрации. Требуемый уровень вентиляции всего здания можно отрегулировать в сторону понижения, если дом очень негерметичен, а целевой показатель герметичности выше, чем стандартная скорость утечки воздуха ASHRAE 62.2, равная 2 кубических футов в минуту / 100 квадратных футов площади пола.Его можно использовать только в том случае, если подрядчик может использовать оборудование для проверки дверцы вентилятора и оборудование для проверки потока вентилятора, и он применяется только к существующим домам (не к новому строительству). Подрядчик может выбрать одну или обе дополнительные корректировки скорости механической вентиляции всего здания.

Пример дома: Чтобы проиллюстрировать, как рассчитать корректировку, вот пример, использующий дом площадью 1500 кв.м с 3 спальнями

Сначала определите расход воздуха, необходимый для вентиляции всего здания, используя формулу или таблицу 4.1а выше.

Скорость вентиляции всего здания в куб. Футов в минуту =

1500/100 + (3 + 1) x 7,5 = 45 кубических футов в минуту

45 куб. Футов в минуту — это требуемая скорость вентиляции всего здания, которую вы регулируете.

После завершения герметизации воздуха выполните последний тест дверцы вентилятора, чтобы получить прогнозируемое годовое количество утечек в кубических футах в минуту. Сравните прогнозируемое значение годовой утечки со значением по умолчанию 2 кубических футов в минуту / 100 квадратных футов. Если годовая величина утечки в кубических футах в минуту превышает 2 кубических фута в минуту / 100 квадратных футов, половина разницы может быть вычтена из скорости непрерывной механической вентиляции всего здания.

Расчет образца: Используя снова образец птичника площадью 1500 кв. Футов, мы подсчитали, что для этого требуется 45 кубических футов в минуту непрерывной механической вентиляции всего здания. Заключительное испытание дверцы вентилятора, проведенное после завершения всех работ по герметизации воздуха, предполагает среднегодовую утечку 40 кубических футов в минуту. Стандарт ASHRAE 62.2 предполагает, что в доме площадью 1500 квадратных футов утечка воздуха составляет 2 кубических футов в минуту / 100 квадратных футов, или 30 кубических футов в минуту.Поскольку дом более негерметичен, чем предполагалось ASHRAE по умолчанию, подрядчик может снизить уровень вентиляции всего здания наполовину от разницы между значением герметичности по умолчанию (30 куб. Футов в минуту) и измеренной (40 куб. Футов в минуту).

Поправка на утечку = (прогноз 40 куб. Футов в минуту — предположение 30 куб. Футов в минуту) = 10 куб. Футов в минуту

Таким образом, половина 10 кубических футов в минуту или 5 кубических футов в минуту может быть вычтена из скорости вентиляции всего здания. Окончательная скорректированная скорость непрерывной механической вентиляции составляет 45 куб. Футов / мин — 5 куб. Футов / мин или 40 куб.

Стандарт ASHRAE 62.2-2010, приложение A, позволяет произвести корректировочный расчет

секунды для скорости вентиляции всего здания

Поскольку этот расчет не является частью стандарта ASHRAE 62.2-2007, , его нельзя использовать для соответствия требованиям Title 24 . Опция применима только к существующим домам или квартирам (не новостройкам), в которых кухня и ванная комната не имеют надлежащей вытяжной вентиляции. Расчет используется некоторыми федеральными бригадами по утеплению, когда:

• Существующая кухонная вытяжка и / или вентиляторы для ванны отсутствуют или не имеют достаточного потока для удовлетворения местных требований к вытяжке И
• невозможно установить или обновить отсутствующие или неработающие вентиляторы

Определите количество локальных вытяжек на кухне и в ванной.В этом примере в доме нет вентиляции на кухне и есть один старый вентилятор для ванны с потоком воздуха 30 кубических футов в минуту. Для кухонной вытяжки с прерывистым режимом работы и вентилятора для ванны согласно стандарту ASHRAE Standard 62.2 требуется минимум 100 кубических футов в минуту для вытяжки и 50 кубических футов в минуту для вентилятора ванны.

Пример расчета: Предположим, что в приведенном выше примере помещения не установлена ​​вытяжка, а воздушный поток вентилятора ванны измеряется на уровне 30 кубических футов в минуту. В доме не хватает 100 кубических футов в минуту вентиляции кухни и 20 кубических футов в минуту из требуемых 50 кубических футов в минуту вентиляции ванной комнаты, в результате чего местная вытяжная вентиляция отсутствует в общей сложности на 120 кубических футов в минуту.Приложение A стандарта ASHRAE 62.2-2010 позволяет увеличить скорость вентиляции всего здания, чтобы покрыть недостаток местных вытяжных вентиляторов на кухне и в ванной (120 куб. Футов в минуту). Добавление 25% недостающей местной вытяжной вентиляции (25% от 120 кубических футов в минуту) к постоянной скорости вентиляции всего здания будет соответствовать местным требованиям вытяжки в примере.

25% от 120 куб. Футов в минуту — это 30 куб. Футов в минуту. 30 куб. Футов в минуту + 45 куб. Футов в минуту (скорость вентиляции всего здания) = 75 куб. Футов в минуту

Так, в примере, согласно стандарту ASHRAE 62. 2-2010, Приложение A, вентилятор 75 кубических футов в минуту непрерывного действия для вентиляции всего здания также будет отвечать требованиям местной вытяжной вентиляции.

Расчет вентиляции «База знаний — ПО Design Master

Расчет вентиляции

30 октября 2018 г., вторник

Существует два разных способа расчета необходимого количества воздуха для вентиляции в зонах: минимальный и ASHRAE 62.1.

Минимальный расчет — это просто сумма вентиляции, необходимая для всех комнат, составляющих зону.ASHRAE 62.1 рассчитывает более высокий уровень вентиляции на основе различных уровней вентиляции, необходимых для помещений в зоне.

Зона, состоящая из двух комнат, показана ниже. Обе комнаты требуют 500 кубических футов воздуха в минуту для охлаждения. Одной комнате требуется 50 кубических футов в минуту вентиляционного воздуха, а другой — 250 кубических футов в минуту вентиляционного воздуха.

Минимальный метод

При расчете с использованием минимального метода вы получаете 1000 кубических футов в минуту общего приточного воздуха и 300 кубических футов в минуту общего количества воздуха для вентиляции.Устанавливаемая вами система должна обеспечивать 30% наружного воздуха. Вы не можете направить наружный воздух в одну или другую комнату. У каждого из них будет 30% приточного воздуха вне помещения, или 150 кубических футов в минуту. В первой комнате 100 кубических футов в минуту дополнительного наружного воздуха, а во второй комнате на 100 кубических футов в минуту слишком мало.

Метод максимума

Простым решением этой проблемы является установка процента вентиляции для системы на максимальную требуемую вентиляцию, в данном случае 50%. Если вы сделаете это, вы получите 500 кубических футов в минуту наружного воздуха.Обе комнаты получают 250 кубических футов в минуту наружного воздуха. Требования для второй комнаты выполнены, но первая комната переполнена на 200 кубических футов в минуту.

ASHRAE 62.1 Метод

Охлаждение наружного воздуха — дорогое удовольствие, поэтому вы хотите уменьшить его количество. Это простое решение будет работать, но оно обеспечивает большую вентиляцию, чем требуется. Часть наружного воздуха, поступающего в первую комнату, перейдет во вторую комнату. Расчет ASHRAE 62.1 учитывает это разнообразие и вычисляет число между минимальным и максимальным значениями.

Расчет ASHRAE 62.1 для этой пары помещений показан ниже.

Требуемый согласно ASHRAE 62.1 поток воздуха для вентиляции составляет 375 куб. Футов в минуту, что больше минимального значения 250 кубических футов в минуту и ​​меньше максимального 500 кубических футов в минуту.

Вентилятор для вентиляции промышленных зданий и сооружений

W. Tombling Ltd. Wembley House Dozens Bank West Pinchbeck Spalding Lincolnshire PE11 3ND U.K. Телефон +44 (0) 1775 640 049 Факс +44 (0) 1775 640 050 Электронная почта [email protected]

Вы здесь: — главная > индекс охлаждения > список поклонников > подбора вентиляторов Вентиляция есть необходимо для создания комфортной рабочей среды, будь то свежий прохладный воздух в комнату или удалить ядовитые пары или пары. Для определенных видов деятельности есть законное требование обеспечить минимальный уровень вентиляции, и действующие Строительные нормы и правила теперь определяют минимальный уровень вентиляции для новых здания. Естественная вентиляция Естественный вентиляция зависит от открытых дверей и окон. Его производительность зависит от размер и положение дверей и окон, а также естественный поток воздуха. В результаты сильно различаются, области вокруг дверей и окон будут хорошо вентилируемые, в то время как карманы застоявшегося или загрязненного воздуха могут скапливаться в других области. Вентилятор вентиляции Вентиляция с помощью вентилятора решает эти проблемы: Переносные продувочные вентиляторы и гибкий воздуховод — обеспечивает временное решение для замкнутых пространств, таких как резервуары, канализационные трубы, туннели и т. д.подача свежего воздуха снаружи. Переносные продувочные вентиляторы также можно размещать снаружи. палатки и шатры, доставляющие охлаждающий воздух через гибкие воздуховоды. Продувочные вентиляторы Activair доступны с 6 производительностью от 2340 до 12 420 м3 / час. (кубометров на час). Вытяжные вентиляторы стационарные настенные — являются экономичным и эффективным способом вывода горячего или несвежего воздуха, дыма или дыма из мастерских, фабрики, склады и т. д. Вытяжные вентиляторы Activair доступны в три производительности — 2772, 4500 и 5580 м3 / час (кубометров в час). Скорость вентиляции Скорость вентиляция помещения обычно выражается в «воздухообменах в час», т. е. количество раз в час, когда изменяется весь объем воздуха в помещении. Ставка зависит от типа номера и выполняемой деятельности. Следующая таблица перечисляет рекомендуемые изменения воздуха в час для некоторых типичных применений. Воздухообмен в час Пекарня 20–30 Столовая 8–12 Коммерческая кухня 30+ Молочная 8–10 Гальванический цех 10–12 Машинное отделение 15–30 Завод или мастерская 8–10 Вытяжной шкаф 40–50 Литейный завод 8–15 Гараж 6–8 Покрасочная камера 20–50 Склад или магазин 3–6 Расчет необходимого размера вентилятора Вычислите объем комнаты в кубических метрах, умножив ее длину на ширину на высоту. Затем умножьте объем помещения на необходимое количество воздухообменов в час, т.е. Объем вентилятора (м3 / час) = длина (м) x ширина (м) x высота (м) x воздухообмен в час Пример. Мастерская размером 10 м на 8 м на 3 м требует вентиляции из-за скопления дыма и тепла. Рекомендуемый количество воздухообменов в час составляет 8-10, чтобы обеспечить надлежащую вентиляцию помещения. будет использоваться более высокая цифра. Объем вентилятора (м3 / час) = 10 x 8 x 3 x 10 = 2400 м3 / час. Выбор вентилятора с превышением этого значения обеспечит хорошую вентиляцию. Практические соображения Позволять вытесненный воздух, чтобы покинуть комнату и свежий воздух, чтобы войти, важно, чтобы двери и окна остаются открытыми. Если это нецелесообразно, дополнительные вентиляционные отверстия будут необходимо установить. При использовании переносных продувочных вентиляторов с гибкими воздуховодами убедитесь, что длина воздуховода достаточно короткая и как можно прямее. Длинные пробеги и крутые повороты давят на вентилятор ограничение воздушного потока. Там, где этого нельзя избежать, рекомендуется завышать размер вентилятора. Настенные вытяжные вентиляторы следует устанавливать рядом с оборудованием или производственными процессами, вызывающими пары или тепло. Когда они используются для общей вентиляции, размещайте их рядом с потолок, в противоположном конце комнаты от дверей и окон. Вы здесь: — главная > индекс охлаждения > список поклонников > подбора вентиляторов Если вы нашли эту страницу полезной, найдите, , момент, чтобы рассказать о ней другу или коллеге. Авторское право 2004/6, W. Tombling Ltd.

Процедура, уравнения и калькулятор требований к вентиляторам и вентиляции | Инженеры Edge

Связанные ресурсы: калькуляторы

Процедура, уравнения и калькулятор требований к вентилятору и вентиляции

Проектирование и проектирование теплопередачи
Промышленные электродвигатели

Процедура, уравнения и калькулятор требований к вентиляторам и вентиляции.

На этой веб-странице описаны основные методы выбора типовых вентиляционных и охлаждающих устройств в зависимости от их использования, а также приведены примеры расчетов и калькулятора.

Шаг 1. Определите требуемую внутреннюю температуру системы или устройств. Технические характеристики и состояние.

Шаг 2: Определите количество тепловой энергии, генерируемой устройством внутри. Тепловая энергия, генерируемая в системе или устройстве.

Шаг 3: После того, как вы определили количество выделяемого тепла, количество градусов, на которое должна быть понижена температура, и какая должна быть температура окружающей среды, рассчитайте необходимый воздушный поток

Шаг 4: Выберите вентилятор с требуемым расходом воздуха.Расход воздуха установленного вентилятора можно определить по характеристикам расхода воздуха вентилятора в зависимости от статического давления и потере давления охлаждаемого объекта. Рассчитать потерю давления в устройстве сложно, поэтому можно использовать оценку максимального расхода воздуха в 1,3–2 раза больше требуемого расхода воздуха.

Характеристика статического давления воздуха

Пример расчета

Технические характеристики шкафа

Описание		Письмо	Технические характеристики
Условия установки		–	Этаж склада
Шкаф Приложение	Размер	Вт H D	Ширина 0.48 м (19 дюймов) Высота 1,44 м (57 дюймов) Глубина 0,36 м (14 дюймов)
	Площадь поверхности	S *	2,42 м 2 (3758 дюймов 2 )
	Материал	–	Сталь
	Всего Тепло Трансфер Коэффициент	U	5 Вт / (м 2 / К)
Цель Температура Подъем		ΔT	50 ° F (10 ° C) Температура окружающей среды T 1 25 ° C (77F °) Максимум. температура внутри шкафа T 2 35 ° C (95F °)
Общая выработка тепла		квартал	1200 Вт
Фактор безопасности		Sf	2
Источник питания		–	60 Гц 115 В переменного тока

Поверхность шкафа = Боковая область x Верхняя область
Поверхность шкафа = 1.8 x В x (Ш + Г) + 1,4 x Ш x Г
Площадь корпуса = 2,42 м ² (3758 дюймов ² )

Расход воздуха в соответствии с техническими условиями

K Коэффициент преобразования = 0,05

V = K x (Q / (ΔT) — U x S) x Sf
V = 0,05 х (1200 / (10-5) х 2,42) х 2
V = 10,8 [м ³ / мин] (381 [куб. Фут / мин])

Предварительный просмотр

: Калькулятор требований к вентиляторам и вентиляции (требуется членство: Premium).

Определите требуемый расход воздуха с помощью графика

1.Найдите точку пересечения A между тепловой мощностью Q (1200 Вт) и заданным повышением температуры ΔT [50 ° F (10 ° C)].
2. Проведите линию, параллельную оси x, из точки A.
3. Найдите точку пересечения B между параллельной линией и линией площади S [2,42 м ² (3758 дюймов ² )].
4. Проведите линию к оси x от точки B, требуемый расход воздуха составляет прибл. 190 куб. Фут / мин [5,4 (м ³ / мин)].
5. Используйте коэффициент безопасности Sf = 2, требуемый воздушный поток будет около 380 кубических футов в минуту [10.8 (м ³ / мин)].
6. Выберите вентилятор, который соответствует расчетным требованиям.

© Copyright 2000-2021, Engineers Edge, LLC www. engineersedge.com
Все права защищены
Отказ от ответственности | Обратная связь | Реклама | Контакты

Дата / Время:

Чердак нуждается в вентиляции, но сколько именно?

Хорошие новости, кровельные подрядчики: вам не нужно хорошо разбираться в цифрах или увлекаться математикой, чтобы иметь возможность быстро и точно рассчитать объем вентиляции чердака, необходимый для жилых чердаков.Вот он, удобный ярлык для быстрых вычислений:

Приточный вытяжной воздушный поток в доме

Площадь чердака в квадратных футах ÷ 2 = квадратные дюймы ВЫХЛОПА и квадратные дюймы чистой свободной площади ПРИБОРА (NFA). (NFA — это беспрепятственная зона, через которую воздух может проходить через вентиляционное отверстие, обычно измеряется в квадратных дюймах. Производители вентиляции присваивают значение NFA для безмоторных вентиляционных отверстий, которые они делают.)

Этот ярлык позволяет удобно вычислить МИНИМУМ Международного кодекса жилищного строительства 2015 года (раздел IRC R806 — Кровельная вентиляция 1, в котором частично указывается 1 квадратный фут чистой свободной площади на каждые 150 квадратных футов площади мансарды с длиной чердака x ширина этажа мансарды).Ярлык на самом деле немного завышает оценку, но это нормально. Это ставит кровельного подрядчика ориентировочно, что полезно при оценке.

Чтобы вычислить допустимое ИСКЛЮЧЕНИЕ IRC к МИНИУМУ (то есть соотношение 1/300), используйте ярлык:

Площадь чердака в квадратных футах ÷ 4 = квадратные дюймы ВЫХЛОПНОЙ трубы и квадратные дюймы чистой свободной площади ВСАСЫВАНИЯ.

Вот пример использования ярлыка для минимума кода 1/150.
Допустим, подрядчик стоит перед домом с мансардой площадью 2200 квадратных футов.

2200 ÷ 2 =
• Требуется 1100 квадратных дюймов чистой свободной площади ВЫХЛОПНОЙ трубы
• Требуется 1100 квадратных дюймов чистой площади INTAKE

Следующим шагом является выбор подходящего вытяжного и приточного вентиляционных отверстий, которые подходят к конструкции крыши для достижения наилучших характеристик и наилучшего внешнего вида. После этого узнайте NFA вентиляционного отверстия согласно оценке производителя. Разделите NFA вентиляционного отверстия на 1100, чтобы получить необходимое количество вентиляционных отверстий (в погонных футах или единицах / штуках). Вот и все. Пора устанавливать.

Существует более длинная «официальная» формула, основанная на строительном кодексе, на которую вы можете ссылаться или указывать своим клиентам, чтобы убедиться, что вы знаете, о чем говорите. Большинство производителей вентиляции чердаков перечисляют более длинные формулы на своих веб-сайтах и ​​в брошюрах по основным продуктам. Но ярлык так же хорош и быстрее!

Расчет, вопросы и ответы

Вот ответы на пять наиболее частых вопросов, касающихся расчета вентиляции чердака.

1.«Почему так важно, чтобы количество приточной вентиляции соответствовало количеству вытяжной вентиляции?»
Цель эффективной системы вентиляции чердака — помочь бороться с накоплением тепла внутри чердака в теплые месяцы и с накоплением влаги в холодные месяцы. Кроме того, в климате, где обычны снег и лед, вентиляция чердака может помочь предотвратить образование ледяных плотин. Для достижения этих целей на чердаке необходим более прохладный и сухой воздух, поступающий ниже (около карниза или самого нижнего края крыши), чтобы он мог вымывать теплый и влажный воздух, который мог скопиться внутри, выталкивая его через вытяжные отверстия на крыше, расположенные как как можно ближе к пику.Такой подход с сбалансированным воздушным потоком позволяет воздуху «омывать» всю нижнюю часть кровельного настила от низкого до высокого.

2. «Что делать, если невозможно сбалансировать систему вентиляции чердака: 50 процентов притока / 50 процентов вытяжки?»
Если его невозможно сбалансировать, лучше иметь больше притока, чем вытяжки, потому что, по нашему опыту, на большинстве чердаков отсутствует надлежащая приточная вентиляция, что является основной причиной обратных вызовов вентиляции. Кроме того, любой избыточный воздухозаборник превратится в выхлоп с подветренной стороны дома, потому что воздухозаборники с наветренной стороны дома будут «создавать давление» на чердаке.В результате приточные отверстия на подветренной стороне дома будут работать «вместе» с выпускными отверстиями, выпуская воздух.

Однако, если на чердаке выхлопа больше, чем всасывания, это потенциально может привести к тому, что дополнительный выхлоп будет вытягивать недостающий воздухозаборник из себя (если это вентиляционное отверстие конька) или из другого соседнего выхлопного отверстия (от одной ветряной турбины к другой или одной жалюзи на крыше к другой), что означает возможное проглатывание.

3. «Что, если у крыши есть 40 футов доступной длины конька, но по математике требуется только 30 футов коньковой вентиляции?»
Можно установить все 40 футов коньковой вентиляции, если она может быть уравновешена приточной вентиляцией.Если количество приточной вентиляции не может соответствовать всем 40-футовым вентиляционным отверстиям гребня, рассмотрите возможность уменьшения ширины вентиляционной прорези гребня (тем самым уменьшая NFA вентиляционного отверстия на погонный фут), чтобы приспособиться к количеству доступного всасываемого NFA. Благодаря этому воздушный поток будет непрерывным по всему горизонтальному гребню и сбалансирован по высоте и высоте. Как всегда, убедитесь, что общий объем вентиляции соответствует требованиям норм.

4. «Если доступ на чердак нецелесообразен, есть ли другой способ измерить квадратные метры чердака?»
В идеале квадратные метры чердака должны измеряться по длине мансардного этажа x ширине (кстати, независимо от уклона крыши).Если это невозможно, и у домовладельца нет какой-либо документации по файлу с перечнем квадратных футов мансарды, вы можете использовать площадь дома (вид дома с воздуха) или количество квадратов из гальки (один квадрат из гальки равен 100 квадратных футам. ) для оценки метража мансарды. Однако ни одна из альтернативных тактик измерения не так точна, как измерение мансардного этажа.

5. «Какое значение имеет уклон крыши при расчете вентиляции чердака?»
Текущие требования IRC не учитывают роль ската крыши в количестве необходимой вентиляции чердака, в отличие от производителей вентиляции.Как правило, с увеличением уклона крыши объем чердака также увеличивается вместе с объемом необходимой вентиляции чердака. Вот практическое правило:

• Для уклона крыши до 6:12 используется стандартная формула, описанная в этой статье.
• с 7:12 до 10:12 скаты крыши увеличивают объем вентиляции на 20 процентов.
Наклон крыши
• 11:12 и выше увеличивает объем вентиляции на 30 процентов.

Для проектов с вентиляционными отверстиями с двигателями формула расчета отличается.

Как это:

Нравится Загрузка …

Вентиляция для приемлемого качества воздуха в помещении

Применение стандарта ASHRAE 62.1: вентиляция для обеспечения приемлемого качества воздуха в помещении для TRACE 3D Plus

Вентиляция означает подачу достаточного количества свежего воздуха для разбавления загрязняющих веществ, которые образуются внутри здания (людьми, оборудованием, процессами или мебелью). Это требует удаления из здания равного количества воздуха.

«Процедура скорости вентиляции» (раздел 6.2) в стандарте ASHRAE 62.1, «Вентиляция для приемлемого качества воздуха в помещении », предписывает количество наружного воздуха, которое должно подаваться в каждую зону, в зависимости от предполагаемого использования этой зоны, а затем предписывает, как рассчитать расход наружного воздуха, необходимый для всасывания на уровне системы.

Чтобы продемонстрировать эту процедуру, мы будем использовать пример системы VAV с тремя зонами дыхания. Мы также обсудим, как эти вычисления реализованы в TRACE 3D Plus.

Требования к вентиляции на уровне зоны

ASHRAE Standard 62.1 описывает следующую процедуру для определения расхода наружного воздуха, необходимого для каждой зоны вентиляции.

Определите минимальную потребность в потоке наружного воздуха, Vbz, для каждой зоны (ей) дыхания

Расход наружного воздуха в зоне дыхания (Vbz) определяется с помощью уравнения 6-1 стандарта ASHRAE 62.1.

V bz = R p ∙ P z + R a ∙ Z ∙ Z

Где

Vbz = поток наружного воздуха в зоне дыхания

R p = площадь пола зоны: чистая занимаемая площадь вентиляционной зоны кв.м или кв.м

P z = расход наружного воздуха, необходимый на единицу площади, как определено в таблице 6-1

R a = население зоны: количество людей в зоне вентиляции при типичном использовании

A z = расход наружного воздуха, необходимый на человека, как определено в таблице 6-1

Требования к вентиляции вводятся в разделе «Создание здания» в свойствах вентиляции.Стандарт должен быть установлен на ASHRAE 62.1 и 170, а тип пространства можно выбрать в раскрывающемся списке Тип.

В этом примере требуемый воздушный поток вентиляции был рассчитан для каждой зоны и составляет:

Расчет зоны наружного воздушного потока

Следующим шагом является расчет расхода наружного воздуха в зоне (Voz), который представляет собой расход наружного воздуха, который должен поступать в зону вентиляции системой распределения приточного воздуха.Зональный расход наружного воздуха учитывает эффективность зонального распределения воздуха (Ez), указанную в таблице 6-2).

Расход наружного воздуха в зоне рассчитывается по следующей формуле:

V унций = V bz E z

Где

В унций = зона наружного воздушного потока

В bz = поток наружного воздуха в зоне дыхания

E z = эффективность зонального распределения воздуха

В этом примере система VAV подает холодный воздух в каждую зону от потолка, поэтому эффективность зонального распределения воздуха равна 1.0. В итоге Voz = Vbz.

Эффективность распределения воздуха в зоне вводится в свойствах зоны.

Требования к вентиляции на уровне системы

ASHRAE Standard 62.1 также определяет процедуры для расчета расхода наружного воздуха, необходимого на уровне системы впуска (Vot), чтобы убедиться, что необходимое количество наружного воздуха доставляется в каждую зону (Voz). Какую процедуру использовать, зависит от конфигурации системы вентиляции.

Системный уровень 62.1 включены в свойствах размеров системы. Установите метод вентиляции VRP — ASHRAE 62.1.

Расчет расхода всасываемого наружного воздуха на уровне системы

Система VAV — это многозонная рециркуляционная система , поэтому поток всасываемого наружного воздуха определяется в соответствии с разделами 6.2.5.1–6.2.5.4 стандарта.

Начните с определения нескорректированного потока всасываемого наружного воздуха (Vou) для системы путем суммирования требований к потоку наружного воздуха в зоне дыхания из всех помещений, обслуживаемых общей системой, с использованием уравнения 6-6.

V или = D Σ все зоны R p ∙ P z + Σ все зоны R a R a z

Где

В или = неисправный воздухозаборник наружного воздуха

R p = площадь пола зоны: чистая занимаемая площадь вентиляционной зоны кв.м или кв.м

P z = расход наружного воздуха, необходимый на единицу площади, как определено в таблице 6-1

R a = население зоны: количество людей в зоне вентиляции при типичном использовании

A z = расход наружного воздуха, необходимый на человека, как определено в таблице 6-1

D = разнообразие людей, определенное с помощью уравнения 6-7 для учета изменений численности населения в зонах вентиляции, обслуживаемых системой

В этом примере коэффициент разнесения равен 1.0 принято, и нескорректированный забор наружного воздуха (Vou) рассчитывается следующим образом:

200 куб. Футов в минуту + 300 куб. Футов в минуту + 200 куб. Футов в минуту = 700 куб. Футов в минуту

Если расчеты на этом закончились, и обработчик воздуха подал в жилые помещения только 700 кубических футов в минуту наружного воздуха, почти наверняка, по крайней мере, одна из дыхательных зон будет недостаточно вентилироваться. Причина в том, что после того, как наружный воздух, втянутый в воздухообрабатывающий агрегат, полностью смешан с рециркуляционным воздухом, невозможно подавать дискретные количества (куб. Фут / мин) наружного воздуха в отдельные зоны дыхания.Вместо этого приточный воздух подается в виде гомогенной смеси наружного воздуха и рециркулируемого воздуха, что означает, что все зоны дыхания получают одинаковый процент наружного воздуха.

Чтобы определить, каким должен быть этот процент, необходимо рассчитать долю первичного наружного воздуха (Zp) для каждой зоны.

Расчет доли первичного наружного воздуха Zp

Доля первичного наружного воздуха — это количество наружного воздуха, которое должно подаваться в каждую зону дыхания, в процентах от минимального ожидаемого потока первичного воздуха (наружный воздух и рециркуляционный воздух), подаваемого в зону дыхания при расчетных условиях.Он рассчитывается с использованием уравнения 6-5.

Z p = V унций / V pz-min

Где

Z p = доля первичного наружного воздуха

В унций = зона наружного воздушного потока

В pz-min = минимальный ожидаемый расход первичного воздуха в зоне при проанализированных расчетных условиях

На рисунке ниже к примеру добавлены минимальные потоки первичного воздуха в зоне и рассчитана доля первичного наружного воздуха для каждой зоны дыхания:

В этом примере 50% первичного воздуха в системе должно составлять наружный воздух для надлежащей вентиляции критической зоны.Это означает, что все зоны будут получать 50% наружного воздуха и любая зона с более низкой долей первичного наружного воздуха, при которой критическая зона будет вентилироваться с избытком. Из-за чрезмерной вентиляции образуется «неиспользуемый» наружный воздух, который рециркулируется с рециркуляционным воздухом, поступающим из этих зон, и может использоваться для компенсации требований системы вентиляции.

Определение эффективности вентиляции системы Ev

ASHRAE Standard 62.1 учитывает этот неиспользованный наружный воздух с помощью эффективности вентиляции системы (Ev).Эффективность вентиляции системы можно определить одним из двух методов:

· Считайте значение из таблицы 6-3 или

· Рассчитайте, используя подход, описанный в Приложении A

TRACE 3D Plus рассчитывает значение, используя подход, описанный в Приложении A. Обратите внимание, что это разница между TRACE 700 и TRACE 3D Plus, потому что TRACE 700 определяет эффективность вентиляции системы, используя оба метода, а затем выбирает более высокий из двух.

Метод 2: Приложение A

Раздел A1.2.1 из Приложения А гласит:

«Для систем с« одинарной подачей », в которых весь воздух, подаваемый в каждую зону вентиляции, представляет собой смесь наружного воздуха и рециркулируемого воздуха на уровне системы, эффективность вентиляции зоны (Evz) должна определяться в соответствии с уравнением A-2».

E vz = 1 + X s — Z d

Где

E vz = эффективность, с которой система распределяет наружный воздух от впускного отверстия в отдельную зону дыхания

X с = средняя доля наружного воздуха для системы вентиляции

Z d = процент наружного воздуха в воздухе, выпущенном в зону

Доля выходящего наружного воздуха (Zd) рассчитывается для каждой зоны по формуле:

Z d = V унций V dz

Где

В унций = расчетный расход наружного воздуха, необходимый в зоне

V dz = ожидаемый расход воздуха на выходе в зону

Где

В dz = расход воздуха в первичной зоне (Vpz) + любой поток воздуха с локальной рециркуляцией

В этом примере предполагается, что все камеры VAV являются отсечными, и в результате: Vdz = Vpz и Zd = Zp для всех зон.

В TRACE 3D Plus, Vpz = Vpz-min

При применении минимальной скорости VAV по умолчанию 30% ко всем трем зонам результирующие потоки воздуха в основной зоне будут:

· Зона 1: Vpz = 1333 кубических футов в минуту

· Зона 2: Vpz = 3000 кубических футов в минуту

· Зона 3: Vpz = 3333 кубических футов в минуту

Средняя доля наружного воздуха (Xs) рассчитывается путем деления нескорректированного количества всасываемого наружного воздуха на первичный воздушный поток системы (Vps).

X с = V или V пс

В этом примере

V пс = Σ V pz = 7667 кубических футов в минуту

X с = 700 кубических футов в минуту / 7667 кубических футов в минуту = 0.0913

Эффективность вентиляции системы теперь может быть рассчитана для каждой зоны с помощью уравнения A-2:

· Зона 1: Evz = 1 + 0,0913 — 0,5 = 0,5913

· Зона 2: Evz = 1 + 0,0913 — 0,333 = 0,7580

· Зона 3: Evz = 1 + 0,0913 — 0,2 = 0,8913

После того, как эффективность вентиляции (Evz) была рассчитана для всех зон, эффективность вентиляции системы (Ev) определяется как наименьшая эффективность вентиляции зоны согласно уравнению A-3:

E v = минимум E vz

В этом примере Ev = 0.5913

Сравнение результатов

Поскольку эффективность вентиляции системы 0,65 из Таблицы 6-3 выше расчетного значения 0,5913, эффективность вентиляции системы выбрана равной 0,65 (65%).

Найдите расход всасываемого наружного воздуха Vot

Последним шагом является расчет расхода всасываемого наружного воздуха (Vot) путем деления нескорректированного всасываемого наружного воздуха (Vou) на максимальную эффективность вентиляции системы (Ev):

V или = 700 кубических футов в минуту / 0.65 = 1077 кубических футов в минуту

В этом примере требуется 1077 кубических футов в минуту нескорректированного наружного воздуха для надлежащей вентиляции всех помещений.

TRACE 3D Plus — отчет ASHRAE Standard 62.1

Отчет, показывающий расчеты ASHRAE Standard 62.1, доступен в TRACE 3D Plus.

Часто задаваемые вопросы

Какая версия стандарта 62.1 используется в этих расчетах?

В вычислительной машине Energy Plus используется ASHRAE 62.1-2007 / 2010 для расчетов вентиляции, согласно Energy Plus Engineering Reference.

Как TRACE 3D Plus определяет значение Vpz, используемое для расчета доли первичного наружного воздуха?

Согласно ASHRAE 62.1-2010, «Для целей проектирования системы VAV Vpz — это наименьшее значение расхода первичного воздуха в зоне, ожидаемое при анализируемых расчетных условиях».

Z p = V oz V pz-min

Программа TRACE 3D Plus использует минимальное значение Clg VAV, определенное в свойствах оконечного устройства в разделе «Системы», «Настройка оборудования зоны».

Примечание. Это очень консервативный подход, который позволяет получить более высокий процент наружного воздуха, чем другие методы.

Как требования к вентиляции помещения суммируются на уровне зоны?

В TRACE 3D Plus требования к вентиляции для людей и местности вводятся на уровне помещения. Эти комнаты затем группируются в зоны. Механизм вычислений Energy Plus выполняет все свои расчеты на основе информации на уровне зоны, поэтому требования к вентиляции на основе людей и площади необходимо агрегировать для каждой комнаты в зоне, чтобы определить требования к вентиляции на уровне зоны и на основе людей для использования в 62.1 расчет.

Чтобы суммировать требования к вентиляции, программа вычисляет общие потребности в вентиляции на основе людей для зоны и общее количество людей в зоне, а также вычисляет новые куб. Футы в минуту на человека. Такой же расчет выполняется для вентиляции по площади.

В качестве примера есть зона из 3 комнат со следующими требованиями:

Комната	кубических футов в минуту на человека	Люди	фут / кв.м	Площадь номера
Комната 001	5	10	0.06	100 кв. Футов
Комната 002	7,5	10	0,06	200 кв. Футов
Комната 003	10	4	0,18	100 кв. Футов

Для определения требований к вентиляции с учетом количества людей и площади на уровне зоны необходимо рассчитать общую вентиляцию для людей и площади.

кубических футов в минуту на человека = (кубических футов в минуту / человек) * (человек)

Комната	кубических футов в минуту на человека	Люди	куб. Футов в минуту
Комната 001	5	10	50
Комната 002	7.5	10	75
Комната 003	10	4	40
Итого		24	165

Тогда можно рассчитать уровень зоны куб. М / чел.

Зона cfm / человек = зона cfm / зона человек

Зона кубических футов в минуту / человека = 165 кубических футов в минуту / 24 человека

Зона куб.м / чел = 6.9 куб. Футов в минуту на человека

То же самое можно сделать и для требований к вентиляции на уровне зоны.

кубических футов в минуту для людей = (кубических футов в минуту / кв. Фут) * (площадь)

Комната	фут / кв.м	Площадь	куб. Футов в минуту
Комната 001	0,06	100 кв. Футов	6 куб. Футов в минуту
Комната 002	0.06	200 кв. Футов	12 куб. Футов в минуту
Комната 003	0,18	100 кв. Футов	18 куб. Футов в минуту
Итого		400 кв. Футов	36 куб. Футов в минуту

Тогда можно рассчитать уровень зоны куб. Фут / кв. Фут.

Зона куб.м / человек = зона куб.фут / мин / зона

Зона кубических футов в минуту на человека = 36 кубических футов в минуту / 400 квадратных футов

Зона куб.м / чел = 0.09 куб. Фут / кв.м

.
