Монтаж вентиляционного оборудования: Монтаж вентиляционных систем | Монтаж вентиляционного оборудования

Содержание

Монтаж вентиляционных систем | Монтаж вентиляционного оборудования

Качество монтажа вентиляционной системы зависит от качества предшествующего этапа расчета и проектирования системы вентиляции. Далее, в соответствии с согласованной проектной документацией, начинается подготовка необходимых комплектующих: вентиляционное оборудование, необходимая система электрики и автоматики, воздуховоды, требуемые для этой системы, воздухозаборные и воздухораспределительные элементы. И, если оборудование и автоматика комплектуются в соответствии с  разделами проектной документации, то с системой воздуховодов дело обстоит немного сложнее.

Этапы монтажа вентиляционных систем

Этапы монтажа вентиляционных систем разделяются на: подготовку к монтажу вентиляционных систем, монтаж вентиляционного оборудования, пусконаладочные работы установленных вентиляционных систем.

Подготовка к монтажу вентиляционных систем

Сначала на объект выезжает замерщик и, в соответствии с проектной документацией, особенностями помещений, правилами и технологией монтажа, составляет подробный перечень деталей вентиляционной системы.

Руководителем работ составляется план-график проведения работ.



Монтаж вентиляционных систем начинается с подготовки проемов в стенах и перекрытиях. Затем монтируются магистральные воздуховоды, отводы от них, регулирующие элементы и огнезадерживающие клапана,  прокладываются воздуховоды для отдельных помещений.

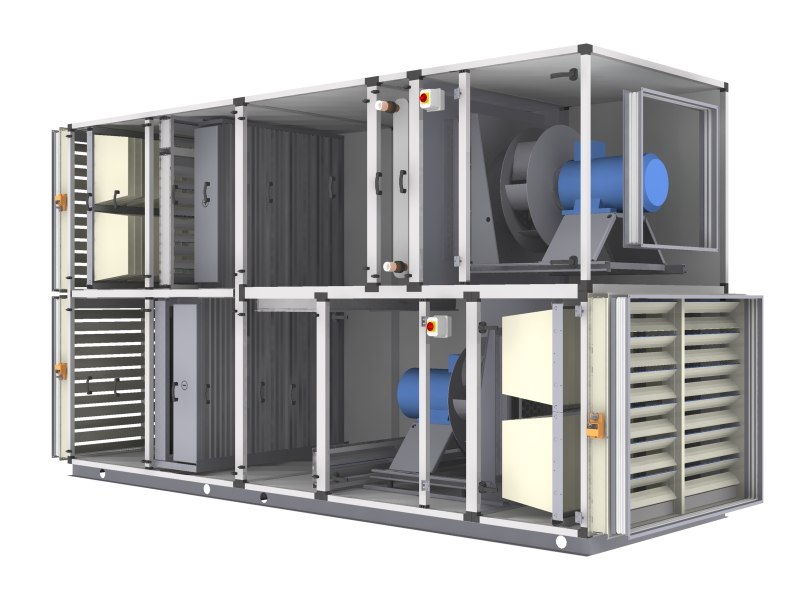

Монтаж вентиляционного оборудования

Следующим этапом идет монтаж вентиляционного оборудования, обвязка его по воздуху, монтаж системы электрики и автоматики. Обязательно надо выполнить расположение и размещение оборудования с учетом возможности последующего доступа для ремонта и обслуживания. Необходимо обратить внимание на крепежные элементы и провода электрики и автоматики.  Все работы по монтажу системы обвязки по воде при водяном нагреве приточного воздуха должны проводиться в соответствии с проектной документацией и действующими СНиП ип ТУ.

После монтажа воздуховодов выполняется укрытие воздуховодов теплоизоляцией соответствующего слоя от воздухозабора до воздухонагревателя, или до приточной установки. Также выполняется теплоизоляция приточных воздуховодов, при наличии в системе воздухоохладителя. Выполняется покрытие воздуховодов огнезащитным составом в соответствии с проектной документацией и требованиями правил противопожарной защиты, осуществляются работы по заделке проемов вокруг воздуховодов в стенах и перекрытиях.


Пусконаладочные работы установленных вентиляционных систем

Производится пробный запуск системы, проверка правильности функционирования всего оборудования. Проводится наладка системы автоматики и предварительная наладка расходов воздуха с помощью регулирующих элементов (шиберов, дроссель-клапанов). Перед выполнением строительных работ по устройству стен и потолков необходимо согласовать со строителями наличие, размеры и расположение люков для доступа к оборудованию.



После окончания ремонтно-строительных работ устанавливаются конечные воздухораздающие и воздухозаборные устройства. Проводится окончательная наладка системы по расходу воздуха.

После выполнения всех регулировок проводятся сначала индивидуальные, а затем и комплексные испытания всего оборудования.

После положительного завершения всех испытаний, готовые системы вентиляции сдаются в эксплуатацию заказчику или его эксплуатирующей организации.


Выбор подрядчика для монтажа вентиляционных систем


Монтаж вентиляционного оборудования

Монтаж вентиляционного оборудования, вентиляционные системы и оборудование, вентиляция коттеджа, промышленная вентиляция

ПОРЯДОК  МОНТАЖА  ВЕНТИЛЯЦИОННОГО  ОБОРУДОВАНИЯ

Проектная документация и проект производства работ

В рамках инженерной подготовки монтажа необходимо обеспечить монтажную организацию соответствующей проектно-сметной и нормативной документацией, разработать технологию монтажных работ на современном уровне, согласовать технические условия на поставку оборудования заводского изготовления в комплектном и блочном исполнении, согласовать сроки и способы поставки. Завершающий этап подготовки к проведению монтажных работ предполагает приемку строительной готовности объекта под монтаж с учетом соблюдения правил СНиП и технических условий по монтажу оборудования и коммуникаций.

Инженерную подготовку производства в монтажном управлении осуществляет специальный участок или отдел подготовки производства.

Важнейшую роль при выполнении монтажных работ играет полученная от генподрядчика или заказчика проектная документация, в комплект в  которой входят рабочие чертежи  систем вентиляции и сметы. Вся проектная документация должна быть подготовлена в соответствии с ГОСТ 21.602 – 2003 СПДС «Правила выполнения рабочей документации отопления, вентиляции и кондиционирования».
Комплект рабочих чертежей включает в себя листы общих данных и чертежи. На листах общих данных приводятся план – схема размещения вентиляционных установок, характеристика вентиляционного оборудования, условные обозначения, ведомости рабочих чертежей, ссылочные и прилагаемые документы, описание мероприятий по антикоррозийному покрытию и теплоизоляции воздуховодов.

В чертежах даны планы и разрезы систем вентиляции.

На планах и разрезах должны быть указаны координационные оси здания и расстояние между ними; влияющие на прокладку воздуховодов строительные конструкции и технологическое оборудование, имеющее местные отсосы; отметки чистых полов этажей и основных площадок; размерные привязки вентиляционных установок и воздуховодов к координационным осям или элементам конструкций; диаметры или размеры прямоугольного сечения всех участков воздуховодов; места установки закладных деталей для крепления воздуховодов и оборудования, а так же места для размещения питометражных лючков для замера параметров воздуха.
Кроме того, на планах должны быть указаны наименования помещений, а на разрезах даны отметки уровней осей круглых воздуховодов и низа прямоугольных, а также отметки верха выхлопных воздуховодов вытяжных систем.

На схемах систем вентиляции должны быть отражены диаметры или размеры прямоугольных сечений воздуховодов, количество проходящего воздуха (м3/ч) на участках воздуховодов, отметки уровня оси круглых и нижнего среза прямоугольных воздуховодов, вентиляционное оборудование, конструкции местных воздухоотсосов и их обозначения, регулирующие устройства, воздухораспределители, нетиповые крепления и другие элементы системы.


Проект производства работ (ППР) выполняется монтажной организацией на основании полученной проектной документации. ППР является руководством по организации и производству монтажных работ. Он должен способствовать повышению качества, сокращению сроков и снижению стоимости строительства. Все работы, предусмотренные ППР, должны содержать конкретные требования по технике безопасности строительных работ с учетом местных условий строительства.

В состав ППР входят следующие документы:

  • ситуационный план с привязкой мест складирования вентиляционного оборудования и воздуховодов, а также транспортные схемы внутри строений
  • перечень вентиляционного оборудования, поставляемого заказчиком
  • график поступления вентиляционного оборудования и заготовок
  • календарный (сетевой) график производства работ
  • указания по методам и способам производства работ и технике безопасности
  • ведомость основных и вспомогательных материалов, характеристика воздуховодов по вентиляционным системам и перечень монтажных чертежей
  • ведомость необходимых инструментов, механизмов и приспособлений для данного объекта, производственные калькуляции, график потребности в рабочей силе и технико-экономические показатели.

ППР должен быть согласован с заказчиком и генподрядчиком и утвержден главным инженером монтажного управления.При небольших объемах строительства составляют сокращенный ППР, который содержит краткие указания по производству работ и технике безопасности, график поступления материалов, заготовок и оборудования, а также календарный план-график и пояснительную записку с технико-экономическими показателями.

Важнейший раздел ППР – указания по производству работ – содержит конкретные рекомендации по производству работ с применением механизмов и приспособлений, а также рекомендации по последовательности их выполнения, по использованию внутрипостроечного транспорта, рациональные схемы перевозки и складирования оборудования и воздуховодов, а также методы подъема вентиляционного оборудования.

В указаниях по производству работ используют технологические карты, в которых подробно описывается порядок монтажа отдельных крупных конструктивных элементов вентиляционных систем: вентиляторов, калориферов, воздуховодов и т.

п. Грамотно составленная технологическая очередность выполнения работ исключает необходимость переделок и исправлений ранее выполненных работ. Например, вентиляционное оборудование, как правило, устанавливают до монтажа воздуховодов, но в некоторых случаях воздуховоды нужно прокладывать до начала монтажа технологического оборудования и т.д.
В указаниях по производству работ особое внимание уделяется вопросам технике безопасности непосредственно на объекте с учетом местных условий.
В разделе технико-экономических показателей приводятся данные об основных объемах работ, их трудоемкости, а также нормы дневной выработки на одного рабочего и пр.

До начала работ бригада монтажников должна иметь все необходимые чертежи здания или сооружения, в котором предстоит смонтировать вентиляционные устройства. Обычно бригаде выдают поэтажные планы здания с чертежами разрезов в наиболее важных местах, детальные чертежи и схемы отдельных систем, схемы установки крепежных средств, а также установки воздухоприемных и воздухораздаточных устройств.

На всех чертежах должны быть указаны размеры и формы воздуховодов, нанесены места расположения приточных и вытяжных камер, дана привязка к строительным конструкциям по вертикали и горизонтали.

Монтаж систем вентиляции, вентиляционного оборудования

Монтаж инженерных систем здания, в состав которых входит вентиляция и кондиционирование воздуха, один из основных этапов во время строительства. От точности выполненных работ и их соответствия строительным, пожарным, гигиеническим нормам в дальнейшем будет зависеть, будет ли здание комфортным и безопасным. Сам монтаж вентиляционного представляет собой цепь последовательно выполняемых технологических операций по установке воздуховодов, присоединению к ним клапанов, вентиляторов, калориферов и прочего технологического оборудования.

По окончании монтажа систем вентиляции следует этап пусконаладочных работ. Эти работы могут выполняться к организацией выполнившей монтаж, так и фирмой, привлечённой дополнительно. После проведения пусконаладочных работ выдается паспорт вентиляционной установки.

Каждый объект уникален по своему, а следовательно и подход к его реализации индивидуален. Все монтажные, пусконаладочные работы, производимые компанией «Инженерные инновации», исполняются согласно действующим норм и стандартов. Стоимость работ изначально оценивается на основании государственных расценок и в дальнейшем согласуется с заказчиком.

Сотрудники компании «Инженерные Инновации» — это высокопрофессиональные, опытные специалисты, способные выполнить любые поставленные по сложности задачи.

Этапы выполняемых работ по монтажу вентиляции

  1. На основании согласованных проектов или монтажных схем с заказчиком, готовится график, согласно которому будет выполняться установка систем вентиляции. В данном графике будут приведены сроки поставки требуемого оборудования и нужных материалов, а так же в какие сроки должны последовательно выполняться все этапы.
  2. Согласно составленным проектно-сметным документам реализуется комплектация объекта нужными материалами, оборудованием.
  3. После того, как будет завершен монтаж вентиляции, выполняется испытание установленного оборудования, подписывается акты и исполнительные схемы с заказчиком.
  4. По окончании всех работ производится тестовый пуск системы. Готовятся и подписываются все необходимые документы. Объект сдается заказчику, начинается его эксплуатация.

Компания «Инженерные Инновации» в Казани гарантирует выполнение всех работ в срок по подписанному договору. Все не оговоренные ранее дополнительные работы в утвержденном перечне, согласуются отдельно, также как и время на их исполнение.

Выбор и монтаж вентиляционного оборудования

Качественная вентиляция помещения является важной и значимой задачей, которая является приоритетной для многих организаций.

Интернет магазин stroydiller.ru предлагает профессиональные услуги по выбору систем вентиляции для помещений любого типа, отталкиваясь от его технических характеристик.  Вентиляция от проверенных производителей представлена в каталоге сайта. Здесь можно приобрести вентиляторы и прочие элементы вентиляции, включая дополнительные аксессуары. Товары и услуги предлагает ООО «ГК ОСТ ГРУПП» (ОГРН 1197746337161; ИНН 9723085676). Юридический адрес: 109651, г. Москва, ул. Подольская, д. 17, офис 285..

Преимущества покупки продукции на сайте:

  • большое количество конструкций и специальных элементов;

  • приемлемые расценки;

  • качество предлагаемой продукции;

  • использование новых разработок для успешной конкуренции на рынке;

  • долговечная и безопасная эксплуатация агрегатов;

  • оплата покупки разными способами;

  • доставка и гарантия на оборудование.

Виды предлагаемых вентиляторов:

Канальные модели. Используются в круглых и прямоугольных каналах. Отличаются долговечностью, за счёт применения уплотненных подшипников и мощного мотора.

Крышные модели. Обычно изготавливаются из стали либо алюминия. Имеют откидываемую верхнюю часть.

Осевые и центробежные варианты. Первые модели подходят для монтажа внутри воздуховода, канала или стены.

Профессиональный монтаж вентиляции

Монтаж вентиляции – затратное, но крайне необходимое мероприятие. Особенно если речь идёт о предприятиях, где перерабатываются вредные вещества, а также посещаемых заведениях. Здесь потребуется мощная и качественная вентсистема.

Заказывая разработку и установку вентиляции «под ключ» можно рассчитывать на то, что на всех стадиях будут соблюдаться установленные сроки, выполнено правильное подключение оборудования, использованы оригинальные детали. Полный цикл монтажа предоставляет заказчику право рассчитывать на гарантийное обслуживание. Специалисты внимательно следят за сроками и точностью исполнения, что позволит рассчитывать на стабильную, долговечную и надежную работу вентиляционной системы.

На правах рекламы

Монтаж систем вентиляции


Основой правильного монтажа вентиляции является профессионально выполненный проект вентиляционных систем, разработанный с соблюдением всех требований техническо-нормативной документации и с учетом параметров конкретных объектов. Особенности монтажа определяются тем, будет ли это моноблочная или наборная система вентиляции, общеобменная или местная вентиляция, естественная, приточная или вытяжная система, а также где будет устанавливаться оборудование — в жилом, техническом или в чердачно-подвальном помещении. При определении мощности вентиляции и видов вентиляционных устройств учитывается площадь и специфика объектов (коттедж, бассейн, ресторан), необходимый расход воздуха на человека и количество используемого отопительного и кухонного оборудования.

Монтаж вентиляции на подготовительном этапе требует детального изучения проекта вентиляционных систем, согласования графика монтажных работ с заказчиком и обеспечения необходимым оборудованием, дополнительными материалами и комплектующими. Установка систем вентиляции включает в себя монтаж вентиляционных устройств, воздухораспределительной сети и электрооборудования, после чего наступает завершающий этап пусконаладочных работ.

Оборудование приточной вентиляции может устанавливаться в подвальном этаже, на антресолях и в отдельных помещениях, а устройства вытяжной вентиляции — в венткамерах, подвалах, в подвесных потолках и на крышах. Монтаж систем вентиляции включает в себя установку воздухораспределительной сети с использованием жестких или гибких воздуховодов, распределителей воздуха и фасонных изделий (переходники, тройники). Для этой цели составляется схема воздуховодов с учетом скорости потока воздуха и рабочего давления. Скорость воздушного потока определяется диметром воздуховода, а давление зависит от мощности вентилятора и должно возрастать прямо пропорционально длине воздуховодов. Функцию равномерного распределения воздуха выполняют диффузоры и декоративные решетки — круглые, прямоугольные, настенные, потолочные. Качественный монтаж воздухораспределительной сети имеет принципиальное значение, так как основной причиной неэффективной работы и выхода из строя вентиляционного оборудования становятся ошибки монтажа именно на этих участках.

Помимо основных узлов и устройств вентиляционной системы, в процессе монтажа предусматривается и установка других элементов, без которых невозможна полноценная эксплуатация вентиляции. Для попадания наружного воздуха в систему предусматривается установка воздухозаборной решетки, а для защиты от пыли и мелких частиц — использование фильтров. При монтаже вентиляции устанавливают и воздушный клапан, который перекрывает доступ наружного воздуха в помещение при отключении вентиляционной системы. Для нагрева холодного воздуха используют электрический или водяной калорифер, а шумопоглощения удается добиться посредством установки шумоглушителя непосредственно после вентилятора, являющегося основным источником шума.

При монтаже вентиляции осуществляется установка электрического щита с системой управления, подводка электропитания и выполнение межблочных соединений. Объем электромонтажных работ зависит от сложности системы управления вентиляцией, типа оборудования и его предполагаемого расположения в помещении. Перед началом пусконаладочных работ необходимо проверить напряжение электросети и сопротивление электрической изоляции. Далее требуется включить вентиляционное оборудование и проследить за показателями его работы. Качество монтажа и профессионально выполненные пусконаладочные работы являются определяющими факторами для работоспособности всей системы вентиляции, поэтому к квалификации мастеров предъявляются повышенные требования.

Таким образом, монтаж систем вентиляции любых объектов, вне зависимости от их назначения, площади и иных параметров, выполняется на основе разработанного проекта вентиляции. Монтаж систем вентиляции производится в полном соответствии с проектом, однако при необходимости монтажники могут внести определенные коррективы в установку системы, предварительно согласовав их с проектировщиками. Правильный выбор проектной и монтажной организации — это главный залог длительной и беспроблемной эксплуатации любых вентиляционных систем. Надежные компании, специализирующиеся на монтаже вентиляции предоставляют как гарантийное, так и постгарантийное обслуживание установленных вентиляционных систем.

Монтаж и установка вентиляционного оборудования и кондиционеров

Являясь официальным дилером производителей оборудования предлагаемого компанией Доктор Бур» оказываем широкий спектр услуг по монтажу и установке вентиляционного оборудования и кондиционеров.

Широкий спектр имеющегося на складе оборудования дает возможность компании создавать оптимальное решение, характеризующееся максимально сбалансированным соотношением стоимости и эксплуатационно-технических параметров. Монтаж, установка и обслуживание вентиляционного оборудования осуществляется в несколько этапов. Основными из них являются:

1. обследование помещения;
2. составление технического задания;
3. выполнение проектирования;
4. осуществление подготовительных операций;
5. установка воздуховодов;
6. монтаж собственно вентиляционного оборудования;
7. подключение систем управления;
8. проведение пусконаладочных работ;
9. сдача климатического комплекса заказчику.

Компания Доктор Бур: качественный монтаж и высокий уровень обслуживания вентиляционного оборудования и кондиционеров

Значительный опыт работы и превосходный уровень подготовки персонала служат залогом высокого качества предоставляемых услуг по монтажу и установке. Благодаря использованию инновационных технологий и современных технических решений, а также применению оригинального оборудования и фирменной оснастки монтажные работы, ремонт и обслуживание вентиляционного оборудования осуществляются в исключительно сжатые сроки. При этом взаимодействие с клиентом на стадии проектирования и этапе выполнения монтажных работ позволяет создавать климатические комплексы, полностью соответствующие имеющимся требованиям.

Дополнительным преимуществом партнерства с компанией Доктор Бур является привлекательная стоимость выполняемых работ по монтажу, установке и обслуживанию, а также дополнительные скидки, величина которых зависит как от объема предстоящих работ, так и других факторов. Важный аргумент в пользу сотрудничества с компанией Доктор Бур — гарантия на все выполняемые работы.

Сделать заказ на проведение монтажных работ или на выполнение технического обслуживания оборудования, получить дополнительную информацию или проконсультироваться по отдельным аспектам эксплуатации климатической системы можно, связавшись с техническим специалистом фирмы по одному из телефонных номеров: 89136100080 ,( 3812) 509088

Монтаж вентиляции

Цены на монтаж вентиляции

Тип монтажных работ систем вентиляции Ед. изм. Цена
Вентиляционные установки
Монтаж сборной приточной установки до 6000 м3/ч шт. 10 000,00 ₽
Монтаж сборной вытяжной установки до 6000 м3/ч шт. 8 000,00 ₽
Монтаж моноблочной вентиляционной установки до 2500 м3/ч шт. 8 000,00 ₽
Монтаж моноблочной вентиляционной установки от 2500 до 6000 м3/ч шт. 12 000,00 ₽
Монтаж моноблочной вентиляционной установки от 6000 м3/ч шт. 15 000,00 ₽
Вентиляторы
Монтаж вентилятора канального круглого  шт. 1 000,00 ₽
Монтаж вентилятора канального прямоугольного  шт. 1 500,00 ₽
Монтаж осевого вентилятора шт. 1 000,00 ₽
Монтаж радиального вентилятра шт. 3 000,00 ₽
Монтаж крышного вентилятора шт. 5 000,00 ₽
Воздуховоды
Монтаж воздуховодов из оцинкованной стали м2 400,00 ₽
Демонтаж воздуховодов из оцинкованной стали м2 200,00 ₽
Монтаж гибких воздуховодов (неизолированных и телоизолированных) п.м. 200,00 ₽
Канальное оборудование
Монтаж зонта вентиляционного шт. 1 500,00 ₽
Монтаж клапана противопажарного шт. 1 500,00 ₽
Монтаж клапана вентиляционного шт. 800,00 ₽
Монтаж дроссельной заслонки шт. 500,00 ₽
Монтаж шумоглушителя  шт. 1 000,00 ₽
Монтаж стакана крышного вентилятора шт. 2 000,00 ₽
Монтаж дефлектора шт. 2 500,00 ₽
Монтаж узла прохода шт. 2 500,00 ₽
Монтаж клапана с электроприводом шт. 1 500,00 ₽
Монтаж обратного клапана шт. 800,00 ₽
Изоляция
Нанесение огнезащитного состава на воздуховоды м2 450,00 ₽
Нанесение теплоизоляции самоклеящейся на воздуховоды м2 250,00 ₽
Воздухораспределители
Монтаж диффузора шт. 400,00 ₽
Монтаж решеток (потолочные, настенные, наружные) шт. 600,00 ₽
Монтаж воздухораспределительной камеры шт. 500,00 ₽
Автоматика
Монтаж автоматики приточной установки шт. 13 500,00 ₽
Установка датчика (температурный, давление, защита от заморозки и пр.) шт. 1 000,00 ₽
Монтаж регулятора температуры (термостата) шт. 800,00 ₽
Дополнительные работы
Разборка, сборка подвесного потолка армстронг м2 500,00 ₽
Разборка, сборка реечного потолка м2 700,00 ₽

*В данном прайс-листе указана базовая стоимость монтажа вентиляционной системы. Окончательная стоимость монтажа вентиляции зависит от состава, размера системы, а также сложности производства работ.

Выгодно заказать монтаж вентиляции в компании Ремерк Климатическая Техника
— Процесс заказа и реализации монтажа системы вентиляции прост для наших клиентов так как всю работу мы берем на себя. Вам достаточно позвонить нам, отправить e-mail или нажать кнопку Заказать на данной странице.
— Вы получите качественно смонтированную вентиляцию так как наша компания устанавливает системы вентиляции более 10 лет. Постоянные монтажные бригады в штате компании. Мы не пользуемся услугами бригад, бегающими из одной компании в другую. Наши сотрудники постоянно повышают квалификацию обучаясь и реализовывая более 10 лет различного типа системы вентиляции.
— Устанавливаем вентиляцию с учетом строительных норм и правил монтажа данных систем. После проведения монтажных работ для заказчика, на строительных объектах, готовим комплект исполнительной документации, которая включает в себя все необходимые акты, чертежи, сертификаты, паспорта.
— Сроки монтажа и пуско-наладки вентиляции будут соблюдены так как мы можем оперативно принимать решения на основе наработанного опыта и знаний.
— Гарантия на услуги монтажа вентиляции от 1 года, на поставленное оборудование гарантия производителя от 1 года.

Осуществляем монтаж вентиляции в любых типах помещений:
— Квартиры
— Частные дома и коттеджи
— Офисы
— Промышленные предприятия
— Рестораны, столовые, кафе (предприятия общественного питания)
— Бассейны, сауны, спа-центры
— Медицинские учреждения
— Торговые центры, магазины
— Административные здания
Монтируем все типы систем вентиляции:
— Приточные системы
— Вытяжные
— Приточно-вытяжные
— Дымоудаления
— Подпорные
— Системы с водяными и электрическими нагревателями
— С рекуперацией тепла
— С охлаждением
— С осушением или увлажнением воздуха


Последовательность монтажа вентиляции:
Для того чтобы процесс строительства не останавливался и помещение/объект был сдан вовремя монтаж вентиляции осуществляется поэтапно, после каждого этапа могут проводится другие строительные работы, такие как отделка помещений, монтаж электрики, слаботочных систем, систем отопления и пр. На большинстве объектов мы придерживаемся следующей последовательности монтажа вентиляционных систем:
— Пробивка отверстий в перегородках и перекрытиях
— Монтаж воздуховодов оцинкованных
— Монтаж канального оборудования (вентиялторы, шумоглушители, фильтры, нагреватели/охладители, заслонки)
— Установка решеток, диффузоров после завершения монтажа потолков
— Монтаж щитов автоматики и кабельных систем
— Пуско-наладочные работы систем вентиляции

После проведения успешных пуско-наладочных работ, используя поверенные приборы такие как КПДМ-1 и Testo, осуществляем замеры расхода воздуха систем вентиляции и вносим данные в исполнительную документацию.

Наша компания находится в г.Екатеринбург, Свердловская область, но мы оказываем услуги по монтажу вентиляции по всей России.


Также в нашей компании вы можете заказать следующие виды работ:
— Проектирование систем кондиционирования, вентиляции.
— Монтаж кондиционирования, вентиляции, тепловых завес и инфракрасного отопления.
— Обслуживание систем вентиляции, кондиционирования
— Подбор, расчет, консультация по выбору климатического оборудования, его поставка. По городу Екатеринбург доставка бесплатная.
— Гарантийное обслуживание вентиляции, кондиционирования.

Телефоны и e-mail для заказа системы вентиляции:
+7 (343) 213-90-80, 7 (343) 372-96-50, +7 (343) 372-96-60
[email protected]

Подробнее о выполненных работах в разделе Что мы сделали:




Как установить вентиляционную систему — пошаговое руководство

Шаг 1 — установка клапанов

Главный принцип — размещать задвижки подальше от мест, где жители проводят больше всего времени, чтобы минимизировать сквозняки.

  • Клапаны приточного воздуха в жилых помещениях следует размещать далеко в глубине комнаты, близко к окнам и, в идеале, над батареей отопления. Если их разместить, например, над диваном или над кроватями в спальне, они могут вызвать сквозняки. В новых домах клапаны приточного воздуха часто размещают над входной дверью, подальше от мебели.
  • Вытяжные клапаны следует размещать непосредственно над источником влажности и тепла, например, над душем, стиральной или посудомоечной машиной, а также как можно выше на наклонных потолках.


Скорость воздуха
Не все одинаково чувствительны к сквознякам, но если вы хотите избежать сквозняков и нисходящих потоков, важно тщательно продумать, где разместить клапаны.0,15 м / сек. считается верхним допустимым пределом скорости воздуха при сидячей деятельности. Для людей в движении скорость воздуха до 0,4 м / сек. можно принять.

Получите полное 32-страничное руководство по выбору и установке вентиляции для жилых помещений прямо здесь: Руководство по выбору вентиляции для жилых помещений

Шаг 2 — система вентиляции, шумоглушители и магистральные каналы

Саму вентиляционную установку следует размещать в центре обслуживаемой зоны. Не размещайте блок непосредственно над жилым помещением, чтобы избежать помех, и освободите место вокруг него для подключения воздуховодов, электричества и выхода конденсата. Если блок не может быть размещен на чердаке, часто будет хорошим выбором парадный или задний вход.

Если вентиляционная установка размещается на чердаке, она должна быть размещена на твердой поверхности с наклоном к выходу конденсата и достаточно прочной, чтобы выдержать вес как установки, так и 1-2 человек. Поверхность также должна быть безвибрационной, например, путем создания «многослойной» конструкции, на которой можно разместить устройство.

Вентиляционные каналы
На плане также должно быть показано, как клапаны подключаются к вентиляционной установке через основные и ответвленные воздуховоды.

Система воздуховодов должна быть максимально простой и симметричной, чтобы упростить балансировку системы. На главном воздуховоде между отводными воздуховодами должно быть не менее 1 метра. Клапаны следует размещать на расстоянии не менее 1 метра от основного воздуховода.

Шум
Шумоглушитель может быть установлен на вентиляционной установке, и Dantherm также рекомендует устанавливать шумоглушители перед клапанами приточного и вытяжного воздуха, чтобы избежать передачи звука между помещениями через вентиляционные каналы.

Для особо чувствительных к звуку установок можно использовать «модель с низким уровнем шума» или звукопоглощающую коробку.

Шаг 3 — впуск и выпуск воздуха

Последним этапом установки является установка приточного и вытяжного вентиляционных каналов на фасаде и на крыше.

Забор свежего воздуха
Свежий наружный воздух попадает в дом через вентиляционное отверстие в крышке крыши или через щиколотку. Лучше всего расположить их лицом на север или восток.Если они расположены лицом на юг или запад, летом воздух может стать слишком горячим. Помните о потерях давления в выбранном вами растворе и, в идеале, всегда выбирайте ту, которая на одну или две цифры больше, чем в главном воздуховоде.

Отвод отработанного воздуха
Отвод отработанных газов через вентиляционное отверстие в крышке крыши или через щиколотку.

Размеры вентиляционного отверстия в крышке крыши должны быть не меньше размеров воздухозаборных и вытяжных каналов. Вентиляционные отверстия в крышке крыши должны располагаться на расстоянии не менее 3 метров между забором свежего воздуха и выпуском отработанного воздуха.

Избегайте ветрозащитных экранов
Многие фронтальные вентиляционные отверстия поставляются со стандартной установленной защитой от ветров / листов. Это увеличивает риск того, что вентиляционная решетка или решетка будут заполнены мухами и листьями, что препятствует оптимальному поступлению воздуха. Вместо этого позвольте фильтру в вентиляционной установке, который в любом случае необходимо менять каждые шесть или 12 месяцев, ловите мух и тому подобное.

Для получения дополнительной информации загрузите полное руководство Dantherm для вентиляции жилых помещений .

7-Установка и обслуживание (общие): Ответы по охране труда

Причины отказа IVS включают:

Неадекватное обслуживание

Когда системы вентиляции не обслуживаются в плановом порядке, они в конечном итоге перестают подавать требуемый поток вытяжного воздуха из-за естественной деградации системы с течением времени или из-за несанкционированных изменений.

Неадекватная скорость воздушного потока

В системах, транспортирующих газы и туманы, могут возникать скопления газа и туман внутри воздуховода, если скорость транспортировки ( см. Глоссарий ) слишком мала.

Если минимальные скорости переноса в ответвлениях или коленах сети воздуховодов меньше допустимых диапазонов, некоторые из ответвлений или колен будут заблокированы осевшими частицами. Это скопление замедляет скорость воздуха и приводит к большему выпадению пыли и усугубляет проблему. Без ухода за дропаутом локоть в конечном итоге заблокируется.

Неисправный воздухоочиститель

Если у воздухоочистителя возникают проблемы в работе, это может привести к общему снижению воздушного потока в системе и потере защиты рабочих; кроме того, могут возникать неприемлемые уровни выбросов в окружающую среду.Устройства для очистки воздуха, особенно тканевые фильтры рукавного фильтра, могут забиваться скоплением пыли.

Пониженная производительность вытяжного вентилятора

Возможности вытяжного вентилятора могут измениться либо из-за:

  • накопления материала (например, пыли или краски) на крыльчатке вентилятора, снижающего его характеристики движения воздуха, либо
  • механических неисправностей подшипников вентилятора или ремня шкива.

Недостаточная подача подпиточного воздуха

Система приточного воздуха (подпиточный воздух) — другой важный компонент системы промышленной вентиляции. Воздух, удаляемый промышленной вентиляционной системой, необходимо заменять системой подпиточного воздуха, чтобы избежать отрицательного давления воздуха в здании. Отрицательное давление внутри здания может уменьшить поток воздуха в системе промышленной вентиляции.

Изменения в системе вентиляции

Несанкционированные изменения могут изменить параметры конструкции системы. Для правильного внесения системных изменений с первого раза следует использовать только квалифицированные ресурсы.


Обычно используемые инструменты для промышленной вентиляции

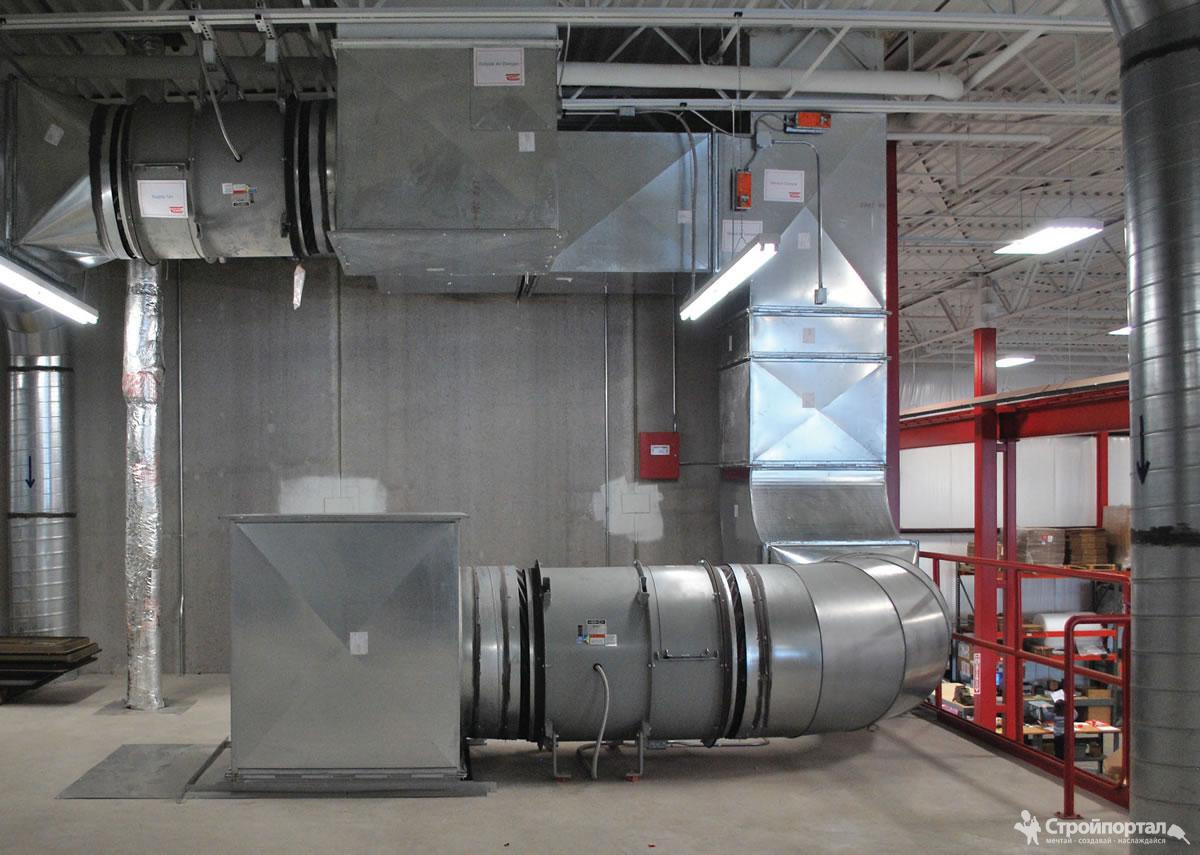

Что такое промышленная вентиляция?

Промышленная вентиляция — это механическая система, которая подает свежий наружный воздух на рабочее место (фабрику или производственное предприятие) и удаляет загрязненный воздух в помещении.Вентиляция используется на заводе для обеспечения здоровой и безопасной рабочей среды для сотрудников, а также для удаления или контроля загрязняющих веществ, выделяемых во внутренней рабочей среде. Вентиляция может быть достигнута путем открытия окна (естественное) или с помощью вентиляторов / нагнетателей (механические средства). Общие загрязнители, которые удаляются с помощью промышленной системы вентиляции, включают: легковоспламеняющиеся пары, сварочный дым, пыль, плесень, волокна асбеста, масляные туманы, токсичные химические вещества, влагу и многое другое.

Установка надлежащей промышленной вентиляции имеет решающее значение для создания безопасной и здоровой окружающей среды для рабочих.Они имеют решающее значение для мониторинга качества воздуха в помещении. Хорошо спроектированная система вентиляции будет направлять воздух в рабочее пространство с определенной скоростью, создавая необходимое давление воздуха, чтобы обеспечить экономию затрат на отопление и охлаждение.

Цели хорошо спроектированной системы промышленной вентиляции:

  • Обеспечивает постоянную подачу свежего наружного воздуха
  • Поддержание температуры и влажности
  • Снижение опасности возгорания и взрыва
  • Удалить или разбавить загрязнители в воздухе

Промышленная система вентиляции состоит из двух подсистем: приточной и вытяжной.

Система подачи свежего воздуха включает воздухозаборник, оборудование для фильтрации воздуха, оборудование для нагрева и / или охлаждения, вентиляторы, воздуховоды и регистры распределения воздуха.

Вытяжная система имеет зону забора воздуха и воздуховоды для удаления загрязненного воздуха из одной зоны в другую, устройство очистки воздуха, вытяжные трубы и вентиляторы.

Ограничения систем промышленной вентиляции

Некоторые ограничения многих, если не всех промышленных систем вентиляции:

  • Они требуют постоянного обслуживания из-за накопления загрязнений в системе, особенно в фильтрах.
  • Регулярное и плановое тестирование необходимо для раннего выявления проблем и принятия корректирующих мер.
  • Только квалифицированный персонал должен вносить изменения в систему вентиляции, чтобы система продолжала работать эффективно.
  • Внесение несанкционированных изменений в систему воздуховодов приведет к попаданию воздуха в систему из нового места, что приведет к уменьшению потока воздуха из других мест. Это повлияет на воздушный поток всей системы вентиляции, что приведет к быстрому засорению системы, что не позволит системе должным образом удалить загрязнения.

Типы систем промышленной вентиляции

Существует три типа промышленных систем вентиляции: разбавляющая, местная вытяжная и вентиляция для качественного воздуха в помещении.

Система разбавления

A Система разбавления снижает количество загрязняющих веществ в воздухе, смешивая загрязненный воздух с чистым свежим воздухом. Для установки системы разбавления большие вытяжные вентиляторы устанавливаются в стенах или на крыше фабрики.Данный тип промышленной системы вентиляции применяется при:

  • Загрязнение воздуха слабое, а уровень токсичности — от низкого до умеренного.
  • Загрязняющие вещества — пары или газы
  • Выбросы однородные и широко рассредоточенные
  • Рекомендуется для умеренных климатических условий
  • Тепло отводится промывкой наружу
  • Подвижные источники загрязнения находятся под контролем

Преимущества разбавления:

  • Требуется меньше обслуживания.
  • Снижение затрат на оборудование и установку
  • Рекомендуется для небольших количеств малотоксичных химикатов
  • Эффективно контролирует легковоспламеняющиеся или горючие газы или пары
  • Используется для мобильных или рассеянных источников загрязнения

Недостатки разбавления:

  • Не рекомендуется для высокотоксичных химикатов
  • Не полностью удаляет загрязнения, поэтому не рекомендуется для высоких концентраций пыли, дыма, газов или паров
  • Требуется большое количество нагретого или охлажденного подпиточного воздуха .
  • Не рекомендуется при нерегулярных выбросах загрязняющих веществ.

Что такое подпиточный воздух?

Подпиточный воздух — это воздух, используемый для замены воздуха, забираемого с рабочего места. Если не заменить, на рабочем месте может возникнуть недостаток воздуха, что приведет к отрицательному давлению воздуха. Отрицательное давление воздуха может увеличить сопротивление системы вентиляции, что приведет к уменьшению перемещаемого воздуха. Для определения давления на рабочем месте:

  1. Откройте дверь на 3 мм и держите дымовую трубу перед проемом.Если дым втягивается в комнату, в ней создается отрицательное давление. Если дым выходит из комнаты, в комнате создается положительное давление. Если дым поднимается прямо в воздух, то давление в помещении такое же, как и внешнее.
  2. Проверьте сопротивление при толкании или вытягивании двери.
  3. Если в помещении отрицательное давление — простое решение — установить отдельный приточный вентилятор, расположенный в стороне от вытяжных вентиляторов, чтобы подавать свежий незагрязненный воздух снаружи.В идеале воздух чистый и теплый зимой или прохладный летом; по мере необходимости. Здесь можно задать несколько общих вопросов и оптимальное размещение приточного вентилятора (каковы основные характеристики разрежающей вентиляции?).

Местная выхлопная система

Местная вытяжная система улавливает загрязняющие вещества в источнике и выбрасывает их наружу. Принцип его работы заключается в том, что воздух перемещается из зон высокого давления в зоны низкого давления. Эта разница в давлении создается вентилятором, который втягивает воздух через систему вентиляции.

Эта система используется в зонах с высокой концентрацией загрязнения воздуха, где существует больший риск воздействия на сотрудников. Система вентиляции используется для изолированных или загрязненных источников. Эта система требует:

  • Вытяжной шкаф или другое устройство для улавливания загрязнителей воздуха у источника.
  • Воздуховод как можно ближе к источнику загрязнения, чтобы удалить загрязнения изнутри. Материал должен быть совместим с Airstream
  • .
  • Качественная система воздушного фильтра для очистки воздуха при его движении.
  • Вентилятор, который перемещает воздух через систему и выдувает его наружу
  • Стопка, через которую удаляются загрязнения.
  • Рабочие учитываются при проектировании, установке и обслуживании этой системы.

ПРИМЕЧАНИЕ. Тип, колесо, расположение и размер вентилятора должны соответствовать условиям применения. Для вентилятора может потребоваться искробезопасная конструкция или другие специальные опции.

Эта система может удалять многие виды загрязняющих веществ, включая пары металлов и пыль.Он потребляет меньше энергии, чем системы разбавления. Данный тип промышленной системы вентиляции применяется при:

  • Несогласованные выбросы с течением времени
  • Высокая концентрация опасных материалов
  • Точечные источники загрязнения
  • Рабочие рядом с источником загрязнения
  • Завод находится в суровом климате
  • На заводе воздух не должен оборачиваться

Преимущества местной вытяжной вентиляции:

  • Требуется меньше подпиточного воздуха, так как выпускается меньше воздуха
  • Снижение затрат на отопление и охлаждение
  • Улавливает излучение в источнике и удаляет его
  • Лучший тип вентиляции для высокотоксичных загрязнителей воздуха, дыма, газов, паров и пыли.

Недостатки местной вытяжной системы вентиляции:

  • Высокая стоимость проектирования, установки и обслуживания
  • Требует регулярного обслуживания, осмотра и очистки

Вентиляция для контроля качества воздуха в помещении

Качественная вентиляция воздуха в помещении, которая обеспечивает подачу свежего нагретого или охлажденного воздуха в здания как часть системы отопления, вентиляции и кондиционирования воздуха (HVAC). Компоненты системы HVAC включают:

  • Воздухозаборник
  • Оборудование для фильтрации воздуха
  • Отопительное / охлаждающее оборудование
  • Вентилятор
  • Воздуховоды
  • Регистры воздухораспределения

В состав выхлопной системы входят:

  • Зона забора воздуха
  • Воздуховоды для перемещения воздуха из одной зоны в другую
  • Устройство очистки воздуха
  • Вентиляторы для подачи наружного воздуха на завод и для вывода загрязненного воздуха из помещений наружу
  • Стеки


Решение для вентиляции Nex Flow®
  1. Вытяжные устройства для удаления дыма и пыли
  2. Кольцо Vac®
  3. Усилители объема воздуха

Система удаления дыма и пыли разработана для портативного использования, особенно для периодических (двухпозиционных) применений. Они прочные и долговечные. Этот вариант выгоден невысокой стоимостью при пониженном уровне шума. Для пайки, точечной сварки небольшое портативное менее дорогое устройство, использующее небольшое количество сжатого воздуха, более экономично, чем более тяжелое устройство с электронным управлением.

Система недорогая и долговечная и состоит из:

  • Регулируемый воздушный усилитель
  • 2-дюймовый шланг для затягивания большого объема
  • Магнитное основание — крепится к металлическому рабочему столу
  • Шланг можно закрепить на выходе усилителя для отвода дыма и пыли в контейнер или в другое место.

Ring Vac® можно добавить и использовать для транспортировки собранного материала на расстояние более 10 футов (3 метров). Модель 40002FMS Stream Vac® (ссылка на продукт) — это доступная компактная система очистки воздуха для удаления пыли, дыма и других загрязнений воздуха с рабочих мест. При подключении к трубопроводу сжатого воздуха длиной 10 футов (3 метра) 2 дюйма, система удаляет до нескольких сотен кубических футов воздуха с дымом от сварки и пайки, твердыми частицами от местных шлифовальных работ, дымом и твердыми частицами с использованием очень небольшого количества сжатого воздуха.

Воздухоусилители , также называемые «воздушные движители», могут использоваться для перемещения большого объема воздуха. Усилители воздуха используют небольшой пакет сжатого воздуха для создания потока воздуха с высокой скоростью и объемом и низким давлением на выходе. Они идеально подходят для обдува или охлаждения, а также для вентиляции. Усилители воздуха используются для транспортировки порошков и пыли, выхлопных газов из резервуаров и перемещают воздух от 12 до 20 раз в воздуховодах до 60 раз по площади без воздуховодов. Усилители используют небольшое количество сжатого воздуха для втягивания потока, в 17 раз превышающего расход воздуха, что позволяет быстро и эффективно удалять пары для вентиляции.Дым можно отводить по воздуховоду на расстояние до 50 футов (15,24 м), а количество всасывания и потока легко контролировать.

Если необходимо собрать и переместить на большое расстояние большое количество переносимой по воздуху пыли или дыма, усилитель воздуха увеличивает способность воздушного конвейера транспортировать эти материалы на большие расстояния. Причина в том, что воздушные конвейеры создают высокий вакуум, но перемещают меньший объем по сравнению с воздушными усилителями, которые перемещают большой объем, но создают меньший вакуум. Пневматические конвейерные системы Nex Flow изготавливаются из анодированного алюминия для большинства применений и из нержавеющей стали 304 для высоких температур и агрессивных сред.Пневматические конвейеры из нержавеющей стали 316L доступны для пищевой и фармацевтической промышленности. Конвейер серии XSPC также доступен для перемещения материалов, которые могут забиться. Усилители воздуха легкие, компактные и портативные, поэтому любое применение, в котором это может быть преимуществом, идеально подходит для их использования, особенно если использование носит прерывистый характер, сводя к минимуму реальные затраты энергии на сжатый воздух.

С усилителями воздуха Nex Flow доступны следующие аксессуары:

  • Шланг или труба для сбора или передачи материалов, дыма и пыли
  • Фильтры и вытяжные фильтры
  • Монтажные системы, включая кронштейны
  • Регуляторы
  • PLCFC
  • Прокладки из нержавеющей стали для максимального срока службы продукта
  • Пневматический водоотделитель
  • Ручные клапаны
  • Запасные части
  • Фланцы

ПРИМЕЧАНИЕ. Трубы уменьшают усиление воздуха на 10: 1 из-за противодавления, но все же обеспечивают более эффективное усиление воздуха, поскольку системы вентиляции перемещают воздух или выпускной газ.

Воздухоусилители

Nex Flow — это устройства, работающие от сжатого воздуха, которые часто используются для местной вентиляции из-за своей портативности. Они не имеют электрического привода, поэтому нет опасности взрыва. Компактные и прочные, они созданы, чтобы служить долго. Если существующие системы недостаточно сильны, чтобы перемещать загрязненный воздух, тогда усилители воздуха могут усилить эти системы и преодолеть потери. Этот недостаток может быть вызван падением давления на вентиляционных отверстиях.

Фильтрация важна для поддержания эффективной и оптимальной работы всех пневматических продуктов Nex Flow.Все продукты Next Flow, используемые для транспортировки. например, усилители воздуха, конвейеры с пневмоприводом и т. д. требуют чистого сжатого воздуха. Важно использовать фильтры для удаления воды и масла из трубопроводов сжатого воздуха. Эти фильтры устанавливаются перед усилителем воздуха или двигателем воздуха в системе промышленной вентиляции. Воздушные фильтры должны иметь размер, обеспечивающий максимальный поток воздуха, необходимый для транспортировки загрязненного или чистого воздуха, который они перемещают. Фильтры для удаления воды и масла Nex Flow имеют размер 5 микрон и 0 мкм.3 мкм соответственно.

В дополнение к фильтрам Nex Flow доступны два сепаратора для вспомогательных фильтров для удаления воды и масла: Super Separator и EXPEL. Это специальные сепараторы, которые идеально подходят для серьезных проблем с водой и маслом. Они могут устранить или уменьшить нагрузку на картриджные фильтры.

Рекомендации после установки

Важно довести до конца своих сотрудников и обучить их работе с системой промышленной вентиляции.Им следует знать следующее:

  • Конструкция выхлопной системы и ее предполагаемое использование.
  • Использование ограничителей потока, отклонителей и перегородок, которые могут изменять движение воздуха.
  • Следите за тем, чтобы все кожухи, щели и рабочие отверстия воздуховодов были свободны от мусора, препятствий и отложений, которые уменьшают количество воздуха, попадающего в систему вентиляции
  • Идеальное место для размещения сотрудника и оборудования для максимального поступления воздуха в вытяжной колпак.
  • Сотрудники должны постоянно следить за системой вентиляции на предмет повреждений и ограничений потока. Они должны знать, кому сообщать о повреждениях. Манометр, используемый для контроля давления, является хорошим методом определения необходимости технического обслуживания системы.
  • Сотрудник должен проводить регулярное техническое обслуживание системы, например заменять фильтры. Это уменьшит сопротивление в системе и повысит эффективность системы.


Что все это значит?

Важно правильно спроектировать вашу систему промышленной вентиляции, чтобы достичь следующих результатов:

  • Обеспечивает постоянную подачу свежего воздуха
  • Защищать рабочих от теплового удара или низких температур
  • Снижение риска возгорания или взрыва
  • Снижение воздействия загрязняющих веществ, переносимых по воздуху

Хотя все системы вентиляции состоят из одних и тех же основных принципов, каждая система разработана специально для удовлетворения требований рабочей среды, включая тип работы и скорость выброса загрязняющих веществ на заводе. Некоторые важные стандарты и элементы, которые следует учитывать при проектировании промышленной системы вентиляции:

  • Правила OSHA и EPA
  • Правильная конструкция воздуховода
  • Отбор проб воздуха
  • Виды материалов, из которых построена система
  • Снижение опасности
  • Административный контроль
  • Эффективная конструкция вытяжки
  • Правильный выбор вентилятора
  • Опасность возгорания и взрыва
  • Выбор оборудования для контроля загрязнения

Наши специалисты Nex Flow® могут помочь вам выбрать промышленную вентиляционную систему, наиболее подходящую для вашего производственного участка или фабрики.Не стесняйтесь обращаться к нам за дополнительной информацией о наших решениях для вентиляции, от простого усилителя воздуха до нашего кольцевого пылесоса® и пылеуловителя.

Типы систем вентиляции — HomeTips

Раньше естественная вентиляция была наиболее распространенным методом, позволяющим свежему наружному воздуху заменить воздух в помещении в доме. Сегодня это обычно не лучшая стратегия вентиляции, особенно для домов, которые должным образом изолированы от воздуха для повышения энергоэффективности. Естественная вентиляция также обычно не обеспечивает адекватного контроля влажности.

Естественная вентиляция возникает, когда в доме происходит неконтролируемое движение или проникновение воздуха через трещины и небольшие отверстия — те же самые, которые вы хотите закрыть, чтобы сделать свой дом более энергоэффективным. Открывающиеся окна и двери также обеспечивают естественную вентиляцию. Однако из-за систем центрального отопления и охлаждения большинство людей не так часто открывают окна и двери. Поэтому инфильтрация воздуха стала основным способом естественной вентиляции в домах.

Скорость естественной вентиляции дома непредсказуема и неконтролируема, поэтому вы не можете полагаться на нее для равномерной вентиляции дома.Естественная вентиляция зависит от герметичности дома, температуры наружного воздуха, ветра и других факторов. Поэтому в мягкую погоду в некоторых домах может не хватать естественной вентиляции для удаления загрязняющих веществ. С другой стороны, плотно закрытые дома большую часть времени могут иметь недостаточную естественную вентиляцию, тогда как дома с высокой степенью инфильтрации воздуха могут иметь высокие затраты на электроэнергию.

Точечная вентиляция может использоваться для повышения эффективности естественной вентиляции. Однако, если и точечная, и естественная вентиляция вместе не отвечают требованиям вентиляции вашего дома, вам следует подумать о стратегии вентиляции всего дома.

Точечная вентиляция повышает эффективность других стратегий вентиляции — естественной и всей дома — за счет удаления загрязняющих веществ из воздуха в помещении и / или влаги из их источника. Точечная вентиляция включает использование локальных вытяжных вентиляторов, таких как те, которые используются над кухонными плитами и в ванных комнатах.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует периодическую или постоянную скорость вентиляции для ванных комнат и кухонь вместо использования окон (естественная вентиляция): 50 или 20 кубических футов в минуту для ванных комнат и 100 или 25 кубических футов в минуту для кухонь соответственно.

Точечная вентиляция повышает эффективность других стратегий вентиляции — естественной и всей дома — за счет удаления загрязняющих веществ из воздуха в помещении и / или влаги из их источника. Точечная вентиляция включает использование локальных вытяжных вентиляторов, таких как те, которые используются над кухонными плитами и в ванных комнатах.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует периодическую или постоянную скорость вентиляции для ванных комнат и кухонь вместо использования окон (естественная вентиляция): 50 или 20 кубических футов в минуту для ванных комнат и 100 или 25 кубических футов в минуту для кухонь соответственно.

Все вентиляторы, вентиляционные отверстия и вентиляционное оборудование в доме работают вместе как «система вентиляции» для обмена внутренним и наружным воздухом без потерь энергии. Системы вентиляции можно разделить на четыре типа: вытяжные, приточные, сбалансированные и с рекуперацией тепла. Правильная система вентиляции для конкретного дома зависит от климата и потребностей конструкции.

Вытяжные системы вентиляции предпочтительны в холодном климате, где они менее склонны втягивать влажный воздух в здание.Напротив, приточные системы вентиляции лучше контролируют влажность в теплом климате. Сбалансированные системы вентиляции работают как в холодном, так и в жарком климате, но их установка дороже. Системы рекуперации тепла обмениваются воздухом внутри помещения с воздухом снаружи

Следующая информация и диаграммы, подготовленные EERE, помогут разобраться в различиях между этими системами.

Вытяжные системы вентиляции

Вытяжные системы вентиляции работают за счет разгерметизации здания. Уменьшая внутреннее давление воздуха ниже давления наружного воздуха, они вытягивают воздух из дома, в то время как подпиточный воздух проникает через утечки в каркасе здания и через преднамеренные пассивные вентиляционные отверстия.

Система вытяжной вентиляции DOE

Системы вытяжной вентиляции наиболее применимы в холодном климате. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение из-за влаги.

Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома.

Предпочтительным вариантом является подключение вентилятора к воздуховодам из нескольких комнат (особенно комнат, где обычно образуются загрязнители, таких как ванные комнаты).Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены для притока свежего воздуха, а не для утечек в оболочке здания. Однако пассивные вентиляционные отверстия могут быть неэффективными, поскольку для их правильной работы может потребоваться больший перепад давления, чем создаваемый вентилятором.

Вытяжные вентиляторы точечной вентиляции, установленные в ванной, но работающие непрерывно, представляют собой вытяжную систему вентиляции в простейшем виде.

Одной из проблем, связанных с системами вытяжной вентиляции, является то, что они могут затягивать загрязнители вместе со свежим воздухом в дом.Например, помимо втягивания свежего наружного воздуха, они могут втягивать следующее:

• Радон и плесень из подполья
• Пыль с чердака
• Дым из пристроенного гаража
• Дымовые газы от камина или ископаемые топливный водонагреватель и топка.

Это может особенно вызывать беспокойство, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции.

Вытяжные системы вентиляции также могут способствовать более высоким затратам на обогрев и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Информация предоставлена ​​EERE

Системы приточной вентиляции

Приточные системы вентиляции работают за счет создания избыточного давления в здании. Они используют вентилятор, чтобы нагнетать наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, воздуховоды ванны и вытяжного вентилятора, а также преднамеренные вентиляционные отверстия. системы относительно просты и недороги в установке. Типичная система имеет систему вентиляторов и воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жильцы занимают больше всего (например, спальни, гостиная, кухня).Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах.

Системы приточной вентиляции позволяют лучше контролировать поступающий в дом воздух, чем системы вытяжной вентиляции. Создавая давление в доме, эти системы препятствуют проникновению загрязняющих веществ извне и предотвращают обратную тягу дымовых газов из каминов и бытовых приборов. Они также позволяют фильтровать воздух, поступающий в птичник, для удаления пыльцы и пыли или осушать.

Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, они могут вызвать проблемы с влажностью в холодном климате.

Зимой приточная система вентиляции вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, некоторая влага может конденсироваться на чердаке или в некоторых частях внешней стены, что может способствовать появлению плесени, грибка и гниения.

Как и системы вытяжной вентиляции, системы приточной вентиляции не смягчают и не удаляют влагу из воздуха до того, как она попадет в птичник.Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. Поскольку воздух поступает в птичник в отдельных местах, перед доставкой наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Другой вариант — проточный канальный нагреватель, но он увеличит эксплуатационные расходы.

Сбалансированные системы вентиляции

Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в доме.Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха соответственно. Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Она способствует хорошему распределению свежего воздуха за счет размещения приточных и вытяжных вентиляционных отверстий в соответствующих местах. Сбалансированная система вентиляции DOE

Типичная сбалансированная система вентиляции предназначена для подачи свежего воздуха в спальни и общие комнаты, где люди проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.

Как и приточные и вытяжные системы, сбалансированные системы вентиляции не смягчают и не удаляют влагу из воздуха до того, как она попадет в птичник.

Однако они используют фильтры для удаления пыли и пыльцы из наружного воздуха перед тем, как отправить их в дом.

Также, как и в системах приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Это может способствовать увеличению затрат на отопление и охлаждение.

Сбалансированные системы вентиляции подходят для любого климата; однако, поскольку для них требуются две системы воздуховодов и вентиляторы, они обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

Системы рекуперации энергии

Системы вентиляции с рекуперацией энергии обычно стоят дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на затратах на установку, во многих системах используются общие воздуховоды.
Сложные системы не только дороже в установке, но и требуют больших затрат на техническое обслуживание и больше электроэнергии. Для большинства домов попытка восстановить всю энергию отработанного воздуха, вероятно, не окупит дополнительных затрат.К тому же подобные системы вентиляции пока еще не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.
Как правило, вы хотите иметь приточный и возвратный каналы для каждой спальни и для каждой общей жилой зоны. Участки воздуховодов должны быть как можно более короткими и прямыми. Воздуховод правильного размера необходим для сведения к минимуму перепадов давления в системе и, таким образом, повышения производительности. Изолируйте воздуховоды, находящиеся в неотапливаемых помещениях, и заделайте все стыки канальной мастикой.
Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование наледи. Очень холодный приточный воздух может вызвать обмерзание теплообменника и его повреждение. Накопление инея также снижает эффективность вентиляции.
Кроме того, системы вентиляции с рекуперацией энергии необходимо регулярно чистить, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить образование плесени и бактерий на поверхностях теплообменников.

Информация предоставлена ​​EERE

Найти предварительно проверенного местного подрядчика по установке вентилятора для всего дома

Типы механической вентиляции: вытяжная, приточная, сбалансированная и рекуперация энергии

По HVI

Исторически сложилось так, что вентиляция построек осуществлялась естественным путем, например открывалось окно или дверь, чтобы свежий воздух попадал в помещение. Однако, учитывая все более широкое распространение технологий герметизации воздуха, этого метода недостаточно.Используйте механическую вентиляцию, которая предлагает несколько вариантов удаления застоявшегося воздуха из помещения и свежего наружного воздуха внутрь. К различным типам относятся вытяжной, приточный, сбалансированный и с рекуперацией энергии.

В этом кратком техническом документе мы рассмотрим каждый вариант механической вентиляции и обсудим, как они работают, их преимущества и любые существующие проблемы. Мы поговорим о том, «как и что» вентиляции, но начнем с «почему». Зачем вообще вообще нужна вентиляция? Ответ заключается в том, чтобы поддерживать здоровье и благополучие людей, находящихся в помещении, за счет улучшения качества воздуха, которым они дышат.

Повышенное уплотнение воздуха и недостаточное качество воздуха в помещении

По мере того, как здания становятся более герметичными для экономии энергии, непреднамеренным последствием является накопление внутренних загрязняющих веществ, вызывающих плохое качество воздуха в помещении (IAQ). Неудовлетворительное качество воздуха в помещении — серьезная проблема для всех зданий, поскольку отрицательно сказывается на здоровье, когнитивной функции, производительности и благополучии людей, находящихся внутри помещений.

Воздух в жилых помещениях может быть довольно вредным для здоровья.Фактически, Агентство по охране окружающей среды США (EPA) заявляет, что:

  • В среднем человек получает 72% химического воздействия дома. [1]
  • Уровни загрязнителей внутри помещений могут быть в два-пять раз, а иногда и более чем в 100 раз выше, чем уровни на открытом воздухе. [2]
  • Большое количество загрязнителей воздуха внутри помещений вызывает особую озабоченность, поскольку большинство людей проводят около 90% своего времени в помещении. [3]
  • Загрязнение воздуха внутри помещений входит в пятерку основных экологических рисков для здоровья населения.[4]

Недостаточное качество воздуха в помещении имеет множество побочных эффектов. К ним относятся краткосрочные проблемы со здоровьем, такие как аллергия, головные боли и астма, а также долгосрочные, такие как рак, заболевание печени и повреждение почек. Лаборатория Гарварда и Беркли также определила, что недостаточное качество воздуха в помещении может вызвать когнитивные нарушения. В одном из своих исследований они обнаружили, что углекислый газ (CO 2 ) может отрицательно влиять на мышление на уровнях, которым большинство американцев обычно подвергаются в помещении. [5]

Механическая вентиляция — решение проблемы

Лучший способ улучшить качество воздуха в помещении — это усиленная и сбалансированная вентиляция.До тех пор, пока поступает достаточно контролируемого свежего наружного воздуха и выходит застоявшийся воздух из помещений, будет достигнута высококачественная внутренняя среда. Американская ассоциация легких поддерживает это мнение и заявляет, что надлежащая вентиляция необходима для сохранения свежего и здорового воздуха в доме. [6]

Вентиляция настолько важна для обеспечения приемлемого качества воздуха в жилых помещениях, что Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разработало Стандарт 62.2, который устанавливает требования к вентиляции для удаления загрязнителей воздуха внутри помещений. ASHRAE устанавливает скорость вентиляции на уровне 7,5 кубических футов в минуту на человека, плюс 3 кубических футов в минуту на 100 квадратных футов [7], а стандарт 62.2 был принят местными нормативами

, а также под их влиянием.

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

Как утверждает Министерство энергетики США, энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении.Следовательно, есть четыре системы механической вентиляции всего дома на выбор: вытяжная, приточная, сбалансированная и с рекуперацией энергии [8]. Обратите внимание, что непрерывные системы вентиляции «всего дома» были разработаны в 1980-х годах для удовлетворения требований к качеству воздуха в помещении для хорошо изолированных домов того времени [9].

Давайте теперь рассмотрим каждый тип механической вентиляции, которые также указаны в информационном бюллетене по вентиляции всего дома, составленном Министерством энергетики. Вот четыре варианта:

Вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 1: Система вытяжной вентиляции (DOE)
  • Системы вытяжной вентиляции работают за счет сброса давления в конструкции.Система удаляет воздух из дома, вызывая изменение давления, которое приводит к вытягиванию макияжа извне из-за утечек в каркасе здания и преднамеренных пассивных вентиляционных отверстий. Вытяжная вентиляция наиболее подходит для холодного климата, так как в более теплом климате разгерметизация может втягивать влажный воздух в полости стен, где он может конденсироваться и вызывать повреждение влаги. [10]
  • Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома.Лучше всего подключить вентилятор к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязнители, например, ванных комнат и кухонь. [11]
  • Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях, чтобы обеспечить приток свежего воздуха, а не полагаться на утечки в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий может потребоваться больший перепад давления, чем тот, который создается вентилятором. [12]

Проблемы:

  • Одной из проблем, связанных с системами вытяжной вентиляции, является то, что вместе со свежим воздухом они могут втягивать загрязнители.К ним могут относиться: радон и плесень из подполья, пыль с чердака, дым из пристроенного гаража и дымовые газы от камина или водонагревателя или печи, работающей на ископаемом топливе. Эти загрязнители вызывают особую озабоченность, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции. [13]
  • Вытяжные системы вентиляции также могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. [14]

Приточная вентиляция

Обзор системы и преимущества:

Рисунок 2: Система приточной вентиляции (DOE)
  • В системах приточной вентиляции используется вентилятор для создания давления в конструкции, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, каналах ванны и вентилятора, а также преднамеренные вентиляционные отверстия. (если таковые существуют). [15]
  • Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке.Типичная система приточной вентиляции включает вентилятор и систему воздуховодов, которые подают свежий воздух, как правило, в одну, но предпочтительно в несколько комнат, которые жильцы занимают больше всего, например, спальни и гостиную. Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах. [16]
  • Системы приточной вентиляции позволяют лучше контролировать поступающий в дом воздух по сравнению с системами вытяжной вентиляции. Создавая давление в доме, системы приточной вентиляции сводят к минимуму загрязнение окружающей среды в жилых помещениях и предотвращают обратный отток дымовых газов из каминов и бытовых приборов.Приточная вентиляция также позволяет фильтровать поступающий в птичник наружный воздух для удаления пыльцы и пыли или осушать для обеспечения контроля влажности. [17]
  • Приточные системы вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой приточная вентиляция вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к появлению плесени, грибка и гниения.[18]

Проблемы:

  • Как и системы вытяжной вентиляции, системы приточной вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. [19]
  • Поскольку воздух поступает в птичник в отдельных местах, перед подачей наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой.Другой вариант — проточный канальный нагреватель, но он увеличивает эксплуатационные расходы [20].

Сбалансированная вентиляция

Обзор системы и преимущества:

Рисунок 3: Сбалансированная система вентиляции (DOE)
  • Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в конструкции. Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.[21]
  • Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Приточные и вытяжные вентиляционные отверстия могут быть установлены в каждой комнате, но типичная система сбалансированной вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где обитатели проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная. [22]
  • В некоторых конструкциях используется одноточечная вытяжка, и, поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед ее подачей в птичник.Сбалансированные системы вентиляции также подходят для любого климата. [23]

Проблемы:

  • Как и приточные и вытяжные системы, сбалансированные системы вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Следовательно, они могут способствовать более высоким расходам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Как и в случае систем приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков зимой.[24]
  • Поскольку для них требуются две системы воздуховодов и вентиляторы, уравновешенные системы вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы. [25]

Вентиляция с рекуперацией энергии

Обзор системы и преимущества:

  • Системы вентиляции с рекуперацией энергии обеспечивают управляемый способ вентиляции дома при минимальных потерях энергии. Они сокращают расходы на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) приточному воздуху снаружи.Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение. [26]
  • Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV). Оба типа включают теплообменник, один или несколько вентиляторов для проталкивания воздуха через машину и элементы управления. Есть несколько небольших моделей, монтируемых на стену или окно, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами. [27]
Рисунок 4: Воздушный поток вентиляции ERV летом (CMHC)

Рисунок 5: Вентиляционный поток ERV зимой (CMHC)

Рисунок 6: Статическая пластина, ERV с энтальпийным ядром (исходное фото)

  • Основное различие между ERV и HRV заключается в том, как работает теплообменник.С ERV теплообменник передает определенное количество водяного пара (скрытый) вместе с тепловой энергией (ощутимой), в то время как HRV передает только тепло. [28]
  • Поскольку ERV переносит часть влаги из вытяжного воздуха в обычно менее влажный входящий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием. [29]
  • Летом ERV может помочь контролировать влажность в доме, передавая часть водяного пара из входящего воздуха в теоретически более сухой воздух, выходящий из дома.Если вы используете кондиционер, ERV обычно обеспечивает лучший контроль влажности, чем HRV. [30]
  • Большинство систем вентиляции с рекуперацией энергии могут рекуперировать около 70-80% энергии вытяжного воздушного потока и передавать эту энергию входящему воздуху для целей кондиционирования [31].

Рисунок 7: Вентиляционная система с рекуперацией энергии для всего дома (Market Reports World)


Проблемы:

  • Установка некоторых систем вентиляции с рекуперацией энергии может стоить дороже, чем других систем вентиляции.В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на затратах на установку, во многих системах используются общие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, требуют большего обслуживания и часто потребляют больше электроэнергии. [32]

Резюме

Неудовлетворительное качество воздуха в помещении угрожает здоровью людей, находящихся внутри помещений, в каждом типе дома и здания, и проблема усугубляется с ростом герметичности конструкции.Это плохие новости. Хорошая новость заключается в том, что у нас есть решение — механическая вентиляция, и существует четыре различных типа: вытяжная, приточная, сбалансированная и с рекуперацией энергии. Внедрение одной из этих систем улучшит качество воздуха в помещении и улучшит самочувствие жителей.

Для получения дополнительной информации о побочных эффектах недостаточного качества воздуха в помещении и преимуществах механической вентиляции посетите Домашний институт вентиляции по адресу www.hvi.org.

Сколько времени нужно, чтобы установить систему вентиляции Zehnder? 7 моментов для рассмотрения

24. 12.2015

По мере роста спроса на высокое качество воздуха в помещениях строители и архитекторы заинтересованы в установке современных систем вентиляции в высокоэффективных проектах.Это отличная возможность выделить подрядчика или проектную фирму как лидера в области инновационных решений в области вентиляции.

Как лидера в производстве высокоэффективных вентиляторов с рекуперацией тепла и вентиляторов с рекуперацией энергии, команду Zehnder America часто спрашивают о том, чего ожидать в процессе установки и сколько времени потребуется на установку системы. На графике ниже вы можете увидеть некоторые средние значения времени, которые вы можете предположить при установке нашей системы (новое строительство и модернизация), но есть также МНОЖЕСТВО переменных , которые также влияют на время, которое следует учитывать.Читай ниже.

1: Наличие стратегии вентиляции

Zehnder обеспечивает проектные работы и поддержку при установке вентиляторов с рекуперацией тепла, чтобы помочь упростить весь процесс от начала до конца. Инженеры и технические эксперты Zehnder могут изучить планы проекта, чтобы определить идеальное распределение воздуха в каждой комнате и помочь предотвратить ошибки или проблемы в процессе установки.

Как правило, из ванных комнат, кухонь и механических помещений удаляется несвежий воздух, а в спальни и жилые помещения поступает свежий воздух.Важно спроектировать систему вентиляции в соответствии с местными строительными нормами, чтобы обеспечить соответствие и надлежащую скорость воздушного потока. Посмотрите это видео, чтобы узнать больше о конструкции и компонентах вентиляционной системы Zehnder.

2: Модернизация существующих проектов

Установка системы Zehnder в существующий проект обычно занимает больше времени. Одна из причин заключается в том, что сложность установки вентиляционных трубок сильно различается в зависимости от проекта. Крис Смит из Steeplechase Builders смог найти простое решение, когда установил две системы вентиляции с рекуперацией энергии Zehnder ComfoAir 350 на мысе в Нью-Гэмпшире.

«В доме есть газовый камин на первом этаже с деревянным каркасом дымохода», — объясняет Крис. «Загон имеет соответствующую выемку в фундаменте и простирается до чердака. По обе стороны от газового камина было достаточно места, чтобы мы смогли провести металлические воздуховоды от ERV в подвале до наших распределительных точек на чердаке … Имея этот опыт позади, я понимаю, как мы можем использовать Zehnder системы вентиляции практически для любого проекта.”

3: Размер имеет значение

Как правило, установка HRV или ERV в большом доме занимает больше времени, чем в доме меньшего размера, поэтому установка больших систем вентиляции занимает больше времени, чем меньших. Перед заказом необходимых запчастей важно точно спроектировать вентиляционную систему.

4: Дополнительные компоненты

В дополнение к производству вентиляторов Zehnder также производит многие из необходимых компонентов, в том числе вентиляционные трубки, диффузоры, решетки, крышки регистров, глушители, элементы управления системой и воздушные фильтры. Эти компоненты необходимо доставить на место проекта, чтобы установка соответствовала графику. Строителям может потребоваться закупить дополнительные расходные материалы, не производимые Zehnder, в том числе металлические воздуховоды, ленты и герметики, низковольтную проводку и гвоздевые пластины.

5: Торговая координация

Для установки системы Zehnder может также потребоваться согласование с другими специалистами, участвующими в процессе установки, такими как сантехники, электрики или плотники. Когда производитель монтирует глушители и коллекторы удаленно или при установке ComfoAir 550, время установки увеличивается из-за необходимости сборки и герметизации металлических воздуховодов.

6: Предыдущий опыт установки системы вентиляции Zehnder ComfoAir

Experience помогает оптимизировать процесс установки, начиная с продаж установщика и заканчивая вводом системы в эксплуатацию. Хотя команда Zehnder помогает спроектировать систему и предлагает технические знания в процессе установки, опыт помогает оптимизировать процесс установки и может сократить время, необходимое для установки блока ComfoAir.

7: Ввод в эксплуатацию HRV

Команда Zehnder или квалифицированный партнер предоставляет услуги по вводу в эксплуатацию строителям и домовладельцам, которые установили полные системы вентиляции с рекуперацией тепла.Ввод в эксплуатацию — это критически важный шаг, который обеспечивает соответствие аппарата ИВЛ критериям проектирования Zehnder по комфорту, эффективности, надлежащей вентиляции и работе. Агент по вводу в эксплуатацию проверит скорость потока во всех помещениях и определит, соответствует ли система применимым требованиям правил вентиляции.

Zehnder имеет простую онлайн-форму запроса на ввод в эксплуатацию с удобным контрольным списком для определения того, установлена ​​ли система и работает ли она. Перед вводом системы в эксплуатацию важно следовать контрольному списку, чтобы избежать проблем с проверкой воздуховодов, диффузоров, крышек регистров, впускных и выпускных решеток, воздушных фильтров и органов управления системой.Также очень полезно, чтобы во время визита в эксплуатацию представитель Zehnder присутствовал домовладелец или здание.

Другие факторы, которые следует учитывать

Как упоминалось ранее, существует множество переменных, которые могут увеличить время установки. Некоторые другие включают, но не ограничиваются:

  • Процесс продаж установщика с клиентом
  • Транспортировка оборудования на строительную площадку и размещение оборудования на стройплощадке
  • Обратные поездки для завершения монтажа после завершения строительства

Хотите узнать больше о решениях Zehnder по вентиляции для проекта? Сделайте запрос сегодня!

Как самостоятельно установить HRV или ERV

Прежде чем начать.. . b e Обязательно ознакомьтесь с разделом вопросов и ответов о вентиляторах с рекуперацией тепла в конце этой статьи. Все вопросы задают реальные люди, которые ищут настоящие ответы. — Стив Максвелл

Некоторые из наиболее частых вопросов, которые мне задают, задают люди, стремящиеся улучшить качество воздуха в своих домах с помощью вентиляторов с рекуперацией тепла (HRV). Это устройства, которые доставляют свежий воздух в ваш дом, выводят застоявшийся воздух на улицу, сохраняя при этом большую часть энергии, которую вы вложили в отопление и охлаждение.Вентиляторы с рекуперацией тепла иногда называют теплообменниками, воздухообменниками с рекуперацией тепла или просто воздушными теплообменниками. Независимо от названия, это оборудование может сделать больше для улучшения качества воздуха в помещении, чем что-либо другое. Так было с моим другом Брайаном. ВСР ниже — это то, что мы установили у него дома.

Установка собственной системы HRV, подобной этой, — это умеренно сложная задача, сделанная своими руками, которая может сэкономить около 1000 долларов.

Когда Брайан и его семья переехали в новый дом заводской постройки весной 2000 года, он получил суровый урок о качестве воздуха в помещении. «Вентилятор с рекуперацией тепла (HRV) был частью домашнего пакета, который мы купили, — вспоминает Брайан, — но установка не была включена в сделку, поэтому он просто стоял в коробке. Мы не успели подключить HRV сразу, потому что нам не понравились оценки на сумму более 1000 долларов, которые мы получили на его установку. По крайней мере, до тех пор, пока не наступит холодная погода и не начнет стекать конденсат из наших окон. Есть что-то в черной плесени, растущей на новых оконных рамах, что придает совершенно новое ощущение безотлагательности.”

Эта срочность привела к тому, что мне позвонили за помощью по установке. HRV, который вы видите здесь, на всех этих фотографиях, мы поместили в подвал Брайана. Один день работы, и это сэкономило ему тысячу долларов.

Я не профессиональный подрядчик по ОВК, но знаю две вещи о вентиляторах с рекуперацией тепла . Во-первых, их следует устанавливать в гораздо большем количестве современных домов, чем сейчас. Плохое качество воздуха в помещении — серьезная скрытая проблема, влияющая на здоровье многих людей, особенно детей.Во-вторых, установка HRV полностью находится в компетенции любого среднего квалифицированного специалиста с помощником. Если вы можете разрезать листовой металл, подвешивать предметы к потолку подвала и пробивать отверстия в наружных стенах, вы можете сэкономить немало денег, устанавливая и устанавливая HRV самостоятельно. Два человека могут добавить еще один к обычной системе воздушного отопления за один полный рабочий день, если они спешат. Уделите на работу два дня, и это будет похоже на пикник. Неплохо с учетом того, что задача экономит серьезные деньги. Я в свое время установил три HRV, и все они отлично работают.Вы новичок в HRV? Посмотрите фоновое видео ниже, чтобы узнать, как они работают и какие хорошие вещи они могут принести в ваш дом.

Нет смысла утомлять вас подробными пошаговыми инструкциями по установке, потому что они бесполезны. Детали каждой работы HRV различны. Кроме того, каждый блок в любом случае идет со своим набором инструкций. Вместо этого эта статья посвящена инструментам, стратегиям и проверенным на практике приемам, которых вы не найдете ни в одном руководстве производителя. Думайте о них как о кучке советов по установке HRV. Если вы можете уверенно резать воздуховоды из листового металла, соединять трубы и приводные винты, с установкой HRV вы справитесь.

Общие сведения о системе вентиляции с рекуперацией тепла

HRV представляет собой оборудованный вентилятором ящик размером с небольшой ящик с инструментами механика. Это внутренность одного из них. Все HRV направляют подачу свежего наружного воздуха в ваш дом, выбрасывая застоявшийся воздух из помещения наружу.Эта двухпоточная система является частью уравнения вентиляции. HRV также извлекает большую часть тепла из застоявшегося воздуха перед тем, как вывести его на улицу. Это часть сделки по рекуперации тепла, и она происходит внутри черно-белого квадрата, который вы видите на открытой HRV ниже. Вы должны понимать эти функции, чтобы выбрать наиболее подходящее место для вашего устройства. Хорошее планирование — это первый шаг к успешной установке.

Открытый HRV показывает теплообменный сердечник и впускные и выпускные отверстия.

Местоположение любой HRV должно удовлетворять этим условиям:

  • как можно ближе к внешней стене, подходящей для впускных и выпускных отверстий
  • доступ к сливу для приема конденсированной воды из агрегата
  • ближайший источник электричества для питания внутренних вентиляторов и управления
  • близость к существующим каналам отопления или охлаждения, которые можно использовать для распределения свежего воздуха по всему дому

Рекомендации по установке вентилятора с рекуперацией тепла

Ваша первая задача — найти место для вашего HRV, которое минимизирует длину воздуховодов, необходимых для подключения его к наружной части и к любой существующей системе воздуховодов внутри вашего дома. Приточные и вытяжные воздуховоды, которые соединяются с жалюзи наружных стен, должны иметь заводскую изоляцию, в то время как оба воздуховода, ведущие исключительно в внутренние помещения и из них, должны быть гладкими и жесткими металлическими. Типичный размер воздуховода для обоих типов составляет 6 дюймов в диаметре. Вы можете попробовать обойтись 5-дюймовым экраном, но этот размер может не обеспечивать достаточного воздушного потока. Зачем рисковать?

Когда вы приближаетесь к окончательному местоположению вашего HRV, больше склоняйтесь к укорочению изолированного воздуховода, а не к гладкой стали, если вам нужно выбрать .Шероховатая внутренняя поверхность изолированного воздуховода больше препятствует потоку воздуха, чем гладкий воздуховод. Кроме того, полиэтиленовая оболочка изоляционного воздуховода хрупкая. Его нельзя рвать или повредить. По этим двум причинам вам нужно как можно меньше изолированного воздуховода в вашей установке.

Доступ к дренажной системе — еще одна проблема, которая влияет на расположение HRV. Количество воды, производимой HRV, относительно невелико, поэтому вы можете подсоединить сливную линию к отверстию отстойника в подвальном этаже, к обычному водостоку или даже к сливу в полу. Вы можете врезаться в обычную дренажную трубу из АБС-пластика, просверлив отверстие для гибкой виниловой дренажной линии от вашего устройства, а затем использовать силиконовый герметик, чтобы закрепить линию внутри трубы.

Продумайте вопрос о местонахождении ВСР и дайте себе день или два, чтобы обдумать несколько вариантов, прежде чем выбрать последнее место. Наименее важная особенность местоположения — доступ к электричеству. Лучше добавить поблизости новый выпускной патрубок, чем иметь длинные воздуховоды или длинную сливную линию.

Вентилятор с рекуперацией тепла: резка и соединение металлических воздуховодов

Обработка листового металла обычно составляет большую часть большинства установок HRV. Хорошая новость заключается в том, что это не ракетостроение и требует всего нескольких основных инструментов: лобзика, острых ножниц, аккумуляторной дрели с магнитным наконечником гаечного ключа, острогубцев, измерительной ленты и перманентного маркера. Если вы никогда раньше не работали с круглыми металлическими воздуховодами, возможно, вы не догадываетесь, что они поступают из магазина в виде изогнутых листов с несобранным защелкивающимся соединением, идущим по всей длине каждого элемента. Как бы весело ни было соединить воздуховод, не делайте этого, пока не обмерете и не отрежете необходимые детали.Воздуховод нужно разрезать ровно. Его не так легко разрезать после того, как он собрал круглую форму, и нелегко оторвать соединенный вами воздуховод.

Мой друг Брайан разрезает вентиляционный канал лобзиком. Созданное отверстие позволит HRV распределять свежий воздух через систему отопительных каналов.

Кроме того, посмотрите на каждый кусок воздуховода, только что изготовленный на заводе, и вы увидите, что один конец гофрирован, а другой — прямой. Это позволяет соединять отрезки трубопровода встык — одна часть вставляется внутрь другой.Но чтобы удалить гофрированный конец с отрезка трубы, достаточно одного короткого стрижки. Тогда что вы будете делать в следующий раз, когда вам понадобится еще один обжатый кусок трубы для соединения?

Создание гофрированного конца на отрезке воздуховода, чтобы он мог сцепиться с другим воздуховодом. Для этого вида опрессовки есть специальные инструменты, но подойдут и тонкие плоскогубцы.

Хотя вы можете купить специальный инструмент для восстановления обжима на концах металлических воздуховодов, он вам не понадобится. Вместо этого обожмите его самостоятельно, по одной складке за раз, используя плоскогубцы.Это займет всего пару минут и отлично справится со своей задачей.

Когда дело доходит до соединения труб, выбирайте самосверлящие винты с шестигранной головкой, которые затягиваются аккумуляторной дрелью. Наконечник самосверлящего шурупа выглядит как сверло, и это то, что вам нужно. Подобных винтов без возможности самосверливания предостаточно, но они вам не нужны для этой работы. Зачем использовать крепеж, для которого требуется предварительно просверленное пилотное отверстие, если правильные винты делают работу сами?

Вентилятор с рекуперацией тепла: пробивка отверстий в наружных стенах

Создание двух отверстий для воздуховодов диаметром 6 дюймов во внешней стене — одного для забора свежего воздуха и одного для выхода несвежего воздуха — обычно является самой сложной частью любой работы по установке HRV, особенно если вам нужно пройти через кладку. стена. А для этой работы вам понадобится перфоратор. Это что-то вроде перфоратора при силовых тренировках. Просверлите отверстия диаметром 1/2 дюйма, чтобы определить внешние края каждого отверстия воздуховода, затем переключитесь на долото и отбойный молоток, чтобы удалить отходы между просверленными отверстиями. Если вы прокладываете себе путь через деревянную раму, как мы здесь, сделайте то же самое, за исключением лопаты в обычной дрели.

С учетом всего сказанного, даже пробиться сквозь дерево и сайдинг может быть непросто. Это особенно верно, потому что для большинства подвальных установок HRV требуется пробивка по крайней мере одного слоя строительной древесины по краю каркаса пола, где изолированные воздуховоды обычно проходят между балками на пути к стенным решеткам. Оценивая работу, запомните эти четыре шага: обвести, обрезать, сверлить и распилить.

Многократного прохода канцелярским ножом достаточно, чтобы прорезать круглое отверстие в виниловом сайдинге. После этого деревянный каркас дома разрезается.

Начните с внутренней части подвала, просверлив единственное отверстие снаружи, прямо в середине отверстия, необходимого для воздуховода. Выйдите на улицу, затем обведите круг вокруг этой дыры. Сделайте один круг размером с воздуховод, а другой на 1/4 дюйма больше диаметра металлического фланца воздуховода, выходящего на заднюю часть каждой наружной жалюзи, входящей в комплект HRV. Если используется горизонтальный сайдинг, немного измените положение жалюзи вверх и вниз, чтобы его верхний край совпадал с естественным стыком между элементами сайдинга. Острый универсальный нож отлично справится с резкой винилового сайдинга в качестве предварительного шага даже в холодную погоду.Этот инструмент также работает с алюминиевым сайдингом, хотя для прохождения требуется больше проходов.

Просверливание нескольких отверстий по периметру круглого отверстия в сайдинге значительно упрощает удаление точного деревянного диска для внешних вентиляционных отверстий.

Затем просверлите серию отверстий диаметром 1/2 дюйма в недавно обнаженной древесине, примерно 12 по всему периметру. Они определяют стороны отверстий воздуховода, что упрощает их распиливание для придания им формы с более или менее квадратными сторонами. Лучшим инструментом для проделывания дыры в деревянном каркасе дома является сабельная пила.Просто убедитесь, что у вас есть орбитальное лезвие, если есть такая возможность. Это означает, что лезвие движется по D-образной схеме вместо обычного прямолинейного движения вверх и вниз. Орбитальное действие лезвия приводит к более агрессивной резке, и это то, что вам нужно в такой сложной ситуации. Даже орбитальный лобзик отлично справится с грубым полотном.

До тех пор, пока вы не прожили какое-то время в тесном доме без HRV, а затем не добавили его, трудно представить себе разницу, которую может иметь постоянный приток свежего воздуха. «Когда мы впервые включили установку, — объясняет Брайан, — мы все сидели у теплового регистратора и нюхали чистый воздух. Какая при этом разница! Если бы я знал, насколько легко установить HRV, я бы подключил блок сразу после переезда ».

Наконечник №1 для вентилятора с рекуперацией тепла: защита изолированного гибкого воздуховода

Обратите внимание на открытый воздуховод из листового металла, расположенный вокруг гибкого изолированного воздуховода, чтобы поддерживать его. Металлические ремни, непосредственно поддерживающие воздуховод, могут повредить важную пластиковую втулку на воздуховоде.

Полиэтиленовый рукав, образующий внешнюю оболочку изолированного воздуховода, необходим для предотвращения образования конденсата на внешней стороне трубы в холодную погоду. Но, к сожалению, его тоже легко повредить. Вот почему вам следует по возможности установить жесткий экран над воздуховодом. И нет ничего лучше для этой работы, чем кусок гладкого воздуховода из листового металла. Вот что вы видите выше. Согните кусок воздуховода, который еще не был соединен вместе, затем поместите его вокруг изолированного воздуховода, прежде чем закрепить воздуховод с помощью шурупов, вбитых в балки пола, или планок с гвоздями 2 × 4.

Вентилятор с рекуперацией тепла Совет № 2: пароизоляция имеет решающее значение

Точно так же, как полиэтиленовый пароизоляционный слой на внутренней стороне стен вашего дома должен быть герметичным и непрерывным, чтобы полости в стенах оставались сухими, также должен быть безупречным пластик снаружи гибких воздуховодов HRV. Любое отверстие, даже небольшое, позволит теплому влажному воздуху проникать к холодной поверхности трубы внутри. И если это произойдет, вода из воздуха будет конденсироваться и пропитывать стекловолоконный утеплитель.Большой беспорядок. Наиболее вероятное место прорыва пароизоляции на изолированном воздуховоде — торцы. Вот почему имеет смысл оборачивать изоляцию воздуховодов снаружи изоляционной лентой. Вот что вы видите ниже. Заклеивание лентой физически закрепляет трубу на блоке HRV лучше, чем только трубные хомуты, но это не самое важное преимущество. Лента также предотвращает просачивание воздуха в помещении вокруг трубчатой ​​полиэтиленовой пароизоляции.

Обратите внимание на клейкую ленту, герметизирующую пластик воздуховода, ведущего к HRV.Если воздух в помещении может оставаться за пластиком, под пластиком и внутри изоляции будет образовываться вредный внутренний конденсат.

Вентилятор с рекуперацией тепла Совет № 3: не теряйте равновесие

Плечо рычага управляет внутренним демпфером. Такой рычаг есть и на впускном, и на выпускном каналах. Общий приток воздуха должен равняться оттоку для достижения наилучших показателей вариабельности сердечного ритма.

Уравновешивание потока — последняя часть установки HRV. Процесс происходит после того, как все установлено и запущено, и включает согласование скорости потока воздуха в птичник с потоком воздуха из дома.Дроссельные заслонки внутри воздуховодов позволяют это контролировать. Рычаг управления дроссельной заслонкой — это то, что вы видите выше в середине трубы. Чистое движение воздуха внутри приведет к снижению энергоэффективности. Чистое движение воздуха на улице вызовет отрицательное давление воздуха внутри, увеличивая вероятность того, что вредный угарный газ попадет в ваш дом из печи, водонагревателя или камина. Точная балансировка воздушного потока может быть достигнута с помощью оборудования, которое вы арендуете для измерения потока воздуха в дом и из него, но есть более простой способ.После запуска HRV в течение нескольких часов приоткройте дверь или окно. Если вы не чувствуете чистого движения воздуха внутрь или наружу, значит, вы достаточно сбалансированы. Если вы чувствуете поступление воздуха, у вас отрицательное давление, и вам необходимо увеличить приток свежего воздуха и уменьшить отток несвежего воздуха. Если во время теста вы чувствуете, как воздух выходит из птичника, внесите противоположные изменения.

И последнее. . . Когда вы установите и введете в эксплуатацию свою систему HRV, не забудьте ее обслуживать. Всем HRV нужны две вещи.Сначала вам нужно очистить внутренние фильтры. Они улавливают пыль, и фильтр, обрабатывающий воздух в салоне, станет особенно шероховатым. Во-вторых, не забывайте ополаскивать сердечник теплообменника всякий раз, когда чистите фильтры. Никакой фильтр не собирает всю пыль, поэтому некоторое количество пыли будет накапливаться на ребрах теплообменника. Все сердечники теплообменника можно снять с основного корпуса HRV для промывки. Руководство по эксплуатации покажет вам, как это сделать.

Вентилятор с рекуперацией тепла: вопросы и ответы со Стивом Максвеллом

Q: Нужно ли держать 20 л.старый вентилятор с рекуперацией тепла теперь, когда мы только что установили новую высокоэффективную печь? Я слышал разные мнения и хотел бы вашего. Мы живем в пристроенном бунгало. Спасибо. NS, Оттава, Канада.

A: Я бы точно сохранил ВСР. Если ваша старая печь раньше получала воздух для горения изнутри дома (а, вероятно, так оно и было), вам понадобится HRV больше, чем когда-либо. Это связано с тем, что печь, втягивающая воздух для горения изнутри дома, автоматически заставляет свежий воздух поступать в здание из других мест.Эта де-факто вентиляция теряется с новой печью, подобной вашей. Все дома, кроме самых негерметичных, получают выгоду от HRV.
*********************

Q: Будет ли HRV работать в доме без отопительных каналов? Мое жилище было построено с электрическими обогревателями плинтуса, и нет возможности распределять воздух, поступающий от HRV.

A: Короткий ответ — да. Вентилятор с рекуперацией тепла может работать в доме без воздуховодов. Хитрость заключается в том, чтобы расположить несвежие воздухозаборные и выходные каналы таким образом, чтобы воздух циркулировал по всему дому.Если вы можете установить воздухозаборник на одном уровне, а выпуск свежего воздуха — на другом, то бесканальная установка HRV будет работать идеально. Я знаю, потому что такая ситуация у меня дома.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
