Вентиляция через стену частного дома и квартиры с выходом на улицу

Содержание статьи:

Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Схемы вентиляции через стену

бесканальная система вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

  • с естественной тягой;
  • с механическим оттоком;
  • комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

аккуратные вентиляционные решетки совсем не нарушают вид фасада

Планируя вентиляцию в наружной стене, определитесь с системой.

Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Приточные устройства вентиляции в стенах

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

  • прямоугольной;
  • овальной;
  • круглой.

Места монтажа вентиляции в стене:

  • между подоконником и батареей;
  • в створке пластикового окна;
  • возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

  • На стене карандашом обозначьте место размещения клапана;
  • Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм.
     Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
  • В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
  • Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
  • На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вытяжные устройства в стенах домов

конструкция осевого вентилятора: 1 – провод электропитания; 2 – решетка воздухозаборная; 3 – выключатель; 4 – провод выключателя; 5 – крыльчатка; 6 – жалюзи

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу.

Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

М = О х В,

где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

Нормы воздухообмена:

  • для кухни 15 крат;
  • для туалета 8 крат;
  • для ванной или душевой комнаты до 20 крат.

Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему.

В верхней части стены.

  1. первые этапы работы

    Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.

  2. В готовое отверстие вставляется муфта, которая прилагается в комплекте.
  3. Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
  4. Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.

    и вот вентилятор установлен

  5. Со стороны улицы щели между трубой и стеной тщательно запениваются.
  6. Устанавливается обратный клапан, который не позволит холодному воздуху проникать в помещение при выключенном вентиляторе. Некоторые модели вентиляторов оснащены собственным обратным клапаном.
  7. После того, как вентиляция выведена через стену, снаружи крепится декоративная решетка.

Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:

Делаем вытяжную вентиляцию через наружную стену

Что вы знаете о вентиляции? Скорее всего, первым, о чем вы подумаете при ответе на этот вопрос, станет кондиционер. За последние несколько лет это устройство приобрело необычайную популярность и сегодня без него уже просто трудно представить свое существование. Но какие еще могут быть способы поддержания оптимальных климатических условий в доме?

Во времена Советского Союза дома проектировались иначе, чем сейчас. В кухнях, туалетах и ванных устанавливались вытяжки, воздух проникал в помещение и через оконные рамы, немного отстоящие от стен.

Сегодня в домах устанавливаются стеклопакеты. Они не пропускают воздух. И если в теплый сезон мы еще можем открыть окно, чтобы проветрить помещение, то в холодный это крайне затруднительно.

Кроме того, в открытые окна во время проветривания залетает пыль и надоедливые мухи, а жильцы нижних этажей могут столкнуться и с другими проблемами. Поэтому, с учетом всего вышесказанного, проблема вентиляции должна решаться таким образом, чтобы обеспечивать воздухообмен на постоянной основе, не позволяя насекомым и пыли проникать в дом.

Решением проблемы является вытяжная вентиляция через наружную стену. Проектируют ее заранее, до того, как будут возведены стены. Она состоит из вентиляционных каналов, которые выкладывают из кирпича во внутренних стенах либо строят в виде приставных шахт. Различают два вида вытяжной вентиляции: естественную и механическую.

Существенными характеристиками вентиляционной системы являются температура и скорость движения воздушных масс. При этом меньшая скорость их движения более комфортна для пребывания человека в помещении.

Воздухообмен, обеспечиваемый работой вентиляторов, менее комфортен, чем естественная вентиляция именно из-за скорости перемещения воздуха (вентилятор перемещает воздух со скоростью 3-5 м?/час, при естественной вентиляции скорость не превышает 1 м?/час).

Однако иногда механическая вентиляция необходима. Как правило, это может быть обусловлено чисто техническими причинами: скорость движения воздуха в канале и диаметр его сечения находятся в обратной зависимости; чем выше скорость движения воздуха в канале, тем меньше должен быть диаметр сечения канала. Скорость движения воздуха при естественной вентиляции меньше, поэтому диаметр канала требуется большой. Вентиляционное отверстие в стене — не самый притягательный элемент декора. С этой точки, зрения механическая вентиляция также предпочтительнее, потому что требуемый диаметр канала существенно меньше, а значит, и отверстие в стене будет менее заметно. Кроме того установка того или иного вида вентиляции зависит от размера помещения (если оно велико, то выбирают механическую).

Если помещение невелико, а диаметр сечения канала не имеет принципиального значения, то можно установить естественную вытяжку. Вентиляционный канал, как правило, просто зарешечивают.

Как мы уже выяснили, механическая вытяжка устанавливается, когда объем помещения велик или когда требуется установить канал с небольшим диаметром сечения. Вытяжные вентиляторы весьма разнообразны. Наиболее популярны настенные модели, которые монтируются в вентиляционный канал. Бывают вентиляторы, которые устанавливают в над потолочное пространство и через воздуховод соединяют с вентиляционным каналом, делая их таким образом незаметными. Для помещений с влажным микроклиматом существуют специальные «умные» вентиляторы. С помощью установленных в нем датчиков вентилятор определяет превышение допустимого уровня влажности в помещении и включается сам.

Оцените материал


Вытяжная вентиляция через наружную стену: поддержка микроклимата

Содержание статьи:

Штукатурка и облицовка кирпичом, применявшиеся еще лет пять назад, уходят в прошлое. Сегодня для облицовки жилых, общественных и производственных зданий всё чаще используются инновационные фасадные конструкции, которые гораздо лучше соответствуют современным нормам строительства.

Навесные системы с внутренней вентиляцией, называемые также вентилируемыми фасадами, защищают внутренние помещения от перепадов температуры, от шума и влаги, замечательно удерживают тепло в здании зимой и выводят лишнюю влагу через вентканалы, позволяя стенам здания «дышать». Кроме того, через вытяжную вентиляцию навесных фасадов даже в сильную жару летом в помещениях создается приятный микроклимат.

Главной особенностью вентилируемого фасада, из-за которой он и получил свое название, является свободная вентиляция воздуха между наружной стеной здания, покрытой утеплителем, и облицовкой. Потоки воздуха, циркулирующие через вентканал, быстро высушивают утеплитель, если на него попадает влага. Благодаря этому предотвращается появление плесени и развитие микроорганизмов, которые неблагоприятно влияют на строительные материалы, сокращая их срок службы. Чтобы избежать разрыхления утепляющего материала, он покрывается пароизоляционной мембраной.

Прослойка воздуха в навесной фасадной конструкции с вентиляцией выгодно отличает ее от других видов фасадов. Перепад давления превращает эту воздушную перемычку в своего рода «вытяжную трубу», через которую удаляется внутренняя и атмосферная влага. Этот вентканал также уменьшает теплопотери, поскольку является, по сути, температурным буфером. Температура воздуха внутри конструкции фасада на пару-тройку градусов выше, нежели снаружи.

Вентилируемые фасады способны прослужить свыше 50 лет без необходимости проведения ремонта. Поэтому они идеально подходят для монтажа на:

  • промышленные строения;
  • жилые дома;
  • складские объекты;
  • административные и общественные здания.

Конструкция навесного фасада

Система навесных фасадов монтируется на внешних стенах здания по принципу «слоеного пирога». Вне зависимости от выбранного облицовочного материала, в любом навесном фасаде с внутренней вентиляцией можно выделить следующие элементы:

Облицовка

Это наружная часть фасада, так сказать его «лицо». В зависимости от типа здания, дизайнерского замысла и поставленных целей, в качестве облицовочных материалов может использоваться: керамогранит, стекло, алюминий, фиброцемент, искусственный камень, ламинат высокого давления, профильный лист или стальной сайдинг. У каждого типа облицовки свои достоинства и недостатки.

В зависимости от веса и свойств облицовочного материала подбирается профиль несущей конструкции.

Теплоизоляция

В связи с повышенной вентиляцией к навесным фасадам предъявляются особые требования, связанные с пожаробезопасностью. Так как в случае возникновения пожара пламя может быстро распространиться по вентканалу, утеплитель, крепящийся на наружных стенах здания, должен быть невоспламеняющимся. Лучше всего для этого подходят плиты на основе каменной ваты и штапельного стекловолокна.

Материалы и конструкция навесных фасадов обеспечивает максимальную теплоизоляцию. Утеплитель удерживает тепло в помещении, но не препятствует вентиляции, пропуская через себя водяные пары, возникающие в стенах здания.

Воздушный зазор

Навесные фасады отличаются от других типов облицовки именно наличием вентиляции, возникающей за счет воздушной прослойки между утеплителем, который крепится на внешних стенах здания, и наружной облицовкой. Подобное многослойное строение смещает точку росы из толщи стены в рыхлую теплоизоляцию. Благодаря этому внешние стены здания предохраняются от разрыхления в процессе замерзания и таяния водяных паров.

При монтаже навесной фасадной системы влага не проникает через теплоизолирующий материал, а вентиляция способствует испарению водяных паров. Из-за образующейся разницы температур на улице и в вентканале возникает естественная тяга, которая довольно быстро выводит влагу в атмосферу, не давая ей оседать в утеплителе.

Фасадная подсистема

Состоит из стальных или алюминиевых анкеров и несущих профилей, необходимых для крепления навесного фасада. Навесные системы, возводимые из оцинкованной стали, выгодно отличаются от штукатурных и алюминиевых фасадов. Несущая конструкция из усиленных крепежных элементов комплектуется стальными метизами, дюбелями и анкерами.

Влаго- и ветрозащитная мембрана

Утеплить фасад дома и предотвратить выветривание утеплителя, а также попадание в него атмосферной влаги через облицовку, помогает влаго- и ветрозащитная мембрана, которая устанавливается поверх теплоизолирующих плит. Она должна оберегать утеплитель от намокания и в то же время не препятствовать выходу паров из утеплителя в вентканал. Поэтому оптимальным решением оказывается супердиффузионная мембрана.

Мембрану укладывают непосредственно на плиты теплоизоляции. Для должной работы ширина зазора между мембраной и облицовкой должна быть не меньше и не больше трех-пяти сантиметров. Если используется обычная гидроизоляционная пленка, то необходима двухконтурная вентиляция (не только между пленкой и облицовкой, но и между пленкой и теплоизоляцией).

Преимущества навесных фасадов

Достоинств у вентилируемых фасадов немало. Они позволяют значительно продлить срок эксплуатации здания. Главной особенностью навесной конструкции, как уже говорилось выше, является воздушный зазор между утеплителем и наружной облицовкой, через который происходит свободная вентиляция и циркуляция воздуха. Это помогает своевременно удалять скапливающуюся влагу и предотвращать развитие микроорганизмов, которые могут разрушить внешние стены здания.

За счет разницы высот и ветрового напора воздух попадает в вентканал через открытое пространство внизу конструкции и движется вверх по поверхности теплоизолирующего материала, собирая просочившиеся из помещений пар и влагу. Это помогает поддерживать оптимальный микроклимат внутри здания.

Помимо защиты здания от влаги и сырости можно выделить следующие преимущества навесных конструкций:

  • здания, облицованные вентилируемыми фасадными системами, имеют высокую шумо- и теплоизоляцию;
  • облицовка защищает сооружения от механических воздействий и агрессивной внешней среды;
  • работы по монтажу могут осуществляться в любое время года и при любой погоде;
  • фасады обладают эстетичным внешним видом.

Не удивительно, что обладающие высокими теплотехническими и эстетическими характеристиками фасадные системы используются сегодня для реконструкции и облицовки жилых многоэтажных и частных домов, складских помещений, промышленных зданий и административных объектов.

Вентилируемые фасады могут эксплуатироваться в сейсмоопасных районах (с землетрясениями до 9 баллов).

Компоненты вентилируемых систем изготавливаются из экологически чистых материалов, полностью соответствующих всем СНиТ и обладающим необходимыми сертификатами.

Если монтировать навесные фасады еще на этапе строительства здания, то можно существенно снизить расход строительных материалов и сэкономить средства. За счет уменьшения веса строящийся конструкции можно увеличить этажность возводящегося здания.

Облицовка строений навесными фасадами позволяет воплотить любые архитектурные решения и подчеркнуть оригинальный дизайн.

Естественная вентиляция – принцип работы, виды, преимущества

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Замечено, что от словосочетания «естественная вентиляция» большинство молодых специалистов-строителей сразу только отмахивается, так как в их коллективной голове возникают образы вентиляторов, рекуператоров, всевозможных приточных и обратных клапанов и прочих деталей, которыми насыщена любая схема механической вентиляции. Проблема в том, что сравнительно молодые, но достаточно опытные прорабы уже редко встречают эту самую естественную вентиляцию зданий в качестве образца (большинство из них являются самоучками).

Правильное обустройство естественной вентиляции — простой способ обеспечения здорового микроклимата в доме

Преимущества и недостатки естественной вентиляции

И естественная, и искусственная вентиляция обладают как достоинствами, так и недостатками. Чтобы понять, почему при монтаже своими руками следует предпочесть естественную вентиляцию механической, необходимо подробно рассмотреть принцип устройства первой.

Вплоть до 90-х годов устройство вентиляции в жилых домах было естественным, но большинство толком этого не застало: модой на пластиковые окна, всевозможные утеплители и элементы «умного дома» схема естественной вентиляции была вытеснена на периферию, где и так десятилетиями строили по старинке.

Принцип естественной вентиляции частного дома

Интересно! Естественная вентиляция – это вентиляционная система, в которой отсутствует принудительная движущая сила: вентилятор или другое механическое устройство. Воздушная тяга при такой схеме возникает за счёт перепада давления, а рабочий принцип естественной вентиляции основан на разнице температурных показателей в здании и на улице. Чем значительнее эта разница – тем лучше обеспечивается воздухообмен в помещениях.

Деревянные окна слегка сквозили, полусантиметровая щель под дверью обеспечивала естественную тягу. Необходимые 30 м3/час в сутки обеспечивались сами собой, так что скорее изыскивали способ уменьшить неизбежно возникающие при естественной приточной вентиляции сквозняки.

Для естественной циркуляции воздуха герметичные рамы окон следует оборудовать вентиляционным клапаном

Плюсы правильно организованной естественной вентиляции очевидны: она не требует особых затрат, работает сама по себе и смягчает температурный режим в помещении. Минусов тоже хватает: старая вентиляция была обеспечена старыми технологиями. Сейчас, особенно при стремлении сделать всё своими руками, нужно аккуратно просчитывать воздушный поток, иначе можно впасть в экстремум: сквозняки или недостаток кислорода будут обеспечены.

Считается, что подобные работы должен делать мастер. Но дешевизна естественной вентиляции по сравнению с искусственной позволяет наладить её самостоятельно. В случае ошибки исправить её будет в разы проще и дешевле.

Правильно организованная естественная вентиляция не требует особых затрат, работает сама по себе и смягчает температурный режим в помещении

Виды естественной вентиляции

По принципу устройства естественная вентиляция делится на два основных типа:

  1. Бесканальная естественная вентиляция.
  2. Канальная естественная вентиляция.

К бесканальной вентиляции относится проветривание помещений, осуществляемое вручную: поступление свежего воздуха происходит через открытые форточки или окна в комнатах и на кухне, а удаление отработанных воздушных масс – через вытяжные решётки на кухне и в санузлах.

Проветривание через открытые окна — самый простой способ обеспечить естественную вентиляцию помещений

Важно! Сделать расчёт естественной вентиляции возможно только при реализации её системы канальным способом.

Для устройства естественной вентиляции канального типа необходимо сделать в стенах и перекрытиях систему воздуховодов. Расчёт схемы и её монтаж вполне осуществим своими руками.

Вентиляционный клапан, встроенный в наружную стену, достаточно просто установить самостоятельно

Естественная вентиляция: принципы расчета

При желании сделать вентиляционную систему в доме своими руками необходимо сделать несложный расчет естественной вентиляции. Знания СНиПов не требуется – достаточно азов арифметики и нескольких базовых констант.

Полезный совет! Интенсивность воздухообмена регламентируют пять СНиПов, общих для всей российской территории, и ещё достаточное количество региональных нормативов. Но для расчёта естественной тяги вентиляции в частном здании можно обойтись и без них.

Схема движения воздуха при естественной вентиляции, организованной бесканальным способом

Нужно знать, что нормой считается приток в 30 м3/час на человека, плюс ещё 30 «просто так» для кухни. Поэтому нет смысла думать о площади и планировке здания, если это частный дом. В зависимости от широты нормативную тягу можно принять равной 20 м3/час для севера до 40 м3/час на юге. На севере воздух существенно плотнее и холоднее, поэтому излишне нагружать отопление интенсивным воздухообменом нежелательно. На юге плотность воздуха ниже, а метаболизм человека быстрее. Все двери должны иметь внизу щель от 1 до 2 см соответственно.

Условно все помещения делятся на «грязные» – это кухня и санузел в первую очередь, затем хозяйственные комнаты, кладовки, утеплённые подвалы и капитальные чердаки. «Чистые» – это все жилые помещения.

Для обустройства естественной вентиляции канального типа необходимо сделать в стенах и перекрытиях систему воздуховодов

Если обсуждать вопрос как сделать естественную вентиляцию совсем кратко, то принципы весьма просты. Из грязных помещений воздух удаляется при помощи вытяжки. В чистых же оборудуют приток, но ни в коем случае не устанавливают вытяжку: это только обеспечит сквозняк и большую потерю тепла в холодное время года. Воздух должен пройти сквозь все помещения в здании общим потоком (или несколькими «параллельными»).

Если в гараже часто ведутся какие-либо работы, то там необходим как приток, так и вытяжка. И не стоит забывать о «хоботе» для выхлопной трубы с выходом на улицу.

Воздух, поступающий через окна и двери, удаляется через вытяжные каналы естественным способом

«Грязные» помещения

Вытяжная естественная вентиляция на кухне и в санузле должна быть более мощной из-за запахов, к тому же эти помещения всегда располагают как можно дальше от жилых. То есть, в любом случае как минимум необходимо оборудовать вертикальные каналы и для кухни, и для санузла, и чем они будут выше, тем лучше. В 99% случаев типовые планировки частных домов уже обкатаны по самой удобной схеме: все каналы каждого помещения сведены в одну общую шахту, размещённую посреди здания. Это не только позволит уменьшит потерю доступной площади, но и шахта будет выходить в наивысшей точке крыши, а высота обеспечит качество тяги. Дополнительный плюс: не нужно будет делать слишком высокие трубы на крыше – это облегчит их обслуживание.

Санузлы особенно нуждаются в правильно организованной вентиляции

Если дом кирпичный, то есть ещё более логичный и дешёвый вариант: сама шахта и является каналом/каналами. А если дом каркасный, деревянный или его просто реконструируют (то есть, кирпичную шахту посреди здания не сделать без полного «разгрома»), то обычно используют пластиковые трубы из поливинилхлорида или канализационные. Разницы никакой, так как температурный режим труб будет почти естественным.

Выведенная на крышу здания шахта-труба обязательно обшивается с утеплителем. Это не даст трубе разрушаться из-за перепадов температуры – вытяжка с кухни в любом случае будет иметь значительную разницу с внешней атмосферой, причем расширяться будет именно внутренняя поверхность шахты. Заодно это значительно уменьшит количество конденсата. Сверху трубы необходимо сделать колпак для защиты от снега и дождя.

Вытяжную трубу выводят на крышу здания и накрывают колпаком во избежание попадания осадков

Если дом невысок или находится в южных широтах, то тяга может быть недостаточной. При разных погодных условиях может возникнуть эффект обратной тяги, тогда наличие настоящего камина или даже водонагревателя со своим встроенным отводом может привести к пренеприятным последствиям. В таком случае устанавливаются вентиляторы на выходы каналов, которые будут включаться при использовании вытяжки на кухне, водонагревателя или камина.

«Чистые» помещения

В жилых помещениях требуется устанавливать только приточные клапаны, да и то не всегда. Воздух должен идти от входного клапана естественной вентиляции до двери, но не циркулировать внутри комнаты – вытяжку ставить нельзя, так как она обеспечит постоянный, но незаметный сквозняк.

Для организации естественной вентиляции межкомнатные двери оборудуют вентиляционными решетками

В первую очередь, необходимо обратить внимание на окна и форточки – это основной естественный приток воздуха. Классические деревянные окна и при закрытых форточках пропускают от половины до нормы объёма воздуха каждое. Но современные рамы пропитывают противопожарным составом и многократно покрывают или даже выдерживают в лаке. Современный состав резины и жестяная обивка под стекла превращают такие окна почти в пластиковый стеклопакет – полная температурная и звуковая изоляция. Остается использовать форточки.

Рекуператор, встроенный в оконную раму, зимой обеспечит поступление теплого воздуха естественным способом

Но форточки дают слишком большую потерю тепла и слишком дискретно регулируются щеколдой с засечками. Поэтому существуют рамы, в которые вставляют проветриватели, позволяющие воздуху проходить через систему микроканалов, почти как в рекуператоре, что даёт постоянный поток воздуха с приростом температуры на 20°С.

Однако, если хочется более точного (в 10-20 раз) регулирования входящего потока воздуха, под потолком во внешней стене можно установить клапаны для приточного потока. В старых моделях их снабжают крышкой с виньером, а в новых используют уже привычные шторки-жалюзи. Их удобство в том, что в отличие от форточек, на каждом из клапанов можно один раз установить необходимый минимальный зазор, после чего форточка потребуется только в особенно жаркий день.

На вентиляционном клапане можно установить необходимый зазор, чтобы регулировать поток воздуха

Гараж, подвал и спецпомещения

Гараж отличается обилием слишком резких запахов, если его использовать регулярно. По идее хорошо бы оборудовать его принудительной вытяжкой, но если температура внутри совершенно не важна, то вполне можно установить и естественную.

Статья по теме:

У одной из стен делаем несколько отверстий на высоте 30-50 см под уровнем потолка для входных клапанов со шторками. С противоположной стороны устанавливается один или несколько выходных клапанов, естественно, тоже сверху.

Если естественной тяги недостаточно для обеспечения вентиляции, то её можно усилить принудительно с помощью вентиляторов, встроенных в воздуховод

Приточные клапаны расположены сверху, поэтому внутри помещения гаража устанавливаем к ним трубы-каналы вертикально вниз, причем внутрь трубы неплохо бы набить стекловаты. Конечно же, это «рекуператор» времен динозавров, но зимой, осенью и весной несколько дополнительных градусов температуры воздуха могут обеспечить быстрый прогрев двигателя и незамерзание замков.

Обратные клапаны для естественной вентиляции устроены чуть сложнее классических: к ним тоже полезно подсоединить короткую трубу вниз (20-30 см будет достаточно) и внизу вставить кран для слива. Зимой при активной работе в гараже внутри будет быстро набираться конденсат.

Демпфер для естественной вентиляции оборудован обратным клапаном, чтобы регулировать направление потока воздуха

С камином и водонагревом все просто – холодный уличный воздух подводится снизу под сам камин к пламени. Это улучшит приток кислорода к пламени и обеспечит прекрасную тягу. С вонограгревом тоже просто: труба от приточного клапана должна тянуться в дальний угол от бака и выпускать воздух у самого пола – нет смысла отнимать тепло у водонагрева.

Подвал может быть как техническим (мастерская), так и «пищевым». Мастерскую логично «оформлять» как гараж, а погреб для продуктов должен быть прохладным, но сухим. Для этого входные клапаны вставляются в пол первого этажа за решеткой – тёплый воздух жилого помещения обеспечит температуру в погребе всего на 3-5 градусов ниже.

Для вентиляции подвала можно установить вентиляционные решетки в пол первого этажа

Как видно из вышеизложенного, ничего в принципе сложного в устройстве естественной вентиляции своими руками нет. Из всего активного оборудования в отдельных случаях потребуется только вентилятор. Но есть и ещё одна маленькая хитрость, естественная для кирпичной шахты, но которую придется сделать в деревянном или каркасном здании: если все трубы изо всех помещений свести для «выхлопа» воедино, то общая разница давлений внутренней и внешней атмосферы будет больше, что даст ещё немного дополнительной тяги.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

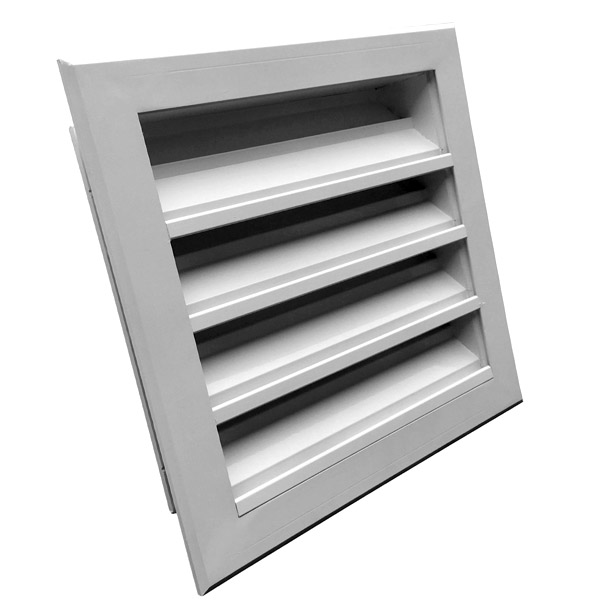

Решетка вентиляционная наружная широкий выбор и низкие цены

  • Решетки РНВ с горизонтальным расположением нерегулируемых Z-образных жалюзи предназначены для забора воздуха в системах вентиляции и кондиционирования.

    • Типоразмеры, мм100х100 - 1200х1200
  • Наружная решетка предназначена для установки на круглых воздуховодах, чтобы предотвратить несанкционированный доступ в них. Решетка изготовлена из алюминия и снабжена сеткой от насекомых.

  • Воздухозаборная решетка PGC/IGC предназначена для внутреннего или наружного монтажа.

    • Посадочный диаметр, мм100 - 350
  • ВР-Н3, ВР-Н4 наружные решетки с горизонтальным расположением нерегулируемых жалюзи используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.

    • Типоразмеры, мм100х100 - 1000х2000
  • Назначение: приточно-вытяжная вентиляция, различные системы воздуховодов, кондиционирования воздуха. Монтируются внутрь проемов без углублений, к примеру, клапаны дымоудаления.

    • Типоразмеры, мм200х200 - 1000х1000
  • Назначение: приточно-вытяжная вентиляция, различные системы воздуховодов, кондиционирования воздуха. Монтируются внутрь проемов без углублений, к примеру, клапаны дымоудаления. Z-образная форма жалюзи

    • Типоразмеры, мм200х200 - 1000х1000

Особенности

Эта продукция изготовлена из алюминиевого профиля в виде рамки и жестко закрепленных под углом 35° к лицевой стороне изделия горизонтально расположенных Z – образных жалюзи. Рамка решетки выполнена из усиленного профиля. По дополнительному заказу вентиляционная наружная решетка может быть оснащена защитной сеткой от проникновения в вентиляционный канал птиц, грызунов, листвы и т.п.

Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне). Для наружных решеток предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением воздуховода круглого, либо прямоугольного сечения.

Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров, с шагом 1 мм.


Компания "ОблВент" предлагает выгодные дилерские цены ведущих заводов России и ближнего зарубежья. Решетки вентиляционные наружные — раздел которому мы уделяем особое внимание в комплексе наших услуг. Наши специалисты помогут вам разобрать проект любой сложности, провести рассчеты и при необходимости заменить ваше оборудование на аналогичное, более дешевое и не менее качественное. Звоните нашим специалистам! Наши условия и сроки безусловно Вас заинтересуют!

Гибкая система скидок дает возможность заработать всем участникам сделки!


Тел.: +7 (495) 748-31-21

  • Данный вид оборудования позволяет экономить до 85% энергоресурсов. Приточно-вытяжные установки с рекуператором используются в помещениях малой и средней площади. Обеспечивают эффективную вентиляцию практически без потери тепла....

  • Эти установки обладают высокой мощностью и предназначены специально для помещений большой площади с высокими потолками и большим объемом воздуха. Позволяют проводить вентиляцию, сохраняя тепло. Работают тихо благодаря эффективной звукоизоляции. В пом...

  • Канальные вентиляторы SV оснащены высокоэффективными колесами ebmpapst, в которых лопатки загнуты назад, а привод осуществляется от электронно-коммутируемого двигателя. Такие решения позволили сократить потребление электроэнергии в три раза....

  • У канальных радиальных вентиляторов SBV корпус обладает хорошими шумопоглощающими качествами – благодаря этому агрегат имеет небольшую акустическую мощность. Работающий вентилятор почти не слышен в помещениях....

  • Шумоглушители данного типа являются эффективными звукоизолирующими деталями систем вентиляции и кондиционирования. Перекачка воздуха осуществляется без создания дискомфорта для людей, находящихся в помещении. Работающие вентиляторы не слышны....

  • Фреоновые охладители, предлагаемые компанией «ОблВент», устанавливаются в системах вентиляции и кондиционирования с прямоугольным сечением. Используются для очистки и охлаждения воздуха в офисах и производственных помещениях. Устанавливаются вместе с...

  • Данные устройства служат для утилизации холода и тепла. Устанавливаются в системах кондиционирования и вентиляции. Пластинчатые рекуператоры разделяют потоки теплого и холодного воздуха, позволяя сохранять в помещении нужную температуру. ...

  • Вентиляторы SRV эффективно обеспечивают циркуляцию воздуха. Однако они не предназначены для работы с воздушными массами, насыщенными твердыми частицами, взрывоопасными веществами, а также агрессивными примесями, способствующими ускорению коррозии мет...

  • Кассетные фильтры задерживают волокнистые и твердые частицы, содержащиеся в воздухе. Работают как на приеме воздушной массы с улицы, так и в обратном направлении. Оберегают оборудование от повреждений и повышенного износа....

  • Этот вид агрегатов используется в вентиляционных системах с круглым сечением. Канальные вентиляторы обычно устанавливаются в небольших помещениях офисов. Также могут использоваться для вентиляции производственных цехов малой площади....

  • Нагреватели работают при температуре воды до 170 градусов по Цельсию и выдерживают давление до 1,5 МПа. Эти агрегаты предназначены для подогрева воздуха в вентиляционных каналах. Единственное ограничение – в нем не должно быть агрессивных примесей, с...

  • Крышный вентилятор ВКРФ-ДУ всасывает воздух из помещения и удаляет его вместе с дымом методом вертикального факельного выброса. Используется в аварийных вытяжных системах. Работает при низком давлении. Эффективно справляется с возникающими задымления...

видео-инструкция по монтажу своими руками, особенности вытяжных систем для квартиры, частного дома, цена, фото

Иногда требуется создать в жилище или загородном доме незамысловатую систему воздухообмена, способную функционировать в обычных условиях. Наиболее простой вариант заключается в том, чтобы осуществлялась вентиляция сквозь стену посредством специальных клапанов, работающих в одном направлении, и наружной трубы. Данный способ допускается применять только для помещений с нормальным режимом эксплуатации.

На фото демонстрируется труба вентиляции в боковой плоскости.

Преимущества и недостатки метода

Чтобы решиться на создание подобной системы воздухообмена, необходимо рассмотреть все плюсы и минусы, тогда выбор будет сделать проще всего. Однако делать выводы следует на основании имеющихся условий, ведь на самом деле это альтернативный вариант обычной сети в более простом исполнении.

Перечисление достоинств

Самое главное преимущество организации такого воздухообмена – это относительно низкая цена. Все необходимые элементы стоят достаточно дешево, благодаря чему можно избежать больших расходов.

Другие положительные качества вентиляции такого типа приводятся ниже:

  • Основные элементы системы имеют небольшие размеры, поэтому эстетические характеристики помещений не нарушаются.
  • Во время монтажа отпадает необходимость снижать герметичность кровельного покрытия, ведь при установке трубы вырезы в крыше не делаются.
  • Возможность выполнить работы по установке своими руками является отличным способом экономии финансовых ресурсов.
  • Благодаря отсутствию сложных элементов срок установки сокращается в значительной степени.

Так смотрится приточный клапан в стене.

Отрицательные моменты

  • Зависимость функционирования от погодных условий и других факторов несколько снижает эффективность, но это решается установкой вентилятора.
  • Необходимость осуществлять бурение в нескольких местах в какой-то мере усложняет проведение работ.
  • При осуществлении некачественного монтажа могут возникнуть проблемы с гидроизоляцией.

Примечание!
Когда устраивается вентиляция через стену в частном доме при помощи приточных вентиляционных клапанов и внешней трубы, набор инструментов будет зависеть от того, какой материал использовался для возведения строения.

Производимые вычисления

Даже такая простая система вентиляции должна быть тщательно рассчитана, ведь для обеспечения помещений свежим воздухом необходимо узнать количество используемых элементов для притока рабочей среды и пропускную способность вытяжки.

Далее рассматривается, как осуществлять предварительные вычисления по площади на примере жилого строения 6×9 м с высотой потолков 250 см.

  1. Первым делом требуется определить приблизительный объем всего жилища. Для этого необходимо перемножить длину, ширину и высоту. В итоге должно получиться: 6x9x2,5=135 куб. м.
  2. На основании полученных данных можно рассчитать количество приточных клапанов. К примеру, если пропускная способность элементов равна 40 куб. м/час, то выходит: 135/40=3,375≈4 штуки.

Вспомогательная таблица для подбора диаметра вытяжной трубы.

Ответ!
Для качественного обновления воздуха в представленном объекте понадобится установить всего 4 клапана.
На основании вышеприведенных расчетов определяется и диаметр вытяжной трубы.

Приточные приборы

В связи с появлением современных материалов строения стали получаться более герметичными, что привело к возникновению другой проблемы, связанной со снижением поступления воздуха внутрь.

Если раньше в дома и квартиры могли проветриваться без дополнительного притока, то теперь ситуация изменилась. В жилище особенно трудно дышать, если в качестве основного материала используется пластик.

О функциональных возможностях

Готовые изделия для впуска воздуха с улицы способны полностью препятствовать проникновению пыли, насекомых и всевозможных звуков. После инсталляции в помещениях не возникает сквозняков. Приточное устройство напоминает по принципу действия воздушный редуктор, замедляющий скорость потоков.

Это клапан для притока воздуха.

Управлять приточным клапаном предельно просто, так как он оснащен удобной ручкой и для перекрытия канала. Его видимая часть прекрасно вписывается в интерьер комнаты. Находясь с внешней стороны, она не портит впечатлений о фасаде здания. В процессе эксплуатации не придется расходовать финансовые ресурсы.

Подробнее об устройстве изделий

Элемент с пропускной способностью воздуха представляет собой небольшую трубку из пластика, диаметр которой может колебаться в значительных пределах. Внутри располагается изоляция, препятствующая проникновению звуков.

Ниже предлагается ознакомиться со строением продукции подобного типа.

  • Пластиковый канал является базовым компонентом, так как именно по нему воздух попадает в помещение.
  • Регулировочная ручка находится с внутренней стороны. С ее помощью можно перекрыть канал.
  • Фильтрующий элемент позволяет осуществлять очищение входящих потоков от частиц пыли.
  • Внутренний фрагмент оголовка, оснащенный вентиляционной заслонкой, является основным ограничителем.
  • Уплотнительное кольцо предназначается для улучшения герметизации между элементами изделия.
  • Изоляционный материал предоставляет возможность защитить внутреннее пространство от звуковых и других эффектов.
  • Наружная решетка помогает защитить конструкцию от попадания атмосферных осадков.
  • Москитная сетка внутри нее позволяет полностью предотвратить проникновение насекомых.

Показаны основные части изделия.

Внимание!
Длина пластиковой гильзы может варьироваться в пределах 40-100 см с шагом 10 см.
Поэтому при выборе следует округлять толщину стены до этих значений.
Лишняя часть просто обрезается.

Проведение работ по установке

Первым делом выбирается подходящее место для инсталляции элемента на боковой плоскости, граничащей с улицей. К функциональному оголовку должен иметься прямой доступ, иначе осуществлять управление будет проблематично. Наиболее оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы приходящий воздух успевал прогреваться.

Демонстрируется один из вариантов установки.

После подбора приемлемого места, приступают непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычное сверло и бур. В других случаях осуществляется алмазное бурение специальным инструментом. При устройстве проема рекомендуется сделать небольшой уклон в сторону улицы для стока конденсата.

Примерно такое отверстие придется сделать.

В готовое отверстие вводится пластиковая гильза нужного размера. С наружной стороны устанавливается вентиляционная решетка, а изнутри вставляется функциональный оголовок. В процессе фиксации элементов используются небольшие болты, с помощью которых конструкция обретает жесткость.

Монтаж вытяжной трубы

Когда устраивается вытяжная вентиляция через стену на улицу, удается сократить трудоемкость работ, так как отпадает необходимость трогать перекрытие и крышу. Кроме того, длина трубы может быть уменьшена за счет отдаления от коньковой части.

Процесс сборки системы представлен ниже.

  1. На поверхность стены наносится предварительная разметка, чтобы было проще вырезать отверстие. Рекомендуется размещать проем в непосредственной близости к потолку, чтобы максимально улучшить тягу.
  2. При помощи специального инструмента делается аккуратный вырез. После этого в него вставляется угловой элемент. С внутренней стороны устанавливается обратный клапан для защиты от внешних воздействий.
  3. С улицы к установленному углу крепится следующий фрагмент – прямая труба. Она фиксируется при помощи специальных хомутов. Сверху инсталлируется дефлектор, предотвращающий попадание осадков внутрь.

Справа представлена схема сборки через стену.

Важно!
При сборке вытяжного канала рекомендуется осуществлять герметизацию в местах соединений, в противном случае не удастся добиться максимально эффективного выброса отработанного воздуха.

О внутренней циркуляции

Для прохождения потоков из одной комнаты в другую используются специальные решетки. Установив их на дверь или встроив в стену, можно добиться свободного движения воздушных масс. Это необходимо в тех случаях, когда требуется пропустить приточный поток к вытяжке.

Чтобы вставить элемент в дверь или стену, следует сделать вырез, соответствующий размерам рабочей части. Удалив ненужный фрагмент, нужно вставить основной каркас непосредственно в проем. Фиксация осуществляется шурупами, которые закрываются лицевой панелью.

Схема проветривания через дверь.

Дополнительная информация

  • Вентиляционная труба должна выступать так, чтобы угол между коньком и ее верхней частью не превышал 10 градусов, иначе уровень тяги будет существенно снижен.
  • Во внутренней части воздуховодов, а также на расстоянии пяти сантиметров от них не следует располагать кабели, газопроводы и другие элементы коммуникационных систем.
  • Прохождение потоков должно осуществляться к вытяжке даже при закрытых межкомнатных дверях, причем не во всех случаях нужно устанавливать решетки. Достаточно оставить зазор снизу шириной 1,5-2 см.
  • Слишком слабая вентиляция жилого пространства не позволяет добиться высокого уровня экологической безопасности, особенно если в процессе отделки применялись материалы на основе пластиков, формальдегидных смол и так далее.

По этому принципу определяется высота установки вытяжной трубы.

Выводы

Данная инструкция дает представление о том, как делается вентиляция в жилище не через крышу, а непосредственно через стену. При таком варианте не только упрощаются работы по устройству, но и появляется возможность сэкономить на исходных материалах, так как длина выводимой трубы может быть значительно уменьшена. На видео в этой статье отражены дополнительные сведения.

Наружная вентиляция - расчет, проектирование, монтаж в Санкт-Петербурге и Ленобласти

Наружная вентиляция от фирмы Св Клим:

ПОД КЛЮЧ

Наши инженеры составят проект и произведут расчет наружной вентиляции. Специалисты-монтажники осуществят установку вентиляции.

КАЧЕСТВО

Наши специалисты имеют более чем 5-летний опыт проектировнаия и монтажа вентиляционных систем различной сложности. Мы всегда учитываем пожелания заказчика и стараемся установить вентиляцию максимально комфортно, быстро и чисто!

ГАРАНТИЯ

Вы получаете гарантию не только на оборудование, но и на монтаж! Все вентиляционное оборудование проходит многократные тесты на долгосрочную работу. Вы можете быть уверенными в том, что вентиляция прослужит Вашему помещению долгие годы!

Если вам нужна наружная вентиляция, то в первую очередь нужно определить место, куда нужно установить вентиляцию. В отличии от кондиционеров наружная вентиляция работает естественным путем, за счет тяги и разницы давления в помещении и на улице.

На наружную вентиляцию устанавливают специальные жалюзи, которые защищают от попадания мусора и животных в помещение. Также есть возможность установить специальную москитную сетку от комаров и мошек, специально разработанную для отверстия наружной вентиляции. Сетка не идет в комплекте с решеткой наружной вентиляции, по этому, если вы нуждаетесь в такой специальной москитной сетке, то приобретать её придется отдельно от решетки отверстия наружной вентиляции.

Чаще всего наружная вентиляция используется в жилых домах, по тому как нет необходимости в том что бы вытягивать вредоносный воздух на производстве, а соответственно не нужны специальные вентиляторы, которые повышают скорость замещения воздуха в помещении на свежий уличный воздух. Но на наружную вентиляцию так же, можно установить вентилятор, но чаще всего, это используется в том случае, если площадь помещения превышает стандартную.

Вентиляция и Коронавирус (COVID-19) | Коронавирус (COVID-19)

Важным подходом к снижению концентраций загрязняющих веществ в воздухе помещений или загрязнителей, включая любые вирусы, которые могут находиться в воздухе, является увеличение вентиляции - количества наружного воздуха, поступающего в помещение. Обеспечение надлежащей вентиляции наружным воздухом может помочь снизить концентрацию переносимых по воздуху загрязнителей, включая вирусы, в помещении. Однако одного увеличения вентиляции недостаточно для защиты людей от COVID-19.При использовании вместе с другими передовыми методами, рекомендованными CDC и другими, усиление вентиляции может быть частью плана по защите людей в помещении.

В целом, чем больше людей в помещении, тем больше потребность в вентиляции наружным воздухом. Другими словами, интенсивность вентиляции должна основываться на количестве людей, занимающих внутреннее пространство (и некоторых других факторах). Фактически, CDC заявил, что «внутренние помещения более опасны, чем открытые пространства, где может быть труднее держать людей отдельно и там меньше вентиляции.”Особое внимание уделяйте усиленной вентиляции, когда в помещении много людей. Также убедитесь, что в местах с интенсивным движением есть дополнительная вентиляция. Помимо снижения риска передачи вирусов воздушно-капельным путем, улучшение вентиляции также способствует улучшению качества воздуха в помещении за счет снижения воздействия продуктов, используемых для очистки и дезинфекции потенциально загрязненных поверхностей.

Вентиляция жилых домов

Открытие окон и дверей (когда позволяет погода), включение оконных или чердачных вентиляторов или включение оконного кондиционера с открытым регулятором вентиляции увеличивает интенсивность наружной вентиляции в доме.Не открывайте окна и двери, если это представляет опасность для здоровья или безопасности детей или других членов семьи (например, риск падения или возникновения симптомов астмы). Местные вентиляторы для ванной или кухни, которые выводят воздух на улицу и удаляют загрязнения непосредственно из комнаты, в которой расположен вентилятор, также увеличивают скорость вентиляции наружного воздуха.

Вентиляция школ, офисов и коммерческих зданий

В большинстве школ, офисов и коммерческих зданий есть системы отопления, вентиляции и кондиционирования воздуха (HVAC) с установленными на них фильтрами.Обычно эти системы обслуживаются профессионалами в области строительства или HVAC. Специалисты, управляющие школьными, офисными и коммерческими зданиями, должны проконсультироваться с рекомендациями ASHRAE (ранее известного как Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха) и других профессиональных и правительственных организаций для получения информации о вентиляции и фильтрации воздуха, чтобы помочь снизить риски от вирус, вызывающий COVID-19. В общем, обычно целесообразно усиление вентиляции и фильтрации; однако из-за сложности и разнообразия типов зданий, размеров, стилей конструкции, компонентов системы отопления, вентиляции и кондиционирования воздуха и других характеристик здания профессионал должен интерпретировать рекомендации ASHRAE для своего конкретного здания и обстоятельств.

Увеличение вентиляции с помощью всего или большей части наружного воздуха не всегда возможно или практично. В таких случаях эффективная скорость вентиляции на человека также может быть увеличена путем ограничения количества людей, присутствующих в здании в целом или в отдельных комнатах. Административные методы, поощряющие удаленное участие и уменьшающие заполняемость комнаты, могут помочь снизить риски SARS CoV-2, вируса, вызывающего COVID-19. См. ASHRAE для получения дополнительной информации о скорости вентиляции для различных типов зданий и других важных инженерных средствах управления для управления вентиляцией, влажностью и температурой в здании .

Начало страницы

Вентиляция при очистке и дезинфекции

При очистке и дезинфекции от COVID-19 важна вентиляция. Использование зарегистрированных EPA чистящих и дезинфицирующих средств в соответствии с инструкциями на их этикетке - лучший способ гарантировать снижение любых рисков загрязнения воздуха в помещении при сохранении эффективности дезинфицирующего средства. В частности, соблюдайте все меры предосторожности, указанные на этикетке, которые рекомендуют использовать средства индивидуальной защиты, такие как перчатки или средства защиты глаз, предназначенные для защиты пользователя от продукта.В качестве общей меры предосторожности не смешивайте чистящие или дезинфицирующие средства.

В целом, усиление вентиляции во время и после уборки, например путем открытия окон или дверей, помогает уменьшить воздействие чистящих и дезинфицирующих средств и побочных продуктов. Усиление вентиляции также может снизить риски от частиц, ресуспендированных во время очистки, в том числе потенциально несущих SARS-CoV-2 (или другие загрязнители). Чувствительным людям следует по возможности избегать уборки и рассмотреть возможность выхода из комнаты во время уборки.К чувствительным людям могут относиться беременные женщины и люди, страдающие астмой. Кроме того, при использовании дезинфицирующих средств не должны присутствовать чувствительные люди. Храните и используйте химические вещества в недоступном для детей и домашних животных. Избегайте вентиляции наружным воздухом, когда уровень загрязнения наружного воздуха высок или когда в вашем доме слишком холодно, жарко или влажно. Посетите AirNow для получения информации о загрязнении атмосферного воздуха рядом с вами.

Начало страницы

Возвращение в воздух в помещении и коронавирус (COVID-19).

Вытяжек на открытом воздухе - избавьтесь от дыма от гриля!

Не позволяйте дыму затуманивать патио

Один из самых быстрых способов испортить приятный выходной на заднем дворе - это скопить дым на веранде или в патио. Вы пытаетесь приготовить вкусный обед для всей семьи, но дым от гриля продолжает затуманивать все вокруг. Правильно подобрав вытяжной колпак, вы легко сможете избежать этой проблемы.

Выбор вытяжки для летней кухни может быть трудным, особенно если вы не знаете, что ищете.Профессионалы в The Outdoor Appliance Store могут помочь вам сделать не только рентабельный выбор, но и правильный, исходя из гриля и особенностей вашей летней кухни.

Существуют наружные вытяжки, которые созданы специально для того, чтобы работать над выбранным вами наружным грилем. При выборе учитывайте следующие рекомендации:

• Требуется ли дополнительная доработка вытяжки? Например, закрыть ближайший проем или создать буфер для внешних элементов?
• Очень важно иметь мощный вентилятор.Обычно мы рекомендуем не менее 1200 кубических футов в минуту (CFM).
• Вытяжка должна быть больше, чем решетка, которую вы выбрали, чтобы ей было легче «улавливать» дым.
• Всегда следуйте рекомендациям производителя по выбору надлежащего вентиляционного размера.

В The Outdoor Appliance Store мы хотим, чтобы каждый покупатель нашел идеальный вариант для своей новой летней кухни. Если вам нужна новая вытяжка, чтобы во дворе не было слишком много дыма, покупайте у нас сегодня!

Высокая производительность по доступной цене

Меньше всего вам хочется, чтобы на веранде или на заднем крыльце накапливался дымок, который мешал бы готовить на гриле и мешал вашим гостям наслаждаться отдыхом на заднем дворе. Выбор вытяжки для летней кухни может быть трудным. Особенно, если не знаешь, что искать. Возможно, вам понадобится поговорить со специалистом, который поможет вам сделать не только рентабельный выбор, но и правильный, исходя из гриля и особенностей вашей летней кухни. Наружные вентиляционные вытяжки могут иметь решающее значение.

На рынке есть вытяжные колпаки для наружной вентиляции, созданные специально для того, чтобы работать над выбранным вами грилем. При выборе учитывайте следующие рекомендации:


Вытяжные вытяжки: вам нужна одна для летней кухни?
  • Определите, требуется ли дополнительная модификация местоположения вытяжки, например, закрытие ближайшего проема или создание буфера для внешних элементов.
  • Наличие мощного вентилятора очень важно, поэтому обычно мы рекомендуем не менее 1200 кубических футов в минуту.
  • Вытяжка должна быть больше решетки, которую вы выбрали, чтобы было легче «улавливать» дым.
  • Обязательно следуйте рекомендациям производителя по выбору надлежащего вентиляционного размера.

Если вы заменяете существующий колпак, убедитесь, что имеющаяся вентиляция соответствует требованиям производителя наружной вытяжки. Кроме того, убедитесь, что крышка вентиляционного отверстия на крыше имеет размер, подходящий для новой вентиляции.Вы же не хотите, чтобы ваша уличная решетка для гриля не работала из-за небольшого объема вентиляции. Нижняя часть вытяжки не должна превышать 36 дюймов над столешницей. Если вытяжка будет размещена ниже, вы можете удариться головой об угол, а если она будет размещена выше, малейший ветерок может повлиять на работу вытяжного шкафа (одна из причин, по которой мы рекомендуем воздуходувку со скоростью не менее 1200 куб. ).

Нужна помощь в выборе вытяжки?

Если вы покупаете новую уличную вытяжку для своего двора, просмотрите наши варианты сегодня!

Естественная вентиляция | WBDG - Руководство по проектированию всего здания

Введение

Почти все исторические здания вентилировались естественным путем, хотя многие из них были повреждены из-за установки перегородок и механических систем. С ростом осведомленности о стоимости и влиянии энергопотребления на окружающую среду естественная вентиляция становится все более привлекательным методом снижения энергопотребления и затрат, а также для обеспечения приемлемого качества окружающей среды в помещении и поддержания здорового, комфортного и продуктивного климата в помещении, а не более преобладающий подход к использованию ИВЛ. В благоприятных климатических условиях и типах зданий естественная вентиляция может использоваться в качестве альтернативы установкам кондиционирования воздуха, что позволяет сэкономить 10–30% от общего потребления энергии.

Системы естественной вентиляции полагаются на разницу давлений для перемещения свежего воздуха через здания. Разница в давлении может быть вызвана ветром или эффектом плавучести, создаваемым разницей температур или разницей влажности. В любом случае количество вентиляции будет в решающей степени зависеть от размера и расположения отверстий в здании. Систему естественной вентиляции полезно рассматривать как контур, в котором одинаковое внимание уделяется приточной и вытяжной вентиляции. Проемы между комнатами, такие как окна с фрамугой, жалюзи, решетки или открытая планировка, - это методы создания контура воздушного потока через здание.Требования кодекса в отношении передачи дыма и огня создают проблемы для проектировщиков систем естественной вентиляции. Например, в исторических зданиях лестница использовалась в качестве вытяжной трубы, что во многих случаях запрещено правилами.

Описание

Естественная вентиляция, в отличие от принудительной вентиляции с помощью вентилятора, использует естественные силы ветра и плавучести для подачи свежего воздуха в здания. Свежий воздух необходим в зданиях для устранения запахов, обеспечения кислородом для дыхания и повышения теплового комфорта.При скорости внутреннего воздуха 160 футов в минуту (фут / мин) воспринимаемая внутренняя температура может быть снижена на целых 5 ° F. Однако, в отличие от настоящего кондиционирования, естественная вентиляция неэффективна для снижения влажности входящего воздуха. Это накладывает ограничения на использование естественной вентиляции во влажном климате.

A. Типы воздействия естественной вентиляции

Ветер может продувать воздух через отверстия в стене с наветренной стороны здания и высасывать воздух из отверстий с подветренной стороны и крыши.Разница в температуре между теплым воздухом внутри и холодным воздухом снаружи может привести к тому, что воздух в комнате поднимется и будет выходить через потолок или конек, а затем попадать через нижние отверстия в стене. Точно так же плавучесть, вызванная разницей влажности, может позволить сжатому столбу плотного, охлаждаемого испарением воздуха наполнять пространство, а более легкий, теплый и влажный воздух выходить ближе к верху. Эти три типа эффектов естественной вентиляции описаны ниже.

Ветер

Ветер вызывает положительное давление с наветренной стороны и отрицательное давление с подветренной стороны зданий.Чтобы выровнять давление, свежий воздух будет поступать в любое наветренное отверстие и выходить из любого отверстия с подветренной стороны. Летом ветер используется для подачи как можно большего количества свежего воздуха, а зимой вентиляция обычно снижается до уровня, достаточного для удаления избыточной влаги и загрязняющих веществ. Выражение для объема воздушного потока, вызванного ветром:

Qwind = K x A x V, где

Qwind = объем воздушного потока (м 3 / ч)
A = площадь меньшего отверстия (м 2 )
V = скорость ветра снаружи (м / ч)
K = коэффициент полезного действия

Коэффициент полезного действия зависит от угла ветра и относительного размера входных и выходных отверстий.Он колеблется от примерно 0,4 для ветра, падающего в отверстие под углом 45 °, до 0,8 для ветра, падающего прямо под углом 90 °.

Иногда ветровые потоки преобладают параллельно стене здания, а не перпендикулярно к ней. В этом случае еще можно вызвать ветровую вентиляцию архитектурными особенностями или способом открытия створчатого окна. Например, если ветер дует с востока на запад вдоль стены, выходящей на север, первое окно (которое открывается наружу) будет иметь петли с левой стороны, которые будут действовать как совок и направлять ветер в комнату.Второе окно будет открываться с правой стороны, чтобы отверстие было направлено вниз по ветру от открытого стекла, а отрицательное давление вытягивало воздух из комнаты.

Важно избегать препятствий между наветренными впускными и подветренными выпускными отверстиями. Избегайте перегородок в помещении, ориентированных перпендикулярно потоку воздуха. С другой стороны, принятый дизайн позволяет избежать входных и выходных окон, расположенных прямо напротив друг друга (вы не должны видеть сквозь здание, в одном окне и в другом), чтобы способствовать большему перемешиванию и повысить эффективность вентиляция.

Плавучесть

Плавучевая вентиляция может быть вызвана температурой (вытяжная вентиляция) или влажностью (градирня). И то, и другое можно объединить, установив охлаждающую башню, которая подает воздух, охлаждаемый испарением, низко в помещении, а затем полагаясь на повышенную плавучесть влажного воздуха, когда он нагревается, для выпуска воздуха из помещения через трубу. Подача холодного воздуха в помещение осуществляется под давлением столба холодного воздуха над ним. Хотя и градирни, и дымовые трубы использовались отдельно, автор считает, что градирни следует использовать только вместе с вытяжной вентиляцией помещения, чтобы обеспечить стабильность потока. Плавучесть возникает из-за разницы в плотности воздуха. Плотность воздуха зависит от температуры и влажности (холодный воздух тяжелее теплого воздуха при той же влажности, а сухой воздух тяжелее влажного воздуха при той же температуре). Внутри самой градирни влияние температуры и влажности действует в противоположных направлениях (температура понижается, влажность повышается). В помещении тепло и влажность, исходящие от людей, а также другие внутренние источники имеют тенденцию поднимать воздух. Несвежий нагретый воздух выходит из отверстий в потолке или крыше и позволяет свежему воздуху поступать в нижние отверстия, чтобы заменить его.Ступенчатая вентиляция - особенно эффективная стратегия зимой, когда разница температур в помещении и на улице максимальна. Вентиляция с эффектом стеклопакета не будет работать летом (предпочтительнее использовать ветровые или влажные источники), поскольку для этого требуется, чтобы в помещении было теплее, чем на улице, что нежелательно летом. Дымоход, обогреваемый солнечной энергией, может использоваться для создания эффекта дымовой трубы без повышения температуры в помещении, а солнечные дымоходы очень широко используются для вентиляции компостных туалетов в парках. 1/2, где

Qstack = объемная скорость вентиляции (м 3 / с)
Cd = 0,65, коэффициент расхода.
A = свободная площадь входного отверстия (м 2 ), равная площади выходного отверстия.
г = 9,8 (м / с 2 ). ускорение свободного падения
h = расстояние по вертикали между средними точками входа и выхода (м)
Ti = средняя температура воздуха в помещении (K), обратите внимание, что 27 ° C = 300 K.
To = средняя температура наружного воздуха (K)

Вентиляция градирни эффективна только при очень низкой наружной влажности.Следующее выражение для воздушного потока, создаваемого столбом холодного воздуха, нагнетающего давление в подаваемом воздухе, основано на форме, разработанной Томпсоном (1995), с коэффициентом по данным, измеренным в Центре посетителей национального парка Зайон
