Как работает вентиляция — Мир Климата и Холода

Вентиляция — это сложная система, обеспечивающая постоянную циркуляцию воздуха в помещении. Благодаря ее работе производится удаление отработанного воздуха и его замена на свежий. За счет работы вентиляционной системы в помещении поддерживаются комфортные для быта и работы условия, а именно постоянная температура воздуха, влажность, чистота и скорость обмена воздушных масс.

Правильно и эффективно работающая вентиляция — это специально спроектированная система, которая учитывает конструктивные особенности помещения, его объем и кубатуру воздуха, которую нужно подавать и вытягивать. Чтобы понять, как работает вентиляция, обратимся к принципам её работы.

Принцип работы вентиляции

Работа любой вентиляционной системы строится на принципах естественной и принудительной циркуляции воздуха. Разумнее всего использовать оба варианта, потому что каждый из них имеет свои слабые и сильные стороны.

Одним из базовых принципов функционирования вентиляционной системы является так называемая естественная тяга. Воздух перемещается в помещении за счет разницы температур и давления воздушных масс. Такой вариант вентилирования воздуха используется как основной в большинстве многоквартирных домов.

Принцип работы естественной вентиляции

Естественная вентиляция работает на базе следующих принципов:

• Отработанные нагретые воздушные потоки всегда стремятся вверх
• Холодные воздушные массы занимают пространство ближе к полу
• Холодные воздушные массы всегда будут стремиться вытеснить теплые

Для того чтобы такая вентиляционная система функционировала достаточно будет установить канал для входящего воздуха ближе к полу в помещении и выходной канал для отработанного воздуха под потолком. Принцип действия вентиляции подразумевает создание непрерывного контура циркулирующего воздуха, где приток и вытяжка воздушных масс сбалансированы.

Принцип работы принудительной вентиляции

Принудительная вентиляция работает на базе следующих принципов:

• Приточный вентилятор нагнетает воздух из внешней среды
• Воздух проходит через фильтр и нагреватель, его происходит его очистка, нагрев
• Воздух по системе воздуховодов подается в помещения
• Вытяжной вентилятор осуществляет отток (вытяжку) воздуха во внешнюю среду.

В случае механической принудительной вентиляции необходимы точные расчеты и индивидуальный подбор оборудования. Для реализации системы понадобятся мощные вентиляторы, протяженная система вентиляционных каналов соответствующего диаметра, дополнительное оборудование в виде заслонок, анемостатов, фильтров, нагревателей, автоматики для управления системой вентиляции.

Такая система является энергозатратной и дорогостоящей, поэтому и выполняется строго по индивидуальному проекту и под конкретные задачи.

Как устроена вентиляция

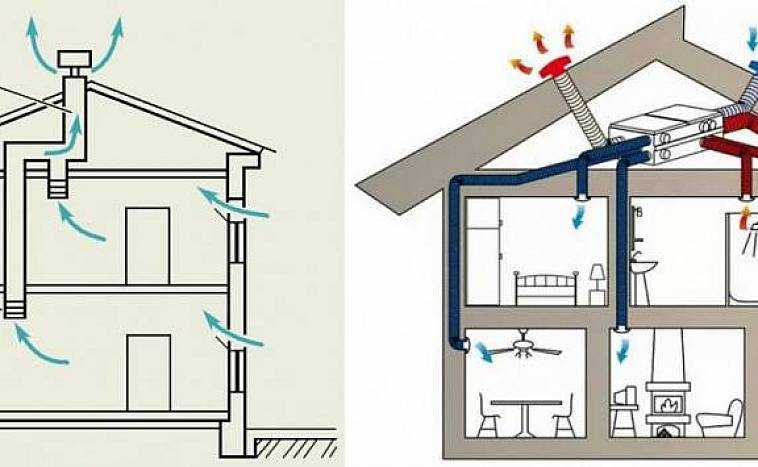

Рисунок 1. Устройство принудительной системы вентиляции.

Устройство систем вентиляции определяется их назначением, производительностью, задачами для которых их используют. Самыми простыми и типичными вентиляционными системами являются естественные. Конструктивно они представлены приточно-вытяжными каналами. Подходят для использования в небольших жилых помещениях, где нет высокой загрязненности воздуха и проживает несколько человек.

Принудительные системы вентиляции (см. рисунок 1) используются для решения сложных задач по очистке и обработке воздуха. Их применяют в частных домах, в квартирах, где не справляется естественная система вентиляции, а также в офисах, кафе, ресторанах, магазинах, на производстве и других объектах. Производительность таких систем в десятки раз выше, а функционал системы позволяет постоянно контролировать качество воздуха и его параметры.

Основные элементы механической системы вентиляции

К числу основных элементов механической системы вентиляции (см. рисунок 2) относятся:

• Вентилятор или вентиляционная установка
• Система вентиляционных каналов
• Глушители шума на входе и выходе
• Нагревательные или охладительные приборы
• Фильтры
• Обратные клапаны
• Решетки и анемостаты

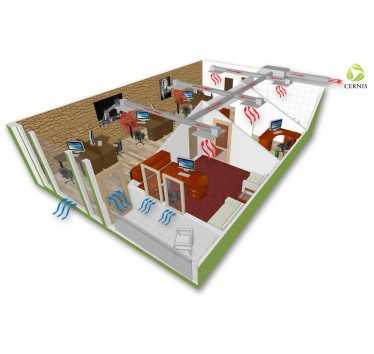

Рисунок 2. Основные элементы механической системы вентиляции.

Использование описанного оборудования позволяет создать эффективную систему вентилирования, которая не зависит от внешних факторов, времени года. За счет большего давления в системе вентиляции становится возможным транспортировать большие воздушные потоки в нужных направлениях, и повысить производительность системы вентиляции в десятки раз.

Принцип работы вентиляции и кондиционирования

Совмещение принципов вентиляции и кондиционирования по праву считается самым оптимальным решением для создания комфортных условий в помещении. Такой подход обеспечивает создание подходящего микроклимата, его постоянство и автоматическое поддержание на протяжении длительного времени.

Одним из удачных примеров в этой области выступает канальное вентиляционное оборудование. Например, канальные кондиционеры позволяют подмешивать приточный воздух и подавать его вместе с кондиционируемым. Кроме того, одновременную вентиляцию и кондиционирование помещений обеспечивают установки типа центральный кондиционер. Они производят полную обработку наружного воздуха и подают его в помещение — в этом и заключается принцип работы вентиляции и кондиционирования.

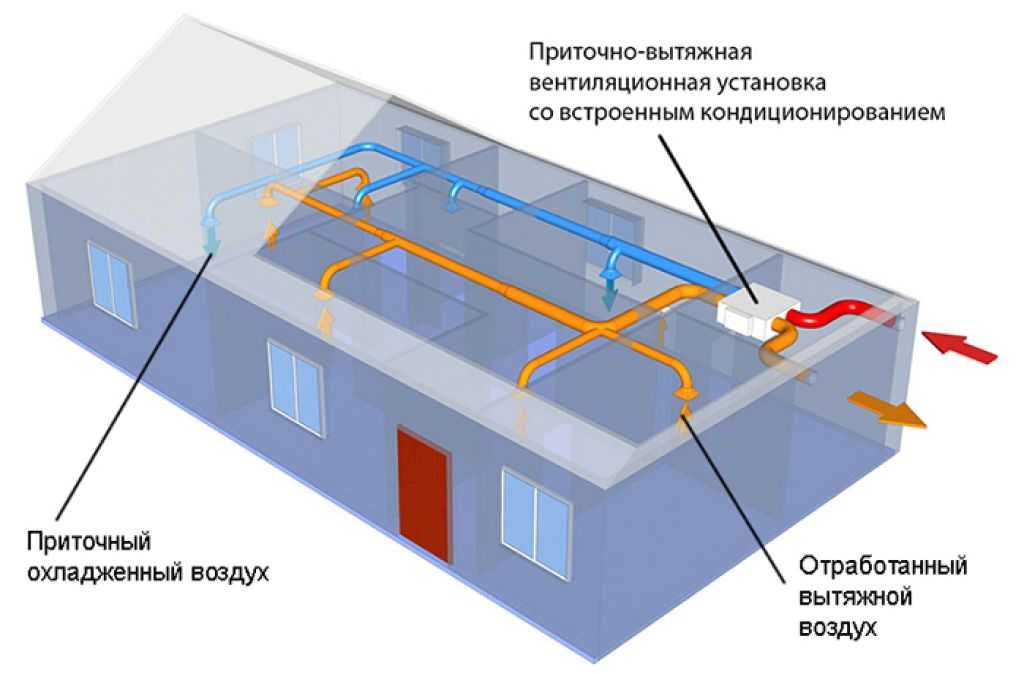

Рисунок 3. Схема приточно-вытяжной установки центрального кондиционирования с рекуператором воздуха.

Ещё более сложный пример — приточно-вытяжная установка центрального кондиционирования с рекуператором воздуха (см. рисунок 3). Она не только обеспечивает вентиляцию помещений, охлаждение и нагрев воздуха в летний и зимний периоды, но и позволяет сэкономить на эксплуатационных затратах. Входящий в её состав рекуператор позволяет нагревать холодный наружный воздух за счёт более теплого вытяжного и охлаждать летний наружный воздух за счёт более прохладного вытяжного. Всё это приводит к снижению энергозатрат на вентиляцию в среднем на 40-60%.

Где находится вентиляция в помещении

Любая система вентиляции должна изначально планироваться на стадии постройки дома. Это могут быть как общие, так и местные системы, либо комбинированный вариант. Системы естественной вентиляции чаще всего имеют один общий канал для нескольких помещений или квартир, который находится внутри стены и не подлежит доработке и улучшению после ввода постройки в эксплуатацию.

Системы механической и принудительной вентиляции монтируются под потолком с последующей зашивкой, и также чаще всего будут связаны с общеобменным каналом вентиляции, который изначально спроектирован в доме.

Большое значение для эффективной работы вентиляции в помещении имеет приток свежего воздуха. Главными источниками естественной вентиляции в жилых помещениях являются окна, двери и технологические отверстия в стенах.

Юрий Хомутский, технический редактор журнала «Мир климата»

Принципы работы вентиляции приточной и приточно-вытяжной, Разум Плюс. Владивтосток

Содержание

Варианты работы вентиляции в городских условиях

• В старом доме;
• В новом доме;
• С кондиционером;
• С децентрализованной вентиляцией.

Виды децентрализованной вентиляции.

Необходимость перетока воздуха внутри помещения.

Факторы, исключающие естественный переток.









Взрослому человеку для сохранения здоровья и нормальной жизнедеятельности требуется не менее 500 литров свежего воздуха в час. Именно такой минимальный объем воздуха должна обновлять вентиляция. Если же в помещении постоянно находится несколько человек, то объем притока свежего воздуха должен быть в разы больше.



При этом нормальная вентиляция в помещении может функционировать,

только если обеспечиваются 3 главных принципа:



1. Приток свежего воздуха;
2. Переток воздуха между комнатами;
3. Вытяжка воздуха из помещения.







Рассмотрим варианты работы стандартной вентиляции в городских квартирах

1. Стандартная централизованная вытяжная вентиляция в многоэтажном доме старой постройки

В многоэтажных жилых домах старой постройки устроена система вытяжной вентиляции с естественным притоком и принудительной вытяжкой воздуха. Важно, что вытяжка на кухне и в ванной не может ничего вытянуть, если отсутствует приток нового воздуха.



Естественный приток воздуха обеспечивался во времена строительства этих домов за счет микроотверстий и щелей в оконных проемах, а также за счет деревянных оконных рам. Сегодня большинство квартир в старых домах укомплектованы полностью герметичными пластиковыми окнами, не пропускающими свежий воздух, поэтому для нормального проветривания квартиры окна нужно открывать.



Для обеспечения притока свежего воздуха необходимо открывать окна или форточки, что очень проблематично зимой. А также проблемой является и то, что даже через немного приоткрытое окно в квартиру с улицы попадают пыль, выхлопные газы, аллергены, пыльца, микробы, запахи и неприятный шум. Это особая проблема, если ваши окна выходят в сторону оживленной улицы.





2. Стандартная централизованная приточно-вытяжная вентиляция в многоэтажном доме новой постройки

В новых домах обеспечена централизованная приточно-вытяжная вентиляция. Смысл ее работы такой же, как и обычной вытяжки, но существует также и централизованная подача воздуха с улицы через приточные вентиляционные каналы (встречается только в отдельных проектах).



Из-за отсутствия притока свежего воздуха в квартирах становится «душно», хочется открыть окно, чтобы проветрить. А через открытые окна в квартиру попадают неприятные звуки, пыль, запахи и т.д.





3. Квартира с установленным кондиционером

Летом кондиционер – незаменимая вещь. Можно закрыть окна и наслаждаться прохладным климатом, когда за окном +35 и высокая влажность. Но не все так просто. Кондиционер – это устройство, которое охлаждает воздух, находящийся внутри помещения, но никак не обновляет его. Поэтому через некоторое время работы кондиционера в помещении становится не только прохладно, но и «нечем дышать». Воздух становится холодным, но не свежим. Поэтому при кондиционировании квартиры необходимо организовать приток воздуха, а иначе можно столкнуться с серьезными проблемами со здоровьем.

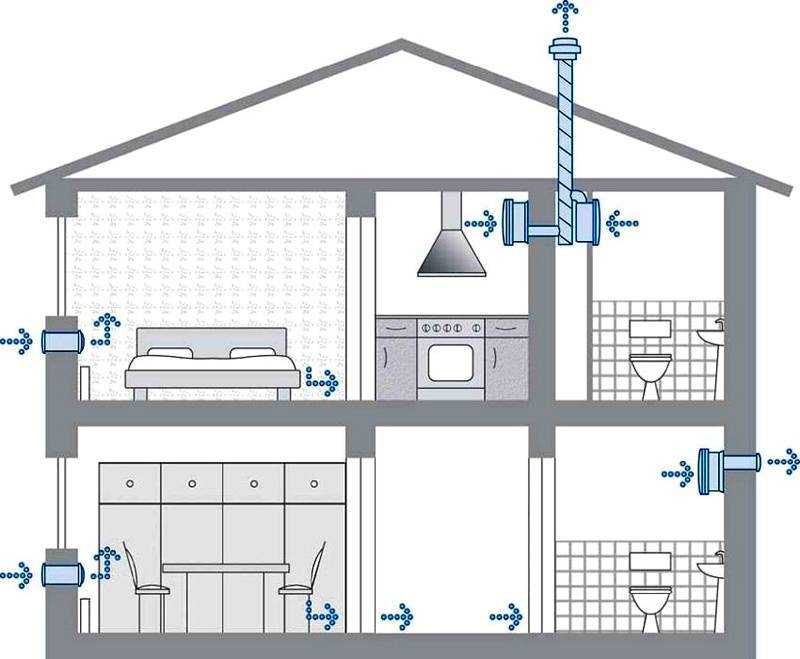

4. Квартира с установленной децентрализованной приточной или приточно-вытяжной вентиляцией

Если вы хотите обеспечить приток свежего воздуха в квартиру и при этом не открывать окна, то единственный выход – это децентрализованная вентиляция.

Эта система представляет собой сквозное отверстие в стене на улицу, с вставленным в него прибором, регулирующим поступление уличного воздуха в квартиру, а также фильтрующим и подогревающим его.



Она обеспечивает бесперебойное поступление свежего чистого воздуха с улицы, прошедшего тщательную очистку и подогрев в холодное время года, а также исключает попадание уличного шума через вентиляционное отверстие.





Виды децентрализованной вентиляции

Децентрализованная вентиляция бывает нескольких видов и типов, различия которых обусловлены принципами работы вентиляции.



Пассивные системы

Это самые простые и недорогие системы, обеспечивающие проветривание за счет эффекта естественного перетока воздуха. Из-за разницы давления в здании и на улице, обеспеченного как атмосферными перепадами и ветром, так и работой централизованной вытяжки. Пассивные системы не требуют дополнительного электропитания, дешевы и просты в эксплуатации.



Активные системы

Это более сложные и технически оснащенные системы, по сравнению с пассивными, но и более дорогие. Для притока воздуха в них используется крыльчатка вентилятора, работающего на электроэнергии из домашней сети. Также в активных системах помимо рекуператора, т.е. теплообменника, может быть установлен электрический подогреватель воздуха, а также ионизатор и даже увлажнитель. Весь набор функций активной вентиляционной системы в связке с кондиционером и управляемым конвектором отопления способен поддерживать идеальный микроклимат в помещении с заданной температурой и влажностью.



Зачастую активные системы оснащены более совершенными фильтрами очистки воздуха от пыли, микробов, аллергенов, пыльцы и прочих примесей, чем пассивные системы.



Управление активными системами осуществляется через интерфейс на корпусе, пульт дистанционного управления или с помощью приложений на смартфоне.



И активные, и пассивные системы могут делиться еще на две категории –

приточные и приточно-вытяжные системы.



Приточные системы

Обеспечивают только приток воздуха в помещение и оснащены входным клапаном, не позволяющим потоку воздуха выходить через вентиляционное отверстие. Их целесообразно использовать тогда, когда хорошо работает централизованная вытяжка на кухне и в ванной. Если же вытяжка работает плохо, или совсем не работает, то использовать нужно второй вид – приточно-вытяжную систему.



Приточно-вытяжные системы

Они отвечают и за приток, и за вытяжку воздуха через систему. Причем пассивные системы работают за счет специальных обратных клапанов, а активные – за счет вращения крыльчатки. Для работы приточно-вытяжных систем не требуется централизованная вытяжка, их можно и нужно использовать в герметичных помещениях.



Современные приточно-вытяжные системы (рекуператоры)

Рекуператор — это теплообменник специальной конструкции, используемый для вентилирования помещений. Во время проветривания большая часть тепла не теряется. Зимой снижается нагрузка на отопление.



При постоянной циркуляции оборудование работает сразу в двух направлениях. Отработанный теплый воздух удаляется. Приходящий с улицы холод нагревается, попадает в комнату. Простое управление обеспечивает максимальный комфорт. Приточно-вытяжная система с рекуператором экономит деньги, сохраняет тепло, дарит свежий воздух, очищает от аллергенов.



Отработанные потоки воздуха во время удаления проходят через теплообменник, отдавая тепло. В этом заключается основной принцип действия.



• С помощью вентилятора воздух подается в прибор
• Пропускается через рекуператор;
• Выбрасывается в атмосферу;
• С улицы забираются свежие потоки и вновь пропускаются через рекуператор;
• Частично тепло забирается и передается поступающему притоку.



Необходимость перетока воздуха внутри помещения

Помимо притока и вытяжки воздуха необходим и его нормальный переток внутри помещения. Например, если у вас открыто окно в комнате, но при этом плотно закрыта дверь в ванную, к тому же оборудованная уплотнителем, то уличный воздух точно не распространится дальше комнаты, в которой открыто окно.



Для правильного перетока воздуха между комнатами чаще всего используют вентиляционные отверстия в дверных проемах. Например, в гостиницах и отелях двери в номера часто бывают установлены с зазором в 2-3 см от порога. Это делается вовсе не для возможности подсовывания под дверь рекламы, а для лучшей вентиляции в номерах и коридорах.



Факторы, исключающие естественный переток воздуха между помещениями:

1. Пластиковые окна с силиконовыми уплотнителями полностью исключают доступ уличного воздуха в помещение.
2. Уплотнительные резинки на дверях не позволяют воздуху проходить в щели при закрытых дверях.
3. Натяжные потолки в комнате не оставляют возможности воздуху попадать в комнату через технические отверстия под разводку электросетей в потолке.
4. Напольные покрытия из искусственных синтетических материалов не позволяют дышать полу, исключая прохождение воздуха через микротрещины в плинтусах и полу, если он выполнен выше бетонного основания на лагах. Паркет и или ковровые покрытия в данном случае воздух пропускают.
5. Настенные покрытия из синтетических красок и обоев работают как полиэтиленовый пакет, не позволяя воздуху ни войти, ни выйти через микропоры и мельчайшие отверстия в стенах и на стыках стен и окон.

Таким образом, современные решения в ремонте помещений сильно затрудняют вентиляцию жилых и нежилых зданий, что в свою очередь влечет заболевания дыхательной системы, нарушения сна или наоборот чересчур сильную сонливость, головные боли, ненормальное давление, нарушение сердечного ритма и еще много неприятных и опасных для здоровья вещей.



Воздух – основа всего.

Из-за отсутствия притока свежего воздуха в квартирах становится «душно», хочется открыть окно, чтобы проветрить. А через открытые окна в квартиру попадают неприятные звуки, пыль, запахи и т.д.

Принципы вентиляции | CANNA UK

О вентиляции часто забывают, когда речь заходит о дизайне и функционировании растущей среды. Лучшие системы требуют много внимания, хотя и не обязательно больших денег, но это всегда должно начинаться на начальных этапах планирования растущей среды. Однако большинство систем не удовлетворяют этому требованию. Вентиляция создает и контролирует среду, в которой выращиваются растения и сельскохозяйственные культуры. Таким образом, она заслуживает немного большего внимания, чем обычно получает. В обсуждении 2 части, первые принципы вентиляции , «где, почему и что» часть вопроса.

Гири Куглер Бакалавр цветоводства и садоводства

Затем следует практика вентиляции , объединяющая все это или часть обсуждения «как и когда». Каковы цели вентиляции? Какова цель? Ну, вентиляция перемещает воздух, но как это помогает? Существует 2 основных типа вентиляционной системы, которые работают по-разному: первый — открытая система, в которой воздухообмен . Вторая — закрытая система , в которой не происходит воздухообмена . Циркуляция относится к движению воздуха, которое характерно как для открытых, так и для закрытых систем. Воздухообмен — это физический обмен воздуха в одном определенном месте на новую воздушную массу за пределами этого места.

Циркуляция

Циркуляция в основном означает перемещение воздуха таким образом, что тепло и влажность перемещаются из одной области в другую. Воздух, который находится в неподвижном состоянии какое-то время, начинает разделяться — процесс, известный как 9.0007 стратификация , и это влияет как на температуру, так и на состав воздуха. Это может привести к таким ситуациям, как термическое расслоение и нехватка критических газов, таких как кислород или углекислый газ.

Воздухообмен

Воздухообмен похож на циркуляцию, но не совсем. Воздухообмен (открытая система вентиляции) означает подачу воздуха снаружи закрытого помещения для замены уже находящегося там воздуха; воздух также перемещается в процессе, создавая циркуляцию. В процессе обмена можно положительно повлиять на температуру, газообмен и влажность.

Открытые и закрытые системы

Внутри гроубокса или теплицы принципы остаются теми же. Все дело в выращивании растений на контролируемой территории. Растениям нужен свет и вода, чтобы расти и выживать. Растения поглощают свет, поглощают воду и «дышат» углекислым газом плюс немного кислорода, и они используют эти 4 компонента для производства энергии из света и углеводов, чтобы хранить эту энергию. Эти углевода служат основными строительными блоками для роста и развития всех растений . Для высвобождения энергии из углеводов требуется кислород в процессе, известном как дыхание . Дыхание высвобождает энергию для растений, когда это необходимо. Когда воздух неподвижен, эти процессы приводят к дисбалансу газов в зоне раздела листьев и воздуха, увеличению влажности вблизи растения и теплу от света или лучистой энергии, испускаемой солнцем или каким-либо другим источником света.

В закрытой системе циркуляция служит для смешивания кислорода, влаги и тепла с воздухом дальше от растений, но все же в пределах гроубокса или вентилируемой зоны. Это снижает температуру, выравнивает влажность и обеспечивает наличие достаточного количества углекислого газа и кислорода рядом с листьями, что необходимо для самых основных жизненных процессов, фотосинтеза и дыхания. Однако этот процесс смешивания не заменяет израсходованные газы. Он также не удаляет избыточное тепло (измеряется в BTUs , British Thermal Units), или удалить влагу из воздуха; он просто смешивает воздух, чтобы предотвратить любые эффекты наслоения и зоны истощения.

С другой стороны, если комната или помещение для выращивания оборудованы для замены воздуха в соответствующей зоне на более сухой или более холодный воздух, эффект заключается в удалении влаги или тепла из пространства для выращивания. Открытые системы достигают этого, фактически заменяя воздух внутри вентилируемой зоны. Постоянная циркуляция для поддержания движения воздуха и воздухообмен при слишком высокой температуре или влажности может быть достигнута за счет воздухообмена. Даже если бы у вас была герметичная комната с идеально постоянной температурой и влажностью, ее все равно нужно было бы регулярно проветривать в соответствии с графиком, чтобы компенсировать потери критических газов, таких как кислород и углекислый газ. Что вам нужно понять, так это то, что даже когда необходимо повысить температуру и влажность, эффект будет таким же, поскольку он основан на поступающем воздухе и будет соответственно увеличиваться или уменьшаться.

К сожалению, когда требуется управление одним элементом, это может негативно сказаться на других потребностях, поэтому девизом становятся баланс и приоритет. Если гровер добавляет углекислый газ в пространство для выращивания, чтобы увеличить скорость роста, воздухообмен становится тяжелее без потери добавленного CO ₂ — пустая трата времени и денег. В такой конфигурации может оказаться необходимым работать с системой приоритетов, которая в определенное время отдает приоритет одному элементу над другим.

Другие функции:

Вентиляция также имеет другие функции, которые выполняются как в циркуляционных, так и в открытых/закрытых системах. Эти второстепенные элементы по-прежнему основаны на одном из первых двух эффектов — регулировании влажности. Это:

1. Борьба с болезнями
2. Контроль роста/эвапотранспирации
3. Контроль стресса

1. Борьба с болезнями

Контролируя влажность и температуру, особенно влажность, можно создать среду, снижающую вероятность появления различных переносчиков болезней и патогенов. Свободная влага предотвращает образование пленки на поверхности листа, что ограничивает способность спор грибков, таких как мучнистая роса и антракноз, проникать внутрь ткани листа. В скрытых помещениях также контролируется влажность. Споры ряда патогенов будут разлагаться, если они находятся в далеко не идеальных условиях, что ограничивает возможность возникновения проблем. Некоторые патогены разрушаются при более низких значениях влажности, например, группа водяных плесеней, включая Phythium и Phytophthora; они могут продолжать свою деятельность внутри листа, но не снаружи.

Уровни влажности также влияют на насекомых с точки зрения их общей выживаемости и скорости размножения насекомых, таких как клещи, а также менее проблемных насекомых, таких как грибные комарики. Влажность также влияет на другую область, важную для роста и развития растений.

2.

Контроль роста/эвапотранспирации

Процесс, известный как эвапотранспирация , управляет и регулирует движение жидкости через растение от корней до выхода через устьица в листьях. Вода поступает через корни и загружается питательными веществами и материалами для роста растений. Они притягиваются к верхней части растения по мере того, как жидкость испаряется из специальных пор на листе, устьиц (9). 0007 устьица ), очень похоже на воду через соломинку. Скорость, с которой происходит этот процесс, зависит от уровня влажности воздуха возле устьица ( устьица ). Чем суше воздух, тем быстрее будет происходить испарение, тем выше отрицательное давление в устьице и тем быстрее будет подтягиваться вода, чтобы заменить ее, принося с собой питательные вещества, необходимые для роста растений.

Если влажность воздуха высокая, вода будет двигаться слишком медленно, чтобы восполнить необходимые питательные вещества и воду. И наоборот, если воздух слишком сухой, вода будет двигаться слишком быстро, и соли будут накапливаться в листьях, или вода не сможет двигаться достаточно быстро, и ткань растения сгорит. Процесс эвапотранспирации является жизненно важным процессом в росте растений, действуя как дроссель роста растения, доставляя воду и питательные вещества туда, где они необходимы.

3. Борьба со стрессом

Стресс также является важным компонентом развития растений, оказывая на растение как отрицательное, так и положительное воздействие. Чтобы вырастить сильное растение, требуется некоторый стресс: он делает стебли растения сильнее, контролирует рост и однородность урожая и поощряет конкуренцию. Некоторое движение воздуха, циркуляторное, которое оказывает давление на само растение, заставит растение реагировать. Это стресс в действии. Растение отреагирует укреплением своей поддерживающей ткани, а также всеми теми вещами, которые увеличивают его шансы на выживание до цветения и развития более крупных плодов, которые созревают быстрее (с более сильными стеблями для поддержки этих плодов), а также увеличением метаболитов, которые растение обычно производит, чтобы защитить его и увеличить его потенциал для размножения. Слишком много стресса нехорошо, но слишком мало стресса так же плохо. Циркуляция воздуха вокруг растения может помочь подвергнуть его нужному стрессу .

Географические зоны и времена года

Возможно, вместо открытой системы вентиляции, которая зависит от воздухообмена для достижения снижения температуры и/или контроля влажности, закрытая система будет работать лучше. Закрытая система используется в тех случаях, когда CO ₂ заменяется внутри, температура регулируется с помощью кондиционеров, а тепло регулируется с помощью тепловых систем. Одна или все эти системы вместе с системой увлажнения и осушения вполне могут потребоваться для большинства растущих установок.

В более прохладных районах, вероятно, потребуется больше отопления, и, наоборот, в более теплых районах кондиционирование воздуха, вероятно, будет более серьезной проблемой. В большинстве мест обычно требуется осушение; увлажнители обычно необходимы только в более прохладных районах, когда используется отопление, и в некоторых других более засушливых районах. В системах с замкнутым контуром не только становится намного больше температурная нагрузка, но и все другие элементы нормальной атмосферы должны контролироваться и поддерживаться.

Выяснить, что вам нужно

Теперь самое интересное: как определить, какая система и какое оборудование вам понадобится для работы. Ну, если не считать курса инженерии, здесь из нескольких абзацев не выйдет. Формулировки очень специфичны для ситуации и потребности. Формулы для вычисления даже простых шагов, таких как расход воздуха необходимый для охлаждения (м3/с) qc = Hc/(p cp (to – tr)) могут что-то значить для нужных людей, но от них мало толку большинству производителей.

Необходимо измерить множество факторов, таких как нагрузка БТЕ, расчетная температура, сопротивление воздушному потоку, плотность воздуха, влажность, средние сезонные значения и многое другое . Дизайнер надлежащего растущего концерна должен широко консультироваться, чтобы спроектировать то, что необходимо. Неправильный выбор может дорого стоить вам с точки зрения оборудования, потерь производства и отсутствия последовательности; безусловно, стоит потратить немного больше на помощь в проектировании и установке системы, которая соответствует вашим потребностям с первого раза. Даже небольшое исследование ваших потребностей, безусловно, лучше, чем ничего.

Вентиляция необходима для достижения всех целей, о которых мы уже упоминали. При проектировании системы вентиляции учитывайте все факторы, на которые она будет воздействовать

.

• Откуда будет поступать новый воздух? И куда будет выбрасываться спертый воздух?
• Как использование CO ₂ будет встроено в систему, которая также требует большей тепловой нагрузки в течение того же периода?
• Какая мощность требуется для системы переменного тока или системы отопления? Как это будет регулироваться?
• Как будет выглядеть воздуховод и как он будет проходить?

Это все вопросы, о которых нужно подумать производителям. Только так можно избежать головной боли и упростить производство. Совокупность всего этого и есть практическая сторона вентиляции.

Принципы вентиляции | www.swegon.com

Основной задачей вентиляции является замена загрязненного воздуха свежим воздухом. Это может быть сделано различными способами. Важно знать принципы вентиляции при назначении создания здорового и комфортного микроклимата в помещении. Дизайн, особенно высота потолков, и назначение здания, люди в помещении и их деятельность являются основными определяющими факторами того, какой принцип использовать. В этом руководстве представлены основные принципы двух распространенных принципов вентиляции.

Вентиляция тогда и сейчас

Раньше в зданиях по всему миру использовались исключительно архитектурные средства естественной вентиляции. Это принцип, который часто основывается на эффекте дымохода/дымохода, когда воздух извлекается за счет разницы температур внутри и снаружи помещения и усиливается за счет горячего дымохода. В жаркое время года или климате эффект ограничен из-за небольшой разницы температур и неиспользуемых дымоходов.

В публикации 1931 года шведский инженер-строитель Свен Ромедаль пришел к выводу, что, когда здания начали царапать небо, комнаты уменьшались в результате множества вентиляционных каналов. Он ввел так называемый «принцип переполнения». Он был предназначен для многоквартирных домов, и свежий воздух подавался в «чистые» помещения, а затем далее в «грязные» помещения перед вытяжкой. На практике это часто означало, что свежий воздух поступал через спальни и гостиные, а удалялся через ванные комнаты и кухни.

Послевоенное время принесло большой спрос на новые жилые и нежилые здания. Чтобы сократить расходы на строительство, потолки были снижены, что привело к увеличению потребности в хорошей вентиляции. В большей части Европы была принята американская технология вентиляции с механической подачей и вытяжкой воздуха.



Дополнительная академическая информация о вентиляции в Swegon Air Academy

Восприятие вентиляции и хорошего климата в помещении

Погодные условия на улице и многие другие факторы влияют на восприятие людьми внутреннего климата. Возможно, кто-то, кто был на улице в осенний хруст, также воспринимает внутреннюю среду как холодную. Человеку, одетому для жаркой летней погоды, в офисе может быть холодно. Большинство людей в какой-то момент жаловались, по крайней мере, обсуждали вентиляцию как причину дискомфорта в помещении или здании.

Изначально довольно сложно обеспечить идеальную систему вентиляции даже в четко очерченном пространстве. Это потому, что существует несколько точных правил или стандартов для всех возможных решений. Самый безопасный способ определить, насколько хорошо предлагаемое решение будет работать в реальности, — это провести лабораторные испытания, в которых может быть сконструирована реальная среда. Однако вначале можно сделать выбор между двумя принципами комбинированной вентиляции и вентиляцией с регулируемой температурой, поскольку известно, что они подходят для разных целей.

Смешанная вентиляция

Смешанная вентиляция является наиболее распространенным принципом вентиляции в наших помещениях благодаря своим преимуществам комфорта. Приточный воздух подается на уровне потолка таким образом, что свежий воздух равномерно распределяется по всем частям помещения. Это делает разницу температур в помещении небольшой. Это приносит пользу комфорту.
Поскольку свежий воздух подается на верхнем уровне помещения, этот принцип не рекомендуется для помещений с высокими потолками, где доступ приточного воздуха к зоне присутствия может быть затруднен.

Подача приточного воздуха происходит с относительно высоким импульсом, поэтому для предотвращения сквозняков необходимо тщательно выбирать диффузоры.



Подробнее о соплах приточного воздуха для смешанной вентиляции здесь

Вентиляция с термоуправлением

Вентиляция с термоуправлением характеризуется подачей приточного воздуха с низкой скоростью на уровне пола. Температура приточного воздуха должна быть ниже температуры в помещении, чтобы вентиляция с регулируемой температурой работала должным образом. Воздух распространяется более или менее по всей поверхности пола и подвергается воздействию источников тепла в помещении. Приточный воздух вместе с теплым воздухом от источников тепла поднимается вверх и удаляется на уровне потолка.

Должна быть предусмотрена возможность регулировки распределения воздуха через диффузоры приточного воздуха. Путем изменения схемы воздухораспределения ее можно адаптировать к тому, как используется рабочая зона, что позволяет избежать дискомфорта. При согласовании расхода приточного воздуха и количества приточных диффузоров с источниками тепла создается система вентиляции с высокой эффективностью и хорошим комфортом. Поскольку смешивание воздуха происходит не по всей высоте помещения, а только в рабочей зоне, этот принцип вентиляции часто является энергоэффективным.

Подробнее читайте ниже.

Смешанная вентиляция и вентиляция с регулируемой температурой используются в разных ситуациях и для разных целей.

Смешанная вентиляция является хорошим выбором для классных комнат, ресторанов и офисов, помещений с низкими и средними потолками и помещений, где приточный воздух должен подаваться на уровне потолка. Как правило, к таким помещениям предъявляются строгие требования по комфорту, а в рабочей зоне не должно быть сквозняков. Смешанная вентиляция может поддерживать температуру подачи значительно ниже комнатной температуры и может использоваться в приложениях с переменным объемом воздуха (VAV) или вентиляцией с регулируемой потребностью (DCV).

Терморегулируемая вентиляция, с другой стороны, подходит для промышленных предприятий, аэропортов и других открытых пространств. Помещения со средними и высокими потолками, ограниченными требованиями к охлаждению и где приточный воздух должен подаваться на уровне пола.

И затем два вида вентиляции с терморегулированием

Вентиляция с терморегулированием, описанная выше, делится на уравнительную вентиляцию и вытесняющую вентиляцию. Разница между ними в том, что уравнительная вентиляция направлена ​​на выравнивание перепадов температур, особенно в зоне присутствия людей. Этого можно добиться, разместив диффузоры приточного воздуха выше в помещении или создав совместный выброс комнатного воздуха в диффузоры приточного воздуха или рядом с ними.

Вытесняющая вентиляция — это термин, часто взаимозаменяемый с терморегулируемой вентиляцией, и, следовательно, он совпадает со схемой воздушного потока, описанной в раскрывающемся разделе выше.

При применении вытесняющей вентиляции важно осознавать риск образования зон в помещении. Это происходит, если источники тепла, создающие шлейф загрязненного воздуха, создают больший объем загрязненного воздуха, чем вытягивается. Возникают две зоны. Соотношение между этими зонами зависит от того, насколько велик дисбаланс между образованием загрязненного воздуха и потоком эвакуации. Фронт загрязненного воздуха остановится на уровне, при котором объемный расход воздуха в поднимающемся вверх загрязненном воздухе равен расходу приточного воздуха.



См. нашу продукцию здесь

Вентиляция для замены загрязненного воздуха свежим воздухом

Как было сказано в начале этого руководства, ключевая задача вентиляции — замена загрязненного воздуха свежим воздухом. Загрязнение или загрязнение воздуха — широкое понятие. Что может быть наименее удивительным, так это тот факт, что углекислый газ (CO2), который мы, люди, выделяем, является одним из видов загрязнения.
