Содержание

Приточный клапан в стену — эффективный воздухообмен в помещении

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок. Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

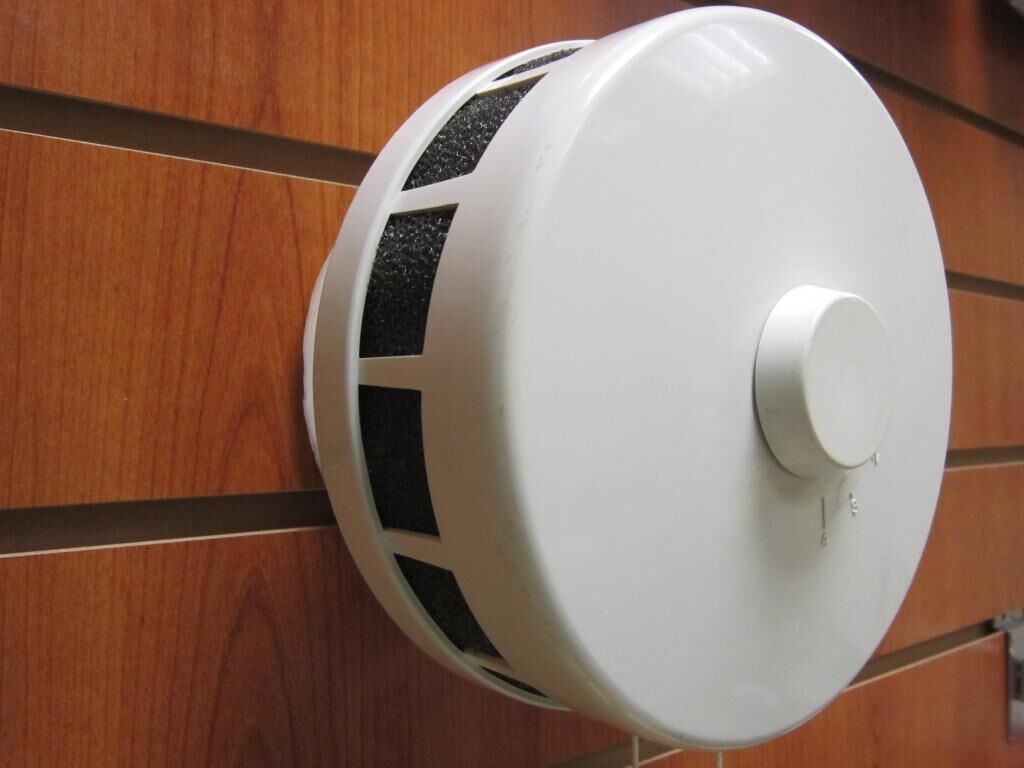

Приточный клапан в стену. Устройство клапана

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену.

Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

  • труба (пластиковый цилиндр) – обычно длина ее незначительно больше, чем толщина стены, внутри покрыта шумоизоляционным материалом;
  • решетка – закрывает вход в трубу, предотвращая попадания мелких предметов, мусора и животных;
  • кольцо уплотнительное с заслонкой – располагается с внутренней стороны стены, служит для блокировки поступления потока воздуха при сильном ветре;

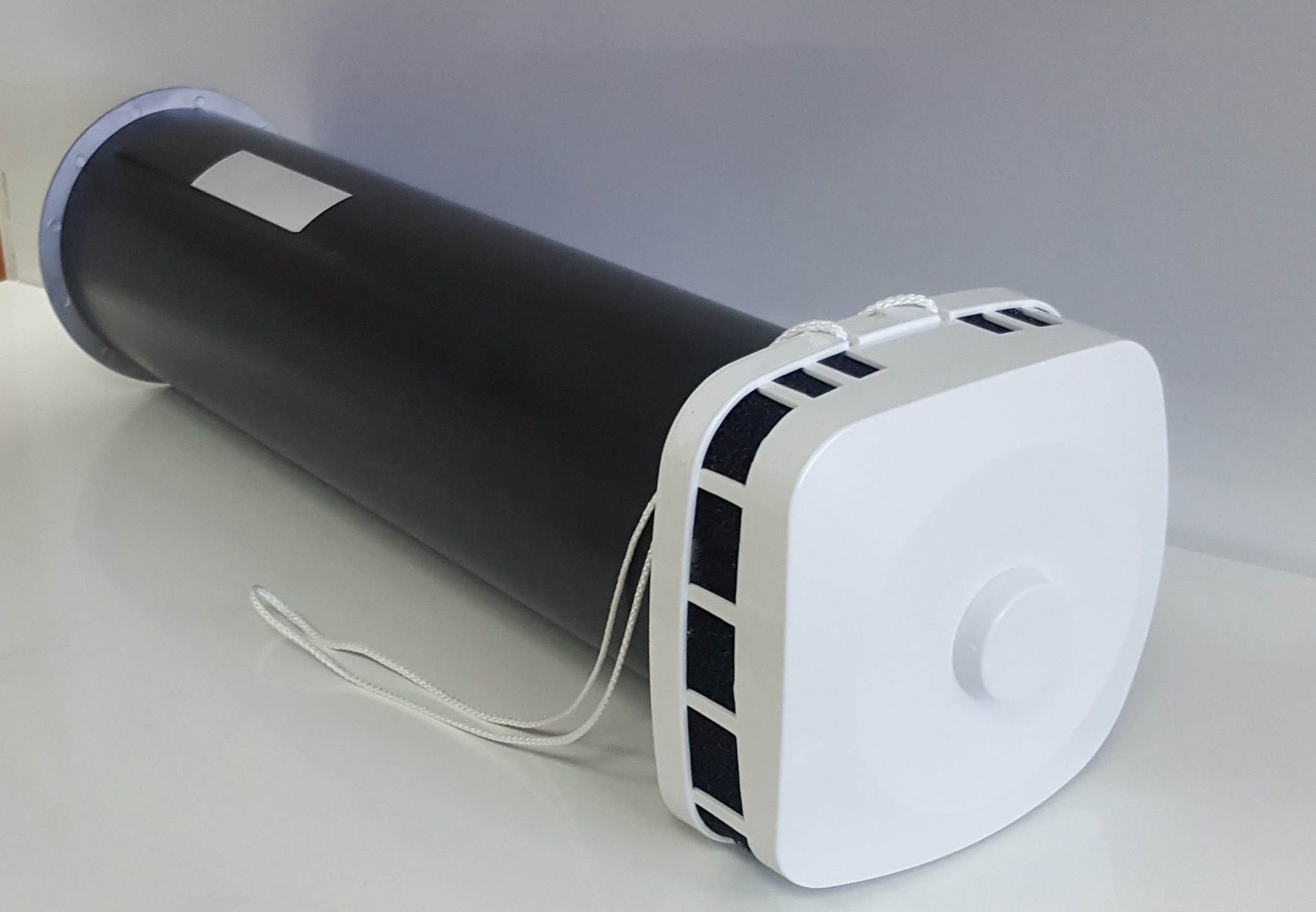

Конструкция вентиляционного приточного клапана

  • фильтр – очищает приточный воздух;
  • блок с декоративной крышкой (пластиковый оголовок) – снабжен приточным клапаном и ручкой регулирования потока воздуха.

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет! Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала. Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

  • стоимость пластиковых окон не увеличивается;
  • не уменьшается светопропускание окна;
  • устанавливается в любой наружной стене;
  • не пропускает уличного шума и пыли;
  • работает при достаточно низкой температуре;
  • время монтажа не ограничивается ремонтными работами;
  • функционирует автономно;
  • обеспечивает качественный воздухообмен;
  • благодаря хорошей теплоизоляции предотвращает образование конденсата.

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется.

В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем  происходит очищение воздуха с помощью фильтра грубой очистки. За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток  направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область применения стенового приточного клапана

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах.

В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Статья по теме:

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются.

Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции. В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении. Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Отличительные характеристики

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической. В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную.

Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену (отзывы о работе устройства можно найти в интернете).

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм. В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель. К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет! Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Для установки приточного клапана в стене своими руками потребуются такие инструменты:

  • мощный перфоратор, буровая штанга с коронкой — для бурения сквозного отверстия в несущей стене. Диаметр коронки выбирается соответственно отверстию;
  • измерительная рулетка;
  • уровень строительный;
  • фигурная отвертка, строительный нож.

Бурение отверстия под установку вентиляционного клапана в стену

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана. Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см).

Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет! Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Самый эффективный клапан приточной вентиляции.

Ваш браузер не поддерживает HTML5 видео.

Пропускная способность 212 м³/час             Обслуживания не требуется

Приточная вентиляция «Овен»

Принцип работы приточного клапана «Овен»:

      Клапан устанавливается в наружной стене под окном за батареей отопления.
Свежий воздух с улицы попадает в «шумо-ветрогаситель» (Патент №2307987), где избавляется от уличного шума и лишней интенсивности напора, подогревается от горячей батареи и растекается по помещению. Отработанный воздух удаляется через существующую вытяжку. Если для комфортной температуры в комнате тепла батареи не хватает, предусмотрен клапан с электрическим нагревателем, который особенно необходим весной и осенью, когда на улице холодно, но отопление ещё или уже отключено.
«Овен 250» - 8 000 руб

«Овен 315» - 9 500 руб

Заказать

«Овен 250-Т» - 12 500 руб

«Овен 315-Т» - 16 000 руб

Заказать

«Овен 250-А» - 10 000 руб

«Овен 315-А» - 12 000 руб

Заказать

«Овен 250-АТ» - 14 500 руб

«Овен 315-АТ» - 18 000 руб

Заказать

Приточный клапан «Овен» с водяным нагревателем:

      Компания «Овен» предлагает клапан приточной вентиляции, оснащённый водяным нагревателем.
Его тепловая мощность 16,6 кВт позволяет самостоятельно отапливать достаточно большие помещения, исключительно приточным тёплым воздухом, не прибегая к дополнительным отопительным приборам. В качестве резервного источника тепла на случай отключения отопления, либо для межсезонья, при отключенном отоплении предусмотрен клапан и с водяным и электрическим нагревателями. «Овен 315-ВН» - 18 500 руб

Заказать

«Овен 315-ВН/Т» - 25 000 руб

Заказать

Купить клапан приточной вентиляции «Овен», а так же заказать его установку можно по телефону:
+7 (812) 963 03 09
[email protected]

без обеда и выходных.

Достоинства приточного клапана «Овен»:

Самая высокая производительность из всех существующих аналогов (пропускная способность 212 м³/ч при перепаде давления 10 Па) за счёт значительного (Ø250 мм) проходного сечения позволяет получить достаточно воздуха даже при слабой вытяжке и низкой скорости притока.


При щелевом оконном проветривании холод с улицы выталкивает в вытяжку тепло, создавая зону сквозняка. Клапан Овен напротив - посылает в помещение тёплый свежий воздух, вытесняя в вытяжку более прохладный отработанный.

При сильном набегающем ветре, сквозняки исключены, благодаря шумо-ветрогасителю. Ветер, попадая в него, разделяется на несколько встречных потоков, которые сталкиваются и запирают друг друга. Чем сильнее ветер, тем выше сопротивление ему ветрогасителя (т.е. без сквозняков). Вентиляция более комфортна, когда она незаметна.

Отсутствие в помещении зон интенсивного обдува как при использовании принудительных приточных установок с вентилятором.

Приходящий уличный воздух подогревается до комфортной температуры от существующей в здании системы отопления.

Клапан не требует никакого обслуживания в течении всего срока службы. Материалы, из которых он изготовлен - пластик и нержавейка не подвержены старению.

Отсутствие дорогостоящих и громоздких приточных систем, создающих шум и расходующих электроэнергию.

Предусмотрена возможность частичного запирания клапана для регулировки его производительности. Заслонка клапана утеплена, что исключает промерзание, когда он полностью закрыт.

Пыль с улицы задерживает фильтр (доп. опция, если окно выходит на особо пыльную и загазованную улицу). Обслуживание его картриджа производится без демонтажа батареи.

Отопление вентиляцией


Фото 1

Фото 2

Клапан приточной вентиляции «Овен» с водяным нагревателем при наличии вытяжки - это полноценный отопительный прибор. Тепловая мощность нагревателя 16,6 кВт. Помимо экономии места данный способ отопления является наиболее комфортным и к тому же экономичным, т. к. воздух поступает в комнату тёплым и, по мере приближения к вытяжному каналу отдаёт своё тепло помещению. В результате воздух удаляется уже остывший.

При радиаторном же отоплении в комнате происходит тепловое расслоение, т.к. конвекционное тепло от батареи устремляется наверх, оставляя внизу более прохладную зону. При этом, если в помещении есть вытяжка, то как правило, располагается она под потолком, как раз там, где собирается самый тёплый воздух. В результате удаляется этот самый тёплый воздух, унося с собой ценную тепловую энергию.

Для обогрева комнаты тёплым свежим воздухом, к установленному в наружной стене приточному клапану «Овен» необходимо подвести трубы , так же как к батарее отопления . Если теплоноситель вашей отопительной системы незамерзающий, то подключается клапан непосредственно к тепловой ветке (Фото 1), но если в трубах отопления простая вода, то добавляется промежуточный теплоноситель (Фото 2).

При непредвиденном отключении отопления в холодное время, замёрзшая вода может разрушить водяной нагреватель в составе клапана. Во избежание этого, тепло горячей воды необходимо передать незамерзающей жидкости (антифриз или гликоль), и уже эту жидкость подавать в приточный клапан.

Циркуляционный насос и водо-водяной теплообменник имеют незначительные габариты и помещаются в небольшой нише, устроенной в стене в районе отопительного стояка, либо в любом другом удобном месте. Термостатический регулятор автоматически меняет мощность водяного нагревателя, отслеживая температуру воздуха на выходе из клапана и поддерживает однажды заданную температуру в помещении.


Если Вас заинтересовали наши предложения, но остались вопросы, звоните по телефону (812) 963-03-09. Мы с удовольствием на них ответим, а так же предложим индивидуальное решение, оптимальное для Ваших конкретных условий.

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

© 2008 Санкт-Петербург
Овен - приточная вентиляция в квартире и в частном доме
Высокопроизводительная приточно-вытяжная система вентиляции с подогревом воздуха

Все о приточных клапанах на пластиковые окна.

air-box.ru

Видеоролик о проблемах герметичных окон и приточных оконных клапанах


Сравнение герметичных окон и окон с приточными оконными клапанами Air-Box

Появление оконных приточных клапанов

Как правило, основным способом организации воздухообмена в квартирах жилых зданий является система приточно-вытяжной вентиляции, где удаление загрязненного воздуха осуществлялось через вентиляционные каналы на кухне и сан узлах, а поступление наружного воздуха до появления герметичных окон осуществлялось через неплотности в оконных переплетах.

Недостатками приточной части такой системы вентиляции являлось нестабильность температурного режима в помещении, вызванного значительным влиянием температуры наружного воздуха, что приводило к возникновению сквозняков, избыточному охлаждению помещения в холодный период года и дискомфорту.

Применение современных герметичных окон решило проблему влияния наружной температуры на температурный режим помещения, но привело к возникновению совершенно иной проблемы. Высокая герметичность оконных конструкций сделала практически неработоспособными системы естественной вентиляции, что привело к ухудшению комфортности проживания в квартирах в связи со снижением качества воздуха. А увеличению влажности в помещениях, стало причиной грибковых поражений конструкций.

Проветривание путем открытия фрамуг в герметичных окнах не позволило обеспечивать требуемый микроклимат помещений в связи с невозможностью его контроля, а при проветривании значительно снижалась эффективность использования тепла, когда затраты на подогрев приточного воздуха в квартире зачастую превышали потери тепла через открытые фрамуги. Помимо этого открывание фрамуг способствовало проникновению уличного шума.

Высокие требования к обеспечению нормативного воздухообмена в помещении привели к необходимости использования других конструктивных решений для приточной части системы вентиляции, таких как устройства регулируемой вентиляции с естественным притоком воздуха через специальные приточные клапаны, обеспечивающие нормативный воздухообмен и не позволяющие уличному шуму проникать в квартиры.

Оконные приточные клапаны в современном строительстве

Применение герметичных окон для зданий различного назначения, давно является неотъемлемой частью современного строительства. Вместе с этим возникла необходимость решения вопроса по обеспечению притока свежего воздуха. Таким решением для многоквартирных домов с естественной системой вентиляции стало применение оконных или стеновых приточных вентиляционных клапанов, что позволило решить задачу по организации нормативного воздухообмена в помещениях с минимальными затратами. Поэтому на сегодняшний день применение оконных и стеновых приточный клапанов в строительстве приобрело массовый характер, что привело к возникновению большого количества производителей различных приточных устройств. Проектные организации на стадии проектирования проводят необходимые расчеты, в результате которых подбираются модели оконных приточных или стеновых клапанов исходя из их характеристик.

Оконные приточные клапаны на рынке вторичного жилья

Ситуация на рынке вторичного жилья сложилась совсем иная. Многие компании, продающие герметичные окна ПВХ не учитывают требования по обеспечения нормативной вентиляции, которые распространяются на вновь возводимое и реконструируемое жилье, несмотря на то, что свод правил СП 60.13330.2016 четко устанавливает эти нормы для систем вентиляции. Помимо этого продавцы окон в условиях серьезной конкуренции вынуждены снижать себестоимость, что не побуждает их использовать оконные приточные клапаны которые пусть и незначительно, но увеличат себестоимость оконной конструкции. Недобросовестных продавцов герметичных окон ПВХ не интересует, как потребитель будет решать проблемы с возникновением конденсата и плесени зимой, а так же с вентиляцией в целом. Решения, которые предлагаются, не выдерживают никакой критики: «проветривать помещение четыре раза в день по 15 минут» при этом не уточняется, как это технически возможно выполнить особенно ночью или в 20-ти градусный мороз.

В помещениях с газовыми плитами особенно опасно отсутствие поступления кислорода, т. к. повышается вероятность затухания газовой горелки, а наличие оконного вентиляционного клапана позволяет в большинстве случаях отказаться от принудительного проветривания, особенно зимой.

Несмотря на то, что применение оконных приточных клапанов давно уже стало нормой, непонимание в отношении необходимости использования данных устройств, при отсутствии принудительных приточных систем, встречается достаточно часто среди оконных «специалистов» и населения.

Справедливости ради следует отметить, что достаточно большое количество компаний производящих и продающих герметичные окна ПВХ используют оконные приточные клапаны по умолчанию, обеспечивая будущим потребителям комфортное проживание.

Сложившаяся негативная ситуация на рынке вторичного жилья привела к тому, что появилось достаточно большое количество компания которые устраняют негативные последствия после установки герметичных окон ПВХ предлагая разнообразные приточные устройства, начиная от недорогих и простых в установке оконных приточных клапанов, заканчивая дорогими и сложными устройствами. Вместе с этим данная ситуация привела к порождению различных мифов и заблуждения связанных с вопросами вентиляции и оконными приточными клапанами.

Наиболее часто встречающиеся мифы и заблуждения об оконных приточных клапанах.

Оконные приточные клапаны придумали для заработка денег.
Свод правил СП 60.13330.2016 четко устанавливает нормы проектирования для систем естественной вентиляции, в котором сказано, что поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах.

Из оконного приточного клапана будет дуть.
Холодный воздух с улицы через оконный приточный клапан попадает в подпотолочную зону. Теплый воздух от радиатора поднимается наверх и смешивается с поступающим холодным. Люди не находятся в зоне движения холодных потоков. Поэтому никакого дискомфорта не будет, если вы, конечно, не спите на потолке возле окна. А вот из окна на микро проветривании дуть будет.

Оконный приточный клапан промерзнет зимой при минус 30 градусах на улице.
Как известно – чем холоднее воздух, тем меньше его влажность. Абсолютная влажность воздуха при при 0 градусов 4,8 г/м³, а при минус 30 - 0,29 г/м³. Когда все работает так как положено: с улицы через приточный клапан холодный сухой воздух поступает в помещение, а влажный удаляется через вытяжку, то причин для обмерзания клапана нет, т.к. влажность в помещении снижена и нечему конденсироваться на его холодных частях. Обмерзание приточного клапана возможно, если вентиляция в помещении работает не правильно: вытяжка неисправна и воздух в одной из комнат выходит на улицу через клапан. Или оконный клапан полностью закрыт, что не рекомендуется делать. Тогда влажный теплый воздух начнет конденсироваться на холодных частях клапана, что может привести к его обледенению. В случае возникновения такой проблемы обвинять в этом приточный клапан, по меньшей мере, не корректно, поскольку причина не в клапане и не в том, что на улице минус 30. Окно на микро проветривании в такой же ситуации замерзнет по всему периметру по тем же причинам.

Наиболее часто задаваемые вопросы об оконных приточных клапанах

Для чего нужны оконные приточные клапаны?
После установке герметичных окон ПВХ нарушается постоянный естественный воздухообмен, заложенный проектом (в котором приток воздуха осуществлялся за счет не плотностей старой столярки), что приводит к целому ряду проблем. При этом ухудшается комфортность проживания: повышается влажность, снижается качество воздуха, появляется вероятность грибковых поражений конструкций.

Приточные оконные клапаны позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ.

Проще говоря, если у вас установлены герметичные окна, то стеновой или оконный приточный клапан  - это приточная часть системы вентиляции. Вентиляционный канал – это вытяжная часть. При отсутствии или поломке одного из этих компонентов, система естественной вентиляции (которая есть в подавляющем большинстве многоквартирных домов) не будет работать, когда окна закрыты.

Нередко возникает ситуация когда после покупки квартиры в новостройке в результате ремонта происходит замена оконных конструкций вместе с оконными приточными клапанами, а при установке новых окон ПВХ не предусматривается наличие приточных устройств. Поэтому после такой замены жильцы столкнутся с описанными выше проблемами.

Зачем клапан, если есть микро (щелевое или зимнее) проветривание?
При таком проветривании окно приоткрывается по всему периметру, что приводит к появлению сквозняков, резким перепадам температур, повышению уровня шума. Такое проветривание подразумевает контроль, а приточный вентиляционный клапан, выполняя шумозащитную функцию, обеспечивая приток свежего воздуха в подпотолочную зону, тем самым, исключая сквозняки и перепады температур. Система вентиляции работает непрерывно.

Не станет ли холодно в квартире из-за притока холодного воздуха зимой?
При нормальной работе системы отопления - нет. Воздухопроницаемость приточных клапанов регламентирована нормативными документами. Помимо этого оконный приточный клапан имеет возможность плавной регулировки подачи воздуха.

Зачем нужен оконный вентиляционный клапан, если есть кондиционер?
Принцип работы кондиционера основан на том, что воздух забирается из помещения, охлаждается и опять подается в помещение. Таким образом, работа кондиционера не обеспечивает приток свежего воздуха.

Air-Box – доступное решение проблем воздухообмена.
Вентиляционные оконные приточные клапаны

Проветриватели с рекуперацией и приточные клапана для квартир и других помещений

  Свежий воздух является главным условием для жизнедеятельности человека. Отсутствие чистого воздушного потока означает недостаточное количество поступающего в мозг кислорода, что влияет на самочувствие и может вызвать некоторые болезни.

  Пластиковые окна, которые так популярны сегодня, характеризуются высокими показателями герметичности, что препятствует попаданию в помещение природного воздуха. Из-за этого повышается уровень углекислого газа в здании, и организм получает чрезмерную нагрузку. Отсюда – быстрая утомляемость, ощущение духоты, головная боль.

  Более того, такие ежедневные дела как готовка, стирка, уборка способствуют появлению большого количества влажного воздуха, что также неблагоприятно влияет на здоровье. Так, чрезмерный уровень влажности помещения сулит появлению конденсата и, как следствие – образованию плесени.

  Конечно, обеспечить полноценную циркуляцию воздушных потоков можно и «дедовским» способом – просто открыть окно и тем самым наполнить помещение газами, пылью, шумом и сквозняками. А можно добиться того же эффекта современным методом – с помощью проветривателя. Устройство не только наполнит помещение свежим воздухом, а и обеспечит полный комфорт вследствие отсутствия негативных моментов, упомянутых выше.

  Проветриватели
обладают массой преимуществ. Например, частичное или полное отсутствие шума. Хотя жители больших мегаполисов и привыкли к таковому, но, согласно проведенным исследованиям, чрезмерные звуки неблагоприятно влияют на организм, в частности детский. Клапаны приточной вентиляции способны максимально снизить уровень шума или вовсе убрать его.

  Еще одним несомненным плюсом приточного клапана является экономия денежных средств. Давайте припомни, сколько тепла уходит на улицу сквозь открытые окна во время проветривания? Установив клапан приточной вентиляции, можно экономить на отоплении около 50%.



Клапаны для системы вентияции

  Итак, провертиватель – это устройство, предназначенное для наполнения помещений чистым воздухом. Устройства для вентиляции помещения бывают нескольких видов.

  Стенной клапан приточной вентиляции
, соответственно, крепится на стену здания и обеспечивает регулярный приток свежего воздушного потока.

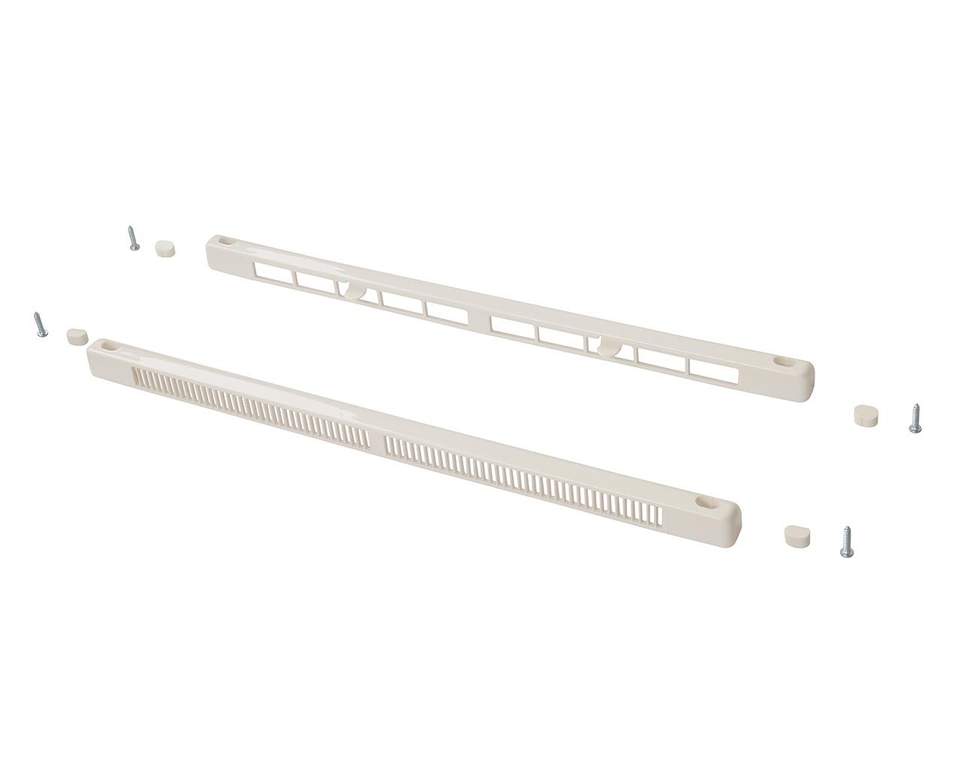

  Оконный приточный клапан
– это устройство небольших размеров, которое монтируется непосредственно в окне. Устройство имеет защиту от дождя и  на автомате пропускает необходимое количество воздушного потока в помещение.

  Можно купить проветриватель в Киеве в нашем Интернет-магазине – цены на проветриватели Вас приятно удивят! Звоните нашим менеджерам по номеру (044) 50 000 53 или закажите Обратный звонок!

установка в квартире и доме

Для того чтобы люди чувствовали себя комфортно дома, на работе, в торговом центре, иначе говоря, в любом помещении, оно должно хорошо проветриваться. Существуют схемы обустройства вентиляции, которые обеспечивают здоровый микроклимат.

Очень важно, чтобы атмосферный воздух с улицы вовремя и в достаточном количестве попадал в помещения, где могут быть люди.

Чаще всего эта задача решается с помощью приточного клапана, встроенного в стену.

Что такое стеновой вентиляционный клапан

Еще не так давно основным источником проникновения наружного воздуха во многих жилых постройках была система естественного проветривания.

Обновление воздуха происходило в основном через открытые форточки, щели в оконных рамах и дверных проемах.

Современные методы строительства наряду с новыми материалами диктуют необходимость в усовершенствовании старой технологии.

В частности, для постоянной подачи атмосферного воздуха разработаны технологичные устройства, которые известны как проветриватели, или стеновые приточные клапаны.

Подобные клапаны, по сути, представляют собой специальные воздуховоды с заслонками, которые выходят через стену на улицу. Особенности их работы будут рассмотрены ниже.

Назначение стенового клапана

Не секрет, что пластиковые окна обладают полной герметичностью. Замена старых деревянных рам на новые, пластиковые, приводит к существенному ухудшению обмена воздуха, за который ранее отвечала естественная вентиляция.

Наряду с повышенной защитой от шума и сохранением тепла в холодный период, что, безусловно, является преимуществом, установка пластиковых окон дает и отрицательный эффект. Он как раз связан с повышенной герметизацией жилых помещений.

В результате наблюдается возрастание концентрации углекислого газа. Она может вырасти до опасных для здоровья значений.

Нехватка кислорода приводит к головной боли, повышенной утомляемости, отрицательно сказывается на работоспособности человека. Могут обостриться хронические заболевания.

Кроме этого, в таких комнатах и квартирах повышается влажность воздуха. Ее увеличение способствует развитию колоний микроорганизмов, часть которых является болезнетворными.

Если такие условия сохраняются достаточно продолжительное время, в помещениях наблюдается развитие плесени. Все эти факторы особенно опасны для детей и аллергиков, а также для людей, которые имеют слабый иммунитет.

Исправить ситуацию может только постоянное проветривание. Понятно, что невозможно держать окна все время открытыми. Сводятся на нет все преимущества пластиковых стеклопакетов.

Выход один – использовать клапан для проветривания. С его помощью можно обеспечить саморегулирование микроклимата в любых помещениях, предназначенных для человека.

Приточный вентиляционный клапан в стену предназначен для работы как в жилых сооружениях, так и в постройках производственного и общественного назначения.

Он может быть составным элементом любой схемы вентиляции из тех, что используются в настоящее время в строительстве.

Особенно актуальна его установка в частных домах или квартирах, где растут маленькие дети и живут большие семьи. Он, безусловно, необходим в системе вентиляции офисов, а также кинотеатров, концертных залов и т. д.

Естественная вентиляция в старых постройках, где был сделан капитальный ремонт с заменой окон, нуждается в модернизации, так как она практически утрачивает работоспособность.

Подачу атмосферного воздуха в этом случае лучше всего можно организовать при помощи приточных клапанов.

Конструкция и принцип работы

Устройство для проветривания функционирует по простому физическому закону. Воздушная масса всегда перемещается из области с высоким атмосферным давлением в сторону области с более низким его значением.

Как правило, такие условия наблюдаются в комнатах, где вытяжная вентиляция функционирует как положено. Ее работа обеспечивает нужную разницу давления.

Необходимо не забывать о некоторых нюансах, если здание оснащено обычной вытяжной системой. Эффективность ее работы зависит от температуры окружающей среды, а также направления и силы ветра.

Если уличная температура близка к комнатной, то скорость прохождения воздушного потока через вытяжные воздуховоды уменьшается. И наоборот, чем холоднее снаружи, тем интенсивнее происходит воздухообмен.

Поэтому перед тем как установить приточный клапан, обязательно нужно проверить работоспособность вытяжной вентиляции в помещении с учетом вышесказанного.

Сделать это несложно. Можно использовать обычную зажигалку или полоску тонкой бумаги. Следует открыть форточку, чтобы увеличить скорость поступающего воздушного потока.

Затем аккуратно приблизить язычок пламени зажигалки к вытяжной вентиляционной решетке. Если огонек ощутимо клонится в сторону решетки, значит, вытяжка работает хорошо. Если используется полоска бумаги, то она должна «прилипнуть» к решетке.

Тогда становится понятно, что стеновой клапан для проветривания будет функционировать эффективно. Если же проверка показала другой результат, то от клапана не будет никакого толку.

Стеновой клапан, которым оснащается система приточной вентиляции, устроен достаточно просто. Его можно приобрести в готовом для эксплуатации исполнении или сделать самостоятельно.

Набор основных деталей следующий:

  • защитная вентиляционная решетка. Она монтируется на стену с внешней, уличной стороны. Решетка призвана препятствовать загрязнению воздушного канала различным мусором, пылью и посторонними предметами. Материал детали – алюминий или пластик. Изнутри на решетку может крепиться противомоскитная сеточка;
  • воздуховод. Представляет собой отрезок трубки диаметром от 6 до 14 см и длиной от 20 до 220 см. Производится из пластика. Чем больше диаметр воздухопровода, тем выше пропускная способность клапана. В собранном состоянии длина воздушного канала должна быть равна толщине стены;
  • изоляционная вставка. Располагается снаружи трубки по всей ее длине. Материал изготовления – полифом. Вставка предназначена для более надежной шумоизоляции помещения. Другой ее функцией следует считать защиту участка стены от промерзания зимой;
  • оголовок. Как правило, пластиковый. Подсоединяется к воздухопроводу в комнате. Он укомплектован фильтрующим элементом, очищающим воздушный поток от пыли. В оголовке имеется заслонка, открытие которой регулируется в ручном режиме. Это дает возможность настроить приток воздуха и избавиться от влияния порывов ветра.

Существуют более технологичные и дорогие конструкции. Приточные стеновые клапаны могут быть снабжены датчиками влажности и/или температуры воздуха.

Кроме этого, изделия комплектуются нагревательным элементом и вентилятором. Такие девайсы функционируют в автоматическом режиме и стоят довольно дорого.

Преимущества и недостатки

Стеновой проветриватель призван поддерживать непрерывное поступление свежего воздуха в комнату. Если поставить раму ПВХ-окна в режим проветривания, получается, казалось бы, схожий эффект.

Однако противопоставлять эти способы проветривания один другому не следует. В идеале они дополняют друг друга.

Какие же достоинства имеет вентиляционный клапан перед простым проветриванием? Составим небольшой список:

  • установка приточных клапанов не портит дизайн комнаты. Оголовок клапана мало заметен и имеет небольшие размеры, что позволяет без проблем спрятать его за занавесками;
  • нет необходимости часто открывать форточку. Таким образом увеличивается срок жизни оконной фурнитуры;
  • пропускная способность приточного клапана может составлять 60-70 м3/час. Она более высокая, чем режим проветривания у пластиковых стеклопакетов;
  • наружный воздух, проходя через фильтр проветривателя, избавляется от примесей и пыли;
  • функция регулировки поступления воздуха через клапан позволяет настроить оптимальный воздухообмен;
  • участок стены, где смонтирован проветриватель, защищен от промерзания и обладает прекрасной шумоизоляцией;
  • клапан полностью автономен и функционирует без участия человека;
  • предотвращается появление конденсата. Если устройство расположено рядом с отопительными батареями, температурные колебания в комнате зимой минимальны.

Использование стенового клапана как составной части системы приточной вентиляции имеет ряд негативных моментов, которые стоит отметить:

  1. чтобы установить изделие, неизбежно придется делать отверстие в стене, тем самым ослабляя конструкцию;
  2. ошибки при проведении монтажа могут спровоцировать частичное промерзание стены зимой;
  3. дешевые модели данных изделий, которые не снабжены вентилятором, имеют низкую производительность, порядка 30 м3/час. Этого достаточно всего для одного человека, находящегося в помещении.

Виды и отличия

Еще один вид приточной вентиляции в стену в разрезе

Все приточные клапаны работают по одному принципу, поэтому разница между моделями минимальна, кроме тех, которые предназначены для систем принудительной вентиляции.

По форме можно выделить изделия с круглым (подавляющее большинство) и прямоугольным сечением воздуховода. По комплектации различаются модели с тепло- и шумоизоляцией или без оной. По функционалу выделяют бытовые модели и промышленные.

Стандартные бытовые вентиляционные клапаны специально предназначены для квартир и имеют диаметр воздушного канала 131,8 мм. Промышленные модели устанавливаются в производственных цехах, общественных зданиях и т. д.

Они разделяются по двум критериям: наличию возможности усовершенствования путем монтажа дополнительного оборудования и возможности полностью или частично перекрывать воздушный канал.

Особняком выделяется группа клапанов для принудительной вентиляции. Они укомплектованы вентилятором, который может работать в обоих направлениях, направляя воздушный поток в помещение или выводя его наружу.

Кроме того, такие модели оснащены обогревателем и дополнительными фильтрами, а также датчиками влажности и/или температуры воздуха. Это позволяет использовать устройства постоянно, летом и зимой.

Эти системы гораздо более эффективны, чем описанные выше, и могут работать в автоматическом режиме.

Критерии выбора вентиляционного клапана

Более сложный вид приточного клапана с дополнительными функциями (фильтрами и нагревательным элементом).

Перед тем как приобрести стеновой клапан, следует проверить, соответствуют ли его возможности необходимым параметрам для конкретного помещения.

В этом смысле важно оценить пропускную способность устройства. Для жилых комнат норматив по воздухообмену составляет 3 м3/час из расчета на один квадратный метр площади.

Температурный интервал эксплуатации, который указан производителем, должен соответствовать климатическим данным для региона.

Длина пластикового воздушного канала проветривателя выбирается с учетом толщины стены. Важен уровень тепло- и шумоизоляции, который обеспечивает модель, а также способ управления: ручной или автоматический.

Технология монтажа стенового клапана

Монтаж приточного клапана лучше проводить в капитальной стене. Желательно, чтобы наружная часть стены не выходила на оживленную магистраль или завод.

В высотных жилых зданиях внешний выход воздуховода можно делать на балконе.

Определение оптимального места установки

Где правильно размещать приточную вентиляцию в стене

На начальном этапе следует определиться с местом установки.

Клапаны для вентиляции могут устанавливаться в любом месте, однако самыми лучшими являются:

  1. место ниже подоконника и выше батареи отопления;
  2. рядом с верхом оконной рамы, в 2-2,5 м от пола, но не ближе 30 см от оконного откоса.

В обоих вариантах уличный воздух, попадая в жилое помещение через клапан в стене, успевает немного прогреться, что значительно улучшает микроклимат.

Необходимые инструменты и материалы

Без специального бура будет сложно обойтись

После того как подходящее место для установки клапана в стену определено, подготавливаются инструменты и материалы, необходимые для работы. Для разметки будут нужны рулетка, карандаш и обычный уровень.

Для пробивания стены не обойтись без установки для алмазного бурения или мощного перфоратора с соответствующим буром или коронкой. Нелишним будет пылесос для очистки отверстия в стене.

Кроме того, понадобится ножовка, отвертка, монтажный нож, очки для лица, которые защищают глаза при сверлении, и респиратор.

Для герметизации отверстий нужно подготовить баллон с монтажной пеной, цементный раствор или штукатурную смесь.

Последовательность выполнения работ

Порядок монтажа: инструкция от производителя

Установка приточного клапана в стене начинается с разметки положения будущего отверстия для воздухопровода. Диаметр его должен быть на 1 см больше диаметра воздушного канала.

Стену следует подготовить: в помещении – очистить участок от обоев, снаружи – на время снять облицовочную панель со стены (если она есть).

Бурение отверстия осуществляется с пологим наклоном в сторону улицы, чтобы атмосферные осадки не попадали внутрь. Получившаяся скважина очищается от пыли и мусора при помощи пылесоса.

В отверстие заделывается утеплитель, затем пластиковый воздуховод. Снаружи он защищается прочной вентиляционной решеткой. Изнутри комнаты осуществляется монтаж оголовка согласно инструкции по установке.

Обслуживание вентиляционного клапана

Обслуживание стеновых клапанов приточной вентиляции не представляет трудности.

Достаточно снять фильтр и теплоизолирующий элемент и промыть их в мыльной воде, затем хорошо просушить.

Воздуховод очищается от мусора и пыли при помощи пылесоса. Операцию нужно проводить дважды в год, если это большой город, и раз в год в менее загрязненных населенных пунктах.

Итоги и выводы

Клапан приточной вентиляции является полезным устройством, которое способствует эффективной работе всей вентиляционной системы.

В данной статье достаточно подробно освещены особенности, связанные с функционированием стеновых клапанов, которые работают по схеме естественной вентиляции.

Надо отметить, что, помимо готовых образцов, которые можно купить, такие изделия нетрудно сконструировать самостоятельно и установить у себя дома.

Более подробного рассмотрения заслуживают технологичные клапаны для принудительной вентиляции, которые становятся все более распространенными и доступными.

Рекуператор или приточка: что выбрать для дома?

Наличие правильного воздухообмена является ключевым фактором комфорта в доме и здоровья домочадцев. И тогда сама собой напрашивается мысль о создании правильной вентиляции. В последнее время чего только нет на рынке климатического оборудования! Неподготовленному человеку трудно разобраться в том, что ему действительно необходимо для создания комфортного микроклимата в квартире.
Давайте разберёмся, для чего служат, к примеру, приточные вентиляционные клапаны, приточные установки и рекуператоры.

1. Приточный стеновой клапан с регулируемым открыванием КИВ-125
(он же КПВ, он же KIV и альпийская форточка)

обеспечивает поступление свежего воздуха в жилые
или другие помещения с постоянным нахождением людей.


Применяется в системах естественной и механической вентиляции. Клапан имеет защиту от насекомых, шума, пыли, от промерзания стены и выпадения конденсата, а также регулировку количества поступающего воздуха. Регулировать поток проходящего через клапан воздуха можно при помощи рукоятки на оголовке клапана или специального шнура, если клапан расположен высоко. На оголовке клапана расположена шкала, указывающая степень открытия клапана. Клапан имеет плавную регулировку вплоть до полного закрытия. КИВ-125 не требует никаких затрат электроэнергии.
Как он работает? Существующая вытяжка (вентканалы, расположенные на кухне и в санузлах), удаляя отработанный воздух, создаёт разряжение в помещениях квартиры, и за счет этого разряжения в помещение через клапаны КИВ-125 поступает свежий наружный воздух.

2. Приточная установка iFresh обеспечит Вас очищенным
свежим воздухом для комфортного проживания и работы.

Преимущества:
* Двойная очистка воздуха.
* Встроенный двухступенчатый керамический нагреватель — для вентиляции в холодное время года.
* Высокоэффективный вентилятор — для тихой работы (от 21 дБ) с минимальным потреблением электроэнергии.
* Производительность от 40 до 120 м3

3. Рекуператор воздуха — это устройство приточно-вытяжной
вентиляции для квартиры и комнаты, для частного дома и дачи.



Рекуператор воздуха проветривает ваше помещение путем удаления старого воздуха и притока нового, очищенного фильтром, внутрь помещения. В процессе обмена воздуха происходит рекуперация, передача энергии от выходящего воздуха входящему. Этим рекуператор экономит энергию, затраченную на отопление зимой и кондиционирование летом.


                                                                     * * * * *
Для эффективной работы приточного клапана или установки вытяжка должна быть активной. Активная вытяжка - это любая стабильно работающая вытяжная система – механическая (с помощью вентиляторов) или естественная (вентканалы, расположенные на кухне и в санузлах). Для гарантированной работы вентиляции в квартире в любой сезон, независимо от этажа, рекомендуется устанавливать вытяжные вентиляторы на кухнях и в санузлах.
Рекуператоры работают независимо от наличия вытяжных каналов. Мы помним, что в задачи рекуператоров, помимо притока свежего воздуха, входит выведение отработанного воздуха.
НО! Естественная вытяжка есть в каждом доме. Именно поэтому, устанавливать рекуператоры в жилых помещениях, на наш взгляд, нецелесообразно. Они, скорее, подойдут для помещений, в которых совсем нет вытяжки (гараж, сарай, кладовка и т.д.). Обещанная экономия электроэнергии — тоже спорный вопрос, поскольку объёма поступающего воздуха будет явно недостаточно - не более 40 м3/ч. А разве этого Вы хотели добиться, заботясь о проветривании своего дома? Да и подогрева воздуха в мороз Вы тоже не почувствуете.

Если Вам нужна действительная экономия, то рекомендуем рассмотреть приточные клапаны КИВ-125. Производительность клапана зависит от создаваемого вытяжкой разряжения:
при разряжении 20 Па (создаёт механическая вытяжка) - 50 м3/ч;
при разряжении 10 Па (создаёт естественная вытяжка) - 35 м3/ч.

Если же Вам хочется большего притока свежего, очищенного и, при необходимости, ощутимо подогретого воздуха, стоит задуматься уже о приточной вентиляционной установке.

И ещё один немаловажный момент:
для наружного отверстия до 150 мм (которое необходимо для монтажа, например, КИВ-125 или iFresh) не требуется согласование (если здание не является объектом культурного наследия):

4.3.7.* Устройство систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,15 м, скрытое заборной решеткой, допускается повсеместно (для объектов культурного наследия - по согласованию с КГИОП).

*Постановление Правительства города Санкт-Петербурга "Об утверждении правил содержания и ремонта фасадов зданий и сооружений в Санкт-Петербурге" (№1135 от 14.09.2006 г.)

Для монтажа рекуператоров требуется наружное отверстие большего диаметра — 180 мм.



Оконные клапаны: отзывы, установка приточного клапана вентиляции на пластиковые окна

Борис БутцевСохранить фотоМиф №3: Из оконных клапанов дует
На самом деле, поступление струи холодного воздуха внутрь помещения еще не означает, что около окна будет некомфортно. Ощущение возникнет, если зимой просто приоткрыть створку, и холодный воздух будет втекать с уровня подоконника. Если же воздух из высоко расположенного оконного клапана направляется в подпотолочное пространство, он достаточно быстро тормозится (на пролете около 1 метра) и нагревается за счет перемешивания с теплым воздухом под потолком.

На рисунке показаны результаты натурных испытаний клапана для окна ЕММ фирмы «Аэреко» зимой в Сибири. Изотерма +20 градусов находится высоко над уровнем пола, а зона пониженной температуры наблюдается только вблизи от клапана.

Миф №4: Холодный, более тяжелый воздух сразу сваливается из клапана вниз
В действительности он сваливается вниз при поступлении на малой скорости через «дыру» большой площади (из приоткрытой створки). Из клапана струя воздуха со скоростью 2-3 м/сек по инерции втекает в подпотолочное пространство, не успевая никуда свалиться — это видно на рисунке.

Миф 5. Оконные клапаны — не для России, зимой они промерзают
Звучит угрожающе, но на самом деле не все так печально. Оконные клапаны достаточно широко используются в той же Финляндии с достаточно сильными морозами зимой. В Москве такие морозы редкость: средняя температура воздуха у нас на уровне -10 градусов Цельсия.

В плане промерзания (появления на корпусе клапана инея или наледи) климат страны-производителя клапанов не имеет никакого значения. Это больше аэродинамическая проблема — появление застойных зон около корпуса клапана, а не теплотехническая. Появится ли зимой на клапане иней или нет, процентов на 10 зависит от конструкции клапанов и на 90% — от ситуации в помещении. Действительно, в начале 90-х годов несколько моделей немецких клапанов не прошли испытания российскими морозами из-за конструктивных просчетов. Но большинство отлично функционируют зимой при соблюдении простых условий эксплуатации.

Ваш путеводитель по вентиляционным воздушным клапанам

Воздушные клапаны являются важной частью любой системы механической вентиляции. Они используются в помещениях, где воздуховоды соединяются с потолком или стенами, чтобы воздух мог должным образом вытягиваться или подаваться.

Воздушные клапаны регулируются, и их необходимо настроить при вводе в эксплуатацию, чтобы обеспечить правильный расход воздуха. Чтобы отрегулировать клапаны, вы просто поворачиваете центральный диск внутрь или наружу, чтобы обеспечить больший или меньший поток воздуха, или вставляете регулирующую заслонку.

Размещение воздушного клапана

Клапаны предназначены для установки в круглые трубы или камеры статического давления через потолки или стены. По крайней мере, один приточный или вытяжной клапан должен быть размещен в каждой комнате вашего дома, из которой вы хотите удалять или подавать воздух. Их необходимо размещать вдали от плит, других вытяжных вентиляторов и вытяжек.

Клапаны ненавязчивы, и конструкторские варианты доступны для модернизации. Все наши комплектные системы поставляются со стандартными металлическими воздушными клапанами или воздушными клапанами Airflex премиум-класса, после чего вы можете добавить огнестойкие клапаны или наши архитектурные линейки воздушных клапанов Airy или Starline.

Если вам нужен определенный цвет, мы можем это сделать! Просто предоставьте нам цветовой код RAL, и мы сможем добавить ваш индивидуальный цвет, чтобы ваш клапан гармонировал с выбранной вами комнатой.

Сколько требуется клапанов и точек?

Требуемое количество очков добычи и снабжения зависит от количества комнат в вашем доме. Это также может зависеть от того, насколько большие помещения и сколько в них может быть влажности. В больших и более влажных помещениях вам могут потребоваться дополнительные баллы из-за потребности в потоке воздуха.Каждая точка - это один клапан.

Обычно мы рекомендуем, чтобы в помещении площадью 50 м2 или больше потребовались два воздушных клапана для обеспечения бесшумной системы

Вытяжка и подача

В зависимости от комнаты он решит, нужна ли вам вытяжка. или поставка. Если у вас есть дизайн, сделанный нами, все будет четко обозначено, так как наша команда точно укажет, что потребуется для каждой комнаты.

Помещения, требующие вытяжных точек:
- Ванные комнаты
- Душевые
- Кухни
- Коммунальные услуги
- Ванные комнаты
- Влажные комнаты
- И другие помещения, требующие повышенной влажности

Помещения, требующие точек водоснабжения:
- Жилые зоны
- Спальни
- Любая жилая комната

В таких помещениях, как тренажерные залы, кинотеатры и т. Д., Могут потребоваться как вытяжные, так и приточные точки для обеспечения наилучшего воздушного потока.

Для балансировки вашей системы вам могут потребоваться точки в вестибюлях и холлах. Также важно помнить, что системы должны быть введены в эксплуатацию, это обеспечит правильную скорость воздушного потока в вашей системе и позволит вашей системе работать с максимальной эффективностью. Ваш установщик сможет ввести вашу систему в эксплуатацию для вас, или вы можете сделать это самостоятельно, взяв напрокат расходомер воздуха, , свяжитесь с нами для получения дополнительной информации, если требуется.

Мы предоставим вам подходящие клапаны и отметим, поставляются они или извлекаются.Некоторые клапаны универсальны и могут использоваться как вытяжные, так и приточные, в зависимости от того, что требуется.

Ассортимент клапанов

Здесь, в BPC, мы предлагаем широкий ассортимент вентиляционных клапанов, подходящих как для бытового, так и для коммерческого применения. Доступны клапаны разных размеров для различных систем воздуховодов.

Стандартные воздушные клапаны

Стандартные клапаны доступны как для вытяжки, так и для подачи. Вы можете выбирать между стандартными клапанами из ПВХ и металла. Эти клапаны имеют порошковое покрытие и идут в комплекте с потолочным хомутом.

Противопожарные воздушные клапаны

Металлические противопожарные клапаны содержат встроенный вспучивающийся материал, который автоматически закрывается, когда температура достигает 72 °, и изолирует канал от проникновения огня и дыма.

Клапаны с классом огнестойкости прошли испытания на огнестойкость в соответствии с BS EN 1365-2: 1999 и обладают огнестойкостью 60 минут.Поставляется в комплекте с фиксирующим корпусом с предварительно просверленными отверстиями для установки.

Airy Valve

Airy Valve обеспечивают акустические характеристики и имеют дискретный набор лицевых панелей. Они универсальны и поэтому подходят как для приточного, так и для вытяжного воздуха. Существует ряд доступных сменных лицевых панелей, включая круглые, квадратные, дугообразные, прямоугольные и эллиптические. Они доступны в белом цвете, квадратная версия также доступна в металле или с необработанной отделкой, которую можно оклеить обоями, покрасить или создать собственный дизайн, чтобы он полностью вписался в интерьер вашей комнаты.

Starline Architectural Grill Ассортимент

Starline Architectural Grille - это серия профессиональных воздушных решеток, подходящих для домов, требующих ненавязчивого дизайнерского решения по сравнению с обычными воздушными клапанами. Решетки дизайна Starline стильны, просты в установке и могут использоваться как для вытяжки, так и для приточной вентиляции. Решетки Starline подходят как для вытяжных, так и для приточных точек, они также гигиеничны благодаря встроенному держателю фильтра.

Установка и обслуживание

Клапаны легко установить как часть вашей вентиляционной системы. С каждой купленной у нас вентиляционной системой вы получите от нас руководство по воздуховодам MVHR, а также у нас есть ряд видео по установке, которые вы можете просмотреть и посмотреть на нашем канале на YouTube.

Для обслуживания клапанов вентиляции мы рекомендуем протирать их, чтобы удалить пыль, которая может на них осесть.

Чтобы узнать больше о наших клапанах, щелкните каждое изображение, чтобы перейти на страницу продукта. В качестве альтернативы вы можете связаться с нами по телефону 028 282 75150, чтобы узнать больше о вентиляции в вашей собственности или о вариантах модернизации.

Приточно-вытяжные клапаны дисковые металлические серии АМ… ВРФ

  • Описание
  • Модификации
  • Загрузки

Описание

Описание

ПРИМЕНЕНИЕ
  • Для приточно-вытяжной вентиляции, кондиционирования и воздушного отопления.
  • Монтаж в подвесные потолки или стены.
  • Используется для обеспечения правильной циркуляции воздуха в помещениях.

ДИЗАЙН
  • Из стали с полимерным покрытием.
  • Специальная конструкция аэродинамического дискового клапана обеспечивает равномерное распределение воздуха.
  • Плавное регулирование прохождения воздуха за счет вращения центральной части заслонки.

  • Оснащен монтажным фланцем для простого соединения с круглыми воздуховодами диаметром 100-200 мм.
  • Монтажный фланец крепится к подвесному потолку винтами.
  • Внутренняя часть имеет уплотнительное кольцо для более плотной посадки.

Клапаны приточного воздуха дисковые серии А… ПР

  • Описание
  • Модификации
  • Загрузки

Описание

Описание

ПРИМЕНЕНИЕ
  • Для приточной вентиляции, кондиционирования и воздушного отопления.
  • Предназначен для настенного монтажа или встраивания в подвесной потолок.
  • Используется для организации правильной подачи и циркуляции воздуха в помещениях.

ДИЗАЙН
  • Изготовлен из высококачественного пластика (АБС-пластик или полистирол).
  • Специальная конструкция аэродинамического дискового клапана обеспечивает равномерное распределение воздуха.
  • Плавное регулирование прохождения воздуха за счет вращения центральной части заслонки.
  • Простой монтаж с помощью распорных проушин
  • Внутренняя часть имеет уплотнительное кольцо для более плотной посадки.

Клапаны приточного и вытяжного воздуха

HHS

Настенный диффузор HHS для подачи свежего воздуха. Штекерный соединитель с прокладкой
для быстрого соединения с каналом SPIRAL ® .

Окрашено порошковой краской
в белый цвет RAL 9010, что обеспечивает дополнительную защиту
от коррозии в местах с высокой влажностью, таких как
, например, ванные комнаты.
Отличный выбор, если потолочный монтаж выходит за рамки
или для внутреннего оформления требуется настенный диффузор. Его можно использовать
в офисах, жилых домах, а также установить под потолком
.

Переднюю крышку можно открыть для облегчения обслуживания
и очистки, а перфорация на ней обеспечивает равномерный поток воздуха.

Настенный диффузор
кН

Клапаны подачи воздуха KN могут быть установлены в потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RM. Они позволяют плавно регулировать расход отработанного воздуха
путем вращения затвора диска в центре.

Расход приточного воздуха зависит от расстояния закрытия диска от
круглой лицевой панели и устанавливается контргайкой.
Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быструю и простую установку.

Клапаны приточного воздуха стальные для потолочного и настенного монтажа
кН-К

Клапаны подачи воздуха KN-K могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RM.Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, т. Е.
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быстрый и простой монтаж.

Клапаны подачи воздуха из нержавеющей стали
КНИ

Клапаны подачи воздуха KNI могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с использованием специальной монтажной рамы
RM.Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, т. Е.
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быстрый и простой монтаж.

Клапаны приточного воздуха с низким уровнем шума
КНВ

Клапаны подачи воздуха KNV могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы RM
. Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, т. Е.
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быстрый и простой монтаж.

Клапаны приточного воздуха для потолочного и настенного монтажа
КНТ

Клапаны подачи воздуха KNT могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с использованием специальной монтажной рамы
RML.Они позволяют плавно регулировать
расход воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, т. Е.
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быструю и простую установку.

Клапан подачи воздуха
кВт

Клапан выпуска воздуха кВт s может быть установлен на потолке, на стене,
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RM.Они позволяют плавно регулировать расход отработанного воздуха
путем вращения затвора диска в центре.
Расход воздуха зависит от степени открытия, то есть расстояния
между расстоянием закрытия диска и круглой лицевой панелью, а
устанавливается контргайкой.

Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быструю и простую установку.

Выпускные воздушные клапаны для монтажа на потолке, стенах или воздуховодах
кВт-К

Клапан выпуска воздуха KW-K s может быть установлен на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RM. Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска на
в центре.

Расход воздуха зависит от степени открытия, то есть расстояния
между расстоянием закрытия диска и круглой лицевой панелью, и это значение
устанавливается с помощью контргайки.

Клапаны вытяжного воздуха из нержавеющей стали
KWI

Клапаны для выпуска воздуха KWI могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RMI.Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, т. Е.
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быстрый и простой монтаж.

Изолированные выпускные клапаны с низким уровнем шума
KWV

Клапаны выпуска воздуха KWV могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RM.Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, т. Е.
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быструю и простую установку

Клапаны вытяжного воздуха для монтажа на потолке, стенах или воздуховодах
KWO

Клапаны выпуска воздуха KWO могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной герметичной монтажной рамы
RML. Они позволяют плавно регулировать
расход выходящего воздуха за счет вращения затвора диска
в центре.

Расход воздуха зависит от степени открытия, то есть
расстояния между расстоянием закрытия диска и
круглой лицевой панелью, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума
, а также быструю и простую установку.

Клапаны для вытяжного воздуха - потолочный и настенный
KCN

Воздушные клапаны KCN предназначены как для приточного, так и для вытяжного воздуховода
.Они позволяют плавно и точно регулировать расход воздуха
.

Регулируемый дисковый затвор
разработан для обеспечения высокого расхода воздуха как в режимах подачи воздуха, так и в режимах выпуска воздуха
. Поверхность имеет матовую текстуру. Клапаны KCN air
имеют очень высокую эстетическую ценность, длительный срок службы,
и очень просты в установке.

Хромоникелевый колпак вентиляции приточный и кровельный
КПП

Пластиковые воздушные клапаны КПП изготовлены из белого ПВХ и, как следствие,
устойчивы к коррозии.Скорость воздушного потока регулируется поворотом на
крышки диска внутрь и наружу. Степень открытия
фиксируется контргайкой.

Тщательно продуманная геометрия клапана гарантирует низкий уровень шума.
Воздушный клапан КПП крепится к концу воздуховода с помощью монтажной рамы.
Клапан KPP необходимо только запрессовать в монтажную раму.

Пластиковый воздушный клапан
ЭЛЗ-И

Телескопические воздушные клапаны ELZ-I с теплоизоляцией для подачи
свежего воздуха в помещения. Один конец клапана ELZ-I имеет отверстие для забора наружного воздуха
с жалюзи и защитной сеткой.
Другой конец, внутренний, имеет круглый клапан подачи воздуха с регулируемым отверстием
. Размер отверстия
можно плавно отрегулировать, повернув затвор диска, или с помощью трехступенчатой ​​процедуры регулировки
с помощью тянущего троса.
Отверстие для забора наружного воздуха и клапан подачи воздуха
соединены телескопической трубкой.
Теплоизоляционная оболочка установлена ​​внутри трубы
и на затвор диска.

Телескопический воздушный клапан ELZ-I предназначен для установки в
наружной стене здания. Максимальная толщина стенки
- 400 мм. Минимальный потолочный зазор для клапана
ELZ-I составляет 100 мм. В вентилируемой зоне должны быть установлены два клапана ELZ-I
, выровненные друг напротив друга для наилучшего расхода воздуха.
Отверстие для забора наружного воздуха выполнено в сером цвете, а воздухозаборный клапан
- в белом цвете.
Телескопические воздушные клапаны ELZ-I предназначены для одноквартирных домов
и квартир в многоквартирных домах.

Телескопический изолированный клапан приточного воздуха
ELZ


Телескопические воздушные клапаны ELZ без теплоизоляции для подачи
свежего воздуха в помещения. Один конец клапана ELZ имеет отверстие для забора наружного воздуха
с жалюзи и защитной сеткой.
Другой конец, внутренний, имеет круглый клапан подачи воздуха с регулируемым отверстием
.Размер отверстия можно плавно отрегулировать
, вращая затвор диска, или с помощью процедуры
трехступенчатой ​​регулировки с помощью тянущего троса. Отверстие для забора наружного воздуха и клапан подачи воздуха
соединены телескопической трубкой.

Телескопический воздушный клапан ELZ предназначен для установки во внешней стене
здания. Максимальная толщина стенки должна составлять
350 мм или 400 мм, в зависимости от размера клапана ELZ.
Минимальный потолочный зазор для клапана ELZ составляет 100 мм.
В вентилируемой зоне должны быть установлены два клапана ELZ
, выровненные друг напротив друга для обеспечения наилучшего расхода воздуха.
Отверстие для забора наружного воздуха выполнено в сером цвете, а воздухозаборный клапан
- в белом цвете.
Телескопические воздушные клапаны ELZ предназначены для одноквартирных домов
и квартир в многоквартирных домах.

Телескопический клапан приточного воздуха

Клапаны приточного воздуха для потолочного и настенного монтажа

HHS

Настенный диффузор HHS для подачи свежего воздуха.Штекерный соединитель с прокладкой
для быстрого соединения с каналом SPIRAL ® .

Окрашено порошковой краской
в белый цвет RAL 9010, что обеспечивает дополнительную защиту
от коррозии в местах с высокой влажностью, таких как
, например, ванные комнаты.
Отличный выбор, если потолочный монтаж выходит за рамки
или для внутреннего оформления требуется настенный диффузор. Его можно использовать
в офисах, жилых домах, а также установить под потолком
.

Переднюю крышку можно открыть для облегчения обслуживания
и очистки, а перфорация на ней обеспечивает равномерный поток воздуха.

Настенный диффузор
кН

Клапаны подачи воздуха KN могут быть установлены в потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RM. Они позволяют плавно регулировать расход отработанного воздуха
путем вращения затвора диска в центре.

Расход приточного воздуха зависит от расстояния закрытия диска от
круглой лицевой панели и устанавливается контргайкой.
Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быструю и простую установку.

Клапаны приточного воздуха стальные для потолочного и настенного монтажа
кН-К

Клапаны подачи воздуха KN-K могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RM.Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, т. Е.
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быстрый и простой монтаж.

Клапаны подачи воздуха из нержавеющей стали
КНИ

Клапаны подачи воздуха KNI могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с использованием специальной монтажной рамы
RM.Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, т. Е.
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быстрый и простой монтаж.

Клапаны приточного воздуха с низким уровнем шума
КНВ

Клапаны подачи воздуха KNV могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы RM
. Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, т. Е.
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быстрый и простой монтаж.

Клапаны приточного воздуха для потолочного и настенного монтажа
КНТ

Клапаны подачи воздуха KNT могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с использованием специальной монтажной рамы
RML.Они позволяют плавно регулировать
расход воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, т. Е.
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быструю и простую установку.

Клапан подачи воздуха
кВт

Клапан выпуска воздуха кВт s может быть установлен на потолке, на стене,
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RM.Они позволяют плавно регулировать расход отработанного воздуха
путем вращения затвора диска в центре.
Расход воздуха зависит от степени открытия, то есть расстояния
между расстоянием закрытия диска и круглой лицевой панелью, а
устанавливается контргайкой.

Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быструю и простую установку.

Выпускные воздушные клапаны для монтажа на потолке, стенах или воздуховодах
кВт-К

Клапан выпуска воздуха KW-K s может быть установлен на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RM. Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска на
в центре.

Расход воздуха зависит от степени открытия, то есть расстояния
между расстоянием закрытия диска и круглой лицевой панелью, и это значение
устанавливается с помощью контргайки.

Клапаны вытяжного воздуха из нержавеющей стали
KWI

Клапаны для выпуска воздуха KWI могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RMI.Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, т. Е.
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быстрый и простой монтаж.

Изолированные выпускные клапаны с низким уровнем шума
KWV

Клапаны выпуска воздуха KWV могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RM.Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, т. Е.
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быструю и простую установку

Клапаны вытяжного воздуха для монтажа на потолке, стенах или воздуховодах
KWO

Клапаны выпуска воздуха KWO могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной герметичной монтажной рамы
RML. Они позволяют плавно регулировать
расход выходящего воздуха за счет вращения затвора диска
в центре.

Расход воздуха зависит от степени открытия, то есть
расстояния между расстоянием закрытия диска и
круглой лицевой панелью, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума
, а также быструю и простую установку.

Клапаны для вытяжного воздуха - потолочный и настенный
KCN

Воздушные клапаны KCN предназначены как для приточного, так и для вытяжного воздуховода
.Они позволяют плавно и точно регулировать расход воздуха
.

Регулируемый дисковый затвор
разработан для обеспечения высокого расхода воздуха как в режимах подачи воздуха, так и в режимах выпуска воздуха
. Поверхность имеет матовую текстуру. Клапаны KCN air
имеют очень высокую эстетическую ценность, длительный срок службы,
и очень просты в установке.

Хромоникелевый колпак вентиляции приточный и кровельный
КПП

Пластиковые воздушные клапаны КПП изготовлены из белого ПВХ и, как следствие,
устойчивы к коррозии.Скорость воздушного потока регулируется поворотом на
крышки диска внутрь и наружу. Степень открытия
фиксируется контргайкой.

Тщательно продуманная геометрия клапана гарантирует низкий уровень шума.
Воздушный клапан КПП крепится к концу воздуховода с помощью монтажной рамы.
Клапан KPP необходимо только запрессовать в монтажную раму.

Пластиковый воздушный клапан
ЭЛЗ-И

Телескопические воздушные клапаны ELZ-I с теплоизоляцией для подачи
свежего воздуха в помещения. Один конец клапана ELZ-I имеет отверстие для забора наружного воздуха
с жалюзи и защитной сеткой.
Другой конец, внутренний, имеет круглый клапан подачи воздуха с регулируемым отверстием
. Размер отверстия
можно плавно отрегулировать, повернув затвор диска, или с помощью трехступенчатой ​​процедуры регулировки
с помощью тянущего троса.
Отверстие для забора наружного воздуха и клапан подачи воздуха
соединены телескопической трубкой.
Теплоизоляционная оболочка установлена ​​внутри трубы
и на затвор диска.

Телескопический воздушный клапан ELZ-I предназначен для установки в
наружной стене здания. Максимальная толщина стенки
- 400 мм. Минимальный потолочный зазор для клапана
ELZ-I составляет 100 мм. В вентилируемой зоне должны быть установлены два клапана ELZ-I
, выровненные друг напротив друга для наилучшего расхода воздуха.
Отверстие для забора наружного воздуха выполнено в сером цвете, а воздухозаборный клапан
- в белом цвете.
Телескопические воздушные клапаны ELZ-I предназначены для одноквартирных домов
и квартир в многоквартирных домах.

Телескопический изолированный клапан приточного воздуха
ELZ


Телескопические воздушные клапаны ELZ без теплоизоляции для подачи
свежего воздуха в помещения. Один конец клапана ELZ имеет отверстие для забора наружного воздуха
с жалюзи и защитной сеткой.
Другой конец, внутренний, имеет круглый клапан подачи воздуха с регулируемым отверстием
.Размер отверстия можно плавно отрегулировать
, вращая затвор диска, или с помощью процедуры
трехступенчатой ​​регулировки с помощью тянущего троса. Отверстие для забора наружного воздуха и клапан подачи воздуха
соединены телескопической трубкой.

Телескопический воздушный клапан ELZ предназначен для установки во внешней стене
здания. Максимальная толщина стенки должна составлять
350 мм или 400 мм, в зависимости от размера клапана ELZ.
Минимальный потолочный зазор для клапана ELZ составляет 100 мм.
В вентилируемой зоне должны быть установлены два клапана ELZ
, выровненные друг напротив друга для обеспечения наилучшего расхода воздуха.
Отверстие для забора наружного воздуха выполнено в сером цвете, а воздухозаборный клапан
- в белом цвете.
Телескопические воздушные клапаны ELZ предназначены для одноквартирных домов
и квартир в многоквартирных домах.

Телескопический клапан приточного воздуха

Производитель вентиляционных клапанов за 11000 долларов угрожает подать в суд на добровольцев, используя напечатанные на 3D-принтере реплики за 1 доллар, которые только что спасли 10 пациентов с коронавирусом!

3D-печатный клапан ( Снимок экрана со страницы Facebook szerviz 3D-принтера )

В недавних новостях, опубликованных TECHTIMES, больница Кьяра, расположенная в Италии, 3D-принтер смог спасти жизни десяти различных пациентов с итальянским коронавирусом (covid-19), создав уникальный заменяющий клапан для сломанных аппаратов ИВЛ сразу после запасы в больнице закончились!

Из-за этого акта храбрости производитель медицинского оборудования увидел это и даже пригрозил подать в суд на ту самую группу людей, которые вызвались напечатать напечатанный на 3D-принтере клапан, используемый для спасения жизней пациентов с COVID-19 в Италии!

Клапан, продаваемый производителями медицинского оборудования, по сравнению с репликами добровольцев

Клапан, официально изготовленный производителем медицинского оборудования, стоит около 11000 долларов, в то время как его копия, изготовленная добровольцами, стоит всего около 1 доллара. Это просто показывает, насколько дороги клапаны и как новаторы смогли немедленно создать копию, чтобы спасти жизни нуждающихся, но при этом забыли о возможных патентах и ​​авторских правах.

Нововведение создано с добрыми намерениями

Единственная причина, по которой нововведение возникло, - это острая необходимость в клапанах, когда больница лечила пациентов, и из-за того, что поставки заканчивались, некий Кристиан Фракасси, а также Алессандро Рамайоли решили предложить свой 3D-принтер для производства реплики для спасения жизней.

Читайте также: 3D-принтер спасает жизни итальянских пациентов с коронавирусом, поскольку в больницах заканчиваются вентиляторы! Вот как

Согласно Business Insider Italia, дуэт фактически обратился к производителю в надежде попросить чертежи клапана в срочной попытке сэкономить время и произвести клапаны, чтобы мгновенно спасти критических жертв COVID-19, но они были отклонены и даже под угрозой судебного преследования за нарушение патентных прав!

Смелый шаг спас 10 жизней

Затем дуэт приступил к изготовлению реплик, вручную измерив клапаны и распечатав на 3D-принтере три разные версии, чтобы увидеть, какая из них работает лучше всего.

Читайте также: [НЕТОЧНО] Набор для 10-минутного тестирования на коронавирус, созданный двумя британскими компаниями, сталкивается с противоречиями

По словам Массимо Темпорелли, который нанял дуэт и является основателем итальянской компании по производственным решениям под названием FabLab, этот смелый шаг 14 марта спас 10 жизней, что также открыло путь к будущим возможностям.

Fracassi опубликовал сообщение в Facebook, объясняющее цель создания реплик

Фракасси сказал, что «[пациенты] были людьми в опасности для жизни, и мы действовали.Период «для оправдания своих действий и позже дал понять, что» у нас нет намерения извлекать выгоду из этой ситуации, мы не собираемся использовать дизайн или продукт сверх строгой необходимости для нас, вынужденных действовать, мы не собираемся распространять чертеж ».

Италия упорно борется против коронавируса

В Италии уже зарегистрировано 31 500 подтвержденных инфицированных гражданских лиц, а число погибших достигает 2500 и продолжает расти. Создание реплики клапана стало для них огромным шагом, поскольку они смогли предотвратить смерть 10 критических пациентов, а также возможность, возможно, еще больше умереть из-за отсутствия клапанов.

ⓒ 2018 TECHTIMES.com Все права защищены. Не воспроизводить без разрешения.

Краткое руководство по выпускным клапанам воздуха

Клапан выпуска воздуха играет важную роль в системах трубопроводов под давлением. В этом сообщении блога мы обсудим лучшие отрасли и области применения воздуховыпускных клапанов, их ключевые преимущества и даже некоторые недостатки.

ПОЧЕМУ КЛАПАНЫ ВЫПУСКА ВОЗДУХА?

Воздух, попавший в трубопровод, естественным образом поднимается и собирается в верхних точках системы. Этот захваченный воздух может вызвать отказы насоса, неправильные показания приборов, коррозию, проблемы с потоком и гидравлический удар или скачки давления. Ненужный воздух в трубопроводе также усложняет работу насоса, что приводит к дополнительному потреблению энергии.

Часто воздух в трубопроводах возникает не из-за неправильной установки труб или дополнительного оборудования, а из-за недостаточной деаэрации трубопровода.

Воздух в трубопроводе поступает из 3-х первичных источников:

  1. Сам трубопровод - Перед пуском трубопровод технически не пустой, он заполнен воздухом. До тех пор, пока трубопровод не будет заполнен жидкостью, необходимо удалить воздух.
  2. Перекачиваемая жидкость - Вода содержит 2% воздуха по объему. Другие жидкости, такие как клеи или другие густые жидкости, могут задерживать воздух в карманах. По мере того, как жидкость движется по системе, воздух продолжает отделяться от жидкости и накапливаться в высоких точках системы.
  3. Механическое оборудование - Воздух можно втянуть в систему через такое оборудование, как насосы, сальники, клапаны и соединения труб.

Поскольку воздух скапливается в верхних точках системы, происходит ограничение линии. Это ограничение линии увеличивает потери напора и увеличивает количество циклов перекачивания, тем самым увеличивая потребление энергии.

Когда жидкость проталкивается через ограниченную трубу, ее скорость увеличивается. По мере увеличения скорости возможно, что воздушный карман полностью или частично оторвется и унесется вниз по потоку.Это вызывает скачок высокого давления или гидравлический удар.

Скачки давления и гидравлический удар могут вызвать серьезные повреждения насосов, клапанов и трубопроводов. Это самое серьезное последствие накопления воздуха в верхних точках системы.

Если воздушный карман не уносится скоростью жидкости, воздушный карман будет продолжать расти и приведет к тому, что система будет полностью связана с воздухом, что приведет к остановке потока.

Клапаны выпуска воздуха предназначены для непрерывного выпуска избыточного воздуха из системы, что обеспечивает плавную и эффективную работу.

КАК ОНИ РАБОТАЮТ?

Клапаны выпуска воздуха устанавливаются в самых высоких точках трубопровода, где воздух собирается естественным образом. Пузырьки воздуха попадают в клапан и вытесняют жидкость внутри, понижая уровень жидкости. Когда уровень падает до того места, где он больше не поддерживает поплавок, он опускается. Это движение отталкивает седло от отверстия, заставляя клапан открываться и выпускать накопившийся воздух в атмосферу.

Когда воздух выпускается, жидкость снова входит в клапан, снова поднимая поплавок, поднимая его до тех пор, пока седло не прижимается к отверстию, закрывая клапан.Этот цикл автоматически повторяется столько раз, сколько необходимо для поддержания безвоздушной системы.

Правильная установка имеет решающее значение для работы клапанов выпуска воздуха. Поскольку эти клапаны предназначены для выпуска воздуха из системы трубопроводов, их следует размещать там, где наиболее вероятно скопление воздуха. Устанавливайте их в верхних точках системы в вертикальном положении впускным патрубком вниз. Не забудьте добавить запорный клапан под клапаном на случай, если потребуется обслуживание.

НАИЛУЧШИЕ ПРИМЕНЕНИЯ ДЛЯ КЛАПАНОВ ВЫПУСКА ВОЗДУХА

Водопроводные и канализационные магистрали являются популярными областями для поиска клапанов для выпуска воздуха.Если они установлены правильно, вы должны увидеть их на вершинах и высотах системы. Иногда они могут быть немного ниже по потоку или в паре с комбинированным воздушным / вакуумным клапаном. Клапаны выпуска воздуха идеально подходят для любого типа труб с замкнутым контуром или под давлением, в которых может захватываться воздух.

Клапаны выпуска воздуха имеют небольшие отверстия по сравнению с другими типами воздушных клапанов. Следовательно, они лучше всего подходят для приложений с меньшим объемом воздуха для выпуска.

ПРЕИМУЩЕСТВА

Клапаны выпуска воздуха защищают трубопроводную систему и поддерживают ее эффективность. Эти клапаны идеально подходят для быстрого удаления большого количества воздуха во время заполнения или запуска. Они также позволяют воздуху возвращаться в трубопровод во время опорожнения. Это важно, потому что некоторые материалы труб могут разрушиться под отрицательным давлением.

После установки клапана выпуска воздуха он постоянно работает автоматически.

НЕДОСТАТКИ

Если трубопровод заполняется или опорожняется слишком быстро, выпускной воздушный клапан не всегда удовлетворяет потребности в потоке воздуха. Вы должны правильно рассчитать размер клапана для вашего применения.

ЗАКЛЮЧЕНИЕ

Когда воздух может скапливаться в насосных системах, повышается риск повреждения механического оборудования и снижается эффективность. Если в насосной системе наблюдаются скачки давления и снижается эффективность, внедрение клапанов выпуска воздуха может быть хорошим началом.

У вас есть трубопровод, для которого может потребоваться выпускной воздушный клапан? Убедитесь, что вы выбрали правильный клапан для работы, поговорив с опытным инженером.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
