Приточная вентиляция совмещенная с канальным кондиционером (часть 1 — электрическая) / Хабр

Хочу поделиться опытом проектирования, монтажа и эксплуатации своей системы приточной вентиляции совмещенной с канальным кондиционером. Система
собиралась в 2012-2013 годах и с тех пор находится в постоянной эксплуатации.

Статью разделил на две части:

• в первой части описана классическая схема приточная вентиляции с использованием электрического канального подогревателя
• во второй части рассказано про неоднозначный опыт переработки системы под водяной калорифер с питанием от общедомовой системы отопления

Благодарность мастерам

Будучи новичком в проектировании и монтаже систем вентиляции я прибегал к постоянной помощи и советам мастеров с форума my.mastergrad.com.

Огромное спасибо за конструктивные и критические советы специалистов, без которых я не смог бы создать и настроить систему.

• пользователя Ким за крайне ценные советы и внимательно отношение к моим вопросам
• пользователя Fresh за постоянную поддержку
• пользователя mr-h за ценные советы и активное участие

Характеристики системы

Для себя решил, что нужно минимум 80 м³ на комнату, с двумя людьми. Если хотите почувствовать свежесть, то нужно около 120 м³.

Приточная вентиляция:

• четыре комнаты, от 80 до 120 м³ на комнату
• вытяжка осуществляется в родные вытяжные каналы (2 канала: кухня+туалет, ванная)
• возможность балансировать воздушный поток между комнатами
• требования к фильтрации EU5-EU7

Кондиционирование:

• цель — охлаждение поступающего воздуха
• забор воздуха с улицы — до 300 м³
• рециркуляция в квартире — до 300 м³
• подача воздуха в каждую комнату (три комнаты) до 200 м³

Итого:

• в режиме вентиляции от 320 м³ до 480 м³ на квартиру.
• в режиме кондиционирования до 600 м³ на квартиру.

Борьба с шумом

В предыдущей квартире я уже пробовал собирать приточную вентиляцию на компонентах Soler&Palau. Было выявлено несколько недостатков:

• высокий шум вентиляторов при использовании стандартных регуляторов, особенно в диапазоне от 0 до 50%
• низкий ресурс — примерно 2 года непрерывной работы и они начинают гудеть
• низкое давление — с трудом продавливает фильтр

В новой квартире решил сделать приточку на промышленных компонентах.

В первую очередь, у меня были высокие требования к шуму. А из источников в приточке несколько:

• шум двигателя вентилятора, особенно при регулировании. Если регулятор симисторный, то от шума ни куда не деться. Либо переходить на трансформаторный регулятор, либо использовать вентиляторы с EC двигателями, которые управляются сигналом 0-10 В.
• шум в каналах. Здесь все просто, нужно снизить скорость воздушного потока до 1,5-2 м/с и повысить жесткость каналов. Отказаться от прямоугольных пластиковых и гибких и перейти на витые оцинкованные.
• шум в распределительных устройствах. Нужно во первых создать перед решеткой зону статического давления и, во вторых, понизить скорость в самой решетке.

В качестве производителя компонент я выбрал продукцию Systemair. Отличное качество и очень дорого. Но в 2012 году было вполне еще доступно.

Камера статического давления используется вместе с вентиляционными решетками для снижения давления, выравнивания воздушного потока и глушения шума. Камеры очень громоздкие, но без них бесполезно браться за подобный проект.

Для подачи воздуха в комнаты я использовал камеры статического давления Systemair ODEN-1-300×100.

Мне нужно на каждую комнату от 120 до 250 м³ — это от 33 до 70 л/с конвертер единиц измерения.

По installation instructions на камеру статического давления, для меня подходит размер 100 мм на 300 мм — поток для него около 74 л/с при разнице давлений 22 Pa или 52 л/с при разнице давлений 11 Pa.

Проникся уважением к шведам — все отверстия в камерах и глушителях были закрыты полиэтиленовыми «шапочками». Несколько фото:

Черная трубочка это оплетка тросика, которым передвигается круглый перфорированный рассеиватель. Назначение рассеивателя — регулировать поток, увеличивая или уменьшая сопротивление потоку, ну и сам поток естественно рассеивать в камере, чтобы он не бил прямо на выход из камеры узкой струей, а распределился по всему сечению выхода.

Прозрачные трубочки предназначены для подключения к дифференциальному манометру при проведении пусконаладки. На ярлыке указан K-фактор, по которым можно, измерив разницу давления дифференциальным манометром, получить расход воздуха через камеру.

Вентиляционные решетки

Для распределения воздуха по комнате я использовал регулируемые (по вертикали и горизонтали) приточные вентиляционные решетки Systemair NOVA-A-2-2-300×100.

Решетки лучше заказывать в комплектации с регулятором — очень удобно регулировать поток или, например, отключить одну из комнат.

На сайте есть отличный калькулятор для проверки параметров каждого из компонент. Например, для NOVA-A-2-2-300×100.

Основное преимущество таких регулируемых решеток — можно создать воздушную струю с прилипанием к потолку, которая «пробивает всю комнату».

Например, так выглядит распределение воздушного потока в моей комнаты (4,5 х 3,5 м, высота потолков 2,7, расположение решетки в 15 см от потолка в углу комнаты) при разном расходе воздуха (температура в комнате 20 С, температура подачи 20 С):

• 60 м³ и терминальной скорости потока 0,1 м/с





• 120 м³ и терминальной скорости потока 0,2 м/с





• 250 м³ и терминальной скорости потока 0,3 м/с





Разводка воздуховодов

На предыдущей квартире я использовал обычные пластиковые каналы 100 мм или прямоугольные 60х120 мм. Мастера с my.mastergrad.com убедили отказаться от пластика и перейти на витые оцинкованные.

Покупать лучше с завода, причем из самого толстого листа. Да они будут тяжелей, но повышается жесткость и, как следствие, снижается шум.

Чтобы снизить шум, в канале желательно держать скорость не выше 2.0-2.5 м/с. Есть отличная бесплатная программа Vent-Calc v2.0. С ее помощью можно посчитать скорость потока и потери давления для различных элементов системы вентиляции.

Например:

• при расходе 120 м³ желательно использовать трубу диаметром 160 мм, скорость потока при этом составит — 1,66 м/с, потеря давления — 1,8 Па на метр трубы
• при расходе 250 м³ желательно использовать трубу диаметром 200 мм, скорость потока при этом составит — 2,21 м/с, потеря давления — 2,2 Па на метр
• при расходе 250 м³ и диаметре 160 мм скорость потока составит 3,45 м/с, потеря давления резко увеличится до 6,6 Па на метр
• при расходе 300 м³ и диаметре 200 мм скорость потока составит 2,65 м/с, потеря давления — 3,1 Па на метр

Входной воздуховод я решил использовать 200 мм, разводку по комнатам сделать 160 мм. Все трубы и камеры обклеил пенофолом 5 мм. При стыковке воздуховодов нужно обращать внимание на навивку, чтобы она шла в одном направлении.

Нитки каналов в комнаты у меня короткие (кроме одной), я решил заложиться на более мощный вентилятор, в надежде, что он прокачает всю сеть.

Вход выполнен со стороны балкона, обсадная труба 250 мм, внутри нее проходит приточная труба 200 мм + провода.

В комнатах смонтированы камеры статического давления.

Подборка фото:

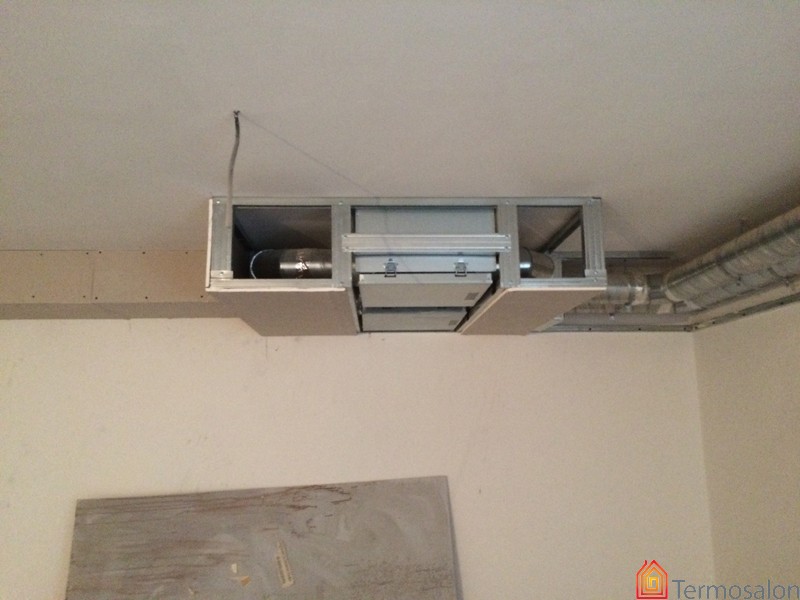

Подключение канального кондиционера

В качестве канального кондиционера был выбран инвертор Mitsubishi Electric SEZ-KD35VAQ.TH.

• Холодопроизводительность — 3.50 кВт
• Потребляемая мощность (охлаждение) — 1.010 кВт
• Энергоэффективность (EER) — 3.61
• Расход воздуха (макс.) — 660 м³/ч
• Теплопроизводительность — 4.00 кВт
• Потребляемая мощность (нагрев) — 1.130 кВт

Как справедливо меня предупреждали мастера с форумов, мощности этого кондиционера не достаточно, чтобы быстро охладить 3 комнаты общей площадью 55 м2. Конечно, быстро охладить квартиру такая система не сможет, но в режиме постоянной эксплуатации она отлично справляется с поддержкой комфортной атмосферы (Московская область, окна на запад). Летом кондиционер включен круглосуточно на средней скорости, на ночь увеличиваю температуру до 26 гр. На линию кондиционера поставил отдельный счетчик — получается примерно 10 кВт/час в сутки.

Кондиционер встроен в систему по следующей схеме:

• на входе стоит небольшой «светофор» на два входа по 200 мм
• первый вход забирает воздух из коридора
• второй вход соединен с каналом приточной вентиляции с улицы
• на выходе из кондиционера стоит «светофор» на 4 выхода по 160 мм
• для балансировки воздушной сети на двух коротких ветках стоят ирисовые регуляторы
• дополнительно сделан обход кондиционера «байпас» трубой 200 мм из приточки в «светофор». Это режим используется для зимней эксплуатации, чтобы не гнать воздушный поток через кондиционер

Фото монтажа:

Приточная вентиляция

В качестве канального вентилятора выбрал Systemair K 250 EC.

• Input power — 115 W
• Input current — 0.874 A
• Air flow — max 979 m³/h
• Motor type — EC

Как я выбирал вентилятор:

• номинальный поток на квартиру планируется 200 м ³ до 400 м³
• потери давления на фильтре тонкой очистки планировались от 75 до 250 Па
• общие потери на сети составляли около 150 Па
• итого мне нужно 400 м³ при внешнем давлении 400 Па

Ниже показана кривая производительности вентилятора от внешнего давления. Выбранная мной модель как раз укладывается в предельные характеристики.

Фото монтажа:

• перед вентилятором стоит фильтр грубой очистки и шумоглушитель
• после вентилятора стоит клапан, чтобы заглушить систему, и фильтр тонкой очистки
• далее стоит канальный подогреватель и еще один шумоглушитель
• в коридоре стоит еще один фильтр тонкой очистки для фильтрации воздуха в кондиционер (рециркуляция)

Фильтрация воздуха

Для тонкой очистки воздуха выбрал кассетный фильтр Systemair FFR 200.
Фильтрующие элементы планировал использовать:

• класса G3 BFR 200 Coarse. При потоке 300 м³ потери на новом фильтре составляют 20 Па. Замена рекомендуется при потере давления 170 Па.
• класса F7 BFR 200 ePM1. При потоке 300 м³ потери на новом фильтре составляют 75 Па. Замена рекомендуется при потере давления 250 Па.

Последний фильтр BFR 200 ePM1 отделяет 60% частиц размера PM1 (от 0,3 до 1 мкм по ISO 16890). И у него очень приличная цена 98,00 EUR.

После года эксплуатации озадачился вопросом замены фильтров. Решил поискать на рынке, какие есть аналоги.

Вариант 1 — купить фильтрующий материал и сшить фильтр самому.

• разобрал один старый фильтр и сделал выкройку — размер листа 350х2000 мм.
• заказал листовой фильтрующий материал класса G5 Для сравнения взял несколько несколько разных материалов: NF300/1, NF400/P, NF500/PS
• ниже фото материала:

  • Материал прогрессивной плотности. Снаружи рыхлый, внутри — очень плотный.
  • NF300 — очень похож на то, из чего был сделан оригинальный фильтр. Легко гнется, сшить из него фильтр легко.
  • NF500/PS — очень плотный, даже жесткий. Сделать из него что-то похожее на оригинал не получится.
  • NF400/P — как раз то, что надо
• Шитьем пока не занимался.

Вариант 2 — заказать фильтр в сборе.

• Одновременно с материалом заказал фильтр в сборе класса F6 по следующей спецификации ФВК-233-233-300-4-F6/20.

Качество изготовления отличное, идеально сел в родной корпус FFR 200. Для себя решил, что буду заказывать — это 2-3 кратная экономия к оригиналу.

Автоматика

Сделал небольшой щиток:

В щитке оставил запас для контролера автоматики и небольшого трансформатора. Схема максимально простая:

• основной выключатель, который отключает и приточку и кондиционер.
• отдельный выключатель на кондиционер
• отдельный выключатель на калорифер
• маломощное реле (1А) подключено к выключателю скорости вращения вентилятора приточки (0-10В)
• маломощное реле коммутирует два реле — 16А-на вентилятор и 25А-на контролер управления калорифером

В качестве контролера управления 3 кВт калорифером использовал PULSER.

Датчик температуры поставил в канале сразу после входа воздуховода в квартиру.

Протестировал два режима работы системы:

1-работает только приточка и калорифер

• приточка гонит воздух в обход канального кондиционера
• скорость воздуха на выходе их решеток — 0,8 м/с (соответствует расходу примерно 60 м³/час, 250 м³/час на всю квартиру).
• воздух из решетки распространяется не очень далеко, практически сразу падает на пол.
• комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
• температура на регуляторе установлена на 20 °C. На выходе из решеток температура около 21 °C.
• расход электричества несколько удручает, за ночь — 10 кВт/час (на улице было примерно +5 °C)

2-работает приточка и канальный кондиционер в режиме нагрева

• приточка гонит воздух в канальный кондиционер
• кондиционер дополнительно забирает воздух из квартиры
• скорость воздуха на выходе их решеток — 2,0 м/с (соответствует расходу 150 м³/час, 600 м³/час на всю квартиру, из которых 200-300 м³/час из приточки).
• кондиционер работает в режиме нагрева. На выходе из решеток температура около 40 °C.
• воздух из решетки распространяется на всю комнату.
• комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
• расход электричества за ночь — 5 кВт/час
• Этот режим мне нравится больше всего. Мы замечательно отапливаем всю квартиру.
• Одна проблема — за ночь наружный блок кондиционера полностью замерзает и превращается в большой морозильник.

Вытяжка для кухни и зонта

Заодно с приточной вентиляцией решил сделать и «правильную» вытяжку для кухни.

• в качестве вытяжного вентилятора поставил Systemair К 160M на 500м³/час
• перед вентилятором стоит глушитель длиной 1 м
• перед глушителем — простой фильтр, чтобы ловить жир с кухонного зонта и обратный клапан подпружиненный
• все собрано 150 трубой, на этот раз пластиком
• родной вентилятор из кухонной вытяжки не включается

Параллельно собрал 125 трубой естественную вытяжку из кухни, так же с обратным клапаном, который подпружинен в открытом состоянии (при включении вытяжного вентилятора обратный клапан закрывается). Отвод от естественной вытяжки сделал в кладовку и уменьшил сечение.

Все собрано в кладовке, которая граничит с кухней.

Результат мне понравился. Шума от вытяжки практически нет, даже на максимуме.
Мощность вентилятора впечатляет, мелкий песок, который был в трубе засосал как пылесос.

И главное, благодаря глушителям, я перестал слышать рабочих с верхнего этажа (звук шел через вентиляционную шахту).

Фото монтажа:

Дополнительно в туалете поставим маленький глушитель и ирисовый клапан для регулировки потока.
Без регулировки тяга была такая, что зимой на туалете невозможно сидеть — сдувает. После ирисового поставил обратный клапан.

Финишная отделка

Когда жена посмотрела на все эти трубы она «ласково» назвала их цехом. Но после окончательной отделки большую часть удалось спрятать. Канальный кондиционер и большая часть труб спрятаны под подвесным потолком в маленьком коридоре.

Стоимость системы

Система получилась недешевая, общая сумма приближается к 200 000 р (в ценах 2012).

• Вентиляторы канальные Systemair — 12 000р.
• Камеры статического давления Systemair (4 шт) — 13 000р.
• Клапана ирисовые 125 (4шт) Systemair — 4 500р.
• Кондиционер SEZ-KD35VAQ — 65 000р.
• Монтаж канального кондиционера 17 000р.
• Нагреватель канальный Systemair CB 200-3.0 — 5 600р.
• Приточные решетки Systemair, регуляторы, рамки — 4 000р.
• Трубы и фасонные части для вентиляции, крепеж, утеплитель — 25 000р.
• Фильтры Systemair FFR 200, FGR 250 — 4 700р.
• Шумоглушители Systemair (4 шт.) — 7 500р.

Опыт эксплуатации

Наблюдения за расходом электричества:

• ноябрь 2012 — 613 кВт/ч (теплый месяц был)
• декабрь 2012 — 1208 кВт/ч
• январь 2013 — 1128 кВт/ч (не полный месяц — на новый год уезжали)

По расходу воздуха — держал все время на минимуме примерно 150-200 м³/час на всю квартиру. В целом результатом доволен.

Шума из решеток нет — то есть вообще нет.

Чтобы не сомневаться что вентиляция работает — наклеил на решетки новогодний дождик (на радость кошке).

Была жаркая неделя май 2013 — начал активно использовать кондиционер в режиме охлаждения.

• В режиме приточки расход порядка 300 м³/час (по 100 м³/час на комнату). Скорость на выходе из решеток — 1,2 м/с
• При включении канального кондиционера на максимальную скорость — расход — 600 м³/час, из них 300 м³/час с приточки и порядка 300 м³/час — рециркуляция. Скорость на выходе из решеток — около 3 м/с.

Субъективные наблюдения при работе кондиционера:

• Температура на выходе из решеток около 11 °C.
• Быстро охладить квартиру таким кондиционером (около 3,5 Квт по холоду) не получается. Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице + 28).
• Основной комфорт, по моему мнению, достигается не за счет снижения температуры (не превышает 2-3 градусов), а за счет снижения влажности.
• Шум из приточных решеток не напрягает даже ночью. Решетки отлично регулируют воздушный поток, можно сделать так, чтобы не направлять на кровати детей.
• При скорости на выходе 2-3 м/с поток холодного воздуха проходит под потолком через всю комнату и нет сквозняка.

Из недостатков:

• Так как забор рециркуляционного воздуха сделан возле кондиционера, то в комнатах наблюдается существенный переток воздуха под дверью. При открытых межкомнатных дверях это не заметно, а вот если дверь закрыть — то чувствуется ощутимо.
• Нельзя регулировать температуру в отдельных комнатах. Вечером в восточной комнате хорошо, а вот западную хотелось бы еще охладить.

Переход на водяной подогрев

Закончился 2013 год эксплуатации приточки совместно с канальным кондиционером.
Было потрачено 6700 КВт электроэнергии. Большая часть пошла на нагрев воздуха зимой электрическим калорифером.

Запланировал переход с электричества на воду. Из чего будет состоять система:

• Контролер автоматики — OPTIMUS 911. Выбрал его по нескольким причинам:



  • умеет управлять моим вентилятором по сигналу 1-10 В
  • умеет одновременно управлять водяным нагревателем по сигналу 1-10 В и плавно электрическим калорифером по ШИМ. Электрический калорифер подключается, если у водяного не хватает мощности.
  • умеет автоматически снижать скорость вентилятора, при снижении температуры обратной воды ниже дежурного значения.
  • имеет несколько режимов защиты от замораживания: по температуре воздуха, по температуре обратной воды, по капиллярному термостату.



• Водяной калорифер Systemair VBC 200-2




• Смесительный узел с трехходовым краном и приводом управления по сигналу 1-10 В




• Рециркуляционный насоса для малого контура




Параметры системы отопления:

• Давление в системе отопления 6-10 Атм
• Температура — от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C)

Несколько фоток, во что превратилась система после перевода на воду

Кондиционер с приточной вентиляцией — как выбрать для квартиры?

Кондиционер не предназначен для устройства воздухообмена, он очищает и охлаждает среду в замкнутом пространстве. Но пришедшие в негодность вентиляционные шахты многоквартирных домов, установка герметичных пластиковых окон лишили квартиры естественной вентиляции.  Воздух в помещении становится нездоровым, кислорода не хватает, доля углекислого газа растет. Может ли кондиционер для квартиры быть приточным?

Содержание

• 1 Разновидности кондиционеров с приточной вентиляцией
• 2 Канальный кондиционер с притоком свежего воздуха
• 3 Канальный  кондиционер с подмесом свежего воздуха
• 4 Кондиционер, который берет воздух с улицы
• 5 Кондиционеры с притоком свежего воздуха для квартиры
• 6 Правила размешения блочных кондиционеров с подачей воздуха с улицы

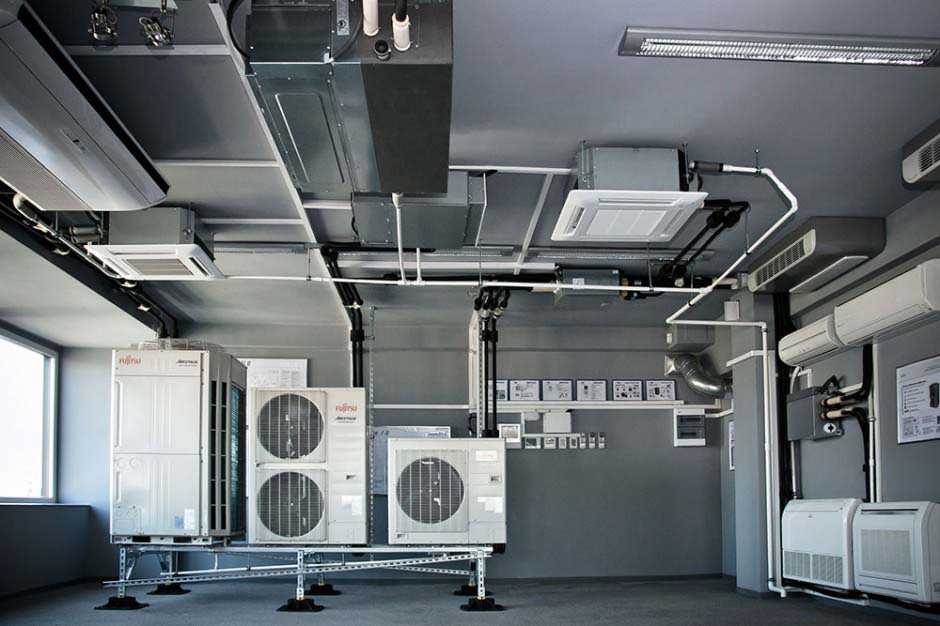

Разновидности кондиционеров с приточной вентиляцией

Совместить две функции воздухоподготовки в полноценном режиме пока не удается. Самые лучшие системы могут только использовать приток воздуха с улицы на 30 % от общей производительности. При этом кондиционер сильно усложняется и цена растет.

Для дома и квартир можно использовать только кондиционеры одноблочные, различных модификаций, сплит-системы. Они служат для обеспечения режима на площади, не превышающей 100 м². Кассетные и колонные кондиционеры мы рассматривать не будем.

Канальный кондиционер с притоком свежего воздуха

Устройство канальной системы двухмодульное. Один блок, компрессорно-конденсаторный, находится за периметром, испарительный расположен внутри помещения. Между собой они соединены медными трубками с фреоном и электропроводкой. Испарительный блок может быть скрыт в облицовке комнаты. Кондиционеры с функцией притока свежего воздуха с улицы производят воздухообмен в помещение в течение 2-3 часов. Физиологически воздух становится здоровым, насыщенным кислородом. К таким кондиционерам относятся системы от компании Daikin “Ururu Sarara”. Создали свои модели с притоком свежего воздуха компании Hitachi и Haier.

Технология очистки и смешения потоков воздуха сложна. В специальном блоке за периметром отобранный с улицы воздух проходит через марганцевый катализатор, происходит адсорбция примесей, включая запахи. На входе в систему кондиционирования стоит фильтр, на котором остается мелкий мусор, насекомые и прочая внешняя грязь. После газовые потоки смешиваются и пропускаются через фотокаталитический фильтр, где обеззараживаются биологически. Чистый воздух обогащается витаминами и гиалуроновой кислотой. Целебный продукт подается в помещение.

Канальный  кондиционер с подмесом свежего воздуха

В квартирах используются мультисплит-системы. Они представляют установку с одним блоком, вынесенным на улицу, внутренних модулей может быть 2-4.  Система оснащена дополнительным устройством для подготовки воздуха  с улицы. В таких кондиционерах забор свежего воздуха не превышает 10 % от общего объема в циркуляционной системе. Установить и правильно рассчитать мультиситему может специалист. На всех точках выхода параметры воздуха будут одинаковыми. Это основной недостаток многоточечной сплит системы. Больше 4 точек отбора не предусматривается, потому что сбалансировать такую систему по производительности сложно.

С использованием подмеса воздуха с улицы функционирует сплит-система с настенным внутренним блоком. Но при этом наружный узел кондиционера видоизменен, используется вентилятор и камера смешения. Рядом за периметром устанавливается блок подготовки воздуха, предусматривающий зимний обогрев и сетку грубой очистки от мусора и живности.

Кондиционер, который берет воздух с улицы

Канальная сплит-система использует приточные схемы наиболее грамотно. Берет ли этот кондиционер воздух с улицы?  Один выносной блок находится за пределами контура, испарители соединены с ним трубной разводкой, вмонтированы в подвесной потолок или фальш стены.  Используется блок подготовки воздуха с улицы, который подается в систему в нескольких местах. Условие – место за стеной или под перекрытием, достаточное для размещения оборудования. Система программируемая, регулирование ведется электронным блоком. Установка для подготовки притока воздуха с улицы и канальный кондиционер имеют разные пульты для регулирования. Подмес свежего воздуха может составить 30 %. В результате обновления  изменяется баланс содержания углекислого газа, кислорода.

Кондиционеры с притоком свежего воздуха для квартиры

Еще одной разновидностью сплит-систем является приточно-вытяжной кондиционер в линейке продукции от компании Hitachi, они не очень мощные, воздухообмен достигает всего 8 м ³ в час, но для спальни этого количества достаточно. Примером приточно-вытяжной сплит системы  служит кондиционер Hitachi RAS-10Jh3. Модель имеет инверторный компрессор, используется 2 трубы – приточная и вытяжная. Воздух удаляется принудительно, свежий воздух с улицы можно нагреть. На пульте имеется отдельно опции подачи воздуха с улицы и удаление отработанного. Режим выбирают один, далее система настраивается до равновесного состояния.

Компания Haier предлагает 2 модели кондиционеров премиум класса с притоком воздуха: Aqua Super Match AS09QS2ERA и LIGHTERA HSU-09HNF03/R2(DB). В этих установках приточная система воздуха – дополнительная опция. Но купив оборудование, можно обеспечить обновление воздуха с расходом 25 м ³/час. Обе модели кондиционеров обладают встроенной функцией подмеса воздуха с улицы. Для этого на внешнем блоке  есть напорный вентилятор и камера смешения двух газовых потоков. Гибкий шланг с уличным воздухом можно ввести напрямую в помещение тем или иным способом.

Правила размешения блочных кондиционеров с подачей воздуха с улицы

При потолочном размещение испарителей важно, чтобы поток прохладного воздуха не доходил до места нахождения людей. Поэтому используют узкие щелевые жалюзи. Чем выше потолок, тем лучше усредняются встречные газовые потоки. В канальной сплит-системе  необходимо расстояние между нормальным и подвесным потолком не меньше 25 см. То же самое касается фальш стен, за которыми проходят каналы.

В любом случае канальные кондиционеры или сплит системы с притоком свежего воздуха по цене обойдутся дороже, в эксплуатации сложнее, чем отдельная приточно-вытяжная ситема и кондиционер. Приборы 2 в 1, закономерно, имеют несколько усеченные возможности.

Кондиционер с приточной вентиляцией

Вентиляция и инфильтрация в многоэтажных жилых домах (Технический отчет)

Вентиляция и инфильтрация в многоэтажных жилых домах (Технический отчет) | ОСТИ.GOV

перейти к основному содержанию

• Полная запись
• Другое связанное исследование

Измерения воздушного потока, утечки воздуха и численное моделирование были выполнены в 13-этажном многоквартирном доме, чтобы охарактеризовать скорость вентиляции для отдельных квартир. Параметрическое моделирование проводилось для конкретных условий, например, высоты, ориентации, наружной температуры и скорости ветра. Наш анализ моделирования воздушного потока показывает, что вентиляция отдельных блоков значительно различается. При отключенной механической системе вентиляции и отсутствии ветра в квартирах на нижнем этаже здания имеется достаточная вентиляция только в дни с большими перепадами температур, а в квартирах на верхних этажах вентиляция отсутствует вообще. Помещения, выходящие на наветренную сторону, будут чрезмерно вентилироваться, если направление ветра в здании между западным и северным. В то же время в подветренные квартиры приток свежего воздуха не поступал, так как в этих случаях воздушные потоки входят в квартиры из коридора, а выходят через вытяжные шахты и щели в фасаде. Даже при работающей механической системе вентиляции мы обнаружили большие различия в потоках воздуха в отдельные квартиры. В дополнение к конкретному случаю, представленному здесь, эти результаты имеют более общее значение для модернизации энергоснабжения, а также для здоровья и комфорта жителей высотных многоквартирных домов.

Авторов:

Алмаз, RC; Фойстел, HE; Дикерхофф, ди-джей

Дата публикации:

1996-03-01

Исследовательская организация:

Национальная лаборатория Лоуренса Беркли. (LBNL), Беркли, Калифорния (США)

Организация-спонсор:

USDOE, Вашингтон, округ Колумбия (США)

Идентификатор ОСТИ:

221055

Номер(а) отчета:

LBL-38103
ВКЛ. : DE96008560

Номер контракта с Министерством энергетики:

АК03-76SF00098

Тип ресурса:

Технический отчет

Отношение ресурсов:

Прочая информация: PBD: март 1996 г.

Страна публикации:

США

Язык:

Английский

Тема:

32 ЭНЕРГОСБЕРЕЖЕНИЕ, ПОТРЕБЛЕНИЕ И ИСПОЛЬЗОВАНИЕ; ЖИЛЫЕ ДОМА; ВЕНТИЛЯЦИЯ; ВОЗДУШНЫЙ ПОТОК; КАЧЕСТВО ВОЗДУХА; ПОТРЕБЛЕНИЕ ЭНЕРГИИ; СИСТЕМЫ ВЕНТИЛЯЦИИ

---

Форматы цитирования

• MLA
• АПА
• Чикаго
• БибТекс

Diamond, RC, Feustel, HE, и Dickerhoff, D J. Вентиляция и инфильтрация в высотных многоквартирных домах . США: Н. П., 1996. Веб. дои: 10.2172/221055.

Копировать в буфер обмена

Diamond, RC, Feustel, HE, & Dickerhoff, D J. Вентиляция и инфильтрация в высотных многоквартирных домах . Соединенные Штаты. https://doi.org/10.2172/221055

Копировать в буфер обмена

Даймонд, Р. К., Фойстел, Х. Е., и Дикерхофф, Д. Дж., 1996. «Вентиляция и инфильтрация в многоэтажных жилых домах». Соединенные Штаты. https://doi.org/10.2172/221055. https://www.osti.gov/servlets/purl/221055.

Копировать в буфер обмена

@статья{osti_221055,
title = {Вентиляция и инфильтрация в высотных жилых домах},
автор = {Diamond, RC and Feustel, HE и Dickerhoff, DJ},
abstractNote = {Измерения воздушного потока, утечки воздуха и численное моделирование были выполнены в 13-этажном многоквартирном доме, чтобы охарактеризовать скорость вентиляции для отдельных квартир. Параметрическое моделирование проводилось для конкретных условий, например, высоты, ориентации, наружной температуры и скорости ветра. Наш анализ моделирования воздушного потока показывает, что вентиляция отдельных блоков значительно различается. При отключенной механической системе вентиляции и отсутствии ветра в квартирах на нижнем этаже здания имеется достаточная вентиляция только в дни с большими перепадами температур, а в квартирах на верхних этажах вентиляция отсутствует вообще. Помещения, выходящие на наветренную сторону, будут чрезмерно вентилироваться, если направление ветра в здании между западным и северным. В то же время в подветренные квартиры приток свежего воздуха не поступал, так как в этих случаях воздушные потоки входят в квартиры из коридора, а выходят через вытяжные шахты и щели в фасаде. Даже при работающей механической системе вентиляции мы обнаружили большие различия в потоках воздуха в отдельные квартиры. В дополнение к конкретному случаю, представленному здесь, эти результаты имеют более общее значение для модернизации системы энергоснабжения, а также для здоровья и комфорта жителей высотных многоквартирных домов. },
дои = {10.2172/221055},
URL-адрес = {https://www.osti.gov/biblio/221055}, журнал = {},
номер =,
объем = ,
место = {США},
год = {1996},
месяц = ​​{3}
}

Копировать в буфер обмена

---

Посмотреть технический отчет (5,10 МБ)

https://doi.org/10.2172/221055

---

Экспорт метаданных

Сохранить в моей библиотеке

Вы должны войти в систему или создать учетную запись, чтобы сохранять документы в своей библиотеке.

Аналогичных записей в сборниках OSTI.GOV:

• Аналогичные записи

Улучшение циркуляции воздуха • Ingrams Water & Air

Вероятно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Меню

• Товары для магазина

Ребекка Мюллер Прочитано за 5 минут

В жаркие летние дни, когда выход на улицу напоминает поход в печь или сауну, мы часто собираемся в закрытых помещениях, чтобы спастись от жары. Хотя в таких ситуациях необходимо кондиционирование воздуха, не менее важна правильная вентиляция воздуха. Однако многие люди не знают, как работает вентиляция квартиры!

Кондиционирование воздуха является типом механической вентиляции. Основное различие между системами кондиционирования и вентиляции заключается в том, что кондиционер перерабатывает и охлаждает воздух. С другой стороны, системы вентиляции всасывают свежий наружный воздух и выталкивают застоявшийся воздух из помещения. Для достижения оптимального качества воздуха и циркуляции необходимо, чтобы кондиционер и вентиляция работали вместе.

Продолжайте читать, чтобы узнать больше о важности хорошей циркуляции воздуха!

Зачем в квартирах хорошая циркуляция воздуха?

По оценкам EPA, американцы проводят около 90% своего времени в помещении, где концентрация загрязняющих веществ в воздухе иногда в два-пять раз выше, чем на открытом воздухе. Из-за этого концентрация, вероятно, будет выше, если в квартире плохая вентиляция. Некоторые распространенные загрязнители воздуха в квартирах включают:

• моноксида углерода
• свинец
• плесени
• Озон
• Пестициды
• Pet Dander
• Радон
• Табачный дым

с потенциалами для загрязняющих веществ, это обязанность знать, как циркулировать воздух в авантюре в соответствии с вашими. здоровье и качество воздуха в помещении.

Преимущества хорошей циркуляции воздуха

Помимо ограничения загрязнения воздуха, вот некоторые преимущества квартиры с хорошей циркуляцией воздуха:

• Улучшение качества воздуха в помещении: По мере уменьшения загрязнения воздуха качество воздуха улучшается. Надежные системы циркуляции воздуха снижают уровень влажности и удаляют из воздуха вредные для здоровья вещества. При этом они заменяют загрязненный воздух свежим и чистым наружным воздухом. В дни, когда качество наружного воздуха представляет опасность, вы все равно можете дышать свежим воздухом.
• Повышение энергосбережения: Хотя вентиляция сама по себе может не обеспечить достаточного охлаждения квартиры, она может снизить зависимость от переменного тока. Поскольку системы переменного тока потребляют большое количество энергии, минимизация использования переменного тока при сохранении комфортной температуры может помочь сэкономить затраты на электроэнергию.
• Повышенный комфорт: Улучшенное качество воздуха также делает жилое пространство более комфортным. Загрязнители воздуха в помещении могут вызывать обострения астмы или аллергии, боль в горле, сыпь, раздражение глаз и другие проблемы со здоровьем. Поскольку бактерии и вирусы процветают в теплом, прохладном воздухе, хорошая циркуляция воздуха может помочь предотвратить болезни и инфекции. Хорошая циркуляция воздуха также избавит квартиру от затхлых запахов и неприятных запахов. Улучшение здоровья и более свежий воздух оптимизируют жизнь в любой квартире.

Последствия плохой циркуляции воздуха

Преимущества хорошей циркуляции воздуха позволяют легко предположить последствия плохой циркуляции воздуха. Недостаточная циркуляция воздуха часто приводит к ухудшению качества воздуха в помещении, увеличению затрат на электроэнергию и некомфортным условиям проживания. Другие последствия плохой циркуляции воздуха включают:

• Плохой запах.
• Возможные проблемы со здоровьем.
• Повышенное содержание загрязнителей и вредных для здоровья веществ в воздухе.
• Менее эффективное охлаждение и повышенная зависимость от систем переменного тока.

Какие типы вентиляции есть в многоквартирных домах?

Знание различных типов вентиляции, которые используются в многоквартирных домах, поможет понять, как работает вентиляция квартиры и как создать воздушный поток в квартире.

Механическая вентиляция

Системы HVAC включают в себя механическую вентиляционную структуру, в которой используются вентиляторы и воздуховоды для управления потоком воздуха в здания и из них. Они втягивают теплый влажный наружный воздух и заменяют его прохладным осушенным воздухом.

Механические вентиляционные системы также регулируют климат в доме. Они улучшают качество воздуха в помещении, контролируя уровень влажности в помещении и поток наружного воздуха.

Некоторые недостатки механической вентиляции включают увеличение затрат на электроэнергию и потенциальные проблемы с влажностью воздуха. Тем не менее, они эффективно охлаждают ваш дом и обеспечивают надежную циркуляцию воздуха.

Естественная вентиляция

Естественная вентиляция относится к вентиляции, в которой не используются вентиляторы или воздуховоды для втягивания воздуха снаружи. Простейшим примером естественной вентиляции является открытие окон квартиры, чтобы свежий воздух проходил через помещение. Естественная вентиляция предлагает бесплатный способ получить свежий воздух в вашем доме.

Несмотря на то, что вы можете сократить расходы на электроэнергию, максимально используя естественную вентиляцию, важно понимать многие ситуации, когда это не является действенным решением. Хотя естественная вентиляция снижает зависимость от систем механической вентиляции, она не позволяет контролировать уровень влажности в помещении. Он также не удерживает контролируемый климатом воздух внутри многоквартирного дома, и если наружный воздух спертый, пахучий или загрязненный, естественная вентиляция может снизить комфорт в помещении.

Гибридная вентиляция

Гибридные системы вентиляции пытаются использовать преимущества как естественной, так и механической вентиляции, сводя к минимуму их недостатки. Эти системы включают в себя впускные отверстия для свежего воздуха, которые пропускают наружный воздух в здание, и систему воздуховодов, которая направляет воздух к приточному вентилятору. Приточный вентилятор увеличивает давление воздуха и распределяет воздух по всему многоквартирному дому. Затем потолочные вытяжные вентиляторы выгоняют застоявшийся воздух из помещения за пределы здания.

Как улучшить циркуляцию воздуха в квартире?

У вас есть несколько способов улучшить циркуляцию воздуха в квартире! В зависимости от вашей системы вентиляции некоторые варианты более эффективной циркуляции воздуха включают:

• Открытие окон и вентиляционных отверстий: В квартирах обычно меньше окон и вентиляционных отверстий, чем в домах, что затрудняет поддержание свежести воздуха. С меньшим количеством точек входа еще более важно максимально использовать то, что у вас есть, держа вентиляционные окна квартиры открытыми, когда это возможно.
• Стратегическое расположение вентилятора: Размещение вентиляторов перед открытыми окнами может обеспечить приток свежего воздуха внутрь и циркуляцию воздуха в квартире.
• Замена воздушных фильтров: Забитые воздуховоды обычно являются причиной плохой циркуляции воздуха в квартирах. Не забывайте часто менять воздушные фильтры или следите за тем, чтобы управляющий недвижимостью менял их регулярно.
• Использование очистителей воздуха: Очистители воздуха удаляют запахи и загрязняющие вещества из воздуха в помещении. Поскольку в квартирах меньше окон и вентиляционных отверстий, очистители воздуха являются отличным вложением для жителей квартир, которые хотят нейтрализовать спертый воздух.
• Назначение зон, свободных от курения: Если возможно, сделайте свою квартиру зоной, свободной от табачного дыма, или обозначьте места, где жильцы или посетители могут курить, например, балкон или возле открытых окон.
• Герметизация воздуховодов: Плохая работа воздуховодов приводит к различным проблемам с вентиляцией, таким как запахи, просачивающиеся из вентиляционных отверстий, плохой поток воздуха, горячие и холодные точки, дребезжащие звуки и увеличение затрат на электроэнергию. Герметизация воздуховодов может решить многие проблемы с вентиляцией.
• Поперечная вентиляция: Перекрестная вентиляция сочетает в себе стратегическое расположение вентиляторов с открытыми окнами и вентиляционными отверстиями для создания прохладной среды. Открытое окно пропускает наружный воздух, чтобы освежить и охладить внутреннее пространство. Стратегически расположенные вентиляторы увеличивают давление воздуха и направляют его к выходному окну, откуда воздух выходит. Размещение вентилятора перед входным окном прогоняет воздух через ваше пространство, в то время как второй вентилятор меняет свое направление к выходному окну.

Хотите улучшить циркуляцию воздуха уже сегодня?

Позвольте нам помочь вам найти правильный воздушный фильтр или отличный очиститель воздуха уже сегодня. Для всех ваших потребностей в комфорте и вентиляции выберите Ingrams Water and Air Equipment.

Статьи по теме от наших экспертов

• Почему домашняя вентиляция так важна?

  Домашняя вентиляция важна для того, чтобы сделать воздух в помещении более комфортным и здоровым. Дыхание имеет важное значение, поэтому сделайте дыхание легкой частью вашего дома.

• Повышение эффективности геотермального теплового насоса

  Геотермальная энергия – это эффективный способ обогрева и охлаждения. Но что, если вы хотите пойти дальше? Как можно повысить эффективность геотермального теплового насоса?

• Кондиционер в квартире становится бесканальным

  Кондиционирование квартир раньше управлялось неэффективными, шумными оконными блоками. Но времена, мой друг, меняются.

• Вентиляция имеет значение — не игнорируйте ее

  Хорошее качество воздуха невероятно важно для здоровья вашей семьи.
