Приточные вентиляционные установки: виды, устройство, монтаж, цена, где купить

Содержание

Приточные вентиляционные установки, бризеры Tion для вентиляции в помещениях

Приточная установка – это система вентиляции, которая применяется для организации принудительной подачи свежего уличного воздуха внутрь помещения. В процессе работы производит фильтрацию приточного воздуха от внешних загрязнений, пыли, и других вредных веществ.

Приточная система вентиляции эксплуатируется в помещениях различных типов: квартиры, офисы, магазины, производства, спортивные центры и другие заведения, где необходима постоянная качественная циркуляция свежего воздуха. Это обеспечивает не только комфортную, но и здоровую атмосферу для людей, которые находятся в помещении.





Дополнительные функции приточной системы вентиляции:

  • Контроль уровня относительной влажности (увлажнение воздуха)
  • Регулирование температурного режима (нагрев/охлаждение приточных воздушных потоков)
  • Фильтрация приточного воздуха (очищение от дыма, пыли, аллергенов и других мелких частиц)


Приточная установка подает воздух в помещение равномерно распределяя его по всей площади. Подача воздуха осуществляется либо непосредственно внутрь здания, или же через систему воздуховодов. Удаление отработанного воздуха в данном случае производиться через систему вентиляционных каналов установленных на кухне или в санузле, а так же естественным путем – через открытые окна, двери и т.д. Подобные агрегаты способны работать как на наружном воздухе, так и в режиме частичной или полной рециркуляции потоков.



Приточная система вентиляции состоит из:

  • Вентиляторы – для принудительной подачи свежего воздуха в помещение
  • Теплообменник (электрический или водяной) – для регулирования температуры приточного воздуха
  • Система фильтров – очищение подаваемых потоков перед подачей в помещение
  • Шумоизоляционные элементы – для понижения шумовых характеристик при работе вентагрегата
  • Воздуховоды и элементы автоматики



Интернет-магазин Вентбазар предлагает купить промышленные приточные установки известных брендов, таких как OSTBERG, SYSTEMAIR, SALDA, RUCK, VENTS (ВЕНТС), LESSAR по конкурентной цене с доставкой по всей Украине. Наши специалисты помогут рассчитать необходимую установку по требуемым параметрам, достаточно просто позвонить по телефону (044) 50 000 53.



Часто задаваемые вопросы про приточные вентиляционные установки

ᐉ Популярные бренды

К популярным производителям мы относим установки: Тion, Mitsubishi Lossnay, Вентс, Salda, Systemair, Gree, Ruck.. Для более точного подбора оборудования,  вы можете воспользоваться нашим фильтром на сайте.

ᐉ Правила подбора установки

Чтобы приточно-вытяжная система была подобрана правильно и выдавала нужные параметры воздуха, нужно:  разработать полноценный графический и расчетный проект по вентиляции и только после этого приступать к монтажу.  Условия, которые предлагает наша компания: ventbazar.ua/services/

ᐉ Как и где купить❓

Купить и заказать вытяжной вентилятор вы можете с помощью нашего онлайн магазина, воспользовавшись корзиной или оформить заказ с помощью нашего менеджера позвонив нам или заказав обратный звонок. Центральный офис компании находится в Киеве. Доступны все формы оплат. Работаем и доставляем оборудование по всей Украине.

ᐉ Гарантия и сервис

Каждое оборудование представленное на сайте, имеет официальное происхождение, сертификаты качества, свой гарантийный срок, который заявлен поставщиком. Сервисный случай или замена товара, допустимы при условии наличия заполненного гарантийного талона.



Приточные установки Российского производства


Спецпредложение

Специальные предложения на вентиляционное оборудование и принадлежности

Подробнее



Приточная установка Greenair 350 LP

Цена:   52 000 руб

Российская приточная установка GreenAir 350 LP с производительностью по воздуху до 350 куб м/час. Напряжение питания 220В или 380В по выбору. Нагреватель воздуха электрический, мощность 1,6 / 3,2 / 4,8
Компактная приточная установка Capsule-600 с нагревателем, заслонкой и автоматикой

Цена:   93 610 руб

Компактная приточная установка Capsule-600 с электрическим нагревателем, автоматикой и заслонкой с приводом. Установка рассчитана для организации вентиляции в квартире, офисе, загородном доме, бассейне и тд. Данный тип установок легко интегрируется с вытяжными установками CAPSULE V . Производство — Россия.
  • Для помещений от 65 до 200 м2
  • Монтируется в любом положении
  • Минимальные габариты в своем классе
  • Встроенная автоматика
  • Керамический нагреватель (не окисляется)
  • Низкий уровень шума
  • Корпус не промерзает при морозе
  • Заслонка с приводом

Приточная установка Capsule-600 MINI с нагревателем и автоматикой

Цена:   85 008 руб

Приточная установка Capsule 600 MINI (Россия) с автоматикой, электрическим нагревателем и без воздушной заслонки с приводом.
Данный тип установок является самым бюджетным и полноценным решением для вентиляции квартир, офисов, магазинов и тд.

? Для помещений от 65 до 200 м2
? Монтируется в любом положении
? Минимальные габариты в своем классе
? Встроенная автоматика
? Керамический нагреватель (не окисляется)
? Низкий уровень шума
? Корпус не промерзает при морозе

i-Vent-500 приточная установка с очисткой воздуха оснащена заслонкой, электрическим нагревателем и автоматикой

Цена:   169 884 руб

Приточная установка российского производства iVent-500
с очисткой воздуха предназначена для организации вентиляции в квартирах, офисах или помещений где необходимо поддерживать высокое качество воздуха

?Для помещений от 55 до 135 м2.
?4-х ступенчатая фильтрация
?Керамический нагреватель (не окисляется)
?Встроенная автоматика
?Электрический подогрев воздуха до заданной температуры
? Простота и универсальность монтажа
? Герметичная заслонка с электроприводом и возвратной пружиной
? Очистка воздуха от средневзвешенных частиц на 99,99%
? Подключение к пожарной сигнализации через «сухой контакт»
?Монтируется в любом положении
?Минимальные габариты в своем классе

Приточная установка Capsule-1000 MINI с нагревателем и автоматикой

Цена:   95 128 руб

Приточная установка Capsule-1000 MINI российского производства с автоматикой, электрическим нагревателем и без воздушной заслонки с приводом. Данный тип установок является самым бюджетным и полноценным решением для вентиляции квартир, офисов, магазинов и тд.

? Для помещений от 110 до 330 м2
? Монтируется в любом положении
? Минимальные габариты в своем классе
? Встроенная автоматика
? Керамический нагреватель (не окисляется)
? Низкий уровень шума
? Корпус не промерзает при морозе

Приточная установка Capsule-1500 MINI с нагревателем и автоматикой

Цена:   170 143 руб

Приточная установка Capsule-1500 MINI (Россия) с автоматикой, электрическим нагревателем и без воздушной заслонки с приводом. Данный тип установок является самым бюджетным и полноценным решением для вентиляции квартир, офисов, магазинов и тд.

? Для помещений от 165 до 500 м2
? Монтируется в любом положении
? Минимальные габариты в своем классе
? Встроенная автоматика
? Керамический нагреватель (не окисляется)
? Низкий уровень шума

? Корпус не промерзает при морозе


Приточные вентиляционные установки для квартиры

Комфортные условия проживания в квартире в наше время стали играть немаловажную роль в жизни человека. При установленных пластиковых окнах применение вытяжных вентиляторов на кухне и в санузле не решает проблему качественного воздухообмена в квартире. Свежий воздух перестает поступать в квартиру, тем самым создавая дискомфортные условия. Но открывая окна, в квартиру поступает грязный пыльный воздух и уличный шум. Приточные вентиляционные установки для квартиры являются решением проблемы.

Варианты приточных вентиляционных установок для квартиры

Приточные вентиляционные установки для квартиры можно разделить на 2 типа: классический и альтернативный. Рассмотрим подробнее оба варианта.

Приточная вентиляционная установка для квартиры классического типа

Одним из вариантов является приточная установка классического типа. Она представляется собой компактную корпусную конструкцию, в состав которой входят: воздушный клапан, фильтр (любой степени очистки), электрический нагреватель и вентилятор. Устанавливая систему полноценной приточной вентиляции, необходимо определиться не только с местом расположения данной установки, но и быть готовым к размещению сети воздуховодов в запотолочном пространстве квартиры. Приточные вентиляционные установки для квартиры характеризуются простотой использования за счет простого и удобного интерфейса встроенной системы автоматики.

Альтернативные приточные вентиляционные установки для квартиры

Альтернативным решением приточной установки является использование приточного агрегата Бризер Тион О2 или аналога. В отличие от приточной установки он располагается непосредственно в вентилируемом помещении и не требует прокладки сети воздуховодов, имеет низкий уровень шума, многоступенчатую систему очистки воздуха и подогрев с климат- контролем.

Применение канального оборудования в приточных вентиляционных установках для квартиры

Также в системах вентиляции квартир находит применение канальное оборудование. Грамотный подбор данного оборудования позволяет собрать конструкцию, выполняющую функцию стандартной приточной установки при меньших габаритах. К недостаткам данной системы можно отнести более сложный, а, соответственно, дорогой и продолжительный монтаж, необходимость в правильно скомпонованной автоматике.

Какую бы конфигурацию приточных вентиляционных установок для квартиры не приобрели, Вы получаете комфорт в доме и чистый воздух.

Проектирование и монтаж приточных вентиляционных установок для квартиры

Компания «Московский Инжиниринговый Центр» выполняет проектирование и монтаж на объектах любой сложности. Связаться нами можно по телефону 8 (495) 916-52-14 или оставить онлайн заявку на сайте.


Каталог приточных вентиляционных установок для квартиры

Приточные установки российского производства MRV. Низкие цены. Гарантия 3 года.

Приточные установки серии MRV, используются в работе систем, отвечающих за промышленную вентиляцию и кондиционирование воздуха в помещениях различного назначения. В состав приточно-вытяжных установок входят унифицированные типовые секции, которые предназначены для обработки воздуха. Среди специалистов строительной области фигурирует и другое название для приточно-вытяжных установок с фреоновым или водяным охладителем — центральные кондиционеры.

Группа компаний «Мосрегионвент» является российским производителем приточных установок  по программе импортозамещения и рекомендует использовать знания и опыт профессионалов. Наши специалисты помогут Вам быстро и правильно выбрать модель приточной установки, произведут монтаж и запустят приобретенное вентиляционное оборудование, оформят гарантию и предоставят максимально удобное сервисное сопровождение при эксплуатации любых конфигураций приточно-вытяжных систем. Мы готовы подобрать и изготовить любой аналог приточной установки по Вашему существующему проекту вентиляционной системы. Срок изготовления приточных установок MRV — 10 рабочих дней!!!

Гарантия на приточные установки MRV — 3 года.

Производство приточных установок серии MRV в России осуществляется с использованием высококачественных комплектующих от российских и ведущих мировых производителей, таких как: Nicotra SpA, Ziehl-Abegg GmbH & Co, Climatech International SA, Siemens Ltd., Belimo Automation AG, Klingenburg GmbH, Regeltechnik, Beck, Shuft. При изготовлении панелей секций используют самые высококачественные марки стали, сами секций изготавливаются из профиля, произведённого по итальянской технологии APS Arosio. Управление приточно-вытяжными установками MRV осуществляется посредством универсальных шкафов управления MR с узлами приточных установок UT и свободно- программируемыми контроллерамиПроизводительность выпускаемых каркасно-панельных приточных агрегатов входит в диапазон от 2000 до 150000 м³ /час.

Цена на приточную установку и её зависимость от производительности

Приточные установки MRV имеют производительность по воздуху от 2000 до 150000 м.куб/час. При меньших расходах воздуха  применяются приточные системы серии MR-KR-E . Стоимость приточной установки зависит от типоразмера, производительности по воздуху, создаваемого давления, а также состава приточной или приточно-вытяжной установки. Например, приточно-вытяжная установка с рекуперацией включает в себя секцию рекуперации и дополнительные элементы автоматики, что непосредственно сказывается на итоговой стоимости приточно-вытяжной системы, а приточная установка для помещений с повышенными требованиями к очистке воздуха (чистые помещения) должна иметь в своем составе бактерицидную секцию (УФ фильтр с бактерицидными лампами).

Купить приточную установку  с необходимыми проектными параметрами не так сложно, как кажется. Стоимость приточной установки Вы можете узнать у специалистов нашей компании. Для этого необходимо позвонить нам по телефону (495) 783-87-60 или заполнить бланк — заказа на приточную установку.  Также вы можете отправить необходимые параметры для подбора приточных установок в свободной форме на наш электронный адрес.

Подбор приточной установки

Для подбора и расчета цены приточной установки необходимо указать следующие основные параметры:

  • Производительность по воздуху приточной, приточно-вытяжной, вытяжной установки — м.куб/час
  • Давление, создаваемое вентилятором — Па
  • Желаемую температуру в помещении и географический регион, в котором будет установлен приточный агрегат.
  • Тип нагревателя (электрический, водяной, паровой) и температурный режим для теплоносителя.
  • Состав приточно-вытяжной установки (виды секций, входящие в состав системы — охладитель, фильтры, увлажнитель, осушитель, секция рекуперации, секция шумоглушения)
  • Наличие автоматики для управления приточной установкой
  • Сторону обслуживания  (определяется по ходу движения приточного воздуха в приточной установке)




ПАСПОРТ НА ПРИТОЧНУЮ УСТАНОВКУ MRV

СКАЧАТЬ БЛАНК ЗАКАЗА НА ПРИТОЧНУЮ УСТАНОВКУ

ПОЛУЧИТЬ ТЕХНИЧЕСКУЮ КОНСУЛЬТАЦИЮ ON-LINE

СКАЧАТЬ КАТАЛОГ ПРИТОЧНЫХ УСТАНОВОК MRV

Приточная установка состоит из следующих элементов:

  •  гибкая вставка
  •  заслонка воздушная
  •  фильтр
  •  нагреватель водяной, электрический, паровой
  •  охладитель водяной, фреоновый
  •  блок вентилятора
  •  шумоглушитель
  •  пластинчатый (роторный, гликолевый) рекуператор в составе приточно-вытяжной установки
  •  секция увлажнения/осушения
  • бактерицидная секция (секция с УФ-фильтром)

При изготовлении отечественных приточно-вытяжных установок используют стандартный набор модулей, за каждым из которых закреплена определенная функция.

Схема расположения элементов

 приточной установки MRV:

Пример обозначения приточных установок MRV -10-W-F-R, где:

MRV — агрегат приточный каркасно-панельный

10 — типоразмер, определяющий производительность установки по воздуху

W-F — перечень функциональных блоков, составляющих установку;
R — правый вариант расположения стороны обслуживания

Сторона обслуживания приточной установки имеет встроенные открывающиеся двери, на ней расположены патрубки теплообменников и прочее оборудование. Её следует определять, учитывая направление движения воздуха через приточную установку. Для определения стороны обслуживания приточно-вытяжных установок MRV следует учесть направление движения воздуха в приточной части системы. Паспорт на приточную установку MRV закреплен над рамой. Секции имеют унифицированные размеры, которые зависят от объема обрабатываемого воздуха. Существует типоразмерный ряд приточных агрегатов, определяющий объем номинального расхода воздуха.

Габариты секций приточных установок MRV

№ установки

1,6

3,15

5

6,3

8

10

12,5

16

20

25

31,5

45

50

63

80

100

Ширина сечения В, мм

670

670

975

1280

975

1320

1320

1625

1930

1930

1930

2235

2250

2550

3160

3770

Высота сечения Н, мм

470

770

770

770

1070

1110

1410

1410

1410

1710

2010

2010

2500

2700

2700

2700

Высота рамы Н1, мм

100

100

100

100

100

120

120

120

120

120

150

150

150

150

150

150



Стандартные модули (секции) приточных установок имеют следующее предназначение и технические характеристики:

БЛОК ВЕНТИЛЯТОРА ПРИТОЧНОЙ УСТАНОВКИ

Вентиляторные блоки предназначены для использования в системах приточной и вытяжной вентиляции. В состав вентиляторного блока входят: корпус блока и вентиляторная группа.

Вентиляторная группа состоит из электродвигателя и вентилятора, которые монтируются на раме, установленной в корпусе на резиновых виброизоляторах. Возможна установка вентиляторов двух видов: двухсторон­него всасывания и со свободным рабочим колесом. При изготовлении вентиляторных блоков используются узлы и агрегаты ведущих мировых производителей.

Вентиляторы со свободным рабочим колесом

В вентиляторах со свободным рабочим колесом электродвигатель нахо­дится на одном валу с колесом вентилятора, поэтому изменение числа оборотов рабочего колеса возможно лишь с помощью регулятора частоты вращения. Лопатки рабочего колеса, у данного типа вентиляторов, загнуты назад.

Преимуществом вентиляторов со свободным колесом являются малые габаритные размеры и более низкие шумовые характеристики, по сравнению с вентиляторами двухстороннего всасывания.

Вентиляторы двухстороннего всасывания

В вентиляторах двухстороннего всасывания передача вращающего момента между вентилятором и электродвигателем осуществляется с помощью клиноременной передачи. Для коммутации вала вентилятора и ротора электродвигателя используют передаточные шкивы с запорной втулкой, что позволяет легко осуществлять монтаж и демонтаж шкивов, и изменять передаточное отношение за счет изменения диаметра шкивов. В вентиляторах применяются шариковые подшипники, заправленные смазкой на весь период эксплуатации. Рабочие колеса статически и динамически сбалансированы. Выхлопной патрубок вентилятора соединен с корпусом гибкой вставкой.

При изготовлении вентблоков используются вентиляторы двухстороннего всасывания двух типов: с загнутыми назад лопатками и с загнутыми вперед лопатками.

Вентиляторы с назад загнутыми лопатками имеют более высокий КПД, по сравнению с вентиляторами с вперед загнутыми лопатками, что позволяет сократить расход электроэнергии примерно на 20%.

Преимуществом вентиляторов с лопатками, загнутыми вперед, является то, что они обеспечивают те же параметры, что и вентиляторы с лопатками, загнутыми назад, при меньшем диаметре колеса и более низкой частоте вращения. Таким образом, они могут достичь требуемых параметров, занимая меньше места и создавая меньший шум.

Вентиляторы c EC-модулем

Один из вариантов комплектации вентблока — EC-вентилятор, то есть вентилятор, которой приводится в движение EC-двигателем. ЕС-двигатель -это бесколлекторный синхронный двигатель со встроенным электронным управлением, или, более кратко, электронно-коммутируемый (Electronically Commutated) двигатель. Данный тип двигателя может изменять свои обороты под управлением внешнего сигнала 0.. .10В. Таким образом, в применении частотного преобра­зователя нет необходимости.

Необходимо учесть, что изменение оборотов EC-двигателя возможно во всем диапазоне работы колеса вентилятора в течении длительного времени. Возможность регулирования в широком диапазоне позволяет решать следую­щие задачи:

— работа в системах с переменным расходом воздуха.

— регулирование оборотов вентилятора в зависимости от сигнала аналого­вого датчика давления или температуры без участия дополнительного контроллера.

Еще одним достоинством EC- вентиляторов является низкое энергопот­ребление: на 10-20% ниже, чем вентиляторы с асинхронными двигателями.


БЛОК НАГРЕВАТЕЛЯ

БЛОК ВОДЯНОГО НАГРЕВАТЕЛЯ
Блок водяного нагревателя предназначен для нагрева подаваемого в обслуживаемое помещение воздуха или газовых смесей, не содержащих клейких, волокнистых и твердых примесей.

Конструктивно блок водяного нагревателя представляет собой корпус, внутри которого размещается теплообменник, состоящий из расположенных в шахматном порядке медных трубок с алюминиевым оребрением.

Ограничения

Температура теплоносителя не должна превышать 150оС, давление-1,5 МПа. В качестве теплоносителя используется горячая вода, перегретая вода или смесь воды с этиленгликолем.

№ установки

1,6

3,15

5

6,3

8

10

12,5

16

20

25

31,5

45

50

63

80

100

Тепловая мощность, кВт

42

76

115

156

190

242

325

395

510

650

820

960

1210

1380

1760

2240

Примечание

Данные рассчитаны при номинальной производительности по воздуху, температуре теплоносителя 150 Си воздуха — 26 С.

БЛОК ЭЛЕКТРИЧЕСКОГО НАГРЕВАТЕЛЯ

Блок воздухонагревателя предназначен для нагрева воздуха, подаваемого центральным кондиционером в обслуживаемое помещение.

Основные конструктивные особенности

Блок воздухонагревателя электрического состоит из корпуса и, собствен­но, воздухонагревателя. В корпусе воздухонагреватель устанавливается на на­правляющих, что позволяет выдвигать его из блока при обслуживании. Со стороны обслуживания корпус блока оборудован съемной панелью. В воздухонагревателе используются высокоэффективные оребренные трубчатые электронагреватели, покрытые накатным оребрением. Воздухо­нагреватель рассчитан на работу от трехфазной сети переменного тока часто­той 50 Гц. Электронагреватели размещены в воздухонагревателе горизонтально, а контакты выведены на клеммную колодку, установленную на боковой стенке корпуса воздухонагревателя.

В случае,  если требуется мощность нагрева,  превышающая мощность одной нагревательной секции, устанавливаются две секции.


БЛОК ОХЛАДИТЕЛЯ ВОДЯНОГО / ФРЕОНОВОГО

Блок охладителя предназначен для охлаждения подаваемого в обслужива­емое помещение воздуха или газовых смесей, не содержащих клейких, волокнистых и твердых примесей.

Конструктивно блок охладителя представляет собой корпус, в котором размещаются охладитель, каплеуловитель и поддон.

В качестве охладителей используются высокоэффективные медно-алюминиевые теплообменники. Конструкция охладителя обеспечивает высокую теплоотдачу при низком аэродинамическом сопротивлении.

В зависимости от хладагента воздухоохладитель может быть водяным (хладагент — охлажденная вода или смесь воды и гликоля) или фреоновым (хладагент — фреон).

Присоединение подводящих и отводящих патрубков к сети выполняется:

— водяные охладители — резьбовым соединением;

— фреоновые охладители — пайкой.


Поддон предназначен для сбора конденсата водяных паров и размещается под охладителем и каплеуловителем. Изготавливается из нержавеющей стали. Для слива конденсата в нижней части поддона предусмотрена дренаж­ная трубка, выходящая за лицевую панель корпуса блока. Каплеуловитель собирает конденсат и представляет собой набор вертикально расположенных профилей, выполненных в виде единого модуля. Со стороны обслуживания секция охлаждения оборудована съемной панелью. Поддон, охладитель и каплеуловитель соединяются друг с другом и образуют единую конструкцию, которая при обслуживании выдвигается по направляющим.

Данные рассчитаны при номинальной производительности по воздуху, температуре теплоносителя 6 Си воздуха — 28° С


ВОЗДУШНЫЙ КЛАПАН

Воздушные клапаны выполнены по одной конструктивной схеме и состоят из корпуса и поворотных лопаток, единых по сечению для клапанов всех типоразмеров, опорных подшипников, уплотнителей и привода. Корпус лопатки изготавливается из специальных фасонных профилей. Для вращения используются пластмассовые шестерни и подшипниковые втулки. Уплотне­ние лопаток по стыковым соединениям обеспечивается резиновым профи­лем. Ось механизма регулирования (квадратного сечения) может быть расположена, на любой из лопаток на любой стороне блока. Клапаны могут оснащаться ручным приводом или электромеханическим приводом MB/Siemens.

УСИЛЕННЫЙ КЛАПАН

Клапаны усиленные состоят из корпуса, выполненного из оцинкованной стали и лопаток, выполненных из усиленного алюминиевого профиля. Лопатки раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. Клапан предназначен для регулирования расхода воздуха и перекрытия вентиляционного канала. Отличительной особенностью данного клапана является возможность регулирования расхода воздуха. Применять усиленный клапан в составе установки следует, если свободное давление сети принято с большим запасом и при наладке системы потребуется дроссе­лирование.

УТЕПЛЕННЫЙ КЛАПАН

Клапан утепленный состоит из четырех-стеночного корпуса, выполненного из оцинкованной стали. Лопатки выполнены из алюминиевого профиля. Примыкание лопаток выполнено в виде замкового уплотнения. Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. В конструктиве клапана используется периметральный обогрев в виде расположенного по наружному периметру клапана гибкого саморегулирующегося нагревательного кабеля, постоянно подключенного в сеть переменного тока 220В. Удельная мощность ТЭН -33Вт/м. Нагревательный кабель имеет безреостатное управление, не требующее дополнительной автоматической схемы управления. Кабель снаружи закрыт специальным утепленным кожухом.

Клапаны могут оснащаться ручным приводом или электромеханическим приводом MB/Siemens. В стандартном исполнении электропривод клапана утеплен саморегулирующимся нагревательным кабелем (гибкий ТЭН), подключающимся в сеть 220В постоянно и подогревающем электропривод в зависимости от температуры окружающей среды.


БЛОК ФИЛЬТРАЦИИ

Секция фильтрации комплектуется блоками фильтров грубой или тонкой очистки. Фильтрующие элементы устанавливаются в монтажные рамки, которые фиксируются в направляющих корпуса. Такая конструкция позволяет при необходимости производить быструю замену фильтров. Фильтры состоят из вставленного в стальную рамку фильтрующего материала из синтетических волокон. Фильтрующие элементы имеют толщину 15, 25 или 50 мм.

Термостойкость синтетических фильтрующих элементов составляет 80 0С.

Фильтрующие элементы ячейкового типа можно выдвигать из корпуса по направляющим для регенерации. Карманные фильтры могут быть двух типов: регенерируемые и разового использования. Фильтрующие элементы изготав­ливаются из синтетических волокон. Регенерируемые фильтрующие элементы устанавливаются в направляю­щие корпуса, что дает возможность извлекать фильтр для осуществления его регенерации или замены.



БЛОК ШУМОГЛУШЕНИЯ

Секция шумоглушения используется для снижения уровня звукового давления от работающего оборудования кондиционера и состоит из корпуса и установленных в нем шумоглушащих пластин.

Шумопоглощающий материал покрыт слоем искусственного волокна, препятствующего переносу волокон потоком воздуха. Шумоглушители устанавливаются как со стороны всасывания, так и со стороны нагнетания. В последнем случае перед шумоглушителем располагается промежуточная секция для распределения потока воздуха из выхлопного патрубка вентилято­ра, а также для размещения обтекателей шумоглушащих пластин. Такая конструкция обеспечивает эффективное поглощение шума. Примечание: по желанию Заказчика возможно изготовление секции произвольной длины. Коэффициент местного сопротивления £ для применяе­мых шумоглушителей — 0,5.


ГИБКАЯ ВСТАВКА

Предназначена для ограничения передачи вибрации от установки обра­ботки воздуха к воздуховоду.

Гибкие вставки применяются в вентиляционных установках, перемещаю­щих неагрессивные воздушные смеси в интервале температур от -50 до +80°C и влажностью до 95%.

Конструктивная длина гибкой вставки — 140 мм.

Монтаж гибких вставок к системе вентиляции производится путем креп­ления фланцев к ответным фланцам в вентиляционной системы.


БЛОК РЕКУПЕРАТОРА С РОТОРНЫМ ТЕПЛООБМЕННИКОМ

Данный тип рекуператора применим при непосредственной компоновке приточной и вытяжной установок и допускает некоторое смешение приточ­ного воздуха с удаляемым (не более 5%). Роторный рекуператор обладает са­мым высоким КПД из всех систем утилизации тепла в системах вентиляции (до 80%).

Конструктивно роторный рекуператор представляет собой ротор, закреп­ленный в корпусе из оцинкованной стали, в подшипниках на горизонтально расположенном валу. Конструкция предусматривает вращение ротора отно­сительно горизонтальной оси посредством электродвигателя с ременной пере­дачей. Рабочей поверхностью ротора являются попеременно намотанные на вал плоские и волнистые алюминиевые ленты толщиной 0,08 мм с высотой волны 1,9 мм. Ротор (теплообменника) вращается электродвигателем с регу­лируемым числом оборотов, который при угрозе обмерзания теплообменни­ка снижает частоту его вращения. Также для снижения обмерзания ротора воз­можно устройство обводных каналов вне блока, либо прямой рециркуляции. При проектировании роторных рекуператоров в составе приточно-вытяжных установок целесообразно предусмотреть промежуточные секции для обслу­живания.



БЛОК РЕКУПЕРАТОРА С ПЕРЕКРЕСТНЫМ ТЕПЛООБМЕННИКОМ (ПЛАСТИНЧАТЫЙ РЕКУПЕРАТОР)

Вытяжной, удаляемый из помещения, воздух, протекает в канале между пластинами теплообменника, нагревая их. Приточный воздух протекает через остальные каналы теплообменника и поглощает тепло нагретых пластин.

Теплообменник изготовлен из алюминиевых пластин, создающих систему каналов для протекания двух потоков воздуха. В теплообменнике происходит теплопередача между этими тщательно разделенными потоками с различной температурой.

При данном типе рекуперации происходит полное разделение воздушных потоков, что позволяет использовать пластинчатые рекуператоры в системах с высокими требованиями к чистоте воздуха. КПД пластинчатых рекуператоров составляет около 60%, при этом перепад давления на данном элементе, как правило, не превышает 200-250 Па. Пластинчатые рекуператоры практически не требуют энергозатрат при эксплуатации и обладают высокой надежностью, благодаря отсутствию движущихся частей. Конструкция пластинчатых рекуператоров позволяет использовать их в приточно-вытяжных установках как ярусного, так и смежного исполнения.

В связи с возможностью конденсации влаги из удаляемого воздуха, за теплообменником устанавливается каплеуловитель со сливным поддоном и отводом конденсата. Для исключения обледенения в ХПГ на теплообменнике устанавливается датчик температуры или давления, управляющий положением клапана обводного канала. Открывается обводной воздушный канал и закрывается воздушный клапан, установленный на стороне приточного воздуха. Приточный воздух проходит через обводной канал теплообменника, а вытяжной через рекуператор, нагревая при этом замерзшую поверхность теплообменника. После оттаивания и снижения перепада давления закрывается клапан обводного канала и открывается клапан теплообменника для прохода приточного воздуха.

БЛОК РЕКУПЕРАТОРА С ПРОМЕЖУТОЧНЫМ ТЕПЛОНОСИТЕЛЕМ

Данная схема утилизации тепла применяется в системах кондиционирова­ния помещений с самыми жесткими требованиями к чистоте воздуха, так как каналы приточного и вытяжного воздуха полностью разделены, а также в случае большого расстояния между приточной и вытяжной установкой.

Система состоит из двух теплообменников с медными трубками и алюми­ниевым оребрением. Теплообменник, расположенный в потоке удаляемого воздуха, оснащен каплеуловителем, в поддоне которого установлен сливной патрубок. Теплообменники соединяются системой трубопроводов, заполнен­ных теплоносителем. Теплоноситель, нагревшись в теплообменнике-теплоприемнике, обдуваемом теплым вытяжным воздухом, переносит это тепло в теплообменник-теплопередатчик, расположенный в потоке приточного воздуха. Работа осуществляется в замкнутом контуре. Теплообменник тепло-передатчик, расположенный в приточном канале, играет роль нагревателя первой ступени.

Учитывая температурный режим работы теплоутилизатора, для исключе­ния риска замораживания, в качестве теплоносителя в системе чаще всего ис­пользуется водный раствор этиленгликоля, циркуляция которого осуществляется при помощи циркуляционного насоса.

КПД теплоутилизаторов с промежуточным теплоносителем составляет, как правило, около 40%, при падении давления воздуха в приточном и вытяжном каналах не более 200 Па (для 8-ми рядных теплообменников).


БЛОК-СЕКЦИЯ СОТОВОГО УВЛАЖНЕНИЯ

В сотовом увлажнителе происходит адиабатическое увлажнение воздуха циркуляционной водой, поступающей из поддона. Обрабатываемый воздух на­сыщается водой, двигаясь через кассету, которая состоит из композитного ма­териала. Увлажнитель подключается к источнику холодного водоснабжения с давлением 1-10 бар. Вода, стекая по поверхности кассеты увлажнителя, час­тично испаряется, а остальная стекает в поддон.

Основным достоинством сотовых увлажнителей является их высокая гиги­еничность. Это достигается за счет увлажнения воздуха путем испарения, при котором в воздух попадают только молекулы воды, тогда как при форсуночном увлажнении в воздух попадают мелкие капли воды с содержащимися в них бак­териями.

В приточных установках MRV используются сотовые увлажнители марки MRV-U.

Номинальная эффективность увлажнения: 65%, 85% и 95%.

БЛОК-СЕКЦИЯ ПАРОВОГО УВЛАЖНЕНИЯ

Увлажнение воздуха в данном блоке происходит за счет введения в воздуш­ный поток пара вырабатываемого парогенератором (не входит в комплект по­ставки). Для равномерного увлажнения воздуха пар вводится под давлением через гребенки (трубки с продольными рядами отверстий (сопел) — не входят в комплект поставки), количество которых подбирается в зависимости от требу­емой эффективности увлажнения. Максимальная эффективность увлажнения до 95%.

Основными достоинствами паровых увлажнителей являются: высокая точ­ность управления влажностью, чистота вводимого пара от бактерий и приме­сей минеральных веществ, малые эксплуатационные расходы.


БЛОК-СЕКЦИЯ ФОРСУНОЧНОГО УВЛАЖНЕНИЯ

Предназначена для адиабатического увлажнения воздуха. В комплект по­ставки входят: пластиковые форсунки, гидромодуль, каплеуловитель и под­дон. Распыление воды осуществляется навстречу потоку воздуха. На выходе секции установлен пластиковый каплеуловитель для улавливания уносимых потоком воздуха капель воды. Под секцией находится поддон, в который сте­кает не испарившаяся вода. Насос осуществляет циркуляцию воды из поддо­на к форсункам. Секция увлажнения оснащена системами подачи и слива во­ды.

При проектировании камер форсуночного увлажнения необходимо учи­тывать чтобы скорость воздуха в поперечном сечении была не более 3,5-4 м/с.

Благодаря простой конструкции форсуночные увлажнители требуют наи­более низких как начальных затрат, так и эксплуатационных расходов, при этом достигается эффективность увлажнения воздуха до 85%.

Приточные вентиляционные установки в наличии

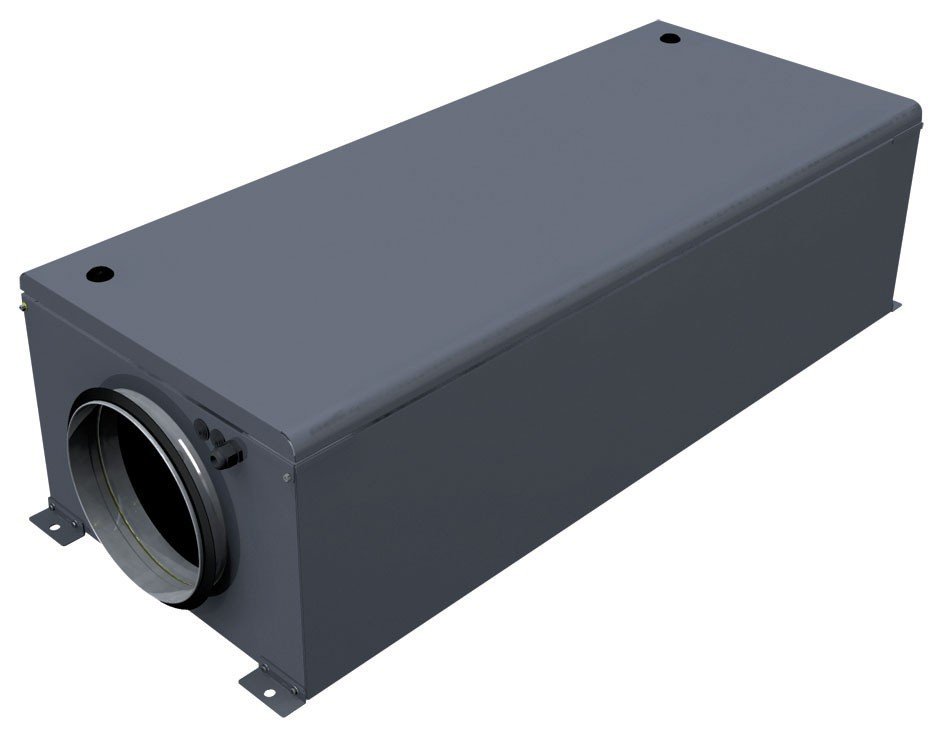

Приточная установка – это машина, которая служит для подачи в помещения свежего воздуха с улицы. Кроме этого такая вентустановка может выполнять ряд других функций, описанных ниже. Предлагаемые нами приточки высокого качества имеются в наличии на складе в Москве, цена на них ниже аналогов.

Выполняемые функции

Приточная установка для вентиляции, в зависимости от ее состава, может выполнять следующие функции:

  • подача в помещения приточного воздуха с улицы
  • очистка наружного воздушного потока от пыли
  • подогрев с помощью водяного нагревателя или электрического ТЭНа
  • охлаждение с помощью фреонового или водяного охладителя
  • увлажнение (пароувлажнитель, ультразвуковой или поверхностный)
  • обеззараживание (бактерицидные ультрафиолетовые лампы)

Конструкция и элементы

Приточная установка вентиляции с подогревом по своей конструкции может быть, как моноблочного (т. н. компактные приточные установки с нагревателем и охлаждением воздуха, когда все элементы находятся в едином корпусе), так и наборного или секционного типа (каждый компонент имеет свой корпус и эти корпуса последовательно соединены между собой с помощью креплений).

Корпус приточной вентиляционной установки может быть как простой, т. е. не иметь тепло и шумоизоляции, так и теплоизолированный и шумоизолированный.

Рабочее колесо вентилятора может иметь клино-ременную передачу (последнее время применяется все реже и реже), либо прямую посадку на ось двигателя:

  • вентилятор – устройство, которое перемещает воздушный поток, т. е. подает его с улицы в обслуживаемые помещения.
  • нагреватель – служит для подогрева наружного воздушного потока с помощью горячей воды (водяная приточная установка), либо электричества (электрическая приточная установка).
  • охладитель — используется для охлаждения свежего воздушного потока с помощью фреона или воды.
  • воздушный фильтр – служит для очистки свежего наружного воздуха от частиц пыли, запахов и даже микробов.
  • шумоглушитель – нужен для снижения шума, который неизбежно появляется при работе приточной установки.
  • воздушный клапан с сервоприводом – нужен для перекрытия подачи воздушного потока в вентиляционную машину.
  • увлажнитель – необходим для увеличения влажности воздуха в помещении.
  • бактерицидная секция — используется для обеззараживания приточного воздуха от микробов (см. каталог).
  • система автоматики – служит для автоматического поддержания заданных пользователем параметров (это блок или шкаф управления, пульт, датчики, реле, приводы, регуляторы оборотов, смесительный узел и т. д.)

Управление

Управление приточной вентиляционной установкой осуществляет непосредственно контроллер. Он встроен в так называемый шкаф или блок управления, который может находиться, как на самом корпусе приточки, так и расстоянии от нее, например на стене. В последнее время, очень часто, контроллер имеет пультом дистандионного управления с ЖК дисплеем.

Контроллер осушествляет включение и выключение приточной установки, ее аварийное отключение, регулирование расхода подаваемого наружного воздуха, поддержание заданной температуры воздушного потока, контроль уровня загрязнения воздушного фильтра, поддержание заданной относительной влажности, регулирование расхода горячей воды через водяной калорифер, регулирование расхода холодной воды через водяной охладитель, управление сервоприводом воздушного клапана, включение и выключение компрессорно-конденсаторного блока.

Принцип действия

Для начала, рассмотрим принцип действия приточной вентиляционной установки, имеющей простейший состав и набор функций. При включении такой приточной установки открывается воздушная заслонка и воздух с улицы, за счет засасывается вентилятором, попадает внутрь корпуса приточки. Вначале он проходит через заслонку (она же клапан), затем поступает в воздушный фильтр, где происходит его очистка от частиц пыли, растений и т. п. После этого очищенный воздух поступает в нагреватель (водяной калорифер или электро-ТЭН), где он нагревается до заданной пользователем температуры. И наконец, пройдя через вентилятор , по каналам воздуховодов, поступает в обслуживаемые помещения. Управление работой приточной установки осуществляет система автоматики, описанная ниже. Очень часто после вентилятора дополнительно устанавливается шумоглушитель для снижения уровня шума, который возникает при работе приточной установки. Если приточная установка имеет секцию охлаждения, то воздух после нагревателя проходит через фреоновый воздухоохладитель (он же испаритеть) работающий от внешнего ККБ или водяной охладитель, работающий от чиллера, где он охлаждается до заданной температуры. Также приточная установка может иметь секцию увлажнения согласно каталогу, где расположен распределитель влаги промышленного увлажнителя. Здесь воздух насыщается водяными парами и тем самым увеличивается его относительная влажность и влагосодержание.

Основные параметры

  • Производительность – Количество воздуха, которое приточная установка может подать в обслуживаемые помещения в единицу времени. Измеряется в кубометрах в час м3
  • Свободное давление на сеть — это то давление, которое необходимо для преодоления аэродинамического сопротивления системы вентиляции (воздуховоды, воздухораздающие устройства, сетевые элементы, и т.д.). Измеряется в Паскалях, Па
  • Потребляемая мощность – Количество электрической энергии, которое потребляет приточная вентиляционной установка в единицу времени, измеряется в Вт, чаще в кВт
  • Напряжение питания – напряжение из электрической сети, которое необходимо для работы данной машины, Вольт.
  • Мощность нагрева – Количество тепловой энергии, которое приточная установка может передать приточному воздуху в единицу времени, номинирована в кВт или в ккалл
  • Мощность охлаждения – Количество холода, которое приточная установка может забрать у приточного воздушного потока в единицу времени, также как и предыдущий параметр номинирована в кВт, реже в ккалл
  • Спепеть очистки воздуха воздушным фильтром, измеряется в так называемых классах очистки EU3, EU4 и т. д. Чем выше класс, тем соответственно тоньше очистка.
  • Уровень аккустического шума – звуковое давление, которое создает машина во время своей работы, измеряется Дб.
  • Гарабитные размеры или габариты, высота ширина и грубина, мм или м
  • Вес или масса, кг
  • Присоединительные размеры к воздуховодам системы вентиляции

Классификация, виды и типы

По способу нагрева свежего наружного воздуха приточные установки бывают:

  • водяные – воздух нагревается с помощью горячей воды, подающейся в водяной нагреватель (калорифер)
  • электрические — воздух нагревается с помощью электронагревателя ( электрических ТЭНов)

По способу охлаждения свежего наружного воздуха приточные вентиляционные установки бывают:

  • с фреоновым охлаждением при помощи компрессорно-конденсаторного блока
  • с водяным охлаждением при помощи чиллера или воды из скважины

По способу крепления и подключения приточные установки бывают:

  • напольные – устанавливаются на полу
  • подвесные – крепятся к потолку, либо к стене

По конструкции корпуса приточки могут быть:

  • напольные – устанавливаются на полу
  • подвесные – крепятся к потолку, либо к стене

По конструкции корпуса вентустановки могут быть:

  • обычные – без теплошумоизоляции (корпус из листовой стали)
  • теплошумоизолированные (сендвич-панели)

По производительности и функциям:

  • бытовые — расход до 500 м3
  • полупромышленные — производительность до 5 000 м3
  • промышленные (центральные кондиционеры) — от 5 000 до 100 000 м3

По стране изготовления:

  • российские приточные установки — изготавливаются в России
  • импортные — изготавливаются в другой стране

Подбор

Подбор приточной установки осуществляется главным образом по требуемому расходу воздуха, который она должна выдавать. Далее обращают внимание на потери давления на сеть воздуховодов. Если выбранная установка не может выдать требуемое давление, то следует либо увеличить диаметр воздуховодов, либо выбрать приточную установку большего типоразмера. Затем выбирается тип нагрева воздуха (водяной или электрический) в зависимости от технического задания и производится подбор нагревателя на расчетную мощность. Если используется водяной нагрев, то в этом случае обязательно применение воздушных заслонок с приводами, имеющими механизм возврата. Аналогично выбирается тип охлаждения (фреоновый или водяной) и также производится подбор воздухоохладителя приточной установки. При необходимости по данным акустического расчета добавляется шумоглушитель.

Рекомендации по размещению

Приточную установку по возможности необходимо размещать в помещении, в котором нет особых требований по уровню шума (это может быть коридор, подсобное помещение, балкон ну и конечно же венткамера). Если такой возможности нет, то необходимо предусмотреть шумоизоляцию корпуса вентустановки. ПВУ с электрическим нагревом можно монтировать в любом положении (горизонтальном или вертикальном) Приточную установку с водяным нагревом можно монтировать только в горизонтальном положении. Это связано с тем, что в противном случае может образоваться завоздушка. ПВУ с электрическим нагревом можно устанавливать, как в помещении, так и на улице. Приточную установку с водяным калорифером можно устанавливать только в помещении, противном случае может можем произойти разморозка калорифера, т. е. его необратимая поломка.

Применение

Приточные установки применяются в тех случаях, когда в помещение или группу помещений необходимо подать свежий воздух с улицы, а также очистить его от загрязнений, подогреть или охладить. Согласно многочисленным независимым источникам, приточные вентиляционные установки на сегодняшний день – это самый популярный вид климатическго оборудования после кондиционеров. Причин этому две: во-первых, свежий воздух в помещении – это если можно так сказать – предмет первой необходимости, а уже за ним идут, охлаждение, влажность и т. д; во вторых рынок приточных установок в настоящий момент, достаточно насыщен, а потому цены на них достаточно низкие и приточные установки стали доступны не только различным предприятиям, офисам, но и частным лицам, т. е. владельцам квартир, загородных домов и коттеджей.

Производство

Наша компания производит широкий спектр оборудования для вентиляции и кондиционирования.

Доставка оборудования

Служба логистики опертивно доставит оборудование до вашего объекта, склада или до терминала транспортной компании.

Монтажный отдел

Cпециалисы монтажного отдела сделают монтаж и пуско-наладку системы вентиляции и кондиционирования «под ключ»

Сервисная служба

Cпециалисы сервисного отдела осуществляют плановое обслуживание оборудования, а также его гарантийный и постгарантийный ремонт

Персональный менеджер

Обратившись к нам, Вы будете закреплены за одним менеджером, который будет сопровождать Вас на всех этапах работы.

Акции мая 2021

В этом месяце на ряд продукции проходит сезонная акция. Цены снижены. Товары в наличии на складе.

передвижные, приточные, вытяжные и их обслуживание

На чтение 9 мин Просмотров 75 Опубликовано Обновлено

В вентиляции нуждаются здания любого назначения, размеров и форм. Поэтому и видов вентиляционных установок множество. Самые маленькие немногим превышают размер ноутбука, а для размещения самых больших придется выделить специальное помещение. Мы расскажем о том, чем отличается переносная вентиляционная установка от телескопической, зачем нужна пылеулавливающая вентиляционная установка и раскроем секреты обслуживания различных систем.

Виды вентиляционных установок

наборная приточная установка

Конструктивно все вентиляционные установки делятся на моноблочные и наборные.

Кроме этого, по функционалу они могут быть:

  • приточными;
  • вытяжными;
  • приточно-вытяжными;
  • воздушно-тепловые завесы.

Приточные вентиляционные установки, такие как «Marta», служат для подачи чистого воздуха в квартиры, офисы и производственные помещения. Объем приточного воздуха соответствует нормативам и достаточен для обеспечения жизни людей. Перед поступлением воздух фильтруется, нагревается зимой или охлаждается летом. Воздух подается в каждый зал по воздуховодам. Автоматика контролирует температурно-влажностные показатели, при необходимости включает подогрев или осушение. Кроме фильтрации все дополнительные опции считаются не обязательными и предоставляются по желанию заказчиков.

Вытяжные вентиляционные установки применяются для отвода отработанного воздуха и выравнивания давления при работающем притоке. Конструкция их проще, чем приточных, а монтаж дешевле. Оборудование может быть установлено на чердаке, между перекрытиями или на крыше. Телескопические вентиляционные установки относятся к этой категории.

Самые практичные установки – приточно-вытяжные. Их широко применяют в жилых, общественных и производственных помещениях разнообразного назначения. Сложность монтажа зависит от специфики объекта, а в эксплуатации оборудование достаточно просто, так как основная функция по управлению лежит на автоматическом модуле.

Воздушные и воздушно-тепловые завесы используются там, где необходимо разделить зоны холодного и теплого воздуха, не позволяя им перемешиваться. Например, на входе в цех или крупный магазин. Вертикальный поток воздуха экономит расходы на отопление здания, препятствуя оттоку тепла на улицу. Воздушная завеса не позволяет проникать в помещение уличной пыли, пуху и насекомым.

Передвижные вентиляционные установки

компактная передвижная вентиляционная установка

Передвижные вентиляционные установки относятся к категории промышленного оборудования и необходимы для обслуживания труднодоступных мест в помещениях без вентиляции: гаражах, туннелях, колодцах, крупных емкостях.

Передвижная вентиляционная установка представляет собой модуль, установленный на раму из металлического уголка на колесиках, снабженную тормозом и ручкой для перемещения. Воздуховоды передвижных вентиляционных установок делают из полимерной гофротрубы.

Ограничение по использованию переносных вентиляционных установок: наличие пыли и твердых частиц в воздухе не выше 100 миллиграммов на 1 кубометр воздуха. Температура до +80 градусов Цельсия. Отсутствие агрессивных примесей.

Переносные установки для вентиляции широко применяются на производстве и в строительстве (например, во время сварочных работ в замкнутом пространстве).

Телескопические вентиляционные установки

телескопическая установка для сушки зерна ТВУ-2

Установки вентиляционные телескопические разработаны для вентиляции зернохранилищ.

Секции подключаются к мощному вентилятору. Чтобы установку было удобнее перемещать по вентилируемому помещению, телескопическая труба устанавливается на салазки.

Установка растягивается по полу и подключается к вентилятору до загрузки зерна. По мере необходимости вентилятор включают и продувают зерно.

Как правило, вентиляционная телескопическая установка состоит из 5 звеньев, которые вставляются друг в друга.

Когда необходимо вытащить телескопическую трубу, ее сначала отключают от вентилятора, затем вытягивают трактором за предусмотренный для этого трос.

Характеристики в среднем:

  • производительность около 20 тысяч кубометров в час;
  • длина одной секции телескопической трубы 2 м;
  • вес установки без вентилятора 170 кг.

Пылеулавливающие вентиляционные установки

Пылеулавливающая вентиляционная установка создана для фильтрации воздуха от стружки, пыли металлов и других включений, появляющихся при работе шлифовальных, заточных и отрезных станков.

Пылеулавливающие установки используются для вентиляции стекольного, металлообрабатывающего, деревообрабатывающего производства.

Пылеулавливающая вентиляционная установка прогоняет воздух через рукавные фильтры и сухой циклон, что позволяет устранить 99,9% существующих примесей. Они собираются в специальном отсеке в нижней части устройства. Такая установка обладает производительностью 2 тысячи кубометров воздуха в час и может обслуживать только один станок.

Компактные вентиляционные установки

компактный проветриватель «Марта»

Это небольшие моноблочные устройства, рассчитанные на проветривание одной комнаты. Наиболее известные представители приточных вентиляционных установок: «Сфера», «Марта», «Аэропак», «Тион». К сожалению, установка для вентиляции «Сфера» временно снята с производства.

Вентиляционные установки для притока «Marta» и другие можно использовать в жилых комнатах и офисах. Они работают в режиме «нон стоп».

Другие характеристики пылеулавливающих вентиляционных установок:

  • производительность около 120 кубометров воздуха в час;
  • шум до 40 децибел;
  • мощность 40 Вт/ч – 1 кВт/ч;
  • три скорости подачи воздуха;
  • фильтрация воздуха;
  • обогреватель воздуха мощностью 0,8 – 1 кВт/ч.

Принцип работы приточной вентиляционной установки «Marta»

Корпус крепится на внутренней стороне дома. Через воздухозаборную трубу воздух подается вентилятором на нагреватель, далее фильтруется и выбрасывается в помещение.

Характерная особенность вентиляционной установки «Marta» и некоторых других – рециркуляция воздуха. Благодаря чему устройство не промерзает даже при очень низких температурах.

Свойства и преимущества вентиляционных установок

Установки для вентиляции, предлагаемые рынком, обладают немалым количеством плюсов:

  • Компактность и простота эксплуатации. Например, монтаж вентиляционной установки «Marta» может осуществить сам владелец, затратив довольно скромные средства;
  • Большой выбор установок для вентиляции с рекуператорами, кондиционерами, передвижных, наборных или моноблочных позволяет подобрать оптимальный вариант для помещения любого размера и назначения;
  • Широкий выбор опционала позволяет сэкономить при необходимости на второстепенных функциях;
  • Современные установки достаточно экономичны.

Комплектация установок

Любая вентиляционная установка, будь то «Сфера», «Марта» или промышленная с рекуперацией, состоит из основных модулей:

  1. Вентиляторы. Они перегоняют воздух внутрь помещений и вытягивают из них. В бытовых моделях используются осевые вентиляторы, в промышленных чаще «улитки»;
  2. Воздуховоды. По ним воздух транспортируется в нужное место. Стенки их должны быть максимально гладкими и герметичными. Выполняются воздуховоды из пластика или листового металла;
  3. Обратный клапан. Устанавливается с улицы на воздуховод, чтобы предотвратить задувание холодного воздуха при выключенном оборудовании;
  4. Автоматика и система безопасности. Набор датчиков и контроллеров, которые регулируют работу всей вентиляционной установки с рекуперацией;
  5. Защитные решетки и жалюзи. Прикрывают воздуховоды от проникновения пыли, насекомых и мелких животных. Решетка устанавливается на фасадной части здания, поэтому иногда несет и декоративную нагрузку;
  6. Фильтры, калориферы, кондиционеры. С помощью этих модулей воздух приобретает наилучшие показатели: очищается, доводится до нужной температуры. Вентиляционные установки с кондиционером очень востребованы в офисных зданиях.

Обслуживание вентиляционной установки

осмотр вентиляторного блока

Вентиляционные установки с кондиционерами, рекуператорами и фильтрами нуждаются в периодических осмотрах, наладке и чистке.

Задачи сервисного обслуживания:

  • Осмотр креплений и целостности механических частей;
  • Контроль плотности соединений воздуховодов, фильтров;
  • Визуальный контроль целостности крыльчатки вентилятора и задвижек;
  • Чистка или замена фильтров;
  • Контроль состояния воздушной среды;
  • Тестирование плотности прилегания клапанов;
  • Осмотр креплений вентканалов;
  • Проверка датчиков температуры и влажности;
  • Проверка герметичности соединений, включая осмотр всех сварных швов;
  • Проверка состояния электропроводки, замер уровней напряжения на главных модулях;
  • Тестирование работы охладителей и калориферов.

Обычно сервисное обслуживание проводится один раз в 6-12 месяцев. Но на некоторых видах производств профилактика нужна раз в 2 месяца.

Теперь подробнее о проверках различных узлов вентиляционных установок.

Вентилятор

При длительной или интенсивной эксплуатации может износиться ремень передачи с двигателя на вентилятор. Ремень провисает, двигатель работает вхолостую, не приводя в движение вентилятор. Проскальзывание валов приводит и к истиранию ремня. Поэтому их необходимо периодически подтягивать. Полная замена ремня занимает приблизительно полчаса.

Кроме этого, в конструкции вентилятора есть подшипники. Время от времени их следует заменять, иначе возрастает нагрузка на двигатель, он перегревается и может выйти из строя.

И основная процедура – очистка вентиляторов. На лопастях и решетках скапливается слой спрессованной пыли, мешающий работе.

Воздушные заслонки

Заслонка устанавливается в приточной системе на заборе воздуха. Когда вентиляция отключена, заслонка не пускает холодный уличный воздух внутрь.

Заслонка может работать плохо, если повреждена электропроводка, устройство обледенело или забито пухом, пылью.

Состояние воздушных заслонок необходимо проверять хотя бы 1 раз в год перед началом холодов.

Фильтры

Проходящий через заслонку воздух  тут же подается на фильтры. В приточной вентиляции обычно устанавливают одноразовые фильтрующие картриджи, которые необходимо периодически менять. Срок службы фильтра может составлять от 2 до 6 месяцев.

В вытяжных установках тоже есть фильтры, которые очищают воздух перед выбросом наружу. Особенно важны они на производствах с выделением пыли, стружки, вредных веществ. Такие фильтры можно очищать или тоже менять в зависимости от их типа.

Клапаны

Клапаны устанавливают для контроля подачи теплоносителя в приточной системе. Время от времени их нужно проверять и регулировать.

Плохая работа вентиляционного клапана вызывает сбои в работе системы и неоправданное увеличение расхода энергоносителя.

Насосы

В приточных вентиляционных установках используют подмешивающие насосы. Их функция в постоянном движении воды через обогреватель.

Поломка водяного насоса вызывает серьезные сбои в работе установки, ее остановки и протечки.

Датчики

Крупная вентиляционная установка непременно содержит несколько датчиков, которые контролируют работу исполнительных механизмов (заслонок, вентиляторов, насосов и других).

От датчиков зависит адекватность управления всей вентиляцией.

Они передают контроллеру данные о параметрах воздушной среды, работе различных механизмов и узлов.

Датчики тестируют один раз в 6 месяцев в конце осени и начале весны.

Теплообменники

На теплообменниках скапливается пыль, снижающая теплоотдачу, а значит эффективность работы вентиляции. Состояние теплообменника зависит от чистоты фильтров. Так, при их своевременном мытье или замене теплообменник придется чистить лишь раз в несколько лет.

Одна из лучших технологий очистки теплообменников – мягкий бластинг:

Если вентиляционная установка не оборудована автоматической системой управления, например, как «Marta», владелец сам может провести обследование и чистку. Сложные установки с разветвленными воздуховодами обслуживают только специалисты. Стоимость сервисного обслуживания зависит от мощности и типа установки.

Приточные вентиляционные установки

Фильтр товаров

Сортировать по: Не сортировать



Есть масса способов проветрить помещение: открыть форточку и вместе со свежестью впустить в дом клубы пыли, включить вентилятор и гонять воздух по комнатам. Приточная вентиляционная система – это технологичная разработка, лишенная всех этих недостатков. Благодаря такой установке, в вашем доме всегда будет свежо и комфортно независимо от погоды за окном.

Когда необходимо устанавливать приточную вентиляционную систему?

Если по приходу домой вам приходится часто открывать окна, сметать следыпыли и смога с подоконников, то здесь необходима установка приточной вентиляции. Неподалеку от дома находятся производственные предприятия? Тоже решительный повод выбрать данное решение. Смело устанавливайте вентиляцию, если вы обнаружите у себя хотя бы одну из проблем:

  • установленные стеклопакеты плохо пропускают воздушные массы с улицы и в доме создают «эффект термоса»;
  • под окном расположена оживленная магистраль;
  • уличный воздух излишне грязный, и открыв окно, вы не решаете задачу;
  • в помещении излишне тяжелый (влажный, душный) воздух;
  • запотевают окна, на стенах появился грибок.

Приточная вентиляционная система избавит от скопления вредных компонентов в воздухе. Если вдруг в вашей ванной стало подозрительно холодно, а запахи от соседей все чаще стали раздражать назойливостью, то пора принимать меры. Установка такой системы избавит от указанных проблем. Открытие форточки – тоже вариант, но при этом, в комнате резко понижается температура, вместе с тем проникают выхлопные газы и уличные шумы.

Функциональное назначение приточных вентиляционных установок

Такие системы имеют разные конструктивные возможности, отличаются способом монтажа, потребляемым уровнем мощности и объемом выпускаемого воздуха. И это далеко не все различия. В зависимости от модели приточные вентиляционные системы выполняют следующие функции:

  • выводят загрязненные массы за пределы помещения, заменяют их чистым воздухом;
  • контролируют наличие в воздухе оксида углерода, выводят дым и газ;
  • освобождают помещение от пыли, бактерий, назойливых запахов;
  • регулируют соотношение тепла и влаги в атмосфере, предупреждают появление плесневых спор грибков;
  •  экономят на потреблении электроэнергии;
  • насыщают пространство полезными ионами.

Они тщательно фильтруют входящие с улицы воздушные массы, защищают от аллергий и посторонних запахов. Такие системы подходят для установки в квартирах, домах, магазинах, офисах и лабораториях.

Где купить на лучших условиях?

В нашем интернет-магазине можно купить приточную вентиляционную установку по приемлемым ценам с доставкой по Москве. Стоимость конкретных моделей зависит от бренда, технических возможностей оборудования (размеры, мощность, производительность).

Выбирая этот вид оборудования, учтите размеры помещения и потребность в чистом воздухе. Мы с уверенностью заявляем, что такие приборы обеспечивают отличный воздухообмен, особенно в комнатах с установленными пластиковыми окнами. Вам непонятна схема использования такой вентиляции ‑ смело звоните нам., мы с удовольствием проконсультируем и посоветуем подходящую модель!

Центробежные приточные вентиляторы с фильтром | S&P USA Ventilation Systems, LLC

Переключить навигацию по боковой панели

КСФВ

Кухонный приточный вентилятор с ременным приводом

Вентиляторы KSFV представляют собой приточные вентиляторы с фильтром, устанавливаемые на крышу или бордюрный бордюр, номинальной мощностью от 475 до более 12 600 куб. вытяжные аппликации.Конструкция KSFV включает в себя оцинкованную конструкцию, обеспечивающую максимальную защиту от атмосферных воздействий, долгий срок службы и максимальную эффективность работы. Центробежный вентилятор с загнутыми вперед загнутыми лопатками обеспечивает эффективный воздушный поток при низком уровне шума с возможностью статического давления для работы с системами воздуховодов или вытяжками внутри здания. Фильтры можно мыть и использовать повторно, что снижает затраты на техническое обслуживание.

CSF

Крышный приточный вентилятор с ременным приводом и центробежным фильтром
Центробежные приточные вентиляторы с фильтром

представляют собой устанавливаемые на крышу приточные вентиляторы с фильтром мощностью от 375 до более 13 000 кубических футов в минуту со статическим давлением до 2 дюймов.Прочный, толстый оцинкованный кожух и штабель CSF обеспечивают максимальную защиту от атмосферных воздействий и долгий срок службы. Все модели имеют ременной привод, что упрощает регулировку производительности и снижает уровень шума. Регулируемые шкивы двигателя еще больше упрощают изменение скорости вращения вентилятора.

LSF

Крышный приточный вентилятор с центробежным фильтром и ременным приводом с решетчатым корпусом
Приточные вентиляторы с жалюзи-фильтром

представляют собой потолочные приточные вентиляторы с фильтром мощностью от 375 до более 13 000 кубических футов в минуту со статическим давлением до 2 дюймов.LSF приятно архитектурно; Конструкция с алюминиевыми решетками большого диаметра обеспечивает долгий срок службы и максимальную эффективность. Все модели имеют ременной привод, что упрощает регулировку производительности и снижает уровень шума. Регулируемые шкивы двигателя еще больше упрощают изменение скорости вращения вентилятора.

Подача подпиточного воздуха: сердце каждой коммерческой кухонной системы вентиляции


Во всех типах зданий необходимо тщательно контролировать воздушный баланс.Количество выходящего воздуха также должно возвращаться. Но коммерческие кухни с полным спектром услуг не могут полагаться только на свою систему отопления, вентиляции и кондиционирования воздуха в обеспечении 100% необходимого замещающего воздуха, поэтому необходима независимая подача подпиточного воздуха.

Воздух, удаляемый из кухни через вытяжной шкаф, необходимо заменить равным объемом замещающего воздуха. Если не хватает замещающего воздуха (или подпиточного воздуха), давление в здании станет отрицательным, что может вызвать различные проблемы, такие как снижение производительности вытяжного вентилятора или утечка жира и дыма из вытяжного шкафа.

Вот почему блоки подачи подпиточного воздуха являются сердцем любой коммерческой кухонной системы вентиляции. Предназначенный для подачи свежего замещающего воздуха для обеспечения надлежащего баланса воздуха, качественный блок подачи свежего воздуха также может помочь сохранить запахи приготовления пищи на кухне, минимизировать износ вытяжного шкафа, снизить потребление энергии и поддерживать комфортную рабочую среду в течение всего дня. сотрудники.

Все коммерческие кухни могут выиграть от хорошо продуманной системы вентиляции, а теперь и от HoodFilters.com предлагает еще больше продуктов, необходимых для настройки системы, которая наилучшим образом соответствует вашим потребностям.

Блоки подачи подпиточного воздуха

Наши блоки подачи подпиточного воздуха имеют компактную открытую каплезащищенную и всепогодную конструкцию с дополнительным наклонным фильтруемым воздухозаборником. Они обеспечивают неотпущенный подпиточный воздух для различных коммерческих и институциональных кухонных применений и доступны с производительностью от 2000 до 5500 кубических футов в минуту для 10, 12, 15 и 18 дюймов.

Блоки имеют большие дверцы с обеих сторон, чтобы обеспечить легкий доступ ко всем внутренним компонентам для осмотра, обслуживания и очистки.Агрегаты состоят из оцинкованного корпуса G90 с вентилятором и высокоэффективным двигателем с виброизоляцией.

Модуль нагнетателя имеет стандартный горизонтальный входной патрубок, предназначенный для размещения вытяжного кожуха для забора наружного воздуха, и вмещает стандартные 2-дюймовые фильтры и входную сетку. Они специально разработаны в соответствии с NFPA 96, чтобы обеспечить лучшую в отрасли производительность и долговечность для ресторанов и коммерческих предприятий общественного питания. Все устройства также внесены в списки ETL и UL.

Фильтры подачи подпиточного воздуха

Воздухозаборники с фильтрами с индивидуальным уклоном и 2-дюймовыми металлическими сетчатыми фильтрами EZ Kleen® доступны в качестве опции для всех устройств подачи подпиточного воздуха.Фильтры изготовлены из связанного алюминиевого материала, обеспечивающего превосходную долговечность и прочность, а также высокую производительность при различных скоростях.

Сменные приточные фильтры приточного вентилятора продаются отдельно, доступны три различных типа для различных нужд. Металлическая сетка EZ Kleen® доступна с глубиной 1 дюйм и 2 дюйма. 2-дюймовый фильтр EZ Kleen® Non-Woven Polyester Metal Mesh содержит 23 слоя вспененного алюминия и один слой нетканого полиэстера.

2-дюймовый фильтр на входе приточного вентилятора EZ Kleen® Airguard® DP40 имеет рейтинг эффективности MERV 8 -> 90% эффективности пылеулавливания согласно ASHRAE 52.2. Изготовленный из 100% синтетического материала, фильтр имеет равномерную гофрировку для равномерного сбора грязи по всей поверхности фильтра для медленного и устойчивого повышения сопротивления и достижения максимальной пылеулавливающей способности.

Благодаря опорной решетке из гальванизированной стали и прочной водонепроницаемой раме с двойными стенками Airguard® DP40 достаточно прочен для самых требовательных применений. Все воздушные фильтры EZ Kleen® известны своей чрезвычайно эффективной фильтрацией и соответствуют требованиям к фильтрам UL класса 2 и доступны в различных размерах для использования с устройствами подачи подпиточного воздуха.

Если у вас есть вопросы о наших продуктах подачи воздуха для подпитки или вы хотите узнать больше о других коммерческих системах кухонных вытяжек, вытяжных вентиляторах и аксессуарах, которые мы предлагаем, посетите наш сайт HoodFilters.com или позвоните нам по телефону 877.394. 9731, чтобы поговорить с одним из наших специалистов по продукции.

различных типов механической вентиляции, наиболее подходящих для вас и вашего дома

Затягивать старый дом или строить новый плотно означает, что вы больше не можете оставлять вентиляцию для случайных утечек.Вы должны это контролировать.

Механическая вентиляция всего помещения — это преднамеренный обмен воздуха внутри помещения на свежий наружный воздух с контролируемой скоростью с использованием вентиляторов. Его цель — улучшить качество воздуха в помещении. Исторически механическая вентиляция была ограничена локальной вытяжкой (вытяжные вентиляторы для кухни и ванны) для точечного контроля влажности и запахов. Дома обычно имели достаточную естественную вентиляцию через негерметичные ограждения здания, поэтому в вентиляции не было необходимости.

Дома стали значительно жестче за последние 15-20 лет в результате изменения кодексов, программ повышения энергоэффективности и общего стремления к сокращению энергопотребления.

Преимущества механической вентиляции всего дома включают:

  • Стабильная подача наружного воздуха для улучшения качества воздуха в помещении и комфорта жителей
  • Регулирование количества и источника наружного воздуха
  • Разжижение внутренних загрязнителей, таких как запахи и аллергены
  • Помогает контролировать относительную влажность и уменьшать накопление влаги во время отопительный или умеренный сезон

Различные типы механической вентиляции

Существует три типа систем механической вентиляции всего дома: только вытяжная, только приточная и сбалансированная.Каждая система использует комбинацию вентиляторов, воздуховодов, заслонок и элементов управления, и каждая из них имеет свои плюсы, минусы и сопутствующие затраты.

Только вытяжная вентиляция

Только вытяжная вентиляция обычно состоит из вентилятора, обычно вентилятора ванны, вытяжного воздуха в помещении. Наружный воздух для подпитки всасывается в дом через утечки в ограждении здания.

Плюсы / минусы / стоимость:

  • Загрязняющие вещества могут попадать в дом из чердака, гаража, подполья или полости стены
  • Возможно втягивание влажного наружного воздуха в полость стены, который может конденсироваться во время сезона охлаждения и вызывать проблемы с влажностью, особенно в жарком и влажном климате
  • Может вызывать или способствовать обратному вытягиванию устройств сжигания
  • Самая низкая стоимость установки и низкие эксплуатационные расходы

Приточная вентиляция

Приточная вентиляция — это вентилятор, втягивающий наружный воздух в дом.Воздух в помещении выходит через ограждение здания и вытяжные каналы.

Только для снабжения может быть выделенной системой или, чаще, системой со встроенным центральным вентилятором (CFI). В системе CFI наружный воздух направляется в обратную камеру воздухоподготовителя HVAC, которая втягивает и распределяет наружный воздух.

Плюсы / минусы / стоимость:

  • Уменьшает попадание загрязняющих веществ через ограждение здания
  • Наружный воздух забирается из одного известного места для обеспечения наилучшего качества воздуха
  • Потенциал попадания влажного внутреннего воздуха в полость стены, который может конденсироваться и вызывать проблемы с влажностью во время отопительного сезона в холодное время года климат
  • Низкая стоимость установки, однако для системы CFI двигатель с электронной коммутацией может увеличить начальную стоимость, а эксплуатационные расходы могут быть выше

Сбалансированная вентиляция

Сбалансированные системы вентиляции — это комбинация методов вытяжки и приточной вентиляции, обеспечивающая примерно равные потоки вытяжного и приточного воздуха в помещении (например,грамм. вытяжной вентилятор в сочетании с приточным вентилятором или пассивными приточными отверстиями).

Сбалансированная система может включать вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV).

Плюсы / минусы / стоимость:

  • HRV передает часть тепла между отработанным воздухом и свежим воздухом; ERV передает тепло и влагу
  • HRV или ERV обеспечивает преимущества, но ограничивает недостатки методов только подачи и только вытяжки
  • Обычно HRV рекомендуется для сухого, холодного климата, а ERV — для влажного , теплый климат
  • Самая высокая стоимость установки HRV или ERV из-за оборудования и дополнительных воздуховодов

У каждого типа механической вентиляции есть свои плюсы и минусы, но один тип может работать лучше для вашего дома, чем два других.Посоветовавшись с сертифицированным специалистом, вы сможете улучшить качество воздуха в своем доме с помощью правильной системы механической вентиляции. Во всех этих системах есть воздушные фильтры, которые необходимо заменить. Убедитесь, что вы делаете это точно в нужное время, с помощью монитора воздушного фильтра FILTERSCAN WiFi от CleanAlert.

Энергосбережение и коллекторные системы вентиляции

Энергосбережение является важной частью национальной энергетической политики Дании. Вентиляция в зданиях энергоемкая. В Дании потребление энергии зданиями составляет около 40% от общего потребления энергии, из которых потребление электроэнергии для работы систем вентиляции составляет 30–50% от потребляемой энергии [1], [2].

Энергопотребление вентилятора зависит от падения давления, расхода воздуха, времени и эффективности вентилятора. Для снижения затрат на электроэнергию одной из задач является разработка системы распределения воздуха с минимальным количеством изгибов и препятствий в системе воздуховодов, чтобы иметь как можно более низкий перепад давления. Если предположить, что вентилятор в распределительной системе имеет высокий КПД, потребность в энергии будет как можно меньше. В соответствии с законами сродства вентиляторов правильные размеры и конструкция вентиляционных систем могут снизить потребление энергии вентиляторами и снизить эксплуатационные расходы [3], [4], [5].

Предполагается, что система вентиляции спроектирована с наименьшим возможным падением давления и с наиболее энергоэффективными компонентами на рынке; тогда возникает вопрос: Как можно дополнительно уменьшить падение давления без ущерба для микроклимата в помещении?

Заслонки обычно используются для управления воздушным потоком в распределительной системе. Когда используется демпфер, на нем всегда избыточное давление. Это связано с тем, что размер вентилятора рассчитан на обеспечение максимального давления и воздушного потока во всей системе.

В этой статье используется новая конструкция системы механической вентиляции с коллектором и вентиляторами для снижения падения давления по сравнению с системой механической вентиляции с коллектором и заслонками. Использование вентиляторов в коллекторе снижает падение давления в системе вентиляции за счет устранения перепада давления на заслонках.

Одним из преимуществ использования коллекторов для вентиляции является то, что коллекторные системы идеально подходят для жилых домов. Вентиляционная установка напрямую связана с коллектором с помощью воздуховода, который соответствует размеру вентиляционной установки.Воздушный поток из блока попадает в коллектор, управляется внутри и распределяется через меньшие воздуховоды в коллекторе. Поскольку воздуховоды подключаются параллельно, нет необходимости в дополнительных звукопоглотителях для устранения перекрестных помех [6].

В предыдущем исследовании описывался метод балансировки системы механической вентиляции с несколькими децентрализованными вентиляторами. Было обнаружено, что можно сбалансировать вентиляционную систему с децентрализованными вентиляторами вместо заслонок. Далее был сделан вывод о возможности экономии энергии.Величина экономии энергии зависит от разницы давлений между ответвлением с наименьшим давлением и ответвлением с наибольшим давлением [7].

Энергетические характеристики системы механической вентиляции с несколькими децентрализованными вентиляторами, реализованной в офисном здании, были проанализированы в предыдущей статье. Авторы приходят к выводу, что можно достичь экономии до 30% требуемой энергии по сравнению с традиционной механической системой с плоскими пластинчатыми демпферами [8].

Целью данного исследования было изучить потенциал энергосбережения приточных вентиляционных систем. В данной статье представлено исследование экспериментального макета в лабораторных условиях с целью изучения производительности системы вентиляции с коллектором и вентиляторами по сравнению с системой вентиляции с коллектором и заслонками. Исследование было сосредоточено на энергосберегающем потенциале предлагаемой системы вентиляции в жилом доме в Копенгагене, Дания.

Установки подпиточного воздуха Modine с прямым нагревом обеспечивают эффективную вентиляцию

Нет двух коммерческих помещений или складов, которые имеют одинаковые потребности в вентиляции.При оценке технологий HVAC руководители предприятий не могут позволить себе доверять универсальным решениям, которые могут не подойти для их коммерческих помещений.

Modine специализируется на предоставлении решений для вентиляции и HVAC, которые могут удовлетворить потребности любого помещения, будь то с помощью нашей передовой технологии блочного нагревателя или приложений для подпиточного воздуха.

Наша серия подпиточного воздуха прямого нагрева серии MCV / MVV предназначена для применений, требующих расхода воздуха 800–14 000 кубических футов в минуту (CFM), обеспечивая 100% наружного воздуха для улучшения вентиляции и качества воздуха в помещении.Блок подпиточного воздуха с прямым нагревом обеспечивает 100% тепловой КПД (92% ощутимого).

Подпиточный воздух внутреннего / наружного воздуха с прямым нагревом (MCV / MVV)

Высокоэффективные приложения

Подпиточный воздух напрямую нагревается газовым пламенем, что устраняет необходимость в теплообменнике и повышает эффективность за счет исключения потерь в дымоходе. Агрегаты обычно используются для замены воздуха, удаляемого из здания вытяжными вентиляторами.

В других случаях можно использовать систему подпиточного воздуха для создания положительного давления в здании, чтобы компенсировать неконтролируемое проникновение воздуха, которое может создать нагрузку на отопительное оборудование.

Расширенное управление

Регуляторы внутреннего / наружного подпиточного воздуха с прямым нагревом (MCV / MVV)

Устройства серии MCV / MVV оснащены дополнительной, простой в использовании, программируемой микропроцессорной системой управления, которую можно использовать как автономное управление или напрямую интегрировать с система управления зданием (BMS). Элементы управления совместимы с основными протоколами BMS, такими как BACnet® и LonWorks®. Имея интерфейс клиента через портативный дисплей, системы управления позволяют устанавливать уставки с помощью интерфейса или через сетевые переменные чтения / записи.Система управления объединяет функции управления для упрощения работы агрегата.

Приточно-возвратные вентиляционные отверстия: в чем разница?

14 июня 2018 г.

Автор: McCall’s Supply, Inc.

Общие вопросы по обслуживанию систем отопления, вентиляции и кондиционирования воздуха часто связаны с отверстиями для возврата и подачи.

Один из наиболее частых вопросов, которые задают профессионалы по обслуживанию систем отопления, вентиляции и кондиционирования воздуха, касается приточных и возвратных вентиляционных отверстий. Иногда люди спрашивают, можно ли закрыть или заблокировать одно из этих отверстий, или это даст такое преимущество, как повышение энергоэффективности.Но ответ на эти вопросы требует ответа на более простой вопрос, например, чем отличаются друг от друга приточные и возвратные отверстия.

Что такое вентиляционные отверстия подачи и возврата?

Приточные вентиляционные отверстия — это вентиляционные отверстия в системе отопления, вентиляции и кондиционирования воздуха, через которые воздух поступает в комнату или зону внутри здания. Когда вы включаете обогреватель, из приточного отверстия выходит теплый воздух. Когда вы включаете кондиционер, вы получаете прохладный воздух из приточного отверстия.

Возвратный клапан всасывает или возвращает воздух обратно в систему воздуховодов HVAC.Многие системы HVAC не получают воздух снаружи. Вместо этого они получают их изнутри здания через возвратное отверстие.

Чем отличаются вентиляционные отверстия подачи и возврата?

Самая большая разница между приточным и обратным отверстиями заключается в направлении потока воздуха. В приточном отверстии воздух выходит из воздуховода. В обратном вентиляционном отверстии воздух поступает в воздуховоды.

Второе отличие — это размер вентиляционных отверстий. В большинстве случаев возвратное отверстие будет намного больше, чем приточное.Это связано с тем, что в системе ОВК гораздо больше вентиляционных отверстий, чем обратных.

Наконец, еще одним важным отличием является то, что за возвратными вентиляционными отверстиями обычно находятся фильтры. Это сделано для того, чтобы пыль, грязь и другие загрязнения не повредили систему HVAC. Воздушный фильтр улавливает эти загрязнения до того, как они попадут в воздухообрабатывающий агрегат HVAC и приведут к повреждению.

Чтобы задать дополнительные общие вопросы по обслуживанию систем отопления, вентиляции и кондиционирования, свяжитесь с нашей командой McCall’s Supply, Inc.всякий раз, когда у вас есть свободный момент.

Виды вентиляции []

Для пассажиров наиболее важными аспектами планирования являются здоровье и комфорт. Превосходное качество воздуха особенно важно и может быть достигнуто только в том случае, если «использованный» воздух регулярно заменяется свежим. Открывать окна дважды в день недостаточно (см. Продувка вентиляции через окна). Поэтому комфортная вентиляция, основанная на требованиях к свежему воздуху, необходима в каждом пассивном доме.Регулярный, гарантированный и адекватный обмен воздуха зимой возможен только с помощью комфортной вентиляции — это касается и обычных новостроек. Проблема здесь не в энергоэффективности, а в здоровье жителей здания; Качество воздуха в помещении (IAQ) имеет гораздо больший приоритет, чем энергосбережение, но оказывается, что нет никакого конфликта, если используются эффективные компоненты.

Зазорная вентиляция

Щелочная вентиляция через негерметичность вообще не подходит в отопительный период (см. Также «Герметичная конструкция»):

  • Ветер и воздушный поток, вызванные разницей температур, в Центральной Европе слишком сильно колеблются.В доме, который недостаточно герметичен для достаточного воздухообмена в периоды с небольшой силой ветра, непереносимые сквозняки по-прежнему возникают в периоды сильного ветра (следующий рисунок).

Ветер и погода меняются, равно как и воздухообмен в «свободной» вентиляции
. Если этого достаточно в безветренные дни, потери тепла
при сильном ветре будут недопустимо высокими. Вентиляция с зазором составляет
, поэтому пассажиры в более холодном климате больше не принимают ее.

Продувка вентиляции через окна

Без комфортной вентиляции адекватный воздухообмен в новостройках может происходить только с помощью регулярной продувочной вентиляции. Чтобы добиться воздухообмена около 0,33 ач (воздухообмена в час), нужно широко открывать окна на 5-10 минут каждые три часа — даже ночью! На практике это делается редко.

Соответственно, качество воздуха обычно плохое, и существует повышенный риск высокой влажности воздуха.Поскольку мы не можем сами оценить качество воздуха в помещении и не можем оценить количество свежего воздуха, фактически подаваемого через открытые окна, даже для эксперта трудно добиться «правильного» воздухообмена.

⇒ Одна из причин домашней вентиляции — небольшое снижение влажности воздуха в доме, потому что высокий уровень влажности в воздухе часто приводит к повреждению здания. Однако и воздух не должен быть слишком сухим. Более подробную информацию можно найти на странице «Вентиляция и влажность» (страница «Объемы воздуха»).

Правильный уровень влажности воздуха — не единственное требование для адекватного воздухообмена. Загрязнение воздуха в помещении, например, из-за радиоактивного инертного газа радона, необходимо снизить до безопасного уровня путем добавления свежего воздуха. 1)

Почему недостаточно открывать окна два раза в день

Это довольно просто:

Несомненно, 0,1 воздухообмена в час недостаточно для хорошего здоровья и комфорта (см. Следующую иллюстрацию).

Почему так важен достаточный приток свежего воздуха?

Эта диаграмма показывает, почему так важна достаточная вентиляция:
чрезмерная влажность в спальне старого здания без теплоизоляции.


Влага постоянно выделяется в комнату, особенно ночью.

  • Также видно, что каждый раз, когда открывается окно для воздухообмена, уровень влажности падает (впадины). Жильцы открывают окна для проветривания более двух раз в день, но, несмотря на это, влажность продолжает расти и долгое время остается выше 60%.

Заключение: Общий воздухообмен, достигнутый для этого измерения, недостаточен, требуется дополнительная вентиляция для удаления влаги из воздуха в помещении.

Примечание 1 : ситуация, изображенная на приведенном выше графике, не является единичным случаем, на самом деле это общее правило для многих существующих зданий в Центральной Европе — и мы слышали об этом из других зимних холодных климатов в мир тоже. Это объясняет, почему в домах Германии так много повреждений из-за влаги. За шкафом или картиной внешняя стена еще холоднее, здесь повышается относительная влажность — то же самое происходит в помещениях с тепловым мостиком.Эта проблема вовсе не «вызвана» тепловой защитой, напротив, хорошо изолированные внешние стены имеют более теплые и, следовательно, более сухие внутренние поверхности и менее восприимчивы к плесени (см. Также Изоляция предотвращает структурное повреждение — Свидетельство № 4 Измерения при модернизации — добавим, что эти факты вовсе не новы, известны в строительной физике более пяти десятилетий, но, тем не менее, игнорируются многими проектировщиками).

Примечание 2 : Эффекты недостаточного воздухообмена, показанные на графике, основаны на концентрации водяного пара (влажности).Водяной пар — не единственная и даже не основная примесь в воздухе помещений. Радон, летучие органические вещества, пыль и многие другие токсичные вещества также присутствуют в воздухе помещений. Недостаточный приток свежего воздуха увеличивает концентрацию этих веществ до неоправданно высокого уровня. Соответствующий воздухообмен — это не только вопрос комфорта, но и необходимое условие для здоровых условий жизни.

Как часто нужно открывать окна?

Что ж, ответить на этот вопрос сложно: общие условия, размер окон, расположение дома и т. Д.варьируются в отдельных случаях. Лучшее решение — это система вентиляции, которая всегда обеспечивает достаточный приток свежего воздуха.

Поскольку у большинства людей дома еще нет комфортной вентиляции, мы также изучили минимальную вентиляцию через открытые окна. Это было сделано в рамках систематического научного анализа, который был опубликован в томе протокола для Рабочей группы № 23. Этот анализ показал, что для адекватного воздухообмена в доме без системы вентиляции окна должны открываться как минимум 4 раза день для продувочной вентиляции — и с максимально возможными временными интервалами, предпочтительно с 6-часовыми интервалами ([Feist 2003]).Это наша рекомендация для всех пользователей домов, в которых еще нет системы вентиляции.

Это не касается жителей пассивных домов: им не нужно беспокоиться об открытии окон в нужное время; конечно, они могут открывать окна, если хотят, но им не нужно помнить, что делать это регулярно.

Самое простое решение: выхлопная система

Функция комфортной вентиляции — подавать свежий воздух в «нужное» количество в жилое пространство. Самым простым решением является система вытяжного вентилятора , которая удаляет застоявшийся и влажный воздух из кухни, ванной комнаты и туалета. В то же время свежий воздух (холодный воздух зимой) через приточные патрубки поступает в жилые помещения.

Эти простые системы сейчас являются стандартом во Франции; вытяжные системы используются в Швеции более 50 лет, а с 1980 года вентиляция дома стала обязательной. В Германии это могло бы быть эффективным решением для новых построек, построенных в соответствии со стандартом EnEV, и для ремонта существующих зданий (которые теперь стали более герметичными), но, к сожалению, это не стало обязательным.

Однако для пассивного дома эту простую систему нельзя рассматривать, поскольку входящий воздух холодный, поэтому потери на вентиляцию будут слишком высокими (см. Термографическое изображение). Во-первых, тогда потребуется соответственно высокая теплопроизводительность возле входа, а во-вторых, годовая потребность в тепле будет как минимум вдвое больше, чем в пассивном доме. Меньшая вентиляция не подлежит сомнению, поскольку энергосбережение не должно означать ухудшение гигиенических условий или ухудшение качества воздуха в помещении.

Термографическое изображение отверстия для забора наружного воздуха вытяжной системы
. Минимальные инвестиции в качество воздуха в помещении, которые необходимы для каждого нового здания и для каждой модернизации
существующих зданий. Приемлемое решение для малоэнергетического дома
, если обогреватель расположен под приточным патрубком. Для пассивного дома неприемлемо поступление холодного воздуха
, а также недопустимо высокие тепловые потери
с.
(Фотография и термографическое изображение: ebök)

Управляемая вентиляция

Систематический осмотр домов показал, что правильное распределение свежего воздуха по всем комнатам и безопасное осушение кухонь и ванных комнат возможно с помощью управляемой вентиляции .

  • Как и в системах вытяжного воздуха, кухня, ванная и туалет, а также другие помещения с высокой влажностью и запахами вентилируются напрямую через выпускные отверстия для вытяжного воздуха.

  • По всему дому направлен поток: свежий воздух сначала попадает в основные жилые комнаты (см. Иллюстрацию), отсюда он проходит через зоны перенесенного воздуха (обычно коридоры) во влажные помещения. Во влажных областях воздухообмен относительно высок, так что, например, полотенца высыхают быстрее.

Вентиляция работает должным образом, только если использованный воздух
непрерывно удаляется из кухни, ванной, туалета и других
помещений с высоким уровнем загрязнения и влажности.В свою очередь, свежий
неиспользованного наружного воздуха подается в гостиную,
спальни и функциональные помещения. (диаграмма: PHI)

Удобное решение: приточно-вытяжные системы с рекуперацией тепла

Вентиляция будет работать должным образом только в том случае, если использованный воздух постоянно удаляется из кухни, ванной, туалета и других помещений с высоким уровнем загрязнения и влажности. В свою очередь, свежий неиспользованный внешний воздух подается в спальни гостиной и функциональные помещения.

Принцип, лежащий в основе удобной домашней вентиляции:
отработанный воздух (коричневый) непрерывно удаляется из помещений
с высоким уровнем загрязнения и влажности. Свежий воздух (голубой)
подается в жилые помещения. Качественный воздух
является важным условием здорового и комфортного климата для жизни.


Подается необходимое количество свежего воздуха, необходимое для хорошего здоровья и комфорта пассажиров.В жилые помещения попадает только неочищенный воздух, рециркуляции воздуха нет, что обеспечивает гигиеническое качество воздуха.

Вентиляция также может иметь место, если используется простая система вытяжного воздуха и внешние воздухозаборники. Приточные отверстия для наружного воздуха позволяют поступать в помещения необходимого количества свежего (холодного) воздуха. Однако для пассивного дома потери тепла на вентиляцию, вызванные удалением неиспользованного вытяжного воздуха, будут слишком высокими. Регулировать энергетический баланс можно было бы только при высокой тепловой мощности.

В Центральной Европе пассивные дома работают только при наличии высокоэффективной системы рекуперации тепла. Она восстанавливает тепло из отработанного воздуха и с помощью теплообменника передает его обратно в приточный воздух без смешивания воздушных потоков. Сегодня современные вентиляционные технологии позволяют использовать коэффициент рекуперации тепла от 75 до 95%. Это возможно благодаря противоточным теплообменникам и специальным энергоэффективным вентиляторам (с так называемыми ЕС-двигателями с особенно высокой эффективностью), так что рекуперированное тепло в 8-15 раз превышает потребляемую электроэнергию.

Вот как работает теплообменник:
Затхлый вытяжной воздух (красный) проходит через канал и передает свое тепло
пластинам сверху и снизу. Он охлаждается и выходит в виде отработанного воздуха
(оранжевый). Неиспользованный свежий воздух поступает через отдельные воздуховоды
на другой стороне пластин. Он принимает тепло и доступен как теплый (но все еще свежий) приточный воздух (светло-бирюзовый).
Принцип противотока компенсирует почти 100% разницы температур.Энергосбережение за счет рекуперации тепла — это не только
экономически выгодно и экологически безопасно, но и полезно для здоровья.
— свежий воздух подается постоянно, без необходимости держать
открытыми окнами. Это касается всех зданий, а не только для
пассивных домов.

Благодаря такому принципу направленного воздушного потока свежий воздух используется оптимальным образом: он обеспечивает высокое качество воздуха в жилых помещениях, удаляет плохой воздух из перемещаемых воздушных зон (например,грамм. запахи от одежды) и, наконец, осушает влажные участки.

Воздуховоды приточного и вытяжного воздуха позволяют рекуперировать тепло отработанного воздуха. Потери тепла на вентиляцию без рекуперации тепла составляют от 20 до 30 кВтч / (м²a) в квартирах с соответствующей вентиляцией. Это очень много по сравнению со всеми другими тепловыми потоками в хорошо изолированном пассивном доме.

Эта высокоэффективная система рекуперации тепла была специально разработана для использования в пассивных домах. Устройства обеспечивают разделение отработанного и приточного воздуха, не потребляют много электроэнергии и работают очень тихо.

С такой системой рекуперации тепла оставшиеся вентиляционные потери незначительны: они составляют всего от 2 до 7 кВтч / (м²a), что является хорошей предпосылкой для функционирования пассивного дома.

Таким образом, за счет рекуперации тепла температура приточного воздуха повышается до температуры, близкой к комнатной, поэтому воздух, поступающий в комнату, больше не «холодный». Вместе с очень хорошей изоляцией оболочки здания и окон можно обойтись очень небольшой тепловой мощностью, а также уменьшить затраты на установку.

Исключительным преимуществом пассивного дома является возможность отопления приточным воздухом. Поскольку свежий воздух в любом случае подается в гостиную, спальни и рабочие помещения, этот воздух также можно использовать для обеспечения тепла. Поскольку это свежий воздух (а не рециркуляционный воздух), количество этого свежего воздуха ограничено (потому что в противном случае воздух станет чрезмерно сухим), и, поскольку его температура не может быть увеличена слишком сильно, метод нагрева приточного воздуха работает только для дома с очень малой потребностью в отоплении — i.е. Пассивные дома. Таким образом, можно предложить очень элегантные и компактные решения для обслуживания здания, такие как компактная вентиляционная установка.

Термографическое изображение открытого противоточного устройства рекуперации тепла
. Фактический теплообменник можно увидеть в виде шестиугольника.
Он восстанавливает более 75% явного тепла от вытяжного воздуха
. (Изображение: PHI).


Высокоэффективные вентиляционные установки, разработанные для пассивного дома, также доказали свою эффективность при модернизации существующих зданий .Здесь они способствуют улучшению качества воздуха и предотвращают рост плесени в слабых местах внешних компонентов здания, а также помогают экономить энергию.

В жарком климате противоточные теплообменники «воздух-воздух» также могут помочь восстановить «холодную температуру» из отработанного воздуха и снизить температуру приточного воздуха, если свежий воздух слишком горячий. Но для этого необходимы вентиляторы с низким энергопотреблением, чтобы снизить тепловые нагрузки, вызываемые вентиляторами.Рекуперация влажности, которая возможна с помощью специальных типов теплообменников, является еще одним высокоэффективным вариантом в условиях экстремально холодного и / или экстремально жаркого и влажного климата.

Заключение

Пассивные дома всегда имеют встроенную систему вентиляции дома с рекуперацией тепла, и часто это центральный компонент всех услуг здания. Для пассивного дома подходит только качественная вентиляция. Институт пассивного дома суммировал их (на немецком языке) в требованиях к центральным вентиляционным установкам: помимо высокой степени рекуперации тепла необходимо гарантировать низкое потребление электроэнергии, а также гигиенически безупречную и очень тихую работу.

Литература

[Feist 2003] Feist, Wolfgang: Empfehlungen zur Lüftungsstrategie, in Protokollband 23 des Arbeitskreises kostengünstige Passivhäuser, Passivhaus Institut, 2003

планирование / строительство_услуги / вентиляция / основы / types_of_ventilation.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
