Промышленная вентиляция устанавливается в производственных помещениях для обеспечения эффективности и безопасности рабочего процесса путем активного воздухообмена, выводящего из цехов пыль, загрязненный воздух и мелкодисперсные отходы, в соответствии с требованиями пожарной безопасности и охраны труда.
Проектирование вентиляции предприятий выполняется в индивидуальном порядке с учетом ее взаимосвязи с прочими инженерными коммуникациями, технологией производства, конструктивными и архитектурными особенностями. От того, насколько правильно разработан проект, зависит эффективность работы вентиляционных систем, обеспечивающих в цехах оптимальный микроклимат. Проектирование вентиляции производственных помещений выполняется в соответствии с постановлением Правительства РФ №87 от 2008 г. и прочими действующими в нашей стране нормативными документами.
Виды промышленной вентиляции
Установка вентиляции на том или ином объекте подразумевает род деятельности предприятия.
Проектирование промышленной вентиляции начинается с определения наиболее подходящего вида системы воздухообмена:
- общеобменной, предназначенной для выведения загрязненных воздушных масс со всего помещения;
- местной, используемой для очистки воздуха в определенной зоне;
- локальной, устраняющей пыль и мелкодисперсные отходы производства непосредственно из мест образования.
Проектирование вентиляции склада и цеха предусматривает дополнительную установку противодымных, аварийных и технологических систем естественного и механического типа. При разработке проекта учитывается функциональное назначение помещения, его площадь и особенности, а также наличие источников интенсивного загрязнения воздуха и их характер.
Проектирование систем вентиляции промышленных зданий выполняется на основании технического задания заказчика и полученных технических условий.
Вентиляция на производстве
Как правило, любое производственное предприятие, будь то пищевая, сырьевая, технологическая или металлургическая промышленность, сопровождается различными техническими издержками, к которым относятся частицы пыли и влаги, а также вредные выбросы в атмосферу. И чтобы снизить эти выбросы, применяется специальное вентиляционное оборудование: дымососы, отсосы, вытяжные шкафы и др. Оно представляет собой большие конструкции, состоящие из воздуховодов больших диаметров и приточно-вытяжных установок, которые и обеспечивают поступление очищенного воздуха на рабочие места, забирая загрязненный/нагретый воздух из помещения.
Существует несколько способов вентиляции производственных помещений:
- Вытеснение («вытягивание») отработанного воздуха — обычно применяется в местных отсосах
- Перемешивание отработанного воздуха с чистым — используется в приточно-вытяжной вентиляции как принудительная (механическая) вентиляция
- Замещение воздуха (воздухообмен)
Примеры проектов вентиляции на производстве
Скачать пример проекта
Особенности производственной вентиляции
Одной из главных задач, для решения которой и применяется промышленная вентиляция, является создание комфортных условий для работы персонала.
К примеру, в цехах, где зачастую используется воздушное отопление, применяется вытяжная вентиляция, совмещенная с отоплением, а кондиционирование воздуха в цехах необходимо только при производстве сложных технологических процессов. Разумеется, подобное оборудование должно оснащаться специализированными элементами: фильтрами, аварийной/резервной вентиляцией, противопожарными конструкциями.
Еще одной особенностью производственной вентиляции является ее зависимость от вида деятельности предприятия. Так, в технологических процессах (клеевые, обмазочные, цеха по изготовлению металлопроката и т.п.) необходимо мощное оборудование, поскольку обслуживающему персоналу приходится иметь дело с вредными выделениями растворов, пылью, металлической стружкой и т.д. А при изготовлении, к примеру, кирпича или плитки необходимо поддерживать определенную температуру в рабочей зоне. На предприятиях общепита тоже должны выполняться определенные требования: поддержание нужного уровня влажности и температуры, постоянная подача свежего воздуха в места общественного назначения и др.
Кроме производства, установка вентиляции также необходима и в больших помещениях, относящихся к промышленным объектам, но не участвующих непосредственно в производственных процессах. К ним относят различные складские помещения, имеющие большие площади, комбинаты, лаборатории, мастерские. В этих помещениях также могут содержаться и частицы примесей пыли, газа, пара, дыма, что также оказывает негативное воздействие на находящийся в них персонал. Благодаря естественной и механической подаче воздуха в подобные помещения поддерживается требуемый микроклимат (нужные температура, влажность, а также ПДК — предельно допустимая концентрация вредностей).
Проектирование промышленной вентиляции
Как и при разработке любого другого проекта, проектирование систем промышленной вентиляции должно соответствовать следующим требованиям:
- Вид деятельности предприятия с соответствующими отметками о категории пожароопасности
- Планы объекта со всеми необходимыми размерами и привязками (осевые расстояния, отметки, высоты, расположение оконных и дверных проемов, наличие фонарей, тип кровли, конструкций стен и перекрытий), наличие/отсутствие технологического оборудования и вредных источников (газа, пыли, тепла, влаги)
- Возможность выноса оборудования за пределы здания (на специально оборудованные площадки)
- Количество персонала (от него зависит количество тепловыделений), режим работ
- Схемы существующей электрической разводки с указанным расположением светильников
- Технические условия: количество дозволенной и имеющейся электрической и тепловой мощности, требуемые параметры микроклимата (температура, уровень влажности, уровень шума).
Правильно подобранное вентиляционное оборудование способствует качественному проведению технологических процессов.
Объекты проектирования систем вентиляции на производстве
Получить консультацию специалистов можно по телефону 8 (812) 385-50-60,
и по электронной почте: [email protected]
Промышленная вентиляцияК системам вентиляции промышленных предприятий и коммерческих объектов предъявляются более высокие требования, чем к обычным установкам кондиционирования воздуха. Воздуховоды обычно крепятся на потолке и прикрываются подвесным потолком. Существует несколько основных типов воздуховодов:
Монтаж систем вентиляцииЧтобы правильно установить монтаж систем вентиляции частного дома, нужно проделать несколько этапов работы:
От профессионального монтажа вентиляции зависит надежность работы системы вентиляции частного дома. От специалистов требуется знание специфики и многих тонкостей монтажа, необходимо наличие специального инструмента Вытяжная вентиляцияВытяжная вентиляция промышленных зданий удаляет из помещения (цеха, корпуса) загрязненный или нагретый отработанный воздух. В общем случае в помещении предусматриваются как вытяжные, так и приточные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из них.
Проектирование систем вентиляцииДля систем отопления, вентиляция промышленных зданий, кондиционирования и проектирование промышленной вентиляции существует обширная нормативная документация.
Очистка и дезинфекция систем вентиляции. монтаж проектирование обслуживание вентиляции, вентиляция проектирование задание. Монтаж вентиляции производится в городе Москва. Имеются паспорта вентиляционной системы. Экономия и кризис Все наши клиенты, которые планируют систему отопления в своих строящихся домах задумываются об экономии на газовом или другом … Без выходныхНе смотря на новогоднии праздники, все работы на объектах компании ведутся, как говориться «От расцвета до заката». Наш подход… Обвязка котельнойВ Красногорском районе завершена обвязка котельной частного дома. Работы выполнены качественно и в установленный срок. Фото-от. |
Прогрессивным техническим решением в области вентиляции крупных промышленных и общественных сооружений является промышленная вентиляция фирмы HOVAL (Швейцария, Лихтенштейн). Именно с их помощью удается в максимально полной степени обеспечить реализацию современных достижений в области прикладной аэродинамики и энергосберегающих технологий. Оборудование HOVAL незаменимо для вентиляции и обогрева высоких (до 18 м) промышленных и торговых помещений, спортивных сооружений, выставочных комплексов.
Основными такими документами, которые используются при проектировании вентиляции, являются СНиП 2.04.05-91 (2000) «Отопление, вентиляция частного дома и кондиционирование», и СНиП, регламентирующий нужный нам тип зданий. Расход и температура приточного воздуха где для вентиляции частного дома, в частности, проектируются в соответствии с обязательным Приложением 17 к СНиП 2.04.05-91 (2000), в котором указана точная методика расчета. А необходимая кратность воздухообмена берется из «СНиП здания». Например, проектирование систем вентиляции отопления административных зданий следует использовать СНиП 2.09.04-87, часть 4 «Отопление, вентиляция в частном доме и кондиционирование воздуха».
..Проектирование вентиляции производственных помещений в Москве
Оптимальные климатические условия в любом здании – необходимость для всех, кто в нем бывает хотя бы изредка. Обеспечить приток свежего воздуха и отток загрязненного – задача вентиляционных систем.
Вентиляция производственных помещений особенно важна: она не только призвана снабдить работников свежим воздухом, необходимым для их хорошего самочувствия и повышения работоспособности, но и является залогом безопасности этого здания.
— Выберите объект вентиляции —
Разнообразие вентиляционных систем и современные проектные решения ОВиК
Специалистами проектировщиками разработан большой выбор систем для вентиляции производственных помещений. Они отличаются не только стоимостью, но и функциональностью. Все системы вентиляции, устанавливаемые на производстве, классифицируются по многочисленным критериям.
Виды вентиляционных систем:
— общеобменная система вентиляции ( при проектировании обозначается ПВ-1 )
— приточная система вентиляции ( при проектировании обозначается П-1 )
— вытяжная система вентиляции ( при проектировании обозначается В-1 )
— системы аспирации и пневмотранспорта ( при проектировании обозначается АС-1 )
— естественные вытяжные системы ( при проектировании обозначается ВЕ-1 )
— местная система вентиляции или технологическая вытяжная система ( при проектировании обозначается ВТ-1 )
— системы дымоудаления ( при проектировании обозначается ВД-1 или ВДУ-1 )
— воздушные завесы или отсечение воздуха ( при проектировании обозначается У-1 )
— центральное кондиционирование ( при проектировании приточно-вытяжная установка с секцией охлаждения обозначается К1В1 )
— центральное кондиционирование ( при проектировании приточная установка с секцией охлаждения обозначается К1 )
Вентиляции производственных помещений, как правило, требует установки сложной системы, которая обеспечит не только приток свежего воздуха, но и отток воздушных потоков, ставших непригодными для дыхания человека.
Загрязненный, горячий воздух там, где установлена промышленная вентиляция, будет легко заменен на свежий (и, в случае необходимости, — очищенный) воздух.
Система вентиляции – это не неизменная конструкция. Для каждого помещения создается специальный проект. Только индивидуальное решение в каждом конкретном случае позволяет сделать систему вентиляции эффективной, экономной, идеально справляющейся с возложенными на нее обязанностями. А это – не только чистый воздух, но и высокая производительность промышленного оборудования, хорошее самочувствие и крепкое здоровье работников предприятия.
Как правило, для вентиляции производственных помещений выбираются системы, которыми можно управлять с целью создания различных климатических условий в разное время или в разных частях здания. По типу управления и действия различают механические и электрические системы оборудования, а также комплексы смешанного типа.
Вентиляция в новом помещении
Проектирование и монтаж вентиляции производственных помещений обычно выполняется на стадии постройки здания, но на практике нередко возникают случаи, когда необходимо обеспечить сложной многофункциональной системой существующее помещение.
С целью усиления безопасности на производстве используются взрывозащищенные вентиляторы, а каналы для отвода воздушных потоков располагаются непосредственно над объектом, выделяющим вредные испарения, — это так называемые вытяжные зоны.
Тип вентиляции помещений зависит целиком и полностью от условий, в которых ей предстоит выполнять свои функции, а также от целевого назначения помещения. Как правило, ее работа призвана оперативно ликвидировать вредоносные пары и поддерживать в помещении условия, необходимые для оптимального функционирования котлов, аппаратуры и т.д.
Типы вентиляции
Проектирование и выбор оборудования для системы вентиляции находится в прямой взаимосвязи с категорией взрывопожарной опасности, присвоенной помещению.
Как правило, в зависимости от технологических процессов вентиляция производственных помещений – общеобменная и местная. Общеобменная вентиляция отвечает за воздухообмен, очистку и смену воздуха в помещении в целом, тогда как при помощи местных отсосов решаются локальные задачи по удалению вредностей непосредственно у места их образования, таким образом, препятствуя их распространению по всему помещению.
Понятно, что только силами местных отсосов проблема вентиляции производственных помещений не может быть решена. Как правило, в ходе работы на предприятии отсосу не удается полностью захватить, удержать и нейтрализовать воздушные потоки, содержащие вредности. Для повышения эффективности работы местной вентиляции производственных помещений применяют дополнительные элементы – например, зонты, таким образом, достигая экономии затраченной электроэнергии и использованного дорогостоящего оборудования.
В помещениях, где значительных выделений вредностей не наблюдается, часто обходятся приточно-вытяжной вентиляцией, естественной или искусственной. Естественная вентиляция производственных помещений допускается в том случае, если кратность воздухообмена равна единице.
На выбор оборудования вентиляции влияет не только тип производства и количество выделяемых вредностей, но и параметры самого помещения, и расчетная температура для теплого и холодного времени года. В каждом конкретном случае специалисты решают вопрос о необходимости внедрения систем кондиционирования, соединения вентиляции и отопления в единый рабочий блок.
Из вышеизложенного становится понятно, что задача расчета, проектирования инженерных систем, подбора оборудования для вентиляции с целью обеспечения максимальной функциональности и эффективности системы под силу только высококвалифицированным специалистам и проектировщикам раздела ОВ, обладающим твердыми теоретическими знаниями, которые подкреплены значительным опытом работы.
Доверяя изготовление, проектирование и монтаж вентиляции специалистам компании «ВеерВент», вы гарантированно приобретаете качественный проект вентиляции и кондиционирования, оборудование и услуги.
Наши сертификаты
Посмотреть все сертификаты и документы
Выполненные работы
Проведен комплекс инженерных работ в компании «Lacor»: проектирование ОВ, монтаж, теплоснабжение и другие. подробнее | Проведены инженерные работы в пос. стольное: проектирование отопления, вентиляции, кондиционирования подробнее | Проведены инженерные работы: проектирование систем ОВ, сервисные работы и другие услуги. подробнее |
Разработали проекты ОВ, с внутренними технологическими системами. Провели ряд настроек по вентиляции. подробнее | Оказали услуги для ЦИП ЕСРР: проектирование аспирации и раздела ОВ. подробнее | Выполнены и завершены работы по проектированию инженерных систем для «Курчатовский Институт» подробнее |
Заказать проектирование вентиляции
Промышленная вентиляция — Знак Воздуха Самара
Одной из сложнейших задач, с которой сталкивается каждый проектировщик, является проектирование промышленной вентиляции. Специалисты, разрабатывающие такой проект, должны иметь положительный опыт работы с ними, высокий уровень профессионализма и глубокие знания современных характеристик инженерных систем.
Под промышленным проектированием подразумевается разработка индивидуальных инженерных решений, соответствующих специфике производства того или иного предприятия.
Процессы производства характеризуются специфическими технологическими особенностями. Обычно для функционирования процесса промышленного производства требуется наличие интенсивного воздухообмена, который на порядок превышает потребности помещений жилого типа, объектов торгового и административного предназначения.
Промышленная вентиляция фактически представляет собой комплекс высокотехнологических решений, который требует тщательной проработки, анализа разнообразной информации и проведения непростых расчетов.
Задачи проектирования
Основным требованием к проектированию бытовой вентиляции является то, чтобы обеспечить воздухообмен, достаточный для комфортных условий проживания людей. Зачастую в качестве основания проекта выступают возможности естественного воздухообмена, лишь дополняя ее в случае недостаточности мощностей вытяжной или приточной вентиляционной системы.
Основной ориентацией систем, создаваемых для объектов промышленного типа, является устранение факторов производства и защита здоровья работников предприятия.
Необходимыми для решения таких задач являются генерация больших объемов воздуха и создание эффективных систем очистки потоков воздуха от различных загрязнений, токсичных примесей, а также образуемой в процессе производства пыли.
Задачи, решаемые проектированием вентиляции помещений производственного типа:
- выполнение расчетов необходимых показателей мощности и производительности;
- обеспечение обмена воздуха для освобождения от избытков тепловой энергии в целях сокращения расходов, связанных с содержанием вентиляции. К примеру, существенное сокращение издержек на отопление может быть связано с осуществлением рекуперации тепла. Многие процессы производства связаны с выделением большого количества тепловой энергии, поэтому работа промышленных рекуператоров имеет высокий КПД. Создать комфортные условия труда можно через утилизацию тепла, одновременно направив его на отопление других помещений;
- разработка решений, позволяющих выполнить санитарно-гигиенические требования и нормы, соответствующие законодательству для промышленных производств, включая производства с вредными факторами производства;
- проектирование систем очистки воздуха, которые соответствуют условиям определенного производства.
- предлагаемыми решениями очистки воздуха необходимо нейтрализовать вредные вещества, газы, токсичные примеси, производственную пыль и прочие продукты промышленной деятельности;
- произведение учета необходимости поддерживать требуемый уровень влажности в производственных цехах.
Воздух в помещениях может становиться излишне влажным или сухим, что зависит от специфики производственного процесса. Указанная проблема должна решаться устанавливаемой системой вентиляции посредством увлажнения излишне сухого воздуха или удаления избытка влаги.
Проектирование промышленной вентиляции имеет своей основной целью то, чтобы обеспечить необходимые условия труда для работников с использованием вентиляционных устройств соответствующих параметров при оптимальных финансовых расходах не только на первоначальное создание системы вентиляции, но и на ее последующее обслуживание. Затраты производства и соответственно то, сколько будет стоить выпускаемая продукция, напрямую зависят от экономичности производственной вентиляции, ведь именно экономичность является одним из основных качественных параметров.
Финансовые показатели и конкурентоспособность компании на рынке зависят от такого важнейшего показателя ее деятельности, как себестоимость продукции.
Эффективность проектирования промышленной вентиляции
Имеются определенные характеристики эффективного проекта системы вентиляции производственных объектов. Она:
- позволяет обеспечивать надежный воздухообмен требуемой кратности в вентилируемых помещениях;
- является важным фактором поддержания оптимальных климатических условий (температуры, влажности, запыленности), характеристики которых утверждаются в большинстве случаев нормативно;
- способствует своевременному устранению вредных и токсичных веществ;
- предусматривает качественное удаление дыма и прочих токсичных продуктов горения, которые образуются при пожаре, препятствует последующему распространению огня.
Проектирование вентиляционной системы производственного помещения от компании Знак Воздуха состоит из:
- грамотных и точных расчетов требуемых технических характеристик вентиляционной системы;
- применения решений инновационного, высокотехнологичного характера;
- учета специфических строительно-архитектурных и производственных параметров того или иного объекта;
- применения в проекте новейшего энергоэффективного оборудования и различных комплектующих;
- соответствия проекта всем требованиям заинтересованных и контролирующих органов.
- оперативного внесения изменений, которые согласуются с заказчиком.
Качественное проектирование является важным, но далеко не единственным фактором успешности создания эффективно функционирующей промышленной вентиляции. Бесперебойность работы вентиляционных устройств в определенных объектом параметрах во многом зависит от их монтажа. Доверив проектирование и монтаж проектов специалистам нашей компании, вы получите грамотное и комплексное решение по реализации вашего проекта.
Проектирование вентиляции рыбоперерабатывающей промышленности. Заказать проектирование систем вентиляции.
Проектирование систем вентиляции рыбоперерабатывающей промышленностиНаша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем вентиляции любого уровня сложности, подбор оптимального оборудования для вентиляционных систем в соответствии с техническим заданием и пожеланиями клиента, а также монтаж «под ключ» и пуско-наладочные работы с дальнейшим обслуживанием.
Рыба и все дары моря – очень важный и ценный продукт питания человека, употребление которого приносит ему много пользы. К сожалению, рыба – это скоропортящийся товар, поэтому к конечному покупателю она всегда приходит после определенной технической и технологической обработки на предприятиях рыбной промышленности. Предприятия рыбной промышленности – это целая отрасль народного хозяйства, которая включает в себя все промысловые добывающие и добывающее-обрабатывающие рыболовные суда, морские перерабатывающие суда-заводы, где добытая рыба сразу перерабатывается, и береговые рыбоперерабатывающие предприятия.
Рис.1. Малое рыболовецкое судно.
1. Типы рыбоперерабатывающих предприятий по выпускаемой продукции.
По ассортименту выпускаемой продукции и производственным мощностям рыбоперерабатывающего предприятия в его состав входят следующие производства: посольное, консервное, пресервное, икорно-балычное, коптильное, кулинарное, холодильное, производство рыбного жира, белковых концентратов, белковой икры, гидролизата, витаминов и биодобавок, кормовой и технической продукции, переработка морских водорослей в агар, альгинат, манниту; выработка льда, жестяно-баночное производство и т.
д.
2. Типы производственных помещений рыбоперерабатывающего предприятия.
Производственными помещениями рыбоперерабатывающего предприятия являются: цеха приемные, сырьевые, дефростации, тузлучные; разделочный цех, цех подготовки и мойки овощей, цеха консервные, пресервные, маринадные, посольные и дообработки рыбы, коптильный цех, кулинарный, разборочно-расфасовочные и вакуум-выпарные цеха, цеха для переработки мидий и креветок, соусоварочные цеха, мельничные цеха, цеха жиромучного производства, топочные отделения камер горячего копчения, дымогарные, упаковочные цеха, цехи мойки тары и инвентаря, склады консервов.
3. Санитарные требования к рыбоперерабатывающим предприятиям.
К рыбоперерабатывающим производствам предъявляются высокие санитарные требованиями по качеству сырья, готовой продукции и к ведению технологического процесса. Температура и относительная влажность воздуха в производственных и вспомогательных помещениях, камерах и складах для хранения и созревания продукта должны соответствовать требованиям технологическим инструкциям и действующих строительных и санитарных норм.
Для выполнения вышеперечисленных требований при проектировании вентиляции рыбоперерабатывающих предприятий применяется комплексных подход, где учитывается технологическое размещение оборудования, архитектуру помещения, размещение инженерных систем.
4. Вредные факторы работы рыбоперерабатывающих предприятий.
На рыбоперерабатывающих предприятиях вредными выделениями являются: теплота, влага, пары солевых и кислотных растворов, дымовые газы, кратковременное задымление, пыль. Особенным вредным фактором является неприятный рыбный запах.
Рис.2. Участок филейной линии разделки рыбы.
5. Архитектура помещений рыбоперерабатывающего предприятия.
Для удаления избыточной влаги, тепла и газовыделений из рабочей зоны производственных помещений их высота должна быть не менее 4,2 м. Если производство имеет небольшую мощностью, то высота помещений может составлять 3 м.
Помещения по производству жестяных банок, жиромучной цех, цех производства агар-агара, цехи лакирования и литографирования должны иметь высоту не менее 6 м.
Цеха, где размещено производство пищевой продукции и медицинских препаратов должны быть полностью изолированы от других цехов, которые производят техническую и кормовую продукцию. Кроме того, эти цеха должны иметь раздельные входы и бытовые помещения.
Все производства, которые резко отличаются по температуре, влажности и загазованности технологического процесса, необходимо размещать в отдельных помещениях, сообщения между которыми должно осуществляться через тамбуры и коридоры с плотно закрывающимися дверьми.
6. Защита от грызунов.
Все производственные и складские помещения рыбоперерабатывающих предприятий должны быть защищены от проникновения грызунов следующими мероприятиями:
1. Возведением полнотелых стен и перекрытий без пустот, плотными дверьми и оконными проемами.
2. Полная заделка отверстий вокруг коммуникаций несгораемым и несъедобным материалом (стекловата и т.п.).
3. На всех вентиляционных отверстиях, дополнительно к решеткам и анемостатам, монтировать металлические сетки из материала с высокой коррозиционной стойкостью. Желательно применять сетку из нержавеющего материала.
7. Система отопления рыбоперерабатывающего предприятия.
На рыбоперерабатывающих предприятиях целесообразно проектировать и монтировать централизованное отопление. Для системы отопления производственных помещениях используют водяную систему с максимальной температурой теплоносителя 150°C или паровую систему с максимальной температурой подачи пара в 130°C с отопительными приборами, которые имеют гладкую поверхность для легкой очистки их от пыли и грязи. В административно-бытовых помещениях используют водяную систему отопления с максимальной температурой теплоносителя в 95°С для двухтрубных систем и в 105°C для однотрубных систем.
Если производственное помещение имеет объемом более 3000 куб.м, то следует проектировать и монтировать систему воздушного отопления, которая совмещена с приточной вентиляцией. Если система механической приточной вентиляции отсутствует, то разрешено применять воздушно-отопительные агрегаты с принудительной подачей воздуха.
Отопление складов осуществляется для поддержания в них необходимой температуры, которая предусмотрена технологическими инструкциями и действующими строительными и санитарными нормами.
8. Система вентиляции рыбоперерабатывающего предприятия.
Во всех производственных, административных и бытовых помещениях рыбоперерабатывающего предприятия должна быть предусмотрена вентиляция с естественным побуждением, с механическим побуждением или смешанная; которая обеспечивает условия воздушной среды в соответствии с действующими строительными и санитарными нормами.
Рис.
3. Вытяжная вентиляция приемного цеха.
Если рыбоперерабатывающее предприятие располагается в южных районах страны или в его цехах происходят значительные тепловыделения, то производят кондиционирование воздуха. Кондиционирование воздуха осуществляется чиллерами. Чиллеры – это водоохлаждающие машины, которые на основе замкнутого кругооборота фреона в контуре машины охлаждают воду до температуры 7-12°С. Именно эта вода, через систему чиллер-фанкойл, и обеспечивает кондиционирование воздуха в помещениях рыбоперерабатывающего предприятия. Для повышения энергоэфективности, современные чиллеры, кроме охлаждения воды, могут работать, как тепловые насосы. Эта функция чиллеров наиболее эффективна в межсезонье (весной или осенью).
В подвальных этажах можно размещать складские помещения, холодильные камеры, тузлучные, топочные, аппаратные и машинные отделения холодильных установок, если в подвальном этаже запроектирована и смонтирована приточно-вытяжная вентиляция с естественным и механическим побуждением, которая обеспечивает необходимый микроклимат в помещении и соответствует правилами техники безопасности.
Для организации естественной общеобменной вентиляции помещений необходимо предусмотреть жалюзные решетки, форточки, фрамуги и створы оконных рам с механическим приводом для их открывания и фиксации. Окна должны открываться внутрь помещений для обеспечения их мойки и текущего ремонта.
Рис.4. Чиллер с воздушным охлаждением конденсатора Daikin EWYQ310F-XS.
Холодопроизводительность – 304 кВт, теплопроизводительность – 329 кВт.
Все воздухозаборные устройства приточно-вытяжной вентиляции с естественным и механическим побуждением должны располагаться в местах, которые исключают попадание в них загрязненного воздуха, газов и воды. А также должны иметь сетки для защиты от насекомых. Для очистки воздуха от пыли для приточно-вытяжной вентиляции с естественным и механическим побуждением, которые обслуживают цехи пищевой и медицинской продукции, снабжаются карманными фильтрами.
Рис.5. Вытяжная вентиляция коптильного цеха.
Вентиляция производственных помещений рыбоперерабатывающего предприятий осуществляется следующим образом. Вытяжная вентиляция с механическим побуждением удаляет использованный воздух из верхней зоны помещения, и с помощью местных отсосов от технологического оборудования. Приточная вентиляция с механическим побуждением осуществляет подачу наружного подогретого воздуха в рабочую зону и частично в верхнюю зону.
Для удаления дыма из помещений дымогенераторов и коптильных камер необходима вытяжная вентиляция с механическим побуждением из верхней и нижней зоны помещения. Зонты и местные отсосы над дымогенераторами и коптильными камерами. По балансу объем вытяжки должен превышать приток, чтобы избежать проникновения дыма и газов в смежные помещения.
Технологическое оборудование, которое в процессе работы выделяет значительное количество пара, тепла, дыма и газов необходимо закрывать крышками, зонтами, местными отсосами, изолировать кожухами, снабжать теплоизоляцией.
Вышеуказанное технологическое оборудование необходимо оборудовать воздушными завесами, которые могут поддержать температуру воздуха в рабочей зоне не выше 26°С, а относительную влажность — не выше 75%.
Технологические процессы, которые сопровождаются выделением ядовитых паров, газов и пыли, а также технологические процессы по производству витаминизированных концентратов, жемчужно-патового, жиромучного, лакировочного, литографического производства, следует максимально автоматизировать и проводить под разрежением, в герметической камере.
Рециркуляция воздуха в системах вентиляции и воздушного отопления в опасных производствах, указанных выше, а также в машинных и аппаратных отделениях аммиачных холодильных установок не допускается.
Воздуховоды от технологических аппаратов проектируются и монтируются из коррозиционностойких материалов, которые необходимо 1 раза в год разбирать и очищать их от внутренних наслоений.
Рис.6. Современная коптильная камера.
Для сохранения тепла или холода в производственных помещений необходимо проектировать и монтировать у технологических проемов и тамбуров воздушно-тепловые завесы.
Каждое производственное помещение рыбоперерабатывающего предприятий должно иметь самостоятельную вентиляционную систему. Объединять в одну общую вытяжную систему установок по отсосу пыли и легкоконденсирующихся паров и веществ, которые создают при смешивании ядовитую или взрывоопасную смесь категорически не допускается.
В компрессорном и аппаратном отделениях холодильника необходимо проектировать и монтировать аварийную вытяжную вентиляция с механическим побуждением. В щитовых помещениях машинных отделений холодильника необходима приточная вентиляция, которая обеспечивают подпор воздуха в случае прорыва аммиака в машинное отделение.
В производственных помещениях должна быть предусмотрена автоматическая регулировка температуры воздуха в зависимости от внешних метеорологических условий.
При проектировании приточно-вытяжной вентиляции с механическим побуждением необходимо по максимуму автоматизировать систему с использованием датчиков температуры, влажности, загазованности и запыленности наружного и внутреннего воздуха, применять многоканальные контроллеры, выбирать высокоэффективные комплектующие для щитов автоматики (реле, УЗО, пускатели, привода и прочее).
Все выбросы в атмосферу использованного воздуха от котельных, коптильных и прочих производственных процессов, которые содержащие вредные примеси, должны отфильтровываться и отвечать требованиям действующих санитарных норм.
При проектировании помещений рыбоперерабатывающего предприятий следует предусматривать размещение оборудования вентиляционных систем в специально отведенных помещениях — венткамерах.
9. Система дымоудаления и подпора воздуха впомещениях рыбоперерабатывающих предприятий
При проектировании вентиляции в помещениях рыбоперерабатывающего предприятий предусматривается в безусловном порядке система дымоудаления из основных и вспомогательных помещений рыбоперерабатывающего предприятий и система подпора воздуха на путях эвакуации людей, тамбурах и лестничных клетках.
Система дымоудаления и подпора воздуха состоит из клапанов дымоудаления, плотных стальных воздуховодов, покрытых огнезадерживающим составом; бетонных или кирпичных вертикальных шахт, огнезадерживающих клапанов, вентиляторов дымоудаления (радиальные, осевые или крышные радиальные).
При проектировании вертикальные коллекторы или шахты систем дымоудаления из помещений надземной части здания должны иметь предел огнестойкости 0,75 ч (EI 45). Все остальные воздуховоды систем противодымной защиты должны иметь предел огнестойкости не менее 0,5 ч (EI 30).
Воздуховоды систем подпора воздуха при пожаре должны иметь предел огнестойкости не менее 0,5 ч (EI 30). Воздуховоды систем подпора воздуха на путях эвакуации людей и лестничных клетках должны иметь предел огнестойкости 2,5 часа (EI 150).
Рис. 7. Схема системы дымоудаления из помещений здания и система
подпора воздуха на путях эвакуации людей из горящего здания
Именно такие временные ограничители, которые проверены почти столетним опытом человечества в современном строительстве, позволяют минимизировать первоначальные затраты на проектирование и монтаж системы дымоудаления.
А при возникновении пожара, позволяют его быстро потушить и минимизировать его вредные последствия для человека и окружающей среды.
Заказать проектные работы систем вентиляции для рыбоперерабатывающих предприятий по выгодной цене
Заказать проектные работы систем вентиляции для рыбоперерабатывающих предприятий по выгодной цене Вы можете в нашей проектно-монтажной компании, обратившись к нашим специалистам по телефонам, которые указаны на сайте или оставить заявку на обратный звонок через электронную форму.
Наша компания предлагает Вам высококачественное сертифицированное оборудование от ведущих производителей вентиляционного оборудования. Кроме того, у нас работают специалисты с высокой квалификацией по проектированию, монтажу, пуско-наладке и сервисному обслуживанию всего вентиляционного оборудования, которое необходимо Вам для высокоэффективной и надежной работы Вашей вентиляционной системы.
Преимущества сотрудничества с нами
-
Широкий ассортимент товаров;
-
Максимально быстрая обработка заявки;
-
Полный пакет услуг;
-
Бесплатная консультация;
-
Лучшие цены;
-
Различные акции и спецпредложения;
-
Постоянным клиентам предусмотрены скидки;
-
Проектирование любого уровня сложности;
-
Качественный монтаж;
-
Пуско-наладочные работы;
-
Сервисное обслуживание;
-
Большой опыт работы.
Компания имеет большой опыт работы, за время которой мы завоевали доверие даже самых требовательных клиентов;
-
Подбор оптимального оборудования с учетом всех пожеланий заказчика и предназначения помещения;
-
Мы сотрудничаем исключительно с проверенными и надежными поставщиками, качество продукции которых подтверждено соответствующими сертификатами и долголетним опытом использования;
-
Быстрая доставка оборудования.
Компания имеет большой опыт работы, за время которой мы завоевали доверие даже самых требовательных клиентов;
Наши приоритеты — это надежность, качество и эффективность, поэтому сотрудничая с нами, Вы имеете возможность по достоинству оценить все преимущества работы с профессионалами!
Список использованной литературы:
- ДБН В.2.5-67-2013 Отопление, вентиляция и кондиционирование – Украина, действующий.
- ДБН В. 1.1-7-2002 Защита от пожара – Украина, действующий.
- СанПиН 2.3.4.050-96. Пособие 2.3.4. Предприятия пищевой и перерабатывающей промышленности (технологические процессы, сырье). Производство и реализация рыбной продукции – Россия, действующий.
- ВСН-41902-2001 Ведомственные строительные нормы создания береговых производственных предприятий рыбного хозяйства. Рыбоперерабатывающие предприятия – Россия, действующий.
- Штокман Е.А. Вентиляция, кондиционирование и очистка воздуха на предприятиях пищевой промышленности. 2001.
- Волков О.Д. Проектирование вентиляции промышленного здания. 1989.
1.1-7-2002 Защита от пожара – Украина, действующий.Проектирование вентиляции и систем очистки воздуха
Нормативы: Актуальные нормы микроклимата, воздухообмена, схемы и расчет систем вентиляции жилых домов приведены в документе Р НП АВОК 5.2-2012 «Технические рекомендации по организации воздухообмена в квартирах жилых зданий» (разработаны на основе СП 60.
13330.2012 «Отопление, вентиляция и кондиционирование» с учетом требований СП 7.13130.2009 «Отопление, вентиляция и кондиционирование. Противопожарные требования», а также:
Для многоквартирных зданий: СП 54.13330.2011 «Здания жилые многоквартирные».
Для одноквартирных зданий (домов и коттеджей): СП 55.13330.2011 «Дома жилые одноквартирные» (взамен СНИП 31-02-2001), МГСН 3.01-01, СП 31.106.2002 «Проектирование и строительство инженерных систем одноквартирных жилых домов».
СП 60.13330.2012 Отопление, вентиляция и кондиционирование (взамен СНиП 41-01-2003 )
7.1.17 Очистка воздуха от пыли в системах механической вентиляции и кондиционирования должна обеспечивать содержание пыли в подаваемом воздухе не более ПДК в атмосферном воздухе населенных пунктов — при подаче его в помещения жилых и общественных зданий;
7.2.3 Системы вентиляции следует предусматривать общими для размещенных в пределах одного пожарного отсека следующих групп помещений: а) жилых;
7.
5.5 В помещениях жилых, общественных, административно-бытовых и производственных зданий приточный воздух следует подавать таким образом, чтобы обеспечить требуемые параметры микроклимата в пределах обслуживаемой или рабочей зоны.
7.5.6 В помещениях жилых зданий приточный воздух следует подавать из воздухораспределителей, расположенных в верхней зоне (смесительная вентиляция). В помещениях общественного назначения (с избытком или недостатком теплоты) возможно применение как смесительной, так и вытесняющей вентиляции (подача приточного воздуха через специальные воздухораспределители непосредственно в обслуживаемую зону и удаление воздуха из верхней зоны помещения).
СП 54.13330.2011 Здания жилые многоквартирные (актуализированная редакция СНиП 31-01-2003)
При проектировании и строительстве жилых зданий в соответствии с настоящим сводом правил должны быть предусмотрены меры, обеспечивающие выполнение санитарно-эпидемиологических и экологических требований по охране здоровья людей и окружающей природной среды.
Расчетные параметры воздуха в помещениях жилого дома следует принимать по СП 60.13330 и с учетом оптимальных норм ГОСТ 30494. Кратность воздухообмена в помещениях в режиме обслуживания следует принимать в соответствии с таблицей 9.1.
| Помещение | Величина воздухообмена |
| Спальная, общая, детская комнаты при общей площади квартиры на одного человека менее 20 м2 | 3 м3/ч на 1 м2 жилой площади |
| То же, при общей площади квартиры на одного человека более 20 м2 | 30 м3/ч на одного человека, но не менее 0,35 ч-1 |
| Кладовая, бельевая, гардеробная | 0,2 ч-1 |
| Кухня с электроплитой | 60 м3/ч |
| Помещение с газоиспользующим оборудованием | 100м3/ч |
| Помещение с теплогенераторами общей теплопроизводительностью до 50 кВт: | |
| с открытой камерой сгорания | 100 м3/ч ** |
| с закрытой камерой сгорания | 1,0 м3/ч** |
| Ванная, душевая, туалет, совмещенный санузел | 25 м3/ч |
| Машинное отделение лифта | по расчету |
| Мусоросборная камера | 1,0* |
* Воздухообмен по кратности следует определять но общему объему квартиры. | |
| ** При установке газовой плиты воздухообмен следует увеличить на 100 м3/ч. | |
| Примечание- Кратность воздухообмена в помещениях другого назначения следует назначать по СНиП 31-06 и СП 60.13330. | |
9.3 При теплотехническом расчете ограждающих конструкций жилых зданий следует принимать температуру внутреннего воздуха отапливаемых помещений не менее 20 °С, относительную влажность — 50 %.
9.4Система отопления и вентиляции здания должна быть рассчитана на обеспечение в помещениях в течение отопительного периода температуры внутреннего воздуха в пределах оптимальных параметров, установленных ГОСТ 30494, при расчетных параметрах наружного воздуха для соответствующих районов строительства.
При устройстве системы кондиционирования воздуха оптимальные параметры должны обеспечиваться и в теплый период года.
В зданиях, возводимых в районах с расчетной температурой наружного воздуха минус 40 °С и ниже, должен предусматриваться обогрев поверхности полов жилых комнат и кухонь, а также помещений общественного назначения с постоянным пребыванием людей, расположенных над холодными подпольями, или следует предусматривать теплозащиту в соответствии с требованиями СП 50.
13330.
9.5 Система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях и равномерность его распространения. Вентиляция может быть: с естественным притоком и удалением воздуха; с механическим побуждением притока и удаления воздуха, в том числе совмещенная с воздушным отоплением; комбинированная с естественным притоком и удалением воздуха с частичным использованием механического побуждения.
9.6 В жилых комнатах и кухне приток воздуха обеспечивается через регулируемые оконные створки, фрамуги, форточки, клапаны или другие устройства, в том числе автономные стеновые воздушные клапаны с регулируемым открыванием. квартиры, проектируемые для III и IV климатических районов, должны быть обеспечены горизонтальным сквозным или угловым проветриванием в пределах площади квартир, а также вертикальным проветриванием через шахты в соответствии с требованиями СП 60.13330.
9.7 Удаление воздуха следует предусматривать из кухонь, уборных, ванных комнат и, при необходимости, из других комнат квартир, при этом следует предусматривать установку на вытяжных каналах и воздуховодах регулируемых вентиляционных решеток и клапанов.
Воздух из помещений, в которых могут выделяться вредные вещества или неприятные запахи, должен удаляться непосредственно наружу и не попадать в другие помещения здания, в том числе через вентиляционные каналы. Объединение вентиляционных каналов из кухонь, уборных, ванных комнат (душевых), совмещенных санузлов, кладовых для продуктов с вентиляционными каналами из помещений с газоиспользующим оборудованием и автостоянок не допускается.
9.8 Вентиляция встраиваемых помещений общественного назначения, кроме указанных в 4.14 СП 54.13330.2011, должна быть автономной.
9.9 В зданиях с теплым чердаком удаление воздуха из чердака следует предусматривать через одну вытяжную шахту на каждую секцию дома с высотой шахты не менее 4,5 м от перекрытия над последним этажом.

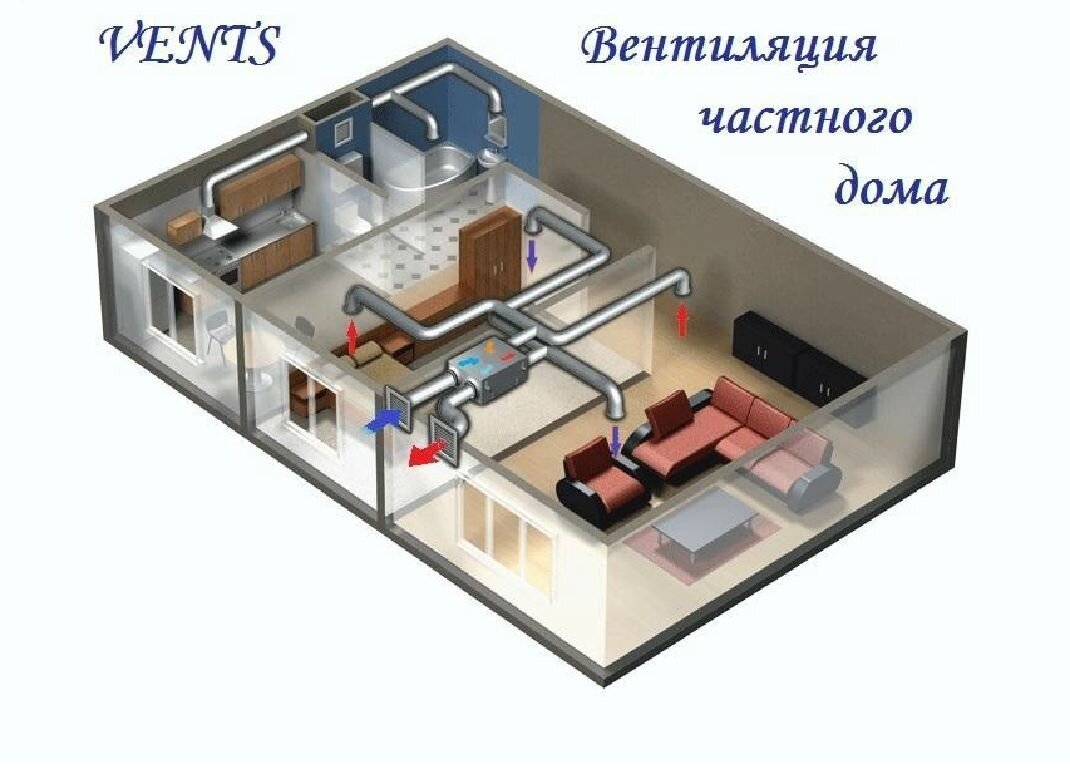

СП 55.13330.2011 Дома жилые одноквартирные (актуализированная редакция СНИП 31-02-2001)
8.3. Система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях в соответствии с санитарными требованиями и равномерность его поступления и распространения.
Вентиляция может быть:
с естественным побуждением удаления воздуха через вентиляционные каналы;
с механическим побуждением притока и удаления воздуха, в том числе совмещенная с воздушным отоплением;
комбинированная с естественным притоком и удалением воздуха через вентиляционные каналы с частичным использованием механического побуждения.
Удаление воздуха следует предусматривать из кухни, уборной, ванны и при необходимости — из других помещений дома.
Воздух из помещений, в которых могут быть вредные вещества или неприятные запахи, должен удаляться непосредственно наружу и не попадать в другие помещения, в том числе через вентиляционные каналы.
Для обеспечения естественной вентиляции должна быть предусмотрена возможность проветривания помещений дома через окна, форточки, фрамуги и др.
8.4. Минимальная производительность системы вентиляции дома в режиме обслуживания должна определяться из расчета не менее однократного обмена объема воздуха в течение часа в помещениях с постоянным пребыванием людей.
Из кухни в режиме обслуживания должно удаляться не менее 60 м3 воздуха в час, из ванны, уборной — 25 м3 воздуха в час.
Кратность воздухообмена в других помещениях, а также во всех вентилируемых помещениях в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.
Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (МГСН 3.01-01)
| № п/п | Помещения | Расчетная температура воздуха в холодный период года, 0С | Кратность воздухообмена или количество удаляемого воздуха из помещения | |
| приток | вытяжка | |||
| 1 | 2 | 3 | 4 | 5 |
| 1 | Общая комната (гостиная), спальня, жилая комната общежития | 20 (22) 2) | не менее 30 м3/ч на человека | |
| 2 | Кухня квартиры и общежития: с электроплитами с газовыми плитами | 16 (18) 2) 16 (18) 2) | — | не менее 60 м3/ч при 2-комфорочных плитах; не менее 75 м3/ч при 3-комфорочных плитах; не менее 90 м3/ч при 4-комфорочных плитах. |
| 3 | Кухня-ниша | 16 (18) 2) | механическая приточно-вытяжная, по расчету | |
| 4 | Ванная комната | 25 | — | 25 м3/ч |
| 5 | Уборная | 18 | — | 25 м3/ч |
| 6 | Совмещенный санузел | 25 | — | 50 м3/ч |
| 7 | Совмещенный санузел с индивидуальным подогревом | 18 | — | 50 м3/ч |
| 8 | Душевая | 25 | — | 5-кратн. |
| 9 | Гардеробная комната для чистки и глажения одежды | 18 | — | 1,5-кратн. |
| 10 | Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме | 16 | — | — |
| 11 | Вестибюль, общий коридор, передняя, лестничная клетка в общежитии | 16 | — | — |
| 12 | Постирочная | 15 | по расчету, но не менее 4-кратн. | 7-кратн. |
| 13 | Гладильная, сушильная в общежитии | 15 | по расчету, но не менее 2-кратн. | 3-кратн. |
| 14 | Кладовые в квартирах (одноквартирных домах), хозяйственные и бельевые в общежитиях | 12 | — | 1,5-крат. |
| 15 | Машинное помещение лифтов 3) | 5 | — | по расчету, но не менее 0,5-кратн. |
| 16 | Мусоросборная камера | 5 | — | 1-кратн. (через ствол мусоропровода по расчету) |
| 17 | Сауна | 16 4) | — | по расчету |
| 18 | Тренажерный зал | 16 | — | по расчету |
| 19 | Биллиардная | 18 | — | 0,5-кратн. |
| 20 | Библиотека, кабинет | 20 | — | 0,5-кратн. |
| 21 | Гараж | 5 | — | по расчету |
| 22 | Бассейн | 25 | Механическая приточно-вытяжная, по расчету | |
Примечание
1.
В одной из спален следует предусматривать расчетную температуру воздуха 22 С0.
2. Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование.
3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 С0.
4. Температура для расчета дежурного отопления.
5. В помещениях №17-22 расчетные параметры воздуха и кратность воздухообмена указаны для квартир и одноквартирных домов жилища I категории.
6. В угловых помещениях квартир, одноквартирных домов и общежитий расчетную температуру воздуха следует принимать на 20 С0 выше указанной в таблице (но не выше 22 С0).
СП.51.13330.2011 Защита от шума (взамен СНиП 23-03-2003)
Допустимый уровень шума
| Назначение помещений или территорий | Время суток, ч | Уровень звука (эквивалентный уровень звука ), дБА | Максимальный уровень звука , дБА |
| Жилые комнаты квартир | 7. 00-23.00 | 40 | 55 |
| 23.00-7.00 | 30 | 45 | |
| Жилые комнаты общежитий | 7.00-23.00 | 45 | 60 |
| 23.00-7.00 | 35 | 50 | |
| Жилые помещения домов отдыха, пансионатов, домов-интернатов для престарелых и инвалидов | 7.00-23.00 | 40 | 55 |
| 23.00-7.00 | 30 | 45 |
Предельно допустимые концентрации загрязняющих веществ в воздухе населенных по ГН 2.1.6.1338
| Вещество | Предельно допустимая концентрация в наружном воздухе, д н ПДК, мг/м3 | ||
| Максимальная разовая | Среднесуточная | ||
| 1 | Азота двуокись | 0,085 | 0,04 |
| 2 | Пыль нетоксичная | 0,5 | 0,15 |
| 3 | Свинец | 0,001 | 0,0003 |
| 4 | Сернистый ангидрид | 0,5 | 0,05 |
| 5 | Углеводороды (бензол) | 0,3 | 0,1 |
| 6 | Углерода окись | 5 | 3 |
| 7 | Фенол | 0,01 | 0,003 |

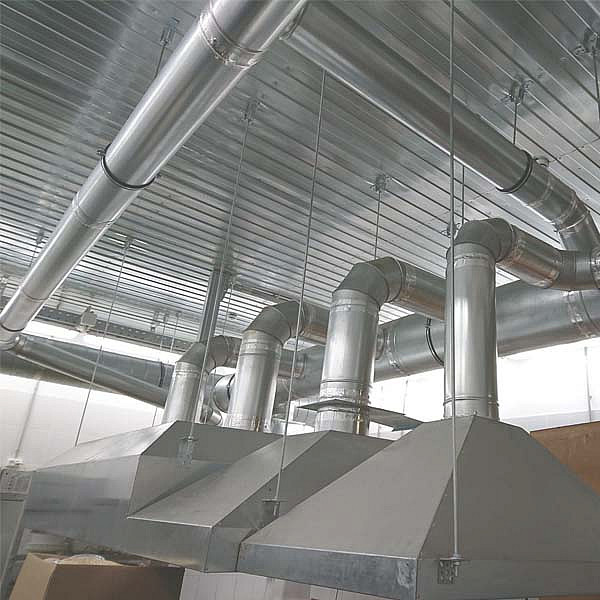

Монтаж, расчет приточной вентиляции воздуха производственных помещений
Функционирование любого предприятия невозможно без вентиляции производственных
помещений, что продиктовано технологическим процессом и законодательными
нормами.
Вентиляция производственных цехов и помещений должна соответствовать
требованиям по охране труда и обеспечивать необходимый микроклимат, от которого
зависит производительность труда, а значит, качество продукции. Профессионалы
компании «Студия инженерного проектирования» осуществляют расчет и
проектирование приточной вентиляции любой сложности в помещениях с различными
габаритами, а также ее монтаж. Опыт мастеров и применение современных технологий
позволяют создавать проекты высокого качества, реализовывать их при минимальных
затратах времени и средств.

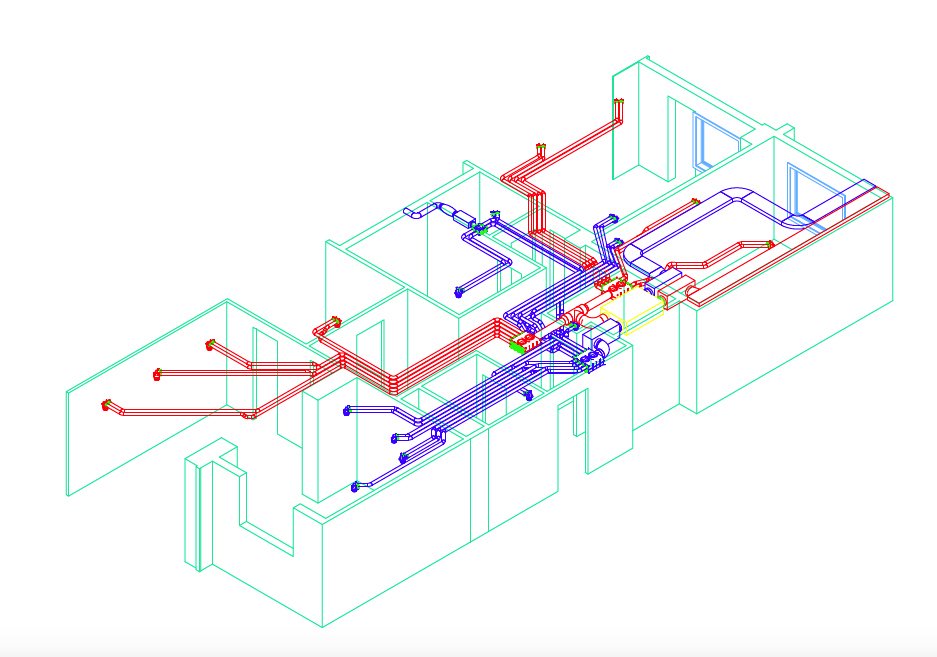

Особенности расчета вентиляции производственного помещения
Подготовка проекта приточной вентиляции и монтаж оборудования осуществляется с
учетом особенностей помещения. Возможно размещение установки в отдельном здании
для снижения шумовой нагрузки. Рассчитываются оптимальные маршруты укладки
воздуховодов, распределения точек подачи воздуха, количество фильтров.
Исходя из
требуемого микроклимата рассчитываются системы увлажнения, очистки, подогрева и
охлаждения воздушного потока. Специалисты определяют диапазон нагрузок, мощность
главной установки приточной вентиляции и кондиционирования воздуха. Все это
позволяет клиенту выбрать оптимальный вариант из нескольких предложений, а нашим
мастерам произвести монтаж приточной вентиляции производственных помещений,
эксплуатация которой окажется максимально эффективной.
Монтаж вентиляции производственного помещения
Установка любого оборудования имеет свои нюансы. Только зная их, можно избежать ошибок, недоработок, которые впоследствии негативно скажутся на эффективности работы техники. Поэтому монтаж вентиляции воздуха производственных помещений следует доверять исключительно профессионалам. Помощь в решении этой задачи вы найдете в нашем лице.
Преимущества нашей проектной организации
Приточная вентиляция производственных помещений относится к разряду
ответственных систем.
Следовательно, от качества проектирования зависит
эффективность комплекса, снижение расходов на его монтаж, эксплуатацию,
обслуживание. Точность и грамотность монтажа вентиляции воздуха производственных
помещений обеспечивает надежность систем, рациональное расходование бюджетных
средств.
Проектная организация «Студия инженерного проектирования» имеет ряд преимуществ перед аналогичными компаниями. Это позволяет нам оказывать услуги на высоком профессиональном уровне. В частности:
- расчет выполняется опытными инженерами, а монтаж вентиляции производственного помещения – квалифицированными мастерами;
- при выполнении работ учитываются все нюансы, которые могут повлиять на эффективность системы приточной вентиляции воздуха производственного помещения;
- для проектирования используется современная техника и лицензионное программное обеспечение, а при монтаже вентиляции производственных помещений – современный инструментарий;
- специалисты выполняют расчет и подготовку документации, монтаж приточной вентиляции производственных помещений в короткие сроки;
- поэтапная оплата, доступные цены и специальные условия клиентов, которые
решили заказать проект вентиляции производственного помещения комплексным
пакетом.
Эффективная вентиляция воздуха производственных помещений напрямую зависит от качества проектных и монтажных работ, которые наши мастера выполняют на высоком уровне.
курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.
«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии
курс.
Russell Bailey, P.E.
Нью-Йорк
«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам.
, чтобы познакомить меня с новыми источниками
информации.»
Стивен Дедак, P.E.
Нью-Джерси
«Материал был очень информативным и организованным. Я многому научился, и они были
.очень быстро отвечает на вопросы.
Это было на высшем уровне.
Будет использовать
снова . Спасибо. «
Blair Hayward, P.E.
Альберта, Канада
«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.
проеду по вашей роте
имя другим на работе «
Roy Pfleiderer, P.E.
Нью-Йорк
«Справочные материалы были превосходными, а курс был очень информативным, особенно потому, что я думал, что уже знаком с
с подробной информацией о Канзасе
Городская авария Хаятт.»
Майкл Морган, P.E.
Техас
«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс
.информативно и полезно
на моей работе »
Вильям Сенкевич, П.
Е.
Флорида
«У вас большой выбор курсов, а статьи очень информативны.Вы
— лучшее, что я нашел ».
Russell Smith, P.E.
Пенсильвания
«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр
материал «.
Jesus Sierra, P.E.
Калифорния
«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле
человек узнает больше
от отказов »
John Scondras, P.E.
Пенсильвания
«Курс составлен хорошо, и использование тематических исследований является эффективным.
способ обучения »
Джек Лундберг, P.E.
Висконсин
«Я очень впечатлен тем, как вы представляете курсы; i.
е., позволяя
студент, оставивший отзыв на курсе
материалов до оплаты и
получает викторину «
Арвин Свангер, П.Е.
Вирджиния
«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и
получил много удовольствия «.
Мехди Рахими, П.Е.
Нью-Йорк
«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.
на связи
курса.»
Уильям Валериоти, P.E.
Техас
«Этот материал во многом оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о
обсуждаемых тем ».
Майкл Райан, P.E.
Пенсильвания
«Именно то, что я искал.
Потребовался 1 балл по этике, и я нашел его здесь.»
Джеральд Нотт, П.Е.
Нью-Джерси
«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было
информативно, выгодно и экономично.
Я очень рекомендую
всем инженерам »
Джеймс Шурелл, П.Е.
Огайо
«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и
не на основании каких-то неясных раздел
законов, которые не применяются
— «нормальная» практика.»
Марк Каноник, П.Е.
Нью-Йорк
«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор
.организация.
Иван Харлан, П.
Е.
Теннесси
«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».
Юджин Бойл, П.E.
Калифорния
«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,
а онлайн-формат был очень
Доступно и просто
использовать. Большое спасибо ».
Патрисия Адамс, P.E.
Канзас
«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»
Джозеф Фриссора, P.E.
Нью-Джерси
«Должен признать, я действительно многому научился. Помогает иметь распечатанный тест во время
.обзор текстового материала. Я
также понравился просмотр
фактических случаев предоставлено.
Жаклин Брукс, П.Е.
Флорида
«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.
испытание потребовало исследований в
документ но ответы были
в наличии »
Гарольд Катлер, П.Е.
Массачусетс
«Я эффективно использовал свое время. Спасибо за то, что у вас есть широкий выбор.
в транспортной инженерии, что мне нужно
для выполнения требований
Сертификат ВОМ.»
Джозеф Гилрой, П.Е.
Иллинойс
«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».
Ричард Роудс, P.E.
Мэриленд
«Я многому научился с защитным заземлением.
Пока все курсы, которые я прошел, были отличными.
Надеюсь увидеть больше 40%
курса со скидкой.»
Кристина Николас, П.Е.
Нью-Йорк
«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще
курса. Процесс прост, и
намного эффективнее, чем
вынуждены путешествовать «.
Деннис Мейер, P.E.
Айдахо
«Услуги, предоставляемые CEDengineering, очень полезны для Professional
Инженеры получат блоки PDH
в любое время.Очень удобно ».
Пол Абелла, P.E.
Аризона
«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало
время исследовать где на
получить мои кредиты от.
Кристен Фаррелл, P.E.
Висконсин
«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями
и графики; определенно делает это
проще поглотить все
теории.
Виктор Окампо, P.Eng.
Альберта, Канада
«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по
.мой собственный темп во время моего утро
метро
на работу.»
Клиффорд Гринблатт, П.Е.
Мэриленд
«Просто найти интересные курсы, скачать документы и взять
викторина. Я бы очень рекомендовал
вам на любой PE, требующий
CE единиц.
«
Марк Хардкасл, П.Е.
Миссури
«Очень хороший выбор тем из многих областей техники.»
Randall Dreiling, P.E.
Миссури
«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь
по ваш промо-адрес электронной почты который
сниженная цена
на 40% «
Конрадо Казем, П.E.
Теннесси
«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».
Charles Fleischer, P.E.
Нью-Йорк
«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику
кодов и Нью-Мексико
правил. «
Брун Гильберт, П.
E.
Калифорния
«Мне очень понравились занятия. Они стоили потраченного времени и усилий».
Дэвид Рейнольдс, P.E.
Канзас
«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng
.при необходимости дополнительных
аттестат. «
Томас Каппеллин, П.E.
Иллинойс
«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали
мне то, за что я заплатил — много
оценено! «
Джефф Ханслик, P.E.
Оклахома
«CEDengineering предоставляет удобные, экономичные и актуальные курсы.
для инженера »
Майк Зайдл, П.E.
Небраска
«Курс был по разумной цене, а материалы были краткими, а
хорошо организовано.
Glen Schwartz, P.E.
Нью-Джерси
«Вопросы подходили для уроков, а материал урока —
.хороший справочный материал
для деревянного дизайна.
Брайан Адамс, П.E.
Миннесота
«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»
Роберт Велнер, P.E.
Нью-Йорк
«У меня был большой опыт работы в прибрежном строительстве — проектирование
Building курс и
очень рекомендую .»
Денис Солано, P.E.
Флорида
«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими
хорошо подготовлены.
«
Юджин Брэкбилл, P.E.
Коннектикут
«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на
.обзор где угодно и
всякий раз, когда.»
Тим Чиддикс, P.E.
Колорадо
«Отлично! Сохраняю широкий выбор тем на выбор».
Уильям Бараттино, P.E.
Вирджиния
«Процесс прямой, без всякой ерунды. Хороший опыт».
Тайрон Бааш, П.E.
Иллинойс
«Вопросы на экзамене были зондирующими и продемонстрировали понимание
материала. Тщательно
и комплексное.
Майкл Тобин, P.E.
Аризона
«Это мой второй курс, и мне понравилось то, что мне предложили курс
поможет по моей линии
работ.
«
Рики Хефлин, P.E.
Оклахома
«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».
Анджела Уотсон, P.E.
Монтана
«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».
Кеннет Пейдж, П.E.
Мэриленд
«Это был отличный источник информации о солнечном нагреве воды. Информативный
и отличное освежение ».
Luan Mane, P.E.
Conneticut
«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем
Вернись, чтобы пройти викторину «
Алекс Млсна, П.E.
Индиана
«Я оценил объем информации, предоставленной для класса.
Я знаю
это вся информация, которую я могу
использование в реальных жизненных ситуациях .
Натали Дерингер, P.E.
Южная Дакота
«Обзорные материалы и образец теста были достаточно подробными, чтобы я мог сделать
успешно завершено
курс.»
Ира Бродская, П.Е.
Нью-Джерси
«Веб-сайт прост в использовании, вы можете скачать материалы для изучения, а затем вернуться
и пройдите викторину. Очень
удобно а на моем
собственный график «
Майкл Глэдд, P.E.
Грузия
«Спасибо за хорошие курсы на протяжении многих лет.»
Деннис Фундзак, П.Е.
Огайо
«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH
Сертификат .
Спасибо за изготовление
процесс простой ».
Фред Шейбе, P.E.
Висконсин
«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и закончил
один час PDH в
один час. «
Стив Торкильдсон, P.E.
Южная Каролина
«Мне понравилась возможность скачать документы для проверки содержания
и пригодность, до
имея платить за
материал .»
Ричард Вимеленберг, P.E.
Мэриленд
«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».
Дуглас Стаффорд, П.Е.
Техас
«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем
.
процесс, которому требуется
улучшение.»
Thomas Stalcup, P.E.
Арканзас
«Мне очень нравится удобство участия в викторине онлайн и получение сразу
сертификат. «
Марлен Делани, П.Е.
Иллинойс
«Учебные модули CEDengineering — это очень удобный способ доступа к информации по
.много разные технические зоны за пределами
по своей специализации без
приходится путешествовать.»
Гектор Герреро, П.Е.
Грузия
Общая промышленная вентиляция, часть 4: Естественная приточная вентиляция / Естественная вытяжка
В этой последней части нашей серии «Общая промышленная вентиляция» мы обсудим промышленное здание с системой естественной приточной / естественной вытяжной вентиляции.
Естественная приточная / естественная вытяжка — это самый простой, но также наиболее неправильно понимаемый метод вентиляции промышленного здания.
Всем известно, что теплый воздух поднимается вверх, и это движущий принцип, лежащий в основе этого метода: сделайте отверстие в стене здания, а затем сделайте отверстие в крыше здания, и тогда свежий наружный воздух просто естественным образом попадет внутрь. здание и более теплый внутренний воздух просто естественным образом выходит через верхнюю часть здания.
Проемы по бокам здания могут быть защитными жалюзи, большими потолочными дверями или съемной обшивкой здания. Затем в отверстия в крыше здания устанавливают естественные вытяжные вентиляторы.Они имеют форму вентиляционных отверстий с капюшоном на крыше, моновентиляторов с высоким профилем, которые выглядят как частично открывшиеся створки, или низкопрофильных вентиляционных отверстий. Вентилятор с естественной вытяжкой спроектирован с рядом внутренних и внешних перегородок, изменяющих воздушный тракт, которые позволяют теплу уходить из здания и не пропускают дождевую воду.
Этот метод называется естественной или гравитационной. Он стар, как холмы, и работает с естественными силами природы. Это считается «зеленым» методом вентиляции, поскольку для его работы не требуется электроэнергия.
Если это кажется слишком хорошим, чтобы быть правдой, то для многих учреждений.
Основным недостатком естественной вентиляции является то, что для ее эффективной работы необходимо наличие ряда внешних переменных.
Существуют отличные компьютерные программы, использующие термодинамику, поток жидкости и фактическую геометрию оборудования, которые позволяют вводить переменные для моделирования ожидаемой оптимальной скорости вентиляции. Однако, когда одна или несколько из этих переменных изменяются в значении, вся модель изменяется, и общая интенсивность вентиляции здания может быть уменьшена.
- Скорость воздухообмена не может быть гарантирована при любых погодных условиях
- Зимой может происходить отток холодного воздуха через естественную вытяжку крыши
- Тяжелые наросты, лед или снег могут создать проблемы с прогибом и, в конечном итоге, утечки при таянии, если в здании не работает круглосуточный режим работы с постоянным выпуском горячего воздуха через крышу.
- Скопление тяжелых твердых частиц внутри естественного вытяжного вентиляционного отверстия может стать проблемой из-за увеличения веса крыши, «дождя» твердых частиц обратно в здание или возникновения прогиба агрегата.
Для зимней вентиляции приточные жалюзи и двери по периметру просто закрываются.Установленные на крыше естественные вентиляторы могут быть оснащены заслонками, которые можно закрывать (или частично закрывать) зимой для поддержания тепла внутри здания. Общая скорость воздухообмена зимой снижается до нескольких раз в час, что обычно нормально.
МОЖНО ЛИ ЕСТЕСТВЕННЫЙ ВОЗДУХ ФИЛЬТРОВАТЬ ДЛЯ ПОДДЕРЖАНИЯ ЧИСТОТЫ ВНУТРЕННЕГО ЗДАНИЯ? Нет, это непрактично, потому что открытое пространство по периметру естественного водоснабжения слишком велико, чтобы его можно было закрыть фильтрами. Система естественной приточной / естественной вытяжной вентиляции обычно используется в зданиях с горячими и грязными внутренними процессами, такими как кузнечные цеха, угольные электростанции и сталелитейные заводы.
Фильтрация воздуха в производственных зданиях такого типа не требуется.
- Система естественной приточной / естественной вытяжной вентиляции считается «зеленым» способом вентиляции промышленного здания.
- Это отличный способ вентиляции промышленного здания, когда соблюдаются все внешние параметры и когда гарантированная скорость воздухообмена не важна.
- При правильной конструкции он предотвращает накопление тепла за счет отвода горячего воздуха, генерируемого внутри, «испытанным и верным / старомодным способом» с максимальным преимуществом работы Матери-природы.
- Годовые эксплуатационные расходы практически равны нулю.
- Этот метод не является решением всех проблем промышленной вентиляции, но он занимает важное место в общем арсенале приемлемой практики промышленной вентиляции.
Если вы еще не сделали, ознакомьтесь с другими статьями в этом четырехчастном обсуждении общепромышленных методов вентиляции.
Я старался разговаривать, не вдаваясь в технические подробности. Это было забавное упражнение, и я надеюсь, что оно было для вас полезным и информативным.
Eldridge занимается решением проблем промышленной вентиляции более 70 лет. Мы приветствуем возможность быть полезными вам в этой области. Позвоните нам, чтобы получить бесплатную консультацию и предложение.
Естественная вентиляция | WBDG — Руководство по проектированию всего здания
Введение
Почти все исторические здания вентилировались естественным путем, хотя многие из них были повреждены из-за установки перегородок и механических систем.С повышением осведомленности о стоимости и влиянии энергопотребления на окружающую среду естественная вентиляция становится все более привлекательным методом снижения энергопотребления и затрат, а также для обеспечения приемлемого качества окружающей среды в помещении и поддержания здорового, комфортного и продуктивного климата в помещении, а не более преобладающий подход к использованию ИВЛ.
При благоприятном климате и типах зданий естественная вентиляция может использоваться как альтернатива установкам кондиционирования воздуха, что позволяет сэкономить 10–30% от общего потребления энергии.
Системы естественной вентиляции основаны на разнице давлений для подачи свежего воздуха через здания. Разница в давлении может быть вызвана ветром или эффектом плавучести, создаваемым разницей температур или разницей влажности. В любом случае количество вентиляции будет в решающей степени зависеть от размера и расположения отверстий в здании. Систему естественной вентиляции полезно рассматривать как контур с одинаковым вниманием к приточной и вытяжной вентиляции. Проемы между комнатами, такие как окна с фрамугой, жалюзи, решетки или открытая планировка, — это методы создания контура воздушного потока через здание.Требования кодекса в отношении передачи дыма и огня создают проблемы для проектировщиков систем естественной вентиляции. Например, в исторических зданиях лестница использовалась в качестве вытяжной трубы, что во многих случаях запрещено правилами.
Описание
Естественная вентиляция, в отличие от принудительной вентиляции с помощью вентилятора, использует естественные силы ветра и плавучести для подачи свежего воздуха в здания. Свежий воздух необходим в зданиях для устранения запахов, обеспечения дыхания кислородом и повышения теплового комфорта.При внутренней скорости воздуха 160 футов в минуту (фут / мин) воспринимаемая внутренняя температура может быть снижена на целых 5 ° F. Однако, в отличие от настоящего кондиционирования, естественная вентиляция неэффективна для снижения влажности поступающего воздуха. Это накладывает ограничения на использование естественной вентиляции во влажном климате.
A. Типы эффектов естественной вентиляции
Ветер может продувать воздух через отверстия в стене с наветренной стороны здания и высасывать воздух из отверстий с подветренной стороны и крыши.Разница в температуре между теплым воздухом внутри и холодным воздухом снаружи может привести к тому, что воздух в комнате поднимется и будет выходить через потолок или выступ и попадать через нижние отверстия в стене.
Точно так же плавучесть, вызванная разницей влажности, может позволить сжатому столбу плотного, охлаждаемого испарением воздуха наполнять пространство, а более легкий, теплый и влажный воздух выходить ближе к верху. Эти три типа эффектов естественной вентиляции описаны ниже.
Ветер
Ветер вызывает положительное давление с наветренной стороны и отрицательное давление с подветренной стороны зданий.Чтобы выровнять давление, свежий воздух будет поступать в любое наветренное отверстие и выходить из любого отверстия с подветренной стороны. Летом ветер используется для подачи как можно большего количества свежего воздуха, а зимой вентиляция обычно снижается до уровня, достаточного для удаления излишней влаги и загрязняющих веществ. Выражение для объема воздушного потока, вызванного ветром:
Qwind = K x A x V, где
Qwind = объем воздушного потока (м 3 / ч)
A = площадь меньшего отверстия (м 2 )
V = скорость ветра снаружи (м / ч)
K = коэффициент полезного действия
Коэффициент полезного действия зависит от угла ветра и относительного размера входных и выходных отверстий.
Он колеблется от 0,4 для ветра, падающего в отверстие под углом 45 °, до 0,8 для ветра, падающего прямо под углом 90 °.
Иногда ветровой поток преобладает параллельно стене здания, а не перпендикулярно к ней. В этом случае по-прежнему возможно вызвать ветровую вентиляцию архитектурными особенностями или способом открытия створчатого окна. Например, если ветер дует с востока на запад вдоль стены, выходящей на север, первое окно (которое открывается наружу) будет иметь петли с левой стороны, которые будут действовать как совок и направлять ветер в комнату.Второе окно будет открываться с правой стороны, чтобы отверстие было направлено вниз по ветру от открытого стекла, а отрицательное давление вытягивало воздух из комнаты.
Важно избегать препятствий между наветренными впускными и подветренными выпускными отверстиями. Избегайте перегородок в помещении, ориентированных перпендикулярно потоку воздуха. С другой стороны, в принятой конструкции впускные и выпускные окна исключаются прямо напротив друг друга (вы не должны видеть сквозь здание, в одном окне и в другом), чтобы способствовать большему перемешиванию и повышению эффективности вентиляция.
Плавучесть
Плавучевая вентиляция может быть вызвана температурой (вытяжная вентиляция) или влажностью (градирня). И то, и другое можно объединить, если охлаждающая башня будет поставлять воздух, охлаждаемый испарением, низко в помещении, а затем полагаться на повышенную плавучесть влажного воздуха, когда он нагревается, для выпуска воздуха из помещения через дымовую трубу. Подача холодного воздуха в помещение осуществляется под давлением столба холодного воздуха над ним. Хотя и градирни, и дымовые трубы использовались отдельно, автор считает, что градирни следует использовать только в сочетании с вытяжной вентиляцией помещения, чтобы обеспечить стабильность потока.Плавучесть возникает из-за разницы в плотности воздуха. Плотность воздуха зависит от температуры и влажности (холодный воздух тяжелее теплого воздуха при той же влажности, а сухой воздух тяжелее влажного воздуха при той же температуре). Внутри самой градирни влияние температуры и влажности действует в противоположных направлениях (температура понижается, влажность повышается).
Внутри помещения тепло и влажность, исходящие от людей, а также другие внутренние источники имеют тенденцию поднимать воздух. Несвежий нагретый воздух выходит из отверстий в потолке или крыше и позволяет свежему воздуху поступать в нижние отверстия, чтобы заменить его.Ступенчатая вентиляция — особенно эффективная стратегия зимой, когда разница температур в помещении и на улице максимальна. Вентиляция с эффектом стеклопакета не будет работать летом (предпочтительнее использовать ветровые установки или источники влажности), поскольку для этого требуется, чтобы в помещении было теплее, чем на улице, что нежелательно летом. Дымоход, нагреваемый солнечной энергией, может использоваться для управления эффектом дымовой трубы без повышения температуры в помещении, а солнечные дымоходы очень широко используются для вентиляции компостных туалетов в парках.1/2, где
Qstack = объемная скорость вентиляции (м 3 / с)
Cd = 0,65, коэффициент расхода.
A = свободная площадь входного отверстия (м 2 ), что равняется площади выходного отверстия.
г = 9,8 (м / с 2 ). ускорение свободного падения
h = расстояние по вертикали между средними точками входа и выхода (м)
Ti = средняя температура воздуха в помещении (K), обратите внимание, что 27 ° C = 300 K.
To = средняя температура наружного воздуха (K)
Вентиляция градирни эффективна только при очень низкой наружной влажности.Следующее выражение для воздушного потока, создаваемого столбом холодного воздуха, нагнетающего давление в подаваемом воздухе, основано на форме, разработанной Томпсоном (1995), с коэффициентом по данным, измеренным в Центре посетителей национального парка Зайон . Эта башня имеет высоту 7,4 м, квадратное поперечное сечение 2,4 м и проем 3,1 м 2 .
Qcool tower = 0,49 * A * [2gh (Tdb-Twb) / Tdb] 1/2, где
Qcool tower = объем вентиляции (м 3 / с)
0,49 — это эмпирический коэффициент, рассчитанный на основе данных Zion Центр для посетителей, штат Юта, который включает поправку на плотность влажности, эффекты трения и эффективность испарительной подушки.
A = свободная площадь входного отверстия (м 2 ), что равняется площади выходного отверстия.
г = 9,8 (м / с 2 ). ускорение свободного падения
h = расстояние по вертикали между средними точками входа и выхода (м)
Tdb = температура наружного воздуха по сухому термометру (K), обратите внимание, что 27 ° C = 300 K.
Twb = температура наружного воздуха по влажному термометру ( К)
Общий воздушный поток за счет естественной вентиляции является результатом комбинированного воздействия давления ветра, плавучести, вызванной температурой и влажностью, а также любых других эффектов от таких источников, как вентиляторы.Воздушный поток от каждого источника можно комбинировать по принципу квадратного корня, как описано в Справочнике ASHRAE — Основы. Наличие механических устройств, использующих комнатный воздух для горения, негерметичных систем воздуховодов или других внешних воздействий может существенно повлиять на работу систем естественной вентиляции.
B. Рекомендации по проектированию
Конкретный подход и конструкция систем естественной вентиляции зависят от типа здания и местного климата. Однако количество вентиляции в решающей степени зависит от тщательного проектирования внутренних пространств, а также от размера и размещения проемов в здании.
- Обеспечьте максимальную ветровую вентиляцию, разместив конек здания перпендикулярно летним ветрам.
- Приблизительные направления ветра суммированы в сезонных диаграммах «роз ветров», которые можно получить в Национальном управлении океанографии и атмосферы (NOAA). Однако эти розы обычно основаны на данных, взятых в аэропортах; фактические значения на удаленной строительной площадке могут сильно отличаться.
- Здания следует размещать так, чтобы летние препятствия для ветра были минимальными.Ветрозащитная полоса из вечнозеленых деревьев также может быть полезна для смягчения холодных зимних ветров, которые, как правило, дуют преимущественно с севера.
- Здания с естественной вентиляцией должны быть узкими.
- Распределение свежего воздуха по всем частям очень широкого здания с помощью естественной вентиляции затруднительно. Максимальная ширина, которую можно было бы ожидать для естественной вентиляции, оценивается в 45 футов. Следовательно, здания, которые полагаются на естественную вентиляцию, часто имеют шарнирный план этажа.
- В каждой комнате должно быть два отдельных приточных и вытяжных отверстия. Расположите выхлопную систему высоко над входным отверстием, чтобы усилить эффект дымовой трубы. Сориентируйте окна по комнате и смещайте друг от друга, чтобы обеспечить максимальное перемешивание в комнате и минимизировать препятствия для воздушного потока внутри комнаты.
- Оконные проемы должны открываться жильцам.
- Обеспечьте вентиляционные отверстия на гребне.
- Коньковое вентиляционное отверстие — это отверстие в самой высокой точке крыши, которое обеспечивает хороший выход как для плавучести, так и для вентиляции, вызываемой ветром. В проеме конька не должно быть препятствий, чтобы воздух мог свободно выходить из здания.
- Коньковое вентиляционное отверстие — это отверстие в самой высокой точке крыши, которое обеспечивает хороший выход как для плавучести, так и для вентиляции, вызываемой ветром.
- Обеспечьте достаточный внутренний поток воздуха.
- Помимо первичного учета потока воздуха в здание и из него, важен воздушный поток между комнатами здания. По возможности внутренние двери должны быть открытыми, чтобы обеспечить вентиляцию всего здания. Если требуется конфиденциальность, вентиляция может быть обеспечена через высокие жалюзи или фрамуги.
- Рассмотрите возможность использования фонарей или вентилируемых световых люков.
- Фонарь или вентилируемый световой люк обеспечат отверстие для выхода застоявшегося воздуха в стратегии плавучести. Световой колодец светового люка может также действовать как солнечный дымоход, увеличивая поток. Отверстия ниже в конструкции, такие как окна подвала, должны быть предусмотрены для завершения системы вентиляции.
- Обеспечьте вентиляцию чердака.
- В зданиях с чердаками вентиляция чердачного помещения значительно снижает передачу тепла в кондиционируемые помещения внизу. На вентилируемых чердаках примерно на 30 ° F холоднее, чем на чердаках без вентиляции.
- В зданиях с чердаками вентиляция чердачного помещения значительно снижает передачу тепла в кондиционируемые помещения внизу.
- Рассмотрите возможность использования стратегии охлаждения с помощью вентилятора.
- Потолочные вентиляторы и вентиляторы для всего здания могут обеспечить эффективное падение температуры до 9 ° F, что составляет одну десятую потребляемой электроэнергии механических систем кондиционирования воздуха.
- Определите, выиграет ли здание от открытой или закрытой вентиляции.
- Закрытое здание хорошо работает в жарком и сухом климате, где температура сильно колеблется от дня к ночи.Массивное здание ночью вентилируется, а утром закрывается, чтобы не пропускать горячий дневной воздух. Затем обитатели охлаждаются за счет лучистого обмена с массивными стенами и полом.
- Открытое строительство хорошо работает в теплых и влажных районах, где температура не сильно меняется днем и ночью. В этом случае рекомендуется использовать дневную перекрестную вентиляцию для поддержания температуры в помещении, близкой к температуре наружного воздуха.
- Используйте механическое охлаждение в жарком влажном климате.
- Постарайтесь обеспечить естественную вентиляцию для охлаждения массы здания ночью в жарком климате.
- Открытые лестницы обеспечивают вентиляцию с эффектом стека, но соблюдайте все меры предосторожности в отношении огня и дыма для закрытых лестниц.
В проеме конька не должно быть препятствий, чтобы воздух мог свободно выходить из здания.
На вентилируемых чердаках примерно на 30 ° F холоднее, чем на чердаках без вентиляции.
Фотография центра для посетителей в национальном парке Зайон, на которой изображена градирня с нисходящим потоком воздуха с испаряющейся средой наверху и выхлопом через окна в высоких потолках.
Фото: Робб Уильямсон
Естественная вентиляция в большинстве климатических условий не переводит внутренние условия в зону комфорта в 100% случаев.Убедитесь, что жители здания понимают, что от 3% до 5% времени тепловой комфорт не может быть достигнут. Это делает естественную вентиляцию наиболее подходящей для зданий, в которых не предполагается кондиционирование помещения. Как проектировщику важно понимать проблему одновременного проектирования для естественной вентиляции и механического охлаждения — может быть сложно спроектировать конструкции, которые должны полагаться как на естественную вентиляцию, так и на искусственное охлаждение.
Естественно вентилируемая конструкция часто включает в себя шарнирный план и большие оконные и дверные проемы, в то время как искусственно кондиционируемое здание иногда лучше всего обслуживается компактной планировкой с герметичными окнами.Кроме того, внимательно интерпретируйте данные о ветре. Местный рельеф, растительность и окружающие здания влияют на скорость ветра, поражающего здание. Данные о ветре, собранные в аэропортах, могут мало рассказать вам о местных условиях микроклимата, на которые могут сильно влиять естественные и искусственные препятствия. Подсказки о том, какой тип стратегии естественной вентиляции может быть наиболее эффективным, часто можно найти в исторической и местной строительной практике.
C. Материалы и методы строительства
Некоторые из материалов и методов, используемых для проектирования надлежащих систем естественной вентиляции в зданиях, — это солнечные дымоходы, ветряные башни и методы управления летней вентиляцией.Солнечный дымоход может быть эффективным решением там, где преобладающий бриз недостаточно надежен, чтобы полагаться на ветровую вентиляцию, и где поддержание температуры в помещении, достаточно превышающей температуру наружного воздуха, для создания плавучего потока было бы неприемлемо теплым. Дымоход изолирован от занимаемого пространства и может максимально обогреваться солнцем или другими способами. Воздух просто выпускается через верх дымохода, создавая всасывание внизу, которое используется для удаления застоявшегося воздуха.
Ветряные башни, часто увенчанные тканевыми парусами, которые направляют ветер в здание, являются обычным явлением в исторической арабской архитектуре и известны как «малкафы».«Поступающий воздух часто проходит мимо фонтана, чтобы обеспечить испарительное охлаждение, а также вентиляцию. Ночью процесс обратный, и ветряная башня действует как дымоход для вентиляции воздуха в помещении. В современном варианте, называемом« охлаждающая башня », используется испарительный охлаждающие элементы в верхней части градирни для создания давления в приточном воздухе холодным плотным воздухом.
Летом, когда наружная температура ниже желаемой внутренней температуры, следует открывать окна для максимального поступления свежего воздуха. Для поддержания внутренней температуры не более чем на 3-5 ° F выше наружной температуры требуется большой поток воздуха.
В жаркие безветренные дни скорость воздухообмена будет очень низкой, и внутренняя температура будет иметь тенденцию превышать температуру наружного воздуха. Использование принудительной вентиляции с вентилятором или тепловой массы для лучистого охлаждения может быть важным для контроля этих максимальных температур.
D. Инструменты анализа и проектирования
Методы справочника, такие как те, что представлены в справочнике ASHRAE Fundamentals Handbook или Bansal and Minke Passive Building Design: A Handbook of Natural Climatic Control (ISBN: 044481745X), очень полезны при расчете воздушного потока от естественных источников для очень простой геометрии зданий.
Вычислительная гидродинамика (CFD): для предсказания деталей естественного воздушного потока могут использоваться численные вычислительные модели механики жидкости. Эти компьютерные симуляции подробны и трудоемки, но оправданы там, где важно точное понимание воздушного потока. Они использовались для анализа новых зданий, включая атриум здания суда в Фениксе и ангар музея авиации и космонавтики в Вашингтоне, округ Колумбия.
Обширный список журналов, книг и других справочных материалов по естественной вентиляции и другим пассивным технологиям включен в Архив Солнцестояния.Например:
Программа кодексов энергопотребления зданий Министерства энергетики США
Информационный бюллетень EERE: естественное охлаждение вашего дома
Пакеты программного обеспечения для анализа естественной вентиляции включают:
AIRPAK: обеспечивает расчет моделирования воздушного потока, переноса загрязняющих веществ, распределения воздуха в помещении, распределения температуры и влажности, а также теплового комфорта с помощью вычислительной гидродинамики.
FLOVENT: рассчитывает воздушный поток, теплопередачу и распределение загрязнений для застроенной среды с использованием вычислительной гидродинамики.
FLUENT: Программа вычислительной гидродинамики, полезная при моделировании естественной вентиляции в зданиях. Он моделирует воздушный поток при определенных условиях, поэтому для оценки годовой экономии энергии требуется дополнительный анализ.
STAR-CD: STAR-CD использует вычислительную гидродинамику, чтобы помочь инженерам-строителям, архитекторам и руководителям проектов, которым необходимо более глубокое и детальное понимание вопросов, связанных с отоплением и вентиляцией, распределением дыма и загрязняющих веществ и анализом пожарной опасности, а также проектированием чистых помещений.
Модели зданий включают в себя очень ограниченные возможности для преднамеренной естественной вентиляции, но они включают расчет естественной инфильтрации воздуха в зависимости от разницы температур, скорости ветра и эффективной площади утечки или расписания и определяемые пользователем функции для скорости инфильтрации.
URBAWIND: UrbaWind моделирует ветер в городской местности и автоматически рассчитывает естественный расход воздуха в зданиях с учетом эффектов окружающих зданий и местной климатологии.
Проектирование зданий с низким энергопотреблением с помощью Energy-10: программа моделирования с почасовой оплатой, разработанная для информирования на самых ранних этапах процесса проектирования.
Работает на IBM-совместимых платформах. Лучше всего работает с процессором Pentium или выше и 32 мегабайтами оперативной памяти.
DOE-2: Полное почасовое моделирование; Расчет дневного света и яркости интегрируется с почасовым моделированием энергии. Рекомендуется IBM или совместимый Pentium.
EnergyPlus ™: программа моделирования энергопотребления зданий, предназначенная для моделирования зданий с соответствующими потоками тепла, охлаждения, освещения, вентиляции и других потоков энергии.
Приложение
Среди основных типов зданий, которые могут получить выгоду от применения естественной вентиляции:
- автобусных остановок, навесов для пикников и других построек, где не ожидается строгого кондиционирования помещений,
- бараков и прочих жилых домов на одну и несколько семей,
- самых маленьких отдельно стоящих строений в теплом и умеренном климате и
- складов, бассейнов технического обслуживания и других многоярусных объектов в теплом климате.
Здания с естественной вентиляцией должны быть спроектированы таким образом, чтобы обеспечивать тепловой комфорт, обеспечивать адекватное удаление влаги и загрязняющих веществ, а также соответствовать государственным стандартам энергосбережения или превосходить их.
Соблюдайте все нормы и стандарты, касающиеся транспортировки дыма и огня, при принятии решения о применимости естественной вентиляции и при проектировании системы.
Дополнительные ресурсы
Публикации
- Справочник ASHRAE — основы, глава 26 Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE).Атланта, Джорджия. Хорошее обсуждение уравнений естественной вентиляции и основной источник современной практики принудительной вентиляции.
- Дизайн с климатом Виктора Ольгая. Принстон, Нью-Джерси: Издательство Принстонского университета. 1963 г. Определена зона теплового комфорта человека и исследованы способы обеспечения повышенного комфорта естественными средствами.
- Руководство по энергоэффективной вентиляции Мартина В. Лиддамента. Центр вентиляции с инфильтрацией воздуха, 1996 г.
- Как работает естественная вентиляция Стивен Дж. Хофф и Джей Д. Хармон. Эймс, штат Айова: Департамент сельскохозяйственной и биосистемной инженерии, Государственный университет Айовы, ноябрь 1994 г.
- Характеристики HVAC и здоровье людей , W.K. Зибер, М.Р. Петерсен, Л. Стейнер, Р. Малкин, М.Дж. Менделл, К. Уоллингфорд, Т. Уилкокс, М. Крэндалл и Л. Рид. ASHRAE Journal , сентябрь 2002 г.
- Наизнанку, процедуры проектирования для пассивных экологических технологий Г.З. Браун, Б. Хаглунд, Дж. Лавленд, Дж. Рейнольдс и М. Уббелоде. Нью-Йорк, Нью-Йорк: John Wiley & Sons, Inc., 1992. ISBN: 0471898740. Основное обсуждение вопросов естественной вентиляции, предназначенное для студентов-архитекторов.
- Пассивное проектирование зданий: Справочник по контролю естественного климата Наренда Бансал, Наренда, Герд Хаузер и Гернот Минке. Нидерланды: Elsevier Science BV, 1994. ISBN: 044481745X. Содержит информацию о физике естественной вентиляции, включая обсуждение уравнений, связанных с эффектами вентиляции ветра и плавучести.
- Уровень вентиляции и здоровье Олли Сеппянен, сотрудник ASHRAE, Уильям Дж. Фиск, P.E., член ASHRAE, и Марк Дж. Менделл, доктор философии. ASHRAE Journal , август 2002 г.
Нидерланды: Elsevier Science BV, 1994. ISBN: 044481745X. Содержит информацию о физике естественной вентиляции, включая обсуждение уравнений, связанных с эффектами вентиляции ветра и плавучести.Прочие
границ | Системы вентиляции и распределения воздуха в зданиях
Введение
Потребность жильцов в вентиляции была признана много веков назад; однако с начала 1970-х годов системы вентиляции зданий и транспортных систем претерпели значительные изменения.Это было поддержано исследователями, которые продемонстрировали требования к зданиям для обеспечения комфорта и хорошего качества воздуха в помещении (например, Fanger, 1972; Fanger and Christensen, 1986; Fanger, 1988; European Collaborative Action, 1992). Позже эта потребность изменилась, чтобы удовлетворить дополнительные потребности зданий в энергии для достижения уровней качества внутренней среды, установленных предыдущими исследователями (Awbi, 2003, 2007; Karimipanah et al.
, 2007, 2008).
Потребление энергии для отопления, охлаждения и вентиляции зданий часто составляет большую часть энергопотребления страны, которое по-прежнему в основном основано на ископаемом топливе.Большое внимание во всем мире уделяется снижению зависимости зданий от энергии ископаемого топлива и переходу к зданиям с почти нулевым выбросом углерода (NZCB). Это требует значительных изменений в способах проектирования, эксплуатации и обслуживания зданий и их интегрированных систем отопления, охлаждения и вентиляции. Достижение этой цели потребует переосмысления традиционных конструкций и типов систем, используемых в настоящее время. Ожидается, что доля энергии вентиляции по сравнению с общим потреблением энергии в здании будет увеличиваться по мере того, как улучшаются энергетические характеристики ткани здания, а стандарты вентиляции рекомендуют более высокую интенсивность вентиляции для улучшения качества воздуха в помещении (IAQ).В то же время новые строительные нормы и правила (Директива 2010/31 / EC, 2010; Строительные нормы, 2010) навязывают воздухонепроницаемую конструкцию, что неизбежно повлияет на качество воздуха в помещении, здоровье (например, синдром больного здания) и продуктивность человека в некоторые будущие постройки (Seppänen, 2012).
Несмотря на недавние достижения в области вентиляции зданий (Nielsen, 1993; Etheridge and Sandberg, 1996; Skistad et al., 2004; Awbi, 2011; Müller et al., 2013), очевидно, что жалобы на плохое качество воздуха в помещении в последние годы увеличились. (Gunnarsen, Fanger, 1992; Fisk, 2000, Bakó-Biró, 2004; Fanger, 2006; Boestra, van Dijken, 2010).Следовательно, существует потребность в оценке текущих методов вентиляции зданий и разработке систем вентиляции, способных обеспечить хорошее качество воздуха в помещении и энергоэффективность, чтобы удовлетворить жильцов здания и соответствовать новым нормам энергопотребления в зданиях.
В этой статье дается краткий обзор различных типов систем механической вентиляции и распределения воздуха, которые используются в зданиях; выделение тех систем, которые способны обеспечить лучшее качество воздуха в помещении и энергоэффективность. Цель состоит в том, чтобы дать некоторое представление о тех специалистах в области строительства, чьи задачи заключаются в выборе систем вентиляции для зданий с низким энергопотреблением, которые могут обеспечить необходимый уровень качества воздуха в помещении для жителей; и для исследовательского сообщества — продолжить исследования в этой области с целью разработки новых концепций вентиляции и обеспечения желаемой производительности.
Состояние систем механической вентиляции и распределения воздуха
Вентиляция — это процесс замены загрязненного воздуха в помещении свежим воздухом снаружи здания. Это может быть случайным в виде утечки воздуха через трещины и отверстия в оболочке здания (проникновение воздуха) или специально созданной вентиляции в виде естественной, механической или их комбинации (гибридный или смешанный режим). При механической вентиляции воздушный поток распределяется с помощью вентиляторов и воздуховодов по всему зданию, а затем распределяется по помещению через воздухораспределительные устройства или диффузоры.В центре внимания этой статьи находится текущее состояние механических систем распределения воздуха в помещениях, с особым акцентом на недавно разработанные методы распределения воздуха.
Различные методы механической вентиляции и распределения воздуха в помещениях внедрены и используются в различных типах зданий на протяжении многих лет. Некоторые из этих классических методов все еще широко используются, например, смешанная вентиляция (MV), но в настоящее время разрабатываются новые концепции для более широкой коммерциализации, такие как системы встречных струй (IJ) и конфлюэнтные струи (CJ).
В стандартной конструкции системы распределения воздуха здание (или помещение) часто рассматривается как пустое пространство с учетом внутренних источников тепла и внешних притоков / потерь тепла, но обычно не учитываются локальные источники тепла и возникающие тепловые шлейфы. от них. Во многих случаях тепловые шлейфы могут иметь большое влияние на движение воздуха не только в случае вытесняющей вентиляции (DV) (которая является ее движущей силой), но и в случае MV (Cho and Awbi, 2007). На практике упрощенный подход к проектированию систем вентиляции, который не учитывает тепловые шлейфы на мгновение, часто может привести к ненадлежащим характеристикам с точки зрения обеспечения качества воздуха и энергоэффективности.
Краткое описание некоторых различных методов распределения воздуха в помещении, как традиционных, так и менее традиционных, приводится ниже. Такие системы можно разделить на шесть основных типов в зависимости от способа подачи и вытяжки воздуха из помещения (распределение воздуха в помещении).
Каждый метод отличается характером воздушного потока в помещении и расположением устройств подачи / вытяжки воздуха. Более подробную информацию о доступных механических системах можно найти в Cao et al.(2014), но основное внимание здесь уделяется тем системам, которые широко используются или имеют возможность более широкого применения в будущем.
Смешанная вентиляция используется дольше, чем какая-либо из известных систем механической вентиляции, и это хорошо задокументировано в различных руководствах и стандартах по вентиляции (например, ASHRAE Handbook, 2011). Принцип, лежащий в основе системы среднего напряжения, заключается в смешивании свежего воздуха с загрязненным комнатным воздухом для снижения концентрации загрязняющих веществ в помещении. Здесь воздушная струя обычно подается в верхние части комнаты (потолок или стена на высоком уровне) с высокой скоростью (обычно> 2.0 м / с) для обеспечения циркуляции воздушных струй по периферии помещения. Некоторые методы подачи воздуха, основанные на MV, приведены в таблице 1.
Обычно скорость воздушного потока определяется количеством воздухообменов в помещении, которое определяется нагрузками на охлаждение и обогрев для этого помещения. При правильно спроектированной системе результирующая температура и концентрация загрязняющих веществ в рабочей зоне (до 1,8 м высотой) должны быть достаточно однородными. Хотя это широко используемая система распределения воздуха, известно, что она не очень эффективна с точки зрения обеспечения хорошего качества воздуха и энергетических характеристик (Karimipanah et al., 2008).
Таблица 1 . Краткое описание типов распределения воздуха в помещении .
В отличие от MV, система DV основана на принципе вытеснения загрязненного комнатного воздуха свежим воздухом, подаваемым извне. Холодный воздух обычно подается с низкой скоростью (обычно <0,5 м / с) к полу или рядом с ним для создания восходящего движения воздуха (тепловые шлейфы), поскольку он нагревается от источников тепла в комнате (см.
Таблицу 1). Такая схема потока обычно создает вертикальные градиенты температуры воздуха и концентрации загрязняющих веществ.Скорость воздушного потока для этого метода обычно определяется ограничением температуры подаваемого воздуха (обычно> 17 ° C), чтобы избежать сквозняков из-за низких температур воздуха на уровне пола. Однако из-за того, что движение воздуха в помещении в первую очередь обусловлено выталкивающими силами, этот метод можно использовать только для охлаждения. Этот метод распределения воздуха обычно более энергоэффективен, чем метод MV, поскольку он требует меньшей мощности вентилятора и имеет более высокую эффективность вентиляции, чем смешивание.
Хотя система DV обычно обеспечивает более эффективный способ подачи воздуха, она страдает двумя основными недостатками: (1) ее нельзя использовать в режиме обогрева; (2) приток свежего воздуха имеет ограниченную глубину проникновения в комнату.Так называемая гибридная система подачи воздуха сочетает в себе характеристики систем MV и DV и способна преодолеть недостатки системы DV.
Недавно были разработаны некоторые гибридные системы распределения воздуха, такие как система IJ и система CJ (Karimipanah and Awbi, 2002; Chen et al., 2012, 2013a, b) (см. Таблицу 1).
В системе IJ используется канал или отверстие для подачи струи воздуха вниз к полу, так что она распространяется по большой площади пола (Каримипанах и Авби, 2002).Как устройство подачи среднего количества движения, вентиляция IJ может сочетать в себе положительные эффекты как смесительных, так и вытесняющих систем. Создаваемая им струя имеет более высокий импульс, чем у DV, и поэтому она может более равномерно распространяться по полу. В результате система может обеспечить зону чистого воздуха в нижней части рабочей зоны, как DV, но способна достигать большего количества позиций в комнате, чем DV-система. Кроме того, можно использовать систему IJ как в режиме нагрева, так и в режиме охлаждения.В системе CJ ряд струй, выходящих из близко расположенных щелей или круглых отверстий в одном и том же направлении потока, сливаются вместе на небольшом расстоянии ниже по потоку, образуя единую струю, обычно близкую к поверхности комнаты, такой как стена или пол.
Комбинированные форсунки затем направляются к полу для создания эффекта, аналогичного эффекту от системы IJ, тем самым создавая большее горизонтальное распространение по полу, чем система вытесняющих струй (Cho et al., 2008; Janbakhsh et al., 2009; Гахреманян, Мошфег, 2014а, б).Характеристики CJ аналогичны IJ с точки зрения подачи воздуха в помещении с более высоким импульсом, а не потока, управляемого плавучестью, как в случае системы DV.
Исследования с использованием систем IJ и CJ показали, что эти методы подачи воздуха в помещение способны обеспечить значительно лучшее качество воздуха и в то же время требуют меньше энергии, чем система среднего напряжения (Karimipanah et al., 2008). Хотя характеристики систем IJ и CJ довольно близки по сравнению с системой DV с режимом охлаждения, последний метод имеет много недостатков, таких как ограничение на большие расстояния от точки подачи воздуха, низкая охлаждающая способность (<40 Вт / м 2 общей площади), и он не подходит для отопления (Каримипанах и Авби, 2002; Чо и др.
, 2008; Almesri et al., 2013). И IJ, и CJ обычно не имеют таких ограничений.
Перспективы развития вентиляции и распределения воздуха
Как упоминалось ранее, за последние 40–50 лет были значительно улучшены методы распределения воздуха и вентиляции в помещениях. Тем не менее, эта важная область HVAC, которая оказывает прямое влияние на здоровье и производительность людей, имеет потенциал для дальнейшего развития, поскольку некоторые широко используемые методы не всегда подходят для обеспечения качества воздуха в помещении, требуемого жильцами здания, и в то же время более строгих требований. рекомендации по энергоэффективности.Поскольку ожидается, что повышение осведомленности о влиянии вентиляции на здоровье и продуктивность людей станет более актуальным, ожидается, что для удовлетворения чаяний людей будут предприняты дальнейшие шаги в обеспечении свежего воздуха для пассажиров. Следовательно, можно ожидать, что:
• широкое распространение получат нетрадиционные методы распределения воздуха в помещениях;
• более широкое применение вентиляции с регулированием по потребности (DCV), то есть прямая связь подачи свежего воздуха в IAQ;
• больше полагаться на использование инструментов моделирования для визуализации движения воздуха в помещении, таких как вычислительная гидродинамика (CFD), для улучшения наших прогнозов производительности систем вентиляции на стадии проектирования;
• переход к более энергоэффективным методам распределения воздуха в помещениях;
• совершенствование процедур обеспечения качества и технического обслуживания систем вентиляции.
Заявление о конфликте интересов
Автор заявляет, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могут быть истолкованы как потенциальный конфликт интересов.
Список литературы
Альмесри И., Аби Х. Б., Фода Э. и Сирен К. (2013). Индекс распределения воздуха для оценки теплового комфорта и качества воздуха в однородных и неоднородных тепловых средах. Внутренняя постройка. Environ. 22, 618–639.DOI: 10.1177 / 1420326X12451186
CrossRef Полный текст | Google Scholar
Справочник ASHRAE. (2011). Приложение HVAC . Атланта, Джорджия: ASHRAE.
Google Scholar
Авби, Х. Б. (2003). Вентиляция зданий , 2-е изд. Лондон: Spon Press.
Google Scholar
Авби, Х. Б. (2007). Системы вентиляции: конструкция и характеристики . Лондон: Spon Press.
Google Scholar
Awbi, H.
Б. (2011). «Энергоэффективная вентиляция для модернизированных зданий», Труды 48-й Международной конференции AiCARR «Энергетические характеристики существующих зданий» (Бавено), 23–46.
Google Scholar
Бако-Биро, З. С. (2004). Человеческое восприятие, симптомы SBS и выполнение офисной работы при воздействии воздуха, загрязненного строительными материалами и персональными компьютерами . Кандидат наук. Диссертация, Международный центр внутренней окружающей среды и энергетики, Технический университет Дании.
Google Scholar
Строительные нормы и правила. (2010). Часть F1: Средства вентиляции . Лондон: Департамент по делам сообществ и местного самоуправления.
Google Scholar
Цао, Г., Авби, Х., Яо, Р., Фан, Й., Сирен, К., Косонен, Р., и др. (2014). Обзор эффективности различных систем вентиляции и распределения воздушного потока в зданиях. Сборка. Environ. 73, 171–186.
DOI: 10.1016 / j.buildenv.2013.12.009
CrossRef Полный текст | Google Scholar
Чен, Х. Дж., Мошфег, Б., и Цехлин, М. (2012). Численное исследование поведения изотермической падающей струи в помещении. Сборка. Environ. 49, 154–166. DOI: 10.1016 / j.buildenv.2011.09.027
CrossRef Полный текст | Google Scholar
Чен, Х. Дж., Мошфег, Б., и Цехлин, М. (2013a). Исследование потока и теплового поведения систем вентиляции с ударной струей в офисе с различными тепловыми нагрузками. Сборка. Environ. 59, 127–144. DOI: 10.1016 / j.buildenv.2012.08.014
CrossRef Полный текст | Google Scholar
Чен, Х. Дж., Мошфег, Б., и Цехлин, М. (2013b). Расчетное исследование факторов, влияющих на тепловой комфорт при встречной струйной вентиляции. Сборка. Environ. 66, 29–41. DOI: 10.1016 / j.buildenv.2013.04.018
CrossRef Полный текст | Google Scholar
Чо, Ю.
, и Авби, Х. Б. (2007). Исследование влияния расположения источника тепла в вентилируемом помещении с использованием множественного регрессионного анализа. Сборка. Environ. 42, 2072–2082. DOI: 10.1016 / j.buildenv.2006.03.008
CrossRef Полный текст | Google Scholar
Чо, Й. Дж., Хазим, Б., Авби, Х. Б., и Каримипанах, Т. (2008). Теоретическое и экспериментальное исследование настенной вентиляции конфлюэнтными струями и сравнение с вытеснительной настенной вентиляцией. Сборка. Environ. 43, 1091–1100. DOI: 10.1016 / j.buildenv.2007.02.006
CrossRef Полный текст | Google Scholar
Этеридж, Д., и Сандберг, М. (1996). Вентиляция зданий: теория и измерения . Чичестер: Вайли.
Google Scholar
Европейское совместное действие. (1992). Указания по вентиляции зданий . Отчет № 11, 14449 евро. Люксембург: Комиссия Европейских сообществ.
Google Scholar
Фангер, П.
О. (1972). Тепловой комфорт . Нью-Йорк, штат Нью-Йорк: Макгроу-Хилл.
Google Scholar
Фангер, П.О. (1988). Введение единиц ольф и деципол для количественной оценки загрязнения воздуха, воспринимаемого людьми в помещении и на открытом воздухе. Energy Build. 12, 1–6. DOI: 10.1016 / 0378-7788 (88)
-5CrossRef Полный текст | Google Scholar
Фангер, П. О., и Кристенсен, Н. К. (1986). Восприятие сквозняка в вентилируемых помещениях. Эргономика 29, 215–235. DOI: 10.1080 / 00140138608968261
CrossRef Полный текст | Google Scholar
Фиск, В.Дж. (2000). Улучшение окружающей среды в помещениях и их взаимосвязь с энергоэффективностью зданий улучшают здоровье и продуктивность. Annu. Rev. Energy Environ. 25, 537–566. DOI: 10.1146 / annurev.energy.25.1.537
CrossRef Полный текст | Google Scholar
Гахреманян С., Мошфег Б. (2014a).
Исследование проксимальной области сливающихся струй с низким уровнем Рейнольдса — часть 1: оценка моделей турбулентности при прогнозировании граничных условий на входе. ASHRAE Trans. 120, 256–270.
Google Scholar
Гахреманян С., Мошфег Б. (2014b). Исследование проксимальной области сливающихся струй низкого уровня Рейнольдса — часть 2: численное прогнозирование поля течения. ASHRAE Trans. 120-с., 271–285.
Google Scholar
Гуннарсен, Л., Фангер, П. О. (1992). Адаптация к загрязнению воздуха в помещении. Environ. Int. 18, 43–47. DOI: 10.1016 / 0160-4120 (92)
-MCrossRef Полный текст | Google Scholar
Джанбахш, С., Мошфег Б. и Гахреманян С. (2009). Приточный диффузор новой конструкции для производственных помещений. Int J Ventilation 9, 59–68.
Google Scholar
Каримипанах Т. и Авби Х. Б. (2002). Теоретическое и экспериментальное исследование ударно-струйной вентиляции и сравнение с вытеснительной вентиляцией стен.
Сборка. Environ. 37, 1329–1342. DOI: 10.1016 / S0360-1323 (01) 00117-2
CrossRef Полный текст | Google Scholar
Каримипанах, Т., Авби, Х. Б., Сандберг, М., и Бломквист, К. (2007). Исследование качества воздуха, параметров комфорта и эффективности двух систем приточной вентиляции на уровне пола в классных комнатах. Сборка. Environ. 42, 647–655. DOI: 10.1016 / j.buildenv.2005.10.016
CrossRef Полный текст | Google Scholar
Каримипанах Т., Авби Х. Б. и Мошфег Б. (2008). Индекс распределения воздуха как показатель энергопотребления и производительности систем вентиляции. Дж.Гм. Environ. Syst. 11, 77–84. DOI: 10.1618 / jhes.11.77
CrossRef Полный текст | Google Scholar
Мюллер Д., Кандзия К., Косонен Р., Меликов А. К. и Нильсен П. В. (2013). Смешанная вентиляция: Руководство по проектированию распределения смешанного воздуха . Брюссель: Путеводитель REHVA 19.
Google Scholar
Нильсен, П. В. (1993). Вытеснительная вентиляция: теория и дизайн . Дания: Ольборгский университет.
Google Scholar
Сеппянен, О.(2012). Влияние EPBD на будущие системы вентиляции. REHVA J. 2, 34–38.
Google Scholar
Скистад, Х., Мундт, Э., Нильсен, П. В., Хагстрём, К., и Рейлио, Дж. (2004). Вытяжная вентиляция в непромышленных помещениях . Брюссель: Путеводитель REHVA 1.
Google Scholar
Gale Apps — Технические трудности
Технические трудности
Приложение, к которому вы пытаетесь получить доступ, в настоящее время недоступно.Приносим свои извинения за доставленные неудобства. Пожалуйста, попробуйте еще раз через несколько секунд.
Если проблемы с доступом не исчезнут, обратитесь за помощью в наш отдел технического обслуживания по телефону 1-800-877-4253.
Еще раз спасибо за выбор Gale, обучающей компании Cengage.
org.springframework.remoting.RemoteAccessException: невозможно получить доступ к удаленной службе [authorizationService @ theBLISAuthorizationService]; вложенное исключение — Ice.UnknownException
unknown = «java.lang.IndexOutOfBoundsException: Индекс 0 выходит за границы для длины 0
в java.base / jdk.internal.util.Preconditions.outOfBounds (Preconditions.java:64)
в java.base / jdk.internal.util.Preconditions.outOfBoundsCheckIndex (Preconditions.java:70)
в java.base / jdk.internal.util.Preconditions.checkIndex (Preconditions.java:248)
в java.base / java.util.Objects.checkIndex (Objects.java:372)
в java.база / java.util.ArrayList.get (ArrayList.java:458)
в com.gale.blis.data.subscription.dao.
LazyUserSessionDataLoaderStoredProcedure.populateSessionProperties (LazyUserSessionDataLoaderStoredProcedure.java:60)
в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.reQuery (LazyUserSessionDataLoaderStoredProcedure.java:53)
в com.gale.blis.data.model.session.UserGroupEntitlementsManager.reinitializeUserGroupEntitlements (UserGroupEntitlementsManager.java: 30)
в com.gale.blis.data.model.session.UserGroupSessionManager.getUserGroupEntitlements (UserGroupSessionManager.java:17)
в com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getProductSubscriptionCriteria (CrossSearchProductContentModuleFetcher.java:244)
в com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getSubscribedCrossSearchProductsForUser (CrossSearchProductContentModuleFetcher.java: 71)
в com.gale.blis.api.authorize.contentmodulefetchers.
CrossSearchProductContentModuleFetcher.getAvailableContentModulesForProduct (CrossSearchProductContentModuleFetcher.java:52)
в com.gale.blis.api.authorize.strategy.productentry.strategy.AbstractProductEntryAuthorizer.getContentModules (AbstractProductEntryAuthorizer.java:130)
на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.isAuthorized (CrossSearchProductEntryAuthorizer.java: 82)
в com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.authorizeProductEntry (CrossSearchProductEntryAuthorizer.java:44)
на com.gale.blis.api.authorize.strategy.ProductEntryAuthorizer.authorize (ProductEntryAuthorizer.java:31)
в com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody0 (BLISAuthorizationServiceImpl.java:57)
в com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody1 $ advice (BLISAuthorizationServiceImpl.
java: 61)
в com.gale.blis.api.BLISAuthorizationServiceImpl.authorize (BLISAuthorizationServiceImpl.java:1)
в com.gale.blis.auth._AuthorizationServiceDisp._iceD_authorize (_AuthorizationServiceDisp.java:141)
в com.gale.blis.auth._AuthorizationServiceDisp._iceDispatch (_AuthorizationServiceDisp.java:359)
в IceInternal.Incoming.invoke (Incoming.java:209)
в Ice.ConnectionI.invokeAll (ConnectionI.java:2800)
на льду.ConnectionI.dispatch (ConnectionI.java:1385)
в Ice.ConnectionI.message (ConnectionI.java:1296)
в IceInternal.ThreadPool.run (ThreadPool.java:396)
в IceInternal.ThreadPool.access 500 долларов (ThreadPool.java:7)
в IceInternal.ThreadPool $ EventHandlerThread.run (ThreadPool.java:765)
в java.base / java.lang.Thread.run (Thread.java:834)
»
org.springframework.remoting.ice.
IceClientInterceptor.convertIceAccessException (IceClientInterceptor.java:365) org.springframework.remoting.ice.IceClientInterceptor.invoke (IceClientInterceptor.java:327) org.springframework.remoting.ice.MonitoringIceProxyFactoryBean.invoke (MonitoringIceProxyFactoryBean.java:71) org.springframework.aop.framework.ReflectiveMethodInvocation.proceed (ReflectiveMethodInvocation.java:186) org.springframework.aop.framework.JdkDynamicAopProxy.invoke (JdkDynamicAopProxy.java:212) com.sun.proxy. $ Proxy130.authorize (Неизвестный источник) com.gale.auth.service.BlisService.getAuthorizationResponse (BlisService.java:61) com.gale.apps.service.impl.MetadataResolverService.resolveMetadata (MetadataResolverService.java:65) com.gale.apps.controllers.DiscoveryController.resolveDocument (DiscoveryController.java:57) com.gale.apps.controllers.DocumentController.redirectToDocument (DocumentController.java:22) jdk.internal.reflect.GeneratedMethodAccessor280.invoke (неизвестный источник) java.base / jdk.
internal.reflect.DelegatingMethodAccessorImpl.invoke (DelegatingMethodAccessorImpl.java:43) java.base / java.lang.reflect.Method.invoke (Method.java:566) org.springframework.web.method.support.InvocableHandlerMethod.doInvoke (InvocableHandlerMethod.java: 215) org.springframework.web.method.support.InvocableHandlerMethod.invokeForRequest (InvocableHandlerMethod.java:142) org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle (ServletInvocableHandlerMethod.java:102) org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod (RequestMappingHandlerAdapter.java:895) org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal (RequestMappingHandlerAdapter.java:800) org.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter.handle (AbstractHandlerMethodAdapter.java:87) org.springframework.web.servlet.DispatcherServlet.doDispatch (DispatcherServlet.
java:1038) org.springframework.web.servlet.DispatcherServlet.doService (DispatcherServlet.java:942) орг.springframework.web.servlet.FrameworkServlet.processRequest (FrameworkServlet.java:998) org.springframework.web.servlet.FrameworkServlet.doGet (FrameworkServlet.java:890) javax.servlet.http.HttpServlet.service (HttpServlet.java:626) org.springframework.web.servlet.FrameworkServlet.service (FrameworkServlet.java:875) javax.servlet.http.HttpServlet.service (HttpServlet.java:733) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:227) org.apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java:162) org.apache.tomcat.websocket.server.WsFilter.doFilter (WsFilter.java:53) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java: 162) org.apache.catalina.filters.HttpHeaderSecurityFilter.
doFilter (HttpHeaderSecurityFilter.java:126) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java:162) org.springframework.web.servlet.resource.ResourceUrlEncodingFilter.doFilter (ResourceUrlEncodingFilter.java:63) орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:101) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:101) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.
java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:101) орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java:162) org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter (ErrorPageFilter.java:130) org.springframework.boot.web.servlet.support.ErrorPageFilter.access $ 000 (ErrorPageFilter.java:66) org.springframework.boot.web.servlet.support.ErrorPageFilter $ 1.doFilterInternal (ErrorPageFilter.java:105) org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107) org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter (ErrorPageFilter.java:123) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:189) org.apache.
catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java: 162) org.springframework.boot.actuate.web.trace.servlet.HttpTraceFilter.doFilterInternal (HttpTraceFilter.java:90) org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java:162) орг.springframework.web.filter.RequestContextFilter.doFilterInternal (RequestContextFilter.java:99) org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java:162) org.springframework.web.filter.FormContentFilter.doFilterInternal (FormContentFilter.java:92) org.springframework.web.filter.OncePerRequestFilter.
doFilter (OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java:162) org.springframework.web.filter.HiddenHttpMethodFilter.doFilterInternal (HiddenHttpMethodFilter.java: 93) org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java:162) org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics (WebMvcMetricsFilter.java:154) орг.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics (WebMvcMetricsFilter.java:122) org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.doFilterInternal (WebMvcMetricsFilter.java:107) org.
springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:189) орг.apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java:162) org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter.java:200) org.springframework.web.filter.OncePerRequestFilter.doFilter (OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java:162) org.apache.catalina.core.StandardWrapperValve.invoke (StandardWrapperValve.java:202) org.apache.catalina.core.StandardContextValve.invoke (StandardContextValve.java:97) org.apache.catalina.authenticator.AuthenticatorBase.invoke (AuthenticatorBase.java:542) org.apache.catalina.core.StandardHostValve.invoke (StandardHostValve.
java:143) org.apache.catalina.вентили.ErrorReportValve.invoke (ErrorReportValve.java:92) org.apache.catalina.valves.AbstractAccessLogValve.invoke (AbstractAccessLogValve.java:687) org.apache.catalina.core.StandardEngineValve.invoke (StandardEngineValve.java:78) org.apache.catalina.connector.CoyoteAdapter.service (CoyoteAdapter.java:357) org.apache.coyote.http11.Http11Processor.service (Http11Processor.java:374) org.apache.coyote.AbstractProcessorLight.process (AbstractProcessorLight.java:65) org.apache.coyote.AbstractProtocol $ ConnectionHandler.process (AbstractProtocol.java:893) org.apache.tomcat.util.net.NioEndpoint $ SocketProcessor.doRun (NioEndpoint.java:1707) org.apache.tomcat.util.net.SocketProcessorBase.run (SocketProcessorBase.java:49) java.base / java.util.concurrent.ThreadPoolExecutor.runWorker (ThreadPoolExecutor.java:1128) Ява.base / java.util.concurrent.ThreadPoolExecutor $ Worker.run (ThreadPoolExecutor.java:628) org.apache.tomcat.util.threads.TaskThread $ WrappingRunnable.
run (TaskThread.java:61) java.base / java.lang.Thread.run (Thread.java:834)
Скорость воздухообмена в типичных помещениях и зданиях
Объем свежего воздуха (подпитывающий воздух), необходимый для надлежащей вентиляции помещения, определяется размером и использованием помещения — типичный номер.людей в помещении, разрешено ли курение или нет, а также загрязнение от производственных процессов.
В таблице ниже указаны скорости воздухообмена (воздухообмен в час), обычно используемые в разных типах помещений и зданий.
| Здание / помещение | Скорость изменения воздуха — n — (1 / час) | ||||
|---|---|---|---|---|---|
| Все помещения в целом | мин. — 6 | ||||
| Чердаки для охлаждения | 12-15 | ||||
| Аудитории | 8-15 | ||||
| Хлебопекарни | 20-30 | ||||
| Банки 920 1035 | Банки36 920 Магазины | 6-10 | |||
| Бары | 20-30 | ||||
| Салоны красоты | 6-10 | ||||
| Котельные | 15-20 | ||||
| Боулинг | Боулинг | ||||
| Кафетерии | 12-15 | ||||
| Церкви | 8-15 | ||||
| Учебные классы | 6-20 | ||||
| Клубные номера | 12 | ||||
| Клубные дома | 20-30 | ||||
| Коктейльные залы | 20-30 | ||||
| Компьютерные залы | Дома | 4–10 | |||
| Танцевальные залы | 6–9 | ||||
| Стоматологические центры | 8–12 | ||||
| Универмаги | 6–10 | ||||
| Обеденные залы (рестораны) | 12 | ||||
| Магазины одежды | 6-10 | ||||
| Аптеки | 6-10 | ||||
| Машинные отделения | 920–6 920 Завод здания, обычные | 2 — 4 | |||
| Производственные здания, с дымом или влагой | 10 — 1 5 | ||||
| Пожарные | 4-10 | ||||
| Литейные | 15-20 | ||||
| Гальванические заводы | 20-30 | ||||
| Ремонт гаражей | |||||
| 4-6 | |||||
| Дома, ночное охлаждение | 10-18 | ||||
| Больничные палаты | 4-6 | ||||
| Ювелирные магазины | 6-10 | 152031||||
| Кухни | |||||
| Прачечные | 10-15 | ||||
| Библиотеки, общественные | 4 | ||||
| Залы для обедов | 12-15 | ||||
| Обеды | 920-31 30 | ||||
| Механические цеха | 6-12 | ||||
| Торговые центры | 6 — 10 | ||||
| Медицинские центры | 8 — 12 | ||||
| Медицинские клиники | 8 — 12 | ||||
| Медицинские учреждения | 8 — 12 | ||||
| Mills, paper | 920 — | 920 — бумага Мельницы, текстильные общественные здания | 4 | ||
| Мельницы, текстильные красильные дома | 15-20 | ||||
| Муниципальные здания | 4-10 | ||||
| Музеи | 12-15 | 3 | |||
| Офисы, частные | 4 | ||||
| Малярные мастерские | 10-15 | ||||
| Бумажные фабрики | 15-20 | ||||
| Темные комнаты | Фото | 920 920 920 920 920 920 920 920 920Свинарники | 6-10 | ||
| Полицейские участки | 4-10 | ||||
| Почтовые отделения | 4-10 | ||||
| Птичники | 6-10 | ||||
| Прецизионное производство | 10-50 | ||||
| Насосные | 5 | Железнодорожные магазины | |||
| Общежития | 1-2 | ||||
| Рестораны | 8-12 | ||||
| Розничная торговля | 6-10 | ||||
| Школьные классы | 4-12 | ||||
| Торговые центры | 6-10 | ||||
| Магазины, машины | 5 | ||||
| Магазины, краска | 15-20 | ||||
| Магазины, деревообрабатывающие | 31 52036 | ||||
| 5-10 | |||||
| Супермаркеты | 4-10 | ||||
| Бассейны | 20-30 | ||||
| Текстильные фабрики | 4 | ||||
| Текстильные фабрики красильные дома | 15-20 | ||||
| Ратуши | 4-10 | ||||
| 20 Тавер 30 | |||||
| Театры | 8-15 | ||||
| Трансформаторные | 10-30 | ||||
| Турбинные электрические | 5-10 | ||||
| Склады 2 | Склады 2 | 920 общественный4 | |||
| Склады | 6-30 | ||||
| Деревообрабатывающие мастерские | 8 |
Помните о местных правилах и нормах.
Подача свежего воздуха — подпиточный воздух — в комнату на основании приведенной выше таблицы может быть рассчитана как
q = n V (1)
, где
q = приток свежего воздуха (фут 3 / ч, м 3 / ч)
n = скорость воздухообмена (ч -1 )
V = объем помещения (футы 3 , м 3 )
Пример — Подача свежего воздуха в публичную библиотеку
Подачу свежего воздуха в публичную библиотеку объемом 1000 м 3 можно рассчитать как
Q = (4 ч -1 ) (1000 м 3 )
= 4000 м 3 / ч
Калькулятор объема воздуха
Частота выхода воздуха в минутах
«Частота выхода воздуха» в минутах можно рассчитать как
n м = 60 / n (2)
где
n м = частота выхода воздуха (минуты)
LL 06: инфильтрация воздуха и вентиляция в промышленных зданиях
инфильтрация воздуха и Вентиляция промышленных зданий
# № 11295 Прикладные системы вентиляции для литейного производства и сварки.
Komine H, Tsuji K, Mori Y
Канадская ассоциация экологической промышленности (CEIA), 1997, «Вентиляция ’97: глобальные разработки в области промышленной вентиляции», материалы 5-го Международного симпозиума по вентиляции для контроля за загрязнением, проходившего в Оттаве, Онтарио , Канада, 14-17 сентября 1997 г., том I, стр 121-130, 10 рис, 1 таб.
Этот отчет касается применения двухтактной вентиляции для удаления паров металла, образующихся в литейном цехе и сварочном цехе. Для этой ситуации доступно мало результатов приложений.Система была разработана с использованием масштабной модели и численного моделирования. Характеристики были очень хорошими, и можно было эксплуатировать в условиях гораздо более высокой скорости разливки, чем предусмотрено.
промышленное здание, система вентиляции, численное моделирование, токсичный газ
# № 11297 Применение CFD в исследовании стратегий вентиляции для улучшения рабочей среды на мусоросжигательном заводе.
Heiselberg P, Svidt K, Kragh H
Канадская ассоциация экологической промышленности (CEIA), 1997, «Вентиляция ’97: глобальные разработки в области промышленной вентиляции», материалы 5-го Международного симпозиума по вентиляции для контроля за загрязнением, проходившего в Оттаве, Онтарио , Канада, 14-17 сентября 1997 г.
, том I, стр. 155-163, 5 рис., 1 табл.
В этом исследовании CFD применялась для изучения способности различных систем вентиляции и стратегий улучшать условия труда на мусоросжигательном заводе. Завод I / S Amagerforbraending расширился, чтобы обеспечивать как централизованное теплоснабжение, так и электроэнергию. Это привело к слишком высоким температурам в рабочих зонах, и пришлось принять меры по их снижению. Предлагались разные решения. CFD-расчеты внутренней среды были включены в процесс принятия решения.Это привело к получению ценной новой информации, которая оказалась очень полезной в процессе принятия решения. Расчеты оказались ценными, особенно при оценке влияния комбинированных решений, и способствовали обеспечению надежных решений сложных проблем вентиляции. Исследование показало, что вытесняющая вентиляция с увеличенным расходом приточного воздуха на уровне пола в данном случае была не лучшим решением из-за того, что рабочие места были распределены по всему залу, а не только рядом с полом.
Решение с низкой импульсной подачей воздуха на уровне потолка позволило добиться более равномерного распределения температуры в зале. Решение также было гораздо более эффективным, поскольку можно было снизить температуру приточного воздуха, не создавая проблем с тягой.
Вычислительная гидродинамика, стратегии вентиляции, промышленное здание
#NO 11298 Вычислительная гидродинамика как инструмент проектирования промышленной вентиляции.
Томсон М., Гудфеллоу Н.
Канадская ассоциация экологической промышленности (CEIA), 1997, «Вентиляция ’97: глобальные разработки в области промышленной вентиляции», материалы 5-го Международного симпозиума по вентиляции для контроля за загрязнением, проходившего в Оттаве, Онтарио, Канада, 14-17 сентября 1997 г., том I, стр. 165-174, 5 рис.
Разработчикам промышленных систем вентиляции для перерабатывающих и производственных предприятий требуются точные модели, которые предсказывают эффективность их конструкции в рамках проектных ограничений по стоимости и графику.
Обычные уравнения проектирования часто основаны на практических или эмпирических данных, а не на строгом научном подходе. С появлением быстрых и недорогих компьютеров компьютерная гидродинамика (CFD) стала доступной для разработчиков промышленных систем вентиляции. Моделирование CFD универсально и может быть адаптировано к широкому спектру конкретных систем вентиляции, от простых вытяжек до целых зданий.В каждом случае разработчик определяет геометрические параметры, скорость потока и условия для конкретного приложения. CFD-моделирование также является комплексным. Он может прогнозировать выбросы дыма, концентрацию дыма и температуру воздуха, что позволяет проектировщику оптимизировать воздействие на окружающую среду, качество воздуха в помещении и комфорт рабочего, соответственно. В этой статье будут представлены некоторые тематические исследования по применению CFD для перспективного проектирования промышленной вентиляции. Они будут включать в себя: простую 2-мерную модель вытяжного колпака, 3-мерную модель повторного уноса вентиляционных выхлопных газов за пределы здания, переходную модель колпака-приемника и 3-мерную модель вентиляционных потоков внутри помещения.
крупное производственное здание.Поскольку компьютеры и программное обеспечение со временем совершенствуются, моделирование CFD станет стандартным инструментом анализа для проектировщиков вентиляции.
вычислительная гидродинамика, промышленное здание
# № 11299 Системы вентиляции для автомобилестроения.
Woody A
Канадская ассоциация экологической промышленности (CEIA), 1997, «Вентиляция ’97: глобальные разработки в области промышленной вентиляции», материалы 5-го Международного симпозиума по вентиляции для контроля за загрязнением, проходившего в Оттаве, Онтарио, Канада, 14 сентября. 17, 1997, том I, стр 175-179, 1 таб.
Производство в автомобильной промышленности весьма разнообразно; включая операции по литью, моделированию, механической обработке, штамповке, ковке, гальванике, очистке, сборке и окраске. Есть также испытательные, калибровочные и исследовательские центры. Обычно производственное оборудование очень автоматизировано и способно обеспечить высокий уровень производства.
Это равносильно высокому уровню энергии и повышенной вероятности необходимой вентиляции. Автоматизация включает конвейеры, которые перемещают детали от одной операции к другой. Все системы конкурируют за пространство, что затрудняет применение лучших методов вентиляции для контроля загрязнения.В этой презентации будут рассмотрены типы технологических операций, используемых в автомобильной промышленности, и подходы к общей вентиляции, применяемые к каждому общему процессу. Проблемы с вентиляцией разнообразны. Они включают надлежащий контроль технологических загрязнителей, начиная от токсичных паров и газов и заканчивая опасными твердыми частицами. Выхлопные системы, обычно используемые на автомобильных заводах, включают как местные, так и общие выхлопные системы. Эффективность конструкции системы вентиляции часто зависит от скоординированного использования систем приточного и вытяжного воздуха.
промышленное здание, система вентиляции
# № 11300 Вентиляция в автомобильной промышленности Европы.
Biegert B
Канадская ассоциация экологической промышленности (CEIA), 1997, «Вентиляция ’97: глобальные разработки в области промышленной вентиляции», материалы 5-го Международного симпозиума по вентиляции для контроля за загрязнением, проходившего в Оттаве, Онтарио, Канада, 14 сентября — 17, 1997, том I, стр 181-188, 4 фиг., 6 ссылок.
В Европе, и особенно в Германии, автомобильная промышленность требует большинства новых технологий вентиляции и выступает в качестве испытательного полигона для них.В данной статье рассматриваются некоторые основные и базовые производственные процессы, например прессование, литье, механическое производство и сварка. Общим для всех является комбинированное излучение тепла и материалов, которое позволяет — вместе с соответствующей системой вентиляции — использовать тепловые потоки воздуха для удаления загрязняющих веществ. Обрисовывает граничные условия, установленные европейским и особенно немецким законодательством и директивами. Затем обсуждаются две недавно разработанные системы улавливания и их практическое применение и, наконец, дается краткое представление схемы воздушного потока в зональном слое, что позволяет снизить факторы нагрузки загрязняющими веществами до 90%.
производственное здание, система вентиляции
№ 11309 Проведение натурных исследований потоков холодного воздуха через дверные проемы промышленных зданий.
Hejazi-Hashemi MG, Siren KE
Канадская ассоциация экологической промышленности (CEIA), 1997, «Вентиляция ’97: глобальные разработки в области промышленной вентиляции», материалы 5-го Международного симпозиума по вентиляции для контроля за загрязнением, состоявшегося в Оттаве, Онтарио, Канада, 14-17 сентября 1997 г., том I, стр. 299-306, 6 рис., 1 исх.
Проблема, которая возникает во многих промышленных зданиях, заключается в распространении наружного холодного воздуха, поступающего через дверные проемы и другие большие отверстия, вызывая сквозняки и загрязнение на рабочих местах, нарушая надлежащее функционирование вентиляции, а также нарушая некоторые производственные процессы. и увеличение затрат на обслуживание и электроэнергию.Целью данного исследования было получение количественной и измеряемой информации о влиянии потоков холодного воздуха в производственной среде.
В качестве метода использовались полевые измерения, которые проводились зимой 1996 года в промышленных зданиях, расположенных в северной части Финляндии. Всего было обследовано 12 промышленных зданий, представляющих самые разные ситуации. Результаты показывают удивительно высокий расход холодного воздуха через дверные проемы. Измерены скорости воздушного потока до 7 м / с и до 60 м3 / с.Высокие скорости потока наблюдались, особенно в высоких зданиях, где сильно влияние дымовой трубы. Как следствие, наблюдались неблагоприятные воздействия на тепловой режим, вентиляцию, технологические процессы и потребление энергии. Результаты служат основой для анализа, в ходе которого разрабатываются простые инструменты для этапа планирования промышленной вентиляции и особенно для предотвращения потоков холодного воздуха в арктическом и субарктическом климате.
промышленное здание, дверь, воздушный поток
# № 11310 Численное моделирование двухтактной вентиляции для контроля плавучего дыма металла на литейном заводе.
Tsuji K, Fukuhara I, Nakamura Y, Mizuno M
Канадская ассоциация экологической промышленности (CEIA), 1997, «Вентиляция ’97: глобальные разработки в области промышленной вентиляции», материалы 5-го Международного симпозиума по вентиляции для контроля за загрязнением, проведенного в г. Оттава, Онтарио, Канада, 14-17 сентября 1997 г., том I, стр. 309-318, 8 рис., 1 таб., 5 ссылок.
Этот отчет касается двухтактной вентиляции для удаления металлических паров, образующихся на литейном заводе при разливке расплавленного металла из печи.В качестве объекта исследования был выбран реальный плавильный цех на литейном заводе, а применение двухтактной вентиляции было исследовано с помощью численного моделирования и подтверждено полевыми испытаниями. Хотя основные характеристики двухтактной вентиляции были доказаны, результаты применения двухтактной системы вентиляции для удаления шлейфа с высокой плавучестью немногочисленны. Соответствующие скорости выталкивания и вытягивания для управления плавучим шлейфом были получены путем численного моделирования трехмерных плавучих двухтактных потоков.
Чтобы проверить точность численного моделирования и подтвердить эффективность двухтактной вентиляции, были проведены полевые испытания с использованием реальной масштабной модели двухтактной системы вентиляции. По результатам полевых испытаний, шлейф в достаточной степени контролировался двухтактным потоком, и фактические потоки шлейфа хорошо согласуются с результатами численного моделирования.
численное моделирование, токсичный газ, промышленное здание
# № 11312 Эксперименты на масштабной модели системы контроля дыма для электролизного цеха.
Mierzwinski S, Nawrocki W, Piotrowski J, Trzeciakiewicz Z
Канадская ассоциация экологической промышленности (CEIA), 1997, «Ventilation ’97: Global Developments in Industrial Ventilation», протоколы 5-го Международного симпозиума по вентиляции для контроля за загрязнением, проходившего в Оттава, Онтарио, Канада, 14-17 сентября 1997 г., том I, стр. 343-353, 8 инжир, ссылки.
В статье представлены результаты экспериментальных исследований с использованием масштабного моделирования для разработки инвестиционной программы совершенствования системы контроля дымообразования плавильного цеха с дуговыми печами мощностью 140 Мг при их усиленном режиме работы.
Целью модельных испытаний было определение конструктивных и рабочих параметров дополнительного кожуха кожуха как III ступени системы полного отвода дымовых газов и его работы вместе с существующими I и II ступенями в новых технологических условиях плавильного цеха. Особое внимание было уделено аэродинамической правильности формы фонаря капота. Для обеспечения надлежащей работы испытанных выхлопных систем в периоды зарядки и интенсивной плавки были определены диапазоны требуемых расходов выхлопных газов.
токсичный газ, производственное здание
# № 11327 Выхлопные отверстия над открытыми резервуарами для гальваники: влияние ряда конфигураций.
Regnier R, Dessagne JM, Bonthoux F
Канадская ассоциация экологической промышленности (CEIA), 1997, протоколы 5-го Международного симпозиума по вентиляции для контроля за загрязнителями, состоявшегося в Оттаве, Онтарио, Канада, 14-17 сентября 1997 г., Том 2 , стр 623-638, 10 инжир, 2 таб., 9 исх.
В INRS было проведено экспериментальное исследование для оценки влияния различных параметров и конфигураций на работу односторонних и двусторонних пазов, установленных на открытых резервуарах для гальваники.
Испытания проводились в стационарных условиях на баке, помещенном в аэродинамический стенд. Эффективность улавливания была выбрана в качестве критерия оценки и измерялась с использованием метода индикаторного газа. Предметы для погружения моделировались объемными или плоскими препятствиями; эффект, хотя и значительный, не был столь значительным, как наблюдаемый ранее. Кроме того, было подчеркнуто положительное влияние высокого надводного борта танка. Температура оказывала незначительное влияние, когда она была ниже 75oC.
производственное здание, вытяжная вентиляция
# № 11328 Подача подпиточного воздуха в производственные помещения, оборудованные системой локальной вытяжки.
Rapp R, Fontaine JR, Aubertin G
Канадская ассоциация экологической промышленности (CEIA), 1997 г., протоколы 5-го Международного симпозиума по вентиляции для контроля за загрязнителями, состоявшегося в Оттаве, Онтарио, Канада, 14-17 сентября 1997 г., том 2 , pp 639-647, 3 инжира, 2 табуляции, исх.
Конструкция системы воздухозаборника цеха, оборудованного системой локальной вытяжки, была проанализирована с помощью параметрического исследования с использованием численного моделирования с помощью программного обеспечения EOL3D. Геометрические и вентиляционные характеристики приточных отверстий, а также их удаленность от местной вытяжной системы варьировались.Установка оценивалась по двум критериям: нарушение локальной вытяжной системы и комфорт персонала в цехе. Двадцать пять изученных случаев позволили определить ряд параметров, которые соответствуют удовлетворительным или неудовлетворительным системам. Работа обобщается для определения правил проектирования систем подпитки для установок с локальными вытяжными системами, чувствительными к возмущениям.
производственное здание, наружный воздух
№ 11329 Принципы контроля сварочного дыма.
Живов А.М., Эш Дж. Т.
Канадская ассоциация экологической промышленности (CEIA), 1997 г., материалы 5-го Международного симпозиума по вентиляции для контроля за загрязнением, состоявшегося в Оттаве, Онтарио, Канада, 14-17 сентября 1997 г.
, том 2, стр. 649 -656, 2 вкладки, исх.
Комитет по безопасности и охране здоровья Американского общества сварщиков недавно пересмотрел свое Руководство по контролю сварочного дыма. В пересмотренном руководстве изложены рекомендуемые принципы систем вентиляции для объектов со сваркой и родственными процессами, и оно основано на международной современной информации.Цели заключаются в улучшении здоровья и безопасности производственной среды и энергосбережении. В документе представлены основные моменты Руководства, включая опасности дыма и газов, вентиляцию, фильтрацию дыма и конструкцию воздуховодов.
промышленное здание, токсичные газы, вытяжная вентиляция
# № 11330 Двухтактная система вентиляции для ручной пайки.
Cherrie JW, Hamid EA, O’Harra V
Канадская ассоциация экологической промышленности (CEIA), 1997, протоколы 5-го Международного симпозиума по вентиляции для контроля за загрязнителями, проходившего в Оттаве, Онтарио, Канада, 14-17 сентября 1997 г., Том 2, стр 658-665, 3 инжира, ссылки.
Ручная пайка связана с профессиональной астмой. Различные исследования показали, что аэрозольный компонент выбросов нагретого флюса, особенно компонент смоляной кислоты, вызывает сенсибилизацию. Было принято много различных подходов, чтобы попытаться уменьшить воздействие, в том числе низкообъемные высокоскоростные системы (LVHV), местные вытяжные шкафы и переносные воздуходувки. На практике все эти системы имеют свои преимущества и недостатки. В данной статье представлен прототип конструкции двухтактной местной системы вентиляции.Он состоял из фланцевого вытяжного кожуха, отводящего около 0,05 м3 / с, с выталкивающим потоком воздуха 1,67 x 10-3 м3 / с. В качестве напорной камеры использовалась труба диаметром 0,032 м с отверстиями диаметром 4 мм, просверленными с интервалом 0,02 м по ее длине. Лабораторные испытания эффективности улавливания этой системы проводились с использованием закиси азота. Были произведены измерения для пяти точек выпуска трассирующего агента вдоль центральной линии между вытяжным колпаком и нагнетательной камерой.
В пределах 0,15 м от вытяжки эффективность улавливания была> 98%, независимо от того, работал ли выталкивающий воздушный поток.Однако дальнейшее удаление от вытяжного кожуха без подачи выталкивающего воздуха привело к резкому падению эффективности улавливания (примерно на 10% на расстоянии 0,4 м). Напротив, при работе проталкивающего воздушного потока эффективность захвата всегда была выше 90%. Впоследствии прототип был внедрен на заводе электроники и сравнивался с существующей системой LVHV. Двухтактная система оказалась приемлемой для операторов и не повлияла на качество паяного соединения. Сравнительные измерения двухтактной системы и системы LVHV показали, что первая обеспечивает более последовательный контроль воздействия смоляных кислот в дыме.
промышленное здание
# № 11338 Критерии проектирования и методы охлаждения бетонных плит.
Koschenz M, Dorer V
Канадская ассоциация экологической промышленности (CEIA), 1997, протоколы 5-го Международного симпозиума по вентиляции для контроля за загрязнением, состоявшегося в Оттаве, Онтарио, Канада, 14-17 сентября 1997 г.
, том 2, стр. 761 -769, 3 инжира, 4 исх.
Во многих проектах новых офисных или промышленных зданий охлаждение перекрытий рассматривается по разным причинам. В европейских странах такие системы продвигаются исследовательскими и демонстрационными программами.Строительные нормы и правила одобряют или просто требуют систем с низким энергопотреблением и низким воздействием на окружающую среду. Широко признано, что строительная масса, используемая в качестве накопителя энергии, снижает пиковую потребность в мощности охлаждения. Но строительная масса может накапливать энергию только в том случае, если допускается наличие поверхности и, следовательно, повышения температуры воздуха в помещении в дневное время. В ночное время необходимо удалить накопленную энергию. Это можно сделать очень эффективно с помощью системы охлаждения бетонной плиты. Благодаря хорошему тепловому соединению труб в бетонной плите часто достигаются лучшие характеристики по сравнению с пассивным охлаждением с помощью естественной или механической ночной вентиляции.
Тем не менее, повышение температуры воздуха в помещении в течение дня сильно зависит от конвективной части источника тепла и может контролироваться только воздушной системой. Разница между температурой воздуха и температуры поверхности плиты должна быть как можно меньше. Такое повышение температуры в течение дня в основном можно использовать для накопления энергии. Следовательно, правильный выбор размеров воздушной системы также играет важную роль при проектировании системы охлаждения бетонной плиты. Даже охлаждение бетонных плит может дать много преимуществ, это не лучшее решение в таких случаях, как здания с большими конвективными частями тепловой нагрузки, здания с плохо предсказуемыми тепловыми нагрузками, зоны с требованием узкого диапазона температур или помещения с подвесными потолками или двойными потолками. двери.Эта статья призвана помочь инженеру-проектировщику понять основные элементы систем охлаждения бетонных плит. Затем предоставляются простые ключевые значения и диаграмма проектирования, достаточная для предварительного определения размеров системы на ранней стадии процесса проектирования.
охлаждение, тепловая масса
# № 11339 Удаление переносимых по воздуху загрязняющих веществ из надводного резервуара с помощью двухтактной системы.
Heiselberg P, Topp C
Канадская ассоциация экологической промышленности (CEIA), 1997, протоколы 5-го Международного симпозиума по вентиляции для контроля за загрязнением, состоявшегося в Оттаве, Онтарио, Канада, 14-17 сентября 1997 г., том 2, стр. 770 -780, 6 инжир, 1 таб, 5 исх.
Открытые резервуары используются во многих промышленных процессах, а местные выхлопные системы часто предназначены для улавливания и удаления токсичных паров, рассеянных из материалов в резервуарах, до их выхода в рабочую среду. Двухтактная система кажется наиболее эффективной местной вытяжной системой, но для обеспечения здоровья и безопасности рабочих требуется надлежащая конструкция, и, кроме того, очень желательно с точки зрения энергосбережения определить оптимальную и эффективную конструкция вытяжных колпаков, которые могут удалять все загрязнения с минимальным объемным потоком.
В документе описываются и обсуждаются различные методы проектирования и сравниваются расчетные значения с результатами серии измерений эффективности двухтактной системы. Измерения показали, что баланс между расходами приточного и вытяжного воздуха и уровнем импульса приточного воздуха очень важен для хорошо работающей двухтактной системы вентиляции с высокой эффективностью вытяжки. Различные методы проектирования сравнивались с измеренной ситуацией. Метод проектирования ACGIH привел к созданию хорошо работающей и очень безопасной системы с точки зрения эффективности выхлопа, а также относительно высокого энергопотребления и скорости испарения жидкости.Метод проектирования Skistad также привел к созданию хорошо работающей системы, но позволил оптимально и эффективно разработать двухтактные системы как с точки зрения безопасности рабочих, так и с точки зрения энергосбережения.
промышленное здание, загрязнитель
# NO 11495 Подход к оценке целевых уровней качества промышленного воздуха
Niemela R, Raisanen J
Sweden, Stockholm, KTH Building Services Engineering, 1998, материалы Roomvent 98: 6-я Международная конференция по воздухораспределению в помещениях , проходивший 14-17 июня 1998 г.
в Стокгольме, Швеция, под редакцией Элизабет Мундт и Тор-Горан Мальмстрем, том 1, стр. 141–148.
В этом документе рассматриваются методики определения желаемого уровня, целевого уровня качества промышленного воздуха с учетом вопроса осуществимости. Метод основан на оценке риска для здоровья и технологическом подходе. Поскольку оценки риска для здоровья в регионах с низкой концентрацией загрязнителей довольно неточны, особое внимание уделяется технологическому подходу. Технологический подход основан на информации о преобладающих концентрациях загрязняющих веществ в промышленной производственной среде и эталонном качестве воздуха, достигнутом с помощью наилучших достижимых технологий контроля.Преобладающие концентрации загрязняющих веществ, достигаемые с помощью стандартной технологии, получают из банка данных о воздействии загрязняющих веществ, а эталонное качество воздуха — путем полевых измерений в промышленных рабочих помещениях, оборудованных передовыми технологиями вентиляции и производства.
В качестве примера оценка целевого уровня была применена к наиболее распространенным загрязнителям в воздухе рабочего помещения. Целевые уровни качества воздуха приносят пользу проектировщикам систем вентиляции, производителям оборудования для обработки воздуха и конечным пользователям систем вентиляции.
промышленное здание, качество воздуха в помещении, рабочее место, система вентиляции
# NO 11526 Исследование масштабной модели по эффективности удаления загрязняющих веществ на промышленном объекте
Кобаяси Н., Яманака К., Кикучи S
Швеция, Стокгольм, KTH Building Services Engineering, 1998 г., протоколы Roomvent 98: 6-я Международная конференция по воздухораспределению в помещениях, состоявшаяся 14-17 июня 1998 г. в Стокгольме, Швеция, под редакцией Элизабет Мундт и Тор-Горан Мальмстрем, Том 1, стр. 369-376.
В данном исследовании исследуются эффективные системы вентиляции для фабрики, где различные виды загрязняющих веществ выбрасываются из множества точечных источников.
Две системы вентиляции исследуются на масштабном модельном эксперименте с использованием индикаторного газа. Одна система подает свежий воздух и выбрасывает воздух в помещение через потолок; у другого вход находится в полу, а выход — в потолке. Каждая система имеет подвесную стену, установленную на потолке, устройство для немедленного удаления загрязнений, прежде чем они распространятся по всему пространству. Производительность этих систем вентиляции оценивается показателем эффективности удаления загрязнений. Результаты показывают, что система подвесных стен может быть очень эффективной для обеспечения хорошего качества воздуха в помещении, если ее правильно спроектировать.Система с подачей свежего воздуха от пола и длинной навесной стены оказалась наиболее эффективной. Эта система снижает пространственно усредненную концентрацию в рабочей зоне до 60% от полной концентрации смешивания и, следовательно, улучшает качество воздуха.
промышленное здание, завод, масштабная модель, индикаторный газ
# NO 11527 Промышленные здания с высокими тепловыми нагрузками: моделирование естественной вентиляции
Breer D, Dorer V
Швеция, Стокгольм, KTH Building Services Engineering, 1998, протоколы Roomvent 98: 6th Международная конференция по воздухораспределению в помещениях, состоявшаяся 14-17 июня 1998 г.
в Стокгольме, Швеция, под редакцией Элизабет Мундт и Тор-Горан Мальмстрем, том 1, стр. 377-384.
В офисных и промышленных зданиях замена систем механической вентиляции системами естественной вентиляции является подходящей возможностью снизить потребление электроэнергии. Моделирование естественной вентиляции, вызванной тепловым воздействием, представлено здесь на примере промышленной прачечной. Промышленная прачечная — это типичное здание с высокими внутренними тепловыми нагрузками. Для типичного летнего случая определялись воздухообмен на улице и температура воздуха в помещении в различных зонах.Изменение температуры было результатом моделирования, выполненного с помощью компьютерной программы TRNSYS. Отверстия для естественной вентиляции часто снабжены сетками от насекомых, которые влияют на коэффициент расхода Cd и, следовательно, на сопротивление потоку. Это влияние необходимо учитывать при моделировании и планировании здания, и по этой причине различные сетки от насекомых были измерены в камере воздушного потока на EMPA. И расстояние сетки, и поперечное сечение отверстия варьировались.Результаты показывают, что сетки от насекомых оказывают меньшее влияние на коэффициент расхода, чем ожидалось. Моделирование и измерения показывают, что при наличии запланированных отверстий для зон получается достаточно высокий расход наружного воздуха.
промышленное здание, естественная вентиляция, моделирование
# NO 11529 Теоретические и полевые исследования изменения воздуха в промышленных зданиях
Fleury E, Millet JR, Villenave JG, Veyrat O, Morisseau C
Швеция, Стокгольм, KTH Building Services Engineering, 1998, сборник материалов of Roomvent 98: 6-я Международная конференция по воздухораспределению в помещениях, состоявшаяся 14-17 июня 1998 г. в Стокгольме, Швеция, под редакцией Элизабет Мундт и Тор-Горан Мальмстрем, Том 1, стр. 393-398.
Утечки воздуха могут иметь большое влияние на потребности в отоплении и тепловой комфорт в промышленных зданиях. Иногда это плохо принимается во внимание как из-за большого количества теоретических подходов, так и из-за знаний о герметичности. Мы представляем применение расчетного кода SIREN95 в этой области и его проверку в сравнении с полевыми измерениями. Полевое исследование касается пяти средних промышленных зданий, в которых выполнялись разные задачи: измерения герметичности методом наддува, две серии измерений воздухообмена методом индикаторного газа (разложения), полевые измерения в течение всего отопительного сезона.Еженедельные балансы энергии были рассчитаны с использованием результатов полевых измерений и изменений воздуха, рассчитанных с помощью SIREN95. Они показали хорошее соответствие между притоком тепла (внутренним и солнечным) и потерями тепла (через оболочку, воздухообмен).
производственное здание, скорость воздухообмена, утечка воздуха, тепловой комфорт, воздухонепроницаемость
№11538 Теоретические и полевые исследования воздухообмена в промышленных зданиях.
Fleury E, Millet JR, Villenave JG, Veyrat O, Morisseau C
UK, Центр инфильтрации и вентиляции воздуха, материалы 19-й ежегодной конференции «Вентиляционные технологии в городских районах», состоявшейся в Осло, Норвегия, 28-30 сентября 1998 г., стр. 57-65.
Утечки воздуха могут иметь большое влияние на потребности в отоплении и тепловой комфорт в промышленных зданиях. Иногда это плохо принимается во внимание как из-за отсутствия теоретического подхода, так и из-за отсутствия знаний о герметичности. Мы представляем применение расчетного кода SIREN95 в этой области и его проверку в сравнении с полевыми измерениями.
Полевое исследование касается пяти средних промышленных зданий, в которых выполнялись разные задачи: измерения герметичности методом наддува, две серии измерений воздухообмена методом индикаторного газа (разложения), полевые измерения в течение всего отопительного сезона. .
Еженедельные балансы энергии были рассчитаны с использованием результатов полевых измерений и изменений воздуха, рассчитанных с помощью SIREN95. Они показали хорошее соответствие между притоком тепла (внутренним и солнечным) и потерями тепла (через оболочку, воздухообмен).
методика расчета
№ 11549 Регулируемая естественная вентиляция коммерческих и производственных зданий.
Knoll B, Phaff J C
UK, Центр инфильтрации и вентиляции воздуха, материалы 19-й ежегодной конференции «Вентиляционные технологии в городских районах», состоявшейся в Осло, Норвегия, 28-30 сентября 1998 г., стр. 154-167.
Голландская организация прикладных научных исследований TNO в Делфте разработала систему контролируемой естественной вентиляции (CNV). Его производит голландская вентиляционная фирма Braked в Удене. Система контролирует вентиляционные решетки и окна. Его цель: компенсировать колеблющиеся силы плавучести (ветер и температура), чтобы потоки естественной вентиляции поддерживались на заданном уровне, независимо от погодных изменений и изменений внутреннего производства тепла; оптимизировать распределение воздушного потока по зданию для получения максимально возможной эффективности вентиляции; для ограничения вентиляционных отверстий при возникновении риска сквозняков.Система CNV основана на компьютерной программе, моделирующей вентиляцию. Получена специальная обратная версия, которая рассчитывает оптимальные вентиляционные отверстия для конкретного здания для каждого погодного условия и для каждой уставки вентиляции. Программа требует ввода информации о местных ветровых воздействиях на здание. Они предсказываются с помощью другого нового разработанного инструмента моделирования, называемого «Cp-Generator». Эта специальная компьютерная программа для прогнозирования коэффициентов давления ветра (Cp) встроена как модуль в основную программу.
Дополнительные функции системы CNV: защита от дождя без снижения расхода; улучшенное шумоподавление; сотрудничество с ИВЛ; ожидание открытия дверей; компенсация протечек в здании; регулировка скорости и направления потока в зависимости от различных источников загрязнения или тепла; более плавный температурный контроль; специальный контроль дымоудаления.
Управление зданием
# NO 11576 Простой интерактивный инструмент для проектирования размеров, определения местоположения и определения характеристик ослабления загрязнения городских воздухозаборников, подходящих для офисных зданий.
Ajiboye P
UK, Центр инфильтрации и вентиляции воздуха, материалы 19-й ежегодной конференции «Вентиляционные технологии в городских районах», Осло, Норвегия, 28-30 сентября 1998 г., стр. 414-423.
В статье определены успешные способы применения естественной вентиляции в небытовых зданиях, расположенных в городских районах. Хотя источники шума и загрязняющих веществ представляют собой проблему, обсуждаются методы предотвращения этих выбросов. Обзор литературы показал, что проблемы загрязнения возникают для зданий, которые находятся в непосредственной близости от автомобильных и железных дорог, аэропортов и местных предприятий.Расположение воздухозаборников для вентиляции влияет на качество воздуха в помещении, поэтому важно, чтобы они располагались таким образом, чтобы минимизировать попадание внешних загрязнителей. Возможные стратегии предотвращения загрязнения включают размещение вентиляционных отверстий на защищенных фасадах и размещение центральных воздухозаборников на достаточной высоте от выбросов. Схема ветрового потока вокруг зданий оказывает важное влияние на качество воздуха, и обсуждается простая модель, которая определяет уменьшение концентраций загрязняющих веществ между источниками выбросов и воздухозаборниками.
Для ограничения количества случаев, когда температура в помещении некомфортная, требуется соответствующая вентиляция. Представлен ряд хорошо зарекомендовавших себя моделей, основанных на различных концепциях естественной вентиляции. Эти модели можно использовать для определения размеров воздухозаборников в любом здании, чтобы обеспечить заданную интенсивность вентиляции на любом этаже. Все вопросы, обсуждаемые в документе, являются частью интерактивного инструмента проектирования, который предоставляет рекомендации по передовой практике для минимизации воздействия городского загрязнения, выбора подходящих воздухозаборников и их размера, чтобы обеспечить адекватную вентиляцию летом.
наружный воздух, загрязнение дорожным движением, расположение воздухозаборников, ветровые воздействия
# NO 11639 Kylmien ilmavirtausten torjunta teollisuushalleissa. Suunnitteluohje.
Valkeapaa A, Hejazi-Hashemi S, Siren K
Финляндия, Технологический университет Хельсинки, факультет машиностроения, лаборатория отопления, вентиляции и кондиционирования воздуха, 1998 г., отчет B55, 94 стр. + Приложение, на финском языке
Холодный наружный воздух внутри промышленных зданий вызывает проблемы с сквозняками и увеличивает потребление энергии зданием.Также холодный наружный воздух пагубно влияет на технологические процессы и систему вентиляции, а площадь пола возле дверного проема не может быть использована в производственной деятельности. Кроме того, холодный наружный воздух нагревается медленно и вызывает длительное температурное расслоение, которое очень трудно удалить.
Предотвращение потоков холодного воздуха зависит от многих одновременных факторов, таких как климатические условия, планировка и высота здания, близлежащая местность, места дверных проемов, количество дверных проемов и конструкции здания.Самым важным в предотвращении потоков холодного воздуха является распознавание этих факторов и понимание взаимосвязи между климатическими условиями, близлежащей местностью и самим зданием. Если недостатки конструкции здания не решаются средствами отопления и вентиляции, инженеры HVAC должны согласовывать недостатки этих конструкций.
Цель этого нового правила планирования для предотвращения потока холодного воздуха состоит в том, чтобы проинструктировать инженеров HVAC найти решения для предотвращения потоков холодного воздуха в больших проемах и на крышах промышленных зданий.Правило планирования можно использовать также при переговорах с покупателями. Поэтому правило планирования включает в себя множество фотографий и изображений профилактических решений.
Правило планирования разработано совместно со специалистами промышленной вентиляции и производителями. Правило планирования включает форму индекса риска, три основных дерева решений и несколько вспомогательных деревьев решений. Решения по предотвращению загрязнения представлены, среди прочего, воздушными завесами, укрытиями погрузочных доков и служебными входами.Правило планирования дополняется программой моделирования CAFCAM, которая может рассчитывать потоки воздуха через дверные проемы, распределение давления в промышленном здании и положение нейтрального уровня давления.
промышленное здание, проектирование зданий
# № 11766 Вентиляция для промышленного производства. Индукционная вентиляция промышленных зданий.
Anon
Италия, CDA, № 7, июль 1998 г., стр. 713-718, 8 инжир, на итальянском языке.
Благодаря гибкости и функциональности, а также низкой стоимости, индукционные системы, в которых используются перфорированные воздуховоды из ткани с пластиковым покрытием, являются отличным решением многих проблем вентиляции в промышленных зданиях, где требуются экологический комфорт, качество воздуха и меньшие объемы.В данной статье рассматривается пример установки в установке по переработке резины, где есть машины, вырабатывающие тепло и загрязняющие пары и пыль.
производственное здание, тепловые характеристики
# № 11891 Размещение вентиляционных отверстий для улучшения качества воздуха в помещении.
Rock BA, Moylan KA
USA, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc (ASHRAE), 1999 г., в: компакт-диск по сделкам ASHRAE, протоколы зимнего собрания ASHRAE 1999 г., состоявшегося в Чикаго, США, январь 1999 г. , 9 п.п., 5 фиг., 1 таб., Исх.
Исследовательский проект ASHRAE 806 «Критерии проектирования для воздухозаборников в зданиях» рассматривает существующие знания о размещении вентиляционных решеток, составляет руководство по проектированию и предлагает дополнительные исследования с целью улучшения качества воздуха в помещениях коммерческих и административных зданий. Решения о размещении воздухозаборников и вытяжек, принятые на ранних этапах архитектурного проектирования и проектирования систем отопления, вентиляции и кондиционирования воздуха, будут влиять на жителей в течение всего срока службы здания. Поэтому такие решения о размещении требуют надлежащего рассмотрения.В настоящее время дизайнерам доступно мало рекомендаций, но исследования в этой области расширяются.
Предыдущие исследования и стандарты, касающиеся размещения вентиляционных воздухозаборников, описаны в этой статье. Однако более обширный охват и обширная библиография представлены в «Литературном отчете» проекта. В «Руководстве для дизайнера по размещению заслонок воздухозаборника» для этого проекта рассматриваются явления, стандарты и опыт проектирования, которые влияют на размещение заслонок воздухозаборника, с использованием меньшего количества технического текста, большого количества графиков и примеров расчетов.
Необходимы дополнительные исследования по размещению воздухозаборников для обычных коммерческих систем отопления, вентиляции и кондиционирования воздуха с жалюзи на крыше, в стене и на уровне пола. Большинство существующих знаний основано на многочисленных исследованиях по повторному уносу выхлопных газов из промышленных дымовых труб, а не на распространенных геометриях систем отопления, вентиляции и кондиционирования воздуха. Результаты таких будущих исследований и краткое изложение «Руководства дизайнера» этого проекта необходимо включить в будущие версии глав Руководства ASHRAE.
воздухозаборники
# № 11896 Оценка эффективности и рекомендации по проектированию вытеснительной вентиляции.
Yuan X, Chen Q, Glicksman LR
USA, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc (ASHRAE), 1999 г., в: компакт-диск с транзакциями ASHRAE, протоколы зимнего собрания ASHRAE 1999 г., проведенного в Чикаго, США , Январь 1999 г., 12 с., 8 фиг., Исх.
В этом документе оцениваются характеристики традиционных вытесняющих систем вентиляции для небольших офисов, больших офисов с перегородками, учебных аудиторий и промышленных цехов при тепловых и граничных условиях потока в США, таких как высокая охлаждающая нагрузка.При правильной конструкции вытесняющая вентиляция может поддерживать термически комфортную среду с низкой скоростью потока воздуха, небольшой разницей температур между уровнем головы и ступни и низким процентом недовольных. По сравнению с обычной смешанной вентиляцией вытесняющая вентиляция может обеспечить лучшее качество воздуха в помещении в рабочей зоне, когда источники загрязнения связаны с источниками тепла. Средний возраст воздуха моложе, а эффективность вентиляции выше.Основываясь на результатах, полученных в скандинавских странах, и исследовании зданий в США, проведенном авторами, в этой статье представлены рекомендации по проектированию вытесняющей вентиляции в Соединенных Штатах.
Вытяжная вентиляция, офисное здание, школа, производственное здание
# № 11902 Сравнение различных методов распределения приточного воздуха в промышленных объектах.
Kirkpatrick AT, Strobel K
USA, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc (ASHRAE), 1999 г., в: компакт-диск по сделкам ASHRAE, протоколы зимнего собрания ASHRAE 1999 г., состоявшегося в Чикаго, США, в январе 1999 г. , 12 п.п., 13 инжир, 7 таб., Исх.
Оценка эффективности вентиляции и теплового комфорта для различных схем промышленной вентиляции была проведена путем экспериментов на масштабной модели. Было проведено сорок экспериментов с десятью системами вентиляции, каждая с тремя расходами приточного воздуха и двумя возможными тепловыми нагрузками промышленного процесса. Измерения скорости воздуха, температуры и концентрации загрязняющих веществ позволили количественно оценить тепловой комфорт и удаление загрязняющих веществ с использованием стандарта ISI Comfort ISO-7730 и показателей эффективности вентиляции, соответственно.Масштабирование числа Архимеда использовалось для преобразования мелкомасштабных измерений в полномасштабные условия.
Наибольшая эффективность вентиляции была отмечена для конфигурации с низким притоком / высоким возвратом, со значениями выше 1,6, за которым следовала конфигурация с высоким притоком / высоким возвратом со значениями в диапазоне от 1,0 до 1,2. Конфигурация с низким расходом / низким уровнем возврата имеет значения около 1,0. Эффективность вентиляции обычно повышается при увеличении тепловой нагрузки и / или уменьшении расхода. Увеличение количества диффузоров в рабочей зоне повысило эффективность вентиляции.Результаты теплового комфорта зависели от конфигурации диффузора и уровня активности рабочего. Большинство конфигураций обеспечивали приемлемые результаты теплового комфорта для сидящего рабочего и неприемлемые условия при повышенной активности и уровне одежды.
промышленное здание, эффективность вентиляции, стандарт
# № 11904 Модели для прогнозирования разницы температур и эффективности вентиляции с вытеснительной вентиляцией.
Yuan X, Chen Q, Glicksman LR
USA, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc (ASHRAE), 1999 г., в: компакт-диск с транзакциями ASHRAE, протоколы зимнего собрания ASHRAE 1999 г., проведенного в Чикаго, США , Январь 1999 г., 14 с., 12 рис., 1 таб., Исх.
Вытесняющая вентиляция может обеспечить лучшее качество воздуха в помещении, чем смешанная. Правильная конструкция вытесняющей вентиляции требует информации о разнице температур воздуха между головой и ступнями сидящего человека и эффективности вентиляции на уровне дыхания.
В данной статье представлены модели для прогнозирования разницы температур воздуха и эффективности вентиляции, основанные на базе данных из 56 случаев вытесняющей вентиляции. База данных была создана с использованием проверенной программы CFD и охватывает четыре различных типа U.S. здания: небольшие офисы, большие офисы с перегородками, учебные классы и производственные цеха с различными тепловыми и граничными условиями потока.
Показано, что максимальная охлаждающая нагрузка, которую можно снять с помощью вытесняющей вентиляции, и эффективность вентиляции зависят от типа источника тепла и интенсивности вентиляции в помещении.
моделирование, перепад температур, вытесняющая вентиляция, эффективность вентиляции
№ 12021 Методы расчета при проектировании приточной вентиляции промышленных объектов: обзор литературы.
Хагстром К., Сирен К., Живов А. М.
Финляндия, Технологический университет Хельсинки, Лаборатория отопления, вентиляции и кондиционирования воздуха, Эспоо, 1999, Отчет B60, 205 стр.
Содержание обложки: целевые уровни для проектирования распределения воздуха; методы проектирования воздухораспределения в больших производственных цехах; диффузоры и их характеристики; теория воздушных струй; взаимодействие струй; форсунки в ограниченном пространстве; влияние препятствий на распределение воздуха в помещении; вероятностный подход к комфортности обитаемой зоны и распределению загрязняющих веществ; и эффективность вентиляции.
методика расчета, производственное здание, приточная вентиляция
№12050 Использование выборочного отвода при вентиляции больших помещений: «Select-vent».
Skistad H
Швеция, Стокгольм, KTH Building Services Engineering, 1998 г., протоколы Roomvent 98: 6-я Международная конференция по распределению воздуха в помещениях, состоявшаяся 14-17 июня 1998 г. в Стокгольме, Швеция, под редакцией Элизабет Мундт и Тор-Горан Мальмстрем, Том 2, стр 17-23, 10 рис, 1 вкладка, исх.
В этом документе представлен способ вентиляции большой комнаты, чтобы ее можно было разделить на разные зоны с помощью временных вертикальных стен (холст, пластиковые листы и т. Д.) И без физического потолка.Различные виды работ, такие как сварка, покраска или механическая сборка, могут происходить внутри каждой из этих зон, независимо от друг друга, до тех пор, пока загрязняющие вещества выводятся через специальные отверстия для вытяжки во внешних стенах.
Эти внутренние временные стены должны достигать высоты, скажем, 3–4 метров над полом и до нескольких метров над уровнем равновесия загрязняющих веществ. Таким образом, транспортировка на уровне пола может осуществляться между различными зонами, а траверсные краны могут свободно проходить над зонами.
Этот принцип был разработан для практической промышленной вентиляции, и мы обозначаем его «Select-vent».
большая комната, вытесняющая вентиляция, схема воздушного потока, натурные эксперименты
# № 12083 Оценка системного подхода с использованием радиоактивных индикаторов и CFD.
Berne P, Blet V
Швеция, Стокгольм, KTH Building Services Engineering, 1998, протоколы Roomvent 98: 6-я Международная конференция по распределению воздуха в помещениях, состоявшаяся 14-17 июня 1998 года в Стокгольме, Швеция, под редакцией Элизабет Мундт и Тор- Горан Мальмстрем, Том 2, стр 275-280, 9 инжир, 1 вкладка, ссылки.
Представлено приложение системного подхода к исследованию вентиляции помещения на промышленном объекте. Сначала была проведена серия экспериментов с индикаторным газом с радиоактивным индикатором. Анализ кривых распределения времени пребывания (RTD), поддерживаемый некоторыми CFD, затем позволил построить простую зональную модель для описания и количественной оценки наблюдаемых схем воздушного потока. Эта модель смогла воспроизвести экспериментальные RTD внутри комнаты, а также на выхлопе.
модели воздушных потоков, вычислительная гидродинамика, индикаторный газ
# NO 12103 Сравнение зонального и CFD моделирования естественной вентиляции в термически стратифицированном здании.
Li Y, Delsante A, Symons JG, Chen L
Швеция, Стокгольм, KTH Building Services Engineering, 1998 г., протоколы Roomvent 98: 6-я Международная конференция по распределению воздуха в помещениях, состоявшаяся 14-17 июня 1998 г. в Стокгольме, Швеция, под редакцией Элизабет Мундт и Тор-Горан Мальмстрем, Том 2, стр. 415-422, 8 фиг, 1 таб, ссылки.
В этой статье сравниваются два хорошо известных подхода к моделированию естественной вентиляции в многозонном здании с термической стратификацией и большими отверстиями. Зональный подход в этой статье предполагает полностью смешанные условия в каждой зоне и рассматривает двунаправленные потоки через все большие отверстия. Зональная модель интегрирована в код термического анализа, чтобы обеспечить одновременное прогнозирование расхода вентиляции и температуры воздуха в каждой зоне. Подход CFD использует метод конечных объемов для турбулентных потоков.Простое граничное условие давления используется для всех внешних отверстий в CFD.
Это разумное согласие между общей скоростью вентиляции и средней зональной температурой воздуха, предсказанной двумя подходами к моделированию. Было обнаружено, что многозонный подход предсказывает более низкий нейтральный уровень для здания, чем предсказывает CFD. Это может быть в основном связано с тем, что в настоящей многозонной модели не учитывается термическая стратификация. Объясняется это новой моделью опорожняющего воздухозаборника для естественной вентиляции однозонных построек.
естественная вентиляция, схема воздушного потока, моделирование, температурный градиент, производственное здание
# № 12117 Применение CFD в крупных промышленных помещениях.
Phillips DA, Goodfellow HD
Швеция, Стокгольм, KTH Building Services Engineering, 1998, протоколы Roomvent 98: 6-я Международная конференция по распределению воздуха в помещениях, состоявшаяся 14-17 июня 1998 года в Стокгольме, Швеция, под редакцией Элизабет Мундт и Тор- Горан Мальмстрем, Том 2, стр 517-524, 3 инжира, 2 табуляции, ссылки.
Эта статья представляет собой исследовательскую программу по изучению применения CFD в крупных промышленных помещениях.Обсуждается ряд вопросов моделирования и два тематических исследования. Программа исследований приведет к повышению степени достоверности результатов моделирования CFD в сложных условиях.
вычислительная гидродинамика, промышленное здание, большое здание
# NO 12216 Прогнозирование тенденции изменения качества воздуха в жилом помещении в средиземноморском климате.
Giorgiantoni G, Giuli G
UK, Garston, BRE, 1999, материалы конференции Indoor Air 99, 8-й Международной конференции по качеству воздуха и климату в помещениях и 20-й ежегодной конференции Центра инфильтрации и вентиляции воздуха (AIVC), проведенных в Эдинбурге, Шотландия , 8-13 августа 1999 г., том 1, стр. 708-713.
Целью данного исследования была оценка параметров качества воздуха в жилых помещениях с использованием информации с полей. Предмет был типичным образцом современного итальянского жилого фонда, построенного в 1980-х годах в жилом районе в северной части Рима. Жилище было построено из сборных панелей с использованием технологий промышленного строительства. Окна были окрашены и обрамлены стальным каркасом. Воздухонепроницаемость была измерена для получения ACH (воздухообмен в час) при разнице давлений 50 Па и ELA (эквивалентная площадь утечки).Другие параметры, которые также были измерены для прогнозирования поведения жилища при естественной вентиляции, под влиянием городских условий окружающей среды. Данные использовались в качестве входных данных для моделирования с использованием многозонной модели CONTAM96 NIST для прогнозирования распределения загрязняющих веществ в жилище во время обычных действий, таких как приготовление пищи, курение и т. Д. Комбинированное использование полевых измерений и компьютерного моделирования дает лучшую оценку тенденций загрязнения, чем ранее доступные, поскольку такие величины, как воздухонепроницаемость окон и рам, ранее приходилось оценивать на основе справочной литературы, основанной в основном на заводских испытаниях, которые игнорируют качество изготовления во время строительства.
жилой дом, герметичность, естественная вентиляция
# № 12304 Влияние атмосферной турбулентности на интенсивность воздухообмена естественной вентиляции.
Saraiva JG, Marques da Silva F
UK, Garston, BRE, 1999, протоколы Indoor Air 99, 8-й Международной конференции по качеству воздуха и климату в помещениях и 20-й ежегодной конференции Центра инфильтрации и вентиляции воздуха (AIVC), проведенных в Эдинбурге , Шотландия, 8-13 августа 1999 г., том 4, стр. 847-851.
Для оценки скорости воздухообмена (ACH) в процессах естественной вентиляции (NV) необходимо определить ряд факторов, таких как общие и размеры отверстий, распределение давления по фасадам, внутренние источники тепла (или поглотители) и потери напора.Характеристики атмосферного пограничного слоя (ППС) меняются с неровностями местности и влияют на распределение давления. Конструктивные особенности определяют скорость инфильтрации, режимы потока через отверстия и потери напора, влияющие на внутренний воздушный поток. В данной статье основное внимание уделяется одному из внешних факторов, влияющих на скорость воздухообмена — турбулентности — и его включению в VENTIL, интегральную модель для оценки NV. В результате получены более глубокие знания о возможностях NV. Некоторые результаты будут представлены как приложение к промышленному зданию под другим ABL.
турбулентность, интенсивность воздухообмена
# № 12388 Система солнечных коллекторов для нагрева вентиляционного воздуха.
CADDET
Нидерланды, CADDET, Результат 228, январь 1996 г., 4 стр.
Conserval Perforated Plate Solarwall — это металлический солнечный коллектор, предназначенный для подачи предварительно нагретого воздуха для вентиляции (подпитки) зданий. Система предназначена в первую очередь для промышленного применения, но также имеет потенциал для коммерческих и многоквартирных домов с большими южными стенами.
В 1991 году на заводе аккумуляторов General Motors в Канаде в Ошаве, Онтарио, была возведена солнечная стена площадью 420 м2.Эта установка снизила затраты на энергию несколькими способами: за счет улавливания солнечной энергии, за счет уменьшения потерь тепла через южную стену здания и за счет удаления воздуха в помещении.
Герметичность солнечного фасада
# № 12406 Roomvent ’98 6-я международная конференция по воздухораспределению в помещениях. Том 1.
Mundt E, Malmstroem TG (ред.)
Швеция, Стокгольм, KTH, 1998 г., материалы конференции, состоявшейся в Стокгольме, Швеция, 14-17 июня 1998 г., 536 стр.
Том 1 конференции содержит статьи из следующие сеансы: заявки, резиденции; проточные системы, вытяжная вентиляция; расчеты и измерения, CFD и сопутствующие темы; IAQ и комфорт, качество воздуха; приложения, офисы и больницы; проточные системы, вытесняющая и местная вентиляция; расчеты и измерения, масштабные и компьютерные модели; IAQ и комфорт, частицы и чистые помещения; приложения, отрасли; проточные системы, шлейфы; расчеты и измерения, CFD, приложения; Качество воздуха в помещении и комфорт, выбросы и сорбция.
Качество воздуха в помещениях, система вентиляции
# № 12407 Roomvent ’98 6-я международная конференция по воздухораспределению в помещениях. Том 2.
Mundt E, Malmstroem TG (ред.)
Швеция, Стокгольм, KTH, 1998, материалы конференции, состоявшейся в Стокгольме, Швеция, 14-17 июня 1998 г., 624 стр.
Том 2 конференции содержит статьи из следующие сеансы: приложения, большие пространства; проточные системы, форсунки и терминалы приточного воздуха; расчеты и измерения, теплопередача в помещениях; Качество воздуха в помещении и комфорт, влияние окружающей среды на человека; приложения, аудитории и музеи; проточные системы, эффективность вентиляции; расчеты и измерения, движения воздуха в помещении; IAQ и комфорт, тепловой комфорт; аппликации, кухни; проточные системы, естественная вентиляция; расчеты и измерения, измерения индикаторного газа и воздухообмена; приложения, животноводческие помещения и промышленность; проточные системы, воздушный поток между комнатами и через окна; расчеты и измерения, измерения скорости.
Качество воздуха в помещении, система вентиляции
# № 12411 Приводы с регулируемой скоростью улучшают вентиляцию цеха металлизации.
CADDET
Нидерланды, CADDET, результат 262, февраль 1997 г., 4 стр.
General Dynamics Armament Systems искала способ улучшить работу системы вентиляции на своем промышленном предприятии на Лейксайд-авеню в Берлингтоне, штат Вермонт. Используя приводы с регулируемой скоростью (ASD) и внося другие изменения в систему, они смогли повысить общую эффективность работы предприятия, снизить затраты и улучшить рабочую среду, а также здоровье и безопасность рабочих.Этот демонстрационный проект Motor Challenge Showcase привел к ежегодной экономии более 68 000 долларов США при окупаемости чуть менее полутора лет.
Производительность, эффективность системы вентиляции
# № 12451 Налаживание партнерских отношений по всему городу.
Riddell R Ресурс
, Том 7, № 4, 1999, стр 17-18.
Описывает, как Фонд охраны окружающей среды Питерборо Великобритании приступил к реализации амбициозной программы энергосбережения с участием всего сообщества. Охватывает энергопотребление, бытовой сектор, промышленный и коммерческий секторы, а также муниципальный сектор.
программы энергоэффективности
#NO 12457 Усовершенствованная система вентиляции для коммерческих, промышленных и институциональных объектов: вытесняющая и регулируемая по потребности вентиляция может применяться в сочетании с рекуперацией энтальпии.
Turner W. A
USA, Отопление, трубопроводы и кондиционирование воздуха, октябрь 1999 г., стр. 61-66, 6 рис.
Описывает, как вытесняющую и управляемую вентиляцию можно применять в сочетании с восстановлением энтальпии. Сосредоточено на компонентах качества воздуха в помещении в IEQ, а также затрагивает вопросы IEQ и «устойчивости» на этом пути.Краткие тематические исследования офисных, учебных и промышленных зданий представлены для поддержки обсуждения концепции дизайна.
рекуперация тепла, вентиляция
# № 12531 Hybvent Forum ’99 Proceedings.
Chen Z, Delsante A, Li Y, Rowe D (eds.)
Австралия, CSIRO и Сиднейский университет, а также Приложение 35 по энергосбережению в зданиях и общественных системах (ECBCS) МЭА, протоколы Hybvent Forum ’99, 1999 г., Первый Международный однодневный форум по естественной и гибридной вентиляции, состоявшийся в Сиднейском университете, Дарлингтон, Новый Южный Уэльс, Австралия, 28 сентября 1999 г., 191 стр.
Статьи в сборнике разделены на разделы: международные проекты; адаптивный тепловой комфорт; вентиляционные процессы; дизайн и стратегии гибридной вентиляции; коммерческое строительство; жилые дома; производственные и учебные корпуса; экспериментальное исследование; и инструменты анализа.
гибридная вентиляция
#NO 12541 Моделирование вычислительной гидродинамики для промышленной вентиляции.
Rundle LR
Австралия, CSIRO и Сиднейский университет, а также Приложение 35 МЭА по энергосбережению в зданиях и общественных системах (ECBCS), 1999, протоколы Hybvent Forum ’99, первого Международного однодневного форума по естественной и гибридной вентиляции, проведенного в Сиднейском университете, Дарлингтон, Новый Южный Уэльс, Австралия, 28 сентября 1999 г., стр. 102-109, 3 рис.
Методы моделирования вычислительной гидродинамики (CFD) широко и со значительным успехом использовались в течение многих лет для обеспечения экологических и физиологических условий потока в самых разных приложениях, таких как аэрокосмическая, биомедицинская, химическая обработка, электроника, обработка материалов, металлургия, атомная энергия / энергетика. поколение. Те же самые базовые методы моделирования также нашли признание и успешно используются в архитектурных и инженерных приложениях для оценки воздушного потока вокруг зданий, ветровой нагрузки на здания, моделирования загрязнения и рассеивания токсинов, а также схем циркуляции воздуха и тепла внутри зданий.Компания HH Robertson совместно с рядом исследовательских организаций применила эти методы для создания решений ограниченной естественной вентиляции для высоких тепловых нагрузок и экологически чувствительных приложений на ряде промышленных предприятий по обработке металлов по всему миру.
моделирование, производственное здание, завод
# № 12612 Улучшение экологических показателей проекта малой производственной застройки.
Петерсон Дж. С., Гуд Н. Л., Парр Р. В.
США, Транзакции ASHRAE, Ежегодное собрание 1999 г., Сиэтл, 5 стр., 1 рис., 4 таб., Исх.
Коммунальное предприятие, принадлежащее инвестору, построило три линейных центра бригады для удовлетворения требований своей программы DSM по экологически ориентированному новому строительству. Новые локации распределены по региону, чтобы заменить большой центральный объект. Каждый объект включает в себя офисное здание, гараж, склад, крытую автостоянку и автозаправочную станцию. Офисные здания были спроектированы таким образом, чтобы потреблять на 43% меньше энергии, чем если бы они были построены в соответствии с минимальными требованиями Орегона. Объект в целом использует ресурсосберегающие строительные изделия.Качественная среда в помещении достигается за счет использования строительных материалов с низкой токсичностью. Экологическая ответственность была продемонстрирована использованием водосберегающих приспособлений, переработкой строительных материалов и созданием биозвона, или пруда-отстойника, для приема сточных вод. Один участок также включает 2,8 акра водно-болотных угодий, где была создана среда обитания для северной красноногой лягушки, которая была определена как вызывающий озабоченность вид.
промышленное здание, управление спросом, экологические показатели, строительные материалы
#NO 12627 Beheersing van de verspreiding van uitlaatgassen in de Scraphal van Roba te Ijsselstein.Контроль за распространением выхлопных газов на складе металлолома van Roba в Эйссельштайне.
Knoll B
Нидерланды, TNO-Bouw, 1993, TNO-rapport 93-BBI-R1265, 47 стр., 26 инжир, 2 таб., 4 ссылки, на голландском языке.
В цехе металлолома ROBA в Эйсселштайне цветные металлы обрабатываются для повторного цикла. Транспортировка материала в цех металлолома осуществляется грузовыми автомобилями и кранами. Выхлопные газы этих автомобилей являются помехой для сотрудников. В ранее проведенных исследованиях было установлено, что фактор здоровья не следует исключать, особенно при кратковременных остановках с высокими концентрациями выхлопных газов.Тем не менее, что касается средних концентраций в зале, существующие системы вентиляции были неприемлемыми.
По этой причине с помощью компьютерной системы, разработанной TNO для моделирования потока, были проведены исследования, в частности, влияние возможных мер, которые необходимо принять для снижения высоких концентраций в окрестностях.
Самой эффективной мерой представляется установка в зале на потолке четырнадцати вентиляторов-смесителей с общей циркуляцией воздуха 20 м3 / с.Ожидается, что даже на пиковом уровне производства воздействие будет ограничено примерно до нормального для здоровья уровня для восьмичасового воздействия.
При этом количество жалоб значительно сокращается.
Возможные недостатки заключаются в том, что при большем движении воздуха увеличивается вероятность сквозняков.
Чтобы уменьшить это, рекомендуется предусмотреть переключатель высокого / низкого уровня в системе циркуляции, который может регулироваться пользователем.
Преимущество в том, что нисходящее движение воздуха снижает потери тепла через крышу.
Чтобы еще больше снизить тепловые потери при умеренных производственных условиях, рекомендуется переключать вытяжные устройства в соответствии с производственной интенсивностью. Не рекомендуется переключение этой системы случайными пользователями зала.
Увеличение вентиляции остается менее эффективной мерой с точки зрения в целом высокой экспозиции.
Другими недостатками являются необходимые дополнительные характеристики приточных, возможные шумовые помехи в помещении и дополнительное отопление.
Выхлопные газы автомобилей, промышленное здание, требования к вентиляции, реакция пассажиров, средства управления
# NO 12667 Почему системы вентиляции должны быть чистыми.
Dahl I
Proceedings VHExCo 99, Международная конференция и выставка по гигиене вентиляции, Солихалл, Великобритания, 24-25 марта 1999 г., 5 страниц, 1 вкладка, 8 ссылок. BSRIA / Criterion Publishing Ltd.
ссылается на скандинавские исследования, показывающие, что грязные вытяжные каналы представляют опасность пожара, пыль в каналах может способствовать развитию синдрома больного здания, некоторые виды пыли раздражают голень и слизистые оболочки и могут быть источником сенсорного загрязнения и могут загрязнять возвратный воздух. Описывает предварительное исследование вентиляционной системы перед ее очисткой и используемое оборудование, а также инструмент для контроля качества очистки.Представлена таблица, показывающая промышленные стандарты качества, разработанные в Норвегии для регулирования чистоты различных поверхностей.
Очистка вентиляционных каналов, синдром больного здания, опасность пожара
#NO 12762 Сравнение энергопотребления вытесняющих и смешивающих систем вентиляции для различных зданий и климатов США.
Hu S, Chen Q, Glicksman L R
USA, ASHRAE Transactions, Annual Meeting 1999, Сиэтл, 12 стр., 7 рис., 3 таб., Исх.
Подробный метод компьютерного моделирования был использован для сравнения энергопотребления вытяжной системы вентиляции и смешанной системы вентиляции для трех типов U.С. постройки: небольшой кабинет, учебный класс, производственный цех. В ходе исследования были изучены пять типичных климатических регионов, а также различные зоны застройки. Было обнаружено, что вытесняющая система вентиляции может использовать больше энергии вентилятора и меньше энергии чиллера и котла, чем система вентиляции со смешанным потоком. Общее потребление энергии немного меньше при использовании вытяжной системы вентиляции. Обе системы могут использовать бойлер аналогичного размера. Однако для вытесняющей системы вентиляции требуется более крупный воздухообрабатывающий агрегат и чиллер меньшего размера, чем для смешанной системы вентиляции.Общие первые затраты на вытесняющую вентиляцию ниже, если система применяется в центральной части здания.
вытесняющая вентиляция, смешанная вентиляция
# NO 12877 Climatizzazione con sistemi a dislocamento. Приложение in uno stabilimento industrial ad alta densita energetica. Дислокационные системы кондиционирования воздуха. Применение в промышленных зданиях с высокими требованиями к энергии.
Curculacos G, Simion C
Италия, CDA, № 4, апрель 2000 г., стр. 428-441, 8 инжиров, 7 таблеток, на итальянском языке.
В этой статье показаны предварительные анализы, алгоритмы расчета и технические критерии, принятые при проектировании системы терморегулирования для новой производственной линии на промышленном предприятии, производящем пластиковые пленки с помощью высокотемпературных процессов. Это установка кондиционирования воздуха, оборудованная дислокационными системами, со следующими основными параметрами: объем здания около 30 000 м3, приток наружного воздуха около 420 000 м3; максимальная нагрузка на окружающую среду: около 1400 k Wfrigo; холодопроизводительность: около 4.5 МВт. Подробно описаны алгоритмы моделирования, используемые для оценки нагрузок, принятия последующих решений по проектированию и оценки результатов экспериментов в первые годы. Возникают некоторые интересные моменты о дислокационных системах.
промышленное здание, кондиционирование
# № 12901 Вытяжная вентиляция промышленного назначения. Типы, приложения и стратегия дизайна.
Живов А. М., Нильсен П. В., Рисковски Г., Шилкрот E
США, HPAC Отопление / трубопроводы / кондиционирование воздуха, март 2000 г., стр. 41-50, 6 рис., 16 исх.
Описывает типы, области применения и стратегию проектирования вытяжной вентиляции для промышленного применения. Почти все системы вентиляции и кондиционирования в США относятся к смешивающему (разбавляющему) типу. Свежий наружный воздух смешивается с комнатным воздухом, что приводит к довольно равномерной температуре, влажности и концентрации загрязняющих веществ во всех областях и на всех уровнях комнаты; Вытесняющая вентиляция отличается тем, что создает в помещении стратифицированные уровни температуры и концентрации загрязняющих веществ.
вытесняющая вентиляция, дизайн
# № 13005 Крутые компании: как лучшие предприятия повышают прибыль и производительность за счет сокращения выбросов парниковых газов.
Romm J J
USA, Вашингтон, округ Колумбия, Island Press, 1999, 277 стр.
Описывает, как все большее число лучших компаний выходят за рамки политических дебатов о глобальном потеплении, чтобы увидеть стратегические возможности для увеличения прибыли и производительности. Эти компании работают над сокращением выбросов тепловых ловушек в своих зданиях и на фабриках на 50 процентов.В этой книге описан опыт таких успешных компаний, как DuPont, 3M, Compaq, Xerox, Toyota, Verifone и Perkin-Elmer. В целом показано, что более 50 компаний добились улучшения чистой прибыли за счет улучшения процессов, повышения энергоэффективности и внедрения новых технологий. Используя проверенные корпоративные стратегии, Ромм показывает менеджерам, как они могут построить или модернизировать свою деятельность, чтобы сократить выбросы и добиться быстрой окупаемости инвестиций. Объясняет, как изменения в дизайне офисов и зданий могут значительно повысить производительность, значительно увеличивая выгоды, достигнутые за счет повышения энергоэффективности; почему систематические усилия по сокращению промышленных выбросов так часто приводят к повышению производительности; варианты «прохладной» энергетики — от когенерации до солнечной, ветровой и геотермальной энергии; энергоэффективность в производстве, включая двигатели и моторные системы, пар и технологическую энергию.
бизнес, энергоэффективность, экономическая эффективность, офисное проектирование, проектирование зданий
# № 13046 Заводская мощность.
Люк A
Великобритания, Building Services Journal, июль 2000 г., стр. 42-44.
Спрашивает, оказывают ли сооружения, в которых размещается новая легкая промышленность, которая возникает на месте тяжелой промышленности Великобритании, меньшее воздействие на окружающую среду. Описывает новую деятельность в заливе Баглан в Южном Уэльсе, где большая часть заброшенных земель была доступна для перепланировки. Городской совет графства и Агентство развития Уэльса воспользовались возможностью изменить дизайн и работу заводских единиц, которые он использовал, и подготовили генеральный план для индустриального парка с низким энергопотреблением площадью 250 гектаров.Описывает, как строились и развивались здания. Был достигнут «отличный» стандарт BREEAM, при этом баллы были потеряны только в трех местах: долговечность здания из-за отсутствия кладки низкого уровня; расположение рядом с остановками общественного транспорта и невозможность видеть четкие внешние виды на землю из производственной зоны.
производственное здание, строительное проектирование
№13064 Проектирование систем вентиляции промышленных зданий. Вычислительный подход
вытесняющей вентиляции в бумажной промышленности.
Papakonstantinou KA, Kiranoudis CT, Markatos NC
UK, Центр инфильтрации и вентиляции воздуха, материалы 21-й ежегодной конференции AIVC «Инновации в вентиляционных технологиях», состоявшейся в Гааге, Нидерланды, 26-29 сентября 2000 г., документ 14.
В этом paper рассматривается вентиляция цеха по переработке креповой бумаги с сушилками, создающими высокую тепловую нагрузку. Вытесняющая вентиляция уже много лет используется в отраслях с высокими тепловыми нагрузками. Основная проблема проектирования вентиляции состоит в том, чтобы найти соответствующий вентиляционный поток, который гарантирует, что граница раздела между зоной свежего воздуха и зоной горячего воздуха расположена над занятой областью комнаты.В статье представлена математическая модель, реализованная в общем компьютерном коде, которая может предоставить подробную информацию о полях скорости, температуры и влажности в трехмерных зданиях любой геометрической сложности.
