Решаясь на строительство бассейна, необходимо учитывать все факторы, влияющие на комфортное пребывание в помещении. Чтобы правильно рассчитать вентиляционные системы бассейна, вам потребуется изучить всё оборудование и сооружения в комплексе. А именно: площадь зеркала, расположение водоподготовительных систем, дверные и оконные проёмы, вид чаши (скиммерная, переливная и др.), конструкция помещения (дерево, бетон, кирпич), наличие примыкающих помещений (баня, сауна, хаммам и др.), наличие подвального помещения для подачи приточного подпора, наличие осушительной системы и т. д.

Грамотный расчёт системы вентиляции, установка необходимого оборудования, настройка его функционирования, является важным фактором, влияющим на создание комфортного микроклимата в помещении. Отсутствие внимания к этим деталям приводит к неприятным последствиям.

Пример водоподготовки переливного бассейна

Микроклимат бассейна

Устройство вентиляции бассейна – крайне важный фактор создания комфортного для человека микроклимата.

Отсутствие качественной вентиляционной системы приводит к быстрому распространению грибка и плесени, а накопление в воздухе большого числа микроорганизмов приводит к возникновению различных заболеваний.

Повышенная влажность в закрытом помещении бассейна приводит к коррозии металлических и гниению деревянных конструкций, разрушению грибком отделки и стен

Влажность в помещении бассейна должна находиться на уровне 50–60%, в этом случае достигается умеренный уровень испарения влаги с поверхности воды, что влияет на условия комфорта в помещении. При данной влажности и температуре воздуха 28—30 °С (характерная для помещений бассейнов температура) роса будет образовываться при 16—21 °С. Это заметно выше чем для обычных помещений, в которых температура воздуха находится на уровне 24 °С, влажность 50%, точка образования росы на уровне 13 °C. Для помещений бассейнов превышение влагосодержания воздуха считается нормой.

Температура и влажность воздуха для бассейна

Рекомендуемые параметры воздуха в помещениях крытых бассейнов:

Вода в бассейне в пределах 24–28 °С.
Воздух в помещении бассейна должен быть на 2–3 °С выше температуры воды. При снижении температуры воздуха возникает опасность простуды. При повышении влажности возможно возникновение ощущения духоты. Также не рекомендуется снижать температуру воздуха ночью в целях экономии энергии, так как повышается расход тепла.
Во избежание сквозняков, рекомендуемая скорость движения воздуха должна находиться в пределах 0,15–0,3 м/с.

Все эти и многие другие условия принимаются во внимание при проектировании, и предлагаются решения для снижения конденсации влаги на потолке и стенах. Сложность ситуации состоит в том, что когда люди, к примеру, в ночное время не используют бассейн, тепло и влажность никуда не исчезают. Бассейн не получится «выключить» на ночь. Единственной возможностью снизить количество испарений, использовать покрытия поверхности воды, но данные устройства недолговечны и редко используются.

Скорость испарения воды с поверхности бассейна в зависимости от способа его эксплуатации
Тип бассейна	Пустой	С купающимися
Обычный или скиммерный бассейн	10-20 грамм/м²/час	130-270 грамм/м²/час

При достижении уровня 80–90% влажности при температуре 29–30 °С, возникает риск обострения хронических заболеваний, резкого ухудшения самочувствия. Поэтому, при правильно рассчитанной и спроектированной схеме вентиляции частного бассейна, из воздуха удаляется излишняя влага, он очищается за счёт интенсивного воздухообмена, но при этом не пересушивается.

Осушение воздуха до нужных параметров осуществляется осушителями, по параметрам влаговыделения. Осушители бывают моноблочными и встроенными в систему вентиляции (при рекуперации воздуха).

Пример расчёта испарений воды из бассейна в сутки

Исходные данные:

Размер зеркала 4,2 × 14 м.
температура воздуха в помещении +28 °C;
температура воды в бассейне +26 °C;
относительная влажность 60%.

Расчёт:

Площадь поверхности бассейна 58,8 м².
Бассейн используется для купания 1,5 часа в день.
Испарение воды во время купания составит 270 грамм/м²/час х 58,8 м² х 1,5 часа = 23 814 грамм.
Испарение в состоянии покоя в остальные 22,5 часа составит 20 грамм/м²/ч х 58,8 м² х 22,5 часа = 26 460 грамм.
Итого в сутки: 23 814 грамм + 26 460 грамм /1 000 = 50,28 килограмма воды в сутки.

Правила проектирования вентиляции

Вентиляционная система, установленная в бассейне, должна быть автономной, и не зависящей от вентиляции остальной части дома. Если вентиляция дома должна обеспечивать приток свежего воздуха и удаление отработанных воздушных масс, то вентиляция бассейнов, помимо этих функций, должна поддерживать относительную влажность атмосферы в пределах установленных норм.

Правила проектирования вентиляции

Классический вариант вентилирования бассейна в частном доме малого зеркала

При строительстве бассейна проект разрабатывается индивидуально.

Основным требованием является обеспечение безопасности и комфортного пребывания людей внутри помещения.

Чтобы вентиляционные установки для бассейнов работали эффективно, необходимо проектировать их установку с учётом:

Размеров помещения.
Количества людей, пользующихся бассейном.
Площади водной поверхности бассейна.
Требований уровня температуры воздуха и воды.
Скорости испарения воды, которая зависит от её температуры. Чем теплее вода, тем быстрее она испаряется.

С учётом данных параметров производится выбор соответствующей мощности приточно-вытяжной вентиляции для бассейна. Если оборудование будет выбрано неправильно, это приведёт к нарушению баланса влажности воздуха и температуры. Это будет способствовать оседанию конденсата и созданию неблагоприятной атмосферы для здоровья человека.

Схема вентиляции бассейна

Расчёт вентиляции в бассейне ведётся с учётом двух особенностей:

Нагретые влажные воздушные потоки устремляются кверху.
На всех прохладных и влажных поверхностях оседает конденсат.

Оборудование для вентиляции устанавливается любым удобным образом: на стенах, сверху бассейна, под его чашей или вокруг неё. Часто приточная вентиляция располагается вокруг бассейна или с двух сторон, чтобы отработанный воздух быстрее поднимался к вытяжке.

Вытяжная установка должна работать так, чтобы объем удаляемого ею воздуха был равен объёму приточных воздушных масс. Благодаря такому функционированию не будут возникать сквозняки, нарушающие комфортный микроклимат. Приточную вентиляцию рекомендуется устанавливать под окнами, воздух подаётся с цокольного помещения, через щелевые напольные решётки. Такое размещение вентканалов позволит предотвратить образование конденсата на стёклах.

Вытяжные вентканалы монтируются посередине зеркала под потолком где собирается влага и тепло, не приближаясь к притоку, чтобы рециркуляция воздушных масс была более эффективной.

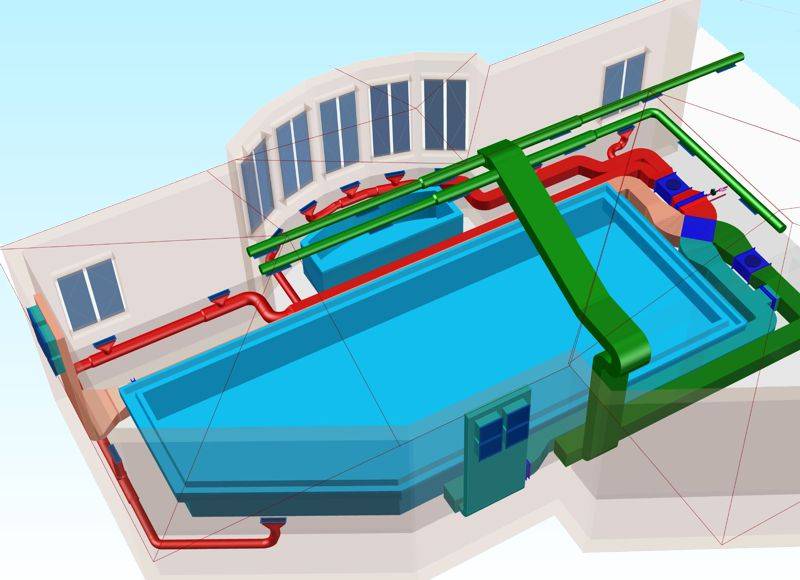

Пример проекта вентиляции бассейна

Расчёт вентиляции

Чтобы спроектировать правильную вентиляционную систему, профессионалы рекомендуют разделить процесс установки на несколько этапов:

Подбор оборудования и материалов для монтажа вентиляционной системы. На этом же этапе следует определиться с выбором хорошего специалиста, который будет выполнять работы.
Создание рабочего проекта, проектирование схемы для монтажа с устройством необходимых технологических отверстий.
Создание исполнительной документации, включающей чертежи, инструкции для установленного оборудования.

Определение производительности вентиляции и мощности нагревателя воздуха в зависимости от площади поверхности бассейна

Можно привести пример расчёта вентиляции бассейна:

За исходные данные берутся значения температуры рабочей зоны помещения, воды в чаше бассейна, уровень влажности, площадь чаши, а также среднесуточные показатели температуры и влажности воздуха.
Производится расчёт воздухообмена на количество человек, которые пользуются помещением. Кратность воздухообмена рассчитывается по формуле: интенсивность испарения делится на удельную плотность воздуха, которая умножается на разницу показателей влажности воздуха снаружи и внутри помещения. Для 1 человека норма воздухообмена составляет 80 м³/ч, следовательно, для 10 пользователей этот показатель будет составлять 800 м³/ч.
Определяется расход приточного воздуха для поддержания оптимального уровня влажности (например, в исходных данных он равен 60%). Он сравнивается с нормой воздухообмена, представленной выше. Из этих значений выбирается большее.

Определяется уровень поступления и потери тепла. Поступление тепла происходит от освещения, находящихся внутри помещения пловцов, прилагаемых помещений (баня, сауна, хамам), плотности обходных дорожек, дверных и оконных проёмов. Теплопотери происходят при нагревании водоёма.
Затем рассчитывается количество испарений с поверхности водоёма. Определяется коэффициент испарения.

Рассчитав все показатели, можно сделать вывод, насколько градусов следует охладить или нагреть поступающий воздух, чтобы соблюдался баланс с температурой внутри помещения.

Оптимальный уровень влажности

Комфортный уровень влажности воздуха в бассейне не должен превышать 65%. Чтобы понизить влажность до оптимального уровня, можно использовать осушающую установку, приточно-вытяжную вентиляцию, или и то, и другое вместе. Для осушения воздуха используют два метода: конденсацию и ассимиляцию:

Конденсация представляет собой метод, при котором воздух пропускается через осушитель, где его температура достигает точки росы. После конденсации влаги воздух прогревается и возвращается в помещение. При этом необходима теплоизоляция всех воздуховодов для предотвращения стекания конденсата внутри помещения. Часто вентиляция бассейна в коттедже с такой установкой оснащена гигростатом, запускающим компрессор тогда, когда влажность достигает определённого уровня. Когда влажность понизится, компрессор автоматически отключается. Вентилятор при этом продолжает работать. Конденсационные осушители бывают трёх видов: настенными, скрытыми, стационарными. Для последнего типа требуется отдельное помещение или встраиваются в приточно-вытяжную систему.
Работа приточно-вытяжных устройств по принципу ассимиляции основана на свойстве воздуха вбирать водяные пары. Преимущество метода ассимиляции состоит в эффективном очищении воздуха, но есть два недостатка. Первый связан с зависимостью от погоды: при высоком уровне влажности атмосферы воздух, попадая в помещение бассейна, не впитывает в себя влагу. Второй недостаток заключается в том, что приточный воздух необходимо нагревать.

Интенсивность испарения воды с поверхности бассейна (литров/квадратный метр в час)

Оптимальным вариантом для поддержания необходимого уровня влажности помещения бассейна, специалисты считают комбинированный метод осушения с использованием принудительной установки и осушителя. Однако, этот метод эффективен только для малых объёмов чаши, и требует тщательного расчёта, иначе могут возникнуть проблемы с решением вопроса (отказ техники, неопытное подключение системы и др.).

Способы поддержания оптимальной температуры воздуха

Температура воздуха в бассейне должна быть выше атмосферной. Часто для этого используются системы отопления: приточный воздух нагревается до температуры, которая поддерживается отопительной системой с применением соответствующих датчиков, что ведёт к удорожанию проекта. Этот способ лучше применять как дополнительный к основной отопительной системе. Наиболее эффективным способом поддержания оптимальной температуры воздуха в бассейне является приточно-вытяжная система с рекуператором тепла. Он отбирает тепло у вытяжного воздуха (35–40%) и отдаёт его холодному приточному воздуху через отфильтрованные системы. При этом необходимо помнить, что тепла возвратного воздуха недостаточно, и в любом случае необходимо установить дополнительный подогрев (электронагреватель, водяной калорифер).

Подведя итоги, следует отметить: для создания благоприятного микроклимата внутри помещения бассейна необходимо совершить сложный процесс расчётов, проектирования, установки систем вентиляции. Но на эффективность работы вентиляционной системы влияет множество факторов, между которыми должен соблюдаться определённый баланс, соответствующий нормам воздухообмена, оптимального уровня влажности, температуры воздуха.

Этот процесс требует профессионального подхода к системе вентилирования помещений с бассейном:

Кратность приточно-вытяжной вентиляции рассчитывается исходя из конкретных индивидуальных условий.
Осушитель воздуха подбирается по параметрам, указанным выше.
Обязательно присутствие специалиста.

показатели, инструкция по конструированию, параметры, выбор оборудования

В настоящее время стало модно обустраивать в домах не только бани, но и бассейны. При этом верно спроектированная вентиляция в бассейне требуется для поддержания в норме микроклимата и хорошего воздухообмена в любое время года.

Неотъемлемая составляющая любого бассейна это благоприятные условия в нем.

В задачи системы вентиляции входит:

установление подходящей температуры атмосферы;
установление уровня комфортной влажности;
уменьшение испарения с поверхности воды;
не допускать образование конденсата;
обеспечивать помещение воздухообменом.

При недостаточном атмосферном обмене помещения образуется конденсат, что вызывает порчу оборудования, появление плесени и неприятного запаха в помещении. Все это портит впечатление хорошего и здорового отдыха в бассейне. Чтобы этого не допустить, необходима правильная установка системы вентилирования.

Показатели микроклимата

Бассейн

Для ограничения испарений от воды температуру атмосферы устанавливают на один градус выше, чем воды. Большое значение играет равномерность подачи воздушных потоков, что исключит возможность появления сквозняка в помещении. В холодное время года требуется беспрерывная циркуляция теплой атмосферы, это позволит избежать образования конденсата.

В помещении не должно быть заметно передвижения воздушных потоков. Вытяжку и приток атмосферного потока необходимо устанавливать по крайним точкам. Приточная вентиляция бассейна располагается снизу окон, а отток атмосферы под потолком с противоположной стороны от притока. При таком расположении происходит качественный воздухообмен и осуществляется экономичность в работе системы вентиляции.

В плавательных бассейнах необходимо поддерживать следующие температурные показатели:

температура атмосферы в помещении должна быть в пределах 27 – 32°C;
температура воды в бассейне 24-28°C;
приточный воздух должен быть в пределах 35-42°C;
влажность атмосферы 50-65%;
движение атмосферных потоков в пределах 0,1-0,3 м/с.

Основы конструирования вентиляции

Планировать систему вентиляции необходимо уже на стадии постройки помещения под бассейн. Система вентиляции бассейна для каждого отдельного случая проектируется индивидуально, в зависимости от площади помещения и воды. Необходимо также учитывать толщину стен, температурный режим и площадь, занятую остеклением. Система вентиляции должна быть автономной, при этом вытяжная более мощная, нежели приточная.

Схема вентиляции бассейна

Популярной установкой для вентиляции в бассейнах является приточно-вытяжная система. Она состоит из воздухораспределительных механизмов, вентиляционной установки и воздуховодов. В свою очередь, вентиляционная установка состоит из воздушного фильтра, приточного и вытяжного вентилятора, нагревателя, автоматической системы.

Основными принципами при разработке проекта вентиляционной системы является создание комфортного микроклимата и избавление от излишнего количества влаги.

Проектирование вентиляции бассейнов требуется, для того, чтобы верно определить количество оснащения и материала, а также его способы установки и размещения. Первое, что необходимо сделать – это рассчитать вентиляцию по показателям помещения. Из этих расчетов узнается мощность нагревателя и осушителя, объем воздухообмена. Затем необходимо подобрать оснащение. При проектировании также учитывается уровень шума, исходящий от работающего оборудования.

Вентиляция в бассейне дома требует выбора принудительной системы, потому как естественный обмен атмосферы не может обеспечить показатели воздушной среды.

Составление проекта вентиляции производится в следующем порядке:

составляется техническое задание;
рассчитывается поступление влаги, теплопоступление, потери тепла;
выбирается схема системы вентилирования;
рассчитывается воздухообмен;
подбирается оснащение;
оформляется чертеж проекта;
Планирование бассейна
составляется специфика оснащения и материалов.

Приступив к составлению проекта системы вентиляции для отдельного дома, необходимо утверждение расчетной температуры воды, температура атмосферы и наименьшей величины реального показателя сопротивления теплопередаче уличных стен. После этого выбирается расчетная относительная влажность атмосферы внутри бассейна, рассчитывается количество воды, подающейся в плавательную чашу.

Основы расчета вентиляционной системы

Расчет вентиляции бассейнов включает в себя определение расхода воздушных масс. Воздухообмен определяется по таблицам с использованием известной температуры и площади воды.

При расчете системы вентиляции учитываются следующие параметры:

площадь воды;
площадь всего помещения;
площадь дорожек;
температура атмосферы на улице;
температура атмосферы в помещении;
температура воды;
количество людей, посещающих бассейн;
поступление тепла;
Воздухообмен в бассейне
поступление в атмосферную среду влаги.

Вентиляция частного бассейна проектируется, исходя из этих данных. Для летнего периода можно добавить более мощное оборудование для понижения температуры входящей атмосферы, и, наоборот, для нагрева в зимнее время.

Вентиляция бассейнов рассчитывается таким образом, чтобы в жилом помещении давление было избыточным относительно всего помещения. Это делается для того, чтобы воздух из бассейна не поступал в жилую часть дома.

Подбор оборудования для вентиляции

Ориентируясь на расчеты и личные предпочтения, можно осуществить установку приточно-вытяжной системы, осушителей или комплексной системы. Первый вариант более дешевый и лучшим образом подходящий для жилых домов. Эта система снабжает помещение свежим воздухом, поддерживает температурные показатели и влажность. Оборудование такого типа включает в себя вентилятор притока, устройство забора воздуха, нагреватель воздуха, вытяжной вентилятор.

Осушители используются, когда нельзя установить приточно – вытяжную систему. Их работа заключается в заборе влажного воздуха и его охлаждении до точки росы. Остатки влаги убираются путем вывода через канализацию. Правильно установленная вентиляция бассейна в коттедже позволит избежать появления конденсата.

Если же атмосферный обмен недостаточен, пригодятся осушители воздуха. Осушитель воздуха — это прибор, в задачи которого входит снижение уровня влажности в закрытых помещениях.

Главными параметрами при выборе осушителя являются его результативность, продуктивность, надежность и легкость эксплуатации. Составные части осушителей воздуха изготавливают из нержавеющих материалов. Современные осушители воздуха работают на принципах ассимиляции, конденсации или адсорбции. Совместное использование вентилятора и осушителя позволяет поддерживать влажность, исключает появление конденсата.

Комплексная установка позволяет подогревать атмосферу и воду. Автоматическая система самостоятельно регулирует все параметры, независимо от времени года и устанавливает самый экономически выгодный режим работы. Этот вариант является полностью автоматизированным и работает по заданным параметрам, что, несомненно, очень удобно в использовании.

Вентиляция частного бассейна должна обеспечивать выполнение всех санитарных нормативов по подаче чистой атмосферы, ее равномерного распределения и удаления из помещения. Входящий воздух с более низкой температурой и относительной влажностью должен проходить по всему периметру. Такая система позволяет поддерживать температуру поверхности стен. Приточно – вытяжная система выполняет функции удаления влажности и подачи необходимого количества воздуха.

Установка системы с рекуперацией тепла считается энергосберегающей. Потоки атмосферы проходят через утилизаторы тепла, которые подогревают или охлаждают воздух. При подогреве данным способом значительно экономиться энергия. Рекуператоры бывают трех видов – батарейные, роторные и пластинчатые. Для бассейнов подходит батарейный рекуператор. Два других типа в условиях бассейна обмораживаются, и в их систему нужно устанавливать автомат для отключения или включения нагревателя.

Каждый бассейн требует к себе индивидуального подхода. Правильно спроектированная и качественно установленная система вентиляции создает благоприятные условия для отдыха и позволяет продлить сроки эксплуатации оборудования.

Вентиляция и осушение бассейнов

Вентиляцию и осушение бассейнов по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию и осушение бассейна, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

При планировании постройки крытого бассейна важно представить себе хотя бы в общих чертах основные принципы, чтобы знать, к чему может привести их игнорирование. Значительные денежные средства, инвестированные в строительство бассейна, могут оправдаться только тогда, когда достигнуты следующие параметры:

нужная температура;
нужная влажность;
скорость движения воздуха;
качественный состав воздуха.

Все эти факторы создают микроклимат помещения, а с ним и комфорт.

Наши преимущества:

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

Минимальные сроки

100

100% контроль качества

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Действующие нормы температуры и влажности бассейна

Для поддержания комфортных условий и разумного уровня испарения воды влажность в помещении бассейна должна составлять 50-60%. В таком случае при температуре воздуха 28-30°С температура точки росы находится между 16°С и 21°С (отображено на графике). Это значительно выше, чем в обычных кондиционируемых помещениях, где температура воздуха поддерживается на уровне 24°С, влажность составляет 50%, и точка росы находится на уровне 13°С. В закрытых бассейнах абсолютное влагосодержание воздуха может на 3/4 превышать влагосодержание в обычных кондиционируемых помещениях.

В крытых бассейнах рекомендуется поддерживать следующие режимные параметры:

Температура воды в бассейне 24-28°С;
Температура воздуха на 2-3°С выше температуры воды (26-31°С). При более низких температурах воздуха возникают опасность простуды. При слишком высокой относительной влажности воздуха возникает ощущение духоты. Не следует снижать температуру воздуха в ночное время, так как из-за роста испарений повышается расход энергии;
Относительная влажность воздуха в помещение 55-65% (макс 70%). При более высокой влажности воздуха на конструкциях помещения бассейна появляется конденсат;
Скорость движения воздуха 0,15-0,3 м/с. При больших скоростях в зоне купания возможны сквозняки.

Все это и многое другое учитывается при проектировании, на основании этого принимаются меры для уменьшения конденсации влаги на поверхностях ограждающих конструкций. Ситуация еще больше осложняется тем, что тепло и влажность не исчезают, когда из бассейна уходят люди. Нельзя же просто «выключить» бассейн на ночь. Конечно, если в нерабочие часы использовать покрытия поверхности воды, можно значительно снизить количество испаряемой влаги. Но эти устройства редко используются продолжительное время, несмотря на лучшие намерения проектировщиков, производителей и операторов бассейнов.

Проблемы воздуха в бассейнах (насколько необходима вентиляция и осушение)

Основной проблемой для помещений плавательных бассейнов является недостаточный приток свежего воздуха и высокая относительная влажность, результат — конденсация паров влаги.

Испарения с поверхности воды, с влажного пола вокруг бассейна, и с влажных тел купающихся происходит непрерывно. Объемы испарения зависят от температуры воды и окружающего воздуха, общей влажности и величины поверхности испарения. Влага конденсируется и выпадает в виде капель. Излишки воды необходимо осушать. Переизбыток влаги и конденсат отрицательно сказывается на здоровье людей и состоянии строительных конструкций, помогает развиваться плесени.

К сожалению, полностью избежать испарения с поверхности воды невозможно, но ограничить его и понизить до оптимальной величины влажность воздуха можно с помощью комплекса мер:

Местные осушители бассейна;
Приточно-вытяжная вентиляция бассейна;
Приточно-вытяжная вентиляция бассейна с осушением воздуха.

Имея правильно спроектированную систему приточно-вытяжной вентиляции и осушения бассейна, можно добиться минимального испарения воды с поверхности бассейна, предотвратив разрушение конструктивных элементов здания.

Осушители

Очень часто, пытаясь избавиться от излишней влажности, в бассейнах уже построенных без учета вентиляции используют осушители воздуха.
При правильном расчете и монтаже Вы навсегда забудете о каплях на потолке и ржавчине на металлических конструкциях и оконных рамах.

Устанавливают осушители воздуха в отдельном помещении, либо по периметру помещения.

Они бывают разных типов — настенные (устанавливаются непосредственно в помещении бассейна вдоль стен) и скрытого монтажа (могут устанавливаться в отдельном помещении). Количество и мощность их определяется расчетом.

Принцип работы осушителя достаточно прост – влажный воздух проходит через него и возвращается в помещение с низким влагосодержанием. Конденсат, образуемый при осушении воздуха в осушителе, отводится по дренажной системе в канализацию.

Осушитель, как отдельная система, сам не в состоянии обеспечить вентиляцию бассейна. Подачу свежего воздуха он не осуществляет и работает на 100 % рециркуляцию, а так же не может избавиться от запахов в бассейне, не подает воздух для дыхания. Подачу свежего воздуха осуществляет отдельная приточно-вытяжная вентиляция.

Приточно-вытяжная вентиляция бассейна

И выполняет две основные задачи:

удалить влагу из помещения, чтобы избежать выпадения влаги на стенах и т.п.;
обеспечить людей достаточным количеством свежего воздуха.

Система вентиляции частного бассейна должна обеспечивать подачу санитарной нормы свежего воздуха, необходимого для дыхания людей (до 80 м³ в час на одного человека), равномерное распределение потока по помещению, а также удаление из бассейна вместе с вытяжным воздухом некоторого количества испаряющейся с поверхности воды влаги и неприятных запахов.

Одним из важных условий качественной вентиляции бассейна является правильное распределение приточного и вытяжного воздуха.

Приточный воздух , имея более высокую температуру и низкую относительную влажность, направляется по периметру помещения вдоль стен и окон. Такая схема вентиляции бассейна позволяет более эффективно «поглощать влажный воздух», поддерживать температуру у стен выше температуры точки росы.

При наличии стеклянной кровли необходима подача части приточного воздуха настилающей струей вдоль кровли и удаление воздуха с противоположной от притока стороны для повышения температуры поверхности остекления в холодный период года и охлаждения в жаркий период года.

Вентиляция бассейна должна обеспечивать небольшую разницу между количеством удаляемого воздуха и расходом приточной системы. Благодаря этому достигается небольшой подпор из соседних помещений и предотвращается распространение воздуха из бассейна в коридоры, раздевалки и другие прилегающие комнаты.

Вентиляция бассейна с рекуперацией тепла

Стимулом для создания системы вентиляции на базе приточно-вытяжной установки с рекуперацией тепла, как правило, являются ее высокие показатели энергоэффективности. Потоки свежего и вытяжного воздуха движутся в установке по двум каналам, проходящим через утилизатор тепла (пластинчатый, роторный, тепловой насос), который позволяет подогревать или охлаждать (в зависимости от сезона) приточный воздух за счет тепла или холода выбрасываемого в окружающую атмосферу вытяжного воздуха. Экономия энергии, расходуемой на подогрев приточного воздуха в холодный период, может составлять 60-85% (по сравнению с обыкновенной приточной установкой). Помимо утилизатора, в корпусе приточно-вытяжной установки располагаются приточный и вытяжной вентиляторы, фильтр, обеспечивающий очистку приточного воздуха от пыли, электрический или водяной нагреватель, который необходим для дополнительного подогрева приточного воздуха в сильные холода и др.

Приточно-вытяжная вентиляция бассейнов с осушением воздуха

Оптимальным решением задачи поддержания относительной влажности воздуха в помещении бассейна является объединение обоих способов: вентиляция воздуха + осушение воздуха бассейна.

В этом случае, система вентиляции подает столько воздуха, сколько необходимо для комфорта людей, а система осушения удаляет влагу из воздуха и подает сухой воздух обратно. Эта система потребляет мало энергии, эффективна даже при ста процентной влажности на улице и не создает сквозняка.

1. Приточно-вытяжная вентиляция бассейна с отдельными осушителями воздуха.

Этот метод вентиляции бассейна более дорогой в капитальных затратах, чем с использованием вентиляционных агрегатов с осушением, но использование отдельных осушителей воздуха позволяет уменьшить производительность приточно-вытяжных установок, а соответственно и ежегодные энергозатраты.

Данная схема вентиляции бассейна является целесообразной при вентиляции бассейна в частном доме, как более экономичная, требует небольших ежегодных энергозатрат..

2. Приточно-вытяжная вентиляция бассейна с функцией осушения воздуха

вентиляции и осушения;
нагрева и охлаждения;
рекуперации тепла.

Модульность конструкции и многочисленные варианты компоновки позволяет подобрать индивидуальную установку, отвечающую любым предъявляемым требованиям.

Автоматизация систем вентиляции

Наши рекомендации – установка автоматизированной системы вентиляции, реагирующей на изменения параметров воздуха в бассейне, автоматически изменяя на основании показаний датчика влажности количество подаваемого воздуха от максимального до минимального.

Влажность повышается при купании в бассейне и понижается, когда бассейн не используется, особенно если он закрыт пленкой. В обоих случаях система будет подавать оптимальный объем свежего воздуха. А если учесть, что зимой уличный воздух более сухой и поэтому для разбавления влажного воздуха в бассейне его требуется меньше, то экономия тепловой энергии в таком случае достигает 50%.

Конечно же существуют и менее затратные способы автоматизации, но и не такие эффективные.

Возможности систем автоматики:

вовремя включает и выключает систему или отдельные элементы. Возможно включение по таймеру, температуре, влажности, освещенности;
поддерживает необходимые технологические параметры: температуру, влажность, производительность;
реализует функции защиты системы в целом и ее элементов в частности. Защита от перенапряжения и падения напряжения. Защита водяных калориферов от замораживания. Эксплуатировать систему без этих защит нельзя, а реализовать вышеперечисленное вручную просто невозможно;
реализует правильную последовательность технологических операции например при запуске установок или при их остановке;
сигнализирует об авариях или отклонениях в рабочих параметpax системы;
возможность интегрирования в систему умный дом или интеллектуальное здание.

Нетрудно заметить, что правильно подобрать оборудование и грамотно его установить — это только половина дела. Знать, что и в какой последовательности включать, выбрать нужные режимы, согласовав работу приточно-вытяжной установки с системой обогрева и осушения, целесообразно поручить автоматике. Без нее система работать не сможет. Уровень автоматизации должен соответствовать уровню сложности системы, но основные защитные и технологические функции должны быть реализованы.

Примеры, приведенные выше, не охватывают и не могут охватить все возможные варианты и приведены, как наиболее часто используемые. Не стоит забывать, что проблема влажности решается сложным инженерно-техническим решением, над проектированием которого должны работать профессионалы.

Как правило выбор того или иного решения зависит от Ваших финансовых возможностей.

Пример из жизни

Кстати говоря, после катастрофы в аквапарке «Трансвааль-парк», в специализированной литературе по вентиляции кондиционированию появились аналитические статьи о возможных причинах. Одним из факторов катастрофы стала система вентиляции, которая не осушала воздух в достаточной степени, поэтому влага впитывалась в бетон и утяжеляла его. В аквапарках других стран используются системы, выполненные по второй концепции – система вентиляции оснащается мощной системой осушения.

P.S. Качественная система вентиляции является важным фактором эксплуатации бассейна .
Недостаточное внимание к вопросам обеспечения микроклимата при строительстве и реконструкции помещений бассейнов приводит к негативным последствиям в процессе их эксплуатации.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

GAF | Калькулятор вентиляции

384 м.кв. В. на гребне или рядом с ним.

384 м.кв. В. чистой свободной площади всасывания, необходимой на потолке или рядом с ним.

Полезный совет

Если требуется вентиляция чердака 1/150, просто удвойте вычисленное количество вытяжки и всасывания.

Примечание: N / R = не рекомендуется

Вытяжная вентиляция

cobra ^® и truslate ^® пластиковые вентиляционные отверстия (прямые ножки)

Продукт	Требуются прямые ножки
Бегущий по гребню кобры ^®	31 ‘
Cobra ^® Жесткое вентиляционное отверстие 3 ^™	22 ‘
Cobra ^® Snow Country ^™	22 ‘
Cobra ^® Snow Country Advanced ^™	22 ‘
Cobra ^® Вентиляционное отверстие для бедра	43 ‘
TruSlate ^® Коньковая вентиляция	43 ‘

Cobra ^® Выхлопное отверстие — сетчатые ролики (линейные опоры)

Продукт	Требуются прямые ножки
Cobra ^® Выхлопное отверстие — ручной гвоздь	31 ‘
Cobra ^® Выпускное отверстие — пистолет для гвоздя	22 ‘

Master Flow ^® Вентиляционное отверстие с алюминиевым коньком (линейные ножки)

Продукт	Требуются прямые ножки
AR10	31 ‘

Master Flow ^® Кровельные жалюзи (количество вентиляционных отверстий)

Продукт	Требуемый номер
RT65 Пластиковый квадрат — верх	31 год
IR61 Низкопрофильный пластик	31 год
R50 / RV50 Металлическое оборудование	31 год
IR65 Пластиковый наклон — задний	31 год
SSB960 Металлический наклон — задний	31 год
HCD144 Вентиляционное отверстие купола большой емкости	31 год

Master Flow ^® Ветровые турбины (количество вентиляционных отверстий)

Продукт	Требуемый номер
12 «	31 год
14 дюймов	31 год

Приточная вентиляция

Cobra ^® Воздухозаборники (прямые ножки)

Продукт	Требуются прямые ножки
Cobra® IntakePro ™	31 ‘
Cobra ^® Вентиляционное отверстие в фасции (сетчатый рулон) 1 «	31 ‘
Cobra ^® Вентиляционное отверстие в фасции (сетчатый рулон) 1. 5 «	31 ‘

Master Flow ^® Отверстия для нижнего / нижнего отсека (количество отверстий, кроме LSV8)

Продукт	Требуемый номер
LSV8 Металлические непрерывные вентиляционные отверстия под потолком (прямые ножки)	31 ‘
EAP 4×12 Пластиковые вентиляционные отверстия	31 год
EAC 16×4 Металлические вентиляционные отверстия под потолок	31 год
EAC 16×8 Металлические вентиляционные отверстия под потолок	31 год
EmberShield ^® Закрывающиеся вентиляционные отверстия под потолком	31 год

Приточная или вытяжная вентиляция

Примечание. Щитковые жалюзи обычно устанавливаются парами

Master Flow ^® Металлические двускатные жалюзи (количество вентиляционных отверстий)

Продукт	Требуемый номер
DA 12×12	31 год
DA 12×18	31 год
DA 14×24	31 год
DA 18×24	31 год
DA 24×30	31 год

MasterFlow ^® Пластиковые двускатные жалюзи (количество вентиляционных отверстий)

Продукт	Требуемый номер
SL 8×8	31 год
SL 12×12	31 год
SL 12×18	31 год
SL 14×24	31 год
SL 18×24	31 год

MasterFlow ^® Пластиковые круглые жалюзи (количество вентиляционных отверстий)

Продукт	Требуемый номер
RLSC 2 «	31 год
RLSC 3 «	31 год
RLSC 4 «	31 год

Калькулятор уравнений альвеолярной вентиляции

Определение альвеолярной вентиляции

1) Первый метод определяет альвеолярную вентиляцию на основе дыхательного объема, физиологического мертвого пространства легких (из уравнения Бора) и частоты дыхания:

VA = (V _t –V _d) x RR

Где V _d = V _t x (P _A CO ₂ - P _ET CO ₂) / P _A CO ₂

Дыхательный объем можно оценить на основе идеальной массы тела, по росту и полу:

IBW мужчина = 50 кг + 2. 3 х (высота в дюймах - 60)
IBW, внутренняя часть = 45,5 кг + 2,3 x (рост в дюймах - 60)
Дыхательный объем: колеблется от 6 x IBW мл / кг IBW до 8 x IBW мл / кг.

2) Второй метод определяет альвеолярную вентиляцию на основе выхода углекислого газа и артериального давления углекислого газа:

ВА = 0,863 x VCO ₂ / PaCO ₂

Альвеолярная скорость вентиляции, измеряемая в мл / мин или л / мин, является важной физиологической переменной при определении концентрации кислорода и углекислого газа в функционирующих альвеолах.

Нормальные диапазоны для используемых переменных включены в таблицу ниже:

Переменная	Нижний предел	Верхний предел
Дыхательный объем (Вт)	400 мл	600 мл
Объем физиологического мертвого пространства (Vd)	100 мл	285 мл
Частота дыхания (ЧД)	10 об / мин	16 об / мин
Альвеолярная вентиляция (ВА)	3000 мл / мин	5000 мл / мин
Выход углекислого газа (VCO ₂)	150 мл	320 мл
Артериальная CO ₂ Напряжение PaCO ₂	35 мм рт. Ст.	45 мм рт. Ст.
Альвеолярная вентиляция (ВА)	3 л / мин	5 л / мин

Список литературы

Митхофер Дж. К., Боссман О. Г., Тибо Д. В., Мид Г. Д..Клиническая оценка альвеолярной вентиляции. Am Rev Respir Dis. 1968; 98 (5): 868-71.

Блэки С.П., Фэрбарн М.С., МакЭлвейни Н.Г., Уилкокс П.Г., Моррисон Нью-Джерси, Парди Р.Л. Нормальные значения и диапазоны вентиляции и характера дыхания при максимальной нагрузке. Сундук. 1991; 100 (1): 136-42.

Анестезия, обезболивание, интенсивная терапия и неотложная медицина — A.P.I.C.E. Материалы 19-го курса аспирантуры по реанимации, Триест, Италия — 12–15 ноября 2004 г.

РАСЧЕТ ИЗМЕНЕНИЯ ВОЗДУХА В ВНУТРЕННЕМ БАССЕЙНЕ

В помещении РАСЧЕТ ЗАМЕНА ВОЗДУХА В БАССЕЙНЕ

Испарение из волнового бассейна и спа-зон аквапарка, в сочетании с выгодой людей создали спрос на входящий воздух поглощать 944 фунта / час воды для поддержания надлежащих условий.

После того, как выяснилось, что конденсация не является проблемой, Следующим шагом было выяснить, сколько именно влаги будет генерируется внутри и требует удаления. Для расчета количество воды, которое испарится из-за различных бассейнов и людей использовалось следующее уравнение:

(Уравнение 3) wp = 0,1 A x (pw — pa) x Fa

Где:
wp = испаренная влажность (фунт / час)
A = площадь (кв. Фут)
pw = давление насыщения, испаренный водяной пар, (дюйм.ртути)
pa = Парциальное давление водяного пара в окружающем воздухе, (дюймы ртутного столба)
Fa = коэффициент активности (из таблицы ASHRAE 1999)

В случае аквапарка Аляски следующие данные были использовано: Давление насыщенного пара, спа: ps = 2,11661 дюйм рт. ст. при 103 °; давление насыщенного пара, волновой бассейн: ps = 2,17608 дюйма рт. при 84 °; давление насыщенного пара, воздух: pa = 1,25388 08 дюймовHg. при 86 °; точка росы воздуха в помещении = 74,5 °, Þ ps = 0,855

Затем для каждого из компонентов внесенная влажность была рассчитывается следующим образом:

Пар, производимый СПА:

wp = 0,1 x 354 x (2,11661-0,855) x 1,0 = 44,66 фунта / час

Пар, производимый волновыми бассейнами:

wp = 0,1 x 15,335 кв. Футов x (1,17608 — 0,855) x 1,5 = 738,6 фунт / час

Прирост людей

wp = 0.325 фунтов / час x человек x 200 пассажиров = 65 фунтов / час

Общее количество произведенного пара = 44,66 + 738,6 + 65 = 944 фунта / час

Это означает, что входящий воздух должен поглощать 944 фунта / час воды, без превышения 86 °, 60% относительной влажности в помещении условия, рекомендованные ASHRAE1.

Определив количество влаги, которое необходимо удалить из атмосферы следующим шагом было определение метода расчет того, сколько воздуха потребуется для выполнения это.

Из психрометрической карты:

Содержание влаги в помещении при 86 ° и относительной влажности 60% = 0,016 фунта / фунт воздуха

Содержание влаги вне помещения при 71 °, 60 ° wb = 0,086 фунта / фунт воздуха

Доступный датчик влажности между внешними условиями окружающей среды летом и в комнатных условиях разница между этими двумя значениями = 0,0074 фунта / фунт воздуха.

Плотность воздуха при стандартной температуре и давлении = 13,5 куб. фут / фунт

D влажность = 0,0074-13,5 = 0,000548 фунтов / куб. Фут воздуха

Для расчета количества воздуха, необходимого для поглощения 944 фунта / час влажности, был выполнен следующий расчет:

(Уравнение 4) куб. Фут / мин = 944 фунт / час / 0,000548 фунт / куб фут / 60 мин / час = 28,710 куб. Футов в минуту

Поскольку этот расчет был выполнен с использованием данных пикового дизайна летние условия (при максимальной влажности воздуха на входе, и поэтому имеют наименьшую абсорбционную способность), 28710 cfm представляет собой максимальное количество наружного воздуха, необходимое для осушения.Следует отметить, что зимой всего 14 000 куб. воздуха достаточно для полного осушения помещения; там очень мало водяного пара в воздухе при температуре ниже ing.

. Еще одной особой заботой было предотвращение расслоения тепла. и влажность внутри здания высотой 50 футов. Чтобы оставаться горячим воздуха, инженерное решение заключалось в подаче большая часть воздуха проходит через вентиляционную камеру под полом (рис. 1). Как это было уже выкопанный объем, причем одна стена является самим фундаментом а другая — вертикальная сторона ленивой реки, используя ее как пленум был творческой идеей, которая не добавляла никакой конструкции расходы. Это использование подземной бетонной приточной камеры дало Аквапарк выглядит чистым и лаконичным, доставляя горячий воздух, мигрирует к решеткам возвратного воздуха, установленным высоко на крыше вершина горы.

По сути, воздушный поток создает очень эффективную схему доставки, тот, который минимизирует расслоение и уменьшает очаги влажности в пространстве. Брызги воды с решеток пола собираются в отстойники и откачиваются, чтобы избежать стоячих луж, которые может создать опасность для здоровья.

В любом большом аквапарке есть постоянная особенность: «Ленивая река. «У h3Oasis есть своя ленивая река под названием Бесконечная река. Водный поток течет со скоростью 5 миль в секунду. час, в канале длиной 575 футов, по периметру 40 500 кв. футов здание. h3Oasis использует «Бесконечную реку» для продвижения фитнеса и весело провести время вместе, предложив программу под названием Riverwalk. В программа позволяет гостям тренироваться против течения Never Конечная река. Фильтруется более 200 000 галлонов воды. Бесконечная река каждый день.

В другом месте бассейн с волнами в аквапарке достигает глубины 6 футов с уклоном до 1 фута на мелководье. Эта функция может генерировать волны до 4 футов. В мелкой части бассейна есть «гриб». капля воды; гриб поливает водой с краев.

Еще одна особенность h3Oasis — детская лагуна. Что делает эту лагуну уникальной, так это пиратский корабль «Морской дракон». Этот пиратский корабль состоит из шести водяных пушек, четыре на корабле и двое на «пляже».”Пиратский корабль простирается на 40 футов в длину, внутри 12-дюйм. глубокий бассейн. Есть семь слайдов на пиратский корабль для детей. Около 400 галлонов воды в минуту гонка по кораблю.

После многих лет планирования и строительства Аляска очень собственный аквапарк. Многие скептически относились к идее, что аквапарк можно сохранить, не говоря уже о технических проблемах строительства один.Многочисленные люди внутри и за пределами государства Аляски объединились, чтобы построить одну из самых уникальных водных парки в мире, что делает h3Oasis пятым по величине крытым водоем парк в США.

Расчет охлаждающей нагрузки Основной

Нагревание, охлаждение и потребление энергии

Для проектирования любой системы HVAC коммерческого здания требуется лицензированный профессиональный инженер и должен выполняться в соответствии со всеми другие аспекты здания как системы.

Оценка нагрузок на коммерческие здания сложна и обычно требует времени. потребляющий. Существует ряд программ, которые могут помочь дизайнеры продолжают эту оценку. Однако предварительный дизайн для простых зданий все еще можно оценить с помощью ручных расчетов или элементарные программы для работы с электронными таблицами

Расчет тепловой и охлаждающей нагрузки

Первый шаг в процессе выбора размера обычно включает расчет пиковая нагрузка нагрева и охлаждения каждой зоны, а также пиковые нагрузки на все здание.Следующие факторы обычно требуют необходимо учитывать при выполнении этих расчетов. через окна: Стандартные стеклопакеты пропускают до 75 процентов этой энергии проникает в здание, где становится охлаждающая нагрузка. Дополнительная обработка окон, например, тонировка и светоотражающее остекление, затенение и драпировки могут еще больше уменьшить солнечное прибыль.
Внутренняя выгода от пассажиров (включая скрытое тепло для охлаждения целей): каждый взрослый обычно генерирует около 75 Вт разумной энергии и 55 Вт скрытой энергии.
Внутренняя прибыль от освещения и оборудования: Мощность освещения часто около 20 Вт / м² в офисных зданиях, но может быть и выше от 40 до 50 Вт / м².
Нагрузка на оборудование (также называемая вставной нагрузкой) часто бывает в 2- до 5 Вт / м², но может достигать 15–20 Вт / м².
Нагрузки по наружному воздуху (явные и скрытые) от вентиляции и инфильтрации:
Все здания должны соответствовать по крайней мере минимальным требованиям по наружному воздуху введены в их местной юрисдикции.Количество наружного воздуха часто берется из стандарта ASHRAE 62. Типичное значение для внешнего расход воздуха 15 л / с на человека.
Прирост или потеря тепла через окна, стены, полы и крыши:
Эти приросты наиболее важны для расчета тепловой нагрузки но все же может иметь некоторое влияние на охлаждающую нагрузку, особенно окна и приток тепла. Количество теплопередачи через эти компоненты можно рассчитать по следующей формуле:
Прирост / потеря тепла = Площадь X (температура поверхности снаружи — поверхность температура внутри) / значение RSI.

Используя очень упрощенные значения и формулы, представленные здесь может помочь в получении приблизительной оценки зоны нагрева и охлаждения нагрузка. Некоторые другие важные моменты, которые следует знать о расчетах нагрузки следующие:

Расчет тепловой нагрузки должен производиться без учета пассажиров и внутренней выгоды, так как эта нагрузка обычно возникает на ночь.
Зональные нагрузки рассчитываются только с учетом пиковое усиление (т.э., солнечная) или потери (на отопление).
Пиковые нагрузки каждой зоны могут возникать в разные моменты. Тем не мение, для ручных расчетов охлаждающая нагрузка обычно рассчитывается во время самый жаркий день лета в три разных раза для каждого зона. Наибольшая из расчетных нагрузок выбрана в качестве зоны пиковых нагрузок.
Нагрузки по отоплению необходимо оценивать только при расчете отопления температуры, так как солнечная или внутренняя считается.Однако, поскольку некоторые области в центре здания может потребоваться постоянное охлаждение, эти зоны, возможно, необходимо учитывать внутренний выигрыш даже в зимних расчетных условиях.
Нагрузки на все здание рассчитаны с учетом всех зон » нагрузки. Пиковые нагрузки всего здания могут не возникать одновременно момент, как и любой из его зон. Точное определение время возникновения нагрузки на все здание требует либо обширные ручные расчеты или, что более реалистично, ежечасные компьютерное моделирование.Приблизительную нагрузку на охлаждающий блок можно оценить используя наибольшую из суммы всех зональных нагрузок для трех ранее рассмотренные периоды времени.
Расчетные температуры должны быть получены из надежного источника, например как ASHRAE Handbook Fundamentals, 2001.
Типичные значения для отопительной нагрузки здания в диапазоне от 20 до 120 Вт / м². Холодопроизводительность обычно варьируется от 50 Вт / м² для здания в прохладном климате с небольшой внутренней прибылью до 200 Вт / м² или более для коммерческих зданий в жарком климате с высокими внутренними прибыль.

Для тщательного расчета зон и нагрузок на все здание, один из следующих трех методов, представленных в ASHRAE, должен быть трудоустроенным:

Метод передаточной функции (TFM): это самый сложный из методы, предложенные ASHRAE, и требует использования компьютера программа или расширенная таблица.
Температурный дифференциал нагрузки охлаждения / Коэффициенты нагрузки охлаждения (CLTD / CLF): Этот метод является производным от метода TFM и использует табличные данные. данные для упрощения процесса расчета.Метод может быть справедливым легко переносится в простые программы для работы с электронными таблицами, но имеет некоторые ограничения из-за использования табличных данных.
Общий эквивалентный перепад температур / усреднение по времени (TETD / TA): Это был предпочтительный метод ручного или простого расчета в электронной таблице. до внедрения метода CLTD / CLF.

Нагрузки на охлаждение (Нагрузки на получение тепла)

Приток тепла от людей в здании

Тепловыделение от оргтехники

Тепловыделение от ресторанного оборудования

Тепловыделение от электродвигателей

Контрольные цифры охлаждающей нагрузки

Расчет нагрузки охлаждения и нагрева Программное обеспечение
