Расчет вентиляционной системы: Расчет систем вентиляции, последовательность этапов по расчету вентиляции и вентиляционных установок

Содержание

Расчет стоимости вентиляции по площади помещения онлайн

Правильно выполненный расчет — это эффективность, надежность работы систем, уменьшение эксплуатационных, капитальных затрат в современных условиях. До выполнения проектных работ  разрабатывают «Техническое задание на проектирование», это позволит минимизировать капиталовложения, эксплуатационные расходы и определить необходимое оборудование для установки на определенной площади помещения.

Вы можете произвести расчёт, по вашему объекту онлайн. Либо закажите звонок нажав на кнопку в шапке сайта, оставьте свой номер и наш специалист перезвонит вам.

Виды вентиляционных систем

  • Приточная, вытяжная и приточно-вытяжная;
  • Естественная или искусственная в зависимости от перемещения воздуха;
  • По конструкции наборная или моноблочная;
  • Систему вентиляции подразделяют на местную или общеобменная, в зависимости от зоны обслуживания.

Система вентиляции бывает механическая (искусственная) или естественная. Состав вентиляционной системы приточной и вытяжной имеют аналогичные компоненты. Вытяжная система отличается от приточной отсутствием фильтра, калорифера и обратным направлением потока воздуха.

Расчет кондиционирования систем вентиляции

Т общ = Т1 + Т2 + Т3, где:

  • Т1 — приток тепла от окон, стен и потолка
  • Т1 = S * h * k
  • S – площадь помещения (кв. м),
  • h – высота потолка (м),
  • k – коэффициент 30-40 Вт/кб. М (30 — для темных помещений, 35 — при средней степени освещения, 40 — с большой освещенностью).
  • Т2 — Т ср * N (T ср — тепло, которое выделяет человек в помещении. В зависимости от активности движений человека в пределах 130 — 440 Вт, N – количество людей)
  • Т3 — тепло от бытовых приборов и техники.
  • Т3 = Q1 +Q2 +…Q n (применяют 30% от максимальной мощности приборов, n – количество приборов)

Эта формула позволяет рассчитать мощность для помещений различной площади и назначений.

Оптимальная мощность кондиционера  -5% +15% от полученного значения Т общ.

Единицей измерения кондиционирования принято считать Британскую тепловую единицу БТЕ (BTU) 1000  BTU/час = 293 Вт.

Принудительную вентиляцию используют в помещениях, где недостаточно свежего воздуха, поступающего через окна и двери. В зависимости от количества комнат используют мультисплит-систему кондиционирования.

Онлайн калькулятор


Онлайн-калькулятор расчета производительности вентиляции

Расчет вентиляции, как правило, начинается с подбора оборудования, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час. Важным показателем в системе является кратность воздухообмена. Кратность воздухообмена показывает, сколько раз происходит полная замена воздуха в помещении в течение часа. Кратность воздухообмена определяется СНиП и зависит от:

  • назначения помещения
  • количества оборудования
  • выделяющего тепло,
  • количества людей в помещении.

В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху.

Расчет производительности по кратности воздухообмена


Методика расчета вентиляции по кратности:

L = n * S * Н, где:

L — необходимая производительность м3/ч;
n — кратность воздухообмена;
S — площадь помещения;
Н — высота помещения, м.

Расчет производительности вентиляции по количеству людей

Методика расчета производительности вентиляции по количеству людей:

L = N * Lнорм, где:

L — производительность м3/ч;
N — число людей в помещении;
Lн — нормативный показатель потребления воздуха на одного человека составляющий:
при отдыхе — 20 м3/ч;
при офисной работе — 40 м3/ч;
при активной работе — 60 м3/ч.

Онлайн-калькулятор расчета системы вентиляции

Следующий этап в расчете вентиляции — проектирование воздухораспределительной сети, состоящей из следующих компонентов: воздуховоды, распределители воздуха, фасонные изделия (переходники, повороты, разветвители.)

Сначала разрабатывается схема воздуховодов вентиляции, по которой производится расчет уровня шума, напора по сети и скорости потока воздуха. Напор по сети напрямую зависит от того, какова мощность используемого вентилятора и рассчитывается с учетом диаметров воздуховодов, количества переходов с одного диаметра на другой, и количества поворотов. Напор по сети должен возрастать с увеличением длины воздуховодов и количества поворотов и переходов.

Расчет количества диффузоров


Методика расчета количества диффузоров

N = L / ( 2820 * V * d * d ), где

N — количество диффузоров, шт;
L — расход воздуха, м3/час;
V — скорость движения воздуха, м/сек;
d — диаметр диффузора, м.

Расчет количества решеток

Методика расчета количества решеток

N = L / ( 3600 * V * S ), где

N— количество решеток;
L — расход воздуха, м3/час;
V — скорость движения воздуха, м/сек;
S — площадь живого сечения решетки, м2.

Проектируя системы вентиляции, необходимо находить оптимальное соотношение между мощностью вентилятора, уровнем шума и диаметром воздуховодов. Расчет мощности калорифера производится с учетом необходимой температуры в помещении и нижним уровнем температуры воздуха снаружи.

Расчет мощности калорифера


Методика расчета мощности калорифера

Р = T * L * Сv / 1000, где:

Р — мощность прибора, кВт;
T — разница температур на выходе и входе системы, °С;
L — производительность м?/ч.
Cv — объемная теплоемкость воздуха = 0,336 Вт·ч/м?/°С.
Напряжение питания может быть однофазным 220 В или трехфазным 380 В. При мощности более 5 кВт желательно использование трехфазного подключения.

Также при выборе оборудования для системы вентиляции необходимо рассчитать следующие параметры:

  • Производительность по воздуху;
  • Мощность калорифера;
  • Рабочее давление, создаваемое вентилятором;
  • Скорость потока воздуха и площадь сечения воздуховодов;
  • Допустимый уровень шума.

Расчет вентиляции

При выборе оборудования для системы вентиляции необходимо рассчитать следующие параметры:
Производительность по воздуху
Мощность калорифера
Рабочее давление, создаваемое вентилятором
Скорость потока воздуха и площадь сечения воздуховодов

Допустимый уровень шума

Ниже приводится упрощенная методика подбора основных элементов системы приточной вентиляции, используемой в бытовых условиях.

Производительность по воздуху

Проектирование системы вентиляции начинается с расчета требуемой производительности по воздуху или «прокачки», измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь. Расчет начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении. Например, для помещения площадью 50 квадратных метров с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров в час. Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами). Так, для большинства жилых помещений достаточно однократного воздухообмена, для офисных помещений требуется 2-3 кратный воздухообмен.

Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.

Расчет воздухообмена по кратности:
L = n * S * H, где
       L — требуемая производительность приточной вентиляции, м3/ч;
       n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;
       S — площадь помещения, м2;

       H — высота помещения, м;

Расчет воздухообмена по количеству людей:
L = N * Lнорм, где
       L — требуемая производительность приточной вентиляции, м3/ч;
       N — количество людей;
       Lнорм — норма расхода воздуха на одного человека:
в состоянии покоя — 20 м3/ч;
работа в офисе — 40 м3/ч;
при физической нагрузке — 60 м3/ч.

Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования. Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.

Типичные значения производительности систем вентиляции:
Для квартир — от 100 до 500 м3/ч;
Для коттеджей — от 1000 до 2000 м3/ч;
Для офисов — от 1000 до 10000 м3/ч.



Мощность калорифера

Калорифер используется в приточной системе вентиляции для подогрева наружного воздуха в холодное время года. Мощность калорифера рассчитывается исходя из производительности системы вентиляции, требуемой температуры воздуха на выходе системы и минимальной температуры наружного воздуха. Два последних параметра определяются СНиП. Температура воздуха, поступающего в жилое помещение, должна быть не ниже +18°С. Минимальная температура наружного воздуха зависит от климатической зоны и для Москвы принимается равной -26°С (рассчитывается как средняя температура самой холодной пятидневки самого холодного месяца в 13 часов). Таким образом, при включении калорифера на полную мощность он должен нагревать поток воздуха на 44°С. Поскольку сильные морозы в Москве непродолжительны, в приточных системах можно устанавливать калориферы, имеющие мощность меньше расчетной. При этом приточная система должна иметь регулятор производительности для уменьшения скорости вентилятора в холодное время года.

При расчете мощности калорифера необходимо учитывать следующие ограничения:
Возможность использования однофазного (220 В) или трехфазного (380 В) напряжения питания. При мощности калорифера свыше 5 кВт необходимо 3-х фазное подключение, но в любом случае 3-х фазное питание предпочтительней, так как рабочий ток в этом случае меньше.

Максимально допустимый ток потребления. Ток, потребляемый калорифером, можно найти по формуле:

I = P / U, где
       I — максимальный потребляемый ток, А;
       Р — мощность калорифера, Вт;
       U — напряжение питание:
220 В — для однофазного питания;
660 В (3 × 220В) — для трехфазного питания.

Температуру, на которую калорифер заданной мощности сможет нагреть приточный воздух, можно рассчитать по формуле:
ΔT = 2,98 * P / L, где
       ΔT — разность температур воздуха на входе и выходе системы приточной вентиляции,°С;
       Р — мощность калорифера, Вт;
       L — производительность вентиляции, м3/ч.

Типичные значения расчетной мощности калорифера — от 1 до 5 кВт для квартир, от 5 до 50 кВт для офисов. Если использовать электрический калорифер с расчетной мощностью не представляется возможным, следует установить водяной калорифер, который использует в качестве источника тепла воду из системы центрального или автономного отопления.


Рабочее давление, скорость потока воздуха в воздуховодах и допустимый уровень шума

После расчета производительности по воздуху и мощности калорифера приступают к проектированию воздухораспределительной сети, которая состоит из воздуховодов, фасонных изделий (переходников, разветвителей, поворотов) и распределителей воздуха (решеток или диффузоров). Расчет воздухораспределительной сети начинают с составления схемы воздуховодов. Далее по этой схеме рассчитывают три взаимосвязанных параметра — рабочее давление, создаваемое вентилятором, скорость потока воздуха и уровень шума.

Требуемое рабочее давление определяется техническими характеристиками вентилятора и рассчитывается исходя из диаметра и типа воздуховодов, числа поворотов и переходов с одного диаметра на другой, типа распределителей воздуха. Чем длиннее трасса и чем больше на ней поворотов и переходов, тем больше должно быть давление, создаваемое вентилятором. От диаметра воздуховодов зависит скорость потока воздуха.

Обычно эту скорость ограничивают значением от 2,5 до 4 м/с. При больших скоростях возрастают потери давления и увеличивается уровень шума. В тоже время, использовать «тихие» воздуховоды большого диаметра не всегда возможно, поскольку их трудно разместить в межпотолочном пространстве. Поэтому при проектировании вентиляции часто приходится искать компромисс между уровнем шума, требуемой производительностью вентилятора и диаметром воздуховодов. Для бытовых систем приточной вентиляции обычно используются гибкие воздуховоды сечением 160—250 мм и распределительные решетки размером 200×200 мм — 200×300 мм.

Для точного расчета схемы вентиляции и воздухораспределительной сети, а также для разработки проекта вентиляции обращайтесь к нашим менеджерам.

Проектирование систем вентиляции

Для проектирования систем вентиляции можно использовать приведенную ниже процедуру:

  • Расчет тепловой или охлаждающей нагрузки, включая явное и скрытое тепло
  • Рассчитайте необходимую воздушную смену в соответствии с количеством людей и их активностью или любыми другими особенностями. процесс в помещениях
  • Расчет температуры приточного воздуха
  • Расчет массы циркулирующего воздуха
  • Расчет потерь температуры в воздуховодах
  • Расчет мощности компонентов — нагревателей, охладителей, омывателей, увлажнителей
  • Расчет размера котла или нагревателя
  • Конструкция и Расчет системы воздуховодов

1.Расчет тепловых и охлаждающих нагрузок

Расчет тепловых и охлаждающих нагрузок по

  • Расчет тепловых или охлаждающих нагрузок в помещении
  • Расчет тепловых или охлаждающих нагрузок на окружающую среду

2. Расчет воздушных перемещений в соответствии с жильцами или любыми процессами

Расчет создаваемого загрязнения по лицам, их деятельности и процессам.

3. Расчет температуры подаваемого воздуха

Расчет температуры подаваемого воздуха. Общие рекомендации:

  • Для обогрева, 38-50 o C (100-120 o F) Может подойти
  • Для охлаждения, где впускные отверстия находятся рядом с рабочими зонами, 6-8 o C (10-15 o F) Может подойти температура на ниже комнатной
  • Для охлаждения, где используются высокоскоростные диффузионные струи, может подойти 17 o C (30 o F) ниже комнатной температуры

4.

Расчет количества воздуха
Нагрев воздуха

Если для обогрева используется воздух, необходимый расход воздуха может быть выражен как

q h = H h / (ρ c p (t с — t r )) (1)

где

q h = объем воздуха для обогрева (м 3 / с)

H h = тепловая нагрузка (Вт)

c p = удельная теплоемкость воздуха (Дж / кг K)

t s = температура подачи ( o C)

t r = комнатная температура ( o C)

ρ = плотность воздуха (кг / м 3 )

Воздушное охлаждение

Если для охлаждения используется воздух, необходимый расход воздуха может быть выражен как

q c = H c / (ρ c p (t o — t r )) (2)

где

q c = объем воздуха для охлаждения (м 3 / с)

H c = охлаждающая нагрузка (Вт)

t o = температура на выходе ( o C), где t o = t r , если воздух в помещении смешанный

Пример — Нагревание

Если тепловая нагрузка H h = 400 Вт , температура подачи t s = 30 o C и комнатная температура t 90 075 r = 22 o C , расход воздуха можно рассчитать как:

q h = (400 Вт) / ((1. 2 кг / м 3 ) (1005 Дж / кг K) ((30 o C) — (22 o C)))

= 0,041 м 3 / с

= 149 м 3 / ч

Влажность

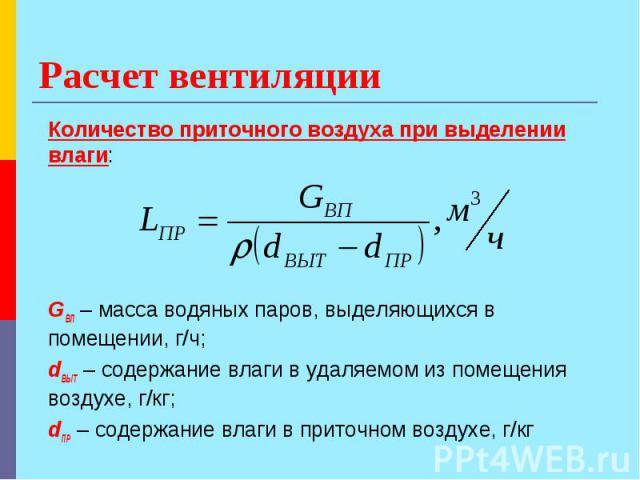

Увлажнение

Если наружный воздух более влажный, чем воздух в помещении, то воздух в помещении можно увлажнять, подавая воздух снаружи. Количество приточного воздуха можно рассчитать как

q mh = Q h / (ρ (x 1 — x 2 )) (3)

где

q mh = объем воздуха для увлажнения (м 3 / с)

Q h = подаваемая влажность (кг / с)

ρ = плотность воздуха (кг / м 3 )

x 2 = влажность воздуха в помещении (кг / кг)

x 1 = влажность приточного воздуха ( кг / кг)

Осушение

Если наружный воздух менее влажный, чем воздух в помещении, то воздух в помещении можно осушать, подавая воздух снаружи. Количество приточного воздуха можно рассчитать как

q md = Q d / (ρ (x 2 — x 1 )) (4)

где

q md = объем воздуха для осушения (м 3 / с)

Q d = влага, подлежащая осушению (кг / с)

Пример — Увлажнение

При добавлении влаги Q h = 0.003 кг / с , влажность помещения x 1 = 0,001 кг / кг и влажность приточного воздуха x 2 = 0,008 кг / кг , количество воздуха может быть выражено как:

q mh = (0,003 кг / с) / ((1,2 кг / м 3 ) ((0,008 кг / кг) — (0,001 кг / кг)))

= 0,36 м 3 / s

В качестве альтернативы количество воздуха определяется требованиями людей или процессов.

5. Потери температуры в воздуховодах

Потери тепла из воздуховода можно рассчитать как

H = A k ((t 1 + t 2 ) / 2 — t r ) (5)

где

H = теплопотери (Вт)

A = площадь стенок воздуховода (м 2 )

t 1 = начальная температура в воздуховоде ( o C)

t 2 = конечная температура в воздуховоде ( o C)

k = коэффициент теплопотерь стенок воздуховода (Вт / м ) 2 К) (5.68 Вт / м 2 K для воздуховодов из листового металла, 2,3 Вт / м 2 K для изолированных воздуховодов)

t r = температура окружающей среды ( o C)

Потери тепла в воздушном потоке могут быть выражены как

H = 1000 qc p (t 1 — t 2 ) (5b)

, где

q = масса проходящего воздуха (кг / с)

c p = удельная теплоемкость воздуха (кДж / кг · K)

(5) и (5b) могут быть объединены с

H = A k ((t 1 + t 2 ) / 2 — t r )) = 1000 qc p (t 1 — t 2 ) (5c)

Обратите внимание, что для более высоких температур ps следует использовать средние логарифмические значения температуры.

6. Выбор нагревателей, стиральных машин, увлажнителей и охладителей

Установки, такие как нагреватели, фильтры и т. Д., Должны выбираться на основе количества и производительности воздуха из каталогов производителей.

7. Котел

Мощность котла может быть выражена как

B = H (1 + x) (6)

, где

B = мощность котла (кВт)

H = общая тепловая нагрузка всех нагревательных блоков в системе (кВт)

x = запас для нагрева системы, обычно используются значения 0.От 1 до 0,2

Котел с правильной мощностью должен быть выбран из производственных каталогов.

8. Размер воздуховодов

Скорость воздуха в воздуховоде можно выразить как:

v = Q / A (7)

, где

v = скорость воздуха (м / с)

Q = объем воздуха (м 3 / с)

A = поперечное сечение воздуховода (м 2 )

Общая потеря давления в воздуховодах может быть рассчитана как

dp t = dp f + dp s + dp c (8)

где

dp t = общая потеря давления в системе (Па, Н / м 2 )

dp f = большая потеря давления в каналах из-за трения (Па, Н / м 2 )

900 74 dp s = незначительная потеря давления в фитингах, коленах и т. Д.(Па, Н / м 2 )

dp c = незначительная потеря давления в компонентах, таких как фильтры, нагреватели и т. Д. (Па, Н / м 2 )

Основное давление потери в воздуховодах из-за трения можно рассчитать как

dp f = R l (9)

, где

R = сопротивление трению в воздуховоде на единицу длины (Па, Н / м 2 на 1 м воздуховода)

l = длина воздуховода (м)

Сопротивление трению в воздуховоде на единицу длины можно рассчитать как

R = λ / d h (ρ v 2 /2) (10)

где

R = потеря давления (Па, Н / м 2 )

λ 9007 9 = коэффициент трения

d h = гидравлический диаметр (м)

Расчет вентиляции «База знаний — Программное обеспечение Design Master

Расчет вентиляции

30 октября 2018 г. , вторник

Существует два разных способа расчета необходимого количества воздуха для вентиляции в зонах: минимальный и ASHRAE 62.1.

Минимальный расчет — это просто сумма вентиляции, необходимая для всех комнат, составляющих зону. ASHRAE 62.1 рассчитывает более высокий уровень вентиляции на основе различных уровней вентиляции, необходимых для помещений в зоне.

Зона, состоящая из двух комнат, показана ниже. Обе комнаты требуют 500 кубических футов воздуха в минуту для охлаждения. Одной комнате требуется 50 кубических футов в минуту вентиляционного воздуха, а другой — 250 кубических футов в минуту вентиляционного воздуха.

Минимальный метод

При расчете с использованием минимального метода вы получите 1000 кубических футов в минуту общего приточного воздуха и 300 кубических футов в минуту общего объема вентилируемого воздуха.Устанавливаемая вами система должна обеспечивать 30% наружного воздуха. Вы не можете направить наружный воздух в одну или другую комнату. У каждого из них будет 30% приточного воздуха вне помещения, или 150 кубических футов в минуту. В первой комнате 100 кубических футов в минуту дополнительного наружного воздуха, а во второй комнате на 100 кубических футов в минуту слишком мало.

Максимальный метод

Простым решением этой проблемы является установка процента вентиляции для системы на максимальную требуемую вентиляцию, в данном случае 50%. Если вы сделаете это, вы получите 500 кубических футов в минуту наружного воздуха.Обе комнаты получают 250 кубических футов в минуту наружного воздуха. Требования для второй комнаты выполнены, но первая комната перегружена на 200 кубических футов в минуту.

ASHRAE 62.1 Метод

Охлаждение наружного воздуха стоит дорого, поэтому вам нужно уменьшить его количество. Это простое решение будет работать, но оно обеспечивает большую вентиляцию, чем требуется. Часть наружного воздуха, поступающего в первую комнату, перейдет во вторую комнату. Расчет ASHRAE 62.1 учитывает это разнообразие и вычисляет число между минимальным и максимальным значениями.

Расчет ASHRAE 62.1 для этой пары помещений показан ниже.

Требуемый ASHRAE 62.1 воздушный поток для вентиляции составляет 375 куб. Футов в минуту, что больше минимального значения 250 куб.

Метод расчета вентиляции

для различных кодов энергии

// ASHRAE 62.1 Метод расчета вентиляции

Требуемый расход наружного воздуха (Vbz) основан на источниках, связанных с людьми, и источниках, связанных с территорией .Уравнение для расчета Vbz выглядит следующим образом:

Vbz = Rp * Pz + Ra * Az

Где:

Rp (Единица: CFM / человек или л / с / человек) = Расход наружного воздуха, необходимый для человек, согласно таблице , таблица 6.2.2.1

Pz = количество людей в зоне вентиляции во время использования. cove.tool вычисляет это число на основе плотности людей и площади этажа проекта.

Ra (Единица: CFM / ft2 или L / s / m2) = Расход наружного воздуха, требуемый на единицу площади, как определено в таблице 6 .2.2.1

Az (Единица: фут2 или м2) = Чистая занимаемая площадь этажа зоны вентиляции.

Скорость потока наружного воздуха Vbz имеет единицы CFM, когда выбрана система IP, и л / с, когда выбрана система SI.

// California Title 24 Метод расчета вентиляции

Скорость потока наружного воздуха в зону (Vz) определяется в соответствии со следующими уравнениями:

Vz = Ra * Az (уравнение 120.1-F)

Где:

Ra (Единица: CFM / фут2 или л / с / м2) = Расход наружного воздуха, необходимый на единицу площади, как определено в , Таблица 120.1-А.

Az (Единицы: фут2 или м2) = Чистая занимаемая площадь вентиляционной зоны.

Vz = Rp * Pz (Уравнение 120.1-G)

Где:

Rp = 15 кубических футов в минуту наружного воздушного потока на человека

Pz = ожидаемое количество людей.

Максимальное значение из уравнений 120.1-F и 120.1-G считается расходом наружного воздуха (Vz). Как правило, уравнение 120.1-F дает наивысшее значение, поэтому cove.tool использует это уравнение для расчета расхода наружного воздуха.

Легко редактируется в соответствии с проектом на вкладке «Строительная система».

// Национальная методология расчетов Соединенного Королевства (NCM) Метод расчета вентиляции

База данных NCM Activity Database содержит значение л / с / р для различных типов зданий. Cove.tool использует эти значения вместе с плотностью людей и общей площадью пола для расчета общей стоимости л / с для проекта.

// Национальный строительный кодекс Австралии (NCC) Метод расчета вентиляции 2019

Минимальное количество поступающего наружного воздуха для системы (Qf) рассчитывается как на большее из минимума площади и Минимум , зависящий от занятости следующим образом:

(a) Минимум, зависящий от площади:

Qf = (A * 0. 35) Л / с.м2

Где:

A (Единица: фут2 или м2) = Чистая занимаемая площадь вентиляционной зоны.

(b) Минимум, зависящий от занятости:

Qf = (n * qf)

Где:

qf (Единица: CFM / человек или л / с / человек) = Скорость наружного воздушного потока, необходимая на человека, как определено из стандарта AS 1668.2.

n = Ожидаемое количество жильцов.

Конструкция вентиляции: 4 шага к процедуре вентиляции

Нам нужно дышать чистым воздухом, чтобы оставаться здоровыми.Поскольку мы проводим большую часть времени в закрытых зданиях, правильная вентиляция имеет решающее значение. В связи с этим может возникнуть вопрос, как спроектировать эффективную систему вентиляции. С другой стороны, дизайн вентиляции напрямую связан со счетами за электроэнергию. Таким образом, возрастает важность уделять этому больше внимания.

Пора уделить больше внимания дизайну вентиляции. Здесь у нас есть некоторые соображения, которые следует иметь в виду.

Проектирование вентиляции и определение размеров воздуховодов с помощью инженерных программ (артикул: h4space.com.au )

4 шага по проектированию вентиляции

В этой части мы поможем вам спроектировать вентиляционную систему всего за четыре шага:

Шаг 1: Выберите, где вы хотите вентилировать

Решите какие места вашего дома нуждаются в вентиляции. Обычно эти области в доме включают гостиную, черновой пол и крышу.

Предположим, вы собираетесь разработать эффективную систему вентиляции и сделать воздуховод более эффективным.В этом случае следует проветрить крышу, чтобы снизить температуру. В жаркие дни ваша крыша может нагреваться, как печь, и направлять кондиционированный воздух через тепло в дом. Таким образом, температура воздуха повысится, не доходя до вашего жилого помещения.

Кроме того, вы можете установить вентилятор для всего дома, чтобы уменьшить вашу зависимость от кондиционеров. Вентилятор для всего дома непрерывно отводит тепло из жилого помещения и крыши днем ​​и ночью. Он помогает регулировать температуру в доме и предотвращать сильную жару или холод в течение года.

Кроме того, еще одна проблема, которую следует учитывать при проектировании вентиляции для охлаждения дома, — это влажность внутри помещения. При использовании кондиционера в под полом может подниматься сырость. Таким образом, влагу из чернового пола необходимо удалять с помощью системы вентиляции, чтобы снизить риск повреждения конструкции и других возможных рисков.

Шаг 2: Определите оборудование, которое может вам понадобиться при проектировании вентиляции
  • Подкрышное пространство : Крышный вентилятор необходим.Здесь вы можете выбрать механическую вентиляцию или естественную ветровую систему. Эффективность умных вентиляционных отверстий в 6 раз выше, чем у ветряных.
  • Черный пол : в этой ситуации необходим черный пол. Может быть полезна двойная система, одна для отвода горячего влажного воздуха, а другая для забора свежего сухого воздуха.
Схема системы вентиляции черного пола (Ссылка: roofventilationblog.com.au )
  • Жилая площадь : здесь необходим вентилятор для дома.Предположим, вы проветриваете определенную комнату, например, ванную комнату или прачечную. В этом случае можно использовать кровельный вентилятор с воздуховодами и потолочными решетками. Однако, если вы проветриваете влажное помещение, такое как ванная комната или прачечная, вы должны выводить эти помещения прямо наружу, то есть не в пространство на крыше.

Шаг 3. Подсчитайте необходимое количество вентиляционных отверстий.

Вы должны определить количество вентиляционных отверстий, которые могут быть использованы при проектировании вентиляции. Грубо говоря, можно сказать:

  • На каждую площадь 87 м 2 требуется 1 умная форточка или 1-2 ветряных форточки для вентиляции кровельного пространства.
  • Для вентиляции кровли и жилого помещения площадью до 150 м 2 нужна 1 целая система вентиляции.
  • Для вентиляции черного пола необходимы 2 вентилятора.

Эти факторы можно приблизительно учесть при проектировании вентиляции. Однако, чтобы получить надлежащий, эффективный дизайн с точным количеством компонентов, вам следует обратиться к одному специалисту в этой области.

Шаг 4: Обращая внимание на скорость потока подпиточного воздуха

, убедитесь, что в вентилируемую зону поступает достаточное количество подпиточного воздуха.Чтобы оптимизировать конструкцию вентиляции, вам следует предусмотреть вход для холодного свежего воздуха, поступающего извне, так называемого свежего воздуха. Необходимо удалить загрязненный воздух и заменить его вентилируемым. В связи с этим следует обратить внимание на следующие подсказки в конструкции вентиляции:

  • В свес крыши можно установить вентиляционные отверстия для подачи подпиточного воздуха в кровельное пространство.
  • В жилом помещении можно подготовить свежий воздух, просто открыв окна.
  • Для чернового пола двойная система вентиляции необходима для создания достаточного количества подпиточного воздуха. Таким образом, будет установлено одно вентиляционное отверстие для втягивания наружного воздуха во внутреннее пространство.

Методика расчета вентиляции

При проектировании вентиляции можно использовать процедуру, описанную ниже:

  1. Рассчитайте тепловую или охлаждающую нагрузку, содержащую как явное, так и скрытое тепло.
  2. Рассчитайте количество воздухообменов с учетом количества и активности живых людей.
  3. Рассчитайте температуру входящего воздуха
  4. Рассчитайте массу воздуха, которая должна циркулировать в зоне
  5. Рассчитайте количество энергии и температурных контуров в оборудовании и воздуховодах.
  6. Рассчитайте свойства, которые могут быть достигнуты на выходе таких компонентов, как нагреватели, омыватели, увлажнители, охладители и т. Д.
  7. Рассчитайте размер бойлера или нагревателя.
  8. Проектирование и определение размеров системы воздуховодов

Теперь каждый процесс проектирования вентиляции будет проработан более подробно.

1. Расчет нагрузки на охлаждение и обогрев:

В этой части вам необходимо рассчитать нагрузки на отопление и охлаждение в помещении, в дополнение к окружающим нагрузкам, чтобы получить точные нагрузки, необходимые для вентиляции помещения. площадь.

2. Количество воздухообменников

Исходя из количества людей, находящихся в помещении, а также времени и вида деятельности, которую они могут проводить в этом районе, вы можете узнать, сколько загрязняющих веществ там выбрасывается. Таким образом, можно рассчитать приток свежего воздуха, который необходимо обеспечить за счет конструкции вентиляции.Затем вы можете рассчитать критические воздушные сдвиги, чтобы обеспечить доступность здорового воздуха.

3. Температура подаваемого воздуха

Существует несколько стандартных рекомендаций по расчету температуры подаваемого воздуха. Один из которых написан здесь:

  • Температура от 38 до 50 градусов Цельсия (100-120 o F) подходит для обогрева помещения.
  • Когда вы собираетесь охладить зону, где зона находится рядом с впускными отверстиями, температура на впуске должна быть отрегулирована на 6-8 o C ниже температуры зоны.
  • Для охлаждения с помощью высокоскоростных диффузных форсунок температура входящего воздуха должна быть установлена ​​на 17 o C ниже температуры в помещении.

4. Количество воздуха

Если мы собираемся обогревать комнату, выражение, из которого вы можете найти объем воздуха, будет

q h = Q h / (ρ c p (T s — T r ))

, где

q h = объем воздуха для обогрева (м 3 / с )

Q h = тепловая нагрузка (Вт)

ρ = плотность воздуха (кг / м 3 )

c p = удельная тепловой воздух (Дж / кг · К)

T с = температура подачи ( o C )

T r = комнатная температура ( o C )

Для c При расчете охлаждающей нагрузки имеем:

q c = Q c / (ρ c p (T o — T r ))

, где

q c = объем воздуха для отопления (м 3 / с)

Q c = тепловая нагрузка (Вт)

ρ = плотность воздуха (кг / м 3 )

c p = удельная теплоемкость воздуха (Дж / кг K)

T o = Наружная температура ( o C )

T r = комнатная температура ( o C )

5. Потеря температуры в воздуховодах

Еще одним параметром при проектировании вентиляции является потеря температуры в воздуховодах. Количество теплопотерь из воздуховода рассчитывается на основе стенок воздуховода, начальной и конечной температуры в воздуховоде, температуры вокруг воздуховода и коэффициента теплопотерь. Коэффициент теплопотери у каждого вещества разный. Например, она составляет 5,68 Вт / м 2 K для воздуховодов из листового металла и 2,3 Вт / м 2 K для изолированных воздуховодов. Уравнение, по которому рассчитываются потери тепла в воздуховоде:

H = k A ((T 1 + T 2 ) / 2 — T r )

, где

H = потери тепла (Вт),

A = площадь стенок воздуховода (м 2 ),

T 1 = начальная температура в воздуховоде ( o C),

T 2 = конечная температура в воздуховоде ( o C),

и

T r = окружающая среда комнатная температура ( o C).

После определения тепловых потерь, тепловые потери воздуха можно найти из

H = 1000 qc p (T 1 — T 2 )

где

q = масса проходящего воздуха (кг / с)

и

c p = удельная теплоемкость воздуха (кДж / кг · K).

Итак, потеря температуры в воздуховодах определяется комбинацией приведенных выше уравнений.

6. Выбор нагревателя, охладителя, стиральной машины и увлажнителя

При расчете следует выбирать надлежащее оборудование в зависимости от количества воздуха и мощности нагрева или охлаждения. Для выбора этих агрегатов следует искать их в каталогах, представленных производителями.

7. Расчет типоразмера котла

В зависимости от нагрузки, рассчитанной при расчете нагрузки на охлаждение и обогрев, мы можем определить размер котла; но имейте в виду, что к расчетной нагрузке следует добавить запас от 10 до 20%, чтобы точно определить размер котла. Это означает:

B = Q (1 + x)

, где

B = мощность котла (кВт),

Q = общая тепловая нагрузка всех нагревательных агрегатов в системе (кВт ),

x = запас на нагрев системы, обычно используются значения от 0,1 до 0,2.

Наконец, подходящий котел с соответствующей мощностью можно выбрать из производственного каталога.

8. Размер воздуховода

Чтобы определить размер воздуховода в конструкции вентиляции, первым делом необходимо определить скорость воздуха в нем.Затем необходимо рассчитать общую потерю давления в воздуховодах. Эти потери давления состоят из большой потери давления, незначительной потери давления и незначительных потерь в фильтрах, нагревателях и других компонентах. Основная потеря давления в воздуховодах составляет

dp f = R l ,

, где

R = сопротивление трению в воздуховоде на единицу длины (Па, Н / м2 на м воздуховода)

и

l = длина воздуховода (м).

С учетом упомянутых соотношений гидравлический диаметр воздуховода можно рассчитать по следующей формуле:

R = f / d h (ρ v 2 /2)

где

f = коэффициент трения,

d h = гидравлический диаметр.

Чтобы узнать больше о размерах воздуховодов при проектировании вентиляции, щелкните здесь.

Пример проекта воздуховода в здании (Ссылка: energy-models.com )

Расчет вентиляции и вытяжки промышленного здания

Во многих случаях, когда компания покупает или арендует промышленное здание, она игнорирует состояние существующей системы вентиляции в помещениях, что может привести к проблемам и процедурам, замедляющим начало деловой активности.Важность промышленной вентиляции заключается в нормах, которые необходимо соблюдать, чтобы избежать возможных штрафов.

Чтобы избежать такого рода проблем и как эксперты по расчету промышленной вентиляции, мы подготовили этот пост, в котором вы найдете небольшое руководство со всеми юридическими аспектами и необходимыми рекомендациями, чтобы расчет системы промышленной вентиляции вашей компании не превращается в более старую заботу.

Правила промышленной вентиляции

Несмотря на то, что нет специальных правил в отношении расчета промышленной вентиляции, необходимо соблюдать минимальный уровень качества воздуха, чтобы операторы, работающие на складе, дышали воздухом надлежащего качества в пределах своих возможностей.

В Королевском указе 427 упоминается объем вентиляции промышленных зданий, согласно этому правилу, для расчета вентиляции промышленного здания следует учитывать, что необходимо применять обновление воздуха в объеме 30 м3 на одного рабочего. ежечасно в случае, если на корабле нет табачного дыма (что-то обязательное сегодня и проливает свет на древность правил) в гипотетическом случае, когда на корабле был табачный дым, обновление воздуха увеличилось бы. до 50м3 на рабочего в час.

Принимая во внимание нормальные условия работы в промышленных зданиях, уровни, предложенные Королевским указом 427, недостаточны для поддержания комфортного качества воздуха и предотвращения устаревания окружающей среды. Это сделано с учетом того, что обновление воздуха учитывается только в расчете на человека в правилах, а не размер здания или степень загрязнения воздуха.

Таким образом, расчет вентиляции и вытяжки на промышленном складе не является одинаковым для бригады из 30 человек, работающих на складе площадью 2500 м2, сваривающих металл, как для тех же людей в меньшем помещении, используемом в качестве склада и в котором почти нет любая техника.

Существуют различные критерии, которые могут применяться в зависимости от размера помещений, выполняемых внутри помещений и количества рабочих, работающих внутри.

Как рассчитать вентиляцию и вытяжку промышленного здания

Здесь вы наверняка задаетесь вопросом, какие аспекты следует учитывать при установке вентиляции промышленного склада. Как специалисты в области расчета вентиляции и вытяжки промышленных зданий в МЕТ МАНН, мы рекомендуем учитывать следующие ключевые моменты.


  • Необходимо принимать во внимание контекст ограждения при расчете необходимой вентиляции в зависимости от выполняемой внутри деятельности, загрязнения, вносимого оборудованием, температуры, количества рабочих и, конечно же, продолжительности корпус.


  • После того, как были учтены все вышеперечисленные факторы, необходимо выполнить минимальное количество обновлений в час таким образом, чтобы воздух полностью обновлялся от 4 до 10 раз за каждый час активности.

Таким образом, предполагая, что у нас есть пространство длиной 50 метров, шириной 20 и высотой 6, расчет будет выполнен следующим образом:

Рассчитать кубометров всего

50 м x 20 м x 6 м = 6000 м3
Эти 6000 м3 соответствуют общему объему ограждения, который необходимо учитывать.

Рассчитайте объем продления в час исходя из количества желаемых продлений

Установка минимального рекомендуемого продления (4 продления в час)
6000м3 х 4 = 24.000м3

Чтобы полностью обновлять воздух в помещениях в общей сложности 4 раза в час, необходимо создать поток воздуха в 24 000 м3, для чего потребуется промышленная система вентиляции.

Промышленная система вентиляции основана на точках входа и выхода воздуха наружу, которые создают поток, который толкает застоявшийся воздух к выходу. Свежий и обновленный воздух поступает в салон через вентиляционные отверстия и уносит застоявшийся воздух вверх, где есть вытяжки, которые возвращают его наружу.

Проектирование системы вентиляции

Для установки подходящей системы вентиляции в промышленных зданиях необходимо учитывать ряд факторов в дополнение к потоку воздуха, необходимому для обновления внутреннего воздуха. Чтобы оптимизировать этот процесс, необходимо учитывать тип вентиляторов, расположение вытяжек и вентиляционных решеток таким образом, чтобы воздушный поток удалял застоявшийся воздух без какой-либо рециркуляции воздуха.

Если вы считаете, что ваши помещения недостаточно кондиционированы или у вас есть сомнения по поводу расчета вентиляции и вытяжки вашего промышленного склада в MET MANN, мы можем вам помочь. Мы являемся экспертами в изучении и установке систем вентиляции данного типа на промышленных предприятиях и складах всех видов.

Не стесняйтесь обращаться к нам, чтобы наши специалисты посоветовали вам, как улучшить условия труда на вашем производственном складе.




Базовая концепция вентиляции — естественная вентиляция для инфекционного контроля в медицинских учреждениях

Скорость вентиляции может обозначаться как абсолютная скорость вентиляции в л / с или м 3 / с, или как скорость воздухообмена относительно объема помещения.В этом руководстве скорость вентиляции называется абсолютным количеством поступающего воздуха в единицу времени (литр в секунду или л / с, кубический метр в час или м 3 / час), а скорость воздухообмена — относительной величиной. количество приточного воздуха в единицу времени. Например, в изолированном помещении для инфекций, передающихся воздушно-капельным путем, нам нужна скорость воздухообмена 12 ACH (CDC, 2005), тогда как в офисе нам нужна скорость вентиляции 10 л / с на человека.

Соотношение между скоростью вентиляции в л / с и скоростью воздухообмена составляет:

Скорость воздухообмена = [скорость вентиляции (л / с) × 3600 (с / час)] × 0.001 (м 3 / с)] / [объем помещения (м 3 )]

или,

Скорость вентиляции (л / с) = скорость воздухообмена × объем помещения (м 3 ) × 1000 (л / м 3 ) / 3600 (с / час)

Влияние скорости вентиляции на качество воздуха в помещении может можно увидеть по его влиянию на концентрацию загрязняющих веществ в воздухе, изучив простое макроскопическое уравнение вентиляции в отдельном помещении.

Рассмотрим полностью смешанную комнату — это означает, что концентрация загрязняющих веществ одинакова во всем помещении.Если в помещении есть источник загрязнителя, основное уравнение для концентрации можно записать как:

Vdcdt = q (co − c) + V˙pol

, где:

V = объем пространства (м 3 )

c = концентрация (% или кг / м 3 )

q = скорость вентиляции (м 3 / с)

c o = концентрация приточного воздуха (% или кг / м 3 )

dc = изменение концентрации

dt = изменение во времени

pol = скорость образования загрязняющих веществ в помещении (м 3 / с или кг / с).

Уравнение (C.3) называется уравнением вентиляции, которое показывает основную взаимосвязь между концентрацией, интенсивностью вентиляции, начальной концентрацией в помещении, концентрацией вне помещения и скоростью образования загрязняющих веществ. Общее решение уравнения (C.3) можно записать следующим образом:

c = ( c o + c G ) (1 — e −nt ) + c I e −nt

где:

cG = V˙polq = исходная концентрация

cI = начальная концентрация в момент времени t = 0

n = скорость воздухообмена.

В правой части решения (C.4) есть две части. Первая часть показывает, как концентрация приближается к стационарному раствору, а вторая часть показывает, как начальная концентрация спадает со временем. Когда время достаточно велико, вторая часть будет уменьшаться, в то время как концентрация загрязнителя приближается к стационарному раствору

Разницу между скоростью вентиляции и скоростью воздухообмена можно увидеть из растворов (C. 4) и (C. 5). В (C.5), установившаяся концентрация загрязняющего вещества определяется скоростью образования загрязняющего вещества и скоростью вентиляции (абсолютная скорость вентиляционного потока), но не скоростью воздухообмена. Следовательно, с целью контроля долгосрочного воздействия загрязняющих веществ мы должны указывать интенсивность вентиляции, а не скорость воздухообмена. В (B.4), предполагая, что мы рассматриваем ситуацию спада концентрации без постоянного источника загрязнителя (первый член = 0), скорость распада определяется скоростью воздухообмена, а не скоростью вентиляции.Следовательно, для цели снижения концентрации загрязняющего вещества за короткое время после внезапного выброса загрязняющего вещества скорость воздухообмена является наиболее подходящей.

Вышеупомянутое решение (C.5) можно переписать следующим образом: для концентрации газообразных загрязнителей внутри и снаружи помещений

Концентрация в помещении = Концентрация на открытом воздухе + Скорость образования загрязнителя Скорость потока вентиляции

Это полезное соотношение. Мы легко можем обнаружить, что:

  • чем выше концентрация вне помещения, тем выше концентрация внутри помещения

  • чем выше интенсивность вентиляции, тем ниже концентрация внутри помещения

  • чем выше скорость генерации, тем выше внутренняя концентрация.

Уравнение (C.6) получено из упрощенного уравнения стационарного состояния, которое игнорирует различные процессы удаления, такие как осаждение на поверхности, трансформация при столкновении с другими частицами, химические процессы и распад или потеря жизнеспособности организмов.

Системы вентиляции можно классифицировать по:

  • их движущим силам — естественная вентиляция, включая инфильтрацию, механическую вентиляцию и гибридную (смешанную) вентиляцию;

  • приточно-вытяжная — только приточная механическая вентиляция, только вытяжная вентиляция, сбалансированная механическая вентиляция;

  • интеграция с системами кондиционирования — фанкойлы и индукционные системы, системы постоянного расхода воздуха, системы переменного расхода воздуха, системы с одним воздуховодом, системы с двумя воздуховодами; и

  • стратегии распределения воздуха — смешанная вентиляция и вытесняющая вентиляция.

Что такое потеря давления?

Сопротивление воздуха в системе вентиляции в основном определяется скоростью воздуха в этой системе. Сопротивление воздуха растет прямо пропорционально потоку воздуха. Это явление известно как потеря давления. Статическое давление, создаваемое вентилятором, вызывает движение воздуха в вентиляционной системе с определенным сопротивлением. Чем выше сопротивление вентиляции в системе, тем меньше воздушный поток вентилятора. Потери на трение в воздуховодах, а также сопротивление сетевого оборудования (фильтр, глушитель, нагреватель, клапаны и демпферы и т. Д.)) можно рассчитать с помощью таблиц и диаграмм, содержащихся в каталоге. Полная потеря давления равна всем значениям потери давления в вентиляционной системе.

Рекомендуемая скорость движения воздуха внутри воздуховодов:

Тип Скорость воздуха, м / с
Воздуховоды магистральные 6,0 — 8,0
Боковые ответвления 4,0 — 5,0
Воздуховоды 1,5 — 2,0
Приточная решетка потолочная 1,0 — 3,0
Вытяжные решетки 1,5 — 3,0

Расчет скорости воздуха в воздуховодах:

V = L / (3600 * F) (м / с)

л — производительность по воздуху [м 3 / час];
F — сечение воздуховода [м 2 ];

Рекомендация 1.
Потери давления в системе воздуховодов могут быть уменьшены за счет большего сечения воздуховода, что обеспечивает относительно равномерную скорость воздуха во всей системе. На рисунке ниже показано, как обеспечить относительно равномерную скорость воздуха в системе воздуховодов с минимальной потерей давления.

Рекомендация 2.
Для длинных систем с большим количеством вентиляционных решеток установите вентилятор посередине сети. Такое решение имеет ряд преимуществ. С одной стороны, снижаются потери давления, с другой — используются воздуховоды меньшего размера.

Пример расчета системы вентиляции:

Начните расчет с черчения системы, показывая расположение воздуховода, вентиляционных решеток, вентиляторов, а также длины участков воздуховода между тройниками. Затем рассчитайте объем воздуха в каждой секции.

Для расчета потери давления в секциях 1-6 используйте диаграмму потери давления для круглых воздуховодов. Для этого необходимо определить требуемые диаметры воздуховодов и потери давления при условии допустимого расхода воздуха в воздуховоде.

Участок 1: Расход воздуха 200 м 3 / ч. Предположим, что диаметр воздуховода составляет 200 мм, а скорость воздуха составляет 1,95 м / с, тогда потеря давления составляет 0,21 Па / м x 15 м = 3 Па (см. Диаграмму потери давления для воздуховодов).

Раздел 2: такие же расчеты производятся с учетом того, что скорость воздуха на этом участке составляет 220 + 350 = 570 м. 3 / ч. Предположим, что диаметр воздуховода составляет 250 мм, а скорость воздуха составляет 3,23 м / с, тогда потеря давления равна 0.9 Па / м x 20 м = 18 Па.

Участок 3: Расход воздуха через этот участок составляет 1070 м 3 / ч. Предположим, что диаметр воздуховода составляет 315 мм, а скорость воздуха составляет 3,82 м / с, тогда потеря давления составляет 1,1 Па / м x 20 м = 22 Па.

Участок 4: Расход воздуха через этот участок составляет 1570 м 3 / ч. Предположим, что диаметр воздуховода составляет 315 мм, а скорость воздуха составляет 5,6 м / с, тогда потеря давления составляет 2,3 Па / м x 20 м = 46 Па.

Участок 5: Расход воздуха через этот участок составляет 1570 м 3 / ч.Предположим, что диаметр воздуховода составляет 315 мм, а скорость воздуха составляет 5,6 м / с, тогда потеря давления составляет 2,3 Па / м x 1 м = 23 Па.

Участок 6: Расход воздуха через этот участок составляет 1570 м 3 / ч. Предположим, что диаметр воздуховода составляет 315 мм, а скорость воздуха составляет 5,6 м / с, тогда потеря давления составляет 2,3 Па / м x 10 м = 23 Па. Общее давление воздуха в системе воздуховодов составляет 114,3 Па.

По окончании расчета потерь давления в последней секции можно приступить к расчету потерь давления в элементах сети, таких как глушитель SR 315/900 (16 Па) и в обратном демпфере KOM 315 (22 Па). Рассчитайте также потери давления в ответвлениях к решеткам. Суммарное сопротивление воздуха в 4-х ветвях составляет 8 Па.

Расчет потерь давления в тройниках воздуховодов.

Диаграмма позволяет рассчитать потерю давления в ответвлениях на основе угла изгиба, диаметра воздуховода и производительности по воздуху.

Пример. Рассчитайте потерю давления для колена 90 °, Ø 250 мм и расхода воздуха 500 м. 3 / ч. Для этого найдите точку пересечения вертикальной линии, показывающей объем воздуха, с вертикальной линией.Найдите потерю давления на вертикальной линии слева для изгиба трубы на 90 °, что составляет 2 Па.

Допустим, мы устанавливаем диффузоры потолочные PF с сопротивлением воздуха 26 Па.

Теперь просуммируем все потери давления для прямого участка воздуховода, элементов сети, колен и решеток. Целевое значение 186,3 Па.

После всех расчетов приходим к выводу, что нам нужен вытяжной вентилятор производительностью 1570 м 3 / ч при сопротивлении воздуха 186.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
