Размер вентиляционного короба: Пластиковые короба для вентиляции — размеры вентиляционной вытяжки из пластика

Содержание

Вентиляционный короб для вытяжки на кухне


Каждый мечтает видеть свою кухню идеальной во всех отношениях: от продуманного и удобного дизайна, до оснащения ее современными высокотехнологичными бытовыми приборами. К сожалению, некоторые квартиры могут иметь определенные изъяны в конструкции, которые убрать или скрыть не так просто. Среди распространенных проблем можно выделить кухонные вентиляционные короба. Многие приходят в замешательство перед планировкой будущего интерьера. Первым делом встает вопрос о том, как гармонично вписать короб в имеющееся пространство и подчеркнуть при этом достоинства помещения.

Размеры, формы, расположение

К сожалению, избавляться от вентиляционного короба, то есть демонтировать его, категорически запрещается, так как это может привести к большим проблемам в дальнейшем. Конечно, данная процедура увеличила бы площадь кухни на полметра, но нанесла глобальный урон всему дому.

  • Во-первых, шахта, состоящая из вентиляционных коробов, установленных друг на друге, при потере одного из них может остаться без опоры для выше расположенных блоков.
  • Во-вторых, квартиры на нижних этажах останутся без воздухообмена.
  • В-третьих, снесенный короб может стать угрозой для жизни, если случайно произойдет утечка газа. Поэтому проводить какие-либо манипуляции с ним не следует. Лучше обратиться к профессиональному дизайнеру и грамотно обыграть выступ с коробом в интерьере, сделав его не недостатком, а достоинством.

Одними из наиболее распространенных являются кухни с вентиляционным коробом следующих видов:

  • Маленький прямоугольный. С габаритами не более 600 мм по ширине и глубине.
  • Большой. С размерами больше 600 мм в ширину и глубину, прямоугольной формы.
  • Нестандартный. Имеющий сложную геометрическую конструкцию и размещение.

Более привычный вариант планировки кухни имеет вентиляционный короб в углу или вдоль одной из стен. Если его расположение приходится на угол, то это самый простой случай и его спокойно можно обыграть при помощи мебели. В другом варианте придется прибегнуть к некоторым более сложным дизайнерским приемам.

Чтобы удачно вписать короб в интерьер необходимо проанализировать следующие моменты. Прежде всего, важную роль играет его месторасположение, размер и форма. Также следует задуматься об общей стилистике и концепции интерьера, какие материалы могут здесь потребоваться. Немаловажно и заранее рассчитать бюджет, который планируется потратить.

Если в непосредственной близости с вентиляционным каналом находится газовая варочная панель, то использовать бумажные обои для стен нельзя, так как это может привести к возгоранию.

Нежелательно оклеивать обоями, а также декорировать штукатуркой и короба для вытяжек на кухне, располагающиеся рядом с раковиной.

Прежде чем браться за какую-либо ремонтную работу в помещении, необходимо изобразить будущий интерьер на бумаге. Начертить общий план кухни, подобрать подходящее цветовое и стилевое решение, а также определиться с отделочными материалами и мебелью. Можно поискать в интернете и журналах похожие варианты планировок с коробом и выбрать наиболее приемлемые для себя.

Как скрыть вентиляционный короб?

С помощью кухонного гарнитура

Вентиляционный короб на кухне – это не повод впадать в отчаяние, ведь если его грамотно обыграть, то можно сделать интерьер стильным, уникальным, не лишенным при этом функциональности. Замаскировать короб можно с помощью навесных шкафов, полок или другими декоративными элементами.

Сложные конструкции кухонных помещений предполагают оснащение их мебелью, выполненной под заказ по индивидуальным размерам. Это не только практично и удобно, но и эстетически привлекательно. Ведь в таком случае не останется свободных незаполненных ничем щелей и промежутков между шкафами и тумбами. Все предметы будут идеально точно вписаны в пространство.

Совет! Если мебель приобретается под заказ, то замер и установку следует доверить специалистам, которые учтут все нюансы помещения: кривизну стен, углов, а также различные ниши и выступы.

Если вентиляционный короб расположен в углу кухни, а мебель не планируется изготовлять под заказ, а использовать готовую, то лучшим вариантом будет приобретение гарнитура L-образной формы. Такое решение подойдет для кухонь среднего размера. Рядом с выступом обычно устанавливается напольный шкаф-пенал небольшой глубины с открытыми полками или такими же фасадами, как у остальной мебели. С другой стороны вентиляционного короба также можно установить пенал либо встроить короб в навесной шкафчик.

С использованием полок

Другой способ замаскировать вентиляционные короба – декорировать их различными функциональными элементами. Например, полками для хранения посуды, специй, сувениров и других предметов интерьера или небольших кухонных принадлежностей.

Поверхность короба также подойдет для размещения на ней плазменной панели. Если установить на одной из стенок кронштейн, то можно каждый день отдыхать или готовить на кухне за просмотром любимой телепередачи. Выступ может стать отличным решением для монтажа барной стойки, острова или фальш-камина.

С применением декоративных элементов

Кроме функциональных предметов, вентиляционные короба могут быть отделаны различными материалами, а также играть роль центрального декоративного элемента. Например, если интерьер кухни выполнен в античном стиле, то выступ может быть оформлен в виде классической колонны с использованием гипсовой лепнины, декоративного камня или фактурной штукатурки.

Современные интерьеры хай-тек или лофт позволят декорировать короб с помощью кирпичной кладки, а также другими материалами: стеклом, панелями, зеркальной плиткой. Цветная мозаика или роспись также позволят выгодно украсить короб и сделают его центральным элементом интерьера.

Чтобы визуально скрыть выступ можно использовать для него те же отделочные материалы, что и для остальных стен, например: плитку, штукатурку или обои. По тому же принципу короб объединяется с кухонным фартуком, при помощи плитки или скинали.

Неплохим и функциональным вариантом является использование грифельной краски в интерьере кухни. Декоративный короб для вытяжки может играть роль доски для записей мелом, а если под грифельное покрытие нанести специальную краску с эффектом намагничивания, то можно с легкостью крепить к коробу различные записки, листки, детские рисунки, полезные вырезки из журналов и прочие полезные вещицы с помощью декоративных магнитиков.

Кухни с вентиляционным коробом можно кардинально преобразить с помощью дополнительной подсветки, размещенной в зоне выступа. Таким образом, получится сгладить или, наоборот, выделить данный элемент конструкции.

Монтаж своими руками

Лучше всего для вентиляционного короба использовать конструкцию из гипсокартона, а для воздуховода – гофру. В работе могут потребоваться:

  • профили из металла;
  • листы гипсокартона;
  • шуруповерт и перфоратор;
  • ножницы для работы с металлом;
  • саморезы и дюбеля.

Первым делом необходимо выполнить разметку на стене карандашом, а после этого прикрепить дюбелями металлический профиль согласно отмеченным линиям. В зависимости от размеров короба вырезаются вертикальные стойки и крепятся к периметру. Далее, к ним необходимо монтировать такого же размера металлический профиль, как и ранее сделанный периметр.

К вентиляционному отверстию крепится рукав из гофры и вставляется внутрь каркаса. Сверху на металлические профили монтируются заранее вырезанные в размер листы гипсокартона и фиксируются саморезами, на расстоянии не менее, чем 150 мм друг от друга.

Готовые гипсокартонные вентиляционные короба можно декорировать в соответствии с интерьерной задумкой и использовать для них любые отделочные материалы и декоративные элементы.

Дизайн кухни с вентиляционным коробом может быть не только функциональным, но и весьма привлекательным эстетически, если грамотно подойти к вопросу организации пространства. Важно заранее продумать все тонкости ремонта, определиться со стилем, подобрать мебель и отделочные материалы.

100 фото идей создания декоративных кожухов своими руками

Необходимый инструмент

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора.

А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

  • Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
  • Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.

  • При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

  • Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
  • Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
  • Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
  • Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

  • экологической безопасностью;
  • механической прочностью;
  • пластичностью;
  • устойчивостью к воздействию химически активных и органических веществ;
  • стойкостью к перепадам температур;
  • небольшим удельным весом;
  • влагостойкостью;
  • не подвержены коррозии;
  • просты в монтаже и обслуживании;
  • большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
  • широкой цветовой палитрой;
  • доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

  • низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
  • Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью.
    Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

  1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
  2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
  3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.


Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;

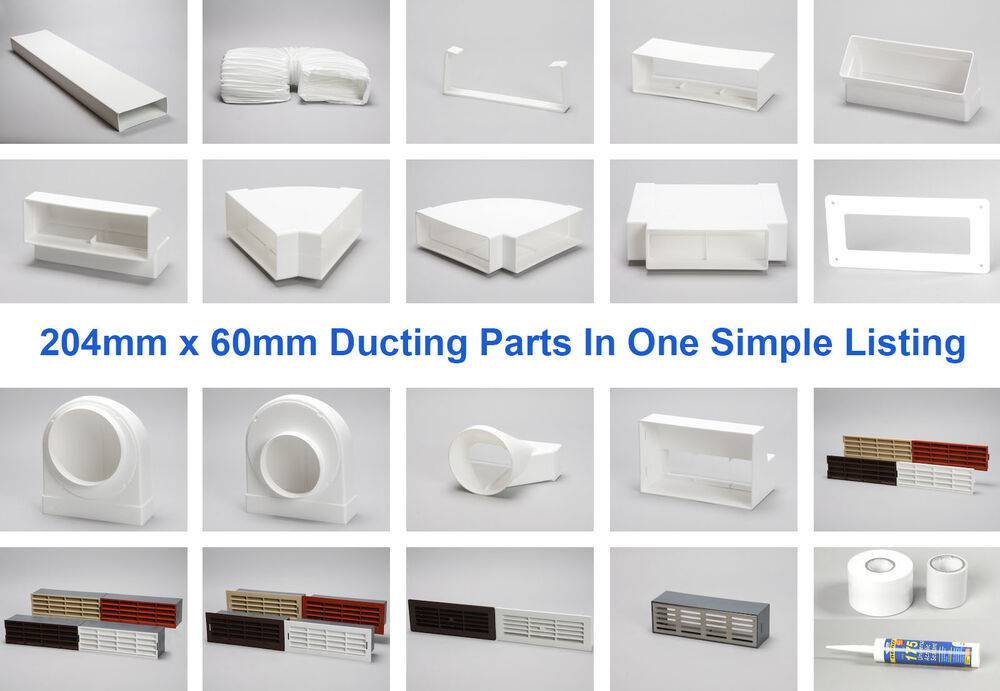

  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.


Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Выбрать и купить воздуховоды онлайн

Мы договорились о СКИДКАХ для наших читателей в магазине ЛЕРУА МЕРЛЕН.

Ассортимент воздуховодов у Леруа Мерлен огромный — более 70 разновидностей. Такое количество не просмотришь в обычном магазине — не хватит ни времени, ни сил.

Покупать через интернет дешевле, чем в магазине (онлайн цена ниже)! Это очень выгодно, удобно и безопасно: можно купить товары, не выходя из дома и не посещая магазин. Все покупки вам доставят домой. А если что-то не подойдет, можно оформить возврат товара.

Кроме того, в онлайн-магазине на каждой странице товара можно ознакомиться с точными  характеристиками и реальными отзывами покупателей.

Короб для вытяжки: правила эксплуатации и использование аксессуаров

Правила эксплуатации коробов для вытяжки:

  • периодическая замена фильтров;
  • контроль работы обратных клапанов;
  • поддержание наружной поверхности в чистоте;
  • выявление засоров и их устранение.

При эксплуатации гипсокартонного короба на кухне нужно обеспечивать целостность его внешнего защитного слоя, не допускать эксплуатации при повышенной влажности, при очистке не использовать абразивные инструменты.

При ухудшении внешнего вида конструкции, нужно использовать специальные декоративные аксессуары

Важно их подбирать в соответствии с материалом вентиляционного канала

Процесс производства прямоугольного оцинкованного воздуховода вентиляции

Причины засорения и порядок восстановления вентиляционного короба

Любая работающая система по истечении времени требует ремонта отдельных элементов или полной замены всех составляющих. Не является исключением и система вентиляции. Основными признаками, указывающими на снижение уровня эффективности воздуховода, являются:

  • затхлый воздух;
  • плесень и грибок на стенах;
  • скопление конденсата на окнах;
  • не удаляются запахи;
  • результаты проветривания ощутимы недлительное время.

При появлении одного из признаков необходимо проверить состояние короба, вентиляции в целом, т. е. функционирование двигателя, состояние фильтров. Если проблемы в жилой части не обнаружены, нужно обращаться к специалистам с просьбой обследовать состояние общей вентиляционной шахты. Зачастую признаки плохого функционирования вентканалов появляются вследствие следующих причин:

Главные признаки плохого функционирования вытяжки – это уменьшение сечения воздуховода, засорение или полное перекрытие канала

  • засорения канала;
  • уменьшения сечения воздухоотвода;
  • полного перекрытия канала.

Причиной засорения канала может быть постепенное отложение загрязнений на стенках. Иногда сами жильцы при выполнении ремонтных работ сбрасывают в вентиляционную шахту строительный мусор. Уменьшение сечения или полное перекрытие зачастую является следствием проведения в квартирах незаконной перепланировки, когда в вентканал встраиваются коммуникации, или он демонтируется на уровне одной квартиры, и тем самым полностью блокируется выход воздуха.

Доступ к обследованию и выполнению работ по очистке каналов имеют только специалисты, владеющие сертификатом на осуществление данной деятельности.

Главные признаки плохой работы вентиляции – это затхлый запах в кухне, плесень и грибок на стенах

Если причиной выхода из строя общей вентиляционной шахты является незаконная деятельность жильцов, восстановление проводится за их счет.

Демонтаж вентиляционных коробов, расценка в смете

Пришедшие в негодность вентиляционные короба нуждаются в ремонте или полной замене. Зачастую проблемным становится именно этап демонтажа из-за сложности точного определения объема трудовых затрат и их стоимости. Чтобы правильно наметить виды работ по разборке системы, нужно провести тщательное обследование и определить степень повреждения и количество вышедших из строя узлов. Затем необходимо проанализировать, сколько людей понадобится для работы, какая техника будет задействована, какие материалы потребуются для замены. Только после этого можно просчитать цену демонтажа.

В том случае, когда замене будет подлежать шахтная конструкция полностью, цена на демонтаж значительно увеличится, ведь нужно будет разобрать короб и снять все воздухоотводы и жалюзийные решетки.

Расценки на выполнение демонтажных работ можно найти в ГЭСНр-65-(28-32) и ФЕРр-65-(28-32). В стоимость трудовых затрат необходимо также включить очистку от мусора и вывоз отходов. Использование понижающих коэффициентов относительно прямых затрат на демонтажные работы (согласно МДС-37 пункт 3.2) осуществляется следующим образом:

Цена на демонтаж будет зависеть от объема выполняемых работ

  • если оборудование после демонтажа будет употребляться, то, учитывая разборку и консервирование с целью сохранения, применяемый коэффициент составит 0,7;
  • если оборудование будет использовано, но работы по разборке, консервированию и хранению не выполняются, употребляется коэффициент 0,6;
  • если оборудование не подлежит применению, а разбирается и разрезается на части, действует коэффициент 0,5;
  • оборудование разбирается, разрезается и выбрасывается – коэффициент составит 0,3.

Составление сметы на демонтажные работы – процесс сложный и кропотливый, он требует специального образования и определенных навыков.

Восстановление устаревшего вентиляционного короба с помощью современных инструментов и материалов

Восстановление требуется, как правило, коробу, обеспечивающему общедомовую вентиляцию. Причины для восстановления бывают разные, самые распространённые:

  • предшествовавшая незаконная перепланировка;
  • нарушение воздухообмена, характерное для старых помещений.

Из инструмента могут потребоваться:

  • уровень;
  • рулетка;
  • циркулярная или обычная пила;
  • молоток;
  • шуруповёрт;
  • ёмкость для раствора;
  • кельма (мастерок).

Материалы могут потребоваться разные:

  • трубы;
  • строительные блоки;
  • кирпич;
  • раствор для кладки;
  • гипсокартон;
  • ДВП, ДСП;
  • металлический профиль;
  • шурупы.

Восстанавливаем короб:

  • расчистите вентиляционные пути, для этого придётся снять напольное и потолочное покрытие в месте прохождения воздуховодных путей;
  • изучите сечение;
  • подберите подходящие материалы;
  • по уровню возведите конструкцию из выбранных материалов;
  • обеспечьте отверстие в вентиляционную шахту для воздухообмена в вашей квартире.

Возведя короб, дайте ему высохнуть. После можно приступать к его оформлению и декорации.

Правила размещения вентиляционных выходов

Существует два стандартных способа вывода вентиляционных труб за пределы дома: через стену и через крышу. Во втором случае расположенные над уровнем крыши фрагменты труб часто размещают внутри специального короба.

Вентиляционный короб выполняет две функции:

  • Утепление. При охлаждении выходящего из помещения воздуха образуется конденсат. Он начинает просачиваться обратно по вентиляционной системе, а также может сузить или полностью закрыть сечение канала.
  • Гидроизоляция. Нарушение целостности крыши может привести к попаданию воды в чердачное пространство. Также необходимо обеспечить защиту вентиляционного канала от прямого попадания в него осадков в виде дождя или снега.

А также короб послужит отличной опорной конструкцией для крепления облицовочного материала и для обеспечения отступа от нестабильных строительных конструкций, выполненных из пиломатериалов.


Короб на крыше дома должен выглядеть гармонично. Поэтому нужно заранее продумать его дизайн: расцветку и декоративные элементы

Если в доме запланировано или уже реализовано несколько вентиляционных выходов на чердак, то существует 3 варианта, как их вывести на крышу:

  • Для каждого канала можно сделать свой короб. Это наиболее затратный способ, однако в этом случае можно вывести трубы без изгибов, что при естественной вентиляции увеличивает тягу.
  • Свести все трубы рядом и вывести их на крышу в одном коробе. Это уменьшает количество работ на крыше, но увеличивает загруженность чердачного помещения.
  • Сделать единую систему вентиляционных каналов с одним выходом. Это минимизирует размер короба, что значительно упростит работу на крыше, однако может привести к проблемам, характерным для разветвленных систем воздухообмена.

Использование системы каналов с несколькими местами поступления воздуха и одной точкой его удаления должно быть предварительно хорошо просчитано. Необходимо правильно выстроить приточную вентиляцию и установить обратные клапаны, иначе возможен реверс воздушного потока.

Отверстие в крыше не должно повредить стропила, иначе это приведет к опасности перераспределения нагрузки несущих конструкций

Обрешетка не играет такой важной роли, так как она всего лишь держит покрытие


Так как вентиляционных труб может быть много, то нужно разместить их на чердаке так, чтобы они занимали мало места

Также нужно внимательно подойти к вопросу определения места выхода вентиляции, чтобы она не оказалась в зоне ветрового подпора.

Несоблюдение правила положения труб относительно элементов крыши, прописанного в п. 6.6.12 СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование” может привести к уменьшению тяги или ее опрокидыванию, что сразу же негативно отразится на воздухообмене.


По этой схеме можно определить достаточную высоту вентиляционных выходов на наклонной крыше дома. Если рядом есть высокие объекты, то расчеты будут более сложные

Поэтому для скатной крыши лучше запланировать место для короба ближе к коньку. Это позволить уменьшить высоту конструкции, что упростит работы по ее возведению.

Изготовление короба своими руками

Размер короба для вытяжки:

  • ширина стандартной встраиваемой вытяжки составляет 50 или 60 см. Поэтому, если вы изготавливаете короб своими руками, внимательно следите за соблюдением точных размеров: его ширина должна быть ровно 50 или 60 см. При несоответствии размеров качество работы устройства снижается;
  • глубина составляет, как правило, 28 см. Однако, если короб под вытяжку на кухне будет использоваться в качестве шкафа, то глубина может быть увеличена;
  • высота короба будет зависеть от роста хозяйки и расстояния, которое требуют правила техники безопасности — не больше 85 см и не меньше 65 см. Кроме того, высоту конструкции следует подгонять и под размеры кухонной мебели.

Короб с тонированными дверцами

Лицевую часть конструкции можно сделать в виде двух распашных дверей или одной горизонтальной, открывающейся снизу, дверцы. Дизайн фасада может быть самым разнообразным, но не стоит делать стеклянные дверцы, поскольку за ними будет видна внутренняя часть короба. Если же в качества материала для изготовления дверей выбрано стекло, то его лучше всего тонировать.

Фасад шкафа должен быть похож на фасады остальных кухонных шкафов. Следует помнить, что он выполняет декоративную функцию, маскирует все имеющиеся недостатки. Лучше всего приобрести гарнитур на заказ, предварительно сообщив мастерам размеры своей вытяжки. Если вы решили изготовить короб своими руками, то подбирайте такой же по цвету и качеству материал, из которого сделана кухонная мебель.

Материал короба должен быть устойчивым к воздействию бытовых моющих и чистящих средств, поскольку на всех кухонных поверхностях оседает влага и жир.

Изготовление

  • В первую очередь необходимо сделать эскиз будущей конструкции в натуральную величину, а затем по готовому рисунку вырезать заготовки. Чтобы края деталей получились ровными и аккуратными, лучше всего распиливать материал с помощью электрического лобзика. На нижней полке следует сделать отверстие для вентиляционной гофры.
  • Все панели соединяются между собой с помощью саморезов металлических уголков. Чтобы скрепить одно соединение, потребуется два уголка толщиной не менее 2 мм.
  • Увеличить жесткость конструкции можно с помощью полки, установленной посередине. Среднюю полку и заднюю стенки устанавливают после монтажа самого короба.
  • Крепление дверей производится после того, как будет готова вся конструкция.

Заключение

Некоторые компании выпускают композиционные короба, в которых наружная поверхность выполнена из ПВХ, а внутренняя из анодированного алюминия. Считается, что такие конструкции способны работать с горячим воздухом прямо от вытяжки, не боятся солнечных лучей и механической нагрузки. По заявлениям производителей, благодаря алюминиевой вставке короба не собирают, как пластиковые трубы, пыль и грязь в результате электризации поверхности. Стоимость таких коробов в 2-3 раза выше, чем лучших пластиковых воздуховодов.

Источники

  • https://2proraba.com/teplo-ventilyaciya/kak-vybrat-koroba-dlya-ventilyacii-plastikovye.html
  • https://seositi.ru/elementy-ventilyacii/plastikovye-ventilyacionnye-koroba.html
  • https://vse-otoplenie.ru/korob-dla-vytazki-materialy-pod-ventilacionnye-koroba-kak-sdelat-dekorativnyj-kupol-i-plastikovuu-nisu
  • https://remontonly.ru/korob-ventilyatsionnyj-plastikovyj-pryamougolnyj.html
  • https://proffstroygroup.ru/kuhnya/korob-dlya-vytyazhki-na-kuhne.html
  • https://VentingInfo.ru/sistemyventilyacii/plastikovye-vozduhovody-osobennosti-montazha-i-razmery-izdeliya-kruglogo-i-pryamougolnogo-secheniya
  • https://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki. html

Монтаж вентиляционного короба на кухне | Ремонт кухни своими руками

Содержание статьи:

Вступление

Здравствуйте! В примере этой статьи будем монтировать вентиляционный короб из пластика, прямоугольного сечения. Вентиляционный короб будет делаться от места, где будет располагаться плита, до вентиляционного вывода кухни.

Монтаж вентиляционного короба на кухне – особенности монтажа

Сразу обращу внимание. Если вы делаете монтаж вентиляционного короба на кухне нельзя этим коробом полностью закрывать вентиляционное отверстие. Нужно оставить второй вентиляционный вывод для естественной вентиляции кухни. Очень важно, расположить вентиляционный вывод ближе к вентиляционной шахте, чтобы пары от плиты не попадали обратно на кухню.

На фото ниже это видно. Вентиляционный короб выше, естественной вентиляции. Такой монтаж вентиляции соответствует рисунку 2. При такой схеме монтажа пары от плиты и из кухни не пересекаются и пары от плиты не попадают обратно в кухню.

Вентиляционный короб разделен с естественной вентиляцией на кухне.

Можно смонтировать вентиляцию по рисунку 1. При таком монтаже, на отверстие естественной вентиляции ставится вентиляционная решетка с легким обратным клапаном (3). Обратный клапан запирается при работе вентиляции над плитой и открывается, если эта вентиляция не работает. В этом случае работает естественная вытяжка кухни.

Две схемы монтажа вентиляционного короба на кухне.

Проверка вентиляции

Перед монтажом вентиляционного короба проверьте тягу естественной вытяжки. Для элементарной проверки поднесите к вытяжке зажигалку и по наклону пламени вы поймете, тянет вытяжка или нет. Проблемы с вытяжкой решаются совместно с управляющей организацией и/или ЖЭКом. Нужно понимать, что если шахта вытяжки дома забита, то вы выкачивать воздух из своей кухни будете либо к соседям либо обратно себе в кухню, а может быть и в свои комнаты ( все зависит от вентиляционной разводке).

Монтаж пластикового короба вентиляции

Пластиковый короб вентиляции собирается «на полу». При сборке короба промазывайте соединения акриловым герметиком, это исключит утечку запахов из короба.

На основной потолок крепится специальное крепление для коробов. Оно напоминает защелку и на рисунке отмечена стрелкой.

Предварительно вентиляционное отверстие разбивается под размер короба. Одновременно делается второй вывод для естественной вентиляции.

После монтажа короба вентиляции монтируется подшивной потолок. В гипсокартоне потолка вырезается отверстие под вентиляционный вывод с вытяжки.

Вентиляционный короб вставляется в отверстие вентиляционного вывода. Оставшееся отверстие вокруг короба, заделывается штукатурным раствором.

Такой несложный монтаж вентиляционного короба на кухне позволит обеспечить комфортный климат на кухне без лишних запахов.

©Remont-kuxni.ru

Другие статьи раздела “Двери кухни”

  • Записи не найдены

Похожее

Вентиляционные короба и их виды




Короба вентиляции для дома


Короба, используемые для вентиляции – это артерии и вены любой приточно-вытяжной системы. Ведь именно по воздуховодам в помещение поступает свежий воздух и удаляется «отработанная» среда. Причем, от качеств и свойств вентиляционного короба зависят и сроки эксплуатации, и сама эффективность функционирования, и трудоемкость монтажа системы, и многие другие характеристики вентиляции.

Наиболее значимым свойством воздуховодов является пропускная способность короба. Ведь именно она определяет эффективность всей вентиляционной системы.

Для нормального воздухообмена в жилом помещении вентиляционная система должна всего за один час обеспечить «прокачку» воздушной массы в объеме равном объему всего жилого пространства. Кроме того, принято считать, что приемлемая, согласно санитарным нормам, вентиляция должна обеспечить приток не менее трех кубических метров воздуха на каждый квадратный метр жилой площади. И расчет сечения коробов выполняется исходя из указанных потребностей.

Кроме того, размер сечения вентиляционного короба зависит от скорости движения среды внутри воздухопровода. Причем, приемлемой, с точки зрения минимизации шума, является скорость до 3 кубометров в час, а естественная циркуляция воздушных масс происходит со скоростью до одного кубометра в час.

Собственно, сам подбор сечения осуществляется по особым диаграммам, в которых аккумулированы данные относительно взаимосвязи скорости течения среды в воздуховоде и предполагаемом объеме воздухообмена с размером сечения вентиляционного короба.

Изучая такую диаграмму, можно выяснить, что для обеспечения естественной циркуляции (скорость течения – 1м3/час) в объеме 500 кубометров в час владельцу помещения придется снабдить свою вентиляционную систему каналом сечением 250х500 миллиметров (или диаметром в 400 миллиметров). А прокачка тех же 500 кубометров в час со скоростью в 2,5-3 кубометра в час уменьшит вентиляционные короба до размеров сечения в 200х250 миллиметров (или диаметра в 250 миллиметров).

И на основе этой информации можно сделать вывод, что с точки зрения оптимизации сечения короба принудительная схема циркуляции воздуха в вентиляционной системе будет предпочтительнее естественной. Не меньшим влиянием на характеристики вентиляции имеют не только габариты, но и тип сечения короба. Впрочем, указанная характеристика короба влияет скорее на процесс монтирования системы.

Как известно, вентиляционные короба бывают либо круглого, либо прямоугольного сечения. И полученные в результате изучения вышеупомянутой диаграммы данные позволяют оценить эффективность применения воздуховодов круглого и прямоугольного сечения.

Из диаграммы можно почерпнуть информацию о взаимозаменяемости и соответствии вентиляционных коробов круглого и прямоугольного сечения. Причем, практически во всех случаях, габариты «прямоугольных» коробов будут немного скромнее размеров воздуховодов с круглым сечением. Например, короб диаметром в 140 миллиметров может заменить короб сечением 100х160 миллиметров. А это значит, что «прямоугольный» короб можно упрятать там, куда «круглый» короб попросту не поместится. Проще говоря, для стен толщиной до 140 миллиметров подойдет короб прямоугольного сечения (габариты – 100х160 мм), а в стенах толщиной более 140 миллиметров можно использовать и «круглый» короб (с диаметром 140 мм).

Впрочем, подобная оптимизация может иметь и обратную сторону – вентиляция на основе квадратных коробов потребует больших расходов на соединение воздуховодов в единую систему. Крестообразные сопряжения «прямоугольных» коробов занимают больше места, а для углового сопряжения прямоугольного короба нужно покупать особое колено с фиксированным углом «поворота», тогда как «круглый», гибкий короб можно попросту согнуть под любым углом.

Таким образом, можно сделать вывод, что для тонких стен, перегородок и перекрытий лучше всего использовать прямоугольные короба, однако, в вентиляционных системах со сложной разводкой следует употреблять гибкие короба круглого сечения. Кроме того, круглые короба обладает меньшим внутренним сопротивлением потоку воздуха, чем квадратные, что позволяет сэкономить на мощности вытяжного вентилятора.

Еще одним фактором, влияющим на качество и характеристики вентиляционной системы, является тип конструкционного материала, используемого в изготовлении короба воздуховода.

Современная промышленность использует в производстве вентиляционных коробов всего две разновидности конструкционных материалов: оцинкованную сталь и пластик.

Пластиковые воздуховоды отличаются высокой коррозийной стойкостью, легкостью в монтировании, однако они стоят немного дороже стальных коробов и не обладают их прочностью. Стальные короба обойдутся дешевле пластиковых, однако, постоянное присутствие конденсата скажется на таких воздуховодах далеко не лучшим образом.

Словом, выбор конкретного решения зависит от финансовых возможностей заказчика.

Цены|прайс на монтаж вентиляционного короба на крыше в Москве.

Все многоквартирные дома и многоэтажные здания имеют свою собственную систему вентиляции. Если вентиляционная система работает правильно — едва ли кто вспоминает или задумывается о её существовании, настолько привычна, насколько и необходима она в нашей жизни. Потому, очень важно владельцам частных домов и коттеджей также заложить в проект строящегося дома правильную систему вентиляции.

Вытяжные вентиляционные короба имеют сравнительно большие размеры, потому их целесообразно монтировать в доме, имеющем два или более этажа, что обеспечит эффективную и недорогую систему вентиляции во всём здании. Монтаж на крыше вентиляционного короба требует особого и грамотного подхода, при всей простоте конструкции присутствуют определённые нормы и правила, несоблюдение которых приведёт к образованию неработающей системы вентиляции.

Вентиляционная система в частном доме — это конструкция из основного вентиляционного канала, который берёт своё начало чуть ниже уровня потолка на цокольном этаже, проходит через этажи строго вертикально и выходит на крышу. При монтаже вентиляционного короба, который завершается на крыше здания, помещения, нуждающиеся в большей мере в вентиляции — ванная, кухня, подвал — должны находиться в непосредственной близости от воздуховода, поэтому необходимо при планировке помещений учесть расположение и особенности общей вытяжной системы.

Также, рекомендуется устанавливать дополнительную теплоизоляцию стен, граничащих со стенами вентиляционного короба. Основной вентиляционный канал соединяется с вытяжными окнами комнат с помощью малых вентиляционных каналов. Узел прохода вытяжных вентиляционных каналов — это точка выхода системы на крышу, завершается конструкция вентиляционным коробом, возвышающийся над крышей и закрытый колпаком, который предотвращает попадание атмосферных осадков. Также возможно снабдить вентиляционный короб на крыше специальным дефлектором, который не только защищает вентиляционную шахту от нежелательных попаданий, но и придаст усиление тяги за счёт ветра.

Расстояние между вытяжным вентиляционным коробом и точкой воздухозабора определяется согласно строительным нормам и правилам. Размер возвышения вентиляционного короба на крыше рассчитывается по нормам, исходя от расстояния между выходом вентиляционной шахты и конька крыши. Высота короба относительно конька рассчитывается таким образом, чтобы воздух не загонялся ветром назад в шахту, а наоборот — создавалось разряжение проходящим по верхнему срезу ветром.

Для монтажа вентиляционного короба с выходом на крышу используются бетон или кирпич, готовые стенки оббивают оцинкованным железом. Внутри шахта отделывается войлоком с глиной и штукатурится.

Для предотвращения появления плесени на стенках, а также понижения уровня теплоотдачи, вентиляционный короб на выходе необходимо утеплить. Толщина изоляционного слоя выбирается исходя из формы и размера вентиляционной шахты, теплопроводных свойств изолирующего материала.

Компания «ДемонтажСервис» с успехом производит такую сложную и серьёзную работу, как монтаж на крыше вентиляционных коробов, имея в команде высококвалифицированных мастеров, ответственно относящихся к выполнению работ любой сложности.

Стоимость на работы по монтажу вентиляционного короба на крыше в нашей компании является одной из конкурентоспособных. Цена на монтаж вентиляционного короба на крыше зависит от многих составляющих и определяется в ходе проектирования плана предстоящих работ.

При принятии решения заказать у нас монтаж вентиляционного короба на крыше, вы можете быть уверенны, что получите все необходимые рекомендации по планировке и проектировании помещений, и лучшее решение вашей задачи.

Короб для вытяжки: технические характеристики и современные решения

Принципы функционирования принудительных вентиляционных систем

Вентилирование кухонь стало обязательным условием нормального функционирования помещения. В целом кухонная вытяжная система имеет следующие элементы:

  • двигатель;
  • вентилятор;
  • фильтры;
  • трубы.


Схема работы принудительной вентиляционной системы на кухне
Двигатель обеспечивает работу вентилятора, который подает загрязненные воздушные потоки на фильтры, где задерживаются частицы жира и гари, затем потоки попадают в короб – в систему труб для вентиляции. Существует два вида функционирования вытяжных систем:

  • циркуляционная;
  • поточная.

Циркуляционная система предполагает забор загрязненного воздуха с помощью вентилятора, проведение его через несколько фильтров, где сначала оседает гарь и жир, а затем фильтрации подвергается сам воздушный поток, и возвращение очищенного воздуха снова в помещение. Это дорогостоящая система, она сложная в эксплуатации, так как возникает частая необходимость промывания и замены фильтров.

Прибегают к использованию такой системы воздухоочистки чаще всего в тех случаях, когда осложнено подключение к общему вентиляционному каналу (актуально для квартир) или наружный выход вентиляции оказывается на фасаде частного домостроения. Большой популярностью пользуются системы с поточной очисткой, когда грязный воздух, пройдя через фильтр, выводится наружу. Преимуществ у данных систем несколько:

  • более эффективная очистка воздуха;
  • несложный уход;
  • доступная стоимость.

Но подобная система предполагает обязательное наличие вентиляционного короба. Следовательно, несколько усложняется установка, где большое значение будет иметь размещение общего вентиляционного канала. Помимо решения технических проблем, возникает необходимость правильного дизайнерского выбора: кухня с вентиляционным коробом должна быть уютной и эстетичной.

Режимы работы и управления

Одним из главных различий между вытяжками является используемый режим работы. Устройства могут быть двух следующих типов:

  1. Проточные — имеют стандартный встраиваемый купол с выводом воздуховода в систему вентиляции или сразу на улицу. Такие модели обладают наибольшей производительностью, рекомендуются для кухонь, где часто используется плита. При работе вентилятора воздух всасывается внутрь и через систему воздуховода выводится.
  2. Рециркуляционные — системы замкнутого типа, в которых всасываемый воздух проходит через несколько фильтров и вновь поступает в помещение кухни. Для очистки применяются угольные фильтры, блокирующие образующиеся запахи, а также пористые — для удержания пара и частиц жира. Такие системы отличаются компактным размером, удобны в случае, если нет возможности напрямую подключиться к вентиляционной системе или требуется сэкономить место. Недостатком является относительно невысокая производительность оборудования.

Разновидности фурнитуры для мягкой мебели, функционал и характеристики
Управление устройством может быть механическим. В этом случае используются стандартные кнопки включения и отключения вентилятора, скорость вращения регулируется вручную. Также может применяться электронное управление — в более сложных моделях с программируемыми режимами, таймером и другими опциями, позволяющими контролировать работу оборудования без постоянного участия человека. Некоторые варианты имеют автоматическую систему включения, реагирующую на пар или дым.


Проточная


Рециркуляционная

Формы вентиляционных коробов и основные способы монтажа

Процесс монтажа данной системы проводится при наличии одного из двух обстоятельств:

  • место установки было заложено в проект строительства (или ремонта), при этом выполнены все
  • подготовительные работы;
  • необходимо вмонтировать систему в уже существующие условия.

Производство большого количества видов вытяжек, параметры и технические характеристики которых различаются в зависимости от места размещения, позволяет выбрать подходящий вариант. Вентиляционные системы могут занимать следующие позиции:

  • встраиваться в мебельный шкаф;
  • крепиться к стене;
  • размещаться в углу;
  • подвешиваться к потолку вдоль стены;
  • принимать любое потолочное положение (островные вытяжки).

Встраиваемая вытяжка устанавливается в навесной мебельный шкаф. Это удобный, не влекущий особых дизайнерских требований вариант. Выдвижная нижняя часть, которая чаще всего присутствует в таких моделях, автоматически запускает двигатель, приводит систему в работающее состояние. Короб для вентиляции становится частью мебели, в которой скрываются соединения, что значительно упрощает установку.

Настенная вытяжка является открытой частью кухни, поэтому, помимо технических требований, она должна иметь определенный внешний вид. Короб скрыт общим корпусом, на плоской прямоугольной поверхности находится панель управления и освещения.

На небольших по площади кухнях устанавливают угловые вытяжки. Срезанные углы корпуса уменьшают общие размеры конструкции, что немаловажно для маленьких помещений: вытяжная система не кажется громоздкой.


У настенных вытяжек короб размещается под общим корпусом конструкции

Подвесные вытяжки крепятся к потолку. Особые требования предъявляются к внешнему виду короба, который остается открытым. Такая конструкция не занимает много пространства, облегчает восприятие рабочей стены.

Островные вытяжки обычно устанавливают на кухнях с большой площадью, когда варочная поверхность расположена не возле стены, а находится в центре (или смещена в какую-либо сторону) комнаты. Такая вытяжка, помимо функционального назначения, является одной из основных составляющих интерьера.

Вытяжные системы традиционно бывают двух форм: прямоугольные (квадратные) и круглые. Встраиваемые и настенные модели чаще всего имеют прямоугольный вентиляционный короб, пластиковый или металлический. Подвесные и островные вытяжки – круглые, металлические, хотя и прямоугольные подвесные варианты встречаются достаточно часто.

Обзор моделей встроенных вытяжек

Наиболее популярные модификации встраиваемых вытяжек различаются по уровню шума, производительности и техническим особенностям.

Рекомендуем ознакомиться: Вытяжка для бытового и промышленного использования — вентилятор улитка

Elica FILO IX/A/60 (Италия)

ПроизводительностьУровень шумаТехнические особенности
800 м² в час50 децибелТри скорости работы, возможность функционирования в рециркуляционном и отводном режимах.

Jetair Aurora LX/GRX/F/60 (Италия)

ПроизводительностьУровень шумаТехнические особенности
650 м² в час53 децибелСлайдерная конструкция, рециркуляционный режим работы.

Kuppersberg SLIMLUX II 60 Bronze (Германия)

ПроизводительностьУровень шумаТехнические особенности
550 м² в час65 децибелСлайдерная конструкция, три режима работы, отводной и рециркуляционный режим работы.

Kronasteel Kamilla Slim 2M 600 (Китай)

ПроизводительностьУровень шумаТехнические особенности
550 м² в час48 децибелСлайдерная конструкция, три режима работы, отводной и рециркуляционный режим работы.

Материалы, используемые для изготовления коробов под вытяжку

Часть вытяжки, куда помещены двигатель, вентилятор и фильтры, всегда закрыта и имеет эстетичный вид. А вот что касается подключения к общему вентиляционному каналу или к выводу воздушных потоков наружу, то существуют модели, уже укомплектованные коробами, но встречаются и такие, которые нужно самостоятельно оснащать данными устройствами или изготавливать их.

Для производства коробов используется два основных вида материала: пластмасса и металл. Внешне оба варианта выглядят презентабельно. Что касается эксплуатационных характеристик, то и один, и другой вид имеют как достоинства, так и недостатки. Готовые модели чаще всего укомплектованы металлическими коробами. Самостоятельно чаще изготавливают пластиковые воздуховоды для кухонных вытяжек.

Габариты изделия

Встроенная вытяжка — типовое изделие с разными габаритами и соответствующими параметрами. При определении размеров на первый план выходит ширина устройства — стандарт, который задается производителем. Так, у компактных встраиваемых моделей этот параметр равен 50 см. Обычно данному размеру соответствуют выдвижные, телескопические и прочие вытяжки с рециркуляционной системой очистки воздуха, обладающие относительно небольшими габаритами и невысокой производительностью.

Что собой представляют мебельные конфирматы, преимущества и недостатки

Полноформатные вытяжки имеют ширину 60 см. К этой категории относится большинство купольных моделей, подключаемых к вентиляции. Подобные устройства обладают наиболее высокими показателями производительности, подходят для просторных кухонь.

При выборе модели необходимого размера следует обращать внимание на габаритные характеристики шкафа для вытяжки. Он должен соответствовать выбранной технике по ширине, длине и высоте. Кроме этого, такое требование актуально для купольных вытяжек. Подобные системы комплектуются жесткими или гибкими элементами воздуховодов для подключения к вентиляции, которые также занимают достаточно много места. Шкаф под вытяжку шириной 60 см должен обеспечивать свободное размещение элементов системы удаления воздуха без их пережатия или блокировки.

Современные модели пластиковых коробов для вытяжки

Одно из основных положительных качеств пластикового короба для вытяжки на кухне – ценовая доступность. Но не только это преимущество делает популярными данные изделия. Такие воздухоотводы легко монтируются. Принципом сборки является способ «труба – раструб». При правильном расчете монтаж не составляет труда. Приемлемым такой короб делают и особенности материала. Внутренняя поверхность гладкая, на ней не так интенсивно накапливаются жировые отложения, остатки гари. Следовательно, не возникнет необходимость частой чистки. При правильной эксплуатации на подобные изделия изготовители дают гарантию 50 лет.


Дешевые, но долговечные пластиковые короба для вытяжки

Материал не подвержен коррозии, на нем не накапливается конденсат. В ходе эксплуатации, особенно если короб имеет значительную длину, обычно остро встает вопрос шумообразования. Пластиковые модели, в отличие от металлических, отличаются низким уровнем шума. Данный показатель важен в обеспечении комфортности. Как положительное качество стоит отметить и наличие большого количества вариаций комплектующих, что позволяет подобрать модель для любых технических условий. Подводя итог вышесказанного, можно сказать, что основными достоинствами пластиковых коробов считаются:

  • невысокая цена;
  • длительный срок эксплуатации;
  • технические качества изделия, обеспечивающие простоту эксплуатации;
  • низкий уровень шума.

При постоянно повышающемся качественном уровне полимеров пластмасса, тем не менее, остается уязвимым материалом для механических повреждений и высоких температур. Если на внешнюю поверхность попадают открытые солнечные лучи, то со временем она становится шероховатой. Это приводит к накапливанию в порах жировых отложений и усложнению процесса чистки. Более заметными становятся следы царапин, общий эстетический уровень значительно снижается.

Преимущества и недостатки встроенных вытяжек

К числу преимуществ встраиваемых модификаций следует отнести:

  • Незаметность, позволяющая удачно вписать данную бытовую технику в любой интерьер. Спрятанная за мебельным фасадом вытяжка не будет бросаться в глаза, и в не работающем состоянии будет практически незаметна для постороннего глаза.
  • Компактные размеры. Встраиваемые модели вытяжек занимают мало места, что делает их идеальным вариантом для небольших по размеру кухонь.
  • Низкий уровень шума, как следствие невысокой мощности вентилятора.
  • Невысокое потребление электричества.
  • Большое количество вариантов конструкции и моделей от фирм-производителей.
  • Простота монтажа внутри кухонной мебели. Установить вытяжку может любой домохозяин, имеющий опыт обращения с инструментами.

Рекомендуем ознакомиться: Вытяжные вентиляторы для установки в ванной комнате

Недостатков у встраиваемых вытяжек не так много, но они всё же имеются:

  • Меньшая производительность, чем у купольных модификаций.
  • У рециркуляционных моделей требуется время от времени заменять фильтры, либо прочищать их от загрязнений.
  • Необходимость подбора встраиваемой вытяжки по размеру, под уже имеющийся кухонный гарнитур, либо изготовление подвесного шкафчика под габариты вытяжного устройства.

Относительно слабую мощность встраиваемой вытяжки нельзя отнести к минусам, поскольку такие модели рассчитаны на очищение небольших по размеру кухонь, а такой производительности вполне хватает, чтобы очистить помещение кухни площадью 6-9 м2.

Металлические короба для вытяжки: практичность и долговечность

Изделие из металла является более надежной конструкцией. Особой популярностью пользуются короба для вытяжки из нержавейки. Основное их эксплуатационное достоинство – сравнительно легкая чистка. Следы гари, жира отмываются любым моющим средством. Материал стойкий к механическим воздействиям, не подвержен коррозии.


Долговечные и практичные короба для вытяжки из металла

Особо можно отметить визуальные качества: стильность, эффектность, презентабельность. Выделяя эти достоинства, стоит обратить внимание на тот факт, что данный вид короба подойдет далеко не для любого помещения. Выглядит конструкция громоздко, следовательно, ей должны соответствовать размеры окружающей мебели и помещения в целом. Такой вариант необходимо правильно вписать в интерьер кухни.

Недостатком металлического короба можно считать высокий уровень шума. Помимо этого, вызывают проблемы легко остающиеся на поверхности следы пальцев – придется прилагать усилия, чтобы содержать вытяжку в чистоте. Металлическая конструкция сложнее монтируется. Следует отнести к недостаткам и однообразие цвета, так как это способствует ограниченности употребления.

Достаточно часто устанавливают на кухнях оцинкованные вентиляционные короба. В основе материала – металл с нанесенным цинковым покрытием. Это довольно прочное соединение, которое защищено от коррозии, в установке оно гораздо проще нержавейки, а также имеет меньшую стоимость. В плане долговечности оцинковка уступает нержавеющей стали. Но разнообразие модификаций оцинкованных коробов делает их более приемлемыми.

Воздуховод для вытяжки на кухне: правильное месторасположение

Венткороб в помещении кухни – предмет важный во всех отношениях, поэтому его эксплуатацию стоит рассматривать в двух направлениях:

  • техническая функциональность, создающая в помещении микроклимат путем отвода воздуха, загрязненного парами, гарью и жировыми частицами;
  • дизайнерская функциональность, которая заключается в наполнении интерьера эстетичностью и оригинальностью.

Условия, необходимые для хорошей работы вентиляционной системы, взаимосвязаны, и решать проблему их создания необходимо только в комплексе. Чтобы обеспечить дизайнерские требования, нужно выбрать подходящую форму, размеры, цвет и т. д. Однако сделать оптимальный выбор можно только с учетом месторасположения, которое обеспечивает правильное подключение. Если венткороб нужно будет тянуть через всю кухню, невозможно сохранить эстетичность и обеспечить достаточную интенсивность вытягивания воздушных потоков, причем оказывается задействованной довольно обширная часть кухонного пространства. Определять месторасположение воздухоотвода необходимо в зависимости от условий:

  • места прохождения общей вентиляционной шахты;
  • технических характеристик вытяжки;
  • планировки и способа меблировки комнаты.

Как правильно рассчитать размеры пластикового короба

Для полноценного функционирования кухонной вентиляционной системы необходимо правильно выбрать мощность вытяжки и рассчитать параметры воздухоотвода. Основным показателем при выборе короба является его внутреннее сечение. От этого размера и от мощности двигателя будет зависеть пропускная способность системы в целом.

Документов, каким-либо образом регламентирующих мощность потока, не существует. В бытовом варианте за среднюю величину принимают скорость 3-7 м/сек. Величина сечения традиционно выбирается равной или незначительно большей, чем размеры патрубка для воздухоотвода на вытяжке. Иногда, если практически не планируется включение вытяжки на полную мощность, сечение канала выбирается меньше, чем на выходном отверстии вытяжки.


Выбор сечения пластикового воздуховода

Рассчитать сечение воздухоотвода можно по формуле P = S*(M/N), где S – площадь сечения патрубка, М – объем проводимого воздуха при планируемом режиме, N – объем выходящего воздуха при работе вытяжки в максимальном режиме. Полученное Р – это и есть необходимый размер сечения. Если сечение короба выбрано меньше рекомендуемых размеров, возможны следующие последствия:

  • увеличивается нагрузка на вентилятор и двигатель, что может привести к поломке данных механизмов;
  • снижается интенсивность воздухооборота в самом помещении;
  • повышается уровень шума в вентиляционном канале;
  • возникает вибрация, которая негативно сказывается на состоянии креплений.

Увеличенное (относительно размеров, рекомендуемых инструкцией) сечение канала негативно на работе вентиляционной системы не сказывается.

Размеры пластиковых вентиляционных коробов круглой формы, наиболее часто встречающихся в продаже, следующие:

  • 80 мм, площадь сечения – 50,3 см²;
  • 100 мм, площадь сечения – 78,5 см²;
  • 125 мм, площадь сечения – 122,7 см²;
  • 150 мм, площадь сечения – 176,7 см².

Размеры вентиляционных прямоугольных пластиковых коробов, используемых в бытовом назначении, имеют такие показатели:

  • 110х55 мм, площадь сечения – 60,5 см²;
  • 120х60 мм, площадь сечения – 72 см²;
  • 204х60 мм, площадь сечения – 122,4 см².

Нюансы монтажа

Установка вытяжки в шкафу готового гарнитура может осложниться несоответствием размеров изделия и мебели. Лучше заранее продумать и измерить все, чтобы лишний раз избежать проблем и переделок. Проще всего монтируется устройство с системой рециркуляции воздуха. Для установки проделывается отверстие в нижней части ящика, находящегося над плитой, в него закрепляется вытяжное устройство. Для нормальной работы рекомендуется сделать дырку также в верхней половине элемента мебели. Она потребуется для обеспечения циркуляции воздуха при работе.

Купольные устройства более сложны в монтаже из-за необходимости подключения к вентиляции. Определенную роль играют и крупные габариты техники. Если гарнитур изготавливается под заказ, лучше заранее продумать все таким образом, чтобы плита располагалась непосредственно рядом с вентиляционной шахтой. В этом случае присоединить воздуховод к выходу можно внутри мебели. Также возможно использовать специальный фабричный колпак для вытяжных шкафов. Если же этого добиться не удалось, то воздуховод придется провести сверху над ящиками гарнитура.

Рекомендации при установке:

  1. Высота размещения зависит от типа используемой плиты. Для газовых установка вытяжки рекомендуется на высоте 60–70 см над рабочей поверхностью, для электрических — на 65–80 см.
  2. Нужно учитывать, что для работы вытяжки потребуется подключение к электрической сети, поэтому необходимо заранее продумать места для прокладки проводки.
  3. Приемная решетка должна располагаться непосредственно над плитой, чтобы равномерно отводить запахи, продукты сгорания во время приготовления пищи.

Не стоит забывать и о требованиях безопасности. К примеру, при монтаже электрической проводки нужно убедиться в ее целостности, использовать изоляционный короб или гофру, так как на кухне велик риск контакта с водой или влажной средой. Стоит внимательно следить за состоянием вентиляционного канала, при его засорении угарные газы, прочие продукты сгорания не будут удаляться, это приведет к их повышенной концентрации в помещении.

Виды мебельных крепежей, их характеристики и особенности применения


Высота размещения вытяжки зависит от типа используемой варочной поверхности


Перед монтажом техники необходимо заранее продумать места для прокладки проводки


Приемная решетка должна располагаться непосредственно над плитой

Особенности монтажа пластикового вентиляционного короба

Монтаж пластикового воздуховода для вытяжки осуществляется в несколько этапов, включающих проектную часть и непосредственно установку.

Разработка схемы. Чтобы правильно рассчитать необходимое количество элементов воздухоотвода, необходимо составить схему установки вентиляционного канала. Разнообразие элементов пластиковой конструкции позволяет выполнить практически любую вариацию короба. Чтобы вытяжка работала в нормальном режиме, нужно выполнить следующие условия:

  • максимально уменьшить длину короба, так как при удлинении теряется интенсивность выведения воздушного потока;
  • использовать минимальное количество элементов монтажа, которые способствуют изменению траектории движения воздушного потока (сужения, изгибы и т. д.), так как они увеличивают сопротивление;
  • отказаться от поворотов конструкции на 90°. Такие участки максимально увеличивают сопротивление и способствуют налипанию в данных местах частиц загрязнения;
  • удалить короб от стояка отопления. Если это невозможно, то его необходимо теплоизолировать, чтобы температура устройства не превышала 50 °C. Изолирующий материал будет способствовать подавлению шума;
  • согласно разработанной схеме собирается вытяжной короб.

Установка обратного клапана и решетки. Клапан – обязательный элемент вентканала. При его отсутствии воздух будет просто возвращаться в помещение. Устанавливается он в конце воздухоотвода. Дополняется решеткой и оснащается сеткой, чтобы с улицы или из общей шахты в вентиляционную систему не попадали мелкие животные, птицы и насекомые.

Размещение и закрепление воздухоотвода. От размещения короба напрямую зависит способ его крепления. Если изделие монтируется в шкаф, то его следует прикрепить к задней стенке с помощью хомутов. Прокладываемый над шкафами короб можно закрепить к ним же посредством держателей и саморезов. Фиксацию к стене или потолку стоит делать с помощью держателей и хомутов и располагать их с интервалом не менее 70 мм.

Контроль герметичности. Осуществляя сборку пластикового вентиляционного канала, необходимо следить, чтобы все стыки были подогнаны, не оставались щели и промежутки. Проверка короба на герметичность до начала эксплуатации невозможна, поэтому допущенные ошибки могут обернуться проникновением в помещение загрязненного воздуха и усилением шума.

Специальные элементы, используемые при установке коробов для вытяжки на кухне

Кухни частных домостроений и квартир имеют различную планировку, которая подчас серьезно усложняет монтаж вентиляционной системы. В таких ситуациях нельзя обойтись без специальных элементов. Традиционно вентиляционные каналы представляют собой прямые части круглой или прямоугольной (квадратной) формы. Длина данных изделий – 35, 50, 100, 150 и 200 мм. При необходимости, используя ножовку, можно отпилить отрезок нужного размера. Когда возникает потребность в длине более 200 мм, монтируется элемент из нескольких стандартных изделий посредством соединителя для пластика. Соединитель располагается так, что за его счет общая длина не увеличивается.

Достаточно часто при монтаже требуется сделать поворот воздухоотвода. Обычно это возникает в случаях, когда приходится огибать выступы. Для этих целей используются так называемые колена. Угол поворота может быть равным 45 и 90°. Изменение направления производится по горизонтали и по вертикали. Для ситуаций, когда угол поворота не кратен 45°, применяются разноугловые колена. Требуемый градус поворота достигается путем обрезания одной из сторон соединителя.

При необходимости изменения формы короба с прямоугольной (квадратной) на круглую (и наоборот) используются переходники для вытяжки. Часто возникающая проблема, решаемая путем применения переходников, – к круглому отверстию вытяжки необходимо присоединить прямоугольный короб. Данные элементы выпускаются как прямой, так и угловой формы. Стандартные показатели – от диаметра 100 мм к размеру 110х55 мм; от диаметра 100 мм к размеру 120х60 мм; от диаметра 125 мм к размеру 204х60 мм.

Все вышеперечисленные элементы употребляются исключительно для пластиковых изделий. Технология установки металлических коробов для вытяжки совершенно иная. Соединения производятся путем сварки или склеивания с помощью специального состава.

Минусы воздуховодов с сечением в виде коробки

  1. Сопротивление воздуху за счет наличия внутренних углов.
  2. Установка оборудования, отличающегося большей мощностью и энергозатратностью, что связано с потерей давления.
  3. Сильный шум благодаря аэродинамической конфигурации.

Перечисленные недостатки не являются критичными, поэтому короба рассматриваемого вида пользуются популярностью, что особенно проявляется в коттеджном строительстве. Коробы с прямоугольным сечением идеально подходят для того, чтобы производить их скрытую установку за подвесным потолком.

Как выбрать и какой купить короб для вытяжки на кухню

На что же следует обращать внимание при выборе вентиляционного короба для кухни? Прежде всего, на рекомендации инструкции к вытяжке. Если же выполнить требования не представляется возможным, стоит опираться на самостоятельные расчеты и следующие советы:

  1. Круглый вентиляционный короб визуально и физически занимает много места. Отдавать ему предпочтение стоит только в том случае, если комната имеет высокий потолок, немаленькую площадь и не загромождена мебелью.
  2. При желании максимально скрыть вентиляционный канал подойдет прямоугольная форма. Такой короб можно разместить на мебели и сделать его практически незаметным. Прямоугольная конструкция уместна при низком потолке и маленьких размерах кухни.
  3. Квадратную форму лучше использовать при незначительной длине короба, так как большие размеры усугубляют громоздкость. Кухня должна быть довольно просторной, чтобы данная модель органично вписалась.

Если оценивать конструкции с точки зрения материала изготовления, то пластиковые вентиляционные короба для вытяжки гораздо проще в установке, особенно когда существуют сложности с прямолинейностью вентканала. Монтаж можно выполнить самостоятельно, не прибегая к помощи специалистов. При подборе элементов из качественного пластика, цвет которого будет соответствовать гамме оттенков, используемых при создании дизайна кухни, устройство становится не только воздухоотводом, но и интересной частью интерьера.

Правильно технически установленный металлический короб – привлекательный доминирующий элемент дизайна. Выбирая такой вариант, следует учитывать высокую цену, необходимость обеспечения надежности креплений и постоянный уход за изделием для поддержания эстетичности.

Разновидности

В первую очередь встраиваемые вытяжки можно разделить по технологии размещения. Бывают следующие модели:

  1. Полновстраиваемая — корпус вытяжки полностью находится в шкафу, так же как компоненты системы дымохода, подключаемые к вентиляции. Такой вариант надежен и отличается доступной стоимостью. Важно, чтобы встраиваемая в шкаф вытяжка соответствовала размерам ящика мебели, это необходимо для эстетичного размещения.
  2. Выдвижная — имеет удобный механизм. Ее следует выбирать в том случае, если нет желания делать вытяжку постоянным элементом дизайна кухни. Корпус прибора размещается внутри шкафа, во время использования плиты выдвигается вручную.
  3. Телескопическая — одна из наиболее интересных и компактных моделей, позволяющая выгодно экономить рабочее пространство при использовании. Такая система предполагает выдвижную конструкцию из нескольких сегментов. В сложенном виде вытяжка незаметна. В выдвинутом положении значительно увеличивается по площади и позволяет удалять все образующиеся испарения.
  4. Козырьковая — еще одно простое, недорогое и надежное решение. Вытяжка монтируется к стене или шкафчику, включается и отключается по необходимости при помощи кнопки.

Конструкция корпуса подбирается исходя из размеров и конфигурации, которую имеет вытяжной шкаф. Также на выбор может повлиять расположение вентиляционных каналов, необходимость дополнительного наращивания выхода при помощи жесткого дымохода или гофрированной трубы.


Полновстраиваемая


Выдвижная


Телескопическая


Козырьковая

Причины засорения и порядок восстановления вентиляционного короба

Любая работающая система по истечении времени требует ремонта отдельных элементов или полной замены всех составляющих. Не является исключением и система вентиляции. Основными признаками, указывающими на снижение уровня эффективности воздуховода, являются:

  • затхлый воздух;
  • плесень и грибок на стенах;
  • скопление конденсата на окнах;
  • не удаляются запахи;
  • результаты проветривания ощутимы недлительное время.

При появлении одного из признаков необходимо проверить состояние короба, вентиляции в целом, т. е. функционирование двигателя, состояние фильтров. Если проблемы в жилой части не обнаружены, нужно обращаться к специалистам с просьбой обследовать состояние общей вентиляционной шахты. Зачастую признаки плохого функционирования вентканалов появляются вследствие следующих причин:

  • засорения канала;
  • уменьшения сечения воздухоотвода;
  • полного перекрытия канала.

Причиной засорения канала может быть постепенное отложение загрязнений на стенках. Иногда сами жильцы при выполнении ремонтных работ сбрасывают в вентиляционную шахту строительный мусор. Уменьшение сечения или полное перекрытие зачастую является следствием проведения в квартирах незаконной перепланировки, когда в вентканал встраиваются коммуникации, или он демонтируется на уровне одной квартиры, и тем самым полностью блокируется выход воздуха.

Пластиковые короба для вентиляции — залог эффективной работы системы

Широкое использование всевозможных пластиков и пластмассы в деле обустройства индивидуального жилья не обошло стороной и домовые системы вентиляции. Если нежилые и промышленные объекты до сих пор оснащаются стальными или композитными вентиляционными коробами воздуховодами, то для квартир и частных домов повсеместно применяются пластиковые короба для вентиляции. Это намного удобнее и дешевле.

Блок: 1/4 | Кол-во символов: 394
Источник: https://bouw. ru/article/koroba-dlya-ventilyatsii-plastikovie

Что представляют собой пластиковые короба для вентиляции?

Каждая современная квартира имеет естественную вентиляцию, которая осуществляется от общего вентиляционного канала, проходящего сквозь все этажи здания. Очень часто встречаются кухни с вентиляционным коробом в углу. Дизайн помещения в этом случае должен быть грамотно оформлен, чтобы данный элемент был практически незаметен, и идеально вписывался в общую концепцию интерьера.

Вентиляционные короба в квартире можно идеально вписать в общий дизайн

Часто возможностей вентиляционной системы недостаточно, чтобы обеспечить требуемый воздухообмен в помещении. Особенно это относится к кухням. Для организации благоприятного, здорового микроклимата в помещении с повышенной влажностью важно обустроить принудительную систему вентиляции. Она способна беспрерывно очищать воздух от дыма и запахов, которые образуются в результате приготовления пищи. Данная система состоит из вытяжки и металлического или пластикового воздухоотводного канала. Она подсоединяется к вентиляционному коробу на кухне.

Очень важно, чтобы общий канал исправно работал. Иначе, для обеспечения эффективной работы вентиляции в квартире необходимо будет выполнить восстановление вентиляционного короба. Что потребует дополнительных затрат на привлечение специалистов. Эффективная работа системы приточной вентиляции зависит от правильно подобранной вытяжки и грамотного монтажа воздуховода.

Вентиляционные воздуховоды различаются по материалу изготовления, размеру и форме сечения, гибкости и степени эластичности. Наиболее популярными для обустройства бытовой системы вентиляции считаются пластиковые воздуховоды. В отличие от громоздких оцинкованных вентиляционных коробов, они удачно могут дополнить любой интерьер кухни. Их изготавливают из высококачественных полимерных материалов таких, как полиэтилен, поливинилхлорид и пропилен, без вредных для здоровья человека примесей.

Вентиляционные короба как правило изготавливают из высококачественных полимерных материалов

Изготовление коробов для вентиляции из полимеров осуществляется при помощи простой технологии горячего прессования, что дает возможность получить изделие различной формы и размера. Используя, например, плоские короба, можно создать практически невидимую систему вентиляции, которая прячется за полотном подвесного потолка или верхней стенкой навесных кухонных шкафов.

Блок: 2/7 | Кол-во символов: 2358
Источник: https://psk-remont.ru/2017/07/28/%D0%BF%D0%BB%D0%B0%D1%81%D1%82%D0%B8%D0%BA%D0%BE%D0%B2%D1%8B%D0%B5-%D0%BA%D0%BE%D1%80%D0%BE%D0%B1%D0%B0-%D0%B4%D0%BB%D1%8F-%D0%B2%D0%B5%D0%BD%D1%82%D0%B8%D0%BB%D1%8F%D1%86%D0%B8%D0%B8-%D0%B7%D0%B0/

Предназначение воздуховодов

Воздуховод – это один из основных элементов вентиляционной системы, предназначение которого – перераспределять воздух, обеспечивая как его приток в помещение, так и вытяжку из него. Вентиляция, при этом, может быть и естественной, и принудительной – с помощью специальных устройств.

Воздуховоды применяются не только для вентиляции, но и чтобы обеспечивать циркуляцию воздушных масс при:

  • Воздушном отоплении.
  • Кондиционировании воздуха.
  • Транспортировании воздуха с технологической целью.

В зависимости от их предназначения, может использоваться разнообразный материал для воздуховодов – черная или оцинкованная сталь, алюминиевая фольга, армированная стальная проволока, полиэстеровая пленка, комбинированные материалы или пластик. Наиболее востребованными в домашнем обиходе являются именно пластиковые вентиляционные короба.

Блок: 2/9 | Кол-во символов: 855
Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html

Разновидности пластиковых вентиляционных коробов для вытяжки

Сегодня производители выпускают различные вариации полимерных воздуховодов, которые обеспечивают нормальную циркуляцию воздуха и вписываются в любой интерьер.

Полимерные вентиляционные короба разделяются на:

  • прямоугольные изделия;
  • короба с круглым сечением;
  • изделия овальной формы.

Пластиковый воздуховод на кухне позволяет установить вытяжку в любом месте помещения

Наиболее востребованными являются прямоугольные пластиковые вентиляционные короба, которые удачно вписываются в любой интерьер. Такой воздуховод можно спрятать под натяжным потолком или расположить внутри кухонного шкафчика. Также его можно облицевать отделочными материалами или покрасить в подходящий цвет. Монтаж прямоугольных коробов достаточно прост, даже в труднодоступных местах, и не требует особых навыков.

Сечение полимерных воздуховодов подбирается из расчета мощности системы вентиляции. Производители преимущественно выпускают пластиковые прямоугольные вентиляционные короба размером 110х55 мм, 120х60 мм, 204х60 мм с толщиной стенок 3-4 мм.

Для вентиляционной системы большого размера можно купить вентиляционный короб для вытяжки прямоугольного сечения размером от 220х90 мм и круглой формы диаметром от 200 мм.

При покупке воздуховода для вытяжки необходимо учитывать размеры изделия

Для прокладки длинных вентиляционных систем преимущественно используются круглые вентиляционные короба размером 50-150 мм. Здесь, благодаря тому, что окружность, как геометрическая фигура, имеет наименьший периметр, минимизируется внутреннее сопротивление в воздуховоде, что благотворно влияет на производительность всей системы вентиляции.

Полезный совет! Длинные участки системы вентиляции лучше выполнять их гибких коробов круглой или прямоугольной формы, которые имеют длину 15-20 м.

Блок: 3/7 | Кол-во символов: 1803
Источник: https://dm-art-design.ru/stati/o-intererah/4873-plastikovye-koroba-dlya-ventilyacii-zalog-effektivnoj-raboty-sistemy.html

Преимущества и недостатки пластиковых коробов


Понятно, что, кроме пластиковых систем, существуют металлические воздуховоды, но популярность коробов из металла значительно уступает пластику. Причин, по которым для обустройства вентиляции выбирают пластиковые короба, можно указать достаточно много, вот лишь некоторые из них:

  • Прекрасный внешний вид. Светлая, или окрашенная в тон декоративной отделки стен, пластиковая труба смотрится на порядок более привлекательно, чем оцинкованный или окрашенный металлический короб;
  • Небольшой вес пластикового короба позволяет закрепить систему вентиляции практически в любом подходящем месте. Например, в карманах подвесных потолков, на стенах и в нишах кухонной мебели;
  • Цена пластикового короба из ПВХ значительно ниже, чем у аналогичного металлического воздуховода. Например, самый ходовой короб, сечением 220х90 мм, стоит 4,5 долл. за метр, металл обойдется в 6-7долл.;
  • Хорошая коррозионная стойкость пластиковой трубы в сравнении с металлическим коробом.

Последний пункт, как показывает практика, имеет одно из решающих значений для систем вентиляции ванной комнаты или кухни. В потоке воздуха этих помещений присутствует большое количество химически активных веществ и водяных паров. В результате металл ржавеет, на стыках и боковых поверхностях появляются точечные следы коррозии. Вентиляционные короба приходится красить или менять на пластиковые воздуховоды.

Зачастую продавцы комплектующих и деталей для обустройства систем вентиляции утверждают, что пластиковые короба создают меньшее сопротивление движению воздуха, чем металлические. В реальности при скоростях движения воздушного потока в 3-5 м/с разница практически незаметна, а количество пыли и жира, оседающих внутри коробов, примерно одинаково, независимо от материала.

К сведению! Единственным, самым главным и самым важным недостатком пластиковых коробов является их высокая горючесть.

ПВХ выдерживает максимальный длительный нагрев до 120оС, при 200оС пластиковый короб начинает течь и терять форму, при 560оС начинается процесс термического разложения с выделением очень токсичных газов. Если к этому добавить постоянный приток воздуха за счет естественной или принудительной вентиляции, то очень быстро дым и продукты разложения заполнят все комнаты.

Поэтому в местах установки нагревателей и электродвигателей обязательно используют металлические короба. В противном случае воспламенившийся двигатель на кухонной вытяжке может привести к серьезным последствиям.

Блок: 3/8 | Кол-во символов: 2478
Источник: https://2proraba.com/teplo-ventilyaciya/kak-vybrat-koroba-dlya-ventilyacii-plastikovye. html

Номенклатура пластиковых коробов для обустройства вентиляции


Главным камнем преткновения в планировании системы вентиляции являются размеры или сечение вентиляционных коробов. Чтобы обеспечить надежный приток необходимого количества воздуха, сечение вентиляционного короба должно составлять в пределах 100-200 см2, в результате получается труба внушительных размеров.

Блок: 4/8 | Кол-во символов: 370
Источник: https://2proraba.com/teplo-ventilyaciya/kak-vybrat-koroba-dlya-ventilyacii-plastikovye.html

Недостатки вентиляционных конструкций из ПВХ

Стоит сказать, что поливинилхлоридные короба имеют и определенные недостатки. Определенный недостаток вентиляционных конструкций из ПВХ – это то, что полимерные изделия имеют низкую огнеустойчивость. Поэтому под действием высоких температур такие короба могут деформироваться, плавиться и пр. Как следствие, установка воздуховодов из пластика в бане или сауне не рекомендуется.

Еще один недостаток вентиляционных конструкций из пластика – это производство деталей сравнительно небольших параметров. Поскольку плоский короб или набор пластиковых панелей производят с ориентацией на их использование в жилых или небольших промышленных, административных, офисных и пр. помещениях, то они зачастую имеют сравнительно небольшие размеры. Поэтому оборудовать воздуховод для больших промышленных масштабов из ПВХ конструкций не представляется возможным.

Блок: 4/9 | Кол-во символов: 892
Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html

Особенности выбора полимерного вентиляционного короба для вентиляции

Перед тем как купить пластиковые короба для вентиляции, следует определиться с назначением, видом и мощностью системы вентиляции. Полимерные воздуховоды подбираются на основании мощности вытяжки, специфики планировки и дизайна помещения. Эффективность работы всей системы зависит не только от правильного проведения монтажа с соблюдением всех основных критериев, но и от верного выбора площади поперечного сечения и формы канала.

Сечение трубы для пластикового короба подбирается на основании максимального объема загрязненного воздуха, который должен пройти через систему со скоростью 3-7 м/с. Данная величина должна быть равной или немного превышать размер выходного патрубка вытяжки.

Если сечение подобрано слишком большое, работающая система вентиляции будет создавать лишний гул. К тому же это приведет к нецелесообразному денежному вложению и трудоемкости монтажных работ.

В случае маленького сечения воздуховода производительность вытяжки будет снижена, благодаря возрастающей нагрузки на механизм. Это приведет к уменьшению циклов воздухообмена в помещении, возникновению вибрации в системе и увеличению затрат электроэнергии.

Выбор формы вентиляционного короба зависит от личных предпочтений и дизайна кухни.

Важно! Круглые воздуховоды обеспечивают более тихую работу вентиляционной системы.

Блок: 5/7 | Кол-во символов: 1373
Источник: http://astlanda. ru/kommunikacii/309/

Виды вентиляционных коробов из ПВХ

Вентиляционные короба из поливинилхлорида производятся в круглом, прямоугольном и квадратном сечении.

Каждый из них имеет свои особенности:

  • Короба круглого сечения более бесшумны и удобны в эксплуатации. Их легко чистить, так как на внутренних стенках не задерживаются разные механические частицы. Кроме того, для такого рода воздуховодов можно использовать вентиляторы меньшей мощности.
  • Короба прямоугольного и квадратного сечения используются для обустройства вентиляционных систем большей мощности. Они позволяют обеспечить рациональное использование пространства, а еще – могут быть легко задекорированы в интерьере.

Если говорить о недостатках, то круглые воздуховоды достаточно сложно скрыть в интерьере, что не очень нравится потребителям. В то же время, квадратные и прямоугольные воздуховоды нуждаются в установке более мощного вентиляционного оборудования, а потому создаю больше шума при работе.

Размеры сечения вентиляционных коробов также бывают разные:

  • Прямоугольные производятся с параметрами: 110х55 мм, 120х60 мм, 204х60 мм.
  • Круглые имеют диаметр: 100 мм, 125 мм, 150 мм.

Блок: 5/9 | Кол-во символов: 1124
Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html

Особенности монтажа пластикового короба для вытяжки

Монтаж пластикового короба легко выполнить самостоятельно, без привлечения специалистов. Однако для эффективной работы системы, лучше воспользоваться услугами профессионалов. При выполнении монтажа важно соблюдать определенные правила. Во-первых, чтобы система вентиляции работала с максимальной производительностью, протяженность участка воздуховода должна быть минимальной. Оптимальным считается расстояние не более 3 м. Это зависит от размещения вентиляционного канала, который располагается вдоль одной из стен или в углу кухни, и места установки вытяжки относительно него.

Наиболее часто встречающимся вариантом является кухня с вентиляционным коробом в углу, фото наглядно это демонстрируют. Здесь целесообразно размещать вытяжку вблизи канала, что избавит от установки длинных воздушных магистралей и уменьшит потери мощности вытяжного устройства.

Во-вторых, чтобы не создавать чрезмерное аэродинамическое сопротивление внутри системы желательно использовать минимальное количество фасонных элементов для изменения направления движения воздушного потока. Чем больше на участке будет установлено колен на 90º, тем выше будет сопротивление в системе, что создаст дополнительный шум при работе вытяжного устройства. Это также приведет к чрезмерному накоплению жира и пыли на внутренней поверхности воздушного короба.

Схема интеграции вытяжки с системой вентиляции помещения

Следует помнить, что полимерные короба обладают низкой степенью огнестойкости. Изделия способны выдерживать температуру не более 50ºС. Поэтому, если необходимо монтировать воздуховод вблизи стояка отопления или другого источника тепла, следует проложить между ними теплоизоляцию, чтобы исключить необратимую деформацию пластика.

Полезный совет! Для создания теплоизоляции лучше использовать пенопласт, имеющий низкую теплопроводность, который не будет создавать дополнительный шум при вибрации пластикового короба.

Участки полимерного воздуховода от вытяжки до вентиляционного канала могут закрепляться разными вариантами. Это зависит от их расположения относительно стен, потолка и шкафов. Здесь следует учитывать все нюансы, чтобы избежать появления шума от вибраций, деформации и провисания вентиляционного короба с возможной его разгерметизацией.

Пластиковый короб, который располагается внутри кухонных шкафов, крепится к их задней стенке при помощи хомутов. Места прохождения короба через стенки фиксируются при помощи пенополистирольных или пенопластовых вставок, что препятствует возникновению шума при работе системы.

Пластиковый воздуховод смонтированный внутри кухонного шкафчика

Если воздуховод располагается над шкафами, его фиксация выполняется при помощи специальных держателей или маленьких саморезов по дереву. Крепление изделия к потолку или стене происходит с помощью держателей, располагаемых на расстоянии 1 м друг от друга. Фиксация осуществляется с использованием специальных хомутов, которые подбираются по размеру и форме вентиляционного короба.

Если вентиляционный короб будет закрыт подвесным или натяжным потолком, его следует надежно закрепить без учета визуального восприятия внешнего вида конструкции и проверить надежность системы крепления при максимальной работе вытяжки.

Полезный совет! Несмотря на то что все пластиковые элементы системы вентиляции плотно прилегают друг к другу, лучше обработать все стыки акриловым или силиконовым герметиком, что предотвратит разгерметизацию вентиляционного короба через некоторое время.

Пластиковые воздуховоды в квартире не только удобны, но их можно стильно обыграть, создав уникальный дизайн

Пластиковые воздуховоды являются удачным решением для обустройства надежной, высокоэффективной системы приточной вентиляции в доме или квартире. А правильно подобранная фурнитура, крепежи и герметик придают конструкции не только привлекательный внешний вид, но и существенно продлевают срок службы системы.

Блок: 7/7 | Кол-во символов: 3891
Источник: https://psk-remont.ru/2017/07/28/%D0%BF%D0%BB%D0%B0%D1%81%D1%82%D0%B8%D0%BA%D0%BE%D0%B2%D1%8B%D0%B5-%D0%BA%D0%BE%D1%80%D0%BE%D0%B1%D0%B0-%D0%B4%D0%BB%D1%8F-%D0%B2%D0%B5%D0%BD%D1%82%D0%B8%D0%BB%D1%8F%D1%86%D0%B8%D0%B8-%D0%B7%D0%B0/

Пластиковые фасонные элементы для вытяжки

Устройство системы вентиляции следует начинать с составления чертежа с указанием типов и размеров деталей и точек крепления элементов к стене или потолку. В зависимости от дизайна помещения и расположения мебели вентиляционный короб может иметь различную конфигурацию. Это осуществляется при помощи специальных пластиковых фасонных элементов, которые соединяются с прямыми участками вентиляционного канала по системе «посадочный бортик – раструб».

Размещение приточно-вытяжной вентиляции

Сегодня можно купить вентиляционные короба круглого или прямоугольного сечения длиной от 0,35 до 2 м. Отрезать участок необходимой длины можно при помощи болгарки или ножовки. Если длина прямого участка превышает 2 м, его можно смонтировать, использовав несколько элементов стандартной длины, соединив их между собой с помощью специальных элементов для полимерных каналов.

Поворот воздуховода на 45º или 90º осуществляется при помощи колена. Если используется прямоугольный короб изменение направления можно выполнить как по горизонтали, так и по вертикали.

Полезный совет! Если воздуховод необходимо повернуть на величину не кратную углу 45º, следует использовать разноугольное колено, в котором одна из сторон, в зависимости от необходимо угла, отрезается.

Если необходимо изменить форму короба с прямоугольной на круглую, применяются специальные переходники. Изделия могут иметь прямую или угловую форму.

Универсальный угловой соединитель для плоских каналов

Производители выпускают такие разновидности переходов:

  • от диаметра сечения 100 мм к размеру прямоугольного короба 110х55 мм;
  • от диаметра сечения 100 мм к размеру прямоугольного короба 120х60 мм;
  • от диаметра сечения 125 мм к размеру прямоугольного короба 204х60 мм.

Для осуществления перехода к пластиковому коробу другого размера следует использовать редукторы. Для полимерных изделий круглого сечения любого типоразмера используется специальный универсальный переходник.

Встраиваемая вытяжка для кухни: лучшее решение для очистки воздуха
Необходимость установки и особенности устройства. Варианты установки встраиваемых вытяжек. Популярные производители вытяжных устройств.

Для сложных конструкций, где происходит соединение нескольких вытяжек, используется тройник, который может быть круглой, прямоугольной или комбинированной формы. Чтобы предотвратить образование обратной тяги в период остановки вытяжки, используется обратный клапан. Он может быть встроен в соединительный элемент пластикового канала или его функцию выполняют жалюзи решетки вентиляции.



Соединение элементов пластиковых воздуховодов вентиляции

Блок: 6/7 | Кол-во символов: 2621
Источник: http://www.ametiststroi40.ru/plastikovye-koroba-dlya-ventilyatsii-zalog-effektivnoj-raboty-vsej-sistemy/

Особенности практического использования коробов


Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30о или 60о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Блок: 6/8 | Кол-во символов: 2423
Источник: https://2proraba.com/teplo-ventilyaciya/kak-vybrat-koroba-dlya-ventilyacii-plastikovye.html

Блок: 6/9 | Кол-во символов: 1
Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html

Два слова о трубах для канализации и гофрах


Одним из наиболее распространенных заблуждений является мнение о том, что вентиляцию можно собрать из пластиковых канализационных труб и гофра. Использовать пластиковую ПП трубу диаметром 100 мм и гофрированный переходник для подключения к стояку вместо стандартных коробов вполне возможно, но только для принудительной системы вентиляции.

В чем выигрыш? В цене. Стоимость «канализационных» воздуховодов обойдется в 2,5 раза дешевле, чем настоящих вентиляционных коробов. Других преимуществ нет. Гофр-переходник рассчитан на скорость потока не более 25 см/с. Поэтому система будет задыхаться и терять энергию на каждом повороте. В результате потребуется установить более мощный вентилятор или заменить гофры деталями для пластиковых коробов.

Блок: 7/8 | Кол-во символов: 788
Источник: https://2proraba.com/teplo-ventilyaciya/kak-vybrat-koroba-dlya-ventilyacii-plastikovye.html

Правила установки вентиляционных конструкций

Монтаж вентиляционных коробов – это уже самый последний этап в процессе обустройства системы вентилирования воздуха в помещении. Сначала же стоит ее спроектировать. Эффективная работа системы вентилирования воздуха в последующем зависит именно от качественно составленного проекта. Именно составленный проект определяет вид, уровень мощности, габариты, специфику планировки, нужную площадь и тип сечения воздуховодов.

Спроектировать вентиляционную систему можно и самостоятельно, однако для этого нужно иметь, как минимум, базовые знания в данной области. Ведь неправильные расчеты могут привести к лишнему шуму воздуховода, недостаточному воздухообмену с его помощью и пр. Поэтому, если присутствуют хотя бы малейшие сомнения – проектирование лучше доверить профессионалам.

Второй этап – закупка всех необходимых материалов, комплектующих и инструментов, в случае необходимости. Количество и параметры всех необходимых деталей должны закупаться в полном соответствии проекту, для того чтобы избежать лишних затрат денег и времени. Ведь если покупать комплектующие на свое усмотрение, то впоследствии придется снова тратить время на поиски и покупку нужных деталей.

Блок: 7/9 | Кол-во символов: 1213
Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html

Монтаж системы вентиляции

Установка пластикового воздуховода может осуществляться несколькими способами: его можно проложить по потолку, по стене или по мебели. В последнем варианте воздуховод просто укладывают поверх шкафов или пр. предметов интерьера.

Если же следует монтировать конструкцию на потолок или стену, то порядок действий будет следующим:

  1. Установка пластикового перехода на вытяжку.
  2. Закрепление настенной пластины.
  3. Вставка вертикального отрезка короба в вытяжку с закреплением на нем угла. При необходимости этот отрезок следует отрезать, чтобы он соответствовал нужной длине.
  4. Вставка горизонтальных фрагментов воздуховода – их количество зависит от протяженности конструкции и оно, как правило, указано в проекте.
  5. Закрепление горизонтальных прогонов на поверхности стены (потолка).
  6. Вставка воздуховода в настенную пластину.

Сам по себе монтаж конструкции абсолютно не сложный, но только в случае существования качественного детального проекта.

Блок: 8/9 | Кол-во символов: 961
Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html

Восстановление

Восстановление вентиляционного короба – это обязательный процесс, который следует проводить регулярно для гарантирования длительного использования вентиляционной системы. Поводом для очистки воздуховода является ощущения застоя воздуха в помещении.

Восстанавливать систему можно как собственными усилиями, так и с помощью специалистов. Поскольку пластиковые конструкции довольно просто демонтировать и очищать, то справиться с таким заданием несложно и в домашних условиях. Однако если воздуховод труднодоступен или же после самостоятельного очищения проблема спертого воздуха не исчезла – самое время обращаться к профессионалам.

Современные технологии и наличие необходимого оборудования позволяет специально подготовленным работникам проводить тщательную диагностику системы вентиляции и точно определять проблемные участки, подлежащее замене.

Блок: 9/9 | Кол-во символов: 862
Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html

Кол-во блоков: 20 | Общее кол-во символов: 27875
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://psk-remont.ru/2017/07/28/%D0%BF%D0%BB%D0%B0%D1%81%D1%82%D0%B8%D0%BA%D0%BE%D0%B2%D1%8B%D0%B5-%D0%BA%D0%BE%D1%80%D0%BE%D0%B1%D0%B0-%D0%B4%D0%BB%D1%8F-%D0%B2%D0%B5%D0%BD%D1%82%D0%B8%D0%BB%D1%8F%D1%86%D0%B8%D0%B8-%D0%B7%D0%B0/: использовано 2 блоков из 7, кол-во символов 6249 (22%)
  2. https://dm-art-design.ru/stati/o-intererah/4873-plastikovye-koroba-dlya-ventilyacii-zalog-effektivnoj-raboty-sistemy.html: использовано 1 блоков из 7, кол-во символов 1803 (6%)
  3. https://2proraba.com/teplo-ventilyaciya/kak-vybrat-koroba-dlya-ventilyacii-plastikovye. html: использовано 5 блоков из 8, кол-во символов 8185 (29%)
  4. http://astlanda.ru/kommunikacii/309/: использовано 1 блоков из 7, кол-во символов 1373 (5%)
  5. http://www.ametiststroi40.ru/plastikovye-koroba-dlya-ventilyatsii-zalog-effektivnoj-raboty-vsej-sistemy/: использовано 1 блоков из 7, кол-во символов 2621 (9%)
  6. https://bouw.ru/article/koroba-dlya-ventilyatsii-plastikovie: использовано 2 блоков из 4, кол-во символов 790 (3%)
  7. https://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html: использовано 1 блоков из 5, кол-во символов 946 (3%)
  8. https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html: использовано 7 блоков из 9, кол-во символов 5908 (21%)

Практические правила выбора воздуховодов ОВКВ

Блок HVAC, установленный в вашем доме, отвечает за его обогрев и охлаждение в соответствии с погодными условиями. Сам по себе агрегат не определяет, насколько эффективно он будет работать. Есть много других факторов, которые играют роль в принятии такого решения. Одним из таких решающих факторов является размер воздуховода. Вы удивлены, услышав это? Но это правда. Вам должно быть интересно, как может быть важен размер воздуховода, ведь он просто выталкивает воздух? Кроме того, каков правильный размер воздуховода и существует ли практическое правило определения размера воздуховода ОВКВ? Что ж, цель этой статьи — ответить на эти вопросы и помочь вам понять важность воздуховодов.

Воздуховоды — это каналы или проходы, которые используются в системах отопления, вентиляции и кондиционирования воздуха (ОВКВ) для подачи свежего воздуха и удаления спертого воздуха. Блок HVAC заполняет приточный нагнетательный отсек либо охлажденным, либо нагретым воздухом по желанию. Он направляется через воздуховод системы. Когда свежий воздух входит в комнату, он выталкивает уже присутствующий воздух из комнаты в еще один набор воздуховодов. Эти воздуховоды затем доставляют застоявшийся воздух в возвратную камеру.

Практическое правило определения размеров воздуховодов ОВКВ

Много раз ваш подрядчик AC хотел бы определить размер вашего AC, используя эмпирическое правило.Поскольку вы не знаете, что это такое, вы должны быть ошеломлены. Проще говоря, эмпирическое правило гласит: на каждые 500 квадратных футов кондиционируемой площади устанавливайте кондиционер мощностью в одну тонну.

Почему размер воздуховода имеет значение?

Ясно одно: для эффективной работы системы ОВКВ необходимы воздуховоды соответствующего размера. Но почему это так? Вот ответ на ваш вопрос. Небольшие воздуховоды заставляют вашу систему ОВКВ работать тяжелее, чтобы поддерживать в доме желаемую температуру.Если размер воздуховода большой, скорость воздуха снижается. Это означает, что вы не сможете почувствовать воздух, проходящий через вентиляционные отверстия.

Как рассчитать размер воздуховода

Вы прочитали выше об эмпирическом правиле определения размеров воздуховодов ОВКВ. Теперь давайте рассмотрим все, что вам нужно знать, чтобы рассчитать наилучший размер воздуховода для вашего дома. Формула немного сложна и включает в себя следующие вещи —

.

1. Площадь вашего дома в квадратных футах.
2.Размер вашего кондиционера.
3. Скорость воздушного потока.
4. Потеря на трение.
5. Статическое давление блока HVAC.

Чтобы рассчитать размер воздуховода, выполните следующие действия –

1. Посмотрите на свою печь, чтобы узнать, сколько БТЕ (британских тепловых единиц) она производит. Эта информация обычно указывается на плите печи. Разделите это число на 10 000.

2. Умножьте ответ на поток воздуха в кубических футах в минуту (CFM) вашей печи. Обычно 100 кубических футов в минуту производится в печи с естественной тягой, 130 кубических футов в минуту в печи с принудительной подачей и 150 кубических футов в минуту в конденсационной печи.

3. Разделите ответ, полученный на шаге 2, на 10. Вы получите показатель расхода воздуха, разрешенного блоком HVAC в вашем доме.

4. Теперь рассчитайте размер воздуховода, умножив длину на ширину. Например, если размер вентиляционного отверстия составляет 4 на 8 дюймов, общий объем CFM составляет 32 (4×8) на вентиляционное отверстие.

5. Теперь разделите CFM на вентиляцию на общее количество CFM для печи.

6. Рассчитайте площадь каждой комнаты в квадратных футах, умножив длину комнаты на ее ширину.

7.Наконец, разделите количество вентиляционных отверстий на общую площадь каждой комнаты.

Этот расчет сбивает с толку, и мы это знаем. Лучше всего использовать онлайн-калькулятор для определения размера воздуховода для вашего дома. В идеале, каждая комната площадью 100 квадратных футов или меньше нуждается как минимум в одном вентиляционном отверстии и двух или трех вентиляционных отверстиях для комнаты большего размера.

Использование онлайн-калькулятора размера воздуховода

Даже профессионалы используют онлайн-калькуляторы или запрограммированные калькуляторы для расчета размера воздуховода. Если вы также используете один, нет никакого вреда. Они просты в использовании и дают надежный результат. Однако специалисты HVAC имеют в своем распоряжении более сложные инструменты, а значит, их расчеты более надежны и точны.

Наша рекомендация

Хорошо, что вы хотите спроектировать систему вентиляции и кондиционирования вашего дома. Тем не менее, мы настоятельно рекомендуем вам проконсультироваться с профессионалом, имеющим опыт в этом контексте, для проверки ваших расчетов. Это потому, что ошибка с вашей стороны может дорого обойтись как с точки зрения денег, так и усилий.Размер воздуховодов может кардинально изменить уровень комфорта в вашем доме. Он также определяет сумму, которую вы тратите на поддержание надлежащего охлаждения или обогрева вашего дома. Поскольку самый большой вклад в ваш счет за электроэнергию вносит ваш блок HVAC, вы хотите, чтобы ваши расчеты были правильными в первую очередь.

Заключение

Теперь, когда вы знаете, насколько важны воздуховоды для обеспечения комфорта в вашем доме и управления счетами за электроэнергию, вы понимаете, почему они должны иметь точные размеры. Однако вы также знаете, что сам расчет сложен и основан на ряде других факторов. Облегчить вашу работу помогут профессионалы в области HVAC. Вам не нужно беспокоиться о расчете размера воздуховода. Просто попросите свою компанию HVAC прислать кого-нибудь, кто может сделать все необходимое и дать вам точный размер. Эти люди обучены работе и могут предоставить точные результаты с гораздо меньшими трудностями, чем вы. В штате Флорида Aztil AC находится в вашем распоряжении, чтобы помочь вам в расчете размера воздуховода и других проблемах, связанных с вашим HVAC.AC — это ваш дом, это его сердце, и мы готовы позаботиться о вашем сердце вместо вас. Наша команда состоит из квалифицированных людей, хорошо знающих свое дело. Вы можете довериться нам, не задумываясь. Мы гарантируем ваше полное удовлетворение.

Проектирование воздуховодов 5 — Определение размеров воздуховодов

К этому моменту в нашей небольшой серии статей о проектировании воздуховодов мы рассчитывали промежуточные количественные показатели: доступное статическое давление, общую эффективную длину и коэффициент трения. Сегодня мы используем все это, чтобы выяснить, насколько большими должны быть воздуховоды.Мы следуем протоколу Manual D для проектирования воздуховодов, стандарту, разработанному Американскими подрядчиками по кондиционированию воздуха (ACCA). Давайте прыгнем прямо и посмотрим, как это работает.

Определение размеров воздуховодов по коэффициенту трения

Напомним, что номинальное общее внешнее статическое давление (TESP) говорит нам, какое сопротивление мы можем иметь на печи или устройстве обработки воздуха, когда они обеспечивают номинальный поток воздуха. Чтобы достичь этого числа, мы должны контролировать сопротивление системы воздуховодов.

При прочих равных условиях система воздуховодов с большей общей эффективной длиной (TEL) имеет большее сопротивление.Однако это не означает, что общее внешнее статическое давление больше, поскольку потери на трение в воздуховодах зависят как от длины, так и от площади поперечного сечения. Это неравная часть, ручка, которую мы используем для управления сопротивлением.

Если общая эффективная длина велика, мы должны увеличить площадь воздуховода. Если длина небольшая, можно использовать воздуховоды меньшего размера. Таким образом мы гарантируем, что воздуховоды доставляют нужное количество воздуха. (Конечно, его тоже нужно установить и ввести в эксплуатацию.)

Коэффициент трения, который я обсуждал в части 4 этой серии, позволяет нам количественно оценить этот процесс.(Это один из двух факторов, на которые мы должны обратить внимание при определении размера. Другой приведен ниже.) В части 4 я показал пример, где коэффициент трения составлял 0,073 мВт на 100 футов общей эффективной длины.

Следующим шагом является использование коэффициента трения и расхода воздуха для каждой секции воздуховода в кубических футах в минуту (куб. футов в минуту), чтобы найти размер, необходимый для перемещения этого количества воздуха. Мы делаем это с помощью программного обеспечения, но калькуляторы воздуховодов дают ту же информацию.

Вот пример с новым калькулятором размера воздуховода ASHRAE. Наш коэффициент трения составляет 0,073 л.с./100 фут. Допустим, у нас есть секция воздуховода, которая должна двигаться на 400 кубических футов в минуту. В части циферблата «Потери на трение/Количество воздуха» мы выравниваем 0,073 с 400 куб. футов в минуту, как показано ниже.

Как видите, нам нужен круглый металлический воздуховод чуть больше 10″, чтобы сделать то, что мы хотим. Для правильной установки гибкости (внутренний вкладыш туго натянут без провисания или сжатия) он будет такого же размера. (Если не верите, посмотрите мою статью о сжатии гибких воздуховодов.)

Мы не проектируем на сжатие, но вы можете видеть, что если бы установщик использовал гибкость и не натягивал внутренний слой туго, оставляя продольное сжатие 4%, вам понадобился бы 12-дюймовый гибкий воздуховод, а не 10-дюймовый. Если бы они установили 10-дюймовый гибкий воздуховод, сжатый на 4%, сопротивление было бы выше, статическое давление было бы выше, а поток воздуха был бы ниже.

Понял? Процесс не сложный. Вы сделаете то же самое для каждой секции воздуховода, используя одинаковую скорость трения, но задав разные требования к воздушному потоку для каждой части.

Определение размеров воздуховодов по скорости

Но просто просмотр этих двух разделов калькулятора воздуховодов — это еще не конец процесса. Мы также хотим убедиться, что скорость воздуха не слишком высока. Итак, мы смотрим на раздел «Скорость/Количество воздуха». В моем примере здесь 400 кубических футов в минуту при 0,073 iwc/100′ соответствует скорости около 725 футов в минуту (футов в минуту). Это нормально для приточных каналов. Чтобы переместить 400 кубических футов в минуту на возвратной стороне в этой системе воздуховодов, нам нужно перейти на воздуховод большего размера.

В Таблице N3-1 Руководства D указаны максимальные скорости для подающих и обратных магистралей и ответвлений.Для расходных материалов это 900 футов в минуту. Для возвратов это 700 футов в минуту. Вот почему в этом случае мы бы увеличили диаметр до 12 дюймов для возврата, движущегося со скоростью 400 кубических футов в минуту при 0,073 iwc / 100 футов.

Когда размер по коэффициенту трения приводит к слишком высокой скорости, мы измеряем по скорости, что приводит к увеличению воздуховода. Но более крупные воздуховоды также приводят к меньшему сопротивлению, а это означает, что мы можем получить слишком большой поток воздуха в этом участке. Что нам с этим делать? Установите балансировочные амортизаторы.

В нашем бизнесе по проектированию ОВК в Energy Vanguard мы обычно не указываем воздуховоды меньше 4 дюймов.Мы делаем круглые воздуховоды с шагом в один дюйм от 4 до 10 дюймов, а затем каждые 2 дюйма, поэтому я сказал, что мы будем использовать 12-дюймовый воздуховод вместо 10-дюймового для возврата в этом примере.

Теперь у нас есть процедура нахождения размеров всех воздуховодов в проекте. У меня осталось всего несколько тем из этой серии: расположение воздуховодов, выбор типов воздуховодов, регистры и решетки. А затем я представлю кейс, чтобы показать, как все это работает, от проектирования до монтажа и ввода в эксплуатацию.



Купить руководства ACCA на Amazon*





Другие изделия из серии Duct Design:

Основные принципы проектирования воздуховодов, часть 1

Конструкция воздуховода 2 — доступное статическое давление

Конструкция воздуховода 3 — общая эффективная длина

Конструкция воздуховода 4 — расчет коэффициента трения



Похожие статьи

Две основные причины уменьшения потока воздуха в воздуховодах

Как правильно установить гибкий воздуховод

Наука о провисании — гибкий воздуховод и воздушный поток

Секрет эффективного перемещения воздуха по системе воздуховодов



* Это ссылки Amazon Associate.Вы платите ту же цену, что и обычно, но Energy Vanguard взимает небольшую комиссию, если вы покупаете после использования ссылки.

Размеры, расчет и проектирование воздуховодов для повышения эффективности

как спроектировать систему воздуховодов ws

Как спроектировать систему воздуховодов. В этой статье мы узнаем, как определить размер и спроектировать систему воздуховодов для повышения эффективности. Мы включим полностью проработанный пример, а также используем моделирование CFD для оптимизации производительности и эффективности с помощью SimScale. Прокрутите вниз, чтобы посмотреть БЕСПЛАТНОЕ видеоруководство на YouTube!

🏆🏆🏆 Создайте бесплатную учетную запись SimScale для тестирования облачной платформы моделирования CFD здесь: https://www.simscale.com/ Имея более 100 000 пользователей по всему миру, SimScale представляет собой революционную облачную CAE-платформу, которая обеспечивает мгновенный доступ к технологиям моделирования CFD и FEA для быстрого и простого виртуального тестирования, сравнения и оптимизации проектов в нескольких отраслях, включая HVAC , AEC и электроника .

Методы проектирования воздуховодов

Существует множество различных методов проектирования вентиляционных систем, наиболее распространенными из которых являются:

  • Метод уменьшения скорости: (Жилые или небольшие коммерческие установки)
  • Метод равного трения: (Коммерческие установки среднего и крупного размера)
  • Статическое восстановление: Очень большие установки (концертные залы, аэропорты и промышленные объекты)

Мы собираемся чтобы сосредоточиться на методе равного трения в этом примере, так как это наиболее распространенный метод, используемый для коммерческих систем HVAC, и его довольно просто использовать.

Пример исполнения

План здания

Итак, мы сразу приступим к разработке системы. В качестве примера возьмем небольшое инженерное бюро, и мы хотим сделать планировку здания, которую мы будем использовать для проектирования и расчетов. Это действительно простое здание, в нем всего 4 офиса, коридор и механическое помещение, где будут располагаться вентилятор, фильтры и воздухонагреватель или охладитель.

Отопление и охлаждение здания

Первое, что нам нужно сделать, это рассчитать нагрузки на отопление и охлаждение для каждой комнаты.Я не буду рассказывать, как это сделать в этой статье, нам придется рассказать об этом в отдельном уроке, поскольку это отдельная предметная область.

Получив их, просто просуммируйте их вместе, чтобы найти самую большую нагрузку, поскольку нам нужно определить размер системы, чтобы она могла работать при пиковых нагрузках. Охлаждающая нагрузка обычно самая высокая, как в этом случае.

Теперь нам нужно преобразовать охлаждающую нагрузку в объемный расход, но для этого нам сначала нужно преобразовать это в массовый расход, поэтому мы используем формулу:

mточка = Q / (cp x Δt)

Рассчитать массовый расход воздуха по охлаждающей нагрузке

Где mdot означает массовый расход (кг/с), Q — холодопроизводительность помещения (кВт), cp — удельная теплоемкость воздуха (кДж/кг.K) и Δt — разница температур между расчетной температурой воздуха и расчетной температурой возврата. Просто отметим, что мы будем использовать cp 1,026 кДж/кг·k в качестве стандарта, а дельта T должна быть меньше 10*C, поэтому мы будем использовать 8*c.

Мы знаем все значения для этого, поэтому мы можем рассчитать массовый расход (сколько килограммов воздуха в секунду должно поступать в комнату). Если мы посмотрим на расчет для помещения 1, то увидим, что для него требуется 0,26 кг/с. Поэтому мы просто повторяем этот расчет для остальной части комнаты, чтобы найти все значения массового расхода.

Расчет массового расхода воздуха для каждого помещения

Теперь мы можем преобразовать их в объемный расход. Для этого нам нужен определенный объем или плотность воздуха. Укажем 21*c и примем атмосферное давление равным 101,325 кПа. Мы можем посмотреть это в наших таблицах свойств воздуха, но я предпочитаю просто использовать онлайн-калькулятор http://bit.ly/2tyT8yp, так как это быстрее. Итак, мы просто вводим эти числа и получаем плотность воздуха 1,2 кг/м3.

Вы видите, что плотность измеряется в кг/м3, но нам нужен удельный объем, который равен м3/кг, поэтому для преобразования мы просто берем обратное, что означает вычисление 1. -1), чтобы получить ответ 0,83 м3/кг.
Теперь, когда у нас есть это, мы можем рассчитать объемный расход по формуле:

vdot = mdot, умноженное на v.

Рассчитать объемный расход воздуха по массовому расходу

, где vdot — объемный расход, mdot — массовый расход помещения, а v — только что рассчитанный удельный объем.
Таким образом, если мы опустим эти значения для помещения 1, мы получим объемный расход 0,2158 м3/с, то есть количество воздуха, которое должно поступать в помещение для удовлетворения потребности в охлаждении.Так что просто повторите этот расчет для всех комнат.

Объемный расход воздуха в здании – размер воздуховода

Теперь мы собираемся начертить маршрут воздуховода на плане этажа, чтобы приступить к его размеру.

Схема воздуховодов

Прежде чем мы двинемся дальше, нам нужно рассмотреть некоторые вещи, которые будут играть большую роль в общей эффективности системы.

Вопросы дизайна

Первый — форма воздуховода. Воздуховоды бывают круглой, прямоугольной и плоскоовальной формы. Круглый воздуховод на сегодняшний день является наиболее энергоэффективным типом, и именно его мы будем использовать в нашем рабочем примере позже. Если мы сравним круглый воздуховод с прямоугольным воздуховодом, мы увидим, что:

Сравнение воздуховодов круглого и прямоугольного сечения

Круглый воздуховод с площадью поперечного сечения 0,6 м2 имеет периметр 2,75 м
Прямоугольный воздуховод с равной площадью поперечного сечения имеет периметр 3,87 м
Следовательно, прямоугольный воздуховод требует больше металла для своей конструкции, что увеличивает вес и затраты на проектирование.Больший периметр также означает, что больше воздуха будет соприкасаться с материалом, что увеличивает трение в системе. Трение в системе означает, что вентилятор должен работать больше, что приводит к увеличению эксплуатационных расходов. По возможности всегда используйте круглый воздуховод, хотя во многих случаях необходимо использовать прямоугольный воздуховод из-за ограниченного пространства.

Падение давления в воздуховоде

Второе, на что следует обратить внимание, это материал, используемый для воздуховодов, и шероховатость этого материала, так как он вызывает трение.Например, если у нас есть два воздуховода с одинаковыми размерами, объемным расходом и скоростью, единственное различие заключается в материале. Один изготовлен из стандартной оцинкованной стали, другой из стекловолокна, падение давления на расстоянии 10 м для этого примера составляет около 11 Па для оцинкованной стали и 16 Па для стекловолокна.

Энергоэффективные фитинги для воздуховодов

Третье, что мы должны учитывать, это динамические потери, вызванные арматурой. Мы хотим использовать максимально гладкие фитинги для энергоэффективности.Например, используйте изгибы с большим радиусом, а не прямые углы, так как внезапное изменение направления тратит впустую огромное количество энергии.

CFD-моделирование воздуховодов

Мы можем быстро и легко сравнить характеристики различных конструкций воздуховодов с помощью CFD или вычислительной гидродинамики. Эти симуляции были созданы с использованием революционной облачной инженерной платформы CFD и FEA компании SimScale, которая любезно спонсировала эту статью.
Вы можете бесплатно получить доступ к этому программному обеспечению, нажав здесь, и они предлагают несколько различных типов учетных записей в зависимости от ваших потребностей в симуляции.

SimScale не ограничивается только проектированием воздуховодов, он также используется для центров обработки данных, приложений AEC, проектирования электроники, а также для теплового и структурного анализа.

Просто взгляните на их сайт, и вы найдете тысячи симуляций для всего, от зданий, систем отопления, вентиляции и кондиционирования воздуха, теплообменников, насосов и клапанов до гоночных автомобилей и самолетов, которые можно копировать и использовать в качестве шаблонов для собственного анализа конструкции. .

Они также предлагают бесплатные вебинары, курсы и учебные пособия, которые помогут вам настроить и запустить свои собственные симуляции. Если, как и я, у вас есть некоторый опыт создания CFD-моделирования, то вы знаете, что этот тип программного обеспечения обычно очень дорогой, и вам также потребуется мощный компьютер для его запуска.

Однако с SimScale все можно сделать из веб-браузера. Поскольку платформа основана на облаке, их серверы выполняют всю работу, и мы можем получить доступ к нашим проектным симуляциям из любого места, что значительно упрощает нашу жизнь как инженеров.

Итак, если вы инженер, дизайнер, архитектор или просто заинтересованы в опробовании технологии моделирования, я настоятельно рекомендую вам проверить это программное обеспечение и получить бесплатную учетную запись, перейдя по этой ссылке.

Стандартный и оптимизированный дизайн воздуховодов CFD

Теперь, если мы посмотрим на сравнение двух проектов, мы увидим стандартный дизайн слева и более эффективный дизайн справа, который был оптимизирован с использованием simscale. Оба дизайна используют скорость воздуха 5 м/с, цвета обозначают скорость: синий означает низкую скорость, а красный — области высокой скорости.

Стандартный проект воздуховода

Из цветовой шкалы скоростей и линий тока видно, что в конструкции слева впускной воздух непосредственно сталкивается с резкими поворотами, присутствующими в системе, что вызывает увеличение статического давления.Резкие повороты вызывают большое количество зон рециркуляции внутри воздуховодов, что препятствует плавному движению воздуха.

Тройник на дальнем конце главного воздуховода заставляет воздух внезапно разделяться и менять направление. Здесь имеется большое количество обратного потока, который снова увеличивает статическое давление и снижает количество подаваемого воздуха

Высокая скорость в главном канале, вызванная крутыми поворотами и внезапными изгибами, снижает поток в 3 ответвления слева.

Оптимизированная конструкция воздуховодов энергоэффективная

Если мы теперь сосредоточимся на оптимизированной конструкции справа, мы увидим, что используемые фитинги имеют гораздо более гладкий профиль без внезапных препятствий, рециркуляции или обратного потока, что значительно улучшает скорость воздушного потока в системе. В дальнем конце главного воздуховода воздух разделяется на две ветви через пологий изогнутый тройниковый участок. Это позволяет воздуху плавно менять направление и, таким образом, не происходит резкого увеличения статического давления, а скорость потока воздуха в помещения резко увеличивается.

Три ответвления основного воздуховода теперь получают одинаковый поток воздуха, что значительно улучшает конструкцию. Это связано с тем, что дополнительная ветвь теперь питает три меньшие ветви, позволяя части воздуха плавно отрываться от основного потока и поступать в эти меньшие ветви.

С учетом этих соображений мы можем вернуться к конструкции воздуховода.

Этикетки для воздуховодов и фитингов

Теперь нам нужно пометить каждую секцию воздуховода, а также фитинги буквой.Обратите внимание, что здесь мы разрабатываем очень простую систему, поэтому я включил только воздуховоды и основные фитинги, я не включил такие элементы, как решетки, воздухозаборники, гибкие соединения, противопожарные клапаны и т. д.

Теперь мы хотим создать таблицу с маркировкой строк в соответствии с примером. Каждому воздуховоду и фитингу нужен свой ряд, если воздушный поток разделяется, например, в тройнике, тогда нам нужно включить линию для каждого направления, мы увидим это позже в статье.

Просто добавьте буквы в отдельные строки, а затем укажите, какой тип фитинга или воздуховода соответствует.

График расхода воздуха в воздуховоде

Мы можем начать заполнять некоторые данные, мы можем сначала включить объемный расход для каждой из ветвей, это просто, так как это просто объемный расход для помещения, которое он обслуживает. Вы можете видеть на диаграмме, которую я заполнил.

Схема воздуховодов для основного воздуховода

Затем мы можем приступить к определению размеров основных воздуховодов. Для этого убедитесь, что вы начинаете с главного воздуховода, который находится дальше всего. Затем мы просто суммируем объемные расходы для всех ветвей ниже по течению.Для главного воздуховода G мы просто суммируем ответвления L и I. Для D это просто сумма LI и F, а для воздуховода A это сумма L, I, F и C. Просто введите их в таблицу.

По черновому чертежу отмеряем длину каждой секции воздуховода и вносим ее в таблицу.

Размер воздуховода – Как определить размер воздуховода

Чтобы определить размеры воздуховодов, вам понадобится таблица размеров воздуховодов. Вы можете получить их у производителей воздуховодов или в отраслевых организациях, таких как CIBSE и ASHRAE.Если у вас его нет, вы можете найти его по следующим ссылкам. Ссылка 1 и Ссылка 2

Эти карты содержат много информации. Мы можем использовать их, чтобы найти перепад давления на метр, скорость воздуха, объемный расход, а также размер воздуховода. Компоновка диаграммы немного различается в зависимости от производителя, но в этом примере вертикальные линии соответствуют падению давления на метр воздуховода. Горизонтальные линии соответствуют объемному расходу. Диагональные линии, направленные вниз, относятся к скорости, а диагональные линии, направленные вверх, — к диаметру воздуховода.

Мы начнем определение размеров с первого главного воздуховода, который является секцией A. Чтобы ограничить шум в этой секции, мы укажем, что максимальная скорость не может превышать 5 м/с. Мы знаем, что для этого воздуховода также требуется объемный расход 0,79 м3/с, поэтому мы можем использовать скорость и объемный расход, чтобы найти недостающие данные.

Пример размеров воздуховода

Берем диаграмму и прокручиваем ее снизу вверх до тех пор, пока не достигнем объемного расхода 0,79 м3/с. Затем мы находим место, где линия скорости равна 5 м/с, и проводим линию до тех пор, пока не наткнемся на нее.Затем, чтобы найти падение давления, мы проводим вертикальную линию вниз от этого пересечения. В данном случае мы видим, что она составляет 0,65 годовых на метр. Так что добавьте эту цифру в диаграмму. Поскольку мы используем метод равного перепада давления, мы можем использовать этот перепад давления для всех длин воздуховода, поэтому заполните и их. Затем мы снова прокручиваем вверх и выравниваем наше пересечение с восходящими диагональными линиями, чтобы увидеть, что для этого требуется воздуховод диаметром 0,45 м, поэтому мы также добавляем его в таблицу.

Нам известны объемный расход и перепад давления, поэтому теперь мы можем рассчитать значения для секции C, а затем для остальных воздуховодов.

Для остальных воздуховодов мы используем тот же метод.

Определение размера воздуховода по методу равного давления

На графике мы начнем с рисования линии от 0,65 па/м до самого верха, а затем проведем линию напротив нашего требуемого объемного расхода, в данном случае для секции C нам нужно 0,21 м3/с. На этом пересечении мы рисуем линию, чтобы найти скорость, и мы видим, что она находится между линиями 3 и 4 м/с, поэтому нам нужно оценить значение, в данном случае оно составляет около 3,6 м/с, поэтому мы добавляем что к графику.Затем мы проводим еще одну линию на другой диагональной сетке, чтобы найти диаметр воздуховода, который в данном случае составляет около 0,27 м, и мы также добавим это в таблицу.

Повторите этот последний процесс для всех оставшихся воздуховодов и ответвлений, пока таблица не будет заполнена.

Теперь найдите общие потери в воздуховоде для каждого воздуховода и ответвления, это очень легко сделать, просто умножив длину воздуховода на падение давления на метр, в нашем примере мы нашли, что оно равно 0,65 Па/м. Сделайте это для всех воздуховодов и ответвлений на столе.

Размеры фитингов для воздуховодов

Первый фитинг, который мы рассмотрим, это изгиб 90* между воздуховодами J и L

Для этого мы ищем наш коэффициент потерь для изгиба у производителя или отраслевого органа, вы можете найти его, нажав на эту ссылку.

Коэффициент потери давления в коленчатом фитинге воздуховода

В этом примере мы видим, что коэффициент равен 0,11

Затем нам необходимо рассчитать динамические потери, вызванные изгибом, изменяющим направление потока.Для этого мы используем формулу Co, умноженную на rho, умноженную на v в квадрате, деленную на 2, где co — наш коэффициент, rho — плотность воздуха, а v — скорость.

Формула потери давления в изгибе воздуховода

Мы уже знаем все эти значения, поэтому, если мы опустим цифры, мы получим ответ 0,718 паскалей. Так что просто добавьте это в таблицу. (Посмотрите видео внизу страницы, чтобы узнать, как это рассчитать).

Падение давления в тройнике воздуховода

Следующим фитингом, который мы рассмотрим, является тройник, который соединяет основной воздуховод с ответвлениями, мы будем использовать в качестве примера тройник с идентификационной буквой H между G и J в системе.Теперь для этого нам нужно учесть, что воздух движется в двух направлениях, прямо и также сворачивая в ответвление, поэтому нам нужно выполнить расчет для обоих направлений.

Если мы сначала посмотрим на воздух, движущийся прямо, мы сначала найдем отношение скоростей, используя формулу скорость на выходе, деленную на скорость на входе. В этом примере воздух на выходе равен 3,3 м/с, а воздух на входе равен 4 м/с, что дает нам 0,83

Затем мы выполняем еще одно вычисление, чтобы найти отношение площадей, используя формулу: диаметр в квадрате разделить на диаметр в квадрате.В этом примере внешний диаметр равен 0,24 м, а внутренний диаметр равен 0,33 м, поэтому, если мы возведем их в квадрат, а затем разделим, мы получим 0,53

.

Теперь мы ищем фитинг, который мы используем, у производителя или в отраслевом органе, снова ссылка здесь для этого.

Размер тройника воздуховода

В руководствах мы находим две таблицы. Та, которую вы используете, зависит от направления потока, мы используем прямое направление, поэтому находим ее и затем ищем каждое отношение, чтобы найти наш коэффициент потерь. Здесь вы можете видеть, что оба рассчитанных нами значения попадают между значениями, указанными в таблице, поэтому нам нужно выполнить билинейную интерполяцию.Чтобы сэкономить время, мы просто используем онлайн-калькулятор, чтобы найти это, ссылка здесь (посмотрите видео, чтобы узнать, как выполнить билинейную интерполяцию).

Заполняем наши значения и находим ответ 0.143

Расчет потери давления в тройнике

Теперь мы вычисляем динамические потери для прямого пути через тройник, используя формулу co, умноженную на rho, умноженную на v в квадрате, деленную на 2. Если мы опустим наши значения, мы получим ответ 0,934 паскаля, так что добавьте это в таблицу.

Тогда мы можем рассчитать динамические потери для воздуха, который превращается в изгиб.Для этого используем те же формулы, что и раньше. Скорость делится на скорость, чтобы найти отношение скоростей. Затем находим отношение площадей по формуле: диаметр в квадрате разделить на диаметр в квадрате. Мы берем наши значения из нашей таблицы и используем 3,5 м/с, деленные на 4 м/с, чтобы получить 0,875 для отношения скоростей, и мы используем 0,26 м в квадрате, деленные на 0,33 м в квадрате, чтобы получить 0,62 для отношения площадей.

Изгиб потери тройника

Затем мы используем таблицу изгибов для тройника, опять же между значениями, указанными в таблице, поэтому мы должны найти числа, используя билинейную интерполяцию.Мы бросаем значения, чтобы получить ответ 0,3645 паскалей. Так что просто добавьте это в таблицу тоже.

Теперь повторите этот расчет для других тройников и фитингов, пока таблица не будет заполнена.

Поиск индексного участка – определение размера воздуховода

Далее нам нужно найти индексный прогон с наибольшим падением давления. Обычно это самая длинная пробежка, но также может быть и пробежка с наибольшим количеством фитингов.

Его легко найти, сложив все потери давления от начала до выхода каждой ветви.

Например, чтобы добраться из А в С, мы теряем 5,04 Па
А (1,3 Па) + В (1,79 Па) + С (1,95 Па)

От A до F мы теряем 8,8 Па
A (1,3 Па) + B (1,7 Па) + D (1,3 Па) + E (2,55 Па) + F (1,95)

Для A до I мы теряем 10,56
A (1,3 Па) + B (1,7 Па) + D (1,3 Па) + E (1,34 Па) + G (2,6 Па) + H (0,36 Па) + I (1,95 Па)

От A до L мы теряем 12,5 па ) + K (0,72 Па) + L (1,95 Па)

Следовательно, используемый нами веер должен преодолеть пробег с наибольшими потерями, т. е. A – L с 12.5pa, это прогон индекса.

Заслонки воздуховодов – балансировка системы

Для балансировки системы необходимо добавить демпферы в каждую из ветвей, чтобы обеспечить одинаковый перепад давления во всех для достижения проектных расходов в каждом помещении.

Мы можем рассчитать, какой перепад давления должен обеспечить каждый демпфер, просто вычитая потери при пробеге из индексного пробега.

от А до С составляет 12,5 Па – 5,04 Па = 7,46 Па

от A до F составляет 12,5 Па – 8,8 Па = 3,7 Па

от А до I равно 12.5 Па – 10,56 Па = 1,94 Па

А это наша система воздуховодов. Мы сделаем еще один учебник, посвященный дополнительным способам повышения эффективности системы воздуховодов.

Как определить, что размер ваших воздуховодов слишком мал – Jenergy Air Services

Размер ваших воздуховодов слишком мал?

Время урока воздуховодов! Используя эту таблицу размеров воздуховодов, мы научим вас, как легко определить, являются ли ваши воздуховоды слишком маленькими, слишком большими или плохо установлены. Специалисты Jenergy Air по HVAC имеют большой опыт ремонта и установки воздуховодов и видели все это!

Допустим, у нас есть 3-тонный воздуходувка.У вас есть место только для одного большого обратного воздуховода из-за ограниченного пространства. Этот воздуховод имеет два угла 90° и вытянут на 35 футов.

1. На каждые 90° прибавляйте 5’
2. На каждые 10’ увеличивайте изгиб до следующего размера (от 12″ до 14″).
3. У вас есть 1500 кубических футов в минуту, чтобы вернуться обратно к вашему приточно-вытяжному устройству/воздуходувке.
4. Воздуховод какого размера мне нужен?

Найдите в Google номер модели вашего воздухообрабатывающего агрегата, вы сможете найти дизайн cfm.

Наша задача для вас, опубликуйте свои номера! Это упражнение действительно поможет вам точно понять, сколько воздуха нужно вашему маленькому воздуховоду.Если всем интересно, мы можем поговорить об эффектах, которые могут дать воздуховоды меньшего размера. Это хуже, чем вы думаете!

Как узнать, что ваши воздуховоды меньшего размера? Была ли у вас компания по производству кондиционеров, которая увеличила размер вашей системы без каких-либо модификаций воздуховодов? У вас неравномерная температура в комнатах? Это видео показывает один пример того, как воздуховоды меньшего размера могут повлиять на ваш домашний комфорт, и, надеюсь, вы все получите что-то от его просмотра. Наша миссия — образованные клиенты!

Как узнать, что ваши воздуховоды меньшего размера? Была ли у вас компания по производству кондиционеров, которая увеличила размер вашей системы без каких-либо модификаций воздуховодов? У вас неравномерная температура в комнатах? Это видео показывает один пример того, как воздуховоды меньшего размера могут повлиять на ваш домашний комфорт, и, надеюсь, вы все получите что-то от его просмотра.Наша миссия — образованные клиенты!

Опубликовано Jenergy Air Services во вторник, 23 января 2018 г.

Признаки неправильной установки воздуховодов

К сожалению, мы видели тонны плохо или неправильно установленных систем воздуховодов. Эта работа была получена по рекомендации от компании по восстановлению плесени, где мы должны были просто почистить вентиляционную установку. После расследования мы обнаружили, что эта работа намного больше, чем ожидалось. Все это вызвано тем, что приточный воздуховод, соединяющий вентиляционную установку с системой воздуховодов, был недостаточного размера.Когда вы нанимаете компанию по производству кондиционеров, которая действительно разбирается в воздушном потоке, таких проблем можно избежать! Неправильные системы воздушного потока могут не только доставить вам дискомфорт, но и вызвать у вас заболевание!

Свяжитесь с нами сейчас онлайн или позвоните по телефону (727) 595-5366 для ремонта или установки воздуховода!

Что произойдет, если воздуховоды не будут прикреплены к потолку? Помимо очевидной утечки воздуха и увеличения использования коммунальных услуг, это создает комфортную среду обитания для крыс и тараканов! Сейчас мы ремонтируем систему воздуховодов клиента, чтобы он мог больше наслаждаться преимуществами правильного охлаждения, чем вредителями!



Не позволяйте плохим воздуховодам случиться с вами!

Вот несколько безумных «исправлений», которые мы обнаружили, которые на самом деле вызывают больше проблем, чем вы думаете.Дерево не является изоляционным материалом и никогда не должно использоваться для проведения воздушного потока, а на рисунке № 2 домовладелец использовал подушку, чтобы закрыть утечку воздуховода. Оба этих метода быстрого исправления могут привести к росту плесени внутри ваших воздуховодов! Мы работаем с замечательными лицензированными специалистами по плесени, чтобы этого не случилось с вами. Проверьте свои воздуховоды, чтобы предотвратить это в вашем доме!



Вот некоторые воздуховоды, которые мы недавно удалили и которые датируются 1960-ми годами! Хорошая система воздуховодов может создать или разрушить ваш комфорт в помещении.При обновлении кондиционера важно проверить систему воздуховодов. Если у вас есть эти воздуховоды, вы теряете много охлаждения еще до того, как оно пройдет через ваши вентиляционные отверстия! Этот клиент любит свою новую систему, и новые воздуховоды являются одной из причин!

Стоит ли чистка воздуховодов своих денег?

Да, в определенных обстоятельствах очистка воздуховодов очень необходима и стоит денег. Помимо преимуществ для вашего здоровья, поскольку вы дышите более качественным воздухом в помещении, очистка воздуховодов также помогает вашей системе кондиционирования воздуха работать лучше и дольше! Узнайте больше у нашего замечательного эксперта по ОВКВ и совладельца Jenergy Air Джоэла Рейнольдса.

Свяжитесь с Jenergy Air Services для ремонта воздуховодов

Запишитесь на прием к специалистам Jenergy Air Services по HVAC в Ларго, Флорида, и мы определим, подходит ли размер вашей системы воздуховодов для вашей системы кондиционирования, и предложим рекомендации по ее улучшению. Вы можете доверить нашей команде поиск лучших решений для вашего домашнего уюта. Свяжитесь с нами сегодня, чтобы начать и снова почувствовать себя круто!

Какой размер воздуховода мне нужен для комнаты 12×12?

Правильный размер воздуховода необходим для эффективной работы вашей системы HVAC.Они должны быть идеально сбалансированы – не слишком большие и не слишком маленькие. Они должны быть «в самый раз».

Слишком большие воздуховоды будут снижать скорость, в то время как слишком маленькие воздуховоды будут ограничивать количество воздуха и заставят вашу систему работать тяжелее для обогрева или охлаждения вашего дома.

В этой статье будет специально рассмотрено, какой размер воздуховода вам нужен для комнаты размером 12×12 футов. Вы также можете использовать эту информацию для определения размеров воздуховодов для других помещений. Продолжайте читать, чтобы узнать больше!

Какой правильный размер воздуховода для комнаты 12 × 12 футов?

Размер воздуховода, необходимого для помещения 12х12 футов, не является стандартным и зависит от многих внешних факторов.Тем не менее, воздуховод 4×8” достаточен для большинства домов , чтобы получить надлежащий CFM в комнату 12×12 футов.

Что такое ОВЛХ?

CFM означает кубические футы в минуту. Он измеряет объем воздуха (в кубических футах), проходящий через воздуховод каждую минуту.

Примечание: Поддержание надлежащего CFM в комнатах вашего дома имеет важное значение; если CFM слишком низкий, для обогрева или охлаждения помещения потребуется очень много времени.

CFM можно увеличить с помощью двух рычагов, изменяя размер воздуховода и скорость вентилятора в вашем блоке HVAC.

Увеличение скорости вентилятора может помочь только в том случае, если воздуховод слишком узкий. Это похоже на воду, вытекающую из мойки высокого давления – у вас высокое давление, и вода вытекает быстро, но в минимальном объеме.

Чтобы наполнить ведро водой под высоким давлением, потребуется больше времени, чем при стандартном широком отверстии садового шланга.

Заменить выпускное отверстие на шланге несложно, но, поскольку изменение размера воздуховодов после их установки сложно и непомерно дорого, в первую очередь крайне важно правильно подобрать их размер.

Кубические футы в минуту (CFM) Расчеты

Чтобы лучше всего определить размер воздуховода, который вам нужен для данной комнаты, вам необходимо знать площадь комнаты в квадратных футах.

Квадратные метры комнаты эквивалентны ее длине, умноженной на ширину, хотя это может быть сложнее, если комната не имеет постоянной формы.

Обычно требуется не менее 1 CFM на квадратный фут площади . В случае комнаты 12×12 вам потребуется 144 CFM.

Статья по теме: Как решить проблемы с низким расходом воздуха

Как рассчитать размеры воздуховодов

Несколько компонентов используются для определения воздуховодов подходящего размера.И подрядчики по ОВиК, и мастера часто используют калькулятор воздуховодов для выбора необходимого размера воздуховода. Причина передачи расчета в программу или запрограммированный калькулятор связана со сложностью анализа.

Необходимый размер воздуховода для комнаты 12×12 зависит от нескольких других компонентов, то есть он варьируется от дома к дому.

Чтобы рассчитать размеры воздуховодов для вашего дома, вам необходимо знать следующее:

  1. Квадратные метры вашего дома: Размер всего вашего дома играет роль в определении подходящего размера воздуховодов для каждой комнаты, наряду с основными ветвями, протянувшимися по всему дому.
  2. Площадь каждой комнаты: Как упоминалось выше, для определения CFM вам понадобится площадь каждой комнаты.
  3. Расчет кубических футов в минуту: Вам необходимо отметить скорость воздуха, необходимую для точного охлаждения или обогрева каждой комнаты в вашем доме.
  4. Размер воздуховода Коэффициент потерь на трение: Этот жизненно важный компонент усложняет и без того сложный расчет. Учитывает длину каждого воздуховода, количество фильтров, змеевиков, решеток, регистров и заслонок в вашей системе HVAC, а также количество витков.

    Всем потерям на трение присвоен номер. Подрядчик HVAC объединит эти цифры с измерением статического давления вашей системы (которое также влияет на общий воздушный поток). Затем они умножают число на 100 и делят его на всю длину воздуховода системы, чтобы получить общие потери на трение и дополнительный CFM, который вам нужен.

После определения четырех пунктов, указанных выше, вы можете рассчитать общий CFM, необходимый для каждой комнаты.

Мы знаем, что этот процесс звучит сложно.Но вы можете использовать онлайн-калькулятор потерь на трение и калькулятор размеров воздуховодов HVAC, чтобы упростить задачу.

Однако, если вам нужны точные измерения, возможно, лучше поручить процесс расчета специалисту по ОВиК.

Проектирование системы HVAC и определение подходящих размеров воздуховодов — сложная задача. Технические специалисты HVAC тратят годы на техническое обучение и обучение на рабочем месте, чтобы правильно разрабатывать и балансировать системы HVAC.

Выберите правильный размер воздуховода

В помещении размером 12×12 футов потребуется приточный воздуховод размером 4×8 дюймов, чтобы получить адекватную производительность, которая составляет около 144 кубических футов в минуту.Тем не менее, эти цифры являются лишь «эмпирическими» измерениями и будут отличаться в зависимости от различных факторов вашего дома и системы ОВКВ.

Чтобы правильно подобрать размер воздуховода для вашего дома, наймите рядом с вами опытного подрядчика по ОВКВ. Очень важно правильно подобрать размер, так как изменить его впоследствии практически невозможно.

Читайте также: Как часто нужно обслуживать систему HVAC?

Технические советы

: Таблица размеров воздуховодов

Щелкните здесь, чтобы загрузить таблицу размеров воздуховодов в формате PDF.

Щелкните здесь, чтобы загрузить этот блог в виде файла .pdf.

«Эй, Рик, я слышал, что гибкий воздуховод не пропускает столько же воздуха, сколько металлический воздуховод, и мой компания в основном устанавливает гибкие воздуховоды… это плохо?»

«Нет, — ответил Рик, — но все воздуховоды должны иметь разные размеры, и многие правила не учитываются». полностью воплощены в жизнь».
«Например, большинство техников скажут вам, что воздуховод диаметром 6 дюймов обеспечивает около 100 кубических футов в минуту».
«Хотя в большинстве случаев это может быть верно для металлического приточного воздуховода, но не для металлического обратного, ни 6-дюймовый гибкий воздуховод на подаче или возврате.

В то время как калькулятор размеров воздуховодов, созданный для определенного типа воздуховодов, является наилучшим методом для размеры воздуховодов, прилагаемую таблицу можно использовать в большинстве одноэтажных домов с расположенным в центре ед., и воздуховоды разумной длины.

Большинство техников скептически относятся к этим цифрам, особенно на стороне возвратного воздуха система. Например, для 2,5-тонной системы (приблизительно 400 кубических футов в минуту на тонну) потребуется (2) 14-дюймовых гибкие обратные воздуховоды или (1) очень короткий гибкий 18-дюймовый воздуховод для перемещения 1000 кубических футов в минуту, необходимых для 2.5 тонная система.
По мере повышения эффективности систем допуски на то, «как мы всегда это делали», больше не будут действовать. быть адекватным.

Обратите также внимание на формулу определения размера решетки возвратного воздуха в верхней части таблицы.
«Какого размера должна быть решетка для той же 2,5-тонной системы с фильтрующей решеткой?» Спросил Рик

«Обычно мы используем 20 x 20 для 2,5 тонны». Сказал техник
20 х 20 х 2 = 800

«800 кубических футов в минуту… Этого достаточно для 2 тонн, но 20 x 25 может быть лучшим выбором.”
20 х 25 х 2 = 1000

«Вау, — сказал техник, — мне придется внести некоторые изменения в мои установки».

«Не верьте мне на слово, — сказал Рик. «Начните пользоваться своим манометром и проверьте внешний статическое давление и докажите это сами.

Щелкните здесь, чтобы загрузить таблицу размеров воздуховодов в формате PDF.

Щелкните здесь, чтобы загрузить этот блог в виде файла .pdf.

Какой размер воздуховода мне нужен для комнаты 12×12?

  • Правильно подобранные воздуховоды и правильно подобранные размеры являются важным компонентом качества воздуха в помещении и домашнего комфорта.
  • Если вы не занимаетесь недвижимостью или строительными работами, будьте готовы добавить в свой словарь несколько новых слов. В этой статье мы имеем дело с несколькими сложными терминами и уравнениями, касающимися воздушного потока, вентиляционных отверстий и размеров воздуховодов в вашем доме.
  • Ниже мы рассмотрим размер воздуховода, необходимого для комнаты 12×12, а также несколько определений, связанных с воздуховодами, таких как CFM (аббревиатура от кубических футов в минуту), BTU, воздуховоды охлаждения и отопления. , скорость воздушного потока и др.;

С чего начать революцию в области воздуховодов?

Скорее всего, вы знаете эту проблему по собственному опыту: в некоторых комнатах вашего дома всегда тепло или холодно, независимо от того, что вы делаете, чтобы сбалансировать эту диспропорцию.

Причина этого в том, что многие старые дома имеют причуды в системах отопления и охлаждения. И что мы можем с этим поделать? Во-первых, обновите существующие размеры воздуховодов.

Имейте в виду, что определение правильного размера воздуховодов во всех помещениях является решением большинства проблем, связанных с:

  • отопление,
  • вентиляция и
  • кондиционирование воздуха

(система ОВКВ);

Если вам нужно улучшить или обновить эффективность этих систем в вашем доме, продолжайте читать! Вместе мы узнаем, как приступить к расчету правильных размеров воздуховодов.

Основные термины

Прежде чем мы перейдем к математике, давайте разберем основные определения, чтобы точно знать, о чем мы говорим.

Во-первых, что такое воздуховод? Это относится к системе воздуховодов, используемых для транспортировки воздуха от оборудования отопления, вентиляции и кондиционирования воздуха (HVAC) по всему дому.

Нет ничего важнее, чем правильно установленный и обслуживаемый воздуховод.

Подождите минутку. Мы знаем, что такое «воздуховоды», но что такое «воздуховоды» сами по себе?

Воздуховод представляет собой отдельную металлическую или синтетическую трубу, трубопровод или проход, используемый в системах отопления, вентиляции и кондиционирования воздуха (HVAC) для подачи и удаления воздуха.

Воздушные потоки включают, например, приточный воздух, возвратный воздух и отработанный воздух.

CFM или кубических футов в минуту измеряет объем воздуха в кубических футах за каждую минуту его движения. Это измерение описывает скорость воздушного потока.

В случае воздушного компрессора измерение CFM показывает, сколько воздуха может перемещаться в минуту. Например, если производительность вашего воздушного компрессора составляет 30 кубических футов в минуту, это означает, что в минуту проходит 30 кубических футов воздуха.

Учтите, что вам понадобится 400 CFM воздушного потока на тонну кондиционера.

Другим сокращением, которое полезно знать, является БТЕ (британская тепловая единица) — международная мера энергии, используемая для описания количества тепла, необходимого для нагревания одного фунта воды на один градус по Фаренгейту. В наших домохозяйствах БТЕ измеряют количество тепла, которое кондиционер может удалить из комнаты в час.

В общем, охлаждающая установка или система охлаждения — это устройство или их комплект, используемые для предотвращения превышения температурой пределов, налагаемых потребностями безопасности и эффективности.

Другими словами, основной задачей таких устройств является поддержание температуры внутри корпуса на постоянном уровне, независимо от температуры окружающей среды.

Расчет размера воздуховода

Правильный размер воздуховода так же важен, как и система ОВКВ правильного размера.

Только вдумайтесь:

1. Если ваш блок и система слишком малы, ваш блок будет постоянно бороться и пытаться работать, чтобы не отставать от потребности в нагреве или охлаждении,

2.Если ваша система слишком велика, она будет постоянно включаться и выключаться, что в конечном итоге приведет к преждевременному износу многих ее компонентов;

Важно : Более обширная система HVAC не всегда лучше! Самый эффективный выбор — найти наиболее подходящий размер воздуховода для всех помещений.

Несколько вещей, которые нужно знать, чтобы рассчитать правильный размер воздуховодов для ваших комнат:

1. Размер комнаты

Во-первых, узнайте общую площадь вашего дома, чтобы определить, насколько мощной должна быть ваша система HVAC.

Измерьте длину и ширину всех комнат по отдельности и умножьте их вместе.

Запись квадратных метров для отдельных комнат также поможет вам понять, какие воздуховоды нужны для каждого помещения.

2. CFM (кубических футов в минуту) скорость

Каждое помещение имеет свою скорость, с которой воздух должен проходить по воздуховодам для его нагрева или охлаждения.

Давайте разберемся: во всех комнатах есть измерение скорости CFM, которое коррелирует с размером воздуховодов.

Чтобы нагреть или охладить площадь от 1 до 1,25 квадратных футов, требуется около 1 CFM воздуха.

Как рассчитать количество кубических футов в минуту (CFM), необходимое для отдельных помещений?

Вот как измеряется воздушный поток: Один кубический фут в минуту равен 1 квадратному футу, если в комнате нет много окон. Если это так, то используйте 2 CFM на квадратный фут. Так, например, если ваша комната 100 квадратных футов, вам потребуется 100 CFM.

3. трение канала

Если считать недостаточно, воздух, проходящий по воздуховодам, теряет энергию и скорость из-за трения.

Чем длиннее путь, по которому проходит воздух (и чем больше оборотов он должен сделать за это время), тем медленнее он будет выходить через вентиляционные отверстия в комнату.

Если вы хорошо разбираетесь в математике и физике, получайте удовольствие, занимаясь ими, но, вероятно, лучше, чтобы профессионалы проанализировали эти уравнения для вас.

Совет : Уравнение для расчета, о котором мы говорим, это трение в воздуховоде, равное доступному статическому давлению, деленному на общую эффективную длину.

Размер воздуховода для комнаты 12×12

Давайте посмотрим, какой размер воздуховода требуется для комнаты 12 x 12.

Мы только что научились определять размер воздуховода; давайте попробуем.

  • квадратных метров помещения (12 x 12 = 144),
  • кубических футов в минуту помещения (144 x 1 кубических футов в минуту [или 2 кубических футов в минуту с окнами] = 144 кубических футов в минуту) и
  • потерь на трение в воздуховодах;

Имейте в виду, что эти коэффициенты будут использоваться для очень сложных расчетов. Найдите онлайн-таблицу или калькулятор, чтобы узнать размер воздуховода для вашего дома.

Используйте онлайн-калькулятор воздуховодов, чтобы правильно оценить размеры воздуховодов!

Вы также можете сделать это, используя руководство, которое продают дистрибьюторы.

Например, если площадь комнаты составляет 250 квадратных футов, в результате получится воздуховод диаметром 8 дюймов.

Связанные статьи

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
