Установка вентиляции на крыше: Вентиляционный выход на крышу: место установки

Содержание

Вентиляционный выход на крышу: место установки

На чтение 4 мин.

Любое сооружение имеет систему воздухообмена. Это нормативное требование, которое предъявляется ко всем строениям. Чтобы тяга была нормальной, край вытяжной трубы должен располагаться выше уровня конька дома. Для этого выводят вентиляционный выход на крышу здания.

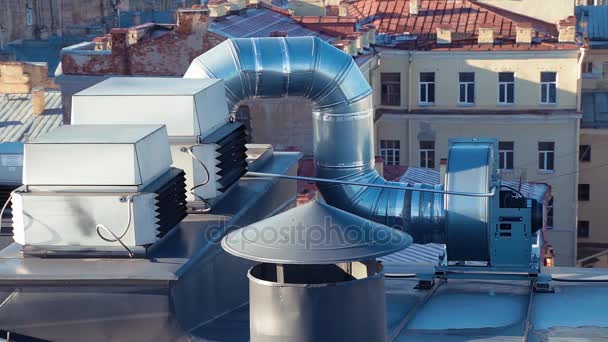

Вентиляционный выход на крыше

Виды

Вентиляционные трубы делятся на 2 категории: по форме сечения вентканалов и по материалу изготовления. Самые популярные виды — это:

  • металлические воздуховоды из нержавеющей или оцинкованной стали;
  • пластиковые;
  • гофрированные рукава из алюминия;
  • тканевые модели на полиэфирной основе.

Форма сечения воздуховодов может быть круглая, прямоугольная или нестандартная. Некоторые домовладельцы оснащают свою вентиляционную систему трубами от иных инженерных коммуникаций.

Основные требования

При обустройстве системы вентиляции нужно соблюдать ряд требований. Эти требования относятся также и к воздуховоду. Основные правила при монтаже:

  1. Пропускная способность трубы зависит от толщины стенок. Чем они тоньше, тем показатель выше. Поэтому изделие выбирают с минимальной толщиной стенок. Но при этом труба должна обладать повышенной прочностью.
  2. Чтобы воздуховод работал эффективно, минимальный размер вентканала должен составлять 15 см в диаметре.
  3. Участок трубы, который расположен над кровлей, регулярно подвергается ветровым нагрузкам. Чтобы система работала качественно, кольцевая отводная часть конструкции должна обладать повышенной жесткостью.
  4. Конструкция должна быть легковесной.
  5. Одно из основных требований, которое предъявляется к изделию — это влагостойкость, так как на внутренние стенки трубопровода постоянно оседает влага. Чтобы вентканалы из металла не покрывались ржавчиной, изделие должно обладать устойчивостью к коррозии.
  6. Чтобы вентиляционная система не стала причиной распространения огня, работая, она не должна выделять вредные вещества и газы.

Всеми необходимыми требованиями обладают оцинкованные и кирпичные вентиляционные каналы. Изделие из металла имеет свойство накапливать статическое электричество, из-за этого легко притягивает пыль.

Принцип работы

Принцип работы вентиляционной системы стандартного типа заключается в естественном воздухообмене. Максимальное выведение воздуха происходит благодаря вертикальному расположению выходных труб, возвышающихся над кровлей. Тяга формируется за счет разного давления воздуха, который находится внутри помещения и за его пределами.

Этапы монтажных работ

Вентиляционную трубу выводят на крышу и надежно фиксируют после того, как внутренняя система будет оборудована разводкой. Набор инструментов подбирают в зависимости от вида кровли. В стандартный набор для монтажа вентиляционной трубы входят следующие материалы и инструменты:

  • утеплитель;
  • электродрель, зубило, электрический лобзик и набор отверток;
  • фиксирующие метизы;
  • герметик;
  • болгарка;
  • узел прохода;
  • ветошь и защитные средства.

Чтобы облегчить монтажные работы, используют узел прохода, который предварительно собирают. Процесс монтажа:

  1. В зоне крыши, где будет выходить вентиляционная шахта, делают разметки. Для этого используют маркер. Отметки ставятся по стандартному шаблону в зависимости от размера выходной трубы и ее сечения.
  2. Используя болгарку, в крыше прорезают отверстие под трубу. При этом верхний слой кровли снимают.
  3. Чтобы закрепить выходную секцию вентиляционной шахты, высверливают отверстия.
  4. В месте, где будет установлен проходной узел, делают разметку.
  5. По готовым разметкам вырезают пазы. Они предназначены для саморезов.
  6. Затем устанавливают узел прохода и фиксируют его саморезами.
  7. Трубу монтируют сверху и надежно закрепляют метизами.

В конце работы проводят утепление. Если есть щели и отверстия, их изолируют.

Особенности установки

Все расчеты по проектированию и монтажу вентиляционной системы лучше доверить специалистам, так как схема должна соответствовать техническому положению. Особенности установки:

  1. Работоспособность вентиляции в зимний период увеличивается, а в летний — уменьшается. Это происходит из-за температурного перепада, который возникает на входе и выходе вентиляционного канала. Разная температура внутри и снаружи сооружения увеличивает тягу внутри канала.
  2. Чтобы в последствии воздушная тяга не стала меньше, каналы, расположенные под элементами кровли, нужно теплоизолировать. Этот момент учитывают во время проектирования. Теплоизоляция защитит каналы от накапливания влаги.
  3. Также трубу необходимо обогревать, если ее место установки находится рядом с дымоходом. Тяга в такой конструкции работает по-другому, поэтому при неправильном расчете работоспособность вентиляции нарушается.

Вентиляция помещения будет происходить эффективно при правильном обустройстве вентиляционного канала. Если изучить особенности установки, то всю работу можно сделать самостоятельно. Для кровли из черепицы рекомендуется устанавливать выход вентиляции ближе к коньку.

Последствия ошибок монтажа

Чтобы вся система работала качественно и без нарушений, нужно сделать правильный монтаж вентиляционной трубы. Если не придерживаться всех правил установки, могут возникнуть следующие проблемы:

  • внутри помещения начнет скапливаться весь неприятный запах;
  • в помещение перестанет поступать свежий воздух;
  • произойдет накапливание конденсата внутри вентиляционной системы;
  • тяга уменьшится;
  • при неправильном монтаже может возникнуть плесень и грибок;
  • кухонные шкафчики покрываются копотью и жиром;
  • члены семьи начинают чаще болеть;
  • некоторые конструктивные элементы, расположенные на сооружении, начинают подмерзать.

Комфортное состояние в доме создается благодаря качественному воздухообмену. Поэтому важно правильно установить вентиляционную систему.

Для чего нужна кровельная вентиляция

Рейтинг автора

Автор статьи

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Когда устанавливают в частном доме кровлю, то правильно обустроенное под ней пространство является очень важной составляющей грамотного строительства. Кровельная, наряду с приточно-вытяжной вентиляцией помогает создать в доме благоприятный микроклимат. Кроме того,  оборудование, удаляющее из дома дым, в случае возгорания, монтируются на кровле. Подробнее о дымоудалении тут.

Наличие аэрации в подкровельном пространстве избавляет владельцев сразу от нескольких неприятных нюансов, среди которых защита кровли от конденсата и продление периода ее эксплуатации. Об устройстве вентиляции в загородном доме читайте здесь ventilation-conditioning.ru/primenenie/ventilyacii-v-chastnom-dome.html

Краткое содержание

Функции кровельной вентиляции

Современное строительство использует проветривание кровли при наличии колебания среднесуточной температуры. Когда тепло сменяется холодом, то образуется конденсат с внутренней ее стороны. Конечно, если используют гидроизоляционные пленки во время строительства или монтажа новой крыши, то часть пара уходит, но не весь.

 Разрушительные воздействия влаги

  1. Отрицательное влияние на стяжку. Часто данная конструкция состоит из цемента с песком, и после затвердения образует пористую поверхность. Поэтому стяжка хорошо впитывает влагу и вытесняет воздух из своей структуры. Когда на улице мороз, то накопленная жидкость замерзает, что приводит к ее расширению и появлению сетки из микротрещин;
  2. Увлажнение гидроизоляции. Когда стяжка увеличивается в размерах из-за присутствующего в ней льда, то неблагоприятные процессы происходят и в гидроизоляционном материале, что приводит и к его разрушению;
  3. Вздутие поверхности. Такой результат возникает через образование пара из воды, попавшей в пространство кровельного пирога, между гидроизоляцией и пароизоляцией. Второй причиной считают повышенное нагревание летом битумно-полимерных материалов. Они становятся мягкими, и увеличивается их пластичность, что также объясняет наличие вздутий;
  4. Наличие коррозии на металлических поверхностях, а также пагубное действие на утеплитель, стропильную конструкцию и плиты ОСБ.

Плюсы кровельной вентиляции

Наличие кровельной вентиляции способствует дополнительной циркуляции воздушных масс под кровлей, и поэтому не позволяет скапливаться конденсату.

Кроме того:

  • уменьшается степень ее нагрева летом под солнцем;
  • улучшаются теплоизоляционные свойства материалов;
  • в подкровельном пространстве образуется более стабильная температура;
  • отсутствуют обледенения на поверхности крыши зимой;
  • отпадает потребность в частых ремонтах кровли.

А еще кровельный аэратор или вентиляционный выход с дефлектором смотрятся на крыше из битума или металлочерепицы вполне органично и современно.

Из чего состоит кровельная вентиляция

Данная конструкция для проветривания подкровельного пространства по строению простая, но эффективная. Она состоит из таких составляющих:

  1. Кровельной проходки. Ее предназначение в сохранении герметичности перехода от кровли к самой вентиляционной трубе. В зависимости от материала, из которого сделана крыша, различают проходные элементы для металлочерепицы, профилированных листов, фальцевой или битумной кровли;
  2. Вентиляционного выхода. Это труба, через которую происходит воздухообмен подкровельного пространства с окружающей средой;
  3. Дефлектора. Это колпак, он монтируется на верхний край вентиляционной трубы, чтобы защищать ее от механических загрязнений и обеспечивать оптимальную тягу в системе. Данный элемент состоит из диффузора, который повышает давление, и заставляет вентиляцию «работать», и колпака.

Вместо конструкции, приведенной выше, которая состоит из вентиляционной трубы и дефлектора на ней, на крыше из битумной черепицы применяются иные за внешним видом кровельные аэраторы. Они образуют собой козырек, под которым располагается боковая щель с решеткой.

Разновидностей материалов, из которых производятся элементы много, но наиболее эффективные детали делают из пластика и нержавейки. Поскольку окружающая среда имеет перепады температур, конструкцию нагревает солнце, свое воздействие оказывает коррозия, а эксплуатация их бывает и в кислотной среде, то эти материалы являются наиболее стойкими к перечисленным факторам.

Если присутствует кровельная вентиляция, уровень влажности снижен.

Правда, перед тем, как установить выбранную конструкцию, нужно определить причину возникновения конденсата. Ведь теплоизоляционный материал бывает мокрым и через наличие повреждений в изоляции крыши.

Как работает конструкция для проветривания крыши, и некоторые правила ее монтажа

Вентиляционные выходы служат для отвода влаги с подкровельного пространства. Действуют они благодаря наличию перепада давления. Для того чтобы улучшить тягу, и избежать засыпания снегом, детали крепят на небольшом расстоянии от верха крыши. Вентиляционные выходы есть коньковые (монтируются на крышах под ∠27°) и скатные (их крепят на кровли под ∠20°).

Также нужно, чтобы расстояние между вентиляционными трубами было не больше 12 метров.

Качественная аэрация обязательна как для кухни, так и для пространства под кровлей. Поэтому, если хотите иметь долгий срок эксплуатации вашей крыши, необходимо устанавливать кровельную вентиляцию.

Полезное видео о важности кровельной вентиляции


Отличная статья 0

планирование, техника выполнения, необходимые материалы и инструменты

Крыша дома всегда имеет достаточно сложную конструкцию и собирается из множества элементов. Одним из обязательных условий долгого срока службы кровли является наличие системы вентиляции. Проветриваться в загородных домах должны как утепленные кровли, так и «холодные». Обустраиваться вентиляция крыши, конечно же, должна правильно.

Почему кровля должна быть проветриваемой

В процессе эксплуатации в любом жилом доме всегда скапливаются пары. Ведь температура воздуха внутри задний в большинстве случаев выше, чем на улице. Пар в помещениях домов может образовываться, к примеру, при приготовлении пищи, принятии жильцами водных процедур и пр.

Теплый воздух, как известно, согласно законам физики, всегда поднимается вверх. Вместе с ним на чердак, а затем и в подкровельный «пирог» проникают и пары. В результате утеплитель скатов намокает и прекращает выполнять свои функции. То есть чердак или мансарда дома становятся холодными.

Стропильные системы загородных домов в большинстве случаев собираются из деревянных элементов. Поднимающиеся из жилых помещений пары могут оседать не только на утеплителе, но и на стропилах, обрешетке и т. д. В результате эти элементы начинают подгнивать, разбухать, растрескиваться. Это, в свою очередь, и становится причиной сокращения срока службы крыши дома.

Зимой из-за повышенной влажности на элементах конструкции невентилируемой кровли может возникать наледь. Это также способствует быстрому разрушению деревянных элементов.

Проект вентиляции: какие разновидности могут использоваться

Для того чтобы обеспечить эффективное проветривание кровли, используются разные методики. При этом вентиляция крыши может быть:

В большинстве случаев проветривание кровель осуществляется в загородных домах первым способом. Более дорогая и сложная в монтаже принудительная вентиляция обычно обустраивается только на крышах с очень маленьким углом наклона скатов или же плоских Естественное проветривание на таких кровлях попросту невозможно.

Также такие системы часто обустраиваются на крышах сложной конфигурации. Воздушные потоки в толще скатов таких кровель зачастую попросту не могут преодолеть множество изломов. То есть естественная вентиляция и в данном случае становится неэффективной. Проветривание при обустройстве искусственных систем обеспечивается с использованием специального оборудования.

Естественная вентиляция кровли

В данном случае при монтаже «пирога» крыши строители просто оставляют отверстия для притока воздуха в софитах под карнизами кровли. При этом под коньком предусматриваются продухи, через которые воздух выходит наружу.

Определенные правила при монтаже таких крыш соблюдают и при обустройстве «пирога». Чтобы воздух мог циркулировать в толще ската, в данном случае особым образом кладут гидроизолятор. Монтируют кровлю так, чтобы между этим материалом и внешней обшивкой оставался зазор в 3-5 см. Иногда такую воздушную прослойку предусматривают и между гидроизолятором и утеплителем.

Технология монтажа проветриваемого «пирога» пошагово

Чтобы обеспечить эффективную вентиляцию под крышей, скаты кровель загородных домов обычно обшивают по такой методике:

  1. Набивают со стороны чердака на стропила редкую сетку из проволоки для поддержки утеплителя.

  2. Устанавливают между стропилами враспор плиты минеральной ваты.

  3. Монтируют поверх ваты гидроизолятор с провисом в 2 см. Внатяг этот материал не укладывают для того, чтобы избежать его разрыва при подвижках стропильной системы. Крепят пленку к стропилам с использованием брусков толщиной 3 см;

  4. На бруски набивают обрешетку.

  5. На обрешетку крепят кровельный материал.

Воздушные массы при таком способе монтажа в последующем будут свободно проходить между гидроизолятором и обшивкой, высушивая их. Для защиты утеплителя со стороны чердака перед установкой чистового материала на скат монтируют пароизоляционную пленку. Для ее крепления также используют бруски 3 см. Таким образом, обустраивают дополнительный зазор.

Какое оборудование может использоваться при монтаже крыши с естественной вентиляцией

На заключительном этапе при сборке таких кровель обычно подшивают карнизы скатов. Для того чтобы обеспечить свободный проход воздушных масс в «пирог» при этом в софитах могут предусматриваться:

При этом в подшивке карниза предусматривается такое количество отверстий, чтобы суммарная их площадь была равна 200 м2 на 1 м длины.

Отверстия под коньком кровли зимой в некоторых случаях могут забиваться снегом. Поэтому в последнее время для вентиляции крыши при возведении зданий владельцы загородных участков начали использовать специальные трубы, называемые аэраторами. Стоят такие приспособления недорого. Но при этом с их использованием можно обустроить максимально надежную вентиляцию.

Устанавливать такие трубы полагается не далее 60 см от конька. Оптимальным же расстоянием между самой верхней плоскостью кровли и аэраторами считаются 15 см.

Кровля с искусственной вентиляцией

В данном случае при сборке «пирога» крыши также оставляют вентиляционный зазор между гидроизолятором и обшивкой. В софитах предусматривают отверстия. Но рядом с коньком, чтобы обеспечить искусственное проветривание, монтируют аэраторы особой конструкции, дополненные вентилятором. Такое оборудование обеспечивает принудительное проветривание «пирога», прогоняя воздух в толще скатов.

Какие инструменты и материалы нужны для монтажа аэраторов

Для установки труб вентиляции на крышу понадобятся:

  • маркер;

  • шаблон аэратора в плоскости;

  • ножницы по металлу, ножовка;

  • средство для обезжиривания поверхностей;

  • шуруповерт;

  • кровельные саморезы.

Также нужно будет приготовить герметик.

Как сделать вентиляцию на крыше дома: монтаж грибков на металлочерепицу

Устанавливать такие элементы лучше всего в сухую погоду. В дождь при монтаже грибков влага может попасть внутрь пирога кровли.

Технология установки аэраторов зависит в первую очередь от того, какой материал использовался для обшивки скатов. Эффективную вентиляцию крыши из металлочерепицы, к примеру, можно обеспечить, используя для установки грибков такую методику:

  1. Маркером отмечают на крыше место установки аэраторов. Шаг между этими элементами по длине конька зависит от их пропускной способности и указывается в техническом паспорте производителями.

  2. В местах установки прикладывают шаблон и обводят его маркером. Выполнять эту процедуру стараются как можно точнее. Шаблоны в большинстве случаев идут в комплекте с самими аэраторами;

  3. С помощью ножниц по металлу прорезают отверстия в кровельном материале. Если для обшивки крыши использовалась толстая металлочерепица, по маркерному контуру можно сначала насверлить отверстий небольшого диаметра. Это облегчит работу по резке металла.

  4. Область вокруг отверстия самым тщательным образом очищается от грязи и пыли. Далее этот участок промазывается обезжиривающим средством.

  5. В кожухе аэратора прорезается отверстие. Диаметр его должен быть примерно на 20% меньше сечения самой трубы. Кожух в конечном итоге должен надеваться на грибок с натягом. Таким образом, будет обеспечена герметичность соединения.

  6. Труба вставляется в кожух и производится сборка аэратора.

  7. Края отверстия в металлочерепице тщательно промазываются герметиком.

  8. Аэратор монтируется на место. Кожух этого элемента при этом прикручивается к металлочерепице саморезами.

На заключительном этапе труба вентиляции на крыше тщательно выравнивается по вертикали с использованием строительного уровня и закрепляется в таком положении. Грибки, дополненные вентиляторами, монтируются по такой же технологии. Но в данном случае к скату кровли, конечно же, протягивается еще и проводка.

Особенности монтажа грибков на мягкую кровлю

При обустройстве вентиляции крыши этой разновидности в особенности важно соблюдать все положенные технологии. Дело в том, что мягкие кровельные материалы при сильном нагревании могут расплавляться. Поэтому вентилироваться такая кровля должна как можно эффективнее.

Аэраторы на крыши, отделанные гибким материалом, устанавливаются примерно по такой же технологии, что и на металлочерепицу. Однако в данном случае методика монтажа имеет некоторые свои особенности. В месте установки грибков на такой крыше сначала демонтируют гибкую черепицу. В рубероиде, как и в стальных листах, прорезают отверстие. Далее устанавливают грибок по описанной выше технологии.

После того как кожух аэратора будет зафиксирован на саморезы, его тщательно промазывают битумной мастикой. Далее поверх кожуха укладывают гибкую черепицу и плотно прижимают этот материал.

Как сделать вентиляцию крыши: особенности монтажа аэраторов на профнастил

На крышу, обшитую такими листами, грибки можно установить так же, как и на металлочерепицу. Но на таких кровлях аэраторы иногда монтируют и немного по другой технологии. В этом случае:

  • в местах расположения аэраторов наносят разметку;

  • прорезают металл крестообразно, отгибают получившиеся «лепестки» к плоскости ската и прикручивают их саморезами;

  • в получившийся проем заводят сбитый из досок короб и крепят его к элементам стропильной системы;

  • в короб устанавливают аэратор;

  • проходят все оставшиеся щели герметиком.

Монтаж карнизной обшивки

Обустройство вентиляции на крыше дома предполагает, как уже упоминалось, не только монтаж аэраторов. Поступать воздух в кровельный пирог в процессе его эксплуатации должен, конечно же, естественным образом — снизу. Для этого в обязательно порядке при сборке крыши оставляют отверстия в подшивке свесов.

Во многих случаях пространство под карнизами в наше время закрывают с использованием специальных пластиковых элементов — софитов. Такой материал изначально перфорирован. То есть никаких дополнительных действий при его использовании для обеспечения проветривания кровельного пирога строителям производит не нужно.

Софиты при монтаже кровель в большинстве случаев применяются при обшивке скатов профессиональными строителями. При самостоятельной же сборке скатов владельцы частных домов для этой цели чаще все же используют обычную обрезную доску. При подшивке карниза своими руками вентиляцию крыши обеспечить, конечно же, также необходимо. Для этого в досках перед обшивкой ската частники обычно просто просверливают отверстия с шагом, предусмотренным нормативами.

Точно так же можно поступить и при обшивке свесов своими руками вагонкой. Однако отверстия могут, конечно же, несколько испортить внешний вид этого эстетичного материала. Поэтому ламели вагонки при обшивке карниза все же чаще просто устанавливают на небольшом расстоянии друг от друга. Воздух в скат в последующем при использовании такой методики поступает в щели между досками. Зазор между ламелями вагонки при применении такой технологии следует оставлять примерно в 5-10 мм.

При использовании пиломатериалов для карниза, помимо всего прочего, желательно оставлять отверстие в обшивке со стороны лобовой доски. Это сделает вентиляцию на крыше частного дома еще более эффективной. Чтобы под карниз в дальнейшем не могли попасть птицы или мелкие животные, отверстия рядом с лобовой доской на заключительном этапе следует закрыть решеткой.

В некоторых случаях карнизные свесы при сборке кровли домов могут подшиваться и профнастилом. В данном случае для обеспечения вентиляции между такими листами и стеной дома должен предусматриваться зазор. То есть такую обшивку нужно немного не доводить до фасадов. Ширина щели между стеной и профнастилом карниза должна быть равна высоте волны последнего.

Как вывести вентиляцию на кровлю

Конечно же, в любом частном доме проветриваться должны не только скаты, но и чердак и сами внутренние помещения. Вентиляция в загородных жилых зданиях также может обустраиваться как естественная, так и принудительная. Но в обоих этих случаях обеспечивается выход вентиляции на крышу. То есть отводящая грязный воздух из помещений труба для создания тяги выводится на скат рядом с коньком.

Проводиться стояк или рукав вентиляции через крышу, конечно же, также должен правильно. Технология монтажа отводящей трубы в данном случае будет выглядеть следующим образом:

  • отводной рукав протягивается на чердак и подводится к скату;

  • в скате проделывается отверстие сквозь утеплитель, гидроизолятор и кровельный материал;

  • в отверстие вставляется специальный узел прохода;

  • со стороны чердака к нему присоединяется труба;

  • монтируется труба-грибок на скате кровли.

Узел прохода при выводе вентиляции на крышу устанавливается также и в перекрытии. Использование таких элементов позволяет сделать прокладку максимально быстро.

Выводят отводящую отработанный воздух трубу вентиляции в загородных домах обычно непосредственно рядом с коньком. В этом случае возвышаться она над ним, согласно нормативам, должна не менее чем на 50 см.

Приток воздуха в системах вентиляции загородных домов обеспечивает другая магистраль. Для ее монтажа отверстия проделывают не в крыше, а в стенах. При этом для прокладки также используют узел прохода. На заключительном этапе при сборке вентиляции в загородных домах обе магистрали - и отводящая, и подающая подключаются к специальной установке с вентиляторами. Такое оборудование в здании обычно устанавливают на чердаке.

схема без выхода на крышу, установка своими руками

Во время проектировки канализации мало кто задумывается об очень важной вещи – ее вентиляции. Если канализация стоит на страже санитарных условий там, где вы живете, то вентиляция — это ее главный помощник.

С ее помощью можно обеспечить не только полноценный комфорт, но также нормальную работу всей системы в целом.

Поэтому вентиляция канализации, пусть даже и в маленьком частном доме, необходимость, а не излишество.

Необходимость вентиляции канализации в частном доме

Далеко не во всех домах есть система отведения газов из канализации. Так нужна ли вообще вентиляция канализации в частном доме?

Бытует мнение, что не особо-то и нужна, ведь в небольших коттеджах нагрузка на нее не очень большая. В действительности же отвод загрязненного воздуха обязан быть в каждой канализации.

Есть отбросить все мнения и обратиться к специальным техническим инструкциям, то можно узнать, что небольшой дом (в котором два этажа, не более) можно оснастить канализацией без фановой трубы, если в доме живет небольшая семья.

Фановая труба представляет собой вертикальную конструкцию, собранную из сантехнических труб и выведенную через кровлю выше конька крыши.

Она нужна для того, чтобы вентилировать систему канализации, то есть выводить газы, которые под давлением могут выйти через любую другую коммуникацию в доме.

Например, если появится бульканье в сифоне раковины на кухне – знайте, это последствия отказа от фановой трубы.

Если спустить воду во всех сантехнических устройствах, большой объем воды может перекрыть основную сливную  трубу, и в помещение проникнет зловоние из канализации.

Тут становится ясно, что вентиляция необходима. В маленьких домах такое случается редко, однако если вам нужна надежная система, лучше установить в канализационную систему фановый стояк.

А вот перечень тех случаев, когда установка вентиляции обязательна:

  • Собственный дом в два этажа и более с наличием сантехнических узлов на каждом.
  • Диаметр магистральной трубы не менее 50 миллиметров.
  • Проект частного дома предполагает наличие септика неподалеку от здания.
  • Наличие бассейна, вода из которого перед заморозками будет сливаться в систему канализации.

Устройство канализационной вентиляции

Вне зависимости от этажности, безупречно организовать систему вентиляции канализации в частном доме можно без особого труда, главное – это разработать схему. Есть два пути монтажа вентиляционной системы:

  1. При помощи фановой трубы.
  2. С установкой вакуумных аэраторов.

Как считают специалисты, отказ от использования фановой трубы в пользу аэрационных клапанов может сыграть злую шутку с владельцами дома.

Часто одних клапанов недостаточно, и может так получиться, что деньги потрачены, а неприятные запахи и посторонние шумы все равно будут тревожить жильцов.

Монтаж системы начинается с установки вентиляции канализационного стояка. Для этой цели применяются классические пластиковые серые трубы диаметром 110 миллиметров.

На крупных объектах, таких как многоэтажные дома, часто используются чугунные аналоги. Трубы соединяются друг с другом при помощи резиновых уплотнителей. А к поверхности стены дома трубную систему крепят металлическими фиксаторами типа хомутов.

Выведенная наружу труба вентиляции должна быть выше самой высокой точки крыши на 30-70 сантиметров. Чем больше угол ската крыши, тем на большую высоту нужно монтировать фановую трубу.

Также во избежание попадания неприятных запахов обратно в дом, по строительным нормативам, необходимо выдержать расстояние от выходного отверстия до окон и дверей в 3.5-4 метра.

Перед тем как  сделать вентиляцию в канализации в частном доме, рекомендуется позаботиться о соблюдении  правил проектирования всех вытяжных систем.

Будет очень обидно, если рядом с выходом фановой трубы окажется печная, которая в определенную погоду из-за обратной тяги будет втягивать сточные испарения. Так же неправильно совмещать вытяжки из различных систем, например, механическую вентиляцию и канализационную.

Выбор труб

Для обустройства канализации используются пластиковые канализационные трубы, сечение которых должно быть таким, чтобы можно было подключить их к сточной системе.

Они просты в монтаже, имеют небольшой вес, а также комплектуются специальными уплотнительными элементами типа резиновых прокладок. Из достоинств также можно назвать разнообразие поворотных соединительных фитингов.

Диаметр трубного стояка при этом должен быть таким же, как и у главной магистральной трубы, обычно это 110 миллиметров.

Внутренняя вентиляция

Вариант размещения фановой трубы вентиляции в доме

Обычно канализационная вытяжка устанавливается в системы коммуникаций еще на стадии проектирования здания. И самым грамотным решением этого вопроса будет монтаж вентиляционных каналов внутри помещения.

Фановая вытяжная труба должна монтироваться через кровлю и выводиться на крышу через чердачное помещение. План действий здесь такой:

  1. Канализационный воздуховод заканчивается у крыши чердака.
  2. В кровле делается отверстие, через которое устанавливают трубу-концевик.
  3. Наконечник соединяется с трубой канализации и обрабатывается герметиком.

Конечная труба не доставит хлопот при монтаже, если использовать эластичный полимерный переходник. Он прочный и долговечный.

Благодаря конусовидной форме можно подогнать его диаметр специально под выходную трубу, достаточно срезать лишний кусок материала на заранее отмеченном уровне.

Выходящая из крыши вентиляция выводится в подготовленное отверстие в кровле. Нижняя часть эластичного переходника промазывается герметиком по окружности примыкания к кровельному покрытию, затем при помощи металлического кольца и саморезов прикрепляется к крыше.

Чтобы усилить интенсивность тяги, на выходное отверстие трубы-наконечника устанавливают дефлектор. Это устройство усиливает тягу за счет создания зоны разреженного воздуха.

Здесь срабатывает закон Бернулли, согласно которому уменьшение сечения потока воздуха понижает давление в системе и ускоряет сам поток на отдельных участках.

При строительстве частных домов пользуются популярностью статичные модели дефлекторов, чуть реже используются вращающиеся. Это простое по конструкции устройство увеличивает тягу более чем на 20%.

Внешняя вентиляция

Вентиляционные трубы снаружи дома

Но предположим, что дом уже построен, перекрытия облицованы финишной отделкой, и портить ее нельзя. В этом случае смонтировать внутреннюю вентиляцию не представляется возможным.

И тогда на помощь приходит вытяжка для канализации, установленная снаружи дома.

В этом случае канализационная вытяжка крепится к внешней стене дома. Со стороны это будет выглядеть, словно водосточная труба. Единственное отличие – верхняя точка ее будет намного выше.

Также вытяжку можно установить на сам септик, и это будет идеальным вариантом для частного дома. Так как септик располагается на некотором расстоянии от жилища, то и запахов в доме быть не должно.

Еще вариант – обустроить вентилирование магистральной трубы на пути от сантехнических узлов до септика. Главное, чтобы эта вентиляция не мешала неприятными запахами вам и вашим соседям.

Использование вакуумных клапанов

Принцип работы вакуумного клапана для канализации

Если нет никакой возможности установить вентиляцию, есть выход. Можно вмонтировать вакуумные вентиляционные клапаны для канализации. Они состоят из пластикового корпуса с отверстием. Сам клапан оборудован мембраной и резиновой прокладкой.

Принцип его действия простой: в закрытом состоянии устройство не пропускает воздух, а когда в системе повышается давление, то оно открывается, выпускает воздух из помещения в канализацию, выравнивая давление.

А срабатывает клапан из-за слива воды под давлением – спуск воды в унитазе, резкий выброс воды из стиральной машины. Но это не всегда так.

Это устройство срабатывает не всегда, его ненадежность подтверждается отсутствием информации о нем в СНИПе. Используются такие клапаны только в небольших домах.

На рынке представлено два вида аэрационных клапанов. Разница в сечении: 50 миллиметров и 110. Так как их цена довольно велика, их можно при желании сделать своими руками.

Монтаж клапанов осуществляется рядом со стояками канализационной вентиляции, в верхней ее части. Обычно это делается в трубе, отходящей от унитаза.

Те, кто установил такие клапаны, должны помнить, что их необходимо регулярно обслуживать. В этих сантехнических изделиях накапливаются различные виды загрязнений и отложений, что в дальнейшем может привести к заклиниванию клапана.

Это еще раз подтверждает достоинства установки фановой трубы.

Еще один минус, из-за которого стоит передумать устанавливать клапан в систему канализации, — это его рабочая температура. Этот прибор может работать только при температуре выше 0°С.

Если его вмонтировать где-нибудь на улице или в неутепленном подполе, то он перестанет выполнять свои функции.

Нестандартные решения для вентиляции канализационных систем

Нестандартная вентиляция канализации

Народные умельцы, как всегда, придумали несколько способов, которые помогут выйти из такой ситуации, если вентиляция канализации жизненно необходима, но дом уже построен, и деваться некуда.

Эти способы не противоречат нормам безопасности и санитарным требованиям.

Как уже говорилось, вентиляционную трубу можно вывести на крышу по внешней стене здания. Но ее также можно прикрепить к забору.

Единственное отличие – большая удаленность фановой трубы от здания. Если собираетесь выбрать именно этот способ, то нужно правильно распланировать местонахождение оной, чтобы она была достаточно далеко от участка ваших соседей.

Правила монтажа канализационной вентиляции

Чтобы правильно смонтировать вытяжку для канализации в вашем частном доме, нужно придерживаться ряда правил:

  • Желательно, чтобы фановая труба была из того же материала, что и канализационная. Это обеспечит простоту монтажа и облегчит герметизацию стыков.
  • Главная магистраль, отводы и фановая труба монтируются в единую канализационно-вентиляционную систему.
  • Монтаж канализационной вентиляции лучше выполнять во время строительства дома. Это не только сделает процесс более легким, но и позволит скрыть все коммуникации.
  • При возведении здания с нуля нужно позаботиться о наличии детального плана канализационной системы, который предусматривает все, начиная от фановой трубы и колпака для нее до канализационных люков и септика.
  • При выведении воздуховодов важно учесть расстояние от выхода вентиляции на крышу до окон, форточек и дверей вашего дома. Оно должно быть не меньше 4 метров, чтобы исключить вероятность попадания зловонных запахов в дом с потоками ветра.

Также нужно учитывать высоту концевой трубы, которая выводится через кровлю на крышу. Обычно она бывает от 0.2 до 3 метров. Но это слишком большой диапазон, и поэтому нужно немного конкретизировать цифры.

Для плоской крыши достаточно, чтобы высота трубы, возвышающейся над кровлей, была не более 30 сантиметров. А вот со скатной крышей немного сложнее.

Дело в том, что чем больше угол ската, тем выше нужно устанавливать вытяжку. Поэтому оптимальная высота для стандартной двускатной крыши будет не менее 50 сантиметров.

На крыше рядом с фановой трубой не должны находиться выходы других инженерных коммуникаций, например, печная труба или дефлектор приточно-вытяжной вентиляции дома.

Если другого выхода нет, и трубу нужно поставить именно рядом с другими, то устанавливать ее нужно на несколько метров выше остальных. Так можно обезопасить себя от попадания зловония в другие системы.

Чтобы усилить тягу в вентиляции, можно использовать простой прибор – дефлектор. Но нужно быть осторожным, так как в зимние месяцы на нем может замерзать конденсат, образующийся как раз в самом холодном месте системы.

Если отверстие трубы полностью обрастет льдом, пользы от такой вентиляции не будет.

Провести монтаж вентиляции в частном доме своими руками не так-то и просто. Это очень сложная система, основанная на законах физики и строительных технологиях.

Чтобы сделать все правильно и качественно, сначала нужно изучить типовые схемы канализационных и вентиляционных систем.

В заключение

Комфорт – основной фактор, который заставляет людей все больше и больше задумываться об усовершенствовании своего жилища.

Выбрать то или иное решение для обустройства собственного загородного дома – право исключительно его владельцев. Но для этого нужно разбираться в вопросах строительства.

И если вам фраза «вентиляция канализации» мало что говорит, лучше проконсультироваться со специалистами.

Установка и обслуживание солнечных панелей

Компоненты солнечной системы

Солнечные системы состоят из солнечных панелей (модулей), системы крепления и солнечного инвертора с компьютеризированным контроллером. Солнечные панели производят электроэнергии постоянного тока из солнечных лучей . Затем инвертор преобразует выработанное электричество в переменного тока , чтобы его можно было использовать в домашнем хозяйстве. Компьютеризированный контроллер управляет солнечной системой и обеспечивает оптимальную производительность .Если вам нужна резервная батарея , система или автономная солнечная система, потребуется батарея .

Из следующего видео вы можете узнать больше о компонентах солнечной системы.

Процесс установки солнечных панелей

Наиболее распространенным местом для установки солнечных панелей является крыша . Большинство крыш обычно имеют желаемые характеристики для установки, так что панели получают максимального солнечного света .

Тем не менее, если установка на крыше неприменима или нежелательна, солнечные панели также могут быть установлены на земле . Вам просто нужно убедиться, что нет объектов, закрывающих доступ к солнцу .

Следующие шаги объясняют установку солнечных панелей на крыше:

1. Установка строительных лесов

Во-первых, вы должны установить лесов , чтобы обеспечить безопасность во время всего процесса установки, когда вы находитесь на крыше.

2. Установите крепления для солнечных панелей

Затем необходимо установить систему крепления солнечной панели . Это поддержит основание солнечных панелей. Вся монтажная конструкция должна быть наклонена и иметь угол от 18 до 36 градусов , чтобы обеспечить максимальное воздействие солнечного света .

3. Установите солнечные панели

Когда крепления установлены, сама солнечная панель должна быть установлена ​​на монтажной конструкции . Обязательно затяните все болты и гайки так, чтобы оставалось устойчивым .

4. Подключите солнечные панели

Следующим шагом в процессе установки является установка электропроводки . В большинстве случаев используются соединители MC4 , поскольку они подходят для всех типов солнечных панелей. Убедитесь, что отключил электроснабжение дома во время монтажа проводки.

5. Установите солнечный инвертор

После этого к системе необходимо подключить солнечный инвертор .Обычно он устанавливается рядом с главной панелью, и это может быть как внутри помещения, так и снаружи . Инверторы более эффективны, если хранить их в холодильнике .

Если инвертор находится на открытом воздухе, его не следует хранить вдали от полуденного солнца . Если он установлен в помещении, гараж или подсобное помещение, как правило, являются лучшим местом, так как они остаются прохладными большую часть года и имеют вентиляцию.

6. Солнечный инвертор и солнечная батарея Bond

После этого солнечный инвертор должен быть подключен к солнечной батарее .Накопитель на солнечной батарее может избавить вас от беспокойства о нехватке полезной энергии в пасмурные времена , а также снизить затраты на систему накопления солнечной батареи во время установки.

7. Подключите инвертор к потребителю.

Инвертор должен быть подключен к блоку потребителя для выработки электроэнергии. К монитору также необходимо подключить счетчик электроэнергии

Вентиляция для плоских крыш | Изоляция | Кингспан

Сегодня в нашу службу технической поддержки позвонил клиент, который спросил, когда и нужно ли вентилировать плоскую крышу.Ответ может быть полезен некоторым из вас.

Во-первых, есть два типа плоской кровли. «Теплая крыша» и «холодная крыша».

Теплые крыши

Теплая крыша определяется как такая, когда вся или большая часть изоляции находится над балками или настилом. Поэтому сама крыша остается теплой. По «большинству» практическое правило заключается в том, что в домашнем доме (не в квартирах) примерно треть общей теплоизоляции может быть размещена под настилом, а две трети - над настилом (иногда это называют «гибридным». теплая крыша »).В теплой кровле вентиляция не нужна.

Холодная крыша

Холодная крыша - это место, где вся изоляция размещается либо между и под, либо полностью под балками или настилом. Сверху нет утеплителя. Таким образом, сама крыша остается холодной. Вентиляция нужна только в холодной крыше. Холодные крыши, кстати, не рекомендуются для помещений с повышенной влажностью - см. Блог «Как утеплить крыши бассейнов, саун и помещений с повышенной влажностью».

Вентиляция для холодной кровли

BS 5250: 2011 Свод правил по контролю за конденсацией в зданиях предусматривает наличие вентиляционного зазора между изоляцией и нижней частью плоской кровли размером не менее 50 мм.В бетонном настиле, например, этот зазор можно создать, закрепив деревянные рейки 50x50 мм с шагом 600 мм и прикрепив изоляцию к нижней стороне этих реек. Там, где рейки упираются в стену, должен быть создан вентиляционный зазор, чтобы воздух снаружи мог втягиваться в это пространство.

Необходимый объем вентиляции или воздухообмена можно рассчитать с помощью Утвержденного документа C и Утвержденного документа F (в Англии и Уэльсе) и Раздела 3 Технического справочника (Шотландия).Однако следует отметить, что холодные плоские крыши не поощряются Шотландскими строительными нормами из-за более экстремальных погодных условий.

В большинстве бытовых плоских холодных крыш используется изоляция «между и под» балками. Эмпирическое правило для плит, облицованных фольгой (таких как Thermapitch TP10 или Kooltherm K7) в этом сценарии, заключается в том, что у вас не может быть больше изоляции под балками, чем между балками. Предпочтительно, чтобы основная часть изоляции находилась между балками, чтобы снизить риск конденсации.

Дополнительную информацию можно найти в BR 262 - Теплоизоляция, предотвращающая риски (страницы 17-21 посвящены теплым крышам, а страницы 22-23 охватывают холодные крыши, дающие краткое изложение нормативных требований и общие рекомендации по надлежащей практике для VCL, вентиляции и т. .

The Ultimate Whirlybird Guide 2020 - Вентиляция на крыше

Общая роль экранов и крыш теплиц заключается в предотвращении утечки тепла из полости крыши, что позволяет теплу накапливаться и циркулировать внутри вашего дома.Это может быть весьма полезно в зимний период, однако может быть источником большого дискомфорта среди других проблем в жаркие солнечные дни, когда температура в доме достигает пикового уровня.

Солнце в теплое время года может нагревать крышу до температуры до 70 градусов, что является довольно экстремальным показателем. Это приводит к проникновению тепла через потолок в дом, вызывая большой дискомфорт для всех, кто находится внутри. Это увеличивает вероятность развития у человека заболеваний, связанных с жарой, и обостряет уже существовавшие хронические заболевания, включая диабет.Чтобы противостоять этому, вентиляция и кондиционирование воздуха дольше, что приводит к увеличению счетов за электроэнергию и коммунальные услуги.

Именно по этой причине необходимы высокоэффективные кровельные вентиляторы. Летом вам пригодятся кровельные вентиляторы, так как они регулируют температуру в пространстве под крышей, способствуя комфорту членов семьи. Зимой кровельные вентиляторы снижают уровень влажности на крыше, тем самым защищая крышу от слишком легкого разрушения.

Говоря о крышных вентиляторах, один из наиболее известных брендов известен как Whirlybird.Whirlybirds - одни из самых первых вентиляционных отверстий на крыше с пневматическим приводом, которые используются уже несколько десятилетий. Сегодня мы исследуем вертолетов, чтобы узнать, что они из себя представляют и как работают.

Whirlybirds, также известные как Whirligigs, относятся к семейству крышных вентиляторов, отвечающих за отвод тепла, которое накапливается в кровельном пространстве за счет конвекционных потоков.

Whirligigs бывают двух видов: пассивные ветряные вертолеты и активные, управляемые вертолеты. Есть много различий между этими двумя вертолетами; Главное отличие состоит в том, что вертолеты с приводом от ветра имеют электрический привод, в то время как вертолеты с приводом от ветра управляются ветром и постоянным увеличением площади крыши в результате повышения температуры. Ветряные вертолеты более популярны, и многие их любят, поскольку они недорогие.

В большинстве случаев внешний вид вертолетов сделан из алюминия или оцинкованной стали. Вентиляционное отверстие состоит из флейтеобразной головки, которая установлена ​​на шарикоподшипниках, что позволяет вентиляционному отверстию вращаться. Внешний вид вертолета напоминает турбину, поэтому вы можете найти людей, которые называют его вентиляционным отверстием турбины.

Механика, лежащая в основе работы Whirlybirds?

Специально разработанные ребра расположены на металлической верхней части крышных вентиляторов, и их задача - улавливать ветер.Это заставляет ветер дуть через турбину, заставляя вентиляционное отверстие вращаться. Вращение вентиляционного отверстия создает эффект вакуума, который позволяет высасывать горячий воздух с крыши

Другими словами, горячий воздух, который обычно попадает в пространство крыши, втягивается вверх в вертолет и выбрасывается в крышу. снаружи через форточки.

Совместная работа нескольких вертолетов поможет уменьшить скопившуюся жару и влажность, а также усилит поток воздуха внутри дома.

Whirlybird спроектирован таким образом, чтобы выдерживать дождь. Во время движения круговая сила вертолета отбрасывает капли дождя, как вентилируемый воздух, не позволяя ни одному из них попасть внутрь. Домовладельцы могут быть уверены, что дождевая вода не попадет через вентиляционное отверстие на крыше, поскольку вихревые птицы разработаны с учетом водонепроницаемости.

Насколько эффективны Whirlybirds и какова скорость воздушного потока?

Эффективность крышных вентиляторов Whirlybird можно измерить по их пропускной способности.Тем не менее, есть некоторые факторы, которые могут повлиять на пропускную способность воздушного потока, такие как марка и модель вертолета, а также скорость ветра в этой местности. Производительность вертолета будет зависеть от этих факторов. Чтобы проиллюстрировать эту точку зрения, учитывая, что скорость ветра составляет примерно 12 км / ч, за один час стандартный воздушный вертолет может перемещать около 8–150 кубических метров воздуха.

Во время сильных ветров промышленные вертолеты могут перемещать от 2 500 до 5 000 кубических метров воздуха в час.

Для удовлетворительной работы вертолетов требуется скорость ветра не менее 8 км / ч.

Насколько доступны Whirlybirds?

Whirlybirds экономичны, многие из них стоят менее 100 долларов. Некоторые даже можно найти по цене 60 долларов. Это одна из основных причин, почему люди предпочитают вертолетов любым другим вариантам вентиляции крыши. Обратной стороной является то, что за такую ​​доступность приходится платить. Поскольку производители Whirlybird стараются поддерживать цены в доступном диапазоне, они также скомпрометировали некоторые функции.

Ниже перечислены некоторые из недостатков, которые могут возникнуть при покупке воздушного судна Whirlybird в качестве варианта вентиляции крыши:

  1. В зависимости от скорости ветра . Эффективность вертолета зависит от скорости ветра в вашем районе, что по сути означает, что он не будет работать, если нет ветра (за исключением вращения, которое происходит после расширения воздуха в пространстве под крышей, когда солнце нагревает крышу) . Это создает проблемы летом, когда воздух влажный, почти не дует ветер или скорость не превышает 8 км / ч.В таких случаях только дома, расположенные в ветреных районах, могут получить выгоду от наличия вертолетов - в любом другом месте ветряные птицы не рекомендуются. Естественным решением было бы купить крышный вентилятор с механическим приводом (механический Whirlybird), однако крышные вентиляторы с механическим приводом (Whirlybirds) потеряли свою привлекательность много лет назад, поскольку для их установки потребуются услуги электрика, и они потребляют энергию, что приводит к более высоким счетам за электроэнергию.
  2. Шумовое загрязнение. Вращение турбин скорее издает кружащихся птиц. При вращении турбины издают тихий скрежет или скрип, потому что при этом трутся о другие части вентилятора.Когда турбина вращается на высокой скорости или когда очень сильный ветер, шум становится громче. Кроме того, по мере высыхания смазки или когда подшипники начинают расшатываться, вертолеты могут стать шумными.
  3. Низкий КПД. По сравнению с другими вентиляционными отверстиями на крыше, Whirlybirds не так эффективны в удалении воздуха из пространства крыши, потому что конструкция Whirlybirds скорее похожа. У одиночной Whirlybird недостаточно мощности, чтобы минимизировать уровни влажности и температуры в доме.Исследования показывают, что для эффективного охлаждения среднему дому требуется 10-15 жилых вертолетов. Представьте, как вы устанавливаете 10 вертолетов, чтобы охладить ваш дом. Если бы вы купили один вертолет за 60 долларов, вы бы потратили не менее 600 долларов, не считая платы за установку; не забывая про шум, производимый всеми десятью вертолетами - это была бы неприятность, которая действует всем на нервы. При нулевом сопротивлении средний вертолет может перемещаться примерно на 100 кубических метров, в то время как кровельный вентилятор с питанием от солнечной энергии легко начнет работать с производительностью 1000 кубометров в час и достигнет 3000 кубометров в час.
  4. Уязвимость к сбоям. Whirlybirds специально разработаны для защиты от дождя, однако они могут испытывать сбои в случае попадания посторонних предметов, таких как листья или другой мусор. Вращательная способность вертолета будет снижаться, если посторонний предмет попадет через вентиляционные отверстия в турбины. Учитывая положение вертолета (на крыше), удаление посторонних предметов - непростая задача. В случае повреждения турбины потребуется замена всего вентиляционного отверстия.

Протекают ли вентиляционные отверстия Whirlybird?

Вентиляционные отверстия турбины похожи на выхлопные. У них есть плавники, которые открываются, когда турбины вращаются на ветру. Это вращение (вращение) создает всасывание, которое втягивает горячий и влажный воздух с чердака наружу. Турбины обычно практически не требуют обслуживания, но это не означает, что проблем не может возникнуть. Хотя вентиляционные отверстия турбины могут протекать, это не обязательно означает, что вентиляционные отверстия следует заменять.

В нормальных условиях даже легкий ветерок создает силу, достаточную для вращения вентиляционного отверстия турбины.Вращение турбины приводит к тому, что воздух выдувается из вентиляционного отверстия, и эта сила достаточно сильна, чтобы сдуть дождь из отверстий между ребрами. Дождевая вода может проникнуть в отверстия, если вентиляционное отверстие заржавело, поскольку турбина будет заедать и двигаться не так, как должна. Посторонние предметы рядом с вентиляционным отверстием или внутри него могут помешать правильному вращению турбины. Важно осмотреть вентиляционное отверстие и избавить его от препятствий. Дополнительно замените ржавые дефлекторы турбины.

Сильный ветер может вызвать отсоединение вентиляционных отверстий турбины от стояков, что может привести к проникновению воды.Верхняя часть вентиляционных отверстий некоторых турбин установлена ​​с фрикционной посадкой по направлению к нижней части стояка. Еще один способ проникновения воды - плохое закрепление фланца, соединяющего трубу с обшивкой крыши. Осмотрите вентиляционное отверстие турбины, чтобы убедиться, что верхняя часть (которая вращается) надежно прикреплена к стояку винтами для листового металла. Если оклад не плотно прилегает к крыше, используйте кровельные гвозди или нержавеющие винты, чтобы закрепить его. Открытые головки креплений следует заделать кровельным цементом или силиконовым герметиком.

  • Открытые соединения и крепежные детали

Во время установки лозы турбины будут герметизированы в различных точках для предотвращения проникновения воды. К этим точкам относятся шляпки гвоздей, основание вентиляционного отверстия, буртик, соединяющий верхнюю часть с нижней частью, точку, где встречаются гидроизоляция и стопка, а также вертикальные швы стопки. Эти точки можно заделать силиконовым герметиком или кровельным цементом. Со временем это уплотнение может испортиться и потребовать повторного нанесения.

Если вы испытываете утечки, но в вентиляционном отверстии турбины нет ребер и он находится в хорошем рабочем состоянии, проблема может быть в его нижней части. Большинство вентиляционных отверстий имеют встроенное основание, которое обычно состоит из металлических листов. Эти листы вставляются под черепицу, которая лежит над вентиляционным отверстием, перекрывая черепицу внизу. Изогнутая или поврежденная планка может пропускать ветровую дождевую воду снизу. Соедините все выступающие части гидроизоляции и заклейте все края и крепления кровельным цементом или герметиком.В проржавевшей планке могут быть отверстия, через которые попадает вода, и в этом случае вам следует заменить все вентиляционное отверстие.

Установка своими руками

Если вы хотите самостоятельно установить вертолет на металлической крыше, вы сэкономите на стоимости установки. Приобретение ветряной турбины - это путь к самостоятельной вентиляции крыши. В этом разделе будет рассказано, как установить ветряк на металлической или гофрированной железной крыше.

Вам потребуется следующее оборудование:

  • Лестница для доступа на крышу; любой другой доступ к крыше тоже может работать
  • Сверлильный станок (с батарейным питанием или другим способом) и удлинитель
  • Маркерная ручка
  • Угловая шлифовальная машина или ножницы для резки металла, которые могут прорезать толщину вашей крыши
  • Разъем для ввинчивания tek-шурупов 5 мм (обычно 8 мм шестигранник)
  • Дополнительная установка для установки планки или выступа крышки

Другие материалы, которые вам понадобятся:

  • Tek-винты диаметром 5 мм x 20 длиной
  • Уплотнительные шайбы для соответствия

Перед вами Приступая к процессу установки, важно определиться с точным положением ветряных турбин. В идеале вы должны стремиться разместить нижнюю пластину вентиляционного отверстия как можно дальше под гребнем гребня.

Шаг 1

Четко отметьте выбранное место у основания гребневой насадки. Начните с удаления крепежа, удерживающего колпачок конька на месте, где вы хотите установить нижние пластины.

Шаг 2

Вбейте опорные плиты под колпак конька, стараясь выровнять его. Отметьте место, в котором будет вырезано отверстие.

Шаг 3

Снимите пластину и осторожно прорежьте отверстие.Вы можете вырезать отверстие с помощью угловой шлифовальной машины или ножниц. Угловая шлифовальная машина будет двигаться быстрее, но при этом будет шумно и грязно.

Шаг 4

Если вы хотите использовать декоративное кольцо, установите его под крышей. Если накладное кольцо не проходит через отверстие, вы можете либо

  • Используйте шнур, чтобы поднять накладное кольцо изнутри здания, либо
  • Выберите место, чтобы разрезать и протянуть накладное кольцо через это отверстие, или поднять или поднять накладку. кольцо через веревку.Удерживая его на месте, прикрепите снаружи (используя винты Tek и уплотнительные шайбы). Убедитесь, что вы делаете это во впадине IBR, а не на гребнях. Для работы используйте 4 винта.

Шаг 5

Установите нижнюю пластину на крышу и закрепите ее винтами Tek, а также уплотнительными шайбами. Это нужно делать на выступах кровельного листа, а не на желобе. Замените все крепления, которые удерживают гребешок на месте. Заклепки могут сделать эту работу, но они не должны быть вашим первым выбором, потому что они могут вызвать утечку, и они не могут соединить листы, когда они установлены.

Step 6

Когда вы закончите, осторожно поместите whirlybird на втулку нижней пластины

Step 7

Теперь пора немного покрутить. Одновременно вращайте две половинки шеи, чтобы увидеть, как они соотносятся друг с другом. Затем закрутить всю шею и проверить, как он относится к опорной плите. При необходимости отрегулируйте блок, чтобы ротор (LID) оставался горизонтальным. Вы можете сделать небольшую джигу, чтобы использовать спиртовой уровень для выравнивания.

Step 8

Если вас устраивает то, что вы сделали до сих пор, вкрутите винты Tek через отверстия в основании горловины, а также втулку.

Шаг 9

Отверстия в четырех крепежных планках можно закрепить винтами Tek.

Шаг 10

Установка Whirlybird своими руками завершена. Теперь вы можете слезть с крыши и наслаждаться беспроблемной работой в течение десяти лет.

Солнечная кровля в качестве альтернативы кровельной вентиляции

Крышные вентиляторы на солнечных батареях - достойная альтернатива вертолетам.Вентиляторы на солнечной энергии, также называемые солнечными вентиляционными отверстиями на крыше, представляют собой крышные вентиляторы, которые используют солнечную энергию. Вы можете установить крышный вентилятор на солнечной батарее в любом месте на крыше, так как большинство частей крыши почти постоянно находится на солнце.

Крышный вентилятор на солнечных батареях можно установить везде, где есть солнечный свет. Солнечные крыши работают оптимально, когда солнце светит прямо на верхнюю часть крыши, что обычно является периодом высоких температур. Еще один плюс для солнечных крышных вентиляторов заключается в том, что они работают с низким уровнем шума, что означает отсутствие скрипа или скрежета.Крышные солнечные вентиляционные установки высшего качества, такие как крышные вентиляторы Solar Whiz, обладают передовыми технологиями, которые позволяют им работать в тихом режиме на полном солнце.

По сравнению с whirlybirds, солнечные крышные вентиляторы универсальны и могут иметь гладкий дизайн, который менее навязчив и предпочитается большинством людей. Кроме того, крышные солнечные вентиляторы имеют бесшовную внешнюю структуру, которая предотвращает попадание посторонних предметов на крышу.

Обратной стороной солнечных крышных вентиляторов является то, что они дороже и часто их цена в пять раз выше, чем у вертолетов. Но давайте посмотрим правде в глаза - солнечные вентиляторы - это гораздо более качественная форма кровельной вентиляции по сравнению с более дешевым вариантом, который работает не так эффективно.

Эффективность крышных солнечных вентиляторов нельзя недооценивать. Эти аппараты ИВЛ работают в 30 раз лучше, чем обычные аппараты ИВЛ Whirlybird. Фактически, температуру пространства на крыше в доме можно контролировать с помощью отдельного потолочного вентилятора, работающего на солнечной энергии. В конечном итоге люди находят солнечные крышные вентиляторы более экономичным вариантом.

Какой вариант кровельного вентилятора лучше всего?

Доступность традиционных вентиляционных отверстий на крыше Whirlybird является основной причиной, по которой они предпочитаются большинством клиентов, использующих подход стоимости единицы. К сожалению, такой подход ошибочен и не учитывает пропускную способность воздушного потока, необходимую для эффективной вентиляции пространства под крышей. В наши дни Whirlybirds явно превзошли несколько высокотехнологичных вентиляционных отверстий, и они относятся к более старому поколению вентиляционных отверстий на крыше.

Эффективность вертолета практически отсутствует по сравнению с современными вентиляционными отверстиями на крыше, а их производительность ограничена и связана с движением ветра. Современные вентиляционные отверстия на крыше работают либо от солнечной энергии, либо от сети. Интересно отметить, что вентиляторы на солнечной энергии, представленные на австралийском рынке, имеют значительно более высокую пропускную способность по сравнению с крышными вентиляторами с питанием от сети.

В целом, Whirlybirds в прошлом были хорошими крышными вентиляторами, однако технологические достижения в области кровельной вентиляции обогнали эту конструкцию, предоставив более эффективные и экономичные альтернативы в виде крышных вентиляторов с приводом от солнечной энергии.Как упоминалось ранее, даже небольшому дому потребуется минимум десять вертолетов для эффективной вентиляции пространства на крыше. Вентилятор на солнечной энергии - более экономичный вариант, он прост в установке, не требует услуг электрика и в то же время имеет в 10-30 раз большую мощность, чем Whirlybird. Он также имеет в 2-8 раз большую пропускную способность, чем популярные вентиляционные отверстия на крыше с электроприводом.

Whirlybird или Ridge Vent?

Правильная вентиляция имеет решающее значение для жизни вашей крыши.В зимние месяцы необходима вентиляция чердака для предотвращения образования ледяных завалов, а летом вентиляция помогает предотвратить накопление горячего воздуха, которое может привести к образованию плесени, а также защищает черепицу от чрезмерного нагрева.

Whirlybirds обычно устанавливают на крышах, и они полагаются на энергию ветра для всасывания горячего и влажного воздуха с чердака. Они состоят из ряда лопастей, которые вращаются при прохождении через них ветра.

Коньковые вентиляционные отверстия, напротив, проходят через козырёк крыши. Коньковые форточки не содержат движущихся частей и похожи на ширму. Они пропускают тепло с чердака.

Стоимость установки

Установка Whirlybird не так дорого, потому что процесс требует только удаления части черепицы и просверливания отверстия подходящего размера, чтобы поместиться в Whirlybird. После этого вокруг проема наносится оклад и герметик, чтобы вода не просочилась.

Коньковые вентиляционные отверстия - гораздо более дорогостоящий вариант, так как они проходят по всей длине крыши.Установка коньковой вентиляционной системы на существующей крыше требует срезания всего козырька. Это то, что увеличивает стоимость.

Операционные преимущества

Whirlybirds обеспечивают больший воздушный поток, чем коньковые вентиляционные отверстия, благодаря своим подвижным вентиляционным отверстиям. Однако в районах, где мало ветра, турбины могут быть не лучшим вариантом для вентиляции крыши.

Коньковые вентиляционные отверстия - это пассивные системы, обеспечивающие меньшее движение воздуха, и они могут хорошо работать в умеренном климате. В экстремальных климатических условиях для правильной циркуляции воздуха потребуется один или несколько вертолетов.Для оптимальной работы конькового вентиляционного отверстия требуется вентиляция через потолок, которая поднимает воздух и выталкивает его за пределы крыши.

Какой бы вариант вентиляции чердака вы ни выбрали, жизненно важно, чтобы его установил лицензированный и профессиональный подрядчик по кровельным работам. Подрядчик кровель также может посоветовать вам лучший вариант вентиляции для вашего чердака.

Работают ли Whirlybirds ночью?

Если будет достаточно ветра, вертолет будет продолжать движение, он будет работать весь день, каждый день.Такая же ситуация будет иметь место, если воздух постоянно расширяется в пространстве крыши. Вы должны задать себе и другие вопросы - хотите, чтобы ваш вертолет работал всю ночь в холодное время года? Жарким и липким летним вечером, когда нет ветра, температура вашей крыши не изменится. Другие системы вентиляции крыши предлагают возможность работы в ночное время, поэтому важно помнить об этом при принятии решения о покупке. Дневной эффективный кровельный вентилятор - это хорошо, но насколько он будет хорош ночью, когда

Установки кондиционирования и вентиляции в МООС

Основные особенности данной спецификации MEP

  1. Приточно-вытяжные установки
  2. Вентиляторы - Общие требования
  3. Центробежные вентиляторы
  4. Осевые вентиляторы
  5. Пропеллерные вентиляторы
  6. Вентиляторы и специальные кожухи с защитным покрытием
  7. Механические вытяжные устройства для крыши
  8. Проточные центробежные вентиляторы и вентиляторы смешанного потока
  9. Блоки с двумя вентиляторами
  10. Охлаждающие змеевики
  11. Батареи воздухонагревателя
  12. Воздушные фильтры
  13. Фанкойлы
  14. Автономные кондиционеры

1.Приточно-вытяжные установки (AHU) установок кондиционирования и вентиляции

Общие требования для AHU

Все отдельные компоненты агрегатированных приточно-вытяжных установок должны соответствовать требованиям соответствующих разделов данной спецификации, если иное не указано в графиках или на чертежах.

Строительство AHU

Каждый агрегат AHU должен иметь компактную конструкцию и состоять из жесткого металлического каркаса с изолированными панелями из листового металла с двойной обшивкой.Металл должен иметь минимальную толщину 1,2 мм, усиленный по мере необходимости для предотвращения деформации и ударов. Изоляция должна быть толщиной 25 мм и соответствовать требованиям соответствующих пунктов раздела, посвященного изоляции.

Панели должны легко сниматься с помощью быстросъемных креплений для доступа для осмотра и обслуживания. Все элементы должны быть собраны с помощью болтов, антивибрационных шайб и гаек или принятых быстросъемных креплений. Все агрегаты должны устанавливаться на антивибрационные опоры принятого типа.

Амортизаторы, фильтры и вентиляторы, используемые в AHU

Если требуются секции смешивания воздуха, регуляторы заслонки должны подходить для подключения к одному двигателю заслонки; должен быть предусмотрен монтажный кронштейн двигателя. Расположение демпферов должно обеспечивать соответствующее перемешивание. Демпферы должны быть многолистными с противопоставленными лопастями.

Если иное не указано в Частных технических условиях, должны быть предоставлены плоский предварительный фильтр и основной фильтр рукавного типа, каждый в соответствии с Разделом 12 настоящей Спецификации.

И свежий, и рециркуляционный воздух должны фильтроваться.

Вентиляторы должны быть центробежными с передними или задними лопатками; если не указано иное, двигатели вентиляторов должны быть установлены внутри блока, и должны быть предусмотрены средства регулировки положения двигателя. Узел вентилятора и двигателя должен иметь антивибрационные опоры для изоляции вибрации от корпуса.

Вентиляторы, установленные на всех вентиляционных установках, должны быть снабжены внешними лубрикаторами, оканчивающимися рядом с дверцей доступа к секции вентилятора вентиляционной установки.

Элементы защиты от конденсации для AHU

Если агрегаты содержат увлажняющую установку и / или охлаждающие змеевики, внутренние поверхности агрегатов, на которые может воздействовать любая образовавшаяся свободная вода, должны быть защищены антикоррозийной краской или аналогичным покрытием. Такие агрегаты должны иметь подходящие дренажные поддоны для сбора воды; дренажные поддоны должны быть расширены или должны быть предусмотрены другие средства сбора, чтобы гарантировать удаление любой воды, осевшей или конденсированной в соседних секциях. Поддоны для сбора охлажденной воды должны быть изолированы, чтобы предотвратить конденсацию на внешней поверхности, и иметь выходное отверстие для слива.

Теплоизоляция AHU

Между внутренними и внешними элементами панелей с двойной обшивкой и в любых полых элементах каркаса должна быть предусмотрена теплоизоляция. Изоляция должна быть из вспененного пластика с закрытыми порами, с минимальной толщиной 25 мм и максимальной проводимостью 0,036 Вт / м ° C.

Должна быть предусмотрена дополнительная изоляция для предотвращения любого риска конденсации на внешних поверхностях.

Назад к лучшему

2.Вентиляторы - Общие требования к системе кондиционирования и вентиляции

Вентиляторы должны обеспечивать заданную производительность при испытании в соответствии с BS 848. Хотя могут указываться расчетные значения сопротивления воздушному потоку элементов оборудования, это не освобождает Подрядчика от ответственности за предоставление вентиляторов, способных обеспечивать необходимую объем воздуха через систему.

Изготовление и конструкция вентиляторов должны быть одобрены Инженером, а доказательства, подтверждающие заявленные уровни шума и эффективность вентиляторов, должны быть представлены для принятия до размещения заказа.Если вентиляторы поставляются с шумоглушителями, должна быть предоставлена ​​полная информация о шумоглушителях.

Вентиляторы с ременным приводом должны быть оснащены шкивами, подходящими для клиновых ремней; шкивы типа «конический замок» могут применяться для приводов мощностью до 30 кВт. В качестве альтернативы, и в любом случае с выходной мощностью более 30 кВт, шкивы должны быть прикреплены к вентилятору и валам двигателя шпонками, вставленными в обработанные шпоночные пазы. Шкивы должны быть прикреплены к валу вентилятора в консольном положении. Ключи должны быть легко доступны, чтобы их можно было вытащить или затянуть, и они должны быть точно подогнаны, чтобы головка клина не выступала за конец вала.

Для сборки вентиляторов следует использовать только обработанные болты, гайки и шайбы; все опорные поверхности головок болтов или шайб должны иметь встречную поверхность. Прижимные болты для вентиляторов и двигателей должны иметь квадратное сечение под головкой или иметь проушины для предотвращения их проворачивания в плите основания вентилятора при затяжке гаек. Любой вентилятор, который является слишком большим или слишком тяжелым для безопасного обращения с людьми, должен быть снабжен рым-болтами или другими подъемными приспособлениями, позволяющими использовать механическое подъемное оборудование.

Вернуться к лучшему

3. Центробежные вентиляторы в системах кондиционирования и вентиляции

Если не указано иное, центробежные вентиляторы мощностью более 7,5 кВт должны быть с назад загнутыми лопатками и иметь общий КПД вентилятора не менее 78%. Вентиляторы мощностью менее 7,5 кВт могут быть с загнутыми вперед или назад лопатками. Корпуса вентиляторов должны быть изготовлены из пластин из мягкой стали с ребрами жесткости и углами основания, чтобы избежать ударов барабана, и должны быть пригодны для работы при максимальном статическом давлении системы.Корпуса вентиляторов должны быть сконструированы таким образом, чтобы рабочие колеса можно было легко снять после установки. Выходы должны быть фланцевыми, а входные - фланцевыми или гладкими, как указано, за исключением того, что для давлений всасывания более 1000 Па входные отверстия должны быть фланцевыми.

Слив и пробка должны быть установлены на корпусе вентилятора в его самой нижней точке. Для всех кухонных вытяжных вентиляторов люк для осмотра и очистки должен быть установлен на спиральном корпусе в доступном месте; это должна быть полная ширина рабочего колеса.

Рабочие колеса должны быть из низкоуглеродистой стали (или алюминия, если указано), клепаной или сварной конструкции, с крестовинами или ступицами прочной конструкции, и должны быть способны непрерывно работать со скоростью на десять процентов выше нормальной. Рабочие колеса должны быть прикреплены к основному валу из мягкой стали, а рабочее колесо с валом должно быть статически и динамически сбалансировано и испытано на превышение скорости перед тем, как покинуть завод производителя.

Подшипники вала вентиляторов одностороннего всасывания с ременным приводом должны быть точно выровнены и жестко закреплены на опоре, общей для обоих подшипников.

Вентиляторы с двойным всасыванием и двойной шириной должны иметь подшипники, установленные на опоре с каждой стороны вентилятора.

Подшипники вентилятора должны быть подшипниками скольжения с масляным кольцом, шариковыми или роликовыми. Если важна тишина, опора подшипника не должна крепиться к корпусу вентилятора, и должны применяться подшипники скольжения с масляным кольцом.

Если не указано иное, центробежные вентиляторы должны приводиться в движение электродвигателями через клиноременные передачи.

Максимальная скорость на выходе вентилятора должна составлять 10 м / с.

Вернуться к лучшему

4. Осевые вентиляторы в системах кондиционирования и вентиляции

Осевые вентиляторы должны быть одноступенчатыми или многоступенчатыми, вращающимися в противоположном направлении, с каждым рабочим колесом, установленным на независимом двигателе, и иметь КПД не менее 60%. Кожухи должны быть жестко изготовлены из мягкой стали, усиленной и укрепленной, чтобы избежать ударов и вибрации. При необходимости для крепления к основанию опор должны быть предусмотрены чугунные или сборные стальные ножки.Входные и выходные каналы должны заканчиваться фланцевыми кольцами для облегчения снятия. Длина кожуха воздуховода должна быть больше, чем длина вентилятора (ов) и двигателя (ов), чтобы можно было удалить всю секцию без нарушения смежных воздуховодов. Электрические соединения с двигателем (-ами) должны осуществляться через внешнюю клеммную коробку, прикрепленную к корпусу.

Рабочие колеса должны быть из стали или алюминия; лопасти должны быть прикреплены к ступице или лопастям, а ступица должна быть выполнена как одно целое.

Ступица должна быть прикреплена к валу из прочной мягкой стали и должна быть статически сбалансирована. Лопасти должны быть профильного сечения. Валы должны находиться в двух подшипниках, которые могут быть шариковыми, роликовыми или втулочными. Лубрикаторы должны выходить за пределы корпуса.

Если осевые вентиляторы приводятся в движение двигателем, находящимся вне корпуса вентилятора, должны выполняться требования к шкивам, клиноременным приводам и защитным приспособлениям, как указано в другом месте. Если не указано иное, защита не требуется для какой-либо части привода, которая находится внутри корпуса вентилятора.Должна быть предусмотрена дверца доступа подходящего размера.

Если указаны осевые вентиляторы раздвоенного типа, двигатели должны находиться вне воздушного потока. Двигатели могут быть размещены между двумя половинами кожуха в среде с внешним воздухом или могут быть размещены внутри кожуха вентилятора при условии, что двигатель обеспечивает эффективную вентиляцию. При работе с горячими газами или парами двигатель и подшипники должны быть пригодны для работы при температуре, которую они могут испытывать.

Вентиляторы, которые не подключаются к всасывающему каналу, должны иметь входной патрубок.

Вернуться к лучшему

5. Винтовые вентиляторы в системе кондиционирования и вентиляции

Рабочие колеса должны быть из стали или алюминия; лопасти должны быть прикреплены к ступице или лопасти и ступица должны быть выполнены как одно целое. Подшипники могут быть шариковыми, роликовыми или втулочными. Пропеллерные вентиляторы могут быть смонтированы на кольце или диафрагме в кожухе, как указано. Если они установлены в кожухе, кожух должен быть длиннее, чем длина вентилятора и двигателя.

Кожух должен быть из стали, иметь фланцы на концах и иметь смотровую дверцу.Клеммная коробка должна быть установлена ​​снаружи на корпусе. Конечная скорость вентиляторов не должна превышать 20 м / с.

Пропеллерные вентиляторы не должны устанавливаться для работы с сопротивлением более 50 Па.

Вернуться к лучшему

6. Вентиляторы с защитным покрытием и специальные кожухи

Вентиляторы с защитным покрытием должны отвечать соответствующим требованиям предыдущих пунктов, относящимся к вентиляторам в целом и к отдельным типам вентиляторов; форма защиты должна быть такой, как указано.Если для использования с агрессивными газами требуется защитное покрытие, оно должно покрывать все части вентилятора, двигателя и корпуса в сборе, которые будут контактировать с агрессивными газами.

Запрещается устанавливать вентилятор, если защитное покрытие каким-либо образом повреждено. Взрывонепроницаемые оболочки должны соответствовать требованиям BS 229 для соответствующей группы газов.

Вернуться к лучшему

7. Механические вытяжные устройства для крыш в системе кондиционирования и вентиляции

Вентиляторы, используемые в вытяжных установках на крыше, должны отвечать соответствующим требованиям предыдущих пунктов, касающихся вентиляторов в целом и отдельных типов вентиляторов.Кожухи и основания должны быть из алюминия, если иное не указано в Частных спецификациях. Корпуса должны быть сформированы таким образом, чтобы обеспечить защиту от атмосферных воздействий на конструкции здания.

Надлежащий доступ к клеммам двигателя и точкам смазки должен быть обеспечен с помощью откидных кожухов или иным образом, в зависимости от обстоятельств. Там, где указано, должны быть предусмотрены обратные заслонки и / или противопожарные заслонки.

Вернуться к лучшему

8. Проточные центробежные вентиляторы и вентиляторы смешанного типа в системах кондиционирования и вентиляции

Встраиваемые центробежные вентиляторы и вентиляторы смешанного потока

могут быть включены с согласия Инженера при условии, что в тендере будут указаны полные данные о номинальных характеристиках, уровне шума, размерах и конструкции.Вентиляторы этого типа мощностью более 7,5 кВт обычно не принимаются.

Вернуться к лучшему

9. Блоки с двумя вентиляторами в системе кондиционирования и вентиляции

Дублирующие узлы вентиляторов должны соответствовать требованиям соответствующих разделов настоящей Спецификации для самих вентиляторов и должны включать в себя устройство автоматического или ручного переключения, как указано.

Должна быть установлена ​​обратная заслонка для предотвращения короткого замыкания.

Вернуться к лучшему

10.Охлаждающие змеевики в системе кондиционирования и вентиляции

Все кожухи змеевика воздушного охлаждения должны быть из листовой стали толщиной не менее 1,2 мм с угловым каркасом на каждом конце, просверленным для установки контрфланцев на соединительном воздуховоде, и должны быть оцинкованы после изготовления. Батареи-охладители должны быть изготовлены из медных трубок с алюминиевыми ребрами, если иное не указано в Особых технических условиях.

Вторичные расширенные охлаждающие поверхности должны быть прикреплены к первичным охлаждающим трубам.Коллекторы для медных трубчатых батарей должны быть из меди или бронзы. Дно кожуха должно быть выполнено в виде водонепроницаемого поддона с дренажным патрубком.

Дренаж должен быть снабжен водяным затвором для предотвращения попадания и выпуска воздуха в систему и из нее; сливная труба должна быть проведена до ближайшего отстойника или желоба.

Отдельный дренажный желоб должен быть предусмотрен как минимум на каждые 1,2 м змеевика. Вода не должна попадать из холодильника в воздушный поток; при необходимости должна быть установлена ​​секция сепаратора для предотвращения уноса.

Сопротивление воздушному потоку не должно превышать 125 Па, а скорость забоя не должна превышать 2,5 м / с. Перед тем, как покинуть заводские охладители, необходимо испытать их до 1,5-кратного рабочего давления или до 7 бар, в зависимости от того, что больше.

Отбойные пластины должны быть установлены, если скорость забоя превышает 2,25 м / с.

Охлаждающие змеевики должны поддерживаться таким образом, чтобы их вес не передавался на воздуховоды и чтобы их можно было снимать, не нарушая прилегающих воздуховодов. Смотровые люки должны быть предусмотрены как на входе, так и на выходе охладителя.В любой системе, где статическое давление воздуха в охладителе превышает 750 Па, должны быть предусмотрены герметичные закрывающие коробки над коллекторами и изгибами; Должны быть предусмотрены условия для опорожнения закрывающих ящиков.

Змеевики с ребрами, которые были сильно повреждены во время транспортировки или монтажа, загрязнены или покрыты строительными материалами, не принимаются.

Змеевики с охлажденной водой

Змеевики должны быть расположены противотоком, при этом поток охлажденной воды должен входить со стороны выходящего воздуха и выходить со стороны входящего воздуха.Подводящие и обратные соединения и коллекторы должны быть устроены таким образом, чтобы обеспечивать равный поток воды по всем трубам. Необходимо предусмотреть расширение трубок, эффективное удаление воздуха из охлаждающей батареи и соединений, а также опорожнение коллекторов и трубок охлаждающей батареи.

Соединения с отверстием до 65 мм включительно должны быть резьбовыми или фланцевыми; соединения диаметром 80 мм и более должны быть фланцевыми. На впускных и выпускных патрубках должны быть предусмотрены запорные клапаны, расположенные так, чтобы облегчить снятие охладителя.

Змеевики воздушного охлаждения с прямым расширением хладагента

Змеевики должны быть снабжены распределителями хладагента, а соединения с трубками должны быть спроектированы так, чтобы обеспечивать равный поток хладагента к каждой трубке. Обратные (или всасывающие) патрубки должны быть устроены так, чтобы обеспечить полный слив масла из охладителя. После изготовления охладители должны быть осушены и герметизированы.

Термостатический расширительный клапан, который должен иметь внешнюю линию выравнивания, должен поддерживать расчетную степень перегрева на выходе испарителя; колба дистанционного зондирования должна быть надежно закреплена на выпускном трубопроводе испарителя в положении, позволяющем правильно определять степень перегрева.

Все помещения для хладагента должны быть испытаны на заводе производителя до 1400 кПа для использования с хладагентом 12 и до 2100 кПа для использования с хладагентом 22.

Вернуться к лучшему

11. Батареи воздухонагревателя в системе кондиционирования и вентиляции

Кожухи должны быть из оцинкованной листовой стали толщиной не менее 1,2 мм с угловым каркасом на каждом конце, просверленным для установки контрфланцев на соединительном воздуховоде. Нагреватели должны поддерживаться таким образом, чтобы их вес не передавался на воздуховоды и чтобы их можно было снимать, не нарушая прилегающих воздуховодов.Смотровые двери должны быть предусмотрены как на входе, так и на выходе нагревателя.

Кожух должен быть воздухонепроницаемым, чтобы соответствовать требованиям к давлению воздуха в системе, с соответствующими приспособлениями для компенсации расширения, где это применимо.

Электрический Тип

Электрические воздухонагреватели должны состоять из ряда нагревательных элементов закрытого, не подверженного коррозии типа, установленных в стальном кожухе. Элементы должны быть установлены таким образом, чтобы их можно было снимать для очистки или обновления без демонтажа воздуховодов.Температура поверхности элементов не должна превышать 150 ° C. Должно быть встроено устройство ограничения высокой температуры с кнопкой ручного сброса.

Каждый элемент должен быть укомплектован вторым комплектом клемм для включения сигнальной лампы неисправности.

Контроль электрических нагревателей воздуха должны быть сблокированы с контролем воздушного потока лопастного или давления типа, который должен изолировать нагревательные элементы от электросети в случае выхода из строя воздушного потока.

Нагреватель должен быть снабжен элементами с таким же или кратным количеству ступеней, что и требуется для управления.Все нагреватели и секции нагревателей с нагрузкой более 3 кВт должны быть сбалансированы по трем фазам, а весь блок нагревателей должен быть устроен для сбалансированной работы по трехфазной 4-проводной системе и управляться контроллером ступенями по 3 кВт, если не указано иное в расписаниях.

Ниже 3 кВт ступенчатые нагрузки должны быть с шагом 1 кВт. Подключения от каждого элемента должны быть выполнены в легко доступной клеммной коробке, предназначенной для ввода кабелепровода. Каждая секция нагревателя должна иметь отдельные предохранители, а нейтральная точка всех секций трехфазного соединения звездой должна быть выведена на перемычку в клеммной коробке.Вблизи горячих участков изоляция проводки должна быть надлежащего качества.

Общее сопротивление нагревателя потоку воздуха не должно превышать 25 Па, а скорость в свободном пространстве не должна превышать 6 м / с.

Установка батарей электронагревателей должна во всех отношениях соответствовать требованиям местного управления пожарной безопасности.

Вернуться к лучшему

12. Воздушные фильтры в системе кондиционирования и вентиляции

Фильтры должны работать, по крайней мере, с эффективностью, указанной в этом Разделе.Они должны быть укомплектованы удерживающими рамами, достаточно прочными, чтобы исключить искажение при работе. Все фильтры должны быть установлены с краевыми уплотнениями, которые должны препятствовать прохождению воздуха через фильтры. Уплотнения должны оставаться в силе даже после периодического снятия и установки ячеек.

Фильтры должны быть расположены так, чтобы к ним был легкий доступ для очистки и / или удаления. Для каждого блока фильтров должен быть предусмотрен дифференциальный манометр с круговой шкалой или наклонным манометром, который должен быть закреплен в таком положении вне системы воздуховодов, чтобы он был доступен и легко читался.Манометр должен иметь маркировку, показывающую максимальный перепад давления, указывающий на необходимость замены фильтра. Скорость воздуха через фильтры должна быть такой, чтобы указанное сопротивление чистоте (или рабочее сопротивление автоматических фильтров) не превышалось и чтобы ткань фильтра или масло не проникали в систему.

Фильтрующие узлы должны быть стандартного типа и размеров и должны быть такими, чтобы сменный фильтрующий материал был легко доступен у ряда производителей.

Меры пожарной безопасности

Если указывается взрывонепроницаемая фильтрующая среда, материал должен соответствовать следующим требованиям при испытании согласно соответствующему стандарту.

  1. Продолжительность пламени: Ни один испытуемый образец не должен продолжать гореть более 8 секунд после того, как пламя было устранено.
  2. Степень остаточного накала: Последующее свечение не должно распространяться за пределы области материала, поврежденного пламенем.
  3. Длина материала, который обугливается или плавится: Средняя длина материала, который обугливается или плавится на шести образцах, не должна превышать 85 мм, а максимальная длина обугленного или расплавленного материала в любом одном образце не должна превышать 115 мм.

Если предлагаются или указаны взрывонепроницаемые фильтры моющегося типа, фильтрующая среда должна соответствовать требованиям пункта (2) выше как до, так и после промывки, предписанной в Приложении A. BS 3120.

Если фильтрующая среда должна быть взрывонепроницаемой. толщина корпуса должна быть не менее 1,6 мм на расстоянии не менее 1,8 м до и 1,8 м после фильтра; Непосредственные рамы или корпуса фильтрующих элементов должны быть из материала, соответствующего BS 746, часть 1, пункт 7, класс 1.

Сухие сменные фильтры типа носителя

Фильтр должен быть плоского типа, помещаться в переднюю или боковую выдвижную раму из оцинкованной стали. Каждая ячейка должна состоять из фильтрующего материала из стекловолокна или синтетического волокна толщиной 50 мм, удерживаемого внутри жесткого каркаса из прочного картона. Фильтр должен иметь эффективность не менее 92% на основе испытаний, указанных в BS 2831 с испытанием на пыль № 2, максимальной торцевой скоростью 2 м / с и начальным падением давления не более 70 Па.

Должно быть предоставлено достаточно запасных ячеек для замены всего блока фильтров.

Регенеративные фильтры

Фильтрующий материал должен быть обработан моющимся вспененным пластиком с открытыми ячейками или синтетическим волокном на пластиковой связке и иметь минимальную толщину 15 мм. Элемент должен поддерживаться на каркасах из стальной проволоки с пластиковым покрытием и металлической рамой. Скорость забоя не должна превышать 2,25 м / с. Фильтры этого типа должны иметь эффективность не менее 90% на основании испытаний, указанных в BS 2831, с испытательной пылью No.2.

Мешковые фильтры

Фильтр должен состоять из одного или нескольких модулей фильтровальных мешков 600 x 600, установленных в специально изготовленную из оцинкованной стали боковую или переднюю выдвижную раму.

Каждый модуль должен состоять как минимум из четырех отдельных пакетов, обвязанных лентой или закрепленных на коллектор из оцинкованной стали.

Мешки должны иметь минимальную длину 600 мм. и должен быть из мелкодисперсной среды, чтобы обеспечить эффективность не менее 99,6% на основании испытаний, указанных в BS 2831, с испытательной пылью No.2. Среда должна быть многослойной с высокой механической прочностью. Максимальное начальное сопротивление должно составлять 100 Па.

Поставляется один полный комплект запасных мешков.

Автоматические тканевые рулонные фильтры

Фильтр должен состоять из полной сборки корпуса фильтра, двигателя, привода и фильтрующего материала. Фильтр должен работать автоматически, с возможностью ручного запуска и остановки движений фильтра; если не указано иное, автоматическое движение фильтра должно контролироваться сопротивлением на фильтре.Необходимо предусмотреть визуальное предупреждение о приближении конца чистой фильтрующей среды. Приводной двигатель должен автоматически отключаться при достижении конца фильтрующего материала.

Если не указано иное, сопротивление фильтра не должно превышать 125 Па при нормальных условиях эксплуатации; скорость воздуха через фильтрующую среду не должна превышать 2,5 м / с. Фильтры этого типа должны иметь эффективность 95% на основании испытаний, указанных в BS 2831, с испытательной пылью No.2.

Если двигатель и / или редуктор установлены в воздушном потоке, электрическая изоляция и / или смазочные материалы должны подходить для испытываемого диапазона температур.

Для каждого установленного рулона должен быть предусмотрен запасной рулон фильтрующего материала.

Жироуловители

Жироуловители должны быть ударного типа и включать регулируемые вертикальные перегородки с фторполимерным покрытием, заключенные в корпус из нержавеющей стали. В нижней части корпуса должен быть желоб для сбора жира, из которого должен быть предусмотрен слив в съемный сборщик жира из нержавеющей стали.

Перегородки должны поставляться в модулях с максимальным размером 500 мм x 500 мм, каждый из которых легко снимается для очистки. Использование жироуловителей сетчатого типа не допускается.

Фильтры высокой эффективности

Высокоэффективные фильтры должны состоять из асбестоцеллюлозы или гофрированной бумаги из стекловолокна в жестком корпусе с полностью надежным уплотнением.

КПД фильтра должен быть равен указанному или лучше указанного и в любом случае не должен превышать 0.5% проницаемость на основе испытаний, указанных в BS 2831 с метиленовым синим или испытания натриевым пламенем, указанного в BS 3928.

Если требуется противопожарная защита или температура воздуха может превышать 200 ° C, фильтрующая среда должна быть стекловолоконной бумагой, а кожух , распорки и уплотнения должны быть из огнестойкого материала.

Скорость воздуха на лицевой стороне фильтра не должна превышать 1,25 м / с. Устройства для замены фильтров должны быть такими, чтобы пыль не попадала в комнату во время операции замены.Должны быть предоставлены два или 10%, в зависимости от того, что больше.

Фильтры с активированным углем

Корпус ячейки должен быть из стали, защищенной от коррозии. Внутреннее устройство должно включать нержавеющий каркас опор для обеспечения равного расположения отдельных панелей по всей ячейке за счет уплотнения между панелями и механической защиты передней и задней части панелей.

Углерод должен иметь одинаковую толщину слоя в панелях и должен быть достаточно плотно упакован, чтобы гарантировать отсутствие оседания или зазоров при использовании.Для каждой номинальной производительности 0,5 м3 / с должно быть предусмотрено 20 кг углерода. Сопротивление воздушному потоку не должно превышать 125 Н / м2.

Вернуться к лучшему

13. Фанкойлы (FCU) в системе кондиционирования и вентиляции

Вентиляторы, фильтры, охлаждающие змеевики, нагревательные змеевики, двигатели, а также тепловая и звуковая изоляция должны соответствовать требованиям соответствующих разделов данной спецификации, со следующими исключениями или альтернативами:

1. Вентиляторы должны быть центробежного типа с загнутыми вперед лопатками и могут быть из алюминия, армированного стекловолокна или жесткого пластика.

2. Воздушные фильтры могут быть из моющегося синтетического волокна или ячеистого пластика с минимальной толщиной 15 мм и должны иметь минимальную эффективность 90% при испытании в соответствии с BS 2831 с использованием испытательной пыли № 2.

3. Двигатели должен работать бесшумно и иметь подшипники скольжения с заводской смазкой на весь срок службы. Обмотки двигателя и электрические компоненты должны быть пропитаны или защищены от конденсата.

Оболочки FCU

Кожухи должны быть из листовой стали толщиной не менее 1.2 мм и должны быть защищены от коррозии и покрыты пропеченной грунтовкой внутри и снаружи.

Кожухи открытых блоков должны обеспечивать достаточное внутреннее пространство для размещения клапанов, элементов управления и т. Д. И должны включать решетку возвратного воздуха и решетку направленной подачи. Передняя панель должна легко сниматься для доступа.

Блоки скрытого монтажа должны быть укомплектованы патрубком воздуховода приточного воздуха и камерой возвратного воздуха. Клапаны и органы управления должны находиться вне корпуса.

Компоненты

Змеевики охлаждения и нагрева должны быть как минимум двухрядными и иметь воздушный кран.Все агрегаты должны иметь легко снимаемый и заменяемый воздушный фильтр, способный обрабатывать весь объем воздуха. Дренажные поддоны должны быть либо из листовой стали, защищенной от коррозии, либо из пластика или армированного стекловолокна, и должны быть расположены и изолированы там, где это необходимо, таким образом, чтобы исключить образование конденсата на нижней стороне. Дренажные поддоны должны быть достаточно большими, чтобы собирать весь конденсат из змеевика, возвратных колен и соединений трубопроводов; они должны быть съемными и иметь небольшой спуск к сливному патрубку.

Расположение квартир

Расположение агрегатов, т. Е. Устанавливаются ли они на стене, полу или потолке, положение входных и выходных решеток, если таковые имеются, потребность в кожухе из листового металла и т. Д. Должно соответствовать указанным в другом месте.

Если блоки скрыты, Подрядчик должен обеспечить соответствующий доступ для удаления всего блока.

Органы управления и решетки

Фанкойлы должны иметь регулятор, обеспечивающий три скорости работы и положение «ВЫКЛ».Указанный режим работы достигается при использовании средней или низкой скорости. Выпускные решетки должны быть регулируемыми, чтобы можно было изменять направление воздушного потока. На напольных установках решетки приточного воздуха должны находиться наверху агрегата.

Уровни шума

Оболочки должны быть облицованы материалом, который действует как тепло- и звукоизоляция (разделы 10 и 11). Узлы вентилятора и двигателя должны быть укомплектованы антивибрационными опорами. Должны быть предоставлены данные по шуму, основанные на испытаниях в соответствии с Кодексом испытаний HVRA или аналогичных испытаниях; должны быть даны все подробности о методике и процедуре испытаний.Приведенные данные должны включать анализ октавной полосы уровня звуковой мощности устройства.

Вернуться к лучшему

14. Моноблочные кондиционеры в системе кондиционирования и вентиляции

Каждая установка должна состоять из следующих компонентов, каждый из которых должен соответствовать соответствующим разделам данной Спецификации, если не указано иное:

Кожух

Он должен состоять из толстого стального шасси с кожухом из листового металла минимальной толщиной 1.2 мм и вся поверхность должна быть защищена от коррозии и покрыта пропеченной грунтовкой внутри и снаружи. Кожухи должны включать съемные панели для обеспечения быстрого доступа ко всем компонентам.

Оболочки должны быть облицованы материалом, который действует как тепло- и звукоизоляция. Узлы вентилятора и двигателя должны быть укомплектованы антивибрационными опорами. Должны быть предоставлены данные по шуму, основанные на испытаниях в соответствии с Кодексом испытаний HVRA или аналогичных испытаниях; должны быть даны все подробности о методике и процедуре испытаний.Данные должны включать анализ октавной полосы уровня звуковой мощности устройства.

Вентиляторы

Вентиляторы испарителя должны быть центробежными с загнутыми вперед лопатками с ременным приводом и из алюминия или оцинкованной стали. Должны быть предусмотрены разрезные шкивы, позволяющие регулировать скорость вентилятора.

Вентиляторы конденсатора должны быть пропеллерного типа с прямым приводом и всепогодными двигателями.

Воздушные фильтры

Воздушные фильтры должны быть изготовлены из синтетического волокна или стекловолокна толщиной 50 мм и иметь минимальную эффективность 92% при испытании в соответствии с BS 2831 с использованием теста Dust No.2.

Моторы

Двигатели должны работать бесшумно, а подшипники скольжения должны смазываться на заводе на весь срок службы. Обмотки двигателя и электрические компоненты должны быть пропитаны или защищены от конденсата.

Компрессоры

Компрессоры должны быть герметичного или полугерметичного типа с упругими опорами.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
