Для улучшения воздухообмена в панельном доме крайне желательно устанавливать вытяжку и осевые вентиляторы одинаковой мощности на приток и вытяжку. Рисунок 9 – Схема вентиляции хрущевки

Расчет системы вентиляции

Обычно расчетом системы вентиляции занимаются проектные организации. Самостоятельно внести изменения в работающую систему практически невозможно, так как это потребует перепланировки дома и системы вентиляции. В условиях жилого заселенного дома это невозможно.
И все же при помощи простого расчета и небольшой модернизации можно значительно улучшить вентиляцию в квартире. Суть расчета заключается в том, что количество воздуха, поступающего в квартиру, должно быть не меньше его объема, выводимого через вентшахты. Дело в том, что на выходе из квартиры в вентшахтах устанавливаются осевые вентиляторы. Чтобы они функционировали правильно, а не гоняли воздух вокруг себя, нужно установить вентиляторы такой же производительности на приток. Осевые вентиляторы в ванной и санузле будут удалять из этих комнат влажный и неприятный запах в шахту.

!ВАЖНО!
Не стоит устанавливать в квартире вентиляторы слишком большой мощности. Например, для однокомнатного жилья достаточно вентилятора с производительностью около 50 м³/ч, для трехкомнатной квартиры – до 100 м³/ч.

Чтобы воздух в квартире всегда был чистым и свежим, желательно установить на кухне вытяжку, которая будет удалять воздух с запахами пищи из кухни, а также регулярно проветривать комнаты, открывая для этого окна.
Дополнительно можно установить кондиционер. Он будет выдувать охлажденный или, наоборот, подогретый воздух с улицы в помещение, обеспечивая оптимальный микроклимат и дополнительную циркуляцию воздуха в квартире.

Заключение
Исправная вентиляция многоквартирного дома обеспечивает непрерывную циркуляцию и обновление воздуха в квартире. Естественная вентиляция работает не слишком эффективно, тем не менее в рабочем состоянии она обеспечивает движение воздуха по квартире и удаление старого отработавшего и загрязненного воздуха наружу. Естественная вентиляция забивается редко, так как вентиляционные каналы достаточно широкие. Обычно чистить такую систему нужно не чаще одного раза в пару лет.
Принудительная вентиляция лучше засасывает воздух и удаляет старый, но она стоит дороже и устанавливается преимущественно в дорогих новых домах. Старый жилой фонд имеет естественную вентиляцию.

Вентиляция многоэтажного жилого дома —

Устройство и проблемы функционирования вентиляции в многоэтажных домах

От того, как выполнено устройство вентиляции в многоэтажных домах, будет зависеть состав воздуха и здоровье находящихся там жителей.

Многие люди желают свое проживание сделать более комфортным и уютным. Но происходит все наоборот. Не задумываясь о последствиях или по незнанию, они нарушают воздухообмен, что приводит к негативным последствиям. Цель этой статьи – разъяснить, как функционирует система вентиляции в многоквартирном доме, какие факторы нарушают ее работу и к каким проблемам это приводит.

Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:

• воздушные каналы;
• вентиляционную шахту;

Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.

В зависимости от типа побуждения начала тяги, такие системы принято разделять на:

• естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
• комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
• принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.

Если в многоэтажном доме применяется естественная вентиляция жилых зданий — наличие вентшахты обязательно.

Требования к ее обустройству просты и едины для всех зданий:

• герметичность;
• пропускная способность соответствует проектному объему;
• соответствие санитарно-гигиеническим нормативам;
• пожаробезопасность.

Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.

Для выбора типа вентиляции необходимо учитывать все факторы, такие как:

• количество этажей;
• место расположения относительно других сооружений;
• уровень внешних шумов;
• загрязнённость окружающей среды.

Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.

Обустройство элементов вентиляции в высотном здании

Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.

Чтобы проникающий воздух подогревался под воздействием отопительных приборов, установленных в квартире, ввод осуществляют около этих приборов.

Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.

Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.

Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.

Они присоединяются к такой шахте преимущественно раз в два этажа. Вентиляция на последнем этаже выводится отдельно, подсоединять ее к шахте не рекомендуется.

Особенности обустройства и функционирования в панельных домах

Если говорить о таком распространенном виде домов, то там воздухообмен устроен по естественному принципу. Точно так же устроена система и в старых домах из кирпича, а так же в низкобюджетных новостройках. Всасывание уличного воздуха происходит сквозь щели и неплотности в старых рамах или через особые отверстия, предусмотренные в современных пластиковых.

Отвод в них происходит за счет наличия постоянной тяги, присутствующей внутри вентиляционной шахты-канала, которая возвышается над коньком крыши или выходит в чердачное помещение. Уличный воздух, попадая в жилые помещения через окна, благодаря тяге в канале, стремится к вытяжному отверстию в санузле или вытяжке на кухне. Получается, что воздух, проходя через все помещения квартиры, постепенно вытесняет загрязненный на улицу.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

• установка герметичных пластиковых окон;
• межкомнатные двери с уплотнителем;
• монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Рекомендации по вентиляции

Последствием установки современных герметичных окон и дверей является неудовлетворительная работа элементов вентиляции и ее несоответствие рекомендациям СНиП. Мало кто готов в любое время года для притока необходимого количества воздуха держать окна приоткрытыми, даже в холода. В условиях отсутствия эффективной работы вытяжки повышается показатель влажности, растет насыщение воздуха углекислым газом, а кислородом — падает. В таком микроклимате помещения, когда влажность воздуха выше нормы, отлично размножаются плесень и различные грибки. Это очень вредно для человеческого организма и не эстетично на вид.

Выход из ситуации достаточно прост. Необходимо обзавестись принудительной системой вентиляции. Она позволит устранить проблемы обновления воздуха, а применение системы рекуперации позволяет сохранять комфортный микроклимат и свежий воздух при минимальных затратах энергии.

Как устроена вентиляция в многоэтажных домах: основные проблемы и особенности

Вентиляция в многоквартирном доме относится к наиболее важной инженерной системе, которая обустраивается в момент постройки сооружения. От ее правильной и согласованной работы с системами отопления и кондиционирования помещений зависит создание микроклимата, позволяющего в полной мере назвать жизнь в таком доме здоровой, удобной и качественной.

При некачественном воздухе быстро снижается трудоспособность, повышается утомляемость, начинают беспокоить старые болячки. Такую жизнь здоровой назвать трудно. Для того чтобы обеспечить свежим воздухом наши жилища работают целые институты, составляются всевозможные правила и нормативы, производятся расчеты и проектируются самые невероятные конструкции. А по большому счету, вентиляция должна выполнять исключительно одну функцию: обеспечивать хорошую циркуляцию воздуха.

Особенности устройства в высотных домах

• Воздушные потоки должны двигаться из комнат в сторону кухни и санузла, т.е выводить насыщенный различными запахами, углекислотой и продуктами жизнедеятельности человека, воздух.
• Сила, с какой вытягивается воздух по каналу в 5 и 9-этажных многоквартирных домах, может быть неодинакова, поэтому расчет проводится для конкретной постройки так, чтобы обеспечить движение воздуха во всех квартирах, независимо от этажности.
• Если вентиляция многоквартирного жилого дома оборудована вытяжными вентиляторами, то в квартирах может быть слышен гул, поэтому и установка такого оборудования должна быть шумоизолированна.
• Вентиляция в многоквартирных домах должна быть управляемой, т.е оборудована клапанами, заслонками для уменьшения энергозатрат на обогрев приточного воздуха.

Какие факторы влияют на выбор типа вентиляции

Основываясь на особенностях вентиляции в многоквартирных домах, делается выбор в пользу той или иной схемы. Но есть и некоторые специфические моменты, характерные для конкретного здания, которые необходимо принимать в расчет при выборе:

1. Категория постройки.
2. Уровень транспортных шумов.
3. Уровень загрязненности воздуха.
4. Этажность многоквартирного дома.

На самом деле, транспортные шумы очень даже влияют на выбор вентиляционной системы здания. Если уровень шума, в месте расположения постройки, не превышает 50 Дб, то допустимо дом оборудовать естественной вентиляцией, принудительная вентиляция обустраивается в случае превышения этого показателя.

Три возможных типа проектирования вентиляционной системы

Существуют наиболее распространенные готовые схемы вентиляции многоквартирного дома. По большому счету их всего три:

• Естественный. Принцип работы которого заключается в выведении отработанного воздуха посредством естественной тяги, создаваемой в вытяжных воздуховодах.
• Комбинированный. Работает посредством создания искусственного воздушного потока и естественного его выведения. Или наоборот: естественное поступление в жилище воздушного потока через щели в окнах, форточки и различные неплотности в дверях, и механическое выведение воздуха с помощью вытяжных вентиляторов.
• Полностью принудительная система. При таком исполнении как приток, так и выведение воздуха осуществляется механически, т.е при помощи вытяжного и приточного оборудования.

В нашей стране большинство многоэтажек обустроены естественной вентиляционной системой, с общим магистральным каналом и каналами-спутниками, которые отводят отработанный воздух от каждой квартиры раздельно и врезаются в центральную шахту. Популярность такой обусловлена сравнительной дешевизной и несложностью обслуживания.

Проблемы вентиляции в многоэтажных домах

На сегодняшний день, когда в большинстве квартир стали устанавливаться герметичные пластиковые окна, естественная вентиляция в жилом многоквартирном доме стала работать неэффективно. В большинстве квартир попросту отсутствует, что производит к повышенной влажности, дискомфорту, образовании плесени в жилых помещениях.

С данной проблемой помогут справиться клапаны на окнах. Пример следующего видео покажет что это такое.

Второй и очень распространенной проблемой вентиляционных систем является появление обратной тяги. Жители нижних этажей с этим явлением практически не сталкиваются, а жильцы верхних этажей, особенно в летнее время, сталкиваются постоянно.

Эта проблема возникает из-за нехватки тяги. Воздух, выводимый из квартир нижних этажей, не может вытолкнуть воздушную массу, находящуюся в вентиляционной шахте, поэтому выходит по линии наименьшего сопротивления в каналы-спутники. А это довольно неприятно, особенно для жильцов, в чьи квартиры он попадает. Вместо вытяжки, из вентиляционных решеток дует, причем необязательно свежим и чистым воздухом. Чаще всего это запах канализации или «ароматы», доносящиеся с соседней кухни.

Механическая вентиляция в многоэтажках

Основной особенностью такой вентиляции является то, что воздух нагнетается и выводится с помощью механизмов, а именно приточных и вытяжных вентиляторов, которые выполняют свою функцию, не взирая не на какие природные факторы и атмосферные влияния. На механическую вентиляцию не влияет ни конструкция самого здания, ни планировка квартир.

Устройство вентиляции в многоэтажных домах состоит из системы воздуховодов и вытяжных вентиляционных решеток. В принудительную систему, как правило, включают воздушные фильтры, калориферы и рекуператоры. Нередко ее объединяют с системами кондиционированиями.

У механической вентиляционной системы есть несколько существенных недостатков – ее высокая стоимость, а также зависимость от электроэнергии. Принудительная система требует к себе должного внимания и регулярного обслуживания. За комфорт нужно платить, хотя вряд ли найдется человек, который захочет экономить на собственном здоровье и комфорте.

Многие жильцы многоквартирных домов самостоятельно обустраивают свое жилище приточными клапанами и вытяжными вентиляторами. На самом деле это сделать совсем несложно. Если вы не желаете бить несущие стены для установки приточных клапанов, или вентиляторов, то можно обратиться к производителю ваших хороших и герметичных пластиковых окон, и за небольшие деньги установить в них приточные клапаны для микроциркуляции. Их существует великое множество, от самых простых «гребенок» до сложных и дорогих клапанов с автоматической регулировкой заслонки по влажности воздуха в помещении и его температуре.

Еще не забывайте обращаться в управляющую компанию для регулярного осмотра состояния воздуховодов и их прочистке, в случае надобности. Как говориться во всем известных поговорках: «На бога надейся, а сам…» или «Спасение утопающих – это дело рук…. .» Все это верно. Если вы не будете беспокоиться о микроклимате своего жилища, то вас ждут серьезные неприятности со здоровьем. А вам это надо?

Схемы вентиляции в многоквартирных домах

Схема вентиляции в многоэтажном доме закладывается в момент строительства. Ее проектирование состоит из множества этапов. Вентиляция многоквартирных домов – обязательное требование санитарных норм.

Обязательным требованием санитарных норм является обустройство системы вентиляции в многоквартирных домах

Важность вентиляции в многоэтажном доме

Многоэтажный дом – место круглогодичного проживания большого количества людей, семей с детьми и домашними животными. Говорить о том, какая поддерживается тепловая атмосфера в них не стоит. Строят здания из герметичных материалов, их утепляют, устанавливают пластиковые окна. Перечисленные факторы мешают естественному воздухообмену.

В каждой квартире многоэтажного дома ежедневно моют посуду, принимают горячий душ, делают влажную уборку, расчесывают волосы. Часто живут домашние животные: кошки, собаки, грызуны или попугаи. Чтобы избавиться от испарений влаги, неприятных запахов, пыли вытяжная вентиляция многоэтажных жилых зданий просто необходима.

Воздухообмен способствует формированию нормального микроклимата, защищает потолок и стены от плесени, а металлические изделия от ржавления.

Вентиляционная шахта в высотном здании предусматривается инженерами во время проектировки. Наибольшее внимание уделяется воздухообмену в жилых помещениях с повышенным испарением.

Правильно работающая вентиляция — необходимость в многоквартирном доме!

Требования к общедомовой вентиляции

Система вентиляции в многоквартирном доме призвана обеспечивать отток загрязненных воздушных масс и постоянный приток новых. Часто жители высоких этажей ощущают на себе недостаточную тягу, в помещении кухни скапливаются запахи, а в углах комнат пыль. Эти признаки указывают на неполадки в функционировании вентиляции.

К вентиляционной системе в высотных домах выдвигаются такие требования:

1. Воздухообмен в кухне должен осуществляться со скоростью 60 куб. м воздуха за час, в ванной 25 куб. м за час.
2. Скорость воздухообмена в других жилых комнатах должна быть кратна 0,2 от общего объема помещения.
3. Циркуляция воздуха должна быть непрерывной.
4. Вентиляция не должна приводить к снижению температуры воздуха в квартире.

Каждое из требований учитывается во время составления схемы вентиляции при проекте постройки здания. Дома сейчас и десятилетия назад строили быстро, поэтому в работе вентиляции есть недостатки. Со временем они усугубляются и мешают осуществлению циркуляции воздуха. Исправлять неполадки приходится хозяевам квартир. Переоборудовать вентиляцию в многоэтажном здании нельзя.

Переоборудовать систему вентиляции в многоэтажном доме запрещено

Принцип работы вентиляции многоквартирного дома

Вентиляция осуществляется естественным или механическим путем. Эти виды вентиляции можно организовать в многоэтажных жилых домах и отдельных квартирах.

Как устроена вентиляция в многоквартирном доме? Ее проектируют по двум стандартным схемам. Знание обустройства системы воздуховода поможет разобраться и исправить проблемы в ее функционировании.

Первая схема представляет собой несколько герметичных коробов. Они объединены в одну шахту, которая заканчивается над крышей здания. Воздух с каждого этажа выходит в горизонтальный короб, оттуда через общую шахту во внешнюю среду. Во второй схеме вентиляционные каналы ведутся к чердаку. Чердак выступает промежуточной камерой, наружу ведет одна шахта. Многие новые постройки имеют такой план воздуховода.

Недостатки в работе вентиляции

Недостатком схемы с горизонтальным коробом является наличие обратной тяги. Она появляется, если крышку в горизонтальном коробе установили слишком низко. От обратной тяги страдают жители верхнего этажа. Устранить недостаток можно двумя способами:

1. Увеличение диаметра короба в 2,5 раза, установка внутри «рассечек».
2. Обустройство вентиляционных каналов верхних этажей отдельно от общей системы, заводить их в шахту выше короба.

Все работы должны осуществляться профессионалами. Отдельные каналы верхних этажей требуют утепления.

У второй схемы проекта вентиляции есть недостатки:

• слабая тяга на верхнем этаже;
• не работает вентиляция при открытых дверях на чердаке.

Устранить недостаток работы воздуховода в подъезде многоквартирного дома можно, удлинив выходы каналов. На них надевают трубы длиной 1-1,5 метра. Места соединений обязательно обрабатывают герметизирующим материалом.

Приточно-вытяжная вентиляция в квартирах

Естественная система притока и удаления воздуха важна для каждой отдельной квартиры в многоэтажном доме.

Движение воздуха в квартире реализуется с помощью нескольких простых приемов:

1. Вытяжные каналы общей системы естественной вентиляции имеют выходы в ваннах, туалетах и кухнях.
2. Чистый воздух поступает в комнаты через открытые окна и форточки.
3. Чтобы воздух мог двигаться свободно из комнаты в комнату, под межкомнатными дверями оставляют промежутки (1–2 см).

Такой план вентиляции жилой квартиры очень простой, но не всегда эффективный. Система воздухообмена со временем засоряется и перестает полноценно исполнять свои функции. Самостоятельно чистить каналы жильцам запрещено, это делают бригады специалистов.

В старых постройках естественная вентиляция осуществляется через щели в оконных рамах и под плинтусами.

Принудительная вентиляция в квартире

Движущей силой в работе естественной вентиляции является разница температур и давлений. Механический воздухообмен осуществляют специальные приборы. Есть несколько методов механической вентиляции жилого помещения:

• кухонные вытяжки;
• вентиляторы;
• приточные клапаны.

Вентиляторы соединяют с общим вытяжным каналом. Приточные клапаны устанавливают в стены или у окон. Вытяжка в зависимости от типа может подключаться к вентиляции или работать как фильтр.

Если естественная вентиляция в многоквартирном доме по каким-либо причинам не выполняет своих функций, нужно установить в кухне вытяжку, а в ванной и туалете – вентиляторы. Приточные клапаны можно поставить в любой комнате.

Кухонные вытяжки

Кухонная вытяжка над плитой помогает очистить воздух от гари, неприятных запахов и испарений. Это важный элемент механической вентиляции и модный аксессуар. Работают вытяжки от аккумуляторов или электросети. Вытяжки делят по принципу работы:

1. Активного типа. Вытягивает грязный воздух и выводит его непосредственно на улицу или в общий вентиляционный канал.
2. Пассивного типа. Устанавливаются над плитой без подключения к вентиляции, осуществляют фильтрацию воздуха.

Если вытяжка подключается к общедомовой системе воздуховода, решетку на кухне перекрывать запрещено. Лучше выбирать агрегаты средней мощности, они не нарушают функционирования канала вентиляции дома. Если требования к очистке высокие, можно поставить мощную вытяжку, но вывести ее на улицу.

Вытяжные вентиляторы

Количество и мощность вытяжных вентиляторов для квартиры подбирается в зависимости от ее метража. Форма и размер оборудования зависят от вытяжных отверстий. Вентиляторы работают от электричества, поэтому важно, чтобы в комнате был постоянный доступ к электросети.

Вытяжной вентилятор работает от электричества, поэтому важен постоянный доступ к электросети

Работу вентилятора можно запускать самостоятельно, включая его в сеть. Сегодня есть автоматические устройства, которые начинают работать, если в комнате повышается влажность, это контролируется специальными датчиками.

Приточные клапаны

Недостаток свежего воздуха в утепленных домах с герметичными пластиковыми окнами ощущается очень сильно. Это вредит здоровью его обитателей. Решить проблему помогут приточные клапаны.

Каналы притока воздуха бывают двух типов:

1. Стенные. Имею чаще всего трубчатую форму, монтируются в стену, соединяют воздушное пространство квартиры с улицей.
2. Оконные. Монтируются в щель пластикового окна.

Предпочтительнее устанавливать стенные клапаны. Это можно сделать своими руками. Они эффективнее подают воздух. Оконные клапаны могут установить только специально обученные люди. Их производительность невысокая, поставить фильтры для очистки воздуха нельзя.

Вентиляция подвала жилого дома

Вентиляция многоквартирного дома начинается с подвала. Оттуда идут воздуховоды, к которым присоединены все квартиры подъезда.

Подвалы многоэтажных домов – помещения с повышенной влажностью. Она может стать причиной разрушения дома, ржавления коммуникаций. Поэтому очень важно организовать механическую вентиляцию в подвале жилого дома.

Можно использовать вытяжные вентиляторы высокой мощности. Устройство вентиляции в подвале многоквартирного дома лучше доверить профессионалам.

Очистка естественной вентиляции в многоэтажке

Жильцам многоэтажке запрещено самостоятельно чистить общедомовую вентиляцию. Это небезопасное занятие выполняют только специально обученные организации. На первом этапе бригада проводит диагностику работы системы воздухообмена. Видеокамера фиксирует места засоров канала. Грязь и убирают специальной пневматической щеткой. Также проводят дезинфекцию шахты.

Как работает система вентиляции в квартире, можно проверить самостоятельно. Для этого к решетке нужно поднести горящую свечку. Если пламя будет клониться в сторону вентиляции, воздуховод работает, а неполадки можно устранить чисткой.

Своими руками можно провести демонтаж вентиляционных решеток в квартире. Прилегающий участок шахты очищают от мусора и копоти с помощью пылесоса. Решетки нужно мыть во время влажных уборок.

Вентиляция в многоэтажном доме играет ключевую роль в обеспечении безопасности и комфорта жильцов. Каждая квартира должна иметь полноценный доступ к воздуховодам. Если в работе вентиляции возникли неполадки, устранить их можно с помощью специалистов. Дополнительную вентиляцию в жилых домах можно оборудовать самостоятельно.

Вентиляция в многоквартирном доме: виды, схемы, особенности

Устройство вентиляции в многоэтажных домах

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

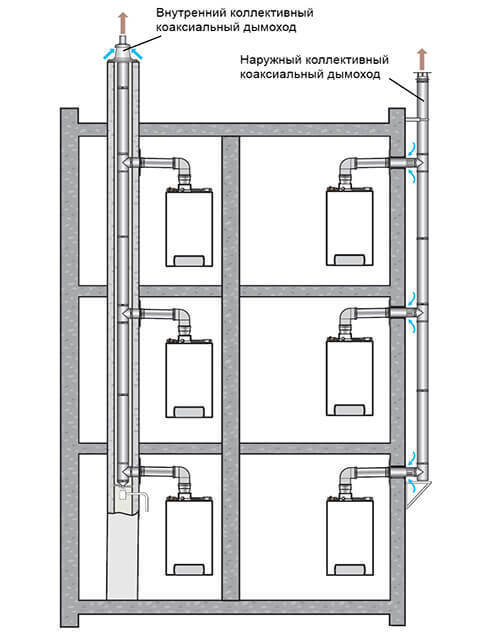

• Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
• Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
• Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

• герметичность;
• высокая производительность;
• пожаробезопасность;
• соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Виды вентиляции в жилых домах

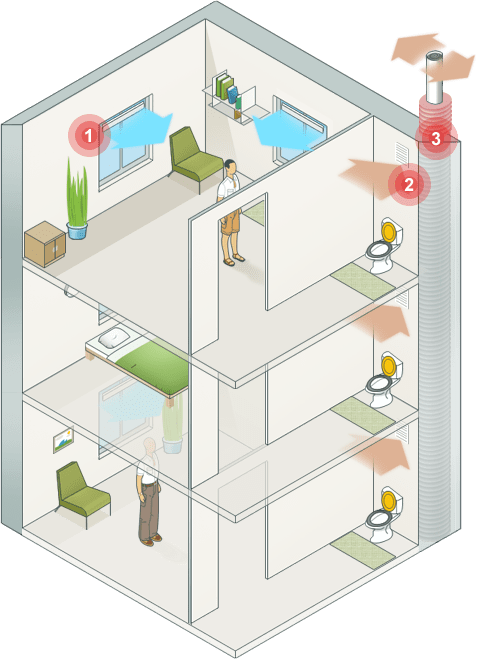

Наиболее распространена естественная вентиляция. Она работает так:

1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока. Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

1. точка забора свежего воздуха;
2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
3. воздуховоды;
4. диффузор, через который подается свежий воздух;
5. вентиляционная решетка для забора отработанного воздуха;
6. труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Схемы вентиляции в квартирах многоэтажного дома

Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.

1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.

2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.

3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.

4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.

У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

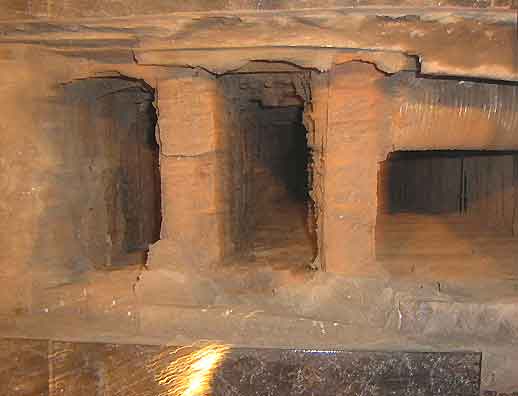

• Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
• В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
• Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.

Схема вентиляции в панельном доме 9 этажей

Задача организации нормального газообмена и вентиляции в многоквартирных домах одновременно простая и сложная. Простая- потому, что значительная высота здания позволяет получить хороший уровень тяги, сложная – потому что схема организации вентиляции должна обеспечивать наиболее оптимальный коэффициент смены воздуха в помещении. Для панельного дома, с практически нулевой паропроницаемостью стен, даже небольшое ухудшение качества работы вентиляции мгновенно сказывается на самочувствии жильцов.

Как устроена вентиляция в панельном доме

Современная пассивная вентиляция в панельном доме не особо отличается от тех, которые использовались 50-60 лет назад:

• Схема вентиляции с организацией отбора воздуха из квартир в единый вентиляционный колодец. Такой вариант чаще всего используется в высотных зданиях с этажностью не менее девяти;
• Система с подключением индивидуальных вентиляционных выводов из квартир в сборный коллектор крыше или чердачном помещении;
• Схема с выводом индивидуальных для каждой квартиры вытяжных труб на крышу здания, такие системы характерны для старых 5-ти этажных «хрущевских» панельных домов.

Современная вентиляция работает на спаренных или строенных каналах. Это значит, весь загрязненный воздух из квартиры в панельном доме удаляется из трех санитарных зон, каждая зона оснащена своим воздуховодом – из кухни, из санузла и ванны, и вентиляция основного помещения квартиры.

Преимущества и недостатки различных схем вентиляции панельных конструкций

Первой в многоэтажных домах стала применяться многоканальная система вентиляции. И пока дома строились из кирпича, устройство вентиляции вполне удовлетворяло на приемлемом уровне потребности в воздухообмене в квартирах 5-ти этажного панельного здания. Тем более что многочисленные щели и неплотности в оконных и дверных рамах создавали нормальный подпор и приток воздуха, обеспечивающих стабильные характеристики вытяжной трубы.

С появлением бетонных домов панельных конструкций появилось несколько дополнительных проблем:

1. Многоканальная схема оказалась чересчур громоздкой и забирала большой объем пространства внутри здания. Для зданий выше 5-ти этажей такая схема вентиляции становилась все более тяжелой и громоздкой;
2. Производительности многоканальной схемы было явно недостаточно для нормального выравнивания притока свежего воздуха по всей квартире в панельном доме, в кухне и санузлах эффективность вентиляции была минимальна, а в жилых помещениях ее работа была избыточной, что зачастую сопровождалось обратным перетоком загрязненного воздуха из сервисных помещений в жилые комнаты;
3. В простой многоканальной схеме отсутствовали любые средства регулирования и выравнивания производительности воздуховодов, вне зависимости от этажа панельного дома. Как правило, нижние этажи вентилировались значительно лучше верхних.

К сведению! Такое распределение эффективности воздухозабора приводило к тому, что жильцы первого-второго этажей вынуждены были мириться с интенсивными потерями тепла в зимнее время, а владельцы квартир на верхних этажах рисковали получить отравление из-за плохого удаления продуктов сгорания газа на кухне.

Вентиляция в панельном девятиэтажном доме

Для современного многоэтажного дома в девять этажей проблемы с организацией нормально работающей вентиляции были решены с помощью простого решения. Вместо того, чтобы устраивать отдельно вентиляционные каналы большой протяженности для каждой квартиры панельного 9-ти этажного дома, специалисты построили одну вентиляционную шахту большого диаметра.

Сегодня схема вентиляции в панельном доме 9 этажей использует один главный магистральный воздуховод с подключенными к нему короткими воздуховодами отдельно из каждой квартиры. Сборный коллектор на крыше снабдили дефлектором, усиливающим тягу при ветреной погоде. В первых вариантах системы вентиляции вывод из вентиляционной шахты оборудовали специальной автоматической щелевой решеткой-заслонкой, дающей возможность сохранять постоянную скорость воздуха в главном вентиляционном канале.

Позже от нее отказались, и верхние два этажа панельного дома стали оборудовать по старинке — с индивидуальным выводом вентиляционных каналов на крышу. Таким образом, обеспечивалась стабильная работа главной трубы и отличный уровень вентиляции на верхних этажах. Кроме этого, индивидуальные выводы из каждой квартиры стали подключать не напрямую, а выше, — через два-три этажа. Небольшого и узкого индивидуального вентиляционного канала длиной в пять-семь метров хватало, чтобы значительно улучшить работу вентиляции в квартире панельного дома.

Особенности работы системы вентиляции панельного дома

Среди основных недостатков приведенной системы удаления воздуха в панельном доме наиболее неприятными являются:

• Резкое снижение эффективности пассивных вентиляционных устройств в жару, даже в ночное время или при ветреной погоде;
• Возможный переток удаляемых вентиляцией запахов и газов из одной квартиры в другую. Чаще всего причиной такого эффекта может послужить установленная кем-то из жильцов электровентиляторная система вентиляции в санузле или в кухне. Чтобы избежать подобного явления, необходимо всем жильцам устанавливать активную схему приточно-вытяжной вентиляции с обратным клапаном. В противном случае, повышая эффективность вытяжки в своей квартире,вы,таким образом, создаете условия для смены направления движения воздуха на нижних этажах;
• Падение производительности главной вентиляционной шахты из-за резкого увеличения отложений пыли, различного рода загрязнений на внутренних стенках воздуховодов. Отложения пыли на стенках шахты всего в 0,5 см могут снижать эффективность ее работы до 20%.

Одной из причин накопления грязи и пыли в вентиляционных каналах является отсутствие элементарных схем фильтрации, задерживающих испарения жиров и продуктов горения газа.

Современные системы вентиляции для панельного дома

Низкая эффективность и сильная зависимость от погодных условий все чаще заставляют проектные и строительные организации отказываться от использования пассивных систем воздухообмена в пользу более гибких и эффективных приточно-вытяжных систем с принудительным принципом вентилирования. Де факто они стали стандартом для высотных панельных домов, офисных зданий и торговых центров.

Кроме создания комфортных условий пребывания в панельном доме с помощью систем кондиционирования и вентиляции, такие устройства позволяют эффективно сохранять тепло и снижать затраты на отопление помещений.

Чаще всего в системе для панельного дома применяется забор воздуха с уровня 2-3 этажа, после очистки и увлажнения осевые вентиляторы нагнетают потоки воздуха по наружным вентиляционным коробам по этажам панельного дома. Параллельно работает вытяжная схема, установленная на крыше и отбирающая тепло у отработанного воздуха.

Заключение

Большинство панельных домов старой постройки не могут быть переоборудованы на активный вариант вентиляции и воздухообмена. Кроме того, подобные проекты требуют значительных капитальных затрат, на которые большинство владельцев квартир в панельном доме идти не готовы.В этих условиях улучшить работу схемы можно регулярным обслуживанием и чисткой шахт и вентиляционных магистралей, в среднем один раз в два года. Кроме того возможна  установка современных схем дефлекторов,  способных усиливать работу вытяжных устройств на 10-15% даже в летнее время.

Вентиляция в многоквартирном доме: схема, установка

Во время строительства многоэтажного здания нужно учитывать многие важные инженерные моменты. Одним из таких моментов является кондиционирование воздуха. Вентиляция многоквартирного жилого дома – это сложная схема циркуляции воздуха. Поэтому от проектирования этой системы зависит правильность ее работы. Кондиционирование помещений в сочетании с отоплением создают в ваших домах микроклимат, от которого зависит ваше здоровье и хорошее настроение. Основными источниками загрязнения воздуха в помещении являются: кухонная плита, стиральная машина и санузел. В результате чего в воздухе образуется большое количество вредных паров и газов, которые оказывают пагубное влияние на организм человека.

Чтобы знать, правильно ли у вас работает вентиляционная система, нужно обратить внимание на следующие признаки:

• запотевание стекол в окнах;
• конденсат на стеклах и стенах;
• сырость в углах комнаты;
• появление грибка.

Важно! Повышенная влажность и грибок могут привести к заболеванию дыхательных путей.

Существует самый простой и эффективный способ проверить свою вытяжку. Достаточно просто подойти к ней и приложить небольшой кусочек бумаги. При правильной работе бумагу начнет затягивать в воздушный клапан.

Особенности вентиляции в многоэтажном доме

Эти особенности заключаются в следующем:

• воздух должен двигаться так, чтобы выветривать неприятные запахи из комнат, кухни и санузла;
• для каждого строения конкретно рассчитывается своя вытяжная система;
• некоторые здания оборудованы вытяжными вентиляторами, поэтому в таких домах должна быть предусмотрена дополнительная шумоизоляция;
• кондиционирование воздуха в многоэтажных домах должно контролироваться, чтобы уменьшить затраты на обогрев воздуха.

Виды проектирования вентиляционной системы

Естественная вентиляция бывает следующих видов:

• индивидуальная – каждая квартира имеет свой вытяжной канал, выходящий на крышу. Но сейчас этот способ вентиляции не пользуется популярностью;
• вытяжные каналы всех квартир соединены одним горизонтальным коробом, выходящим на крышу;
• вентиляционные коммуникации всего дома ведут в одно помещение, из которого воздух выводится наружу при помощи специального оборудования.

Для того чтобы лучше понять, как устроена вентиляция в многоквартирном доме, рассмотрим какие же бывают способы движения воздуха:

• естественный;
• комбинированный;
• механический.

Естественный способ подразумевает проникновение свежего воздуха в квартиру через окна, а выход через вентиляционные каналы за счет разности давлений и температур.

Комбинированный способ предусматривает создание искусственного потока воздуха и естественный его выход или наоборот.

Механический способ или принудительная вентиляция, обеспечивает кондиционирование помещения при помощи приточного и вытяжного оборудования. Этот вид вентиляции используется практически во всех современных зданиях и сооружениях.

Вентиляция домов

Наиболее простой способ вентиляции в многоквартирном доме является система приточно-вытяжной вентиляции. По этой системе воздух в помещение поступает через окна, а выходит через вентиляционные каналы, расположенные в основном в санузле и кухне, которые, в свою очередь, соединены одним общим воздушным каналом. Таким способом налажено проветривание практически во всех старых многоэтажных постройках. Это неудивительно, система простая и недорогая, но не совсем эффективная.

А вот в современных многоэтажных постройках стало модно использовать новую систему вентиляции, к тому же она более эффективная. Принцип работы вентиляции в многоквартирном доме осуществляется механическим способом. На крыше такого дома предусматривается наличие приточных и вытяжных вентиляторов. Эти устройства работают как часы, здесь не нужно учитывать атмосферное давление и особенности конструкции здания. Такой способ проветривать помещение стал наиболее эффективным и популярным, но принудительная вентиляция имеет два недостатка: высокая стоимость конструкции и зависимость от электричества. Однако, когда хочется дышать свежим и чистым воздухом у себя дома, об этих недостатках никто не думает.

Интересно! Механическая система вентиляции помещений создает оптимальный микроклимат вашего дома.

Существующие схемы вентиляции

Чтобы понять, как же работает вентиляция в многоквартирном доме, схема просто необходима. В таком доме конструируется один общий сборный вытяжной канал, к которому присоединены вытяжные каналы каждого из этажей. Схема организации воздухообмена предусматривает два вида вентиляции – перемешивание или выдавливание воздуха.

Кондиционирование помещений методом перемешивания воздуха подходит для домов, которые не пропускают воздух. Это постройки из кирпича и бетона. Вентиляция в этих домах осуществляется с помощью небольших вентиляционных отверстий. Воздушные потоки смешивают свежий и грязный воздух, а выходят через эти отверстия. Только правильная спроектированная системы вентиляции позволит эффективно ее эксплуатировать.

Совет! Для эффективной работы вентиляции, приточные и вытяжные устройства нужно оборудовать в каждой комнате и соединить с центральным блоком.

Проект вентиляционной системы

Проект вентиляции многоквартирного жилого дома необходимо сделать до начала строительства здания для более эффективной работы этой системы. Правда, если здание уже построено, можно постараться наладить эффективную работу системы кондиционирования. Вытяжная система – это сложная инженерная конструкция, монтаж которой предусматривает наличие особых навыков и специального оборудования. Этот проект помогает регулировать воздушную сферу каждого помещения. Поэтому проектирование вентиляции требует учета особенностей каждого этажа здания. Самым важным в этом проекте является выбор надежного оборудования, которое сможет работать без сбоев и перегрузок длительное время.

Во время проектирования необходимо учитывать следующие моменты:

• технические и архитектурно-строительные моменты. Оборудование должно подбираться с учетом всех требований по пожарной безопасности;
• вытяжная система не должна портить фасад и интерьер здания;
• циркуляция воздуха в помещении должна отвечать всем санитарным нормам;
• цена выбранного оборудования не должна отражаться на его качестве. С экономической стороны никому не хочется выбрасывать на этот проект много денег, поэтому все стараются выбрать более дешевый вариант, но в этом случае, главное, не перестараться.

Основные этапы проектирования:

• начинается все с расчета объема воздухообмена ваших помещений;
• согласно им и всем нюансам вашего проекта разрабатывается схема, которая включает в себя аэродинамические и акустические расчеты: сечения воздуха в вытяжных каналах и уровень шума всего специального оборудования;
• выполняется чертеж с детальным описанием, который должны согласовать все технические службы;
• после согласования, должна быть подготовлена документация по всем строительным и техническим нормам;
• теперь наступает монтаж вентиляционного оборудования и запуск всей системы.

Все работы по проектированию вытяжной системы должны производиться только обученными специалистами, которые качественно выполняют работу по установке и дают гарантию на выполненную работу. Поэтому при выборе команды рабочих, нужно найти настоящих профессионалов в этом деле, которые не один год этим занимаются. Только специалисты сделают свежим и чистым воздух в вашем доме.

Влияние конфигурации отверстия вентиляционного вала на скорость и распределение воздушного потока

3-й Международный семинар по науке и технологиям 65

3 августа 2017 г., Программа последипломного образования Institut Teknologi Sepuluh Nopember, Сурабая, Индонезия

Поперечная вентиляция в многоэтажных квартирах

: Влияние отверстия вентиляционной шахты

на скорость и воздушный поток

Распределение

M.Rizal Fahmi1, Ima Defiana1, I Gusti Ngurah Antaryama1

Резюме ― Вентиляционная шахта может использоваться в многоквартирных домах для обеспечения поперечной вентиляции путем создания перепада давления

между наветренным отверстием комнаты и выпускным отверстием на крыше.

Предыдущее исследование вентиляционной шахты показало ее потенциал

в обеспечении хорошей естественной вентиляции в многоэтажном многоквартирном доме

. В данной статье исследуется влияние конфигурации отверстия вентиляционной шахты

на ее способность создавать движение воздуха

и равномерное распределение потока.Эксперимент

проводится с использованием вычислительной гидродинамики с методом расчета RNG k-e

. Система вентиляционных шахт с равномерным отверстием

может обеспечивать очень высокую скорость воздуха только на верхнем этаже

, в то время как система вентиляционных шахт с внутренним размером отверстия

, увеличенным от верхнего этажа к нижнему этажу, может обеспечить лучшее распределение воздушного потока на

.

Ключевые слова ― Квартира, перекрестная вентиляция, многоэтажка,

тропический, шахта вентиляции.

I. ВВЕДЕНИЕ1

Вентиляционная шахта, соединенная с отдельной комнатой в многоэтажном многоквартирном доме

, ранее исследовалась

[1]. Результаты показывают, что вентиляционная шахта может увеличить среднюю скорость воздуха

в испытательной комнате по сравнению с комнатой

с односторонней вентиляцией. Вентиляционная шахта имеет аналогичный механизм

с перекрестной вентиляцией, где разница давлений между впускным и выпускным отверстиями составляет

, так что

позволяет воздуху проходить через комнату.Помещение, в котором только

имеет одну сторону, соединенную с внешней средой, может иметь такой же перепад давления, если установить шахту

, которая соединяет комнату с выпускным отверстием на крыше. Положительное давление ветра

на входе и отрицательное давление

вокруг выпускной области на крыше может привести к перепаду давления

, который заставляет воздух проходить через комнату

.

Для увеличения эффективности вентиляционной шахты при использовании пространства и функциональности

ее также можно подключить к

нескольким комнатам, расположенным вертикально. К сожалению, система вентиляционных шахт

с несколькими подключенными к ней помещениями

имеет серьезную проблему, которая заключается в неравномерности распределения воздушного потока

в каждой комнате. Если проем подключающий

1М. Ризал Фахми, Има Дефиана, И. Густи Нгурах Антарьяма работают с

Департамент архитектуры, Факультет архитектуры, дизайна и

Планирование, Institut Teknologi Sepuluh Nopember (ITS), Kampus ITS

Sukolilo, Surabaya 60111, Индонезия.Электронная почта: [email protected];

[email protected]; [email protected].

каждая комната до шахты имеет одинаковый размер, воздушный поток стремится сосредоточиться в ближайшем к выходу системы помещении на

крыше. В помещении на верхнем этаже, которое находится ближе всего к

к крыше, наблюдается самая высокая скорость воздуха и скорость воздушного потока

, в то время как в комнатах на нижних этажах скорость и расход воздуха ниже

.

Система вентиляционных шахт, подключенная к нескольким помещениям

, имеет некоторые сходства с комбинированными коллекторами в системе трубопроводов

. Обе системы имеют несколько входов или ответвлений

, которые сходятся в один канал. В коллекторах

впускные отводы также могут называться отводами

, в то время как основной канал называется коллектором. Помещения

, подключенные к системе вентиляционной шахты, имеют аналогичную функцию

, как боковые части в коллекторах, в то время как сама шахта

выполняет аналогичную функцию, как коллектор.В коллекторах одним из основных проектных факторов

, который влияет на поток жидкости, является диаметр

боковой и верхней трубы. В вентиляционной шахте

на поток воздуха может влиять множество факторов, например,

геометрия помещения, размер проема, геометрия и размер вентиляционной шахты

и т. Д. В вентиляционной шахте

есть 3 типа отверстий. система. Первое — это входное отверстие

, расположенное в наветренном фасаде, второе — это внутреннее отверстие

, которое соединяет каждую комнату с вентиляционной шахтой

, а последний тип — это выход из шахты во внешнюю среду

.

Одним из параметров, влияющих на распределение потока в коллекторах

, является боковое сопротивление [2]. Правильный выбор бокового сопротивления

может улучшить однородность потока [3]. В многозонной перекрестной вентиляции

сопротивление помещения зависит от

внутренней пористости или размера внутреннего отверстия [4]. Система вентиляционных шахт

также может быть отнесена к категории многозонной перекрестной вентиляции

. Следовательно, сопротивление каждой комнаты

в системе вентиляционных шахт можно контролировать с помощью размера

ее внутреннего отверстия, что, в свою очередь, также может влиять на распределение потока

.Целью данной статьи является исследование влияния конфигурации размера отверстия

на распределение потока

в системе вентиляционных шахт.

II. ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

A. Метод и процедура

Эксперимент проводят с использованием моделирования гидродинамики (CFD) Computational

. 3D-модель, необходимая для моделирования

, построена на основе реальной 33-этажной модели

Вентилируемые многоэтажные многоквартирные дома — первый взгляд

Кондоминиумы и квартиры представляют собой серьезные проблемы, когда дело касается вентиляции для обеспечения хорошего качества воздуха в помещении.(Я живу в кондоминиуме, который был построен в 1970 году без механической вентиляции всего дома, но это уже другая история.) В многоэтажных зданиях эффект ветра и стека часто делает бесполезными стратегии механической вентиляции, особенно для нижних частей здания . Давайте взглянем.

Теория и практика высотной вентиляции

Лорн Рикеттс из инженерной фирмы RDH в прошлом году в Летнем лагере строительной науки выступил с докладом о вентиляции высотных зданий. Он начал с тематического исследования 13-этажного жилого дома в Ванкувере. Стратегия вентиляции в этом здании заключалась в использовании большого вентилятора на крыше для обогрева или охлаждения наружного воздуха и его продувки в коридоры всех 13 этажей. Изображение ниже из его презентации, которую вы можете загрузить с веб-сайта Building Science Corporation ( pdf ).

Как только вентиляционный воздух попадает в коридоры, теория выталкивает его в жилые помещения через преднамеренные проемы входной двери. Вы можете видеть эти маленькие стрелки, скользящие под дверями на рисунке выше, так что это должно быть правдой.Правильно?

Ну, не совсем. Есть старая поговорка: «Теоретически нет разницы между практикой и теорией. На практике она есть». (Раньше я говорил людям, что эта цитата принадлежит Йоги Берра, но Сноупс поставил под сомнение эту атрибуцию.) Так что все эти красивые стрелки, показывающие равномерное распределение вентиляционного воздуха, на самом деле не соответствуют практике. Вот почему.

Во-первых, воздух перемещается из одного места в другое из-за двух факторов: разницы давлений и пути. Поднутрения двери обеспечивают проход, но разница в давлении меняется.Система механической вентиляции — не единственный механизм создания перепада давления. Рикеттс показал приведенную ниже диаграмму, суммирующую вклады ветра, эффекта суммирования и механической системы.

Но проблемы не только в движущих силах. Пути тоже есть. Большая часть этого вентиляционного воздуха не попадает в коридоры из-за утечки в лифтовые шахты и другие места. Их измерения показали, что только 40% всего вентилируемого воздуха действительно попадает в коридоры.Вау!

Затем они измерили, сколько воздуха попало в жилые помещения через проемы двери. Результат: всего 20%. Ого!

Затем они посчитали: 40% x 20% = 8%. Что?!

Ванкувер, у нас проблема! (Это нормально. Я могу так сказать, потому что я из Хьюстона.)

Перепад вентиляции

Как видите, в результате в блоки на верхних этажах поступает намного больше вентилируемого воздуха, чем в блоки нижних этажей. Фактически, их тестирование с индикаторным газом показало, что разница в скорости вентиляции снизу вверх была на порядок (10 раз).Они составляют около 10 кубических футов в минуту (кубических футов в минуту) внизу и почти 200 кубических футов в минуту вверху.

В результате на нижних этажах больше проблем с качеством воздуха в помещении, чем на верхних этажах. Уровни углекислого газа были выше. Еще больше проникновения из гаража внизу здания.

Понятно, что система вентиляции коридора под давлением в этом здании не работала. Они изучили движущие силы (ветер, эффект стека, механические) в зданиях другой высоты и в другом климате.Они пришли к выводу, что механические системы не могут «подавить природу» и что создание давления в коридоре не является хорошей стратегией вентиляции.

План усовершенствования

На основании того, что они обнаружили, команда предложила следующее:

• Сделать много герметизации между гаражом и жилыми помещениями
• Разделите жилые блоки на секции, чтобы уменьшить утечку воздуха между блоками
• Установить вентилятор с рекуперацией тепла в каждом жилом доме
• Установите меньшую вентиляционную установку на крыше, которая вентилирует только коридоры

Это система, которая может работать как в теории, так и на практике!

В моей следующей статье я рассмотрю некоторые стратегии и продукты вентиляции, которые могут работать в многоквартирных домах, включая новый вентилятор Zehnder с функцией восстановления энтальпии через стену (ERV).

Скачать презентацию Лорна Рикеттса: Вентиляция в многоквартирных домах (pdf)

Статьи по теме

Вентилятор с рекуперацией энергии НЕ ЯВЛЯЕТСЯ осушителем

Приключения в вентиляции ванной комнаты отеля

4 предложения по вентиляции, которые потрясут ваш мир качества воздуха в помещении

Изображение предоставлено: Высотное здание кондоминиума Energy Vanguard; два чертежа вентиляции из презентации Лорна Рикеттса

ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не будет отображаться ниже, пока не будет одобрен.

Как это работает | Дыхательные Здания

Что такое естественная вентиляция?

Естественная вентиляция — это низкоэнергетический способ обеспечить поток свежего воздуха через здание с использованием естественных сил ветра и / или плавучести.

Современные здания, как правило, хорошо изолированы для сохранения тепла зимой, поэтому для предотвращения повышения уровня CO ₂ необходимо подавать свежий воздух.Естественная вентиляция — это низкоэнергетический способ подачи свежего воздуха за счет естественной тенденции горячего воздуха подниматься вверх, а холодного опускаться. Понимая, как воздух будет естественным образом перемещаться в пространстве, вы можете создать отверстия, которые позволят вам контролировать вентиляцию без необходимости форсировать ее с помощью энергоемких механических систем.

Что такое гибридная вентиляция?

Гибридная вентиляция, также известная как вентиляция со смешанным режимом, описывает систему вентиляции, которая не является ни полностью естественной, ни полностью механической.Система сочетает в себе решения как естественной, так и механической вентиляции для удовлетворения требований вентиляции помещения. Стратегия гибридной вентиляции означает, что механические вентиляторы используются только для вентиляции помещения, когда естественной вентиляции недостаточно. Это сводит к минимуму потребление энергии вентиляционной системой, обеспечивая при этом достаточную вентиляционную мощность в широком диапазоне условий.

Для получения дополнительной информации посетите Гибридная вентиляция.

Как работает система электронного стека

Breathing Buildings используется уникальная стратегия вентиляции, которая меняется в течение года в зависимости от внешней среды:

• Летом система e-stack работает вместе с низко открывающимися окнами, обеспечивая естественную вентиляцию помещения.
• Зимой в системе e-stack работает смешанная вентиляция. Эта стратегия исключает сквозняки без использования радиаторов предварительного нагрева / нагревательных батарей и, следовательно, дает значительные преимущества в экономии энергии.

Система управляется электроникой, измеряет внутреннюю и внешнюю температуру и уровни CO ₂ ; Светодиодный индикатор на стеновой панели указывает жильцам, когда окна должны быть открыты или закрыты, в зависимости от внутренней и внешней температуры.

Система обеспечивает подачу свежего воздуха в помещение, контролируя уровень CO ₂ и избегая предварительного нагрева холодного наружного воздуха. Естественное перемешивание позволяет значительно экономить энергию.

Нужен ли мне особый проект здания?

Нет, система e-stack может работать в самых разных конструкциях и областях применения. Существует два конструктивных решения для системы e-stack: наши потолочные блоки и система на базе атриума.

Решение для монтажа на крыше подходит, когда комната имеет прямой доступ к крыше.В этом случае потолок должен быть способен вместить блок e-stack, который должен иметь длину не менее 1600 мм и ширину 950 мм. Он связан с крышей шахтой и закрывается стойкой к атмосферным воздействиям. В этой ситуации вы можете выбирать между нашими блоками серии R и S, в зависимости от дизайна комнаты и количества людей.

Однако многие здания являются многоэтажными, и проходка шахты на нижние этажи может занять ценную площадь на верхних этажах. В этой ситуации мы часто обнаруживаем, что в здании есть центральное пространство, идеальная естественная смесительная камера.В этой ситуации наша атриумная система идеальна.

Мы используем центральное пространство как смесительную камеру, контролируя температуру в центральном пространстве и обмениваясь воздухом с отдельными комнатами. В этом случае агрегаты устанавливаются наверху стены помещения. Предусмотрены шумоглушители для сохранения акустической целостности помещений, а решетки могут быть установлены на входе / выходе блока. Это удивительно гибкая система, которую можно адаптировать к различным планировкам зданий.

Есть ли у Breathing Buildings виды на проекты Passivhaus?

Строительные принципы Passivhaus, такие как высокий уровень изоляции и воздухонепроницаемость, — это свойства, которыми должно обладать здание. Тем не менее, система вентиляции, используемая во многих схемах Passivhaus, представляет собой механическую вентиляцию с рекуперацией тепла, которая является специфической для требований Германии, в которой Passivhaus был создан.

В Германии длительные периоды времени проводятся при отрицательных температурах, и здания являются чистым поглотителем тепла без чистого прироста тепла.Это означает, что для поддержания желаемой температуры часто требуется специальное отопление помещения, и экономно расходовать электроэнергию для рекуперации как можно большего количества тепла из выходящего воздушного потока.

В Великобритании большинство зданий фактически являются чистым источником тепла с чистым притоком тепла, что означает, что не требуются специальные обогреватели для поддержания заданной температуры в помещении. Экономически невыгодно извлекать как можно больше тепла из выходящего воздушного потока, который использует относительно большое количество электроэнергии для прогона воздуха через теплообменник.

Работает только на верхнем этаже?

Нет, в многоэтажных домах можно использовать естественную вентиляцию. Есть несколько способов добиться этого. Вы можете использовать наши блоки NVHR, нашу систему для установки на фасаде, нашу систему для установки на крышу и обеспечить шахты для нижних этажей или использовать нашу систему атриума.

Наши установки NVHR — очень популярное решение, обеспечивающее одностороннюю вентиляцию помещения. В каждом агрегате есть смесительные вентиляторы с низким энергопотреблением для защиты от сквозняков зимой.

Атриумная система требует меньшей площади пола, чем требуется для шахт для кровельного решения. Используя высоту плавучести и эффективную площадь проемов, можно спроектировать здание с естественной вентиляцией почти на каждом этаже.

Разница в давлении внутри и снаружи здания зависит от уровня пола; изменение внутреннего давления с высотой зданий зависит от размера проемов на верхнем и нижнем уровнях зданий и от притока тепла внутри помещения.

Как обеспечить естественную вентиляцию на шумном участке?

Да, мы помогли нескольким клиентам выполнить строгие требования к шуму с помощью шумоподавления. Затухание можно обеспечить на низком уровне, поместив акустические перегородки в жалюзи, образующие часть терминала на крыше или в шахте между терминалом крыши и помещением. Часто акустическое затухание может требоваться только на высоком уровне (например, в терминале крыши или в шахте), поскольку это основной путь для вентиляционного воздуха.

Как очистка научной комнаты работает с естественной вентиляцией?

Требование к продувке BB101 требует, чтобы в научных помещениях скорость вентиляции составляла 10 воздухообменов в час.

Стратегия продувки зависит от типа установленной системы вентиляции и вполне достижима с системой естественной вентиляции. Когда в научном кабинете используются блоки электронного стека, есть два простых метода очистки. Если есть прямой выход на крышу, то при продувке будет вытягиваться воздух из помещения наружу; открытие окон низкого уровня дополнительно увеличит скорость продувки, но не критично, если используется блок e-stack R или S-Series.

Правда ли, что можно избежать сквозняков?

Да, это правда.

Зимой прохладный свежий наружный воздух и теплый внутренний воздух смешиваются внутри блока на уровне потолка, избегая сквозняков. Смешанный воздух, который достигает пассажиров, хорошо перемешивается, избегая сквозняков.

В традиционной конструкции здания свежий воздух поступает через открывающиеся окна и его необходимо нагревать по мере поступления в помещение, чтобы избежать сквозняков для людей, находящихся рядом с окнами.Для нас это не имеет смысла, когда в большинстве помещений у нас вырабатывается более чем достаточно тепла для естественного предварительного нагрева.

Требуется ли механическое охлаждение?

Иногда даже хорошо продуманная схема естественной вентиляции может не поддерживать внутреннюю температуру в пределах диапазона, требуемого клиентом. Это может иметь место в средах с особенно строгим контролем температуры или при исключительно высоком внутреннем притоке тепла.

В таких ситуациях следует придерживаться стратегии, которая максимизирует использование естественной вентиляции и ночного охлаждения и сводит к минимуму количество часов и мощность охлаждения, которые необходимо использовать.

Breathing Buildings могут взаимодействовать с системами охлаждения переменного тока, предлагая гибридное решение, которое наилучшим образом использует естественную вентиляцию, когда это возможно, но переключает на механическое охлаждение по мере необходимости.

Для получения дополнительной информации свяжитесь с конструкторским бюро по электронной почте info @ дыхание билдингс.com

Эффективна ли естественная вентиляция в безветренные дни?

Да, с системой e-stack.

Естественная вентиляция может управляться двумя способами; один — ветром, второй — плавучестью (эффект суммирования). По мере того, как воздух нагревается, он становится менее плотным, поэтому он будет подниматься в пространстве — это главный принцип эффекта стека.

Если у вас есть комната с отверстиями как на высоком, так и на нижнем уровне, свежий воздух обычно поступает в помещение через отверстия низкого уровня.По мере того, как он нагревается из-за внутреннего тепла, он поднимается и выходит через отверстия высокого уровня. Эта стратегия не зависит от давления ветра, поэтому будет эффективна даже в безветренные дни.

Естественная вентиляция только открывает окна?

Открывающиеся окна могут обеспечить вентиляцию. Однако вентиляция — это не только обеспечение людей свежим воздухом, но и обеспечение комфорта для пассажиров. Комфорт для пассажиров невозможно достичь, открывая окна в одиночку.Один из примеров — открывание окон для вентиляции зимой; люди, находящиеся в помещении, вскоре испытают неприятные сквозняки. Хороший дизайн, адаптированный к каждому отдельному зданию, в сочетании с хорошей стратегией управления может помочь создать более комфортную среду обитания.

Радиаторы или теплый пол, что лучше для естественной вентиляции?

Системы теплого пола обычно потребляют меньше энергии в целом, чем радиаторы, а требуемые относительно низкие температуры делают их идеальными для использования тепловых насосов, работающих на земле, которые очень эффективны. Недостатки систем пола в том, что они обладают высокой тепловой инерцией, а система подогрева пола плохо справляется с охлаждением поступающего воздуха.

В системе электронного стека наиболее эффективным способом обогрева помещения будет использование тонкого радиатора с низкой тепловой инерцией. Его можно было включить непосредственно перед тем, как попасть в помещение, чтобы обогреть помещение, а затем выключить, чтобы тепло от людей и освещения могло поддерживать температуру в помещении.

При использовании системы напольного отопления необходимо следить за тем, чтобы не перегревать комнату, что может привести к потере энергии, если тепло набирается из-за присутствия людей и освещения.Систему теплого пола следует использовать только для поддержания минимально допустимой температуры в помещении и выключать ее до прибытия людей, поскольку большая инерция тепловой массы будет поддерживать температуру в течение некоторого времени после отключения системы.

Является ли система e-stack в зимнем режиме смешивания такой же, как система рекуперации тепла?

Система рекуперации тепла заставляет входящий свежий воздух и выходящий застоявшийся воздух проходить через теплообменник. Мощность вентилятора, используемого для прохождения воздуха через эти устройства, выше, чем в блоке электронного стека. В очень холодном климате или там, где в жилых помещениях наблюдается незначительный приток тепла, тепло, рекуперированное в системах рекуперации тепла с механической вентиляцией, более чем перевешивает используемую мощность вентилятора и является разумным решением для зимы.

Однако в более умеренном климате и в тех случаях, когда имеется достаточно высокий внутренний выигрыш, проблема состоит в том, чтобы просто использовать тепло, а не восстанавливать его.В механической системе вентиляции с рекуперацией тепла нет необходимости, и на самом деле это более энергоемкий вариант, чем электронный стек, поскольку мощность вентилятора, используемого в механической системе, намного выше.

В каких типах зданий работает естественная вентиляция?

Естественная вентиляция может работать в любом здании. Однако мы прагматики, и в некоторых типах зданий это не самая эффективная форма вентиляции.

Естественная вентиляция может работать в любом здании при условии, что имеется соответствующий проход для воздуха изнутри здания наружу и что наружный воздух имеет подходящие качество и температуру.На практике естественная вентиляция наиболее эффективна в зданиях с неглубокой планировкой, поэтому воздух не должен проходить слишком далеко в боковом направлении внутри здания (или через / вокруг ограничений) до или после достижения людей.

Дымовые шахты — Решение для контроля дыма в многоэтажных зданиях — Международная противопожарная защита

Дымовые шахты в настоящее время являются наиболее часто используемым средством контроля дыма в высотных зданиях, таких как отели, офисы и многоквартирные дома, они более широко применяются, чем автоматические вентиляционные отверстия и системы повышения давления.

Термин «дымовая шахта» обычно используется для описания довольно простых систем вентиляции, установленных в вестибюлях высоких зданий для поддержания приемлемых условий на путях эвакуации, которые обычно используются в случае пожара. Вертикальный рабочий канал строителей, который поднимается через здание, обычно используется для удаления дыма из вестибюлей, причем каждый из них имеет заслонку, подключенную к рабочему каналу строителей.

Дымовые шахты возникли в результате исследования BRE, представленного в отчете 2002 года «Дымовые шахты, защищающие пожарные шахты, их характеристики и конструкция».Это специально рассматривало пожарные шахты и предлагало естественную вентиляцию (широко известную как шахта BRE), которая полагается на плавучесть горячего дыма и поступление свежего воздуха для удаления дыма в случае пожара.

Механические дымовые шахты
Однако, чтобы уменьшить необходимое пространство (для BRE требуется шахта от 1,2 до 2,5 м², проходящая через здание для естественных потоков, в то время как механическая шахта дымоудаления может применяться с шахтой 0,6 м²) шахты с механической вентиляцией были разработаны и приняты для обеспечения доступа при тушении пожара и средств защиты от эвакуации. Они идеально подходят для обычных многоэтажных зданий высотой до 20 этажей и особенно подходят, если ограниченное пространство не позволяет использовать более простые решения.

Однако, в то время как руководство для естественных дымовых шахт можно найти в Строительных нормах (параграф 2.26 Утвержденного документа B), механические дымовые шахты еще не фигурируют в правилах и рассматриваются как инженерное решение пожарной безопасности. Таким образом, хотя они представляют собой очень распространенное решение и на самом деле являются очень простыми вытяжными системами, их конструкция и применение все же окутаны тайной.

При отсутствии единого общего стандарта, применимого к механическим дымовым шахтам, к ним обычно подходят с использованием соответствующих частей нескольких связанных документов; Утвержденный документ B Строительных норм распространяется на вентиляторы лестничной клетки, вентиляторы вестибюля, способ срабатывания системы и измерение свободной площади вентилятора; Части 6, 7, 9 и 10 Европейского стандарта 12101 относятся к вентиляторам, каналам, контрольному оборудованию и источникам питания, а PD 7974-6: 2004 используется для определения приемлемых условий побега людей, находящихся в зданиях.

Кроме того, в 2012 году в документе Ассоциации по контролю за дымом «Управление задымлением на общих путях эвакуации в многоквартирных домах» предлагается исчерпывающее руководство по дымоходам в жилых домах.

В естественном валу головка вала заканчивается автоматическим открывающимся вентилятором. В механических валах используются вытяжные вентиляторы, установленные на крыше и соединенные с воздуховодом строителей с помощью воздуховодов из листового металла. Вентилятор с автоматическим открыванием устанавливается наверху соседней лестничной клетки, и вся система управляется адресной системой, которая обеспечивает автоматическое управление вентиляционной системой через интерфейс с системой пожарной сигнализации или детекторами дыма.

Для зданий высотой более 18 метров необходимо учитывать доступ для пожаротушения. Обычно это означает, что система предназначена для того, чтобы дверь в пожарную комнату открывалась в вестибюль, что соответствует условиям пожаротушения. На практике это просто означает более высокий объемный расход экстракта для механических систем. Обычно требуемые условия в вестибюле основываются на критериях устойчивости в PD7974, часть 6:

• Видимость (5 м для небольшого шкафа и 10 м для большого шкафа — для увеличения расстояния требуется видимость 10 м)
• Температура (температура дыма ниже 120 ° C — некоторые говорят, что 60 ° C во влажной среде)

Лондонская пожарная бригада также требует, чтобы вестибюль / коридор возвращался в бездымную среду в течение двух минут после того, как последний человек ушел по лестнице до начала тушения пожара.BS 7974 рекомендует проектные размеры возгорания для ряда применений.

Проектирование, установка и обслуживание
Когда дымовые шахты были впервые применены, каждая ситуация, по сути, была новым сценарием. Поэтому вычислительная гидродинамика (CFD) была необходима для определения объемного расхода, необходимого для поддержания проектных условий в вестибюле.Однако после многих лет широкого использования существует банк данных для помощи в проектировании систем, особенно для жилых домов, где одно лобби очень похоже на другое. В Fläkt Woods мы располагаем данными, полученными с десятков моделей, и разработали матрицу, которая может определять соответствующие коэффициенты вытяжки для зданий. Более сложные системы — например, те, которые используют сдвоенные валы с реверсивными вентиляторами — потребуют услуг подходящего квалифицированного пожарного инженера и специализированного подрядчика по дымоудалению.

Вентилятор с автоматическим открыванием над лестничной клеткой используется для замены воздуха в дымовую шахту.При использовании механической вытяжки в закрытых помещениях, таких как жилые дома, существует риск разгерметизации вестибюля, что может затруднить открытие дверей выхода из вестибюля. Распространенными методами решения этой проблемы было управление вентилятором по давлению или развешивание двери лестницы / вестибюля в обратном направлении.

Предварительный проект можно создать за считанные минуты, выбрав модульные компоненты; рабочая шахта строителей, вентиляция вестибюля, вытяжная установка на крыше (рабочий и резервный вентиляторы) и система управления, включая автоматическое переключение между вентиляторами при необходимости

Установка дымовых шахт должна производиться компетентным подрядчиком, который понимает рабочие отношения каждого установленного элемента шахтной системы.Перед передачей в эксплуатацию процесс ввода в эксплуатацию должен иметь возможность доказать эффективность системы в различных сценариях тестовой эксплуатации в соответствии с согласованной «причиной
и следствием».

Приказ о реформе нормативно-правового регулирования (пожарная безопасность) 2005 года (ОПР) предписывает, что «ответственное лицо» здания (как правило, владелец здания, менеджер или финансовое управление) должно обеспечивать надлежащее эксплуатационное обслуживание и техническое обслуживание систем контроля дыма. Дымовые шахты, безусловно, являются критически важными аспектами эксплуатации здания, поэтому правильное обслуживание и ремонт жизненно важны.Последний стандарт по борьбе с задымлением гласит, что «оборудование по борьбе с задымлением должно обслуживаться только компетентным лицом, обладающим специальными знаниями в области систем контроля задымления, надлежащим доступом к запасным частям и достаточной информацией о системе».

Вентиляционное отверстие для дымовой шахты
Опираясь на наш обширный опыт в области вентиляции дымовых шахт, Fläkt Woods недавно представила инновационное решение «все в одном» для пожарной безопасности в жилых зданиях.

Вентиляционное отверстие для дымовой трубы включает высокоэффективные вытяжные вентиляторы, которые устанавливаются на крыше и соединяются с воздуховодом для удаления дыма. Наверху лестничной клетки и в каждом вестибюле, ведущем к дымовой трубе, установлен вентилятор с автоматическим открыванием, с системой управления, которая обеспечивает автоматическое управление вентиляцией через интерфейс с системой пожарной сигнализации или детекторами дыма.

Наша система дымоудаления не только специально разработана для удовлетворения индивидуальных требований к вентиляции и размерам для каждого здания, но также поставляется в виде предварительно собранных деталей, готовых к установке на месте, включая вентиляторы, воздуховоды сопряжения вала и элементы управления, установленные на сборка сборных салазок за пределами нашего завода в Колчестере — устранение дополнительных трудозатрат на установку системы.

Крышная установка может быть полностью установлена ​​после трех подъемов на поддонах для сборки вентилятора, сборки стояка и вентиляционного отверстия в верхней части лестницы. Для еще большего удобства система поставляется с предварительно запрограммированным ЧМИ, который также можно настроить на месте.

Все системы, разработанные по индивидуальному заказу, настраиваются с помощью средства простого выбора, что делает наш опыт доступным для специалистов по проектированию, владельцев зданий и установщиков.

Важно отметить, что наша механическая система вентиляции дымовой шахты не только представляет собой простое в установке противопожарное решение, использующее передовой опыт последних стандартов пожарной безопасности Великобритании, но также включает вытяжные вентиляторы, выбранные в соответствии с критериями ErP, что обеспечивает энергоэффективную работу.

Для повышения эффективности вентиляционное отверстие дымовой шахты может обеспечивать дневную вентиляцию по запросу, удаляя горячий воздух из коридоров и лестничных клеток в здании в летние месяцы.

Накопление тепла в коридорах, особенно в жилых зданиях с энергоцентрами, обеспечивающими трубопроводы отопления и распределения тепла, проходящие через коридоры, может быть проблематичным, и побочным преимуществом систем контроля дыма является то, что они могут использоваться для рассеивания части этого тепла , хотя очевидно, что в случае возникновения пожара любые повседневные функции вентиляции должны быть отменены в аварийных условиях.

Доступны различные подходы — от запуска дымососов на малой скорости и пропорционального открытия заслонок дымового вестибюля до добавления небольших экологических вентиляторов и специальных заслонок над потолком — но они ограничены температурой наружного воздуха, поэтому снижение температуры в коридоре не всегда можно гарантировать.

Добавление функции контроля температуры (как в случае с нашим вентиляционным отверстием для дымовой шахты) может гарантировать, что вентиляторы открываются в заданной последовательности для отвода тепла при повышении температуры.С нашим дымососом вентиляторы дыма управляются инвертором и работают на малой скорости, чтобы обеспечить условную скорость воздухообмена в вестибюле — обычно четыре воздухообмена. Автоматическая система контроля дождя предотвращает открытие вентилятора на лестничной клетке в плохих условиях.

Дымовые шахты стали предпочтительным решением для контроля дыма в высотных зданиях, а механические варианты идеально подходят для ограниченного пространства.

Для получения дополнительной информации посетите www.flaktwoods.co.uk

Концептуальный проект — SteelConstruction.info

В статье представлена ​​информация, необходимая для помощи в выборе и использовании стальных конструкций на этапе концептуального проектирования современных многоэтажных и одноэтажных домов. Информация представлена ​​с точки зрения стратегии проектирования, анатомии конструкции здания и структурных систем.

Для многоэтажных зданий основной интерес представляют коммерческие здания, но та же информация может быть использована и в других секторах.

Для одноэтажных зданий основной интерес представляют промышленные здания, но ту же информацию можно использовать и в других секторах, таких как коммерция, розничная торговля и отдых.

• Типовая планировка колонн офисного здания с атриумом

• Планировка одноэтажного дома

[вверх] Многоэтажные дома

Многоэтажное коммерческое здание — Mid City Place, Лондон

В многоэтажных зданиях на конструкцию основной конструкции сильно влияют многие факторы, которые определены ниже:

• Необходимость обеспечения чистых пролетов пола для увеличения полезного пространства
• Выбор системы облицовки
• Требования к планировке, которые могут ограничивать высоту здания и максимальную межэтажную зону
• Стратегия оказания услуг и эффективная интеграция строительных услуг
• Условия площадки, определяющие систему фундамента и расположение фундаментов
• Ограничения по крану и место для хранения материалов и компонентов
• Скорость строительства, которая может повлиять на количество используемых компонентов и процесс установки.

Исследования показывают, что стоимость конструкции здания обычно составляет только 10% от общей стоимости здания, и влияние выбора конструкции на фундамент, услуги и облицовку часто оказывается более значительным. В действительности проектирование зданий представляет собой синтез архитектурных, структурных, сервисных, логистических и строительных вопросов. Стальные каркасы идеально подходят для современных многоэтажных коммерческих зданий.

[вверх] Иерархия проектных решений

Разработка любого предложения по строительному проекту требует сложной серии взаимосвязанных проектных решений.Процесс должен начинаться с четкого понимания требований клиента и местных условий и правил. Несмотря на сложность, можно выделить иерархию проектных решений. Во-первых, требования к планированию, вероятно, будут определять общую форму здания, которая также будет включать такие аспекты, как естественное освещение, вентиляция и услуги. Основные варианты дизайна, которые необходимо сделать после тесной консультации с клиентом:

• Глубина зоны пола и общая стратегия взаимодействия структуры и услуг
• Необходимость в специальных конструктивных решениях в общественных местах или зонах общественного пользования
• Обеспечение некоторого допуска между структурой и услугами, чтобы обеспечить возможность адаптации в будущем
• Преимущество использования более длинных пролетов при незначительных дополнительных затратах для повышения гибкости компоновки.

На основе технического задания можно подготовить концептуальный дизайн, который рассматривается командой дизайнеров и заказчиком. Именно на этой ранней интерактивной стадии принимаются важные решения, влияющие на стоимость и ценность окончательного проекта. Очень важно тесное взаимодействие с клиентом.

[вверх] Анатомия строительной конструкции

Конструкция здания зависит от различных параметров; они включают:

• Решетка перекрытия
• Высота здания
• Помещение для обращения и доступа
• Требования к услугам и интеграция услуг.

[вверх] Решетка перекрытия

Сетки перекрытия определяют расстояние между колоннами в ортогональных направлениях, на которые влияют:

• Сетка планирования (обычно на основе единиц измерения 300 мм, но чаще кратных 0,6, 1,2 или 1,5 м)
• Шаг колонн вдоль фасада в зависимости от материала фасада (обычно от 5,4 до 7,5 м)
• Использование внутреннего пространства, т. Е. Под офисы или помещения открытой планировки
• Требования к распределению услуг здания (от ядра здания).

Вдоль линии фасада расстояние между колоннами обычно определяется необходимостью обеспечения опоры для системы облицовки. Например, для кирпичной кладки обычно требуется максимальное расстояние между колоннами 6 м. Это влияет на расстояние между колоннами внутри, если не используются дополнительные колонны вдоль линии фасада. Пролет балок через здание обычно соответствует одной из следующих схем расположения колонн:

• Одиночная внутренняя линия колонн, размещенная со смещением относительно линии центрального коридора.Это показано на рисунке ниже
• Пары линий колонн по обе стороны коридора
• Бесстолонные внутренние пролеты с колоннами, расположенными по линии фасада.

Типовая сетка колонн для офиса с естественной вентиляцией

Для офисов с естественной вентиляцией обычно используется ширина здания от 12 до 15 м, что может быть достигнуто за счет двух пролетов от 6 до 7,5 м. Однопролетный пролет также может быть снабжен глубокими (400 мм и более) сборными железобетонными пустотными блоками, охватывающими всю ширину здания.Естественное освещение также играет роль в выборе ширины напольной плиты. В современных зданиях решение с большим пролетом обеспечивает значительное повышение гибкости планировки. Для офисов с кондиционированием воздуха часто используется свободный пролет от 15 до 18 м. Пример сетки колонн для варианта с большим пролетом в здании с большим атриумом показан на рисунке ниже.

Решетка колонн для длиннопролетного перекрытия в престижном офисе с кондиционером

[вверх] Координация размеров

Выбор основной формы здания обычно является обязанностью архитектора и ограничивается такими вопросами, как план участка, доступ, ориентация здания, парковка, ландшафтный дизайн и требования местного планирования.Следующие ниже общие рекомендации влияют на выбор конструкции.

• Здание шириной от 13 м до 20 м обеспечивает достаточное естественное освещение по периметру. Формы более широкой планировки обычно не подходят для офисных помещений открытой планировки.
• Зона, равная двойной высоте от пола до потолка от каждой фасадной стены, может вентилироваться естественным путем (обычно от 6 до 7 м), а внутренняя зона должна вентилироваться механически.
• Atria обеспечивает дополнительный источник естественного освещения и улучшает энергопотребление здания.

[вверху] Влияние высоты здания

Высота здания оказывает сильное влияние на:

Для более высоких зданий обычно используются стратегически размещенные бетонные или стальные опоры. Сверхвысокие здания сильно зависят от системы стабилизации и здесь не рассматриваются. Размеры лифтов и скорость их движения также становятся важными факторами для высоких зданий. В зависимости от Правил пожарной безопасности использование спринклеров может потребоваться для зданий высотой более восьми этажей (или высотой около 30 м).

[вверху] Горизонтальное согласование

В горизонтальной координации преобладает необходимость в плане определенных зон для вертикального доступа, безопасной эвакуации при пожаре и вертикального распределения услуг. На позиционирование сервисных ядер и ядер доступа влияют:

• Горизонтальные распределительные системы для механических служб
• Требования к огнестойкости, которые могут контролировать пути эвакуации и размеры отсеков
• Необходимость эффективного распределения стабилизирующих систем (связей и стержней) по всему плану здания.

Две показанные выше сетки планирования представляют собой типовые схемы, которые удовлетворяют этим критериям.

Атриум может быть встроен для увеличения освещенности занимаемого пространства и для создания ценных зон циркуляции на нижнем и промежуточном уровнях. Требования к конструкции атриумов:

• Опора длиннопролетной крыши атриума
• Пути доступа для общего обращения
• Меры пожарной безопасности путем дымоудаления и безопасных путей эвакуации
• Уровни освещения и обслуживание внутренних офисов.

[вверху] Вертикальное согласование

Целевая высота от пола до пола основана на высоте от пола до потолка от 2,5 до 2,7 м для спекулятивных офисов или 3 м для более престижных помещений, плюс глубина этажа, включая услуги. На этапе концептуального проектирования следует учитывать следующие целевые значения глубины пола:

Эти цели допускают ряд конструктивных решений. Если по причинам планирования требуется ограничить общую высоту здания, это может быть достигнуто за счет использования неглубоких перекрытий или интегрированных балочных систем. Интегрированные балочные системы часто используются в проектах реконструкции, где высота от пола до пола ограничена совместимостью с существующим зданием или фасадами.

Для концептуального проектирования ортодоксальных коммерческих многоэтажных стальных конструкций могут использоваться следующие «целевые» значения глубины перекрытия.

[вверх] Варианты конструкции для обеспечения устойчивости

На конструктивную систему, необходимую для устойчивости, в первую очередь влияет высота здания. Для зданий высотой до восьми этажей стальная конструкция может быть спроектирована так, чтобы обеспечивать устойчивость, но для более высоких зданий более эффективными конструктивно являются бетонные или стальные стержни с опорами. Следующие структурные системы можно рассматривать на предмет устойчивости.

[вверху] Жесткие рамы

Для зданий высотой до четырех этажей могут использоваться жесткие рамы, в которых стальные элементы и соединения нескольких балок с колоннами обеспечивают сопротивление изгибу и жесткость, чтобы выдерживать горизонтальные нагрузки.Как правило, это возможно только там, где балки относительно глубокие (от 400 до 500 мм) и где размер колонны увеличен, чтобы противостоять приложенным моментам. Соединения на торцевой пластине на всю глубину обычно обеспечивают необходимую жесткость соединения.

[вверх] Рамы с подкосами

Для зданий высотой до 12 этажей обычно используются стальные скобы, в стенах которых используются поперечные, К- или V-образные распорки, как правило, внутри полости в фасаде, вокруг лестниц или других обслуживаемых зон.Поперечная распорка рассчитана только на растяжение (другой элемент является избыточным). Поперечные связи часто представляют собой простую плоскую стальную пластину, но также могут использоваться угловые и швеллерные секции.

Когда распорка предназначена для работы на сжатие, часто используются полые секции, хотя также могут использоваться угловые и швеллерные секции. Стальная рама с подкосами имеет два ключевых преимущества:

• Ответственность за временную стабильность лежит на одной организации
• Как только стальные распорки прикреплены (закреплены болтами), конструкция становится устойчивой.

[вверх] Бетонные или стальные стержни

Бетонные сердечники — наиболее практичная система для зданий до 40 этажей. Бетонное ядро ​​обычно строится до стального каркаса. В такой конструкции балки часто проходят непосредственно между колоннами по периметру здания и бетонным ядром. Особые конструктивные особенности конструкции необходимы для:

Типичная схема расположения балок вокруг бетонного сердечника показана на рисунке ниже с использованием более тяжелых балок в углу сердечника.Может потребоваться двойная балка для минимизации конструкционной глубины в углах жил.

• Типовая схема расположения балок вокруг бетонного ядра

Стальные стержни со стяжками можно использовать как экономичную альтернативу, когда скорость строительства критична. Такие сердечники устанавливаются вместе с остальным пакетом металлоконструкций. Пример стального стального сердечника показан на рисунке выше середины.

Руководство по проектированию литых стальных пластин для соединения конструкционных стальных балок с бетонными стенами сердцевины доступно в SCI-P416. В этой публикации представлена ​​модель для проектирования простых соединений, которые передают поперечную силу из-за постоянных и переменных нагрузок и несовпадающую осевую силу связи, возникающую в результате случайной нагрузки. Это указывает на дополнительные вопросы, которые необходимо учитывать при рассмотрении совпадающих поперечных и осевых сил. Представлен образец конструкции простого соединения для UB серийного размера 610, а также проект армирования для продавливания стены.В руководстве обсуждаются обязанности инженера-строителя и подрядчика по монтажу металлоконструкций и предлагается, где лучше всего разделить обязанности. Также учитывается влияние отклонений между теоретическим положением частей соединения и их исходным положением.

[вверх] Столбцы

Колонны в многоэтажных стальных каркасах, как правило, представляют собой H-образные профили, воспринимающие преимущественно осевые нагрузки. Когда устойчивость конструкции обеспечивается сердцевинами или незаметными вертикальными связями, балки обычно проектируются с простой опорой.Общепринятая расчетная модель заключается в том, что номинальные штифтовые соединения создают номинальные моменты в колонне, рассчитанные исходя из предположения, что реакция балки составляет 100 мм от лицевой стороны колонны. Если реакции на противоположной стороне колонны равны, нет чистого момента. Колонны по периметру конструкции будут иметь приложенный момент, так как соединение будет только с одной стороны. Типичные размеры внутренних столбцов приведены в таблице ниже.

Хотя небольшие секции колонн могут быть предпочтительнее по архитектурным причинам, следует учитывать практические вопросы соединения с балками перекрытия.Подключение к малой оси очень маленькой секции колонны может быть трудным и дорогостоящим.

[вверх] Варианты конструкции напольных систем

Доступен широкий спектр решений для напольных систем, типичные решения которых представлены в таблице ниже.

Хотя решения из стали подходят для коротких пролетов (обычно от 6 до 9 м), сталь имеет важное преимущество перед другими материалами в том, что решения с большими пролетами (от 12 до 18 м) могут быть легко предоставлены.Это имеет ключевое преимущество — свободное от колонн пространство, позволяющее адаптировать систему в будущем и меньшее количество фундаментов.

Полы, перекрывающие стальные балки, обычно представляют собой сборные железобетонные блоки или композитные перекрытия. Опорные балки могут располагаться ниже пола, при этом пол опирается на верхний фланец (часто называемые «нижние балки»), или балки могут находиться в одной зоне с конструкцией пола, чтобы уменьшить общую глубину зоны. Доступная строительная зона часто является определяющим фактором при выборе напольного решения.

Балки в зоне перекрытия называются неглубоким полом, узким полом или интегрированными балками. Балки могут быть несоставными или составными. В композитных конструкциях соединители, работающие на сдвиг, привариваются к верхней полке балки, передавая нагрузку на бетонный пол.

Сборные железобетонные блоки могут использоваться для малоэтажных каркасов, но композитные полы распространены как в малоэтажных, так и в многоэтажных конструкциях.

Диапазон пролетов различных вариантов конструкции из стали и бетона показан в таблице ниже.Стальные варианты с длинными пролетами обычно обеспечивают интеграцию услуг для пролетов более 12 м. Ячеистые балки и композитные фермы более эффективны для вторичных балок с большими пролетами, тогда как сборные балки часто используются для первичных балок с большими пролетами.

Диапазон различных вариантов конструкции

[вверх] Оценка количества стали

Для расчетных целей при проектировании офисных зданий, репрезентативные веса стали могут использоваться для зданий прямоугольной формы в плане.Эти количества значительно увеличатся для непрямоугольных или высоких зданий, а также для зданий с атриумами или сложными фасадами. Приблизительные количества представлены в таблице ниже и выражены в отношении общей площади здания. Они не включают стальные конструкции, используемые для фасадов, атриумов или крыш.

Доступны дополнительные инструкции по оценке количества и стоимости стали.

[наверх] Факторы, влияющие на конструктивные решения

Программа строительства будет ключевым моментом в любом проекте, и ее следует рассматривать одновременно с учетом стоимости конструкции, услуг, облицовки и отделки. Структурная схема имеет ключевое влияние на программу и стоимость, а также на структурные решения, которые могут быть возведены безопасно и быстро, чтобы обеспечить ранний доступ для следующих сделок.

[вверх] Условия участка

Все чаще сооружения возводятся на «заброшенных» участках, где более раннее строительство оставило постоянное наследие.В центрах городов часто предпочтительнее решение с меньшим количеством фундаментов, хотя и с большей нагрузкой, что приводит к более длинным пролетам надстройки.

[вверх] Краны

Количество кранов в проекте будет зависеть от занимаемой площади, размера проекта и использования дополнительных мобильных кранов. Многоэтажные конструкции обычно возводятся с помощью башенного крана, который может быть дополнен мобильными кранами для конкретных операций по подъему тяжелых грузов. В проектах центра города башенные краны часто располагаются в шахте лифта или атриуме.

[вверх] Интеграция услуг

Для большинства крупных офисных зданий требуется кондиционирование воздуха или «комфортное охлаждение», что потребует как горизонтальных, так и вертикальных распределительных систем. Наличие таких систем имеет решающее значение для компоновки надстройки, влияя на компоновку и тип выбранных элементов. См. SCI P166.

Основное решение — интегрировать воздуховод в пределах структурной глубины или просто подвесить воздуховод на более низком уровне, влияет на выбор конструктивного элемента, системы противопожарной защиты, облицовки (стоимость и программа) и общей высоты здания.Другие системы обеспечивают кондиционирование воздуха из фальшпола.

[вверх] Одноэтажные дома

Одноэтажное здание

В одноэтажных зданиях используются стальные каркасные конструкции и металлическая облицовка всех типов. Могут быть созданы большие открытые пространства, которые будут эффективными, простыми в обслуживании и адаптируемыми по мере изменения спроса. Одноэтажные здания — это «основной» рынок стали в Великобритании.

Одноэтажные здания, как правило, представляют собой большие ограждения, но могут потребоваться места для других целей, таких как офисы, погрузочно-разгрузочные работы и транспортировка, мостовые краны и т. Д. Поэтому при их проектировании необходимо учитывать многие факторы.

Все чаще необходимо решать архитектурные проблемы и визуальное воздействие, и многие ведущие архитекторы участвуют в проектировании современных одноэтажных зданий.

[вверх] Иерархия проектных решений

Важные факторы проектирования одноэтажных зданий

Разработка проектного решения для одноэтажного здания, такого как большой корпус или промышленный объект, больше зависит от выполняемой деятельности и будущих требований к пространству, чем другие типы зданий, такие как коммерческие и жилые здания.Хотя эти типы зданий в основном являются функциональными, они обычно проектируются с сильным архитектурным участием, продиктованным требованиями планирования и «брендингом» клиента.

Следующие общие требования к проектированию следует учитывать на этапе концептуального проектирования промышленных зданий и больших ограждений в зависимости от формы и использования здания:

• Использование пространства, например, особые требования для работы с материалами или компонентами на производственном объекте
• Возможность использования пространства в настоящем и будущем
• Скорость строительства
• Экологические характеристики, включая требования к обслуживанию и тепловые характеристики
• Эстетика и визуальное воздействие
• Звукоизоляция, особенно в производственных помещениях
• Доступ и безопасность
• Соображения, касающиеся устойчивого развития
• Расчетный срок службы и требования к техническому обслуживанию, включая вопросы по окончании срока службы.

Для разработки концептуального проекта необходимо рассмотреть эти соображения в зависимости от типа одноэтажного здания. Например, требования к распределительному центру будут отличаться от производственного объекта. Обзор важности различных вопросов проектирования представлен в таблице справа для обычных типов зданий.

[вверх] Архитектурное проектирование

Современные одноэтажные здания из стали функциональны в использовании и имеют привлекательный архитектурный вид.Ниже представлены различные примеры вместе с кратким описанием концепции дизайна.

[вверх] Форма здания

Базовая структурная форма одноэтажного здания может быть разных типов, как показано на рисунке ниже. На рисунке показано концептуальное поперечное сечение каждого типа здания с примечаниями по концепции конструкции и типичным силам и моментам, возникающим в результате гравитационных нагрузок.

Конструктивные решения

Основные концепции проектирования для каждого типа конструкции описаны ниже:

[вверху] Простая кровельная балка, опирающаяся на колонны.

Пролет обычно небольшой, примерно до 20 м. Балка крыши может быть предварительно выгнута. Для обеспечения продольной и продольной устойчивости на крыше и на всех возвышениях потребуются распорки.

[вверху] Рама портала

Портальная рама — это сплошная рама с сопротивляющимися моментами соединениями для обеспечения устойчивости в плоскости. Рама портала может быть одно- или многопролетной. Элементы, как правило, представляют собой гладкие прокатные секции, при этом сопротивление стропил локально повышается за счет бедра.Во многих случаях рама будет иметь закрепленные основания. Стабильность в продольном направлении обеспечивается комбинацией распорок в крыше, поперек одного или обоих концевых пролетов, и вертикальных распорок на фасадах. Если вертикальные распорки не могут быть обеспечены на фасадах (например, из-за промышленных дверей), устойчивость часто обеспечивается жесткой рамой внутри фасада.

[вверх] Фермы

Здания с фермами обычно имеют распорки крыши и вертикальные распорки на каждой отметке для обеспечения устойчивости в обоих ортогональных направлениях.Фермы могут иметь разные формы с пологими или крутыми внешними скатами крыши. Ферменное здание также может быть спроектировано как жесткое в плоскости, хотя более распространено использование распорок для стабилизации каркаса.

[вверх] Прочие конструкции

Сборные колонны (две плоские балки, соединенные в составную колонну) часто используются для поддержки тяжелых грузов, например кранов. Они могут использоваться в портальных конструкциях, но часто используются с жесткими основаниями и с распорками для обеспечения устойчивости в плоскости.Могут использоваться внешние или подвесные опорные конструкции, но они относительно редки.

[вверх] Выбор типа здания

считаются очень экономичным способом создания одноэтажного ограждения. Их эффективность зависит от метода анализа и допущений, которые сделаны в отношении ограничений для элементов конструкции, как показано в таблице ниже.

Причины выбора простых балочных конструкций, портальных рам или ферм показаны в таблице ниже.

[вверху] Типы облицовки

Основные типы кровли и облицовки стен, применяемые в одноэтажных зданиях, описываются следующим образом:

[вверх] Кровля

• «Застроенный» или двухслойный перекрытие кровли между второстепенными элементами, такими как прогоны.
• Композитные панели (также известные как сэндвич-панели) между прогонами.
• Глубокий настил между основными рамами, поддерживающая изоляция, с внешним металлическим листом или водонепроницаемой мембраной.

[вверху] Стены

• Защитное покрытие, ориентированное вертикально и опирающееся на боковые направляющие.
• Подносы из листового материала или структурной футеровки, расположенные горизонтально между колоннами.
• Композитные или многослойные панели, расположенные горизонтально между колоннами, без боковых перил.
• Металлические кассетные панели, поддерживаемые боковыми направляющими.

Различные формы облицовки (включая вертикально и горизонтально ориентированные листы) могут использоваться вместе для визуального эффекта на одних и тех же фасадах. Кирпичная кладка часто используется в качестве «дадо» или «карликовой» стены ниже уровня окон для обеспечения ударопрочности.

[вверх] Эскизный проект портальных рам

Стальные портальные рамы широко используются, поскольку сочетают в себе конструктивную эффективность с функциональной формой.Однопролетная симметричная портальная рама (как показано на рисунке ниже) обычно имеет следующие пропорции:

• Пролет от 15 до 50 м (от 25 до 35 м является наиболее эффективным)
• Высота карниза (от основания до осевой линии стропил) от 5 до 15 м (обычно принимается 7,5 м или более). Высота карниза определяется указанной высотой в свету между верхом пола и нижней стороной бедра.
• Наклон крыши от 5 ° до 10 ° (обычно используется 6 °)
• Расстояние между рамами от 5 до 8 м (большее расстояние между рамами используется в портальных рамах с более длинными пролетами)
• Стержни представляют собой I-образные секции, а не H-секции, поскольку они должны нести значительные изгибающие моменты и обеспечивать жесткость в плоскости.
• Разделы обычно S355.
• В стропилах на карнизах предусмотрены бугры для увеличения сопротивления изгибу стропил и облегчения болтового соединения с колонной.
• Для облегчения болтового соединения на вершине предусмотрены небольшие выступы.

Симметричная портальная рама однопролетная

Свес карниза обычно вырезается из стандартных открытых секций | катаного профиля того же размера, что и стропила, или из одного немного большего размера и приваривается к нижней стороне стропила.Длина бедра карниза обычно составляет 10% от пролета. Длина бедра означает, что изгибающий момент на «остром» конце бедра примерно такой же, как и максимальный изгибающий момент провисания по направлению к вершине, как показано на рисунке ниже.

Изгибающий момент стропил и длина бедра

Концевые рамы портальной рамы обычно называют фронтальными. Рамы фронтона могут быть идентичны внутренним шпангоутам, даже если они испытывают меньшие нагрузки.Если планируется расширение здания в будущем, портальные рамы обычно используются в качестве оконных рам, чтобы уменьшить влияние строительных работ. Типичная двускатная рама, образованная колоннами, короткими стропильными балками и вертикальными связями, показана на рисунке ниже.

Типовые детали торцевого фронта портально-каркасного дома

[вверху] Стабильность рамы

Стабильность в плоскости обеспечивается непрерывностью кадра.В продольном направлении устойчивость обеспечивается вертикальными распорками на фасадах. Вертикальные распорки могут быть на обоих концах здания или только в одном пролете. Каждая рама соединена с вертикальной связью горячекатаным элементом на уровне карниза. Типичное расположение распорок показано на рисунке ниже.

Типовая распорка в портальной раме

Колонны фронтона пролетают между основанием и стропилами, где реакция осуществляется посредством распорок в плоскости крыши до уровня карниза и до фундамента посредством вертикальных распорок.Если диагональные связи на фасадах не могут быть размещены, продольная устойчивость может быть обеспечена за счет жесткой рамы на фасадах.

[вверху] Стабильность элемента

Удерживающие места

Для экономичного расчета необходимо учитывать ограничения на внутренней полке стропил и колонны. Прогоны и боковые поручни считаются достаточными для ограничения фланца, к которому они прикреплены, но, если не приняты специальные меры, прогоны и боковые поручни не ограничивают внутренний фланец.Ограничение внутреннего фланца обычно обеспечивается за счет распорок прогонов и боковых перил, как показано на рисунке ниже. Связи обычно образуются из тонких металлических лент, предназначенных для действия при растяжении или под углами, предназначенными для сжатия, если связь возможна только с одной стороны. Расположение ограничителей на внутреннем фланце в целом аналогично тому, что показано на рисунке ниже, и во всех случаях соединение внутренней поверхности стойки и нижней стороны бедра должно быть ограничено.

Удерживающая скоба к внутреннему фланцу

[вверху] Подключения

[вверху] Соединение карниза

Типовое соединение карниза

Типичное соединение карниза показано на рисунке ниже. Практически во всех случаях потребуется усилитель жесткости на сжатие в колонне (как показано на рисунке в нижней части бедра).Другие ребра жесткости могут потребоваться для увеличения сопротивления изгибу фланца колонны, примыкающего к натяжным болтам, и для увеличения сопротивления сдвигу панели стенки колонны. Бугорок обычно изготавливается из балки такого же размера, что и стропила (или большего размера), или из эквивалентной пластины. Обычно это болты М24 8,8 и концевая пластина толщиной 25 мм S355.

[вверху] Соединение вершины

Типичное соединение апекса показано на рисунке ниже. Вершинное соединение в первую очередь служит для увеличения глубины элемента для получения удовлетворительного болтового соединения.Верхушка бедра обычно изготавливается из того же элемента, что и стропила, или из эквивалентной плиты. Обычно это болты М24 8,8 и концевая пластина толщиной 25 мм S355.

Типичное соединение апекса

[вверх] Ресурсы

[вверху] См. Также

Шахта лифта — Designing Buildings Wiki

Лифты (или лифты) в зданиях обычно полностью закрыты шахтой (обычно квадратной или прямоугольной), которая поднимается вертикально через здание и часто заканчивается над уровнем крыши. Лифтовые шахты также проходят под землей, если они должны обслуживать один или несколько подвальных этажей или для размещения рабочего оборудования. Обычно они встречаются в коммерческих, общественных и других типах многоэтажных домов.

Подъемные валы выполняют несколько важных функций:

Как правило, в крупных коммерческих и общественных зданиях железобетонная шахта лифта будет составлять часть и располагаться в центральной части здания вместе с эвакуационными лестницами, туалетами и другими вспомогательными помещениями.Чаще всего конструкция будет из монолитного железобетона с отверстиями на каждом этаже для лифта и других отверстий. Ядро может составлять часть конструкции здания, так как оно может быть соединено с перекрытиями и, следовательно, обеспечивать поперечную устойчивость. Эта конструкция становится все более популярной во многих высотных зданиях.

Расположение подъемного механизма в шахте во многом зависит от типа установленного подъемного механизма. Для обычного тягового подъемника обычно требуется система стальных тросов, тяги и противовес.Гидравлический подъемник потребует установки поршня для обеспечения необходимого толкания и тяги, обычно расположенного в нижней части вала.

Лифтовые шахты , изготовленные на месте. Компоненты также становятся все более популярными: сборные железобетонные лифтовые шахты (обычно до шести этажей) можно быстро установить, а внешняя конструкция сводит к минимуму нарушения на месте. Обычно они имеют минимальные размеры 1500 мм x 1500 мм и максимальные размеры 2000 мм x 3000 мм; стандартная толщина стенок может составлять от 125 до 140 мм.Такие валы не только предварительно собраны, но и могут быть укомплектованы всем необходимым оборудованием. На месте они устанавливаются в нужное положение один над другим.

Стены шахты также могут быть построены из кирпичной кладки, блоков или негорючих древесноволокнистых панелей на стальном каркасе для обеспечения необходимой огнестойкости.

В случае пожара потенциальные характеристики дымохода полностью закрытой шахты могут потребовать выхода дыма, обычно отверстия определенного размера с металлическими решетками для выхода наружу на открытом воздухе на головке шахты или рядом с ней.

Камера подъемного двигателя, если таковая имеется, должна быть полностью ограждена негорючими материалами и отделена от лифтовой шахты , хотя могут быть отверстия для проводов и кабелей, необходимых для работы подъемника.

Может потребоваться вентиляция шахты для отвода тепла от лифтового оборудования и компонентов. EN81-20 и EN80-50 — соответствующие европейские стандарты для лифтов и требований к крышкам для вентиляции лифтовой шахты . Также следует обращаться к местным нормам и правилам.

В Великобритании общие инструкции по установке лифтов в зданиях изложены в Утвержденном документе M: Доступ в здания и их использование. Раздел 3 внутри охватывает горизонтальную и вертикальную циркуляцию в зданиях, кроме жилых.

Дополнительные положения в отношении эвакуации и тушения пожаров изложены в Утвержденном документе B: Пожарная безопасность.

Многосемейная вентиляция: помогает зданиям дышать

В сообществе многоквартирных домов ведутся споры о том, как лучше всего вентилировать жилые дома.Существует три конкурирующих варианта дизайна, которые могут быть реализованы в жилом дизайне: естественная вентиляция, механическая вентиляция и гибридный подход.

Какой набор «легких» лучше всего разместить в вашем здании? Вам необходимо учитывать требования LEED EAp1, требования местных норм, климат в здании, конфигурацию квартиры, особые требования проекта к вытяжке и многое другое. Вот некоторые вещи, о которых стоит подумать.

Естественная вентиляция

Начнем с естественной вентиляции.Благодаря более низким первоначальным затратам и более низким эксплуатационным расходам (благодаря необходимости меньше кондиционировать наружный воздух), не говоря уже о растущем спросе на оздоровление, естественная вентиляция возвращается. Однако естественная вентиляция не всегда является идеальным решением. С преобладанием тенденций в области оздоровления и отраслевой направленности, USGBC и несколько местных юрисдикций используют более строгую интерпретацию требований к вентиляции и вытяжке, связанных с путями соответствия ASHRAE 62 как для естественно вентилируемых, так и для механически вентилируемых помещений.

Естественная вентиляция основана на окнах, управляемых пользователем, для подачи необходимого наружного воздуха в пространство. Полностью естественно вентилируемое здание использует преимущества преобладающих ветров и включает в себя ясные истории и другие конструктивные элементы, которые перемещают воздух через здание. Естественная вентиляция использует охлаждающий эффект движущегося воздуха. Однако при неправильном изучении, проектировании и эксплуатации в жилом помещении с естественной вентиляцией могут возникнуть проблемы с комфортом, влажностью и качеством воздуха в помещении.

О чем следует помнить при естественной вентиляции.

• При проектировании планировки здания следует учитывать, что здание с естественной вентиляцией ограничивает эффективность работы окон до 25 футов. Следовательно, все помещения должны быть постоянно открыты для работающих окон. Чтобы удовлетворить эти требования без чрезмерно сложной конструкции перемычек и каналов для перемещения воздуха из одного помещения в другое, квартира должна быть ограничена глубиной 25 футов и обеспечивать доступ каждого помещения к работающему окну.

• Общая площадь эксплуатируемых окон должна быть больше 4% от общей площади квартиры. Тип окна также имеет решающее значение, поскольку общая открытая площадь окна зависит от типа используемых окон (створчатые, одинарные / двойные, ползунки, маркизы и т. Д.). Если проемы закрыты жалюзи или другими препятствиями, следует использовать общую свободную площадь для расчета общей рабочей площади окна.

• В соответствии со стандартом ASHRAE 62.1, кухонную вытяжку не нужно выводить наружу, если пространство вентилируется естественным образом, поэтому выделенная кухонная вытяжка не требуется; простой рециркуляционный вентилятор над плитой выполняет свою работу.Однако вытяжка необходима для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 куб. Футов в минуту на ванную комнату, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Одним из ограничений здания с естественной вентиляцией является отсутствие вентиляции, когда окна закрыты. Эта очевидная проблема редко ограничивает попытки создания конструкции с естественной вентиляцией.Например, в климатической зоне Вашингтона, округ Колумбия, холодная зима и жаркое и влажное лето ограничивают количество дней, в которые можно комфортно разместить открытые окна. Следовательно, в течение длительного периода времени, когда окна закрыты, отсутствие надлежащей вентиляции может привести к проблемам с комфортом и качеством воздуха в помещении.

Варианты механической вентиляции

Механическая вентиляция — это более традиционный подход к проектированию, при котором наружный воздух подается в отдельные квартиры через механическую систему воздуховодов.Наружный воздух подается непосредственно в приточно-вытяжную установку через отдельные впускные отверстия в каждой квартире и кондиционируется вместе с остальным возвратным воздухом; или предварительно кондиционированный воздух подается в отдельные квартиры через установленный на крыше блок наружного воздуха. Вот несколько вещей, о которых следует подумать при рассмотрении вопроса о механической вентиляции:

• Требуемые объемы наружного воздуха определяются стандартом ASHRAE 62.1 и Международным механическим кодексом. Согласно этим требованиям необходимо обеспечить подачу наружного воздуха из расчета 5 кубических футов в минуту на человека + 0.06cfm / ft2. Заполняемость определяется количеством спален в каждой квартире. Студии и апартаменты с одной спальней рассчитаны на размещение двух человек. Каждая дополнительная спальня добавляет в проектные расчеты еще одного человека.

• В соответствии с требованиями Международного механического кодекса, наружный воздух должен подаваться непосредственно в установку, а не через коридоры через выемки и / или открытые входные двери.

• В отличие от пространства с естественной вентиляцией, кухонная вытяжка необходима и должна выводиться за пределы квартиры через стек, объединяющий несколько квартир вместе, или специальный воздуховод, который выводится за пределы каждой квартиры.Вытяжные шкафы с микроволнами и рециркуляцией недопустимы.

Кухонная вытяжка делится на две категории: общая вытяжная и вытяжная. Общая вытяжка может быть просто вытяжной решеткой на кухне, которая направляется в общий вытяжной канал квартиры или ванной комнаты. Но из-за жира и тепла, связанных с выхлопом вытяжки, он классифицируется как другой уровень воздушного потока, чем общий выхлоп, и не может сочетаться с общим выхлопом, выхлопом из ванной или сушилкой.Нормы, которые требуются для жилых кухонь, составляют 50 кубических футов в минуту, если непрерывно, и 100 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

Выхлоп для ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 куб. Футов в минуту на ванную комнату, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Из-за того, что механически вентилируемый блок разделен на отсеки, создание давления имеет решающее значение для надлежащей работы.При проектировании следует проверять требуемую скорость вытяжки и обеспечивать соответствующее количество наружного воздуха для создания положительного давления в установке. Небольшое положительное давление поможет устранить проникновение снаружи и предотвратить дискомфорт, возможные проблемы с плесенью и миграцию запаха из соседних квартир или коридоров.

Гибридная вентиляция: лучшее из обоих миров

Как следует из названия, естественная / механическая гибридная вентиляция включает в себя как естественную, так и механическую вентиляцию.Наружный воздух — неочищенный или предварительно кондиционированный — подается в квартирные блоки как через открывающиеся окна, так и через механическую вентиляцию. Хотя этот подход может обеспечить лучшее из обоих миров, есть несколько общих камней преткновения:

• Пространства с естественной вентиляцией определяются как первые 25 футов квартиры, аналогично подходу с естественной вентиляцией. Но в отличие от подхода с естественной вентиляцией, установка может быть спроектирована глубже 25 футов. Любые области, которые расширяются за предел 25 футов, требуют механической вентиляции.

• Площадь пола, выходящая за пределы 25 футов, должна вентилироваться механически в соответствии с требованиями стандарта ASHRAE 62.1, как описано в предыдущем разделе.

• В зависимости от расположения кухни может потребоваться вытяжка, а может и не потребоваться. Если вся кухня находится в пределах 25 футов от рабочего окна, считается, что кухня имеет естественную вентиляцию и не требует специальной вытяжки. Однако, если вся кухня или ее часть выходит за пределы 25 футов, она считается вентилируемой механически и, следовательно, требует кухонной вытяжки.Типы вытяжки и разводка соответствуют тем же правилам, что и полностью вентилируемая кухня.

Выхлоп для ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 куб. Футов в минуту на ванную комнату, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Гибридный подход к вентиляции уменьшает размер механического оборудования из-за меньшего объема наружного воздуха, необходимого в каждой квартире.Он также обеспечивает естественную вентиляцию и позволяет пассажирам использовать время, когда подходят внешние условия. А механическая вентиляция будет обеспечивать минимальное количество свежего воздуха в течение всего года, даже если внешние условия не позволяют пассажирам открывать окна. Надлежащая координация между командой дизайнеров является обязательной для обеспечения того, чтобы области пола и окон соответствовали естественной вентиляции, а механическая вентиляция была рассчитана на оставшееся пространство.

В зависимости от географического положения и общего дизайна и стиля многоквартирного дома, каждый из этих вариантов вентиляции может создать идеальную жилую среду для жителей. Очень важно, чтобы группа разработчиков определила подход к проектированию на ранней стадии схематического проектирования, чтобы предотвратить возникновение проблем на поздних этапах проектирования или даже во время процесса представления LEED.
