Вентиляционная установка это: Механическая система вентиляции

Содержание

Приточно-вытяжная система вентиляции

Функцией приточно-вытяжной системы вентиляции зданий является обеспечение непрерывного воздухообмена: подача свежего воздуха, очищенного от пыли, пуха и грязи, и удаление отработанного с неприятными запахами, вредными веществами. Данный вид системы является наиболее полноценным по сравнении с отдельно приточной и вытяжной.

Принцип работы приточно-вытяжной вентиляции

Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.

В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» — постоянная смена воздуха в помещениях.

Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:

Воздуховоды — необходимы для проведения и подачи воздушного потока.
Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.
Вентиляторы — создают необходимое давление для подачи/удаления воздуха.
Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.
Воздухораспределители (диффузоры, решетки) — служат для подачи воздуха в помещения.
Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.
Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.
Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.
Калориферы (нагреватели — водяные, электрические) — служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.
Рекуператор — служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха. Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.
Шумоглушитель — служит для снижения уровня шума, при высоких скоростях воздуха в канале.
Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.

Шкаф автоматики — выполняет функцию управления системой и взаимодействие компонентов системы. Он отвечает за следующие функции:

включение/отключение системы
работу электронагревателя или водяного калорифера
управление заслонками с приводами
изменение режимов работы (скорости, температура и т. д.)
безопасность и аварийные режимы системы

Шкаф автоматики приточно-вытяжной системы вентиляции

Самым важным и наиболее сложным оборудование приточно-вытяжной системы вентиляции является приточно-вытяжная установка. Она может быть сборной или моноблочной.

Сборные установки – делают под конкретные задачи каждого клиента, производство компонует установку из нескольких отдельных блоков с элементами – блок с рекуператором, блок охлаждения, блок фильтрации и т.д. Такие установки, как правило, делают большой производительности (от 3000 м³/ч) и используются там, где нужно скомпоновать оборудование под конкретные требования объекта. Обычно это крупные объекты.

Схема сборной приточно-вытяжной установки

Моноблочные установки – бывают обычно небольшой производительности (от 200 до 3000 м³/ч) и продаются готовым изделием, к которому необходимо просто подвести систему воздуховодов и электропитание. Их используют на небольших объектах, где важна компактность и невысокая стоимость системы.

Моноблочная приточно-вытяжная установка Dantex

Стандартные задачи системы вентиляции

Проект вентиляции преимущественно зависит от площади помещения, количества людей, рода их деятельности, уровня физической активности, оборудования (если это производственный цех или что-то подобное). Если говорить о бытовых задачах, то вентиляция должна:

– создавать нормальный климат в рабочей зоне, не создавая при этом излишнего шума

– устранять из помещения вредные газообразные вещества, примеси, неприятные запахи

– подавать в помещение свежий или очищенный воздух

– быть удобной в эксплуатации и монтаже

– не создавать во время работы шума, вибраций, сквозняков и т.д.

Необходимый объем свежего воздуха:

– для офисных помещений – 60 м³/ч на человека;

– для жилых комнат 20 м³/ч на человека;

– температура воздушных потоков от 20±2 °С.

Объем удаляемого воздуха:

– для санузла или ванной комнаты 50 м³/ч;

– для кухонь 10 м³/ч на квадратный метр;

– для рабочих помещений рассчитывается исходя из количества работников.

Дополнительные требования можно посмотреть в СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование (с Изменениями N 1, 2, 3)».

Допустим, речь идет об офисном помещении, где постоянно находится определенное количество работников, занимающихся умственным трудом. Использовать только приточную, либо только вытяжную вентиляцию неразумно, т.к. для обеспечения воздухообмена персонал начнет открывать окна, может появиться неприятный сквозняк, в помещение будет проникать посторонний шум, работоспособность снизится. Разумнее использовать приточно-вытяжную систему, которая создаст необходимый микроклимат.

Свежий воздух всасывается через воздухозаборные решетки и, очищенный и подогретый, подается в помещение, загрязненный, тем временем, отводится через вытяжку наружу.

Использование шумоглушителей остается на усмотрение проектировщиков. Воздуховод может быть подобран таким образом, что воздушная масса будет двигаться, не производя особого шума, а за разговорами коллег, работой офисной техники шум и вовсе не будет слышен.

Схема движения воздуха в приточно-вытяжной системе вентиляции в офисе

Пример: выбор вентиляционной установки для системы вентиляции квартиры

В примере рассмотрим вентиляцию квартиры общей площадью 180-200м². Квартира представляет собой следующие комнаты: кухня, гостиная комната, три жилых комнаты, сан.узел и ванная комната. Высота потолков в каждой комнате одинакова и равна 3.25 м. Опираясь на СНиП 31-01-2003 Рассчитаем необходимый воздухообмен в каждом помещении квартиры.

Данный воздухообмен можно обеспечивать двумя различными способами:

Вариант I: Использовать ПВУ для воздухообмена в комнатах, в санузле и ванной установить отдельные вытяжные вентиляторы;

Вариант II: Применение в системе вентиляции отдельностоящих приточного и вытяжного вентилятора, которые между собой никак не связаны, (приточный воздух нагревается электрическим калорифером), в санузле и ванной комнате также установить отдельные вытяжные вентиляторы. Система воздуховодов в первом и втором случаях существенных отличий иметь не будет.

*ВАЖНО! Существенная разница имеется в случае применения приточно-вытяжной установки в сравнение с применением вентиляторов и электрического нагревателя, поскольку приточно-вытяжная установка обеспечивает нагрев свежего приточного воздуха на 70% за счет теплоутилизацонных теплообменников, остальное количества энергии на нагрев воздуха подводится в электрическом нагревателе.

Расчет затрат электроэнергии в зимний период года

(когда необходим подгорев воздуха) на вентиляцию с расходом 300 м³/ч.

Название	Ед. измерения	Вариант I	Вариант II
Воздухообмен	м³/час	300	300
Магистральный воздуховод	мм	160	160
Температура внутри помещения	°С	20	20
Способ нагрева воздуха		Эл-во и рекуперация	Эл-во
Требуемое количество энергии	кВт	4,96	4,96
Затрачиваемое кол-во из эл. сети	кВт	1,73	4,96
Время работы в течении дня	час	8	8
Затраты на эл. энергию	кВт/час	13,88	39,55
Стоимость кВт*ч эл. энергии	руб/кВт	5,03	5,03
Затраты на эл. энегрию за месяц	руб	2094,22	5983,49

*Формулы , используемые для расчетов

Q = G * C_p* ( t_вн— t_нар )

Вывод: Из приведенных выше таблиц видно, что использование приточно-вытяжных установок экономически целесообразно, в сравнении с использованием отдельно стоящих вентиляторов и электрического нагревателя. В сторону использования приточно-вытяжной установки склоняет то, что в большинстве случаев ПВУ — это компактная и малогабаритная установка, которую можно установить в условиях ограниченного свободного пространства.

Варианты устройства вентиляции

В коттеджах и частных домах есть несколько основных вариантов устройства вентиляции.

Естественная — из санузла, кухни и обязательно котельной (этому помещению необходимо постоянное поступление свежего воздуха для поддержания процесса горения и удаление воздуха с угарным газом).

Принудительная вытяжная вентиляция — из санузла, кухни и естественную из котельной. В таком случае в каждый санузел или ванную устанавливается вентилятор, который включается вместе со светом, либо отдельной клавишей, либо через реле задержки времени, чтобы выключаться спустя некоторое время после отключения света.

Принудительная приточно-вытяжная система — если требуется полноценная система вентиляции для жилых помещений, чтобы в доме постоянно было комфортное состояние внутреннего климата, то нужно использовать принудительную приточно-вытяжную систему. Здесь уместней использовать систему с рекуперацией тепла, т. е. подогревом поступающего воздуха за счет отводимого. Это позволит сэкономить электроэнергию, поскольку на целый дом объем приточного воздуха предполагается достаточно большой и мощность для нагревателя будет равна чуть ли не всей выделенной мощности на дом.

А вот с вентиляцией ресторанов и кафе все несколько сложнее. Даже небольшое кафе или ресторан является достаточно сложным объектом в плане вентиляции с точки зрения норм и находящимся под особым вниманием проверяющих органов (СЭС, Роспотребнадзор и т.д.). В зависимости от функций, любое заведение необходимо поделить на несколько зон: кухня, санузлы, зал с посетителями, подсобки. Кухню необходимо снабдить автономной вытяжной системой над плитами в дополнение к общей приточно – вытяжной системе.

Приточно-вытяжная система зала с посетителями обеспечивает непрерывный воздухообмен, причем важно не забыть, что количество подаваемого воздуха должно превышать количество удаляемого, это создаст так называемый «воздушный подпор», который не позволит проникать в зал запахам из кухни.

В зоне для курения (в связи с антитабачным законом, это актуально теперь только для заведений, где можно курить кальяны) все наоборот – должно быть небольшое разряжение, чтобы табачный дым активнее выветривался.

В подсобках и кладовых своя система, желательно автоматизированная (например, если хранятся продукты, удобно настроить необходимые параметры – температуру и влажность).

Приточно-вытяжная вентиляция в кафе и ресторане

Управление приточно-вытяжной системой вентиляции

Если в системе используется приточно-вытяжная установка одного производителя, то у нее обычно имеется свой собственный пульт, который может управлять следующими параметрами:

включением и отключением системы
производительностью системы (обычно 3-5 режимов по скорости)
температурой приточного воздуха
режим работы по таймеру (Некотороые установки приспособлены к привязке режима работы ко времени. Например, понедельник — пятница она работают, а в субботу — воскресенье — отключаются.

ВАЖНО! Если система без блока охлаждения, то температуру можно только нагревать выше уличной до необходимой (для холодного периода года). Летом соответственно понизить температуру притока могут только установки с функцией охлаждения. Они значительно дороже, чем без охлаждения, поэтому чаще проблему с охлаждением решают с помощью системы кондиционирования.

Это стандартный функционал полупромышленных вентиляционных установок. На более сложных моделях установок (сборных) есть возможность спрограммировать практически любую функцию, необходимую заказчику. Например, включение-отключение по датчику углекислого газа, по влажности и т.д.

Пульт управления ПВУ

Как часто необходимо проводить техническое обслуживание приточно-вытяжной вентиляции?

Для обычных объектов – офисы, квартиры, загородные дома необходимо проводить обслуживание не реже, чем 1 раз в год.

Для объектов типа цехов, ресторанов, покрасочных камер и др. , где технологические процессы сопровождаются выделением пыли, краски, стружки, жира от приготовления еды обычно график обслуживания составляется частным образом – это может быть от 4 до 12 раз в год.

В основном, процесс обслуживания заключается в следующем:

замена неисправных компонентов
очистка от пыли и промывка фильтров
очистка от пыли и промывка теплообменника
проверка электрических соединений, протяжка автоматов в шкафу управления
чистка воздухораспределительных решеток от грязи и пыли
проверка крыльчатки и двигателей вентиляторов (балансировка, регулировка при необходимости)
замер общих расходов и балансировка всей системы

Что важно знать об обслуживании приточно-вытяжной системы

1. Необходимость обслуживания. Если в системе происходит какой-то сбой или выходит из строя какой-то компонент, лучше это заметить во время обслуживания, пока не произошло какой-то аварии и не вышло из строя что-нибудь еще. Как например, при прекращении подачи горячей воды в водяной калорифер, и клапан не перекроет подачу холодного воздуха – калорифер замерзнет и в последствии лопнет, что после подачи воды приведет к затоплению.

2. Стоимость обслуживания. Варьируется в зависимости от размеров вентиляционной системы, количества оборудования и сложности проводимых работ.

3. Доступ к системе. Устанавливая оборудование, следует подумать, что рано или поздно придется проводить техническое обслуживание, поэтому надо обеспечить легкий доступ ко всем частям, которые могут потребовать замены.

На некоторых объектах, особенно связанных с общепитом, необходимо проводить дезинфекцию системы вентиляции – скапливающаяся пыль и грязь в воздуховодах способна провоцировать тяжелые заболевания. Сначала нужно оценить «степень поражения». Потом выбрать метод очистки: механическая очистка, либо использование химических реагентов. В первом случае в ход идут щелочные машины, промышленные пылесосы, продувка; во втором – химические растворы, разрешенные для использования в жилых зданиях и промышленных помещениях. Далее проводится дезинфекция, дизраствор распыляется из эластичной трубки со специальной насадкой. Мера эта необязательна, иногда чистки вполне достаточно, но если обнаружены болезнетворные бактерии на оборудовании – вариантов нет. Провести самостоятельно дезинфекцию нельзя, этим могут заниматься только специальные организации, имеющие на это лицензию государственного образца. Дезинфекции и очистки требуют не только воздуховоды, но и решетки воздухозаборные, лопасти вентилятора, клапаны.

Дезинфекция приточно-вытяжной системы вентиляции

Проведенное вовремя техническое обслуживание – залог правильной работы системы вентиляции и вашей безопасности.

В заключение необходимо отметить, что только качественно спроектированная и смонтированная система приточно-вытяжной вентиляции работает долговечно и не беспокоит своего хозяина, поэтому, разумеется, мы рекомендуем, чтобы и проектирование, и монтаж, и обслуживание делали специализированные организации.

Получить бесплатную консультацию инженера по приточно-вытяжной вентиляции

Получить!

особенности, виды и конструкции, инструкция по устройству и уходу

Вентиляция считается важным элементом любого строения, которое может быть частным домом или промышленным предприятием. Она выполняет множество важных функций, однако основной ее задачей является поддержание оптимального воздухообмена в любом помещении или в строении в целом. Именно поэтому созданию качественной системы уделяется в последнее время все больше внимания, причем естественная вентиляция перестала быть актуальной и эффективной, в результате чего вентиляционные установки стали пользоваться куда большим спросом. Обусловлено это их высокими параметрами и удобством использования.

Особенности создания вентиляционной системы

Первоначально важно разбираться в том, какие имеются разновидности вентиляции. Изначально все типы можно разделить на два разных вида:

Естественная вентиляция, которая обычно формируется в процессе строительства любого сооружения, а при этом предполагает создание различных отверстий в стенах дома или подвальных помещений. Также она может быть реализована за счет полноценного и частого проветривания с помощью открывания форточек или целых окон.
Вентиляция на крыше
Принудительная система считается на сегодняшний день наиболее актуальной и современной, а при этом для ее работоспособности необходимо наличие специализированного оборудования, которое представлено в виде особых установок, отличающихся друг от друга по мощности и другим параметрам.

Наиболее правильным решением для одного помещения, дома или целого строения является применение принудительной вентиляционной системы, которая обладает определенными положительными параметрами. К ним относится:

Бесперебойная работа оборудования, которая никаким образом не зависит от погодных условий.
Возможность самостоятельно регулировать время работы и мощность определенного оборудования.
Может быть приобретена даже отопительно-вентиляционная установка, которая перед загрузкой свежего воздуха в помещение будет обеспечивать его нагрев, что позволит получить такую атмосферу, которая будет комфортной для любого человека, а также не возникнет ситуации, когда за счет работы системы можно будет застудить комнату.
Можно воспользоваться различными канальными приборами, которые позволят получить качественную систему вентиляции, обслуживающую сразу несколько комнат, что существенно снизит затраты на ее создание, а при этом в каждом помещении будут установлены оптимальные условия.
Домашняя вентиляционная система
Установка вентиляционной системы считается довольно простой работой, поэтому при желании можно справиться с ней своими руками, не затрачивая дополнительные денежные средства на работы профессионалов.

Виды вентиляционных установок и их конструкция

Можно выделить несколько совершенно разных разновидностей такого оборудования, которые отличаются по мощности, размерам, внешнему виду и другим параметрам. Для каждого отдельного помещения или вовсе здания следует подбирать самое подходящее по характеристикам оборудование, которое сможет легко справляться с очищением и обновлением воздуха. Основные виды установок для вентиляции:

Приточная вентиляционная установка предназначена для того, чтобы обеспечивать в помещении оптимальное количество свежего воздуха. При этом все виды данного оборудования могут отличаться по мощности и функциям, поскольку некоторые модели могут кроме притока воздуха дополнительно нагревать его или очищать, ионизировать или выполнять другую важную и нужную работу.
Вытяжная установка очищает и удаляет из комнат отработанный или чрезмерно влажный воздух. Обычно она устанавливается в ванной комнате и на кухне, поскольку эти комнаты отличаются наибольшим количеством различных загрязнений, возникающих в воздухе в процессе работы или жизнедеятельности.
Приточно-вытяжное оборудование
Приточно-вытяжное оборудование обеспечивает как удаление воздуха, так и его приток, а в результате обеспечивается оптимальный и своевременный воздухообмен за счет всего одной установки.

Современные и высококачественные вентиляционные установки обладают многочисленными положительными параметрами. К ним относится:

Небольшие размеры, за счет которых эксплуатация вентиляционных установок считается довольно простой, а также их установка может быть реализована самостоятельно без особых усилий со стороны монтажника.
Выбрать можно такую установку, которая обладает подходящей мощностью, за счет чего сможет обслуживать конкретное помещение или вовсе здание.
Функции различных изделий могут существенно отличаться, поэтому за приемлемую стоимость можно приобрести подходящий вариант.
Потребление энергии данными изделиями считается не слишком большим, что позволяет существенно экономить на коммунальных платежах.

Из каких элементов состоят самые стандартные вентиляционные установки?

Можно выделить несколько наиболее стандартных компонентов данных изделий. К ним относятся:

Приточно-вытяжной принцип работы

Вентилятор, за счет которого происходит забор воздуха как внутри помещения, так и снаружи, а при этом он может иметь разную мощность и размеры.
Вентиляционные каналы, через которые происходит прокладка вентиляционных труб, обеспечивающих проведение воздуха, причем все стенки обычно являются идеально герметичными.
Обратный клапан, который не позволяет проникать холодному воздуху в помещение при отключенном оборудовании, а также за счет него отработанный воздух никогда не вернется обратно. При этом установка вентиляционных клапанов считается важной задачей, которая должна быть реализована без каких-либо проблем.
Компоненты для безопасной и автоматической работы, которые обычно являются встроенными элементами любых установок. Именно они обеспечивают легкость и простоту применения данного оборудования обычными пользователями.
Решетки на вентиляционных отверстиях, которые защищают всю систему от проникновения с улицы мусора. Поскольку установка вентиляционной решетки осуществляется снаружи дома, то этот элемент должен быть достаточно красивым, чтобы не портил внешний вид строения.
Элементы для обогрева и очищения воздуха, которые могут иметься не во всех установках, поскольку существенно влияют на их стоимость. При этом именно за счет них получается вентиляционная система, которая будет комфортной и удобной.

Выбор конкретной установки зависит от того, для какого помещения или строения она предназначается, а также какие функции должны в ней иметься. Установка вентиляционного оборудования может быть совершенно разной в зависимости от того, сколько помещений предполагается обслуживать с ее помощью, а также какими габаритами, мощностью и другими характеристиками она обладает.

Уход за вентиляционными изделиями

Вентиляция является очень важной системой, от которой зависит то, какая атмосфера будет иметься в помещениях, а она при этом влияет на работоспособность и самочувствие людей. Важно не только осуществить грамотный монтаж в соответствии с имеющимися параметрами, но и обеспечивать правильный уход за оборудованием. От этого зависит его долговечность и работоспособность, а также безопасность применения. Уход заключается в периодической чистке, поскольку иначе в вентиляционных шахтах будет скапливаться много пыли и засоров, которые не позволят получать в комнаты чистого воздуха. Также это может быть очень опасным, поскольку малейшая искорка может повлечь за собой возгорание всей системы, а если она является многоканальной, то это приведет к пожару во всем здании.

Поэтому периодическое и правильное обслуживание всей системы считается приоритетной задачей каждого владельца строения. Вся работа может быть реализована самостоятельно, поскольку здесь важно только приобрести стандартный комплект оборудования, которое может быть автоматическим или ручным. Проводить очищение нужно в определенный момент времени, а если в системе имеются фильтры, то их следует либо очищать, либо полностью заменять новыми изделиями.

Ремонт оборудования требуется не так часто, если были приобретены качественные установки. Какие-либо проблемы обычно возникают либо после очень долгого срока эксплуатации, либо при некачественном обслуживании, либо при неправильном обращении с основными элементами всей системы в целом. Если же относиться к вентиляции правильно и ответственно, то она прослужит долгое время без проблем.

принцип действия, конструкция, инструкция пользователю

Вентиляция представляет собой одну из важнейших составляющих помещений самых разнообразных типов и видов. Решение о необходимости вентиляционной системы принимается ещё на стадии разработки плана помещений. Существуют различные варианты, среди которых популярными сегодня являются приточно-вытяжные вентиляционные установки. Об этой и некоторых других разновидностях вентиляционных систем мы расскажем в данной статье.

Сегодня можно говорить о трёх основных типах установок системы вентилирования. К их числу относятся следующие:

Приточно-вытяжные;
Системы вытяжного типа;
установки приточного типа.

Как это действует

Приточно-вытяжная система вентиляции

Приточно-вытяжные системы представляют собой специализированное оборудование. Их необходимость особо проявляется в тех случаях, когда требуется обеспечить наилучшие микроклиматические условия в доме. Их применение оправдано в тех случаях, когда имеют место пластиковые окна, характеризующиеся своей герметичностью. Рассматриваемый тип вентиляции имеет такой принцип работы, который предусматривает одновременное обеспечение притока и вывода воздушных масс. Кроме всего прочего, использование подобного рода установок даёт возможность изменять влажностные показатели воздуха.

Применение приточно-вытяжных вентилируемых установок оправданно в тех ситуациях, когда помещения отличаются своими достаточно крупными размерами. Сюда можно отнести библиотеки, кинотеатры и так далее. Стоит также отметить и то, что подобные помещения подразумевают под собой также и работу довольно-таки мощных центральных кондиционеров. Упрощённая версия приточно-вытяжной системы может использоваться и в частном домостроительстве.

Такая разновидность вентиляции позволяет также, и нагревать воздушные массы. Достигается это двумя основными способами:

За счёт использования нагревательных элементов, которые встроены в систему.
Кроме того, может использоваться и принцип рекуперации. Данный способ предусматривает повышение температуры благодаря теплоотдаче, издаваемой противоположным потоком воздушных масс.

Каково предназначение и составляющие части

Основное назначение приточно-вытяжной разновидности вентиляции заключается в том, чтобы подавать чистые воздушные массы в пределы здания. Кроме того, что в процессе их работы воздух нагревается, происходит и его очистка от пыли. Если говорить о преимуществах подобных установок, то можно выделить то, что становится возможным осуществления значительно более тщательного очищения подаваемых воздушных масс.

Кроме того, реализуется возможность изменения температурных и влажностных показателей. Рассматриваемая система использует в своей работе специальные приточные установки, которые различаются в зависимости от своего назначения. Так, к примеру, они могут использоваться как в квартирах, таки и на объектах промышленного назначения. В связи с этим, существует два вида устройств, в зависимости от места работы.

Стоит также отметить и то, что возможно применение приточно-вытяжных вентиляционных установок двух типов. Среди них можно выделить наборного и моноблокового видов. Первые представляют собой конструкцию, собираемую из нескольких отдельных элементов. Что касается основного их преимущества, то оно заключается в возможности вентилирования помещений любого типа и назначения.

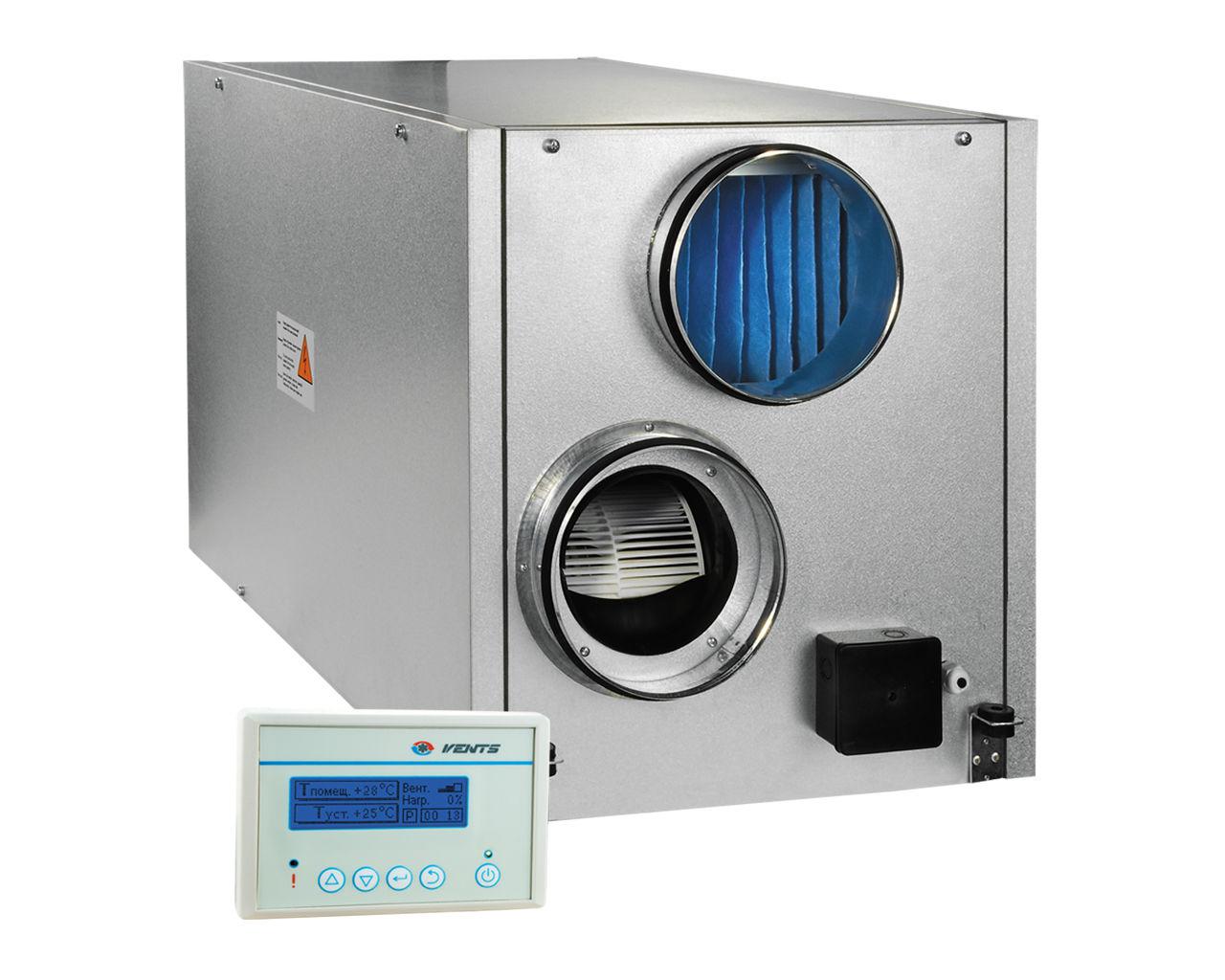

Приточно-вытяжная установка

Таким образом, наборные установки способны одинаково успешно и эффективно работать как в небольших квартирах, так и в крупных торговых залах и офисных помещениях.

В то же время, не обошлось здесь и без недостатка. Он заключается в том, что возникает надобность в профессиональных расчётах и проектировании, а также в большинстве случаях это крупногабаритное устройство. Установки моноблочного типа, в свою очередь, характеризуются своим расположением в пределах единого корпуса, отличающегося шумовой изоляцией. Если говорить о достоинствах такого типа установок, то ключевым является то, что они обладают меньшим показателем уровня шума. Таким образом, становится возможным их расположение в рамках жилого помещения.

Особенности конструкции

Как мы уже указывали выше, существуют приточные и вытяжные установки. Сегодня же, наиболее распространена их работа в паре, то есть имеет место существование некоторого комбинированного варианта, объединяющего два предыдущих вида. И этим решением стала приточно-вытяжная система. Рассматриваемая разновидность вентиляционной установки состоит из двух составляющих элементов – вытяжной и приточной системы. Важным условием является их совместная сбалансированная работа. В противном случае становится реальной угроза возникновения разного рода сквозняков.

Конструкция вентиляционной установки

Весь принцип действия приточно-вытяжных вентиляционных установок направлен на то, чтобы обеспечивать равномерные процессы притока свежего и вывода отработанного воздуха за пределы помещения. Одной из примечательных особенностей конструкции рассматриваемой системы вентилирования является оборудование её специальным теплообменником.

Специалисты называют его рекуператором, основная задача которого состоит в применении тепла выводимых воздушных масс с целью прогрева привлекаемого воздуха. Отдельные экземпляры обладают возможностью в выполнении также и влагообменных операций с выводимым воздухом. Приточно-вытяжные системы вентилирования, которые позволяют применять утилизацию тепла, нашли своё достаточно широкое использование в крупных офисных помещениях, а также в залах и даже в жилых постройках и т.д.

Конечно же, наилучшим вариантом станет одновременное использование приточной и вытяжной вентиляции. В то же время, существуют и такие варианты, когда используется только одна из них. Это снизит затраты на установку и дальнейшее обслуживание системы. Для начала разберёмся в том, что это такое – чисто вытяжная вентиляция. Она предусматривает вывод за пределы помещения отработанного воздуха. С этой целью обычно используются вентиляторы. Но как быть с поступлением свежего воздуха? Этот вопрос решается естественным образом благодаря инфильтрации.

Принцип работы вентиляции

Что же касается приточной разновидности вентилирования, то она предусматривает привлечение свежего воздуха в помещение принудительным путём. Им же и вытесняются отработанные воздушные массы. Если говорить о видах исполнения вентилирования приточного типа, то оно может быть как канальным, так и бесканальным. Существует и другая классификация, которая подразделяет рассматриваемый тип вентиляции на общеобменную и местную. Так, к примеру, первый тип предусматривает поступление свежих воздушных масс на всю площадь помещения. Что касается местной, то воздух проводится в некоторые конкретные места. Стоит также отметить и то, что последняя используется, в первую очередь, в промышленной сфере. Она может выполняться также и как приточно-вытяжная система вентиляции.

В настоящее время абсолютно все установки приточного типа работают согласно двум технологиям. Если быть точнее, то за основу берётся либо вытесняющий, либо перемешивающий принцип. Таким образом, если вентилирование будет осуществляться перемешиванием, то свежие воздушные массы будут просто подаваться в пределы рабочей зоны, которые будут привлекать в движение больше воздуха в пределах помещения. Однако, приточные установки, работающие по принципу перемешивания, характеризуются невысокой эффективностью, особенно если сравнивать со способом вытеснения. В то же время, рассматриваемый метод отличается простотой в обустройстве и экономичностью в использовании.

Если установка характеризуется принципом вытеснения, то его принято считать более эффективной организацией воздушного обмена. В первую очередь, актуально для промышленных предприятий. Однако может использоваться и для других целей.

В заключение

Выбирая способ организации принудительной вентиляции, следует учитывать огромное число различных факторов. В любом случае, рекомендуется помнить о том, как устроены приточно-вытяжные вентиляционные установки. Зная об этом, можно понять причину такой их популярности. Они являют собой наиболее рекомендуемый вариант, хотя выбор остаётся и в данном случае. Помните, что от этого будет зависеть уровень комфорта во всём помещении.

устройство, принцип работы, разновидности, инструкция по монтажу

Современные вентиляционные системы позволяют обеспечить постоянное поступление и распределение воздуха в помещении. Так, приточная вентиляционная установка совершает фильтрацию воздуха, который поступает в вентилируемое помещение, используя при этом систему воздуховодов. При этом модернизированная конструкция также обеспечивает чистоту, качество, необходимую температуру и влажность поступающего воздуха.

Основные элементы и принцип работы

Для того чтобы объяснить принцип работы приточной вентиляционной установки, сначала необходимо выделить основные компоненты системы:

Вентиляционная система

Воздушный клапан, который необходим для того, чтобы воздух попадал в систему, только когда она включена. Он может быть автоматизирован путём открывания во время включения и закрывания во время выключения установки.
Фильтр, необходимый для очищения от пыли, запаха, поступающего воздуха. От того какой набор фильтров в данной системе будет зависеть уровень и качество очистки воздуха.
Нагреватель обеспечивает нагревание входящего воздуха до необходимой температуры. Он может быть электрическим и водяным.
Вентилятор выступает основным элементом данной системы, обеспечивая поступление наружного воздуха в помещение. Происходит это благодаря давлению, который создаёт вентилятор.
Глушитель шума необходим для того, чтобы максимально снизить уровень шума, который создаёт вентиляционная система.

Таким образом, принцип действия приточной вентиляционной установки заключается в подаче чистого, без токсинов и пыли, нагретого до нужной температуры воздуха, путём его принудительного нагнетания в помещение. Воздух, который попадает в воздуховодный канал системы, подвергается определённой обработке, проходя через фильтр и элементы конструкции с разным уровнем отчистки от загрязняющих веществ. Что касается температуры подаваемого воздуха, то он может поддаваться как нагреванию, так и охлаждению. Качество и параметры входящего потока могут варьироваться в зависимости от того, какого результата необходимо достичь.

Приточно-вентиляционная система

Именно поэтому приточные вентиляционные установки очень популярны в жилых, дачных домах, коттеджах, где постоянно необходимо поддерживать нормальные условия для проживания. Также устанавливаться такая система может в помещениях производственного, офисного, ресторанного, магазинного, складского типа. При этом следует располагать вентиляцию в помещении, где исключена возможность попадания влаги, сырости, тепла, газовых образований. То есть это не может быть ванная комната, туалет, душевая, кухня и т.д.

Высокое давление, которое образуется вследствие работы приточной вентиляционной установки, как бы принуждает отработанный воздух покидать помещение. Выход происходит через специальные строительные шахты, щели в дверях и окнах. То есть отток загрязнённого воздуха происходит естественным способом.

Недостатки приточной вентиляционной установки

Несмотря на очевидные преимущества приточной вентиляционной установки, она имеет и определённые минусы, особенно при монтаже и разработке системы, в частности на территории с плотной жилой застройкой. Проблемы могут быть связанны с недостатком места для системы, установка конструкции требует определённого свободного пространства, выполнения всех законодательных норм и правил.

Устройство приточной вентиляционной установки создаёт определённый шум и вибрацию при работе, что может принести неудобства жителям постройки. Для решения этой проблемы необходимо дополнительно использовать шумоизоляционные и виброизоляционные материалы, например, такие как ламелла-маты, битопласт, материалы на основе стекловолокна. Однако, такие мероприятия могут оказаться достаточно дорогостоящими.

Ещё одной проблемой может стать вопрос проектирования воздуховодных каналов, так как для их закладки необходимо определённое пространство, а также место, где воздухопроводы можно будет спрятать. Процесс может принести некоторые финансовые и временные потери.

Установка вентиляционной системы в квартире

Поскольку современные пластиковые окна, экологическое состояния окружающей среды провоцируют образование конденсата в помещении, то обустройство такой системы в квартире станет оптимальным решением. Это позволит избежать попадания пыли, СО2, влаги и неприятных запахов, помещение будет защищено от сырости, плесени. А самое главное – положительно скажется на состоянии здоровья и хорошем самочувствия всех членов семьи.

Однако, приточная вентиляционная установка для квартиры имеет свои особенности. Её расположение зависит от планировки квартиры, перепадов температур внутри помещения и снаружи. Монтаж необходимо тщательно продумать, спланировать, чтобы воздушный поток перемещался в нужном направлении. Правильным считается, если воздух двигается от комнат к кухне, ванной, санузлу. Также, для эффективной циркуляции воздуха, следует оставлять зазор в дверных проёмах между комнатами. Существует ещё много факторов, которые нужно учитывать при установке приточной вентиляционной системы в каждой квартире отдельно. Этим занимаются инженеры, составляя проект индивидуально для заказчика.

Компактная приточная установка

Система приточной вентиляции

Оптимальным вариантом для создания нормальной циркуляции воздуха в квартире будет установка компактной приточной вентиляционной установки. Она представляет собой прибор небольшого размера, предназначенный для принудительного нагнетания воздуха с улицы, очищая и нагревая его. По сути, компактные приточные вентиляционные установки то же самое, что и обычные приточные системы, однако отличаются размером и тем, что все элементы системы расположены в одном корпусе. Низкий уровень шума позволяет устанавливать такую систему в жилых помещениях. Разместить компактную установку можно снаружи стены помещения, внутри за подвесным потолком, на чердаке.

Приточно-вытяжная установка

В помещении, где стоят герметичные пластиковые окна, и воздухообмен отсутствует, либо циркулирует недостаточно, помогут решить проблему приточно-вытяжные вентиляционные установки. Они устроены таким образом, что обеспечивается как поступление свежего воздуха, так и отток отработанного. Также такие установки дают возможность контролировать влажность помещения. Устанавливать приточно-вытяжные системы наиболее уместно для больших помещений (торговые центры, гостиницы, офисы, кинотеатры и другие, промышленные и административные объекты). Однако, существуют и комнатные приточно-вытяжные системы. Они компактных размеров и не составляют трудностей при монтаже. Устанавливают их как внутри, так и снаружи помещения, проделывая всего два сквозных отверстия.

Приточно-вентиляционная установка

Нагрев воздуха приточно-вытяжной установки происходит с помощью процесса рекуперации тепла. То есть, холодный поступающий воздух нагревается тёплым удаляемым за счёт теплопередачи. Одним из преимуществ такого способа обогрева является минимизация затрат, связанных с отоплением. Также нагрев может происходить с помощью специального водяного или электрического нагревателя.

Кроме основных элементов комплектации вентиляционного оборудования, используются следующие дополнительные:

Вентиляционная решётка, которая находится снаружи и предотвращает попадание посторонних предметов в воздуховодные каналы.
Устройства, распределяющие воздух. Они контролируют приток и отток воздуха. Существует множество моделей таких установок, имеющие разные эксплуатационные характеристики, дизайн.
Регулятор, который управляет скоростью вращения вентилятора, тем самым контролирует количество поступающего воздуха.
Регулятор, позволяющий устанавливать необходимую температуру.
Датчик температуры, который функционально связан с регулятором и обеспечивает наиболее точное поддержание температуры воздуха в помещении.

В водовороте стремительной жизни мегаполисов и крупных городов нет возможности вдыхать достаточное количество свежего, чистого воздуха. Решить данную проблему смогут современные приточные, приточно-вытяжные вентиляционные установки. Они обеспечат нормальный микроклимат, чистоту воздуха жилых и общественных помещений, сохранив здоровье организма и хорошее самочувствие.

схема и мощность вытяжной компактной отопительной системы, состав бытового переносного комплекта для коттеджа

До тех пор, пока вентиляционные системы работают нормально, о них не вспоминают. Однако, чтобы реже сталкиваться с проблемами, надо с самого начала правильно их установить. И тут без точных знаний особенностей устройства вентиляционных комплексов не обойтись.

Классификация вытяжной, приточной и приточно-вытяжной установки

Вентиляция – это целостная система аппаратов и мер действия, которые позволяют поддержать на рабочем месте или в жилом помещении приличное качество воздуха. Оно оценивается в соответствии с требованиями гигиенических норм и технологических стандартов. Механизированная вентиляция делится на приточный, вытяжной и приточно-вытяжной типы.

Суть приточных моделей состоит в том, что воздух подается специальным агрегатом, а сбрасывается во внешнюю среду через дефлектор либо фонарь. Такой подход рекомендован для комнат, технических помещений с избытком тепла и недостаточной концентрацией токсичных веществ.
Роль вытяжки характеризуется уже ее названием – это устранение из обслуживаемого пространства отработанного и загрязненного теми или иными реагентами воздуха. Необходимость в использовании таких аппаратов возникает там, где вредных веществ много. Также они позволяют эффективно сбрасывать наружу тепло и влагу.
Приточно-вытяжные конструкции монтируются там, где особенно актуально поддержание приемлемого баланса между поступающим и откачиваемым воздухом.

Но бывает так, что помещение непрерывно насыщается вредными веществами из-за технологических процессов и иных нюансов использования. Тогда приходится выводить из обслуживаемого пространства больше воздуха, чем подается туда. Компенсировать эту разницу можно, если подавать избыточную массу в смежные комнаты. Рекомендуемое превышение отбора воздуха над его притоком в этом случае составит 20%. Что касается аварийных вентилирующих систем, они по большей части относятся к вытягивающему типу.

Схема и принцип работы

Даже поверхностное знакомство с разновидностями вентиляционных установок показывает, что они могут действовать разным образом. Но самое главное – это то, как конкретно приводится в движение воздушная масса. Для многоквартирных жилых домов характерно проветривание естественным способом. Он подразумевает, что воздух будет двигаться за счет неоднородности давления и температуры. Вполне допустимо такое решение и в частном жилье.

Естественное проветривание характеризуется:

простотой;
отсутствием обязательного участия человека;
отсутствием привязанности к энергетическому снабжению.

Но даже эти достоинства не позволяют считать подобный подход идеальным выбором: он слишком привязан к характеристикам внешней среды. Если температура воздуха в доме и на улице, к примеру, выравнивается – тяга на вводе полностью исчезает. На выходе при этом движение может происходить в обратном нормальному направлении. Потому придется или страдать от ухудшения микроклимата и загрязнения атмосферы, или выбирать принудительный способ проветривания. Если избран именно он, никакой препятствующий нормальной работе вентиляции ветер не будет страшен.

Гибридные комплексы создаются, когда в естественную систему добавляются детали, обеспечивающие принудительный проход воздуха. Это может быть или клапан притока, или вытягивающий блок для оттока. Но общим требованием является обязательное присутствие выходного и входного каналов, которые поддерживают свободный ход воздушных масс. На схеме естественной вентиляции вступающий воздух обозначается синим цветом, а отработанный – зеленым; он должен устремляться в окна либо просветы, устроенные под дверьми к вытягивающим отдушинам. Так как разогретые воздушные массы становятся легче, они поднимаются к потолку и проходят через вертикальный канал на улицу.

Механические системы ставят не только в тех случаях, когда присутствуют описанные проблемы. Они нужны еще и при потребности в увеличенном количестве приточного воздуха, в повышенной скорости его прохода. Современные комплексные контуры позволяют обрабатывать приточную массу:

делая ее суше;
повышая влажность;
сокращая нагрев;
дополнительно подогревая;
освобождая от различных загрязняющих агентов.

Принудительные аппараты обычно имеют повышенную мощность по сравнению с более простыми, использующими только тепловые эффекты. Оттого их широко применяют на промышленных предприятиях, в офисных центрах и на складах, где уровень мощности критичен. Надо учитывать, что эти преимущества сопровождаются повышенным потреблением электричества. Система отличается значительным радиусом действия, возможна ее полноценная автоматизация. Какой бы ни была погода, микроклимат будет поддерживаться стабильно.

Типы

По функциональным особенностям

Отопительная вентиляция надежно защищает от переохлаждения. Да, она не способна заменить полноценное отопление. Однако подобная система сокращает до минимума разницу температур между помещением и уличным пространством. Проблема решается за счет теплового контакта уходящего и поступающего воздуха. Чтобы исключить их смешивание, используется специальное устройство – рекуператор.

Трудность в том, что рекуператоры не справляются с очень холодным воздухом. Поэтому во многих случаях рекомендовано использовать комбинированные отопительно-вентиляционные приборы. Они неоценимы в гаражах и тому подобных постройках, где найти достаточное место сразу для двух базовых систем инфраструктуры не получится. Недостатком подобных вариантов является дороговизна при использовании в обычных жилых домах.

Там применяется иное решение – продувка поступающего воздуха через теплообменник, установленный в котел воздушного отопления. Так как канал напрямую сообщается и с отводом, обязательным условием является тщательная тепловая изоляция рукавов. В зависимости от выбора разработчиков и проектировщиков, каналы протягиваются:

под лагами пола;
в капитальных стенах;
между подвесным и основным потолками.

Обогрев воздуха обязательно сопровождается увеличением концентрации пылевых частиц. А их и без того немало присутствует в атмосфере, просто обычно этот факт не замечают. Потому во многих случаях актуальна пылеулавливающая вентиляция. Аппараты, способные одновременно подавать или откачивать воздух и освобождать его от пыли, применяются:

чтобы удалять загрязненные воздушные массы, засорение которых вызвано работой производственных аппаратов;
с целью удаления и частичного очищения газообразных продуктов сгорания в малых твердотопливных котельных;
для выполнения аналогичных операций с воздухом, выброшенным из сушильных аппаратов асфальтобетонных заводов.

По назначению

Приточные аппараты могут быть компактными, в этом случае устройства идеально войдут в дизайнерскую композицию какого угодно помещения. Существует 3 основных типа малоразмерных приточных конструкций. Важно: подобный эффект дают и кондиционирующие системы с необходимыми функциями. Механический проветриватель может быть размещен на окнах из любого материала. Такие устройства могут использоваться и на поворотно-откидных створках.

В любом случае проветриватель периодически выталкивается и втягивается обратно. Это сопровождается соответственно открытием (закрытием) створок. Чтобы зазор изменялся, применяется фурнитура, установленная в самом оконном блоке. Благодаря механике, защищенной от перегрузок, створка может открыться только до определенной ширины. Механизированные проветриватели бывают оборудованы опциями дистанционного управления, а также стремительно проветриваются в момент нажатия кнопок.

Кроме этих двух опций, могут применяться программируемый таймер и автоматическое закрытие окон, как только отпадет необходимость в проветривании. Есть такие проветриватели, которые способны также заменить ручки створок; они даже ставятся на те же самые места. В зависимости от замысла конструкторов, такие блоки могут программироваться, управляться при помощи дистанционных пультов. Чтобы качество работы улучшалось, применяются дождевые и ветровые датчики. На распашных окнах довольно часто применяются проветриватели на червячных передачах.

Важный вид встраиваемых воздуховодов – бытовые настенные клапаны. Чтобы разместить их, в стенах сверлятся отверстия необходимого диаметра. Монтаж производится около отопительных радиаторов либо у самого потолка. В первом случае удается подогревать входящий воздух. Во втором – кардинально усиливается тяга.

Самые дорогие варианты стеновых клапанов могут дополняться вентиляторами и рекуператорами. Что касается бризеров, их применение позволяет:

вычистить из поступающего воздуха вредные вещества;
активизировать подачу за счет применения вентиляторов;
подогреть притекающую массу.

Переносные вентилирующие системы обеспечивают освобождение помещений от загрязненного воздуха и подачу чистой его массы. Они нужны там, где проводятся сварочные работы, а доступ воздуха по какой-то причине затруднен. Стандарты предусматривают определенный уровень температурной стойкости конструкций. Лимитировано также содержание пылевых примесей. Мобильные аппараты часто способны взаимодействовать с калориферами и специальными фильтрами.

Кроме мини-вентиляционных установок, достаточно большое значение имеют моноблочные конструкции. От наборных, собираемых из отдельных деталей на объекте, они отличаются размещением всех необходимых аппаратов в готовом корпусе. Так как поставка происходит в собранном виде, радикально сокращается объем монтажных работ. Тратится намного меньше времени. Моноблочные элементы способны работать на приток, на отгон отработанных масс, а также смешивать эти режимы.

Моноблок становится центром, от которого в разных направлениях тянутся воздуховоды. Когда надо обслуживать лишь единственное помещение, потребности в дополнительных коммуникациях просто нет. Обязательно требуется подумать о шумовой защите системы. Все дополнительные аппараты (нагревательные, очистительные и иные) должны располагаться внутри корпуса. Потому их точный набор надо выяснять заранее.

Для видов помещений

В различных комнатах коттеджа или квартиры должен воплощаться свой особый режим работы вентиляции. В жилых комнатах используется преимущественно режим притока. Должны быть крайне веские основания, чтобы там применялся отсос воздуха. Гораздо типичнее размещение вытяжных комплексов в санузле и в кухне.

Важно: вытяжные зонты, монтирующиеся над плитами, не способны заменить полноценную вентиляцию. Дело в том, что жилые постройки традиционно рассчитываются на естественную вентиляцию. Малейшие неплотности используются для решения поставленных задач.

Вытяжка (механическая) не может собрать воздух, поднявшийся до самого потолка. Кухонная вентиляция должна быть рассчитана на прокачку воздуха, вобравшего в себя жир и другие сомнительные вещества. А еще и в кухне, и в ванной комнате стоит делать вентиляционные системы, способные откачать тепловой избыток.

По мощности

Чтобы правильно выбрать проветривающую систему по мощности, отталкиваются, прежде всего, от требуемой кратности обмена воздушных масс. По умолчанию, в жилом пространстве полагается сменять воздух 1 раз за 60 минут. Однако там, где предполагается заниматься физическими упражнениями, надо несколько активнее вентилировать пространство. В офисных постройках требуется обменивать воздушные массы 2 или 3 раза за час. Кухонные вытягивающие системы позволяют убирать от 1 до 1. 5 куб. м воздуха за минуту.

Противодымные вентилирующие агрегаты могут иметь различный уровень мощности. Они рассчитываются в индивидуальном порядке. Но почти всегда необходимый показатель варьируется от 100 до 250 куб. м. В городском многоквартирном жилье запрещается использовать вентиляцию более мощную, нежели суммарная пропускная сила общего канала. Это только создаст проблемы самим хозяевам и их соседям.

Устройство и состав

Как оборудованные электроприводом, так и работающие на основе конвекции, системы содержат три основных разновидности оборудования:

генерирующие поток воздуха;
обрабатывающие его;
распределяющие приходящий поток.

В автономном режиме могут работать нагреватели воздуха, фильтрующие системы, увлажняющие установки и охлаждающие аппараты. Однако все эти агрегаты бывают и встроенными в более сложные комплексы. Для обеспечения потока воздуха применяют воздуховоды, клапанные и диафрагменные узлы, щелевые механизмы, плафоны, панели и решетки. Решетчатая конструкция отличается впечатляющим декоративным обликом и эффективно сдерживает проникновение в дом через вентилирующие каналы того, что так проникать не должно. Роль клапанов состоит в отсечении проникновения уличного воздуха, если вентиляционный комплекс отключен.

Монтаж и автоматизация

Независимо от того, производится ли монтаж вентиляции самостоятельно или с привлечением профессионалов, он подразумевает:

размещение оборудования;
подготовку отверстий притока и сброса;
протягивание воздушных трасс;
проверку пригодности системы.

Моноблочные системы обязательно ставятся в обособленной вентилирующей камере. При любой возможности требуется точно так же поступать и с другими разновидностями вентиляции. Чаще всего камеры ставят в подвалах либо на теплых чердаках. Вентиляцию частных жилищ рекомендуется дополнять автономными генераторами. Комплект автоматики помогает формировать комфортную среду обитания как в жилье, так и на производственных объектах.

Рекомендуется дополнять систему устройствами, сигнализирующими об авариях. Новейшие системы обеспечивают удаленное управление. Но стоимость подобных вариантов бывает слишком велика. Очень важна регулировка скорости вращения вентилятора. Общим пунктом управления является главный автоматический шкаф.

ИЗ ЧЕГО СОСТОИТ ВЕНТИЛЯЦИОННАЯ СИСТЕМА?

Вентиляционная система состоит из приточной вентиляционной установки, вытяжной вентиляционной установки и сети воздуховодов и воздухораспределительных устройств.

Приточная вентиляционная установка — это комплекс оборудования, осуществляющего подачу воздуха в помещение с соблюдением требований к температуре и чистоте подаваемого воздуха.

Приточная вентиляционная установка состоит из следующих элементов:

Воздушный клапан служит для предотвращения попадания атмосферного воздуха в систему вентиляции, когда она не работает. Воздушный клапан может быть оборудован электрическим приводом, позволяющим автоматизировать его работу, открывая клапан при включении системы вентиляции и закрывая его при выключении системы.
Канальный фильтр очишает поступающий воздух от пыли и запахов. Уровень очистки воздуха может существенно варьироваться в зависимости от установленного набора фильтров.
Канальный нагреватель (калорифер) служит для подогрева наружного воздуха до заданной температуры в холодное время года. Существуют как электрические калориферы, так и водяные.
Канальный вентилятор является «сердцем» системы вентиляции — благодаря создаваемому им давлению, очищенный и нагретый воздух через сеть воздуховодов поступает в помещение.
Шумоглушитель применяется для минимизации уровня шума, создаваемого элементами вентиляционной системы.

Приточная установка может быть выполнена как в едином корпусе, так и скомпонована из отдельных элементов. Компоновка приточной установки из отдельных элементов позволяет добиться большей гибкости при монтаже, а также лучше учесть индивидуальные потребности заказчика.

Вытяжная вентиляционная установка в бытовых системах вентиляции в большинстве случаев состоит из канального вентилятора и воздушного клапана. Однако, если удаляемый из помещения воздух содержит сильное загрязнение или вредные вещества, вытяжная вентиляционная установка комплектуется набором специально подобранных фильтров для очистки воздуха. Если существует ограничение на допустимый уровень шума, то установка комплектуется шумоглушителем.

Помимо основного оборудования, в системах вентиляции используются следующие элементы:

Наружная вентиляционная решетка предотвращает попадание посторонних предметов в вентиляционные каналы.
Воздухораспределительные устройства управляют подачай или удалением воздуха непосредственно в вентилируемом помещении. На рынке представлен широчайший выбор воздухораспределительных устройств с различными функциональными характеристиками и дизайном.
Регулятор скорости вращения вентилятора позволяет управлять количеством подаваемого в помещение воздуха.
Регулятор температуры канального нагревателя позволяет задавать желаемую температуру воздуха.
Гибкий воздуховод является основой транспортной сети, по которой перемещается воздух. Обычно используется в вытяжных вентиляционных системах.
Теплошумоизолированный гибкий воздуховод снижает уровень шума и тепловых потерь в транспортной сети. Обычно используется в системах приточной вентиляции.
Канальный датчик температуры используется в связке с регулятором температуры канального нагревателя для более точного поддержания температуры воздуха.

MVHR | Подразделение МВХР | Система MVHR

Установки рекуперации тепла сильно различаются по производительности, физическим размерам, ориентации, управляемости, стоимости и типам теплообменников.

Поскольку ни одно устройство или производитель не могут предоставить решение для всех домов, у нас есть более 50 единиц MVHR , доступных для профессионального предоставления индивидуального решения, которое подойдет для вашего проекта, чтобы обеспечить тихую и эффективную систему.

Чтобы создать тихую и эффективную систему, все начинается здесь с проектирования и спецификации, вы можете либо:

Связаться с нашими обученными специалистами, которые предоставят список подходящих устройств на основе предоставленных деталей, либо вы предоставите набор планов
Следуйте этому руководству и ознакомьтесь с нашим простым в использовании средством выбора продуктов, чтобы выбрать лучшее решение.

Каждый производитель имеет свою область знаний:

Vent Axia — отличная управляемость и надежность
Komfovent — Высокоэффективные поворотные колесные агрегаты
Duco — Самая бесшумная система MVHR в Европе
Blauberg — Высокая эффективность рекуперации тепла
BSK — мощный и эффективный агрегат класса энергии A +
Quiet-Vent — Отличное качество по горизонтали навесные блоки рекуперации тепла, подходящие для небольших квартир и домов
Zehnder — Установки рекуперации тепла Zehnder подходят для применений, включая новые, старые и реконструируемые здания
Airflow Adroit — Интерактивное управление и одобрено для пассивного дома
Airflow Basic — Отличное соотношение цены и качества
Xpelair 180 — Все функции и помещаются в кухонный шкаф
Vortice — Очень тихий и хороший набор датчиков
Domus — Хороший цифровой контроллер и отличное соотношение цены и качества
Nuaire — Идеально подходит для проектов социального жилья с простым управлением

Теплообменники для блоков рекуперации тепла —

Мы всегда выбираем противоточные теплообменники для жилых помещений. Существует два типа рекуперации тепла (противоток и вращающееся колесо). 90% бытовых теплообменников и все блоки, произведенные в Великобритании, теперь используют противоточные из-за энергоэффективности, эффективности рекуперации тепла и того факта, что воздушные потоки не смешиваются.

Роторные теплообменники лучше подходят для коммерческих применений, таких как офисы, из-за небольшого увлажнения воздуха. (Собранная влага может попадать в поток входящего воздуха — не очень хорошая идея для жилых домов) и возможен больший поток воздуха через роторный теплообменник.

Определение требований к потоку воздуха рекуперации тепла —

Основное руководство по выбору агрегата!

Сначала проверьте количество воздуха, которое система должна подавать и удалять.

Воздушный поток должен быть максимальным для системы 1 или 2.

Система 1
В небольших домах вы должны иметь возможность отводить @ 13 л / с из кухни, 8 л / с из каждой ванной комнаты / подсобного помещения и подачи по той же ставке

Просто сложите количество влажных помещений e. г.

3 ванные комнаты при 8 л / с ea
1 кухня при 13 л / с
1 подсобное оборудование при 8 л / с
= 45 л / с

Это означает, что вам нужно отводить при 45 л / с и вам следует искать агрегат, способный достичь производительности 75 л / с.

Система 2
В больших домах увеличьте полезную площадь пола, чтобы добиться минимальной скорости вентиляции 0,5 воздухообмена в час.

например для дома с 5 спальнями площадью 200 м2 потребуется 66 л / с (200x высота комнат 2.4 м = 480 м2% 2 = 240% 3,6 = 66).

Это означает, что вам необходимо подавать со скоростью 66 л / с, и вам следует искать устройство, которое может достигать скорости подачи 110 л / с.

Выбор размера блока рекуперации тепла —

Для оптимальной практики выберите блок, который работает на уровне менее 70% от общей требуемой мощности в режиме наддува.

Блок MVHR не должен работать на 100% мощности.

Агрегат неправильного размера создаст шум в помещении, так как ему придется приложить больше усилий, чтобы обеспечить необходимый воздушный поток.

Если вы попытаетесь протолкнуть слишком много воздуха через трубу, тем больше будет шума и чем больше вы увеличите скорость агрегата, тем меньше тепла будет рекуперировано с увеличением потребления энергии.

Рекомендуется использовать два блока на очень больших площадях, поскольку это обеспечит более тихую и более энергоэффективную систему с улучшенной рекуперацией тепла.

Эффективность рекуперации тепла —

С 2018 года все новые системы рекуперации тепла требуют EPR (рейтинг энергоэффективности), и мы рекомендуем, чтобы все агрегаты имели рейтинг как минимум A.

Все качественные системы рекуперации тепла также имеют рейтинг BRE (приложение Q SAP) и имеют независимые результаты производительности, доступные каждому.

SFP (удельная мощность вентилятора) — это потребляемая мощность (Вт) на каждый л / секунду воздуха, и чем меньше число, тем выше эффективность, например 0,5 лучше 0,8.

Выбор правильного воздуховода для системы рекуперации тепла —

Система рекуперации тепла так же хороша, как и воздуховод.Нет смысла покупать самый дорогой агрегат только для того, чтобы установить нестандартные воздуховоды.

Существует несколько вариантов воздуховодов, и все они могут повлиять на производительность. Основными факторами являются:

Шумопередача
Герметичность
Размер блока MVHR

Мы всегда рекомендуем решение для радиального воздуховода для самой тихой и наиболее эффективной системы

Ознакомьтесь с нашими решениями для радиальных воздуховодов с тихой вентиляцией .

Все вентиляционные установки Enervent относятся к классу энергопотребления A

С января 2016 года вентиляционные устройства должны иметь маркировку энергоэффективности.Маркировка уже есть, например, на других бытовых электроприводах и тепловых насосах. Все вентиляционные установки Enervent относятся к классу энергопотребления A.
Обязательства по энергетической маркировке вентиляционных установок основаны на директиве по энергетической маркировке и постановлении Комиссии (ЕС) №: o 1254/2014. Регламент подтверждает требования к энергетической маркировке вентиляционных установок, предназначенных для использования в жилых зданиях. Классификация варьируется от самой низкой категории G до самой высокой категории A.

Одновременно с обязательством по маркировке энергии вступает в силу Постановление Комиссии (ЕС) № 1253/2014, касающееся требований экодизайна для вентиляционных установок. Общие требования к энергоэффективности вентиляторов подтверждены Постановлением Комиссии (ЕС) № 327/2011.

Четкая информация об энергоэффективности

Маркировка энергоэффективности устройства предоставляет потребителю сопоставимую информацию для принятия решения о покупке.Потребитель может сразу определить, низкое ли потребление электроэнергии устройством или оно выше среднего уровня, отмеченного красным.

Помимо фактического энергетического класса, потребителю необходимо предоставить значительный объем важной информации, проверенной единообразным образом. Потребитель должен быть уверен в том, что свойства были протестированы и что они четко и единообразно указаны для каждого производителя устройства, независимо от того, стоит ли вопрос о типе управления кондиционером, типе или эффективности рекуперации тепла. системы, входная мощность при максимальном расходе воздуха, номинальная электрическая мощность или уровень звуковой мощности.

Уровень звуковой мощности играет важную роль в обеспечении хорошего микроклимата и комфорта в помещении.

Лучшее в холодных условиях

Энергоэффективность вентиляционной установки указана на энергетической этикетке для самой средней климатической зоны в Европейском союзе. На энергетических этикетках тепловых насосов с воздушным источником и комнатных кондиционеров, например, указан энергетический класс для трех климатических зон.
Естественно, вентиляционные установки Enervent были разработаны для работы с максимальной энергоэффективностью в условиях северного климата.Таким образом, в самой холодной климатической зоне энергетический класс всех вентиляционных установок Enervent будет А +.

Энергия, используемая вентиляционными установками, составляет значительную долю от общей потребности в энергии домохозяйств в Европейском союзе. Комиссия обратила внимание на высокое энергопотребление многих вентиляционных установок.
В соответствии с директивой ожидается, что потребление энергии в жилищах в Европейском союзе к 2025 году сократится на 45%.

15.1.2016

Бытовой теплообменник

— особенности, которые нужно искать.

При поиске теплообменника для дома очень легко запутаться. Что с каждым производителем, который говорит вам, что их система лучшая, и рассказывает вам об их «уникальных» функциях.

Итак, вот список некоторых из наиболее важных характеристик или аспектов, которые следует учитывать при поиске устройства для механической вентиляции и рекуперации тепла.

Размер вашего теплообменника:

Большинство производителей выпускают ряд блоков, подходящих для различных установок, от квартир с одной спальней до больших отдельно стоящих домов.Маленькие устройства просто перемещают меньшие объемы воздуха, чем большие. Как только вы составите план, ваш поставщик сможет рассчитать, сколько литров воздуха в час придется переместить системе, чтобы соответствовать Строительным нормам.

Используя теплообменник подходящего размера, вы можете запустить его с оптимальной скоростью, не подвергая его нагрузкам и уменьшая риск шума.

Фильтров:

Доступно несколько классов фильтров, и два основных типа, с которыми вы, вероятно, столкнетесь, — это фильтры с рейтингом G (грубые) и фильтры с рейтингом F (тонкие).Фильтры с рейтингом G не будут работать так же хорошо, как фильтры с рейтингом F. (Подробнее о доступных фильтрах читайте здесь).

Герметичность:

Это часто называют наиболее важным моментом, который следует учитывать перед принятием решения о том, подходит ли механическая вентиляция с теплообменником для вашей собственности.

Обычно рекомендуется, чтобы системы рекуперации тепла и вентиляции были рекомендованы для объектов со скоростью воздухообмена 3 (или менее) ач (воздухообмен в час) при 50 Па.Причина этого в том, что если ваш коэффициент полезного действия выше 3, энергия, необходимая для работы теплообменника, больше, чем энергия, сэкономленная устройством рекуперации тепла.

Однако есть люди, которые считают, что вам действительно нужно достичь показателя 1,0 (стандарт Passivhaus — 0,6), чтобы это окупилось. При этом у вас может не быть выбора, поскольку для управления зданием может требоваться установка такой системы для обеспечения надлежащей вентиляции. Помимо чистой энергоэффективности, вам необходимо учитывать качество воздуха и комфорт в вашем доме.

При проектировании дома важно понимать, что расчетный коэффициент герметичности обычно будет ниже, чем фактический коэффициент воздухообмена, который вы получите после завершения строительства дома. Так что не думайте, что вы достигнете нормы, указанной на этапе проектирования.

Если в вашем доме много утечек воздуха, то есть неконтролируемая вентиляция, вы в конечном итоге будете получать холодный свежий воздух через эти «утечки». Утечки воздуха эффективно обходят теплообменный блок.

По мере того, как этот прохладный воздух проникает в ваш дом, температура в нем падает.Таким образом, вместо того, чтобы работать с воздухом внутри вашего дома при температуре, скажем, 21 ° C, утечки воздуха или неконтролируемая вентиляция могут охладить его до 20 ° C. Таким образом, теперь у вашего блока рекуперации тепла для рекуперации из воздуха не так много тепла, как было бы, если бы утечки воздуха не было.

Функция постоянного объема:

Со временем фильтры в вашем устройстве будут удалять частицы из воздуха, и сопротивление внутри фильтров будет увеличиваться.

Таким образом, если вентилятор работает с постоянной скоростью, поскольку фильтры начинают медленно забиваться, через фильтр будет проходить меньше воздуха.Функция постоянного объема позволяет вентилятору автоматически увеличивать свою скорость, когда фильтры начинают сопротивляться воздушному потоку.

Таким образом, объем воздуха, подаваемого системой, остается постоянным в течение года.

Альтернативой этому является регулярная замена воздушных фильтров (блок рекуперации тепла сообщит вам, когда).

Если в результате через систему проходит меньше воздуха, в вашем доме не будет достаточной вентиляции, и вы можете увидеть конденсат, черную плесень, почувствовать запахи и т. Д.

воздухообмен в час:

Это продиктовано строительным надзором, и как только вы узнаете размеры своего дома, можно будет рассчитать, сколько литров воздуха нужно будет перемещать в час.

Затем на этапе проектирования поставщик спроектирует воздуховод с учетом размеров основного блока рекуперации тепла, чтобы обеспечить движение воздуха в таком количестве.

Текущие расходы:

Эксплуатационные расходы будут зависеть от мощности, необходимой для работы вентиляторов в установке.

Это снова будет варьироваться в зависимости от дома, так как длина воздуховода и количество изгибов будут влиять на нагрузку на вентиляторный блок.

Ваш поставщик должен быть в состоянии сказать вам, какими должны быть годовые эксплуатационные расходы всей системы после того, как будет спроектирована полная установка.

Летний байпас:

Когда температура воздуха повышается и достигает определенного уровня, воздух отклоняется вокруг теплообменника. Но убедитесь, что он не проходит мимо фильтра, поскольку вы, вероятно, захотите, чтобы воздух непрерывно фильтровался даже летом.

Настройки скорости:

У большинства производителей есть 3 настройки скорости (базовая, стандартная и повышенная), которые будут использоваться с помощью функции ускорения для увеличения или уменьшения необходимой вентиляции.

Обычно они включаются через панель управления, выключатель, подключенный к выключателю освещения в ванной, или гигростат. Убедитесь, что вам полностью объяснили элементы управления во время ввода в эксплуатацию.

Оценки эффективности:

Большинство поставщиков механической вентиляции с теплообменными установками обычно оценивают рекуперацию тепла в диапазоне от 90% до 95%. Но вы должны помнить, что они протестированы в лаборатории, и как только вы добавите свои уникальные серии воздуховодов, изгибов, вентиляционных отверстий и т. Д., Вы вряд ли достигнете этих показателей.

Кроме того, чем выше ваш показатель герметичности (т. Е. Чем больше утечек воздуха в вашем доме), тем менее эффективным будет ваш блок MVHR. В идеале вы должны стремиться к 3 замене воздуха в час или меньше (чем меньше, тем лучше).

Изоляция:

Любые воздуховоды, проходящие через холодные зоны, должны быть изолированы в соответствии с удовлетворительными стандартами, чтобы предотвратить образование конденсата внутри воздуховода.

Вентиляция между комнатами:

Для эффективной работы теплообменного агрегата между комнатами должен быть свободный поток воздуха. Таким образом, когда воздух подается в сухое помещение, например в гостиную, и выводится из влажного помещения, например из кухни, между двумя комнатами может происходить свободное движение воздуха, создавая хорошую перекрестную вентиляцию.

Это означает обеспечение вентиляционных отверстий в стенах или дверях или оставление зазоров под дверями для движения воздуха.Обычно рекомендуется, чтобы на каждый вытяжной диффузор было отверстие размером не менее 70 см² (так что зазора глубиной 10 мм под стандартной дверью будет достаточно, но его нельзя частично перекрыть ковром и т. Д.).

Система должна быть сбалансирована:

Другими словами, входящий воздух должен равняться выходящему воздуху. Таким образом, вы не создадите ситуацию отрицательного или положительного давления. Отрицательное давление может привести к втягиванию паров и т. Д. Обратно в дом от прибора или открытого огня (примечание: если вы пытаетесь создать герметичный дом, у вас не должно быть открытого огня!).

Если вы хотите, чтобы в вашем доме был открытый камин, вам нужно создать отдельное отверстие в стене здания, чтобы обеспечить достаточный приток свежего воздуха. Для сушильных машин и вытяжек также потребуются вентиляторы, поэтому их включение должно быть спроектировано таким образом, чтобы они не влияли на воздухонепроницаемость ткани.

Система должна быть сбалансирована установщиками или поставщиками при вводе в эксплуатацию (см. Ниже) системы. Они должны уравновесить вентиляторы с обеих сторон (входной и выхлопной) блока и уравновесить все вентиляционные отверстия / диффузоры по всему птичнику с помощью калиброванных анемометров.

Воздуховоды:

Воздуховоды всегда должны разрабатываться специально для систем рекуперации тепла и быть жесткими или полужесткими. Швы должны быть минимизированы, а там, где они есть, они должны быть полностью и правильно загерметизированы.

Шум:

Меньше всего вам нужна шумная система, поэтому постарайтесь расположить главный вентилятор вдали от тихих мест, таких как спальни и т. Д. Кухни идеальны, поскольку в этом месте обычно есть другие шумы, что означает, что вы с меньшей вероятностью заметите его, если он происходят.

Для предотвращения передачи шума в воздуховоды на входных и вытяжных воздухозаборниках со стороны помещения главного вентилятора всегда должна быть предусмотрена звукоизоляция. Звукоизоляция также может быть установлена между воздуховодом и диффузорами в каждой комнате.

Отвод конденсата:

Когда вы вытягиваете теплый влажный воздух из помещения, а затем забираете из него тепло, в какой-то момент, когда температура этого воздуха превысит точку росы, это означает, что влага будет конденсироваться.Это должно происходить в определенном месте в системе рекуперации тепла, и в этот момент он собирается в конденсатоотводчике, откуда может попасть в канализацию.

Эти отходы конденсата необходимо защитить от замерзания, чтобы они не замерзли и не забили трубу в холодных условиях. Если труба для конденсата должна проходить через холодные зоны, ее также необходимо изолировать.

Приложение q для SAP и сертификат Passivhaus:

Это термы, о которых вы услышите, но что они означают?

Практически все основные поставщики имеют аккредитацию SAP, это означает, что их устройства были протестированы и сертифицированы с показателем эффективности для использования в расчетах SAP (Стандартная процедура оценки).

Однако вы также можете увидеть некоторые из них с сертификатом Passivhaus, и вы должны отметить, что Passivhaus использует другую методологию при оценке эффективности, поэтому цифры могут показаться ниже, но они более точны. Например, рейтинг SAP может предполагать эффективность системы на 90%, а Passivhaus может сказать, что она составляет 75%.

Поэтому убедитесь, что вы не сравниваете рейтинг эффективности Passivhaus с рейтингом SAP.

Ввод в эксплуатацию:

Ввод в эксплуатацию необходим сразу после установки системы.Поставщик, установщик или независимый специалист должен сбалансировать всю систему и подтвердить, что она работает на уровне, для достижения которого была разработана.

Заключение:

При установке любого типа теплообменника в вашем доме важно, чтобы у вас был специалист, который правильно спроектировал систему и заставил их установить ее. Таким образом, у них нет оправданий при вводе системы в эксплуатацию, если она работает недостаточно эффективно или слишком шумно. Если бы вы подобрали его самостоятельно, вы просто подвергаете себя виноватому, если он не работает правильно.

Домашняя страница
Установки рекуперации тепла Введение.
Особенности рекуперации тепла, которые нужно искать.
