Трубы и воздуховоды для вентиляции в частном доме

Содержание

1 Роль вытяжной трубы в естественной вентиляции
2 Из какого материала должны быть трубы
3 Как произвести монтаж воздуховодов
4 Как провести вентиляцию
5 Моменты вытяжных конструкций
6 Про воздуховоды в котельной
7 Правила для вентиляционных систем
8 Заключение

При создании проекта жилого помещения всегда предусматривается разработка различных инженерных сетей: водопровод, электричество, канализация. Чтобы создать благоприятный климат для проживания надо правильно конструировать вентиляционные каналы в частном доме.

Чтобы вентиляция работала исправно и долго, нужно провести ее, основываясь на нормах и правилах, перечисленных ниже.

Роль вытяжной трубы в естественной вентиляции

Существуют три варианта вентиляции: приточная, естественная, а также приточно-вытяжная. Обычно, в домах вентиляционную систему проектируют параллельно с другими сетями. Но если это не было учтено заранее, то можно все исправить, умело используя естественную вентиляцию. Вытяжная труба поможет избавиться от многих негативных последствий, если правильно все организовать.

Чтобы не нарушить силу тяги при движении воздуха по каналу, уменьшить его сопротивление, не надо допускать сужений и расширений. Канал должен быть вертикальным и прямолинейным. Допустимо только смещение, под углом 30 градусов, до одного-двух метров.

Необходимым условием эффективного воздухообмена является достаточный приток воздуха извне, но препятствием могут быть плотные пластиковые окна. Еще в летний период, когда температура воздуха в доме и снаружи одинаковая, движение воздуха прекращается.

Поэтому для дома оптимальным вариантом станет приточная или приточно-вытяжная вентиляционная система. Первая подойдёт для зданий площадью, не превышающей 300 кв. м., а если площадь выше, то целесообразно использовать вторую.

Из какого материала должны быть трубы

Если вы пришли к правильному решению – сделать в доме вентиляцию, возникает следующий вопрос: из какого материала должны быть трубы для вентиляции в частном доме? На сегодняшний день, существует только два вида каналов это круглые и плоские.

Рекомендуется выбрать плоский вариант потому, что такие трубы при монтаже намного легче себя ведут, легче стыкуются и не провисают. Для формирования канала под воздух используются вентиляционные трубы из пластика или металла

Воздуховод из металла. Его можно выполнить из нержавейки, оцинкованной или черной стали. Плюсы такого материала: долговечность, эстетичность, простота в установке. Но, к сожалению, у этого материала больше минусов, чем плюсов. Металлический воздуховод очень тяжелый, поэтому для маленьких домов он не подойдет, цена на материал очень высокая, сталь подвержена коррозии, срок службы небольшой, никакая изоляция не спасает от шума работы вентиляторов и вибрации. Они больше подойдут для промышленных объектов.
Металлические каналы
Воздуховод из пластиковых труб наиболее предпочтительнее. Срок службы достаточно длительный, материал не поддается коррозии, по весу очень легкий, что создает простоту при монтаже. Пластик легко режется, а технология сборки довольно простая и с ней может справиться даже человек, впервые взявшийся за установку вентиляционной системы. Они бывают от 3 до 12 м с сечением от 16 до 1600 мм. К ним всегда можно найти детали для соединений: повороты и переходники. При этом имеют самую низкую стоимость.
Пластиковые воздуховоды
Гофрированные алюминиевые трубы имеют много недостатков: вибрация при сильном потоке воздуха; нет соединительных элементов. Ею пользуются только для плавных изгибов на небольших участках вентиляции, когда при прокладке твердого воздуховода требуется множество колен.
Гофрированные каналы из алюминия

Сегодня существует большой ассортимент вспомогательных деталей: разъемы; решетки; всевозможные клапаны и сетки, которые используются при создании системы воздуховода.

Как произвести монтаж воздуховодов

В готовом доме, чтобы не портить интерьер, целесообразно конструировать систему воздушных каналов на чердаке и выводить в комнаты. На потолке все маскируется декоративными решетками. Воздуховоды для притока должны входить только в жилые комнаты. Приточный поток выталкивает и гонит воздух из этих комнат в сторону вспомогательных (кухни, санузла), где монтируется основной вытяжной канал. Рекомендуется в доме делать два вентиляционных канала, чтобы вентиляция была более эффективной. Численность материала рассчитывается из площади комнаты.

Пример организации вытяжного канала в доме

При выводе вытяжки через крышу возникает много вопросов. Как сделать отверстие в крыше для вытяжки и не испортить кровлю в нескольких местах? При установке воздуховодов, необходимо следовать правилам:

Первоначально следует составить подробный план (схему), по которой будут сориентированы места проводки всех воздуховодов и отмечены точки выхода через кровлю.
Чтобы упростить монтаж центрального канала рекомендуется заблаговременно просверлить в крыше отверстия, что значительно упростит работу по сборке вентиляции.
Подсчитать длину и высоту сети и количество требуемых комплектующих.
Для обустройства системы, нужно использовать специализированные материалы и детали.
Следует тщательно герметизировать участки, где труба соприкасается с крышей, чтобы дождевая вода не попадала в зазоры. Для этого используют специальные обрамления, герметик, цемент.

Пример прохода вентканала через кровлю

Правильный выбор и установка вентиляционных каналов в частном доме – залог эффективной и бесперебойной работы всей системы.

Как провести вентиляцию

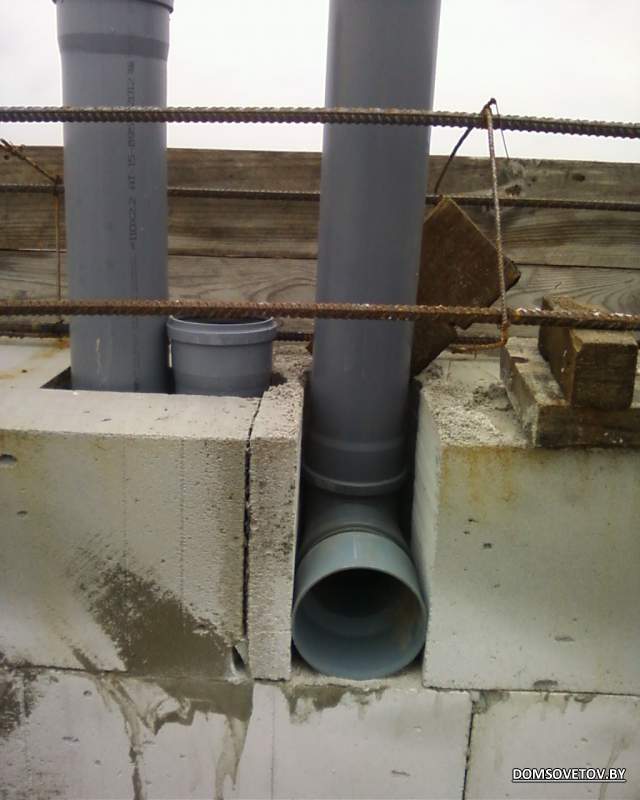

В домах, возведенных из газобетона вентиляцию можно проложить из пластика, оцинкованной стали или асбестоцементной трубы. Ими же можно воспользоваться для устройства ВС в доме из газосиликата. В большом доме, как правило, воздуховод протягивают в каждую комнату. Чтобы было легче установить вытяжку, можно соединить в одну ветвь выход из ванной и кухни. Работа производится на уровне чердачного помещения, там же все трубы утепляют изоляционным материалом.

Для природной вентиляции подойдут трубы с сечения 15 см, для принудительной лучше взять трубы немного меньше. В блоках вырезают отверстие необходимого размера. Туда вставляют трубу 12,5 см и закрепляют ее раствором. В первый блок необходимо установить отвод, к которому впоследствии крепится вентканал.

Если стена тонкая, канал делают из шифера, заранее нарезанного на узкие полосы. Эти отрезки монтируют в заранее подготовленный проем, а потом штукатурят его. Можно вентиляционные трубы сделать самостоятельно из подручного материала, например, из волнового шифера. Для этого необходимо отпилить две полуволны и соединить их между собой тонкой проволокой. Самодельная труба монтируется также на кирпичном основании, а внутри штукатурится.

Нельзя прокладывать каналы в несущих стенах!

Для этого всегда оборудуется отдельная шахта, это является достаточно удобным способом вентиляции уже в готовом доме.

Моменты вытяжных конструкций

Вытяжка в готовом доме играет немаловажную роль. Она еще служит и дымоходом. Вытяжные вентканалы следует монтировать в помещении кухни. Такое расположение канала совершенно неслучайно потому, что воздух на кухне наиболее загрязнен. Канал вытяжной системы должен быть короче, в отличие от приточной. Так можно в разы снизить вероятность появления конденсата на неотапливаемых участках.

Для наименьшего сопротивления движения воздуха по вытяжному каналу, другими словами, для увеличения тяги необходимо соблюдать следующие условия: один размер канала, без сужений; направление труб прямолинейное без горизонтальных участков.

Вытяжной канал с минимальной длиной

Добиться большей эффективности вытяжки воздуха можно путем установки в центральный воздуховод вентилятора, который и будет впоследствии вытягивать воздух из комнат.

Для вытяжки над газовой плитой, а также трубы отопительного котла используют врезки в основной канал, но только выше вентилятора, иначе он будет быстро выходить из строя.

Про воздуховоды в котельной

Особое внимание следует уделить вентиляции для газового котла в частном доме. Обычно для котельной отводится специальная комната. Для современных котлов требуются качественные дымоходы. Чтобы очищать помещение от продуктов сгорания устанавливается отдельная вентиляция из вытяжки и газовой трубы.

Чтобы сделать ее эффективной в котельной монтируют вентиляционный канал в виде двух вытяжных труб, которые выходят наружу и могут устанавливаться внутри кирпичного канала. Первая служит дымоходом и выводит продукты горения. Второй канал предназначается для очистки и проветривания помещения. Его желательно оборудовать вентилятором, который может крутиться в обоих направлениях, для усиления воздухообмена в помещение. Используется вытяжка из специальной стали, покрытая жаропрочной эмалью и выдерживающая высокие температуры.

Две трубы для вентиляции котельной

Для газового котла в частном доме также используется коаксиальный дымоход, состоящий из двух труб, расположенных одна в другой. По внутренней выводится отработанный газ.

Помимо этого, участки труб, проходящие через чердак и другие холодные помещения обязательно надо утеплить, чтобы не образовывался конденсат на трубе. Можно использовать специальные, изолированные утеплителем, трубы либо использовать пожароустойчивые утеплители из минеральной ваты.

Правила для вентиляционных систем

Рассмотрим требования, которые помогут правильно установить в своем доме вентиляционную систему:

Каждый час в жилых комнатах должен происходить полный воздухообмен.
Должно приходиться примерно тридцать кубометров свежего воздуха на одного жильца
За час в котельной должен производиться трехкратный воздухообмен.
Нельзя использовать для вентканала сечение трубы менее десяти сантиметров.
Необходимо соблюдать методы монтажа: стыковки, переходы, завороты, врезки.

Вытяжной канал должен быть вертикальным, длиной не меньше трех метров.
Все отводы приточной системы должны обладать одинаковой длиной – таким образом, обеспечивается одинаковая сила тяги.

Заключение

Обеспечить в доме хороший воздухообмен, а именно, смонтировать эффективную вентиляционную систему можно, обладая знаниями и учитывая все нюансы монтажа. Если возникают сомнения в своих возможностях, то лучше обратиться к специалистам. Правильная организация воздухообмена в доме – залог комфорта и здоровья на долгие годы.

Вентканалы в доме из газобетона: правила монтажа

Перейти к содержимому

Содержание

1 Вентканалы: какие они и для чего
2 Вентканалы в стенах из газобетонных блоков: инженерные нормативы
3 Вентканалы в доме из газобетона своими руками: кирпичная кладка
4 Способы устройства эффективной тяги
5 Расчеты производительности и оптимальных габаритов

Как показывает практика, заказчики строительства частных домов, не всегда оказывают должное внимание такой важной системе, как вентиляция. Этим пользуются недобросовестные исполнители строительных работ. Ведь выкладывание вентиляционных и дымовых каналов требует некоторых знаний и умений. И уж тем более, не многие могут похвастаться опытом и знанием нюансов того, как сделать вентканалы в доме из газобетона.

Вентканалы: какие они и для чего

В доме из газобетона вентиляцию в идеале необходимо строить вместе с возведением стен

Вентиляционные каналы – это вытяжка для естественной вентиляционной системы. Естественную вентиляцию еще можно назвать – круглосуточная, без механического побуждения. Очень важно устройство вентканалов в домах из газобетонных блоков. Такие строения особенно нуждаются в хорошем вентилировании, так как газобетон, благодаря своей пористой структуре, отличный поглотитель влаги. Ему свойственно впитывать ее не только снаружи, из окружающей среды, но и во влажных помещениях внутри дома. Из-за чего, при снижениях температуры, влага в порах замерзает и расширяется, что приводит к появлению трещин. Именно поэтому необходимо своевременное удаление влаги из тех помещений, в которых она способна задерживаться.

Вентканалы в доме из газобетона должны быть предусмотрены для помещений:

санузла;
ванной комнаты;
кухни;
бассейна;
котельной;
гаража;
погреба.

Также в этот список входит помещение, находящееся непосредственно над котельной, независимо от его назначения. Такие меры безопасности принимаются во избежание возможного попадания туда отработанных газов.

Вентиляционный канал представляет собой прочную конструкцию, выводящую непрерывный канал на отметку выше крыши и обеспечивающий постоянное движение воздуха. В основном, размеры вентканала составляют 120х120 мм, для кирпичной кладки – 120х250 мм, толщина стенок – 100 мм. В связи с тем, что канал из кирпича для двухэтажного дома, весит приблизительно 5,5 тонн, то его устанавливают на фундамент.

Вентканалы в стенах из газобетонных блоков: инженерные нормативы

Вентиляционная труба должна изолироваться

В домах, построенных из газобетона, особое внимание уделяется построению вентканала. Обязательно учитывается способность этого строительного материала впитывать влагу, газы, его хрупкость и неспособность противостоять высоким температурам. Следовательно, вентканалы выполняют другими способами:

выкладывание самого канала и прилегающей к нему стены из кирпича;
гильзование пластиковыми, стальными или асбестоцементными трубами;
установка оцинкованного короба, который обшивается блоками из газобетона.

Вентканалы выводятся на крышу, на определенную высоту. Нарушение расположения трубы чревато плохой тягой или вообще ее «опрокидыванием». Так, канал, выведенный на расстоянии 1,5 м от конька должен превышать его на 500 мм. Если он расположен в 3-х метрах от конька – вровень с ним по высоте, более 3-х метров – не ниже, чем угол равный 10°, между коньком и верхним краем трубы.

Важно! Категорически нельзя устраивать из вентканала «произведение искусства» и украшать его приспособлениями, не имеющими отношения к системе вентиляции. Завершением трубы может быть зонтик или дифлектор, который улучшит работу естественной вытяжки.

Вентканалы в доме из газобетона своими руками: кирпичная кладка

Построение систем вентиляции частного дома лучше всего доверять специалистам. Если же следовать строительным нормам и соблюдать правила укладки и монтажа, устроить вытяжку возможно и самостоятельно. Прежде всего, определяются, каким из известных способов будет монтироваться вытяжной канал.

Вентиляционная шахта выводит отработанный воздух из разных помещений

При выкладке каналов кирпичом нужно учитывать:

Расположение – в одной из стен помещения, где особенно скапливается влага.
Чем меньше каналов, те лучше. Этот вопрос решается территориально – помещения кухни, санитарных комнат находятся в непосредственной близости друг от друга («соседние»). Кстати, такое требование относится не только к вентиляции, но и системам канализации и водопровода.
Кирпичная конструкция не должна соприкасаться с деревянными строительными элементами дома – температура канала будет постепенно разрушать дерево.
Используется только полнотелый кирпич. Допускается укладка и из облицовочного пустотелого, но с тщательным заполнением пустот раствором. Не подходит для таких работ силикат, имеющий способность крошиться, он не переносит температурный режим, образуемый внутри вентканала.
Каналы между собой перевязываются, разделители составляют ½ кирпича.
Кирпич кладется по однорядной системе перевязки. Накладывая раствор для очередного ряда, необходимо следить, чтобы смесь не попадала внутрь канала.

Важно! Вентиляция в несущей стене из газобетона, как в прочем и в домах из других материалов, не прокладывается! Это не обязательное требование, но специалисты рекомендуют из-за того, что, в основном, несущие стены располагают снаружи здания – на них будет образовываться конденсат.

Внутренняя поверхность каналов, вентиляционных и дымовых, должна быть, насколько это возможно, гладкой. Потому, во время кладки кирпичей, со стыков снимается лишний раствор, а поверхность разглаживается кельмой (мастерком). Также на внутренней поверхности не должно быть выступов или впадин – они препятствуют нормальной циркуляции воздуха.

Особое внимание уделяют швам, которые должны быть заполнены раствором и затерты, во избежание попадания продуктов сгорания, отработанного воздуха в смежные каналы или помещения дома. Затирка производится после укладки 2-3 рядов кирпича. Процесс проводится вручную, возвратно-поступательными и круговыми движениями по внутренней поверхности конструкции.

Важно! Особенность вентканалов из кирпича – не оборудуются механическими устройствами.

Способы устройства эффективной тяги

Кроме укладки канала кирпичом существует еще два способа его построения. Чтобы использовать один из них просчитывают минимальный объем воздуха, который должен выводить канал. От этого параметра будет зависеть сечение вытяжной трубы, необходимость в принудительной вентиляции, количество вентканалов и их высота.

Кирпичный вентканал внутри должен быть максимально гладким

Метод сооружения воздуховода из влагостойкого материала (металла, пластика, асбестоцемента) предполагает его прокладку из кухни, ванной, санузла, технических помещений, под потолком и объединение в чердачном помещении в одну шахту с выходом на крышу. Это не очень удобное и не достаточно эффективное решение вопроса естественной вытяжки.

Гильзование, пожалуй, более качественный способ устройства вентиляционных каналов в домах из газобетона. Он заключается в креплении отвода в начальном блоке и разводки от него системы. Для стыковки воздуховоды устанавливают в выпиленные в блоках отверстия. Пластиковый, асбестоцементный или оцинкованный вентканал обязательно утепляется в местах прохода через чердачное помещение и на крыше.

Расчеты производительности и оптимальных габаритов

С расчетами, учитывающими температуру, количество проживающих людей, площадь остекления и другие параметры, может справиться только специалист. Однако, каждый владелец строения, способен произвести простой приблизительный расчет вентиляции своего дома, используя всего несколько параметров.

Итак, прежде чем построить вентканал в несущей стене из газобетона, необходимо посчитать его производительность. Для примера возьмем: одноэтажный дом, площадь пяти жилых помещений – 80 кв. м, высота потолков – 2,7 м, кухня с электроплитой, совмещенные ванна и туалет, котельная – 10 кв.м и данные из СП 54.13330.2011 «Здания жилые многоквартирные».

Приток – 80х2,7х1=216 куб.м/ч.
Необходимый отвод отработанного воздуха: кухня – 60 куб.м/ч; санузел – 50 куб.м/ч. котельная – 100 куб.м/ч – 60+50+100=210 куб.м/ч.
Расчетная норма – 216 куб.м/ч.

Высота вентканала одноэтажного дома – 4 м. При температуре 25°C производительность вытяжки – 58,59 куб.м/ч, следовательно, 216/58,59=3,69. Исходя из расчетных данных – необходимо устроить 4 воздуховода, которые будут обеспечивать эффективную вентиляцию дома.

Похожее

Вы пропустили

Adblock
detector

7 советов, какие вентиляционные трубы выбрать в частный дом

Содержание статьи

Помните, как лихо перемещаются по запутанным лабиринтам вентиляционных каналов герои голливудских фильмов? Это, конечно, эффектно, но основная функция этих труб – вытягивать воздух на улицу. Если не уделить организации вентиляции должного внимания, то духота, запотевшие окна, сырость и плесень не заставят себя долго ждать. Свежий воздух поступает в жилище через неплотности в окнах, специальные клапаны, вентиляторы и сапуны. Отработанный воздух выходит через специальные вентиляционные каналы, которые могут быть дополнительно оборудованы вентиляторами. Если в многоэтажках у нас продуманы все эти нюансы, то при строительстве собственного дома для обеспечения нормального микроклимата придется вникать в суть дела. Какие вентиляционные трубы в частный дом лучше выбрать? Какой материал предпочесть? Какой диаметр труб выбрать? И, самое интересное, можно ли приспособить более дешевые канализационные трубы для организации вентиляции? Давайте сделаем это правильно.

№1. Требования к вентиляционной трубе

Хорошо, если обустройство вентиляционной системы происходит на этапе строительства дома, ведь в этом случае воздуховоды можно будет спрятать, и они не будут нарушать эстетику помещения. Каналы позволили выкладывать кирпич, но это долгий процесс. Сегодня в основном используются специальные вентиляционные трубы, которые упрощают и ускоряют весь процесс монтажа.

Учтите, что чаще всего вентиляционные каналы в частном доме необходимы для удаления воздуха . Однако, если необходимо взять под максимальный контроль все движения воздуха, можно использовать принудительную приточно-вытяжную вентиляцию . Это сложная система, но в этом случае понадобятся трубы для того, чтобы впускал свежий воздух с улицы .

Выбор материала воздуховода и его диаметра зависит от массы факторов. Прежде всего, это тип помещения и особенности воздуха, который необходимо удалить (температура, химический состав и т. д.). В любом случае и какой бы вариант вы ни выбрали, есть ряд требований, которым должен соответствовать воздуховод:

идеальная герметичность;
способность обеспечивать свободное прохождение потока воздуха определенного объема и с заданной скоростью;
безопасность для здоровья человека (нетоксичность) и минимальный шум при прохождении воздушных масс;
если трубы не спрятаны, то важны и декоративные качества.

Трубы вентиляционные выпускаются из металла и пластика и последний на сегодняшний день используется все чаще. Продукты с круглого и прямоугольного сечения , разных размеров. Отдельные секции соединяются благодаря отводам, соединителям, тройникам, фланцам и другим элементам. Благодаря широчайшему выбору труб и соединительных изделий можно построить вентиляционную систему любой сложности. Жители Москвы и области могут найти все необходимое для организации вентиляции в интернет-магазине ГдеМатериал. Вентиляция оборудована на долгие годы, поэтому лучше обратиться к проверенному поставщику, который окажет помощь в выборе, выгодные цены и оперативную доставку.

№2. Трубы металлические для вентиляции

В эту группу входят трубы из нержавеющей стали , оцинкованной и черной стали . К общим преимуществам можно отнести следующие качества:

устойчивость к высоким температурам, давлению и агрессивным средам;
широкий выбор форм и размеров, по которым металлические трубы значительно превосходят пластиковые;
жесткость и прочность;
долговечность.

Большой вес, немалая цена и сложность монтажа — вот причины, по которым многие предпочитают отказываться от металлических труб в пользу пластиковых. В частных домах сегодня практически никто не использует металлические воздуховоды – в них нет необходимости. Они больше подходят для организации вентиляции в производственных помещениях.

К общим недостаткам добавим недостатки разных видов металлических труб. Cink Steel хоть и получает защиту в виде напыления слоя цинка, но особой стойкостью не отличается. Покрытие, конечно, отодвигает время появления коррозии и замедляет ее развитие, но не спасает полностью. Самыми слабыми местами в оцинкованных трубах являются стыки. Именно в этих местах впервые появляется ржавчина, и как только она начинает развиваться, образуется неприятный запах. Если мы говорим о жилых помещениях, то это очень серьезный недостаток.

Нержавеющая сталь в эксплуатации ведет себя намного лучше. Он более устойчив к коррозии и поэтому более долговечен. Этот материал обладает высокой огнеупорностью и подходит для транспортировки агрессивных воздушных масс. Для производства – идеальный вариант, а вот дома массивные металлические трубы оправдано использовать только в том случае, если они достались вам бесплатно и будут спрятаны в стене.

Все металлические воздуховоды имеют еще одно неприятное свойство. Воздух, проходя через такую трубу и образуя потоки, может вызывать значительный шум. Для уменьшения количества воздушных вихрей необходимо минимизировать количество поворотов трубы и избегать углов 90 градусов. Кроме того, металлические стенки канала будут препятствовать прохождению воздушного потока.

№3. Пластиковые трубы для вентиляции

Пластиковые вентиляционные трубы заменили оцинкованные из жилых помещений и уже активно используются в некоторых промышленных зданиях. Такие воздуховоды производятся из поливинилхлорида (ПВХ) , полиуретана и полипропилена , причем последние два вида не получили широкого распространения. Говоря о пластиковых вентиляционных трубах, обычно имеют в виду изделия из ПВХ.

Основные преимущества :

Цена. Пластиковые трубы намного дешевле металлических;
малый вес, простота резки, простота сборки и технология крепления труб позволяют говорить о максимальной простоте монтажа;
устойчивость к коррозии и гниению;
гладкие стенки обеспечивают максимальную свободную циркуляцию воздуха;
отличная шумоизоляция, что немаловажно;
долговечность;
приятный внешний вид, так что если трубы не спрячешь за стенами или потолком, они не испортят картину; 9Пластиковые трубы 0027
безусловно уступают металлическим трубам в ассортименте возможных размеров, но в подавляющем большинстве случаев имеющегося выбора будет достаточно для обустройства даже самой сложной вентиляционной системы. Пластиковые трубы выпускаются длиной от 3 до 12 м, , сечением от 16 до 1600 мм.

Основной недостаток материала — неспособность выдерживать высокие температуры. ПВХ сохраняет свои первоначальные характеристики при температуре не выше +80 ⁰ С. Если говорить об обычной домашней вентиляции, то таких температур никогда не бывает. Если речь идет об отводе горячего воздуха, например, от камина или в производственных условиях, придется сделать выбор в пользу металлического аналога.

Немногочисленные противники пластиковых труб упрекают изделие в низкой прочности. Глупо было бы утверждать, что пластик мягче металла, но вентиляционные трубы обычно монтируются скрытым образом, поэтому внешнее воздействие на них минимально, а значит, меньшая прочность никак не может повлиять на долговечность.

Номер 4. Трубы вентиляционные гофрированные

Трубы вентиляционные можно разделить на две большие группы:

жесткие;
гофр.

Первые сохраняют форму, заданную им на заводе, вторые благодаря наличию многочисленных ребер могут принимать практически любую форму. Естественно, процесс установки значительно облегчается, ведь нет необходимости использовать всевозможные соединительные элементы, но не все так просто.

К основным преимуществам гофрированных вентиляционных труб относятся:

гибкость и эластичность. Изделие можно согнуть под любым углом, придать ему нужную форму, а это бесценное качество, когда речь идет об установке вентиляции на сложных участках;
прочность;
простота установки;
не нужно использовать тройники, переходники и другие вспомогательные элементы.

Нет смысла строить всю систему вентиляции только из гофрированных труб. Из них оборудуют только те части воздуховодов, где при использовании жестких труб пришлось бы делать слишком много поворотов и соединений. Всем известно, что чем больше изгибов, тем хуже будет проходить воздух, но плавный изгиб с точки зрения аэродинамики гораздо лучше, чем поворот под углом, поэтому из двух зол выбирают гофрированную трубу.

Почему гофру используют только на коротких сложных отрезках ? Так как у нее много минусов :

ребристая поверхность ухудшает поток воздуха, замедляя его и снижая эффективность вентиляции. Если на коротких участках это не особо заметно, то на длинных эффект будет впечатляющим;
появление вибраций и шума при стабильно сильном воздушном потоке;
трудности с креплением.

То, что гофра не используется на длинных участках, подтверждают и производители, не выпускающие соединительные элементы для данного типа труб.

Гофротрубы могут быть:

алюминиевые точнее, из многослойной алюминиевой фольги, они немного тяжелее пластика, более склонны к образованию конденсата, но переносят более высокие температуры;
Труба пластиковая изготовлена на основе полимеров, армированных алюминием. Такие изделия легче, меньше шумят, но не выдерживают высоких температур.

№5. Вентиляция из канализационных труб: можно или нет?

Жажда экономии у домашнего человека, наверное, в крови. Когда-то кто-то заметил, что канализационные и вентиляционные трубы делают из одного и того же ПВХ, а воздуховоды почему-то стоят в разы дороже. А раз продукты одинаковые, то зачем платить больше? Можно ли канализационные трубы приспособить для вентиляции? Или это невозможно?

Два фактора обычно препятствуют использованию пластиковых канализационных труб в системе вентиляции:

несоответствие диаметров вентиляционных и канализационных труб;
Есть информация, что пластик, используемый в канализационных трубах, выделяет вредные вещества.

Действительно, канализационные и вентиляционные трубы не совпадают по диаметру. Трудностей удастся избежать при обустройстве вентиляции с нуля. Если сразу везде проложить вентиляционный канал от канализационных труб, то проблем не будет. Сложности возникают, когда к такому воздуховоду нужно будет подключить вентиляционную гофру. Также будет непросто расширить существующую вентиляцию, выполненную из обычных вентиляционных труб, с помощью куска канализационной трубы. Но умельцы и здесь находят выход, герметично соединяя отрезки труб разного диаметра скотчем. Они считают, что сужение на 10 мм не повлияет на эффективность вентиляции.

В правилах построения вентиляционной системы сказано, что переход на другой диаметр трубы не рекомендуется, но ситуацию может спасти плавный переход, без т.н. «Ступени». Это может быть трудно обеспечить.

Что касается теории токсичности пластика, то аргументированных доказательств для нее нет. Однако даже самые осторожные в этом плане люди смело используют канализационный пластик для организации вытяжной вентиляции.

Выбирая канализационные трубы для устройства воздуховода, помните, что в этом случае необходим монтаж заподлицо.

№ 6. Форма и способ изготовления

Вентиляционные трубы по форме бывают:

круглые и овальные , они проще в изготовлении, имеют лучшую аэродинамику, чаще применяются в производственных зданиях;
квадратные и прямоугольные чаще используются в домах и квартирах, так как их легче монтировать, и они более рационально используют пространство. Если вентиляционные каналы ничем не закрыты, то прямоугольные трубы в цвет стен будут минимально бросаться в глаза. Минус — худшая аэродинамика.

Круглые трубы бывают спиральными и продольными, квадратные — только прямошовными. Спиральные трубы считаются более жесткими, но и стоят они дороже.

Трубы крепятся с шагом 1-2 м, если сделать расстояние больше, то можно столкнуться с провисанием и нарушением работы вентиляционной системы. Учтите, что при значительной разнице температур внутри воздуховода и снаружи может образовываться конденсат. Например, зимой нагретый воздух выводится через вентиляционный канал, а если он проходит по неутепленному чердаку, то на стенах будет появляться конденсат, который при постоянном воздействии снижает долговечность системы. Выход – утеплить вентиляционные трубы самостоятельно или купить уже утепленные изделия.

Номер 7. Какой диаметр/размер трубы вам понадобится?

Расчет вентиляции – непростая задача. Есть программы, куда можно скинуть все исходные данные, а потом получить рекомендуемые значения воздухообмена и размеров воздуховодов. Есть специалисты, которые выполнят расчет с учетом всех особенностей помещения дома. Общий принцип расчета следующий.

Сначала нужно найти количество воздуха , который должен войти в дом и удалиться из него за единицу часа. Теоретически объем входящего воздуха = объему вытяжного воздуха. Сколько воздуха должно входить и выходить, чтобы нам было комфортно? В нормативных документах уже все просчитано.

Согласно СНиП 31-02-2001 воздухообмен для жилых помещений равен объему помещения, т.е. за 1 час воздух должен полностью обновляться 1 раз. Для кухни этот показатель составляет не менее 60 м3/час, для ванной – 25 м3/час. Объем помещения легко рассчитать.

В проектных нормах «АВОК» 2.1-2008 говорится о следующих нормах воздухообмена.

Иногда по этим стандартам получаются несколько разные значения, лучше учитывать то, что больше. Для правильного расчета необходимо вооружиться планом дома, где указаны параметры каждой комнаты. Удобно все делать в виде таблицы.

Из каждой пары чисел выбираем наибольшее и суммируем их. В примере общий воздухообмен составляет 430 м3/час. В жилых комнатах нужно будет организовать приток и вытяжку, а на кухне и в ванной – только вытяжку. Туда будет поступать свежий воздух из соседних помещений.

Далее при расчете необходимо учитывать как будет выбрасываться воздух , естественно или принудительно. При естественном способе скорость воздушного потока внутри воздуховода будет не более 1 м/с, при принудительном — до 5 м/с, в ответвлениях — до 3 м/с.

Сечение канала считают по формуле S = L / (V · 3600) м2, где L — воздухообмен, а V — расход. Также можно использовать специальную таблицу. В этом случае вентиляторы незаменимы. Если скорость потока принять равной 3 м/с, то получим S = 0,0398 м2 или 398 см2. Организовать вентиляцию можно одним воздуховодом 200*200 мм, двумя 170*170 или тремя 150*150. Это просто для того, чтобы вы поняли общую схему расчета. Надежнее, конечно, обратиться к специалистам.

К обустройству вентиляции многие относятся слишком пренебрежительно. Если вы не хотите потом столкнуться с проблемами микроклимата, ломать стены и потолки или монтировать трубы для отделки, лучше все продумать заранее.

Метки:вентиляция

В двухквартирном доме воздух распределяется между двумя блоками?

В течение трех лет я пытался предотвратить попадание соседского дыма и химикатов в мой дом. Некоторые строители сказали мне, что, вероятно, это невозможно сделать. Другие говорили мне, что из подвала через чердак между двумя блоками проходит стена из шлакоблоков, так что воздух вообще не должен проходить. Эти два ответа противоречили друг другу и делали мою проблему еще более загадочной.

В конце концов я сдался и выставил свой дом на продажу. Мне нужно было провести инспекцию в рамках работы риелтора, и инспектор оставил дверь открытой на чердак. Я вообще никогда туда не поднимался, никогда. Я подошел, чтобы закрыть дверь, и тут я впервые увидел эту шлакоблочную стену между домами. Он потерял цемент между блоками, и я мог видеть через него чердак по соседству. Вот почему так много запахов и дыма проникает в мой дом – в стене полно щелей.

Так как кухонные шкафы стоят у этой стены, а проблема наиболее заметна на кухне, я подумал, что могу снять шкафы и заново запечатать стену. Я получил оценку $ 2000, чтобы сделать это. Но мой вопрос заключается в следующем: будет ли это гарантированно устранять проблему?

Везде в доме единственные открытые места между блоками — это плинтуса, которые я мог бы зачеканить. Но мне не знакома вся эта ситуация. Если стена из шлакоблока везде течет, может ли соседский воздух еще как-то путешествовать и попасть в мой дом. Я уже начал процесс продажи на моем доме. Мне пришлось бы все перевернуть и влезть в долги, чтобы сделать это. Глупо ли спасать место, которое я люблю? Я уже потратил столько денег, пытаясь исправить это.
