Устройство вентиляции в частном доме: трубы, дымоход, конденсат

Грамотное устройство вентиляции в частном доме обеспечивает здоровый микроклимат в помещениях при наименьших затратах на монтаж и эксплуатацию. Пренебрежение вентиляцией грозит не только появлением плесени и сырости, но еще и ухудшением здоровья жильцов вследствие вдыхания вредных примесей, скапливающихся в воздухе непроветриваемого помещения.

Устройство вентиляции в частном доме

Необходимость вентиляции дома

Для частного дома площадью до 300 квадратных метров наилучшим методом вентиляции будет приточная система. Если же дом больше, необходимо устанавливать приточно-вытяжную.

Трубы для вентиляции в частном доме – это основа будущей системы.

Устанавливаются они вертикально из кухни через крышу вверх. По одной трубе воздух отводится из дома, по другой попадает в дом. На второй трубе монтируется вентилятор. Его можно снабдить датчиками включения и выключения, а также платой управления мощностью, с помощью которой можно изменять мощность подачи воздуха.

Трубы для вентиляции в частном доме, как правило, берут круглого сечения. Они обладают меньшим сопротивлением воздушному потоку. Хотя некоторые специалисты для устройства вентиляции в частном доме рекомендуют прямоугольные, которые проще монтируются.

Каналы выдува подводятся к жилым комнатам, отсюда воздух будет попадать в кухню и санузлы и выдуваться на улицу естественной системой вентиляции.

Вентиляция дымохода в частном доме

Вытяжная труба может использоваться также в качестве вентиляции дымохода в частном доме.

Длина этой трубы не должна быть слишком большой, так как чем она короче, тем меньшее количество конденсата в ней скапливается. Вентиляцию дымохода в частном доме необходимо утеплить, так как воздух, исходящий от плиты или печи, всегда намного теплее окружающего. Именно отсутствие утепления и вызывает появление конденсата в вентиляции частного дома.

Отводящие вентканалы протягиваются по чердаку над помещениями туалета, ванной и кухни. Если же конденсат в вентиляции частного дома все-таки появляется, в эти трубы нужно установить вытяжной вентилятор. При желании можно навесить кухонную вытяжку, однако врезать ее в вентиляционную систему нужно чуть выше, чем находится общий вытяжной вентилятор.

Чтобы вывести вентиляцию через крышу. используются специальные трубы. Но, в крайнем случае, можно взять и подходящие по диаметру трубы из нержавейки. Стыки кровли и труб необходимо герметизировать. А сами трубы должны располагаться строго вертикально, в противном случае конденсата не избежать.

Дымоходы и вентиляция: опасность, эксплуатация и профилактика

Сегодня наш рассказ будет посвящен элементам отопительной системы, с которыми связано много трагических случаев, и в первую очередь речь идет о дымоходах. Если у вас есть баня, дача или жилой дом, где используется автономный котел, значит, вы можете потенциально пострадать от плохой тяги, которая не выводит наружу продукты горения.

Накопление СО в организме способно привести к «тихой» смерти. Хотите узнать, как обезопасить себя и близких – прочитайте статью до конца.

Вентиляция и дымоходы в частном доме из металла

Что вас может ждать из-за беспечности

Увы, но мы так редко обращаем внимание на забитые дымоходы и вентиляционные каналы, что могли бы уже несколько раз оказаться в «другом мире». Происходит это из-за нашей беспечности, так как мы начинаем хотя бы что-то делать тогда, когда из-за дыма в комнате не можем разглядеть картинку в телевизоре.

Однако это еще полбеды, основная опасность невидима и не ощущается нашими рецепторами – это угарный газ. Он постепенно начинает снизу вытеснять кислород, пока полностью его не вытиснит из помещения.

На фото – симптомы отравления СО

Совет: дымоход и вентиляция в одной трубе согласно СНиП не монтируются.

После этого остается совсем немного времени, чтобы можно было спасти человека, который даже не поймет, что с ним происходит. Казалось бы, чего проще может быть, чем вовремя чистить дымоход и вентиляционный канал, и тогда такой трагедии никогда бы не было.

Совет: определите для себя время и регулярно проводите профилактику вентиляции и дымоходов, делая процедуру самостоятельно или нанимая специалистов.

Разрешается дымоход и вентиляция в одном коробе

Неисправности

Ниже рассмотрим наиболее распространенные причины неисправностей дымоходов и вентканалов. Хотя их намного больше, но почти все связаны с обычной безответственностью владельцев:

Нередко работа приточно-вытяжной вентиляции в квартире оставляет желать лучшего из-за недочетов в проектировании системы. В тоже время, частыми бывают случаи, когда во время строительства рабочие используют дымовые и вентканалы как своеобразный мусоропровод. В засоренном виде они не смогут выполнять свои задачи в полную силу.

Бывает, что система забивается из-за инородных предметов:

Естественные отложения на стенках дымоходов и вентканалов в виде сажи, пыли и жира. Очищать от сажи первые нужно сразу после появления подобных признаков.

Засор может очень быстро появиться и после сжигания плохо высушенных, а также с большим количеством смол дров и бытового мусора. В таких случаях очистка систем вентиляции и дымоотведения обязательна.

Инструкция также говорит, что тяга может ослабнуть и из-за:

• появления неисправностей в самих вентканалах или дымоходах; коррозии;
• трещин;
• обрушений;
• усадки дома;
• старения стройматериалов.

Совет: если нет тяги сразу после подключения камина или печи, следует предъявлять претензии строителям, смонтировавших вентиляцию или дымоход на крыше .

Рекомендации по эксплуатации

Причиной большинства отравлений во время пожара от производных горения обычно является плохая работа вентиляции и дымоотведения. Поэтому были разработаны правила и требования, которые необходимо обязательно выполнять при эксплуатации данных систем.

Давайте узнаем о них:

1. Каналы каминов и печей, работающие на твердом топливе, следует проверять и очищать перед началом и после завершения отопительного сезона. Когда же печь работает непрерывно, проверка должна проходить один раз в три месяца. Вентиляционные каналы и трубы для отвода дыма необходимо проверять каждый квартал, а также летом и зимой.

Обязательно проводите профилактику дымоходов и вентканалов согласно графику

1. Если будут выявлены во время проверки серьезные неисправности, требующие ремонта, запрещается использовать отопительные и газовые приборы до полного устранения дефекта.

1. Производить монтаж и ремонт должны организации, обладающие соответствующей лицензией, так как их специалисты обычно имеют все необходимые для этого навыки. Начинать работу они должны лишь после составления акта проверки вентиляции и дымохода.

Совет: эти правила относятся и к владельцам частных домов, и к учреждениям, ответственными за обслуживание и содержание квартир и вентсистем в них.

Помимо вышеперечисленных общеобязательных правил, рекомендуем вам обратить внимание и на такие:

• применяйте в печах и каминах полностью высушенные дрова, в которых низкий процент содержания смол;
• запрещается сжигать в печах и каминах бытовые отходы, особенно любой пластик – пакеты или бутылки;
• периодически прочищайте топку и поддувало от золы, а кровельные вытяжки – от пыли и жира;
• приобретите крышный вентилятор, который поможет улучшить тягу в канале или трубе, его цена зависит от мощности. Особенно это необходимо сделать тем, у кого дымоходы имеют небольшое внутреннее сечение;
• установите своими руками на дымоход защитный оголовок с сеткой, который предотвратит попадание мусора в вентиляционный канал. Зимой регулярно проверяйте данную часть системы, чтобы вовремя очистить ее от закупорки и обмерзания.

Профилактика и ремонт

Для обследования дымовых и вентиляционных каналов можно использовать два способа – классический и современный. В первом случае вам понадобится «ерш» на длинной веревке и груз. Во втором – очень много методов, в том числе видеокамера с прожекторами.

Чистка дымоходов и вентиляционных каналов с помощью ерша

Разработанные приборы позволяют за короткое время и без особых усилий оценить довольно точно тягу в вентиляции и дымоходе. По результатам проверки составляют акт обследования каналов, оформляющийся в виде техотчета установленного образца. Затем выдается заключение, в котором содержатся рекомендации по устройству и ремонтным работам.

• материалы, которые были использованы для изготовления каналов, а также их сечение;
• длину каналов, участки подключений, отводов и сужений, отметки щелей и заторов, обнаруженных в системе;

Проверка вентиляционных каналов и дымоходов с помощью видеокамеры

• обособленность и плотность каналов;
• наличие тяги, горизонтальные участки, зоны с ветровым подпором или без него;
• люки для чистки, противопожарные разделки и оголовки;
• герметичность патрубков;
• состояние коробов вентканалов, вытяжных шахт, а также воздухоприемных решеток.

Вывод

Тяга в дымоходе и правильная вентиляция помещений позволяют создать в квартире и доме комфортные и безопасные условия проживания. Мы рекомендуем вам не игнорировать предложенные рекомендации и стараться их выполнять. В конечном итоге, от этого будет зависеть ваше здоровье и здоровье тех, кто с вами проживает.

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Устройство дымохода в частном доме

Устройство дымохода в частном доме. Дымоход можно называть одним из самых главных элементов всей системы отопления. Его основная функция заключается в обеспечении воздушных и выходные продуктов сгорания наружу. Конечно же, дымоход должен подходить под все применимые нормы и стандарты, и, следовательно, к его установки следует подходить осторожно, учитывая разнообразие нюансов, которые могут возникнуть в результате работы.

Для начала отметим, случаи, в которых требуется устройство дымохода собственными руками или с привлечением профессионалов:

• Реконструкция крыши;
• Строительство нового дома;
• Установка новой печи.

Последний этап является наиболее проблематичным, так как все требуемые работы в первых двух вариантах можно заранее продумать и принять во внимание, так как при строительстве придется импровизировать.

Совет владельцам частных домов. Если вы решили установить дополнительный источник тепла, то, возможно, вам необходимо рассмотреть возможность расширения маленькой комнаты, которая может служить в качестве помещения для котла.

Выход трубы через отверстие в крыше

Многие проблемы, связанны с камином, есть одна причина – современная кровля. Кровля имеет специальную структуру, состоящую из нескольких этапов:

• Обрешотка;
• Внутренняя отделка;
• Система стропил
• Изоляция;
• Пароизоляция;
• Гидроизоляция.

Эти материалы являются горючими, и, следовательно, при работе необходимо относиться к ним с особой тщательностью, чтобы не вызвать пожар. Кроме того, вы должны видеть в будущем #8212; как организовать систему так, чтобы во время работы печи и ее очистки не было никаких проблем.

Большое число людей предпочитают использовать современные материалы, такие как керамические трубки, которые запрещают использование таких горючих элементов ближе, чем на 25 сантиметров. В результате, в крыше можно получить большую дыру, которую нельзя заполнить.

Условия устройства дымохода #8212; установка

Если вы хотите, чтобы все работы установки печи были успешными, вы должны сначала определить правила, которые вам помогут в этом процессе.

Первое, что нужно отметить, #8212; вид дизайна. Лучше всего, если труба имеет цилиндрическую форму, так как она предотвращает образование сажи. Диаметр трубы определяется в будущем строго в соответствии с современными инструкциями, и вы не можете отойти от них. В любом случае. вы можете приобрести эту услугу у специалистов, которые будут гарантировать качество строительства .
К сожалению, многие трубы непригодны для изменения диаметра и, следовательно, могут быть использованы для монтажа специальные переходники, при этом не забывайте о герметичности печи.

Если вы будете устанавливать дымоход по горизонтали, вы должны иметь в виду, #8212; он не должен быть больше чем на метр, что обусловлено простыми законами физики. Как упоминалось выше, проведения устройства дымохода в частном доме, не забывайте о теплоизоляции. В качестве изоляционного материала используется толщина трубы от 30 до 100 миллиметров. Благодаря этому труба надежно защищена от конденсации, а крыша #8212; из огня.

Один из самых главных моментов в устройстве дымохода в частном доме – это подключения трубы. Проблема состоит в том, что сталь, которая используется для сборки конструкций, подвержена деформации из-за тепловых эффектов, и, следовательно, они должны быть надежными и практически иммобилизационными таким образом, верхние и нижние элементы трубы не являются под давлением друг друга.

Последний штрих – финишная отделка потолков и стен в помещении, где проходит труба. Они также должны быть негорючими материалами, вы можете даже установить металлические элементы, которые также будут защищены от горячего воздуха.

Источники: http://strojdvor.ru/ventilyaciya/ventilyaciya-v-dome/ustrojstvo-ventilyacii-v-chastnom-dome-truby-dymoxod-kondensat/, http://gidroguru. com/ventilyaciya/829-dymohody-i-ventilyaciya, http://buildingmania.ru/chastnyj-dom/ustrojstvo-dymoxoda-v-chastnom-dome.html

Комментариев пока нет!

Монтаж вентиляционных каналов и дымоходов

В вашем доме все должно быть прекрасно – от кафеля на полу до системы вентиляции. Иллюзорна мысль о том, что вентиляция помещения – это вещь малозначительная. Так рассуждают лишь те, кто никогда не имел с ней проблем. Между тем, вентиляция – это гарантия качественного воздухообмена. А он, в свою очередь, обеспечивает комфортные условия среды. Поэтому вопросам организации правильной циркуляции воздуха следует уделить особое внимание еще при проектировании нового здания.

Важнейшим элементом вентиляционной системы являются вентиляционные каналы. Пластиковые или изготовленные из жести, они служат своеобразной камерой, куда поступает загрязненный воздух из жилых помещений и по которым он поднимается наверх. Для быстрого и эффективного удаления продуктов человеческой жизнедеятельности (запахов, повышенной влажности и т.д.) важно качество всех составляющих. Вентиляционные каналы пластиковые имеют гладкую внутреннюю поверхность, хорошо соединяются между собой с помощью специальных колен и креплений. Материал долговечен, устойчив к внешним воздействиям и прост в монтаже.

Отдельно следует сказать о роли бытовых вентиляторов в системе воздухообмена квартиры. С их помощью можно увеличить скорость обновления воздуха в квартире. Бытовые вентиляторы абсолютно незаменимы в тех домах, где есть курильщики. Благодаря ускоренному поступлению воздуха в вентиляционный канал избавиться от неприятных запахов удается намного быстрее. Установка бытовых вентиляторов наиболее актуальна для санузлов и ванных комнат, где высокая влажность и неприятные запахи являются неотъемлемыми составляющими среды.

И если бытовые вентиляторы – вещь полезная, но необязательная при правильной организации системы воздухообмена, то промышленные вентиляторы, как правило – неотъемлемый элемент вентиляции предприятия. Высокопроизводительные промышленные вентиляторы помогают поддерживать комфортные и безопасные условия среды для персонала. От качества циркуляции воздуха на крупном заводе или ином предприятии зависит весь технологический процесс. Поддерживать вентиляцию на должном уровне помогают крышные, настенные и канальные промышленные вентиляторы марки DOSPEL.

Нельзя не упомянуть о такой важной составляющей вентиляционной системы как решетки. В данное время наиболее распространены вентиляционные решетки пластиковые. Они имеют массу типоразмеров, таким образом, без труда можно подобрать подходящий вариант для любого канала. Приоритет отдается пластику, поскольку он прост в уходе, удобен при монтаже, экономичен. Далеко не последняя роль отводится эстетике. Вентиляционные решетки пластиковые бывают различными по дизайну, так что всегда есть возможность выбрать что-то оригинальное.

Кстати, на эстетику ванных комнат работают и сантехнические люки. Это уникальные конструкции, позволяющие скрыть то, что не должно бросаться в глаза и отвлекать от главного. Примерно ту же функцию выполняют и экраны.
В нашем магазине вы сможете выбрать и купить бытовые и промышленные вентиляторы, каналы, решетки, экраны и сантехнические люки известных производителей.

На каком расстоянии должна находиться на крыше фановая труба от вентиляционной

Здравствуйте, на каком расстоянии друг от друга должны находиться на крыше двухэтажного дома фановая труба и вентиляционная труба, спасибо.

Расстояние между фановой и вентиляционными трубами не нормируется. То есть оба канала, не совмещая, допускается выводить на кровлю рядом и в одном коробе (шахте). Что, кстати, и сделано во всех типовых многоквартирных жилых домах.

Трубы вентиляции и канализации на крыше частного дома

Да и во многих частных домах тоже. Обратный подсос воздуха с улицы вместе с неприятными миазмами случается крайне редко, для этого давление в доме должно быть ниже, чем снаружи. Такое явление может наблюдаться при резком повышении влажности, сильном ветре определённой направленности, а также заметном превышении температуры наружного воздуха над внутренней. Мы всё же рекомендуем, хоть это и необязательно, располагать вентиляцию канализационного стояка отдельно от вентиляции из помещений. Хотя бы на отдалении в 0,5-1 метр.

Самый простой способ вывести отдельно расположенную фановую трубу на крышу — воспользоваться специальным уплотнителем (проходом через кровлю)

А вот что действительно важно, так это разместить выход фановой трубы на кровлю подальше от открываемых окон и балконов. А также от приточных отверстий систем принудительной вентиляции и воздухозаборов отопительных котлов. СНиП требует соблюдать дистанцию по горизонтали не менее 4 метров. Если в кровле имеются мансардные окна, рекомендуем это расстояние увеличить, а также проследить, чтобы и по вертикали канализация была заметно выше, хотя бы на 1,5 метра.

В случае, если для соблюдения расстояния от окон фановую трубу не получается вывести вертикально, выход на кровлю можно без проблем сместить ближе к коньку. От канализационных стоков в этом месте труба свободна, а для того чтобы не скапливался конденсат, достаточно минимального уклона в 1%.

Что касается высоты оголовка канализационного стояка над кровлей, то для скатной крыши она должна составлять 0,5 м, для плоской — 0,3 м, плоской эксплуатируемой — 3 м. Флюгарка (колпак) не обязателен.

Особое внимание расположению вентиляции канализационного стояка необходимо уделить, если на крыше располагаются окна, встроенные либо мансардные

Если фановая труба выводится из септика, то схема может быть такой:

вывод фановой трубы из септика

Фановая труба на крыше: видео

Пригодилась статья? Расскажите друзьям:

Как сделать короб для вентиляции на крыше

Изготовление короба для дымохода на крыше — 1pocherepice.

ru

Окончанием проведения работ по организации отопления в частном доме является установка короба для дымохода на крыше. От того, насколько качественно он сделан, будет зависеть надежность всей отопительной системы.

Металлический короб позволяет защищает трубу и замедляет процесс разрушения.

Когда необходима установка короба

Влияние природных факторов (ветер, осадки и т. д.) приводят к постепенному разрушению печной трубы. Например, кирпич хорошо впитывает влагу, которая постепенно накапливается внутри и при понижении температуры замерзает, нарушая целостность материала. Короб позволяет защитить трубу, замедлить процесс разрушения и придать трубе более эстетичный вид.

Основная функция короба – защита перекрытия от воспламенения.

Монтаж металлического кожуха позволяет продлить срок службы трубы. Дополнительно короб придает трубе более эстетичный вид и позволяет избежать проведения периодического ремонта.

Традиционно для изготовления короба используют такие материалы, как нержавеющая или оцинкованная сталь, так как они обладают устойчивостью к воздействию влаги, коррозии, перепаду температур. Материалы обладают высоким сроком эксплуатации.

Разнообразие цветовых вариантов дает возможность выбрать оптимальный вариант без уменьшения качественных характеристик.

Некоторые виды покрытия не согласуются по стилю с дымоходом, сделанным из кирпича. Установка металлического короба будет правильным решением в подобной ситуации.

На сэндвиче из оцинкованной или нержавеющей стали не во всех случаях можно сделать кирпичную трубу. Оцинкованная труба на фоне крыши будет выглядеть как отдельный элемент. Спасти положение может металлический короб того же цвета, что и перекрытие крыши.

Вид разрушающейся трубы вряд ли может доставить удовольствие. Поэтому стоит установить металлический короб, который скроет последствия разрушения и приостановит их.

Разрушение трубы снижает безопасность использования системы отопления, негативно сказывается на функциональных характеристиках, снижает уровень тяги. Поэтому кожух из металла станет неплохим вариантом для защиты дымохода.

Вернуться к оглавлению

Виды коробов для дымохода

Схема устройства узла прохода через кровлю.

Вывод трубы — достаточно сложный процесс, так как неправильный монтаж вентиляции может привести к неприятным последствиям, вплоть до пожара. Поэтому прежде чем выводить трубу, стоит определиться с ее конструкцией и способами, как провести вывод безопасно.

Многие застройщики забывают о такой важной детали, как короб. Под этим термином понимаются два абсолютно разных элемента кровли: устройство для проведения дымохода и декоративная составляющая.

Труба, позволяющая выводить дым из помещения, проводится как по самому помещению, так и вне его. В некоторых случаях, например, при проведении отопительной системы в парилке, более уместно использовать первый вариант: так будет сохраняться больше тепла. Но тогда выводить трубу придется через крышу. Поэтому необходим короб.

Благодаря этому устройству температура не будет воздействовать на стропила потолка, на покрытие металлочерепицы и пленки гидро- и пароизоляции. Хорошо, если отверстие планируется еще во время строительства дома, в этом случае можно сделать для отводящей трубы отдельную систему стропил.

Расстояние от поверхности трубы до горючего материала зависит от высоты трубы, но в любом случае находится в пределах 15-25 см. Тогда свободное место вокруг трубы можно будет заполнить плотной базальтовой ватой или иным материалом, стойким к воздействию высокой температуры. Это позволит не проводить дополнительную гидроизоляцию.

Вернуться к оглавлению

Изготовление деревянного каркаса

Каркас собирают из досок размером 100х25 мм, сверху закрепляются досками того же размера. Часть короба, которая будет возвышаться над крышей, обшивается OSB. Короб закрепляется к стропилам, если доходит до чердачного перекрытия, то прикрепляются к нему. После этого нужно сделать примыкание кровли.

Правильное выведение дымохода через кровельный пирог подразумевает обустройство вокруг трубы собственной стропильной системы.

На верхний слой закрепляется изоляционная мембрана, сверху — сайдинг. Над коробом монтируется крышка от снега и дождя. После установки трубы ее необходимо будет заменить на металлический колпак.

Чтобы со временем крыша не начала протекать, гидроизоляцию прикрепляют к стропилам, затем прижимают обрешеткой. С внутренней стороны устанавливается пароизоляция: материал прибивают гвоздями к стропилам и прижимают отделочным материалом.

Результатом работы становится деревянный короб, позволяющий изолировать перекрытие в потолке или кровельный пирог. При этом он имеет достаточно высокий уровень гидроизоляции.

При возведении рекомендуется придерживаться правил, изложенных в специальных нормативных документах СНиП. Элементы из дерева также лучше разместить подальше от дымохода.

Деревянный короб будет защищать перекрытия потолка и кровельный пирог от воздействия высоких температур, при этом обеспечивая хорошую гидроизоляцию. Также короб может быть изготовлен из негорючих материалов, таких как керамика или металл. Он может быть изготовлен из деталей профнастила или из цельного металлического листа.

Для того чтобы сделать примыкание короба к поверхности кровли из металлочерепицы, применяют металлические фартуки с окраской. Такие элементы можно заказать либо изготовить самостоятельно по схеме.

Сначала нужно постелить подкладочный ковер. Чем больше его размер, тем лучше. В идеале он должен доходить до карниза, а заход на трубу должен быть не меньше 30 см гонты укладываются до низа трубы. Затем устанавливаются фартуки: нижний и боковые, с небольшим нахлестом на нижний. Верхний фартук монтируется с нахлестом на боковые. Труба обкладывается кровлей.

Вернуться к оглавлению

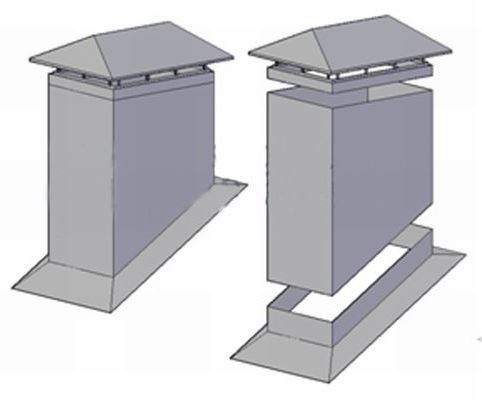

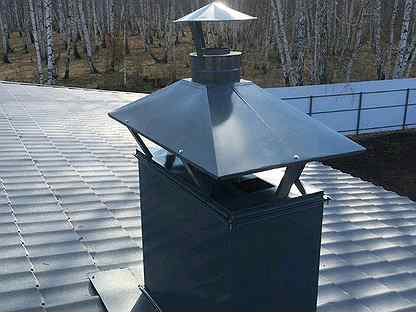

Изготовление металлического короба

Схема устройства металлических дымоходов.

Металлическое устройство можно приобрести в магазине, специализирующемся на продаже товаров для кровли, выбрать модель для любого дымохода. Он представляет собой короб с отверстием для трубы, изготовленный из тонкого листа металла (толщина 1 мм). Кожух обычно изготавливается из оцинкованной или нержавеющей стали. При этом он хорошо сочетается с разными способами утепления кровли: стекловата, базальтовая вата.

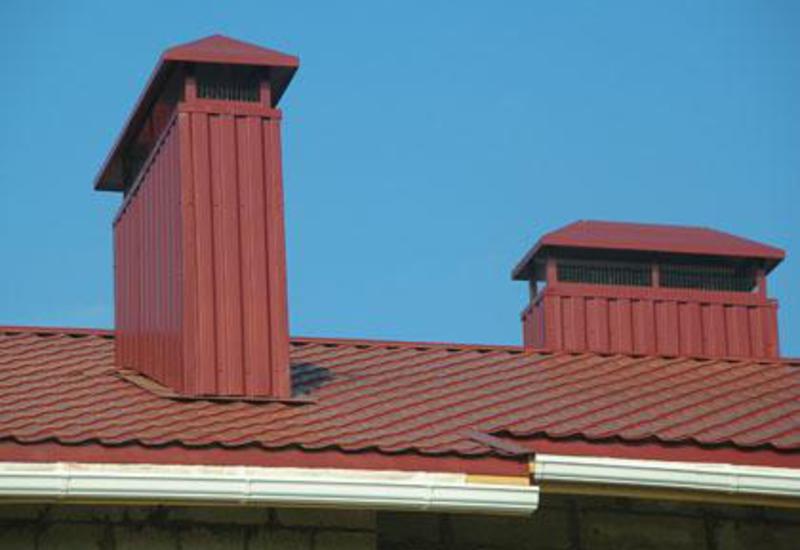

Это элемент кровли, который закрывает дымоход и вентиляционную трубу. Он выполняет ряд важных задач:

• утепляет основную трубу вентиляции;
• позволяет обеспечить качественную вытяжку;
• при установке на разрушающуюся стену канала позволяет укрепить дымоход;
• выполняет декоративную роль.

Если на крыше установлено несколько газоходов, то на каждую из них нужно установить короб.

Металлический короб очень прост и удобен в использовании.

Схема его монтажа очень простая, нужно только правильно установить его на крышу и через отверстие для дымохода вывести трубу.

Для изготовления и монтажа через кровлю из металлочерепицы металлического короба понадобится материал, лист металла, саморезы и инструменты: циркуль, шуруповерт, ножницы по металлу.

Вернуться к оглавлению

Этапы монтажа конструкции короба

Прежде всего нужно сделать пропил. Для этого между стропилами в потолочном перекрытии замеряют отверстие. Если планируется выводить трубу не через крышу, а через стену, тогда нужно сделать пропил нужного размера в стене.

Края получившегося отверстия необходимо укрепить, так как именно на них в дальнейшем будет опираться. Для укрепления, на края отверстия крепятся дополнительные бруски для опоры.

Затем из металлического листа нужно вырезать две заготовки, размер которых должен быть больше размера отверстия примерно на 5 см. На заготовке нужно с каждого края отступить 5 см и согнуть под углом 90^о. В результате должна получиться заготовка П-образной формы. То же самое нужно проделать и со второй заготовкой.

С помощью саморезов заготовки присоединяются к противоположным концам отверстия. Полоса, расположенная снизу, должна быть установлена параллельно поверхности потолка.

Затем из листа металла вырезаются другие части короба. Они закрепляются внахлест с первыми заготовками. В результате получится сплошное обрамление дымохода в частном доме или бане.

Когда сам короб готов, необходимо сделать днище. Нужно проверить его размеры, затем перенести на лист и вырезать с помощью ножниц заготовку. Затем нужно замерять очень точно центр детали. С помощью циркуля размечается отверстие для дымохода нужного диаметра.

Чтобы упростить монтаж короба и днища, необходимо вырезать из металла крепления: четыре полосы шириной 2 см. Они будут располагаться от края к центру отверстия. Лишние части между линиями разметки нужно вырезать, оставшееся согнуть по углом 90 градусов. В результате должна получиться пластина с отверстием в центральной части с полосами-креплениями от краев.

Последние этап — присоединение днища к основному коробу. Когда эта работа выполнена, останется только провести дымоход в отверстие и закрепить с помощью хомутов за отогнутые усы. Свободное место в коробе нужно заполнить каким-нибудь негорючим материалом, и после этого короб готов.

Вернуться к оглавлению

Отделка короба для дымохода

Декоративный короб повышает эстетичность внешнего вида трубы. Он может быть изготовлен из разнообразных материалов, затем выполняется декорирование.

Отделка позволяет значительно улучшить внешний вид кирпичной или металлической трубы. Также в декоративной трубе может проходить вентиляция, надежно скрытая от погодных явлений.

Для кирпичной трубы лучше подойдет декоративная отделка из гипсокартона. В дальнейшем ее можно выложить изразцами, искусственным камнем. Металлическую трубу сначала стоит обернуть теплоизоляционным материалом, только после этого закрывать гипсокартоном и декорировать любым удобным способом.

советов по использованию боксовых вентиляторов в доме | Руководства по дому

Автор: Алисия Рудницки Обновлено 15 декабря 2018 г.

При использовании в сочетании с естественной вентиляцией переносные коробчатые вентиляторы являются хорошим решением для охлаждения домов в жаркие дни. Заключенные в неглубокие металлические рамы с открытыми решетками, закрывающими лопасти и вентилятор, ящичные вентиляторы являются незаменимыми инструментами, если у вас нет или вы не хотите использовать кондиционер. Коробчатые вентиляторы могут создавать движение воздуха в помещении, способствовать выходу горячего воздуха и, после некоторой импровизации, становиться охладителями и очистителями воздуха.

Естественная вентиляция

Для охлаждения дома или квартиры с помощью естественной вентиляции необходимо методично закрывать окна, двери и шторы в дневную жару и открывать их на ночь, чтобы впустить прохладный воздух. Естественная вентиляция основана на внешнем ветре и «эффекте дымохода» для охлаждения дома. Когда прохладный воздух попадает в подвал или на первый этаж, он впитывает тепло, поднимается наверх, как будто проходит через дымоход, и выходит через окна наверху. По данным Национальной лаборатории возобновляемой энергии США, естественная вентиляция хорошо работает в «климате с прохладным летом или прохладными ночами и регулярным бризом».С. Министерство энергетики. Несмотря на множество микроклиматов, в районе залива Сан-Франциско в целом умеренная влажность — еще одна характеристика, благодаря которой естественная вентиляция работает хорошо.

Добавление вентиляторов боксов

Вентиляторы боксов, размещенные в окнах или рядом с ними, могут помочь втягивать холодный воздух снаружи или вытягивать теплый воздух из комнаты в зависимости от того, как они расположены. Если лопасти обращены к оконной сетке, вентилятор помогает вытягивать горячий воздух из комнаты. В обратном направлении он втягивает воздух снаружи.

Согласно U.Вентиляторы S. Environmental Protection Agency, как правило, экономят энергию и являются недорогой альтернативой кондиционированию воздуха. Но EPA отмечает, что вам необходимо учитывать попадание влаги, пыльцы и пыли при использовании коробчатых вентиляторов в окнах или рядом с ними. В то время как двигатели настоящих оконных вентиляторов устойчивы к дождю, коробочные вентиляторы, импровизированные как оконные вентиляторы, не имеют такой же защиты и не должны устанавливаться непосредственно в окна.

Фильтрация запыленного воздуха

Некоторые домовладельцы используют коробчатые вентиляторы для фильтрации воздуха в небольших помещениях. Согласно веб-сайту Woodworking Tips, можно сделать недорогой воздухоочиститель для мастерской, прикрепив печной фильтр к коробчатому вентилятору, закрепленному на потолочных кронштейнах, прикрепленных к балкам пола. Вентилятор всасывает запыленный воздух в фильтр. Замените фильтр, когда он станет слишком грязным, чтобы вытрясти его.

Импровизация болотного охладителя

Болотный охладитель — это устройство для кондиционирования воздуха, которое часто устанавливают на крышах домов в жарком и сухом климате. Также известный как испарительный охладитель, он снижает тепло за счет циркуляции мелкой влаги по всему дому.Болотный кулер для отдельной комнаты можно смастерить, поставив большую тазу с ледяной водой перед вентилятором, который дует в комнату. Сайт Good Human предлагает поместить замораживаемые пакеты со льдом в миску с холодной водой и повернуть их обратно в морозильную камеру, когда они тают.

.

Веб-страница не найдена на InspectApedia.

com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

   Если вы действительно хотите нам помочь, используйте кнопку НАЗАД в своем браузере, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и воспользуйтесь нашей ссылкой СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com — Дэниел Фридман ,

Coop Builder: Обеспечьте хорошую вентиляцию без сквозняков

ФОТО: Лори Халси / Flickr

Самый противоречивый совет в литературе по птицеводству — обеспечить надлежащую вентиляцию в курятнике, но без сквозняков. Большинство источников не объясняют разницу между ними, не говоря уже о том, как сделать одно без другого. Давай изменим это.

Хорошая вентиляция удаляет аммиак и влажный воздух из курятника круглый год, а летом — горячий воздух.Это создает более здоровую среду для птиц, а также — вам понравится эта часть — увеличивает время между уборками, сохраняя свежий воздух в курятнике.

Ветер, обдувающий ваших птиц летними ночами, — это хорошо, поскольку они охлаждают их тела в самое жаркое время года. С другой стороны, сквозняки зимой забирают тепло прямо из вашего курятника. Вашим птицам нужно будет есть больше пищи, чтобы согреться, а взрослые птицы могут заболеть и умереть.

Итак, проблема в том, как достичь этих противоречивых целей, которые могут меняться в зависимости от сезона.Что ж, как вы могли догадаться, это зависит от обстоятельств.

Черновики

Было бы полезно думать о сквозняках как о воздухе, который обычно движется быстро и горизонтально, а о вентиляции — как о воздухе, который обычно медленно и вертикально движется через курятник. Летом сквозняки не проблема, так как они обеспечивают приятный ветерок в курятнике. Но зимой они могут стать проблемой.

Куры пережили суровые зимы в неотапливаемых и плохо построенных курятниках в северном климате Европы и Азии в течение нескольких тысяч лет, поэтому ваши куры, вероятно, переживут зиму даже в плохо спроектированном и продуваемом на сквозняке курятнике, если они не будут подвергаться длительному воздействию. приступы отрицательных температур.У цыплят есть толстый слой перьев, чтобы согреться зимой, а их нормальная температура тела выше, чем у нас, около 106 градусов по Фаренгейту. Кроме того, зимой они собираются вместе на насесте, чтобы делиться теплом тела.

Мои куры хорошо себя чувствуют круглый год в зоне 7 в Северной Каролине в курятнике 5 на 5 футов с неплотно закрывающимися дверями, металлической тканью, покрывающей 2 квадратных фута окон на высоте насеста, и свернутой проволочной сеткой чтобы закрыть 4-дюймовые зазоры между стропилами в местах их соприкосновения с верхней частью стены. В их курятнике много сквозняков в любое время года, но им от этого не хуже.

Я бы сказал, что с цыплятами все будет в порядке, если зима в основном держится выше 10 градусов тепла, и при этом не требуется больших усилий для ограничения сквозняков. В более холодных регионах возможность закрывать сквозняки зимой будет полезна для более старых, более слабых или более изолированных птиц. Это также может сэкономить вам несколько долларов на корме. В этом случае вам может понадобиться вариант с окнами, которые закрываются или которые можно накрыть на сезон пластиковой пленкой или другим материалом, достаточно прочным, чтобы блокировать ветер.Обязательно закройте окна во время первого смертельного мороза, чтобы не было сквозняков, а затем откройте или откройте окна, когда станет достаточно тепло, чтобы посадить ранние яровые культуры, такие как горох, зелень и картофель.

Вентиляция

Аммиак, влага и горячий воздух имеют тенденцию подниматься в курятнике вертикально. Суть вентиляции курятника — вывести всех троих наружу. Для этого представьте, что ваш курятник имеет три уровня сверху вниз.

Верхний уровень

Это пространство далеко над головами ваших птиц.Здесь должно быть много вентиляции по краям крыши и в фронтонах, которые представляют собой треугольные области между верхом стен и крышей.

Вместо того, чтобы покрывать фронтоны деревом, покрывайте их только тканью, независимо от климата. Хищники будут заблокированы, а постоянная поперечная вентиляция будет вытягивать аммиак, влагу и горячий воздух. Отрежьте аппаратную ткань на дюйм шире, чем отверстия, которые они закрывают, и закрепите их скобами на 3/4 дюйма.

Вы также должны закрыть зазоры между стропилами крыши в том месте, где они опираются на стены, более гибкой проволочной сеткой, чтобы не допустить хищников. Лучше всего это сделать перед тем, как укладывать саму крышу. Зазоры, подобные тем, что между стропилами, можно перекрыть небольшим рулетом проволочной сетки; закрепите рулон на месте, пропустив через него пару 3-дюймовых шурупов, но только на дюйм вглубь дерева. Открытые части шурупов не позволят проволочной сетке сдвинуться с места.Поскольку аммиак, влага и горячий воздух поднимаются вверх, они могут выйти из курятника через эти отверстия в крыше.

Средний уровень

Здесь вы найдете бары для ночлега. Эта зона может находиться на высоте от 12 до 48 дюймов над полом. Уровень насеста должен иметь минимальные сквозняки (также известный как горизонтальный поток воздуха) в условиях отрицательной зимы. Любые большие отверстия на этом уровне будут создавать холодный, ветреный сквозняк, который будет обдувать цыплят и вытягивать тепло из их тел.

Некоторые курицы разрешают конфликт между летними ветрами и зимними сквозняками, устанавливая исправные окна, и для них это большая высота.Любой продукт с движущимися частями будет стоить немного дороже и займет немного больше времени на установку, но в суровых зимних регионах оно того стоит. Летом, когда окна открыты, цыплята могут наслаждаться прохладным бризом ночью на уровне насестов. В районах с более мягкими зимами воздушный поток на среднем уровне насеста дает больше пользы от летних бризов и незначительную угрозу от зимних сквозняков.

Нижний уровень

Обычно он имеет высоту от 12 до 18 дюймов и состоит из трех компонентов: пола, открывающейся двери и, возможно, гнездовых ящиков.При закрытой дверце на ночь сквозняков быть не должно: не устанавливайте окна или ширмы на этом уровне. Если вы не плотник, между частями сайдинга, люком в гнездовом ящике, откидной дверью и дверьми для людей будут тонкие промежутки. Свежий воздух будет медленно всасываться через эти небольшие промежутки, поскольку испорченный воздух выходит из вентиляции возле крыши.

Пока вы проверяете свой курятник на наличие сквозняков, убедитесь, что все зазоры, достаточно большие, чтобы любящая яйца крыса или змея могла проскользнуть — дюйм или около того — были набиты кусочком проволочной сетки, чтобы не допустить хищников.Мы не хотим, чтобы они наслаждались уютными условиями, которые вы создали для кур.

Эта статья была впервые опубликована в июльском / августовском выпуске журнала Chickens за 2017 год.

.

Пожарные должны выбрать тактику противопожарной вентиляции в зависимости от типа конструкции

.

Вентиляция — это критически важная операция на противопожарном участке, которую должны понимать все пожарные, но одна и та же тактика не может применяться во всех случаях. Тип конструкции будет определять, какой подход к вентиляции должен выбрать пожарный.

Эти варианты имеют решающее значение для безопасности пожарных.

Давайте рассмотрим различные типы конструкций и соответствующую тактику вентиляции.

Метод противопожарной вентиляции будет зависеть от типа конструкции (фото / база ВВС США Сеймура Джонсона).

Вентиляция в одноэтажных и односемейных помещениях

Большинство наших пожаров происходит в жилых домах. В домах, состоящих только из одного этажа, самое простое правило, которое нужно запомнить, — это попытаться отвести дым и тепло из точки выхода, расположенной рядом с очагом пожара.

Это гарантирует, что мы собираемся ограничить количество дымовых и тепловых повреждений внутренней части конструкции.

• Вентиляция должна начинаться как можно ближе к исходному помещению.
• Откройте или удалите те окна в комнате происхождения, которые находятся ближе всего к огню.
• Отдавайте предпочтение удалению / открытию окон тем, из которых уже выходит пламя или сжатый дым, или где огонь виден или слышен.
• Если требуется дополнительная вентиляция, подумайте о других окнах для полной вентиляции.
• Постарайтесь уменьшить урон, если это возможно. Удаление всех окон первого этажа при тушении пожара в отдельной комнате и содержимого может быть излишним.
• В односемейных домах проверяйте очаги пожара на чердаке или на чердаке на предмет распространения огня, особенно если они находятся непосредственно над очагом пожара.

Вентиляция в двухэтажных односемейных помещениях

В двухэтажных жилых домах с очагами пожара на первом этаже снова используйте окна, ближайшие к очагу пожара. Подумайте о том, чтобы как можно скорее проветрить второй этаж. Когда огонь горит на втором этаже, сначала проветрите этот этаж.

Если возможно, начните с проветривания наружных окон исходной комнаты и координируйте движение воздуха внутри конструкции.

• Держите двери в комнаты закрытыми после обыска и особенно контролируйте двери в комнаты, в которых были вынуты окна. Если возможно, контролируйте поток воздуха изнутри наружу.
• Не забывайте уделять первоочередное внимание пожарам на чердаке или чердаке, особенно при работе в дуплексах или таунхаусах. Быстро проверьте, распространяется ли огонь на другие единицы, чтобы помочь ограничить огонь до единицы происхождения.

Как тушить пожар на чердаке

В односемейных домах, таунхаусах или дуплексах пожары на чердаке представляют собой другую проблему. Если возможно и безопасно, подумайте о том, чтобы атаковать огонь изнутри конструкции.

По возможности убедитесь, что бригады не работают под стропильной системой, которая подвергалась воздействию пламени более 10 минут. Используйте фронтальные вентиляционные отверстия или несколько вентиляционных отверстий на чердаке, проветривая огонь на чердаке. Если рассматриваются методы вертикальной вентиляции, откройте крышу возле пика над горячими точками. Убедитесь, что экипажи проверят устойчивость настила крыши.

Вентиляция подвальных пожаров

Пожары в подвалах представляют собой уникальные проблемы для пожарных бригад, особенно если домовладелец не соблюдал правила выхода при установке или замене окон в подвале.

Им, возможно, придется продвигать свою линию атаки через лестничную клетку, которая также действует как дымоход для продуктов огня. В небольших зданиях можно вентилировать огонь через доступные отверстия в подвале, такие как окна или решетки в полу.

• Координировать вентиляцию с внутренними атакующими бригадами.
• По возможности используйте внешние входы в подвал; в противном случае вам будет доступ к главной лестнице.Если используется главная лестничная клетка, убедитесь, что лестница структурно прочная, и поставьте пожарного во главе лестницы, чтобы поддерживать контакт с атакующими командами и помогать проложить шлангопроводы в подвал.
• Рассмотрите возможность вырезания вентиляционных отверстий на первом этаже возле внешних стен для вентиляции тепла / дыма из подвала. Вентиляция первого этажа может помочь внутренним бригадам продвигаться в подвал.

Вентиляция в многоквартирном доме или офисе

В многоквартирных жилых домах и бизнес-структурах большие квадратные метры создают множество проблем с точки зрения вентиляции.Эти проблемы, связанные с эксплуатацией кровли, вентиляцией планов этажей с большей площадью в квадратных футах, повышенной пожарной нагрузкой от предприятий и многоквартирных домов, а также соединяющими зданиями, вынуждают руководителя группы вентиляции подходить к этим конструкциям более осторожно.

При вентиляции крыши на больших конструкциях воздержитесь от использования внутренних лестниц для доступа. Жертвы и бригады нападения потребуют их использования.

Для доступа на крышу используйте только внутренние лестничные клетки смежных конструкций, которые примыкают к основному пожарному зданию. Если использование внутренней лестничной клетки невозможно, ищите пожарные лестницы. Когда их нет, можно использовать наземные лестницы и воздушные блоки.

Помните, что все размещенные лестницы должны оставаться там после установки. Кроме того, для безопасности разместите дополнительные средства выхода.Не забывайте проверять крышу независимо от того, хорошая ли видимость; это может помочь определить, достаточно ли он прочен, чтобы выдержать вес вентиляционной группы. Кроме того, при минимальной видимости это может помешать экипажу сделать первый шаг 10 футов от стены парапета. Проведите хорошую разведку на крыше, чтобы указать на второстепенные пути эвакуации в случае опасности.

Выполняя вентиляцию крыш многоквартирных домов или предприятий, не забывайте работать умнее, а не усерднее.Если есть естественные отверстия, такие как световые люки или доступ к люку водостока, используйте их для вентиляции.

• Рассмотрите возможность использования вертикальных шахт для вентиляции после проверки. Та часть крыши, откуда выходит дым, должна быть основным отверстием.
• После того, как крыша проветривается, проветрите верхний этаж любыми доступными средствами. Если дым заполняет верхний этаж, в целях безопасности рассмотрите возможность открытия окон с подъемной лестницы или платформы.
• Не забудьте, по возможности, тщательно проветривать пол прямо над огнем, а сам пожарный пол должен вентилироваться, чтобы обеспечить быстрое продвижение трубопроводов и облегчить первичный поиск.
• Прилегающие здания необходимо быстро проверить на предмет распространения пожара и при необходимости проветрить. Опять же, подумайте об использовании световых люков, люков и вертикальных шахт, если они есть. Убедитесь, что чердак вентилируется при использовании световых люков или иллюминаторов — некоторые процессы внутренней отделки могли полностью закрыть чердак.Убедитесь, что «ящик», который является чердаком, открыт и что в нем есть способ избавиться от дыма или огня, которые могут содержаться в нем. Учтите, что пожар на открытых площадках должен вентилироваться через отверстие в крыше над горячей точкой.

С учетом общественных мест: вентиляция в торговых центрах и торговых центрах

При тушении пожаров в торговых центрах или торговых центрах предполагайте, что между магазинами или секциями зданий нет брандмауэров — в конечном итоге ваше предположение окажется верным.

В качестве первого шага к вентиляции рассмотрите возможность использования крыши. Для этого используйте существующие конструктивные элементы, уже находящиеся на крыше, такие как световые люки или люки.

Используйте эти природные элементы только в том случае, если они расположены достаточно близко, чтобы быть над очагом пожара или рядом с ним. Если в непосредственной близости нет естественных строительных объектов, оцените необходимость вырезания вентиляционного отверстия над очагом пожара.Убедитесь, что вентиляция на крыше достаточно велика для эффективной работы, так как других средств вентиляции, например, окон может не быть.

• Обращайте внимание на участки, которые могут вызвать травмы, например, стены парапета или шатры. Помните, что прямой контакт пламени с внутренней конструкционной сталью может вытолкнуть стены или нарушить конструктивную опорную систему крыши.
• Избегайте участков крыши, где она является пористой или провисающей.
• В пристроенных помещениях в торговых центрах, когда крыша открыта, попытайтесь использовать естественные элементы для экспонирования. Для этого убедитесь, что вы знаете, в каком направлении движется огонь, и предусмотрите вентиляционное отверстие для скопившихся газов сгорания. Если пожар обнаружен в соседнем помещении, откройте крышу над этим огнем.
• Оконные светильники могут значительно уменьшить количество усилий, необходимых для вентиляции людей, а также своевременное снятие передних витрин вместе с задними дверями и окнами.

Подвальные пожары в крупных сооружениях

При вентиляции для пожара в подвале в больших строениях помните, что любое отверстие в подвал может быть эффективным.

По возможности используйте отверстия, которые не служат цели для атаки огня. Если вход только один, оцените возможность вентиляции через окна подвала.

Противопожарная вентиляция подвала через окна подвала может быть легко осуществлена ​​путем удаления окон подвала ниже уровня земли и удаления решеток при необходимости.

• Если пожар в подвале не потушить быстро, может потребоваться проделать отверстие на первом этаже прямо внутри переднего окна, чтобы обеспечить эффективную вентиляцию продуктов от пожара в подвале. Когда разрез пола будет завершен, откройте окно первого этажа, чтобы вывести продукты огня на ожидаемый путь выхода.
• Если в цокольном этаже магазина нет подвальных окон или дверей перед пожарным зданием, может потребоваться открыть отверстие из подвала сразу за окном передней витрины.Не забудьте удалить окно дисплея перед тем, как создать вентиляционное отверстие на первом этаже в подвал. Возможно, для завершения процесса потребуется убрать перекрытия подвала. Если в магазине есть несколько витрин, удалите столько витрин, сколько необходимо, чтобы обеспечить хорошую вентиляцию подвала при проведении скоординированных операций по тушению пожара.

Можно ли проветрить огнестойкую конструкцию?

Вентиляция в огнестойких конструкциях — настоящий вызов вентиляционной группе.

Для обеспечения вентиляции необходимо рассмотреть возможность использования окон, лестничных клеток или систем вентиляции. Система вентиляции, или вентилятор PPV, — хороший инструмент, если пожарные знают ее работу и имеют опыт ее использования. Хорошим подспорьем для системы вентиляции является наличие дежурного инженера-строителя, который будет реагировать, когда это необходимо, чтобы помочь контролировать вытяжку дыма из огнестойкой конструкции.Если вы имеете дело со зданиями, построенными до установки систем дымоудаления, вам придется проветривать их проверенным и надежным способом.

Окна — лучший способ вентиляции огнестойких конструкций. По возможности, подпирайте двери открытыми, а затем снимайте / открывайте как можно больше окон с обеих сторон коридоров коридора.

Проветривайте противопожарный пол в первую очередь для облегчения поиска и прокладки шлангов. Двигайтесь оттуда, чтобы вентилировать пол над огнем и искать жертв.Эта процедура создает необходимость в протягивании шлангов до этажей над огнем, чтобы предотвратить вертикальное распространение огня.

Другой вариант противопожарной вентиляции — использование лестничных клеток. Эта процедура работает лучше всего, если структура освобождена. Убедитесь, что вы открываете двери из коридоров коридора на лестничную клетку. Это позволит обеспечить естественное поступление дыма в подъезд и обеспечить вертикальную вентиляцию.Команда вентиляции должна будет предусмотреть вентиляционное отверстие в верхней части шахты лестничной клетки. Этот способ поможет удалить продукты сгорания, чтобы уменьшить физическое воздействие, которое атакующая команда будет принимать при тушении пожаров в огнестойких конструкциях.

Дополнительное образование: Противопожарная вентиляция

В этой статье представлены идеи для определения концепций вентиляции в зависимости от используемой конструкции.Хотя я попытался представить их с глобальной точки зрения, я никоим образом не касался вентиляции каждого типа конструкций, с которыми вы можете столкнуться.

Но одни и те же основы вентиляции будут работать для любого строения; Единственная разница в том, как вы применяете эти основы к тому, чего хотите достичь.

Помните, что вентиляция — это не просто умение, это искусство.Те, кто хорош в этом, чрезвычайно ценны на каждом огне. Однако все мы обязаны быть достаточно компетентными, чтобы предоставлять эту услугу в случае необходимости.

Практикуйте свои основы и применяйте их при предварительном планировании зданий. Узнайте больше о тактике противопожарной вентиляции, которую вы должны знать.

Эта статья, изначально написанная в 2008 г., была обновлена ​​в июле 2020 г.

,

Установка короба на трубы на крыше. Короб для дымохода: его устройство и назначение

Как это ни прискорбно, но многие частные застройщики, решившие возвести на своем участке баню, забывают о некоторых деталях и мелочах, одной из которых и является короб для дымохода.

Некоторые строители, вообще не знают, о чем речь. А кто-то слышал, но не придал этому большого значения.

Мы решили восполнить этот «пробел» и рассказать для чего необходим короб на дымоходе, ведь правильно построенная баня — это залог долголетия и здоровья ее хозяев.

На самом деле это вопрос довольно сложный, так как коробом называют две конструкции, которые выполняют абсолютно разные функции.

В первом варианте это приспособление для прохода дымовой трубы через кровлю или потолочное перекрытие, а во втором — декоративная составляющая, которая может служить для того чтобы спрятать трубу вентиляции, и дымоход.

Рассмотрим каждую конструкцию по порядку.

Труба дымоотведения может проходить как по помещению, так и за его пределами.

Проход трубы по помещению парилки более целесообразен для большего сохранения тепла, но в таком случае она будет проходить через кровлю. Именно для этого и нужен короб для дымохода.

Благодаря такому устройству, от дымохода к потолочным стропилам, а также к пленкам гидро и пароизоляции, не будет передаваться высокая температура.

Очень неплохо, если отверстие для дымоотведения проектируется сразу при постройке бани. Тогда сразу делается для дымохода отдельная стропильная система.

В зависимости от типа трубы расстояние от ее поверхности до поверхности горючих материалов должно составлять от 15 до 25 см. Тогда достаточно пространство вокруг дымохода заполнить негорючим материалом, таким, как базальтовая вата повышенной плотности, и в этой зоне можно обойтись без дополнительной гидроизоляции.

Важно! Для того чтобы крыша впоследствии не протекала, гидроизоляцию потолочного перекрытия нужно хорошо закрепить по периметру короба к стропилам и дополнительно прижать обрешеткой. Пароизоляция с внутренней стороны помещения также прибивается гвоздями или скобами к стропильной системе, после чего прижимается отделочным материалом.

Таким образом, получается прекрасный деревянный короб дымохода, который изолирует от повышенных температур кровельный пирог или перекрытие в потолке бани, и при этом имеет достаточную гидроизоляцию.

Также существуют и короба из других негорючих материалов, таких как металл или керамика.

Металлическое устройство для изоляции трубы дымоотведения

Это устройство также представляет собой короб, который может быть изготовлен из листового металла, оцинковки и нержавейки, толщиной 1 мм, с отверстием для дымовой трубы посредине.

Эти устройства продаются практически во всех специализированных магазинах или строительных супермаркетах, для различных дымоходов.

Пример декоративного короба

Декоративный короб на дымоход, изготавливается из различных материалов с последующим декорированием.

Благодаря декоративной отделке можно значительно улучшить внешний вид дымоходов, выполненных из металла и кирпича.

Кроме того, в декоративном коробе может проходить вентиляция, труба которой также будет надежно спрятана от посторонних глаз и различных атмосферных явлений.

• Если дымоход изготовлен из кирпича, то в таком случае декоративное обрамление для него можно изготовить из гипсокартона. После чего, тщательно поштукатурить и декорировать искусственным камнем, плиткой или изразцами.
• Если труба дымоотведения выполнена из металла, то в начале ее нужно обернуть фольгированным теплоизоляционным материалом. Только после этого можно монтировать декоративный короб из гипсокартона и украшать его по своему вкусу.

Важно помнить, что проходное устройство для дымохода бани является очень важным элементом. И от того, как вы его изготовите и установите, будет зависеть пожаробезопасность всей постройки.

На сегодня каркасный дом является, пожалуй, наиболее востребованным типом строения, сочетающего в себе такие замечательные качества, как быстрота возведения, бюджетность строительства, экологичность получившегося здания.

Кроме того, это уютное, комфортное, теплое и красивое жилище современного человека.

Но чтобы этот чудесный дом полностью оправдал свое функциональные характеристики, в нем должны быть грамотно устроены и , включая качественно работающий дымоход.

При возведении любого каркасного здания, тем более из деревянных материалов, значимым моментом всегда является правильная разработка проекта, с последующим воплощением его опытными мастерами.

Особая роль при проектировании отводится выбору модели и типа печи, дымохода и короба для него.

Отличная воздушная тяга, полная пожарная безопасность, надежность и прочность строения – все это чрезвычайно важные моменты, необходимые требования к дымоходу в частном доме, учитываемые при разработке плана строения.

Во время непосредственной эксплуатации уже построенного дома время от времени появляется насущная необходимость почистить дымоход в доме и снаружи. А для этого должен существовать удобный и безопасный доступ к самому устройству для удаления дыма.

В современном строительстве монтаж дымохода в каркасном доме обычно проводят из стали, кирпича или керамики. Выбор материала во многом определяет конечную стоимость готового изделия.

Дымоход в каркасном доме

Из кирпича

Выбор для обустройства дымохода в частном доме является на сегодня наиболее популярным. Это отлично зарекомендовавший себя материал, проверенный временем, доступный по стоимости, надежный и прочный, обладающий хорошей огнеупорностью.

Но не все так замечательно. Труба из этого материала обладает таким колоссальным весом, что под нее требуется отдельный . К тому же поверхность кирпича имеет множество шероховатостей, которые позже станут причиной осаждения и накопления на стенках трубы сажи.

Из стали

Нередко хозяева предпочитают стальные дымоходы внутри домов . Они не обладают отдельными недостатками труб из кирпича: вес их достаточно мал, а монтаж отнимает намного меньше сил и времени. Имеются у стальных труб и недостатки.

Они заключаются в ограничении по t (температуре) дыма: она не должна быть более 500 °С. Этому правилу довольно трудно следовать, тем более, если речь идет о твердом топливе. Особые требования предъявляются к качеству нержавеющей стали для изготовления дымохода. Если он не соответствует положенному качеству, то труба дымохода будет окисляться и даже прогорать.

Из керамики

Также сегодня нередко встречается применение керамического дымохода в деревянном доме. Технология его использования носит название сэндвич. Внутренний, начальный слой, обычно выполнен из специальной огнеупорной керамики. Ее важная характеристика – отсутствие острой реакции на вредное (агрессивное) влияние внешней среды.

Следующий слой представлен , в качестве которого обычно применяют .

Завершающий, последний слой, это своего рода упаковка, декоративная оболочка двух предыдущих. Подходящий материал для него – искусственный или натуральный камень.

Этот метод особенно хорош высокой степенью безопасности такого дымохода, а, следовательно, его надежностью и долговечностью. Достаточно высокая стоимость, как самого дымохода дома, так и его монтажа, и его высокий вес являются существенными недостатками.

Устройство из керамики будет легче аналогичного из кирпича, но тяжелее системы из стали нержавейки.

Внешний дымоход

Традиционно всем привычный дымоход находится в помещении, внутри дома. Естественно, что проходя снизу наверх, он как бы пронизывает весь дом, отнимая у него полезное пространство жилища.

Для жилища немалых размеров это не является проблемой, но если они довольно ограничены?

Есть же , например, где ценится практически каждый дециметр площади.

Отличным выходом в этом, да и в других случаях, станет обустройство внешней системы дымохода .

Через стену он выводится наружу, и идет по внешней стене строения.

Одно из главных преимуществ такого дымохода – отличная тяга, а, следовательно, замечательный КПД системы.

Кроме того, исключена утечка дыма в комнаты, возможность повреждения перекрытий. Наружные системы необычайно просты в обслуживания и профилактике, отложение копоти на стенках бывает несущественным.

Все это обеспечивает их надежность и безопасность. Дополнительные бонусы внешнего дымохода – его низкий вес, отсутствие необходимости устройства фундамента конкретно для него, невысокая стоимость.

Ну и, как было отмечено выше, он не отбирает у помещения жилища полезную площадь.

Порядок монтажа дымохода

При обустройстве дымохода через стену в каркасном доме, вся получившаяся конструкция целиком обрабатывается особыми изоляционными материалами. Его роль выполняют шлакобетон, волоконные утеплители, и прочие негорючие материалы.

Вверху труба оборачивается изолирующей фольгой из алюминия, надежно крепится стяжками хомутами. Можно сделать проще – использовать сэндвич-дымоходы с утеплением. Устройство их чрезвычайно просто. Грубо говоря, это две трубы отличного диаметра, меньшая из которых вложена в большую. В качестве наполнителя пространства между ними служит утеплитель.

Выбирая наиболее подходящий для своего жилища тип дымохода, нужно помнить, что он будет эксплуатироваться длительное время. Поэтому особое внимание стоит обратить не только на материал для него, но и на прочность и надежность всей конструкции. Ведь ее пожарная безопасность и эффективность использования будут определяться типом выбранного способа и качеством его воплощения.

Дымоход обеспечивает приток свежего воздуха и вывод продуктов сгорания из помещения, отвечает за естественную тягу печи или газового котла. Установка дымоотвода является обязательным условием для функционирования теплового оборудования.

– это залог комфортного микроклимата и безопасности внутри дома, дачи или бани. В целях экономии можно собрать дымоход своими руками. Важно правильно произвести расчет и соблюдать все существующие нормативы по проектированию и монтажу дымоотводов.

Правила размещения дымохода на крыше

Установка дымохода должна производиться согласно требованиям пожарной безопасности. Основные положения следующие:

• На плоской кровле высота трубы не должна превышать высоту крыши более чем на 1 м;
• На скатной кровле, при условии размещения устройства менее 1,5 м от конька, труба должна возвышаться над коньком как минимум на 0,5 м;
• Если расстояние от конька составляет 1,5-3 м, труба должна быть установлена на одном уровне с коньком;
• Труба, расположенная на расстоянии 3 и более метров от конька, должна находиться на расстоянии не ниже 10° от горизонта коньковой части. Варианты размещения внутреннего дымоотвода на скатной крыше изображены на рисунке:

• При монтаже устройства рекомендуется установка элементов ревизии для отвода конденсата и очистки конструкции, а также заглушки с конденсатоотводчиком из нержавеющей стали;
• Монтаж дымоотвода на высоте не менее 1,5 м от крыши соседних сооружений;
• Трубу дымохода высотой более 1,5 м необходимо дополнительно закрепить растяжками. Пример представлен на рисунке:

• Если крыша изготовлена из горючих материалов, рекомендуется монтаж на конструкции искроуловителя;
• Стыки дымохода не должны совпадать с проходами через потолок, крышу ли стену;
• Монтаж колена и тройников необходимо производить таким образом, чтобы они не несли нагрузку от выше располагающейся трубы дымохода;
• Горизонтальных участков следует избегать. Их максимальная длина может составлять 1 м.

Выбор дымохода в зависимости от типа отопительного прибора

Монтаж дымохода должен учитывать не только конструктивные особенности крыши, но и тип отопительного прибора, для которого он будет в дальнейшем использован. Для печей и дровяных каминов рекомендуется установка кирпичного дымохода, а вот в случае с газовым оборудованием кирпич не походит, поскольку разрушается под воздействием кислот, содержащихся в дыму. Для газовых котлов лучше всего применять дымоходы из нержавеющей стали.

Особенности монтажа кирпичного дымохода

Для дымоотвода рекомендуется использовать глиняный кирпич и выкладывать каждую стену шириной не менее 12 см. Кладка кирпича для печей слабой мощности производится в четыре ряда, для печей средней мощности – в пять рядов и для печей повышенной мощности – в шесть рядов. Однако любой кирпич разрушается под воздействием сажи, копоти и конденсата, чтобы этого избежать, кирпичный короб следует усилить добавлением металлической трубы. Пространство, что образовывается между трубой и кирпичными стенами необходимо заполнить негорючим изоляционным материалом, таким образом, выполняя дополнительное утепление дымохода.

Этапы возведения дымохода:

1. Кирпичный дымоход своими руками начинают устанавливать с шейки. Эта часть дымоотвода, которая следует сразу же за насадной трубой печи. В этом месте необходимо сделать дымовую задвижку, или, как ее еще называют, вьюшку, которая перекрывает трубу после переработки топлива.
2. Далее наружный диаметр кладки расширяется, выполняется так называемая распушка, при этом внутренний дымовой канал не меняется в размерах.

Кладка кирпича должна производиться таким образом, чтобы внутренний размер дымового канала был одинаковым в любом его месте.


3. После прохождения дымоотвода через потолок, производится кладка стояка трубы, который имеет такие же размеры, как и шейка.
4. Следующий раз наружный размер кладки увеличивается во время прохождения дымохода через стропила кровли. Это расширение носит название выдра. Необходимо монтировать каждую стену выдры шириной не менее 0,1 м, для успешного выполнения защиты от проникновения влаги в чердачное пространство через существующие щели между дымоотводом и крышей.
5. После разделки выдры, наружный диаметр снова сужается – производится кладка шейки трубы.
6. После шейки дымохода кладка опять расширяется — это оголовок трубы.
7. На оголовок устанавливается специальный металлический колпак – зонт, который защищает дымоотвод от дождя и прочих атмосферных осадков.
   Помимо основной функции, зонт также сдерживает сильные порывы ветра, способные нарушить тягу в дымовом канале и служит украшением дымохода и всего здания, придавая ему законченный вид.
8. Утепление видимой части дымоотвода можно выполнять с помощью короба.

Иногда, при недостатке опыта, дымоход выкладывают одинакового размера от шейки до оголовка, а затем расширяют стену снаружи, добавляя распушку и выдру из бетона. Кладка кирпичного дымохода – дело непростое и требует определенных навыков. Тем не менее, ее можно выполнить самостоятельно, если детально изучить схемы и чертежи.

Строим дымоход из кирпича по схеме, представленной на рисунке:

Установка металлического дымоотвода

Существуют различные варианты монтажа металлического дымохода как внутри здания, так и снаружи. Чтобы правильно сделать дымоотвод из металлической трубы необходимо соблюдать некоторые правила:

• Диаметр трубы дымохода должен быть равным или превышать диаметр выходной трубы отопительного прибора;
• Трубы без утепления используются исключительно внутри помещений;
• Если дымоход находится снаружи здания, необходимо утепление трубы, либо применение т.н. дымоходов –сэндвичей;
• Ровный вертикальный дымоотвод может использоваться без опорной площадки;
• Если конструкция дымового канала имеет изгибы, необходимо усилить ее с помощью опорной площадки;

• Для сбора конденсата необходимо устанавливать специальные тройники с заглушками;
• В местах прохода конструкции через потолок необходимо использовать элемент «Проход через потолок» и выполнять утепление свободного пространства;
• Если дымовой канал проходит через стену, вывод трубы осуществляется под углом 45°. Также понадобится дополнительная изоляция и утепление пространства между стеной и трубой;
• В местах прохода дымохода через крышу, используется элемент «Проход через крышу»;
• Завершение конструкции выполняется с помощью защитного элемента «Зонт» или «Зонт утепленный»;
• Необходимо выполнять утепление всех стыков трубы с помощью термостойкого герметика и хомутов;
• Монтаж следует выполнять снизу вверх;
• На основную трубу дымохода можно по желанию установить короб.

Короб или кожух прикрывает возвышающуюся над кровлей часть дымоотвода и выполняет целый ряд важных технических задач:

• Утепление основной трубы, что в свою очередь улучшает тягу;
• Укрепление дымохода, в случае, если короб устанавливается на подверженную разрешениям стену дымоотводного канала;
• Декоративное оформление. Если на крыше имеется несколько газоходов, короб устанавливается на каждый из них.

Короб для дымоотвода может изготавливаться из различных материалов, быть цельным металлическим или состоять из элементов профнастила. В случае если на крыше устанавливается короб, зонт монтируется непосредственно на него.

Шум в системе вентиляции и методы его устранения

Автор Евгений Апрелев На чтение 6 мин Просмотров 51.8к.

Вентиляционная система играет важнейшую роль в создании комфортного микроклимата в наших домах. Но допущенные ошибки и просчеты при создании вентиляционной системы, использование не самого подходящего оборудования и материалов, делают вентиляцию в наших квартирах источником шумового воздействия, вызывающего серьезный дискомфорт. Именно поэтому так важен правильный расчет шума от вентиляции еще на этапах проектирования системы и подбора оптимального оборудования. Причины появления звуков в вентиляционной системе и меры борьбы с ними и будут освещены в этой публикации.

Основные «производители» шума

Как ни странно, но в системе вентиляции являются вентиляторы, воздуховоды, клапана и дроссельные заслонки, а также воздухораспределительное оборудование. Другими словами, звуки может создавать все то оборудование, которое предназначено для создания комфортных условий проживания. Как это ни парадоксально, но такое оборудование способно создавать звуковые вибрации и транспортировать их на достаточно большие расстояния.

Ветер является еще одним источником возможного гула в . Попадая в трубу на высокой скорости, он встречается с исходящими воздушными потоками и резко меняет направление. При этом создается достаточно сильная звуковая вибрация, которую значительно усиливают воздуховоды, играя роль резонаторов.

Кроме этого, частым источником различных звуков из вентиляционной системы становиться сам человек, внося изменения в сечение воздуховодов. Сужение воздушного канала приводит к увеличению давления и скорости движения воздуха на этом участке. Как следствие, значительно усиливается звук, создаваемый проходящими по металлическому воздуховоду воздушными потоками.

Допустимые нормы

В определении параметров, характеризующих звук создающий дискомфорт, особенно важными являются его частота, и сила. Но будет неправильным считать, что только сильный звук, на уровне болевого порога, может причинить вред человеку. Даже длительный, но достаточно негромкий шум 70-80 Дб на частоте от 1 до 5 кГц приводит к усталости, головным болям, раздражительности, нервным расстройствам и инфаркту миокарда.

На основании действующих в нашей стране строительных и санитарных норм 23-03-2003; СН 2.2.4/2.1.8.562-96 и московских строительных норм МГСН 2.04-97 допустимый уровень шума в жилых помещениях:

• Категории А в период с 7⁰⁰ до 23⁰⁰ составляет 35 Дб; с 23⁰⁰ до 7⁰⁰ составляет 25 Дб, что эквивалентно фоновому уровню шума в городской среде.
• Категорий Б и В, в период с 7⁰⁰ до 23⁰⁰ составляет 40 Дб; с 23⁰⁰ до 7⁰⁰ составляет 30 Дб.

Исходя из вышесказанного, из вентиляционной системы не должен превышать указанных значений.

Замеры шумов вентиляции производятся специалистами Мосжилинспекции или другой ответственной контролирующей организацией, при помощи специального прибора под названием шумомер. Измеряются уровни звукового давления со среднегеометрическими частотами в девяти октавных полосах. На основании полученных данных составляется акт и предписание для ответственной организации об устранении проблем.

Методы устранения проблем

Несмотря на всевозможные акты и предписания, «спасение утопающих – дело рук самих утопающих». Другими словами, меры по снижению шума вентиляции, чаще всего ложатся на плечи владельцев квартир. Далее будет представлено несколько проблем, с которыми наиболее часто приходится встречаться нашим читателям, и возможные способы их решения.

Вопрос:
Что предпринять, если через вытяжной вентиляционный канал на кухне слышно все, что происходит у соседей по стояку?

Ответ:
Все дело в том, что в этом случае, воздуховод работает как резонатор звуковых колебаний. Как известно, сила звука обратно пропорциональна квадрату расстояния от источника, и при распространении в воздуховоде его интенсивность практически не снижается. Именно поэтому следует изолировать источник шума. Если невозможно отсечь источник звука от вашего жилища, то необходимо вашу квартиру изолировать от этого явления.

Прежде всего, от квартиры до вентиляционного канала можно заменить отрезок воздуховода и установить такого же сечения, но в .

Если канал с прямоугольным сечением, то таким же образом можно установить шумоглушитель ГТП и нужного сечения. Этот тип шумоглушителей изготавливается из стального оцинкованного внешнего кожуха и перфорированного внутреннего кожуха, пространство между которыми заполнено звукопоглощающим материалом. Устанавливая это устройство в воздушный канал можно существенно снизить аэродинамические шумы, звуки работающего оборудования, а также шум передающийся движением воздуха по воздушной магистрали.

Можно погасить вибрацию самого вентиляционного канала (если он металлический) при помощи противовибрационных материалов, оборачивая ими воздуховод на участке подвода к вашей квартире.

Мнение эксперта

Задать вопрос эксперту

При любых работах в системе вентиляции необходимо обратиться в управляющую компанию с соответствующим заявлением и описанием проблемы. Все дело в том, что вентиляционного канал не является собственностью владельца квартиры, и чтобы у соответствующих органов не было вопросов, заявление на проведение работ по устранению неприятных звуков должно присутствовать.

Вопрос:
Как уменьшить шум вентиляции, при ветре?

Ответ:
Ветер, попадая в систему вентиляции на большой скорости, может создавать достаточно сильный гул. Уменьшить его скорость – уменьшить звуковое давление на стенки воздуховода. Сделать это можно, установив в верхнюю часть вытяжной трубы шумоглушитель. Он снизит скорость движения воздуха в вытяжном канале и соответственно значительно снизит шум, который его сопровождает.

Можно попробовать погасить резонансные колебания воздуховода, создав бетонный каркас вокруг него на свободном участке чердака или крыши. Если каркас сделать невозможно по техническим причинам, то можно просто обмотать воздуховод минераловатным утеплителем, толщиной 50 мм.

Вопрос:
Как бороться с уличными звуками, проникающими в вентиляционную систему по воздуховодам?

Ответ:
Уличный шум, как и любой другой звук – это звуковые колебания, идущие на определенной частоте. Эти колебания можно отразить или поглотить. Самый простой вариант для поглощения шума – это установка шумоглушителя. Так как источник звуков находится вне вентиляционной системы, то устанавливать его надо вход приточного канала. Если звуки улицы распространяются по вытяжному каналу, то ставить его необходимо в верхней части вытяжной трубы. Для отражения звука можно поставить вместо вентиляционной решетки подходящий по сечению анемостат. От внешней тарелки устройства звук будет отражаться и в комнате станет намного тише. Еще анемостатом можно регулировать воздухораспределение.

Важно!
При использовании анемостата следует знать, что они отличаются назначением. Существуют как приточные, так и вытяжные устройства.

Надеемся, что в этой публикации вы найдете для себя ответы на вопросы, связанные с шумом из вентиляционной системы.

Вентиляция в квартирах. — Вентиляция и кондиционирование

4 минуты назад, ИВАН-ОТВЕРТКА сказал:

Прежде чем пилить

Зачем портить конструкцию воздуховодов здания? Это не ваша собственность.

4 минуты назад, Л е о н ы ч сказал:

Наверное, то же, что и о людях, наглухо проклеивающих и промазывающих деревянные окна на зиму.

По идее, через щели по штапикам, и иным неплотностям, хоть немного воздуха но может проходить.

29 минут назад, ИВАН-ОТВЕРТКА сказал:

Многие пытались с разными целями герметизировать комнату. Но превратить её в отсек подводной лодки не удаётся.

Многие непонимают, что без воздуха (точнее кислорода в нём) он задохнётся.

30 минут назад, ИВАН-ОТВЕРТКА сказал:

Окна плотные.Дверь плотная.В тесном помещении много людей. Удушья не происходит.

А сколько времени они так находятся? И не входят/выходят через дверь?

13 минут назад, AlexKokon сказал:

интересную тему Виталий поднял,

Спасибо.

10 минут назад, ИВАН-ОТВЕРТКА сказал:

В них даже сейфы встроенные устраивают.

Так ведь нижние соседи задохнутся от своего же углекислого. Да и если что то на печке жарить, дым по хате разойдётся, а не в трубу.

Камины и дровяные печи имеют надлежащую вентиляцию

Вкладка «Соответствие» содержит информацию как о программе, так и о кодах. Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Rev.09)

Полевой контрольный список национального оценщика

Система HVAC.
10. Приборы для сжигания.
10.2 Камины, расположенные в пределах давления в доме, имеют механическую или прямую вентиляцию. Альтернативы в сноске 59. ^{55, 56, 58}

Сноска 55) Граница давления — это основная граница корпуса, разделяющая внутренний и внешний воздух. Например, объем, который имеет больше утечек наружу, чем в кондиционируемое пространство, будет находиться за пределами границы давления.

Сноска 56) Согласно Международному механическому кодексу 2009 г., устройство с прямым выпуском воздуха — это устройство, сконструированное и установленное таким образом, что весь воздух для горения поступает из наружной атмосферы, а все дымовые газы выводятся во внешнюю атмосферу; система механической тяги — это система вентиляции, предназначенная для удаления дымовых или выхлопных газов с помощью механических средств, состоящих из части с принудительной тягой под неположительным статическим давлением или части с принудительной тягой под положительным статическим давлением; а система естественной тяги — это система вентиляции, предназначенная для удаления дымовых или выхлопных газов при неположительном статическом давлении вентиляции полностью за счет естественной тяги.

Сноска 58) Камины естественной конструкции разрешены в пределах границ давления в доме, если Оценщик подтвердил, что общий номинальный чистый поток выхлопных газов двух самых больших вытяжных вентиляторов (исключая вентиляторы летнего охлаждения) составляет ≤ 15 кубических футов в минуту на 100 квадратных футов занимаемой площади. пространство при полной загрузке. Если чистый поток выхлопных газов превышает допустимый предел, он должен быть уменьшен или компенсирован потоком наружного воздуха. В соответствии с ASHRAE 62.2-2010 термин «чистый номинальный поток выхлопных газов» определяется как поток через вытяжной вентилятор за вычетом компенсирующего потока наружного воздуха через любой приточный вентилятор, связанный с вытяжным вентилятором.Согласно ASHRAE 62.2-2010, термин «занимаемое пространство» определяется как любое замкнутое пространство внутри границы давления и предназначенное для деятельности человека, включая, помимо прочего, все жилые помещения, туалеты, туалеты, холлы, складские и подсобные помещения, и прачечные. См. Сноску 44 для определения «жилых помещений».

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

DOE Zero Energy Ready Home (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 1, пункт 6) Сертифицировано EPA Indoor airPLUS.

EPA Indoor airPLUS (редакция 04)

5.1 Оборудование для сжигания, размещенное в кондиционированных помещениях.

• Механическая тяга или прямая вентиляция всех газовых и масляных печей, котлов и водонагревателей, расположенных в кондиционируемых помещениях. Оборудование с естественной конструкцией допускается в климатических зонах 1-3, если оценщик выполнил процедуры испытаний на безопасность горения, указанные в Разделе 805 стандарта RESNET (требование ENERGY STAR).
• Камины, которые не имеют механической вентиляции или прямого вывода наружу, должны соответствовать максимально допустимому потоку выхлопных газов (требование ENERGY STAR).
• Не устанавливайте в кондиционируемом помещении какие-либо невентилируемые обогревательные или декоративные приборы.
• Убедитесь, что все камины и другие устройства для сжигания топлива и обогрева помещений, расположенные в кондиционируемых помещениях, выведены наружу и снабжены достаточным количеством воздуха для горения и вентиляции в соответствии с инструкциями производителя по установке.
• Соответствует следующим стандартам и ограничениям по энергоэффективности и выбросам для всех каминов и других приборов для сжигания топлива и обогрева помещений, расположенных в кондиционируемых помещениях:
  • Традиционные каменные камины, спроектированные для открытого огня, не разрешены, за исключением «каменных обогревателей», как определено в ASTM E1602 и разделе 2112.1 Международного строительного кодекса 2012 года (т. е. камины, спроектированные для хранения и выделения значительной части тепла, выделяемого из быстрый ожог).
  • Заводские дровяные камины должны соответствовать требованиям сертификации UL 127 и иметь герметичные стеклянные двери с уплотнением и выделенную подачу наружного воздуха. Совет: рекомендуются дровяные камины заводского изготовления, соответствующие программе BurnWise Агентства по охране окружающей среды.
  • Дровяные печи и каминные топки, как определено в разделе 3.8 UL 1482, должны соответствовать сертификационным требованиям этого стандарта И они должны соответствовать требованиям к выбросам в соответствии со Стандартами производительности нового источника Агентства по охране окружающей среды для новых жилых дровяных обогревателей.
  • Пеллетные печи должны соответствовать требованиям ASTM E1509 И они должны соответствовать требованиям к выбросам в соответствии со Стандартами производительности новых источников EPA для новых жилых дровяных обогревателей.
  • Камины, работающие на природном газе и пропане, должны иметь стационарно закрепленную стеклянную переднюю панель или дверь с уплотнением, а также отвод энергии или прямой отвод в соответствии с ANSI Z21.88 / CSA 2.33. Декоративные газовые бревна, как определено в ANSI Z21.84 / CSA 2.33, не допускаются.

Примечание. Незаконченные подвалы и подполья (за исключением приподнятого фундамента пирса без стен) и пристроенные гаражи, герметизированные снаружи и предназначенные для использования в качестве рабочего или жилого помещения, считаются «кондиционируемыми помещениями» для целей настоящего требования.

Стандарты эффективности новых источников EPA

Федеральные стандарты выбросов, установленные EPA в соответствии с требованиями Раздела 111 Закона о чистом воздухе. Эти стандарты устанавливают ограничения для категорий источников, которые вызывают или значительно способствуют загрязнению воздуха. Эти стандарты предназначены для поощрения использования лучших технологий контроля загрязнения воздуха с учетом стоимости таких технологий и любых других требований, не связанных с качеством воздуха, воздействием на здоровье и окружающую среду, а также потребностями в энергии.

Международный кодекс энергосбережения, 2009 г. (IECC)

Дровяные камины должны иметь дверцы с уплотнениями и иметь наружный воздух для горения.

2012, 2015, 2018 и 2021 IECC

Дровяные камины должны иметь плотно прилегающие заслонки дымохода и подавать наружный воздух для горения.

Модернизация: 2009, 2012, 2015, 2018 и 2021 годы IECC

Раздел R101.4.3 (в 2009 и 2012 годах).Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Глава 5 (в 2015, 2018, 2021 гг.). Положения данной главы регулируют изменение, ремонт, добавление и изменение занятости существующих зданий и сооружений.

Национальная ассоциация противопожарной защиты (NFPA) 211: Стандарт для дымоходов, каминов, вентиляционных отверстий и устройств для сжигания твердого топлива, издание 2013 г.

Этот стандарт Национальной ассоциации противопожарной защиты содержит руководящие принципы для строительных проектов, включающих дымоходы, камины, вентиляционные системы и устройства для сжигания твердого топлива.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) 62.2-2010, ASHRAE 62.2-2013 и ASHRAE 62.2-2016

Вентиляция и приемлемое качество воздуха в малоэтажных жилых домах. Стандарт распространяется на помещения, предназначенные для проживания людей в односемейных и многоквартирных домах высотой до трех этажей, включая промышленные и модульные дома. Стандарт устанавливает минимально допустимые требования к механической и естественной вентиляции в этих помещениях.

1926.57 — Вентиляция. | Управление охраны труда

Кожухи шлифовальной и полировальной ленты должны быть сконструированы как можно ближе к работе. Капюшон должен доходить почти до пояса, а с обеих сторон должны быть предусмотрены отверстия шириной 1 дюйм (2,54 см).

На рисунке D-57.8 показан типичный кожух для работы с лентой.

(Для Рисунка D-57.1 нажмите здесь)


    Рисунок D-57.1 - Вытяжной кожух дискового шлифовального станка с вертикальным шпинделем
                           и соединения патрубков

____________________________________________________________________
                            | | |
     Dia.D дюймы (см) | Выхлоп E | Объем |
____________________________ | __________________ | Исчерпаны | Примечание
                 | | | | в 4500 |
      Мин. | Максимум. | Нет | | фут / мин |
                 | | Трубы | Dia. | фут (3) / мин |
_________________ | __________ | _______ | __________ | ___________ | ________
                 | | | | |
................. | 20 | 1 | 4 1/4 | 500 | Когда
                 | (50.8) | | (10.795) | | одна половина
                 | | | | | или больше
                 | | | | | принадлежащий
                 | | | | | диск может
                 | | | | | быть с капюшоном,
                 | | | | | использовать
                 | | | | | выхлоп
                 | | | | | воздуховоды как
                 | | | | | показано на
                 | | | | | слева. Более 20 (50,8) ... | 30 | 2 | 4 | 780 |
                 | (76.2) | | (10.16) | |
Более 30 (76,2) ... | 72 | 2 | 6 | 1,770 |
                 | (182.88) | | (15.24) | |
Больше 53 (134,62). 72 | 2 | 8 | 3,140 |
                 | (182.88) | | (20.32) | |
_________________ | __________ | _______ | __________ | ___________ | __________
                 | | | | |
                 | 20 | 2 | 4 | 780 | Когда нет
                 | (50.8) | | (10.16) | | капюшон может
                 | | | | | использоваться
                 | | | | | над
                 | | | | | диск
                 | | | | | использовать
                 | | | | | выхлоп
                 | | | | | каналы
                 | | | | | в виде
                 | | | | | показано
                 | | | | | слева.Более 20 (50,8) ... | 20 | 2 | 4 | 780 |
                 | (50,8) | | (10.16) | |
Более 30 (76,2) ... | 30 | 2 | 5 1/2 | 1,480 |
                 | (76.2) | | (13.97) | |
Больше 53 (134,62). 53 | 4 | 6 | 3,530 |
                 | (134. 62) | | (15.24) | |
                 | 72 | 5 | 7 | 6,010 |
                 | (182.88) | | (17.78) | |
_________________ | __________ | _______ | __________ | ___________ | __________
 Потери на входе = 1,0 скоростное давление паза + 0,5 скоростное давление ответвления.
 Минимальная скорость прорези = 2000 футов / мин - ширина прорези 1/2 дюйма (1,27 см).

(Для Рисунка D-57.2 нажмите здесь)


             Рисунок D-57.2 - Стандартный кожух шлифовального станка

_____________________________________________________________________
                                             | |
  Размер колеса, дюймы (сантиметры) | |
_____________________________________________ | Выхлоп | Объем
                              | | розетка, | воздуха
           Диаметр | | дюймы | в
______________________________ | Ширина, макс. | (сантиметры) | 4,500
                 | | | E | фут / мин
  Мин = d | Макс = D | | |
_________________ | ____________ | ______________ | _______________ | _______
                 | | | |
                 | 9 (22. 86) | 1 1/2 (3,81) | 3 | 220
Больше 9 (22,86) ... | 16 (40,64) | 2 (5,08) | 4 | 390
Больше 16 (40,64) .. | 19 (48,26) | 3 (7,62) | 4 1/2 | 500
Больше 19 (48,26) .. | 24 (60,96) | 4 (10,16) | 5 | 610
Больше 24 (60.96) .. | 30 (76,2) | 5 (12,7) | 6 | 880
Более 30 (76,2) ... | 36 (91,44) | 6 (15,24) | 7 | 1,200
_________________ | ____________ | ______________ | _______________ | _______
 Входной убыток = 0.45 скоростное давление при конусном взлете 0,65
скоростное давление для прямого взлета.


(Для Рисунка D-57.3 нажмите здесь)


    Рисунок D-57.3 - Метод установки вытяжного кожуха
                     к шлифовальным машинам с поворотной рамой

    Примечание: перегородка для максимального уменьшения переднего открытия.


(Для Рисунка D-57.4 нажмите здесь)

                      Рисунок D-57.4

             Стандартный кожух для полировки и полировки
_____________________________________________________________________
                                             | |
  Размер колеса, дюймы (сантиметры) | |
_____________________________________________ | Выхлоп | Объем
                              | | розетка, | воздуха
           Диаметр | | дюймы | в
______________________________ | Ширина, макс.  | E | 4,500
                 | | | | фут / мин
  Мин = d | Макс = D | | |
_________________ | ____________ | ______________ | _______________ | ________
                 | | | |
                 | 9 (22.86) | 2 (5,08) | 3 1/2 (3,81) | 300
Больше 9 (22,86) ... | 16 (40,64) | 3 (5,08) | 4 | 500
Больше 16 (40,64) .. | 19 (48,26) | 4 (11,43) | 5 | 610
Больше 19 (48,26) .. | 24 (60,96) | 5 (12,7) | 5 1/2 | 740
Больше 24 (60.96) .. | 30 (76,2) | 6 (15,24) | 6 1/2 | 1,040
Более 30 (76,2) ... | 36 (91,44) | 6 (15,24) | 7 | 1,200
_________________ | ____________ | ______________ | _______________ | _______
 Входной убыток = 0.15 скоростное давление для конического взлета; 0,65
скоростное давление для прямого взлета.


(Для Рисунка D-57.5 нажмите здесь)


   Рисунок D-57.5 - Корпус для полировки или шлифования подставки

   Потери на входе = 0,45 скоростного давления для конического взлета.

(Для Рисунка D-57.6 нажмите здесь)


    Рисунок D-57.6 - Горизонтальный одношпиндельный дисковый шлифовальный станок
                     Соединения вытяжного кожуха и патрубка

______________________________________________________________
                                     | |
     Диаметр D дюймы (сантиметры) | Выхлоп E | Объем
_____________________________________ | диам. | измученный
                     | | дюймы | в 4500
      Мин. | Максимум. | (см) | фут / мин
                     | | | фут (3) / мин
_____________________ | _______________ | ___________ | _____________
                     | | |
                     | 12 (30,48) | 3 (7,6) | 220
Больше 12 (30,48) ...... | 19 (48,26) | 4 (10,16) | 390
Больше 19 (48,26) ...... | 30 (76.2) | 5 (12,7) | 610
Более 30 (76,2) ....... | 36 (91,44) | 6 (15,24) | 880
_____________________ | _______________ | ___________ | _____________
 ПРИМЕЧАНИЕ: Если шлифовальные круги используются для шлифования дисков,
вытяжки должны соответствовать прочности конструкции и материалам, как
описано в 9.1.

 Потери на входе = 0,45 скоростного давления для конического взлета.


(Для Рисунка D-57.7 нажмите здесь)


    Рисунок D-57.7 - Горизонтальный двухшпиндельный дисковый шлифовальный станок
                     Соединения вытяжного кожуха и патрубка

_____________________________________________________________________
                            | | |
      Диаметр диска. дюймы | | Объем |
       (сантиметры) | Выхлоп E | истощены |
____________________________ | __________________ | в | Примечание
                 | | | | 4,500 |
      Мин. | Максимум. | Нет | | фут / мин. |
                 | | Трубы | Dia. | фут (3) / мин |
_________________ | __________ | _______ | __________ | ___________ | _________
                 | | | | |
                 | 19 | 1 | 5 | 610 |
                 | (48.26) | | | |
Больше 19 (48,26) .. | 25 | 1 | 6 | 880 | Когда
                 | (63,5) | | | | ширина "W"
                 | | | | | разрешения,
                 | | | | | выхлоп
                 | | | | | каналы
                 | | | | | должен
                 | | | | | быть как
                 | | | | | около
                 | | | | | самый тяжелый
                 | | | | | шлифование
                 | | | | | в виде
                 | | | | | возможный.Более 25 (63,5) ... | 30 | 1 | 7 | 1,200 |
                 | (76.2) | | | |
Более 30 (76,2) . .. | 53 | 2 | 6 | 1,770 |
                 | (134.62) | | | |
Больше 53 (134,62). 72 | 4 | 8 | 6,280 |
                 | (182.88) | | | |
_________________ | __________ | _______ | __________ | ___________ | ________
 Потери на входе = 0,45 скоростного давления для конического взлета.(Для Рисунка D-57.8 нажмите здесь)


    Рисунок D-57.8 - Типичный кожух для работы с ремнем

    Потери на входе = 0,45 скоростного давления для конического взлета.

__________________________________________________________
                                       |
                                       | Объем выхлопа
 Ширина ремня W. дюймы (сантиметры) | фут [1] / мин
_______________________________________ | __________________
                                       |
До 3 (7.62) ......................... | 220
От 3 до 5 (от 7,62 до 12,7) .................. | 300
От 5 до 7 (от 12,7 до 17,78) ................. | 390
От 7 до 9 (от 17,78 до 22,86) ................ | 500
От 9 до 11 (от 22,86 до 27,94) . .............. | 610
11–13 (27,94–33,02) .............. | 740
_______________________________________ | _________________
 Минимальная скорость в воздуховоде = 4500 футов / мин отвод, 3500
фут / мин основной.
 Потери на входе = 0,45 скоростного давления для конического взлета;
0.65 скоростей давления для прямого взлета.



4 типа вентиляции газовых каминов

• By gb0iL-admin
• In Hearth Products

Камины — одно из главных удобств, которые домовладельцы хотят купить для своего дома. Благодаря последним достижениям в области газовых каминов у домовладельцев есть множество уникальных и доступных вариантов на выбор. Объедините гибкость установки с повышенной эффективностью и широким спектром стилей, и вы поймете, почему газовые камины являются одними из самых популярных продуктов для топки на рынке сегодня.

Если вы хотите купить газовый камин, вы должны рассмотреть плюсы и минусы этих четырех доступных вариантов вентиляции:

Прямой воздухозаборник

Продукция с подом с прямой вентиляцией — самый безопасный вариант для дополнительного отопления. Системы прямой вентиляции выводят дымовые газы и загрязняющие вещества за пределы дома через дымоход или отверстие снаружи дома. Эти камины обычно имеют запечатанное оконное стекло на передней части камина. Большинство домовладельцев, выбирающих модели с прямым выпуском, могут быть спокойны, зная, что все запахи и загрязняющие вещества удаляются за пределы их дома, а не в воздух, которым они дышат.

Камины с прямой вентиляцией — самый популярный выбор домовладельцев. Фактически, 90% газовых каминов продаются с прямым выпуском из-за их повышенной безопасности, эффективности и универсальности (Источник: Build with Propane). Что касается универсальности, вы можете вентилировать камин с прямой вентиляцией горизонтально или через крышу. Их можно установить практически где угодно! С точки зрения отопления, камин с прямым вентилированием будет иметь эффективность около 70-85%. Камины с прямой вентиляцией лучше всего подходят для новых, более воздухонепроницаемых домов.

Естественная вентиляция

Продукты сгорания с естественной вентиляцией (также называемые B-вентиляционными отверстиями) забирают воздух для горения изнутри дома и выводят продукты сгорания за пределы дома через кирпичный дымоход или систему вентиляции труб, установленную через крышу. Некоторые изделия с вытяжкой Natural имеют датчик для тушения огня в случае, если выхлопные газы когда-нибудь обратятся в обратную сторону и попадут в дымоход.

Некоторые изделия с вытяжным подом Natural могут иметь КПД всего 20%, что делает их наименее эффективными из имеющихся.Они действительно создают наиболее привлекательную форму пламени и обладают гибкостью при работе с вентиляционными трубами. Однако, несмотря на то, что они могут быть менее дорогими в установке, они более чувствительны к воздушному потоку внутри дома.

Без вентиляции

Согласно данным Fireplaces Now, 45 миллионов домов по всему миру и более 8 миллионов американских домов пользуются комфортом и удобством газовых каминов без вентиляции. Продукты для топки без вентиляции могут быть установлены без вентиляции дымохода или снаружи дома.Это позволяет размещать их практически в любом месте дома, кроме спален и ванных комнат. Поскольку вентиляции нет, все тепло, выделяемое огнем, остается в комнате, где он установлен. По этой причине эффективность систем без вентиляции достигает 99%!

Без вентиляции загрязняющие вещества от горения также остаются в помещении, где установлен камин, газовая плита или печь. Что касается качества воздуха, то топки без вентиляции предназначены для очень чистого горения. Они также будут поставляться с датчиками, которые автоматически отключают систему, если уровень кислорода в комнате становится небезопасным.

Людям, страдающим астмой или аллергией, а также пожилым людям и людям с проблемами дыхания рекомендуется устанавливать изделия с вентилируемым очагом.

Вентиляционное отверстие

Приточно-вытяжные агрегаты — менее популярный вариант для газовых каминов. Аксессуар с приводом от вентилятора размещен вдоль вентиляционного отверстия для увеличения воздухообмена. Это позволяет увеличивать длину вентиляции. Газовые камины с механической вентиляцией могут быть установлены там, где другие типы каминов могут не работать, например, в отдельно стоящих стенах.

Независимо от того, какой вариант вентиляции вы выберете, мы рекомендуем вам установить у себя дома детектор угарного газа!

---

Чтобы узнать больше о продуктах с газовым очагом и подобрать подходящую для вашего дома, загрузите нашу бесплатную электронную книгу ниже!

Воздух в помещении: COVID-19 — Миннесотский департамент.здоровья

По мере того, как мы узнаем больше о COVID-19, рекомендации и руководства часто обновляются. Пожалуйста, проверяйте почаще.

Обновлено 22.01.21,

Информация ниже предназначена для широкой аудитории, у которой могут возникнуть вопросы о воздухе в зданиях и COVID-19. В зданиях со сложными системами отопления, вентиляции и кондиционирования воздуха (HVAC) обычно требуется работать со специалистами по HVAC для оценки и / или улучшения вентиляции, а в медицинских учреждениях есть свои собственные стандарты вентиляции.Обратите внимание, что рекомендации, касающиеся воздуха в помещении, в этом документе также применимы к палаткам, устанавливаемым для мероприятий или предприятий. Палатки определяются как имеющие две или более прилегающих сторон.

COVID-19 распространяется в основном между людьми, находящимися на расстоянии не менее 6 футов друг от друга не менее 15 минут. Когда кто-то кашляет, разговаривает, поет или смеется, в воздухе образуются крошечные капельки. Капли от человека, у которого есть COVID-19, могут содержать вирус. Кто-то другой может вдохнуть эти капли, или капли могут попасть кому-нибудь в глаза, нос или рот и вызвать инфекцию.В помещении меньше воздушного потока для перемещения и распространения, чем на улице.

Управление воздухом в помещении само по себе не остановит распространение COVID-19, но может снизить количество инфицированных, если люди также носят маски для лица; держитесь на расстоянии не менее 6 футов от других, не являющихся членами семьи; соблюдайте правила гигиены рук; чистить и дезинфицировать поверхности, к которым часто прикасаются; и предпринять любые другие шаги для контроля и остановки инфекции.

Примечание. Перечисленные ниже факторы, которые следует учитывать при обращении с воздухом в помещении, могут стоить от нуля до тысяч долларов и могут потребовать немного или много работы.Это всего лишь предложения. Это не требования. Государственные агентства обычно не проводят консультации или проверки HVAC. Будьте осторожны с использованием непроверенных технологий.

Управление воздушным потоком

• Обеспечьте как можно больше свежего наружного воздуха.
• Подумайте об использовании комнат с высокими потолками, в которых есть больше места для чего-либо в воздухе, что может перемещаться и истончаться.
• Ограничьте количество людей в помещении числом, позволяющим не менее 50 квадратных футов на человека.
• Старайтесь поддерживать относительную влажность в помещении от 40% до 60% весной и осенью. Подумайте о более низком уровне относительной влажности зимой, чтобы предотвратить образование слишком большого количества влаги на окнах и других поверхностях.
• Подумайте о том, чтобы поговорить со специалистом по HVAC за помощью и дополнительной информацией.

Увеличить вентиляцию наружного воздуха

• Открывать окна и входные двери, когда позволяют погодные условия и безопасность.
• Используйте оконный кондиционер с отверстием для забора наружного воздуха или вентиляционное отверстие с открытым вентиляционным отверстием.
• Чем больше у вас людей в помещении, тем больше потребность в воздухе снаружи.
• Уменьшите количество людей в помещении, если невозможно увеличить наружную вентиляцию.

Улучшить циркуляцию воздуха

• Открытые двери в комнаты и коридоры.
• По возможности используйте вентиляторы для уборных в коммерческих или многоквартирных домах.
• Осторожно используйте переносные и потолочные вентиляторы. Влияние фанатов на риск распространения вируса неизвестно.Они могут помочь снизить риск, но должны быть расположены таким образом, чтобы воздух не дул от одного человека в сторону другого.
  • Отрегулируйте потолочные вентиляторы для втягивания воздуха вверх, а не вниз. Например, по возможности наклоните ножи вверх.
  • Размещайте переносные вентиляторы в окнах, чтобы вытягивать воздух, а не внутрь здания.
• Стоящие или напольные вентиляторы следует направлять в сторону от людей.

Фильтр воздуха в помещении

• Используйте переносной воздухоочиститель или очиститель воздуха с HEPA-фильтром.
• Портативные воздухоочистители могут помочь уменьшить загрязнение воздуха, включая вирусы, в доме или замкнутом пространстве. Обратите внимание, что воздухоочистители / фильтры сами по себе недостаточны для защиты людей от вируса, вызывающего COVID-19.
• Избегайте использования очистителей воздуха, выделяющих озон. См. Калифорнийский совет по воздушным ресурсам: воздухоочистители и продукты, генерирующие озон.
  • Включите вентилятор системы HVAC в течение двух часов до и после того, как люди находятся в здании, или постоянно, поскольку системы HVAC фильтруют воздух только при работающем вентиляторе. Многие системы могут быть настроены на работу вентилятора даже при отсутствии нагрева или охлаждения.
  • Обновите воздушный фильтр в вашей системе HVAC до рейтинга MERV 13 или до уровня, на который способна система (обратите внимание, что не все производители воздушных фильтров используют рейтинги MERV, но у них может быть собственная система рейтингов).
  Фильтры
  • HVAC предназначены для фильтрации воздуха в доме.
• Убедитесь, что фильтры установлены и подходят правильно.
• Регулярно обслуживайте и меняйте фильтры в соответствии с рекомендациями производителя.
• При замене фильтра надевайте перчатки и маску.
• Имейте в виду, что некоторые портативные устройства для очистки воздуха в воздуховодах могут выделять озон, который может быть вредным для здоровья.

Оценить эффективность вентиляции и фильтрации

• В сложных системах, таких как коммерческие здания или школы, оцените вентиляцию и фильтры перед внесением серьезных изменений и затем проверьте изменения, чтобы подтвердить ожидаемые результаты (это также называется «ввод в эксплуатацию» и «повторный ввод в эксплуатацию»).
• Работа со специалистом по HVAC для оценки систем здания, вентиляции, фильтрации и очистки воздуха.
• По возможности измерять вентиляцию напрямую, например, расход воздуха (наружный воздух по сравнению с рециркуляционным воздухом) и перепад давления между зонами повышенного риска (например, ванными комнатами, медицинским кабинетом, музыкальным кабинетом) и другими зонами; двуокись углерода (CO2) также может быть измерена для косвенной оценки интенсивности вентиляции в многоэтажных зданиях.

Ресурсы

Анатомия дымохода и камина »Дымоход с полным комплексом услуг

6.Дымоходы для дымоходов печей и водонагревателей

Газовая печь и водонагреватели выходят через дымоход, аналогичный вкладышу в вашем камине. Выхлопные газы содержат окись углерода и чрезвычайно опасны для вашего здоровья, а воздействие может быть даже смертельным.

7. Прошивка

Изоляция дымохода предотвращает попадание воды в дом через крышу. Он построен с использованием тонкого слоя листового металла для защиты от дождя или влаги. Этот слой наносится на стыки стыка дымохода с крышей, уступом и т. Д.Неплотный или негерметичный оклад вызывает серьезные повреждения, часто незаметно для домовладельца. Мы считаем, что водяные пятна на потолке являются одним из основных признаков повреждения дымохода.

8. Противопожарные меры

Каминная система в каждом доме должна блокировать встроенный огонь. Возможно, вы не сможете увидеть все противопожарные средства, но они необходимы для предотвращения прохождения домашнего огня через горизонтальную поверхность (потолок, пол и т. Д.) Через следующий уровень.

9. Минимальный зазор

Поскольку внешняя поверхность дымохода может нагреваться, минимальный необходимый зазор между внешней стороной дымохода и горючей конструкцией составляет 1-4 дюйма.

10. Уайт

Если дымоход содержит более одного дымохода, дымоход (вертикальный участок внутренней кирпичной стены) должен отделять дымоходы друг от друга.

11. Отводы дымохода

Если дымоход должен менять направление на своем пути через дымоход, смещение не может быть больше, чем центр верхней части, превышающей стенку нижнего дымохода. (nfpa211 7.1.2)

12. Каминная доска

Декоративная полка, надёжно добавленная над проемом топки, называется каминным кожухом.Это одна из наиболее узнаваемых деталей камина, которая является частью камина. Каминные плиты должны располагаться достаточно далеко от топки огня, чтобы избежать перегрева.

13. Дымовая камера

Переход в форме пирамиды, обеспечивающий непрерывный проход между топкой и началом футеровки камина, называется коптильной камерой.

14. Демпфер

A Заслонка камина — это дверь или клапан, используемый для регулирования тяги открытого камина.

15. Стеклянная или сетчатая дверца

Стеклянные дверцы или перегородки для камина помогают контролировать выброс дыма и искр от горящего пламени. Экран или стеклянные двери должны быть функциональными и соответствовать размеру и типу камина, который у вас есть (и вопреки распространенному мнению, это не универсальный аксессуар).

16. Топка

Топка камина сделана из негорючего / жаропрочного кирпича и огнеупорного раствора и имеет соответствующие размеры, чтобы иметь функциональное соотношение с облицовкой дымохода.

17. Решетка для дров

Решетка для дров — это прочное металлическое приспособление для удержания поленьев над полом топки, чтобы способствовать циркуляции воздуха с топливом во время пожара.

18. Надстройка очага

Пристройка очага камина — это кирпичная кладка прямо перед проемом топки. Внешний очаг полностью поддерживается дымоходом толщиной не менее 4 дюймов.

19. Золоотвал

Камера для отложения золы из топки.Должен быть построен из негорючих кладочных материалов.

20. Дверца для чистки золы

Закрывающееся отверстие из негорючего металла под камином для доступа в зольную яму. Дверь часто называют «золоотвалом», и ее используют для вычистки золы из камина.

21. Балка перекрытия

Балки перекрытия представляют собой деревянные балки, которые используются для создания прочного пола, охватывающего открытую площадку. И опора, и пол не должны соприкасаться или поддерживаться дымоходом.

22. Разъемы для бытовых приборов

Разъемы — это начало системы вентиляции прибора. Они перекрывают зазор между воротником дымохода печи / водонагревателя и наперстком дымохода.

23. Наперсток для дымохода

Отверстие в стене дымохода для подсоединения разъемов называется коушем.

24. Открытие для чистки

Для удаления мусора, который может попасть в дымоход. Отверстие для очистки должно быть на 6–12 дюймов выше основания дымохода.

25. Опоры

Опоры должны выступать на шесть дюймов за каждую сторону кирпичной конструкции дымохода. Толщина фундамента не менее 12 дюймов. (R1003.2)

Объяснение вентиляции камина — горящий журнал

Руководство по выбору вентиляции камина

Некоторые варианты камина необходимо выводить наружу. Например, в то время как электрические камины вообще не требуют вентиляции, газовые и дровяные камины, топки и печи необходимо выпускать наружу, чтобы обеспечить здоровое качество воздуха в помещении.

На самом деле, существует несколько различных способов отвода воздуха в зависимости от расположения камина и топлива, которое он сжигает. Итак, чтобы помочь вам решить, какой вариант вентиляции лучше всего подходит для вашего дома и предпочтения камина, рассмотрите это руководство по вентиляции камина.

Типы вентиляции

Камины обычно вентилируются через крышу с помощью трубы или дымохода или через стену на улицу с прямым вентиляционным отверстием.

Вот различные типы вентиляции в зависимости от типа используемого камина или печи:

• Газовые камины обычно вентилируются горизонтально через стену и выходят наружу — прямая вентиляция — но они также могут вентилироваться вертикально через крышу.
• Дровяные камины и печи требуют вертикальной вентиляции через крышу.
• Пеллетные печи часто вентилируются горизонтально прямо через стену на улицу.
• Каминные топки обычно вентилируются горизонтально через крышу через существующий дымоход.

Прямая вентиляция

В камине с прямой вентиляцией вентиляция выводится прямо через стену наружу, с помощью жестких или гибких вентиляционных отверстий.Камины с прямой вытяжкой имеют две камеры. Один втягивает свежий наружный воздух в герметичную топку для сжигания, а другой удаляет выхлопные газы, газы и побочные продукты огня наружу.

Холодный воздух из помещения втягивается в нижнюю камеру, циркулирует вокруг топки и выпускается в виде теплого воздуха с помощью вентилятора. Центральная горелка также излучает лучистое тепло от лицевой стороны устройства, добавляя тепла вашему жилому пространству.

Вытяжной вывод устанавливается снаружи и соединяется с камином в помещении.Вентиляционные отверстия выходят либо сверху, либо сзади камина, что обеспечивает гибкость установки. А еще есть задний выхлоп.

Прямая вентиляция может проходить вверх, вниз и вокруг большинства объектов в пространстве, например вокруг лестниц. Таким образом, существуют универсальные варианты установки, позволяющие добиться большей гибкости при выборе места расположения камина.

По сравнению с дымоходами, этот тип вентиляции устраняет сквозняки и холодные точки, поддерживает качество воздуха в помещении, повышает эффективность и равномерно распределяет тепло по всему помещению.

Камины

с прямой вентиляцией также могут работать без электричества, используя батареи или автономную систему для питания вентилятора и других принадлежностей. Эта особенность особенно важна, если в середине зимы наступает затемнение.

Системы прямой вентиляции:

Верхнее вентиляционное отверстие

В камине с верхней вентиляционной решеткой, также известной как прямая вентиляция, выходная вентиляция направляется вертикально через существующий дровяной дымоход.

Боковое отверстие

Камин с боковой вентиляцией, также известный как коаксиальная прямая вентиляция, выходит горизонтально через стену наружу.Камины с прямой вентиляцией без зазора используются в домах без существующих каминов и дымоходов.

Естественное отверстие (или B-образное отверстие)

Камин с естественным отводом газа, также известный как камин с отводом B, втягивает воздух для горения изнутри дома и выводит побочные продукты сгорания через крышу через систему вентиляции труб или дымоход из кирпича и раствора. Системы естественной вентиляции считаются наименее эффективным вариантом вентиляции, поскольку нагретый воздух в помещении уходит наружу, а холодный воздух может попадать в дом через дымоход.

Вентиляционное отверстие

В системах вентиляции

Power используется вспомогательное оборудование с приводом от вентилятора, расположенное вдоль вентиляционного отверстия, для увеличения воздухообмена и обеспечения более длинных вентиляционных систем. Из-за длинного участка вентиляции камин с вытяжкой можно установить в местах, где другие вентиляционные системы и камины могут не работать, например, на отдельно стоящей стене.

Без вентиляции

Камин без вентиляции

Камины без вентиляции не имеют выхода наружу через дымоход, трубу или прямую вентиляцию. Эти камины можно установить практически в любом месте дома.И ни одно из произведенного тепла не теряется на улице. Но поскольку в этих каминах нет вентиляции, загрязняющие вещества от горения попадают в воздух в помещении.

Гелевый камин без вентиляции

В этих каминах сжигается гелевая субстанция, которая обычно используется в баллончиках для образования пламени. А гель даже может имитировать запах и звуки дров.

Гелевые камины бывают разных дизайнов и стилей, в том числе подвесные гелевые камины. Они также используются в жилых помещениях на открытом воздухе.

Электрический камин без вентиляции

Поскольку в электрическом камине нет горения, в этих каминах всегда нет вентиляционных отверстий, и это, пожалуй, самый безопасный вариант без вентиляционных отверстий.

Они используют электричество и светодиодные фонари для создания искусственного пламени. И они также действуют как обогреватель помещения, при этом обогрев не является обязательным.

Они мобильны, компактны и могут быть легко использованы в большинстве помещений дома, часто с пультом дистанционного управления для регулировки температуры и пламени.

Природный газ против пропана

Если вы выберете газовый камин, топливо, которое вы будете использовать, будет зависеть от нескольких факторов, включая доступ к топливу.

Природный газ

Природный газ более доступен в городских и пригородных районах. И, возможно, у вас уже есть подключение для природного газа к вашему дому.

Поскольку природный газ подается прямо в дом, это более удобный вариант топлива, чем пропан, для которого необходимо заполнить резервуары. К тому же он более доступен, чем пропан.

Пропан

Если вы живете в сельской местности, у вас может не быть доступа к газопроводу. Так что пропан может быть вашим единственным вариантом заправки газового камина.

Независимо от того, насколько хорошо вентилируется камин, всегда помните о безопасности. Независимо от того, есть ли у вас газовый камин с прямым выпуском воздуха, дровяной камин или топка, обязательно установите в своем доме детектор угарного газа.

Окись углерода (CO) — это невидимый токсичный побочный газ без запаха, образующийся при сжигании древесины, керосина, природного газа и пропана.И если уровень CO в доме становится слишком высоким, этот газ может вызвать отравление CO. Но с работающим детектором CO вы будете предупреждены о любом риске.

Для получения дополнительной информации о лучшем типе камина и вариантах вентиляции для вашего дома посетите местных экспертов по каминам. Благодаря такому множеству вариантов на выбор и небольшой помощи экспертов вы можете найти идеальное место в своем доме для своего нового камина.

Наружный воздух для каменного дровяного камина

Q: Мои клиенты хотят установить в своем доме Energy Star обычный каменный дровяной камин и дымоход.Каковы требования кодекса по контролю за атмосферным воздухом?

A: Гленн Мэтьюсон, консультант и преподаватель кода из Колорадо (buildingcodecollege.com), отвечает : Прежде чем мы углубимся в код, давайте определимся с терминологией. Огонь требует кислорода, поэтому любой камин с настоящим огнем из таких источников, как дрова или газ, требует возобновляемой подачи поступающего воздуха. Его часто называют «свежим воздухом», хотя IRC также называет его «воздухом для горения».

В кодексе перечислены различные методы подачи этого воздуха в огонь, наиболее распространенный из которых — извне дома, поэтому IRC использует такие термины, как «наружный воздух» и «наружный воздух».Есть и другой воздух, который может быть частью воздуха для горения, например, «вентиляционный воздух», который используется для вентиляции или вытяжки воздуха из прибора (или камина), и «разбавляющий воздух», который смешивается с выхлопными газами для их разбавления. В коде также упоминаются «подпиточный воздух» и «внутренний воздух». Но давайте очистим воздух и назовем это просто «внешний воздух», как называется раздел кода, который мы будем обсуждать.

Глава 10 IRC 2018 является наиболее свежим источником информации по этой теме. (Имейте в виду, что местные органы власти и власти штата часто вносят поправки в IRC, когда принимают его.Всегда хорошо следить за соблюдением местных норм.) Раздел R1006, озаглавленный «Внешняя подача воздуха», включает всего пять коротких разделов, в которых проводится различие между фабричными и каменными каминами.

Для заводских каминов IRC опирается на знакомую фразу: «… в соответствии с инструкциями производителя по установке». Таким образом регулируются камины, их вентиляционные отверстия и наружный воздух. Единственное требование IRC, которое применяется как к заводским, так и к каменным каминам, состоит в том, что выход наружного воздуха, поступающего в камин, должен располагаться сзади или сбоку от камеры топки или за ее пределами, на высоте очага. и не более 24 дюймов от топки.

Последнее требование в этом разделе впервые появилось в Кодексе CABO 1992 г. и с тех пор не менялось. По сравнению со многими из сегодняшних положений это кажется довольно расплывчатым: «Выпускное отверстие [в топке] должно быть закрытым и спроектировано так, чтобы горящие материалы не попадали в скрытые горючие пространства». Другими словами, у вас должна быть возможность перекрыть подачу наружного воздуха, и она должна быть настроена так, чтобы горящий материал (подумайте, как уголь, выскакивающий из горящего бревна) не попадал в приточный канал.

Для каменных каминов площадь прохода для наружного воздуха должна быть не менее 6 квадратных дюймов, но не более 55 квадратных дюймов. Нет никаких критериев определения размеров топки или дымохода, только диапазон минимальных и максимальных размеров для каждого. Если вы подаете воздух к топке, наиболее гибкая установка будет происходить из указанного воздуховода для воздуха для горения, установленного в соответствии с инструкциями производителя. Для воздуховода, не указанного в перечне, минимальный зазор в 1 дюйм до горючих материалов требуется для первых 5 футов длины воздуховода, измеряемого от выхода в топке.Впускной конец воздуховода может заканчиваться за пределами дома, на вентилируемом чердаке или в подполье. Входное отверстие должно иметь коррозионно-стойкую сетку толщиной не менее 1/4 дюйма, закрывающую отверстие, чтобы не допустить попадания мусора и животных.

Дровяные камины из каменной кладки хороши, но имеют свою цену. Независимо от того, насколько хорошо они интегрированы в тепловую оболочку здания, они не обладают большим сопротивлением теплопотерям в нерабочем состоянии.
