Обратный клапан на вентиляцию: какой выбрать конструкцию

Если у вас в квартире или в доме внезапно выросла влажность, то за ней неминуемо последует грибок, что может привести к уничтожению конструктивных элементов здания или отделки. Случается это в основном по двум причинам:

• вы поменяли старые деревянные окна на металлопластиковые, устранив тем самым привычный воздухообмен в помещениях;
• система внутридомовой встроенной вентиляции перестала функционировать в расчетном режиме.

Последнее в многоквартирных домах встречается нередко, если кто-либо из ваших соседей выше, устраивая свою индивидуальную систему вентиляции, перегораживает общий вентканал. Бороться с этим столь же нецелесообразно, сколь и малоэффективно, даже если вы сможете вычислить злодея. Проще сделать собственную вентиляцию, установив для этого один или несколько вентиляторов в наружных стенах дома или в существующих вентканалах (после проверки тяги в них), или даже в окнах.

Когда вентилятор работает, то вопросов не возникает – он направляет поток воздуха в нужном вам направлении. Но когда он выключен, что мешает обратному процессу? Это делает несложное в техническом плане устройство, именуемое обратным клапаном для вентиляции.

Также обратный клапан препятствует проникновению неприятных запахов внутрь помещения.

Какие бывают вентиляционные обратные клапаны?

Они бывают нескольких вариантов исполнения:

Во-первых,  разными по форме исполнения:

• круглые;
• квадратные;
• прямоугольные.

Во-вторых, они изготавливаются из различных материалов:

• металлические;
• пластиковые;
• комбинированные.

В-третьих, они могут приводиться в действие, как под воздействием естественных потоков воздуха, создаваемых вентилятором, так и иметь электрическое управление. Последнее характерно для мощных промышленных вентиляционных систем.

Бытовые вентиляционные системы чаще выполняются из стандартных наборов воздуховодов, вентиляторов к ним и стандартных, промышленно выпускаемых обратных клапанов. Чаще используются пластиковые системы круглого или прямоугольного сечения, иногда с переходниками, совмещающими оба типа. Ведь вентиляторы зачастую имеют круглые выходные патрубки.

Конструкция и принцип работы клапанов

По конструктивному решению обратные клапана на вентиляцию для таких систем бывают:

1. Однолепестковые, закрывающие одной пластиной весь вентиляционный канал:

• с односторонним креплением;

• со смещенной осью.

Установленные с креплением вверху воздуховода или поворотной осью выше его оси они под воздействием силы тяжести находятся в закрытом состоянии, а при включении вентилятора — под напором воздуха открываются.

2.Двухлепестковые, типа «бабочка».

Такие обратные клапаны ставятся, как правило, вертикально по оси, внутри воздуховодов, хотя возможны и другие варианты.

В закрытом состоянии они удерживаются либо пружинками, либо внешним грузиком.

Принцип работы обеих этих типов обратных вентиляционных клапанов наглядно показан на схеме.

3.Инерционные решетки представляют собой конструкцию, напоминающую горизонтальные жалюзи.

Закрываются они при отсутствии потока воздуха под весом самих поворотных пластин, которые часто делаются из легкого пластика, чтобы иметь возможность реагировать на малейшее давление потока воздуха. В мощных системах они наоборот тяжелые — металлические. Такие решетки могут ставиться как на стенку, так и внутри воздушного канала, в зависимости от конструктивных особенностей.

4.Пленочные обратные клапана. В них обратному потоку воздуха препятствует плотная пластиковая пленка, чаще закрепленная по центру ребристого основания. При работе вентилятора ее края загибаются, пропуская воздушные массы, а в обычном состоянии прижимаются к основанию, перекрывая воздушный поток.

Такие клапаны заводского изготовления устанавливаются в стандартные вентиляционные системы с адаптированными под них вентиляторами, в воздуховоде которых есть специальные посадочные места, смотрите видео:

Существуют также готовые решения, когда применяется вентилятор со встроенным обратным клапаном, но они не всегда приемлемы.

Особенно, если в помещении делаются два вида вентиляции: приточная и вытяжная, а вентиляторы устанавливаются только изнутри помещения. В этом случае обратные клапаны работают в разных направлениях. Чаще такие спарки работают исключительно на выхлоп.

А вот сам принцип работы обратного вентиляционного клапана, независимо от его конструкции, лучше всего показан в видеоролике ниже.

В нем клапан установлен в системе вытяжной вентиляции, совмещенной с вытяжкой над варочной плитой. При выключенном вентиляторе вытяжной панели происходит естественный отток воздуха из помещения в вентшахту через заборный воздухоприемник с открытым обратным клапаном, а когда вентилятор включается, срабатывает обратный клапан, закрывающий этот ход воздуха, а весь воздухозабор осуществляется через вытяжку над плитой.

Обратный клапан на вентиляцию своими руками

Все конструкции обратных вентиляционных клапанов не очень сложны в изготовлении. При прокладке самодельных вентиляционных каналов, чаще всего они изготавливаются индивидуально, особенно если предусмотрен их монтаж внутри воздуховодов. Проще всего изготавливать самостоятельно пленочные обратные клапана.

Иногда они делаются и без установки вентиляторов, а монтируются на обычные вентиляционные решетки. Чаще всего в такой доработке нуждаются решетки на вентиляционных шахтах квартир, расположенных на верхних этажах многоквартирных домов, где собираются запахи со всех нижерасположенных помещений и частично проникают именно в верхние квартиры.

Работает такой клапан, реагируя на изменения давления воздуха в вентиляционном канале и помещении, где установлена такая решетка.

А вот доработка решетки со встроенным вентилятором пленочным обратным клапаном также доступна любому домашнему мастеру.

А сам процесс его создания показан в следующем видеоролике:

Кстати, на видео такой самодельный клапан установлен на обычной решетке без вентилятора.

Простейший обратный клапан на вентиляцию можно изготовить из других подручных материалов, как это сделал один из самодельщиков.

Причем он не использовал сложных креплений, а применил обычные пластиковые затяжки. Правда такой клапан может быть установлен только на конце открытого воздуховода.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Приточный клапан для окна читать на ТБМ-Маркет

Вентиляция до установки пластиковых окон в наших домах происходила за счет естественной неплотности окон и вентиляционных отверстий, расположенных в воздушных стояках дома.

Но при установке окон ПВХ естественная вентиляция прекращается, что и является причиной несвежего воздуха в помещении и повышенной влажности. В воздухе понижается уровень кислорода, а уровень углекислого газа повышается. От нехватки кислорода начинаются головные боли, появляется усталость, сонливость. Из-за повышенной влажности увеличивается вероятность развития грибков.

Чтобы избежать негативных моментов описанных выше, необходимо принудительно проветривать помещение, а это связано с новыми неудобствами, а именно:

• образование сквозняков;

• резкий перепад температур в зимний период;

• нарушается шумоизоляция от уличного шума;

• повышается вероятность незаконного проникновения в квартиру.

В итоге все преимущества окон ПВХ исчезают и появляются те же проблемы которые были до установки окон.

Какой же выход из этой ситуации? Как сохранить естественную вентиляцию при этом получить хорошую шумо — и теплоизоляцию.

1. Вентиляционный клапан для пластиковых окон .

Да решение есть — это оконные клапана приточной вентиляции. Давайте рассмотрим принцип его работы. Клапан приточной вентиляции для пластиковых окон работает в пассивном режиме, создавая регулируемую щель вверху вашего окна для естественной вентиляции воздуха в квартире.

Работающий клапан не создает никакого дискомфорта для людей, так как поток воздуха, проходящий через него, распространяется под потолком. В зимний период также комфортно в помещении при открытом клапане из-за смешивания холодного воздуха с теплым под потолком помещения.

Вентиляционный клапан для пластиковых окон сохраняет все преимущества пластиковых окон, обеспечивая естественную вентиляцию в помещении.

Конечно, решить проблему вентиляции при герметичных окнах можно, сделав отдельную вентиляцию, но это слишком дорого при массовом строительстве, поэтому приточный клапан на пластиковые окна это не очень дорогое и пожалуй единственное решение проблемы вентиляции в вашей квартире.

Российский рынок предлагает большой ассортимент моделей отечественных и импортных вентиляционных клапанов.

Компания «ТБМ» является лидером по продажам оконных комплектующих, в общем, и вентиляционных клапанов в частности.

2. Клапан аэрэко

Французская компания АЭРЕКО (Aereco) производит приточные клапана уже более 30 лет. Основное изобретение, которое легло в основу моделей выпускаемой этой компанией — это гигрорегулируемое автоматическое устройство. Оно управляет приточным клапаном в автоматическом режиме в зависимости от влажности в помещении.

Принцип его работы таков: в тот момент, когда влажность воздуха в помещении повышается, клапан автоматически открывается, обеспечивая приток более сухого воздуха.

Наша компания предлагает семейство клапанов аэреко ЕММ, которые хорошо себя зарекомендовавшие на российском рынке.

Клапаны выполнены в трех цветовых гаммах. Устанавливаются сверху окна, оставляя открытым весь световой поток. Обеспечивает два способа подачи воздуха: вертикально или наклонно. Пропускная способность до 35 кубометров в час. Монтаж может осуществляться на уже установленные окна. Комплектуется козырьками дополнительного шумоподавления. Обеспечивают как автоматическое управление пропускной способностью, так и ручное.

Свежий воздух в вашей квартире с доставкой от компании ТБМ.

Домашняя вентиляция. Приточный клапан или проветривание?

Для нормализации вентиляции в квартире перед нами часто встает дилемма: проветривать квартиру либо установить приточный вентиляционный клапан. Попробуем кратко сравнить эти два метода.



Между периодами проветривания накапливается углекислый газ. Когда становится душно, начинает краснеть лицо, мы снова открываем окна и проветриваем, тем самым понижая содержание вредных веществ.  И так происходит от проветривания до проветривания. Ночью, когда мы спим и (скорее всего) не проветриваем помещение, концентрация вредных веществ достигает зоны, вредной для здоровья. Днем, когда мы на работе, содержание вредных веществ также большое. Да, при проветривании мы получаем довольно большой объем свежего воздуха, но стоит учитывать, что он носит непостоянный характер.





Воздушный приточный клапан выступает альтернативой открыванию окон. Он обеспечивает удобное и комфортное проветривание помещение, но без пыли, шума, пуха и сквозняков. При использовании приточного клапана, также возможно некоторое накопление вредных веществ, но в связи с тем, что постоянно поступает свежий воздух, а загрязненный воздух удаляется через вентиляционную шахту, накопление вышеуказанных веществ не достигает вредного уровня. Стоит также отметить, что в данном случае воздух обновляется и во время отсутствия жильцов в квартире — в отличие от проветривания.

Если разделить стоимость приточного клапана с установкой, то получится примерно 15р/месяц. Ваша работа по проветриванию обойдется гораздо дороже. Цените свое время и здоровье.

Допустим, что для восстановления нормальной работы вентиляции, мы все-таки выбрали приточный клапан. Как же правильно выбрать вентклапан?  Все приточные клапаны позволяют избавить квартиру от герметичности и привести в квартиру свежий воздух без шума, пыли и комфортной температуры.

Приточные клапаны бывают трех основных типов:

• Оконный
• Стеновой
• Клапан, подающий воздух прямо на батарею.



Рационально выбирать клапан в зависимости от наиболее важных для вас параметров. Если вам нужна хорошая шумоизоляция квартиры (рядом большая трасса или железная дорога), лучше выбрать стеновые устройства — они более шумоизолирующие.  Если в вашем регионе, как правило, холодный климат, то будет лучше, когда морозный концентрированный воздух будет подаваться непосредственно на батарею, не образуя зон холодного воздуха. Если же вам важен объем (однокомнатная квартира), то вам нужен более мощный клапан по пропускаемой способности воздуха либо можно поставить два других клапана.  В зависимости от этих параметров вы выбираете вентклапан. Но стоит отметить, что ситуации могут быть разные и имеет смысл проконсультироваться со специалистами вентиляционной компании, потому что возможны некоторые тонкости или дополнительные требования по вашему жилью.

Далее мы расскажем, как установить приточный клапан «Домвент» самостоятельно. Конечно лучше вызвать специалиста – они это сделают качественно и быстро, но если у вас частный деревянный или каркасный дом, то не составит особой сложности и установить клапан самостоятельно.



Вы приобретаете полный комплект вентиляционного клапана. Над батареей желательно иметь 9 сантиметров, чтобы клапан входил не менее 9 сантиметров. Сверлите начальное отверстие. Если дом деревянный, то можно сделать это с помощью набора коронок по дереву. Вставляете их в дрель и засверливаете их на глубину 7-10 см. Далее с помощью сверла Форстнера вы высверливаете отверстие 4 см – для прохода трубки. Трубку обрезаете по ширине стены + 1 см изнутри. Установив эту трубку и надев на нее утеплитель, снаружи закрываете трубку вентиляционной решеткой. Она очень просто вставляется в трубку. Вентиляционная решетка предназначена для предотвращения попадания в канал вентиляционного клапана инородных предметов – пух, листья, насекомые и другое. Изнутри к торчащему из стены выходу трубки мы прикрепляем корпус. Как это сделать? С корпуса вынимается крышка, вынимается глушитель и на 4 самореза крепится к стене – так чтобы выход трубки воздуха совпадал с центром отверстия в корпусе. Прикрепив корпус, вставляем глушитель и закрываем крышкой. В итоге воздух из вентиляционного отверстия, которое регулируется заслонкой, концентрированно подается на батарею, где тут же нагревается.

Итоги установки вентиляционного клапана: в квартире тихо, тепло, постоянно присутствует свежий воздух, насыщенный кислородом. Вы бодры и веселы.



Перекидной клапан для вентиляции

Перекидной клапан для вентиляции

Основные характеристики:

Толщина стенки2 – 15 мм

Материалпищевой полипропилен (ПП)

Температура применения-40 °С до +120 °С

Тип соединенияМуфта, Фланец

Гарантиядо 3 лет

Перекидной клапан на вентиляции – пластиковое устройство в виде конструкции с одним входом и двумя симметричными (реже асимметричными) выходами со встроенной заслонкой-переключателем внутри. Используется для изменения направления воздушного потока в вентиляционной системе из одного рукава в другой, с целью обеспечения бесперебойной работы в случае аварийной ситуации.

Технические характеристики:

где D1, D2, D3 – диаметр;

L – ширина;

H – высота;

80 – угол разветвления направления потоков;

t – толщина стенки воздуховода.

Изготовление на заказ.

где А1, A2, A3 – высота;

B1, B2, B3 – ширина;

L – ширина;

H – высота;

80 – угол разветвления направления потоков;

t – толщина стенки воздуховода.

Изготовление на заказ.

Заказать

Похожие товары:

Особенности строения, виды изделий

Вид фасовочной части сложной конструкции для многоканальных воздуховодов. Перекидной клапан оснащён откидной заслонкой, прикреплённой к оси. Перекрывающая пластина имеет высокое динамическое сопротивление и изготовлена из однородного материала с корпусом. Легки в монтаже и техническом обслуживании.

Перекидные клапаны классифицируются в зависимости от:

• углов наклона выходов;
• градусов возможного открытия;
• количества выходов.

Стенки полипропиленового корпуса могут изготавливаться разной толщины – в соответствии с индивидуальными заказами. Аналогичны по материалам и параметрам и крепёжные фланцы.

Назначение и функции

Вентиляционный клапан останавливает подачу воздуха в аварийном канале и перекидывает поток в резервное русло. Закрытие или открывание производится с помощью механического или автоматического механизма:

• вручную;
• пневматическим актуаром;
• электрическим актуаром;
• посредством встроенного позиционного переключателя, индуктивного датчика.

Рекомендуется устанавливать на вертикальных отрезках вентиляционных систем для продления срока эксплуатации и удобства профилактического обслуживания.

Торговая марка «Алтай» гарантирует высокое качество перекидных клапанов из термопластов, их стойкость к агрессивной среде, длительный срок службы и экологическую чистоту.

Задать вопрос

+7 (910) 141 — 6100

[email protected]

+7 (991) 191-08-32

[email protected]

Стойкость материалов:

Для подтверждения и уточнения Вашего запроса наши специалисты свяжутся с Вами в течение часа.

выбираем воздушный герметический дроссель с электроприводом для приточно-вытяжной вентиляции

Все люди, живущие в многоквартирных домах, рано или поздно сталкиваются с проблемами вентиляции помещений. Если на стенах и стеклах образуется конденсат, чувствуется сырость, вам нужно прибавить приточно-вытяжных элементов в систему проветривания. Для этого в стены, рамы окон устанавливаются вентиляционные клапаны.

Это простые автономные устройства, которые снабдят вас чистым воздухом даже при герметично закрытых дверях и окнах.

Для чего необходим?

Вентиляционный клапан относится к элементам дополнительной вентиляции. Он необходим при несбалансированной работе системы проветривания. Он обеспечивает небольшой приток свежего и вывод отработанного воздуха из квартиры. Если дополнить систему проветривания вентклапанами из пластика, можно обеспечить следующие цели:

• увеличить обеспечение кислородом;
• улучшить циркуляцию воздушных потоков;
• поддерживать баланс входящего и выходящего объемов воздуха;
• обеспечить шумоизоляцию помещений от улицы.

Виды

Клапаны вентиляции подразделяются на приточные, вытяжные и приточно-вытяжные. Существует 2 основных вида приточных клапанов: оконные и стенные. Стенные устройства являют собой тепло- и шумоизолированный цилиндр, смонтированный в стене.

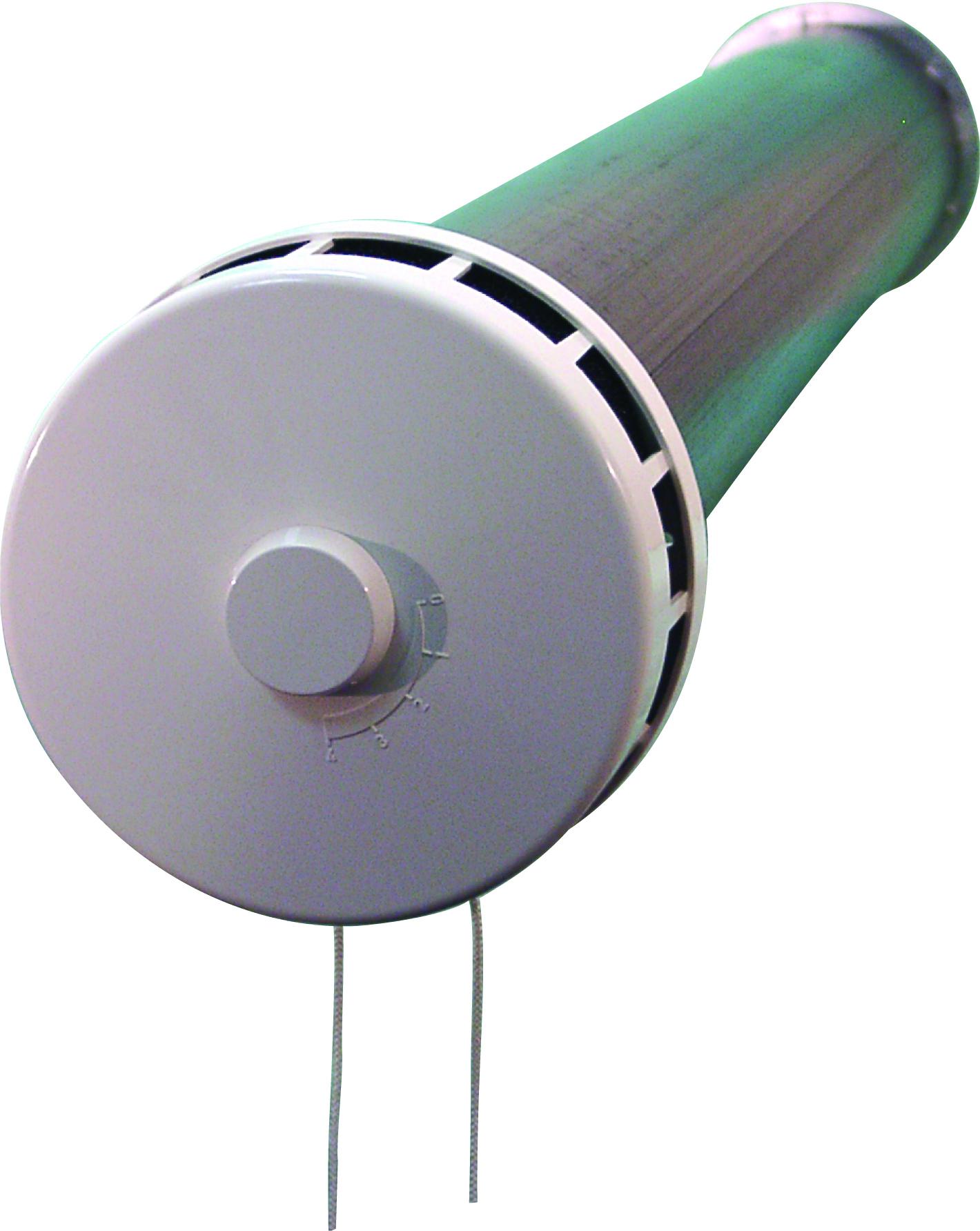

С наружной стороны цилиндра расположена решетка с сеткой от комаров и москитов, а внутри – регулирующий клапан. Способ регулирования воздушного потока – ручной или автоматический, в зависимости от модели. Устройства-автоматы функционируют, реагируя на изменения в загрязненности, влажности, давлении воздуха.

Стенные клапаны притяжной вентиляции чаще всего монтируют на кухне, особенно при условии отсутствия вытяжной системы над плитой, где готовится еда. Периодическое открытие форточек не спасет квартиру от засилья кухонных запахов, тем более если вентиляционная система барахлит. Постоянно открытые окна – тоже не выход, ведь в дом заходит холодный воздушный поток, да и все шумы с улицы слышны гораздо отчетливей. В стеновые устройства встраивают спецфильтры для очистки поступающего воздуха. Наибольшая мощность таких устройств составляет 60–72 куб. м/час.

У стеновых моделей приточных клапанов существуют следующие минусы:

• сложность установки;
• необходимость в частой чистке установленных фильтров;
• возможность промерзания в сильные морозы;
• высокая цена.

Часто стеновые клапаны устанавливают над системой отопления – это обеспечивает дополнительный подогрев поступающего воздушного потока.

Стеновые клапанные устройства бывают следующих разновидностей:

• дроссель-клапаны состоят из металлической трубы круглого или квадратного сечения и заслонки с возможностью управления ее движением;
• тарельчатые клапаны могут устанавливаться как в стенах, так и на потолке помещения;
• трехходовой клапан предназначен для регулирования температуры проходящего воздуха;
• электроклапан отличается тем, что открытие и закрытие заслонки осуществляется электроприводом.

Оконные клапаны приточной вентиляции – это, говоря простым языком, щелочки в герметичном окне с заслонками. Их отличает простота конструкции и автоматическая работа сутки напролет. Мощность такого устройства невелика – всего 3–7 куб. м/час. Оконные приточные клапаны можно встраивать в рамы из практически любого материала – из дерева, алюминия, пластика. Расположение – верхние части окон. Для адекватной работы прибора требуется соблюдение таких условий, как:

• естественная вытяжка должна быть в помещении, где устанавливают оконный клапан;
• температура уличного воздуха не должна быть больше +5 градусов;
• дверь из подъезда должна плотно закрываться;
• свободная циркуляция воздуха между помещениями квартиры.

Главными плюсами оконных приточных клапанов считаются следующие:

• незаметность;
• простота установки;
• шумоизоляция;
• поток поступающего воздуха направлен вверх;
• доступность по стоимости.

Важно! Автоматические клапаны оснащаются прибором, реагирующим на уровень влажности в помещении.

Недостатками оконных моделей являются следующие:

• работа лишь при хорошей системе вытяжки;
• низкая производительность;
• нет фильтров;
• пропуск холодного уличного воздуха зимой;
• риск промерзания устройства.

Оконные клапаны подразделяются на 3 типа.

• Щелевые. Воздух подается через щель, габариты которой следующие: ширина – от 14 до 17 см, высота – от 1,2 до 1,6 см. Снаружи эта дырка прикрыта впускным блоком. Он предохраняет клапан от насекомых, грязи, сора и осадков. Внутри помещения щель прикрывается регулирующим блоком. Монтируются щелевые устройства в наивысшей части рам или в горизонтальном профиле, разделяющем части рам. Плюсы этого типа – хорошая пропускная мощность и легкость установки.
• Фальцевые. Они применяются в случае, когда пластиковые рамы уже смонтированы. Они являются дешевыми и простыми в установке. Свежий воздух подается посредством небольших узких отверстий в притворе. Достоинства – легкость монтажа и сохранение шумоизоляции. Недостатком является малое количество воздуха, пропускаемого через прорези, из-за этого фальцевые клапаны не годятся для больших комнат.
• Накладные. Через подобные клапаны проходит наибольшее количество воздуха, но их необходимо предусматривать перед установкой оконных рам, на уже смонтированные пластиковые или алюминиевые окна их поставить нельзя.

Оконные устройства обычно имеют несколько режимов функционирования. Регулировка может проводиться как вручную, так и быть автоматизированной. Для ручной настройки в некоторых моделях приспособлен шнурок как на жалюзи, в других – ручной регулятор. Автоматическая подстройка работы клапана всегда дороже, но это того стоит. Для этого в клапане предусмотрены датчики влажности и/или давления воздуха внутри и снаружи помещения.

Клапан вытяжной вентиляции предназначен для вывода отработанного воздуха на улицу.

Помимо всего прочего, он защищает помещения от проникновения насекомых, пуха и сора. Он имеет более простое строение, если сравнивать с приточным клапаном, а именно:

• стационарная часть (решетка) предотвращает механическое повреждение подвижной части;
• подвижная заслонка, открывающаяся лишь в одну сторону;
• фланец для прикрепления к вентканалу.

Вытяжной клапан требует осторожного монтажа, чтобы исключить повреждение заслонки и попадание внутрь строительного сора. Иначе устройство не будет правильно работать. Поэтому после монтажа обязательно проверьте функционирование устройства. Перекидные клапаны монтируются строго вертикально, дублируя основную вытяжную систему. Герметические клапаны вентиляции – это, по сути, запорное устройство, устанавливаемое в вытяжные каналы. Оно блокирует приток воздуха.

Существуют еще такие типы клапанов, как обратные. В ситуации, когда в квартирах появляется так называемая обратная тяга, то есть запахи из квартир соседей попадают к вам, уместна установка обратного клапана.

Обычно его монтируют в вентиляционном канале. Он может функционировать как в системе естественного проветривания, так и искусственного нагнетания/вытяжки. Существуют устройства с круглым или квадратным сечением.

Обратные клапаны подразделяются на несколько типов.

• Мембранный бытовой. Применяется в связке с вытяжными вентиляторами с электроприводом малой мощности. Легкая гибкая заслонка открывается потоком воздуха. Когда вектор движения воздуха меняется на противоположный, заслонку прижимает и проход закрывается.
• Лепестковый. Заслонка жесткая, прикреплена к оси. Открытие и закрытие клапана осуществляется ее поворотом.
• Бабочка. В трубе клапана смонтированы 2 заслонки на пружинах. Открытие канала происходит под действием потока воздуха, а закрытие – пружинным механизмом. В комплекте требуется вентилятор достаточной производительности.
• Гравитационный. Створки заслонки распахиваются под напором струи воздуха, а закрываются под собственным весом.

Система вытяжки и обратный клапан должны монтироваться вместе. Выбор типа обратного клапана зависит от режима работы вентиляционной вытяжки. Если планируется регулярное использование этой системы, тип клапана не важен. При нерегулярном функционировании вытяжной системы заслонка обязана быть наиболее легкой, чтобы естественный поток воздуха мог ее приоткрывать. «Бабочки» устанавливаются в промышленных зданиях, мощности бытовых вентиляторов недостаточно для распахивания их створок.

Для установки гравитационных клапанов подходят лишь два положения – вертикальное и горизонтальное. Конструкция их не предусматривает герметичности. Остальные типы обратных клапанов могут функционировать при любом расположении. Поддержание заслонки в закрытом состоянии происходит принудительно – под действием пружинного механизма или системой противовесов. Устройство должно быть тщательно настроено – неправильно отрегулированная система требует большей мощности вентилятора, и как следствие дополнительных затрат электроэнергии. Да и уровень шума возрастет.

Сфера применения

Дополнительные вентиляционные устройства можно устанавливать везде: и в квартире, и в частном доме, на стенах, окнах, даже на полу или крыше жилого помещения. Естественно, что для каждого места установки предусмотрены подходящие модели клапанов.

Критерии подбора

Для того чтобы определиться с типом устройства, необходимо понять, какие проблемы у установленной системы проветривания, нужно ли увеличить приток свежего воздуха или помочь вытяжной части системы. Далее, выбрать – автономный или электрический вид клапана вам необходим. Эстетика тоже играет немаловажную роль в подборе подходящего устройства. А также рассчитайте свои финансовые возможности. Стеновые клапаны являются мощнее оконных, но и цена у них соответствующая. Но установка оконных клапанов гораздо проще, чем стеновых.

Наиболее эффективным типом приточной системы считается конструкция с принудительным элементом притока воздушных масс. Составными компонентами такого устройства являются следующие:

• электровентилятор;
• фильтры для очистки воздушного потока;
• нагревательные элементы.

Такие устройства обладают следующими плюсами:

• способность работать независимо от общей системы проветривания;
• добавочная очистка воздуха;
• контроль уровня влагосодержания.

Важно! Однако высокая цена устройства и его монтажа, а также дополнительные затраты на электроэнергию являются довольно значимыми недостатками.

Как правильно установить своими руками?

Стоит придерживаться следующих правил установки стеновых приточных устройств:

• перед тем как начать установку дополнительных клапанов вентиляции, определитесь с местами их монтажа, сверьтесь со схемой системы вентиляции, установленной в вашем доме, лучше, чтобы эту схему вам составили специалисты;
• далее, определите толщину стены и купите подходящую по длине конструкцию;
• на месте, определенном для монтажа устройства, просверлите отверстие с запасом по диаметру;
• после того как вы установите трубу приточного клапана, все щели заделайте монтажной пеной для герметичности;
• затем крепится наружная решетка, а внутри собирается само устройство, согласно инструкции от завода-изготовителя;
• установите над решеткой козырек для предотвращения попадания осадков внутрь конструкции.

Обычно вытяжные вентиляционные устройства монтируют в бытовых помещениях – кухне, ванной, туалетной комнатах. Вся процедура монтажа состоит из присоединения клапанов к уже существующим каналам вентиляции. Обычно соединение происходит при помощи фланцев. После установки клапана крепится наружная решетка.

Советы мастеров

Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.

В следующем видео вас ждет монтаж вентиляционного клапана.

Вентиляционные клапаны HL | Hutterer & Lechner GmbH

1. Главная
2. Каталог
3. Вентиляционные клапаны Вентиляционные клапаны

Популярный Клапан вентиляционный с присоединительным размером DN110 мм. Воздушный клапан HL900NECO устанавливается на невентилируемых канализационных стояках, клапан оснащен: сеткой защищающей от насекомых, мембраной из резины, теплоизолированной стенкой Вентиляционный клапан с присоединительными размерами: DN75, DN90, DN110 мм. Воздушный клапан HL901 устанавливается на невентилируемых канализационных стояках, клапан оснащен: сеткой защищающей от насекомых, многоязычковой уплотнительной прокладкой, двойной теплоизолированной стенкой Воздушный клапан с резьбой 1″ для HL404. Вентиляционный клапан HL902 устанавливается на невентилируемых канализационных стояках, препятствует проникновению грязного воздуха из канализации Популярный Клапан вентиляционный с присоединительными размерами DN50, DN75, DN110 мм. Воздушный клапан HL900N устанавливается на невентилируемых канализационных стояках, клапан оснащен: сеткой защищающей от насекомых, мембраной из резины, теплоизолированной стенкой Клапан воздушный с присоединительными размерами: DN32, DN 40 мм и Т-образным соединением с накидными гайками на 5/4″ или 6/4″. Клапан препятствует попаданию загрязненного воздуха из канализации и предотвращает срыв гидрозатвора с сантехнических приборов Воздушный клапан для горизонтальных трубопроводов, длинных (от четырех метров) невентилируемых канализационных стояков, с присоединительными размерами DN32, DN40, DN50 мм Вентиляционный клапан для канализационных стояков без вентиляции, длинной от четырех метров, устанавливается на горизонтальных трубопроводах с присоединительными размерами: DN32, DN40, DN50 мм Клапан воздушный с Т-образным соединением и двумя накидными гайками 6/4″, устанавливается на невентилируемых канализационных стояках с присоединительным размером DN40 мм Вентиляционный клапан для скрытого монтажа, устанавливается на невентилируемых канализационных стояках, длинных горизонтальных трубопроводах, с присоединительными размерами DN50, DN75 мм

Вентиляционные клапаны устанавливаются на канализационном невентилируемом стояке диаметром 50, 75, 90, 110 мм или на горизонтальных трубопроводах диаметром 32, 40, 50 мм и служат для предотвращения срыва гидрозатвора санитарнотехнических приборов, а также для препятствия попадания воздуха из канализации в помещение.

Принцип работы вентиляционного клапана. Во время слива воды через сантехнические приборы в канализационном стояке образуется зона разрежения, в результате чего мембрана воздушного клапана поднимается, и в канализационный стояк поступает воздух, таким образом, обеспечивается нормальное функционирование канализационной сети, после чего внешнее давление воздуха и давление в канализационной сети выравнивается и мембрана под собственным весом опускается, клапан закрывается, тем самым препятствуя попаданию неприятного и грязного воздуха из канализации в помещение.

Воздушные клапаны могут применяться во всех жилых помещениях. При установке пластикового клапана в шахтах, нишах, коробах и т.д. нужно предусмотреть свободное поступление воздуха к клапану, из расчета, что 1 л\с жидкости увлекает за собой 25 л\с воздуха. Если воздушный клапан для канализации устанавливается в холодном помещении, то необходимо утеплить канализационный стояк.

После прохождения в 2003 г. испытаний, клапаны выпускаемые фирмой HL были включены в СП 40-107-2003, МГСН 4.19-2005, рекомендации о проектирование, монтаже, эксплуатации канализационных систем из пластиковых труб для зданий и микрорайонов.

Наша компания является официальным дистрибьютором HL, цены на воздушные клапаны представленные ниже являются розничными, для оптовых заказчиков действует гибкая система скидок. Купить воздушный клапан HL можно напрямую с сайта.

VAV система вентиляции — что это такое?

VAV вентиляция — это энергоэффективная система с автоматическим поддержанием постоянного давления в воздушном канале.

Основные назначения данной системы: снижение эксплуатационных расходов и компенсация загрязнения фильтров.

По дифференциальному датчику давления, который установлен на плате контроллера, автоматика распознает давление в канале и автоматически выравнивает его путем увеличения или уменьшения оборотов вентилятора. Приточный и вытяжной вентиляторы при этом работают синхронно.

Компенсация загрязнения фильтров

При эксплуатации системы вентиляции фильтры неизбежно загрязняются, увеличивается сопротивление вентиляционной сети и уменьшается объем подаваемого в помещения воздуха. VAV-система позволит поддерживать постоянный расход воздуха на протяжении всего срока эксплуатации фильтров.

• VAV-система наиболее актуальна в системах с высоким уровнем очистки воздуха, где загрязнение фильтров приводит к ощутимому снижению объема подаваемого воздуха.

Снижение эксплуатационных расходов

VAV-система позволяет существенно сократить эксплуатационные расходы, особенно это заметно на приточных системах вентиляции, у которых высокое энергопотребление. Добиваются экономии путем полного или частичного отключения вентиляции отдельных помещений.

• Пример: можно отключать гостиную ночью.

При расчете системы вентиляции руководствуются различными нормами расхода воздуха на человека.

Обычно в квартире или доме все помещения вентилируются одновременно, расход воздуха на каждое из помещений рассчитывается исходя из площади и назначения.
А что делать, если в данный момент в помещении никого нет?
Можно установить клапана и закрывать их, но тогда весь объем воздуха распределится по оставшимся помещениям, но это приведёт к увеличению шума, и бесполезному расходованию воздуха, на прогрев которого были потрачены заветные киловатты.
Можно уменьшить мощность вентиляционной установки, но это так же уменьшит объем подаваемого воздуха во все помещения, и там где присутствуют пользователи воздуха будет «не хватать».
Лучшее решение, это подавать воздух только в те помещения, где есть пользователи. А мощность вентиляционной установки должна регулироваться сама, под требуемый расход воздуха.
Именно это и позволяет осуществить VAV-система вентиляции.

VAV-системы окупаются довольно быстро, особенно на приточных установках, но главное, позволяют существенно снизить эксплуатационные расходы.

• Пример: Квартира 100м2 с VAV-системой и без.

Регулируют объем подаваемого в помещение воздуха электрическими клапанами.

Важным условием постройки VAV-системы является организация минимального подаваемого объема воздуха. Причина такого условия кроется в отсутствии возможности управлять расходом воздуха ниже определённого минимального уровня.

Решается это тремя способами:

1. в отдельно взятом помещении организуется вентиляция без возможности регулирования и с объемом воздухообмена равным или большим, чем требуемый минимальный расход воздуха в VAV-системе.
2. во все помещения при выключенных или закрытых клапанах подается минимальное количество воздуха. Суммарно это количество должно быть равным или большим, чем требуемый минимальный расход воздуха в VAV-системе.
3. Совместно первый и второй вариант.

Управление от бытового выключателя:

Для этого потребуется бытовой выключатель и клапан с возвратной пружиной. Включение будет приводить к полному открытию клапана, и вентиляция помещения будет производиться в полном объеме. При выключении возвратная пружина закрывает клапан.

 Выключатель/включатель заслонки.

• Оборудование: На каждое обслуживаемое помещение потребуется один клапан и один выключатель.
• Эксплуатация: При необходимости пользователь включает и выключает вентиляцию помещения бытовым выключателем.
• Плюсы: Самый простой и бюджетный вариант VAV-системы. Бытовые выключатели всегда подходят по дизайну.
• Минусы: Участие пользователя в регулировании. Низкая эффективность из-за on-off регулирования.
• Совет: Выключатель рекомендуется устанавливать при входе в обслуживаемое помещение, на отметке +900мм, рядом или в блоке выключателей света.

Минимальный требуемый объем воздуха всегда подается в помещение №1, отключить его невозможно, помещение №2 можно включать и отключать.

Минимальный требуемый объем воздуха распределяется на все помещения, так как клапана закрыты не полностью, и через них проходит минимальное количество воздуха. Все помещение можно включать и отключать.

Управление от кругового регулятора:

Для этого потребуется круговой регулятор и пропорциональный клапан. Данный клапан может открываться, регулируя объем подаваемого воздуха в пределах от 0 до 100%, необходимая степень открытия задается регулятором.

 Круговой регулятор 0-10В

• Оборудование: на каждое обслуживаемое помещение потребуется один клапан с управлением 0…10В и один регулятор 0…10В.
• Эксплуатация: При необходимости пользователь выбирает необходимый уровень вентиляции помещения на регуляторе.
• Плюсы: Более точное регулирование количество подаваемого воздуха.
• Минусы: Участие пользователя в регулировании. Внешний вид регуляторов не всегда подходит по дизайну.
• Совет: Регулятор рекомендуется устанавливать при входе в обслуживаемое помещение, на отметке +1500мм, над блоком выключателей света.

Минимальный требуемый объем воздуха всегда подается в помещение №1, отключить его невозможно, помещение №2 можно включать и отключать. В помещении №2 можно плавно регулировать объем подаваемого воздуха.

Малое открытие (клапан открыт на 25%) Среднее открытие (клапан открыт на 65%)

Минимальный требуемый объем воздуха распределяется на все помещения, так как клапана закрыты не полностью, и через них проходит минимальное количество воздуха. Все помещение можно включать и отключать. В каждом помещении можно плавно регулировать объем подаваемого воздуха.

Управление по датчику присутствия:

Для этого потребуется датчик присутствия и клапан с возвратной пружиной. При регистрации в помещении пользователя датчик присутствия открывает клапан и вентиляция помещения производиться в полном объеме. При отсутствии пользователей возвратная пружина закрывает клапан.

Датчик движения

• Оборудование: на каждое обслуживаемое помещение потребуется один клапан и один датчик присутствия.
• Эксплуатация: Пользователь входит в помещение — начинается вентиляция помещения.
• Плюсы: Пользователь не участвует в регулировании зон вентиляции. Невозможно забыть включить или выключить вентиляцию помещения. Множество вариантов датчика присутствия.
• Минусы: Низкая эффективность из-за on-off регулирования. Внешний вид датчиков присутствия не всегда подходит по дизайну.
• Совет: Применяйте качественные датчики присутствия c встроенным реле времени, для корректной работы VAV- системы.

Минимальный требуемый объем воздуха всегда подается в помещение №1, отключить его невозможно. При регистрации пользователя начинается вентиляция помещения №2

Минимальный требуемый объем воздуха распределяется на все помещения, так как клапана закрыты не полностью, и через них проходит минимальное количество воздуха. При регистрации пользователя в любом из помещений начинается вентиляция данного помещения.

Управление по датчику CO2:

Для этого потребуется датчик CO2 с сигналом 0…10В и пропорциональный клапан с управлением 0…10В.
При регистрации превышения в помещении уровня CO2 датчик начинает открывать клапан в соответствии с регистрируемым уровнем CO2 .
При понижении уровня CO2 датчик начинает закрывать клапан, при этом клапан может закрыться, как полностью, так и до положения, при котором будет поддерживаться необходимый минимальный расход.

Настенный или канальный датчик СО2

• Пример: на каждое обслуживаемое помещение потребуется один пропорциональный клапан с управлением 0…10В и один датчик CO2 с сигналом 0…10В.
• Эксплуатация: Пользователь входит в помещение, и если уровень CO2 будет превышен — начинается вентиляция помещения.
• Плюсы: Самый энергоэффективный вариант. Пользователь не участвует в регулировании зон вентиляции. Невозможно забыть включить или выключить вентиляцию помещения. Система начинает вентиляцию помещения только когда это действительно нужно. Система максимально точно регулирует подаваемый в помещение объем воздуха.
• Минусы: Внешний вид датчиков CO2 не всегда подходит по дизайну.
• Совет: Применять качественные датчики CO2, для корректной работы. Канальный датчик CO2 возможно применять в приточно-вытяжных системах вентиляции, если в обслуживаемом помещении присутствуют и приток и вытяжка.

Основная причина, по которой требуется вентиляция помещения, это превышение уровня CО2.

В процессе жизнедеятельности человек выдыхает значительное количество воздуха с высоким уровнем CO2 и находясь в непроветриваемом помещении уровень CO2 в воздухе неизбежно растет, это и является определяющим, когда говорят что стало «мало воздуха».
Лучше всего воздух подавать в помещение именно при превышении уровня CO2 выше значения 600-800 ppm.
Ориентируясь на данный параметр качества воздуха можно создать самую энергоэффективную систему вентиляции.

Минимальный требуемый объем воздуха распределяется на все помещения, так как клапана закрыты не полностью, и через них проходит минимальное количество воздуха. При регистрации повышения содержания CO2 в любом из помещений начинается вентиляция данного помещения. Степень открытия и объем подаваемого воздуха зависит от уровня превышения содержания CO2.

Управление системой «Умный дом»:

Для этого потребуется система «Умный дом» и любой вид клапанов. К системе «Умный дом» могут быть подключены любые типы датчиков.
Управление воздухораспределением может быть как через датчики с помощью программы управления, так и пользователем с центрального пульта управления или приложения с телефона.

Панель умного дома

• Пример: Система работает по датчику СO2, периодически проветривает помещения, даже в отсутствии пользователей. Пользователь может принудительно включить вентиляцию в любом помещении, а так же задать количество подаваемого воздуха.
• Эксплуатация: Поддерживаются любые варианты управления.
• Плюсы: Самый энергоэффективный вариант. Возможность точного программирования недельного таймера.
• Минусы: Цена.
• Совет: Монтировать и настраивать квалифицированными специалистами.

Клапаны

PCV — Система вентиляции картера

Загрязнение масла картера увеличивается каждый раз, когда зажигается свеча зажигания. Побочными продуктами взрыва бензина и воздуха являются, в основном, оксид углерода, оксиды азота (NOx) и несгоревшие побочные продукты углеводородов. Некоторые из этих продуктов сжимаются вокруг поршневых колец и опускаются в картер; они называются продуктами сгорания. Эти газы смешиваются с парами масла в картере и сразу же начинают выделять неприятные вещества, которые могут нанести вред вашему двигателю.

Мы должны удалить картерные продукты из картера. Но мы не можем просто выпустить их в атмосферу. Так что же нам делать?

До 1965 года у большинства легковых и небольших грузовиков было вентиляционное отверстие, часто называемое дорожной тяговой трубой, через которое выпускался воздух из картера двигателя. После 1965 года законодательство выдвинуло утвержденное правительством устройство, которое будет устанавливаться на всех транспортных средствах.

Что такое клапан PCV?

Клапан принудительной вентиляции картера (PCV) представляет собой простую систему, которая вводит фильтрованный свежий воздух в картер.Клапан PCV использует вакуум двигателя, чтобы втягивать воздух через картер и повторно вводить его обратно во впускной коллектор. Это дает несгоревшим углеводородам и оксидам азота, которые выдувают через кольца, еще один шанс для полного сгорания, а в более поздних транспортных средствах — управление системой контроля выбросов двигателя.

Эта система отлично работает и практически не требует обслуживания. Однако недостаток знаний в сочетании с тем фактом, что средний водитель не открывает капот двигателя при каждой заправке, может привести к большим проблемам.А незнание, как и почему масло дышит, может привести к дорогостоящим счетам за ремонт вашего автомобиля.

Примерно в то время, когда мы перестали раздавать отработанное масло для борьбы с пылью, я узнал, что вино, как и масло, должно дышать. Однажды летом, когда я был молодым, мы с другом поняли, что можем делать вино из апельсинов, выращенных здесь же.

Между прочим, в двух милях от моего дома была большая коммерческая апельсиновая винодельня. Как трудно это может быть? Мы были слишком молоды, чтобы легально покупать вино, поэтому «одолжили» апельсины для образовательных целей в роще рядом с моим домом.

Чтобы начать процесс изготовления вина, мы выделили сок из апельсинов, отфильтровали мякоть, а затем поместили сок и дрожжи в три большие пятигаллонные стеклянные бутылки. Это были бутылки, в которых когда-то доставляли родниковую воду. Мы плотно закупорили пробку и даже изготовили элементарную клетку для пробки, вроде тех, что мы видели на бутылках шампанского.

Жаль, что мы игнорировали предохранительные и откидные клапаны.

Мы хранили бутылки на чердаке моего друга, вне поля зрения его родителей.В один прекрасный день дрожжи и сахар из сока сработали так, как и следовало ожидать, и сдули пробки с бутылок, разбрызгивая прогорклое апельсиновое вино на чердаке моего друга.

Запах был ужасный. Наши матери были в ярости, и нам потребовалось два дня, чтобы вычистить все, чтобы избавиться от этого гнилого запаха. Это была простая ошибка, но последствия нашего невежества были серьезными.

Последствия незнания систем PCV также могут быть дорогостоящими. Система проста.Как профессиональный механик, я почти каждую неделю вижу, как неисправная система PCV буквально измельчает двигатель. Резиновые шланги и втулки, входящие в состав системы, могут разбухнуть и ослабить их соединение с другими частями двигателя. Результаты зависят от того, где нарушается целостность соединения.

Если соединение неплотно и воздух засасывается в трубопровод между корпусом воздушного фильтра и крышками клапанов или другой точкой всасывания, неочищенный нефильтрованный воздух попадает в картер.Это может привести к истиранию подшипников, перегрузке емкости масляного фильтра и, в целом, к образованию груды мусора в двигателе. Многие из ранее изношенных двигателей, которые я видел, могут связывать свои отказы с долговременной неисправностью системы PCV.

Если соединение на другой стороне между PCV и впускным коллектором выходит из строя, неочищенные продукты выброса газов выбрасываются в атмосферу. Результатом стали ужасно грязные моторные отсеки, покрытые маслом и пылью, которые многие из нас видели, и выброс в атмосферу многих агрессивных загрязнителей.

Незнание и невнимание к деталям сделали мой первый опыт вина моим последним. Не позволяйте, чтобы недостаток знаний и пренебрежение к простой PCV на вашем автомобиле стоили вам многих миль обслуживания от вашего современного двигателя внутреннего сгорания. Вы или ваш механик можете осмотреть всю систему всего за несколько минут. Замена шланга, втулки или PCV часто стоит менее 20 долларов. Сделайте одолжение себе и окружающей среде — проверьте и / или отремонтируйте эту жизненно важную систему на этой неделе.

Попробуйте сами: найдите под капотом белую пластиковую наклейку размером примерно 6 на 3 дюйма.В нем указаны объем двигателя, используемые системы выбросов, зазор свечи зажигания, информация о времени и другая полезная информация. Часть стикера выглядит как дорожная карта с цветными линиями.

Ищите PCV, игнорируя странные сокращения, такие как EGR, MAP или VSERV. Если вы можете найти клапан PCV на двигателе, следуйте карте и проверьте все шланги и соединения на вздутие и трещины. Замените все части, которые были расшатаны, треснуты, вздуты или покрыты моторным маслом. В общем, если нет признаков утечки масла, проблем быть не должно.Неисправные клапаны PCV могут быть источником утечки и могут вызвать утечки в других прокладках вашего двигателя. Если сомневаетесь, обратитесь к профессионалу.

Что такое клапан PCV и почему он важен?

Каждая часть вашего двигателя так или иначе важна для здоровья вашего автомобиля. Пренебрежение ремонтом одной изношенной или поврежденной детали может привести к более серьезному и более дорогому ремонту.Хотя вы, возможно, знакомы с поршнями и прокладками, в вашем двигателе есть еще одна деталь, с которой вы должны быть знакомы: ваш клапан PCV. Если вы никогда не слышали о клапанах PCV или не знаете, как с ними обращаться, обратитесь к Kennedy Transmission. Мы предлагаем широкий спектр автомобильных услуг , чтобы ваш автомобиль работал бесперебойно.

Что такое клапан PCV?

«PCV» означает «принудительная вентиляция картера». Это односторонний клапан, прикрепленный к картеру.Картер вашего автомобиля содержит моторное масло и расположен в нижней части двигателя. Он выделяет газы, когда ваш двигатель сжигает топливо. До устройств контроля выбросов выхлопные системы традиционно выпускали картерные газы из автомобиля.

Однако иногда эти газы проникают между поршнями двигателя и в картер. Это может привести к смешиванию газов с моторным маслом с образованием коррозионного и забивающего двигатель шлама. Кроме того, газы, выходящие через выхлопную систему, наносят вред окружающей среде, загрязняя атмосферу.

Для предотвращения засорения двигателей автомобилей нефтешламом и защиты окружающей среды от токсичных газов был создан клапан PCV.

Для чего нужен клапан PCV?

По сути, клапан PCV контролирует выбросы — он забирает газы, производимые картером, и направляет их обратно в камеры сгорания вашего двигателя для безопасного сжигания, не нанося вреда вашему автомобилю или окружающей среде.

Хотя газы могут выходить из картера через клапан PCV, они не могут вернуться в него.Это предотвращает образование масляных отложений в картере двигателя, которые могут повредить двигатель. Кроме того, правильно ухоженный клапан PCV может дать вашему двигателю немного больше мощности, помогая картеру и поршневым кольцам улучшить компрессию в камере.

Когда следует заменять клапан PCV?

В отличие от замены аккумулятора или масла, нет установленных сроков для замены клапана PCV. Пока он исправен, вам не нужно его заменять. Однако со временем газы, проходящие через ваш клапан PCV, оставляют следы масла, которые могут засорить его.Обязательно обратите внимание на симптомы повреждения клапана PCV, в том числе:

• Выдутые уплотнения или прокладки
• Ил вокруг двигателя
• Заметные утечки масла
• Ваш контрольный индикатор двигателя горит
• Свистящие шумы от двигателя

Чтобы напрямую проверить состояние клапана PCV, вы должны снять его с двигателя и встряхнуть. Обычно вы можете найти его прикрепленным к крышке клапана на конце шланга или трубки в вашем двигателе.Если вы встряхнете клапан PCV и услышите металлический дребезжащий звук при его открытии и закрытии, скорее всего, он работает нормально. Если он не издает шума, возможно, газовые отложения склеились и закрыли его.

Кроме того, если ваш автомобиль грубо работает на холостом ходу, может быть виноват ваш клапан PCV. Неровная работа на холостом ходу из-за поврежденного клапана PCV, к сожалению, часто ошибочно рассматривается как более дорогостоящая проблема. Сэкономьте время и нервы, и свяжитесь с Kennedy Transmission , чтобы получить помощь от экспертов.

Позвольте специалисту Кеннеди позаботиться о вашем клапане PCV

Не позволяйте этой крошечной детали двигателя вызвать у вас огромную головную боль. Если вы просто хотите проверить исправность клапана PCV или вам необходимо его заменить, обученные специалисты Kennedy Transmission могут дать вам душевное спокойствие.

Когда речь идет о здоровье вашего автомобиля, важна каждая деталь двигателя. Предотвратите более дорогой ремонт двигателя, позаботившись о клапане PCV. Остановитесь сегодня в одном из наших магазинов. — это отличное обслуживание клиентов и уход за автомобилем, которого вы заслуживаете.

Как заменить клапан принудительной вентиляции картера (PCV)

Клапан принудительной вентиляции картера (PCV) встроен в двигатели, производимые в настоящее время, для снижения выбросов. Когда двигатель внутреннего сгорания работает, он создает давление внутри двигателя за счет нескольких различных факторов. С этим давлением нужно бороться, не вредя окружающей среде. Это достигается путем рециркуляции паров под давлением обратно в двигатель, где пары могут сжигаться за счет тепла, выделяемого в процессе сгорания.Если ваш клапан PCV неисправен, это приведет к утечке масла и снижению производительности двигателя в целом.

Метод 1 из 1: Замена клапана принудительной вентиляции картера (PCV)

Необходимые материалы

Шаг 1. Найдите клапан принудительной вентиляции картера (PCV) . Посмотрите на клапанную крышку на двигателе. Клапан PCV обычно похож на тот, что изображен выше, и имеет шланг, идущий от клапана PCV до впускного узла или корпуса дроссельной заслонки.

Шаг 2: Снимите клапан PCV . Чаще всего это достигается путем вытягивания клапана PCV из крышки клапана вручную, а затем отсоединения шланга.

Некоторые из них будут ввинчены в крышку клапана, и вам нужно будет снять шланг, прежде чем откручивать клапан PCV, чтобы снять его.

Шаг 3: Сравните новый клапан PCV с тем, который вы сняли . Они должны быть одного типа, одинаковых размеров и иметь одинаковый тип шлангового соединения.

Вы должны услышать дребезжание, когда встряхиваете новый клапан PCV. Это связано с тем, что внутри клапана находится запорный шар, который должен иметь возможность немного свободно перемещаться.

Шаг 4: Установите запасной клапан PCV . У вас должна быть возможность просто отменить процедуру удаления.

Либо наденьте шланг PCV и вставьте новый шланг обратно в крышку клапана, либо ввинтите замену в крышку клапана, а затем снова установите шланг.

Клапан принудительной вентиляции картера (PCV) направляет давление, создаваемое сгоранием из картера двигателя, обратно во впускной коллектор или впускной тракт через шланг или трубку.Это важная функция, из-за которой производительность вашего двигателя сильно снизится, если он будет работать некорректно /

Если в какой-то момент вы почувствуете, что можете помочь заменить клапан PCV в вашем автомобиле, обратитесь к профессиональному технику, например, к специалисту YourMechanic. В YourMechanic работают обученные и сертифицированные специалисты по ремонту, которые могут прийти к вам домой или на работу и выполнить ремонт за вас.

советов по обслуживанию клапана вентиляции картера в вашем BMW

Когда большинство из нас думает об основных частях автомобиля, мы думаем о четырех колесах и ремне безопасности, правильно работающих дверях и окнах, рабочем освещении и двигателе для всего этого.Оттуда мы запоминаем детали, которые видим, и детали, которые ломаются, и отправляем нас механику. Одна из частей, о которых мы не часто видим или не думаем, — это PCV (или Positive Crankcase Ventilation ) Valve .

Для чего нужен клапан PCV?

Не намного больше вашего большого пальца, этот маленький кусок играет важную роль в управлении вашим транспортным средством. Он регулирует поток горючих газов (в отличие от топлива) обратно в камеру сгорания .Чтобы понять роль клапана PCV, вам необходимо понять, что ваш BMW работает за счет небольших контролируемых взрывов в вашем двигателе, которые заставляют трансмиссию поворачивать ваши колеса и толкать вас вперед. При любом взрыве выделяются газы, выталкиваемые силой взрыва.

Подумайте о кипящей воде в кастрюле. Если вы увеличите температуру до 600 градусов, вода закипит очень быстро, почти взрывоопасно, и она, вероятно, закипит через край содержащейся в ней кастрюли. Он не мог бы просто повернуться в шов и мирно парить в воздухе. Если бы вы стояли рядом, в вас попала бы очень горячая, все еще очень жидкая вода.

Топливо , которое горит в двигателе, горит и создает газы, которые не все сгорают автоматически. Некоторые газы выходят наружу, как и кипящая вода, и если им позволить просто плавать внутри вашего автомобиля, они могут нанести ущерб и, по крайней мере, создать загрязнения воздуха вокруг вашего автомобиля и, возможно, в ваших вентиляционных отверстиях .

Вот здесь и вступает в игру клапан PCV. Он перенаправляет эти газы обратно в камеру сгорания, что не только предотвращает отравление ими воздуха или повреждение других частей двигателя, но и дает вам дополнительный толчок в процессе сгорания, что улучшает ваше пробег газа . Если вы больше заботитесь об окружающей среде или меньше платите за насос, клапан PCV — ваш лучший друг.

Как вы можете убедиться, что ваш клапан PCV работает правильно?

В автомобилях BMW самая частая проблема с клапанами PCV — это засорение маслом и остатками топлива . Когда это происходит, вы начинаете терять расход топлива. Чтобы проверить свой клапан PCV, выполните следующие действия:

1. Снимите клапан PCV и встряхните. Если вы слышите дребезжащий звук внутри него (игла), значит, у вас должен быть хороший воздушный поток — ваш клапан PCV в хорошей форме.
2. Держите палец над клапаном при работе двигателя на холостом ходу . Если вы не чувствуете вакуума , значит, есть засорение либо в клапане PCV (см. Шаг 1), либо в шланге , который необходимо заменить.
3. Используйте расходомер , чтобы проверить работу клапана PCV. Это наиболее точный способ проверить работоспособность вашего клапана PCV.

Если ваш клапан PCV не является проблемой в вашем BMW, это может быть что-то в системе в целом, вызывающее проблемы с воздушным потоком. Чтобы проверить воздушный поток, вам нужно завести машину и довести ее до рабочей температуры. Пока он все еще работает на холостом ходу, пережмите вакуумный шланг к клапану PCV. Двигатель об / мин должен упасть между 50 и 80 об / мин, прежде чем он исправится.Если скорость двигателя не меняется, это означает, что он привык работать практически без воздушного потока, что нехорошо. Если изменение скорости больше 80 об / мин, значит, у вас слишком большой воздушный поток. Это может указывать на то, что у вас не тот клапан для вашего мотора.

Если у вас есть какие-либо вопросы по обслуживанию клапана PCV или воздушного потока в двигателе, обратитесь в службу Ultimate Bimmer Service. Они предлагают качественное обслуживание Bimmers и тщательно проверит ваш автомобиль, чтобы убедиться, что он работает безопасно и эффективно, чтобы вы могли уверенно двигаться по дороге к успеху.Не ждите, пока индикатор проверьте двигатель погаснет, и вы окажетесь на обочине дороги. Если вы думаете, что можете терять расход топлива, принесите BMW на проверку клапана PCV сегодня.

* Кредит изображения BMW X1: bruev.

Развитие

и характеристики существующих устройств — обзор литературы

Ручная вентиляция легких — жизненно важная процедура, которую по-прежнему трудно выполнить для пациентов, которым требуется искусственная вентиляция легких. Его должны выполнять опытные медицинские работники, которые регулярно проходят обучение использованию маски-мешка-клапана (BVM) в экстренных ситуациях.В этой статье мы дадим исторический взгляд на эволюцию ручной вентиляции за последние десятилетия и опишем технические характеристики, преимущества и опасности основных устройств, имеющихся в настоящее время на рынке. Искусственная вентиляция легких развивается прогрессивно, и исследования по совершенствованию используемых устройств все еще продолжаются. За последние годы было разработано совершенно новое поколение вентиляторов, но мало что было сделано для ручной вентиляции. В литературе сообщалось о многих неблагоприятных исходах из-за неисправного клапана или неправильной сборки, а также о некоторых трудностях с обеспечением эффективной инсуффляции в соответствии с обычными респираторными параметрами.Эти серьезные инциденты подчеркивают важность регулярной проверки системы BVM и особенно повторной сборки однонаправленного клапана после стерилизации только опытным и обученным персоналом. Одноразовые встроенные устройства могут предотвратить проблемы с разборкой и более безопасны, чем многоразовые. За счет новых устройств и технических усовершенствований безопасность BVM может быть повышена.

1. Введение

Вентиляция, используемая для дополнительной оксигенации пациентов с дыхательной недостаточностью, является важной процедурой.Он был описан много лет назад, и с тех пор используемые методы и устройства постоянно совершенствуются. Клавдий Гален был одним из первых, кто заговорил о легких и вентиляции почти 2000 лет назад [1], и с тех пор несколько ученых и философов пытались понять эту концепцию [2]. В середине 20 века было разработано несколько однонаправленных клапанов с разными характеристиками. Тем не менее, было описано и использовалось множество различных методов ручной вентиляции, включая рот в рот и рот в нос, но метод мешка-клапана-маски (BVM) остается широко используемым в экстренных ситуациях и на догоспитальном этапе [3].В этом документе дается исторический обзор эволюции ручной вентиляции за последние десятилетия и описываются технические характеристики, преимущества и опасности основных систем, используемых в настоящее время для ручной вентиляции.

2. История искусственной вентиляции легких

Вентиляция с помощью BVM — это широко используемый метод для обеспечения ручной вентиляции с положительным давлением у пациентов с респираторной недостаточностью. С середины 1500-х до начала 1900-х годов описанные в литературе методы искусственной вентиляции легких напоминают только «рот в рот» и использование сильфонов [1].Действительно, в 1472 году Паулюс Багеллардус опубликовал первую известную книгу о детских болезнях и описал реанимацию «рот в рот», порекомендовав акушеркам подуть в рот новорожденному, если нет дыхания [2, 4]. Это показывает, что вентиляция «рот в рот» уже рассматривалась в то время. В 1543 году, после дальнейших исследований на модели свиньи, Андреас Везалий посоветовал подавать воздух в трахею с помощью тростника для увеличения выживаемости животных. Эту практику перенял в 1559 году итальянский профессор анатомии Маттео Реальдо Коломбо, который также описал метод трахеотомии.Спустя столетие Роберт Гук, один из величайших ученых-экспериментаторов семнадцатого века, повторил эксперименты с Везалием, используя модель задушенного цыпленка, которая вентилировалась с помощью мехов. Он продемонстрировал с помощью этой модели, что только утечка свежего воздуха стала причиной смерти [1]. В 1732 году было сообщено о первом случае искусственной вентиляции легких «изо рта в рот» у шахтера. Последнюю реанимацию выполнил хирург Уильям Фоссах [5]. Он представил в 1744 году в Эдинбурге тематическое исследование своего спасения «рот в рот» [6].В 1787 году барон Антуан Порталь предложил при респираторной недостаточности надуть легкие новорожденного воздухом. Шотландский хирург Джон Хантер, сторонник экспериментального метода в медицине, который разработал человеческий мех с клапаном сброса давления, в 1776 году рекомендовал Королевскому человеческому обществу необходимость немедленно применить искусственную вентиляцию легких для реанимации [2, 6]. Кроме того, чтобы уменьшить вздутие живота, главную проблему с меховой вентиляцией, он предложил осторожно прижать гортань к позвонкам [2, 7].Сильфонная вентиляция была осуждена Королевским человеческим обществом и Французской медицинской академией за отсутствие безопасности из-за их первых побочных эффектов. В 1745 г. John Fothergill перечислил исключительные преимущества вентиляции выдыхаемого воздуха «рот в рот» по сравнению с вентиляцией с помощью сильфонов во время реанимации [2, 6]. Он сказал, что «тепло и влажность дыхания с большей вероятностью будут способствовать циркуляции, чем холодный воздух, вытесняемый парой мехов, и что легкие одного человека могут нести без повреждений такую ​​же большую силу, как и легкие человека. другой может воздействовать, что не всегда можно определить с помощью сильфона »[2].Действительно, с помощью вентиляции «рот в рот» невозможно повысить давление до уровня выше того, которое может создать человек. Тем не менее, пример успешной сильфонной вентиляции был описан Феллом в 1891 году в ходе клинического исследования [1]. Джеймс Леруа д’Этиоль подчеркнул необходимость раннего использования сильфонов и рекомендовал в 1828 году градуированные сильфоны в соответствии с размером пациента для уменьшения гипервентиляции с большими объемами, которые могут вызвать баротравму [1]. В 1958 году Питер Йозеф Сафар, «отец современной реанимации», продемонстрировал превосходство вентиляции «рот в рот» над другими методами ручной вентиляции в клиническом исследовании [8, 9].

В середине 20 века было разработано несколько однонаправленных клапанов с разными техническими характеристиками. Первоначальная концепция мешка-клапана-маски была разработана в 1953 году немецким доктором Хольгером Гессе и его партнером датским анестезиологом Хеннингом Рубеном после их первоначальной работы над аспирационным насосом. Их реаниматор, названный «Амбу» (блок искусственного ручного дыхания), был изготовлен и продан в 1956 году их компанией [10].

3. Система «мешок-клапан-маска»

Воздушная камера (или мешок) и соединитель для пациента составляют систему BVM.Разъем пациента состоит из однонаправленного клапана пациента, порта выдоха и порта подключения пациента. Последний подключается к интерфейсу, который может быть либо маской, либо эндотрахеальной трубкой. Когда спасатель сжимает мешок, пациенту предоставляется объем воздуха. Эти различные части изображены на Рисунке 1 [11].

4. Технические характеристики клапана пациента

Однонаправленные или односторонние клапаны пациента представляют собой невозвратные клапаны (NRV), которые необходимо комбинировать с самонадувающимися мешками для использования в качестве полных реанимационных устройств.Эти клапаны состоят из порта вдоха и выдоха и позволяют либо спонтанное, либо контролируемое дыхание. Клапаны пациента используются для вентиляции с положительным давлением с помощью BVM или механического вентилятора [12]. В большинстве случаев, чтобы минимизировать мертвое пространство, клапаны расположены близко к дыхательным путям пациента [13, 14]. Разработано несколько NRV с разными техническими характеристиками. Среди них мы кратко опишем клапаны Ambu и Laerdal, наиболее популярные из используемых NRV.

4.1. Клапаны Амбу

Клапаны Амбу или искусственного ручного дыхательного блока состоят из двух однонаправленных клапанов из силиконового каучука (грибовидные клапаны), состоящих из клапана вдоха и клапана выдоха. Обычно они используются с гибким вентиляционным мешком в операционной. Это старейший разработанный клапан для вентиляции. Он имеет небольшое мертвое пространство и низкое сопротивление потоку [15]. Сейчас доступно множество различных клапанов Амбу. Пример одностворчатого клапана Амбу типа Амбу Марк III изображен ниже (Рисунок 2).

4.2. Клапаны Laerdal

Эти клапаны используются с самонадувающимися мешками и имеют особую форму «утиного клюва» или губчатую мембрану, состоящую из тонкой и гибкой диафрагмы и плоского силиконового кольца (рис. 3). Клапан «утконоса» (клапан вдоха) открывается во время вдоха, а также задевает плоское силиконовое кольцо (клапан выдоха), которое перемещается, чтобы закрыть выходной порт [13]. Эти типы клапанов являются наиболее коммерчески популярными клапанами NRV из-за их легкости встраивания в широкий спектр устройств и остаются первым выбором в большом количестве приложений [17].

Различные технические характеристики этих клапанов представлены в таблице 1.

9027 9027 Нет 9027 9027 9027 9027 9027 9027 0269) Риск прямой связи (поступающий газ / легкие) Недостатки и опасности системы мешок-клапан-маска 5. 1. Конструкция с невозвратным клапаном Системы BVM с невоздыхательными клапанами могут использоваться как при контролируемой вентиляции, так и при спонтанной вентиляции для поддержания или повышения артериального давления кислорода в артериальной крови пациента перед интубацией [11, 18]. Однако, по мнению Тибболса и др., Некоторые устройства с клапаном типа «утконос» не следует использовать для подачи кислорода во время спонтанной вентиляции. Эти NRV обеспечивают лишь незначительный поток кислорода, когда пациенту не удается открыть клапан во время вдоха.Поэтому они рекомендовали не использовать BVM с NRV вместе с маской или эндотрахеальной трубкой (ETT) для обеспечения кислородом во время спонтанной вентиляции, за исключением случаев, когда можно обеспечить открытие клапана «утконоса». В противном случае пациент будет вдыхать практически выдыхаемый газ [18]. Недавно Payne et al. смоделированные сопротивления клапанов Лаэрдала и Амбу в диапазоне условий постоянного потока. Для потоков от 5 до 45 л / мин сопротивление этих клапанов вызывает потерю давления менее 2,04 см H 2 O, что все еще остается высоким по сравнению с пределом, установленным Европейским комитетом по стандартизации (CEN) ( 1. 53 см H 2 O при расходе газа 35 л / мин) [14]. Кроме того, лучшая система BVM для доставки кислорода пациентам с самопроизвольной вентиляцией должна иметь клапан с низким сопротивлением и, кроме того, встроенный диск для предотвращения вовлечения воздуха [19]. Однако клапаны типа «утконос» надежно не предотвращали попадание воздуха [19]. Поэтому по-прежнему важно знать характеристики BVM перед использованием на пациентах со спонтанным дыханием [11]. 5.2. Пределы невозвратного клапана Вентиляция BVM довольно сложна, и клапаны NRV должны быть установлены правильно, чтобы обеспечить адекватную вентиляцию для пациента.Были задокументированы критические инциденты и выявлено множество причин. Несколько исследований показали некоторые несчастные случаи из-за неисправных односторонних клапанов в BVM и ИВЛ [12, 20]. В недавнем исследовании описан случай баротравмы легких из-за «блокировки» клапана Амбу на вдохе [20]. В другом тематическом исследовании сообщалось о неисправной диафрагме вдоха Laerdal NRV, подключенной к аппарату ИВЛ Dräger Oxylog, которая индуцировала 79% SaO 2 (по сравнению с 97%) у пациента. Действительно, они обнаружили, что клапан «утконоса» не перемещался полностью в положение вдоха при более низких скоростях вдоха, и это вызывало серьезные утечки и, таким образом, большая часть вдыхаемого объема обходила пациента и приводила к десатурации [12]. 5.3. Неправильная сборка системы мешок-клапан-маска В литературе также сообщалось о многих проблемах неправильной сборки BVM, вызывающих неадекватный дыхательный объем, баротравму и потенциально опасные проблемы [12, 16, 21, 22]. Ho et al.описали два случая обструкции выдоха из-за неправильной сборки клапана Лаэрдала, когда вместо одного были вставлены два клапана типа «рыбий рот» или «утиный клюв» [22]. В 2002 году Смит сообщил о полном отказе ручного реанимационного аппарата для взрослых и о невозможности вентиляции легких у пострадавшего с остановкой сердца [21]. Это произошло из-за отсутствия клапана «утконоса» в клапанном узле пациента [21]. Манфорд и Уишоу описали после неадекватной вентиляции во время попытки реанимации еще один случай неправильной сборки с NRV, используемым в основном для анестезии (клапан Рубена) [12]. Действительно, мешок Амбу был подсоединен к порту пациента клапана Рубена, а не к входному отверстию мешка, и, таким образом, каждая доставленная инсуффляция выходила из порта выдоха [12]. Подобные случайные перевороты клапана, когда респираторный фильтр был случайно вставлен в порт выдоха, или резервуар мешка вставляли в порт пациента, встречались с клапанами Амбу А [23]. Чтобы предотвратить эти серьезные проблемы с подключением, международные стандарты и французские правила, опубликованные в 1996 году, запрещают использование и сбыт этих устройств, если они не имеют другой системы кодирования входа и выхода [23]. Эти различные и серьезные инциденты подчеркивают важность регулярной проверки системы BVM и особенно повторной сборки однонаправленного клапана после стерилизации и очистки, выполняемой соответствующим образом обученным персоналом [21, 22, 24]. Одноразовое встроенное устройство также может быть альтернативой, позволяющей избежать этих проблем с разборкой. 5. 4. Сложность вентиляции мешка-клапана-маски Помимо этих технических инцидентов, вентиляцию BVM довольно непросто выполнить для обеспечения адекватной инсуффляции.Медицинские работники не имеют информации о дыхательных объемах инсуффляции, частоте вентиляции, объемах инсуффляции желудка, давлении в дыхательных путях и утечках. Эти параметры очень важны, чтобы помочь спасателю должным образом вентилировать пациента. Однако многие исследования показали, что медицинские работники, обученные управлению дыхательными путями, обеспечивают пациентам с остановкой сердца и / или дыхания высокую частоту вентиляции и недостаточные объемы вентиляции [25–27]. Исследование Aufderheide et al.показали, что опытный персонал скорой медицинской помощи гипервентилирует всех пациентов вдохами в минуту (вдвое больше рекомендаций), и ни один из них не выжил [25]. Более того, недавнее лабораторное исследование показало, что гипервентиляция возникала при моделировании детской реанимации с вдохами в минуту по сравнению с рекомендованной скоростью от 8 до 20 вдохов в минуту в соответствии с рекомендациями Pediatric Advanced Life Support [28]. Недавно наша исследовательская группа показала аналогичные результаты в лабораторном исследовании с большой и разнообразной выборкой [29].Другая проблема — это быстрое наполнение мешка и чрезвычайная стрессовая ситуация, которая может вызвать рефлекс, при котором спасатели стремятся сжать и выдохнуть, как только мешок повторно надувается [5]. Эти трудности с выполнением адекватной вентиляции могут привести к чрезмерному вдыхаемому объему и давлению. Последний вызывает высокое внутригрудное давление и давление в дыхательных путях, что ухудшает гемодинамику [30]. Кроме того, чрезмерная вентиляция способствует инсуффляции желудка и последующей легочной аспирации [31].Все эти побочные эффекты могут повлиять на выживаемость пациентов. В этих отчетах отмечены отрицательные последствия человеческих ошибок, которые обычно являются результатом отсутствия опыта и / или нечастого обучения. Это приводит к неадекватной и неэффективной вентиляции в соответствии с рекомендациями Международного комитета по связи по реанимации (ILCOR). 6. Заключение Этот обзор литературы был посвящен ручной вентиляции с описанием ее истории и основных устройств, используемых в настоящее время, с их собственными преимуществами и опасностями.Реанимация «рот в рот» была описана еще в пятнадцатом веке, и постепенно были разработаны новые методы вентиляции, которые привели к концепции мешка-клапана-маски в 1950 году. С тех пор сообщалось о многих опасностях, связанных с неисправным клапаном или неправильной сборкой. в литературе, а также некоторые трудности с обеспечением эффективной инсуффляции в соответствии с обычными респираторными параметрами. Эти сбои и трудности приводят к неадекватным дыхательным объемам, вызывают высокую частоту вентиляции и иногда вызывают инсуффляцию желудка.Они также создают высокое давление в дыхательных путях и внутригрудное давление. Все эти проблемы имеют решающее значение для выживаемости пациентов. За вентиляцию BVM должны отвечать обученные медицинские работники, а использование встроенных устройств предотвратит проблемы с разборкой и безопаснее, чем устройства многоразового использования. Технологические усовершенствования являются обязательными для повышения надежности, осуществимости и безопасности вентиляции мешок-клапан-маска. За последние годы механическая вентиляция была значительно улучшена с появлением аппаратов ИВЛ нового поколения, которые были разработаны, но небольшие улучшения были сделаны для ручной вентиляции.Несмотря на то, что конструкция и конструкция клапанов Амбу развивались, в клапаны Laerdal не было внесено никаких серьезных изменений. Задача состоит в том, чтобы разработать устройства и технологии, улучшающие и обеспечивающие качество ручной вентиляции. Конфликт интересов Авторы заявляют об отсутствии конфликта интересов в отношении публикации данной статьи. Вентиляция с помощью маски-мешка — StatPearls Упражнение для повышения квалификации Вентиляция с помощью маски-мешка с клапаном — сложный навык для освоения.Это упражнение объясняет, как улучшить этот навык. В этом упражнении описывается техника вентиляции с использованием маски-мешка, ее показания и подчеркивается роль межпрофессиональной группы в ведении пациентов с респираторным дистресс-синдромом. Целей: Опишите анатомию дыхательных путей. Обобщите показания для вентиляции с помощью маски клапана мешка. Изучите методику вентиляции с помощью маски клапана мешка. Опишите сложности вентиляции мешком-клапаном у тяжелобольных пациентов, чтобы улучшить результаты. Получите бесплатный доступ к вопросам с несколькими вариантами ответов по этой теме. Введение Вентиляция с помощью маски с клапаном и мешком — чрезвычайно важный навык для сотрудников служб экстренной помощи. Это непросто и требует практики, чтобы освоить его, так как он будет использоваться в новых условиях. Правильное положение пациента имеет решающее значение для процедуры. Язык часто опускается к задней части глотки, что может закупорить дыхательные пути.Соответствующий наклон головы, подъем подбородка или выпад челюсти помогают сохранить дыхательные пути открытыми. Положение «обнюхивания» достигается за счет сгибания шеи вперед и уравновешивания грудной вырезки и угла нижней челюсти. Ротоглотка или носоглотка могут использоваться для поддержания открытых дыхательных путей. Поза для вдоха не только помогает открыть дыхательные пути по мере необходимости, но также может помочь визуализировать отверстие голосовой щели, а также голосовые связки, улучшая вашу способность к успеху первого прохода во время эндотрахеальной интубации.Многие BVM дополнены односторонним или напорным клапаном. Им требуется подача кислорода для адекватной доставки кислорода пациенту. [1] [2] [3] [4] Анатомия и физиология Обзор анатомии ротоглотки важен для понимания последствий вентиляции BVMBVM. Анатомия может вызвать затруднения с вентиляцией. Важно предсказать, у каких пациентов может быть затруднена вентиляция легких. Было сформировано несколько сокращений, чтобы помочь предсказать, кого будет трудно вентилировать.MOANS расшифровывается как «маска уплотнения, ожирение, возраст (пожилой), отсутствие зубов, скованность». КОСТИ означает «борода, ожирение, отсутствие зубов, пожилой возраст, апноэ во сне / храп». Этим пациентам может быть особенно трудно вентилировать воздух, и им может потребоваться использование надгортанного дыхательного пути для улучшения шансов на вентиляцию. Аналогичным образом, в нескольких исследованиях были выявлены факторы, связанные с затруднением вентиляции легких у пациентов. К ним относятся наличие бороды, ожирение, отсутствие зубов, храп, пожилой возраст и ограниченный выпячивание челюсти.Если оставить зубные протезы пациента, это поможет лучше закрепить маску. Борода или значительные волосы на лице могут затруднить вентиляцию; использование водорастворимой смазки может улучшить способность создания уплотнения. Показания гиперкапническая дыхательная недостаточность гипоксическая респираторная недостаточность апноэ измененное психическое состояние с невозможностью защитить дыхательные пути пациентов, которым проводится плановая хирургическая анестезия требуется вентиляция BVM Оборудование Требуемое оборудование включает в себя маску клапана мешка, источник кислорода, кислородную трубку, клапан PEEP и простые вспомогательные элементы дыхательных путей, такие как ротоглоточные и носоглоточные дыхательные пути. Персонал Как правило, вентиляция с помощью маски клапана мешка требует только одного поставщика. Второй поставщик может помочь сжать сумку, пока основной поставщик держит маску. Препарат Можно ввести ротоглоточный дыхательный путь, чтобы язык сместился вперед. Это предотвращает закупорку дыхательных путей, когда пациент лежит на спине. Единственное истинное противопоказание к его применению — наличие у пациента рвотного рефлекса. Дыхательный канал можно ввести напрямую или повернуть на 90 или 180 градусов, чтобы облегчить размещение за языком. Можно ввести носоглоточный дыхательный путь, чтобы вентиляция через BVM достигала задней части глотки в случае большого языка или другой непроходимости. Он противопоказан в случае травмы лица, когда есть опасения по поводу перелома лица из-за возможности нарушения внутричерепного пространства. Дыхательные пути могут быть введены скосом к перегородке после соответствующей смазки и повернуты по мере необходимости, чтобы продвинуться к задней части глотки. Использование любого из этих основных вспомогательных дыхательных путей облегчает вентиляцию легких у пациента за счет сохранения проходимости дыхательных путей. Спасатель должен располагаться у головы пациента. Хорошее прилегание к лицу должно быть достигнуто, если маска закрывает лицо, заостренный конец маски — на носу, а изогнутый конец — под нижней губой. Техника одного человека включает в себя «печать ЕС», при которой ваши первый и второй пальцы образуют букву «С» над маской, при этом большой палец прижимается к переносице, второй палец находится над нижней частью маски у рта и Ваши третий-пятый пальцы образуют букву «E» и надавливают на нижнюю челюсть, чтобы плотно прижать маску.Между маской и кожей не должно быть промежутков. Вы также можете наклонить голову назад, выполняя маневр «подъем подбородка с наклоном головы», или можете сместить челюсть вперед, чтобы сделать «толчок челюсти», если показано, чтобы открыть дыхательные пути. Это часто обеспечивает более легкую вентиляцию. В технике вдвоем, кто-то другой сжимает сумку, в то время как спасатель использует ту же технику E-C обеими руками. При моделировании было показано, что это обеспечивает более высокий дыхательный объем, а также позволяет создать лучшее уплотнение.Необходимо следить за тем, чтобы мягкие ткани шеи не сдавливались пальцами спасателя. Расположение пациента может улучшить способность вентиляции. Использование положения обнюхивания, при котором от уха до грудины выровнены в одной плоскости, оптимизируются условия для воздушного потока. Использование маски большего размера, чем ожидалось, может помочь создать уплотнение, но маска меньшего размера с большей вероятностью приведет к утечке. [5] [6] [7] Техника Взрослый BVM с подачей кислорода не менее 15 литров в минуту и ​​полным резервуаром может обеспечить до 1 баллона.За один вдох доставляется 5 литров кислорода. Вентиляцию следует проводить с осторожностью и только до тех пор, пока грудная клетка не поднимется, чтобы снизить риск инсуффляции желудка, что может вызвать рвоту и баротравму из-за чрезмерного расширения. Осложнения Осложнения включают баротравму из-за слишком сильного раздувания легких и инсуффляции желудка, что может привести к рвоте и аспирации. Клиническая значимость Рутинное использование давления на перстневидный хрящ во время вентиляции с помощью BVM и эндотрахеальной интубации изначально было стандартной практикой, но никогда не было доказано, что рутинное улучшение результатов, ориентированных на пациента.Его первоначальная цель заключалась в том, чтобы перекрыть пищевод и предотвратить желудочную регургитацию и, как следствие, аспирацию. Некоторые исследования показали, что он смещает пищевод, а не закрывает его. Другие показали, что он не полностью закупорен в зависимости от приложенной силы. Дальнейшие исследования показали, что он препятствует обзору гортани во время интубации. [8] [9] [10] BVM-вентиляции может способствовать использование установленного клапана положительного давления в конце выдоха (PEEP), титруемого от 5 до 15 см вод. терапия.Не превышайте ПДКВ 20 см вод. Ст. На BVM, так как это давление может открыть нижний сфинктер пищевода и вызвать инсуффляцию желудка и рвоту. Инсуффляция при низком давлении и небольшом объеме может помочь предотвратить вздутие желудка. Некоторые BVM имеют возможность прикреплять фильтр для патогенов. Однако эти устройства не являются надежными, и при каждом контакте с пациентом требуются средства индивидуальной защиты. Точно так же адаптер для BVM может соответствовать монитору конца выдоха или резервуару небулайзера.Это позволяет дополнительное функционирование BVM. Если прилегание к лицу не соответствует требованиям, это ограничивает возможности использования этих устройств, поскольку показания в конце выдоха будут неточными, и распыленные лекарства могут вытечь. Улучшение результатов команды здравоохранения Вентиляция с использованием маски-мешка — очень полезный метод при работе с пациентами с респираторной недостаточностью. эта техника обычно используется EMS, анестезиологами, медсестрами интенсивной терапии, респираторными терапевтами и реаниматологами. Эта техника может спасти жизнь и намного проще, чем интубация.Если все сделано правильно, пациента можно насыщать кислородом до тех пор, пока анестезиолог не интубирует его. межпрофессиональный подход обеспечит наилучший уход за пациентом. [Уровень V] Рисунок Наклон головы / подъем подбородка — самый надежный метод открытия дыхательных путей. Предоставлено Public Domain Ссылки 1. Strzelecki C, Shelton CL, Cunningham J, Dean C, Naz-Thomas S, Stocking K, Dobson A. .Clin Teach. 2020 Февраль; 17 (1): 41-46. [PubMed: 30811881] 2. Карлсон Дж. Н., Ван Х. Обновления в области управления проходимостью дыхательных путей в экстренных случаях. Curr Opin Crit Care. 2018 декабрь; 24 (6): 525-530. [PubMed: 30239412] 3. Кролл М., Дас Дж., Зиглер Дж. Может ли изменение техники захвата и размера мешка оптимизировать объем, доставляемый с мешком-клапаном-маской поставщиками неотложной медицинской помощи? Prehosp Emerg Care. 2019 март-апрель; 23 (2): 210-214. [PubMed: 30130437] 4. Салл Ф.С., Де Лука А., Пазарт Л., Пугин А., Капелье Дж., Хури А.Интубировать или нет: вопрос в вентиляции. Наблюдательное исследование на основе манекена. BMJ Open Respir Res. 2018; 5 (1): e000261. [Бесплатная статья PMC: PMC6089311] [PubMed: 30116535] 5. Черняк М., Максимович М., Борковска Н., Гашиньски Т. Сравнение эффективности вентиляции с помощью маски клапана мешка и LMA Air-Q SP у медсестер во время моделирования СЛР. Поль Меркур Лекарски. 2018 25 мая; 44 (263): 223-226. [PubMed: 29813039] 6. Делорензо А., Сент-Клер Т., Эндрю Э., Бернард С., Смит К.Быстрая интубация на догоспитальном этапе фельдшерами отделения интенсивной терапии. Prehosp Emerg Care. 2018 сентябрь-октябрь; 22 (5): 595-601. [PubMed: 29405803] 7. Becker HJ, Langhan ML. Могут ли поставщики медицинских услуг использовать клинические навыки для оценки адекватности вентиляции у детей во время вентиляции с помощью мешочно-клапанной маски? Педиатр Emerg Care. 2020 Декабрь; 36 (12): e695-e699. [PubMed: 29084068] 8. Костелло Дж. Т., Аллен П. Б., Левеск Р. Сравнение скорости вентиляции между стандартной сумкой-клапаном-маской и новой конструкцией в догоспитальных условиях во время учебных симуляций.J Spec Oper Med. 2017 Осень; 17 (3): 59-63. [PubMed: 28910470] 9. Lacerda RS, de Lima FCA, Bastos LP, Fardin Vinco A, Schneider FBA, Luduvico Coelho Y, Fernandes HGC, Bacalhau JMR, Bermudes IMS, da Silva CF, da Silva LP, Pese R. Преимущества манометра в неинвазивной поддержке вентиляции. Prehosp Disaster Med. 2017 декабрь; 32 (6): 615-620. [PubMed: 28743318] 10. Пирсон Д.А., Даррелл Нельсон Р., Монк Л., Тайсон С., Джоллис Дж. Г., Грейнджер С.Б., Корбетт С., Гарви Л., Руньон М.С.Сравнение групповой СЛР и стандартной СЛР при реанимации после остановки сердца вне больницы: результаты инициативы по повышению качества в масштабе штата. Реанимация. 2016 август; 105: 165-72. [PubMed: 27131844] Механическая вентиляция — Пасси-Мьюир Многие врачи считают, что для установки клапана Passy Muir ® необходимо подождать, пока пациент не будет отлучен от ИВЛ. Однако данные свидетельствуют о том, что: Промедление с лечением может принести больше вреда, чем пользы.До 50% пациентов отделения интенсивной терапии, которым требуется искусственная вентиляция легких, имеют синдром системного воспалительного ответа (SIRS). У 50-70% пациентов с ССВО развиваются диффузная патологическая мышечная слабость (миопатия) и заболевания периферических нервов. 1 Мышечная слабость является независимым предиктором дисфункции глотки, а также симптоматической аспирации. Пневмония, вызванная аспирацией, вызывает острое повреждение легких, что приводит к отказу от отлучения от груди, задержке выписки из больницы и смертности. 2 Неспособность общаться вызывает наибольшее беспокойство у пациентов на ИВЛ. Тревога, вызванная страхом, заметно ухудшает дыхательную функцию и способствует последующим неудачам отлучения от груди. 3 Использование клапана Пасси Мьюира у пациентов с механической вентиляцией легких способствует независимой вокализации, позволяя им стать активными участниками своего лечения. Улучшение коммуникации между пациентом и медицинской бригадой снижает беспокойство пациентов и улучшает их чувство благополучия, достоинства и мотивации к отлучению от груди. 4-6 Клапан Пасси Мьюира восстанавливает закрытую дыхательную систему, которая восстанавливает физиологическое ПДКВ, что приводит к увеличению насыщения кислородом и уменьшению поддержки вентилятора. Более терпимы попытки отлучения, ведущие к самостоятельному дыханию. Пациенты сообщают, что дышать легче, и они смогли дольше переносить испытания CPAP с установленным клапаном. Многопрофильные бригады, которые используют Valve как рутинную стратегию при отлучении от аппарата ИВЛ, улучшили результаты.В одном исследовании интенсивной терапии больница Университетского колледжа Лондона обнаружила снижение смертности в отделениях интенсивной терапии и больниц, а также продолжительности искусственной вентиляции легких (среднее сокращение на 11 дней) благодаря групповому подходу с использованием речевого клапана. 8 Саутпорт и больница Ормскирк успешно отлучили пациентов с травмой шейного отдела спинного мозга, которые потерпели неудачу во всех других попытках отлучения, с помощью прогрессивного метода дыхания без искусственной вентиляции легких в сочетании с речевым клапаном. 9 После включения клапана Passy Muir в протокол отлучения реабилитационная больница Мадонна смогла отлучить 62% пациентов с искусственной вентиляцией легких в среднем за 12,5 дней. Это намного выше отметки 50% в среднем за 20 дней, установленной Национальной ассоциацией больниц длительного пребывания. 10,11 Раннее вмешательство многопрофильной бригады в больнице Kindred в долине Вайоминг, штат Пенсильвания, включило амбулаторную терапию в сочетании с клапаном Пасси Мьюира в свои протоколы отлучения от груди.Это привело к увеличению количества отлученных от аппаратов ИВЛ на 13% за 1,5 года. 12 Похожие видео Источники: Беркхед Л. (2011). Оценка глотания и зависимость от аппарата ИВЛ — соображения и современные подходы. Перспективы. 22 (2): 18-22. Мирзахани, Х., Уильямс, Дж. Н., Мелло, Дж., Джозеф, С., Мейер, М., Ваак, К., Шмидт, У., Келли, Э., Эйкерманн, М. (2012). Слабость мышц прогнозирует дисфункцию глотки при симптоматической аспирации у пациентов, длительно находящихся на ИВЛ.Анестезиология. Август; 119 (2): 389-397. Chen, Y.J. et al (2011). Психофизиологические детерминанты повторного отказа от отлучения от аппарата ИВЛ: пояснительная модель. Американская ассоциация медсестер интенсивной терапии. Июл; 20 (4): 292-302. Desai, A. et al. (2009) Помощь в общении хронически тяжелобольным: испытание пилотного клапана говорящего. Американский журнал респираторной медицины. 179: A3083. Белл, С. (1996). Использование речевого клапана Passy Muir ® для трахеостомии у неврологических пациентов с механической вентиляцией легких.Неврология. 16 (1): 63-68. Manzano, J. et al. (1993). Вербальное общение пациентов, зависимых от ИВЛ. Реанимационная медицина. 21 (4): 512-517. Frey, J. & Wood, S. Отлучение от механической вентиляции, дополненное говорящим клапаном Passy Muir ® (1991). Тезисы докладов Международной конференции Американской ассоциации легких и Американского торакального общества Black, C. et al. (2012). Подход мультидисциплинарной команды к отказу от длительной ИВЛ.Британский журнал госпитальной медицины. Август; 73 (8): 462-466. Атито-Нарх, Э. и др. (2008). Медленное отлучение от аппарата ИВЛ после травмы шейного отдела спинного мозга. Британский журнал интенсивной терапии. 95-102. Кобак, Дж. И Дин, Л. (2011). Использование клапана Passy Muir ® для отлучения от груди в больницах для длительной неотложной помощи. Респираторная терапия. 6 (4): 44, 57. Windhorst, C., et al (2009). Пациенты, которым требуется трахеостомия и искусственная вентиляция легких: модель для принятия междисциплинарных решений. alexxlab Вентиляц Монтаж систем вентиляции и дымоудаления: Система дымоудаления: правила монтажа противодымной вентиляции alexxlab 04.11.2021 0 Вентиляц Как сделать вентиляцию в доме: Как сделать вентиляцию в частном доме своими руками alexxlab 31.10.2021 0 Вентиляц Вентиляция кнс требования: Вентиляция КНС alexxlab 10.10.2021 0 Вентиляц Установка вентиляционной системы: Монтаж систем вентиляции: установка, этапы работ, стоимость alexxlab 26.08.2021 0 Вентиляц Монтаж вентиляции снип: Библиотека государственных стандартов alexxlab 21.08.2021 0 Вентиляц Местная вентиляция: Классификация систем вентиляции, её виды и назначение alexxlab 16.08.2021 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Ambu Laerdal 70 Разборка Да Да Стерилизуемая Да Да Одноразового использования Да Да 9027 9027 Ручная окклюзия Нет Нет Принцип повторного дыхания Нет Нет Сопротивление инсуффляции Да Нет Работает под давлением газа Да Да Мониторинг Клапан сброса давления Нет (на мешке) Нет (на мешке Да Да Клапан PEEP Да (адаптируемый) Да (адаптируемый) Спирометрия Нет Да Тип Взрослый Да Да Педиатрический Да Да
