Вентиляция кухни в частном доме: Вытяжка на кухне в частном доме: разные варианты

Содержание

система приточной вентиляции вытяжки своими руками как правильно сделать

На микроклимат в доме влияет множество факторов. Один из них, пожалуй, самый важный, это наличие чистого воздуха в помещениях. Именно от качества воздуха зависит самочувствие человека. Излишне сухой или влажный воздух приводит к порче мебели и внутренней отделки. Правильно обустроенная вентиляция в частном доме регулирует воздух и его состав и предотвращает потенциальные проблемы, связанные с ним.

Как правильно установить вентиляцию своими руками в частном доме, чтобы обеспечить оптимальный воздухообмен? Какая система будет наиболее эффективной? Чем отличается система в разных жилых помещениях? Надеемся, после прочтения этого материала вы получите ответы не только на эти вопросы, но и на множество связанных с ними тем по устройству вентиляции в частном доме. Установка вентиляционной системы может оказаться слишком непростой задачей, чтобы справиться с ней самостоятельно. Однако понимание основных принципов позволит определить фронт работ и просчитать необходимый бюджет.



Зачем в частном доме нужна вентиляция

Вентиляция – это по сути проветривание. Задача системы вентиляции состоит в удалении воздуха, который уже отработан, с заменой его на чистый. Входящий воздух обрабатывается, подготавливаясь под потребности жильцов.

Воздух в частном доме, как и в любом другом жилом помещении, должен соответствовать жизненным нормам человека. Его параметры регламентируют СНиПы, ГОСТы и другие правила строительных норм. Микроклимат тогда становится комфортным для проживания, когда выдерживаются следующие условия:

  • воздух должен быть чистым и свежим;
  • показатели температуры и влажность – в пределах нормы.

Создать эти условия в жилом пространстве и призвана система вентиляции. Ее схема прорабатывается индивидуально под каждый дом, с учетом его данных.

Система вентиляции в частном доме выполняет такие задачи:

  • выводит наружу, во внешнюю среду, воздух, содержащий пыль и углекислый газ;
  • обеспечивает приток чистого воздуха с улицы, насыщая кислородом помещения.

Таким образом, вентиляция создает условия для комфортного пребывания жильцов в доме, обеспечивает безопасное использование мебели, строительных конструкций и всех предметов интерьера. Она позволяет сохранять продукты в кладовках и вещи в гардеробных помещениях. На кухне вентилирование обеспечивает необходимые для приготовления пищи условия.



Нормы расхода воздуха – основное требование к вентиляции

В СНиПах зафиксированы конкретные нормы расхода воздуха и кратности воздухообмена, которые ложатся в основу проектирования вентиляции. Под кратностью воздухообмена подразумевается соотношение объема воздуха, который поступает в единицу времени (1 час) и объема помещения. Таким образом кратность становится показателем почасового обновления воздуха, сколько раз в час он обновился.

Обозначим основные требования и нормы, предъявляемые к вентиляции частного дома.

  • количество воздуха, которое обеспечивает вентиляционная система, должно быть достаточное, чтобы все присутствующие в помещении жильцы чувствовали себя свободно и комфортно. Норма воздуха на одного человека составляет 30 см3/час при площади более 20 м3. Если на одного человека приходится менее 20 м2 площади, достаточно 3 м3/час.
  • Исходя из предназначения той или иной жилой комнаты определяют такие нормы расхода воздуха:

                     — для жилой комнаты: 3 м3/час на 1 м2 площади;

                     — для раздельных санузла и ванной комнаты: 25 м3/час;

                     — для совмещенного санузла: более 50 м3/час;

                     — для кухни: в соответствии с типом плиты и количеством конфорок 2-х конфорочная электрическая и газовая требует 60 м3/час, 4-х конфорочная газовая 90 м3/час.

  • Нормы кратности воздухообмена таковы:

                     — для комнат, в которых постоянно есть люди – один объем в час;

                     — для помещений технической направленности – от одного объема в 5 часов (то есть в час должно быть 0,2 объема).

На показатель нормативов влияет температура воздуха в помещении и снаружи. Так, чтобы эти нормативы считались действующими, внутри она должна составлять +18°, на улице +5°.



Методики расчетов параметров вентиляции

Чтобы точно рассчитать, как правильно сделать вентиляцию в частном доме, потребуется специальное программное обеспечение. Такими расчетами займутся специалисты, у которых имеется и нужное оборудование, и необходимый опыт. Однако есть базовые методики, позволяющие получить представление о параметрах вентиляции.

  • на основании норм потребления. Если норма потребления воздуха на одного человека составляет 60 м3/час, то вычислить требуемую производительность вентиляции довольно просто: умножив норму на количество проживающих человек. Но в таком случае невозможно учесть, находятся ли все жильцы в одном помещении или рассредоточены по нескольким комнатам. Поэтому такая методика используется для расчетов воздушного отопления, когда воздух циркулирует внутри здания;
  • в соответствии с кратностью воздухообмена. По нормативам СНиПов воздух должен обновляться с периодичностью минимум раз в один час. Если такой частоты не хватает, чтобы чувствовать себя хорошо, проводят следующие расчеты: умножается кратность на общую площадь всего дома и на высоту потолков в доме. Причем кратность берется 1-3. Эта методика более популярна, чем предыдущая, но имеет дело с более крупными объемами воздуха.



Естественная и принудительная вентиляция

Любая вентиляционная система является по своей сути природной либо искусственной.

Природная (также конвективная или естественная) вентиляция в частном доме осуществляется за счет тяги, возникающей из-за разницы в температурах и вследствие этого воздушного давления внутри и снаружи здания.

Искусственная (или принудительная) вентиляция в частном доме происходит с помощью нагнетателей воздуха. В их роли выступают компрессоры или вентиляторы.





Естественная вентиляция: принципы функционирования и особенности

Естественная вентиляция происходит вследствие движения вверх теплых потоков воздуха и замещение ими холодных масс, идущих снизу. Скорость циркуляции зависит от разницы температур и того, с какой скоростью движется ветер.

Современные окна не пропускают воздух с улицы. Как это было раньше. Поэтому в оконных системах монтируются клапаны для вентиляции. Вывод использованного воздуха осуществляется через специальные каналы в кухне, санузле и других помещениях.

Преимущества естественной вентиляции:

  • отсутствие шумов;
  • работа без аварий;
  • дешевый монтаж;
  • энергонезависимость;
  • высокая надежность;
  • мягкий микроклимат;
  • экономичность.

Недостатки такого типа воздухообмена:

  • слабая циркуляция, не всегда достаточная для эффективной смены воздуха в помещении;
  • тяга зависит от времени года и высотности дома;
  • регулирование интенсивности невозможно;
  • почти полное отсутствие движения летом, когда температуры выравниваются вне дома и внутри его;
  • тепло уходит на улицу, увеличивая расходы на обогрев помещений. В то же время зимой тяга увеличивается, создавая потери тепла до 40%;
  • вентиляция прекращается полностью, когда устанавливаются стеклопакеты с высоким уровнем герметичности;
  • отсутствие обработки воздуха;
  • для продолжения циркуляции требуется установка приточных клапанов.

Такая система зависит от сезонности и суточных перепадов температур. Подходит для кирпичных, домов, деревянных, шлакоблочных, пенобетонных.

Недостаточность вентиляции определяют по следующим признакам:

  • запотевают стекла;
  • на кухонных стенах образуется жирный налет или грибок;
  • зимой повышенная влажность.



Особенности искусственной вентиляции

Искусственная вентиляция создается работой специального электромеханического оборудования, принудительным способом. Вентиляционное оборудование состоит из следующих элементов:

  • вентилятора;
  • фильтра, очищающего воздушные массы;
  • глушителя шума;
  • калорифера, нагревающего воздух;
  • воздушного клапана.

Если система современная, она может включать рекуператор, который отбирает тепло у воздуха, выводимого наружу, и за счет этого нагревает входящий.

Преимущества искусственной вентиляции:

  • работа системы не зависит от обстоятельств и окружающих условий;
  • можно отрегулировать характеристики для каждой комнаты;
  • не требуется ручное управление оборудованием;
  • воздух может обрабатываться, создавая максимально удобный микроклимат. Например, его можно увлажнить или наоборот осушить, изменить температуру, очистить от пыли.

Недостатки искусственной вентиляции:

  • работа системы зависит от источника электроэнергии и увеличивает расход энергоресурсов, особенно зимой;
  • само оборудование стоит довольно дорого при покупке и требует постоянного обслуживания;
  • проект должен быть тщательно просчитан.



Смешанный тип вентиляции

Существует еще один тип вентиляции, совмещающий особенности этих двух систем – смешанный. Циркуляция воздуха происходит естественным путем с помощью вентиляторов и вытяжек. Такой тип обычно устанавливают в помещении кухни или туалете, оставляя в других помещениях естественный.



Схемы работы вентиляции. Рекуператор

Схемы вентиляции в частном доме бывают нескольких видов:

  • приточная: работает на подачу воздуха;
  • вытяжная: работает на вытяжку из дома;
  • приточно-вытяжная комбинированная.

Приточная вентиляция в частном доме состоит из воздуховода, фурнитуры, приточной камеры. Воздух должен подаваться температуры не ниже 18°, иначе его необходимо подогреть, чтобы не нарушить комфорт жильцов. Это можно сделать рекуператором. Ее мощность должна позволять обеспечить воздухом все жилье, учитывая особенности каждого помещения. Управляется дистанционно или в ручном режиме. Важно, чтобы она учитывала сезонные отличия температуры и работала на охлаждение летом и на обогрев зимой.

Вытяжная вентиляция в частном доме работает с помощью вытяжек и должна быть там, где больше всего неприятных или очень насыщенных запахов: на кухне, в санузлах, в котельной. Состоит из мощного вентилятора и вытяжки, идущей на улицу. На два отопительных прибора по нормативам идет одна вытяжка, если контролирующие органы не потребуют ее на каждый прибор. Категорически запрещено использовать трубы из пластика: они легко поддаются горению, при котором выделяют вредные испарения.

Приточно-вытяжная комбинированная для частного дома считается самой производительной системой: она удаляет отработанный воздух и нагнетает новый одновременно. Может устанавливаться двумя способами:

  • два воздуховода устанавливают под самим потолком: один выводит воздух, другой набирает через вентилятор;
  • один воздуховод, на приток, устанавливают внизу стены, а другой под потолком, куда и уходит отработанный воздух.

Принцип работы рекуператора состоит в теплообмене потоков воздуха с помощью пластин и фильтров. Тепло вытяжного потока утилизируется в устройстве и используется для нагрева приточного воздуха снаружи. Процесс происходит в утилизаторах или в отдельных теплообменных устройствах, которые могут устанавливаться даже в разных помещениях, соединяясь дополнительным теплоносителем (обычно это гликоль или этиленгликоль). Однако такие конструкции менее эффективны, чем находящиеся в едином корпусе. В целом функционирование рекуператора в приточно-вытяжной системе сохраняет 70-90% тепла выходящего воздуха.



Особенности вентиляции помещений частного дома

 Воздушные потоки должны быть распределены так, чтобы воздух с улицы проникал сначала в гостиную, спальни, кабинет и другие жилые помещения и только потом по коридорам – в технические и в вентиляционную шахту. Таким образом там, где люди бывают постоянно (более 6 часов в сутки), возникнет избыточное давление, которое не позволит попасть неприятным запахам и пыли.

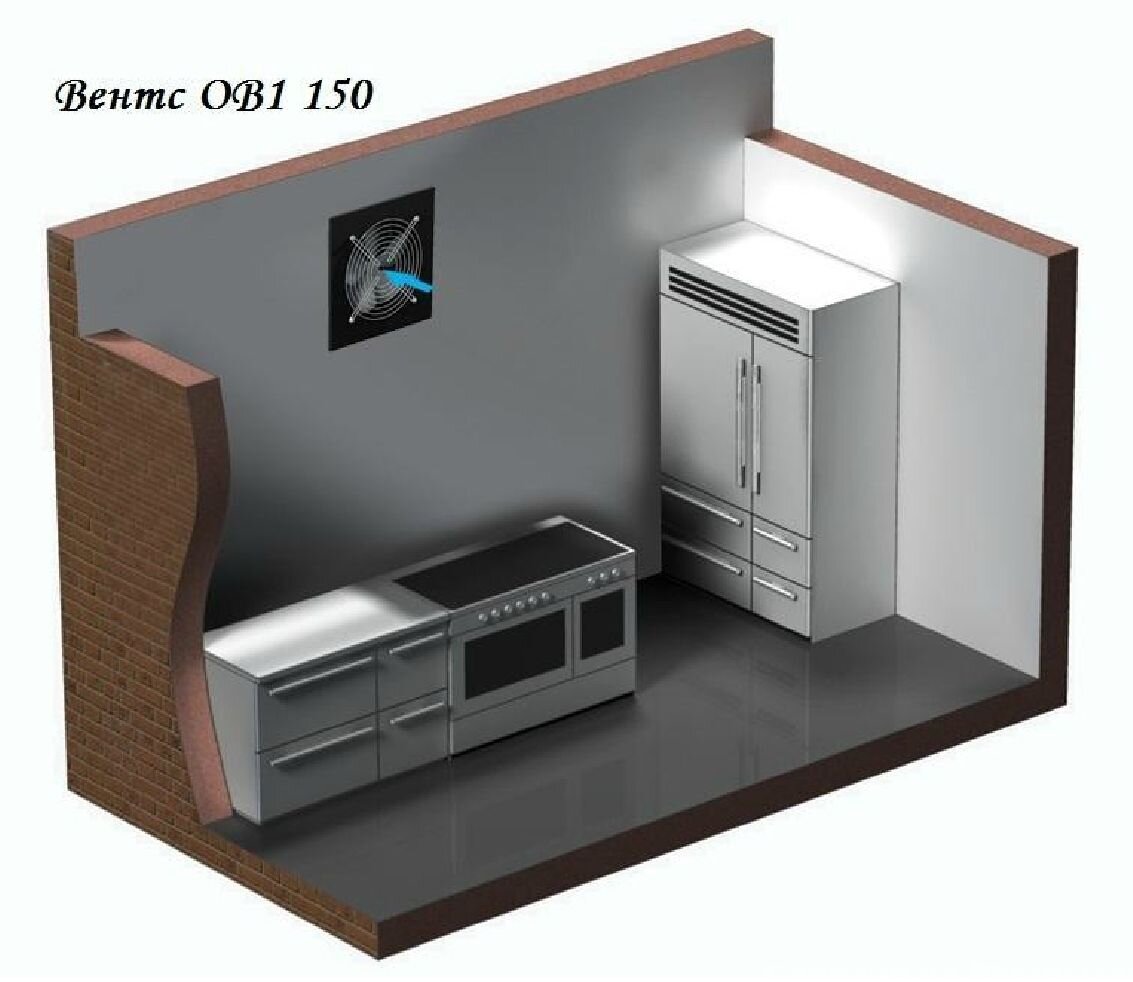

Вентиляция кухни

Для вентиляции кухни используются естественная и искусственная системы. Наиболее нуждается в усиленной циркуляции воздуха зонга над плитой. Здесь важно учесть количество горелок и объем пространства воздуха. Утверждены такие нормы соотношения пространства и горелок:

  • кухня более 8 м3 – плита должна иметь две горелки;
  • 12 м3 – не больше 3-х горелок;
  • 15 м3 – 4 горелки.

Вытяжку для частного дома лучше приобретать с алюминиевым корпусом. Чистку фильтров проводить не менее чем 2-3 раза в год. Если установить устройство, в котором регулируется скорость вентилятора, то воздух можно будет очищать разными способами. Рабочее ли состояние у вытяжки, можно проверить, поднеся зажженную спичку или горящий лист бумаги к решетке: пламя должно затягиваться внутрь, а бумага прилипать.

Если кухня более 15 м2, вытяжных каналов должно быть несколько.



Вентиляция в ванной и санузле

В ванной и санузле особо необходима эффективная вентиляционная система: повышенная влажность, резкие запахи, бактерии. Только ровный прямой вентканал на 1-2 м сможет обеспечить необходимую циркуляцию воздуха. Размещается напротив двери входа для создания максимальной тяги. Снаружи его должна защищать от влаги и осадков наклонная решетка. У решетки внутри должна быть регулируемая заслонка. Принудительная система будет более эффективной в данных условиях.

Все составляющие воздуховода устанавливаются на расстоянии от приборов нагревания. Мощность оборудования подбирается по интенсивности эксплуатации и параметров помещения. Будет нелишним установить в санузле датчики движения, влажности воздуха, таймеры.





Вентиляция подвального пространства

Помещения подвалов отличаются повышенной сыростью, сложностью проветривания, недостаточного солнечного света, что приводит к распространению грибков и плесени. Для естественной циркуляции воздуха создают вентилируемые проемы (отдушины), идущие по цоколю всего периметра. Они располагаются на высоте 300 мм от земли. Для защиты от дождя и влаги на них должны быть козырьки и отводящая отмостка. Принудительная циркуляция осуществляется с помощью вентиляторов, размещенных на противоположных сторонах. Интенсивность их работы зависит от условий помещения.

Если в подвале устроены перегородки, в них также создают отдушины, располагая их под потолком и защищая решетками от грызунов.



Вентиляция верхних этажей и чердака

В малоэтажных коттеджах лестничные пролеты становятся вентиляционными каналами, позволяя отработанному воздуху подниматься наверх, создавая перепад температур и влажности между этажами. Решением является перекрытие доступа на этажи или изолирование каждого помещения, что более сложно и требует отдельной вентсистемы. Для вентилирования мансарды нужна принудительная система вентиляции.

Чтобы избежать образования конденсата в подкровельном пространстве на чердаке, необходимо организовать правильный воздухообмен. Кровля станет более долговечной и не будет нуждаться в постоянном ремонте. Вентиляцию на чердаке важно защитить от пыли и влаги, отдушины – от птиц и листьев. Каналы должны быть ровными, иначе снизится эффективность их работы.





Вентиляционная система своими руками

Монтаж вентиляции начинается только после тщательного составления схемы с учетом всех правил и норм. Правильная вентиляция в частном доме своими руками основывается на таких данных:

  • параметрах воздухообмена и микроклимата;
  • нормативах, определенных для оборудования данного типа;
  • особенностях использования оборудования.

При установке системы чем меньше деталей будет использовано, тем лучше. Стоит обратить внимание на следующие моменты при установке:

  • чтобы настраивать и ремонтировать можно было самостоятельно;
  • должны быть резервные узлы;
  • управление – максимально простое;
  • система должна быть надежной в разных условиях эксплуатации;
  • вентиляция должна сочетаться с интерьером, вписываясь в комплекс;
  • монтаж и эксплуатация – экономичны.



Рекомендации и нюансы

Вентилирование частного дома – ответственный и важный процесс, к которому следует подходить со всем вниманием. Часто из-за дополнительных трат на нем пытаются сэкономить, получая впоследствии массу проблем. Специалисты дают рекомендации по вентилированию, к которым стоит прислушаться:

  1. Наличие кондиционера не решит вопрос вентиляции. Обладая способностью изменить характеристики воздуха, он не может создать его кругооборот. Кондиционер создаст нужную температуру, но не добавит кислород и не устранит избыточный углекислый газ.
  2. Вытяжной вентилятор не справится с проветриванием здания. Герметичные стеклопакеты препятствуют притоку воздуха и как следствие его вытяжке. Спустя некоторое время вытяжка перестанет работать из-за образовавшегося давления.
  3. Проветривания и открытого окна недостаточно для вентиляции. Такое поступление воздуха не будет постоянным, а микропроветривание зимой чревато сквозняками и как следствие простудами.
  4. Оборудование с нагревателем используют не при любых условиях. У рекуператора существуют ограничения на минимальную температуру до (-25)-(-30)°. При более низкой температуре конденсат замерзает на устройстве.

Подбирая трубы для вентсистемы, учитывайте размер их сечения, термостойкость и герметичность. Кроме того, они должны соответствовать санитарным нормам.

 Заключение

Качественная работа вентиляционной системы устраняет любые неприятные запахи, не создавая при этом лишних шумов. Состав воздуха, температура и достаточное соотношение сухости и влажности формируют благоприятный микроклимат в доме, комфортный для проживания. Все это возможно благодаря правильной системе вентиляции.

Принцип работы, проектирование и монтаж естественной вентиляции в частном доме.

   Качество микроклимата в жилых помещениях напрямую влияет на физиологическое и психологическое самочувствие человека. Внутренняя среда определяется рядом основных параметров, в которые входят температура, влажность и скорость движения воздуха в строении. Обогрев помещений до комфортного уровня обеспечивает система отопления, а за показатели влажности и воздухообмена отвечает вентиляция.

   ГОСТ 30494 «Здания жилые и общественные. Параметры микроклимата в помещениях» регламентируют допустимые параметры внутренней среды жилых, общественных, административных и бытовых помещений. Застройщики многоквартирных комплексов обязаны соблюдать установленные стандарты, так как их нарушение влечет за собой привлечение ответственности перед законом. При строительстве частного дома собственники часто уделяют незаслуженно мало внимания грамотной организации вентиляции, что впоследствии может существенно снизить качество жизни, негативно влияя на самочувствие и жизнедеятельность проживающих. Именно поэтому важно обеспечить воздухообмен в помещениях на оптимальном уровне, организовав вентиляционную систему согласно утвержденным требованиям и нормам.

   При проектировании частного дома необходимо заранее определиться с типом вентиляционной системы. Они бывают двух видов:

   Естественная — действует за счет разницы давления внутри и снаружи здания. Функциональность системы зависит от условий окружающей среды (температуры, чистоты и скорости воздушных масс). Для организации и содержания естественной вентиляции не требуется специального оборудования. Главным минусом является невозможность контролировать качество подачи воздуха в помещения.

   Принудительная — в основе работы лежит разница давления, которая создается с помощью специального оборудования. Используемые приборы позволяют подготовить воздух до комфортных показателей, а затем подавать в жилые помещения. Недостатком можно считать достаточно высокие затраты на оборудование и содержание вентиляции.

   Отвод скопившегося в помещениях углекислого газа и нейтрализацию сильных запахов выполняет вытяжная вентиляция. Приток кислорода, поддержание чистоты воздуха и нормализацию влажности обеспечивает приточная система. Обычно эту функцию выполняют окна и балконы в положении проветривания. Бывает приточно-вытяжная вентиляция, которая одновременно обеспечивает устранение отработанного воздуха и приток свежего.

   Несмотря на вышеперечисленные доводы, естественная вентиляция обладает как очевидными плюсами, так и возможными минусами.

К преимуществам данного типа системы можно отнести:
    • относительно небольшие затраты на оборудование и установку;
    • отсутствие необходимости в специальном техническом обслуживании, исключая ситуации очевидной поломки или засора;
    • движение воздуха происходит естественно, без участия электрических приборов, что исключает появление постороннего шума.

При выборе естественного типа вентиляции необходимо учитывать следующие вероятные минусы:
    • нет возможности регулировать скорость воздухообмена, что может привести к повышенной влажности внутри помещений, и в последствии к появлению грибка и плесени;
    • с воздухом через вентиляцию может проникать пыль, насекомые, вредные частицы;

    • в холодное время года возможны потери тепла через воздуховоды до 40%;
    • эффективность вентиляции существенно снижается с повышением температуры воздуха на улице.

   Приведенные минусы естественного типа вентиляции можно свести к минимуму сделав правильные расчеты системы. В этом помогут СНиП 41-01-2003, СП 60.13330.2012 «Отопление, вентиляция и кондиционирование» — строительные нормы и правила РФ.

   Расчет параметров вентиляции производится специалистом с применением различных формул и таблиц, которые учитывают назначение строения, площадь и высоту помещений, количество и высоту вытяжных и приточных каналов, число проживающих людей.

   При условии правильной организации, естественная вентиляция вполне справляется с воздухообменом в большинстве квартир и домов. Грамотно проведенные расчеты позволяют эффективно определить точки размещения отдушин и воздуховодов, сэкономить на материалах и сократить сроки установки.

Расчет естественной вентиляции

   Чтобы самостоятельно осуществить расчет вентиляционной системы, необходимо знать ряд основополагающих аспектов, от которых напрямую зависит эффективность. Чем выше устанавливается шахта, тем интенсивней будет тяга, а значит вытяжная вентиляция будет работать лучше. Каждый метр жилой площади должен обеспечиваться не менее 3 м³ воздуха в течение одного часа.

   Разделенные дверью помещения разного назначения имеют свою специфику при установки вентиляции.

    • Кухонная зона с газовым оборудованием должна быть обеспечена объемом воздуха не менее 90м³/ч. Наличие электрического оборудования требует 60 м³/ч.
    • Санузлу необходимо не менее 50 м³/ч.
    • Жилые комнаты требуется обеспечить воздухом не менее 30 м³/ч.
    • Подсобные помещения, прихожая, кладовая — около 15 м³/ч.

   Приведенные вычисления должны учитывать количество людей проживающих в здании. Данный показатель может существенно изменить конечные параметры вентиляции. Санитарными нормами определено, что для комфортной жизнедеятельности постоянных проживающих требуется объем воздуха 60 м³/ч, а для временных посетителей не менее 20 м³/ч.

   Произведем расчет вентиляции для частного дома с площадью жилого пространства 80 м². Для этого необходимо определить объем воздуха в каждом отдельном помещении, путем умножения площади комнаты на высоту потолков (3 м.).

Гостиная — 22 х 3 = 66 м³
Спальня — 18 х 3 = 54 м³
Детская — 17 х 3 = 51 м³
Кухня — 10 х 3 = 30 м³
Санузел — 8 х 3 = 24 м³
Коридор — 5 х 3=15 м³

   Далее в расчете нужно применить такой коэффициент, как кратность воздухообмена. Сведения представлены в нормативной таблице СНиП 2.08.01-89. Чаще всего используют норматив вытяжной вентиляции. Полученный показатель будет обозначать объем полной смены воздуха в помещении в течение часа. Вычисления производятся по формуле: L=N*V, где N – коэффициент кратности из таблицы, V- объем воздуха в помещении. Каждый показатель нужно довести до кратности пяти в сторону увеличения.

Гостиная — 66 м³*1 = 70 м³/ч
Спальня — 54 м³*1 = 55 м³/ч
Детская — 51м³*1 = 55 м³/ч
Кухня — 30 м³ = не менее 90 м³/ч
Санузел — 24 м³ = не менее 50 м³/ч

   Коридор — 15 м³/ч = данные в таблице кратности отсутствуют, поэтому в дальнейшем расчете это помещение не учитывается.

   Как правило, приток воздуха в вентиляционной системе естественного типа осуществляется через окна, двери или приточные шахты в «чистых» помещениях: спальни, гостиные, кабинет и т. д. Удаление отработанного воздуха происходит из кухонной зоны и санузла. В связи с этим в дальнейшем расчете необходимо отдельно сложить показатели помещений с притоком и оттоком воздуха.

Приточный воздухообмен: 70 м³ + 55 м³ + 55 м³ = 180 м³/ч

Вытяжной воздухообмен: 90 м³ + 50 м³ = 140 м³/ч

   Для того, чтобы вентиляционная работала эффективно, необходимо чтобы приточный и вытяжной объем воздуха имели одинаковые значениям. В данном случае необходимо повысить показатели вытяжного воздухообмена в помещениях с принятыми минимальными параметрами кратности. Прибавляем к показателю кухни недостающий объем 40 м³/ч. Таким образом получаем равный объем притока и удаления воздуха. После этого определяем сечение воздуховодов по специальной таблице.

   При вычислении размеров воздуховодов в частном доме используется средний показатель скорости выхода воздуха, который находится в диапазоне 1,0 — 2,5 м/с. Сечение канала вентиляции определяется в зависимости от объема воздуха во всех жилых помещениях.



   На практике размер воздуховода одноэтажного строения имеет следующее параметры:

    • 200 м³ = диаметр от 18 см;
    • 400 м³ = диаметр от 25 см;
    • 600 м³ = диаметр от 32 см.

   Если планируется установка воздушного канала прямоугольной формы, то приведенные выше значения понадобятся при расчете его размера.

   Используется следующая формула:
S=πR²
где S – сечение в м²,
π — число Пи, равное 3,14,
R – радиус трубы воздуховода.

   В результате применения формулы получаем значение площади круга. Для получения размера прямоугольного канала параметр увеличиваем на 20% — 25%, так как пропускаемость круглых труб выше.



Таблица: расход воздуха в воздуховодах для проектирования систем вентиляции



Параметры воздуховодов

Расход воздуха (м³/ч) при скорости

Диаметр круглого воздуховода

Размеры прямоугольного воздуховода

Площадь сечения воздуховода

2 м/с

3 м/с



80х90 мм

72 см²

52

78

Ø 100 мм

63х125 мм

79 см²

57

85



63х140 мм

88 см²

63

95

Ø 110 мм

90х100 мм

90 см²

65

97



80х140 мм

112 см²

81

121

Ø 125 мм

100х125 мм

125 см²

90

135



100х140 мм

140 см²

101

151

Ø 140 мм

125х125 мм

156 см²

112

169



90х200 мм

180 см²

130

194

Ø 160 мм

100х200 мм

200 см²

144

216



90х250 мм

225 см²

163

243

Ø 180 мм

160х160 мм

256 см²

184

276



90х315 мм

283 см²

204

306

Ø 200 мм

100х315 мм

315 см²

227

340



100х355мм

355 см²

256

383

Ø 225 мм

160х250 мм

400 см²

288

432



125х355 мм

443 см²

319

479

Ø 250 мм

125х400 мм

500 см²

360

540



200х315 мм

630 см²

454

680

Ø 300 мм

200х355 мм

710 см²

511

767



160х450 мм

720 см²

518

778

Ø 315 мм

250х315 мм

787 см²

567

850



250х355 мм

887 см²

639

958

Ø 350 мм

200х500 мм

1000 см²

720

1080



250х450 мм

1125 см²

810

1215

Ø 400 мм

250х500 мм

1250 см²

900

1350

   Приведенная таблица поможет определить параметры воздуховодов вентиляционной системы. Для каждого помещения расчет канала производится отдельно. Оптимальным будет планирование системы вентиляции на стадии проектирования здания. Это позволит грамотно просчитать необходимые показатели в соответствии с установленными нормами. Такой подход гарантирует эффективную работу системы, а значит воздух в помещениях будет способствовать здоровой и полноценной жизни людей.

Вентиляция в частном доме — децентральные и центральные системы. Консультации по выбору

Система вентиляции частного дома

Всё чаще люди предпочитают уютные загородные дома холодным квартирам в мегаполисах. И это не удивительно. Ведь там отсутствует шум города, машин, мотоциклов, сирен и крякалок от спецавтомобилей, нет удушливого смога и светового загрязнения от тысяч ламп рекламы и уличного освещения. А самое главное – летом в них легко и свободно дышится, при условии правильно организованной вентиляции конечно.

Однако существует множество факторов, негативно влияющих на вентиляцию в помещении. Это могут быть неправильно сделанная и отсутствующая вытяжная система, герметичные пластиковые окна, синтетические отделочные материалы, повышенная влажность и другие. Чтобы круглый год и в любую погоду радоваться свежему и чистому воздуху, система вентиляции в частном доме должна быть сделана грамотно. Иначе вы рискуете столкнуться с такими проблемами как обратная тяга, плесень, духота и конденсат, особенно обостряющиеся в зимний период.

Требования к вентиляции в частном доме

Правильно организованная вентиляция в чвстном доме решает сразу 2 задачи. Благодаря ей с улицы поступает насыщенный кислородом воздух и уходит воздух с высоким содержанием углекислого газа, влаги, пыли, выделений из отделочных материалов помещения и мебели и т.д.  Но чтобы она выполняла свои функции, важно строго соблюдать требования к её установке:

Приток уличного воздуха по СНиП г. Москвы, должен быть не менее 30 м3 в час на человека. Санузлы и подсобки требуют от 50 м³/час. А на кухне этот показатель достигает 90 м³/час, так как во время приготовления пищи выделяется большое количество влаги, а при использовании газовой плиты еще добавляется потребление огромного количества кислорода.

Приточная установка в частный дом

Приточная и приточно-вытяжная вентиляция в частном доме должна отвечать жестким требованиям: иметь достаточную производительность, возможность управления, а та же быть адаптирована к особенностям климата и природным условиям.

Вытяжная вентиляция в частном доме отводит отработанный воздух. Соответственно, должна быть снабжена либо мощным вентилятором, либо естественной и хорошо работающей общедомовой вытяжной системой, имеющей достаточный для образования естественной тяги перепад высот, как зимой, так и летом.

Что установить? Об установке вентиляции в частном доме.

Установка вентиляции в частном доме начинается с выбора типа оборудования. Вентиляция  в доме будет Центральная или Децентральная.

При выборе центральной системы вентиляции, начать следует с разработки проекта. Он необходим для того, чтобы избежать ошибок в процессе монтажа, а также для учета всех нюансов.

При этом рассчитывается способ подачи воздуха, мощность и производительность оборудования, разводка труб и их сечение, местонахождение вытяжных отверстий, способы разводки, наличие камина и т.д. Так же необходимо принять меры для минимизации передачи звука по воздуховоду.

Схема вентиляции в частном доме в данном случае обязательна, нюансов очень много и желательно учесть их по максимуму до начала строительства, чтобы интегрировать систему вентиляции с остальными коммуникациями.

 При выборе вентиляции дома на базе децентральных систем, следует обратиться к специалистам, которые помогут выбрать оптимальное оборудования для любого типа дома.

Каждая из систем выше в свою очередь делится на ещё на два вида

Децентральные системы вентиляции для частного дома

Выбор способа вентиляции в частном доме подбираются с учетом особенностей домовладения:

  • Если в доме уже сделана отделка, а в помещении выявились проблемы с вентиляцией, то в этом случае в каждом помещении рекомендуется установка децентрального приточно-вытяжного прибора — рекуператора, который будет обслуживать одну комнату (иногда может потребоваться установка двух штук, если комната большая по площади или в ней регулярно находится много человек одновременно).
  • Если дом находится на стадии проектирования, то можно просчитать установку центральной системы вентиляции и реализовать проект на стадии строительства. Однако посчитайте аналогичную систему на децентральных приборах, такая система может оказаться в 2-3 раза дешевле при схожей производительности.
  • Если в доме уже заложена общедомовая вытяжная система, и она работает удовлетворительно, то более комфортным в использовании будет приточная система. Однако в случае если дом отапливается электричеством или печью, то лучше обратить внимание на энергосберегающее приборы – рекуператоры.

Чтобы понять, как правильно сделать вентиляцию в частном доме, нужно придерживаться нескольких простых правил:

  • Вентиляция как в каменном так и в деревянном доме должна состоять из двух частей Притока и Вытяжки. Отсутствие одного из этих элементов сведёт на нет, все попытки организовать эффективное проветривания помещения.
  • Приток всегда должен приходить сначала в “чистые помещения” (спальни, залы, кабинеты, детские и т.д.), а вытяжка должна находиться в “грязных помещениях” (санузлы, кладовки, бойлерные и т.д.) Таким образом, воздух богатый кислородом будет поступать в помещения где находятся люди, а загрязнённый углекислым газом, отработанный воздух будет уходить в вытяжку унося с собой излишки влаги и запахи.
  • Предусмотрите под дверями зазор, достаточный для свободного перетока воздуха из комнаты в зал или коридор. Особенно это касается санузлов и бойлерной. Очень интересным решением для этого является переточный клапан Двервент, который пропускает воздух, но не пропускает шум.

Вентиляция на кухне в частном доме должна стать частью общей системы и при её проектировании необходимо придерживаться нескольких правил:

  • Вентиляционный канал от вытяжного зонта над плитой, должен быть отдельным и не совмещаться с воздуховодами из других помещений. При применении децентральных систем вентиляции, одним из решений является клапан Marley DUO. Он позволяет выкидывать отработанный воздух сразу на улицу и обойтись без прокладки воздуховодов. Причём в клапан сразу встроена система компенсации давления при включённом вытяжном зонте.
  • Предусмотрите в кухне компенсационный пассивный клапан. Так как современные вытяжные зонты обладают высокой производительностью до 1000 куб\м в час, клапан будет компенсировать перепад давление при включённой вытяжке, что позволит не тянуть воздух из вентиляционных шахт и опрокидывать тягу.

Часто газовые службы имеют требования к вытяжной системе на кухне. С подробными разъяснениями для газовщиков, по организации вытяжной вентиляции на кухне частного дома, на базе прибора Вакио, можно ознакомиться здесь.

Вентиляция в спальне частного дома, так же имеет свои нюансы. Главным образом на должна быть тихая. Если дом отапливается электричеством или обеспечить естественную вентиляцию не возможно, то наиболее подходящим решением будет установка рекуператора Вакио или Mitsubishi. Данные приборы тихие и обладают монотонными шумовыми характеристиками, что очень важно для тихих спален.

Рекуператор в частном доме

В нежилом подвале как минимум стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, переточные клапаны должны быть и в них. Продухи должны иметь диаметр 100 -125 мм и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В котельной дымоходы должны быть оборудованы парными отверстиями: для вывода газов и очистки от копоти или сажи. А её элементы изготовлены из огнеупорных материалов. И помните котельную на газу без приточного клапана в стене или в двери не примут в эксплуатацию!

На чердаке можно использовать кровельные аэраторы, вентилируемые коньки, а также перфорированные софиты. Новым и интересным решением являются крышные вытяжные вентиляторы на солнечных батареях.

И самое главное — вентиляционная система обеспечивает комфорт и безопасность. Так что не экономьте на оборудовании и доверяйте проектирование и монтаж вентиляции в частном доме профессионалам.

Приточная вентиляция в частном доме

Вентиляция в подвале частного дома

В неиспользуемых подвалах стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, отдушины должны быть и в них. Продухи должны иметь диаметр 12 см и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В подвалах, которые интенсивно используется и в нём часто находятся люди стоит установить вентиляцию такую же как и в жилой зоне, но с небольшими поправками на функциональное назначение помещений. Так вентиляция для спорт-зала в подвале будет отличаться от винной комнаты, а кинозал в подвале вентилировать нужно немного иначе чем гардеробную или сауну.

+7 (495) 190-74-06 Закажите консультацию и выезд инженера

Вентиляция на кухне: особенности и правила монтажа

Вентиляция кухни в жилом помещении вещь необходимая. Без вентиляции запах попадает из кухни в другие жилые комнаты — спальню, детскую, гостиную. Также без надлежащей вытяжки непосредственно над варочной поверхностью, возможно оседание жировых отложений на все возможные поверхности — стены, мебель, технику, еду.

Оглавление:

  1. Типы вентиляционных схем
  2. Естественная схема
  3. Вытяжная схема
  4. Приточная схема вентиляции
  5. Вытяжка на кухню
  6. Как подобрать вытяжку или вентилятор на кухню?
  7. На что стоит обратить внимание при выборе оборудования для вентиляции для кухни
  8. Монтируем вентилятор
  9. Наличие вытяжки не единственный вариант

Типы вентиляционных схем

Прежде, чем определиться, какую вентиляционную систему лучше всего будет установить на кухне, рекомендуется разобраться в схемах и их устройстве. Прежде всего, выделяют четыре типа:

  • естественная вентиляция осуществляет приток свежего воздуха и вымещает внутренний, используя уровни давления на кухне;
  • приточная вентиляция подает свежий воздух на кухню, а старый вымещает;
  • вытяжная вентиляция основывается на принципе вытяжения воздуха из комнаты, а приток нового полагается с учетом моментов разряжения давления;
  • приточно-вытяжная система предвидит циркуляцию воздуха и его обмен с помощью специального оборудования.

Естественная схема

В начале рассмотрим особенности естественной вентиляции на кухне. Такая система применялась в сооружении старых домов. В такой схеме нужно постоянно проверять все тяги в вентиляционных каналах.

Проверить такую систему возможно с помощью двух вариантов:

1. Такая вентиляция, как правило, размещена под потолком. Если к решетке приложить лист бумаги, то в рабочем состоянии системы, он прилипнет к поверхности.

2. В ином случае, можно запалить спичку или зажигалку. Если вентиляция работает, значит, пламя отклонится к решетке.

В случае неисправности всю вентиляционную шахту необходимо почистить от загрязнения и пыли. Также стоит обратить внимание на очистку воздуховода. Если, после очистки всей системы, она остается не рабочей необходимо обратиться к специалистам. Однако такая вентиляция имеет массу недостатков, ведь она не так эффективна в работе, а поэтому к ее дополнению необходимо устанавливать еще вентиляционное оборудование.

Вытяжная схема

Вытяжная вентиляция на кухне одна из самых популярных систем для использования на кухне. Как правило, она бывает двух типов:

  • общая – предусматривает установление вентилятора с решеткой, который осуществляет воздухообмен;
  • местная система основывается на установке оборудования, такого как вытяжка, которая помогает втягивать все запахи, пары и газ с помощью функции вентилятора.

Наиболее распространенной и современной системой является установка вытяжки на кухне. Как правило, она имеет купольную форму и напрямую соединяется с вентиляционной системой с установленным воздуховодом.

Приточная схема вентиляции

Данная система устанавливается очень редко. Определенно, она является частью приточно-вытяжной схемы, что позволяет более эффективно осуществлять циркуляцию воздуха на кухне.  Подобное оборудование устанавливают при отсутствии вытяжки, но при этом необходимо тщательно проверить работоспособность тяговой системы. В ином варианте, такая вентиляция не будет работать, а загрязненный воздух вместе со свежим будет распространяться по всех комнатах квартиры или дома. Чаще всего вспомогательным элементом служит вентилятор.

Стоит отметить, что производители предлагают современные модели, которые оснащены специальными датчиками для измерения температуры и влажности на кухне. Поэтому, их работа вполне является автоматической. Такое оборудование не из дешевых вариантов, не вполне оправдывает себя в работе.

Вентиляция на кухне делится на местную и общеобменную.

Рассмотрим поподробнее вытяжную систему вентиляции, так как она наиболее популярна в установке, именно на кухне. Прежде всего, обратим внимание на преимущества и недостатки таких систем, а также опишем особенности оборудования.

Местная вентиляция — это вытяжная вентиляция над наиболее проблемными местами в кухне. Если мы говорим о жилых помещениях, то конечно пароконвектор и мангал редко встретится. Значит, местная вытяжка в жилом помещении необходима только над варочной поверхностью.

Самый простой вариант использовать вентиляцию на кухне с вытяжкой, как элемент бытовой техники, в ней уже заранее подобраны необходимые размеры, и настроены нужные скорости воздуха. Минус данной системы — высокий уровень шума, несмотря на то дорогая это модель или дешевая.

Другой, более сложный, но интересный вариант это установление собственной, уникальной вытяжки. Это необходимо, если разрабатывается уникальный дизайн. В этом случае, на кухне монтируется всего лишь кухонный зонт с вставками, которые улавливают жир. Сам вентилятор может быть расположен в подсобном помещении или на чердаке. При такой концепции, ваша вытяжка будет — бесшумной.

Общеобменная вентиляция — это приточно-вытяжная вентиляция, которая производит обмен воздуха в целом по кухне. Общеобменная вентиляция имеет гораздо меньшую производительность, чем местная вентиляция, так как она должна обеспечивать вытяжку над зоной нарезки, мойкой посуды и непосредственно над столом для еды. Приток рассчитывается как компенсация вытяжки.

Если в вашей квартире маленькая кухня (5-7 квадратных метров), то будет достаточно вытяжной вентиляции. Также нужно помнить, что для нормального функционирования вентиляции кухни с газовой плитой, необходимый подпор приточного воздуха. В противном случае, вентилятор будет вращаться, но не перегонять воздушные массы. Где взять этот приток? Для кухонь коммерческого назначения он специально монтируется, или берется из обеденного зала. В нашем случае, он попадает естественным путем через микропроветривания окон. Если этого недостаточно, нужно приоткрыть окно.

Вытяжка на кухню

Вытяжки выделяют двух типов:

  • первый предоставлен как очиститель воздуха, своего рода фильтр;
  • второй тип называется вытяжной зонт.

Относительно первого варианта, то установленный фильтр втягивает свежий воздух, при этом всю копоть, пыль и жир задерживает внутри, а в здание уже попадает чистый воздух. Иной тип более эффективный с точки построения вентиляционной системы для кухни. Ведь весь загрязненный воздух выводится из здания через вентиляционную шахту. В многих случаях вытяжку установить над плитой не удается через некоторые причины. Ими могут быть неправильная конструкция кухни, мало пространства и так далее. В этом варианте вас выручит бытовая вентиляция кухни в частном доме.

Многие полагают, что большинство вытяжных систем очень громадные и не удобные, но кроме стандартных моделей типа «пластиковая коробка, которая шумно работает» существуют и декоративные вентиляторы. Они только выполняют свои прямые обязанности — вытягивают воздух из вашей кухни, но и украсят ее внешним видом — лицевые панели таких вентиляторов могут быть выполнены из нержавейки или полностью из цветного пластика или белые с яркими вставками.

Как подобрать вытяжку или вентилятор на кухню?

Предположим, что внешним видом вы определились. Что дальше? Ведь, как правило, производители предлагают вентиляторы или вытяжки одного вида целым списком с необычными маркировками. Попробуем разобраться, что же нужно собственно вам.

Первое, что необходимо сделать — это понять, какого размера (диаметра) вам нужен вентилятор. Для этого идем на кухню и измеряем размер вентиляционной шахты. Обычно он будет немного больше, чем 10 12,5 или 15 сантиметров. Округляем цифры в меньшую сторону и получаем необходимый диаметр вашего вентилятора.

Следующее, что нужно сделать — вычислить производительность вентилятора. Для этого проводим простые математические действия: сначала умножаем ширину кухни на длину и на высоту. После того следует вычесть объем, занимает мебель. Полученный объем умножаем сначала на 6 — это нижняя граница производительности вентилятора. Отдельно умножаем объем на 12 — это верхний предел производительности оборудования. Эти границы необходимы для того, чтобы выбрать собственно вашу модель вентилятора для кухни. Имейте в виду — если ваша кухня совмещена с комнатой, то учесть необходимо обе комнаты. Также стоит помнить, чем мощнее прибор, тем громче он будет работать.

Мы подсчитали, что для среднестатистической 6-метровой кухни, скорее всего, подойдет вентилятор производительностью в 120-180 кубических метров в час, а для 10 метровой — 220-300 кубометров в час. А что делать, когда размер вентиляционной шахты меньше чем размер вентилятора, имеет нужную мощность? Обратите внимание на вентиляторы с приставкой «турбо» в названии. Обычно они на 30% мощнее, чем их модели с таким же диаметром.

На что стоит обратить внимание при выборе оборудования для вентиляции для кухни

Кроме размера и производительности есть еще несколько нюансов по выбору вентилятора. Если хозяева переживают, что через вентиляционную шахту в дом могут посетить незваные гости — покупайте вентилятор, оснащенный сеткой против насекомых. С точки зрения уборки — удобными будут приборы, в которых снимается лицевая панель. Не желаете, чтобы запах из соседской кухни попадал в вашу через систему вентиляции, тогда нужно подбирать оборудование с обратным клапаном для предотвращения противоположной тяги.

Удобство пользования — также не последний фактор при выборе оборудования. Так, например, вентиляция на кухне своими руками монтируется в стену, и может быть оснащена шнуровым выключателем — тогда включить и исключить его вы можете с помощью шнура. Еще одной полезной вещью является наличие таймера в вентиляторе — встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течение 2 — 30 минут после остановки его выключателем.

Монтируем вентилятор

Перед тем, как сделать вентиляцию на кухне, проверьте, насколько засорены наблюдающиеся в здании воздуховоды. При неисправности обратитесь в ЖЭК или другую инстанцию, чтобы вашу шахту могли почистить.

Инструкция:

1. Для начала, необходимо установить место, где вы будете располагать вентилятор, перед этим проделав в стене отверстие нужного диаметра для трубы.

2. После устанавливается оборудование, а свободное пространство между ним и стеной необходимо запенить.

3. С внешней стороны устанавливаем решетку.

4. После выполнения всех этапов оборудование можно включить в розетку.

Если ваша вентиляционная шахта не рабочая, можно поставить более мощное оборудование, например, центробежное — его мощности хватит, чтобы выбрасывать воздуха через щели в вентиляционной системе. Но, приобретая предельно мощный вентилятор, вы можете немаловажно доставить проблемы тем, кто живет выше вас этажами. Предельное огромное количество воздуха, подается в центральный воздуховод, превратит их вытяжные решетки в приточные, а следовательно в соседские квартиры хлынут запахи из вашей кухне вместе с пылью и грязью, накопившиеся в вентиляционной шахте.

Наличие вытяжки не единственный вариант

В отличие от других комнат, на кухне стоит устанавливать не только вытяжку, но и оборудования для притока воздуха. В таких случаях, устанавливают вентиляторы прямо в окно. Более современным вариантом являются оконные или стеновые проветриватели.

Ведь есть такое понятие, как сбалансированный приток-вытяжка воздуха из кухни. Это обозначает, что если вы выпускаете воздух сквозь вытяжку или вентилятор, то откуда-то он должен поступить. При проектировке зданий, применялось такое значение как естественная схема воздухообмена. А с новейшими приборами и установками энергосбережения (герметичные окна и двери), такая тяга начинает пропадать — отсюда и грибок по окнам и стенам, повышенный уровень влажности в здании и много иных антипатичных сюрпризов для жителей дома. В любом случае, вы сможете открыть окно, но это не вариант. В дополнение к запахам собственной кухни получите еще пыль и много грязь с улицы и сквозняк.

Проветриватель — это небольшая накладка на окно (хотя есть и стеновые), пропускающий ограниченное количество воздуха в помещение. Обычно состоит из двух частей:

  • одна внешняя — защитная решетка от насекомых и фильтр;
  • вторая внутренняя, оборудована клапаном регулировки воздуха.

Может быть с ручным или автоматическим управлением. Монтируется методом установки в пластиковое или деревянное окно для обеспечения притока воздуха. Стеновой проветриватель, как следует из названия, монтируется в стену. Этот прибор также оборудован решеткой, регулятором, хотя есть стеновой проветриватель на солнечной батарее, в который вмонтирован небольшой вентилятор. Именно эти небольшие устройства помогут сбалансировать микроклимат в вашей кухне.

Разумеется, цена таких устройств будет значительно выше, но это позволит сохранить определенный микроклимат в помещении. При правильной установке вентиляционной системы, она будет служить долгие годы и при этом эффективно работать. Разумный выбор и профессиональная установка определенной вентиляционной схемы будет безопасно и регулярно удалять загрязненный воздух из помещения.

Принудительная вентиляция на кухне в частном доме. Установка кухонной вытяжки в частном доме своими руками

Трудно представить себе современный дом без кухонной вытяжки, ведь система вентиляции является условием комфортной атмосферы на кухне. Она спасает от неприятных запахов, защищает от гари, очищает воздух от частичек пищи и пыли, удаляет вредные вещества, образующиеся в процессе горения газа. Установка вытяжки — важное дело в частном доме. И поэтому надо подойти к ее выбору и монтажу со всей серьезностью, особенно, если предполагается сделать это своими руками.

Виды вытяжек

Все виды вытяжек, устанавливаемых над газовой плитой, можно разделить на:

  • подвесные;
  • встраиваемые;
  • каминные.

Подвесные вытяжки

Отличаются небольшой высотой и плоской формой. Часто их размещают над шкафами в кухне. Плюсы подвесных вытяжек — простота монтажа своими руками и невысокая цена. Они не нуждаются в вентиляционном отверстии, потому как являются по сути фильтрами.

Встраиваемые вытяжки

Внешне совершенно ни чем не отличаются от подвесных конструкций, но обеспечивают проточную вентиляцию в доме. Такая кухонная вытяжка, установленная своими руками, скрыта шкафами и потому не бросается в глаза.

Каминные вытяжки

Их еще называют купольными. Они могут быть разных форм, изготавливаться из пластика, металла, дерева. Такие вытяжки уже могут быть эксклюзивным декором, превращая пространство над газовой плитой в часть интерьера и его изюминку.

Также вытяжки могут быть по типу крепления:

  1. пристенными;
  2. угловыми;
  3. островными.

Пристенные вытяжки

Данный вид наиболее распространен. Их крепят с одной стороны к стене. Их проще всего устанавливать своими руками. Угловые вытяжки подходят для таких конфигураций кухонь, где плита установлена в углу.

Островные вытяжки

Их можно устанавливать в любой части кухни. Они, как правило, используются в тех интерьерах, где рабочая зона вынесена в остров по центру комнаты. Такие вытяжки над газовой плитой относят к дорогому сегменту. Поэтому они имеют ряд дополнительных функций и электронное управление.

Также вытяжки можно разделить на:

  • фильтрующие;
  • выводящие.

Фильтрующие вытяжки

Они больше подходят для деревянных старых домов, дачных домов – то есть для тех строений, где вентиляция не может быть проведена в силу отсутствия средств или особенностей дома. Такие вытяжки имеют жировой и угольный фильтры, которые очищают воздух от пыли, жира и грязи. Такие фильтры время от времени заменяют. Стоят эти вытяжки недорого.

Выводящие вытяжки

Их устанавливают там, где имеется вентиляция. В загородном доме это самый подходящий вариант в силу его высокой производительности. В выводящих вытяжках нет угольного фильтра. Вместо жирового фильтра установлен жироуловитель, который не заменяется, а периодически моется. В доме такую вытяжку можно установить своими руками.

На кухне важно, чтобы вытяжка функционировала безупречно. Поэтому чистка и смена фильтров – основа комфорта. К тому же, очистка жирового фильтра обеспечивает безопасность.

В частном доме используются практически все виды вытяжек. Прослеживается тенденция, что в больших резиденциях, где вентиляция делается на профессиональном уровне, на кухне чаще предпочитают сделать островную вытяжку. В деревянном обычном доме распространена обычная пристенная вытяжка.

Важно : Выбирая вытяжку, стоит отдавать предпочтение в доме моделям с двумя вентиляторами, большой мощностью производительностью. Такие вытяжки в доме издают меньше шума и работают эффективнее.

Какую выбрать вытяжку (видео)

Выбор вытяжки зависит также от того, какая в доме вентиляция. В деревянном деревенском доме редко встречается вентиляционная шахта. В этом случае вентиляция разрабатывается и делается своими руками. Можно сделать полноценную вентиляционную систему либо выбрать самую простую фильтрирующую модель вытяжки. В этом случае можно действительно сделать все своими руками. Но считать, что такая вытяжка полноценная вентиляция, не стоит. Она будет фильтровать воздух, не выводя его из помещения и просто очищать его.

Монтаж вытяжки

Монтаж вытяжки в частном доме своими руками не так сложно произвести. Кухонная вентиляция может быть сделана даже, если дом уже существует и в стенах сделать каналы невозможно. При установке в частном доме вытяжки своими руками штатная вентиляция может быть нарушена неправильными действиями. Чтобы этого не произошло, достаточно при монтаже протянуть воздушный короб к вытяжке и смонтировать на нем клапан-хлопушку. Таким образом и вентиляция будет обеспечена, и вытяжка установлена.

Но наиболее простая вентиляция – отверстие в стене, куда затем заводится воздуховод. Для воздуховода можно использовать гофрированные или пластиковые трубы. Создавая вентиляцию надо стараться расположить отверстие вентиляции над вытяжкой.

Важно : Для вытяжек лучше всего выбирать трубы круглого сечения. Гофрированные трубы удобны тем, что их можно изгибать по своему усмотрению под любым углом, что значительно облегчает монтаж в частном доме. Но такая вентиляция при работе в доме создает шум из-за большого сопротивления воздуха.

Устанавливать вытяжку в частном доме лучше всего над газовой плитой, особенно если речь идет о деревянном строении. Устанавливать конструкцию надо на высоте 70 см и выше над нагревательным прибором. В противном случае вытяжка будет плохо справляться со своими обязанностями или пострадать от жара от огня.

Там, где вытяжка соприкасается с потолком или стенами, надо сделать изоляцию. Это особенно важно, если речь идет о деревянном частном доме, так как перекрытия здесь сделаны не из бетона, а из легковоспламеняющегося дерева.

Как установить вытяжку своими руками (видео-инструкция)

Подключение вытяжки

Когда вентиляция продумана, надо подключить вытяжку. В частном доме вытяжки к сети подключают при помощи 3 проводов – ноль, земля, фаза. Подключая вытяжку, нельзя забывать о заземлении. Однако в этом качестве нельзя использовать батареи, трубы. Заземление цепляется к глухой нейтрали. Но если нет навыков и знаний, то самостоятельно подключать в щитке вытяжку не стоит.

Вентиляция в частном доме — это необходимый атрибут, который позволяет не только создать благоприятный микроклимат в помещении, но и сохранить целостность всей конструкции.

Если говорить о вентиляции деревянного дома, то материал здания сам неплохо пропускает свежий воздух.Также пропускают его щели в окнах и дверные коробки с вентиляционными отверстиями. При этом печной дымоход выполняет роль некоего вытяжного канала.

Современные деревянные дома делаются практически герметичными. Это стало возможным благодаря использованию пластиковых герметичных окон. В этом есть несомненные плюсы: тепло не уходит из помещения. Есть и минусы; естественная вентиляция практически отсутствует.

В этом случае приходится прибегать к принудительной вентиляции. Это стоит намного дороже. Принудительная вентиляция потребляет электроэнергию, что требует капитальных затрат. При проектировке помещения всегда лучше пользоваться именно естественной вентиляцией, если речь идет о деревянном доме.

Устройство естественной вентиляции

Вытяжной канал лучше всего выводить на крышу. При этом, чем выше будет верхний срез, тем сильнее будет и перепад давления, а это создаст интенсивную циркуляцию воздуха. Стенки канала должны быть гладкими и равными по сечению. Это обеспечит высокую тягу, а пыль не будет осаживаться на стенках.

Следуя этим простым правилам, можно организовать отличную вентиляцию в частном деревянном доме. Самое главное, помнить, что деревянный дом — это отличное сооружение для естественной вентиляции, поэтому именно на такой способ необходимо ориентироваться при проектировке и монтаже. Не стоит использовать дополнительные приспособления. Это лишнее в случае с деревянным домом.

Вентиляция в каркасном доме

Конструкция современных каркасных домов предполагает установку пароизоляции по всему внутреннему периметру стен. Это говорит о том, что атмосфера внутри каркасного дома полностью изолирована от окружающего мира. Ни о какой естественной вентиляции каркасного дома тут и речи быть не может . Но нужно что-то придумать, чтобы организовать циркуляцию воздуха в помещении.

В данной ситуации обойтись вентиляционными каналами, которые будут из кухни и ванной выходить через крышу на улицу, не удастся. Подобная технология работает исключительно в многоэтажных домах. Каркасный дом, разумеется, к таковым не относится. Здесь придётся организовывать принудительную вентиляцию, а значит, возникнут дополнительные затраты.

Теперь стоит поговорить об организации оттока. В данной ситуации естественный отток организовать не удастся, поэтому применяется исключительно принудительный метод. Для этого используется система вентиляторов, которая вытягивает из жилых помещений воздух в нежилые.

Можно использовать самые обыкновенные вентиляторы, которые продаются в любом радиоэлектронном магазине, а можно использовать и специальные модели, которые будут реагировать на появление человека или повышение влажности воздуха. На западе подобные умные системы широко применяются при организации вентиляции в каркасных домах.

Для внутридомовой вентиляции отлично подходят пластиковые воздуховоды и фитинги.
Есть и другие нюансы, которые связаны с самостоятельной организацией вентиляции в каркасном доме. Например, не нужно использовать воздуховоды квадратного или прямоугольного сечения. В рабочем режиме стенки могут начать прогибаться внутрь. С этим и связано использование именно круглых воздуховодов. При организации вентиляции на кухне лучше использовать вытяжки с фильтром. Он будет отдавать очищенный воздух обратно в помещение.

Многие используют для организации охлаждения помещения кондиционеры, которые нарушают микроклимат во всем помещении. Они так же приносят и дополнительные расходы, связанные с потреблением электроэнергии.

Устройство чердачной вентиляции

Итак, теперь понятно, зачем организовывать вентиляцию на чердаке частного дома. Стоит рассмотреть более подробно, как организовать вентиляцию на чердаке самостоятельно.

Весь процесс состоит из нескольких последовательных этапов:

  1. Нужно найти удачное место для приточной установки. Для неё нужно выбирать самое чистое место на чердаке.
  2. С внешней стороны крыши ставится вентилятор. Он будет заниматься вытяжкой воздуха изнутри. Самое главное учитывать, что расстояние между приточной системой и вентилятором должно быть не менее восьми метров.
  3. Далее монтируются вентиляционные каналы. В качестве их можно использовать трубы. На концы вентиляционных каналов надеваются диффузоры или решетки.
  4. Теперь необходимо установить рекуператор. Его прямое назначение — охлаждение и нагревание воздуха.

Можно использовать и более простые вентиляционные системы на чердаке. Есть вариант со слуховыми отверстиями. Они приносят и практическую пользу, и эстетическую.

Другие помещения

Частный дом — это мечта любого человека. Многие стремятся обзавестись своим собственным уголком. Кухня частного дома — это то место, где хозяйка проводит большую часть своего свободного времени. Она готовит там различные блюда, чтобы порадовать всех членов семейства. Зачастую, при приготовлении пиши, возникают различные неприятные запахи, которые разносятся по квартире, где могут и находиться другие члены семьи. Так же необходима вентиляция в туалете частного дома.

Вентиляция кухни в частном доме

Ввиду повышенной влажности воздуха и жары на кухне, у человека могут возникать различные заболевания. Для устранения подобных неудобств стоит устанавливать систему вентиляции.

В принципе, система достаточно простая. Для создания циркуляции воздуха можно использовать естественную вентиляцию. Время от времени стоит открывать окна и двери. Большинство домов в частном секторе являются деревянными. В них естественная вентиляция создается путем создания искусственных отверстий в стенах и окнах. Этого вполне будет достаточно для создания потока воздуха.

Вытяжка

Вытяжка может быть сделана из различных материалов. Наиболее популярен в этом отношении алюминий. Вытяжку можно установить самостоятельно или обратиться за помощью к специалистам. Для организации отвода воздуха в вытяжку устанавливается вентилятор, который вытягивает все посторонние запахи с кухни.

Используются для вентиляции в основном вентиляторы, работающие от сети в 220 Вольт. Самостоятельно установить такой в вытяжку вполне возможно. Главное, следовать элементарным правилам по технике безопасности.

Вентиляция в частном доме в ванной комнате

Стоит обращать внимание на тот факт, что проверку и монтаж вентиляции следует осуществлять перед началом любых ремонтных работ. Монтаж решёток и радиального вентилятора — после завершения.

Вентиляция в ванной комнате должна обеспечивать воздухообмен не ниже всех нормативов СНиП. Кроме того, вентиляция должна иметь простейшую конструкцию для дальнейшего обслуживания, а также низкий уровень шума. Стоит обязательно следить за качеством выполнения работ. За этим можно следить самостоятельно, а можно поручить это дело проектировщикам, которые занимались разработкой проекта. В этом случае за качество исполнения можно не беспокоиться.

Если вентиляционный канал расположен не непосредственно за стенкой, а через два-три помещения, то вентиляция в ванной комнате не может быть организована таким простым методом. В данной ситуации приходится подводить вентиляционный канал в комнату. Здесь речь идет уже об вентиляционных коробах. Существует несколько видов вентиляционных коробов:

1. Пластиковый короб. Он может иметь либо прямоугольное, либо круглое сечение. Он плохо проводит шум, а сопротивление, оказываемое воздушному потоку минимальное, что в данной ситуации и требуется. Для монтажа используются специальный крепёж.

2. Гофрированный короб. Может быть двух видов — мягкий и жёсткий. Изделие такого вида лучше всего использовать при незначительных расстояниях, а так же в сложных местах подвода вентиляции.

Вентиляция котельной в частном доме

Любой котел, когда в нем сгорает газ, выделяет различные окислы, которые через дымоход выходят наружу. При этом сгорает и чистый воздух. Отсюда следует зависимость — чем больше мощность у котла, тем больше воздуха в нем сгорает.

Вентиляция в котельной частного дома может быть довольно простой в конструктивном плане. В стене делается отверстие, а в него вставляется труба вентиляции. Снаружи труба укомплектовывается сеткой, а с внутренней стороны — обратным клапаном. Такая вентиляция называется естественной. Она будет работать всегда независимо от действий человека.

Кроме такой вентиляции понадобится еще и дымоход для котельной. Когда проектируется вентиляция, нужно еще учитывать, какой вид топлива будет использоваться для отопления. Это может быть газ, электричество или какое-то твёрдое топливо.

Для того, чтобы в котельной была хорошая вентиляция, требуется трёхкратный воздухообмен. Для улучшения циркуляции воздуха в котельной частного дома можно использовать различные методы. Одним из самых эффективных является применение умных климатических систем.

Вентиляционная система в котельной частного дома может успешно совмещаться с кондиционированием. Системы такого рода работают достаточно просто. Приток воздуха осуществляется за счет использования механики, а вентиляция работает за счет втяжки.
Подобные системы обладают достаточно высоким уровнем шума и достаточно внушительными габаритами.

Всегда следует помнить, что какая бы система вентиляции ни была выбрана для котельной частного дома, работу лучше доверить специалистам. Естественно, все системы, которые описаны выше, могут быть сделаны и самостоятельно, но для этого нужно сделать все расчёты согласно проекту.

Вентиляция в частном доме своими руками видео

Вентиляция в частном доме видео позволяет наглядно увидеть каждому человеку, как грамотно обеспечить свежий воздух в своем доме. Видео пошагово рассказывает, как сделать монтаж вентиляции во всем доме, то есть не только в жилых помещениях, но и в котельной, кухне и ванной комнате.

Рассказывается, как организовать приток воздуха и его отток. Подробно показано, как делается вытяжка своими руками, а так же как использовать возможности самого здания для организации естественной системы вентиляции. Автоматические системы с использованием самого современного оборудования с данным видео становятся просты в установке и отладке. Теперь каждый может без особых проблем заняться установкой вентиляции любой сложности у себя в доме.

1. Назначение кухонной вытяжки.
2. Из чего состоит система, и необходимый набор инструментов.
3. Предварительные работы.
4. Монтаж вытяжной системы.
5. Тестирование кухонной вытяжки в зимний период.
Кухонная вытяжка размещается над печкой, предназначена для вентиляции и очистки загрязненного воздуха (копоти, запахов) или его перемещения за пределы помещения. Установка кухонной вытяжки процесс трудоемкий, если у вас отсутствует вентиляционный проем, требующий элементарных знаний и навыков в области электрики, если необходимо перенести или заново подвести розетку. Остальные работы выполнить не сложно, главное иметь практические навыки в строительстве.
Из чего состоит система, и необходимый набор инструментов и материалов.
Предоставленная встраиваемая бытовая вытяжная система состоит из:
— вентилятора с улавливателем жира и местным освещением;
— вытяжного канала;
— переходных элементов;
— гофры, диаметром 115 мм;
— воздуховода, длиной 300 мм и диаметром 130 мм;
— вентиляционного козырька с обратным клапаном диаметром 130 мм.
Питание подводится через штепсельную розетку, которая размещается во внутренней зоне короба для вытяжки.

Предварительные работы.

Установка кухонной вытяжки начинается с определения места ее расположения. После этого на опорной стене рисуются круги под воздуховод, сечением 130 мм и розетку, диаметром 65 мм. При помощи перфоратора и длинного бура, по контуру будущего вентиляционного проема и в его центре, высверливаются сквозные отверстия. Пикой по отверстиям выбивается проем диаметром более 130 мм. Коронкой или буром (6 — 12 мм) и пикой подготавливается место для коробки под розетку. От коммутационной коробки, с соблюдением норм монтажа электрических систем, пробивается или прорезается штроба к розетке, и укладывается медный двужильный провод сечением два миллиметра, таким образом, чтобы его концы свисали с перечисленных коробов на 150 — 200 мм. Алебастром фиксируется короб под розетку и провод. На цементный раствор, под наклоном в 5 — 10 градусов к уличной стороне устанавливается воздуховод сечением 130 мм.

После высыхания раствора производится выравнивание стены стартовой и финишной шпаклевкой.



По факту застывания раствора выполняются отделочные работы. Концы вмурованного провода зачищаются от изоляции и подсоединяются к фазе, нулю и клеммам розетки, которая потом устанавливается на свое штатное место.

Монтаж вытяжной системы.

1. Установка козырька. На фасад здания, по уровню крепится козырек с обратным клапаном.



В случае сильного отклонения по вертикальной оси, клапан во время простоя системы удаления воздуха будет в приоткрытом положении.
2. Подготовка короба. Встраиваемая вытяжка монтируется в короб глубиной 305 мм, выполненный из ламинированного ДСП (толщина 16 мм), и закрывается фасадом из МДФ. Остальные размеры указаны на фото.



В задней стенке и в полке из ДСП электролобзиком выпиливаются сквозные элементы под гофру (сечением 140 мм) и розетку, торец которых защищен от влаги силиконом. На внутренней полке, ближе к углу просверливается отверстие диаметром 8 — 10 мм для заведения электрического кабеля.



Короб под вытяжку соединяется с другими навесными кухонными шкафами.
3. Крепление навесных ящиков к стене. К коробам прикрепляются регулируемые навесы.



На стене производится разметка и крепление планки для навесов. Ящики вешаются и выставляются по уровню.
4. Монтаж перехода. В воздуховод с внутренней стороны короба вставляется переход с сечения 125 (наружный размер) на 115 мм (внутренний диаметр).
5. Установка кухонной вытяжки. Через подготовленное отверстие полки продевается кабель, и сразу же выполняется фиксация вытяжного устройства к ней. К кабелю подсоединяется штепсельная вилка. Один конец алюминиевой гофры на 115 мм заводится в воздуховод, другой зажимается на патрубке устройства.



Штепсельная вилка вставляется в розетку и производится проверка всех режимов работы устройства.

Тестирование кухонной вытяжки в зимний период.

В процессе исследования, при — 20 0С и простое кухонной плиты (более 12 часов), выяснилось, что конденсат если и образовывается, то он не попадает ни в кухню, ни на фасад здания, клапан всегда остается свободным и система работает без перебоев. На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с воздухопроводом, установленным под наклоном, не будут покрываться льдом в зимний период времени.

Сложно представить себе комфортную атмосферу в частном доме без грамотного обустройства в нем системы вентиляции, которая сможет обеспечить приток свежего воздуха и выход отработанного. Особенно это актуально при полной герметизации помещений за счет пластиковых окон и металлических дверей. Вытяжка на кухне является важным звеном во всей вентиляционной системе. Ведь именно она может спасти от различных неприятных запахов на кухне, помочь очистить воздух от частиц пищи, пыли, гари и различных вредных веществ. Поэтому-то к выбору таких необходимых устройств на кухне и работам по монтажу нужно подойти со всей ответственностью.

Какие виды кухонных вытяжек бывают?

Все вытяжки для кухни можно разделить на выводящие и , которые больше всего подходят для тех частных домов, где вентиляция по каким-то причинам отсутствует. Если же вентиляция в доме уже есть, наиболее удобным вариантом будет вытяжка выводящего типа. В них фильтр отсутствует. Вместо него устанавливается улавливатель жира, который не требует периодической замены, как в случае с фильтром. Для очистки от грязи его достаточно помыть.

Кухонные вытяжки бывают:

  • встраиваемыми – обеспечивают проточную вентиляцию, могут быть скрыты от глаз шкафами;
  • подвесными – подходят для размещения над кухонными шкафами, недорогие по стоимости и достаточно простые в монтаже;
  • каминными – бывают разными по форме, выполняются из различных материалов, могут превратить пространство над кухонной плитой в эксклюзивный элемент интерьера, их также называют и «купольными».


Вытяжки для кухни также отличаются между собой по типу их крепления. По данному признаку все их можно разделить на 3 группы:

  1. Пристенные . Наиболее распространены пристенные конструкции. Их достаточно легко устанавливать своими руками. Одной стороной такие вытяжки крепятся к стене, бывают самой разнообразной формы, могут быть с подсветкой, которая вносит в дизайн кухни некоторую оригинальность, или без нее.
  2. Угловые. Угловые конструкции наиболее уместны в случаях углового расположения кухонной плиты в помещении.
  3. Островные . Вытяжка, которая относится к островному типу, может устанавливаться в любой наиболее удобной для хозяйки части кухни. Такая система используется по большей части там, где рабочая зона вынесена в центр помещения.

В частных домах в достаточной мере востребованы все виды кухонных вытяжек. Но в больших загородных резиденциях отдают больше предпочтений островному варианту, а на дачах и в обычных деревянных домах – пристенному.

Совет. При выборе вытяжки на кухню есть смысл рассмотреть модели большей мощности и с 2-мя вентиляторами, ведь работают они значительно эффективнее и издают меньше шума.

Установка кухонной вытяжки

Перед установкой вытяжки на кухню нужно приобрести необходимые материалы, запастись соответствующим для этой работы инструментом и составить небольшой проект или хотя бы простую схему размещения системы. По правилам саму вытяжку располагают не ближе 65-70 см к поверхности плиты. Для газовой плиты требуется чуть большее расстояние – примерно от 80-ти см. Иначе от жара, исходящего от плиты, вытяжное устройство может деформироваться. В месте соприкосновения со стенами либо потолком потребуется уложить слой изоляции, что имеет особую актуальность в случаях, если частный дом является деревянным. А такой материал как дерево все-таки довольно легко воспламеняется.


Чтобы работа вытяжки была достаточно эффективной, она должна соответствовать размерам кухонной плиты либо быть немного больше. Если в частном доме уже имеется установленная вентиляционная система, трубу от вытяжки для выхода отработанного воздуха присоединяют к существующему каналу. Если же встроенная вентиляция отсутствует, в стене, выходящей на сторону улицы, для вытяжной трубы проделывают отверстие.

Внимание! Отверстие в стене для вентиляции по размерам должно соответствовать диаметру трубы. Если они не соответствуют по размерам, скорость выхода воздуха будет снижаться, а шум во время работы устройства – увеличиваться.

Работа вытяжки на кухне будет эффективной при правильном подборе воздуховодов. Они бывают 2-х видов:

  • металлическими;
  • пластиковыми.

Пластиковые продают уже нарезанными в процессе производства на части определенного размера. Одной такой части может не хватить, чтобы сделать вытяжную трубу без стыков, поэтому довольно удобно использовать металлическую гофру. Пластиковый короб или гофрированную трубу воздуховода соединяют с отверстием в стене с помощью фланца с обратным клапаном, который нужен, чтобы при сильных ветрах воздух не попадал обратно в кухонную вытяжку. При использовании в качестве воздуховода металлической гофры такие вытяжные трубы для большей эстетики внешнего вида можно спрятать в декоративные короба, которые бывают разнообразными по форме.


При установке вытяжки своими руками важно правильно произвести монтаж корпуса этого устройства. Выполняют его строго по предварительной разметке. По ней просверливают отверстия, соответствующие местам креплений, расположенным на корпусе самой вытяжки. В эти отверстия вбивают дюбеля, на которые прикручивают навесы для устройства. На них уже затем можно повесить вытяжку. Для соединения воздуховода с вытяжкой используют переходную муфту. Одним концом ее надевают на гофрированную трубу, а другим – на выступающую часть выхода кухонной вытяжки, укрепляя при необходимости монтажной лентой. Места соединения закрепляют с помощью хомутов.

При монтаже кухонной вытяжки нужно учесть и такие моменты:

  • воздуховод должен быть максимально коротким;
  • желательно минимальное число колен вытяжной трубы;
  • лучше, если все повороты воздуховода будут не очень крутыми.

Будет лучше, если внутренняя поверхность воздуховода будет гладкой. Это позволит сделать сопротивление потока минимальным.

Подключение кухонной вытяжки

Чтобы кухонная вытяжка смогла начать работать, ее необходимо подключить к электросети. Можно соединить провода от данного устройства с электрической коробкой с использованием клемм. Либо от этой коробки подвести электропровод к самой вытяжке и для ее включения установить розетку.


Часто при установке кухонной вытяжки электропровода пускают снаружи по поверхности стены. В данном случае их можно уложить в кабель-каналы для придания всей конструкции более эстетичного внешнего вида. При подключении устройства к электросети нельзя забывать о необходимости заземления, используя для этих целей глухую нейтраль, а не трубы, батареи или другие предметы. Проведение электромонтажных работ требует определенных знаний и навыков. Если же их не имеется или нет уверенности в своей компетенции, стоит доверить этот участок работ специалистам, которые занимаются этим профессионально.

Самостоятельная установка кухонной вытяжки в частном доме не является слишком сложным делом для тех, кто умеет пользоваться инструментом и имеет хотя бы небольшой опыт подобных работ. Важно при этом правильно оценить свои силы и умения, а также соблюдать правила безопасности. Тот же участок работы, который требуют профессиональных знаний, лучше поручить специалисту. Это касается, в первую очередь, непосредственно электромонтажных работ при подключении кухонной вытяжки к сети.

Подключаем кухонную вытяжку самостоятельно: видео

Как подключить кухонную вытяжку в доме: фото








Даже если вы уже сделали ремонт на кухне и не хотели бы ее снова «громить», вы вполне можете внести некоторые изменения в ее конструкции. К таким операциям относится и своими руками. Разумеется, предварительно следует определиться с тем, какого типа вытяжка требуется именно вам. Пожалуй, с этого мы и начнем.

Какими они бывают?

Что касается типа, то их делят на фильтрационные и эвакуационные. Первые из них прогоняют воздух в помещении через систему фильтров, а вторые попросту выбрасывают его во внешнюю среду. В общем-то, в кустарном варианте «модернизации» вы вполне можете самостоятельно установить в дешевую эвакуационную вытяжку

Но особенно стремиться к этому не стоит: даже промышленные изделия такого класса не обеспечивают действительно качественной очистки воздуха, а их стоимость зачастую непомерно высока. Кроме того, инструкция по такого класса предусматривает полное лишение гарантии за любые самостоятельные действия.


Только после этого надеваем на вытяжной патрубок гофр и аккуратно фиксируем его подходящим по размеру хомутом. Герметик лить не стоит: во-первых, это сильно осложнит обслуживание установки. Кроме того, давление в системе будет понижено, а потому в кухню уже ничего не попадет. Наконец, сминающийся гофр сам по себе будет отличной изоляцией.

Наконец, монтаж вытяжки закончен! Надеемся, что вы узнали об основных моментах. Необязательно следовать нашему совету и запихивать вытяжку в шкаф, так как вы и сами можете придумать варианты с ее креплением.

как установить своими руками, как выбрать. устройство через стену, как сделать, фото, видео

Выбор вытяжки — дело не последней важности, ведь именно она отвечает за чистоту воздуха на кухне

Трудно представить себе современный дом без кухонной вытяжки, ведь система вентиляции является условием комфортной атмосферы на кухне. Она спасает от неприятных запахов, защищает от гари, очищает воздух от частичек пищи и пыли, удаляет вредные вещества, образующиеся в процессе горения газа. Установка вытяжки – важное дело в частном доме. И поэтому надо подойти к ее выбору и монтажу со всей серьезностью, особенно, если предполагается сделать это своими руками.

Содержание материала:

Виды вытяжек

Не стоит забывать и про дизайн, ведь вытяжка привлекает к себе довольно много внимания

Все виды вытяжек, устанавливаемых над газовой плитой, можно разделить на:

  • подвесные;
  • встраиваемые;
  • каминные.

Подвесные вытяжки

Такая форма будет уместна в кухнях современных стилей: модерн, хай-тек

Т-образная вытяжка — отличный выбор для гарнитура строгих форм

Отличаются небольшой высотой и плоской формой. Часто их размещают над шкафами в кухне. Плюсы подвесных вытяжек – простота монтажа своими руками и невысокая цена. Они не нуждаются в вентиляционном отверстии, потому как являются по сути фильтрами.

Встраиваемые вытяжки

Выдвижная вытяжка удобна тем, что практически не бросается в глаза, так как занимает мало видимого места

Подобный тип отличается своей эстетикой — вытяжка почти невидима, а на эффективности ее работы это никак не сказывается

Внешне совершенно ни чем не отличаются от подвесных конструкций, но обеспечивают проточную вентиляцию в доме. Такая кухонная вытяжка, установленная своими руками, скрыта шкафами и потому не бросается в глаза.

Каминные вытяжки

Каминные вытяжки в стиле хай-тек не только красивы, но и функциональны

Их еще называют купольными. Они могут быть разных форм, изготавливаться из пластика, металла, дерева. Такие вытяжки уже могут быть эксклюзивным декором, превращая пространство над газовой плитой в часть интерьера и его изюминку.

Также вытяжки могут быть по типу крепления:

  1. пристенными;
  2. угловыми;
  3. островными.

Пристенные вытяжки

Пристенные вытяжки могут иметь самые различные формы, к примеру, как на фото — в виде куба

Одним из дополнительных элементов вытяжки может выступать подсветка, которая сделает дизайн кухни чуточку оригинальнее

Данный вид наиболее распространен. Их крепят с одной стороны к стене. Их проще всего устанавливать своими руками. Угловые вытяжки подходят для таких конфигураций кухонь, где плита установлена в углу.

Островные вытяжки

Вытяжка для кухонного острова в виде трубы — настоящий тренд 2015 года — минимализм и внимание к деталям

Островная вытяжка должна располагаться точно над плитой, иначе ее работа станет безсмысленной

Их можно устанавливать в любой части кухни. Они, как правило, используются в тех интерьерах, где рабочая зона вынесена в остров по центру комнаты. Такие вытяжки над газовой плитой относят к дорогому сегменту. Поэтому они имеют ряд дополнительных функций и электронное управление.

Также вытяжки можно разделить на:

  • фильтрующие;
  • выводящие.

Фильтрующие вытяжки

Функция фильтрующей вытяжки очевидна из ее названия — посредством фильтров очищать воздух на кухне

Кажется, что роль вытяжки на кухне слишком мала, но стоит посмотреть на ее загрязнение спустя полгода и вопрос о ее важности решится сам собой

Они больше подходят для деревянных старых домов, дачных домов – то есть для тех строений, где вентиляция не может быть проведена в силу отсутствия средств или особенностей дома. Такие вытяжки имеют жировой и угольный фильтры, которые очищают воздух от пыли, жира и грязи. Такие фильтры время от времени заменяют. Стоят эти вытяжки недорого.

Выводящие вытяжки

Их устанавливают там, где имеется вентиляция. В загородном доме это самый подходящий вариант в силу его высокой производительности. В выводящих вытяжках нет угольного фильтра. Вместо жирового фильтра установлен жироуловитель, который не заменяется, а периодически моется. В доме такую вытяжку можно установить своими руками.

На кухне важно, чтобы вытяжка функционировала безупречно. Поэтому чистка и смена фильтров – основа комфорта. К тому же, очистка жирового фильтра обеспечивает безопасность.

В частном доме используются практически все виды вытяжек. Прослеживается тенденция, что в больших резиденциях, где вентиляция делается на профессиональном уровне, на кухне чаще предпочитают сделать островную вытяжку. В деревянном обычном доме распространена обычная пристенная вытяжка.

Важно: Выбирая вытяжку, стоит отдавать предпочтение в доме моделям с двумя вентиляторами, большой мощностью производительностью. Такие вытяжки в доме издают меньше шума и работают эффективнее.

Какую выбрать вытяжку (видео)

Выбор вытяжки зависит также от того, какая в доме вентиляция. В деревянном деревенском доме редко встречается вентиляционная шахта. В этом случае вентиляция разрабатывается и делается своими руками. Можно сделать полноценную вентиляционную систему либо выбрать самую простую фильтрирующую модель вытяжки. В этом случае можно действительно сделать все своими руками. Но считать, что такая вытяжка полноценная вентиляция, не стоит. Она будет фильтровать воздух, не выводя его из помещения и просто очищать его.

Монтаж вытяжки

Установка каминной вытяжки своими руками

Монтаж вытяжки в частном доме своими руками не так сложно произвести. Кухонная вентиляция может быть сделана даже, если дом уже существует и в стенах сделать каналы невозможно. При установке в частном доме вытяжки своими руками штатная вентиляция может быть нарушена неправильными действиями. Чтобы этого не произошло, достаточно при монтаже протянуть воздушный короб к вытяжке и смонтировать на нем клапан-хлопушку. Таким образом и вентиляция будет обеспечена, и вытяжка установлена.

Но наиболее простая вентиляция – отверстие в стене, куда затем заводится воздуховод. Для воздуховода можно использовать гофрированные или пластиковые трубы. Создавая вентиляцию надо стараться расположить отверстие вентиляции над вытяжкой.

Важно: Для вытяжек лучше всего выбирать трубы круглого сечения. Гофрированные трубы удобны тем, что их можно изгибать по своему усмотрению под любым углом, что значительно облегчает монтаж в частном доме. Но такая вентиляция при работе в доме создает шум из-за большого сопротивления воздуха.

Устанавливать вытяжку в частном доме лучше всего над газовой плитой, особенно если речь идет о деревянном строении. Устанавливать конструкцию надо на высоте 70 см и выше над нагревательным прибором. В противном случае вытяжка будет плохо справляться со своими обязанностями или пострадать от жара от огня.

Там, где вытяжка соприкасается с потолком или стенами, надо сделать изоляцию. Это особенно важно, если речь идет о деревянном частном доме, так как перекрытия здесь сделаны не из бетона, а из легковоспламеняющегося дерева.

Как установить вытяжку своими руками (видео-инструкция)

Подключение вытяжки

Когда вентиляция продумана, надо подключить вытяжку. В частном доме вытяжки к сети подключают при помощи 3 проводов – ноль, земля, фаза. Подключая вытяжку, нельзя забывать о заземлении. Однако в этом качестве нельзя использовать батареи, трубы. Заземление цепляется к глухой нейтрали. Но если нет навыков и знаний, то самостоятельно подключать в щитке вытяжку не стоит.

Установить вытяжку в частном доме можно своими руками. Особых сложностей это не вызовет. Главное – соблюдать правила безопасности и доверять часть работы, касающейся электрики, профессионалам. В этом случае вытяжка на кухне будет служить верой и правдой, выполняя все возложенные на нее обязанности.

Как сделать вентиляцию в частном доме

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Несмотря на то, что постройка собственного дома в России уже четверть века не является чем-то экзотическим, заказчики, а иногда даже и подрядчики, весьма поверхностно относятся к планировочному дизайну и к таким «мелочам», как разводка электропитания или планирование канализационного отвода. О том, как сделать вентиляцию в частном доме специалисты часто и сами не в курсе, ориентируясь не на полученные в ВУЗах устаревшие знания 80-х годов, а набираясь опыта в полевых условиях. Но тогда возникает и логический вывод — если проектировщики сами росли, как специалисты, одновременно с новыми технологиями, то «человеку с головой, руками и терпением» вполне по силам одиночный проект, тем более с мотивацией собственника.

Эффективная вентиляция в доме — обязательное условие для обеспечения здорового микроклимата

Вентиляция в доме: требования и принципы устройства

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией. Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Об обустройстве вентиляции следует задуматься ещё на этапе планирования строительства дома

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.

Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.

Схема воздухообмена при механической и естественной вентиляции помещения

Предварительная оценка

Поскольку частный дом – это не многоэтажная высотка, то расчет схемы вентиляции в доме своими руками не потребует особенных усилий, хотя в реальности он регулируется пятью перекрестными СНиПами. В самом грубом виде расчет выглядит так:

  • в жилом помещении площадью менее 20 м2 воздухообмен должен происходить со скоростью 3 м3/час;
  • если площадь комнаты больше 20 м2, то использовать расчет по площади нецелесообразно – результат может сильно отличаться от реального из-за специфики планировки. Достаточно использовать другой метод: учтем, что величины воздухообмена должны составлять не менее 30 м3/час на человека;
  • «грязные» помещения (кухня, туалет, подсобки, всевозможные хранилища и мастерские) требуют не менее 110 м3/час. Исключением является кухня с газовой плитой, которая сама по себе слишком активно использует кислород. Тут необходим приток со скоростью воздуха не менее чем 140 м3/час.

Элементы обустройства естественной системы приточно-вытяжной вентиляции частного дома

Этих параметров вполне достаточно для обсчета системы вентиляции частного дома в идеальных климатических условиях (температура летом +250С, зимой около -50С) при использовании естественной вентиляции. Однако, при температуре -200С заменить за час объем воздуха кратностью в полтора объема всего дома, равнозначно «обогреву» до 0-50С. Нужно учитывать, что количество затрачиваемой энергии на обогрев помещений является отнюдь не линейной функцией от разницы температур. Дополнительные усилия по нагреву приходящего воздуха обойдутся слишком дорого даже без учета логистики. И даже при достижении оптимальных параметров нужно быть готовым к жесточайшим сквознякам из-за резких перепадов воздушных температур в разных помещениях.

Остается только заранее выбрать, какой вид вентиляции жилого дома будет использоваться: естественная или принудительная.

Чтобы рассчитать, как правильно сделать вентиляцию в доме, необходимо грамотно распределить воздушные потоки

Естественная вентиляция в доме

Очевидно, что загородный дом существенно больше городской квартиры, так что при расчетах можно не думать о СНиПах. Достаточно принять величины воздухообмена равными 30 м3/час на человека – и общая погрешность в расчетах не будет превышать 10-20%. Чтобы рассчитать, как правильно сделать вентиляцию в доме, в первую очередь необходимо грамотно распределить воздушные потоки.

Естественная вентиляция в частном доме может быть устроена предельно просто: из всех «грязных» помещений (кухня, санузел, гараж, погреб, топочная, технические помещения) воздух удаляют при помощи вытяжки.

Встроенный в металлопластиковое окно вентиляционный клапан с рекуператором обеспечит естественный приток подогретого свежего воздуха в холодную пору

Дополнительно в гараже стоит оборудовать отводящий газы «хобот», который надевается на выхлопную трубу автомобиля.

Во всех жилых комнатах («чистые» помещения) необходимо оборудовать исключительно приток. Установка в каждой комнате вытяжек приводит к пустой трате тепла и созданию сквозняков – которые имеют температуру у пола на 2-40С ниже, чем на уровне роста человека.

Схема принудительной приточно-вытяжной вентиляции с рекуператором

Тяга и доступная высота

Чтобы вытяжная вентиляция в частном доме в ванной, на кухне, в туалете и т.д. была задействована на полную силу, причем постоянно, необходимо оснастить эти помещения вертикальными каналами. И чем выше вентканал, тем лучше тяга, поэтому не очень целесообразно организовывать самодельную вентиляцию по схеме с выходом в стены. Обычно типовой проект вытяжной вентиляции дома определяет местоположение таких каналов в непосредственной близости друг к другу, чтобы их можно было расположить в общей шахте, причем чтобы они выходили на крышу как можно ближе к коньку. Это обеспечивает максимальную высоту каждого канала (то есть, и тягу) и позволяет существенно уменьшить выступ труб над поверхностью кровли.

Чтобы вытяжная вентиляция в частном доме была задействована на полную силу, необходимо обустроить вертикальные каналы

В кирпичных домах вентканалы выкладывают тем же кирпичом непосредственно в кладке внутренних несущих стен – это самое экономичное, но надежное решение. Однако в деревянных и каркасных домах использовать кирпич исключительно для вентиляции просто непрактично. Достаточно использовать для разводки вентиляции в стенах частного дома дешевые пластиковые трубы и патрубки из поливинилхлорида или даже можно ограничиться трубами для канализации: они существенно дешевле и к тому же заметно прочнее. Кроме того, инструкции по обустройству в частном доме вентиляции из пластиковых труб (фото, видео, иллюстрации и схемы, их поясняющие) в изобилии можно найти на специальных ресурсах интернета ввиду простоты конструкции.

Важно! Архитекторы не просто так стараются избегать высоких труб для выводной вентиляции: ведь вывод канала для правильной вентиляции в частном доме всегда полезно обшить и утеплить. Это избавит от конденсата внутри канала, и будет намного проще защитить «выхлоп» трубы колпаком против снега и дождя.

Вентиляционные трубы следует утеплять, чтобы избежать образования конденсата

Есть еще один нюанс. В многоквартирных домах в 90% случаев вытяжные каналы и канализационные трубы располагают в общей шахте. Но для индивидуального строительства подобное решение вопроса, как сделать вентиляцию в доме, крайне нежелательно. Многоэтажка из-за высоты всегда обеспечена отличной тягой, а вот невысокий коттедж при определенных погодных условиях может столкнуться с эффектом обратной тяги. Канализационный «аромат» по всему дому будет обеспечен.

Статья по теме:

Для решения этой проблемы мастера нередко предлагают установить на конце вытяжной трубы обратный воздушный клапан. Однако следует помнить, что в случае наледи клапан нередко блокируется.

Элементы механической приточно-вытяжной вентиляции с автоматическим управлением

Усиление тяги на выходе

Загородный дом редко превышает высотой 5 метров, так что тяга может быть банально недостаточной. Поэтому нужно не забыть подвести к каналу электропроводку. Если тяги будет не хватать, то монтаж вентилятора с решеткой на «выхлопе» трубы займет всего 15 минут.

Важно! Почти все бытовые вентиляторы предполагают монтаж на трубы диаметром 100 мм. И далеко не каждый вентилятор (осевой или канальный) будет эффективным, несмотря на заявленные в паспорте характеристики. Они приспособлены к горизонтальному току и неспособны выталкивать воздух высоко.

Комбинированная система приточно-вытяжной вентиляции частного дома

Для вертикальных потоков оптимальны центробежные аппараты. Несмотря на меньшую мощность по характеристикам, несимметричность подключения к оси корпуса устройства и в три раза большую цену, они «отрабатывают свое» до последнего электрона.

Доступ свежего притока

Собственно, сам приток обеспечивается в основном оконными рамами, а точнее обычными или откидными форточками с заборными решетками или без, и микровентиляцией. Однако зимой воздух будет поступать холодным, поэтому в стеклопакет или в оконную раму могут встраиваться проветриватели. Прежде чем попасть в помещение, свежий воздух с улицы попадает в систему вентканалов, где отбирает небольшое количество тепла из комнаты. Эффективность проветривателя позволяет, например, поднять температуру свежего воздуха с -200С до 00С, что почти полностью избавит от эффекта «холодного пола».

В холодную пору рекуператор обеспечивает подогрев подаваемого воздуха за счет теплообмена между холодным поступающим потоком и теплым, выводимым из помещения

Поскольку дом строится с нуля, то проще и практичнее использовать стеновые клапаны, которые представляют собою отверстия в стене, перекрываемые пружинными регулируемыми клапанами или задвижками. Очевидно, что температуру воздуха они не изменяют, но никто не мешает расположить их над или за батареей. В этом случае конструкция оконных рам вообще неважна.

Важно! Отдельный момент – это котлы, печи и камины, так как они потребляют большое количество кислорода. Если котел уже подключен к коаксиальной системе газоотвода, то об его специальной вентиляции можно не беспокоиться. Иначе необходимо просто добавить приточных клапанов.

Стеновой вентиляционный приточный клапан с рекуператором

Для камина идеальным решением будет собственный канал с улицы, выводимый непосредственно под зону горения. Это обеспечит минимальный отбор кислорода из общего объема помещения, приходящий воздух сразу будет разогреваться, да и сам камин будет гореть намного лучше из-за притока кислорода извне.

Принудительная вентиляция

Российский климат в любом случае требует грамотного отопления, поэтому естественная вентиляция в загородном доме достаточна далеко не во всех регионах страны. Проблему холодного воздуха в подавляющем большинстве случаев может решить только принудительная вентиляция, которая, в свою очередь, может быть как централизованной, так и локальной.

Разводку воздуховодов вентиляционной системы можно обустроить в стяжке пола

Централизованная система

В простейшем случае используется самый бюджетный вариант — будьте осторожны, так как проектировщики в попытках принизить смету часто его предлагают, когда вся сеть трубопроводов из «грязных» помещений сводится в одну точку, где мощный вентилятор выбрасывает воздух наружу. При этом приток остается естественным – через окна и клапаны. Однако такая система принципиально ничем не отличается от естественной, ведь приточный воздух все равно поступает холодным. Ровно того же эффекта, но существенно дешевле, можно добиться, если для кухни и санузла установить отдельные «выхлопы» с вентиляторами. Очевидно, что это – деньги на ветер, причем буквально.

Централизованная вентиляционная система с автоматическим управлением обеспечивает фильтрацию, подогрев или охлаждение, желаемый уровень влажности подаваемого воздуха, а также отвод отработанного воздуха из помещений

В настоящей приточно-вытяжной системе входные и выходные воздушные каналы сходятся в вентиляционной установке, которая может состоять из приточного и вытяжного вентиляторов, рекуператора, подогревателя и автоматики. То есть, воздух как поступает, так и выводится принудительно. При этом если для системы вентиляции воздуха частного дома купить рекуператор, то его установка обеспечит не только нагрев входящего воздуха, но и значительную экономию электроэнергии или топлива. Это происходит за счет теплообмена потоков в рекуператоре, представляющем собою блок, в котором по тонким фильерным трубкам навстречу друг другу идут два воздушных потока – теплый из помещения и холодный с улицы. На протяжении от десятков до сотен метров пути теплый воздух отдает тепловую энергию входящему холодному потоку, что обеспечивает экономию тепла на 25-50%. Летом рекуператор отключается.

После устройства с рекуперацией устанавливается подогреватель, работу которого контролирует автоматика. Температура воздуха после рекуперации повышается до комфортных +10-150С. Автоматика добавляет возможность плавно регулировать независимые входной и выходной потоки.

Централизованная система вентиляции требует установки весьма дорогого оборудования

Локальная принудительная вентиляция

Централизованная система может выполнять и дополнительные функции, главная из которых – механическая фильтрация входящего потока воздуха.

Но нужно учесть и определенные недостатки:

  • дорогостоящее оборудование;
  • наличие сети трубопроводов большого сечения по всему дому требует квалифицированной укладки;
  • центральный блок сам по себе изрядно шумный и уже только поэтому требует отдельного технического помещения в 6 и более квадратных метров.

Однако, для небольших домов существует и разумный компромисс: обустройство локальной принудительной вентиляции.

Локальная вентиляция помещений позволит избежать затрат на прокладку воздуховодов

На рынке представлен широкий ассортимент малогабаритных вентустановок, рассчитанных на одно помещение. Они также оснащены вентиляторами, фильтром, рекуператором, подогревателем и ионизатором. Внешне они мало отличаются от обычных кондиционеров, им не требуется никаких воздуховодов, разве что небольшой вывод наружу.

То есть, фактически несколько таких аппаратов полностью «перекроют» жилые помещения. Вот только для того, чтобы решить вопрос как сделать в частном доме вентиляцию ванной, туалета, кухни и, возможно, подвала все-таки потребуется установка каналов естественной вентиляции.

Зато такое компромиссное решение вполне возможно получить без обращения к специалистам: будет достаточно воспользоваться подробными инструкциями со схемами и фото. Вентиляция в частном доме в данном случае может быть сделана своими руками.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Как сделать вентиляцию на кухне в доме. Установка вытяжки на кухню своими руками. Установка вытяжки в частном доме

Сложно представить современный дом без кухонной вытяжки, ведь система вентиляции — это условие комфортной атмосферы на кухне. Он уберегает от неприятных запахов, защищает от горения, очищает воздух от частиц пищи и пыли, удаляет вредные вещества, образующиеся при горении газа.Установка вытяжки — важное дело в частном доме. А потому подходить к его выбору и установке необходимо со всей серьезностью, особенно если вы планируете делать это самостоятельно.

Виды вытяжек

Все виды вытяжек, устанавливаемых над газовой плитой, можно разделить на:

  • подвесной;
  • встраиваемый;
  • каминов.

Вытяжки подвесные

Отличаются небольшой высотой и плоской формой.Их часто размещают над шкафами на кухне. Преимущества подвесных вытяжек — простота монтажа своими руками и невысокая цена. Им не нужна вентиляция, потому что они по сути являются фильтрами.

Вытяжки встраиваемые

Внешне они абсолютно не отличаются от подвесных конструкций, но обеспечивают проточную вентиляцию в доме. Такая вытяжка, установленная своими руками, скрыта шкафами и поэтому не бросается в глаза.

Вытяжки каминные

Их еще называют куполообразными.Они могут быть разной формы, из пластика, металла, дерева. Такие вытяжки уже могут быть эксклюзивным декором, превращая пространство над газовой плитой в часть интерьера и его изюминку.

Также капюшоны могут быть по типу крепления:

  1. у стены;
  2. угловой;
  3. островной.

Вытяжка настенная

Этот тип самый распространенный. Они прикрепляются к стене с одной стороны. Их проще всего установить своими руками.Угловые вытяжки подходят для таких конфигураций кухни, где плита устанавливается в углу.

Вытяжки островные

Их можно установить в любой части кухни. Их, как правило, используют в тех интерьерах, где рабочая зона вынесена на островок в центре помещения. Такие вытяжки над газовой плитой относятся к дорогому сегменту. Поэтому у них есть ряд дополнительных функций и электронное управление.

Также вытяжки можно разделить на:

Колпаки фильтров

Они больше подходят для старых деревянных домов, загородных домов — то есть для тех построек, где невозможно провести вентиляцию из-за нехватки средств или особенностей дома. Такие вытяжки имеют жировые и угольные фильтры, очищающие воздух от пыли, жира и грязи. Такие фильтры время от времени меняются. Стоят эти вытяжки недорого.

Вытяжки

Устанавливаются там, где есть вентиляция. В загородном доме это наиболее подходящий вариант благодаря высоким характеристикам. В вытяжных шкафах нет угольного фильтра. Вместо жироулавливающего фильтра устанавливается жироуловитель, который не заменяется, а периодически промывается. В доме такую ​​вытяжку можно установить своими руками.

На кухне важно, чтобы вытяжка работала безупречно. Поэтому чистка и замена фильтров — основа комфорта. Кроме того, чистка жироулавливающего фильтра обеспечивает безопасность.

В частном доме применяются практически все виды вытяжек. Существует тенденция, что в больших домах, где вентиляция проводится на профессиональном уровне, на кухне часто предпочитают делать островную вытяжку. В деревянном обычном доме распространена обычная настенная вытяжка.

Важно : Выбирая вытяжку, в доме стоит отдать предпочтение моделям с двумя вентиляторами, высокими энергетическими характеристиками. Такие вытяжки в доме меньше шумят и работают эффективнее.

Какую вытяжку выбрать (видео)

Выбор вытяжки также зависит от типа вентиляции в доме. Вентиляционная шахта редко встречается в деревянном деревенском доме. В этом случае вентиляция разрабатывается и производится своими руками. Вы можете сделать полную систему вентиляции или выбрать самую простую фильтрующую модель вытяжки. В таком случае действительно можно сделать самому. Но считать, что такая вытяжка является полноценной вентиляцией, не стоит.Она будет фильтровать воздух, не вынимая его из комнаты, а просто очищать.

Монтаж вытяжки

Установить вытяжку в частном доме своими руками не так уж и сложно. Проветривание кухни можно делать даже в том случае, если дом уже есть и в стенах нельзя делать каналы. При установке вытяжки в частном доме своими руками штатная вентиляция может быть прервана неправильными действиями. Чтобы этого не произошло, достаточно при установке притянуть воздушный короб к вытяжке и смонтировать на нем заслонку. Таким образом будет обеспечена вентиляция и установлена ​​вытяжка.

Но самая простая вентиляция — это отверстие в стене, через которое затем начинается воздуховод. Для воздуховода можно использовать гофрированные или пластиковые трубы. При создании вентиляции следует постараться расположить вентиляционное отверстие над вытяжкой.

Важно : Для вытяжек лучше всего выбирать круглые трубы. Гофрированные трубы удобны тем, что их можно по своему усмотрению гнуть под любым углом, что значительно облегчает монтаж в частном доме.Но такая вентиляция при работе в доме создает шум из-за высокого сопротивления воздуха.

В частном доме вытяжку лучше всего устанавливать над газовой плитой, особенно если речь идет о деревянной конструкции. Конструкцию необходимо устанавливать на высоте 70 см и выше утеплителя. В противном случае вытяжка не сможет хорошо справляться со своими обязанностями или пострадает от тепла от огня.

Если вытяжка соприкасается с потолком или стенами, необходимо выполнить изоляцию. Это особенно важно, если речь идет о деревянном частном доме, поскольку потолки здесь не бетонные, а из легковоспламеняющегося дерева.

Как установить вытяжку своими руками (видео инструкция)

Соединение капота

Когда продумана вентиляция, необходимо подключить вытяжку. В частном доме вытяжки подключаются к сети при помощи 3-х проводов — ноль, масса, фаза. При подключении вытяжки не забываем о заземлении. Однако батареи и трубы в этом качестве использовать нельзя.Заземление цепляется за нейтраль. Но если нет навыков и знаний, то самостоятельно подключать вытяжку в вытяжке не стоит.

Вытяжка в частном доме — важный элемент кухонного пространства, позволяющий сохранять воздух в помещении свежим и чистым. Соответственно, к покупке такого устройства нужно подходить максимально внимательно и со всей серьезностью. Чтобы облегчить процесс выбора, мы подскажем, по каким критериям следует выбирать вытяжки и рассмотрим модели конструкций, подходящие для установки в частном доме.

Кухонная вытяжка в деревянном доме или в кирпичном доме позволяет сохранить воздух чистым и свежим.

Пять критериев выбора вытяжки

Обычно в частном доме готовить приходится достаточно часто. Именно поэтому очень важно правильно выбрать вытяжку, которая эффективно справится с нагрузкой. Для этого следует учитывать несколько важных аспектов, в том числе производительность устройства, его размер, уровень шума при работе и внешний вид.


При выборе устройства необходимо учитывать его мощность, габариты, внешний вид и способ крепления

  • Критерий 1.Производительность . Этот показатель относится к объему воздуха, который устройство способно очистить за час. Правильно рассчитать необходимую мощность агрегата достаточно просто — нужно следовать формуле.


Чем больше комната, тем больше должна быть вытяжка на кухне в частном доме

Индекс площади вашей кухни умножается на ее высоту, полученное число умножается на 12 (показатель нормы объема воздуха), а затем снова умножьте на 1. 3 (примерный коэффициент минимальной маржи).

  • Критерий 2. Габаритные размеры . Есть одно четкое правило при выборе вытяжки — ее габариты должны быть не меньше ширины плиты.
  • Критерий 3. Уровень шума . У разных моделей этот показатель может существенно отличаться. Мы рекомендуем выбирать конструкции, уровень шума которых не превышает 50-60 децибел.


Наиболее комфортными считаются модели, уровень шума которых не превышает 50-60 децибел

  • Критерий 4.Режим управления и освещение . Здесь нет строгих критериев — выбирайте модель на свой вкус и кошелек.
  • Критерий 5. Конструкция . Чтобы интерьер вашей кухни в частном доме был гармоничным и продуманным, выбирайте модель вытяжки, которая органично в нее вписывается. Например, конструкции с металлическими или глянцевыми вставками отлично вписываются в интерьер в стиле хай-тек, купольные модели с деревянным покрытием дополняют классический или деревенский стиль.


Устройство впишется в интерьер максимально органично, если оно будет соответствовать гарнитуре по цвету и материалам

Ассортимент вытяжек для частного дома

Разные производители называют эти агрегаты по-разному: вытяжки, верхние фильтры, воздухоочистители.Однако на самом деле речь идет об одних и тех же устройствах, основное назначение которых — очистка кухонного воздуха. Что касается конструктивных особенностей вытяжки, то ее можно разделить на несколько групп, различающихся формой, способом очистки воздуха и способом крепления. Подробнее о них.


Вытяжки различаются между собой по принципу действия, формам и способам крепления

По принципу работы

Принципы работы вытяжки являются отправной точкой при установке, что особенно актуально при установке в частных домах.Например, такие постройки часто не оборудованы вентиляционной шахтой. И в этом случае перед вами встает выбор: пробить в стене отверстие для вытяжки воздуха и смонтировать комплектную вентиляционную систему или оставить все как есть.


На фото показан принцип работы вытяжных (фильтрующих) и циркуляционных (выходных) вытяжек

Второй вариант поможет сэкономить как на самой вытяжке (этот тип устройства считается самым дешевым), так и на установке. работа (в этом случае просто прикрепите к шкафу).К тому же таким образом вы экономите не только деньги, но и время. Другой вопрос возникает относительно эффективности такой системы, ведь воздух не удаляется из помещения, а только циркулирует и очищается в нем.

По специфике работы вытяжки делятся на два типа: фильтрующие и вытяжные.

  • Фильтрация . Кухонная вытяжка в частном доме с системой фильтрации считается бюджетным вариантом и широко представлена ​​среди подвесных конструкций.Такие модели подходят для старых домов, где нет возможности провести систему вентиляции.


Инструкция по эксплуатации фильтрующих конструкций требует регулярной замены очищающих фильтров

Принцип работы таких устройств предельно прост. Так, все жиры и частицы пищи оседают на жироулавливающем фильтре, а окончательная очистка воздуха осуществляется угольным фильтром. Как правило, такие устройства комплектуются довольно слабым мотором, которого для заявленных целей вполне хватает.Фильтры в большинстве случаев не устанавливаются «навсегда» и требуют регулярной замены.

  • Выход . Для этого типа вытяжки требуется вентиляционная шахта. Естественно, что эффективность устройств, удаляющих воздух из помещения, выше, чем у просто фильтрующих его. Если у вас уже есть вентканал, то установить его своими руками не составит труда. Если необходимо проделать в стене отверстие для вентиляции, то лучше обратиться к специалистам.


Выходные модели лучше избавляют кухню от посторонних ароматов.

В таких вытяжках нет угольных фильтров, потому что они просто не нужны. Жироуловители в этих устройствах многоразовые, и раз в месяц их нужно просто промывать в мыльном растворе.

По форме

В целом различают три типа вытяжек, различающихся по форме: навесные, встраиваемые и куполообразные. У каждого из них есть свои особенности.


По форме конструкции может быть выдвижной, куполообразной или встроенной

  • Подвесной .Такие устройства часто называют «плоскими» из-за их относительно небольшой высоты и ширины. Устанавливаются прямо под кухонным шкафом. При этом необходимо следить за тем, чтобы нижняя часть установленной вытяжки совпадала с соседними шкафами. Чаще всего такие модели относят к бюджетному классу, поскольку относятся к фильтрующим конструкциям, о которых мы писали выше.


Подвесные модели имеют компактные размеры, что позволяет использовать их на небольших кухнях

Основными преимуществами являются цена и простота монтажа, поскольку в этом случае нет необходимости в вентиляционной шахте.

  • Встраиваемый . Как правило, такие конструкции уже требуют воздухозаборника, поскольку работают в проточном режиме. Установленная вытяжка внешне неотличима от навесной, так как основная ее часть скрыта шкафом. Видна только заборная часть устройства, которая может быть увеличена путем расширения.


Встроенное устройство скрыто в верхнем шкафу гарнитуры и практически незаметно

  • Камин или купол .Они считаются самыми популярными на современном рынке. Скорее всего, причина тому — разнообразие форм и материалов. Так, здесь часто встречаются деревянные и пластиковые вставки, добавляющие изысканности таким устройствам. Обладая броским дизайном и дорогой отделкой, они часто становятся центральными элементами кухонного интерьера.


Каминные вытяжки широко применяются на кухнях с классическим или рустикальным интерьером

Свое название эти устройства получили из-за схожести с вытяжной системой камина, поэтому такая вытяжка на кухне в частном доме будет смотреться особенно гармонично.

Выбирая вытяжки, обратите внимание на те устройства, которые оснащены мощными моторами, имеют два вентилятора и большой запас производительности. Обычно такие устройства производят меньше шума и более эффективны.


Для просторной кухни лучше выбрать прибор с двумя моторами

По способу крепления

По этому параметру все вытяжки также можно разделить на три группы: пристенные, островные и угловые.

  • Стенка .У них одна плоская сторона, что обеспечивает удобство крепления к стене. Это самый традиционный вид капюшона. Такие устройства могут иметь как горизонтальное расположение, так и наклонную заборную часть, что немного увеличивает рабочую зону и исключает риск удара головой о корпус.


Настенные конструкции — наиболее распространенный вид вытяжек, отличающийся простотой крепления

  • Остров . Конструкция вытяжек позволяет разместить их абсолютно в любой части кухни.Как правило, их приобретают владельцы частных домов с просторными кухнями, где плита располагается не у стены, а ближе к центру комнаты. В большинстве случаев такие модели имеют вертикальный воздуховод и потолочное крепление.


Островная конструкция используется, если на кухне оборудован остров с варочной панелью

Все типы относятся к классу «люкс», поэтому всегда оснащены электронным управлением, характеризуются высокой производительностью и являются не дешево.

  • Уголок . Основное отличие угловых вытяжек — это специфическая конструкция корпуса, благодаря которой максимально удобно устанавливать такое устройство в углу комнаты. Как правило, мотивация к приобретению вытяжек такого типа является скорее вынужденной мерой, чем дизайнерским ходом. Ввиду этого ассортимент такой продукции невелик.


Угловые модели эффективно используют пустое пространство в углу комнаты

Типы воздуховодов

Трубы для устройства воздуховода бывают трех видов: пластиковые круглые или прямоугольные, гофрированные.

Иллюстрация

Описание

Круглый . Считается идеальным для вытяжек любого типа, так как они создают наименьшее сопротивление.

Прямоугольный . Он создает немного большее сопротивление, чем круглый, так как выходное отверстие обычно круглое, и в этом случае создается небольшой порог воздуха.
Гибкий . Для него характерно наибольшее сопротивление воздуха, возникающее из-за неровных гофрированных поверхностей. Также гофра создает определенный шум при работе вытяжки. Однако они — единственный вариант, если канал повернут несколько раз на коротком участке. Воздуховоды этого типа за счет своей конструкции максимально растягиваются при установке, чтобы минимизировать складки и, соответственно, сопротивление.

Попробуйте расположить вентиляционное отверстие в стене прямо над вытяжкой, так как каждый угол воздуховода на 90 градусов снижает эффективность вентиляции на 10%.


Попробуйте расположить вентиляционное отверстие над вытяжкой. Любой изгиб воздуховода занимает 10% производительности агрегата.

Чтобы придать кухне эстетичный вид, можно «спрятать» вентиляционные трубы за шкафами или уложить их на стыке стены и потолка. Однако чем меньше будет расстояние между вентиляционным отверстием в степи и вытяжкой — тем лучше. Как установить вытяжку вы узнаете из предложенного видео.

Даже если вы уже сделали ремонт на кухне и не хотите еще раз «разгромить» ее, вы вполне можете внести некоторые изменения в ее дизайн.Имеется в виду такие операции своими руками. Конечно, сначала следует определиться, какой тип вытяжки вам потребуется. Возможно, с этого мы и начнем.

Какие они?

По типу они делятся на фильтрующие и эвакуационные. Первые из них прогоняют воздух в помещении через систему фильтров, а вторые просто выбрасывают его в окружающую среду. В общем, в кустарном варианте «модернизации» вы запросто сами установите дешевый вытяжной шкаф

Но особо стремиться к этому не стоит: даже промышленные изделия такого класса не обеспечивают действительно качественной очистки воздуха, и их стоимость часто непомерно высока. К тому же инструкция к этому классу предусматривает полное лишение гарантии на какие-либо самостоятельные действия.


Только после этого надеваем гофру на выхлопную трубу и аккуратно фиксируем подходящим хомутом. Герметик заливать не стоит: во-первых, он сильно усложнит обслуживание установки. К тому же давление в системе снизится, а значит на кухню ничего не попадет. Наконец, складчатая гофра сама по себе будет отличной изоляцией.

Наконец-то установка вытяжки закончена! Надеемся, вы узнали об основных моментах. Необязательно следовать нашим советам и вдвигать вытяжку в шкаф, так как вы сами можете придумать варианты ее крепления.

Вентиляция в частном доме — необходимый атрибут, позволяющий не только создать благоприятный микроклимат в помещении, но и сохранить целостность всей конструкции.

Если говорить о вентиляции деревянного дома, то сам материал постройки пропускает хороший свежий воздух, а также прорези в окнах и дверных коробках с вентиляционными отверстиями. В этом случае дымоход служит своеобразным вытяжным каналом.

Современные деревянные дома сделаны практически герметичными. Это стало возможным благодаря использованию пластиковых герметичных окон. В этом есть несомненные плюсы: тепло не уходит из помещения. Есть и недостатки; естественная вентиляция практически отсутствует.

В этом случае придется прибегнуть к принудительной вентиляции. Это стоит намного дороже. Принудительная вентиляция потребляет электроэнергию, что требует капитальных затрат. При оформлении комнаты всегда лучше использовать естественную вентиляцию, если речь идет о деревянном доме.

Устройство естественной вентиляции

Вытяжной воздуховод лучше всего выводить на крышу. В то же время, чем выше верхний разрез, тем сильнее будет перепад давления, и это создаст интенсивную циркуляцию воздуха. Стенки канала должны быть ровными и равными по поперечному сечению. Это обеспечит высокую тягу, а пыль не будет оседать на стенах.

Соблюдая эти простые правила, можно организовать отличную вентиляцию в частном деревянном доме. Самое главное помнить, что деревянный дом — отличное сооружение для естественной вентиляции, поэтому на него следует ориентироваться при проектировании и установке. Не используйте дополнительные устройства. В случае деревянного дома в этом нет необходимости.

Вентиляция в каркасном доме

Конструкция современных каркасных домов предполагает установку пароизоляции по всему внутреннему периметру стен. Это говорит о том, что атмосфера внутри каркасного дома полностью изолирована от внешнего мира. Ни о какой естественной вентиляции каркасного дома здесь речи не идет. . Но нужно что-то придумать, чтобы организовать циркуляцию воздуха в помещении.

В этой ситуации не удастся управлять вентиляционными коробами, которые будут выходить из кухни и ванной через крышу на улицу. Эта технология работает исключительно в многоэтажных домах. Каркасный дом к таковым, конечно же, не относится. Здесь придется организовать принудительную вентиляцию, а значит, возникнут дополнительные расходы.

Теперь стоит поговорить об организации оттока. В этой ситуации естественный отток организовать не может, поэтому используется только принудительный метод. Для этого используется вентиляторная система, втягивающая воздух из нежилых помещений.

Можно использовать самые обычные вентиляторы, которые продаются в любом электронном магазине, а можно использовать специальные модели, которые будут реагировать на внешний вид человека или повышение влажности. На Западе такие умные системы широко используются при организации вентиляции в каркасных домах.

Для вентиляции помещений отлично подходят пластиковые воздуховоды и фитинги.
Есть и другие нюансы, которые связаны с самостоятельной организацией вентиляции в каркасном доме. Например, не нужно использовать воздуховоды квадратного или прямоугольного сечения. В рабочем режиме стены могут начать прогибаться внутрь. С этим связано использование воздуховодов круглой формы. При организации вентиляции на кухне лучше использовать вытяжки с фильтром. Он вернет в комнату очищенный воздух.

Многие используют для организации охлаждения помещения кондиционеры, которые нарушают микроклимат во всем помещении.Также они несут дополнительные расходы, связанные с потреблением электроэнергии.

Устройство вентиляции чердака

Итак, теперь понятно, зачем устраивать вентиляцию на чердаке частного дома. Стоит более подробно рассмотреть, как самостоятельно организовать вентиляцию на чердаке.

Весь процесс состоит из нескольких последовательных этапов:

  1. Необходимо найти хорошее место для приточно-вытяжной установки. Для нее нужно выбрать самое чистое место на чердаке.
  2. Вентилятор установлен снаружи крыши. Он будет заниматься вытяжкой воздуха изнутри. Самое главное, чтобы учесть, что расстояние между приточной системой и вентилятором должно быть не менее восьми метров.
  3. Далее монтируются вентканалы. В качестве них можно использовать трубы. На торцы вентканалов надевают диффузоры или решетки.
  4. Теперь нужно установить рекуператор. Его прямое назначение — охлаждение и нагрев воздуха.

На чердаке можно использовать более простые системы вентиляции.Есть вариант со слуховыми отверстиями. Они приносят как практическую, так и эстетическую пользу.

Прочие помещения

Частный дом — мечта любого человека. Многие стремятся обзавестись собственным уголком. Кухня частного дома — это то место, где хозяйка проводит большую часть своего свободного времени. Там она готовит самые разные блюда, чтобы порадовать всех членов семьи. Часто при приготовлении пищи пишут, возникают различные неприятные запахи, которые разносятся по квартире, где могут находиться и другие члены семьи.Также необходима вентиляция в туалете частного дома.

Вентиляция кухни в частном доме

Из-за повышенной влажности и тепла на кухне человек может заболеть различными заболеваниями. Чтобы исключить подобные неудобства, стоит установить систему вентиляции.

В принципе, система довольно простая. Для создания циркуляции воздуха можно использовать естественную вентиляцию. Время от времени стоит открывать окна и двери. Большинство домов в частном секторе — деревянные.В них естественная вентиляция создается за счет создания искусственных отверстий в стенах и окнах. Этого будет достаточно для создания воздушного потока.

Вытяжка

Вытяжка может быть изготовлена ​​из различных материалов. Самым популярным в этом плане является алюминий. Вытяжку можно установить самостоятельно или обратиться за помощью к специалистам. Для организации вытяжного воздуха в вытяжку устанавливается вентилятор, вытягивающий из кухни все посторонние запахи.

Используется в основном для вентиляторов, работающих от сети 220 вольт.Самостоятельно установить такую ​​вытяжку вполне возможно. Главное — соблюдать элементарные правила безопасности.

Вентиляция в частном доме в ванной

Стоит обратить внимание на то, что проверку и установку вентиляции следует проводить перед началом любых ремонтных работ. Установка решеток и радиального вентилятора — после завершения.

Вентиляция в ванной должна обеспечивать воздухообмен не ниже всех норм СНиП.Кроме того, вентиляция должна иметь максимально простую конструкцию для будущего обслуживания, а также иметь низкий уровень шума. Надо следить за качеством работы. За этим можно следить самостоятельно, а можно доверить это дело дизайнерам, которые принимали участие в разработке проекта. В этом случае можно не беспокоиться о качестве изготовления.

Если вентиляционный канал расположен не непосредственно за стеной, а через две-три комнаты, то вентиляцию в ванной невозможно организовать таким простым способом.В этой ситуации придется пустить вентканал в комнату. Здесь речь идет о вентиляционных каналах. Существует несколько видов вентиляционных каналов:

1. Пластиковый ящик. Он может иметь прямоугольное или круглое сечение. Он плохо проводит шум, а сопротивление потоку воздуха минимально, что требуется в данной ситуации. Для установки используется специальный крепеж.

2. Гофроящик. Он бывает двух видов — мягкий и жесткий. Изделие такого типа лучше всего использовать на небольших расстояниях, а также в труднодоступных для проветривания местах.

Вентиляция котельной в частном доме

Любой котел при сжигании в нем газа выделяет различные оксиды, которые выходят через дымоход. При этом горит и чистый воздух. Отсюда следует зависимость — чем больше мощность у котла, тем больше в нем горит воздух.

Вентиляция в котельной частного дома может быть довольно простой в плане дизайна. В стене проделывается отверстие, в которое вставляется вентиляционная труба. Снаружи труба снабжена сеткой, а с внутренней — обратным клапаном.Такая вентиляция называется естественной. Он всегда будет работать независимо от действий человека.

Кроме такой вентиляции понадобится еще и дымоход для котельной. При планировании вентиляции также необходимо учитывать, какой вид топлива будет использоваться для отопления. Это может быть газ, электричество или какое-то твердое топливо.

Для того, чтобы в котельной была хорошая вентиляция, требуется трехкратный воздухообмен. Для улучшения циркуляции воздуха в котельной частного дома можно использовать разные методы.Один из самых эффективных — использование умных климатических систем.

Система вентиляции в котельной частного дома удачно сочетается с кондиционером. Подобные системы работают довольно просто. Воздух подается с помощью механики, а вентиляция — за счет втягивания.
Такие системы обладают довольно высоким уровнем шума и довольно внушительными габаритами.

Всегда следует помнить, что какая бы система вентиляции ни была выбрана для котельной частного дома, лучше доверить работу специалистам.Естественно, все описанные выше системы можно сделать самостоятельно, но для этого нужно проделать все расчеты по проекту.

Вентиляция в частном доме своими руками видео

Видео

«Вентиляция в частном доме» позволяет наглядно увидеть, как каждый человек может правильно обеспечить свежий воздух в своем доме. В видео пошагово рассказывается, как произвести монтаж вентиляции по всему дому, то есть не только в жилых помещениях, но и в котельной, кухне и санузле.

Рассказывает, как организовать подачу воздуха и его отток. Подробно показано, как сделать вытяжку своими руками, а также как использовать возможности самой постройки для организации системы естественной вентиляции. Автоматизированные системы, использующие самое современное оборудование, с помощью этого видеоролика становятся простыми в установке и отладке. Теперь каждый без проблем сможет установить в своем доме вентиляцию любой сложности.

Советы по безопасности вентиляции кухни — Brotherhood Mutual

Если в вашей церкви или школе есть кухня, у вас есть все необходимое для пожара.Независимо от типа кухни — коммерческой, жилой или комбинированной — скопившийся жир, плохой дизайн кухни или недостаточное образование могут привести к катастрофе.

Стивен Йекли, старший специалист по контролю рисков Brotherhood Mutual, говорит, что компания часто сталкивается с жилыми и комбинированными кухнями в церквях и связанных с ними министерствах, которые мы страхуем. «Жилые и комбинированные кухни обычно обслуживаются административным персоналом или волонтерами. Их опыт может быть ограничен опытом домашнего повара, а не того, кто обучен соблюдать меры безопасности, необходимые на коммерческой кухне.”

Профилактика и обслуживание оборудования — всегда хорошее вложение. Техническое обслуживание не только увеличивает полезность устройства, но и может предотвратить убытки, вызванные материальным ущербом и травмами. Йекли говорит, что возгорания в кухонных вентиляционных системах — обычное явление, если их не поддерживать должным образом. Он предлагает следующие восемь вопросов, которые каждое министерство должно задать себе об опасностях, скрывающихся на их кухне:

  • Есть ли в вашей зоне для готовки вытяжной вентилятор, защищенный от жира и испарений? Открытый вытяжной вентилятор или вентилятор в вытяжном шкафу без системы фильтрации уязвимы для налипших брызг и паров, которые собирают пыль на вентиляторе.Эта пыль может загореться, если вентилятор станет достаточно горячим. Если невозможно защитить двигатель вентилятора, составьте четко соблюдаемый график технического обслуживания, чтобы ежегодно проверять и обезжиривать вентилятор.

  • Чистят ли ваши воздуховоды профессионально? К вытяжке / вентилятору подсоединяется кухонный воздуховод, отводящий пары наружу. Внутри воздуховода может скапливаться жир, поэтому следует периодически проверять внутреннюю часть на наличие жирной пленки. Если в воздуховод попадет огонь, это может привести к серьезным повреждениям.Внутренние части воздуховодов трудно чистить — эту работу должен выполнять профессионал.

    ВИДЫ КУХНИ

    Распространенные типы кухонь в министерствах:

    • Торговая — кухня, предназначенная для производства и хранения продуктов. Эти типы кухонь часто регулируются местным и государственным законодательством, и для их использования может потребоваться лицензия или разрешения.

    • Жилой —кухня в частном доме. Кухни такого типа обычно не подходят для приготовления пищи оптом или в розницу.

    • Комбинированный или полукоммерческий — обычно кухня с бытовыми стойками и шкафами, но с коммерческим оборудованием для обогрева, приготовления пищи и охлаждения.

  • Как часто вы чистите панели коллектора? Если имеется коммерческий вытяжной шкаф с панелями для сбора жира, на панелях в конечном итоге образуется покрытие жирной грязи в результате обычного процесса приготовления пищи.Панели следует снимать и тщательно обезжиривать не реже одного раза в год (при умеренном использовании) и чаще (при более интенсивном использовании).

  • Фритюрница = Проблемы? По возможности изолируйте фритюрницы от приборов для приготовления пищи на открытом огне. Если вам необходимо разместить фритюрницу рядом с газовой плитой или грилем с открытым пламенем, установите между ними перегородку, чтобы предотвратить разбрызгивание. В любом случае фритюрницы всегда должны располагаться под вытяжным колпаком, а вытяжка должна быть оборудована автоматической системой пожаротушения.

  • У вас есть огнетушитель надлежащего класса? Переносной огнетушитель типа К (кухонный) должен быть предусмотрен на всех кухнях, не оборудованных автоматической системой пожаротушения, особенно на кухнях с коммерческим кухонным оборудованием. Эти огнетушители следует устанавливать рядом с зоной приготовления пищи.

  • Где у вас запорная арматура для газа? Ручной клапан для перекрытия потока газа к кухонным приборам должен всегда находиться на кухне и быть доступен в любое время.Все пользователи должны знать, где это и как им пользоваться.

  • Все электрические розетки подключены к GFCI? Отсутствие прерывателей цепи замыкания на землю (GFCI) стало реальностью для кухонь внутри старых церквей и других зданий. Любые электрические розетки в непосредственной близости от кухонной мойки или другой влажной зоны должны иметь защиту от замыкания на землю либо на розетке, либо на панели выключателя.

  • Вы цените чистоту и порядок? Беспорядок — враг любой кухни.Следите за чистотой зоны приготовления пищи, приборов и поверхностей от обычной грязи, копоти и жира. Мусор и другие легковоспламеняющиеся материалы следует хранить вдали от поверхностей для приготовления пищи.

  • Примечание: Автоматическая система пожаротушения в вытяжном шкафу для готовки должна проверяться и обслуживаться ежегодно или так часто, как того требуют местные правила.

    Попросите вашего местного начальника пожарной охраны зайти в гости. Он или она может бесплатно осмотреть ваши объекты и предложить рекомендации по их улучшениям.

    Отдел контроля рисков Brotherhood Mutual может помочь ответить на ваши вопросы о кухонных вентиляционных системах. Вы можете связаться с ними по телефону 800-333-3735 или [email protected].

    Стратегии вентиляции всего дома для существующих домов

    В этом руководстве описывается механическая вентиляция всего дома в существующих домах. Обзор систем вентиляции всего здания для новых домов см. В руководстве Building America Solution Center «Стратегии вентиляции всего дома для новых домов».

    Многие старые дома оборудованы вытяжными вентиляторами для кухонь и ванных комнат. В то время как эти вентиляторы обеспечивают периодическую вентиляцию для удаления загрязняющих веществ вблизи источника, вентиляция всего дома предназначена для непрерывной работы (или с автоматическими интервалами), чтобы обеспечить растворение потенциальных загрязняющих веществ по всему дому.

    В жилых домах используются три распространенных стратегии механической вентиляции:

    • Только вытяжка — Системы только вытяжки используют вентиляторы кухни, ванны и / или прачечной для вытяжки застоявшегося воздуха локально и из всего дома; отработанный воздух заменяется воздухом, который втягивается через утечки в оболочке здания или через пассивные вентиляционные отверстия.Вентиляторы настроены на работу непрерывно или с перерывами с таймером управления.
    • Приточная вентиляция — приточная вентиляция со встроенным центральным вентилятором обеспечивает подачу наружного воздуха через воздухозаборник наружного воздуха, который направляется в обратную сторону воздухообрабатывающего устройства системы центрального отопления и охлаждения для фильтрации, обогрева или охлаждения и распределения в дом через воздухозаборник. Воздуховоды системы HVAC.
    • Сбалансированный — вентиляторы с рекуперацией тепла (HRV) одновременно подают наружный воздух и отработанный воздух в помещении, причем оба канала проходят через теплообменник для рекуперации тепла.Вентиляторы с рекуперацией энергии (ERV) функционируют как HRV, но передают тепло и влагу. ERV и HRV могут быть подключены к центральному кондиционеру и системе воздуховодов дома или независимо от них.

    Эти три стратегии показаны на Рисунке 1 и более подробно описаны в разделе «Типы систем вентиляции для всего дома» ниже. В следующем разделе описаны факторы, которые следует учитывать при выборе системы вентиляции.

    Дополнительную информацию, включая подробные сведения о расчетах интенсивности вентиляции, можно найти в руководстве Центра решений «Вентиляция всего дома для новых домов» и в разделе «Соответствие нормативным требованиям» настоящего руководства.

    Факторы, которые следует учитывать при выборе системы вентиляции

    При оценке вентиляционного оборудования для существующих домов необходимо учитывать такие факторы, как цели проекта, требования программы, нормы и стандарты, качество воздуха в помещении, контроль влажности, распределение и смешивание наружного воздуха, разгерметизация и другие проблемы с системами вентиляции, а также энергетические последствия.

    Цели и требования к вентиляции

    Стандарт ASHRAE 62.2 содержит минимальные требования к адекватной вентиляции дома. Многие кодексы и программы ссылаются на этот стандарт в отношении требований к качеству воздуха в помещениях. Помимо этого минимума, может потребоваться дополнительная вентиляция и другие меры, связанные с качеством воздуха в помещении, для учета различных уровней занятости, графиков, видов деятельности, проблем со здоровьем, домашних животных и других предпочтений, которые могут повлиять на соответствующие системы вентиляции и работу. См. Вкладку «Соответствие» для получения дополнительной информации об этом стандарте (включая изменения в версиях, выпущенных в разные годы), а также о других нормах и стандартах, связанных с вентиляцией

    .

    Все эти стратегии вентиляции более подробно описаны в разделе «Типы систем вентиляции всего дома» ниже.(См. Рисунок 1 для изображения этих трех стратегий.) Это руководство также включает небольшой раздел по контролю влажности, теме, тесно связанной с вентиляцией и качеством воздуха в помещении.

    Рисунок 1. Примеры общедомовых и местных систем вентиляции. (Источник: Rudd 2011.)

    Национальная лаборатория Лоуренса Беркли составила подробное руководство по вентиляции для новых и старых домов под названием Ventilate Right: Ventilation Guide for New and Existing California Homes , которое предоставляет подробную информацию о вариантах вентиляционного оборудования, а также многоступенчатый процесс выбора и установки. , и пусконаладкой бытового вентиляционного оборудования.

    Нормы и стандарты, относящиеся к вентиляции

    (Ниже приводится выдержка из Руководства по качеству воздуха в жилых помещениях ASHRAE (Schoen et al. 2018).)

    IRC 2012, 2015 и 2018 требует механической вентиляции всего дома для относительно воздухонепроницаемых домов. Скорость потока вентиляции аналогична требуемой в ASHRAE 62.2-2010. В кодах нет кредитов за проникновение, как в стандартах ASHRAE.

    IMC 2015 года, который охватывает большинство многоквартирных жилых домов (не охваченных IRC, обсуждаемых ниже), требует, чтобы все занимаемые помещения имели естественную или механическую вентиляцию.Также требуется механическая вентиляция в жилых помещениях со степенью инфильтрации воздуха менее 5 ACH50 при испытании с вентиляторной дверью (подробно описанной в Стратегии 1.4). Если юрисдикция также принимает Кодекс ICC (ICC 2015c) без поправок, требуется проверка дверцы воздуходувки 5 ACH50 или менее, но IMC не требует этого напрямую. Даже если приняты оба кода, эту перекрестную ссылку двух кодов можно легко упустить из виду или пренебречь, создавая эффективную лазейку. В результате многие многоквартирные дома по-прежнему полностью или частично полагаются на работающие окна и двери для обеспечения необходимой вентиляции.Это не очень хорошая практика, потому что люди не открывают окна достаточно часто, чтобы обеспечить вентиляцию.

    IRC (ICC 2015d), который охватывает отдельно стоящие одно- и двухквартирные дома и таунхаусы высотой не более трех этажей с отдельным входом с улицы, имеет раздел по энергоэффективности, требующий утечки воздуха 5 ACH 50 или меньше. во всех климатических зонах (рис. 1.2-A) и, в частности, требует механической вентиляции. Все больше юрисдикций продолжают принимать требования к механической вентиляции в новых жилищах.Последние версии стандарта ASHRAE 62.2 (ASHRAE 2016b) и местные нормы и правила обеспечивают минимальную интенсивность вентиляции для конкретного жилого помещения.

    Может потребоваться время, чтобы коды моделей приняли ставки, опубликованные в стандарте ASHRAE 62. 2, и еще больше времени, чтобы местные юрисдикции приняли коды моделей. Юрисдикции также иногда редактируют коды моделей перед их принятием. Поэтому интенсивность вентиляции в стандарте ASHRAE Standard 62.2 часто выше, чем требуется местными нормативами. ASHRAE рекомендует минимальные ставки, указанные в стандарте ASHRAE Standard 62.2 следует принять как лучшую практику.

    Качество воздуха в помещении

    В Руководстве по качеству воздуха в помещениях ASHRAE (Schoen et al. 2018) говорится, что, хотя строительные нормы и правила касаются вентиляции наружного воздуха на протяжении десятилетий, многие жилища плохо вентилируются, что увеличивает вероятность плохого качества воздуха в помещении (IAQ). ). Многие потенциальные причины неадекватной вентиляции включают несоблюдение применимых норм и стандартов, проблемы с установкой или техническим обслуживанием, которые препятствуют достижению заданной скорости вентиляции, или неправильное использование установленных систем жильцами. Стандарт ASHRAE 62.2 (ASHRAE 2019) охватывает определение целевой мощности вентиляции и расчет размеров вентилятора.

    После контроля источника изменения воздуха в доме являются наиболее важным фактором снижения концентраций загрязнения. В существующих домах с естественной интенсивностью воздухообмена выше 0,35 ACH вентиляция происходит естественным образом через щели и трещины в ограждении. Было показано, что в новых домах с естественной скоростью воздухообмена менее 0,35 ACH дополнительная механическая вентиляция помогает снизить концентрацию вредных веществ, содержащих опасные альдегиды, такие как формальдегид и ацетальдегид.

    Национальная лаборатория Лоуренса Беркли составила подробное руководство по вентиляции для новых и старых домов под названием Ventilate Right: Ventilation Guide for New and Existing California Homes , которое предоставляет подробную информацию о вариантах вентиляционного оборудования, а также многоступенчатый процесс выбора , установка и пуско-наладка бытового вентиляционного оборудования.

    Руководство ASHRAE IAQ также указывает на проблемы, помимо скорости вентиляции, которые могут влиять на качество воздуха в помещении.К ним относятся следующие:

    • Отсутствие контроля качества при проектировании и монтаже систем отопления, кондиционирования и вентиляции
    • Влага в корпусе от протечек и влажности
    • Плохое качество наружного воздуха
    • Влага и грязь в системах вентиляции
    • Внутренние источники загрязнения, такие как выделяющиеся газом шкафы, клеи для ковров и ковровые покрытия, моющие средства, краски и отделочные материалы.
    • Неэффективная фильтрация и очистка воздуха
    • Плохое распределение воздуха, которое может вызвать недостаточную вентиляцию некоторых частей жилища
    • Локальный радон и выхлоп.

    Другие руководства BASC предоставляют передовой опыт решения многих из этих проблем, например, руководства, связанные с контрольным списком EPA Indoor airPLUS.

    Датчики качества воздуха внутри помещений становятся все более доступными. Это могут быть автономные датчики или иногда они могут быть подключены для работы с элементами управления, чтобы активировать или увеличить интенсивность вентиляции в доме для устранения повышенного уровня влажности или загрязнения из-за таких действий в доме, как приготовление пищи, принятие душа или повышенное количество людей.Эти датчики могут автоматически активировать системы вентиляции или работать с системами домашней автоматизации, чтобы предупредить жителей о необходимости активировать дополнительную вентиляцию. Датчики также могут использоваться с элементами управления для закрытия воздухозаборников на открытом воздухе, если на улице есть неприемлемые условия качества воздуха, такие как повышенная влажность, дым или твердые частицы в воздухе.

    Установка и интеграция с существующими системами

    В существующих домах установка систем вентиляции всего дома часто является более сложной и дорогостоящей, чем при новом строительстве, особенно с более сложными системами вентиляции. Уровень усилий — и, в конечном итоге, стоимость — необходимых для установки системы вентиляции в существующем доме, зависит от многих факторов, в том числе:

    • Существующие системы вентиляции
    • существующее канальное отопление и / или охлаждение
    • Доступ на чердаки и / или подвал
    • объем проекта реновации / реабилитации.

    Одним из наиболее распространенных типов вентиляции всего здания является простая вытяжная вентиляция, при которой вытяжные вентиляторы работают непрерывно (или периодически с помощью специального контроллера) для удаления воздуха из помещения.Вытяжные вентиляторы для ванных комнат можно найти во многих существующих домах, но старые вентиляторы обычно не подходят для вентиляции всего здания из-за низкой эффективности, плохого воздушного потока и / или шума. Вентилятор можно заменить на более эффективную модель, и можно будет использовать существующие участки воздуховодов и электрические соединения с новой системой. Другой вариант — установить HRV или ERV. HRV и ERV по отдельности или в сочетании с несколькими системами этого типа могут обеспечить сбалансированную вентиляцию.

    В домах с существующим принудительным воздушным отоплением и / или охлаждением возможно, что новая система вентиляции HRV, ERV или с центральным вентилятором (CFIS) может использовать воздуховоды и центральный кондиционер.

    Система воздуховодов обеспечивает проход, по которому нагретый или охлажденный воздух распределяется от центрального кондиционера по всему дому. Однако негерметичные воздуховоды, проходящие через некондиционированные пространства, могут втягивать и распространять загрязняющие вещества с чердаков, гаражей и подползников. Негерметичные воздуховоды также могут влиять на перепады давления внутри дома, что может повлиять на безопасность горения и энергоэффективность или привести к перемещению загрязняющих веществ из одного помещения в другое внутри дома. По этим причинам системы принудительного воздушного отопления и охлаждения следует использовать для вентиляции только в том случае, если воздуховоды не протекают. Дополнительную информацию о системах воздуховодов см. В руководствах Центра решений.

    Когда нет существующей системы воздуховодов — или, по крайней мере, нет системы воздуховодов, подходящей для желаемой системы вентиляции — установка новых воздуховодов и выполнение электрического обслуживания вентиляторов может быть инвазивным и дорогостоящим. Эти затраты можно свести к минимуму, если подвал, подвал или чердак легко доступны. Если необходимо провести каналы или электрические линии между этажами или в существующих стенах, секции стеновой панели, как правило, должны быть удалены и заменены.Если другие аспекты ремонта не требуют такого уровня вторжения, эта инвазивная работа может значительно увеличить стоимость установки и интеграции вентиляции.

    Контроль влажности

    Выполнение требований AHSRAE 62.2 к вентиляции в существующих домах может привести к увеличению содержания влаги в помещении во влажном климате. Высокая влажность в помещении может отрицательно сказаться на тепловом комфорте и способствовать возникновению проблем с биологическим ростом. (Подробнее о том, как вентиляция влияет на уровень влажности, см. Отчет Влияние механической вентиляции жилых помещений на затраты на электроэнергию и контроль влажности , подготовленный Martin 2014.) Во многих жилых помещениях простого использования кондиционера или теплового насоса надлежащего размера для охлаждения помещения достаточно для адекватного контроля влажности, поскольку осушение также будет происходить, когда воздух в помещении охлаждается с помощью системы охлаждения воздуха с хладагентом. Однако система охлаждения настроена на контроль температуры, а не уровня влажности.

    Когда уровень влажности в помещении повышается, система не обязательно реагирует, выполняя дополнительное осушение, если только жилище не нуждается в охлаждении.Правильный подбор оборудования, как описано в руководствах Подрядчиков по кондиционированию воздуха Америки (ACCA) как Руководство ACCA S — Выбор жилого оборудования и Руководство ACCA J — Расчет нагрузки на жилое помещение , может улучшить осушение, но некоторым жилищам требуется большее осушение, чем охлаждение. система может предоставить. Этим жилищам нужен осушитель. Осушители воздуха включают автономные осушители, которые часто устанавливаются в закрытых подвалах и в подвалах; канальные осушители, интегрированные с воздухообрабатывающим устройством; и осушители-вентиляторы, которые могут осушать наружный воздух, поступающий в дом для вентиляции.

    Дополнительное осушение часто необходимо для жилищ во влажном климате. В очень энергоэффективных жилищах и помещениях ниже уровня земли, которые, вероятно, будут использовать меньше кондиционеров, с большей вероятностью потребуются осушители. Осушители могут потреблять значительное количество энергии, и не каждому дому она нужна. Однако, когда необходимо дополнительное осушение, оно оправдывает затраты, согласно ASHRAE Руководство по качеству воздуха в жилых помещениях: передовые методы приобретения, проектирования, строительства, технического обслуживания и эксплуатации (ASHRAE 2018).

    Не все проблемы с избыточной влажностью лучше всего решаются с помощью осушителя. Для существующих жилищ или при чрезмерной влажности зимой первая стратегия состоит в том, чтобы определить источник влажности и попытаться снизить или управлять им. Например, проблемы с конденсацией зимой могут быть вызваны дефектами ограждающей конструкции здания, такими как старые высокопроводящие металлические оконные рамы или отсутствие изоляции. В этих ситуациях удаление холодных поверхностей предотвращает образование конденсата. Проблемы с конденсацией в зимний период также могут быть вызваны чрезмерной влажностью в помещении, которую во многих случаях можно решить с помощью вытяжных вентиляторов для ванной или кухни.

    Жилые помещения в климате с очень низкими температурами наружного воздуха могут также находиться в очень сухих условиях, когда требуется увлажнитель для комфорта людей. Однако увлажнение может угрожать качеству воздуха в помещении, когда система выходит из строя, работает при более высоких настройках влажности, чем требуется, или когда в ней развивается биологический рост. См. Руководство ASHRAE, Руководство по качеству воздуха в жилых помещениях : передовые методы приобретения, проектирования, строительства, технического обслуживания и эксплуатации (ASHRAE 2018) для получения информации о стратегиях, тематических исследованиях и другой информации по контролю влажности.

    Распределение и смешивание наружного воздуха

    Местная вытяжная вентиляция для контроля источников должна быть нацелена на участки, где часто образуются загрязнители, особенно влага. Вентиляция всего здания предназначена для уменьшения загрязнения всего дома за счет их разбавления наружным воздухом. Конечно, удаление загрязняющих веществ и подача наружного воздуха в каждую комнату в доме — идеальный вариант, но стоимость установки таких систем может быть довольно высокой, особенно в проектах модернизации.В некоторых стратегиях вентиляции используются точечные или местные системы вентиляции для удовлетворения требований к вентиляции всего здания (например, вытяжной вентилятор ванны, работающий непрерывно).

    См. Отчет Выбор систем вентиляции для существующих домов для более подробного обсуждения распределения наружного воздуха.

    Наружный воздух, подаваемый в дом как часть системы вентиляции, должен быть — насколько это возможно — свободным от загрязняющих веществ. Дополнительную информацию по этой теме см. В руководстве «Расположение воздухозаборников для вентиляции».

    Сброс давления и другие проблемы с системами вентиляции

    Системы вентиляции, включая только вытяжные системы и неправильно сбалансированные ERV и HRV, могут снизить давление в доме, забирая из дома больше воздуха, чем доставляется в дом. Давление ветра и дымовой трубы может способствовать разгерметизации дома. Вентиляторы с вытяжкой, сушилки для одежды и камины также способствуют разгерметизации дома, если не будет обеспечен воздух для макияжа.

    Сброс давления может способствовать ухудшению качества воздуха в помещении следующим образом:

    • Сброс давления в доме может повлиять на работу любых приборов сгорания с естественной тягой, расположенных в доме.Счетчик электроэнергии в доме или подрядчик по ОВКВ может выполнить стандартные процедуры тестирования, чтобы оценить эту проблему. Передовой практикой является удаление и замена приборов сгорания с естественной тягой на приборы с закрытым сгоранием с прямым выпуском воздуха или приборы негорючего действия.
    • В доме с пристроенным гаражом разгерметизация может втягивать воздух из гаража в дом. Стена, отделяющая дом от гаража, должна быть полностью герметичной, а воздуховоды HVAC не должны располагаться в гараже. Для подтверждения герметичности стены между домом и гаражом можно провести испытания на герметичность.Вытяжной вентилятор может быть установлен в гараже, чтобы выводить воздух из гаража прямо наружу и поддерживать в гараже отрицательное давление по сравнению с жилым пространством дома.
    • Сброс давления в доме может привести к попаданию воздуха и загрязняющих веществ из подвалов, подвалов, чердаков или пристроенных жилых домов, если ограждающая оболочка здания плохо герметизирована; однако, если наружный воздух попадает в дом через неплотную оболочку здания, он, вероятно, разбавит поступающие загрязнители.Если тестирование на радон показывает неприемлемые уровни радона, необходимо установить систему снижения уровня радона. (См. Руководства «Радоновый вентилятор» и «Вертикальная радоновая вентиляционная труба» в Building America Solution Center для получения дополнительной информации о системах уменьшения воздействия радона.)
    • В ходе полевых исследований было обнаружено, что системы подачи и балансировки забивают воздухозаборники и обеспечивают меньшее количество поступающего воздуха, чем планировалось. Часто обнаруживается, что они отключаются или закрываются жильцами дома. Для поддержания чистоты воздухозаборных решеток требуется техническое обслуживание.
    • Любая существующая система вентиляции, будь то вытяжные вентиляторы, ERV, HRV или интегрированные системы подачи центрального вентилятора, должна быть оценена на эффективность, и любые новые установленные системы должны быть введены в эксплуатацию обученным техником HVAC или энергетическим оценщиком для проверки производительности.

    Энергетические последствия

    Системы механической вентиляции оказывают два ключевых энергетических воздействия:

    • Электроэнергия, используемая для работы вентиляторов и вентиляционного оборудования
    • тепловая энергия, необходимая для кондиционирования поступающего в помещение наружного воздуха.

    Энергия электрического вентилятора сильно различается. Диапазон мощности большинства вытяжных вентиляторов для ванных комнат составляет от 5 до 40 Вт. Потребляемая мощность для многих HRV и ERV колеблется от 30 до 200 Вт. Вентилятор центрального кондиционера или печи — используемый в некоторых стратегиях вентиляции — может потреблять от 200 до 1000 Вт. Это очень общие диапазоны, и потребляемая мощность, безусловно, зависит от воздушного потока и конфигурации системы. Обычно в вентиляционных устройствах с более низким энергопотреблением используются бесщеточные двигатели с постоянными магнитами (BPM) с регулируемой скоростью; они часто имеют надбавку к стоимости.

    Второй момент — кондиционирование поступающего наружного воздуха — зависит от климата. ВСР и ВСР, безусловно, могут смягчить этот эффект. Явная эффективность теплообменников ERV / HRV обычно составляет от 55% до 95%. Опять же, более высокие значения обычно имеют более высокую стоимость. Более экстремальные температуры наружного воздуха означают большую выгоду от рекуперации тепла. Во влажном климате способность ERV к скрытой теплопередаче может помочь уменьшить влажность, вносимую системой вентиляции. На вкладке «Климат» приведены примеры энергетических и финансовых последствий различных стратегий вентиляции в различных климатических зонах.

    Типы систем вентиляции всего дома

    Подробные описания типов вентиляции приведены ниже для вытяжных систем, систем центрального притока с вентилятором (CFIS), HRV и ERV.

    Вытяжная вентиляция

    Вытяжные вентиляторы для ванных комнат уже несколько десятилетий являются стандартной практикой вентиляции. Чаще всего вентиляторы устанавливаются в потолке ванных комнат с небольшим воздуховодом (обычно диаметром 4 дюйма), по которому воздух поступает к наружному оконечному устройству того или иного типа.Хотя во многих домах уже есть вытяжные вентиляторы, многие старые вентиляторы не работают с желаемой или номинальной скоростью вентиляции. Когда местные вытяжные вентиляторы используются для вентиляции всего дома, они должны быть настроены на непрерывную работу или по программируемым таймерам. Свежий воздух втягивается в дом через искусственную инфильтрацию, то есть через трещины в оболочке здания или через пассивные приточные вентиляционные отверстия.

    Оценка вытяжного вентилятора

    Если вытяжной вентилятор для ванны уже существует, оцените, насколько хорошо он работает, следующим образом.

    Измерьте воздушный поток, используя вытяжной колпак или другое подходящее устройство, как показано на Рисунке 2. Осмотрите решетку вентилятора на предмет грязи и пыли. Снимите решетку и осмотрите лопасти вентилятора и корпус. Иногда простая очистка корпуса вентилятора и решетки может значительно улучшить производительность. Конечно, отключите питание перед работой с любым электрическим оборудованием.

    Рисунок 2. Измерьте расход воздуха вытяжного вентилятора с вытяжным колпаком. (Источник: Aldrich 2014.)

    Найдите наружный терминал участка воздуховода.Выхлопные каналы всегда должны заканчиваться на открытом воздухе — ни в коем случае не на чердаке, в подвале или в подполье, как вытяжной канал, показанный на Рисунке 3, который заканчивается рядом с вентиляционной решеткой чердака, но не снаружи. Если возможно, измерьте также скорость потока на наружной заделке. Большое расхождение в измеренных расходах подразумевает утечку. Если возможно, отследите участок вытяжного канала и проверьте его на предмет отсоединений, обжимов, утечек и т. Д.

    Рис. 3. Этот канал вытяжного вентилятора неправильно заканчивается возле вентиляционного отверстия чердака, а не проходит через стену для вывода наружу.(Источник: Aldrich 2014.)

    Даже при приемлемой скорости потока многие старые вытяжные вентиляторы не являются энергоэффективными и не рассчитаны на непрерывную работу. Замена вентилятора рекомендуется в большинстве случаев. Осмотрите полость потолка на предмет наличия зазоров, расстояния между балками и конфигураций монтажа. Электрическое обслуживание существующих вентиляторов часто бывает адекватным для новых вентиляторов, но, как всегда, обратитесь к электрику или квалифицированному подрядчику для оценки электрических проблем.

    Если в ванной комнате нет вытяжного вентилятора, оцените усилия, необходимые для установки вентилятора и воздуховода.Если ванная комната расположена на верхнем этаже под вентилируемым чердаком, прокладка электричества и воздуховодов может быть не очень сложной задачей. На нижних этажах установка нового участка воздуховода может оказаться гораздо более проблематичной. Если ванная находится на внешней стене, одним из возможных решений является вентилятор, который выходит прямо через стену.

    Стоимость только выхлопных газов

    Цены на сами вытяжные вентиляторы (эффективные вентиляторы с двигателями BPM) варьируются от 100 до 250 долларов в зависимости от расхода, особенностей и т. Д.При установке в качестве обновления (например, в ванной комнате, где уже есть старый вытяжной вентилятор, мощность, воздуховоды и т. Д.), Затраты на установку могут составлять от 100 до 200 долларов. При установке в месте, где раньше не было вентилятора, затраты могут быть намного выше. При установке на потолке под доступным чердаком стоимость установки может составлять от 200 до 400 долларов. Если необходимо снять и отремонтировать гипсокартон или отделку, затраты могут быть существенно выше.

    Энергетические последствия только для выхлопных газов

    Вентилятор мощностью 10 Вт, работающий круглый год, потребляет 88 кВтч.При цене 0,11 доллара США / кВтч это стоит 10 долларов США в год. Поскольку в этой системе нет рекуперации тепла, наружный воздух, поступающий в здание, необходимо кондиционировать. Затраты на это варьируются в зависимости от климата и оборудования HVAC (см. Вкладку «Климат»), но эти затраты обычно намного превышают затраты на электроэнергию для работы вентилятора.

    Плюсы и минусы использования только вытяжной вентиляции показаны в таблице 1.

    Таблица 1. Плюсы и минусы только для выхлопных газов
    Плюсы только для выхлопных газов Минусы только для выхлопных газов
    Низкая стоимость вентиляторного оборудования и эксплуатации Может разгерметизировать дом
    Простота установки — в большинстве домов уже есть один или несколько вытяжных вентиляторов и воздуховоды, поэтому легко перейти на высокопроизводительную модель Точечный источник, не забирает воздух равномерно из всех частей дома, поэтому вентиляция и смешивание воздуха в доме вряд ли будут одинаковыми
    Простота тестирования и ввода в эксплуатацию Воздух забирается из-за проникновения через трещины в оболочке здания, а не из контролируемых фильтрованных источников
    Потребляет очень мало энергии — от 5 до 12 Вт при расходе от 50 до 80 кубических футов в минуту Без рекуперации энергии
    Высокая надежность Домовладелец может легко отключить
    Тихая работа
    Регулируемый расход
    Может управляться по таймеру
    Требует минимального обслуживания
    Некоторая фильтрация и темперирование через ограждающую конструкцию здания
    Работает с бесканальной системой
    Выбор вытяжных вентиляторов

    После того, как станут известны желаемые скорости потока (на основе расчета для соответствия требуемым нормам скорости вентиляции, например, ASHRAE 62.2), обычно лучше всего выбирать вытяжной вентилятор, который соответствует этим расходам при давлении 0,25 дюйма водяного столба (дюйм водяного столба). Многие вентиляторы указывают скорость потока 0,1 дюйма вод. Ст., Но в большинстве вытяжных каналов перепады давления намного выше.

    Вытяжные вентиляторы с рейтингом ENERGY STAR рекомендуются для большинства применений; Самым очевидным преимуществом этих вентиляторов является более низкое энергопотребление. Требования ENERGY STAR к вытяжным вентиляторам для ванных комнат (с номинальной скоростью потока ниже 90 куб. Футов в минуту) требуют наличия не менее двух вентиляторов.8 кубических футов в минуту / ватт. Для вентиляторов с номинальным потоком от 90 до 200 кубических футов в минуту вентиляторы ENERGY STAR должны обеспечивать производительность не менее 3,5 кубических футов в минуту / ватт. Информацию об оценке номинальных характеристик вентиляторов см. В руководствах Центра решений Building America.

    Хотя эти требования к энергии представляют собой значительный прогресс по сравнению с более старыми вентиляторами, многие производители теперь имеют вытяжные вентиляторы для ванных комнат с эффективностью более 10 кубических футов в минуту / ватт. В этих очень эффективных вентиляторах обычно используются бесщеточные двигатели с постоянными магнитами (двигатели BPM).Эти двигатели также называются двигателями постоянного тока (постоянного тока), ECM (двигатели с электронной коммутацией) или двигателями с регулируемой скоростью. В дополнение к более низкому энергопотреблению, возможность регулирования скорости этих двигателей позволяет этим вентиляторам поддерживать расчетную скорость потока в широком диапазоне статических давлений.

    В существующих зданиях вытяжные каналы часто скрыты в стенах или потолках. Очень сложно определить состояние этих прогонов, и многие из них имеют изгибы и повороты, которые приводят к условиям более высокого давления.Вентиляторы с двигателями BPM и усовершенствованными элементами управления являются отличным выбором для таких модификаций, поскольку эти вентиляторы могут увеличивать скорость и поток, чтобы преодолеть большинство ограничений воздуховода. Работа с более высокой скоростью вентилятора несколько увеличивает энергопотребление, но обычно это небольшая цена за достижение целевых показателей воздушного потока.

    Еще одно преимущество эффективных вытяжных вентиляторов для ванны — низкий уровень шума. Вентиляторы ENERGY STAR должны соответствовать требованиям к максимальному уровню звука в 2 сона для большинства продуктов. Стандарт ASHRAE 62.2-2016 требует максимум 1,0 сон, когда вытяжные вентиляторы работают непрерывно. Многие вытяжные вентиляторы для ванн доступны с номинальным уровнем шума 0,3 Сон.

    Установка вытяжного вентилятора

    При наличии старого вытяжного вентилятора замена вентилятора — но сохранение существующего воздуховода — может быть относительно недорогим проектом. По возможности следует проверить участок воздуховода на предмет утечек, изоляции, препятствий и т. Д. И при необходимости отремонтировать. Размер воздуховода также следует уточнить; некоторые старые воздуховоды могут быть только 3 дюйма в диаметре; слишком маленькие воздуховоды могут резко ограничить поток.Используйте размер воздуховода, рекомендованный производителем вентилятора. Как минимум, следует найти и проверить внешний конец выхлопной трубы. Вытяжные вентиляторы должны выходить прямо на улицу, а не на чердак, в подполье и т.д. Наружные концевые заделки должны быть должным образом герметизированы и снабжены защитным кожухом и должны включать соответствующие экраны или обратные заслонки для предотвращения попадания насекомых и других вредителей в воздуховоды.

    Если необходимо установить новый воздуховод, участки воздуховода должны быть как можно более короткими и прямыми до подходящей наружной заделки.Если для изменения направления воздуховода требуется отвод, рекомендуется обеспечить прямой участок от корпуса вентилятора на 2–3 фута перед коленом, при этом следует избегать резких изгибов, таких как изгиб, показанный на Рисунке 4. Обратитесь к документации по вентиляторам, чтобы определить правильный диаметр воздуховода; воздуховоды большего размера, как правило, обеспечивают лучшую скорость потока и более просты, чем длинные или извилистые воздуховоды. Стыки в системе воздуховодов следует заделать мастикой, а любые воздуховоды, расположенные за пределами кондиционируемого помещения (например,г., чердак) следует утеплить, чтобы предотвратить конденсацию влажного отработанного воздуха.

    Рис. 4. Плотные изгибы каналов вытяжного вентилятора могут снизить скорость потока, увеличить шум и увеличить энергопотребление. (Источник: Aldrich 2014.)

    В идеале, замена существующего вытяжного вентилятора потребует минимальных работ по отделке гипсокартона и / или потолка. Однако из-за различий в размерах и конфигурации этих вентиляторов это трудно предсказать. См. Инструкции по модернизации, предоставленные производителем, и, если возможно, выберите новый вентилятор с отверстием в потолке, аналогичным или немного большим, чем у существующего вентилятора.Также рекомендуется осмотреть полость потолка, чтобы убедиться, что зазоры приемлемы. Уплотнение корпуса вентилятора к потолку (герметиком или подходящим материалом) может помочь сохранить целостность оболочки.

    Органы управления только для выхлопных газов

    В то время как простые элементы управления переключателем включения / выключения могут быть приемлемыми в некоторых ситуациях, обычно желательны элементы управления, обеспечивающие непрерывную работу вентиляторов. Доступен широкий спектр вариантов управления:

    • Таймеры могут управлять вентиляторами с запрограммированными интервалами (обычно установленное количество минут каждый час).Обычно они включают в себя переключатели блокировки для включения вытяжных вентиляторов при желании.
    • Некоторые вентиляторы включают элементы управления для непрерывной настройки низкой скорости вместе с переключателем для настройки ускорения высокой скорости.
    • Датчики присутствия и датчики влажности могут использоваться для включения вентиляторов или для увеличения скорости вращения вентиляторов, когда требуется более высокий расход выхлопных газов.
    • Существует широкий спектр дополнительных переключателей и таймеров, которые работают со многими вытяжными вентиляторами.

    Дополнительную информацию об элементах управления вентиляторами см. В руководстве Вентиляторы непрерывного действия и вытяжные вентиляторы.

    Измерение, проверка и ввод в эксплуатацию выхлопных газов

    Ввод в эксплуатацию вытяжного вентилятора обычно очень прост. Во-первых, убедитесь, что вентилятор действительно включается при ручном включении и / или когда он запрограммирован на включение (например, с таймером, датчиком присутствия и т. Д.). Расход отработанного воздуха легко измерить с помощью вытяжного шкафа или расходомера. Если скорость потока не соответствует расчетной, осмотрите систему воздуховодов (если возможно), чтобы убедиться в отсутствии каких-либо препятствий, правильности работы обратных заслонок и т. Д.Часто можно увидеть, что обратный клапан вытяжного вентилятора ограничен винтами, которые используются для соединения воздуховодов с воротником корпуса вентилятора. Для этого соединения нельзя использовать винты. Вместо этого используйте зажимы плюс мастику или одобренную пленку.

    Эксплуатация и обслуживание только выхлопных газов

    Вытяжные вентиляторы требуют относительно небольшого обслуживания. Однако для поддержания надлежащей скорости потока большинство производителей рекомендуют периодически очищать решетку вытяжного вентилятора пылесосом и очищать корпус вентилятора влажной тканью.Подробную информацию см. В инструкции по эксплуатации. Снаружи дома выпускной патрубок следует периодически проверять на наличие препятствий или мусора.

    Приточная вентиляция — Системы интегрированной подачи центрального вентилятора (CFIS)

    В системах центрального приточного воздуха с интегрированным вентилятором (CFIS) используется воздухозаборник, направляемый в центральную печь дома или блок обработки воздуха, для подачи свежего воздуха по всему дому. Воздуховод проходит между возвратной камерой статического давления и наружным воздухом (Рисунок 5). Контроллеры CFIS запрограммированы на включение вентилятора кондиционера и открытие моторизованной заслонки.Наружный воздух втягивается в вытяжную камеру, смешивается с возвратным воздухом и распределяется по всему дому. Приточную вентиляцию можно обеспечить в доме без системы кондиционирования воздуха, используя вместо этого встроенные вентиляторы, установленные в наружных стенах дома или в наружном приточном воздуховоде, которые направлены на то, чтобы втягивать воздух в дом, а не выталкивать его наружу. Эти дома управляются электроникой, чтобы работать в тандеме с вытяжными вентиляторами, которые имеют эквивалентный объем воздушного потока для подачи воздуха в дом с такой же скоростью, как и в других частях дома, те, которые обеспечивают некоторую сбалансированную вентиляцию, хотя менее вероятно, что входящий воздух будут максимально равномерно распределены по дому.

    Оценка CFIS Рис. 5. Центральная система приточной вентиляции с вентилятором использует воздухозаборник, подключенный к центральной печи дома или устройству обработки воздуха, для подачи свежего воздуха по всему дому. (Источник: Aldrich 2014.)

    Очевидно, что системы CFIS подходят только в домах с системами воздушного отопления или охлаждения. Осмотрите воздухообрабатывающий агрегат и расположение возвратной камеры. Убедитесь, что это место доступно и есть достаточно места для установки наружного воздуховода.

    Определите хорошее место для забора воздуха. Воздухозаборник должен втягивать чистый наружный воздух без ограничений. Наружный воздух не должен поступать из чердака, подвала, гаража или подполья. Воздухозаборник должен располагаться значительно выше уровня земли и снега, вдали от гаражей или парковок, а также от любых выхлопных устройств. Для получения дополнительной информации см. Руководство «Расположение воздухозаборников для вентиляции».

    Нанесите на карту участок воздуховода. Убедитесь, что воздуховод можно проложить от нагнетательной камеры до места забора наружного воздуха в рамках проекта.Участки воздуховодов должны быть максимально короткими и прямыми, чтобы обеспечить беспрепятственный поток воздуха.

    Осмотрите двигатель вентилятора AHU. Определите тип двигателя вентилятора кондиционера и / или измерьте потребляемую мощность двигателя. Двигатели с регулируемой скоростью (также называемые двигателями ECM или BPM) обычно потребляют на 25-50% меньше электроэнергии, чем более старые двигатели с постоянными разделенными конденсаторами (PSC) при нагреве и охлаждении. (Для получения дополнительной информации см. Руководство «Вентиляторы кондиционера с блоком управления двигателем».) При работе только с вентилятором эти двигатели могут работать на более низких скоростях и обеспечивать дополнительную экономию.Использование CFIS с двигателями вентиляторов PSC не рекомендуется (и не разрешено Международным кодексом энергосбережения, раздел R403.6.1).

    Определите расход наружного воздуха и график работы. Приблизительный расход наружного воздуха можно рассчитать по измеренному статическому давлению в обратном трубопроводе и общей эквивалентной длине (TEL) участка воздуховода. Каждый линейный фут воздуховода для забора наружного воздуха считается 1 футом TEL, но изгибы и фитинги также увеличивают TEL. Колена, например, могут добавить 15 футов к общей оценке длины; кожух воздухозаборника может добавить 30 футов.См. Руководство ACCA D для получения более подробной информации о расчете TEL. Дополнительные сведения и примеры расчетов см. В отчете «Выбор систем вентиляции для существующих домов».

    Чем больше наружного воздуха поступает в систему, тем меньше времени должен работать кондиционер для подачи наружного воздуха. Однако ключевым ограничением является температура смешанного воздуха (т. Е. Смеси возвратного и наружного воздуха), подаваемого в дом. Холодный воздух может создавать проблемы с комфортом зимой, и многие производители печей требуют, чтобы температура воздуха, проходящего через теплообменник, была выше минимальной (обычно от 55 ° до 60 ° F; см. Литературу производителя).Расположение воздухозаборников перед теплообменниками может обеспечить лучшее смешивание и разбавление холодного наружного воздуха. Температуру смешанного воздуха можно рассчитать по соотношению температуры воздуха и расхода. Дополнительную информацию см. В отчете «Выбор систем вентиляции для существующих домов».

    Стоимость CFIS

    Если доступ к центральному кондиционеру есть в подвале или на чердаке, а в воздуховод можно довольно легко проложить снаружи, общая стоимость установки CFIS может варьироваться от 500 до 900 долларов (включая элементы управления, моторизованную заслонку, герметичный изолированный участок воздуховода и окончание наружного воздуховода).Если установка наружного воздуховода связана или требует удаления гипсокартона, повторной отделки и т. Д., Затраты могут резко возрасти.

    CFIS Энергетические последствия

    Системы

    CFIS могут потреблять большое количество электроэнергии, потому что они полагаются на большой вентилятор центрального кондиционера системы HVAC для циркуляции свежего воздуха для вентиляции, даже когда не требуется обогрев или охлаждение, а центральный вентилятор обычно перемещает гораздо больше воздуха при более высокой температуре. потребляемая мощность больше, чем реально требуется только для вентиляции.Однако вентиляторы с регулируемой скоростью и двигателем с электронной коммутацией (ЕСМ) могут регулировать скорость потока до более низкого уровня в режиме только вентиляции. При использовании относительно эффективного двигателя вентилятора блока обработки воздуха (AHU) (300 Вт) и работе в среднем 8 часов в день для вентиляции (то есть в дополнение к работе, необходимой для кондиционирования помещения), CFIS будет потреблять 876 кВтч / год. При цене 0,11 долл. США / кВтч это стоит 96 долл. США в год. У большинства центральных кондиционеров есть двигатели, которые не так эффективны, поэтому нередко потребляемая мощность в два или три раза выше.

    Системы

    Basic CFIS не имеют рекуперации тепла, поэтому поступающий в здание наружный воздух необходимо кондиционировать. Примеры таких финансовых последствий см. На вкладке «Климат». Если CFIS используется в системе со значительной утечкой в ​​воздуховоде, эти затраты на термическое кондиционирование могут быть намного выше. Однако общие расходы на оборудование невысоки, поскольку этот метод вентиляции будет выбран только в том случае, если в доме уже есть канальная система отопления, вентиляции и кондиционирования воздуха с центральным кондиционером или центральной печью. Плюсы и минусы систем CFIS приведены в таблице 2.

    Таблица 2. Плюсы и минусы блока питания с интегрированным центральным вентилятором
    CFIS Pro CFIS Минусы
    Простой и доступный в установке В доме должна быть система воздушного отопления и охлаждения
    Использует существующие воздуховоды и нагнетательный вентилятор Повышенное потребление электроэнергии. Рекомендуется для центральных кондиционеров с нагнетательными двигателями ECM
    Низкие эксплуатационные расходы Если система воздуховодов негерметична, штрафы за отопление и охлаждение могут быть высокими
    Наружный воздух забирается из известного места Может вызвать проблемы с комфортом в очень холодных или очень жарких влажных условиях
    Воздух Oudtoor фильтруется на всасывании и в центральном кондиционере Ввод в эксплуатацию затруднен
    Распределить наружный воздух по всем частям дома Низкая скорость всасываемого воздуха
    Выбор оборудования CFIS

    Контроллер.На рынке представлено несколько контроллеров CFIS. Эти контроллеры доступны в виде отдельных компонентов, но многие из них также доступны в составе комплекта, который включает контроллер, моторизованный демпфер и трансформатор. Убедитесь, что используемое устройство (или комплект) совместимо с существующей системой обработки воздуха и системой управления.

    Воздуховоды и заслонки. Участки воздуховодов должны быть максимально короткими и прямыми. Воздуховоды, по которым наружный воздух проходит через кондиционируемые помещения, должны быть изолированы. Моторизованные заслонки, которые открываются для поступления наружного воздуха и закрываются, когда квоты на вентиляцию выполнены, часто доступны как часть пакета или комплекта CFIS.Если требуется демпфер другого размера, моторизованные демпферы, безусловно, можно приобрести отдельно. Обратитесь к документации производителя, чтобы убедиться, что заслонки совместимы с контроллером. В дополнение к моторизованной заслонке, ручная балансировочная заслонка в воздуховоде наружного воздуха может помочь отрегулировать объем наружного воздуха, вводимого в систему.

    Двигатели вентиляторов для кондиционеров. Как упоминалось выше, системы вентиляции CFIS не рекомендуются с неэффективным двигателем вентилятора AHU. Для старых печей или воздухообрабатывающих агрегатов доступны эффективные замены двигателя вентилятора.(См. Руководство Вентиляторы кондиционеров с ECM.) Хотя потребление электроэнергии этими двигателями во многом зависит от характеристик системы HVAC, эти двигатели могут потреблять на 25-50% меньше электроэнергии для обеспечения той же скорости потока. Если центральные кондиционеры не имеют эффективного двигателя и замена двигателя невозможна или нецелесообразна, рекомендуется другой тип системы вентиляции.

    Установка CFIS

    Квалифицированный подрядчик HVAC должен установить контроллер, воздуховоды, заслонки и другие компоненты.Расположение участка воздуховода, подключение к возвратной камере и расположение забора наружного воздуха следует планировать заранее.

    Воздуховоды должны быть заклеены одобренной фольгированной лентой или мастикой, в зависимости от обстоятельств. Воздуховоды, проходящие через внутренние помещения, должны быть изолированы для предотвращения конденсации. Воздухозаборники на открытом воздухе должны быть оборудованы сетками для защиты от насекомых и мусора. Наружный воздух также должен быть отфильтрован перед входом в кондиционер; иногда можно использовать фильтр AHU, но отдельный фильтр необходим, если заборник наружного воздуха расположен за этим фильтром.Как упоминалось выше, воздухозаборники на открытом воздухе должны располагаться значительно выше уровня снега, но желательно, чтобы они были доступны с земли для очистки и обслуживания. Наружные воздухозаборники должны быть объединены с сайдингом и должным образом промаркированы, чтобы предотвратить проникновение воздуха и воды, а проходы через внешние стены или потолки должны быть надлежащим образом герметизированы, чтобы ограничить проникновение. Для получения дополнительной информации см. Руководство «Расположение воздухозаборников для вентиляции».

    CFIS Измерение, проверка и ввод в эксплуатацию

    После установки критически важен ввод системы в эксплуатацию.Первым шагом обычно является проверка того, что, когда контроллер запрашивает наружный воздух, воздухообрабатывающий агрегат включается и открывается моторизованная заслонка. Затем следует измерить расход наружного воздуха. Это можно сделать несколькими способами, но два наиболее распространенных метода следующие:

    • Измерение скорости воздуха в наружном воздуховоде трубкой Пито или анемометром. Скорость (футы в минуту), умноженная на площадь поперечного сечения (квадратные футы) воздуховода, даст объемный расход (куб. Фут / мин).
    • На воздухозаборнике наружного воздуха вытяжной колпак может измерять поток воздуха, втягиваемого в систему. (Обычно для точных измерений требуется слабый ветер или его отсутствие).

    Наконец, балансировочная заслонка и контроллер должны быть отрегулированы так, чтобы желаемое количество наружного воздуха подавалось в систему по желаемому графику.

    CFIS Эксплуатация и обслуживание

    Как всегда, обратитесь к инструкциям производителя по обслуживанию. Одна из привлекательных особенностей систем CFIS — низкие эксплуатационные расходы, но это не означает, что обслуживание «не требуется».Одна очень частая причина выхода из строя — засорение воздухозаборника. Регулярно проверяйте воздухозаборник, чтобы убедиться, что в нем нет мусора (листьев, скошенной травы, мусора, птичьих гнезд и т. Д.).

    Вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (ERV)

    HRV и ERV являются сбалансированными системами. Это означает, что они одновременно выпускают и подают наружный воздух с очень одинаковой скоростью. Два воздушных потока пересекаются в теплообменнике, где тепло из теплого канала передается в более холодный канал, поэтому зимой большая часть тепла в выхлопном потоке передается в приточный поток (летом наблюдается обратное). .HRV передают только физическое тепло; ERV также переносят влагу (скрытое тепло).

    Оценка HRV / ERV

    Большинство HRV и ERV размещаются в прямоугольных шкафах, которые содержат вентиляторы, фильтры, теплообменные среды и т. Д. К этому шкафу обычно подключаются четыре воздуховода: воздухозаборник наружного воздуха, выхлоп на улицу, приток наружного воздуха в дом и выхлоп из помещения. дом. Используйте следующие шаги, чтобы оценить жизнеспособность установки HRV или ERV.

    1. Определите место для оборудования.Блок ERV / HRV должен быть расположен таким образом, чтобы участки воздуховода были короткими и прямыми, чтобы можно было легко подключить силовую и управляющую проводку, а также обеспечить легкий доступ к блоку для обслуживания. Многие ERV / HRV производят изрядное количество шума; помните об этом, если апартаменты будут расположены рядом с чувствительными зонами (например, спальнями). При модернизации подвалы и чердаки являются обычными местами для ERV и HRV, поскольку трубопроводы, идущие из этих мест, могут быть менее опасными.
    2. Определите места забора и выпуска наружного воздуха.Заборник наружного воздуха должен втягивать чистый наружный воздух. Наружный воздух не должен поступать из чердака, подвала, гаража или подполья. Воздухозаборник должен располагаться значительно выше уровня земли и снега, вдали от гаражей или парковок, а также от выхлопных труб. Для получения дополнительной информации см. Руководство «Расположение воздухозаборников для вентиляции».
    3. Определите места подачи свежего воздуха. Одним из потенциальных преимуществ системы ERV или HRV является возможность подавать свежий воздух в несколько мест.Хотя подача наружного воздуха во все помещения может показаться идеальным, это редко бывает практичным. Прокладка воздуховодов ко всем частям дома является сложной и дорогостоящей, особенно в существующем доме. Если ERV установлен в подвале, например, подача свежего воздуха в помещения первого этажа может быть простой задачей, но добраться до помещений второго этажа может быть довольно сложно. Однако даже один регистр подачи свежего воздуха, расположенный относительно далеко от регистров вытяжного воздуха, может обеспечить лучшее смешивание свежего воздуха, чем местные системы вентиляции.

    В своей документации по продукту некоторые производители рекомендуют интегрировать ERV / HRV с центральными системами воздуховодов, используемыми для отопления и охлаждения, как показано на схемах на Рисунке 6. Это требует гораздо меньше работы, особенно в существующем доме. Короткие участки воздуховодов могут подавать свежий воздух в приточную камеру, а выхлопные газы могут вытягиваться из возвратной камеры. Исследования показали, что эта стратегия не работает. Когда вентилятор центрального кондиционера не работает, наружный воздух следует по пути наименьшего сопротивления.На схеме слева на Рисунке 6 путь наименьшего сопротивления — это движение свежего воздуха назад через устройство обработки воздуха и его выпуск через воздуховод в возвратной камере статического давления. В обоих вариантах в жилое пространство поступает очень мало свежего воздуха.

    Рисунок 6. Эти конфигурации ERV / HRV НЕ рекомендуются, потому что наружный воздух может всасываться обратно в ERV / HRV перед тем, как попасть в жилое пространство. (Источник: Aldrich 2014.)

    Включение кондиционера при работе ERV / HRV может решить эту проблему короткого замыкания, но это значительно увеличивает потребление электроэнергии и не рекомендуется.Кроме того, если система воздуховодов негерметична (как и большинство воздуховодов в старых домах), эта утечка может привести к значительным потерям энергии. Одно из решений состоит в том, что по крайней мере одна сторона системы ERV / HRV (т.е. выпускная или обратная сторона) должна быть отведена отдельно. На рис. 7, например, воздух выпускается через специальный вытяжной канал, а охлажденный наружный воздух подается в обратную камеру. Это может решить проблему короткого замыкания, но не проблему утечки в воздуховоде. Полностью вентилируемая система, в которой приточные и вытяжные вентиляционные каналы отделены от каналов для обогрева и охлаждения, может обеспечить наилучшее распределение наружного воздуха, но при модернизации это часто непрактично и дорого.

    Определите размеры воздуховодов и нанесите на карту участки воздуховодов. Чтобы определить размеры воздуховода, обратитесь к документации производителя. Более подробные расчеты размеров см. В руководстве ACCA D.

    . Рис. 7. При интеграции ERV / HRV с системой воздуховодов для обогрева / охлаждения добавьте специальные воздуховоды для подачи или возврата, чтобы предотвратить короткое замыкание в распределении воздуха. (Источник: Aldrich 2014.)

    HRV / ERV Стоимость

    Диапазон стоимости оборудования ERV и HRV достаточно широк.До недавнего времени стоимость основного оборудования составляла примерно от 400 до 2000 долларов. Неудивительно, что устройства с более низким потреблением электроэнергии (> 1 кубических футов в минуту / Ватт) и более высокой эффективностью рекуперации тепла, как правило, являются самыми дорогими. Недавно на рынке США стали доступны некоторые более дорогие европейские продукты. Эти системы могут похвастаться еще более низким потреблением электроэнергии (около 3 кубических футов в минуту / ватт) и более высокой эффективностью рекуперации тепла, но с ценой от 3000 до 5000 долларов.

    Стоимость установки сильно различается; ключевые факторы включают:

    • Расположение основного блока.При установке в доступном пространстве (например, в подвале) установка основного оборудования и подсоединение воздуховодов могут быть довольно простыми.
    • Если воздуховоды могут быть проложены в открытом пространстве (подвал или чердак), отделку стен и потолка можно оставить в основном нетронутой.
    • Увеличение длины воздуховода приводит к увеличению затрат на установку.
    • Необходимость в отводе конденсата и / или насосе увеличивает стоимость.

    Некоторые подрядчики назвали стоимость установки от 1000 до 1500 долларов, когда система полностью устанавливается в подвале, на чердаке или другом доступном пространстве (т.е., требуется очень небольшой демонтаж потолка или стен или отделочные работы). Эмпирические правила не работают при более сложных установках, требующих снятия потолка, стены или пола, строительства пазов, повторной отделки и т. Д.

    Чтобы оправдать более высокую стоимость ERV и HRV, производители предложат отказаться от одного или двух вытяжных вентиляторов для ванной комнаты, а вместо этого можно использовать ERV / HRV для непрерывной вытяжки воздуха из каждой ванной комнаты. Такое расположение часто соответствует требованиям кодекса или программы для местной вентиляции, но ERV / HRV обычно не обеспечивают такую ​​же интенсивность выхлопа, как специализированные вытяжные вентиляторы.Кроме того, хотя это может быть экономией средств при новом строительстве, в существующем доме, где уже установлены вытяжные вентиляторы, экономия сводится к нулю.

    Влияние энергии на HRV / ERV

    Одним из основных преимуществ ERV / HRV является рекуперация тепла. В более холодном климате экономия от рекуперации тепла более заметна. Энергопотребление этих систем также может существенно различаться. В более мягком климате затраты на электроэнергию могут быть больше, чем экономия тепловой энергии.См. Вкладку «Климат» для получения примеров энергии и затрат. Плюсы и минусы систем вентиляции HRV и ERV сведены в Таблицу 3.

    Таблица 3. Плюсы и минусы HRV / ERV
    HRV / ERV Плюсы HRV / ERV Cons
    Тепло- и влагообмен Более высокая стоимость
    Может распределять вентиляционный воздух во многих частях дома Больше обслуживания, регулярная замена фильтра
    Не учитывает большие перепады давления на здании. Экономия энергии варьируется
    Может быть автономной системой Могут быть затруднены установка и ввод в эксплуатацию
    Шум
    Выбор оборудования

    Необходимо сделать выбор между ERV и HRV, и следует учитывать эффективность рекуперации тепла оборудования.

    ERV против HRV

    Основное различие между ERV и HRV состоит в том, что ERV передают влагу (скрытое тепло), а также температуру (явное тепло).HRV передают только физическое тепло; они не переносят влагу. Какой тип выбрать — не всегда простое решение, но ключевой вопрос, который следует задать: обычно ли на улице слишком влажно? В таком случае ERV может быть лучшим выбором.

    На вопрос ERV / HRV легче всего ответить в жарком влажном климате. Например, во Флориде воздух в кондиционируемых домах обычно прохладный и сухой. Воздух на улице довольно влажный. Когда наружный воздух проходит через ERV, влага и тепло переходят от входящего воздуха к выходящему, поэтому входящий воздух будет в некоторой степени охлажденным и осушенным.Это не означает, что ERV осушает дом. Напротив, использование ERV увеличит влажность в доме, но повышение влажности будет меньше, чем при использовании другой стратегии вентиляции.

    За пределами жаркого влажного климата выбрать ERV или HRV не так просто. Некоторые производители предоставляют рекомендации или даже карты страны, показывающие, какой тип системы является наиболее подходящим, но рекомендации различаются от производителя к производителю.Ниже приведены несколько примеров ситуаций.

    • Во многих старых домах с более холодным климатом воздух в помещении зимой часто бывает неприятно сухим — настолько сухим, что многие люди используют увлажнители. ERV может помочь удерживать влагу в доме и потенциально повысить комфорт.
    • В очень герметичных домах в холодном климате, особенно в небольших домах с большим количеством влаги, влажность воздуха в помещении может быть слишком высокой. В этом случае HRV может помочь снизить влажность в помещении.
    • В жарком и сухом климате наблюдается аналогичная тенденция: более крупные или более протекающие дома с низким уровнем образования влаги могут выиграть от ERV (для сохранения влажности в помещении), в то время как меньшие, более тесные дома с более высокой посещаемостью могут выиграть от HRV (для снижения уровня влажности в помещении) .

    Не существует однозначного правила о том, какой тип системы более подходит. Особенно в смешанном климате существует много ситуаций, когда ERV может быть более выгодным во время сезона охлаждения, а HRV может быть более подходящим во время отопительного сезона. Установщики должны руководствоваться своим суждением при выборе систем.

    HRV / ERV Тепловой КПД

    Институт домашней вентиляции (HVI) публикует стандарты для тестирования и оценки эффективности ERV и HRV.Кажущаяся ощутимая эффективность (ASEF) — это наиболее часто публикуемый рейтинг рекуперации тепла в холодную погоду. Ищите значения ASEF выше 80%; наиболее эффективные системы имеют значения выше 90%. Общая эффективность рекуперации (TRE) указана для ERV и учитывает явную и скрытую рекуперацию тепла в течение сезона охлаждения. Для лучшей производительности ищите значения TRE выше 50%. Полный список сертифицированного оборудования доступен на веб-сайте HVI.

    Энергопотребление HRV / ERV. Потребляемая мощность может варьироваться от менее 30 Вт до более 200 Вт.Системы с низким энергопотреблением часто имеют двигатели с регулируемой скоростью (ECM), которые позволяют лучше контролировать интенсивность вентиляции. Хотя системы с низким энергопотреблением (> 1 куб. Фут / мин / ватт) часто бывают более дорогими, их настоятельно рекомендуется использовать. Помимо более низкого потребления электроэнергии и лучшей управляемости, они также обычно производят меньше шума.

    Элементы управления и функции HRV / ERV. Большинство ERV и HRV доступны с программируемыми таймерами различных типов. Обычно они довольно универсальны и могут быть настроены на различные расписания.Во многих ERV или HRV скорость потока можно регулировать, изменяя скорость вращения вентилятора. Когда требуется больше воздуха, их часто можно увеличить вручную до высокой скорости. Некоторые системы предлагают расширенные функции (часто за дополнительную плату), например:

    • Органы управления с датчиками углекислого газа и / или влажности могут увеличивать скорость при более высоких концентрациях (которые обычно указывают на более высокую посещаемость).
    • Некоторые системы могут повышать скорость и / или обходить теплообменник, чтобы воспользоваться преимуществами ночного охлаждения.
    • Иногда доступны более высокие уровни фильтрации (включая HEPA) для удаления переносимых по воздуху аллергенов и других загрязнителей.

    Установка HRV / ERV

    Установка должна выполняться квалифицированным специалистом. Следуйте инструкциям производителя для правильной установки. Обязательно установите блок ERV / HRV в таком месте, где к нему будет легко получить доступ для обслуживания, где можно будет безопасно подавать электроэнергию на блок и где шум системы не будет беспокоить людей. Установите конденсатоотводчики в соответствии с требованиями производителя.

    Все участки воздуховодов должны быть максимально короткими и прямыми.Убедитесь, что наружные проходы должным образом изолированы от воздуха и оснащены соответствующими экранами для защиты от вредителей. В идеале к этим проходам будет легко получить доступ с земли, чтобы пассажиры могли убедиться, что на них нет мусора.

    Воздуховоды

    должны быть герметизированы (см. Отчет «Герметизация и изоляция воздуховодов в существующих домах »), а воздуховоды, идущие на улицу и наружу, должны быть изолированы. Если ERV или HRV устанавливается в некондиционном пространстве (например, на вентилируемом чердаке), необходимо также изолировать воздуховоды, по которым проходит отработанный воздух и кондиционированный наружный воздух.

    Большинство обсуждаемых здесь HRV и ERV представляют собой системы с воздуховодом, то есть два воздуховода идут от блока к помещению, а два воздуховода идут от блока к наружной части. Стоимость установки этих систем воздуховодов часто составляет большую часть общей стоимости системы. Чтобы помочь решить эту проблему, некоторые производители ввели местные ERV. На рис. 8 показан такой блок, установленный на потолке аналогично вытяжному вентилятору в ванной. Для агрегата требуются два наружных воздуховода (один приточный и один вытяжной), но агрегат выпускает воздух прямо из комнаты ниже и подает прямо в нее.По сравнению с обычными ERV, эта система может значительно упростить установку и снизить затраты; однако наружный воздух не распространяется по всему дому, а только в комнату или зону, в которой находится местный ERV. Кроме того, рекуперация тепла является умеренно эффективной, и в холодную погоду эти системы переходят на работу только с вытяжкой.

    Измерение, проверка и ввод в эксплуатацию ERV / HRV

    Рисунок 8. Недорогие местные ERV обычно устанавливаются в потолке для подачи наружного воздуха в комнату, в которой они расположены, и вывода из нее воздуха.(Источник: Aldrich 2014.)

    Как и во всех системах вентиляции, важно измерить расход воздуха и убедиться, что он соответствует спецификациям или требованиям. Измерение расхода на каждом регистре — единственный практический способ проверить балансировку системы.

    Если невозможно получить доступ ко всем внутренним регистрам приточного или вытяжного воздуха (например, если воздух подается в обратную камеру системы центрального отопления и охлаждения), на выводах снаружи могут использоваться вытяжные колпаки. Обычно это практично только в том случае, если выводы доступны с земли и в спокойных внешних условиях (т.э., без ветра).

    Как описано для систем CFIS, пересечение канала с трубкой Пито или анемометром может обеспечивать скорость и расход. Некоторые блоки ERV и HRV фактически оснащены отводами давления, так что потоки можно измерять, подключив манометр непосредственно к самому ERV / HRV.

    Если измерения расхода не соответствуют спецификациям или проектным целям, при необходимости отрегулируйте элементы управления. Если желаемый расход трудно достичь, осмотрите систему воздуховодов, регистры и внешние концевые заделки на предмет препятствий.Если элементы управления имеют расширенные функции (например, таймеры, ускорение потока и т. Д.), Убедитесь, что эти функции работают должным образом.

    HRV / ERV Эксплуатация и обслуживание

    Как всегда, следуйте инструкциям производителя для надлежащего обслуживания. Требования к техническому обслуживанию HRV и ERV часто более строгие, чем для других систем вентиляции. Многие системы требуют периодической очистки и / или замены теплообменников, фильтров и других деталей, склонных к накоплению пыли и грязи.Кроме того, приточные отверстия для наружного воздуха следует периодически проверять, чтобы убедиться, что они свободны от мусора (листьев, скошенной травы, мусора и т. Д.). Некоторые устройства оснащены световыми индикаторами, которые предупреждают жильцов, когда пришло время для обслуживания. Если их нет, жители должны тщательно соблюдать график.

    Арт. 8-2 Отдельно стоящие вспомогательные постройки, гостевые дома, вентиляционные площадки и переносные складские контейнеры

    Эта статья включена в ваш выбор.

    Во всем Жилом Районе s, отдельно стоящие вспомогательных построек должны соответствовать следующим ограничениям относительно расположения в пределах участков :

    Отдельно стоящие вспомогательные постройки или площадки могут быть расположены спереди или сзади участка . Местоположение дополнительного здания будет определять требования к отступлению, использование и высоту упомянутых дополнительных зданий , которые включают следующие критерии:

    Фасад вспомогательных построек определяется как зданий , расположенных в передней половине участка .Эти зданий можно использовать только под гараж или casita . casita определяется как жилая площадь, используемая как спальня, домашний офис или другое использование, которое было бы разрешено и типично в основном здании . casita может также включать в себя ванную комнату, но не кухню.

    Архитектура вспомогательных построек должна быть такой же, как и у основного здания . Если смотреть спереди на участок , дополнительное здание должно казаться продолжением основного здания .

    Требования к отступу и высоте для переднего вспомогательного здания должны соответствовать тем же стандартам, что и для основного здания , но не должны превышать высоту основного здания .

    Задние вспомогательных зданий определяются как зданий , расположенных в задней половине участка . Их использование ограничено стандартным использованием , которое разрешено в главном здании , за исключением кухни.

    Требования к отступлению для задних вспомогательных зданий изменены, чтобы позволить вторжение в требуемые боковые и задние ярдов , за исключением следующего:

    Требуется отступ на один (1) фут со всех сторон вспомогательного здания на каждый (1) фут высотой (до пика здания) над ограждением по периметру участка или стеной , которая должна не превышайте шести (6) футов в высоту.

    Дополнительное здание не должно располагаться ближе к задним линиям собственности, чем расстояние, необходимое для отступления переднего участка на ярдов .

    Дополнительное здание не должно располагаться ближе к улице или боковой линии собственности, чем требуется для основного здания.

    Никакое отдельное заднее вспомогательное здание не должно располагаться ближе к стороне улицы углового участка , чем переднее ярда , требуемого на ключевом участке , за исключением того, что такое отступление не должно быть больше половины (1 / 2) ширина углового участка .

    , здание , которое является дополнительным элементом любого жилого здания , должно быть возведено на высоту более двенадцати (12) футов, если только оно не соответствует тем же требованиям по отступлению, что и основное здание , но не может превышать высоту основного корпуса .

    Все вспомогательные здания , спроектированные или используемые для сна или проживания, должны соответствовать тем же требованиям к отступлению, что и основное здание.

    Отдельно стоящие вспомогательные постройки должны быть постоянно прикреплены к земле с помощью анкеровки или крепления к плитам.

    Вспомогательные постройки должны занимать более двадцати пяти (25) процентов площади, лежащей между тыльной стороной основного здания и тыльной линией собственности.

    Гостевой дом ограничивается участками площадью не менее пятнадцати тысяч (15000) квадратных футов. Гостевой дом, отдельно стоящий или пристроенный, не должен иметь адреса, отличного от основного места жительства на участке или участке. Если гостевой дом конструктивно присоединен к главному зданию, он должен соответствовать всем нормам настоящего Постановления, применимым к главному зданию. На одном (1) участке или участке допускается размещение не более одного (1) гостевого дома.

    Гостевой дом должен быть построен из материалов, цветов и архитектурного стиля, аналогичных основному зданию.

    На участке с основным зданием и гостевым домом максимальная площадь участка всех построек не должна превышать 60 (шестьдесят) процентов.

    В гостевом доме не должно быть отдельных инженерных коммуникаций и входа с проезжей части.

    Ни один гостевой дом не может быть сдан в аренду или сдан в аренду.

    У гостевого дома не должно быть подъездной дороги или стоянки, отдельной от основного места проживания.Основная резиденция должна иметь не менее трех (3) закрытых крытых парковочных мест и вымощенный доступ к каждому из мест.

    Ни один гостевой дом не может быть построен на каком-либо участке или участке, пока главное здание не будет полностью построено и не будет готово к заселению.

    Отдельный гостевой дом подчиняется следующим дополнительным критериям:

    Отдельно стоящий гостевой дом может вторгаться в требуемый участок и задний двор участка, при условии, что отступы пяти (5) футов должны сохраняться от боковых и задних границ участка.На участке от до участка отдельно стоящий гостевой дом не должен располагаться ближе к задней линии участка, чем расстояние, необходимое для отступления передней ярдов . На любом угловом участке отдельно стоящий гостевой дом не должен располагаться ближе к линии собственности со стороны улицы, чем отступ, необходимый для основного здания .

    Ни один отдельно стоящий гостевой дом не должен иметь площадь, превышающую пятьдесят (50) процентов от основного здания и не превышающую высоту двадцати (20) футов.

    Помещения, в которых люди живут или спят, не имеющие хотя бы одной стены , примыкающей к на улице или переулке , или на дворе , должны обеспечиваться естественным освещением и воздухом из вентиляционной площадки в соответствии с следующие:

    Количество историй над кортом

    Минимальная ширина корта в ногах

    1

    20

    2

    30

    3

    40

    4 или более

    50

    Во всех районах многоквартирного, коммерческого и промышленного зонирования использование переносных складских контейнеров разрешается только в соответствии со следующим:

    В качестве временного использования во время строительства, реконструкции или реконструкции постоянных зданий и сооружений на территории при условии утверждения Разрешения на зонирование Департаментом общественного развития.Такое разрешение должно определять и ограничивать количество, размер, расположение и продолжительность складских контейнеров.

    В качестве аксессуара для периодического, периодического или повторяющегося использования в рамках основного разрешенного использования при условии утверждения Разрешения на зонирование Департаментом общественного развития. В дополнение к определению и ограничению количества, размера, местоположения и продолжительности хранения контейнеров, Разрешение на зонирование может потребовать дополнительных мер, таких как увеличение отступов, экранирование стен, ландшафтный дизайн, внешние материалы и цвета, чтобы обеспечить совместимость с прилегающей землей. использует.Разрешения на зонирование, выданные для переносных складских контейнеров в коммерческих и промышленных районах зонирования, должны быть разрешены на период времени, не превышающий шестидесяти (60) дней, с возможностью однократного продления на период времени, не превышающий тридцати (30) дней, в течение календарный год.

    Ни в коем случае контейнеры для хранения не должны располагаться в необходимых дворах, на ландшафтных территориях, на открытых пространствах, в накопительных резервуарах, проездах, требуемых парковочных местах, пожарных полосах, зонах погрузки или в любом другом месте, которое может создавать опасные условия, представлять угрозу для общественной безопасности или создать условия, наносящие ущерб окружающим землепользованию и застройке.

    Во всех районах с односемейным зонированием переносные складские контейнеры разрешены только с целью погрузки и разгрузки домашнего имущества на период времени, не превышающий десяти (10) дней в календарном году.

    Во всех районах нежилого зонирования использование ящиков для сбора пожертвований допускается только в соответствии со следующими стандартами и процедурами:

    Ящики для сбора пожертвований

    разрешены только в качестве вспомогательного средства для установленного и основного разрешенного использования.Ящики для сбора пожертвований подлежат утверждению в Разрешении на зонирование Департаментом общественного развития и после получения письменного разрешения от собственника или его законного представителя.

    Ящики для сбора пожертвований

    не должны препятствовать движению пешеходов или транспортных средств, а также располагаться на полосах отвода, требуемых отступлениях от зданий, ландшафтных зонах, проездах проезда, необходимых парковочных местах, противопожарных полосах, зонах погрузки или любом другом месте, которое могут создавать опасные условия, представлять угрозу общественной безопасности или создавать условия, наносящие ущерб окружающим землепользования и застройки.

    Каждый ящик для сбора пожертвований должен иметь плотно закрывающуюся крышку и иметь вместимость не более шести (6) кубических ярдов. Ящики для сбора пожертвований не должны превышать семи (7) футов в высоту.

    Ящики для сбора пожертвований

    могут быть изготовлены из окрашенного металла, резины, дерева или пластика и должны содержаться в надлежащем безопасном и хорошем состоянии.

    Ящики для сдачи пожертвований

    должны быть четко обозначены для обозначения конкретных предметов и материалов, которые необходимо оставить для пожертвования, имени оператора или владельцев контейнера для пожертвований, а также номера телефона, по которому владелец, оператор или агент владельца или с оператором можно связаться в любое время.В ящике для сбора пожертвований также должно быть указано, что никакие предметы или материалы нельзя оставлять за пределами ящика для сбора пожертвований.

    Занятие парковочных мест Ящиками для сдачи пожертвований не уменьшает количество доступных парковочных мест ниже минимального количества, необходимого для данной площадки.

    Все пожертвованные предметы должны быть собраны и хранятся в ящике для сбора пожертвований. Пожертвованные предметы или материалы нельзя оставлять за пределами ящиков для сбора пожертвований, а территория вокруг каждого ящика для сбора пожертвований должна содержаться владельцем или оператором, или владельцем собственности, без мусора и любых других нежелательных материалов.

    Ящики для сбора пожертвований

    , расположенные или обслуживаемые не в соответствии с настоящей статьей, подлежат аннулированию Разрешения на зонирование.

    Стандарт вентиляции »Аренда помещений

    Плесень и сырость, вызванные плохой вентиляцией, вредны как для здоровья арендаторов, так и для их имущества. Стандарт вентиляции нацелен на плесень и сырость в арендованных домах.

    Плесень и сырость

    Вся частная аренда должна соответствовать требованиям в течение 90 дней с момента новой или возобновленной аренды после 1 июля 2021 года, а все частные квартиры должны соответствовать требованиям к 1 июля 2024 года.

    Все пансионаты должны соответствовать требованиям к 1 июля 2021 года. Все дома, арендованные Kāinga Ora (ранее Housing New Zealand) и зарегистрированные поставщики общественного жилья, должны соответствовать требованиям к 1 июля 2023 года.

    Арендодатели, которые не выполняют свои обязательства по здоровым домам стандарты нарушают Закон об аренде жилых помещений 1986 года. Они могут нести ответственность за штрафные убытки в размере до 7200 долларов.

    Что такое стандарт вентиляции?

    Все жилые комнаты в арендуемой собственности должны иметь по крайней мере одно окно, дверь или световой люк, который открывается наружу и может быть зафиксирован в открытом положении.

    В каждой комнате размер открывающихся окон, дверей и световых люков вместе должен составлять не менее 5% площади пола этой комнаты.

    Каждая оконная дверь, окно или световой люк должны открываться и оставаться фиксированными в открытом положении.

    На всех кухнях и ванных комнатах должен быть вытяжной вентилятор с выходом наружу.

    • Кухни — В любом помещении с варочной панелью новые вентиляторы или вытяжки, установленные после 1 июля 2019 года, должны иметь минимальный диаметр (включая воздуховоды) 150 мм или мощность вытяжки не менее 50 литров в секунду.
    • Ванные комнаты — В любой комнате с душем или ванной новые вентиляторы, установленные после 1 июля 2019 года, должны иметь минимальный диаметр (включая воздуховоды) 120 мм или мощность вытяжки не менее 25 литров в секунду.

    Арендодатели должны в письменной форме запросить у установщиков подробные сведения о диаметрах вентиляторов, воздуховодах и расходе, чтобы они могли продемонстрировать, что они соответствуют стандарту вентиляции для здорового дома.

    Воспользуйтесь нашим онлайн-инструментом, чтобы узнать, нужно ли вам устанавливать новые вытяжные вентиляторы на кухне и в ванной комнате вашего объекта аренды.

    Инструмент для вентиляции

    В нашем руководстве содержится более конкретная информация о стандартах вентиляции.

    Загрузите руководство по вентиляции. [PDF, 2,3 МБ]

    Если у вас есть вентилятор

    Вентиляторы, установленные до 1 июля 2019 г., должны обеспечивать вентиляцию вне дома и находиться в хорошем рабочем состоянии, но они не должны соответствовать требованиям, перечисленным выше .

    Когда они перестают работать, они должны быть отремонтированы, чтобы они были в хорошем рабочем состоянии, или заменены вентиляторами, которые соответствуют всем требованиям.

    Исключения из стандарта вентиляции

    Есть два особых исключения из стандарта вентиляции. Информация здесь является обзором. Более подробную информацию об этих исключениях можно найти в подразделе 4 Правил норм здорового дома. (Внешняя ссылка)

    1. Комната не должна соответствовать требованиям для открывающихся окон и внешних дверей, если это было законно, когда она была построена или переоборудована. в жилое пространство. Если наличие меньшего количества окон или дверей было законным только потому, что комната соответствовала альтернативным требованиям к вентиляции, тогда комната все равно должна соответствовать этим требованиям, чтобы претендовать на это исключение.
    2. Это исключение распространяется на кухни или ванные комнаты, где установка вытяжного вентилятора практически нецелесообразна. Это исключение имеет ряд критериев, которым необходимо соответствовать. Мы рекомендуем арендодателям получить профессиональную консультацию и сохранить копию этой консультации, чтобы иметь право на это освобождение.

    Эти два освобождения являются дополнительными к общим льготам.

    Общие исключения из стандартов здорового дома

    Дополнительная информация

    Стандарт вентиляции является одним из пяти стандартов здорового дома.Узнайте о других стандартах здорового дома:

    Правильная вентиляция в частном доме

    Правильная вентиляция в частном доме

    Правильно организованная система вентиляции требует любого помещения — как городской квартиры, так и загородного коттеджа. Постоянное изменение всего объема воздуха жизненно важно для поддержания оптимального микроклимата. Неизменна физиологическая особенность процессов дыхания: при недостаточной вентиляции выдыхаемый углекислый газ накапливается ежесекундно, превышение его допустимой концентрации способствует разрастанию плесени и патогенных грибов, а также отрицательно сказывается на работе органов дыхания и кроветворения.Как следствие — упадок сил, раздражительность, общее ослабление организма. Вентиляцию в частном доме (впрочем, как и в городской квартире) следует устраивать по заранее разработанному проекту, в соответствии с действующими стандартами и исходя из расчетов воздухообмена. Эффективная вентиляция в загородном доме может быть организована несколькими способами, различным конструктивно.

    Контент

    • Углубляемся в процесс воздухообмена
    • Естественная вентиляция в современном загородном доме
    • Механическая вентиляция

    Углубляемся в процесс воздухообмена

    В зависимости от способа организации воздухообмена, естественный Различают ИВЛ и ИВЛ.В любом случае свежий воздух должен подаваться через жилые комнаты, а загрязненный из технических помещений (санузлы, санузлы, кухни, кладовые) — удаляться. Какая бы система вентиляции ни использовалась, во внутренней основной стене помещения обязательно устраивать вентиляционные каналы, чтобы избежать возможного промерзания воздуховода и, как следствие, «опрокидывания» воздушного потока (движения в обратном направлении). ), если воздуховод установлен в наружной стене. Из наиболее загрязненных участков дома отработанный воздух выводится через вентиляционные каналы.

    Схема правильно организованного воздухообмена в частном доме должна быть примерно такой

    Естественная вентиляция в современном загородном доме

    Естественная вентиляция в частном доме осуществляется за счет разницы в плотности воздушных потоков в помещении и на открытом воздухе. Приток и удаление воздуха могут осуществляться как организованно, так и неорганизованно. С давних времен вентиляция в деревянном доме осуществлялась неорганизованно: воздухообмен даже при закрытых окнах осуществлялся путем проникновения и удаления воздуха через небольшие щели в стенах, а также возле оконных и дверных проемов.О сохранении тепла в данном случае, как вы понимаете, говорить не приходится.

    Современная система вентиляции частного дома имеет свои особенности, поскольку в строительстве используются новые энергосберегающие, но в то же время паронепроницаемые конструкции и материалы. Утепление стен специальными теплоизоляционными материалами, установка герметичных пластиковых окон решает проблему сквозняков, но вместе с тем возникает новая проблема — недостаточный приток воздуха и, как следствие, значительное ухудшение микроклимата со всеми вытекающими. вышеперечисленные последствия.Проветривание дома может быть более эффективным. Организовать приток воздуха в помещение, в котором установлены герметичные стеклопакеты и плотно прилегающие к дверной коробке входные и межкомнатные двери, можно путем обязательной установки в окнах клапанов приточного воздуха и оснащения дверей специальными передаточные решетки для обеспечения воздухообмена.

    Приточный клапан оконный необходим для организации притока воздуха в помещения с пластиковыми окнами

    Это решает проблему отсутствия воздушной и звукоизоляции (речь идет об оконных и дверных клапанах, препятствующих проникновению шума, но пропускающих воздух пройти).Отвод воздуха при организации естественной вентиляции в современном доме осуществляется через оборудованные вытяжки в кладовых, в ванной и на кухне. Система естественной вентиляции энергонезависима. В случае отключения электроэнергии он работает без помех, однако его работа во многом зависит от климатических и погодных условий.

    Механическая вентиляция

    Вентиляционное устройство в частном доме может быть выполнено с механическим принуждением воздухообмена (это метод называется ИВЛ).За счет использования приточных устройств с вентиляторами, фильтрами и глушителями свежий воздух забирается, а его вывод может осуществляться как естественным путем, так и с помощью электрических вытяжных устройств.

    Устройство механической вентиляции с различными вентиляционными отверстиями

    При механической вентиляции в помещении создается избыточное давление, стимулирующее выход загрязненного воздуха через вентиляционные каналы наружу. Правильно устроенная приточная вентиляция в частном доме дает возможность изменять параметры воздушного потока в соответствии с потребностями, ведь помимо приточно-вытяжной, попутно можно проводить обогрев, охлаждение, очистку или ионизацию воздуха.

    Эффективную вентиляцию в каркасном доме можно организовать только с применением механической приточной системы, в связи с отсутствием собственной теплоемкости у стен. При проветривании такого дома летом помещение очень быстро нагревается, зимой быстро остывает. Поэтому необходимо охлаждать поступающий воздух летом и нагревать его зимой, чтобы поддерживать в доме оптимальную температуру.

    Принципиальная схема приточного вентиляционного агрегата, обеспечивающего обогрев и фильтрацию воздуха

    Принудительный отвод загрязненного воздуха стимулирует приток свежего: создается разрежение, которое помогает втягивать свежий воздух через окна или воздухозаборники.Этот способ применяется при недостаточной естественной тяге летом, когда разница температур на улице и в помещении незначительна.

    Часто комбинация вышеперечисленных методов используется для рационального использования энергоресурсов и обеспечения надлежащей эффективности вентиляции как зимой, так и летом. Современные приточно-вытяжные устройства могут быть, по сути, энергосберегающими технологиями, поскольку позволяют осуществлять воздухообмен с одновременной рекуперацией.

    Схема работы приточно-вытяжной системы вентиляции с использованием энергии удаляемого теплого воздуха из помещения для обогрева подачи холодного воздуха в зимний период.

    Как видите, вентиляция загородного дома — оснащенная своими руками или приглашенными специалистами, должна быть продумана, исходя из понимания сути процессов воздухообмена с учетом климатических особенностей региона. и свойства материалов, используемых в строительстве.

    Принудительная вентиляция на кухне в частном доме. Установка кухонной вытяжки в частном доме своими руками

    Сложно представить современный дом без кухонной вытяжки, ведь система вентиляции — это условие комфортной атмосферы на кухне.Он уберегает от неприятных запахов, защищает от горения, очищает воздух от частиц пищи и пыли, удаляет вредные вещества, образующиеся при горении газа. Установка вытяжки — важное дело в частном доме. А потому подходить к его выбору и установке необходимо со всей серьезностью, особенно если вы планируете делать это самостоятельно.

    Виды вытяжек

    Все виды вытяжек, устанавливаемых над газовой плитой, можно разделить на:

    • подвесной;
    • встраиваемый;
    • каминов.

    Вытяжки подвесные

    Отличаются небольшой высотой и плоской формой. Их часто размещают над шкафами на кухне. Преимущества подвесных вытяжек — простота монтажа своими руками и невысокая цена. Им не нужна вентиляция, потому что они по сути являются фильтрами.

    Вытяжки встраиваемые

    Внешне они абсолютно не отличаются от подвесных конструкций, но обеспечивают проточную вентиляцию в доме.Такая вытяжка, установленная своими руками, скрыта шкафами и поэтому не бросается в глаза.

    Вытяжки каминные

    Их еще называют куполообразными. Они могут быть разной формы, из пластика, металла, дерева. Такие вытяжки уже могут быть эксклюзивным декором, превращая пространство над газовой плитой в часть интерьера и его изюминку.

    Также капюшоны могут быть по типу крепления:

    1. у стены;
    2. угловой;
    3. островной.

    Вытяжка настенная

    Этот тип самый распространенный. Они прикрепляются к стене с одной стороны. Их проще всего установить своими руками. Угловые вытяжки подходят для таких конфигураций кухни, где плита устанавливается в углу.

    Вытяжки островные

    Их можно установить в любой части кухни. Их, как правило, используют в тех интерьерах, где рабочая зона вынесена на островок в центре помещения.Такие вытяжки над газовой плитой относятся к дорогому сегменту. Поэтому у них есть ряд дополнительных функций и электронное управление.

    Также вытяжки можно разделить на:

    Колпаки фильтров

    Они больше подходят для деревянных старых домов, загородных домов — то есть для тех построек, где невозможно провести вентиляцию из-за недостатка средств или особенностей дома. Такие вытяжки имеют жировые и угольные фильтры, очищающие воздух от пыли, жира и грязи.Такие фильтры время от времени меняются. Стоят эти вытяжки недорого.

    Вытяжки

    Устанавливаются там, где есть вентиляция. В загородном доме Это наиболее подходящий вариант благодаря своим высоким характеристикам. В вытяжных шкафах нет угольного фильтра. Вместо жироулавливающего фильтра устанавливается жироуловитель, который не заменяется, а периодически промывается. В доме такую ​​вытяжку можно установить своими руками.

    На кухне важно, чтобы вытяжка работала безупречно.Поэтому чистка и замена фильтров — основа комфорта. Кроме того, чистка жироулавливающего фильтра обеспечивает безопасность.

    В частном доме применяются практически все виды вытяжек. Существует тенденция, что в больших домах, где вентиляция проводится на профессиональном уровне, на кухне часто предпочитают делать островную вытяжку. В деревянном обычном доме распространена обычная настенная вытяжка.

    Важно : Выбирая вытяжку, в доме стоит отдать предпочтение моделям с двумя вентиляторами, высокими энергетическими характеристиками.Такие вытяжки в доме меньше шумят и работают эффективнее.

    Какую вытяжку выбрать (видео)

    Выбор вытяжки также зависит от типа вентиляции в доме. Вентиляционная шахта редко встречается в деревянном деревенском доме. В этом случае вентиляция разрабатывается и производится своими руками. Вы можете сделать полную систему вентиляции или выбрать самую простую фильтрующую модель вытяжки. В таком случае действительно можно сделать самому. Но считать, что такая вытяжка является полноценной вентиляцией, не стоит.Она будет фильтровать воздух, не вынимая его из комнаты, а просто очищать.

    Монтаж вытяжки

    Установить вытяжку в частном доме своими руками не так уж и сложно. Проветривание кухни можно делать даже в том случае, если дом уже есть и в стенах нельзя делать каналы. При установке вытяжки в частном доме своими руками штатная вентиляция может быть прервана неправильными действиями. Чтобы этого не произошло, достаточно при установке притянуть воздушный короб к вытяжке и смонтировать на нем заслонку.Таким образом будет обеспечена вентиляция и установлена ​​вытяжка.

    Но самая простая вентиляция — это отверстие в стене, через которое затем начинается воздуховод. Для воздуховодов, гофрированных или пластиковых труб. При создании вентиляции следует постараться расположить вентиляционное отверстие над вытяжкой.

    Важно : Для вытяжек лучше всего выбирать круглые трубы. Гофрированные трубы удобны тем, что их можно по своему усмотрению гнуть под любым углом, что значительно облегчает монтаж в частном доме.Но такая вентиляция при работе в доме создает шум из-за высокого сопротивления воздуха.

    В частном доме вытяжку лучше всего устанавливать над газовой плитой, особенно если речь идет о деревянной конструкции. Конструкцию необходимо устанавливать на высоте 70 см и выше утеплителя. В противном случае вытяжка не сможет хорошо справляться со своими обязанностями или пострадает от тепла от огня.

    Если вытяжка соприкасается с потолком или стенами, необходимо выполнить изоляцию.Это особенно важно, если речь идет о деревянном частном доме, поскольку потолки здесь не бетонные, а из легковоспламеняющегося дерева.

    Как установить вытяжку своими руками (видео инструкция)

    Соединение капота

    Когда продумана вентиляция, необходимо подключить вытяжку. В частном доме вытяжки подключаются к сети при помощи 3-х проводов — ноль, масса, фаза. При подключении вытяжки не забываем о заземлении. Однако батареи и трубы в этом качестве использовать нельзя.Заземление цепляется за нейтраль. Но если нет навыков и знаний, то самостоятельно подключать вытяжку в вытяжке не стоит.

    Вентиляция в частном доме — необходимый атрибут, позволяющий не только создать благоприятный микроклимат в помещении, но и сохранить целостность всей конструкции.

    Если говорить о вентиляции деревянного дома, то сам материал постройки пропускает хороший свежий воздух, а также прорези в окнах и дверных коробках с вентиляционными отверстиями.В этом случае дымоход служит своеобразным вытяжным каналом.

    Современные деревянные дома сделаны практически герметичными. Это стало возможным благодаря использованию пластиковых герметичных окон. В этом есть несомненные плюсы: тепло не уходит из помещения. Есть и недостатки; естественная вентиляция практически отсутствует.

    В этом случае придется прибегнуть к принудительной вентиляции. Это стоит намного дороже. Принудительная вентиляция потребляет электроэнергию, что требует капитальных затрат. При оформлении помещения всегда лучше использовать естественную вентиляцию, если речь идет о деревянном доме.

    Устройство естественной вентиляции

    Вытяжной воздуховод лучше всего выводить на крышу. В то же время, чем выше верхний разрез, тем сильнее будет перепад давления, и это создаст интенсивную циркуляцию воздуха. Стенки канала должны быть ровными и равными по поперечному сечению. Это обеспечит высокую тягу, а пыль не будет оседать на стенах.

    Соблюдая эти простые правила, можно организовать отличную вентиляцию в частном деревянном доме.Самое главное помнить, что деревянный дом — отличное сооружение для естественной вентиляции, поэтому на него следует ориентироваться при проектировании и установке. Не используйте дополнительные устройства. В случае деревянного дома в этом нет необходимости.

    Вентиляция в каркасном доме

    Современный дизайн каркасных домов предполагает установку пароизоляции по всему внутреннему периметру стен. Это говорит о том, что атмосфера внутри каркасного дома полностью изолирована от внешнего мира. Ни о какой естественной вентиляции каркасного дома здесь речи не идет. . Но нужно что-то придумать, чтобы организовать циркуляцию воздуха в помещении.

    В этой ситуации не удастся управлять вентиляционными коробами, которые будут выходить из кухни и ванной через крышу на улицу. Эта технология работает исключительно в многоэтажных домах. Каркасный дом к таковым, конечно же, не относится. Здесь придется организовать принудительную вентиляцию, а значит, возникнут дополнительные расходы.

    Теперь стоит поговорить об организации оттока. В этой ситуации естественный отток организовать не может, поэтому используется только принудительный метод. Для этого используется вентиляторная система, втягивающая воздух из нежилых помещений.

    Можно использовать самые обычные вентиляторы, которые продаются в любом электронном магазине, а можно использовать специальные модели, которые будут реагировать на внешний вид человека или повышение влажности. На Западе такие умные системы широко используются при организации вентиляции в каркасных домах.

    Идеально подходит для домашней вентиляции пластиковых воздуховодов и фитингов.
    Есть и другие нюансы, которые связаны с самостоятельной организацией вентиляции в каркасном доме. Например, не нужно использовать воздуховоды квадратного или прямоугольного сечения. В рабочем режиме стены могут начать прогибаться внутрь. С этим связано использование воздуховодов круглой формы. При организации вентиляции на кухне лучше использовать вытяжки с фильтром. Он вернет в комнату очищенный воздух.

    Многие используют для организации охлаждения помещения кондиционеры, которые нарушают микроклимат во всем помещении.Также они несут дополнительные расходы, связанные с потреблением электроэнергии.

    Устройство вентиляции чердака

    Итак, теперь понятно, зачем устраивать вентиляцию на чердаке частного дома. Стоит более подробно рассмотреть, как самостоятельно организовать вентиляцию на чердаке.

    Весь процесс состоит из нескольких последовательных этапов:

    1. Необходимо найти хорошее место для приточно-вытяжной установки. Для нее нужно выбрать самое чистое место на чердаке.
    2. Вентилятор установлен снаружи крыши. Он будет заниматься вытяжкой воздуха изнутри. Самое главное, чтобы учесть, что расстояние между приточной системой и вентилятором должно быть не менее восьми метров.
    3. Далее монтируются вентканалы. В качестве них можно использовать трубы. На торцы вентканалов надевают диффузоры или решетки.
    4. Теперь нужно установить рекуператор. Его прямое назначение — охлаждение и нагрев воздуха.

    На чердаке можно использовать более простые системы вентиляции.Есть вариант со слуховыми отверстиями. Они приносят как практическую, так и эстетическую пользу.

    Прочие помещения

    Частный дом — мечта любого человека. Многие стремятся обзавестись собственным уголком. Кухня частного дома — это то место, где хозяйка проводит большую часть своего свободного времени. Там она готовит самые разные блюда, чтобы порадовать всех членов семьи. Часто при приготовлении пищи пишут, возникают различные неприятные запахи, которые разносятся по квартире, где могут находиться и другие члены семьи.Также необходима вентиляция в туалете частного дома.

    Вентиляция кухни в частном доме

    Из-за повышенной влажности и тепла на кухне человек может заболеть различными заболеваниями. Чтобы исключить подобные неудобства, стоит установить систему вентиляции.

    В принципе, система довольно простая. Для создания циркуляции воздуха можно использовать естественную вентиляцию. Время от времени стоит открывать окна и двери. Большинство домов в частном секторе — деревянные.В них естественная вентиляция создается за счет создания искусственных отверстий в стенах и окнах. Этого будет достаточно для создания воздушного потока.

    Вытяжка

    Вытяжка может быть изготовлена ​​из различных материалов. Самым популярным в этом плане является алюминий. Вытяжку можно установить самостоятельно или обратиться за помощью к специалистам. Для организации вытяжного воздуха в вытяжку устанавливается вентилятор, вытягивающий из кухни все посторонние запахи.

    Используется в основном для вентиляторов, работающих от сети 220 вольт.Самостоятельно установить такую ​​вытяжку вполне возможно. Главное — соблюдать элементарные правила безопасности.

    Вентиляция в частном доме в ванной

    Стоит обратить внимание на то, что проверку и установку вентиляции следует проводить перед началом любых ремонтных работ. Установка решеток и радиального вентилятора — после завершения.

    Вентиляция в ванной должна обеспечивать воздухообмен не ниже всех норм СНиП.Кроме того, вентиляция должна иметь максимально простую конструкцию для будущего обслуживания, а также иметь низкий уровень шума. Надо следить за качеством работы. За этим можно следить самостоятельно, а можно доверить это дело дизайнерам, которые принимали участие в разработке проекта. В этом случае можно не беспокоиться о качестве изготовления.

    Если вентиляционный канал расположен не непосредственно за стеной, а через две-три комнаты, то вентиляцию в ванной невозможно организовать таким простым способом.В этой ситуации придется пустить вентканал в комнату. Здесь речь идет о вентиляционных каналах. Существует несколько видов вентиляционных каналов:

    1. Пластиковый ящик. Он может иметь прямоугольное или круглое сечение. Он плохо проводит шум, а сопротивление потоку воздуха минимально, что требуется в данной ситуации. Для установки используется специальный крепеж.

    2. Гофроящик. Он бывает двух видов — мягкий и жесткий. Изделие такого типа лучше всего использовать на небольших расстояниях, а также в труднодоступных для проветривания местах.

    Вентиляция котельной в частном доме

    Любой котел при сжигании в нем газа выделяет различные оксиды, которые выходят через дымоход. При этом горит и чистый воздух. Отсюда следует зависимость — чем больше мощность у котла, тем больше в нем горит воздух.

    Вентиляция в котельной частного дома может быть довольно простой в плане дизайна. В стене проделывается отверстие, в которое вставляется вентиляционная труба. Снаружи труба снабжена сеткой, а с внутренней — обратным клапаном.Такая вентиляция называется естественной. Он всегда будет работать независимо от действий человека.

    Кроме такой вентиляции понадобится еще и дымоход для котельной. При планировании вентиляции также необходимо учитывать, какой вид топлива будет использоваться для отопления. Это может быть газ, электричество или какое-то твердое топливо.

    Для того, чтобы в котельной была хорошая вентиляция, требуется трехкратный воздухообмен. Для улучшения циркуляции воздуха в котельной частного дома можно использовать разные методы.Один из самых эффективных — использование умных климатических систем.

    Система вентиляции в котельной частного дома удачно сочетается с кондиционером. Подобные системы работают довольно просто. Воздух подается с помощью механики, а вентиляция — за счет втягивания.
    Такие системы обладают довольно высоким уровнем шума и довольно внушительными габаритами.

    Всегда следует помнить, что какая бы система вентиляции ни была выбрана для котельной частного дома, лучше доверить работу специалистам.Естественно, все описанные выше системы можно сделать самостоятельно, но для этого нужно проделать все расчеты по проекту.

    Вентиляция в частном доме своими руками видео

    Видео

    «Вентиляция в частном доме» позволяет наглядно увидеть, как каждый человек может правильно обеспечить свежий воздух в своем доме. В видео пошагово рассказывается, как произвести монтаж вентиляции по всему дому, то есть не только в жилых помещениях, но и в котельной, кухне и санузле.

    Рассказывает, как организовать подачу воздуха и его отток. Подробно показано, как сделать вытяжку своими руками, а также как использовать возможности самой постройки для организации системы естественной вентиляции. Автоматизированные системы, использующие самое современное оборудование, с помощью этого видеоролика становятся простыми в установке и отладке. Теперь каждый без проблем сможет установить в своем доме вентиляцию любой сложности.

    1. Назначение вытяжки.
    2. Из чего состоит система и необходимый набор инструментов.
    3. Подготовительные работы.
    4. Установка выхлопной системы.
    5. Тестирование кухонной вытяжки зимой.
    Вытяжка размещается над плитой, предназначена для вентиляции и очистки загрязненного воздуха (копоти, запахов) или его перемещения за пределы помещения. Установка кухонной вытяжки — процесс трудоемкий, если у вас нет вентиляционного отверстия, требующий базовых знаний и навыков в области электрики, если вам нужно перенести или повторно подключить розетку. В остальном работа несложная, главное иметь практические навыки строительства.
    Из чего состоит система и необходимый набор инструментов и материалов.
    В состав встроенной бытовой вытяжной системы входят:
    — вентилятор с жироуловителем и местным освещением;
    — вытяжной канал;
    — переходные элементы;
    — гофра диаметром 115 мм;
    — воздуховод длиной 300 мм и диаметром 130 мм;
    — вентиляционный козырек с обратным клапаном диаметром 130 мм.
    Питание осуществляется через розетку, которая находится во внутренней зоне вытяжки для вытяжек.

    Подготовительные работы.

    Установка кухонной вытяжки начинается с определения места ее расположения. После этого на несущей стене под воздуховод прорисовываются круги, сечением 130 мм и розеткой диаметром 65 мм. Через пробойник и длинное сверло просверливаются сквозные отверстия по контуру будущего вентиляционного проема и в его центре. Через отверстия козырьком выбивается отверстие диаметром более 130 мм. Коронка или дрель (6 — 12 мм) и копье подготавливают место для ящика под розеткой.Из распределительной коробки с соблюдением норм монтажа электрических систем пробивают или нарезают строб на розетку, и прокладывают двухжильный медный провод сечением два миллиметра так, чтобы его концы свешивались с перечисленных коробок на 150-200 мм. Короб из алебастра закрепляется под розеткой и проводом. На цементный раствор устанавливают воздуховод сечением 130 мм, под углом 5-10 градусов к стороне улицы.

    После высыхания раствора стена выравнивается стартовой и финишной шпаклевкой.



    По окончании застывания раствора производятся отделочные работы. Концы закладного провода очищаются от изоляции и подключаются к фазе, нулю и выводам розетки, которая затем устанавливается на штатное место.

    Монтаж выхлопной системы.

    1. Установка козырька. На фасаде здания по уровню крепится козырек с обратным клапаном.



    В случае сильного отклонения по вертикальной оси клапан будет в приоткрытом положении, пока система удаления воздуха не работает.
    2. Подготовка ящика. Встроенная вытяжка монтируется в короб глубиной 305 мм из ЛДСП (толщиной 16 мм) и закрывается фасадом из МДФ. Остальные размеры показаны на фото.



    В задней стенке и в полке из ДСП лобзиком вырезают сквозные элементы под гофру (сечение 140 мм) и розетку, конец которой защищен от влаги силиконом. . На внутренней полке, ближе к углу, просверливается отверстие диаметром 8-10 мм для установки электрического кабеля.



    Вытяжка подключается к другим навесным кухонным шкафам.
    3. Крепление навесных ящиков к стене. К ящикам крепятся регулируемые навесы.



    На стене проводится разметка и крепление планки для навесов. Ящики навешиваются и устанавливаются по уровню.
    4. Установка перехода. Переход от сечения 125 (внешний размер) к 115 мм (внутренний диаметр) вставляется в воздуховод изнутри воздуховода.
    5. Установка кухонной вытяжки. Через подготовленное отверстие полки продевается трос, и сразу к нему крепится вытяжное устройство. К кабелю подключается вилка. Один конец алюминиевой гофры на 115 мм вставляется в воздуховод, другой зажимается на патрубке устройства.



    Вилка вставляется в розетку и проверяются все режимы работы устройства.

    Тестирование кухонной вытяжки зимой.

    В ходе исследования при -20 ° С и простой плите (более 12 часов) выяснилось, что если конденсат образуется, он не попадает на кухню или фасад здания, клапан всегда остается свободным и система работает без прерывания.На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с установленным под углом воздуховодом зимой не покроются льдом.

    Сложно представить комфортную атмосферу в частном доме без грамотного обустройства в нем системы вентиляции, способной обеспечить приток свежего воздуха и вытяжной патрубок. Особенно это актуально при полной герметизации помещения за счет пластиковых окон и металлических дверей. Вытяжка на кухне — важное звено всей системы вентиляции.Ведь именно она способна уберечь от различных неприятных запахов на кухне, помочь очистить воздух от частиц пищи, пыли, гари и различных вредных веществ. Поэтому к выбору таких необходимых устройств на кухне и монтажным работам нужно подойти со всей ответственностью.

    Какие бывают вытяжки?

    Все вытяжки для кухни можно разделить на вытяжные, наиболее подходящие для тех частных домов, где по каким-то причинам вентиляция отсутствует.Если в доме уже есть вентиляция, то вытяжка будет наиболее удобным вариантом. В них нет фильтра. Вместо него установлен жироуловитель, не требующий периодической замены, как в случае с фильтром. Чтобы очистить грязь, просто вымойте ее.

    Вытяжки:

    • встраиваемые — обеспечивают проточную вентиляцию, могут быть скрыты от глаз шкафами;
    • подвесной — подходит для размещения над кухонными шкафами, недорогой по стоимости и достаточно простой в установке;
    • каминные полки — они разные по форме, из разных материалов, могут превратить пространство над плитой в эксклюзивный элемент интерьера, их еще называют «куполообразными».


    Вытяжки для кухни также различаются по типу крепления. Исходя из этого, все их можно разделить на 3 группы:

    1. Стенка . Самые распространенные стеновые конструкции. Их довольно легко установить своими руками. С одной стороны такие вытяжки крепятся к стене, бывают самых разных форм, могут быть с подсветкой, что вносит оригинальность в дизайн кухни, или без нее.
    2. Уголок Угловые конструкции наиболее уместны при угловом расположении печи в помещении.
    3. Остров . Вытяжку, относящуюся к островному типу, можно установить в любой наиболее удобной для хозяйки части кухни. Такая система чаще всего применяется там, где рабочая зона расположена в центре комнаты.

    В частных домах повышенным спросом пользуются все виды вытяжек. Но в больших загородных резиденциях больше предпочтение отдают островному варианту, а на дачных участках и в обычных деревянных домах — у стены.

    Наконечник.Выбирая вытяжку для кухни, имеет смысл рассмотреть модели большей мощности и с 2 вентиляторами, ведь они работают намного эффективнее и производят меньше шума.

    Установка вытяжки

    Перед установкой вытяжки на кухне нужно приобрести необходимые материалы, запастись подходящим инструментом для этих работ и составить небольшой проект или хотя бы простую схему системы. По правилам саму вытяжку ставят не ближе 65-70 см к поверхности печи.Для газовой плиты требуется расстояние чуть большее — примерно от 80 см. В противном случае под воздействием тепла, идущего от печки, вытяжное устройство может деформироваться. В месте соприкосновения со стенами или потолком необходимо будет уложить слой утеплителя, что особенно актуально в тех случаях, когда частный дом деревянный. Но такой материал, как дерево, все же довольно легко воспламеняется.


    Для того, чтобы работа вытяжки была достаточно эффективной, она должна соответствовать размеру печи или быть немного больше.Если в частном доме уже установлена ​​система вентиляции, патрубок от вытяжки для отвода отработанного воздуха подключается к существующему каналу. При отсутствии встроенной вентиляции в стене, выходящей на улицу, проделывается отверстие для выхлопной трубы.

    Внимание! Размер отверстия в стене для вентиляции должен соответствовать диаметру трубы. Если они не соответствуют по размеру, скорость выхода воздуха уменьшится, а шум при работе устройства увеличится.

    Эксплуатация вытяжки на кухне будет эффективной при правильном подборе воздуховодов. Они бывают 2-х типов:

    Пластик продается уже разрезанным в процессе производства на куски определенного размера. Одной такой детали может не хватить, чтобы сделать дымоход без стыков, поэтому использовать металлическую гофру довольно удобно. Пластиковый короб или гофрированный воздуховод присоединяется к отверстию в стене с помощью фланца с обратным клапаном, который нужен для того, чтобы при сильном ветре воздух не попадал обратно в вытяжку.При использовании в качестве воздуховода металлической гофры такие выхлопные трубы для большей эстетики внешнего вида можно спрятать в декоративные коробки, которые имеют различную форму.


    При самостоятельной установке вытяжки важно правильно смонтировать корпус этого устройства. Выполняйте это строго по предварительной разметке. В нем просверливаются отверстия, соответствующие точкам крепления, расположенным на капоте самой вытяжки. В эти отверстия забиваются дюбеля, на которые накручиваются навесы для устройства.Затем на них можно повесить вытяжной колпак. Для подсоединения воздуховода к вытяжке используется переходная втулка. Один конец надевают на гофрированную трубу, а другой — на выступающую часть выходного отверстия кухонной вытяжки, при необходимости армируя монтажной лентой. Стыки фиксируются струбцинами.

    При установке кухонной вытяжки нужно учитывать следующие моменты:

    • воздуховод должен быть как можно короче;
    • желательно минимальное количество колен выхлопной трубы;
    • Лучше, если все повороты воздуховода будут не очень крутыми.

    Будет лучше, если внутренняя поверхность воздуховода будет гладкой. Это сделает гидравлическое сопротивление минимальным.

    Подключение вытяжки

    Чтобы вытяжка заработала, ее необходимо подключить к электросети. Вы можете подключить провода от этого блока к электрической коробке с помощью клемм. Или от этого ящика подвести к самой вытяжке электрический провод и установить розетку для ее включения.


    Часто при установке кухонной вытяжки электрический провод выводят наружу на поверхность стены.В этом случае их можно уложить в кабельные каналы, чтобы придать всей конструкции более эстетичный вид. Подключая прибор к электросети, нельзя забывать о необходимости заземления, используя для этого глухую нейтраль, а не трубы, аккумуляторы или другие предметы. Проведение электромонтажных работ требует определенных знаний и навыков. Если их нет или нет уверенности в их компетенции, стоит доверить этот участок работы специалистам, которые этим занимаются профессионально.

    Самостоятельная установка кухонной вытяжки в частном доме не представляет большого труда для тех, кто умеет пользоваться инструментом и имеет хотя бы небольшой опыт такой работы. При этом важно правильно оценить свои сильные стороны и навыки, а также соблюдать правила безопасности. Тот же участок работы, который требует профессиональных знаний, лучше доверить специалисту. Это касается, в первую очередь, непосредственно электромонтажных работ при подключении вытяжки к сети.

    Подключаем вытяжку сами: видео

    Как подключить вытяжку в доме: фото








    Даже если вы уже сделали ремонт на кухне и не хотите еще раз «разгромить» ее, вы вполне можете внести некоторые изменения в ее дизайн.Имеется в виду такие операции своими руками. Конечно, сначала следует определиться, какой тип вытяжки вам потребуется. Возможно, с этого мы и начнем.

    Какие они?

    По типу они делятся на фильтрующие и эвакуационные. Первые из них прогоняют воздух в помещении через систему фильтров, а вторые просто выбрасывают его в окружающую среду. В общем, в кустарном варианте «модернизации» вы запросто сами установите дешевый вытяжной шкаф

    Но особо стремиться к этому не стоит: даже промышленные изделия такого класса не обеспечивают действительно качественной очистки воздуха, и их стоимость часто непомерно высока.К тому же инструкция к этому классу предусматривает полное лишение гарантии на какие-либо самостоятельные действия.


    Только после этого надеваем гофру на выхлопную трубу и аккуратно фиксируем подходящим хомутом. Герметик заливать не стоит: во-первых, он сильно усложнит обслуживание установки. К тому же давление в системе снизится, а значит на кухню ничего не попадет. Наконец, складчатая гофра сама по себе будет отличной изоляцией.

    Наконец-то установка вытяжки закончена! Надеемся, вы узнали об основных моментах. Необязательно следовать нашим советам и вдвигать вытяжку в шкаф, так как вы сами можете придумать варианты ее крепления.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
