Отделка предбанника в Москве и МО от Profsaunastroy

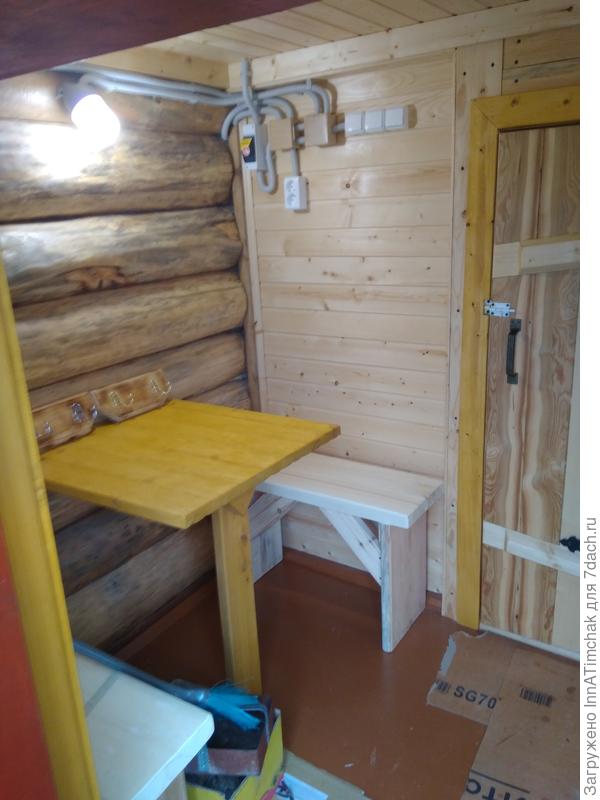

Чем обшить предбанник

Отделка предбанника – ответственный этап работы, поскольку от нее зависит внешний вид комнаты, его эксплуатационные характеристики.

Пол должен быть:

• теплым;
• влагостойким;
• износостойким;
• не скользким;
• экологичным.

Основные материалы – дерево и керамическая плитка.

Достоинство первого – экологическая чистота, низкая теплопроводность, приятные ощущения при соприкосновении. Годится древесина первого или второго сортов с содержанием влаги не более 10%.

Плитка имеет более высокую теплопроводность. Для укладки требуется жесткая стяжка.

Достоинства плитки – влагостойкость, пожароустойчивость, долговечность, практичность. Разнообразие оттенков и рисунков позволяет создавать разные узоры.

Для отделки стен используют:

• вагонку и ее разновидности;
• необрезную доску;
• пробковые покрытия;
• природный камень;
• керамическую плитку.

Вагонка – изготавливается из деревьев разных пород. Ознакомиться с их характеристиками можно здесь. Оптимальная толщина доски 14-16 мм. Пазы и шунты облегчают работу и гарантируют плотность соединения.

Виды вагонки:

• евровагонка – панели с продольными пазами для отвода конденсата;

• блок-хаус –доска с округлым профилем. С их помощью имитируются красивые бревенчатые стены. Для работы с ним необходим навык. Изготавливается из предварительно просушенной древесины. Блок-хаус из хвойных пород обладает естественным уровнем гидроизоляции. Содержащиеся в древесине смолы обеспечивают хороший микроклимат и повышают устойчивость к процессам гниения.
• имитация бруса – доска без углублений на лицевой стороне, обладающая отличными звукопоглощающими и теплоизолирующими свойствами. Изготавливается из сосны, ели, лиственницы, липы, кедра.
• американка – панели разной толщины, создающие эффект нахлеста. Применяется в основном для обшивки наружных поверхностей.
• стеновой паркет – плашки из кедра, липы, осины, ольхи со скошенными торцами по всему периметру. Монтируются по вертикали и горизонтали. Не деформируются при длительной эксплуатации. Можно комбинировать разные породы деревьев.

Необрезную доску получают распилкой бревна без выравнивания краев. Она имеет несколько грубый, «первобытный» вид. Отделка получается необычная, с ярко выраженной индивидуальностью. Обшивкой горизонтально (или «елочкой») создаются красивые панно. Этот материал стилизует интерьер под старину.

Пробковое покрытие обладает отличными тепло- и звукоизолирующими свойствами, препятствует образованию конденсата и плесени. Получают из коры средиземноморского дуба.

Виды пробкового покрытия:

• рулоны – изготавливают путем измельчения и прессования гранул. Выпускают без обработки и декора. Для улучшения характеристик обрабатываются воском или лаком;
• плиты – двухслойные, склеенные между собой модули. Первый слой – подложка толщиной 2 мм из измельченной и прессованной пробки. Второй – лицевая сторона толщиной 1-1,2 мм из пробкового шпона;
• рулонные обои – обработанное лаком бумажное полотно с тонким слоем (до 1 мм) агломерированного шпона;
• жидкая пробка – используется в основном для наружного покрытия.

Отделка природным камнем в сочетании с деревом придает интерьеру особенную элегантность. Декоративный или натуральный камень нагревается и долго сохраняет тепло, не деформируется. Особенно это актуально для стены, примыкающей к парилке.

Облицовка плиткой – процесс трудоемкий и дорогой. Но ее «холодность», даже в сочетании с яркой расцветкой понравится не каждому.

Разница температур в парном отделении и комнате отдыха – причина появления конденсата на потолке. Поэтому отделка потолка выполняется аналогично отделке стен. Теплоизолятор – минеральная вата. Продлить срок службы обшивки позволит технический зазор для вентиляции.

Обустройство внутри помещения

Утеплить деревянные полы можно своими руками.  Для этого понадобятся: обрезная доска, бруски, пароизоляция, утеплитель (минеральная вата), скотч. Сначала на укрепленные бруски поперек лаг укладывают доски. Внахлест настилают пароизоляция. Места нахлеста скрепляют скотчем, закрепляют степлером. Затем идет утеплитель и еще один слой пароизолятора.

В случае керамического покрытия требуется монтаж системы «теплый пол».

Аналогично утепляют потолок. Утеплитель – базальтовая вата, древесные опилки, глина.

Если потолок является полом для этажа выше, то сверху лаги застилают напольным покрытием. Если это чердак, то поверх лаг укладывают доски.

Стены утепляют снаружи и изнутри. Утепление снаружи предпочтительнее, поскольку стены меньше промерзают и не создают условий для образования грибка и плесени на внутренней облицовке.

Для внутреннего утепления устанавливают обрешетку. Между ней – утеплитель (фольгированный пенопласт, пенополистирол). Затем проводят электрические коммуникации. Сверху на бруски крепят вагонку.

Вентиляционная система обеспечивает воздухообмен, поддерживает температурный режим.

Притоки свежего и отработанного воздуха должны быть одинаковыми по объему. Вентиляционные отверстия размером примерно 15-20 см располагают на противоположных сторонах комнаты. Для усиления оттока воздуха в вытяжном канале устанавливают вентилятор.

Вентиляционные каналы располагают на разной высоте, чтобы исключить образование сквозняка.

Электронные проветриватели требуют подключения к электросети и прямого выхода на улицу.

В большинстве случаев никакие вентиляционные установки не нужны, возможно использование обычного окна для проветривания.

Обогрев

Разница температур в разных местах банного комплекса приводит к конденсации влаги внутри. Причины – холодный предбанник, недостаточная вентиляция, низкая температура воздуха. Для создания комфортного микроклимата необходим дополнительный обогрев. Есть несколько способов его обеспечить:

• камин или печка;
• газовый котел;
• конвектор;
• ИК-нагреватель;
• банная печь.

Камин или печь быстро нагреют комнату. Помните: электрические нагреватели расходуют много энергии. Дровяное или угольное отопление – менее затратный вариант.

Газовый котел больше подходит для бань, которые функционируют постоянно.

Конвекторы в большей степени предназначены для поддержания температуры. Для небольшого предбанника достаточно одного конвектора.

Аккумуляторные ИК-обогреватели экономичны, быстро нагреваются и долго сохраняют тепло.

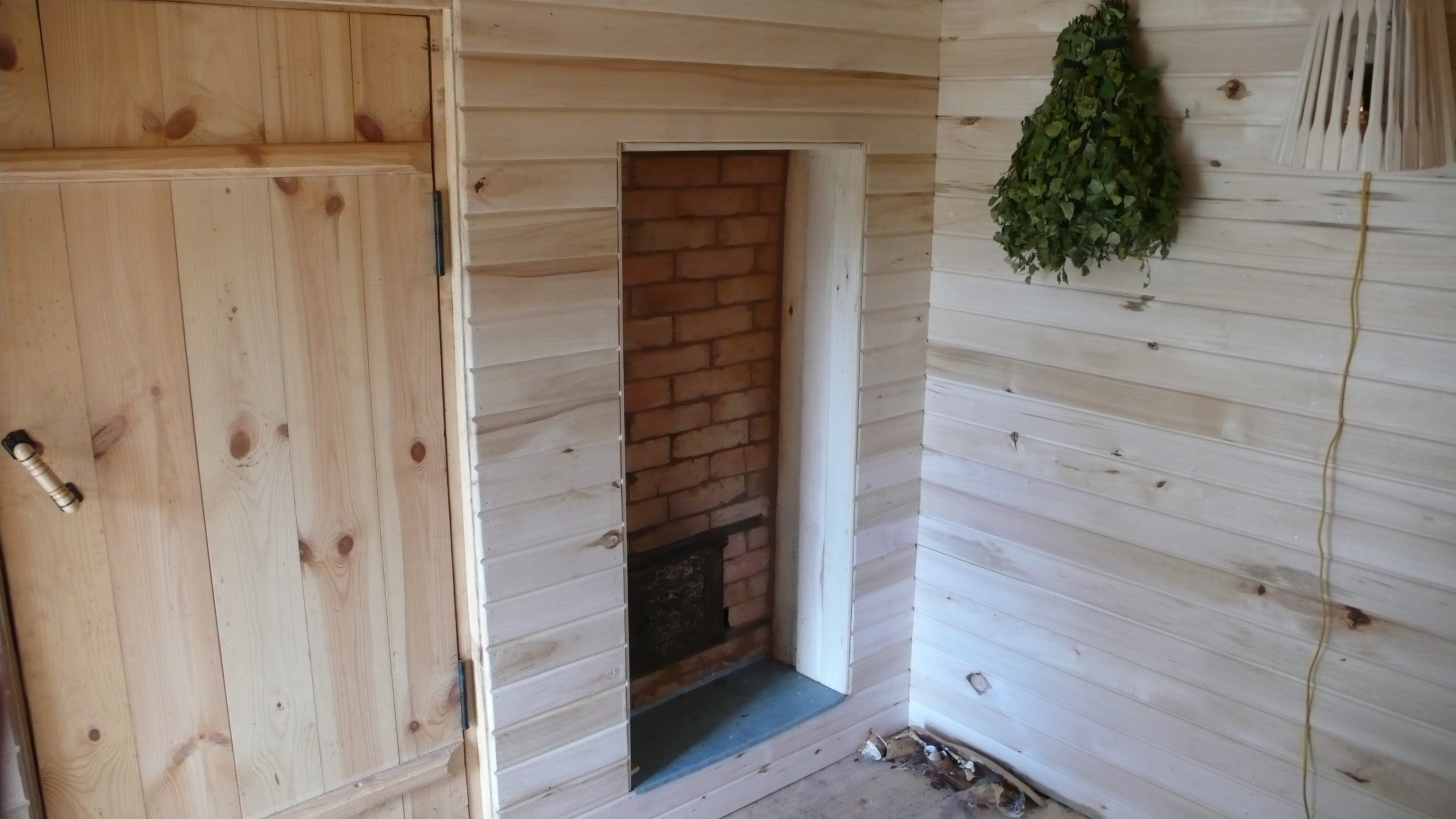

Хороший обогрев обеспечит большая кирпичная печь, когда одна ее стена вместе с топкой расположена в предбаннике.

Дополнительный источник тепла – система «теплый пол».

Освещение должно быть мягкое, приглушенное и в то же время достаточное. Хорошо смотрятся отделанный вагонкой натяжной потолок со встроенными светильниками, люстра с тканевым или стеклянным абажуром, бра.

Широко используется светодиодная подсветка.

Мебель должна быть практичной, влагостойкой. Хорошо себя зарекомендовала мебель из натурального ротанга, ударопрочного стекла, дерева, кожи или кожзаменителя.

Выполнить отделку предбанника самостоятельно под силу многим. Главное, чтобы было тепло, уютно и комфортно.

Компания Profsaunastroy имеет 18 –летний опыт работы. Наши специалисты бесплатно разработают проект, составят договор и смету. Мы соблюдаем сроки: отделка под ключ займет 3-5 дней. Гарантия от 1 года.

Вентиляция в бане

Грибок, плесень, неприятный запах – спутники влажных помещений с отсутствием циркуляции воздуха. Чтобы попариться на благо здоровью, вентиляция в бане должна быть выполнена правильно. У всех составляющих банного комплекса – парилки, мойки, предбанника – есть особенности, свои требования к температурному режиму, к проветриванию. Самым сложным и опасным помещением является парная, где такие факторы, как угарный газ и перегретый воздух, без воздухообмена могут нанести урон здоровью.

Как сделать вентиляцию бани?

Существуют основные требования к циркуляции воздуха и воздухообмену при строительстве как жилых, так и нежилых объектов. Еще на этапе проектирования проекта бани нужно учитывать следующее:

1. Обязательное присутствие циркуляции – притока и оттока воздуха, производимой в равном количестве и в нужном направлении.
2. Стояк вытяжной вентиляции устанавливается выше кровли как в случае устройства принудительной, так и естественной вентиляции как при монтаже снаружи, так и внутри помещения.
3. В принудительном воздухообмене приточное отверстие устраивается на высоте не менее 2-х метров от уровня грунта.
4. Для правильной вентиляции бани вытяжка из предбанника прокладывается через моечное отделение.
5. При использовании для нагрева воды прибора, работающего на газу, вытяжной канал для него выполняют отдельно.
6. Горячий воздух, выводящийся из парильного помещения, желательно применять для обогрева других составляющих бани.
7. Совмещение систем принудительной и естественной вентиляции повышает эффективность воздухообмена.
8. Поступление и отвод воздуха в течение часа должно в 2-3 раза превышать объем для всех помещений бани, а для парилки – в 5-10 раз.

Вентиляция парилки бани

Вентиляция парилки бани обычно проводится естественным воздухообменом. Для этого достаточно в помещении выполнить 2 отверстия. Первое располагают ближе к полу, через него будет поступать свежий более холодный воздух. Причем размещение производится поближе к обогревателю – каменке, электрическому или газовому прибору. Холодный воздух быстро прогревается, насыщается углекислым газом, влагой и уже как загрязненный уходит через второе отверстие, расположенное на противоположной стене под потолком.

Вентиляция парной в бане выполняется для повышения комфортности пребывания. В нужный момент отверстия можно закрыть задвижками, довести температурный режим до необходимого значения и вновь открыть их. Человек, принимающий процедуру, сам регулирует проветривание.

Для достижения равномерности прогрева всей парилки рекомендуется выполнять не одно вытяжное отверстие, а два. Нижнюю вытяжку располагают под верхним отверстием на расстоянии до 1 метра и соединяют их коробом. При прогреве парной оба отверстия закрыты задвижками. При достижении нужной температуры открывается нижняя задвижка. Воздух хорошо перемешивается и вместе с тем не так быстро охлаждается, как если бы открыто было только верхнее отверстие. После процедур открываются обе задвижки. Помещение полностью проветривается.

Вентиляция в сауне и бане хорошо работает в парной, если применить вентилятор, установив его в вытяжном отверстии. Тогда над печью располагают приток, а отток выполняют немного ниже. Такая система работает эффективно, помещение быстро и, главное, равномерно прогревается. Вентиляция в деревянной бане (русской) осуществляется естественным путем через щели между нижними венцами постройки. Для улучшения воздухообмена ненадолго открывают внешнюю дверь, а сам процесс циркуляции производится через поддувало печи. Оно располагается чуть ниже уровня пола, а каменка устанавливается как можно ближе к входу.

Сечение отверстий для притока и оттока воздуха подбирается в зависимости от объема помещения. При неправильно подобранных размерах вытяжной и приточной вентиляции в бане может появиться повышенная влажность, которая ведет к размножению болезнетворных бактерий, грибков, или, наоборот, появятся сквозняки, а температуру будет невозможно поднять до требуемого уровня.

Вентиляция в фундаменте бани

Вентиляция в фундаменте бани закладывается в момент постройки здания. Отверстия для подачи воздуха устраиваются напротив друг друга, закрываются для предохранения от попадания мусора решетками. В полу помещения тоже монтируют выходы для притока воздуха, располагая их на противоположных концах. Циркуляция происходит естественным путем.

Вентиляция в предбаннике

Вентиляция в предбаннике бани выполняется с учетом правильного направления воздухообмена. Поток должен двигаться в сторону тамбура или туалета, чтобы, во-первых, неприятный запах канализации не попадал в предбанник, во-вторых, для отсечения холодного воздуха от входной двери.

Вентиляция в мойке (моечной)

Особенности помещения с избытком влаги обязательно учитывают при выборе системы вентиляции в мойке бани. Сырость и конденсат быстро разрушают отделочные материалы. Отвод воды осуществляют в канализацию, приток воздуха проводят через отверстия в полу, вытяжку размещают под потолком.

Нужна ли вентиляция в бане?

Конденсат на стенах и потолке, запах затхлости – признаки отсутствия циркуляции воздуха. А показателем неподвижности является неколеблющееся пламя спички, поднесенной к вытяжному отверстию. Отсутствие воздухообмена способствует процессам гниения, разрушения отделочных материалов. Попариться «на здоровье» и с комфортом не получится. Поэтому вентиляцию обязательно нужно устраивать.

Вентиляция с естественной циркуляцией воздуха

Аэрация

Самый простой и наименее затратный способ того, как сделать вентиляцию в бане – устройство естественной циркуляции воздуха, при котором не требуется закупать и устанавливать дорогостоящее оборудование. Все функциональные зоны бани объединяются общей системой вентиляции с выводом главного стояка на кровлю. При этом стараются чаще проветривать все помещения. По принципу конвекции более легким является теплое вещество в сравнении с холодным. Вентиляция в парилке выполняется согласно базовым законам физики. Влажная теплая среда замещается свежим потоком воздуха. Так проходит естественная циркуляция. Самопроизвольная аэрация происходит во всех помещениях бани. Через щели в рамах, дверных проемах, строительных конструкциях просачивается холодный воздух, вытесняя теплую загрязненную среду. В холодное время года, когда разница температур внутри и снаружи максимальна, воздухообмен увеличивается.

Давление ветра

Напор ветра тоже влияет на микроклимат в помещениях. Роль естественной вентиляции в бане исполняет существенная разница давлений с наветренной (зона повышенного давления) и подветренной стороны (зона разряжения) здания при большой скорости ветра. Свежий воздух поступает через зазоры в строительных конструкциях. Недостаточно построить здание из бруса и разместить в нем банный комплекс. Эта постройка нуждается в заделке щелей, в утеплении. Вентиляция каркасной бани должна проводиться не за счет притока холодного воздуха из зазоров, что вызывает сквозняки в помещениях, не способствует комфортности принятия водных процедур.

Принудительная вентиляция в бане

Если естественная аэрация недостаточна, то через небольшой промежуток времени в помещении скопятся отработанный воздух, продукты, выделяемые человеческим организмом под воздействием повышенных температур. Дышать станет нечем. В этом случае применяется принудительная вентиляция. Рассмотрим несколько видов принудительного воздухообмена.

Вытяжная система

Вентиляция в моечной бани состоит из вентилятора, а возможно, и фильтров очистки. Отработанный воздух проходит через вытяжное отверстие с установленным в нем вентилятором. Такая система эффективна и для туалета, бассейна.

Если для вывода отработанных потоков применяются только вытяжные устройства вентиляции в бане, то это приводит к созданию зоны пониженного давления, куда сразу устремляется холодный воздух. При повышенной циркуляции воздуха более 0,3 м/с возникают сквозняки.

Приточная система

Выполнение приточной системы вентиляции в банях позволяет исключить несанкционированный доступ холода. Основным компонентом ее является вентилятор, нагнетающий свежий воздух, повышающий давление, выдавливающий отработанную среду через вытяжные отверстия, зазоры под дверями, в щелях стен и потолка. В комбинации с нагревателем появляется возможность подачи теплого потока. При необходимости он может быть пропущен через фильтры очистки.

Приточно-вытяжная система

Правильная вентиляция в бане состоит из совмещения систем притока и оттока воздуха. Причем объемы нагнетания и удаления должны быть равными. Воздух из помещений с повышенным давлением будет поступать в зоны с разряжением. В туалете, размещенном в банном комплексе, создают пониженное давление принудительно, чтобы неприятный запах не распространялся по другим помещениям.

Принудительная вентиляция бань и саун может быть организована такими способами:



1. Полное замещение. Воздушный поток вытесняет загрязненный воздух через обратные клапаны.
2. Смешивание свежей и отработанных сред. В верхней части помещений устанавливаются диффузоры, через которые проходит воздух от приточного вентилятора, смешивается с загрязненной средой бани. Циркуляция улучшается.
3. Рекуперация. Для прогрева и вентиляции бани используется энергия нагретого воздуха, являющегося теплоносителем. Проходя через теплообменник (рекуператор), он отдает тепло, которое возвращается в технологическую цепь.

К вентиляции парной бани предъявляются повышенные требования. Это связано с возможностью превышения допустимой концентрации угарного газа и перегрева воздуха, что ведет к прямой угрозе жизни человека, но не к получению какой-либо пользы от банных процедур.



Чтобы в бане не было затхлости, сырости, застоя воздуха, все помещения комплекса должны быть оборудованы вентиляцией. Правильно выбранная система позволит вам проводить процедуры с комфортом.

Вентиляция русской бани и финской сауны

Банька – это источник здоровья и прекрасная возможность выгнать шлаки из организма. Но при несоблюдении особого условия – вентиляции, можно получить только вред. При отсутствии естественной или принудительной вентиляции процесс парки осложняется наличием избытка пара и влаги. По мере парки температура будет повышаться, воздуха становиться меньше, и к концу процедур не факт, что не случится неприятное происшествие – потеря сознания.

Вентияция бани и сауны — комфорт и безопасность

Если в бане есть еще и помывочное отделение, то при скоплении влаги появляется хорошая среда для развития грибка и плесени, что тоже положительно на здоровье не скажется. А если еще и для пущего комфорта в бане есть уборная? Использование каких-либо химических реагентов для обработки категорически запрещено. Поэтому оптимальным вариантом является совокупность разного рода вентиляции для создания оптимальной степени проветривания всех помещений. Комната отдыха и предбанник, как и парная, требуют наличия естественной вентиляции, душевая – наличия вытяжного вентилятора, а туалет – непременно при включении света срабатывающий вытяжной агрегат. Отсутствие всех этих составляющих сокращает срок службы

баньки с возможных продуктивных 20 до 5 лет. Поэтому стоит вдумчиво подойти к решению вопроса вентиляции.

Система вентиляции за час должна произвести трехкратный воздухообмен, не распространяется это требование только на парилку. Да, современные варианты комбинированных систем вентиляции поспособствуют и проветриванию помещения, снижению влажности, подогреву – это очень дорого для среднестатистического россиянина. Дешевле воспользоваться традиционными проверенными годами методами.

Естественная вентиляция предбанника и комнаты отдыха

Естественная вентиляция снижает денежные затраты на дорогостоящее оборудование, обеспечивается она благодаря разреженности воздуха на входе и выходе из воздуховодов: свежий воздух перемещается снизу и вытесняет горячий. В правильно собранной бане нижние венцы неплотно подогнаны – потоки холодного воздуха проникают извне.

Печь выкладывают недалеко от двери – приток воздуха способствует лучшему горению, да и согревается быстро. Но, если помещение предбанника велико, обычно проводят воздуховод, причем двойной – подается воздух для горения и для лучшего воздухообмена. Отработанный воздух уходит через отверстия в печке при условии, что топка выложена в самой парилке, а не в предбанных помещениях.

Нередко приточные отверстия располагают в полу (оснащая металлическими решетками от грызунов), что гарантирует приток свежего воздуха и просушку полов предбанника после всех процедур. Располагаются они возле каменки – холодный воздух быстрее прогревается, сохраняя общий фон температуры. От горячего воздуха и раскаленных угольков можно защитить это отверстие при помощи стального листа. Вытяжные отверстия наоборот располагаются у потолка.

Основное отверстие, через которое удаляется угарный газ, расположено под потолком. А отверстие, посредством открытия которого во время парки регулируется степень пара в «парном кармане», — на высоте метра от пола. Все отверстия (приточные, вытяжные) попеременно то закрываются деревянными заглушками, то открываются — тем самым хозяин сам регулирует процесс проветривания для лучшего комфорта. Важно помнить, что вытяжное отверстие должно быть почти вдвое больше приточного (иначе не будет реализовываться пропускная функция притока). Если установить печь, чтобы уровень пола был выше поддувала помимо всего прочего можно обеспечить лучшую тягу воздуха и лучшее горение. Доски при изготовлении пола настилаются в два уровня с зазором в 1 см для вентиляции полов и лучшей просушки. Вытяжная труба обязательно должна быть выше кровли снаружи дома – это обеспечит высокую степень воздухообмена.

Принудительная (механическая) вентиляция бани и сауны

Принудительная вентиляция обеспечивается за счет установки вентиляторов, фильтров – гарантированно быстро удаляются вредные газы, неприятные запахи. Эта система вентиляции бани и сауны на порядок сложней. Помимо воздуховода и приточного вентилятора она включает в свой состав решетки, диффузоры, обратные клапаны. Как правило, чаще всего используют комбинированный приточно-вытяжной вариант – создается искусственно направления потоков воздуха, тем самым определяя направление всех неприятных запахов.

Например, вытяжка в комплексе с вытяжными отверстиями обеспечивает отток отработанного воздуха и неприятных запахов через уборную, а не наоборот. К тому же обязательным является наличие хорошо открывающегося окна в одной из наружных стен бани – для полного проветривания после парки.

Сделать практичную систему вентиляции в бане и в сауне вполне по силам и рядовому человеку, умеющему держать в руках инструмент. Учет требований к созданию всех составляющих как естественной, так и принудительной вентиляции позволит оправдать денежные затраты – долгие годы вы будете получать оздоравливающий эффект от русской баньки и финской сауны.

Вентиляционное оборудование TURKOV с лёгкостью обеспечит комфортный и безопасный пар и в баньке на приусадебном участке, и в крупном СПА-центре!

Такая важная вентиляция в парной, для чего и как делать

Важнейшими составляющими микроклимата в бане или сауне являются жар, пар, кислород.

Если с первыми двумя все понятно, то на кислороде мы остановимся отдельно. Это жизненно-важный показатель правильно построенной вентиляции в бане или сауне, т.к. в ней постоянно вырабатывается и присутствует угарный газ — смертельная опасность для людей.

В нашей компании, при строительстве саун и отделке парных, мы в первую очередь уделяем внимание пожаробезопасности и вентиляции.

Недостаток кислорода и избыток углекислого газа является причиной головных болей и недомоганий, в отдельных случаях даже смерти. Поэтому вопрос вентиляции крайне важен.

Не только за свежий воздух, но и за поддержание температуры отвечает вентиляция. Горячий воздух, который накапливается у верхней полки, необходимо постоянно сбрасывать чтобы не допускать перегрева.

Что такое вентиляция

Простыми словами, вентиляция парной — это доступ свежего воздуха извне и выпуск отработанного горячего воздуха наружу. Ее тип и расположение планируется на этапе строительства бани. Вентиляция нужна в каждом помещении: парилке, моечной и предбаннике.

Не стоит надеяться на естественное проветривание с помощью двери. Дело в том, что резкая смена температуры и влажности приводит к конденсату, т.е. пар не успевает выветриться и оседает на потолке парной и предбанника. Сырость, особенно в холодное время года, будет причиной образования грибков и гниения даже очень качественных пород дерева, из которого строится баня. Поэтому холодный сухой воздух загоняется постепенно.

Вентиляция в парной рассчитывается так, чтобы конвекция воздуха происходила регулярно и не резко. И сделать это можно как естественным путем с помощью заранее спроектированных отверстий, так и принудительным — установив вентилятор с датчиком.

Как работает вентиляция

Если вспомнить законы физики, то теплый воздух поднимается вверх, а холодный опускается вниз. На этом принципе (на разнице давления) работает естественная вентиляция. Проще говоря, отверстия вверху и внизу парилки отвечают за воздухообмен.

Виды вентиляции:

1. Принудительная(механическая), т.е. осуществляемая с помощью вентилятора, причем достаточно одного. Это целесообразно тогда, когда баня организована в помещении с отделкой внутри и снаружи, и стены полностью изолированы от естественного проникания воздуха извне.
2. Естественная, т.е. воздухообмен происходит естественным путем примерно каждые 10 минут во время парения при помощи продухов/отдушин — специальных отверстий.
3. Дымоходная, т.е. воздух забирается печкой через поддувало и выгоняется в дымоход. А приток свежего воздуха идет через щель в двери.
4. Залповая. Проветривание резким притоком воздуха через открытую дверь или форточку. Используется в основном для предбанника и просушивания парной в теплое сухое время года.
5. Комбинированная. В бане можно организовать смешанный тип вентиляции и использовать их в зависимости от ситуации.

Важно. Слишком низко не стоит делать впускающее отверстие продуха, т.к. не будет прогреваться пол. Выпускающее отверстие делается почти под потолком.

Не стоит недооценивать сложность вентиляционной системы в бане или сауне. Ее проектирование и монтаж должны проводиться с учетом всех требований безопасности, а также после расчетов экономичности. Вентиляция тогда организована правильно, когда в парилке сохраняется устойчивая нужная температура, при этом работает вентиляция и стабильно освежается воздух.

Интересный момент.

Если баня построена по старинке, из сруба и без дополнительных обшивок снаружи и внутри, например, для влагоизоляции, то вентиляция не нужна. Циркуляция воздуха будет осуществляться самостоятельно через щели в бревнах. В такой бане и влажность будет держаться оптимальная, и достаточно обычного проветривания после завершения процедур.

Вентиляция в предбаннике бани — ВентиСам

Содержание:

Полноценное и долговечное функционирование бани любого типа и размеров зависит не только от грамотной постройки здания, его отделки и установки печи, но и от организации вентиляционной системы. Далее в материале с приложенными фото и видео мы расскажем о видах и принципах сооружения вытяжки в различных помещениях бани, построенной своими руками.

Как устроена вентиляция в бане

Циркуляция воздуха в бане, равно как и в любом другом помещении, происходит по законам физики, так что принципиальная схема вытяжки довольно проста.

Для ее обустройства необходимо проделать два вида отверстий:

• приточные;
• выводящие.

По приточным каналам внутрь помещения с улицы проникает свежий воздух. Как правило, при проектировании системы вентилирования внутри бани такие отверстия предусматривают практически у самого пола недалеко от печи. Это делается для того, чтобы холодный воздух быстро нагревался от печки и общая температура внутри бани не снижалась.

Для того чтобы накапливающийся внутри помещения угарный газ и перегретый влажный воздух могли выводиться из помещения, предназначены вытяжные отверстия. Их размещают немного ниже уровня потолка напротив приточных каналов с тем, чтобы воздух мог свободно обновляться и не застаивался внутри бани.

Тем не менее, в самом потолке отверстие для вытяжки проделывать не стоит, поскольку в таком случае баня будет охлаждаться очень быстро.

Можно сказать, что сама по себе схема расположения входных и выходных вентиляционных отверстий не представляет большой сложности. Гораздо больше забот доставляет необходимость своевременного и эффективного удаления скоплений угарного газа в парной и одновременное поддержание температуры на высоких значениях, необходимых для комфортного пребывания в парилке.

Кроме того, нужно продумать, как сделать вентиляцию в предбаннике, душевой и комнате отдыха так, чтобы в них было приятно и не холодно находиться во время передышки после парилки. Так что следует заранее проработать схему вентиляции в предбаннике бани, если вы планируете выполнять строительные работы самостоятельно.

Способы устройства воздухообмена

Циркуляция воздуха в бане может быть произведена двумя путями:

• самопроизвольно;
• принудительно.

Принимая решение, как сделать вентиляцию в предбаннике своими руками, нужно учитывать размер самого помещения и его функциональные особенности.

Естественное вентилирование

Естественное движение воздуха достигается за счет разности температур и давления внутри строения и снаружи. Устраивая такую вентиляцию в предбаннике бани, нужно правильно разместить приточные и вытяжные окна. Оптимально, если холодный воздух будет поступать снизу, через ход, устроенный в 25-35 см от пола в непосредственной близости к печи. Отток отработанного горячего воздуха будет производиться через вытяжку в 15-20 см от потолка.

Стоит отметить, что зачастую подобный вариант воздухообмена не подходит для парилок, поскольку холодный воздух застаивается и накапливается у пола, а самый горячий — у потолка. В этом помещении довольно сложно создать оптимальную циркуляцию воздуха естественным путем, хотя, если очень постараться и грамотно расположить все элементы вентиляционной системы — нет ничего невозможного.

Вытяжка принудительным путем

Заставить воздушные потоки внутри парной в финской или русской бане двигаться можно с помощью механизмов.

Различают два типа систем принудительной вентиляции:

1. С помощью электроники. Такая система контролирует температуру воздуха, его влажность, и в автоматическом режиме регулирует его подачу и очистку. Однако устройство таких сложных технологичных установок может обойтись достаточно дорого и не вписаться в бюджет.
2. Комбинированный способ обустройства вытяжки предполагает, что наряду с монтажом отверстий для подачи и вывода воздуха, устанавливаются специальные вентиляторы. Они будут принудительно заставлять воздушные массы двигаться, создавая при этом ощущение естественного воздухообмена.

Как тип здания бани влияет на вид системы вентиляции

Наилучшим образом естественное вентилирование производится в бревенчатых срубах для русской бани, если при ее обустройстве были соблюдены все технологические требования, и воздуховоды установлены в нужных местах.

Если постройка под баню — каркасного типа, то она, как правило, довольно герметична. Следовательно, чтобы обеспечить лучший приток воздуха в парную и полноценное проветривание, желательно в приточном окне установить вентилятор на вдув.

Кирпичные же строения совершенно не способны дышать и не пропускают воздух. В подобной бане вытяжка в предбаннике, парилке и комнате отдыха может быть только принудительной.

Особенности и тонкости проектирования вытяжки

Приступая к проектированию системы вентиляции в предбаннике и других помещениях бани, следует рассмотреть все тонкости и особенности размещения ее отдельных элементов.

Это очень важно, ведь малейшие нарушения в движении воздушных потоков из-за неправильной локализации вентиляционных окон могут спровоцировать плачевный результат. В парилке может скапливаться угарный газ, что грозит проблемами со здоровьем. К тому же могут возникнуть сложности с поддержанием нужной температуры. Читайте также: «Устройство вентиляции в бане — от проектирования до монтажа».

Следовательно, определиться, как сделать вытяжку в предбаннике, парной и комнате отдыха, нужно на этапе планирования строительства бани.

Сами ходы, по которым воздушные потоки с улицы будут поступать в парилку, предбанник, душевую и комнату отдыха, а отработанный воздух и скопления угарного газа и пара выходить наружу, нужно будет выполнить в процессе строительства каркаса бани. А вот дополнительные элементы в виде решеток, задвижек для контроля над интенсивностью подачи воздуха, а также вентиляторы и прочие механизмы, устанавливают уже в процессе окончательной отделки бани изнутри.

На то, насколько эффективно будет работать вентиляционная система в бане, влияют такие параметры:

• принцип размещения окон воздуховодов;
• размеры приточных и вытяжных отверстий, которые рассчитывают исходя из объема комнаты, в которой они расположены, и не важно, что это — душевая, комната отдыха, предбанник или парная.

Расчет размеров окон для вентиляции

Производить расчет величины окон для вдува и выдува воздуха нужно, исходя из размеров того или иного помещения бани, то есть для парилки, комнаты отдыха, моечной или предбанника эти показатели будут разными. При этом не менее важно предусмотреть возможность регулировать размер такого окна и, соответственно, мощность воздушных потоков, путем установки специальных решеток и задвижек.

Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива. Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.

При сооружении вентиляции в предбаннике бани своими руками следует отталкиваться от расчетной величины окна для вдува в 24 см² на 1 кубический метр помещения. А вот отверстие для выдува следует изготавливать большего размера, чтобы обеспечить хорошую тягу.

Стоит помнить, что в помещении может накопиться слишком много угарного газа и влажного отработанного воздуха, опасных для жизни человека, если размера окон вытяжки недостаточно для полноценной циркуляции воздушных потоков.

Принцип размещения отверстий для вытяжки

Замещение воздуха в помещении происходит благодаря постепенному подъему подогретых воздушных масс вверх к потолку в направлении вытяжного отверстия, выведению их наружу и поступлению аналогичного объема холодного свежего тяжелого воздуха с улицы через приточное окно.

Желательно, чтобы направление теплых воздушных потоков, поступающих со стороны печи, можно было контролировать. Поэтому целесообразно в парилке размещать сразу два отверстия на вдув. С помощью задвижек на них можно создать направленный тепловой поток, оставляя тот или иной зазор в воздуховодах.

Организация системы вентилирования в русской бане

Насколько эффективно будет функционировать выполненная своими руками вытяжка в предбаннике, парилке и моечной в русской бане, зависит от качества и грамотности разработки проекта.

Хотя воздушные массы в различных помещениях будут разниться по температурным показателям, следует проработать систему вентиляции таким образом, чтобы перепады ощущались как можно меньше и не доставляли неудобства. Читайте также: «Как спроектировать и сделать вентиляцию сауны и бани правильно».

Очень важно, чтобы изменение температуры воздуха при перемещении из парилки в моечную комнату и предбанник было постепенным. Кроме того, не менее важно, чтобы воздух у пола и на уровне головы не слишком отличался по температуре.

Количество ходов для притока и оттока воздуха, их размер и расположение в помещении напрямую влияют на интенсивность и равномерность циркуляции воздушных масс внутри здания. А дополнительное оборудование значительно упрощает этот процесс.

Схемы обустройства вытяжки для бани

Главной задачей вентиляции в комнате отдыха бани, а также в предбаннике и парилке, является обеспечение постоянного обновления воздуха, сохранение постоянной температуры и влажности, а также вывод угарных газов наружу. Поскольку все комнаты бани постоянно контактируют с высокими температурами и влажностью, они нуждаются в регулярной просушке.

Однако просто проветрить парилку и просушить деревянные элементы — недостаточно. Чтобы древесина не накапливала влагу, в бане должна быть организована постоянная, стабильно работающая вытяжка. Тогда она прослужит намного дольше и сохранит гигиеничность и чистоту.

Система вентилируемого пола

Чтобы улучшить циркуляцию воздуха в парной, можно обустроить вентилируемый пол.

Для организации такой конструкции потребуется соблюсти ряд условий:

• в фундаменте бани должны быть предусмотрены воздушные отверстия;
• в дощатом настиле нужно оставить зазоры в 1 см, достаточные для прохождения воздуха;
• приточные каналы располагают в параллельных стенах, предварительно защитив их решетками;
• чистовое покрытие выкладывают выше уровня поддувала печи, чтобы она выполняла функцию дополнительной вытяжки;
• по окончании банных процедур в бане оставляют открытыми все двери до полного высыхания пола.

Воздухообмен в предбаннике

Как предбанник, так и комната для релаксации, не подвергаются агрессивному воздействию высокой температуры и влажности. Поэтому проветривание и воздухообмен в этих помещения сделать проще всего. Тут используется способ естественного вентилирования, либо обустройство дополнительных вентиляторов в вытяжных отверстиях, соединенных с воздуховодами в санузле, тамбуре или парной.

При желании, можно установить электронные проветриватели. Однако для них требуется подключение к электросети и прямой выход на улицу.

Вытяжка в душевой комнате

Как правило, в душевой комнате требуется система принудительного вентилирования с электроприводом, чтобы удалить накопившийся пар и влагу. При этом размеры входного и выходного отверстий делают одинаковыми. Приточный канал берет начало на уровне 2 м над грунтом, а выводящий — заканчивается над кровлей.

Система вентиляции в парной

Одним из основных требований к системе вентиляции в парилке является отсутствие сквозняков. При этом помещение должно быстро нагреваться, а уровень влажности удерживаться на необходимом для банных процедур уровне. В связи с этим оптимальным считается принцип расположения приточных и вытяжных отверстий, заложенных во время строительства.

Интенсивность воздушных потоков можно регулировать с помощью задвижек. Вместе с тем, большой размер помещения требует установки дополнительных вентиляторов на вдув или выдув.

Таким образом, придерживаясь рекомендаций и правил организации вытяжки в бане, а также руководствуясь подсказками на фото и видео, вы сможете правильно и качественно обустроить это строение и пользоваться им в свое удовольствие.

Источник

Как сделать вентиляцию в бане

Как и в жилых постройках, в бане вентиляцию следует устроить в соответствии с требованиями, установленными к приточной и вытяжной вентиляции. Не достаточно построить баню из бруса или бревна, необходимо еще и воссоздать благоприятные условия, чтобы она служила исправно для здоровья людей. Правильный воздухообмен в подобных помещениях считается залогом бодрости для всех любителей попариться в баньке.

Содержание:

1. Необходимость вентиляции в баньке
2. Требования к вентиляции в баньке
3. Естественная вентиляция в бане
4. Принудительная вентиляция в бане
5. Последствия неправильной вентиляции
6. Создание вентиляции в сауне

Необходимость вентиляции в баньке

Первое, что вы чувствуете, зайдя в парилку, это как на органы дыхания воздействует горячий пар. Если в парилке вентиляция неправильно сделана, или отсутствует вообще, то пройдет совсем немного времени, и дышать станет очень тяжело. К тому же если парилка наполнена людьми полностью, то парение с использованием банного веника превратиться в настоящее испытание. Избежать этого получится только с помощью организации притока свежего воздуха и оттока «отработанного».

Кроме парилки, в сауне есть еще и моечное отделение, комната отдыха и предбанник, в которых также необходимо создать нормальный воздухообмен. Когда влажность воздуха большая, приятного – мало. К примеру, невозможно насухо вытереться. Повышенная влажность известна как причина возникновения плесени и грибка, а также гниения в конструкциях сауны. Признаки плохой вентиляции в сауне: наличие на потолке и стенах конденсата, отсутствие следов жира на вытяжной решетке, стойкий неприятный затхлый запах.

Требования к вентиляции в баньке

К вентиляции в бане предъявляются такие общие требования:

1. Главное правило при создании вентиляции в бане – если имеется приток воздуха, то в обязательном порядке нужно создать и его отток в аналогичном объеме. Отток и приток должны быть регулируемыми и иметь прогнозируемое направление.
2. Контролируйте, чтобы направление движения воздуха было от жилого помещения к санитарным и хозяйственным узлам, к примеру, от предбанника к тамбуру.
3. Выведите вытяжной стояк выше кровли снаружи или изнутри помещения. Это касается принудительной и естественной вентиляции.
4. При механическом воздухообмене приток свежего воздуха происходит через вентиляционную решетку, которая устанавливается на уровне выше двух метров от почвы.
5. Вытяжку воздуха из комнаты отдыха или предбанника устраивайте через моечное отделение или туалет.
6. Если вы используете в бане газовый водонагреватель, то осуществляется вытяжка воздуха от него в отдельных вентканалах.
7. В парную приток свежего воздуха делают снизу на уровне не выше полметра от пола возле банной печи.
8. Как правило, отверстие с задвижкой для вытяжки необходимо устраивать наверху противоположной стены.
9. Горячий воздух, который выходит из парилки по воздуховодам, целесообразно использовать для обогрева банных помещений.
10. Желательно для эффективного воздухообмена применять комбинированную систему вентиляции финской сауны – принудительную и естественную.
11. Система вентиляции в бане должна обеспечивать хотя бы трехкратный воздухообмен в помещениях (кроме парилки) на протяжении часа. К примеру, если объем комнаты 10 метров кубических, то за 1 час поступить туда должно не меньше 30 кубических метров свежего воздуха.



Естественная вентиляция в бане

Естественная вентиляция совершается за счет разности давления воздуха снаружи и внутри бани, а также степени его разряжения в начале и на выходе воздуховодов. Преимущества естественной вентиляции – на лицо. Не нужно устанавливать специальное дорогостоящее вентиляционное оборудование.

Аэрация

Наглядным примером аэрации служит воздухообмен в парилке бани, когда в неё поступает свежий воздух снизу банной печи, а отработанный выходит сверху. В этом случае действует простейшее правило – холодный свежий воздух поступает снизу, вытесняя более легкий горячий вверх.

Подобный вид вентиляции рекомендуется использовать в помещениях с существенным выделением тепла. Если в парилке еще и увеличенная влажность воздуха, то водяной пар, обогащаясь отработанным воздухом, усиливает дополнительно эффект воздухообмена.

Ветровой напор

Ветровой напор состоит в том, что давление воздуха зависит от силы ветра. Чем выше с наветренной стороны бани сила ветра, тем с безветренной стороны больше разряжение воздуха. За счет подобной разницы и осуществляется естественная вентиляция, то есть через зазоры в помещении с наветренной стороны свежий воздух поступает, вытесняя в сторону разряженного воздуха отработанный.

Однако данный фактор может являться причиной поступления внутрь холодного воздуха и появления сквозняков. Поэтому конопатка сруба, герметизация наружных стен, дверных и оконных проемов в баньке имеют большое значение.

Принудительная вентиляция в бане

Механическую или принудительную вентиляцию применяют в тех случаях, когда естественный воздухообмен не способен обеспечить в производственно-хозяйственных и жилых помещениях необходимый воздухообмен. Приточно-вытяжную вентиляцию нужно оснастить специальным вентиляционным оборудованием: воздушными фильтрами, вентиляторами, воздухонагревателями, кондиционерами и зонтами.

Вытяжная вентиляция

Для удаления из бани влажного загрязненного воздуха с примесями вредных веществ служит вытяжная вентиляция сауны в доме. Вытяжные вентиляционные системы в бане принято оснащать вентиляторами с электродвигателем и очистными фильтрами. Особенно актуальна вытяжная вентиляция в помещениях бани, где есть бассейн, моечных отделениях и комнатах отдыха, где собирается большое скопление людей.

Вытяжная вентиляция способна эффективно удалять излишки влаги, вредные газы и неприятные запахи, делая воздух здоровым и чистым. Использование только вытяжной вентиляции провоцирует разряжение воздуха, которое компенсируется благодаря притоку наружного воздуха. Если создан слишком большой воздухообмен, то в помещении образуются сквозняки. Чтобы исключить это, делают приточную вентиляцию принудительным путем.

Приточная вентиляция

Приточная вентиляция способна обеспечивать приток свежего воздуха. Отработанный воздух за счет увеличенного давления удаляется через окна, двери и вентиляционные решетки, а также частично через зазоры в полу, стенах и потолке. Иногда для подачи теплого воздуха происходит его совмещение со специальным воздухонагревателем, решая вопрос по обогреву.

Принудительная вентиляция в отличие от вышеуказанных видов сложней. Кроме воздуховодов и приточного вентилятора, она может в себя включать разное вентиляционное оборудование — шумоглушитель, приточную камеру, обратные клапана, воздухораспределительные решетки и диффузоры.

Приточно-вытяжная вентиляция

Комбинированная приточно-вытяжная вентиляция состоит из системы вытяжки и притока воздуха. При применении подобной схемы вентиляции в сауне важно предварительно проводить расчет воздухообмена в вентилируемом помещении. Объем приточного воздуха в идеале должен равняться объему вытесненного.

Иногда это соотношение нарушается специально для создания направленного движения потоков воздуха. К примеру, если в баньке имеется туалет, то для избегания попадания в другие помещения неприятного запаха, в нем можно применить разряжение воздуха, создав искусственно пониженное давление. Воздух из помещения с повышенным давлением при этом направляется в зону с низким давлением, то есть в санузел, а не наоборот.

Последствия неправильной вентиляции

Долговечность бани, включая и парную, зависит напрямую от правильной вентиляции. Не зависимо от того, что дерево является наиболее экологически чистым строительным материалом, она подвергается процессам образования плесени и гниения. Неправильно созданная вентиляционная система в парилке эти процессы только ускоряет. И тогда гарантированный срок полезной службы деревянных конструкций превращается в жестких условиях бани из 20 в пять-шесть лет.

Для человека большое значение имеют неприятные запахи. Парилка является тем местом, где неправильная вентиляция или ее отсутствие создают негативную предпосылку для накопления продуктов обмена веществ, которые выделяются при потоотделении. А если добавить к этому запахи, которые выделяются плесенью, то получится невероятный букет «ароматов». С течением времени пол, стены, полки и потолок могут в себя вобрать столько запахов, что вместо пользы и удовольствия от посещения баньки, вы будете испытывать только разочарование.

Каждый человек при посещении бани хочет поправить здоровье, пропотеть хорошенько и из организма выгнать накопившиеся токсины и шлаки. При неправильной вентиляции тепло и влажность создадут благоприятную среду для развития болезнетворных микробов, и вы получите вместо пользы только вред.

Создание вентиляции в сауне

В бане вряд ли получится обойтись исключительно естественной вентиляцией и частыми проветриваниями парной после каждого посещения. Это актуально летом, а вот в холодное время вместе с попаданием в помещение свежего воздуха происходит и охлаждение бани, а холод не является лучшим попутчиком при удалении из банных помещений излишней влажности. Если в бане имеется бассейн или моечное отделение, то вытяжную вентиляцию придется в любом случае сделать.

Можно порекомендовать вам такой проект вентиляции сауны:

1. Парная – естественный отток и приток;
2. Душевая – вытяжной вентилятор;
3. Комната отдыха и предбанник – естественная вентиляция;
4. Уборочная – вытяжной вентилятор при включении света.



Расчет воздухообмена

Перед началом монтажа механической вентиляции рекомендуется рассчитать объем воздуха, что подается и удаляется из помещений бани. Требуемый объем удаленного или свежего воздуха ищется как объема вентилируемого помещения на кратность воздухообмена — число, которое показывает, сколько раз воздух в комнате должен поменяться на свежий на протяжении одного часа. К примеру, в помещении с объемом 10 метров кубических при кратности 1,5 нужно обеспечить приток свежего воздуха 15 метров кубических в час.

Таким образом, для начала определите объемы помещений в баньке и вычислите для каждого из них нужный объем свежего воздуха с учетом коэффициента кратности: моечная 50, туалет 50, предбанник 3, парилка 5, массажная комната 5. Полученные значения округлите в большую сторону таким способом, чтобы последняя цифра получилась 5 или 0.

Просуммируйте рассчитанные объемы для притока и вытяжки отдельно. Сравните эти значения. Если значение притока больше показателя вытяжки, то для достижения баланса стоит увеличить объем вытяжки для помещений, в которых наблюдается минимальное значение воздухообмена. В противном случае требуется организация дополнительного притока воздуха. Рассчитайте по итоговым результатам сечения воздуховодов и подберите вид вентиляции.

Подбор сечений воздуховодов

Какой выбрать профиль для воздуховодов в бане, зависит от особенностей системы вентиляции и баньки. Круглые воздуховоды легче устанавливать, чем прямоугольные. Продается соединительная арматура для них в любых строительных магазинах в большом ассортименте. Подбор сечений круглых и прямоугольных воздуховодов принято производить по специальным таблицам, которые можно найти в сети. Обязательно учитывайте запас в воздухообмене.

Помните, что суммарная производительность в бане приточных вентиляторов на практике должна быть меньше на 5-10% суммы производительности вентиляторов вытяжных. Это необходимо, чтобы отработанный воздух был вытеснен в вытяжную вентиляцию полностью. Запас вытяжной вентиляции идет на вытяжку воздуха, который поступает через щели, оконные и дверные проемы, обеспечивая тем самым баланс притока-оттока.

Вентиляция и печка в бане

Современные технологии позволяют оборудовать вентиляцию в бане самым качественным образом. Сегодня имеются возможности регулировать влажность и температуру воздуха в помещении, обеспечивать подогрев и приток свежего воздуха. Но такое вентиляционное оборудование обойдется весьма дорого. Поэтому свой выбор целесообразно остановить на традиционных методах, которые проверены временем.

Приток воздуха в бане будет зависеть именно от печки. Как правило, топка печи размещается внутри парилки или в смежном с ней помещении. В таком случае отопление совершается при помощи топочного тоннеля. Обычно металлические печи с четырёх сторон обкладываются кирпичом или каменными плитами.

Обкладывая печь в бане кирпичом, необходимо помнить о прорезях на ширину облицовки, что поможет обеспечить частичную вентиляцию в баньке. Тоннель топки обкладывают неплотно, с зазором 0,5 — 1 сантиметр. В помещении парной, где располагается основная часть печки, лицевую стенку принято обкладывать 3 рядами кирпичей. Когда она будет обложена, нужно побеспокоиться об обеспечении притока свежего воздуха – дрова гореть не будут без кислорода.

Приток воздуха

Вентиляцию в топку часто проводят специальным каналом, проходящим под полом. Его выводят непосредственно возле топки в месте, где размещается металлический лист с целью защиты пола баньки от углей и искр. Для создания вентиляционного канала нужен короб, диаметр которого превышает на 20% диаметр дымохода. Воздух должен поступать непосредственно с улицы, а не из подполья бани для избегания проникновения неприятного запаха.

Можно создать напольную вентиляцию в сауне своими руками. Выведите вдоль стен на улицу вентиляционный короб. Но не зависимо от того, какой вы оборудуете тип вентиляционного канала в баньке, необходимо короб изнутри закрыть решёткой, а сеткой от насекомых снаружи.
Если топка располагается в парной, то нужно два короба: для приточной и конвекционной вентиляции. При этом удобнее воссоздать подиум. От стены, где проделано вентиляционное отверстие, уложите 3 ряда кирпичей на ребро: первый ряд возле стены, затем посередине и по краю.

Придерживайтесь высоты кладки 24 сантиметра. Кладку сделайте до кирпичного экрана и перекройте сверху кирпичом. В месте, где располагается печь, последнюю пару кирпичей не ставят, чтобы воздух под печь поддувал из короба, затем заложите торец. А второй короб необходимо довести до конца и вставить дверцу поддувала печки в его торец. Под дверцу подложите что-нибудь, чтобы не царапался пол.

Когда готов подиум, на него установите печку. Чтобы равномернее распределились нагрузки на кирпичный короб, можно установить печку на металлические пластины или уголок. Затем печь обкладывают, потом строят кирпичный экран с 2 конвекционными дверками, обеспечивающими прогрев парной горячим воздухом и вентиляцию помещения.

Отток воздуха

После оборудования основного теплового насоса необходимо обеспечить отток воздуха. Самым подходящим вариантом станет монтаж отточного короба по диагонали к приточному. Это обеспечивает хорошую вентиляцию парилки. Если одна стена «рубашки» из кирпича выходит в предбанник, то нужно в него вывести ещё дверку для прогрева и просушки.

Важно установить короб правильно. Забор воздуха в этом случае производится снизу, на расстоянии от пола близко 25 сантиметров. Дальше вентиляцию стоит проводить через стену возле потолка и на улицу. Смонтируйте конструкцию воздуховода из пластиковых вентиляционных коробов. Обшейте её сверху вагонкой, чтобы короб красиво выглядел, не нарушая общий интерьер баньки. Как правило, площадь короба составляет 125 сантиметров квадратных и 10% дополнительно.

Система прогрева и вентиляции

Нижние дверцы во время растопки печки должны быть открыты. В верхние дверцы будет выходить прогретый воздух, а его часть опускается вниз, прогреваясь ещё раз. Этот процесс называют «разгоном печи». Затем прикрывают нижние дверцы и открытыми оставляют только верхние.

Холодный воздух поступает под печь по вентиляционному коробу, нагревается и выходит обратно через верхние дверцы. Такая процедура обеспечивает прогрев парилки, пока помещение не заполниться до низа короба горячим воздухом. Потом горячий воздух станет вытесняться прохладным и нагревать таким способом другие помещения баньки, через которые направляется на улицу.

Как видите, так обеспечивается устройство вентиляции в сауне и её обогрев. Помещение бани просыхает и нагревается, а потоки свежего воздуха, которые управляются печью, поступают по коробу в помещения баньки. Именно так и работает вентиляция в бане, если вы её сделали правильно.

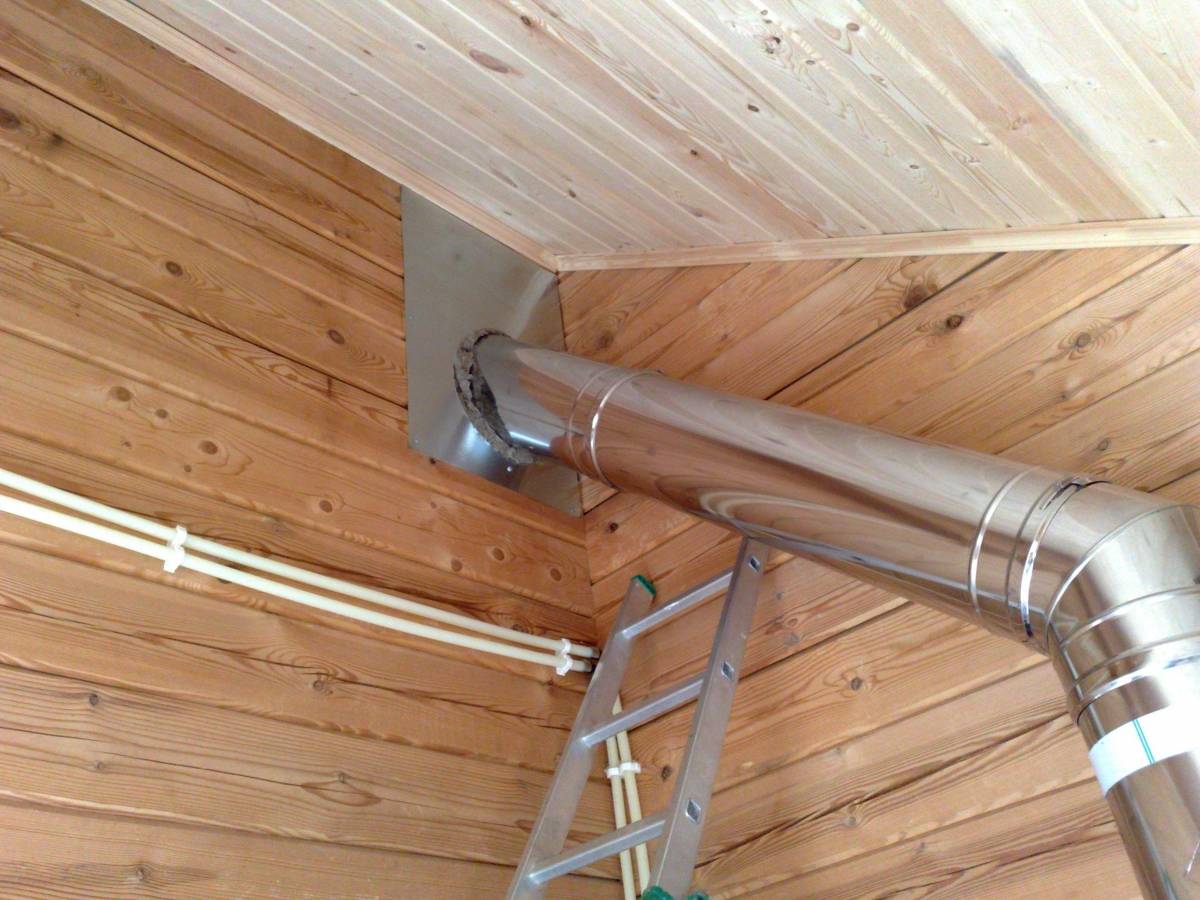

О дымоходе

Если вы переусердствовали с изоляцией металлической трубы дымоходного канала, то можно лишиться источника теплоты в баньке. Применение в русской бане привычных «сэндвич-труб» снижает качество вентиляции дымоотвода. Однако его возможности использовать эффективнее для отопления и вентиляции.

Разумеется, открытой не оставляйте раскалённую металлическую трубу. Нежелательно и создание «упаковки» дымохода баньки в «сэндвич-трубу». Лучше всего для однослойной трубы сделать кирпичный кожух с поддувальной дверью, установленной во втором ряду кирпичной кладки. А если ещё одну дверь поставить сверху, что получится так называемый тепловой насос, который способствует вентиляции и прогреву парилки.

Рациональный теплообмен вы сможете обеспечить посредством установки двух коробов, изготовленных из нержавеющей стали. Их монтируют на противоположной от дверки стороне, а затем выводят в предбанник, в котором нужно установить регулировочные дверцы.

Обустраивая вентиляцию в своей баньке, важно помнить, что каждая сауна и каждая печка обладают собственным уникальным «характером». Поэтому не существует универсального рецепта создания вентиляции, все проверяется практикой.

Итак, вы рассмотрели главные принципы обустройства правильного воздухообмена в парилке и других помещениях русской бани и прочитали, как сделать вентиляцию в сауне. Создание вентиляции в баньке – сложный процесс, который требует знаний и значительных навыков в этом деле. Если вы не обладаете достаточным мастерством, лучше самим за это не браться. К тому же не забывайте, что эффективность естественного воздухообмена зависит от правильной кладки печи и дымохода.

Вентиляция в бане — обзор традиционных схем и нюансов устройства

Правильная реализация соответствующего проекта улучшает эксплуатационные характеристики объекта и обеспечивает высокий уровень безопасности и комфорта. Грамотно спроектированная вентиляция поможет продлить срок службы строения. После прочтения этой статьи вы узнаете, нужна ли вентиляция в бане, сможете создать необходимую конструкцию собственными руками. Здесь вы найдете сведения о материалах и отдельных комплектующих узлах, монтажных и строительных технологиях. Профессиональные рекомендации помогут исключить ошибки и сократят расходы.

Качественная вентиляция – один из важнейших компонентов хорошей бани

Блок: 1/7 | Кол-во символов: 610
Источник: https://HomeMyHome.ru/ventilyaciya-v-bane-svoimi-rukami.html

Так ли нужна вентиляция в бане или можно обойтись без нее?

Функции банной вентиляции усложняются тем, что она должна способствовать довольно быстрому удалению из помещений влажного воздуха и качественно регулировать температуру в парилке. Особенно важно наличие хорошей вытяжной системы для бань оснащенных газовыми и твердотопливными печами – для поддержания процесса горения в таких конструкциях требуется приток внушительного объема воздуха. Отсутствие вентиляции для бань приведет к избыточной концентрации углекислого газа, отрицательного сказывающегося на здоровье людей и который может привести к потере сознания.

Комфортный и здоровый микроклимат в бане зависит от грамотно выполненной вентиляции

Неопытные мастера стараются тщательно изолировать помещения, заделывая малейшие щели для увеличения скорости прогревания парной и более длительного сохранения тепла. Однако это неверный подход, поскольку вентиляционные отверстия должны быть обязательно. Грамотно устроенная система вентиляции позволяет:

• создать в бане здоровый микроклимат;
• снизить концентрацию влажности и быстро осушать помещения;
• избавиться от углекислого газа;
• быстро прогревать парную и другие банные помещения;
• устранять застоявшийся и неприятный запах;
• избавиться от болезнетворных грибков и плесени;
• сохранить в первоначальном виде внутреннюю отделку помещений.

Из вышесказанного становиться ясно насколько важно устройство в бане вытяжной системы. Перед тем как сделать вентиляцию в бане необходимо сначала узнать о ее разновидностях и основных схемах установки.

Блок: 2/7 | Кол-во символов: 1532
Источник: https://HouseChief.ru/ventilyaciya-v-bane-svoimi-rukami.html

Нужна ли вентиляция в бане: формулировка задачи, основные определения

Чтобы точно определить параметры проекта, необходимо уточнить его целевое назначение. Создание качественной вентиляции для бани позволяет решить следующие практические задачи:

• обеспечивается приток свежего воздуха;
• удаляются продукты горения, углекислый газ, иные вредные вещества;
• предотвращаются разрушительные процессы гниения, коррозии.

Разумеется, действие этой системы не должно ухудшать иные потребительские характеристики строения. Например, если поступление холодного воздуха будет чрезмерное, возрастут затраты на подержание высокой температуры.

Этот перечень действий поможет выяснить, как сделать вентиляцию в бане так, чтобы не упустить важные моменты:

• Определите путь прохождения воздуха (по каналам и внутри помещения).
• Выясните, как организовать вентиляцию в разных комнатах строения.
• Надо учесть совместное влияние вентиляции и отопления, особенности материалов стен и другие характеристики здания.
• Следует выяснить, какие узлы и готовые изделия пригодятся для создания эффективной вентиляционной системы современного уровня.

После определения с перечисленными позициями проще выбрать подходящую технологию для монтажа конструкции собственными руками

Блок: 2/7 | Кол-во символов: 1227
Источник: https://HomeMyHome.ru/ventilyaciya-v-bane-svoimi-rukami.html

Вентиляция в бане: схема и устройство, особенности систем

Для банного помещения оптимально использование приточно-вытяжной вентиляции. Основной принцип ее работы заключается в организации притока свежего воздуха и вытяжки в бане. Схема этой системы проста:

Варианты движения воздушных потоков

Свежий воздух может поступать в помещение через вентиляционные клапаны, продухи, приоткрытые форточки. Удаляется нагретый воздух, насыщенный углекислотой, через поддувало в печи или вытяжку.

Чтобы система работала эффективно, следует соблюдать несколько несложных правил:

1. Входящие отверстия вентиляции располагают в нижней части стены, недалеко от печи. Так воздушный поток будет быстрее нагреваться и двигаться естественным образом.
2. Чтобы регулировать потоки, используют заслонки на вентиляционных отверстиях. Оптимальный режим обновления атмосферы в парной – три объема за час.

Эти два основных принципа необходимо соблюдать при любом расположении топки в бане. Вместе с тем, размещение печи тоже имеет немаловажное значении при планировании вентиляции в бане. Схема расположения каналов будет разной. Вот два варианта для примера:

Приток воздуха из-под топки и через специальный канал, проходящий сквозь печь

Кроме таких, традиционных вариантов, можно использовать и другие эффективные системы, работающие естественным образом, без использования механизмов и приборов для принудительной подачи воздуха.

Как правильно спланировать вентиляцию пола в бане?

Полы в банном помещении постоянно влажные. Именно они в первую очередь выходят из строя. Особенно подвержены разрушительному влиянию сырости деревянные покрытия, по которым так приятно ходить босиком. Если не предусмотреть правильную вентиляцию под полом в бане, менять настил придется не реже, чем раз в три-четыре года.

Подумать об этом стоит в самом начале стройки. Самый простой способ обеспечить сохранность полов – оставить продушины в цоколе здания. Их располагают друг напротив друга и закрывают решетками, чтобы через отверстия не проникали крысы и мыши.

Еще один способ обеспечить движение воздушных масс в районе пола – опустить поддувало печи ниже уровня настила

Доски укладываются на лаги таким образом, чтобы между ними оставались зазоры примерно в полсантиметра. Вода не будет задерживаться на таком покрытии, а воздух беспрепятственно проникнет ко всем сторонам настила.

Простая схема вентиляции пола в бане

Можно вывести вентиляционную трубу из-под пола в стояк, который должен быть выше крыши. На верхушке стояка монтируют дефлектор.

Важно! Не стоит использовать для вывода потоков воздуха чердачное помещение. Зимой холодная и влажная атмосфера подчердачного пространства опустится в баню.

Свободный доступ воздуха к фундаменту

Если обеспечить вентиляцию фундамента в бане, можно одним махом решить большую часть проблем. Хороший обдув пространства под полом гарантирует защиту от гниения и плесени.

Вентиляционные каналы в фундаменте располагают с учетом размещения конструкции относительно жилых зданий и водоемов

Самый оптимальный размер вентиляционного отверстия – 11 сантиметров. Можно использовать воздуховод и большего диаметра, но в этом случае лучше установить заслонку.

Совет! Если банька расположена в низине или стоит близко с другим постройкам, необходимо сделать не два, а четыре вентиляционных отверстия с каждой стороны фундамента.

Вентиляционные каналы монтируют во время заливки фундамента. Для их формирования используют асбестоцементные или пластиковые трубы. Расстояние от земли до воздуходува – не менее 15 сантиметров.

Чтобы пластик не деформировался во время заливки и цемент не попал в отверстие, трубу заполняют песком

Специфика вентиляции в бане в парилке

Вентиляция в парной должна работать во время банной процедуры. По ее окончании парную обычно проветривают, открыв двери нараспашку, чтобы как можно быстрее удалить из помещения влажный пар.

Что нужно для качественной вентиляции в парилке бани? Схема ее устройства проста: воздух должен поступать не из смежных помещений, а с улицы.

Схема вентиляции в парной русской бани

На этой схеме отмечено, что воздух в парилку поступает из-под корпуса печи. Прохладные воздушные массы будут быстро прогреваться и не изменять температурного режима парной. Отработанный поток воздуха выводится через канал, размещенный в дальнем углу помещения. Такая схема размещения пригодна в случае, если топка находится непосредственно в помещении парной.

Если печь находится вне парной и соединена с ней топочным тоннелем, расположение каналов вентиляции следует немного изменить. Приточный канал располагают под полом или непосредственно над полом и выводят его у предтопочной площадки, закрытой листом металла или керамической плиткой. Входное отверстие закрывают решеткой.

К сведению! Приточный канал должен быть того же диаметра, что и вытяжной.

Воздухообмен в моечном помещении

Это самое влажное помещение в бане и здесь важно продумать движение воздушных масс таким образом, чтобы полы и стены быстро просыхали, но при этом не было сквозняка. Самый распространенный вариант вентиляции в мойке бани с деревянными полами – под полом.

Дощатый настил делают таким образом, чтобы между досками оставались зазоры

Воздух в пространство под полом может попадать естественным образом или с помощью вентиляторов, принудительно подающих его с улицы.

Немного сложнее задача, если полы в моечной бетонные, покрытые керамической плиткой. В этом случае потребуется установка приточных клапанов в стенах.

Важно! Для обустройства вентиляции в моечной бани используют только влагостойкие материалы. Наиболее практичным считается пластик.

Немного о вентиляции в предбаннике

Проблема в предбаннике та же, что и в остальных помещениях: высокая влажность. Требования к вентиляции предбанника:

• воздуховоды притока и вытяжки должны быть одинакового диаметра;
• приточный воздуховод не должен быть соединен с санузлом;
• высота вытяжного канала – не меньше 2 метров;
• в случае использования принудительной вентиляции используются влагостойкие материалы.

Для дополнительного проветривания предбанника используют окна с форточками

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Чтобы увеличить скорость воздухообмена, используют осевой вентилятор, создающий область низкого давления и втягивающий атмосферные потоки в помещение. ”

Несколько советов по обустройству предбанника:

1. В этом помещении не стоит устанавливать глухие окна. Одна или две форточки значительно упростят процесс проветривания.
2. Предбанник следует тщательно утеплить, чтобы не допустить перепада температур и образования конденсата.
3. Вентканалы не должны соединять предбанники парную.

Размеры предбанника рассчитываются, исходя из формулы 1.5 кв.м. × 1 человека.

Блок: 3/8 | Кол-во символов: 6680
Источник: https://seti.guru/ventilyatsiya-v-bane-svoimi-rukami

Устройство вентиляции в бане: принципы работы

Вентиляцию бани можно условно разделить на функционирующую постоянно (кровельная, фундаментная, стеновая) и функционирующую периодически, во время банных процедур и работы печи. Та и другая — части единой вентиляционной системы, которая закладывается еще при строительстве.

Принцип работы вентиляционной системы: вытеснение отработанного воздуха свежим. В самом примитивном случае для этого достаточно двух отверстий, но на практике имеют значение и направления потоков, поэтому количество приточных и вытяжных отверстий может быть увеличено, а сами они снабжаются заслонками, которые и есть средство управления потоками, их объемами и скоростью.

Независимо от места приточные делаются всегда ниже вытяжных. Иногда приток воздуха обеспечивается через жалюзи внизу двери в парную. Но есть одно правило: откуда воздух берется, туда же он должен и отдаваться. Если берем из помещения, нужно возвращаться не на улицу, а тоже в помещение. Иначе работать не будет.

Расчет площади вентиляционных окошек достаточно прост: надо исходить из того, что каждому кубометру объема помещения нужно окошко площадью 24 см². Окошки ни в коем случае не делаются прямо напротив друг друга на одной высоте.

1. При прогреве бани продухи в фундаменте закрываются, заслонки в парной задвигаются.
2. Во время парения окошки приоткрываются по необходимости.
3. После завершения процедур баня проветривается целиком.

В помощь вам также подготовлен материал про схемы вентиляции в бане (10+ разных схем).

Блок: 3/7 | Кол-во символов: 1515
Источник: https://parilochka.com/ventilyatsiya-bani/ustrojstvo.html

Как работает качественная вентиляция в бане: схема и устройство, особенности разных помещений

Устройство вентиляционной системы

Верхние рисунки поясняют, как по-разному можно установить приточные и вытяжные отверстия. Каждый из вариантов обладает определенными преимуществами и недостатками. Их проще изучить на конкретном примере, который приведен в нижней части.

Это типовая схема вытяжки в бане. В парной установлена дровяная печь, которая заполняется топливом снаружи. Также, из другой комнаты, организовано поступление воздуха в топку через поддувало. Подобное решение упрощает выполнение технических операций, предотвращает попадание мусора в чистую зону.

Воздух в парное помещение изначально поступает через отверстие в фундаменте, подпольное пространство и перекрытие. Приток расположен непосредственно около печи. После охлаждения воздух опускается вниз, через заборную щель вытяжки выводится наружу.

Такая схема вентиляции в бане помогает решать обозначенные выше вопросы. Специальный путь поступления предварительно подогревает воздух. Деревянные напольные покрытия эффективно проветриваются, что предотвращает развитие плесени и другие биологические поражения. Ручными задвижками можно точно регулировать производительность системы с учетом актуальной погоды и других условий.

Существенное значение имеет вид бани

На этой картинке схематически изображены особенности разных технологий. На практике применяют:

• контактное и лучистое тепловое воздействие;
• определенные диапазоны температур;
• создание пара с применением раскаленных камней, ароматизацию;
• купели, отдельные кабины.

В каждом из вариантов есть особые требования к вентиляции, которые следует изучать специально.

К сведению! В наши дни применяют естественные, принудительные и комбинированные вентиляционные системы. Но ниже приведена информация только о сравнительно простых конструкциях. В самых сложных наборах оборудования используют датчики температуры и влажности, фильтры, блоки кондиционирования. Подобные проекты сложно реализовать без больших затрат и помощи профильных специалистов.

Устройство вентиляции пола в бане

Для продления срока службы строительных конструкций необходимо изначально выбирать подходящие материалы. Однако устойчивые к влаге бетонные и керамические покрытия не пользуются популярностью. Но дерево в данном помещении нельзя защищать химическими пропитками, которые ухудшат состояние атмосферы.

Решают такую проблему с помощью вентиляции под полом в бане

В простейшем варианте устанавливают опорные лаги на высоте 20-30 см от уровня земли. На них монтируют доски со щелями (5-10 мм). Стекающая вода будет впитываться в грунт, поэтому рекомендуется сделать подходящую подсыпку из песка, или других гранулированных материалов. Это недорогое решение не нужно объяснять подробно. Его главным недостатком является накопление внизу загрязнений, которые вместе с испарениями будут проникать внутрь парной.

Такая схема вентиляции пола в бане сложнее, но она позволяет удалять стоки из двух комнат в дренаж

На фотографии видно, что для доступа к сливному отверстию одна доска не фиксируется жестко. Ее можно быстро вынуть, если понадобился осмотр, или выполняется очистка

При создании утепленного пола, вентиляция этой силовой части конструкции не нужна. Ее делают герметичной.

Тщательно выбирают материалы, устойчивые к нагрузкам

Над изоляционным слоем заливают стяжку под уклоном к сливу. Сверху – монтируют настил из досок.

Его можно устанавливать по рассмотренной выше стандартной схеме, на прочных балках, с промежутками между отдельными элементами

Интересное решение. Оно обеспечивает быстрое удаление влаги из древесины нагретым воздухом

Продление срока службы строения: вентиляция фундамента

Для этой части системы необходимо предусмотреть монтаж закладных деталей на стадии заливки строительного раствора. Подойдут соответствующие по размерам трубы, которые впоследствии удаляют.

На фото отмечены каналы вентиляции фундамента в бане. Обратите внимание на то, что они создают свободный путь для поступления воздуха под все комнаты здания

Для создания сложных трасс можно применять пластиковые трубу, которые не повреждаются коррозией. Применяют такой материал правильно, исключив воздействие на изделия чрезмерно высоких (низких) температур

Входные отверстия закрывают декоративно-защитными решетками. Они предотвращают проникновение грызунов.

Самодельная задвижка для регулировки поступления свежего воздуха. К подобным устройствам надо обеспечить свободный доступ

Функционирование качественной вентиляции в бане в парилке

Такую конструкцию можно создать с минимальными затратами

Эта простейшая схема вентиляции в парилке бани хорошо поясняет ошибочные действия:

• Решетка в двери подает воздух из соседнего помещения, что не исключает возможность повышения уровня влажности, поступления посторонних запахов.
• Широкое входное отверстие не оснащено регулировками. Оно установлено далеко от печи, поэтому будет ощущаться холодный сквозняк.
• Одно из отверстий (над печкой) работает «вхолостую». Это снижает эффективность применения топливных ресурсов.
• Здесь не предусмотрено проветривание напольного покрытия. Важность этой процедуры подробно изучена в предыдущих разделах.

Правильная вентиляция в парной

Автор этого проекта (типовая финская баня с электрическими ТЭНами) установил входное отверстие (1) рядом с нагревателем. Небольшая часть свежего воздуха проходит по нижнему маршруту (2). Она не беспокоит пользователей, проветривает напольное покрытие, поверхность под полками. Нагретый воздух поднимается в «рабочую зону». После охлаждения – опускается вниз, поступает во входное отверстие (4). Вентиляционный канал (5) создает тягу, необходимую для эффективного функционирования системы без вентиляторов.

Схему вентиляции в парной русской бани можно создать на основе этих же принципов. Но надо учесть, что данная технология, в отличие от финской, сопровождается большим количеством пара. Это повышает требования к производительности системы.

Если применяется классический метод, «по-черному», устанавливают печь без дымохода. Для предотвращения отравления угарным газом после прогрева бани угли убирают, хорошо проветривают помещения

Особенности оснащения моечной

Здесь очень высокий уровень влажности, поэтому элементы конструкций подбирают с учетом данного фактора. Чтобы эффективность вентиляции в моечной бани была достаточной, можно применить вентилятор.

Приобретают модель, которая предназначена для эксплуатации при большой концентрации влаги в атмосфере комнаты

Для электрической проводки используют соответствующий кабель, который обеспечивает надежную изоляцию даже при погружении в жидкость. Выключатель устанавливают в комнате отдыха, или в другом помещении с нормальным уровнем влажности.

Для вентиляции в мойке бани можно использовать небольшое окно, либо специальный канал. В любом случае надо настроить систему таким образом, чтобы исключить сквозняки. Можно объединить приточные части тут и в парилке, чтобы повысить температуру воздуха, обеспечить вентиляцию деревянных напольных покрытий.

Конструкция вентиляции в предбаннике

В этой комнате организация доступа свежего воздуха не отличается от аналогичной системы в обычном жилом помещении. Доступно применение естественной и принудительной вентиляции в различных комбинациях. Надо помнить о том, что переохлаждение организма провоцирует возникновение простудных и других заболеваний.

Здесь пригодится тамбур, предотвращающий сквозняки

К сведению! Бревенчатые дома обладают особыми возможностями. Они создают комфортные температурные условия в комнатах без специальных технических средств за счет естественной микровентиляции стен. Для интенсивного проветривания можно открыть двери, окна.

Проекты бани с комнатой отдыха и террасой. В отдельной публикации вы узнаете о самых удачных планировках бань с пристройкой в виде веранды или террасы.

Блок: 3/7 | Кол-во символов: 7763
Источник: https://HomeMyHome.ru/ventilyaciya-v-bane-svoimi-rukami.html

Комплектующие для сооружения вентиляции

Для создания благоприятных условий в парилке бани и во всех дополнительных помещениях предстоит правильно устроить систему вентилирования. В противном случае ни о каком комфорте и речи быть не может.

Комплектующие, используемые для устройства вентиляции, следующие:

• вентиляционный клапан;
• задвижка;
• решетка;
• сетка антимоскитная/защитная;
• вентиляционный короб;
• воздуховод оцинкованный или гофрированный;
• вентилятор;
• гигрометр, термометр;
• металлический скотч, хомут, монтажная пена, герметик, крепления и другие расходные материалы для монтажа и оформления входных и выходных отверстий.

Вентиляционные клапаны для вентиляции в бане ставят на приточные и вытяжные отверстия. Они бывают различного размера, формы и материала. Поэтому не составит труда подобрать клапан, идеально подходящий по цвету.

Клапаны для вентиляции, которые откручиваются/закручиваются, наиболее удобны в использовании, позволяют оставлять совсем маленькие щели для поступления микро порций воздуха

Задвижки также встречаются в различном исполнении. Они нужны, чтобы при необходимости открывать/закрывать отверстия. Часто домашние умельцы делают самодельную конструкцию, которая не хуже справляется с функцией удаления/притока воздушных масс из помещений.

Галерея изображений

Фото из

Установка углового диффузера

Плавная регулировка воздушного потока

Анемостат систем вентиляции и кондиционирования

Соединение анемостата с воздуховодом муфтой

Решетка и сетка нужны для защиты вентиляционного отверстия от попадания внутрь грызунов, ночных бабочек, комаров и прочей живности. Решетки выбирают из дерева, жаропрочного пластика, а сетку чаще всего из металла.

Решетку из мягкого материала нецелесообразно ставить на приточные отверстия – грызуны могут ее испортить. Лучше выбирать металлические варианты

Вентиляционный короб обустраивают в нише стены или, если условия не позволяют, прокладывают поверх, например, если в качестве материала стен использован газобетон. Короб можно смастерить из подручных материалов или использовать в качестве воздуховода гофру или оцинкованную трубу. Пластиковые аналоги для парилки не подойдут – нужно учитывать температуру, до которой будет нагреваться помещение.

Вентилятор в бане используется как для притока, так и для вытяжки. Оптимальным считается его использование только в одном из направлений – для притока или удаления воздушных масс.

Покупать нужно жаропрочный прибор, специально предназначенный для бань и саун с IP 44 и выше. Не нужно забывать о специфике помещения – здесь много пара и высокая температура.

Если в помещении бани обустроен бассейн, то без принудительной вентиляции не обойтись. Бассейн – это дополнительная комната, где круглосуточно испаряется вода. А дерево это не любит

Расходные материалы используются при монтаже для крепления воздуховодов, обустройства вентканалов и установки клапанов, вентиляторов. Гигрометр и термометр нужны, чтобы эффективно пользоваться вентсистемой.

Если устроено механическое вентилирование с применением климат-техники, то там имеется встроенный датчик температуры и регулятор уровня влажности. Исходя из реальных показателей приборов система запускает вытяжной вентилятор или открывает приточный клапан.

Устройство вентилируемых полов планируют еще на этапе строительства. Реализуют этот тип вентиляции вместе с сооружением чернового, а затем чистового пола, подобрав для себя наиболее приемлемый вариант по цене

Правильно обустроенная вентиляция обеспечит комфортное пребывание во всех помещениях бани, не омраченное сторонними запахами и каплями воды, стекающими по стенам и падающими за шиворот с потолка.

Еще одно важное условие длительного срока эксплуатации – своевременная и полная просушка после использования. Именно от выполнения этого пункта зависит, как долго прослужит баня и потребуется ли замена сгнивших досок на новые ближайшие 3-5 лет.

Когда вентиляции нет, а владелец бани плотно закрывает двери и окна после использования, можно уже через год обнаружить грибок, плесень, гниль

Блок: 4/5 | Кол-во символов: 3975
Источник: https://sovet-ingenera.com/vent/montazh/ventilyaciya-v-bane.html

Оптимальная схема для парилки

Существует много схем с разными преимуществами. Вот одна распространенная схема, по которой может быть устроена вентиляция в парилке своими руками. Она также позволяет регулировать воздушный поток для поддержания того или иного режимов.

Оптимальная схема вентиляции парной

Рассмотрим подробнее. Печь и дверь на одной стороне. Приток воздуха за печью и через нижнюю щель двери. Напротив смонтированы два вытяжных канала (один под потолком, другой – над полком), соединенные между собой трубой или коробом.

1. В период нагревания парильной комнаты закрываются оба вытяжные отверстия, а приточные остаются открытыми.
2. В период парения закрывают верхний вытяжной клапан, а нижний открывают. Начинается циркуляция воздушных масс: от печи устремляется к потолку, упираясь в стену опускается. Частично он вытягивается нижним клапаном наружу, а оставшаяся часть продолжает двигаться ниже к полу и обратно вверх.
3. После парения, для высушивания бани, открывают оба вытяжных клапана.

Блок: 4/7 | Кол-во символов: 1015
Источник: https://VentilyaciyaDom.ru/bani/obustroit-ventilyatsiyu-v-parilke.html

Вентиляция басту в бане

Все большую популярность в российских банях получает вентиляция типа басту, названная в честь конвекционных шведских бань. Ее и сделать просто, и эффективность ее высока.

Приток воздуха под печь осуществляется с помощью вентиляционной трубы с улицы. При этом обязательно нужна заслонка, которая бы его перекрывала.

Для оттока воздуха монтируется короб, который начинается в 20-30 см от пола и уходит на улицу. Расположение короба — по диагонали от печи. Материал — лучше всего нержавейка. Короб тоже должен перекрываться на 100%.

Итак, работает это следующим образом: если внутрь помещения входит определенный объем, то соответствующий объем оттуда будет выталкиваться при наличии выхода. Работающая печь активно засасывает холодный воздух из приточного воздуховода. Часть его используется в горении (и уходит через дымоход), а часть поднимается вверх, нагреваясь по пути от печки. Избыточный объем параллельно начинает уходить через короб, который забирает воздух от пола. Поэтому свежий нагретый воздух оказывается в зоне дыхания, а отработанный оказывается внизу и уходит.

Видео

Посмотрите, как объясняется и делается Басту в этих роликах:

Вентиляция басту «включается» и «выключается» посредством манипуляций с задвижками. При этом печь должна работать, потому что именно она — тепловой насос, ответственный за циркуляцию воздуха. Если печь погасла, вентиляция басту в бане работать не будет.

Идеальное применение вентиляция басту получает в сауне, где нужно менять воздух 6-8 раз в час. А вот в русской бане условия несколько иные и хотя басту можно ставить и в ней, есть ограничения на ее использование.

Вентиляция басту в русской бане

Русская баня — это не слишком высокая температура и обилие пара. В таких условиях вентиляцию басту в русской бане не стоит «включать» во время парения.

Но можно спокойно запустить ее в самом начале, на этапе прогрева парной. При этом время нагрева увеличится, но он будет равномерным. Если же оставить задвижки открытыми, басту пересушит и перегреет парную. Можно попробовать «включать» басту на последнем этапе парения — воздух будет легкий, горячий, дышать можно свободно. Отличное завершение парения.

В русской бане басту пригодится и для просушки после процедур — с этим она справляется отменно и никаких запахов, никакой плесени при такой просушке уже не будет.

Блок: 4/7 | Кол-во символов: 2338
Источник: https://parilochka.com/ventilyatsiya-bani/ustrojstvo.html

Выводы и полезное видео по теме

Действенные схемы организации вентиляции в парилке:

Варианты устройства вентиляции в новой бане:

В отдельно стоящей бане реализована вентиляция всех внутренних помещений и чердака. Также в фундаменте имеются продухи, а для улучшения воздухообмена между парилкой и комнатой отдыха используется вентилятор – все это можно увидеть в видео:

Отсутствие вентканалов в бане может обернуться дорогостоящими неприятностями:

Для рационального и долгосрочного использования бани важно правильно обустроить систему ее вентиляции. Предстоит подобрать наиболее приемлемый вариант, подходящий под конкретные условия, способный обеспечить приток свежего воздуха и удаление отработанного в требуемом объеме. Если в неработающей бане сухо, а в прогретой комфортно и ничего не капает на голову, то с задачей вентиляции удалось справиться на отлично.

У вас возникли вопросы в ходе ознакомления с представленной информацией? Хотите рассказать об известных только вам нюансах организации вентиляции в бане? Пишите, пожалуйста в блоке, расположенном ниже, размещайте тематические фото, делитесь впечатлениями.

Блок: 5/5 | Кол-во символов: 1113
Источник: https://sovet-ingenera.com/vent/montazh/ventilyaciya-v-bane.html

Вентиляция пола в бане

Пол в бане нуждается в полной просушке после процедур. Первым условием этого будет организация правильного стока, с уклоном, который отведет воду в канализацию. Конечно, вариантов устройства пола несколько.

Вентиляция пола в бане: схема

Для проливного (мокрого) пола вентиляция особо важна. Поэтому зазоры между досками, достигающие в ширину до 1 см нужны не только для отвода воды, но и для высушивания досок. А поможет в этом открытие продух в фундаменте, о которых мы расскажем ниже.

Сухой пол не предполагает щелей между досками, потому что монтируется из шпунтованной доски. А значит, принцип его проветривания несколько иной. Сушить придется сверху средствами залповой вентиляции (это означает открытие всех окон и дверей) и той системы, что предусмотрена в бане, например, принудительной приточно-вытяжной.

Полезное видео

Посмотрите к чему может привести сырость на сухом полу, даже если он покрыт яхтным лаком:

О вентиляционном стояке в моечной речь пойдет ниже, но он тоже влияет на вентиляцию пола.

И еще пол хорошо продувается во время работы печи, если (как уже упоминалось), поднять его уровень над поддувалом, а в самом полу оставить небольшие зазоры между досками.

Блок: 5/7 | Кол-во символов: 1209
Источник: https://parilochka. com/ventilyatsiya-bani/ustrojstvo.html

Как сделать вентиляцию в бане своими руками

Исходные данные. Архитектурные особенности бани не предусматривают поступление воздуха через щели пола, двери, окно или топку печи. Нужно делать отверстия как для входа, так и для выхода воздуха. Внутренняя и внешняя обшивка стен отсутствует, баня построена из пиленого бруса.

Шаг 1. Определитесь с местом расположения входного и выходного каналов.

Мы уже упоминали, что входной канал лучше располагать около печки на расстоянии примерно 20 сантиметров от уровня пола. Выходной канал по диагонали под потолком. Такое положение входного и выходного отверстий обеспечит распределение воздушных потоков по всему объему помещения. Кроме того, входной воздух не будет охлаждать половое покрытие. Каналы должны быть легкодоступными. Есть рекомендации делать выходное отверстие в потолке. Мы противники такого решения, влажный воздух непременно нанесет большой ущерб всей стропильной системе.

Вытяжное отверстие под потолком

Шаг 2. Закупите или сделайте самостоятельно решетки и клапаны.

Они могут быть различных размеров и геометрических форм: круглыми, квадратными или прямоугольными. При этом учитывайте материалы будущей обшивки внешних и внутренних стен, продумайте, как декоративные решетки будут к ним крепиться.

Вентиляционная решетка деревянная для бани

Важно. Обязательно устанавливайте решетки с регулируемыми просветами, только они смогут обеспечить плавную регулировку кратности смены воздуха в помещении.

И еще один момент – с внешней стороны бани отверстия также должны закрываться. Причем, закрытие должно быть максимально герметичным, не допускать попадания на венцы сруба влаги от дождя или снега.

Шаг 3. Проделайте отверстия в стенах.

Вентиляционное отверстие

Наиболее трудоемкая операция, придется работать вручную. Предварительно в размеченных местах нужно по периметру просверлить отверстия. Чем они плотнее друг к другу расположены, тем легче потом выдалбливать древесину. Когда отверстия высверлены, берите в руки долото, стамеску и молоток и начинайте разрушать оставшиеся межу отверстиями перемычки бруса. Отверстия под вентиляцию следует сделать на 1-2 см по периметру больше, чем вставляемая труба. Дело в том, что потом эту трубу нужно изолировать для предупреждения появления конденсата на деревянных конструкциях.

Долото

Пользуйтесь только острым долотом и стамеской – брус придется рубить поперек волокон, это довольно сложно. Если толщина бруса составляет 20 сантиметров, то лучше половину глубины отверстия проделывать изнутри бани, а вторую половину снаружи. Если у вас есть большой опыт пользования бензиновой пилой, то можно отверстие выпиливать. Но сразу предупреждаем, что работать в таких условиях бензиновой пилой очень опасно. Пилить придется концом шины, во время захватывания дерева нижней частью цепи пилу будет вырывать из рук. Такой способ пользования пилой категорически запрещается правилами техники безопасности, помните об этом.

Если есть необходимость развести входное отверстие в стене и в бане, то покупайте трубу с коленом. Желательно пользоваться не круглыми трубами, а прямоугольными, они занимают меньше места под обшивкой внутренних стен парной.

Алюминиевая труба прямоугольная используется для создания вентиляционных трубопроводов

Места стыков колена и трубы обязательно герметизируйте силиконом и для надежности обматывайте скотчем.

Скотч металлизированный

Шаг 4. По периметру отверстий уложите фольгу или полиэтиленовую пленку и минеральную вату, слой ваты должен быть плотным, без пропусков. Края отверстия абсолютно ровными сделать не удастся, внимательно следите, чтобы гидроизоляция не повредилась об острые выступы бруса.

Шаг 5. Вставьте трубы в отверстия в срубе. Входить они должны с небольшим усилием, довольно плотно. Для того чтобы повысить надежность герметизации и крепления, обязательно по периметру отверстия и трубы пройдитесь пеной. Монтажная пена ликвидирует все невидимые пропуски теплоизоляции между трубой и стеной и прочно зафиксирует ее в нужном положении.

Вентиляционное отверстие

Трубу на вытяжку можно и не изолировать, по ней выходит теплый воздух. Но мы советуем на всякий случай сделать все операции и для нее. Во-первых, времени и денег потеряете немного. Во-вторых, сделаете дополнительную и надежную защиту от проникновения к деревянным конструкциям атмосферной влаги.

Кода оба отверстия подготовлены, можно начинать обивку стен и устанавливать декоративные решетки с регулируемыми пропускными параметрами.

Декоративные заслонки

Важно. Настоятельно советуем вам во время установки вентиляции парной сделать вентиляцию пространства между обшивкой стен и алюминиевой фольгой. Работы выполняют по вышеописанному алгоритму с одним отличием. Вентиляция должна быть или постоянно закрытой (во время принятия водных процедур) или постоянно открытой (во время проветривания бани). Использование фольги в качестве парозащиты стен имеет много положительных сторон. Но есть и одна проблема – сложность удаления конденсата между обшивкой и изоляцией. Обыкновенное отверстие решает все проблемы и полностью исключает порчу древесины.

Видео – Вентиляция своими руками

Блок: 6/8 | Кол-во символов: 5091
Источник: https://banya-expert.com/ventilacia/ventilyaciya-v-bane-svoimi-rukami.html

Замеры микроклимата в парной

У каждого парильщика требования к условиям температуры и влажности индивидуальные. Они основаны на личных ощущениях. Добиться создания определенных параметров можно с помощью приборов.

Термометр для измерения температуры в парилке

Измеряют температуру в парной спиртовым термометром. Нельзя применять ртутный термометр. Можно пользоваться электрическим термометром. Термопару размещают в парильной комнате, а индикатор выводят в предбанник или комнату для отдыха.

Влажность воздуха можно измерить гигрометром. Исходя из индивидуальных пристрастий парильщика, можно с помощью этого прибора установить определенный режим.

Блок: 6/7 | Кол-во символов: 649
Источник: https://VentilyaciyaDom.ru/bani/obustroit-ventilyatsiyu-v-parilke.html

Как сделать отверстие в срубе при помощи коронки

Если вы не желаете делать отверстия под вентиляцию ручным способом, можно просверлить их специальной металлической коронкой. Они реализуются в магазинах и стоят недорого. Единственная проблема – коронка требует мощную низкооборотную дрель или ручную сверлильную машину, обыкновенные дрели из-за большой нагрузки могут быстро выйти из строя. Еще одно ограничение – максимальный диметр коронок редко бывает более 120 мм. Но для большинства бань небольших объемов такого размера достаточно.

Коронки различных диаметров

Кольцевое сверло по дереву

Низкооборотная дрель электрическая

Шаг 1. Выберите коронку подходящего диаметра и закрепите ее в патроне. Разметьте место сверления.

Шаг 2. Для облегчения усилия резания обязательно смажьте коронку машинным маслом. Смазывание нужно периодически повторять. Как только коронка углубится примерно на две трети высоты – прекратите сверление, выньте коронку и повторно смажьте ее внутренние и внешние поверхности.

Шаг 3. Наметьте центр отверстия любым тонким сверлом. В неглубокое отверстие вставьте коронку и начинайте высверливать брус.

Шаг 4. Сверлите до тех пор, пока позволяет высота коронки. Внимательно следите за работой электрического инструмента, не допускайте больших нагрузок. Нагрузки регулируются усилием прижатия коронки к брусу.

Сверление стены по разметке

Шаг 5. Коронка дальше не работает – вынимайте ее и долотом или стамеской постепенно удаляйте отрезанную древесину. Удаляется она быстро, начинайте постепенно откалывать по углам отверстия. Не рубите стамеской бревно поперек волокон, откалывайте его только вдоль волокон, так намного легче выполнять работу.

Круглое отверстие в бревне

Повторяйте операции до тех пор, пока отверстие не станет сквозным. Если брус настолько толстый, что дрель не может пройти его с одной стороны, переходите на другую. Для этого нужно максимально точно найти центр уже проделанного отверстия. Коронка имеет свое центрирующее сверло, но и его длины может не всегда хватать для выхода на обратную сторону. Придется искать центр самостоятельно. Для этого установите в дрель тонкое сверло по древу, вставьте его в имеющееся отверстие от центровочного сверла коронки и очень внимательно проделайте сквозное отверстие. Чем точнее вы высверлите центр, тем легче и быстрее будет работаться с другой стороны стены.

Видео – Как сверлить отверстие коронкой

Блок: 7/8 | Кол-во символов: 2387
Источник: https://banya-expert. com/ventilacia/ventilyaciya-v-bane-svoimi-rukami.html

Вентиляция бани с обогревом

Довольно оригинальный способ устройства вентиляции, в баню не только поддается свежий воздух, он сразу подогревается. Это очень важно зимой, удается не только повысить комфортность пребывания, но и ускорить прогрев помещений и сэкономить дрова.

Забор воздуха производится внизу бани и с помощью электрических вентиляторов подается в воздухозаборный канал.

Вытяжной вентилятор

Печь имеет металлический дымоход, вокруг дымохода установлен специальный экран, в каналы экрана попадает воздух из воздуховода. Экран выполняет две функции: защищает конечности от ожогов и служит радиатором для подогрева поступающего из воздуховода воздуха. Прогретый воздух выходит из экрана в парную.

При желании можно немного усовершенствовать конструкцию. Поставьте на воздуховод тройник с заслонкой. Это позволит забирать как воздух из бани, так и с улицы – значительно расширяются возможности регулирования параметров микроклимата в помещении.

Вентиляция в бане

Видео – Вентиляция в парилке с подогревом воздуха

Блок: 8/8 | Кол-во символов: 1069
Источник: https://banya-expert.com/ventilacia/ventilyaciya-v-bane-svoimi-rukami.html

Кол-во блоков: 21 | Общее кол-во символов: 44226
Количество использованных доноров: 7
Информация по каждому донору:

1. https://HomeMyHome.ru/ventilyaciya-v-bane-svoimi-rukami.html: использовано 3 блоков из 7, кол-во символов 9600 (22%)
2. https://seti.guru/ventilyatsiya-v-bane-svoimi-rukami: использовано 2 блоков из 8, кол-во символов 8822 (20%)
3. https://sovet-ingenera.com/vent/montazh/ventilyaciya-v-bane.html: использовано 2 блоков из 5, кол-во символов 5088 (12%)
4. https://HouseChief.ru/ventilyaciya-v-bane-svoimi-rukami.html: использовано 1 блоков из 7, кол-во символов 1532 (3%)
5. https://banya-expert. com/ventilacia/ventilyaciya-v-bane-svoimi-rukami.html: использовано 4 блоков из 8, кол-во символов 9788 (22%)
6. https://VentilyaciyaDom.ru/bani/obustroit-ventilyatsiyu-v-parilke.html: использовано 3 блоков из 7, кол-во символов 4334 (10%)
7. https://parilochka.com/ventilyatsiya-bani/ustrojstvo.html: использовано 3 блоков из 7, кол-во символов 5062 (11%)

Источник: m-strana.ru

фишек Вентиляция раздевалки зимой

Долгосрочное функционирование бани любого размера и типа зависит от грамотного строительства, монтажа печи и отделки, а также от организации системы вентиляции … Циркуляция воздуха в таком здании будет происходить по законам физика, поэтому принципиальная схема вытяжки простая.

Что понадобится

Для его обустройства должны быть сделаны отводы и отводы. На последнем свежий воздух будет проникать в помещения с улицы.При проектировании системы вентиляции такие отверстия предусматриваются практически в самом полу. Они расположены возле духовки. Это сделано для того, чтобы холодный воздух нагрелся и общая температура не упала.

Особенности конструкции

Перед тем, как сделать вентиляцию в гардеробной, необходимо учесть несколько нюансов. Среди прочего следует выделить: угарный газ, скапливающийся внутри, и перегретые влажные воздушные массы должны быть удалены из помещения. Для этого следует предусмотреть вытяжные отверстия.Они расположены немного ниже потолка, напротив приточных каналов. В этом случае воздух сможет обновляться, не застаиваясь внутри. Вытяжка в потолке не требуется, потому что ванна быстро остынет.

Расположение выходных и входных отверстий простое. Еще больше забот будет доставлять необходимость эффективного и своевременного удаления окиси углерода и при этом поддержания температуры, необходимой для комфортного пребывания в раздевалке.

Вентиляцию в теплой гардеробной необходимо проектировать еще до начала строительства здания. Циркуляция воздуха может быть самопроизвольной или принудительной. Какой должна быть схема — решать вам. Важно учитывать размер помещения и его функциональные особенности. Естественное движение воздушных масс можно получить за счет разницы температуры и давления снаружи и внутри. При выборе такой схемы важно правильно расположить вытяжные и приточные окна.Холодный воздух должен поступать снизу, у пола должен быть устроен вход в 35 см от пола. Отток горячего воздуха будет осуществляться через вытяжку в 20 см от потолка. Такой вид воздухообмена не подходит для парилки, потому что холодный воздух будет скапливаться и застаиваться у пола, а горячий — у потолка.

Создание схемы

Перед тем, как делать вентиляцию в гардеробной своими руками, необходимо спроектировать схему. Может предусматривать принудительное обустройство вытяжки.В этом случае воздушные массы будут перемещаться с помощью механизмов. С устройством принудительной вентиляции можно использовать электронику или комбинированный метод отвода отработанного воздуха. Выбрав первый способ, вам потребуется установить соответствующее оборудование, которое будет контролировать уровень влажности, температуры, а также отвечать за подачу и очистку воздуха. Наладить такой сложный технологический процесс может быть дорого.

Какой выбрать

Комбинированный метод предполагает установку специальных вентиляторов, которые принудительно заставляют воздушные массы двигаться, обеспечивая при этом естественный воздухообмен.Если вы хотите оборудовать в гардеробной правильную вентиляцию, то необходимо создать проект, учитывающий размеры вытяжных и приточных проемов, а также расположение окон воздуховодов. Площадь отверстий определяется с учетом объема помещения, в котором они расположены. Стандартные размеры воздуховодов от 15 до 20 см.

Если у вас есть русская баня, собранная из бруса и бревна, то лучше устроить в ней естественную вентиляцию.Он будет работать правильно и эффективно, если форточки расположены с учетом расчетов, а их размеры соответствуют объему помещения.

Если вы задаетесь вопросом, как правильно проветрить гардеробную, то важно учитывать тип постройки. Если это герметичный каркас, то лучше использовать принудительную систему. Кроме того, во внешней стене должен быть вход, заполненный нагнетательным вентилятором. Когда предполагается построить баню из пеноблока или кирпича, вентиляция должна быть исключительно принудительной.

Техника выполнения работ по устройству вентиляции в полу

Воздухообмен также может быть обеспечен за счет вентилируемого пола. Если покрытие деревянное и постоянно контактирует с водой, то через пять лет эксплуатации оно придет в негодность. В связи с этим важно соблюдать требования по осуществлению вентиляции.

В подвале ванны следует сделать небольшие вентиляционные отверстия для оттока воздуха.Пол застилают таким образом, чтобы между досками оставались сантиметровые зазоры. Приемные отверстия следует прокладывать параллельно стенам, защищая их от грызунов решетками.

При наличии духовки в гардеробной

При устройстве вентиляции в гардеробной своими руками следует учитывать, что в этом помещении иногда устанавливают печь для обогрева. Чтобы он выполнял роль дополнительной вытяжки, готовый пол следует укладывать выше уровня воздуходувки.После завершения всех банных процедур двери лучше оставить открытыми до полного высыхания пола.

Методы работы

Если вы хотите обеспечить эффективную вентиляцию теплой гардеробной, необходимо следить за тем, чтобы в комнату входили и выходили равные объемы воздуха. Интенсивность вентиляции можно регулировать с помощью заслонок. Если их закрыть, можно быстро прогреть комнату.

Снаружи устанавливается вытяжной воздуховод, расположение дефлекторов над верхней точкой крыши должно быть 0.5 мес. Это требование предписывается механическим воздухообменом. Обустраивая вентиляцию в гардеробной бани, необходимо создать движение потоков из умывальных в гардеробную, тамбур и санузел. В 2 м от нулевой отметки необходимо установить вентиляционную решетку, которая обеспечит приток воздуха при принудительном контуре.

Важно еще на этапе планирования продумать отток влажного воздуха из зоны отдыха через раковину или ванную комнату. В бане может быть водонагреватель, работающий на газе. На отдельных трассах важно предусмотреть выхлоп от него. Кислородный воздух должен поступать в парилку через вентиляционный канал. Этот воздуховод должен располагаться рядом с печью, на расстоянии 0,5 м от пола.

Для обогрева вспомогательных помещений следует использовать по линиям высокую температуру воздуха из парилки. Отводы воздуховодов следует вывести в зону отдыха и гардеробную, где можно будет поддерживать комфортные условия.

При устройстве вентиляции в гардеробной бани своими руками придется установить вытяжной канал с вентилем в верхней части помещения. Важно правильно определить площадь автомобильных дорог. Сечение воздуховода и отвода определяется размерами парилки. На кубический метр объема должно приходиться 24 см 2 площади вентиляционного канала.

Чтобы в отапливаемом помещении было комфортно, необходимо обеспечить пятикратный воздухообмен.Это говорит о том, что воздух нужно обновлять 5 раз каждый час. Если вы хотите увеличить срок службы своих полов, важно обеспечить эффективный воздухообмен. Для этого в цокольном этаже здания просверливаются каналы.

Указывает на неправильно оборудованную систему вентиляции

Если вы хотите сделать вентиляцию в ванной своими руками, вы должны иметь возможность определить, правильно ли работает система. На ошибки монтажа указывает влага в виде конденсата, который скапливается на потолке и стенах.Если на патрубке вытяжной системы остались жирные следы, это тоже говорит о неэффективности вентиляции.

При появлении в комнате неприятного и затхлого запаха вы сразу поймете, что влага удаляется не так, как необходимо. Чтобы проверить его работоспособность, следует принести горящую спичку. Если пламя не отклоняется в сторону, значит, требуется переделка системы вентиляции.

Выполнение отверстий для вентиляции

Если вы уже выполнили внутреннюю и внешнюю облицовку стен, но не проделали вентиляционные отверстия, то нужно немедленно приступить к работе. Сначала делается разметка на внутренней подкладке. На этом этапе важно знать, где будут располагаться бороздки, каковы их параметры и размеры. Приточные отверстия должны располагаться за печью, на расстоянии 30 см от пола. С противоположной стороны под потолком делают вытяжной канал.

На этом этапе нужно подготовить металлические решетки и воздуховоды. Это позволит контролировать размеры воздуховода и не делать лишних работ. Вентиляция в гардеробной может быть естественной.Если вы решили действовать по описанной схеме, следующим шагом будет подготовка длинномерного сверла по дереву. В центральной точке форточки следует просверлить сквозное отверстие изнутри комнаты. Выход дрели снаружи будет центром воздушного потока. Вокруг нарисуйте размеры отверстия. Обшивка снимается в отмеченных границах. Если постройка обшита вагонкой, вам останется только демонтировать рейки. Если снаружи использовались стальные листы, понадобится болгарка.

При повреждении деталей обивки их необходимо отремонтировать. По контуру вентиляционного канала необходимо проделать сквозные отверстия, которые будут располагаться максимально близко друг к другу. В этом случае нужно следить за тем, чтобы сверло располагалось перпендикулярно поверхности. Такие же пазы просверливаются по всей площади воздуховода. Чем их будет больше, тем проще будет проделать дыру в стене.

Следующим шагом при вентиляции в раздевалке является удаление перемычек между отверстиями с помощью стамески или стамески.Проделать сквозное отверстие на одной стороне стены не получится, потому что получить использованный инструмент довольно проблематично. Часть работы должна выполняться изнутри гардеробной, а другая — снаружи. Не стоит слишком тщательно выравнивать основание канавок, важно, чтобы воздуховод мог входить в канал. На подготовку этих отверстий уйдет много времени. Даже если специалист работает, он может делать только два эфира в день. Затем можно приступать к установке воздуховода и решетки.

Работы на воздуховоде

Для этого подойдут трубы из оцинкованного металла или пластика. Длину можно определить, учитывая длину прохода. Размер решетки должен соответствовать размеру отверстия. Для регулировки эффективности вентиляции на решетке должна быть заслонка.

При вентиляции в раздевалке на следующем этапе необходимо изолировать плоскости углублений минеральной ватой, уложив ее в один слой. На подготовленное место устанавливается воздуховод.Чтобы надежно закрепить трубу, используйте строительную пену … Как только она застынет, ее излишки срезают.

При наличии утеплителя между облицовкой и стеной щель обрабатывается пеной. Это закроет прорезь и предотвратит попадание жидкости на древесину. Сверху устанавливается решетка. Способ его крепления будет зависеть от того, из какого материала сделаны стены. Можно использовать саморезы, силиконовый герметик или другой крепеж. Вентиляцию в гардеробной можно дополнить вентилем.Крепится по тому же принципу, что и мангал.

Наконец

Если правильно организовать воздухообмен в гардеробной, то можно продлить срок эксплуатации отделочных материалов и обеспечить комфортные условия для пребывания посетителей. Только в этом случае отдых в бане может принести истинное удовольствие, а дышать в помещении будет комфортно и легко.

Правильная организация воздухообмена в бане — серьезная задача, требующая профессионального подхода.Мало построить баню, завершить внутреннюю отделку, установить отопительное оборудование и мебель. Важно обеспечить эффективную вентиляцию ванных комнат, сформировать благоприятный микроклимат, позволяющий наслаждаться водными процедурами и способствующий долгому сроку службы как отделки, так и всей конструкции.

Вентиляция ванны — залог комфорта

Расслабление в сауне доставит удовольствие, если в помещении легко и комфортно дышать.

В парилке очень высокая температура воздуха, поэтому при отсутствии вентиляции можно задохнуться или получить тепловой удар.

При нарушении правильного воздухообмена или при отсутствии вентиляции в парилке будет трудно дышать и невозможно будет находиться надолго.

Создавать комфортный микроклимат позволяет система вентиляции, обеспечивающая подачу насыщенного кислородом воздуха и отвод «отработанных» воздушных масс.

Традиционная планировка банного комплекса предусматривает наличие гардеробной, моечного отделения, а также комнаты отдыха, и везде важно обеспечить эффективную циркуляцию воздуха.

Благоприятный микроклимат в комнате отдыха позволит расслабиться после посещения парилки

Повышенная концентрация влаги не доставляет удовольствия ни во время водных процедур, ни во время отдыха. Организм человека чувствителен к недостатку кислорода и повышенной влажности.

Вывод однозначный: в бане нужно сделать хорошую вентиляцию, чтобы в ней было приятно и комфортно не только купаться, но и отдыхать.

Причины нарушения циркуляции воздуха или отсутствия вентиляции:

Типы и принципы устройства вентиляции

Для любого типа бани (русская, финская сауна, турецкий хамам) предусмотрена вентиляция, которая может осуществляться по-разному.

Воздухообмен естественный

Принцип формирования конвекционных воздушных потоков основан на перепаде температуры и давления воздуха снаружи и внутри бани.

Разница температур способствует движению воздушных потоков

Максимальная эффективность воздухообмена достигается за счет правильного расположения приточно-вытяжных вентиляционных линий.

Традиционное расположение воздуховодов применяется для вентиляции помещений русской бани и сауны. Приточный воздуховод располагается на расстоянии 0,2–0,3 метра от пола, а вытяжной — на таком же расстоянии от потолка.В помещении должна быть предусмотрена регулировка заслонок для оптимизации воздушного потока и обеспечения комфортного температурного режима.

Заслонка позволяет регулировать приток воздуха в помещение

Естественная вентиляция должна обеспечивать воздухообмен, поддерживать температуру в помещении и не создавать дискомфорта во время отдыха. Преимущества естественного воздухообмена — простота и низкие затраты, связанные с отсутствием необходимости закупать дорогостоящее оборудование.

Комбинированный вариант

Способ организации движения воздушных масс в помещении с помощью циркулирующего вентилятора называется комбинированным. При этом нет никакой закономерности в расположении вентиляционных каналов.

Схема вентиляции определяется индивидуально и предусматривает установку отвода и воздуховода с вентилятором, который устанавливается на приточной или вытяжной магистрали и создает необходимый перепад давления.

Обеспечение воздухообмена в помещении бани комбинированным способом удобно и экономически оправдано.

Принудительная циркуляция

Система принудительного воздухообмена еще называют механической. Система оснащена элементами автоматики, контролирующими температурный режим, регулирующими влажность и интенсивность циркуляции воздушных масс.

Принудительный воздухообмен обеспечивает максимальный уровень комфорта.

Повышенные затраты, связанные с покупкой и установкой оборудования, а также сложность обслуживания ограничивают использование механической системы воздухообмена в небольших ванных комнатах.

Для помещений с увеличенной площадью используйте принудительную циркуляцию, если естественный или комбинированный воздухообмен не эффективен.

Если ванные комнаты большие, в них необходимо установить приточную вентиляцию.

Используются следующие виды ИВЛ:

1. Выхлоп, снабженный фильтрующим элементом и вентилятором. Этот вид вентиляции обеспечивает эффективное удаление неприятных запахов и загрязненных воздушных масс из помещений с бассейнами, умывальных и зон отдыха. Использование вытяжной системы необходимо для обеспечения притока свежего воздуха, необходимого для компенсации вакуума, создаваемого вентилятором.
2. Приточный воздух, подающий воздух, богатый кислородом. Насыщенные парами воздушные массы из-за повышенного давления покидают помещение через вентиляционные каналы, а также через имеющиеся зазоры в дверях и окнах. Объединение линии подачи с нагревательным устройством позволяет подавать свежий нагретый воздух. Конструкция приточного воздухообмена более сложна.
№
3. Приточно-вытяжная, совмещающая принцип работы приточно-вытяжной вентиляции … Использование данного принципа вентиляции в сауне требует предварительных расчетов.Скорость циркуляции определяется исходя из того, что объем поступающего воздуха должен соответствовать объему вытесняемого. Чтобы не допустить попадания воздуха из ванной в зону отдыха, соотношение намеренно нарушено. Это позволяет создавать пониженное давление в туалетной комнате и направлять в нее дополнительные потоки.

Принципы организации воздухообмена

При планировании устройства вентиляции руководствуйтесь следующими рекомендациями:

Важно правильно рассчитать площадь вентканалов.Сечение форточки и воздуховода определяется размерами парилки, на каждый кубический метр объема которой необходимо предусмотреть 24 см 2 площади вентиляционного канала.

Для комфортного пребывания в отапливаемой парилке предусмотрите возможность более чем пятикратного воздухообмена (воздух в парилке необходимо обновлять 5 раз в час). Расположение приточного и вытяжного каналов, а также их количество должны способствовать беспрепятственной циркуляции масс в парилке.

Эффективный воздухообмен увеличивает срок службы деревянных полов. Для этого необходимо:

Правильное устройство вентиляции позволит в полной мере насладиться парилкой и получить огромное удовольствие от релаксации в сауне.

Видео: вентиляция в бане

Как сделать вентиляцию в бане своими руками

Организация циркуляции воздуха в каждом помещении имеет индивидуальные особенности.

Вентиляция гардеробной

Тамбур или гардеробная используется как раздевалка.Отсек находится вдали от мест с повышенной влажностью и температурой.

В вентилируемой раздевалке всегда будет сухо и комфортно

Использование входной двери способствует притоку свежего воздуха и надежной вентиляции раздевалки.

Расположение вентиляционной решетки с вентилем в верхней части стены позволит обеспечить естественный воздухообмен и регулировать объем поступающих воздушных масс.

При строительстве здания необходимо предусмотреть вентиляционное отверстие.Если нет воздушного канала, то надо сделать самому:

Воздухообмен в туалете

Моечное отделение, в котором установлен душ, вентилируется за счет естественной циркуляции воздушных потоков, движущихся из помещений с повышенной влажностью к вентиляционным отверстиям или небольшим форточкам.

Самый простой способ проветрить туалет — использовать окно.

Для повышения эффективности вентиляции и снижения влажности душевую комнату желательно оборудовать вытяжным вентилятором.

Установить вентилятор по следующему алгоритму:

Для вентиляции моечной комнаты использовать вентиляторы с рабочим напряжением 220 вольт, малой мощностью — 20–100 Вт.

Приобретая вентилятор, обратите внимание на возможность работы устройства при высокой температуре и влажности, а также на степень защиты, которая не должна быть ниже IP44.

Организация циркуляции воздуха в парилке

Для вентиляции парилки сделайте 2–3 канала, предназначенных для воздухообмена. Одна линия будет подавать свежий воздух, а остальная позволит массам вытяжного воздуха беспрепятственно выходить из помещения.

Увеличенный размер вытяжного канала позволяет быстрее проветривать парилку

Разместите каналы по одной из предложенных схем вентиляции.

Интенсивность воздухообмена зависит от расположения и соотношения размеров приточных и вытяжных каналов.

Просверливание отверстий на этапе строительства сохранит целостность отделочных материалов и облегчит работу.

Площадь впускного трубопровода должна соответствовать размеру выпускного воздуховода. Однако можно обеспечить более эффективный конвекционный поток, слегка увеличив диаметр всасывающей линии.

Обязательным условием является установка регулируемых клапанов, позволяющих изменять интенсивность воздухообмена.

Ванну деревянную лучше делать вентиль из той же древесины, которая использовалась для внутренней отделки

Выполнение мероприятий по устройству каналов несложно:

Видео: вентиляция в парилке

Создание микроклимата в комнате отдыха

Комфортный температурный режим и оптимальная циркуляция воздуха в комнате релаксации достигается за счет естественного воздухообмена.

Воздуховод в верхней части стены обеспечивает достаточный приток свежего воздуха

Важно предусмотреть воздуховод с регулируемой заслонкой или выпускным клапаном. Это при необходимости увеличит интенсивность движения воздушных масс.

Для организации доступа свежего воздуха вместо вентиляционного канала можно использовать окно

Просверлить отверстие и установить клапан очень просто.

Видео: изготовление вентиляционного клапана

Варианты и схемы вентиляционных каналов

В бане можно использовать разные варианты расположения вентиляционных коммуникаций с естественной циркуляцией воздуха и использованием вентилятора.

Различные варианты вентиляционного устройства отличаются расположением каналов, но обеспечивают высокую эффективность воздухообмена

Одна из предложенных схем естественного воздухообмена, предусматривающая следующие варианты размещения вентиляционных каналов, обеспечит комфортное принятие банных процедур:

Для достижения благоприятного температурного режима и комфортной влажности в схемах воздухообмена предусмотрена установка вентилятора:

Помните, что определение производительности вентиляторного агрегата производится путем умножения объема парилки на коэффициент воздухообмена.

Например, для определения необходимого воздухообмена в парилке площадью 10 м 2 и высотой 2 метра необходимо объем умножить на коэффициент воздухообмена, равный 5 (мы уже говорили выше этого воздух в парилке необходимо полностью обновлять 5 раз в час). Полученное значение производительности вентилятора составляет 10 x 2 x 5 = 100 м 3 / ч.

Приточно-вытяжная вентиляция

Воздухообмен с одновременным нагревом приточного воздуха в бане осуществляется разными способами.Они предполагают использование вентилятора или естественного воздухообмена. Например, разместив определенные воздушные каналы в непосредственной близости от горячей печи, можно одновременно подавать насыщенный кислородом воздух и повышать его температуру за счет нагреваемой поверхности нагревательного элемента.

Для создания благоприятного температурного режима, комфортной влажности и плавного нагрева поступающих воздушных масс необходимо использовать заглушки или задвижки, расположенные на воздуховодах. Вентиляция с одновременным нагревом воздуха — задача довольно сложная.

Каждый нагревательный элемент имеет свой индивидуальный «характер». Только в результате экспериментов можно выбрать оптимальный режим воздухообмена и обеспечить комфортную температуру в банном помещении.

Для повышения температуры поступающих воздушных масс можно использовать электронагреватель, который нагревает поступающий в помещение воздух. Это еще один вариант приточной вентиляции с одновременным обогревом.

Воздух, поступающий через вентиляционные каналы, может предварительно нагреваться воздухонагревателем

Мощность электронагревателя подбирается экспериментально.

Электрооборудование, используемое в помещении бани, должно выдерживать высокие температуры и влажность, быть надежно заземлено и иметь класс защиты не ниже IP44.

Совмещение воздушной вентиляции с отоплением позволяет создать комфортные условия отдыхающим, а также снизить затраты, связанные с обогревом помещения с помощью отопительного оборудования.

Знакомство с принципами организации правильной циркуляции воздуха в парилке, а также в остальных помещениях сауны и бани, позволит самостоятельно организовать процесс эффективного воздухообмена.Важно правильно рассчитать размеры воздуховодов и оптимально расположить входные отверстия каналов в помещениях. Помните, что на степень циркуляции воздуха дополнительно влияет конструкция отопительного прибора и дымохода. Соблюдая рекомендации, вы сможете избежать ошибок и насладиться оздоровительными процедурами в сауне с комфортным микроклиматом.

Поделиться с друзьями!

Полноценное и долговечное функционирование бани любого типа и размера зависит не только от грамотного строительства здания, его отделки и установки печи, но и от организации системы вентиляции.Далее в материале с прикрепленными фото и видео мы расскажем о видах и принципах устройства вытяжек в различных помещениях бани, построенной своими руками.

Как работает вентиляция в бане

Циркуляция воздуха в бане, как и в любом другом помещении, происходит по законам физики, поэтому концепция вытяжки довольно проста.

Для его устройства необходимо сделать два типа отверстий:

Свежий воздух поступает в здание с улицы по приточным каналам.Как правило, при проектировании системы вентиляции внутри бани такие отверстия предусматриваются практически на самом полу возле печи. Это сделано для того, чтобы холодный воздух от плиты быстро нагрелся и общая температура внутри бани не упала.

Вытяжные отверстия сконструированы таким образом, что угарный газ, накапливающийся в помещении, и перегретый влажный воздух могут удаляться из помещения. Их ставят немного ниже уровня потолка напротив приточных каналов, чтобы воздух мог беспрепятственно обновляться и не застаивался внутри ванны.

Тем не менее дырку в самом потолке для вытяжки делать не стоит, так как в этом случае ванна очень быстро остынет.

Можно сказать, что сама компоновка приточных и выпускных форточок не очень сложна. Гораздо большее беспокойство вызывает необходимость своевременного и эффективного удаления скоплений угарного газа в парилке и при этом поддержания температуры на высоких значениях, необходимых для комфортного пребывания в парилке.

Кроме того, нужно продумать, как сделать вентиляцию в раздевалке, душе и комнате отдыха, чтобы в них было приятно и не холодно находиться во время перерыва после парилки. Так что стоит заранее проработать схему вентиляции в гардеробной бани, если вы планируете проводить строительные работы своими силами.

Методы устройства воздухообмена

Циркуляцию воздуха в ванне можно осуществить двумя способами:

Решая, как сделать вентиляцию в гардеробной своими руками, нужно учитывать размеры самой комнаты и ее функциональные особенности.

Естественная вентиляция

Естественное движение воздуха достигается за счет разницы температуры и давления внутри здания и снаружи. Обустраивая такую ​​вентиляцию в гардеробной бани, нужно правильно разместить приточно-вытяжные окна. Оптимально, если холодный воздух будет поступать снизу, через проход, расположенный в 25-35 см от пола в непосредственной близости от печи. Вытяжной горячий воздух будет выходить через вытяжку на высоте 15-20 см от потолка.

Стоит отметить, что часто такой вид воздухообмена не подходит для парилки, так как холодный воздух застаивается и скапливается у пола, а самый горячий — у потолка. В этом помещении создать оптимальную циркуляцию воздуха естественным путем довольно сложно, хотя если очень постараться и правильно расположить все элементы системы вентиляции, нет ничего невозможного.

Принудительное извлечение

С помощью механизмов можно заставить двигаться потоки воздуха внутри парилки в финской или русской бане.

Есть два типа систем принудительной вентиляции:

1. Электронно … Такая система контролирует температуру воздуха, его влажность, а также автоматически регулирует его подачу и очистку. Однако установка столь сложных технологических установок может быть довольно затратной и не укладываться в бюджет.
2. Комбинированный способ устройство вытяжки предполагает, что наряду с установкой отверстий для приточного и вытяжного воздуха устанавливаются специальные вентиляторы.Они заставят воздушные массы двигаться, создавая ощущение естественного воздухообмена.

Как тип здания бани влияет на тип системы вентиляции

Лучше всего естественная вентиляция проводится в срубах для русской бани, если при ее обустройстве были соблюдены все технологические требования, а воздуховоды были установлены в нужных местах.

Если постройка для бани каркасного типа, то она обычно достаточно герметична.Поэтому, чтобы обеспечить лучший приток воздуха в парилку и полноценную вентиляцию, желательно установить в приточном окне нагнетательный вентилятор.

Кирпичные здания совершенно не могут дышать и не пропускают воздух. В такой бане вытяжку в раздевалке, парилке и комнате отдыха можно только принудительно.

Особенности и тонкости конструирования вытяжки

Приступая к проектированию системы вентиляции в гардеробной и других помещениях бани, следует учитывать все тонкости и особенности размещения отдельных ее элементов.

Поэтому определиться, как сделать вытяжку в гардеробную, парилку и комнату отдыха, необходимо еще на этапе планирования строительства бани.

Сами проходы, по которым потоки воздуха с улицы будут попадать в парилку, раздевалку, душевую и комнату отдыха, а отработанный воздух и скопления угарного газа и пара будут выходить наружу, необходимо будет выполнить при строительстве каркас ванны. Но дополнительные элементы в виде решеток, клапанов для регулирования интенсивности подачи воздуха, а также вентиляторы и другие механизмы устанавливаются уже в процессе отделки ванны изнутри.

Насколько эффективно будет работать система вентиляции в бане, влияют следующие параметры:

• принцип размещения воздуховодов окон;
• размеры приточно-вытяжных проемов, которые рассчитываются исходя из объема помещения, в котором они расположены, и неважно, душевая это, комната отдыха, гардеробная или парилка.

Расчет размера окон для вентиляции

Размер окон для продувки и выдувания воздуха необходимо рассчитывать исходя из размеров конкретной банной комнаты, то есть для парилки, комнаты отдыха, умывальника или гардеробной эти показатели будут разными.При этом не менее важно предусмотреть возможность регулировки размеров такого окна и, соответственно, мощности воздушных потоков, установив специальные решетки и клапаны.

Обратите внимание, что если вентиляционные каналы сделать слишком большими, температуру в помещении будет довольно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой ненужное потребление электроэнергии или топлива. И отрегулировать размер зазора в воздуховоде, которым нужно открывать задвижку, будет довольно сложно.

При устройстве вентиляции в гардеробной бани своими руками следует исходить из расчетного размера окна для обдува 24 см 2 на 1 кубический метр помещения. Но отверстие для продувки следует делать большего размера, чтобы обеспечить хорошую тягу.

Стоит помнить, что в помещении может скапливаться слишком много угарного газа и влажного отработанного воздуха, опасного для жизни человека, если размеры окон вытяжки не достаточны для полноценной циркуляции воздушных потоков.

Принцип размещения отверстий

Замена воздуха в помещении происходит за счет постепенного подъема нагретых воздушных масс к потолку в направлении вытяжного отверстия, выноса их наружу и перетекания аналогичного объема холодного свежего тяжелого воздуха с улицы через воздухозаборник. окно питания.

Желательно, чтобы направление потоков теплого воздуха, идущего со стороны печи, контролировалось. Поэтому в парилке желательно разместить сразу две дырки.С помощью клапанов на них можно создать направленный тепловой поток, оставив в воздуховодах тот или иной зазор.

Организация системы вентиляции в русской бане

Насколько эффективно вытяжка, сделанная своими руками, будет работать в гардеробной, парилке и умывальнике в русской бане, зависит от качества и грамотности разработки проекта.

Очень важно, чтобы изменение температуры воздуха при переходе из парилки в помывочную и гардеробную было постепенным.Кроме того, не менее важно, чтобы воздух у пола и на уровне головы не слишком сильно отличался по температуре.

Количество проходов для притока и оттока воздуха, их размер и расположение в помещении напрямую влияют на интенсивность и равномерность циркуляции воздуха внутри здания. А дополнительное оборудование значительно упрощает этот процесс.

Схемы устройства вытяжки для бани

Основная задача вентиляции в комнате релаксации бани, а также в раздевалке и парилке — обеспечить постоянное обновление воздуха, поддерживать постоянную температуру и влажность, выводить наружу угарный газ. Поскольку все ванные комнаты постоянно находятся в контакте с высокими температурами и влажностью, их необходимо регулярно сушить.

Однако простого проветривания парилки и сушки деревянных элементов недостаточно. Чтобы древесина не накапливала влагу, в бане следует организовать постоянную, стабильно работающую вытяжку. Тогда он прослужит намного дольше и сохранит гигиеничность и чистоту.

Система вентилируемого пола

Для улучшения циркуляции воздуха в парилке можно устроить вентилируемый пол.

Для организации такой конструкции необходимо будет выполнить ряд условий:

• в основании ванны предусмотреть отверстия для воздуха;
• в дощатом настиле нужно оставить зазоры по 1 см, достаточные для прохода воздуха;
Приточные каналы
• располагаем параллельно стенкам, предварительно защитив их решетками;
• финишное покрытие укладывается над уровнем воздуходувки печи таким образом, что оно действует как дополнительный кожух;
№
• по окончании банных процедур все двери в ванне оставляют открытыми, пока пол полностью не высохнет.

Воздухообмен в раздевалке

И гардеробная, и комната отдыха не подвержены агрессивному воздействию высокой температуры и влажности. Поэтому проветривание и воздухообмен в этих помещениях сделать проще всего. Здесь используется метод естественной вентиляции, либо установка дополнительных вентиляторов в вытяжных отверстиях, соединенных с воздуховодами в ванной, тамбурной или парилке.

При желании можно установить электронные вентиляторы.Однако они требуют подключения к электросети и прямого выхода на улицу.

Вытяжка в душевую

Обычно душевая требует моторизованной системы принудительной вентиляции для удаления скопившегося пара и влаги. При этом размеры входного и выходного отверстий делают одинаковыми. Приточный канал начинается на высоте 2 м над землей, а выводной канал заканчивается над крышей.

Система вентиляции парилки

Одно из основных требований к системе вентиляции парилки — отсутствие сквозняков. В этом случае помещение должно быстро нагреваться, а уровень влажности поддерживать на уровне, необходимом для банных процедур. В связи с этим оптимальным считается принцип расположения приточных и вытяжных проемов, проложенных при строительстве.

Интенсивность воздушных потоков регулируется заслонками. В то же время большие размеры помещения требуют установки дополнительных вентиляторов для вдувания или выдувания.

Приступая к строительству бани, нужно понимать, что одним из важных этапов работ будет создание качественной вентиляции.Причем это касается не только парилки, но и других помещений (например, гардеробной). Время, затрачиваемое на банные процедуры, должно приносить чисто моральное и физическое удовлетворение. Вентиляция в гардеробной необходима для защиты деревянной ванны от гниения. Самодельная вентиляция минимизирует влияние повышенной влажности и продлит срок службы всей конструкции.

Вентиляция в гардеробной осуществляется за счет притока воздуха через специальные форточки или дверные (оконные) проемы. В первом случае поток регулируется с помощью специальных задвижек.

Система вентиляции раздевалки должна соответствовать нескольким требованиям:

• Обеспечивать абсолютно равный приток и отток воздуха;
• Движение воздушных масс должно происходить только из жилого помещения в подсобное (например, из гардеробной в туалет). В противном случае комфорт может быть нарушен посторонними запахами;
• Вентиляционная решетка должна располагаться на высоте не менее 2 метров от земли;
• Горячий воздух, выходящий из парной, рекомендуется использовать для обогрева всей ванны.Это сэкономит определенное количество ресурсов. При этом в гардеробной лучше обеспечить совместную работу принудительной и естественной вентиляции;
• Циркуляция воздуха в помещении должна быть максимально эффективной — по формуле тройного обмена. Таким образом, если размер гардеробной составляет 5 квадратов, то за час она должна «принять» не менее 15 м2 чистого воздуха.

Вентиляция в гардеробной своими руками

Перед тем, как создать систему вентиляции в бане, требуется разработать схему движения воздуха в помещении. А вот для гардеробной этим требованием можно пренебречь.

Самостоятельное создание системы вентиляции в гардеробной происходит в определенной последовательности:

• Еще на этапе строительства бани необходимо продумать расположение двери из парилки в гардеробную. . Лучше, если он будет располагаться возле плиты, что обеспечит сохранность высокотемпературного режима;
• На стене, противоположной парилке, нужно создать отверстие прямоугольной формы 20 × 15 см и оборудовать его выдвижной заглушкой;
• Установить в вентиляционное отверстие вентилятор, предназначенный для ускорения воздухообмена;
• Вытяжку с вентилятором можно заменить дымоходом, через который будет выходить влажный воздух;
• Тогда нужно вырезать выходное отверстие, предназначенное для притока свежих воздушных масс.Он должен располагаться на высоте 50 см от пола;
• Если топка «уходит» в гардеробную, то под напольным покрытием необходимо установить вентиляционный канал.

Как работает дополнительная вентиляция в гардеробной

Свежий воздух поступает в предбанную комнату через нижнее отверстие, расположенное на 50 см выше напольного покрытия … А обработанный нагретый воздух выводится через вентиляционную трубу, верхнее отверстие или даже отверстие в оконном проеме.

Признаки неправильной вентиляции

Неправильная установка системы вентиляции грозит множеством неприятностей. Например, температура в помещении будет очень долго подниматься, а в некоторых случаях поднять ее до необходимого уровня просто невозможно. К тому же велика вероятность концентрации угарного газа и избыточной влажности.

Несколько знаков указывают на то, что вентиляция была создана неправильно:

• Скопление конденсата на стенах и потолке;
• На дымоходе нет жирных отложений;
• В комнате неприятный затхлый запах;
• Когда горящий факел подносится к вентиляционному отверстию, пламя не отклоняется в сторону.

При строительстве гардеробной необходимо позаботиться не только о ее вентиляции, но и об утеплении. В помещении должен быть обеспечен комфортный температурный режим и абсолютное отсутствие сквозняков.

Размер гардеробной должен быть достаточным для размещения не менее 2-3 человек. На каждого посетителя рассчитывается примерно 1,3 квадрата. Несоблюдение этого требования приведет к значительным неудобствам.

Заключение

Гардеробная — это помещение, которое играет важную роль в комфортном посещении бани.В связи с этим необходимо позаботиться о его функциональности и комфорте, которые невозможно обеспечить без создания качественной системы вентиляции. Хорошая вентиляция благотворно скажется на здоровье посетителей и обеспечит долгую эксплуатацию помещения.

Причин образования конденсата в ванне много, основные из них:

Схема вентиляционного устройства

Все эти факторы негативно влияют на уровень конденсации, образуя влагу на стенах, потолке и полу, что может отрицательно повлиять на качество и прочность материалов, из которых возводятся своды бани.

Схема образования конденсата в раздевалке

Чтобы избежать побочных эффектов от воздействия конденсата на поверхности, следует знать, что делать для сохранения помещения. Специальные инструменты, оборудование или просто правильный уход за банным пространством.

Конденсация — это не просто невинная влага на поверхностях. Из-за этого явления может быть:

Все эти моменты крайне неприятны для тех, кто построил чудесное сооружение для приятного времяпрепровождения в своем частном секторе.

Схема утепления различных помещений в бане

Тем не менее не бейте тревогу, если подробно подумать о методах борьбы с «болезнью» помещения с повышенной влажностью, то все наладится и можно забудьте об этой проблеме навсегда.

Паровая баня никогда не является самостоятельным элементом банной системы; обязательно совмещается с несколькими функциональными помещениями. Подобно тому, как гардеробная — обязательное сооружение для банного комплекса, в ней также должны соблюдаться все условия комфорта. Вентиляция в раздевалке предназначена для притока в нее чистого, обогащенного кислородом воздуха. Постоянный приток воздуха в гардеробную также необходим для эффективной сушки банных предметов домашнего обихода.

Для вентиляции гардеробной подходят несколько систем: механическая (принудительная), естественная и комбинированная. Принудительная механическая вентиляция заключается в установке в помещении вентилятора, который закачивает в комнату чистый воздух.

Естественный способ вентиляции — проветривание комнаты через открытые окна… Желательно одновременно открывать в комнате и окна, и двери.

Комбинированная система вентиляции заключается в установке принудительной системы нагнетания чистого воздуха и отвода отработанного воздуха через туалет или моечную.

Вентиляция бани не заканчивается только в раздевалке и парилке, ее необходимо устанавливать и в моечной. Циркуляция воздуха и отвод конденсата помогут предотвратить скопление влаги в ванне.

Вентиляция моечного отделения имеет определенные нюансы. Помимо чистого свежего воздуха, поступающего через вентиляционные отверстия, необходимо предусмотреть выход в полу. Специализированное вытяжное отверстие между черновым и чистовым этажами снабжено вентилятором, а вытяжная труба выведена на крышу моечного отделения банного комплекса.

Благодаря такой схеме вентиляции наибольший комфорт для отдыха и процедур мытья достигается в моечной.

Какой бы тип банного комплекса ни был выбран для строительства, качественный монтаж системы вентиляции — вот что действительно важно. В бане из пеноблоков, срубе или каркасной парилке необходимо устанавливать только комбинированную или механическую вентиляцию, поскольку естественная вентиляция не гарантирует безопасность и долговечность конструкции.

Комбинированный тип подходит для тех пар, которые находятся непосредственно в доме, а не в отдельной комнате.Существует несколько типовых схем организации притока и оттока воздуха в зависимости от типа парилки.

Комбинированный тип вентиляции — идеальный выбор для парилки, расположенной непосредственно в доме

Чаще всего любители бани выбирают для своих парилок шведскую конструкцию, получившую название басту. В таких конвекционных парилках чистый воздух забирают с улицы, а также выбрасывают наружу. Вытяжной канал устанавливается под духовкой или рядом с ней, а на самом канале устанавливается заслонка.

Коробку устанавливают на высоте не менее тридцати сантиметров от пола, а вверх по стене подводят трубу, которая входит в сквозное отверстие под потолком. На вентиляционное отверстие также устанавливается клапан с заслонкой.
Приточное оборудование устанавливается на стене напротив топки. Лучше всего выбирать воздухозаборник из дерева.

Бастуское проветривание парилки выполняется по следующей схеме:

1. Прохладный чистый воздух с улицы циркулирует вдоль печи от приточного короба, нагревается и поднимается вверх.
2. По мере того, как духовка нагревается, теплые воздушные массы у потолка начинают постепенно давить на холодный воздух внизу комнаты и постепенно нагревают стены парилки.
3. Горячие воздушные массы давят на холодный воздух, и постепенно увеличивающееся давление вытесняет горячий воздух в вентиляционные отверстия.

Популярность этого вида бань высока благодаря комфортным условиям внутри парилки. И несомненный плюс — возможность установить басту дома, в любом удобном месте.Есть даже квартиры, оборудованные по этому принципу банями.

Принцип, которого необходимо придерживаться, если вы начали строить баню, — обеспечить циркуляцию воздуха и отсутствие его застоя. Приточно-вытяжная система вентиляции — наиболее подходящий вариант для каркасной бани. Он позволит чистому воздуху беспрепятственно перемещаться по всем помещениям банного комплекса, а загрязненный воздух будет эффективно выводиться наружу.

Приточно-вытяжная вентиляция идеально подходит для каркасных ванн

Для правильной работы системы необходимы два воздуховода.По первому каналу в парилку поступает чистый воздух, а второй обеспечивает эффективный отвод нагретого воздуха. Первый канал должен располагаться практически заподлицо с полом, когда второй размещается под самим потолком. Эта разница в расположении отверстий обеспечивает эффективное сцепление с дорогой. Никаких отверстий устанавливать небольшие клапаны не нужно, это позволит контролировать движение воздушных масс.

Основная схема устройства вентиляции каркасного помещения включает: каналы для труб, трубы от топки, заслонки, двери, сквозные отверстия.
В каркасной деревянной бане принцип приточно-вытяжной системы актуален только в том случае, когда хотя бы одна стена имеет выход на улицу.

С давних времен правильную русскую баню строили из деревянного каркаса … Бревна использовались только с зимней вырубки, так как все поры забиты смолами и движение сока прекратилось. Такие бани прослужили несколько десятков лет даже при использовании естественной вентиляции в виде сквозной вентиляции.

Современные бани из бревен могут простоять более ста лет, и совсем не обязательно выбирать определенный тип бревенчатого дома, благодаря правильной системе вентиляции.

Деревянный шкафчик на заказ

— GearBoss

Ваши объекты отражают как ваши традиции, так и ваши ожидания от будущего успеха. Единственная область, где это имеет наибольшее значение, область, которая ежедневно влияет на ваших игроков, — это командная комната. Комната для вашей команды — это не просто раздевалка, она должна вдохновлять, набирать и функционировать.Благодаря нашему консультативному подходу на ранней стадии, наша команда может помочь вам создать индивидуальный шкафчик для вашей командной комнаты, который отвечает вашим функциональным и эстетическим потребностям при сохранении желаемого бюджета.

Устройство GearBoss®

Advantage

• Индивидуальные консультации и дизайн — Дизайн шкафчиков адаптируется к видению клиента. Мы интегрируем ряд материалов, технологий и конфигураций, чтобы обеспечить максимальную командную комнату.
• Долговечность и поддержка — Обладая более чем 45-летним опытом работы с коммерческими делами, Wenger Corporation создала линию высококачественных шкафчиков с десятилетней гарантией, что выше отраслевых стандартов. Мы измеряем успех удовлетворенностью наших клиентов.
• Пространство — Наша высококвалифицированная команда дизайнеров помогает в разработке такой планировки помещения, которая объединяет команду, оптимизирует потоки трафика и максимально увеличивает доступное пространство.
• Санитарно-гигиенические условия — Традиционные решения для шкафчиков затрудняют проведение санитарии. Шкафчики GearBoss изготовлены из чистых материалов с вентиляцией по всему шкафу для увеличения потока воздуха.
• Модульность — Шкафчики GearBoss собираются целиком, по одному на предприятии площадью 400 000 кв. Футов, где мастера Wenger используют новейшие технологии и оборудование. Каждый шкафчик изготавливается как единое целое и не имеет общих боковых стенок или обрамления с другими шкафчиками в командной комнате.
• Pride — Создание фирменного командного зала не только отлично выглядит, но и пробуждает профессионализм и гордость за свою спортивную программу среди нынешних и будущих спортсменов.

Использование

Идеальная среда для командообразования, сочетающая беспрецедентную конструкцию и высококачественную индивидуальную эстетику с новым уровнем чистоты.

Строительство

• Разработан с высокопроизводительными характеристиками, которые превосходят по характеристикам и долговечности деревянный шпон и корпусная конструкция
• Модульность означает, что вы можете произвести маловероятную замену без разрушения клея, дюбелей или смежных компонентов
• Встроенное сиденье для скамейки устраняет необходимость в напольных скамейках или складных стульях, экономя ценное пространство на полу
• Открытая конструкция способствует потоку воздуха, что способствует сушке и уменьшению накопления плесени и запаха, и может быть усилена дополнительными вентиляторами
• Высокопрочная сердцевина из термоплавкого композитного дерева толщиной 3/4 дюйма (19 мм), выдерживающая многократное использование в тяжелых условиях
• Поверхности из полиамида с закрытыми ячейками легче чистить и более долговечны, чем деревянный шпон
• В антимикробных ламинатах используется технология нано-серебра, которая продлевает срок службы продукта и создает враждебную, смертельную поверхность для бактерий, вирусов, плесени и грибка
• Полка из клееного дерева 5/8 «и откидное сиденье
• Кромка из прочного ПВХ сохраняет целостность поверхности ламината и предотвращает сколы и отслаивание
• Долговечная конструкция со сквозными болтами на соединениях, крюках и дверях
• Доступна ширина с шагом 2 дюйма (51 мм) от 18 дюймов (457 мм) до 36 дюймов (914 мм)
• Три доступные конфигурации боковых сторон: контурная, с вырезом и прямая
• Верхний отсек для хранения
• Сквозное болтовое соединение для соединения бок о бок блоков позволяет легко снять один шкафчик
• Крепление на стальном основании для естественной вентиляции и регулировки высоты для компенсации неровностей пола

Опции

Дополнительные аксессуары включают запираемый отсек; дополнительные места для хранения вещей; футбольный шлем и топпер на подплечник; вентиляторы для топпера; полная электроника, включая заводскую табличку с подсветкой и дуплексную розетку; программируемый цифровой замок; стеллажи для сушки сундуков; вентиляторы сундуков с подсветкой; крючки и конфигурации штанги для одежды; более тысячи окончательных конфигураций и возможность согласовать всю систему с цветами и фирменным стилем вашей школы.

Информация для заказа

Пожалуйста, позвоните своему представителю Wenger для консультации.

Профсоюзы

говорят, что некоторые магазины здесь используют двусторонние зеркала в примерочных, чтобы сдержать рост краж в магазинах

В Gimbels на Геральд-сквер в одной мужской примерочной можно увидеть двусторонние зеркала и решетки, которые выглядят как вентиляционные каналы, но могут использоваться как наблюдательные пункты с видом на кабинки для переодевания в женских раздевалках.Профсоюзный помощник оценивает тактику «Это тактика Большого брата, и ее не следует поощрять», — сказал Сэм Ковенецкий, президент местного отделения 1-S для работников универмага, представляющего сотрудников Macy’s. «Убытки, которые несут магазины, конечно же, и спровоцировали эти крайние беспорядки, но это не делает их правильными». Большинство крупных универмагов в этом районе либо отказывались говорить о своих мерах безопасности, либо отрицали, что они использовали двусторонние зеркала или другие методы наблюдения в раздевалках для защиты от краж в магазинах. Однако маленькие двусторонние зеркала видны на стенах над смотровыми кабинками в примерочных мужского и женского отделов Macy’s на Геральд-сквер:

На вопрос о зеркалах Alexander’s и Macy’s ответили, что они были установлены в шестидесятые, но тогда они уже не использовались. Гимбелс от комментариев отказался.

Но профсоюзы, представляющие работников Macy’s и Gimbels, заявили, что двусторонние зеркала в примерочной использовались на выборочной основе и что за ними периодически устанавливались мониторы для наблюдения за клиентами, особенно находящимися под подозрением.Сотрудник Александра в Уайт-Плейнс также рассказал об использовании там двустороннего зеркала.

«Во всех магазинах есть двусторонние зеркала или глазки или другие методы тайного наблюдения в раздевалках», — сказал Сол Молофски, исполнительный вице-президент United Store Workers Union, представляющего сотрудников Gimbels. «Кражи в магазинах достигли масштабов эпидемии, и магазины, очевидно, чувствовали, что что-то нужно делать». Вы должны защитить себя от женщины, которая входит в плащ поверх нижнего белья и начинает бесплатно одеваться в магазинную одежду.

Национальная ассоциация розничных торговцев, ссылаясь на данные Федерального бюро расследований, показывающие рост краж в магазинах на 43 процента с 1967 по 1972 год, оценивает, что среднегодовые убытки розничных магазинов страны составляют около 2 процентов от общего объема продаж, при этом более одной трети этих потерь приписывается кражам в магазинах cus tom’Tehrse, сам потребитель — это тот, кто в конечном итоге страдает от результатов краж в магазинах », — сказал г-н Молофски. «Магазины вынуждены повышать цены, чтобы покрыть эти убытки, и это происходит из собственного кармана покупателя.

Вагнер, которая работает Этель, клерком в Объединенном профсоюзе работников магазинов, вспомнила, что, когда она работала в складском отделе Gimbels в Вэлли-Стрим, штат Луизиана, три года назад она увидела двухсторонний зеркальный наблюдательный пункт, который смотрел на мужская гардеробная.

Дорога назад, Глава 4: Широкий мир вентиляции

«Не отправляйте план, пока не выясните, как будет вентиляция».
— Actors ’Equity Association, в разговоре с управляющим директором Кэрри Ван Халлгрен о получении разрешения на производство продукции для личной аудитории.

В своем заявлении о личных выступлениях Equity очень ясно дала понять, что надлежащая вентиляция будет основным фактором, определяющим, сможем ли мы производить продукцию. Фактически, из 19 страниц с описанием специальных протоколов COVID полные шесть страниц заполнены требованиями HVAC. Они не занимаются этим.

Но, спросите вы, APT — это театр под открытым небом; причем тут HVAC? Это правда, что театр «Хилл» немного упрощает нашу работу, но, в отличие от первых дней APT, большая часть работы, необходимой для вывода шоу на сцену, происходит в помещении.Репетиционные залы, производственные цеха, гримерные — все это и многое другое подлежат строгим требованиям к вентиляции. И, конечно же, в этом сезоне мы надеемся выступить в закрытом Театре Touchstone.

Чтобы объяснить, с чем мы здесь сталкиваемся, мы должны получить техническую информацию о требованиях. Для тех из вас, кто имеет опыт работы с HVAC — в качестве работы или хобби (нет, правда, я уверен, что это так) — это, вероятно, очень знакомо. Остальным же… будьте готовы удивиться.А может немного озадачил.

Equity определяет три основных фактора, которые необходимо учитывать:

Во-первых, Воздухообмен в час (ACH) . Один воздухообмен — это когда объем воздуха, проходящего через диффузор, равен объему воздуха в комнате. Однако это не означает, что воздух в комнате был заменен. Поскольку воздух медленно поступает в комнату через диффузор и смешивается с уже присутствующим воздухом, требуется много воздухообменов, чтобы полностью заменить или удалить воздух в комнате.Скорость воздухообмена измеряется в воздухообменах в час (ACH).

Секунда, Наружный воздух (OA) . В то время как воздухообмен измеряет частоту смены воздуха в комнате, ОА означает количество поступающего свежего воздуха. Многие системы вентиляции и кондиционирования обеспечивают от 10 до 20% свежего воздуха, но этого недостаточно для разведения вируса. Вы можете установить его на 100%, но это повысит расходы на отопление и охлаждение до сумасшедшего уровня.

Наконец, фильтр MERV . В данном случае MERV — не популярный телеведущий 70-х, ставший медиамагнатом (это мистерГриффин всем молодым людям). Скорее, это означает минимальное значение для отчетности по эффективности, систему нумерации, созданную профессионалами для отслеживания того, какие фильтры более эффективны в задержании частиц разных размеров (включая частицы COVID-19). Чем выше число MERV, тем лучше.

Итак, чего требует Актерский капитал, когда речь идет об этих трех факторах? Нам нужно:

• ACH 6 (6 воздухообменов в час)
• MERV 13 или выше (увеличивается до 20)
• И OA … ну, это зависит от вашего MERV.Чем выше ваш MERV, тем ниже может быть ваш OA. Но в целом определенно больше, чем 10–20%, которые есть у многих систем HVAC.

Эти требования к вентиляции вместе с рядом других строгих мер безопасности делают репетиции или выступления актеров без масок достаточно безопасными. Если вы хотите узнать больше о том, почему это так, ознакомьтесь с настоящего руководства Американской ассоциации промышленной гигиены.

К сожалению, в настоящее время наши здания не оборудованы по этим требованиям.На самом деле, в большинстве зданий нет, если только это не больница или другое сооружение, которое особо нуждается в сверхспециализированной вентиляции. Итак, у нас есть над чем работать.

Мы попросили Кари Стеббинс, операционного менеджера APT, объяснить, какие обновления нам необходимо выполнить. Она сказала, что мы проведем капитальный ремонт систем отопления, вентиляции и кондиционирования воздуха в Театре Touchstone и гримерных, двух репетиционных залах и гримерных Hill Theater. Планируется установить дополнительную систему, называемую вентилятором с рекуперацией энергии (ERV) , которая будет работать в паре с нашими нынешними механическими устройствами. Работая согласованно, две системы смогут достичь MERV 13, 6 ACH и 40% OA, что снизит риск репетиций и выступлений наших актеров и артистов. А в случае с Театром Touchstone, зрителям безопаснее смотреть спектакль. Помещения меньшего размера в APT, такие как кабина режиссера, примерочные и офисы, будут обработаны фильтрами HEPA коммерческого класса. Также стоит отметить: мы не полностью зависим от образцовой вентиляции для обеспечения безопасности артистов и публики — это всего лишь один из компонентов нашего более крупного плана обеспечения безопасности.

Стоимость работы превышает 200 000 долларов, но она неизбежна, если мы собираемся ставить пьесы в этом сезоне. Деньги на обновления будут поступать из нашего резервного фонда капитала, который регулярно используется для ремонта и улучшения APT — таких вещей, как замена крыши, покупка новой ленточной пилы или обновление компьютерной системы. Это расходы, которые мы не планировали, но с которыми мы справимся.

Работа должна начаться на следующей неделе и продлится более двух месяцев. Thermodynamics, местная компания Spring Green, с которой мы работали над другими проектами, будет выполнять эту работу. Мы также заключили контракт с Talaske, акустиками, которые работали с нами как над Touchstone, так и над Next Great Stage Project, чтобы гарантировать, что новые обновления не повредят акустику Touchstone или Hill Theater.

Как мы постоянно говорим, это вызов. Но если это означает, что этим летом мы сможем спокойно ставить пьесы с вами в аудитории, оно того стоит.

На следующей неделе, Искусство пузыря: жилье, стручки и испытания (О боже!)

Женская гардеробная — Swift

Джонатан Свифт (1667-1745) ТУ ЛЕДИ ГАРДЕРОБНАЯ. ПЯТЬ ЧАСОВ (а кто может сделать это меньше за?) Надменная Селия потратила на переодевание; Богиня из своей камеры выдает, Кружево, парча и ткани. Strephon , который обнаружил, что Комната недействительна, и Betty иным образом; украл и провел строгий осмотр, Из всего помета в том виде, в каком он лежал; О чем, чтобы прояснить Дело, Инвентарь следует здесь. И сначала появился грязный халат, Под подмышками хорошо замазаны. Strephon , Разбойник, широко выставил его, И повернул его со всех сторон. В таком случае несколько слов лучше, И Strephon предлагает угадать остальное; Но клянется, как чертовски лгут люди, В звонке Селия мила и чистоплотна. А теперь послушайте, пока он Различные расчески для различного использования, Так плотно залит грязью, No Brush не может пробиться между ними. Редкая составная паста, Пот, перхоть, пудра, свинец и волосы; Ткань для лба с Oyl upn’t Для разглаживания морщин на лицевой стороне; Здесь Цветок Аллума, чтобы остановить Пары, Exhal’d из кислых неприятных потоков, There Ночные перчатки из шкуры Tripsy , Завещана Трипси , когда она умерла, Вода для щенков, помощь красоты Distill’d из любимого дракончика Tripsy ; Здесь размещены галлипоты и флаконы, Некоторые залиты смывкой, некоторые пастой, Некоторые с поматом, красками и помоями, И Мазь хороша от чесотки Отбивные. Стоит грязный Бэйсон, Fowl’d Очищением ее рук; Бейсон берет все, что приходит Соскоб с зубов и десен, Гадкий состав всех оттенков, Ибо здесь она плюется, а здесь она извергает. Но ох! Это оказалось бедным Strephon ‘s Bowels, Когда он увидел и понюхал полотенца, Begumm’d, bematter’d и beslim’d С грязью, потом и ушной серой. No Object Strephon ‘s Eye escape, Вот петушки в взлохмаченных кучах; И платки не забыть Все покрыты лаком нюхательным табаком и соплями. Чулки, зачем мне разоблачать, Пятна вонючих пальцев ног; Или от жирных чепчиков и пиннеров воняет, Какая Селия спала хотя бы неделю? Пинцет следующий, который он нашел Чтобы выщипать брови по дуге, Или Волосы, опускающие лоб низко, Или на ее подбородке, как щетина, растет. Добродетели, которые мы не должны упускать, Of Увеличительное стекло Селии . Когда испугался Strephon бросил взгляд на Это было Лик Гьянта. Стекло, которое может открывать зрение, Самый маленький червь в носу Селии , И честно направить свой гвоздь Выдавить от головы до хвоста; За голову ловить красиво, Он должен выйти живым или мертвым. Почему Strephon расскажете остальное? А сундук нужно описать? Эта беспечная девка! нет существа предупредить ее Чтобы вынести это из того угла; Но оставьте его на виду Для вас, чтобы вы могли проявить свою проницательность. Напрасно Рабочие показали его Остроумие С кольцами и петлями подделка Чтобы казаться в этой маскировке Кабинет для вульгарных глаз; Для Strephon решился заглянуть, Resolv’d идти через все толстые и тонкие; Он поднимает крышку, больше не нужно, Он все время нюхал это раньше. Как из ящика Pandora , Когда Эпиметей открыл Замки, Неожиданная универсальная команда Зла гуманного вверх взлетели; Он все еще был утешен, чтобы найти Эта Надежда наконец осталась позади; So Strephon поднимая крышку, Посмотреть, что было спрятано в сундуке. Пары вылетели из вентиляционного отверстия, Но Strephon осторожный никогда не означал Дно кастрюли, чтобы нащупать, И возьми его Руки в поисках Надежды . О, никогда не будет такой мерзкой машины Быть однажды в Зале Селии видно! О, пусть она лучше научится хранить «Тайны седой бездны!» Как котлеты из баранины, первосортное мясо, Который ты с искусством солишь и бьешь, Как требуют законы кулинарии, И поджарьте их на самом ясном Огне; Если оттуда вернутся обнадеживающие отбивные Жир на пепле drops, В вонючий дым превращается пламя Поис’нинг плоти, откуда она пришла; И выдыхает жирное зловоние, За что проклинаешь девку беспечную; Итак, Вещи, которые нельзя раскрывать, Когда вонзится в зловонный Сундук, Распространение запаха экскрементов Чтобы заразить Детали, из которых они упали. Духи Pettycoats and Gown, Которые разносят вонь по каждой комнате. Таким образом, завершив свой грандиозный обзор, Отвращение Strephon украли Повторяя в своих любовных припадках, Ой! Селия , Селия , Селия говно! Но Месть, Богиня никогда не спит, Вскоре наказал Strephon за его подглядывание; Его грязное воображение. Каждая Дама, которую он видит, со всеми ее Вонями: И если неприятные запахи летают, Зачатие дамы, стоящей рядом: Всем женщинам, которым подходит его описание, И обе Идеи прыгают как Остроумие: Порочная Фэнси быстро соединилась, И все еще появляется в Контрасте. жалко убогий Strephon слепой ко всем чарам женского рода; Если я, Королева Любви, откажусь, Потому что она восстала из вонючей Тины? Тому, кто смотрит за сцену, Satira , но какая-то убогая Quean. Когда Селия в своей Славе показывает, Если бы Strephon остановил бы только его Нос; (Кто теперь так нечестиво богохульствует Ее мази, мазки, краски и кремы, Ее умывания, помои и всякое влияние, , которым он так фолил Бегство;) Он скоро научится думать, как я, И благослови его ravisht Зрение видеть Такой приказ из замешательства возник, Такие яркие тюльпаны выросли из навоза. Вышеупомянутое стихотворение, вероятно, впервые опубликованное в 1732 году, можно найти по адресу: Swift, Jonathan. Стихи Джонатана Свифта, Vol. II . Гарольд Уильямс, Эд. Оксфорд: Издательство Оксфордского университета, 1937. Фергюсон, Маргарет, Мэри Джо Солтер и Джон Столлуорти, ред. Антология поэзии Нортона (Четвертый выпуск). Нью-Йорк: W.W. Нортон и Компания, 1996 г.

В современной раздевалке

Превосходно.

Это слово часто используется, особенно среди миллениалов и Дика Витале. Но у него есть свои моменты, например, когда посетители впервые попадают в комплекс Хэтфилд-Даулин в Университете Орегона.

«Это действительно трепет, когда люди входят», — говорит старший помощник спортивного директора по маркетингу и связям с общественностью Крейг Пинтенс о типичной реакции, лично проведя около сотни экскурсий по футбольному комплексу площадью 140 000 квадратных футов. «Это превосходит ожидания каждый раз».

И он не говорит о 17-летних новобранцах с широко открытыми глазами (или 75-летних комментаторах ESPN).Это представители НФЛ, НБА, MLB, профессиональных спортивных лиг и команд со всего мира, пораженные лобби с 64 55-дюймовыми телевизорами и кухонной зоной, напоминающей игрокам: «Ешьте врагов и другие группы еды». неоновые лампы.

В основе этого великолепия — раздевалка для игроков, в которой есть собственная парикмахерская. Почему? Потому что игроки стригли друг друга за волосы в предыдущей раздевалке Ducks или рядом с ней. Благодетели Фил и Пенни Найт дали им стул, чтобы они все делали правильно.Посетители замечают четкие линии каждого шкафчика и имя игрока, графически отображаемое на дверцах карманов, которые можно спрятать в шкафчик, когда они открыты.

Впечатляет даже то, чего не замечают посетители, а именно запах. Каждый шкафчик немецкого производства спроектирован с собственной вентиляцией, избавляющей подплечники от создаваемого им поля. «Это, наверное, самое впечатляющее», — говорит Пинтенс. «Раздевалка не пахнет раздевалкой.«

Командные раздевалки становятся еще более впечатляющими во многих отношениях. Вот несколько областей, в которых изменились места для переодевания спортсменов.

ТЕХНОЛОГИЯ
Как говорит Пол Гриземер, старший архитектор проекта в AECOM: «Классные доски когда-то уступили место белым доскам, белые доски уступили место видеопроекторам, а проекторы уступили место экранам смарт-телевизоров, на которых тренеры могут рисовать. прямо на экране и отображать каждый вид конкретного цифрового видео-воспроизведения действия, которое происходило либо на практике, либо в игре.База данных знаний, которая теперь доступна тренерам для использования раздевалок в качестве учебных классов, огромна ».

Конечно, у игроков есть свои технологические ожидания. «В какой-то момент некоторые архитекторы пытались спроектировать шкафчик для определенного устройства — для iPad, для iPhone, для Samsung. Что ж, эти устройства меняются так часто, что на самом деле самое важное, что нужно сделать, — это предоставить место для хранения любого устройства, но убедитесь, что оно есть », — говорит Скотт Радечич, старший директор Populous.«Давайте удостоверимся, что есть пара выходов питания, потому что сегодня у детей будет более одного устройства, и вы хотите, чтобы все это было заряжено. Многие тренеры отказались от бумажных документов. Все их планы на игры теперь либо на iPad, либо на компьютерах. Итак, это комнаты с поддержкой Wi-Fi, а сама комната стала более технологичной «.

Чистый вид футбольной раздевалки Орегона отличается встроенными скамейками и дверцами с карманами, которые исчезают в самом шкафчике. (Фото Эрика Эванса / Легкая атлетика Университета Орегона) — Нажмите, чтобы увеличить

РАЗМЕР
Индивидуальные шкафчики становятся больше, как и целые раздевалки — в зависимости от выбранной конфигурации (подробнее об этом позже).«Иногда они могут стать очень функциональными прямоугольными пространствами с проходами или рядами. Иногда тренеры говорят нам, что они хотят, чтобы каждый шкафчик располагался вдоль стены по периметру», — говорит Радечич. «Когда вы говорите:« Я хочу шкафчик шириной не менее 42 дюймов, а затем я хочу поставить каждый шкафчик по периметру », а у меня 125 шкафчиков в университетском здании, внезапно получается очень большая комната — больше чем что-либо 10 или 15 лет назад «.

Домашняя раздевалка в форме футбольного мяча на стадионе TCF Bank при Университете Миннесоты, длиной около 160 футов, такая же большая, как и любой Радечич, в котором побывал, и он был в достатке как архитектор, так и бывший член Пенсильвании и Национальной футбольной лиги. полузащитник.Цель заключалась в том, чтобы создать внутреннее пространство, которое казалось бы гостеприимным для потенциальных Золотых сусликов, посещающих Миннеаполис в разгар зимы. «Эти раздевалки могут иметь площадь от 4 000 до 8 000 квадратных футов», — говорит Радечич. «И все, что находится между ними, в зависимости от целей и задач помещения, ширины шкафчиков, количества шкафчиков в них, любых других функций, которые могут быть в раздевалке».

Нажмите для увеличения

Размер рундука может зависеть от требований данного вида спорта.У футболистов больше инвентаря, чем у баскетболистов, а у вратарей по хоккею и лакроссу больше инвентаря, чем у их товарищей по команде, и поэтому их шкафчики будут больше, чем у других в той же комнате.

Более того, команды, которые циклически перебирают несколько одинаковых комбинаций, могут хранить их в индивидуальных шкафчиках для игроков. Радечич говорит: «Многие менеджеры по оборудованию ищут способы хранить дополнительные шлемы, перчатки или обувь, и они могут захотеть, чтобы это происходило в самом шкафчике, поэтому иногда мы углубляем шкафчик, чтобы добавить дополнительное пространство.«

Populous поставили шкафчики шириной 45 дюймов в новом помещении для Buffalo Bills, и это самые широкие, которые Радечич видел. Более типичная ширина составляет 36 дюймов, и он не рекомендует использовать ее уже, чем 28. «Если вы используете новую сборку, у вас может быть немного больше гибкости в этой ширине», — говорит он. «Для некоторых ремонтов мы все еще используем шкафчик гораздо меньшего размера, потому что мы ремонтируем в том же размере, что и раньше».

КОНФИГУРАЦИЯ
Расположение раздевалок команды также зависит от вида спорта.Относительно меньший размер баскетбольного списка позволяет разместить круглую «груду» шкафчиков. «С точки зрения футбола, иногда хочется шока и трепета», — говорит Гриземер. «Вы входите в раздевалку, и это огромное пространство хорошо отделанных шкафчиков, есть освещение и это большое пространство. С множеством шкафчиков для баскетбола, с которыми я работал, это гораздо более уютный вид общественной жизни … пространство комнатного типа «.

Командная раздевалка может продемонстрировать обширное открытое пространство или индивидуальные удобства.(Рендеринг и фотографии любезно предоставлены Populous) — Нажмите, чтобы увеличить

По словам Пинтенса, бывший главный футбольный тренер штата Орегон Чип Келли позаимствовал из хоккейной раздевалки концепцию, в которой игроки смотрят друг на друга в непосредственной близости, а раздевалка Хэтфилд-Даулин расположена в виде ряда проходов. «Некоторые люди хотят этого невероятно большого пространства. Некоторые люди хотят быть более функциональными в пространственной планировке, и они пойдут с дополнительными проходами», — говорит Радечич. «Мы обнаружили, что компромисс — это некоторая радиальная форма, которая помещает большинство шкафчиков по внешнему периметру, но мы введем полуострова или острова.Тренер может стоять в определенном положении, а форма и планировка раздевалки по-прежнему позволяют ему видеть всех ».

Нажмите для увеличения

«Все больше команд хотят, чтобы раздевалки были единым общим пространством, поэтому вы видите более просторные и широкие пространства, чем старые помещения с нишами и переулками со шкафчиками», — говорит Гриземер. «Вы хотите, чтобы тренер мог общаться со всей командой из одного центрального места, так что это как бы увеличивало размер самой раздевалки.«

Чтобы сделать это возможным для Green Bay Packers, которые используют большое пространство овальной формы на отремонтированном Lambeau Field, по словам Гриземера, «мы пошли так далеко, что перенесли основную конструкцию вокруг раздевалки, чтобы у нас не было колонны внутри. Это.»

IMPRESSION
Раздевалка должна быть — в первую очередь — функциональной, способной удовлетворять повседневные потребности игроков, находящихся в ней. Но нельзя сбрасывать со счетов двойную роль сегодняшних командных пространств. «Многие тренеры и менеджеры по экипировке, с которыми мы разговариваем, хотят иметь возможность щелкнуть переключателем, образно говоря, и внезапно это становится экспонатом для набора персонала», — говорит Радечич.

Нажмите для увеличения

Это стремление к «чистой» презентации, по словам Радечича, вероятно, повлияет на такой выбор, как встроенные скамейки над отдельными стульями, а также дверцы шкафчиков, чтобы спрятать беспорядок внутри. Его также можно преобразовать в программируемые элементы шкафчиков, такие как меняющиеся по цвету светодиодные фонари, используемые в шкафчиках Jacksonville Jaguars, или плоские экраны в каждом футбольном шкафчике в Texas A&M, что позволяет проводить индивидуальные тренировки или напоминания о расписании для отдельных игроков или комнаты. широкое вдохновение «Beat Bama».«Это не только помогает с обменом сообщениями, когда у вас есть игроки в функциональном режиме, но это также может помочь командам с обменом сообщениями, когда они находятся в режиме набора», — говорит Радечич. «Очевидно, за это придется заплатить, но вложения окупятся, если вы сможете нанять тех молодых людей, которых захотите».

Дисплеи с логотипом команды в раздевалках поднялись с ковра, где они часто оказывались наименее посещаемыми зонами в комнате, до потолка, где пространственные дисплеи могут быть специально освещены для создания драматического эффекта.В некоторых раздевалках будут шкафчики для дани великих игроков прошлого или выставочные витрины с манекенами, моделирующими оборудование, которое новобранцы однажды могут носить. «Мы хотим иметь определенное настроение, когда люди работают, и определенное настроение при приеме на работу», — говорит Радечич. «Поэтому мы делаем больше вещей с использованием нестандартных материалов для потолков, индивидуального освещения и различных цифровых световых дисплеев, которые позволяют менять настроение пространства от игрового дня к неигровому».

Нажмите для увеличения

Сегодняшние раздевалки могут принимать любое количество форм, отражающих философию различных групп.«У вас будут оба конца спектра», — говорит Гриземер. «На самом деле у меня были некоторые клиенты, которые говорили, что им не нужна спа-среда в оздоровительном клубе. Им нужно место, где люди — мужчины и женщины — приходят на работу:« Ты здесь, чтобы быть спортсменом. Ты не здесь, чтобы отдохнуть ». Иногда это образ тренера или спортивного директора ».

Говоря от имени спортивного департамента Орегона в целом, Пинтенс не приносит извинений за шикарные удобства, которые приветствуют посетителей комплекса Хэтфилд-Даулин.«Нет такого здания во всей легкой атлетике — любого уровня и нигде в мире», — говорит он. «Наше здание очень функционально, и это его главное достоинство. Поскольку мы объехали много разных зданий, мы смогли сделать это здание чрезвычайно изобретательным для студентов-спортсменов. Мы больше заботимся об опыте студентов-спортсменов, чем кто угодно в стране, и мы чувствуем, что можем предоставить лучший опыт студентам и спортсменам в стране. И если люди относятся к этому негативно, то мы в неправильном бизнесе.«

---

Эта статья была первоначально опубликована в выпуске Athletic Business за январь / февраль 2015 года под заголовком «Подходите».

Гардеробная леди, Джонатан Свифт

Пять часов (а у кого меньше?)

Надменная Селия потратила на одевание;

Богиня из своего покоя выходит,

В кружевном, парчовом и тканевом исполнении.

Strephon, который обнаружил, что комната пуста,

И Бетти, работавшая иначе,

Воровал и провел тщательный осмотр,

Из всего лежавшего помета;

Из них, для ясности,

Ниже приводится инвентарный список.

И сначала появился грязный халат,

Под подмышками хорошо намазанный.

Стрефон, негодяй, выставил его широко,

И повернул его со всех сторон.

В этом отношении несколько слов лучше всего,

И Стрефон предлагает нам угадать остальное,

Но ругается, как чертовски лгут мужчины,

В том, что Селию называют милой и чистой.

Теперь послушайте, пока он будет производить.

Паста состава редкая,

Пот, перхоть, пудра, свинец и волосы;

Ткань для лба, пропитанная маслом

Для разглаживания морщин на лицевой стороне;

Вот цветок квасцов, чтобы остановить пар,

Выдох из кислых неприятных ручьев,

Там ночные перчатки из шкуры Трипси,

Завещал Трипси, когда она умерла,

С щенячьей водой, красавица help

Дистиллирован из любимого щенка Трипси;

Здесь размещены сосуды и пузырьки,

Некоторые наполнены смывками, некоторые пастой,

Некоторые с поматом, красками и помоями,

И мази, подходящие для чесотки.

Стоит у грязного таза,

Загрязненная от вымывания рук;

Таз берет все, что попадает

Соскоб с ее зубов и десен,

Гадкий состав всех оттенков,

Ибо вот она плюет, а вот изрыгает.

Но ох! это испортило кишечник бедного Стрепона,

Когда он увидел и почувствовал запах полотенец,

Обогрел, забрызгал и покрыл грязью

Грязью, потом и ушной серой.

Нет объекта Глаз Стрепона убегает,

Вот нижние юбки в взлохмаченных кучах;

Да и платки не забыли

Все покрытые лаком табаком и соплями.

Чулки, зачем мне обнажать,

Пятна со следами зловонных пальцев ног;

Или пахнет жирными капюшонами и булавками,

Какая Селия спала хотя бы неделю?

Потом он нашел пинцет

Чтобы выщипать брови округлыми дугами,

Или волосы, опадающие на лоб,

Или на ее подбородке, как щетина.

Добродетели, которые мы не должны упускать,

Из лупы Селии.

Испугавшись, Стрефон бросил взгляд на не

. На нем было лицо гиганта.

Стекло, которое может видеть зрение,

Самый маленький червяк в носу Селии,

И точно направить ноготь

Выдавить его от головы до хвоста;

Чтобы поймать красиво за голову,

Он должен выйти живым или мертвым.

Почему Strephon вы расскажете остальное?

А сундук нужно описать?

Беспечная девка! нет существа предупредить ее

Чтобы переместить его из того угла;

Но оставьте его на виду.

Чтобы вы проявили свою злость.

Напрасно мастер проявил смекалку

С фальшивыми кольцами и петлями

Чтобы в этой маскировке казаться

Шкаф для вульгарных глаз;

Для Strephon, осмелившегося заглянуть внутрь,

Решено идти сквозь все тонкости;

Он поднимает крышку, больше не нужно,

Он все время нюхал это раньше.

Как из ящика Пандоры,

Когда Эпиметей открыл замки,

Внезапно универсальная команда

Человеческое зло полетело вверх;

Он все еще утешался найти

Эта Надежда наконец осталась позади;

Итак, Стрефон поднял крышку,

Чтобы посмотреть, что было спрятано в сундуке.

Пары вылетали из вентиляционного отверстия,

Но осторожность Строфона никогда не значила.

О, никогда не увидишь такую ​​мерзкую машину

Быть хоть раз в покоях Селии!

О, пусть лучше она научится хранить.

Те «секреты седой бездны!»

Как котлеты из баранины, первоклассное мясо,

Которые хоть с искусством солишь и бьешь

По законам кулинарии,

И жарим их на самом ярком огне;

Если сверху обнадеживающие отбивные

Жир на золу падает,

В вонючий дым он превращает пламя

Отравление плоти, откуда оно появилось,

И вверх выдыхает жирный stench,

За что проклинаешь девку нерадивую;

Итак, вещи, которые нельзя выражать,

При попадании в зловонную грудь

Посылает запах экскрементов

Чтобы заразить части, из которых они упали.

Нижние юбки и духи для халатов,

Которые воняют в каждой комнате.

Таким образом, завершив свой грандиозный обзор,

Отвращение Стрефон украл

Повторяя в своих любовных припадках,

О! Селия, Селия, Селия говно!

Но Месть, богиня никогда не спит

Вскоре Стрефон наказан за его подглядывание;

Его грязное воображение связывает

Каждую даму, которую он видит, со всей ее вонью:

И, если летят неприятные запахи,

Создает женщину, стоящую рядом:

Все женщины, которых он описывает,

И обе идеи прыгают, как остроумные:

Но порочная фантазия быстро сочетается,

И все же появляется на контрасте.

Мне жалко жалкого Стрефона слепого

На все прелести женского рода;

Должна ли королева любви отказаться,

Потому что она поднялась из вонючей слизи?

Для того, кто смотрит за кулисами,

Сатира, но какая-то убогая королева.

Когда Селия предстает в своей славе,

Если бы Стрефон только заткнул себе нос

(Кто теперь так нечестиво богохульствует

Ее мази, мазки, краски и кремы,

Ее умывальники, помои, и всякое влияние,

, с помощью которого он совершает такое грязное бегство)

Скоро он научится думать, как я,

И благословит его восхищенное зрение, чтобы видеть

Такой приказ из замешательства возник,

Такие яркие тюльпаны, выращенные из навоза.

.
