Вентиляция смотровой ямы: все нюансы, полезые советы

Многие автолюбители предпочитают сделать в своем гараже смотровую яму. Это позволяет с комфортом проводить регулярный осмотр, диагностику, а при необходимости и ремонт машины. Однако важно позаботиться о надежности, безопасности такого помещения. Нужна качественная вентиляция смотровой ямы в гараже. Сегодня мы рассмотрим ее предназначение, выясним, какие есть типы вентиляционных систем, чем они друг от друга отличаются. В конечном итоге нужно выбрать наиболее подходящий вариант.

Зачем нужна вентиляция в смотровой яме

В гаражном помещении вентиляция необходима. Только она может обеспечить своевременное устранение излишков влаги. Даже при идеально выполненной гидроизоляции в гараже может стать сыро. И в первую очередь так происходит, когда на улице идет дождь или снег. Ведь автомобиль заезжает в гаражное помещение мокрый. И такая проблема сразу же решается при хорошей вентиляции: излишняя влага просто испаряется и выносится потоком воздуха через вытяжную трубу.

Если это не гарантировать, чрезмерная влажность способна создать два важнейших фактора риска: для гаражного помещения и непосредственно для машины. Конструкция строения начинает разрушаться из-за развития плесени, грибка. Автомобилю же страшна коррозия металла, которая также возникает вследствие сырости.

Казалось бы, сухо должно быть только в гараже, ведь машина стоит не в смотровой яме, а над ней. Но на самом деле из ямы влажный воздух будет расходиться по всему помещению в соответствии с принципом сообщающихся сосудов. Кроме того, сама яма тоже должна быть в хорошем состоянии. Оттуда необходимо устранять испарения химикатов, запахи. Воздух там должен быть свежим, ведь в яме долгое время находится автолюбитель, когда работает с машиной.

Особенности системы вентилирования в гараже

Обычно автолюбители выбирают естественную вентиляцию.

При такой системе разница температур снаружи и внутри гаражного помещения обеспечивает циркуляцию воздуха. Зачастую вентиляцию проводят своими силами. Но летом она не будет хорошо работать, поскольку в теплое время года разницы температур практически не наблюдается, а иногда внутри даже прохладнее, чем снаружи. Более эффективна комбинированная система, при которой оптимизируется удаление воздуха благодаря использованию механического вентилятора.

Принудительная вентиляция обладает максимальной результативностью. Здесь уже нужна двухканальная система, поскольку механическими устройствами обеспечивается приток и отток воздуха. Зато гарантирован постоянный приток свежего воздуха с улицы, а также своевременный отток воздуха из смотровой ямы вместе с излишками влаги, испарениями химикатов и выхлопными газами.

Порядок действий: что важно учесть

Остановимся на основных принципах работы при обустройстве вентиляции смотровой ямы в гараже.

Крайне важно грамотно составить схему устройства всей системы вентилирования. Точно указываются отверстия: в фундаменте, стене, цоколе, куда затем будут помещены воздуховоды. В проекте необходимо учесть следующие факты.

• Площадь помещения.
• Высота гаража.
• Количество автомобилей.

Конечно, профессиональные мастера точно выполнят работу грамотно. Но и обычные гаражники тоже нередко делают вполне эффективную, надежную вентиляцию смотровой ямы. Важно при этом учесть и размещение труб, подземное или надземное, постараться составить оптимальный маршрут для воздушных потоков.

Можете также посмотреть схему обустройства приточно-вытяжной системы вентилирования.

Оптимальный диаметр вентиляционных труб

Оказывается, многое зависит и от диаметра труб, вентиляционных отверстий. Лучше брать не произвольные значения, а точно все рассчитывать. Когда обеспечивается естественная вентиляция в яме гаража, расчет можно провести следующим образом: на каждый метр площади гаража должно приходиться 15 мм диаметра трубы.

Когда делается одноканальное механическое вентилирование, общая площадь вентиляционных отверстий должна быть равна 0,3% от площади гаражного помещения.

Создаем воздухообмен в гараже

Мы уже выяснили, что плохая вентиляция – это реальная угроза для автомобиля, самого гаража, а также для здоровья автолюбителя. Поэтому крайне важно сделать систему результативной. Рассмотрим важные моменты.

• Тяга в вытяжке должна быть хорошей. Поэтому вытяжное отверстие размещают в наиболее высокой точке гаража.
• Труба должна иметь максимальную высоту. Надо оставлять минимум три метра расстояния до точки входа холодного потока воздуха через приточную трубу.
• Нужно обязательно защитить выходную трубу от попадания влаги. Делается специальный грибок, чтобы дождь не попал внутрь.
• Принимайте во внимание, какое направление ветра обычно бывает. Вытяжку направляют в сторону ветра.

Элементарная приточная система может состоять из обычного отверстия с решеткой в нижней части гаражных ворот.

Делаем вентиляцию в яме

Остановимся на алгоритме работы для проведения вентиляции непосредственно в смотровую яму.

• Ремонтную яму нужно приоткрыть по краям, ближе к приточной трубе. Оставьте зазор примерно в 10-15 см шириной.
• Между досками, которые закрывают яму, тоже стоит оставлять зазоры по 10 см.
• Обязательно сделайте щель и напротив вытяжки.
• Придерживайтесь следующего принципа: отверстия для притока воздуха должны быть в два раза больше, чем для вытяжки.

Обратите внимание! Машину не нужно ставить над той зоной, где у вас имеется зазор для оттока воздуха из смотровой ямы. Именно на этом участке среда наиболее агрессивная, влажная. От этого потока автомобиль надо беречь, иначе днище начнет подгнивать.

Обеспечиваем комфорт в погребе

Остановимся и на вентиляции погреба. Если он располагается в гаражном помещении, отдельно от смотровой ямы, там тоже должна быть своя вытяжка.

Приточную трубу опускают в погреб до уровня пола. Вытяжной воздуховод следует провести с потолка. Желательно сделать вытяжку с южной стороны, а приточную трубу – с северной. Если вы собираетесь держать в погребе урожай, соблюдайте расстояние в 70 см от вентиляционной трубы до зоны хранения.

Для эффективности вентиляции соблюдайте соотношение диаметров: вытяжка должна быть в два раза меньше приточного канала. Также надо помнить о разнице в три метра между высотами точек для выхода и притока воздуха. В таком случае даже естественное вентилирование будет обеспечено на хорошем уровне.

Видео: устройство эффективной вентиляции

Стоит посмотреть и хорошую инструкцию в формате видео. Здесь речь идет об устройстве вентиляционной системы для гаражного погреба. Принцип организации вентиляции в смотровой яме будет аналогичным.

Очень важно подобрать оптимальный вариант, чтобы постоянно поддерживался хороший воздухообмен. Многие гаражники отмечают, что лучше всего сделать комбинированную вентиляционную систему: она надежнее, эффективнее и привлекает универсальностью. При ней достойный результат гарантирован в любое время года.

Вентиляция смотровой ямы в гараже

Владельцы частных домов имеют возможность оборудования специальных помещений для хранения овощей. Это позволяет сохранять их свежими практически до следующего урожая. Но не только жилые помещения нуждаются в постоянном воздухообмене, вентиляция в яме также необходима. Как сделать ее правильно, чтобы овощи не замерзли зимой и не повяли от недостаточной влажности?

Оборудование системы воздухообмена в яме

Помещение, в котором будут храниться овощи, должно соответствовать определенным требованиям. В нем не может быть:

• чрезмерной сырости
• плесени

Иначе ваш урожай просто сгниет. Поэтому вентиляция в яме должна быть оборудована по всем правилам.

Зимой существует большая разница температур снаружи и в самом помещении, что обязательно приведет к появлению конденсата и сырости, даже при периодическом проветривании и сушке ямы. Во избежание этого необходимо чтобы

воздухообмен был постоянным, только в таком случае урожай сможет сохраниться до весны без потерь.

Самым простым способом, которым может осуществляться вентиляция в яме, является простая труба с задвижкой. Ее обычно устанавливают в центре помещения. При этом теплый и влажный воздух из ямы будет выходить по трубе, тем самым, освобождая место для более прохладного. Такая циркуляция позволяет ей оставаться сухой, но не всегда ее бывает достаточно. При появлении сырости следует подумать о более сложном виде вентилирования овощехранилища. Способов может быть несколько – один из них – это удлинить трубу или установить на ее выходе вентилятор.

Другим видом является оборудование приточно-вытяжной вентиляции. Для этого потребуется две трубы. Причем одна из них – вытяжная, устанавливается сверху, почти под самым потолком, а другая, наоборот, внизу – у самого пола. Но для того чтобы получить достаточную интенсивность движения воздушных масс, необходимо, чтобы трубы располагались в разных концах ямы.

При этом воздух должен циркулировать по диагонали. Следует также учитывать, что сечение вытяжной трубы должно быть в два раза меньше, чем у приточной. Только в таком случае ваша вентиляция в овощной яме будет работать исправно, что позволит сохранить урожай.

Овощехранилище в гараже

Не всегда получается оборудовать отдельное овощехранилище. Очень часто эти функции выполняет яма в гараже. Но она также нуждается в правильной вентиляции. При этом данная система должна отвечать еще более жестким требованиям.

Первое, с чего следует начинать ее оборудование – это выбор метода. Большинство отдает предпочтение естественному воздухообмену. Данный способ наиболее дешевый и простой. Он основан на циркуляции воздуха из-за разности температур в помещении и на улице.

Но не всегда он может полностью удовлетворить требования в воздухообмене, и в таком случае следует прибегнуть к комбинированной системе. Она основана на удалении воздуха из гаража при помощи вентилятора, а свежий поток поступает естественным путем через приточные каналы.

Вопрос, какой должна быть вентиляция в яме гаража, очень часто обсуждается среди владельцев автомобилей. Ответ на него зависит от многих факторов. Гаражная вентиляция предназначена избавлять помещение не только от сырости, но и от выхлопных газов, а также предохранять кузов машины от коррозии. Поэтому правила ее оборудования должны соответствовать требованиям СНиП. Объем поступающего свежего воздуха необходимо обеспечивать в объеме 180 м³/час.

Также при оборудовании всей системы обязательно должна быть учтена вентиляция в яме гаража, только в этом случае она будет работать эффективно, и убережет ваше имущество от

негативного воздействия окружающей среды.

Вентиляция ямы гаража

Чтобы сохранить автомобиль в хорошем состоянии, необходимо не только производить профилактический ремонт и следить за его состоянием, но еще и правильно хранить. Важно, чтобы гараж был хорошо вентилируемым, так как повышение влажности помещения способствует появлению на автомобиле ржавчины. Также вентиляция в гараже необходима и в случае, если он используется для хранения выращенного урожая.

Для чего нужна вентиляция

Так как гараж используется не постоянно, лучше всего создавать вентиляционную систему, которая не зависит от электричества. Вентилирование естественным путем осуществляется благодаря воздуховодов и продухов. Чтобы правильно спроектировать систему, необходимо учитывать особенности определенного помещения.

Согласно строительным нормам и правилам воздух в помещении должен обновляться каждый час. Если двигатель автомобиля заведен, этот показатель увеличивается вчетверо. Именно поэтому вытяжные и приточные каналы стоит оборудовать вентиляторами, чтобы при необходимости увеличивать количество приточного воздуха.

Если в помещении не будет обустроена вентиляционная система, это может привести к следующим неприятностям:

• появление на кузове ржавчины;
• разрушение элементов строения из-за высокой влажности;
• отравление выхлопами автомобиля.

Стоит отметить, что вентиляция гаража устроена намного проще, чем вентиляционная система дома. Это говорит о том, что ее можно создать самостоятельно, не обладая большим опытом проведения подобных работ.

Устройство естественной вентиляции

Такой тип вентиляционной системы является наиболее распространенным, так как сделать ее самостоятельно достаточно просто. После оборудования помещения воздух поступает и выводится через приточные и вытяжные отверстия. Стоит помнить, что для увеличения эффективности работы системы необходимо точно определить диаметр отверстий.

Для создания системы естественной вентиляции необходимы следующие инструменты:

• болгарка, которая необходима для резки труб;
• перфоратор;
• трубы из пластика;
• защитные решетки.

Создание вентиляции указанного типа происходит следующим образом:

1. Сначала рассчитывается площадь вентиляционных отверстий. Если площадь помещения составляет примерно 6х3 м, диаметр отверстий должен оставлять около 27 см. при этом стоит помнить о том, что если отверстия 32, полученный показатель разделяется на 2.
2. После этого необходимо проделать вентиляционные отверстия для воздуховодов. Они должны располагаться не выше 15 см от пола помещения.Для проведения подобных работ используется перфоратор.
3. Затем на противоположной стене происходит создание отверстия для выводной трубы. Она должна располагаться не ниже, чем на 15 см от потолка. Стоит помнить, что чем выше будет расположена труба, тем эффективнее будет выводиться воздух.
4. На последнем этапе происходит заделка зазоров между стеной и трубой. При этом трубы закрываются вентиляционными решетками.

Стоит помнить, что в теплое время года вентиляция становится неэффективной. Именно поэтому многие устанавливают в гараже вентиляторы.

Недостатки естественной вентиляции

К недостаткам естественной вентиляции можно отнести:

1. Зависимость скорости обмена воздухом от температуры воздуха. Именно поэтому в летнее время такая вентиляция неэффективна.
2. Зависимости от перепада высоты между входным и выходным отверстиями. Во время проектирования необходимо учитывать, что оптимальная разница высоты должна составлять минимум 3 метра.
3. Обмерзание труб в зимний период.

Но несмотря на представленные недостатки, многие владельцы гаражей выбирают именно естественную вентиляцию, так как ее обустройство не требует большого количества денег. Чтобы сделать воздухообмен более эффективным, можно установить вентилятор, который будет включаться только в летнее время. Для защиты труб от обмерзания достаточно хорошо утеплить их.

Если правильно установить вентиляционные трубы, свежий воздух будет постоянно поступать в помещение гаража. Рассмотрев схемы вентиляции, используемые многими автовладельцами можно выбрать наиболее оптимальный вариант для собственного строения. Особенно важно внимательно отнестись к созданию вентиляционных ходов при наличии в гараже погреба.

Обустройство принудительной вентиляции

Система вентилирования принудительного типа способствует более эффективному выведению воздуха из помещения и притоку нового. Так как поступление воздуха обеспечивается благодаря вентиляторам, расчет площади гаража можно не производить.

При необходимости система вентиляции гаража оснащается устройствами, способствующими подогреву воздуха. Перед установкой воздуховодов необходимо:

• разработать схему вентиляции в гараже;
• определить наиболее оптимальные места для создания вентиляционных отверстий;
• выбрать вентилятор, который способен эффективно перекачивать воздух в определенном помещении.

Во время расчета вентиляции учитываются такие параметры, как высота гаража, площадь и количество машин, которые в нем хранятся. Также на данном этапе происходит создание плана размещения трубопроводов. На основании этих данных производится расчет диаметра вентиляционных отверстий.

Перед проведением работ рассчитывается объем воздушного потока в гараже. Согласно строительным нормам на один квадратный метр площади необходимо брать около 15 мм диаметра трубы. В пример можно привести оборудование воздуховодами гаража площадью около 10 квадратных метров. В таком случае потребуется 2 трубы, диаметр которых должен составлять по 15 см.

Система принудительной вентиляции состоит из приточной установки и вытяжного оборудования. Воздух, который направляется в приточное устройство, подогревается и очищается. Загрязненный воздушный поток выводится при помощи осевого вентилятора или канального оборудования с воздуховодом.

Важно! Канальное оборудование требует больше места для установки. При этом его монтаж осуществляется достаточно сложно. Но при использовании такого оборудования обеспечивается равномерность распределения воздуха по помещению.

Для принудительной вентиляции в помещении можно установить моноблочную систему. В таком случае 2 блока объединяются и способствуют как поступлению обработанного воздуха, так и выводу загрязненного. Лучше выбирать моноблоки, которые образованное во время работы тепло тратят на обогрев поступающего воздуха.

Комбинированная система вентилирования

Вентиляционная система указанного типа совмещает естественное поступление воздуха в помещение и принудительный вывод загрязненного воздуха. Благодаря тому, что воздушные потоки покидают помещение, они естественным путем замещаются новым воздухом.

Стоит отметить, что эффективность работы такой вентиляционной системы не зависит от того, где в стенах расположены отверстия. Они могут находиться практически в любом месте. Стоит отметить, что они не должны располагаться напротив друг друга. Это может способствовать созданию устойчивого потока воздуха. Перед установкой такой системы расчет производится таким же образом, как и перед созданием естественной вентиляции. Стоит отметить, что описываемый вариант отличается меньшей затратностью и является оптимальным во многих случаях.

Выбрав такую систему вентилирования воздуха в гараже можно сэкономить на электроэнергии, если сравнивать с системой принудительной вентиляции.

Система воздухообмена в погребе

При создании погреба стоит учитывать, что хранить в нем продукты можно только при наличии хорошей системы вентилирования. Поступление свежего воздуха может происходить естественным путем или принудительно. Создать подобную вентиляция в овощной яме в гараже можно при помощи пластиковых труб, которые предназначены для канализации.

Во время монтажа стоит соблюдать несколько простых правил:

• система вентилирования на всем протяжении должна иметь одинаковый диаметр;
• также при создании системы необходимо проектировать ее таким образом, чтобы количество поворотов было минимальным;
• важно утеплить вытяжную трубу, так как на ней может появляться конденсат;
• наружные отверстия должны закрываться решетками, чтобы предотвратить попадание осадков.

Стоит отметить, что приточная труба должна устанавливаться выше пола примерно на полметра. Вытяжная монтируется под потолком и протягивается за крышу. При этом они должны быть установлены в противоположных углах помещения.

Лучшим вариантом является выбор принудительной вентиляции, так как в погребе воздухообмен практически не происходит. Чтобы правильно выполнить все работы, необходимо создать схему вентиляции в яме гаража.

Создание вентиляции в металлическом гараже

Монтаж воздуховодов в металлическом гараже происходит таким же образом, как и в строениях из других материалов, но особенность заключается в том, что приточные отверстия создаются в верхней части стены, так как через них можно взломать ворота.

Отверстия необходимо оснастить решетками. Перед созданием вентиляционной системы стоит рассмотреть схемы вентиляции в подобных строениях. В большинстве случаев в железных гаражах нет смотровой ямы, что упрощает процесс установки воздуховодов.

Стоит помнить, что при отсутствии притока свежего воздуха на стенах металлического гаража начинает появляться конденсат, что может привести к появлению коррозии. Для предотвращения появления конденсата стоит не только создать систему вентилирования, но еще и утеплить пол.

Вентиляция смотровой ямы в гараже: как сделать правильно

Содержание статьи

Вентиляция в смотровой яме гаража

Система вентиляции в гараже способствует предохранению помещения от образования в нем конденсата, который приводит к появлению влаги и плесени, что отрицательно действует на сохранность автомобиля и всего, что находится в помещении. Источником влаги дополнительно могут быть смотровая яма и подвал.

Только устройство грамотной системы вентиляции поможет убрать эти проблемы, вывести из гаража все испарения топлива, удалить выхлопные газы и заменить воздух внутри помещения. Как обустроить своими руками вентиляцию в гараже подскажет статья.

Особенности устройства вентиляции в гараже

Большая часть водителей предпочитают устройство естественной вентиляции, при которой циркуляция воздуха производится за счет разницы температур имеющегося и поступающего воздуха. Такую систему можно установить самостоятельно, но часто есть смысл устраивать в гараже комбинированную вентиляцию.

Механическое удаление воздуха в этом случае выполняется вентилятором.

Комбинированная система вентиляции гаража

Когда устройство естественной или комбинированной вентиляции не дают требуемого эффекта, следует устраивать механическую вентиляцию с использованием специальных установок, которые обеспечат принудительный приток и отток воздуха посредством двухканальной системы. Вентиляция овощной ямы в гараже и смотровой, при их наличии, тоже должна быть с притоком свежего воздуха.

Порядок устройства вентиляции в гараже заключается в следующем:

• Разрабатывается принципиальная схема устройства системы вентиляции. На ней в фундаменте, цоколе или стене указываются отверстия, где будут располагаться вентиляционные трубы. Такие же места размечаются для вентиляции смотровой и овощной ям погреба и подвала. В проекте учитываются:

1. высота гаража;
2. площадь помещения;
3. количество размещаемых в нем машин;
4. иногда тип двигателя и его мощность.

Совет: При этом следует учитывать размещение трубопроводов — надземное или подземное, рассмотреть для воздушного вихря эффективность принятого маршрута.

• Выполняется расчет диаметра отверстий для устройства вентиляции.

При простом расчете естественной вентиляции предусматривается установка труб, из условий на один квадратный метр площади гаража — берется 15 миллиметров диаметра. При устройстве одноканального механического воздухообмена площадь вентиляционных отверстий берется 0,3% от всей площади гаража.

Схема естественной вентиляции в гараже

К чему может привести отсутствие вентиляции

По требованиями СНиПа, вентиляция помещения для хранения автомобиля, должна обеспечивать поступление воздуха в объеме минимум 180 куб.м/час.

В случае организации недостаточной вентиляции может возникнуть:

• Сырость в помещении.

Основное назначение вентиляции в гараже — удаление излишков влаги. Зимой автомобиль заезжает в гараж, имея большое количество лишнего балласта, которыми могут быть: грязь, лед и снег. В герметичном помещении весь этот «багаж» оттаивает, а помещение наполняется влажными парами.

• Коррозия кузова.

Вентиляция предназначена, чтобы удалить излишнюю влагу, ее функционирование позволяет достаточно быстро высушить снаружи автомобиль. При отсутствии воздушного потока, на автомобиль постоянно будут воздействовать водяные пары, что уже через 2-3 года приведет к капитальному ремонту кузова.

• Отрицательное воздействие на всю конструкцию сооружения.

Устройство вентиляции гаража защищает от негативного воздействия влаги и коробку самого строения. При длительном воздействии, вода агрессивно воздействует и разрушает материал, из которого сооружен гараж.

• Собирается большое количество выхлопных газов.

Отток воздуха позволяет удалить из гаража ядовитые выхлопные газы, пары бензина и другие химические соединения.

Как правильно устроить вентиляцию в гараже

Цена неправильной вентиляции в гараже может дорого обойтись его владельцу. Поэтому очень остро стоит вопрос, какая должна быть температура в гараже, влажность, как правильно устроить вентиляцию.

Для обеспечения хорошей тяги в вытяжной трубе при естественной вентиляции следует соблюдать такие требования:

• Вытяжное отверстие должно находиться в самой высокой точке гаража — под потолком, как показано на фото.

Устройство вытяжной трубы под потолком гаража

• Высота трубы выбирается максимальной, но не менее чем три метра от точки входа в помещение холодного воздуха через канал вентиляции для притока.
• Выходная труба вентиляции должна иметь защиту от прямого попадания на нее дождя. В этом случае на трубу ставится грибок или прикрывается шифером от крыши.
• Учитывается роза ветров. Вытяжной канал делается так, чтобы он направлялся в сторону ветра, а ветер не задувал в него.

При устройстве приточной вентиляции требуется:

• Отверстия для выхода из каналов воздуха при приточной вентиляции следует располагать к полу как можно ближе. Оптимальное расстояние составляет до 50 сантиметров.
• В приточной вентиляции общий диаметр каналов должен быть не меньше двух диаметров каналов вытяжной вентиляции.
• Входящие каналы приточной вентиляции расположены в таком направлении, чтобы ветер максимально задувал в них.

Совет: Простейшая приточная вентиляция состоит из решеточки, расположенной в нижней части ворот гаража.

Как сделать вентиляцию ямы в гараже

Инструкция по вентиляции ямы в гараже предлагает:

• По краям ямы, ближе к трубе, установленной для притока воздуха, ремонтная яма приоткрывается, создается щель шириной от 10 до 15 сантиметров.
• Отверстие приоткрывается и между дощечками на яме оставляется расстояние до 10 сантиметров. Щель делается против каналов вытяжной вентиляции. При этом следует соблюдать правило: отверстия для вытяжки вдвое меньше чем для притока.

Совет: Автомобиль в гараже следует ставить так, чтобы он не был над тем местом, где находится щель для вытяжки воздуха из ямы. Этот участок самой агрессивной среды, здесь он будет очень сильно гнить.

Как сделать вентиляцию подвала в гараже

Совет: Для подвала, размещенного в гараже, следует обязательно сооружать отдельный канал для устройства вытяжной вентиляции.

При выполнении вентиляции погреба требуется соблюдать такие правила:

• Приточная труба располагается с севера, вытяжная с юга или учитывая розу ветров.
• Приточная труба опускается в подвал до пола, а вытяжная идет с потолка.

Для сохранения урожая, хранящегося в подвале зимой, его следует располагать не ближе 70 сантиметров от трубы.

Расположение приточной трубы

• Общий диаметр каналов вытяжки минимум вдвое меньше диаметра притока.
• Разность высот точки для подачи притока воздуха в подвал или конца трубы около пола в подвале для прихода воздуха, и точки выхода из вытяжного канала воздуха или конца трубы, расположенного на улице для выхода воздуха, должна быть не меньше трех метров.

Как правильно сделать вентиляцию в гараже подробно показывает видео.

Вентиляция гаража и крышка смотровой ямы (погреба)

Смотровая яма в гараже и погреб – это очень хорошее решение. Яма даст вам возможность самостоятельно диагностировать неполадки в узлах нижней части автомобиля и устранять их. Погреб станет надежным овощехранилищем и складом домашних консервов. Построить все это надо с умом, в том числе дело касается вентиляции гаража. О ней мы сейчас поговорим.

Вентиляция может быть разных типов. Какой именно выберете вы. Зависит от габаритов имеющегося строения. В принципе, для большинства частных гаражей вполне достаточно естественной вентиляции. Но когда помещение маленькое, оно должно вентилироваться принудительно. Вытяжное отверстие по традиции обустраивается под потолком сверху, закрывать его будет решетка из металла или пластика. Приточные элементы вентиляции обустраиваются внизу, в полуметре от пола.

Отверстие для вытяжки постарайтесь выполнить с подветренной стороны. Защитой от снега и дождей для него выступает гаражная крыша. Принудительно тянуть воздух будет электровентилятор. Питаться он будет от электросети или аккумулятора. В каком направлении должны двигаться лопасти, вам придется установить индивидуально.

Чем закрывать смотровую яму или погреб? Нужна хорошая крышка. Для ее изготовления берутся обрезные доски, металлические прутки, пластик. Можно сделать крышку из комбинированных материалов. Главное, чтобы укрытие для ямы было максимально легким, но в то же время прочным. Будьте уверены, что конструкция выдержит массу человека, а отодвигать ее будет легко.

Иногда машину приходится долго держать на яме, а порой она вообще там стоит всю жизнь. Тогда сделайте для нее плотную крышку, взяв для этого доски/бруски – в идеале нужна сороковка. Такая крышка защитит автомобильное днище от сырости снизу, и металл окажется менее подверженным ржавчине.

Деревянный щит зашкуривается и пропитывается лаком. Металл тоже зашкуривается, но вместо лака окрашивается алкидной эмалью. Так вы защитите материал конструкции от ржавчины/гниения. Чтобы снимать, и ставить на место изготовленную крышку было удобно, снабдите ее желаемым количеством ручек. Можете сконструировать и откидной механизм, если надо.

Вентиляция овощной и смотровой ям в гараже своими руками

На чтение 3 мин. Просмотров 4 Опубликовано 21.10.2013 Обновлено 30.07.2016

При строительстве частного дома необходимо сразу побеспокоиться о монтаже вентиляции гаража, смотровой и овощной ям. Да и имея обычный гараж для автомобиля, убедитесь, что вентиляция в помещении существует.

Распространенная схема гаража и ям

Вентиляция в гараже должна быть обязательно, так вы предохраните свою машину от появления на ней конденсата и коррозии. Даже если гараж не отапливаемый, следует побеспокоиться о монтаже вентиляции. Обычно вентиляция гаража своими руками не составит особого труда, так как сделать ее довольно просто. Чаще всего автовладельцы выбирают вентиляцию естественным путем, которая зависит от разницы температур, такая вентиляция гаража своими руками выполняется легко.

Тот, кто делает все впервые, и ни разу не сталкивался с подобной конструкцией, может посмотреть фото вентиляции в гараже. Существуют также другие способы, такие как комбинированная и механическая.

Комбинированная система сочетает в себе естественный воздухообмен и вентилятор, (это видно на фото вентиляции в гараже), а механическая одно или двухканальную систему со специальными установками притока и оттока.

Схема вентиляции гаража изображена на сайте, поэтому вы легко сможете понять, как все устроено. Такая схема вентиляции гаража очень наглядно показывает, как происходит воздухообмен.

Вентиляция в овощной яме и ее устройство в гараже

Некоторые люди хранят овощи в гараже, сделав в дальнем уголке овощную яму. Необходимо обеспечить хорошую циркуляцию воздуха, в противоположных углах помещения, чтобы создать вытяжную и приточную системы. Для этого необходимо две асбоцементных или пластиковых трубы, одна из которых будет выходить из потолка ямы, и быть выше уровня крышки на 30 сантиметров, а вторую, приточную надо установить на расстоянии 20 сантиметров от пола ямы и выходить она будет тоже не более 20 сантиметров от лаза. Таким образом, будет происходить естественная вентиляция в овощной яме.

Установка вытяжек в смотровой яме

Если овощной ямы нет, но вы часто ремонтируете машину, вам поможет вентиляция в смотровой яме. Такая вентиляция может быть как естественной, так и принудительной. Такая вентиляция смотровой ямы предусматривается при строительстве гаража.

Если смотровая яма используется постоянно, то ее проветривание, как и вентиляция овощной ямы в гараже обязательны. Для этого можно даже на зиму установить небольшой вентилятор. Кроме этого можно установить специальную систему вытяжек.

Многие используют гараж для всех нужд, и для ремонта машины, и для хранения овощей и солений, а также как мастерскую, поэтому в таком гараже должно быть предусмотрены все возможные вытяжки и вентиляция овощной ямы, дабы исключить сырость, холод и обеспечить себя свежим воздухом.

Как правильно сделать вентиляцию в гараже своими руками

Собственники транспортных средств заинтересованы в обеспечении товарного внешнего вида личного автомобиля на протяжении длительного времени. Большинство владельцев автомобилей уверены, что хранение в гараже продлевает срок эксплуатации и надёжно защищает кузов от коррозионных процессов. При отсутствии эффективной вентиляционной системы повышенная концентрация влаги, затхлый воздух и токсичные компоненты отрицательно влияют не только на транспортное средство, запасные части, автомобильную резину, инструменты, но и на продукты питания и заготовки, находящиеся в погребе. Предотвратить воздействие негативных факторов позволяет гаражная вентиляция, которую несложно сделать своими руками.

Зачем в гараже необходима вентиляция?

Любое помещение требует организации эффективной циркуляции воздуха. Не является исключением и гараж, оборудованный подвальным помещением или смотровой ямой.

Правильно организованная вентиляция — залог долгой службы автомобиля

Обеспечение эффективного воздухообмена позволяет удалить из помещения образующийся конденсат, вывести наружу вредные для здоровья выхлопные газы, а также токсичные испарения от хранящихся в гараже средств ухода за автомобилем.

Вентиляция гаражного помещения выполняет комплекс серьёзных задач:

1. Снижение концентрации влаги, связанной с хранением мокрого после поездки транспортного средства, а также погодными факторами.
2. Удаление конденсата, образующегося на потолке и стенах помещения, а также в подвальном помещении и смотровой яме в результате резких перепадов температуры.
3. Вывод за пределы гаражного помещения токсичных веществ (выхлопных газов, испарений бензина, масла и автомобильной химии), представляющих опасность для здоровья человека.
4. Обеспечение надёжного просушивания транспортного средства, что позволяет защитить кузов, элементы подвески и электронные компоненты автомобиля от губительного воздействия коррозионных процессов.

   Участки, наиболее подверженные коррозии

5. Защита металлической поверхности рабочих инструментов, находящихся в помещении, от появления ржавчины.
6. Продление срока службы автомобильной резины, чувствительной к воздействию агрессивных факторов, связанных с испарением бензина и химических веществ.

Независимо от того, из какого материала изготовлен гараж, кирпича, блоков или металла, любое помещение нуждается в обеспечении эффективной циркуляции воздуха, способствующей уменьшению влажности.

Следует отметить, что гараж, изготовленный из металлических листов, более подвержен образованию конденсата на внутренней поверхности потолка и стен. Это связано с быстрым нагревом и охлаждением листового металла в результате естественных колебаний температуры.

Нужна ли вентиляция погребу под гаражом?

Погреб, расположенный ниже нулевой отметки, важно надёжно защитить от сырости.

Пространство, расположенное ниже нулевой отметки, нуждается в вентиляции

Повышенная влажность способствует порче запасов овощей и фруктов, вызывает развитие плесени и грибка на поверхности стен, деревянных полках, а также вызывает коррозию металлических крышек, закрывающих банки с консервацией.

Обеспечение циркуляции воздуха в погребе, расположенным под гаражом, способствует благоприятному микроклимату помещения, позволяющему повысить продолжительности хранения сельскохозяйственных продуктов и заготовок.

Кроме того, воздействие токсичной среды отрицательно влияет на состояние здоровья владельца помещения. Отсутствие воздухообмена вызывает тяжёлые головные боли, ухудшает общее состояние и может являться причиной отравления накапливающимися в помещении выхлопными газами, особенно при неполном сгорании топлива.

Расчёт, устройство и монтаж приточно-вытяжной вентиляции для гаража своими руками

Правильно спроектированная вентиляция позволяет обеспечить сохранность транспортного средства.

Вентилирование помещения продлевает срок эксплуатации автомобиля

С целью обеспечения циркуляция воздуха в гаражных помещениях применяют следующие системы воздухообмена:

1. Естественную вентиляцию помещения, принцип действия которой базируется на свойствах потоков тёплого воздуха естественным образом подниматься по магистралям.
2. Комбинированный вариант, объединяющий естественный воздухообмен с применением механических устройств.
3. Механическую циркуляцию воздушных масс, осуществляемую с помощью специальных устройств, обеспечивающих принудительное поступление и отвод воздуха.

До начала работ по организации системы вентилирования воздуха следует определиться с оптимальным вариантом устройства воздухообмена.

Остановимся детально на специфике расчёта, особенностях монтажа и устройстве этих приточно-вытяжных систем.

Организация естественной вентиляции

Вентиляция помещения естественным образом, основанная на свойствах воздушных масс и известных законах аэродинамики — правильный выбор для владельцев гаражей, оборудованных подвальным хранилищем.

Через расположенные в нижней части ворот каналы воздух поступает в гараж

Организация воздухообмена, осуществляемого естественным путём, не требует значительных финансовых затрат.

Схема естественной вентиляции

Именно поэтому собственники гаражей отдают предпочтение естественному вентилированию.

Тщательный подход к выполнению расчётов естественной циркуляции воздуха позволяет предотвратить застой воздушных масс в помещении.

Поступление воздуха в гаражное помещение происходит через приточные отверстия в нижней части ворот гаража, на которых установлены жалюзи или решётка.

Решетка предотвратит доступ животных в помещение

Поступающий поток воздуха проходит вдоль транспортного средства, в том числе и под днищем, объединяется с находящимся в помещении воздухом и естественным образом поступает в вытяжную магистраль, оборудованную дефлектором.

Направление потока воздуха

Установка дефлектора осуществляется с внешней стороны помещение на вытяжной трубе, находящиеся с противоположной от ворот стороне. Надёжное функционирование данной конструкции обеспечивается при возвышении воздуховода над уровнем кровли более, чем на 0,5 метра. Теплоизоляция выходной магистрали позволяет предотвратить образование конденсата.
Принцип естественной циркуляции основан на различной плотности внешних и внутренних воздушных масс.

Расчёт сечения вентиляционной трубы зависит от площади гаража. Диаметр магистрали увеличивается на 1,5 см на каждый метр квадратный площади помещения. Это обеспечивает оптимальную циркуляцию воздушных масс.

Для выполнения работ по установке вентиляции подготовьте:

1. Электрическую дрель или перфоратор, необходимые для выполнения отверстий в металлических и каменных стенах постройки.
2. Болгарку, используемую для резки воздушных магистралей.
3. Трубы, изготовленные из пластика или металла.
4. Дефлектор, устанавливаемый на отводной трубе.
5. Защитные сетки или решётки, необходимые для защиты входных каналов.

Мероприятия по расчёту и установке коммуникаций выполняйте по следующему алгоритму:

1. Рассчитайте площадь сечения вентиляционных магистралей. Учитывая, что на каждый квадратный метр площади, сечение отверстия возрастает на 1,5 см, определяем размер отводящего канала. Например, для гаража, габаритом 2,8х5,5 м диаметр отверстия составит 23 см. Если запланировано выполнение двух отверстий, то, соответственно, расчётный диаметр уменьшите в 2 раза.
2. Выполните в створках ворот или на фронтальной плоскости гаража входные вентиляционные каналы, расположенные на расстоянии 10–15 см от нулевой отметки.
3. Просверлите с противоположной от входа стороны отверстие, находящиеся от потолка на расстоянии порядка 10 см.
4. Зафиксируйте в полученном отверстии выходную трубу, обеспечив возвышение над верхней точкой здания более 0,5 м. Установите вверху выводной магистрали дефлектор, ускоряющий отвод воздуха из гаража.
5. Герметизируйте зазоры между стенами и магистралями, используя герметик.
6. Установите на наружных отверстиях металлические решётки, не позволяющие грызунам проникнуть в гараж.

Однако система, несмотря на дешевизну и простоту установки, обладает рядом отрицательных моментов, вызванных особенностями климата и погодными факторами:

• в летнее время года функционирование естественной вентиляции затруднена, что обусловлено повышенной температурой вне гаражного помещения;
• сквозняки внутри помещения создают неблагоприятные условия для автомобилистов, проводящих длительное время в гараже;
• небольшие габариты помещения и малая температурная разница затрудняют интенсивный воздухообмен;
• различные направления воздушных масс не всегда позволяют воздушному потоку поступать в приёмное отверстие;
• входные и отводящие магистрали нуждаются в очистке от грязи, наледи и пыли, затрудняющих нормальный воздухообмен.

Помните, что эффективность естественной вентиляции обеспечивается при температуре окружающего воздуха не более 15 градусов Цельсия. В жаркий период года воздухообмен ухудшается.

Руководствуясь приведёнными рекомендациями, несложно самостоятельно оборудовать гараж естественной системой вентиляции.

Правильное расположение вентиляционных отверстий

Обеспечение естественного обмена воздуха положительно зарекомендовало себя в неотапливаемых гаражных помещениях.

Устройство системы комбинированного воздухообмена

Устройство комбинированного воздухообмена позволяет принудительным путём обеспечивать циркуляцию воздуха при затруднённой естественной циркуляции.

Установка вентилятора в систему вытяжки

Общие принципы действия вентиляционного устройства полностью аналогичны системы естественной циркуляцией и отличаются только наличием электрического вентилятора, который монтируется дополнительно.

При значительных перепадах температуры и в ветреное время вентилятор в выключенном состоянии будет дополнительно стимулировать движение воздушных масс за счёт свободного вращения крыльчатки.

Приобретая вентилятор для комбинированной системы воздухообмена, обращайте внимание на возможность непрерывного функционирования и установленную мощность, которая не должна превышать 100–150 Вт.

Установить вытяжной вентилятор можно в зоне пересечения крыши с вытяжной шахтой или вмонтировать в стену.

Вариант установки вентилятора с внешней стороны помещения

Наличие электрического вентилятора активизирует механизм циркуляция воздуха и обеспечивает работу вентиляционной системы независимо от природных факторов. Если возникнет необходимость, можно обеспечить автоматическое включение комбинированной системы вентиляции с помощью электрического таймера.

Небольшие затраты, связанные с приобретением вентилятора, а также малое потребление электрической энергии обеспечивают популярность комбинированной системы циркуляции воздуха у многих любителей транспортных средств.

Установка оборудования принудительной циркуляции воздуха

Максимальной степенью эффективности обладает устройство механического вентилирования гаражного помещения, в котором используется электровытяжка.

Принцип работы принудительной вентиляции

Принудительная вентиляция обеспечивает активную циркуляцию воздушных масс осуществляется независимо от погодных факторов.

Конструкция принудительной системы воздухообмена предусматривает установку приточной и вытяжной вентиляции, включающей фильтровальные элементы, электрические вентиляторы, обеспечивающие активное замещение воздушных масс. Выход загрязнённого воздуха производится через выходную магистраль с помощью вентилятора электровытяжки.

Электровытяжка увеличивает интенсивность циркуляции воздуха

Конструктивная особенность принудительной системы вентиляции — возможность регулирования интенсивности циркуляции за счёт изменения скорости движения масс воздуха. Оснащение системы принудительной вентиляции фильтрами, позволяет удалить частицы пыли, а использование калориферов обеспечивает оптимальный температурный режим помещения.

Механическая система воздухообмена изготавливается в следующих конструктивных решениях:

• В виде независимых модулей, осуществляющих индивидуальный приток воздуха и вытяжку воздушных масс из помещения. Использование электрических коммуникаций и специальных датчиков объединяет самостоятельные модули в общую конструкцию;
• В моноблочном виде, обеспечивающим вытяжку отработанного воздуха и приток свежего. Оснащение моноблока рекуператором пластинчатой конструкции уменьшает потребление электрической энергии, необходимой для подогрева воздуха, поступающего в помещение.

Установка принудительного устройство воздухообмена не нуждается в выполнении предварительных расчётов площади помещения и размеров магистрали. Следует ориентироваться на установленную мощность вентиляционного оборудования и уровень затрат, связанных с приобретением и монтажом устройства вентиляции.

Помните, в зимнее время установка механического воздухообмена обеспечит надёжную вентиляцию и создаст благоприятный микроклимат в гараже.

Один из вариантов устройства вентиляции

Для гаража, расположенного ниже нулевой отметки, этот метод вентилирования — оптимальное решение.

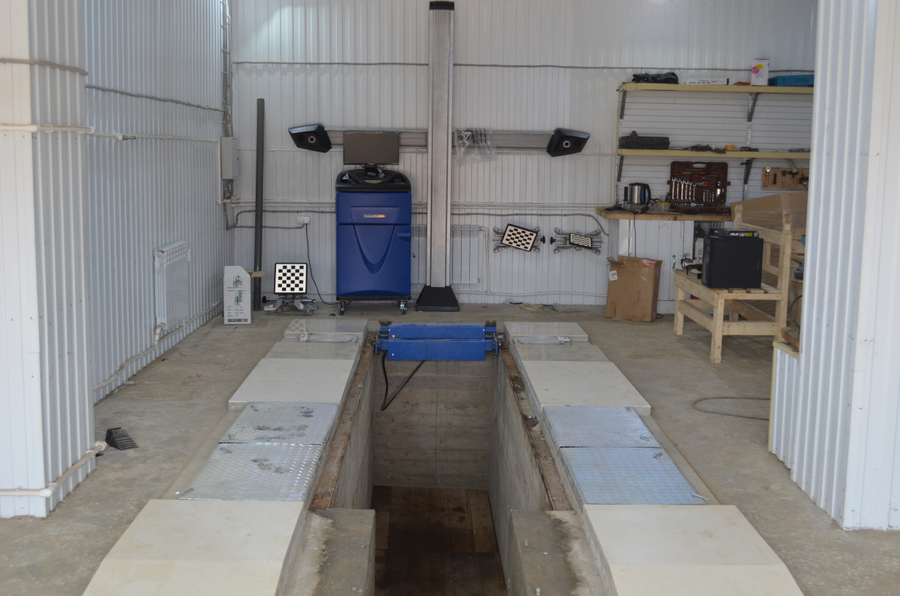

Обеспечение воздухообмена в смотровой яме

Использование смотровой ямы позволяет владельцам транспортных средств поддерживать рабочее техническое состояние автомобиля.

Яма для осмотра транспорта должна вентилироваться

При выполнении работ в приямке располагается необходимый инструмент, различные ключи, а также находятся электрические коммуникации, позволяющее подключить электрооборудование и обеспечить надёжное освещение участка работ. В смотровой яме могут храниться канистры с топливом и различный автомобильный инвентарь.
Естественная вентиляция смотровой ямы обеспечивает нормальный воздухообмен. Можно оснастить приямок автономной системой вентилирования с использованием труб диаметром 10–15 см.
Расположение воздушных магистралей выполните следующим образом:

• входную трубу расположите в углу на расстоянии 10 сантиметров от основания ямы;
• вытяжную магистраль разместите в дальнем углу на расстоянии 10–15 сантиметров от потолка гаража и выведите за пределы помещения, обеспечив необходимое возвышение над уровнем крыши.

Рекомендуем в холодное время года прикрывать смотровой приямок, чтобы предотвратить попадание влаги и резкие перепады температуры.

Видео по теме

Ознакомившись с видео, можно получить дополнительную информацию об устройстве системы вентиляции.

Как сделать вентиляцию погреба под гаражом?

Если гаражное помещение оборудовано подвалом, то его необходимо дополнительно вентилировать. Для этого потребуется соорудить отдельную магистраль вытяжной системы вентиляции.

Вытяжная вентиляция обязательна для подвальных помещений, расположенных в гаражах. В подвале, как правило, достаточно сыро и гаражная вентиляция не в состоянии снизить влажность в помещении.

Хранение сельскохозяйственной продукции и домашней консервации допускается при условии надёжной вентиляции подвального помещения.

Воздухообмен в помещении может осуществляться естественным, комбинированным или механическим способом. Однако обычная вентиляция естественного типа в состоянии обеспечить благоприятный микроклимат подвального помещения. Самостоятельно несложно выполнить установку такой конструкции, используя канализационные трубы, изготовленные из пластика.

Устанавливая вентиляционную систему, соблюдайте следующие требования:

1. Тщательное рассчитайте диаметр отверстий, необходимых для подвода воздушных магистралей.
2. Расположите приточную трубу на расстоянии 0,2–0,5 м от основания погреба и выведите её за пределы помещения.
3. Обеспечьте расположение труб в противоположных частях погреба.
4. Вытяжную шахту смонтируйте в потолочной части подвала и выведите вертикально через крышу гаражного помещения.
5. Утеплите вытяжную трубу, чтобы предотвратить образование конденсата.
6. Закройте внешний выход воздушной шахты с помощью защитного колпака.
7. Обеспечьте минимум изгибов магистралей и радиусных поворотов.
8. Используйте трубы одного диаметра, обеспечивающие равную интенсивность циркуляции воздуха.

Для удаления конденсата на вытяжной магистрали целесообразно предусмотреть установку ёмкости для сбора влаги.

При устройстве вентиляции установите кран для отвода конденсата

Более эффективную вентиляцию помещения подвала в зимнее время сможет обеспечить система принудительного воздухообмена. Однако, естественной вентиляции в подвале достаточно для обеспечения сохранности овощей и фруктов.

Многие владельцы транспортных средств, имеющие дачные участки, оборудуют в гаражах овощные ямы, предназначенные для хранения выращенного урожая.

Внешне овощная яма напоминает погреб

Конструкция овощной ямы аналогична подвалу, однако, отличается уменьшенными размерами. Сохранить в яме собранный урожай можно только при отсутствии сырости в помещении.

Независимо от размеров ямы, обязательное условие — устройство приточно-вытяжной вентиляции.

Без притока воздуха перепад температуры внутри и снаружи помещения неизбежно приведёт к образованию на стенах ямы конденсата и развитию плесени. Только постоянная вентиляция может гарантировать сохранность сельскохозяйственной продукции и поддержание необходимой для хранения овощей влажности благодаря притоку внешнего воздуха.

Для вентилирования ямы можно установить в центре приямка трубу, по которой тёплый и увлажнённый воздух сможет выйти наружу. Этот простой способ циркуляции позволит оставаться помещению сухим. Если влага всё-таки появилась, удлините трубу или смонтируйте на магистрали дополнительный вентилятор. Однако не стоит экспериментировать. Обеспечить надёжный воздухообмен позволит приточно-вытяжной метод вентиляции. Расчёт площади труб и особенности установки аналогичны выполнению работ для подвального помещения.

Владельцы гаражей не всегда оборудуют подвалы или овощные ямы. В ряде ситуаций удобнее и быстрее установить кессон — цельную водонепроницаемую конструкцию, изготовленную из пластика.

Сохранность продуктов обеспечивает надежная система вентиляции

В кессоне удобно хранить заготовки и сельскохозяйственную продукцию, для чего необходимо оборудовать кессон вентиляционной системой. Существуют различные решения, предусматривающие использование приточно-вытяжной вентиляции или применение небольших вентиляторов. Независимо от конструктивных особенностей системы воздухообмена, важно обеспечить внутри ёмкости оптимальный температурный режим и влажность.

Устанавливая своими силами вентиляционное оборудование в гараже, можно организовать естественную вентиляцию или смонтировать дорогостоящее оборудование. Для обеспечения воздухообмена в гараже, оборудованном погребом, достаточно естественной или комбинированной циркуляции, а для подземных стоянок требуется принудительная подача воздуха. Выбор метода воздухообмена определяется финансовыми возможностями владельца транспортного средства и внешними факторами. Важно оборудовать гараж системой эффективной циркуляции воздуха. Вентиляция гаражного помещения, выполненная с учётом приведённых рекомендаций, обеспечит эффективный воздухообмен, создаст благоприятный микроклимат. Только так можно защитить транспортное средство от губительного воздействия коррозионных процессов, а также обеспечить нормальные условия хранения продуктов в гаражном подвале.

Здравствуйте! Меня зовут Дмитрий. Мне 52 года. По образованию инженер-механик. Три года назад освоил профессию копирайтера. Уверен, что моя инженерная подготовка и практический опыт помогут в написании интересных и читабельных статей. Думаю, что они заинтересуют читателей. Считаю интересной и полезной тематику, предлагаемую на сайте. Для меня это возможность приобрести опыт и поделиться знаниями. Оцените статью: Поделитесь с друзьями!

Инспекционная яма, строение

Смотровая яма, строение

Смотровая яма, строение ,

Это была одна из тех вакансий, которые вы тогда считали хорошей идеей, когда-то строительство началось, и все пошло не так, как планировалось, я хотел бы никогда не начать это и единственный выход был потратить свой выход!

Апрель 2011 года был первым днем, план состоял в том, чтобы погрузить яму для технического осмотра в привод, чтобы, когда он не использовался, он был полностью закрыт и поэтому яма должна была быть достаточно узкой, чтобы вместить небольшую машину, которую мы был (Fiat Punto), но достаточно крепкий, чтобы когда наш 3. 5т дом на колесах был над этим стены не рухнули вместе со мной, к тому же это должна была быть правильная высота что я могу комфортно работать под автомобилем или фургоном и иметь нужную длину, может добраться как минимум до половины нижней части фургона, не выпирая через тротуар (тротуар для посетителей из США).

Первым этапом было подтверждение того, что разрешение на строительство не подавалось, что было во-вторых, не было никаких скрытых служб, которые могли бы остановить я поднял люки, чтобы проверить направление труб, и написал в газ, электричество, телефон, водоснабжение и все вернулось нормально, единственное, что мне пришлось убрать с дороги, это бронепровод, идущий к внешним огням, что было легко, поскольку я его установил.

После того, как были определены размеры, я начал исследовать арматуру. стальные стержни и требуемый тип бетона, на основе этого я нарисовал план арматуры что дало мне необходимое количество стали и бетона.

Я исследовал, используя конструкцию с резервуаром и просто копал яму и погружаясь в него, меня беспокоил высокий уровень грунтовых вод, который у нас здесь, и если вы погуглите «гидростатическое давление». Это примеры, когда бассейны просто был вытолкнут из-под земли, не очень красивый вид!

Я решил использовать 18-миллиметровую фанеру, чтобы сделать форму «ставни», хотя было бы потрачено впустую, в конечном итоге это было все еще дешевле, чем нанимать на заказ сталь панели от местного поставщика.

На следующей серии изображений показана конструкция с разметки. ямы до готовой ямы, я упомянул в начале о вещах, не как и ожидалось, я сделал ошибочное предположение, что после того, как яма была вырыта, Я мог бы уйти, не подпирая бока (я знаю, что это было глупо!), В любом случае к счастью, тогда я не был в яме, но стороны обвалились, теперь Проблема заключалась в том, что это стоило исправить.

Стоимость возросла, так как мне нужен был бы JCB, а не мини-экскаватор, чтобы черпать из-за того, что теперь требуется увеличенный вылет стрелы, мне также понадобятся два более 12 м2 пропускается по цене 110 фунтов стерлингов.00 каждый, не говоря уже о дополнительной засыпке хорошо те стороны, с которых соскользнула глина, в целом мигающий кошмар, Итак, заполняю ли я лот и сокращаю убытки, трачу ли из него руду, ну и остальное это история, и год спустя кредитная карта была окончательно погашена :-).

Все шло отлично до этого момента … потом ……..

Борта карьера обрушились на следующий день после того, как он был выкопан, как я поддержите их, земля — ​​тяжелая глина, которая соскользнула, оставив выступ, это нависали земля и сено, так как земля, на которой был построен дом, когда-то была поле фермеров.

Итак, изменив план, я решил построить сталелитейный завод. за пределами ямы и окружить ее опалубочным слоем, а экскаватор должен поднять в яму ……

Удаление формы ……..

Застрять и прикрыть, никогда не узнаешь.

Верх

Инспекция надворных помещений — InterNACHI®

Надворная постройка — это небольшое отдельно стоящее строение, в котором есть безводный туалет, который не сливается или не опорожняется в канализацию или септическую систему.Эти рентабельные децентрализованные структуры управления отходами в основном используются в городских и сельских районах с низкими доходами, особенно в развивающихся странах.

Надворные постройки работают иначе, чем септические системы, отчасти потому, что их сточная яма не заполнена стоячей водой, хотя моча содержит небольшое количество влаги. Аэробная среда в пристройке (в отличие от анаэробной среды канализации) позволяет насекомым, амебам, плесени и дождевым червям процветать, превращая отходы в экологически безопасный компост.Разложение обычно эффективно до тех пор, пока поступление новых отходов не превышает возможности их потребления и обеззараживания, хотя этот процесс обычно медленный из-за наслоения отходов.

Контроль запаха

Разложение отходов естественным образом приводит к выделению пахучих газов, таких как метан и сероводород. Запах будет сведен к минимуму, если этим газам будет позволено выходить через вертикальную вентиляционную трубу, которая обычно устанавливается в углу надворной постройки.Вентиляция туалета также помогает предотвратить перегрев в летние месяцы. В течение дня солнечное тепло вызывает цикл конвекции, при котором свежий воздух поступает в пристройку и выводит теплые газы из ямы через вентиляционную трубку. Вентиляционные отверстия могут быть изготовлены из металлической или пластиковой трубы диаметром 4 дюйма и более, либо из досок 1×6, обрамленных прямоугольником.

Домовладельцы могут уменьшить количество выхлопных газов, добавляя следующие материалы:

• известь, которая долгое время использовалась для нейтрализации запахов на улице, а также для защиты от мух.Не допускайте попадания извести на сиденье, так как это вызовет ожоги кожи;
• опилки. После использования можно присыпать тонким слоем опилок. Предпочтительны кедр и другие ароматные породы дерева. Не используйте толстую древесную стружку, потому что она медленно разлагается и сокращает срок эксплуатации пристройки;
• ясень древесная;
• солома или торфяной мох. Эти материалы способствуют образованию корки на поверхности отходов, что также снижает размножение мух; и
• кухонных отходов. Овощные отходы (но никогда не мясо или другие продукты животного происхождения) ускоряют процесс компостирования в яме для отходов.

Опасности

Инспекторы InterNACHI могут проверять наличие следующих видов опасности на дому:

• насекомых и паразитов. Комнатных мух привлекает разлагающийся органический материал, которым они будут кормить свое потомство и откладывать яйца. Комаров тоже привлекает любая стоячая вода в яме. С мухами можно бороться с помощью сетки от насекомых, закрывающей вентиляционное отверстие. Также могут быть установлены ловушки для мух. Яма для отходов должна быть вырыта не менее чем на 6 футов глубиной, чтобы предотвратить попадание анкилостомы на поверхность почвы;
• осколки;
• пожар и взрыв.Метан и другие газы, образующиеся при разложении отходов, легковоспламеняемы и даже взрывоопасны. Не допускайте попадания открытого огня в пристройку и обеспечьте достаточную вентиляцию;
• Загрязнение подземных вод. В яме без футеровки отходы могут легко попасть в соседнюю песчаную почву, а также под гравий и трещиноватый камень. В ямы для мусора можно добавить органическую подкладку, такую ​​как толстый коврик из обрезков травы, чтобы предотвратить просачивание и дать бактериям и другим организмам время обеззаразить отходы.Также нельзя размещать флигели там, где они могут загрязнить ближайший колодец, ручей или озеро. Например, хозяйственные постройки в Вермонте не могут быть ближе 200 футов от колодца. Домовладельцы должны проконсультироваться с местными властями, имеющими юрисдикцию в отношении загрязнения грунтовых вод, перед тем, как строить пристройку.

Дополнительные меры предосторожности

• В холодном климате яму для отходов необходимо вырыть ниже линии замерзания. Замороженные отходы не разлагаются.
• Убедитесь, что компоненты надворной постройки не позволят маленькому ребенку или маленьким животным попасть в яму или упасть в нее.
• Обеспечьте освещение внутри и снаружи пристройки, если она используется в ночное время.
• Никогда не наливайте отбеливатель или любой другой хлорсодержащий продукт в туалет или сухой туалет любого другого типа, так как он может смешаться с мочой и образовать токсичный газообразный хлорид.
• Никогда не заливайте дезодорирующие химические вещества, предназначенные для химических туалетов, в туалеты, расположенные в пристройках.

Таким образом, пристройки могут быть экологически безопасными объектами для обращения с отходами, если они построены и содержатся в надлежащем состоянии.

% PDF-1.6 % 95 0 объект > endobj xref 95 177 0000000016 00000 н. 0000004416 00000 н. 0000004553 00000 н. 0000004720 00000 н. 0000004846 00000 н. 0000004877 00000 н. 0000005082 00000 н. 0000005117 00000 н. 0000006756 00000 н. 0000007103 00000 п. 0000007451 00000 п. 0000007567 00000 н. 0000007694 00000 н. 0000008281 00000 н. 0000008826 00000 н. 0000008863 00000 н. 0000009069 00000 н. 0000009269 00000 н. 0000009384 00000 п. 0000010243 00000 п. 0000011027 00000 п. 0000011818 00000 п. 0000012572 00000 п. 0000013307 00000 п. 0000014011 00000 п. 0000014852 00000 п. 0000015575 00000 п. 0000018246 00000 п. 0000050198 00000 п. 0000084359 00000 п. 0000084385 00000 п. 0000084457 00000 п. 0000084568 00000 п. 0000084660 00000 п. 0000084701 00000 п. 0000084804 00000 п. 0000084845 00000 п. 0000084972 00000 п. 0000085061 00000 п. 0000085200 00000 п. 0000085358 00000 п. 0000085465 00000 п. 0000085506 00000 п. 0000085643 00000 п. 0000085778 00000 п. 0000085880 00000 п. 0000085921 00000 п. 0000086026 00000 п. 0000086067 00000 п. 0000086186 00000 п. 0000086227 00000 п. 0000086333 00000 п. 0000086374 00000 п. 0000086424 00000 н. 0000086474 00000 н. 0000086524 00000 п. 0000086574 00000 п. 0000086615 00000 п. 0000086665 00000 п. 0000086706 00000 п. 0000086819 00000 п. 0000086860 00000 п. 0000086999 00000 н. 0000087040 00000 п. 0000087153 00000 п. 0000087194 00000 п. 0000087307 00000 п. 0000087348 00000 п. 0000087473 00000 п. 0000087514 00000 п. 0000087644 00000 п. 0000087685 00000 п. 0000087817 00000 п. 0000087858 00000 п. 0000087959 00000 п. 0000088000 00000 п. 0000088105 00000 п. 0000088146 00000 п. 0000088240 00000 п. 0000088281 00000 п. 0000088388 00000 п. 0000088429 00000 п. 0000088546 00000 п. 0000088587 00000 п. 0000088691 00000 п. 0000088732 00000 п. 0000088864 00000 п. 0000088905 00000 н. 0000089014 00000 п. 0000089055 00000 п. 0000089187 00000 п. 0000089228 00000 п. 0000089328 00000 п. 0000089369 00000 п. 0000089420 00000 п. 0000089470 00000 п. 0000089520 00000 н. 0000089570 00000 п. 0000089620 00000 н. 0000089670 00000 п. 0000089720 00000 п. 0000089770 00000 п. 0000089821 00000 п. 0000089872 00000 н. 0000089923 00000 н. 0000089974 00000 н. 00000

00000 п. 00000 00000 п. 00000

00000 п. 00000

00000 п. 00000 00000 н. 00000

00000 п. 00000

00000 п. 00000 00000 п. 0000090422 00000 н. 0000090463 00000 п. 0000090578 00000 п. 0000090619 00000 п. 0000090759 00000 п. 0000090800 00000 н. 0000090924 00000 п. 0000090965 00000 п. 0000091077 00000 п. 0000091118 00000 п. 0000091242 00000 п. 0000091283 00000 п. 0000091440 00000 п. 0000091481 00000 п. 0000091615 00000 п. 0000091656 00000 п. 0000091757 00000 п. 0000091798 00000 п. 0000091903 00000 п. 0000091944 00000 п. 0000092049 00000 п. 0000092090 00000 н. 0000092202 00000 п. 0000092243 00000 п. 0000092364 00000 п. 0000092405 00000 п. 0000092537 00000 п. 0000092578 00000 п. 0000092738 00000 н. 0000092779 00000 п. 0000092910 00000 п. 0000092951 00000 н. 0000093078 00000 п. 0000093119 00000 п. 0000093231 00000 н. 0000093272 00000 п. 0000093405 00000 п. 0000093446 00000 п. 0000093495 00000 п. 0000093546 00000 п. 0000093598 00000 п. 0000093650 00000 п. 0000093701 00000 п. 0000093750 00000 п. 0000093799 00000 н. 0000093849 00000 п. 0000093899 00000 н. 0000093949 00000 п. 0000093999 00000 п. 0000094049 00000 п. 0000094099 00000 п. 0000094150 00000 п. 0000094201 00000 п. 0000094251 00000 п. 0000094301 00000 п. 0000094351 00000 п. 0000094401 00000 п. 0000094442 00000 п. 0000094491 00000 п. 0000094544 00000 п. 0000094595 00000 п. 0000094636 00000 п. 0000003913 00000 н. трейлер ] >> startxref 0 %% EOF 271 0 объект > поток 71NB3R $ JʻqlyLoZspwzid? 佧 nz ؔ PG۔pLFͦG4 + # Py \ iVlUiYnSN (& h’4 ~ v

Larson Electronics — Service Pit Lighting

Service Pit Lights — это промышленные светильники, специально разработанные для автосервисов (также известных как автосервисы).Эти ямы для консистентной смазки или смазки могут быть далее классифицированы как гаражи для капитального ремонта, гаражи для мелкого ремонта и ямы для общего обслуживания. Типы работ, выполняемых в автосервисах, включают замену масла, при ремонте шасси, замену или перенос жидкости и ямочный ремонт. В автосервисных ямах рабочие подвержены следующим рискам: падения, удушье, взрывы, пожары и грубый контакт.

При устранении таких рисков на месте должны быть установлены светильники для служебных ям. Из-за наличия легковоспламеняющихся жидкостей с температурой вспышки ниже 38 ° C (100 ° F), таких как бензин и газообразное топливо, Национальный электротехнический кодекс (NEC) рекомендует использовать взрывозащищенные приспособления Класса I, Раздела 1 для основных сервисных гаражей или смазочных материалов. ямы.Если предусмотрена вентиляция, огни должны соответствовать классу I, разделу 2 взрывозащищенности. Светильники для опасных зон Класса I, Раздела 2 подходят для небольших служебных гаражей. При наличии вентиляции в яме для замены масла можно использовать несекретные светильники (статья 511.3). Станции техобслуживания с надлежащим освещением также могут предотвратить поскальзывание и падения, улучшая зрительные способности и снижая нагрузку на глаза.

В нашем ассортименте освещения служебных ям есть:

• Взрывозащищенные светильники класса 1, раздел 1
• Освещение для взрывоопасных зон, класс 1, раздел 2, прожектор
• Неклассифицированные светильники для промышленных ям
• Неклассифицированные светильники для промышленных ям
• Промышленные и паронепроницаемые переносные светильники для приямков

Осветительные приборы для автомобильных колодцев различаются в зависимости от потребностей и бизнес-требований ремонтной мастерской. Светильники типа светодиодных или люминесцентных ламп обычно используются из-за их высоких показателей CRI, превосходных характеристик цветовой температуры и прочных свойств. Наши варианты освещения ям для смазки включают в себя светильники с классом защиты от взрыва класса I, категории 1 и 2 и водонепроницаемыми / ударопрочными характеристиками. Мы предлагаем одобренные UL и ETL светильники для влажных помещений, а также устройства с поликарбонатными линзами и коррозионно-стойкими корпусами.

В Larson Electronics мы делаем больше, чем просто удовлетворяем ваши потребности в освещении.Мы также обеспечиваем замену, модернизацию и модернизацию деталей, а также силовые аксессуары промышленного уровня. Наши мастера могут изготовить на заказ любую систему освещения и / или аксессуары в соответствии с уникальными требованиями вашего предприятия. Стремление к честности, качеству и надежности сделало Larson Electronics лидером в области освещения и электроники с 1973 года. Свяжитесь с нами сегодня по телефону 800-369-6671 или отправьте сообщение sales@larsonelectronics. com для получения дополнительной информации о наших индивидуальных опциях, адаптированных к вашим требованиям. специфические потребности отрасли.

Фриско, Техас — Официальный веб-сайт

Фриско, Техас — Официальный веб-сайт

[{«WidgetSkinID»: 88, «ComponentType»: 0, «FontFamily»: «», «FontVariant»: «», «FontColor»: «», «FontSize»: 0.00, «FontStyle»: 0, «TextAlignment «: 0,» ShadowColor «:» «,» ShadowBlurRadius «: 0,» ShadowOffsetX «: 0,» ShadowOffsetY «: 0,» Заглавные буквы «: 0,» HeaderMiscellaneousStyles1 «:» «,» HeaderMiscellaneousStyles2 «:» «,» HeaderMiscellaneousStyles3 «:» «,» BulletStyle «: 0,» BulletWidth «: 2.00, «BulletColor»: «», «LinkNormalColor»: «», «LinkNormalUnderlined»: false, «LinkNormalMiscellaneousStyles»: «», «LinkVisitedColor»: «», «LinkVisitedMiscellaneousStyles»: «», «LinkHoverColor»: » «LinkHoverUnder Line»: false, «LinkHoverMiscellaneousStyles»: «», «LinkSelectedUnderlined»: false, «ForceReadOnLinkToNewLine»: false, «DisplayColumnSeparator»: false, «ColumnSeparatorWidth»: 0,0000, «HoverBackgroundColrador»: «HoverBackgroundColrador»: «HoverBackgroundColrador»: , «HoverBackgroundGradientEndingColor»: «», «HoverBackgroundGradientDirection»: 0, «HoverBackgroundGradientDegrees»: 0. 0000000, «HoverBackgroundImageFileName»: «», «HoverBackgroundImagePositionXUseKeyword»: true, «HoverBackgroundImagePositionXKeyword»: 0, «HoverBackgroundImagePositionX»: {«Value»: 0,0000, «Unit»: 0}, «HoverBackgroundImagePosition , «HoverBackgroundImagePositionY»: {«Value»: 0,0000, «Unit»: 0}, «HoverBackgroundImageRepeat»: 0, «HoverBorderStyle»: 0, «HoverBorderWidth»: 0, «HoverBorderColor»: «», «HoverBorderSides»: 15, «SelectedBackgroundColor»: «», «SelectedBackgroundGradientStartingColor»: «», «SelectedBackgroundGradientEndingColor»: «», «SelectedBackgroundGradientDirection»: 0, «SelectedBackgroundGradientDegrees»: 0.0000000, «SelectedBackgroundImageFileName»: «», «SelectedBackgroundImagePositionXUseKeyword»: true, «SelectedBackgroundImagePositionXKeyword»: 0, «SelectedBackgroundImagePositionX»: {«Value»: 0.0000, «Unit»: 0}, «SelectedBackgroundImagePosition , «SelectedBackgroundImagePositionY»: {«Value»: 0,0000, «Unit»: 0}, «SelectedBackgroundImageRepeat»: 0, «SelectedBorderStyle»: 0, «SelectedBorderWidth»: 0, «SelectedBorderColor»: «», «SelectedBorderSides»: 15, «HoverFontFamily»: «», «HoverFontVariant»: «», «HoverFontColor»: «», «HoverFontSize»: 0. 00, «HoverFontStyle»: 0, «HoverTextAlignment»: 0, «HoverShadowColor»: «», «HoverShadowBlurRadius»: 0, «HoverShadowOffsetX»: 0, «HoverShadowOffsetY»: 0, «HoverCapitalization» Selected »: 0,« HoverCapitalization »Selected»: 0 «,» SelectedFontVariant «:» «,» SelectedFontColor «:» «,» SelectedFontSize «: 0.00,» SelectedFontStyle «: 0,» SelectedShadowColor «:» «,» SelectedShadowBlurRadius «: 0,» SelectedShadowBlurRadius «: 0,» SelectedShadowOffsetX «: 0,» SelectedShadowOffsetX «: 0,» SelectedShadowOffsetX » : 0, «SpaceBetweenTabs»: 0, «SpaceBetweenTabsUnits»: «», «Trigger»: 4, «AnimationId»: «a1eebe57-8be8-4dab-a1af-fd69ac8e4015», «AnimationClass»: «animationa1eebe578be84daba1affd69» 25, «TriggerNameLowerCase»: «scroll», «ParentComponentWithTrigger»: null, «BackgroundColor»: «», «BackgroundGradientStartingColor»: «», «BackgroundGradientEndingColor»: «», «BackgroundGradientDirection»: 0, «BackgroundGradientDegrees»: 0, BackgroundGradientDegrees.0000000, «BackgroundImageFileName»: «», «BackgroundImagePositionXUseKeyword»: true, «BackgroundImagePositionXKeyword»: 0, «BackgroundImagePositionX»: {«Value»: 0,0, «Unit»: 0}, «BackgroundImagePositionYUseKeyword»: true, «BackgroundImagePositionYKeyword»: , «BackgroundImagePositionY»: {«Value»: 0. 0, «Unit»: 0}, «BackgroundImageRepeat»: 0, «BorderStyle»: 0, «BorderWidth»: 0, «BorderColor»: «», «BorderSides»: 15, «MarginTop»: {«Value»: null, «Unit»: 0}, «MarginRight»: {«Value»: null, «Unit»: 0}, «MarginBottom»: {«Value»: null, «Unit» : 0}, «MarginLeft»: {«Value»: null, «Unit»: 0}, «PaddingTop»: {«Value»: 1.0000, «Unit»: 0}, «PaddingRight»: {«Value»: null, «Unit»: 0}, «PaddingBottom»: {«Value»: 1.0000, «Unit»: 0}, «PaddingLeft»: { «Value»: null, «Unit»: 0}, «MiscellaneousStyles»: «», «RecordStatus»: 0}]

Слайд-шоу со стрелкой влево Слайд-шоу со стрелкой вправо

Определение замкнутого пространства и 20 примеров

Каждый год люди умирают и получают серьезные травмы в замкнутом пространстве. Недавно мы писали о том, что делает замкнутые пространства опасными. Но это не всегда очевидно, когда вы работаете в ограниченном пространстве.В этом сообщении блога мы возвращаемся к основам и смотрим, что такое замкнутое пространство, с определениями и примерами.

Определение замкнутого пространства

Говоря простым языком, замкнутое пространство — это любое замкнутое место с ограниченным доступом и повышенными рисками из-за этого. Замкнутые пространства могут быть над или под землей. Их также не нужно полностью закрывать. Они могут быть только частично закрытыми, но достаточно закрытыми, что означает увеличение риска.

Повышенный риск в замкнутых пространствах может быть связан с ограниченным доступом и выходом.Входить и выходить может быть сложно. Это увеличивает риски, потому что, если что-то случится, вам будет трудно спастись. Это также будет означать, что кому-то будет сложно вас спасти. Те, кто находится за пределами пространства, могут не видеть тех, кто находится внутри него. Это затрудняет общение, когда вам нужна помощь или возникают проблемы.

Доступ и связь — не единственные опасности в ограниченном пространстве. Поскольку пространство закрытое, могут возникнуть проблемы с вентиляцией. Опасные вещества могут попасть в пространство и сделать атмосферу небезопасной.Может быть недостаточно кислорода и недостаточная вентиляция для обеспечения свежего кислорода, когда это необходимо (кислород был израсходован при дыхании или других действиях в замкнутом пространстве). Замкнутые пространства также могут быстро затопиться водой или другими материалами.

Замкнутые пространства обычно не предназначены для людей, но во время работ по техническому обслуживанию или других действий может потребоваться вход в это пространство. Разрешение на работу в ограниченном пространстве часто используется для ограничения доступа из-за высокого риска работы и опасностей, которые она может представлять.

Узнайте больше об опасностях в замкнутых пространствах в нашем блоге. 7 опасностей, которые делают замкнутые пространства опасными.

Определение замкнутого пространства незначительно варьируется в зависимости от того, куда вы смотрите. Но все сводится к одному и тому же. Закрытое место с повышенными рисками. Где лучше искать официальное определение замкнутых пространств, чем сами правила замкнутого пространства …

«замкнутое пространство» означает любое место, включая любую камеру, резервуар, чан, силос, яму, траншею, трубу, канализацию, дымоход , колодец или другое подобное пространство, в котором в силу его закрытого характера возникает обоснованно предсказуемый указанный риск;

Правила для замкнутых пространств 1997 Цитирование, начало и интерпретация

Это официальное определение. Любое место, в котором из-за его замкнутости существует разумно предсказуемый риск. Он также включает несколько полезных примеров, таких как камеры, резервуары, чаны, силосы и ямы. Вскоре мы рассмотрим еще несколько примеров.

На веб-сайте HSE также есть полезное определение, которое означает то же самое, но использует немного другую формулировку …

Замкнутое пространство — это место, которое существенно замкнуто (хотя и не всегда полностью), и в котором могут возникнуть серьезные травмы. происходят из-за опасных веществ или условий в помещении или поблизости (например,грамм. недостаток кислорода).

HSE Замкнутые пространства

Если мы ищем замкнутое пространство, то мы ищем закрытое (не всегда полностью) место. Доступ к нему будет ограничен. Вход в это место будет подвергаться повышенному риску из-за проблем с доступом или наличия опасных веществ или условий в помещении.

Замкнутое пространство — это существенно замкнутое пространство

Примеры замкнутых пространств

Теперь мы знаем, что такое замкнутое пространство по определению. Может быть, вы сами придумали какие-то примеры. Вот 20 примеров замкнутых пространств:

1. Люки это обычно отверстие или доступ в замкнутое пространство, которое также является замкнутым пространством!
2. Канализация подземные трубы и туннельные системы, по которым проходят дренажные воды и сточные воды.
3. Резервуары и чаны емкости для жидкостей и газов.
4. Раскопки часто для временного доступа или строительства под землей, земляные работы могут быстро затопить или обрушиться.
5. Траншеи Как указано выше, траншеи обычно вырывают для краткосрочных работ, но часто могут быть огорожены и образовывать замкнутые пространства с ограниченным доступом.
6. Ямы Ямы для осмотра транспортных средств, промышленные карьеры и карьеры.
7. Туннели Эти подземные переходы часто приходят на ум, когда думают, что это замкнутое пространство.
8. Подъемные шахты и шахты доступа вертикальная шахта, которая часто проходит под землей, но даже на надземных этажах все же образует ограниченное пространство.
9. Воздуховоды трубы, проходы и системы трубопроводов, используемые в системах отопления, вентиляции и кондиционирования воздуха.
10. Трубы перемещают жидкости и газы из одной области в другую, как вертикально, так и горизонтально (часто с градиентом).
11. Камеры могут быть полностью или частично закрытыми и герметичными, но часто могут быть ограниченными пространствами.
12. Силосы полностью или частично закрытые конструкции для хранения сыпучих (часто сыпучих) материалов, таких как зерно.
13. Дымоходы в конце воздуховода, трубы или отверстий.
14. Котлы и котельные, обычно в более крупных промышленных объектах, могут быть ограниченными пространствами, где требуется вход.
15. Хранилища подземные или закрытые складские помещения, доступ к которым осуществляется через отверстие для обслуживания.
16. Хопперы Контейнер для хранения и дозатор через желоб.
17. Скважины вертикальный котлован или сооружение, например колодец.
18. Грузовые трюмы на кораблях Доступ в трюмы ограничен большим люком наверху.
19. Непроветриваемые зоны и помещения в зданиях особенно ниже уровня земли, но могут быть найдены на любом этаже.
20. Сосуды и пустоты Помещения, которые могут потребоваться время от времени для обслуживания, ремонта и во время строительства.

---

Помните, замкнутые пространства — опасные места . Правила для замкнутых пространств применяются ко всем работам в замкнутых пространствах и должны применяться.

Если вам нужна помощь в разработке безопасных систем работы, у нас есть документы по охране труда и технике безопасности, которые помогут вам.Загрузите шаблон оценки рисков в замкнутом пространстве, чтобы спланировать работу, разрешение в замкнутом пространстве для управления работой и набор инструментов в замкнутом пространстве для повышения осведомленности.

Эту статью написала Эмма из HASpod. Эмма имеет более 10 лет опыта в области охраны труда и техники безопасности и имеет степень бакалавра (с отличием) по управлению строительством. Она имеет квалификацию NEBOSH и Tech IOSH.

Программа FACE: внутренний отчет 92-28 | NIOSH

ЛИЦО 9228

РЕЗЮМЕ

27-летний работник свинофермы (жертва №1) умер в результате отравления сероводородом, когда зашел в навозно-сбросную яму для извлечения насоса.46-летний совладелец фермы, дядя жертвы (жертва №2), также умер от отравления сероводородом, когда вошел в яму при попытке спасения. Яма для навоза была хранилищем для навоза, который стекал из пяти амбаров на территории, прежде чем перекачиваться в накопительный пруд на расстоянии 150 футов. Когда потерпевший №1 и его сослуживец попытались перекачать навоз из ямы, они обнаружили, что всасывающий патрубок насоса забит. Удлиненный штатив, установленный на треноге, был расположен прямо над приямком, чтобы насос можно было извлечь для обслуживания.3-дюймовый трос был прикреплен к рым-болту в верхней части насоса. Когда рабочие пытались поднять насос из ямы, трос оборвался. На следующее утро жертва №1 пошла в один из сараев за веревкой с крюком на конце, чтобы прикрепить ее к рым-болту насоса. Когда он готовился спуститься по лестнице в яму, его сослуживец предупредил его, что в яме могут присутствовать ядовитые газы. Жертва №1, объяснив коллеге, что в прошлом он заходил в яму несколько раз и что с ним все будет в порядке, спустилась по лестнице в яму.Когда он потянулся к насосу, он рухнул и упал в навоз. Сотрудник побежал в офис фермы и вызвал команду спасателей, затем связался с совладельцем по двусторонней радиосвязи и рассказал ему, что произошло. Когда приехал совладелец, он решил зайти в яму с веревкой, чтобы обвязать жертву. Коллега пытался удержать совладельца от входа в яму, но совладелец настоял на том, чтобы он пошел в яму и помог своему племяннику. Затем совладелец (жертва №2) вошел в яму и, пытаясь привязать веревку вокруг жертвы, рухнул на нее сверху.Спасательный отряд, оснащенный автономным дыхательным аппаратом, вывел пострадавших из ямы. Исследователи NIOSH пришли к выводу, что для предотвращения подобных случаев в будущем работодатели должны:

• определять ямы для навоза и отходов как замкнутые пространства и размещать знаки опасности на всех входах
• проинструктировать работников фермы никогда не входить в системы навоза-отходов без крайней необходимости, и только при соблюдении процедур безопасного входа
• проинструктировать работников фермы никогда не заходить в навозную яму или любое другое замкнутое пространство, чтобы попытаться провести спасательную операцию без должного учета их собственной безопасности.
• периодически проверять оборудование на предмет физических повреждений, особенно оборудование, расположенное или используемое в агрессивных средах
№
• оборудовать системы удаления навоза некоторыми типами принудительной вентиляции.

Кроме того, производители оборудования, предназначенного для использования в системах навозо-сбросных ям, должны:

• содержат предупреждения о потенциальных опасностях, связанных с этими системами.

ВВЕДЕНИЕ

8 августа 1992 г. 27-летний сельскохозяйственный рабочий (жертва №1) умер от отравления сероводородом, когда вошел в яму для навозных отходов, чтобы привязать трос к насосу, чтобы его можно было снять с насоса. яма. 46-летний совладелец фермы (жертва №2) также умер от отравления сероводородом, когда вошел в яму во время спасательной операции.12 августа 1992 г. официальные лица из Миннесотской программы оценки смертности и контроля (FACE) уведомили Национальный институт профессиональной безопасности и здоровья (NIOSH), Отдел исследований безопасности (DSR) об этих смертельных случаях, и запросили техническую помощь. 2 сентября 1992 года специалист по безопасности DSR и два следователя FACE из штата Миннесота прибыли на место происшествия для проведения расследования. Следственная группа рассмотрела инцидент с совладельцем фермы и агентом по расширению округа, сфотографировала место инцидента и получила отчеты от шерифа, коронера и аварийно-спасательной службы.

Работодателем было несколько хозяйств по выращиванию свиней, которое ежегодно перерабатывало около 10 000 свиней. Этих свиней, разделенных разными стадиями роста, содержали на девяти фермах в этом районе. На ферме работало 10 рабочих, она проработала 18 лет. У работодателя не было письменной программы безопасности или правил безопасной работы. Работодатель ранее не погиб.

ИССЛЕДОВАНИЕ

Яма для навоза и отходов в этом инциденте была 12 футов глубиной и 49 дюймов в диаметре.Он был накрыт круглой бетонной плитой толщиной 7 дюймов с отверстием диаметром 28 дюймов в центре. Доступ внутрь ямы осуществлялся по лестнице, прикрепленной к краю ямы. Навоз поступал в яму через пять самотечных водостоков, ведущих из пяти коровников. Иногда заборник насоса, расположенный внутри ямы, забивался мусором из одного из амбаров. Когда это произошло, насос извлекали из ямы с помощью удлиненного треножника, который располагался прямо над ямой.Трехдюймовый трос от удлинителя всегда оставался прикрепленным к рым-болту в верхней части насоса.

Днем накануне инцидента рабочий фермы (пострадавший № 1) и его сослуживец пошли к навозной яме, чтобы откачать его, но обнаружили, что заборник насоса забит мусором. Мужчины попытались поднять насос из ямы, но трехдюймовый трос, прикрепленный к рым-болту наверху насоса, сломался. Затем двое мужчин решили подождать до следующего утра, чтобы отремонтировать насос и заменить трос.

На следующее утро потерпевший №1 сказал своему коллеге, что собирается спуститься по лестнице, чтобы прикрепить новый трос и зацепиться за рым-болт на насосе. Сотрудник предупредил пострадавшего не заходить в яму из-за возможности появления ядовитых газов в яме. Пострадавший сказал коллеге, что в прошлом он заходил в яму несколько раз и никогда не испытывал никаких проблем. Затем он спустился по лестнице примерно на 9 футов в яму. Когда пострадавший наклонился, чтобы прикрепить крюк к рым-болту, он рухнул на навоз.Сотрудник сразу же побежал в офис и вызвал аварийно-спасательный отряд, затем связался с совладельцем по двусторонней радиосвязи и рассказал ему, что произошло. Совладелец (жертва №2) прибыл на ферму, нашел веревку, чтобы обвязать жертву, затем побежал к яме. Сотрудник повторил свое предупреждение о наличии ядовитых газов совладельцу, но совладелец настоял на том, чтобы попытаться спасти своего племянника. Сотрудник попытался физически удержать совладельца от входа в яму, но безуспешно.Затем совладелец спустился по лестнице в яму и, пытаясь привязать веревку к жертве №1, был преодолен и рухнул на жертву №1. Спасательный отряд прибыл через 10 минут после входа совладельца в яму и примерно через 20 минут после того, как потерпевший №1 был преодолен. Спасательный отряд с помощью автономного дыхательного аппарата вывел пострадавших из ямы. Пострадавшие были доставлены в больницу, где они были объявлены мертвыми.

Показания газа, снятые командой FACE во время расследования, не показали поддающихся измерению уровней сероводорода или метана, а уровень кислорода равен 20.4%. Следует отметить, что в день происшествия и накануне температура была около 90-х годов, а влажность — около 95%; барометрическое давление было 30,2, ветра не было. Эти условия были бы благоприятными для накопления сероводорода и / или метана внутри карьера. На момент расследования температура составляла 65 градусов тепла, условия были ветреными.

ПРИЧИНА СМЕРТИ

Коронер назвал причиной смерти обеих жертв отравление сероводородом.

РЕКОМЕНДАЦИИ / ОБСУЖДЕНИЕ

Рекомендация № 1: Работодатели должны обозначать ямы для навоза и отходов как замкнутые пространства и вывешивать предупреждающие знаки на всех входах.

Обсуждение: Ямы для навоза и отходов по своей конструкции соответствуют определению замкнутого пространства NIOSH. Помещение считается «замкнутым», если оно: 1) имеет ограниченные проемы для входа и выхода; 2) имеет неблагоприятную естественную вентиляцию, которая может содержать или производить опасные загрязнители воздуха; и 3) не предназначен для непрерывной занятости сотрудников.Вход в замкнутые пространства, как описано в этом инциденте, рассматривается в публикации NIOSH № 80-106 (Работа в замкнутых пространствах). В идеале пометная яма должна вентилироваться, а атмосфера внутри ямы проверяться перед входом и контролироваться во время выполнения работ. Входящим в яму следует использовать автономный дыхательный аппарат, если обнаруживается, что в атмосфере имеется недостаток кислорода и / или токсичность. Хотя такое специализированное оборудование и обучение использованию этого оборудования могут быть недоступны для многих сельскохозяйственных рабочих, эти рабочие должны, как минимум, быть осведомлены о потенциальных опасностях, связанных с ямами для навозных отходов, такими как кислородно-дефицитная или токсичная атмосфера. .У всех входов должны быть вывешены знаки, предупреждающие сельскохозяйственных рабочих об опасностях, связанных с навозно-мусорными ямами. Эти знаки должны быть понятны работникам, которые не могут говорить или читать по-английски. В некоторых регионах могут потребоваться знаки на нескольких языках. NIOSH подготовил Оповещение об опасностях, связанных с навозными ямами на фермах (Публикация NIOSH № 90-103). Кроме того, NIOSH обращается за помощью к агентам по распространению сельскохозяйственных знаний, фермерским журналам, сельскохозяйственным ассоциациям и производителям сельскохозяйственного оборудования в предупреждении сельскохозяйственных рабочих об опасностях, связанных с навозными ямами.

Рекомендация № 2: Работодатели должны проинструктировать работников ферм никогда не входить в системы навоза-отходов, кроме случаев крайней необходимости, и только при соблюдении процедур безопасного входа.

Обсуждение: В этом инциденте первая жертва неоднократно заходила в навозную яму без происшествий. Предыдущие проходы без происшествий могут заставить сельскохозяйственных рабочих чувствовать себя в безопасности при входе в эти ямы. Поскольку могут присутствовать опасные газы, нельзя заходить в систему навозно-сбросной ямы без крайней необходимости.Если вход в яму необходим, рабочие должны соблюдать процедуры безопасного входа в замкнутое пространство (см. Публикации NIOSH 80-106 и 90-103). Кроме того, за пределами ямы следует разместить дежурное лицо (лица), имеющее возможность вытащить человека из ямы, если необходимо. Визуальный и / или звуковой контакт должен постоянно поддерживаться с человеком в яме. Если дежурный (а) человек (а) физически не способен вытащить человека из ямы, то следует использовать какое-либо механическое подъемное устройство (лебедку, подъемник и т.) должен располагаться над ямой. Любой, кто входит в яму для выполнения какой-либо работы, должен носить ремень безопасности или привязь и иметь страховочный трос, прикрепленный к прочной точке крепления за пределами ямы. Это позволит дежурным лицам удалить кого-либо из ямы, не заходя в яму. Детали плана спасения должны быть решены и поняты перед входом. В случае возникновения чрезвычайной ситуации небольшая задержка из-за отсутствия подготовки может быть фатальной.

Рекомендация № 3: Работодатели должны проинструктировать работников фермы никогда не заходить в навозную яму или любое другое замкнутое пространство с целью проведения спасательной операции без должного учета их собственной безопасности.

Обсуждение: Рабочие фермы ни при каких обстоятельствах не должны входить в навозную яму, чтобы попытаться выполнить спасательную операцию, если они не оснащены надлежащим образом и не обучены использованию оборудования и методов, необходимых для спасения. Агент, который вызвал преодоление жертвы (жертв) в яме, окажет такое же воздействие на любого потенциального спасателя, а сами спасатели могут стать жертвой. Рабочие фермы должны быть проинструктированы, что если кто-то обнаружит, что кто-то потерял сознание или заболел внутри ямы, они должны немедленно связаться с местной пожарной службой или аварийно-спасательной командой. Эти отряды будут иметь подготовку и оборудование, необходимые для проведения спасательных операций без дополнительной опасности для жизни.

Рекомендация № 4: Работодатели должны периодически проверять оборудование на предмет физических повреждений, особенно оборудование, расположенное или используемое в агрессивных средах.

Обсуждение: В этом инциденте неписаная стандартная рабочая процедура требовала поднять насос из навозной ямы для обслуживания. Для этого к насосу был подсоединен трос; однако, когда рабочие попытались поднять насос, трос оборвался.Поскольку насос поднимали из ямы не реже одного раза в месяц для технического обслуживания или ремонта, в это время можно было провести визуальный осмотр на предмет физических повреждений насоса, троса или любых других компонентов. Любой поврежденный компонент следует немедленно отремонтировать или заменить. Это будет особенно важно для компонентов, используемых в агрессивной среде, например, в навозной яме.

Рекомендация № 5: Работодатели должны оборудовать системы удаления навоза некоторыми типами принудительной вентиляции.

Обсуждение: В идеале системы навозо-отвода должны быть оборудованы как приточной, так и вытяжной вентиляцией, чтобы исключить скопление газов. В случае взрывоопасных газов, таких как метан, система должна быть достаточного размера, чтобы предотвратить достижение газом пределов взрываемости, и должна иметь взрывозащищенную конструкцию, как определено в Национальном электротехническом кодексе, статья 100-A. Система может состоять из переносных вентиляторов, но должна иметь достаточную мощность для обеспечения постоянной циркуляции свежего воздуха по всей системе удаления отходов и иметь взрывозащищенную конструкцию.

Рекомендация № 6: Производители оборудования, предназначенного для использования в системах навозных ям, должны включать предупреждения о потенциальных опасностях, связанных с этими системами.

Обсуждение: Производители этого типа оборудования должны предоставлять покупателям информацию о потенциальных опасностях, с которыми можно столкнуться при использовании этого оборудования в системах навоз-отвода отходов. Также должна быть предоставлена ​​информация (например, схемы и т. Д.) Об установке этого оборудования, чтобы его можно было обслуживать, не требуя от рабочих входить в яму.

ССЫЛКИ

NIOSH [1979]. Критерии рекомендованного стандарта: Работа в замкнутых пространствах. Моргантаун, Западная Вирджиния: Министерство здравоохранения, образования и социального обеспечения США, Служба общественного здравоохранения, Центры по контролю заболеваний, Национальный институт безопасности и гигиены труда, публикация DHEW (NIOSH) № 80-106.

NIOSH [1990]. Предупреждение NIOSH: просьба о помощи в предотвращении смерти сельскохозяйственных рабочих в навозных ямах. Цинциннати, Огайо: Министерство здравоохранения и социальных служб США, Служба общественного здравоохранения, Центры по контролю заболеваний, Национальный институт профессиональной безопасности и здоровья, DHHS (NIOSH), публикация No.90-103.

Национальный электротехнический кодекс: ANSI / NFPA 70, американский национальный стандарт.
