Подводя итоги, хотим остановиться на особенностях организации системы вентиляции в помещениях разного типа. Поскольку в ванной и туалете постоянно накапливается влага, вы можете обеспечить здесь естественную вентиляцию. Но при наличии только естественной вытяжки вы не сможете избавиться от лишней влаги в летний сезон. Поэтому рекомендуем поставить еще и вентилятор хорошей мощности.

И естественную, и приточную вытяжку придется поставить в котельной. Специалисты также рекомендуют воспользоваться дымоходом: приобретите готовый или сделайте его собственноручно. Поскольку правильная вентиляция этой зоны крайне важна, не стоит браться за обустройство системы и начинать работы без профессиональной консультации.

В подвале как в еще одном помещении с высоким уровнем влажности лучше поставить сразу два варианта вентиляционных устройств. Мощный приток воздуха будет необходим в помещениях, где расположен камин. Причем, придется завысить нормы поступления воздуха, иначе тяга, необходимая для нормальной работы камина, снизится. Вот почему, помимо стандартного оборудования для жилых комнат, здесь будет не лишним дополнительный вентилятор.

На кухне организация вентиляции зависит от площади. В небольшой кухне, как мы уже отмечали, хватит и стандартной вытяжной установки. Если же эта комната имеет большие размеры, создайте в помещении сразу два воздуховодных канала.

Все типы газовых котлов отопления для частного дома описаны тут, указаны преимущества и недостатки каждого, названы самые экономичные.

Самые лучшие радиаторы отопления для частного дома описаны в статье по адресу: http://kvartira-rf.com/obustrojstvo/kommunikacii/batarei-otopleniya-dlya-chastnogo-doma.html

Видео

Многие упускают из внимания важность качественной вентиляции жилых домов и загородных коттеджей. А ведь именно от этой системы будет зависеть ваш комфорт и даже здоровье. Поэтому не откладывайте проектировку на потом, а для закрепления новых знаний посмотрите видео о вентиляции в частном доме своими руками:

Вентиляция дома. Система вентиляции частного дома

В этой статье будет рассмотрена вентиляция в частном доме. А именно, как устроена правильная приточная вентиляция дома и правильная вытяжная вентиляция дома. В дополнение, в общих чертах будет рассмотрена схема вентиляции дома с рекуперацией и виды воздуховодов для системы вентиляции частного дома.

Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции. Затем составляется схема вентиляции в частном доме — определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.

Содержание: (скрыть)

Система вентиляции — естественная или механическая

Как посчитать воздухообмен и подобрать сечение воздуховода мы разобрали в статье Классификация и расчет систем вентиляции дома.

Для комфортного пребывания человека в доме важно не только наличие свежего воздуха и его температура, а еще и скорость движения воздушных потоков. И чем она меньше, тем комфортнее находиться в помещении. Воздухообмен в помещении с механической приточно-вытяжной вентиляцией (вентилятор на притоке и на вытяжке) больше, чем в помещении с естественной вентиляцией. Связано это с различной для них нормируемой объемной скоростью движения воздуха в вентиляционной системе. Для механической вентиляции она составляет 3-5 м³/час, а для естественной не более 1 м³/час, то есть в 3-5 раз меньше. Поэтому естественная вентиляция дома создает более комфортные условия для человека.

Но есть одно «но», из-за которого иногда не удается обойтись без механической вентиляции. Дело в том, что чем меньше скорость движения воздуха по каналу, тем большее нужно его сечение. Т.е. для того чтобы пропустить одно и то же количество воздуха – сечение вентиляционного канала естественной вентиляции будет больше, чем механической. Например, если говорить про вытяжку, то для того чтобы пропустить 300 м³/час воздуха понадобится канал 250х400 мм (или диаметром 350 мм) с естественным движением воздуха или же канал 160х200 мм (или диаметром 200 мм) с механической вытяжкой. Не всегда есть возможность поместить большой канал естественной вытяжки в стене, а выносить его за пределы стены – под потолком или вдоль стены (как в офисных помещениях) не всегда эстетично в жилых домах. Поэтому при больших площадях дома и соответственно больших цифрах необходимой вытяжки зачастую приходится прибегнуть именно к механической вытяжке. Приток воздуха в помещение тоже не всегда удается сделать только лишь естественным способом, подробнее об этом будет далее.

Переток воздуха

Схема организации перетока в вентилируемом пространстве

^{1 — зона притока воздуха;  2 — зона перетока воздуха; 3 — зона вытяжки воздуха.}

Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения. Переток воздуха считается организованным правильно, если в цепочке движения воздуха самое загрязненное помещение будет последним. Именно поэтому вытяжка, как правило, устанавливается на кухне и в саузле.

Дверь с переточной решеткой

Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.

Зазор под дверью для свободного движения воздуха

Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).

Приток воздуха

За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.

Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.

Инфильтрация — естественный приток через неплотности наружных ограждений (окон, наружных дверей и стен дома).

Естественный приток воздуха через неплотности в оконных и дверных проемах

Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м²). При небольшой площади дома, около 100-140 м², объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока. Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.

Естественный приток через проветривание

Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна

Металлопластиковые окна в положении проветривания

— несет за собой большие потери тепла;

— в результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;

— обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.

Проветривание при полностью открытых окнах

Проветривание при помощи полностью открытых окон

— быстрый обмен воздуха в помещении – всего 4-10 мин;

— нет эффекта охлаждения конструкций.

Проветривание при полностью открытых окнах и входной двери

Проветривание открытием всех окон и входной двери

— опасный для здоровья сквозняк;

— максимально быстрый обмен воздуха – 2-4 мин при открытии всех окон дома и входной двери.

Примечание: Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый. И если проветривание – единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должны каждый час проветривать это помещение одним из описанных выше способов. Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.

Естественный приток через приточные стеновые и оконные клапаны

В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности. Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая. Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки – приточный оконный клапан.

Окно с приточным клапаном

Если окна уже выбраны, куплены и установлены, можно установить клапан инфильтрации воздуха — приточный стеновой клапан.

Стеновой приточный клапан

Приточный стеновой клапан представляет собой круглый патрубок, который монтируется в стену (насквозь), с дух сторон закрывается решетками. Внутренняя решетка клапана регулируется, от полностью закрытого состояния до полностью открытого. Устанавливать данный клапан желательно возле оконных проемов, тогда их можно замаскировать тюлью, а также поступающий воздух будет попадать в зону действия радиаторов, что расположены под окнами.

Приток воздуха в зоне действия радиатора

С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.

Установка приточного клапана непосредственно за радиатором

Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).

Такие же клапаны зачастую приходится устанавливать в домах, утепленных паронепроницаемым утеплителем, например пенопластом или ЭППС. Стены становятся паронепроницаемыми, и соответственно количество приточного воздуха в доме уменьшается.

Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха ( L _пр) пользуясь приведенным расчетом в статье Вентиляция дома. Классификация и расчет систем вентиляции дома.

Дом с установленным стеновым приточным клапаном

Принудительный приток с применением всасывающих вентиляторов

Бывают такие случаи когда необходимый приток воздуха настолько велик, что нужно ставить приточные клапаны практически под каждым окном в доме, а Вам этого делать не хочется, например, из эстетических соображений. Тогда Вам подойдет система принудительного притока воздуха.

Приточная система состоит из вентиляционного оборудования и вентиляционной сети. К оборудованию относятся: воздушный клапан, фильтр, калорифер, вентилятор и шумоглушитель. А к сети можно отнести воздухозаборную решетку, воздуховоды и воздухораспределительные устройства (решетки, диффузоры, анемостаты). Набор оборудования приточной вентиляции представлен на рисунке ниже. Фильтр в системе приточной вентиляции необходим для очистки от крупных частичек пыли, которые присутствуют в уличном воздухе. Калорифер – для подогрева воздуха в холодный период года, они есть не во всех системах, устанавливаются по желанию заказчика и могут быть водяными и электрическими. При использовании водяных калориферов, систему вентиляции необходимо дополнительно оснащать смесительными узлами (гидравлическая обвязка калорифера), что в свою очередь удорожает систему.

Схема набора оборудования для приточной вентиляции

Если в доме механический не только приток, но и вытяжка воздуха, то имеет смысл устанавливать систему рекуперации воздуха в целях экономии электроэнергии на обогрев приточного воздуха. О системе рекуперации подробнее будет сказано чуть позже.

Вытяжка воздуха

Если коттедж строится «с нуля», то необходимо предусмотреть выполнение вентиляционных каналов во внутренних стенах помещений ванн, санузлов, кухни. Каналы следует выполнять из кирпичной кладки во внутренних стенах (как правило, они проектируются в разделе архитектурной части проекта).

Вентиляционный канал из кирпича

Поэтому вытяжная вентиляция в частном доме задумывается до начала возведения стен. Если такой возможности поместить вентиляционные каналы в стене нет, то их можно выполнить в виде приставных шахт.

Виды вентиляционных каналов

_{а — размещение вентканалов в кирпичной стене;}

_{б — вентиляционные приставные каналы;}

_{в — подвесной вентиляционный короб;}

_{г — вывод на крышу вентиляционной шахты.}

Естественная вытяжка

Если количество воздуха, которое нужно отвести (L_выт) невелико, и подобранное по диаграмме сечение вытяжного канала помещается в стене (либо не помещается, но Вы готовы сделать приставной канал), то можно обойтись естественной вытяжкой. Канал изнутри помещения, в таком случае, просто закрывается вентиляционной решеткой.

Различные виды вентиляционных решеток

Механическая вытяжка

Если же сечение канала при естественной вытяжке слишком велико, то его можно уменьшить, если вытяжку сделать механической,  установив в ванные комнаты и санузлы, вытяжные вентиляторы.

Вытяжные вентиляторы

На рынке вентиляционного оборудования представлено множество видов и типов вытяжных вентиляторов для санузлов и ванных. Самыми популярными являются настенные вентиляторы, которые крепятся на стену и входят прямо в вентиляционный канал. И вентиляторы скрытого монтажа, они монтируются в запотолочном пространстве и посредством воздуховода также выводятся в канал. Вентилятор подбираем по заранее подсчитанному расходу на вытяжку (L_выт), учитывая потери напора при движении воздуха по воздуховодам. Т.е. вентилятор подбирается не четко на цифру L_выт, а с запасом на потери напора, которые обычно могут подсчитать продавцы вентиляционного оборудования, если Вы скажете им длину и материал Ваших воздуховодов.

Управление механической вытяжкой для санузлов часто присоединяют к выключателю света. Такие вытяжки могут быть с задержкой во времени, например, на 50 секунд, после их включения (человек успевает помыть руки) или с задержкой на 50 секунд после выключения света. Вентиляторы для ванных комнат могут быть оснащены датчиками влажности, т.е. работают до того момента пока в помещении не установится нормальная влажность. Такие вытяжки немного дороже обычных.

Совершенно бесшумный вентилятор, конечно, может быть только в выключенном состоянии, но существуют модели вентиляторов более тихо работающие, чем остальные, например оснащенные шумопонижающими резинометаллическими втулками. Они гасят шум и вибрацию от работы двигателя.

Схема реализации приточно-вытяжной вентиляции в здании

 1- вытяжной вентилятор; 2 — приток воздуха через неплотности оконного проёма; 3 — приток воздуха через приточный клапан; 4 — переточная решетка в дверном проеме.

Движение воздуха по этажу

Вентиляционные системы с рекуперацией

В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев. Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым).  Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС. Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.

Принцип работы системы рекуперации

Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.

Расположение оборудования системы рекуперации

В коттеджах с большой площадью воздухообмен иногда превышает 800м³/час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака. Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).

Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке


Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении

Виды воздуховодов

При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше).  Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?

Круглый воздуховод

В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.

Прямоугольный воздуховод

В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.

Гибкий воздуховод

Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами. Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.

Кухонная вытяжка

Кухонная вытяжка

Часто при комплектации систымы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается. Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя. Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования – над плитой.

В этой статье мы разобрали возможные варианты обеспечения должного притока и вытяжки в коттедже. Надеюсь они помугут наполнить стены Вашего дома свежим и чистым воздухом.

Вентиляция в частном доме. Приточно

Содержание:

1. Необходимость вентиляции в частном доме.
2. Когда нужно проектировать систему вентиляции?
3. Виды систем вентиляции для дома.
4. Приточно-вытяжные установки в доме.
5. Организация системы вытяжки в кухне.
6. Воздухообмен в ванной и санузлах частного дома.
7. Альтер Эйр: этапы реализации вентиляции и других инженерных систем
8. Видеоматериалы.
9. Итоги.
10. ОСТАВЛЯЙТЕ ЗАЯВКУ НА ПРОЕКТИРОВАНИЕ ВЕНТИЛЯЦИИ

Почему вентиляция в доме — не роскошь, а необходимость.

Вентиляция в доме – одна из первых проблем, с которыми сталкиваются люди, решившие построить собственное жилье. Нужна ли вентиляция в частном доме или коттедже? Чтобы правильно ответить на этот вопрос, необходимо понять, насколько вы будете нуждаться в свежем воздухе в собственном доме.

На самом деле, данный вопрос достаточно актуален в последние годы. Это обусловлено тенденциями в современном строительстве. Утепление зданий, предотвращение всевозможных потерь тепла, устранение неплотностей в оконных рамах и герметизация дома в целом. Как результат – отсутствие естественного проникновения свежего воздуха в дом. Достаточное проветривание возможно лишь при открытии окон, но такие меры неэффективны в холодное время года, так как наряду с естественным проветриванием удаляется и тепло из комнат. В теплую пору года такой вариант тоже нельзя назвать оптимальным, ведь с улицы в помещение попадают насекомые, пыль, грязь и шум. Получается, что невозможно поддерживать микроклимат на комфортном уровне и экономить энергию одновременно.

В ОФИСЕ КОМПАНИИ АЛЬТЕР ЭЙР МОЖНО ПРОСМОТРЕТЬ
КАК ВЫГЛЯДИТ СИСТЕМА ВЕНТИЛЯЦИИ

Воздухообмен в жилом доме необходим независимо от того, из какого материала сделаны стены – кирпича, бруса или бетона. И эффективно работать он будет только с механическим побуждением.

Налаженный воздухообмен предотвратит распространение неприятных запахов в доме, таким образом воздух из кухни, к примеру, не попадет в комнаты отдыха. В тех домах, которые расположены в больших городах или находятся недалеко от крупных транспортных магистралей, требуется тщательная обработка приточного воздуха, чтобы избежать попадания пыли и всевозможных загрязнений с улицы. С этим справляется также правильно спроектированная инженерная система.

Итак, какая система вентиляции для частного дома является наиболее целесообразной в применении? Вариантов может быть много, и они будут отличаться в каждом отдельном случае. При этом важно помнить: чтобы она работала, необходимо не только удалять воздух, но и позаботиться о притоке свежего воздуха.

Почему нужно проектировать систему вентиляцию до начала ремонтных работ?

Сперва может показаться, что проектирование – шаг, который можно упустить и тем самым сэкономить. Но мы уверены, что такое мнение ошибочно и вот вам причины почему проектирование инженерной системы должно выполняться до начала ремонтных работ:

1. Только при таких условиях можно вписать инженерные коммуникации в дизайн интерьера.
2. Формирование бюджета. Проектирование системы позволит вам посмотреть точную смету проекта до начала монтажных работ. Таким образом, вы сможете подобрать систему в строгих рамках выделенного бюджета.
3. Возможность интеграции с другими инженерными системами (кондиционирование, увлажнение).
4. Точное согласование всех работ со «смежниками» (строителями, дизайнерами, монтажниками и т.д.).
5. Качественный результат. Проектирование вентиляции позволит создать эффективную систему, которая максимально подходит под все параметры и особенности помещения.

ХОТИТЕ БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ ПО СИСТЕМЕ ВЕНТИЛЯЦИИ? ЖМИТЕ НА КНОПКУ

Виды вентиляции в доме

Приточная система в доме предназначается для подачи свежего воздуха в помещение. С помощью специального оборудования воздух с улицы поступает в дом, проходя через фильтры и нагреватели. Приток свежего воздуха создает естественное давление в помещении, тем самым выдавливая через существующие щели в оконных рамах или стандартный вент канал отработанный, загрязненный воздух.

Вытяжная вентиляция в частном доме осуществляет отток отработанного воздуха из помещения, а также является неотъемлемой частью эффективного воздухообмена. Для того, чтобы воздушная среда не застаивалась, применяются вытяжные вентиляторы в совокупности с правильно спроектированной сетью вент каналов. Таким образом, вытяжка в частном доме будет осуществляться в том необходимом объеме, который был рассчитан инженерами-проектировщиками по конкретному объекту.

Приточно-вытяжная вентиляция с рекуперацией обеспечивает комфортный микроклимат в помещении, позволяя при этом экономить на энергоресурсах. С одной стороны, требуется постоянный приток свежего чистого воздуха в комнату для обеспечения максимального комфорта жильцов. С другой – загрязненный и запыленный воздух должен быть удален наружу. Именно с этими двумя главными задачами и справляются приточно-вытяжные установки. Но это далеко не все преимущества данного оборудования. Приточно-вытяжные установки с рекуперацией тепла используют тепло удаляемого воздуха и передают его входящему, также они производят глубокую очистку воздуха, который будет полностью отфильтрован от пыли, микроорганизмов, бактерий и пр. Механическая вентиляция жилого дома, построенная на использовании приточно-вытяжных установок, гарантированно создаст необходимые оптимальные условия для пребывания в доме.

• на основании расчета по количеству жильцов в доме;
• на основании расчета по показателям качества воздуха (CO2).

В качестве примера рассмотрим проектную документацию по организации системы вентиляции и кондиционирования на объекте — двухэтажный частный дом. На общей схеме показана сеть воздуховодов. Синим цветом обозначены те, по которым будет осуществляться движение приточного воздуха в здание. Красным цветом — воздуховоды, по которым будет выводиться отработанный воздух из дома наружу.

На данной схеме можно увидеть размещение приточно-вытяжной установки с рекуперацией Maico WS 320 KB. Вентиляционное оборудование разместили на втором этаже в техническом помещении, благодаря такому решению не было затронуто жилое пространство и  обеспечен удобный доступ к оборудованию для правильной его эксплуатации.

И в завершение предлагаем посмотреть видео материал по данному объекту с реализованными инженерными системами, в частности вентиляции и кондиционирования.

Вентиляция дачного дома, как и частного, требует общеобменную принудительную систему, которая бы подавала чистый воздух и удаляла загрязненный. Только благодаря такой системе можно обеспечить правильный воздухообмен в доме, что позитивно отразиться как на здоровье, самочувствии, так и на состоянии мебели, техники, ремонта и т.д.

2. ПРОЕКТИРОВАНИЕ НА ОСНОВАНИИ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ВОЗДУХА (СО2). Данная концепция основывается на системе переменной подачи воздуха с VAV-клапанами. Система предназначена для направления воздушных потоков в зоны, где наблюдается повышение уровня CO2 (по датчикам) и поддержание заданной нормы (в среднем, 600 ppm).
Такое решение предлагает компания Jablotron — на основе вентиляционной установки Futura и системы VAV-клапанов. Реализация системы вентиляции в доме на основании показателей качества воздуха — наиболее рациональная, так как позволяет не только поддерживать оптимальный уровень CO2, но и экономично использовать вентиляционную установку. При отсутствии людей в доме она будет функционировать на минимальных оборотах, а когда зафиксирует повышение уровня CO2 — направит поток воздуха в нужную зону, чтобы стабилизировать качество воздуха. Клиенту в приложении всегда будет доступна полная инфографика по качеству воздуха и работе приточно-вытяжной установки Jablotron Futura.

Приточно-вытяжная установка с рекуперацией (на примере Jablotron, Maico, Systemair, Komfovent и Daikin)

Предлагаем рассмотреть популярные серии приточно-вытяжных установок с рекуперацией тепла от мировых производителей, которые зарекомендовали себя, как надежное, энергоэффективное и производительное оборудование. Применение данных систем позволит не только обеспечить комфортный микроклимат в доме, но и достичь максимальной экономии средств на энергореурсы.

Лидерами на рынке таких систем бесспорно являются европейские производители Jablotron и Maico. Это оборудование не только качественное и надежное, но и отличается высоким функциональным разнообразием. Высокоэффективный рекуператор этих систем позволяет экономить средства на подогреве приточного воздуха.

• Приточно-вытяжные установки с рекуперацией тепла и влаги Jablotron Futura — высокотехнологичное решения для обеспечения общеобменной вентиляции в доме. Оборудование оснащено энтальпийным теплообменником нового поколения (не обмерзает при низких температурах), фильтрами, байпасом, постнагревателем и совершенной автоматикой. Работа установки — автономная, устройство ориентируется на качество воздуха в помещении (с помощью датчиков CO2) и регулирует свою работу согласно полученным показателям. В Jablotron Futura имеются определенные сценарии, которые позволяют легко управлять ее работой (например, «Вечеринка» или «Отпуск»). Еще одним бесспорным преимуществом является дистанционнное управление вентустановкой — через мобильное приложение MyJABLOTRON. В серии представлены две модели — Futura M и Futura L, которые имеют разную производительность и предназначены для домов разной площади. С целью повышения энергоэффективности ПВУ компания Jablotron разработала свою систему переменной подачи воздуха с VAV-клапанами, которая позволяет рационально использовать оборудование, при этом сохраняя оптимальный уровень качества воздуха.

• Вентиляционные установки Maico серии WS – модельный ряд входит в топ энергосберегающих систем в Европе. С ежегодным повышением тарифов на энергоресурсы, решение реализовать вентиляцию в доме на базе этих установок – это еще и экономически выгодное вложение. Подобрать оборудование для любой площади обслуживаемых помещений и специфики монтажа не составит труда, так как немецкий производитель позаботился о разнообразии моделей. Пластиковые противоточные пластинчатые теплообменники не подвержены коррозии и легко чистятся во время обслуживания установки. Кроме того, это уменьшает общий вес устройства вентиляции в частном доме.

• Что касается установок Maico PushPull, они особо популярны в тех случаях, когда ремонт в доме закончен и полноценную систему вентиляции уже не сделаешь. Такая установка не требует отдельного помещения или места для размещения, а также проводки воздуховодов. Для её реализации нужно отверстие в стене. Такой вариант легче реализовать, нежели полноценную приточно-вытяжную систему. Такое устройство в доме организовывает воздухообмен только в одном помещении. То есть, для нескольких помещений в доме необходимо устанавливать отдельно по оборудованию в каждой комнате. Правильная вентиляция частного дома на базе Maico PushPull хорошо работает в паре с вытяжными вентиляторами этого же бренда. Вариант менее затратный, чем приточно-вытяжная установка, но демонстрирует достойные показатели по мощности и энергоэффективности

• Установки от Systemair – это качественное, эффективное и экономичное оборудование.   Шведский производитель предлагает установки с разнообразными функциями. Управление с помощью современной системы автоматики, энергоэффективные двигатели, встроенный теплообменник – все это составляет конкуренцию на рынке вентиляционных установок. Выделим наиболее популярные серии этого производителя: Topvex и Save VTC.

• Установки Komfovent от литовского производителя завоевали уважение пользователей благодаря своим компактным размерам, энергоэффективности, преимуществам в эксплуатации – оборудование легко монтируется. Среди предлагаемых моделей выделим серию Domect. Эти установки с рекуперацией гарантируют до 90 % возврата тепла. Характеризуются низким шумовым показателем. Привлекательны тем, что приспособлены для подключения кухонного зонта – согласованная работа установки и кухонной вытяжки.

• Также эффективным решением является применение подвесных установок с рекуперацией не только тепла, но и влаги от такого японского производителя, как DAIKIN  серии VAM, в которых используются рекуператоры из специального материала на основе пластифицированной огнестойкой целлюлозы. Они несложно монтируются и не занимают много места. Серия Daikin VAM представлена 9-ю моделями установок, которые отличаются между собой диаметром, размерами, показателями расхода воздуха и пр. Выбор следует делать исходя из параметров вашего помещения и условий использования данного агрегата.

  Если вам интересно, как реализовывается приточно-вытяжная система в квартире, то читайте о ней в статье: Вентиляция в квартире.

Страна-производитель

Чехия

КПД рекуперации

91,4 %

Звукоизоляция

Есть

Страна-производитель

Германия

КПД рекуперации

96 %

Звукоизоляция

Есть

КПД рекуперации

83 %

Звукоизоляция

Есть

Воздушный фильтр

G4

Как осуществляется вентиляция на кухне

Кухня занимает особое место в доме. Здесь всегда приятно и вкусно пахнет, готовится еда, тепло и душно. В процессе приготовления еды издержки воздушной среды не ощущаются. А вот после находится в такой комнате неприятно, плюс запахи из приятных превращаются в неприятные и начинают распространятся по комнатам. В такой ситуации отличным решением станет вытяжной вентилятор канального исполнения. Рекомендуем рассмотреть к применению устройство испанского производителя Soler&Palau TD Silent 350/125 – в первую очередь из-за высокой надёжности и низких шумовых характеристик. Данное оборудование выполняет сразу две функции – осуществляет общеобменный воздухообмен помещения и занимается транспортировкой воздуха, который забирается над рабочей поверхностью с помощью кухонного зонта. Дополнительно, рядом с рабочей поверхностью установлены вентиляционные решетки для забора воздуха с целью предотвращения распространения запахов по всему дому. Канальный вентилятор Soler&PalauTD Silent 350/125 незаметен и совершенно бесшумен, что значительно увеличивает удобство его использования.

Наши последние работы

Решения по вентиляции для ванных комнат и санузлов

• Обращаем ваше внимание на качественные настенные вентиляторы от немецкого производителя Maico серии ER. Данные бытовые устройства отличаются стильным и современным дизайном, практически бесшумной работой и высочайшей надёжностью. Благодаря использованию особого энергоэффективного двигателя, вентиляторы для ванных Maico ER могут работать непрерывно длительный промежуток времени. Устройства ER имеют надежный двигатель с подшипниками, оснащены термической защитой от перегрузок, а специальный корпус из ударопрочной пластмассы с защитой от образования конденсата обеспечивает длительный срок службы устройства. Модель вентилятора оснащена таймером замедления, который включает устройство через несколько минут использования ванной комнаты или санузла. Эти устройства легко монтируются в стене и подходят практически к любому интерьеру.

• Заслуживают отдельного внимания бытовые устройства этого же бренда серии ECA ipro. Отметим сразу, что дизайн этого устройства удостоен престижной международной наградой Blue Performance и RedDot Design Awards. Что касается его технических характеристик, то здесь все также на высоте. Прежде всего, они отличаются высоким качеством и надежностью. Несмотря на высокий показатель производительности оборудования (максимальный расход воздуха 92 м3/ч), характеризуются минимальным энергопотреблением.

Среди других производителей вентиляторов для ванных комнат, санузлов и гардеробных выделим такие – испанский Soler&Palau и итальянский Elicent.

• Вытяжка в ванной комнате в частном доме, реализованная с помощью бытовых вентиляторов итальянского производителя Elicent серии Elegance, покоряет пользователей стильным и минималистическим дизайном. Что делает модели универсальными для монтажа в интерьере любого стиля и идеи.

Конечно, в эксплуатации бытовых вентиляторов основными свойствами остаются производительность и качество исполнения. Здесь отметим низкие шумовые показатели, влагоустойчивость, двигатель с шариковыми подшипниками, который продлевает срок службы устройств.

Уже больше 11ти лет инженерная компания Альтер Эйр реализует климатические системы на объектах разной сложности. За это время у нас наработался не только опыт, но и определенная последовательность работы с клиентом.

• Первое, с чего начинается знакомство с компанией — встреча. Каждому клиенту мы предоставляем 1-1,5 часа на бесплатную консультацию в нашем офисе-шоуруме. В первую очередь, обсуждаются пожелания и требования клиента, особенности объекта, рентабельность того или иного решения. Но главным преимуществом является то, что здесь можно не только обсудить оптимальные варианты с инженерами, но и посмотреть на оборудование, которое находится в офисе. Таким образом клиент получает не только теоретическое, но и наглядное представление о будущей системе, ее качестве и эффективности. Никакой абстракции, только обоснованная конкретика!
• Следующий этап — технико-экономическое обоснование и коммерческое предложение. Клиент получает расчет холодопроизводительности, теплотехнический или расчет по воздуху (в зависимости от выбранной системы). Кроме того, мы полностью предоставляем смету по оборудованию и обвязке — с целью, чтобы клиент понимал стоимость проекта и четко планировал бюджет. Финальная представленная сумма может изменится после составления проекта, в рамках 15% — в большую или меньшую сторону.
• Важным моментом является то, что Альтер Эйр начинает делать проект только после согласования коммерческого предложения со спецификациями и предоплаты в объеме 10% от общей суммы. Таким образом заказчик застрахован от сюрприза в виде чрезмерной высокой и непосильной стоимости проекта.
• Клиент имеет полное представление о том, что планируется и происходит на объекте — это основная задача компании. Альтер Эйр дорожит своей репутацией, поэтому четко обосновывает и объясняет все детали, связанные с системами.
• Разработанный проект обязательно обсуждается с клиентом, при необходимости вносятся правки, после чего его в письменной форме утверждают обе стороны.
• После согласования и утверждения проекта, начинается заказ оборудования, жести и других необходимых материалов. Дальше следует монтаж системы, установка оборудования и т.д. Проверка и финальный запуск инженерной системы проводится в присутствии главного инженера и хозяина, ведь важно проверить корректную работу всех составляющих.
• Каждый этап сотрудничества сопровождается документацией и отчетностью. Таким образом заказчик точно знает, что происходит на объекте и что получит в результате.
• Кроме того, Альтер Эйр имеет богатый опыт сотрудничества с дизайнерами интерьеров, что позволяет добиться максимально эстетического и эффективного результата.

ВИДЕОМАТЕРИАЛЫ

Реализация климатических систем в частном доме

Системы вентиляции и кондиционирования в двухэтажном доме

Правильная вентиляция в частном доме – основополагающий элемент, благодаря которому вы сможете наслаждаться свежестью и чистым воздухом. Однако, следует тщательно подходить к организации этой системы, чтобы она бесперебойно и эффективно работала, и не доставляла никаких хлопот. Лучше всего доверить вопрос о том, как сделать вентиляцию в частном доме профессионалам, которые сделают это качественно и с минимальными затратами. Компания Альтер Эйр уже больше 11 лет успешно работает на рынке климатической техники, в частности – специализированного оборудования, и сможет предложить вам полный спектр услуг в этом сегменте. Механическая вентиляция жилого дома позволит обеспечить здоровый и благоприятный микроклимат в нем. Эффективная вентиляция дома помимо правильного воздухообмена будет использовать меньше электроэнергии, то есть экономить затраты на нее.

Почему стоит заказывать у нас?

100% соответствие проектированию

Полная гарантия соответствия работы к документам – выполняем все работы, прописанные в договоре, качественно, в полном объёме и вовремя.

Подбор оборудования по бюджету

Широкий диапазон бюджета на проектирование позволит каждому клиенту грамотно обустроить систему вентиляции, исходя из его финансовых возможностей.

Индивидуальная концепция

Мы не работаем по шаблону, а разрабатываем персональную концепцию под каждого клиента и объект, поэтому все наши проекты уникальны.

10 лет опыта

Наш опыт в проектировании вентиляционных систем более 10 лет, что является залогом правильной и экспертной разработки проекта и реализации систем любой сложности.

ОСТАВЛЯЙТЕ ЗАЯВКУ НА БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ И ПРОЕКТИРОВАНИЕ ВЕНТИЛЯЦИИ НА ВАШЕМ ОБЪЕКТЕ

Стоимость вентиляции частного дома рассчитывается отдельно для каждого объекта. Все зависит от площади, выбранного оборудования, специфики. Назвать одну сумму – просто некорректно. Обращайтесь к нашим специалистам за более детальной информацией и бесплатной консультацией по телефону 0-800-33-08-28

Если в вашем доме не предусмотрена система вентиляции – задумайтесь о ее реализации. В зависимости от стадии ремонта и бюджета, выбирайте между централизованной и децентрализованной. Если в вашем доме имеется данная система, но она функционирует некорректно – обратитесь за помощью к нашим инженерам. Они проведут для вас бесплатную консультацию и предложат возможные решения проблемы, а также диагностику на объекте, при необходимости.

Вентиляция в доме должна работать по принципу общеобменной — подача свежего воздуха происходит в жилые зоны (спальни, гостиные, детские), а удаление отработанного воздуха, запахов и повышенной влажности осуществляется из грязных зон (ванные, санузлы, гардеробы). Вся система обязательно должна находится в балансе — сколько объема воздуха подается, столько и забирается из помещения.

Однозначно ДА. Без проведения расчетов невозможно подобрать необходимый объем подаваемого воздуха и оборудование. Расчет может проводится по нескольким принципам: по количеству жильцов и по качеству воздуха. Подробнее читайте в нашей статье.

Вентиляцию в частном доме можно сделать несколькими способами – централизованно с помощью приточно-вытяжной установки с рекуперацией тепла и децентрализованно – с помощью компактных стеновых установок. Оба способа имеют право на существование. Подробнее читайте в нашей статье.

Если в вашем доме уже имеется готовая система вентиляции и она не справляется со своей задачей – необходима диагностика. Наши специалисты готовы предоставить вам бесплатную консультацию и предложить возможные решения. При необходимости, инженер может осуществить выезд на объект. Если у вас нет вентиляционной системы – открытием окон не обойтись. Подумайте над реализацией данной системы – есть множество вариантов для разного бюджета и специфики объекта. О видах систем для частного дома читайте в нашей статье.

Альтер Эйр рекомендует обратить внимание на чешскую компанию Jablotron и немецкую компанию Maico, так как они зарекомендовали себя на протяжении многих лет на рынке Европы и Украины. Но учитывайте, что мы не рекомендуем покупать оборудование без проекта и расчетов, так как его мощность должна основываться на результатах расчетов по количеству воздуха.

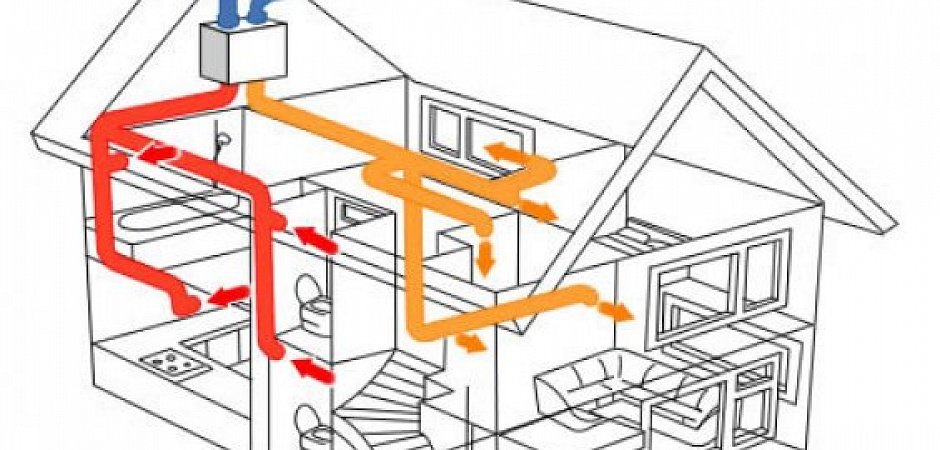

Вентиляция в двухэтажном частном доме схема

Вентиляция в двухэтажном доме — Как сделать своими руками

В многоэтажных жилых домах, которые построены с применением различных строительных материалов, необходимо обеспечивать постоянную вентиляцию всех комнат и помещений. Особенно актуальная такая потребность при использовании в доме стеклопакетов, которые обеспечивают теплоизоляцию помещений и хорошую герметичность.

Приток и полноценный отток воздуха необходим, чтобы обеспечить уютные условия проживания. Помимо прочего, в этом случае выполняются условия санитарно-эпидемиологических и гигиенических норм, потому что углекислый газ и его производные, образующиеся в процессе жизнедеятельности, являются негативными факторами способствующими возникновению различных бактерий.

При помощи каких средств можно обеспечить вентиляцию помещений, и каким образом должна быть сконструирована вентиляция в двухэтажном доме? Об этом и пойдет речь в статье.

Вентиляция в частном двухэтажном доме — Виды вентиляции

Выбор системы вентиляции осуществляется на первичных этапах проектирования дома, а также у четом бытовой или хозяйственной нагрузки на помещения. Важно учитывать расположение комнат и общую квадратуру дома.

Для реализации поставленных задач используются следующие типы вентиляции:

1. При совмещенном типе приток воздуха реализуется естественным путем и при использовании механических приспособлений. Такой способ наиболее распространенный. Однако, чтобы достигалась стабильная вентиляция в частном двухэтажном доме, необходимо монтировать в стены вытяжные каналы различной площади. Для кухонной зоны, душевой или котельной необходимо использовать отдельные короба. При таком способе воздушные массы движутся естественным путем. Также можно в центральную шахту установить вентилятор, который будет ускорять отток воздуха. К преимуществам такого метода относится то, что неприятные запахи в дом не проникают, а также низкий уровень шума при работе вентилятора. Недостатком же будет являться то, что необходимо устанавливать переточные решетки внизу дверей.
2. Естественная. Не предполагается использование механических средств для обеспечения циркуляции воздуха. Отток и приток осуществляется за счет разности в температурах воздуха между комнатой и улицей. Такой тип применяется повсеместно, однако имеет ряд недостатков.
3. Принудительная вытяжная. Такая система вентиляции двухэтажного дома совмещается с естественной. Поступление воздуха может осуществляться при помощи установки специальных клапанов или естественным способом, а удаление воздуха из помещений происходит в принудительном порядке. Для этого в ванной комнате или туалете монтируются вытяжные вентиляторы принудительного типа. Работу такой системы можно автоматизировать.
4. Приточная. Для реализации такого типа воздухообмена в несущую стену или оконные рамы монтируется специальный клапан, который осуществляет принудительное поступление воздуха в комнату. Также можно использовать приточный вентилятор, чтобы нивелировать подачу холодного воздуха в зимой, систему конструктивно усложняют добавлением калорифера. Помимо прочего, можно использовать моноблочные комплексы, которые совмещают в себе калорифер, клапан, фильтры и охладители. Оборудование может снабжаться таймером, поэтому каждый владелец может настроить необходимый период срабатывания.
5. Принудительная приточно-вытяжная. Процесс оттока и притока воздушных масс обеспечивается путем использования производительного оборудования. К особенностям принудительной вентиляции относится то, что она бывает местной, когда приточное оборудование устанавливается в помещениях, в которых оно наиболее необходимо. При централизованной схеме используется один вентилятор, расположенный в центральной шахте, к которой подключены все вытяжные каналы.

Способов для создания принудительного или естественного движения воздуха очень много, поэтому каждый владелец самостоятельно выбирает наиболее оптимальный способ.

Естественная вентиляция двухэтажного дома

Чтобы создать все условия, при которых будет достигаться бесперебойная работа системы, необходимо соблюдать несколько требований, в этом случае естественная вентиляция двухэтажного дома будет обладать хорошей производительностью.

При конструировании вентиляционных ходов используются вертикальные шахты. Одна сторона системы устанавливается в помещении, а другая монтируется чуть выше конька крыши. Перемещение воздуха обеспечивается посредством тяги, показатели которой зависят от:

• Разницы температур между комнатой и улицей, т.е. на выходе и на входе в шахту.
• Ветра, который может улучшить или ухудшить тягу.
• Геометрического сечения канала и его высоты.
• Теплоизоляционных характеристик канала шахты.
• От пространственного расположения шахты (отсутствие или наличие изгибов и поворотов).

На начальных этапах проектирования дома архитектор выбирает тип вентиляции и ее пространственное расположение внутри здания, а в момент утверждения типового графического плана заказчику предоставляется вентиляция в двухэтажном доме схема, которая наглядно показывает все особенности и нюансы.

Вентиляция двухэтажного дома своими руками — Расчет вентиляции в доме

Все операции по расчету систем циркуляции воздуха выполняются для того, чтобы определить площадь сечения каналов и шахты. Для этого используется положение СП55.13330.2011., в котором полноценно и емко указаны нормативы по воздухообмену.

1. Минимальные показатели производительности системы должны обеспечивать в течение часа однократную смену всего объема воздуха в помещении (актуально для помещений, где регулярно находятся люди).
2. Из санузлов в течение часа должно удаляться не менее 25 кубометров воздуха. Из кухни не менее 60 кубометров.

Это основные положение правил. С ними вы всегда сможете ознакомиться посредством интернета. Такие нормы находятся в открытом доступе. Особенно скрупулезно необходимо их изучить тем владельцам, кто самостоятельно будет прокладывать шахты, вытяжные каналы и устанавливать оборудование, чтобы стабильно и правильно функционировала вентиляция двухэтажного дома своими руками, что напрямую влияет на комфорт.

Система вентиляции двухэтажного дома — Оптимизация работы вентиляции

При конструировании систем обеспечения циркуляции воздуха необходимо позаботиться об установке специализированного оборудования:

1. На входе в шахту вентиляции установить автоматический клапан, в котором будет находится датчик влажности, что обеспечит экономию при функционировании системы. При повышении влажности в комнате клапан будет открываться шире, что улучшит тягу.
2. Во всех жилых помещениях следует расположить клапаны оборудованные датчиками наружной температуры. В этом случае можно нивелировать поступление холодного воздуха, что позволит поддерживать необходимый температурный баланс.
3. Для свободной циркуляции воздуха между помещениями следует вмонтировать переточные отверстия площадью не менее 200 кв.см.

Следует помнить, что установка вентилятора значительно понижает пропускную способность шахты, поэтому такое решение является краткосрочной мерой для обеспечения циркуляции воздуха. Аналогичным оборудованием является и кухонная вытяжка, поскольку она работает кратковременно и ее использование не может полноценно обеспечить вентиляцию помещения.

Вентиляция в частном доме одноэтажном

» Вентиляция

Системы и схемы вентиляции одноэтажных и двухэтажных частных домов

Оптимальная работа вентиляции обеспечивается заказанным заранее проектом, созданным специально для данного дома с учетом потребностей будущих хозяев.

Вентиляция в одноэтажном частном доме

Схема вентиляции двухэтажного дома

Вентиляция одноэтажных домов может быть организована следующими методами:

• Естественная вентиляция одноэтажного частного дома;
• Приточно-вытяжная;
• Приточно-вытяжная с охлаждением или обогревом;
• Естественная с принудительным оттоком или притоком.

Самым дешевым методом вентиляции одноэтажного дома является монтаж вентиляционных каналов для оттока, выходы которых располагаются в кухне, туалете и ванной.

Вытяжку можно усилить, вмонтировав в вентканал бытовой вентилятор. Это удобная система, при которой неприятные запахи вытягиваются сразу и не распространяются по всему дому. Чтобы система работала эффективно, необходимо обеспечить зазоры между дверями и полом. Такую систему можно улучшить, встроив центральный кондиционер. Летом он будет охлаждать воздух, поступающий во все комнаты, а зимой согревать его.

Но для монтажа центрального кондиционера необходимо прокладывать довольно толстые трубы. Да и цена подобной системы вентиляции одноэтажного частного дома высока. Воздух, идущий во все помещения, будет одинаковой температуры.

Вентиляция в двухэтажном частном доме

Главной задачей владельцев двухэтажных домов, как правило, является обеспечение обмена воздуха в санузлах и кухнях, расположенных иногда на разных этажах. Важен при установке вентиляции двухэтажных домов и минимальный уровень шума. Согласно требованиям, за один час воздух в помещениях такого назначения должен поменяться десять раз. Оптимальной является приточно-вытяжная естественная система вентиляции двухэтажных домов с рекуператором. Рекуператор помогает сохранить тепло в доме, обогревая поступающий в дом воздух.

Качественная вентиляция двухэтажного дома требует оборудования более мощного, нежели одноэтажного. Так, центральная вентиляционная установка должна обладать мощностью не менее 400 кубометров в час.

Чем больше площадь дома, тем мощнее нужны вентиляторы, ведь каждый метр воздуховодов снижает тягу и увеличивает сопротивление воздушным массам.

Удобны в эксплуатации децентрализованные рекуператоры. Их устанавливают в помещение, которое следует проветривать, а система воздуховодов не нужна. Эффект от работы такой системы вентиляции двухэтажного дома заметен не только в той комнате, где установлен рекуператор, но и в смежной.

Устройство вентиляции дома напрямую зависит от того, какую систему примените у себя. Естественная (статическая) вентиляция одноэтажного дома основана на установке в помещениях вентиляционных решеток, которые не имеют механических подвижных частей. Даже если такая система оказывается менее результативна, чем простое механическое проветривание, то ее вполне довольно хватит для нормальной циркуляции воздуха.

В небольшом доме простое устройство вентиляции делают по принципу помещение за помещением . Принцип работы заключается в том, что циркуляция воздуха происходит за счет разницы в давлениях. Таким образом, необходимо иметь две решетки нижнюю, до 0,5 метров от пола и верхнюю, не менее 1,8 метров от пола. Одно единственное отверстие, функционирующее на вход и выход одновременно, обеспечит лишь элементарное проветривание. Чтобы получить подходящее движение воздуха, вентиляционные решетки, как правило, должны быть расположены на противоположных стенах. При этом имея одинаковую площадь, для пропуска воздушных потоков. Если вместо верхней решетки установить вытяжную трубу, выходящую на кровлю, то этот способ, бесспорно будет лучше.

Устройство этой системы предполагает, чтобы все помещения имели стену, которая выходит на внешнюю сторону дома. иначе в глухих помещениях воздухообмен происходить не будет.

Для установки вентиляционной решетки сверлится (пробивается) внешняя стена. В отверстие закладывается труба металлическая или пластиковая поливинилхлоридная ПВХ, а потом прикрепляются обе сетки. Схема установки (Рис 1)

Устройство естественной вентиляции

Устройство естественной вентиляции в домах имеющие вентиляционные каналы. решетки устанавливают так, чтобы циркуляция воздуха шла по всем помещениям дома. Схема устройства естественной вентиляции на (Рис 2).

Помещения с поступающим воздухом называются сухими (гостиная, столовая, спальня и т. д.). А из тех, откуда воздух выходит — влажные (кухня, ванная комната, туалет). Применив такую схему, можно избавиться от неприятных запахов и излишней влаги. По схеме, воздух поступает в дом сухим и потом удаляется наружу влажным.

Решетки для притока воздуха преимущественно располагаются в верхних частях окон, а вытяжные на потолке или в стенах с непосредственным выводом на крышу. Циркуляция воздуха из одного помещения дома в другое осуществляется перекройкой (обрезкой) нижней части двери. Воздушный зазор, как правило, должен составлять не менее 15 мм (Фото 1). В случае уменьшения зазора, как последствие укладки плитки, паркета или смене коврового покрытия, может привести к повторной перекройки, иначе нарушается схема воздухообмена. Другой вариант, не имеющий выше перечисленных проблем, установка дверных решеток (Фото 2).

Воздухозаборники (решетки для притока) иногда устанавливаются в верхних частях деревянных окон, что позволяет значительно облегчить их монтаж, чем сверление стены. Авторегулирующая конструкция воздухозаборника позволяет пропускать точно дозированный воздушный поток. Пластиковые окна с климат — контролем уже снабжены данным приспособлением.

Устройство принудительной вентиляции

Устройство принудительной вентиляции различается по двум категориям: локальная, предназначена для только одного помещения и управляемая, которая дает возможность вентилировать весь дом. Для постоянной работы локальной вентиляции используют достаточно надежные, с пониженным шумом работы и небольшим энергопотреблением вентиляторы. Обычно вытяжные вентиляторы в домах устанавливают непосредственно на входных отверстиях каналов естественной вентиляции. Основная причина установки: не достаточная эффективность естественной вытяжки или кратковременное удаления загрязненного воздуха из кухни, ванной, душевой или туалета. Так же есть место установки устройства вентилятора непосредственно на горизонтальный канал (Рис 1), вместо внутренней решетки.

Принудительная управляемая система всегда функционирует за счет центрального вентилятора, который устанавливается, как правило, где-то в чердачном помещении. Он соединяется с отверстиями забора воздуха жесткими или гибкими трубами, а удаление (вытяжная вентиляция) происходит через канал выходящий на крышу. Входные приточные отверстия, как и в системе естественной вентиляции, находятся в сухих помещениях, а заборные вытяжные — во влажных. Простая схема устройства принудительной вентиляции на (Рис 3). 1. вентиляционные решетки на окнах для притока воздуха; 2. заборные отверстия для оттока (вытяжки) воздуха; 3. трубопроводы; 4. система управляемой механической вентиляции;

5. выходное устройство на кровле.

Хорошо продуманное и смонтированное устройство вентиляции обеспечит комфортные условия проживания и сохранность дома.

Вентиляция канализации в доме

Вентиляция канализации предназначена, прежде всего, для того, чтобы вовремя устранять неприятные запахи и различные вредные вещества. Вентиляция осуществляется за счёт труб, которые объединены со всей канализационной системой. Эти трубы обеспечивают приток свежего воздуха, благодаря чему система получает необходимое давление, а стоки бытового назначения очищаются практически без шума.

Чтобы избежать появления неприятных запахов, которые возникают в процессе эксплуатации системы канализации, о системе вентиляции следует позаботиться заблаговременно.

Для чего нужна вентиляция канализации в доме

Основное предназначение канализационной системы заключается в принятии стоков от различных санитарных устройств и бытовых приборов (душевая кабина, ванная, унитаз и умывальник), использующих воду.

Неприятные запахи в канализационных трубах появляются за счёт биологических процессов, которые происходят в сточных водах, поэтому обеспечение препятствия на пути их возможного попадания внутрь помещения является обязательным условием комфортного проживания. Вентиляция как раз и выступает в качестве этого препятствия.

Эффективная вентиляция канализации в частном доме

Самым удобным способом обустройства вентиляции является вывод вентиляционных отводов через крышу. Такие схемы считаются наиболее приемлемыми в тех случаях, когда речь заходит об одноэтажных частных домах. Стояк канализации необходимо вывести примерно на 0,5 метра выше уровня кровли. Такую же схему вентиляции можно применять и при строительстве канализационной системы частных домов высотой до 4 этажей.

Схема устройства простой системы вентиляции канализации одноэтажного частного дома

Альтернативным вариантом может стать использование системы воздушных клапанов, которые будут обеспечивать поступление свежего воздуха в канализационную систему, а также создают надёжное препятствие для проникновения неприятных запахов из канализации внутрь помещения.

На этом видео можете посмотреть, как правильно установить в своём доме воздушные вентиляционные клапаны

Если в жилище была установлена автономная система канализации, то желательно обустройство септика или выгребной ямы .

Схема вентиляции и устройства септиков на участке рядом с домом

Вентиляционный патрубок при этом вставляют в крышку канализационного накопителя таким способом, чтобы его нижний край находился примерно на 20см выше, чем граница наполнения используемого резервуара.

Установка вентиляционного патрубка на септике

Устройство канализационных (фановых) труб

Установка канализационных труб наиболее целесообразной будет в следующих ситуациях:

• В коммуникационные конструкции дома включены канализационные стояки, диаметр которых достигает 5 см.
• Здание включает в себя два или более этажей, оснащенных водопроводными и канализационными системами.

Начиная монтаж вентиляции канализационной системы, следует помнить о ряде некоторых правил.

• Диаметр канализационной трубы должен подходить к диаметру стояка, так как эта труба, по сути, является его продолжением.
• Наружная часть вентиляционной системы должна располагаться в таком месте, откуда неприятные запахи из канализации будут с лёгкостью уноситься ветром.

Система устройства вентиляции канализации с помощью фановых труб

Фановая труба, как правило, изготовляется из той же канализационной трубы, что и стояк. Вентиляционную трубу выводят наружу за счёт использования специального канала, конструкция которого была предусмотрена ещё в процессе проектирования дома. Если по ряду определённых причин установка фановой трубы не была предусмотрена, то её монтаж осуществляют с использованием горизонтального вывода в стену.

Учитывая то, что слив во многих канализационных системах является весьма незначительным, септик пропускает запах крайне редко. Эту проблему можно решить при помощи внутренней и внешней изоляции ещё в процессе строительства здания. В этом случае внутреннюю сторону изолируют с применением битума или рубероида, а внешнюю обкладывают слоем глины толщиной порядка 35 см.

Одним из самых распространенных способов обустройства наружной вентиляции является применение канализационных труб из ПВХ:

• Широкую трубу, диаметр которой составляет 10-15 см, устанавливают в крышке септика таким образом, чтобы вероятность попадания в неё воды была полностью исключена.
• Верхнюю трубку, диаметр которой в два раза меньше, вставляют в широкую заготовку.

Такая простая система вентиляции в септике позволяет своевременно избавляться от различных неприятных запахов.

Если система вентиляции частной канализации является для вас слишком дорогим удовольствием, то можно воспользоваться альтернативным вариантом – самостоятельно изготовленным и установленным вентиляционным клапаном. Он обладает вполне простой конструкцией, что позволяет при его изготовлении использовать подручные средства.

Самое главное достоинство воздушного клапана заключается в возможности остановки движения горячего воздуха в септике, за счёт чего в полости и трубах исключено появление изморози.

Вентиляцию канализации при помощи клапана можно сделать своими руками, для этого достаточно изготовить конструкцию следующего типа:

• Для начала потребуется пружина небольших размеров (можно взять из шариковой ручки), под толщину которой подбирается саморез длиной 4,5 см.
• Из толстого куска пластика вырезают круг диаметром 5 см. В середине этого круга делается отверстие под саморез, при этом пружина должна упираться в пластик.
• Затем требуется вырезать такой же круг из плотного поролона, но с диаметром уже 6 см. В его середине проделывается такое же отверстие, как и в предыдущем случае. Эти круги необходимо склеить крепким клеем.
• В завершении в верхней крышке тройника проделывают три отверстия. Они должны располагаться на углах равностороннего треугольника, в котором каждая из точек удалена от центра окружности на 2,5 см. В центр верхней крышки вкручивают заранее подготовленную конструкцию.

Схема устройства простого воздушного клапана

Затем в подготовленный клапан как можно сильнее дуют, чтобы проверить его работоспособность. Если он был изготовлен правильно, то воздух будет выходить из отверстия без каких либо затруднений.

Источники: http://strojdvor.ru/ventilyaciya/ventilyaciya-v-dome/sistemy-i-sxemy-ventilyacii-odnoetazhnyx-i-dvuxetazhnyx-chastnyx-domov/, http://sewerage-house.ru/ustroystvo-ventilyatsii-doma/, http://proekt-sam.ru/proektsistem/ventilyaciya-kanalizacii-v-dome.html

Поделитесь своим мнением

Секреты правильного обустройства вентиляции в двухэтажном частном доме: советы мастеров

От автора: здравствуйте, дорогие друзья! Давно известно, что правильно обустроенная вентиляционная система — это залог комфортной и здоровой жизни. Ведь микроклимат имеет огромное значение. Именно поэтому сегодня речь пойдет о том, как обустраивается вентиляция в двухэтажном частном доме.

Строго говоря, схема устройства системы не слишком меняется в зависимости от количества этажей. Разница лишь в том, что при применении принудительной вентиляции необходимо использовать более мощное оборудование для двухэтажного коттеджа, чем для одноэтажного. Связано это, в первую очередь, с объемом воздуха, имеющегося в доме.

В целом же, методы не слишком отличаются. И уж точно для дома любой этажности необходимо одинаково грамотно подходить к вопросу обустройства вентиляции. Как ни странно, среди некоторых владельцев загородных жилищ бытует мнение, что частные сооружения вовсе не нуждаются в специально устроенной системе воздухообмена. Особенно часто подобные сомнения возникают в том случае, если дом построен из «дышащих» материалов — например, из дерева.

Но давайте оценим общую картину объективно. Подумайте, ведь вы вряд ли оставите возведенные стены голыми. На них наверняка будет размещен утеплительный слой, а затем и финишная отделка, придающая зданию красивый и эстетичный вид. Все эти дополнения однозначно закроют доступ свежему воздуху, который в противном случае мог бы пройти сквозь стены.

Даже если вы собираете строить дом из дерева, которое не требует финишной отделки, учтите, что современный брус обладает совершенно иными качествами, чем древесина, которая использовалась в старые добрые времена. Сейчас материал пропитывается различными составами, призванными защитить его от вредного воздействия внешней среды. Кроме того, брус часто бывает клееным. Все эти вещества намертво закупоривают поры, так что возможности для воздухообмена просто не остается.

Также не забудьте и про стеклопакеты, повсеместно устанавливаемые на окна. Раньше в этом качестве выступали обычные деревянные рамы со стеклами. Они имели в своей конструкции замечательные щели, сквозь которые свежий воздух успешно циркулировал по направлению в дом и обратно.

В общем, аргументов в пользу обустройства вентиляционной системы очень много. Давайте наконец приступим к рассмотрению того, какими методами можно это организовать.

Типа вентиляции

Прежде всего, стоит разобраться в двух разновидностях воздухообмена. Он может быть естественным или принудительным. Каждому варианту присущи определенные преимущества и недостатки, так что давайте рассмотрим их поподробнее.

Естественный воздухообмен

Естественной называется вентиляция, которая не требует установки какого-либо оборудования, предназначенного для стимуляции движения воздуха. Проще говоря, воздушные массы ведут вполне самостоятельную жизнь. Для вывода отработанного воздуха предусмотрены вентиляционные шахты — проще говоря, прорубленные в потолке и стене каналы, выходящие на крышу.

Воздух, побывавший в доме, становится теплым. Как известно всем из школьных уроков физики, в этом случае он начинает подниматься вверх. На это и рассчитаны вентиляционные каналы, вход в которые размещен в верхней части помещения. Воздушные массы доходят до них естественным путем, а далее следуют по шахте вверх, выходя из трубы на улицу.

С этим все ясно. Но как известно, количество ушедшего из дома воздуха должно как-то восполняться. И вот тут подстерегает проблема. Выше уже было подробно рассказано о том, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую враг, может быть, и проникнет, а вот свежий воздух — точно нет.

Проблему можно решить двумя способами:

• проветривание. Как это делается, все, казалось бы, знают — если в доме стало душно, нужно открыть окно. На самом деле, когда наступает духота, ваш мозг уже начал уставать и испытывать кислородное голодание. Допускать этого не следует, поскольку часто повторяющиеся подобные ситуации могут серьезно навредить здоровью. Например, это чревато мигренями — довольно неприятными состояниями, от которых сложно избавиться. Так вот, чтобы не доводить себя до кислородных голоданий, вам нужно делать проветривание не по факту наступления духоты, а с определенной периодичностью — каждые три часа. Продолжительность процедуры составляет 15 минут. Проблема в том, что далеко не в каждой семье есть человек, который согласится сидеть дома целыми днями, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться в жилище с застоявшимся воздухом;
• использование приточного клапана. Это простейшее оборудование является прекрасной альтернативой проветриванию. Приточный клапан устанавливается либо в окно, либо в стену. Состоит он, по сути, из воздуховода, по которому и циркулируют воздушные массы. Оборудование сделано таким образом, что его установка никак не влияет на возникновение сквозняков или изменение температуры в жилище. Таким образом, отпадает необходимость постоянно открывать окно — через приточный клапан свежесть и кислород поступают непрерывно.

Но даже применение приточного клапана не способно решить главную проблему естественной вентиляции. Речь идет о низкой интенсивности воздухообмена. Дело в том, что он, независимо от метода поступления свежего воздуха, зависит от некоторых внешних факторов. В первую очередь, от температуры воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что же тогда происходит летом, когда на улице и в помещении одинаково жарко? Да ничего. Воздухообмена просто нет, или же он есть, но на таком уровне, что толку никакого.

В принципе, для маленьких домов естественная вентиляция может более-менее подойти — там небольшой объем воздуха, смена которого занимает не так уж много времени. Но поскольку сегодня речь идет о двухэтажных сооружениях, этот вариант отметаем сразу по описанным выше причинам.

Принудительный воздухообмен

А вот этот способ — тот самый, который подходит для рассмотрения в качестве применения в частном доме любой этажности. В данном случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахту, либо на крышу, либо в одно из нежилых помещений — например, на мансардный этаж. Также бывают отдельно стоящие устройства, о которых будет рассказано чуть ниже.

Варианты принудительной вентиляции

Обустройство принудительной системы воздухообмена — достаточно широкая тема, поэтому необходимо рассматривать ее как можно подробнее. Начать следует с того, что данный метод делится на три разновидности: приточную, вытяжную и приточно-вытяжную вентиляцию.

Приточное оборудование

Приточное вентиляционное оборудование отвечает за нагнетание свежего воздуха в дом. При этом отработанный выходит естественным путем через все те же вытяжные шахты. Этот принцип основан на разности в плотности холодного и теплого воздуха.

Первый, попадая в помещение, обладает более плотной структурой из-за своей температуры, он более тяжел и располагается сначала в районе пола. За счет этих своих свойств он выталкивает уже нагревшиеся отработанные воздушные массы. Те поднимаются вверх и выходят наружу по вентиляционным каналам.

Далее процесс повторяется. Холодный воздух заходит, старый выходит. Вообще, естественная вентиляция работает по такому же принципу. Но принудительная отличается высокой скоростью нагнетания, благодаря чему интенсивность воздухообмена резко возрастает.

Для оборудования такой системы есть два самых популярных типа устройств:

• приточные клапаны. Да, о них уже было сказано в разговоре про естественный воздухообмен. Но в данном случае эти устройства имеют в составе своей конструкции еще и вентилятор, который отвечает за нагнетание воздуха в помещение. Несмотря на это, прибор все же остается довольно простым. Внутри стены прокладывается воздуховод, в который и устанавливается вентилятор. Со стороны помещения конструкция закрывается крышкой, а снаружи здания — защитной решеткой, предназначение которой заключается в создании барьера на пути осадков, мусора, мелких грызунов и различной живности, которой совершенно нечего делать в порядочном доме. Монтаж приточного клапана осуществляется очень просто: достаточно пробурить стену с помощью перфоратора, затем очистить отверстие, разместить в нем воздуховод и собрать всю конструкцию;
• бризер. По сути, это тот же приточный клапан, но с расширенной функциональностью. Здесь тоже имеется воздуховод, вентилятор и защитные решетки. Но в комплекте к ним идут еще и некоторые «фишки», которые отвечают за комфорт проживающих в доме людей. Например, к таковым относятся датчики температуры и уровня влажности, с помощью которых оборудование может автоматически запускаться при необходимости. Кроме того, во многие бризеры встроен небольшой конвектор, который подогревает поступающий в дом воздух в текущем режиме. Таким образом, уровень температуры в помещении никак не меняется — это и комфортно, и позволяет сэкономить на ресурсах отопления.

Вытяжное оборудование

Другим вариантом обустройства принудительной вентиляционной системы является использование вытяжного оборудования. Оно устанавливается, как правило, в местах с повышенной необходимостью выведения воздуха. Это, конечно, санитарный узел и кухонное помещение.

В первом случае необходимость обусловлена, в основном, высоким уровнем влажности. Если с ним никак не бороться, то со временем это приведет к порче отделочных материалов, а также к образованию плесени, что несет прямой вред здоровью.

Кухня тоже нуждается в выведении воздуха по вполне понятным причинам: это и жир, и повышенная влажность, и не всегда приятные запахи. Причем иногда бывает так, что пища подгорела, и необходимо избавиться от этих ароматов с максимально возможной скоростью.

Для таких случаев устанавливается кухонная вытяжка — оборудование, которое располагается над плитой и подсоединяется к вентиляционной шахте. Внутри устройства расположен вентилятор, который отвечает за втягивание и дальнейший вывод воздушных масс вместе с запахами и влажностью.

В ванной комнате и туалете роль вытяжного оборудования выполняет также вентилятор, который устанавливается на входе в вентиляционный канал и закрывается защитной решеткой. Он помогает довольно быстро нормализовать в помещении уровень влажности.

Недостатком вытяжной принудительной вентиляционной системы является все тот же скромный объем прибывающего свежего воздуха. Об этом сегодня не раз уже говорилось, так что повторяться не будем. Но проблема от этого никуда не денется. Особенно это касается двухэтажных домов, в которых объем воздуха довольно велик. Он просто не будет успевать восполняться. Поэтому для данного случая стоит рассмотреть третий метод обустройства вентиляционной системы.

Приточно-вытяжное оборудование

Из названия ясно, что устанавливаемые в рамках такой системы устройства отвечают как за приток, так и за отвод воздуха. Чаще всего это достигается с помощью комбинирования различных приборов. Например, в качестве приточного оборудования можно установить бризеры, а на кухне и в ванной разместить вытяжные устройства.

Такой подход решает сразу две проблемы. Во-первых, достигается необходимая интенсивность воздухообмена. Во-вторых, вы можете полностью контролировать объем как приходящих, так и уходящих воздушных масс.

Кроме того, есть и специальные устройства двойного действия — приточно-вытяжные. Как правило, они оборудованы рекуператорами. Этот элемент предназначен для того, чтобы удерживать тепловую энергию из переработанного воздуха и отдавать его свежему в процессе прибытия последнего.

Согласитесь, что такая экономия на отоплении в большом доме весьма кстати. Вы одним выстрелом убьете двух зайцев: и здоровый микроклимат обретете, и температурный режим в помещении никак не нарушите.

Конечно, приточно-вытяжная вентиляция обходится на порядок дороже прочих систем. Во-первых, само оборудование стоит немало. Во-вторых, все приборы подключаются к электросети и в процессе работы потребляют некоторое количество электроэнергии.

Последний фактор, кстати, является основным недостатком принудительной вентиляции вне зависимости от того, какой именно ее тип используется. Зависимость от электроэнергии приводит к тому, что в случае ее отключения все оборудование просто встанет.

Так что рекомендуется заранее озадачиться приобретением и установкой резервного генератора. Он пригодится вам для поддержания работоспособности не только вентиляционной, но и отопительной системы в случае форс-мажора.

Что касается монтажа оборудования для принудительной вентиляции, он не так уж сложен. Вы можете прочитать о том, как правильно сделать установку своими руками, в статьях на нашем сайте, посвященных данной теме. После получения необходимой информации вы прекрасно справитесь. Успехов!

Вентиляция в частном доме своими руками: схема и устройство

Важность воздухообмена в жилых помещениях не оставляет сомнений. Качественная вентиляция – залог сохранения здоровья семьи. Но к вентиляции предъявляются требования не только в отношении человека. Ее задача, как одной из основных инженерных систем, поддерживая нормальный микроклимат, не допускать постепенное разрушение конструктивных элементов строения. Плесень, повышенная влажность, «плачущие» окна, испарения отрицательно сказываются не только на здоровье человека, но и на вещах, предметах, находящихся в доме.

Особенности вентиляции в частном доме

Перед вентиляционной системой современного частного домостроения стоят совершенно иные задачи, нежели в домах, строившихся в конце прошлого столетия. Так, например, удобства были «во дворе», приготовление еды – в летней кухне, погреб и гараж – отдельно стоящие помещения, белье сушили на улице. Сам дом – одноэтажный, его метраж колебался в пределах 60-100 кв. м, с мелкозаглубленным фундаментом. Для строительства использовались кирпич, цемент, песок, глина, дерево и шифер. Отапливали дома, в основном, печью. Дымоход заменял вытяжку. Деревянные оконные рамы и двери, естественным образом, способствовали поступлению воздуха.

Факторы, препятствующие правильной вентиляции в частных домах современной постройки:

• Дома представляют собой комфортный жилой комплекс, в котором жилая зона соседствует с кухней, санитарными комнатами, иногда – бассейном, спортзалом, часто – с гаражом (источником токсичных веществ).
• Печи исчезли, а вместе с ними и основной вентиляционный вытяжной канал.
• Сушка белья в доме привела к интенсивным испарениям.
• Используются герметичные конструкции и материалы: металлопластиковые окна, двери с уплотнителями, монтажная пена, герметики, клеи, внешние и внутренние отделочные материалы.
• Отказ от не отапливаемого чердачного помещения в пользу мансардного этажа.
• Форма крыши без конька – плоская.
• Заглубление фундамента на глубину промерзания грунта, что увеличило накопление вредного газа радона в конструкциях дома.
• Увеличение этажности привело к нарушению правильной циркуляции воздуха.

Учитывая все эти факторы, правильная вентиляция должна минимизировать их отрицательное воздействие. Для каждого загородного дома строится своя система, соотносящаяся с желаниями потребителя, его финансовыми возможностями.

Виды вентиляционных систем

Схемы вентиляции в частном доме имеют три варианта обустройства:

1. Естественная – потоки свежего воздуха поступают в помещение через щели, окна, двери. Насыщенные углекислым газом – выходят через вентиляционные отверстия в санитарных комнатах (туалете, ванной) и на кухне.
2. Принудительная – все процессы воздухообмена выполняет специализированное оборудование.
3. Смешанная – одно из естественных направлений воздуха (приток или забор) заменяют механическим.

Естественная вентиляция основана на разнице температур и давления на улице и в помещении. Отсюда и недостаток – стабильная работа возможна в холодное время года и тогда, когда температура внутри здания выше наружной. Кроме того, для ее функционирования воздух должен постоянно и беспрепятственно поступать и отводиться.

Принудительная вентиляция в частном доме подразделяется на: наборную, в составе – отдельные компоненты и моноблочную, у которой все элементы конструктивно собраны в один блок. Недостатками считается высокая цена, сложности монтажа, для наборной – необходимость расчетов, громоздкость.

Оборудование для вентиляции в частном доме разное для каждого вида. Так, естественная вентиляция оборудуется только венткоробами и трубами.

Для принудительной вентиляции применяют:

• вентиляторы;
• фильтры;
• ионизаторы;
• электронагреватели воздуха;
• осушители;
• рекуператоры.

Приточная вентиляция в доме побуждается такими устройствами:

• стеновым клапаном;
• клапаном инфильтрации;
• приточной установкой.

Для работы вытяжной, в основном, используют вентиляторы с разными конструктивными решениями – осевые, канальные. Зачастую, с их помощью удается решить проблему «вялого» забора влажного и отработанного воздуха в ванной и туалетной комнатах.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света.
• Наличие (отсутствие) преобладающего ветра в этой местности.
• Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Важно! Естественная вентиляция не подходит для больших домов. При правильном расположении конструктивных элементов, системы отопления – она идеально подойдет для одноэтажных домов.

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
• В него вставляется труба с утеплителем.
• На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Важно! Так как с помощью принудительной приточной вентиляции существенно увеличиться поступление свежего воздуха – последите, чтобы его забор был своевременным и в требуемых объемах, иначе не избежать сквозняков. В связи с этим, не стоит устанавливать в спальне или детской комнате. Оптимально – кухня, столовая.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

• воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
• очищается от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее, по воздухопроводу, поступает во все помещения дома;
• отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
• отдает свое тепло входящему холодному воздуху;
• из рекуператора, по вытяжной трубе – в атмосферу.

Вентиляция в частном доме своими руками: некоторые особенности

Доставка воздушных потоков во все комнаты и отвод их в атмосферу осуществляется воздухопроводной сетью. Ее составляющие: воздуховоды, переходники, повороты, тройники. Характерные особенности: площадь сечения; форма; жесткость (жесткие, гибкие, полугибкие). Обязательна регулировка интенсивности потока. При превышении допустимых значений – создается сильный шум. Материал изготовления воздухопроводной сети – оцинкованная сталь или пластик.

Изоляционный материал подбирается по желанию, но не менее 10 мм толщиной. Изоляции подвергают трубу притока от наружной решетки до секции подогрева (рекуператора), вытяжку – на чердаке. В качестве датчиков используют термостаты, гидростаты, датчики давления.

Для правильной работы наружной вентиляции в частном доме нужно соблюдать требования. Во-первых, часть вытяжной трубы, проходящую через холодное чердачное помещение необходимо утеплять. Утеплитель выбирают не пропускающий влагу. Во-вторых, выходящая труба должна быть выше уровня конька на 0,5 м. В-третьих, на конец трубы, желательно, монтировать дефлектор. Он улучшит работу всей системы на 15-20% за счет втягивания отработанного воздуха и пропуская его через специальные отверстия. Кроме того, он защитит трубу от попадания снега, дождя, птиц, мусора, а зимой – от обмерзания.

Если вы решили сделать вентиляцию своими руками, помните, что воздуховоды, короба и другие элементы системы – не должны бросаться в глаза. Если система монтируется после отделочных работ, то спрятать их будет практически невозможно. Потому, вентиляцию нужно вкладывать в проектные работы. Монтаж системы требует поведения пусконаладочных работ.

как правильно сделать монтаж вытяжки в коттедже своими руками? Схема устройства системы

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.

Виды

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции. Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена. Именно по таким компонентам проводится обычно расчет в первую очередь, и обеспечиваемую естественной вентиляцией порцию воздуха вычитают из потребности, чтобы определить нужную мощность механических аппаратов. Но недостатком подобной системы является то, что она работает стабильно только в очень жестких рамках. Достаточно измениться погодным условиям, просто поменяться направлению ветра, и эффективность стремится к нулю.

Приточные вентиляционные системы обеспечивают рациональное управление качественными характеристиками воздуха в жилище. Простейший способ обеспечить приток воздушной массы – вентилятор, ставящийся в оконный проем. Недостатком подобного варианта является то, что он хорошо работает только в теплые периоды. Если температура будет очень низкой, это создаст дискомфорт.

Та наружная вентиляция, которую можно увидеть на общественных и производственных зданиях, для частного жилища избыточна. И дело не только в чрезмерной мощности, но и в большой занимаемой площади. Потребуется выполнять работу максимально точно и разрабатывать проект в малейших деталях. Широкое распространение получили моноблочные системы, работающие на приток. Такие системы собираются в пределах единого корпуса, оборудованного шумовой изоляцией.

Персональные системы притока работают только для одного помещения. Большинство таких аппаратов отличаются малой мощностью, не создают сильного шума. Расходы на их приобретение невелики. Отсутствует необходимость использования воздуховодов и привлечения специалистов. Допускается оснащение таких систем рекуператорными блоками, однако эффективность их обеспечена только при положительной температуре воздуха.

Приставная разновидность вентиляционных каналов должна иметь размеры 10х10 либо 15х15 см. Целесообразно применять готовые трубы, а не возводить коммуникации из гипсокартона. Это надежнее и обеспечивает экономию времени при монтаже. Трубы выводятся над крышей, высота подъема определяется местом монтажа. Запрещено использовать вентиляцию, совмещенную с дымоходом; приток и вытяжка для кухни должны быть независимыми друг от друга.

Отдельные вентиляционные каналы ведут в помещения, которые нужны для решения хозяйственных задач. Это гардеробные, прачечные и кладовые комнаты. Нельзя прокладывать такие каналы в несущих стенах. Также нецелесообразно тянуть их и во внешних стенах, там это приведет к непрерывному образованию конденсата. Свои особенности имеет и прокладка вентиляционных трасс для газа. При этом не имеет значения, установлены ли колонки (водонагреватели), отопительные котлы или плиты для кухонь.

Сжигание природного газа неизбежно приводит к сокращению концентрации кислорода в воздухе. Дополнительно это обуславливает увеличение концентрации углекислоты, дымоход все больше засоряется сажей, воздух в комнате стремительно наполняется водой и пылью. И все это опасно не только субъективными неудобствами: возникает угроза для здоровья и даже жизни людей. Так как в частных домах, за исключением крупных коттеджей, не ставятся котлы мощнее 30 кВт, именно из этого уровня и стоит исходить. Естественная приточная вентиляция котельных создается с разметкой канала, запас которого составляет около 1 см.

Диаметры воздушных труб составляют минимум 150 мм. Прокладывать их в проемы надо с незначительным наклоном на улицу. Чтобы закрыть пустующие участки, используют монтажную пену. Вышедшую за контур часть пены надо срезать после затвердения. Исключить засорение пылью в этой схеме не получится, решением проблемы является использование решеток с фильтрами.

Еще одна решетка монтируется на выводе трубы на улицу, чтобы внутрь не проникали мелкие животные и мусор. Вывод должен располагаться минимум в 1 м от котла. Это требование призвано предотвратить воздействие холодного воздуха на работу газового котла. Не стоит полагаться излишне на автоматику: да, она способна компенсировать подобное воздействие, но это только существенно сократит период службы изделия. Естественный формат вентиляции котельных, завися от внешних условий, позволяет экономить электроэнергию.

Смешанные приточно-вытяжные аппараты содержат фильтры, вентиляторы и калориферы. В котельных они обеспечивают полноценный микроклимат. Учитывая возможности современных автоматизированных котлов, подобные системы помогают сократить расход топлива и стабилизировать работу отопительных средств. В котельных могут использоваться канальные либо бесканальные системы подачи воздуха. В первом случае потоки его собираются воедино, а затем сбрасываются наружу естественно либо принудительно.

Для перемещения воздуха, который создается газовым оборудованием, чаще всего применяются прямоугольные каналы на основе оцинкованной стали. Подобные системы монтируются легко и просто. В комплекте неизменно поставляются необходимые детали. Отсутствует почти всегда потребность во вспомогательных фитингах. Так как величина и масса воздуховодов невелики, создать их можно и собственными руками.

Требования по нормативам и правила проектирования

Согласно нормативным требованиям, все технические решения в зданиях и сооружениях должны быть ориентированы на обеспечение и поддержание микроклимата, соответствующего указаниям ГОСТ 30494. Также следует руководствоваться указаниями, содержащимися в санитарных правилах 2002 года. Даже аварийная вентиляция и средства противодымной защиты не могут создавать общий шум сильнее 110 дБ, а импульсный – сильнее 125 дБ. Антикоррозийное прикрытие воздуховодов можно делать легко загорающимися красками, но их толщина не может превышать 0,02 см.

Согласно нормам, действующим в России, принудительно приводить воздух в движение нужно, если метеорологические характеристики местности не обеспечивают требуемых параметров его перемещения. Также это может быть связано с необходимостью очищать поступающие воздушные массы. В обязательном порядке механическая вентиляция создается во всех участках, где естественное проветривание полностью невозможно. Еще один случай, когда без искусственного поощрения не обойтись – это местности, в которых температура воздуха опускается до -40 градусов и менее. В таких ситуациях обязательно еще дополнение перекачивающих систем средствами подогрева.

Согласно СНиП, очищение воздуха от пыли должно производиться до ПДК для конкретного населенного пункта или ниже. Расчет всех систем следует делать так, чтобы температура в помещении не падала ниже 12 градусов. В идеале она должна удерживаться в нормируемых рамках. Нижняя точка детали, принимающей воздух извне, должна располагаться как минимум на 1 м выше стабильного снегового покрова и на 2 м над уровнем грунта. Если же территория может быть подвержена песчаным бурям, подъем должен производиться уже на 3 м. А вот потребность в защите приемников воздуха от пыльцы, листьев, веточек, лепестков и тому подобного определяется индивидуально, по техническому заданию.

Все точки, где транзитные воздуховоды прокладываются через стены, через перегородки полагается уплотнять с использованием несгораемых материалов. Запрещено комбинировать воздуховоды с газопроводами, с электрической проводкой, кабелями связи и канализационными системами. Под запрет также попадает приближение всех этих коммуникаций к трубам и их простое пересечение. Если вентиляционных систем несколько (обычно приточная и вытяжная), то приборы для замера температур и давлений делают едиными для всех контуров.

Согласно действующему ГОСТ, разрешается применять только те способы закрепления распределяющих воздух устройств к воздуховодам либо к капитальным конструкциям зданий, которые предусмотрены в технической документации на изделия.

Материалы и комплектующие

Свои особенности имеет обустройство вентиляции в домах из СИП-панелей. В этом случае, поскольку строения облегчены до предела, обычно используют самые простые вентилирующие комплексы. Исключение составляют дома, высота которых два и более этажа. Даже если дом из таких панелей построен по технологии проветриваемого фасада, все равно понадобится дополнительный поток воздуха. Простейший вариант обеспечения его притока без нарушения климатических свойств помещений – использование особых клапанов.

Их монтируют в основном сразу в каркасы домов. Такие конструкции внешне незаметны и не ухудшают облик построек. Чтобы связать приточные клапаны с каркасом и перекрытиями, можно применять пластмассовые либо асбоцементные трубы. Категорически неприемлемо делать металлические воздуховоды. Они существенно усилят шум и ослабят теплоизоляцию. По мнению профессионалов, асбоцементные плиты как основа для вентиляции СИП-дома куда лучше, чем пластмассовые аналоги.

Механические вентиляционные системы в СИП-домах могут обеспечить одновременно с подкачкой очистку и подогрев воздуха. Проблема в том, что без помощи профессионалов изготовить подобные магистрали бывает довольно тяжело. Только очень подготовленные и умелые люди решат такие задачи успешно. Ключевым звеном оказывается вытяжка, обеспечивающая разрежение воздуха в жилых комнатах. Так как забор воздушных масс производится принудительно, формируется повышенное давление, которое и обеспечивает выход (вытеснение) отработанной части атмосферы на улицу.

Во многих каркасных постройках стараются сделать комбинированные вентилирующие системы. Они помогают поддержать оптимальное движение воздуха при незначительном расходе энергии. На большой коттедж (180-200 кв. м) требуется создавать 6, 7 или 8 вентиляционных каналов. Если же общая площадь жилища меньше или больше, их число тоже требуется менять. Трубы формируют своеобразный коллектор, который оснащается вытягивающим вентилятором.

Лучше использовать не просто механические, а полностью автоматизированные вентиляторы. Их потребуется связать с датчиками влажности, ставящимися в каждом из помещений. Тогда будет обеспечиваться оптимальный температурно-влажностный режим в любой комнате. Применять инфракрасные измерительные приборы не рекомендуется, потому что их стоимость чрезмерно велика. Мощность вентиляторов рассчитывают только профессионалы, потому что сделать это правильно без специальной подготовки не удастся никому.

Для формирования вентиляционных магистралей в частных домах часто используются трубы ПВХ канализационные сечением 11 см. Они почти в 3 раза выгоднее, нежели оцинкованные аналоги, и воздух при движении по ним шумит меньше. Что немаловажно, смонтировать такие конструкции можно относительно легко, а стыки будут иметь высокую степень герметичности. Такие трубы могут быть оснащены фитингами самого разного вида, что дает возможность сделать плавные и резкие развороты трубопроводов под произвольным углом.

Гладкость внутренней стенки практически исключает преграды для перемещения воздушных потоков. А это означает не только минимальную «громкость», но и высокую эффективность проветривания. Купить подобные трубы не составит особого труда в любом городе. Но надо учитывать, что все канализационные трубы – круглого формата; они занимают больше места, чем аналогичные по пропускной способности прямоугольные конструкции. А вот тревога по поводу накопления статического электричества на пластмассовых трубопроводах, как показала практика, не имеет веских оснований.

Что касается выделения токсичных веществ, тут ничего без изучения конкретного образца сказать нельзя. Только по итогам проверки в лаборатории становится ясно, опасен ли определенный тип пластика или нет. Все, что остается потребителю, это ориентироваться на предоставляемые изготовителями и продавцами сертификаты качества. Перед составлением схемы разводки вентиляционных труб требуется учесть естественный или принудительный характер проветривания. Только тогда получится использовать и правильные формулы для вычисления сечений по уровню пропускной способности.

Особого внимания заслуживают дымоходы, вернее, принудительные вытягивающие системы. Хотя они и не пересекаются с вентиляцией, не могут формировать единый контур, все же решаемые задачи довольно близки. Слабость тяги в частном доме плоха не только угрозой отравления дымом и угарным газом, не только копотью и сажей в жилище. Даже незначительное ослабление ее, которое заметить бывает сложно, оборачивается перерасходом топлива, падением эффективности его сжигания и ускоренным остыванием комнат.

Еще один нюанс состоит в том, что нестабильная работа вытяжки грозит пожаром. Если скапливается сажа, однажды она может вспыхнуть так, что не выдержит даже жаропрочный сорт кирпича. Поменяв привычные деревянные окна со щелями на пластиковые, поставив стальные двери, тем самым неизбежно ослабляют тягу. Ведь все конструкции дымоходов рассчитаны еще и на этот канал притока свежего воздуха. Потому придется компенсировать выпадающую мощность естественной вентиляции за счет специальных приемов.

Чтобы справиться с воздействием ветра или с изменением направления движения воздуха, можно использовать флюгеры и флюгарки. Такие элементы, разворачиваясь в направлении потока, блокируют оголовок трубы и сохраняют в нем стабильный режим движения воздуха. При обтекании таких деталей ветер способствует образованию разреженных областей над концом дымохода. В результате получается усиленная тяга без расхода электроэнергии. Чаще всего флюгарки делают из нержавеющих марок стали, толщина листа должна составлять минимум 0,05 см.

Чтобы обеспечить движение вокруг своей оси, флюгарки оснащают закрытыми опорными подшипниками. Дополнительного обслуживания за все время эксплуатации такие устройства не требуют. Если изделие соответствует стандартным нормам, корпус не собирает конденсат и сажу. Единственное, что понадобится от владельцев – бороться с образованием ледяных корок. Кроме того, стоит учесть, что вентиляторы-флюгеры плохо и нестабильно действуют, если ветер очень силен.

Альтернативой им оказываются ротационные турбины. Эти устройства тоже используют энергию атмосферных потоков. Но кручение происходит в одном направлении, вне зависимости от того, куда дует ветер. Шар, собранный по особой системе из «лепестков», предотвращает засорение трубы всевозможной грязью и не дает поселяться птицам, насекомым. Однако, когда ветра нет вовсе, это дорогостоящее изделие оказывается почти бесполезно.

Не зависит от погоды вентилятор-дымосос. Он в корне отличается от каминного вентилирующего устройства, призванного форсировать тягу. Основой аппарата выступает электромотор, рассчитанный на питание в обычной домашней электросети. Использовать вентилятор-дымосос нужно, если требуется создать усиленную тягу в дымовом канале для малого камина. Качественные конструкции обеспечивают нормальное проветривание очага даже при нагреве дымоходного канала до 600 градусов.

Как правильно сделать своими руками?

Приступать к монтажу вентиляционных коммуникаций в частном доме можно только после того, как будет составлена схема по всем правилам. Но и сама схема может составляться лишь на основе точных сведений и оценок:

• требуемых параметров воздухообмена;

• создаваемого микроклимата;

• нормативов по установке проветривающего оборудования;

• особенностей и режимов его использования.

Российские стандарты предусматривают, что на 1 кв. м закрытых помещений требуется подавать 3 куб. м воздуха за 60 минут. Но при этом нельзя забывать и о «человеческих» нормах – по 30 куб. м на жильца. Все это стоит помнить, когда придет время рассчитывать сечения и внутренние диаметры каналов, их протяженность и скорость перемещения воздуха. Если кухня оснащена электрической плитой, туда нужно подавать 60 куб. м воздуха, а если газовой – еще на 50% больше. Когда есть возможность, стоит составить техническое задание и поручить проработку проекта квалифицированным специалистам.

Как и в других технических системах, надо стремиться к сокращению количества установленных деталей. Важно продумать такие моменты, как:

• возможность ремонтировать и настраивать все своими руками;

• наличие резервных узлов;

• простота в управлении;

• надежность в самых разных условиях;

• гармоничное вписывание вентиляционного комплекса в интерьер;

• экономичность при монтаже и использовании.

Все продольные швы на воздуховодах и других элементах обязаны смотреть кверху. Каждое крепление затягивают до упора, чтобы болты уже не удавалось прокрутить сильнее. Ставить отдельные части коммуникаций на отведенные для них крепления можно только после установки. При отборе и использовании крепежа обращают внимание на массу воздуховодов. Нагрузка от них не должна доставаться аппаратам.

В обязательном порядке все крепежи оснащаются средствами, сдерживающими распространение вибрации. Радиальные вентиляторы полагается ставить на жесткие опоры и прикреплять анкерными болтами. Фильтрующие блоки надо натягивать ровно, чтобы они не провисали. Запрещается неплотная установка электромоторов (при которой они плохо подогнаны к вентиляторам). Рекомендуется проверять, свободно ли происходит вращение вентиляторных лопастей.

Все отверстия, используемые для прохода воздуха, перекрываются защитными решетками с величиной ячеек не более 70 мм. Обязательным требованием является также сокращение до минимума числа изгибов и разворотов, а также пересечений и дублирующихся участков. Последовательность монтажных работ в любом случае такова:

• разметка позиций для использования крепежей;

• сборка удерживающих конструкций;

• подготовка воздуховодов и получение комплектующих;

• формирование единичных секций вентиляционной системы;

• слияние их в монолитный комплекс с закреплением в соответствии с планами и схемами, отвечающими нормативным требованиям.

В жилых постройках, в отличие от производственных объектов, вентиляционные каналы чаще всего укрывают от внешнего обзора при помощи отделочных элементов. Подбор вентиляционной системы для частного дома определяется такими соображениями, как:

• строительные материалы здания и его перекрытий;

• общая площадь;

• интенсивность использования жилища;

• количество жильцов;

• экологическая и санитарная характеристика уличного воздуха;

• климатический режим местности;

• роза ветров;

• особенности загрязняющих факторов домашней среды;

• экономическая целесообразность применения тех или иных решений;

• обеспечение комфорта и безопасной в санитарном отношении внутренней среды;

• минимизация пожарных рисков и шума;

• отсутствие негативных воздействий на соседние дома и участки, на окружающую среду.

В частных домах можно применять как принудительную, так и естественную систему. Второй вариант предпочтителен для построек из кирпича, дерева и керамзитобетонных блоков. Если жилище оборудуется балконом или лоджией, эти помещения требуется оснащать устройствами для микропроветривания. Но гораздо чаще применяются вытяжки, обеспечивающие отвод конденсата. Приточно-вытяжные приспособления надо применять в помещениях, которые не имеют окон.

Принудительный приточно-вытяжной тип вентиляции рекомендован для проветривания встроенных гаражей и домашних котельных. В смешанной системе за приток отвечает конвектор, дополнительными функциями которого становятся подогрев, фильтрация и дезинфекция поступающего воздуха. Для борьбы с вредными микроорганизмами широко применяются излучатели ультрафиолета.

Исключить переохлаждение обслуживаемого помещения зимой помогает использование рекуператоров.

Поэтапный монтаж подразумевает установку:

• системы фильтров;

• калорифера;

• вентилятора;

• рекуператора;

• кондиционирующие системы.

Если какой-то блок нет необходимости ставить, его просто пропускают. Но общий порядок менять не надо. Кондиционирующие аппараты ставят в последнюю очередь, перед самым отверстием для сброса. Бытовые вентилирующие каналы, пропускаемые через необогреваемые крыши, надо прикрывать тепловой изоляцией. Когда планируется комбинировать приток и отток, надо заботиться о монтаже вытягивающих вентиляторов. Электрические магистрали прокладывают в последнюю очередь, непосредственно перед их подключением; обязательно следует их заземлять.

Когда вентилирующие системы разделены на секции, сети для каждой из них собирают отдельно. Предпусковые тесты всех блоков надо проводить в обязательном порядке.

Бурить вводы и выводы полагается с малым уклоном в направлении улицы. Это важно для полноценного оттока конденсата. Диаметр отверстия – минимум 120-130 мм.

Стеновые клапаны целесообразно ставить в промежутке от подоконника до отопительного радиатора. В стене нужно штробить проход, сечение которого колеблется от 50 до 60 мм. В отверстие и заходит труба. Потом надо закрепить наружный и внутренний распределители. Последующая очистка клапана должна производиться раз в 6 месяцев или даже чаще.

Средства, активизирующие вытяжку воздуха в частном доме, ставят преимущественно в кухнях (над плитами) и в ванных комнатах. Потребление тока подобными системами невелико, удается питать их электричеством, снимаемым с регуляторов работы лампочек. Исключить смешивание, взаимное перекрытие потоков, устремляющихся из туалетов и ванн можно за счет возвратного клапана. Воздух легко может пройти сквозь него, однако обратное движение невозможно. Малые модификации закрепляют на:

Выбирая изделие, надо смотреть не только на соответствие проекту. Очень важный момент для качественной работы клапана – изоляция от воды. Эксперты отмечают, что бесшумные системы расходуют больше электричества при эксплуатации. Опыт применения различных версий позволил сделать вывод, что корпус из акрила и полиизопропилена отличается повышенной крепостью. Вывод через стену – не единственный способ обеспечения воздушного притока, есть еще возможность установки изделий (или подготовки проходов) в оконных блоках или обособленно.

Открыв раму, срезают с нее внизу наружный уплотнитель, длина которого не превышает 50 мм. Удаленную часть материала оставляют храниться, потому что внезапно может потребоваться ее вернуть. Аналогичную часть внутреннего уплотнителя срезают наверху. Принцип исключительно прост:

• уличный воздух проходит в нижний канал;

• пройдя сквозь внутреннюю полость рамы, поток подогревается;

• улучшенная порция воздуха сверху выбрасывается в комнату.

Но такая мера, при всей своей простоте и легкости исполнения, приемлема только в южных регионах. Везде, где могут произойти сильные морозы, внешнее отверстие обледенеет и перестанет работать. Кроме того, нет возможности отфильтровать или усиленно подогреть воздух. Клапаны совершеннее в этом плане, но у них есть свои недостатки:

• многие стены получится пробить только особыми инструментами;

• сверление будет сопровождаться выбросом массы мелкой пыли;

• оценка качества теплозащиты деревянной или каменной стены в пробуренном месте возможна только зимой – когда устранить недостатки оперативно уже почти нельзя;

• подогрев, фильтрация, сушка и увлажнение воздуха возможны только с использованием электрических систем.

В жилом коттедже, где установлен нагревательный котел, чаще всего применяется именно распределенная система воздуховодов. Причина в том, что любые отопительные котлы поглощают много воздуха в процессе своей работы. Ни естественная циркуляция, ни клапаны не смогут восполнить создающейся потери. Преимущественное расположение притока – на входе в жилище либо в коридоре. Ведь именно эти точки гарантированно сообщаются со всеми остальными, и воздушным струям понадобится преодолеть наименьшее возможное расстояние.

Короба воздухопроводов можно делать не только стальными и пластмассовыми; неплохие результаты в ряде случаев дает гофрированный алюминий. Чтобы пересечения элементов были непроницаемы, можно применять как герметики (их выпускают очень много), так и изоляционную ленту. На потолок трубы крепят при помощи подвесов, тщательно выбирая их конструкцию. На стены крепление производится с использованием особых хомутов. Для сдерживания шума и вибраций допускается применять пенопласт либо поролон.

В ходе предпускового теста надо проверять:

• отсутствие вибрации;

• обеспечение проектной и/или нормативной производительности;

• нормальность работы всех установленных деталей и управляющих устройств;

• правильность распределения воздуха в соответствии с плановыми расчетами;

• полноту дымоудаления в кухне;

• полноценность освобождения ванн и туалетов от влажности, от дурных и сильных запахов;

• отсутствие изъянов во всех креплениях и стыков;

• отсутствие коротких замыканий и неправильной работы электрических цепей;

• равномерность корректировки температуры при работе нагревательных устройств.

Распространенным заблуждением является то, что в деревянном доме сами стены обеспечивают полноценный проход воздуха. Даже для бревенчатых построек, возведенных в соответствии с современными требованиями, это уже не так. Тем более остро стоит проблема в каркасном жилище с базовыми деревянными элементами. Если этого соображения недостаточно, важно посмотреть вот еще на что:

• дерево легко насыщается влагой и гниет;

• без полноценной прокачки естественная способность древесины пропускать воздух не позволит все равно наладить его правильную смену;

• природная циркуляция не позволяет прогреть воздух;

• через деревянные конструкции не уходят углекислота, избыток тепла и содержащаяся в воздухе влага.

Естественная вентиляция в деревянном доме закладывается обычно сразу при строительстве. Вертикальные каналы делаются сначала в подвалах, а затем уже в других частях жилища. В подвалах готовятся отдушины, а приточный канал монтируется на уровне цоколя. Рекомендация: целесообразно ставить его с севера, поскольку там разница температур наиболее велика, как и создаваемая ею тяга. Если дом занимает большую площадь, требуется формировать сразу несколько каналов.

Организация вентиляции в домах из кирпича заметно отличается от только что описанной схемы. Вытяжки должны делаться в полном соответствии с требованиями пожарной безопасности. Все вытяжки также оснащаются изолирующими решетками; если они тоже делаются из кирпича, обязательно нужно создавать особые карманы, которые позволят убирать набравшуюся сажу, пыль. Подача воздуха внутрь кирпичного строения обеспечивается за счет вентилятора, ставящегося близко к окну. А вот для сброса отработанной воздушной массы его ставят в канал, противоположный оконному проему.

Каналы прокладываются в любом случае по шаблонам. Для их изготовления применяют доски величиной 140х2500х25 мм. Такие детали снабжают надрезами, каждый из которых по диаметру совпадает с вентиляционным ходом. Если площадь комнаты составляет 30 кв. м или меньше, для нее вполне хватит выемки 14х14 см. А вот подъем канальной кладки над поверхностью кровли должен составлять минимум 7 кирпичей.

При работе нужно смотреть, чтобы каждый шов был идеально закрыт раствором. Только тогда будет исключено просачивание дыма, паров, сажи и копоти в обслуживаемое пространство. Все помещения, где нет естественной циркуляции, в кирпичном доме втройне актуальнее обеспечивать искусственной подачей воздуха. Также придется его механически удалять. Недопустимо наличие трещин и посторонних отверстий, щелей в стене, внутри которой подается холодный воздух.

Каркасные постройки из бруса, эксплуатируемые только в летние месяцы, можно и не оборудовать вентиляционными системами. Но если они все же создаются, рекуператор стоит дополнить байпасом. Тогда в жаркие дни лишний подогрев уличного воздуха можно будет отменить без вторжения в конструкцию воздуховодов. Можно использовать как обычные, так и моноблочные комплексы. Второй вариант отличается усиленной шумовой защитой, и потому в частном жилье подходит идеально.

Многие проекты каркасных домов изначально дополняются особыми отверстиями, которые изначально рассчитаны на проведение требуемых коммуникаций. Отказываться от такой возможности не следует. Пластмассовые трубы для подачи и откачки воздуха идеальны в каркасных постройках, потому что они:

• дешевле стальных;

• не подвержены разрушительному действию конденсата;

• не превращаются в холодовые мостики.

Минимальная величина горизонтальных каналов составляет 10х10 см. Для горизонтальных магистралей этот показатель начинается от 12х12 см. Непременно требуется использовать для размещения клапанов притока еще и рамы окон (наравне со стенами). Рекомендуется монтировать вентиляционные каналы около воздуховодов, обслуживающих газовые котлы. Если дом оснащен обычной печью, канал сброса максимально приближают к этому устройству.

Вытяжка в одноэтажном доме часто усиливается за счет добавления бытового вентилятора. Такой подход достаточно удобен и позволяет исключить распространения дурных запахов по всему дому. Но обеспечение нормальной работы системы невозможно без оставления зазоров, отделяющих пол от дверей. Дополнительным усовершенствованием часто оказывается центральный кондиционер. Однако его использование затрудняется из-за того обстоятельства, что придется протягивать весьма толстые трубы.

Они занимают много места, не всегда практичны и комфортны внешне. Стоимость подобного устройства не всем людям доступна. Зато независимо от сезона оно будет обеспечивать одинаковый уровень прогрева любых помещений. В двухэтажном жилом доме проблемы несколько отличаются. Тут на первый план выходит поддержка нормальной циркуляции воздуха в санитарных узлах и кухнях, занимающих разные ярусы.

К сведению: обычные технические решения, применяемые в двухэтажных постройках, часто создают усиленный шум. Надо сразу подготовиться к этому и активно гасить посторонние звуки. При этом нельзя снижать мощность проветривания проблемных помещений – воздух в них должен меняться 10 раз за 60 минут. Наилучшим решением проблемы профессионалы считают использование приточно-вытяжной естественной конфигурации и рекуператора.

Главный вентилирующий узел в доме как с полноценным вторым этажом, так и с мансардой должен прокачивать за час минимум 400 куб. м воздуха.

Но чем значительнее проветриваемая площадь, тем сильнее обязана быть установка. Рекомендуется применять рекуператоры децентрализованного типа. Такие устройства монтируют в отдельных помещениях, при этом отпадает потребность в системах воздуховодов. Положительные итоги отражаются даже в смежных помещениях.

Правильное движение воздуха обеспечивается при условии размещения принимающего и отдающего отверстий на противоположных стенах. А вот площадь их должна быть строго идентичной, только тогда проход воздушных потоков будет нормальным. Рекомендация: верхнюю решетку правильнее заменить на трубу, поднимающуюся над крышей. В этом случае общая эффективность только дополнительно вырастет. Целесообразно оснащать обособленной вентиляционной системой канализацию.

Фановые трубы делаются из тех материалов, что и сбрасывающий отходы стояк. Для их проведения применяется тот канал, который предусмотрен конструкцией дома. Важно: если архитекторы изначально не озаботились таким моментом, должен использоваться горизонтальный вывод в стену. Так как слив в частном доме невелик, пропуск запахов септиком тоже весьма ограничен. Внутренние стороны изолируют, применяя рубероид или битум, а наружные – обкладывают глиной на 350 мм или немного больше.

Свои тонкости есть и при обустройстве вентиляции в домах из газобетона. Часто там делают центральные каналы из надежных марок оцинкованной стали. Исключить возникновение конденсата помогает утепление ходов. Альтернативами таким мерам оказывается выкладка кирпичной воздушной трассы или гильзование тщательно сконструированным пластмассовым затвором. Проветривание помещений из газобетона производится минимум 5 раз в течение часа.

Воздуховоды можно создавать из оцинкованного материала, асбестоцемента, или пластмассы с надлежащими характеристиками. Проложить каналы нужно во всех помещениях без исключения. Магистрали, используемые для отвода отработанного воздуха, сливаются воедино на чердаке либо на уровне потолка. При этом предельно важно качественное утепление их выводов на крышу. Для принудительной вентиляции газобетонных построек применяют трубы с сечением 130 мм; естественные каналы делаются из труб 150 мм.

Опытные строители считают, что прокладка каналов внутри стен нецелесообразна. В таком случае можно столкнуться с появлением конденсата и понижением тепловых характеристик жилища. В газобетонных домах для размещения отводных и подводных каналов применяют специальные шахты либо перегородки, разделяющие внутренние стены. Лучшим решением оказывается гильзование пластиковой деталью с выпиливанием отверстий требуемой величины.

Обустройство циркуляции воздуха встроенных помещений

Но просто подать порции свежего воздуха извне недостаточно – и в деревянном доме, и в сооружении из газобетона это верно в одинаковой степени. Ведь если свежесть коснется только непосредственного вывода и не пройдет дальше, всякий смысл пропадет. Вентиляция должна обеспечивать еще и циркуляцию воздушных масс. Для холодного чердака в классической схеме обязательна регулируемая система, в которой стропила и обрешетка не закрыты. Если этот подход не устраивает, нужно применять обшивку с зазорами, через которые газ будет двигаться свободно и неограниченно.

Ондулин и шифер полагается класть без употребления пленок, сдерживающих движение воздуха либо водяного пара. Через металлочерепицу они тоже пройдут хорошо, но можно столкнуться с возникновением конденсата. Каналы для доступа воздуха на двухскатной крыше делают во фронтонах. При плотных примыканиях и зашивке, а также при изготовлении фронтонов из камня, придется готовить отверстия в стенах. Суммарная площадь вентиляционных каналов на любом этаже, в том числе чердачном, должна составлять минимум 0,2% суммарной площади.

Чтобы сэкономить деньги, ставят типовые решетки (одну с регулировкой, а другую – развернутую дырами вниз). Обязательно требуется прикрывать решетки москитными сетками, чтобы гарантированно не пробирались внутрь насекомые. Не такой подход требуется к вентиляции вальмовой крыши. Там ввод воздуха готовится внизу (в подшивке), а для вывода его готовят отверстие у самого конька. При использовании гибкой кровли рекомендуется вентиль формата «черепашка» либо конек с функцией проветривания.

Довольно широко встречается мнение, что вентиляция чердака приводит к потерям теплого воздуха. В реальности подобные случаи происходят только по вине непрофессиональных строителей или проектировщиков. Они и запускают такой миф, чтобы оправдать собственные промахи и недочеты в работе. Вентилирующие системы должны отличаться повышенной прочностью, потому что иначе они не перенесут создающихся нагрузок. Рекомендуется приближать отверстия к коньку как можно больше.

Допускается установка неразрывных софитов под карнизами. Но если ставятся такие изделия, их надо укомплектовать тонкой сеткой (пластмассовой или алюминиевой, чтобы не было коррозии). Приточные компоненты надо ставить в наиболее чистом месте. Дистанция от засасывающего оборудования до вытяжного вентилятора должна составлять самое меньшее 8 м. Очень полезна установка рекуператора.

Когда в проекте частного дома предусмотрена организация цокольного этажа (подвала), требуется продумать оснащение его стен отверстиями для натурального воздухообмена. При этом учитывают:

• состав и механическую структуру почвы;

• рельеф территории;

• господствующие направления ветров;

• глубину закладки фундамента и его тип;

• режим использования;

• высоту подземных вод.

По мнению профессионалов, 1 отверстие должно приходиться на 2-3 м стены. Несколько больше их делают, когда строительство ведется в низине. При явной недостаточности продухов используют дополнительную приточно-вытяжную систему. Вентиляция пола очень важна, подчас даже больше, чем проветривание подвала. Если она не обеспечена, даже самые крепкие и красивые доски быстро будут уничтожены плесенью, иными грибками.

Продувка воздуха через пространство подполья производится через отверстия, делающиеся в фундаменте. Туда закладывают трубы, работающие на приток. Стараются максимально приблизить их к вытяжке; если это невозможно, одновременно увеличивают диаметр вступительного отверстия. Если за первые месяцы использования жилища вентиляция показывает себя недостаточно эффективной, приходится пробивать дополнительные отверстия. Но гораздо легче и лучше выполнить все как следует при заливке основания из бетона.

О том, как правильно сделать вентиляцию в частном доме, смотрите в следующем видео.

Как устроена естественная вентиляция в доме

В жилых помещениях важно обеспечить комфортный температурно-влажностный режим и высокое качество атмосферного воздуха. Качественная вентиляция в доме необходима,  от правильности ее организации зависит состояние обитателей и их здоровье. В первую очередь это касается таких помещений как кухня  и санузел, где происходит приготовление пищи и повышенная влажность.

Содержание

Параметры качества воздуха в помещениях по предельно допустимым  концентрациям вредных веществ устанавливаются строительными и санитарно-эпидемиологическими нормативами. Удаление примесей и приток свежего воздуха этих комнатах возможен только через зазоры и неплотности в окнах и дверях. Этого явно недостаточно, особенно в случае использования современных стеклопакетов и дверей с уплотнителями.

На стадии подготовки к строительству жилого дома необходимо предусмотреть систему воздухообмена. Проект вентиляции частного дома является частью проекта здания и разрабатывается одновременно с ним. Расчеты производятся в соответствии с требованиями СНиП 41-01-20-10 и другими нормативными документами. Существует два вида систем воздухообмена: естественная и механическая. Для жилых  домов обычно применяется первый вариант или комбинация из них.

Виды вентиляции: естественная и принудительная и их особенности

принцип действия естественной вентиляции

Задача систем воздухообмена состоит в замещении части атмосферы в помещении. Организовано это может быть  по-разному: открытие окна приведет к естественному вытеканию воздуха из помещения и поступлению такого же количества извне. Так работает простейшая бесканальная вентиляция. В помещениях большой площади такой вариант невозможен и здесь применяются иные схемы.

Приточно-вытяжная система предусматривает наличие вентиляторов и системы воздуховодов. Через них из определенных зон производится отбор воздуха из прилегающих зон и выброс его за пределы строения. Это вызывает снижение давления в закрытом объеме и приток такого же количества из атмосферы. Такая система помимо основной функции обычно используется и для отопления, и для кондиционирования.

В жилом доме такая схема не применяется в силу нескольких причин. Прежде всего, оборудование и его монтаж имеют достаточно высокую стоимость. Воздуховоды и оборудование занимает достаточно большой объем и для его размещения выделяется отдельное помещение. Вентиляторы имеют электрический привод и для обеспечения их постоянной работы необходима электроэнергия.

В жилых домах обычно система воздухообмена организуется следующим образом:

1. в ванных комнатах и на кухнях устанавливаются вытяжки, выведенные на крышу или наружу сквозь стену;

2. в нижней части дверных проемов устанавливаются вентиляционные решетки или остается зазор достаточный для свободного перемещения воздуха.

Вытяжка происходит за счет образования разряжения в канале от естественного движения атмосферного воздуха – ветра. В  случае недостаточности воздухообмена возможна установка вентиляторов с автоматическим или ручным включением. Комбинированные системы вентиляции используются часто в санузлах для обеспечения надежного удаления запахов.

Организация естественной вентиляции в частном доме

Простейшая бесканальная схема вентиляции присутствует в любом здании, особенно если есть открывающиеся окна. Этот вариант системы воздухообмена встречается в основном в зданиях  старой постройки. Оборудование современных домов и коттеджей предусматривает наличие вытяжных каналов на кухнях и в санузлах. Остальные помещения вентилируются естественным образом.

Система должна  обеспечивать достаточную кратность воздухообмена. Этот параметр является количественным показателем обновления атмосферы в помещении за единицу  времени. Рассчитывается он следующим образом: расход воздуха через вытяжной канал делится на объем комнаты. Для жилых помещений эта величина устанавливается специальными нормативами и должна составлять величину не менее 4 единиц.

Скорость воздухообмена напрямую зависит от площади сечения вытяжного канала и некоторых внешних факторов. Основным из них является наличие и сила ветра, а также расположение канала по отношению к ним. Максимальную эффективность имеют системы вентиляции, вытяжной канал которых установлен выше конька крыши. В этом случае разряжение зависит исключительно от наличия и силы ветра, но никак от его направления.

Приточная часть системы  воздухообмена в строении

приточный клапан

Поступление достаточного количества воздуха в помещения происходит преимущественно через дверные и оконные проемы в тот момент, когда они открыты. Этого может быть недостаточно и в жилых домах современной постройки устанавливаются клапаны инфильтрации. Эти устройства монтируются в стенах обычно за радиаторами для того, чтобы наружный воздух поступал в комнату достаточно прогретым.

Такая приточная вентиляция в частном доме обеспечивает лучшие условия воздухообмена, но и вызывает увеличение потребления тепловой энергии. Система отопления вынуждена постоянно подогревать холодный наружный воздух. В то же время через вытяжку из комнаты удаляется нагретый воздух. Рациональное использование тепловой энергии возможно при использовании специальных устройств интеркуллеров.

Вытяжная часть системы воздухообмена в помещениях

Удаление воздуха из отдельных комнат происходит через специальные вентиляционные каналы. Они выводятся наружу через стену или крышу и работают за счет естественной конвекции. Вытяжная вентиляция в частном доме оборудуется в процессе строительства. Скрытые воздушные канала устраиваются в кладке стены, если допускает их толщина. Если же ее недостаточно, то делается специальная утепленная пристройка к стене.

Полезный совет: увеличение эффективности кирпичного вытяжного канала, возможно, за счет применения жестяных или полимерных вставок. Вертикальную шахту вытяжного канала в обязательном порядке накрывают металлическим колпаком, чтобы исключить в него попадание воды или снега.

Шахта вытяжной вентиляции в обязательном порядке устанавливается в помещениях домашней котельной или в комнате, где установлены газовые приборы систем отопления. Рекомендуется подключение к контурам воздухообмена и вытяжек над газовыми или электрическими кухонными плитами. Это позволит эффективно удалять из комнаты водяные и масляные пары.

Элементы системы вентиляции

организация вытяжки

Жилые дома в обязательном порядке оснащаются специальным оборудованием для воздухообмена. Они состоят из двух основных частей: вытяжной и приточной, в состав каждой из которых входит определенный набор элементов. Современная канальная система воздухообмена предусматривает наличие  специального клапана, устанавливаемого в стену в нижней части подоконного проема.

Для свободного перемещения воздуха между помещениями оставляется зазор не менее 20 мм между нижней кромкой двери и порожком. Другой вариант – вырезка проема в полотне прикрытого декоративными пластиковыми или металлическими решетками. Такое техническое решение обычно используется в дверях ванных комнат, изготовленных из полимерного или алюминиевого профиля.

Вытяжная часть системы воздухообмена  представлена вентиляционными отверстиями в верхней части стены кухни или санузла. Проем закрывается решеткой декоративного назначения. Возможна установка вытяжного вентилятора, запуск которого преимущественно происходит при включении освещения в санузле. Выход воздуха в атмосферу происходит обычно через систему воздуховодов, проложенных в стене или установленных отдельно.

Свободное пространство между перекрытиями и подвесным потолком является наилучшим местом для прокладки каналов. Это обстоятельство учитывается строителями при установке приборов  оборудования. Скрытый способ монтажа особенно удобен при больших размерах санузла или ванной комнаты, позволяя организовать несколько точек забора воздуха и его транспортировки к вентиляционной шахте.

Качественная система вентиляции дома обеспечивает должный уровень комфорта во всех жилых помещениях. Здоровый микроклимат и состав атмосферы важны для здоровья человека, ведь большую часть своей жизни мы проводим именно в собственном доме.

Короткое видео об устройстве вентиляции в доме:

Система вентиляции в 2-х этажном доме. Вентиляция в частном доме

Оборудованный чердак — чердак получил распространение сравнительно недавно. Еще несколько десятилетий назад владельцы частных домов не задумывались о функциональности этого особенного места. Теперь все по-другому — полезная жилая площадь никому не помешает. Главное — создать на нем правильный воздухообмен. Вентиляция чердака позволяет не только снизить потери энергии, но и продлить срок эксплуатации кровли.

Функции вентиляции чердака

Система вентиляции в особо жаркий период позволяет избавиться от духоты, но зимой эффективно противодействует попаданию холода и влаги в помещение. Поэтому важным моментом является правильная установка системы вентиляции своими руками, ведь:

• система отводит влагу и предотвращает образование влаги в изоляционном материале — именно благодаря вентиляции теплоизолятор долгие годы сохраняет свою работоспособность, предотвращая проникновение тепла и холода;
• при правильной вентиляции сводится к минимуму образование плесени и грибка, что исключает возможность преждевременного разрушения деревянных элементов кровли;
• в сильную жару, препятствует попаданию горячего воздуха в дом;
• предотвращает скопление влаги, предотвращая тем самым коррозионные проявления, негативно влияющие на металлочерепицу;
• исключает образование сосулек под карнизом в сильные морозы;
• экономит электроэнергию, тем самым снижая затраты на обогрев жилого чердака зимой.

Естественная вентиляция на чердаке

Система естественной вентиляции напрямую зависит от правильного монтажа изоляционных материалов. Обязательным условием укладки утеплителя является наличие вентиляционных пространств между слоями используемого материала и под поверхностью кровли. Естественная вентиляция основана на создании естественной тяги, за счет которой происходит постоянный поток воздушных масс. Общая площадь вентканалов должна составлять 0,2% от общей площади мансарды.Самый простой вариант монтажа — вывод каналов через фронтоны. Эта технология может быть применена к некаменному элементу кровли.

Размер зазора для свободного воздухообмена зависит от кровельного материала кровли:

• при использовании металлочерепицы, черепицы, металлопрофиля зазор должен быть более 25 мм;
• при использовании мягких материалов и плоских изделий пространство для прохождения воздуха должно быть более 50 мм;
• при установке гидроизоляции и утеплителя расстояние между ними должно быть от 20 до 30 мм.

Важно! Для создания качественной естественной вентиляции над чердачным помещением необходимо создать герметичное разделение вентиляционных полостей, благодаря которому естественная вентиляция мансардного этажа будет осуществляться равномерно, без образования «мертвых» зон.

Установка естественной вентиляции

При устройстве кровли создается система естественной вентиляции. Чтобы осуществить воздухообмен, вам потребуется установить под крышей специальные элементы, отвечающие за воздухообмен.Для обдува используются точечные светильники, которые устанавливаются по периметру здания. Благодаря перфорированной поверхности воздух попадает на чердак. Для удаления отработанного воздуха используются точечные или сплошные аэраторы, которые устанавливаются на скате крыши.

На коньке монтируются специальные аэраторы. Именно благодаря коньковым аэраторам повышается эффективность всей естественной вентиляции, ведь площадь выходных поверхностей элементов намного больше, чем у обычных.Количество аэраторов рассчитывается в индивидуальном порядке и зависит от общей площади кровли. На каждые 100 м2 вентилируемой площади устанавливают 2 аэратора.

Важно! Безупречно естественная вентиляция функционирует только в холодное время года, так как воздухообмен требует разницы температурных показателей снаружи и внутри здания. Именно поэтому вентиляция мансардной крыши требует установки системы принудительного воздухообмена.

Вентиляция жилого чердака со слуховыми окнами

Установка мансардного окна выполняется согласно СНиП II-26, СНиП 21-01:

• установка слуховых окон возможна при уклоне крыши более 35 градусов;
• минимальный размер створок 0.6х0,8 м;
• допустимый размер мансардных окон 1,2 х 0,8 м.

Форма слуховых окон в частном доме может быть разной и зависит от стиля постройки. Мансардные окна монтируются с помощью рам при строительстве крыши, составляя единую конструкцию. Слуховая вентиляция улучшает эстетику и функциональность крыши.

Для односкатной кровли идеальным вариантом являются окна с одной наклонной плоскостью. Схема установки: 2 балки расположены на расстоянии, требуемом СНиП, и закреплены с помощью вертикальных стоек, соединенных сверху перемычкой.Наружные стороны обшиваются облицовочным материалом, сбоку на фасаде установлена ​​декоративная решетка.

Вентилируемая система с одним зазором

При устройстве системы вентиляции скатной кровли стоит учесть, что размер вентиляционного канала напрямую зависит от длины скатов и угла наклона кровли.

Согласно СНиП II-26-76:

• высота зазора не более 5 см, увеличение показателей которого может привести к образованию турбулентности, что значительно снизит воздухообмен;
• с длиной кожуха более 10 м, обязательна принудительная вентиляция;
Отверстия системы вентиляции
• должны быть надежно защищены от попадания мусора.

Чердак с принудительной вентиляцией

При установке принудительного воздухообмена в вентиляционном канале устанавливается вентилятор. Особенно необходимо устанавливать устройство при наличии коротких вентиляционных каналов, не способных обеспечить качественную тягу. При установке вентилятора в загородном доме подача воздуха осуществляется так же, как и в естественной системе. Крышный вентилятор устанавливается снаружи на расстоянии более 8 м от приточных отверстий. Также очень важно, чтобы вентилятор не устанавливался близко к окнам, так как в них может засасываться отработанный воздух.

Производительность крышного вентилятора зависит от:

• Размеры рабочего колеса: больший диаметр — выше производительность;
• угол изгиба лопастей: чем он больше, тем больше воздуха будет обработано;
• мощность электродвигателя.

Лучший способ повысить производительность — установить несколько вентиляторов. Использовать мощный кулер нецелесообразно.

Важно! Чтобы предотвратить образование конденсата, вентилятор нужно изолировать специальными материалами, например, минеральной ватой.

Система вентиляции чердака — очень важный элемент в создании комфортной среды в доме. Его необходимо устанавливать в соответствии с нормативными требованиями строительной отрасли. Как правило, система вентиляции разрабатывается на этапе проектирования самого здания и устанавливается во время устройства кровли.

Не так давно, ведя частное жилищное строительство, будущие хозяева домов, рассматривая вопросы вентиляции, все же отодвигали их на второй план, не уделяя этим проблемам должного внимания.В какой-то мере такой подход был оправдан: сама конструкция зданий, материал их конструкции, наличие печей с дымоходными каналами, установка негерметичности и дверных блоков — все это способствовало постоянной циркуляции воздуха в помещении. помещения, которого хватило для поддержания более-менее приемлемого микроклимата.

Однако сейчас тенденция резко изменилась. Появились новые строительные и отделочные материалы, широко используются современные окна и двери, обеспечивающие практически полную герметизацию проемов, повысились требования к теплоизоляции зданий, то есть при строительстве стараются максимально блокировать любое тепло. пути утечки.Обычной инфильтрации воздуха через строительные конструкции явно недостаточно, поэтому уже на этапе проектирования сразу предусматривается эффективная система вентиляции.

С изменением жилищных условий владельцам старых построек приходится предпринимать определенные шаги. И один из наиболее приемлемых вариантов, недорогих и доступных для самостоятельного исполнения — это естественная вентиляция в частном доме. Данная публикация посвящена этой теме.

Неужели вентиляция вообще необходима, чтобы придавать ей такое большое значение? Подобный вопрос может возникнуть только у любителя.Потребность в системе постоянного воздухообмена трудно переоценить как с точки зрения создания и поддержания микроклимата, максимально комфортного для жизни и безопасного для здоровья людей, так и с точки зрения обеспечения долгосрочного безаварийная работа всего здания в целом.

• Для нормальной жизни людям необходим кислород в воздухе. В процессе дыхания он постепенно замещается углекислым газом, и если нет постоянного пополнения свежего воздуха, то атмосфера в замкнутом помещении становится тяжелой, удушающей, вызывая быструю утомляемость, вялость, беспокойный сон или даже более серьезные реакции. в виде одышки, головокружения, судорог и др..p., особенно у людей, страдающих хроническими заболеваниями органов дыхания и кровообращения.

• Застой воздуха — это обязательное повышение концентрации возбудителей болезней и аллергенов, содержащихся во взвешенном состоянии.
• Нет выхода из того, что человеческая жизнь постоянно сопровождается запахами. Это пот и другие вполне нормальные выделения организма, аромат которых не особо приятен, это духи и косметика, это средства бытовой химии и другие источники.Добавим сюда вредные привычки, в частности, курение, а также запахи от домашних животных. Если не обеспечить постоянную эффективную вентиляцию, очень быстро атмосфера в жилых комнатах станет непригодной для нормального пребывания в них.

• Дома с «удобствами» на улице практически остались в прошлом. Комфорт проживания ассоциируется с оборудованной ванной комнатой или хотя бы душевой кабиной, теплым туалетом или совмещенным санузлом. должны быть организованы таким образом, чтобы воздух вместе с запахами и паром из этих помещений не проникал в жилую зону, а сразу же выводился наружу.

Кухня всегда требует особого внимания. Это связано с повышенной температурой в этом помещении во время приготовления пищи и продуктами горения, если они используются. плита газовая, причем с большим количеством запахов, приятных и не очень, с жирными испарениями и большим количеством водяного пара. Все это нужно немедленно вынести из дома.

• Воздух, выдыхаемый людьми и животными, всегда содержит высокую концентрацию водяного пара. Кроме того, разнообразная бытовая техника — стиральные и посудомоечные машины, утюги, электрочайники и т. Д.Это может включать сушку выстиранного белья, влажную уборку и другие причины. Высокая влажность, выхода которой нет из-за отсутствия или недостаточной вентиляции — это сырые стены, которые становятся излюбленным «плацдармом» для развития различной микрофлоры — грибка, плесени, мха, это быстро портит внешний вид помещения. отделка помещений, она запотевает, а в сильные морозы — покрывается ледяной коркой окна. А ресурс прочности заболоченных строительных конструкций из любых материалов резко снижается.

• К сожалению, не все хорошо со многими материалами, широко используемыми для отделки, утепления или для изготовления мебели. Многие из них способны выделять в домашнюю атмосферу очень вредные для здоровья человека вещества — формальдегид, стирол и другие токсичные соединения. Вентиляция помогает минимизировать негативное влияние таких выбросов.

При желании этот список можно продолжить. Однако того, что уже было перечислено, должно быть более чем достаточно, чтобы понять важность хорошо оборудованной вентиляции и представить, во что может превратиться уютный дом в отсутствие ее.

В дизайне любого здания в наше время особое внимание уделяется вентиляции. Если хозяин по тем или иным причинам обзавелся домом, который не был оборудован такой системой, ему придется сделать это немедленно. И на первых порах будет проще всего организовать естественную вентиляцию, поскольку обычно это не требует чрезмерных затрат и масштабных переделок внутри помещения.

Вентиляция помещений может быть организована по различным схемам, но все они условно разделены на две основные группы.

1. Первая большая группа, которая, в свою очередь, делится на несколько видов — это принудительная вентиляция, воздушные потоки в которой создаются за счет того или иного механического воздействия, обеспечиваемого работой специальных вентиляторов. Такая вентиляция может быть приточной, вытяжной или комбинированной. Такие схемы очень сложные, обычно требуют профессиональной поездки, но позволяют контролировать качество воздуха, поступающего в помещения, проводить необходимую дополнительную очистку.

2.Второй — это рассмотренная в нашей статье естественная вентиляция, не предполагающая принудительную подачу или отвод воздушных масс. Все движение потоков осуществляется исключительно естественными силами, подчиняющимися законам физики.

— Падение температуры — теплый воздух всегда имеет меньшую плотность и, следовательно, массу, по сравнению с более холодным воздухом, и поэтому стремится вверх.

— Перепад давления: из-за высоты вертикальных вентиляционных каналов создается определенный, хотя и не такой значительный перепад давления, который способствует движению воздуха.

— Воздействие ветра.

• Для работы естественной вентиляции не допускается установка каких-либо высокоэффективных фильтрующих устройств (кроме решеток или сеток, не пропускающих, например, опавшие листья, крупный мусор, насекомых и т. Д.) Через них. Эти устройства сделают затруднительным или даже невозможным нормальное движение воздушных потоков с улицы в помещение, что приведет к неработоспособности всей системы системы в целом.Таким образом, естественную вентиляцию имеет смысл ограничивать только в условиях чистого воздуха в зоне строительства.

Понятно, что создание естественной вентиляции в доме, расположенном рядом с оживленной трассой, где воздух насыщен выхлопами и пылью, — не лучшее решение. По тем же причинам такая схема не применяется, если на строительной площадке традиционно ощущается неприятный запах от близлежащих промышленных предприятий, животноводческих комплексов, очистных сооружений и т. Д. Вместо улучшения микроклимата в помещениях будет получен прямо противоположный эффект. .

Уровень шума также можно отнести к аналогичному критерию оценки допустимости естественной вентиляции (например, железнодорожная ветка или аэропорт расположены недалеко от площадки). Следует помнить, что такая схема вентиляции всегда снижает общий уровень звукоизоляции дома.

• Комфортные условия проживания предполагают оптимальное сочетание нескольких параметров — кислородного насыщения воздуха, его температуры и относительной влажности.Практика показывает, что естественная вентиляция будет поддерживать этот баланс только в так называемом инерционном доме.

Эта концепция подразумевает, что здание возведено из материалов, способных накапливать тепловую энергию — это кирпич, газосиликат, керамзитобетон, керамические блоки, шлакоблоки, глинобитные стены. При этом в доме должна быть качественная теплоизоляция, сделанная исключительно снаружи. Стены из дерева (бревна или бруса) или самана обладают определенной инерцией.

Именно в таких условиях, когда стены способны аккумулировать тепловой потенциал, а затем отдавать его входящим потокам воздуха, правильно организованная естественная вентиляция будет работать на улучшение микроклимата в помещениях. Нагреваемые поверхности становятся своеобразным рекуператором, то есть способствуют быстрому и качественному нагреву поступающего воздуха.

Цены на систему вентиляции

система вентиляции

А вот в так называемых безынерционных домах картина совершенно иная.Постоянно проникающие потоки свободного воздуха извне приводят к неоправданно большим потерям тепла, охлаждают дом, и об обеспечении нормального баланса температуры и влажности говорить не приходится. К таким зданиям относятся здания, возведенные по каркасной технологии, из сэндвич-панелей, полистиролбетона, вакуумных блоков и ряда других современных строительных материалов … В таких условиях единственно правильным решением является использование сложной системы принудительной вентиляции.

• Естественная вентиляция больше подходит для компактных построек, без длинных жилых комнат, хозяйственных построек и хозяйственных построек.Его создание усложняется с увеличением уровней — возводимых этажей (об этом будет сказано ниже). Он практически неприменим «в чистом виде» или очень неэффективен для вентиляции жилого чердака, в силу особенностей этого помещения — здесь придется использовать другую схему.

Итак, прежде чем приступить к созданию системы естественной вентиляции, следует оценить перечисленные критерии оценки и только потом принимать решение.

Итак, давайте теперь рассмотрим, что такое принципиальное устройство естественной вентиляции частного дома, как оно работает.

Для работоспособности такой схемы необходим комплект приточных и вытяжных каналов с обеспечением свободного, несложного движения воздуха между ними.

Свежий воздух (показан широкими синими стрелками) попадает в помещение через приоткрытые окна или специальные приточные вентиляционные клапаны (поз. 1). Там он нагревается за счет действия нагревательных приборов, конвекции и передачи тепла от конструкций, аккумулирующих тепловой потенциал, вытесняет более плотный, насыщенный углекислым газом «вытяжной» воздух, который движется (широкие зеленые стрелки) в помещения, в которых вытяжные отверстия установлены.Для его свободного передвижения по трассе либо зазоры между поверхностью пола и дверным полотном, либо через окна в самих дверях (поз. 2).

Вытяжные вентиляционные отверстия (поз. 3) обычно предусмотрены в самых «грязных» помещениях, где требуется максимальный воздухообмен для удаления запахов, паров или избыточной влаги. Здесь воздушные потоки «вытяжного» воздуха (широкие красные стрелки), собирая все эти отрицательные компоненты, выходят в вентиляционные отверстия и поднимаются по вертикальным вентиляционным каналам из-за уже упомянутых выше перепадов температуры и давления.

Эти воздуховоды выводятся через чердак и крышу и заканчиваются головками вентиляционных труб над поверхностью крыши (поз. 4). Размещение этих труб на крыше также подчиняется определенным правилам, о которых пойдет речь ниже.

Таким образом, чтобы естественная вентиляция дома в целом работала эффективно, каждая из комнат должна быть оборудована либо приточным каналом (клапаном), либо выпускным отверстием. В некоторых комнатах требуется как клапан, так и воздухоотводчик.

Цены на воздуховоды

воздуховоды

При планировании расположения приточных клапанов и вентиляционных отверстий соблюдаются следующие правила:

• Приточный клапан (или другой способ подачи чистого воздуха) должен быть предусмотрен в любом жилом помещении, будь то спальня, гостиная, детская, кабинет, столовая и т. Д.
• Вентиляционные каналы с дефлекторами предусмотрены для:

— В помещениях кухонь. Следует помнить, что наличие вытяжки над плитой не отменяет необходимости в вентиляционном отверстии.

— В ванных комнатах, туалетах или совмещенных санузлах, домашних ваннах.

— В специальном помещении для домашней прачечной.

— В шкафах, сушилках, гардеробных, если они заходят в помещения жилой зоны. Если они отделены дверью от коридора или кухни, то в них устанавливается приточный вентиль.

— В домашней мастерской, если работа в ней может сопровождаться появлением паров, дыма, неприятных запахов (сварка, пайка, покраска, использование химикатов различного назначения — клеи, мастики, растворители, технические жидкости и т. Д.) )

• В ряде помещений требуется установка как приточного клапана, так и вентиляционного отверстия:

— Помещение, в котором установлено газовое отопительное оборудование.

— Помещение в жилом помещении, если между ним и ближайшим вентканалом более двух дверей.

— Жилая площадь совмещенная с кухней, то есть, например, кухня-столовая.

— Домашний спорт или спортзалы.

• К помещению второго этажа требуется особый подход. Дело в том, что теплый воздух с первого этажа обязательно поднимается вверх, а на вентиляционную систему ложится дополнительная нагрузка. Здесь возможны два варианта:

— Если второй этаж отделен от подъезда постоянно закрытой дверью, то подход к размещению приточных и вытяжных вентилей остается практически таким же.Однако с оговоркой — в случае, когда на втором этаже не предусмотрены «грязные» помещения (кухня, ванная, туалет и т. Д.), Форточка может располагаться в общем холле (коридоре), куда выходят все комнаты. .

— В том случае, если второй этаж не перекрыт дверями с первого, в каждом из помещений, независимо от его назначения, предусмотрены как канал забора свежего воздуха, так и выход вентиляции.

Кроме того, наличие приточного окна и вентиляционного отверстия обязательно для подвальных (цокольных) помещений и для пространства под деревянными перекрытиями на бревнах на первом этаже.А вот вентиляция подвала — это уже отдельная тема для более внимательного рассмотрения, и в данной публикации она «за скобками».

Итак, какие преимущества систем можно рассчитать, выбрав естественную схему вентиляции загородного дома:

• Такая система вентиляции требует минимальных финансовых вложений. Большая часть работ вполне доступна для самостоятельного проведения.Правда, если в доме ранее не было вытяжных вентиляционных каналов, над этим придется потрудиться. Подающая арматура не должна вызывать особых затруднений при установке.
• Система надежна, прежде всего, благодаря тому, что в ее конструкции не используются сложные механизмы — по большому счету выходить из строя просто нечего.

• Естественная вентиляция проста в обслуживании. В принципе, все сводится только к регулярному осмотру состояния вентиляционных каналов и, при необходимости, их чистке.
• Такая система полностью энергонезависима и не требует дополнительных эксплуатационных затрат.
• К недостаткам механизмов относится также отсутствие технологического шума, присущего другим видам принудительной вентиляции.

Однако не стоит забывать и о достаточно существенных недостатках естественной вентиляции:

• В большинстве случаев приточные воздуховоды не имеют высококачественных фильтров (они мешали бы естественной циркуляции), а это означает, что поступающий воздух несет с собой загрязнения, пыль, запахи и пыльцу.Возможно проникновение мелких насекомых.
• Приточная арматура — это «брешь» в общей звукоизоляции дома.
• В системе очень сложно количественно определить объем поступающего воздуха.
• Естественная вентиляция в значительной степени зависит от времени года и даже от текущей погоды и погоды на открытом воздухе. Зимой, когда разница температур внутри дома и снаружи большая, вентиляция работает «на полную мощность», что часто приводит к перерасходу энергии на нужды отопления. Уменьшение подачи воздуха извне (например, за счет закрытия приточных клапанов) сразу приводит к повышению влажности — со всеми вытекающими отсюда последствиями.

• В летнюю жару, наоборот, циркуляция воздуха может замедляться или вообще прекращаться. Выход один: в это время использовать схему сквозной вентиляции, открывая окна с двух сторон дома — движение воздуха будет осуществляться за счет разницы давлений с подветренной и наветренной сторон. Но при этом из «грязных» помещений в жилую зону велика вероятность перетекания лишней влаги и запахов.

Есть много способов так или иначе оптимизировать работу естественной циркуляции — об этом мы поговорим позже.

Недостаточно правильно определить расположение приточных клапанов и вытяжных вентиляционных отверстий. Система вентиляции должна иметь определенную производительность, чтобы обеспечить оптимальный воздухообмен во всех помещениях дома.

Данные требования к объему воздухообмена установлены действующими строительными нормами и правилами для всех жилых и специальных помещений здания.От них и начнут «плясать» при расчетах. Выдержка из этих стандартов приведена в таблице ниже:

В данном случае под помещениями с постоянным проживанием людей понимаются те, в которых проживают более двух часов.Понятно, что в условиях квартиры сюда необходимо включать все жилые комнаты, за исключением, пожалуй, тех, которые не используются и закрыты. В данном случае для этих жилых помещений коэффициент воздухообмена принимается — 0,2 объема в час.

Обычно общий расчет выполняется в этой последовательности.

А. Начинают с определения необходимого объема воздушного потока в вентилируемые помещения, оборудованные приточными клапанами.

Если внимательно посмотреть на таблицы, то можно заметить, что нормативные документы предлагают несколько способов расчета — от общей площади жилых помещений, от объема помещений (частоты воздухообмена), а иногда и от количества людей, которые постоянно находятся в комнате.Итак, стоит попробовать провести расчеты несколькими способами, а затем выбрать из полученных результатов максимум.

Поясним на примере:

• Жилой дом площадью 70 м², в котором проживают три члена семьи (более 20 м² на человека). Спальня 16 кв.м. Предполагается постоянное проживание (более 2 часов) двух человек. Если производить расчет по санитарным нормам (СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»), то требуемый приток воздуха на каждый составляет не менее 30 м³ / час, то есть 60 м³ / час.

Таким образом, из двух полученных значений выбираем максимальное — 60 м³ / час.

• Тот же дом, но детская комната площадью 13 м³, где постоянно проживает один человек. По санитарным нормам — 30 м³ / час, по объему разового воздухообмена с площади помещения — 39 м³ / час. То есть предполагается, что значение составляет 39 м³.
• Большая гостиная (20 м²), где все члены семьи собираются и проводят время вместе каждый день.При норме 30 м3 на человека это 90 м3 / час. Если считать от площади (объема) помещения — 60 м³ / час. Принимается большее значение.
• Для небольшого офиса площадью, например, 11 м² значения будут примерно равными — 30 и 33 м³ / час.
• Аналогичный расчет проводится для каждого помещения, где будут предусмотрены воздуховоды. Затем суммируются максимальные значения — результат покажет, сколько воздуха нужно запустить в жилой дом.Скажем, в нашем примере общий объем необходимого воздухообмена составил 192 м³ / час.

Для упрощения расчетов необходимого воздухозаборника можно воспользоваться предложенным ниже калькулятором, который содержит основные соотношения в соответствии с действующими СНиП.

От автора: привет дорогие друзья! Давно известно, что правильно оборудованная система вентиляции — залог комфортной и здоровой жизни. Ведь микроклимат имеет огромное значение.Именно поэтому сегодня мы поговорим о том, как устроена вентиляция в двухэтажном частном доме.

Строго говоря, планировка системы не сильно меняется в зависимости от этажности. Разница лишь в том, что при использовании принудительной вентиляции для двухэтажного коттеджа необходимо применять более мощное оборудование, чем для одноэтажного. Это связано, в первую очередь, с тем объемом воздуха, который есть в доме.

В целом способы не сильно отличаются. И обязательно для дома любой этажности необходимо одинаково грамотно подойти к вопросу.Как ни странно, среди некоторых владельцев загородного жилья бытует мнение, что частным домам вообще не нужна специально устроенная система воздухообмена. Особенно часто такие сомнения возникают в том случае, если дом построен из «дышащих» материалов — например, из дерева.

Но давайте объективно оценим общую картину. Подумайте, вы вряд ли оставите возведенные стены голыми. Их, скорее всего, оснастят утеплительным слоем, а затем и отделкой, придающей постройке красивый и эстетичный вид.Все эти дополнения определенно заблокируют доступ свежего воздуха, который в противном случае мог бы проходить через стены.

Даже если вы собираетесь построить дом из дерева, которое не требует отделки, учтите, что современная древесина имеет совершенно другие качества, чем древесина, которая использовалась в старые добрые времена. Теперь материал пропитан различными составами, призванными защитить его от вредного воздействия внешней среды. Кроме того, часто клеят брус. Все эти вещества плотно закупоривают поры, так что воздухообмену просто не остается.

Также не стоит забывать о стеклопакетах, которые обычно устанавливают на окна. Раньше в этом качестве выступали обычные деревянные рамы со стеклом. В их конструкции были чудесные прорези, через которые свежий воздух удачно циркулировал в направлении дома и обратно.

В целом аргументов в пользу устройства системы вентиляции очень много. Давайте наконец приступим к рассмотрению того, как это можно организовать.

Тип вентиляции

Прежде всего, стоит разобраться в двух типах воздухообмена.Это может быть естественное или принудительное. У каждого варианта есть свои преимущества и недостатки, поэтому давайте рассмотрим их подробнее.

Естественный воздухообмен

Вентиляция — это естественная вентиляция, которая не требует установки какого-либо оборудования, предназначенного для стимулирования движения воздуха. Проще говоря, воздушные массы ведут совершенно самостоятельную жизнь. Для отвода отработанного воздуха предусмотрены вентиляционные шахты — иными словами, каналы прорезают потолок и стену, выходя на крышу.

Воздух, который был в доме, становится теплым. Как все знают из школьных уроков физики, в этом случае он начинает вставать. Это то, что вход в которое находится в верхней части помещения. Воздушные массы доходят до них естественным путем, а затем следуют за шахтой, оставляя дымоход на улицу.

С этим все понятно. Но, как известно, количество воздуха, вышедшего из дома, нужно как-то восполнять. И здесь проблема подстерегает. Выше уже подробно рассказывалось, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую, возможно, и проникнет враг, а вот свежий воздух — точно нет.

Проблему можно решить двумя способами:

• проветривание. Казалось бы, все знают, как это сделать — если в доме становится душно, нужно открыть окно. Фактически, когда наступает духота, ваш мозг уже начал утомляться и испытывать кислородное голодание. Этого нельзя допускать, так как такие частые ситуации могут серьезно навредить здоровью. Например, это чревато мигренью — довольно неприятным состоянием, от которого сложно избавиться.Итак, чтобы не довести себя до кислородного голодания, нужно делать проветривание не при наступлении духоты, а с определенной периодичностью — каждые три часа. Продолжительность процедуры 15 минут. Проблема в том, что не в каждой семье есть человек, который согласится целый день сидеть дома, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться домой с затхлым воздухом;
• использование подающего клапана. Это простейшее оборудование — отличная альтернатива проветриванию.Приточный клапан устанавливается либо в окне, либо в стене. Фактически он представляет собой воздуховод, по которому циркулируют воздушные массы. Техника сделана таким образом, что ее установка никак не повлияет на возникновение сквозняков или перепады температуры в доме. Таким образом, отпадает необходимость постоянно открывать окно — свежесть и кислород поступают непрерывно через впускной клапан.

Но даже использование приточного клапана не решает основную проблему естественной вентиляции.Это низкая скорость воздухообмена. Дело в том, что вне зависимости от способа подачи свежего воздуха это зависит от некоторых внешних факторов. В первую очередь от температуры воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме было жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что тогда происходит летом, когда на улице и в помещении одинаково жарко? Неважно.Воздухообмена просто нет, или он есть, но на таком уровне, что смысла нет.

В принципе, для небольших домов более-менее может подойти естественная вентиляция — есть небольшой объем воздуха, на смену которого не нужно столько времени. Но поскольку сегодня речь идет о двухэтажных домах, мы сразу отказываемся от этого варианта по причинам, описанным выше.

Принудительный воздухообмен

Но именно этот способ подходит для использования в частном доме любой этажности.В этом случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахте, либо на крыше, либо в одном из нежилых помещений — например, на мансардном этаже … Также есть стойки — отдельные устройства, о которых пойдет речь ниже.

Варианты принудительной вентиляции

Устройство системы принудительного воздухообмена — тема достаточно обширная, поэтому необходимо рассмотреть ее максимально подробно. Начнем с того, что этот способ делится на три вида: приточно-вытяжная и приточно-вытяжная вентиляция.

Приточное оборудование

Приточное вентиляционное оборудование обеспечивает приток свежего воздуха в дом. В этом случае отходы естественным образом выходят через все те же выпускные валы. Этот принцип основан на разнице плотности холодного и теплого воздуха.

Первый, попадая в комнату, имеет более плотную структуру из-за своей температуры, он тяжелее и первым располагается в зоне пола. Благодаря этим свойствам вытесняет уже нагретые отработанные воздушные массы.Те поднимаются и выходят через вентиляционные каналы.

Затем процесс повторяется. Приходит холодный воздух, выходит старый. В целом естественная вентиляция работает точно так же. А вот форсированный отличается большой скоростью разряда, из-за чего резко увеличивается интенсивность воздухообмена.

Для оборудования такой системы есть два наиболее популярных типа устройств:

• подающие клапаны. Да, они уже упоминались в разговоре о естественном воздухообмене.Но в этом случае эти устройства также включают в свою конструкцию вентилятор, который отвечает за нагнетание воздуха в комнату. Несмотря на это, устройство остается довольно простым. Внутри стены прокладывается воздуховод, в который устанавливается вентилятор. Со стороны помещения конструкция закрывается крышкой, а снаружи здания — защитной решеткой, предназначенной для создания преграды на пути атмосферных осадков, мусора, мелких грызунов и различных животных, у которых есть Совершенно нечего делать в приличном доме.Установка приточного клапана очень проста: достаточно просверлить стену перфоратором, затем прочистить отверстие, поместить в него воздуховод и собрать всю конструкцию;
• сапун. По сути, это тот же приточный клапан, но с расширенным функционалом. Также есть воздуховод, вентилятор и защитные решетки. Но в комплекте они еще идут с некоторыми «фишками», отвечающими за комфорт проживающих в доме людей. Например, к ним относятся датчики температуры и влажности, с помощью которых оборудование может автоматически запускаться при необходимости.Кроме того, многие сапуны имеют встроенный небольшой конвектор, который нагревает воздух, поступающий в дом в текущем режиме. Таким образом, уровень температуры в помещении никак не меняется — это и комфортно, и экономит тепловые ресурсы.

Вытяжное оборудование

Еще одним вариантом устройства системы принудительной вентиляции является использование вытяжного оборудования. Устанавливается, как правило, в местах с повышенной необходимостью удаления воздуха. Это, конечно же, сантехнический блок и кухонная зона.

В первом случае необходимость в основном связана с высоким уровнем влажности. Если с ним никак не бороться, то со временем это приведет к порче. отделочные материалы, а также образование плесени, которая напрямую вредна для здоровья.

На кухне тоже нужно удалять воздух по понятным причинам: это жирность, повышенная влажность и не всегда приятные запахи. Более того, иногда бывает, что еда подгорает, и нужно как можно быстрее избавиться от этих ароматов.

Для таких случаев вытяжка — оборудование, расположенное над плитой и подключенное к вентиляционной шахте. Внутри устройства есть вентилятор, который отвечает за втягивание и дальнейшее удаление воздушных масс, а также запахов и влажности.

В ванной и туалете роль вытяжного оборудования также выполняет вентилятор, который устанавливается на входе в вентиляционный канал и закрывается защитной решеткой. Помогает быстро нормализовать уровень влажности в помещении.

Недостатком вытяжной системы приточной вентиляции является такой же скромный объем поступающего свежего воздуха. Об этом сегодня уже не раз говорилось, поэтому не будем повторяться. Но проблема никуда не денется. Особенно это касается двухэтажных домов, в которых достаточно большой объем воздуха. Он просто не успеет пополниться. Поэтому для этого случая стоит рассмотреть третий способ обустройства системы вентиляции.

Приточно-вытяжное оборудование

Из названия понятно, что устройства, установленные в рамках такой системы, отвечают как за подачу, так и за отвод воздуха.Чаще всего это достигается объединением разных устройств. К примеру, сапуны можно установить качественно, а вытяжные — разместить на кухне и в ванной.

Такой подход решает сразу две проблемы. Во-первых, достигается необходимая скорость воздухообмена. Во-вторых, вы можете полностью контролировать объем как входящих, так и выходящих воздушных масс.

Кроме того, есть еще специальные устройства двойного действия — приточно-вытяжные. Как правило, они оснащены рекуператорами.Этот элемент предназначен для удержания тепловой энергии от обрабатываемого воздуха и передачи ее свежему воздуху во время поступления последнего.

Согласитесь, такая экономия на отоплении в большом доме очень кстати. Одним выстрелом убьете двух зайцев: получите здоровый микроклимат, а температурный режим в помещении не нарушите.

Конечно, приточно-вытяжная вентиляция намного дороже других систем. Во-первых, дорого стоит само оборудование. Во-вторых, все устройства подключены к электросети и при работе потребляют определенное количество электроэнергии.

Последний фактор, кстати, является основным недостатком принудительной вентиляции вне зависимости от того, какой тип вентиляции используется. Зависимость от электричества приводит к тому, что в случае отключения электроэнергии все оборудование просто остановится.

Так что рекомендуется заранее озадачиться приобретением и установкой резервного генератора. Вам будет полезно поддерживать работоспособность не только вентиляции, но и системы отопления в случае форс-мажора.

Что касается установки оборудования для принудительной вентиляции, то это не так уж и сложно. О том, как правильно сделать установку своими руками, вы можете прочитать в статьях на нашем сайте, посвященных этой теме. Как только вы получите необходимую информацию, все будет в порядке. Удачи!

В многоэтажных жилых домах, построенных с применением различных строительных материалов, необходимо обеспечить постоянную вентиляцию всех комнат и помещений.Такая необходимость особенно актуальна при использовании в доме стеклопакетов, которые обеспечивают теплоизоляцию помещения и хорошую герметичность .

Приток и полный отток воздуха необходим для обеспечения комфортных условий проживания. Помимо прочего, в этом случае соблюдаются условия санитарно-эпидемиологических и гигиенических нормативов, поскольку углекислый газ и его производные, образующиеся в процессе жизнедеятельности, являются негативными факторами, способствующими появлению различных бактерий.

Какие средства можно использовать для обеспечения вентиляции помещения и как это должно быть спроектировано вентиляция в двухэтажном доме ? Об этом и пойдет речь в статье.

Вентиляция в частном двухэтажном доме — Виды вентиляции

Выбор системы вентиляции осуществляется на начальных этапах проектирования дома, а также при паре хозяйственной или хозяйственной нагрузки на помещение. Важно учитывает расположение комнат и общую площадь дома.

Для решения поставленных задач используются следующие виды вентиляции:

1. В комбинированном типе воздушный поток реализуется естественным образом и при использовании механических устройств. Это наиболее распространенный метод. Однако для того, чтобы добиться стабильной вентиляции в частном двухэтажном доме , необходимо установить в стены вытяжные каналы различных размеров. Отдельные боксы необходимо использовать для кухонной зоны, душа или котельной.Используя этот метод, воздушные массы перемещаются естественным образом. Также можно подойти к центральной шахте и установить вентилятор , который ускорит отток воздуха. К достоинствам этого метода можно отнести то, что неприятные запахи не проникают в дом, а также низкий уровень шума при работе вентилятора. Минусом будет то, что в нижней части дверей придется устанавливать передаточные решетки.
2. Натуральный. Использование механических средств для циркуляции воздуха не предусмотрено.Отток и приток осуществляются за счет разницы температур воздуха между помещением и улицей. Этот вид используется повсеместно, однако имеет ряд недостатков.
3. Принудительный выхлоп. Такая система вентиляции двухэтажного дома в сочетании с натуральным. Забор воздуха может осуществляться с помощью установки специальных клапанов или естественным путем, при этом удаление воздуха из помещения является обязательным. Для этого в ванной или туалете устанавливаются вытяжные вентиляторы принудительного типа .Работа такой системы может быть автоматизирована.
4. Поставка … Для реализации данного типа воздухообмена в несущих стенах или оконных рамах устанавливается специальный клапан, осуществляющий принудительный приток воздуха в помещение. Для выравнивания подачи холодного воздуха зимой можно также использовать приточный вентилятор; Конструктивно система усложняется добавлением воздухонагревателя. Помимо прочего, можно использовать моноблочные системы, сочетающие в себе нагреватель, клапан, фильтры и охладители.Оборудование может быть укомплектовано таймером, поэтому каждый владелец может установить необходимый период срабатывания.
5. Приточно-вытяжной. Процесс истечения и притока воздушных масс обеспечивается эффективным оборудованием. К признакам приточная вентиляция относится к тому, что она является локальной, когда приточное оборудование устанавливается в помещениях, в которых оно наиболее необходимо. В централизованной системе используется один вентилятор, расположенный в центральной шахте, к которой подключены все вытяжные каналы.

Способов создания принудительного или естественного движения воздуха очень много, поэтому каждый хозяин самостоятельно выбирает наиболее оптимальный способ.

Естественная вентиляция двухэтажного дома

Для создания всех условий, при которых будет обеспечена бесперебойная работа системы, необходимо выполнить несколько требований, в этом случае естественная вентиляция двухэтажного дома будет иметь хорошие характеристики.

При проектировании воздуховодов используются вертикальные шахты.Одна сторона системы устанавливается в помещении, а другая — прямо над коньком крыши. Движение воздуха обеспечивает тяга , показатели которой зависят от:

• Разница температур между помещением и улицей, т.е. на выходе и на входе в шахту.
• Ветер, который может улучшить или ухудшить тягу.
• Геометрический разрез канала и его высота.
• Характеристики теплоизоляции шахтного канала.
• По пространственному расположению шахты (отсутствие или наличие поворотов и поворотов).

На начальных этапах проектирования дома архитектор выбирает тип вентиляции и ее пространственное расположение внутри здания, а на момент утверждения типового графического плана заказчику предоставляется вентиляция в двухэтажном Схема дома , на которой наглядно показаны все особенности и нюансы.

Вентиляция двухэтажного дома своими руками — Расчет вентиляции в доме

Все операции по расчету систем циркуляции воздуха выполняются с целью определения площади поперечного сечения каналов и шахт. Для этого позиция СП55.13330.2011., , в которой полностью и лаконично указаны стандарты воздухообмена.

1. Минимальные показатели производительности системы должны обеспечивать разовую смену в течение часа общий объем воздуха в помещении (актуально для помещений, где регулярно находятся люди).
2. Из санузлов в течение часа не менее 25 кубометров воздуха. С кухни не менее 60 куб.

Это основной пункт правил. Вы всегда можете познакомиться с ними через Интернет. Такие нормы являются общественным достоянием. Особенно скрупулезно их нужно изучать тем владельцам, которые самостоятельно проложат шахты, вытяжные каналы и установят оборудование, чтобы вентиляция работала стабильно и правильно. своими руками двухэтажный дом , что напрямую влияет на комфорт.

Система вентиляции двухэтажного дома — Оптимизация вентиляции

При проектировании систем циркуляции воздуха необходимо позаботиться об установке специального оборудования :

1. На входе в вентиляцию шахты установить автоматический клапан, , в котором будет размещаться датчик влажности, что обеспечит экономию при эксплуатации системы.По мере повышения влажности в помещении клапан открывается шире, что улучшает сцепление с дорогой.
2. Все жилые помещения должны позиционировать вентили, оборудованные датчиками наружной температуры . В этом случае можно нейтрализовать поток холодного воздуха, что позволит поддерживать необходимый температурный баланс.
3. Для бесплатной циркуляции воздуха Между комнатами следует установить переливных отверстия площадью не менее 200 кв. См.

Помните, что установка вентилятора значительно снижает пропускную способность шахты, поэтому данное решение является краткосрочной мерой по обеспечению циркуляции воздуха.Кухонная вытяжка является аналогичным оборудованием, поскольку работает недолго и ее использование не может полностью обеспечить вентиляцию помещения.

Как лучше проветрить ваш дом во время пандемии

Теперь у меня есть три Ворнадо и небольшая армия этих оконных блоков, стратегически расположенных так, чтобы ни одна частица воздуха не застаивалась в моем доме площадью 1000 квадратных футов. Возникающий в результате вихрь движущегося воздуха исключает возможность скопления частиц или укоренения тяжести атмосферы. Зажгите сигарету где-нибудь в моем доме, и вы будете ослеплены потоком дыма — вверх и вокруг, через дверные проемы, вихрем к потолку, а затем обратно к полу, начерчивая элегантные дуги в воздухе — никогда не успокаиваясь, пока он находит выход в окно.

Я спросил Хун, сумасшедший ли я. Было ли все это излишним? Конечно, в воздухе было комфортно, но разве было лучше? «Вы решили это интуитивно», — сказал Хонг. «С точки зрения механики жидкости, вы создаете градиент давления», что является причудливым способом сказать, что воздух в моем доме успешно перемещается из одной стороны в другую. Без градиента давления вы получаете то, что Хун называет «стабильной циркуляцией», при которой частицы перемещаются вокруг и вокруг без выхода.Большое нет-нет.

В одной из моих комнат только одно окно и, следовательно, только одно вентиляционное отверстие. Хун увещевал меня. «Это очень, очень плохой дизайн — иметь вентиляцию внутри и снаружи в одном и том же месте. Намного лучше иметь несколько мест ». Тем из нас, кто снимает дома, может быть сложно пробить новую дыру в стене, чтобы добавить вторую вентиляцию. Но для предприятий установка вентиляционных отверстий может быть разумной инвестицией.

К счастью, вы можете создать более безопасный воздух, не впадая в крайности. Если вы не можете позволить себе вентиляционные отверстия в окнах, просто откройте как можно больше окон.Откройте двери между комнатами с одним окном, чтобы создать градиент. Делайте это даже при включенном кондиционере, иначе наступит зима. Да, он менее энергоэффективен, но даже одно приоткрытое окно медленно восполнит застоявшийся воздух. Два приоткрытых окна помогают воздуху лучше понять, как двигаться. Вы также можете улучшить качество воздуха в комнате с одной вентиляцией, добавив HEPA-фильтр, который, как было доказано, эффективно снижает количество опасных аэрозолей.

Прочтите: Может ли AC распространять коронавирус?

Что касается размещения вентилятора , то будьте преднамеренными.Если они будут направлены к стенам, вентиляторы создадут карманы, в которых воздух будет циркулировать по кругу, что грозит «стабильной циркуляцией». Вместо этого пусть вентиляторы продувают комнату с по таким образом, чтобы направлять воздух в сторону выходных отверстий или открытых окон. Поскольку изменение направления, в котором дует кондиционер, может быть затруднено, иногда бывает полезно разместить вентиляторы перпендикулярно потоку переменного тока. Это дополнительно помогает устранить любые застойные воздушные карманы, которые кондиционер может создать из-за неоптимального размещения. Конечный результат должен быть ясным, но неуловимым: цель не в аэродинамической трубе, а в мягком ощущении активного воздуха.

Вы, вероятно, узнаете, добились ли вы успеха, потому что благодаря вентиляционным отверстиям, открытым окнам и свободному потоку воздуха в комнате должно быть легче, пахнет лучше и казаться намного свежее, чем раньше. Запахи должны быстро исчезнуть. А микрочастицы слюны следует уносить со скоростью, которая значительно снижает вероятность заражения вирусом. Ваша плесень исчезнет, ​​ваша голова прояснится, и ваша жизнь станет еще безопаснее.

BA-0602: Полевые испытания однородности распределения вентилируемого воздуха между помещениями в двух новых домах

Стандарт ASHRAE 62.2 (ASHRAE 2004) «Вентиляция и приемлемое качество воздуха в помещении в малоэтажных жилых зданиях» определяет минимальный расход вентиляции, который зависит от времени подачи вентиляционного воздуха, но не влияет на распределение вентиляционного воздуха по всему дому. Кодекс вентиляции и качества воздуха в помещениях штата Вашингтон (WAC 2004) также ничего не говорит о распределении вентиляционного воздуха. Как Строительный кодекс Миннесоты (MN Глава 7672), так и Национальный строительный кодекс Канады (NBC 2005), относящиеся к канадскому стандарту F326-M91 (CSA 2005), требуют распределения вентилируемого воздуха по всему дому посредством полностью вытяжных систем вентиляции или смешивания центральная система кондиционирования воздуха.Крупная высокопроизводительная домашняя программа частного сектора в США также требует периодической работы центрального кондиционера для обеспечения смешивания во всем доме для распределения вентиляционного воздуха и теплового комфорта. Предыдущая работа Радда (2000) показала, что системы вентиляции, в которых использовалось распределение и смешивание по всему дому через центральную систему обработки воздуха, имели гораздо меньшие колебания воздухообмена между помещениями, чем системы, в которых этого не было.

В рамках этой исследовательской программы оценивалось распределение вентиляционного воздуха в двух новых испытательных помещениях с использованием нескольких различных конфигураций системы вентиляции и сценариев смешивания воздуха.Программа испытаний проводилась в конце декабря 2005 г. — начале января 2006 г., в относительно мягкую зимнюю погоду в Сакраменто. Первый тестовый дом представлял собой одноэтажную модель с четырьмя спальнями. Второй был двухэтажным, также с четырьмя спальнями. Оба дома были спроектированы так, чтобы быть энергоэффективными, имели фундамент из плит на уровне земли, каналы в кондиционируемом пространстве и соответствовали целевому показателю воздухонепроницаемости, установленному строителем, измеренному с помощью воздуходувки (<1,25 дюйма ² эффективная площадь утечки на 100 футов ² конверт площадь).Другие ключевые характеристики обоих домов приведены в таблице 1, а фотографии показаны на рисунках 1 и 2. Планы этажей показаны на рисунках 3 и 4.

Таблица 1: Технические характеристики испытательных центров DR Horton

Рисунок 1: Одноэтажный тестовый дом DR Horton (1111 Montague)

Рисунок 2: Двухэтажный тестовый дом DR Horton (1117 Montague)

Рисунок 3: Одноэтажный тест план этажа дома (1111 Montague)

Рисунок 4: план этажа 2-этажного тестового дома (зеркальное отображение 1117 Montague)

Основная цель этой тестовой программы состояла в том, чтобы охарактеризовать однородность между комнатами распределение наружного воздуха в различных условиях путем изучения кривых распада многозонного индикаторного газа.Чтобы системы разбавленной вентиляции обеспечивали предсказуемые результаты независимо от геометрии отдельных домов, наружный воздух должен равномерно распределяться по всему дому. Испытания в домах в Сакраменто были разработаны, чтобы позволить прямое количественное сравнение различных подходов к вентиляции, которые потенциально могут быть учтены при выборе скорости вентиляции в будущих обновлениях стандарта ASHRAE 62.2 (ASHRAE 2004).

Вопросы исследования

Исследователи определили следующую серию исследовательских вопросов для количественной оценки характеристик распределения вентиляции в испытательных помещениях при различных условиях эксплуатации:

1. Какова естественная скорость воздухообмена (ACH ) для каждого дома с открытыми дверями спальни, без работы кондиционера и без механической вентиляции? Какова равномерность распределения наружного воздуха от комнаты к комнате?
2. Какое изменение в кондиционере для всего дома вызвано работой кондиционера? Как изменится равномерность распределения наружного воздуха от комнаты к комнате?
3. Какое изменение в ACH всего дома вызвано закрытием дверей спальни? Как изменится равномерность распределения наружного воздуха от комнаты к комнате?
4. Какие изменения произошли в ACH всего дома из-за наклеивания ленты на передаточные решетки? Как изменится равномерность распределения наружного воздуха от комнаты к комнате?
5. В чем разница между ACH для всего дома для интегрированной системы приточной вентиляции с центральным вентилятором (CFIS), работающей с рабочим циклом 33%, по сравнению с системой непрерывной вытяжной вентиляции, причем обе системы соответствуют требованиям ASHRAE 62.2 рекомендуемая минимальная скорость вентиляции в среднем? Как соотносится полученная равномерность распределения наружного воздуха между комнатами?
6. Как изменяется ACH всего дома и равномерность распределения наружного воздуха для системы вентиляции CFIS, когда интенсивность вентиляции снижается со 100% рекомендации ASHRAE 62.2 до 60% и до 33%?
7. Как изменяется ACH всего дома и равномерность распределения наружного воздуха для системы непрерывной вытяжной вентиляции, когда расположение вытяжного отверстия меняется с подсобного помещения на главную ванную комнату?
8. Насколько равномерно распределение наружного воздуха в двухэтажном доме по сравнению с одноэтажным?

Распад газа с одним индикатором с многозонным отбором проб был использован для оценки производительности каждой системы вентиляции на основе того, насколько равномерно наружный воздух распределялся по каждой комнате или зоне в доме.Кривые распада показывают скорость, с которой индикаторный газ (представляющий собой загрязнитель), который первоначально равномерно распределяется по всему дому, разбавляется в каждой зоне в результате внешнего воздуха, который поступает напрямую в зону, а также воздуха, который подвергается обмену. среди зон. Воздух, поступающий в одну зону из другой, может содержать более высокую или более низкую концентрацию индикатора, чем воздух, уже находящийся в зоне. Этот метод испытаний разработан как практический метод оценки равномерности распределения вентиляционного воздуха в доме, предполагая, что опасные загрязняющие вещества, такие как радон, контролируются с использованием соответствующих стратегий уменьшения их воздействия.Равномерное распределение наружного воздуха требуется для систем разбавленной вентиляции, чтобы обеспечить предсказуемые результаты независимо от геометрии отдельных домов.

Многозонная система отбора проб индикаторного газа была установлена ​​в каждом помещении для испытания. Это оборудование состояло из многоточечного газоанализатора модели 1302 фирмы Bruel and Kjaer и многоточечного пробоотборника модели 1303, как показано на рис. 5. Пробирки для проб были размещены в шести местах в каждом птичнике и прикреплены к многоточечному пробоотборнику. Шесть выбранных местоположений обозначены красными звездами на планах этажей на рисунках 3 и 4.Пробоотборник был запрограммирован на отбор пробы из каждого последовательного местоположения с интервалом около 2 минут; таким образом, все шесть точек были отобраны с интервалом около 12 минут.

Образец воздуха в каждой зоне был взят около центра комнаты на высоте четырех футов над полом. Там же измеряли температуру воздуха в зоне. Измерение температуры воздуха в локальной зоне использовалось для управления электронагревателем в каждой зоне (см. Раздел «Процедура испытания» ниже) для достижения равномерной и постоянной температуры воздуха во всем доме.Вентиляторы для перемешивания использовались для поддержания одинаковых температур и концентраций в каждой комнате. . .

Скачать полный отчет можно здесь.

Почему дома новостройки должны проверяться частными инспекторами

Я собрал фотографии дефектов новой конструкции за последние шесть лет в этот огромный пост в блоге. Если вы ищете новый дом и не уверены, стоит ли проводить его осмотр, просмотрите эти фотографии. Если вы агент по недвижимости, который не верит в стоимость осмотра нового дома, просмотрите эти фотографии.Если это вас не убедит, ничто не убедит. Все это было сделано во время предварительных осмотров гипсокартона, осмотра нового строительства или осмотра годичной гарантии. Если у вас есть новый дом, и вы не осматривали его перед покупкой, подумайте о том, чтобы проверить его до истечения срока годовой гарантии.

Строители должны приветствовать возможность проверки своих домов частными инспекторами; это шанс исправить ошибки строительства до того, как они станут серьезными проблемами.Неважно, насколько тщательный муниципальный инспектор; ошибки по-прежнему упускаются.

Это не означает избиения строителей, муниципальных инспекторов или любых торговцев. Это просто означает, что покупатели нового жилья знают, что «новый» не означает «идеальный».

Щелкните любое из изображений ниже, чтобы увидеть его в большом размере.

Водное хозяйство

Обычная конструкция новых домов — это концентрация дождевой воды с нескольких поверхностей крыши на небольшой площади, что значительно увеличивает вероятность возникновения проблем с водой в фундаменте и подвалах.Я пометил изображения недавних инспекций при строительстве новых зданий, чтобы выделить места, где концентрируется много воды.

На последнем изображении, показанном выше, вся вода с верхних поверхностей крыши стекает на нижнюю крышу, а оттуда стекает в угол террасы прямо у двери внутреннего дворика. Моя компания проводит много инвазивных испытаний на влажность в дополнение к домашним осмотрам, и, без сомнения, одна из худших зон утечки воды находится в конце палубных регистровых досок.Я могу почти гарантировать, что вода просочится в это здание до конца года. Не только это, но это еще и рецепт проникновения воды в подвал. Что еще хуже, земля не располагалась должным образом вдали от здания, а земля находилась слишком близко к сайдингу из каменного шпона.

Как я уже упоминал в своем сообщении в блоге об ошибках при установке сайдинга из каменного шпона, между нижней частью сайдинга из каменного шпона и землей должен быть зазор 4 дюйма.Как вообще все это исправить? Как сказал бы Джордж, это «полная чаша зла». На данный момент мало что можно сделать с линиями крыши, но добавление желобов творит чудеса в этой ситуации.

Я сказал покупателю добавить водосточные желоба, независимо от того, должен ли он платить за них из собственного кармана или нет. Ассоциация не разрешила водосточные желоба из эстетических соображений, и менее чем через месяц после того, как я осмотрел это здание, в четырех квартирах этой ассоциации произошло проникновение воды в подвал.Вскоре после этого ассоциация установила водостоки.

Установка водостоков, вероятно, поможет во всех описанных выше ситуациях, но водосточные желоба следует спланировать заранее. Если у вас есть дом, подумайте о внешнем управлении водными ресурсами. Сделайте шаг назад и подумайте, куда уйдет вся вода. Если водостоки собираются установить (а они почти всегда должны быть), убедитесь, что водосточные трубы имеют хорошее место для слива. Это означает, что не на дорожку и не над дорожкой.Иногда это связано с прокладкой подземного водостока. Это дешево и легко сделать до заливки передних проходов. Не так уж и много потом.

Произошла большая ошибка, на этот раз в огромном особняке в красивом пригороде Миннеаполиса, где дома постоянно сносят и восстанавливают. Патио из штампованного бетона было наклонено к дому, что недопустимо.

Я беру с собой свернутый в спираль садовый шланг специально для таких вещей.Уровень также можно использовать, чтобы показать, что внутренний дворик имеет неправильный уклон, но я думаю, что тест с водой более точен. В этом конкретном случае, чтобы быть справедливым по отношению к муниципальному инспектору (также известному как должностное лицо кодекса / городской инспектор / инспектор разрешений / инспектор строительства) для этого дома, патио с неправильным уклоном было , а не пропущено. Как выяснилось, муниципальный инспектор уже сообщил об этом, и в тот же день строитель вызвала бригаду к дому и вырвала весь штампованный бетон, пока я проводил осмотр.

Колоды

Самым частым дефектом настила, который я обнаруживал на новых палубах, были неправильные гвозди, используемые на подвесах для балок. Гвоздь, который я держу на фото ниже, даже наполовину меньше, чем должен быть.

Проблема с этими гвоздями в том, что они даже не проникают в бухгалтерскую доску. На фото ниже вы можете увидеть, что кончики ногтей ни во что не входят.

Вот еще один вид, показывающий, что есть и что должно быть.

За последние пять лет я все реже обнаруживал этот дефект. Слухи разошлись, и муниципальные инспекторы выявляют этот дефект. Тем не менее, есть и другие способы неправильно установить балочную подвеску. Вот несколько дефектов этого года:

Подвесы для балок, показанные ниже, не подходят для работы и не удерживают то, что должны.

На фотографиях ниже про балочные вешалки забыли или пропустили.

И здесь у нас есть недостающая металлическая вешалка в тройном размере 2х10, которая поддерживала лестницу.

Лестницы часто устанавливаются неправильно. На фото ниже стрингеры были обрезаны неправильно, а затем кто-то поцарапал куски террасной доски, чтобы попытаться компенсировать разницу.

На лестнице ниже каждый стрингер был прикреплен двумя гвоздями 1-1 / 2 дюйма, вставленными в угловой кронштейн. Не годится.

На фото ниже эти длинные металлические ремни не подходят для приседаний.

На следующих двух фотографиях лестница настила прикреплена к обшивке сайдинга винтами . Кроме того, между подступенками не должно быть отверстий, через которые могла бы пройти 4-дюймовая сфера.

На изображенной ниже палубе стрингеры лестницы были прикреплены неправильно. Как правило, если вы видите, что застежка входит в структуру древесины, это, вероятно, неверно. Схема крепежных элементов для стрингеров LSC также представлена ​​на фото ниже. Нажмите на фото, чтобы увеличить его.

Поручень, показанный ниже, находился слишком близко к ограждению.Должно быть хотя бы 1-1 / 2 дюйма пространства. Я не имею привычки измерять это расстояние, но когда я хватаюсь за поручень, а моя рука едва умещается, я понимаю, что это неправильно. Это не большое дело, и это не серьезное исправление, но дело в том, что это супер-базовое строительство лестницы-101 сделано неправильно в новом доме.

Когда гвозди забиваются в доски настила, вода будет скапливаться в каждом из этих отверстий для гвоздей и приведет к преждевременному износу настила.

Будет ли кто-нибудь принимать такие пиломатериалы на совершенно новую палубу?

Когда падение с палубы превышает 30 дюймов, на открытой стороне требуется охранник. Национальные строительные нормы и правила требуют, чтобы падение измерялось на расстоянии 3 футов от палубы, но здесь, в Миннесоте, в строительные нормы внесены поправки, чтобы удалить это требование (раздел R312.1.1), с которым я лично не согласен.Это означает, что новую колоду, изображенную ниже, с перепадом высоты 31 дюйм, измеренной прямо вниз, возможно, можно было бы привести в соответствие с кодексом, сбросив немного мульчи прямо под открытой стороной настила. Действительно ли это сделает ее более безопасной? Конечно, нет. Если кто-то упадет, это будет намного больше, чем 30-дюймовое падение, потому что земля уходит под уклон. Здравый смысл подсказывает, что на открытой стороне этой колоды должна быть установлена ​​защита, вне зависимости от того, требует это код или нет.

Еще один предмет в колоде.Это не такая уж большая проблема, но это был единственный раз, когда я когда-либо видел что-то подобное. Строитель оставил от каждого столба 6х6 тонкий кусочек и прикрутил к нему балку.

Металлический кронштейн был бы более подходящим.

Диаграмма выше взята из Руководства по строительству деревянных настилов для жилых домов, и это просто фантастика. Если вы собираете колоды, проверяете их, планируете собрать колоду или просто хотите получить полезную информацию о том, как правильно собрать колоду, загрузите это бесплатное руководство от American Wood Council.

Сайдинг

Недавно я написал целую запись в блоге о дефектах установки LP Smartside, и я не буду здесь повторяться. Все эти дефекты монтажа были связаны с новыми домами. Вот подборка изображений из этого поста:

То же самое и с сайдингом из каменного шпона. Вот подборка дефектов установки из-за новых установок, в основном из предыдущего сообщения в блоге, которое я писал о дефектах установки сайдинга из каменного шпона:

Я написал сообщение в блоге о дефектах установки сайдинга Джеймса Харди более шести лет назад, но мало что из этого сообщения уже применимо.Установщики, похоже, сегодня работают намного лучше, чем тогда. Тем не менее, существует множество ошибок при установке сайдинга из фиброцемента. Марк Парли, гуру сайдинга из Айовы, недавно опубликовал статью в Journal of Light Construction, в которой подробно описаны многочисленные проблемы с укладкой, возникающие с фиброцементным сайдингом сегодня: http://www.jlconline.com/how-to/exteriors/common-siding -failures_o

Крыши

Кровли новостроек не защищены от дефектов монтажа.Наиболее частая проблема, с которой мы сталкиваемся при установке новой кровли, — это неправильная установка гвоздей. Когда гвозди вбиты под углом, забиты под углом или расположены слишком высоко на черепице, это неправильная установка. На фотографиях ниже показаны забитые гвозди в новостройках. У меня их десятки, может быть, сотни, но все они довольно однообразные.

Когда я нахожу крышу с забитыми гвоздями, я рекомендую заменить кровельное покрытие или получить письмо от производителя кровли, в котором говорится, что эти дефекты монтажа не аннулируют гарантию.Я никогда раньше не видел этого письма от производителя, но видел полные отрывки и замены. На фото ниже показана новая черепица, поставленная поверх существующей крыши, которой было всего неделю или две. Покупатель дома прислал мне эту фотографию, чтобы показать, что строитель исправил неисправную установку.

В то время как забитые гвозди являются довольно частым дефектом на новых крышах, недоразвитые гвозди также могут быть проблемой. Это предотвращает правильное уплотнение черепицы.В доме, показанном ниже, их было много.

Исправить это не так сложно, как перебить гвозди, потому что гвозди можно просто забить, пока они не пробили черепицу. После того, как гвозди, не забитые ниже, пробили черепицу выше, необходимо заменить поврежденную черепицу.

Короткие гвозди на новой крыше — не частый дефект, но я их нашел.На фото ниже коньковая черепица крепилась гвоздями размером 1-1 / 4 дюйма, которые почти не касались кровельной обшивки. Я мог бы вытащить их руками.

Я нашел много новых крыш со сдутой / неплотной черепицей.

Вы не поверите, но незакрепленный язычок внизу был снят с крыши нового таунхауса в 2015 году.Что мне кажется странным, так это то, что строители до сих пор используют черепицу с тремя выступами 😉

Вот козырек крыши, который наверняка протечет. Вода из шва справа сливается под шов слева.

Почему муниципальные инспекторы не выявили эти дефекты? Большинство муниципальных инспекторов не ходят по крышам. Вот дефект кровли, который мы заподозрили еще до того, как пошли на чердак. Кровельщик пропустил одно из отверстий в крыше.Как видно по обертке дома, это был дефект, который мы обнаружили во время предварительной проверки гипсокартона.

Вот как это выглядело изнутри чердака. Не ступай сюда.

А вот и наоборот. В этом новом доме не было установлено ни одного вентиляционного отверстия на крыше. Не один.

Это подводит нас к чердакам.

Чердаки

Фотография ниже сделана из того же дома, что и выше.В этом новом доме не было ни одного вентиляционного отверстия на крыше.

Я вообще считаю, что вентиляционные отверстия на крыше завышены, но это не значит, что их следует пропускать. В этом же доме на всей мансарде были потёки утеплителя.

Следы капель возникли в результате конденсации / наледи на чердаке. Вентиляционные отверстия на крыше помогли бы скрыть эту проблему, которая частично была вызвана отключением нескольких каналов вентилятора для ванны на чердаке.

Утечка воздуха на чердаке между жилым помещением и чердаком — еще одна серьезная причина конденсации / замерзания на чердаке. Вот пример того, как выглядит утечка воздуха на чердаке до того, как все покрывается изоляцией. Пространство между пластинами верхней стенки было открытым. Это типичные вещи, которые мы обнаруживаем во время проверки перед гипсокартоном, если можем провести проверку до того, как чердак будет утеплен.

Вот утечка воздуха, покрытая изоляцией:

Мы обнаружили это с помощью инфракрасной камеры.Инфракрасный осмотр — это дополнительная услуга к нашему стандартному домашнему осмотру. Они упрощают поиск утечек воздуха на чердаке. Вот инфракрасное изображение отсоединенного / отсутствующего канала вентилятора ванны под изоляцией на чердаке в прохладный день. Не было никаких видимых признаков этого дефекта, но быстрое сканирование с помощью инфракрасной камеры сделало его совершенно очевидным.

Вот мороз и черные пятна внизу на чердаке новостройки. Это произошло из-за утечки воздуха.

Когда информационные трубки заканчиваются на чердаке, концы необходимо закрыть, чтобы предотвратить попадание кондиционированного воздуха на чердак, как дымоход.

Мы нашли много сломанных ферм * на новых чердаках.

* Джон Боулдин, Ph.Д., говорит, что если она сломана, ее уже нельзя называть фермой. Это строительный элемент, ранее известный как ферма. Я попробую придумать символ, по которому они смогут пройти.

Вот дом, где строитель согласился установить радоновый вентилятор, но поставил вентилятор на бок. Вентиляторы радона следует устанавливать вертикально, чтобы предотвратить скопление воды, которое может вызвать преждевременное сгорание двигателя.

Без сомнения, самая распространенная проблема, которую я обнаруживаю при проверке нового строительства, — это недостаточная изоляция на чердаке.Я уже давно об этом говорю и до сих пор нахожу этот дефект во многих новых домах. Это обычная проблема, потому что в не существует такого понятия, как «проверка изоляции чердака» для домов нового строительства. См. Мое сообщение в блоге, посвященное проверкам чердаков в новостройках: Кто проверял ваш чердак?

плохо справляются с изоляцией чердаков, потому что их невозможно установить должным образом. Они оставляют зазоры повсюду.В середине фотографии ниже изоляция была сжата до толщины 3-1 / 2 дюйма, что совершенно неадекватно. В новых домах не часто можно найти войлок из стекловолокна, но такое случается.

Вот нестандартный дом, на чердаке которого были случайно установлены стеклопластиковые войлоки, надеюсь, кем-то, кто не устанавливал изоляцию для жизни.

Прокладка воздуховодов на чердаке без кондиционирования — тоже плохая практика: http: // buildingscience.ru / documents / insights / bsi-074-duct-dynasty

Ради забавы, вот чердак, который я наткнулся на оценку TISH в пустующем городском доме, построенном в 2005 году. Здесь было два чердака; над чердаком №1 было много снега. Над чердаком №2 … снега нет. Кто-то совсем забыл утеплить чердак №2. Я слышал об этом раньше, но это был единственный дом, который я так осматривал. Другими словами, это не распространенный дефект, но, безусловно, вопиющий.

Если вы покупаете дом новой постройки, а панель доступа на чердак «запечатана», настаивайте на ее открытии.Подробнее по этой теме здесь: Открытие «герметичных» панелей доступа на чердак — не проблема.

Сантехника

Могут протечь даже новые вещи. Мы тестируем облицованные плиткой души с помощью плотины. Когда кафельный душ протекает, это большое дело. На этом фото наша душевая плотина сидит в душе.

Мы используем инфракрасные камеры для проверки потолков под душевыми на предмет утечек, и обычно мы можем определить утечки еще до того, как вода станет видимой, но не всегда.На следующем фото видно, как вода просочилась через поддон в гараж.

При сканировании потолка на предмет утечки в душе с помощью ИК-камеры я однажды обнаружил протекающий запорный клапан раковины в ванной. Это была очень медленная утечка, но строитель был очень благодарен за то, что мы ее обнаружили. Это было бы огромной проблемой, если бы нужно было ремонтировать потолок, но мы поймали это до того, как там пришлось провести какой-либо ремонт.

Вот дом, где новая посудомоечная машина протекла как сумасшедшая.

Вот подтекает перелив в ванне.

Негерметичная душевая дверь.

И протекающая ванна. Из этой ванны на самом деле протекла кучка воды через дом до моего осмотра, и, когда я приехал, ее ремонтировали.

Строитель не знал, что вода прошла через потолок первого этажа, через внешнюю стену и вниз в подвал.Инфракрасное сканирование и последующий тест с помощью влагомера подтвердили, что во всех этих местах есть вода. Строителю предстояло просохнуть гораздо больше, чем предполагалось вначале.

Когда в новом доме устанавливаются дренажные, сливные и вентиляционные трубы, все испытывается давлением. Для этого закрывают вентиляционные отверстия. По окончании опрессовки крышки необходимо снять.Об этом часто забывают.

Сантехнические отверстия и стоки необходимо располагать так, чтобы вода стекала. Я добавил синий цвет на фото ниже, чтобы показать, где в конечном итоге будет сидеть вода. Это вентиляционное отверстие расположено неправильно.

При установке незамерзающих кранов их необходимо наклонить вниз, чтобы вода могла стекать. Мы обследовали много новых домов, в которых краны были расположены вверх.Подробнее по этой теме здесь: Смесители без замораживания

Сливы для посудомоечных машин должны быть прикреплены петлей к нижней стороне столешницы. Во многих новых домах это делается неправильно.

Мы нашли бесчисленное количество панелей доступа к сливу ванны, которые либо давали доступ к сплошной стене, либо к отверстию для доступа, которое было до смешного маленьким. В этом нет ничего страшного, так как эти отверстия можно легко увеличить без использования инструментов, но это всегда хорошо, чтобы посмеяться.

Каждые потребности газа прибор иметь соединение, или какой-либо способ отсоединения газового трубопровода после того, как запорный клапан. Здесь этого не произошло.

HVAC

Не могу поверить, сколько у меня фотографий HVAC. Напоминаю: все это из новых домов.

Два приведенных ниже конденсатора должны быть установлены на расстоянии не менее 24 дюймов друг от друга в соответствии с инструкциями производителя по установке.

Конденсаторы всегда должны устанавливаться на уровне. Когда они так опрокидываются, трубопроводы хладагента могут быть перегружены.

Когда конденсатор установлен на настенном кронштейне, он не опрокинется. Это хорошая практика … но в идеале его следует устанавливать на высоте, удобной для обслуживания. В отличие от этого.

Точно так же, как водостоки и вентиляционные отверстия, высокоэффективные вентиляционные отверстия топки должны иметь правильный наклон, чтобы не было провалов, которые могут позволить конденсату собираться и блокировать вентиляционное отверстие.Я пометил фотографии ниже, чтобы показать, где этого не произошло.

Это была страшная находка. Это было отключенное отверстие для водонагревателя. Кто-то забыл приклеить этот стык.

Всасывающая труба на высокоэффективной печи должна быть установлена ​​на по крайней мере на 12 дюймов над уровнем земли, чтобы предотвратить ее засорение снегом. Здесь этого не произошло.

Я стараюсь проверять, что есть что снаружи, потому что иногда они переключаются.

Много утечек воздуха в воздуховодах.

Вот протекающая линия конденсата. Конденсат дымовых газов очень агрессивен, поэтому металлический шкаф печи быстро ржавеет.

Еще одна утечка конденсата, на этот раз из кондиционера.

И еще один. Это было рядом со сливом в полу.

Между отсеком нагнетателя печи и зоной горелки никогда не должно быть отверстий, потому что выхлопные газы из горелки могут попасть в воздух, который будет распространяться по всему дому. Показанное ниже отверстие было «полевой модификацией».

При установке блоков HRV их необходимо сбалансировать. Если балансировочные демпферы не прикручены, можно с уверенностью предположить, что они не были сбалансированы.

В этом доме кто-то установил заслонку на впуске ВСР. Это не позволит ВСР работать должным образом. Демпфер нужно снять.

Вот кронштейн для защиты от опрокидывания для диапазона, который крепился только к гипсокартону.Это не обеспечит безопасности детей.

Вот выхлопная труба сушилки, покрытая ворсом. Я обнаружил это во время годичного гарантийного осмотра для владельца. Хотя это разрешено строительными нормами, я думаю, что крыша — ужасное место для оконцевания каналов сушилки для одежды. Подробнее по этой теме здесь: http://www.structuretech2.com/2014/06/dont-vent-your-clothes-dryer-through-the-roof/

Мы нашли несколько новых домов в одном районе с кухонными вентиляторами, которые производили много шума, но не выпускали воздух.Вентиляторы работают, но наружные заслонки не открываются.

Мы обнаружили множество клемм вентиляторов для ванн, которые тоже не открываются. В некоторых случаях это результат заедания внутренней заслонки вентилятора. В других случаях это результат блокировки внешней заслонки.

Обратите внимание на этот вытяжной вентилятор. Мы сняли внутренние фильтры и крышку вентилятора, чтобы лучше видеть, потому что внешняя заслонка никогда не открывалась.Внутри мы обнаружили гибкий пластиковый воздуховод. Единственный приемлемый материал воздуховода от кухонной вытяжки — гладкий металл.

Насколько горячим должен быть воздух, выходящий из вашей печи? Спецификации внутри вашей печи скажут вам. В доме, показанном ниже, выходящий воздух был около 178 ° F, в то время как воздух в доме был около 73 ° F. Это повышение температуры на 105 ° F, но производитель печи потребовал повышения температуры на 40-70 ° F. Я написал это и сказал покупателю, чтобы он изучил это и исправил.Подробнее об этом тесте здесь: Тест своими руками для вашей печи

После моего осмотра строительная компания, занимающаяся HVAC, сообщила покупателю, что ремонт был устранен. Примерно 11 месяцев спустя владелец нанял меня, чтобы я снова осмотрел несколько вещей, в том числе печь. Обнаружил такую ​​же проблему с печью. Короче говоря, газовый регулятор был неисправен, и печь сжигала намного больше газа, чем следовало бы, с момента ее установки. Строитель исправил это во второй раз, но на то, чтобы добраться до этого, потребовался целый год.

И напоследок сборник плохо установленных регистров, в основном на пинках. Все из новостройки.

Последний — скорее дефект «ковра», чем дефект HVAC. Посмотри, сможешь ли ты разобраться в проблеме. Фотография справа такая же, как и слева, но наверху есть инфракрасное изображение.

Электрооборудование

Прежде чем я перейду к электрическим дефектам в новых домах, позвольте мне вначале сказать, что эти дефекты были обнаружены во многих разных домах. Как и все дефекты в этом сообщении в блоге. Я не нахожу тонны электрических дефектов при инспекции нового строительства, но они есть.

Выключатель, показанный ниже, имел два соединенных провода, но был рассчитан только на один провод. Это известно как двойное постукивание и подпадает под категорию дефектов домашнего осмотра-101.

Вот еще парочка, опять же из новостройки.

То же правило и для нейтральных проводов. Один провод на винт. Не два.

При использовании в горючем строительстве не должно быть зазора между лицевой стороной щита и гипсокартоном. Его нужно установить заподлицо.

Вероятность ошибок при установке обратно пропорциональна возможности появления ошибки.Другими словами, люди более склонны сокращать путь, когда думают, что никто не увидит. Как за ящиками под варочной панелью. Эта розетка висела на проводах. В новом доме. Как мы говорим здесь, в Миннесоте, уфф-да.

Вот розетка GFCI, установленная на чердаке. Зачем? Как это должно быть сброшено, если оно сработает? Это недоступно и не должно быть устройством GFCI.

Распределительным коробкам всегда нужны крышки, даже на чердаке.Этот был упущен.

Вот розетка на чердаке, установленная более чем в 10 футах от выхода радона. Эта проводка теперь требуется на чердаке, поэтому при необходимости можно установить радоновый вентилятор, но если вентилятор должен быть установлен здесь, нужно просто переместить коробку вывода. Вентиляторы радона не идут с 10-футовыми шнурами.

Это неправильно установленный зажим заземления. Его нужно приподнять примерно на дюйм, чтобы он мог коснуться металла.

Дымовые извещатели необходимо устанавливать на высоте не менее 4 дюймов от потолка.

Неиспользуемые отверстия в панелях всегда необходимо закрывать.

Кабельные зажимы необходимо использовать для крепления кабелей к коробке и предотвращения их повреждения. Этот был упущен.

Это была супер-редкая находка.Это была розетка в ванной, не имевшая защиты от GFCI.

Вот еще одна редкая находка для нового дома; розетка в гостиной с обратной полярностью.

И наконец, люстру поставили слишком близко к ванне. Он должен быть на расстоянии не менее трех футов. Этот кусок оранжевой ленты на потолке отмечает 3 ‘. Подробнее об этом дефекте здесь: Люстры над ваннами

Оборудование для постройки / подвала

Эта выемка для унитаза — нет-нет.

Так что, но это не отметка. Они прошли весь путь.

Таков вырез в этой балке. Наверное.

Изменение первоначальных планов привело к серьезным полевым изменениям в изготовленных узлах, ранее известных как фермы. Мы заметили это во время предварительного осмотра гипсокартона.

Вот неподходящая вешалка, которая была согнута и прибита к месту.Вроде.

Вот еще одна неподходящая вешалка.

И еще один. Ну вообще-то, это даже не вешалка.

Эта стена полностью не касалась анкерного болта, или анкерный болт был неправильно расположен.

На следующих двух фотографиях показаны очевидные проблемы при установке пенопласта в области обода.Дополнительная информация по этой теме в Journal of Light Construction: Spray Foam Insulation Problems

Когда дом построен с системой вентиляции, предназначенной только для вытяжной вентиляции, а полиуретан на части стены подвала, обрамленной деревом, не герметичен, влажный наружный воздух будет просачиваться в полость стены подвала и затем конденсироваться на относительно холодном поли. В доме, изображенном ниже, на полиамиде было так много конденсата, что у основания стены скапливалась вода.Строитель уже дважды пытался устранить предполагаемую течь в окне, но это был просто конденсат.

Примечание: это противоположно тому, о чем я писал здесь: «Почему дома плачут?» В холодную погоду на верхних этажах дома появляются пятна сайдинга, а вентиляция «только приточная» усугубит это состояние.

Исправление состоит в том, чтобы сделать полиуретан на 100% воздухонепроницаемым или изолировать часть стены с деревянным каркасом с помощью пенопласта с закрытыми порами.Для протокола, я не лицемер; Много лет назад я проделал это в собственном доме: распылил пенопласт в доме Рубена.

Это все на этот год, и это, наверное, мой последний мегапост о новых строительных дефектах. В будущем мои сообщения в блоге о новых строительных дефектах, вероятно, будут сосредоточены на одной или двух конкретных проблемах, а также на том, почему они важны.

Спасибо за внимание.

Автор: Рубен Зальцман, Structure Tech Home Inspections

Предыдущее сообщение
