Вентиляция в производственных помещениях: Вентиляция производства, производственных и промышленных цехов.

Содержание

требования, нормы, проектирование, монтаж — Стандарт Климат

Вентиляцию для производственного помещения Вы можете заказать с монтажом «под ключ», позвонив по телефону в Москве: +7(499) 350-94-14. Осуществляем проектирование и поставку систем вентиляции по России. Письменную заявку просим Вас отправить на email [email protected] или через форму на сайте.

Отправьте заявку и получите КП

Каждое промышленное помещение, будь то огромный заводской цех или маленькая частная мастерская, должно быть оборудовано системой вентиляции. Проектирование вентиляции промышленного здания осуществляется на этапе подготовки строительной документации. Расчёт вентиляции производственного помещения производится в соответствии с Санитарными нормами и правилами.

Важные особенности вентиляции на производстве

  • Наличие различных технологических процессов: производства и фасовки жидких моющих средств, порошкообразных моющих средств, пластиковой упаковки и т.
    д.
  • Большое количество локальных источников, выделяющих вредные вещества.
  • Разнообразие веществ, на ассимиляцию которых производится расчет требуемых воздухообменов.

При проектировании вентиляции обязательно учитывают:

  • площадь и объём производственного помещения, высоту потолков;
  • категорию работ и производственных операций;
  • количество работающих в помещении людей;
  • продолжительность нахождения людей в производственном помещении;
  • уровень загруженности промышленного помещения;
  • расположение рабочих мест.

А также ряд других специфических факторов:

Вентиляция производственных цехов требует учета многих специфических условий, главное из которых – учет типа производства. Если производство связано, например, с выделением большого количества пыли и тепла, то в этом случае  устанавливаются мощные вентиляторы, задачей которых будет удаление выбросов из цеха и отвод излишнего теплового излучения.

На предприятиях подобного типа обычно используются воздуховоды больших диаметров (до 6 метров). Кондиционирование в таких цехах экономически нецелесообразно и поэтому достаточно установки только вытяжной вентиляции.

Если же на предприятии используется высокоточное оборудование, или продукция не должна подвергаться перепадам температур, то в этом случае наилучшим вариантом станет установка вентиляционной системы на основе чиллера, которая способна поддерживать точно заданную температуру.

Некоторые системы вентиляции способны удалять твердые отходы с места производства (стружка, пыль). Данная система использует специальные устройства, которые отделяют отходы от воздуха и собирают в бункер.

В сборочных производствах выгодно использовать традиционную приточно-вытяжную вентиляционную систему.

Способы вентиляции

Вентиляция производственных помещений осуществляется несколькими способами:

  • приточным,
  • вытяжным
  • приточно-вытяжным.

  • На крупных производствах применяется исключительно последний вариант.
  • В частных мастерских и небольших цехах обычно устанавливается механическая вытяжная вентиляция.

Приток свежего воздуха обычно происходит путём аэрации или инфильтрации, как разновидностей естественной вентиляции. В небольшом производственном помещении вытяжной механической вентиляции обычно бывает достаточно.

По охвату помещений различают местную и общеобменную промышленную вентиляцию. Часто используются одновременно оба типа. Общеобменная вентиляция призвана, в первую очередь, бороться с чрезмерным повышением температуры производственного помещения в процессе протекания технологических процессов. Местная вентиляция устанавливается в местах наиболее значительного выброса ядовитых веществ или технологической пыли. Особые требованияпредъявляются к устройству местной вытяжной вентиляции: она должна быть организована таким образом, чтобы вредные производственные выбросы не оказались в зоне вдыхаемого рабочим воздуха.

Расчёт вентиляции

Расчёт вентиляции промышленных помещений производится с таким расчётом, чтобы не дать распространится вредным веществам по всему цеху. Благодаря действию общеобменной вентиляции, концентрация вредных веществ приводится к допустимой норме.

По времени действия вентиляция складов и производственных помещений может быть постоянной и аварийной. Постоянная вентиляция должна работать так, чтобы при штатном режиме работы производства поддерживатьв помещении нормальный микроклимат. Аварийная вентиляция включается в работу тогда, когда при каких-либо обстоятельствахвыходит из строя или не справляется с вентилированием помещения основная вентиляция.




Смотрите ещё:

Вентиляцию для производственного помещения Вы можете заказать с монтажом «под ключ», позвонив по телефону в Москве: +7(499) 350-94-14. Осуществляем проектирование и поставку систем вентиляции по России. Письменную заявку просим Вас отправить на email [email protected] ru или через форму на сайте.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Монтаж систем вентиляции производственных помещений

Организация системы вентиляции производственных помещений включает в себя комплекс работ, результат которых определяет комфортные условия работающих и производительность технологического процесса. Вентиляция должна обеспечивать качественный воздухообмен в помещениях, удалять пары, газы, вредные вещества из атмосферы. К ее функциям относится поддержка оптимальных параметров воздуха, которые обеспечивают комфортный микроклимат для работы персонала. При этом вентиляционные системы должны создавать минимальный уровень шума. Выбор системы зависит от назначения помещения, его площади, степени загрязнения, соблюдения необходимых параметров температуры и влажности воздуха.

Монтаж вентиляции любого помещения всегда начинается с проектирования на основе нормативных документов и санитарно-гигиенических норм. Только точные инженерные расчеты гарантируют наибольшую эффективность работы вентиляционной системы. После утверждения проекта приобретается необходимое оборудование и комплектующие и производится монтаж системы.

Вентиляция бывает двух видов: естественная и принудительная.

Особенности естественной вентиляции

Естественный приток воздуха основывается на различии показателей температур и его давления внутри объекта и наружной среды. Холодные потоки выталкивают теплые, и таким образом происходит самообмен без вмешательства механизмов.

Есть и другой вид естественной вентиляции, который называется аэрацией. В данном случае воздушные массы проникают внутрь через специальные отверстия в стенах, а отработанные выходят наружу через встроенные зенитные фонари.

Естественная вентиляция имеет свои минусы – она малоэффективна, особенно когда на улице высокая температура воздуха или отсутствует ветер. Помимо этого, она не способна отрегулировать влажность или очистить помещение от пыли.

Принудительная вентиляция

Этот наиболее действенный и эффективный тип вентиляции можно разделить на три вида:

  • Приточная система подает воздух в помещение автоматически, с помощью вентилятора. Отработанный воздух выходит естественным путем. Поступление приточного воздуха регулируется. Такая установка приемлема для помещений, в которых не образуются или не поступают вредные вещества;
  • Вытяжная вентиляция осуществляет обратные процессы. Чистый воздух заходит в помещение естественным путем, а отработанный выводится наружу с помощью вентиляторов;
  • Приточно-вытяжная вентиляция обеспечивает приток и вывод воздуха автоматически через воздуховоды.

Преимущества механической вентиляции

  • Очистка воздуха от пыли, загрязнений и вредных примесей;
  • Не зависит от параметров окружающей среды;
  • Способность очищать загрязненный воздух;
  • Способность поддерживать оптимальную температуру и влажность воздуха в помещении.

Вентиляцию производственных и промышленных помещений можно разделить на следующие виды:

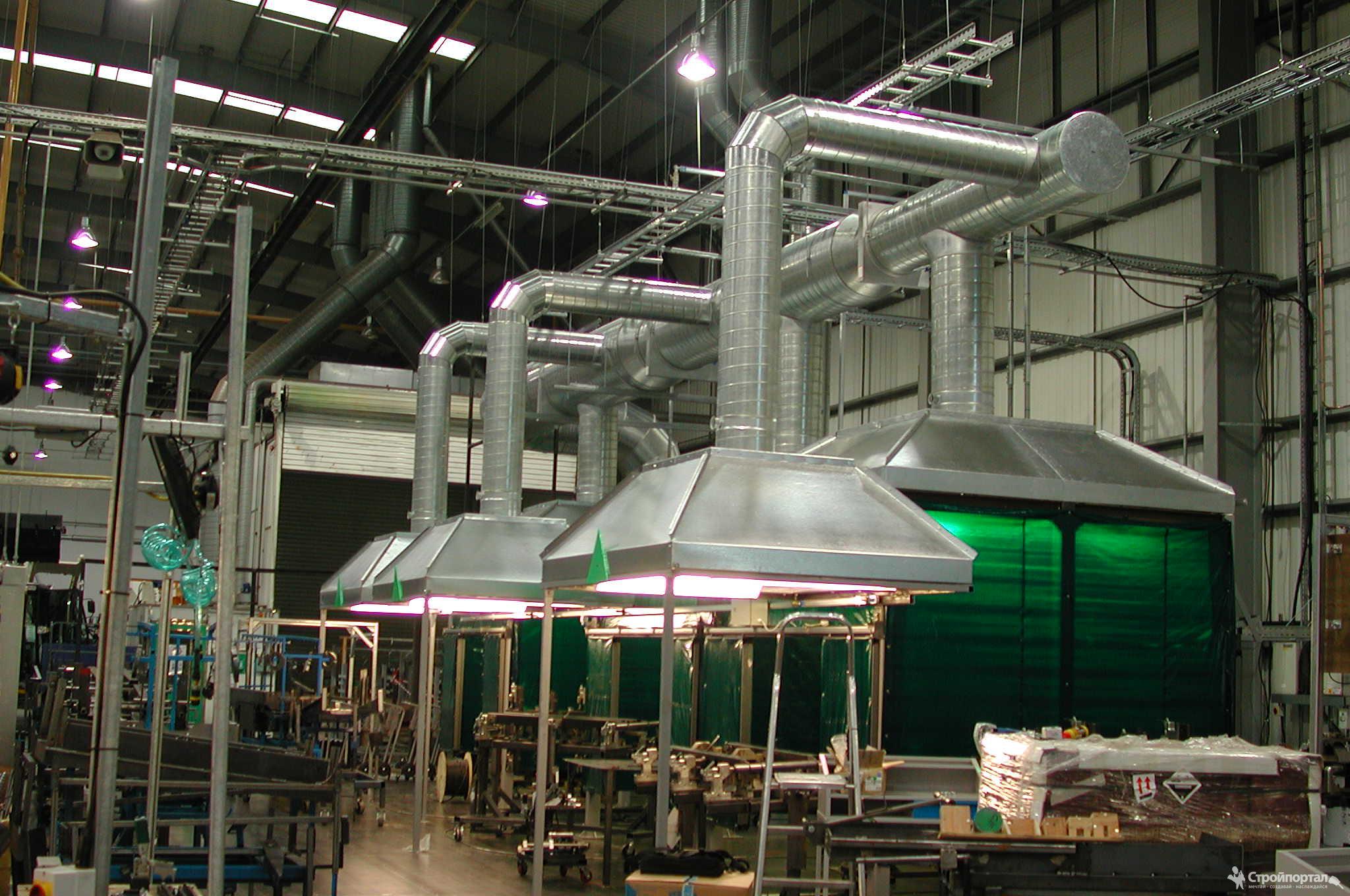

  • Местная. На каждом предприятии есть места с наиболее сильным загрязнением. Этот вид вентиляции не дает распространяться пыли, дыму и вредным веществам на чистые территории. Местная вентиляция имеет несколько разновидностей – завесы, вытяжки, воздушный душ, отсос;
  • Общеобменная вентиляция. Это наименее эффективный вид, который одновременно меняет воздух во всех помещениях. При этом вредные примеси не вытесняются, а просто разбавляются чистым воздухом;
  • Аварийная вентиляция. Производственные помещения могут быть задымлены, заполнены газом или другими веществами, которые могут представлять опасность для здоровья. Такие внештатные ситуации требуют экстренной очистки воздуха, что и производится аварийной вентиляцией.

Выбор вентиляционной системы

Современный рынок представляет огромный ассортимент вентиляционного оборудования. При его приобретении следует учитывать особенности конкретного промышленного объекта, его спецификацию и прочее. Устанавливаемые системы должны обладать такими характеристиками, как надежность, эффективность, экономичность. Вентиляция будет максимально эффективной, если использовать датчики, благодаря которым можно отслеживать параметры воздуха.

Проектирование и монтаж вентиляции на производстве – процесс достаточно сложный, требующий ответственного подхода на каждом из этапов. От эффективности вентиляционной системы зависит благоприятная атмосфера в помещении, здоровье персонала и бесперебойная работа производственного оборудования. Инженерная сеть должна соответствовать правилам и нормам. Вот поэтому монтаж вентиляционных систем следует доверять высококвалифицированным специалистам, имеющим опыт работы по установке вентиляции на промышленных объектах.

Вентиляция производственных помещений.Назначение и виды вентиляции

Вентиляция  представляет  собой  систему  технических  средств, обеспечивающую регулярный воздухообмен в помещении. Она предназначена для удаления из помещения избыточного тепла, влаги, вредных газов и паров и создания  наиболее  благоприятного (отвечающего  санитарно-гигиеническим требованиям) микроклимата и ионного состава.

Воздухообмен  в  помещении  можно  осуществлять  естественным  путем через  форточку  или вентиляционные  каналы  за  счет  разности  температур  и давлений воздуха внутри помещения и вне его. Такая вентиляция называется естественной или аэрацией. Более  эффективна  искусственная  механическая  вентиляция, осуществляемая с помощью вентиляторов и эжекторов.

Сочетание  естественной  и  искусственной  вентиляции  образует смешанную систему вентиляции. Естественная вентиляция может быть неорганизованной, когда воздух подается  в  помещение  и  удаляется  из  него  за  счет  инфильтрации  через неплотности  и  поры  наружных  ограждений.  Естественная  вентиляция считается  организованной,  если  она  имеет  устройства,  позволяющие регулировать  направление  воздушных  потоков  и  величину  воздухообмена (вытяжные каналы, шахты, форточки и фрамуги зданий, аэрационные фонари и др. ).

Естественная вентиляция позволяет подавать и удалять из помещений большие  объемы  воздуха  без  применения  вентиляторов.  Недостатком является зависимость ее эффективности от температуры наружного воздуха, силы и направления ветра.

Подачу  приточного  воздуха  с  помощью  естественной  вентиляции  в теплый период года следует предусматривать на высоте не менее 0,3 м и не выше 1,8м, а в холодный период года — не менее 4 м от уровня пола.  Общая  площадь  каналов  для  подачи  воздуха  через  боковые  световые проемы должна быть не менее 20% площади световых проемов, а фрамуги и жалюзи  должны  иметь  устройства,  обеспечивающие  направление приточного воздуха вверх в холодный период года и вниз в теплый период года.

Искусственная  механическая  вентиляция,  осуществляемая  за  счет вентиляторов и эжекторов, позволяет в отличие от естественной вентиляции, подавать  воздух  в  любую  зону  помещения  или  удалять  его  из  мест образования  различных  вредностей:  пыли,  влаги,  тепла,  газов.   В  системах механической вентиляции можно предусматривать устройства для подогрева, увлажнения и очистки воздуха от пыли, а также его ионизацию. Механическая вентиляция может применяться как для подачи воздуха в помещение, тогда она  называется приточной, так и для удаления воздуха  из помещения, тогда она называется вытяжной. Приточно-вытяжная  вентиляция  обеспечивает  приток  воздуха  в помещение и одновременно его удаление из помещения. По месту действия вентиляция может  быть общеобменной, местной и комбинированной. Общеобменная вентиляция осуществляет воздухообмен во всем помещении, а местная — лишь в определенных местах. Системы механической вентиляции состоят из вентиляторов, устройств для забора и подачи воздуха, воздуховодов, фильтров и т.д.

Механическая приточно-вытяжная механизация:

1 — воздухоприемник; 2 — воздуховоды; 3 — фильтр; 4 —- калорифер; 5 — центробежный вентилятор; 6 —- приточные отверстия;  7 — вытяжные отверстия; 8 — регулировочный клапан;  9 — устройства для выброса воздуха;  10 — воздуховод для циркуляции; 11 — помещение

Выброс загрязненного воздуха не следует допускать в непроветриваемые участки прилегающей территории. Общеобменная механическая вентиляция применяется при равномерном расположении  источников  вредностей  в  помещении,  а  также  при  одно-  или двустороннем их расположении. Местная приточная вентиляция служит для создания требуемых условий воздушной среды в ограниченной зоне производственного помещения. К  установкам  местной  приточной  вентиляции  относятся  воздушные души, оазисы и завесы. Воздушное  душирование  применяется  в  горячих  цехах  на  рабочих местах, характеризуемых  воздействием  лучистого  тепла интенсивностью 300 ккал/м2⋅ч  и  более.  Скорость  обдува  должна  составлять  от 1,0 до 3,5 м/с.

Установки воздушного душирования бывают стационарные и передвижные. Воздушные оазисы позволяют улучшить метеорологические условия на ограниченной  площади  помещения,  которая  для  этого  отделяется  со  всех сторон легкими передвижными перегородками и затапливается воздухом более холодным и чистым, чем воздух помещения.  Воздушные  и  воздушно-тепловые  завесы  устраиваются  для  защиты людей от охлаждения, проникающим через ворота холодным воздухом. Местная  вытяжная  вентиляция  служит  для  улавливания  и  удаления вредных  веществ  непосредственно  у  источника  их  образования  и  для предотвращения их распространения по всему помещению. Устройства местной вытяжной вентиляции делают в виде укрытий или местных отсосов (вытяжные шкафы, кабины, камеры, боковые отсосы и т.п.).

Внутри укрытия создается разрежение, благодаря которому вредные вещества не попадают  в  воздух  помещения.  Такой способ  предотвращения  попадания вредных выделений в помещение называется аспирацией. Местные  отсосы  способны  удалить  до 75% всех  выделений  вредных веществ, значительно снижая их поступление в зону дыхания работающих. Наиболее  распространенными  системами  промышленной  вентиляции являются  комбинированные,  при  которых  совместно  с  общеобменной вентиляцией  используется  и  местная  вентиляция.  В  этом  случае  за  счет снижения воздухообмена достигается значительное снижение затрат

Общеобменная вентиляция производственных помещений: расчет воздухообмена

Автор Евгений Апрелев На чтение 5 мин Просмотров 5. 4к.

Создание комфортного микроклимата на промышленных объектах значительно повышает производительность труда и является одним из основных требований контролирующих органов. Именно поэтому грамотная вентиляция в цеху так же важна, как и наличие других, привычные для всех инженерных сетей (освещение, водопровод, канализация).

[contents]

Типы вентиляции производственных объектов

Грамотно спроектированная система проветривания должна обеспечивать сотрудников необходимым объемом свежего и чистого воздуха, удалять из цеха пыль, запахи и выделяющиеся в процессе производственного цикла вредности. Кроме того, вентиляционная система должна обеспечивать надлежащую циркуляцию воздуха при минимальной производительности сети.

Сегодня различают общеобменные, местные и аварийные системы, которые наиболее востребованы и используются практически на всех промышленных объектах.

  • Общеобменная вентиляция производственных помещений осуществляет воздухообмен во всем цеху или в большей его части.
  • Местная, осуществляет приток и (или) удаление воздуха от места загрязнения.
  • Аварийная, применяется для экстренной очистки воздушных масс от загрязнений, связанных с аварийной ситуацией.

Воздухообмен на объектах осуществляется при помощи создания естественных или принудительных вентиляционных систем, построение и работа которых регламентируется СНиП 41.01-2003 и СНиП 2.04.05-91

На эффективность естественного проветривания влияют внешние факторы: скорость ветра, разница температур и давления между помещением и улицей. Общеобменная механическая вентиляция не имеет проблем, связанных с атмосферным влиянием и может перемещать воздушные массы на любое расстояние по каналам практически любой конфигурации.

Разновидности общеобменных сетей

Помимо способа перемещения воздушных масс, такая вентиляционная система может быть приточной и вытяжной.

  • Приточная система подает на объект нормируемый объем воздуха для снижения концентрации вредностей, излишних тепло – и влаговыделений, которые небыли удалены посредством местных отсосов. Воздушный поток ,поступающий в цех, может подогреваться, охлаждаться, подвергаться очистке и пр.
  • Вытяжная общеобменная вентиляция служит для создания циркуляции воздушной смеси, через один или несколько воздуховодов, расположенных согласно выбранной схемы сети.

На производстве, чаще всего используется вытяжная вентиляция с механическим побуждением и притоком через естественные неплотности. Она оснащается осевыми или центробежными вентиляторами нужной производительности, подбор которых осуществляется исходя из размеров помещения, объемов удаляемой смеси, конфигурации сети и воздуховодов, сопротивления сети и выбранной схемы воздухообмена.

Схемы построения обшеобменной сети

Существует четыре основных схемы циркуляции воздушной смеси:

А)  Приток сверху – вытяжка с нижней зоны объекта.

Б)  Приток сверху – вытяжка с верхней части помещения.

В)  Приток снизу – вытяжка из верхней части производственной площадки.

Г)  Приток и вытяжка с нижней части помещения.

Схемы общеобменной вентиляции А и Б целесообразно применять при наличии теплоизбытков когда приток в зимний период имеет температуру ниже чем в помещении. Схемы В и Г применяются в том случае, когда температура приточного воздуха в зимний период выше, чем в цеху.

Если при производственном процессе происходят выделения вредных веществ тяжелее воздуха, то целесообразно использовать комбинированные схемы организации воздухообмена, при котором 60% вредностей должно удаляться с нижней зоны производственного объекта, а 40% — из верхней. Если основная масса вредных паров и газов находится в верхней зоне объекта, то удаление загрязнений нужно производить из верхней части цеха, а приток организовывать в нижней части помещения.

Оборудование и материалы

Для создания циркуляции воздушных масс с определенными характеристиками, независимо от выбранной схемы создания воздухообмена используется следующее оборудование:

  • Воздуховоды с необходимой конфигурацией и расчетным сечением.
  • Воздухозаборники.
  • Фасонное оборудование.
  • Фильтры очистки воздушной смеси от загрязнений.
  • Вентиляторы.
  • Устройства для распределения воздушных потоков.
  • Калориферы, создающие комфортную температуру притока.

https://www.youtube.com/watch?v=i2wEuJx4EgI

Расчет воздухообмена

Расчет механической общеобменной вентиляции выполняется по следующему алгоритму:

  1. Выбирается определенная схема и конфигурация воздухообмена, в зависимости от архитектуры помещения, размещения в нем оборудования и протекания производственных процессов.
  2. Производится расчет расхода воздуха, требуемого для определенного количества человек. Это значение определяется санитарными нормами из расчета – 30 м3/ч на одного работника, для помещений, оборудованных приточной системой проветривания, и 60 м3/ч – для помещений без притока.
  3. Определяются источники вредных выбросов. Если их нет, то производительность вытяжной сети рассчитывается по формуле:

    O = M x N

    где:
    M – это необходимый объем воздушной смеси на одного человека;
    N – количество работников в цеху.

    Производительность притока должна быть равной расходу вытяжного воздуха исходя их уравнения баланса Lприт.= Lвыт.

  4. Если источники вредных выбросов существуют, то основной задачей общеобменной вентиляции является уменьшение вредностей до ПДК. Расчет следует производить исходя из необходимого расхода воздуха с учетом разбавления загрязнений по формуле:

    О = Мв \ (КоКп)

    где:
    Мв — вес вредностей, выделяющихся в воздух за 1 час;
    Ко —концентрация вредностей в воздушной смеси;
    Кп — количество загрязнений в притоке.

Зная объем воздушных масс необходимый для удаления можно сделать правильный подбор производительности вытяжного вентилятора.

Приток, в случае выделения загрязнений по всей площади объекта, следует рассчитывать по формуле:

LМв / (yпом – yп)

где:

  • L – необходимый объем приточного воздуха, м3/ч;
  • Мв – масса вещества, которое выделяется в помещение, мг/ч;
  • yпом –  удельная концентрация загрязнений, м3/ч;
  • yп – концентрация вредностей приточного воздуха м3/ч.

Наиболее простой способ расчета – применить методику основанную на нормах воздухообмена.

Пример: В лаборатории предприятия работает 10 чел. Лаборатория находится в центре постройки и не оснащена системой проветривания. Исходя их норм, регламентируемых СНиП, на каждого работника необходим объем воздуха в размере 60 м3/ч. Используем формулу O = mxn. 10х60 =600 м3/ч.

Более точные данные можно получить, используя методику расчета воздухообмена по концентрации загрязнений на промышленном объекте. Расчет достаточно сложен и включает в себя множество переменных и данных, взятых из таблиц и специальной литературы. Именно поэтому, если вам необходима общеобменная вентиляция на производстве, то обратитесь к профессионалам.

Вентиляция производственных помещений | СтройИнжиниринг

Вентиляция производственных зданий и помещений – это сложный комплекс систем, направленный на поддержание требуемых параметров микроклимата в, в зависимости от выполняемых технологических процессов и количества человек, находящихся в помещении.

Наша компания специализируется на проектировании и монтаже вентиляции в производственных помещениях.

Специалисты компании СтройИнжиниринг имеют многолетний опыт и способны выполнять любые задачи в сжатые сроки и в соответствии с требованиями СНиП и правилами противопожарной безопасности.

Задачи производственных зданий и помещений

Задачи производственных зданий и помещений зависят напрямую от выполняемых в них процессов. Большое разнообразие данных процессов требует индивидуальных и тщательных расчетов для каждого объекта согласно требованиям и нормам СНиП.

  • Самая важная задача вентиляции в производственных зданиях – это создание и поддержание требуемых параметров микроклимата для находящихся в помещении людей. Приточная вентиляция производственных помещений с постоянным или временным пребыванием людей рассчитывается исходя из ряда факторов таких, как количество людей, объем воздуха, требуемый для компенсации вытяжной системы.
  • Удаление вредных выбросов – является одной из самых сложных задач производственной вентиляции. Повышенная концентрация в воздухе различных выбросов, возникающих в процессе производства, может привести к отравлению людей, а также к возгоранию или взрыву.
  • Создание и поддержание параметров микроклимата, требуемых для бесперебойной работы технологического оборудования. Такие системы применяются для удаления излишков тепла при работе электрооборудования.

Системы вентиляции промышленных помещений

Типы промышленной вентиляции

По направлению движения воздуха подразделяют:

Приточная производственная вентиляция:

  • общеобменная приточная вентиляция, осуществляет подачу воздуха в объеме, требуемом нормами СНиП для данных помещений, но не меньше объема воздуха, необходимого людям, находящимся в данном помещении.
  • местная приточная вентиляция осуществляет подачу воздуха непосредственно, точечно. Примером тому может служить воздушное душирование, создающее своего рода воздушную завесу, защищающую человека от вредных выбросов, либо тепловыделений остального объема помещения.

Вытяжная производственная вентиляция:

  • общеобменная вытяжная вентиляция осуществляет удаление воздуха из общего объема помещения согласно требованиям СНиП.
  • местная вытяжная вентиляция осуществляет удаление вредных выбросов, паров и мелкодисперсной пыли непосредственно от источников выделения. Расчет данной системы вентиляции производственных помещений осуществляется исходя из требований к максимальной концентрации тех или иных загрязнений в воздухе. Для местных вытяжных систем зачастую применяется специальное оборудование и материалы, предотвращающие воспламенение и менее подверженные воздействию удаляемых выбросов. Для удаления мелкодисперсной пыли применяется оборудование, осаждающее частицы пыли для их дальнейшей утилизации.

По способу побуждения подразделяют:

Естественная производственная вентиляция:

  • приточная вентиляция с естественным побуждением не требует применения дорогостоящего оборудования, но также не позволяет осуществлять подогрев воздуха в холодный период года, а также осуществлять его очистку. Данная система вентиляции помещений применяется только при условии, что она допустима согласно требованиям СНиП и правилами противопожарной безопасности.
  • вытяжная естественная вентиляция применяется исключительно при отсутствии вредных выбросов в производственном помещении, а также при условии, что она допустима согласно требованиям СНиП и правилами противопожарной безопасности. Регулирование воздухообмена при такой системе крайне затруднительно.

Механическая производственная вентиляция:

  • приточная вентиляция создает требуемые параметры микроклимата, такие как влажность, температура, скорость воздуха в рабочей зоне. Современные системы автоматики позволяют менять параметры в зависимости от технологических требований.
  • вытяжная вентиляция позволяет эффективно удалять из помещений отработанный воздух, вредные выбросы и мелкодисперсную пыль. Для каждой задачи применяется индивидуальное оборудование, соответствующее требованиям противопожарной безопасности.

Аварийная вентиляция на производстве

Отдельно следует отметить аварийную вентиляцию производственных помещений. В целях обеспечения безопасной эвакуации людей из зданий и помещений, а также предотвращения распространения огня применяется системы дымоудаления и подпора воздуха.

Система дымоудаления срабатывает автоматически в случае включения пожарной тревоги и обеспечивает удаление угарных газов с путей эвакуации. Это позволяет людям безопасно покинуть здание. В системах дымоудаления применяется специальное оборудование, способное длительное время противостоять высоким температурам удаляемых газов. Воздуховоды системы дымоудаления также выполняются не из оцинкованной, а из черной стали, которая покрывается дополнительно тепло и огнестойкой изоляцией.

Специалисты компании СтройИнжиниринг имеют многолетний опыт и способны спроектировать и смонтировать системы удаления для всех типов производственных зданий и помещений согласно требованиям СНиП и правил противопожарной безопасности.

Схема системы дымоудаления

Система подпора воздуха работает совместно с системой дымоудаления и представляют собой единый комплекс мер по обеспечению безопасной эвакуации людей. Система подпора воздуха служит для создания избыточного давления воздуха и вытеснения угарного газа в сторону системы дымоудаления. К примеру, подпор воздуха осуществляется в лифтовые шахты. Данная система не требует специализированного оборудования, но оно должно обеспечивать расчетные параметры скорости, давления и расхода воздуха. Воздуховоды системы подпора воздуха выполняются из оцинкованной стали, рассчитанной на требуемое давление воздуха.

Оборудование, применяемое в промышленных системах вентиляции

Приточное оборудование

Большое количество технологических процессов и их специфика привели к появлению оборудования, способного обеспечить создание и поддержание любых параметров микроклимата. Различные бренды предлагают различное качество и показатели энергоэффективности. Различная ценовая категория требует грамотного технико-экономического расчета. Перед закупкой такого оборудования необходимо рассчитать все эксплуатационные расходы, чтобы знать сроки окупаемости.

Компания СтройИнжиниринг предлагает нашим заказчикам сразу несколько брендов оборудования для рассмотрения и предоставляет полную информацию о технико-экономических показателях.

Оборудование для вентиляции производственных помещений

Современное оборудование имеет компактные размеры, возможность установки открытым способом, а также несколько способов теплоутилизации. Производственные здания и помещения зачастую требуют больших расходов воздуха, и соответственно энергозатрат на нагрев воздуха. Помимо подогрева приточного воздуха вытяжным, современные приточные установки также могут иметь функцию подогрева воздуха при помощи удаляемой канализацией воды из душевых или иных источников.

Вытяжное оборудование

Вытяжное вентиляционное оборудование промышленных помещений и зданий – это сложный комплекс мер по созданию и поддержанию требуемых параметров микроклимата согласно требованиям СНиП и нормам противопожарной безопасности.

Зачастую технологические процессы подразумевают выделение различных вредных выбросов, паров или мелкодисперсной пыли, превышение допустимой концентрации которых ведет к отравлению или возникновению воспламенения и взрыва.

При выделении паров различных вредных элементов обязательно устройство местной вытяжной системы. Оборудование для такой системы применяется кислотостойкое. Это позволяет продлить срок эксплуатации оборудования. Также его конструкция позволяет производить более качественное обслуживание внутренней поверхности вентилятора.

При удалении мелко и крупно дисперсной пыли (деревообработка, металлообработка) обязательно применение вентиляторов во взрывозащищенном исполнении. Такое оборудование препятствует возникновению воспламенений.

Зачастую, воздух удаляемый местными вытяжными системами вентиляции производственных помещений запрещается выбрасывать в окружающую среду без предварительной очистки. При удалении паров различных элементов могут применяться фильтры грубой и тонкой очистки. Такие фильтры требуют постоянной замены, для того, чтобы не повышать сопротивление сети.

При удалении мелко и крупнодисперсной пыли применяется особое оборудование так называемые циклоны. Оно позволяет осаждать содержащиеся в воздухе частицы пыли для дальнейшей утилизации. Такое оборудование имеет больше размеры и предназначено для установки вне здания на специальной раме.



Вентиляция производственных помещений — проектирование и расчёт систем вентиляции

Без системы вентиляции производственных помещений не сможет полноценно функционировать практически ни один производственный объект.

Почему вентиляция и кондиционирование производственных помещений являются столь необходимыми?

  • Во-первых: при их отсутствии работоспособность персонала будет значительно ниже, так как в закрытом помещении без циркуляции воздуха ухудшается самочувствие.
  • Во-вторых: вентиляция производственных помещений – это важнейшая составляющая эффективного производства, так как именно благодаря ей возможно установить на объекте оптимальную чистоту воздуха, влажность и температуру. Во многом именно от системы вентиляции зависит сохранность оборудования, эффективность производства и другие показатели.

Особенно вентиляция помещений важна в летний период, когда высокие температуры могут вызвать нарушение производственного процесса, вплоть до его полной остановки. Подобный простой оборудования принесет существенные материальные потери, поэтому на вентиляции и кондиционировании производственных помещений лучше не экономить. Тем более, что их обязательное наличие, требования и характеристики закреплены на законодательном уровне, а точнее в СНиПе.

Существуют различные виды вентиляции помещений. По своему назначению вентиляционные системы подразделяются на вытяжные и приточные

Вытяжная вентиляция удаляет нагретый и загрязненный воздух, а приточная вентиляция подает свежий воздух в помещение. Как правило, на предприятии устанавливается одновременно и приточная и вытяжная вентиляция. При этом очень важен правильный расчет вентиляции производственных помещений, в противном случае несбалансированность может привести к недостатку или избытку давления.

На сегодняшний день широко внедряются вентиляционные установки с рекуперацией тепла. Благодаря энергосберегающим системам вентиляции возможна значительная экономия, которая может достигать вплоть до 80%.



Таким образом, система вентиляции на производстве – это не только необходимость, но и экономическая выгода.

основная методика и формулы определения общеобменной системы

К условиям труда в промышленном производстве предъявлены жесткие требования. На многих производственных предприятиях нельзя обеспечить нормальный воздухообмен благодаря только естественной вентиляции, потому требуется использование специальных вытяжек. Чтобы грамотно организовать воздухообмен, потребуется расчет вентиляции производственного помещения.

Разновидности воздухообмена

Вне зависимости от вида промышленного производства к качеству воздуха предъявлены очень жесткие требования. Есть специальные нормативные акты на содержание разных частиц. Чтобы полностью соблюсти все требования санитарных правил, созданы разные виды вытяжных систем. От применяемого способа воздухообмена будет зависеть качество воздуха. На сегодняшний день в промышленности применяются такие разновидности вентиляции:

  • Приточно-вытяжные системы с искусственным побуждением, которые применяются для регулировки воздухообмена на больших площадях.
  • Местная вытяжная система, ее применяют на производствах, в которых находятся локальные места выброса ядовитых, загрязняющих и токсичных элементов. Ее монтируют поблизости от участка выброса.
  • Аэрация, то есть общеобменная вентиляционная система с естественным источником. Это оборудование регулирует воздушный обмен во всем помещении. Применяется лишь на крупных производствах, к примеру, в цехах без отопительной системы. Это наиболее старый способ вентиляции, на сегодняшний день он применяется очень редко, поскольку не может регулировать режим температуры и плохо очищает воздух.

Основная задача вентиляции

Современные системы вентиляции могут выполнять множество функций. Среди них выделяют основные задачи:

  • Вывод чрезмерного количества влаги из определенной зоны.
  • Избавление от производственных вредных элементов, которые выделяются во время работы. Их концентрация в воздухе регламентирована нормативными актами. Для любого вида производственных помещений установлены определенные требования.
  • Вывод загрязняющих элементов на определенную высоту для рассеивания.
  • Фильтрация поступившего грязного воздуха из промышленного помещения.
  • Заполнение помещений чистым воздухом с улицы, причем производится его фильтрация.
  • Регулировка температуры: выведение нагретого во время работы воздуха (может появляться от нагреваемых изделий, работающих станков, веществ, которые начинают вступать в химические реакции).
  • Повышение влажности воздуха в помещении, а также воздушных масс, которые всасываются с улицы.
  • Обогрев или охлаждение поступающего воздуха.

Возможные загрязнения

Прежде чем приступить к расчету общеобменной вентиляции производственных помещений, нужно определить возможные источники загрязнения. На сегодняшний день в промышленных помещениях встречаются такие разновидности загрязнений:

  • газы и пары, которые содержат вредные элементы;
  • большое количество выделяемого тепла от нагреваемого сырья или работы за станками;
  • выделения рабочих;
  • чрезмерная влажность;
  • образование опасных газов.

  • газы и пары, которые содержат вредные элементы;
  • большое количество выделяемого тепла от нагреваемого сырья или работы за станками;
  • выделения рабочих;
  • чрезмерная влажность;
  • образование опасных газов.

Чаще всего в современной промышленности находятся разные виды загрязнений, к примеру, химические вещества и тепло от работающих станков. И никакое производство не обходится без естественных выделений рабочих, поскольку во время деятельности человек дышит, а с кожного покрова осыпаются мелкие частички.

Расчет воздухообмена в производственных помещениях нужно производить по любому из видов выделений. Причем их не суммируют, а используют окончательный самый большой результат расчетов. К примеру, если больше всего требуется чистого воздуха для вывода химических элементов, то именно это принимается для определения требуемого объема общеобменной вентиляции и производительности вытяжной системы.

Проведение расчетов

Вентиляционная система выполняет большое количество разных функций, но обеспечить нормальную очистку воздуха сможет лишь достаточное количество разного оборудования. Потому во время установки нужно сделать правильный расчет местной вентиляции и производительности используемого оборудования. Надо помнить и о том, что для разных задач применяются различные виды вытяжных систем.

Местная вытяжка

Местная вытяжка

Если в промышленном помещении производятся выбросы, то их нужно всасывать в максимальной близости от основного источника. Это сможет сделать их вывод более эффективным.

Обычно источниками являются разные технологические емкости, также выбрасывать в воздух загрязненные вещества могут работающие приборы. Чтобы улавливать вредные элементы, применяют локальные вытяжки — отсосы. Как правило, они изготавливаются форме зонта и располагаются около источника газа или пара. В определенных ситуациях эти установки находятся в комплекте с вентиляционным оборудованием, в иных случаях вентиляцию промышленных зданий рассчитывают. Произвести это очень просто, зная формулу и имея определенную исходную информацию.

Чтобы выполнить расчет, нужно произвести разные замеры и определить такие показатели:

  • Если этот источник выброса имеет округлую форму, то нужно узнать его диаметр (индекс d).
  • Сечение источника выброса, длину сторон, размер, если у него прямоугольная форма (определяется a*b).
  • Планируемая или уже находящаяся высота вытяжного оборудования над источником выброса (индекс z). Причем необходимо не забывать, что чем ближе находится вентиляция к месту загрязнения, тем эффективней улавливаются вредные элементы. Потому зонт необходимо устанавливать максимально низко над источником.
  • Скорость улавливания в районе оборудования (зонта) (индекс vз).
  • Скорость передвижения воздушных потоков на участке, в котором проходит выброс (индекс vв).

Методика расчета прямоугольного устройства выглядит так:

A=a+0,8z, где A — это сторона вытяжки, a — сторона источника выделений, z — требуемое расстояние от источника до вытяжной системы.

B=b+0,8z, где B — это сторона вытяжного прибора, b — сторона источника выделений, z — расстояние от источника до вытяжной системы.

Если вытяжное оборудование имеет круглую форму, то нужно рассчитать диаметр. При этом формула выглядит так:

D=d+0,8z, где D — диаметр вентиляционной системы, d- диаметр источника выделений, z — дистанция от источника до вытяжного оборудование.

Общеобменная система

Общеобменная система

Простейший вариант, если во время работы нет вредных загрязнений разных типов, а есть лишь те, что выделяются рабочими. Необходимое количество чистого воздуха сможет обеспечить требуемые условия для работы, соблюдение санитарных норм и чистоту рабочего процесса.

Чтобы определить требуемое количество воздуха для рабочих, можно воспользоваться формулой: L=N*m, где L — требуемый объем воздуха (м3/час), N — число сотрудников в промышленном помещении, m — расход воздуха, который требуется для одного рабочего в час.

Расход на одного рабочего является фиксированным показателем, указанным в СНиП. В правилах описано, что количество воздуха на человека составляет 30 м3/ч в проветриваемом помещении, если этой возможности нет, то нормой является 60 м3/ч.

Сложнее происходят расчеты, когда находятся разные источники выброса, тем более если они располагаются на значительной площади и в большом количестве. В таком случае локальные вытяжные системы не могут помочь полноценно избавиться от вредных элементов. Потому в промышленных помещениях зачастую прибегают к такому способу.

Выбросы рассеивают, а после избавляются при помощи общеобменной вентиляционной системы. На все вредоносные элементы устанавливаются свои ПДК (предельно допустимые концентрации), эти показатели описаны в специализированной литературе.

Рассчитать количество загрязненных элементов можно по такой формуле:

L=Мв/(упом-уп), где L — требуемый объем чистого воздуха, Мв — масса загрязненных элементов (мг/ч), упом — содержание вещества (мг/м3), уп — содержание этого вещества в воздухе, который поступает через вентиляцию.

Если происходит выделение нескольких разновидностей загрязняющих элементов, то требуется определить необходимый объем чистого воздуха для всех из них, а затем суммировать. Вследствие этого получится общее необходимое количество воздуха.

Аварийные установки

В любом промышленном помещении необходимо предусмотреть технологию аварийной вытяжки на случай проникновения значительного объема горючих газов или вредоносных веществ.

Узнать расход воздуха можно с учетом габаритов помещения. Если высота составляет меньше 6 метров, то требуется восьмикратный воздушный обмен за один час. Если же высота более 6 метров, то требуется удалять 50 м3/час на 1 м² помещения.

Для аварийной вытяжки требуются:

  1. Основные вентиляционные системы с резервными вентиляторами.
  2. Дополнительные вытяжки (одновременно с резервом).
  3. Аварийные устройства, если применение основной системы невозможно.

  1. Основные вентиляционные системы с резервными вентиляторами.
  2. Дополнительные вытяжки (одновременно с резервом).
  3. Аварийные устройства, если применение основной системы невозможно.

Наилучшим вариантом является установка аварийной автоматической линии. Она не только работает в непредвиденных случаях, но и не допускает их появления. Вся работа производится за счет датчиков и центрального процессора, которые собирают информацию, анализируют ее, а также производят соответствующие действия.

Чаще всего аварийная система может производить лишь механическое избавление от загрязненного воздуха с помощью вентиляторов. Причем необходимо учесть, что сеть обязана быть герметичной, не давать возможности выбросам попасть в другие цеха. В качестве дополнительных веществ используют химические реагенты, которые нейтрализуют опасность. Их количество четко регламентировано в СНиП.

С учетом предназначения и физических характеристик помещения, а также возможности аварийных случаев производят расчет воздухообмена, так кратность определяется с учетом формулы: К=L/V, где L — объем воздуха, который выводится через вентиляционную систему, V — размер помещения, откуда забирается воздух.

Работа происходит в таких режимах:

  1. Активный — система контролирует ситуацию с помощью специальных датчиков и активно чистит воздух, если необходимо снизить содержание выбросов.
  2. Пассивный — сеть не работает, находясь в «режиме ожидания». Включается, когда недостаточно мощности обычной системы.

Расчет вентиляционной системы — это дело довольно сложное, которое требует особых знаний и большой точности. Потому для правильных самостоятельных расчетов можно использовать специальные онлайн-калькуляторы. Если в производственном помещении необходимо работать с взрывчатыми и опасными элементами, то желательно доверить расчет вытяжки специалистам.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Система вентиляции производственных зданий

Специфика промышленных зданий в их многофункциональности. Это могут быть небольшие мастерские, склады, административно-технологические помещения, производственные цеха и лаборатории. В каждом случае свои требования к системе вентиляции.

Проектирование системы вентиляции происходит на этапе создания строительного проекта всего здания по четко определенным параметрам. Еще на этапе создания проекта определяется функциональность помещения и задачи, которые должна выполнять система вентиляции.

Склады. В большинстве случаев помещение оборудовано системой естественной вентиляции. Это наименее затратно. Воздухообмен происходит естественным образом, как через открытое окно. Но для хранения многих продуктов, фруктов, овощей, лекарств необходимо поддерживать определенную температуру, влажность. В некоторых случаях, например при хранении аккумуляторов, выделяется взрывоопасный газ, который необходимо постоянно удалять из помещения. Такие склады оборудованы приточно-вытяжной системой вентиляции с кондиционированием.

Административно-технологические помещения. Сюда входят высокотехнологичные мастерские и помещения с пультами управления. Современное сложное электронное оборудование для бесперебойной работы требует поддержания определенного микроклимата. Те же требования распространяются на воздух в административных помещениях, офисах. В этих случаях используется штатная приточно-вытяжная система с фильтрами базовой очистки воздуха.

Лаборатории. Требования к микроклимату в лабораториях аналогичны требованиям для административных зданий.Исключение составляют медицинские учреждения и исследования при образовании вредных газов. В этих случаях требуются специальные фильтры и возможность более гибкого регулирования температуры, расхода воздуха и влажности.

Для удаления вредных газов и бактерий и предотвращения развития плесени должны быть предусмотрены локальные вытяжные шкафы, которые должны быть подключены к общей системе вентиляции для компенсации количества вытяжного воздуха.

Мастерские. Эти производственные мощности обычно небольшие по размеру и с минимальным количеством сотрудников.Достаточно установки приточной или вытяжной вентиляции. Если работа цехов связана с выбросом вредных газов, пыли или других мелких механических примесей, устанавливается более мощная вытяжная система вентиляции и дополнительные фильтры очистки воздуха.

Производственные цеха. Как правило, применяется центральная система вентиляции, основные узлы которой располагаются на крыше или в специальном помещении, воздух поступает в магазин по разветвленной сети воздуховодов.Система кондиционирования устанавливается только там, где это экономически оправдано.

В производственных цехах возможно подвод приточных и вытяжных каналов к каждому рабочему месту. Не дает образующимся при работе газу, пыли распространяться по помещению.

Основные параметры при расчете системы вентиляции производственных зданий:

  1. Размер помещения, его географическое положение.
  2. Категория работы.
  3. Вид продукции.
  4. Количество сотрудников.
  5. Продолжительность пребывания сотрудников в помещении.
  6. Расположение рабочих мест.
  7. Общая загрузка каждой комнаты в здании.

Проектирование систем вентиляции промышленных зданий бывает трех типов.

Local — устанавливается в небольших помещениях.

Центральная — используется для больших помещений, мастерских, складов. Единый центр управления. Центральные системы могут быть с возможностью гибкого управления параметрами воздуха для каждого помещения или рабочего места или без нее.Центральные системы с возможностью гибкого управления параметрами воздуха для каждого помещения называются системами VAV с переменным расходом воздуха.

Система вентиляции может быть оборудована кондиционером.

Система аварийной вентиляции работает только на отвод воздуха, отвод дыма и газа. При необходимости автоматически включается аварийная вентиляция.

Основные модули

Система вентиляции имеет модульную конструкцию. Наличие модулей зависит от задач, которые ставятся перед системой вентиляции в каждом конкретном случае.

Фильтры очистки воздуха . Практически любая система вентиляции оснащена ячеистым или карманным пылевым фильтром. Через него проходит как наружный, так и рециркуляционный воздух. Возможна установка антибактериальных, адсорбционных фильтров.

Воздухонагреватели . Применяются системы вентиляции для обогрева воздуха в холодное время года.

Воздухоохладители. Для крупных промышленных зданий в качестве охладителя воздуха используются водяные или фреоновые теплообменники.

Увлажнитель .После остывания воздух значительно стекает. Для поддержания нужного значения влажности используют камеру полива или паровой увлажнитель воздуха.

Вентилятор для нагнетания воздуха в воздуховоды.

Шумоглушители. Для снижения шума от вентиляции могут быть установлены глушители.

Установка

Монтаж системы вентиляции происходит при строительстве здания. Также есть возможность установить новую систему вентиляции в старом здании. Это более трудоемкий процесс.

Основные этапы монтажа системы вентиляции:

  1. Прокладка трубопроводов, воздуховодов;
  2. Монтаж арматуры, регуляторов давления;
  3. Монтаж системных блоков: вентиляторов, кулеров, обогревателей и др . ;
  4. Системный тест.

После полной сборки системы вентиляции и готовности здания проводятся три испытания. На них присутствуют представитель организации, которая занималась монтажом и монтажом, представитель генерального подрядчика и представитель технического надзора.

Вентиляция промышленных зданий | Корпорация AIRTHERM

Вентиляция промышленных зданий

При производстве и переработке бумаги выделяется значительное количество тепла и влаги, которые могут ухудшить конструкцию здания и создать неудобные условия для операторов машин. Системы контроля температуры и влажности зарекомендовали себя как лучший способ управлять условиями в машинном зале и удалять загрязнения. Наша концепция «AERflow» объединяет тип оборудования, конфигурацию здания, местный климат и все другие системы технологического воздуха для создания наиболее эффективной и экономичной системы вентиляции.Эта концепция, впервые реализованная более 50 лет назад, продолжает оставаться стандартом как для новых, так и для существующих машинных залов. AIRTHERM внесла несколько улучшений, таких как автоматические системы управления на базе ПЛК , распределительные камеры с низким уровнем шума и использование естественной вентиляции .

AIRTHERM предлагает индивидуальные системы вентиляции зданий для новых и существующих производственных и перерабатывающих предприятий. Система вентиляции здания AIRTHERM использует стратегически размещенные подсистемы вытяжного и приточного воздуха для создания схем воздушного потока в машинном отделении.Тепло и влажность удерживаются и удаляются в максимальной концентрации, в то время как свежий свежий воздух подается на производственный и цокольный этажи. Разработка и проектирование системы вентиляции AIRTHERM включает множество шагов для обеспечения наилучшей стратегии для любого применения.

AIRTHERM предоставляет все компоненты для системы вентиляции, включая устройств подпитки , потолочных систем вентиляции , подвесных потолков , вытяжных систем , естественной вентиляции , отвода тумана , пылеподавления и рекуперация тепла оборудования.

Проектирование и проектирование — Успешная система вентиляции промышленного здания начинается с тщательного проектирования и проектирования. Наши опытные сотрудники проводят полевые исследования существующих условий, анализ и решения для каждой области применения, включая:

  • Анализ CFD — Вычислительная гидродинамика (CFD) используется вместе с данными полевых измерений и завершенной трехмерной моделью Inventor машинного зала для анализа условий до и после рекомендованных улучшений вентиляции.Анализ можно использовать для определения оптимального положения и размера каждого компонента.
  • Контроль температуры и влажности — Простые системы обеспечивают только контроль температуры. Более сложные системы могут добавить контроль влажности, очистку воздуха и даже контроль давления для небольших помещений. Органы управления могут быть установлены локально рядом с каждым блоком или централизованно размещены в ПЛК или РСУ заказчика.
  • Схемы летней и зимней вентиляции — Поскольку внешние условия меняются в зависимости от времени года, то же самое должно происходить и с вентиляционной системой здания.Увеличенный воздушный поток летом для снижения температуры в помещении и уменьшенный воздушный поток зимой для сохранения тепла являются частью наиболее эффективной системы. Регулировки можно производить вручную или автоматически.

Автоматические системы управления на основе ПЛК — Наша индивидуальная система используется для автоматического управления температурой и воздушным потоком днем ​​и ночью в течение года в зависимости от условий как внутри, так и снаружи здания. ПЛК обрабатывает множество входов, которые используются для управления блоками подпитки и вытяжными вентиляторами.Это обеспечивает максимальную энергоэффективность и безотказную работу в любое время года. После внедрения систему можно настроить в соответствии с конкретными требованиями заказчика к вентиляции.

Естественная вентиляция — Использование естественной разницы температур в здании используется для создания достаточного воздушного потока без использования вытяжных вентиляторов. Вентиляционные отверстия расположены в стратегически важных местах на крыше, чтобы выпускать горячий воздух с потолка и предотвращать попадание дождевой воды в здание.Более холодный подпиточный воздух подается в здание на производственном и цокольном этажах. Размер вентиляционных отверстий зависит от количества тепла, производимого оборудованием, и максимальной температуры наружного воздуха.

Блоки подпитки — Блоки воздухоподготовки, разработанные специально для каждого применения, размещенные в помещении или на открытом воздухе, обеспечивают здание свежим, умеренным воздухом. Они могут быть разработаны для установки внутри помещений и на открытом воздухе и включают в себя такие функции, как:

  • Газ Отопление — Природный газ, системы воздушного отопления включают в себя горелку на линии свежего воздуха с диапазоном изменения 25: 1, стойкую к погодным условиям панель управления горелкой, устройства безопасности топлива в предварительно проложенной трубной цепи, испытанной давлением, и монтируются на месте инструменты; Утверждено страхование FM и IRI.
  • Паровое отопление — Доступны различные типы паровых змеевиков. Клапаны регулирования температуры, конденсатосборники или предварительно собранные модули приемников конденсата являются частью системы пара и конденсата. Отработанный (мгновенный) пар низкого давления может использоваться для сбережения энергии.
  • Отопление на горячей воде / гликоль — Доступны различные типы змеевиков горячей воды. Клапаны контроля температуры используются для регулирования нагрева. Для экономии энергии можно использовать горячий конденсат или раствор воды / гликоля.
  • Контроль температуры и влажности — Для нагревателей будут предоставлены контроллеры, приборы и клапаны. Испарительное охлаждение или охлаждающие змеевики, используемые перед нагревателями, обычно используются для регулирования влажности.
  • Кондиционирование и очистка воздуха — Поглотитель пара используется для химической фильтрации свежего воздуха для поддержания качества воздуха, как описано в стандарте ISA Class G1. Поглотитель пара устраняет вредное воздействие низких концентраций агрессивных газов на компоненты в электрическом помещении.Фильтрующий блок обеспечивает подачу подпиточного воздуха высокой степени очистки для создания давления в электрическом помещении, чтобы предотвратить проникновение загрязненного воздуха. Охладители, резервуары для хранения воды, водоумягчители, кондиционеры, регулирующие клапаны и противопожарные клапаны доступны для управления двигателями и систем вентиляции операторских.

Распределительные воздуховоды и камеры — Воздуховоды из алюминия, оцинкованной или нержавеющей стали используются для распределения подпиточного воздуха по машинному отделению. Будут предусмотрены решетки, решетки или перфорированные пластины из материала, аналогичного воздуховодам, предназначенные для мягкого выпуска воздуха.Специально разработанные малошумные пленумы с низкой скоростью вращения используются в чувствительных областях.

Системы потолочной вентиляции — Для предотвращения конденсации в областях с высокой влажностью, таких как формовочная и прессовая секции бумагоделательной машины, используется система обогрева крыши. Алюминиевые воздуховоды (расположенные за пределами места установки машины) распределяют воздух через выпускные сопла. Для современных зданий доступны системы с высокой скоростью / низким объемом.

Подвесные потолки — Предназначен для изоляции и улавливания высокой концентрации тумана, который поднимается от формовочной и прессовой секций бумагоделательной машины, подвесной потолок защищает крышу в этих областях и предотвращает попадание капель или мусора в машину.Подвесные потолки изготавливаются из алюминия или нержавеющей стали, поддерживаются устойчивыми к сотрясениям крепежами и включают приспособления для освещения, люков и вытяжных каналов.

Отвод тумана — Эти системы специально разработаны для удержания и удаления влажного воздуха непосредственно на машине ближе к рабочему полу. Примеры включают:

  • Выхлоп Fourdrinier — Кожухи возвратного троса, крышки силосов, приемные коллекторы поперечной машины и перегородки используются для выпуска из формовочной секции бумагоделательной машины.
  • Выпуск ванны или пресс-формы — Эти системы улучшают формирование листа на многоцилиндровых машинах, а также удаляют влажный воздух из машинного отделения.
  • Сепараторы — Вода отделяется от выхлопного потока с помощью сепаратора перед вытяжным вентилятором. Доступны сепараторы циклонного, центробежного и шевронного типа, изготовленные из нержавеющей стали.

Выхлопные системы — Вся выхлопная система из здания рассчитана на максимальную эффективность.Ограждения, перегородки и приточные колпаки используются для удаления загрязнений с минимальным количеством отработанного воздуха. Конкретные выхлопные системы включают:

  • Выхлоп мокрой части — В сочетании с подвесным потолком мокрой части эта серия вытяжных труб удаляет высокую концентрацию влаги с мокрой части машины.
  • Специальная / местная вытяжка — Изготовленные на заказ кожухи для улавливания влаги, дыма и пыли доступны из нержавеющей стали, окрашенной мягкой стали или алюминия и включают вытяжку во всю ширину. Кожухи имеют одинарную толщину или изолированные и включают в себя дверцы доступа, смотровые окна, системы освещения и спринклерной системы.

Промышленная вентиляция — обзор

2.3.10.2 Лазерная доплеровская анемометрия (LDA)

Несмотря на то, что принцип LDA основан на оптическом эффекте Доплера, здесь представлена ​​его реалистичная интерферометрическая интерпретация.

В пространстве пересечения (оптический зонд) двух когерентных лазерных лучей образуются плоские интерференционные полосы.Они перпендикулярны плоскости лучей, параллельны биссектрисе луча и имеют известное равномерное расстояние.

Если обнаруженная частота мигающего света, рассеянного микроскопическим объектом при пересечении полос, умножается на расстояние полосы, определяется составляющая скорости рассеивающего объекта, нормальная к биссектрисе луча и параллельная плоскости лазерного луча.

Светорассеивающие объекты должны точно отслеживать поток, гарантируя, что их скорость представляет собой скорость жидкости с высокой точностью. Светорассеивающие объекты либо находятся в потоке в виде естественной примеси, такой как пыль, либо искусственно вводятся в воздушный поток в оптимальной концентрации («затравка»).

Полная система LDA включает в себя соответствующую оптоэлектронику для передачи и обнаружения, механизмы перемещения, управляемую компьютером обработку сигналов, а также систему сбора и оценки данных. Оборудование LDA — мощный инструмент для измерения скорости потока и колебаний скорости, а также локальной концентрации частиц или капель, переносимых в воздушном потоке.

При промышленной вентиляции эксперименты LDA удовлетворяют следующим требованиям:

Профиль скорости с высоким разрешением может быть нанесен на карту вблизи твердых границ, таких как стены комнаты, и во всем корпусе, обеспечивая соответствующие данные для CFD граничные условия. Эти данные составляют основу для проверки результатов CFD и для улучшения кодов CFD.

Можно измерить очень низкую скорость воздуха; однако он ограничен осаждением светорассеивающих объектов.

В полной мере можно использовать для калибровки на месте и за его пределами традиционных анемометров, таких как термозонды и пропеллерные анемометры.

Измерения скорости в областях потока, где другие устройства не работают должным образом — пограничных слоях, застойных воздушных зонах — являются типичными приложениями.

Можно измерить локальную концентрацию пыли в воздушном потоке.

Когда использование LDA требуется в промышленной вентиляции, однокомпонентная система LDA, измеряющая одну составляющую скорости за раз, является достаточной и обеспечивает метод разумной стоимости.

Рекомендуемая компоновка — это малогабаритный мобильный компактный зонд LDA, который объединяет передающую секцию и секцию обнаружения обратного рассеяния и включает диодный лазер и волоконную оптику. Такое оборудование LDA является портативным вместе с портативным компьютером для сбора и оценки данных. Его легко установить и перенастроить для измерения различных составляющих скорости в полевых экспериментах. На внутренние характеристики прочного зонда LDA не влияют нормальная вибрация, механические удары и изменения температуры.Следовательно, калибровка или регулировка не требуется. Для защиты оборудования LDA от влажной или агрессивной среды требуется специальное уплотнение.

Принимая во внимание возможное загрязнение передней оптики LDA в полевых экспериментах, а также снижение качества сигнала из-за вспышки шума от диффузных поверхностей, таких как поверхности зданий, для устранения зашумленных сигналов используется сложный сигнальный процессор. Программное обеспечение LDA контролирует измерения, выполняет обработку сигналов и представляет данные в комплексной форме.

Некоторые общие количественные характеристики (порядки величин) систем LDA: диапазон измерения скорости 1 мм с −1 −100 м с −1 ; относительная погрешность измерения 0,1-1%; частота принимаемых данных 0,1-10 кГц; размер оптического зонда 10 мкм-1 мм для каждого измерения; расстояние измерения 0,1-1 м.

Оборудование LDA должно быть установлено так, чтобы отображаемая составляющая скорости была параллельна плоскости луча и перпендикулярна биссектрисе луча.

Если светорассеивающие объекты, изначально присутствующие в воздушном потоке, не подходят для измерений LDA из-за недостаточной концентрации или неверно оцененной способности отслеживания потока, воздух должен быть засеян масляным дымом, табачным дымом или частицами или каплями индикатора диоксида титана.Простая дымовая свеча обычно подходит для посева, даже если помещение большое и воздушный путь не закрыт, как в некоторых случаях промышленной вентиляции.

Следует обратить внимание на конкретные технические проблемы, возникающие при измерении расхода в промышленных вентиляционных системах, такие как высокий уровень турбулентности и длительное изменение средней скорости во времени. Условия измерения LDA (статистически достаточное количество данных LDA, подходящая длительность измерений LDA для распознавания долговременных явлений) должны быть тщательно выбраны для надлежащего решения этих проблем.

Лучший промышленный вытяжной вентилятор, доступный в США | Промышленный вентилятор

Естественная промышленная вентиляция.

На большинстве современных промышленных предприятий обеспечение прохлады для сотрудников означает установку вытяжных вентиляторов с приводом от двигателя . Это кажется обычным и достаточно практичным, но если вы копнете немного глубже, вы обнаружите, что это один из наиболее непрактичных методов поддержания прохлады и комфорта в здании. Промышленная естественная вентиляция может быть лучшей альтернативой.

Подумайте об этом: требуется значительное количество электроэнергии, чтобы привести в действие промышленный вытяжной вентилятор, достаточный для охлаждения фабрики или другого промышленного здания. Есть затраты на электроэнергию, затраты на обслуживание и затраты на персонал. Добавьте сюда стоимость запчастей и аварийное обслуживание или остановку работы, если система выходит из строя в летнюю жару, и она внезапно перестает быть такой практичной.

Ваша первая мысль может заключаться в том, что на самом деле нет замены, и что вытяжные вентиляторы — единственный выход.Тем не менее, промышленная естественная вентиляция является жизнеспособной альтернативой.

«Зеленая», безэнергетическая альтернатива

В отличие от промышленного вытяжного вентилятора, для естественной вентиляции не требуется электричество. Кроме того, это минимальное обслуживание, и оно обеспечит комфорт вашего промышленного, коммерческого или производственного здания без электрических вентиляторов или системы кондиционирования воздуха. Представьте себе систему вентиляции, которая обеспечивает комфорт вашим сотрудникам, но при этом почти ничего не стоит.Именно это и сделает за вас система вентиляции.

Горячий воздух поднимается вверх, потому что нагретый воздух менее плотный, чем более холодный окружающий воздух. В ограниченном пространстве горячий воздух всегда будет вверху, а более холодный — внизу. Открывая верхнюю часть, где собирается удушающий воздух, он естественным образом выходит в атмосферу через отверстие. Если вы сделаете отверстие на уровне земли, горячий воздух естественным образом будет втягивать более холодный воздух снизу, когда выходит.

Для движения воздуха не требуется энергии.Естественный поток воздуха будет втягивать свежий, более прохладный воздух снизу. Кроме того, горячий застоявшийся воздух наверху будет выходить через вентилятор. Чем горячее воздух, тем быстрее он выйдет через верхнее отверстие. Чем прохладнее воздух, тем быстрее он будет втягиваться через нижнюю решетку. Это основной принцип естественного движения воздуха.

Естественная гравитационная вентиляция означает более холодное рабочее пространство

Все в промышленных помещениях излучает тепло.Машины, электродвигатели, транспортные средства, фонари и даже человеческие тела излучают тепло. Вся эта жара должна куда-нибудь уйти. На заводе, где обычно потолок. Если помещение плохо проветривается, этот удушающий воздух собирается под потолком и заполняет все пространство. Однако при наличии вентиляции этот удушливый воздух может выйти. Этот тип настройки — это именно то место, где естественная система выделяется, поскольку она обеспечивает естественную циркуляцию воздуха.

Преимущества промышленной естественной вентиляции
  • Промышленный вытяжной вентилятор всегда поддерживает циркуляцию воздуха внутри вашего помещения, что обеспечивает комфорт внутри помещения, независимо от того, насколько жарко на улице.

  • Естественный вентилятор никогда не будет нуждаться в обслуживании, и вы можете не беспокоиться о выходе из строя системы.

  • Эта вентиляция является саморегулирующейся. Чем горячее воздух внутри, тем больше будет потока воздуха. В более прохладные дни будет меньше воздушного потока. Кроме того, вам никогда не придется включать вытяжной вентилятор, чтобы удалить застоявшийся или душный воздух в любой ситуации.

Конструкции промышленной естественной вентиляции для любых зданий

Существует несколько различных продуктов и систем естественной вентиляции.При правильном планировании и опыте практически любое здание может извлечь выгоду из естественной системы. Moffitt Corporation специализируется на предоставлении натуральных решений для промышленных объектов.

При планировании системы вентиляции для промышленного здания, такие вещи, как двери, окна, погрузочные платформы и крупное оборудование, должны быть приняты во внимание при рассмотрении внутреннего воздушного потока. Тип материала, из которого изготовлены двери и окна, также влияет на вентиляцию. Например, использование дверей из нержавеющей стали вместо дверей из стекловолокна или дверей другого типа может повлиять на воздушный поток в помещении. Внешние факторы, такие как направление ветра и среднемесячные температуры, также будут влиять на естественное движение воздуха в вашем здании.

К счастью, команда разработчиков Moffitt Corporation известна во всем мире своими системами естественной вентиляции. Обладая 50-летним опытом, вы можете быть уверены, что Moffitt разработает идеальную систему естественной вентиляции для вашего здания. С правильным натуральным решением вы увидите более прохладное и комфортное рабочее место. В заключение, ответом на вопрос о наиболее экологически чистом способе вентиляции вашего промышленного или коммерческого здания является корпорация Moffitt.

В поисках лучшей системы промышленной вентиляции

Какая система вентиляции подходит для вашего здания?

Промышленная система вентиляции сложная. При проектировании системы вентиляции задействовано множество факторов. Высота крыши, температура технологического тепла, средняя скорость ветра и строительные материалы могут влиять на вентиляцию здания. Следовательно, команда Moffitt знает все от и до промышленных систем вентиляции.Команда инженеров по вентиляции может помочь найти подходящий промышленный вентилятор для своего предприятия.

Во-первых, вы должны определить эффективность системы вентиляции вашего здания. — это определение необходимого количества воздухообменов в час (ACH). Этот важный показатель описывает, сколько раз в час полностью заменяется воздух в помещении. Например, в здании с 30 ACH весь воздух заменяется свежим каждые две минуты.

Кроме того, чем выше ACH, тем быстрее воздух проходит через здание.Поскольку воздух движется быстрее, это приводит к усиленному испарению влаги. Воздух с меньшим содержанием влаги кажется более прохладным и комфортным. Эта мера определяет потребность здания в вентиляции. Это довольно распространено среди компаний, занимающихся HVAC, и проектировщиков систем вентиляции.

Взгляд на числа

Особенно важно тогда найти правильную скорость воздухообмена. В зависимости от размера помещения и объемного расхода воздуха, соответствие скорости воздухообмена означает, что в здании будет прохладнее и комфортнее.

  • Математически ACH = 60Q / Vol.

где;

  • 60Q = объемный расход воздуха в кубических футах в минуту (cfm). Вот как быстро воздух движется через здание (Q). Умножьте это число на 60 (количество минут в час).

Разделено на

  • Объем = объем здания.

Это уравнение поможет любому найти правильное количество воздухообменов в здании. Самое главное, это позволит вам определить оптимальное количество воздухообменов в час.Это первый шаг к лучшей вентиляции.

У команды Моффитта есть общее представление о том, сколько воздухообменов может потребоваться в здании. В результате за более чем 55-летний опыт разработки систем промышленной вентиляции мы накопили большой опыт. В результате мы составили обширную таблицу, в которой показаны типы зданий и рекомендуемое количество ACH для этих зданий. Это приближения, принятые для различных типов зданий. Эти цифры не точны на 100%.Данные проверены временем и проверены неоднократно.

После того, как вы найдете ACH, следующим шагом будет поиск подходящей промышленной системы вентиляции, которая способствовала бы замене воздуха. Следовательно, Vent Selector от Moffitt может облегчить эту задачу.

Селектор вентиляционных отверстий для промышленных систем вентиляции

Селектор вентиляции (требуется , бесплатная регистрация ) позволяет каждому найти тип, размер и стиль вентиляции, которые лучше всего подходят для данного здания. Во-первых, пользователь выбирает тип вентиляции, которая, по его мнению, ему понадобится.Затем они введут ACH. Далее вы вводите оставшуюся информацию. Сюда входят размеры здания, температура в помещении и на улице, а также доступный приточный воздух. Наконец, итоговый результат покажет оптимальное количество вентиляционных отверстий для этого здания. Номер будет красным, если исходный выбор неверен.

После этого вы вводите оставшуюся информацию. Сюда входят размеры здания, температура в помещении и на улице, а также доступный приточный воздух. В результате будет отображено оптимальное количество вентиляционных отверстий для этого здания.С другой стороны, если исходный выбор неверен, номер будет отображаться красным цветом. Например, вентилятор малой мощности не будет работать в помещении с высокой теплотой, например сталелитейном заводе. Следовательно, в таком случае программа укажет, что пользователь сделал неправильный выбор.

Наконец, вы отправляете результаты на рассмотрение нашей команде разработчиков. Это позволит команде подобрать подходящий стиль, размер и количество промышленных вентиляторов или вентиляционную систему для вашего здания.В процессе проектирования часто возникают непредвиденные факторы, требующие внимания члена команды дизайнеров Моффитта. Например, гравитационный вентиль требует буферного пространства для установки и доступа. В таблице указан правильный вентилятор, но только инженер по вентиляции может указать правильное размещение. Планировка конкретного здания может не позволять системе работать. В этом случае вам нужно будет выбрать другой продукт.

Вентиляция Моффитт

В заключение, ничто не заменит опыт.Чтобы найти идеальную систему вентиляции, нужно потренироваться. К счастью, Moffitt Corporation занимается проектированием систем вентиляции для промышленности более 55 лет. Команда Моффитта установила системы на сотнях предприятий в десятках различных отраслей. В результате Моффит хочет убедиться, что каждое здание имеет оптимальную систему промышленной вентиляции и что каждый может работать в прохладном и комфортном помещении. Итак, позвоните нам, чтобы узнать больше о системе охлаждения центра обработки данных, продукции и услугах для вентиляции зданий.

Примечание. Селектор вентиляции содержит копию таблицы ACH в формате раскрывающегося меню. Просто выберите тип здания, чтобы увидеть правильное значение ACH.

Промышленная вентиляция. Вентиляция производственных помещений Промышленные вытяжные системы

Вентиляция производственных помещений одна из основных составляющих, которая входит в комплекс мероприятий по созданию благоприятных климатических условий для людей в помещении. Система вентиляции должна не только соответствовать всем санитарным нормам, но и полностью соответствовать строительным требованиям здания.Также он должен поддерживать метеорологические параметры разных помещений — это необходимо учитывать при установке промышленной вентиляции. Правильная вентиляция — основные условия создания комфортной атмосферы в помещении.

Требования к разным системам вентиляции также различаются. Например, в загородном доме и в городской квартире они будут совершенно разными. В квартире главный фактор — качественная очистка наружного воздуха, а для загородного дома важнее уровень шума.Поэтому владельцы коттеджей выбирают системы вентиляции, которые при работе издают как можно меньше шума. Воздух за городом намного чище, чем городской, поэтому требования к качеству фильтров в городе более жесткие. Поэтому систему вентиляции лучше спроектировать еще на этапе строительства.

Каждая система вентиляции должна учитывать приток воздуха с улицы и его возврат. Для его баланса в доме их нужно проводить синхронно.

Классификация систем вентиляции

На сегодняшний день известно много различных типов вентиляционных систем. Такое разнообразие связано с различиями в назначении помещений, характере и типе технологического процесса. На основании этого была разработана классификация систем вентиляции:

  • движение воздуха — искусственное и естественное;
  • назначение — вытяжное и приточное;
  • Конструкция
  • — канальная и бесканальная;
  • служебная зона — местная и общая АТС.

Естественная вентиляция промышленных объектов

Естественная вентиляция в помещении — самая распространенная. Не требует дополнительного оборудования или источника питания. При этом типе вентиляции движение воздуха происходит из-за разницы температуры и давления.

В зданиях, где наблюдается много избыточного тепла, воздух будет теплее, чем снаружи. Холодный воздух будет выталкивать из комнаты теплый воздух, создавая тем самым его циркуляцию.

Промышленные системы вентиляции, основанные на естественной вентиляции, работают за счет разного давления воздуха.Следует учесть, что эта разница не должна быть меньше 3 м, длина воздуховодов не должна быть больше 3 м, а скорость воздуха в них не должна превышать 1 м / с.

Конструкция такой вентиляции не сложна и не требует использования дополнительного оборудования и электроэнергии. Его эффективность зависит от таких факторов, как температура и скорость воздуха. В некоторых случаях естественная вентиляция не позволяет решить проблему эффективной вентиляции, поэтому требуется дополнительное оборудование и установка вентиляции производственных помещений.

Механическая вентиляция промышленных объектов

Для механической вентиляции в системе требуется оборудование для движения воздуха. В это оборудование входят электродвигатели, вентиляторы, воздухонагреватели и др. С его помощью системы вентиляции обеспечивают подачу и отвод воздуха. При необходимости они могут нагреть воздух, увлажнить и очистить его. Это отличает их от естественных систем вентиляции. Для создания комфортных условий вентиляция производственных помещений может одновременно сочетать как естественную, так и механическую вентиляцию.От выбора зависит, какой, в конечном итоге, будет осуществлен монтаж вентиляции производственных помещений.

В случае, когда требуется установка и установка вентиляции на объекте, его конструкция, установка зависит от объекта, его расположения и назначения.

Приточная вентиляция промышленных объектов

Эта вентиляция используется для подачи свежего воздуха с улицы и возврата вместо воздуха из помещения. В этом случае приточный воздух можно дополнительно обработать, например увлажнить или нагреть.

Вытяжная вентиляция промышленных объектов

Данный тип вентиляционной системы используется для удаления загрязненного воздуха из производственных помещений. Они используются там, где воздух не должен перетекать из одной комнаты в другую. Например, в ванных комнатах, лабораториях, на предприятиях общественного питания, на складах.

Как правило, он совмещен с приточной системой, потому что без вытяжной вентиляции промышленный объект будет неэффективен. Хотя, такую ​​вентиляцию можно установить самостоятельно.Две системы могут быть установлены как во всем помещении, так и на его отдельных участках.

В том случае, когда количество вытяжного воздуха оказывается больше, чем приточного, велика вероятность такого негативного явления, как сквозняки. Система вытяжной вентиляции помещения удаляет из определенных мест загрязненный теплый воздух в определенных количествах — все это учитывается при установке вентиляции промышленных объектов … При необходимости этот воздух можно дополнительно очистить от примесей, которые не должны войти в окружающую среду.

Местная вентиляция производственных помещений

Такая вентиляция предназначена для проточной вентиляции помещения. Затем отработанный воздух удаляется местной вытяжной вентиляцией. Обычно этот вид используется в производственных цехах. В жилых помещениях его можно использовать, когда часть его используется как рабочее место, где происходит значительный нагрев воздуха или выделение вредных веществ.

Приточная приточная вентиляция промышленного производства

Такая вентиляция подходит для открытых производств с выбросом вредных веществ, если нет возможности установить локальную вытяжную систему.

Когда применяется установка местной вытяжной вентиляции в производственных помещениях?

Применяется в помещениях, где локализованы вредные вещества и предотвращается их дальнейшее распространение. Возможно его использование и в жилых помещениях. В помещениях, где присутствуют вредные выбросы, очень важна местная вытяжная система вентиляции, потому что она гарантирует отвод вредных веществ (газы, дым, пыль), которые будут выделять тепловые приборы … Для их удаления используются местные системы вытяжки.

При использовании этого типа вентиляции воздух, удаляемый из мастерской, должен быть очищен до того, как он попадет в атмосферу. Сложность устройства и его конструкция зависит от того, какая степень очистки требуется. Для оптимальной очистки, как правило, при установке устанавливают несколько фильтров (два или три).

Этот тип вентиляционной системы можно назвать наиболее эффективной, так как удаление вредных веществ происходит сразу при их выбросе, предотвращая их распространение в помещении.

Однако местная вытяжная вентиляция не может полностью решить все поставленные перед ней задачи. Он не может локализовать выделяющиеся при производстве вещества, если они распределены по большой площади. Аналогичная ситуация возникает, когда деятельность осуществляется по всей площади или работа с этими веществами напрямую связана с их перемещением. Здесь эффективнее будут общеобменные системы вентиляции. Они способны равномерно удалять загрязненный воздух по всему помещению.

Общеобменная приточно-вытяжная вентиляция промышленных объектов

Такая вентиляция используется для поглощения избыточной влаги и тепла, разбавления паров, которые не удаляются другими видами вентиляции. При недостатке тепла — общеобменная приточная вентиляция, совмещенная с подогревом приточного воздуха или его механической стимуляцией. При его работе приточный воздух в полной мере компенсирует удаляемый из помещения вредные вещества.

Общеобменная вытяжная вентиляция цехов и производственных зданий

Такая система вентиляции представляет собой установку, которая равномерно удаляет воздух из помещения и осуществляет общий воздухообмен.Подходит для установки в квартирах и офисах, коттеджах и загородных домах … В цехах и промышленных зданиях с вредными выбросами используются более сложные установки такой системы вентиляции. В этом случае прокладка воздуховодов выполняется по полу или в виде подземных каналов. Если есть необходимость в общеобменной вытяжной вентиляции, то ее проектирование выполняется с учетом всех характеристик этого помещения.

Бывают случаи, когда установка может содержать удлиненный вытяжной воздуховод.При длине такого воздуховода более 30-40 метров вместо осевого устанавливается центробежный вентилятор.

В случае, когда в помещении рассредоточены различные вредные вещества, такие как пыль, влага и т. Д., То невозможно обойтись какой-либо одной вентиляционной системой. Здесь при устройстве вентиляции производственных помещений хорошо зарекомендовала себя общеобменная вытяжная вентиляция, удаляющая из воздуха вредные вещества.

Канальная и бесканальная вентиляция

Бесканальная система вентиляции не содержит воздуховодов.В нем воздухообмен осуществляется через форточки, окна и т. Д.

Достаточно простой и поэтому дешевый, но малоэффективный по сравнению с канальной системой. В системе воздуховодов обязательно должны быть специальные воздуховоды, по которым воздух движется в определенные места. Обе системы используются в квартирах, коттеджах, промышленных объектах.

Все производственные помещения различаются по виду деятельности, технологическим процессам и другим факторам, влияющим на выброс вредных веществ. В связи с пребыванием большого количества с целью их безопасности необходимо соблюдать все санитарные и микроклиматические условия: исключение повышенного содержания вредных веществ, оптимальный уровень температуры, влажности, допустимые значения шума, вибрации. В нерабочее время возможны отклонения параметров требований при согласовании на этапе технического задания.

Для создания всех вышеперечисленных условий, а также для создания эффективного воздухообмена еще на стадии проектирования необходимо спланировать грамотную систему вентиляции промышленного здания. Определение рационального типа системы зависит от нескольких моментов:

  • Тип вентиляции — принудительная, естественная или смешанная;
  • Классификация — общая или местная;
  • Приточно-вытяжная или приточно-вытяжная система;
  • Наборный или моноблочный.

Система Natural — более экономичный вариант, основанный на принципе вытеснения холодного воздуха более теплым. Другими словами, приток воздуха происходит за счет вентиляции. Для больших площадей, а также зимой такой способ недопустим.

Принудительная вентиляция — оптимальное эффективное решение, требующее затрат на оборудование и электроэнергию.

Для организации воздухообмена на крупном промышленном предприятии спроектирована общая система воздухообмена. Если же, наоборот, необходима локализация потоков загрязненного воздуха на отдельных участках технологических процессов, целесообразно использование локальных вытяжных устройств… В совокупности система обеспечивает приток свежего воздуха, а также предотвращает распространение загрязненных воздушных масс по территории.

Не менее важной задачей при проектировании и монтаже системы вентиляции производственных помещений считается обеспечение людей, находящихся на территории объекта, тепловым и функциональным состоянием, создающим ощущение комфорта и повышающим производительность труда. Кроме того, на территории построек предусмотрены склады промышленного типа, где также требуется обеспечить необходимые условия для хранения товаров или продуктов различного типа.

Подробнее

Скрыть

Нормы и требования

Технологический процесс предполагает использование, выброс и накопление вредных для здоровья веществ в воздухе. Преимущества системы принудительной вентиляции:

  • Подача свежего воздуха для замены вытяжных воздушных масс. Также воздух может подвергаться дополнительной обработке — нагреву, осушению, увлажнению;
  • Перемещение воздушных потоков на большие расстояния;
  • Подача очищенного воздуха непосредственно на рабочие места;
  • Независимость от погодных условий и других факторов;
  • Возможность управления в автоматическом режиме.

Существует ряд обязательных стандартов, которым должна соответствовать система вентиляции производственных помещений, в том числе оптимальные параметры микроклимата, используемые на рабочих местах:

* — Стандартизированные температурные параметры, не используются скорости воздуха в нерабочее время, а также при отсутствии технологических процессов. Принудительная промышленная вентиляция с использованием вентиляционного оборудования считается наиболее эффективным методом создания эффективного воздухообмена в случае, если невозможно обеспечить допустимые нормы микроклимата или скорость воздуха в помещениях без естественной вентиляции. Мощные вентиляционные установки могут охватывать большую площадь, обеспечивая интенсивный воздушный поток. Такая система не зависит от температуры наружного воздуха и имеет дополнительные возможности (фильтрация, рекуперация, увлажнение, осушение).

Правила проектирования

Специфика промышленной вентиляции основана на расчете необходимого воздухообмена, выборе необходимого оборудования и количества людей в помещении.

Важно: Оборудование следует выбирать только с паспортом и подтверждением пожарной безопасности, дающим максимальную производительность при минимальных затратах на электроэнергию.

На стадии проектных работ составлено техническое задание в том числе:

  • Планы и архитектурные особенности объекта;
  • Общий чертеж, разрезы здания;
  • Расчетное количество человек;
  • Виды производственных или отраслевых процессов.

Техническое задание — обоснование рабочего проекта, на этапе которого выполняется расчет воздухообмена, определяются места расположения воздуховодов (количество, длина, сечение) и оборудования, заполняется техническое задание. в.После согласования проекта монтажная бригада может выезжать на объект.

автоматика и управление

Современные системы автоматики предназначены для поддержания работоспособности всех устройств и механизмов, а также для оповещения в случае возникновения нештатных ситуаций. Оборудование позволяет управлять системой удаленно. Ответственный оператор может самостоятельно регулировать режимы или вносить корректировки.

Кроме того, автоматическое управление вентиляцией осуществляется на основе индивидуального контроля каждой части механизмов, а также системы в целом.

Выделены другие преимущества автоматизации:

  • исследование, информация, корректировка различных показателей;
  • защита воздушного отопителя от падений, низких температур;
  • с сохранением заданных параметров;
  • возможность работы в режиме вентиляции, увлажнения, осушения помещения;
  • индикация уровня загрязнения фильтров или уведомление о необходимости проведения сервисного обслуживания;
  • блокирует работу системы в случае пожара или других аварийных ситуаций.

В список автоматов входят:

  • терморегуляторы;
  • устройство для регулирования скорости вращения вентилятора;
  • датчиков, контроллеров;
  • электропривод запорно-регулирующей арматуры.

Специалисты компании Avik, вне зависимости от специфики деятельности вашего предприятия, помогут не только рассчитать систему вентиляции, но и подобрать оборудование исходя из вашего бюджета.В процессе работы учитываются все требования СНиП, ГОСТ.

Промышленная вентиляция устанавливается на производственных предприятиях, в торговых и складских помещениях, в спортивных и концертных залах и других крупных зданиях. Обеспечивает поддержание оптимальных климатических условий для людей, удаляет из помещений вредные химические и взрывоопасные соединения, промышленную пыль. Он может быть общим или местным, вытяжным, приточным или приточно-вытяжным. При разработке проекта учитывается назначение конструкций, состав воздушной смеси, объем помещения, а также требования нормативных и отраслевых нормативных актов по качеству воздуха.

ПИР выполняются с учетом требований СНиП 3.01.01-85 и СНиП 3.05.01-85, к выполнению допускаются только лицензированные компании с укомплектованным штатом высококвалифицированных сотрудников различных специальностей. Монтаж системы промышленной вентиляции состоит из нескольких отдельных этапов, на каждом из которых выполняются определенные действия и контролируется качество.

Общая схема установки

Схема приточно-вытяжной установки круглого сечения

Схема приточно-вытяжной вентиляции прямоугольного сечения

Работа выполняется на основании ППР, в документе приводятся сведения о номенклатуре и количестве элементов и специальных узлов, технических условиях на установку, принципиальных схемах технических решений основных узлов.Во время строительных работ необходимо установить системы промышленной вентиляции, чтобы исключить изменение архитектурных элементов и конструкций. На крупных объектах монтаж производится зонально по мере готовности фронта работ. В этом случае необходимо соблюдать следующие правила:

  1. Для обеспечения теплом строящихся домов в первую очередь необходимо установить приточные камеры. Это позволит поддерживать в помещениях оптимальную температуру и гарантировать продолжение работ в зимний период.
  2. Проходы и крепление воздуховодов через крышу производятся до ее окончательного покрытия кровельными материалами … Окончательное покрытие кровли производится только после завершения монтажа систем вентиляции и контроля качества. Дальнейшие изменения схемы воздуховодов строго запрещены.
  3. Воздуховоды, проходящие через несущие стены или перемычки, рекомендуется делать до их строительства. Благодаря этому отпадает необходимость в последующем долблении стен для прохождения труб.Если на объекте работают несколько субподрядчиков, то требуется согласование между ними плана работ. На основании договоренностей составляется общий график, документ подписывается всеми сторонами.

Проверка герметичности стыков проводится перед окончанием строительных работ по заделке отверстий. Благодаря такому приоритету работа по устранению выявленных проблемных мест значительно упрощается. После проверки составляется акт на скрытые работы. Монтаж закладных деталей осуществляется одновременно с монтажом проектных строительных конструкций; запрещается нарушать технологию монтажа.Если при монтаже промышленной вентиляции возникнут технические ошибки, то рекомендуется вызвать проектировщиков и согласовать с ними дальнейшие действия.

Монтаж воздуховодов

Монтируются в порядке, предусмотренном в типовых технологических картах. Конкретный метод учитывает горизонтальное или вертикальное положение, пространственное размещение относительно архитектурных конструкций: внешних или внутренних, в промежутках между фермами перекрытий, у колонн или стен.При этом учитывается общая полезная площадь и этажность здания.

Установка вертикальной вентиляции

Установка горизонтальной вентиляции

Гибкие воздуховоды из нетканых полимерных материалов или алюминиевой фольги используются для фасонных деталей вентиляционной системы сложной геометрии. Запрещается использование гибких воздуховодов на прямых участках; их установка вызывает заметную потерю расхода воздуха. Как следствие, увеличивается стоимость поддержания расчетных показателей кратности воздухообмена в помещениях, обслуживание системы вентиляции обходится дороже установленных нормативов, увеличивается стоимость производства.Для увеличения пропускной способности гибких секций при установке предусмотрена минимальная степень сжатия.

Фасонные детали для круговой вентиляции

Фитинги для вентиляции прямоугольные

Технологические этапы производства работ

Промышленный монтаж воздуховодов осуществляется крупногабаритными блоками в следующей последовательности:

  1. Обозначение конкретных мест крепления воздуховодов с учетом их диаметра и веса.При этом принимается комплекс мер по уменьшению количества поворотов, системы вентиляции должны быть максимально простыми.
  2. Монтаж крепежных устройств с учетом размеров труб и материала изготовления опорных поверхностей. При необходимости места крепления подъемных механизмов для перемещения тяжелых конструктивных элементов согласовываются со строителями.
  3. Доставка деталей, устройств и агрегатов к месту установки. Проверяется их комплектность и сохранность.При обнаружении механических повреждений дефекты устраняют перед установкой.
  4. Сборка отдельных элементов в укрупненные блоки. Использование блочного метода для промышленной вентиляции позволяет сократить время и улучшить качество работ.
  5. Установка блоков в места, предусмотренные конструкторской документацией, с проверкой качества фиксации.

Видео: Монтаж систем вентиляции
Линейные параметры блоков зависят от параметров сечения воздуховодов и выбранного типа их подключения, конкретных условий монтажа воздуховодов и технических характеристик используемых подъемных механизмов. .Весь процесс монтажа осуществляется оперативным контролем качества с учетом положений карты, разработанной проектировщиками. По возможности минимальное количество поворотов и поворотов устанавливается на промышленную вентиляцию.
Установка вентилятора

Расчет вентиляторов для промышленной вентиляции выполняется на основании технического задания заказчика с учетом действующих норм и правил. Способы установки и порядок выполнения подготовительных операций зависят от типа вентилятора (крышный, осевой,), места установки и габаритов.Монтаж воздуховода с вентилятором выполняется в следующей последовательности:

  1. Проверка готовности помещений под венткамеры, доставка агрегатов и их комплектующих к месту установки. Сборка агрегата и проверка его работоспособности.
  2. Подъем вентилятора к месту установки, крепление к несущим конструкциям, повторная проверка работоспособности. Монтаж воздуховодов к входным и выходным технологическим отверстиям вентилятора.

Крышный вентилятор

Осевой вентилятор

Деятельность по обеспечению качества

Эффективность промышленной вентиляции обеспечивается контролем качества на каждом этапе работы в соответствии с требованиями СНиП 30101-85 и отраслевыми стандартами ГК УК СМР. В перечень мероприятий входят следующие этапы:

  1. Контроль рабочей документации на систему вентиляции. Проверяется соответствие системы технических показателей производственному заданию, эксплуатационным характеристикам и характеристикам здания.
  2. Проверка состояния оборудования, трубопроводов воздуховодов, устройств контроля и управления. Фактические характеристики сравниваются с указанными в техническом паспорте.
  3. Контроль этапов сборки и монтажа.Монтаж и установка систем вентиляции должны соответствовать проектной документации и строительным нормам.

Оперативный контроль установки промышленной вентиляции осуществляется по мере завершения каждого этапа работ, обеспечивает своевременное обнаружение отклонений от рекомендованной технологии и их немедленное устранение. Результаты заносятся в специальный журнал и заверяются подписями ответственных лиц. Оперативный контроль осуществляется постоянно на всех этапах производства работ.

Приемо-сдаточный контроль системы вентиляции предусматривает проверку соответствия выполненных работ рабочему проекту и ППР. Система запущена и протестирована для работы в различных режимах. При этом в специальных приборах берутся показатели скорости движения воздуха на различных участках, функциональные возможности установленного оборудования и агрегатов.
Как изготавливают пластиковые воздуховоды на Plast | Товар

Российские производители систем вентиляции — 100 заводов. Крупные и новые марки вентиляционного оборудования, вентиляционной техники, систем кондиционирования. Каталог 2020: официальные сайты, адреса, контакты производителей-поставщиков. Цены дешевле импортных. Станьте дилером, закажите прайс-лист!

Стремительные темпы развития выпуска готовых решений по вентиляции воздуха сегодня являются результатом повышенного потребления продукции для жилищно-офисного строительства, промышленных предприятий. На протяжении последних 10 лет данный сегмент отрасли развивается — его доля в общем объеме рынка увеличилась с 5 до 8%.

российских фабрик, используя текущую экономическую ситуацию, стремятся интегрироваться в рынок, создавая собственные производственные мощности. Подорожание доллара и евро, повлекшее удорожание импортного оборудования для вентиляции и кондиционирования воздуха на 40-45%, сыграло на руку российским производителям, чья продукция изготавливается из российского сырья и материалов. комплектующие, остались в той же ценовой категории. Западные бренды теряют свои конкурентные преимущества как в России, так и за рубежом.Лидеров на российском рынке:

Группа компаний «Специальные системы и технологии» — крупный игрок в отрасли по качеству и сопутствующим услугам, 40% российского рынка систем кондиционирования воздуха. Создав сеть продаж в России и странах ближнего зарубежья, они экспортируют свою продукцию в 42 страны мира, включая Европу и Америку. Отдельный ряд решений разработан для китайского метро. Сегодня Группа компаний рассматривает схемы выхода на рынок Китая, который принципиально отличается от рынков России и Европы.

НПО «Тепломаш» экспортирует продукцию, превосходящую по конструкции и техническим параметрам продукцию отечественных производителей, в Канаду, США, страны Европы, СНГ.

В каталоге онлайн-выставки Вы можете напрямую связаться с российскими производителями систем вентиляции и кондиционирования, стать дилером продукции или купить оптом товары для вентиляции по доступной цене. Заводы предлагают изготовление систем вентиляции, бытового вентиляционного оборудования на заказ и экспортные поставки с соответствующими сертификатами.

Современные системы вентиляции и аксессуары к ним — это наш профиль, и мы можем предложить нашим клиентам практически всю линейку движущихся и движущихся воздушных устройств и механизмов, производимых сегодня в мире (ventilo на латинском — дуть, махать). Они надежны, удобны и красивы, позволяют вписать купленные у нас вентиляторы в стиль любого помещения.

Вам нужно только знать, какой именно вентилятор необходим с точки зрения задач, которые он будет решать, и объема помещения, где его планируется использовать.А затем выберите из обширного списка то снаряжение, которое вам больше всего подходит.

Для простого перемешивания воздуха в одном помещении, чтобы он не застаивался, чтобы создать эффект дующего ветра, у нас есть множество лопастных и безлопастных вентиляторов настольные, напольные, настенные и потолочные … Все они имеют привлекательный дизайн, мощные двигатели, которые работают максимально тихо, несколько рабочих скоростей и очень недорогие.

Однако настоящая вентиляция с вентиляцией, то есть нагнетание свежего воздуха в помещение и удаление загрязненного воздуха такими устройствами не осуществляется.Для этого вам потребуется ровно систем вентиляции и систем разной мощности. У нас они представлены во всех трех видах своего назначения: приточный, вытяжной, общий обменный с полным циклом всех операций: отсос старого воздуха, его выброс и откачка свежего воздуха.

Предлагаем системы вентиляции под ключ

Мы расскажем и покажем, какие системы вентиляции могут предложить Вам «вент-стиль» по своим функциональным характеристикам.

Приточная вентиляция предназначена для обеспечения притока свежего воздуха в помещение.Раньше в основном использовалась естественная вентиляция — из-за разницы температур воздуха внутри и снаружи происходил воздухообмен. Но такая система вентиляции слишком зависима от климатических условий, и искусственная вентиляция, осуществляемая с помощью вентилятора, калорифера, воздуховодов, будет работать всегда.

Вытяжная вентиляция удаляет застоявшийся воздух из помещения, позволяя чистому воздуху проникать в него естественным образом. Вытяжную вентиляцию желательно устанавливать на кухнях, коридорах, ванных комнатах, то есть не в жилых, а в хозяйственных помещениях.При проектировании производственных помещений вытяжная вентиляция может быть оборудована дизайном производственных помещений, затем вытяжная вентиляция может быть оснащена дополнительной фильтрационной системой фильтрации.

Приточно-вытяжная вентиляция на сегодняшний день применяется чаще всего, так как обеспечивает забор воздуха, его отвод и приток свежих воздушных масс.

Общий обмен Вентиляция комплектуется, как правило, комплектом фильтров, не позволяющих загрязнять атмосферу и очищать подаваемый в помещение воздух от частиц пыли, а также устройствами для его дополнительного обогрева или охлаждения.

Здесь вы можете подобрать любую вентиляционную систему «Под ключ» в полной комплектации с любыми элементами: фильтрами и воздуховодами для круглых и прямоугольных каналов, трансформаторными и семиэтажными регуляторами скорости, клапанами, дополнительными глушителями.

Поможем подобрать и доставить к месту назначения любые вентиляторы и системы вентиляции системы в сборе для жилых, общественных и производственных помещений, в том числе объемные вытяжные агрегаты, устанавливаемые на крышах зданий.

Кроме того, у нас есть большой выбор высокотемпературных вентиляторов, охлаждающих электронные устройства, установки и оборудование, используемое в самых разных сферах деятельности — от домашних компьютеров до сборочных цехов на заводах. Также существуют специальные высокотемпературные канальные вентиляторы для удаления воздуха из каминов и других конструкций.

Обращаем ваше внимание на то, что все двигатели наших вентиляторов бытового и промышленного назначения смонтированы в звукоизолированных корпусах и оснащены защитой от перегрева с функцией автоматического перезапуска.
Вы можете быть уверены, что предлагаемые нами системы вентиляции имеют сертификаты соответствия установленному государственным стандартам качества и гарантийным срокам эксплуатации.

Лучшая система вентиляции коммерческих помещений

вентилятор

Качество воздуха имеет большое значение, когда речь идет о помещениях, в которых вы проводите большую часть времени. Хотя большинство людей не задумывается об этом очень часто, эффективная вентиляция является одним из важнейших факторов, определяющих качество воздуха в вашем здании.

Дома, офисы, магазины розничной торговли и коммерческие здания имеют системы вентиляции. Они различаются в зависимости от типа помещения, назначения здания и местного климата, но функция систем вентиляции остается той же: циркуляция воздуха по всему зданию, удаление переносимых по воздуху загрязняющих веществ и поступления свежего воздуха.

Опасности переносимых по воздуху загрязнителей в коммерческих помещениях

Как арендодатель, управляющий недвижимостью или владелец бизнеса вы несете ответственность за здоровье и безопасность своих сотрудников или арендаторов, когда они находятся на вашей территории.В коммерческих помещениях качество воздуха еще хуже, чем в жилых помещениях, и во многих респираторных заболеваниях и проблемах со здоровьем можно винить окружающую среду на рабочем месте. Вот некоторые из проблем, которые возникают при плохом качестве воздуха в коммерческом объекте:

  • Дымы и запахи — Красящие или чистящие дымы, топливо и пестициды являются одними из наиболее распространенных паров в помещениях. Они не только плохо пахнут, но и могут причинить физический дискомфорт. Вдыхание паров со временем может даже вызвать серьезные проблемы со здоровьем.
  • Плесень — Плесень не только грубая, но и вредная для здоровья. Он выпускает споры, взвешенные в воздухе. Чем больше плесени, тем больше вероятность распространения серьезных проблем со здоровьем по всему зданию.
  • Микробы и вирусы —Непроветриваемое здание является отличной средой для размножения бактерий и вирусов, которые могут вызвать болезни у людей, если их не остановить.
  • Пыль и грязь — Грязный воздух не всегда полон опасных паров, плесени или бактерий.Иногда это просто пыль и грязь. Все здания подвержены воздействию пыли, но производственные помещения являются одними из худших, потому что вокруг плавают частицы дерева, металла, волокон или других твердых веществ.

Типы систем вентиляции

  • Естественная вентиляция — Примером естественной вентиляции является простое открытие окна или двери, чтобы впустить свежий воздух. Это обычно используется в жилых домах, но во многих коммерческих помещениях нет окон или дверей, которые можно было бы оставить открытыми из соображений безопасности или по другим причинам.
  • Механическая вентиляция — Механическая вентиляция использует систему вентиляционных отверстий и требует электричества для питания вентиляторов, которые втягивают свежий воздух и распределяют его по всему зданию.
  • Смешанная вентиляция — Во многих коммерческих помещениях используется сочетание естественной и механической вентиляции для создания хорошего воздушного потока. В этих случаях окна могут открываться в теплые дни, а механические системы используются, когда слишком жарко или холодно для естественных методов.

Лучшая система вентиляции: механическая вентиляция

Мы считаем, что механическая вентиляция — лучшая система для большинства коммерческих помещений.Это более надежно, чем естественная вентиляция, и позволяет снизить расходы за счет правильной установки и обслуживания.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
