Вентиляция выгребной ямы из бетонных колец: Вентиляция выгребной ямы в частном доме: виды, инструкция

Содержание

Вентиляция выгребной ямы в частном доме: виды, инструкция

Счастливым, почти беззаботным жителям городских квартир не приходится думать о коммунальных удобствах. Совсем другая картина наблюдается на загородных участках, где хозяевам приходится конструировать их самостоятельно. Канализация, устроенная в частном доме, полностью автономна. Это система трубопроводов, которые выводят жидкие отходы их жилого дома в выгребную яму. Такая необходимая конструкция может быть нескольких видов, но, независимо от ее конфигурации, она должна быть оборудована хорошей вентиляцией. В противном случае система будет неэффективной, а жильцы от такого соседства будут испытывать постоянный дискомфорт. Вентиляция выгребной ямы в частном доме должна быть устроена правильно. Если есть даже небольшой опыт строительных работ, то соорудить ее можно своими руками.

Зачем необходима вентиляция канализации?

Функций у вентиляционной системы гораздо больше, чем можно представить на первый взгляд. Наиболее распространено мнение о том, что она нужна лишь для того, чтобы оградить жилой дом от попадания в него запахов, идущих от сточных вод. Это правда, но не вся: помимо этой работы вентиляция обязана уравновешивать давление в системе трубопроводов.

Разложение органических остатков сопровождается нее только неприятным запахом, но и выделением горючего газа — метана. Если он будет скапливаться в больших количествах, то его концентрация может привести к серьезным ЧП — к отравлению или пожару, худшее последствие — взрыв.

Отходы разлагаются благодаря работе аэробных бактерий, которым для жизнедеятельности воздух необходим. Сам процесс разложения сопровождается выделением большого количества тепла, а такие условия — идеальная почва для размножения многих болезнетворных микроорганизмов.

Качественно сделанная вентиляция выгребной ямы в частном доме устраняет все риски для жильцов, поэтому ответ на вопрос, нужна ли она канализации, однозначен: она необходима. Убедиться в этом можно самостоятельно, достаточно рассмотреть такие параметры:

  • количество проживающих в доме;
  • всю бытовую технику, которой нужна вода;
  • все использующиеся сантехнические приборы;
  • суточный объем жидких отходов, которые попадают в выгребную яму.

Для зданий, в которых хозяева появляются только в определенные сезоны, необходимость циркуляции воздуха в емкости может быть под вопросом. Если загородный дом построен для постоянного проживания большой семьи, то сомнений в нужности вентиляции даже не возникает. Какой она будет, решать только хозяевам, однако максимальный комфорт гарантирует лишь качественная система.

Обустраивать вентиляцию выгребной ямы лучше на этапе проектирования канализационной системы, параллельно с основными работами, однако сделать это можно и после сооружения «отстойной конструкции».

Возможные элементы автономной системы

Есть несколько видов емкостей для сбора жидких отходов: поглощающие, или имеющие земляное дно, герметичные ямы и септики.

Поглощающие

Наиболее распространены эти, максимально простые конструкции — ямы с земляным дном, вернее, бездонные. Эти резервуары обходятся дешевле, но это худший вариант из возможных. В грунте выкапывают мини-котлован, который потом постепенно заполняется стоками. Таким образом небезопасные жидкие компоненты беспрепятственно попадают в почву, загрязняя ее, причем этот «радиус поражения» может быть довольно широк. Твердые ингредиенты постепенно оседают на дно, где спрессовываются в тяжелую массу. После заполнения ямы нечистотами ее закапывают, а затем подготавливают новые естественные емкости.

Герметичные

Этот вариант гораздо лучше для окружающей среды. После рытья котлована в него помещают бетонную либо металлическую («облегченный вариант» — пластиковая) емкость, которая полностью предотвращает возможные утечки вредных веществ непосредственно в грунт. К этим конструкциям особых претензий нет: они надежны и гигиеничны. Однако многих не устраивает, что для обустройства такой экологичной выгребной ямы необходимо присутствие специальной техники. Еще один «минус» — регулярная чистка ям с помощью ассенизаторской машины.

Септики

Они — идеал. Это пластиковый, абсолютно герметичный контейнер. Его преимущество перед выгребной ямой — частичное обеззараживание, осветление стоков. В жидкую субстанцию добавляют бактерии, ускоряющие разложение твердой массы. Результат этих действий — вода, очищенная на 50-60%. Для дальнейшей очистки жидкости используют фильтры. Эти конструкции, состоящие из 2-3 емкостей, нередко изготавливают самостоятельно: например, из бетонных колец или кирпича.

Любой из видов выгребных ям требует присутствия вентиляционной системы. Промышленные септики могут быть ей оборудованы. При ее самостоятельном обустройстве во внимание принимают материалы, из которых изготовлены емкости, характеристики конструкции, ее расположение на участке и глубину.

Виды вентиляции для канализации

Есть два способа обеспечить вентилирование выгребной ямы — устроить естественную или принудительную систему.

Естественная вентиляция

Это натуральный, природный воздухообмен, основанный на физических законах. Циркуляция воздуха происходит благодаря разнице его давления: в выгребной яме оно выше, снаружи, на поверхности грунта, ниже. Такая вентиляционная система максимально проста для обустройства, однако даже более-менее эффективной ее назвать сложно. Газ, который будет выводиться естественным образом, тут же распространится по участку, доставляя владельцам серьезный дискомфорт «дивными ароматами».

Для ее организации используют воздуховод, его оборудуют на крышке резервуара. Чаще всего им становится пластиковая труба, более устойчивая к агрессивным средам. Высота верхней части вентиляционного канала не нормируется. Она может быть любой, но должна обеспечивать эффективную работу вентиляции, поэтому канал выводят выше, того уровня, на котором зимой лежат сугробы. Нижний край трубы в яме обязан находиться на 200 мм выше обычного уровня стоков.

Принудительная система

Эта система предполагает использование трубопроводов и вентиляторов, которые монтируют в закрытой яме. Воздуховоды соединяют с фановым отводом. В этом случае хозяев не будут беспокоить запахи, несущиеся из канализации. А они — серьезная угроза, если в доме:

  • установлена большая ванна или мини-бассейн;
  • сантехнические приборы есть на каждом этаже;
  • канализационный стояк имеет небольшой диаметр — максимум 50 мм.

Принудительная вентиляция обойдется дороже, зато она будет намного эффективнее:

  • выгребной яме будет обеспечен постоянный приток свежего воздуха;
  • благодаря фановой трубе из нее будут удаляться опасные газы, неприятные запахи;
  • вакуум, образовавшийся после слива отходов, будет заполняться за счет вентиляции, а не благодаря отверстиям сантехнического оборудования, находящегося в доме.

Для обустройства такой системы необходимы расчеты: диаметра, длины вентиляционных каналов, мощности вентиляторов. Принудительная вентиляция выгребной ямы в частном доме — устройство приточного канала, подключение вытяжного вентилятора к фановой трубе. Его располагают в нижней части вентиляционного канала: на том участке трубопровода, который располагается в яме.

Канализационная вентиляция дома

Фановая стоковая труба — необходимый элемент общей канализационной системы здания. Эту конструкцию располагают на верхнем конце стояка, на крыше. Ее функции — обеспечение притока свежего воздуха, заполнении вакуума, образовавшегося во время слива отходов.

Фановые отводы изготавливают из ПВХ труб, предназначенных для канализации. Стандартный их диаметр составляет 110 мм, однако для выгребной ямы в некоторых случаях будет достаточно 50 мм. Перед обустройством конструкции надо познакомиться с обязательными требованиями.

  1. Для нормальной циркуляции воздуха необходимо, чтобы фановая труба возвышалась над кровлей на 500-800 мм.
  2. Обычно конструкции располагают вертикально, но можно продолжать трубы под углом, если другого варианта нет.
  3. Дефлектор на фановой трубе надежно защитит ее от осадков, попадания мусора, обеспечит лучшую циркуляцию воздуха.
  4. В местности, где нередки сильные ветры, штормы, необходимо дополнительное укрепление возвышающейся конструкции.
  5. Вентиляционные отводы канализации запрещено соединять с вентиляцией или дымоходом здания. Минимальное расстояние от отвода до ближайшего окна должно составлять 4 метра. Идеал — глухая стена.
  6. Высота вентиляционной трубы, дымохода дома и канала выгребной ямы должны быть одинаковы. Исключение — вентканал с фановой трубой. В противном случае запах из отстойника может легко проникнуть в дом.
  7. Если нагрузки на эту систему дома велики, то сечение труб (канализационной, фановой) должно совпадать. Это правило, верное для многоквартирных зданий, почти всегда работает и для загородной недвижимости.

В частных загородных владениях на юге России вертикальный стояк может иметь диаметр 100 мм, а вентиляционный отвод — 50 мм. Для центральных и северных регионов страны этот вариант не подойдет: в этом случае выход на крышу рекомендуют делать без сужений. Трубы сечением 50 мм в морозы будет перекрываться инеем из-за влажного воздуха.

Если подобная конструкция в доме не предусмотрена, то вентилирование устраивают через выгребную яму. Емкость условно делят на зоны — выше и ниже точки ввода канализационной трубы. Если она находится глубоко от поверхности (более 1500 мм), то вытяжка выгребной яме нужна даже в том случае, если фановая трубе присутствует.

Обустройство естественной вентиляции

Сначала надо рассмотреть наиболее простой вариант вентилирования отстойника для жидких отходов. Для его обустройства необходимо приобрести две канализационные ПВХ-трубы сечением 50 и 110 мм. Нижняя часть последнего изделия будет располагаться в верхней зоне выгребной ямы, а надземная — над грунтом.

Так как идеальный выход вентиляции должен находиться как минимум на расстоянии 2000 мм от поверхности земли, длину отвода увеличивают подключением отрезка 50-миллиметровой трубы. Вентиляцию выгребной ямы можно сделать с помощью большого отрезка 110-миллиметровой трубы, однако отвод меньшего диаметра использовать рациональнее с точки зрения экономии, но только если регион эту «вольность» позволяет.

Работа включает несколько довольно нетрудоемких этапов.

  1. В крышке (перекрытии) выгребной ямы делают отверстие такого же диаметра, как и у трубы.
  2. Чтобы гарантировать, что вентиляцию не перекроют отходы, расстояние от максимально возможного уровня стоков до нижнего патрубка делают как минимум 200 (300) мм.
  3. Когда вытяжку сооружают для уличного туалета, наружную часть крепят хомутами к задней стене кабинки. В других случаях фиксацию выбирают, исходя из условий: например, крепят канал к забору или стене здания, предварительно выведя его к сооружению под землей.

Место соединения крышки выгребной ямы и вентиляционного канала изолируют любым герметиком, который может выдерживать все «невзгоды» — серьезные перепады температур и атмосферные осадки.

Монтаж принудительной вентиляции

Это максимально эффективный вариант, однако он потребует гораздо больших усилий и вложений. Принудительная вентиляция выгребной ямы в частном доме всегда предполагает предварительные расчеты и покупку вентилятора. При выборе модели обязательно учитывают характер бытовых стоков, а также объем ямы.

Как выбрать вентилятор?

Самая важная его характеристика — производительность. Санитарные нормы гласят, что минимальная скорость воздухообмена в выгребной яме должна составлять 80 м3/ч. Такие условия способны обеспечить приборы мощностью не менее 30 Вт. Размеры — второе требование. Здесь все просто: вентилятор должен свободно поместиться в вентиляционный канал-трубу.

Установка принудительной системы

В этом случае этапы операции «Вентиляция выгребной ямы в частном доме» выполняют в такой последовательности:

  1. Монтаж вентиляционной трубы происходит точно так же, как при обустройстве естественной ее разновидности. Однако небольшое отличие есть: нижний патрубок располагают под самым потолком емкости.
  2. После вырезания отверстия занимаются «принудительным элементом» системы. Вентилятор монтируют в нижней части трубы. В зависимости от купленной модели его фиксируют саморезами, уплотнителями либо соединительными каналами.
  3. Если используют металлический крепеж, то следят за тем, чтобы он не стал препятствием для вращения крыльчатки. Обязательно предварительно проверяют движение воздуха, оно должно быть правильным: снизу вверх, но не наоборот.
  4. Подводят электричество — воздушным или подземным путем. Первую прокладку делают с помощью троса (стального), на который наматывают кабель. Во втором случае роют траншею, как минимум 700 мм глубиной, для защиты от влаги кабель укладывают в пластиковую трубу.

Для автоматизации вентиляции в электрическую цепь добавляют таймер. Его программируют, учитывая особенности (интенсивность) использования системы канализации.

Чтобы обеспечить бесперебойную работу вентиляции, осмотр проводят как минимум дважды в год. Слабое звено ее — лопасти вентилятора, на них могут скапливаться отложения.

Приток и обустройство вытяжки

В туалете, расположенном над выгребной ямой на улице, роль приточного канала исполняет отверстие в конструкции. Для герметичной емкости приточную трубу надо оборудовать отдельно. Приточные и вытяжные каналы делают с противоположных сторон (углов) ямы. Патрубок первого должен располагаться ниже.

Вентиляция выгребной ямы в частном доме требует еще одного обязательного элемента. В зимний период внутри вытяжки может интенсивно скапливаться влага, которая после замерзания значительно сузит вентиляционный канал. Чтобы избежать снижения интенсивности воздухообмена, на выходном отверстии обязательно устанавливают дефлектор.

Традиционные вопросы: что, где, когда?

Приточно-вытяжная вентиляция — идеальный выбор для любой выгребной ямы, однако далеко не всегда он оправдан. Некоторым отстойникам вполне достаточно простейшей естественной вентиляции, но к такому выводу должны прийти не хозяева дома, а специалист, приехавший на объект, давший всестороннюю оценку конкретной канализационной сети.

О какой бы выгребной яме не шла речь, самое лучшее время для ее обустройства — работы, связанные с монтажом автономной канализации дома. Это даст возможность найти оптимальное место для вытяжки. Доработкой системы, которая уже функционирует, на этой стадии тоже заниматься не придется.

Где устраивают подобные конструкции? Идеальный вариант расположения выгребной ямы — вдали от дома. Если планируется абсолютно герметичная емкость, то многим кажется, что место участка уже не становится определяющим фактором, однако следовать санитарным нормам все же необходимо. Выгребная яма должна находиться на расстоянии:

  • 1,5 м от границы участка;
  • 5 м от газовой магистрали;
  • 8-10 м от жилого дома;
  • 10-20 м от зданий соседей;
  • 20 м от колодцев с питьевой водой;
  • 25 м от водопровода.

В расположении отстойника многое решает грунт на участке. Если почва глинистая, то дистанция от колодца должна быть как минимум 20 м. Суглинок увеличивает эту цифру до 30. Песчаный или супесчаный грунт уже требует не менее 50 м.

Вентиляция выгребной ямы в частном доме или на дачном участке необходима в любом случае. Другой вопрос — ее вид. Чтобы обеспечить максимальную эффективность, лучше отдать предпочтение приточно-вытяжной системе, однако окончательное решение все-таки остается прерогативой владельцев загородной недвижимости, или дачи.

В заключение статьи — видео по теме:

Нужна ли вентиляция в выгребной яме

Вентиляция выгребной ямы

Необходимость наличия системы вентиляции обычно не вызывает сомнений. Но далеко не всем понятны функции выполняемые этой системой.

Назначение вентиляции

Распространенным считается мнение, что отводы вентиляции в автономной канализации служат лишь для того, чтобы неприятный запах не попадал в дом и жилые помещения. Эта функция действительно имеется и является важной составляющей. Однако есть и другая важная роль вентиляции для канализации. Она уравновешивает давление внутри трубопровода.

При сливе стоков в трубопроводе образуется разрежение и дефицит воздуха. Тогда он начинает туда поступать автоматически. Если вентиляция не будет работать должным образом, воздух не будет поступать в отводы вентиляции, а через сливные отверстия.

Такая работа трубопровода может стать причиной нарушения всей системы. Поэтому воздух должен идти именно с отводов вентиляции. Отверстия должны находиться на самых высоких частях стояков, концы которых выходят на крышу.

Но в автономной системе канализации устранение зловония также является очень важной функцией. Особенно это необходимо в случае специальных очистительных септиков или автономных станциях, а также в накопительных резервуарах. О том, какой должны быть вентиляция выгребной ямы в частном доме, поговорим более подробно.

При разложении органики образуется не просто неприятный запах, но и горючий газ, метан. При его большом скоплении, если не предусмотрены специальные вентиляционные отводы, может случиться отравление и даже возникнуть пожар.

Вентиляция внутри дома

Внутри загородного дома обязательно должны быть установлены вентиляционные отводы. Обычно для них место выбирается на верхнем торце стояка канализации.

оборудование вентиляции для канализации на этапе закладки фундамента частного дома

Чтобы была обеспечена достаточная вентиляция, стояки должны выходить выше уровня крыши. Необязательно даже, чтобы эта труба была вертикальной. Ее можно и изогнуть. Этот отвод не должен соединяться с дымоотводом.

При выводе трубы на крышу, должны быть соблюдены следующие правила:

  • верхний торец выносится от кровли не менее семидесяти сантиметров;
  • от конца отвода до ближайшего окна должно быть не менее четырех метров;
  • внутренние сечения стояков канализации и отводов вентиляции должны быть одинаковыми.

Если не получается вывести вентиляцию через кровлю, можно установить вентиляционный клапан.

Благодаря устройству, когда в канализации образуется разряжение, из атмосферы будет собираться воздух. А в остальное время оно будет закрыто. Клапан можно установить на любом участке стояка канализации. Однако он должен быть выше всех сантехнических приборов дома.

Рекомендовано к прочтению: Как выкачать выгребную яму?

При необходимости клапан изготавливают даже своими руками. Для этого:

  • из обычной ручки вынимают пружинку, подбирают под нее саморез, длина которого должна составлять четыре с половиной сантиметра;
  • из пластика делают шайбу с сечением в пять сантиметров снаружи;
  • другую шайбу делают из поролона с сечением в шесть сантиметров;
  • на крышке сверлят отверстия для притока воздуха;
  • все составляющие конструкции собирают на торцевой крышке так, чтобы саморез ввинтить изнутри.

Устройство можно монтировать на тройник, установив его на самом высоком участке системы канализации. Тогда при возникновении разряжения, давление снаружи будет сжимать пружинку и отодвигать пластиково-поролоновый клапан.

Выгребные ямы и их виды

Центральная канализация — это конечно, лучшая из систем, которая может быть в загородном доме. Однако для частных загородных домов — это далеко не всегда бывает доступным. Поэтому, приходится решать этот вопрос самостоятельно. Частым решением до сих пор является обустройство выгребной ямы. Чтобы улучшить качество проживания, необходимо грамотно ее обустроить.

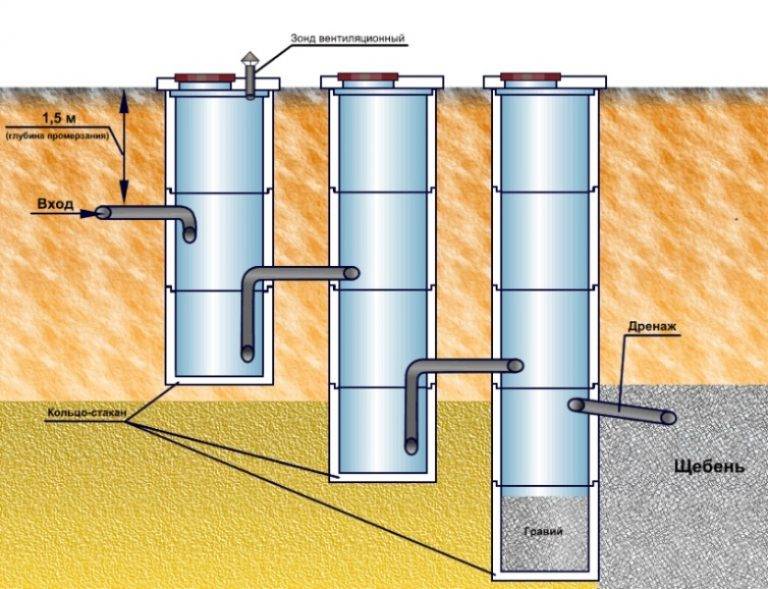

установка вентиляции на выгребную яму из бетонных колец

Резервуары для этого сооружают по-разному. Например, используют старые покрышки. По типу выгребные ямы делятся на:

Какой бы не использовался тип, яма выкапывается в глубину не более трех метров, так как иначе появляется риск заражения подземных вод, которое негативно стразится на экологии участка и территории за его пределами.

Чтобы запах не распространялся сильно, объем бака должен быть немногим меньше объема выгреба.

Особенности расположения

Яму нельзя располагать слишком близко от дома. Чтобы неприятный запах не беспокоил обитателей дома, необходимо обратить внимание на прилегание люка сборника. Туалет на улице должен быть прикреплен без зазоров.

выкачка канализации специальной ассенизаторской машиной

Вентиляция в туалете с выгребной ямой может быть обустроена установкой обычной канализационной трубы из ПВХ, диаметром десять сантиметров. Ее прикрепляют к стенке сзади. На полу сверлят отверстие для трубы и опускают ее примерно на десять сантиметров. Верхний конец выводится за крышу более чем на двадцать сантиметров. Снизу трубу необходимо изолировать паклей, смоченной заранее в грунтовке из битума. Выход прикрывают жестяным листом, обрабатывают пеной или цементируют.

Для того, чтобы образовалась мощная тяга, на вентиляционную трубу монтируют дефлектор — специальную насадку.

Когда вентиляция устанавливается в выгребной яме без туалета, монтаж осуществляется таким же образом. Недалеко от люка вставляют трубу, длину которой просчитывают в зависимости от высоты вывода. Если на верхнем конце прикрепить вытяжной моторчик, то зловоние не распространится на участке, даже в летнюю жару.

Рекомендовано к прочтению: Средство для канализаций и выгребных ям

Соорудив вентиляционную систему подобным образом, удастся избежать скопления вредных газов и, как результат, возникновения неприятного запаха в самом туалете.

Кроме того, вентиляция выгребной ямы предотвратит вредное действие паров от фекалий на сооружение из дерева. Благодаря этому, срок дачного туалета заметно возрастет.

Когда строят туалет с выгребной ямой, лучше всего сделать так, чтобы туалет располагался отдельно от нее. Соединить их несложно при помощи обычной трубы для канализации, имеющим крупное сечение. В этом случае к самой трубе через тройник подсоединяют отвод для вентиляционной. Тогда будет гарантирована отличная вентиляция, но при условии, если в туалет дополнительно предусмотреть систему слива.

Так или иначе, вентиляционная система здесь может быть сооружена двумя путями:

  • естественная вентиляция предполагает вентилирование посредством увеличенного давления в яме;
  • при принудительной вентиляции воздухообмен будет реализовываться через вентиляторы, которые работают от электричества.

Установка естественной вентиляции

Выше вкратце упоминалось о монтаже естественной вентиляции туалета. Рассмотрим этот процесс более подробно.

Воздух из выгребной ямы будет выводиться в атмосферу через вертикальную вентиляционную трубу, устанавливаемую на задней туалетной стенке. Торец отвода наверху должен выходить за пределы крыши.

Воздух будет перемещаться за счет разницы давления в туалете и атмосфере. Тогда запах в само помещение не попадет и газы будут эффективно удаляться наружу.

установка пластиковой трубы вентиляции и фиксация ее в бетонном растворе

Вход трубы канализации должен быть не ниже уровня наполнения нечистотами. Тогда он никогда не будет закрыт отходами жизнедеятельности.

Для обеспечения достаточного перемещения воздуха, сечение отвода делается более десяти сантиметров, а верхний торец поднимают более семидесяти сантиметров над крышей.

Для более плотной фиксации трубы к туалетной стенке сзади иногда применяют хомуты из пластика. Тогда можно быть спокойным за нее даже во время сильного ветра.

Кроме того, место соединения входного патрубка вентиляционной трубы и выгребной ямы необходимо тщательно герметизировать.

Установка принудительной вентиляции

Самым эффективным способом вентиляции является принудительный. Он может быть реализован только в случае наличия электрического питания на участке. Но когда используется, то можно не переживать: все газы от органического распада будут полностью удаляться. Монтаж устройства производится следующим образом:

  1. Еще тогда, когда туалет строится, нужно продумать вопрос о расположении вентиляционной системы и построить окно для вентиляции. Оно будет являться источником освещения с одной стороны, и отверстием для притока воздуха, с другой.
  2. К туалету подводят электричество. Подвесная конструкция для этого будет наиболее простым способом. Прокладывая линию электрического питания используют кабель, который имеет специальную защиту от внешних воздействий.
  3. Подбирается вентилятор. Для того, чтобы оборот воздуха здесь происходил нормально, достаточной будет модели мощностью до 300 Ватт.
  4. Лучше всего, сначала выбрать вентилятор, а уже потом под него формировать необходимое отверстие. Он перемещает воздух только в одну сторону. Обычно это воздушная выгонка наружу.
  5. Чтобы в туалете не образовывалось разряжение, должны быть предусмотрены отверстия для того, чтобы прибывал воздух. В их роли вполне может выступить щель, находящаяся между торцом двери снизу и порогом.

В самой выгребной яме принудительная вентиляция не нужна. Достаточно будет работы вентилятора, функционирующего в кабинке.

герметизация выгребной ямы из бетонных колец

Как сделать так, чтобы из выгребной ямы не распространялось зловоние

Естественно, без чистки резервуара обойтись не получится. Но сократить количество этих неприятных мероприятий вполне возможно.

Рекомендовано к прочтению: Схема выгребной ямы в частном доме

Газы, которые образуются при гниении и брожении канализационных стоков, вредны для человеческого организма. Реакция человека на неприятный запах появилась не просто так. Мы стремимся избежать зловония, потому что оно является опасным для здоровья. Вот почему обустройство вентиляционной системы является такой важной процедурой.

Помочь в уничтожении зловония могут специальные биологические препараты, предназначенные для чистки автономной канализации. Они продаются, в основном, в виде жидкости, но встречаются и порошкообразные.

  • обеспечивается стопроцентная безопасность;
  • быстрое действие;
  • высокая эффективность;
  • поддержание экологического баланса;
  • простота применения.

Специальные микроорганизмы, сбрасываемые в сборник, перерабатывают органические отходы. После такой переработки твердых отходов остается всего двадцать процентов, а запах исчезнет практически полностью.

В продаже также имеются средства, в состав которых входят самые сильные бактерии. Они способны разложить даже химические моющие средства, а также бумагу и разные соединения нитратов. После их работы, выделяется тепло, и зловоние благодаря этому исчезает.

Теперь вопрос о том, нужна ли вентиляция в выгребной яме загородного дома не возникнет. Понятно, она необходима. Несмотря на то, что ее легко и просто установить, она выполняет очень важные функции. Поэтому к ее обустройству нужно отнестись серьезно.

Как правильно сделать вентиляцию в выгребной яме: естественная и принудительная вытяжка

В процессе переработки жидких бытовых отходов возможно образование побочных газов, которые при попадании в жилые помещения существенно снижают уровень комфорта. Для устранения данной проблемы любая канализационная система должна оснащаться вентиляцией. Монтаж вытяжки может производиться в нескольких местах. Одним из вариантов является непосредственная установка в выгребной яме. В данной статье поговорим о том, как правильно сделать вентиляцию в выгребной яме, и когда это нужно делать.

Содержание

Как правило, отвод газов из системы канализации осуществляется посредством установки фановой трубы, оголовок которой выводится над кровлей и является самой высокой точкой автономной канализационной сети. Помимо удаления неприятных запахов, подобная вентиляция уравновешивает давление внутри трубопровода, нормализуя работу системы.

Важно! Процессы переработки сточных вод вызывают не только появление неприятного запаха, но и образование метана. Чрезмерное скопление газа может привести к отравлению жильцов и даже возникновению пожара.

Вариант отвода канализационных газов через вентиляционный оголовок

В случае отсутствия подобной конструкции вентилирование сети необходимо осуществлять через выгребную яму. Ее объем условно делят на две зоны – выше и ниже точки ввода канализационной трубы. Если ввод находится на расстоянии более 1,5 м от поверхности земли, тогда вытяжку в выгребной яме следует сделать даже при наличии вентиляционного оголовка в доме.

Одним из вариантов вентилирования отстойника жидких бытовых отходов является обустройство системы, основанной на естественной циркуляции воздуха.

Для обустройства естественной вентиляции понадобится две канализационные трубы из ПВХ диаметром 110 мм и 50 мм. Нижняя часть 110-миллиметровой трубы располагается в вентилируемой зоне под потолком выгребной ямы, а ее надземная часть должна выводиться над грунтом выше уровня паводковых вод. Поскольку выход вентиляции следует располагать на достаточной высоте от поверхности земли (не менее 2 м), длина отвода увеличивается за счет подключения 50-миллиметровой трубы.

Обратите внимание. Вентиляцию в выгребной яме можно сделать из трубы одного диаметра, применив большой отрезок диаметром 110 мм. Однако в целях экономии для частных домов допускается применение отвода диаметром 50 мм.

Составные части вентиляции канализационного отстойника

  1. В перекрытии выгребной ямы делается отверстие с учетом диаметра вентиляционной трубы.
  1. Нижний патрубок располагается в 30 см над максимально возможным уровнем бытовых стоков, чтобы вход никогда не закрывался жидкостью.
  1. Если вытяжка делается для выгребной ямы, расположенной под уличным туалетом, тогда крепление наружной части трубы осуществляется с помощью хомутов непосредственно к задней стенке кабинки.В ином случае следует предусмотреть альтернативный способ фиксации. Кпримеру, под землей можно вывести патрубок к забору или фасаду рядом стоящего здания и осуществить крепление вентиляции к нему.

Важно! При креплении трубы к зданию выход вентиляции должен располагаться минимум в 700 мм над кровлей.

  1. Место выхода вентиляционного стояка из выгребной ямы изолируется с помощью любого герметика, способного выдерживать атмосферные осадки и большие перепады температур.

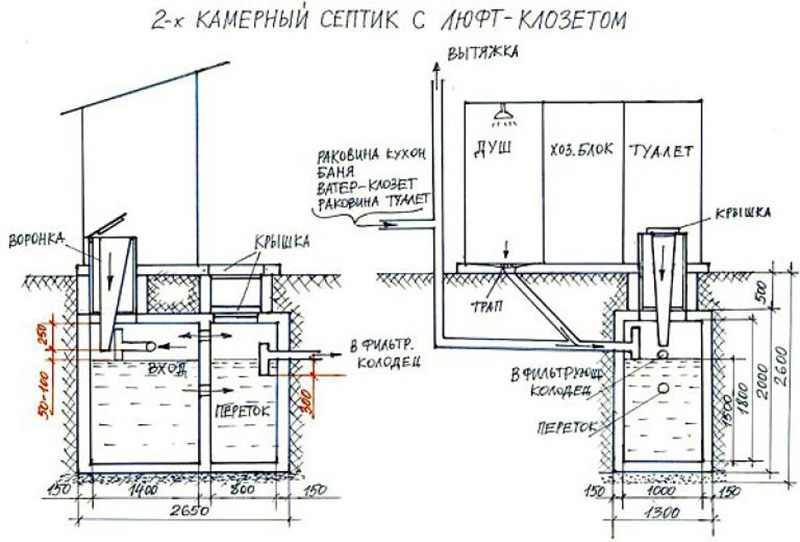

Схема естественной вентиляции выгребной ямы для уличного туалета

Более эффективный, но и более затратный способ удаления неприятных запахов – сделать принудительную вентиляцию в выгребной яме. Для его реализации к основанию вытяжки необходимо подключить вентилятор, технические параметры которого подбираются с учетом объема ямы и характера бытовых стоков.

Главной характеристикой, по которой следует подбирать модель вентилятора, является его производительность. Согласно санитарным нормам, в выгребной яме скорость воздухообмена должна быть как минимум 80 м³/ч. Обычно такую производительность способны обеспечить вентиляторы мощностью от 30 Вт. Также важным параметром являются габаритные размеры вентилятора, которые должны соответствовать внутреннему диаметру вентиляционного отвода.

Вытяжной вентилятор монтируется непосредственно в вентиляционную трубу

Чтобы правильно сделать принудительную вентиляцию в выгребной яме, необходимо придерживаться следующих рекомендаций:

  1. Установка вентиляционной трубы осуществляется по принципу монтажа естественной вентиляции. Единственное отличие – нижний патрубок должен располагаться непосредственно под потолком.
  1. Канальный вентилятор монтируется в нижней части трубы и фиксируется с помощью уплотнителей,саморезов или соединителей каналов в зависимости от модели. При использовании саморезов важно проследить, чтобы их крепление никак не мешало вращению крыльчатки.

Важно!Установку вентилятора следует производить в соответствии с правильным направлением воздушного потока. Движение воздуха должно осуществляться вверх, а не наоборот.

Монтаж канального вентилятора

  1. Подвод электричества к выгребной яме можно выполнить двумя способами: подземным и воздушным. В первом случае роется траншея глубиной не менее 70 см (согласно ПУЭ и ГОСТ), в которую укладывается кабель. Для его защиты от грунтовых вод лучше использовать пластиковую или металлическую трубу. Второй вариант предполагает тросовую прокладку, которая осуществляется по воздуху. Для таких целей используется стальной трос, на который наматывается кабель.
  1. Чтобы автоматизировать процесс включения/выключения вентилятора, используется таймер (реле времени), который программируется с учетом особенностей эксплуатации канализационной сети.

Таймер для автоматической работы вентиляции

  1. Осмотр вентиляции следует выполнять не реже 2 раза в год. Особое внимание необходимо уделять лопастям вентилятора, на которых могут скапливаться твердые отложения.

Важно сделать вытяжку в выгребной яме таким образом, чтобы не допустить внутреннего разрежения. И если в уличном туалете воздушный поток формируется между вентиляционной трубой и отверстием в конструкции, то для герметично закрытой ямы следует осуществить монтаж приточной трубы.

К сведению. Приточное и вытяжное отверстия обычно разносятся по разным углам выгребной ямы. При этом вытяжной патрубок должен располагаться выше приточного.

В зимнее время на поверхности вытяжки может скапливаться влага, которая при замерзании уменьшает внутренний диаметр канала, что снижает интенсивность воздушного потока. Для устранения подобной проблемы на выходном отверстии следует устанавливать дефлектор, который улучшает движение воздуха. Кроме того, данное устройство защищает трубу от мусора и посторонних предметов.

Виды дефлекторов для вентиляции

Оптимальный вариант – сделать вентиляцию в выгребной ямево время монтажных работ по обустройству автономной канализации. В этом случае не придется дорабатывать уже функционирующую систему и можно выбрать оптимальное место для размещения вытяжки. Что касается типа вентиляции, то не всегда целесообразно использовать принудительный воздухообмен. Для некоторых отстойников вполне достаточно естественного воздушного потока. Впрочем, такое заключение могут дать только специалисты после выезда на объект и ознакомления с условиями эксплуатации канализационной сети.

Вентиляция выгребной ямы – эффективный способ устранения запаха

Устройство вентиляция выгребной ямы – необходимый элемент нормальной работы канализационной системы частного дома, дачи. Скопление газов в выгребной яме (прежде всего метана) может привести к отравлениям, а иногда к пожару. Кроме того, вентиляция необходима для установления нормального давления в системе, в первую очередь в трубах.

Способы устройства вентиляции

Существует два вида выгребных ям:

  • Автономное сооружение – септик. Если выгребная яма находится на участке рядом с домом, неприятный запах от стоков обязательно будет распространяться по участку. Как убрать запах из выгребной ямы? При строительстве очистного сооружения в крышке его необходимо обязательно оставить отверстие под вентиляционную трубу. Диаметр сечения трубы – от 10 см. Чаще всего для обустройства вентиляции используют пластиковые трубы – легкие и простые в установке. В трубу диаметром 10 см нужно вставить вторую трубу диаметром 5 см.

Труба вставляется в септик, ее нижний конец должен быть выше максимального уровня наполнения ямы на 30 см. Высота трубы – обязательно выше человеческого роста, чтобы неприятные запахи уходили вверх. Верхний конец трубы должен быть защищен от попадания воды, снега, например, специальным колпаком.

Такое простое сооружение достаточно эффективно обеспечивает устранение запаха. Чем выше труба, тем выше уходит запах. Не обязательно располагать яму очень далеко от дома, а землю рядом с ямой и над ней можно использовать, как и любое другое: для грядок или газона.

  • Выгребная яма под туалетом. Уличный туалет – частое сооружение на дачных участках или в частных домах. Даже если санузел есть в доме, хозяева часто устраивают и туалет на улице на случай возникновения проблем с канализацией.

Обычно уличный туалет представляется как место с неприятным запахом, расположенное вдалеке от дома. Почему появляется запах? В яме под туалетом скапливаются отходы, которые выделяют газ метан. Газ поднимается вверх. Именно он и создает характерный запах. Известны случаи отравления метаном, возникновения пожаров. Кроме того, под воздействием метана быстрее разрушается дерево – основной материал для строительства уличных туалетов.

Сегодня существует способ перевернуть привычное представление. Уличный туалет может быть расположен близко к дому и не быть источник зловония. При строительстве туалета нужно обязательно позаботиться о вентиляции, иначе запах будет распространяться и в кабинке туалета, и вокруг нее.

Существует два способа устройства вентиляции в уличном туалете:

1. Естественная. Основана на естественных законах движения воздуха.

2. Принудительная. Ускоряет процесс выведения загрязненного воздуха с помощью вентилятора, поэтому является более эффективным. Воздух в кабинке будет идеально чистым. Но для его устройства необходимо электричество, его нужно предварительно провести к кабинке, чтобы подключить вентилятор. Кроме того, организация принудительной вентиляции требует дополнительных материальных затрат – покупки вентилятора.

Обе системы предполагают устройство приточного отверстия, вытяжного канала, вытяжки, расположенной над выгребной ямой
Самый простой способ устройства вентиляции – установка трубы. Длина трубы – примерно 3 метра, диаметр – от 11 см. В крышке над ямой за туалетом нужно проделать отверстие.

Нижний конец трубы вставляется в это отверстие. Если осталось пространство между крышкой и трубой, его нужно замазать герметиком или заполнить пеной. Труба выставляется вертикально, хомутами крепится к задней стенке туалета. На верхний конец трубы одевается защитный колпак-зонт. Труба должна быть выше крыши туалета минимум на 70 см.

В кабинке туалета нужно предусмотреть два отверстия:

  • Вытяжное – располагается ближе к потолку. Обычно его вырезают в верхней части двери. При естественной системе вентиляции оно выполняет и вторую функцию – окошка. При устройстве принудительно вентиляции в вытяжное отверстие устанавливают вытяжной вентилятор.
  • Приточное – располагается в нижней части напротив вытяжного. Чтобы в кабинку не проникли, например, мыши, на приточное отверстие устанавливают решетку.

Вентиляция выгребной ямы в частном доме – достаточно простое дело, не требует много времени и больших материальных затрат. В то же время вентиляция эффективно устраняет запахи и предотвращает преждевременное разрушение кабинки туалета.

Поделитесь с друзьями:

Источники: http://abvseptik.ru/vygrebnaya-yama/ventilyatsiya-vygrebnoj-yamy.html, http://stroy-aqua.com/kanalizaciya/vigreb_sliv/kak-pravilno-sdelat-ventilyaciyu-v-vygrebnoj-yam.html, http://stroy-king.ru/ventilyaciya-vygrebnoj-yamy-effektivnyj-sposob-ustraneniya-zapaxa.html

Вентиляция септика в частном доме схема и как сделать

Для чего нужна в выгребной яме вентиляция

Вентиляция ямы не позволяет плохому аромату проникать в дом и распространяться на улицы. Это одна из первых и важных функций, которую она выполняет. Также она стабилизирует давление внутри труб, ведь при сливе в них не хватает воздуха, и поэтому он поступает самостоятельно через вентиляцию. Если она будет неправильно функционировать, то этот воздух будет браться со сливных отверстий. И из-за этого в доме может появиться плохой аромат.

Неприятный запах — сигнал о неисправности работы вентиляции

Так, что неправильная работа вентиляции может нарушить всю систему и приведет к необратимым последствиям. Поэтому если вы почувствовали неприятный запах, сразу ищите причину и устраняйте ее.

Способы устройства вентиляции

Существует два вида выгребных ям:

Автономное сооружение – септик. Если выгребная яма находится на участке рядом с домом, неприятный запах от стоков обязательно будет распространяться по участку. Как убрать запах из выгребной ямы? При строительстве очистного сооружения в крышке его необходимо обязательно оставить отверстие под вентиляционную трубу. Диаметр сечения трубы – от 10 см. Чаще всего для обустройства вентиляции используют пластиковые трубы – легкие и простые в установке. В трубу диаметром 10 см нужно вставить вторую трубу диаметром 5 см.

Труба вставляется в септик, ее нижний конец должен быть выше максимального уровня наполнения ямы на 30 см. Высота трубы – обязательно выше человеческого роста, чтобы неприятные запахи уходили вверх. Верхний конец трубы должен быть защищен от попадания воды, снега, например, специальным колпаком.

Такое простое сооружение достаточно эффективно обеспечивает устранение запаха. Чем выше труба, тем выше уходит запах. Не обязательно располагать яму очень далеко от дома, а землю рядом с ямой и над ней можно использовать, как и любое другое: для грядок или газона.

Выгребная яма под туалетом. Уличный туалет – частое сооружение на дачных участках или в частных домах. Даже если санузел есть в доме, хозяева часто устраивают и туалет на улице на случай возникновения проблем с канализацией.

Обычно уличный туалет представляется как место с неприятным запахом, расположенное вдалеке от дома. Почему появляется запах? В яме под туалетом скапливаются отходы, которые выделяют газ метан. Газ поднимается вверх. Именно он и создает характерный запах. Известны случаи отравления метаном, возникновения пожаров. Кроме того, под воздействием метана быстрее разрушается дерево – основной материал для строительства уличных туалетов.

Сегодня существует способ перевернуть привычное представление. Уличный туалет может быть расположен близко к дому и не быть источник зловония. При строительстве туалета нужно обязательно позаботиться о вентиляции, иначе запах будет распространяться и в кабинке туалета, и вокруг нее.

Существует два способа устройства вентиляции в уличном туалете:

1. Естественная. Основана на естественных законах движения воздуха.

2. Принудительная. Ускоряет процесс выведения загрязненного воздуха с помощью вентилятора, поэтому является более эффективным. Воздух в кабинке будет идеально чистым. Но для его устройства необходимо электричество, его нужно предварительно провести к кабинке, чтобы подключить вентилятор. Кроме того, организация принудительной вентиляции требует дополнительных материальных затрат – покупки вентилятора.

Обе системы предполагают устройство приточного отверстия, вытяжного канала, вытяжки, расположенной над выгребной ямой
Самый простой способ устройства вентиляции – установка трубы. Длина трубы – примерно 3 метра, диаметр – от 11 см. В крышке над ямой за туалетом нужно проделать отверстие.

Нижний конец трубы вставляется в это отверстие. Если осталось пространство между крышкой и трубой, его нужно замазать герметиком или заполнить пеной. Труба выставляется вертикально, хомутами крепится к задней стенке туалета. На верхний конец трубы одевается защитный колпак-зонт. Труба должна быть выше крыши туалета минимум на 70 см.

В кабинке туалета нужно предусмотреть два отверстия:

  • Вытяжное – располагается ближе к потолку. Обычно его вырезают в верхней части двери. При естественной системе вентиляции оно выполняет и вторую функцию – окошка. При устройстве принудительно вентиляции в вытяжное отверстие устанавливают вытяжной вентилятор.
  • Приточное – располагается в нижней части напротив вытяжного. Чтобы в кабинку не проникли, например, мыши, на приточное отверстие устанавливают решетку.

Вентиляция выгребной ямы в частном доме – достаточно простое дело, не требует много времени и больших материальных затрат. В то же время вентиляция эффективно устраняет запахи и предотвращает преждевременное разрушение кабинки туалета.

Необходимость наличия системы вентиляции обычно не вызывает сомнений. Но далеко не всем понятны функции выполняемые этой системой.

Правила при обустройстве канализации и ее вентиляции

Чтобы вентиляция канализации частного дома эффективно работала, до ее обустройства необходимо в соответствии с проектом (чертежом) правильно подобрать ее комплектующие.

Покупая трубы для вентиляции канализации лучше остановиться на продукции из пластика, ее преимущества:

  • Простота монтажа.
  • Продолжительный срок эксплуатации.
  • Меньшие расходы на транспортировку.

Для одноэтажных частных домов диаметр вентиляционных труб должен быть примерно 50 м, для более высоких строений — не менее 110 мм. Обустройство вентиляции необходимо планировать в комплексе с планированием обустройства канализации в целом. Слишком длинные подводки могут стать причиной водяных пробок, которые будут препятствовать вентиляции, наличие уклона в обратную сторону от стояка может привести к появлению воздушных пробок.

При прокладке труб канализации обязательно использование строительного уровня.

Подводки и трубы канализации должны иметь достаточный, но не слишком большой диаметр:

  • 32-40 мм для биде и умывальников.
  • 50 мм для душевых кабин, ванн, моек.
  • 100 мм для унитазов.
  • 75 мм для стояков и отводящих труб (без подключения к унитазу).

Принцип работы канализации в частном доме

 Оборудование вентиляции канализационной системы

Обустройство вентиляции канализации частного дома, как правило, идет в трех направлениях:

  • Устанавливаются вентиляционные клапаны.
  • Стояк дополняется фановой трубой.
  • Монтаж стояков системы вентилирования септика.

В каких случаях система вентиляции обязательна

Для того чтобы установить хорошую вентиляционную систему нужно использовать фановую трубу. Именно она отвечает за отвод плохого запаха из ямы

Систему вентиляции очень важно устанавливать в тех домах, где дневной объем жидких стоков больше, чем тот с которым может справиться выгребная яма

Если проигнорировать эту проблему, то в доме будет возникать плохой запах, особенно, если в нем постоянно функционируют разные бытовые приборы, которые связаны с канализацией. Фановую трубу устанавливают в таких случаях:

  • если в помещение находится ванна большого объема или бассейн;
  • в многоэтажных строениях, где на всех этажах есть ванна и туалет;
  • если стояк канализационной системы не больше 5 мм диаметром.

Правильно сделанная вентиляция выгребной ямы позволит вам избежать проблемы появления неприятного запаха. А вот если вы думаете, что сможете избежать этой проблемы без системы вентиляции, то установите хотя бы клапаны. Они помогут справиться с проблемой неприятного запаха.

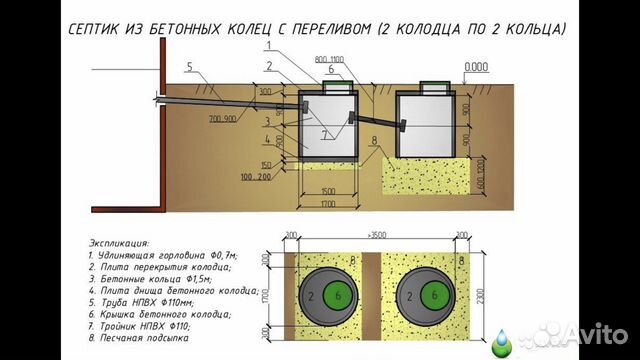

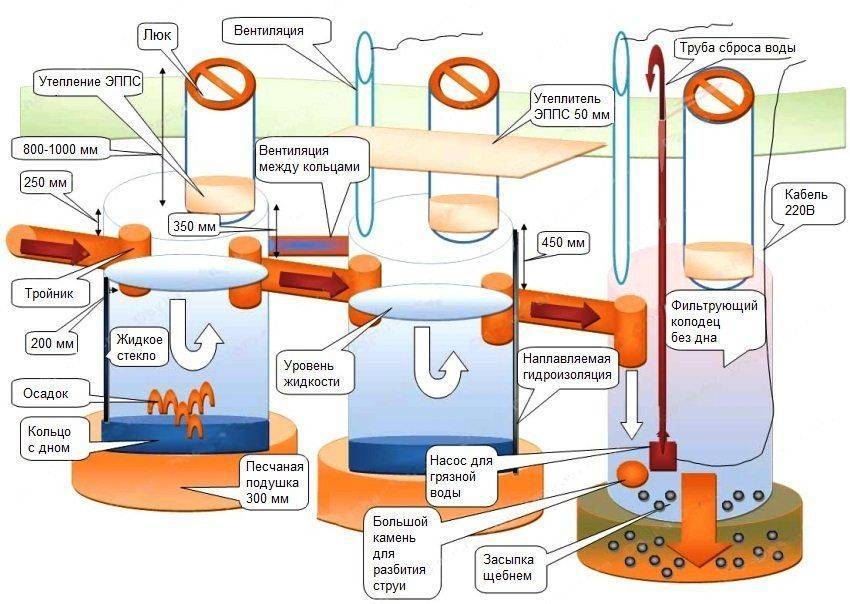

Вентиляция септика

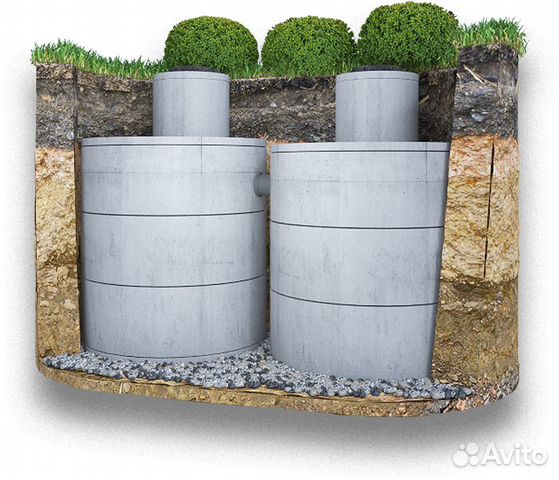

Надежное проветривание септика из бетонных колец возможно если:

  1. Фановая труба расположена выше уровня крыши – минимум 30 см для плоской крыши, минимум 50 см – для скатной крыши;
  2. Трубы имеют внутренний диаметр не менее 100 мм с учетом нагрузки канализации;
  3. Вентиляцию очистного устройства нельзя соединять с вентиляцией других помещений;
  4. Вентиляцию изготавливают из пластиковых труб, они меньше весят, их просто крепить;
  5. Нельзя допускать нагрузку от кровли на вентиляционную трубу, под массой наледи, снега, вентиляционный канал может быть деформирован и в результате разрушен;
  6. Недопустимо размещать дефлектор на оголовке, он способен в зимний период задерживать проход воздуха из-за инея. Лучше вместо этого поставить колпак от дождя;
  7. Монтируют приточную трубу во 2 камеру для обеспечения развития аэробных бактерий. Вентилировать первую камеру нельзя, анаэробные бактерии не требуют свежего воздуха;
  8. Крышки из бетона с установленным приточным каналом нужно делать герметичными;
  9. Схему вентиляции нужно продумать заранее.

Принцип работы ассенизаторской машины

Основными элементами любой ассенизаторской машины являются: резервуар (цистерна) для транспортировки жидкости, вакуумный насос, труба для откачки воды из септиков, канализационных колодцев, сливных систем автомоек, природных водоемов и др. Принцип работы подобного оборудования следующий:

  1. Один конец трубы подключается к машине, а другой опускается непосредственно в емкость с жидкостью.
  2. С помощью вакуумного насоса вода с примесями ила закачивается в цистерну. Процесс продолжается до полного опустошения септика или до заполнения цистерны.
  3. Утилизация ЖБО выполняется в строго отведенных местах с учетом экологических норм.

Теоретически транспортировочный резервуар и насосное оборудование можно установить на любое автомобильное шасси, которое будет отвечать техническим требованиям. В России для таких целей, как правило, используют ГАЗ,  КамАЗ или ЗИЛ.

Машина для сбора и утилизации стоков на базе ГАЗ 3309

Максимальное расстояние, в пределах которого может осуществляться забор воды, зависит от длины трубы (рукава). Стандартная длина, регламентируемая заводом-производителем, обычно варьируется в пределах 6-15 м. По индивидуальному заказу данный параметр можно увеличить до 25 м. Некоторые ассенизаторы используют дополнительные рукава, которые позволяют увеличить длину еще на 5-10 м. Однако даже этого порой не хватает, чтобы выполнить очистку септика, расположенного на большом расстоянии от проезжей части. В этом случае от хозяев участка потребуются дополнительные меры.

Назначение вентиляции

Распространенным считается мнение, что отводы вентиляции в автономной канализации служат лишь для того, чтобы неприятный запах не попадал в дом и жилые помещения

Эта функция действительно имеется и является важной составляющей. Однако есть и другая важная роль вентиляции для канализации

Она уравновешивает давление внутри трубопровода.

При сливе стоков в трубопроводе образуется разрежение и дефицит воздуха. Тогда он начинает туда поступать автоматически. Если вентиляция не будет работать должным образом, воздух не будет поступать в отводы вентиляции, а через сливные отверстия.

Такая работа трубопровода может стать причиной нарушения всей системы. Поэтому воздух должен идти именно с отводов вентиляции. Отверстия должны находиться на самых высоких частях стояков, концы которых выходят на крышу.

Но в автономной системе канализации устранение зловония также является очень важной функцией. Особенно это необходимо в случае специальных очистительных септиков или автономных станциях, а также в накопительных резервуарах

О том, какой должны быть вентиляция выгребной ямы в частном доме, поговорим более подробно.

При разложении органики образуется не просто неприятный запах, но и горючий газ, метан. При его большом скоплении, если не предусмотрены специальные вентиляционные отводы, может случиться отравление и даже возникнуть пожар.

Вентиляция внутри дома

Внутри загородного дома обязательно должны быть установлены вентиляционные отводы. Обычно для них место выбирается на верхнем торце стояка канализации.

Оборудование вентиляции для канализации на этапе закладки фундамента частного дома

Чтобы была обеспечена достаточная вентиляция, стояки должны выходить выше уровня крыши. Необязательно даже, чтобы эта труба была вертикальной. Ее можно и изогнуть. Этот отвод не должен соединяться с дымоотводом.

При выводе трубы на крышу, должны быть соблюдены следующие правила:

  • верхний торец выносится от кровли не менее семидесяти сантиметров;
  • от конца отвода до ближайшего окна должно быть не менее четырех метров;
  • внутренние сечения стояков канализации и отводов вентиляции должны быть одинаковыми.

Благодаря устройству, когда в канализации образуется разряжение, из атмосферы будет собираться воздух. А в остальное время оно будет закрыто. Клапан можно установить на любом участке стояка канализации. Однако он должен быть выше всех сантехнических приборов дома.

При необходимости клапан изготавливают даже своими руками. Для этого:

  • из обычной ручки вынимают пружинку, подбирают под нее саморез, длина которого должна составлять четыре с половиной сантиметра;
  • из пластика делают шайбу с сечением в пять сантиметров снаружи;
  • другую шайбу делают из поролона с сечением в шесть сантиметров;
  • на крышке сверлят отверстия для притока воздуха;
  • все составляющие конструкции собирают на торцевой крышке так, чтобы саморез ввинтить изнутри.

Устройство можно монтировать на тройник, установив его на самом высоком участке системы канализации. Тогда при возникновении разряжения, давление снаружи будет сжимать пружинку и отодвигать пластиково-поролоновый клапан.

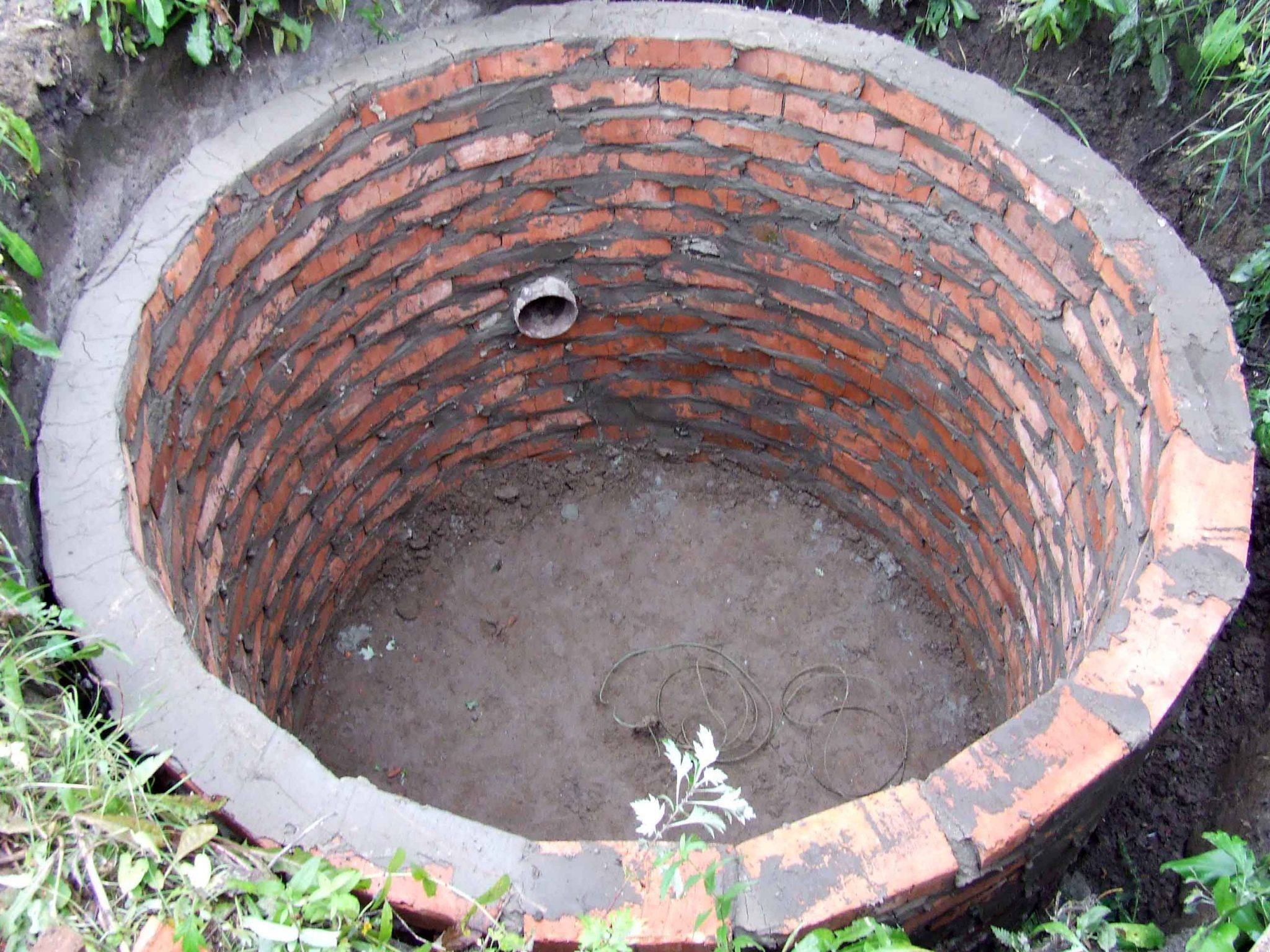

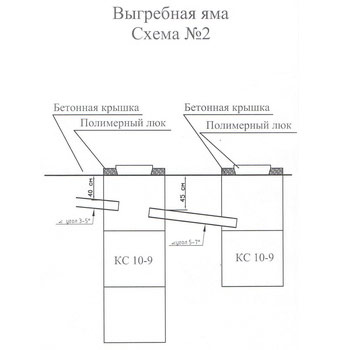

Выгребные ямы и их виды

Центральная канализация — это конечно, лучшая из систем, которая может быть в загородном доме. Однако для частных загородных домов — это далеко не всегда бывает доступным. Поэтому, приходится решать этот вопрос самостоятельно. Частым решением до сих пор является обустройство выгребной ямы. Чтобы улучшить качество проживания, необходимо грамотно ее обустроить.

Резервуары для этого сооружают по-разному. Например, используют старые покрышки. По типу выгребные ямы делятся на:

  • поглощающие;
  • герметичные;
  • септики.

Какой бы не использовался тип, яма выкапывается в глубину не более трех метров, так как иначе появляется риск заражения подземных вод, которое негативно стразится на экологии участка и территории за его пределами.

Какие выгребные ямы бывают

Выгребные ямы предназначены для сбора самых разнообразных жидких стоков. Сделать такое строение совсем не сложно. Можно использовать кольца вылитые из бетона, старые покрышки и любой другой материал. Выделяют несколько типов выгребных ям:

  • поглощающего типа;
  • герметичного типа;
  • септик.

Не важно, какой из выгребных ям вы будете пользоваться, но должны знать, что глубина ее не должна быть больше трех метров. В ином случаи возникает риск заражения подземных вод, а это плохо влияет на экологию

Выгребная яма не должна находиться близко возле дома.
При ее строительстве необходимо правильно подобрать объем бака. Тогда сможете избежать переполнения и неприятных запахов.

Нужно периодически проводить чистку выгребной ямы с помощью специальных антисептиков. Есть даже такие средства, которые разрушают моющие, бумагу и другие нитраты. После обработки таким препаратом плохой запах улетучится, а жидкость в яме уменьшатся. Если вы будете постоянно совершать такие действия, то откачивать жидкость вам придется не скоро.

Вентиляция выгреба своими руками

Не у каждого есть возможность нанять людей, которые сделают вентиляцию для выгребной ямы. Поэтому каждый желающий сможет сделать это самостоятельно. Вентиляция выгребной ямы необходима, но процесс создания такого воздуховода дело нелегкое. Для начала нужно рассчитать диаметр трубы, которая будет использоваться для вентиляции. После чего можно смело приступать к работе.

Как сделать вентиляцию ямы своими руками? Для этого не нужно прилагать каких-либо усилий. Если вы хотите использовать естественный тип вентиляции, то тут вообще не нужно обладать какими-то особыми знаниями. В смотровом люке делаете отверстие, в которое будет вставлена фановая труба. Запомните, чем выше будет располагаться труба, тем лучше будет воздухообмен. Для вентиляции такого типа потребуются такие инструменты, как нож, болгарка, перфоратор, уровень и рулетка.

Для начала нужно измерять расстояние от крайнего выступа ямы до вытяжного канала.
После чего делаем разметку, для того чтобы просверлить отверстие под трубу. Для того чтобы ее закрепить нужно использовать пластиковую муфту. Стык обработать герметиком, чтобы в выгребную яму не попадал лишний воздух. На входе трубы устанавливается сеточка, которая будет защищать ее от загрязнения.

После всех проведенных действий нужно к вентиляционной системе подвести электричество. Это нужно для работы вентилятора. Кстати он крепится с помощью саморезов. По окончанию всех внутренних работ, подключается воздушный вывод к наземной части трубы. Сверху трубу нужно закрыть специальным колпаком, который будет защищать вентиляционный проход от осадков и разного мусора.

Важно сделать вытяжку в выгребной яме таким образом, чтобы в нее не поступал посторонний воздух. Для этого нужно прочно закрыть яму

Часто в зимний период на выходной трубе может скапливаться влага, которая влияет на интенсивность воздушного потока. Поэтому чтобы такой проблемы не возникало, устанавливают дефлектор. Это устройство позволяет не только улучшить воздушный поток, но и защитить трубу от разного мусора.

Лучше всего при установке канализационной системы сделать и вентиляцию для выгребной ямы. Так вы сможете установить где угодно, свой вентиляционный канал. Также стоит помнить, что не во всех случаях стоить применять принудительный тип вентиляции. Достаточно будет и естественного воздухообмена. Если вы не уверены в типе вентиляции, то перед началом работ проконсультируйтесь у специалиста. Он сможет ответить на любые интересующие вас вопрос.

Особенности расположения

Яму нельзя располагать слишком близко от дома

Чтобы неприятный запах не беспокоил обитателей дома, необходимо обратить внимание на прилегание люка сборника. Туалет на улице должен быть прикреплен без зазоров

Вентиляция в туалете с выгребной ямой может быть обустроена установкой обычной канализационной трубы из ПВХ, диаметром десять сантиметров. Ее прикрепляют к стенке сзади. На полу сверлят отверстие для трубы и опускают ее примерно на десять сантиметров. Верхний конец выводится за крышу более чем на двадцать сантиметров. Снизу трубу необходимо изолировать паклей, смоченной заранее в грунтовке из битума. Выход прикрывают жестяным листом, обрабатывают пеной или цементируют.

Когда вентиляция устанавливается в выгребной яме без туалета, монтаж осуществляется таким же образом. Недалеко от люка вставляют трубу, длину которой просчитывают в зависимости от высоты вывода. Если на верхнем конце прикрепить вытяжной моторчик, то зловоние не распространится на участке, даже в летнюю жару.

Соорудив вентиляционную систему подобным образом, удастся избежать скопления вредных газов и, как результат, возникновения неприятного запаха в самом туалете.

Кроме того, вентиляция выгребной ямы предотвратит вредное действие паров от фекалий на сооружение из дерева. Благодаря этому, срок дачного туалета заметно возрастет.

Когда строят туалет с выгребной ямой, лучше всего сделать так, чтобы туалет располагался отдельно от нее. Соединить их несложно при помощи обычной трубы для канализации, имеющим крупное сечение. В этом случае к самой трубе через тройник подсоединяют отвод для вентиляционной. Тогда будет гарантирована отличная вентиляция, но при условии, если в туалет дополнительно предусмотреть систему слива.

Так или иначе, вентиляционная система здесь может быть сооружена двумя путями:

  • естественная вентиляция предполагает вентилирование посредством увеличенного давления в яме;
  • при принудительной вентиляции воздухообмен будет реализовываться через вентиляторы, которые работают от электричества.

Установка естественной вентиляции

Выше вкратце упоминалось о монтаже естественной вентиляции туалета. Рассмотрим этот процесс более подробно.

Воздух из выгребной ямы будет выводиться в атмосферу через вертикальную вентиляционную трубу, устанавливаемую на задней туалетной стенке. Торец отвода наверху должен выходить за пределы крыши.

Воздух будет перемещаться за счет разницы давления в туалете и атмосфере. Тогда запах в само помещение не попадет и газы будут эффективно удаляться наружу.

Вход трубы канализации должен быть не ниже уровня наполнения нечистотами. Тогда он никогда не будет закрыт отходами жизнедеятельности.

Для обеспечения достаточного перемещения воздуха, сечение отвода делается более десяти сантиметров, а верхний торец поднимают более семидесяти сантиметров над крышей.

Для более плотной фиксации трубы к туалетной стенке сзади иногда применяют хомуты из пластика. Тогда можно быть спокойным за нее даже во время сильного ветра.

Кроме того, место соединения входного патрубка вентиляционной трубы и выгребной ямы необходимо тщательно герметизировать.

Установка принудительной вентиляции

Самым эффективным способом вентиляции является принудительный. Он может быть реализован только в случае наличия электрического питания на участке. Но когда используется, то можно не переживать: все газы от органического распада будут полностью удаляться. Монтаж устройства производится следующим образом:

  1. Еще тогда, когда туалет строится, нужно продумать вопрос о расположении вентиляционной системы и построить окно для вентиляции. Оно будет являться источником освещения с одной стороны, и отверстием для притока воздуха, с другой.
  2. К туалету подводят электричество. Подвесная конструкция для этого будет наиболее простым способом. Прокладывая линию электрического питания используют кабель, который имеет специальную защиту от внешних воздействий.
  3. Подбирается вентилятор. Для того, чтобы оборот воздуха здесь происходил нормально, достаточной будет модели мощностью до 300 Ватт.
  4. Лучше всего, сначала выбрать вентилятор, а уже потом под него формировать необходимое отверстие. Он перемещает воздух только в одну сторону. Обычно это воздушная выгонка наружу.
  5. Чтобы в туалете не образовывалось разряжение, должны быть предусмотрены отверстия для того, чтобы прибывал воздух. В их роли вполне может выступить щель, находящаяся между торцом двери снизу и порогом.

какие бывают и как сделать

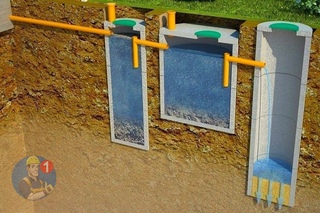

Автономные системы очистки стоков, в отличие от городских коммунальных сетей, требуют гораздо больше внимания со стороны собственников жилья. Неправильная конфигурация устройства и ошибки в расчетах могут сильно подпортить быт. В частности, эффективность системы будет ниже нормы, если не будет обеспечена достаточная вентиляция септика.

Независимо от конструкции, функционирование септика зависит от действия аэробных бактерий, которым для жизнедеятельности необходим кислород. Исключения составляют станции глубокой очистки стоков анаэробными микроорганизмами, но это дорогостоящая и сложная система, работа которой аналогична функционированию централизованной коммунальной сети. Установить вентиляционную систему, например, для отстойника из бетонных колец несложно. Сделать это можно своими руками, имея небольшой опыт строительных работ и понимая принцип ее действия. Правильно сделанная вентиляция повысит эффективность работы очистного сооружения.

Зачем нужна вентиляция в канализационных системах

В бытовых стоках, попадающих  по канализационным трубам в емкость для их сбора, происходят сложные физические и химические изменения состава. В септике жидкость разделяется на фракции. Вещества тяжелее воды опускаются на дно, а те, что легче концентрируются на поверхности. Во всех слоях происходит и серьезное изменение структуры бытовых отходов. Разложение органических веществ под действием бактерий приводит к разрушению крупных включений. Система будет работать намного эффективнее при обеспечении доступа воздуха по следующим причинам:

  • Кислород нужен для жизнедеятельности аэробных бактерий, разлагающих органические вещества в сточных водах;
  • Нужна вентиляция для отвода выделяющихся газов, излишняя концентрация которых нежелательна в септике;
  • Отвод тепла. В процессе разложения повышается температура сточных вод. Происходит активизация гниения, которая способствует размножению болезнетворных бактерий. Выделяются вредные для здоровья газы и другие канцерогены.

Хорошая вентиляция оптимизирует происходящие в емкости процессы. Меньшие риски для здоровья обитателей жилья из-за скопления вредных веществ являются одной из главных задач при выполнении этой работы. Поэтому вопрос, нужна ли вентиляция в септике из бетонных колец имеет однозначный ответ. Она необходима.

Наиболее популярный вариант вентиляции для септика

Виды вентиляции в канализации

Обеспечить полноценный доступ воздуха можно двумя способами. Самый простой и распространенный вариант — естественная система. Создаваемая в выходящей трубе тяга увлекает воздушные массы с содержащимися в них нежелательными примесями. Обратный приток происходит через второе отверстие. В отдельных случаях канализация септика своими руками делается с принудительной подачей, когда воздух не поступает в достаточном количестве. Обусловлено это особенностями конструкции септика, когда вентиляция невозможна естественным способом или это предусмотрено типом очистного сооружения. Принудительная система оборудуется дополнительными устройствами для достаточного протока воздуха.

Устройство вентиляции внутренней канализации в доме

Правильный монтаж всех элементов системы гарантирует, что неприятного запаха в доме не будет. Для этого следует выполнить следующие условия при установке канализационных маршрутов в жилье:

  • Схема подключения должна отвечать всем нормам и требованиям по устройству канализационной системы;
  • Стыки, соединения труб между собой и с дополнительными устройствами должны быть герметичны;
  • Сантехнические приборы и другие приемные элементы системы должны иметь слив соответствующей формы, гарантирующей наличие водяной пробки, которая препятствует проникновению запахов в жилье.

Все принятые меры при монтаже внутренней канализации могут оказаться бесполезны, если отсутствует ее вентиляция. На практике неполадки местной канализации в частном доме часто заключаются в том, что водяные пробки не выдерживают даже небольшого обратного давления. Например, если  септик не вентилируемый, а емкость постоянно или сезонно герметизируется, то в процессе происходящих в ней реакций вредные газы могут по канализационным маршрутам попасть в дом.

Как сделать вентиляцию септика

Систему выбирают на стадии проектирования, а монтируют на этапе строительства. Переделки в уже готовом жилье связанны с большими затратами и неудобствами. Поэтому этот вопрос следует продумать до начала сооружения очистного сооружения. Большое значение имеет, какое выбрано устройство и характеристики септика. Например, если сооружение имеет несколько септических резервуаров, в каждом из которых необходимо устанавливать местную вентиляцию, то всасывающих и выводящих труб может быть несколько. Если конструкция или самодельный септик оборудован одним отстойником, то в нем будет два отверстия для вентиляции.

Эффективность воздухообмена зависит от конфигурации системы. Для создания оптимальной тяги необходимо помнить элементарные законы физики. Забор воздуха лучше делать максимально высоко, куда поднимается теплый воздух. Чем выше высота трубы, тем сильнее будет тяга. Всасывающую трубу выпускают на небольшое расстояние от земли, а вот внутренний конец устанавливают ниже выходной трубы, чтобы обеспечить конвекцию. При этом следует учитывать пиковые значения повышения уровня жидкости в емкости и не допускать, чтобы она заливала отверстие всасывающей трубы. Правильный монтаж вентиляционных труб гарантирует мощное естественное движение воздуха. Правила создания естественной тяги хорошо знают печники. При установке очистных сооружений эта информация будет полезной.

Схема вентиляция септика

Поняв, что собой представляет схема вентиляции септика из бетонных колец, можно приступать к практической реализации проекта. Оптимальным сечением труб считается диаметр 100-110 мм. Подобное очистное сооружение в большинстве случаев комплектуется бетонной крышкой. Пошаговая процедура монтажа выглядит следующим образом:

  1. Делается два отверстия необходимых размеров;
  2. Устанавливаются трубы;
  3. Герметизируются соединения;
  4. Фиксируют положение трубы дополнительной кладкой, заливкой бетоном;
  5. Укрывают емкости септика грунтом.

Последнюю операцию рекомендуется делать послойно, утрамбовывая каждый из них отдельно. Иногда вместо грунта котлован засыпают песком или щебнем. Принципиальных преимуществ это не дает. Вентиляция в септиках из бетонных колец больше зависит от правильности установки труб и создаваемой ими тяги. По праву лучшей конструкцией считается вентиляционный сток в конструкции дома. Монтируют его либо в стене, либо в специальной шахте. Верхний срез трубы находится на крыше, часто выше конька кровли. Мощная тяга в этом случае гарантирована. Она сравнима, а некоторых случаях и выше, чем принудительная система с вентилятором. Идеальный вариант для частного дома. Как выбрать устройство в конкретном случае в отсутствие личного опыта? Обратиться к профессионалам или попытаться самому разобраться с проблемой. На самом деле особых сложностей нет, и операция легко делается своими руками.

Как сделать естественную вентиляцию выгребной ямы

Даже самая простая, зачастую временная конструкция септика нуждается в протоке воздуха. Вентиляция естественным способом проста в установке и не требует больших физических и материальных затрат. Выгребная яма не самое лучшее очистное сооружение, но ее устройство в ряде случаев оправданно. Например, на этапе строительства или при использовании участка не для комфортного отдыха, а для производства сельхозпродуктов. Но и в этих случаях не стоит подвергать здоровье опасности. Для работы вентиляции достаточно всего две трубы, вмонтированные в крышку отстойника.

Для простого или временного бетонного септика часто в целях экономии делают крышку из подручных материалов, в частности из дерева. Не лучший способ. В безветренную погоду или в защищенном от движения воздуха месте никакой вентиляции не будет, а вот неприятный запах наверняка распространиться на достаточное расстояние. Для крышки люков можно применять деревянную либо другую конструкцию, но тогда необходимо обеспечить надежное крепление труб вентиляции, а все имеющиеся щели и зазоры герметизируется. Для хорошего протока воздуха достаточно всасывающей и выводящей трубы. Естественно, чем выше будет последняя, тем сильнее будет тяга.

В нашей стране выгребная яма часто построена капитально, и используется на постоянной основе. Для таких ям рекомендуется использование дренажного насоса для слива жидких отходов в водоотводную канаву. Наиболее популярный вариант вентиляции для таких сооружений предоставлен на схеме ниже.

Схема вентиляции выгребной ямы

Как установить принудительную вентиляцию выгребной ямы

Часто такая конструкция септика доставляет массу неприятных моментов владельцам жилья. Избавиться от неприятных запахов можно с помощью дополнительного устройства принудительной вентиляции. Для полноценной и эффективной работы необходимо надежно герметизировать крышку выгребной ямы, а на выходную трубу установить вентиляционный механизм. Тогда отвод можно удалять на расстояние достаточное, чтобы неприятные запахи не мешали жильцам. С задачей справится даже небольшой экономичный вентилятор, создающий принудительную тягу в трубопроводе. Включать его можно по мере надобности, когда система очистки активно выделяет неприятные запахи.

устройство и виды, строительство и вентиляция

Выгребная яма из бетонных колец имеет большой срок службы

Выгребная яма, которая состоит из бетонных колец, в современном мире является самым надежным отстойником. Бетонные конструкции в любом городе доступны для покупки, имеют большой срок службы и воздействие агрессивной среды переносят отлично.

Содержание статьи

Разновидности септиков

Выгребные ямы являются самым простым сооружением для утилизации канализационных стоков. С точки зрения эффективности, принципа действия и конструкции, все существующие варианты отличаются друг от друга. Чтобы домашний септик прослужил долгие годы, делать его лучше не из кирпича, а из бетонных колец.

Выбор любого типа объемов резервуаров нормируется правилами и санитарными нормами.

Его объем не может быть меньше суточных показателей стоков, умноженных на три. Такое количество можно рассчитать, если исходить из того, что на одного человека норма потребления воды – 200 литров в сутки. Если вы будете периодично использовать яму, то ее минимальный объем может быть меньше. Следует помнить, что чем меньше объем резервуара, тем намного чаще придется вызывать и использовать ассенизаторскую машину, а также оплачивать ее услуги.

Существует несколько основных видов септиков

Несколько основных видов септиков:

  1. Однокамерная модель без дна. Представляет собой переходной вариант между септиком и накопителем. Простые и дешевые конструкции частично очищают стоки и дренируют их в грунт. За счет этого заполнение резервуара происходит намного медленнее, а расходы на услуги ассенизаторов значительно ниже.
  2. Конструкции с перетоком. Это, по сути, двухкамерные септики, где в первом осаждаются твердые частицы, а во втором наблюдается почвенная фильтрация и аэробное разложение примесей микроорганизмами.
  3. Модели с дном. Конструкции не осуществляют очистку стоков, а служат только накопителями (при помощи ассенизаторской машины) для последующей откачки.

Если яма правильно обустроена, то она станет удобным приспособлением, у которого значительно реже, чем в обычных накопительных емкостях, будет возникать необходимость в очистке.

Особенности монтажа

Кольца имеют различный диаметр (от одного до двух метров), и вес у них слишком большой. Вручную в котлован их установить невозможно.

Дополнительных расходов требует аренда спецтехники, однако время выполнения работ существенно сокращает использование готовых блоков.

В течение одного дня можно выполнить установку подводящей трубы и колец, а также покрыть стенки резервуара герметизирующим составом. После этого необходимо выдержать время, пока затвердеют герметизирующие составы, а затем приступать к засыпке. При строительстве накопителя может потребоваться определенное время для набора прочности стяжки, залитой бетоном, и застывания. Устанавливать кольца на нее можно только после этого.

Монтаж бетонных колец проводится при помощи грузоподъемной техники

Особенности монтажа выгребных ям:

  1. Выполнение бетонной стяжки предполагают накопительные конструкции с дном. Впоследствии можно приобрести кольца с дном в качестве альтернативы для нижней части двухкамерной ямы (первого резервуара) и основания накопителя.
  2. В том случае, если устройство без дна, то необходим фильтрующий слой. Для него используются различные сыпучие строительные материалы, которые не впитывают воду: гравий, щебень и другие. Если вы сделаете нижний слой песчаным, а верхний из крупного щебня, то это будет наиболее эффективный вариант. Для того чтобы предотвратить заливание фильтрующих слоев и повысить эффективность, практикуют укладку «прослоек», которая состоит из термоскрепленного геотекстиля.
  3. Сливная яма с двумя камерами – это соединение двух предыдущих вариантов. Кольца первого резервуара в этом случае монтируются на стяжку и на фильтрующий слой второго.

Строительство из бетонных колец не обходится без привлечения грузоподъемной техники.

Обустройство вентиляции

Вентиляционный стояк должен быть не менее 60 см над уровнем земли и около 10 см диаметром.

Устройство патрубка необходимо расположить на уровне 30 см от отметки максимального наполнения.

Прилегающей крышкой накрывать вентиляционное отверстие следует неплотно. После того как завершили все работы, бетонируем площадку.

При обустройстве септика следует четко придерживаться норм санитарии

Советы по строительству вентиляции:

  • Следует четко придерживаться норм санитарии: от жилого помещения расстояние должно быть больше 5 метров, от скважин и колодцев – от 25 метров.
  • Канализационная яма должна размещаться на таком участке, где минимальное количество близко расположенных и талых грунтовых вод.
  • Гидроизоляция бетона должна проводиться снаружи и внутри на стыках в том случае, если близко расположены воды.
  • Позаботьтесь заранее о том, чтобы ассенизаторские машины подъезжали беспрепятственно.
  • Сделать вентиляционный стояк на уровне трех метров от земли, чтобы избежать неприятных запахов.
  • Глубже 3 м ямы копать не рекомендуется.
  • Теплоизолировать баки своими руками при холодных зимах.
  • Вовремя очищать резервуары и не допускать их переполнения. Специальные поплавковые индикаторы помогут контролировать наполняемость.
  • Выше по уклону должны размещаться скважины для водозабора, а ниже – сточные ямы.
  • Воспользуйтесь для переработки нечистот специальными бактериями, если чувствуете из вентиляционного отверстия запах.

За любые нарушения при эксплуатации или строительстве предусматривается штраф законодательством Российской Федерации.

Рекомендации по выбору колец

В наше время производители предлагают несколько видов колец. Между собой они отличаются диаметром.

Кольца высотой и диаметров в один метр будут оптимальным вариантом для строительства и монтажа ямы.

Для одного дома потребуется 5 колец. Они создадут объем ямы в 5 куб. м. Для того чтобы увеличить объем, возьмите большее их количество или выберите крупный диаметр. Существует два типа колец: плоские и с замком. Обычные, у которых плоские края – это первый тип. Замковые соединения (паз-гребень) используют во втором случае. Эта удачная конструкция обеспечивает герметичность всей ямы и простоту монтажа.

Выгребные ямы из бетонных колец можно обустроить несколькими способами

Из чего готовят раствор для изготовления колец:

  • Одна часть свежего цемента М 400;
  • Известняковый или гранитный щебень, у которого малоокатанные зерна – от 4 до 5 частей;
  • Кварцевый песок от 2 до 3 частей;
  • Воды не более 0,7% от общей массы цемента.

В настоящее время производители предлагают конструкции с крышкой и днищем, что значительно облегчает строительство сливных ям.

Выгребные бетонные ямы можно устроить на участке несколькими способами. Необходимо выбрать подходящий участок, рассчитать размеры сооружения и нормы затрат материалов, спланировать тип резервуара. Самым быстрым и малозатратным является строительство из бетонных колец.

Выгребная яма из бетонных колец: установка, утепление, полезные советы

Одним из самых полезных и крайне важных изобретений в мире является канализационная система. Это изобретение науки, без которого не может нормально существовать любой человек. В той местности, где зимой температура очень низкая, отличным выходом является локальная канализация. Ярким примером такой канализации является выгребная яма из бетонных колец.

Место установки

На первый взгляд может показаться, что с местом установки выгребной ямы не возникнет проблем, но это далеко не так. Для данных конструкций существуют определенные правила, которые необходимо соблюдать. Во-первых, нельзя размещать яму возле домов, гаражей, беседок и прочих строений, ближе, чем на пять метров. Если на участке есть колодцы, родники и другие источники питьевой воды, то минимально расстояние должно быть тридцать метров. Все эти правила очень важны, поэтому место расположения следует выбирать очень тщательно.

Конструкция выгребной ямы

Для того чтобы правильно соорудить канализационную систему в домашних условиях, нужно окончательно определиться с видом конструкции и способом установки. Существует два основных вида конструкции канализационных ям:

  • Выгребная яма с отсутствием дна.
  • Яма с повышенным уровнем герметичности.

Несмотря на заумное и пугающее название, последний вид имеет довольно простую и понятную конструкцию: пластиковая или бетонная емкость, которая в дальнейшем погружается в землю и закапывается.

Обустройство выгребной ямы

При покупке дома, дачи или участка именно обустройство данной канализационной системы является практически первым и самым важным делом, к которому нужно отнестись с должной ответственностью и серьезностью. Именно качественно обустроенная выгребная яма гарантирует высокий уровень комфортной жизни на участке. Те люди, которые пытаются обустроить данную установку своими силами, должны помнить, что им не обойтись без определенных знаний и навыков в сфере строительства.

Поэтому если в процессе установки будут возникать вопросы или сложности, то лучше всего обратиться за помощь или советом к человеку, который хорошо разбирается в строительстве именно таких объектов. К тому же, перед установкой следует получить официальное разрешение соответствующих инстанций. После этого можно переходить непосредственно к обустройству. Выкапывая яму, следует помнить, что ее параметры должны быть немного больше, чем септик, который будет устанавливаться во внутрь. Септики для выгребных ям бывают таких видов:

  • Полипропиленовые.
  • Железобетонные.
  • Кирпичные.
  • Пластиковые.

Для самостоятельной установки отлично подойдет септик, изготовленный из пластика. Данный вид септиков очень гармонично и качественно взаимодействует именно с бетонными кольцами. Сочетание пластикового септика с бетонными кольцами обеспечивает выгребную яму определенными преимуществами:

  1. Довольно долгий срок службы
  2. Качественная гидроизоляция
  3. Стойкость к коррозии
  4. Быстрая установка
  5. Прочность и устойчивость к нагрузкам

Некоторым застройщикам не подходят бетонные кольца в качестве основы для сливной ямы. Это сопровождается тем, что кольца довольно тяжелые, поэтому их довольно сложно устанавливать. В таком случае существует альтернативный вариант: выгребная яма из покрышек. Резиновые покрышки намного легче бетонных колец, поэтому с установкой не должно возникнуть проблем. Они имею такую же форму, к тому же обладают практически всеми преимуществами, что и бетонные конструкции.

Как уже было сказано, установка анной конструкции довольно быстрая. Она состоит из нескольких шагов:

  1. Копание ямы
  2. Установка бетонных или других колец
  3. Установка септика

Диаметр, глубину, а также другие параметры ямы и колец устанавливает сам строитель.

Заилилась выгребная яма что делать?

Домашняя канализационная система не всегда может работать слажено. Вследствие этого, данная строительная конструкция может забиваться илом. В большинстве случаев причиной этому является неправильно проектирование ямы. Но если такая неприятность приключилась то не надо впадать в панику. Все, что требуется – это в точности следовать простым и понятным действиям:

  1. Во-первых, нужно воспользоваться услугами ассенизаторской машины, так как без нее очистить ямы не удастся. Заранее следует подготовить путь подъезда машины к месту засорения.
  2. Твердую массу, которая находится внутри нужно попробовать смягчить. Для этого нужно лить как можно больше воды и стараться выкачать как можно больше мусора.
  3. Кроме воды разжижить твердые элементы можно с помощью химикатов.
  4. Перед добавлением химикатов в сточную яму, нужно обеспечить поток воздуха. Химикаты, которые содержат хлор использовать запрещается.
  5. После того, как яма бала выкачана, нужно разбить спрессованный ил на части и вытащить из ямы.

Как видно, засоренная канализация – это очень сложная и неприятная проблема, поэтому решать ее необходимо как можно скорее после ее обнаружения.

Процесс утепления

Климатические условия и температура серьезно влияют на работу домашней сливной системы. В зимний период, когда температура максимально низкая, стабильное функционирование канализации зависит от того, насколько качественно была утеплена канализационная яма. Очень важно позаботиться о том, чтобы зимой она не подвергалась промерзанию.

Чтобы этого не случилось нужно знать, как утеплить выгребную яму. Особенно тщательно следует загерметизировать и утеплить именно верхнюю половину конструкции. В нижней части концентрируется большое количество бактерий, которые не позволяют воде и прочим отходам замерзать. В верхней части этих бактерий намного меньше, поэтому морозы могут повредить или остановить работу септика. Помочь в этом вопросе могут специальные материалы, которые сохраняют тепло. Утеплять можно такими материалами:

  • Плиты из пенопласта, толщина которых не превышает ста миллиметров.
  • Слой керамзита толщиной до трехсот миллиметров.
  • Гидроизоляция с минеральной ватой.

Вытяжка из выгребной ямы

Через какое-то время после установки домашней системы слива и вывода отходов, из нее могут исходить неприятные запахи. Это происходит из-за того, что в яме собирается большое количество отходов, которые не сразу очищаются. С этой проблемой нужно бороться.

Для этого нужно установить в яме специальную вытяжку. Сама вытяжка являет собой трубу небольшого диаметра. В основном большинство строителей используют пластиковые трубы для этого устройства. Также модно использовать металлические. Диаметр трубы не должен превышать ста миллиметров.

Для того, чтобы сделать вытяжку, нужно поместить один конец трубы во внутрь выгребной ямы, а второй конец вывести на поверхность. В таком положении трубу необходимо закопать. Принцип действия системы вытяжки довольно простой и понятный: все отходы попадают в выгребную яму, а неприятные запахи выходят через трубу, выведенную на поверхность. Запахи выводятся через вытяжку благодаря циркуляции воздуха в трубе.

Данную трубу можно провести на определенное расстояние от самой канализации. Также, как и система сливных отходов, система вытяжки должна находится на определенной дистанции от мест водоснабжения: водопроводов, родников, озер, прудов, а также других мест скопления питьевой воды.

Специально для строительного портала RemontStep.ru.

Бетонное кольцо SPSF современный и геометрический драгоценный камень из

Современное кольцо SPSF, геометрическое кольцо из оригинальной коллекции украшений из бетона, разработанной Studio Mondocubo для ORTOGONALE. Современное, эксцентричное кольцо, но в то же время простое и элегантное, которое благодаря своему нейтральному и материальному цвету хорошо подходит для разных стилей и комбинаций, идеально подходит к черно-белым платьям. Брутализм, модернизм, минимализм в линейке украшений, вдохновленных миром архитектуры 20 века, и дань уважения мастерам архитектуры модернизма.
Каждое отдельное изделие скрупулезно изготовлено вручную в технике литья из легкого цемента. Гидроизоляция натуральными материалами, без химических пропиток.
Часть современной коллекции украшений из бетона, разработанной Studio MONDOCUBO для независимого дизайнерского бренда ORTOGONALE собственного производства.

Легкий бетон.
Вес: 12 г

Доступные размеры:
US 6 (ø16,5 мм)
US 6,5 (ø16,9 мм)
US 7 (ø17,3 мм)
US 7,5 (ø17,7 мм)
US 8 (ø18 , 2 мм)
US 8,5 (ø18,6 мм)
US 9 (ø19 мм)

Как проверить размер вашего кольца?
скачайте и распечатайте рингзайзер: http: // www.ortogonale.com/ringsizer.pdf

----------------------------------------- ---------------
ВАЖНО!
Для международных отправлений настоятельно рекомендуем оставлять в примечаниях к заказу номер телефона!
------------------------------------------------- -------

Уход:
При контакте с кожей, влагой и воздухом бетон со временем темнеет, блестит и тверже!
Наш бетон изготавливается с использованием натуральных армирующих материалов и без использования химических смол.Несмотря на то, что бетон по прочности сравним с камнем, он является деликатным материалом, требующим внимания. Рекомендуем не носить его в душе, при транспортировке тележек, тяжелых сумок и на велосипеде.
Чтобы избежать пятен, каждая деталь сделана водонепроницаемой с помощью натурального воска.
Нет сообщений об аллергии на бетон.

ИЗДЕЛИЕ РУЧНОЙ РАБОТЫ, Мелкосерийное производство.
Все предметы изысканно изготавливаются вручную по частям.
Могут быть небольшие дефекты.
У фигурок есть небольшие вариации, которые добавляют им больше характера.

------------------
ВАЖНО!
Мы настоятельно рекомендуем оставлять номер телефона в примечаниях к заказу, чтобы облегчить водителям курьера во время доставки и избежать задержек из-за отсутствия дома / отслеживания адресов и т. Д.

ORTOGONALE НЕ несет ответственности и НЕ несет ответственности за почтовые задержки.

Спасибо!

Бетонные секции камеры люка

Камерные кольца из сборного железобетона Marshalls CPM изготавливаются с шипом и пазом и соответствуют требованиям BS EN 1917: 2002 / BS 5911-3: 2010

Щелкните изображение для увеличения

Камерные кольца диаметром 3660 мм и 4000 мм не подпадают под действие Британского стандарта (поэтому не имеют кайт-маркировки), но соответствуют всем соответствующим положениям Европейского стандарта.Камерные кольца диаметром 4000 мм поставляются в двух частях.

Marshalls CPM Секции смотровой камеры снабжены 3 отверстиями номинальным диаметром 50 мм для подъема.

Разгрузочный кран

доступен по запросу до диаметра DN3000, пожалуйста, свяжитесь с нашим отделом продаж по поводу разгрузки на месте.

Блоки

Soakaway доступны глубиной 500 мм, 750 мм и 1000 мм с отверстиями диаметром 75 мм, обеспечивая минимальную площадь эксфильтрации 50 000 мм² на метр номинального диаметра на метр глубины.

Возможна поставка секций вала / камеры:
  • с фиксированными двойными ступенями или без встроенных лестниц или без них
  • с отверстиями или вырезами
  • с литыми основаниями

Marshalls CPM может предложить камерные кольца из сборного железобетона в формате BIM (информационное моделирование зданий), что теперь является требованием для всех государственных строительных проектов.

Из соображений безопасности все секции камеры загружаются и доставляются в виде дымохода, в разгрузке они никогда не должны храниться на боку (на рулоне), а должны всегда лежать горизонтально.

Грузовые автомобили с краном для разгрузки доступны для люков до DN3000 включительно по запросу. Подходящие подъемные болты для разгрузки и погрузочно-разгрузочных работ можно приобрести в Marshalls CPM и получить соответствующий сертификат испытаний.

Разработчики и пользователи должны убедиться, что они приняли во внимание текущие требования к доступу к люкам, подробно изложенные в Практическом кодексе, правилах и инструкциях по охране труда и технике безопасности, выпущенных Управлением по охране труда в соответствии с Правилами использования замкнутых пространств 1997 года, и другими соответствующими требованиями.

Рекомендуемый минимальный диаметр камеры в соответствии с размером трубы.

Для продаж в Англию и Уэльс звоните 01179 814500 или пишите на [email protected]

По вопросам продаж в Шотландию звоните 01698 386922 или пишите по электронной почте [email protected]

Как делается бетон (новое исследование) Бетон

Как производится бетон: - Бетон представляет собой жидкую смесь цемента, воды, песка и гравия .Бетон можно заливать в формы или формы, и он затвердеет, чтобы создать необходимые компоненты бетонной конструкции. Вам интересно узнать о микроструктуре бетона? Вот отчет New Research по микроструктуре бетона.

Химическая реакция и гидратация

схватывание и твердение бетона вызывается химической реакцией между портландцементом и водой, это можно продемонстрировать, добавив небольшое количество цемента в воду, содержащую индикатор, быстрое развитие синего цвета отражает выделение гидроксила . Ионы из растворяющегося цемента химическая реакция между цементом и водой называется гидратацией.

Связанные: - Высокопрочные свойства бетона, прочность, добавки и состав смеси

Рис1.Ингредиенты бетона

Растворение цемента увеличивает уровни кальция и кремния в растворе, когда концентрация растворенных веществ достигает критических уровней, в результате реакции осаждения образуются новые твердые продукты. Это эскиз зерен цемента, взвешенных в воде.

Твердые продукты гидратации образуют покрытия вокруг частиц цемента и постепенно заполняют пространство между ними, когда покрытия впервые начинают схватываться, происходит устойчивое увеличение прочности по мере того, как покрытия срастаются вместе, величина прочности, достигаемая смесь цемента и воды зависит от того, насколько эффективно заполнено пространство между зернами.

Бетон затвердеет в течение нескольких часов, , но гидратация продолжается в течение недель, даже года после укладки. Вот изображение частиц цемента до воздействия воды. Сухой цемент представляет собой мелкодисперсный порошок, и частицы не прикрепляются друг к другу после того, как цемент смешан с водой и оставлен стоять.

Сейчас картина совсем другая, частицы сгруппированы вместе и прикреплены твердым материалом, обеспечивающим структурную целостность.Ученые из Национального института стандартов и технологий научились моделировать гидратации цемента на компьютере с помощью компьютерного моделирования.

Гидратация происходит быстрее, чем за несколько дней до гидратации. Моделирование частиц цемента размещаются на дисплее компьютера, компьютер определяет области частиц, которые могут растворяться в воде.

Кусочки растворенного цемента диффундируют через воду случайным образом и реагируют с образованием твердых фаз.Согласно определенным правилам после завершения цикла , растворения, диффузии и осаждения компьютер переходит к другому циклу, поскольку этот процесс повторяется снова и снова.


Микроструктура бетона

Микроструктура создает мосты между частицами, которые обеспечивают прочность материала. Компьютерное моделирование оказалось ценным, поскольку позволяет исследователям проверять условия и проводить измерения, которые трудно достичь в реальной жизни.В конце моделирования гидратации структура затвердевшего цементного теста очень похожа на ту, что наблюдается под микроскопом.

Гидратация - это экзотермический процесс, при котором в результате химических реакций выделяется тепло, за процессом гидратации можно легко следить, наблюдая за выделением тепла, которое сопровождает реакции,

это делается путем отхаркивания раствора из партии бетона и его взвешивания в бутылку, которая помещается в изотермический контейнер, термистор встраивается в свежий раствор , выходной сигнал термистора можно регистрировать с помощью На компьютере результаты этого эксперимента могут быть представлены в виде кривой зависимости температуры от времени .

Подробнее : Производство портландцемента - процесс и материалы

Площадь под основным пиком может быть связана с ранним развитием прочности, первоначальное растворение цемента Purdue - это кратковременное выделение тепла, показанное первым пиком на калориметрической кривой.

После того, как продукты гидратации начального растворения быстро осаждаются на поверхности каждой частицы цемента, слой действует как защитный барьер и временно задерживает дальнейшее растворение частицы, это замедляет реакцию на несколько часов и называется период покоя.

Существование периода покоя позволяет транспортировать бетон на строительную площадку и укладывать его и завершать в формах, конец периода бездействия представляет собой начало схватывания, в это время цемент снова начинает реагировать. быстро с водой, поскольку образуются новые продукты гидратации.

Ученые используют измерения других свойств для контроля схватывания и твердения бетона, исследователям часто необходимо знать, какая часть цемента гидратирована.


Мера степени гидратации

Степень гидратации можно оценить путем нагревания образца цементного теста и измерения потери веса в зависимости от температуры с использованием оборудования для термогравиметрического анализа . , свободная вода в образце вытесняется нагреванием до 105 градусов Цельсия при 105 градусах. . Образец сухой, но сохраняет свою прочность.

Вода, участвующая в реакциях гидратации, химически соединяется с цементом. Ее можно удалить из образца путем нагревания до 1000 градусов при 1000 градусов всей исходной смеси.вода была удалена из образца. Степень гидратации рассчитывается по весу химически объединенной воды, типичное цементное тесто, отвержденное во влажных условиях, достигает степени гидратации около 80% за 28 дней с,

Электрические свойства образцов цемента или раствора можно отслеживать с течением времени, что приводит к профилям изменений электрического сопротивления. Электрические свойства этого образца цемента измеряются с использованием двух металлических дорог и оборудования, которое измеряет сопротивление и импеданс.

Эта диаграмма показывает, как сопротивление электричества через цемент увеличивается по мере того, как цемент гидратируется в раннем возрасте, вода легко проводит ток через образец, но когда продукты гидратации заполняют открытые пространства внутри образца, электрический ток не может проходить так же легко, в этом случае Таким образом, электрические свойства могут быть связаны со степенью гидратации.

Сопротивление и импеданс цемента - это тема исследований, которые когда-нибудь могут изменить методы испытаний свежего бетона в полевых условиях.Текучие свойства бетона очень важны в этой области, потому что качественное строительство требует соответствующего уплотнения.

Стандартное испытание на осадку обеспечивает грубую оценку удобоукладываемости бетона, это испытание широко используется, поскольку его легко проводить в полевых условиях, свойства жидкости также являются предметом исследования в лаборатории из-за изменения потока цемента. по мере гидратации. Такие свойства, как вязкость и начальное сопротивление потоку, используются для характеристики жидких материалов.

Вода - это жидкость с низкой вязкостью и низким начальным сопротивлением текучести, но бетонный раствор и свежий цементный клей имеют гораздо более высокую вязкость, чем вода.

Вибрация часто используется для преодоления этого сопротивления в бетоне в лаборатории, жидкие свойства цементного теста могут быть измерены с помощью этого реометра Brookfield , исследователи используют более крупное оборудование, такое как этот реометр Tattersall, для измерения свойств раствора и бетона.


Реологическое оборудование т можно использовать для измерения начального сопротивления потоку, которое во время схватывания называется пределом текучести.Предел текучести начинает увеличиваться, и способность к течению теряется, исследователи заинтересованы в характеристиках текучести, чтобы понять, как процесс гидратации делает свежий бетон жестким и приводит к его застыванию.

Скорость гидратации можно контролировать несколькими способами, такими как температура, тип цемента и примеси влияют на скорость, одной из наиболее важных переменных является температура окружающей среды, высокие температуры ускоряют гидратацию, так что схватывание также происходит быстрее как последующее развитие силы.

Обратное происходит, когда температура понижается, хорошее практическое правило состоит в том, что на каждые 10 градусов Цельсия изменение температуры скорость гидратации изменяется в два раза, например, повышение температуры с 20 градусов Цельсия до 30. градусов Цельсия удваивает скорость гидратации , важно помнить, что когда погода становится более прохладной, бетон медленно затвердевает и его необходимо хранить в форме в течение более длительного периода времени.

Гидратацию бетона также можно контролировать, используя различные типы цемента для противодействия влиянию высоких или низких температур в полевых условиях, например, использование 3 типов цемента противодействует холоду, поскольку они быстрее гидратируются, также есть специальные химические вещества. которые регулируют гидратации, могут быть добавлены в бетон, чтобы ускорить гидратацию.

Установить замедлители гидратации этих материалов широко доступны.

Таким образом, гидратация - это химическая реакция между цементом и водой, которая связывает частицы цемента и заполнитель в бетоне в прочный, и во время массирования одним из важных преимуществ бетона перед другими строительными материалами является то, что он смешивается. и формируется на месте и может принимать очень большие и гибкие. Способность бетона быстро набирать прочность делает его ценным материалом для дорог, зданий, мостов и других важных сооружений .

Вам также понравится:

(Посещали 1666 раз, сегодня 3 посещали)

Продолжить чтение

архитектура | Определение, методы, типы и теория

Архитектура , искусство и техника проектирования и строительства, отличающиеся от навыков, связанных со строительством. Практика архитектуры используется для удовлетворения как практических, так и выразительных требований, и, таким образом, она служит как утилитарным, так и эстетическим целям.Хотя эти два конца можно различить, их нельзя разделить, и относительный вес, придаваемый каждому, может широко варьироваться. Поскольку каждое общество - оседлое или кочевое - имеет пространственные отношения с миром природы и другими обществами, создаваемые ими структуры многое раскрывают об окружающей их среде (включая климат и погоду), истории, церемониях и художественной чувствительности, а также многих аспектах. повседневной жизни.

Фостер и партнеры: Великий суд

Большой двор, спроектированный Фостер и партнеры, 2000; в Британском музее в Лондоне.

© Ярно Гонсалес Зарраонандия / Shutterstock.com

Британская викторина

Архитектура и строительные материалы: факт или вымысел?

Бетон представляет собой смесь песка и стали? Висячие мосты на тросах? Проверьте свои знания в области архитектуры и строительных материалов в этой викторине.

Характеристики, которые отличают произведение архитектуры от других построенных конструкций: (1) пригодность произведения для использования людьми в целом и его адаптируемость к конкретной человеческой деятельности, (2) стабильность и постоянство конструкции объекта. и (3) передача опыта и идей через их форму. Все эти условия должны соблюдаться в архитектуре. Второе является постоянным, тогда как первое и третье различаются по относительной значимости в зависимости от социальной функции зданий.Если функция в основном утилитарная, как на фабрике, коммуникация имеет меньшее значение. Если функция в основном выразительная, как в монументальной гробнице, полезность - второстепенная проблема. В некоторых зданиях, таких как церкви и ратуши, коммунальные услуги и коммуникации могут иметь одинаковое значение.

В данной статье рассматриваются прежде всего формы, элементы, методы и теория архитектуры. По истории архитектуры в античности, см. разделы о Древней Греции и Риме в западной архитектуре; а также анатолийское искусство и архитектура; Арабское искусство и архитектура; Египетское искусство и архитектура; Иранское искусство и архитектура; Месопотамское искусство и архитектура; и сиро-палестинское искусство и архитектура.Для более поздних исторических и региональных трактовок архитектуры: см. Африканская архитектура; Китайская архитектура; Японская архитектура; Корейская архитектура; Океаническое искусство и архитектура; Западная архитектура; Искусство Центральной Азии; Исламское искусство; Искусство Южной Азии; и искусство Юго-Восточной Азии. Для обсуждения места архитектуры и архитектурной теории в сфере искусства, см. эстетика. Для связанных форм художественного выражения: см. город; дизайн интерьера; и городское планирование.

Использование

Типы архитектуры устанавливаются не архитекторами, а обществом в соответствии с потребностями его различных институтов. Общество ставит цели и поручает архитектору найти средства их достижения. Этот раздел статьи посвящен архитектурной типологии, роли общества в определении видов архитектуры и планированию - роли архитектора в адаптации проектов к конкретным применениям и общим физическим потребностям человека.

Получите эксклюзивный доступ к контенту нашего 1768 First Edition с подпиской. Подпишитесь сегодня

РАЗЛИЧНЫЕ ЧАСТИ ЗДАНИЯ

Здание состоит из двух основных частей: подконструкции и надстройки. Подконструкция - это часть здания ниже уровня земли. Он включает в себя фундамент, фундамент и стены фундамента. Надстройка - это часть надземного здания. Он включает стены, перекрытия, крыши, балки, колонны и фермы.

Чтобы построить дом, сначала нужно вырыть котлован под подвал, затем возвести фундаментные стены. После этого возводится каркас, обшивается различными отделочными материалами и покрывается несколькими слоями краски.

Фундамент - это самая нижняя часть конструкции, на которую опирается надстройка. Фундаменты обычно выполняются из монолитного бетона, бетонных блоков, свай или кирпича. Они предохраняют стены и пол от контакта с почвой, поддерживают надстройку и предотвращают оседание здания.

Стены ограничивают внутренние пространства и выдерживают вес полов и крыши. Неструктурные перегородки называют перегородками. Стены также защищают интерьер от непогоды. Они изготовлены из дерева, кирпича, камня, бетона, бетонных блоков, железобетона и / или других природных или искусственных строительных материалов.

Окно - это отверстие в стене здания, через которое проникает свет и воздух. Двери встроены в стены, чтобы обеспечить доступ.Этажи делят здание на этажи. Они могут быть деревянными или построенными из огнестойких материалов. В настоящее время очень популярны полы, отделанные деревом или линолеумом.

Лестница - это последовательность ступенек, соединяющих два помещения, расположенных на разных уровнях. Они могут быть деревянными, каменными, железобетонными или металлическими.

Крыша - это самая верхняя часть здания. Крыши закрывают здание и защищают его от воздействия погодных условий. Они должны скреплять стены и придавать прочности и устойчивости всей конструкции.Крыши должны иметь хороший каркас, быть достаточно прочными, чтобы противостоять ветрам, выдерживать снеговые нагрузки и служить изоляцией для предотвращения передачи тепла.

Сегодня каждое здание должно быть красивым на вид, иметь правильные пропорции и быть оснащено всеми современными удобствами, такими как водопровод, газ, центральное отопление, вентиляция, кондиционирование, мусоропровод и телефонные точки.



Упражнение I

Ответьте на следующие вопросы:

1.Какие части здания вы знаете?

2. Что такое подструктура (надстройка)?

3. Какие части включает в себя подконструкция (надстройка)?

4. Что является первым шагом в строительстве дома?

5. Каково назначение фундамента (стены, перекрытия, крыши)?

6. Из каких материалов сделан фундамент (стены, пол, крыша)?

7. Что такое лестница?

8. Что такое дверь (окно)?

9.Чем должно быть обеспечено каждое здание?

Упражнение II

Найдите эквиваленты:

отделочные материалы

кондиционер

ниже уровня земли

над землей,

копать котлован

полы отделаны деревом

погодные условия

для придания прочности и устойчивости конструкции

быть хорошо оформленным

теплопередача

мусоропровод

проточная вода

центральное отопление

огнестойкие материалы

ТЕКСТ B


Универсальность бетона ECC

Обычный бетон по сравнению с гибким бетоном, изготовленным из ECC

ECC (Engineered Cementitious Composite) - это специализированная форма бетона, разработанная в начале 1990-х гг.Виктор Ли, профессор структурной инженерии и материаловедения в Мичиганском университете. Доктор Ли хотел создать бетон, который не был хрупким и сохранял свою прочность даже после того, как треснул.

ECC обладает свойствами и характеристиками, не присущими другим формам фибробетона (FRC). К ним относятся:

  1. Прочность на растяжение выше, чем у стандартного FRC
  2. Простота смешивания и заливки
  3. Малый объем волокна (по сравнению с GFRC)
  4. В литом бетоне нет слабых плоскостей

Бетон не для вас

ECC - это смесь, обеспечивающая гибкость и высокую прочность на изгиб (изгиб).

ECC - это не просто бетон с фиброй. Это тщательно продуманный брак:

  • вяжущее на цементной основе
  • очень мелкие заполнители
  • волокна ПВС

Типы и количество волокна играют важную роль, но также и состав самого бетона.

ECC зависит от микромеханического взаимодействия между прочной мелкозернистой однородной матрицей и хорошо диспергированными структурными микроволокнами.Этот композитный материал тщательно разработан для создания такой формы бетона, которая может гнуться и трескаться без потери прочности. А из-за высокодисперсных микроволокон трещины имеют тенденцию быть небольшими, а иногда даже невидимыми.

ECC изгибается без образования крупных трещин, но может иметь видимые трещины.

Основные ингредиенты, состав и пропорции ECC аналогичны, но не идентичны базовой смеси, используемой для GFRC. Смеси ECC содержат меньше песка, чем GFRC, и градация песка сама по себе более важна в ECC.Наибольшая разница между ними заключается в волокнах.

ECC - это смесь, которая обеспечивает гибкость и высокую прочность на изгиб (изгиб), аналогично тому, что обеспечивает GFRC. В то время как GFRC использует большие объемы больших стекловолокон AR, ECC использует сравнительно небольшие объемы небольших синтетических волокон ПВС (поливинилового спирта).

Как и стекловолокно AR, волокна ПВС обладают превосходными структурными свойствами, которые идеально подходят для ECC и отличают их от обычных волокон, используемых в плоском изделии.

Обычные волокна, такие как нейлон, полипропилен и целлюлоза, либо слишком эластичны, либо слабы, либо и то, и другое, и эти обычные волокна действуют как стабилизирующие агенты и служат только для того, чтобы контролировать пластическую усадку.Ни один из них не добавляет прочности после затвердевания бетона.

Напротив, волокна ПВС обладают некоторой структурной прочностью и также могут использоваться для контроля усадки. Они улучшают механические свойства затвердевшего бетона, повышая его прочность.

Сравнение ECC с GFRC

Отливка происходит быстрее и эффективнее.

GFRC использует пучки устойчивых к щелочам (AR) стекловолокон в высоких дозах (обычно 3% для премикса GFRC и 5% и выше для распыления).Стекловолокно AR обычно имеет длину 19 мм, и большие пучки из 200 нитей могут быть хорошо видны, если волокна станут обнаженными. Этот эстетический недостаток является причиной того, что GFRC обычно имеет лицевое покрытие, которое представляет собой декоративный слой шпона, который часто не содержит волокон.

GFRC - это материал, изначально разработанный и оптимизированный для эффективного литья односторонних деталей, когда одна сторона отливки является декоративной, а противоположная сторона остается невидимой.

В то время как мокрое литье GFRC только с текучей подложкой возможно (это называется , прямое литье и исключает лицевое покрытие), иногда заметны большие волокна AR стекловолокна чуть ниже поверхности, а также присутствие хорошо видимых волокон в бетон препятствует шлифовке и полировке.Таким образом, прямое литье ограничивается деталями, для которых желательна поверхность после литья и приемлемо видимое присутствие крупных волокон.

Волокно ПВС для бетонных столешниц

Что отличает ECC от GFRC, так это то, что волокна ПВС смешиваются со всей массой бетона, а не только в нижнем слое. Волокна ПВС почти невидимы при правильном распределении во время смешивания, в отличие от волокон GFRC, которые должны оставаться в больших, очень видимых пучках.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
