Воздушный клапан для вентиляции на пластиковые окна: Виды и лучшие модели приточно-вентиляционных клапанов на пластиковое окно

Содержание

Как установить приточный клапан на пластиковые окна своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том как установить приточный клапан на пластиковые окна своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать. Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем как установить приточный клапан на пластиковые окна своими руками, а некоторые даже и после этого. Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Вентиляционный приточный клапан на пластиковые окна своими руками

Со временем практически на любых пластиковых окнах, может появиться плесень, влажность и другие похожие проблемы.

Чтобы предотвратить их образование, необходимо установить на верхнюю часть конструкции вентиляционные приточные клапаны.

Главная их функция – подача свежего воздуха в помещение, в то же время не нарушаются звукоизоляционные свойства окна.

Принцип работы приточного клапана

Прежде, чем перейти, непосредственно, к монтажу данного устройства, необходимо ознакомиться с механизмом его работы. Так, как в процессе работы нужно будет прорезать в самом окне отверстие подходящего диаметра для корпуса клапана.

Обратите внимание, что конструкция идеально будет работать, только при наружной температуре ниже +5 градусов, ведь движение воздуха происходит из-за разницы давления. Также, одним с условий работы данной установки, является исправность вытяжной естественной вентиляции. Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы.

Улучшается воздухообмен и тем самым в помещении будет всегда свежий воздух, что оказывает положительное влияние на здоровье человека.



ВОЗ настоятельно рекомендует отдавать предпочтение прохладному воздуху, чем теплу. Также наводятся сведение о развитии тяжелых заболеваний от плохого внутреннего качества воздуха так, как в нем постоянно образуются вредные токсичные вещества, например, радон, газ и т.д.

Поэтому для пластиковых окон необходима вентиляция, а приточные клапаны, прекрасно справляются с данной функцией.

После установки конструкции, не образуется конденсат на окнах. Если в комнате очень жарко в отопительный сезон, то приточные клапаны решат эту проблему, после их монтажа, показатель температуры воздуха упадет на 2-3 градуса. Для холодных помещений необходимо приобретать приточные клапаны с функцией обогрева.

Как установить приточный клапан на пластиковое окно самостоятельно

Покупая устройство, к нему, как правило, идет дополнительная инструкция с пошаговыми действиями, как установить вентиляционный клапан. Также в набор входят все необходимые детали, крепежи. Именно поэтому прикрепить приточный клапан, без особых усилий, можно быстро и качественно своими руками, тем самым сэкономив бюджет.

Прежде всего, нужно запастись линейкой, ножом, подходящим клапаном и шуруповертом, или обычной отверткой.

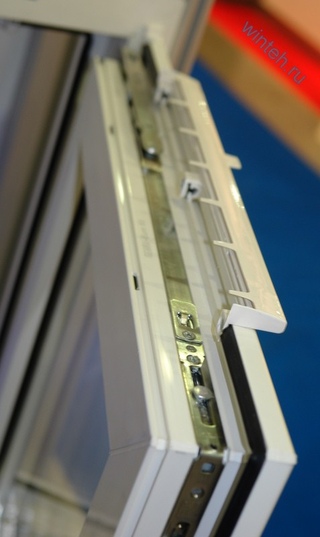

Как говорилось выше, прикрепляем на откидную створку окна, располагаемую в верхней части, предварительно разметив территорию для устройства. Подальше действия, зависят от особенностей и типа окна.

Существуют пластиковые окна уже с вырезанным отверстием, в котором установлен утеплитель, именно вместо него необходимо установить приточный клапан.

Если нужной щели не имеется, то его нужно сделать. Выполнять этот процесс надо предельно осторожно и аккуратно, чтобы в результате получилось отверстие нужного размера. В любом случае, необходимо соблюдать инструкцию к приточному клапану и все получиться.

Установить приточный клапан на пластиковые окна

Устройство системы вентиляции в доме или квартире – необходимое условие для комфортного проживания людей. Но не всегда об этом задумываются.

Иногда в квартире или любом другом помещении вентиляция отсутствует вовсе.

Это связано с тем, что в последнее время большую популярность получили герметичные окна и двери из пластикового профиля и стеклопакетов. Они в закрытом положении практически не пропускают воздух.

Как исправить положение быстро и без лишних затрат? Один из недорогих и простых способов – нужно установить приточный клапан на пластиковые окна своими руками. Это проще чем применить стеновой клапан.

Для чего вообще необходима установка клапана на окна ПВХ?

Как уже говорилось, такие окна практически не пропускают воздух с улицы. Если в старых деревянных системах циркуляция свежего воздуха происходила через неплотности в рамах, то в вакуумных стеклопакетах такое возможно только лишь при их неисправности.

Оконные клапана притока воздуха на ПВХ окна предназначены для того, чтобы организовать минимальный воздухообмен помещении. Они хоть и не является полноценной заменой вентиляции, но, при правильном подборе и монтаже, способны подать необходимое нормативное количество воздуха для дыхания человека и работы устройств.

Клапан приточный на окна ПВХ является элементом приточно-вытяжной системы квартиры или дома, вытяжная часть которой устраивается через вытяжные шахты в стенах и вентиляторы в ванных и туалетах. Как правильно установить устройство и настроить? В первую очередь важно его правильно рассчитать и подобрать нужную модель.

Приточный клапан на пластиковые окна своими руками: выбор устройства

Так как вентиляционный клапан на окно ПВХ призван обеспечить нормативный объем подачи воздуха, то подбирать его нужно с использованием государственных норм и стандартов. Ориентироваться нужно также на доступный бюджет, так как цена устройства разных производителей существенной разница, одновременно обладая похожими, но все же разными характеристиками.

Выбор вент-клапана на окна начинается с расчета его продуктивности.

То есть установка клапана на пластиковые окна начинается с определения площади и объема каждого помещения, где они будут монтироваться.

Также необходимо прикинуть, сколько человек будет постоянно находиться в помещении. Если это спальня, расчет проводится исходя из количества ночующих там людей. В гостиных, общих комнатах расчет ведется на то количество людей, которое там может находиться более 2 часов подряд.

Вент-клапан на окна: пример подбора

В каждом помещении необходимо использовать минимум один клапан, но при необходимости и технической возможности их может быть несколько.

К примеру, для комнаты 18 м2с потолками 2,7 м в квартире необходимо подобрать устройство которое обеспечит: 18⋅3=54 м3/ч. Для того же помещения исходя из минимальной кратности воздухообмена необходимо: 18⋅2,7⋅1=48,6 м3/ч. Выбираем устройство от 54 м3/ч.

Перед тем, как установить приточный клапан на пластиковые окна, важно определить также и тип регуляции устройства.

Кроме заводских, существуют и приточные клапана в пластиковых окнах – самоделки. В таком случае, чаще всего в раме высверливается некоторое количество отверстий, которые закрываются сеткой или специальным регулирующим устройством. Такой вариант дешевый, но не позволяет организовать правильный воздухообмен, может привести сквознякам и порче самого окна.

Рассмотрим на примере, как установить приточный клапан на деревянные окна, пластиковые и алюминиевые их разновидности, так как монтаж во всех этих случаях одинаков.

Необходимые материалы и инструменты, требования к установке

Для примера рассмотрим принципы и этапы монтажа оконных устройств компании “Аэрэко”. Приточный клапан на пластиковые окна, фото которого в приведенных статьях требует для установки некоторого количества материалов инструментов:

При отсутствие фрезы возможны и другие способы организации отверстий. Точные методы лучше посмотреть в инструкции к купленному устройству, но в некоторых случаях можно использовать электролобзики и дрель.

Правильная установка клапанов вентиляции в пластиковые окна требует соблюдения некоторых условий.

В первую очередь, если на окно или другую конструкцию предоставляется гарантия производителя, необходимо удостовериться в том, что установка такого устройства разрешена.

Иначе может произойти ситуация, когда в результате установки клапана гарантия на окна заканчивается.

Так как некоторые производители, в том числе и Aereco, предоставляет выбор наружной и внутренней части устройства, нужно удостовериться что они подходят для монтажа в комплекте.

Принцип работы приточного клапана на пластиковых окнах предусматривает свободный поток воздуха от окна. Из-за этого нужно удостовериться в том, что его не перекрывают шторы или другие конструкции (жалюзи, маркизы).

Так как технология монтажа проветривателя предусматривается устройство отверстия в оконном профиле, перед работой необходимо уточнить марку самого профиля и расположение внутренних камер в нем. Это позволит с большей эффективностью проводить работы.

Вентиляционный клапан для деревянных окон устанавливается по тому же принципу, что и для пластиковых. Рассмотрим подробнее сам процесс монтажа.

Этапы монтажа

Когда все инструменты и материалы собраны, можно приступать к монтажу клапана.

Какое бы устройство не было приобретенное, в первую очередь необходимо ознакомиться прилагаемой инструкцией.

Распечатайте упаковку, изучите состав устройства, внимательно прочитайте инструкцию. Если монтажные схемы и шаблоны не предоставлены в комплекте устройства, их можно скачать с сайта производителя. Это необходимо для точной разметки и вырезания отверстия.

Окно очищается вот мешающих работе элементов дизайна штор, жалюзи и других изделий. В заранее определенном месте установки с использованием шаблона, который предоставлен производителем, отмечается место будущих отверстий.

С использованием фрезы и необходимых насадок в оконном профиле вырезается удлиненные отверстия того размера и количества, которые для конкретной модели.

Работы необходимо проводить аккуратно и качественно. Как как при устройстве отверстий открываются внутренние камеры оконного профиля, для того чтобы воздух в них не попадал, необходима герметизация или использование специального телескопического канала, который можно купить у производителя.

Подготовленное отверстие очищается от пыли и грязи. С использованием крепежных элементов, подготовленных заранее, внутренняя и наружная части оконного клапана прикручиваются к раме с соблюдением точного места установки. При необходимости можно использовать герметик.

Последний этап – настройка. Необходимо проверить работу всех регулирующих устройств, закрыть и открыть клапан.

Устройство готово к эксплуатации. В дальнейшем важно соблюдать все рекомендуемые требования производителя, не закрывать поток воздуха посторонними предметами и не допускать засорения.

Установка приточного клапана на пластиковое окно, видео которого представлено ниже, – это простой процесс, который, при некоторых навыках, может осуществить каждый.

Приточный клапан в стену своими руками

Желая утеплить жилье, люди иногда доводят его до состояния термоса или закрытого полиэтиленового пакета. Вместе со щелями и сквозняками, они перекрывают пути поступления в помещение чистого уличного воздуха в дом.

Спасет положение приточный клапан в стену своими руками, собрать и установить который не так уж сложно.

Предназначение приточного клапан и его достоинства

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы. Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой клапан с оконным аналогом, то он более выгоден.

Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами. Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с ними возможно только путем разрушения старой отделки и замены ее на новую.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое.

Основными его элементами являются:

Воздуховод — пластиковая труба.

По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.

Корпус внутренний в виде цилиндра. Чаще всего его изготавливают с пластика.

Диаметр корпуса колеблется в пределах 6 – 13,3 см.

Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.

Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью.

Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана. С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания. Стеновой клапан может иметь ручную систему регулировки или автоматическую.

Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения.

При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме. Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

Над источником тепла.

В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Приточные клапаны для усиления вентиляции уместны не только в стенах частных домов, но и на нижних этажах многоквартирных домов.

В последнем случае лучшим местом будет пространство между подоконником и радиатором. Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч.

Это является нормой для одного человека. При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты.

Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Важные параметры приточных настенных клапанов

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой.

Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Советы по выбору и установке клапана

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно. Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь.

Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга.

Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.

Разными у приточных клапанов могут быть только отдельные элементы и маркировка.

Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура.

Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.

Просверливают технологическое отверстие, используя перфоратор. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие.

Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.

Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом. Последовательно собирают бурмашину.

В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.

После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией.

Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

Следующим шагом будет установка решетки.

Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Приточный клапан в стену

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

Конструкция вентиляционного приточного клапана

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет!Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала. Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем  происходит очищение воздуха с помощью фильтра грубой очистки.

За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток  направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции.

В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении.

Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической.

В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную. Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену.

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм.

В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель.

К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет!Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана.

Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет!Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить приточный клапан на пластиковые окна своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

http://stroidom-shop.ru/pravila/ventilyatsionnyiy-pritochnyiy-klapan-dlya-plastikovyih-okon-printsip-rabotyi-harakteristika-i-osobennosti-ustanovki-svoimi-rukami.html

Как выбрать и установить приточный клапан на пластиковые окна своими руками

http://sovet-ingenera.com/vent/montazh/pritochnyj-klapan-v-stenu-svoimi-rukami.html

Приточный клапан в стену: эффективный воздухообмен в помещении

Вентиляционные клапана для пластиковых окон

Вентиляционные устройства бывают разных конструкций, но все они представляют собой небольшие отверстия в пластиковом окне, через которое воздух с улицы поступает внутрь рамы, проходит там небольшой промежуток и попадает внутрь комнаты.

Клапаны регулируются, поэтому поток будет поступать в необходимом владельцу количестве, а при желании совсем перекрыт.

Чаще всего используются в домашних целях, но также популярны для производственных, торговых и офисных помещений.

Для чего нужен:

  1. Помещение проветривается круглые сутки. Благодаря установленному клапану в квартиру, поступает воздух с улицы. И даже в зимнее время, когда обычное проветривание невозможно, вентиляция обеспечит постоянный приток свежести. Также, можно вручную регулировать интенсивность проветривания или же совсем перекрыть пропускные каналы.
  2. Проветрить помещение возможно без пыли, шума, насекомых и болезненных сквозняков. Свежий воздух с улицы попадает в специальное пространство внутри рамы. Проходя по нему, воздух согревается (это касается зимнего времени, когда на улице холодно) и поступает в комнату без пыли и насекомых.
  3. Улучшается микроклимат помещения. Проветривание приводит к снижению уровня углекислого газа и влажности. Становится маловероятным запотевание окон и образование грибка или других вирусов. Тем самым, микроклимат жилья становится значительно лучше.

Преимущества:

  1. Проветривание помещения происходит с закрытыми окнами, поэтому проникновение злоумышленников становится маловероятным.
  2. Прост в использовании – установил и забыл.
  3. Сохраняется тепло в квартире при проветривании.
  4. Увеличивается эксплуатационный срок помещения, благодаря нормальному уровню влажности и отсутствию плесени или грибка (такие проблемы особенно актуальны для балконов и кухонных помещений).

Клапан – это отверстие в пластиковом окне, через которое воздух с улицы поступает внутрь рамы, проходит там небольшой промежуток и попадает внутрь комнаты. Размеры отверстия могут регулироваться, чтобы настраивать необходимый поток.

Разновидности

Различают три вида клапанов вентиляции:

Фальцевые

Принцип фальцевой вентияции

Это наиболее простой и экономный вариант. Приток свежего воздуха осуществляется за счет прорезов небольшого размера в притворе. Такой вид практически сохраняет звукоизоляцию, но имеет совсем небольшую пропускную способность, из-за чего проветривание будет неполноценным.

Для установки не требуется производить демонтаж пластиковых окон. Клапаны такого типа монтируются в уже установленные конструкции, что и является их главным преимуществом.

Щелевые

Этот вид имеет большую пропускную способность. Вентиляция происходит за счет щели, которая в высоту составляет 12–16 мм, а в ширину 170–400 мм. Снаружи отверстие прикрыто пропускным блоком, который предотвращает попадание пыли и насекомых.

Также монтируется в установленные пластиковые рамы, но более эффективен в сравнении с фальцевым типом.

Накладные

Осуществляют наилучшую вентиляцию, однако, имеют некоторые недостатки. Во-первых, их нельзя установить в готовую пластиковую конструкцию, так как необходимо заранее приготовить место на раме для него. Во-вторых, обладают слабой звуко- и теплоизоляцией.

Такой вид лучше использовать в производственных цехах.

Критерии выбора

Чтобы установленное вентиляционное устройство приносило максимальный эффект, необходимо подобрать оптимальный вариант для каждого случая.

Поэтому, клапаны различаются по следующим характеристикам:

  1. Параметры воздухообмена: приток должен поступать в необходимом объеме, при расчете 30 м3/час на одного человека.
  2. Уровень шума: в основном, пластиковые окна имеют показатель 30–35 дБ.
  3. Эксплуатация в зимнее время: клапан должен иметь необходимую теплоизоляцию, чтобы предотвращать обледенение, и не нарушать проветривание.
  4. Вариант регулировки: возможно автоуправление, ручное и смешанное.
  5. Способ монтажа: необходимо выбрать, клапан будет устанавливаться в старые окна или заказываться новые стеклопакет с расчетом вентиляции?

Внимание! Не рассматривайте варианты без возможности регулировать уровень воздухообмена. Как показывает практика, этот параметр необходим.

Виды конструкций

Самыми популярными в настоящий момент являются два варианта: Aereco и Air-Box. Рассмотрим их особенности и принцип работы.

Aereco

Клапаны Aereco

  1. ЕММ. Наиболее распространенный вариант, который оснащен технологией гигрорегулирования. Встроенный датчик регулирует ширину отверстия в зависимости от влажности помещения. Такой вид конструкции монтируется вертикально или под наклоном. Выпускается в трех расцветках: дуб, тик и белый. Пропускная способность – 5–35 м3/час.
  2. ЕНА2. Также оснащен датчиком, но обладает большим расходом воздуха – 5–50 м3/час и более усовершенствованными акустическими возможностями (42 дБ, против обычных 37).

Air-Box

Приточный клапан на пластиковые окна

Виды

Сейчас  рынок имеет очень большой ассортимент таких проветривателей, но  их подразделяют на виды, это:

  • ручные приточники;
  • автоматические приточники;
  • фальцевые приточно-вентиляционные клапаны;
  • щелевые приточники;
  • ручка с приточным приспособлением;
  • накладные устройства.

Каждое устройство из списка чем-то лучше другого по своим характеристикам. Чему основное предпочтение — решать только пользователю.

Особенности

Приточный клапан на пластиковые окна – это такое изделие, которое полностью компенсирует непроницаемость стеклопакета. Небольшое раскрытие окон не позволяет обеспечить необходимое проветривание. Ежегодно заводы производят миллионы, даже десятки миллионов клапанов. Если они выбраны и установлены правильно, поступление свежего воздуха гарантировано даже при наглухо запертых створках. На российском рынке клапаны присутствуют с конца 1990-х годов, однако важность их многими людьми недооценивается.


Есть нелепый миф, что клапаны придуманы исключительно для извлечения дополнительных доходов производителями. В реальности подобную конструкцию изобрели еще в XIX столетии. Тогда уже придумывали решения по подаче воздуха через приточные каналы, при этом поток устремлялся максимально близко к потолку. Это позволяло избегать появления сквозняков. Кроме того, уже на этапе массового жилищного строительства во второй половине ХХ века оснащение квартир системами, обеспечивающими свежий воздух, продолжалось.




Разработчики такой техники точно знали, что массово употребляемые окна из дерева изобилуют щелями, и все равно продолжали свои эксперименты. Вопреки другому мифу, заменить клапаны не всегда можно умелым использованием «гребенок» и щелевого проветривания. Эти подходы являются неплохим дополнением друг друга, тем более что можно получить свежую воздушную массу даже в ситуациях, когда нельзя открывать окно. Приоткрыть его не получится зимой, если вблизи стоит кровать, или же когда на улице очень шумно. Дополнительными мотивами являются защита от воров, безопасность детей и домашних животных на верхних этажах.

как доставить свежий воздух в квартиру? Приточный клапан на пластиковые окна

Установка клапана на пластиковые окна


Клапан на окне ПВХ в закрытом виде

Закрепление клапана производится в горизонтальном положении сверху створки окна. Благодаря нему приточный воздух будет регулярно поступать в комнату, создавая нормальный микроклимат. К тому же уйдет такая проблема, как конденсат на окнах. Важно, что потребителю не составит труда вручную отрегулировать тот объем ветрового потока, который необходим.

Клапан работает при закрытом окне. Небольшие потоки воздуха будут поступать ближе к потолку, поэтому ощущать неудобства от сквозняка хозяин дома не будет. Выбор клапанов разнообразный, их производят как отечественные производители, так и зарубежные, стандартные и отвечающие последним современным требованиям, реагирующие на изменение влажности в квартире.

Внимание! Установить клапан на пластиковое окно своими руками можно встык – между окном и стеной. Чтобы монтировать устройство для проветривания, не требуется демонтировать окно – достаточно фрезеровать или высверлить отверстия.

От конструкции профиля (с повышенной шумозащитой или воздухопроницаемостью) зависит специфика монтажа клапана. Установку осуществляют без фрезеровки, во внешнем контуре удаляется 400 мм уплотнителя. Если профиль с повышенной шумозащитой, удаление производится внизу блока. Если профиль с повышенной воздухопроницаемостью удаление производится вверху, напротив места монтажа вентиляционного клапана.

Значение оконной вентиляции: сравнительная таблица

Пластиковые окна без клапанаПластиковые окна с клапаном
Если в квартире проживают дети, а также домашние животные, без присмотра нельзя оставлять открытыми окна. Клапан пропускает воздух при закрытом окне, что очень безопасно если в квартире есть дети.
Проветривание в зимний период приводит к быстрому охлаждению квартиры. Воздух с улицы поступает непрерывно, однако клапан можно перекрыть, если температура в квартире понизилась.
Пластиковое окно при закрытии очень герметично, оно не пропускает воздух. Воздушные массы циркулируют 24 часа при закрытых окнах и отсутствии хозяев.
Вместе с ветровыми массами в квартиру при проветривании проникает городская пыль. Фильтры в клапанах не допускают проникновению пыли внутрь квартиры.
На откосах из-за избытка влажности появляется плесень. Окна с клапаном препятствуют запотеванию окон и образованию грибка.
Окна при проветривании пропускают городской шум. Полная звукоизоляция при работе клапана.
Большой поток воздуха, сквозняк в сырую погоду при проветривании приводит к простудным заболеваниям. Сквозняк отсутствует даже в самое холодное время года.

Особенности

Приточный клапан на пластиковые окна – это такое изделие, которое полностью компенсирует непроницаемость стеклопакета. Небольшое раскрытие окон не позволяет обеспечить необходимое проветривание. Ежегодно заводы производят миллионы, даже десятки миллионов клапанов. Если они выбраны и установлены правильно, поступление свежего воздуха гарантировано даже при наглухо запертых створках. На российском рынке клапаны присутствуют с конца 1990-х годов, однако важность их многими людьми недооценивается.

Есть нелепый миф, что клапаны придуманы исключительно для извлечения дополнительных доходов производителями. В реальности подобную конструкцию изобрели еще в XIX столетии. Тогда уже придумывали решения по подаче воздуха через приточные каналы, при этом поток устремлялся максимально близко к потолку. Это позволяло избегать появления сквозняков. Кроме того, уже на этапе массового жилищного строительства во второй половине ХХ века оснащение квартир системами, обеспечивающими свежий воздух, продолжалось.




Разработчики такой техники точно знали, что массово употребляемые окна из дерева изобилуют щелями, и все равно продолжали свои эксперименты. Вопреки другому мифу, заменить клапаны не всегда можно умелым использованием «гребенок» и щелевого проветривания. Эти подходы являются неплохим дополнением друг друга, тем более что можно получить свежую воздушную массу даже в ситуациях, когда нельзя открывать окно. Приоткрыть его не получится зимой, если вблизи стоит кровать, или же когда на улице очень шумно. Дополнительными мотивами являются защита от воров, безопасность детей и домашних животных на верхних этажах.

Принцип действия

Практически все изделия для оконной вентиляции способны работать без каких-то источников энергии. Достаточно использования различия давления воздуха в доме и на открытом пространстве. Но чтобы такая система решила свою задачу эффективно, надо, чтобы дифферент имел приличный уровень. Оптимальный показатель его составляет от 10 Па. Нет необходимости самостоятельно высчитывать все параметры давления, надо ориентироваться лишь на 3 основные критерия:

  • полноценную работу вентиляционной системы дома;
  • прогрев воздуха на улице максимум до 5 градусов тепла;
  • возможность перемещения воздуха из одних комнат в другие в необходимом объеме.


Последний параметр обеспечивается тем, что зазор в промежуточных дверях составляет минимум 20 мм. Приточный клапан в силу объективных принципов своей работы плохо справляется с вентиляцией, если стоят жаркие дни. Каждая конструкция рассчитана на определенный диапазон температур. Отклонение от установленных норм влечет сразу негативные последствия. Изделия с фильтром могут защитить от вредного воздействия загрязненного воздуха.


Нужно ли ставить приточный клапан?

Основа нормального микроклимата помещения – наличие эффективной системы вентилирования.

Воздух должен постоянно циркулировать – загрязненный с избытком углекислого газа удаляется через вытяжки, а чистый поступает извне.

При проектировании домов советской постройки особое внимание уделяли вытяжным каналам, а приточные воздуховоды не обустраивали. Поступление свежего воздуха происходило естественным путем – через щели в оконных деревянных рамах.


Нормальная скорость воздуха в жилом доме или квартире – 0,15 м/с. Существенное повышение показателя провоцирует сквозняк, а понижение остановит воздухообмен

Металлопластиковые аналоги оснащены воздушными камерами в створках и рамах, герметичными стеклопакетами и уплотнителями по периметру.

Современные конструкции изолируют помещение от уличного шума и сохраняют тепло, но парализуют нормальное функционирование вентиляции. Как следствие, микроклимат ухудшается – воздух становится спертым, влажность повышается, люди испытывают нехватку кислорода, появляется черная плесень.


Старые несовершенные конструкции эффективно справлялись с задачей, обеспечивая достаточный приток воздуха даже зимой. Недостаток деревянных рам – плохая шумо- и теплоизоляция

Попытку восстановить циркуляцию воздуха путем открывания окна в режиме проветривания нельзя считать удачным решением по следующим причинам:

  • плюсы «пластика» сводятся к нулю – эффективность теплоизоляции помещения снижается;
  • вентиляция работает только при открытом окне, что особенно проблематично организовать в холодное время года или при ветряной погоде;
  • приток воздуха неравномерный и бесконтрольный – появляются сквозняки.

Некоторые производители оконных систем учли последствия полной герметичности и усовершенствовали металлопластиковые конструкции.


Нарушение воздухообмена негативно влияет на здоровье и жизнедеятельность людей. На окнах появляется конденсат, откосы и стены покрываются плесенью – концентрация токсических веществ повышается

Специальная вентиляционная фурнитура:

  • вентилируемые профили;
  • ограничители открывания;
  • частично воздухопроницаемые уплотнители;
  • штапики с регулирующей задвижкой.

Для обеспечения притока воздуха через ранее установленное окно используется приточный клапан.


За счет вентиляционного клапана воздухообмен в комнате осущ

Приточный воздушный клапан на пластиковые окна -

Что нужно знать о вентиляционных клапанах для пластиковых окон

Все о вентиляционных приточных клапанах:

На смену классическим оконным рамам пришли современные со стеклопакетами. Они решили проблемы утепления, продувания и шумоизоляции, но нарушили естественный воздухообмен. Бюджетным способом восстановить микроклимат становится приточный клапан на пластиковые окна. Прежде чем его устанавливать, разберемся в сути проблемы и особенностях ее устранения.

Принцип работы вентиляции квартиры

В многоквартирных жилых домах устанавливают системы естественной приточной и вытяжной вентиляции. Их действие основано на создании воздушной тяги за счет разницы температур на улице и в помещении.

Для функционирования системы обязательно должны быть:

  • Тяга в вентиляционной шахте.
  • Приток свежего воздуха.

Шахты вентиляции находятся в кухне и санузлах. Именно через эти помещения старый воздух удаляется из квартиры. Чтобы не создавать препятствий на пути воздушных масс, двери в комнаты должны быть приоткрыты или иметь вентрешетки.

Взамен отработанного поступает свежий воздух. Он попадает в дом через форточки, фрамуги, неплотности дверных и оконных проемов.

При установке в доме герметичных стеклопакетов нарушается одно из правил работы системы. Чтобы организовать постоянный воздухообмен приходится держать форточки открытыми. В зимнее время это существенно понижает температуру в доме и создает дискомфорт.

Назначение вентиляционного клапана для пластиковых окон

Устройство создано, чтобы улучшить микроклимат в помещениях. Оно обеспечивает приток и циркуляцию воздуха при закрытых створках оконных блоков. Приточный канал находится в верхней части. Поэтому человек не ощущает дискомфорта от поступления в квартиру холодных воздушных масс. Они нагреваются теплым конвекционным потоком, который излучают радиаторы отопления и движутся к потолку.

Поперечное сечение приточного отверстия регулируется механически или в автоматическом режиме. Благодаря этому удается добиться нужного воздухообмена, поддерживать комфортные температуру и влажность в квартире. При этом нет необходимости постоянно открывать и закрывать форточку. Это позволяет продлить срок службы фурнитуры и уплотнительных резинок.

Проточное устройство работает только при функционировании системы вентиляции. Его монтаж не даст результата, если забиты вентканалы или не выполняются, необходимые для естественного движения воздушных масс, температурные условия. В таких случаях надо дополнительно ставить вентиляторы для принудительной работы вытяжки.

Виды вентиляционных клапанов для пластиковых окон

Представленные на рынке системы можно разделить на три категории.

Щелевые

Устройство монтируют в верхнюю часть открывающейся створки или вертикальный импост. Для установки приходится демонтировать часть фурнитуры и фрезеровать отверстия в металлопластиковом профиле. Если не уверены в своих силах, лучше доверить работу профессионалам.

Конструктивно система состоит из двух блоков. Один монтируют со стороны улицы. Он служит одновременно воздухозаборником и козырьком, защищающим канал от попадания осадков. Второй блок ставят с внутренней стороны. В нем находится механизм, который регулирует интенсивность проветривания.

Главным преимуществом такой конструкции становится высокая пропускная способность. Протяженность вентканала варьируется в пределах 170-400 мм, а ширина 12-16 мм. Этого достаточно, чтобы организовать микроклимат в больших помещениях.

Накладные

Интегрируются в оконный профиль еще на стадии изготовления рамы. Установить их постфактум не получится. В быту такие системы не используются из-за чрезмерно большой пропускной способности. Их обычно применяют для вентиляции крупных офисов и торговых залов.

Изделия незаменимы в павильонах со сплошным остеклением, когда нет возможности делать вентканалы в несущих конструкциях. В отличие от стеновых моделей, их недостатком становится низкая звуко и теплоизоляция.

Фальцевые

Стали популярными благодаря дешевизне и простоте монтажа. Установить их можно самостоятельно буквально за полчаса.

Ставят изделие на верхней части створки в разрыв уплотнительной резинки. Свежий воздух в помещение поступает через небольшую щель в уплотнителе. Конструкция очень простая, но предусматривает возможность регулировки воздушного потока.

Ставить такие устройства в зале или большой жилой комнате бесполезно. Они не обеспечат должного воздухообмена. Их лучше использовать на балконе, кухне или небольшой спальне.

Способы регулировки клапанов на ПВХ окнах

Ручная

На корпусе таких приборов предусмотрена ручка или движок. Его перемещение меняет положение заслонки, а значит и интенсивность воздушного потока. Такие конструкции надежные и долговечные. Ломаться в них практически нечему. Однако есть ряд недостатков:

  • Ограниченный доступ. Элементы управления находятся в верхней части створки. Каждый раз, когда необходимо изменить положение заслонки приходится брать стул. В некоторых моделях эта проблема решена установкой шнурка, как в жалюзи.
  • Статичность. Поддерживать с их помощью постоянный микроклимат очень сложно. Чтобы добиться комфортных условий приходится менять положение затвора в зависимости от погоды. Не всегда удается подобрать правильный режим.

Автоматическая

Такие изделия обладают рядом преимуществ:

  • Поддерживают постоянный микроклимат. Прибор самостоятельно создает предустановленные комфортные температуру и влажность. Интенсивность воздушного потока регулируется на основании показаний датчиков.
  • Автономны. Изделие работает без электронных компонентов. Ему не нужно питание от сети или батареек. Заслонку перемещают нейлоновые ленты. В зависимости от давления, они меняют свою длину и соответственно положение заслонки.
  • Экономичность. Приток свежего воздуха увеличивается с повышением влажности, например, если в доме много людей или сушится белье. В спокойной обстановке устройство не переохлаждает дом, что снижает расходы на отопление.

Плюсы и минусы приточных вентиляционных клапанов

Достоинства:
  • Бытовые приборы простые и надежные. Установить их можно своими руками.
  • Вентнакладка убирает излишнюю влагу из самого благоприятного для ее образования места — границы перепада температур. Если на стеклопакетах были испарина или конденсат, количество капель уменьшается или они пропадают вовсе.
  • В помещении отсутствуют сквозняки, как при микропроветривании или полном открывании форточки. А значит, снижается риск простудных заболеваний.
  • Воздухообмен между квартирой и улицей

105 фото советов по применению

Современные пластиковые окна – это хорошая теплоизоляция и звукоизоляция. К недостаткам относится только плохая вентиляция. Чтобы проветрить помещение, нужно открывать одну створку окна. Летом это приведет к повышенному содержанию пыли в комнатном воздухе. Атмосферные осадки, также могут попадать в помещение.

Зимой проветривать комнату, открыв окно неудобно. Происходит большая потеря тепла. Решить данную проблему поможет установка приточного клапана.

Приточный клапан – преимущества

При недостатке вентиляции, в доме ухудшается микроклимат. В воздухе повышается содержание углекислого газа и влажности. Затхлый воздух, может неблагоприятно сказываться на самочувствии жильцов.

Наличие приточного клапана избавляет от необходимости проветривать помещение. Это в свою очередь сохраняет тишину и тепло в доме. Данное устройство крепится в верхнюю створку окна – горизонтально. С помощью клапана, можно избавиться от образования конденсата на окне и плесени.

Приточный вентиляционный клапан для окон проветривает помещение, не создавая сквозняков. Область светового проема не изменяется. Имеются функции регулировки. Установка клапана достаточно проста. Процесс эксплуатации не вызывает трудностей.

Особенности устройства и работы приточного клапан

Чтобы установить клапан, нужно в намеченной области окна и рамы, убрать резиновый уплотнитель. Вместо него прикрепить другой, менее толстый. Вслед за этим монтируется и сам клапан с пассивной вентиляцией.

Принцип действия приточного клапана такой же, как и в обычной вентиляции. Через него, свежий воздух поступает в помещение, а нагретый комнатный поднимается по вытяжке и выходит на улицу. Это естественная циркуляция воздуха, возникающая из-за разницы уличного и комнатного давления.

Но в жаркую погоду, разница в давлениях меняется. Необходима принудительная вытяжка в вентиляционной системе, чтобы приточный клапан продолжал затягивать воздух.

В приточном клапане имеется воздухозаборник. Его следует монтировать с уличной стороны окна. Он снабжается козырьком, который не дает попадать внутрь атмосферным осадкам. В пластиковом корпусе окна устанавливается телескопический канал, и закрепляется с помощью гильзы.

Самая сложная часть приточного клапана – это его внутренняя часть. В ней имеется простой фильтр, и выпускная форсунка. Завершает конструкцию регулирующий механизм. Он регулирует подачу воздуха.

Чтобы вентилирующий клапан работал, нужно создать необходимые условия в помещении. Входная дверь должна быть закрытой и не пропускать воздуха. Иначе работа клапана будет нарушена.

В помещении должны быть вентиляционные отверстия с вытяжными трубами. Межкомнатные двери должны иметь внизу зазор не менее 2 см, тогда воздух будет свободно циркулировать.

Различные модели приточных клапанов

На рынке можно встретить много фирм производителей приточных клапанов, имеющих внешнее отличие. По сути, они отличаются только по типу материала, и способу управления. Изготавливаются клапаны из пластика, дерева, и металла.

В зависимости от типа, управление может быть ручного и автоматического типа. Без сомнения лучшие приточные клапаны те, которые имеют автоматическую регулировку. В таком исполнении клапан сам регулирует степень открывания или закрывания вентиляционных створок. В данном случае все зависит от влажности и давления в доме.

Ручное управление не так удобно. Нужный уровень вентиляции удается подобрать не сразу. Тем более, это сложно сделать зимой. При низких температурах неправильно отрегулированная степень вентиляции приведет к промерзанию клапана.

Просматривая фото приточных клапанов на окна, трудно сделать правильный выбор. Необходимо подробно ознакомиться с техническими характеристиками устройства.

Имеются различия по типам клапанов:

  • фальцевый;
  • щелевой;
  • накладной.

Первые два типа клапанов при установке не требуют демонтировать окна – это удобно. Накладной тип клапана, хоть и не монтируется на установленное окно, зато лучше всех пропускает воздух.

Особого внимания заслуживают приточные клапаны на пластиковые окна air box. Они выпускаются в трех комплектах:

  • Standart;
  • Comfort;
  • Comfort-S.

Тип клапана Comfort, может устанавливаться методом фрезеровки или без нее. Метод фрезеровки дает больший приток воздуха. Модель типа Comfort-S в домашних условиях не устанавливается. Она предназначена для окон глухого типа.

Фото приточного клапана на окно

Также рекомендуем посетить:

Как выбрать приточный клапан на пластиковые окна? Обзоры и советы

В квартире с пластиковыми окнами низкий уровень теплопотерь. Не слышно шума с улицы. Однако у этих продуктов есть свои недостатки. Они способствуют застоя воздуха в квартире и образованию конденсата. Это может привести к образованию грибка и вызвать различные заболевания дыхательных путей. Решет проблему приточный клапан на пластиковых окнах, отзыв о котором позволит правильно подобрать и установить вентиляционный элемент.Советы специалистов и простых пользователей помогут сделать лучший выбор.

Недостатки пластиковых окон

Для того чтобы понять необходимость установки приточного клапана, следует ознакомиться с отзывами об основных недостатках пластиковых окон.

Отсутствие сквозняков по сравнению с деревянными окнами - это, с одной стороны, преимущество представленной продукции. Однако проветривание необходимо производить, открыв дверцы. Зимой такая процедура приводит к большим потерям тепла.

Когда окна закрыты, в комнате застаивается запах и углекислый газ. Без клапана приточного воздуха для пластиковых окон, по отзывам пользователей, образуется конденсат и влажность воздуха постоянно повышается. Это не здоровое состояние атмосферы в доме. Впускной клапан к пластиковым окнам, о котором пойдет речь далее, способен предотвратить развитие грибка и плесени, отвести конденсат.

Чтобы не сводить на нет все функции пластиковых окон, следует использовать представленное устройство.

Основные характеристики

Приточный клапан - это устройство, которое выполняет функции вентиляции. Устанавливается сверху на створку окна и располагается горизонтально. По мнению экспертов и обычных пользователей, воздухозаборники на пластиковых окнах устраняют повышенную влажность и конденсацию, а также поддерживают здоровый микроклимат в помещении.

Это устройство имеет ряд преимуществ. Приточный вентиляционный клапан для пластиковых окон, рассмотренный в нашем обзоре, не меняет светового проема окна.Не создает сквозняков, нет потерь тепла, нет шума с улицы. Приток свежего воздуха происходит в достаточном количестве. По отзывам, клапаны впуска воздуха для пластиковых окон можно регулировать.

Лучший воздушный клапан для вентиляции - Выгодные предложения на воздушный клапан для вентиляции от global air valve для продавцов вентиляции

Отличные новости !!! Вы попали в нужное место для воздушного клапана для вентиляции.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний воздушный клапан для вентиляции вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть воздушный клапан для вентиляции на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе воздушного клапана для вентиляции и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести воздушный клапан для вентиляции по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Воздушный клапан из ПВХ - серия AV

Delivery

Компания BPC имеет многолетний опыт доставки оборудования по Великобритании и другим странам мира. Наша специальная команда диспетчеров усердно работает, чтобы обеспечить соблюдение самых высоких стандартов, чтобы ваши товары были доставлены вовремя и в идеальном состоянии.

Наши знания рынка и опыт позволяют нам быстро и безопасно подобрать наш сервис, отвечающий вашим требованиям.

Бесплатная доставка

Мы предлагаем бесплатную доставку любого заказа на сумму более 200 фунтов стерлингов на любой материковый адрес Великобритании или Ирландии

Доставка по всему миру

Доставка по всему миру возможна практически для всех наших продуктов по низким ценам, Доставка в страны за пределами ЕС обычно доставляется в ближайший таможенный офис, порт или терминал, где покупатель может забрать и завершить таможенное оформление.

Свяжитесь с нами, чтобы уточнить стоимость доставки и ее наличие.

Комплексная поддержка

Доставка осуществляется в течение 48-72 часов, в зависимости от способа транспортировки, для сотен товаров на складе.

Клиенты, получившие поддоны, получат электронное письмо в день отправки с указанием даты доставки. О доставке посылок мы сообщим по электронной почте или SMS напрямую от DPD.

Эти проверки являются частью уникального стремления к построению отношений с клиентами, пониманию их конкретных потребностей в доставке и положительному и быстрому реагированию на них.

Мы доставляем по сервису

  • Ключевые компоненты, такие как воздуховоды и фитинги, а также самые популярные продаваемые блоки MVHR хранятся на складе на нашем складе в Великобритании, что означает, что вы получите наилучшие сроки доставки.
  • Все товары профессионально упакованы, поэтому ваше оборудование будет доставлено в первозданном виде и готово к установке.
  • Все поставки согласованы с вашими конкретными требованиями и строительной программой.

Стоимость доставки

Щелкните здесь, чтобы просмотреть стоимость доставки

Партнеры по доставке

Мы используем только курьеров с высочайшим стандартом обслуживания, включая

  • DPD
  • Parcelforce
  • Liam Connolly (Roadfreight) Ltd
  • Importwise
  • Speedy Freight

РЕЖИМЫ МЕХАНИЧЕСКОЙ ВЕНТИЛЯЦИИ | authorSTREAM

РЕЖИМЫ МЕХАНИЧЕСКОЙ ВЕНТИЛЯЦИИ:

РЕЖИМЫ МЕХАНИЧЕСКОЙ ВЕНТИЛЯЦИИ.РАФИЯ ТАБАССОВЫЙ АНЕСТЕТИСТ, ОТДЕЛЕНИЕ: АНЕСТЕЗИЯ И СИСТЕМА ОИТ, PMCH NAWABSHAH, SIND-PAKISTAN

Презентация случая:

Представление случая Вас вызывают из отделения интенсивной терапии (ОИТ) для оказания помощи в первичном ведении 28-летнего мужчины. без значительного анамнеза в анамнезе, кроме злоупотребления алкоголем, который менее часа назад поступил с острой дыхательной недостаточностью из-за внебольничной пневмонии. При осмотре у больной выраженная одышка (частота дыхания 40 уд / мин), лихорадка 103.5 ° F и измененное психическое состояние. Его исходный газ артериальной крови в комнатном воздухе был pH = 7,12, PaCO 2 = 22 и PaO 2 = 45, что побудило отделение неотложной помощи интубировать его и поместить в отделение интенсивной терапии (ICU). Рентген грудной клетки показывает плотную консолидацию левой нижней доли и некоторые двусторонние инфильтраты с пятнами, хорошо расположенную эндотрахеальную трубку и нормальный силуэт сердца. Его жизненно важные признаки: синусовая тахикардия со скоростью 140 ударов в минуту, АД = 100/60 мм рт. Ст. На 15 мкг / кг / мин норадреналина.Лабораторные исследования примечательны количеством лейкоцитов 19,5 / мм 3 с полосами 20% и повышенным уровнем азота мочевины крови (42 мг / дл) и креатинина (3,4 мг / дл).

ВОПРОСЫ ?:

ВОПРОСЫ? Какой режим и настройки выбрать сейчас? Почему? Будет ли это режим, который вы будете использовать на протяжении всего курса интенсивной терапии пациента? Следует ли выбрать режим, который позволит вам начать отлучение пациента от груди завтра утром? Какие режимы вы бы выбрали, если бы состояние пациента не соответствовало вашему первоначальному выбору?

ИСТОРИЯ МЕХАНИЧЕСКОЙ ВЕНТИЛЯЦИИ:

ИСТОРИЯ МЕХАНИЧЕСКОЙ ВЕНТИЛЯЦИИ «Но эта жизнь может быть восстановлена… необходимо попытаться открыть отверстие в… трахее, в которое следует вставить трубку или трость; затем вы дунете в это, чтобы легкое могло снова подняться ... И пока я делаю это, и позабочусь о том, чтобы легкое раздувалось с интервалами, движение сердца и артерий не прекращалось ... »Андреас Везеле Везалиус, 1543

Стивен Хейлз:

Стивен Хейлз Использовал ручной сильфон для надувания легких (1743)  первый аппарат искусственной вентиляции легких «Трактат о вентиляторах» (1751) Также идентифицирован Артериальное давление Лечение камней в мочевом пузыре Углекислый газ

Презентация PowerPoint:

Неинвазивная вентиляция впервые использовался в Бостонской детской больнице в 1928 г. Широко использовался во время вспышек полиомиелита в 1940–1950-х годах. Железное легкое создавало отрицательное давление в брюшной полости и груди, снижая сердечный выброс.

PowerPoint Presentation:

Эпидемия полиомиелита 1947-1948 годов привела к прорыву в лечении пациентов с параличом дыхания. В 1953 году в Дании впервые были внедрены эндотрахеальная интубация и искусственная вентиляция легких.

MODERN VENTILATORS :

СОВРЕМЕННЫЕ ВЕНТИЛЯТОРЫ Инвазивная вентиляция, впервые использованная в Массачусетской больнице общего профиля в 1955 году. Механическая вентиляция получила значительное развитие в 1970-х и 80-х годах с появлением микропроцессоров.

МЕХАНИЧЕСКАЯ ВЕНТИЛЯЦИЯ Цели:

МЕХАНИЧЕСКАЯ ВЕНТИЛЯЦИЯ Цели: Поддержание комфорта пациента Обеспечение нормального, спонтанного дыхания По возможности поддерживайте PaCO2 в пределах 35-45 мм рт. характеристики, управляющие работой аппарата ИВЛ.

Идеальный режим вентиляции:

Идеальный режим вентиляции Синхронизируется со спонтанным дыхательным усилием пациента Поддерживает адекватный и постоянный дыхательный объем и минутную вентиляцию при низком давлении в дыхательных путях Реагирует на быстрые изменения в механике легких или потребности пациента Обеспечивает минимально возможное WOB

Вентиляционный режим определяется методом, с помощью которого вентилятор выполняет цикл от выдоха к вдоху, а также может ли пациент дышать спонтанно:

Вентиляционный режим определяется методом, с помощью которого вентилятор выполняет циклический цикл от выдоха к вдоху, а также от того, может ли пациент дышать самостоятельно. пациент может дышать спонтанно

Обычные режимы:

Обычные режимы

Циклическая вентиляция по давлению и по объему:

Циклическая вентиляция по давлению и по объему Режимы с циклическим изменением давления обеспечивают постоянное давление при переменном объеме Циклические режимы по объему обеспечивают фиксированный объем при v допустимое давление Циклические режимы объема Control Assist Assist / Control Прерывистая обязательная вентиляция (IMV) Синхронная прерывистая принудительная вентиляция (SIMV) Циклические режимы давления Вентиляция с поддержкой давлением (PSV) Вентиляция с контролем давления (PCV) PEEP CPAP BiPAP

PowerPoint Presentation:

Спонтанное положительное давление в конце выдоха (ПДКВ) Постоянное положительное давление в дыхательных путях (CPAP) Двухуровневое положительное давление в дыхательных путях (BiPAP) Управляемая принудительная вентиляция (CMV) Вспомогательное управление (AC) Прерывистая принудительная вентиляция (IMV) Синхронизированная прерывистая принудительная вентиляция (SIMV) Обязательная минутная вентиляция ( MMV)

PowerPoint Presentation:

Адаптивная поддерживающая вентиляция (ASV) Пропорциональная вспомогательная вентиляция (PAV) Поддержка давлением с гарантированным объемом (VAPS) Регулировка объема с регулируемым давлением (PRVC) Вентиляция с контролем давления (PCV) Вентиляция с сбросом давления в дыхательных путях (APRV) Обратное соотношение вентиляция (IRV) вентиляция с поддержкой давлением (PSV) 90 003

Самопроизвольная вентиляция:

Спонтанная вентиляция Не является фактическим режимом для аппарата ИВЛ, поскольку частота и дыхательный объем определяются пациентом. Он обеспечивает своевременный поток вдоха пациенту. Используется с дополнительными режимами, такими как PEEP

Положительный конец. Давление выдоха (ПДКВ):

Положительное давление в конце выдоха (ПДКВ) Повышает конечное давление в конце выдоха или базовое давление в дыхательных путях до значения, превышающего атмосферное (0 см · ч3O) на манометре вентилятора. Не является автономным режимом, скорее применяется в сочетании с другими режимами Показания Внутрилегочный шунт и рефрактерная гипоксемия Снижение FRC и растяжимость легких Полезно для поддержания легочной функции при некардиогенном отеке легких, особенно ARDS

Физиология PEEP:

Физиология PEEP Re раздувает разрушенные альвеолы ​​и поддерживает альвеолярное раздутие во время выдоха FRC PEEP Уменьшает альвеолярное раздутие рекрутирование альвеол Улучшение s вентиляция Увеличивает V / Q, улучшает оксигенацию, снижает работу дыхания

НЕДОСТАТКИ:

НЕДОСТАТКИ Высокое внутригрудное давление может вызвать снижение венозного возврата и снижение сердечного выброса Может вызвать баротравму легких Может ухудшить захват воздуха при обструктивной болезни легких Повышает внутричерепное давление Изменения функции почек и водного обмена

Постоянное положительное давление в дыхательных путях (CPAP):

Постоянное положительное давление в дыхательных путях (CPAP) ПДКВ без предварительно установленной частоты или объема вентилятора. Физиологически аналогично ПДКВ Может применяться с или без использования вентилятора или искусственного дыхания Требуется пациенту, который дышит спонтанно, CPAP можно вводить через лицевую маску, носовую маску или трубку ET.

Преимущества и недостатки режима CPAP.:

Преимущества и недостатки режима CPAP.

BiPAP:

BiPAP Стратегия давления в дыхательных путях, которая применяет независимое положительное давление в дыхательных путях как к вдоху, так и к выдоху.Это помогает предотвратить интубацию пациентов с ХОБЛ на конечной стадии и поддержать пациентов с хронической недостаточностью вентилятора. Начальные настройки IPAP и EPAP составляют 8 см и 4 см. h3O соответственно Может использоваться в качестве устройства CPAP, установив IPAP и EPAP на один и тот же уровень. IPAP может быть увеличен с шагом 2 см вод. ст., чтобы повысить давление, улучшить альвеолярную вентиляцию, нормализовать PaCO2 и уменьшить работу дыхания. 2 см вод. Ст. Для увеличения функциональной остаточной емкости и оксигенации у пациентов с внутрилегочным шунтированием.

УПРАВЛЯЕМАЯ ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ (CMV):

УПРАВЛЯЕМАЯ ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ (CMV) Обеспечивает заданный дыхательный объем при частоте дыхания, определяемой по времени.Вентилятор контролирует дыхательный объем и частоту дыхания пациента. Следует использовать только с комбинацией седативных средств, респираторных депрессантов и нервно-мышечных блокаторов.

Показания:

Показания «Схватка» или «раскачивание» аппарата ИВЛ означает, что пациент серьезно обеспокоен и изо всех сил пытается дышать. Быстрые самопроизвольные усилия пациентов становятся асинхронными со способностью аппаратов ИВЛ обеспечивать адекватный поток вдоха, что приводит к циклическому ограничению высокого давления, таким образом уменьшая дыхательный объем, выдаваемый аппаратом ИВЛ Столбняк или судорожная активность Полный покой пациента в течение 24 часов Пациенты с раздроблением грудной клетки с парадоксальной грудной стенкой движение, вызванное самопроизвольными вдохами

ОСЛОЖНЕНИЯ:

ОСЛОЖНЕНИЯ Отсоединение от сети или отказ вентилятора является основной опасностью - у пациента, находящегося в состоянии седативного или апноэ, есть вероятность апноэ и гипоксии.

Assist / Control Mode:

Assist / Control Mode Вентилятор обеспечивает фиксированный объем Вспомогательный режим Pt инициирует все вдохи, но вентилятор переключается при запуске, чтобы выдать предварительно установленный дыхательный объем Pt контролирует частоту, но всегда получает полное машинное дыхание Assist / Control Режим. Обязательное механическое дыхание, вызванное самопроизвольными вдохами пациента (помощь) Время, запускаемое заданной частотой дыхания - (контроль) ПОТЕНЦИАЛЬНАЯ ОПАСНОСТЬ - альвеолярная гипервентиляция - высокий pH и низкий PaCO2 - респираторный алкалоз

Прерывистая принудительная вентиляция (IMV):

Прерывистая принудительная вентиляция (IMV) Пациент получает заданное количество вдохов на аппарате ИВЛ. Отличается от контроля: пациент может инициировать собственное (спонтанное) дыхание. Отличается от вспомогательного: спонтанное дыхание не поддерживается аппаратом с фиксированным ТВ. Сложность дыхания складывается.

СИНХРОНИЗИРОВАННАЯ ПРЕРЫВНАЯ ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ (SIMV):

СИНХРОНИЗИРОВАННАЯ ПРЕРЫВНАЯ ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ (SIMV) Аппарат ИВЛ обеспечивает контролируемое дыхание (обязательное) пациенту во время или почти во время самопроизвольного дыхания - ВРЕМЯ ТРИГГЕРИРОВАННОГО пациента с принудительным дыханием во избежание наложения дыхания - ПАЦИЕНТ ТРИГГЕР Если пациент дышит спонтанно между принудительными вдохами и если пациент начинает вдохнуть непосредственно перед триггером времени на аппарате ИВЛ, аппарат ИВЛ обеспечивает принудительное дыхание как дыхание, инициированное вспомогательным дыханием.

ПРЕИМУЩЕСТВА SIMV:

ПРЕИМУЩЕСТВА SIMV Поддерживает силу дыхательных мышц / предотвращает атрофию мышц Уменьшает несоответствие вентиляции и перфузии Уменьшает среднее давление в дыхательных путях Облегчает отлучение от груди

Вентиляция с поддержкой давлением (PSV):

Вентиляция с поддержкой давлением (PSR) определяет пациента , VE, время вдоха - чисто спонтанный режим Параметры Запускается собственным дыханием пациента Ограничено давлением Влияет только на вдох Использует дополнительные режимы с циклическим изменением объема (т.е.e., SIMV) Не увеличивает ТВ, но преодолевает сопротивление, создаваемое трубкой вентилятора. Только PSV. Используется отдельно для выздоровления интубированных пациентов, которые не совсем готовы к экстубации. Увеличивает объемы вдувания во время спонтанных вдохов. Преимущества Пациент может контролировать глубину, длину и поток каждого вдоха. Обеспечивает гибкость в вентиляции. Вентиляция со сбросом давления (APRV) APRV включает периодический сброс давления во время дыхания в режиме CPAP.Дыхания CPAP выполняются с двумя уровнями давления - P high и P low Обязательные вдохи начинаются с закрытия выпускного клапана по времени, и давление повышается с P low до P high. При таком повышенном уровне CPAP (P high) пациенту разрешается дышать спонтанно.

PowerPoint Presentation:

Открытие выпускного клапана снижает давление обратно до P low на короткий период времени - обычно 1-2 секунды - в течение которого пациенту снова разрешается дышать спонтанно.Падение давления в дыхательных путях с P высокого до P low способствует большему вымыванию CO2. У парализованных пациентов режим становится идентичным режиму PC-IRV. Показания для APRV аналогичны показаниям для вентиляции с контролируемым давлением (PCV), то есть ALI и ARDS

Adaptive Support Ventilation (ASV):

Adaptive Support Ventilation (ASV) Во время адаптивной поддерживающей вентиляции (Hamilton ®) вентилятор постоянно контролирует и регулирует давление, скорость и поток для достижения минимальной или желаемой минутной вентиляции. В отсутствие самопроизвольного срабатывания аппарата ИВЛ подает принудительные вдохи-выдохи с временной циклической синхронизацией.Когда присутствует усилие на вдохе, осуществляется инициируемое пациентом дыхание с циклическим потоком

ОБЯЗАТЕЛЬНАЯ МИНУТНАЯ ВЕНТИЛЯЦИЯ (MMV):

ОБЯЗАТЕЛЬНАЯ МИНУТА ВЕНТИЛЯЦИИ (MMV) Пациент может дышать спонтанно, а также получает механические вдохи, в то время как аппарат контролирует выдыхал минутную вентиляцию. В этом режиме аппарат затем непрерывно регулирует количество механических вдохов таким образом, чтобы сумма спонтанных и механических вдохов, умноженная на VT, равнялась желаемой установленной минутной вентиляции.

Альтернативные режимы:

Альтернативные режимы I: E вентиляция с обратным соотношением (IRV) ОРДС и тяжелая гипоксемия Увеличенное время вдоха (3: 1) приводит к лучшему газораспределению с более низким PIP Повышенное давление улучшает рекрутмент альвеол Нет статистического преимущества перед PEEP, и не предотвращает повторяющийся коллапс и реинфляцию Позиционирование на животе. Устраняет зависимый ателектаз. Улучшение рекрутмента и FRC, уменьшение диафрагмального давления из внутренних органов брюшной полости, улучшение оттока секрета. Сложно с точки зрения материально-технического обеспечения. Отсутствие преимущества в отношении смертности. Высокочастотная вентиляция с низкой амплитудой, накладываемая на приподнятую лапу. Предотвращает повторяющиеся открытия и закрытия альвеол, которые происходят при низком давлении в дыхательных путях. Избегает чрезмерного растяжения, возникающего при высоком давлении в дыхательных путях. Хорошо переносится, стабильное улучшение оксигенации, но неясные показатели смертности. вдохов / мин, частота 12 0–600 раз / мин (2–10 Гц), движение газа вперед и назад со скоростью 180–3000 раз / мин (3–50 Гц).Недостатки Возможное нарушение гемодинамики Пневмоторакс Нервно-мышечные блокаторы

ВОПРОСЫ ?:

ВОПРОСЫ? Какой режим и настройки выбрать сейчас? Почему? Будет ли это режим, который вы будете использовать на протяжении всего курса интенсивной терапии пациента? Следует ли выбрать режим, который позволит вам начать отлучение пациента от груди завтра утром? Какие режимы вы бы выбрали, если бы состояние пациента не соответствовало вашему первоначальному выбору?

Повторное рассмотрение случая:

Повторное рассмотрение случая Вскоре после поступления в отделение интенсивной терапии пациенту сделали повторный рентген грудной клетки, который выявил прогрессирующие двусторонние инфильтраты, соответствующие острому респираторному дистресс-синдрому.Он был переведен в режим управления объемом - циклическое вспомогательное управление с дыхательным объемом 6 мг / кг прогнозируемой массы тела, частотой дыхания = 20 ударов в минуту, FiO 2 0,80, PEEP = 12 см H2O и скоростью вдоха для достижения I Соотношение: E приблизительно 1: 1. При этих настройках у пациента наблюдалась общая частота дыхания 30-32 ударов в минуту, SaO 2 = 94-97% и пиковое давление на вдохе 25-30 см вод. Ст. эти настройки показали pH = 7,24, PaCO 2 = 20 мм рт. ст. и PaO 2 = 76 мм рт. ст.

PowerPoint Presentation:

Режим вспомогательного управления был выбран в этой настройке из-за его способности: Обеспечивать гарантированную ЖТ такого размера, который, как известно, снижает повреждение легких, вызванное вентилятором, и Разрешать пациенту делать столько дыхательных движений с аппаратной поддержкой, сколько необходимо для достижения желаемой минутной вентиляции Хотя отлучение от груди и освобождение от механической вентиляции может быть достигнуто непосредственно из режима переменного тока после того, как пациент прошел SBT, вполне вероятно, что этот пациент будет переведен в режим отлучения, скорее всего, PSV, как только его потребности в оксигенации и спрос на VE значительно снизился.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
