Вытяжная труба для вентиляции в частном доме: 7 советов, какие трубы для вентиляции в частном доме выбрать

Содержание

Вытяжная труба для вентиляции в частном доме (устройство)

Экскурс в историю: причины проблемы

Владельцы домов старой постройки, где давно не было капитального ремонта, практически не знают проблем с вентилированием жилого помещения, в то время как у владельцев новостроек данный вопрос стоит особенно остро. Возникает вопрос, в чем же причина данной тенденции, ведь новые дома, казалось бы, строятся в соответствии со всеми существующими требованиями, однако вентиляционная система в них зачастую неидеальна. Как правило, в частных домах старой постройки, где еще не поменяли окна на пластиковые, проблем с вентиляцией, действительно, нет. Небольшой вентиляционной трубы на кухне для вывода углекислого газа вполне достаточно, чтобы в доме всегда воздух был свежим. Это возможно благодаря строительным материалам, которые использовались раньше, и деревянным окнам, которые все же пропускают достаточное количество воздуха, обеспечивая его естественный ток по всему помещению.

Устройство вытяжной вентиляции.

В домах новой постройки используются современные «недышащие» материалы и пластиковые окна, которые хоть и являются более долговечными, однако полностью блокируют воздушный ток. После капитального ремонта дома старой постройки нередки проблемы с вентиляцией. Плохая вентиляция в доме провоцирует проблемы со здоровьем у владельцев, приводит к скоплению углекислого газа. Такие явления, как повышенная влажность в жилом помещении, образование плесени на стенах, – это основные явления, которые можно наблюдать при плохой вентиляции. Многие эксперты в области строительства приходят к выводу, что именно эпоха пластиковых окон породила недостаток свежего воздуха в жилых частных домах.

Вентиляция и вытяжная труба в доме

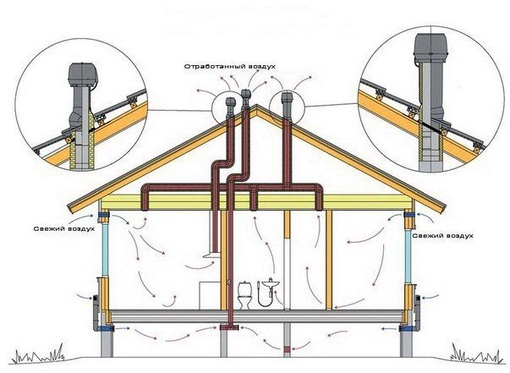

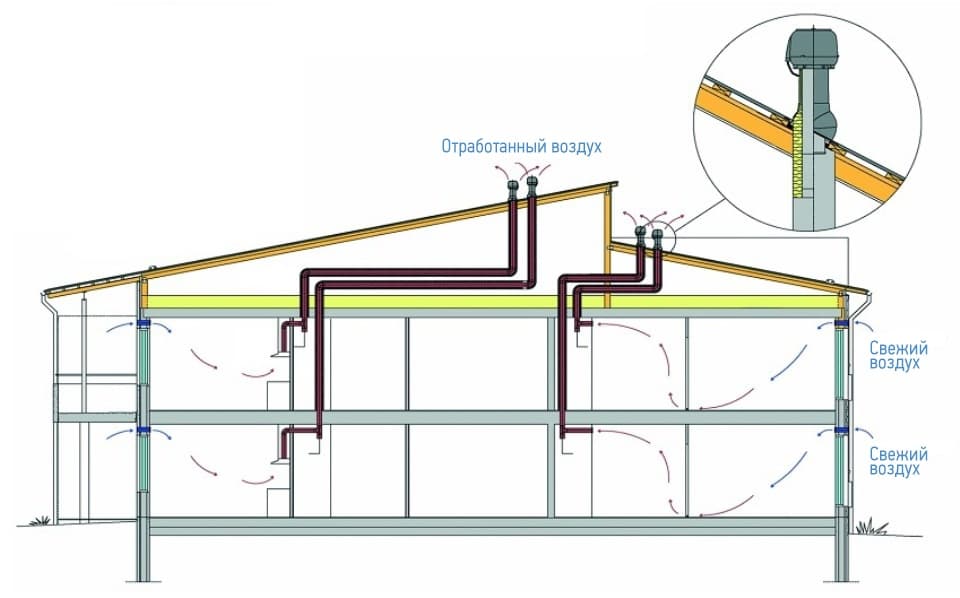

Схема расположения вытяжных труб в доме.

В большинстве своем вентиляционная система в современных домах проектируется еще на стадии строительства, но, если данная система не была предусмотрена, вполне можно восполнить данное упущение. Вполне можно сделать вентиляционную систему с необходимыми вентиляционными выходами в доме старой постройки, что поможет избежать негативных последствий отсутствия необходимой вентиляции.

В строительстве, как правило, используется три вида систем воздухообмена: естественная, приточная и приточно-вытяжная. Естественная вентиляция в обычном доме с более-менее современным ремонтом не слишком эффективна, так как, если в комнатах установлены пластиковые окна, в них полностью блокируется естественная циркуляция воздуха. Что делает невозможным использование всем известной естественной системы вентиляции, которая так распространена и эффективна в многоквартирных зданиях.

Кроме того, естественная система вентиляции работает за счет перепада температур воздуха в помещении и на улице, что приводит к тому, что такая система полностью прекращает функционировать в частном доме в летний период.

Для частного дома более подходящим вариантом будет вентиляционная система, способная нагнетать и выводить воздух, поэтому лучше брать во внимание приточную или приточно-вытяжную систему.

Приточная система идеально подойдет для домов, площадь которых не превышает 300 кв. м. В случае если площадь дома значительно больше, есть смысл использовать приточно-вытяжную систему.

Приточная система вентиляции в частном доме

Принцип приточной вентиляционной системы достаточно прост. На крыше частного дома, как правило, над кухней, устанавливаются две вытяжные трубы – это основа для будущей вентиляции. Одна труба служит для ввода воздуха в помещение, другая – для вывода. Вытяжная труба, которая предназначается для ввода в помещение свежего воздуха с улицы, оснащается специальным вентилятором, нередко с автоматической системой включения и выключения и дополнительным контроллером мощности, что позволяет регулировать интенсивность поступления воздуха в вентиляционные проходы.

Приточно-вытяжная вентиляция.

Вентиляционные проходы формируются таким образом, чтобы свежий воздух поступал в спальни и другие жилые помещения, а затем, проходя через комнату, естественным образом увлекался в коридор, кухню и санузел, где располагаются выводящие отверстия. Вторая вытяжная труба используется как раз для вывода воздуха и должна иметь встроенную вытяжку, хотя в некоторых случаях можно обойтись и без нее. Итак, вторая вытяжная труба подсоединяется к выводящим воздух вентиляционным ходам, которые необходимо проложить в санузле и кухне.

Таким образом, нагнетаемый воздух будет поступать в спальни и затем выталкиваться в кухню и санузел, что не допустит скопления в помещении влаги и попадания в комнаты неприятных запахов с кухни. Такой способ организации вентиляции в частном доме крайне эффективен. Стоит рассмотреть подробнее, как правильно устанавливать такие вытяжные системы в частном доме, а кроме того, какие инструменты и материалы для этого понадобятся.

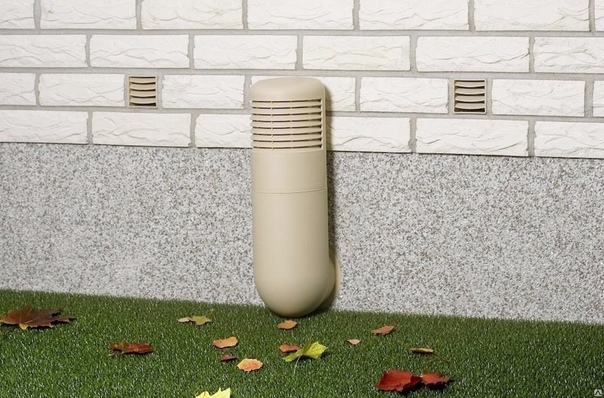

Система ввода воздуха в дом

В уже построенном доме крайне проблематично расположить вентиляционные каналы, так как в этом случае придется либо проделывать отверстия в стене, что не всегда реально, либо располагать внутри помещения, что не очень удобно, так как подобного рода коммуникации сильно портят дизайн интерьера. Если речь идет о частном доме, самым оптимальным вариантом будет расположить вентиляционные каналы на чердаке, сделав отверстия в потолке под выходы вентиляции. Для формирования вентиляционного канала под ввод воздуха необходимо использовать специальные вентиляционные трубы-каналы, которые, как правило, изготавливаются из негорючего пластика и металлопластика, схожего с тем, из которого изготавливают стеклопакеты.

Существует два вида воздушных каналов: круглые и плоские. Лучше брать плоские, так как их намного легче монтировать. На рынке представлен широкий ассортимент сеток, клапанов, разъемов и решеток, которые также пригодятся для формирования вентиляционной системы. Лучше всего делать два вентиляционных вывода в одной комнате, таким образом, вентиляция будет значительно лучше. Количество материала берется из расчета площади помещения. Воздуховод формируется исключительно для жилых помещений, чтобы воздух выталкивался в сторону санузла и кухни. Сформированные воздуховводные каналы крепятся к трубе, через которую воздух попадает в помещение.

Виды воздуховодов.

Система вывода воздуха из дома

Вытяжная труба в доме играет также роль дымохода. Как уже говорилось ранее, для удобства лучше всего располагать вытяжные трубы на крыше в районе кухни. Такое расположение неслучайно, так как, если труба для воздуховода может быть сколько угодно длинной, вывод воздуха должен быть настолько коротким, насколько это возможно. Таким образом снижается вероятность образования конденсата и других сопутствующих проблем. Кроме того, на любой кухне располагается газовая плита, которая является мощным источником чада, выделения углекислого газа и так далее. При формировании выводящих каналов необходимо помнить, что воздух, который будет через них выводиться, в любом случае будет теплее окружающей среды, поэтому нужно позаботиться об утеплении данных каналов, чтобы не допустить образования конденсата на стенках.

Воздуховыводящие каналы прокладываются также на чердаке над кухней и санузлом. В вытяжной трубе необходимо расположить вентилятор, который и будет выводить воздух из помещения. Кроме того, вполне можно подсоединить к вытяжной трубе электрическую вытяжку, которую располагают над газовой плитой, но в данном случае необходимо подключить вывод электрической вытяжки немного выше расположения вентилятора вытяжной трубы путем боковой врезки и крепления с помощью гибкого воздуховода. В том случае если отопительный котел располагается на кухне, его вытяжку таким же образом крепят к вытяжной трубе путем врезки.

Вентиляция в специально оборудованной котельной

Нередко в частных домах выделяется небольшая по площади комнатка под котельную. В данном помещении рационально сделать отдельную вентиляционную систему для обеспечения стабильного вывода продуктов распада во время отопительного сезона. Для формирования качественной вентиляции на крыше над котельной устанавливаются две вытяжные трубы. Нет необходимости делать вентиляцию с принудительно-нагнетательной системой, так как при вытяжке продуктов распада котла вентилятор будет лишним. Во-первых, он будет постоянно забиваться гарью, во-вторых, он будет только затруднять вывод паров и газов.

Схема вентиляции котельной.

Кроме того, газовая смесь, выводящаяся из отопительного котла, достаточно горяча, а, как известно, горячий воздух всегда поднимается верх. Для того чтобы на трубе, выводящей горячий воздух, не образовывался конденсат, ее необходимо утеплить негорючими материалами. Вторая вытяжная труба, которую можно расположить на крыше котельной, служит и для вывода, и для ввода воздуха. В данном воздуховоде целесообразно установить вентилятор, способный работать в двух направлениях. В данном случае вентиляционная система будет работать как качественный дымоход.

Крыша и вентиляционная система

Многие желающие провести вентиляционную систему сталкиваются с некоторыми проблемами, связанными с правильностью расположения вытяжных труб на крыше. Нужно помнить, что, перед тем как начать долбить шифер на крыше, нужно составить четкий план вентиляции всего дома, основываясь на планировке и площади дома. Нужно отметить для себя, какое количество вводов должно быть в вытяжных трубах на крыше. Для формирования вытяжки на крыше нужна специальная труба. Лучше всего подойдут специальные трубы для вентиляции или, в крайнем случае, трубы из нержавеющей стали. Перед установкой вертикальной трубы на крыше дома необходимо сделать все необходимые отверстия, для того чтобы в дальнейшем упростить процесс подсоединения вентиляционных каналов.

Все места примыкания вытяжной трубы к другим поверхностям необходимо герметизировать, причем для этого можно использовать любой герметик и даже цементный раствор. Продолжать работы по монтажу вентиляционной системы можно только после того, как герметик застынет и труба будет полностью зафиксирована в одном положении. Вытяжные трубы должны стоять прямо, без крена, так как в противном случае велика вероятность образования большого количества конденсата при оседании водяных паров на внутренней стороне трубы.

Несколько слов “о главном” в заключение

Формирование вентиляционной системы в частном доме – достаточно простая задача, если сначала продумать план данного сооружения. Стоит помнить, что вентиляция в дальнейшем будет использоваться не один год, поэтому стоит позаботиться о том, чтобы все работы проводились правильно. Кроме того, стоит помнить, что некачественные материалы, не подходящие для формирования вентиляционных каналов, использовать не стоит.

Крайне не рекомендуется использовать материалы, подверженные коррозии, так как через вентиляционную систему выводится большое количество водяных паров, что в конечном итоге приведет к коррозии, в особенности если использовалось большое количество металлических элементов.

Отдельно нужно сказать о вентиляторах и калориферах, предназначенных для установки в вытяжных трубах. Данные агрегаты, как правило, бывают с автоматической системой включения и выключения, а кроме того, с возможностью включения человеком. При детальном рассмотрении данных агрегатов приходится признать, что в домах с относительно небольшой площадью лучше использовать те, что включаются человеком, так как переизбыток поступающего воздуха с улицы в зимнее время года неизбежно приведет к потере тепла в помещении.

Вентиляционная труба в частном доме: особенности и нюансы

Прежде всего, нужно отметить, что от того, как установлена вентиляционная труба в частном доме, прямо зависит уровень качества воздуха. Далеко не каждый может похвалиться наличием конструкции вентиляции в жилой области, а не исключительно в санузле либо в кухонном помещении. Надо постоянно помнить о том, что конструкция вентиляции должка включать в себя приточное и вытяжное оборудование, которое расположено в каждой комнате.

Для чего нужна конструкция вентиляции

Необходимость конструкции вентиляции в помещении обусловлена увеличением показателей герметичности систем, которые находятся в современных помещениях. И часто при этом возникает вопрос на счет того, какую трубу выбрать. Конечно, здание, которое отлично утеплено, даст возможность сэкономить приличные финансы на отоплении. Но сегодня на территории страны есть нормы строительства образца советских времен, в соответствии с которыми проветривание комнаты производится посредством естественного пути сквозь дверцы, окошки и т. д. По этой причине на 1 кв. жилплощади предусмотрено 150 Вт тепла, когда можно использовать всего 35 Вт в помещении, оснащенном качественной системой утепления.

Вентиляционная конструкция в доме просто необходима, так как люди в замкнутом пространстве за короткое время осуществляют переработку кислорода, выделяя углекислоту. Помимо этого, отделка помещения впитывает в себя разнообразные запахи и загрязняющие вещества. Отсутствие вентиляционной системы будет в большей степени способствовать тому, чтобы данные вещества накапливались. Еще собственный вклад вносится и домашними любимцами. Надо обратить взгляд на окружающие предметы, которые разрушаются и разлетаются на мельчайшие кусочки, оседающие везде и в одну секунду попадающие в воздух.

При правильной конструкции вентиляции, в составе которой может быть встроена пластиковая вентиляционная труба, в комнатах мусор не будет попадать в легкие человека. Проведение частого проветривания и влажных прибираний являются выходом из сложившейся ситуации, однако чтобы получить стабильный уровень воздушной чистоты, надо производить уборку после каждой замены одежды и постельного белья, а еще осуществлять проветривание комнат, пребывая в них. Из этого и вытекает нужда в высококачественной вентиляционной конструкции.

Надо сразу отметить то, что систему обмена воздуха лучше всего выбирать под отдельный проект постройки. Традиционные схемы вентиляционной конструкции в доме не в каждом случае бывают подходящими. Большинство людей отдают предпочтение для экономии естественному проветриванию, являющемуся оправданным в определенных местах России. Еще надо учесть, что температура изнутри и снаружи сооружения должна различаться приблизительно на 15 градусов. В противном случае в холодный период значительно вырастут растраты на отопление, так как внутрь будет поступать воздушная масса низкой температуры.

С иной стороны, конструкция вентиляции, в оборудовании которой могут быть использованы оцинкованные вентиляционные трубы, включает в себя следующее:

  1. оборудование принудительной вытяжки и наличие естественного воздушного потока;
  2. оборудование естественной вытяжки и наличие принудительного воздушного потока;
  3. оборудование принудительной приточной вентиляционной системы и оборудование вытяжки.

Третий вариант сегодня является наиболее признанным у застройщиков, занимающихся возведением частных домов и коттеджей. Надо заметить, что такая вентиляционная система требует значительных первоначальных финансовых вложений на осуществление обслуживания и дальнейшее сопровождение. Кроме того, в данном случае должны быть учтены многочисленные показатели, среди которых диаметр вентиляционных труб и многое другое.

Особенности естественной конструкции вентиляции

Под естественной конструкцией вентиляции подразумевается наличие вертикально расположенных каналов, берущих собственное начало в комнате и завершающиеся выше того места, где устроен конек кровли. Воздушное движение посредством каналов по направлению вверх производится под воздействием тяги, которую вызывает разность воздушных температур при выходе и входе данного канала. Таким образом, получается, что изнутри помещения прогретый воздух легче, нежели прохладный воздух вне помещения.

Помимо этого, на силу тяги оказывает влияние сила ветра, усиливающий и уменьшающий ее, а еще показатели высоты и разрез сечения вентиляционного канала, наличие сужения углов и показатели теплоизоляции системы. Каналы данной вентиляционной конструкции в соответствии с нормами строительства должны способствовать нормализации процесса обмена тепла, когда температура вне помещения составляет + 12 градусов, не принимая во внимание действие ветра.

Особенности принудительной вентиляции

Правильное решение в процессе оборудования конструкции вентиляции в доме панельного типа – оборудование принудительной приточной или вытяжной вентиляционной системы, оснащенной функцией тепловой рекуперации. База этой системы – вентиляционный блок, или в данном случае может браться специальная вентиляционная труба в доме, оборудованная вентиляторами, тепловым рекуператором, элементами управления и иными деталями.

Посредством использования теплового рекуператора можно сэкономить около 25 процентов энергии, уходящей на отопление дома, в сравнении с системой вентиляции, не оснащенной рекуператором. Из комнат к вентиляционному блоку проходят 2 воздуховода. Грязный воздух посредством вытяжного воздуховода уходит из комнаты и проникает в дефлектор, который находится на крыше.

Чистый воздух извне проникает сквозь заборник в вентиляционный блок и поступает затем в помещение. Зимой 2 воздушных потока, сверху холодный и изнутри теплый, «сталкиваются» в обменнике тепла, однако при этом не происходит их смешение. Теплый воздух свое тепло отдает входящему в дом воздуху.

Что следует знать об обустройстве конструкции вентиляции?

Перед тем, как производить монтаж вентиляционной трубы в доме, надо уделить внимание стадиям произведения проекта, а точнее:

  • В процессе оборудования конструкции вентиляции надо верно высчитать объем приточного воздуха, который влияет на помещение. Сан. нормы смены воздуха таковы: для жилой комнаты – три куб. м. за час на один кв. м. площади; для санузла – приблизительно пятьдесят м. куб. за час на один кв. м; для санузла разделенного – примерно двадцать пять м. куб. на один м. кв. Данные требованиями являются стандартными для помещений, в которых незначительно загрязнен воздух.
  • В процессе вычисления вентиляционной конструкции в доме надо помнить, что чистый воздух должен распространяться в каждую комнату, в особенности, если есть металлопластиковые окна, а воздух, который является отработанным, уходить посредством кухни или иного помещения, где есть вентилятор.
  • В большинстве случаев в кухонном помещении создается комбинированная вентиляционная система: оборудуется принудительная вытяжная установка над печкой и возле потолка устанавливается канал для естественной конструкции вентиляции. Имеется необходимость в оборудовании дополнительной вентиляционной системы, если есть печки или камин. Если в частном доме не один, а несколько этажей, то каждый из них должен быть оборудован вентиляционной системой.
  • Нельзя производить замену вентиляционных каналов простыми дырками в стенках. Исключительно оборудование вытяжной или приточной вентиляционной техники позволит предотвратить возникновение неприятностей.
  • Вместе с тем, нельзя просто так друг с другом объединять смежные помещения одним каналом вентиляции по той причине, что загрязненный воздух не будет удаляться, а будет «летать» по всему помещению, нарушая все установленные санитарные правила.
  • Не надо герметично закупоривать двери между комнатами по той причине, что они не должны выступать в качестве препятствия процессу воздушной циркуляции внутри помещения. Поэтому при осуществлении оборудования надо установить внизу двери специальную решетку с площадью от восьмидесяти до двухсот квадратных сантиметров.
  • После устройства конструкции вентиляции в доме, возле отверстий входа не стоит допускать, чтобы промерзали каналы вентиляции. Если нет утепления, тогда каналы будут охлаждаться, что может привести к появлению нежелательного конденсата.

При любых обстоятельствах, оборудование плохой вентиляционной системы в доме способствует созданию прекрасной среды для грибка и разнообразных микробов. Поэтому к конструкции вентиляции в помещении необходимо подходить очень ответственно.

основные свойства и параметры выбора

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При планировании собственных домов, многоэтажек, различных зданий и учреждений, а также промышленных построек, очень большое внимание уделяется вентилированию. Одним из важных моментов при установке вентиляционных систем будет правильный выбор трубы для вентиляции. При этом нужно учитывать ее размеры, материал, из которого она изготовлена, особенности эксплуатации.

При выборе трубы для вентиляции нужно учитывать ее размеры, материал изготовления и условия эксплуатации

Определенные параметры качественных воздуховодов

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды. Они обязаны соответствовать определенным требованиям. К таким параметрам относятся: герметичность, способность удержать давление воздуха, просчитанное по проекту, способность обеспечить свободное прохождение воздушных масс по ним, возможность поддерживать необходимую теплоизоляцию.

Статья по теме:

Две основные характеристики лежат в основе классификации труб: форма сечения и материал, из которого они могут быть изготовлены. В любом многоэтажном или частном доме установлены воздуховоды прямоугольного или круглого сечения. Вытяжная и приточная вентиляции обеспечиваются трубами, диаметр сечения которых может находиться в довольно широком диапазоне. Для круглых – от 100 до 2000 мм, для прямоугольных – от 100х150 мм до 1600х2000 мм. Форма сечения подбирается по нескольким важным параметрам, которые обязаны подходить по размерам и назначению помещения. Основные материалы, из которых изготавливают трубы для вентиляции – это металл и пластик. Отметить какой-нибудь из них как лучший – нельзя. Именно поэтому на рынке в достаточном ассортименте представлены оба вида.

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды

Металлические трубы для вентиляции: виды, преимущества и недостатки

Металлические трубы могут быть изготовлены из таких металлов: оцинкованная черная, тонколистная черная, нержавеющая и гальванизированная сталь, алюминий. Неоспоримыми плюсами их эксплуатации являются:

  • долгий срок службы, прочность;
  • гладкая поверхность обеспечит хорошую аэродинамику;
  • на поверхности нет скопления грязи, пыли, копоти;
  • могут выдержать высокие значения температур и давлений;
  • стойкие к влиянию агрессивного воздействия.

Вентиляционная система производственного помещения смонтирована из металлических труб

Оцинкованные трубы для вентиляции

Вытяжная вентиляция в частном доме обязана быть спроектирована должным образом. Выбор материала для трубы вентиляции всегда ответственный и спорный вопрос. Часто потребители склоняются к выбору такой трубы как оцинкованная.

Важно! Оцинкованная труба, имея малую массу, сохраняет все важные температурные характеристики, присущие всем металлическим видам.

Плюс ко всему, она недорогая по цене и простая в сборке. Монтаж системы не сложно осуществить своими руками. От коррозии такую трубу спасает слой цинка, и в процессе эксплуатации в дополнительной покраске она не нуждается.

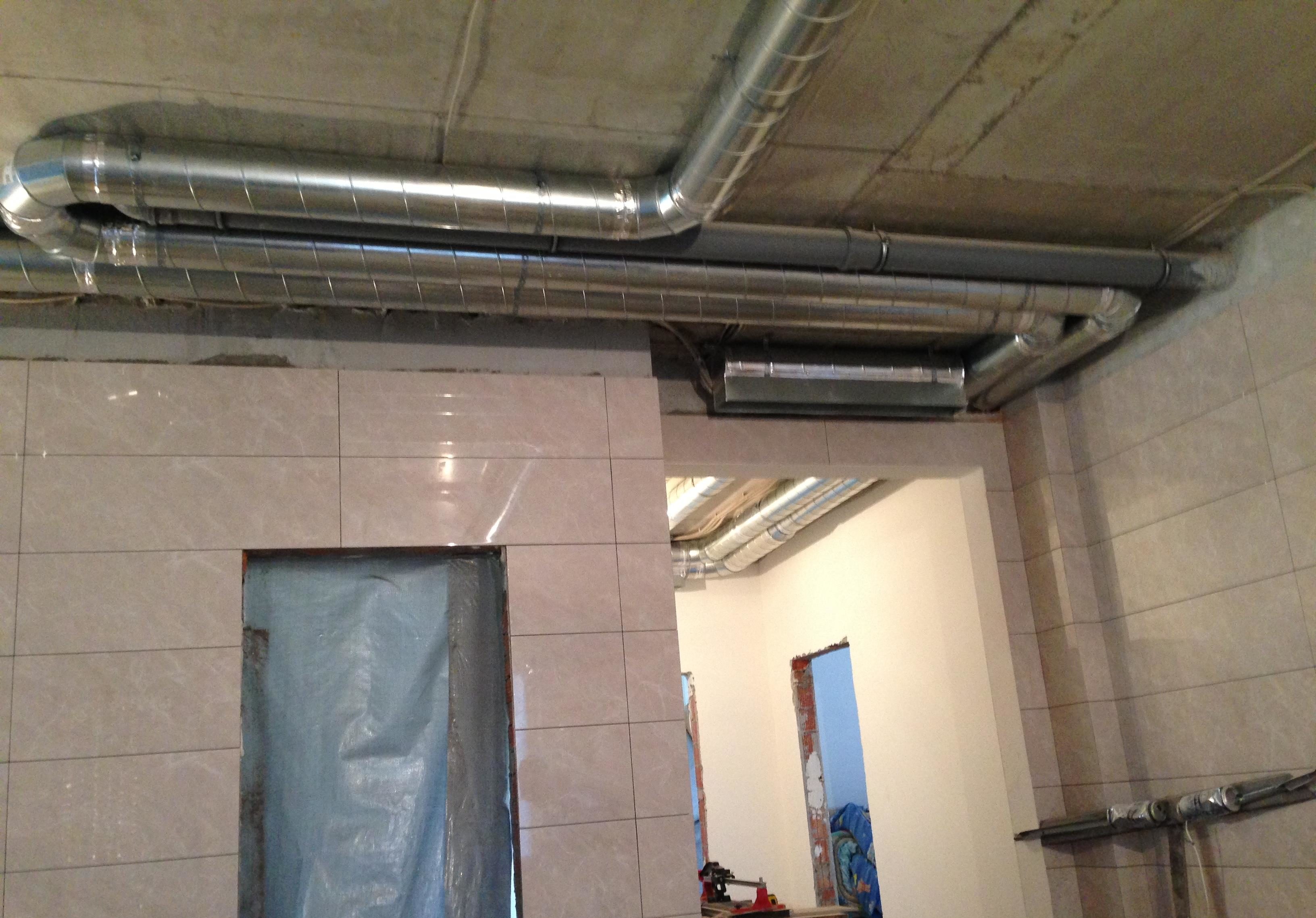

Воздуховод из металлических оцинкованных труб

Металлические трубы: нержавейка и черная сталь

Воздуховоды из нержавейки и черной стали в большинстве случаев устанавливаются на производствах. Они отличаются способностью выдерживать высокие температуры, повышенной огнеупорностью. Нержавейка также пригодна для транспортировки по ней агрессивных воздушных масс.

Вентиляционные трубы и соединительные элементы из черной стали

Пластиковые трубы – надежно, просто и легко

Многие специалисты единогласно считают, что вытяжные трубы для вентиляции в частном доме при самостоятельном монтаже должны быть пластиковыми. Существует несколько видов полимеров для изготовления труб такого типа. Особой популярностью пользуются ПВХ или поливинилхлоридные трубы для вентиляции. Они обладают массой выгодных преимуществ перед другими, что и объясняет большой на них спрос:

  • ценовая политика: дешевле, чем металлические;
  • простота монтажа: не требуют использования специальных крепежных устройств, монтируются чаще всего с помощью определенных приспособлений собственной конструкции;
  • ПВХ трубы имеют широкий диапазон размеров, что позволит собрать из составных частей конструкцию любой сложности;
  • хорошо пропускают движущийся по ним воздух, так как имеют гладкую внутреннюю поверхность;
  • шумоизоляционные;
  • имеют приятный внешний вид и могут использоваться уже после окончания отделки помещений;
  • маленький вес, что дает возможность не так прочно крепить всю систему;
  • долгий срок службы.

Элементы пластиковой вентиляции

Очень важно подобрать правильный вариант, особенно если предполагается все делать своими руками, без помощи квалифицированного мастера. Вентиляцией из ПВХ труб оснащено множество зданий, но в большинстве случаев это частные дома.

Вентиляция из канализационных труб

По своим техническим качествам канализационные и вентиляционные ПВХ трубы очень похожи. Чаще всего потребителей волнует вопрос: можно ли устроить систему вентиляции из канализационных труб своими руками, получив при этом необходимый результат? Однозначный ответ на не него дать никто не может. Можно только кратко его рассмотреть, а принятие решения останется за хозяевами.

Из канализационных труб лучше монтировать вытяжную систему вентиляции, а не приточную

Самое большое затруднение при таком процессе вызовет несовпадение размеров комплектующих частей. Диаметр труб одного и другого типа не совпадает по своему диапазону. Если вентиляционная система, например, естественная, будет монтироваться с самого нуля, то такое устройство вполне возможно. Но если потребитель захочет дополнить уже существующую систему канализационными трубами в своем частном доме, то это вряд ли у него получится. Несовпадение размеров самих труб, соединительных элементов не даст возможности осуществить замысел.

Многие придерживаются мнения, что канализационные трубы сделаны из пластика, который выделяет вредные испарения. Поставив их не на приточную систему, а на вытяжную, можно решить этот вопрос. В этом случае все вредные испарения будут вытягиваться из помещения. Многим не подходит эстетичность внешнего вида. Вентиляционные ПВХ трубы более привлекательные и подходят под любой интерьер.

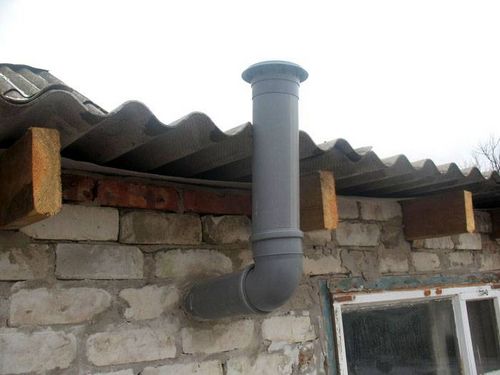

Воздуховод в частном доме обустроен из канализационных труб

Решения об устройстве вентиляции в частном доме из канализационных труб принимают сами владельцы, соизмеряя свои умения и возможности.

Сэндвич труба – правильное решение для противодымной вентиляции

Сэндвич труба для вентиляции имеет устройство и характеристики, которые обеспечивают высокий уровень теплоизоляции и пожаростойкости. Они являются неотъемлемой частью таких отопительных приборов как печи, отопительные котлы, камины в частном доме. В самом названии уже определена основная идея их конструкции: две трубы разного диаметра находятся одна в одной, а пространство между ними заполнено базальтовым уплотнителем. Утепленные дымоходы типа сэндвич обладают высокими теплоизолирующими показателями. Отработанный воздух с продуктами горения не имеет возможности охладиться и по всем законам физики быстро поднимается вверх и эвакуируется из помещения.

Строение вентиляционной сэндвич трубы

Место их применения определяет исходный материал для изготовления. Если при отоплении используется твердое топливо, то подойдут только сэндвич трубы из нержавеющей стали с высоким коэффициентом жаростойкости. Если используется газ для отопления, то достаточно установить дымоходы из обычной стали.

Диаметр трубы сэндвич может быть разных размеров. Это позволяет без проблем подобрать дымоход к любому отопительному прибору. При маркировке используют написание цифр через дробь. Например, 120/150. Первая – это диаметр внутренней рабочей трубы, а вторая – внешний диаметр.

Пример использования утепленной сэндвич трубы для обустройства дымохода

Важно! Для того, чтобы рассчитать диаметр трубы для вентиляции, необходимо знать мощность отопительного оборудования и размер сечения его выходного отверстия.

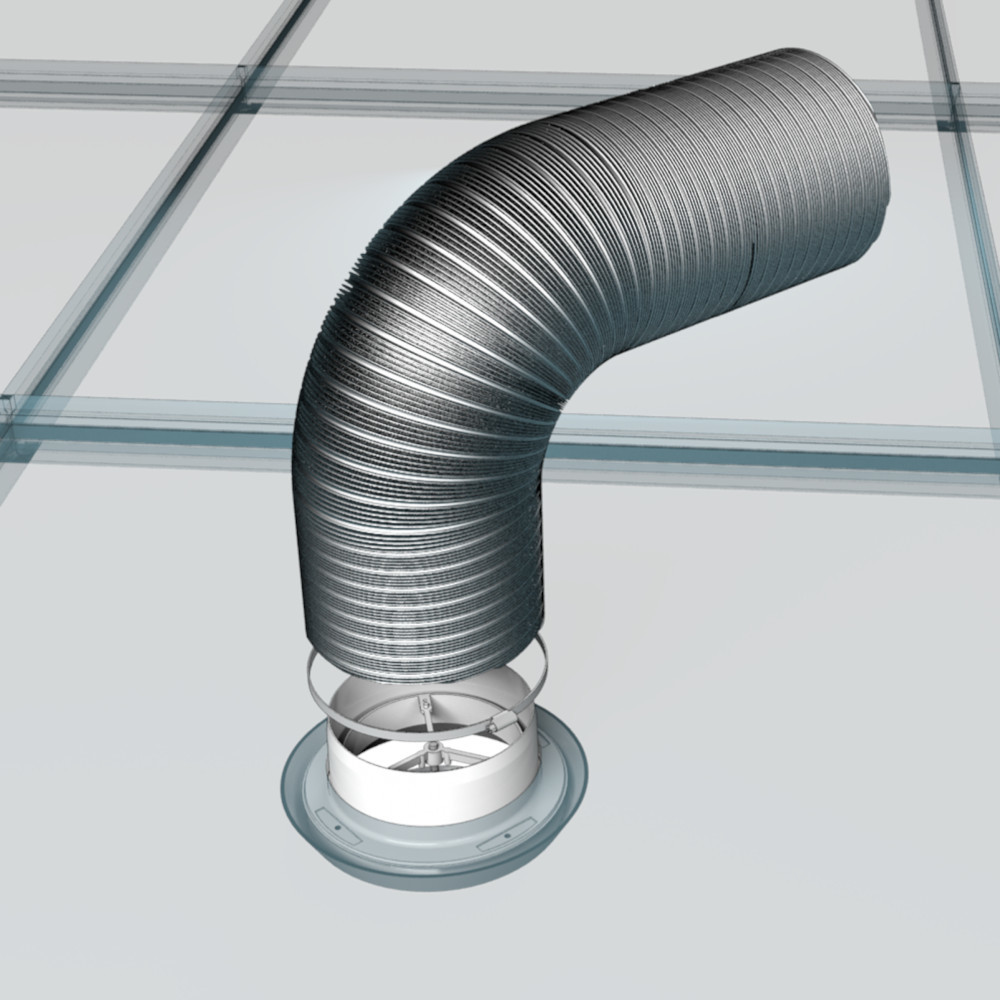

Применение гофрированной трубы для вентиляции

Трубы такой конструкции относятся к классу гибких воздуховодов. Они имеют большой перечень преимуществ:

  • высокая эластичность и гибкость;
  • делают всю вентиляционную систему в целом гибкой, что очень актуально при решении некоторых сложных вопросов при монтаже и реконструкции;
  • прочные;
  • простые в использовании, легко монтируются своими руками;
  • не требуют специальных приспособлений (переходников, тройников).

Пластиковая гофрированная вентиляционная труба

Любая гофрированная труба, не зависимо от сложности конфигурации помещений в доме и того, какой у нее диаметр, легко изгибается под любым углом.

Гибкая труба может быть оцинкованная, ПВХ и алюминиевая. Каждый вид обладает преимуществами материала, из которого изготовлен, и преимуществами непосредственно гибких воздуховодов. Широко применяется и на производствах и в частном доме, легко монтируется своими руками.

Монтаж воздуховода для кухонной вытяжки из алюминиевой гофры

Качественная вентиляция: правильный подбор параметров и соблюдение условий эксплуатации

От правильного подбора параметров вентсистемы зависит вся ее дальнейшая производительность. Основными параметром являются размеры. Рассчитать диаметр вентиляционных труб можно после того, как вся система уже спроектирована и сделан выбор материала воздуховодов. Он имеет различную пропускную способность, что и влияет на показатели размеров.

При составлении расчетов важно учитывать, где находится труба в частном доме: жилом или подсобном помещении. Так как они имеют различные показатели кратности воздухообмена. Этот показатель мы берем из нормативных документов (L). Для естественного типа вентсистемы скорость воздуха, идущего по ее каналам, равна 0,5-1 м/с, а для принудительного – 5-7 м/с (V). Тогда не трудно будет вычислить площадь поперечного сечения канала по формуле:

 S=L/3600V,

с помощью которой легко определяется диаметр.

Вентиляционные решетки для круглых воздуховодов

Вторым важным моментом в эксплуатации вентканалов будет утепление. Трубам для вентиляции — металлическим и пластиковым – необходимо утепление. Это актуальный вопрос на чердаках в доме. Оцинкованная, ПВХ и любая другая труба в холодное время покрываются конденсатом. Это происходит из-за того, что температура внутри и снаружи вентканала сильно отличается.

Важно! Утепление труб для вентиляции безусловно необходимо, постоянно скапливающийся конденсат приводит к различного вида разрушениям.

Схема обвязки пластиковых труб вентиляции производственного помещения

Утепление можно осуществить с помощью таких материалов: вспененный каучук, базальтовое волокно, пенополиуретан, полипропилен, минеральная вата. Каналы типа сэндвич имеют внутри прослойку из базальтового волокна, и в дополнительном утеплении не нуждаются. Трубы для вентиляции утепленные прослужат намного дольше. Срок их эксплуатации напрямую зависит от своевременного и качественного проведения этой процедуры.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Вентиляция частного дома: дымоход, трубы, конденсат

Содержание статьи:

Грамотное устройство вентиляции в частном доме обеспечивает здоровый микроклимат в помещениях при наименьших затратах на монтаж и эксплуатацию. Пренебрежение вентиляцией грозит не только появлением плесени и сырости, но еще и ухудшением здоровья жильцов вследствие вдыхания вредных примесей, скапливающихся в воздухе непроветриваемого помещения.

Устройство вентиляции в частном доме

Необходимость вентиляции дома

Для частного дома площадью до 300 квадратных метров наилучшим методом вентиляции будет приточная система. Если же дом больше, необходимо устанавливать приточно-вытяжную.

Трубы для вентиляции в частном доме – это основа будущей системы.

Устанавливаются они вертикально из кухни через крышу вверх. По одной трубе воздух отводится из дома, по другой попадает в дом. На второй трубе монтируется вентилятор. Его можно снабдить датчиками включения и выключения, а также платой управления мощностью, с помощью которой можно изменять мощность подачи воздуха.

Трубы для вентиляции в частном доме, как правило, берут круглого сечения. Они обладают меньшим сопротивлением воздушному потоку. Хотя некоторые специалисты для устройства вентиляции в частном доме рекомендуют прямоугольные, которые проще монтируются.

Каналы выдува подводятся к жилым комнатам, отсюда воздух будет попадать в кухню и санузлы и выдуваться на улицу естественной системой вентиляции.

Вентиляция дымохода в частном доме

Вытяжная труба может использоваться также в качестве вентиляции дымохода в частном доме. Длина этой трубы не должна быть слишком большой, так как чем она короче, тем меньшее количество конденсата в ней скапливается. Вентиляцию дымохода в частном доме необходимо утеплить, так как воздух, исходящий от плиты или печи, всегда намного теплее окружающего. Именно отсутствие утепления и вызывает появление конденсата в вентиляции частного дома.

Отводящие вентканалы протягиваются по чердаку над помещениями туалета, ванной и кухни. Если же конденсат в вентиляции частного дома все-таки появляется, в эти трубы нужно установить вытяжной вентилятор. При желании можно навесить кухонную вытяжку, однако врезать ее в вентиляционную систему нужно чуть выше, чем находится общий вытяжной вентилятор.

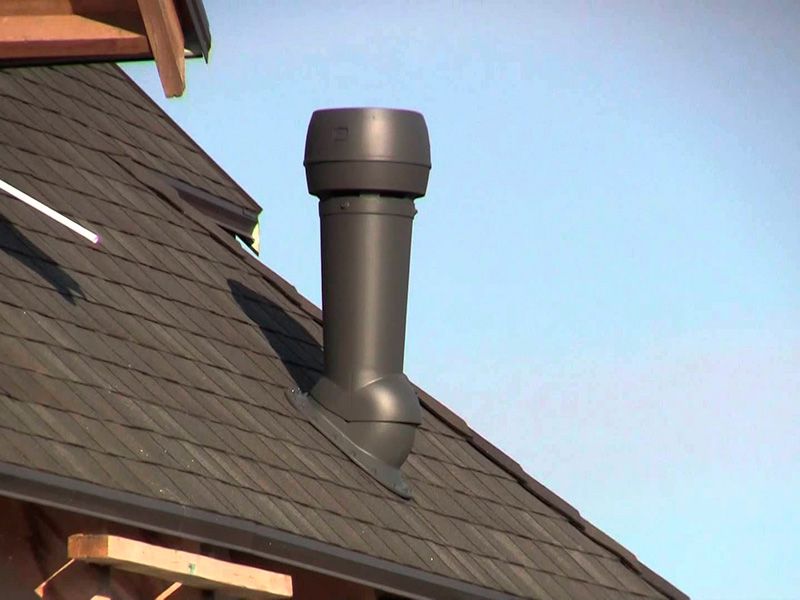

Чтобы вывести вентиляцию через крышу, используются специальные трубы. Но, в крайнем случае, можно взять и подходящие по диаметру трубы из нержавейки. Стыки кровли и труб необходимо герметизировать. А сами трубы должны располагаться строго вертикально, в противном случае конденсата не избежать.

как сделать своими руками, схемы

Вентиляция из канализационных труб – популярное решение для частного дома. В чем ее преимущества перед традиционной вентиляцией из металлических труб, а в чем она ей уступает? Как ее сделать своими руками?

1

Принципы циркуляции воздуха в жилых помещениях

Вентиляционная система – комплекс воздуховодов и каналов, через которые из жилых помещений удаляется загрязненный воздух. Чтобы такая сеть нормально работала, она должна быть грамотно спроектирована и установлена, в соответствии с современными нормативами, с учетом индивидуальных характеристик внутренних помещений и правил их эксплуатации.

Для устройства вентиляционной системы нужно разместить элементы воздуховода во всех комнатах и подвести вентканалы к центральному стояку

Принцип действия естественной вентиляции крайне прост – в комнатах во время их использования образуется застоявшийся воздух, наличие которого приводит к возникновению зон низкого давления. Из этих зон кислород стремится к зонам с высоким давлением, уходит из дома через специальные вентиляционные каналы и заменяется свежим воздухом. Циркуляция воздушных масс осуществляется непрерывно и по естественным причинам, потому при грамотном проектировании в домах вовсе не обязательно устанавливать дорогостоящие искусственные системы приточно-вытяжной вентиляции.

На эффективность работы естественной вентиляции влияет количество воздуховодов, общая протяженность вентиляционных каналов, площадь сечений труб и другие факторы. Но в целом естественная система является достаточно простой. Для ее устройства достаточно собрать воздуховод, разместить его элементы по всем комнатам и подвести вентканалы к центральному стояку. По своей конструкции такая система мало чем отличается от канализации.

2

Почему для устройства коммуникации используют канализационные трубы?

Вентиляция в частном доме из пластиковых труб создается достаточно часто. Популярность таких систем объясняется их простотой и функциональностью – любой собственник при желании может спланировать и создать вентсистему для своего жилища самостоятельно, не обращаясь за помощью к профессионалам.

Вентиляцию из пластиковых труб легко собрать своими руками

До появления на рынке пластиковых труб естественная вытяжная система вентиляции строилась на использовании металлических трубопроводов. Жестяная вентиляционная система собиралась с помощью сварки и скреплялась фитингами. В процессе эксплуатации для внесения изменений в конструкцию такой системы требовалось вложение немалых финансовых средств.

Когда на рынке появилась пластиковая труба, недостатки жестяных вентиляционных каналов встали перед собственниками особенно остро. Конечно, пластик не может соревноваться с металлическими изделиями по устойчивости к температурным воздействиям, по надежности и долговечности, однако ПВХ имеет свои уникальные характеристики и достоинства, сделавшие трубы из пластика для вентиляции в частном доме популярнейшим техническим решением.

3

ПВХ труба для вентсистем – важнейшие достоинства и недостатки

Не существует каких-либо законодательных норм, запрещающих использовать в вентиляционном трубопроводе пластиковые изделия, предназначенные для построения систем канализации. Но прежде чем начать планировать установку новой системы из ПВХ, следует разобраться в характеристиках таких изделий, в их преимуществах перед жестяными трубами и недостатках.

К положительным качествам вентиляции из пластиковых канализационных труб можно отнести:

  1. 1. Низкую стоимость. По цене ПВХ труба намного выгоднее жестяных аналогов.
  2. 2. Практичность. Из пластиковых изделий можно собирать различные по функциональности системы вентиляции.
  3. 3. Простоту монтажа. Все работы по установке коммуникации собственник может выполнить самостоятельно.
  4. 4. Антистатичность. Пластик не пропускает электрический ток.
  5. 5. Антибактериальные характеристики.
  6. 6. Пластичность. Пластиковая труба может быть согнута как угодно, в любом направлении.

Но если сравнивать пластиковые изделия со специализированными для построения вентсистем металлическими, канализационная труба будет иметь следующие недостатки:

  1. 1. Прочность. Пластик намного менее надежен, долговечен и устойчив к негативным внешним воздействиям, чем металл.
  2. 2. Низкая стойкость к высоким температурам. Канализационная труба не предназначена для использования в условиях с температурой воздуха выше +50 градусов.
  3. 3. Ограниченность доступных вариантов монтажа. Трубы из пластика не рекомендуется устанавливать под потолком частного дома.

При всех плюсах, системы из канализационных труб менее устойчивы и долговечны, чем из металлических

В итоге из канализационных труб можно строить вентиляционные системы, менее устойчивые и долговечные, чем металлические, а также не приспособленные для транспортировки горячего воздуха. Из-за этого ПВХ изделия нельзя использовать для построения пожарных вентиляционных систем, а также для создания вытяжек в кухне над рабочими поверхностями. Иногда к недостаткам изделий относят также то, что они не предназначены для монтажа под потолками и по стенам, из-за этого у собственников порой возникают сложности с приобретением подходящих креплений.

4

Этапы устройства доступной и функциональной системы циркуляции воздуха

Для устройства вентиляции в доме нужна схема. Чертеж системы можно заказать у специалистов или сделать своими руками. Проектирование инженерных систем – сложная и ответственная задача, от качества реализации которой будет зависеть функциональность, надежность и долговечность вентиляции. Делать это самостоятельно стоит только при условии наличия соответствующего опыта или большого количества свободного времени, которое можно потратить на изучение норм построения вентсистем, правил проектирования и другой важной информации.

Чтобы новая коммуникация в точности соответствовала потребностям будущих пользователей дома, собственнику следует подготовить техзадание для проектировщиков, указав в нем требования к будущей сети, ее расположению в доме, устройству принудительных вытяжек в определенных зонах (ванная, кухня, санузел).

Когда проект коммуникации будет готов, можно приступить к закупке необходимого для монтажных работ оборудования и материалов. Для устройства системы требуются: пластиковые трубы, фитинги, специальные крепления и т. д. Точный список требующихся материалов и расходников для выполнения монтажных работ можно найти в разработанном проекте. Специалисты выводят данную информацию в отдельный пункт проекта и зачастую прописывают для каждого необходимого изделия его примерную стоимость на рынке.

Когда все нужные материалы будут приобретены, собственник, наконец, сможет приступить к устройству новой инженерной системы по следующим этапам:

  1. 1. Разметка. На стенах и других поверхностях, по которым будут прокладываться трубы, отмечают места прохождения коммуникации и точки монтажа креплений.
  2. 2. Монтаж креплений. К размеченной стене крепят ранее приобретенные крепежи, на которых будут держаться вентиляционные трубы.
  3. 3. Сбор стояка. Из крупных труб осуществляется сборка общего вентиляционного стояка, через который из всех комнат дома будет удаляться загрязненный воздух.
  4. 4. Сбор воздуховодов. Из более мелких деталей собирают трубопроводы, через которые загрязненный воздух из внутренних помещений будет удаляться в стояк.
  5. 5. Установка стояка и воздуховодов. Монтируются собранные трубопроводы достаточно просто. К установленным крепежам крепят изделия таким образом, чтобы их расположение точно соответствовало условиям проекта.
  6. 6. Подключение веток вентиляции. Все элементы монтируемой системы соединяются друг с другом, создавая общую инженерную систему.
  7. 7. Герметизация соединений. Для вентиляции не обязательно герметизировать отдельные трубы, при правильном проектировании система будет нормально функционировать и без этого. Но и лишними работы по герметизации не будут.
  8. 8. Монтаж механических приспособлений. Современные системы обычно включают в себя не только трубы, но и механические изделия, к примеру, вентиляторы и клапаны. Они обеспечивают лучший приток/вытяжку воздуха из помещений, потому пользуются большой популярностью.
  9. 9. Установка вентиляционных заслонок.

Установку вентсистемы следует проводить до финальной отделки дома, чтобы потом скрыть все трубы

Чтобы вентиляция не только обеспечивала хороший микроклимат во внутренних помещениях, но и не вредила привлекательности комнат, ее планированием и монтажом необходимо заниматься до финальной отделки жилого дома. Эффективно скрыть канализационные трубы в стенах можно с помощью гипсокартона, которым закрывают поверхности с трубами, а после облицовывают подходящими материалами.

Конденсат в вентиляции: причины и устранение проблемы

При неправильном монтаже любого типа вентиляционной системы образуется конденсат в вентиляции в частном доме. Это чревато серьезными последствиями – намоканием стен, сыростью в доме. Через время происходит образование плесневых грибков, что разрушает конструкции, делает поверхности визуально непривлекательными и вредит здоровью людей.

С чем связано появление конденсата

Такая вентиляция однозначно даст не просто конденсат, а будет лить вода

Конденсат – образование влаги на внутренней части трубы. Капли воды просачиваются через многочисленные стыки, в результате стены и перекрытия будут постоянно мокрыми. В зимний период в трубе может из-за замерзания воды исчезнуть просвет, таким образом, циркуляции воздуха в вентканале не будет. Причины, по которым течет вентиляция в частном доме следующие:

  • отсутствие теплоизоляции на вентиляционных трубах;
  • произведено неправильное утепление труб;
  • при монтаже вентиляции были закуплены бракованные материалы;
  • плохое утепление пола и стен, наледь;
  • возведение дома производилось на влажном фундаменте;
  • вода в подвале дома;
  • вентиляционные трубы со временем забились мусором;
  • неисправности водопровода в доме;
  • перепад температуры снаружи и внутри дома;
  • неправильный монтаж вытяжки.

Причинами также могут быть постоянные источники испарений – сушка мокрого белья в доме, особенности местности, где возводился дом, например, возле озера, речки. В любом случае, если капает из вентиляции, значит необходимо принять меры.

Как и в каком месте правильно утеплять вентканалы

Утепление труб необходимо в месте, где происходит перепад температуры. В частном доме – это следует делать, начиная с потолка последнего этажа через перекрытие и чердак, заканчивая выходом на кровлю. Температура стенки вентканала меняется и образуется конденсат. Эта зона называется – «точка росы», вот ее и следует утеплять.

Важно! Приточная вентиляция требует особого подхода. Чтобы не было конденсата может понадобиться утепление не только труб, но и клапанов (в больших помещениях). Все зависит от длины вентканала и специфики его монтажа.

Слой утеплителя должен быть не менее 100 мм

В любом случае утепление следует начинать с нахождения «точки росы», далее делается экономический расчет, выбирается вид утеплителя. В последнем случае можно выбрать такие материалы:

  • пенополистерол;
  • минеральная вата;
  • пенополипропилен;
  • вспененный полиэтилен.

Материалы, которые помогают избежать конденсата в вентиляции, в принципе, недорогие, обладают хорошей теплоизоляцией, а также соответствуют требованиям противопожарной безопасности. При выборе теплоизоляции следует отталкиваться от длины и диаметра вентиляционных каналов.

Изоляция трубы: очередность работа

  • Вентиляционная труба насухо вытирается.
  • Выбранный утеплитель плотно наматывается на проблемный участок трубы и фиксируется.
  • Утеплители, которые по форме напоминают трубу, с одной стороны разрезаются по всей длине.
  • Затем следует его надеть так, чтобы все участки плотно прилегали, необходимо добиться полной герметичности.
  • Только потом разрезанный шов проклеивается клеем или скотчем.

Важно! Если утеплитель будет прилегать неплотно, то конденсат в трубе вентиляции промочит теплоизоляцию. Это приведет не только к образованию плесени и запаха сырости, но и к ржавчине – вскоре трубу придется менять.

Примеры ошибок утепления

Зимняя конфигурация вентканала

Пример # 1

Ванная комнате без окон, ее размер составляет 2 х 2,5 м. Сделана вентиляция в виде вытяжной трубы из ПВХ с сечением 110 мм. Через деревянное перекрытие вентканал выходит на чердак (протяжностью 2,5 м), а затем на улицу. Причем отрезок трубы вентиляции на чердаке утеплен. Вентруба в ванной с встроенным вентилятором с обратным клапаном. В зимний период начинает капать конденсат в системе вентиляции. Как решить проблему?

Все заключается в неправильном утеплении. Необходимо было правильно рассчитать «точку росы». Даже если труба на чердаке утеплена, в перекрытии она остается открытой, происходит перепад температуры и вследствие этого образуется конденсат. Поэтому рекомендуется, начиная с потолка и заканчивая выходом ее на улицу утеплить с помощью теплоизолирующих материалов. Некоторые хозяева утепляют и уличную часть воздуховодов, что тоже правильно.

Пример #2

В старых постройках, система вентиляции представлена в виде асбестовой трубы, проходящей через чердак на улицу. При минусовых температурах можно обнаружить, что капает из вентиляции, а в некоторых случаях вода стекает ведрами. Многие хозяева задаются вопросом, поможет ли утепление? Ведь все равно холодный воздух остывает и превращается в конденсат.

В частных домах следует, начиная с перекрытия обернуть трубу утеплителем, что бы толщина была 100 мм, на конец вентиляционной трубы следует установить дефлектор. Если дом многоэтажный, то асбестоцементные трубы, как и оцинкованные, имеют пространство между собой, которое не заделано. Поэтому холодный воздух и охлаждает этот участок, образуя конденсат в приточной вентиляции.

Для устранения проблемы необходимо сделать распорки, установить опалубку и залить цементом. Такой метод борьбы с конденсатом, предотвращает попадание холодных ветровых масс в вентиляцию. Воздуховоды в таких домах находятся в кирпичной трубе, необходимо исследовать ее. При необходимости воспользоваться раствором, чтобы заделать щели между кирпичами. Далее следует с помощью утеплителя обернуть воздуховод. Такие нехитрые методы помогают устранить конденсат в вентиляции.

Другие методы устранения конденсата

Правильная организация отвода конденсата

Вариант #1

Возможно, вариант с утеплением кому-то не подойдет, значит можно поступить другим образом. Вентиляционная труба, которая проходит через чердак, разъединяется. В месте разъединения вставляется тройник с конусной заглушкой. Именно в место конуса и будет стекать конденсат. Отсоединенную часть вентиляционной трубы, которая выходит на улицу, следует установить в тройник. Такой метод называется отвод конденсата из воздуховодов вытяжной вентиляции. Он не дорогой и не требует больших усилий, главное правильно установить тройник в воздуховод. Далее необходимо утеплить эту конструкцию, а вместо стока конденсата можно монтировать трубку, по которой конденсат будет вытекать.

Важно! При минусовых температурах, конденсат в трубке может замерзнуть, поэтому такой метод можно считать временным, не решающим проблему.

Пример

В частном доме имеются 2 санузла, в каждом из них оборудованы в вентканалы вытяжные вентиляторы. Для вентиляции были выбраны металлические трубы с сечением 125 мм. Вентиляционные трубы в горизонтальном положении проходят по неотапливаемому чердаку (длина одной трубы 7,5 метров, длина другой трубы 9 м. ), затем выходят на улицу. Трубы утеплены минеральной ватой. В зимний период есть конденсат что делать? Причем его количество очень большое, вода вытекает даже через вентиляторы.

Вариантов решения проблемы несколько, утепление трубы необходимо производить полностью, вплоть до последнего участка, выходящего на улицу. Можно монтировать выход вентиляционной трубы прямо на крышу без горизонтальных участков, оборудовав его не канальным вентилятором, а турбодефлектором. Последний самый оптимальный вариант, в месте где вентиляция в частном доме капает конденсат установить отвод, через который вода будет спокойно скапывать, например, в канализационный сток.

Отводить влагу из вентиляции можно через трубку, направив в нужном направлении

Вариант #2

На старой вентиляции делается заглушка и монтируется новая система вентиляции принудительного типа. В помещении, где больше всего испарений устанавливается вытяжной вентилятор. Часто механическое устройство монтируют в оконную форточку. Приток свежего воздуха может обеспечить приточный клапан, который устанавливается возле батареи или за газовым котлом. Установка приточных клапанов возле отопительного оборудования будет нагревать зимний воздух и потеря тепла в доме будет минимальной. Такой дорогой вариант, позволяет навсегда отвести конденсат из вентиляции.

Правильный подход к утеплению вентиляционных труб решает такие задачи – увеличение эксплуатации вентиляционных каналов. Шумоизоляция при прохождении воздушных масс. Снижение теплопотерь в зимний период. Конденсат не капает с вентиляции в частном доме. Препятствует распространению пожара при возгорании.

На сегодняшний день утеплители в магазинах представлены в виде цилиндров, шнуров, полуцилиндров. Диаметр также выбирать необходимо индивидуально. Толщина утеплителей тоже разная. Подходить к вопросу утепления вентканалов целесообразно еще на этапе строительства дома.

Навигация по записям

Вытяжка через стену в частном доме, как сделать отверстие в стене


Иногда требуется создать в жилище или загородном доме незамысловатую систему воздухообмена, способную функционировать в обычных условиях. Наиболее простой вариант заключается в том, чтобы осуществлялась вентиляция сквозь стену посредством специальных клапанов, работающих в одном направлении, и наружной трубы. Данный способ допускается применять только для помещений с нормальным режимом эксплуатации.

На фото демонстрируется труба вентиляции в боковой плоскости.

Преимущества и недостатки метода

Чтобы решиться на создание подобной системы воздухообмена, необходимо рассмотреть все плюсы и минусы, тогда выбор будет сделать проще всего. Однако делать выводы следует на основании имеющихся условий, ведь на самом деле это альтернативный вариант обычной сети в более простом исполнении.

Перечисление достоинств

Самое главное преимущество организации такого воздухообмена – это относительно низкая цена. Все необходимые элементы стоят достаточно дешево, благодаря чему можно избежать больших расходов.

Другие положительные качества вентиляции такого типа приводятся ниже:

  • Основные элементы системы имеют небольшие размеры, поэтому эстетические характеристики помещений не нарушаются.
  • Во время монтажа отпадает необходимость снижать герметичность кровельного покрытия, ведь при установке трубы вырезы в крыше не делаются.
  • Возможность выполнить работы по установке своими руками является отличным способом экономии финансовых ресурсов.
  • Благодаря отсутствию сложных элементов срок установки сокращается в значительной степени.

Так смотрится приточный клапан в стене.

Отрицательные моменты

  • Зависимость функционирования от погодных условий и других факторов несколько снижает эффективность, но это решается установкой вентилятора.
  • Необходимость осуществлять бурение в нескольких местах в какой-то мере усложняет проведение работ.
  • При осуществлении некачественного монтажа могут возникнуть проблемы с гидроизоляцией.

Примечание! Когда устраивается вентиляция через стену в частном доме при помощи приточных вентиляционных клапанов и внешней трубы, набор инструментов будет зависеть от того, какой материал использовался для возведения строения.

Особенности монтажа вентиляции в частном доме

  • Количество клапанов зависит от объема помещения. Определяя места их расположения, желательно ориентироваться на оконные проемы. Во-первых, шторы закроют (хотя бы частично) вентиляционные решетки. Во-вторых, проходя через зону, где смонтирована отопительная батарея, холодный воздух, поступающий извне сквозь стену, станет несколько нагреваться. Следовательно, нужный микроклимат в комнате установится значительно быстрее.
  • Чтобы не переустанавливать дверные полотна, необходимо обратить внимание на изделия с уже готовыми вент/решетками (их еще называют переточными). Если зазор пол – нижний срез двери менее 1,5 см, то придется менять высоту установки петель. То есть, приподнимать полотно, иначе циркуляция воздуха между помещениями будет нарушена, или станет невозможной.

На что ориентироваться при определении достаточной скорости воздухообмена? Наверное, это последний вопрос по данной теме, который представляет практический интерес. Все остальное при монтаже вентиляции своими руками несущественно. Приобретая готовый комплект в соответствии с проектом частного дома, собственник получает и инструкцию производителя по особенностям сборки системы, способам ее герметизации и так далее. Но сначала ведь необходимо все рассчитать. Какова же приемлемая скорость (м³/ч)?

  • Принудительная вентиляция – от 3 до 5.
  • Естественная вытяжка – до 1.

В качестве послесловия стоит отметить, что прежде чем приступать к монтажу вент/системы своими руками, правильность собственных расчетов следует проверить, обратившись к специалисту. Или сразу договориться о составлении проекта. Выйдет дороже, зато будет гарантия, что не придется ничего переделывать в монтаже.

Производимые вычисления

Даже такая простая система вентиляции должна быть тщательно рассчитана, ведь для обеспечения помещений свежим воздухом необходимо узнать количество используемых элементов для притока рабочей среды и пропускную способность вытяжки.

Далее рассматривается, как осуществлять предварительные вычисления по площади на примере жилого строения 6×9 м с высотой потолков 250 см.

  1. Первым делом требуется определить приблизительный объем всего жилища. Для этого необходимо перемножить длину, ширину и высоту. В итоге должно получиться: 6x9x2,5=135 куб. м.
  2. На основании полученных данных можно рассчитать количество приточных клапанов. К примеру, если пропускная способность элементов равна 40 куб. м/час, то выходит: 135/40=3,375≈4 штуки.

Вспомогательная таблица для подбора диаметра вытяжной трубы.

Ответ! Для качественного обновления воздуха в представленном объекте понадобится установить всего 4 клапана. На основании вышеприведенных расчетов определяется и диаметр вытяжной трубы.

Приточные приборы

В связи с появлением современных материалов строения стали получаться более герметичными, что привело к возникновению другой проблемы, связанной со снижением поступления воздуха внутрь.

Если раньше в дома и квартиры могли проветриваться без дополнительного притока, то теперь ситуация изменилась. В жилище особенно трудно дышать, если в качестве основного материала используется пластик.

О функциональных возможностях

Готовые изделия для впуска воздуха с улицы способны полностью препятствовать проникновению пыли, насекомых и всевозможных звуков. После инсталляции в помещениях не возникает сквозняков. Приточное устройство напоминает по принципу действия воздушный редуктор, замедляющий скорость потоков.

Это клапан для притока воздуха.

Управлять приточным клапаном предельно просто, так как он оснащен удобной ручкой и для перекрытия канала. Его видимая часть прекрасно вписывается в интерьер комнаты. Находясь с внешней стороны, она не портит впечатлений о фасаде здания. В процессе эксплуатации не придется расходовать финансовые ресурсы.

Подробнее об устройстве изделий

Элемент с пропускной способностью воздуха представляет собой небольшую трубку из пластика, диаметр которой может колебаться в значительных пределах. Внутри располагается изоляция, препятствующая проникновению звуков.

Ниже предлагается ознакомиться со строением продукции подобного типа.

  • Пластиковый канал является базовым компонентом, так как именно по нему воздух попадает в помещение.
  • Регулировочная ручка находится с внутренней стороны. С ее помощью можно перекрыть канал.
  • Фильтрующий элемент позволяет осуществлять очищение входящих потоков от частиц пыли.
  • Внутренний фрагмент оголовка, оснащенный вентиляционной заслонкой, является основным ограничителем.
  • Уплотнительное кольцо предназначается для улучшения герметизации между элементами изделия.
  • Изоляционный материал предоставляет возможность защитить внутреннее пространство от звуковых и других эффектов.
  • Наружная решетка помогает защитить конструкцию от попадания атмосферных осадков.
  • Москитная сетка внутри нее позволяет полностью предотвратить проникновение насекомых.

Показаны основные части изделия.

Внимание! Длина пластиковой гильзы может варьироваться в пределах 40-100 см с шагом 10 см. Поэтому при выборе следует округлять толщину стены до этих значений. Лишняя часть просто обрезается.

Проведение работ по установке

Первым делом выбирается подходящее место для инсталляции элемента на боковой плоскости, граничащей с улицей. К функциональному оголовку должен иметься прямой доступ, иначе осуществлять управление будет проблематично. Наиболее оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы приходящий воздух успевал прогреваться.

Демонстрируется один из вариантов установки.

После подбора приемлемого места, приступают непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычное сверло и бур. В других случаях осуществляется алмазное бурение специальным инструментом. При устройстве проема рекомендуется сделать небольшой уклон в сторону улицы для стока конденсата.

Примерно такое отверстие придется сделать.

В готовое отверстие вводится пластиковая гильза нужного размера. С наружной стороны устанавливается вентиляционная решетка, а изнутри вставляется функциональный оголовок. В процессе фиксации элементов используются небольшие болты, с помощью которых конструкция обретает жесткость.

Естественная вентиляция квартиры

Само понятие вентиляция подразумевает наличие двух потоков воздуха, один приточный, второй вытяжной. В сдаваемом доме, предусмотрена естественная вентиляция квартиры, без использования электрических устройств.

Работает естественная вентиляция квартиры следующим образом:

  • приток воздуха в квартиру осуществляется через проем окна (форточки, естественные щели, специальные вентиляционные отверстия пластиковых окон),
  • вытяжка или отток воздуха происходит через канал вентиляционной шахты. Каналы вентиляционной шахты заложены в проекте дома и являются неотделимой конструкцией дома. Не лишний раз отметить, что перекрытие или нарушение работы вентиляционной шахты дома запрещены законом и наказуемы.

На схеме показано движение воздуха в вентиляционной системе многоквартирного дома.

Статья по теме: Почему стиральная машина набирает воду и сразу сливает

Для каждой квартиры канал вентиляции свой и каждый канал имеет два «ствола» для вентиляции на кухне и для ванной и туалета, чтобы исключить попадание вытягиваемого воздуха из туалета в кухню и обратно. Сама вентиляционная шахта проходит через сами квартиры или между квартирами.

К сожалению естественной вентиляции, в квартире часто не хватает. Поэтому для улучшения качества вентиляции воздуха естественную вентиляцию воздуха нужно усилить. В туалетах и ванных это делают с помощью малогабаритных вентиляторов. На кухне естественную вентиляцию усиливают с помощью установки вытяжки над плитой.

Монтаж вытяжной трубы

Когда устраивается вытяжная вентиляция через стену на улицу, удается сократить трудоемкость работ, так как отпадает необходимость трогать перекрытие и крышу. Кроме того, длина трубы может быть уменьшена за счет отдаления от коньковой части.

Процесс сборки системы представлен ниже.

  1. На поверхность стены наносится предварительная разметка, чтобы было проще вырезать отверстие. Рекомендуется размещать проем в непосредственной близости к потолку, чтобы максимально улучшить тягу.
  2. При помощи специального инструмента делается аккуратный вырез. После этого в него вставляется угловой элемент. С внутренней стороны устанавливается обратный клапан для защиты от внешних воздействий.
  3. С улицы к установленному углу крепится следующий фрагмент – прямая труба. Она фиксируется при помощи специальных хомутов. Сверху инсталлируется дефлектор, предотвращающий попадание осадков внутрь.

Справа представлена схема сборки через стену.

Важно! При сборке вытяжного канала рекомендуется осуществлять герметизацию в местах соединений, в противном случае не удастся добиться максимально эффективного выброса отработанного воздуха.

Вентиляция на кухне в круглом гофрированном воздуховоде

Дополнительная вентиляция на кухне может быть осуществлена при помощи вытяжки. Соеденить вентиляционный вывод от вытяжки до вентиляционного окна кухни может выполниться при помощи круглого воздуховода типа Гофра. Диаметр воздуховода выбирается 120 мм или 150 мм, в зависимости от модели вытяжки.


схема вытяжки на кухне

На фото выдим, как выглядит не закрытая гофрированная вытяжка на кухне.

Статья по теме: Как выбрать вытяжку для кухни: 11 различных вытяжек на кухне

О внутренней циркуляции

Для прохождения потоков из одной комнаты в другую используются специальные решетки. Установив их на дверь или встроив в стену, можно добиться свободного движения воздушных масс. Это необходимо в тех случаях, когда требуется пропустить приточный поток к вытяжке.

Чтобы вставить элемент в дверь или стену, следует сделать вырез, соответствующий размерам рабочей части. Удалив ненужный фрагмент, нужно вставить основной каркас непосредственно в проем. Фиксация осуществляется шурупами, которые закрываются лицевой панелью.

Схема проветривания через дверь.

Как сделать отверстия в стене

Прежде чем просверлить стену под трубу, стоит разобраться, какие нормативы должны быть соблюдены в процессе работы, особенно, если вы собираетесь буравить несущую стену.

Прорезая дыру под коммуникации, проследите, чтобы не были задеты такие конструктивные элементы здания, как:

  • заградительные и армирующие решетки в толще стены;
  • вентиляционные каналы, если таковые имеются в строении;
  • линии электропроводки.

Вместе с тем, обустраивая отверстия под трубы в стене, сделайте их диаметр несколько больше сечения трубопровода с тем, чтобы можно было вмонтировать защитную гильзу, и, возможно, утеплить ее минеральной ватой или другим негорючим материалом.

Дополнительная информация

  • Вентиляционная труба должна выступать так, чтобы угол между коньком и ее верхней частью не превышал 10 градусов, иначе уровень тяги будет существенно снижен.
  • Во внутренней части воздуховодов, а также на расстоянии пяти сантиметров от них не следует располагать кабели, газопроводы и другие элементы коммуникационных систем.
  • Прохождение потоков должно осуществляться к вытяжке даже при закрытых межкомнатных дверях, причем не во всех случаях нужно устанавливать решетки. Достаточно оставить зазор снизу шириной 1,5-2 см.
  • Слишком слабая вентиляция жилого пространства не позволяет добиться высокого уровня экологической безопасности, особенно если в процессе отделки применялись материалы на основе пластиков, формальдегидных смол и так далее.

По этому принципу определяется высота установки вытяжной трубы.

Причины появления конденсата

В физике существует понятие «точка росы». Это участок системы, где всегда наблюдается снижение температуры (например, участок трубы или стены в месте перехода из отапливаемого помещения на холодный чердак).

В этом месте вода переходит из газообразного состояния в жидкое и оседает под своей тяжестью на внутренней поверхности трубы или на стенах. Иными словами, при существенном снижении температуры на одном из участков инженерной системы водяной пар неизбежно конденсируется.

Повышенная влажность воздуха – основная причина возникновения конденсата. Влага проникает в воздуховоды из улицы или помещений разными путями, но конденсат образуется по следующим причинам:

  • при нарушении герметичности воздуховодов;
  • при недостаточном утеплении инженерных коммуникаций;
  • из-за ошибок в утеплении труб;
  • при использовании бракованных изоляционных материалов;
  • из-за засорения вентиляционных каналов мусором.

Кроме внутренних неисправностей, связанных непосредственно с ошибками в обустройстве вентканалов, повышенная влажность воздуха в помещении может наблюдаться из-за особенностей местности, на которой стоит здание, а также режима эксплуатации жилых и технических помещений.

Рекомендуем ознакомиться: Как самостоятельно соорудить дымоход в бане с выходом через стену?

Например, повышенная влажность грунта, на котором стоит дом, нередко приводит к подтоплению фундамента грунтовыми водами, из-за чего влага поднимается по инженерным системам и проникает в вентиляцию.

Иногда повышенная влажность воздуха наблюдается из-за нарушения правил эксплуатации помещений. Например, сушка постиранного белья в комнате – одна из наиболее частых причин образования конденсата, причем не только в вентиляции, но и на стенах, окнах и других поверхностях.

Важно! Иногда конденсат образуется даже там, где вентиляционная система спроектирована и установлена правильно. Причиной образования капелек воды становится слишком большая разница между температурой внутри и снаружи вентканала. Например, это наблюдается в зимнее время, когда перепад температур составляет более 60 градусов.

Вентиляция в частном доме из канализационных труб

После правильного решения устроить в доме систему вентиляции, встает вопрос о правильном выборе материала.

Из чего делают трубы для вентиляции в частном доме, какие лучше выбрать и что о них нужно знать.

Есть только два основных варианта. Каналы для воздуха изготавливаются из металла или пластика. Рассмотрим их плюсы и минусы.

Варианты:

  1. Из черной стали.
  2. Из оцинкованной стали.
  3. Нержавеющая сталь.

Забегая вперед, можно сразу сказать, что для небольших частных построек металлические воздуховоды применяют нечасто.

Производим сравнительный анализ металлических и пластиковых труб для вентиляции.

Металлические трубы тяжелые, поэтому их сложнее монтировать. Их сложнее соединить.

Срок службы стали невелик (в масштабах строительных конструкций, которые теоретически возводятся веками).Сталь подвержена коррозии. Слой цинка замедляет этот процесс, но не отменяет его полностью. Слабыми местами цинкования являются стыки. И даже когда ржавление только начинается, трубы издают характерный запах, неприятный в многоквартирном доме.

Заметно выделяется на фоне предыдущих версий из нержавеющей стали. Срок службы намного выше, но цена несоизмеримо выше, чем у пластикового аналога.

Кроме того, любые металлические трубы создают сопротивление потоку воздуха. А это значит, что владельцу придется покупать систему вентиляции более мощную, чем у пластикового варианта.

Металл нельзя назвать шумоизоляционным материалом. Любые звуки, вентиляторы, вибрации и т. Д. Будут эхом отражаться по всей вентиляционной шахте.

Металлические трубы устойчивы к высоким температурам, агрессивным средам, а главное - любой формы и размера (этим объясняется их использование в системах вентиляции крупных заводов и предприятий).

Но если у вас частный дом, а не горячая лавка, то вам повезло, что изобрели пластик!

Воздуховоды пластиковые

Эти воздуховоды прослужат долго.Очень долгое время. Они не гниют и совсем не ржавеют. И если в остальных случаях есть риск повредить хрупкий пластик при эксплуатации, то в вентиляционных конструкциях трубы прячут в потолочном пространстве, кирпичных шахтах или в стенах каркасных домов. То есть возможность навредить им минимальна.

Кроме того, пластиковые трубы легкие, что немаловажно, когда конструкция нависает над людьми, и их легче транспортировать и устанавливать.

Легко режется, что также удобно при установке сложных веток.

Технология сборки и подключения самая простая.

Гладкая поверхность внутри - отлично проводит воздух, не препятствуя потоку.

Очень медленное засорение, очистка требуется редко.

Провисание - не более 4%.

Размеры выпускаемых прямых участков по длине от 3 до 12 м. Сечение составляет от 16 до 1600 мм. Также доступны все виды фитингов, поворотов и переходников.

Если добавить сюда самую низкую стоимость, становится понятно, почему пластиковые трубы являются лидером вентиляционных систем.

Сухой воздух в квартире никак не способствует здоровью жильцов, а зимой эта проблема для многих актуальна. В этой статье мы рассмотрим виды увлажнителей воздуха и попробуем разобраться, какое устройство лучше выбрать в домашних условиях.

Альтернативные трубы для вентиляционной установки

Вентиляция в частном доме из канализационных труб

Канализация тоже пластиковая, но эти трубы в несколько раз дешевле вентиляции.

Возникает резонный вопрос: можно ли из них сделать воздуховоды?

Противники метода обычно приводят два аргумента:

  1. Диаметры не совпадают.
  2. Это технический пластик, выделяющий вредные вещества, которые попадут в воздух помещения.

Если говорить о размерах, умельцы находят способы подогнать различные размеры с помощью переходников или изоленты. Это, конечно, нарушает аэродинамику потока. Но если вы все же решили это сделать, во-первых, необходимо сделать весь воздуховод от канализационных труб от начала до конца, чтобы не было ступенек. А, во-вторых, переход от размера к размеру должен осуществляться плавно (использовать сужающийся элемент).

Аргумент о вредном испарении делает канализационные трубы пригодными только для вытяжной вентиляции. На приточку лучше не устанавливать сомнительный пластик.

Гибкая гофра

Например:

  • Ребристая поверхность тормозит поток намного сильнее, чем металлические или, особенно, пластиковые трубы. На большом участке это очень заметно.
  • Есть сложности с креплением.
  • При стабильном сильном потоке в гофре возникает вибрация, которая разрушает соединения и вызывает шум.

Кстати, на рынке практически невозможно найти соединительные элементы для гофрированных труб. Это связано с тем, что производители также понимают, что их продукция не предназначена для использования в длинных трубопроводах.

Гофра бывает алюминиевой и пластиковой. Версия из алюминия более тяжелая и склонна к образованию конденсата. Но они используются везде, где есть высокие температуры.

Алюминиевые гофрированные воздуховоды могут изгибаться как угодно, но нужно помнить, что слишком сильные изгибы нарушают движение воздуха.

Использование гофры возможно только на коротких сложных участках вентиляции, где прокладка жесткого воздуховода потребует создания множества колен. Повороты в системе крайне нежелательны и, если выбирать из двух зол, то мягкая гофра сделает изгиб плавным.

Преимущества и недостатки использования

Итак, если вкратце подвести итоги, мы получим следующую картину.

Металлические воздуховоды - еще минусов:

  • тяжелые;
  • грубый;
  • сложнее подключить;
  • шумный;
  • накапливают статическое электричество;
  • Сталь
  • подвержена коррозии;
  • Нержавеющая сталь
  • стоит очень дорого.
  • огнестойкий;
  • выпускаются большого диаметра и любой формы.

Воздуховод ПВХ - отличный вариант для частного сектора:

  • легкие;
  • просто подключить, установить и транспортировать;
  • хорошая звукоизоляция;
  • гладкая поверхность;
  • не ржавеют, долгий срок службы;
  • недорого.
  • при горении выделяют едкие вещества.

Гофрированные сегменты рекомендуется использовать на небольших участках, где требуется плавный поворот.Использовать для вытяжки канализационные трубы - каждый решает сам, но на подводящей ветке точно не стоит.

Вместо заключения еще несколько пунктов.

Форма воздуховодов может быть овальной, круглой или прямоугольной. Круглые и овальные изделия могут быть спиралевидными или прямыми.

Спираль жестче, но цена выше. Их можно приобрести, если вам нужна длинная прямая линия.

Rectangular легче монтировать, они более рационально используют пространство, но имеют меньшую аэродинамику.

Это всего лишь стежки. Участки между элементами крепления могут составлять 1-2 метра, если сделать больше, велика вероятность провисания.

При прохождении через воздуховоды холодного потока на его внешней поверхности образуется конденсат. По этой и другим причинам обязательным условием является изоляция вентиляционного канала. Есть возможность купить утеплитель отдельно и провести дополнительные работы самостоятельно, а можно приобрести предизолированный вариант труб. Это избавит вас от лишних хлопот, хотя за это придется заплатить.

Вентиляции в ванной следует уделять пристальное внимание, потому что слишком влажный воздух приводит к отсыреванию стен и потолка, что в свою очередь приводит к росту плесени. : советы по выбору и установке читайте на нашем сайте.

О критериях выбора вытяжки на кухню читайте по ссылке. Варианты конструкций, материал устройства и стоимость.

Видео по теме

Вентиляция из канализационных труб - популярное решение для частного дома. В чем ее преимущества перед традиционной вентиляцией из металлических труб, а в чем она ей уступает? Как сделать самому?

Принципы циркуляции воздуха в жилых помещениях

Система вентиляции представляет собой комплекс воздуховодов и каналов, по которым загрязненный воздух удаляется из жилых помещений.Чтобы такая сеть нормально функционировала, ее необходимо правильно спроектировать и установить в соответствии с современными стандартами с учетом индивидуальных особенностей внутренних помещений и правил их эксплуатации.

Принцип естественной вентиляции предельно прост - в помещениях при их использовании образуется застойный воздух, наличие которого приводит к появлению зон низкого давления. Из этих зон кислород направляется в зоны с повышенным давлением, покидает дом через специальные вентиляционные каналы и заменяется свежим воздухом.Циркуляция воздушных масс происходит непрерывно и по естественным причинам, поэтому при правильной конструкции в домах не нужно устанавливать дорогостоящие системы искусственной вентиляции.

На эффективность естественной вентиляции влияет количество воздуховодов, общая длина вентиляционных каналов, площадь участков труб и другие факторы. Но в целом естественная система довольно проста. Для его строительства достаточно собрать воздуховод, разместить его элементы по всем комнатам и подвести вентканалы к центральному стояку.По своей конструкции такая система мало чем отличается от канализации.

Почему вы используете канализационные трубы для устройства связи?

Из пластиковых труб создают довольно часто. Популярность таких систем объясняется их простотой и функциональностью - любой хозяин при желании может спланировать и создать систему вентиляции для своего дома самостоятельно, не обращаясь за помощью к профессионалам.


До появления на рынке пластиковых труб система естественной вытяжной вентиляции строилась на использовании металлических трубопроводов.Жестяная вентиляция была собрана сваркой и герметизирована арматурой. В процессе эксплуатации потребовались значительные вложения для внесения изменений в конструкцию такой системы.

Когда на рынке появилась пластиковая труба, недостатки жестяных воздуховодов особенно остро встали перед владельцами. Конечно, пластик не может конкурировать с металлическими изделиями по устойчивости к температурным воздействиям, надежности и долговечности, но ПВХ имеет свои уникальные характеристики и преимущества, которые сделали пластиковые трубы для вентиляции в частном доме самым популярным техническим решением.

Труба ПВХ

для систем вентиляции - важнейшие достоинства и недостатки

Нет законодательных норм, запрещающих использование в вентиляционном трубопроводе пластмассовых изделий, предназначенных для строительства систем канализации. Но прежде чем приступить к планированию установки новой системы ПВХ, необходимо разобраться в характеристиках таких изделий, в их преимуществах перед жестяными трубами и недостатках.

К положительным качествам вентиляции из пластиковых канализационных труб можно отнести:

  1. 1.Бюджетный. По цене трубы ПВХ намного выгоднее луженых аналогов.
  2. 2. Практичность. Из пластмассовых изделий можно собрать различные системы вентиляции по функциональности.
  3. 3. Простая установка. Все работы по установке связи владелец может выполнить самостоятельно.
  4. 4. Антистатический. Пластик не пропускает электрический ток.
  5. 5. Антибактериальные характеристики.
  6. 6. Пластичность. Пластиковую трубу можно изгибать по желанию в любом направлении.

Но если сравнить пластмассовые изделия со специализированными для строительства систем вентиляции металлическими, то канализационная труба будет иметь следующие недостатки:

  1. 1. Прочность. Пластик намного менее надежен, прочен и устойчив к негативным внешним воздействиям, чем металл.
  2. 2. Низкая устойчивость к высоким температурам. Канализационная труба не предназначена для использования в помещениях с температурой воздуха выше +50 градусов.
  3. 3. Возможности монтажа ограничены.Трубы из пластика не рекомендуется устанавливать под потолком частного дома.


В результате из канализационных труб можно строить системы вентиляции, которые менее устойчивы и долговечны, чем металлические, а также не приспособлены для транспортировки горячего воздуха. Из-за этого изделия из ПВХ нельзя использовать для построения противопожарных систем вентиляции, а также для создания вытяжек на кухне над рабочими поверхностями. Иногда к недостаткам изделий можно отнести то, что они не предназначены для установки под потолками и стенами, из-за этого у владельцев иногда возникают трудности с приобретением подходящих светильников.

Этапы построения доступной и функциональной системы циркуляции воздуха

Для устройства вентиляции в доме нужна схема. Чертеж системы можно заказать у специалистов или сделать своими руками. Проектирование инженерных систем - сложная и ответственная задача, от качества выполнения которой будет зависеть функциональность, надежность и долговечность вентиляции. Делать это самому стоит только в том случае, если у вас есть соответствующий опыт или много свободного времени, которое можно потратить на изучение норм систем вентиляции здания, правил проектирования и другой важной информации.

Для того, чтобы новая коммуникация отвечала потребностям будущих пользователей дома, собственник должен подготовить для проектировщиков техническое задание, указав в нем требования к будущей сети, ее расположению в доме, устройству принудительных вытяжек. в отдельных помещениях (санузел, кухня, санузел).

Когда коммуникационный проект готов, можно переходить к закупке оборудования и материалов, необходимых для монтажных работ. Для устройства системы необходимы: пластиковые трубы, фитинги, специальный крепеж и т. Д.Точный перечень необходимых материалов и расходных материалов для выполнения монтажных работ можно найти в разработанном проекте. Специалисты выводят эту информацию в отдельную позицию проекта и часто прописывают для каждого необходимого продукта его примерную стоимость на рынке.

Когда все необходимые материалы будут приобретены, собственник наконец сможет приступить к строительству новой инженерной системы в следующие этапы:

  1. 1. Планировка. На стенах и других поверхностях, на которые будут укладываться трубы, отметьте места коммуникаций и точки установки крепежа.
  2. 2. Монтаж крепежа. К размеченной стене крепится приобретенный ранее крепеж, на котором будут держаться вентиляционные трубы.
  3. 3. Соберите стояк. Из больших труб собирается большая вентиляционная труба, по которой будет выводиться загрязненный воздух из всех комнат в доме.
  4. 4. Сборник воздуховодов. Из более мелких деталей собираются трубопроводы, по которым загрязненный воздух из салона будет выводиться в стояк.
  5. 5. Монтаж стояка и воздуховодов.Смонтировать сборные трубопроводы довольно просто. К установленному крепежу крепите изделия таким образом, чтобы их расположение точно соответствовало условиям проекта.
  6. 6. Подключение вентиляционных отводов. Все элементы смонтированной системы соединяются между собой, образуя общую инженерную систему.
  7. 7. Герметизация стыков. Для вентиляции нет необходимости герметизировать отдельные трубы, при правильной конструкции система будет нормально работать и без этого.Но лишних работ по герметизации не будет.
  8. 8. Монтаж механических устройств. Современные системы обычно включают не только трубы, но и механические изделия, например, вентиляторы и клапаны. Они обеспечивают лучший приток / вытяжку воздуха из помещения, поскольку пользуются большой популярностью.
  9. 9. Установка воздушных заслонок.


Чтобы вентиляция не только обеспечивала хороший микроклимат в интерьере, но и не наносила вреда привлекательности помещений, ее планировкой и установкой необходимо заняться до окончательной отделки жилого дома. Эффектно скрыть канализационные трубы в стенах можно с помощью гипсокартона, которым покрывают поверхность трубами, а затем облицовывают подходящими материалами.

Во всех крупных зданиях необходимо обеспечить качественную вентиляцию. Сделать это с помощью пассивной циркуляции воздуха практически невозможно из-за большого объема помещений. Поэтому существует потребность в системе принудительной вентиляции, важной составляющей которой являются трубы. Именно через них циркулирует воздух.

Воздуховоды для системы вентиляции должны быть легкими, так как монтируются под потолком. Для тяжелого строительства требуются мощные крепежи, что не всегда возможно. Давление в системе небольшое, поэтому вентиляционные трубы не нуждаются в толстых стенках, что упрощает их работу.

Вентиляционные каналы находятся в непосредственном контакте с воздухом, которым мы дышим, и должны состоять из экологически чистого материала. Также важно обеспечить асептическую систему, чтобы не допустить появления в ней болезнетворных бактерий.

Дополнительные требования - эстетический вид (в идеале конструкции не должны быть видны под потолком и стеновыми панелями) и устойчивость к накоплению статического заряда.

Типы труб для систем вентиляции

Металлические трубы на протяжении многих лет используются в жилых и промышленных зданиях. Они сделаны из алюминиевых и стальных сплавов. Их преимущества:

  • силы;
  • прочность;
  • экологичность;
  • огнестойкость.

Недостатком металла является его склонность к коррозии. Эта проблема решается цинкованием и применением нержавеющих сплавов.

Еще один недостаток - большой вес конструкции. Устраняется за счет уменьшения толщины стенок воздуховодов. Как уже было сказано выше, система вентиляции не особо требовательна к прочности. Еще один недостаток - такие трубы способны накапливать статическое электричество. При изготовлении металлических воздуховодов на внутренней поверхности всегда есть небольшая шероховатость, что увеличивает сопротивление потоку воздуха и требует дополнительной мощности впрыска.

Металлические конструкции шумные. Любой сплав хорошо проводит звук. Шум вентилятора, электродвигателя или воздушного потока часто слышен по всему зданию. Звук передается через вентиляционные каналы.

Совсем недавно на рынке появились трубы ПВХ. Их преимущества:

  • легкость;
  • силы;
  • низкая звуковая проводимость;
  • отсутствие статического электричества;
  • устойчивость к коррозии.

Теоретически пластик должен служить вечно.Но по сравнению с металлом отличается более высокой пожарной опасностью. Поливинилхлорид не горит, но при высоких температурах может выделять токсичные вещества, которые сразу же попадут в воздух.


Конструкции из ПВХ имеют идеально гладкую внутреннюю поверхность, что снижает сопротивление потоку воздуха и увеличивает пропускную способность. Пластиковые трубы лучше подходят для установки на промышленных предприятиях с агрессивной средой, например, воздух содержит пары кислоты или щелочи. Металл в таких условиях подвержен химической коррозии, а поливинилхлорид - инертный материал. Также пластиковые каналы легко и быстро устанавливаются, не требуют сварки.

Ниже видео инструкция по монтажу пластиковых воздуховодов

Изготавливаются из жесткого или среднего поливинилхлорида или полиуретана. Можно использовать многослойную прессованную бумагу, пропитанную синтетической смолой, но этот материал боится воды. Его нельзя использовать в помещениях с повышенной влажностью.

Сегодня почти все системы вентиляции собираются из труб ПВХ. Исключение составляют лишь некоторые промышленные предприятия, например, металлургические заводы, где вентиляция работает при высокой температуре. На таких объектах устанавливаются стальные или алюминиевые воздуховоды.

Важно! Пластиковые конструкции запрещены к использованию, если температура проходящего или окружающего воздуха может превышать 80 градусов.

Также используются трубы из магнитных неорганических композиций с добавлением стекловолокна. В них сочетаются преимущества пластиковых и металлических конструкций - они устойчивы ко всем видам коррозии, легкие, прочные, не горят и не боятся влаги.

Особенности формы и монтажа вентиляционных труб


Воздуховоды могут иметь круглое, прямоугольное или овальное сечение. Форма подбирается исходя из конкретной системы вентиляции.

Трубы прямоугольного сечения по сравнению с круглыми более удобны в установке и компактнее, но хуже воздушные.Им потребуется более эффективная принудительная вентиляция.

Конструкции круглого и овального сечения могут быть прямыми и спиральными.

Последние более прочные за счет ребер жесткости, расположенных по всей длине, но и стоят значительно дороже из-за повышенного расхода материала при изготовлении. Спиральные каналы целесообразно использовать на длинных прямых участках воздуховодов. Конструкции с невысокой жесткостью в таких случаях могут прогнуться под собственным весом.

Трубы прямоугольного сечения только приточные. При их использовании длина прямых участков основной лески не должна превышать нескольких метров во избежание провисания и деформации. Воздуховоды прямоугольного сечения выпускаются отдельными секциями, соединяемыми сваркой или фланцевыми замками. Возможна стыковка с металлическими рельсами.

Для некоторых участков системы вентиляции требуются гофрированные полужесткие трубы переменной формы. Они изготовлены из алюминиевой ленты, натянутой на стальной проволочный каркас с ребрами большого сечения. Такие каналы можно изгибать практически под любым углом, что удобно для монтажа поворотных участков вентиляционной магистрали.Высокая гибкость позволяет использовать полужесткие конструкции только на коротких участках.

Важно! Существенным недостатком алюминиевой трубы является повышенное образование водяного конденсата на внешней и внутренней стенках в результате воздушного охлаждения. Скопившаяся влага ускоряет коррозию и значительно сокращает срок службы алюминиевого воздуховода по сравнению с пластиковым.

Более дешевый вариант гофрированной конструкции - ее пластиковый аналог, без проволочного каркаса. Гофра ПВХ легче и не подвержена коррозии, но пожароопасна, поэтому ее нельзя устанавливать в помещениях с высокими температурами.Обычно пластик не такой прочный, как сталь, но для сложных условий эксплуатации можно использовать гофрированный поливинилхлорид сверхтяжелого типа. Обладает значительной механической прочностью, не менее 1100 Н на 5 сантиметров в длину.

Когда вентиляционное устройство устанавливается в здании, обычно используются коллекторы различной формы и конструкции для достижения оптимальной эффективности вытяжки воздуха.


При установке воздуховодов в жилом районе нужно учитывать ряд важных моментов.Вентиляционные каналы должны иметь эстетичный вид, в идеале и полностью прятаться под потолком или стеновыми панелями. Если у вас нет возможности скрыть канал, следует использовать прямоугольную пластиковую трубу. Он более компактный и лучше вписывается в интерьер. Желательно выбрать воздуховод того же цвета, что и окружающая стена. В жилых помещениях сложно установить большой и шумный вентилятор для принудительной закачки воздуха, но небольшие размеры частных домов позволяют ограничивать пассивную вентиляцию без использования нагнетателей.

Помимо описанных выше конструкций, в жилых помещениях можно устанавливать воздуховоды из толстостенных чугунных каналов, которые обычно используются в канализации. Их главное преимущество - цена намного ниже, чем у алюминиевых и пластиковых аналогов.

Чугунная вентиляция в простейшем виде представляет собой трубу с защитным колпаком, выступающую с крыши или из подвала.

У данной конструкции много недостатков - большая масса, сложность монтажа (без газовой сварки не обойтись) и некрасивый внешний вид.Чугун подвержен сильной коррозии, поэтому со временем канал может забиться ржавчиной. В наши дни такие дороги практически не используются.


Можно сделать воздуховод из пластикового канала.

К тому же он намного дешевле вентиляционных труб, но по сравнению с чугунным он проще, проще в установке и более долговечен.

В закладки

Экскурс в историю: причины проблемы

Владельцы старых домов, в которых долгое время не производился капитальный ремонт, практически не знают проблем с вентиляцией жилых помещений, а у владельцев новостроек этот вопрос стоит особенно остро.Возникает вопрос, в чем причина такой тенденции, ведь новые дома кажутся построенными в соответствии со всеми существующими требованиями, но система вентиляции в них зачастую не идеальна. Как правило, в частных домах старой постройки, где окна еще не поменяли на пластиковые, проблем с вентиляцией действительно нет. Небольшой вентиляционной трубы на кухне для вывода углекислого газа достаточно, чтобы воздух в доме всегда был свежим. Это возможно благодаря ранее использовавшимся строительным материалам и деревянным окнам, которые пропускают достаточно воздуха, обеспечивая его естественный поток по всей комнате.

В домах новой постройки используются современные «недышащие» материалы и пластиковые окна, которые хоть и более прочные, но полностью перекрывают ток воздуха. После капитального ремонта старого здания проблемы с вентиляцией не редкость. Плохая вентиляция в доме провоцирует проблемы со здоровьем хозяев, приводит к скоплению углекислого газа. Такие явления, как повышенная влажность в жилище, плесень на стенах, - основные явления, которые можно наблюдать при плохой вентиляции.Многие специалисты в области строительства приходят к выводу, что именно эпоха пластиковых окон породила недостаток свежего воздуха в жилых частных домах.

Приточно-вытяжная труба в доме

Большая часть системы вентиляции в современных домах проектируется еще на стадии строительства, но если такая система не была предусмотрена, можно восполнить этот пробел. В старом доме вполне возможно сделать вентиляционную систему с необходимыми вентиляционными отверстиями, что поможет избежать негативных последствий отсутствия адекватной вентиляции. В строительстве, как правило, используются системы воздухообмена трех типов: естественный, приточно-вытяжной и приточный. Естественная вентиляция в обычном доме с более-менее современным ремонтом не очень эффективна, так как если в комнатах пластиковые окна, они полностью перекрывают естественную циркуляцию воздуха. Что делает невозможным использование всей известной системы естественной вентиляции, которая так распространена и эффективна в многоквартирных домах.

Кроме того, система естественной вентиляции работает за счет перепада температур воздуха в помещении и на улице, что приводит к тому, что такая система полностью перестает функционировать в частном доме в летний период.

Для частного дома более подходящим вариантом является система вентиляции, способная нагнетать и отводить воздух, поэтому лучше учитывать приточную или приточно-вытяжную систему.

Система подачи идеальна для домов, площадь которых не превышает 300 квадратных метров. м. Если площадь дома намного больше, есть смысл использовать приточно-вытяжную систему.

Приточная вентиляция в частном доме

Принцип работы системы приточной вентиляции довольно прост.На крыше частного дома, обычно над кухней, устанавливают две - это основа будущей вентиляции. Одна трубка служит для нагнетания воздуха в помещение, другая - для вывода. Вытяжная труба, которая предназначена для подачи свежего воздуха в помещение с улицы, оснащена специальным вентилятором, часто с автоматической системой включения и выключения и дополнительным регулятором мощности, позволяющим регулировать интенсивность забора воздуха. к вентиляционным проходам.


Вентиляционные проходы сформированы таким образом, что свежий воздух попадает в спальни и другие жилые помещения, а затем, проходя через комнату, естественным образом уносится в коридор, кухню и ванную комнату, где расположены выходы.Вторая выхлопная труба используется только для вытяжки воздуха и должна иметь встроенный вытяжной шкаф, хотя в некоторых случаях можно обойтись и без него. Итак, вторая вытяжная труба подключается к вентиляционным каналам, которые необходимо проложить в ванной и на кухне.

Таким образом, нагнетаемый воздух попадет в спальни, а затем будет вытеснен на кухню и в ванную комнату, что предотвратит накопление влаги в помещении и неприятные запахи из кухни. Такой способ организации вентиляции в частном доме чрезвычайно эффективен.Стоит более подробно рассмотреть, как правильно установить такие вытяжные системы в частном доме, а кроме того, какие инструменты и материалы для этого понадобятся.

Система забора воздуха в дом

В уже построенном доме устроить вентиляционные каналы крайне проблематично, так как в этом случае необходимо либо проделывать отверстия в стене, что не всегда реально, либо располагаться в помещении, что не очень удобно, так как это вид общения серьезно портит дизайн интерьера.Если это частный дом, оптимальным вариантом будет размещение вентканалов на чердаке, проделав отверстия в потолке под вентиляционные отверстия. Для формирования вентиляционного канала для забора воздуха необходимо использовать специальные вентиляционные каналы, которые, как правило, изготавливаются из негорючего пластика и металлопластика, аналогичного тому, из которого сделаны стеклопакеты.

Есть два типа воздушных каналов: круглые и плоские. Лучше брать плоский, так как его намного легче монтировать. На рынке представлен широкий ассортимент сеток, клапанов, соединителей и решеток, которые также пригодятся для формирования вентиляционной системы.Лучше всего сделать два вентиляционных выхода в одной комнате, так вентиляция будет намного лучше. Количество материала берется из расчета площади помещения. Воздуховод формируется исключительно для жилых помещений, поэтому воздух выталкивается в ванную и кухню. Сформированные воздуховоды прикрепляются к трубе, по которой воздух поступает в помещение.


Система вывода воздуха из дома

Выхлопная труба в доме тоже играет роль дымохода.Как уже было сказано ранее, для удобства лучше всего располагать вытяжку в зоне кухни. Такое расположение не случайно, поскольку, если воздуховод для воздуховода может быть любой длины, выходное отверстие для воздуха должно быть как можно короче. Это снижает вероятность образования конденсата и других связанных с этим проблем. Кроме того, на любой кухне есть газовая плита, которая является мощным источником детского выброса углекислого газа и так далее. При формировании выходных каналов необходимо помнить, что воздух, который будет выходить через них, в любом случае будет теплее окружающей среды, поэтому необходимо позаботиться об изоляции этих каналов, чтобы предотвратить образование конденсат на стенах.

Воздуховоды также проложены на чердаке над кухней и санузлом. В вытяжной трубе необходимо устроить вентилятор, который будет выпускать воздух из помещения. Кроме того, к вытяжной трубе, которая находится над газовой плитой, можно подключить вытяжку, но в этом случае необходимо подсоединить выход вытяжки чуть выше стенки вытяжного вентилятора с помощью боковой стяжки и крепление гибким воздуховодом. В случае, если отопительный котел расположен на кухне, его вытяжка таким же образом крепится к выхлопной трубе с помощью врезки.

Вентиляция в специально оборудованной котельной

Часто в частных домах под котельную отводят небольшое помещение. В этом помещении рационально сделать отдельную систему вентиляции, чтобы обеспечить стабильный выход продуктов разложения в отопительный сезон. Для формирования качественной вентиляции на крыше над котельной устанавливают две вытяжные трубы. Вентиляцию с приточной системой делать не нужно, так как вентилятор будет лишним при выводе продуктов разложения котла.Во-первых, он будет постоянно забиваться огнем, а во-вторых, будет только препятствовать отводу паров и газов.

Кроме того, выходящая из котла газовая смесь достаточно горячая, но, как известно, всегда поднимается горячий воздух. Чтобы предотвратить образование конденсата на трубе, излучающей горячий воздух, ее необходимо изолировать негорючими материалами. Вторая выхлопная труба, которая может располагаться на крыше котельной, служит как для отвода, так и для ввода воздуха.В этом воздуховоде рекомендуется установить вентилятор, работающий в двух направлениях. В этом случае система вентиляции будет выполнять роль качественного дымохода.

Кровля и система вентиляции

Многие люди, желающие провести систему вентиляции, сталкиваются с некоторыми проблемами, связанными с правильным расположением выхлопных труб на крыше. Необходимо помнить, что перед тем, как начать рубить шифер, нужно составить четкий план вентиляции всего дома, исходя из планировки и площади дома.Следует для себя отметить, сколько вводов должно быть в дымоходах на крыше. Для формирования вытяжки на крыше понадобится специальная труба. Лучше всего подходят трубы для вентиляции или, в крайнем случае, трубы из нержавеющей стали. Перед установкой вертикальной трубы на крышу дома необходимо проделать все необходимые отверстия, чтобы еще больше упростить процесс подключения вентканалов.

Все места примыкания выхлопной трубы к другим поверхностям необходимо заделать, а для этого можно использовать любой герметик и даже цементный раствор.Продолжайте монтаж вентиляционной системы только после того, как герметик застынет и труба полностью зафиксируется в одном положении. Выхлопные трубы должны стоять прямо, без кренов, так как в противном случае велика вероятность образования большого количества конденсата, когда водяной пар оседает внутри трубы.

Несколько слов «о главном» в заключение

Формирование системы вентиляции в частном доме - довольно простая задача, если предварительно продумать план этого сооружения.Стоит помнить, что вентиляция будет использоваться в будущем не один год, поэтому стоит убедиться, что все работы выполнены правильно. Кроме того, стоит помнить, что не следует использовать некачественные материалы, не подходящие для формирования вентканалов.

Настоятельно рекомендуется использовать материалы, подверженные коррозии, так как через систему вентиляции удаляется большое количество водяного пара, что в конечном итоге приведет к коррозии, особенно если было использовано большое количество металлических элементов.

Отдельно следует сказать о вентиляторах и воздухонагревателях, предназначенных для установки в вытяжные трубы. Эти агрегаты, как правило, идут с автоматической системой включения и выключения, а кроме того, с возможностью включения человеком. При детальном рассмотрении этих агрегатов надо признать, что в домах с относительно небольшой площадью лучше использовать те, которые включаются человеком, так как избыток поступающего воздуха с улицы в зимнее время года неизбежно приведет к потеря тепла в помещении.

Эффективность инженерных систем определяется характеристиками отдельных элементов и соблюдением технологии монтажа. Чтобы вентиляционная труба в частном доме выполняла свои функции, необходимо правильно подобрать и установить воздуховод. Следует учитывать тип вентиляции, площадь помещения и планируемый размер затрат.

Система вентиляции частного дома

Принципы выбора вентиляционной трубы

Воздуховоды для вентиляционной установки должны обеспечивать прохождение воздушного потока по показателям, указанным в проектной документации. Кроме того, они должны отличаться:

  • герметичность;
  • огнестойкость;
  • минимальные габариты;
  • соответствие санитарно-гигиеническим нормам, включая уровень производимого шума.

Типы воздуховодов и использование

В зависимости от различных характеристик трубы вентиляция классифицируется по следующим характеристикам:

  • форма секции;
  • использованных материалов.

Наиболее популярны воздуховоды круглого или квадратного сечения.Круглые трубы проще в производстве, требуют меньше материала и обладают хорошими аэродинамическими характеристиками. Воздуховоды квадратного и прямоугольного сечения сложнее изготовить, они больше весят и отличаются повышенным уровнем шума. Но они занимают меньше места и легко вписываются в комнату с подвесным потолком. Обычно вентиляционную трубу прямоугольного сечения используют для установки в административных зданиях, квартирах многоэтажных домов и загородных коттеджах. Круглые воздуховоды больше востребованы в производственных помещениях, где важнее функциональность, чем эстетические характеристики.


Воздуховоды круглого сечения

В качестве сырья для изготовления вентиляционных труб используют:

  • Сталь оцинкованная. Устойчив к коррозии, сохраняет свои характеристики в умеренном климате и может использоваться в помещениях с повышенной влажностью.
  • Нержавеющая сталь. Применяется для изготовления воздуховодов, обеспечивающих отвод воздушных потоков с температурой до + 500 ° С. Вентиляционные трубы из жаропрочной стали используются в условиях воздействия агрессивных сред - на предприятиях тяжелой промышленности. .


Вентиляционные трубы прямоугольного сечения из нержавеющей стали

Кроме того, воздуховоды могут отличаться по конструкции и жесткости. В зависимости от способа изготовления они могут быть прямыми, спирально-навивными и спирально-сварными, а по жесткости - гибкими и жесткими.

Наиболее востребованными являются вентиляционные трубы жесткого типа, круглого или квадратного сечения. Они используются для создания систем с высокими требованиями к прочности и отличаются простотой эксплуатации и монтажа, но требуют надежного крепления, так как имеют значительный вес.

Гибкие воздуховоды

Гибкие воздуховоды представляют собой гофрированный шланг, в основе которого лежит стальная арматура из проволоки, а стены из металлизированного полиэстера. Они имеют небольшой вес, просты в установке и обслуживании. К недостаткам гофрированных воздуховодов можно отнести низкую звукоизоляцию и гофрированную поверхность, которая снижает скорость воздушного потока при его движении. Какие трубы для вентиляции следует выбрать, определяется с учетом этих характеристик.


Для крепления воздуховодов при установке системы вентиляции в частном доме используйте фланцевое или фланцевое соединение. Во втором случае крепежным элементом служит полоса из тонколистовой стали и металлические планки. При фланцевых соединениях каналы скрепляются между собой фланцами, а для герметизации используются уплотнения.

Особенности вентиляционной установки

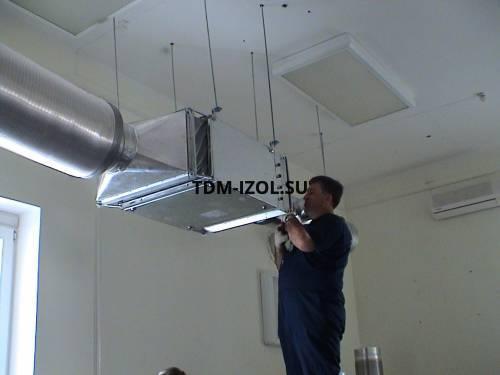

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы.Однако устройству инженерной сети предшествует выбор труб и разметка их расположения.

Монтаж естественной вентиляции

Система закладывается еще при строительстве дома или устанавливается в специально предназначенном для этого канале. Монтаж естественной вентиляции состоит из следующих этапов:

  1. крепление воздуховодов;
  2. установка решеток и дефлекторов;
  3. обеспечение притока воздуха за счет приточных клапанов;
  4. установка вытяжек на кухню;
  5. Установка вентиляторов в ванных комнатах в решетки вентиляционных каналов, работающих на приточном.

При этом следует учитывать, что вентиляционная трубка круглого сечения лучше обеспечит тягу, а смена воздуха будет более эффективной.


Схема естественной вентиляции частного дома

Если при естественной вентиляции в помещении воздух сухой и присутствует затхлый запах, необходимо обеспечить подачу воздуха через дополнительный клапан или приоткрытое окно. Причина повышенной влажности и появления плесени - недостаточный отток.Устранить этот дефект после завершения строительства достаточно сложно, а самый простой способ - вентиляция принудительного типа.

Установка приточной вентиляции

Этот тип незаменим в загородном доме с большим количеством изолированных комнат и комнат с повышенной влажностью. Монтаж принудительной вентиляции выполняется по следующей схеме:

  1. установить блок приточно-вытяжной вентиляции, разместив его на утепленном чердаке;
  2. подключить к нему воздуховоды;
  3. смонтировать воздухозаборник на наружной стене так, чтобы расстояние до стояков канализации и дымоходов было не менее 10 м;
  4. если воздуховоды не устанавливаются при строительстве дома, то при монтаже системы фиксируются по планировке, при этом приточная вент труба должна быть ближе к окнам или на противоположной стороне двери;
  5. соединить воздуховоды с агрегатом с помощью гофрированных труб;
  6. провести изоляцию вентиляционных труб;
  7. устанавливают на торцы воздуховодов решетки, а на впуске - патрубки-анемостаты.


Схема приточной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечат подачу свежего воздуха в помещения частного дома и создадут комфортный микроклимат для его обитателей.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Как сделать вытяжку в частном доме.Вытяжная труба для вентиляции в частном доме: устройство и установка

Во всех крупных зданиях необходимо обеспечить хорошую вентиляцию. Сделать это при пассивной циркуляции воздуха практически невозможно из-за большого объема помещений. Поэтому существует необходимость в системе принудительной вентиляции, важной составляющей которой являются трубы. Именно через них происходит циркуляция воздуха.

Воздуховоды для системы вентиляции должны быть легкими, так как монтируются под потолком. Тяжелая конструкция требует мощных креплений, что не всегда возможно. Давление в системе низкое, поэтому вентиляционные трубы не нуждаются в толстых стенках, что упрощает их работу.

Вентиляционные каналы находятся в непосредственном контакте с воздухом, которым мы дышим, и должны быть изготовлены из экологически чистого материала. Также важно обеспечить асептичность системы, чтобы не допустить появления в ней болезнетворных бактерий.

Дополнительные требования - эстетический вид (в идеале конструкции не должны быть видны под потолком и стеновыми панелями) и устойчивость к накоплению статического заряда.

Типы труб для систем вентиляции

Уже много лет в жилых и промышленных помещениях используются металлические трубы. Они сделаны из алюминиевых и стальных сплавов. Их преимущества:

  • силы;
  • прочность;
  • экологичность;
  • огнестойкость.

Недостаток металла - склонность к коррозии. Эта проблема решается цинкованием и применением нержавеющих сплавов.

Еще один недостаток - большой вес конструкции.Устраняется за счет уменьшения толщины стенок воздуховодов. Как уже было сказано выше, система вентиляции не особо требовательна к прочности. Еще один недостаток - в таких трубах может накапливаться статическое электричество. При изготовлении металлических воздуховодов на внутренней поверхности всегда остается небольшая шероховатость, что увеличивает сопротивление потоку воздуха и требует дополнительной мощности откачки.

Металлические конструкции шумные. Любой сплав хорошо проводит звук. По всему зданию часто слышен шум вентилятора, электродвигателя или воздушного потока.Звук передается через вентиляционные каналы.

Совсем недавно на рынке появились трубы ПВХ. Их преимущества:

  • легкость;
  • силы;
  • низкая звуковая проводимость;
  • отсутствие статического электричества;
  • коррозионная стойкость.

Теоретически пластик должен служить вечно. Но по сравнению с металлом он более пожароопасен. Поливинилхлорид не горит, но при высоких температурах может выделять токсичные вещества, которые сразу попадают в воздух.


Конструкции из ПВХ

имеют идеально гладкую внутреннюю поверхность, что снижает сопротивление потоку воздуха и увеличивает пропускную способность. Пластиковые трубы лучше подходят для прокладки на промышленных предприятиях, где есть агрессивная среда, например, в воздухе содержатся пары кислот или щелочей. В таких условиях металл подвержен химической коррозии, а поливинилхлорид - инертный материал. Также пластиковые каналы легко и быстро устанавливаются, не требуют сварки.

Ниже видеоурок по установке пластиковых воздуховодов

Изготавливаются из поливинилхлорида или твердого или среднего полиуретана. Можно использовать многослойную прессованную бумагу, пропитанную синтетической смолой, но этот материал боится воды. Его нельзя использовать в помещениях с повышенной влажностью.

Сегодня практически все системы вентиляции монтируются из труб ПВХ. Исключение составляют лишь некоторые промышленные предприятия, например, металлургические заводы, где вентиляция работает при высоких температурах.На таких объектах устанавливаются стальные или алюминиевые воздуховоды.

Важно! Пластиковые конструкции запрещены к использованию, если температура проходящего или окружающего воздуха может превышать 80 градусов.

Применяются также трубы из магнитных неорганических композиций с добавлением стекловолокна. В них сочетаются преимущества пластиковых и металлических конструкций - они устойчивы ко всем видам коррозии, легкие, прочные, не горят и не боятся влаги.

Особенности формы и монтажа вентиляционных труб


Воздуховоды могут иметь круглое, прямоугольное или овальное сечение.Форма подбирается исходя из характеристик конкретной вентиляционной системы.

Трубы прямоугольного сечения по сравнению с круглыми проще в установке и компактнее, но хуже пропускают воздух. Им потребуется более эффективная принудительная вентиляция.

Конструкции круглого и овального сечения могут быть прямошовными и спиральными.

Последние более долговечны за счет ребер жесткости, расположенных по всей длине, но и стоят значительно дороже из-за повышенного расхода материала при изготовлении.На длинных прямых участках воздуховодов желательно использовать спиральные каналы. Конструкции с невысокой жесткостью в таких случаях могут прогнуться под собственным весом.

Прямоугольные трубы бывают только прямошовные. При их использовании длина прямых участков магистрали не должна превышать нескольких метров во избежание провисания и деформации. Воздуховоды прямоугольного сечения выпускаются отдельными секциями, соединяемыми сваркой или фланцевыми замками. Возможна стыковка с использованием металлических рельсов.

Для некоторых секций вентиляционной системы требуются гофрированные полужесткие трубы переменной формы.Они сделаны из алюминиевой ленты, натянутой на стальной проволочный каркас большого сечения. Такие каналы можно изгибать практически под любым углом, что удобно при монтаже поворотных участков вентиляционной магистрали. Высокая гибкость позволяет использовать полужесткие конструкции только на коротких участках.

Важно! Существенным недостатком алюминиевой трубы является повышенное образование водяного конденсата на внешних и внутренних стенках в результате воздушного охлаждения. Накопленная влага ускоряет коррозию и значительно сокращает срок службы алюминиевого воздуховода по сравнению с пластиковым.

Более дешевый вариант гофрированной конструкции - ее пластиковый аналог, без каркаса из проволоки. Гофра ПВХ легче и не подвержена коррозии, но пожароопасна, поэтому ее нельзя устанавливать в помещениях с высокой температурой. Обычно пластик не такой прочный, как сталь, но для сложных условий эксплуатации можно использовать гофрированный ПВХ сверхтяжелого типа. Он отличается значительной механической прочностью, не менее 1100 Н на 5 сантиметров длины.

Когда вентиляционное устройство устанавливается в одном здании, обычно используются линии различной формы и дизайна для достижения оптимальной эффективности вытяжки воздуха.


При установке воздуховодов в жилых помещениях необходимо учитывать ряд важных моментов. Вентиляционные каналы должны иметь эстетичный вид, а в идеале полностью скрывать под потолком или стеновыми панелями. Если скрыть канал не получается, используйте пластиковую трубу прямоугольного сечения. Он более компактный и лучше вписывается в интерьер. Желательно выбрать воздуховод того же цвета, что и окружающая стена. В жилых помещениях сложно установить большой и шумный вентилятор для принудительной продувки воздуха, но небольшие размеры частных домов позволяют ограничивать пассивную вентиляцию без использования нагнетателей.

Помимо описанных выше конструкций, в жилых помещениях можно монтировать воздуховоды из толстостенных чугунных каналов, которые обычно используются в канализационной системе. Их главное преимущество - цена, намного ниже, чем у алюминиевых и пластиковых аналогов.

В самом простом варианте вентиляция чугунная представляет собой трубу с торчащим с крыши или погреба защитным колпаком.

У данной конструкции много недостатков - большая масса, сложность монтажа (без газовой сварки не обойтись) и некрасивый внешний вид.Чугун подвержен сильной коррозии, поэтому со временем канал может забиться ржавчиной. В наши дни такие дороги практически не используются.


Из пластикового канализационного канала можно сделать воздуховод.

Также он стоит значительно меньше вентиляционных труб, но по сравнению с чугунным он легче, проще в установке и более долговечен.

Эффективность инженерных систем определяется характеристиками отдельных элементов и соблюдением технологии монтажа.Чтобы вентиляционная труба в частном доме выполняла свои функции, необходимо правильно подобрать и установить воздуховод. При этом следует учитывать тип вентиляции, площадь помещения и планируемый размер затрат.

Система вентиляции частного дома

Принципы выбора вентиляции

Воздуховоды для установки вентиляции должны обеспечивать прохождение воздушных потоков в соответствии с показателями, указанными в проектной документации. Кроме того, они должны отличаться:

  • герметичность;
  • огнестойкость;
  • минимальных размеров;
  • соответствие гигиеническим нормам, включая уровень производимого шума.

Виды воздуховодов и особенности использования

В зависимости от различных характеристик вентиляционных труб они классифицируются по следующим критериям:

  • форма сечения;
  • Использовано
  • материалов.

Наибольшей популярностью пользуются воздуховоды с сечением круглой или квадратной формы.Круглые трубы проще в производстве, требуют меньше материала и обладают хорошими аэродинамическими характеристиками. Квадратные и прямоугольные воздуховоды сложнее в изготовлении, больше весят и имеют более высокий уровень шума. Но они занимают меньше места и легко вписываются в комнату с натяжными потолками. Обычно вентиляционная труба прямоугольного сечения используется для установки в офисных зданиях, квартирах многоэтажных домов и загородных коттеджах. Круглые воздуховоды более востребованы в производственных помещениях, где функциональность важнее эстетических характеристик.


Воздуховоды круглого сечения

В качестве сырья для изготовления вентиляционных труб используют:

  • Сталь оцинкованная. Устойчив к коррозии, сохраняет свои характеристики в умеренном климате и может использоваться в помещениях с повышенной влажностью.
  • Нержавеющая сталь. Применяется для изготовления воздуховодов, обеспечивающих отвод воздушных потоков с температурой до + 500 ⁰С. Вентиляционные трубы из жаропрочной стали используются в условиях воздействия агрессивных сред - на предприятиях тяжелой промышленности.


Прямоугольные вентиляционные трубы из нержавеющей стали

Кроме того, воздуховоды могут различаться по конструкции и жесткости. В зависимости от способа производства они бывают прямошовные, спирально-навитые и спирально-сварные, а по жесткости - гибкие и жесткие.

Наибольшей популярностью пользуются вентиляционные трубы жесткого типа, круглые или квадратные. Они используются для строительства систем с высокими требованиями к прочности и отличаются простотой эксплуатации и монтажа, но требуют надежного крепления, так как имеют значительный вес.

Гибкие воздуховоды

Гибкие воздуховоды представляют собой гофрированную гильзу, основу которой составляет стальная арматура из проволоки, а для изготовления стен использован металлизированный полиэстер. Они легкие, простые в установке и обслуживании. К недостаткам гофрированных воздуховодов можно отнести низкую звукоизоляцию и гофрированную поверхность, снижающую скорость воздушного потока при его движении. Какие вентиляционные трубы выбрать, определяется с учетом этих характеристик.


Для крепления воздуховодов при монтаже системы вентиляции в частном доме применяется фланцевое или межфланцевое соединение. Во втором случае фиксирующим элементом служит бандаж из тонколистовой стали и металлические планки. При фланцевом соединении воздуховоды скрепляются фланцами, а для уплотнения используются уплотнения.

Особенности монтажа вентиляции

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы.Однако устройству инженерной сети предшествует выбор труб и схема их расположения.

Монтаж естественной вентиляции

Система закладывается при строительстве дома или монтируется в специально предусмотренных для этого каналах. Монтаж естественной вентиляции состоит из следующих этапов:

  1. крепежные воздуховоды;
  2. установка решеток и перегородок;
  3. подача воздуха через приточные клапаны;
  4. монтаж вытяжки на кухне;
  5. Установка вентиляторов в ванных комнатах в решетках вентиляционных каналов, работающих на обдув.

При этом следует учитывать, что круглая вентиляционная труба обеспечит лучшую тягу, и смена воздуха будет происходить более эффективно.


Схема естественной вентиляции частного дома

Если воздух сухой и при естественной вентиляции в помещениях появляется затхлый запах, необходимо обеспечить приток воздуха за счет дополнительного клапана или приоткрытого окна. Причина повышенной влажности и появления плесени - недостаточный отток.Устранить этот дефект после строительства достаточно сложно, а самый простой способ - принудительная вентиляция.

Установка приточной вентиляции

Этот тип незаменим в загородном доме с большим количеством изолированных комнат и комнат с повышенной влажностью. Монтаж принудительной вентиляции выглядит следующим образом:

  1. установить приточно-вытяжную вентиляционную установку, разместив ее на утепленном чердаке;
  2. подключить к нему воздуховоды;
  3. смонтировать воздухозаборник на внешней стене так, чтобы расстояние до стояков канализации и дымоходов было не менее 10 м;
  4. если воздуховоды не устанавливаются при строительстве дома, то при монтаже системы их закрепляют по разметке, при этом вентиляционный канал должен быть ближе к окнам или в противоположной стороне двери;
  5. подсоединить воздуховоды к агрегату с помощью гофрированных труб;
  6. провести изоляцию вентиляционных труб;
  7. устанавливаются на концах воздуховодов решетки, а также на приточных воздуховодах-анемостатах.


Схема приточной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечат подачу свежего воздуха в помещения частного дома и создадут комфортный микроклимат для его обитателей.

В закладки

Экскурсия в историю: причины проблемы

Владельцы домов старой постройки, где давно не проводился капитальный ремонт, практически не знают проблем с вентиляцией жилого помещения, тогда как для владельцев новостроек этот вопрос стоит особенно остро.Возникает вопрос, в чем причина такой тенденции, ведь новые дома, казалось бы, строятся в соответствии со всеми существующими требованиями, но система вентиляции в них зачастую несовершенная. Как правило, в частных домах старой постройки, где окна еще не поменяли на пластиковые, проблем с вентиляцией действительно нет. Небольшой вентиляционной трубы на кухне для удаления углекислого газа достаточно, чтобы воздух в доме всегда был свежим. Это возможно благодаря использованным ранее строительным материалам и деревянным окнам, которые тем не менее пропускают достаточное количество воздуха, обеспечивая его естественное течение по всему помещению.

В домах новой постройки используются современные «недышащие» материалы и пластиковые окна, которые хоть и более прочные, но полностью перекрывают ток воздуха. После капитального ремонта дома старой постройки нередки проблемы с вентиляцией. Плохая вентиляция в доме провоцирует проблемы со здоровьем у хозяев, приводит к скоплению углекислого газа. Такие явления, как повышенная влажность в гостиной, образование плесени на стенах - основные явления, которые можно наблюдать при плохой вентиляции.Многие специалисты-строители приходят к выводу, что именно эпоха пластиковых окон создала недостаток свежего воздуха в жилых частных домах.

Приточно-вытяжная труба в доме

В большинстве случаев система вентиляции в современных домах проектируется еще на стадии строительства, но если бы эта система не была предусмотрена, вполне возможно восполнить это упущение. В старом доме вполне возможно сделать систему вентиляции с необходимыми вентиляционными отверстиями, что поможет избежать негативных последствий отсутствия необходимой вентиляции.В строительстве, как правило, используются системы воздухообмена трех типов: естественная, приточно-приточно-вытяжная. Естественная вентиляция в обычном доме с более-менее современным ремонтом не очень эффективна, потому что если в комнатах есть пластиковые окна, естественная циркуляция воздуха в них полностью блокируется. Что делает невозможным использование известной системы естественной вентиляции, которая так распространена и эффективна в многоквартирных домах.

Кроме того, система естественной вентиляции работает из-за разницы температур в помещении и на улице, что приводит к тому, что такая система летом полностью перестает функционировать в частном доме.

Для частного дома система вентиляции, способная перекачивать и удалять воздух - более подходящий вариант, поэтому лучше учитывать приточную или приточно-вытяжную систему.

Система подачи идеальна для домов, площадь которых не превышает 300 квадратных метров. м. Если площадь дома намного больше, есть смысл использовать приточно-вытяжную систему.

Частная система вентиляции в частном доме

Принцип работы системы приточной вентиляции довольно прост.На крыше частного дома, обычно над кухней, устанавливают две - это основа будущей вентиляции. Одна труба служит для входа воздуха в помещение, другая - для вывода. Вытяжная труба, которая предназначена для ввода свежего воздуха в помещение с улицы, оснащена специальным вентилятором, часто с системой автоматического включения и выключения и дополнительным регулятором мощности, позволяющим регулировать интенсивность притока воздуха в помещение. вентиляционные проходы.


Вентиляционные проходы сформированы таким образом, что свежий воздух попадает в спальни и другие жилые помещения, а затем, проходя через комнату, естественным образом уносится в коридор, кухню и ванную комнату, где расположены выходные отверстия. Вторая выхлопная труба используется только для вытяжки воздуха и должна иметь встроенный выхлоп, хотя в некоторых случаях можно обойтись и без него. Итак, вторая вытяжная труба подключается к приточным вентиляционным каналам, которые необходимо проложить в ванной и кухне.

Таким образом, нагнетаемый воздух будет поступать в спальни, а затем выталкиваться в кухню и ванную комнату, что предотвратит накопление влаги в комнате и неприятные запахи из кухни. Такой способ организации вентиляции в частном доме чрезвычайно эффективен.Стоит более подробно рассмотреть, как правильно установить такие вытяжные системы в частном доме, а кроме того, какие инструменты и материалы для этого понадобятся.

Система забора воздуха в дом

В уже построенном доме устроить вентиляционные каналы крайне сложно, так как в этом случае придется либо проделывать отверстия в стене, что не всегда реально, либо иметь это в помещении, что не очень удобно, так как это вид общения сильно портит дизайн интерьера. Если речь идет о частном доме, оптимальным вариантом будет устройство на чердаке вентиляционных каналов, проделав в потолке отверстия для выходов вентиляции. Для формирования вентиляционного канала для приточного воздуха необходимо использовать специальные вентиляционные трубы-каналы, которые, как правило, изготавливаются из негорючего пластика и металлопластика, аналогичного тому, из которого сделаны стеклопакеты.

Есть два типа воздушных каналов: круглые и плоские. Лучше брать плоские, так как их намного легче монтировать.На рынке представлен широкий ассортимент решеток, клапанов, соединителей и решеток, которые также могут использоваться для формирования вентиляционной системы. Лучше всего сделать два вентиляционных отверстия в одной комнате, так вентиляция будет намного лучше. Количество материала берется из расчета площади помещения. Воздуховод формируется исключительно для жилых помещений, поэтому воздух выталкивается в сторону ванной и кухни. К трубе крепятся сформированные воздуховоды, по которым воздух поступает в помещение.


Система выпуска воздуха из дома

Выхлопная труба в доме тоже играет роль дымохода. Как уже было сказано ранее, для удобства лучше всего иметь вытяжку в кухонной зоне. Такое расположение не случайно, так как если труба для воздуховода может быть любой длины, выход воздуха должен быть как можно короче. Таким образом снижается вероятность образования конденсата и других связанных с этим проблем. Кроме того, на любой кухне есть газовая плита, которая является мощным источником потомства, выбросов углекислого газа и так далее.При формировании выходных каналов необходимо помнить, что воздух, который будет выходить через них, в любом случае будет теплее окружающей среды, поэтому необходимо позаботиться о изоляции этих каналов, чтобы предотвратить образование конденсата на стенках.

Воздуховоды также проложены на чердаке над кухней и санузлом. В вытяжной трубе необходимо устроить вентилятор, который будет удалять воздух из помещения. Кроме того, вполне возможно подключить к дымоходу вытяжной вытяжной шкаф, который находится над газовой плитой, но в этом случае необходимо подключить вывод электрического вытяжного устройства чуть выше расположения вытяжного вентилятора рядом. нарезка и крепление гибким воздуховодом.В том случае, если бойлер расположен на кухне, его вытяжка крепится таким же образом к выхлопной трубе путем врезки.

Вентиляция в специально оборудованной котельной

Часто в частных домах отводится небольшое помещение под котельную. В этом помещении рационально сделать отдельную систему вентиляции, чтобы обеспечить стабильный выход продуктов гниения в отопительный сезон. Для формирования качественной вентиляции на крыше над котельной устанавливают две вытяжные трубы.Приточно-вытяжную вентиляцию делать не нужно, так как при выводе продуктов разложения котла вентилятор будет лишним. Во-первых, он будет постоянно забиваться при горении, а во-вторых, это только затруднит отвод паров и газов.

К тому же выходящая из котла газовая смесь достаточно горячая, и, как известно, всегда поднимается горячий воздух. Чтобы на трубе, отводящей горячий воздух, не образовывался конденсат, ее необходимо изолировать негорючими материалами. Вторая выхлопная труба, которую можно разместить на крыше котельной, служит как для вывода, так и для приточного воздуха. В этом воздуховоде желательно установить вентилятор, который может работать в двух направлениях. В этом случае система вентиляции будет работать как качественный дымоход.

Кровля и система вентиляции

Многие люди, желающие провести систему вентиляции, сталкиваются с некоторыми проблемами, связанными с правильным расположением выхлопных труб на крыше. Необходимо помнить, что перед тем, как начать забивать шифер по крыше, нужно составить четкую схему вентиляции всего дома, исходя из планировки и площади дома.Следует отметить для себя, сколько входов должно быть в выхлопных трубах на крыше. Чтобы сформировать вытяжку на крыше, понадобится специальная труба. Лучше всего подойдут специальные трубы для вентиляции или, в крайнем случае, трубы из нержавеющей стали. Перед установкой вертикальной трубы на крышу дома необходимо проделать все необходимые отверстия, чтобы еще больше упростить процесс подключения вентканалов.

Все места примыкания дымохода к другим поверхностям должны быть загерметизированы, для этого можно использовать любой герметик или даже цементный раствор.Монтаж системы вентиляции можно продолжать только после того, как герметик затвердеет и труба будет полностью закреплена в одном положении. Выхлопные трубы должны стоять прямо, без рулона, так как в противном случае вероятно образование большого количества конденсата, когда водяной пар осядет внутри труб.

Несколько слов «о главном» в заключение

Формирование системы вентиляции в частном доме - задача довольно простая, если предварительно продумать план этой постройки.Стоит помнить, что в будущем вентиляция будет использоваться не один год, поэтому стоит убедиться, что все работы выполнены правильно. Кроме того, стоит помнить, что не следует использовать некачественные материалы, не подходящие для формирования вентканалов.

Настоятельно не рекомендуется использовать материалы, подверженные коррозии, так как через систему вентиляции выходит большое количество водяного пара, что в конечном итоге приведет к коррозии, особенно если было использовано большое количество металлических элементов.

Отдельно нужно сказать о вентиляторах и воздухонагревателях, предназначенных для установки в выхлопных трубах. Эти агрегаты, как правило, идут с системой автоматического включения и выключения, а кроме того, с возможностью включения человека. При детальном рассмотрении этих агрегатов приходится признать, что в домах с относительно небольшой площадью лучше использовать те, которые включаются человеком, так как избыток поступающего с улицы воздуха в зимний период неизбежно приведет к к потере тепла в помещении.

Системы вентиляции наряду с другими видами коммуникационных систем являются непременным атрибутом любого здания, будь то жилая квартира или крупный производственный объект. В нашей статье мы поговорим о таком элементе этой системы, как труба для вентиляции.

Поговорим об условиях, при которых необходимо выбирать и устанавливать вентиляционные трубы, и в чем особенности отдельных типов труб.

Особенности проектирования вентиляционной системы

Поскольку вентиляционные трубы являются основным элементом вентиляционных систем, проектирование труб является очень сложной задачей, особенно в отношении больших высотных зданий.

При планировании архитектуры и расположения помещений внутри здания необходимо будет учитывать расположение и особенности элементов системы вытяжной вентиляции.

При проектировании идеальным вариантом расположения вентиляционного отверстия считается такое, что он будет размещен в каждой комнате на противоположной стене относительно окна, под потолком.

Если проектирование и строительство здания ведется по технологии TISE, то трубы - вентиляции, через которые планируется проводить (вентиляционные каналы), укладываются в стены в вертикальном положении.

Именно такой метод проектирования позволяет оборудовать каждое помещение вентиляционным отверстием, сообщающимся с вертикальным вентиляционным каналом.


Отвод вентиляционных труб на крышу из каждого помещения отдельно сложно и нерационально с технико-экономической точки зрения. При планировании того, как будет осуществляться вентиляция - только один (или несколько в зависимости от размера здания), остальные стояки вентиляции подключаются к выходному патрубку, тем самым формируя общее сообщение вентиляции.

Исходя из потребности в такой системе трубопроводов, планируют будущую планировку этажей, внутренних помещений, каркаса крыши, а также вентиляцию чердака.

Требования к конструкции вентиляционных труб

Многих интересует ответ на вопрос, какой диаметр трубы использовать для вентиляции. Как правило, сечение вентиляционного канала выбирают не менее 15 * 15 см. Стены домов, спроектированных по технологиям TISE-2 и TISE-3, отлично подходят для размещения труб такого и несколько большего сечения.

Независимо от типа конструкции вентиляционной системы, часть трубы в любом случае будет располагаться за пределами контура крыши и иметь значительную боковую поверхность.

По этой причине при составлении проекта необходимо рассчитать его расположение так, чтобы вентиляция, в частности трубы, которые выводятся наружу, была способна выдержать 10-балльный шторм (25-30 м / с). При такой силе ветра на каждый квадратный метр стены будет приходиться нагрузка, эквивалентная 40-60 кг. Слишком тонкая труба может просто сломаться.

Особенности расположения вентиляционной трубы относительно конструкции крыши


Относительно конька крыши высота трубы должна быть такой, чтобы ветер, проходящий над крышей, не выдувал дым обратно в трубу , но, проходя по верхнему срезу, наоборот, создает вакуум.

При необходимости устройства с широким поперечным сечением должны будут обеспечить его правильную ориентацию по отношению к скату крыши.

Вне зависимости от того, как реализована вентиляция в частном доме - кирпичная или оцинкованная труба, ПВХ или сэндвич, ее расположение должно обеспечивать минимальную ветровую нагрузку, а также небольшую канавку, в которой будет скапливаться снег.

Преимущества использования пластиковых труб в бытовых системах вентиляции

Вентиляционные трубы из ПВХ по сравнению с широко используемыми оцинкованными и другими типами труб имеют следующие преимущества:

  • вес таких труб самый маленький из всех используемых в строительство;
  • высокая прочность;
  • устойчивость к коррозии.

Помимо озвученных преимуществ, по сравнению с постоянно растущей ценой на металлические вентиляционные трубы, трубы ПВХ для вентиляции в связи с увеличением распространения и возрастающей конкуренции становятся более доступными, тем самым вытесняя металлические аналоги.

Кроме того, вентиляционные трубы из ПВХ являются более привлекательным вариантом по своим технологическим характеристикам.

Например, в процессе формовки и прокатки листового металла невозможно избежать образования шероховатостей различной степени на внутренних стенках труб, что значительно увеличивает статическое сопротивление при транспортировке воздуха внутри всей системы вентиляции, что требует дополнительного внимания при проектировании вентиляционных каналов.

Вентиляционная труба ПВХ лишена такого недостатка, так как при ее производстве можно добиться практически абсолютной гладкости поверхности внутренней стенки трубы.


Пластиковый воздуховод, обработанный антистатическим раствором, не будет притягивать частицы пыли, поэтому необходимость чистки системы вентиляции будет намного меньше, что, в свою очередь, позволит сэкономить на плановом обслуживании вентиляционного оборудования.

При монтаже фитинг участка трубопровода может производиться непосредственно на месте его установки, что значительно упрощает процесс монтажа.

При выборе и расположении вентиляционных труб необходимо правильно рассчитать количество фитингов, так как сложная конструкция вентиляционной системы просто невозможна без, например, выполнения ответвлений и поворотов, для чего и служат фасонные элементы. Следует помнить, что каждый завершенный оборот вентиляционной трубы снижает эффективность вентиляционной системы примерно на 10%.

Выхлопные трубы для вентиляции. Монтаж и изоляция труб для вентиляции в частном доме

2868 0 0

30 июля, 2016
Специализация: Капитальные строительные работы (кладка фундаментов, строительство стен, строительство кровли и т. Д.)). Внутренние строительные работы (прокладка внутренних коммуникаций, черновая и чистовая отделка). Хобби: мобильная связь, высокие технологии, компьютерные технологии, программирование.

Каждый из вас видел металлические трубы для вентиляции. Если не в реальности, то хотя бы по телевизору. Ведь именно их используют сотрудники спецслужб для проникновения на особо охраняемые объекты.

Однако, как вы понимаете, основное назначение вентканалов другое.Они предназначены для отвода нагретого и загрязненного воздуха из помещений и подачи туда чистого воздуха с улицы. Многие недооценивают важность этой инженерной системы, а потом страдают от повышенной влажности, духоты, неприятных запахов и так далее.

Это могло произойти в частном доме моего клиента, который сейчас строится в одном из загородных коттеджных поселков, хозяин которого не хотел устанавливать в доме вентиляционные каналы. Он сказал, что ему будет достаточно одной трубы, которая будет вентилировать унитаз.К счастью, мне удалось убедить его в обратном.

Осталось купить и установить трубы для системы вентиляции коттеджа. Но вместе с тем появился повод рассказать о том, какие продукты используются для обустройства воздуховодов. Это на тот случай, если вы собираетесь самостоятельно делать вентиляцию.

Особенности монтажа и эксплуатации вентиляционных каналов

Инструкция по возведению любого здания предусматривает наличие в нем вентиляционного канала (или нескольких).Обычно он является частью конструкции дома и устанавливается на расстоянии 10-15 см от дымохода для повышения эффективности оттока воздуха. Вытяжной вентилятор обычно устанавливается, чтобы предотвратить распространение неприятных запахов по дому.


Однако, если вы хотите создать для себя действительно комфортный микроклимат, характеризующийся нормальной влажностью и температурой, рекомендую обеспечить вентиляцию во всем коттедже. Вот для чего нужны воздуховоды.Забирая воздух в различных частях здания, они доставляют его в центральный канал, по которому он выводится на улицу.

Воздуховоды для транспортировки воздуха могут быть выложены из кирпича или отлиты из бетона, что делает их частью конструкции. Однако этот метод требует очень много времени. Поэтому лично рекомендую использовать для этого готовые изделия. Это могут быть трубы из ПВХ для вентиляции или металлические вентиляционные каналы (оцинкованные или нержавеющие).

Пластиковые детали для монтажа воздуховодов отлично подходят для строительства частных жилых домов, а металлические детали я часто кладу при строительстве офисов, коммерческих зданий, видел в производственных цехах.Хотя в последнее время и в перечисленных случаях чаще используются поливинилхлорид или полипропилен.


Чтобы вы не обвиняли меня в предвзятости, я расскажу вам обо всех типах трубок. Более того, их можно комбинировать в большинстве систем вентиляции.

Пластиковые трубы для вентиляционных каналов

Лично я, выбирая между пластиком и металлом, все же предпочитаю первое. Эти воздуховоды благодаря своим эксплуатационным характеристикам наилучшим образом подходят для транспортировки воздуха и имеют очень долгий срок службы (гарантия до 50 лет).

Ну а больше всего меня привлекает цена. Для приобретения необходимого количества материалов независимо от объема работ вам придется потратить гораздо меньше денег. Это, конечно, не может не радовать. Особенно, когда вы строите дом на собственные деньги.

Однако остановимся подробнее на технических характеристиках продукции.

Назначение и разновидности

Пластиковые трубы для устройства вентиляции, как я уже говорил, можно использовать в бытовых и промышленных целях.Их часто используют в квартирах для подключения вытяжки над плитой к вертикальному воздуховоду. А в больших частных домах советую монтировать так, чтобы обеспечить вентиляцию всех без исключения комнат.

Для эффективной работы вентиляции необходимо обеспечить не только удаление загрязненного воздуха, но и приток чистого воздуха. Если при строительстве вы использовали современные материалы, препятствующие проникновению воздуха, советую дополнительно установить приточную арматуру над оконными рамами или под подоконниками. Хотя, можно пойти еще дальше и сделать приточно-вытяжную вентиляцию.

В настоящее время существуют следующие типы труб:

  1. Прямоугольный ... Размеры воздуховодов из ПВХ или полипропилена могут быть разными и зависят от необходимой мощности (пропускной способности) системы вентиляции. Я часто использую такие изделия для открытой укладки, так как они эстетичнее смотрятся.

  1. Круглый. Эти воздушные каналы имеют оптимальное с точки зрения физики сечение, поэтому работают более эффективно.Воздушный поток, движущийся по трубе, встречает меньшее сопротивление. Этот фактор обычно учитывается при выборе мощности вентиляционного оборудования.


И эти, и другие части легко собираются в готовую систему из фасонных деталей. Хомуты для вентиляционных труб используются для крепления воздуховодов к стенам или потолку. Поскольку все изделия имеют небольшие размеры, нет необходимости в надежных и мощных крепежах.

Преимущества и недостатки

Вы уже поняли, что я немного предвзято отношусь к выбору вентиляционных каналов, предпочитаю пластик металлическим.Однако, чтобы не быть голословным и оправдать свой выбор, я расскажу вам об основных преимуществах этой продукции:

  1. Устойчив к коррозии. Пластик, в отличие от металла, абсолютно не подвержен коррозии, что значительно увеличивает срок его службы. Конечно, нержавеющая сталь тоже может этим похвастаться, но стоимость ее на порядок выше.


  1. Простота установки. Благодаря небольшому весу и большому количеству фурнитуры процесс установки не составит труда даже для неопытного мастера.

Достаточно просто спроектировать воздуховод нужной конфигурации, используя для этого уголки, тройники, крестовины и так далее. Причем крепление производится скобами, которые вбиваются в стену на дюбелях.

Для уменьшения шума, создаваемого воздушными каналами при движении воздуха через них, рекомендую покупать кронштейны с уплотнением, поглощающим создаваемые вибрации.

  1. Прочность. Хотя по прочностным характеристикам пластик уступает металлическому, воздушные каналы из полипропилена или ПВХ без проблем выдерживают значительные механические нагрузки.А если закладывать их тайком, то, в общем, и думать не придется.
  2. Большой ассортимент. Современные производители выпускают настолько широкий ассортимент пластиковых труб, что их можно использовать практически для любых задач.

  1. Гладкая внутренняя поверхность. Полимерные трубы не имеют шероховатостей внутри, поэтому проходящий через них воздушный поток не встречает препятствий и не создает турбулентности. Поэтому вентиляцию можно оснастить менее мощными вентиляторами.

Обобщая все плюсы и минусы, лично хочу отметить, что пластиковые вентиляционные трубы имеют оптимальное соотношение доступной цены и высокого качества. Они идеально подходят для устройства вентиляционных каналов.

Если вы решили выбрать этот вариант для собственной конструкции, то вам, несомненно, понадобится информация о размерах таких деталей и цене на них.

Размеры и стоимость

ГОСТ предусматривает, что вентиляционные трубы могут иметь диаметр от 10 до 200 см.Однако при строительстве дома нет необходимости использовать такие дополнительные воздуховоды. Чаще всего в моей практике мне хватало следующих сортов:

  • воздуховоды прямоугольные - сечением 110 на 55, 120 на 60 и 204 на 60 мм;
  • воздуховоды круглого сечения диаметром 100, 125 и 150 мм.

Конкретные размеры зависят от требуемой производительности вентиляционной системы. Перед тем, как рассчитать диаметр труб, необходимо знать площадь помещения, их назначение, тип вентиляторов и многое другое.

Средняя стоимость погонного метра прямоугольного воздуховода в среднем 250 рублей, круглого - 160 рублей. Их можно свободно приобрести не только в специализированных магазинах сантехники, но и в крупных строительных супермаркетах.

Трубы стальные для вентиляционных каналов

Альтернативой пластиковым трубам для вентиляции являются металлические вентиляционные каналы, которые хорошо служат как в частных домах, так и в коммерческих помещениях.

Более того, могу с уверенностью сказать, что доля таких изделий в индивидуальном строительстве все время падает.Дело в том, что по сравнению с полимерными вентиляционными коробами металлические имеют худшие эксплуатационные характеристики.

Оцинкованная сталь, несмотря на ее защиту от коррозии, быстро портится. Более того, как только в вентиляционных трубах начнет образовываться ржавчина, вы сразу почувствуете себя неприятно во всем доме.

Конечно, в продаже есть воздуховоды из нержавейки, лишенные этого недостатка, и выглядят они, надо сказать, отлично.Но вы сами понимаете, что покупка таких материалов будет очень ощутимым ударом по ремонту, запланированному к строительству.

И еще об одном моменте. Металлическая поверхность создает большее сопротивление проходящему потоку воздуха, поэтому придется брать трубы большего диаметра и устанавливать мощные вентиляторы.

В заключение хочу отметить вес. Металлические вентиляционные каналы приходилось проектировать не раз. Они очень тяжелые, поэтому крепятся на мощных кронштейнах.А после работы руки просто отваливаются. Так что подумайте, нужно ли вам это?

А чтобы вы сформировали объективное мнение, хочу рассказать о преимуществах металлических труб для вентиляции. Ведь иначе их бы полностью вытеснили с рынка более прогрессивные пластмассовые изделия.

  1. Пластиковые трубы могут иметь сечение до 2 метров. Хотя для частного строительства этого более чем достаточно, промышленные помещения иногда требуют более эффективной и действенной вентиляции.Именно в этом случае выручает металл, из которого можно сделать сколь угодно большие каналы (в них отлично помещаются агенты разных спецслужб).


  1. Металл, в отличие от пластика, имеет гораздо большую прочность. Хотя для частных домов это преимущество не слишком велико, в коммерческих постройках этот параметр является приоритетным.


Все указанные выше вентиляционные каналы относятся к жестким. Однако для решения некоторых проблем требуются гибкие воздуховоды, о которых я расскажу дальше.

Гофрированные трубы

Жесткие металлические и пластиковые трубы используются для создания магистральных каналов, по которым свежий воздух с улицы или загрязненный воздух из помещений.


Однако часто возникают ситуации, когда воздуховод необходимо несколько раз согнуть, прежде чем его можно будет подсоединить к вытяжному вентилятору или вентиляционной решетке. Или проведите его через очень узкое место. В этом случае как нельзя лучше подойдет гибкая гофрированная труба для вентиляции, которая может принимать любую конфигурацию.

Есть два типа таких деталей:

  1. Металлик. Изготавливается из многослойной гофрированной алюминиевой фольги. Его можно легко согнуть под любым углом, подключая вентиляцию к любой розетке.


Однако сразу хочу отметить, что внутри трубы есть складки, а значит, они создают значительное сопротивление потоку воздуха.

  1. Пластик. Это деталь, изготовленная из смеси полиэстера и алюминиевой фольги.Внутренняя часть пластиковой трубы армирована стальной проволокой, скрученной в бухты.


В отличие от алюминиевых труб, пластиковые трубы обладают улучшенными теплоизоляционными и звукопоглощающими свойствами. Поэтому именно их я использую в жилых домах и квартирах, когда необходимо подключить вытяжку или вентилятор с уже смонтированным жестким пластиковым воздуховодом.

Выход

Теперь вы знаете, какие детали можно купить и использовать для установки системы вентиляции в частном доме.Если вас интересует вентиляция в квартире (например, на кухне), рекомендую посмотреть видео в этой статье.

Также хотел бы спросить, использовали ли вы канализационные трубы ПВХ для монтажа вентканалов? И если да, то как именно? Вы можете оставлять свои ответы в комментариях к материалу.

30 июля 2016 г.

Если вы хотите выразить благодарность, добавить пояснение или возражение, спросите что-то у автора - добавьте комментарий или скажите спасибо!

Выхлопную трубу можно использовать в частном доме. В данном случае он предназначен для газового водонагревателя. Рассмотрим, как выбрать и установить выхлопные трубы для кухни или газовых котлов.

Конструкции для установки в квартире

Для вытяжки на кухне установлены следующие трубы:

  • Пластик. Они могут быть квадратными и круглыми. Они эстетичны и вместительны. Гладкие стены помогают снизить шум, на них не скапливается грязь. Пластиковые трубы доступны по стоимости. Срок их службы достигает 10 лет.В течение всего этого времени они не нуждаются в уходе, чистке. Установка очень проста. Для установки потребуются переходники Г-образного типа, переходники от вытяжки, герметик. Пластиковые конструкции имеют разный диаметр. Какой диаметр выбрать? Выбор зависит от мощности сети, размера вентиляционного канала;
  • Гофрированный. Обычно его применяют, когда возникают трудности с разводкой из-за невозможности использовать несколько колен. Они отлично подходят для труднодоступных мест.Их отличает простота установки, отсутствие необходимости покупать переходники, экономичность, долговечность. Изготовлен из алюминия или пластика. Выбирая алюминиевую трубу, важно рассчитать ее оптимальный диаметр. Этот параметр зависит от размеров выходного отверстия приточно-вытяжной системы. При установке требуется его растянуть, так как складки увеличивают шум. Среди недостатков - необходимость регулярной уборки.

Что выбрать? Если вы готовы пожертвовать низким уровнем шума ради простоты установки и дизайна, выбирайте гофрированные изделия.Если вам важна высокая пропускная способность, покупайте пластиковые конструкции.


Особенности монтажа конструкций из разных материалов

Монтаж трубы на кухне зависит от материала, из которого изготовлено изделие для вытяжки. Для установки пластиковых конструкций необходимы переходники. Если устанавливаются квадратные изделия, также необходимы колени.

При установке вытяжки на кухне важно помнить следующие правила:

  • Приобретать вытяжные конструкции для кухонных вытяжек рекомендуется после определения необходимого диаметра и сечения. Все эти параметры зависят от размеров вентиляционного отверстия и вытяжки. Размеры изделия не должны быть меньше вентиляционного отверстия на кухне. В противном случае это приведет к снижению мощности, большей нагрузке на систему, что может вызвать преждевременный отказ;
  • Нельзя монтировать вытяжные конструкции на кухне так, чтобы их угол превышал 90 градусов. Каждый крупный перегиб негативно сказывается на работоспособности кухонной системы. К тому же это приводит к неправильному оттоку воздуха;
  • Рекомендуется установить обратные клапаны для предотвращения обратного потока воздуха.


Соблюдение простых правил позволит вам установить конструкцию для кухонной системы так, чтобы она прослужила вам долго и не испортила настроение поломками.

Разновидности конструкций отопительных приборов

Вытяжки для газовой колонки выгодно устанавливать по следующим причинам:

  • Они способствуют увеличению тяги;
  • Выполняют функцию удаления продуктов сгорания.

Стандартный диаметр трубы для газовой колонки составляет 110 мм и 130 мм.Конструкции диаметром 110 мм применяются для газового водонагревателя мощностью не более 19 кВт. Изделия диаметром 130 мм используются для устройств в частном доме, мощность которых от 21 кВт.

Трубы для вентиляции в частном доме бывают следующих типов:

  • Гофрированные. Среди достоинств - надежность, мобильность, демократичная цена. Изделия для газовой колонки в доме можно растянуть до 3 метров, увеличив металлической лентой.При установке для придания нужной формы и направления используется стальная проволока;
  • Алюминий. Преимущества таких конструкций газового водонагревателя в частном доме: устойчивость к воздействию конденсата, небольшой вес, простота монтажа;
  • Сталь. Стандартная длина - 1-1,5 метра. Если в системе вентиляции есть горизонтальный участок, можно установить отводы на 90 градусов. Достоинства: прочность, надежность, длительный срок службы. Недостатки: образование конденсата, необходимость утепления зимой;
  • Коаксиальный. Такие трубы все чаще используют в частном доме для организации работы газового водонагревателя. Достоинства: в доме остается больше чистого воздуха, высокая производительность. Конструкция монтируется с уклоном в 3 градуса. Это необходимо для предотвращения попадания осадков в систему.


Правила монтажа воздуховодов

Перед установкой в ​​частном доме важно провести расчеты.

Диаметр конструкций зависит от:

  • Объем газовой колонки;
  • Объем отработанного воздуха на максимальной мощности;
  • Разница между температурой наружного воздуха и температурой вытяжного воздуха;
  • Высота воздуховода.

Высота конструкции зависит от типа газовой системы. Перед установкой определяется место, где лучше всего установить воздуховод.

Если в частном доме есть камин или другие системы с дымоходами, к ним будет удобно подвести воздуховод. При отсутствии камина делают выход, где монтируется асбестовая конструкция диаметром 120 мм и более.


Степень тяги зависит от высоты воздуховода.Лучше, если конструкция будет на метр выше крыши (хотя бы). В целях безопасности воздуховод монтируется в доме высоко на стене. Перед установкой проделываются отверстия для крепления, затем устройство крепится к стене с помощью саморезов. Можно делать повороты на 90 градусов. Выполняются с помощью колен. Однако это снижает тягу.

Вентиляционные трубы, предназначенные для вытяжек, производятся в ассортименте, поэтому вы точно можете купить подходящий вариант.Правильный выбор вентиляционных конструкций и качественный монтаж положительно сказываются как на производительности, так и на долгом сроке службы системы.

Одна из важнейших систем в любом доме - это система вентиляции. От этого зависит не только удобство проживания, но и здоровье людей. С помощью этой конструкции удаляется отработанный воздух из помещения и подается свежий воздух. Дополнительную безопасность обеспечивает установка системы вентиляции на кухне. На кухне вытяжка просто незаменима для удаления дыма, неприятных запахов и пригорания. Он устанавливается над печью, и ненужные запахи выводятся в общую систему вентиляции домов.

В настоящее время на бытовых рынках можно найти широкий спектр различных моделей вытяжек, отличающихся друг от друга не только внешними характеристиками, но и функциональностью, устройством и габаритами. Самостоятельно установить вентиляционную систему не очень сложно, но что делать, если печь установлена ​​в одном месте, а вытяжной канал расположен гораздо дальше? Выход из этой ситуации довольно простой - нужно прибегнуть к использованию труб для вытяжек, которые сделаны из гофрированного металла или пластика.

Как правило, эти конструкции отличаются хорошей гибкостью и малым весом. Установить эти трубы своими руками также несложно, поскольку нет необходимости использовать набор специальных навыков или дорогостоящие инструменты. Чтобы все было максимально понятно, сначала опишем принцип работы воздуховода и охарактеризуем разные типы труб.

Устройство воздуховодов

Вытяжки могут иметь принципиально разную конструкцию, отвод воздуха осуществляется через специальный вентиляционный клапан или через специальные отверстия в стенах.В частных домах вытяжная система устанавливается после окончания планировки, поэтому диаметр вытяжной трубы известен заранее, его нужно только измерить.

В многоквартирных домах найти решение проблемы с установкой системы вентиляции немного сложнее. При этом плита и вытяжка, которая должна располагаться над ней, располагаются на значительном удалении от вытяжного отверстия, а диаметр трубы и размеры выходного отверстия могут быть разными.

В этом случае используются специальные трубы и переходники, с помощью которых можно плотно и плотно соединить трубу с поверхностью стены и снизить вероятность поломки. Не рекомендуется устанавливать варочную панель и вытяжную систему напротив вентиляционного отверстия. Наличие большого количества изгибов, называемых коленями, приводит к значительному снижению КПД системы и может повысить уровень шума устройства во включенном положении, что явно не добавляет комфорта.

Старайтесь избегать таких маневров

Труба для вентиляции кухонной вытяжки

Сейчас при установке вытяжки используются самые разные типы труб, разработанные специально для этих целей. Наиболее популярны изделия из гофрированного пластика, так как этот материал легкий и не требует использования колена при установке данной системы. Эти трубы имеют долгий срок службы и не требуют очистки. При этом пластиковые трубы гладкие и достаточно жесткие.

При установке нужно использовать дополнительные инструменты, например специальный переходник для крепления к общей системе вентиляции и колено.Пластиковые трубы имеют приятный внешний вид, длительный срок службы и не требуют дополнительного ухода. Трубы для извлечения металла изготовлены из полужесткого алюминия, имеют гофрированную форму, надежны и просты. При установке алюминиевых выхлопных труб изгиб также не требуется, так как материал прекрасно гнется, не изменяя своих свойств.

Теперь рассмотрим эти типы труб более подробно.

Выхлопные трубы из пластика

Пластиковые выхлопные трубы доступны на рынке в двух вариантах: гофрированные и гладкие.Они имеют круглое или квадратное сечение. Квадратные воздуховоды имеют более привлекательный вид, но характеристики относительно круглого практически не отличаются. При установке пластиковые трубы устанавливают над кухонными шкафами или полками, которые скрывают воздуховод. Теперь вы можете приобрести специальные конструкции встроенных выхлопных систем, которые выглядят привлекательно и аккуратно.

При установке пластикового воздуховода необходимо соблюдать следующие условия:

  • Наличие Г-образных переходников (не менее трех экземпляров).
  • Наличие переходного элемента от вытяжки к общему вентиляционному каналу.
  • Наличие герметика для заделки всех стыков и обеспечения крепежа.

Диаметр трубы для вытяжной системы рассчитывается исходя из размера вентиляционного канала, мощности системы и вытяжного отверстия.


Пластиковые трубы отличаются от металлических труб несколькими способами, благодаря чему они стали настолько популярными в последние годы. Во-первых, пластиковая система при работе вытяжки издает намного меньше шума по сравнению с алюминиевыми воздуховодами.Во-вторых, гладкие пластиковые трубы не имеют трещин, в которых постепенно могла бы скапливаться грязь, жир и тому подобное. Пластиковые воздуховоды гофрированной формы также отличаются этим качеством, ведь поверхность самого полимера не дает скапливаться на ней жировым отложениям, но все же уступают квадратным гладким трубам.

К тому же пластиковые трубы с высоким уровнем качества намного дешевле. Они могут без нареканий служить более десяти лет, не требуя чистки или замены, легко устанавливаются, не вызывая лишней нагрузки на конструкцию, и малозаметны, так как изготовлены из материалов светлых оттенков.

Гофрированные алюминиевые трубы

При выборе гофрированных алюминиевых воздуховодов необходимо правильно рассчитать не только длину, но и диаметр трубы. При установке данной системы необходимо максимально растянуть трубу, это нужно делать, потому что такой воздуховод в нормальном состоянии имеет множество складок, что увеличивает шум вытяжки при эксплуатации и доставляет дискомфорт.

Преимущества использования гофрированных алюминиевых систем - простота монтажа, отсутствие необходимости приобретать дополнительные переходники, так как гофрированные пластиковые и алюминиевые трубы изначально идеально изгибаются, их не нужно разрезать на части и соединять под разными углами.Такое качество предполагает более выгодный монтаж, достаточно лишь приобрести переходник на вентиляционное отверстие и от самой вытяжной системы.

Алюминиевые воздуховоды изготовлены из полужесткого материала, который не ломается при установке. Он обладает высоким уровнем прочности, но его следует регулярно очищать от грязи и жира. Диаметр трубы должен соответствовать диаметру выхода вытяжного оборудования и вентиляционного канала.

Как правильно определить конструкцию и диаметр трубы

При установке вытяжной системы в домашних условиях необходимо правильно выбрать не только конструкцию и тип самой трубы, но и ее размеры. Если при монтаже выяснится, что диаметр трубы меньше выхода системы, то могут возникнуть такие неприятные ситуации, как значительное повышение уровня шума и увеличение нагрузки на вытяжное устройство. Все это вместе рано или поздно приведет к поломке и необходимости дорогостоящего ремонта. Если вытяжка приобреталась в собранном виде в магазине, то вы можете самостоятельно установить вытяжное оборудование, что позволит значительно сэкономить.

Воздуховод не должен быть длинным, так как это сильно снижает эффективность работы, а каждый поворот под прямым углом снижает уровень мощности системы примерно на одну десятую.При превышении угла поворота 90 градусов отток воздуха не будет происходить правильно и вызовет перегрузку выхлопной системы. Это часто случается при установке квадратных труб.

Есть два типа таких клапанов: мембранные или с пластиковым диском. Оптимальный размер любого воздуховода - до трех метров; при большей длине наблюдается падение производительности. В этом случае лучше выбирать трубы с гладкими стенками и круглым сечением.

Особенности установки системы вентиляции на кухне

Во время монтажа воздуховоды можно замаскировать различными способами, и наиболее популярным из них является использование декоративного короба, через который доступ к трубам достаточно прост.При необходимости вентиляционные трубы можно проложить над поверхностью подвесного потолка или закладных систем, расположенных внутри кухонного гарнитура и незаметных снаружи. При установке выхлопной системы стоит придерживаться нескольких правил безопасности, которые регулируются такими нормативными документами, как ГОСТ, СНиП и ОСТ.

При установке вентиляционной системы большое значение имеет не только размер трубы, но и то, как она будет подведена к отверстию. Проход в вентиляционном канале, так как в противном случае нарушается воздухообмен внутри помещения.В этой ситуации лучше использовать специальные переходники.


При установке воздуховода убедитесь, что на нем нет провисаний. Если вы используете алюминиевую гофрированную трубу, растяните ее как можно дальше.

Не забывайте об электробезопасности, в систему часто попадают жир и грязь, скапливается влага.

Если вытяжка неправильно подключена к электросети, существует опасность поражения электрическим током. Вытяжка подключается к источнику питания тремя проводами: массой, фазой и нулем.Стандартный провод заземления желтый с зеленой полосой. Перед установкой нужно позаботиться о заземлении для безопасного использования электроприбора.

Если в доме уже есть контур заземления и установлены розетки европейского типа, то проблем быть не должно: при подключении провод подключается к клемме заземления, обозначенной полосами разной длины. Если в оборудовании нет специального разъема для заземления, его можно сделать самостоятельно, прикрутив провод к металлическому корпусу.В том случае, если у вас нет евророзеток, заземление можно сделать самостоятельно, но подключать его к трубам и батареям категорически запрещено, лучше это делать на мертвую нейтраль.

Остальные действия необходимо выполнять в соответствии с инструкциями, прилагаемыми к вытяжному оборудованию.

Это весь процесс установки вентиляции на кухне. Теперь вы полностью ознакомились со всей необходимой информацией о значении этой системы и можете выполнять работы по ее установке самостоятельно.

Вентиляционная труба в частном доме обеспечивает необходимый для здоровья воздухообмен, способствует удалению пыли, паров вредных веществ и лишней влаги. Какие системы вентиляции наиболее востребованы, и что нужно помнить при их установке - узнайте из этой статьи.

Типы систем вентиляции

Труба вентиляционная на крышу.

Установки для циркуляции воздуха различаются конструктивными особенностями (делятся на наборные или моноблочные), назначением (бывают вытяжные или приточные), размером обслуживаемой площади (бывают общеземные или местные), Кстати, воздух движется (естественный или искусственный).

  • Приточный воздух. Система нагревает воздух зимой и охлаждает летом.
  • Выхлоп. Удаляет отработанный воздух.
  • Местный. Доставляет свежий воздух в определенное место или удаляет газообразную воздушную смесь из определенного участка комнаты (например, вытяжек).
  • Наборная система вентиляции часто располагается за подвесным потолком. Включает вентилятор, фильтр, глушитель, систему автоматики. Нужен профессиональный расчет, имеет большие габариты.
  • Моноблочная система представляет собой звукоизолированный бокс, в который помещаются все вентиляционные установки. Встроенный рекуператор экономит тепло и энергию. Такая система не только дороже предыдущей, но и требует большего количества труб.

Правила проектирования


Переход трубы с одного диаметра на другой должен быть плавным.

Свежий воздух должен быть направлен в первую очередь в гостиную, детскую и спальню, а затем в коридор, кухню и ванную комнату.

Выбирая систему вентиляции, нужно знать высоту потолка и площадь квартиры. Умножьте эти значения, чтобы получить мощность приточной вентиляции. Для 2-комнатной квартиры этот параметр должен быть в пределах 200-300 м3 / ч, для 3-х и 4-х комнатной квартиры - 500 м3 / ч.

В санузлах, кухнях, в комнатах с камином обязательно должен быть вытяжной патрубок для вентиляции. В частном доме и в многоквартирном доме строятся системы канального типа.Основные требования к ним: соответствие диаметра трубы расходу проходящего воздуха, пожаробезопасность и герметичность.

Воздушный поток распределяется по помещениям с помощью вентиляционной трубы. В частном доме, как и в производственной зоне, расход воздуха является основным параметром, по которому выбирается диаметр подающей и отводящей труб.

Устройство системы вентиляции

Принцип действия


Канальная система - комплект компонентов для принудительной вентиляции.

Через капот воздух втягивается в дефлектор крыши. Воздухозаборник используется для повторного входа в комнату.

Рекуператор теплообменника заставляет нагретый воздух отдавать тепло поступающему холодному воздуху, тем самым экономя 25% тепловой энергии.

Преимущества: удаление вредных примесей с помощью фильтра, теплосбережение, охлаждение (обогрев), осушение (увлажнение) воздуха.

Недостатки: система автоматически отключается при отсутствии электричества, шумах при работе, сложности блока управления (иногда возникает необходимость в обслуживании).

Важно! Приточную вентиляцию в частном доме из канализационных труб лучше не монтировать. Материал может содержать ядовитые вещества, которые попадут в комнату вместе с воздухом. Для дымохода этот вариант подходит.

Монтаж происходит в такой последовательности:

  1. Расчет воздухообмена.
  2. Выбор сечения трубы.
  3. Выбор типа системы вентиляции.
  4. Составление схемы вентиляции (установить места забора и вытяжки воздуха и места прокладки труб).

При укладке системы старайтесь избегать прямых углов и резких переходов труб разного диаметра.

Пластиковые трубы не ржавеют, просты в установке, имеют эстетичный внешний вид и малый вес, а также создают меньше шума при эксплуатации (по сравнению с металлическими). Но огнестойкость пластика невысока.

Для жилых помещений оптимально использовать гофрированную гибкую трубу из полиэстера и алюминиевой фольги. Обладает повышенной теплоизоляцией и звукопоглощением.

Лучше всего позаботиться о воздуховодах еще на этапе проектирования дома. В каждой комнате должна быть отдельная труба, все они должны сходиться в один канал.

Если на входе в систему установлен воздушный фильтр, он задерживает около 80% пыли.

Установите глушитель на выходе из вентиляционной установки - и ваши трубы не будут напоминать о себе в процессе эксплуатации. Панель управления, функция контроля засорения фильтров, возможность подключения к системе «Умный дом» - все это делает вентиляционную установку по-настоящему удобной.

Система воздуховодов устанавливается до окончания ремонтных работ.

Утепление воздуховодов


Система вентиляции со временем забивается пылью. Справиться с проблемой поможет фильтр для очистки поступающего воздуха.

Утеплитель защищает от плесени, позволяет повысить шумоизоляцию за счет уменьшения вибрации воздуха, движущегося по каналам, снижает теплопотери. Многие обогреватели обладают противопожарными свойствами (предотвращают распространение огня).

Итак, давайте определимся, как и чем утеплить вентиляционную трубу в частном доме.

Пенополиуритан


Оболочка из пенополиуретана устойчива к механическим повреждениям, не впитывает влагу, не горит, хорошо сохраняет тепло и может использоваться после разборки конструкции.

Оболочка ППУ состоит из двух половин, закрывающих трубу. Материал обладает высокими теплоизоляционными свойствами, со временем не теряет первоначальную форму, не крошится, не выделяет вредных веществ, имеет более доступную цену по сравнению с минеральной ватой.Сохраняет теплоизоляционные функции 25 лет. Вы можете подобрать оболочку под любой диаметр трубы.

Есть только один недостаток - хрупкость материала.

Порядок работ:

  1. Изоляция крепится строительным клеем или алюминиевой лентой.
  2. Перед началом работ труба обрабатывается антикоррозийным составом. - - После этого полуцилиндры фиксируются полимерными или металлическими креплениями и монтажной лентой.
  3. Элементы утеплителя внахлест (5-10 см).Составные части оболочек соединяются методом «шип-паз», при небольшом диаметре - «ступенями».

Минеральная вата

Это дешевый и негорючий материал. Но в процессе установки нужно использовать строительные защитные очки и респиратор (мельчайшие частицы утеплителя не должны попадать в легкие и глаза). Материал впитывает влагу - его необходимо завернуть в фольгу или оцинковать. Главный недостаток - вата со временем спекается.

Герметичность пластиковых окон и звукоизоляция межкомнатных дверей мешают воздухообмену в доме. Вентиляционные каналы, установленные на кухне и в ванной для естественной циркуляции воздуха, могут не справляться со своей функцией. Специалисты рекомендуют использовать приточно-вытяжную систему с рекуперацией тепла. Дополнительно можно проводить кондиционирование, увлажнение, ионизацию воздуха. Все это поможет создать благоприятный микроклимат.

Видео: вентиляция в загородном доме.

Как работает домашняя вентиляция | HomeTips

Небольшая влажность важна для комфорта в доме, особенно зимой. Но слишком много пара в сочетании с парами синтетических материалов, пестицидов, моющих средств и бытовой химии может сделать воздух в доме не только неудобным, но и совершенно токсичным. Ответ? Вентиляция.

Многие приборы и вентиляционные отверстия объединяются для правильной вентиляции дома.

Домам нужно дышать. Они должны втягивать свежий и выпускать несвежий воздух.Фактически, некоторые эксперты рекомендуют менять половину объема воздуха в доме каждый час.

Вы можете стимулировать вентиляцию, конечно, открыв двери и окна. Но уловка состоит в том, чтобы обеспечить необходимую вентиляцию, не выбрасывая в окно дорогие доллары за отопление и охлаждение дома.

Дом достигает этого за счет наличия соответствующего типа и комбинации вентиляционных отверстий и вентиляторов в незанятых частях дома, таких как чердак и ползунки, а также путем вентиляции определенных областей интерьера с помощью вытяжек для кухни, вентиляторов для ванной комнаты и всего дома. вентиляторы и аналогичные приборы.Ниже приводится более внимательный взгляд на некоторые полезные вентиляционные отверстия.

Вытяжные вентиляционные отверстия для дома

Вытяжные вентиляционные отверстия помогают теплому воздуху выходить с крыши. Типы вытяжных вентилей включают:

Коньковый вентиль. Коньковое вентиляционное отверстие обычно представляет собой решетчатую секцию металла, выходящую из зазора наверху крыши и закрывающую ее. Они проходят по всей длине крыши. Жалюзи выпускают воздух с чердака и предотвращают попадание дождя и других ненастных погодных условий в дом. Это наиболее эффективный способ отвести горячий воздух из дома.

Коньковая вентиляция проходит вдоль пика крыши для отвода горячего воздуха.

Вентиляционное отверстие на крыше. Основная вентиляционная решетка на крыше - маленькая, квадратная и металлическая. В некоторых есть вентилятор, управляемый термостатом, который помогает быстро выпускать горячий воздух.

Вытяжка турбины. Вентиляционное отверстие турбины - это еще один тип вентиляционного отверстия на крыше. В нем есть профилированные лопатки, которые отводят тепло с чердака и поворачиваются при слабом ветре. Их приподнятый профиль может быть более заметным, чем у стандартного вентиляционного отверстия на крыше, поэтому, если эстетика является проблемой, вы можете установить их сзади, а не спереди вашего дома.

Вентиляционное отверстие турбины вращается с движением воздуха для отвода тепла с чердака.

Фронтальный выход. Вентиляционные отверстия в фронтоне - это треугольные или квадратные вентиляционные решетки, которые подходят к краям чердака, рядом с пиком крыши. Это наименее эффективный вариант вытяжной вентиляции, но они обычно встречаются в старых домах и их значительно проще установить.

Домашние воздухозаборники

Воздухозаборники втягивают более холодный воздух через карнизы или потолки. Типы воздухозаборников включают:

Воздухозаборник. Если вы занимаетесь новым строительством или заменяете карниз или потолок, вы можете рассмотреть возможность установки вентиляционных отверстий на потолке, которые представляют собой металлические рамы с жалюзи, которые проходят по всей площади потолка.

Вентиляционные отверстия в потолке способствуют циркуляции воздуха через чердак.

Карниз. Вентиляционные отверстия для карнизов обычно имеют круглую форму и обычно добавляются в дом для улучшения вентиляции чердаков. Они сидят под карнизом, между стропилами и проходят по двум сторонам дома.

Стропильная вентиляция. Вентиляционное отверстие для стропил работает совместно с приточными и вытяжными отверстиями. Они предохраняют изоляцию чердака от блокировки воздушного потока от вентиляционных отверстий под потолком и карниза к верхним вентиляционным отверстиям.

Фундамент. Фундаментальные вентиляционные отверстия, как следует из их названия, устанавливаются вдоль фундамента вашего дома. Эти металлические вентиляционные решетки позволяют воздуху циркулировать в подвале или в подвале и предотвращают накопление опасной влаги под домом.

Вентиляционные отверстия в фундаменте обеспечивают циркуляцию воздуха под домом.

Вентилятор с рекуперацией тепла. Система вентиляции с рекуперацией тепла (HRV) позволяет проветривать дом, не удаляя дорогостоящий нагретый или охлажденный воздух. Для получения дополнительной информации см. Системы вентиляции с рекуперацией тепла.

Система вентиляции с рекуперацией тепла (HRV)

Рекомендуемый ресурс: Найдите предварительно проверенного местного подрядчика по установке вентилятора во всем доме

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет в качестве редактора зданий в Sunset Книги, старший редактор домашнего журнала, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов в программе HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

BSI-012: Закон о балансе - вытяжная вентиляция не работает

Вот. Я сказал это. Это просто не работает. ОК, иногда работает 1 . Но он не работает в тесных ограждениях и, конечно, в новых домах, квартирах, таунхаусах и рядных домах. В основном ничего нового мы не строим. Потому что это отстой - в буквальном смысле.Я знаю, что мы были здесь раньше («BSI-069: Непреднамеренные последствия - отстой», июнь 2013 г.), но мы должны вернуться и разобраться с этим снова. Зачем? Каким бы удивительным это ни казалось, все стало еще хуже и будет еще хуже. Но хорошая новость заключается в том, что поскольку они становятся невыносимо плохими, мы, наконец, с ними разберемся. Еще не совсем так, но почти.

Следующая часть должна быть очевидной, но очевидно не для некоторых людей и вполне приемлемой для других. Только вытяжная вентиляция приводит к разгерметизации домов, таунхаусов и рядных домов, построенных в соответствии с Международным жилищным кодексом 2015 г. , и значительной разгерметизации многоквартирных домов, построенных в соответствии с Международными строительными нормами 2015 г.В частных домах на одну семью это приводит к попаданию загрязняющих веществ из пристроенных гаражей - особенно домов со спальнями над гаражами. Загрязняющие вещества также извлекаются из-под плит - если бы радон был ценным, мы бы добывали его таким образом - и какой лучший способ принести почвенный газ, гербициды и пестициды в дом?

В многоквартирных домах и городских домах только вытяжная вентиляция приводит к тому, что воздух забирается из соседних домов, а также из пристроенных гаражей и из-под плит. В квартирах только вытяжная вентиляция приводит к вытяжке воздуха из соседних помещений и коридоров.

В многоквартирном строительстве проблема коридора - это проблема дыма и огня. Вы думаете, это может быть то, о чем мы должны заботиться? Хорошо, мы делаем. Серьезно. Но с точки зрения «герметичности», а не с точки зрения давления. Мы достигаем хороших результатов в части разделения - особенно потому, что сейчас мы проверяем ее. Но разделение на отсеки усугубляет проблему давления, когда мы используем только вытяжную вентиляцию.

Почему не приточная вентиляция? Приточная вентиляция работает в отдельных домах на одну семью, но не в квартирах, таунхаусах и рядных домах, поскольку она направляет воздух в соседние дома, и у нас возникает проблема переноса запаха и загрязнений.Вы никогда не сможете сделать их «достаточно плотными», чтобы предотвратить это - существуют практические пределы разделения.

Kinda оставляет нам только один вариант, который работает везде и везде - сбалансированная вентиляция. Обратите внимание на слова «все» и «везде»…. Но Кодексы моделей не поощряют это, и Стандарт ASHRAE 62.2 и RESNET активно дискриминируют 2 . Это безумие. Мы наказываем более совершенные системы, когда поощряем плохие системы и не поощряем хорошие системы.Вот что я имею в виду, говоря, что ситуация ухудшается Стимулируем хуже. Мы дискриминируем добро. Обратите внимание на слово «безумный».

Мы уже закончили? Нет. Что делать с кухонными вытяжками с вытяжкой? Как насчет вентилируемых сушилок для одежды? Единственными жизнеспособными вариантами являются блокировка подачи свежего воздуха 3 для обоих или без использования вентилируемой сушилки для одежды и подачи в конденсационные сушилки. Или вентиляция квартирного блока или дома через кухонную вытяжку и подачу приточного воздуха напрямую в многоквартирный дом или дом.Хорошая идея для многоэтажных и малоэтажных зданий, но не для высоких зданий с центральными системами.

Не в многоквартирных домах? А? Да, мы делаем это годами в многоэтажных многоквартирных домах. Но есть две фундаментальные проблемы, связанные с большими вытяжными системами на крыше, тянущимися от каждого блока, связанными с большими системами подачи воздуха на крыше, соединенными с каждым блоком.

Во-первых, этот подход имеет тенденцию к чрезмерной вентиляции всего здания, потому что системы работают все время, а устройства вентилируются независимо от того, заняты они или нет. Во-вторых, борьба с эффектом стека - нетривиальное дело. Большинство агрегатов с центральной вытяжкой и приточным воздухом на крыше в конечном итоге слишком или недостаточно вентилируются - с большим отрывом. И все это усугубляется тем, что блоки, коридоры, лифты, хозяйственные шахты и лестничные клетки не разделены на отсеки. Да, да, мы были там раньше («BSI-075: Как строятся здания», февраль 2014 г.).

Нам необходимо разделить на части (Рис. 1 и Рис. 2), и нам нужны отдельные распределенные сбалансированные системы вентиляции в многоквартирных и рядных домах и таунхаусах (Рис. 3).И, как я уже упоминал, мы выясняем разделение. И мы, безусловно, набираем новые дома, таунхаусы и рядные дома. Зачем? Опять же, я упоминаю для акцента, мы их тестируем. Это требования кода, и мы тестируем их и выполняем.

Рисунок 1: Разделение - вот что это означает. Нет воздуха сверху «куба», низа «куба» или сторон «куба». И мы изо всех сил стараемся сделать переднюю часть куба «тугой». Когда вы «сосете», откуда берется воздух?

Рисунок 2: Рядный дом или городской дом - это то, что коды моделей запрашивают и получают. Нет воздуха из соседних блоков и «плотной» конструкции. Когда вы «сосете», откуда берется воздух?

Рисунок 3: Сбалансированная вентиляция в многоквартирном доме - Устранение плохого и добавление хорошего при сбалансированной управляемой мощности. Индивидуальные распределенные сбалансированные системы вентиляции.

Итак, распределенные сбалансированные системы вентиляции работают везде и везде. Но, и большое но, в маленьких домах и домах нам понадобится дополнительное осушение. Ой ... да, почти везде к югу от линии Мейсон-Диксон и к востоку от межштатной автомагистрали 35 в Техасе. В жарком влажном климате и смешанном влажном климате влажность при частичной нагрузке невозможно контролировать без дополнительного осушения. Расслабиться. Все расслабьтесь. Этого можно добиться с помощью автономных осушителей воздуха. У нас есть технологии. И да, мы были здесь раньше. Что изменилось, так это то, что теперь у нас есть лучшие и доступные варианты. У нас есть технология (рисунок 4). Небольшие настенные осушители воздуха, устанавливаемые на стойке. Хорошее улучшение по сравнению со старой технологией (Рисунок 5 и Фотография 1).

Рис. 4: Дополнительное осушение - Расслабьтесь. Все расслабьтесь. Этого можно добиться с помощью автономных осушителей воздуха. Небольшие настенные встраиваемые осушители воздуха.Хорошее улучшение по сравнению со старой технологией.

Рис. 5: Старая технология осушения - Дешевый осушитель в шкафу для возврата. Работает, но мы можем лучше.

Фотография 1: Осушитель в обратном шкафу - Работает, но мы можем сделать лучше.

Не забудьте про сушилки для белья с вентиляцией. Они извлекают 200 кубических футов в минуту или более из единиц, домов, рядных домов и городских домов. Лучшее решение, не используйте их. Используйте конденсационные сушилки для одежды.Большое изменение конденсационных сушилок для одежды за последние несколько лет состоит в том, что производители поняли, что для них действительно есть рынок. Да, у нас довольно давно есть конденсационные сушилки для одежды, но не большие, которые сушат одежду еще до того, как вы прочитаете «Война и мир» 4 . У нас есть большие «внедорожники» с турбонаддувом, как и положено нам, не европейцам.

А как насчет кухонных вытяжек? Да, я знаю, что мы были здесь раньше («BSI-070: Deal with Inure & Then Don’t Suck», июнь 2014 г.).Но все становится легче. Мы получаем лучшую эффективность улавливания с улучшенной конструкцией кожуха, а это означает, что мы можем обойтись меньшим потоком выхлопных газов (фото 2 и фото 3). И мы находимся на пороге получения предварительно изготовленных систем подпиточного воздуха, предназначенных для жилых помещений. Прямо сейчас вы должны быть настоящим инженером и разработать свой собственный. Вы должны направить свежий воздух под варочную панель и решить, как подготовить его или нет. 5

Фотография 2: Кухонные вытяжки - Мы получаем лучшую эффективность улавливания с улучшенной конструкцией вытяжки, а это означает, что мы можем избежать проблем с более низким потоком выхлопных газов.

Фотография 3: Здесь нужно немного места - Нужна большая вытяжка, более глубокая вытяжка и блокировка подпитки.

Можете ли вы обойтись без действительно маленькой вытяжки кухонной вытяжки, которая имеет высокую эффективность улавливания в плотном корпусе? Да, может, думаю, не уверен. Менее 100 кубических футов в минуту выхлопа периодически? Не сделали работы. На самом деле ни у кого нет. Кто-то должен. Обратите внимание, что периодически означает не все время.

Так как же должны выглядеть эти сбалансированные системы вентиляции? Я играл с парочкой из них.

Каждая система сбалансирована и имеет блокировку подачи свежего воздуха для вентилируемых кухонных вытяжек. Каждая система предназначена для работы в отдельных домах на одну семью, таунхаусах, рядных домах или многоквартирных многоквартирных домах и с распределенными системами отопления и охлаждения или центральными системами, в которых распределяется только горячая вода или охлажденная вода или хладагент, а не воздух.

В первой системе (рис. 6) используется наружный воздуховод, подключенный к обратной стороне воздухообрабатывающего агрегата, и он работает непрерывно.Воздухоочиститель связан с вытяжным вентилятором для ванной комнаты. Скорость, с которой наружный воздух поступает через наружный воздуховод, соответствует скорости вытяжки из ванной комнаты. Например, если 45 кубических футов в минуту подается через наружный воздуховод, тогда вентилятор для ванной комнаты непрерывно выбрасывает воздух со скоростью 45 кубических футов в минуту. В многоквартирных домах с одной ванной это довольно просто. Используется один вытяжной вентилятор. Если в блоке две или три ванные комнаты, или мы имеем дело с отдельно стоящим домом, таунхаусом или рядным домом, то интенсивность вытяжки распределяется между ванными комнатами. Один вытяжной вентилятор используется с вытяжной решеткой в ​​каждой ванной комнате. Существуют элементы управления, позволяющие заставить все это работать. Отдельные вентиляторы работают на низкой скорости для общей вентиляции и периодически на более высокой скорости, когда используется ванная комната. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором подпиточного воздуха.

Рисунок 6: Первая система - Воздуховод наружного воздуха подсоединен к стороне возврата воздухообрабатывающего устройства, и он работает непрерывно.Воздухоочиститель связан с вытяжным вентилятором для ванной комнаты. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором подпиточного воздуха.

Вторая система добавляет дополнительное осушение, обеспечиваемое осушителем (рис. 7).

Рис. 7. Вторая система - Дополнительное осушение с помощью осушителя.

Третья система (Рисунок 8) использует полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV), обеспечивающий сбалансированную вентиляцию независимо от системы принудительного кондиционирования воздуха. HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Ставки модулируются в зависимости от переключателей в каждой ванной комнате, которые периодически повышают скорость, когда ванные комнаты используются. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором подпиточного воздуха. Удалять воздух из кухонной вытяжки через HRV или ERV - плохая идея. Я уже упоминал, что это плохая идея?

Рис. 8: Третья система - Вентилятор с полностью канальной рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV), обеспечивающий сбалансированную вентиляцию независимо от системы принудительного кондиционирования воздуха.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Ставки модулируются в зависимости от переключателей в каждой ванной комнате, которые периодически повышают скорость, когда ванные комнаты используются. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором подпиточного воздуха. Удалять воздух из кухонной вытяжки через HRV или ERV - плохая идея. Я уже упоминал, что это плохая идея?

Четвертая система также добавляет дополнительное осушение с помощью осушителя (рис. 9).

Рис. 9 - Четвертая система - Дополнительное осушение добавлено к третьей системе.

Пятая система (Рисунок 10) работает в многоквартирных домах или в исключительно эффективных домах. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) с полностью канальным воздуховодом обеспечивает сбалансированную вентиляцию независимо от системы кондиционирования помещения. Таким кондиционированием помещения может быть комбинированный оконечный тепловой насос (PTHP), как показано, или, в случае исключительно эффективных домов, головки с мини-сплит или мульти-сплит.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Как и в предыдущих случаях, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором наддува. Обратите внимание, что в исключительно эффективных домах даже при использовании нескольких головок необходимо некоторое перемешивание для обеспечения теплового комфорта.

Рис. 10: Пятая система - Система для квартирных единиц или исключительно эффективных домов. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию независимо от системы кондиционирования с комбинированным тепловым насосом (PTHP) или, в случае исключительно эффективных домов, независимо от напоров нескольких сплит-системы.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Как и в предыдущих случаях, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором наддува. Обратите внимание, что в исключительно эффективных домах даже при использовании нескольких головок необходимо некоторое перемешивание для обеспечения теплового комфорта.

Шестая система добавляет дополнительное осушение обычным способом (Рисунок 11).

Рисунок 11 - Шестая система - Добавление дополнительного осушения обычным способом.

Седьмая система (рис. 12) используется в местах, где кондиционирование воздуха не используется, например, на северо-западе Тихого океана. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию. Отопление обеспечивается системой лучистого отопления. HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Опять же, как и во всех предыдущих системах, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором подпиточного воздуха.

Рисунок 12 - Седьмая система - Используется в местах, где кондиционирование воздуха не используется, например, на северо-западе Тихого океана. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию. Отопление обеспечивается системой лучистого отопления. HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Опять же, как и во всех предыдущих системах, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором подпиточного воздуха.

Да, архитекторы, знаю, знаю. Множество пробоев в стенах (фото 4). Преодолей это. Вам нужна энергоэффективность? Вы хотите контролируемую среду в помещении? Вы хотите плотно строить и вентилировать, верно? Тебе лучше привыкнуть к жизни с дырами. Положить вещи на крышу или внизу здания не получится. Может работать в домах, рядных и таунхаусах, но не в квартирах.

Фотография 4: Множество проникновений - Вам нужна энергоэффективность? Вы хотите контролируемую среду в помещении? Вы хотите плотно строить и вентилировать, верно? Тебе лучше привыкнуть к жизни с дырами.Положить вещи на крышу или внизу здания не получится. Может работать в домах, рядных и таунхаусах, но не в квартирах.

Мы уже закончили? Нет. Позвольте мне поговорить о безумном и оскорбительном для интеллекта. В настоящее время в каких-либо кодексах или стандартах США нет положений, признающих преимущества сбалансированных систем со смешением и распределением. Сбалансированные системы со смешением и распределением делают гораздо больше с меньшим количеством воздуха, чем вытяжные системы без смешивания и распределения.Здесь должна быть какая-то награда и наказание.

Вообще-то есть. Мы награждаем выхлопные системы без смешивания и распределения и наказываем сбалансированные системы смешиванием и распределением, потому что мы относимся к ним одинаково. Совершенно очевидно, что ASHRAE не может исправить это, основываясь на текущих выходках Комитета по стандарту 62.2 ASHRAE. Но я надеюсь и на RESNET, и на IRC, и на IBC. Быть в курсе. Будет только хуже, прежде чем станет лучше. Но будет лучше.Просто нелегко и не без боли.

Сноски:

  1. Протекающие отдельные дома на одну семью с небольшими вытяжными потоками, малоразмерными кондиционерами и плохим контролем солнечной энергии с черной черепицей и плохо изолированными воздуховодами, расположенными на вентилируемых чердаках - типы домов, которые мы поощряем строить . .. … Только вытяжная вентиляция больше не работает в новой отдельно стоящей отдельной семье, потому что мы теперь кодифицируем слово «герметичный» и проверяем его.

  2. В соответствии со стандартом ASHRAE 62.2 приводит к более высокому воздухообмену, когда сбалансированная система вентиляции сравнивается с системой вентиляции только с вытяжкой. Становится хуже. Процедуры RESNET приводят к получению рейтинговых баллов при использовании сбалансированных систем по сравнению с системами только с вытяжкой, поскольку RESNET ссылается на стандарт ASHRAE 62.2. Строители и оценщики не глупы… оба «играют в рейтинговую систему», и вытяжная вентиляция становится очевидным выбором. RESNET означает «Сеть жилищного энергоснабжения» и отвечает за индекс Домашней Энергетической Рейтинговой Системы (HERS).

  3. Не говорите мне о вытяжных шкафах с рециркуляцией ... они похожи на унитазы, которые никогда не смывают водоворот ...

  4. Автор: Лев Толстой, впервые опубликовано в 1869 году, в мягкой обложке 1440 страниц.

  5. Просто проделать отверстие в стене не получится - особенно на жарком и влажном юге - каждая решетка приточного воздуха между отверстием и вытяжным колпаком будет запотевать, поскольку подпиточный воздух попадает в капот. И вы должны придумать, что такое контроль… Большую часть времени я не делаю предварительных условий - или если да, то просто смешиваю его с воздухом, уже находящимся в помещении, чтобы смягчить его.

Ссылка:

CMHC (2005). «Оценка разделения и разгерметизации люксов в новых многоэтажных жилых домах», Обзор исследований, Техническая серия 05-112, октябрь 2005 г.

Финч, Г., Дж. Штраубе и К. Гендж (2009). «Утечка воздуха в многоквартирных жилых домах: испытания и влияние на эксплуатационные характеристики здания», 12 th Canadian Conference on Building Science and Technology, Montreal, PQ, October 2009.

Хандегорд, Г.О., (2001). «Новый подход к вентиляции многоэтажных квартир» Труды восьмой конференции по строительной науке и технологиям, Совет по ограждающим конструкциям Онтарио, Торонто, Онтарио, февраль 2001 г.

Лстибурек, Дж. (Сентябрь 2015 г.). «BA-1507: Руководство по вентиляции для жилых зданий с высокими эксплуатационными характеристиками - многоквартирные дома» Building Science Corporation, http: //buildingscience.com/documents/building-america-reports/ba-1507-me .... 17 сентября 2015 г.

Рикеттс, Л., Дж. Штраубе (2014). «Полевое исследование воздушного потока в многоквартирных жилых домах средней и высотной этажности», 14 Канадская конференция по строительной науке и технологиям, Торонто, октябрь 2014 г.

Радд, Армин (август 2013 г.). «BA-1310: Дополнительное осушение в теплый влажный климат». Building Science Corporation, http: //www.buildingscience.com/documents/bareports/ba-1310-supplemental-.... 22 октября 2013 г.

Непрерывная вентиляция всего дома - Институт домашней вентиляции

Непрерывная вентиляция всего дома

Вентиляторы и вентиляторы с рекуперацией тепла или энергии постоянно работают над улучшением качества воздуха в помещении.

В начале 1980-х годов были разработаны системы непрерывной вентиляции всего дома, чтобы удовлетворить потребности в качестве воздуха в помещениях в плотных, хорошо изолированных домах, которые разрабатывались в то время. Непрерывная вентиляция всего дома может быть обеспечена одно- и многопортовыми вытяжными и приточными вентиляторами, сбалансированными вентиляторами и вентиляторами с рекуперацией тепла или энергии (HRV или ERV).

Можно комбинировать один или несколько вентиляторов для подачи свежего и отработанного воздуха, чтобы обеспечить постоянную общую вентиляцию во всем доме.Эти вентиляторы обычно очень тихие (менее 1,5 сона) или расположены удаленно, чтобы снизить уровень воспринимаемого звука в доме. Иногда можно модернизировать вытяжной вентилятор для ванной комнаты до очень тихого вентилятора, который работает все время, обеспечивая как локальную вытяжку в ванной, так и непрерывную вентиляцию всего дома.

Справочник сертифицированных HVI продуктов, расположенный на веб-сайте HVI, содержит информацию о различных продуктах, которые можно использовать для непрерывной вентиляции всего дома. Важно выбрать систему, подходящую для вашего климата. Сбалансированные системы с приточным и вытяжным воздухом можно использовать в любом климате. Системы только с вытяжкой подходят для климата с умеренным и холодным климатом, тогда как системы только с вытяжкой больше подходят для жаркого климата.

Вентиляторы с рекуперацией тепла и энергии

Вентиляторы с рекуперацией тепла и энергии (HRV и ERV) доставляют свежий воздух с улицы и удаляют застоявшийся воздух из дома.И HRV, и ERV регулируют температуру свежего воздуха, проводя тепло от одного воздушного потока к другому. Кроме того, ERV изменяют влажность свежего воздуха за счет передачи водяного пара от одного воздушного потока к другому. Поскольку HRV и ERV сочетают в себе воздухозаборники как для отработанного, так и для свежего воздуха, мы описываем их как сбалансированные системы. Постоянный свежий воздух, который создается, улучшает качество воздуха в помещении, тем самым повышая комфорт пассажиров, особенно для тех, кто страдает аллергией и респираторными заболеваниями.

Как они работают

HRV или ERV представляет собой комбинацию вентиляторов, элементов управления и элементов рекуперации тепла, которые удаляют застоявшийся воздух из дома, подают свежий воздух с улицы и передают тепловую энергию от одного воздушного потока к другому. Постоянно работающая система HRV или ERV обеспечивает стабильную подачу свежего воздуха в дом, восстанавливая при этом часть энергии, обычно теряемой из-за вентиляции без рекуперации тепла.

Зимой тепло от застоявшегося отработанного воздуха улавливается теплообменником и передается холодному поступающему воздуху.Летом выходящий кондиционированный отработанный воздух охлаждает входящий воздух.

Блоки HRV и ERV

фильтруют свежий приточный воздух, сводя к минимуму попадание пыльцы, пыли и насекомых в дом, и предназначены для работы круглый год. Модели, подходящие для очень холодного климата, оснащены автоматическими механизмами размораживания, позволяющими работать в течение всей зимы.

Блоки HRV и ERV

доступны как автономные блоки с независимыми воздуховодами или могут быть подключены к существующим системам воздушного отопления и охлаждения.Правильно выбранные, установленные, эксплуатируемые и обслуживаемые блоки HRV и ERV будут:

  • Удаляет вредные вещества внутри помещений и помогает поддерживать хорошее качество воздуха в помещении
  • Обеспечивает постоянную подачу свежего, фильтрованного и умеренного наружного воздуха по всему дому
  • Рекуперация тепла из отработанного воздуха зимой
  • Контроль повышенной влажности в помещении при низком уровне влажности на улице
  • Прохладный приточный воздух летом, когда в доме работает кондиционер
  • Обеспечивает энергоэффективные средства для уменьшения острых проблем с загрязнением воздуха внутри помещений, такими как радон, формальдегид, избыточная влажность или запахи.

ERV могут снизить содержание влаги в свежем поступающем воздухе, уменьшая нагрузку на систему кондиционирования.

Многие ERV выглядят и работают очень похоже на HRV. ERV не только проводит тепло, но также позволяет водяному пару переходить от одного воздушного потока к другому. В холодную погоду влага передается из потока отработанного воздуха в поток свежего воздуха. В теплую и влажную летнюю погоду ERV передает влагу из потока свежего воздуха в поток отработанного воздуха, который охлаждается кондиционером.В обоих случаях это снижает влажность до экстремальных уровней, характерных для улицы.

Выбор модели

Существует множество различных моделей HRV и ERV, каждая из которых имеет свои преимущества и применение. Чтобы выбрать подходящую модель для вашего приложения, обратитесь к Справочнику сертифицированных домашних вентиляционных устройств HVI, который содержит отчеты о тестировании производительности для сертифицированных HVI HRV и ERV.

Воздушный поток является важным фактором при выборе HRV или ERV, поскольку первой функцией устройства является вентиляция. Очень важно выбрать блок, подходящий для использования в том климате, в котором он будет установлен. В холодном климате защита агрегата от замерзания должна быть достаточной, чтобы вентиляция продолжалась всю зиму.

Другие факторы, которые следует учитывать, включают явную эффективность рекуперации тепла, средства управления, тип системы оттаивания и энергопотребление.

Чтобы определить лучший вариант для вашего региона, свяжитесь с компаниями-членами HVI, которые имеют многолетний опыт работы с HRV и ERV.

Опции управления

Элементы управления вентиляторами непрерывного действия варьируются от простых до сложных. Доступны элементы управления, которые позволяют изменять интенсивность вентиляции, автоматический высокоскоростной режим (например, когда используются ванные комнаты), автоматический режим для управления избыточной влажностью, синхронизированный или пропорциональный режим и даже определение качества воздуха. Компании-члены HVI могут предоставить подробную информацию, которая поможет вам в процессе выбора.

Требования Калифорнии к вентиляции | Группа систем жилых зданий

Стандарты вентиляции и правила вентиляции

Стандарты вентиляции - это согласованные документы, опубликованные профессиональными или техническими группами и демонстрирующие передовой опыт.Правительственные кодексы, программы коммунального обслуживания и частные энергетические программы часто ссылаются на национальные стандарты как часть своих требований. ANSI / ASHRAE Standard 62.2 - это общепринятый национальный стандарт вентиляции жилых помещений в США.

Коды вентиляции являются нормативными актами, имеющими силу закона. В США не существует национальных правил вентиляции. Полномочия по регулированию вентиляции в зданиях оставлены на усмотрение каждого штата, и обычно эти полномочия делегируются местным юрисдикциям (округам и городам).Код может требовать соблюдения стандарта. California Title 24 Part 6 ссылается на стандарт ASHRAE 62. 2-2007 как на код вентиляции штата Калифорния , за одним исключением. Открывающиеся окна исключены из вариантов для обеспечения вентиляции всего здания.

Какие проекты необходимы для соответствия стандартам вентиляции ASHRAE 62.2 в Калифорнии?

  • Все новостройки
  • Перестройка существующих зданий
  • Пристройки размером более 1000 квадратных футов (Размер системы вентиляции должен соответствовать кондиционируемой площади пола всего жилища, а не только пристройки.)
  • Проекты по утеплению, финансируемые из федерального бюджета

Пристройки площадью 1000 кв. Футов или менее не подпадают под требования к вентиляции жилых помещений.

Простое решение для соответствия требованиям раздела 24 по вентиляции

Почему требуется механическая вентиляция?

Раньше открывающиеся окна считались приемлемым способом вентиляции. В 2005 году Энергетическая комиссия Калифорнии заказала исследование качества воздуха и вентиляции в домах, построенных в 2002 году или позже. Один из выводов исследования заключался в том, что калифорнийцы не открывали окна достаточно часто, чтобы обеспечить соответствующую вентиляцию и удерживать загрязняющие вещества в помещении на приемлемом уровне. Таким образом, в Калифорнии теперь требуется механическая вентиляция для улучшения качества воздуха в помещениях во всех новых жилых зданиях, когда в жилом доме производятся переделки, а также в жилых пристройках площадью 1000 кв.

Исторически вентиляция в домах и многоквартирных домах обеспечивалась за счет окон и случайных трещин и отверстий, непреднамеренно оставленных в оболочке здания в процессе строительства.Количество и размер проемов варьировались в зависимости от строителя, конструкции здания и используемых материалов. Движение воздуха не планировалось и не контролировалось, и стратегию вентиляции для большинства строителей можно охарактеризовать как «зданиям нужно дышать». Однако эта стратегия вызывает периодическую недостаточную и избыточную вентиляцию, что приводит к потенциально нездоровому качеству воздуха в помещении, потерям энергии, сквознякам в зданиях и перемещению влаги в стенные конструкции.

В идеале система вентиляции контролирует движение воздуха и обеспечивает максимальный объем воздуха, когда потребность в вентиляции наиболее высока.К сожалению, "частота дыхания" здания через незапланированные проемы зависит от погодных условий и высоты здания. Наибольшие объемы воздуха входят и выходят из дома, когда дует сильный ветер и разница между температурой внутри и снаружи является наибольшей. И более высокие объемы воздуха поступают в высокий дом или многоквартирный дом и выходят из него, чем в одноэтажное жилище. Незапланированные отверстия могут также привести к попаданию более загрязненного воздуха в здание из нежелательных мест, таких как пыльные чердаки или кишащие грызунами, влажные места для подполья или пристроенные гаражи, где хранятся бензин, топливные баллоны и пестициды.

Использование непреднамеренной вентиляции означает, что в течение определенного периода года, в зависимости от погоды, в птичнике будет недостаточная или избыточная вентиляция.

  • Во время холодной погоды и зимних штормов низкие температуры и ветер приводят к максимальному воздухообмену, вызывая неприятные сквозняки и увеличивая счета за отопление.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
