Щит управления вентиляцией

Для производства подобных щитов, прежде всего определяются технические характеристики требуемого оборудования. Так как обычно имеются особенности использования таких шкафов для управления двигателями вентиляции, то они учитываются в первую очередь, лучше всего когда заказчик присылает заполненный опросный лист или технические требования, или схему. Иногда запрашиваются ящики для пуска вентиляции, но суть от этого не меняется.

Ящик управления вентиляцией ЯУВ собран по обычной распространенной схеме (приведена ниже, для увеличения нажать).

Щит управления вентиляцией ЯУВ имеет два режима работы:
РУЧНОЙ (МУ — местное управление), АВТОМАТИЧЕСКИЙ (АУ — автоматическое управление).
Назначение элементов схемы:
— SA1 — переключатель режимов работы;
— КК1 тепловое реле, контакт тр КК1;
— SB1 кнопка пуск в МУ «Включить вентилятор»;
— SB2 кнопка стоп в МУ «Отключить вентилятор»;
— К1 контактор.
Комплектующие:
— Тепловое реле TF42-4.

2 для контакторов AF09-AF38;
— Переключатель 25А 1п ONU1PBR(1-0-2) IP20;
— XT1C 160 TMD 40-450 3p;
— Контактор AF09-30-10-13 с универсальной катушкой управления 100-250B;
— Кнопка CP1-30R-01 красная без фиксации 1HЗ;
— Щит ЩМП 500х500х210 IP54 RAL1011 c замком и съемной панелью для установки сальников снизу;
— болт заземления на боковую стенку.

Работа схемы

Работа в автоматическом режиме:
При установке переключателя SА1 в положение «АВТОМАТИЧЕСКИЙ», двигатель вентилятора запустится в случае срабатывания датчика регулятора температуры.
Цепь срабатывания: L1 контакты 1-2 SF, контакты переключателя 4-3 SA1, контакты Х2:3 — Х2:2 исполнительное реле температуры ВК, обмотка А1-А2 промежуточного реле KL1. В результате срабатывания KL1 замыкаются контакты 111-114 KL1, напряжение поступает на обмотку контактора (А1-А2) К1, контакты К1 замыкаются и включается двигатель В4, загорается лампа HL1 «Вентиляция В4 включена». При выключении контакта от реле температуры вентилятор выключается, цикл повторяется при включении контакта от датчика температуры.

Для отключения вентилятора в автоматическом режиме необходимо переключить переключатель SA1 в положение «МЕСТНЫЙ» или «0» — среднее положение.
Работа в ручном режиме:
устанавливаем переключатель SA1 в положение «МЕСТНЫЙ», нажимаем кратковременно кнопку SB1 «ВКЛЮЧИТЬ ВЕНТИЛЯТОР», включается вентиляция, о чем свидетельствует загорание лампы HL1 «ВЕНТИЛЯЦИЯ В4 ВКЛЮЧЕНА».
Для отключения нажимаем кнопку «ОТКЛЮЧИТЬ ВЕНТИЛЯТОР». В данном режиме работы датчик температуры не участвует.

Щит ЩУВ

ШУВ, ЩУВ, ЩУВ5 — шкаф управления вентиляцией, изготовлен в корпусе размером 800х650х250, IP54. Управление с лицевой панели. Двигатели вентиляторов управляются автоматически по времени заданное в суточном реле. По требованию заказчика на каждый вентилятор предусмотрено свое суточное реле (таймер).

Имеется режимы работы: Автоматический и Ручной устанавливаемый на каждый вентилятор отдельно. Предусмотрена кнопка для управления Аварийной остановкой одновременно для всех вентиляторов.

По требованию пожарной безопасности на клеммы выведены контакты для дистанционного выключения. Комплектующие. Расцепитель дистанционный AA1-230B, устройство плавного пуска 1.5kW 400V PSR3-600-70, суточный таймер, автоматические выключатели.
Фото изготовленного щита ЩУВ.

В состав щита входят компоненты:
— Контроллер с интерфейсом Ethernet MC12М.
— Модуль расширения МА8.3 МЗТА
— Сенсорная панель оператора 4.3, модель МТ8050iE.
— Одноканальный блок питания DC24В.

— Трансформатор однофазный TM-C 100/12-24, реле производства Finder, выключатели автоматические и предохранители. Размер шкафа ABB 600х600х250 IP65 по требованию заказчика.

Автоматика отопления и вентиляции, алгоритм работы

Автоматизация отопления и вентиляции
1. Проект реализован на контроллере МС-12 МЗТА.
2. Запуск/остановка система происходит одновременно с запуском/остановкой вентилятора приточной установки.
3. Поддержание заданной T в канале осуществляется с помощью датчика Т, установленного в приточном воздуховоде.
4. Регулировка температуры в канале осуществляться трехходовым клапаном по управляющему сигналу 0-10v от контроллера МС-12 МЗТА Контар.
5. Примерный алгоритм работы контроллера:
— при температуре наружного воздуха выше +22°С заслонка рециркуляционного воздуха закрыта, заслонка приточного воздуха открыта на 100% — поддержание температуры обеспечивается регулированием клапана охладителя;

— при температуре наружного воздуха ниже +22°С поддержание Т обеспечивается смешением наружного и рециркуляционного воздуха путем плавного регулирования приводов воздушных заслонок, работающих в противофазе;
— на кровле установлены воздушные заслонки с электроподогревом для сброса избыточного давления в помещении, которые открываются по сигналу от датчиков перепада давления воздуха между помещением и улицей;
— регулировка температуры охлаждаемого воздуха производится через программируемую панель управления, и существующую SCADA систему;
— положения трехходового клапана регистрируется в режиме реального времени в существующей SCADA системе % отношении открыт/закрыт.

6. Предусмотрено ручное управление трехходовым краном через SCADA систему по управляющему сигналу.
7. Предусмотрено отображение в SCADA и на панели управления значений Т наружного воздуха, Т приточного воздуха, P измерительных датчиков перепада давления воздуха, % открытия воздушных заслонок.

8. Ведется регистрация аварийных сигналов в существующей SCADA системе:
— перепад давления на приточном фильтре 1;
— перепад давления на приточном фильтре 2;
— дистанционный сброс аварийных сигналов;
— изменение уставки Т приточного воздуха.

Щит управления электродвигателем вентиляции на 15 кВт.

Работа щита противодымной вентиляции в разных режимах

Исходные требования заказчика:
В нормальном состоянии клапан «закрыт».
При наличии сетевого напряжения горит лампа «сеть», горит лампа «клапан закрыт», горит лампа «вентилятор выкл».
При нажатии кнопки «вентилятор вкл» загорается лампа «клапан переключение», происходит открытие клапана После полного открытия клапана, загорается лампа «клапан открыт», и запускается вентилятор, и загорается лампа «вентилятор вкл»
При выключении вентилятора кнопкой «вентилятор выкл» загорается лампа «вентилятор выкл».

Происходит закрытие клапана горит лампа «клапан переключение». Когда клапан закроется горит лампа «клапан закрыт».
В ручном режиме управление производится при помощи кнопок.
Работа ЩУВ осуществляется в ручном и автоматическом режимах управления.
Управление вентилятором и электроприводом клапана осуществляется кнопками с двери ЩУВ или ПДУ.
Выбор режима управления производится на двери ЩУВ переключателем «РУЧНОЙ-0-АВТОМАТ».
Когда переключатель режимов управления находится в положении «0», действия кнопок управления вентилятором и электроприводом клапана на двери ЩУВ и ПДУ блокируются, вентилятор и электропривод клапана отключены, клапан находится в положении «ЗАКРЫТ», на двери ЩУВ включены индикаторы: «СЕТЬ», «ВЕНТИЛЯТОР ОТКЛЮЧЕН», «КЛАПАН ЗАКРЫТ»; остальные индикаторы неактивны.
Автоматический режим:
Переключатель режима управления ЩУВ находится в положении «АВТОМАТ».

При нажатии на двери ЩУВ или ПДУ кнопки «ВЕНТИЛЯТОР ПУСК» происходит открытие клапана, включается индикатор «КЛАПАН ПЕРЕКЛЮЧЕНИЕ» и отключается индикатор «КЛАПАН ЗАКРЫТ».

После полного открытия клапана включается индикатор «КЛАПАН ОТКРЫТ», отключается индикатор «КЛАПАН ПЕРЕКЛЮЧЕНИЕ», запускается вентилятор, включается индикатор «ВЕНТИЛЯТОР ВКЛЮЧЕН», отключается индикатор «ВЕНТИЛЯТОР ОТКЛЮЧЕН».
Для ограничения пусковых токов запуск вентилятора осуществляется УПП.
При нажатии на двери ЩУВ или ПДУ кнопки «ВЕНТИЛЯТОР СТОП» отключается вентилятор, закрывается клапан, включаются индикаторы: «ВЕНТИЛЯТОР ОТКЛЮЧЕН», «КЛАПАН ПЕРЕКЛЮЧЕНИЕ»; отключаются индикаторы: «ВЕНТИЛЯТОР ВКЛЮЧЕН», «КЛАПАН ОТКРЫТ». После полного закрытия клапана включается индикатор «КЛАПАН ЗАКРЫТ», отключается индикатор «КЛАПАН ПЕРЕКЛЮЧЕНИЕ».

Ручной режим:
Переключатель режима управления ЩУВ находится в положении «РУЧНОЙ».
Управление вентилятором и электроприводом клапана осуществляется кнопками «ПУСК»/»СТОП» на двери ЩУВ.
В ручном режиме управление вентилятором и электроприводом клапана кнопками ПДУ невозможно. Блокировка включения вентилятора при закрытом клапане не предусмотрена.
В автоматическом или ручном режимах управления при нажатии кнопки «ВЕНТИЛЯТОР СТОП» остановка вентилятора выполняется без замедления (выбег).
При возникновении короткого замыкания или перегрузки вентилятора отключается автоматический выключатель защиты вентилятора, включается индикатор «ВЕНТИЛЯТОР АВАРИЯ», управление вентилятором блокируется.
При возникновении короткого замыкания или перегрузки клапана отключается автоматический выключатель защиты клапана, включается индикатор «КЛАПАН АВАРИЯ», управление клапаном блокируется.

При отключенном автоматическом выключателе вентилятора или клапана управление соответствующим устройством невозможно.

На фото внешний вид шкафа с открытой дверью, монтажная панель на сборке, устройства плавного пуска для асинхронных двигателей ATS01.
В состав щита входит:
Щит ЩМП 800x600x250мм IP65,
Устройство плавного пуска Altistart 01 ATS01 32A 380-415В,
Автоматический выключатель для защиты двигателя MMS-32S 32A,
Автоматические выключатели на разный ток,
Переключатель кулачковый, кнопки, лампочки, кнопочный пост для дистанционного управления.

Вид панели управления вентиляцией, оборудование изготовлено для производственного помещения.

щит автоматики приточной и вытяжной систем, схема блока управления вентилятора с водяным калорифером

Шкаф управления вентиляцией является важной составляющей крупных вентиляционных систем и позволяет объединить множество разнообразных технических приспособлений в единый блок управления и контроля.

Что такое, и для чего предназначен?

Шкаф управления представляет собой щит (ЩУВ) или стенд с расположенными на нём измерительными приборами, датчиками контроля, индикаторами звука и света, а также мнемоническими схемами и переключателями. Все элементы контроля хорошо видны и доступны для команд. Способ управления вентиляцией при помощи шкафов может быть как ручным, так и автоматизированным. Последний предполагает использование микроконтроллеров, способных к программированию работы системы, и не требует постоянного присутствия человека.

Главным функциональными обязанностями шкафов управления являются регулировка скорости приточного вентилятора, управление электроприводом заслонки, регулирование температурных параметров и включение/выключение вентиляционной установки и индикации. Кроме того, щит способен управлять работой воздушных клапанов, замедлять воздухообмен, защищать от промерзания теплообменники, не допускать перегрева обмотки двигателя и электронагревателя, а также сигнализировать о загрязнении системы фильтрации и нештатных ситуациях. Установка щита позволяет поддерживать в помещении необходимый температурный режим и следить за показателями влажности. Сфера применения вентиляционных шкафов управления довольно широка и затрагивает практически все виды систем вентиляции и кондиционирования.

Пульты используются при контроле за системами водяного и электрического обогрева, за устройствами с рекуперацией тепла, установками, работающими на принципе рециркуляции тепловых потоков, а также за вытяжными, приточными и подпорными системами вентиляции. Для обустройства бытовых домашних вентиляционных систем установка шкафа управления часто бывает нецелесообразна. Однако в масштабных сетях большой протяжённости с большим числом недоступных для осуществления постоянного контроля мест (чердаки, шахты и подвалы) установка щита управления просто необходима.

По назначению шкафы управления бывают общеобменными и противопожарными, а также могут совмещать в себе ту и другую функции. Корпус приборов изготавливают из пластика или металла, причём пластиковые модели, как правило, оснащены крышкой или дверками, а металлические выполнены в виде пульта или щита. В большинстве своём все шкафы соответствуют высокому классу защиты IP 31, однако если щит эксплуатируется в экстремальных условиях температуры или влажности, то класс защиты увеличивают до IP 45. Приборы могут быть установлены на пол или подвешены на стену, объединять все устройства здания либо обслуживать определённую секцию или этаж. Выбор места расположения зависит от комплектации устройства и габаритов установки.

Комплектующие

Шкаф управления вентилятором оборудован блоком питания, контроллерами, преобразователями и большим количеством включателей/выключателей. Выключатели, в свою очередь, имеют подключение к электрокалориферам, рекуперационным устройствам, вентиляторам, водяным нагревателям и холодильным установкам. Обязательным элементом щита является блок ручного управления, принимающего на себя функции регулирования и контроля в случае отказа или сбоя автоматики. Кроме того, все шкафы оснащаются датчиками экстренной сигнализации, срабатывающей в случае аварийной либо предаварийной ситуации.

Особую роль в осуществлении контроля за работой вентсистем играют датчики, являющиеся своего рода рецепторами, и собирающие информацию о работоспособности каждого узла. С их помощью можно получить наглядную картину загрязнения воздушных потоков, их температуры и влажности, а также скорость движения воздушных масс и частоту вращения лопастей вентилятора. Температурные датчики выпускаются как в цифровом, так и в аналоговом вариантах, и при изменении температурного режима внутри системы способствуют переключению всей установки на другой режим. По такому же принципу работают и датчики влажности. Полученная датчиками информация уходит на автоматические регуляторы, которые, в свою очередь, выполняют корректировку работы ключевых узлов вентиляционных систем.

По месту расположения датчики делятся на внешние и внутренние. Первые нередко называют атмосферными и устанавливают с наружной стороны зданий. Внутренние, в свою очередь, подразделяются на канальные и поверхностные модели. Канальные устанавливают внутри воздуховодов на стенках либо поперёк движения воздушных масс. Поверхностные размещаются на поверхности узлов и осуществляют снятие параметров с данных устройств.

Не менее важным элементом шкафов управления являются контроллеры. Приборы принимают информацию, приходящую с датчиков, и занимаются её обработкой в автоматическом режиме. После обработки параметров контроллеры посылают сигнал основным узлам вентустановок, таким как вентиляторы, калориферы, холодильные установки, после чего те изменяют свой рабочий режим. Функционально контроллер может либо обслуживать несколько устройств, либо взаимодействовать только с одним из них. Универсальные модели часто оснащены микропроцессорами, что делает их менее громоздкими и позволяет без труда разместить в небольшом шкафу или на стенде.

Ещё одним элементом комплектации щитов являются преобразователи частоты вращения лопастей вентилятора. Благодаря этим устройствам можно регулировать количество оборотов двигателя, чем значительно сокращать количество потребляемой установкой электроэнергии. Помимо экономии средств, это приводит к существенному уменьшению износа деталей вентилятора и продлевает общий срок эксплуатации вентиляционной установки.

Схема устройства

Подключение шкафов управления выполняется по стандартной схеме и регламентируется ГОСТ Р51321-1. Шкафы, стенды и щиты устанавливают в коридорах, щитовых комнатах или подсобных помещениях. При наличии технических условий вентиляционные и противопожарные блоки контроля располагают в одном шкафу, который размещают в диспетчерской. Это обеспечит быстрый доступ к панелям управления аварийной и рабочей вентиляции и позволит быстрее среагировать на неполадки в системе.

К помещениям, в которых производится установка щитов, предъявляются особые требования по уровню влажности и температуре. Приборы должны быть надёжно защищены от попадания прямых ультрафиолетовых лучей, капель воды и пыли. Магнитные колебания и радиопомехи тоже могут негативно отражаться на корректной работе устройств, поэтому их воздействие на приборы следует ограничить. Диапазон температур, при котором допускается эксплуатация шкафов управления, составляет от -10 до +55 градусов. Установка прибора требует обязательного заземления, а частота сетевого тока не должна превышать 50 Гц. В качестве источника питания используются электросети напряжением 220 и 380 В.

Главными требованиями схемы размещения является нахождение всех приборов управления на одном стенде и в одной плоскости. Наиболее важные узлы, отвечающие за безопасность прибора, необходимо оснастить световыми индикаторами и желательно подключить к персональному компьютеру. Кроме того, устройства, отвечающие за корректную работу главных узлов, должны быть оборудованы двумя типами управления: ручным и автоматическим. Наиболее удобными для эксплуатации являются шкафы, оснащённые пультом дистанционного управления, позволяющие человеку, не имеющему большого опыта в управлении вентиляцией, осуществлять контроль за её работой. Кроме того, схема подключения устройств должна быть простой и предельно доступной для понимания. Это поможет в случае аварийной ситуации отключить установку самостоятельно, не дожидаясь прибытия ремонтных служб.

Монтаж

Установка шкафов управления для вентиляции должна производиться только мастером электромонтажных работ, имеющим соответствующий допуск, и хорошо знакомым с устройством контрольно-измерительных приборов и автоматики. Сделать щит или пульт управления своими руками вряд ли получится. Установки приобретают в готовом виде и устанавливают согласно противопожарным нормативам. Шкаф располагают в вертикальном положении на полу либо подвешивают на стену таким образом, чтобы человек смог без труда получить доступ к датчикам и переключателям. Высота щита или стенда должна быть не менее метра.

Комплект деталей вентиляционного шкафа обязательно имеет сопроводительную документацию с подробной схемой сборки, любое отступление от которой грозит серьёзными неприятностями. Сам процесс монтажа занимает не так много времени. Все элементы соединяют в необходимой очерёдности, подсоединяя провода к клеммам и укладывая их между линий. Важным условием правильного подключения является аккуратное обращение с проводами, спутывать и перегибать которые категорически запрещено. Обычно из проводов формируют аккуратные пучки, затем их перевязывают и выводят наружу. После чего опытный электрик соединяет провода датчиков, контроллеров и переключателей со своими приборами и производит пробный запуск системы.

Советы профессионалов

Эффективность и безаварийность дальнейшей работы вентиляционной установки или вытяжки во многом зависят от правильности выбора шкафа управления. Поэтому приобретение столь важного и технически сложного агрегата лучше доверить профессионалам. Перед покупкой шкафа мастер осуществит полный мониторинг всех узлов вентиляционной системы и определится с наполнением шкафа. После выбора комплектации специалист произведёт тестирование установки и определит максимально возможную нагрузку на тот или иной прибор и на сеть в целом. На основании полученных данных мастер подберет оптимальную схему подключения, определится с режимом работы всех устройств с целью увеличения их коэффициента полезного действия, и лишь после этого конкретно укажет на нужное оборудование.

При самостоятельном выборе оборудования необходимо ориентироваться на силу тока в цепи, мощность агрегатов и размер сечения проводов. Это обусловлено тем, что в случае несоответствия провода и силы тока возникает сильный перегрев клемм и контактов, что может привести к поломке и даже воспламенению оборудования. Приобретая и подключая шкаф самостоятельно, нужно помнить, что на каждый квадратный миллиметр медного провода не должно приходиться более 10 ампер, а смыкание клемм, одна из которых сделана из меди, а вторая из алюминия – недопустимо. Это может привести к гальваническому эффекту и ослабит контакт.

Шкафы управления для вентиляции являются неотъемлемым звеном крупных вентиляционных систем. Они позволяют сосредоточить управление разными устройствами сети в одном месте, делают регулировку и контроль над установкой более эффективными.

О том, как монтировать простой шкаф управления вентиляцией, смотрите в следующем видео.

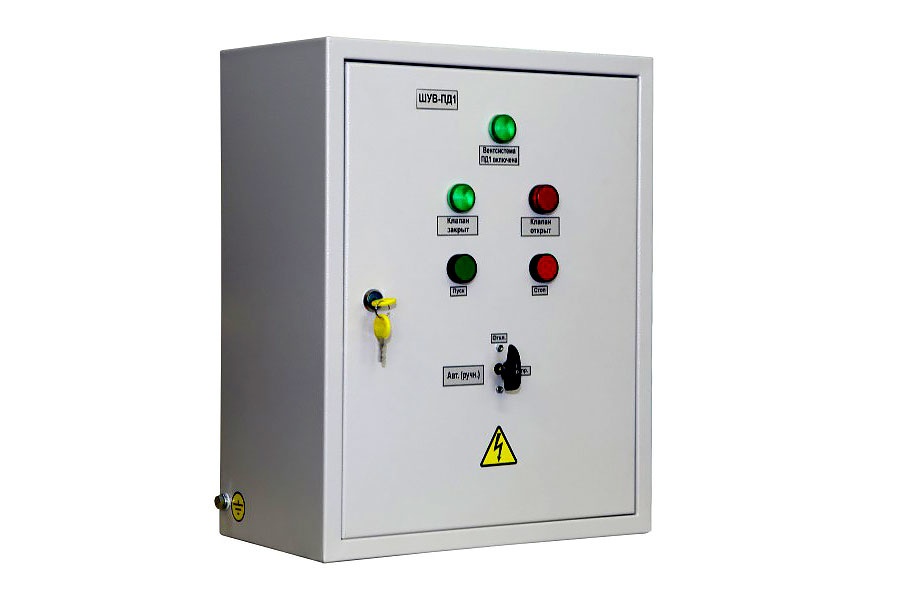

Шкаф управления вентиляторами ШУВ

Шкаф управления вентилятором серии ШУВ предназначен для управления трехфазными либо однофазными электродвигателями, работающими в составе приточно вытяжной вентиляции. Шкаф управления вентиляторами может применяться как для управления промышленными вентиляторами, или группой вентиляторов, так и в бытовых целях.
Мы сможем подобрать вам оптимальное решение по цене и качеству подходящее именно для вас.
Шкаф управления вентиляторами надежное и бюджетное решение, с гарантией 24 месяца.
ДОСТАВИМ В ЛЮБУЮ ТОЧКУ РФ и Казахстана. Благодаря договорам с логистическими компаниями, цены на доставку вас приятно удивят!

Основные функции шкафа управления вентиляторами ШУВ.

Пуск и остановка вентиляторов с кнопок расположенных на передней панели шкафа.
Дистанционный пуск и остановка (через кнопочный пост).
Защита двигателя от перегрузки.
Световая индикация о работе шкафа.
Отключение вентилятора при пожаре.

Дополнительные функции шкафа управления вентиляторами серии ШУВ:

Защита от пропадания фазы либо падения напряжения.
Подключение датчиков перепада давления (дифф датчиков).
Предварительное открытие заслонок.
Подключение греющего кабеля для заслонки.
Автоматический запуск резервного вентилятора при неисправности основного.
Плавный пуск вентилятора.
Таймер на включение/отключение.
Выдачу сигналов о состоянии в систему диспетчеризации.
Работа вентиляторов по заданному календарю.

Структура обозначения шкафов управления вентиляцией серии ШУВ .
ШУВ-1В380-5.5-IP31
ШУВ- Шкаф управления вентилятором.
-1В- На один вентилятор.
-380- Напряжение питания вентилятора.
-5.5- Номинальная мощность электродвигателя вентилятора в кВт. от 0.15 до 70 кВт.
-IP31- Степень защиты оболочки шкафа, IP31, IP54, IP65.

Шкафы управления вентиляцией с вентиляторами на 220В в любом диапазоне мощности изготавливаются от 1 но не более чем 3 рабочих дня.

Если вам необходимы схемы подключения в формате автокад либо компас, просим прислать запрос на электронную почту с указанием обозначения шкафа.

Основные технические характеристики шкафа управления вентиляторами ШУВ.

Наименование	Значение
Потребляемая мощность в реж. ожидания	не более 20Вт.
Максимальный коммутируемый ток	до 125А
Автоматический выключатель на вводе	3п. Хар-ка «D»
Степень защиты оболочки	не менее IP31
Диапазон рабочих температур	от -10° до +55°
Предельная относительная влажность окр.среды	не более 85% при t +25
Тип монтажа	настенный
Срок службы	не менее 10 лет

Таблица выбора мощностей типовых шкафов с изготовлением в 1 день.

Наименование щита	Мощность двигателя	Наименование щита	Мощность двигателя
ШУВ-1В-0. 18	0.2 кВт	ШУВ-1В-4	4 кВт
ШУВ-1В-0.25	0,3 кВт	ШУВ-1В-5.5	5.5 кВт
ШУВ-1В-0.37	0.4 кВт	ШУВ-1В-7.5	7.5 кВт
ШУВ-1В-0.55	0.6 кВт	ШУВ-1В-11	11 кВт
ШУВ-1В-0.75	0.8 кВт	ШУВ-1В-15	15 кВт
ШУВ-1В-1.1	1.1 кВт	ШУВ-1В-18.5	18. 5кВт
ШУВ-1В-1.5	1.5 кВт	ШУВ-1В-22	22 кВт
ШУВ-1В-2.2	2.2 кВт	ШУВ-1В-30	30 кВт
ШУВ-1В-3	3 кВт	ШУВ-1В-55	55 кВт

Типовая схема подключения шкафа управления вентиляторами серии ШУВ. Цена на шкафы управления вентиляторами с питанием вентилятора 380В.

Наименование щита	Мощность	Цена	Наименование щита	Мощность	Цена
ШУВ-1В380-0.18	0.18 кВт		ШУВ-1В380-4	4 кВт
ШУВ-1В380-0.25	0.25 кВт		ШУВ-1В380-5.5	5.5 кВт
ШУВ-1В380-0.37	0.37 кВт		ШУВ-1В380-7.5	7.5 кВт
ШУВ-1В380-0. 55	0.55 кВт		ШУВ-1В380-11	11 кВт
ШУВ-1В380-0.75	0.75 кВт		ШУВ-1В380-15	15 кВт
ШУВ-1В380-1.1	1.1 кВт		ШУВ-1В380-18.5	18.5 кВт
ШУВ-1В380-1.5	1.5 кВт		ШУВ-1В380-22	18 кВт
ШУВ-1В380-2. 2	2.2 кВт		ШУВ-1В380-30	30 кВт
ШУВ-1В380-3	3 кВт		ШУВ-1В380-55	55 кВт

Цена на шкафы управления вентиляторами с питанием двигателя 220В.

Наименование щита	Мощность	Цена
ШУВ-1В220-0.1	0.1 кВт

Вернуться назад

Шкафы управления вентиляционной установкой , ШУВ, управление вентиляторами, управление приточным вентилятором, шкаф управления приточным вентилятором, шкаф управления вытяжным вентилятором, щит управления ШУВ, щит управления вентилятором, дешевый щит управления вентиялятором, казань, челны, москва, екатеринбург, владивосток, шкаф управления вентиляцией цена, щит управления вентиляцией цена, шкаф управления вентиляцией шув, шкаф управления системой вентиляции, ШУВ цена, ШУВ купить, производство ШУВ, купить шкаф управления вентиляцией, купить щит управления вентилятором Щиты управления вентиляторами ЩУВ1 шкафы приточная вытяжная приточно вентиляционных систем вентиляция купить цена санкт петербург спб москва производство изготовитель производитель оптом продажа оптовый, подключение, сертификат, стоимость, Архангельск урская область, Благовещенск московская область. oed irfa eghfdktybz, obn eghfdktybz dtynbkznjhfvb. fdnjvfnbpfwbz, rbgbf, ‘ktrnhjobns, автоматика управления вентиляторами, купить ШУВ, авиел, форинд, болид Архангельская область, Архангельск Астраханская область, Астрахань Белгородская область, Белгород Брянская область, Брянск Владимирская область, Владимир Волгоградская область, Волгоград Вологодская область, Вологда Воронежская область, Воронеж Ивановская область, Иваново Иркутская область, Иркутск Калининградская область, Калининград Калужская область, Калуга Кемеровская область, Кемерово Кировская область, Киров Костромская область, Кострома Курганская область, Курган Курская область, Курск Ленинградская область, Санкт-Петербург Липецкая область, Липецк Магаданская область, Магадан Московская область, Москва Мурманская область, Мурманск Нижегородская область, Нижний Новгород Новгородская область, Новгород Новосибирская область, Новосибирск Омская область, Омск Оренбургская область, Оренбург Орловская область, Орел Пензенская область, Пенза Псковская область, Псков Ростовская область, Ростов-на-Дону Рязанская область, Рязань Самарская область, Самара Саратовская область, Саратов Сахалинская область, Южно-Сахалинск Свердловская область, Екатеринбург Смоленская область, Смоленск Тамбовская область, Тамбов Тверская область, Тверь Томская область, Томск Тульская область, Тула Тюменская область, Тюмень Ульяновская область, Ульяновск Челябинская область, Челябинск Ярославская область, Ярославль Еврейская автономная область, Биробиджан

Шкафы управления вентиляцией на базе контроллера DANFOSS серии MR-DN

Новые щиты автоматики на базе контроллера DANFOSS имеют огромный функционал и гибкую конфигурацию. Применяются в системах приточно-вытяжной вентиляции как с водяным, так и с электрическим нагревателем воздуха. Все элементы щитов и датчики протестированы на электромагнитную совместимость с контроллерами Danfoss.
В шкафах серии MR-DN используются контроллеры серии MCX06D. Свободно программируемый контроллер имеет следующие характеристики:

аналоговые входы – 4;
аналоговые выходы – 3;
дискретные входы – 8;
дискретные входы – 6.

При необходимости, щиты автоматики MR-DN комплектуются светодиодной панелью управления Danfoss MMIGRS2.

Соединение с контроллером происходит по интерфейсу CANbus.

Максимальное удаление от контроллера составляет 350 метров без использования дополнительного блока питания и 1000 метров с использованием дополнительного блока питания.

Функции управления щитами MR-DN

температурными датчиками РТ1000 и NTС 10К;
приводами воздушных заслонок;
двигателями вентиляторов;
плавное управление электрическим нагревателем;
водяным нагревателем;
фреоновым охладителем;
водяным охладителем;
роторным рекуператором;
гликолевым рекуператором;
перекрестноточным рекуператором;
плавное регулирование скорости вращения вентилятора (теристорный регулятор или
частотный преобразователь- поставляется отдельно).

Функции защиты:

защита водяного нагревателя от замерзания;
защита фреонового охладителя от обмерзания;
защита рекуператора от обмерзания;
защита электрического нагревателя от перегрева;
защита двигателя вентилятора.

Особенности щитов управления MR-DN

контроллер известного мирового производителя DANFOSS;
проверенные и надежные комплектующие;
100% выходной контроль;
гарантия составляет 3 года;
сервисная поддержка при монтаже и пуско-наладке;
полноценная инструкция для пуска и эксплуатации;
минимальные сроки изготовления;
минимальная стоимость в своем классе.

Телефон: (495) 783-87-60 — многоканальный

E-mail:

Блоки управления бытовыми вентиляторами ВЕНТС

Автоматизация и управление работой бытовых вентиляторов.

Описание
Модификации
загрузок

Описание

ПРИЛОЖЕНИЕ
Автоматизация и управление работой бытовых вентиляторов. Он включает в себя автоматические элементы управления, такие как таймер, датчик влажности, фотодатчик и датчик движения.	Все эти опции можно использовать в любой комбинации.
ДИЗАЙН
Корпус блока управления изготовлен из высококачественного пластика. На передней панели расположены световые индикаторы, отображающие текущий режим работы. Возможна автоматическая работа в выбранном режиме. Переключатели используются для активации необходимых режимов работы в зависимости от конкретного приложения. Блоки управления доступны в нескольких модификациях: Таймер задержки выключения поддерживает работу вентилятора в течение заданного времени после выключения встроенного или внешнего выключателя, обеспечивающего дополнительную вентиляцию помещения. Блок управления выключает вентилятор на время от 5 секунд до 30 минут. Циклическая работа таймера: циклический режим работы позволяет включать и выключать вентилятор с заданными временными интервалами. Продолжительность работы или простоя регулируется от 5 секунд до 30 минут. Вентилятор включается и работает в течение заданного периода времени с последующей паузой в соответствии с настройками таймера. После этого цикл возобновляется. Датчик влажности включает вентилятор при повышении уровня влажности в помещении выше установленного порога. Когда он падает обратно, блок управления выключает вентилятор. Порог влажности регулируется пользователем.	Встроенный фотодатчик чувствителен к освещенности в помещении и автоматически включает вентилятор. «Темный режим»: Блок управления включает вентилятор после выключения света. Продолжительность работы регулируется от 5 секунд до 30 минут, а порог фотодатчика устанавливается регулятором. «Световой режим»: Блок управления включает вентилятор после включения света. При выключении света вентилятор продолжает работать и выключается, так как таймер задержки выключения требует от 5 сек до 30 мин. Если свет горит более 60 минут, вентилятор выключается. Порог фотодатчика устанавливается блоком управления. Датчик движения реагирует на движение человека в зоне чувствительности и автоматически включает вентилятор. При отсутствии регистрации движения блок управления выключает вентилятор, так как таймер задержки выключения требует от 5 сек до 30 мин. Использование датчика движения упрощает управление вентилятором и особенно подходит для периодически посещаемых помещений. Зона чувствительности не более 4 м. и угол обнаружения до 100°.
КРЕПЛЕНИЕ
Блок управления предназначен для установки внутри помещений, как вблизи вентилятора, так и удаленно. Место установки выбирается с учетом расположения мебели и пешеходных маршрутов.

Панель управления системой вентиляции — MULTISITE — LG HVAC

Пульт дистанционного управления MultiSITE является частью комплекта LG MultiSITE Controls Suite. Обзор Пульт дистанционного управления MultiSITE является частью пакета LG MultiSITE Controls Suite. Это последнее дополнение к линейке пультов дистанционного управления LG имеет настраиваемый главный экран с интуитивно понятным пользовательским интерфейсом. Контроллер MultiSITE Remote Controller позволяет клиентам настраивать функции и внешний вид в соответствии с потребностями своего приложения. Преимущества и особенности Функции : Настраиваемый цветной цифровой сенсорный экран с многоязычной поддержкой Бортовой датчик движения (PIR) и датчик влажности (только PREEMTBVC1) Конфигурация на основе ролей (защищена паролем) Настройки функционального кода Инструмент поиска функционального кода Отображение даты и времени Отображение комнатной температуры Дисплей влажности Операция — вкл./выкл. Режим — Авто/Охлаждение/Осушение/Нагрев/Только вентилятор Уставки температуры охлаждения и обогрева в помещении Уставки температуры охлаждения и обогрева незанятых людей 7-дневное планирование с режимом Скорость вентилятора — Авто/Низкая/Средняя/Высокая/Мощность Разгрузочные лопатки — автоматические/поворотные/фиксированные Настройка установщика статического давления Отображение кода ошибки при неисправности блока или системы Поддерживаемые сетевые протоколы: BACnet® MS/TP (модель по умолчанию) Беспроводная ячеистая сеть ZigBee Pro® (P) (дополнительно) ПРЕМТБВК0 Характеристики Тип Multi SITE CRC1 ПРЕМТБВК1 Характеристики Тип Multi SITE CRC1+ Функции: • Настраиваемый интерфейс цветного цифрового сенсорного экрана с Многоязычная поддержка •BACnet® MS/TP • Беспроводная сеть ZigBee Pro® • Конфигурация на основе ролей (защищена паролем) • Настройки функциональных кодов • Инструмент поиска функционального кода • Отображение даты и времени • Отображение комнатной температуры •Работа — Вкл. /Выкл. • Режим – Авто/Охлаждение/Осушение/Нагрев/Только вентилятор • Заданные значения температуры охлаждения и обогрева в помещении

Использование панели управления внешним вентилятором для механической вентиляции у пациентов с тяжелой инфекцией SARS-CoV-2

QJM.2020, 21 июля: hcaa229.

A Austin

^h2 Отделение пульмонологии, интенсивной терапии и медицины сна, медицинский факультет Университета Флориды, Гейнсвилл, Флорида, США

C Pezzano

^h3 Кафедра респираторной медицины,

Д Лайдон

^h3 Кафедра респираторной медицины,

А Чопра

^h4 Отделение пульмонологии и интенсивной терапии, Медицинский факультет, Медицинский колледж Олбани, Олбани, штат Нью-Йорк, США

^h2 Из отделения пульмонологии, интенсивной терапии и медицины сна, Медицинский факультет, Университет Флориды, Гейнсвилл, Флорида, США

^h3 Кафедра респираторной медицины,

^h4 Отделение пульмонологии и интенсивной терапии, медицинский факультет, медицинский колледж Олбани, Олбани, штат Нью-Йорк, США

Адресная корреспонденция А.

Чопра, Отделение пульмонологии и интенсивной терапии, Медицинский факультет, MC-91, Медицинский колледж Олбани, Олбани, Нью-Йорк 12208, США. электронная почта: ude.cma.liam@1aarpohcАвторское право © Автор(ы) 2020. Опубликовано Oxford University Press от имени Ассоциации врачей. Все права защищены. Для получения разрешений отправьте электронное письмо по адресу: [email protected]

. Эта статья доступна через подмножество открытого доступа PMC для неограниченного повторного использования и анализа в любой форме и любыми средствами со ссылкой на первоисточник.Эти разрешения предоставляются на время пандемии COVID-19 или до тех пор, пока разрешения не будут отозваны в письменной форме. По истечении срока действия этих разрешений PMC получает бессрочную лицензию на предоставление доступа к этой статье через PMC и Europe PMC в соответствии с существующей защитой авторских прав.

Инфекция коронавируса тяжелого острого респираторного синдрома 2 (SARS-CoV-2) вызвала глобальную пандемию, поразившую более 13 миллионов человек по состоянию на 14 июля 2020 г. 1 Инвазивная механическая вентиляция легких может потребоваться 20% госпитализированных пациентов2 и до 88% пациентов в критическом состоянии с инфекцией SARS-CoV-2.3 ^, 4 Растет использование средств индивидуальной защиты (СИЗ) при уходе за пациентами с тяжелой инфекцией COVID-19, в то время как во всем мире существует нехватка СИЗ.5

панель управления, где панель управления вентилятором находится за пределами палаты интенсивной терапии (). Этот метод позволяет пульмонологу и пульмонологу менять аппарат ИВЛ, находясь за пределами палаты, не заходя внутрь палаты.Преимущество этого метода заключается в уменьшении использования СИЗ и времени пребывания в помещении; а недостатки есть; не может выполнять обычные функции, такие как подача 100% кислорода, изменение режимов и настроек вентилятора в процессе отлучения, доступ к графике вентилятора при физическом доступе к пациенту и невозможность приостановить вентиляцию при необходимости. Мы лечили 10 пациентов на искусственной вентиляции легких с использованием панели управления внешним вентилятором, и не было сообщений о неблагоприятных исходах.

Изображение, показывающее панель управления внешним вентилятором, используемую за пределами комнаты для лежащего на искусственной вентиляции легких пациента с тяжелой инфекцией SARS-CoV2.

Конфликт интересов. К.П. является консультантом компании Chiesi USA. AA и AC участвовали в написании аспектов этой рукописи. ПК и ЛД участвовали в фотографировании пульта управления выносным вентилятором.

Ссылки

1. Университет Джонса Хопкинса [Интернет]. Балтимор, Мэриленд: Ресурсный центр по коронавирусу Джона Хопкинса; 2020; [около 1 экрана].https://www.coronavirus.jhu.edu (14 июля 2020 г., дата последнего доступа).2. Ричардсон С., Хирш Дж.С., Нарасимхан М., Кроуфорд Дж.М., МакГин Т., Дэвидсон К.В. и др.; и Исследовательский консорциум Northwell COVID-19. Представляем характеристики, сопутствующие заболевания и исходы среди 5700 пациентов, госпитализированных с COVID-19 в районе Нью-Йорка. ЯМА 2020; 323:2052–9. [Бесплатная статья PMC] [PubMed] [Google Scholar]3.

Грасселли Г., Зангрильо А., Занелла А., Антонелли М., Кабрини Л., Кастелли А. и др.; для сети отделений интенсивной терапии Ломбардии COVID-19.Исходные характеристики и исходы у 1591 пациента, инфицированного SARS-CoV-2, госпитализированного в отделения интенсивной терапии региона Ломбардия, Италия. ЯМА 2020; 323: 1574–81. [Бесплатная статья PMC] [PubMed] [Google Scholar]4. Yang X, Yu Y, Xu J, Shu H, Xia J, Liu H и др. Клиническое течение и исходы тяжелобольных пациентов с пневмонией SARS-CoV-2 в Ухане, Китай: одноцентровое ретроспективное обсервационное исследование . Ланцет Респир Мед 2020; 8: 475–81. [Бесплатная статья PMC] [PubMed] [Google Scholar]5. Рэнни М.Л., Гриффет В., Джа А.К.. Критическая нехватка поставок — потребность в вентиляторах и средствах индивидуальной защиты во время пандемии Covid-19. N Engl J Med 2020; 382:e41. [PubMed] [Google Scholar]

Панель управления механической вентиляцией и притоками свежего воздуха внутри…

Возобновляемые источники энергии оказывают существенное влияние на улучшение энергетического баланса здания. Эти источники находят все более широкое применение в современном строительстве. Одним из таких источников является теплообменник «земля-воздух» (теплообменник «земля-воздух» – EAHX), который используется в системе механической вентиляции здания.Это решение позволяет осуществлять первоначальную подготовку приточного воздуха в вентиляционной установке перед рекуперацией энергии отработанного воздуха (рекуперацией). В результате решение снижает потребность в энергии для обогрева или охлаждения помещений. Эта статья расширяет предыдущее исследование возможностей повышения энергоэффективности горизонтального теплообменника «земля-воздух» (EAHX), работающего совместно с вентиляционной установкой. Это исследование дополняет знания, полученные в предыдущем исследовании (Романьска-Запала и др., 2017), выполненное летом 2016 года. Это предыдущее исследование показало, что летом непрерывная работа этих обменников не оптимальна; следовательно, необходимо динамическое управление источником свежего воздуха вентиляционной установки. Это связано с изменением рабочего состояния теплообменника между нагревом и охлаждением в результате колебаний внешней температуры. В тезисах этой предыдущей статьи подчеркивалось, что это соотношение подходит не только для годового периода переходных сезонов (весна и осень), но и для отдельных дней потенциально наиболее благоприятных сезонов работы обменника (лето и зима).В этой статье представлены результаты полевых измерений горизонтального трубчатого теплообменника грунтового воздуха, который поддерживает отопление здания за счет предварительного нагрева приточного воздуха взаимодействующей вентиляционной установки в зимний сезон в климатических условиях юга Польши. В частности, в этой статье представлены подробности экспериментальной проверки тезиса предыдущей статьи о возможности неоптимальной работы теплообменника EAHX при непрерывной работе в зимний период.Эксперимент в данной работе выполнен с использованием вентиляционной установки (приточно-вытяжной), подключенной к трем независимым источникам свежего воздуха: непосредственному забору наружного воздуха, расположенному на стене, и двум воздухозаборникам, расположенным снаружи здания, которые направляют воздух в трубы приточно-вытяжной вентиляции. два теплообменника земля-воздух. В данной статье показано, как работа теплообменника изменяет температуру воздуха на входе в вентиляционную установку. На протяжении большей части эксперимента система теплообменник-вентиляционная установка работала оптимально.Поэтому система не требовала вмешательства системы управления. Тем не менее, из-за нескольких временных повышений температуры наружного воздуха также было зафиксировано периодическое срабатывание теплообменника EAHX в режиме охлаждения. Еще до возникновения этих нежелательных состояний следует отключить теплообменник и использовать байпас для непосредственного сбора наружного воздуха и снижения ненужной нагрузки электроприводов вентиляторов. Учитывая результаты данного исследования, можно сделать вывод, что в зимнее время целесообразно автоматическое управление выбором источника приточного воздуха вентиляционной установки в зависимости от внешних условий.Однако зимой энергетический эффект регулирования сравнительно ниже, чем летом.

Принудительная вентиляция или кондиционирование воздуха для панелей автоматики и управления?

Тридцать или более лет назад многие производственные предприятия и промышленные предприятия не имели кондиционеров, а крыши многих из них были не очень хорошо изолированы. Опасная угроза теплового повреждения была вполне реальной: температура внутри достигала 40ºC, что делало условия труда крайне небезопасными и сложными.

Благодаря поддержке профсоюзов во всем мире многие современные предприятия оснащены улучшенной вентиляцией и стабилизируют температуру с помощью оборудования для кондиционирования воздуха и фильтрации воздуха в производственных и складских помещениях. Эти усовершенствования в сочетании с хорошо изолированными крышами для сведения к минимуму воздействия прямого солнечного излучения позволяют поддерживать внутреннюю температуру на уровне 25ºC круглый год, что обеспечивает впечатляющую экономию энергопотребления.

На самом деле проектирование промышленных объектов улучшилось до такой степени, что одной естественной вентиляции может быть достаточно для поддержания удовлетворительных условий работы щитов автоматики и управления. Например, при стабильной температуре наружного воздуха на уровне 25ºC и адекватной системе фильтрации воздуха принудительная вентиляция может быть лучшим вариантом охлаждения. Это решение обеспечивает доступ свежего воздуха снаружи без риска агрессивной коррозии установленного электрического и электронного оборудования.

Однако определить, что лучше — принудительная вентиляция или кондиционирование воздуха, в реальных условиях эксплуатации не всегда так просто. К счастью, программное обеспечение для тепловых расчетов, такое как ProClima Web, может помочь с этим решением, как показано в следующих двух примерах.

Первый пример: внешняя температура < 30ºC – Упаковочная промышленность

Эта установка включает в себя упаковочную линию с набором из 3 стальных шкафов размером 2000 x 1000 x 800 мм и с различными установленными материалами:

Рисунок 1

Использование программного обеспечения для теплового расчета позволяет ввести начальные условия и создать все возможные сценарии.

Размеры
Материал корпуса
Желаемое положение установки
Наружная температура
Требуемая внутренняя температура
Список установленных материалов с соответствующими калориями (Ваттами), которые будут рассеиваться

В Рисунок 2 пример установки с температурой, равной или ниже 30ºC, позволяет использовать кондиционеры и вентиляцию.В этой типичной ситуации конечная разница в энергопотреблении между охлаждением и вентиляцией очевидна — 80% экономии энергии при использовании вентиляции. С помощью меню оптимизации ProClimaWeb мы можем разделить количество вентиляторов в соответствии с количеством шкафов (путем форсирования количества вентиляторов). В этом примере мы можем заменить 2 вентилятора на 3 и увидеть дополнительную возможную экономию энергии.

При сравнении этих условий с 3 вентиляторами и 1 климат-контролем получается огромная разница в энергопотреблении:

Рисунок 2. Разница в эффективности вентиляции и кондиционирования воздуха составляет 80%.

Второй пример: E Внешняя температура > 30ºC – Сталь Промышленность

Рисунок 3

На рис. 3 показаны противоположные условия, когда на сталелитейном заводе температура наружного воздуха составляет 45ºC. В техническом помещении этого объекта, например, вентиляции будет недостаточно по той простой причине, что такой подход не может обеспечить дельта Т, необходимую для поддержания оптимальных условий эксплуатации.(Дельта T = желаемая температура – внешняя температура, которая в данном случае = 35ºC – 45ºC = -10ºC). В результате мы должны вводить энергию в систему, чтобы извлечь калории. Здесь в дело вступает кондиционер, позволяющий охлаждать внутреннюю часть шкафа до 35ºC при внешней температуре значительно выше 30ºC.

Потребление энергии в этом случае оправдано с учетом экстремальных условий работы установки.

Чтобы справиться с еще более агрессивными условиями окружающей среды, в качестве решения для охлаждения можно использовать воздухо-водяные теплообменники, как это предлагается в этом сценарии Рисунок 4 .

Рисунок 4

Начало работы с управлением температурным режимом

Эти два примера — с использованием одной и той же архитектуры и оборудования, но с разными внешними условиями и температурными условиями — показывают, что поиск правильного теплового решения зависит от детальной оценки всех рабочих переменных. Вот почему программное обеспечение для управления температурным режимом полезно для анализа внешней среды (например, температуры и качества воздуха) на этапах проектирования и эксплуатации с помощью диагностических инструментов.

Посмотрите это видео, чтобы увидеть ProClima Web в действии, и зарегистрируйтесь для получения бесплатного доступа или загрузите наше техническое руководство по тепловым панелям управления.

Климат-контроль — Hammond Mfg.

Главная Информация
Изделия для климат-контроля
Программное обеспечение для определения параметров климат-контроля
Быстрорежущая сталь

Кондиционеры – руководство по выбору

¶Кондиционеры — внутренние

Размер кондиционера
900-1300 БТЕ/ч Внутренний кондиционер
Тип 12, боковой монтаж
Серия DTS

2000-3000 БТЕ/ч Внутренний кондиционер
Тип 12, боковой монтаж
Серия DTS
3000-5000 БТЕ/ч Внутренний компактный кондиционер
Тип 12, боковой монтаж
Серия DTS SL

4000-7000 БТЕ/ч Внутренний кондиционер
Тип 12, боковой монтаж
Серия DTS
5000-12000 БТЕ/ч Внутренний кондиционер
Тип 12, боковой монтаж
Серия DTS

20 000–25 000 БТЕ/ч Внутренний кондиционер
Тип 12, боковой монтаж
Серия DTS
1200-4000 БТЕ/ч Внутренний кондиционер
Тип 12, монтаж сверху
Серия DTT

4000-7000 БТЕ/ч Внутренний кондиционер
Тип 12, монтаж сверху
Серия DTT
7000-14000 БТЕ/ч Внутренний кондиционер
Тип 12, монтаж сверху
Серия DTT

¶Кондиционеры наружные/нержавеющая сталь

Размер кондиционера
900-1200 БТЕ/ч Наружный кондиционер
Тип 3R, 4, боковой монтаж
Серия DTS

900-1200 БТЕ/ч Наружный кондиционер
Тип 3R, 4, 4X, боковой монтаж
Серия DTS
2000-3000 БТЕ/ч Наружный кондиционер
Тип 3R, 4, 4X, боковой монтаж
Серия DTS

3000-5000 БТЕ/ч Тонкий наружный кондиционер
Тип 3R, 4, 4X, боковой монтаж
Серия DTS SL
4000-7000 БТЕ/ч Наружный кондиционер
Тип 3R, 4, боковой монтаж
Серия DTS

4000-7000 БТЕ/ч Наружный кондиционер
Тип 3R, 4, 4X, боковой монтаж
Серия DTS
5000-12000 БТЕ/ч Наружный кондиционер
Тип 3R, 4, 4X, боковой монтаж
Серия DTS

20 000–25 000 БТЕ/ч Наружный кондиционер
Тип 3R, 4, 4X, боковой монтаж
Серия DTS

¶Теплообменники — воздух/воздух

Теплообменники воздух-воздух — Руководство по выбору
Теплообменники воздух-воздух — Тип 12
Серия ПКС12

Теплообменники воздух-воздух — Тип 3R/4
Серия ПКС4
Теплообменники воздух-воздух — тип 4X
Серия PKS4X

Теплообменники воздух-воздух — Mini Type 4X
Серия PKSMINI

¶Теплообменники — воздух/вода

Теплообменники воздух-вода — Руководство по выбору
Воздухо-водяной теплообменник 3000-10000 БТЕ/ч
Тип 3R, 4, 4X
Серия PWS 7000

2000-3000 БТЕ/ч воздухо-водяной теплообменник
Тип 3R, 4, 4X
Серия PWS 3000
Воздухо-водяной теплообменник 3000-6000 БТЕ/ч
Тип 3R, 4, 4X
Серия PWS 3000

Воздухо-водяной теплообменник 7000-12000 БТЕ/ч
Тип 3R, 4, 4X
Серия PWS 3000
21000-34000 БТЕ/ч Воздушно-водяной теплообменник
Тип 3R, 4, 4X
Серия PWS 3000

¶Чиллеры

Охладители воды
Серия EB-RACK

¶Вентиляторы с фильтром

Вентиляторы с фильтром 17-38 кубических футов в минуту
Тип 12
Серия PF GEN4
Вентиляторы с фильтром 65 куб. футов в минуту
Тип 12
Серия PF GEN4

94-169 CFM Вентиляторы с фильтром
Тип 12
Серия PF GEN4
297-560 CFM Вентиляторы с фильтром
Тип 12
Серия PF GEN4

Узкие вентиляторы с фильтром 152-427 куб. футов в минуту
Тип 12
Серия PF SL GEN4
Наружный фильтрВентиляторы
Тип 3R
Серия 3RFF

Выхлопные фильтры
Тип 12
Серия PFAG4
Выхлопные фильтры
Тип 3R
Серия PFA3R

Сменные фильтры
Тип 12/3R (4-е поколение)
Серия PFFG4
266-485 CFM Вентиляторы с фильтром с верхним креплением
Тип 12
ПТФ серии GEN4

Блоки вентиляторов с фильтром 105-550 куб. футов в минуту
Серия XF
Комплекты вентиляторов с фильтром
Серия DNFF

Решетки вентилятора фильтра
Серия XPFA
Дождевики с фильтром — 3R
Серия RH

Дождевики с фильтром — 4/4X
Серия RHN4

¶Воздуходувки и вентиляторы

Общие соображения по выбору
Воздуходувки и вентиляторы
Блок вентиляторов для монтажа в стойку
Серия FT

Стоечные воздуходувки
Серия HB
Сборка панели вентилятора
Серия PPG

¶Обогреватели

Общие соображения по выбору
Изделия для обогрева
125-1300 Вт Тепловентилятор с термостатом
Серия FLH

Тепловентилятор мощностью 250–400 Вт
Серия ШГЛ
Тепловентилятор высокой мощности 550–650 Вт
Серия SCR

15-150 Вт Нагреватель
Серия SHG
Мини-излучающие обогреватели мощностью 10-30 Вт
Серия ШГМ

Нагреватель панели управления мощностью 100–400 Вт
Серия ШВ

¶Вентиляция

Большой непромокаемый вентилятор
СДВ ЛГ
Маленький непромокаемый вентилятор
СДВ СМ

Пробка компенсации давления
Серия БДН
Дыхательный комплект
Серия SDA

Комплекты жалюзийных вентиляционных отверстий типа 3R
1481L3R Серия
Вентиляционные пластины с жалюзи типа 1
Серия 1481L

Вентиляционный комплект Тип 4X
СДВ N4

¶Регуляторы температуры и принадлежности

Термостаты
Серия СКТ
Двойные термостаты
Серия SKTD

Механический гигростат
Серия SKH
Контроль влажности и температуры
Серия СКТХ

Бутыль для конденсата
Испаритель водяного конденсата
Серия КВД

Дистанционные дверные выключатели
Комплекты фильтров
Для серии DTS3XXX
Серия ДТСФК

Фильтрующее покрытие
1475 Серия

Архив
