Диаметр воздуховода для вытяжки на кухне: Диаметр воздуховода для кухонной вытяжки

Содержание

Кухонная вытяжка диаметр воздуховода. Какой воздуховод для кухни самый действенный

Какой воздуховод бы не был выбран для кухни, большую роль играет правильный монтаж. Собранный по инструкции воздуховод убережет квартиру от резких, неприятных запахов.

Воздуховод для вытяжки - помощник на кухне для современной хозяйки. Благодаря ему, при приготовлении пищи, гарь и жир не оседают на кухонных обоях, а вытягивается из помещения. Более того вытяжка с воздуховодом не позволяет едким запахам выйти за пределы кухни.

Принудительная вытяжка имеет много плюсов. Самый главный из них - качественная очистка воздуха. Радует также цена этого агрегата, ведь вытяжка без воздуховода более дорогая. Кроме того, изделия с воздуховодом имеют различную расцветку и форму, а значит подойдут для любой стилистики кухни.

Какой вид воздуховода для кухонной вытяжки лучше? Рассмотрим виды изделий и постараемся выявить самый эффективный и долговечный.

Виды и преимущества

Воздуховод для кухни может быть гофрированный или гладкий пластиковый. Гофрированные изделия - это полужесткие алюминиевые или пластиковые конструкции. Гладкие пластиковые воздуховоды применяются гораздо чаще.

По форме изделия могут быть:

  • прямоугольными;
  • круглыми.

Гофрированные модели имеют целый ряд преимуществ, среди которых:

  • доступная цена по сравнению с пластиковыми аналогами;
  • плавные изгибы и отсутствие дополнительных соединяющих элементов;
  • способность растягивания гофры на необходимое расстояние;
  • умение увеличивать диаметр гофры по отношению к диаметру вытяжки.

Пластиковые воздуховоды, предназначенные для кухонной вытяжки, также имеют свои положительные стороны. В частности:

  • шумоизоляция лучше, чем у металлических моделей;
  • более эффективное вытягивание воздуха, за счет низкого сопротивления;
  • меньше чем металлические аналоги, забивается жиром и грязью, все это попадает в специальный контейнер.

Не зависимо от того, на какой модели остановился покупатель, в любом случае воздуховоду необходима правильная установка. Опишем подробно все этапы монтажа трубы для вытяжки.


Подготовка к установке

Перед проведением монтажа, необходимо проверить все размеры. Диаметр воздуховода должен быть в точности, как диаметр отверстия в вытяжке. Если диаметр воздуховода будет меньше, то из-за сопротивления, сила втягивания будет слабой.

Кроме этого при установке нужно обратить внимание на углы изгиба воздуховода. Чтобы сопротивление не было высоким, каждый угол изгиба воздуховода не должен быть больше 90 градусов.

Чтобы избежать обратной тяги из вентиляционной шахты к кухонной утвари, необходимо установить обратный клапан. Переходим непосредственно к монтажу вентиляционной трубы .

Монтаж

Восстановление воздуховода на кухне нужно начинать с подбора инструментов. Для установки трубы может потребоваться:

  • ножовка и ножницы по металлу;
  • электролобзик;
  • линейка и карандаш;
  • болгарка и электродрель;
  • пистолеты: для монтажной пены и для силиконового герметика;
  • плоские кусачки и напильники;
  • наждачная бумага;
  • молоток;
  • шуруповерт;
  • строительный нож;
  • тиски.

Когда все инструменты собраны, можно приступать к работе. Начнем с выполнения отверстий под хлопушку.


Делаем отверстия

Хлопушку лучше всего подбирать из таких материалов, как жесть, алюминий или оцинковка. Удобнее всего хлопушку вмонтировать на полке, расположенной над варочной поверхностью. К полке хлопушка присоединяется монтажным клеем, а к вентиляционному отверстию прикрепляется с помощью монтажной пены.

Установка хлопушки должна быть совершена только после примерки и разметки на верхней доске полки отверстия, ее диаметр обязательно должен соответствовать диаметру нижнего отверстия хлопушки.

Работаем с мебелью

Полку необходимо освободить и снять с петель. В нижней части электролобзиком вырезаем отверстие. После этого вставляем воздуховод в отверстие. Далее приступаем к прокладке гофра.

Прокладывание вентиляционной трубы

Мебель укладывается на заднюю панель. В проделанное углубление засовывается гофр нужного размера. Далее вставляем гофр в верхнюю панель, а уголки верхнего углубления надрезаем ножницами на 15-20 мм и закручиваем в разные стороны. После этого приступаем к крепежу хлопушки.

Крепеж хлопушки

Полку с вставленным гофром прикрепляем на место. Части отогнутой фольги обмазываем силиконом и проделываем тоже самое, с деревянными углами. Приподняв короб вверх, вставляем его в вентиляционное отверстие. Потом опускаем его на панель полки, в соответствии с отмеченными точками.

Остатки силикона устраняем с помощью губки смоченной в столовом уксусе. Примерно через час после того, как силикон высох, струей монтажной пены задуваем зазоры, находящиеся меж краями. Затем переходим к завершающему этапу - непосредственно монтажу вытяжки.


Установка вытяжки

В окошко, сделанное в нижней панели полки, вставляем вытяжку. Далее прикрепляем шурупами вытяжку к мебели через монтажные углубления. Потом нахлестываем на патрубок вытяжки гофр и скрепляем его хомутом. Для этого лучше всего подойдет мягкая проволока. Герметизировать не нужно, поскольку для чистки вытяжки, ее будет сложнее разобрать.

Обязательно нужно обдумать электрическую проводку для вытяжки. Подключать вытяжку нужно только через заземленную розетку. Для этого лучше подойдет модель евростандарт.

Какой воздуховод бы не был выбран для кухни - гофрированный или пластиковый, большую роль играет правильный монтаж. Собранный по инструкции воздуховод, будет прекрасным помощником и убережет квартиру от проникновения резких и неприятных запахов.

Для нормальной жизнедеятельности в квартире необходим чистый воздух. Его должна обеспечивать естественная вентиляция, которая всегда планируется в жилых домах. Но при интенсивной готовке на кухне ее бывает недостаточно, поэтому в большинстве современных квартир устанавливаются кухонные вытяжки, помогающие справиться с обилием пара, жира и запахов. Если хозяин решает выбрать прибор циркуляционного типа, потребуется монтаж дополнительной вентиляционной трубы, подсоединяемой к вытяжке для кухни. Выясним, как можно сделать это своими руками.

Что нужно для правильного обслуживания естественной вентиляции в квартире?

Необходимо знать, что в городских квартирах установлена только вытяжная вентиляция, а приток обеспечивается пассивными проветривателями – форточками.

Обратите внимание! Вентиляционная система эффективна, когда объемы приточного и уходящего воздуха равны. Поэтому во время работы мощной кухонной вытяжки придется открывать окно.

Приточная система

Притоком свежего воздуха можно управлять, используя простейшие приточные устройства: окна и форточки. После замены деревянных окон на герметичные пластиковые для этих целей может потребоваться . Когда производится замена окон, рационально будет установить также пластиковые двери на кухне и закрывать их при приготовлении пищи. Естественная вентиляция быстрее справится с очисткой воздуха в небольшом помещении.


Естественная вытяжка

Причиной слабого оттока воздуха может быть засорение вентиляционного канала. Владелец квартиры может , прилегающий к помещениям, и решетку. Основную шахту с отводами должны очищать работники жилищной организации.

Повысить эффективность естественной вытяжки можно за счет установки вентилятора на входе в вентиляционный канал или внутри него, что существенно повышает мощность потока. Подобные способы превращают естественную вентиляцию в принудительную. Ее можно использовать не всегда, а только при приготовлении пищи.


Кухонная вытяжка

При локальном выделении загрязнений от продуктов приготовления пищи все-таки требуется монтаж дополнительного вытяжного устройства.

Оно бывает двух типов:

  • , очищающая воздух и его возвращающая его в помещение;
  • циркуляционная (проточная), обеспечивающая вывод загрязненного воздуха через вентиляционный канал из квартиры.

В первом случае плоский прибор устанавливается над плитой и через него производится фильтрация воздуха. Вентиляционный канал в данном случае не нужен.

Розетку нельзя устанавливать слишком близко к плите, поэтому, возможно, придется заменить шнур вытяжки, так как у большинства приборов он очень короткий.

Главным отличием монтажа циркуляционной вытяжки, которая также навешивается на стену или встраивается в кухонную мебель, является необходимость устройства . Вентиляционное отверстие располагают близко к плите. Оптимальным вариантом является его размещение прямо над ней. Выходное отверстие прибора следует располагать как можно ближе к воздушному тракту.


Важно! Воздуховод должен быть как можно короче, чтобы не создавать дополнительного шума и сопротивления движению воздуха.

Выбор воздуховода

Отработанный воздух удаляется по трубе, которая может отличаться по следующим признакам:

  • по материалу;
  • диаметру или размерам сторон короба;
  • форме сечения;
  • гибкости.

Пластиковый воздуховод

Большая часть вытяжных труб делается из пластика, который в любой из своих разновидностей (ПВХ, полиуретан, полипропилен) имеет свои преимущества:

  1. Снижение шума.
  2. Малое сопротивление воздушному потоку.
  3. Легкие монтаж и обработка.
  4. На гладкой поверхности не скапливаются загрязнения.

Воздуховоды делают круглыми и прямоугольными. Первые обладают меньшим сопротивлением воздуху, а вторые лучше подходят под интерьер кухни. Для каждого вида имеются переходники.

Особенно важно правильно подобрать нужный диаметр или размеры сторон короба и соединить воздуховод на входе и выходе. Плотное прилегание обеспечивается за счет применения герметика.


Алюминиевая гофра

Труба в виде алюминиевой гофры имеет небольшую длину. Во время монтажа она растягивается, что делает стенки гладкими и снижает уровень шума. Гибкость трубы позволяет размещать ее в труднодоступных местах, но каждый изгиб снижает производительность. Стандартный диаметр трубы может составлять 10, 12, 12.5, 15 см.

Из-за непривлекательного вида гофру и стараются скрыть в стенных шкафах или за натяжными потолками. Еще их маскируют за нижним уровнем гипсокартонной перегородки или прямоугольными коробами из пластика с цветом, соответствующим интерьеру кухни. На них можно установить точечные светильники, что обеспечит зональное освещение плиты.

Конструкция

При продумывании конструкции вентиляционного канала для кухонной вытяжки важно учитывать несколько основополагающих моментов:

  • Диаметр воздуховода подбирается так, чтобы он был равен вентиляционному отверстию и был больше, чем у кухонной вытяжки.
  • Количество изгибов и длина трубы должны быть как можно меньше.
  • Каждый метр снижает тягу на 5–10 %, поэтому предельная длина составляет 3 м, чего для обычной кухни вполне достаточно.
  • Для вентиляции и вытяжки устанавливают обратный клапан, обеспечивающий их совместную работу и предотвращающий появление обратной тяги.


Монтаж воздуховода

Рассмотрим последовательность монтажа вентиляционного канала для вытяжки своими руками. Что нужно сделать:

  • согласно прилагаемой инструкции. Устройство легко монтируется своими руками в кухонный шкаф, под шкаф или на стену.
  • Проложить электропроводку скрытого типа и подключить розетку. Важно подобрать расстояние до плиты, которое не должно быть менее 60 см.
  • Подготовить воздуховод. Для него потребуется насадка, подбираемая по размерам воздуховода и вентиляционного отверстия. Сужать алюминиевую трубу и загибать под острым углом нельзя, поскольку можно ее повредить. Для поворотов пластикового воздуховода применяются переходники. Чтобы сделать монтаж вытяжки своими руками, целесообразно купить весь комплект целиком, тогда вам не придется подбирать к ней воздуховод подходящего диаметра.
  • Соединить воздуховод с патрубком вытяжки хомутом. Герметизировать соединение не нужно, поскольку оно разбирается для чистки.
  • Проложить трубу к вентиляционному окну. К стене она крепится с помощью хомутов и дюбелей. Вентиляционный канал собирается с применением силиконового герметика. Трубы, соединяемые между собой переходниками, должны иметь одинаковое сечение.


Сегодня будем осваивать опыт братских государств по монтажу воздуховода для кухонной вытяжки, обсудим животрепещущие проблемы вентиляции, вызванные некорректным действием строителей, обрисуем важность убийства двух зайцев одним выстрелом. Быть может, полученные сведения пригодятся читателю, строящему собственное жилье, выполняющему шабашки. Монтаж воздуховода для кухонной вытяжки должен вестись согласно рекомендациям СНиП, прочих нормативных актов. Снижайте количество углов, поворотов канала, снижающих эффективность (КПД) канала вентиляции.

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку - прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

  1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:
  • прямо над вытяжкой на стыковом сегменте;
  • два поворота в углу на втором стыковом сегменте;
  • изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

  1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
  2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное - третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени - отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

  1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
  2. На чердаке каналы объединяются коробами, выходят сообща наружу.
  3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.


Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим - вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

  • Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
  • Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Видите, сколько проблем-нюансов у рабочей вентиляционной сети. Доработка тракта воздуховодами кухонной вытяжки еще и добавит сложностей. Вспомните обсуждавшийся ролик. Если дело происходило на последнем этаже, кухонная плита соберет запахи с нижних этажей, вентиляция будет нарушена.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

  1. Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
  2. Снижение площади сечения тракта вентиляции.


Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество - в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

Диаметр воздуховода для вытяжки: его значение, расчет

Для каждого помещения, где используются газовые, тепловые электрические приборы для приготовления пищи, необходима вытяжка. Данное устройство соединяется с воздуховодом и обеспечивает отвод пара, гари и неприятных запахов. Вытяжки необходимы как в жилых помещениях, так и на профессиональной кухне. Даже если в доме проживает небольшая семья и процесс приготовления пищи не занимает много времени, без вытяжки микроклимат в жилище не будет благоприятным для проживания. Вытяжное устройство нельзя заменить обычной вентиляцией, так как вентиляционная система имеет совсем другой принцип действия и обеспечивает воздухообмен в замкнутом пространстве, но никак не отвод продуктов горения и пара. Вытяжные устройства соединяются воздуховодом с вентиляционной шахтой. Диаметр воздуховода и длина рассчитываются согласно определенным правилам.

Наиболее популярными и практичными являются воздуховоды круглого сечения.

Зачем необходимо вытяжное устройство

Вытяжка – важное оборудование на любой кухни. Основной ее функцией является удаление загрязненного воздуха. Дым с продуктами сгорания, кухонными испарениями, запахи, плохо влияющие на самочувствие, все это выводится из помещения данным оборудованием. Это устройство, очищая воздух, заботится о людях, находящихся непосредственно на кухне или в соседних комнатах.

Вытяжка обеспечивает комфортные условия на промышленных кухнях работающему персоналу и благоприятные условия проживания, если она установлена на кухне в жилом помещении.

Схема устройства и принципа работы воздуховода.

Вытяжное устройство решает следующие задачи:

  • удаление запахов, образующихся на кухне;
  • вывод продуктов сгорания;
  • охлаждение воздуха;
  • снижение влажности.

Вытяжка предупреждает появление плесени, размножение бактерий, для которых оптимальной является теплая и влажная среда. С вытяжным устройством грязь, жир, копоть не оседают на отделке и предметах интерьера.

Разнообразный дизайн современных вытяжек позволяет выбрать данное оборудование в соответствии со стилем кухни. Сейчас в продаже есть такие устройства разных видов: декоративные, купольные, современные и с этническими мотивами. Можно также купить встраиваемую вытяжку, которая будет практически незаметна в интерьере кухни.

Вернуться к оглавлению

Как подобрать воздуховодную трубу?

Схема системы воздуховода.

Большое значение для эффективной работы вытяжного устройства имеет правильный выбор диаметра воздуховодной трубы. Чтобы система работала результативно, без сбоев и шума, диаметр воздуховода должен быть такой же или больше диаметра вывода вытяжки. При использовании воздуховода вытяжки меньшего диаметра снижается эффективность работы в результате увеличения сопротивления воздуха и уменьшается мощность вытяжки. Однако не только диаметр воздуховода имеет значение для хорошей работы вытяжного устройства, обратить внимание следует и на конфигурацию воздуховода, как он расположен по стене и какова его длина. При прокладке воздуховода нужно следить за тем, чтобы не было острых и прямых углов сгиба. При изгибе трубы на 90° теряется 10% производительности вытяжного устройства.

Воздуховодная труба должна иметь только тупые углы изгиба.

Чтобы избежать обратного движения воздуха, необходимо снабдить воздуховод обратным клапаном.

Вернуться к оглавлению

Как располагать кухонную вытяжку?

Использование воздуховода в вентиляции кухни.

Вытяжные устройства должны находиться над тепловым оборудованием, закрепленные на потолке, или сбоку, закрепленные на стене. Кухонная плита не должна располагаться на большом расстоянии от вентиляционной шахты, куда будет выводиться воздуховод, так как воздуховодная труба не должна превышать 3 м. Превышение этой длины приведет к снижению эффективности работы оборудования. Плиту не стоит устанавливать у стены противоположно выходу вентиляционной шахты, иначе, прокладывая воздуховод, придется делать много изгибов, что тоже негативно скажется на работе вытяжной системы.

Вернуться к оглавлению

Какие воздуховоды лучше – пластиковые или гофрированные?

Сейчас используют два вида воздуховодных труб: пластиковые и алюминиевые гофрированные. Сечение пластиковых изделий может быть круглым или прямоугольным. Круглые пластиковые воздуховоды имеют меньшее сопротивление воздуха, чем с прямоугольным сечением, поэтому работают они эффективнее. Но прямоугольные воздуховоды в интерьере смотрятся естественнее, они сливаются с мебелью и другим кухонным оборудованием.

Схема системы огнезащиты воздуховода.

Большое внимание при монтаже элементов воздуховодной трубы нужно уделить качеству соединений. Поэтому все комплектующие для системы лучше покупать вместе с пластиковыми трубами, чтобы при состыковке элементов не возникало проблем. Гофрированные трубы не нуждаются в соединительных элементах, они легко сгибаются под любым углом, а также растягиваются и сжимаются. Их монтаж сводится к закреплению одного края трубы к отверстию вентиляционного канала, а противоположного – к выходу вытяжного устройства. Кроме простоты монтажа еще одним преимуществом гофрированных труб перед пластиковыми можно отметить их небольшой вес. А к недостаткам стоит отнести шум во время работы вытяжной системы, скопление жира и копоти на внутренних стенках трубы.
У пластиковых воздуховодов достоинств очень много:

  • бесшумность работы;
  • незначительное сопротивление воздуху благодаря гладким внутренним стенкам;
  • не забиваются грязью, все отходы выводятся в вентиляционную шахту.

К недостаткам пластиковых труб можно отнести более сложный монтаж и необходимость в соединительных компонентах, а также более высокую стоимость в сравнении с гофрированными трубами.

Вернуться к оглавлению

Советы по установке вытяжного устройства

Таблица для расчета диаметра воздуховодов.

При монтаже вытяжной системы следует правильно рассчитать высоту и месторасположение вытяжки относительно рабочей поверхности плиты. Если ее расположить слишком высоко над плитой, работать вытяжка будет неэффективно, пар, неприятные запахи останутся в помещении. А если установить низко над плитой, она будет мешать работе. Оптимальное расстояние от вытяжного устройства до плиты составляет 75 см.

Соединяя воздуховод с вентиляционным каналом, следует позаботиться, чтобы доступ свежего воздуха в кухню не был перекрыт полностью. Для этого нужно установить специальную решетку с креплением для воздуховодной трубы и специальный клапан. Во время работы вытяжного устройства клапан закрывается, а когда оборудование не используется, обратный клапан открывается и обеспечивает циркуляцию воздуха.

При установке гофрированных воздуховодных труб используются решетки с фитингами и хомуты. Гофрированную трубу советуют растягивать так, чтобы на ней не оставалось складок, иначе в них будет скапливаться грязь, а работа вытяжного устройства – сопровождаться шумом.

Пластиковые воздуховодные системы устанавливают с применением переходников для соединения с вытяжкой и вентиляционным каналом.

Схемы крепления воздуховода к стене.

Чтобы вытяжная система работала эффективно и с минимальным уровнем шума, диаметр воздуховода должен быть больше, чем выводное отверстие прибора. При несоблюдении этого условия увеличится нагрузка на двигатель прибора, снизится эффективность его работы и появится шум.

При выборе месторасположения вытяжного устройства нужно учитывать его тип. Плоские приборы монтируются к стене, островные вытяжные устройства крепятся потолку. Приборы с угловой планкой крепления устанавливаются внутрь подвесной мебели. Для воздуховода в мебели проделывают отверстие подходящего диаметра. Вытяжки декоративные, купольные крепятся на стену. Чтобы замаскировать воздуховод, устанавливают декоративный короб.

Вернуться к оглавлению

Виды вытяжных устройств

Кухонную вытяжку сегодня несложно подобрать по цене, техническим параметрам, дизайну. Учитывая особенности эксплуатации, размер помещение, дизайн интерьера, можно подобрать подходящий тип оборудования. Компактные и недорогие плоские приборы – оптимальный вариант для небольших кухонь. Они обладают невысокой мощностью, но если на кухне нечасто готовится пища, такое оборудование прекрасно справляется со своими функциями.

Телескопические встраиваемые приборы мощнее плоских устройств. Они оснащены выдвижной кареткой, что увеличивает площадь всасывания воздуха и повышает эффективность. Встраиваемые приборы подходят к любому интерьеру, но стоят они дороже плоских устройств. Купольные и декоративные приборы – самые мощные. Они имеют много дополнительных полезных опций, включая таймер, автоматическое отключение, интенсивный режим работы, периметрическое всасывание и др. могут быть оборудованы дисплеем, сенсорным или кнопочным управлением, галогенным освещением, шумопоглощающими блоками и другими новейшими усовершенствованиями. Такое оборудование подойдет для больших кухонь, в которых часто готовят. К другим достоинствам купольных и декоративных вытяжек можно отнести низкий уровень шума, разнообразный дизайн, широкий ценовой диапазон.

Монтаж воздуховода для кухонной вытяжки: правила для начинающих

Сегодня будем осваивать опыт братских государств по монтажу воздуховода для кухонной вытяжки, обсудим животрепещущие проблемы вентиляции, вызванные некорректным действием строителей, обрисуем важность убийства двух зайцев одним выстрелом. Быть может, полученные сведения пригодятся читателю, строящему собственное жилье, выполняющему шабашки. Монтаж воздуховода для кухонной вытяжки должен вестись согласно рекомендациям СНиП, прочих нормативных актов. Снижайте количество углов, поворотов канала, снижающих эффективность (КПД) канала вентиляции.

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

  1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:
  • прямо над вытяжкой на стыковом сегменте;
  • два поворота в углу на втором стыковом сегменте;
  • изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

  1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
  2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени – отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

  1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
  2. На чердаке каналы объединяются коробами, выходят сообща наружу.
  3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

  • Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
  • Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Видите, сколько проблем-нюансов у рабочей вентиляционной сети. Доработка тракта воздуховодами кухонной вытяжки еще и добавит сложностей. Вспомните обсуждавшийся ролик. Если дело происходило на последнем этаже, кухонная плита соберет запахи с нижних этажей, вентиляция будет нарушена.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

  1. Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
  2. Снижение площади сечения тракта вентиляции.

Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество – в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

как правильно рассчитать мощность вытяжного устройства


Атмосфера дома более-менее защищена от пыльной и загазованной улицы, но беззащитна перед воздушными загрязнителями, вырабатываемыми кухней. Согласитесь, что открытой форточки при готовке пищи – крайне мало.

Необходим вытяжной зонт над плитой и вентканал с выводом «на улицу», но прежде – расчет вытяжки для кухни для подбора оборудования с подходящей мощностью. Но как это сделать, чтобы не привлекать специалистов?

Мы постараемся вам подсказать – в этом материале подробно рассмотрен порядок выполнения расчета, приведены формулы и конкретные примеры вычислений. Также подобраны наглядные фото и полезные видеосоветы по выбору и монтажу вытяжек.

Следуя рекомендациям, можно самостоятельно подсчитать необходимую мощность вытяжного устройства, которое будет своевременно и в полном объеме удалять отработанный воздух.

Содержание статьи:

Чем вытяжка отличается от вентиляции?

В современных квартирах над кухонной плитой размещен , более известный, как вытяжка. Многие домовладельцы убеждены, что этот воздухосборник ответственен за вентиляцию кухни.

Поэтому они с чистой совестью заводят трубу вентканала от вытяжки в вентиляционное отверстие, спроектированное и построенное конструкторами многоэтажки.

Что произойдет, если штатную вентиляцию на кухне перекрыть воздуховодом от вытяжного зонта? Интенсивность воздухообмена в квартире резко снизится.

Монтажники кухонной вытяжки и продавцы кухонных зонтов обычно заявляют обратное. Они скажут: эта техника существенно повысит качество воздухоснабжения дома, ведь у нее мощная вентустановка.

Однако мощность плитной вытяжки никак не связана с вентиляцией. Причина – воздухообмен в квартирах большинства жилых многоэтажек, особенно выстроенных до 2000 года, проектировались с расчетом на .

Принцип воздухообмена в многоэтажном доме основан на источниках приточного воздуха (окнах, форточках и пр.) и вытяжных каналов (рис. слева). Последние по вертикали выводятся через все этажи здания. Кухонная вытяжка может быть связана с каналом (рис. справа) или не связана

Уличный воздух поступал через щели оконных рам и входной двери. А каналы , в ванной и санузле использовались для вывода «несвежего» воздуха. Казалось бы – что такого?

Вытяжка на кухне – для вытягивания воздуха. Так почему в нее нельзя «воткнуть» воздуховод от вытяжного зонта? Дело тут в производительности по воздуху.

Несвязанная с общедомовой вентиляционной системой кухонная вытяжка сбрасывает загрязненный воздух через отдельное вентиляционное отверстие или работает как рекуператор без функции вывода воздушных масс

Каналы воздуховодов в жилых многоквартирных домах рассчитаны на определенную нагрузку. Вообще, пропускные способности любых коммуникаций тщательно вычисляются на стадии проектирования.

И в идеальных условиях (чистые стенки вентканала, отсутствие помех на входе-выходе и пр. ) производительность естественной вентиляции в квартире многоэтажки составит 160-180 м3/ч.

Вам также может быть интересна информация о нормативной скорости воздуха в воздуховодах, рассмотренная .

Особенность кухонной вытяжки

У моделей вытяжных зонтов мощность существенно выше – 200-1100 м3/ч. Такая мощность необходима для затягивания в воздуховод летучих загрязнителей, образующихся при готовке пищи.

Однако продавцы вытяжек заявляют иную причину выбора мощности вытяжного устройства – потребность частого воздухообмена на кухне.

Установленный над плитой короб вытяжки не отвечает за воздухообмен в помещении кухни. Этот прибор лишь отводит летучие продукты готовки пищи. Условные обозначения: A – отвод продуктов сгорания от плиты, B и C – направление движения воздуха в процессе воздухообмена

Нормативы механической вентиляции действительно утверждают 10-12 кратной смены воздуха в объеме обслуживаемого помещения (СНиП 41-01-2003).

Но расположенный над кухонной плитой зонт вытяжки не выполняет функции «вентиляция помещения», поскольку не способен.

Нуждающийся в обновлении (замене) воздух накапливается у потолка. Засосать его в вентканал вытяжной зонт не способен – его раструб выставлен недостаточно высоко. А воздушный поток при выбросе и закачке ведет себя неодинаково.

Электромеханическая установка тянет воздух с дистанции, не превышающей диаметра всасывающего раструба. Т.е. при 400 мм ширине зонта вытяжки в нее будет затянут воздух, находящийся не далее 400 мм от раструба.

Между тем выброс воздушного потока происходит на дистанцию, превышающую 15 диаметров вытяжного проема.

Простой «домашний» пример: включенный бытовой вентилятор. С его обратной стороны движение воздуха еле заметно, но с лицевой – мощный воздушный поток. Кстати, пылесос работает на всасывание пыли лишь на минимальном расстоянии от ковра.

Единственный эффективный способ отвода летучих продуктов приготовления пищи – самостоятельный вентканал. Иначе запахи останутся в доме

Вытяжной зонт над кухонной плитой выполняет единственную задачу – удаление воздуха, поступившего к нему от поверхности варочной плиты.

Разумеется, взамен закачанного воздуха к плите поступит его другая порция из форточки, открытой двери в соседнюю комнату и т.п. Но полной смены воздушного объема в помещении кухни не произойдет.

Если запахи готовящейся пищи поднимутся к потолку – они не будут участвовать в смешивании и их трудно удалить.

По этой причине инструкция к вытяжным зонтам содержит следующие условия и работы: 600 мм от электроплиты; 750 мм от газплиты; воздушные потоки (сквозняки) при работе вытяжки не допускать, иначе запахи распространятся по комнате.

Плитная вытяжка не обеспечивает смены воздуха на кухне. При выборе ее модели воздушный объем комнаты не имеет значения. Зависимость между размерами кухни и мощностью вытяжного зонта придумали продавцы салонов кухонной техники.

Как же рассчитать требуемую мощность вытяжки? Разумеется, на основании производительности кухонной плиты.

При выполнении расчетов для подбора кухонной вытяжки следует учесть следующие факторы:

Галерея изображений

Фото из

Площадь рабочей поверхности вытяжки должна быть равна или более рабочей поверхности плиты. Рекомендуется, чтобы вытяжка лучше была пошире

Производительность рециркуляционной вытяжки должна быть в три раза больше, чем у устройства с выводом в воздуховод, т.к. оборудование постоянно продавливает воздушную массу через фильтры

Расчетное значение мощности вытяжки, установленной над газовой плитой, следует увеличивать в два раза. Ведь прибору необходимо полноценно отводить продукты сгорания голубого топлива

Вытяжная система для электрической варочной поверхности должна быть мощнее расчетного значения в полтора раза. Ей необходимо удалять влагу, чтобы исключить поломки техники

Не влияют на расчетные данные вентиляционные каналы без поворотов, например, с прямым подключением к отдельному вентиляционному стояку в частном доме

Мощность вытяжной установки, подключенной к воздуховоду требует увеличения в 1,3 раза, плюс по 10 % за каждый поворот системы

Чем шире воздуховод, тем меньше нагрузка на вытяжку. При подключении ее к трубе с большим сечением умножать расчетную мощность на 1,3 необязательно

Расчетную мощность вытяжки для малогабаритной кухни, площадь которой менее 9 м² увеличивают в 1,3 - 1,5 раза, потому что в небольших помещениях запахи и летучий жир распространяются быстрее

Вытяжка с увеличенной площадью охвата

Рециркуляционное устройство на кухне

Вытяжная установка над газовой плитой

Вытяжка над электрической варочной поверхностью

Вентканал с выходом в чердачное пространство

Вентиляционный канал с поворотами

Подключение устройства к широкому каналу

Установка вытяжки в маленькой кухне

Порядок расчета вытяжного зонта

Для вычислений необходимой производительности вытяжки требуется знать параметры кухонной плиты.

В расчете, приведенном ниже в качестве примера, использованы характеристики газовой плиты словенского производителя Gorenje (модель GI633E35WKB). Отметим, что марка и модель плиты выбраны произвольно.

Вам также может быть полезна информация о том, как , рассмотренная в другой нашей статье.

Никакой 10-кратной смены воздуха на кухне вытяжка выполнить не способна. Для расчета ее мощности нужно знать производительность по теплу и габариты кухонной плиты

Расчеты, произведенные ниже, выполнены по методике Р НП «АБОК» 7.3-2007. Несмотря на «промышленное» назначение данного метода (вентиляция горячих цехов общепита), ее формулы допустимо применять для вычисления параметров бытовой вытяжки для кухни.

При готовке пищи плита выделяет тепло, нуждающееся в утилизации (вытяжке). Тепловыделение плиты формирует конвекционные потоки воздуха над ней, что упрощает работу вытяжного зонта. Но полностью устранить возникающие над кухонной плитой воздушные загрязнения, полагаясь только на конвекцию, невозможно.

Этап #1 — расчет суммарной тепловой мощности

К вытяжному зонту или панели летучие частицы, образующиеся при готовке блюд, доставляются конвекционным воздушным потоком. Именно теплота, развиваемая конфорками, обеспечивает объемы воздуха для устранения. Поэтому требуется  вычислить их суммарную тепловую мощность.

Для ее определения используется формула:

QT=q1+q2+q3+q4,

Здесь q – паспортная тепловая мощность одной конфорки, кВт.

У рассматриваемой модели кухонной плиты четыре газовые конфорки на поверхности, их тепловые мощности необходимо суммировать.

Считаем: QT=1,9+1,9+1,0+3,5=8,3 кВт. Полученное значение тепловой мощности справедливо при одновременно готовке на всех конфорках, что бывает редко.

Мощность кухонной вытяжки прямо зависит от тепловых параметров плиты. Именно конфорки формируют конвекционный поток, требующий вытяжки. Условные обозначения: Lo – расход воздуха, A/B – ширина и глубина плиты, h – высота плиты, Z – высота от плиты до вытяжки, Qk – суммарная тепловая мощность конвективного потока

В принципе можно учитывать тепловыделение лишь трех конфорок с наибольшей производительностью по теплу. Но оставим так – на всякий случай.

Для расчета мощности вытяжки необходимо определить расход воздуха (Lo) по параметрам кухонной плиты. Однако формула расхода воздуха требует вычислить промежуточные параметры – гидравлический диаметр поверхности плиты (D), расход воздуха в конвективном потоке (Lki) и объемный расход продуктов сгорания (Lri).

Также в процессе расчетов используются коэффициенты, разработанные специалистами НП «АБОК». Значения коэффициентов выбраны по параметрам, подходящим для бытовых плит.

Этап #2 — расчет гидравлического диаметра и расхода

Займемся вычислениями гидравлического диаметра и конвективного расхода воздуха. Первый параметр определяется по формуле:

D=2*A*B/(A+B),

Где:

  • A – ширина кухонной плиты, м;
  • B – кухонной длина плиты, м.

Подставляем значения ширины и длины модели газовой плиты, выбранной для примерного расчета: D=2*0,6*0,6/(0,6+0,6)=0,6 м.

Помимо всего прочего, выбор мощности вытяжки связан с предстоящим местоположением устройства. Чем больше свободного пространства вокруг зонта, тем более мощной должна быть вытяжка. Для расположенного в углу устройства вводится поправочный коэффициент 0,8, для “островной” системы 1,1

Для определения объемов конвективного потока необходимо прежде выяснить долю конвективных тепловыделений нашей плиты. Она высчитывается при помощи формулы:

Qk=QT*KЯ*KK,

Где:

  • QT – определенная выше мощность плиты, кВт;
  • KЯ – долевая часть явных тепловыделений от тепловой мощности оборудования кухни. В отношении плиты бытового использования принимается значение 250 Вт/кВт;
  • KK – долевая часть конвективных тепловыделений по отношению к явным тепловыделениям оборудования кухни. Принимается значение 0,5.

Подставляем числовые данные в формулу, считаем: Qk=8,3*250*0,5=1037,5 Вт. Двигаемся дальше и приступаем к вычислению конвективного расхода воздуха.

Формула следующая:

Lki=k*Qk1/3*(z+1,7*D)5/3*r,

Где:

  • k – коэффициент, полученный специалистами НП «АБОК» экспериментальным путем. Он принимается равным 5·10-3;
  • Qk – вычисленная выше доля конвективных тепловыделений плиты, Вт;
  • z – расстояние от поверхности плиты до вытяжного зонта, м. Минимальная дистанция размещения вытяжки по вертикали от газовой плиты равна 0,75 м;
  • D – гидравлический диаметр поверхности плитки, м. Формула его расчета и пример вычисления представлены выше;
  • r – поправочный коэффициент, значение которого зависит от условий размещения вытяжки (см. изображение таблицы выше). В нашем примере будет выбрано положение вытяжного зонта «у стены», со значением коэффициента 0,75 (из-за условной «близости» корпусной мебели по соседству, что обычно для кухонь).

Определяем конвективный расход, подставляя числовые данные в формулу:

Lki=5·10-3*1037,51/3*(0,75+1,7*0,6)5/3*0,75= 0,061 м3

Как свидетельствуют результаты вычислений, расход воздуха в результате конвекции над кухонной плитой достаточно интенсивен. Учитывая эти данные, получится выбрать справедливую мощность вытяжной установки.

Этап #3 — расчет мощности вытяжного зонта

Электроплита в процессе готовки пищи не выделяет продуктов сгорания, т.к. нагрев конфорок происходит без открытого горения – благодаря тенам. А вот газовые конфорки продукты сгорания производят и вытяжке придется их удалять.

Формула расчета объемного расхода по продуктам сгорания метана:

Lri=3,75*10-7*QT,

Здесь QT – установленная мощность кухонной плиты, кВт. Данный параметр ранее найден нами.

Вводим его данные в формулу и получаем: Lri=3,75*10-7*8,3= 3,1125*10-6.

Из примера ясно, что значение объемного расхода продуктов горения бытовой газовой плиты невелико. Поэтому при определении параметров кухонной вытяжки им допустимо пренебречь.

Края вытяжки должны слегка выходить за границы плиты A – ширина вытяжного зонта, B – глубина вытяжного зонта. Достаточно 100 мм свеса, чтобы не допустить смешивания конвективного потока от плиты с атмосферой дома

Итак, наступает очередь вычисления расхода воздуха для нашей плиты. Это определяющий параметр при выборе зонта вытяжки.

Формула его подсчета:

Lo=Lki+ Lri,

Где:

  • Lki – значение расхода воздуха из конвективного потока, восходящего над плитой, м3/с;
  • Lri – данные по объемному расходу продуктов горения природного газа в конфорках плиты, м3/с.

Остается ввести данные и вычислить требуемый расход воздуха с округлением результата до трех знаков после запятой: Lo=0,061+3,1125*10-6=0,061 м3. Мы нашли расход воздуха в кубометрах за секунду, но для подбора модели вытяжного зонта нужны кубометры в час (L).

Для перевода м3/с в м3/ч следует умножить полученный расход воздуха (Lo) на число секунд в одном часу и на гидравлический диаметр плиты (D)/L=0,061*3600*0,6=131,76 м3.

Таким образом, достаточной максимальной мощностью вытяжного зонта для приведенной в примере модели газовой плиты Gorenje, с округлением «про запас», будет 150 м3/ч. Большая мощность попросту не нужна – пустой расход электроэнергии.

Почему мощная вытяжка «не тянет»?

Вначале следует проверить состояние канала вентиляции в самом вытяжном устройстве, извлечь и промыть (либо заменить) фильтры – и возможно , что зависит от модели вытяжки. Лучшие методы очистики кухонной вытяжки от жира рассмотрены .

Также нужно убедиться в исправности вентиляционной установки и наличии электропитания к ней.

Работе вытяжки могут также помешать сквозняки, препятствующие вертикальному движению конвекционного воздушного потока от плиты. Если проблема «слабой» вытяжки не выявляется – ее источник находится за пределами кухни.

Производительность вытяжного зонта зависит от сечения вентканала, куда уходят испарения от кухонной плиты. А домовладельцы нередко устанавливают излишне мощную вытяжку, либо назначают ей преувеличенный режим работы.

Владельцы жилой недвижимости следуют незатейливой логике – чем сильнее тянет вентилятор, тем лучше отводятся летучие загрязнения от плиты.

Это неверно. Производительность и работоспособность системы кухонной вытяжки прямо зависят от пропускных характеристик вентиляционного канала.

Вывод канала вентиляции для кухонной вытяжки на фасад здания обеспечит сохранность тяги в вентканале. Обязательна установка обратного клапана и решетчатой крышки

К примеру, вентканал приточно-вытяжного воздухообмена, имеющийся в стене дома – больше, чем 150 м3/ч воздуха он вывести не способен.

Во-первых, сечение таких вентканалов не превышает 130-140 мм, что недостаточно для механической вентиляции. Во-вторых, штатная канальная вентиляция в многоэтажках протяженная и содержит множественные неровности.

В инструкции к вентиляционной установке обычно указана диаграмма, отображающая взаимосвязь давления в вентканале и производительности. Рост давления вызывает спад производительности вытяжки.

Вентканалы в домах собраны топорно: неровные стенки; потеки раствора; сужения из-за смещенных блоков; множество поворотов. Или и вовсе – шахта вентиляции может оказаться забитой. В такой ситуации без .

Попытки задать повышенную производительность вентиляционному зонту, соединенному с домовым каналом вентиляции, дают обратный эффект.

Чем сильнее воздушный поток, тем более интенсивно ему препятствуют дефекты сечении вентканала. А если активно нагнетаемый воздух не может двигаться вперед, он движется назад.

Простой пример – футбольный мяч. Чем больше воздуха в такой мяч закачать, тем сложнее работать насосом. Препятствием становится давление – воздуха много, он стремится выйти по трубке обратно, выталкивая ручку насоса.

Аналогичная ситуация с вытяжкой повышенной мощности – чем интенсивнее подается воздух, тем больше блокируется ее работа.

Кроме грамотного подбора вытяжного устройства для кухни по мощности важно выбрать идеальное место для ее монтажа

Идеальный вентканал под кухонную вытяжку – короткий, с минимумом изгибов. Поэтому отводить воздух от плиты требуется не по приточно-вытяжному каналу, а по выполненному специально для вытяжного зонта.

Отверстие в фасадной стене, жесткий или гибкий воздуховод (в идеале круглого сечения), и решетчатый воздухозаборник на выходе канала. Так следует оборудовать кухонную вытяжку.

Подробнее обустройство на улицу мы рассмотрели в другой нашей статье.

Выводы и полезное видео по теме

Мощность, бренд, дизайн и принцип размещения зонта вытяжки – обо всем этом красочно рассказывают продавцы салонов кухонной техники.

Из ролика, представленного ниже, вы узнаете о нюансах выбора, не упоминаемых торговым персоналом. Модели вытяжек отличает не конструкция, а качество сборки и комплектации:

В следующем видеоролике мастера выполняют сверление стены в многоэтажке под воздуховод вытяжного зонта. Работы ведутся профессиональным инструментом быстро и точно.

К подготовленному проему монтируется вентканал, который будет соединен с вытяжкой после отделки кухни:

Большинство видеороликов о вытяжных зонтах бытового назначения содержат либо рекламную, либо упрощенную информацию по их выбору. Причем порядок расчета мощности не приводится нигде – сплошь «объемы кухни» и «10-кратные обновления атмосферы».

Мы же уверены, что сбалансировать домашнюю атмосферу можно единственным способом – правильным расчетом воздухоочистительной техники.

Ваша кухонная вытяжка отлично справляется с удалением отработанного воздуха? Поделитесь своим опытом расчета мощности. А может вы вместо формул и сложных вычислений использовали более простой метод? Расскажите о нем – оставляйте свои комментарии в блоке ниже.

Воздуховод от вытяжки до вентиляционного отверстия -

Монтаж воздуховода для кухонной вытяжки

Сегодня будем осваивать опыт братских государств по монтажу воздуховода для кухонной вытяжки, обсудим животрепещущие проблемы вентиляции, вызванные некорректным действием строителей, обрисуем важность убийства двух зайцев одним выстрелом. Быть может, полученные сведения пригодятся читателю, строящему собственное жилье, выполняющему шабашки. Монтаж воздуховода для кухонной вытяжки должен вестись согласно рекомендациям СНиП, прочих нормативных актов. Снижайте количество углов, поворотов канала, снижающих эффективность (КПД) канала вентиляции.

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

  1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:
  • прямо над вытяжкой на стыковом сегменте;
  • два поворота в углу на втором стыковом сегменте;
  • изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

  1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
  2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени – отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

  1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
  2. На чердаке каналы объединяются коробами, выходят сообща наружу.
  3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

  • Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
  • Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Видите, сколько проблем-нюансов у рабочей вентиляционной сети. Доработка тракта воздуховодами кухонной вытяжки еще и добавит сложностей. Вспомните обсуждавшийся ролик. Если дело происходило на последнем этаже, кухонная плита соберет запахи с нижних этажей, вентиляция будет нарушена.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

  1. Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
  2. Снижение площади сечения тракта вентиляции.

Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество – в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

Как правильно подобрать и установить воздуховод для вытяжки?

Выбрать и правильно установить воздуховод для вытяжки – важный момент в обустройстве кухни. От этого будет зависеть качество воздуха в помещении, уровень шума, эстетический вид кухни. И в конечном итоге здоровье всей семьи.

Отличия кухонной вытяжной системы от вентиляции

Система вентиляции предназначена для постоянного обновления воздуха в помещении. Она оборудуется в кухне и туалетах. Чаще всего используется схема естественного побуждения. Пропускная способность для кухни составляет 60 кубометров в час, для туалета – 25. При плохой вентиляции в доме скапливается конденсат, со временем может появиться грибок. Это опасно развитием заболеваний дыхательной системы.

В вентиляционном устройстве воздух выходит по специальным каналам внутри стен на крышу либо на чердак. Движение потоков осуществляется благодаря перепаду температур внутри дома и снаружи, а также разнице давления. Внутрь помещения поступает новый воздух через щели окон, дверей.

Вытяжная система устанавливается в кухне, чтобы убирать запахи, излишнюю влажность и масляные отходы, образующиеся в процессе приготовления еды. Вытяжка благодаря работе вентилятора принудительно втягивает воздух из кухни, далее он отводится по воздуховоду в вентиляционный канал. Монтаж воздуховодов для кухонной вытяжки должен проводиться так, чтобы не нарушить вентиляцию помещения.

Всегда ли можно устанавливать вытяжку?

Наглухо подключать воздуховод к естественной вентиляции запрещено. На пути к выходу воздух должен преодолеть препятствия из замасленной сетки, мотора и турбины. Кроме того, забор воздуха осуществляется не под потолком, как положено, а с уровня вытяжки. Всё это делает вентиляцию неэффективной, особенно в летний период, когда тяга слабая. К тому же полная блокировка общей вентиляции может привести к накоплению природного газа в случае неисправности газового оборудования и стать причиной взрыва.

Поэтому воздуховоды для вытяжки монтируют в специальные вентиляционные решётки с обратным клапаном. В такой решётке сверху расположено отверстие для воздуховода, а снизу – прорези для вентиляции. При выключенной вытяжке воздух свободно проходит через отверстия и воздуховод. Во время работы прибора клапан не даёт возможности забранному зонтом отработанному воздуху вернуться на кухню.
Обратный клапан может быть в виде:

  • плёнки,
  • диска из пластика на оси,
  • цельной перегородки.

Устанавливать его нужно вертикально под углом 2 градуса. При этом клапан открывается под действием собственной тяжести, хотя на 100 % от обратного попадания пыли он не защищает.

Редко бывает, что в доме отсутствует вентиляционная шахта, нет входного отверстия в нужном помещении. Или в старых домах сильно нарушена естественная вентиляция, и вытягиваемый воздух из кухни попадает к соседям. Для таких случаев подойдут рециркуляционные вытяжки. Принцип их работы: они забирают воздух из кухни, пропускают его через фильтры (угольный, жировой) и обратно возвращают. Минусом такой системы является необходимость постоянно менять фильтры. Это выходит дорого и неудобно. Кроме того, такие вытяжки не решают проблему повышенной влажности в помещении.

Виды воздуховодов для вытяжки. Достоинства и недостатки

Воздуховод к вытяжке можно присоединить гибкий или жёсткий. Наиболее популярные модели – из пластика и алюминия. Выбор покупателя также зависит от финансовых возможностей и общего стиля оформления кухни.

Пластиковые воздуховоды для вытяжки

Они имеют аккуратный внешний вид, вписываются практически в любой интерьер кухни. Ровные поверхности меньше загрязняются и легче поддаются очистке, не ржавеют. Меньше создаётся шума при прохождении воздуха по трубе. Так как это жёсткое изделие, требуется более точный расчёт размеров. При монтаже воздуховода из пластика для кухонной вытяжки обязательно использование переходников и соединительных элементов. Повороты более резкие, чем у гибких изделий. Стоит дороже.

Пластик не так устойчив к высоким температурам, как металл. В случае необходимости его можно покрыть влагонепроницаемой и термостойкой краской в тон кухонной мебели.
По форме бывают:

  • круглые – в этом случае не нужен переходник для присоединения к вытяжке;
  • овальные;
  • квадратные;
  • прямоугольные воздуховоды. Их удобно проводить вдоль стены над кухонной мебелью. Можно собрать конструкцию любой траектории. Одним из вариантов прямоугольных являются плоские воздуховоды, которые занимают очень мало места и практически незаметны.

Возможны переходы с круглых изделий на прямоугольные и наоборот.

Воздуховод из гофры

Гофр изготавливается из разных материалов: алюминия, стали, пластика. Самый распространенный – гофр из алюминия. Этот металл лёгкий, выдерживает высокие температуры. Гофр должен устанавливаться в максимально растянутом состоянии. Тогда меньше будет сопротивление проходящему воздуху, ниже уровень шума. Правда, растянув, его уже нельзя сжать обратно. Он легко деформируется, поэтому нужна аккуратность при его монтаже.

Воздуховод из алюминия – гибкая конструкция, просто устанавливается, стоит дешевле. Монтаж осуществляется при помощи хомутов: к вытяжке присоединяется за фланец зонта, к вентиляционной трубе за решётку с обратным клапаном. Места соединений обрабатывают герметиком (силиконом) или укрепляют алюминиевым скотчем. Нельзя использовать суперклей.

Внешний вид не очень привлекательный, поэтому гофр часто маскируют. Сверху устанавливают специальные готовые короба из поливинилхлорида, алюминия, нержавеющей стали или дерева. Выбор зависит от интерьера кухни. Некоторые воздуховоды сразу продаются в комплекте с кожухами.
Делают конструкцию и из гипсокартона. Её шпаклюют, грунтуют и красят в нужный цвет. Одновременно устанавливают местное освещение. Встроенные воздуховоды проводят внутри кухонного шкафа. Если монтаж вытяжной системы проводится на этапе ремонта в кухне, можно скрыть его за натяжным потолком.

Недостатки такого воздуховода: выше уровень шума, в складках гофра задерживается копоть, грязь, масло. Алюминий характеризуется хорошей теплопроводностью, поэтому иногда в кухне может скапливаться конденсат.

Стальные воздуховоды гладкие, прочные, не деформируются и устойчивы к высоким температурам. Стоят недорого. Бывают оцинкованные варианты и воздуховоды из нержавейки. Из недостатков нужно отметить большой вес конструкции, что требует надёжной фиксации к стенам, для герметизации нужны специальные средства. При работе вытяжной системы создаётся много шума.

Расчёт диаметра воздуховода

Диаметр воздуховода должен совпадать с диаметром входа в вентиляционную шахту. Если площадь поперечного сечения воздуховода меньше, чем вентиляционного канала, снижается эффективность работы вытяжки.

Вентиляционные ходы в зданиях имеют диаметр 14 см, есть квадратные, размером 13 * 13 см или прямоугольные 10 * 15 см. Их пропускная способность около 300 – 400 кубометров в час. Нет смысла ставить более мощную вытяжку, может произойти эффект опрокидывания тяги.

При выборе гибких изделий рекомендуют делать не более 3 поворотов по ходу следования. Также нельзя ставить несколько поворотов подряд без участков для разгона воздуха. Общая длина воздуховода на вытяжку для кухни не должна превышать 3 м. В противном случае будет сильно увеличиваться сопротивление при прохождении воздуха, а эффективность работы всей системы снижаться.

В инструкции к вытяжке, как правило, указаны технические требования к воздуховоду, в том числе рекомендуемый диаметр. Большинство вытяжек имеют диаметр выхода 125 мм, реже – 100 мм. Нельзя делать диаметр воздуховода намного меньше, чем диаметр выходного патрубка на вытяжке. Это приведёт к значительной вибрации и шуму. Наиболее распространённые диаметры 125, 150, 160, 200 мм.

Для прямоугольных воздуховодов подходят такие параметры:

  • размеры 110 * 55 мм требуются для вытяжек с мощностью до 300 кубометров в час,
  • 120 * 60 мм при мощности более 350 кубометров в час,
  • 204 * 60 мм для аппаратов мощностью до 1000 кубометров в час.

Можно ли обойтись без воздуховода?

В качестве альтернативы можно устанавливать вытяжки, работающие по принципу рециркуляции. Обычно их мощность и эффективность ниже. Установка воздуховода для такой вытяжки не требуется.
Иногда организуют отведение воздуха на улицу. В стене делают отверстие после согласования с БТИ и ЖКХ. По СНиПам расстояние до ближайшего окна должно быть не менее 8 м. Как правило, это возможно только на верхних этажах.

Либо устанавливают наружный короб, по которому воздух поднимается до уровня крыши. Это нужно, чтобы отработанный воздух из кухни не поступал к соседям верхних этажей через окна. Такой вариант часто используют владельцы кафе и ресторанов, которые находятся на 1 этаже многоэтажного дома.

Итак, нужно грамотно подключать вытяжку к вентиляции, чтобы не нарушать воздухообмен в помещении. Это важно в первую очередь для здоровья. Во многих современных проектах домов сразу предусмотрены несколько каналов: один для вентиляции с естественным током, другой для подключения вытяжки. Разгонные шахты у них разделены. Если же дом уже построен, важно учесть все нюансы: объём помещения, частоту приготовления пищи, размеры и пропускную способность вентиляционных ходов. Только после этого приобретать вытяжку и воздуховоды к ней, заранее продумав, как эстетично их оформить.

Выбор воздуховода для вытяжки

После приобретения вытяжного устройства на кухню, его нужно установить к отверстию вентиляционного колодца, согласно санитарным нормам и соблюдением эстетики. Для выполнения этих задач должна быть установлена труба для вытяжки. Далее в статье рассмотрим все нюансы при выборе и монтаже воздуховода при подсоединении кухонной вытяжки.

Требования к воздуховодам

Все технологические условия указаны в нормативных актах, например, в ГОСТ 12.4.021-75 ССБТ» Системы вентиляционные». А также они могут разрабатываться отдельно проектировщиками для непосредственного дома. Главной задачей при этом является удаление отработанного воздуха. Производительность воздушных каналов в данном случае складывается из трех составляющих: прочности трубы для отвода воздуха, ее конфигурации и диаметра. Система воздушного распределения должна пропускать необходимое количество воздуха при соблюдении некоторых требований:

  • непроницаемость трубы;
  • наименьшие утечки воздуха;
  • скорость удаляемого воздуха с соответствием СНиП;
  • уровень шума не выше санитарных норм;
  • теплоизоляция (в случае необходимости).

А также при монтаже нужно минимизировать пространство, на котором устанавливается воздуховод для вытяжки. От влияния непосредственных условий затем подбирается форма трубы, материал и диаметр.

Виды и отличия воздуховодов для вытяжек

Воздушные отводы для грамотного функционирования вытяжки существуют разные. Они производятся из различного материала и могут быть всякой формы. Все воздуховоды для вытяжек, в основном, делятся на жесткие и гибкие виды. Естественно, от этих параметров напрямую зависит их производительность и общая стоимость. Проанализируем более детально их характеристики и типы.

Особенности и преимущества металлических гофрированных воздуховодов

Гибкие (гофрированные) воздуховоды для вытяжки являются наиболее популярными при установке вытяжки от плиты. Обычно они делаются из алюминия, но иногда встречаются и из стали.

При этом они имеют следующие преимущества:

  • их можно установить под всяким углом;
  • в случае необходимости они растягиваются до определенной длины или сжимаются.
  • имеют небольшую стоимость.

В то же время надо иметь в виду, что немало у гибких труб и минусов:

  1. Гофр, не полностью вытянутый, создает большое сопротивление воздушному потоку. И это в результате может влиять на эффективность всей вытяжки (примерное уменьшение производительности на 5-10% от каждого метра длины). Поэтому не рекомендуется проводить отвод газов от плиты посредством гофрированного рукава более 3 метров.
  2. Такие трубы быстрее загрязняются и портят эстетику на кухне. Часто приходится их прикрывать «облицовкой», на что требуются дополнительные расходы и пространство.
  3. Алюминий, из которого изготовлены гофрированные трубы, сам по себе является непрочным материалом. При небрежном пользовании на нем легко нанести вмятины, проколы и другие механические повреждения.

К тому же этот металл очень теплопроводный, следовательно на такой трубе зачастую скапливается конденсат.

Особенности и преимущества пластиковых воздуховодов

Все вентиляционные трубы пластиковые для вытяжки изготавливаются из разного материала: ПВХ, фторопласта и полипропилена. Трубы такого исполнения выделяет простота при соединении и идеальная внутренняя поверхность. Также такие воздушные каналы для вытяжки подразделяют по форме трубы, которая бывает как круглой, так и квадратной.

Особенности изделий различных конфигураций:

  • изделия квадратной формы легче спрятать над навесным потолком;
  • трубы круглого сечения имеют наилучшую пропускную способность и минимальный уровень шума.

Разумеется, пластиковый воздуховод для вытяжки имеет более высокую цену, но его качество оправдывает расходы.

Какой вариант лучше

При выборе канала для вытяжки можно остановить свой выбор на любой отводной трубе – это решение не является критичным. В случае грамотного расчета трубы, вытяжка будет функционировать в любом случае.

При подборе необходимо иметь в виду лишь некоторые нюансы:

  1. Простота при установке. Здесь лучше купить гофрированную трубу из алюминия.
  2. Эстетика. В связи с этим пластмассовые изделия явно выигрывают. Хотя гофр также можно декорировать.
  3. Стоимость. Тут гофр явно выигрывает.

Из этих соображений можно сделать вывод: если тянуть воздуховод нужно на расстоянии до 3 метров, то целесообразнее применять гофрированную трубу. Если же плита установлена больше этого расстояния, то в качестве канала для отвода воздуха лучше использовать пластик.

Как выбирать диаметр для труб

Основная проблема при выборе воздуховода – это не ошибиться с размером по сечению у трубы. Прежде всего, нужно учитывать, чтобы диаметр канала для отвода отработанного воздуха не был меньше диаметра отверстия в вентиляционном колодце.

В противном случае, если вентиляционная труба для вытяжки подобрана с меньшим диаметром, будет создаваться дополнительное сопротивление. И в итоге производительность вытяжки ощутимо уменьшится. Исходя из этого, специалисты рекомендуют подбирать трубу согласно отверстию в вентиляционный колодец.

Порядок установки трубы от вытяжки до вентиляционного колодца

Работа вытяжки во многом зависти от правильного монтажа воздуховода до вентиляционного колодца.

При прокладке трубы необходимо учитывать, что:

  1. Изгиб трубы под 90 градусов отнимает около 10% от производительности вытяжной системы, а если он меньше, то это часто является причиной для обратной тяги.
  2. Нельзя делать более трех поворотов трубы под прямым углом. Если же без дополнительных изгибов не обойтись, то делать их нужно под углом больше 90 градусов.
  3. Желательно устанавливать трубу не более 3 метров, помнить при этом о снижении производительности от каждого метра на 5-10%.

Монтаж воздуховода для отвода угарного газа, как правило, производится после установки самой вытяжки.

Методы декорирования трубы от вытяжки

Зачастую при установке воздушного канала для вытяжки принимается решение о декорировании воздуховода, чтобы не нарушать общий интерьер на кухне.

Для этого существует несколько способов:

  1. Короб из гипсокартона. Здесь вокруг канала устанавливается вначале обрешетка, затем на нее крепятся плиты из гипсокартона. В дальнейшем короб обделывается под общий интерьер. Этот метод хорошо устраняет проблему по эстетике, но он неудобен в случае, если нужно будет вскрывать трубу по какой-либо причине.
  2. Корпус пластмассовый. В магазинах продаются специализированные короба для декорирования гофрированного воздуховода. Такой декор является наиболее простым аналогом короба из гипсокартона.
  3. Установка над натяжным потолком. При принятии такого решения, воздушный канал монтируется от вытяжки наверх и прячется среди потолочных конструкций. Часть воздуховода от вытяжки до потолка прикрывается облицовочной плитой или остается неприкрытой, по усмотрению хозяина. Недостатком такого варианта является то, что проводить трубу можно лишь до ремонта. То есть, после натяжения потолков спрятать воздуховод таким методом будет невозможно. А также в случае профилактического ремонта канала вначале придется разобрать навесной потолок.
  4. Установка единого комплекта. В этом случае нужно заказать или сделать своими руками навесной шкаф под размер вытяжки до потолка. В нем спрячется и устройство для отвода угарного газа, и воздуховод. Минусом такого декора является то, что скрадывается место под всякие кухонные принадлежности.
  5. Навес на шкафчик. Здесь применяется предыдущий способ, только в бюджетном варианте. Навесной шкаф изготавливается или заказывается не до самого потолка, затем на него устанавливается декоративная панель под общий интерьер на кухне. Этим методом скрывается труба, идущая вверх от вытяжки до отверстия вентиляционного колодца.
  6. Монтаж воздуховода рядом со стеной над навесным кухонным гарнитуром. В таком случае, обычно шкафчики навешиваются достаточно высоко, и тогда канал над ними не будет видно.
  7. Покраска. Данный метод является самым дешевым и простым вариантом, для чего нужно лишь выкрасить трубу в тон интерьера.

Установка воздуховода от вытяжки на кухне

После того, как вытяжка повешена на определенной высоте (70 или 80 см, в зависимости от плиты), приобретен нужный по диаметру воздуховод, нужно правильно его установить. Монтаж пластикового и гофрированного воздуховода на кухне вполне можно выполнить своими руками.

Рассмотрим пошагово весь алгоритм действий:

Шаг №1. Разметить путь установки трубы, и узнать расстояние всякого прямого участка. Иметь в виду прокладывание горизонтальных элементов над шкафами. Если принято решение проводить коммуникацию гофрированной трубой, то нужно узнать всю ее длину.

Шаг №2. Надеть воздуховод на патрубок вытяжного устройства, для этого предварительно ввести конец трубы через технологическое отверстие в корпусе вытяжки. Если проводится гофр, то труба стягивается хомутом.

Шаг №3. Подготовленные по определенной длине отрезки из пластиковых труб, соединить с помощью муфт и отводов.

Шаг №4. Вмонтировать в отверстие вентиляционного канала специальную решетку с патрубком, для чего их нужно предварительно приобрести в магазине.

Шаг №5. Подсоединить трубу к патрубку, проверить надежность соединенной сети, а также точность в горизонтальной и вертикальной плоскости. При горизонтали желательно соблюдать небольшой уклон в сторону вытяжки.

Шаг №6. Сделать завершающую сборку в случае, если трубы собраны без манжетов: разъединить элементы труб, промазать их концы силиконовым герметиком и вновь собрать.

Шаг №7. Части воздуховода, идущие горизонтально по стене, нужно зафиксировать специальными хомутами на расстоянии 1 м, а у гофра через 0,5 метра. Делается это для того, чтобы избежать провисания.

Шаг №8. Проверить тягу. Для этого поставить на плиту кастрюлю с водой с открытой крышкой, включить вытяжку. После закипания все испарения должны уходить вверх.

В том случае, когда на кухне смонтирована вытяжка с мощным вентилятором, и в ней не предусмотрен клапан, может возникнуть обратная тяга из вентиляционного колодца. Это относится к вытяжкам с производительностью более 650-750 м³ в час. Чтобы этого не происходило, нужно на горизонтальном участке в тройнике воздуховода перед вентиляционным колодцем установить обратный клапан. Если воздуховод устанавливается в частном доме, то такой прибор врезается снаружи.

В вентиляционной системе воздуховоды являются неотъемлемой частью, и за ними также нужен профилактический осмотр. В процессе эксплуатации у него может нарушиться герметизация или уменьшиться отверстие из-за налипших отложений. Поэтому нужно обязательно следить за техническим состоянием. И тогда на кухне не будет неприятностей из-за посторонних запахов, а значит, всегда будет комфортная атмосфера.

Можно ли подключить вытяжку на кухне к вентиляции и как это сделать

Перед тем как подключить вытяжку на кухне к вентиляции, нужно проконсультироваться с инженерами и выяснить пропускную способность трубопровода. Подсоединение можно проводить своими руками. В этом нет ничего сложного. В стояке прорезается отверстие, к нему крепится отводной патрубок. Стык герметизируется. Нужно учитывать, что в большинстве городских квартир такое решение запрещено законом. Дело в том, что общедомовой канал не рассчитан на дополнительные потоки. Без устройств принудительной подачи тяга будет слабой, особенно летом, когда перепад давлений внутри и снаружи здания невелик. Вращающиеся лопасти создадут мощную струю, перегружающую центральную систему. В результате отработанный воздух поступит в соседние квартиры. Подобная проблема возникает и в частных зданиях при недостаточном сечении воздуховода. Чтобы ее решить, нужно сделать выход на улицу через стеновой клапан либо использовать модели, отфильтровывающие загрязнения и возвращающие очищенный поток в помещение.

Все о подключении кухонной вытяжки к вентиляции

В каких случаях врез в общедомовой вентиляционный канал невозможен

Согласно действующим постановлениям запрещается проводить работы, после которых ухудшаются условия проживания.

В зданиях типовых серий сечение стояка не позволяет использовать мощное оборудование для отвода газов от плиты. К тому же, во многих домах трубы находятся в неудовлетворительном состоянии. В результате незаконных перепланировок сечение уменьшается ниже нормативного, и его пропускная способность падает. Кроме того, некоторые жильцы уже установили вентиляторы. Если вмонтировать еще один, тяга начнет работать в обратном направлении.

После несанкционированных действий отработанный газ распространяется на ближайшие этажи. Заметить это несложно. В жилище появляются посторонние запахи. Воздух становится сырым. На стенах образуются черные пятна плесени. В помещении находиться некомфортно, и, чтобы избавиться от духоты, приходится постоянно держать окна открытыми.

Если приложить лист бумаги к решетке венткороба, он отклонится в том направлении, куда движется поток. В идеале он должен прилипнуть к решетке. При неисправной работе он останется неподвижным либо согнется в сторону помещения.

Когда соседи обнаружат неполадку, они скорее всего обратятся в управляющую компанию. Специалисты проведут обследование, и при анализе будет обнаружено расхождение с требованиями нормативов. ГОСТы и СНиПы предъявляют высокие требования к качеству воздуха и его циркуляции. В случае нарушения подключение вытяжки на кухне к вентиляции придется демонтировать.

Ограничения на установку, не зависящие от пропускной способности центральной общедомовой шахты

  • Принудительную подачу нельзя использовать в кухнях с газовыми плитами.
  • Запрещено полностью перекрывать вход в стояк — он должен обслуживать не только кухонное оборудование, но и всю квартиру.
  • Нельзя выводить систему в стояк на нижних этажах.
  • Входное отверстие в верхней части короба должно оставаться на своем месте. Любые изменения их положения требуют согласования в Жилищной инспекции и других государственных инстанциях. Спустить отверстие вниз не разрешат, поскольку насыщенные потоки всегда сконцентрированы сверху. В помещении с газовой плитой такое переустройство может привести к опасному скоплению природного газа под потолком.

В остальных случаях проведение переустройства возможно только в современных домах с расширенными каналами. Перед покупкой оборудования необходимо проконсультироваться со специалистами из инжиниринговой фирмы и провести обследование.

В частных зданиях, являющихся объектами ИЖС, действуют те же нормативы, что и в многоквартирных.

Выбор оборудования

Составные части вытяжки

  • Купол над плитой, всасывающий отработанный воздух. Он крепится к одной либо двум стенам. Островные модели вешают на потолок.
  • Воздуховод — патрубок из пластика или гофрированного алюминия. Его строение тщательно продумывают перед тем, как подсоединить вытяжку к вентиляции на кухне.

Виды устройств по принципу действия системы

  • Рециркуляционные — воздух проходит очистку в фильтре, расположенном внутри корпуса, и подается обратно в помещение.
  • Проточные — их подсоединяют к стояку или стеновому клапану. В корпус над лопастями встроен фильтр. Он нужен для того, чтобы труба не забивалась отложениями жира.
  • Комбинированные — в них совмещены оба принципа действия.

Мы будем рассматривать первый вариант.

Конструкция куполов

Они отличаются по форме и устройству.

  • Конус или пирамида — устанавливаются между шкафами или в просторной высокой нише.
  • Скрытая система — размещается в нижней части навесного шкафа. Панель управления вынесена на фасад. Пространство за ним занимает отвод. Верхнюю часть, где идет сужение, часто оборудуют полками.
  • Раздвижная — может подниматься и опускаться. Обычно ее прячут за фасадом.
  • Конструкция в форме перевернутой буквы «Т».
  • Потолочная модель в форме параллелепипеда — используется для кухонных островков.

Размер нижней части должен быть больше, чем у плиты, на несколько сантиметров. Рабочая высота составляет от 65 до 75 см. Для газовых плит берут высоту до 85 см.

Материал купола не влияет на его долговечность. Отличие заключается в простоте обслуживания. Ухаживать за алюминиевым корпусом легче, чем за другими. Грязь легко удаляется влажной губкой. В пластик она въедается глубже. Сталь легко пачкается. Чтобы протереть закаленное стекло, понадобится специальный чистящий состав.

Оборудование подбирают по производительности. Чем она выше, тем быстрее будет очищаться воздух. Модели с мощными электрическими двигателями потребляют большое количество энергии и занимает много места, поэтому лучше их не монтировать в маленьких помещениях.

Выбор подводки

  • Алюминиевая гофра — отличается гибкостью, позволяющей делать повороты в нужных местах. Ребристая поверхность задерживает поток и быстро копит отложения грязи. Чистить ее очень сложно. Металл хорошо резонирует и усиливает шум при работе.
  • Трубы ПВХ — они состоят из нескольких прямых и поворотных элементов, скрепленных с помощью клея и хомутов с винтовыми зажимами. Изделия с круглым сечением обладают более высокой проводимостью. Средний диаметр равен 12,5 см. Прямоугольные детали помогают сэкономить пространство. Стандартные размеры — 20,4х6 см.

Инструкция по выводу вытяжки на кухне в вентиляцию

Подготовка основания

Работы, как правило, начинают после установки мебели и чистовой отделки. Основание должно быть надежным. Если крепление ведется на отделку, ее важно не повредить. Чтобы кафель не треснул, заднюю сторону корпуса покрывают демпферной лентой.

Поверхность очищают и обрабатывают антисептиками, предотвращающими появление бактерий. Плесень может образовываться в зазоре между стеной и корпусом. В этих участках всегда скапливается влага и осадок, который приносит с собой пар.

Стены не всегда обладают достаточной несущей способностью. Если они осыпаются, в них проделывают широкие отверстия и вбивают пробки. Иногда эти меры не помогают. Тогда основание смачивают водой и заполняют цементной смесью. Пока она не застыла, в нее погружают дюбели. После этого можно проводить монтаж, не опасаясь, что система упадет на плиту.

Работы по установке

Их начинают с крепления купола на саморезы с дюбелями. Затем к нему подсоединяют канал, ведущий к шахте. Его конец промазывают клеем или герметиком и надевают на верхнюю часть корпуса. Стык фиксируют хомутом, затягивающимся при помощи винта. Таким же образом соединяют пластиковые прямые и угловые трубы.

Канал монтируют к потолку на металлические подвесы или скобы, прижимающие его к стене. В шахте под потолком с помощью алмазной коронки высверливается отверстие подходящего диаметра. К нему шурупами привинчивается фланец. В него при необходимости крепится переходник. В переходник заводится рукав, покрытый клеем или герметиком. Сверху затягивается хомут. Существуют специальные Т- образные элементы с обратным клапаном. Под ним сделана решетка. Она должна обязательно находиться внизу. Если переместить ее наверх, поток от вытяжки, поднимающийся наверх и испытывающий давление, будет поступать через нее обратно. Нижняя перекладина буквы «Т» располагается параллельно стене. Одна сторона верхней перекладины заводится в шахту, другая, обращенная в кухню, снабжается поворотной заслонкой. Когда приточное устройство включено, заслонка закрывается. При выключенной подаче ее открывают, увеличивая ширину входа в стояк.

При проектировании следует избегать поворотов. Чем их меньше, тем меньше препятствий течению, и тем проще производить очистку внутренней поверхности. Чтобы сгладить крутые повороты, вместо Г- образного переходника ставят два элемента с изгибом под 45 градусов.

Канал оставляют на виду либо скрывают его под съемным коробом из гипсокартона или пластика. Чтобы избавиться от лишнего шума, короб изнутри заполняют минеральной ватой или поролоном. В случае, когда подводку не видно за мебелью, проводить мероприятия по маскировке не потребуются.

Электрооборудование

Для подключения электрики применяются кухонные розетки с устройством защитного отключения и трехжильный кабель ВВГнг-Ls 3*2,5 мм 2 . Розетки ставят в верхней части стены. Использовать удлинители во влажной среде запрещено. Провода прячут за фасадной панелью. Прокладывать штрабы обычно не приходится. Если возникает такая необходимость, следует помнить, что штробить стеновые панели и плиты перекрытия запрещено. Желоба допускается прокладывать в отделочном слое. Если погрузиться в железобетон более, чем на 1 см, можно повредить или оголить арматуру. При контакте с внешней средой она начнет быстро ржаветь и разрушаться.

Как улучшить тягу

Одно из условий, обеспечивающих нормальную тягу, — постоянное поступление свежего воздуха взамен отводящегося. В зимний период проблему сложно решить частым проветриванием через форточки и фрамуги, тогда квартире будет слишком холодно. Одно из решений — стеновой или оконный приточный клапан. Стеновые выпускаются с регулируемой заслонкой и теплоизоляционной внутренней оболочкой. Оконный врезается в верхнюю часть рамы стеклопакета. Есть специальные створки с внутренними каналами. Воздух с улицы поступает в щель на верхней стороне рамы. Холодный поток опускается по профилю, постепенное нагреваясь от его корпуса, и выходит снизу.

Существуют устройства, которые подключаются к приборам, измеряющим температуру и влажность в помещении. Их можно запрограммировать на поддержание определенного климатического режима. В комплекте идет таймер.

Воздуховод для вытяжки

Воздуховод для вытяжки



Установить сегодня у себя на кухне проточную вытяжку достаточно просто. Но как действовать, если вентиляционное отверстие находится далеко от плиты? Всё просто. Нужно смонтировать воздуховод.

Воздуховод для проточной вытяжки – это главная артерия. Без его качественного монтажа невозможна полноценная работа воздухоочистителя. В этой статье рассмотрим, какие виды воздуховодов бывают, их особенности. А также некоторые моменты монтажа проточной системы.

Вентиляция и вытяжка с воздуховодом – это одно и то же?

Бытует мнение, что хорошая вытяжка может полностью заменить систему вентиляции и даже будет полезнее. Но это утверждение в корне неверно. По нормативам воздух в помещении должен постоянно обновляться, что обеспечивается за счёт централизованной системы вентиляции.

Устанавливая же в квартире проточную вытяжку, можно легко нарушить систему обеспечения постоянной замены воздуха. Для того чтобы не испортить уже сделанное в момент создания чего-то нового, при монтаже следует соблюдать некоторые правила. К примеру, монтируя трубу для оттока воздуха, обязательно устанавливают решётку с обратным клапаном. Иначе путь проникновения воздуха наружу будет отсечён.

Существуют две основные причины того, что воздуховод для вытяжки не способен заменить вентиляционную систему:

  1. Проходное сечение данных конструкций, как правило, недостаточно велико. А часть полезной площади загораживается лопастями вентилятора. Это сокращает пропускную способность, заложенную архитекторами изначально.
  2. Зонт вытяжки располагается достаточно низко (на уровне 1,5–1,7 м от пола). Это приводит к длительному застою того объёма воздуха, который находится выше точки его забора. То есть примерно треть пространства не вентилируется вовсе. Именно по этой причине необходимо устанавливать решётку с обратным клапаном, которая и обеспечит работу вентиляции в моменты, когда вытяжка находится в нерабочем состоянии.

Характеристики воздуховодов для вытяжек

Материал воздуховода

Воздуховоды обычно изготавливаются из стали, пластика или алюминия. Первый материал очень прочен, но более сложен при монтаже, последний – лёгок и подвижен. Пластик же сочетает в себе положительные свойства обоих металлических материалов. Плюсом к этому при необходимости достаточно легко получить герметичные швы путём склеивания пластиковых частей.

Геометрическая форма воздуховода

Существуют разные формы конструкций: круглые и прямоугольные. Что касается последних, на рынке представлена размерная линейка изделий с шагом в 50, начиная со стороны в 100 мм. Конструкцию легко завуалировать в кухонном пространстве, но от подобной системы не стоит ждать большой производительности.

Оптимальным вариантом считается круглая конструкция. Стандартные варианты диаметра, предлагаемые потребителю – 125, 150, а также 160 и 200 мм.

Нюансы установки воздуховода для вытяжки

Алюминиевые воздуховоды

Из алюминия производят гофрированные воздуховоды. Такие изделия легко согнуть под нужным углом, причём любым, а в случае необходимости растянуть на достаточно большое расстояние или, наоборот, сжать. Можно и узлом завязать, если будет нужно. Такие свойства гофры существенно облегчают монтаж всей конструкции.

Но некоторые специалисты утверждают, что у гофрированной трубы есть одна особенность. Чтобы производительность смонтированной системы была полной, гофру требуется максимально растянуть. А лишнюю часть трубы лучше отрезать, переклеив хомутики в нужное место с помощью холодной сварки. Иначе алюминиевые складки будут усиливать сопротивление проходящих сквозь неё воздушных масс.

Гофрированный воздуховод монтируется при помощи хомутов. Для лучшей производительности специалисты рекомендуют прокладывать его единым куском трубы. Если же потребовалось стыковать куски, места соединения дополнительно рекомендуется промазывать герметиком. Гофра прикрепляется к вентиляционной решётке с обратным клапаном с одной стороны и за хомут к фланцу зонта с другой.



Стальные и пластиковые воздуховоды

Из стали и пластика изготавливают воздуховоды круглой и прямоугольной формы. Преимуществом конструкций является то, что их можно легко незаметно разместить за навесными шкафами. Прямоугольные воздуховоды изготавливаются из секционных элементов, поэтому можно собрать конструкцию «на все случаи жизни». А инструкция подскажет, как правильно это сделать.

Общие требования для воздуховодов

При выборе воздуховода необходимо учитывать следующие особенности конструкции:

  • Диаметр трубы должен соответствовать диаметру вытяжки или быть больше. В противном случае при работе прибор будет сильно шуметь, нагрузка на него возрастёт, но при этом эффективность работы системы будет существенно снижена.
  • Обязательно нужно учесть, что каждый поворот снижает КПД электроприбора приблизительно на 10%. Поэтому в процессе монтажа воздуховода важно стараться, чтобы изгибов было как можно меньше, а в идеале не было совсем.
  • С максимальной эффективностью будет работать только воздуховод, длина которого не превышает трёх метров. В противном случае его эффективность снижается с каждым дополнительным метром примерно на 5–10%.
  • При монтаже устанавливаются плёнчатые или пластиковые клапаны. Это нужно для того, чтобы воздушный поток извне не проникал в систему вентиляции. Стоит знать, что пластиковый клапан устанавливают только вертикально, иначе появится дополнительный шум.

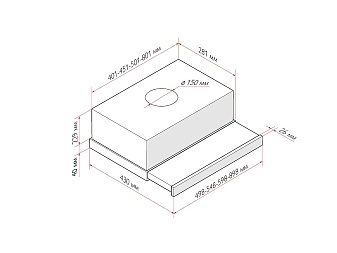

В стандартной вытяжке предусмотрено отверстие диаметром в 100–150 мм для монтажа круглого воздуховода. При установке иногда используют гофру в сочетании с прямоугольной трубой, применяя для соединения Г-образный переходник. Но стоит принять к сведению, что подобная схема совершенно невыгодна с энергетической точки зрения. Используя такой переход, мы остаёмся в проигрыше из-за изменения формы хода и его поперечного сечения. Также здесь мы дополнительно теряем на повороте в 90 градусов не меньше 10% тяги.

Мы выяснили, что воздуховоды бывают разными. И у каждого вида есть свои особенности. Главное, понять, какой подойдёт для конкретного помещения и учесть все моменты, чтобы в итоге смонтировать эффективную систему.

Автор статьи: Маркова Е.


Возможно, Вас заинтересует:

Метки страницы: Воздуховод для вытяжки

Вам понравилась эта статья? Поделитесь ею с друзьями!

Вентиляционный канал для вытяжки

Для нормальной жизнедеятельности в квартире необходим чистый воздух. Его должна обеспечивать естественная вентиляция, которая всегда планируется в жилых домах. Но при интенсивной готовке на кухне ее бывает недостаточно, поэтому в большинстве современных квартир устанавливаются кухонные вытяжки, помогающие справиться с обилием пара, жира и запахов. Если хозяин решает выбрать прибор циркуляционного типа, потребуется монтаж дополнительной вентиляционной трубы, подсоединяемой к вытяжке для кухни. Выясним, как можно сделать это своими руками.

Что нужно для правильного обслуживания естественной вентиляции в квартире?

Необходимо знать, что в городских квартирах установлена только вытяжная вентиляция, а приток обеспечивается пассивными проветривателями – форточками.

Обратите внимание! Вентиляционная система эффективна, когда объемы приточного и уходящего воздуха равны. Поэтому во время работы мощной кухонной вытяжки придется открывать окно.

Приточная система

Притоком свежего воздуха можно управлять, используя простейшие приточные устройства: окна и форточки. После замены деревянных окон на герметичные пластиковые для этих целей может потребоваться монтаж клапанов системы приточной вентиляции. Когда производится замена окон, рационально будет установить также пластиковые двери на кухне и закрывать их при приготовлении пищи. Естественная вентиляция быстрее справится с очисткой воздуха в небольшом помещении.

Естественная вытяжка

Причиной слабого оттока воздуха может быть засорение вентиляционного канала. Владелец квартиры может очистить канал вытяжной вентиляции, прилегающий к помещениям, и решетку. Основную шахту с отводами должны очищать работники жилищной организации.

Повысить эффективность естественной вытяжки можно за счет установки вентилятора на входе в вентиляционный канал или внутри него, что существенно повышает мощность потока. Подобные способы превращают естественную вентиляцию в принудительную. Ее можно использовать не всегда, а только при приготовлении пищи.

Кухонная вытяжка

При локальном выделении загрязнений от продуктов приготовления пищи все-таки требуется монтаж дополнительного вытяжного устройства. Оно бывает двух типов:

  • рециркуляционная вытяжка, очищающая воздух и его возвращающая его в помещение;
  • циркуляционная (проточная), обеспечивающая вывод загрязненного воздуха через вентиляционный канал из квартиры.

В первом случае плоский прибор устанавливается над плитой и через него производится фильтрация воздуха. Вентиляционный канал в данном случае не нужен.

Розетку нельзя устанавливать слишком близко к плите, поэтому, возможно, придется заменить шнур вытяжки, так как у большинства приборов он очень короткий.

Главным отличием монтажа циркуляционной вытяжки, которая также навешивается на стену или встраивается в кухонную мебель, является необходимость устройства воздуховода. Вентиляционное отверстие располагают близко к плите. Оптимальным вариантом является его размещение прямо над ней. Выходное отверстие прибора следует располагать как можно ближе к воздушному тракту.

Важно! Воздуховод должен быть как можно короче, чтобы не создавать дополнительного шума и сопротивления движению воздуха.

Выбор воздуховода

Отработанный воздух удаляется по трубе, которая может отличаться по следующим признакам:

  • по материалу;
  • диаметру или размерам сторон короба;
  • форме сечения;
  • гибкости.

Пластиковый воздуховод

Большая часть вытяжных труб делается из пластика, который в любой из своих разновидностей (ПВХ, полиуретан, полипропилен) имеет свои преимущества:

  1. Снижение шума.
  2. Малое сопротивление воздушному потоку.
  3. Легкие монтаж и обработка.
  4. На гладкой поверхности не скапливаются загрязнения.
  5. Небольшая нагрузка на всю конструкцию.

Воздуховоды делают круглыми и прямоугольными. Первые обладают меньшим сопротивлением воздуху, а вторые лучше подходят под интерьер кухни. Для каждого вида  имеются переходники.

Особенно важно правильно подобрать нужный диаметр или размеры сторон короба и соединить воздуховод на входе и выходе. Плотное прилегание обеспечивается за счет применения герметика.

Алюминиевая гофра

Труба в виде алюминиевой гофры имеет небольшую длину. Во время монтажа она растягивается, что делает стенки гладкими и снижает уровень шума. Гибкость трубы позволяет размещать ее в труднодоступных местах, но каждый изгиб снижает производительность. Стандартный диаметр трубы может составлять 10, 12, 12.5, 15 см.

Из-за непривлекательного вида гофру и пластиковый воздуховод стараются скрыть в стенных шкафах или за натяжными потолками. Еще их маскируют за нижним уровнем гипсокартонной перегородки или прямоугольными коробами из пластика с цветом, соответствующим интерьеру кухни. На них можно установить точечные светильники, что обеспечит зональное освещение плиты.

Конструкция

При продумывании конструкции  вентиляционного канала для кухонной вытяжки важно учитывать несколько основополагающих моментов:

  • Диаметр воздуховода подбирается так, чтобы он был равен вентиляционному отверстию и был больше, чем у кухонной вытяжки.
  • Количество изгибов и длина трубы должны быть как можно меньше.
  • Каждый метр снижает тягу на 5–10 %, поэтому предельная длина составляет 3 м, чего для обычной кухни вполне достаточно.
  • Для вентиляции и вытяжки устанавливают обратный клапан, обеспечивающий их совместную работу и предотвращающий появление обратной тяги.

Монтаж воздуховода

Рассмотрим последовательность монтажа вентиляционного канала для вытяжки своими руками. Что нужно сделать:

  • Установить вытяжку согласно прилагаемой инструкции. Устройство легко монтируется своими руками в кухонный шкаф, под шкаф или на стену.
  • Проложить электропроводку скрытого типа и подключить розетку. Важно подобрать расстояние до плиты, которое не должно быть менее 60 см.
  • Подготовить воздуховод. Для него потребуется насадка, подбираемая по размерам воздуховода и вентиляционного отверстия. Сужать алюминиевую трубу и загибать под острым углом нельзя, поскольку можно ее повредить. Для поворотов пластикового воздуховода применяются переходники. Чтобы сделать монтаж вытяжки своими руками, целесообразно купить весь комплект целиком, тогда вам не придется подбирать к ней воздуховод подходящего диаметра.
  • Соединить воздуховод с патрубком вытяжки хомутом. Герметизировать соединение не нужно, поскольку оно разбирается для чистки.
  • Проложить трубу к вентиляционному окну. К стене она крепится с помощью хомутов и дюбелей. Вентиляционный канал собирается с применением силиконового герметика. Трубы, соединяемые между собой переходниками, должны иметь одинаковое сечение.

Важно! Вытяжку и канал вентиляции необходимо не реже двух раз в год чистить от гари, чтобы не произошло возгорания.

Заключение

Для повышения эффективности очистки воздуха в квартире устанавливаются дополнительная вентиляционная труба и вытяжка для кухни, которые можно смонтировать своими руками. Сложная система каналов должна выполняться профессионалами, иначе на переделку уйдет много времени и средств.

Размер воздуховода вытяжки - Полное руководство (с примерами!)

При покупке вытяжки вы могли учитывать ее ширину, кубические футы в минуту (CFM) и стиль. В конце концов, это три наиболее важные особенности, которые следует учитывать при покупке вытяжки.

Однако один аспект кухонных вытяжных вентиляторов, который часто упускается из виду, - это размер и конфигурация воздуховода вытяжки.

Это не менее важно, если не более важно, чем вытяжка CFM.Независимо от CFM вашей вытяжки, если у вас слишком маленький воздуховод, он не будет работать с максимальной эффективностью.

Итак, в ваших интересах определить правильный размер воздуховода перед покупкой. Это поможет вам избежать препятствий и непредвиденных расходов в будущем. Кроме того, правильный размер воздуховода вытяжки гарантирует, что ваша вытяжка будет работать эффективно и бесшумно на долгие годы.

Как измерить размер воздуховода вытяжки?

  • 0-400 кубических футов в минуту: минимальный размер воздуховода 4 дюйма, рекомендуемый размер воздуховода 6 дюймов
  • 401-600 кубических футов в минуту: минимальный размер воздуховода 6 дюймов, рекомендуемый размер воздуховода 8 дюймов
  • 601- 900 кубических футов в минуту: минимальный размер воздуховода 7 дюймов, рекомендуемый размер воздуховода 8-10 дюймов
  • 901-1200 кубических футов в минуту: минимальный размер воздуховода 8 дюймов, рекомендуемый размер воздуховода 10-12 дюймов
  • 1200+ CFM: воздуховод диаметром не менее 10 дюймов, рекомендуемый размер воздуховода 12 дюймов

Длина воздуховода вытяжного шкафа

Наряду с размером воздуховода важно учитывать длину воздуховода.

В некоторых случаях, даже если ваши воздуховоды немного меньше размера, вы все равно можете эффективно отводить воздух для приготовления пищи, если у вас очень короткий участок или длина воздуховодов.

Во-первых, всегда лучше использовать более короткий участок воздуховода. Это означает, что вашему воздуху требуется меньшая скорость, чтобы выйти наружу.

Далее, чем меньше колен, тем лучше. Каждый раз, когда вы меняете направление воздуховодов, вы добавляете сопротивление и дополнительное давление воздуху, выходящему из дома. Уменьшение длины воздуховода может компенсировать дополнительное сопротивление.

Во-первых, мы не рекомендуем прокладывать воздуховоды длиной более 30 футов.

Отсюда наше стандартное уменьшение длины каждого изгиба или изгиба на 90 градусов в вашем воздуховоде составляет 10 футов. Так что если вам нужен один локоть, то максимальная длина воздуховода не должна превышать 20 футов.

Итак, если вам нужно выбрать между пробегом на 20 футов с двумя коленами, выходящими за боковину, или пробегом на 40 футов прямо вверх без колен, это будет примерно эквивалентно статическому давлению в точке выпуска.

И, наконец, поскольку горячий воздух поднимается вверх, воздуховод вверх всегда является лучшим выходом на кухню.Это поможет быстрее вывести воздух из вашего дома.

Примеры клиентов Proline, связанные с размером воздуховода

Клиент №1 - Боб

Боб живет в старой квартире в Бостоне. У него есть существующий 4-дюймовый воздуховод, который идет вверх по стене, поворачивает за угол, пересекает потолок примерно на 15 футов, а затем выходит за пределы здания. Он хочет знать, сможет ли он подключить вытяжку мощностью 600 кубических футов в минуту (наша 185) к существующей системе воздуховодов. Боб мог бы вложить деньги в вытяжку с рециркуляцией, но не хочет и не может себе этого позволить прямо сейчас.

Наши предложения для Боба

Мы предлагаем Бобу подключить вытяжку к существующим 4-дюймовым воздуховодам и не переводить вытяжку на рециркуляционную. PLJW 185 представляет собой вытяжной колпак с четырьмя скоростями. На двух самых низких скоростях - 240 CFM и 360 CFM - достаточно канала диаметром 4 дюйма.

Однако на третьей и четвертой скоростях давление внутри воздуховода увеличивается, и вентилятор в вытяжке или воздуховоде может быть поврежден при длительном использовании.

Если Боб выберет ежедневную работу своей кухонной вытяжки на максимальной скорости, дополнительное давление воздуха сократит срок службы двигателя.

Клиент № 2 - Люси

Наш второй клиент, Люси, живет в Фениксе, штат Аризона. Она строит новый дом. Люси использует 48-дюймовую кухню Wolf и готовит несколько раз в день. На самом деле, ей нравится готовить дома со всей семьей, поэтому плита у нее часто остается включенной на несколько часов. Кроме того, она любит жарить на гриле.

Люси хочет убедиться, что размер воздуховодов вытяжки соответствует ее новому дому, и хочет, чтобы электродвигатель вентилятора вытяжки был установлен снаружи, на крыше своего дома.Максимальное значение БТЕ для ее варочной панели составляет 78000 единиц.

Наши предложения для Люси

Мы рекомендуем 12-дюймовые воздуховоды для Люси, особенно если она часто пользуется домашним грилем. Но, в зависимости от ее бюджета и личных предпочтений, она может установить как минимум 10-дюймовые воздуховоды.

Мы также рекомендуем крышный вентилятор 1000-1200 кубических футов в минуту. Для кухни с диагональю 48 дюймов идеально подходит вытяжка с диагональю 54 или 60 дюймов, чтобы полностью закрыть ее варочную панель.

Модели Proline ProV поставляются с опцией внешнего вентилятора.Мы рекомендуем Люси просмотреть наши универсальные и настраиваемые модели настенных вытяжек ProV и островных вытяжек ProV.

Надеюсь, это поможет дать некоторые ответы и понимание о выборе и планировании размера вашего воздуховода и того, как вы его будете использовать.

Какой минимальный размер воздуховода для вытяжки?

Минимальный размер воздуховода для вытяжки составляет 4 дюйма, что идеально подходит для вытяжек 400 куб. Фут / мин и ниже. Чем больше кубических футов в минуту, тем больше потребуется воздуховод.При 600 кубических футах в минуту минимальный размер воздуховода составляет 6 дюймов. При 900 кубических футах в минуту минимальный размер воздуховода составляет 8 дюймов. Наконец, при 1200 кубических футах в минуту и ​​выше рассмотрите возможность использования воздуховода диаметром 10 дюймов или больше.

Можно ли выпустить вытяжку на чердак?

Никогда не выпускайте вытяжку на чердак. Скопление химикатов, жира и дыма на чердаке со временем может нанести вред вашему здоровью. В идеале вентилируйте его через внешнюю стену.

Как уменьшить размер воздуховода?

Не рекомендуется уменьшать размер воздуховода.Это может снизить эффективность кухонной вытяжки из-за ограничения потока воздуха, проходящего через воздуховоды.

В редких случаях, только если воздуховод на несколько дюймов больше необходимого, потребуется уменьшить размер воздуховода. Слишком большие воздуховоды резко снизят скорость воздуха, выходящего за пределы вашего дома. Он не может выйти наружу.

Но это очень редко. Чаще всего небольшие воздуховоды ограничивают поток воздуха.По этой причине настоятельно рекомендуется покупать воздуховоды большего размера, чем меньшие.

Одна общая проблема, которую мы слышим от клиентов Proline, заключается в том, что их кухонная вытяжка работает неэффективно. Часто это происходит из-за того, что их воздуховоды слишком малы, учитывая CFM их вытяжки. Если он всего на дюйм меньше рекомендованного (см. Список выше), это не имеет большого значения. Но если он на два дюйма меньше или больше, мы рекомендуем либо заменить воздуховоды, либо преобразовать вытяжной колпак на рециркуляционный.Но вы всегда должны выпускать воздух наружу, чтобы рециркулировать воздух на кухне, , даже если вам необходимо приспособиться к существующему воздуховоду меньшего размера, чем рекомендуется .

Если у вас есть какие-либо вопросы, позвоните в компанию Proline Range Hoods по телефону 877.901.5530.

Если вам необходимо заменить воздуховод вытяжки, обратитесь к местному специалисту по HVAC или воздуховоду.

Что лучше: круглый или квадратный воздуховод?

По общему мнению, круглый воздуховод более эффективен и экономичен, чем прямоугольный.Воздушные системы с круглыми воздуховодами обладают меньшим сопротивлением воздуху, поскольку в них используется значительно меньше металла, чем в прямоугольных воздуховодах. Это также означает, что круглый воздуховод - более дешевый вариант.

Как очистить воздуховод вытяжки

Если вы уже купили вытяжку, вы, вероятно, здесь, потому что ваша кухонная вытяжка работает неэффективно. Это могло произойти из-за засаленного воздуховода вытяжки. К сожалению, чистка этого воздуховода может быть довольно дорогой и требует профессиональной помощи.Чтобы получить полное руководство по очистке воздуховодов для кухонного вентилятора, щелкните здесь.

Чтобы полностью избежать хлопот с чисткой воздуховодов, не забывайте чистить фильтры каждые три-четыре недели в зависимости от ваших кулинарных привычек.

Можно ли преобразовать вытяжку с круглым воздуховодом диаметром 7 дюймов в вертикальную наружную вентиляцию?

Некоторые вытяжки оснащены вращающимися вентиляторами, которые позволяют вентилировать горизонтально через стену или вертикально через стену или потолок. С помощью вращающегося вентилятора вы можете преобразовать вытяжку из горизонтальной в вертикальную.Но, если воздуховод уже установлен, делать это не рекомендуется. Перестановка воздуховодов может оказаться довольно дорогостоящей.

Краткое содержание

Надеюсь, вы нашли это руководство по размеру воздуховода вытяжки полезным. Вытяжки - это красивое и функциональное дополнение к вашей кухне, которое при правильном уходе может прослужить долгие годы.

Если вы все еще покупаете вытяжку, ознакомьтесь с некоторыми профессиональными моделями Proline на баннере ниже.

Или, возможно, вас заинтересует другая наша обширная информация о вытяжках, указанная ниже.

Статьи по теме

Лучшая вытяжка для азиатской кухни

4 варианта вентиляции вытяжной вытяжки

5 лучших настенных вытяжек от Proline

Как измерить размер воздуховода для вытяжки?

0-400 кубических футов в минуту: минимальный размер воздуховода 4 дюйма, рекомендуемый размер воздуховода 6 дюймов
401-600 кубических футов в минуту: минимальный размер воздуховода 6 дюймов, рекомендуемый размер воздуховода 8 дюймов
601-900 кубических футов в минуту: минимальный размер воздуховода 7 дюймов, рекомендуемый размер воздуховода 8-10 дюймов
901-1200 CFM: минимальный размер воздуховода 8 дюймов, рекомендуемый размер воздуховода 10-12 дюймов
1200+ CFM: минимум 10 дюймов диаметр воздуховода, рекомендуемый размер воздуховода 12 дюймов

Каков минимальный размер воздуховода для вытяжки?

Минимальный размер воздуховода для вытяжки составляет 4 дюйма, что идеально подходит для вытяжек 400 куб. Фут / мин и ниже.Чем больше кубических футов в минуту, тем больше потребуется воздуховод. При 600 кубических футах в минуту минимальный размер воздуховода составляет 6 дюймов. При 900 кубических футах в минуту минимальный размер воздуховода составляет 8 дюймов. Наконец, при 1200 кубических футах в минуту и ​​выше рассмотрите возможность использования воздуховода диаметром 10 дюймов или больше.

Можно ли выпустить вытяжку на чердак?

Никогда не выпускайте вытяжку на чердак. Скопление химикатов, жира и дыма на чердаке со временем может нанести вред вашему здоровью. В идеале вентилируйте его через внешнюю стену.

Как уменьшить размер воздуховода?

Не рекомендуется уменьшать размер воздуховода.Это может снизить эффективность кухонной вытяжки из-за ограничения потока воздуха, проходящего через воздуховоды.

В редких случаях, только если воздуховод на несколько дюймов больше необходимого, потребуется уменьшить размер воздуховода. Слишком большие воздуховоды резко снизят скорость воздуха, выходящего за пределы вашего дома. Он не может выйти наружу.

Но это очень редко. Чаще всего небольшие воздуховоды ограничивают поток воздуха.По этой причине настоятельно рекомендуется покупать воздуховоды большего размера, чем меньшие.

Что лучше: круглый или квадратный воздуховод?

По общему мнению, круглый воздуховод более эффективен и экономичен, чем прямоугольный. Воздушные системы с круглыми воздуховодами обладают меньшим сопротивлением воздуху, поскольку в них используется значительно меньше металла, чем в прямоугольных воздуховодах. Это также означает, что круглый воздуховод - более дешевый вариант.

Страница не найдена | Браунстонер

Кладбище Грин-Вуд - это визуальное удовольствие в любое время года, но весна приносит особое буйство красок на открытом пространстве.

В одном из финских кооперативов Сансет Парк, эта квартира имеет гибкую планировку, некоторые довоенные детали и низкие ежемесячные расходы на обслуживание.

Пустые помещения широко распространены, и это рынок арендаторов, но подписание договоров аренды все еще происходит, и открываются новые предприятия.

Транзитные гуру «изучают» исправление коварной станции метро Дамбо на Йорк-стрит, которая служит единственной станцией метро в районе и имеет только один выход, недоступный для инвалидных колясок.

Когда мы, наконец, вступаем в весну, мы возвращаемся, чтобы взглянуть на четыре из наших избранных объявлений, сделанных шесть месяцев назад.На этой неделе мы сосредоточимся на домах в районах Коббл-Хилл, Проспект-Хайтс, Флэтбуш и Парк-Слоуп.

Деревянный каркас Говануса, окруженный по обе стороны рядами кирпичных домов, отодвинут от тротуара, что дает намек на его более раннюю историю.

Инсталляция бруклинской художницы Экене Иджеома имитирует технику скорости дыхания, предназначенную для создания спокойствия.

Первоначальный взнос в размере только 5 процентов требуется для двух- и трехквартирных домов, стоимость которых варьируется от примерно 477 158 долларов до 706 714 долларов.

Самые популярные предложения на Brownstoner на этой неделе включают рядный дом в Ист-Флэтбуше, кооператив в Prospect Lefferts Gardens и аренду в Crown Heights.

Не пропустите чтение самых популярных историй за последнюю неделю.

Кухонная вытяжка Калькулятор CFM

CFM означает кубические футы в минуту и ​​является мерой воздушного потока.Проще говоря, это мера скорости, с которой перемещается определенный объем воздуха. Чем выше CFM, тем больший объем перемещаемого воздуха.

Эта страница служит калькулятором CFM для вытяжки для бытовой кухни. При наличии стандартов расчеты основываются на рекомендациях Института домашней вентиляции (HVI).

Существует много ложной информации о расчетах кухонной вентиляции CFM для домов.Большинство так называемых руководств основывают его на требованиях коммерческих предприятий, в результате чего людям требуется 600–1200 кубических футов в минуту, тогда как на самом деле 300 кубических футов в минуту - это больше, чем когда-либо понадобится большинству домовладельцев.

Более того, существует множество «практических правил» с числами CFM, которые можно использовать без решения настоящей простой математики. Я объяснил вам процесс и позаботился о нем с помощью этого калькулятора.

Поскольку эта страница служит калькулятором, я не буду сейчас вдаваться в теорию, но вы можете найти детали и формулы, используемые чуть ниже калькулятора.Чтобы попасть туда, щелкните здесь.

ПРИМЕЧАНИЕ: Это в основном рекомендации, основанные на HVI, и вы можете выбрать их на основе своего личного суждения. В некоторых муниципалитетах, когда вы решите установить вытяжку с CFM более 400, вам также потребуется добавить воздух для подпитки. Поэтому ознакомьтесь с местными нормативными актами и решите, какой CFM подойдет вам лучше всего, руководствуясь результатами этого калькулятора.

Использование этой кухонной вытяжки Калькулятор CFM

Имейте в виду, кроме конкретных инструкций, данных вам в разных разделах, что вы не должны использовать запятые.Например, напишите 20000, а не 20 000. При необходимости используйте десятичные знаки. Все разделы заполнять необязательно, но внутри раздела введите всю необходимую информацию, иначе вы получите неправильный результат.

Вы можете нажать клавишу ввода на клавиатуре или нажать кнопку отправки в конце этого калькулятора, чтобы определить оптимальную CFM для вашего дома.

1. В зависимости от расположения вытяжки и размера диапазона

Этот раздел основан на минимальном HVI и рекомендуемом CFM в зависимости от типа установки кухонной вытяжки и размеров вашей плиты.Чтобы получить точные инструкции института HVI, прокрутите вниз до калькулятора.

Пожалуйста, указывайте только размеры в одном из полей ниже, относящиеся к типу установки, которую вы собираетесь установить.

A. Вытяжки для настенного монтажа или под шкафом

Размер варочной панели от стены до передней части. Пожалуйста, введите единицы измерения в дюймах:

B. Вытяжки Island Range

Введите размер варочной панели от задней части к передней в дюймах:

2.На основе БТЕ или мощности варочной панели

Вводите только БТЕ или Ватты, но не оба, даже если вы знаете и то, и другое. Если вы введете значение в оба поля, результат будет основан на большем требовании CFM. Вам не нужно вводить общую BTU или мощность вашей варочной панели, если вы не собираетесь использовать все конфорки одновременно.

Например: если у вас есть плита с четырьмя конфорками, каждая из которых имеет БТЕ 10000 (для данного примера), но вы используете одновременно не более двух конфорок, введите ваше БТЕ как 20000, а не 40000, потому что в этом случае вам не нужна вытяжка для отвода тепла от блока 40000 БТЕ.То же самое и с электроплитой.

A. БТЕ
Б. Вт: (введите значение в ваттах, а не киловаттах)

3. В зависимости от объема вашей кухни

Рекомендуется, чтобы вытяжка заменяла весь воздух на кухне не менее 15 раз в час. Это оказывается каждые 4 минуты. Чтобы определить необходимый для этого CFM, нам необходимо рассчитать объем вашей кухни.

А.Длина вашей кухни (в футах)
B. Ширина или ширина вашей кухни (в футах)
C. Расстояние от пола до потолка (в футах)

4. Потери из-за воздуховодов

Потери CFM (потери эффективности) будут зависеть от типа материала воздуховода, который вы используете, общей длины, количества поворотов и наличия или отсутствия крышки крыши. Используя эти данные, необходимо рассчитать окончательный CFM, необходимый для удовлетворения ваших требований.

A. Воздуховод Тип

Введите 1 для гибких воздуховодов и 2 для негибких. Любое другое значение не дало бы правильных результатов.

Длина воздуховода
B. Число поворотов на 90 градусов (колена)
C. Крышка

Введите 1 для наличия крышки крыши, в противном случае введите 0

Сколько вентиляции мне нужно?

Степень вентиляции, которая требуется человеку в доме или, в целях данного обсуждения, на кухне, является той величиной, которая достаточна для удаления любой избыточной влаги, запахов от приготовления пищи, загрязнителей воздуха в помещении и т. Д.в зависимости от того, что готовится и насколько хорошо вытяжка улавливает дым.

Согласно HVI, количество необходимой вентиляции сильно варьируется в зависимости как от типа готовки, так и от положения кухонной плиты. Вытяжки, расположенные над варочной панелью, улавливают загрязняющие вещества своим навесом и эффективно выводят их с меньшим объемом воздуха по сравнению с вытяжными системами с нисходящим потоком, которые требуют большего объема воздуха для улавливания и удаления загрязняющих веществ.HVI не дает напрямую рекомендаций для вытяжек с нисходящим потоком, и они просят вас проконсультироваться с производителями вытяжек, чтобы определить, что вам нужно.

Когда дело доходит до вытяжек, их возможности должны быть совместимы с интенсивностью выхлопа вашей кухонной плиты и типом пищи, которую вы готовите. Если вы готовите на высоких настройках и готовите пищу с большим количеством выбросов, вам понадобится относительно мощная вытяжка, превышающая минимальные требования. Воздуховоды правильных размеров имеют решающее значение для эффективной работы вашей вытяжки.При плохой вентиляции вытяжка не будет работать с номинальной мощностью. Эффективность вытяжки дополнительно снижается в зависимости от длины воздуховода и изгибов.

Рекомендации, основанные на Институте домашней вентиляции (длина и расположение вашей варочной панели)

Институт домашней вентиляции на своем веб-сайте содержит список минимальных требований к вентиляции для кухонных вытяжных систем, а также их рекомендуемые значения CFM на фут вашего диапазона.

Расположение плиты Рекомендуемая скорость вентиляции на линейный фут диапазона Минимальная скорость вентиляции на линейный фут диапазона
У стены 100 куб. Футов в минуту 40 куб. Футов в минуту
Остров 150 куб. Футов в минуту 50 куб. Футов в минуту

Используя приведенные выше спецификации, в таблицах ниже приведены требования к стандартным размерам вытяжек для настенных кухонных плит (вытяжные шкафы с настенным креплением) и островных (островные вытяжки) соответственно.

Настенные вытяжки
Ширина капота 30 дюймов (2,5 фута) 36 дюймов (3 фута) 48 дюймов (4 фута)
Рекомендовано HVI 250 куб. Футов в минуту 300 куб. Футов в минуту 400 куб. Футов в минуту
Минимум 100 куб. Футов в минуту 120 куб. Футов в минуту 160 куб. Футов в минуту
Островные вытяжки
Ширина капота 30 дюймов (2.5 футов) 36 дюймов (3 фута) 48 дюймов (4 фута)
Рекомендовано HVI 375 куб. Футов в минуту 450 куб. Футов в минуту 600 куб. Футов в минуту
Минимум 125 куб. Футов в минуту 150 куб. Футов в минуту 200 куб. Футов в минуту

Важно понимать, что эти требования учитывают только размеры вашей плиты, а не воздуховодов и т. Д.Более того, рекомендуемые значения основаны на средних требованиях к приготовлению. Так что, если вы думаете, что готовите больше (или готовите пищу с большим выбросом пара, дыма и жира), чем средний домовладелец, вам придется немного увеличить значение CFM для вытяжки, чтобы отличная работа.

Кроме того, эти требования CFM рассчитаны для средней кухни размером 10 футов × 10 футов × 8 футов. Поэтому я включил калькулятор, чтобы точно определить, что вам нужно для вашей кухни.Для домов с открытой планировкой кухни это может быть немного сложно. В этом случае лучше всего проконсультироваться с местным специалистом. Но, если это то, что вы не можете сделать, я бы порекомендовал вам убедиться, что у вас есть вытяжка с мощностью, которая удовлетворяет другим критериям, потому что необходимый CFM в зависимости от объема вашей кухни почти никогда не превышает требуемого CFM. для выполнения других условий.

куб. Футов в минуту в зависимости от мощности варочной панели (БТЕ) ​​

Помимо размеров варочной панели и ее расположения, вам также необходимо принять во внимание скорость, с которой она выделяет тепло.Количество произведенного тепла традиционно измеряется в британских тепловых единицах (БТЕ).

Если вы посмотрите на другие веб-сайты, которые говорят о требованиях Range Hood CFM, вы заметите, что они предполагают, что на каждые 1000 BTU вам требуется 10 CFM (коэффициент на 100 меньше). Это неправильно, и вместо этого должно быть 6,13 кубических футов в минуту. Выполнение неправильных расчетов почти вдвое увеличивает потребность в CFM! У меня есть множество источников и подробных расчетов, подтверждающих мое заявление. Я не верю в то, чтобы просто разбрасывать числа без объяснения причин.Давайте вместе займемся математикой!

Преобразование между BTU, Вт и CFM

Чтобы полностью понять вычисления, нам нужно пройти через некоторые основные определения, и мы переведем все в систему СИ (метрическую), поскольку это система, используемая во всем мире для научных расчетов. Также предоставляются соответствующие источники для преобразований и т. Д.

  1. БТЕ: Одна БТЕ - это количество энергии, необходимое для повышения температуры одного фунта воды (0.45 литров воды) на один градус Фаренгейта на уровне моря. В метрической системе вместо калорий используется количество тепла, необходимое для повышения температуры одного грамма воды на один градус Цельсия. Тепло - это форма энергии, и одна БТЕ составляет от 1054 до 1060 джоулей. Общепринято, что она составляет 1055 Дж. Производительность печи, однако, измеряется в БТЕ в час. Следовательно, одна БТЕ / час = 1055 Дж / час, что равно 1055 Дж / 3600 секунд. Следовательно, одна БТЕ равна 0,293 Дж / сек или 0.293 Вт (см. Определение ватт ниже)
  2. Вт: это метрическая единица измерения мощности, эквивалентная одному джоулю в секунду. Следовательно, 1 Вт = 1 Дж / сек или 1 кг × м 2 / сек 3 на основе простого преобразования единиц измерения, подтвержденного Википедией.
  3. CFM: CFM традиционно измеряется в атмосферных условиях на уровне моря и технически называется атмосферным кубическим футом в минуту. Следовательно, это (1 атм × кубический фут) в минуту. Но одно атмосферное давление в метрических единицах равно 101325 Паскаль.Паскаль - это единица измерения давления, которая представляет собой силу (Н или Ньютон) на единицу площади (измеряется в квадратных метрах). Таким образом, Паскаль имеет единицы измерения Н / м 2 . Ньютон согласно закону движения Ньютона F = m × a, далее распадается на килограмм × метр / секунду 2 . Наконец, одна ступня равна 0,3048 метра. С учетом всего этого, CFM составляет: (101325 Н / м × 0,3048 3 м 3 ) / 60 с. Это равно 47,82 Н × м / с. Заменив N на 2 кг × м / с получаем 47.82 кг × м 2 / сек 3 или 47,82 Вт. Следовательно, один CFM равен 47,82 Вт.

Теперь у нас есть преобразование между BTU в ватты и CFM в ватты. Но мы заинтересованы в преобразовании BTU / час в CFM и Вт в CFM. Давайте переместим некоторые вещи, чтобы получить эти отношения:

Вт в CFM

Один кубический фут / мин равен 47,82 Вт. Таким образом, 100 Вт равняются 100 / 47,82 куб. Футов в минуту, что составляет 2,09 кубических футов в минуту. Это похоже на то, что показано в таблицах здесь.

БТЕ / ч в CFM

1000 БТЕ равняется 293 Вт, но 100 Вт равняются 2,09 куб. Фут / мин. Следовательно, 293 Вт равняются 6,1237 куб. Фут / мин. Наконец, мы пришли к выводу, что 1000 BTU равняются 6,1237 CFM, а не 10 CFM. Слепое следование общим практическим правилам вместо того, чтобы заниматься математикой, может оказаться дорогостоящим! Это то же самое, что и на этом калькуляторе.

CFM в зависимости от объема вашей кухни

Помимо учета требований CFM, основанных на размерах варочной панели и теплопроизводительности, вам также необходимо учитывать размер комнаты.Это не обязательно, но хорошая практика, если у вас нет других средств освежить воздух в доме.

Рекомендуется, чтобы вытяжка могла удалять весь воздух из кухни 15 раз в час, то есть каждые 4 минуты. Чтобы рассчитать необходимый для этого CFM, разделите объем вашей кухни на 4. Очень часто это является определяющим фактором для мощности вытяжки. Так что вам нужно решить, нужно это вам или нет. Если вы можете открыть окна или если у вас есть другие средства отвода воздуха в течение дня, выполнение этого условия не является абсолютно необходимым.Чтобы лучше понять это и почему важна эффективность захвата, ознакомьтесь с этой статьей.

Например, если ваша кухня имеет размеры 15 на 15 на 10 футов, вам потребуется CFM 15 × 15 × 10/4, что составляет 562,5 куб. Футов в минуту.

Важные моменты примечания

Есть несколько моментов, касающихся эффективности вытяжки и ее использования, о которых широкая публика не знает. Пожалуйста, поймите и имейте это в виду при выборе вытяжки:

  1. CFM - это еще не все: CFM - это всего лишь часть головоломки.Я должен добавить одну из самых важных вещей. Другой - эффективность захвата, которая определяется формой вытяжки и тем, насколько далеко она простирается над варочной панелью. Чем шире ваша вытяжка (как далеко от стены к вам), тем лучше будет зона захвата. Следовательно, лучшая вытяжка будет та, у которой есть хорошая зона захвата вместе с требуемым CFM. Не позволяйте производителям говорить о сверхглубоких областях захвата. Это не имеет смысла. Площадь двухмерная, очень узкий капюшон с большой глубиной бесполезен.Вам нужен баланс ширины и глубины. Подробнее обо всем этом читайте в моей статье об определении размеров вытяжки. К сожалению, не существует показателя, который сочетает в себе CFM и эффективность захвата вытяжки, которые вы могли бы использовать, чтобы сделать лучший выбор. Мои обзоры вытяжки стараются охватить все это, когда это возможно.
  2. Насколько мне известно, не существует закона или строительных норм, которые требовали бы от вас соблюдения требований CFM в зависимости от объема вашей кухни. Во многих случаях это число, которое ставит вытяжки на первое место, и вам никогда не понадобится по-настоящему использовать эту мощность.Кроме того, при более высоком CFM, в большинстве случаев выше 400, местное законодательство требует, чтобы вы установили систему для подпиточного воздуха. Если ваша кухня и дом в целом полностью закрыты и воздухообмен отсутствует, кроме вытяжки, я бы рекомендовал вам следовать этому требованию, в других случаях не стесняйтесь учитывать или игнорировать это требование.

Дополнительный куб. Фут в минуту из-за воздуховодов

До сих пор мы видели базовый CFM, который вам может понадобиться. Однако, когда вы используете вытяжку, вам понадобится дополнительный CFM, чтобы компенсировать потери.Здесь играют роль объем вашего воздуховода (площадь поперечного сечения воздуховода, умноженная на длину воздуховода), количество изгибов и наличие перекрытия.

Невозможно запрограммировать онлайн-инструмент для определения точных потерь в воздуховоде из-за множества различных факторов, которые влияют на него: эквивалентная площадь (площадь, если воздуховод был круговой), CFM воздуходувки, статический давление и т. д. играют роль.

Нам не нужно вдаваться в подробности, потому что есть простой способ оценить ваши потери.Согласно Canfilters и PlanetNatural, потеря CFM составляет примерно 7% на каждые 25 футов воздуховода, если вы используете гибкие воздуховоды, и 3% для металлических (негибких) воздуховодов. Кроме того, на каждый изгиб на 90 градусов возникают дополнительные 3% потери. Дополнительные 3% потери, если вы используете крышу.

Большинство веб-сайтов говорят, что вы теряете 25 кубических футов в минуту при повороте на 90 градусов. Это слишком упрощено и в большинстве случаев выходит за рамки нормы (3% от 400 кубических футов в минуту - это всего лишь 12 кубических футов в минуту, а не 25). Если вы следите за этими веб-сайтами, которые написаны нетехническими людьми, которые, кажется, не беспокоятся о том, что они предоставляют неверную информацию, которая стоит людям, просто взорвет требуемую вам ОВЛХ.

Мой калькулятор сначала определяет необходимый вам CFM и отображает эти требования на основе различных критериев. Также имеется специальный вывод, в котором указывается минимальная и рекомендуемая мощность с использованием предложений HVI.

Вам не обязательно выбирать максимальную CFM на основе различных значений. Например, вы можете изначально рассчитать CFM на основе объема вашей кухни, но позже решить, что он просто взорвется, и вы не хотели бы придерживаться этого принципа.

Таким образом, при определении потерь из-за эффективности воздуховода я не даю вам конечных потерь или избыточного CFM, которые вам понадобятся, потому что я не знаю, какой CFM вы решите использовать. Вместо этого я даю вам коэффициент, на который вам нужно умножить выбранный CFM, чтобы определить фактическую производительность, которую вы получили бы, если бы вы купили вытяжку с этим конкретным CFM.

Например: если CFM определено равным 400 и у вас есть 12 футов негибких воздуховодов с одним изгибом на 90 градусов и крышкой, калькулятор сделает следующее:

Вы теряете 3% пропускной способности на каждые 25 футов воздуховода, это означает, что вы теряете 1.44% для 12 футов. Фактический CFM, который вы получаете сейчас, составляет (100 - 1,44)% от оригинала, что составляет 98,56% от 400, то есть 394,24 куб. Из-за изгиба вы теряете еще 3%. Общий убыток на данный момент составляет 98,56% умножить на 97% (поскольку вы потеряли 3% из 100%). Таким образом, выход сейчас составляет 97% от 98,56% или 95,60%, что дает CFM 382,41. Наконец, есть дополнительная потеря 3% из-за крышки крыши. Таким образом, общий объем производства составляет 97% от 95,60, то есть 92,73% или 370,92 кубических футов в минуту. Это потеря 21 CFM.

На выходе калькулятора потерь в этом случае будет 0.9273. Все, что вам нужно сделать, это взять это число и умножить его на необходимый вам CFM, т.е. 400 CFM, чтобы получить в результате 370.92 CFM.

Для технических специалистов, посетите эту страницу в Engineering Toolbox, чтобы помочь вам определить точные потери для вашей установки. На этой странице рассказывается об идеальном диаметре воздуховода для минимальных потерь и шума. Убедитесь, что вы следуете рекомендациям производителя и не вносите никаких изменений в диаметр воздуховода, если вы не знаете, что делаете, и не знаете, что это может привести к аннулированию гарантии.

Наконец, вы признаете, что этот калькулятор разработан для использования в качестве руководства, и вам рекомендуется поговорить с местным экспертом, чтобы определить точный CFM, который вам нужен. Я не несу ответственности ни за неправильное использование этого калькулятора, ни за ошибочные результаты, ни за неправильные используемые методы. Соответствующие ссылки и подтверждения были предоставлены для каждого шага процесса, и результаты хороши для использования, насколько я знаю и понимаю.

Вытяжка

Расчет CFM: некоторые часто задаваемые вопросы

Достаточно ли 400 кубических футов в минуту для вытяжки?

Для большинства домов 400 кубических футов в минуту - это все, что вам нужно.Кроме того, если вы превышаете 400 кубических футов в минуту, многие муниципалитеты требуют, чтобы вы дополнительно установили систему подпиточного воздуха при установке вытяжки. Если по закону требуется установка подпиточного воздуха, им будет все равно, действительно ли вы используете настройку скорости выше 400 кубических футов в минуту или нет, поэтому, если вам не нужна мощность, убедитесь, что вы покупаете вытяжку, которая не превышает эта номинальная мощность или та, которая может быть физически ограничена этим пределом. Чтобы точно определить необходимый вам CFM, я предлагаю вам воспользоваться моим бесплатным калькулятором.

Сколько кубических футов в минуту мне нужно для вытяжки?

Существуют различные факторы, которые необходимо учитывать, например, расположение печи, мощность печи, а для кухонь, где нет других вытяжек, также и объем кухни.

Решающим фактором в большинстве случаев является выходная мощность вашей печи. Для газовой плиты большинство веб-сайтов предлагают вам 10 кубических футов в минуту на каждые 1000 БТЕ, но это неверно, и на самом деле вам нужно всего 6.13 куб. Эта разница складывается и имеет значение! Это почти вдвое больше, чем вам действительно нужно. Я объяснил математику, стоящую за этим, если вы хотите узнать больше.

Воспользуйтесь моим калькулятором, который определит необходимый вам CFM, если вы не хотите заниматься математикой. Для электрических плит на каждые 47,82 Вт требуется 1 куб. Футов в минуту. Чтобы определить необходимый вам CFM на основе объема вашей кухни, разделите общий объем кухни на 4.

Как вы рассчитываете CFM вытяжки?

Ознакомьтесь с моим ответом выше для получения некоторых подробностей, но вкратце это зависит от расположения вашей плиты, выходной мощности плиты и объема вашей кухни, что не всегда является необходимым фактором.Полная информация о том, как вы можете рассчитать это самостоятельно, и о калькуляторе CFM вытяжки, который делает это за вас, можно найти выше на этой странице.

Какой размер вытяжки подобрать?

Если вы строите свою собственную вытяжку, вам следует убедиться, что размер воздуховода такой, чтобы скорость потока была на определенном оптимальном уровне (в определенных пределах), чтобы избежать шума и недопустимых потерь на трение. Я не буду воспроизводить данные, которые инженерный инструментарий сделал очень хорошо.Эта страница посвящена определению CFM, а не воздуховодов. Однако, если вы покупаете вытяжку, следуйте инструкциям в руководстве по размеру воздуховода.

Кухонный вытяжной вентилятор

ФОТОГРАФИЯ: Этот мощный кухонный вытяжной вентилятор скрыт под декоративной вытяжкой. Он подходит по размеру для большой кухни. © 2017 Тим Картер

«Вообще говоря, я предпочитаю вытяжные потолочные кухонные вентиляторы, а не нисходящие, просто потому, что поднимается горячий воздух."

Кухонный вытяжной вентилятор TIPS

УВАЖАЕМЫЙ ТИМ: Мои планы на новую кухню требуют установки нового вытяжного вентилятора. Если быть более точным, то был предложен вытяжной вентилятор для кухонной вытяжки.

Является ли вытяжной вентилятор одной кухонной плиты более эффективным, чем другой? Много лет назад были популярны вытяжные вентиляторы с пониженной тягой.

Какой вытяжной вентилятор стоит у вас на кухне, если вы не возражаете, я спрашиваю? Как я могу убедиться, что выбранный мной вытяжной вентилятор будет хорошо проветривать мою кухню? Куда поступает замещающий воздух в дом? Кэтлин К., Эксетер, NH

ДОРОГАЯ КЭТЛИН: Вы задаете все правильные вопросы о своем новом кухонном вытяжном вентиляторе.

Каковы самые большие ошибки вытяжного вентилятора на кухне?

Самые большие ошибки кухонных вытяжных вентиляторов:

  • вентилятор недостаточно большой
  • вентиляционные трубы слишком малы или негерметичны
  • без воздуха для подпитки

Важно понимать, что я вижу, как здесь падают строители и ремонтники. Либо установленный вентилятор недостаточно мощный для размера кухни, либо установщик не провентилирует его должным образом, либо упускает из виду необходимость в подаче воздуха для подпитки.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных подрядчиков, устанавливающих вентиляторы.

Вентиляторы избавляются от паров жира?

Да, вытяжные вентиляторы отводят пары смазки.

Следует помнить, что вам действительно нужна хорошая кухонная вытяжная система, если вы готовите жирную пищу и варите пищу. В процессе приготовления часто образуются как видимые частицы, так и невидимый аэрозольный туман из жира и дыма.

Смазка может покрывать и покрывает поверхности вашей кухни, если они не пропылесосятся и не истощены снаружи вашего дома.Рано или поздно, даже с отличным вытяжным вентилятором, вы все равно сможете образовать тонкий слой смазки на осветительных приборах, шкафах, стенах и потолках. Это голос опыта.

Какой вытяжной вентилятор самый эффективный?

Вообще говоря, я предпочитаю вытяжные потолочные кухонные вентиляторы, а не нисходящие, просто потому, что поднимается горячий воздух. Почему бы не использовать эту физическую аксиому в своих интересах и не собрать кулинарные испарения с помощью вытяжки?

Как выбрать размер вентилятора?

У производителей вентиляторов есть таблицы размеров, которые позволяют вам приобрести вентилятор, соответствующий размеру вашей кухни.

Мой кухонный вытяжной вентилятор соответствует размеру моей кухни. Вентилятор - это мощная трехскоростная модель, в которую встроены блестящие галогенные лампы.

Есть три съемных жироуловителя, которые мы регулярно вынимаем и кладем в посудомоечную машину. Когда вентилятор работает на максимальной скорости, он всасывает 1100 кубических футов воздуха в минуту (CFM) сверху нашей варочной панели и выталкивает его наружу.

Должен ли я использовать твердый металлический воздуховод для вентиляции вентилятора?

Следует использовать твердый металлический воздуховод, чтобы отводить вентилятор полностью наружу и через крышу или боковую стену вашего дома.Заклейте все швы воздуховодов алюминиевой металлической изолентой, а не пластиковой лентой.

Это металлическая лента. Да, это алюминий, на который на тыльной стороне нанесен качественный клей. Это то, что профессионалы используют для заклеивания воздуховодов. НАЖМИТЕ ФОТО, чтобы доставить его к вам домой.

Еще один ключевой момент - вентилятор подключен к металлическому воздуховоду, который простирается от вентилятора до крыши моего дома.

ВАЖНЫЙ СОВЕТ: Каждый стык воздуховода был тщательно заклеен специальной лентой из металлической фольги моим подрядчиком по вентиляции.

Очень важно, чтобы воздух из воздуховода не попадал в другие части дома. Если это произойдет, скрытые места в вашем доме могут стать покрытыми жиром, что создает значительную опасность пожара.

Как вы вентилируете крышу?

Выхлоп моего вентилятора выходит на крышу через специальный колпак, который выдерживает такой поток воздуха. Его легко установить, чтобы в дом не попал дождь.

Это крышка на крышу большой емкости или вытяжной колпак.К нему подключается 8-дюймовый воздуховод. Вы должны соответствовать размеру вашего вентилятора. НАЖМИТЕ ЭТО ИЗОБРАЖЕНИЕ, ЧТОБЫ КУПИТЬ ЭТУ КРЫШКУ.

Видео по установке крышки крыши

Посмотрите следующее видео, чтобы узнать, как установить одну из этих крышек на крышу.

Какова формула расчета размеров вытяжного вентилятора?

Многие эксперты просто измеряют площадь кухонного пола в квадратных футах и ​​ умножают на два , чтобы получить производительность вентилятора в кубических футах в минуту.

Например, поскольку площадь моей кухни составляет 350 квадратных футов, мне понадобится вентилятор, который должен отводить не менее 700 кубических футов в минуту воздушного потока.Мой вентилятор может делать это на своей средней скорости, а самая высокая скорость дает 1100 кубических футов в минуту движения воздуха.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных подрядчиков, устанавливающих вентиляторы.

Сколько требуется воздуха для замены?

В вентилятор необходимо подавать столько замещающего воздуха, сколько он выходит из вашего дома.

Как вы понимаете, большие кухонные вытяжные вентиляторы, подобные этим, имеют ненасытный аппетит к воздуху. Вам нужно заменить каждый кубический фут воздуха, который вентилятор выталкивает наружу.

ВАЖНЫЙ СОВЕТ: Вы обязательно должны контролировать источник замены. Вам нужно установить специальный кожух для забора свежего воздуха, достаточно большой, чтобы всасывать необходимый воздух.

Как мне избежать опасного бэкдрафта?

В современных домах, которые хорошо герметизированы по соображениям энергии, высасывание такого большого количества воздуха из дома может вызвать серьезные проблемы с вытяжкой, если не установлено впускное отверстие для подпиточного воздуха. Вытяжка может привести к тому, что смертоносный угарный газ снова попадет в дымоход или металлическую вентиляционную трубу и / или появится дым или запах дыма из каминов.

Каков путь наименьшего сопротивления замещающего воздуха?

Путь наименьшего сопротивления для замещающего воздуха - это путь, по которому воздух входит в ваш дом с наименьшими усилиями.

Новые дома настолько герметичны, что, когда воздух всасывается из дома мощным вентилятором, он заменяет его воздухом с улицы по пути наименьшего сопротивления.

Этот путь может быть вентиляционным отверстием печи или водонагревателя, дымоходом или другим вентиляционным отверстием, выходящим в атмосферу.Установка вентиляционного отверстия для подпиточного воздуха решает эту проблему почти во всех случаях, поскольку наружный воздух может легко проходить через это устройство в дом.

Стоит ли читать инструкцию по установке?

Перед покупкой вытяжного вентилятора для кухни всегда полезно получить письменные инструкции по установке от производителя. Эти документы часто содержат рекомендации по выбору размеров, а также подробные пошаговые инструкции, которые производитель хочет, чтобы вы следовали, чтобы сохранить силу гарантии.

Прочитав их, вы убедитесь, что рассматриваемый вентилятор имеет правильный размер и что вы можете удовлетворить минимальные требования к установке.

Какого размера должен быть воздуховод?

Размер вытяжного канала должен соответствовать указанному в письменных инструкциях по установке. Не уменьшаться, а больше - тоже не лучшая идея. Делайте именно то, что сказано в инструкции по установке.

Не поддавайтесь искушению использовать для вентилятора воздуховоды меньшего размера. Некоторые думают, что размер выхлопной трубы не так уж и важен.Поверьте, вы должны использовать именно ту трубу, которая требуется, и убедитесь, что вы не превышаете максимально допустимую длину трубы.

Сколько изгибов можно сделать в воздуховоде?

Письменные инструкции почти всегда сообщают вам, как избегать изгибов под углом 90 градусов, а также сколько изгибов и какого типа можно сделать в выхлопной трубе. В инструкциях также будет указана максимальная длина вытяжного канала.

Эти резкие изгибы трубы создают значительные ограничения, которые затрудняют отвод воздуха из кухни вентилятором.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных подрядчиков, устанавливающих вентиляторы.

Столбец 725

Сводка

Название артикула

Воздуховод вытяжного вентилятора на кухне должен быть правильным | AsktheBuilder.com

Описание

Канал вытяжного вентилятора на кухне должен быть идеальным, чтобы избежать проблем. Требуется цельнометаллическая труба.

Автор

Тим Картерт

Имя издателя

Спросите у Строителя.ком

Логотип издателя

Контрольный список для кухонной вытяжки | Pro Remodeler

Вытяжки играют критически важную роль в механической системе кухни, особенно в тесных домах и после энергоэффективной модернизации. Если они не привязаны к системе подачи воздуха для подпитки, они делают свои собственные. А если самый чистый путь для подпиточного воздуха лежит через дымоход, большой вытяжной вентилятор (более 400 кубических футов в минуту) может тянуть назад, втягивая выхлопные газы, включая смертельный угарный газ, обратно в дом.

Нормы обязательной вентиляции, установленные строительными нормативами и необходимые для получения рейтинга Energy Star, основаны на стандарте ASHRAE 62.2, который определяет оптимальную интенсивность вентиляции для домов. Существуют особые правила для больших вентиляторов, которые работают непрерывно, как на коммерческой кухне, но большинство бытовых вытяжек представляют собой вентиляторы «прерывистого использования», которые работают в течение коротких периодов времени и включаются и выключаются вручную.

Большой объем информации о требованиях к вентиляции на кухне можно получить через Energy Star, Институт домашней вентиляции и другие.Эта статья адаптирована из Центра решений Building America при Министерстве энергетики США, чтобы предоставить вам краткий список рекомендаций, которые вы можете использовать в полевых условиях.

Независимо от того, кто устанавливает вытяжку - вы, ваш электрик или продавец бытовой техники, - обязательно выполните следующие пять простых шагов.

1] Выберите вытяжной вентилятор подходящего размера

Кухонные вентиляторы, работающие с перерывами, должны перемещать 100 кубических футов воздуха в минуту или более. Поскольку воздушный поток может быть уменьшен многими факторами, включая диаметр воздуховодов, длину и количество изгибов на участке воздуховода, Energy Star рекомендует выбирать вентилятор с номинальной мощностью от 150 до 200 кубических футов в минуту, чтобы тянуть не менее 100 кубических футов в минуту при измерении. .По возможности проверьте воздушный поток перед тем, как закрыть стены, используя Minneapolis Duct Blaster (производства The Energy Conservatory) или манометр и крышку кожуха (см. Фото ниже). Это оборудование может быть дорогим, поэтому наиболее доступным вариантом может быть привлечение третьей стороны для проведения теста.

ASHRAE 62.2 обеспечивает альтернативный путь соответствия требованиям для вентиляции существующих домов, который позволяет оставить существующий вентилятор на кухне, даже если он не соответствует требованию 100 кубических футов в минуту.Однако, чтобы учитывать при расчетах вентиляции, воздуховод должен быть правильно выведен наружу. А если вы заменяете существующий вентилятор, новый вентилятор должен соответствовать минимальным требованиям стандарта ASHRAE 62.2 к потоку и звуку в кубометрах в минуту.

Несколько бесплатных калькуляторов, включая калькулятор для вентиляции, доступны в Residential Energy Dynamics на сайте redcalc.com.

Вытяжные вентиляторы вытяжной вытяжки, рассчитанные на более 400 кубических футов в минуту, должны быть установлены для подачи подпиточного воздуха. Один из способов добиться этого - подключить вытяжной вентилятор к моторизованной заслонке, которая срабатывает при каждом включении вентилятора.Доступны системы для смягчения поступающего холодного воздуха с помощью нагревательных элементов.

2] Установите вентилятор на нужной высоте над плитой.

Хорошо, но какова правильная высота? Это зависит от. Большинство производителей рекомендуют устанавливать вытяжку на 30 дюймов выше варочной поверхности. Захват воздуха будет лучше, если вытяжка находится ближе к варочной панели, но IRC устанавливает минимальный зазор 24 дюйма, а вытяжка должна расширять всю ширину и глубину варочной панели. Кроме того, любые горючие вещества, прилегающие к проему вытяжки, должны быть защищены металлом и изоляцией.

3] Удалить воздух из вентилятора

Кодекс

требует, чтобы вытяжки выходили на улицу, и, в частности, запрещает выпускать их на чердак, в подполье, в люк с балками или в другое место внутри здания. Лучше всего использовать короткий прямой воздуховод; когда требуются изгибы, избегайте резких изгибов. Не используйте гибкий воздуховод: Кодекс требует наличия воздуховода с «гладкой внутренней поверхностью», чтобы избежать скопления жира и облегчить очистку.

Воздуховоды большого диаметра задерживают меньше жира и обеспечивают лучший воздушный поток.Уменьшение размера воздуховода также создает более высокое статическое давление, что снижает воздушный поток. Не допускайте вмятин на воздуховодах - деформированные воздуховоды действительно изменяют способ прохождения воздуха по трубе, и не в лучшую сторону.

Вырежьте отверстия в потолке или стенах как можно ближе к размеру вытяжного канала и герметизируйте отверстие герметиком или пеной для распыления. Присоедините вытяжной канал к корпусу вентилятора с помощью механических креплений и заклейте все швы в воздуховоде металлической лентой, мастикой или обоими способами. Избегайте использования обычной клейкой ленты на тканевой основе - она ​​работает практически для всего, кроме герметизации каналов.

4] Расположите выпускное отверстие на расстоянии не менее 10 футов от впускных отверстий.

На самом деле это просто здравый смысл, но удивительное количество вытяжных каналов возле потолков или окон. Также не забудьте использовать вентиляционную крышку с обратным клапаном и жалюзи или решетку, чтобы не допустить попадания птиц, мышей и бурундуков.

Алюминий Broan встроенный обратный клапан и защита от птиц. Фото: любезно предоставлено Zoro.com

5] Включите вентилятор и посмотрите

Самый простой и дешевый способ убедиться, что вентилятор действительно работает должным образом, - это включить его и посмотреть, что произойдет.Проверьте снаружи, чтобы убедиться, что жалюзи на вытяжной стенке работают должным образом. Внутри вы можете использовать дымоход или держать несколько тонких бумажных лент, чтобы убедиться, что воздух поступает в вытяжку.

Лучше проверить расход. Если вентилятор не работает на номинальное значение, убедитесь, что все отверстия в потолке и стенах закрыты, вытяжной канал герметизирован по отношению к вентилятору и что стыки на участке воздуховода герметичны. Также убедитесь, что домовладелец понимает важность очистки фильтра вытяжки.Скопление жира и пыли может серьезно снизить приток воздуха. Посмотрите видео об испытании воздушного потока здесь.

Нажмите, чтобы купить (64 доллара США) и загрузить ASHRAE 62.2.

Оборудование для тестирования воздуховодов, такое как TEC Minneapolis Duct Blaster с цифровым манометром, может измерять воздушный поток, статическое давление и другие переменные в различных воздуховодах. Фото: любезно предоставлено T ruTechTools.com

Как правильно выбрать вытяжку для кухни

Размещено: 3 марта, 2017

Добавление новой газовой плиты или плиты на кухню - важное решение, и многие потребители проводят бесчисленные часы в поисках информации в Интернете и в магазинах бытовой техники, но во многих случаях они не принимают во внимание систему вентиляции и все, что с ней связано.Чтобы иметь профессиональную систему вентиляции, которая способна не отставать от мощности находящегося под ней прибора, есть несколько вещей, которые необходимо учитывать на ранних этапах процесса покупки. Давайте рассмотрим 8 основных факторов, которые следует учитывать при добавлении вентиляции в профессиональном стиле на кухню.

Учитывайте свой бюджет

Хотя вы можете найти вытяжки за несколько сотен долларов, они, скорее всего, не дадут вам необходимой производительности с современными мощными моделями профессионального уровня.Заблаговременное планирование необходимой системы вентиляции позволит избежать непредвиденных расходов при реконструкции.

Размер кожуха и зона захвата

Важен не только общий объем CFM, о котором мы поговорим позже, но и размер самой вытяжки. Такие бренды, как BlueStar, рекомендуют вытяжку быть на 6 дюймов больше, чем кухонный прибор, чтобы максимально увеличить площадь захвата вытяжки. Эта зона должна покрывать большую часть рабочей поверхности прибора и чрезвычайно важна для отвода тепла, дыма и жира к воздуходувке для удаления с кухни.

Монтажная высота вытяжки

Высота вытяжки от варочной поверхности может быть столь же важной, как и захват, о котором вы только что прочитали. Если вытяжка будет слишком высокой, дым или тепло могут просто выйти по краям в комнату. Вот почему BlueStar рекомендует устанавливать вытяжку на 30–36 дюймов над варочной поверхностью. Такой диапазон высоты позволит вашей вытяжке работать эффективно и по-прежнему находиться на удобной высоте, чтобы вы могли готовить под ней.

Что такое CFM?

кубических футов в минуту - это показатель того, сколько кубических футов воздуха вытяжной вентилятор может удалить из кухни за минуту.Определение того, сколько CFM вам понадобится, напрямую связано с общим количеством БТЕ, которое может произвести ваш кухонный прибор. Рекомендация Института домашней вентиляции состоит в том, чтобы разделить общее количество БТЕ печи на 100. Используя эту формулу, газовый диапазон, который может производить 100 000 БТЕ, потребует вытяжки с мощностью не менее 1000 кубических футов в минуту. Такие факторы, как высота, длина участка воздуховода и ширина воздуховода, могут потребовать большей мощности CFM.

Выбор вытяжного или рециркуляционного кожуха

У вас есть два варианта вентиляции профессионального прибора.Во-первых, вы можете выбрать выход наружу, когда грязный воздух удаляется из дома через воздуховоды, идущие снаружи. Это наиболее эффективная система вентиляции, которая удаляет из кухни весь жар, дым и жир. К сожалению, это не всегда вариант, поэтому BlueStar и другие производители предлагают системы рециркуляции. В этих системах воздух проходит через систему фильтров, а затем возвращается на кухню. Жир будет удален из воздуха, но тепло и дым вернутся в комнату.

Размер вашего воздуховода

Вы установили профессиональную систему вентиляции со всей необходимой мощностью, но теперь ее нужно куда-то девать. Если вы выбрали вентиляцию снаружи, то здесь играет роль размер вашего воздуховода. Несмотря на то, что подойдет воздуховод диаметром 8 дюймов, мы рекомендуем, чтобы в вашу систему вентиляции был включен круглый воздуховод диаметром не менее 10 дюймов. Это обеспечит более чем достаточно места для эффективного удаления «грязного» воздуха из вашей кухни.

Вам нужна система подпиточного воздуха?

Создание макияжа может показаться пугающим, но на самом деле это не так. По сути, для любого воздуха, удаляемого из кухни, вам нужен способ его замены, и здесь в игру вступает система подпиточного воздуха. Ваш местный инспектор по строительству и продавец бытовой техники сообщат вам, нужно ли вам добавить одну из этих систем на свою кухню.

Параметры настройки

Существует почти бесконечное количество стилей и вариантов выбора при выборе системы вентиляции для вашего дома.BlueStar предлагает десятки стилей и более 750+ цветов на выбор. Ищете что-нибудь нестандартное? Тогда вы захотите ознакомиться с нашей линией капюшонов Prizer Hoods, которые предлагают почти бесконечный набор вариантов настройки.

Получайте уведомления обо всех новостях BlueStar. Подпишитесь на наши новости!

Две основные проблемы кухонной вентиляции

Энергоэффективность - это лекарство, открывающее путь к строительной науке. Когда вы действительно начинаете узнавать об этом, вы приходите к неизбежному выводу, что сделать дом лучше, чем просто сэкономить энергию, - это гораздо больше.Знаете, дом - это система. Это влажность и комфорт, качество воздуха в помещении и многое другое. Сегодня давайте поговорим о качестве воздуха в помещении, особенно в том, что касается кухонь.

Качество воздуха в помещении

Я слежу за работой некоторых исследователей, изучающих качество воздуха в помещениях: доктора Бретта Сингера, профессора Джеффри Сигела, профессора Шелли Миллер и профессора Ричарда Корси и многих других. Одна вещь, которую я слышал громко и ясно от них и от толпы искусственной вентиляции легких (доктор.Joe Lstiburek et alia), что первым шагом к хорошему качеству в помещении является контроль источника.

Это может означать, что просто не следует ввозить материалы, которые могут отрицательно повлиять на качество воздуха в помещении, например, избегать мебели, изготовленной из материалов, выделяющих мочевину формальдегид. Это также может означать нападение на источник загрязнения в помещении. Кухонная вытяжка делает это, удаляя вредные вещества, которые попадают в ваш воздух, когда вы используете плиту или духовку.

В прошлом месяце в летнем лагере Building Science, Dr.Певица представила обновленную информацию о качестве воздуха в доме. Естественно, то, что происходит на кухне, было значительной частью этого. Вот его слайд о загрязнениях, исходящих от варочной панели.

Как видите, качество воздуха в помещении ухудшается не только из-за приготовления пищи, но и из-за самих конфорок. Горючий газ - это хуже всего, но эти электрические горелки с сопротивлением выпускают в воздух множество ультрамелких частиц. Лучший способ готовить, если вы хотите минимизировать влияние на качество воздуха в помещении, - это использовать индукционную плиту.Тогда у вас есть только то, что получается в процессе приготовления. Как вы можете видеть выше, это может быть очень плохо.

В дополнение к этому, я видел этот твит исследователя Центра солнечной энергии Флориды Дэнни Паркера:

Зингер не упомянул об этом на своем слайде, но если вы посмотрите страницу Википедии о диоксиде серы, это может помочь вам не забывать включать вытяжку каждый раз, когда вы ее жарите.

Именно это и происходит с варочной панелью.Если у вас есть газовая духовка, вы можете выбрасывать в воздух токсичный уровень окиси углерода. Однажды я испытал новую газовую печь, и при запуске она выбросила около 1000 частей на миллион CO.

Очевидно, что лучшее решение для этих ядовитых и токсичных загрязнителей - это избавиться от их источника. Это означает использование вытяжного вентилятора, который у вас должен быть прямо над варочной панелью и духовкой.

И это подводит нас к двум основным проблемам, которые я обещал в названии. Их:

1.Без кухонного вытяжного вентилятора

Чаще всего люди ставят вентилятор прямо перед собой, когда готовят на плите. Многие из них не могут его включить. В других случаях вентилятор не установлен. Да, бывает. Вот еще один слайд из презентации Зингера:

Только 13% людей в этом исследовании большую часть времени использовали кухонный вытяжной вентилятор. Десять процентов никогда им не пользовались, а у 21 процента даже не было вытяжного вентилятора. Только около трети участников исследования использовали вытяжной вентилятор половину или больше времени.Самая распространенная причина отказа от вытяжного вентилятора заключалась в том, что они считали его ненужным (48%). Следующей по частоте причиной стал шум (21%).

Это, наверное, самый простой способ улучшить качество воздуха в помещении. Когда вы стоите перед плитой, дотянитесь до переключателя вытяжки, прежде чем включать конфорку или духовку.

2. Неэффективный кухонный вытяжной вентилятор

Включение вытяжного вентилятора на кухне - отличный первый шаг в управлении источником для улучшения качества воздуха в помещении.Но это не гарантирует, что вы избавитесь от всего вредного, образующегося на варочной панели или в духовке. Вот некоторые из причин, по которым не все это высасывается из дома:

  • Вытяжной вентилятор не выходит на улицу - Да, это правда. Некоторые из них представляют собой вытяжные шкафы с рециркуляцией, которые обычно пропускают воздух через небольшой фильтр и отправляют его обратно в комнату, часто смазывая лоб, когда воздух возвращается. Они являются стандартными в домах с сертификатом пассивного дома, чтобы предотвратить дополнительное проникновение в ограждение здания, но в этих случаях у них все еще есть кухонная вытяжка через ERV.(Я по-прежнему предпочитаю прямую вытяжную вентиляцию из вытяжки.)
  • Вытяжной вентилятор издает много шума, но не перемещает много воздуха. - Плохая вытяжка из кухни снижает поток воздуха, как и в случае с вытяжными вентиляторами для ванной комнаты.
  • Вытяжка имеет низкую эффективность захвата. - К сожалению, вы не можете пойти и сравнить магазин на основе этого показателя. Исследователи из Национальной лаборатории Лоуренса Беркли, в том числе доктор Бретт Сингер, возглавляют эту работу.Их еще нет, но когда-нибудь в будущем вы сможете сортировать вытяжки по цвету, размеру, расходу воздуха в кубических футах в минуту и ​​эффективности захвата.

Что вы можете сделать для улучшения качества воздуха в помещении

Кухни сбрасывают в наши дома много загрязнителей воздуха внутри помещений. Вы можете смягчить это, всегда используя кухонную вытяжку. А если вы относитесь к той группе, у которой нет вытяжного вентилятора на вашей кухне, установите его как можно скорее. Чтобы повысить эффективность улова, готовьте как можно больше на заднем огне.

Если вам случится строить новый дом или реконструировать кухню в существующем доме, убедитесь, что вы установили вытяжку, купите такую, которая полностью закрывает все конфорки, и убедитесь, что размер воздуховода установлен правильно, а также предусмотрены вентиляционные отверстия. на открытом воздухе. Да, и не устанавливайте микроволновую печь со встроенным вытяжным вентилятором над варочной панелью. Их эффективность захвата оставляет желать лучшего.

Наконец, если вы еще этого не делаете, подумайте о приобретении прибора для контроля качества воздуха в помещении. Awair Element * - хороший прибор для измерения температуры, относительной влажности, двуокиси углерода, твердых частиц и летучих органических соединений (ЛОС).Когда я купил пару, цена была 149 долларов, но щелкните изображение ниже, чтобы узнать текущую цену. Для определения угарного газа лучший инструмент - это монитор низкого уровня CO, а не детектор CO, внесенный в список UL. Для этого отлично подходят версии Defender и CO Experts, и TruTech Tools продает обе. *

Купить элемент Awair на Amazon *

Монитор качества воздуха в помещении Awair Element - один из лучших инструментов для отслеживания того, насколько хорошим или плохим ваше качество воздуха в помещении на самом деле и удерживают ли ваши фильтры PM2.5 уровней достаточно низко. У меня дома есть два таких монитора.

Купите монитор низкого уровня угарного газа в TruTech Tools *

Статьи по теме

Урок физики на индукционной плите в день числа пи - с танцами!

Вытяжки с рециркуляцией - столь же эффективны, как и унитазы с рециркуляцией

Обновление дебатов о вентиляции жилых помещений

* Это партнерские ссылки для Amazon и TruTech Tools.Вы платите ту же цену, что и обычно, но Energy Vanguard взимает небольшую комиссию, если вы совершаете покупку после перехода по ссылке.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
